В сегодняшней статье мы детально поговорим о том, как настроить мост между роутерами. Представленный ниже материал может оказаться полезным как для опытных, так и для начинающих пользователей.

Содержание

Режимы работы роутера для многих пользователей остаются загадкой. Некоторые даже не догадываются, что помимо своего прямого предназначения, маршрутизаторы способны выполнять массу других функций. Часто говорят о том, что роутер в режиме моста можно настроить самостоятельно. В сегодняшней статье мы детально поговорим о том, как настроить мост между роутерами. Представленный ниже материал может оказаться полезным как для опытных, так и для начинающих пользователей.

Режим Bridge в роутере — что это?

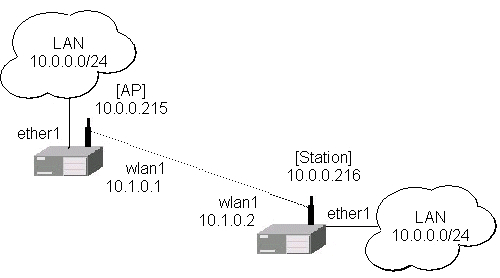

Режим моста в роутере — что это? Это специальная функция, которая предназначается для подключения маршрутизатора к другим девайсам.

Создавать подключения можно через панель управления роутера. Другими словами, роутер будет выполнять функцию связующего звена. Отсюда и название – «мост». Опция относится к Wireless Distribution Software. Сокращенное название технологии – WDS. Сфера применения этой функции широка. Часто этот режим применяют для того, чтобы подключить один роутер к другому. Это необходимо в первую очередь для улучшения сигнала. Второй девайс выступает в роли репитера.

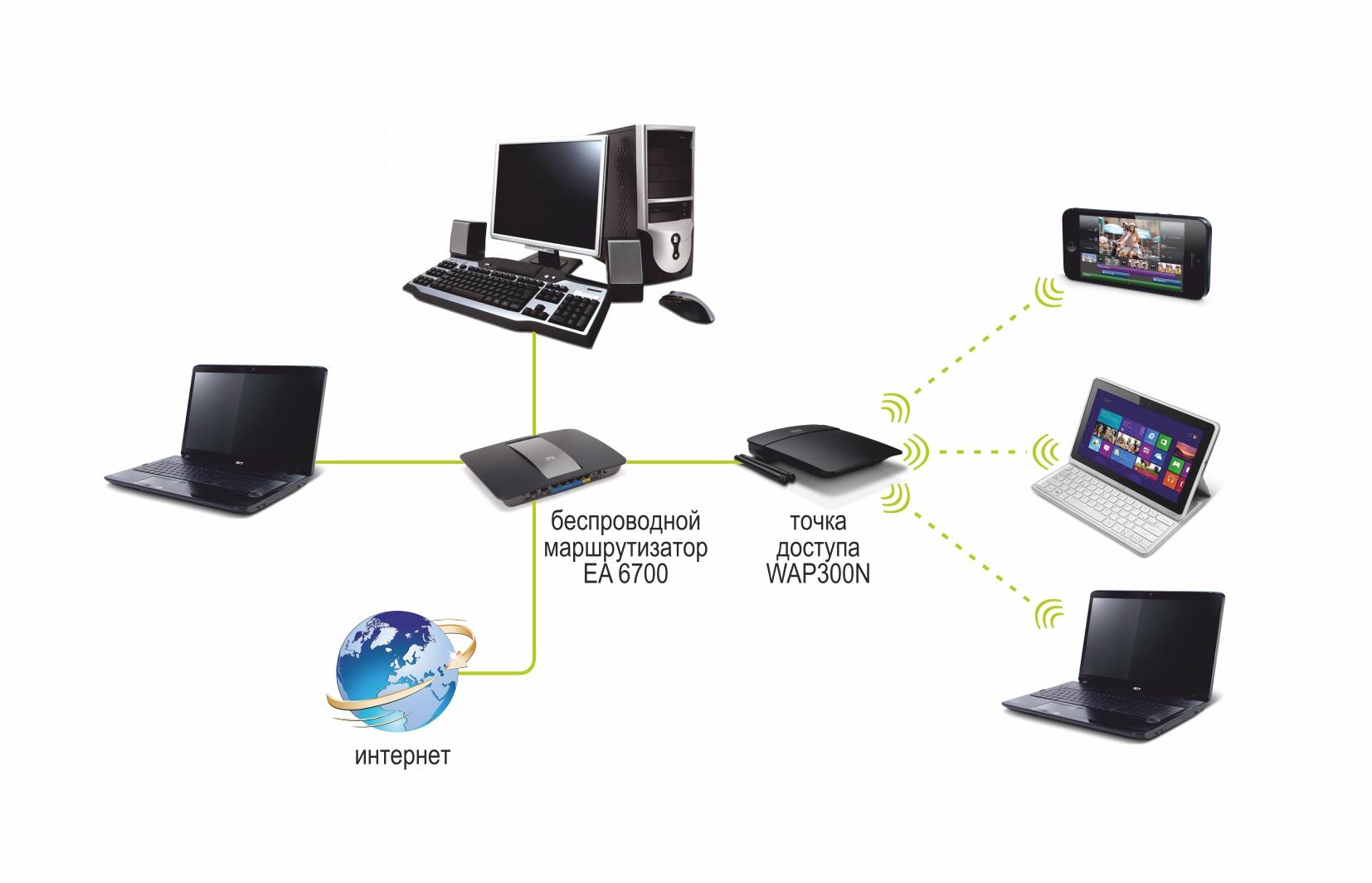

Другой вариант применения – маршрутизатор используется, как промежуточное звено, к которому подключены устройства, не имеющие беспроводных модулей. В такой ситуации роутер используют в качестве стандартного Wi-Fi модуля. Различные модели маршрутизаторов, включая Keenetic от Зиксель и Микротик, способны функционировать в режиме моста. Чтобы точно узнать, поддерживает ли конкретная модель такой режим, следует ознакомиться с описанием и техническими характеристиками. Подключить маршрутизатор можно к ТВ без модуля вай-фай.

То же самое можно сделать для ПК, в котором также отсутствует модуль. Роутеры могут объединять несколько устройств, независимых друг от друга. Настройка моста между двумя роутерами предполагает их соединение проводным или беспроводным способом.

Чем отличается мост от репитера

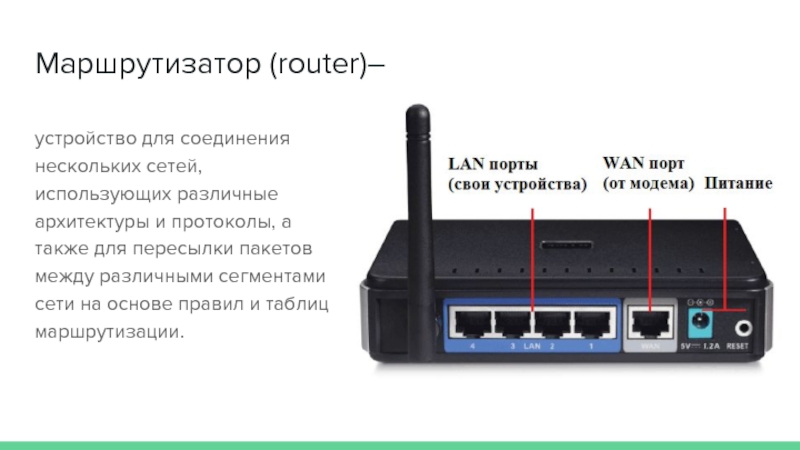

Режим маршрутизатора позволяет нам просто раздавать интернет на различные домашние гаджеты. Но есть еще и режим репитера, который не стоит путать с функцией моста. У многих пользователей складывается ошибочное мнение. Они полагают, если подключить два роутера друг к другу, второй будет работать только как репитер. Это не совсем так. Поскольку второй роутер сможет создать независимую сеть от первого девайса. Будет создано совершенно самостоятельное подключение, установлен пароль. Функционал репитера на такие действия не способен. Помимо этого, многие путают модемы с маршрутизаторами. Устройство первого типа только принимает сигналы. На раздачу интернета по беспроводной сети модемы не способны.

Но в продаже можно найти устройства 2 в 1 – модемы со встроенным роутером. Разница между режимом бридж и роутером есть. Ниже на примере модели TP Link подробно рассмотрим, как настраивать маршрутизатор в режиме моста.

Перевести роутер в режим моста

Допустим, что вы работаете с двумя маршрутизаторами недорого, но надежного бренда ТП-Линк. И возникла необходимость их «объединить». Первое действие, которое вы будете выполнять – зайдете в панель управления. На этом этапе трудностей возникнуть не должно, поскольку все выполняется достаточно быстро. Открываем на компьютере любой браузер, и в адресной строке вводим адрес роутера. Посмотреть эти данные можно на наклейке, прикрепленной снизу на приборе.

После этого перед вами откроется окно с предложением пройти авторизацию. Здесь необходимо ввести логин и пароль. Снова смотрим на этикетку. На первом роутере необходимо установить отдельный канал. Выбираем его из перечня в диапазоне от одного до тринадцати. Не забудьте установить отметку в графе активации WDS. Сохраняем выполненные изменения. Допустим, что на втором роутере вы проделали те же самые манипуляции. Но режим моста почему-то не активирован. Обратите внимание: такая проблема возникает по одной простой причине. Необходимо выставлять статический IP-адрес для подключаемого девайса. Если использовать два одинаковых параметра для двух роутеров, произойдет конфликт адресов. И мост работать не будет.

Настраиваем принимающее устройство

Если у первого роутера адрес заканчивается на 0.1, второму можно задать параметр 0.2. настройки основного шлюза менять не нужно. Менять можно только последнюю цифру, так как два девайса будут работать в одной и той же сети. Затем нужно придумать название созданному подключению. Канал устанавливаем такой же, как и на главном роутере. Активируем функцию WDS и начинаем поиск всех доступных сетей. Когда устройство найдет нужную сеть, кликаем на нее, чтобы подключиться. Также потребуется выбрать тип безопасности.

Следующий шаг – ввод ключа безопасности для базовой сети. Не забывайте сохранять изменения.

После внесения новых параметров перезапустите роутер. После перезагрузки обратите внимание на состояние работы WDS. Он должен быть активирован. Зная, как настроить мост между двумя роутерами, можно существенно расширить функциональные возможности устройств. Устанавливать этот режим можно между маршрутизаторами разных моделей.

Преимущества и недостатки функции

Режим моста, так же как и все другие функции на роутере, имеет свои положительные и отрицательные стороны. Начнем с преимуществ:

Простые и доступные настройки. Пользователю не нужно обладать специальными знаниями или навыками, чтобы быстро настроить мост.

Режим моста не приводит к блокировкам и ограничениям. Девайс функционирует как прямой канал между поставщиком услуг и пользователем.
Можно расширить зону действия беспроводной сети.

Каковы недостатки:

Не предусмотрена возможность подключиться к провайдеру, даже через кабель.
Нельзя работать с функциями DHCP-сервера. Он автоматически присваивает IP другим гаджетам.
Нельзя использовать межсетевой экран. Это существенно понижает степень защиты от атак.

Между девайсами различных брендов могут возникать трудности коммутации.

Режим бридж несколько уменьшает функциональные возможности роутера, превращая его просто в посредника. Поэтому у этой технологии много минусов.

Блокировка функции

При необходимости пользователь может заблокировать режим бридж. Нужно внести изменения в настройки параметров на втором роутере. Заходим в настройку конфигурации и активируем режим роутера. Затем нужно будет выполнить некоторые настройки. Выбираем PPPoE, прописываем логин и пароль. Можно вернуть свой прежний адрес. После внесения изменений и перезапуска устройство будет снова работать как стандартный маршрутизатор.

Если нет интернета в режиме WDS

Если сделать все правильно, интернетом можно будет пользоваться только через вай-фай. Но если подключиться к маршрутизатору через кабель, интернет в области будет отсутствовать. Если настроить режим WDS, вы будете получать IP адресацию от первого маршрутизатора и проводным и беспроводным способом. Чтобы правильно все настроить, нужно отключать DHCP-сервер на том приборе, где настроена опция бридж. Помимо этого, оба роутера должны находиться в одной подсети. Поэтому чтобы получить доступ к интернету, отключаем DHCP. Тогда вы сможете выходить в Глобальную сеть по кабелю. В панели управления есть отдельный раздел DHCP. Заходим в него и отключаем сервер. Затем сохраняем настройки и перезагружаем маршрутизатор.

Существует еще одна проблема, связанная с соединением по WDS. Чтобы получить доступ к интернету, необходимо в основном шлюзе ввести LAN IP базового маршрутизатора. Снова сохраняемся и перезапускаем устройство. Бывают ситуации, когда пользователи не могут настроить режим бридж вообще. Существует одно практичное решение – отключаем опцию WPS на двух роутерах. Для моделей TP Link нужно зайти в веб-интерфейс. Затем найти соответствующий раздел с VPS и деактивировать функцию. Выполняем деактивацию на двух устройствах. Несмотря на то, что режим бридж используется крайне редко, все же будет полезно знать, как он включается.

Режим моста в роутере: что это, как настроить

Маршрутизатор есть в каждой квартире. Но мало кто знает, что создание беспроводной сети далеко не единственная функция небольшого девайса. Большинство сетевых устройств способно поддерживать режим моста в роутере, что это, и как осуществить переключение, расскажет статья.

Что такое режим моста

Люди, которые знают, что в оборудовании есть функция Bridge, чаще всего применяют ее для расширения области беспроводного покрытия. Принцип основан на применении Wireless Distribution System (более знакомую как WDS).

Словосочетание можно перевести как беспроводная распределительная система, дающая возможность объединить точки доступа Wi-Fi в одну большую сеть.

Провода при этом не требуются, MAC-адреса оборудования сохраняются. Девайс-клиент, настроенный на прием сигнала от основного маршрутизатора, становится связующим звеном между источником интернета и подключенными клиентами.

Разница между режимом роутера и бриджа очевидна — в первом случае прибор напрямую получает трафик от провайдера, во втором прибор хоть и способен создавать подсеть, но прямого подключения к оператору не имеет.

Отличие работы роутера в режиме моста от репитера

Самый простой ответ на вопрос — режим bridge в роутере что это — оборудование, применяемое для распространения сигнала в места, куда зона покрытия от основного прибора не дотягивается. Также с помощью второго девайса расширяется количество клиентов, подсоединенных к Wi-Fi.

Одновременно с этим в современных маршрутизаторах намного проще активировать режим репитера или повторителя. При этом прибор-клиент копирует сетевые настройки и распространяет их дальше.

Разница между расширением сети посредством моста или ретранслятора заключается в следующем:

Дистанция между аппаратами. Bridge позволяет приборам обмениваться информацией на расстоянии нескольких километров. Зона действия повторителя намного меньше.
При использовании ретранслятора скорость соединения падает, только если роутер-клиент находится в удалении от материнской станции. Особенность моста — снижение скорости почти в два раза.
Репитер является клоном основной сети, тогда как мост образует собственную подсеть с возможностью присвоить уникальное имя и пароль. И это главное, чем отличается мост от репитера.

Область использования подключений на основе режимов Bridge или WDS

Режим моста в маршрутизаторе нашел применение и в быту, и в офисах. В последнем случае с его помощью в рамках организованного подключения создаются самостоятельные подсети — для юридического отдела своя, для маркетологов своя.

В загородных домах технология позволяет обеспечить онлайн-доступ по всему периметру участка, в дальнем флигеле или в бане. Нередко мостом пользуются жители дачных поселков, где к всемирной паутине подключены лишь несколько домов. На время отпуска по договоренности люди попросту подключаются к соседям.

Применяют режим моста и для наблюдения за территорией. С помощью модема соединяют видеокамеру и компьютер. Нередко роутер становится мостиком для обмена данными между двумя ПК либо для обеспечения доступа к интернету оборудования без сетевого адаптера, к примеру, телевизора.

Иногда технология Bridge является средством для обмена информацией там, где нет возможности соединить две точки с помощью кабеля. Систему часто используют для соединения офисного здания со складскими помещениями, построенными через дорогу.

Важно: Перед тем, как настроить мост между двумя роутерами, нужно убедиться, что между ними нет помех типа столбов, зданий, деревьев и так далее.

Настройка моста (WDS) на роутере Tp-Link

Сегодня масса пользователей выбирает для домашней эксплуатации маршрутизаторы китайского производителя Tp-Link. Они недорогие, но надежные и достаточно функциональные. Модели, работающие на старой версии программного обеспечения, можно узнать по характерной коробке в бело-зеленых тонах и такому же оформлению интерфейса. Оборудование, функционирующее на базе новой прошивки, отличает интерфейс, выполненный в голубых тонах.

В целом настройка роутеров и той, и другой модификации не особо отличается, за исключением некоторых деталей.

Важно: Практически все современные маршрутизаторы способны настроить WDS-соединение только с приборами от того же производителя.

На старой прошивке

Какой бы марки ни был девайс, настройка всегда начинается с главного роутера, обеспечивающего доступ в дачный интернет.

Для маршрутизаторов Tp-Link алгоритм следующий:

Соединить маршрутизатор с ПК.
В адресной строке браузера прописать сочетание цифр 192 168 0.1 или 192 168 1.1.
В строчках «логин» и «пароль» прописать admin.
Перейти во вкладку «Беспроводной режим».
В графе, определяющей канал, вписать цифру 1.
В поле ниже поставить галочку напротив «Включить WDS».
Кликнуть «Сохранить».

Отладка головного прибора завершена.

Описание, как настраивать режим маршрутизатора, принимающего сигнал:

Войти в интерфейс роутера.
Перейти во вкладку «Сеть».
Выбрать раздел LAN.
В строчке IP-адрес установить последнее значение на единицу больше. Если раньше адрес выглядел как 192.168.0.1, теперь он должен иметь вид 192.168.0.2. Это делается, чтобы устройства с одинаковым IP в сети не конфликтовали между собой.
Сохранить изменения.
Войти в интерфейс под новым IP адресом.
Перейти в «Беспроводной режим».
В строке канал выбрать значение 1 (номер должен совпасть с указанным в настройках основного устройства).
Нажать «Режим сети».
Выбрать WISP Client Router.
Кликнуть «Найти».
Система выдаст перечень беспроводных сетей, к которым можно осуществить подключение. Среди них выбрать нужную, нажать «Подключить».
Перейти в раздел «Сеть».
Выбрать WAN.
В графе «Тип WAN соединения» выставить значение «Динамический адрес».
Кликнуть «Определить».
Сохранить введенные параметры.

Важно: Чтобы изменения были сохранены корректно, после настройки оба роутера необходимо перезагрузить.

На новой прошивке

На моделях с новой версией ПО основной маршрутизатор настраивается аналогично.

Алгоритм налаживания клиента следующий:

В меню главного девайса выбрать «Дополнительные настройки».
Перейти в «Системные инструменты».
Выбрать «Параметры системы».
При использовании двухдиапазонного устройства выбрать частоту настройки 2.4 или 5 ГГц. Напротив выбранной частоты активировать поле «Включить мост WDS».
Зайти в «Беспроводной режим».
В графе «Канал» указать номер, как и в настройках главного девайса.
Нажать «Поиск».
Найти в списке свою сеть, кликнуть «Подключиться».
Кликнуть «Сохранить».

Настройка Wi-Fi-моста на маршрутизаторах Ubiquiti NanoStation M5

Для передачи данных на большие расстояния сегодня используют устройства американского производства Ubiquiti Nanostation. Они представляют собой маршрутизаторы, создающие мощный сигнал и плотное, стабильное покрытие Wi-Fi. Прочный материал корпуса позволяет устанавливать оборудование на улице, высоко на столбах или выносных мачтах.

Девайсы отлично оправдывают себя на открытых расстояниях, когда нужно обеспечить передачу данных, к примеру, от строящегося объекта в офис, находящийся за несколько км от него.

Модель роутера Ubiquiti NanoStation M5 способна раздавать устойчивый беспроводной сигнал на расстояние 5 км. Внешне прибор имеет вид направленной параболической антенны. Мощность можно усилить, дополнив прибор мощными усилителями.

Важно: Оборудование, особенно установленное на улице, крайне чувствительно к перепадам напряжения, возникающим во время грозы. Поэтому для питания девайсов понадобятся приборы, использующие технологию PoE.

Также как и в ситуации с китайскими приборами, первым нужно наладить работу основного роутера.

Схема такая:

Зайти в интерфейс оборудования с помощью адреса, указанного на упаковке.
Авторизоваться, используя универсальный логин и пароль ubnt.
Перейти во вкладку Wireless.
Выбрать Access Point.
В поле SSID ввести название сети.
В графе Country Code указать страну, после чего система автоматически выставит настройки диапазона и мощности передачи сигнала.
В строке Channel Width прописать ширину канала 20 МГц.
В поле Frequency выставить частоту. Можно этого не делать, но тогда прибор будет постоянно менять диапазон, что скажется на качестве соединения.
В поле Wireless Security должно стоять значение WPA2-AES.
Перейти во вкладку Network.
В строке Network Mode выбрать Bridge.
Перейти в раздел System поменять имя и создать пароль.

Второе устройство настраивается в режиме станции.

Схема такая:

Перейти в интерфейс роутера.
Зайти на вкладку в Wireless.
В строчке Wireless Mode выставить Station.
Напротив графы SSID кликнуть Select.
В предложенном списке найти свою точку доступа и кликнуть на нее.
В поле WPA Pre-shared Key ввести пароль, заданный на первом устройстве.
Выставить ширину канала Chanel White авто 20/40.
Напротив строчки Frequency указать ту же частоту, что и на главном маршрутизаторе.
В разделе Network кликнуть Network Mode.
Выбрать Bridge.
Прописать пароль.

Когда оба устройства отлажены, необходимо проверить, режимы работы роутера и работоспособность Wi-Fi-моста. Для этого в меню маршрутизатора-клиента нужно перейти в раздел Main. Там должны появиться графики, отражающие степень сигнала и параметры подключенной сети.

Роутер Asus в режиме моста или клиента

Некоторые пользователи предпочитают китайским роутером Tp-Link и D-Link более дорогие, но и более продвинутые устройство типа Keenetic или продукции компании Asus. Для настройки моста между двумя роутерами Asus первым настраивается головной девайс.

Для этого нужно проделать следующие шаги:

Перейти в интерфейс роутера.
Указать логин и пароль.
Кликнуть «Дополнительные настройки».
Перейти в раздел «Беспроводная сеть».
В поле «Канал» выставить любое цифровое значение. Главное, запомнить его, чтобы повторить при настраивании клиента.
Кликнуть «Применить».

Второй маршрутизатор настраивается следующим образом:

Перейти в меню.
Выбрать вкладку Дополнительные настройки/администрирование».
Перейти в «Режим работы».
Поставить галочку напротив строчки «Режим точки доступа АP».
Указать канал. как в главном маршрутизаторе.
Кликнуть «Сохранить».
Появится список доступных для подключения сетей. Выбрать свою, нажать «Подключение».
В строчке «Использовать настройки по умолчанию» поставить галочку.
Применить изменения.
Перейти в «Дополнительные настройки/интернет».
Нажать «Тип подключения» и активировать Automatic IP.
Кликнуть «Сохранить».

Минусы использования WDS

Главный минус в применении режима моста заключается в падении скорости интернета практически вдвое. Хотя если используется высокоскоростное подключение через оптоволокно (такое, как у провайдера «Ростелеком»), то даже урезанной скорости хватает для полноценной офисной работы, просмотра видео, онлайн-игр и прочего.

Второй недостаток заключается в сложности настраивания моста, особенно если устройства от разных производителей. Заставить взаимодействовать некоторые модели попросту невозможно. Пользователям, которые не имеют представления, как настроить мост между роутерами, стоит предварительно получить рекомендации специалиста.

Современные компании, выпускающие телекоммуникационное оборудование, стараются максимально упростить настраивание режима моста. Производители латвийских роутеров МикроТик разработали специальную утилиту Quick Set, с помощью которой настройка производится за несколько минут.

Третий недочет — функция моста есть не во всех маршрутизаторах.

Как правило, большинство абонентов используют один и тот же канал связи, предоставленный по умолчанию. Это существенно сказывается на мощности сигнала, еще больше замедляя передачу трафика. Решается проблема сканированием каналов, после чего в настройках указывается более свободный.

Какие моменты следует учитывать

При покупке устройств, которые планируется применять для создания моста между двумя роутерами, нужно определиться с дальностью приема сигнала. Если дистанция не превышает 250 метров, то вполне достаточно бытовых маршрутизаторов. Если речь идет о взаимодействии приборов, находящихся на расстоянии в нескольких км друг от друга, то понадобится дорогое, специализированное оборудование.

Также нужно учитывать тот факт, что в гористой местности или вблизи сооружений, от которых исходят электромагнитные излучения, работа оборудования серьезно затрудняется, вплоть до полной потери соединения.

Christmas is around the corner and the best gift for any occasion is a Rubik’s Cube that you can easily solve with this cube puzzle tutorial.

Как настроить мост между двумя роутерами: полная настройка

Всем привет! И наконец-то мы добрались до вопроса – как настроить мост между двумя роутерами. Вопрос конечно же не самый популярный и решение не такое простое. Сразу скажу, что режим моста, с одной стороны, сильно похож на режим повторителя или репитера. С другой стороны, они полностью отличаются и применяются в разных случаях.

Так в чем же отличие режима моста от повторителя? Повторитель или репитер – как видно из названия просто повторяют основную сеть. Например, у вас стоит роутер на первом этаже дома, и чтобы Wi-Fi нормально ловил на втором этаже туда ставится второй маршрутизатор, который и будет повторять беспроводную сеть. При этом будет существовать только одна сеть.

В режиме моста – первый аппарат обычно подключен к интернету, и его главная задача поделиться этим интернетом со вторым маршрутизатором. При этом у обоих будут разные беспроводные сети, разные правила и настройки локальной сети.

Очень часто это используется в загородных домах селах, деревнях и в местах, где есть проблемы с проведением интернета. Вот вам пример: есть многоэтажный дом, который находится в поселке. К нему провели интернет. Не далеко в метрах 100 есть частный дом, куда конечно же провайдер вести кабель не будет. Тогда хозяин частного дома может договориться с другом, который живет в многоэтажке, чтобы тот поделился интернетом. Для этого достаточно два роутера и мощная узконаправленная антенна – «пушка».

При этом интернет-центры могут быть любой фирмы, самое главное запомнить схему настройки. Также мы будем задавать статический канал — это необходимо для того, чтобы оба аппарата были, так сказать, на «одной волне», а точнее на одном канале. Подключение будет идти по Wi-Fi, поэтому кабель не потребуется. Ещё один важный момент – скорость на втором роутере будет резаться в два раза. То есть половину скорости будет идти на раздачу беспроводной сети, и для связи ближайших устройств. А вторая половина пойдет на связь с основным аппаратом.

Настройка моста

На первом маршрутизаторе уже настроен интернет, и он полностью работает. Если вы его ещё не настроили, то можете посмотреть общую статью по настройке тут или поискать по своей модели на нашем портале. Схема настройки моста будет такая:

Установить статический канал Wi-Fi на первом передатчике;
На втором аппарате ввести другое название WiFi сети и установить тот же канал;
Включить режим «WDS» и подключиться к беспроводной сети основного шлюза;

В самом конце будет ещё одна глава, которая поможет решить некоторые проблемы с подключением. Но, надеюсь, никаких ошибок и проблем возникать не будут. Всё же если у вас останутся вопросы или возникнут какие-то непредвиденные ситуации – то пишем сразу в комментарии.

Основной

Подключаемся к роутеру и в браузере вводим: http://tplinklogin.net или один из двух адресов – 192.168.1.1, 192.168.0.1. На старой прошивке (может быть зеленого цвета) переходим в раздел «Беспроводной режим» – «Основные настройки». Устанавливаем канал и сохраняемся.

Если у вас другая прошивка, то нужно перейти во вкладку «Дополнительные настройки» – «Беспроводной режим» – «Настройки беспроводного режима». Далее вы знаете – что делать.

Второстепенный

Чтобы поменять IP маршрутизатора, переходим: «Сеть» – «LAN» – далее меняем только последнюю цифру на 2 и сохраняемся.

На новой прошивке путь немного другой «Доп. настройки» – «Сеть» – «LAN».

Теперь самое главное, нам нужно с этого второго роутера подключиться к беспроводной сети первого. Для этого в разделе «Беспроводной режим» – «Настройки беспроводного режима» – сначала устанавливаем имя второй Wi-Fi и обязательно установите канал как на первом (на скриншоте это не показано). Далее включаем галочку WDS. Ниже нажимаем «Поиск» и выбираем нашу сеть (в моем случае это WIFIGID1). Ниже указываем тип шифрования, который стоит в настройках первого. Вводим пароль и нажимаем «Сохранить».

На новой прошивке раздел находится в абсолютно другом месте: «Доп. настройки» – «Системные инструменты» – «Параметры системы». Дальше все также как на классической прошивке: нажимаем «Поиск» и подключаемся к нашей сети, вводим пароль и «Сохраняемся».

Проблемы с подключением и интернетом

Если у вас роутеры отказываются подключаться друг к другу и не хотят создать WiFi мост. То в первую очередь отключите на обоих WPS. Лучше всего отключить функцию полностью, но если вы всё же ею пользуетесь, то выключите хотя бы парольную защиту.

Если после подключения у вас не будет интернета, то нужно зайти в раздел «DHCP» на втором аппарате и полностью отключить эту функцию. Также в строке «Основной шлюз» – прописываем IP адрес первого роутера.

Как сделать мост между двумя роутерами

Как настроить мост между двумя роутерами: полная настройка

Настройка моста

Установить статический канал Wi-Fi на первом передатчике;
На втором аппарате ввести другое название WiFi сети и установить тот же канал;
Включить режим «WDS» и подключиться к беспроводной сети основного шлюза;

Основной

Второстепенный

На новой прошивке путь немного другой «Доп. настройки» – «Сеть» – «LAN».

Проблемы с подключением и интернетом

Настройка двух беспроводных маршрутизаторов с одним SSID (сетевым именем) дома для бесплатного роуминга

Когда мы переехали в новый дом и установили новый домашний офис несколько лет назад, я написал о том, как подключить дом к проводной сети Ethernet Cat-6. Я никогда не любил беспроводную связь и не доверял ей, поэтому, когда мы начинали строить это место, мы всегда планировали все подключить и сосредоточиться на скорости.

Перенесемся в 2010 год, и Wii будет беспроводным, iPad и iPhone — беспроводными, Windows Phone 7 — беспроводным, ноутбук моей жены — беспроводным, и все это медленно.Это медленно, потому что я использую стандартный беспроводной маршрутизатор FIOS Verizon (теперь Frontier), чтобы покрыть все углы двухэтажного дома. В последние несколько недель это особенно раздражало, так как жена переместила свой ноутбук в другую комнату, а я начал смотреть потоковую передачу Netflix из угла комнаты, в которой никогда не было беспроводного устройства.

Я пробовал использовать стандартный интерфейс администратора, чтобы немного увеличить мощность беспроводного маршрутизатора, но это не сработало. Затем я купил внешнюю антенну для маршрутизатора (она просто прикручивается и заменяет стандартную антенну), и хотя это немного помогло, я все еще получал 1 или 2 из 5 полосок в двух комнатах, где мы чаще всего использовали беспроводные устройства.Потоковое видео или новости (аудио или видео) или загрузка подкастов были невозможны.

Во время уборки я нашел дополнительный маршрутизатор Verizon Router в своей куче технического мусора, а затем мне пришла в голову идея сделать вторую беспроводную сеть наверху. Конечно, я мог бы легко настроить его с другим SSID (идентификатор набора услуг — имя беспроводной сети), но это было бы глупо, и мои устройства не могли бы плавно перемещаться между сетями.

Вот уловка, спасибо друзьям в Твиттере и немного подумав.

Начальная точка

В моем случае у меня был стандартный маршрутизатор Verizon (ActionTec) с IP-адресом 192.168.1.1. Это статический (неизменяемый) адрес. На маршрутизаторе включен DHCP (протокол динамической конфигурации хоста), что означает, что этот маршрутизатор раздает IP-адреса моим устройствам. Он распределяет эти адреса в определенном диапазоне, а именно от 192.168.1.2 до 192.168.1.254.

Ваш маршрутизатор, скорее всего, будет отличаться, но на этом вы перейдете в Моя сеть, Мои сетевые подключения, а затем щелкните значок Изменить в главном сетевом интерфейсе.Вы окажетесь здесь:

Обратите внимание на начальный IP-адрес и конечный IP-адрес. Вы захотите изменить это на 192.168.1. 3 , потому что мы собираемся использовать 192.168.1.2 в качестве статического адреса для второго маршрутизатора при его настройке.

Кроме того, вам действительно следует убедиться, что ваш беспроводной маршрутизатор использует WPA2 для обеспечения безопасности беспроводной сети. Если вы используете WEP, он так же эффективен, как папиросная бумага, поэтому измените его на WPA2 с надежным паролем или найдите технического племянника, который сделает это за вас.

Затем полностью выключите ваш первый (основной) беспроводной маршрутизатор. Маршрутизаторы не ожидают, что люди будут делать то, что мы делаем, поэтому, когда вы включаете второй маршрутизатор, он будет также по умолчанию на 192.168.1.1. Вы отключаете первое, чтобы можно было изменить второе.

Включите второй маршрутизатор и установите для него статический IP-адрес 192.168.1. 2 . В разделе «Распределение IP-адресов» установите для него значение «отключено». Важно, чтобы в вашей сети не было ДВУХ устройств, передающих IP-адреса.Этот второй маршрутизатор будет соединять только беспроводной и проводной мир в вашем доме. Он не несет ответственности за IP-адреса.

Вот ненужная диаграмма:

Убедитесь, что настройки беспроводной сети на втором маршрутизаторе такие же, как на первом маршрутизаторе. Тот же SSID, тот же тип безопасности, тот же пароль. Единственное отличие — это канал . Более того, мы хотим убедиться, что каналы достаточно далеко друг от друга.

Конечно, если вы богаты и известны и вам нужно охватить ОГРОМНУЮ территорию, вы можете добавить третью точку беспроводного доступа и просто убедиться, что третья точка доступа использует канал, который находится достаточно далеко от двух других.Попытайтесь сделать так, чтобы второй роутер находился в 5 от канала первого роутера. Каналы 1, 6 и 11 являются хорошим ориентиром. Я использовал 11 для первого и 6 для второго.

Вот отличный график, показывающий распространение канала из Википедии. Я использовал каналы 11 и 6 для своих двух маршрутизаторов.

Конечно, вам понадобится подключение к сети Ethernet, идущее от порта LAN на первом маршрутизаторе к порту LAN на втором маршрутизаторе. В моем случае в каждой комнате есть Ethernet в стене, идущий к гигабитному коммутатору.Я подключил второй роутер к стене через порт LAN, и он заработал.

Перезагрузите все, подключите все и готово.

Всего тридцать минут спустя, и я с радостью транслирую видео на свои беспроводные портативные устройства в тех частях дома, которые раньше были бесполезны.

Техническое описание

Первый маршрутизатор

192.168.1.1
DHCP для использования диапазона 192.168.1. 3 -192.168.1.254
Беспроводной канал, например 11

Второй маршрутизатор

192.168.1.2
DHCP отключен
Идентичная настройка безопасности беспроводной сети, как у первого маршрутизатора

За исключением беспроводного канала. Попробуйте канал 6, если первый — 11.

Подключите провод к порту LAN, а не , а не к порту WAN.

Ссылки по теме

Подключение двух маршрутизаторов в одной сети: усиление Wi-Fi, общие ресурсы

Прочтите эту статью, чтобы узнать, как подключить два или более маршрутизатора к одной сети, как усилить сигнал сети Wi-Fi или создать еще одну точку доступа в рамках существующей сети . Мы рассмотрим два способа сделать это — с помощью кабеля или Wi-Fi.

Содержание:

Зачем объединять несколько маршрутизаторов в одну сеть?

В некоторых ситуациях одного маршрутизатора может быть недостаточно для построения сети или обеспечения высококачественного покрытия Wi-Fi.Это означает, что он может быть не в состоянии обеспечить желаемую зону покрытия Wi-Fi или может не иметь необходимого количества портов для устройств, подключенных к такой сети. Некоторые комнаты или помещения могут оказаться вне зоны действия сигнала Wi-Fi вашего роутера. Такая ситуация хорошо известна людям, которые занимались построением сети Wi-Fi в большом доме, квартире или офисе, состоящем из множества комнат. Если это произойдет, необходимо установить дополнительное оборудование, чтобы расширить сеть до желаемого покрытия.И это не так уж и сложно, как может показаться.

Это можно сделать несколькими способами, которые мы обсудим в этой статье:

Первый вариант — это соединение двух и более маршрутизаторов с помощью кабеля. Вам нужно будет проложить кабель от одного маршрутизатора к другому (-ым). Это не всегда удобно, но это наиболее стабильный и надежный способ их подключения. Если вам нужна стабильно работающая сеть с высокой скоростью для ряда устройств, маршрутизаторы должны использовать кабельное соединение.
Второй вариант — подключение роутеров по Wi-Fi. В этом случае используется мостовое соединение (WDS) или режим репитера. По сути, они одинаковы, но эти настройки по-разному реализованы в роутерах разных производителей.

Итак, отправная точка. У нас есть основной маршрутизатор, подключенный к Интернету, и он транслирует сеть Wi-Fi. Нам нужно установить еще один роутер, например, в другой комнате или на другом этаже. Этот второй маршрутизатор как бы усилит сеть Wi-Fi, предоставляемую основным маршрутизатором, и поможет расширить ту же сеть, чтобы она покрывала более удаленные помещения.

Второй роутер можно подключить к основному роутеру с помощью кабеля или Wi-Fi.

Давайте подробнее рассмотрим оба метода подключения.

Как подключить роутеры по Wi-Fi?

Чаще всего роутеры подключаются по Wi-Fi, и это кажется естественным, так как экономит силы на прокладку кабелей и сверление отверстий в стенах.

В моем случае основным маршрутизатором является TP-link TL-WR841N. Он транслирует сеть Wi-Fi с названием hetmansoftware.

Имейте в виду, что маршрутизатор, к которому мы собираемся подключиться в режиме моста, уже должен быть настроен.То есть подключение к Интернету должно быть установлено и работать, а сеть Wi-Fi транслируется.

Существует специальная статья о том, как настроить маршрутизатор, и подробное видео-руководство, которое поможет вам сориентироваться в этом процессе. Вы можете просмотреть эти материалы для лучшего понимания.

Перед тем как перейти к настройке второго маршрутизатора, необходимо изменить настройки беспроводной сети основного маршрутизатора, чтобы канал для этой сети был статическим, а не автоматическим.

Например, если ваш основной маршрутизатор — другой TP-Link, вы можете изменить канал в настройках, посетив вкладку Wireless . В поле Channel укажите статический канал. Например: 1 или 9, что угодно. Сохраните настройки.

Теперь, когда статический канал установлен, вы можете выйти из основных настроек маршрутизатора.

Настроим маршрутизатор, который будет работать в режиме WDS. В моем случае в качестве конкретной модели используется TР-Link Archer C20.Заходим в настройки роутера.

Для начала нужно сменить IP-адрес второго роутера. Вы должны избегать ситуации, когда два устройства с одинаковыми IP-адресами находятся в одной сети. Например, если основной маршрутизатор имеет IP-адрес 192.168.0.1, а другой маршрутизатор также имеет адрес 192.168.0.1, два адреса будут конфликтовать. Переходим на вкладку Сеть / LAN. В поле IP-адрес измените последнюю цифру — скажем, поставьте 2 вместо 1. Или, как в моем случае, измените его с 192.От 168.1.1 до 192.168.0.2. Сохраните измененные настройки.

Почему вы должны это делать именно так? Вам необходимо знать IP-адрес основного маршрутизатора, к которому вы собираетесь подключиться. Если он имеет адрес 192.168.1.1, тогда адрес маршрутизатора, к которому вы хотите подключиться через WDS, следует изменить на 192.168.1.2. Если основной маршрутизатор имеет адрес 192.168.0.1, вы должны назначить другому маршрутизатору следующий адрес: 192.168.0.2. Важно, чтобы оба маршрутизатора находились в одной подсети.

Снова зайдите в настройки, но на этот раз IP адрес будет другим — 192.168.0.2. Тот, который вы указали ранее.

Перейдите на вкладку Wireless / Basic Settings. В поле Wireless Network Name вы можете указать имя второй беспроводной сети. В поле Channel, убедитесь, что вы указываете тот же канал, который вы указали в настройках основного маршрутизатора. В моем случае это канал 9.

Теперь установите флажок Enable WDS, и нажмите Scan.

Из списка выберите сеть, из которой ваш маршрутизатор будет подключаться к Интернету.Щелкните ссылку Connect рядом с выбранной вами сетью.

Теперь осталось только указать пароль для основной сети в поле Пароль . Введите его и нажмите кнопку Сохранить .

После перезагрузки снова зайдите в настройки второго роутера. Находясь на главной странице (вкладка Status ), посмотрите раздел Wireless . В строке WDS Status должно быть указано Enabled . Это означает, что второй роутер уже подключился к основному роутеру, и теперь он должен транслировать Wi-Fi.

Однако подключение к Интернету будет доступно только по Wi-Fi, и если вы подключите устройства к маршрутизатору (работающему в режиме WDS) с помощью кабеля, они не смогут выйти в Интернет.

Чтобы правильно настроить эту функцию, вы должны отключить DHCP-сервер для маршрутизатора, на котором настроен мост WDS, то есть для маршрутизатора, который в моем случае является второстепенным. Также необходимо, чтобы его локальный IP-адрес находился в той же подсети, к которой принадлежит основной (основной) маршрутизатор.

Поэтому вам необходимо войти в меню DHCP вторичного маршрутизатора и отключить эту функцию.

Это последний шаг в подключении двух маршрутизаторов через Wi-Fi.

Найдите правильное место для размещения второго маршрутизатора, чтобы он попадал в зону действия основного маршрутизатора. Установите желаемое имя для беспроводной сети и пароль. Этот шаг мы уже подробно описывали в нашей статье о настройке режима Wi-Fi для роутера.

Как построить сеть из нескольких маршрутизаторов с помощью кабеля?

Есть два способа соединения нескольких маршрутизаторов в одну сеть с помощью кабеля.Это:

Так называемое соединение LAN / LAN. То есть построение сети, состоящей из нескольких маршрутизаторов, путем соединения их портов LAN с помощью сетевого кабеля.
И подключение LAN / WAN. То есть построение сети, состоящей из нескольких маршрутизаторов, путем соединения порта LAN основного маршрутизатора с портом WAN / Internet дополнительного маршрутизатора с помощью сетевого кабеля.

Рассмотрим каждую подробнее.

Подключение LAN / LAN

В случае подключения LAN / LAN возьмите два маршрутизатора и решите, какой из них вы хотите использовать в качестве основного устройства.Обычно это маршрутизатор, который получает кабель для подключения к Интернету от вашего интернет-провайдера.

С помощью сетевого кабеля соедините порты LAN основного маршрутизатора с дополнительным (вторичным) маршрутизатором.

Предположим, что мы уже настроили подключение к Интернету для первого маршрутизатора, поэтому я пропущу этот шаг. Если у основного маршрутизатора еще нет подключения к Интернету, устраните эту проблему — просто прочитайте нашу статью об основных настройках маршрутизатора Wi-Fi.

Подключитесь к первому устройству

и проверьте, включен ли на нем DHCP-сервер. По умолчанию он обычно включен. Для этого перейдите в меню DHCP / DHCP Settings.
Если DHCP-сервер отключен, включите его.
Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

и отключите DHCP-сервер, потому что он получит все адреса от основного маршрутизатора. Для этого перейдите в меню DHCP / DHCP Settings.
Если DHCP-сервер включен, отключите его.
В разделе Сеть / LAN измените IP-адрес, чтобы он не совпадал с адресом основного маршрутизатора. Например, измените его на 192.168.0.2. Поскольку основной маршрутизатор имеет 192.168.0.1
Сохранить.

После перезагрузки вторичный маршрутизатор должен работать в одной сети с первым (основным / основным), получать от него Интернет-соединение и работать как точка доступа.

Подключение LAN / WAN.

Второй способ объединения двух маршрутизаторов в одну сеть — с помощью сетевого кабеля.

В случае подключения LAN / WAN, используйте сетевой кабель для соединения порта LAN основного маршрутизатора с портом WAN / Internet другого (вторичного) маршрутизатора.

Подключитесь к первому устройству:

и проверьте, включен ли на нем DHCP-сервер. По умолчанию он обычно включен. Для этого перейдите в меню DHCP / DHCP Settings.
Если DHCP-сервер отключен, включите его.
Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

Для другого устройства перейдите в раздел Сеть / WAN и установите Тип подключения как Динамический IP. Сохраните изменения.
В разделе DHCP оставьте DHCP-сервер включенным.
Если вы планируете использовать порты LAN дополнительного маршрутизатора, убедитесь, что их IP-адреса не конфликтуют с соответствующими адресами основного маршрутизатора.
То есть, если ваш основной маршрутизатор работает в диапазоне от 192.168.0.100 до 192.168.0.199, лучше иметь диапазон вторичного маршрутизатора от 192.168.0.200 до 192.168.0.299, но всегда в пределах основной подсети.
Сохранить.

После этого можно запустить отдельную точку доступа для каждого из маршрутизаторов. Если вы все сделали правильно, оба маршрутизатора будут подключены к Интернету, будут работать в одной сети и иметь доступ к сетевым устройствам.

Это были все способы подключения нескольких маршрутизаторов к одной сети, проводной или беспроводной.

Если у вас есть какие-либо вопросы при объединении нескольких маршрутизаторов в одну сеть, вы можете задать их, разместив комментарий.

Как настроить мост WDS на двухдиапазонных маршрутизаторах TP-Link (зеленый интерфейс)?

Эта статья относится к:

TL-WDR3600, TL-WDR3500, Archer C20 (V1) Больше

TL-WDR3600, TL-WDR3500, Archer C20 (V1), Archer C50 (V1), Archer C7 (V1 V2 V3), Archer C20i, Archer C5 (V1.20), TL-WDR4900, Archer C2 (V1), TL-WDR4300

Система беспроводного распределения (WDS) — это система, которая обеспечивает беспроводное соединение точек доступа в беспроводной сети.Это позволяет расширить беспроводную сеть маршрутизатора с помощью нескольких точек доступа без необходимости использовать провод для их соединения, как это традиционно требуется.

Примечание:

1. LAN IP расширенного маршрутизатора должен быть другим, но находиться в той же подсети, что и корневой маршрутизатор;

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

3. Мост WDS требует только настройки WDS либо на корневом маршрутизаторе, либо на расширенном маршрутизаторе, либо на 2.4 ГГц или 5 ГГц; Нет необходимости настраивать это с обеих сторон или полос.

Следуйте этому руководству для настройки моста WDS:

Шаг 1:

Откройте веб-браузер и введите http://tplinkwifi.net или IP-адрес маршрутизатора (по умолчанию 192.168.0.1 / 192.168.1.1), чтобы войти на страницу веб-управления расширенного маршрутизатора. Имя пользователя и пароль — «admin». Если вы не знаете, как это сделать, нажмите здесь .

Шаг 2:

Перейдите к Сеть -> LAN и измените IP-адрес LAN на другой IP-адрес, но все еще в той же подсети, что и корневой маршрутизатор. Сохраните настройки и перезагрузите расширенный роутер.

Шаг 3:

Войдите на веб-страницу с новым IP-адресом. Перейдите к Wireless 2.4GHz -> Wireless Settings . Проверить Включить мост WDS . Тогда страница будет выглядеть, как показано ниже.

Примечание. Здесь мы используем беспроводную сеть 2,4 ГГц в качестве примера. Если вы хотите использовать WDS для соединения беспроводной сети 5 ГГц, перейдите к беспроводной сети 5 ГГц соответственно.

Шаг 4:

Щелкните Survey . Во всплывающем окне найдите SSID корневого маршрутизатора и щелкните Connect .

Шаг 5:

SSID и BSSID корневого маршрутизатора заполнены автоматически.Затем настройте параметры безопасности ( Key type и Password ) в соответствии с настройками на корневом маршрутизаторе.

Нажмите кнопку Сохранить , затем появится окно, информирующее вас о смене канала. Нажмите ОК , он изменится автоматически. Пожалуйста, НЕ перезагружайте роутер.

Шаг 6:

Перейдите на страницу DHCP -> Настройки DHCP .Выберите Отключить DHCP-сервер, нажмите кнопку Сохранить и перезагрузите маршрутизатор.

Шаг 7:

Все настройки, необходимые для функции WDS, выполнены. Вы можете выполнить простую проверку с помощью утилиты Ping. Если эхо-запрос проходит успешно (что означает, что WDS работает правильно), вы увидите экран, аналогичный приведенному ниже: (в этом примере 192.168.0.1 — IP-адрес корневого маршрутизатора)

Если вы хотите настроить беспроводную сеть, перейдите к Wireless и используйте другой SSID из корневого маршрутизатора.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок , чтобы загрузить руководство для вашего продукта.

Коммутаторы, маршрутизаторы, мосты и ланы / мосты

Из Wikibooks, открытые книги для открытого мира

Перейти к навигации Перейти к поиску

Найдите коммутаторов, маршрутизаторов, мостов и каналов / мостов в одном из родственных проектов Викибука: Викиучебник не имеет страницы с таким точным названием.

Другие причины, по которым это сообщение может отображаться:

Если страница была создана здесь недавно, она может еще не отображаться из-за задержки обновления базы данных; подождите несколько минут и попробуйте функцию очистки.
Заголовки в Викиучебниках чувствительны к регистру , за исключением первого символа; пожалуйста, проверьте альтернативные заглавные буквы и подумайте о добавлении перенаправления здесь к правильному заголовку.
Если страница была удалена, проверьте журнал удалений и просмотрите политику удаления.

Как настроить мост между роутерами tp link

Настройка роутера Tp-Link в режиме моста (WDS). Соединяем два роутера по Wi-Fi

Продолжаем разбираться с работой разных роутеров в режимах повторителя и моста. В этой инструкции мы подробно рассмотрим настройку роутера Tp-Link в режиме моста (WDS). Думаю, что сразу нужно разобраться в вопросе, что же такое WDS на роутерах Tp-Link и чем он отличается от режима работы «Репитер» (повторитель).

Скажу сразу, что на роутерах компании Tp-Link, нет такого режима как репитер, как например у Asus и Zyxel (там, роутеры действительно работают как настоящие репитеры). Только точки доступа от Tp-Link умеют работать как повторители сети. Что касается обычных роутеров, таких как: TL-WR941ND, TL-WR740N, TL-WR841N, TL-MR3220, TL-WR842ND и других моделей, то в них есть возможность настроить режим моста, он же WDS.

Обновление: в настройках некоторых роутеров TP-Link появилась возможность сменить режим работы на «Усилитель Wi-Fi сигнала» и настроить роутер для работы в качестве репитера. Посмотрите, возможно в настройках вашего роутера есть такая возможность.

Чем отличается режим моста от репитера? Объясняю на просто языке: в режиме моста, мы просто соединяем два роутера по Wi-Fi. Это режим так же можно использовать для расширения Wi-Fi сети. Например, у нас есть какой-то главный роутер, который раздает интернет по Wi-Fi. И нам нужно эту сеть расширить, увеличить ее радиус действия. Мы берем роутер Tp-Link, настраиваем на нем по этой инструкции режим моста, он принимает интернет по Wi-Fi от главного маршрутизатора, и раздает его дальше. Но, в отличии от репитера, у вас будет еще одна беспроводная сеть, со своим именем и паролем.

Конечно же, репитер (или роутер в режиме репетира) для этого дела подходит намного лучше. Он просто клонирует, и усиливает уже существующею сеть, а в режиме моста появляется еще одна беспроводная сеть. И вам придется выбирать, к какой сети подключаться.

В комментариях мне недавно задали такой вопрос:

Добрый день. Возник такой вопрос, а как настроить роутер tl-wr941nd на прием Wifi, и последующей передачей интернета через кабель. То есть просто использовать его в качестве приемника. Возможно ли это как-то осуществить?

Настроив свой Tp-Link в режиме WDS, его можно будет использовать как приемник. Что бы подключить к интернету например телевизор, или компьютер, у которых нет Wi-Fi приемника.

Еще несколько моментов:

При таком соединении может сильно упасть скорость подключения к интернету через второй роутер (который мы будем подключать в режиме моста). Примерно в 2 раза. Такая особенность работы WDS.
Главный роутер у вас может быть любой. Конечно же хорошо, если оба устройства Tp-Link, а еще лучше, если одинаковые модели. У меня главный роутер D-link DIR-615/A, а мост я буду настраивать на TL-MR3220. Кстати, подружить Tp-Link со стареньким Asus RT-N13U у меня не получилось.
Настройки главного роутера мы так же будем менять. Нам нужно задать статический канал.
Этот способ идеально подходит для беспроводного соединения двух роутеров в режиме моста. Например, на первом этаже у вас стоит роутер, а на втором мы ставим еще один, и подключаем к первому по Wi-Fi. Кабель уже прокладывать не нужно.

Настройка моста (WDS) на роутере Tp-Link

1 Первым делом, нам нужно сменить канал беспроводной сети на главном роутере. Обратите внимание, что роутер, к которому мы будем подключаться в режиме моста, должен быть настроен. То есть, интернет должен работать, он должен раздавать Wi-Fi сеть.

У меня в роли главного роутера выступает D-link DIR-615. Он раздает Wi-Fi сеть с названием «DIR-615_help-wifi.com». Значит, нам нужно на главном роутере, в настройках установить статический канал для беспроводной сети. Я не знаю, какой у вас роутер, поэтому, смотрите инструкцию Как найти свободный Wi-Fi канал, и сменить канал на роутере? В ней я писал о смене канала на устройствах разных производителей.

Если у вас например в качестве основного роутера так же Tp-Link, то канал можно сменить в настройках (которые открываются по адресу 192.168.1.1 (192.168.0.1), или смотрите эту инструкцию), на вкладке Wireless. В поле Channel укажите статический канал. Например 1, или 6. Нажмите кнопку Save для сохранения настроек.

Статический канал установили. Из настроек основного маршрутизатора можно выходить.

2 Переходим к настройке роутера, который будет у нас настроен в режиме WDS. У меня это модель TL-MR3220. Заходим в настройки роутера. Если не знаете как, то смотрите инструкцию по входу в панель управления на Tp-Link.

Для начала, нам нужно сменить IP-адрес нашего Tp-Link. Это нужно для того, что бы в сети не было двух устройств с одинаковыми IP. Например, если у главного IP-адрес 192.168.1.1, и у второго — 192.168.1.1, то получится конфликт адресов. Перейдите на вкладку Network — LAN. В поле IP Address замените последнюю цифру с 1 на 2. У вас получится адрес 192.168.1.1, или 192.168.0.1. Нажмите кнопку Save. Роутер перезагрузится.

Нужно знать, какой IP адрес у главного роутера, к которому мы собрались подключатся. Если у него 192.168.1.1, то на роутере, который хотим подключить по WDS меняем адрес на 192.168.1.2. А если у главного адрес 192.168.0.1, то второму задаем 192.168.0.2. Важно, чтобы они были в одной подсети.

Снова зайдите в настройки, только IP-адрес будет уже другой — 192.168.1.2. Который мы указали выше.

3 Перейдите на вкладку Wireless. В поле Wireless Network Name можете указать имя второй беспроводной сети. А в поле Channel обязательно укажите такой-же канал, который установили в настройках главного роутера. У меня 1-ый канал.

Дальше, установите галочку возле Enable WDS Bridging. И нажмите на кнопку Survey.

Выберите из списка нужную сеть, с которой роутер будет получать интернет. Напротив нужной сети нажмите на ссылку «Connect».

4 Нам осталось только напротив выпадающего меню Key type выбрать тип безопасности вашей сети (к которой мы подключаемся). И в поле Password указать пароль к этой сети. Для сохранения, нажмите на кнопку Save.

Перезагрузите роутер. Отключив питание, и включив его обратно, или в панели управления нажав на ссылку «click here».

5 После перезагрузки, снова заходим в настройки. И прямо на главном экране (вкладка Status), смотрим раздел Wireless. Напротив WDS Status должно быть написано Run.

Это значит, что наш Tp-Link уже подключится к главному роутеру. И должен раздавать интернет по Wi-Fi и кабелю. Настройка закончена.

Если вам необходимо, что бы IP-адреса выдавал главный роутер (а не тот, который настроен в режиме моста), то на роутере, который мы только что настраивали, нужно отключить DHCP сервер. Сделать это можно в настройках, на вкладке DHCP. Установив переключатель возле Disable, и сохранив настройки.

6 Не забудьте поставить пароль на Wi-Fi сеть, которую будет раздавать настроенный нами маршрутизатор. Можете посмотреть подробную инструкцию по защите Wi-Fi на Tp-Link. Там все просто. В настройках, на вкладке Wireless — Wireless Security, выделите пункт WPA/WPA2 — Personal(Recommended), в поле Wireless Password задайте пароль (минимум 8 символов), и нажмите снизу кнопку Save.

Теперь у нас роутер Tp-Link получает интернет от главного роутеара, и раздает его дальше. Выберите правильное место для установки второго роутера, что бы он был в радиусе действия главного маршрутизатора.

Настройка беспроводного моста (2,4 ГГц и 5 ГГц) на новой версии прошивки

Решил обновить данную статью и добавить актуальную информацию по настройке WDS на маршрутизаторах TP-Link с новой прошивкой. Которая в голубых тонах. Там все настраивается немного иначе. Сейчас покажу.

Если у вас маршрутизатор с новой панелью управления, то необходимо перейти в раздел «Дополнительные настройки» – «Системные инструменты» – «Параметры системы». Если у вас роутер двухдиапазонный, то там вы увидите возможность настроить режим моста в двух диапазонах. На частоте 2,4 GHz и 5 GHz.

1 Установите галочку «Включить мост WDS» возле необходимой частоты. Я, например, поставил галочку возле 2,4 ГГц. Нажмите на кнопку «Поиск»

2 Выберите из списка сеть, к которой вы хотите подключится. Просто нажмите «Выбрать» напротив своей сети. Думаю, вы без проблем найдете свою сеть в списке доступных.

3 Если необходимо, можете сменить настройки защиты (Защита, Пароль) и нажмите на кнопку «Сохранить». Если будете ставить пароль, то выбирайте «WPA-PSK/WPA2-PSK». Так же сеть можно оставить без пароля. Если это необходимо.

Ротуре по Wi-Fi подключится к другому роутеру, и будет получать интернет по беспроводной сети.

Если понадобится отключить DHCP-сервер, то сделать это можно на вкладке «Дополнительные настройки» – «Сеть» – «DHCP-сервер».

Если не работает интернет по кабелю в режиме WDS

Если выполнить настройки, которые я показывал выше, то интернет будет работать только по Wi-Fi, а при подключении к роутеру (который в режиме WDS) по кабелю, интернет не работает. Без доступа к интернету. Это конечно же не дело, и использовать роутер в качестве приемника Wi-Fi сети, например, не получится. Поэтому, я написал вопрос в поддержку TP-LINK, и они мне ответили.

При настройке функции WDS вы получаете IP адресацию от изначального роутера (то устройство, к которому подключается WDS-клиент) как по проводной, так и без проводной сети. Для правильной настройки данной функции вам необходимо обязательно отключать DHCP-сервер на том оборудовании, на котором настроен WDS-мост. Также вам необходимо, чтобы его локальный IP-адрес был в той же подсети, что изначальный роутер.

Я проверил все на TP-LINK TL-WR740N, и действительно, после отключения DHCP-сервера интернет сразу заработал по сетевому кабелю. Отключить DHCP совсем не сложно. В настройках маршрутизатора откройте вкладку DHCP, установите переключатель возле Disable (отключить), и сохраните настройки.

Перезагружаем роутер, и все отлично работает. У меня сразу появился интернет по кабелю. В настройки этот роутера можно зайти по адресу, который мы установили на втором шаге. У меня это 192.168.1.2.

Обновление. Еще одно решение проблемы, когда соединение по WDS установлено, но доступа к интернету нет. В настройках DHCP-сервера на роутере? который мы настраиваем в режиме WDS нужно в качестве «Основной шлюз» (Default Gateway) прописать LAN IP-адрес главного роутера.

Если не поможет – попробуйте IP-адрес главного роутера прописать еще в качестве DNS-сервера.

Сохраните настройки и перезагрузите маршрутизатор.

Если не получается настроить WDS соединение

Обновление. Часто бывает ситуация, когда маршрутизатор не хочет подключаться в режиме моста. Причин, конечно, может быть много. В комментариях Эдуард подсказал одно интересное решение – отключение функции WPS на обоих маршрутизаторах. Если у вас проблемы в настройке режима WDS, то можно попробовать. Тем более, что соединение по WPS мало кто использует, и эту функцию часто рекомендуют отключать в целях безопасности и решении других проблем с беспроводной сетью.

На роутерах TP-Link это сделать не сложно. В разделе WPS (или QSS) нужно просто отключить данную функцию.

И в новой прошивке.

Отключать нужно на обоих рутерах. На главном, и на котором пытаемся настроить соединение в режиме моста. Больше информации (в том числе по устройствам других производителей) можете найти в этой статье: что такое WPS на Wi-Fi роутере.

Будут вопрос, советы, замечания – пишите в комментариях.

Как настроить мост WDS на двухдиапазонных маршрутизаторах TP-Link (зеленый интерфейс)?

Эта статья относится к:

TL-WDR3600, TL-WDR3500, Archer C20 (V1) Больше

TL-WDR3600, TL-WDR3500, Archer C20 (V1), Archer C50 (V1), Archer C7 (V1 V2 V3), Archer C20i, Archer C5 (V1.20), TL-WDR4900, Archer C2 (V1), TL-WDR4300

Примечание:

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

Следуйте этому руководству для настройки моста WDS:

Шаг 1:

Шаг 2:

Шаг 3:

Примечание. Здесь мы используем беспроводную сеть

на частоте 2,4 ГГц.

Как установить ADSL роутер TP-Link для работы в режиме моста

Данная статья относится к:

TD-W8950ND, TD-W8968, TD-W8950N Больше

TD-W8950ND, TD-W8968, TD-W8950N, TD-W8960N

Шаг 1 Откройте веб-браузер и введите IP-адрес устройства в адресной строке (по умолчанию 192.168.1.1). Нажмите Введите .

Шаг 2 Введите имя пользователя и пароль на странице входа, имя пользователя и пароль по умолчанию — admin , затем нажмите OK , чтобы войти в устройство.

Шаг 3 Щелкните Quick Setup слева

Шаг 4 Введите VPI и VCI в поле. VPI и VCI предоставляются вашим интернет-провайдером, свяжитесь с ним, чтобы получить правильное значение. Затем нажмите кнопку Далее .

Шаг 5 Выберите Bridging и затем нажмите кнопку Next .

Шаг 6 Щелкните Далее, чтобы завершить настройку.

Шаг 7 Щелкните Save / Reboot , ваш ADSL-маршрутизатор сохранит настройки и подключится к Интернету после перезагрузки.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок , чтобы загрузить руководство для вашего продукта. .

Как использовать функцию моста WDS для расширения моей беспроводной сети?

Например, мой дом занимает большую площадь. Зона покрытия беспроводной сети используемого мной маршрутизатора (корневого маршрутизатора) ограничена. Я хочу использовать расширенный маршрутизатор для расширения беспроводной сети корневого маршрутизатора.

Примечание:

• Мост WDS требует только настройки на расширенном маршрутизаторе и убедитесь, что ваш маршрутизатор поддерживает WDS.

• Функция моста WDS может быть активирована в 2.Частота 4 ГГц или частота 5 ГГц для двухдиапазонного маршрутизатора. В качестве примера мы используем функцию моста WDS на частоте 2,4 ГГц.

1. Войдите в веб-интерфейс маршрутизатора. Если вы не знаете, как это сделать, обратитесь к

а. Как войти в веб-интерфейс маршрутизаторов Wi-Fi (новый логотип)?

г. Как войти в веб-интерфейс маршрутизаторов Wi-Fi (новый логотип)?

2. Настройте IP-адрес роутера:

1) Перейдите к Advanced > Network > LAN , настройте IP-адрес расширенного маршрутизатора, чтобы он находился в той же подсети, что и корневой маршрутизатор; (Например, IP-адрес 101 корневого маршрутизатора — 192.168.0.1, IP-адрес расширенного маршрутизатора может быть 192.168.0.2 ~ 192.168.0.254. В качестве примера возьмем 192.168.0.2.)

2) Щелкните Сохранить .

Примечание. Если IP-адрес маршрутизатора изменился, снова войдите на страницу веб-управления.

3. Изучите SSID, который будет соединен:

1) Перейдите к Advanced > System Tools > System Parameters и сосредоточьтесь на разделе 2.4GHz Wireless, нажмите Enable WDS Bridging .

2) Щелкните Survey , найдите SSID корневого маршрутизатора и щелкните Выберите (здесь в качестве примера используется TP-Link_4F98).

3) Если у корневого маршрутизатора есть пароль беспроводной сети, вы должны ввести пароль беспроводной сети корневого маршрутизатора.

4) Щелкните Сохранить .

4. Отключить DHCP:

1) Перейдите в Сеть > DHCP-сервер .

2) Снимите флажок Включить сервер DHCP и нажмите Сохранить .

Теперь вы можете перейти к Advanced > Status > Wireless , чтобы проверить статус WDS. Когда статус WDS равен Run , это означает, что мост WDS построен успешно.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

Что такое режим моста Wi-Fi? Как сделать Wi-Fi мост?

Мы уже раньше рассказывали о повторителе сигналов, как об одном из режимов работы роутера и специальном оборудовании для этих задач. Пришло время разобраться с очень похожим – беспроводным мостом. Не стоит путать с ретранслятором, хотя общие черты у них схожи. Важно правильно понимать, что такое режим моста Wi-Fi и как им правильно пользоваться.

Режим моста в роутере: что это?

Стоит заметить, что Bridge – это такой режим, в котором могут взаимодействовать несколько маршрутизаторов. Беспроводной мост Wi-Fi создает пару независимых сетей для выхода в интернет. Его еще называют мостом и WDS. Если повторитель сигналов лишь расширяет одну сеть, то мост – создает 2 или больше отдельных зоны. Для их работы используется всего одно подключение к интернету.

Первое устройство передает интернет на второе, но функционируют оба маршрутизатора автономно. Таким образом пользователь первой сети не может подключиться к устройствам со второй, просмотреть трафик, управлять подключением или осуществлять бесшовное переключение между роутерами. Также для доступа к обеим точкам доступа могут использоваться разные настройки, пароли и т. п.

В основном режим моста применяется для подключения к сети тех устройств, которые принадлежат другому владельцу. К примеру, у нас в частном секторе исчерпались слоты для подключения к кабельному интернету, но остались соседи, которые не успели подключиться. Лучший способ для них получить выход в сеть – договориться с владельцами интернета о том, чтобы они настроили режим моста. Тогда у обоих владельцев будет независимый интернет с одного источника.

Как сделать Wi-Fi мост?

Для создания желанной сети нужен хотя бы роутер TP-link в режиме моста. Однако, это самый минимум, который можем использовать в тех ситуациях, когда раздающее и принимающее устройство расположены поблизости. Обычные маршрутизаторы работают более-менее стабильно на расстоянии в несколько десятков метров. И это при условии, что у них есть хорошие внешние антенны, а также встроена поддержка режим моста.

Если расстояние между устройствами около 100 м или больше, обычными маршрутизаторами не обойтись. Уже потребуется специальное дальнобойное оборудование, которое создает беспроводные мосты на больших расстояниях. Большинство известных производителей роутеров также выпускают и мосты, но лучшей в этом сегменте рынка считается компания Ubiquiti. У нее широкий ассортимент и есть модели под разный карман.

Чтобы роутеры и специальные мосты работали, необходимо их настроить, но и это не является залогом успеха. Важно обращать внимание на ряд дополнительных факторов.

Читайте также: Что такое Wi-Fi USB адаптер?

Как сделать стабильную сеть в режиме моста:

Устройства от одного производителя практически всегда работают более стабильно. И напротив, аппараты от Asus и TP-link или других компаний, порой испытывают трудности в подключении.

Оба аппарата должны находиться в зоне прямой видимости. Может устройства и не будут видны, но они обязаны быть точно направленными друга на друга. Чем дальше аппараты расположены друг от друга, тем точнее следует настраивать направление. Очень важно, чтобы между ними не было препятствий. Если по траектории направления сигнала есть деревья, стены, дома и т. п., следует поднять устройства на достаточную высоту, чтобы обогнуть эти помехи.
Оба аппарата должны обладать достаточной мощностью для создания беспроводного моста. Еще у них должна быть одинаковая частота работы. Если зоны покрытия недостаточно, рекомендуем установить усиливающую антенну.

Как настроить Wi-Fi мост?

Если все устройства готовы и выставлены, последний шаг — настройка моста между двумя роутерами на примере TP-link:

Подключаем роутер с доступом к интернету к компьютеру по кабелю и открываем его панель управления (подсказки находятся на этикетке).
Открываем раздел «Беспроводной режим» и устанавливаем один из свободных каналов от 1 до 13. Это значение важно запомнить.
Сохраняем изменения.
Переключаемся на второй роутер и тоже входим в нем в панель администратора.
Открываем раздел «Сеть», а затем – «LAN» и выставляем IP-адрес, что отличается от первого маршрутизатора. Достаточно заменить только последнюю цифру. Должно получиться что-то наподобие 192.168.0.3.
Кликаем на кнопку «Сохранить» и перезагружаем роутер.
Авторизуемся в панели управления второго маршрутизатора, включаем режим моста или WDS и выставляем тот же канал, что и на первом устройстве.
Можем вручную прописать MAC-адрес раздающего устройства и имя сети или нажать на кнопку «Поиск». Эти параметры должны быть обнаружены автоматически.
Нажимаем на опцию «Подключиться».

Готово! Оба роутера теперь функционируют в режиме моста, то есть генерируют 2 автономных сети, которыми могут пользоваться разные люди с достаточной степенью безопасности.

Robot

Нужна помощь?

Задать вопрос

Как настроить wifi мост между двумя роутерами

Настройка моста

Установить статический канал Wi-Fi на первом передатчике;
На втором аппарате ввести другое название WiFi сети и установить тот же канал;
Включить режим «WDS» и подключиться к беспроводной сети основного шлюза;

Основной

Второстепенный

Проблемы с подключением и интернетом

Здравсвуйте. Меня уже несколько раз в комментариях спрашивали о том, как можно соединить два роутера по Wi-Fi в режиме беспроводного моста (WDS). Точнее один роутер будет себе работать как обычно, а второй будет подключаться к нему по беспроводной сети, брать интернет и раздавать его как еще одну сеть. Такой способ позволяет усилить сигнал беспроводной сети.

Например у Вас дома уже установлен один роутер, но его мало и сеть ловит не по всему дому. Для усиления Wi-Fi сети конечно же есть специальные устройства – Wi-Fi репитеры. Которые просто ловят сигнал от роутера и раздают его дальше. Но почти все современные роутеры могут работать в таком режиме, то есть, они могут выступать в роли Wi-Fi репитера.

Если Вы еще не поняли, что и как я буду настраивать, то я на официальном сайте TP-Link нашел отличную картинку, которая наглядно показывает схему такого подключения.

Вот еще комментарий, который был оставлен несколько дней назад, на него мы сегодня и будем отвечать.

Если у Вас основной роутер к примеру компании TP-Link и Вы хотите установить еще один роутер как повторитель, то советую купить устройство такой же компании, в нашем случае TP-Link. Устройства одной фирмы работают лучше и стабильнее.

Используем роутер TP-Link как «Репитер»

Значит на нашем главном роутере нужно изменить только канал.

Настройка главного роутера

Зайдите в настройки роутера и перейдите на вкладку Wireless. Напротив параметра Channel установите номер канала, например 6 (такой же канал нужно будет установить на роутере, который мы будем настраивать в качестве репитера) . Сохраните настройки нажатием на кнопку “Save”.

Настройка роутера «Репитера»

Заходим в настройки роутера. Для этого в браузере набираем адрес 192.168.0.1, или 192.168.1.1 (адрес можно посмотреть снизу роутера) .

Затем появится запрос на ввод логина и пароля для доступа к настройкам роутера. Если Вы их не изменяли, то обычно по умолчанию это admin и admin (так же можно посмотреть снизу устройства) .

Отключаем WPS

Подробнее о WPS я писал в статье Что такое QSS и WPS? Для чего нужна кнопка QSS на Wi-Fi роутере и как ей пользоваться?, можете почитать. Нам же нужно отключить эту функцию.

Для этого перейдите на вкладку WPS и нажмите на кнопку “Disable WPS”.

Перезагрузите роутер. Для этого можете нажать на ссылку “click here” которая появится на странице после изменения настроек.

После перезагрузки снова должна открыться страница с настройками роутера.

Изменяем IP-адрес роутера TP-Link

Перейдите на вкладку Network – LAN. В поле IP Address измените последнее число IP-адреса на цифру 2. Например у меня был адрес 192.168.0.1, а я изменил на 192.168.0.2. Для сохранения настроек нажмите кнопку “Save”.

Роутер сам перезагрузиться, попросит снова ввести логин и пароль для доступа к настройкам и Вы попадете на страницу настроек. Обратите внимание, что IP-адрес в браузере будет уже другой.

Смотрите также:

Настройка беспроводного моста (WDS) на роутере TP-Link

Перейдите на вкладку Wireless.

Возле Wireless Network Name укажите имя новой беспроводной сети, которую будет раздавать наш новый так называемый «Репитер». А возле Region укажите свой регион.

Напротив Channel советую изменить канал на цифру 6 (а лучше установите 1, что бы каналы не совпадали. Попробуйте так и так) .

Для включения работы в режиме моста (WDS), установите галочку возле Enable WDS Bridging.

Ну и осталось только запустить поиск Wi-Fi роутеров. Для этого нажмите на кнопку “Survey”.

Откроется страница, на которой будет список беспроводных сетей (может быть и только одна сеть) . Выберите сеть (главный роутер) и напротив нее нажмите кнопку “Connect”.

Вы увидите, что поля SSID (to be bridged) и BSSID (to be bridged) будут заполнены. Если на главном роутере установлен пароль на Wi-Fi сеть, то в поле Key type укажите тип шифрования, а в поле Password укажите пароль для доступа к беспроводной сети главного роутера.

Нажмите кнопку “Save” и перезагрузите роутер.

Все должно заработать. На главной странице настроек роутера можете посмотреть статус соединения. Если напротив WDS Status написано Run, то это значит, что роутер подключился к главному роутеру и должен раздавать интернет.

Так же не забудьте на новом роутере (тот который повторитель) настроить защиту беспроводной сети, подробнее читайте в статье Как установить (изменить) пароль для Wi-Fi сети на роутере TP-Link TL-WR841N.

Возможные проблемы при настройке беспроводного моста (WDS)

Если на главной странице настроек роутера в статусе WDS Status длительное время написано Scan…, то это значит, что наш роутер-репитер не может подключиться к главному роутеру.

1. Проверьте, правильно ли Вы указали тип шифрования и пароль для подключения к основному роутеру.

2. Попробуйте поиграться с изменением каналов. Вкладка Wireless пункт Channel (на обоих роутерах) .

3. Если у Вас в настройках роутера есть пункт Wireless – Wireless Br >(например TD-W8960N) , то на обоих роутера нужно выставить такие настройки:

Только при настройке главного роутера, нужно указать MAC-адрес вторичного роутера. А при настройке вторичного, указать MAC-адрес главного. MAC- адрес роутера можно посмотреть снизу устройства.

4. На всякий случай проверьте, не включена ли на главном роутере фильтрация по MAC адресам.

Если после настройки, роутеры соединяться, но интернет не работает, то попробуйте отключить DHCP. Зайдите в настройки роутера на вкладку DHCP и измените значение на Disable. Сохраните настройки и перезагрузите устройство.

Послесловие

Возможно немного запутанная статья получилась, но я старался разложить все по полочкам. На самом деле, настройка беспроводного моста на роутере не сложная.

Скажу честно, у меня в качестве главного роутера был телефон HTC, он имеет возможность работать как роутер. Так вот мой TP-Link TL-MR3220, который я настраивал как «Репитер» подключался к телефону по Wi-Fi и раздавал беспроводную сеть дальше. И все отлично работало. Но это не очень важный момент, так как настройки не отличаются.

Просто я хотел убедится, что все работает, да и не очень хорошо писать непроверенную информацию.

Вот посмотрите еще какие пинги идут с главного на второй модем:
http://i003.radikal.ru/1507/46/d0065825734e.png

УРА!
Вы гений! Действительно проблема была в одинаковых подсетях. Все заработало! Огромное вам спасибо!

Ранее не сделал скриншоты всех меню второго роутера, потому что при выключении функции DHCP он просто пропадал из видимости (где-то даже об этом писали, что это норма).

Вы реально помогаете.

Недолго музыка играла.. почему-то слетает в той комнате, где 741 и снова появляется 2 точки доступа с одинаковым именем. Интернет естественно не работает. Помогает только перезагрузка самого роутера.
Отправил Вам на почту скриншоты, может что-то заметите неправильное в настройках..

на подобной штуке у знакомого работало нормально, но расстояние примерно 200-250м , на вифи G

также по гуглите
ЯГИ АНТЕННЫ (YAGI)
Направленные АНТЕННЫ

П.С. у связистов есть правило — трогает не лезь)
это вы очень точно!
но уже тронул..
вообще еще раз все попробовал переделать, все переправил, все замечания учтены, вроде все по инструкции, сеть там ловит, но не пере подключается! видит на кухне 2 сети с одним и тем же именем. автоматически, как было ранее, не пере подключается. когда принудительно подключаю, то минут 5-7 висит, а потом просто отпадает на сотовые телефона (андроид телефон).

посмотрите пожалуйста на скриншоты:
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015162923.png
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015163047_841jQwbI.png
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015163631.png
http://pix.sevelina.ru/images/2015/03/20/1.jpg
http://pix.sevelina.ru/images/2015/03/20/2.jpg

неужели переставлять обратно более сильный роутер на кухню (как второй), а 741 обратно к точке доступа? Может вопрос в том, ч то роутер сильнее на точке доступа и он еще захватывает тот участок, что на кухне?

Спасибо Вам за ответы и за внимание к моим вопросам!

!!Нужны скрины где видны настройки ОБОИХ роутеров,
Также проверьте еще раз:
скрин (обоих)1 — чтобы роутеры ОБА передавали на одинаковом канале(рис1) (НЕ АВТОМАТИК, а явно указан одинаковый канал на ОБОИХ роутерах)
скрин (обоих)2 — чтобы у второго роутера (741) было ОТКЛЮЧЕНО DHCP(рис3)(741 не должен раздавать ip address устройствам – иначе возможны проблемы)
скрин (обеох)3 — необходимо чтобы SSID сети был одинаковым на обоих точках(регистр букв имеет значение) – вроде одинаковый
———
как понял хотите так:
роутер 841 с ip address 192.168.1.1
— Internet подключен к WAN интерфейсу
— SSID impereus
— DHCP (сеть 192.168.1.0) с маской 255.255.255.0
(ОСНОВНОЙ раздает Интернет)

роутер 741 ip address с 192.168.0.1
— мост(WDS)
(РЕТРАНСЛИРУЕТ Интернет)

НАЧНЕМ ПО ЭТАПАМ – сегодня 1й
сразу бросилось в глаза, что страницы управления роутеров находяться в разных сетях, а именно
роутер 841 ip address 192.168.1.1
роутер 741 ip address 192.168.0.1
(в пункте 4 имел введу чтобы Х – одинаковые, а Y — разные 192.168.X.Y), у Вас наоборот
— Если разные X, тогда устройства находятся в разных сетях и эти сети друг друга будут видять(между ними начнет ходить трафик) начиная с маски 255.255.0.0 (обычно, думаю у вас то же, на роутерах маска 255.255.255.0), есть вариант, когда это делается намеренно, но думаю это не ваш случай

Как это исправить:
1: подключаемся в любой из 1- 4 порт роутера 741 (не WAN)
2: входим на страничку управления, насколько помню Network > LAN и меняем ip address на 192.168.1.2 (по идее он должен быть свободен в вашей сети)
3: перегружаете роутер
!! теперь зайти на него можно по адресу 192.168.1.2 и теперь оба роутера находится в одной сети.

по схеме описался
как понял хотите так:
роутер 841 с ip address 192.168.1.1
— Internet подключен к WAN интерфейсу
— SSID impereus
— DHCP (сеть 192.168.1.0) с маской 255.255.255.0
(ОСНОВНОЙ раздает Интернет)

роутер 741 ip address с 192.168.1.2
— мост(WDS)
(РЕТРАНСЛИРУЕТ Интернет)

после перезагрузки пробуйте строить мост(WDS) опять (настраивать нужно только роутер 741 c ip address с 192.168.1.2 (в соответствии с инструкциями Автор Nick — все довольно хорошо расписано).
узнать построили вы мост или нет можно воспользовавшис ь командой ping в командном интерпретаторе( cmd), подключившись к Wifi — в Вашем случае:
>>>
ping 192.168.1.1
Ответ от 192.168.1.1: число байт=»32″ время=»1мс» TTL=»64

ping» 192.168.1.2
Ответ от 192.168.1.2: число байт=»32″ время=»1мс» TTL=»64

Ответ» от 192.168.1.1: Заданный узел недоступен.
иили( в зависимости к какому роутеру подключились)
Ответ от 192.168.1.2: Заданный узел недоступен.

имел ввиду
>>—>
ping 192.168.1.1
Ответ от 192.168.1.1: число байт=»32″ время=»1мс» TTL=»64

ping» 192.168.1.2
Ответ от 192.168.1.2: число байт=»32″ время=»1мс» TTL=»64

————
Похоже, что роутеры просто друг друга не видят (возможно не только консоли управления в разных сетях)
— «Лагает» потому, что у Вас РЕАЛЬНО 2 независимые сети с одинаковыми SSID(которые между обой «дерутся».
— Кст. наверное с 741 Интернета нет(если конечно WAN заведен только в 841), это так?
— посмотрите есть ли на роутерах возможность сделать из них точку доступа, роутер, клиент . (по идее в меню отвечающее за Wireles),
если есть то какое значение установлено?

Скрины всех страниц меню роутеров в которых что-то делали, думаю это (Network(Сеть) — все, Wireless(Беспр Соеден) — 1,2 (пароль мне не нужен, DHCP — где видно сервис отключен или включен(по идее 1я), аналогичные страницы другого роутера даже если не настраивали) желательно попарно на 1м рисунке (шлите на [email protected])

УРА!
Вы гений! Действительно проблема была в одинаковых подсетях. Все заработало! Огромное вам спасибо!

Вы реально помогаете.

УРА!
Вы гений! Действительно проблема была в одинаковых подсетях. Все заработало! Огромное вам спасибо!

Вы реально помогаете.

Есть 2 роутера TP-Link 720 и сетевой принтер
СХЕМА
-первый 192.168.0.1:
подключен WAN, SSID(WPA2-PSK), DHCP, зарезервирован ip для принтера (..0.105 физически подключен к 2-му роутеру)

-второй 192.168.0.2:
WDS, также зарезервирован ip для принтера (..0.105 физически подключен)

-сетевой принтер:
подключен к 2-му роутеру, статикой прописан ip ..0.105

ПРОБЛЕМА
все работает, но периодически рвет пинги (отваливается 2й роутер, с 1м роутером все ОК), и ест принтер печатает через раз((

единственное, что приходит в голову и еще не пробовал, это захидировать сеть(выключить SSID Broadcast), возможно будет меньше запросов от сторонних клиентов..
Подскажите, кто встречался с подобной проблемой и из-за чего она может возникать, как исправить, еще варианты.

Основы режима моста в маршрутизаторах и принципы его работы

При настройке маршрутизатора вы можете встретить параметр, известный как «режим моста». Почти во всех маршрутизаторах он по умолчанию отключен. Тем не менее, вы можете включить его несколькими щелчками мыши. Поскольку маршрутизатор служит центральным узлом для Wi-Fi вашего бизнеса, вам не следует слепо включать режим моста, не поняв сначала, как он работает.

Что такое режим моста?

Режим моста — это сетевая функция, позволяющая использовать два маршрутизатора вместе.Когда он включен, он по сути превращает соответствующий маршрутизатор в коммутатор. Маршрутизатор с поддержкой моста по-прежнему будет передавать данные, но не будет выполнять традиционные процессы преобразования сетевого доступа (NAT). Вместо этого маршрутизатор с поддержкой моста расширит доступ к портам для подключенных устройств.

Преимущества использования режима моста

Используя режим моста, вы можете расширить зону действия Wi-Fi вашего предприятия. Если ваш бизнес работает в большом офисе или другом крупном коммерческом помещении, одного маршрутизатора может оказаться недостаточно.Вы можете получить покрытие рядом с маршрутизатором. С другой стороны, когда вы выходите на окраину рабочего места вашего бизнеса, покрытие может стать разреженным или вовсе отсутствовать. Простое и эффективное решение — использовать режим моста.

Режим моста позволяет использовать два маршрутизатора, чтобы сеть Wi-Fi вашего предприятия распространялась на большую территорию. В свою очередь, вы получите более высокую скорость и большую надежность.

Вам может быть интересно, почему нельзя просто настроить два маршрутизатора без использования режима моста.Ну, когда два маршрутизатора выполняют процессы NAT, могут возникнуть конфликты. Два маршрутизатора будут по существу конкурировать друг с другом, что приведет к общей проблеме, известной как двойной NAT. Каждый роутер создаст свой уникальный Wi-Fi. Поэтому некоторые из ваших устройств могут подключаться к одному маршрутизатору, а другие — ко второму маршрутизатору.

Режим моста предотвращает двойную защиту доступа к сети, устраняя процессы защиты доступа к сети, выполняемые маршрутизатором, на котором он включен. Маршрутизатор с поддержкой моста просто подключится к другому маршрутизатору, расширяя зону покрытия.Оба маршрутизатора будут использовать один и тот же IP-адрес, и только один из них будет выполнять процессы NAP.

Заключение

Нет необходимости использовать режим моста во всех случаях. Если в вашей компании Wi-Fi работает нормально и не имеет проблем с производительностью, нет причин использовать эту функцию. Тем не менее, вы можете использовать режим моста, если в вашей компании нестабильный или ненадежный Wi-Fi. Когда он включен, он превратит один из ваших маршрутизаторов в коммутатор, что позволит расширить зону покрытия вашего Wi-Fi.

#bridgemode #router #coverage

Краткие инструкции по объединению двух маршрутизаторов

Вы можете соединить два маршрутизатора двумя способами, а именно, используя Ethernet и используя беспроводное соединение. Чтобы узнать, как соединить два маршрутизатора с помощью кабеля Ethernet, следуйте инструкциям, приведенным ниже.

Шаг 1: Выберите основной маршрутизатор и дополнительный маршрутизатор среди двух маршрутизаторов.

Шаг 2: Убедитесь, что основной и дополнительный маршрутизаторы расположены ближе к компьютеру.При необходимости можно поменять место обоих роутеров

Шаг 3: Установите соединение между основным маршрутизатором и модемом с помощью кабеля Ethernet.

Шаг 4: Используйте другой кабель Ethernet, чтобы установить соединение между компьютером и основным маршрутизатором.

Шаг 5: Примечание. Приобретите адаптер Ethernet-USB. Используйте адаптер Ethernet-USB для установления соединения. Потому что на компьютере с Windows порты Ethernet недоступны.Итак, вам рекомендуется использовать адаптер Ethernet-USB.

Шаг 6: Введите IP-адрес вашего основного маршрутизатора в адресную строку веб-браузера, чтобы получить доступ к странице маршрутизатора, используя это руководство по соединению двух маршрутизаторов.

Шаг 7: Страница веб-интерфейса маршрутизатора различается в зависимости от модели маршрутизатора.

Шаг 8: Перейдите на страницу настройки сети и проверьте IP-адрес вашего основного маршрутизатора в соответствующем поле.

Шаг 9: Если вы хотите установить сеть LAN-to-LAN, вы можете оставить DHCP как есть.

Шаг 3: Запишите маску подсети основного маршрутизатора на странице «Сеть».

Шаг 10: После того, как вы завершили настройки конфигурации основного маршрутизатора, используя это руководство по соединению двух маршрутизаторов, вам необходимо настроить дополнительный маршрутизатор.

Шаг 11: Чтобы настроить дополнительный маршрутизатор, отключите соединение между основным маршрутизатором и компьютером.

Шаг 12: Установите новое соединение между вторичным маршрутизатором и компьютером.

Шаг 13: Зайдите на страницу веб-интерфейса вторичного маршрутизатора, введя его IP-адрес.

Шаг 14: Найдите поле IP-адреса на странице сети.

Шаг 15: Измените IP-адрес вторичного маршрутизатора. IP-адрес вторичного маршрутизатора должен совпадать с IP-адресом основного маршрутизатора, следуя этим инструкциям по соединению двух маршрутизаторов.

Шаг 16: Кроме того, маска подсети основного и дополнительного маршрутизаторов должна быть одинаковой.

Шаг 17: Не забудьте отключить функцию UPnP на вторичном маршрутизаторе.

Шаг 18: Если вы хотите создать сеть LAN-to-LAN, отключите параметр DHCP на странице интерфейса вторичного маршрутизатора.

Шаг 19: Установите диапазон беспроводных каналов для основного и вспомогательного маршрутизаторов.

Шаг 20: Убедитесь, что диапазон каналов для маршрутизаторов отличается, чтобы избежать помех сигнала.

Шаг 21: Например, если вы устанавливаете диапазон каналов основного маршрутизатора от 1 до 6, установите канал второго маршрутизатора равным 11.

Шаг 22: Следуя этим инструкциям по соединению двух маршрутизаторов, подключите один конец кабеля Ethernet к порту LAN основного маршрутизатора, а другой конец — к порту LAN вторичного маршрутизатора.

Что такое режим моста и как его настроить на моем маршрутизаторе NETGEAR? | Ответ

Маршрутизатор можно использовать в режиме моста для подключения нескольких устройств на более высокой скорости 802.11ac. Для этого вам понадобятся два маршрутизатора WiFi: один настроен как маршрутизатор, а другой — в режиме моста.

Установка маршрутизатора Nighthawk в качестве моста дает следующие преимущества:

Воспользуйтесь преимуществами гигабитной скорости Wi-Fi на устройствах, которые изначально не поддерживают гигабитный Wi-Fi.
Используйте гигабитный Wi-Fi для таких приложений, как потоковое видео и игры.
Подключайте несколько устройств, таких как NAS, Smart TV, NeoTV, проигрыватель Blu-ray или игровая консоль, на гигабитных скоростях Wi-Fi, используя соединение Wi-Fi.
Избегайте необходимости в отдельных адаптерах WiFi для каждого устройства.

Например, вы можете установить первый маршрутизатор в комнате, где находится ваше подключение к Интернету.

Затем настройте второй маршрутизатор в режиме моста и поместите его в другую комнату, например комнату, где расположен домашний развлекательный центр.Используйте кабели Ethernet для подключения маршрутизатора в режиме моста к вашему Smart TV, DVR, игровой консоли или другому устройству. Соединение 802.11ac WiFi между двумя маршрутизаторами позволяет устройствам 802.11n с проводным соединением использовать более высокую скорость соединения WiFi, чем они изначально поддерживают.

Для настройки режима моста:

Запишите настройки WiFi другого маршрутизатора, к которому этот маршрутизатор будет подключаться.
Вам необходимо знать SSID, режим безопасности WiFi, пароль беспроводной сети и рабочую частоту (либо 2.4 ГГц или 5 ГГц).
Запустите веб-браузер на компьютере или мобильном устройстве, подключенном к сети маршрутизатора, который будет работать в режиме моста.
Введите http://www.routerlogin.net.
Отображается экран входа в систему.
Введите имя пользователя и пароль маршрутизатора.
Имя пользователя: admin . Пароль по умолчанию — , пароль . Имя пользователя и пароль чувствительны к регистру.
Отобразится главный экран ОСНОВНОЙ.
Щелкните РАСШИРЕННЫЕ> Расширенная настройка> Беспроводной мост .
Откроется страница беспроводного моста.
Установите флажок Включить режим моста .
Нажмите кнопку Setup Bridge Mode Wireless Settings .
Войдите в настройки другого роутера:
1. Выберите частоту беспроводной сети ( 2,4 ГГц или 5 ГГц )
  Для режима 802.11ac выберите 5 ГГц .
2. В поле Name (SSID) введите имя беспроводной сети (SSID).
3. В разделе Security Option выберите режим безопасности WiFi другого маршрутизатора.
4. При появлении запроса введите парольную фразу (пароль Wi-Fi, который вы используете для подключения по Wi-Fi к маршрутизатору).
Нажмите кнопку Применить .
Настройки для другого маршрутизатора сохраняются, и отображается страница дополнительных настроек беспроводной сети.
Нажмите кнопку Применить на странице дополнительных настроек беспроводной сети.
Ваши настройки сохранены.

Последнее обновление: 20.01.2017 | Идентификатор статьи: 24105

Что такое режим моста и зачем он мне нужен?

Режим моста — это сетевой термин, который в простейшем случае означает, что часть маршрутизации маршрутизатора (функция NAT) отключена.

Поскольку вы читаете это, вы, вероятно, задаетесь вопросом, нужно ли вам включать режим моста на вашем маршрутизаторе или ячеистой системе Wi-Fi.

И ответ прост: если вы подключаете второй маршрутизатор (или ячеистую систему Wi-Fi, которая по сути представляет собой несколько маршрутизаторов) к существующему, вы должны включить режим моста хотя бы на одном из этих маршрутизаторов.

Когда следует использовать режим моста?

Если вы используете второй маршрутизатор в сети
При подключении к сети ячеистой системы Wi-Fi (или маршрутизатора безопасности)

Не рекомендуется иметь два маршрутизатора, пытающихся выполнить преобразование сетевых адресов в одной сети, поскольку это может привести к таким проблемам, как конфликты IP-адресов и, в редких случаях, к проблемам с производительностью.Это называется двойным NAT.

Даже если ваш второй маршрутизатор или ячеистая система использует IP-адрес, отличный от вашего основного маршрутизатора (скажем, основной — 192.168.0.1, а второй маршрутизатор — 10.1.74.0), вы все равно можете столкнуться с проблемами.

Зачем нужен режим моста?

Увеличить зону покрытия Wi-Fi
Предотвращение конфликтов IP-адресов и проблем с производительностью

Помимо проблемы двух устройств, пытающихся выполнить одно и то же задание, есть и другие причины для использования режима моста.

Допустим, вы пытаетесь использовать второй маршрутизатор для увеличения покрытия Wi-Fi, и два ваших маршрутизатора поддерживают беспроводной мост (поскольку никто не хочет прокладывать сетевой кабель между своими маршрутизаторами). Это означает, что вы можете подключать к основному маршрутизатору как беспроводные, так и проводные устройства в разных комнатах, и все они получат выгоду от любого стандарта Wi-Fi, который маршрутизаторы используют для связи — вероятно, будет быстрее, чем адаптеры Powerline, и это полезный способ подключайте только проводные устройства к удаленному основному маршрутизатору без кабелей.

Изображение: Google

Еще одна причина использования режима моста заключается в том, что устройства, подключенные к обоим маршрутизаторам, могут взаимодействовать друг с другом. Например, если у вас есть принтер или NAS-накопитель, подключенный к основному маршрутизатору через сетевой кабель, а устройства, подключенные ко второму маршрутизатору, не смогут взаимодействовать с теми, которые подключены к первому, что не позволяет вам печатать или получать доступ к файлам, например, в сценарии, показанном выше. Без режима моста два маршрутизатора транслируют свои собственные отдельные частные сети Wi-Fi — кроссовера нет.

Включение режима моста (как показано ниже) означает, что все находится в одной сети и может взаимодействовать друг с другом.

Изображение: Google

Последняя причина — убедиться, что все правила переадресации портов работают. В наши дни вам редко понадобится использовать переадресацию портов, но, вероятно, вы это сделаете, если хотите запустить локальный игровой сервер или, возможно, даже иметь доступный в Интернете диск NAS. Предполагая, что эти устройства подключены к вторичному маршрутизатору, они вряд ли будут работать, если этот второй маршрутизатор выполняет собственный NAT и раздает IP-адреса.

Каковы недостатки режима моста?

Некоторые функции могут быть отключены

Системы Mesh Wi-Fi — лучший выбор для большинства людей в наши дни, и они выполняют ту же работу, что и использование второго маршрутизатора для увеличения покрытия Wi-Fi. Когда вы их установите, приложение-компаньон спросит, какая у вас сейчас настройка.

Скорее всего, они порекомендуют вам включить режим моста, но это может привести к отключению множества функций. Если у вас есть ячеистая система Linksys Velop, например, режим моста отключает большинство полезных функций, таких как родительский контроль, приоритизация устройств, фильтрация MAC-адресов и другие вещи.

Очевидным решением было бы вместо этого перевести ваш основной маршрутизатор в режим моста и позволить системе Wi-Fi ячеистой сети выполнять маршрутизацию. Но во многих случаях это невозможно, поскольку маршрутизаторы, предоставляемые интернет-провайдером, часто не имеют этой опции. Smart Hub от BT не поддерживает его, но его замена на другой модем может вызвать другие проблемы, например интернет-каналы BT TV не работают.

Если этот — это случай , то единственным вариантом будет установка дополнительного маршрутизатора рядом с существующим и подключение к нему любых проводных устройств, чтобы вместо этого все устройства подключались к этому дополнительному маршрутизатору.

Стоит отметить, что не все ячеистые системы поддерживают такой режим моста: Google Nest Wifi работает только в режиме моста, если у вас один маршрутизатор Nest. Он не поддерживается, если у вас несколько точек доступа Wi-Fi. Google рекомендует перевести модем-маршрутизатор в режим моста, но, как уже упоминалось, это может быть невозможно.

Статьи по теме для дальнейшего чтения:

Как соединить два беспроводных маршрутизатора мостом

Представьте себе: у вас новый дом или вы только что переехали на новое место.Ваша первая задача — настроить маршрутизатор Wi-Fi, одновременно улучшив охват сигналов. Самый оптимальный подход — соединить или перебросить два беспроводных маршрутизатора. Мостовое соединение также является эффективным способом позволить большему количеству устройств оставаться подключенными к Интернету.

В этом посте вы узнаете, как соединить два маршрутизатора мостом, чтобы повысить мощность сигнала Wi-Fi.

Четыре причины, по которым вы можете соединить два маршрутизатора:

Вы хотите расширить диапазон беспроводной связи, чтобы большее количество устройств могло быть подключено к Интернету.
Обновление существующего Ethernet-соединения до беспроводной сети.
Проводное устройство находится слишком далеко от исходного маршрутизатора.
Создание выделенной подсети для потоковой передачи онлайн-материалов для некоторых устройств без особого беспокойства по соединению.

Для подключения двух маршрутизаторов вам потребуются два маршрутизатора, активное подключение к Интернету. Вот как это будет сделано:

[su_box title = ”Current Scenario:” style = ”glass”]

ISP —– Модем —– Маршрутизатор No.1 (может иметь или не иметь Wi-Fi)

Теперь вы хотите добавить второй маршрутизатор с Wi-Fi, он будет:

ISP —– Модем —– Маршрутизатор № 2 —— Маршрутизатор № . 2

[/ su_box]

[su_note note_color = ”# ebebe3 ″]

Два способа использования маршрутизатора № 2

Либо вы изолируете устройства, подключенные к № 2, от устройств, подключенных к № 1, что означает отсутствие обмена файлами
Вы можете сделать все устройства видимыми друг для друга и поддерживать общий доступ к файлам

[/ su_note]

Для реализации A:
Первым шагом является чтобы узнать номер маршрутизатора.Адрес 1 в локальной сети. Используйте команду IPCONFIG в командной строке. Пользователи Windows / MAC могут увидеть здесь, как найти файл IPConfig.
Теперь установите для LAN-адреса второго маршрутизатора значение X + 1. Если адрес маршрутизатора № 1 — 192.168.X.1, то адрес локальной сети маршрутизатора № 2 будет 192.168. (X + 1) .1
Наконец, подключите порт LAN на маршрутизаторе № 1 к порту WAN на маршрутизаторе № 2
После того, как вы завершите процесс, описанный выше, все устройства, подключенные через маршрутизатор № 2, будут доступ в Интернет.Однако ничто из Интернета не будет иметь доступа к маршрутизатору 2, поэтому, если вы думаете о размещении какой-либо игры или фильма в своей системе, убедитесь, что он подключен к маршрутизатору № 1.
Для реализации B:
Чтобы реализовать этот метод, первое, что вам нужно сделать, это отключить DHCP, протокол динамической конфигурации хоста в маршрутизаторе № 2, который позволит маршрутизатору № 1 взять под контроль все адреса. Сделайте следующее:
Подключите основной компьютер к разъему LAN любого из маршрутизаторов.
Откройте браузер и войдите в маршрутизатор, используя шлюз по умолчанию.
Используйте имя пользователя и пароль по умолчанию. Найдите здесь имя пользователя и пароли по умолчанию.
Зайдите на страницу настроек роутера, отключите DHCP.
Сохраните настройки, затем выйдите из системы.
Выполнив описанные выше действия, отключите компьютер и подключите слот LAN маршрутизатора № 1 к любому слоту LAN на маршрутизаторе № 2. Убедитесь, что слот WAN на маршрутизаторе № 2 пуст. Теперь любое устройство на маршрутизаторе №1 сможет пинговать все устройства на маршрутизаторе №2.
Подключение двух беспроводных маршрутизаторов
Для подключения двух беспроводных маршрутизаторов мы будем использовать беспроводной мост.Этот метод соединяет две проводные сети через Wi-Fi. Мостовое соединение помогает сделать возможными межсетевые соединения. Есть несколько типов мостов; ниже представлены несколько типов.
Wi-Fi to Wi-Fi: Это сделано для увеличения покрытия сети и представляет собой оборудование, которое объединяет две сети Wi-Fi вместе.
Wi-Fi для Ethernet: это оборудование, которое позволяет клиентам Wi-Fi подключаться к сети Ethernet.
Bluetooth к Wi-Fi: Этот тип связи происходит с потребительскими устройствами Bluetooth и взаимодействует с домашней сетью Wi-Fi.
Как связать два беспроводных маршрутизатора мостом
Совместимость: Прежде всего, убедитесь, что у вас есть устройства, совместимые с мостом. Посмотрите, есть ли у вашего вторичного маршрутизатора мост или повторитель. Если на нем нет ни одного из них, решение состоит в том, чтобы установить на него DD-WRT, прошивку с открытым исходным кодом, которая решает проблему невозможности моста. См. Руководство к маршрутизатору, чтобы узнать, можно ли его использовать для моста и узнать, поддерживает ли он DD-WRT.
Поместите их рядом с ПК: При настройке всего процесса будет проще, если вы разместите оба маршрутизатора рядом с ПК, чтобы иметь к ним быстрый доступ. После того, как вы их настроили, вы можете разместить их где угодно.
Сначала настройте основной маршрутизатор: Сначала необходимо настроить основной маршрутизатор, подключить основной маршрутизатор к модему, а затем подключить к нему компьютер через Ethernet. После настройки запишите IP-адрес маршрутизатора, диапазон DHCP и маску подсети.
Примечание: Убедитесь, что у основного маршрутизатора самые надежные антенны и лучшая из встроенных программ. Отключитесь после завершения настройки.
Откройте страницу конфигурации дополнительного маршрутизатора: Чтобы настроить дополнительный маршрутизатор, подключите его к компьютеру через Ethernet. Откройте страницу конфигурации. После входа в систему перейдите на вкладку Интернет или страницу настройки беспроводной сети.
Включить режим моста: На странице настройки выберите «Режим моста» или «Режим ретранслятора» на вкладке «Режим сети», «Режим беспроводной связи» или «Тип подключения». »Из меню.Если вы используете DD-WRT, выберите «ретрансляторный мост». Если какой-либо из этих параметров не отображается, возможно, ваш маршрутизатор не поддерживает мост.
Укажите IP-адрес вторичного маршрутизатора: Здесь вам необходимо ввести IP-адрес из диапазона основного маршрутизатора. Например, если IP-адрес основного маршрутизатора 192.168.1.1 или 10.0.0.1, вы должны ввести 192.168.1.50, число, которое находится в диапазоне DHCP вашего основного маршрутизатора. Еще раз проверьте, совпадает ли маска подсети с маской основного маршрутизатора.
Введите уникальный SSID: SSID означает идентификатор набора услуг. Установка SSID помогает вам различать, к какому маршрутизатору на маршрутизаторе вы пытаетесь подключиться. Например, вы можете обозначить основной маршрутизатор как «Холл», а второй — как «Вестибюль». При установке пароля всегда проверяйте тип безопасности WPA2.
Разместите вторичный маршрутизатор: Теперь, когда вы настроили вторичный маршрутизатор, вы можете разместить его там, где хотите улучшить сигналы.Мы рекомендуем вам расположить его так, чтобы легко повторять сигналы основного маршрутизатора.
Мостовое соединение может показаться сложным для начинающих пользователей маршрутизатора, но это руководство, надеюсь, показало вам, как правильно соединить два беспроводных маршрутизатора. Сообщите нам в комментариях, помогло ли это руководство улучшить вашу работу в сети дома.
Как использовать старый маршрутизатор для создания беспроводного моста — MBReviews
В идеальном мире каждое устройство было бы беспроводным, могло бы легко подключаться к сети и поддерживать стабильное соединение.На самом деле все не так гладко, в большинстве случаев идеально иметь проводную сеть. Но подавляющее большинство людей не имеют средств или не находят визуально приятным занавесить весь дом проводами. Но, хотя беспроводные сети сильно эволюционировали, все же есть некоторые недостатки.
Скромный роутер может не покрыть все ваши комнаты, поэтому вам может понадобиться дополнительный ретранслятор, который снизит скорость вдвое. В то же время способный маршрутизатор может оказаться слишком дорогим. Новые ячеистые системы, такие как Eero и Luma, могут оказаться будущим беспроводных сетей и предпочтительным вариантом для обычных клиентов из-за своей простоты, но сейчас они слишком дороги.
Итак, у вас осталось несколько решений: либо купить выделенное оборудование и расширить уже существующую беспроводную сеть, либо вы можете преобразовать неиспользуемый маршрутизатор (обычно дешевый) в точку доступа, беспроводной расширитель или создать беспроводной мост.
Мы рассмотрели первые два варианта, и они оказались надежными для беспроводных клиентов, но что делать, если на ваших устройствах нет беспроводной сетевой карты. Что делать, если вы хотите подключить настольный компьютер, телевизор или консоль с возможностью беспроводного подключения?
В этом случае вам может понадобиться беспроводной мост.
Примечание: Внутри офисов, где подключено большое количество компьютеров, вы также можете использовать два маршрутизатора и подключать их в режиме моста, тем самым создавая мощную сеть, которая обеспечит продуктивность (люди счастливее, когда производительность Интернета снижается). большой).
Что такое режим моста?
Беспроводной мост (режим клиентского моста) обычно соединяет две проводные сети с помощью беспроводного соединения, позволяя двум или более маршрутизаторам (или точкам доступа) обмениваться данными друг с другом.Два сетевых раздела будут в одной подсети, поэтому любой клиент, подключенный к любой части сети, сможет видеть друг друга и совместно использовать DHCP-сервер (клиенту назначается IP-адрес, настроенный для общей сети).
Сравнивая эту систему с беспроводными ретрансляторами, вы получаете лучшую передачу и меньше конфликтов.
Беспроводное соединение двух маршрутизаторов между собой — это то, что обычно встречается в офисах, где у вас много компьютеров, и их реже можно найти в домах, особенно потому, что сложную систему нелегко снять и обслужить.Большинство пользователей будут в пользу использования более простого режима беспроводного ретранслятора вместо объединения двух сетей вместе.
Как создать беспроводной мост на старом роутере?
Настроить маршрутизатор в режиме моста можно, если прошивка маршрутизатора поддерживает эту опцию, но даже если это не так, установка специальной прошивки, такой как DD-WRT или OpenWRT, позволит вам выполнить эту задачу.
Поскольку существует множество моделей маршрутизаторов и у каждого производителя свой способ создания интерфейса, при настройке беспроводного моста могут быть некоторые различия (это означает, что некоторые настройки можно найти в другом разделе или под другим именем).Мы собираемся написать несколько общих шагов, не для конкретного маршрутизатора, но эти шаги можно адаптировать для каждой модели.
ШАГ 1: Восстановите заводские настройки старого маршрутизатора.
Хотя это не является обязательным действием, оно рекомендуется просто потому, что могут быть настройки, о которых вы могли забыть, и которые могут стать причиной проблем в будущем, даже если вы правильно выполните действия. Чтобы вернуть маршрутизатор к заводским настройкам, необходимо нажать кнопку сброса в течение 30 секунд.
Кнопка сброса может быть двух видов: первая — это обычная кнопка, а вторая — отверстие, в которое вы должны вставить скрепку, чтобы получить доступ к переключателю.
ШАГ 2: Обратите внимание на настройки беспроводной сети, IP-адрес и маску подсети вашего основного маршрутизатора.
Для настроек беспроводной сети необходимо знать SSID (имя сети), тип шифрования безопасности беспроводной сети, полосу частот (может быть 2,4 ГГц или 5 ГГц) и кодовую фразу. Кроме того, в зависимости от модели вам может потребоваться вручную ввести IP-адрес, поэтому лучше всего запомнить всю необходимую информацию.
ШАГ 3: Получите доступ к интерфейсу старого маршрутизатора.
Теперь вам нужно подключить старый маршрутизатор к компьютеру через порт LAN (не используйте порт WAN!), А затем откройте окно браузера и введите IP-адрес маршрутизатора. Обычно это 192.168.0.1 или 192.168.1.1. Если ничего из этого не работает, вы можете проверить этикетку снизу маршрутизатора, так как большинство производителей напишут там стандартную информацию.
Затем войдите в интерфейс, используя имя пользователя и пароль, которые также указаны на этикетке.
ШАГ 4: Перейдите в соответствующий раздел и выберите режим моста.
Этот шаг может быть немного сложным из-за различий пользовательского интерфейса между моделями маршрутизатора. Например, при использовании Netgear Genie (R7500) вы найдете режим моста в разделе «Расширенная настройка» и «Беспроводной мост», в то время как на Asus N66U вам нужно перейти в «Расширенные настройки», «Администрирование», «Режим работы» и выбрать «Медиа-мост».
ШАГ 5: Выберите IP-адрес старого маршрутизатора.
В зависимости от маршрутизатора вы можете выбрать динамическое получение настроек IP-адреса от основного маршрутизатора или использовать фиксированный IP-адрес.
Очевидно, что первый вариант лучше, но если у вас нет выбора, когда вам будет предложено ввести настройки IP, выберите IP-адрес из того же диапазона, что и основной маршрутизатор (если IP-адрес основного маршрутизатора 192.168 .1.1, выберите 192.168.1.24), ту же маску подсети и вставьте IP-адрес основного маршрутизатора в качестве шлюза по умолчанию.
ШАГ 6: Настройте параметры беспроводной сети.
Если ваш маршрутизатор двухдиапазонный, вы можете выбрать между 2,4 ГГц или 5 ГГц (мы рекомендуем использовать последний), затем вставьте тот же SSID, что и ваш основной маршрутизатор, то же шифрование безопасности (сейчас лучше всего WPA2) и вставьте тот же ключ доступа. Щелкните Применить.
Вот и все, вы успешно создали беспроводной мост между двумя маршрутизаторами.
ЛУЧШИЕ БЕСПРОВОДНЫЕ МАРШРУТИЗАТОРЫ ДО 200 ДОЛЛАРОВ
Что делать, если ваш маршрутизатор не поддерживает режим моста? Все просто, вы устанавливаете кастомную прошивку.Но имейте в виду, что настройка маршрутизатора в режиме моста с использованием DD-WRT или OpenWRT может представлять некоторые риски.
Вот почему очень важно загрузить правильную версию прошивки и установить ее соответствующим образом. В противном случае вы можете заблокировать свой маршрутизатор (это означает, что он станет непригодным для использования навсегда). Это может показаться опасным, но на самом деле установить подходящую специальную прошивку довольно просто. И это потому, что сообщества как DD-WRT, так и OpenWRT очень дружелюбны, и вы можете найти бесчисленное количество информации на их форумах почти обо всех моделях маршрутизаторов, существующих на рынке.
Итак, приступим.
ШАГ 1: Запишите IP-адрес, маску подсети и настройки беспроводной сети вашего основного маршрутизатора.
Для настроек беспроводной сети необходимо знать SSID (имя сети), тип шифрования безопасности беспроводной сети, полосу частот (может быть 2,4 ГГц или 5 ГГц) и кодовую фразу.
ШАГ 2: Найдите, загрузите и установите совместимую версию прошивки для вашего маршрутизатора.
Как мы уже говорили, очень важно загрузить правильную версию прошивки.Просто внимательно следуйте инструкциям, и вы успешно установите прошивку DD-WRT (или OpenWRT) на свой маршрутизатор.
ШАГ 3: Аппаратный сброс маршрутизатора.
После установки кастомной прошивки удерживайте кнопку сброса в течение 30 секунд, чтобы вернуть маршрутизатор к настройкам по умолчанию.
ШАГ 4: Доступ к интерфейсу пользовательской прошивки.
Чтобы получить доступ к новому интерфейсу, вы должны открыть браузер и ввести IP-адрес маршрутизатора, который может быть 192.168.1.1 или 192.168.0.1. После этого установите новый пароль.
ШАГ 5: Выберите режим клиентского моста и вставьте SSID.
После того, как вы получите доступ к интерфейсу, перейдите к Wireless, Basic Setup и выберите Client Bridge в беспроводном режиме. Затем вставьте SSID вашего основного маршрутизатора в имя беспроводной сети (SSID). Щелкните Применить.
ШАГ 6: Настройте безопасность беспроводной сети.
Находясь в разделе «Беспроводная связь», перейдите на вкладку «Безопасность беспроводной сети».Режим безопасности должен иметь такое же шифрование, что и основной маршрутизатор, а также алгоритм WPA, а общий ключ WPA должен совпадать с ключом доступа от вашего основного маршрутизатора. Щелкните Применить настройки.
Очень важно не использовать WPA2 Personal Mixed, потому что это может прервать связь между маршрутизаторами. Вместо этого выберите WPA2 Personal.
ШАГ 7: Настройте IP-адрес старого маршрутизатора.
Затем вы должны перейти в Setup, Basic Setup и Router IP.Для локального IP-адреса выберите адрес в той же подсети, что и ваш основной маршрутизатор. Например, если IP-адрес основного маршрутизатора 192.168.1.1, вы можете выбрать 192.168.1.2.
Маска подсети должна остаться прежней (обычно это 225.225.225.0), а в поле Шлюз вставьте IP-адрес основного маршрутизатора. Что касается локального DNS, снова введите IP-адрес основного маршрутизатора (например, 192.168.1.1).
При желании вы можете включить параметр «Назначить порт WAN для коммутатора», чтобы вы могли использовать порт WAN в качестве порта LAN (универсальный вариант, если вам нужно подключить еще одного проводного клиента).Щелкните Сохранить.
ШАГ 8: Настройте безопасность.
Теперь вы должны снова войти в интерфейс, используя IP-адрес 192.168.1.2, и перейти в раздел «Безопасность и брандмауэр». Здесь, в блоке запросов WAN, убедитесь, что все не отмечено флажком, кроме Filter Multicast. Также убедитесь, что брандмауэр SPI отключен.
ШАГ 9: Установите режим работы маршрутизатора.
Наконец, перейдите в раздел «Настройка», «Расширенная маршрутизация» и выберите «Маршрутизатор» в качестве рабочего режима.Щелкните Сохранить и применить настройки.
И это был последний шаг. Если все работает нормально, вы успешно создали беспроводной мост между двумя маршрутизаторами. Это чрезвычайно полезно, так как теперь вы можете подключить свой настольный компьютер, телевизоры, консоли и любые другие устройства через второй маршрутизатор и получить доступ к Интернету.
Марк — выпускник факультета компьютерных наук, накопивший ценный опыт за годы работы в ИТ в качестве программиста. Марк также является основным техническим писателем MBReviews.com, охватывающий не только его страсть, сетевые устройства, но и другие интересные электронные устройства, которые могут оказаться полезными в повседневной жизни.
Объяснение беспроводного моста Wi-Fi
В компьютерных сетях мост соединяет две сети, чтобы сети могли взаимодействовать друг с другом и выступать в качестве единой сети. По мере роста популярности Wi-Fi и других беспроводных сетей необходимость связывать эти сети друг с другом и со старыми проводными сетями увеличивалась. Мосты делают возможным межсетевое соединение.Эта технология беспроводного моста состоит из аппаратного обеспечения и поддержки сетевых протоколов.
Маскот / Getty Images
Типы беспроводного моста
Аппаратные средства, поддерживающие мост для беспроводной сети, включают:
Мост Wi-Fi к Ethernet : Это оборудование позволяет клиентам Wi-Fi подключаться к сети Ethernet. Оборудование интегрируется с точками беспроводного доступа Wi-Fi и полезно для старых компьютеров или устройств, не поддерживающих Wi-Fi.
Wi-Fi — мост Wi-Fi : этот мост объединяет две сети Wi-Fi, часто для увеличения зоны покрытия точки доступа Wi-Fi. Некоторое оборудование беспроводной точки доступа поддерживает мост в Ethernet, а также в режиме Wi-Fi.
Мост между Bluetooth и Wi-Fi : этот мост соединяет устройства, которые обмениваются данными с потребительскими гаджетами Bluetooth и взаимодействуют с домашней сетью Wi-Fi.
Режим моста Wi-Fi
В сети Wi-Fi режим моста позволяет двум или более точкам беспроводного доступа связываться и присоединяться к своим соответствующим локальным сетям.Эти точки доступа по умолчанию подключаются к локальной сети Ethernet. Модели точки доступа точка-многоточка поддерживают беспроводных клиентов при работе в режиме моста, но другие могут работать только в режиме точка-точка и запрещать подключение любых клиентов в режиме «только мост»; Сетевой администратор контролирует эту опцию. Некоторые точки доступа поддерживают мост с другими точками доступа только того же производителя или семейства продуктов.
Изменение параметра конфигурации может включать или отключать возможность моста точек доступа, если она доступна.Обычно точки доступа в режиме моста обнаруживают друг друга через адреса управления доступом к среде, которые должны быть установлены в качестве параметров конфигурации.
При работе в режиме моста Wi-Fi беспроводные точки доступа генерируют значительный сетевой трафик. Беспроводные клиенты, подключенные к этим точкам доступа, обычно используют ту же полосу пропускания, что и мостовые устройства. В результате производительность клиентской сети, как правило, ниже, когда точка доступа находится в режиме моста, чем когда это не так.
Режим повторителя Wi-Fi и расширители диапазона Wi-Fi
Режим повторителя — это вариант моста в сети Wi-Fi.Вместо того, чтобы соединять отдельные сети таким образом, чтобы устройства в каждой из них могли обмениваться данными друг с другом, режим ретранслятора расширяет беспроводной сигнал одной сети на большие расстояния для большей досягаемости.
Потребительские продукты, известные как расширители беспроводного диапазона, работают как повторители Wi-Fi, расширяя диапазон домашней сети, чтобы покрыть мертвые зоны или области со слабым сигналом.
Большинство новых широкополосных маршрутизаторов предназначены для работы в режиме ретранслятора в качестве опции, контролируемой администратором.
Leave a comment Cancel reply

Blog

Мост между роутерами: что это, как настроить подключение — Altclick

что это, как настроить подключение — Altclick

Содержание

Режим Bridge в роутере — что это?

Чем отличается мост от репитера

Перевести роутер в режим моста

Настраиваем принимающее устройство

Преимущества и недостатки функции

Блокировка функции

Если нет интернета в режиме WDS

Режим моста в роутере: что это, как настроить

Что такое режим моста

Отличие работы роутера в режиме моста от репитера

Область использования подключений на основе режимов Bridge или WDS

Настройка моста (WDS) на роутере Tp-Link

На старой прошивке

На новой прошивке

Настройка Wi-Fi-моста на маршрутизаторах Ubiquiti NanoStation M5

Роутер Asus в режиме моста или клиента

Минусы использования WDS

Какие моменты следует учитывать

Как настроить мост между двумя роутерами: полная настройка

Настройка моста

Основной

Второстепенный

Проблемы с подключением и интернетом

Как сделать мост между двумя роутерами

Как настроить мост между двумя роутерами: полная настройка

Настройка моста

Основной

Второстепенный

Проблемы с подключением и интернетом

Настройка двух беспроводных маршрутизаторов с одним SSID (сетевым именем) дома для бесплатного роуминга

Начальная точка

Техническое описание

Ссылки по теме

Подключение двух маршрутизаторов в одной сети: усиление Wi-Fi, общие ресурсы

Зачем объединять несколько маршрутизаторов в одну сеть?

Как подключить роутеры по Wi-Fi?

Как построить сеть из нескольких маршрутизаторов с помощью кабеля?

Подключение LAN / LAN

Подключение LAN / WAN.

Как настроить мост WDS на двухдиапазонных маршрутизаторах TP-Link (зеленый интерфейс)?

Коммутаторы, маршрутизаторы, мосты и ланы / мосты

Как настроить мост между роутерами tp link

Настройка роутера Tp-Link в режиме моста (WDS). Соединяем два роутера по Wi-Fi

Настройка моста (WDS) на роутере Tp-Link

Настройка беспроводного моста (2,4 ГГц и 5 ГГц) на новой версии прошивки

Если не работает интернет по кабелю в режиме WDS

Если не получается настроить WDS соединение

Как настроить мост WDS на двухдиапазонных маршрутизаторах TP-Link (зеленый интерфейс)?

Как установить ADSL роутер TP-Link для работы в режиме моста

Как использовать функцию моста WDS для расширения моей беспроводной сети?

Что такое режим моста Wi-Fi? Как сделать Wi-Fi мост?

Режим моста в роутере: что это?

Как сделать Wi-Fi мост?

Как настроить Wi-Fi мост?

Как настроить wifi мост между двумя роутерами

Настройка моста

Основной

Используем роутер TP-Link как «Репитер»

Смотрите также:

Настройка беспроводного моста (WDS) на роутере TP-Link

Возможные проблемы при настройке беспроводного моста (WDS)

Послесловие

Основы режима моста в маршрутизаторах и принципы его работы

Что такое режим моста?

Преимущества использования режима моста

Заключение

Краткие инструкции по объединению двух маршрутизаторов

Что такое режим моста и как его настроить на моем маршрутизаторе NETGEAR? | Ответ

Что такое режим моста и зачем он мне нужен?

Когда следует использовать режим моста?

Зачем нужен режим моста?

Каковы недостатки режима моста?

Статьи по теме для дальнейшего чтения:

Как соединить два беспроводных маршрутизатора мостом

Как использовать старый маршрутизатор для создания беспроводного моста — MBReviews

Что такое режим моста?
