Загрузить для TL-MR3220 | TP-Link Россия

Как выполнить обновление прошивки

Обновление программного обеспечения (прошивки) способно решить проблемы предыдущих версий прошивки и улучшить работу устройства. Во избежание возникновения проблем при обновлении ознакомьтесь со следующей информацией.

Проверьте соответствие аппаратной версии и версии прошивки — установка неверной версии может привести к неисправности устройства и аннулировать гарантию (обычно версия 1.x = версия 1). Как узнать аппаратную версию устройства?

Не рекомендуется устанавливать прошивку, предназначенную для другого региона. Нажмите здесь для выбора региона и загрузите последнюю версию прошивки.

Не отключайте питание во время обновления — это может привести к неисправности устройства.

Обновляйте прошивку роутера по Wi-Fi только тогда, когда это является единственно возможным способом.

Перед обновлением рекомендуется закрыть на компьютере все программы, для работы которых требуется интернет-подключение, или просто отсоединить сетевой кабель от устройства.

Перед выполнением обновления файл с прошивкой необходимо извлечь из архива с помощью архиватора (например, WinRAR или WinZIP).

Рекомендации по обновлению прошивки: Wi-Fi роутер, Wi-Fi роутер с модемом ADSL2+, усилитель Wi-Fi сигнала.

TL-MR3220_V2_131217_RU

 Загрузить
Дата публикации: 2013-12-17 Язык: Русский Размер файла: 3.38 MB

TL-MR3220_V2_130607_RU

 Загрузить
Дата публикации: 2013-06-07 Язык: Русский Размер файла: 3. 37 MB

Modifications and Bug Fixes:

  1. Русский WEB-интерфейс
  2. Улучшена совместимость 3G/4G
  3. Добавлена поддержка 4G модемов: МТС Huawei E392, YOTA LU150, MegaFon Huawei E392, MegaFon M150-1 (Huawei E3276)
  4. Поддержка функции Мост и 802.1q TAG VLAN для функции IPTV. Доступно только в режиме «Только WAN»
  5. Поддержка функции восстановления прошивки по TFTP

Notes:

Для TL-MR3220 V2

TL-MR3220_V2_130423

 Загрузить
Дата публикации: 2013-05-07 Язык: Английский Размер файла: 3. 43 MB

Modifications and Bug Fixes:

  1. Исправлен баг ARP broadcast storm
  2. Исправлена проблема загрузки ЦПУ на 100%
  3. Put a patch for /… issue
  4. Добавлена проверка прогресса для Referer

Notes:

Для TL-MR3220 v2

Использование стороннего ПО на устройствах TP—Link

Официальное программное обеспечение устройств TP-Link может быть заменено на стороннее, например, на DD-WRT. TP-Link не обязан предоставлять сервисную или техническую поддержку для устройств со сторонним ПО и не гарантирует его стабильную работу. Ущерб, нанесённый устройству в результате использования стороннего ПО, аннулирует его гарантию.



Открытый исходный код для программистов (GPL)

Следующая информация предназначена для программистов и не представляет значимость для большинства конечных пользователей продукции TP-Link.

Продукция TP-Link содержит код, разработанный третьими лицами, включая код, разработанный в соответствии с Универсальной общественной лицензией GNU (GPL) версии 1/версии 2/версии 3 или в соответствии со Стандартной общественной лицензией ограниченного применения GNU (LGPL). Вы можете использовать соответствующее программное обеспечение на условиях лицензии GPL.

Вы можете  просмотреть, распечатать и загрузить соответствующие условия лицензии GPL здесь.  В Центре исходных кодов GPL вы получаете для загрузки исходный код GPL соответствующего ПО, используемого в продукции TP-Link, а также прочую информацию, включая список ПО TP-Link, содержащего исходный код GPL.

Эмуляторы

Версия прошивки

Режим работы

Язык

130607

—

Русский

130423

—

Английский

Примечания

1.

Данный эмулятор является графическим интерфейсом настройки устройства TP-Link.

2. Не все опубликованные эмуляторы основаны на последней версии прошивки.

3. Имеющиеся в эмуляторе функции могут быть недоступны в вашей стране — для более подробной информации ознакомьтесь с паспортом или веб-страницей своего устройства.

Обновление прошивки, настройка Интерета (WAN, 3G/4G) и Wi-Fi сети на маршрутизаторе TP-LINK TL-MR3220

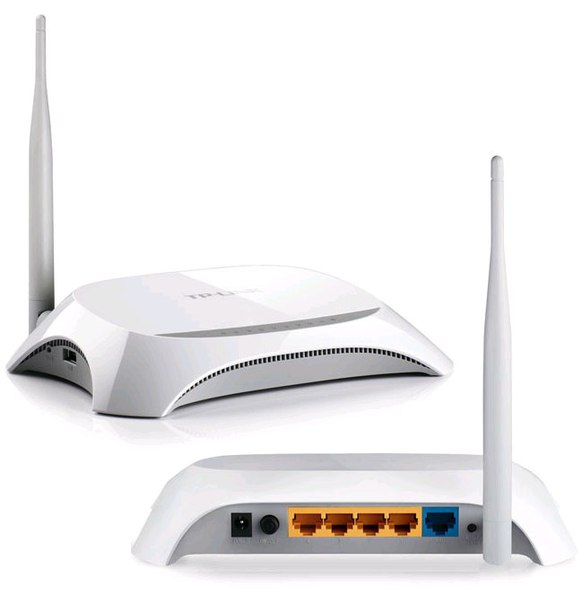

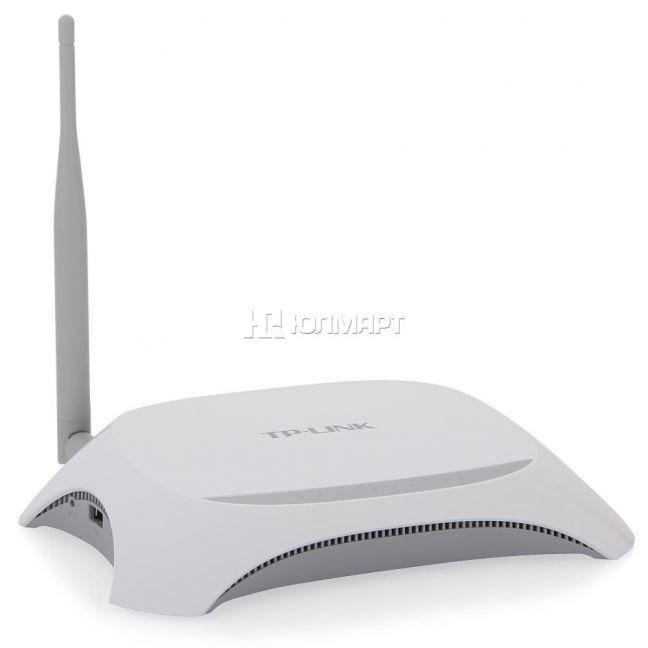

Беспроводной маршрутизатор TL-MR3220 с поддержкой стандартов 3G/4G позволяет организовать совместный доступ к мобильному 3G/4G-подключению  по WiFi или с помощью кабеля Ethernet. Особенностью этого модема является не просто поддержка 3G/4G модема, но и использование его как резервный канал, т.е. когда Интернет через кабель Ethernet не работает в силу вступает 3G/4G модем (ну или наоборот, в зависимости от того какое подключения выше по приоритету).

Обновление прошивки роутера TP-LINK TL-MR3220.

Первое, с чего я бы рекомендовал начать работу с маршрутизатором- это обновить прошивку роутера TP-LINK MR3220. Обновление прошивки не только устранит системные ошибки предыдущих версий прошивок, но и добавит возможность подключения различных 3G/4G модемов и русифицирует интерфейс роутера.

Для того что бы попасть на веб- интерфейс роутера, необходимо подключить сетевой кабель (он идет в комплекте) к компьютеру/ ноутбуку и любому LAN порту роутера.

Внимание!!! Не следует обновлять прошивку TP-LINK TL-MR3220 подключившись через Wi-Fi сеть.

После этого включите питание роутера, не забудьте нажать сзади кнопку включения. На компьютере/ ноутбуке настройте

автоматическое получение сетевых настроек. После этого на компьютере/ноутбуке откройте браузер (IE, Chrome, Opera и т.д.) введите в адресной строке 192.168.0.1 в окне ввода логина и пароля введите, логин- admin, пароль- admin.

Вы попадете на страницу состояния роутера TP-LINK TL-MR3220, в строке Firmvare Version (Версия встроенного ПО) вы увидите версию прошивки в строке Hardware Version (Версия оборудования)- версию оборудования (так же можете заглянуть на наклейку роутера, там тоже есть вся эта информация).

После этого зайдите на сайт TP-LINK, выберите соответствующую версию оборудования (в моем случае V2).

Скачайте обновление прошивки.

Скачав свежую прошивку, разархивируйте ее. В веб- интерфейсе маршрутизатора зайдите «System Tools» (Системные инструменты)- «Firmware Update» (Обновление встроенного ПО). Нажмите кнопку «Обзор«, укажите путь где у вас находится разархивированная прошивка с расширением bin (например mr3220v2_ru_3_15_0_up_boot(130607).bin). Нажмите кнопку «Upgrade» (Обновить).

Появиться окно предложения обновить прошивку, нажимаем «Ок«.

Обновление прошивки TP-LINK TL-MR3220 займет не более 5 мин, во время установки роутер перегрузится. После его загрузки в окне Состояния вы увидите обновленную версию прошивки.

Быстрая настройка роутера TP-LINK TL-MR3220.

После этого можно приступить к настройке Интернета и Wi-Fi сети роутера. Для этого предусмотрена быстрая настройка, нажимаем кнопку «Быстрая настройка«.

Читаем информационное окно и нажимаем «Далее«.

В следующем окне вам предлагается выбрать режим подключения к Интернет. Комментарии, я думаю, излишни- выбираете приоритетный для вас тип подключения и нажимаете «Далее«.

Затем выбираете тип подключения к Интернет (этот шаг будет, если в предыдущем меню в подключении к Интернет участвует WAN порт). Здесь необходимо указать тип WAN и данные провайдера (за более подробной информацией можете обратиться к вашему провайдеру).

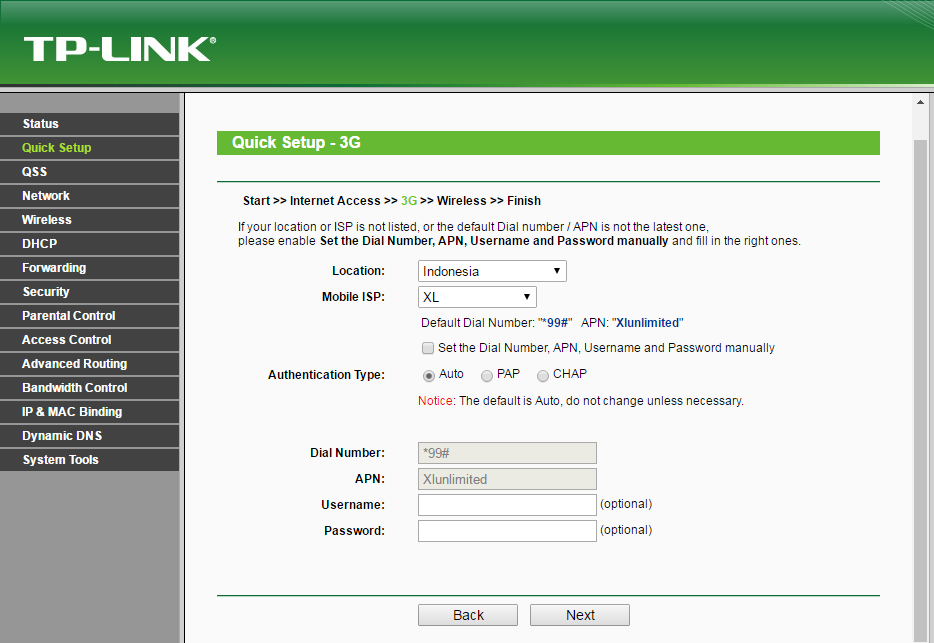

В следующем окне вы выбираете настройки 3G/4G модема, опять же если до этого в настройках в подключении к интернет участвует 3G/4G модем. В этом окне достаточно выбрать поставщика мобильного Интернета и нажать «Далее«.

Следующий шаг- настройка Wi-Fi сети. Здесь можно оставить все по умолчанию, единственное, что необходимо сделать — написать имя Wi-Fi сети (SSID) и указать пароль, выбрав тип шифрования WPA-Personal/ WPA2-Personal. К выбору пароля следует подойти с умом, рекомендую использовать пароль не менее 8 символов с заглавными и маленькими буквами, цифрами и спец. знаками (@#$).

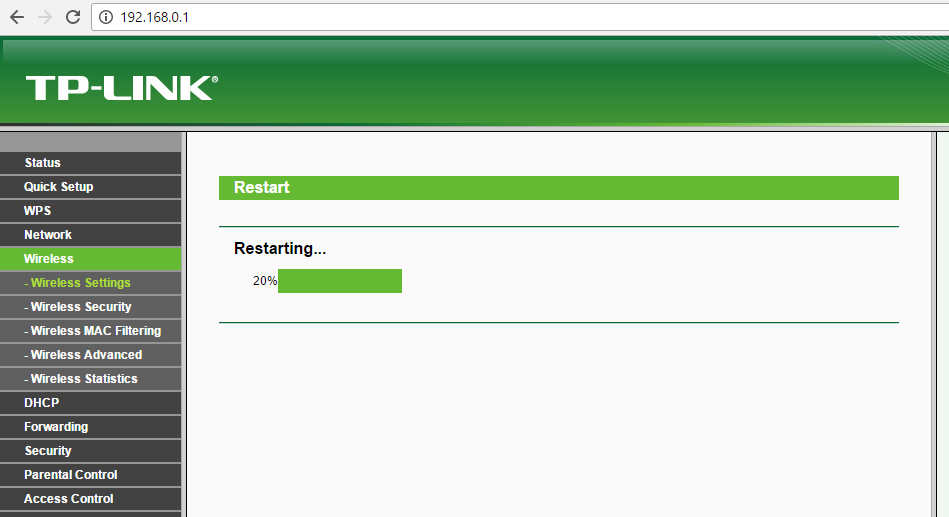

После этого от роутера поступит предложение его перезагрузить, соглашаемся, нажимаем «Перезагрузить«.

На этом настройку TP-LINK TL-MR3220 можно закончить.

Настройка Интернет 3G/4G модем на TP-LINK TL-MR3220.

Если вы хотите изменить настройки интернета, совсем не обязательно пользоваться быстрой настройкой, достаточно следовать инструкции ниже.

Для того что бы настроить Интернет только через 3G/4G модем, необходимо подключиться к веб-интерфейсу роутера, зайти в «Сеть»- «Доступ в Интернет», выбрать «Только 3G/4G». Нажать «Сохранить«.

После этого необходимо зайти «Сеть» — «3G/4G», выбрать провайдера вашего модема и нажать «Сохранить».

На этом настройку Интернета через 3G/4G модем можно считать оконченной.

Настройка Wi-Fi сети на роутере TP-LINK TL-MR3220.

Для того, что бы изменить настройки Wi-Fi сети необходимо подключиться к роутеру по веб-интерфейсу зайти в меню «Беспроводной режим«. Прописать:

имя Wi-Fi сети — на свое усмотрение

Регион — Россия

Канал -Авто

Режим — 11bgn смешанный

Ширина — Авто

Ставим галочки напротив- Включить беспроводное вещание и Включить широковещание SSID.

 После этого переходите в «Беспроводной режим»- «Защита беспроводного режима«, здесь необходимо выбрать тип защиты и ввести пароль для подключения к Wi-Fi сети. Самая безопасная технология шифрования WPA/WPA2 — Personal именно ее я рекомендую выбрать, после этого необходимо ввести пароль. Пароль нужно выбрать достаточно сложный, что бы обезопасить свою сеть от сторонних подключений.

После сохранения всех настроек Wi-Fi сеть готова к использованию.

После конфигурирования роутера, можно приступить к настройке локальной сети на Windows XP или Windows 7, сделать сетевую папку или настроить сетевой принтер.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


Tl mr3220 v2 альтернативная прошивка — Блог Маланьина



Альтернативные прошивки TPL TLMR3220 MR3420 Альтернативная прошивка на основе OW для 3G и 4G. TPLINK F Тестирование BETA и Альтернативных версий прошивок Альтернативные. Прошивка встроенное программное обеспечение для роутеров TPL TLMR3220 на аппаратной платформе V2. Вас оригинальные запчасти для мобильных телефонов. TPLINK F Тестирование BETA и Альтернативных версий прошивок Альтернативные прошивки на основе OPENWRT. I интернет технологии прошивка и восст T 3220 2 альтернативная прошивка. Альтернативные прошивки TPL TLMR3220 MR3420 Внимание! ! ! Альтернативные прошивки TPL TLMR3220. Маршрутизатор TPL TLMR3220 2 старая сказка на новый. Обычно понятие альтернативные прошивки означает, что прошивка создана НЕ производителем, и предлагается как. Приобрел роутер TPLINK TLMR3220 2. На свою голову установил прошивку от G на Русском от RADIOMEX и теперь не прошивка от дантеса. Наш роутер TPLINK TLMR3220 прошит альтернативной прошивкой, которая позволяет. Прошу совета опытных пользователей. Прошивка TL 3220 2 Андроид прошивки. WEB 3220 2 альтернативная прошивка. Запасные части для бытовой техники, мобильных телефонов, игровых приставок, ноутбуков, цифровых и планшетов. MR3220 2 TLMR3220 V2. Альтернативная прошивка для 3220 Альтернативные прошивки для TP LINK TL MR 3220, TL MR 3420. T 3220 2 альтернативная прошивка Купил сегодня роутер TPLINK TLMR3220 2 при подключении модема N 720интертелеком на если с.Прошивка роутера TPL TLMR3220 V2. Прошивка с сайта OW для TPL TLMR3220 2, не имела. После этого зайдите на сайт TPLINK, выберите соответствующую версию оборудования в моем случае V2. Маршрутизатор TPL TLMR3220 2 старая сказка на новый лад T 3220 прошивка на русском TP. Альтернативная прошивка на основе OW для 3G и 4Gмодемов для TPLINK TLMR3220. Спутниковый мир Форум разнОбойка Роутеры Прошивки TPL TLMR3220 MR3420 V2. R TPLINK TLMR3220 2 посоветуйте прошивку. Роутеры TPL TLMR3420MR3220 2. На данной странице содержится информация об установке последних загрузок драйверов TPL 3G4G R TL. 0 Прочитано 1732 раз. Загрузить для TL MR 3220 V2. Прошивка TLMR3220 и 3420 2. Альтернативные прошивки TPL TLMR3220 MR3420 Внимание! ! ! Наш роутер TPLINK TLMR3220 прошит альтернативной прошивкой, которая позволяет подключать

Хотелось бы перенастроить юсб разъем рутера под подключение. Наш роутер TPLINK TLMR3220 прошит альтернативной прошивкой, которая позволяет подключать беспроводные модемы с. 0 Добро пожаловать в TP. T 3220 2 альтернативная прошивка. Тоже прошился прошивкой у меня такая.

Интернет технологии: Прошивка и восстановление роутеров TP-LINK (TL-WR741ND, TL-WR841ND, TL-WR1043ND, TL-MR3220 и т.п.) через Serial Console + LAN

Дорогие друзья!

Предлагаю Вашему вниманию подробную инструкции по прошивке замечательных, а главное недорогих девайсов фирмы TP-LINK.
Модели:
TL-WR( 741ND, 743ND; 841ND, 843ND; 941ND, 943ND )
TL-WA701ND
TL-WR1043ND;
TL-MR3220;
и т.п.
Инструкция полностью работоспособная!  Проверялась неоднократно.

Содержание:
1. Подготовка
2. Распайка
3. Процесс прошивки
4. FAQ
5. Дополнительные материалы ( прочитать перед прошивкой )
    1. Прошивка напрямую флешки ( M25P64-VMF6P )
    2. Установка пакета ip в TP-Link WR-741ND.
    3. Проблемы с родной прошивкой (связанные с ее большим размером)
6. Полезные ссылки
    1. Сборка кабеля под RS-232C.


1. Подготовка Для прошивки нам понадобится следующее:

1. Скачать последнюю стабильную прошивку  OpenWRT или DD-Wrt (либо любую другую). Далее в статье я буду перепрошивать на примере open-wrt и устройства TP-Link WR741ND.
Скачайте прошивку соответственно вашему устройству.
OpenWRT:
openwrt-ar71xx-tl-wr741nd-v1-squashfs-factory.bin с
http://downloads.openwrt.org/backfire/10.03.1-rc6/ar71xx/
DD-Wrt:
factory-to-ddwrt.bin
http://dd-wrt.com/site/support/router-database (выбрать в поле поиска TP-Link WR741ND )

2. скачать программу Putty (в маем случае release 0.60) качестве терминала выступала программа putty, конектились к порту COM4 на скорости 115200.

3. Tftp-сервер я использовал:
Для Windows:
Tftpd32 версии tftpd32 standard edition (installer) (545 kB)
Для Linux:
Демон tftpd

4. Кабеля.
Последовательность:   Компьютер-> com-to-usb -> NULL -> Serial -> TP-LINK


a)Кабель usb-to-com фирмы Sweex CD005 (чипсет PL232, драйвер CD005) подключается через переходниик NULL. Этот кабель нужен в том случае если в вашем компьютере или ноутбуке нат ком порта. Также устройство корректно прошивается чере кабель на микросхеме CP2102. А вот с микросхемой PL2303HX могут возникнуть проблемы с отображением символов.

usb-to-com Sweex CD005


b) сам переходник NULL

c) Serial. В нашем случае это com-кабель (собранному на схеме для преобразования уровней) который впаивается в плату устройства как показано на рисунке 1. Можите сами собрать кабель по схеме. Если у вас есть com-порт можите подключить только этот кабель без usb-to-com.

 Serial cabel



2. Распайка


TL-WR741ND
Ver. 1.х
Вся серия первой версии  TL-WR741ND v. 1.1-1.8. Распайка показана на рисунке. Напряжение должно быть 3.3 V

 ver. 1.1-1.8

Ver 2.0
Во второй версии устройства (TL-WR741ND v.2.0) припаиваться необходимо по следующей схеме:
Tx — TP 4
Rx — TP 5
Gnd — земля в любом месте.
2.5V — на контактной площадке рядом с процессором, к ней идет дорожка от последней ножки на процессора. если смотреть на плату то правый верхний угол. Проверить можно тестером, замерив напряжением между землей и и контактной площадкой, напряжение должно быть равно 2.5 V. Но ни как не 3.3 V ! как это было в серии версии 1.х

На чипсете AR7240  ножки соответствуют 86→Rx и 87→Tx.
http://code.google.com/p/ezbox/wiki/AtherosAR7240


Крайний верхний угол процессора (2.5 V)

TL-WR841ND

Ver. 7.2

TL-WR941ND

ver. 5.1


TL-WR1043ND

TL-MR3220

TL-MR3420



3. Процесс прошивки
Для Windows:
Запускаем putty и выбираем  Conection type ‘Serial’, редактируем Serial line в соответсвии с тем на каком порту у вас поднялся usb-to-com переходник в маем случае это COM3, посмотреть можно через диспетчер устройств строка- «Порты (COM или LPT)».
И выбираем скорость 115200, далее жмем «Open».
Откроется окно с терминалом на COM3 порту(у вас может быть другой). Далее вам нужно перезагрузить устройство и когда появиться строка Autobooting in 1 seconds  вам нужно успеть ввести слово tpl .

Для linux:
Устанавливаем демон tftpd:

Я использовал также putty
Из под рута делаем следующее:
root@hosting:/home/vitaliy# apt-get update
root@hosting:/home/vitaliy# apt-get install putty
root@hosting:/home/vitaliy# dmesg | grep tty
[622834.649300] usb 2-2: pl2303 converter now attached to ttyUSB1
root@hosting:/home/vitaliy# putty

Теперь перезагрузите устройство и вы увидете на экране загрузчик U-Boot если этого не произойдет и на экране будет пусто, тут возможны несколько причин (смотри FAQ), либо перепутан tx и rx при пайки, либо слетел сам загрузчик  U-Boot и тогда нужно будет шить флешку (см. пункт 4.Дополнительные материалы.  Прошивка флешки M25P64-VMF6P)


U-Boot 1.1.4 (Nov 16 2009 — 09:05:59)
AP91 (ar7240) U-boot
DRAM:
sri
#### TAP VALUE 1 = 9, 2 = a
32 MB
id read 0x100000ff
flash size 4194304, sector count = 64
Flash: 4 MB
Using default environment
In: serial
Out: serial
Err: serial
Net: ag7240_enet_initialize…
No valid address in Flash. Using fixed address
: cfg1 0xf cfg2 0x7014
eth0: 00:03:7f:09:0b:ad
eth0 up
No valid address in Flash. Using fixed address
: cfg1 0xf cfg2 0x7214
eth2: 00:03:7f:09:0b:ad
ATHRS26: resetting s26
ATHRS26: s26 reset done
eth2 up
eth0, eth2
Autobooting in 1 seconds <— вот здесь и надо успеть набрать на клавиатуре tpl

Если вы успели, то увидите приглашение: ar7240>

      Список используемых команд (краткий список команд):
1) printenv
2) tftpboot 0x80000000 openwrt-ar71xx-tl-wr741nd-v1-squashfs-factory. bin
3) erase 0x9f020000 +0x3c0000
4) cp.b 0x80000000 0x9f020000 0x3c0000
5) bootm 0x9f020000

(ТРЕБУЕТ ПРОВЕРКИ) Для роутеров TL-WR1043ND возможны другие значения адрессов:
1) tftpboot 0x80000000 gargoyle_1.5.5-ar71xx-tl-wr1043nd-v1-squashfs-sysupgrade.bin
2) erase 0xbf020000 +0x680000
3) cp.b 0x80000000 0xbf020000 0x680000
4) bootm 0xbf020000

      Те же команды, но с результатами выполнения:

В консоли набираем printenv

ar7240> printenv
bootargs=console=ttyS0,115200 root=31:02 rootfstype=jffs2 init=/sbin/init mtdparts=ar7240-nor0:256k(u-boot),64k(u-boot-env),2752k(rootfs),896k(uImage),64k(NVRAM),64k(ART)
bootcmd=bootm 0x9f020000
bootdelay=1
baudrate=115200
ethaddr=0x00:0xaa:0xbb:0xcc:0xdd:0xee
ipaddr=192.168.1.123 <—— IP вашего роутера
serverip=192.168.1.100 <—— IP tftp сервера откуда роутер будет качать прошивку
stdin=serial
stdout=serial
stderr=serial
ethact=eth0

Environment size: 359/65532 bytes

Теперь вам необходимо изменить IP вашего компьютера на 192. 168.1.100
Подключите устройство ВНИМАНИЕ!!!  WAN-порт к вашей сетевой карте с адрессом 192.168.1.100
Найстройте в программе Tftpв32 Server interfaces ‘192.168.1.100’. Нажмите кнопку «Browse» и выберите папку с прошивкой (в виндовс 7, лучше на диске D: т.к. на С: нужен доступ администратора). Далее нажмите кнопку «Show Dir» выберите строку с прошивкой и нажмите кнопку «Copy», тем самым вы скопируете название прошивки в буфер обмена.
(название прошивки можно вставить из буфера обмена, в putty вставка из буфера осуществляется  нажатием правой кнопки мыши на экране сразу после мигающего курсора)

Затем возвращаемся к роутеру и вводим :


ar7240> tftpboot 0x80000000 openwrt-ar71xx-tl-wr741nd-v1-squashfs-factory.bin   //загрузка прошивки которую скачали, по средствам tftp, в область памяти, адресс 0x80000000

eth2 link down
dup 1 speed 100
Using eth0 device
TFTP from server 192.168.1.100; our IP address is 192.168.1.123
Filename ‘openwrt-ar71xx-tl-wr741nd-v1-squashfs-factory. bin’.
Load address: 0x80000000
Loading: #################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
#################################################################
######################################################
done
Bytes transferred = 3932160 (3c0000 hex)

ar7240> erase 0x9f020000 +0x3c0000   //очистка областей памяти с адрессами 0x9f020000 +0x3c0000


First 0x2 last 0x3d sector size 0x10000 61
Erased 60 sectors

ar7240> cp. b 0x80000000 0x9f020000 0x3c0000   //копирование прошивки (которую мы залили в 0x80000000, см выше) из области памяти 0x80000000 в области 0x9f020000 +0x3c0000 (которые мы предварительно очистили, см. выше)

Copy to Flash… write addr: 9f020000
done

ar7240> bootm 0x9f020000   //загрузка системы из области памяти 0x9f020000
## Booting image at 9f020000 …
Uncompressing Kernel Image … OK


Starting kernel …


Linux version 2.6.32.25 (openwrt@ampere) (gcc version 4.3.3 (GCC) ) #1 Fri Nov 19 20:27:50 PST 2010
bootconsole [early0] enabled
CPU revision is: 00019374 (MIPS 24Kc)
Atheros AR7240 rev 2, CPU:350.000 MHz, AHB:175.000 MHz, DDR:350.000 MHz
Determined physical RAM map:
memory: 02000000 @ 00000000 (usable)
и так далее …

Поздравляю!
Теперь устройство доступно по адресу 192.168.1.1 на LAN-порту.

 P.S. Если статья действительно помогла тыкнете в качестве бонуса на банера гугловские хочу проверить зароботок на рекламе AdSense =)

 aвтор: Я aka Delix

4. FAQ

(в процесс разработки)

В: Какая микросхема будет работать от 2.5V ?

O: Микросхема ST3232B (http://www.datasheetcatalog.com/datasheets_pdf/S/T/3/2/ST3232B.shtml) работает от 2,5 Вольт.

В: А как потом вернуть заводскую прошивку?

О: http://wiki.openwrt.org/toh/tp-link/tl-wr741nd#back.to.original.firmware тут описан способ установки родной прошивки.

В: Подключаюсь путтей, перепробовал массу кодировок, а всё равно вижу кракозябры (читается часть, типа кусочек времени, AP91 и тд. Дождаться Autobooting in 1 seconds не получается (не читается).

О: Собрал схему согласования на к561лн2 и всё ок прошилось.

В: У меня есть кабель Siemens DCA-510 на PL2303HX можно ли его как-то использовать для этого?

О: Отлично! Кабель работает. Подпаял только Tx, Rx и GND.

В: О: Тут есть путаница с кабелями, подходит любой Jtag кабель, я взял на MAX232, подключал RX, TX и землю, питание не подключал, отно нужно для питания кабеля, у меня кабель с питанием. Плата 2 ревизии на 2.5 вольт.

В: А в чем разница между openwrt-ar71xx-tl-wr741nd-v1-squashfs-factory и openwrt-ar71xx-tl-wr741nd-v1-squashfs-sysupgrade кроме размера 🙂 ?

О: http://wiki.openwrt.org/doc/howto/generic.sysupgrade

В: Устройство корректно прошилось через кабель на микросхеме CP2102. Кабель на микросхеме PL2303HX не сработал — на выходе были кракозябры при всех возможных вариациях скорости соединения.
О: а резистор в 10кОм между tx и vcc на uart не пробовали припаять… проблема бы решилась… 😉

5. Дополнительные материалы

1. Прошивка напрямую флешки ( M25P64-VMF6P )

aвтор: «Аноним»

TP-Link 1043
Удалось прошить флэшку.
Использовался программатор на резисторах LPT порт.
Для нуждающихся вот файл прошивки:
http://dl.dropbox.com/u/58486160/SPI/tlwr1043.bin


Завелось сразу.
К сожалению, но родная микросхемка отказалась прошиваться, как ранее писал, не снималась защита от записи. Купил новые, прошилась сразу и без ошибок.
Вот как было сделано:

http://dl.dropbox.com/u/58486160/20120214_013.jpg

http://dl.dropbox.com/u/58486160/20120214_014.jpg


Шлейв от жесткого диска РС, через один провод на корпус, питание бралось от компьютера(3.3в).
Еще одно, под 16ти-ногой флешкой (M25P64-VMF6P стоимость 142р) есть площадка для установки и восьминогой. Так что если найдется с 8 ногами, смело берите.

Добавлено:
http://dl.dropbox.com/u/58486160/20120214_018.jpg
http://dl.dropbox.com/u/58486160/20120214_019.jpg
http://dl.dropbox.com/u/58486160/20120214_020.jpg

2. Установка пакета ip в TP-Link WR-741ND.
автор: Алексей aka Cosmonauter

Т.к. на флешке мало места под этот пакет то можно его поставить в /tmp.
После подключения к роутеру можно установить пакет «ip» либо с репозитория OpenWRT либо командой:

wget -q -O /tmp/ip http://drumnbass.org.ua/openwrt_ip_without_install/ar741/ip && sleep 1 && chmod 755 /tmp/ip && sleep 1 && ln -s /tmp
/ip /usr/sbin/ip

3. Проблемы с родной прошивкой  (связанные с ее большим размером).
автор: Илья

Обратите внимание, НЕЛЬЗЯ шить через Putty прошивкой длиной более 7с0000 !!! (большая длина, может означать наличие Boot).
Прошивка с русского сайта имеет большую длину.

Можно для уверенности прошивку в WinHex открыть и если увидим( справедливо для родной прошивки конечно):
h00000000
…. фигня нечитаемая…
….фигня нечитаемая…
h00019000
h00020000 01 00 00 00 54 50 2D 4C 49 4E 4B 20 54 65 63 68 TP-LINK Tech
h00020010 6E 6F 6C 6F 67 69 65 73 00 00 00 00 76 65 72 2E nologies ver.
h00020020 20 31 2E 30 00 00 00 00 00 00 00 00 00 00 00 00 1.0
ТАК вот ЭТИМ НЕЛЬЗЯ ПРОШИВАТЬ через Putty!!!!

А если:
h00000000 01 00 00 00 54 50 2D 4C 49 4E 4B 20 54 65 63 68 TP-LINK Tech
h00000010 6E 6F 6C 6F 67 69 65 73 00 00 00 00 76 65 72 2E nologies ver.
h00000020 20 31 2E 30 00 00 00 00 00 00 00 00 00 00 00 00 1.0
то этим скорее всего можно.

Как видим прошивка во флешке Тр-link начинается с адреса h00020000, а до этого и есть Boot.

(Скорее всего Boot одинаков для всех Тр-link TL-WRххх и в случае гибели НЕ 1043, можно попробовать этот Boot закатать с нулевого по 1FFFF адрес(но это предположение нужен фул-флеш любого другого роутера).

При обновлении через web интерфейс(при подключенном Putty) в терминале видим—
—ERASE First 0x0 last 0x7— sector size 0x10000
т.е стирается и сам загрузчик из флешки?

Наверное это причина гибели роутеров при прошивках.
Ради интереса я прервал процесс прошивки… и труп в руках!!! Симптомы-горит светодиод питания.(не делайте так, у меня флешка вторая была).
Таким образом мы видим, перед прошивкой первым делом стирается флешка, а уж потом в оперативку грузится дамп и только потом прошивается память флеш! Любой сбой или завис и труп гарантирован, а без загрузчика как все поняли только прошивать флешку напрямую!

В связи с этим- не пренебрегайте отключением всех клиентов от роутера и отключением WiFi в интерфейсе! Ведь после стирания флешки, роутер продолжает работать, прошивка вся в памяти(и старая, но не факт что вся новая)

6. Полезные ссылки:

1. Сборка кабель под RS-232C.

2. Прошивка OpenWRT

http://wiki.openwrt.org/toh/tp-link/tl-wr841nd
http://www.odmins-it.ru/article/100/
http://wiki.openwrt.org/toh/tp-link/tl-wr741nd

Превращаем бытовой роутер в хак-станцию / Хабр

Решил написать статью о своём опыте превращения бытового роутера в хак-станцию.

Атака на WPS иногда занимает более 10 часов. Чем же брутить? Выбор не большой:

—

PC

– совместимые железяки

—

Android

– устройства

— Специализированные девайсы вроде

WiFi Pineapple

Встала задача брутить на работе, оставлять ноутбук не хотелось. Решил попробовать Android смартфоном. Выяснилось, что, режим монитора в драйвере Wi-Fi отказывается корректно работать. Свою задачу, осуществил роутером.

Выбор беспроводного роутера

Перед роутером я поставил следующие критерии:
— наличие прошивки OpenWrt/DD-WRT/etc для установки Aircrack-ng, Reaver/Bully
— наличие USB порта
— съёмная антенна (требовалось вынести антенну из помещения)

Реальность, оказалась не столь радужной. Актуальных девайсов в продаже с такими характеристиками оказалось не много.
Первый роутер, который я приобрёл для превращения его хак-станцию был UPVEL UR-326N4G. Однако его пришлось вернуть в магазин т.к. OpenWrt от UPVEL не поддерживала подключение USB накопителей. А подключить модули для полноценной поддержки USB так же было невозможно из-за недостаточности свободного места.

К выбору второго роутера я подошёл более серьёзно. Был куплен ASUS RT-N10U B. На первый взгляд единственным минусом было отсутствия для этой модели прошивки OpenWrt. Но зато были DD-WRT, Tomato, прошивка от Олега. Вроде бы не плохо. Установил OPKG под DD-WRT, смонтировал USB Flash. Развернул софт Aircrack-ng. Попытался перевести в airmon-ng Wi-Fi в режим монитора. И тут меня ждало разочарование, оказалось, что его BCM5357 не мог переходить в режим монитора.

Этот ASUS RT-N10U B с большим трудом удалось поменять на другой роутер. DNS крайне тугой магазин. И так наконец я взял TP-Link TL-MR3220 v2. Оказалось, что в нём используется Atheros AR9331, такой же установлен в Pineapple Mark V.

Превращение в хак-станию

Прошивка с сайта OpenWrt для TP-Link TL-MR3220 v2, не имела в себе модулей для монтирования USB накопителей. Пришлось поискать модифицированную версию:

https://app.box.com/s/cqk23ztqlux1zs034896

Процесс установки описан подробно

здесь

(простая установка OEM-способом).

Итак, OpenWrt раскатали, всё настроено по дефолту.

Теперь подготавливаем USB накопитель. Необходимо отформатировать флешку в

Ext3

(самый надёжный выбор ФС, с FAT работать не будет).

Подключаем USB накопитель к роутеру и перезагружаем его. Далее идем в веб-интерфейс 192.168.1.1. Открываем вкладку

System ⇾ Mount Points

Далее как на скриншотах:

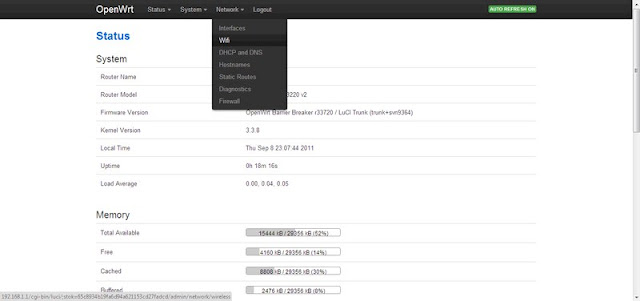

Далее открываем вкладку Network ⇾ Wifi нажимаем Enable на интерфейсе (radio1)

Нужно сменить дефолтный пароль, иначе не получиться авторизоваться чрез SSH.
Перезагружаемся.
Наша флешка будет смонтирована в /tmp/overlay-disabled
Теперь о самом главном, о софте. Для пентестов нам нужен следующий набор:
• aircrack-ng
• reaver
• bully

Если вы хотите устанавливать утилиты самостоятельно, то нужно выполнить следующее:

echo "dest usb /tmp/overlay-disabled" >> /etc/opkg.conf

Устанавливать нужно с ключом

-d usb

Пример:


opkg install -d usb aircrack-ng

Софт для TP-Link TL-MR3220 v2 подходит от

ar71xx

Но тем, кто не желает тратить время на установку или сборку утилит, я предлагаю готовый набор, который нужно скопировать в корень флешки: https://yadi.sk/d/5WUca8OrhkULA
Версии:

  • aircrack-ng — 1.1-3
  • bully — 1.0-22
  • reaver с поддержкой pixie!

Сразу же после того, как зашли по SSH нужно применить следующие патчи:

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/tmp/overlay-disabled/usr/lib
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/tmp/overlay-disabled/lib
export PATH=$PATH:/tmp/overlay-disabled/usr/bin
export PATH=$PATH:/tmp/overlay-disabled/usr/sbin

Прошу не пинать сильно в комментариях, т.к. делалось всё «на скорую руку».

Заключение

Как пользоваться этими утилитами я не буду здесь описывать. Укажу только на один нюанс. Для того что бы airmon-ng мог перебирать каналы, нужно выполнить следующее:

ifconfig wlan0 down
iw reg set BO
iwconfig wlan0 txpower 27
airmon-ng start wlan0

Благодарю за внимание!

TP-Link TL-MR3220 отзывы, видео обзор, характеристики, описание

Отзывы

1Sv7

Аппарат стоит своих денег.
