Ремонт мышки своими руками | Мастер Винтик. Всё своими руками!

Компьютерная мышь — наверное, все знают что это такое. Это — манипулятор или координатное устройство ввода для управления курсором и отдачи различных команд компьютеру. Со временем у этого устройства появляются различные неисправности: повреждение многожильного провода, часто барахлит сенсор, бывает прокручивается колёсико (скролл) мышки, не работают кнопки мыши и т.д.

Давайте рассмотрим ремонт своими руками наиболее популярного компьютерного манипулятора — мышки!

Мышь технически является довольно простым устройством, поэтому достаточно легко поддаётся ремонту своими руками. Если Вы умеете хоть немного обращаться с паяльником, то это позволит Вам починить практически любую поломку мыши. Однако, даже если с паяльником Вы не дружите, некоторые типичные повреждения мышки Вы сможете исправить при наличии минимального набора инструментов:

  • крестовая отвёртка,
  • плоскогубцы,
  • ножницы,
  • скотч.

Основные неисправности компьютерных мышек

Сейчас есть несколько видов компьютерных мышек, которые отличаются принципом работы (роликовые, оптические или лазерные), количеством кнопок (от 3 и выше), а также типом подключения (PS/2, USB или беспроводные (c USB-адаптером)). Однако самыми распространёнными являются именно оптические с подключением по USB или PS/2.

Такие мышки стоят сравнительно недорого (ненамного дороже роликовых, но значительно дешевле лазерных) и при этом имеют достаточно высокую точность, которой хватит для большинства пользователей.

Nп.п.
Описание проблемы
Возможная неисправность
1 Мышь вообще не реагирует на подключение Обрыв или перетирание проводов; нарушение целостности печатной платы; выход из строя контроллера
2 Барахлит сенсор. Курсор прыгает или движется рывками Засорение оптического сенсора; неисправность светодиода
3 Колёсико прокрутки не работает или при прокрутке область скролла двигается рывками Расшатывание механизма прокрутки; высыхание смазки внутри механизма; дефекты энкодера (датчика прокрутки)
4 Конкретная кнопка западает или делает двойное нажатие Расшатывание; выход из строя механизма кнопки; проблема с настройками или драйвером мыши
5 Не работает конкретная кнопка мыши Выход из строя механизма кнопки

Разборка и устройство мышки

Разбираем мышь обычно, при помощи небольшой крестообразной отвёртки. Для этого переворачиваем мышку вверх днищем, находим и выкручиваем один или несколько винтов, которые скрепляют её. Если винтов не видно, то они, чаще всего, прячутся под наклейками или подставками-ножками:

Обычно винты держат мышку только в задней части. Передняя же часть (там, где кнопки), чаще всего, фиксируется за счёт специальных пазов. Чтобы извлечь верхнюю крышку из этих пазов, её нужно немного приподнять за освободившуюся заднюю часть и потихоньку тянуть на себя. Можно ещё немного надавить на неё спереди, но главное, чтобы не очень сильно, иначе сломаете! Пазы на верхней крышке мыши и штырьки, которые их удерживали:

Когда Вы снимите верхнюю крышку, под ней обнаружится небольшая печатная плата, которая, обычно, зафиксирована только на небольших пластмассовых штырьках (хотя, может быть и прикручена к корпусу). К этой плате будут припаяны провода (если мышь проводная), кнопки, механизм прокрутки, а также комплекс из светодиода подсветки и чувствительного оптического сенсора:

Чтобы полностью разобрать мышку нам нужно вытащить из неё печатную плату и отсоединить колёсико прокрутки (оно легко вытаскивается из пазов энкодера).

Проверка и ремонт провода

Наиболее часто при подключении к компьютеру мышь либо не работает совсем, либо дёргается или пропадает движение курсора, если у неё где-либо перетирается или обрывается один из проводков (если, конечно, мышь проводная).

В типичной оптической мышке обычно имеется от 4 до 6 проводков разного цвета. Цвета и количество проводков зависят от конкретного производителя, однако, существует и стандарт:

Цветовая схема распайки проводов мышки

Питание – красный (другие варианты: золотистый, оранжевый, синий, белый).

Приём данных – белый (другие варианты: синий, оранжевый, жёлтый, зелёный).

Передача данных – зелёный (другие варианты: золотисто-синий, жёлтый, красный, синий).

Земля – чёрный (другие варианты: золотисто-зелёный, зелёный, белый, синий).

Однозначно судить о правильной распайке Вы можете, взглянув на буквенную маркировку проводков в месте, где они припаяны к печатной плате (если, конечно, они не оторваны от платы). Обрыв и перетирание проводков чаще всего случается в местах перегиба провода на выходе из корпуса мышки. Косвенно проверить наличие обрыва можно, вытащив провод и попробовав его на изгиб в сомнительных местах (в месте обрыва гнуть будет легче). Однако, для того, чтобы судить наверняка, придётся снять изоляцию, аккуратно разрезав её лезвием.

Обнаружив место, где проводки перебиты, нужно восстановить их целостность путём пайки или скрутки. Я лично предпочитаю скрутку 🙂 Приведу фото готовой скрутки, как она должна выглядеть:

После сращивания проводов заизолируйте их друг от друга изолентой или скотчем. Можете попробовать. Чтоб не спалить порт, подключать или отключать мышку нужно при выключенном компьютере! Чтобы исключить все сомнения с обрывом, попробуйте прозвонить все контакты штекера USB (или PS/2) при помощи мультиметра. После ремонта мышь должна заработать.

Не работает оптический сенсор мыши

Часто случается также ситуация, когда мы не можем точно навести курсор на определённую точку. Он постоянно дрожит и перемещается сам собой. Такая ситуация явно указывает на засорение оптической группы мышки. Засорение чаще всего бывает внешним. В отсек, где свет диода отражается от стола, попадает пыль или волосы.

Чтобы избавиться от такого засорения не нужно даже разбирать мышку. Достаточно перевернуть её и продуть. В крайнем разе, воспользоваться небольшой кисточкой, чтобы удалить прилипший мусор.

Если же и после таких манипуляций курсор мышки дрожит, то, вероятнее всего, что либо сенсор засорился внутри, либо вовсе вышел из строя.

В любом случае можно попробовать разобрать мышку и почистить сенсор при помощи зубочистки с намотанной на неё ваткой пропитанной спиртом:

Оптический сенсор компьютерной мышки

Перед тем как чистить сенсор ваткой, можно также попробовать продуть его, чтобы выдуть мелкодисперсионную пыль, которая может прилипнуть после намокания. После этого аккуратно без нажима вводите зубочистку вращательными движениями в отверстие сенсора. Сделав пару проворотов и не прекращая вращать, вытаскиваем зубочистку, дожидаемся высыхания спирта и пробуем подключить мышь.

Если и после всех попыток очистки сенсор нормально не работает, то при наличии другой мышки, паяльника и прямых рук, можно выпаять нерабочую микросхему и заменить её датчиком от другой мышки.

Прокручивается колёсико мышки

Бывает так, что мышка работает нормально, но при попытке воспользоваться её колёсиком, страница, которую мы прокручиваем, начинает прыгать то вверх, то вниз, либо вообще не желает скроллиться. Увы, выход колеса мыши из строя – довольно частая поломка и именно она побудила меня к написанию данной статьи. Для начала нужно внимательно рассмотреть, насколько равномерно колесо крутится в пазе. Сам паз и ось колеса имеют шестиугольное сечение, но иногда одна или несколько сторон этого шестиугольника может деформироваться, в результате чего будет наблюдаться проскальзывание оси в проблемном месте.

Если у Вас именно такая проблема, то она решается за счёт уплотнения края оси колеса скотчем или изолентой в небольших количествах. Если же с движением колёсика всё нормально, то поломка произошла внутри энкодера (датчика прокрутки). От длительного использования он мог разболтаться и его следует немного уплотнить:

Поджимаем фиксаторы механизма прокрутки мышки

Для этого возьмите небольшие плоскогубцы и по очереди прижмите ими четыре металлические скобы, которыми энкодер крепится к пластмассовым деталям механизма прокрутки. Здесь главное не переусердствовать и не сломать хрупкий пластик, но в то же время поджать посильнее. Пробуйте подключать мышь и проверять, уменьшился ли негативный эффект при прокрутке после каждого поджатия. Увы, в моём случае полностью избавиться от рывков не удалось. Да, частота и разброс в скачках страницы уменьшились, но сами скачки полностью не исчезли. Тогда я решил подойти к вопросу уплотнения радикально и истинно по-русски 🙂 Вырезал из старой упаковки от батареек кусочек тонкого но плотного полиэтилена и воткнул внутрь механизма:

Вставленный внутрь механизма прокрутки мышки уплотнитель

Что самое интересное, данная манипуляция помогла! Мне осталось только обрезать лишнюю длину полоски и собрать мышь 🙂

Есть ещё несколько вариантов:

  • разобрать и почистить механизм;
  • заменить механизм с другой мышки (с другой неисправностью).

Не работают кнопки мыши

У любой кнопки есть свой ресурс нажатий. Обычно пропадает контакт у левой кнопки мышки. У мышки несколько кнопок: левая, правая и под колёсиком. Они все обычно одинаковы. Нерабочая кнопка практически никак не чинится, но её можно заменить из другой мышки.

Вид снизу на припаянный микропереключатель кнопки мыши

Микропереключатель имеет три «ножки», первая из которых – свободная, а две остальные – контакты, которые и требуется паять. Иногда кнопка ещё работает, но срабатывает не при каждом нажатии. Такой симптом может сигнализировать о том, что от частого использования стерся край толкателя кнопки, который нажимает микропереключатель или плохой контакт внутри переключателя контактных пластин.

Разбираем мышь и внимательно изучаем проблемную кнопку и её толкатель. Если видим небольшую вмятинку, то проблема может быть именно в ней. Достаточно залить промятое место капелькой эпоксидной смолы или расплавленной пластмассы. Заодно, пока разобрали переключатель можно почистить контактную группу.

Последняя проблема, с которой Вы можете столкнуться – кнопка мыши делает двойной клик при нажатии на неё — так называемый дребезг контактов. Решить это дело можно перепайкой микропереключателя или… программно!

В любом случае перед тем как браться за паяльник проверьте правильность настроек мышки в Панели управления Windows:

Стандартные свойства мыши, какими они должны быть

По стандарту полозок скорости двойного щелчка должен находиться по центру, а опция залипания кнопок мыши – отключена. Попробуйте выставить такие параметры и проверьте, решилась ли проблема. Если нет, ещё один радикальный программный способ «лечения» двойного клика – удаление драйвера мыши.

Мышки – одни из наиболее активно используемых устройств компьютера. Поэтому неудивительно, что они часто выходят из строя. Однако, благодаря простоте их устройства, починить мышку в большинстве случаев может каждый! Для этого необязательно уметь паять или разбираться в электронике.

Главное чётко диагностировать причину поломки. Здесь, как в медицине, правильный диагноз – путь к успешному ремонту. Надеюсь, наша статья позволит Вам определить, что именно сломалось в Вашей мышке, а значит, и починить поломку.

Успешного Вам ремонта!

Автор: Руслан Тертышный (сайт:BestFree.ru).



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Ремонтируем бесперебойник (UPS).
  • У Вас бесперебойник (UPS) быстро выключается или перестал включаться совсем? Это скорее всего из-за  аккумулятора, находящегося внутри блока. Подробнее…

  • Как создать эффект кракелюра?
  • Кракелю́р (фр. craquelure) — название особого декоративного эффекта, который имитирует состаренную поверхность того или иного изделия. Кракелюр – трещины красочного слоя или лака в произведении живописи, которые образуются на масляных полотнах или керамической посуде. Оформленные «под старину», с помощью эффекта кракелюра, предметы интерьера и мебель способны преобразить облик помещения, где они расположены:

    Подробнее…

  • Тарелка для микроволновки своими руками
  • Иногда бывает при переезде, транспортировки или при мытье микроволновой печи разбивается тарелка. Такая тарелка сейчас в магазинах стоит не дёшево, но её можно заменить своим вариантом.

    Предлагаем два варианта замены заводской тарелки для СВЧ печи.

    Подробнее…

Популярность: 29 498 просм.

Очаровательные мышата: идеи и схемы для вышивки крестом

Мои занятия творчеством начинались именно с вышивки крестиком. Вышивать я начинала с самых маленьких картин. Я их называла «вышивунчики». Самая первая вышитая картина была размером 20 х 15 см. Мне попался на глаза один известный журнал по вышивке крестиком, на последней странице которого была схемка милого новогоднего мышонка (приближался год крысы или мыши, в общем, 2008-й)…

И дальше я так увлеклась… На стенах в квартире вешать мои творения уже было некуда, начала дарить подарки близким! Я и представить не могла, что работа, выполненная своими руками, будет вызывать столько восторга!

И вот вспомнив свою историю о том, как я начинала свою творческую деятельность, и в преддверии тематической недели «Мышиные истории» предлагаю подборку схем для вышивки крестом очаровательных мышек-малышек. Эти милые мышата могут стать отличным подарком девочке, девушке или женщине к празднику 8 марта. Буду рада, если эта подборка вдохновит вас на создание прекрасного и оригинального подарка.

Ну скажите, кого могут оставить равнодушным эти симпатяги-джентельмены с цветами и такими мордашками?

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 1

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 2

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 3

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 4

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 5

Конечно, при любом упоминании о мышке у многих возникает ассоциация: какая мышка может жить без сыра?

Чудесные схемы, над которыми трудились авторы, передают разное настроение. Здесь и восторг, и умиротворение…

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 6

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 7

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 8

Замечательная идея авторов передать национальный колорит в костюмах от индийской принцессы до гейши…

Оригинальность такого решения бесспорна.

Индийская принцесса в роскошном сари покорит сердца многих почитателей национальных индийских обрядов.

Русская красавица в традиционном кокошнике и сарафане, белокурая кузина-белошвейка и японка в традиционном кимоно не оставит равнодушными любителей вышивки.

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 9

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 10

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 11

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 12

Гуляя по просторам интернета, мне попалась такая забавная схемка, что не удержалась и утащила к себе в «копилочку». Я бы назвала эту картину словами из всем известного мультфильма «Хвост за хвост, глаз за глаз! Всё равно ты не уйдешь от нас…». Мыши-шалуны прекрасно украсят детскую комнату, порадуют ваших деток и их гостей!

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 13

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 14

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 15

На следующую схему я просто не могла не обратить внимание! Последний писк! Моде подвластны все… Такая картина украсит комнату любой модницы! Эх, завидую тем, у кого дочери! У меня-то два сына…

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 16

В далёком 1928 году появился очень забавный персонаж — Микки Маус на знаменитой студии Уолт Дисней.

С ростом популярности Микки Маус стал появляться практически во всех сферах обыденной жизни: его стали печатать на посуде, одежде, на детских кроватках и столиках… не обошли его стороной и авторы схем для вышивки крестом.

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 17

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 18

Ну и напоследок еще немножко про мышиные истории.

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 19

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 20

Вот именно с этой схемки начался мой творческий путь.

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 21

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 22

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 23

Если говорить о вышивальных приметах, то следует отметить, что изображение с пятью летучими мышами является оберегом. Мыши символизируют собой человеческие блага: добродетель, долголетие, жизнь до момента, который определила судьба, здоровье и богатство.

Очаровательные мышата идеи и схемы для вышивки крестом, фото № 24

Подборка схем сделана на просторах Интернета.

Получаем изображение с оптического сенсора комьютерной мыши с помощью Arduino / Habr

Для решения одной из задач мне потребовалось программно получать и обрабатывать изображения небольшого участка поверхности бумаги с очень близкого расстояния. Не получив достойного качества при использовании обычной USB камеры и уже на пол пути в магазин за электронным микроскопом, я вспомнил одну из лекций, на которой нам рассказывали как устроены различные девайсы, в том числе и компьютерная мышка.

Подготовка и немного теории

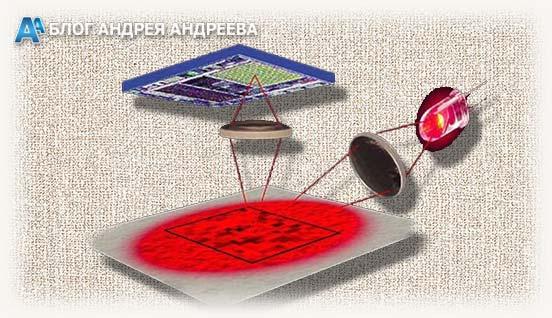

В подробности принципа работы современной оптической мыши я вдаваться не буду, очень подробно об этом написано вот тут (рекомендую прочитать для общего развития).

Погуглив информацию по этой теме и разобрав старую PS/2 мышку Logitech, я увидел знакомую по статьям из интернета картину.

Не очень сложная схема «мышей первого поколения», оптический сенсор по центру и чип интерфейса PS/2 чуть выше. Попавшийся мне оптический сенсор является аналогом «популярных» моделей ADNS2610/ADNS2620/PAN3101. Я думаю, они и их аналоги были массово произведены на одном и том же китайском заводе, получив на выходе разную маркировку. Документация на него нашлась очень легко, даже вместе с различными примерами кода.

Документация гласит, что этот сенсор до 1500 раз в секунду получает изображение поверхности размером 18×18 точек (разрешение 400cpi), запоминает его и с помощью алгоритмов сравнения изображений вычисляет смещение по координатам Х и Y, относительно предыдущей позиции.

Реализация

Для «общения с сенсором» я использовал популярную вычислительную платформу Arduino, а припаяться решил прямо к ножкам чипа.

Подключаем 5V и GND к соответствующим выходам Arduino, а ножки сенсора SDIO и SCLK к цифровым пинам 8 и 9.

Для получения смещения по координатам нужно прочитать значение регистра чипа по адресу 0x02 (X) и 0x03 (Y), а для дампа картинки нужно, сначала записать значение 0x2A по адресу 0x08, а потом 18×18 раз его прочитать оттуда же. Это и будет последнее «запомненное» значение матрицы яркости изображения с оптического сенсора.

Как я реализовал это на Arduino можно посмотреть тут: http://pastebin.com/YpRGbzAS (всего ~100 строк кода).

А для получения и отображения картинки была написана программа на Processing.

Исходник тут: http://pastebin.com/XqGyP5EA.

Результат

После небольшого «допиливания» программы для своего проекта, я смог получать картинку прямо с оптического сенсора и производить над ней все необходимые вычисления.

Можно заметить текстуру поверхности (бумага) и даже отдельные буквы на ней. Следует отметить, что такое четкое качество картинки получается из-за того, что разработчики этой модели мыши добавили в конструкцию специальную стеклянную подставку с небольшой линзой прямо под сенсором.

Если начать приподнимать мышку над поверхностью даже на пару миллиметров, четкость сразу пропадает.

Если вы вдруг захотите повторить это дома, для нахождения мышки с аналогичным сенсором рекомендую искать старые девайсы с интерфейсом PS/2.

Заключение

Хотя получаемое изображение и не очень большое, этого вполне хватило для решения моей задачи (сканнер штрих кода). Получилось очень даже экономично и быстро (мышка за ~100р + Arduino + пару дней на написание кода).

Оставлю ссылки на материалы, которые мне очень пригодились для решения этой задачи. Это реально было не сложно и делалось с большим удовольствием. Сейчас я ищу информацию о чипах более дорогих моделей современных мышек для получения качественных изображений с большим разрешением. Возможно, мне даже удастся собрать что-то вроде микроскопа (качество изображений с текущего сенсора для этого явно не подходит). Спасибо за внимание!

Теория

http://www.ixbt.com/peripheral/mice-sensor.shtml
Аналогичные работы

http://spritesmods.com/?art=mouseeye&page=1
http://www.bidouille.org/hack/mousecam
Документация

http://www.avagotech.com/docs/AV02-1184EN
Исходники

http://pastebin.com/YpRGbzAS
http://pastebin.com/XqGyP5EA

UPD от 23.09: добавил немного информации про линзу и номера пинов для ардуины.

Мышка компьютерная – ремонт своими руками

Компьютерная мышь – это электронный манипулятор, предназначенный для дистанционного управления работой программ компьютера с помощью активации курсора, передвигающегося по экрану монитора вслед за перемещением мышки по поверхности. Для управления на корпусе мышки устанавливают не менее двух клавиш и колесо, позволяющее прокручивать страницы в вертикальном направлении.

Компьютерные мышки

По способу подключения к компьютеру мышки бывают проводные (подключаются с помощью гибкого кабеля разъемом PS/2 или USB) и беспроводные.

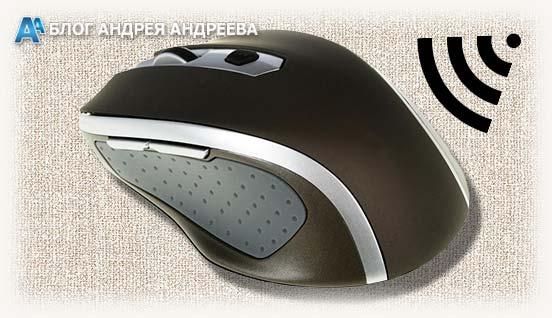

Компьютерная беспроводная мышка

На фотографии представлена беспроводная мышка. Как видите, у нее нет провода для подключения к компьютеру. В беспроводных мышках обмен информацией осуществляется с помощью радиочастоты. В USB порт компьютера, ноутбука или планшета, вставляется приемопередатчик, обеспечивающий через эфир двухстороннюю связь мышки с устройством.

Беспроводным мышкам присущи следующие недостатки: — они дороже, тяжелее и требуют дополнительное внимание, так как необходимо периодически заменять севшие батарейки или заряжать аккумуляторы.

Оптические компьютерные мышки очень надежны и способны прослужить много лет. Но со временем ломаются, и приходится заменять мышку или ремонтировать самостоятельно, так как починка в мастерской обойдется дороже стоимости новой.

Проводные мышки выходят из строя, в подавляющем числе случаев, из-за перетирания провода в месте выхода из корпуса, а беспроводные по причине разрядки батарейки, аккумулятора или нарушения контакта между ее выводами или контактами в контейнере из-за их окисления. Со временем любые мышки выходят из строя по причине износа кнопок, обычно левой, как наиболее часто используемой. Для ремонта мышку необходимо разобрать.

Как разобрать компьютерную мышку

Для того, чтобы разобрать мышку для ремонта нужно с нижней ее стороны открутить крепежные винты. Обычно бывает один, но могут быть и несколько. В этой модели мышки половинки корпуса скреплены одним винтом.

Разборка компьютерной мышки

Если визуально винтов не видно, то, скорее всего они закрыты этикеткой или спрятаны под подпятниками. Нужно легонько надавливать на этикетку по всей площади. Если, в каком, либо месте этикетка прогибаются в форме окружности, значит, скорее всего, там и спрятан винт. У этой мышки винт спрятан под этикеткой, которую пришлось частично отклеить.

Разборка компьютерной мышки

В модели, например, TECH X-701 крепление выполнено с помощью двух винтов, один из которых тоже спрятан под этикеткой. При попытке отклеить этикетку она начала рваться, пришлось винт откручивать, проделав в этикетке отверстие. Место прокола этикетки отверткой на фотографии ниже, обозначено, синим кругом.

Разборка компьютерной мышки TECH-X701

Если под этикетками винтов обнаружить не удалось, значит, они точно заклеены подпятниками. Для доступа нужно аккуратно ножиком снять подпятники. По окончанию ремонта мышки их надо будет приклеить на место, так как без подпятников она будет хуже скользить по коврику.

Разборка компьютерной мышки ECH-X5-60MD

После отвинчивания винтов, нужно раздвинуть половинки корпуса мышки со стороны открученного винта в разные стороны и снять верхнюю часть, на которой находятся кнопки.

Вскрытие корпуса компьютерной мышки

Печатная плата мышки обычно не зафиксирована винтами и установлена отверстиями на выступающие из корпуса пластмассовые стержни. Но встречаются компьютерные мышки, у которых печатная плата привинчена маленькими винтиками к корпусу. Если при попытке вынуть плату она не поддается, нужно найти и открутить все винты, которые ее крепят. Пример тому компьютерная мышка TECH X-701, которая закреплена к корпусу винтом, фиксирующим одновременно и дополнительную печатную плату боковых кнопок.

Винт крепления дополнительной печатной платы мышки TECH X-701

Чтобы вынуть плату нужно поддеть ее снизу, одновременно вынимая ось колесика из подшипниковых фиксаторов корпуса.

Внешний вид разобранной компьютерной мышки

При разборке мышки запомните, как расположены детали относительно друг друга. Особое внимание обратите на пружинку трещотки колесика (если такая есть). Она похожа на пружину от прищепки, только размером маленькая и может легко потеряться. Если при вращении колесика Вам не нравится, как работает трещотка, то можете немного подогнуть кончик пружины, который входит в соприкосновение с зубцами колесика. Давление уменьшится и колесико будет вращаться мягче.

При разборке и ремонте мышки нужно следить за тем, чтобы не допускать касания рук к поверхностям оптической призмы и других элементов оптики. Если случайно прикоснулись и на поверхности остались потожировые следы, то нужно их обязательно удалить пропитанной специальным составом салфеткой для протирки оптических деталей. Ни в коем случае не допускается применение для очистки, каких либо растворителей. Если специальной салфетки нет под рукой, то просто сотрите следы грязи мягкой чистой тканью.

Ремонт беспроводной мышки

Главной причиной полной неработоспособности беспроводных мышек являются севшие батарейки (аккумуляторы) или плохой контакт их выводов с электрической схемой мышки. Так как лазеры у многих моделей мышек работают в световом диапазоне, то для определения состояния батареек достаточно включить мышку и взглянуть на нее снизу. Если красное свечение излучается, значит, батарейки в порядке. В противном случае ремонт надо начинать с проверки батареек и качества их контакта с электрической схемой мышки.

Компьютерная беспроводная мышка с открытым отсеком батареек

Для того, чтобы добраться до батареек нужно, например, как в этой мышке, нажать на кнопку «Open», после чего крышка батарейного отсека освободиться, и он откроется.

Компьютерная беспроводная мышка с открытым отсеком батареек c батарейками

Если в мышке лазер работает в невидимой зоне, то проверить состояние источника питания можно только заменой или измерив напряжение на выводах батареек.

Контакты в батарейном отсеке беспроводной мышки

В давно работающей мышке могут окислиться контакты как на выводах аккумуляторов, так и контакты в мышке. В таком случае их нужно осмотреть и в случае обнаружения окислов удалить их ветошью, смоченной в спирте или просто хорошенько протереть до блеска. Наждачной бумагой удалить окисел с контактов мышки нежелательно, так как с них будет удалено тонкое защитное гальваническое покрытие.

Как в проводной мышке
отремонтировать перетершийся провод

Если при работе мышкой курсор начал самопроизвольно перемещается, перепрыгивать в любое место экрана монитора или зависать, то с большей достоверностью можно утверждать о нарушении целостности провода в месте выхода из корпуса. Проверить это легко, нужно прижать провод к корпусу и если временно работоспособность восстанавливается, значит точно дело в проводе.

Место обрыва провода в мышке

Если при осмотре провода в месте выхода из корпуса компьютерной мышки обнаружено физическое его повреждение, то причина неработоспособности очевидна. Вот пример такого повреждения. На фото видно, что двойная внешняя оболочка провода повреждена, и некоторые проводники вида мишура перетерты.

Поврежденный провод мышки TECH X-701

При наличии навыков пайки паяльником, компьютерную мышку с перетертым проводом не сложно отремонтировать, удвоив ее срок службы. Ремонт заключается в удалении поврежденного участка провода и запайки, вновь подготовленных концов уцелевшей части проводников в печатную плату.

Как отремонтировать перетершийся провод мышки пайкой

Провод, соединяющий компьютерную мышку с разъемом, бывает двух видов – выполненный из обыкновенного тонкого многожильного медного провода и провода типа мишура. Провод типа мишура более эластичный, поэтому имеет высокую устойчивость при изгибах и служит дольше.

Входя в корпус мышки, провод проходит вдоль и соединяется с печатной платой. Встречаются два вида соединений, разъемное соединение или запрессовкой в колодку, которая впаивается в плату. На фото выпаянная из печатной платы колодка с запрессованными в нее проводниками.

Отсоединенные провода в мышке

В независимости от способа соединения проводов с печатной платой мышки, чтобы знать как запаять при ремонте, нужно сфотографировать или зарисовать, какого цвета провод с каким контактом соединен. Затем выпаять из платы разъем (лучше не разъединять, так легче выпаивать) или колодку. Международного стандарта цветовой схемы проводов для мышек нет, и каждый производитель цвета проводов выбирает по своему усмотрению. Мне приходилось ремонтировать много компьютерных мышек и везде провода от одних и тех же выводов разъемов шли разных цветов. Очевидно, это связано с тем, что мышка считается расходным материалом, и ремонт ее после окончания гарантийного срока производители не предусматривают.

После выпайки старых проводов из печатной платы мышки, необходимо освободить отверстия от припоя для запайки новых проводов. Эту работу легко выполнить при помощи зубочистки или остро заточенной спички. Достаточно разогреть припой в месте нахождения отверстия со стороны печатных проводников платы и вставить в него острие зубочистки, убрать паяльник, и когда припой застынет зубочистку вынуть. Отверстие будет свободным для установки в него проводника.

Подготовка отверстий в печатной плате для пайки

Для подготовки проводов к монтажу необходимо отрезать выходящий из корпуса мышки пришедший в негодность отрезок провода длиной 15-20 мм. Снять с проводов изоляцию и пролудить концы проводников припоем. Лудить провода нужно положив их на деревянную подставку, вращая при этом в одном направлении, чтобы облуженны

Как устроена компьютерная мышь и из чего состоит?

Опубликовано 21.04.2019 автор — 0 комментариев

Всем привет! Патент на изобретение компьютерной мыши получен полвека назад, Дугласом Энгельбартом. Первые работоспособные эквиваленты, если сделать корректировку на инфляцию, стоили почти 1 000 долларов каждый.

Во многом популяризации этого манипулятора поспособствовала компания Aplle, использовавшая (и продолжающая использовать) в своих «Макинтошах» однокнопочные мыши.

В сегодняшнем посте мы с вами разберем, как устроена компьютерная мышь, что у нее внутри, и сильно ли отличается принцип работы беспроводной и проводной мышек.

Принцип работы манипулятора

Мышка воспринимает перемещение по рабочей поверхности (столешнице или коврику), передавая компьютеру эти данные. Операционная система интерпретирует эти перемещения в движение курсора, который можно использовать для управления файлами или окнами программы.

Команды отправляются с помощью кнопок – основная, при нажатии левой и дополнительная, при нажатии правой.

В большинстве современных мышек стандарта AT присутствует колесико, под которым скрывается еще одна кнопка. Колесико, как правило, используется для вертикальной прокрутки большого документа или страницы браузера.Почти все игры для платформы PC заточены под использование мышки. Перемещая ее, можно управлять камерой в шутерах или РПГ, выделять часть юнитов в стратегиях, отдавать команды персонажу в МОБА или перемещать объекты в логических играх.

Часто геймерские мышки имеют дополнительные кнопки, на которые можно забиндить часто используемые команды – это более удобно, чем искать их на клавиатуре. Колесико обычно служит для смены активного навыка или используемого оружия. Детальнее о предназначении компьютерной мыши читайте здесь.

Устройство мыши внутри

Независимо от количества кнопок, реализовать такую схему несложно – уже на момент изобретения мышки, существовали переключатели, которые можно было использовать в этом качестве. Главная проблема – заставить манипулятор корректно реагировать на перемещения.

В первых прототипах использовался прямой привод – пара перпендикулярных колес, которые реагировали на прокручивание, вследствие перемещения по столешнице. Позже конструкторы отказались от такого решения, задействовав шарообразный привод.

Внутри такой мышки размещался небольшой шарик, который прокручивался при движении мыши по коврику и, в свою очередь, вращал ролики привода.

Впоследствии от такого строения манипулятора пришлось отказаться – появились более совершенные технологии. Сегодня в продаже новую шариковую мышь, вы, вряд ли уже найдете.

Оптические мыши

На текущий момент это – самый распространенный тип манипуляторов для компьютера. В основу их работы положен принцип оптической корреляции. Из чего состоит оптический сенсор и как работает: светодиод подсвечивает участок рабочей поверхности и собирается другой линзой.

Собранный свет попадает в приемный сенсор контроллера, сигнал обрабатывает и передается на центральный процессор компьютера.

Сенсор делает снимки поверхности с высокой частотой. Для обычной офисной мыши достаточно 1 кГц (1 000 DPI), однако для геймерского девайса важно позиционирование, поэтому рекомендованный минимум – пара тысяч DPI.

Такая простая схема работает благодаря тому, что поверхность рабочего стола или коврика неоднородна. Практика показывает, что на идеально гладкой и равномерно окрашенной поверхности такие мышки менее чувствительны.

Не рекомендуется также использовать дешевый однотонный пластиковый коврик – мышка будет скользить по нему без фиксации движений.

Лазерные мыши

В таких девайсах для подсветки используется инфракрасный лазерный диод. Из-за согласованности излучения и фокусировки, позиционирование у таких устройств более точное, а для обработки сигнала требуются микронеровности гораздо меньшего размера.

Главное отличие таких мышек от оптических – способность работать на зеркальных и стеклянных поверхностях. Однако из-за высокой стоимости, лазерные мыши получили меньшее распространение.

Из чего состоит беспроводная мышка

Свое название манипулятор для компьютера получил за характерный вид – небольшое «тельце» и длинный «хвост», то есть провод, которым девайс подключается к ПК. Сегодня все проводные мыши подключаются или через порт PS/2, маркированный зеленым цветом, или через универсальную шину USB.

Однако это необязательно: давно обрели популярность беспроводные мыши. Строение их от классических отличается отсутствием провода – с тем же успехом сигнал передается через эфир, используя определенную частоту. Самый распространенный вариант – мыши, работающие по радио каналу, а также существуют и по протоколу Bluetooth.К преимуществам таких устройств можно отнести их компактность и мобильность. Во время транспортировки не нужно искать, куда спрятать провод, а управлять курсором на экране можно из любой точки комнаты. К недостаткам стоит отнести возможность перехвата сигнала злоумышленниками.

Сенсор в беспроводных мышах используется также оптический, по принципу работы такой же как у проводных. Подключается беспроводной манипулятор к компу с помощью специального USB-передатчика, который ловит передаваемый ею сигнал.

Также на эту тему для вас могут оказаться полезными публикации о том, что такое плунжерная клавиатура, а также рейтинг лучших производителей клавиатур.

А в качестве хорошего девайса могу порекомендовать Razer Lancehead Tournament Edition – отличную геймерскую мышь, рассчитанную на использование профессиональными киберспортсменами.

Эту и другие устройства ввода вы можете найти в популярном интернет-магазине. Буду признателен всем, кто расшарит этот пост в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев

Как самому отремонтировать компьютерную мышь

Всем привет. В этой статье я расскажу, как отремонтировать компьютерную мышь. Ведь даже очень дорогие манипуляторы от ПК рано или поздно перестают работать. И вина чаще всего не в сгорании каких-то микросхем, а именно механике — значит можно не выкидывать устройство, а попробовать починить самому. Вначале нужно определить, в чем именно поломка. В моем случае две поломанные мыши, на одной залипает клавиша, а на второй не работает колесо прокрутки.



Две поломанные мышки

Разборка мышей

Далее нужно разобрать мышь, для этого откручиваем болт, который находится снизу.

нужно разобрать мышь, для этого откручиваем болт

После того, как болт откручен, крышка просто не снимется. Для этого нужно потянуть верхнюю часть, как на фото.

нужно разобрать мышь, для этого откручиваем болт

После этого мы имеем доступ к плате.

нужно разобрать мышь, для этого откручиваем болт

Нужно визуально проверить неисправную деталь. В моем случае это переменный резистор, который вращается при кручении колеса.

Как самому отремонтировать компьютерную мышь

С этой стороны вроде всё нормально, переворачиваем и смотрим со стороны платы.

Как самому отремонтировать компьютерную мышь

На фото видно, что между контактами попал кусочек припоя, из-за этого резистор был замкнут и не работал. Но может быть это так и должно быть. Для проверки взял другую плату от мыши и убедился — так быть не должно.

Как самому отремонтировать компьютерную мышь

Я уже собирался менять резистор, но всё оказалось на много проще. Всего лишь нужно убрать перемычку и мышь снова работает.

Ремонт второй мышки

Теперь займемся второй мышью. Делаем тоже самое (откручиваем болт, вскрываем). Так как здесь залипает клавиша, будем менять кнопку. У меня нашлось несколько плат от старых мышь, откуда и взял кнопку.

Как отремонтировать компьютерную мышь 2

Выпаиваем старую кнопку, она держится тремя контактами.

Как отремонтировать компьютерную мышь 2   Как отремонтировать компьютерную мышь 2

Впаиваем рабочую кнопку и проверяем мышь.

Как самому отремонтировать пк мышь

Мышка после ремонта

Если всё нормально заработало, значит, у вас всё получилось. Если нет, то кнопка, которую поставили, не работает или плохо припаяли. При пайке смотрите, не испортите плату, делайте все аккуратно иначе не получиться.

Говорящая мышь — Микроконтроллеры — Схемы на МК и микросхемах

автор Макаров Владимир.

Обыкновенная компьютерная мышь может неожиданно заговорить, если в ее корпусе поместить плеер. Управлять функциями плеера можно через штатные кнопки управления мышью (правая, средняя, кнопка колеса). В связи с глобальной компьютеризацией вы можете сделать оригинальный подарок-сувенир практически для любой категорий пользователей — от детей до бабушек и дедушек. Ну а набор фонограмм можно подобрать индивидуально для каждого пользователя.

В предлагаемом вашему вниманию устройстве заложен следующий алгоритм:

1.    Подключить манипулятор «мышь» к USB порту компьютера или зарядному устройству с выходом USB.
2.    Для включения устройства необходимо нажать одновременно правую и левую кнопки и удерживать их до появления звука из манипулятора.
3.    При нажатии на левую кнопку воспроизводится случайная фонограмма.
4.    При нажатии на правую кнопку воспроизводится последняя звучавшая фонограмма.
5.    При нажатии на кнопку колеса прерывается текущая фонограмма.
6.    Для выключения устройства необходимо нажать и удерживать  одновременно правую и левую кнопки. Мышь зевнет и уснет.

Внешний вид устройства показан на рисунке 1. Как видите, это обыкновенная оптическая мышь с USB-подключением к компьютеру.

Рисунок 1. Внешний вид устройства.

Демонстрационное видео работы устройства.

Электрическая часть.

Устройство построено на микроконтроллере ATTINY861 (U2). В основу положено известное решение «255-Voice PCM Sound Generator» (Автор — ChaN, оригинал статьи здесь — http://elm-chan.org/works/sd20p/report.html). Генератор проигрывает до 255 фонограмм, записанных на microSD Card. Формат файлов – WAV.
Электрическая схема устройства приведена на Рисунке 2.

Рисунок 2. Схема электрическая принципиальная.

На LM1117-3.3 (U1) собран преобразователь напряжения 5V (Vmouse) в 3.3V (VCC), необходимого для питания микроконтроллера и microSD Card. Питание всего устройства осуществляется напряжением 5V, которое берется о платы мыши (фактически от USB-порта).
Микроконтроллер U2 в цикле опрашивает состояние трех кнопок (уровни на ножках PB6, PB5 и PB4). Если хотя бы одна кнопка нажата, то выполняются действия в соответствии с режимами:

1.    Активировать устройство: 101 (нажаты одновременно левая и правая кнопки)
2.    Повторить фонограмму: 001 (нажата правая кнопка)
3.    Воспроизвести случайную  фонограмму: 100 (нажата левая кнопка)
4.    Прекратить воспроизведение: 010 (нажата средняя кнопка-колесо)

При необходимости воспроизведения (режим 3) программа микроконтроллера генерирует случайное число N в заданном диапазоне (верхняя граница диапазона указана в первой строке файла 000.txt). С учетом сгенерированного числа формирует имя звукового файла типа «N.wav». Далее программа читает звуковой  файл с microSD Card и направляет поток на широтно-импульсный модулятор – на выходах OC1A и OC1B формируется звуковой сигнал фонограммы. Звуковой сигнал с выхода микроконтроллера (OC1A и OC1B) через резисторы R1, R2, потенциометр R4 и конденсатор C7 подается на вход усилителя низкой частоты (U3), собранного на микросхеме TDA7056. Нагрузкой усилителя является громкоговоритель (типа Acer TravelMate 371TCi Speaker Set 16O 1W).

Индикатор VD1 количеством вспышек показывает состояние файловой системы генератора:
2 вспышки: ОШИБКА ДИСКА
3 вспышки: НЕТ ФАЙЛА
4 вспышки: ОШИБКА ФАЙЛА

При воспроизведении фонограммы Индикатор VD1 светится постоянно.
Печатная плата – двустороння с перемычками – показана на рисунке 3. Геометрия платы должна позволять устанавливать ее внутрь мыши.

Рисунок 3. Печатная плата.

Файлы.

В корневой директории microSD Card должен находиться файл 000.txt. В первых трех байтах файла задается число фонограмм K, подлежащих воспроизведению (число K записывается с лидирующими нулями, для 12 фонограмм должно быть записано 012). В программе микроконтроллера генерируется случайное число N в диапазоне 1…K.
Имя файла с фонограммой должно иметь следующую структуру NNN.wav. Где NNN – номер звукового файла, записанный с лидирующими нулями. Например, для случайно выбранного числа N=5 сформируется имя файла для воспроизведения 005.wav.
В системе зарезервированы служебные звуковые файлы с номерами N=254 (звучит при включении устройства)  и N=255 (звучит при выключении устройства).

Конструкция.

Устройcтво размещается в корпусе мыши Genius NetScroll 100. Этот корпус имеет достаточно свободного пространства для размещения дополнительных устройств. Но кроме этого, важной особенностью этой модели является то, что все три кнопки при нажатии замыкают сигнал на массу. Такой же особенностью обладает модель Genius NetScroll 120.Отрываем от корпуса «пяточку» и обнаруживаем под ней замаскированный саморез. Выкручиваем его и отсоединяем верхнюю крышку мыши от основания. (Рисунок 4).

Рисунок 4. Разборка корпуса мыши.

К верхней крышке корпуса мыши, крепим громкоговоритель (Рисунок 5)

Рисунок 5. Установка громкоговорителя.

На плате находим пять точек подключения: выводы трех кнопок, общий провод и +5V. На Рисунке 6 показано расположение этих точек для мыши Genius NetScroll 100. Подключаем провода к разъему CN2 «mouse».

Рисунок 6. Точки подключения разъема CN2 «mouse».

Вставляем в корпус плату мыши и плату устройства, соединяем разъемы и соединяем крышку мыши  с основанием (Рисунок 7).

Рисунок 7. Расположение узлов в корпусе мыши.

Программная часть.

Для загрузки .hex файла программы необходимо подключить программатор типа AVRISPmkII к шестиштырьковому разъему ISP6PIN, расположенному на плате устройства. При этом надо соблюдать соответствие номеров соединяемых контактов вилки (на плате) и гнезда (на шлейфе программатора).
Запрограммировать микроконтроллер можно и вне родительской платы, используя универсальный программатор для микроконтроллеров данного типа.
Установка «фьюзов» микроконтроллера: LOW = 0xС1, HIGH = 0xDD,  EXT = 0xFF.
К статье прилагается .hex файл программы, а так же исходный программный код на СИ и другие файлы проекта.


Архив для статьи

Leave a comment
