Обжим сетевой кабель: Обжим витой пары с описанием порядка действий и схемой

Содержание

Как обжать кабель витая пара в вике RJ-45 без клещей

Разделка кабеля витая пара для обжатия

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались.

Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.

Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.

Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют

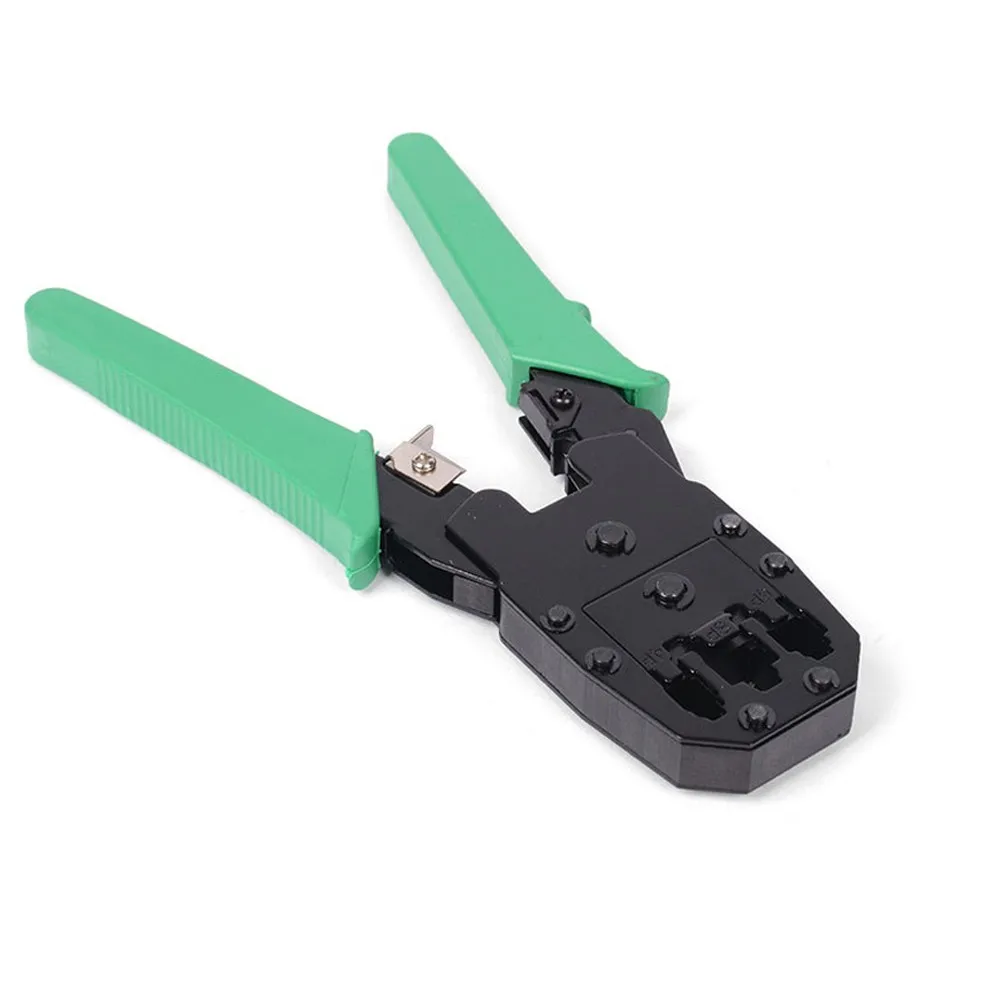

Кримпер. По конструкции они бывают двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят недорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.

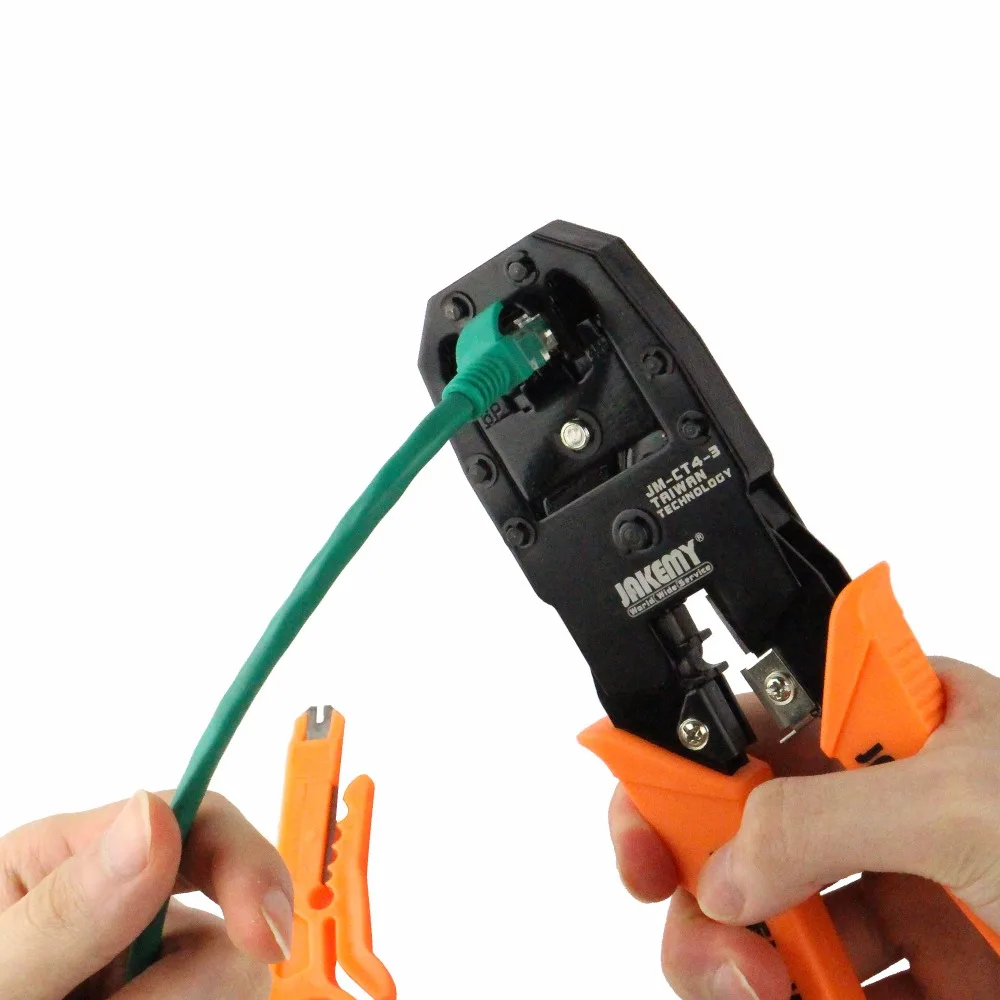

Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.

Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой, зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

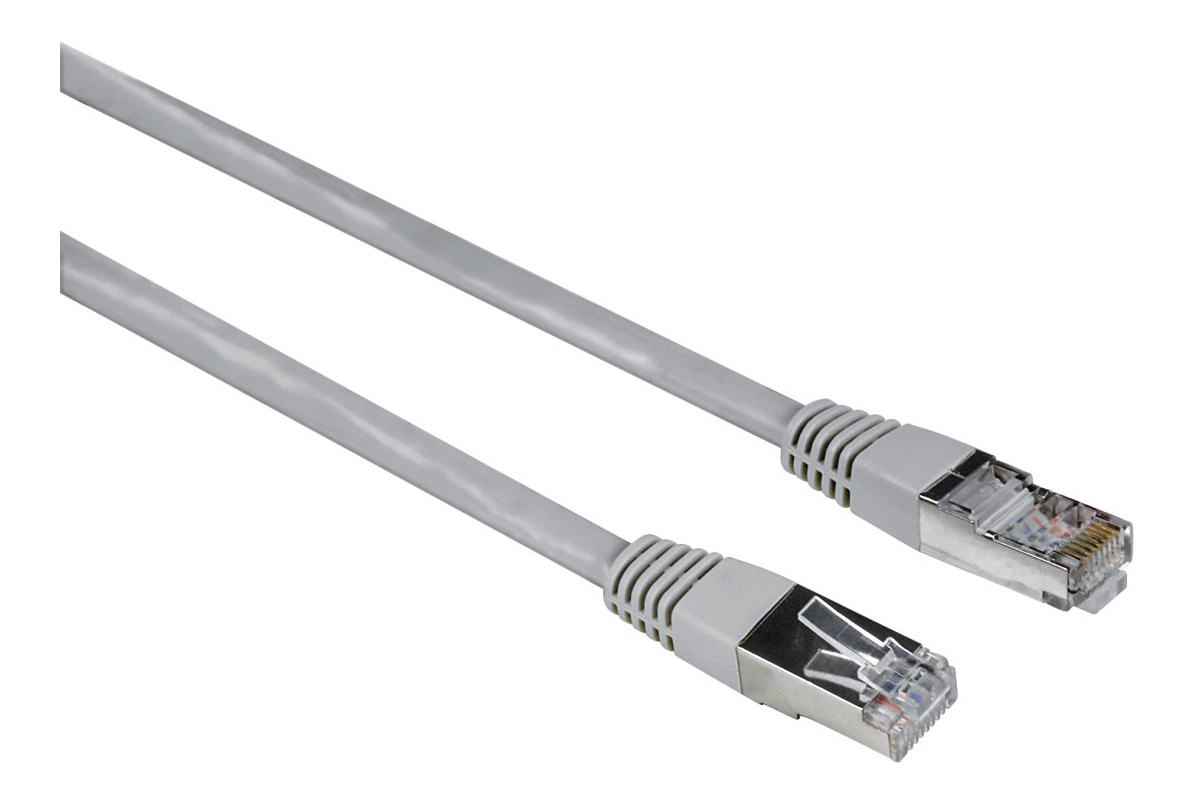

RJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

  • нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
  • нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
  • категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
UTP пятой категории

Какой нужен инструмент для обжима витой пары

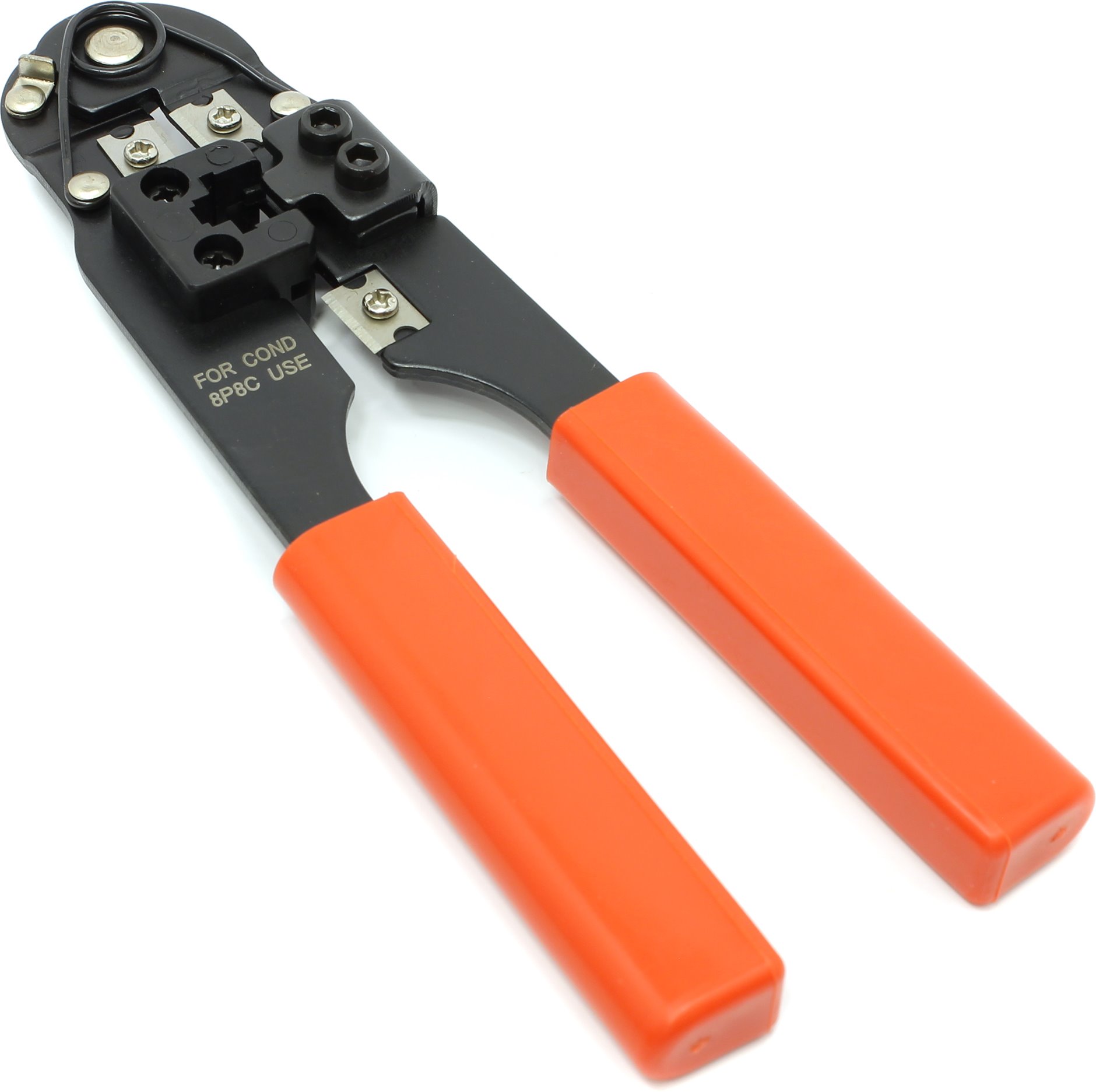

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Внешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

  1. Снятие внешней общей изоляции.
  2. Обрезка проводов до необходимой длины.
  3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

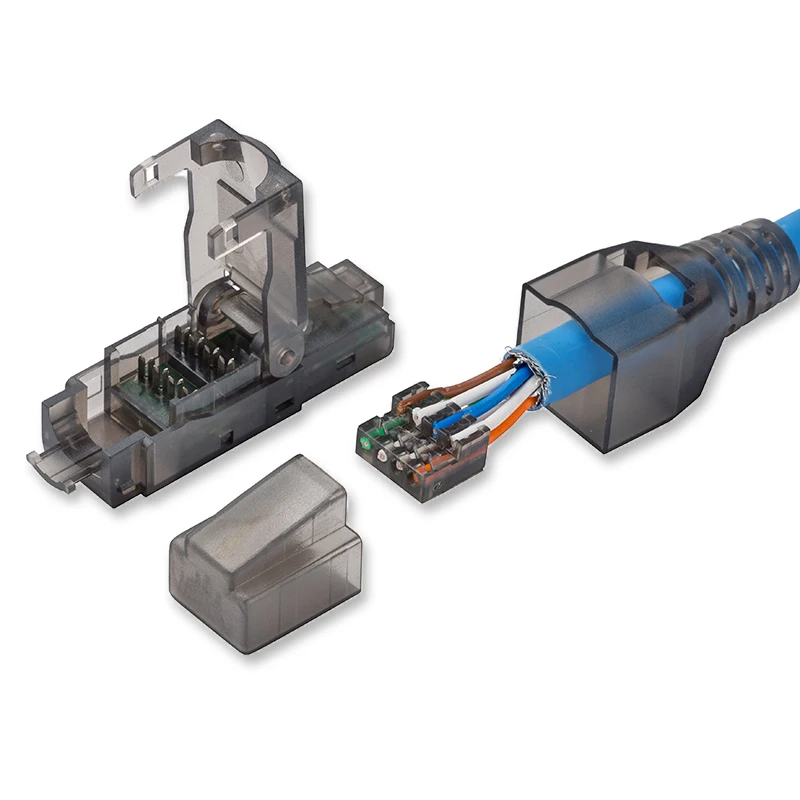

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

  1. Прямая.
  2. Перекрёстная (кроссовая).
Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

виды и типы обжимки кабеля, порядок действий и рекомендации

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару.

Сетевой провод можно разделить на несколько типов:

  1. UTP.
  2. FTP.
  3. STP.
  4. S/FTP.
  5. S/STP.
  6. SF/UTP.

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м).

S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

  1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
  2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
  3. III — 4 (16 МГц): 10 и 100 Мбит/с.
  4. IV — 4 (20 МГц): до 16 Мбит/с.
  5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
  6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
  7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
  8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

  1. Зачистить кабель.
  2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
  3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

  1. Бело-оранжевый (б-о) — б-о.
  2. Оранжевый (о) — о.
  3. Бело-зеленый (б-з) — б-з.
  4. Синий (с) — с.
  5. Бело-синий (б-с) — б-с.
  6. Зеленый (з) — з.
  7. Бело-коричневый (б-к) — б-к.
  8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

  1. Б-о — б-з.
  2. О — з.
  3. Б-з — б-о.
  4. С — с.
  5. Б-с — б-с.
  6. З — о.
  7. Б-к — б-к.
  8. К — к.

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

  1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
  2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
  3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
  4. Сгибать кабель в разные стороны в месте надреза.
  5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
  6. Убрать экран, расправить и выровнять проводники.
  7. Выполнить раскладку согласно одной из схем расположения проводников.
  8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
  9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
  10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.


к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Выбор и обжим сетевого кабеля

Компьютеры в основном подключают к интернету с помощью специального провода под интернет с зафиксированным на конце провода коннектором. Такой кабель под интернет называют витой парой или патч-кордом.

Перекрестный кабель Ethernet

Иногда бывают такие случаи что ослабевает обжим интернет кабеля в коннекторе или ломается на ней защёлка и поэтому перестаёт работать интернет или вроде как бы подключен интернет, а страницы всё равно не доступны или появляется ошибка сетевой кабель не подключен. В этом случае многие не знают как починить кабель интернета, а для этого потребуется замена коннектора интернет кабеля но для этого придётся покупать новый коннектор RJ-45 и произвести заново обжим сетевого кабеля.


Клещи для обжима интернет кабеля

Обжим проводов для интернета можно произвести используя обжимные клещи для интернет кабеля или с помощью отвёртки.

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с.
Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.


Как обжать кабель для интернета

Вставив проводки в коннектор общий изолятор провода должна войти внутрь коннектора. Когда провода будут вставлены в коннектор нужно его аккуратно вставить в соответствующий проём в обжиматель сетевого кабеля и плотно нажать на его рукоятки. В результате проводники на коллекторе прорежут изоляцию у цветных проводков и войдут с ними в контакт, а общая обмотка проводков будет надёжно зафиксирована коннектором.


Правильно обжать сетевой кабель можно отвёрткой

Если у вас отсутствует специальный инструмент для обжима интернет кабеля то можно воспользоваться обычной плоской отвёрткой и плоскогубцами. Сначала у коннектора со вставленными цветными проводками нужно немного продавить все контакты, а затем с помощью отвёртки додавить их по отдельности. После продавливания контактов нужно отвёрткой надавить на фиксатор чтобы он зафиксировал изолятор провода.

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

При использовании компьютера непосредственно для выхода в сеть Интернет возникает множество проблем, но самой большой является техническая поломка, локально располагающаяся в жилище пользователя. Многим кажется, что устранить обрыв кабеля практически невозможно самостоятельно из-за необходимости обжимки его конца коннектором (вилкой) RJ-45. Даже в случае, если нужно создать новое соединение при организации рабочего места или покупке телевизора с Ethernet-портом, то обладать навыком самостоятельной обжимки очень полезно. В статье речь пойдет о том, как правильно произвести всю процедуру при наличии простейших инструментов.

Существующие схемы обжимки

Наиболее популярными являются две схемы опрессовки кабеля используемого для предоставления доступа в сеть Интернет. При подключении используется так называемая «витая пара» и различают опрессовку: прямой кабель и перекрестный кабель.

  1. Первый вариант предназначается для соединения следующих видов устройств: компьютер – свитч, Smart TV – роутер, свитч – роутер, роутер – компьютер.
  2. Второй вариант предназначается для объединения в основном устройств одинаковых типов: компьютер – компьютер, свитч – свитч, роутер – роутер и т.д.

Большинство устройств, которые появились в недалеком прошлом и даже разрабатываемые сегодня, легко справляются с определением подключенного кабеля, а их интерфейс позволяет использовать, как прямой, так и перекрестный тип. Однако на сегодняшний день нововведением в производстве цифровых устройств является такой стандарт подключения, как Auto MDI-X, который постепенно вытесняет перекрестную опрессовку. Далее приведены скриншоты прямой и перекрестной (косой) схемы обжимки.

Инструкция по обжиму кабеля коннектором RJ-45

На самом деле процедура обжимки очень проста.

  1. В первую очередь необходимо очистить достаточно кабеля от внешней оболочки. На сегодняшний день производство витой пары осуществляется таким образом, что внутри оболочки помимо кабеля располагается специальная нить, способная разрезать оболочку и позволяющая быстро ее снять на нужную длину.
  2. Вытащив жилы нужно их выровнять и расположить так, чтобы каждая из них соответствовала посадочному месту для провода. Используя скриншоты со схемами подключения, что представлены выше, можно понять, какой из проводов куда вставляется. Также очень важно зачистить кабель от оболочки на такое расстояние, чтобы после вставки в вилку часть оболочки оказалась под фиксатором, что обезопасит кабель от поломки при частом подключении и отключении от устройства.
  3. Всегда можно обчистить немного больше кабеля, поскольку после этого придется ровно обрезать все проводки, как показано на фото. Необходима абсолютно одинаковая длина каждого провода и идеальная ровность, что позволит поместить их четко в посадочные места непосредственно под контакты вилки.
  4. Далее вставляем кабель, как уже было сказано, прямиком в посадочные места, чтобы концы проводов располагались под контактами, выступающими из вилки, а обжимка в итоге была зафиксирована верхней частью. Как только витая пара вставлена в RJ-45, зафиксировать всю конструкцию можно при нажатии отверткой на фиксатор (правый круг на фото).
  5. Левый круг на фото указывает на контакты RJ-45, которые должны идеально сочетаться с контактами внутри Ethernet разъема вашего компьютера. После того, как витая пара была вставлена в вилку и зафиксирована, останется лишь опустить контакты непосредственно на провода, что также делается при помощи отвертки. Нажимать стоит настойчиво, но аккуратно располагать поверхность рабочей части инструмента, чтобы не повредить соединительную часть.
  6. При помощи обычного тестера можно проверить работоспособность кабеля (прозвонить), если сопротивление на нем отсутствует или нет звукового сигнала, то необходимо, лишь правильно расположить контакты.
  7. В конечном результате получается кабель, который долго прослужит владельцу, если будут соблюдаться элементарные правила: нельзя перегибать, резать, тянуть и т.д.

Как обжать сетевой кабель LAN отверткой

Если у вас нет специальных инструментов, как фиксатор, то можно произвести все это дело при помощи подручных средств. Для этого понадобится сам кабель, коннектор, ножница и отвертка. Процедуры первоначальные те же, что описаны выше, только после вставки проводов в коннектор необходимо зафиксировать провод фиксатором при помощи отвертки, а затем каждую жилку сжимаем отверткой, чтобы каждый отдельный провод вошел в свой паз. Посмотрите видео, которое подробно рассказывает, как это сделать.

Специальные инструменты для обжима

В случае, если вы располагаете средствами и желаете производить обжим витой пары оперативно не только для себя, но и, помогая знакомым, родным и друзьям, то можно приобрести специальный инструмент, значительно облегчающий процедуру. Называется он – пресс клещи обжимные ручные. Они на подобии степлера закрепляют вилку на кабеле, который заранее зачищен на нужное расстояние. Стоит сказать, что подобное устройство стало неплохим подспорьем в работе наладчиков и монтажников от различных компаний предоставляющих доступ к сети Интернет. Покупка таких клещей окупается за считанное количество вызовов, а в дальнейшем они требуют лишь покупки вилок, что естественно не требует много средств.

Итог.

Если ваш интернет-кабель неожиданно обломался или была повреждена непосредственно вилка, то не стоит расстраиваться и ждать пока начнет свою работу компания, предоставляющая вам доступ к сети Интернет. Особенно проблема знакома тем, кто получал такой сюрприз в выходные дни. Стоит просто отправиться на ближайший рынок и найти там RJ-45. Как закрепить ее, подробно описано в данной статье.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:


По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:


Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная — 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP — витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP — каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP — каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый — самый широко используемый. Цвет красный или оранжевый — значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ — прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами — поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ — кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой — путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы


Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 — значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Правильный обжим витой пары по стандарту TIA-568B [АйТи бубен]

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей «витая пара»:

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

Деление на категории НВП подразделяется на несколько категорий на основании двух факторов:

Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802.3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

Существует два наиболее распространенных стандарта по разводке цветов по парам:

На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 — передающие (Tx) и 3 и 6 — приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты - вторая пара.
3 и 6 контакты - третья пара
4 и 5 контакты - первая пара
7 и 8 контакты - четвёртая пара

Принятая цветовая последовательность такая:

Синий - первая пара
Оранжевый - 2
Зелёный - 3
Коричневый - 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable) — предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

Подробнее по этой ссылке Crossover T1 Cable

Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
 экранированными или неэкранированными;
 для одножильных или многожильных «витых пар»;
 конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.


Витая пара из 4-х неэкранированных витых пар:
Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:
Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.


Порядок распиновки RJ-45 определяется следующим образом::
3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.
б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Инструменты для обжима и тестирования сетевого кабеля

В этом руководстве подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевого кабеля витой пары. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей с витой парой.

Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.

Чтобы облегчить эту задачу, доступны различные инструменты для опрессовки и тестирования сетевых кабелей.В этом руководстве мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но также разберемся с их функциями и функциями.

Инструмент для обжима сетевых кабелей витой пары (STP и UTP)

Обжимные инструменты используются для следующих целей.

  • Отрезать сетевой кабель необходимой длины из жгута.
  • Для снятия внешней и внутренней оболочки сетевого кабеля.
  • Для крепления разъемов на обоих концах кабеля.

Некоторые обжимные инструменты обеспечивают все функции, а другие — одну или две функции. Наиболее распространенные инструменты для обжима сетевого кабеля витой пары описаны ниже.

Устройство для резки проволоки : — Чтобы отрезать сетевой кабель необходимой длины из жгута, вы можете использовать любой стандартный инструмент для резки проволоки или инструмент для резки проволоки, специально разработанный для кабеля витой пары. Кусачки для витой пары обычно включают в себя дополнительные лезвия для снятия изоляции с провода.

Инструмент для зачистки проводов : — Этот инструмент используется для снятия внешней и внутренней оболочки сетевого кабеля. Как правило, вам не нужно покупать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены устройствами для зачистки проводов.

На следующем изображении показаны два инструмента для резки проволоки для витой пары, оборудованные устройствами для зачистки проводов.

Обжимной инструмент : — Этот инструмент используется для прикрепления разъемов к кабелю. Как правило, этот инструмент также включает в себя кусачки и инструмент для зачистки проводов.Поэтому, если вы покупаете обжимной инструмент, вам не нужно покупать кусачки и инструмент для снятия изоляции отдельно.

На следующем изображении показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

Какой инструмент вам следует купить, зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое устройство для обжима. Но если вы занимаетесь прокладкой сетевых кабелей или имеете сеть среднего или крупного размера, вам следует купить обжимной инструмент со встроенным устройством для зачистки проводов и кусачками.Высококачественный инструмент для обжима витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

Инструменты для тестирования и устранения неисправностей сетевого кабеля

Инструмент для тестирования и устранения неисправностей сетевого кабеля используется для следующих целей.

  • Для измерения длины сегмента или сетевого кабеля.
  • Для обнаружения ослабленных разъемов.
  • Для идентификации немаркированного сетевого кабеля от всех сетевых кабелей.
  • Найти обрыв сетевого кабеля.
  • Сертифицировать монтаж кабеля.

В следующем разделе описаны наиболее распространенные инструменты для тестирования и устранения неисправностей сетевого кабеля.

Сертификат кабеля

Это устройство тщательно проверяет сетевой кабель и удостоверяет, что установка кабеля соответствует специальным стандартам проводки, таким как Cat 5e, Cat 6, Cat 6a и т. Д. Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных с максимальной номинальной частотой для кабеля.

На следующем изображении показан центр сертификации сетевого кабеля.

Поскольку это устройство выполняет полное тестирование и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

Тестер кабеля базовый

Если вы не можете позволить себе сертификат сетевого кабеля, вы можете купить это устройство и использовать его для управления сетевыми кабелями.Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертифицирующего устройства сетевого кабеля. Он может проверить длину кабеля, перекрестные наводки и обрывы в кабеле. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

На следующем изображении показан базовый тестер сетевого кабеля.

Тональный генератор и зонд

Это устройство используется для отслеживания немаркированных сетевых кабелей. Это устройство состоит из двух частей: тонального генератора и пробника.Тональный генератор генерирует тональные сигналы или сигналы и помещает их в сетевой кабель. Зонд обнаруживает эти сигналы на другом конце кабеля.

Этот инструмент можно использовать для определения сетевых кабелей, идущих от центра к удаленным местам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.

Разместите тон-генератор на одном конце соединения (оконечное устройство) и используйте пробник на другом конце (переключателе или коммутационной панели), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

На следующем изображении показан пример тонального генератора и пробника.

Рефлектометр во временной области

Это устройство используется для измерения длины сетевого кабеля, а также его разрывов. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля. Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать, как далеко находится разрыв кабеля.

На следующем изображении показан рефлектометр во временной области.

Вот и все для этого урока. Если вам нравится это руководство, не забудьте поделиться им с друзьями в своей любимой социальной сети.

Как сделать сетевой кабель

Обновлено: 30.11.2020 компанией Computer Hope

Для создания сетевого кабеля (Ethernet) вам потребуется оборудование, указанное ниже.

  1. Кабель Cat 5, Cat 5e, Cat 6 или Cat 7 — Эти кабели можно приобрести в больших шпинделях в магазинах, специализирующихся на прокладке кабелей.Кабель Cat5 — это наиболее часто используемый кабель в настоящее время для сетей.
  2. Разъемы RJ-45 — Эти разъемы можно приобрести в большинстве магазинов электроники и компьютерных магазинов и обычно поставляются оптом. Всегда полезно получать больше, чем вы думаете, что вам нужно.
  3. Обжимной инструмент — Эти инструменты часто покупают в магазинах электроники. Для создания сетевого кабеля вам понадобится обжимной пресс, способный обжать кабель RJ-45 (а не только кабель RJ-11, который похож на RJ-45).
  4. Инструмент для зачистки проводов или нож — Если вы планируете сделать несколько сетевых кабелей, также подумайте о приобретении кабеля для зачистки проводов категории 5, 6 или другого кабеля по вашему выбору. Если вы не планируете прокладывать много сетевых кабелей, ножа будет достаточно. Чтобы предотвратить возможные проблемы, мы рекомендуем инструмент для зачистки проводов.

Когда у вас есть необходимое оборудование для создания сетевого кабеля, определите тип сетевого кабеля, который вы хотите создать. Существует два основных сетевых кабеля: прямой и перекрестный.Ниже приведены примеры того, какой кабель используется для каждого из примеров.

Прямой кабель (T568A)

  • От компьютера к концентратору, коммутатору, маршрутизатору или стене.

Перекрестный кабель (T568A и T568B)

  • Компьютер на компьютер без коммутатора или концентратора.
  • От сетевого устройства к сетевому устройству. Например, от маршрутизатора к маршрутизатору.

После того, как вы определили тип сетевого кабеля, зачистите кабель. Мы рекомендуем зачистить кабель не менее чем на полдюйма, чтобы обнажить внутренние провода.Не беспокойтесь об удалении слишком большой части оболочки сетевого кабеля, так как вы всегда можете обрезать провода, если это понадобится позже. После снятия оболочки сетевого кабеля разделите провода в кабеле, чтобы их можно было вставить в разъем RJ-45.

Кабели типа «витая пара» категории 5 состоят из четырех скрученных проводов, каждый из которых имеет цветовую маркировку; один однотонный, а другой — полосатый. Как видно ниже, большинство сетевых кабелей состоит из пары кабелей зеленого, синего, оранжевого и коричневого цветов.

Существует два стандарта кабеля T568A и T568B, каждая витая пара должна быть разорвана, чтобы создать схему, как показано выше.Если вы хотите создать прямой кабель, оба конца кабеля должны быть идентичны и должны соответствовать примеру T568A, показанному выше. Если вы хотите создать перекрестный кабель, один конец кабеля должен соответствовать T568A, а другой — T568B.

Разделив концы кабеля в соответствии с одним из приведенных выше примеров, вставьте кабели в разъем RJ-45 и обожмите разъем (с помощью обжимного инструмента). Проделайте эти шаги для каждой стороны кабеля.

Когда оба конца кабеля готовы, подсоедините кабель, чтобы убедиться, что он работает.

Обжимные кабели LAN, как сделать кабель Ethernet, обжимной инструмент rj45

Меню компьютерной сети

Есть 3 типа кабелей.

1. Прямые кабели

Если мы хотим соединить два разных типа устройств, мы можем использовать прямые кабели.
Например:
> Подключение маршрутизатора к концентратору
> Подключение компьютера к коммутатору / маршрутизатору
> Подключение модема к маршрутизатору

2.Кроссоверные кабели

Если мы хотим соединить два одинаковых типа устройств, мы можем использовать перекрестные кабели.
Например:
> Подключение компьютера к компьютеру
> Подключение маршрутизатора к маршрутизатору
> Подключение коммутатора к коммутатору
> Подключение концентратора к концентратору

3. Кабели для переворачивания

Этот кабель используется для подключения компьютера к консольному порту маршрутизатора. Он также называется консольным кабелем или кабелем yost.

В компьютерных сетях в основном используются кабели Cat-5, Cat-5e и Cat-6.Кабели UTP подключаются через разъемы RJ45.
Тип и скорость кабеля
CAT 3 16 Мбит / с
CAT 5 100 Мбит / с 1000 Мбит / с (4 пары)
CAT 5E 1000 Мбит / с
CAT 6 До 400 МГц для сверхбыстрых широкополосных приложений
Cat 7 901 также известен как класс F.

На данный момент мы будем использовать кабели категории «6».

1) RJ45 Штекер / Джек

2) Кабель Ethernet

3) Кусачки для LAN

4) rj45 Инструмент для обжима

5) RJ45 Тестер сетевого кабеля LAN

1.Возьмите кабель LAN и снимите внешнюю крышку, осторожно сделав это, иначе внутренний провод будет поврежден.

2. Будет 4 пары витых проводов.

3. Размотайте скрученный трос, выровняйте его и обрежьте край проволоки.

4. Обрежьте все провода одинаковой длины

5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.

6. Теперь ваш кабель LAN готов, вы можете протестировать тестер LAN.

Примечание.
T568A и T568B — это два разных цветовых кода, используемых для сопряжения кабеля.
T568B в основном используется.

Обжим прямого кабеля:

Расположите все провода следующим образом и обрежьте края, будьте осторожны при этом. Оба конца кабеля должны иметь одинаковую последовательность цветных проводов, см. Изображение ниже.

Оба конца провода в кабеле одинаковы.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля. Таким образом, мы можем повторить шаг для другой стороны кабеля.

Обжим перекрестного кабеля:

Расположите кабель, как показано на рисунке ниже.

Оба конца провода в кабеле различаются.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля.так что мы можем повторить шаг для другой стороны кабеля.

Теперь кабель готов к использованию. Вы также можете проверить свой кабель с помощью «Тестера кабеля LAN».

Обратите внимание:
С Auto-MDIX (средне зависимый кроссовер интерфейса) в ПК / материнской плате может использоваться прямой кабель или перекрестный кабель для соединения ПК-ПК.


Меню компьютерной сети

Возможно, вам также понравится это прочитать…

Курс по компьютерным сетям



Учебник по компьютерным сетям



RJ45 Руководства по цветам проводки Ethernet

Просмотрите наш Bulk Cable

Просмотрите наши Модули Модов

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45.Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet заканчивается на обоих концах, чтобы они могли следить за работой других техников, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, как часто они используются в определенном регионе или типе организации. Таким образом, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

Лучший инструмент для обжима RJ45: 5 лучших обжимных инструментов для Ethernet 2021 года. Обзор

Лучшие инструменты для обжима Ethernet могут легко разрезать, зачищать и измельчать парные кабели.

Если это RJ11 / RJ12, RJ22 или RJ45 — хорошая пара щипцов с храповым механизмом прорежет их, как мягкие спагетти.

В то время как неисправный инструмент для обжатия Ethernet будет чрезмерно обжимать ваши разъемы и не сжимать кабельный зажим для снятия натяжения.

Итак, чтобы помочь вам отделить хорошее от мусора, мы рассмотрели 5 лучших обжимных клещей для RJ45 от 2021 года .

Покупайте с уверенностью, зная, что вы получаете устройство для обжима RJ45, которое справится со своей задачей.

Давайте сразу перейдем к обзорам.

Crimhell
  • Храповик, высокий рычаг и устойчивая платформа для стабильных и повторяемых заделок
  • Запатентованная «система обжима и обрезки» обеспечивает чистую и гладкую обрезку удлиненных проводников для всех разъемов EZ.
  • Узел штамповочной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов
Предварительный просмотр Продукт Основные характеристики

Лучший общий

Klein Tools — 52767 VDV226-011-SEN Кримпер для обжима кабеля, универсальный ключ с трещоткой..
  • Обжимной ключ с храповым механизмом обеспечивает быструю и надежную установку модульного разъема для передачи голоса и данных.
  • Обрезает, снимает изоляцию и обжимает парные кабели (круглый STP / UTP и плоский сатиновый телефонный кабель) — все в одном инструменте
  • Обжимные модульные разъемы на 4, 6 и 8 позиций (RJ22, RJ11 / RJ12 и RJ45)
КОНТРОЛЬНАЯ ЦЕНА

Premium Choice

Platinum Tools 100054C Clamshell EZ-Rjpro Tool КОНТРОЛЬНАЯ ЦЕНА

Отличное соотношение цены и качества

Ручной инструмент Maxmoral Rj45 Crimper Network, с мини-кабелем Нож для снятия изоляции с перфорацией — RJ11 RJ12…
  • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль идеальной формы. Горловина пресс-клещей сделана из прочной и прочной стали. Не повреждает проволоку с оболочкой и удобно с ней работать. При использовании пресс-клещей просто вставьте модульную заглушку на место и нажмите на нее
  • Быстрый и надежный инструмент для обжима со стальным корпусом для долговечности с эргономичными удобными захватами меньшая прочность простота в эксплуатации
  • Режет полосы и обжимает витую пару, Кабели для передачи голоса и данных Ethernet RJ45 Обжим 4P, 6P и 8P позиционных модульных разъемов (RJ11 / RJ12 и RJ45)
КОНТРОЛЬНАЯ ЦЕНА
Gardner Bender GMC-1145D Premium Metal RG11 RJ45 Modular Plug 17
    Обжимной инструмент RJ11 / RJ45
  • Простота использования
  • Изделие произведено в Китае
КОНТРОЛЬНАЯ ЦЕНА
ТЕНДЕНЦИЯ Инструмент для обжима сети, Инструмент для обжима, резки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный…
  • Профессиональный инструмент для обжима, снятия изоляции и отрезания кабеля для 8- и 6-позиционных модульных вилок
  • Это удобное устройство работает с любым кабелем Ethernet или телефонным кабелем
  • Компактная конструкция с удобными ручками для захвата
ПРОВЕРИТЬ ЦЕНУ

Топ 5 лучших обжимных инструментов для Ethernet (обжимные устройства RJ45)

Klein Tools VDV226-011-SEN Обжимной инструмент RJ45

Компания Klein Tools создала универсальный и мощный обжимной инструмент.Обжимной инструмент Klein VDV226-011-SEN RJ45 позволяет работать с 4-, 6- или 8-позиционными модульными разъемами для RJ22, RJ11, RJ12 и самым современным стандартом разъемов для подключения к телефонной линии: RS 45. Эргономичный захват этой модели обеспечивает удобство использования даже в течение долгих часов.

Обжимной инструмент RJ45 — замечательно полезное и безопасное вложение для любого профессионала в этой области. У него легкий желтый корпус, поэтому его гораздо легче вытащить из сумки, когда она вам больше всего нужна!

Храповой механизм полного цикла помогает снизить нагрузку на руку во время длительных работ, требующих повторения, при этом сохраняя функции безопасности, чтобы не пораниться.Настоятельно рекомендуется.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Три инструмента в одном
  • Превосходный предохранительный механизм и защита
  • Удобная рукоятка
  • Сделано в США
  • Долговечность

Недостатки

  • Нет резака
  • Проблемы с CAT5E проволока

Platinum Tools 100054C RJ45 Crimper

SalePlatinum Tools 100054C Clamshell EZ-Rjpro Hd Crimp Tool
  • С храповым механизмом, большим усилием рычага и стабильной платформой для стабильных, повторяемых заделок удлиненные проводники для всех разъемов EZ.
  • Узел фильерной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов.

Обжимной инструмент Platinum Tools 100054C RJ45 — это инструмент профессионального качества, который может помочь вам во всем, от обжима до резки и снятия изоляции.Он выполняет работу сразу с несколькими инструментами, что делает его отличным выбором для серьезных домашних мастеров или подрядчиков.

Один недостаток? Он не работает со стандартными модульными разъемами AMP; однако его совместимые соединения включают штекеры EZ-RJ12 / 11 и EZ-RJ45.

Производитель разработал этот продукт с учетом потребностей конечного пользователя, поэтому он такой прочный и удобный. На него действует 12-месячная гарантия, которая гарантирует, что вы сможете наслаждаться покупкой долгие годы!

Этот инструмент построен на высшем уровне и по доступной цене.Вы не пожалеете, что вложили в него деньги сегодня.

ПРОВЕРИТЬ ЦЕНУ

Преимущества

  • Поддержка разъема на 360 градусов
  • Негибкая конструкция рамы
  • Результаты профессионального качества
  • Прочная конструкция
  • Простота использования

Недостатки

  • Некоторые проблемы контроля качества
  • Spendy

Maxmoral RJ45 Crimper

Maxmoral Rj45 Сетевой инструмент для обжима, с мини-ножом для снятия изоляции с кабельного ввода — RJ11 RJ12…
  • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Горловина пресс-клещей изготовлена ​​из прочной и прочной стали. Не повреждает проволоку с оболочкой и работает удобно с высокой эффективностью. .При использовании пресс-клещей просто вставьте модульный штекер на место и нажмите на него.
  • Быстрый и надежный инструмент для обжима со стальным корпусом для долговечности с эргономичными удобными ручками, меньшая прочность, простота в эксплуатации
  • Режет полосы и обжимает витую пару, Ethernet RJ45 Кабели для передачи голоса и данных Обжимает 4-полюсные, 6-контактные и 8-полюсные модульные разъемы (RJ11 / RJ12 и RJ45)

Обжимной инструмент Maxmoral RJ45 — фантастический инструмент для небольших работ, таких как обжим кабелей, зачистка проводов и пробивка проводов.Он легкий и эргономичный, что делает его простым в использовании, а также достаточно универсальным для выполнения множества задач.

Высококачественная конструкция устройства означает, что вы можете доверять ему как универсальному устройству для обрезки и зачистки кабелей, не беспокоясь о том, чтобы повредить продукт или нанести себе какой-либо вред!

Не бойтесь обжимных инструментов, которые не обеспечивают надежной работы. Инвестируйте в обжимной станок RJ45 и избавьтесь от необходимости покупать новый каждый раз, когда вы отказываетесь от попыток сделать это правильно!

Недорогая цена делает этот инструмент простым решением для домашних мастеров, которые используют эти типы инструментов только изредка, но хотят высококачественные соединения.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Доступная цена
  • Легкость
  • Надежная работа
  • Точечное выравнивание
  • Универсальное применение

Недостатки

  • Непосредственное использование с заглушками
  • Нерегулируемое

Gardner Bender GMC-1145D RJ45 Кримпер

Gardner Bender GMC-1145D RJ 45 Кримпер незаменим для любого специалиста. Вы почувствуете его надежность и точность при первом использовании!

Благодаря эргономичной рукоятке вы никогда не рискуете пораниться при использовании этого инструмента для подключения любого сетевого кабеля.Этот обжимной набор также включает в себя встроенные функции снятия изоляции и резки, которые экономят время при изготовлении компонентов или фиксации кабелей на месте.

Долговечный инструмент — блестящий и высококачественный продукт. Рамка из термообработанной стали обеспечивает хороший баланс, в то время как ограниченный набор совместимых вилок можно использовать с 2-, 4- или 8-позиционными разъемами для RJ11 / RJ45. К нему прилагается годовая гарантия от производителя, которую мы очень ценим!

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Простота использования
  • Многофункциональность
  • Прочный стальной корпус
  • Хорошее ощущение руки
  • Высококачественная конструкция

TRENDnet TC-CT68 RJ45 Кримпер

Кримпер TRENDnet TC-CT68 RJ45 это удобный универсальный инструмент, который упрощает обжим проводов и кабелей.Он также режет и зачищает провода с помощью дополнительных инструментов, встроенных в конструкцию, что делает его более универсальным, чем другие варианты на рынке.

Обжимной инструмент — отличное вложение. Благодаря простой конструкции и храповому механизму блокировки он прослужит вам годы при надлежащем уходе, чтобы все оставалось в хорошем состоянии.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Недорогой
  • Отличный запорный механизм
  • Универсальное применение
  • Точная работа
  • Годовая гарантия

Недостатки

  • Справедливое выравнивание ножей
  • Легко повредить кабели по ошибке

Как обжать RJ45 | Последние сообщения в блоге

Разъемы

RJ45 — это маленькие квадратные вилки и соответствующие розетки, которые используются в сетевых кабелях.Большинство офисов будут использовать их как для телефонных подключений, так и для передачи данных, чтобы не усложнять ситуацию из-за необходимости иметь два разных типа подключения.

Для подключения новых устройств к сети требуется патч-провод. Их можно купить в готовом виде. Они бывают разной длины и упрощают подключение различных устройств. Тем не менее, время от времени вам неизбежно понадобится провод нечетной длины или для того, чтобы где-то установить одноразовое соединение. В этих обстоятельствах знание того, как собрать свои собственные соединения RJ45, упрощает жизнь и избавляет вас от необходимости вызывать установщика или заказывать специальный кабель.Это означает, что это тоже может сэкономить вам деньги.

Что вам нужно

Чтобы сделать свои собственные сетевые кабели, вам понадобится кабель и несколько разъемов, которые легко достать. Вам также понадобится обжимной инструмент и, в идеале, тестер, чтобы вы могли убедиться, что вы выполнили работу должным образом. Большинство обжимных инструментов также позволяют снимать изоляцию и отрезать кабели до нужной длины.

Если вы устанавливаете собственные розетки, вам также понадобится перфоратор или инструмент «Krone». Вы можете купить все инструменты, необходимые для сборки разъемов RJ45, в виде набора, что немного облегчит жизнь.

Создание разъема RJ45

Хорошо, у вас есть все, что вам нужно; пора сделать разъем RJ45 всего за семь простых шагов.

  1. Снимите внешнюю изоляцию

Прежде всего необходимо снять от трех до пяти сантиметров внешней изоляции. Вы можете использовать для этого свой обжимной инструмент. В противном случае используйте нож для ручной работы и осторожно проведите лезвием по окружности кабеля, стараясь не порезать изоляцию на внутренних кабелях.Слегка надрезать, а затем многократно сгибать, чтобы вызвать сдвиг внешней изоляции, обычно безопаснее, чем более глубокий надрез. Когда вы увидите внутренние кабели по всей длине разреза, вы можете снять внешнюю изоляцию.

  1. Выпрямление пар кабелей

Без внешней оболочки внутри вы найдете четыре пары скрученных кабелей и центральную жилу. Пары имеют следующую цветовую кодировку:

  • Оранжевый и оранжевый / белый
  • Зелено-зелено-белый
  • Синий и синий / белый
  • Коричнево-коричневый / белый

Осторожно сложите каждую из пар, чтобы обнажить сердцевину.Отрежьте оголенный кусок сердечника и выбросьте его. Теперь аккуратно раскрутите каждую из оголенных пар и распрямите провода — в этом может помочь осторожное протягивание их через плоскогубцы.

  1. Расположите провода в последовательности справа налево, как показано ниже:
    • Оранжевый / белый
    • Оранжевый
    • Зеленый / белый
    • Синий
    • Синий / белый
    • Зеленый
    • Коричневый / белый
    • коричневый
  2. Обрезать провода по длине

На этом этапе вы можете обнаружить, что ваши провода немного различаются по длине.Прижмите разъем RJ45 к краю внешней изоляции и обрежьте провода так, чтобы они были на одном уровне с верхом разъема.

  1. Вставьте провода в разъем

Теперь вы можете вставить провода в разъем, убедившись, что они имеют правильную цветовую последовательность и каждый проходит в свой канал. Возможно, вам будет легче осторожно удерживать соединитель в губках обжимного инструмента, когда вы это делаете. Обратите внимание, что нет необходимости снимать изоляцию с этих проводов, разъем спроектирован таким образом, что его штырьки входят в изоляцию при обжиме.Убедитесь, что провода идут прямо к верхней части разъема.

  1. Сожмите соединитель, чтобы зафиксировать

Теперь поместите разъем в инструмент для обжима и сожмите его, чтобы зафиксировать все вместе. Теперь вы можете повторить процесс на другом конце кабеля.

  1. Проверьте подключение

Наконец, используйте тестер кабеля, чтобы убедиться, что у вас хорошее соединение. Если возникла ошибка, попробуйте повторно обжать разъем.

Обжать разъемы RJ45 несложно, но вам может потребоваться небольшая практика, чтобы разобраться в этом. Не волнуйтесь, если ваши первые попытки не увенчались успехом, попробуйте еще раз, пока не добьетесь успеха.

Как обжать кабель Ethernet

Интернет очень быстро и чрезвычайно прочно вошел в жизнь современного человека. Сейчас сложно даже представить себе жилье, которое не оборудовано линией подключения к глобальной сети, проводной или оптоволокно.Вы почти никогда не обойдетесь без прокладки кабелей LAN (локальной сети) при улучшении вашего Домашняя сеть. Саму витую пару купить — не проблема. Но зачем платить за то, что возможно делать самому?

Давайте поговорим об обжатии кабеля Ethernet, также известного как кабель витой пары. Использование качественный кабель витая пара и его обжатие по стандарту — гарантия качественный и отказоустойчивый канал связи.

На самом деле ничего сложного в этом нет.Любой желающий может правильно сжать кабель Ethernet. Для этого, желательно иметь специальный инструмент — обжимной пресс .

Примечание: Мы готовы оплатить ваш внимание, что в этой статье мы поговорим об опрессовщиках с Разъем RJ45 . RJ12 используется на плоских шнурах, которые соединяют основание телефона к стене. RJ11 — его более старая версия. В Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками), а RJ12 использует шесть.

Ну давайте обо всем по порядку…

Что нужно для создания сети Кабель?

Вы уже знаете, что кабели могут передавать информацию по всей своей длине. Чтобы получить эту информацию, вам необходимо правильно подключить штекер RJ45. Для этой процедуры нам понадобятся три вещи:

1. Ethernet-кабель , другими словами витой пара , особый вид сетевого кабеля на основе одной или нескольких пар изолированных и скрученных. проводники (категория кабеля, например CAT5 / CAT5e / CAT6 / CAT6a, зависит от их количества).В Сверху витой пары обычно накрывают защитную пластиковую оболочку.

2. Модульный инструмент для обжима разъемов RJ45

3. RJ45 , сокращенная форма Зарегистрированный Jack 45 , также известный как 8P8C , потому что у него восемь позиций и восемь контактов (восемь маленьких золотых штифтов).Это стандартный тип физического разъема для Ethernet. кабели.

Примечание: The производительность любого кабеля TP (витая пара) зависит от используемой длины и способа заделки кабеля.

Способы и схемы обжима Ethernet Кабель

Для корректной работы витой пары необходимо соединить контакты в RJ45 разъем в соответствующем порядке.Делать это нужно как с одного, так и с другого конца кабеля. Для простота опрессовки, все провода маркируются стандартизированными цветами. Есть только два стандартных обжима схемы: Straight Through и Crossover .

  • Прямой кабель — используется для подключения компьютеры, ноутбуки и другие устройства с маршрутизаторами и другим сетевым оборудованием. Скорее всего вам понадобится сжать витую пару таким образом. Прямой кабель можно создать по одному двух стандартов TIA / EIA: T568A и T568B.

Как видите, разница в расположении зеленый и оранжевый провода.

Примечание: Когда два ПК подключаются прямым подключением, локальная сеть работать не будет. Кроссовер решит эту проблему.

  • Перекрестный кабель — работает для соединения двух компьютеры, а также ПК и телевизор, или позволяет подключать маршрутизатор к маршрутизатору. Тогда вы будете использовать следующая схема:

Обжим кабеля Ethernet с помощью Кримпер
  1. Вставьте кабель в специальное отверстие на обжиме и отрежьте оболочка кабеля круговым движением;
  2. Разделите пары проводов и выровняйте провода в соответствии с TIA / EIA. стандарт;
  3. Обрежьте лишние провода так, чтобы около 1/2 дюйма (1.3 см) остается;
  4. Обеспечьте правильный порядок. Вставьте провода в разъем RJ45. Толкать их до самого конца;
  5. Еще раз убедитесь в правильности порядка. Вставьте вилку в обжимной пресс и обжать его.

Примечание: Удерживайте кабель в середина штекера при опрессовке вниз. Старайтесь не делать это сбоку, потому что он будет сморщиваться с одной стороны и не будет смотреться очень хорошо.

Для закрепления знаний и в качестве лучшего наглядного примера предлагаем вам посмотреть небольшой видеоролик.


Популярные товары

.

Leave a comment
