Конструктивные элементы окна из поливинилхлоридного профиля.

Конструкция пластиковых окон лишена недостатков, поэтому эти оконные системы давно вытеснили деревянные окна благодаря своей практичности, высокой звуко и теплоизоляции.

Пластиковое окно должно работать как единственная целостная система – это возможно благодаря правильному подбору конструктивных элементов, из которых оно состоит – эти составляющие части окна мы и рассмотрим.

Рама.

Рама окна зависит от формы проёма, поэтому должна точно к нему подгоняться. Она состоит из профиля ПВХ имеющего несколько замкнутых камер, которые выполняют функции тепло и звукоизоляции. Рама окна отвечает за прочность всей конструкции, поэтому для повышения жёсткости рамы в средину монтируются металлические вставки в форме буквы П.

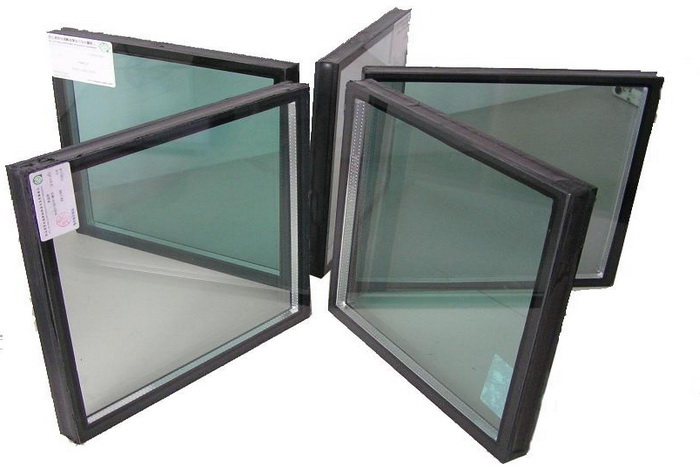

Стеклопакет.

Основным элементом оконной конструкции является стекло, оно пропускает солнечные лучи в дом, защищает от природного влияния. В пластиковом окне стекло представлено стеклопакетом, имеющем от одной до шести камер. Каждая отдельно взятая камера состоит из двоих стёкол, пространство между ними заполняется инертным газом или сухим воздухом. По периметру стёкол камера разделена специальной герметической вставкой. Если говорят о двухкамерном стеклопакете, следует понимать, что оконная конструкция, состоящая из трёх стёкол, образует две камеры.

В зависимости от основного предназначения существует несколько типов стёкол, которые используются для изготовления стеклопакетов: энергосберегающие, калёные, стёкла триплекс.

Энергосберегающие окна имеют специальное прозрачное покрытие, которое позволяет задерживать тепло зимой, и не допускает его проникновение внутрь комнаты летом.

Калёное стекло при производстве подвергается специальной обработке при высоких температурах. Такая обработка не только делает его более прочным, но и позволяет избегать образования острых углов при его разрушении.

Стёкла триплекс имеют отличную звукоизоляцию и хорошую прочность. Эти стёкла состоят из стекла и специальной плёнки, поэтому при разрушении кусочки стекла остаются на ней, именно по такому принципу создаются пуленепробиваемые стёкла.

Створка.

Эта часть окна служит для его открывания или закрывания. Створка может работать в нескольких положениях: поворотная, как в привычных для нас деревянных окнах; откидная, когда створка открывается вверх. Сейчас производители также изготовляют створки совмещённого или комбинированного типа, позволяющие открывать окно в любом из двух рассмотренных положений.

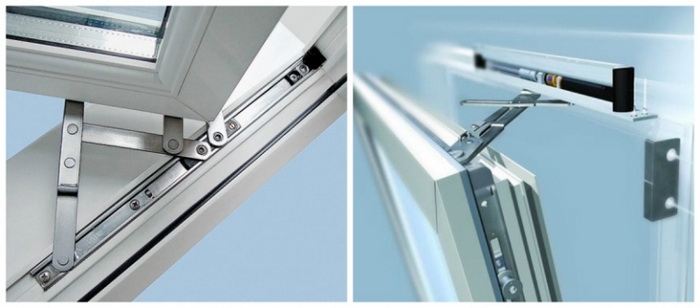

Оконная фурнитура.

Фурнитура представляет собой целую систему специальных механизмов, которые служат для удобства эксплуатации пластикового окна (открывание и закрывание в различных положениях). К ним относятся: оконная ручка, затворные механизмы, петли. Изначально все механизмы чётко отрегулированы производителем, но со временем работу фурнитуры нужно регулировать, смазывать трущиеся детали.

Некоторые производители дают долгосрочную гарантию на работу фурнитуры, многие это учитывают при покупке окна.

Раскладка.

Раскладка окна совмещает в себе совокупность элементов декора, которые придают окну выразительность и уникальность.

Откос.

Откосы окон ПВХ выполняют из пластиковых панелей. Эти панели закрывают периметр оконного проёма с внешней и внутренней стороны.

Подоконник.

Подоконник в пластиковом окне выполняет классическую функцию – на него можно опереться или поставить вазон с цветами. Зависимо от вкуса заказчика и возможностей производителя можно выбрать материал изготовления этого элемента окна или его форму.

Насколько полезной была эта статья?

Нажмите на звезду, чтобы оценить!

Отправить рейтинг

Средний рейтинг / 5. Подсчет голосов:

Составные части пластикового окна —

Очень часто наши клиенты интересуются, из чего состоит пластиковое окно? В данной статье мы приведем подробное описание конструкции и ответим на этот вопрос.

Состав пластиковых окон

Каждая часть, входящая в данную конструкцию, так или иначе, влияет на стоимость. Поэтому целью описания особенностей стеклопакета является не только определение составных компонентов, но и помощь в правильном выборе.

Профиль ПВХ

Окно ПВХ состоит в первую очередь из пластикового профиля. Это основная деталь всей конструкции, то есть та база, куда вставляется стеклопакет. Какие части входят в его состав? Данный элемент включает воздушные камеры, которые и обеспечивают нужную теплоизоляцию всего изделия. Температура внутри комнаты во многом определяется количеством воздушных камер. Под профилем понимается сама рама из пластика, а также створки ПВХ окон.

От бренда и типа профиля зависит окончательная цена. В настоящее время наибольшей популярностью пользуются пластиковые профили следующих марок: Rehau, KBE, Novotex, Salamander. При выборе учитываются характеристики помещения и финансовые возможности клиента.

Армирование

Это специальный металлический каркас, который предотвращает деформацию всего изделия и предупреждает сдавливание конструкции. Чем толще металл используется, тем крепче весь элемент.

Стеклопакет

В состав окна ПВХ входит и этот обязательный элемент. Это комплексная система стекол, между камерами которой находится инертный газ или воздух. Окна состоят из однокамерных и двухкамерных стеклопакетов. От количества камер зависят тепло- и звукоизоляционные свойства. Выбор определяется с учетом особенностей дома и климата.

Описание состава стеклопакета включает также и другие характеристики. Выделяют следующие виды данного элемента:

1. Солнцезащитные. Позволяют снизить расходы на кондиционирование.
2. Энергосберегающие. Экономят затраты на отопление.
3. Морозостойкие. Идеальны для холодных регионов.
4. Звукоизоляционные. Обеспечивают тишину в комнатах, если дом находится в шумном месте.
5. Пожаробезопасные. Предупреждают развитие огня и снижают риск травмирования.
6. Ударопрочные. Препятствуют попаданию в помещение злоумышленников. Широко применяются при установке на первом этаже, а также в офисных, банковских помещениях.

Фурнитура

Оконная рама открывается и закрывается благодаря фурнитуре. В данном случае также существуют различные варианты с учетом используемых материалов, технологий, производителей.

Фурнитура используется в подвижных частях окон, поэтому делится на поворотную, а также поворотно-откидную. Ручки, установленные на внутренней части рамы, тоже относятся к фурнитуре.

В своей работе мы отдаем предпочтение определенным маркам, которые за годы эксплуатации доказали свою надежность и высокое качество.

Отливы

Эти изделия защищают оконные конструкции от попадания влаги во время сырой погоды и осадков. Крепятся к профилю. Различают алюминиевые или оцинкованные варианты.

Уплотнители

Обеспечивают плотное прилегание всего изделия. Это прорезиненные части, которые защищают помещение от сквозняков, сырости, попадания звуков, мороза или теплого воздуха.

Подоконники

Состоят из подоконного профиля, который крепится к нижней части рамы. С внешней стороны к нему фиксируется отлив, с внутренней – подоконник.

Москитная сетка

Представляет собой алюминиевое основание, на которое натянуто специальное антимоскитное полотно. В регионах с обилием мух и комаров подобный аксессуар просто необходим.

Вам нужен современный стеклопакет? Обращайтесь в «Окна-Стар»!

Вы хотите, чтобы все элементы стеклопакета отвечали самым высоким требованиям звуко-, теплоизоляции и безопасности? Наша компания располагает именно такой продукцией! Мы работаем с 2005 года, и за это время накопили внушительный опыт остекления проектов любой сложности.

Мы не просто компания по продаже окон. «Окна-Стар» обеспечивает комплексное обслуживание: замеры, проектирование, производство, доставка, монтаж, обслуживание. Мы работаем не только со стандартными профилями для квартир и домов, но также изготавливаем двери, перегородки, зенитные фонари, зимние сады и многое другое.

За годы работы мы создали себе репутацию ответственной и серьезной компании, поэтому с нами сотрудничают как частные лица, так и крупные застройщики Москвы и области.

Учитывая, что весь цикл работ наша компания осуществляет самостоятельно, это дает нам возможность гарантировать 100% качество. Все детали окон, которые мы используем в работе, являются прочными и долговечными.

Оцените все наши преимущества:

• опыт работы более 12 лет;
• собственное производство;
• монтаж окон любой сложности;
• соответствие ГОСТу;
• 6 лет гарантии на монтаж и профили.

Позвоните нам, и наши опытные консультанты расскажут, из каких частей состоят окна и какому варианту стоит отдать предпочтение в вашем случае.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

• Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
• Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
• Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
• Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Лучшие комплектующие для пластиковых окон: подоконники, отливы, москитные сетки

Сейчас популярной является установка металлопластиковых окон как в квартирных помещениях, так и в домах. Такие окна имеют хороший внешний вид и доступны по цене, что делает их популярными для широкого спектра потребителей.
Чаще всего окна ПВХ (рамы и створки) дополняют комплектующие.Схема конструкции сегодняшнего пластикового окна является сплетенной в одно системой, которая включает в себя нужные детали и механизмы, главные и второстепенные, такие как подставочный профиль, эркер, уголок, нащельник и т. д.

Главные составляющие

1. Рама. Каркас, на который крепятся другие части металлопластиковой конструкции (створки, крепления москитной сетки). Она изготовляется из профиля поливинилхлорида (ПВХ).
2. Импост. Разделяет и усиливает раму на определенные части (балконная дверь, окно с фрамугой).

Чаще всего его положение вертикальное, редко горизонтальное.

Створка. Прикрепляется к раме, может поворачиваться и откидываться.

Стеклопакет. Наибольшая часть металлопластиковых окон. Располагается на 90 процентах площади. Одна или несколько камер, которые ограничены с двух сторон стеклом.

Штапик. Располагается по границе соприкосновения створки и стеклопакета. Помогает плотно удерживать стеклопакет в оконном проеме.

Фурнитура. Это множество составляющих, которые обеспечивают правильное движение деталей в системе окна.

Угловое крепление (эркерное). Соединение, позволяющее преломлять конструкцию на определенный угол.

Сэндвич панель – используется как элемент балконной двери или отделки откосах.

Дополнительные элементы

Пластиковые подоконники для окон ПВХ – необходимое дополнение оконных функций.
Данными комплектующими можно пользоваться, как полкой, подставкой под домашние цветы, столешницей.
Эти комплектующие имеют разнообразный состав. Их изготовляют из ДСП, разных видов дерева. Самым дорогостоящим и практичным материалом для него является дуб.
Пользуются спросом такие комплектующие из мрамора.

Популярными являются также пластиковые подоконники. Материал придает доске устойчивость к влаге и термостойкость. Из-за покрытия термоклеющейся пленкой этим доскам не страшны воздействия солнечных лучей. Они не становятся тусклыми и им не нужна дополнительная покраска. Изготовляются в разных цветах.

Классический белый цвет подоконника подойдет к любому интерьеру, так как он более нейтральный.

Низ проема окна

Подставочный профиль. На него крепится рама, подоконник, отлив.

Отлив — это комплектующая конструкции окна, которая защищает оконную раму и монтажный шов от влаги. Есть разные виды отливов:

Алюминиевые отливы изготовляют из металла небольшой толщины (3мм), оцинкованной стали, что защищает отливы от коррозии. Чаще всего отливы покрыты специальным напылением, поглощающим шум от капель дождя.
Металлические отливы – самые недорогие комплектующие этого типа, но они не умеют противостоять внешней среде. Из-за дождей и иных осадков отливы без специального покрытия могут портиться.
Современные отливы делают из полимеров.
Алюминиевые отливы покрываются слоем лака, который защищает их от механических повреждений. Поэтому алюминиевые конструкции надежнее металлических.

Москитные сетки

Эти комплектующие для окон ПВХ считаются необязательными к установке, но они защищают комнату летом от разных насекомых, поэтому продумайте их количество и необходимость при составлении комплекта. У сеток небольшая толщина. Они легко демонтируются на осенний — зимний период.

Некоторые разновидности, кроме защитных функций, еще и предотвращают выпадение из помещения домашних питомцев.

Различают такие виды сеток:

Внешняя фурнитура

Ручки для окон ПВХ должны отличаться надежностью, производиться из крепкого материала, ведь ими часто пользуются. Также оконные ручки – это незаменимый элемент, который хорошо обыгрывает любой дизайн интерьера. Ими часто пользуются для активного проветривания комнат. Оконные ручки делают из разных материалов, затем обрабатывают специальными составами, которые защищают их от разного вида повреждений.

Виды ручек для окна:

1. Односторонние ручки.
2. Двухсторонние ручки.

Элемент проветривания

Гребенка – это некий ограничитель, который помогает приоткрыть окно на регулируемую ширину. Это комплектующее похоже на расческу, которую изготовляют из пластика и крепят на раму внутри комнаты. Гребенка прикрепляется с помощью саморезов, а ее ответную часть крепят под ручку. Гребенки просты в монтаже и пользовании. Также они могут быть встроенными и относиться уже к элементам фурнитуры.

Откосы

Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.

Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.

Элементы, скрывающие недостатки

В финале установки на стыках закрепляются элементы, скрывающие монтажный шов между комплектующими и стеной. Этими комплектующими часто выступают нащельники. В финале монтажа металлопластиковых конструкций, чаще всего при установке остекления балконов и лоджий нащельники используют для защиты монтажного шва со стороны улицы. Таким образом, выполненные из пластика нащельники защищают шов от воздействия внешней среды (осадков, солнечных лучей). Помимо защиты шва нащельники придают конструкции аккуратный и эстетичный вид. Поэтому нащельники являются обязательными комплектующими остекления балконов и лоджий.

Необходимость нащельника появилась из-за того, что в отличие от окон, на балконах и лоджиях отсутствует «строительная четверть» и монтажная пена шва полностью открыта. Установка нащельников не дает пыли, влаге попасть на шов. При установке окон, конструкция проемов иная, его площадь меньше, поэтому нащельники не используются, а монтажный шов со стороны улицы штукатурят.

Эстетический момент

Элементом красоты и дополнения конструкции является пластиковый уголок. Оконный уголок изготовляют из ПВХ, перегибая горячий лист, у которого небольшая толщина. Уголок применяют при монтаже откосов. Он закрывает зазор между пластиковой конструкцией, строительной четвертью и прикрывает монтажную пену, защищая от разных вредных воздействий.

Уголок не только прочный, но и долговечный. Эти же черты он придает и откосам. Также уголок сглаживает все неровности в углах.

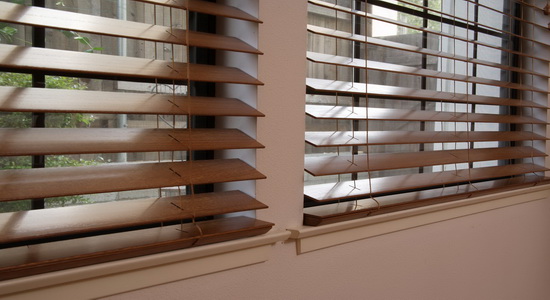

Жалюзи

Они формируют препятствия для активных лучей солнца, которые проникают в комнату, также создают красивый вид
интерьера. Есть много вариантов жалюзи, различают по материалам изготовления и системам крепления.

Вариантом крепления может выступать система алюминиевых жалюзи «Изолайт».

Из чего состоит пластиковое окно REHAU?

Пластиковое окно — это конструкция, которая с виду кажется цельной и неделимой. На самом же деле она состоит из довольно большого количества комплектующих, каждая из которых своим высоким качеством и надежностью обеспечивает окну ПВХ заложенные технические характеристики и эстетическую красоту. В нашей статье мы расскажем (а кому-то просто напомним), из каких именно элементов состоит оконная конструкция.

1. Коробка. Один из основополагающих элементов окна ПВХ, который еще иногда называют словом «рама». Это несущая конструкция, которая надежно крепится к стене и служит основой для крепления всех других оконных составляющих. Очень важно проследить за тем, чтобы коробка в точности совпадала с оконным проемом по его формам и размерам; это гарантирует ее надежную фиксацию в первую очередь.
2. Створка. Следующий элемент, который ставится непосредственно в коробку. Створка представляет собой открывающуюся часть окна, которая служит для проветривания помещения. Современные створки за счет наличия определенного комплекта фурнитуры (о ней мы расскажем позже) могут открываться с помощью поворотного, поворотно-откидного, наклонно-сдвижного и прочих механизмов. Отметим, что, как и коробка, створка состоит из высококачественного пластикового профиля REHAU.
3. Стеклопакет. Пластиковые окна иногда ошибочно называют «стеклопакетами». На самом деле стеклопакет — это составная часть окна ПВХ. Объемный элемент включает в себя два или три идеально отполированных стекол марки М1, которые разделены между собой, но объединены в единую конструкцию при помощи дистанционной рамки по контуру. Использование герметиков позволяет гарантировать замкнутым камерам, пространству между стеклами, идеальную герметичность. Стеклопакеты могут заполняться разряженным воздухом или инертным газом, что обеспечивает дополнительные теплоизоляционные характеристики.
4. Уплотнители. Уплотнители или уплотнения — это элементы из каучука или силиконовой резины, которые служат для максимально плотного примыкания одного элемента пластикового окна к другому. К примеру, именно благодаря уплотнителям створка плотно прижимается к раме при закрытии. Этот же элемент гарантирует герметичность соединения стеклопакета и рамы на местах стыков. Если уплотнители установлены правильно и не повреждены, то они надежно защитят от сквозняков и попадания влаги внутрь.
5. Фурнитура. За процесс приведения створки в движение в оконной конструкции отвечает современная оконная фурнитура, которая позволяет эксплуатировать окно ПВХ с удовольствием. Помимо вышеупомянутых процессов, скрытые от глаз фурнитурные механизмы обеспечивают прижатие и запирание оконной створки не только в районе ручки, но и в других точках периметра, что также оказывает влияние на герметичность конструкции. В пластиковых окнах REHAU может присутствовать и дополнительная фурнитура, отвечающая за повышение функциональности оконной конструкции. Компания Оконный Континент использует в своих окнах только лучшую фурнитуру SIEGENIA Titan AF, предоставляемую известным немецким производителем.
6. Армирование.Пластик или поливинилхлорид, при всей своей надежности, не мог бы выдерживать значительные ветровые и весовые нагрузки в течение многих десятилетий, не подвергаясь деформациям, если бы он ни был укреплен специальным металлическим армированием. Армирование — это своего рода «скелет» пластикового окна, который находится внутри оконного профиля REHAU.
7. Импост. Внимательно присмотревшись к пластиковому окну, Вы сможете заметить, что его створки не примыкают друг к другу. Они разделены между собой специальным элементом, который называется импост. Он может устанавливаться в створку или коробку с целью разделения оконной конструкции на отдельные составляющие.
8. Штапик. Штапики — это те элементы, которые обеспечивают надежность крепления заполнений створки или коробки. К примеру, штапики могут использоваться для фиксации стеклопакета в створке. Выглядит такое крепление достаточно незаметно, но его важность сложно переоценить.
9. Штульп/горбылек. Если есть необходимость разделить пластиковое окно на несколько частей с целью достижения необходимого уровня его изящества или функциональности, используется элемент под названием «горбылек». Если Вы откроете одну из створок в конструкции, то откроется и другая, которая не имеет ручки, образуя единое, неразделенное импостом пространством. Аналогичный «разделитель» есть и у пластиковой двери. Называется он «штульп».

Откосы. Откосы — это составные элементы оконной конструкции, которые прикрывают участки сверху и сбоку от пластикового окна. Это завершающий отделочный элемент, обеспечивающий гармоничность встраивания окна ПВХ в интерьер помещения. Компания Оконный Континент устанавливает откосы из гипсоволокнистых листов (ГВЛ) или сэндвич-панелей.

Отлив. Отлив — это оцинкованный элемент, расположенный со стороны улицы, который позволяет эффективно избавляться от осадков, попадающих на поверхность окна.

Подоконник. Подоконник навряд ли нуждается в подробном описании. Отметим, что он может быть пластиковым или изготовленным из ламинированных фанерованных плит (ФСФ). С помощью правильно подобранного подоконника завершится процесс оформления окна!

Использование ленты ПСУЛ

У многих наверняка сложилось мнение, что монтаж пластиковых окон по ГОСТу должен обязательно предусматривать использование ленты ПСУЛ. Что ж, это достаточно спорное утверждение, хотя во многих случаях ПСУЛ действительно обеспечивает достижение всех тех параметров и характеристик монтажного шва, которые предусматриваются государственным стандартом. И все же отдельные нюансы в этом вопросе присутствуют, и нюансов этих достаточно много. Предлагаем ознакомиться с ними в нашей статье, посвященной использованию паропроницаемой ленты ПСУЛ при заделке внешнего монтажного шва.

Сдержанность и очарование: «холодный» вариант остекления в стилистике «Мужской балкон»

Остекление балконов и лоджий в наше время является очень востребованной услугой. Наш рациональный ум уже давно пришел к выводу, что глупо не использовать для собственного блага пространство, которое принадлежит тебе по праву собственности. И это справедливо даже в том случае, если для этого потребуются дополнительные денежные вложения, ведь комфорт и красота требуют, как известно, определенных затрат.

Как сочетать индийский стиль в интерьере с пластиковыми окнами

Почитателей востока, особенно поклонников индийской культуры, стремящихся воссоздать в своей квартире роскошный восточный интерьер, очень волнует проблема сочетаемости этого стиля с современными пластиковыми окнами. Они переживают за то, что современные материалы, которые используются при производстве окон, вступят в противоречие с самой идеей индийского стиля, ведь, как известно, для классического индийского интерьера характерны натуральные материалы. Да, это так.

Но согласитесь, что воссоздание подлинно индийского стиля — это дело хлопотное и очень затратное. Гораздо проще и интереснее с точки зрения дизайнерской работы создать вариацию на тему индийского стиля, используя какие-то характерные для него элементы, умело сочетая их с элементами другого стиля.

Классификация стеклопакетов по функциональным возможностям

Помимо камерности и наличия специального напыления для стеклопакета важны те функциональные возможности, которыми его наделяет производитель. Проще говоря, важно определить, от чего именно будет защищать помещение новое пластиковое окно. Отсюда и возникла условная классификация стеклопакетов по их функциональному назначению.

Теплый контур и в каждом окне. Они дарят тепло и экономят электроэнергию

Оценка статьи:

Загрузка… Сохранить себе в: Составные части пластикового окна Ссылка на основную публикацию wpDiscuzAdblock
detector

Рейтинг статьи:

Из чего состоит пластиковое окно детали —

Очень часто наши клиенты интересуются, из чего состоит пластиковое окно? В данной статье мы приведем подробное описание конструкции и ответим на этот вопрос.

Состав пластиковых окон

Каждая часть, входящая в данную конструкцию, так или иначе, влияет на стоимость. Поэтому целью описания особенностей стеклопакета является не только определение составных компонентов, но и помощь в правильном выборе.

Профиль ПВХ

Окно ПВХ состоит в первую очередь из пластикового профиля. Это основная деталь всей конструкции, то есть та база, куда вставляется стеклопакет. Какие части входят в его состав? Данный элемент включает воздушные камеры, которые и обеспечивают нужную теплоизоляцию всего изделия. Температура внутри комнаты во многом определяется количеством воздушных камер. Под профилем понимается сама рама из пластика, а также створки ПВХ окон.

От бренда и типа профиля зависит окончательная цена. В настоящее время наибольшей популярностью пользуются пластиковые профили следующих марок: Rehau, KBE, Novotex, Salamander. При выборе учитываются характеристики помещения и финансовые возможности клиента.

Армирование

Это специальный металлический каркас, который предотвращает деформацию всего изделия и предупреждает сдавливание конструкции. Чем толще металл используется, тем крепче весь элемент.

Стеклопакет

В состав окна ПВХ входит и этот обязательный элемент. Это комплексная система стекол, между камерами которой находится инертный газ или воздух. Окна состоят из однокамерных и двухкамерных стеклопакетов. От количества камер зависят тепло- и звукоизоляционные свойства. Выбор определяется с учетом особенностей дома и климата.

Описание состава стеклопакета включает также и другие характеристики. Выделяют следующие виды данного элемента:

1. Солнцезащитные. Позволяют снизить расходы на кондиционирование.
2. Энергосберегающие. Экономят затраты на отопление.
3. Морозостойкие. Идеальны для холодных регионов.
4. Звукоизоляционные. Обеспечивают тишину в комнатах, если дом находится в шумном месте.
5. Пожаробезопасные. Предупреждают развитие огня и снижают риск травмирования.
6. Ударопрочные. Препятствуют попаданию в помещение злоумышленников. Широко применяются при установке на первом этаже, а также в офисных, банковских помещениях.

Фурнитура

Оконная рама открывается и закрывается благодаря фурнитуре. В данном случае также существуют различные варианты с учетом используемых материалов, технологий, производителей.

Фурнитура используется в подвижных частях окон, поэтому делится на поворотную, а также поворотно-откидную. Ручки, установленные на внутренней части рамы, тоже относятся к фурнитуре.

В своей работе мы отдаем предпочтение определенным маркам, которые за годы эксплуатации доказали свою надежность и высокое качество.

Отливы

Эти изделия защищают оконные конструкции от попадания влаги во время сырой погоды и осадков. Крепятся к профилю. Различают алюминиевые или оцинкованные варианты.

Уплотнители

Обеспечивают плотное прилегание всего изделия. Это прорезиненные части, которые защищают помещение от сквозняков, сырости, попадания звуков, мороза или теплого воздуха.

Подоконники

Состоят из подоконного профиля, который крепится к нижней части рамы. С внешней стороны к нему фиксируется отлив, с внутренней – подоконник.

Москитная сетка

Представляет собой алюминиевое основание, на которое натянуто специальное антимоскитное полотно. В регионах с обилием мух и комаров подобный аксессуар просто необходим.

Вам нужен современный стеклопакет? Обращайтесь в «Окна-Стар»!

Вы хотите, чтобы все элементы стеклопакета отвечали самым высоким требованиям звуко-, теплоизоляции и безопасности? Наша компания располагает именно такой продукцией! Мы работаем с 2005 года, и за это время накопили внушительный опыт остекления проектов любой сложности.

Мы не просто компания по продаже окон. «Окна-Стар» обеспечивает комплексное обслуживание: замеры, проектирование, производство, доставка, монтаж, обслуживание. Мы работаем не только со стандартными профилями для квартир и домов, но также изготавливаем двери, перегородки, зенитные фонари, зимние сады и многое другое.

За годы работы мы создали себе репутацию ответственной и серьезной компании, поэтому с нами сотрудничают как частные лица, так и крупные застройщики Москвы и области.

Учитывая, что весь цикл работ наша компания осуществляет самостоятельно, это дает нам возможность гарантировать 100% качество. Все детали окон, которые мы используем в работе, являются прочными и долговечными.

Оцените все наши преимущества:

• опыт работы более 12 лет;
• собственное производство;
• монтаж окон любой сложности;
• соответствие ГОСТу;
• 6 лет гарантии на монтаж и профили.

Позвоните нам, и наши опытные консультанты расскажут, из каких частей состоят окна и какому варианту стоит отдать предпочтение в вашем случае.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

• Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
• Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
• Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
• Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Особенности устройства металлопластиковых окон

На протяжении всей истории строительства окна имели различную конструкцию, от проемов, закрывающихся ставнями, до современных сложных систем.

В древнем мире окна практически не использовались, в стенах делали лишь небольшие прорези, а дневной свет проникал только на мужскую половину жилья. Переворотом в оконном деле стало изобретение стекла. Но очень долго такие окна были доступны только людям с большим достатком.

Чем только не закрывались оконные проемы: слюдой, кожей, ставнями. Только когда в 19 веке производство стекла было поставлено на поток, появились окна в современном понимании. Конструкция постоянно улучшалась и модернизировалась. Результатом стали пластиковые оконные системы, использующиеся сегодня.

Из чего состоит современное окно, и в чем секрет их устройства?

Основные элементы окон

Накопленный за многие сотни лет опыт был воплощен в современном оконном пакете. Каждый отдельный элемент выполняет свою функцию в общей системе, а в целом они представляют собой современную конструкцию. Устройство металлопластикового окна следующее.

• Рама. Это основной несущий элемент всей системы. На нее закрепляют в дальнейшем стеклопакет и фурнитуру. Также одна из основных функций принимать на себя все основные нагрузки. Современные рамы собирают на основе металлического профиля, что дает огромный запас прочности оконной системе.
• Стеклопакет. Данная часть окна обеспечивает проникновение дневного света, и достаточный уровень теплоизоляции. В своей конструкции это действительно пакет стекол собранный в единую систему.
• Фурнитура. Все отдельные детали системы, которые обеспечивают бесперебойную функциональность всего окна. Сюда относятся различные ручки, петли, штифты и прочие элементы.
• Створки. Обязательный элемент открывающегося окна. Представляет собой как бы систему в системе. Имеет свою собственную раму, в которую вмонтирован стеклопакет. Открывание и запирание происходит за счет фурнитуры (петель).

Для связки и обеспечения нормального функционирования этих составляющих также используются: импосты, штульпы, штапики, уплотнители, подоконники и отливы.

Состав пластикового окна должен быть качественным иначе быстрый износ приводит обычно к порче всей системы. Какие особенности этих комплектующих?

Конструкция рамы

Основа основ всего современного окна изготавливается на каркасе, состоящем из металлопластикового профиля. От его качества будет зависеть вся дальнейшая эксплуатация оконной системы.

Главной характеристикой профиля является его монтажная глубина. Ее показатель может отличаться от 58 миллиметров до 70. Для больших окон могут использоваться профили глубиной 130 мм.

Качественный металлический каркас должен иметь толщину стенки не менее 1,2 миллиметра и 2 мм для больших конструкций. Жесткость обеспечивается за счет наличия камер, которые располагаются на всю длину. Их количество колеблется от двух до восьми.

Не стоит путать количество камер профиля и собственно окна. Количество камер в системе, это показатель стеклопакета.

Иногда некоторые производители обозначают то, что множество камер в профиле улучшают теплоизоляцию. Это не так, показатель тепло сбережения зависит от качества самого пластика рамы. Стенки из ПВХ должны быть не менее 3 миллиметров.

Также важным элементом рамы являются дренажные отверстия, сделанные внизу для отведения влаги. Их обычно прикрывают специальными «слезниками».

Главное что стоит помнить при выборе и заказе окна, это обязательное наличие металлического армирования, и хорошее качество ПВХ стенок. А это в свою очередь зависит от того как делают пластиковые окна производители и с каких материалов.

Устройство стеклопакета

Основной показатель стеклопакета это количество камер от одной и более. Именно от этого будет зависеть теплоизоляция окна.

Конструктивно стеклопакет состоит из стекол и дистанционных планок. Камеры обязательно герметичны, что обеспечивается за счет откачки воздуха и нанесения герметика.

Обычно для жилых комнат используются двухкамерные и более окна.

Множество камер обеспечивают несколько стекол разделенных дистанционными планками. В двухкамерных их должно быть три.

При заказе оконных систем проверить количество камер можно следующим образом. Возле стекла нужно поджечь спичку или зажигалку, каждое из стекол даст свое отображение огонька. Также этим способом проверяется наличие энергосберегающего газа в камерах. Отражение огня будет иметь синеватый оттенок.

Стекла производят в различных вариациях: тонированные, противоударные, зеркальные, самомоющиеся и другие. Как правило, они кварцевые и толщиной в несколько миллиметров.

Между стеклами укладываются дистанционные планки для обеспечения зазора.

Виды стеклопакетов

Однокамерные стеклопакеты, состоят с двух стекол (толщина 4 миллиметра), с шириной камеры в 16 мм. Такой вид подходит для нежилых помещений, или же монтажа на балконе.

Двухкамерные, имеют три стекла с двумя камерами между ними шириной до 32 мм. Такой стеклопакет за счет герметизации и в сочетании с энергосберегающей технологией имеет отличные показатели по тепло- и звукоизоляции.

Энергосберегающие типы подразумевают изготовление, при котором применяют специальное стекло, работающее по принципу теплоотражателя. Показатель сбережения тепла намного выше, чем у обычного стеклопакета.

Противоударный вид представляет собой стекло по принципу автомобильного. Он очень прочный, а при разбитии осколки держаться на пленке.

Шумоизоляционные стеклопакеты за счет дополнительной пленки снижают уровень шума с улицы.

В зависимости от того какой из типов будет выбран для установки формируется цена всего окна. Но, не стоит переплачивать при выборе. Некоторые свойства попросту не понадобятся в определенных условиях.

Фурнитура

К фурнитуре относятся все элементы и механизмы, которые соединяют основные комплектующие и обеспечивают их бесперебойную эксплуатацию. Главными и обязательными деталями являются ручки с замками запирания, и петли. Также сюда относятся уплотнители и штапики для закрепления стеклопакета в раме.

Замок должен быть качественным и переводить створку окна в разные положения (проветривание, открывание). Вся работа обеспечивается за счет специальных пластин. Они, имея цапфы, переводят створку из одного положения в другое, и не позволяют отжать окно с улицы.

Ручка прочная составляющая системы закрывания и имеет несколько положений в соответствии выбранного режима окна.

Штапики, изготавливают из пластика с специальными выступами для надежной фиксации в раме. За счет этих планок в оконную систему закрепляется стеклопакет.

Уплотнители производятся из резины. Их главное назначение это плотное закрытие оконных створок, за счет чего достигается отличная теплоизоляция помещения.

Другие элементы окна

Строение пластикового окна имеет в своем составе и другие дополнительные детали.

Импост, обеспечивает объединение в одну систему нескольких секций окна. За счет него все створки соединяются в единый механизм.

Штульпы используют для соединения нескольких створок между собой.

Подоконник, также является частью окна. Он закрепляется непосредственно под раму. В его функцию входит обеспечение правильной циркуляции воздуха, и отведения лишней влаги.

Отливы, это уличные элементы, которые отводят воду от окна и обеспечивают дополнительную защиту оконного проема. Их монтаж происходит за счет зацепа отлива в специальный паз под рамой.

Откосы, не входят в непосредственную конструкцию окна, но, тем не менее, будут важной деталью в работе всей системы. Их обязанность это защита монтажного зазора от воздействия внешней среды. Также за счет откосов обустраивается дополнительная теплоизоляция помещения.

Устройство пластикового окна это результат накопленного на протяжении многих лет опыта. Это сложная система, и не взирая на заявки рекламщиков, она требует тщательного ухода профилактических осмотров с дальнейшим обслуживанием.

Оценка статьи:

Загрузка… Сохранить себе в: Из чего состоит пластиковое окно детали Ссылка на основную публикацию wpDiscuzAdblock
detector

Рейтинг статьи:

Окна ПВХ составляющие части —

Из чего состоит пластиковое окно?

Пластиковое окно — это продукт, состоящий из нескольких элементов, сопровождающихся различными техническими терминами. Как только не называют пластиковые окна и стеклопакеты: и окна ПВХ, и пластиковые стеклопакеты. Для того чтобы немного разобраться в данном вопросе, приведём небольшой словарь терминов и немного разберём строение окна.

Основные характеристики пластиковых окон

Появлению на свет пластиковых окон мы обязаны Анри Виктору Реньо , французскому учёному-химику и горному инженеру по совместительству по окончании Политехнической школы в Париже (1832) учился в Горной школе>. Именно его работы и опыты привели к открытию данного материала. В ходе своих экспериментов и многократных исследований в 1838 г. Реньо получил такой материал как поливинилхлорид. Иными словами, это тот самый ПВХ, из которого сделаны современные окна.

К недостаткам поливинилхлорида можно отнести тот факт, что длительное воздействие ультрафиолета, например при попадании прямых солнечных лучей, на изделия из ПВХ может привести к фотодеструкции, вследствие чего изделие теряет эластичность и прочность. Для предотвращения данного явления в состав ПВХ вводят светопоглощающие красители, что позволяет ограничиться деградацией тонкого слоя толщиной около 0.05 мм, который изменяет свой цвет (процесс «отбеливания»).

В настоящее время окна из данного материала у всех на слуху и занимают лидирующие позиции на рынке. Полное доминирование не удивительно, ведь этот материал экологичен.

Также следует указать и другие характеристики пластиковых окон.

Важными функциями окон ПВХ являются сохранение тепла в доме / квартире и защита от какого-либо шума, исходящего извне.

И чтобы выполнять эти функции в полном объёме, хорошие окна должны обладать отличной звукоизоляцией и иметь сопротивление теплопередаче.

Теперь следует поговорить подробнее про звукоизоляцию.

Все мы, приходя домой, хотим полностью окунуться в спокойную и уютную атмосферу, где не будет места постороннему шуму, который доносится с улицы. И окна должны справляться с этой задачей, обладая хорошей звукоизоляцией, т. е. окна нашего дома должны снижать уровень шума, чтобы человек слышал только те звуки, которые ему приятно слышать, а не всё то, что происходит за окном.

Ведь за день мы устаем от акустического напряжения, сами того не замечая, поэтому важно, чтобы атмосфера дома была иной, чем на улице, работе и т. д.

На хорошую или плохую звукоизоляцию может повлиять сам стеклопакет, ведь он занимает довольно приличную площадь окна.

Ранее уже говорилось о том, что окно должно иметь сопротивление теплопередаче. И тут тоже свою роль играет стеклопакет.

Оказывается, всё достаточно просто: чем больше у окна сопротивления теплопередаче, тем теплее оно будет. А также тепло будет меньше проходить через конструкцию окон ПВХ. И можно не бояться, что в сильный мороз Ваш дом изнутри будет похож на ледяной дворец.

Для этого существуют энергосберегающие стеклопакеты. Суть таких окон в том, что на поверхность стекла наносится тонкий слой ионов серебра.

Улучшают качество теплоизоляции и дистанционные рамки, которые, в свою очередь, изготавливаются из пластика.

В любом случае, необходимо ответственно подходить к выбору окон, не спешить, чтобы потом не пришлось проводить монтаж заново и не мучиться от нежелательных звуков, проникающих в Ваш дом.

Составляющие пластикового окна

0. Пластиковое окно — это инженерная конструкция, которая состоит из профиля, стеклопакета и набора фурнитуры.

1. Пластиковый профиль — это рама и створки окна, основная составляющая конструкции. Изготавливается химическим методом — экструзией: расплавленное полимерное сырьё продавливается через формирующее отверстие. Профиль представлен в трёх основных цветовых гаммах — белый, коричневый и бежевый.

2. Стеклопакет — монолитная конструкция, занимающая 90% всего окна и состоящая из нескольких стёкол (два и более). Стёкла разделены на промежутки, заполненные инертным газом или разряженным воздухом и соединены по контуру.

3. Фурнитура — это комплект механизмов, обеспечивающих работу окна: его открывание и закрывание в разных режимах. Представлена такими элементами, как петли, кронштейны, тяги, цапфы, ручки и многими другими. Ручку часто принимают за всю фурнитуру, хотя она лишь управляет множеством элементов. Фурнитура находится по всему периметру окна.

4. Штапик — это пластиковая планка, которая удерживает стеклопакет в окне.

5. Сэндвич-панель — изготовленный из пластика непрозрачный элемент окна. Применяется в глухих оконных и дверных конструкциях вместо стеклопакета.

6. Армирование — это использование металлического профиля, который находится внутри пластикового профиля, повышает жёсткость и прочность конструкции.

7. Подставочный профиль — невидимый глазу элемент окна, используемый при монтаже. Фактически является прокладкой между окном и стеной. Также является вспомогательным элементом для крепления отлива и подоконника.

8. Импост — это вертикальная перекладина, которая делит окно на части. Благодаря ей создаётся несколько световых проёмов.

9. Штульп — это профиль из пластика для двухстворчатых окон, позволяющий закрывать створки без вертикального разделителя, то есть безимпостный притвор. Створки окна в этом случае являются взаимозависимыми и не содержат оконной ручки. При открытом окне проём остаётся свободным от разделителя.

10. Резиновые уплотнители — вставляются по всему периметру окна. Плотно прилегают в областях крепления стеклопакета, рамы, створки. Обеспечивают герметичность и изоляцию.

Дополнительные элементы окон ПВХ

Откосы — это часть стены, которая примыкает к окну. Отделываются откосы штукатуркой, но для более привлекательного вида и комфорта используют в качестве отделки пластик. Такая отделка внутренней части стены и является откосом.

Отливы — это внешний элемент отделки окна. Выполняет функцию защиты окна и фасада дома от непогоды, дождя и влаги.

Подоконник — внутренняя часть отделки. Нередко используется для украшения дома комнатными цветами.

Раскладка — декоративный элемент окна. Вклеивается во внутреннюю часть стеклопакета и образует фальш-переплёт, визуально разделяя стекло на части. Такой декор придаёт окну неповторимую индивидуальность. Раскладка представлена в разнообразной цветовой гамме.

Ламинация — декорация оконного профиля плёнкой разных цветов по желанию потребителя. Такая плёнка устойчива к механическим повреждениям.

Москитная сетка — это тонкая металлическая сеть, которая устанавливается на пластиковый каркас. Крепится в пазы с внешней стороны окна и защищает Ваш дом от насекомых.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

• Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
• Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
• Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
• Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Комплектующие для пластиковых окон. Что входит в состав ПВХ окна

При заключении договора на покупку окна из пластика, следует иметь в виду, что удачно подобранные комплектующие обеспечат гармонию, как с внутренним интерьером помещения, так и со стилем, в котором выполнен фасад здания.

К слову сказать, конструкция современного пластикового окна представляет собой сплетенную воедино систему, включающую в себя определенный ряд деталей и механизмов. В этой статье мы попытаемся рассмотреть подробно, из чего складывается комплектация ПВХ окон и опишем каждый элемент конструкции.

Что входит в конструкцию пластикового окна?

Начнем с того, что без всех нижеперечисленных составляющих современная светопропускающая конструкция попросту не будет функционировать. Оконные аксессуары, которыми она по желанию может быть дополнена, призваны обеспечить безопасность и удобство в эксплуатации.

Ниже перечислим главные составляющие пластикового окна.

Рама. Представляет собой каркас, на который осуществляется крепление остальных элементов конструкции. Для ее изготовления применяется профиль из поливинилхлорида (ПВХ).

Импост. Делит раму на несколько частей. В большинстве случаев он располагается вертикально, и лишь изредка, при нестандартном способе открытия створок, горизонтально.

Створка. Крепится к раме, подвижна. Ее конструкция позволяет функционировать в двух положениях: в поворотном и в откидном.

Стеклопакет. Самая большая составляющая оконной системы. Занимает порядка 90% площади. Состоит из одной или нескольких камер, ограниченных с двух сторон стеклами. Эффективно справляется с удержанием тепла внутри помещения и с обеспечением создания условий для проникновения достаточного количества дневного света.

Штапик. Расположен по границе соприкосновения видимой части стеклопакета и створки. Предназначен для плотного удержания стеклопакета в конструкции окна.

Фурнитура. К данному понятию относят множество составляющих, объединенных одной задачей – обеспечением правильного движения деталей и механизмов в оконной системе.

Подробнее с тем, что представляет собой каждый элемент окна, можно ознакомиться, перейдя по соответствующим ссыллкам.

Дополнительные аксессуары.

Не имея в своем составе дополнительных аксессуаров, комфорт от эксплуатации окна и его функциональность будут заметно снижены. Поэтому так важно заранее, еще перед оформлением заказа, продумать требования, предъявляемые к дополнительным комплектующим частям окна.

Безусловно, большую часть из них можно заказать после установки конструкции на штатное место, однако в этом случае надо быть готовым к тому, что лишних денежных трат избежать не удастся.

Дополнительные элементы.

Стоит отметить, что современное окно не может не включать в себя отдельные элементы, продлевающие срок его эксплуатации, а также придающие оконному проему эстетичный внешний вид. Перечислим их:

1. Подоконник. Служит в качестве дополнительной части конструкции окна. Совмещает сразу две функции: закрытия нижней части оконного проема и создание дополнительных удобств в помещении. Подоконники могут использоваться как в качестве хранилища печатной продукции, так и служить в качестве места для выращивания цветов и плодово-овощных культур. Иногда подоконник служит продолжением стола или удобным местом для чтения. Современные подоконники производятся из следующих материалов:

В принципе, для установки совместно с ПВХ окном, подойдет любой из вышеперечисленных материалов. Главное «поймать» то удачное сочетание цвета и материала, гармонирующее с интерьером помещения.

2. Откосы. Предназначение оконных откосов сводится к закрытию пустот проема и приданию последнему улучшенных свойств по тепло- и шумоизоляции. Их месторасположение – верхняя и боковые части проема (нижнюю занимает подоконник). Откосы могут быть выполнены из разных материалов. Они бывают:

Также как и подоконники, оконные откосы в комбинации с пластиковым окном идти с различными материалами.

3. Отлив. Входит в число обязательных аксессуаров, которыми комплектуются окна любого типа. Располагается со стороны улицы. Его назначение – отвод поступающей воды от стыка проема и конструкции самого окна. В зависимости от вида материала обладают различными характеристиками. Бывают:

• металлическими;
• алюминиевыми;
• медными;
• пластиковыми.

4. Москитные сетки. Основное предназначение данного изделия это, конечно же – обеспечение надежной защиты помещения от проникновения в него кровососущих насекомых через оконный проем. На сегодняшний день существует огромное количество видов москитных сеток, отличающихся, прежде всего, способами установки и функциональностью.

Некоторые модели, помимо основных защитных функций, выполняют и дополнительные – предохраняют от выпадения из окна домашних животных (сетка «Антикошка») или защищают помещение от проникновения в него частиц пыли или пыльцы цветов (сетка «Антипыльца»). Перечислим доступные на сегодняшний день виды москитных сеток:

5. Жалюзи. Их предназначение сводится как к формированию препятствия для солнечных лучей, проникающих в помещение, так и к созданию некой эстетической составляющей внутреннего интерьера. В зависимости от применяемого материала различают большое количество видов жалюзи, например:

Могут устанавливаться не только на окно помещения, но и на окна балкона.

Подытоживая вышенаписанное, можно отметить, что сегодня российский рынок строительных материалов готов предложить конечному покупателю на выбор довольно большое количество моделей окон из пластика, а также широкий спектр предназначенных для них дополнительных аксессуаров. Наибольшую популярность у нас в стране снискали марки ПВХ окон: Rehau, Veka, KBE. Разница, помимо наименования производителя, кроется в разнообразии комплектующих, которыми оснащены изделия данных фирм. Поэтому так важно ориентироваться в характеристиках и отличиях каждого элемента окна.

Лучшие комплектующие для пластиковых окон: подоконники, отливы, москитные сетки

Сейчас популярной является установка металлопластиковых окон как в квартирных помещениях, так и в домах. Такие окна имеют хороший внешний вид и доступны по цене, что делает их популярными для широкого спектра потребителей.
Чаще всего окна ПВХ (рамы и створки) дополняют комплектующие.Схема конструкции сегодняшнего пластикового окна является сплетенной в одно системой, которая включает в себя нужные детали и механизмы, главные и второстепенные, такие как подставочный профиль, эркер, уголок, нащельник и т. д.

Главные составляющие

1. Рама. Каркас, на который крепятся другие части металлопластиковой конструкции (створки, крепления москитной сетки). Она изготовляется из профиля поливинилхлорида (ПВХ).
2. Импост. Разделяет и усиливает раму на определенные части (балконная дверь, окно с фрамугой).

Чаще всего его положение вертикальное, редко горизонтальное.

Створка. Прикрепляется к раме, может поворачиваться и откидываться.

Стеклопакет. Наибольшая часть металлопластиковых окон. Располагается на 90 процентах площади. Одна или несколько камер, которые ограничены с двух сторон стеклом.

Штапик. Располагается по границе соприкосновения створки и стеклопакета. Помогает плотно удерживать стеклопакет в оконном проеме.

Фурнитура. Это множество составляющих, которые обеспечивают правильное движение деталей в системе окна.

Угловое крепление (эркерное). Соединение, позволяющее преломлять конструкцию на определенный угол.

Сэндвич панель – используется как элемент балконной двери или отделки откосах.

Дополнительные элементы

Пластиковые подоконники для окон ПВХ – необходимое дополнение оконных функций.
Данными комплектующими можно пользоваться, как полкой, подставкой под домашние цветы, столешницей.
Эти комплектующие имеют разнообразный состав. Их изготовляют из ДСП, разных видов дерева. Самым дорогостоящим и практичным материалом для него является дуб.
Пользуются спросом такие комплектующие из мрамора.

Популярными являются также пластиковые подоконники. Материал придает доске устойчивость к влаге и термостойкость. Из-за покрытия термоклеющейся пленкой этим доскам не страшны воздействия солнечных лучей. Они не становятся тусклыми и им не нужна дополнительная покраска. Изготовляются в разных цветах.

Классический белый цвет подоконника подойдет к любому интерьеру, так как он более нейтральный.

Низ проема окна

Подставочный профиль. На него крепится рама, подоконник, отлив.

Отлив — это комплектующая конструкции окна, которая защищает оконную раму и монтажный шов от влаги. Есть разные виды отливов:

Алюминиевые отливы изготовляют из металла небольшой толщины (3мм), оцинкованной стали, что защищает отливы от коррозии. Чаще всего отливы покрыты специальным напылением, поглощающим шум от капель дождя.
Металлические отливы – самые недорогие комплектующие этого типа, но они не умеют противостоять внешней среде. Из-за дождей и иных осадков отливы без специального покрытия могут портиться.
Современные отливы делают из полимеров.
Алюминиевые отливы покрываются слоем лака, который защищает их от механических повреждений. Поэтому алюминиевые конструкции надежнее металлических.

Москитные сетки

Эти комплектующие для окон ПВХ считаются необязательными к установке, но они защищают комнату летом от разных насекомых, поэтому продумайте их количество и необходимость при составлении комплекта. У сеток небольшая толщина. Они легко демонтируются на осенний — зимний период.

Некоторые разновидности, кроме защитных функций, еще и предотвращают выпадение из помещения домашних питомцев.

Различают такие виды сеток:

Внешняя фурнитура

Ручки для окон ПВХ должны отличаться надежностью, производиться из крепкого материала, ведь ими часто пользуются. Также оконные ручки – это незаменимый элемент, который хорошо обыгрывает любой дизайн интерьера. Ими часто пользуются для активного проветривания комнат. Оконные ручки делают из разных материалов, затем обрабатывают специальными составами, которые защищают их от разного вида повреждений.

Виды ручек для окна:

1. Односторонние ручки.
2. Двухсторонние ручки.

Элемент проветривания

Гребенка – это некий ограничитель, который помогает приоткрыть окно на регулируемую ширину. Это комплектующее похоже на расческу, которую изготовляют из пластика и крепят на раму внутри комнаты. Гребенка прикрепляется с помощью саморезов, а ее ответную часть крепят под ручку. Гребенки просты в монтаже и пользовании. Также они могут быть встроенными и относиться уже к элементам фурнитуры.

Откосы

Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.

Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.

Элементы, скрывающие недостатки

В финале установки на стыках закрепляются элементы, скрывающие монтажный шов между комплектующими и стеной. Этими комплектующими часто выступают нащельники. В финале монтажа металлопластиковых конструкций, чаще всего при установке остекления балконов и лоджий нащельники используют для защиты монтажного шва со стороны улицы. Таким образом, выполненные из пластика нащельники защищают шов от воздействия внешней среды (осадков, солнечных лучей). Помимо защиты шва нащельники придают конструкции аккуратный и эстетичный вид. Поэтому нащельники являются обязательными комплектующими остекления балконов и лоджий.

Необходимость нащельника появилась из-за того, что в отличие от окон, на балконах и лоджиях отсутствует «строительная четверть» и монтажная пена шва полностью открыта. Установка нащельников не дает пыли, влаге попасть на шов. При установке окон, конструкция проемов иная, его площадь меньше, поэтому нащельники не используются, а монтажный шов со стороны улицы штукатурят.

Эстетический момент

Элементом красоты и дополнения конструкции является пластиковый уголок. Оконный уголок изготовляют из ПВХ, перегибая горячий лист, у которого небольшая толщина. Уголок применяют при монтаже откосов. Он закрывает зазор между пластиковой конструкцией, строительной четвертью и прикрывает монтажную пену, защищая от разных вредных воздействий.

Уголок не только прочный, но и долговечный. Эти же черты он придает и откосам. Также уголок сглаживает все неровности в углах.

Жалюзи

Они формируют препятствия для активных лучей солнца, которые проникают в комнату, также создают красивый вид
интерьера. Есть много вариантов жалюзи, различают по материалам изготовления и системам крепления.

Вариантом крепления может выступать система алюминиевых жалюзи «Изолайт».

Конструкция пластикового окна – из каких деталей состоит?

Очень часто наши клиенты интересуются, из чего состоит пластиковое окно? В данной статье мы приведем подробное описание конструкции и ответим на этот вопрос.

Состав пластиковых окон

Каждая часть, входящая в данную конструкцию, так или иначе, влияет на стоимость. Поэтому целью описания особенностей стеклопакета является не только определение составных компонентов, но и помощь в правильном выборе.

Профиль ПВХ

Окно ПВХ состоит в первую очередь из пластикового профиля. Это основная деталь всей конструкции, то есть та база, куда вставляется стеклопакет. Какие части входят в его состав? Данный элемент включает воздушные камеры, которые и обеспечивают нужную теплоизоляцию всего изделия. Температура внутри комнаты во многом определяется количеством воздушных камер. Под профилем понимается сама рама из пластика, а также створки ПВХ окон.

От бренда и типа профиля зависит окончательная цена. В настоящее время наибольшей популярностью пользуются пластиковые профили следующих марок: Rehau, KBE, Novotex, Salamander. При выборе учитываются характеристики помещения и финансовые возможности клиента.

Армирование

Это специальный металлический каркас, который предотвращает деформацию всего изделия и предупреждает сдавливание конструкции. Чем толще металл используется, тем крепче весь элемент.

Стеклопакет

В состав окна ПВХ входит и этот обязательный элемент. Это комплексная система стекол, между камерами которой находится инертный газ или воздух. Окна состоят из однокамерных и двухкамерных стеклопакетов. От количества камер зависят тепло- и звукоизоляционные свойства. Выбор определяется с учетом особенностей дома и климата.

Описание состава стеклопакета включает также и другие характеристики. Выделяют следующие виды данного элемента:

1. Солнцезащитные. Позволяют снизить расходы на кондиционирование.
2. Энергосберегающие. Экономят затраты на отопление.
3. Морозостойкие. Идеальны для холодных регионов.
4. Звукоизоляционные. Обеспечивают тишину в комнатах, если дом находится в шумном месте.
5. Пожаробезопасные. Предупреждают развитие огня и снижают риск травмирования.
6. Ударопрочные. Препятствуют попаданию в помещение злоумышленников. Широко применяются при установке на первом этаже, а также в офисных, банковских помещениях.

Фурнитура

Оконная рама открывается и закрывается благодаря фурнитуре. В данном случае также существуют различные варианты с учетом используемых материалов, технологий, производителей.

Фурнитура используется в подвижных частях окон, поэтому делится на поворотную, а также поворотно-откидную. Ручки, установленные на внутренней части рамы, тоже относятся к фурнитуре.

В своей работе мы отдаем предпочтение определенным маркам, которые за годы эксплуатации доказали свою надежность и высокое качество.

Отливы

Эти изделия защищают оконные конструкции от попадания влаги во время сырой погоды и осадков. Крепятся к профилю. Различают алюминиевые или оцинкованные варианты.

Уплотнители

Обеспечивают плотное прилегание всего изделия. Это прорезиненные части, которые защищают помещение от сквозняков, сырости, попадания звуков, мороза или теплого воздуха.

Подоконники

Состоят из подоконного профиля, который крепится к нижней части рамы. С внешней стороны к нему фиксируется отлив, с внутренней – подоконник.

Москитная сетка

Представляет собой алюминиевое основание, на которое натянуто специальное антимоскитное полотно. В регионах с обилием мух и комаров подобный аксессуар просто необходим.

Вам нужен современный стеклопакет? Обращайтесь в «Окна-Стар»!

Вы хотите, чтобы все элементы стеклопакета отвечали самым высоким требованиям звуко-, теплоизоляции и безопасности? Наша компания располагает именно такой продукцией! Мы работаем с 2005 года, и за это время накопили внушительный опыт остекления проектов любой сложности.

Мы не просто компания по продаже окон. «Окна-Стар» обеспечивает комплексное обслуживание: замеры, проектирование, производство, доставка, монтаж, обслуживание. Мы работаем не только со стандартными профилями для квартир и домов, но также изготавливаем двери, перегородки, зенитные фонари, зимние сады и многое другое.

За годы работы мы создали себе репутацию ответственной и серьезной компании, поэтому с нами сотрудничают как частные лица, так и крупные застройщики Москвы и области.

Учитывая, что весь цикл работ наша компания осуществляет самостоятельно, это дает нам возможность гарантировать 100% качество. Все детали окон, которые мы используем в работе, являются прочными и долговечными.

Оцените все наши преимущества:

• опыт работы более 12 лет;
• собственное производство;
• монтаж окон любой сложности;
• соответствие ГОСТу;
• 6 лет гарантии на монтаж и профили.

Позвоните нам, и наши опытные консультанты расскажут, из каких частей состоят окна и какому варианту стоит отдать предпочтение в вашем случае.

Оценка статьи:

Загрузка… Сохранить себе в: Окна ПВХ составляющие части Ссылка на основную публикацию wpDiscuzAdblock
detector

Рейтинг статьи:

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Блиц-опрос: Какое окно лучше всего для кухни?Poll Options are limited because JavaScript is disabled in your browser.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

• Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
• Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
• Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
• Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Окно как элемент интерьера — 12 решений

Весна, хочется перемен? Но таких, чтобы не перекрашивать стены и не делать ремонт? Тогда займитесь окнами!

Дизайнеры давно перестали относиться к окнам как просто к источнику света. Их стараются максимально задействовать в общей картине интерьера. Почему?

• Во-первых, окна всегда съедают полезное пространство. Там, где есть окно уже не поставишь шкаф или холодильник.
• Во-вторых, если правильно подобрать материалы окна и подоконника, и выбрать декоративные элементы – окно может стать акцентом, основой композиции комнаты.

В этой статье я покажу, как можно использовать в повседневной жизни окна и подокнники. А в конце статьи покажу и свои примеры).

Украшаем подоконник

Даже обычный пластиковый подоконник белого цвета на самом простом окне может выглядеть очень стильно! Примеры:

1. Красивые композиции

У вас дома наверняка есть много книг, красивых вазочек (которые почти не используются), свечей, коробочек, разных декоративных баночек и статуэток. Составьте из них единую композицию и расположите её на подоконнике!

2. Выращиваем зелень или цветы

Самый полезный вариант! Выберете зелень (мяту, лук, кинзу и так далее) — и на вашем столе всегда будут свежие витамины с собственного окна! Выберете цветы — будете пить утренний кофе и любоваться! 🙂

Купите (например, в Икеа) или сделайте сами (в сети полно мастер классов) из старых бутылок и баночек стильные горшочки для цветов и зелени. Расставьте их так, чтобы они сочетались между собой — и шедевр готов!

Даже рассаду на помидоры можно оформить красиво, было бы желание!

А вот, посмотрите! Это наш стеллаж-лесенка в интерьер у хозяйки. Девушка поставила на неё горшочки с зеленью — и экономия места, и красота!

3. Сшейте много подушек!

Да-да, подушки на окне — это красиво! Особенно, если вы счастливый обладатель большого окна, как и я. 🙂

Купите в строительном магазине или в «Икее» маленьких дешевых подушек, сшейте на них чехлы. Бонус — это приятный процесс творчества — придумывать дизайн, выбирать и подбирать ткани.

Подушки могут сочетаться со шторами, с рядом стоящей мебелью или вовсе могут быть ярким пятном в комнате. Большой плюс — их всегда можно заменить, если надоедят!

Используем подоконник в хозяйственных целях

4. Подоконник как письменный стол

Когда я была маленькая и только пошла в школу, у нас дома была целая операция по перестановке моего письменного стола к окну. Родители ломали голову, как же сделать так, чтобы и свет падал, и вся остальная мебель уместилась.

Вопрос актульный всегда. Просто используйте подоконник как письменный стол! Решите сразу 2 проблемы — освещённости и экономии места.

5. Подоконник как продолжение кухни

Если бы мы делали ремонт сейчас, то обязательно бы положили на кухонное окно столешницу, как на гарнитуре. Это безумно удобно и красиво! Всё равно окно на кухне используется очень активно. А если подойти к решению этого вопроса на этапе проектирования, то можно еще и место сэкономить!

Сейчас на подоконниках в кухнях можно увидеть барные стойки, полки для хранения и даже мойки!

Декорируем сами окна

6. Используем свет

Классический и беспроигрышный вариант — различные лампочки и гирлянды. У меня дома всегда висят гирлянды на окне. Они светят тёплым жёлтым светом и создают очень уютную атмосферу. Если вдруг надоедает — просто не включаем!

7. Делаем рамку

Наверняка вы знаете, что окна на стыке со стеной обклеивают специальными уголками. Замените их на красивые плинтуса!

Они продаются в строительных магазинах и бывают из разных материалов — на любой бюджет.

Занавески, шторы, портьеры

Ну, конечно, главный аксессуар для окон — это шторы. Или их отсутствие, что в некотрых случаях тоже очень красиво.

8. Будем проще

Лично я не люблю «дорогие-богатые» шторы, тяжёлые, с драпировками и со множеством переплетений. Мне кажется, что занавески из самых простых материалов (например, льняные) и самых простых цветов — смотрятся лучше всего.

9. Создаём акцент

Если хочется добавить в привычный интерьер чего-то яркого, не торопитесь перекрашивать стены в жёлтый цвет — повесьте яркие шторы! И опять же, их легко поменять, если вновь захочется спокойствия. У нас дома 2 года на большом окне висели красивые льныне сиреневые шторы. А теперь такие же, но угадайте, какого цвета? 🙂 Бежевые! 🙂

10. Используем сложные формы

Я, конечно, не любитель таких шторных конструкций, но в некоторых случаях они очень-очень красиво смотрятся в интерьере, привлекая к себе внимание.

11. Играем со светом

Меня поразили своей красотой эти декоративные ставни! Кажется, будто ты не дома, а в каком-нибудь восточном дворце! Потрясающая идея!

12. Всё внимание к деталям

Если сложных форм и ярких цветов всё-таки не хочется, задействуйте детали! Рюшки по краю, необычные вставки по низу, держатели различных форм — всё зависит от вашей фантазии!

Теперь покажу немного своего окна, как обещала)

Первое вреся шторы были сиреневые:

А сейчас спокойные, бежевые:

ну и помощница, куда без неё. 🙂

И бонусом — всем знакомое и сердцу милое окошко!

Основные элементы пластиковых окон в Вашем городе.

Чтобы посмотреть описание
элемента окна, наведите курсор
на его название

Рама

Неподвижно зафиксированный в проеме элемент окна, который служит для закрепления на нём створок или монтажа стеклопакета (в случае глухих окон).

Рама состоит из, соединённых между собой методом сварки, пластиковых профилей (брусков) с вмонтированным внутрь металлическим армированием (каркасом).

Рама один из важнейших элементов пластиковой конструкции, так как отвечает за прочность всего окна и от её качества зависит долговечность всего изделия.

Фурнитура

Механизм, располагающаяся по периметру створки и внутри рамы, задачей которого является управление окном, его запирание, отпирание, откидывание и поворот.

Так как фурнитура отвечает за прилегание створки окна к раме, от её качества и правильной установки зависит долговечность окна, удобство эксплуатации и теплозащитные характеристики.

Петля

Металлическая деталь в пластмассовом корпусе. Применяется, чтобы обеспечить подвижный крепёж створки к раме.

Петли позволяют створке вращаться вокруг оси, за счёт чего осуществляется открытие и закрытие окна.

Ручка

Рычажный элемент пластикового окна позволяющий передать усилие человека на открывающий механизм створки из одной точки.

С помощью ручки производятся такие операции как открытие, закрытие и откидывание створки.

Ручки могут быть изготовлены как из пластика, так и из металла и иметь различную окраску.

Створка

Пластиковый элемент оконной конструкции с вмонтированным в него стеклопакетом.

Как и раму створку изготавливают из спаянных между собой пластиковых брусков (оконного профиля).

Створка подвижно соединена с рамой с помощью петель, что позволяет открывать, закрывать и откидывать её, обеспечивая удобное использование пластикового окна.

Импост

Элемент пластикового окна в виден горизонтальной или вертикальной балки, а иногда их комбинации, делящий окно на части.

Зачастую, в окнах сложной конструкции, импост имеет Т-образную форму.

Его так же как раму и створку изготавливают из пластикового бруска (оконного профиля) с вмонтированным внутрь металлическим сердечником.

Импост используют в качестве элемента жесткости для окон больших размеров и для закрепления на нём створок в окнах с тремя и более створками.

Стеклопакет

Прозрачная часть пластикового окна.

Стеклопакет представляет собой несколько стёкол, склеенных по периметру между собой через алюминиевую или пластиковую рамку таким образом, что между стёклами образуется воздушная камера.

Мы подробнее рассмотрим стеклопакет в одном из следующих уроков.
