Подключение передней панели к материнке: Подключение передней панели к материнской плате: схема подключения, подробная инструкция

16.02.1970 alexxlab 0

Содержание

Подключение передней панели к материнской плате: схема подключения, подробная инструкция

Многие функции компьютера зависят от правильного проводного соединения комплектующих между собой. В этот список входит и передняя панель корпуса, которая позволяет пользователю управлять включением и перезагрузкой ПК. Многие пользователи считают, что процедура соединения коннекторов очень сложная и поэтому вызывают специалиста, который правильно всё подключит. Да, разъемы очень мелкие, но потратив всего несколько минут, в них можно разобраться и сделать всё самому. Даже если у вас что-то не получится, в худшем случае вы получите просто неработающие кнопки на корпусе. Но они обязательно будут функционировать, если вы воспользуетесь нашей инструкцией.

Шаг 1. Находим шлейфы

В большинстве современных корпусов кабели, которые отвечают за кнопки на передней панели являются несъемными и отходят от того места, где располагается сама панель. Если вы не можете их найти, попробуйте заглянуть внутрь корпуса поглубже. Производитель мог прикрепить их к одной из стенок, чтобы они не повредились во время транспортировки. Обнаружив провода, обратите внимание, что каждый из них промаркирован в соответствии с международными стандартами. Однако обозначения могут слегка отличаться. Зависит это от ревизии и компании производителя.

  • Power SW (PWRBTN) — отвечает за включение/выключение компьютера. К коннектору всегда подведено два провода. По сути этот коннектор является перемычкой, которая замыкает два контакта на материнской плате.
  • Reset SW (Reset) — коннектор, отвечающий за перезагрузку.
  • HDD LED (HDLED) — индикатор, отображающий степень загрузки жесткого диска. Вы наверняка замечали, что при активном использовании компьютера на передней панели часто моргает небольшая лампочка. Это и есть этот индикатор. Чем активнее накопитель используется системой, тем быстрее моргает индикатор. Мы согласны, что функционал не далеко не самый обязательный. Поэтому, если не хотите тратить драгоценное время, то этот коннектор можно вовсе не подключать.
  • Power LED (PLED) — ещё один индикатор, который загорается во время включения компьютера. Тоже далеко не самая полезная вещь, поэтому можно её проигнорировать. Однако в некоторых тестовых стендах, когда не подключается процессорный кулер и видеокарта, а блок питания имеет пассивную систему охлаждения, этот индикатор может быть полезен. Как ещё тогда определить, что ПК запустился?
  • USB — отвечает за USB-порты на передней панели. Задние порты на материнской плате никак не связаны с этим коннектором.
  • Speaker — небольшой динамик, который издает характерные звуки, когда ПК запускается с какой-либо ошибкой.
    Многие также не воспринимают его всерьез, однако он часто бывает полезен. Он имеет несколько типов сигналов, которые отличаются друг от друга продолжительностью и частотой. По ним можно определить без какой-либо диагностики, что именно мешает компьютеру нормально стартовать.
  • AUDIO — аудио-разъемы на передней панели. Их, как правило, несколько.

Существуют и другие типы коннекторов. Однако встречаются они очень редко и носят второстепенный характер. Все вышеописанные шлейфы гарантированно находятся в любом современном корпусе, и для корректного функционирования передней панели достаточно подключить только их.

Шаг 2. Находим контакты на материнской плате

Большинство материнских плат распаяны таким образом, что нужные нам разъемы находятся в самом низу, причем начинаются в одном конце, а заканчиваются в другом. Стоит отметить, что вышеописанные коннекторы делятся на несколько групп. Power LED, Reset SW, HDD LED и Power LED подключаются вплотную к друг другу. Для USB, Speaker и AUDIO слоты отдельные. Схема подключения передней панели к материнской плате выглядит следующим образом:

Обратите внимание, что для удобства подключения каждый слот имеет соответствующий цвет. Также вы обнаружите под каждым слотом маркировку, которая идентична (или очень похожа) на обозначения на проводах. Рядом с интерфейсами разработчик указал полярность, так что сделать всё неправильно довольно сложно. Единственная проблема — мелкий шрифт и небольшие размеры разъемов.

Шаг 3. Осуществляем подключение

Как мы выяснили, на слотах на материнской плате производитель указал, где находится +, а где -, но как узнать полярность проводов? Здесь тоже всё просто. На каждом шлейфе вы найдете небольшой треугольник, который и будет означать +. Иногда подобную информацию можно найти в маркировке провода. Когда мы знаем всё, что нам нужно, остается вставить каждый коннектор в свой слот. Если на материнской плате отсутствуют какие-либо обозначения, нужно перейти на официальный сайт производителя и найти спецификации к вашей модели материнской платы.



Если вы всё подключаете правильно, но компьютер не включается, то можно предположить, что провода неисправны. Не расстраивайтесь, их можно купить отдельно. Пока не исправите неполадку, можно воспользоваться любым металлическим предметом и замкнуть контакты, соответствующие коннектору Power SW. Аналогичным способом можно выполнить экстренную перезагрузку компьютера с помощью замыкания контактов Reset SW.

Читайте также:

Теги материнские платы

Подключение материнской платы к корпусу

Если Вы собираете самостоятельно и не знаете как подключить переднюю панель корпуса к материнской плате, то в данной статье мы постараемся максимально просто донести информацию о подключении панели фронтальных кнопок и USB портов к материнкой плате.

КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К ПЕРЕДНЕЙ ПАНЕЛИ

Самый верный способ – подсмотреть подключение в инструкции к материнской плате (мануал).
Если под рукой его не оказалось, можно зайти на сайт производителя и вбить модель материнской платы в поиск – там вы найдете мануал в электронном виде.
Строго следуйте этим указаниям, и у Вас всё получится.

Не стоит переживать, если Вы подключите что-то не так – в худшем случае разъемы и кнопки передней панели корпуса не будут работать, пока Вы их не подключите правильно.


КОГДА НЕТ МАНУАЛА ПОД РУКОЙ (пользуемся указаниями на самой мат. платье)

Кнопка включения и перезагрузки, а так же разъемы для USB, наушников и микрофона, расположенные на передней панели корпуса, подключаются к материнской плате в определенной последовательности. Чаще всего, кабели и разъемы имеют различную маркировку с надписью.

МАРКИРОВКА КАБЕЛЕЙ И РАЗЪЕМОВ

Разберём провода:

  • POWER SW (PWR) – кнопка включения, имеет 2 pin, кабель красного, зеленого или белого цвета (реже чёрным или жёлтым)
  • ResetSW – кнопка перезагрузки, имеет 2 pin, чаще всего жёлтого цвета
  • PowerLED и PowerLED+ – индикатор питания, имеет всего 2 pin либо 3 pin, бывает разных цветов
  • H. D.D LED – индикатор загрузки жёсткого диска, также имеет 2 pin. Кстати, этого кабеля может и не быть


USB и звуковые разъемы идут отдельными кабелями, и подключаются в отдельные разъемы материнской платы (JPF1, JPF2 и т.д.).
Ниже мы приведем таблицу, в которой вы найдете самые распространенные варианты подключения наиболее популярных брендов среди материнских плат ASUS, MSI и GYGABYTE

  1. ASUS h210M-R/C/SI
  2. MSI A320M PRO-VD Plus
  3. GYGABYTE Z370 HD3




Как подключить к материнской плате переднюю панель?

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.

Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

  • Power SW (PWRBTN) – Кнопка включения компьютера;
  • Reset SW (Reset) – Кнопка перезагрузки;
  • HDD LED (IDE LED)(HDLED) – индикатор активности жесткого диска;
  • Power LED (PLED) – Индикатор включения компьютера;
  • USB1..USBn – Порты USB на передней панели;
  • Speaker(SPK) – Системный спикер (динамик);
  • AUDIO (Mic, SPK L, SPK R, GND)(AAFP) – Выходы наушников и микрофона на переднюю панель.

Разъемы передней панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 – находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) – другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) – третья (3 на рисунке ниже).

На материнской плате они расположены примерно вот так:

Расположение разъемов на материнской плате для подключения передней панели системного блока

Шаг 3 – Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Далее возможны 2 варианта развития ситуации.

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как “+”, а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них “+” тоже будет подписан.

Полярность + и – при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Инструкция со схемой подключения передней панели к материнской плате

Подключение передних аудио выходов и микрофона

особенности соблюдения полярности при подключении передней папнели

Подключение передних USB входов к материнской плате

Подключение передней панель к материнской плате

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.


Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.Рис № 2.0. Разъем передней панели на материнской плате.Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность).  Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES

 = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.Рис №4.3. Подключение USB 2.0 к материнской плате.

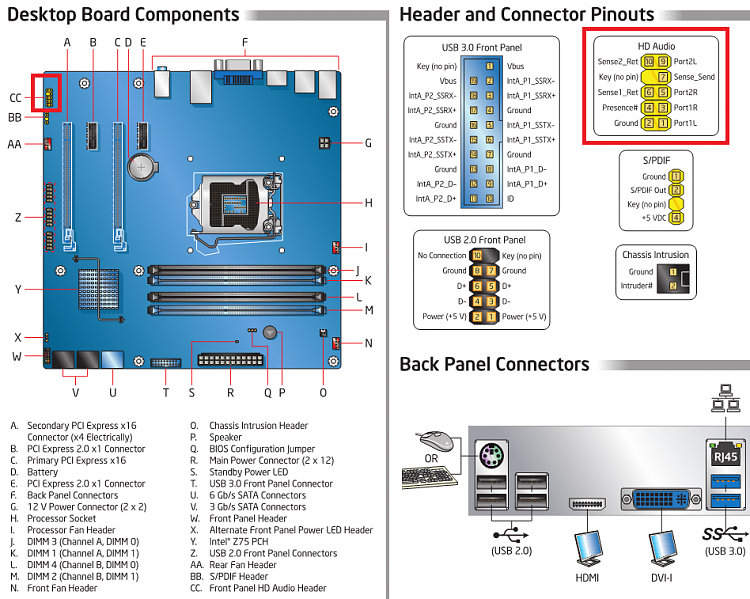

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

ЖелезоКомпьютерНастроикаРаспиновка

Подключить переднюю панель корпуса к материнской плате

Подключение кнопок, индикаторов и портов передней панели компьютерного корпуса к коннекторам материнской платы обычно является сложной задачей для новичка.

В этом инструкции Вы узнаете, для чего предназначен каждый из коннекторов, как правильно их подключить и что при этом необходимо учитывать.

Назначение шлейфов (проводов) кнопок, портов и индикаторов

Для начала давайте разберемся для чего предназначены разъемы фронтальной панели корпуса ПК.

Каждый шлейф можно идентифицировать по соответствующей надписи на нем. В зависимости от выбранного вами корпуса надписи могут немного отличаться, но суть останется прежней.
• Power SW (PW_SW, PWRBTN) – соединяется с кнопкой включения компьютера. Данный коннектор не имеет полярности (плюса и минуса). При нажатии кнопки включения ПК (Power) происходит замыкание контакта и материнская плата получает команду на старт системы ;
• Reset SW (RS_SW, RES_SW, Reset) — соединяется с кнопкой перезагрузки. Он также не имеет полярности и отвечает за принудительную перезагрузку системы;
• HDD LED (IDE LED, (HDLED) — индикатор активности жесткого диска или SSD. Именно он мигает, когда наш жесткий диск активно работает. При подключении данного разъема необходимо учитывать полярность;
• Power LED (PLED, PWR_LED) — Индикатор включения и работы компьютера. Он также имеет контакт с «Плюсом» и «Минусом».
Однако не беспокойтесь, если вы неправильно подключите эти коннекторы, ничего не сгорит, просто данные индикаторы не будут «светить».
• USB — этот коннектор соединяет порты USB 2.0 на передней панели с материнской платой;
• USB 3.0 – служит для подключения порта USB 3.0
• HD_AUDIO (AAFP, HD_Audio, AC97) — соединяет выход для наушников и вход микрофона передней панели.
• Speaker(SPK) — маленький динамик, который не всегда поставляется с корпусом. Он предназначен для диагностики ошибок материнской платы и подключенных к ней устройств.


Куда подключать кнопки и провода

В инструкции к системной плате, которую можно найти в коробке или скачать на сайте производителя, всегда можно найти схему их размещения.
Как правило, эти коннекторы размещаются в нижней части материнской платы, но бывают и исключения.

Например, довольно часто разъем USB 3.0 помещают в правой части материнки.

Распиновка кнопок и шейфов, как правильно подключить?

Подключать контакты удобнее всего по порядку, один за другим, чтобы каждый следующий соприкасался с предыдущим – так они не выскользнут из посадочных мест.

1. Коннектор Power Led надо подключать, соблюдая полярность.
На многих материнских платах есть подсказки, обозначающие, где находится «плюс» и «минус». Если на ваших коннекторах нет обозначения полярности, тогда обратите внимание на обратную сторону. Треугольник на фишках указывает на «плюс».

2. Индикатор активности жесткого диска HDD LED также подключается с соблюдением плюса и минуса.
3. Кнопки включения компьютера Power Switch и перезагрузки Reset Switch не имеют полярности.
4. Затем подключим Speaker, который часто поставляется как отдельная деталь и просто крепится, удерживаясь штекерами. Спикер также имеет полярность.


Такая распиновка применяется на всех материнских платах любого форм-фактора, независимо от бренда – Asrock, Gigabyte, MSI, ASUS, Biostar или любого другого.

Конечно, положение штекеров может варьироваться, как и наличие проводов с разъемами на самой фронтальной панели, однако принцип их подключения и маркировка, всегда одни и те же.


Подробную видеоинструкцию по подключению кнопок, индикаторов, шлейфов и портов фронтальной панели к материнской плате смотрите у нас на ютуб-канале

Как подключить переднюю панель к материнской плате: без проблем

Доброго времени суток всем читателям моего блога!  На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».

Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.

Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.

Содержание статьи

Предназначение передней панели

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

  1. кнопка включения компьютера
  2. кнопка перезагрузки
  3. индикаторы работы жесткого диска
  4. дополнительные USB порты
  5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.

Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!

Основные интерфейсы передней панели

Таблица

Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте посмотрим на самые распространенные их виды в ПК.



Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

  • Asus
  • Gigabyte
  • MSI
  • Asrock

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

  1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
  2. USB 3. 0
  3. Power Led
  4. HDD Led
  5. Power SW
  6. Reset SW
  7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
  8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

Официальная документация говорит нам все то же самое, что я рассказал и вам.

Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

  1. HD Audio
  2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
  3. Speaker
  4. Power Led
  5. Power SW
  6. HDD Led
  7. Reset SW
  8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.

С Уважением, автор блога Федор Лыков!

Подключение передней панели к материнской плате компьютера

По статистике более 70% компьютеров покупают уже в собранном виде. Но есть и любители самостоятельно повозиться с комплектующими и собрать всё собственными руками, не особо доверяя чужим. Одна из самых простых операций — это подключение передней панели системного блока, где расположены кнопки включения и сброса, а так же дополнительные порты USB и разъёмы для наушников и микрофона, к материнской плате ПК. Но, как показывает практика, именно с этим у неопытных пользователей возникает множество сложностей. Действительно, при виде пучка проводов с маленькими разъёмчиками, начинающего сборщика может охватить паника. А на самом деле работы тут на пару минут. Главное — правильно разобраться в схеме и не перепутать провода. Иначе передняя панель корпуса компьютера не будет работать.
Но перед тем, как переходить к активным действиям, я бы посоветовал сначала найти инструкцию от материнской платы. Если её нет под рукой — скачать из Интернета с официального сайта производителя. Она вам может очень и очень пригодиться в дальнейшем.

1. Кнопки включения и сброса (reset), светодиоды

Внимательно осмотрите на системную плату. На ней будет множество портов, слотов, коннекторов и т.п. Но пугаться такого разнообразия не стоит. Нас интересует широкий блок пинов (содержащий множество разъёмов типа «папа») в правом нижнем углу. Он обычно помечен как FPanel и вы:

Обратите внимание на маркировку аббревиатурами для простоты (pwr, rst, hdd led, speaker и т. п.) подобные аббревиатуры есть и на разъёмах корпуса компьютера.

На многих современных материнских платах разъёмы передней панели ещё и по цветам раскрашены для удобства.

Что означает маркировка на контактах?
Power SW — кнопка включения ПК;
Reset SW — кнопка принудительной перезагрузки «Reset»;
Power LED+ и Power LED- — кабели индикатора питания компьютера;
HDD LED — индикатор работы жесткого диска;
Speaker — системный динамик.

С подключением тех из них, которые имеют всего один контакт сложностей не возникнет, а вот для тех, где 2, 3 или 4 контакта надо предварительно найти «плюс». На системных платах плюсовые контакты часто помечают крестиком (белым или черным), как на моём примере:

Если же с маркировкой на плате вы разобраться не можете, тогда надо открыть инструкцию и найти схему подключения контактов передней панели там.
На коннекторах обычно плюсовой контакт обычно помечается стрелочкой. Вот так:

Теперь остаётся правильно подсоединить каждый из разъёмчиков на своё место.

2. Звуковые разъёмы (аудио колонки и микрофон)

Эти кабели идут от портов minijack 3,5 на передней панели к звуковой карте. Они могут быть маркированы как AC’97 или HD Audio и используются для наушников, аудио колонок и микрофона. Они похожи на колодки USB-портов, но имеют иной ключ и в другой порт не влезают.
Ищем на системной плате вот такой разъёмчик:

Он обычно маркирован как Audio, F_Audio или Jaudio. Вот именно к нему и надо подцепить кабель.

3. USB порты на передней панели корпуса

От панели разъёмов на лицевой части корпуса компьютера идёт вот такой кабель (или даже два):

Для них на материнской плате есть разъёмы, маркированные как F_USB или USB:

Главное не перепутайте его с каким нибудь другим. Подключать надо строго по контактам. Для правильности соединения там даже есть ключ, который не даст подключить кабель неправильно. И всё равно находятся индивиды (лично сам такого видел), которые умудряются перевернуть разъём и воткнуть его в материнку, замяв контакты. А потом удивляются — почему начинают сгорать флешки.

Как подключить разъем системной панели и кабели корпуса

Угу, мальчик. А вот и самая интересная часть нашего руководства «Как собрать компьютер». И под весельем я имею в виду мучительно ужасное и бесполезное занятие. Пришло время подключить разъем системной панели и все кабели корпуса ко всем крошечным металлическим штырям, разбросанным по материнской плате. Ура!

Шаг 1: Хорошо, давайте сначала уберем с дороги самое худшее. Вы можете использовать для этой части фонарик / налобный фонарь или увеличительное стекло, так как вам нужно будет найти расположение разъема системной панели на материнской плате.Здесь вы будете подключать некоторые элементы управления на передней панели корпуса, например кнопку питания. Этикетки на самой материнской плате обычно довольно крошечные, поэтому, возможно, будет полезнее обратиться к руководству по материнской плате, чтобы найти его. Но в целом вы ищете что-то вроде этого:

Если вы прищурились, вы увидите крошечные буквы, обозначающие + PWR LED и + HDD LED на самом нижнем крае материнской платы под всеми этими контактами в правом нижнем углу.Это разъем вашей системной панели.

После того, как вы нашли разъем системной панели, пора найти соответствующие разъемы, выходящие из вашего корпуса — это крошечные провода с тонкими пластиковыми трубками на концах, которые должны болтаться где-то с правой стороны корпуса. ваш чемодан, возможно, спрятанный где-нибудь в отсеке для дисковода.

Вы заметите, что на каждом маленьком пластиковом бите есть что-то написанное, например, HDD LED +, HDD LED -, PLED +, PLED- и RST SW и PWR SW. Как вы понимаете, это соответствующие разъемы для кнопки питания (и соответствующего светодиодного индикатора, если он есть в вашем корпусе), переключателя сброса и индикатора жесткого диска.

Поприветствуйте кабели на передней панели: USB3 (крайний левый), передняя панель (центральный левый), динамик (центральный правый) и USB2 (крайний правый).

Если вы не хотите, чтобы биты мигали на вас в темноте, то во что бы то ни стало не включайте разъемы светодиодов. Но вам нужно будет как минимум подключить кнопки питания и сброса. Вы также заметите, что на каждом разъеме есть плюс и минус — подключите их неправильно, и они не будут работать.

Опять же, вероятно, было бы разумно открыть руководство по материнской плате на этом этапе, так как должна быть хорошая большая диаграмма, которую намного легче увидеть, чем пытаться взглянуть на ярлыки на самой материнской плате.Однако все, что вам нужно сделать, это вставить правильный кусок пластика в соответствующий металлический стержень. Несложно, просто чертовски неудобно.

На самом деле, все материнские платы должны поставляться с одним из них в стандартной комплектации. Они делают жизнь намного проще!

И если вам действительно повезет, ваша материнская плата будет поставляться с одним из этих красавцев Q-коннектора (см. Выше), который позволит вам выполнять сложные задачи на открытом воздухе, где есть больше света. Как только это будет сделано, вы можете без проблем прикрепить все это к разъему на системной панели.В противном случае разъем вашей системной панели должен выглядеть примерно так:

Если у вас нет Q-разъема, вам придется вручную вставить все контакты на самой материнской плате. Приготовьте эти очки для чтения.

Шаг 2: Хорошо, мы почти у цели. Далее идут заголовки USB. В наши дни в большинстве случаев есть по крайней мере пара USB-портов на передней панели, и соответствующий кабель будет торчать из передней панели вместе с системными разъемами, описанными выше.К счастью, на этот раз мы имеем дело с заголовками нормального размера, а не с палочками для муравьев.

На передней панели корпуса может быть даже два разъема USB — один для любых портов USB2, а другой — для более быстрых подключений USB3. Как вы, наверное, догадались, вам нужно поместить их в правильные заголовки на материнской плате, чтобы получить нужную скорость. В конце концов, вы же не хотите в конечном итоге вставлять заголовок USB3 в слот USB2.

Это заголовок USB3. Обратите внимание на пустую булавку в верхнем левом углу — это поможет вам решить, в какую сторону поместить заголовок.

Опять же, здесь, вероятно, стоит обратиться к руководству по материнской плате, так как чистка платы в поисках соответствующих этикеток может быть довольно сложной для старых глазных яблок. Обычно имеется только один разъем USB3 (см. Выше), но вы, вероятно, обнаружите, что у вас есть несколько разъемов USB2 (см. Ниже). Если они вам не нужны, просто используйте тот, который находится ближе всего к тому месту, где вы вытащили разъем в отверстии лотка материнской платы.

Большинство материнских плат имеют более одного разъема USB2, поэтому просто используйте тот, который ближе всего к вашему кабелю.

После того, как вы нашли подходящие разъемы, убедитесь, что жатка, которую вы держите, находится в правильном положении — у каждого из них отсутствует штифт, чтобы помочь вам определить, какой путь вверх он должен быть — и нажимайте на него, пока он не не идет дальше.

Естественно, то же самое относится и к любым разъемам USB Type-C, которые у вас могут быть — см. Ниже. Не все материнские платы имеют разъемы USB Type-C, поэтому, если у вас есть корпус с одним на передней панели, убедитесь, что вы приобрели материнскую плату, которая позволит вам воспользоваться этим.В противном случае у вас будет просто бесполезный порт в верхней части вашего ПК, который никому не нужен.

Если на вашей материнской плате есть разъем USB Type-C, он будет выглядеть следующим образом.

Шаг 3: Мы уже так близко. Последнее, что нам нужно сделать, это подключить разъемы для наушников и микрофона на передней панели вашего ПК. Вероятно, остался только один кабель среди всех других, которые вы выбрали, на этот раз с маркировкой HD AUDIO. К нему также может быть прикреплен прилагаемый кабель с маркировкой AC’97.Не волнуйся. Это для старых материнских плат, у которых нет подключения HD Audio, поэтому не обращайте на это внимания.

Если вы не уверены, в каком направлении должны проходить кабели передней панели, ищите пустой контакт.

Кабель HD Audio входит в заголовок, который иногда называют AAFP, но также может быть обозначен как JAUD1. Обычно он находится в нижней части материнской платы, часто рядом с разъемами USB2, и вы сможете определить его по форме и расположению контактов.

Как и раньше, для этого достаточно просто убедиться, что жатка находится правильно вверх, и надавить на контакты.Если вы не знаете, где он находится, не забудьте свериться со схемой в руководстве к материнской плате.

Заголовок HD Audio иногда обозначается как AAFP.

Шаг 4: Наконец, все почти закончилось. Фактически, для некоторых из вас это — это больше. Поздравляю! Вы успешно создали свой собственный компьютер. Пойдите и купите себе вторую чашку чая — вы ее заслужили.

Однако, если в вашем кейсе есть динамики или вы можете подавать предупреждающие звуковые сигналы, у вас, возможно, осталось установить последнюю цепочку кабелей (извините).Пришло время вернуться к тому беспорядку из пластиковых трубок, который мы выбрали ранее, так как контакты ваших динамиков будут расположены рядом с разъемами вашей системной панели.

Если в вашем корпусе есть динамик (а в большинстве его нет), вы найдете эти разъемы рядом с разъемом системной панели.

Надеюсь, на этот раз их немного легче найти, поскольку они должны быть единственными оставшимися контактами в этом конкретном кластере. Наденьте правильные кусочки пластика на правильные штифты и вуаля. Готово! Теперь вы можете получить и вторую чашку чая.

Теперь все, что нам нужно сделать, это выяснить, как снова собрать этот корпус, подключить периферийные устройства и все привести в порядок. Мы на финише!

В комплекте:

Руководство по сборке ПК
Как установить блок питания
Как установить материнскую плату
Как установить вентилятор корпуса
Как установить CPU
Как установить RAM
Как установить видеокарту
Как установить SSD / HDD
Как подключить разъем системной панели и кабели корпуса
Как снова собрать корпус и подключить периферийные устройства
Как установить Windows 10

Как / Где правильно установить кабели ПК / провода для твердотельных накопителей, панельных переключателей и др.

Вы установили материнскую плату и блок питания, вставили их в процессор и установили модули оперативной памяти.Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться. Вот подробности.

Как подключить кабели к материнской плате

Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок. Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Следуйте приведенным ниже инструкциям, чтобы убедиться, что все компоненты работают правильно.

1. Куда подключить провода переключателя кнопки питания

Чтобы компьютер включился при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

2. Как правильно подключить провода переключателя сброса

Если на корпусе вашего ПК есть переключатель сброса, вилка похожа на кнопку питания, и на нем отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте.Неважно, в какую сторону идет этот соединитель.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт.Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Эту вилку также необходимо вставлять в правильном направлении, поэтому убедитесь, что положительный и отрицательный разъемы выровнены.

4. Подключение USB-проводов к материнской плате

Если в вашем корпусе есть USB-порты на передней панели или кардридер, вам необходимо подключить их к запасным разъемам на материнской плате.По всей видимости, кабель в корпусе имеет маркировку USB.

На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не запутались повсюду.

5. Установка подключения FireWire к материнской плате

Кабели FireWire на передней панели подключаются к ПК почти так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в инструкции будет указано, где они находятся), а затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

6.

Подключение аудиокабелей к материнской плате

Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью. Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место.Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

7. Куда подключать провода вентилятора на материнской плате

В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха внутрь и наружу, а также охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате. Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот. Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.

8.Подключение проводов вентилятора ЦП

Вентилятор процессора — самое важное из всех подключений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, и это позволяет поддерживать ваш компьютер как можно более тихим. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN.Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.

9. Подключение кабелей данных HDD / SSD

Подобно кабелям, которые вам приходилось вставлять ранее, место их вставки будет помечено. Слоты будут обозначены как SATA1, SATA2 и т. Д., Обычно на материнской плате имеется несколько слотов SATA.

Теперь подключите кабель данных жесткого / твердотельного накопителя к разъему SATA.

После подключения кабеля жесткого диска / твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

Полезные советы по работе на компьютере

Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте начнем.«Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.

  • Убедитесь, что источник питания отключен. — Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
  • Снижение риска статического электричества — Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
  • Следите за тем, чтобы на рабочем месте не было жидкости и мусора. Не проливайте воду на новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
  • Мойте руки — при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

В заключение, принятие мер предосторожности при работе с компьютером и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите поломку, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

Советы по подключению кабелей

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

Держите кабели организованными. — Хорошо, так что этот кабель не обязательно жизненно важен для здоровья вашей машины, но чистый и организованный корпус просто восхищает.Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

Поддерживайте порядок на рабочем месте — Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

Подождите, пока подключите блок питания к розетке. — Это может быть очевидно, но у нас должны быть предупреждающие таблички по определенной причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

Не носите украшения или свободную одежду — Если вы действительно носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепят на случайном компьютере частей и, следовательно, увеличивая ваш уровень разочарования).

Используйте защитное снаряжение. — По общему признанию, существует масса споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение деталей вашего компьютера (а в дальнейшем и коррозию). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете сотрясать компонент и повредить его из-за статического электричества.

Что такое разъем системной панели?

Обновлено: 13.11.2018 компанией Computer Hope

Альтернативно обозначается как fpanel или разъем передней панели , разъем системной панели или Заголовок системной панели управляет кнопкой питания компьютера, кнопкой сброса и светодиодами. Кабели системной панели, как показано на рисунке, представляют собой двухжильные кабели с цветовой кодировкой, чтобы помочь определить, где они подключаются к разъему системной панели материнской платы.Черный или белый провод — это провод GND (заземление), а цветной провод — провод под напряжением. Кабели, цвета и соединения различаются в зависимости от корпуса компьютера и материнской платы, однако обычно в комплект входят кабели, упомянутые ниже.

Типы кабелей системной панели

  • Индикатор жесткого диска ( IDE LED ) — Светодиодный индикатор активности жесткого диска. Этот индикатор представляет собой световой индикатор, который мигает, когда информация записывается на жесткий диск и считывается с него.
  • PLED ( Power LED ) — светодиодный индикатор питания, который указывает, когда компьютер включен, выключен или находится в ждущем режиме.
  • PWRSW ( Power SW ) — управляет кнопкой питания, которая позволяет включать и выключать компьютер.
  • Reset SW — Обрабатывает кнопку сброса для перезагрузки компьютера.
  • Динамик — Внутренний динамик, используемый для подачи звуковых сигналов, которые вы слышите из компьютера во время загрузки.

На большинстве материнских плат компьютеров кабели системной панели подключаются непосредственно к материнской плате. Однако некоторые производители материнских плат, такие как ASUS, включают в комплект материнской платы Q-Connector . С помощью Q-Connector пользователь может подключить кабели системной панели от материнской платы, а затем подключить Q-Connector к материнской плате.

В каком направлении подключаются кабели системной панели?

Кабели системной панели не имеют ключей, поэтому их можно вставлять в любом направлении.За исключением светодиодных кабелей, соединительные кабели системной панели можно подключать в любом направлении. Если кабели светодиодов вставлены в обратном направлении, светодиодный индикатор работать не будет. Обычно с большинством современных материнских плат вы можете определить, какой кабель и куда идет, посмотрев на материнскую плату на наличие символов + и -. Цветной провод (провод с питанием) подключается к символу +, а белый или черный кабель (заземление) подключается к символу -.

В приведенном выше примере схемы, скопированной из руководства к материнской плате, вы можете увидеть, как каждый из этих кабелей подключается к материнской плате.Например, в верхней левой части для PLED (светодиода питания) первый контакт — это PLED +, что указывает на то, что к нему должна подключаться цветная сторона провода. Имейте в виду, что способ подключения этих кабелей зависит от вашей материнской платы.

Лицевая панель, материнская плата, терминалы материнской платы

Установка материнской платы — Как установить материнскую плату

С нашим пошаговым руководством с изображениями установить материнскую плату очень просто, даже если вы новичок. Узнайте, как установить материнскую плату в корпус прямо сейчас.

Перед установкой новой материнской платы вы должны уже выполнить все следующие действия:

  1. Установлен ЦП
  2. Установлен кулер ЦП
  3. Вставленная оперативная память

Если вы не установили ЦП, кулер или ОЗУ, вы можете щелкнуть по указанным выше ссылкам, чтобы просмотреть этапы их установки.

Даже если в корпусе вашего компьютера есть вырез для ЦП (для установки ЦП), все же проще сначала установить вышеуказанные детали, прежде чем втиснуть материнскую плату в тесные четверти корпуса.

1. Установите экран ввода-вывода (металлическую заднюю панель)

Все материнские платы должны поставляться с металлической пластиной с вырезами для разъемов и портов на задней панели. Эта металлическая пластина называется вводом / выводом. экран (Экран ввода / вывода). Щиток ввода-вывода защелкивается на задней панели корпуса компьютера — винты не нужны.

Перед установкой материнской платы в случае, вы должны убедиться, что экран ввода / вывода вставлен в правильное направление. Если у вас экран ввода-вывода с крошечными выступающими биты, они должны быть направлены внутрь корпуса компьютера (см. изображение ниже):

2.Установите материнскую плату в корпус


Теперь обратим внимание на стойки материнской платы (обведены желтым наверху). Эти предметы медного цвета, также известные как шпильки материнской платы, используются для крепления материнской платы к корпусу.

Некоторые компьютерные корпуса поставляются с предустановленными стойками материнской платы, в то время как для других вам придется вкручивать стойки самостоятельно. Не забывайте затягивать колышки плоскогубцами, а не просто большими пальцами.

Установка материнской платы: медленно опустите материнскую плату в корпус компьютера так, чтобы отверстия

  1. материнской платы совпали с выступами на корпусе
  2. задние порты материнской платы совпали с экраном ввода / вывода

Как сделать Установите материнскую плату: возьмите отвертку и прикрепите материнскую плату к корпусу компьютера винтами, которые идут в комплекте с корпусом компьютера (см. изображение ниже).Чтобы материнская плата была надежно закреплена, ее необходимо закрепить как минимум четырьмя винтами.

3. Подключите разъемы передней панели к материнской плате

Для того, чтобы кнопка питания, кнопка сброса, передние порты USB, передние аудиопорты и светодиодные индикаторы на корпусе компьютера работали, вам необходимо подключить их разъемы на передней панели к разъему передней панели на материнской плате.

Производители обычно используют сокращения для обозначения разъемов и разъемов передней панели. При установке материнской платы важно знать, что означают эти сокращения:

  • H.DD LED, HD — индикатор жесткого диска
  • POWER LED, PWR LED, PLED, — индикатор питания
  • POWER SW, PWR SW, PW — переключатель питания
  • RESET SW, RESET, RES — переключатель сброса
  • SPEAKER , SPEAK — внутренний динамик ПК
  • HD AUDIO, AC ’97, F_AUDIO — разъем для наушников и микрофона на передней панели
  • USB, F_USB — USB-порт на передней панели

Продолжая наше руководство по установке материнской платы, давайте взглянем на разъемы передней панели:

Как подключить разъемы передней панели к материнской плате: Найдите разъем передней панели F_panel, который представляет собой группу небольших вертикальных контактов на материнской плате (см. Изображение ниже).Теперь самое время достать руководство по материнской плате, если вам нужна помощь в поиске этого заголовка.

Фронтальные разъемы USB и аудио подключить проще всего: они не только больше по размеру, но и имеют надежную конструкцию, так что их можно подключать только в одном направлении. Единственное, что следует отметить, это то, что если у вас есть аудиоразъемы HD AUDIO и AC ’97, всегда выбирайте HD AUDIO для лучшего качества звука.

Разъемы переключателя питания и переключателя сброса будут работать в любом положении, так что не беспокойтесь об этом.

Светодиодные индикаторы питания и жесткого диска — это самая большая проблема, с которой вы столкнетесь при установке материнской платы. Чтобы светодиоды загорелись, вам необходимо подключить положительный разъем к положительному контакту заголовка, и то же самое касается их отрицательных аналогов.

Хотя положительные и отрицательные контакты на материнской плате всегда помечены (см. Изображение ниже), обычно можно найти разъемы на передней панели без какой-либо положительной и отрицательной маркировки. Как правило, разъемы с белыми / черными проводами являются положительными, а разъемы с цветными проводами — отрицательными.Если светодиоды не загораются, просто поменяйте местами разъемы.

4. Подключите вентиляторы корпуса к материнской плате


Теперь мы подошли к последнему этапу установки материнской платы, и он очень простой: подключение вентиляторов корпуса компьютера к материнской плате.

Все, что вам нужно сделать, это взять разъем вентилятора корпуса (обведен желтым цветом ниже) и подключить его к 3-контактному или 4-контактному разъему вентилятора на материнской плате. Этот заголовок часто обозначается как SYS_FAN или PWR_FAN.

Не беспокойтесь, если у вас недостаточно разъемов для вентиляторов для всех корпусных вентиляторов. Мы покажем вам, как подключить их к разъемам Molex в следующем разделе этого руководства.

Руководство по установке материнской платы GIGABYTE

7-1

Подключите кабели к внутренним разъемам и разъемам на материнской плате, включая разъемы IDE / SATA, аудиосистему на передней панели, разъемы USB, IEEE 1394 и т. Д.

7-2

Присоедините модуль передней панели (различается в зависимости от конструкции корпуса, состоит из индикатора питания, индикатора активности жесткого диска, динамиков, переключателя сброса, переключателя питания и т. Д.) От корпуса к заголовку передней панели (F_PANEL) на материнская плата.

Заголовок передней панели

MSG: Индикатор сообщения / питания / сна
PWR: Светодиод питания
PW: выключатель питания
ГОВОРИТЬ: Динамик
HD: индикатор активности жесткого диска
RES: переключатель сброса
CI: Заголовок вскрытия корпуса

Примечание

Назначение контактов разъема на передней панели может различаться в зависимости от модели.Обратитесь к руководству пользователя материнской платы для получения информации о фактическом назначении контактов.

Как вы собираетесь подключать разъемы лицевой панели к материнской плате?

Пояснение:

Подключение разъемов передней панели — работа, которая намного проще, чем кажется.Вам может понадобиться руководство к материнской плате, чтобы увидеть крупную схему соединений материнской платы, но в остальном это очень просто.

Во-первых, я бы посоветовал сначала сделать светодиоды, потому что + и — ДЕЙСТВИТЕЛЬНО для них имеют значение. Переключатели (обозначенные как SW) намного проще, потому что они не имеют значения, в какую сторону они повернуты.

Это просто … подключите контакт + к контакту + на материнской плате. Если вы присмотритесь, на каждом из ваших разъемов вы увидите маленькую стрелку на черном пластике… эта стрелка находится на контакте +.

1) СВЕТОДИОД HDD: красный провод — это контакт +. Подключите его к нижнему левому контакту на материнской плате. Убедитесь, что вы выровняли контакт + с контактом + на материнской плате. В вашем случае это крайний левый.

2) РАЗЪЕМ БОЛЬШЕГО СВЕТОДИОДА ПИТАНИЯ: Он идет в правом нижнем углу разъема материнской платы, как и обозначено. Синий провод — это контакт +. Совместите это с крайним левым контактом в правом нижнем углу материнской платы.

3) РАЗЪЕМ МЕНЬШЕГО СВЕТОДИОДА ПИТАНИЯ: Он идет в левом верхнем углу разъемов материнской платы, где обозначен «+ PLED-». К сожалению, оба провода белые, поэтому я не могу сказать, какой из них +. Вам нужно искать маленькую стрелку на пластиковом разъеме. Контакт + идет к самому верхнему левому контакту на разъемах материнской платы.

4) RESET SW + POWER SW: самые простые в установке. Знаки + и — не имеют значения. Просто совместите весь разъем с соответствующим разъемом на материнской плате.(Теперь вы должны понять, что я имею в виду :)) Power SW подключается к контактам, помеченным «+ PW-», а Reset SW — к «- RES +»

Не волнуйтесь … если вы получите разъемы в неправильном месте или вы неправильно соблюдаете полярность. Это не повредит ваш компьютер ….. переключатель / светодиод просто не будет работать … вот и все. Поэтому, если вы видите, что что-то не работает, попробуйте поменять местами разъем и убедитесь, что он находится в нужном месте.

MSI Global — ведущий бренд в сфере высококлассных игр и профессионального творчества

При нажатии кнопки питания для запуска ПК вентилятор не работает, светодиодные индикаторы не горят, ПК вообще не получает питание.Рекомендуется проверить правильность положения разъема питания на передней панели, а затем проверить ЦП — проверить, совместим ли ЦП с материнской платой, правильно ли установлен ЦП и источник питания ЦП. Сброс BIOS также является хорошим выбором для устранения проблемы. Если проблема не исчезнет, ​​мы рекомендуем вам выполнить тест POST. И последний шаг — перекрестное тестирование деталей и периферийных устройств, чтобы увидеть, нормально ли работает оборудование.

Разъемы питания передней панели

Убедитесь, что порт JFP1 правильно вставлен, или для загрузки ПК закоротите 6-й и 8-й контакты на JPF1 с помощью металлического оборудования, например отвертки.

Проверить совместимость ЦП

Чтобы проверить, совместим ли ваш процессор с материнской платой, обратитесь к отчету о совместимости на MSI.com

Введите свою модель в строке поиска в правом верхнем углу официального сайта MSI, нажмите [Enter], чтобы найти соответствующий результат.

Выберите [Совместимость] под названием модели

Выберите вкладку [ЦП], чтобы найти совместимые модели ЦП.

Если ваш ЦП не указан в отчете о совместимости, это означает, что он не соответствует рекомендуемым требованиям MSI, мы предлагаем использовать совместимые модели ЦП, чтобы получить наилучшие впечатления.

Если ЦП совместим, проверьте, правильно ли установлен ЦП

Шаги по установке процессора Intel:

Шаги по установке процессора AMD:

Блок питания процессора

Если ЦП установлен правильно, проверьте источник питания ЦП и источник питания 24PIN хорошо подключен

Сброс BIOS

Отключите основное питание переменного тока, отключив кнопку питания на задней панели источника питания или просто вытащив кабель питания.

Очистите данные BIOS, переместив JBAT1 из исходного положения 1-2 в положение 2-3 после разрядки компьютера.

Вы также можете вынуть батарею CMOS из материнской платы примерно на пять минут.

Выполните тест POST

Остается материнская плата с ЦП, вентилятором радиатора ЦП и одной оперативной памятью (устанавливается во второй слот DIMM RAM рядом с разъемом ЦП).

Leave a comment
