Как узнать совместимость видеокарты и материнской платы легко

Привет всем! Если вы собираете компьютер или решили обновить вашу видеокарту, то вам необходимо знать, подходит ли видеокарта к вашей материнской плате или нет.

Совместимость видеокарты и материнской платы

Есть несколько моментов, по которым можно узнать, совместима ли видеокарта с материнской платой или нет.

1. Разъем AGP или PCI-Е 16

Сейчас все современные видеокарты идут с разъемом PCI-Е 16, но если вы модернизируете старую видеокарту, то посмотрите какой разъем для видеокарты, установлен в материнку.

AGP

Слот AGP видекарты

PCI-Е 16

pci разъем на материнке

2. Интерфейс PCI-Е 16 версии 2.0 и 3.0

У современных разъемов для видеокарты, есть две версии слота PCI-E, это 2.0 и 3.0. Это своего рода как usb 2.0 и 3.0. Соответственно, если ваша материнская плата поддерживает 3.0, то чтобы получить максимальную производительность, нужно брать с поддержкой 3.0. А если вы возьмете видеокарту со слотом 3.0, а в материнке будет стоять разъем 2.0, то вы просто переплатите деньги, а видеокарта будет работать со скоростью 2.0.

Посмотреть это можно на материнской плате или же в характеристиках материнской платы на сайте производителя. Например вот страница с моей материнской платой.

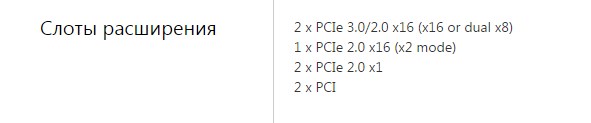

Характеристики материнской платы

т.е:

  • 2 PCI-e слота с поддержкой 3.0 и 2.0 (могут работать и так и так)
  • 1 PCI-e слот с поддержкой 2.0
  • 2 PCI-e слота 2.0 (не видео слот)
  • 2 PCI слота

Самое главное, чтобы был PCI Express 3.0, так же надпись можно увидеть на материнской плате.

pcie3.0

3. SLI или CrossFire

Если вы геймер и любите выжимать полную мощь от видеокарт, то поддержка SLI или CrossFire вам просто необходимо. Эта поддержка даст вам возможность объединить 2 видеокарты и играть в самых тяжелых играх не только на ультра настройках, да ещё и на нескольких мониторах!

CrossFire в видеокартах ATI, а SLI в видеокартах nVidia

4. Мощность процессора

Учтите, что если вы возмете мощную видеокарту и у вас будет установлен слабый процессор, то видеокарта просто не будет работать на полную мощь, т.к. процессор не будет успевать обрабатывать информацию. Для того чтобы точно узнать соответствие процессора к видеокарте, перейдите на этот сайт или же ищите в яндексе таблицу соответствия видеокарт к процессорам. Сейчас за ними не угонишься, по этому лучше всегда искать таблицы по-новее.

Вот основные моменты при проверки совместимости видеокарты и процессора. Так же не забывайте, что купив мощную видеокарту нужно проверить выдерживает ли блок питания нагрузку новой видеокарты.

Как узнать в каком режиме работает видеокарта

Если эта статья открыла что-то новое и вам стало интересно, а работает ли моя видеокарта в режиме 3.0, то есть небольшой тест. Скачиваем программу.

ремонт

Устанавливаем или просто запускам. Есть раздел Bus Interface, на моем примере программа показывает, что слот на видеокарте PCIe 16 установлен версии 3.0, но сейчас он работает в версии 1.1. Это нужно для электросбережения. Но чтобы узнать в какой версии он может работать нужно нажать на тест. Сначала рядом с этим окном нажимаем на вопрос и появится новое окошко. Если у вас одна видеокарта, то просто жмем start render test, если несколько объединены, то ставим галочку ниже.

Как проверить совместимость видеокарты и материнской платы

Появится тест.

Тест видеокарты

А в начальном окне, можно увидеть, что допустим моя видеокарта начала работать в версии 3.0.

Версия 3.0 видеокарты

Следовательно, это означает, что моя материнская плата и видеокарта совместимы. Видеокарта поддерживает версию 3.0 и материнская плата дает ей возможность ей работать в таком режиме.

Как подобрать видеокарту к материнской плате

Как выбрать видеокарту под системную плату

Дополнительный (дискретный) видеоадаптер необходим в тех случаях, когда в процессоре нет встроенного графического чипа и/или от компьютера требуется корректная работа в тяжёлых играх, графических редакторах и программах для видеомонтажа.

Нужно помнить, что видеоадаптер должен быть максимально совместим с текущим графическим адаптером и процессором. Также, если вы планируете использовать компьютер для тяжёлых графических операций, то убедитесь, что на материнской карте есть возможность установить дополнительную систему охлаждения для видеокарты.

О производителях

Выпуском графических плат для широкого потребления занимаются всего несколько крупных производителей. Важно отметить, что производство графических адаптеров идёт по технологиям NVIDIA, AMD либо Intel. Все три корпорации занимаются выпуском и разработкой видеокарт, рассмотрим их ключевые отличия.

  • NVIDIA – самая знаменитая компания, которая занимается выпуском графических адаптеров для широкого потребления. Её продукты изначально ориентированы на геймеров и тех, кто профессионально работает с видео и/или графикой. Несмотря на дороговизну продуктов, многие пользователи (даже не очень требовательные) отдают предпочтение именно этой компании. Её адаптеры отличаются надёжностью, высокой производительностью и хорошей совместимостью;
  • AMD – главный конкурент NVIDIA, занимается разработкой видеокарт по собственной технологии. В связке с процессором AMD, где есть интегрированный графический адаптер, продукты «красных» обеспечивают высочайшую производительность. Адаптеры AMD очень быстрые, отлично разгоняются, но имеют некоторые проблемы с перегревом и совместимостью с процессорами «Синего» конкурента, но при этом они стоят не очень дорого;
  • AMD

  • Intel – в первую очередь, производит процессоры с интегрированным графическим адаптером по собственной технологии, но также налажено производство и отдельных графических адаптеров. Видеокарты Intel, не отличаются высокой производительностью, но зато берут своим качеством и надежностью, поэтому идеально подходят для обычной «офисной машинки». При этом цена на них довольно высокая;
  • Intel

  • MSI – выпускает видеокарты по патенту от NVIDIA. В первую очередь, идёт ориентировка на владельцев игровых машин и профессионального оборудования. Продукты данной компании дорогие, но при этом производительные, качественные и практически не вызывают проблем с совместимостью;
  • MSI лого

  • Gigabyte – ещё один производитель компьютерных комплектующих, который постепенно берёт курс на сегмент игровых машин. В основном, производит видеокарты по технологии NVIDIA, но были попытки производства карт образца AMD. Работа графических адаптеров от данного производителя не вызывает каких-либо серьёзных нареканий, плюс у них чуть более приемлемая цена, нежели у MSI и NVIDIA;
  • Gigabyte лого

  • ASUS – самый известный производитель компьютерной техники на рынке компьютеров и комплектующих к ним. В последнее время начал производить видеокарты по стандарту NVIDIA и AMD. В большинстве случаев, компания выпускает графические адаптеры для игровых и профессиональных компьютеров, но встречаются и недорогие модели для домашних мультимедийных центров.
  • Asus

Также стоит помнить, что видеокарты разделяются на несколько основных серий:

  • NVIDIA GeForce. Данная линейка используется всеми производителями, которые выпускают карты по стандарту NVIDIA;
  • AMD Radeon. Используются самими AMD и производителями, выпускающими продукцию по стандартам AMD;
  • Intel HD Graphics. Используется только самим Intel.

Разъёмы под видеокарту

На всех современных материнских платах имеется специальный разъём типа PCI, с помощью которого можно подключить дополнительный графический адаптер и некоторые другие компоненты. На данный момент он подразделяется на две основные версии: PCI и PCI-Express.

Первый вариант стремительно устаревает и имеет не самую лучшую пропускную способность, поэтому покупать под него мощный графический адаптер не имеет смысла, т.к. последний будет работать лишь в половину от своей мощности. Зато он неплохо справляется с бюджетными графическими платами для «офисных машинок» и мультимедийных центров. Также, обязательно смотрите, поддерживает ли видеокарта данный вид разъёма. Некоторые современные образцы (даже бюджетного сегмента) могут не поддерживать такой разъём.

PCI-Express

Второй вариант часто встречается в современных системных платах и поддерживается практически всеми видеокартами, за исключением очень старых моделей. Под него лучше покупать мощный графический адаптер (или несколько адаптеров), т.к. его шина обеспечивает максимальную пропускную способность и отличную совместимость с процессором, оперативной памятью и работой с несколькими видеокартами вместе. Однако материнские платы под данный разъём могут стоить очень дорого.

Разъём PCI можно подразделить на несколько версий – 2.0, 2.1 и 3.0. Чем выше версия, тем лучше пропускная способность шины и работа видеокарты в связке с другими компонентами ПК. Вне зависимости от версии разъёма в него без проблем получится установить любой адаптер, если он подходит к данному разъёму.

Также на очень старых системных платах можно встретить вместо стандартных на сегодня PCI-разъёмов, гнездо по типу AGP. Это устаревший разъем и под него уже практически не выпускается никаких компонентов, поэтому, если у вас материнка очень старая, то новую видеокарту под такой разъём будет очень сложно найти.

О видеочипах

Видеочип – это мини-процессор, который интегрирован в конструкцию видеокарты. От него зависит мощность графического адаптера и отчасти его совместимость с другими компонентами компьютера (в первую очередь с центральным процессором и чипсетом материнской платы). Например, видеокарты AMD и Intel имеют видеочипы, которые обеспечивают отличную совместимость только с процессором самого производителя, в противном случае вы серьёзно теряете в производительности и качестве работы.

Видеочип

Производительность видеочипов, в отличии от центрального процессора, измеряется не в ядрах и частоте, а в шейдерных (вычислительных) блоках. По сути – это что-то похожее на мини-ядра центрального процессора, только в видеокартах число таковых может доходить до нескольких тысяч. Например, карты бюджетного класса имеют около 400-600 блоков, среднего 600-1000, высокого 1000-2800.

Обращайте внимание на техпроцесс изготовления чипа. Он указывается в нанометрах (нм) и должен варьироваться в пределах от 14 до 65 нм в современных видеокартах. От того, насколько данное значение маленькое, сильно зависит энергопотребление карты и её теплопроводность. Рекомендуется покупать модели с наименьшим значением техпроцесса, т.к. они более компактные, меньше потребляют энергии и главное – слабее перегреваются.

Влияние видеопамяти на производительность

Видеопамять чем-то имеет схожесть с оперативной, но главные отличия в том, что она работает немного по другим стандартам и имеет более высокую рабочую частоту. Несмотря на это, важно, чтобы видеопамять была максимально совместима с ОЗУ, процессором и материнской платой, т.к. системная плата поддерживает определённый размер видеопамяти, частоту и тип.

На рынке сейчас представлены видеокарты с частотой GDDR3, GDDR5, GDDR5X и HBM. Последний – это стандарт AMD, который только этим производителем используется, поэтому у оборудования, сделанного по стандарту AMD, могут возникнуть серьёзные проблемы в работе с компонентами от других производителей (видеокарт, процессоров). По производительности же HBM – это что-то среднее между GDDR5 и GDDR5X.

Планка видеопамяти

GDDR3 используется в бюджетных видеокартах со слабым чипом, т.к. для обработки большего потока данных памяти необходимы высокие вычислительные мощности. Такой вид памяти имеет минимальную частоту на рынке – в диапазоне от 1600 МГц до 2000 МГц. Не рекомендуется приобретать графический адаптер, у которого частота памяти ниже 1600 МГц, т.к. в этом случае ужасно будут работать даже слабые игры.

Самый ходовой тип памяти – это GDDR5, который используются в средней ценовой категории и даже в некоторых бюджетных моделях. Тактовая частота такого типа памяти составляет около 2000-3600 МГц. В дорогих адаптерах используется улучшенный тип памяти – GDDR5X, обеспечивающий наивысшую скорость передачи данных, а также имеющий частоту до 5000 МГц.

Помимо типа памяти, обращайте внимание на её количество. В бюджетных платах есть около 1 Гб видеопамяти, в средней ценовой категории вполне реально найти модели с 2 Гб памяти. В более дорогом сегменте могут встречаться видеокарты с 6 Гб памяти. К счастью, для нормального функционирования большинства современных игр вполне достаточно графических адаптеров с 2 Гб видеопамяти. Но если вам нужен игровой компьютер, который сможет тянуть производительные игры и через 2-3 года, то покупайте видеокарты с наибольшим количеством памяти. Также, не забывайте про то, что лучше всего отдавать предпочтение типу памяти GDDR5 и его модификации, в этом случае не стоит гнаться за большими объёмами. Лучше купить карту с 2 Гб GDDR5, чем с 4 Гб GDDR3.

Ещё обращайте внимание на ширину шины для передачи данных. Она ни в коем случае не должна быть меньше 128 бит, в противном случае, у вас будет низкая производительность практически во всех программах. Оптимальная ширина шины варьируется в пределах 128-384 бит.

Энергоэффективность графических адаптеров

Некоторые системные платы и блоки питания не способны поддерживать требуемые мощности и/или не имеют специальных разъёмов для подключения питания требовательной видеокарты, поэтому имейте это ввиду. Если графический адаптер не подходит по причине большого потребления энергии, то вы сможете его установить (если остальные условия подходящие), но высокую производительность не получите.

Энергопотребление видеокарт разного класса выглядит следующим образом:

  • Начальный класс – не более 70 Вт. Карта такого класса без проблем будет работать с любой современной системной платой и блоком питания;
  • Средний класс – в пределах 70-150 Вт. Для этого уже подойдут не все комплектующие;
  • Высокопроизводительные карты – в районе от 150 до 300 Вт. В этом случае потребуется специализированный блок питания и материнка, которые адаптированы под требования игровых машин.

Охлаждение у видеокарт

Если графический адаптер начнёт перегреваться, то он, как и процессор, может не только выйти из строя, но и повредить целостность материнской платы, что впоследствии приведёт к серьёзной поломке. Поэтому видеокарты обзаводятся встроенной системой охлаждения, которая также подразделяется на несколько видов:

  • Пассивный – в этом случае к карте либо ничего для охлаждения не крепится, либо в процессе участвует только радиатор, что не намного эффективней. Такой адаптер как правило не отличается высокой производительностью, поэтому более серьёзное охлаждение ему без надобности;
  • Пассивное охлаждение

  • Активный – здесь уже присутствует полноценная система охлаждения – с радиатором, вентилятором и иногда с медными теплоотводными трубками. Может использоваться в видеокартах любого типа. Один из самых эффективных вариантов охлаждения;
  • Активное охлаждение

  • Турбинный – во многом похож на активный вариант. На карту крепится довольно массивный корпус, где есть специальная турбина втягивающая воздух на больших мощностях и прогоняющая его через радиатор и специальные трубки. Ввиду своих габаритов может быть установлена только на большие и мощные карты.
  • Турбинное охлаждение

Обращайте внимание на то из какого материала сделаны лопасти вентилятора и стенки радиатора. Если на карту будут возложены большие нагрузки, то лучше отказаться от моделей с пластиковыми радиаторами и рассмотреть вариант с алюминиевыми. Самые лучшие радиаторы – с медными или железными стенками. Также для слишком «горячих» графических адаптеров лучше всего подходят вентиляторы с металлическими лопастями, а не пластиковыми, т.к. те могут оплавиться.

Габариты видеокарт

Если у вас небольшая и/или дешёвая системная плата, то старайтесь выбирать небольшие графические адаптеры, т.к. слишком крупные могут прогнуть слабую материнку или просто не вместятся в неё, если она слишком маленькая.

Разделения по габаритам, как такового нет. Некоторые карты могут быть небольшого размера, но это обычно слабые модели без какой-либо системы охлаждения, либо с небольшим радиатором. Точные размеры лучше уточнять на сайте производителя или в магазине при покупке.

Ширина же видеокарты может зависеть от количества разъёмов на ней. На дешёвых экземплярах обычно присутствует один ряд разъёмов (по 2 штуки в ряду).

Разъемы на видеокарте

Перечень внешних входов включает в себя:

  • DVI – с его помощью идёт подключение к современным мониторам, поэтому данный разъём присутствует практически на всех видеокартах. Подразделяется на два подтипа – DVI-D и DVI-I. В первом случае есть только цифровой разъём, во втором же имеется и аналоговый сигнал;
  • HDMI – с его помощью возможно подключение современных телевизоров к компьютеру. Такой разъём есть только на картах средней и высокой ценовой категории;
  • VGA – нужен для подключения многих мониторов и проекторов;
  • DisplayPort – есть только на небольшом количестве моделей видеокарт, используется для подключения небольшого списка специальных мониторов.

Разъёмы видеокарт

Также обязательно обратите внимание на наличие специального разъёма дополнительного питания на мощных видеокартах (моделям для «офисных машинок» и мультимедийных центров он не так необходим). Они подразделяются на 6-ти и 8-ми контактные. Для корректной работы необходимо, чтобы ваша материнская карта и блок питания поддерживали данные разъёмы и их количество контактов.

Поддержка нескольких видеокарт

Материнские карты средних и крупных габаритов имеют несколько слотов для подключения видеокарт. Обычно их количество не превышает 4-х штук, но в специализированных компьютерах их может быть немного больше. Помимо наличия свободных разъёмов, важно убедиться, что видеокарты смогут работать в связке друг с другом. Для этого следует учесть несколько правил:

  • Материнская плата должна поддерживать работу нескольких видеокарт в связке. Иногда бывает, что необходимый разъём имеется, но системная плата поддерживает работу только одного графического адаптера, в то время как «лишний» разъём выполняет исключительно запасную функцию;
  • Все видеокарты должны быть сделаны по одному стандарту – NVIDIA или AMD. В противном случае они не смогут между собой взаимодействовать и будут конфликтовать, что также может привести к сбою в системе;
  • На графических платах тоже должны быть специальные разъёмы для связки с ними других адаптеров, в противном случае вы не добьётесь улучшения производительности. Если на картах есть только один такой разъём, то можно подсоединить только один адаптер, если входов два, то максимальное количество дополнительных видеокарт возрастает до 3-х, плюс основная.

Есть ещё одно важное правило касательно материнской карты – должна быть поддержка одной из технологий связки видеокарт – SLI или CrossFire. Первая – это детище NVIDIA, второе – AMD. Как правило, на большинстве системных плат, особенно бюджетного и средне-бюджетного сегмента, присутствует поддержка только одной из них. Поэтому, если у вас стоит адаптер NVIDIA, и вы хотите купить ещё одну карту от этого же производителя, но материнская плата поддерживает только технологию связи AMD, то придётся заменить основную видеокарту на аналог от AMD и купить дополнительную от того же производителя.

Связка видеокарт

Не важно, какую технологию связки поддерживает системная плата – одна видеокарта от любого производителя будет работать нормально (если она ещё совместима с центральным процессором), но если вы захотите установить две карты, то у вас в этом пункте могут возникнуть проблемы.

Давайте рассмотрим преимущества нескольких видеокарт, работающих в связке:

  • Увеличение производительности;
  • Иногда выгоднее купить дополнительную видеокарту (в соотношении цена-качество), чем устанавливать новую, более мощную;
  • Если одна из карт выйдет из строя, то компьютер останется вполне работоспособным и сможет тянуть тяжёлые игры, правда, уже на более низких настройках.

Также есть и свои минусы:

  • Проблемы с совместимостью. Иногда, при установке двух видеокарт, производительность может только ухудшиться;
  • Для стабильной работы необходим мощный блок питания и хорошее охлаждение, т.к. энергопотребление и теплоотдача нескольких видеокарт, которые установлены рядом, сильно увеличивается;
  • Они могут производить больше шума по причинам из предыдущего пункта.

При покупке видеокарты обязательно сравнивайте все характеристики системной платы, блока питания и центрального процессора с рекомендациями к данной модели. Также обязательно приобретайте модели, где даётся наибольшая гарантия, т.к. этот компонент компьютера подвергается большим нагрузкам и может в любой момент выйти из строя. Средний гарантийный срок варьируется в пределах 12-24 месяцев, но может быть и больше.

Связка видеокартМы рады, что смогли помочь Вам в решении проблемы.
Связка видеокартОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как подобрать видеокарту к материнской плате и процессору?

Опубликовано 27.06.2019 автор — 30 комментариев

Приветствую постоянных читателей моего блога, а также тех, кто попал сюда случайно! Если вы из числа последних, советую подписаться на новостную рассылку, чтобы своевременно получать уведомления о новых постах.

Здесь я регулярно публикую полезные материалы по компьютерному железу и всему, что с ним связано.

В сегодняшней публикации мы с вами разберем, как подобрать видеокарту к материнской плате и процессору. Это инструкция для «чайников», в которой я постараюсь изложить все предельно просто.

Какие видеокарты подходят для материнской платы

И если начинать с простого, то начнем с того, как правильно «подогнать» графический ускоритель под системную плату. Неважно, будете ли вы собирать новый компьютер или апгрейдить немного устаревший – основные принципы не отличаются.

Дискретная видеокарта всегда подключается через специальный слот, которых существует несколько типов. Самый устаревший – AGP (ускоренный графический порт), который пришел на смену PCI.слот AGP на мат платеПоследние серийные модели видеокарт с таким слотом были выпущены в 2007 году.

Не советую пытаться найти на компьютер с таким портом новую видеокарту – скорее всего, не получится найти даже б/у в приличном состоянии. Более того, лучше вообще не рассматривать такую рабочую станцию как объект апгрейда.

Все, на что способны такие компы сегодня – серфинг в интернете, просмотр фильмов и проигрывание музыки.

Для игр, выпущенных недавно, они не подходят – туда ни ОЗУ нормального не поставить, ни тем более процессор. В 2019 году, когда боты под управлением нейросетей выигрывают первые турниры у игроков-людей, использовать такого «динозавра» для игр, как-то несолидно.

PCI Express – современная шина, способная обеспечить необходимую пропускную способность. Среди всех модификаций интересует нас, в первую очередь, PCIEx16 – длинный порт, который чаще всего маркировался синим цветом(сегодня он может быть любого цвета). Именно с его помощью подключаются к ПК все современные видеокарты.pciex16 слот на материнской плате

У этого протокола существует пять поколений.

Чем новее протокол, тем большую пропускную способность он обеспечивает и, соответственно, влияет на производительность системы в целом. При несоответствии версий, данные будут передаваться с меньшей скоростью, соответствующей более старой версии.

Узнать эту информацию можно или в спецификации на материнскую плату и процессор (почти всегда доступно на официальных сайтах производителей), или установить утилиту для сбора системных данных – например, AIDA64 или Everest.

Более детально про подбор девайса можно почитать в публикациях «как выбирать видеокарту для ПК» и «от какого производителя лучше брать видеокарту».

И еще один важный нюанс. Если вы собираетесь использовать в связке две дискетные видеокарты или одну внешнюю и одну встроенную в процессор, материнка должна поддерживать технологию SLI (для видеочипов nvidia) или Crossfire (для Radeon).

Для подключения двух видеокарт соответственно требуется два слота PCI‑E на системной плате.

Как подобрать под процессор видеокарту

Задача несколько сложнее, но ненамного. В этом случае важно помнить, что в плане аппаратной совместимости нет никаких ограничений, так как любой процессор сможет работать с любой видеокартой.процессор и видеокартаВ плане оптимизации производительности лучше, если параметры видеокарты соответствуют мощности процессора – тогда из такой сборки можно выжать максимум, а возможно еще и сэкономить, купив более дешевые совместимые модификации комплектующих.

Задачи компонентов распределяются следующим образом: процессор просчитывает происходящие на экране события, согласно заданным разработчиками алгоритмам, а видеокарта все это отрисовывает.

Оптимальное соотношение – когда во время игры процессор загружен на 80% процентов, а графический ускоритель на 100%. Тогда можно говорить, что «камень» полностью раскрывает потенциал видеокарты.

Для ориентировки – примеры совместимости процессоров и видеокарт:

  • Для Intel Core i3 2100 и всего поколения вплоть до I3 8100 или FX-8150, FX-8120 и Phenom II X6 1100T от AMD – GeForce GTX 670, GTX 660 ti, GTX 950, Radeon R9 370, R9 380;
  • Для процессора i5 8400 или 9400 от Интел и FX-9590, FX-9370, FX-8350 и FX-8320 от АМД – GeForce GTX 780 Ti, GTX 970, Radeon R9 380X, R9 390;
  • Для Intel Core i7 или флагманских AMD Zen – GeForce GTX 980 Ti, GTX 1080, Radeon R9 Nano, R9 Fury, R9 390 X.

При существенном несовпадении характеристик, как правило, снижается производительность видеокарты. Это отражается, в первую очередь, на снижении ФПС и периодических «фризах» при скоплении большого количества игровых объектов в одном месте.

Впрочем, нет необходимости ломать голову и тестить подходящие девайсы на совместимость – это давно сделали за нас. Существует масса энтузиастов, тестирующих железо и публикующих результаты на всеобщее обозрение. Эти данные гуглятся за несколько минут.

Также для вас может оказаться полезной статья про лучшие бюджетные игровые видеокарты. Буду признателен всем, кто поделится этой публикацией в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев.

Как узнать подойдет ли видеокарта для компьютера

К выбору видеокарты следует подходить обдуманно, поскольку это один из важнейших компонентов ПК, влияющих на его производительность. Если для просмотра видеоконтента или работы с документами, как правило, хватает встроенного в процессор видеоядра, то для современных игр нужен дискретный графический адаптер. При его выборе (если видеокарта подбирается отдельно, а не вместе с другими комплектующими) необходимо руководствоваться как параметрами, которые определяют совместимость с остальными компонентами ПК, так и свойствами, влияющими на производительность.

Совместимость видеокарты и остальных комплектующих

Существует несколько основных параметров, от которых зависит, подойдет ли видеокарта для конкретного компьютера:

1) Интерфейс подключения. Во всех современных материнских платах для подключения видеокарты используется интерфейс PCI-E, однако в устаревших моделях, которые выходили до 2002-2005 года, может применяться интерфейс AGP. Версии PCI-E обладают обратной совместимостью, поэтому видеокарту, поддерживающую только 1.0 или 2.0 можно подключать к разъему 3.0, и наоборот, хотя это может привести к снижению производительности. Впрочем, для версий 2.0 и 3.0 снижение будет незначительным, а 1.0 давно не используется.

Важно: Подключать видеокарту следует к PCI-E x16 разъему. Если таких больше одного, во избежание потери производительности рекомендуется использовать верхний.

Как понять подойдет ли видеокарта?

2) Видеоразъемы. Через них подключаются средства вывода изображения (мониторы, телевизоры и т.д.) Необходимо проверить наличие как минимум одного подходящего разъема (например, HDMI, DisplayPort. DVI-D) или использовать переходник.

3) Габариты. Если видеокарта физически не помещается в корпус ПК – следует подобрать другой вариант. Длина, ширина и высота адаптера почти всегда указываются как на сайте производителя, так и в карточке товара на сайте магазина. Чаще всего ограничителем выступает параметр длины, поэтому производители корпусов обычно указывают максимальную длину видеокарты для конкретной модели. Если найти значение этого параметра не удалось – можно самостоятельно измерить расстояние от задней стенки корпуса (где расположены отверстия слотов расширения), до корзины с жесткими дисками. Не стоит забывать и о количестве занимаемых слотов расширения – карточки с массивной системой охлаждения могут занимать 2-3 слота.

Например: максимальная длина видеокарты для корпуса Zalman Z3 Plus – 360 мм.

Совместимость видеокарты с компьютером

4) Энергопотребление и дополнительное питание. Мощные игровые видеокарты потребляют куда больше энергии, чем бюджетные офисные, и для них требуется соответствующий блок питания. Можно ориентироваться на рекомендации производителя, обзоры, или советы на профильных форумах. Если планируется разгон видеокарты или процессора, у блока питания должен быть достаточный запас мощности. Как правило, в 2018 году для большинства систем с одним процессором и одной видеокартой, даже с учетом разгона, достаточно качественного блока питания мощностью в 650 Вт.

5) Соотношение производительности видеокарты и процессора. Несмотря на то, что актуальность вопроса «раскрытия» потенциала видеокарты процессором значительно преувеличена, слабый процессор действительно может стать узким местом игровой системы с мощной видеокартой, ограничивая частоту кадров в некоторых играх. Поэтому топовым игровым видеокартам для достижения максимальной производительности в играх требуется ЦП как минимум среднего сегмента.

Производительность видеокарты и дополнительные параметры

Вышеописанных параметров достаточно, чтобы видеокарта была совместима с остальными комплектующими. Однако, чтобы выбор был оптимальным, нужно рассмотреть и другие свойства, в том числе, влияющие на эффективность работы адаптера.

1) Серия видеокарты. Производители игр оптимизируют их под графические карты последних поколений. Также, новые серии часто производятся по более совершенному техпроцессу, поддерживают больше стандартов и технологий.

Впрочем, по акции или на вторичном рынке иногда можно выгодно приобрести топовые видеокарты предыдущих поколений, поэтому не стоит полностью сбрасывать их со счетов.

2) Спецификации видеопроцессора. К ним относятся техпроцесс, частота графического ядра, количество универсальных и текстурных блоков, число блоков растеризации и некоторые другие характеристики. Сравнивать их имеет смысл лишь в рамках одного производителя и одного поколения, а можно и вообще не обращать на них внимания и руководствоваться обзорами и тестами.

3) Спецификации видеопамяти. Тип памяти (например, HBM или GDDR5), ее частота, разрядность шины, максимальная пропускная способность. Для современных игр ААА-класса рекомендуется как минимум 4 Гб видеопамяти, а если видеокарта покупается на несколько лет – стоит рассмотреть модели с 8 Гб и более. Если же карточка покупается для офисной работы или легких игр, не требующих высокой производительности, то достаточно 3 Гб.

4) Количество мониторов и максимальное поддерживаемое разрешение. Обращать внимание на эти параметры следует только если планируется использование нескольких мониторов или экстремально высоких разрешений экрана.

5) Питание. К этой группе относятся энергопотребление в режиме простоя, нагрузки или разгона и разъемы дополнительного питания. При наличии таких разъемов они должны быть совместимы с блоком питания.

6) Система охлаждения. Один из важнейших моментов при выборе видеокарты, поскольку влияет как на ее производительность (при недостатке охлаждения графический адаптер автоматически снижает частоты, что приводит к снижению эффективности работы), так и на уровень шума. Смотреть лучше не на количество кулеров и тепловых трубок, а на результаты тестов.

MSI GeForce GTX 1070 Gaming X — пример видеокарты с эффективной системой охлаждения.

MSI GeForce GTX 1070 Gaming X - пример видеокарты с эффективной системой охлаждения

Алгоритм выбора видеокарты

Для подбора графического адаптера можно воспользоваться следующим алгоритмом:

1) Определиться с назначением видеокарты и бюджетом на ее покупку. Для офисной работы или просмотра видео обычно достаточно встроенного в процессор графического ядра или карт бюджетного сегмента.

Если же карточка приобретается для игр, обработки видео или работы с графикой, и покупается не на вторичном рынке, на конец 2018 года мало смысла покупать модели слабее NVIDIA GTX 1050 Ti или AMD Radeon RX 570, которые относятся к начальному/среднему игровому сегменту. Для комфортной игры на высоких или даже максимальных настройках в разрешении FullHD в ААА-тайтлы стоит приобрести NVIDIA GTX 1070 или более мощный вариант. Для игры на таких же настройках в разрешении WQHD желательно иметь как минимум ту же 1070 (высокие настройки большинства игр) или GTX 1080, а для 4K-разрешения на настройках, близких к высоким/максимальным – GTX 1080 Ti или RTX 2080/2080 Ti.

Совет: Если ваш бюджет скромен, не стоит забывать, что современные игры даже на средних настройках выглядят неплохо. И та же, GXT 1050 Ti (кстати, любимица геймеров), в FullHD потянет большинство игр на конец 2018 года при высоких, или близких к высоким, настройках. Просто посмотрите требования на игры, в которые собираетесь играть.

2) Рассмотреть варианты, подходящие для выбранного бюджета, воспользовавшись каталогами интернет-магазинов. Отобрать одну или несколько моделей и проверить, подходят ли они к другим комплектующим при помощи гайда из первой части данной статьи.

3) Ознакомиться с обзорами и тестами выбранных моделей и остановиться на оптимальной. Обращать внимание стоит как на частоту кадров в играх в выбранном разрешении, так и на потенциал для разгона и уровень шума.

Заключение

К выбору видеокарты следует подходить грамотно – желательно не только узнать, что представляют из себя ее основные характеристики, но и посмотреть обзоры и тесты, почитать обсуждения и отзывы. Такой подход не только значительно уменьшит вероятность возникновения проблем в процессе дальнейшей эксплуатации, но и позволит подобрать действительно достойную модель для игр или работы, которая не разочарует производительностью.

Совместимость материнской платы и видеокарты — 4 критерия подбора

Чтобы добиться наибольшей производительности от сборки, необходимо, чтобы все ее элементы были максимально совместимы. Этот гайд расскажет, каким образом можно понять, какой дискретный видеоадаптер поддерживает системная плата. Он также содержит советы, которые помогут подобрать подходящий вариант.

совместимость видеокарты и материнской платы

Как подобрать видеокарту к материнской плате

При выборе видеоадаптера важно удостовериться в его совместимости с материнкой. Так, должно совпадать количество и тип слотов. Некоторые мощные карты занимают два гнезда, а бывает, что и все три. Но есть и другие нюансы.

Узнайте: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

Совместимость материнской платы и видеокарты

Порты обоих устройств должны совпадать. Ниже — краткое описание возможных разъемов.

AGP и PCI Express

АГП интерфейс — устаревший вариант. Его уверенно заменил PCI Express. Словом, для современных производительных компьютеров AGP — не вариант. Но и с PCI есть нюансы.

Читайте также: Игровые видеокарты для ПК: 5 критериев, как выбирать

слоты расширения для видеокарты на материнке

PCI Express 2.0 и 3.0

Первая версия разъема обладала скоростью в 2,5 гигатранзакций в секунду. Во второй, вышедшей в 2007 году, быстрота увеличилась в два раза. За счет обратной совместимости старые видеокарты нормально работали в более новых материнских платах.

Какие были новшества, кроме скорости:

  1. обновленные механизмы, созданные для контроля скорости соединений программным образом;
  2. смена системы питания.

В PCI-SIG была создана спецификация, способная обеспечить необходимую подпитку с учетом особенностей потребления энергии графических адаптеров: диапазон повысили до 225-300 Вт на устройство. Для этого стали использовать новый в то время 2×4-пиновый разъем.

В 2010 году выпустили 3-ю вариацию интерфейса с показателем скорости в восемь гигатранзакций. Такой прорыв получилось совершить за счет новой схемы кодировки, когда 128 бит информации, которая проходит по шине, кодируется 130 битами. Девайсы с поддержкой этой версии стали доступны на рынке только в 2012 году.

ASUS Radeon RX 560 2GB DDR5 AREZ EVO подключается в слот PCI-E x16 3.0

Четвертая версия появилась в 2017 году. Она стала еще быстрее: этот разъем способен осуществлять аж 16 гигатранзакций в одно мгновение. Стандарт 5.0, утвержденный два года спустя, получил пропускную способность в 32 Гт/с. Такая скорость подходит для проектов, которые связаны с VR.

SLI и Crossfire

Создавая топовую геймерскую систему, разработчики ставят в приоритет задачу добиться максимально возможной производительности при работе с 3D-проектами. Это логично, так как современные игры весьма требовательны к ресурсам компьютера, и особенно — к его графической составляющей.

С этой целью две лидирующие компании — AMD и NVidia — разработали технологии, которые позволяют объединить два и более GPU в сборке. Это нужно, чтобы использовать суммарную мощность видеокарт, подключив их параллельно. У АМД такая разработка называется Crossfire, поддерживается, например, моделью RX 560, а у Нвидиа — SLI, есть у RTX2080.

Возможность существенного увеличения графической мощности открывает новые горизонты не только для геймеров, но и для тех, кто работает с трехмерной графикой.

Что нужно учесть при выборе:

  • Имеет смысл объединять только топовые GPU.
  • Материнка также должна поддерживать такие технологии.
  • Для параллельной стабильной работы видеоадаптеров рекомендуется приобретать идентичные модели. В противном случае велика вероятность того, что девайсы будут конфликтовать.

 ASUS GeForce RTX2080 8GB GDDR6 DUAL OC с поддержкой SLI

Совет: если пользователь на 100% уверен в том, что он поставит вторую видеокарту, тогда покупка моделей с поддержкой подобных технологий — необходимое решение. Если же это не более, чем планы на будущее, то лучше уж заменить старое ГПУ на более мощное, когда появится такая возможность, и не заморачиваться с нюансами сейчас.

Пригодится: Какую материнскую плату выбрать — 8 ключевых критериев

Мощность процессора

Чтобы сборка работала стабильно, она должна быть сбалансированной. Только грамотный подбор компонентов позволит по максимуму насладиться возможностями ПК.

Мощность ЦП обязательно стоит учитывать. Слабый процессор не способен раскрыть потенциал GPU на 100%.

 процессоры AMD Ryzen 5 2400G и Intel Core i7-9700K для игровых сборок

Неопытные пользователи часто полагают, что мощный графический адаптер — решение всех проблем, однако это не так. Да, установив производительное устройство, пользователь получит хороший прирост быстродействия, но нет смысла ставить, например, модель уровня GTX 1080 в сборку с двухъядерным «камнем». Это не дает 100% гарантии избавления от фризов, и уж точно не факт, что комфортно поиграть на ультрапресете во все новинки удастся без проблем.

Совет: не стоит забывать, что не менее важен и объем ОЗУ, который должен составлять как минимум 8 Гб для дизайна, видеомонтажа, а для геймерских моделей рекомендуется не менее 16 Гб, тем более, если пользователь настроен играть на максималках.

Важно учитывать не только количество ядер (нужно минимум четыре), но и потоков, так как многие игры, профессиональный софт оптимизированы под многопоточные модели.

Как узнать, в каком режиме работает видеокарта

Бывает так, что GPU использует меньшую, чем x16, ширину шины, и от этого страдает быстродействие.

тормозит видеокарта

Как можно устранить проблему

Шаг 1 Убедиться, что видеокарта надежно закреплена в слоте.
Шаг 2 Проверить разъем видеокарты и слот на материнке на механические повреждения.
Шаг 3 Обратить внимание на число поддерживаемых чипсетом материнской платы линий PCI Express и на конфигурацию слотов PCIE х16 на конкретной модели. Возможно, пропускная способность разъема платы ниже, чем нужно видеоадаптеру.
Шаг 4 Проверить, не включено ли по ошибке в настройках BIOS не то число каналов. Это можно посмотреть в строке «PEG Force X1» или «PCI-E Lanes».
Шаг 5 В ноутбуках технология PowerMizer, повышающая энергоэффективность, может изменять число активных каналов шины PCI Express. Если ее отключить, быстродействие повысится.
Шаг 6 Одной из возможных причин снижения ширины шины может стать система управления ее энергопотреблением, интегрированная вОС от Майкрософт, начиная с версии VISTA. Ее можно отключить в панели управления. Как это сделать:
1. Зайти в «Управление электропитанием».
2. Изменить дополнительные настройки электропитания, отключив опцию «Управление питанием состояния связи» (Link State Power Management).
Шаг 7 Если же необходимо убедиться в том, активен ли режим SLI или Crossfire, то проверку можно осуществить с помощью одной из бесплатных программ: CPU Z или AMD Catalyst.

параметры видеокарты в CPU Z и AMD Catalyst

Подборка: 10 лучших моделей недорогих игровых видеокарт

Габариты

Чтобы узнать, подойдет ли ГПУ к материнке, и станет ли оно в корпус, необходимо убедиться в совместимости размерных параметров. Если в системник большего размера, компактный девайс установится без проблем. А вот габаритное ГПУ с мощной системой охлаждения никак не войдет в компактный корпус.

Размеры GPU указываются в характеристиках, кроме того, поддерживаемая максимальная длина адаптера обозначается в спецификациях корпуса.

Совместимость по габаритам касается материнки и видеокарты. Если в сборке стоит компактная плата, то и карту нужно выбирать соответствующую. Крупные устройства могут прогнуть «мать» или просто не вместятся в нее.

Примечание: ширина компонента может зависеть от числа разъемов на нем. На бюджетных чаще расположен один ряд.

Есть компактные дискретки без охлаждения или с пассивным радиатором. Как правило, это маломощные варианты, которые приобретают как времянку, если в выбранный процессор не встроено графическое ядро.

GIGABYTE GeForce RTX 2080 8GB GDDR6 XTREME Waterforce WB Aorus с водяным охлаждением

Интересно: мощная GV-N2080AORUSX_WB-8GC оснащена жидкостным охлаждением, дополненным радиатором.

Впрочем, есть и довольно производительные низкопрофильные экземпляры, компоненты с одним вентилятором, которые в компактный корпус ставятся без проблем и обеспечивают хорошие скоростные показатели.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подобрать видеоадаптер к материнке несложно, главное — соответствие контактов, габаритная совместимость. Чтобы собрать хороший PC, также нужно иметь ввиду объем RAM и параметры ЦПУ.


Как проверить совместимость видеокарты и материнской платы

Как проверить совместимость видеокарты и материнской платы

На протяжении всего времени развития компьютерных технологий несколько раз менялись разъемы подключения различных комплектующих к материнским платам, они усовершенствовались, увеличивалась пропускная способность и быстродействие. Единственным минусом нововведений является невозможность подключения старых деталей из-за разницы в строении разъемов. Один раз это коснулось и видеокарт.

Как проверить совместимость видеокарты и материнской платы

Разъем подключения видеокарты и строение самой видеокарты изменялось всего один раз, после чего происходило только усовершенствование и выход новых поколений с большей пропускной способностью, что никак не отразилось на форме гнезд. Давайте разберемся с этим подробнее.

Читайте также: Устройство современной видеокарты

AGP и PCI Express

В 2004 году была выпущена последняя видеокарта с типом подключения AGP, собственно, тогда и прекратился выпуск материнских плат с данным разъемом. Последней моделью от NVIDIA является GeForce 7800GS, а у компании AMD – Radeon HD 4670. Все следующие модели видеокарт производились на PCI Express, изменялось только их поколение. На скриншоте ниже показаны эти два разъема. Невооруженным глазом заметно отличие.

Для проверки совместимости вам достаточно зайти на официальные сайты производителей материнской платы и графического адаптера, где в характеристиках будет указана необходимая информация. Кроме этого, если в наличии у вас имеется видеокарта и материнская плата, то просто сравните эти два разъема.

Поколения PCI Express и как его определить

За все время существования PCI Express было выпущено три поколения, а уже в этом году планируется выпуск четвертого. Любой из них совместим с предыдущим, поскольку форм-фактор не был изменен, а отличаются они лишь режимами работы и пропускной способностью. То есть, не стоит переживать, любая видеокарта с PCI-e подойдет для материнской платы с таким же разъемом. Единственное, на что хотелось бы обратить внимание, так это на режимы работы. От этого зависит пропускная способность и, соответственно, скорость работы карты. Обратите внимание на таблицу:

Таблица поколений PCI Express

У каждого поколения PCI Express есть пять режимов работы: x1, x2, x4, x8 и x16. Каждое следующее поколения быстрее предыдущего в два раза. Данную закономерность вы можете увидеть на таблице сверху. Видеокарты среднего и низкого ценового сегмента полностью раскрываются, если их подключить к разъему 2.0 x4 или x16. Однако топовым карточкам рекомендуется 3.0 x8 и x16 подключение. По этому поводу не беспокойтесь — покупая мощную видеокарту, вы к ней подбираете хороший процессор и материнскую плату. А на всех системных платах, поддерживающих последнее поколение ЦП, уже давно устанавливается PCI Express 3.0.

Читайте также:
Выбираем видеокарту под материнскую плату
Выбираем материнскую плату для компьютера
Выбираем подходящую видеокарту для компьютера

Если вы хотите узнать, какой режим работы поддерживает материнская плата, то для этого достаточно взглянуть на нее, ведь рядом возле разъема в большинстве случаев указывается и версия PCI-e, и режим работы.

Когда этой информации нет либо вы не можете получить доступ к системной плате, лучше всего скачать специальную программу для определения характеристик комплектующих, установленных в компьютер. Выберите одного наиболее подходящего представителя, описанного в нашей статье по ссылке ниже, и перейдите в раздел «Системная плата» или «Материнская плата», чтобы узнать версию и режим работы PCI Express.

Устанавливая видеокарту с PCI Express x16, например, в разъем x8 на материнской плате, то и режим работы будет x8.

Подробнее: Программы для определения железа компьютера

SLI и Crossfire

Совсем недавно появилась технология, позволяющая использовать два графических адаптера в одном ПК. Проверить совместимость достаточно просто – если в комплекте с системной платой идет специальный мост для подключения, а также присутствует два разъема PCI Express, то практически стопроцентный шанс того, что он совместима с технологией SLI и Crossfire. Более подробно о нюансах, совместимости и подключении двух видеокарт к одному компьютеру читайте в нашей статье.

Подключение двух видеокарт к одному компьютеру

Подробнее: Подключаем две видеокарты к одному компьютеру

Сегодня мы детально рассмотрели тему проверки совместимости графического адаптера и материнской платы. В этом процесс нет ничего сложного, достаточно лишь знать тип разъема, а все остальное не так важно. От поколений и режимов работы зависит только быстродействие и пропускная способность. На совместимость это никак не влияет.

Подключение двух видеокарт к одному компьютеруМы рады, что смогли помочь Вам в решении проблемы.
Подключение двух видеокарт к одному компьютеруОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как подобрать видеокарту к материнской плате и процессору?

Всем добра! Сегодня вы узнаете как подобрать видеокарту к материнской плате и процессору и прочитаете самый лучший манул по этому поводу. Необходимость применения дополнительного видеоадаптера появляется, когда в процессоре отсутствует графический чип либо от компьютера ожидается корректное функционирование в условиях использования графических редакторов, игр программ видео монтажа.

Следует помнить, что видеоадаптер непременно должен характеризоваться максимальной совместимостью с имеющимся адаптером и процессором. К тому же, если планируется эксплуатировать компьютер для трудных графических задач, нужно убедиться, что на материнской карте имеется возможность выполнить установку дополнительной охлаждающей системы для видеокарты.

Несколько слов о производителях

На выпуске графических плат специализируются лишь считанные крупные производители, которые достойны внимания.

  • NVIDIA является наиболее известной компанией, занимающейся производством рассматриваемых устройств. Изначально ее изделия были ориентированы на фанатов игр и людей, которые профессионально работают с видео либо графикой. Невзирая на существенную стоимость изделий, сотни пользователей решают отдавать предпочтение именно данной фирме. Адаптеры, предлагаемые ней, являются надежными, высоко производительными и отлично совместимыми;
  • AMD представляет собой главного конкурента NVIDIA, и специализируется на разработке видеокарт согласно собственной технологии. В связке с процессорами AMD, в которых имеется встроенный графический адаптер, изделия «красных» гарантируют высочайший уровень производительности. Адаптеры фирмы AMD характеризуются скоростью, отличным разгоном и приемлемой стоимостью.

AMD

  • Intel, хотя и занимается производством процессоров, обладающих встроенным адаптером в соответствии с разработанной технологией, однако также может похвастаться производством отдельных адаптеров. Невзирая на то, что видеокарты, предлагаемые фирмой Intel не отличаются повышенной производительностью, они привлекают высоким качеством и достойным уровнем надежности, а значит, станут отличным вариантом для обычных «офисных машинок». Intel
  • MSI осуществляет выпуск видеокарт на основании патента от NVIDIA. Прежде всего, фирма ориентирована на владельцев профессионального и игрового оборудования. Продукты указанной фирмы довольно дорогие, но вместе с тем, отличаются высоким качеством, производительностью и отсутствием проблем, связанных с совместимостью.

MSI лого

  • Gigabyte является еще одним производителем комплектующих для компьютеров, который взял курс на сегмент машин для игр. По большей части, осуществляет производство видеокарт в соответствии с технологией NVIDIA, однако была и попытка изготовления карт по образцу AMD. Функционирование графических адаптеров, предлагаемых данным производителем, не вызывает серьезных жалоб, к тому же у них немного более приемлемая стоимость, нежели у предыдущих компаний.

Gigabyte лого

  • Asus заслужил репутацию наиболее известного производителя компьютерных устройств на рынке. В последнее время стал осуществлять производство видеокарт, опираясь на стандарт AMD, а также, NVIDIA.

Asus

По большей части, фирма осуществляет выпуск графических адаптеров для профессиональных и игровых устройств, однако можно также встретить и совершенно недорогие варианты, рассчитанные на домашние мультимедийные центры.

Как подобрать видеокарту к материнской плате и процессору — разъемы для видеокарты

Все современные материнские платы наделены специальным разъемом по типу PCI, благодаря которому можно осуществлять подключение дополнительного графического адаптера и некоторых иных компонентов. На сегодняшний день, разъемы разделяются на несколько основных версий: PCI, а также, Express PCI.

Стоит заметить, что первый вид неумолимо устаревает и характеризуется совершенно не лучшей пропускной возможностью. Следовательно, приобретать для него графический адаптер высокой мощности бессмысленно, ведь последний будет функционировать только в половину от заложенной в него мощности.

Зато он отлично справится с недорогими платами, рассчитанными на «офисные машины» и мультимедийные центры. Кроме того, нужно непременно смотреть, способна ли видеокарта поддерживать представленный вид разъема. Некоторыми новомодными образцами может не поддерживаться подобный разъем.

Как подобрать видеокарту к материнской плате и процессору

Что касается второго варианта, его можно часто встретить в современных платах, и поддерживают его почти все видеокарты. Для него лучше всего приобретать графический адаптер высокой мощности, поскольку его шина гарантирует предельную пропускную способность и замечательную совместимость с оперативной памятью, процессором и функционированием одновременно с несколькими видеокартами.

PCI разъем бывает следующих версий: 2.0, 2.1, а также, 3.0. Чем более высокой является версия, тем лучше пропускные качества шины и функционирование видеокарты в тандеме с другими элементами компьютера. Независимо от того, какова версия разъема, в него без труда можно устанавливать любой адаптер, при условии, что он подходит к представленному разъему.

Кроме того, на довольно старых платах встречается гнездо AGP вместо привычных разъемов PCI. Такой разъем уже устарел и для него уже почти не производят компоненты. Таким образом, если вы – обладатель старой материнки, поиск новой видеокарты для такого разъема может стать настоящей проблемой.

Все, что вы хотели знать о видеочипах

Видеочип является мини-процессором, интегрированным в видеокарту. Именно он задает мощность графического адаптера и отчасти влияет на его совместимость с иными элементами компьютера. К примеру, видеокарты фирм Intel и AMD наделены видеочипами, обеспечивающими замечательную совместимость лишь с процессором непосредственно производителя. В противном же случае, пользователь существенно теряет в таких параметрах, как качество и производительность работы.

Видеочип

В отличие от центрального процессора, единицей измерения производительности видеочипов является шейдерный блок. По сути, это нечто схожее с мини-ядрами центрального процессора, но, если речь идет о видеокартах, их количество может достигать нескольких тысяч. К примеру, бюджетные карты наделены порядка 400-600 блоками, а высокого ценового сегмента – порой до 2800.

Особого внимания заслуживает технический процесс производства чипа. Он указан в нанометрах и в современных видеокартах должен находиться в рамках от 15 до 60 нм. От того, насколько указанное значение низкое, очень зависит степень потребления картой энергии, и ее теплопроводные характеристики. Рекомендуется приобретать модели с минимальным показателем техпроцесса, поскольку они отличаются не только компактностью и минимальным потреблением энергии, но также, слабым перегреванием.

Как память влияет на уровень производительности?

И хотя видео память схожа с оперативной, основные отличия сводятся к тому, что она функционирует немного по иным стандартам и характеризуется более высокой рабочей частотой. Невзирая на это, довольно важное значение имеет предельная совместимость видеопамяти с ОЗУ, материнской платой и процессором, поскольку системной платой поддерживается лишь определенная частота, размер видеопамяти, а также, вид.

На рынке предлагаются видеокарты с различной частотой:

  • GDDR3;
  • GDDR5;
  • GDDR5X;
  • HBM.

К слову, последний из них является стандартом AMD, который лишь этим производителем и применяется. В связи с этим, оборудование, произведенное в соответствии со стандартом AMD, может обладать серьезными проблемами в плане функционирования с элементами от других изготовителей. Что же касается производительности, HBM является чем-то средним между GDDR5X и GDDR5.

Планка видеопамяти

GDDR3 применяется в недорогих видеокартах с довольно слабым чипом, поскольку для того, чтобы обработать интенсивный поток данных памяти, требуются существенные вычислительные мощности. Подобный тип памяти обладает минимальной частотой – до 2000 МГц. При этом приобретать адаптер, частота памяти которого не превышает 1600 МГц не рекомендуется, поскольку, даже слабенькие игры будут работать просто ужасно.

Наиболее ходовым типом памяти является GDDR5, который применяется зачастую в моделях средней стоимостной категории. Если говорить о тактовой частоте данного вида памяти, она составляет примерно от 2000 МГц до 3600 МГц. В адаптерах высокого ценового сегмента применяется улучшенный вид памяти – GDDR5Х, который обеспечивает самую высокую скорость обмена данными, и обладает частотой в пределах до 5000 МГц.

Кроме того, внимания заслуживает ширина шины для обмена данными. Данный показатель должен быть не менее, чем 128 бит. В противном же случае, вы получите минимальную производительность почти всех программ. Наиболее оптимальной шириной считается значение в рамках от 128 до 384 бит.

Минутку внимания, возможно вам будет интересно узнать почему время на компьютере постоянно сбивается или как зайти в windows 7 под администратором.

Немного об энерго эффективности графического адаптера

Порой блоки питания и системные платы попросту не способны поддержать нужные мощности либо не наделены специальными разъемами для подключения питания требуемой видеокарты. Если графический редактор не годится из-за существенного потребления энергии, его можно установить, однако достичь высокого уровня производительности вряд ли получится.

Энергопотребление видео карт, относящихся к тому или иному классу, выглядит так:

  1. Начальный класс – не больше 70 Вт. Карты данного класса будут без проблем работать с любым блоком питания и системной платой;
  2. Средний класс – в рамках от 70 до 150 Вт. Для этого подойдут уже не все комплектующие;
  3. Карты высокой производительности – до 300 Вт. В данном случае необходим специализированная материнка и блок питания, которые будут адаптированы под требования игровых устройств.

Система охлаждения видеокарт

Если начнется перегревание графического адаптера, он, подобно процессору, может не только сломаться, но также нарушить целостность платы, что спровоцирует в дальнейшем серьезную поломку. Поэтому видеокарты наделяют вмонтированной охлаждающей системой, которая также бывает нескольких типов:

  • Пассивный – в подобном случае к карте с целью охлаждения либо и вовсе ничего не прикрепляется, либо в процессе принимает участие лишь радиатор, что не гораздо эффективней. Подобный адаптер зачастую не характеризуется повышенной производительностью, поэтому более интенсивное охлаждение для него неактуально.

Пассивное охлаждение

  • Активный – здесь имеется полноценная охлаждающая система, наделенная вентилятором, радиатором и порой медными трубками, предназначающимися для отведения тепла. Подобная система может применяться в видеокартах любого из типов и относится к числу наиболее эффективных методов охлаждения;

Активное охлаждение

  • Турбинный – во многом схож с активным типом. К карте прикрепляется достаточно массивный корпус, где имеется трубка, которая втягивает воздух на существенных мощностях и прогоняет его посредством специальных трубок и радиатора. По причине существенных размеров, может устанавливаться лишь на крупногабаритные карты высокой мощности.

Турбинное охлаждение

Важным моментом является материал, из которого изготовлены вентиляторные лопасти и радиаторные стенки. Если карта будет претерпевать значительные нагрузки, лучше и вовсе отказаться от изделий с радиаторами, выполненными из пластика и отдать предпочтение варианту с алюминиевыми элементами.

Наилучшим выбором станут радиаторы с железными либо медными стенками. К тому же, для чересчур «горячих» адаптеров наилучшим образом подойдут вентиляторы, обладающие лопастями из металла, вместо пластиковых, поскольку вероятность их оплавления довольно высока.

Размер видеокарты

Если вы владелец небольшой либо дешевой системной платы, лучше подбирать негабаритные адаптеры, поскольку очень крупные могут попросту не поместиться в ней.

Как такового, разделения по габаритам не существует. Некоторые карты могут быть несущественного размера, однако зачастую они довольно слабые и не имеющие какую-либо охлаждающую систему. Точные размеры лучше узнавать на сайте изготовителя либо в магазине в процессе приобретения.

Ширина видеокарт может зависеть от того, сколько разъемов на ней располагается. На дешевых моделях зачастую имеется лишь один ряд разъемов.

Разъемы видеокарты

Список входов извне выглядит так:

  • DVI – благодаря нему происходит подключение к современным мониторам, в связи с чем подобный разъем имеется почти на каждой видеокарте. Подразделяется на DVI-D, который имеет лишь цифровой разъем, а также, на DVI-I, в котором присутствует и аналоговый сигнал;
  • HDMI – благодаря нему можно подключать современные телевизоры к компьютерам. Подобным разъемом наделены лишь карты, относящиеся к средней и высокой стоимостной категории;
  • VGA – необходим с целью подключения множества мониторов, а также, проекторов;
  • Display Port – присутствует на ограниченном количестве моделей видеокарт, применяется для того, чтобы выполнить подключение ограниченного списка специальных мониторов.

Разъёмы видеокарт

Кроме того, следует обращать внимание на присутствие специального разъема для дополнительного питания на видеокартах высокой мощности. Они бывают 6-ти и 8-ми контактными. Для корректного функционирования нужно, чтобы материнской картой и блоком питания поддерживались эти разъемы и количество их контактов.

Минутку внимания, возможно вам будет интересно узнать

Возможность поддержки нескольких видеокарт

Материнские карты средних и крупных размеров наделены несколькими слотами, предназначенными для подключения видеокарт. Как правило, их количество составляет не более 4-х единиц, однако в специализированных компьютерах их может быть чуть больше. Кроме присутствия свободных разъемов, следует убедиться в том, что видеокарты смогут функционировать в связке друг с другом. Для этого нужно принять во внимание такие правила:

  • Материнской платой должно поддерживаться функционирование нескольких видеокарт в связке. Порой бывает, что нужный разъем присутствует, однако системная плата поддерживает функционирование лишь одного адаптера, в то время, как «лишнему» разъему делегирована только запасная функция;
  • Все видеокарты непременно должны быть произведены в соответствии с единым стандартом – AMD либо NVIDIA. В противном же случае, они не смогут взаимодействовать между собой, что может стать причиной системного сбоя;
  • На графических платах также должны располагаться особые разъемы для связывания с ними других адаптеров. В противном же случае, добиться повышения производительности будет невозможно. Если карты обладают только одним таким разъемом, можно выполнить подключение лишь одного адаптера, а если входов два, предельное количество дополнительных видеокарт достигает 3-х, и плюс еще основная.

Имеется еще одно ключевое правило, относящееся к материнской карте – необходимо, чтобы была поддержка какой-либо из технологий связки видеокарт – Cross Fire либо SLI. Первая является детищем AMD, а вот вторая – гордостью NVIDIA. Зачастую, на системных платах поддерживается лишь одна из них.

Поэтому, если у вас имеется адаптер NVIDIA, и вы желаете приобрести дополнительную карту, произведенную этой же фирмой, однако материнской платой поддерживается лишь технология связи AMD, придется осуществить замену основной видеокарты на аналогичную от AMD и приобрести еще одну, изготовленную этой же компанией.

Связка видеокарт

При этом не имеет значения, какая технология связки поддерживается системной платой – одна видеокарта от любого из производителей может функционировать бесперебойно, однако, установив сразу две карты, можно столкнуться с проблемами.

В процессе приобретения видеокарты, необходимо сравнивать все данные блока питания, платы и центрального процессора с рекомендациями, которые сформированы для определенной модели. Кроме того, необходимо обязательно приобретать те модели, где имеется наиболее длительная гарантия, поскольку данный элемент компьютера постоянно подвержен существенным нагрузкам и в любую минуту может прийти в негодность.

Теперь вы знаете как подобрать видеокарту к материнской плате и процессору. Стоит заметить, что в среднем срок гарантии колеблется в рамках от 12 месяцев до двух лет, однако может быть и более длительным.

Leave a comment
