Подключение передней панели корпуса к материнской плате · GINW.ru

Почти большинство современных компьютерных корпусов на своей передней панели содержат различные элементы управления компьютером, индикаторы его работы и разъемы для подключения различной периферии с аудиоустройствами. Каждый из этих элементов должен быть правильно подключен к материнской плате, в противном случае возможна их некорректная работа или вообще выход из строя. В этой статье будут разобраны по отдельности подключение кнопок, индикаторов, USB и аудио разъемов.

Все материнские платы, выпущенные со второй половины 2000-ых годов имеют одинаковое расположение пинов на материнской платы, за исключением особых случаев (серверные материнские платы и т. д.), по этому прочитав информацию ниже, можно быть уверенным в том, что она подойдет к любому компьютеру.

Разъемы на передней панели подключаются к разъемам на материнской плате, которые из себя представляют набор пинов. На сегодняшний день, в связи со стандартизацией и желанием упростить жизнь конечному пользователю, почти все провода заканчиваются уже готовыми коннекторами, и не нужно ломать голову в какой последовательности стоит подсоединять каждый пин.

Тем не менее, на случай возникновения такой проблемы, в данной статье приложены схемы подключения.


Подключение кнопок и индикаторов

Кнопки питания и индикаторы работы компьютера подключатся к набору пинов, который на материнской плате обычно маркируется как F_PANEL. Помочь в подключении Вам должна вот схема ниже.

  • Кнопка включения — обозначается как MB, POWER, POWER-SW, PW.
  • Кнопка перезагрузки — обычно обозначается как RES, RESET, RESET SW
    .
  • Индикатор активности диска — обычно обозначается как HD, HDD, HDD LED.
  • Индикатор питания — обычно обозначается как PLED, POWER LED.

Иногда, разъем с пинами под переднюю панель может иметь более продолговатую форму:

В таком случае, нужно ориентироваться на левую часть разъема, которая полностью соответствует схеме выше.


Подключение USB с передней панели

Во всех современных корпусах кабель подключения USB разъемов с передней панели выглядит следующим образом:

Гнездо с 9 пинами, предназначенное для подключения USB, маркируется надписью F_USB или просто USB, и выглядит следующим образом:

Сложностей в данном случае возникнуть не должно — не смотря на визуальную схожесть с другими разъемами (в первую очередь с COM), подключить туда данный провод не получится, из-за другого расположения пинов.

Однако, в старых корпусах можно встретить провод, где вместо одного большого коннектора на конце провода будет несколько мелких. В таком случае нужно подключать провода по следующей схеме:

  • Питание — обозначается как +5V, VCC.
  • Данные — (минус) — обычно обозначается как D-, DATA-, USB-.
  • Данные + (плюс)
     — обычно обозначается как D+, DATA+, USB+.
  • Земля — обычно обозначается как GND, GROUND.

Подключение USB 3.0 с передней панели

В отличии от обратно совместимой схемы подключения USB 1.0 и USB 2.0, для подключения разъемов на передней панели у USB 3.0 используется совсем другой провод, с гораздо большим коннектором. Внешне выглядит он так:

Разъем на материнской плате маркируется как F_USB3 и внешне представляет из себя следующее:

Как можно заметить, по картинкам, разъем и коннектор имеют специальный ключ, который не позволит подключить провод от разъемов в неправильном положении, по этому подключить USB 3.

0 должно быть проще простого даже самому неопытному пользователю.


Подключение аудио разъемов с передней панели

Все современные корпуса, которые оснащены аудио разъемами на корпусе, используют для этого интерфейс подключения HD Audio. Он совмещает в себе микрофонный и аудиовыход, и выглядит следующим образом:

Разъем на материнской плате обычно маркируется как ААFP, F_AUDIO, HD_AUDIO или HDAUDIO, и выглядит следующим образом:

Как должно быть видно, отличить его от других разъемов проще всего по расположению пинов, так как пропущен пин посередине. Этот же отсутствующий пин послужит гарантией, что вы не подключите в иной разъем свой коннектор от передней панели.

Возможен вариант, когда провод заканчивается не одним, а двумя коннекторами, с маркировкой HD Audio и AC 97. Сделано это в целях совместимости со старыми материнскими платами, где для подключения аудио разъемов на передней панели использовался набор кодеков AC 97 (Audio Codec ’97). Данный стандарт является устаревшим, и не совместим с HD Audio, по этому если подключить коннектор AC97 в разъем для HDF Audio, то работать выходы для звука на передней панели не будут.

Разъем передней панели на системных платах Intel® для настольных ПК

На системных платах Intel® для настольных ПК используется 9-контактный разъем передней панели.

Назначение контактов

Контакт
Описание Вход/выход Контакт Описание Вход/выход
Световой индикатор работы жесткого диска Световой индикатор питания
1 Световой индикатор включения жесткого диска до +5 В Выход 2 Зеленый световой индикатор передней панели (5 В) Выход
3 Световой индикатор работы жесткого диска Выход 4 Желтый световой индикатор передней панели (5 В) Выход
Кнопка перезагрузки Выключатель питания
5 Земля   6 Выключатель питания In (Вводные данные)
7 Кнопка перезагрузки In (Вводные данные) 8 Земля
Электропитание Не подсоединен
9 Электропитание Выход 10 Контактного штырька нет

Системные платы Intel® для настольных ПК также имеют и другой разъем для светоиндикатора питания/режима сна на передней панели. Используйте этот разъем, если ваш корпус имеет только 3-контактный разъем для светоиндикаторов питания на передней панели.

Назначение контактов

Контакт Сигнал Описание
1 POWER_LED_MAIN [Выход] Светоиндикатор на передней панели (основной цвет)
2 Ключ (нет контакта)
3 POWER_LED_ALT [Выход] Светоиндикатор на передней панели (другой цвет)

Схема подключения usb к материнской плате. Подключение материнской платы

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.

Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 — находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

  • Power SW (PWRBTN) — ;
  • Reset SW (Reset) — Кнопка перезагрузки;
  • HDD LED (IDE LED)(HDLED) — индикатор активности жесткого диска;
  • Power LED (PLED) — Индикатор включения компьютера;
  • USB1..USBn — Порты USB на передней панели;
  • Speaker(SPK) — ;
  • AUDIO (Mic, SPK L, SPK R, GND)(AAFP) — Выходы наушников и микрофона на переднюю панель.

Разъемы передней панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 — находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение , перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) — другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) — третья (3 на рисунке ниже).

На материнской плате они расположены примерно вот так:


Расположение разъемов на материнской плате для подключения передней панели системного блока

Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.


Полярность + и — при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности . В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.


Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно , найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.


Вы купили новую материнскую плату, решив установить ее самостоятельно, но смотрите на нее и не знаете, что и куда необходимо подключать, ну тогда прочтите эту статью, в ней попытаемся рассмотреть все разъемы материнской платы и как, что и куда подключается.

Подключение разъемов к материнской плате

Ну что же, начнем с разъемов материнской платы, которые обычно вызывают наибольшее количество вопросов, то есть с пучка проводов, которые идут от передней панели компьютера. Все материнские платы современных компьютеров имеют разъем на 9-коннекторов, обычно проблема связана с тем, что провода от передней панели не объединены в один коннектор. Ищем на материнской плате разъем состоящий из множества ножек и подписанный FRONT_PANEL, если не нашли, можно заглянуть в инструкцию, которая прилагается к материнской плате, и посмотреть где же спрятали проектировщики эту группу разъемов на материнской плате.

Начнем, наверное, с основной кнопки включения компьютера (возможные обозначения на материнской плате: Power switch, PС_ON, PWR_SW). Какой стороной будет установлен этот коннектор в разъем материнской платы, не имеет никакой разницы, так как кнопка просто замыкает контакт при нажатии. Если замкнуть эту пару ножек разъема между собой, например пинцетом, то компьютер должен запуститься.

Обычно под местом подключения этой кнопки располагается разъем для подключения кнопки перезагрузки (возможные обозначения на материнской плате: Reset switch, RESET,RESET_SW). Принцип работы кнопки аналогичен кнопке включения, то есть замыкание пары контактов, так что вновь не важна полярность подключения.

Теперь настало время подключить светодиодные индикаторы работы накопителей (возможные обозначения на материнской плате: HDD LEAD, HDD_LD) и включения (возможные обозначения на материнской плате: POWER LEAD, PWR_LD, MSG_LD). Тут полярность подключения коннектора в разъем материнской платы важна, если подключите индикаторы неправильно, то они просто не будут гореть. Если после включения компьютера не работает какой то из индикаторов, то просто переподключите коннектор повернув его. Кстати, на некоторых форумах и статьях в Интернете можно прочесть, что, подключив неправильно светодиод можно спалить материнскую плату, не верьте, это полная ерунда.


Теперь подключаем динамик (обычно обозначается на материнской плате как SPEAKER или сокращением от этого слова, например SPKR), коннектор обычно занимает четыре пина на разъеме материнской платы, возможно, что его и не будет на разъеме FRONT_PANEL, но искать его нужно где то поблизости. Динамик необходим для диагностики неисправностей компьютера, так что лучше его все же подключить. Кстати, полярность подключения к разъему значения не имеет.


Панель FRONT_AUDIO обычно подключается одним разъемом, так что проблем с подключением быть не должно.

USB разъемов может быть несколько. Подключаются они в тиком порядке:

1-й порт 1 +5 вольт, 3 DX-, 5 DX+, 7 GND (минус, земля)

2-й порт 2 +5 вольт, 4 DX-, 6 DX+, 8 GND.


При подключении разъема USB необходимо быть очень внимательным, если подключить неправильно (например, перепутав плюс пять вольт и минус), то можно остаться как минимум без подключаемого через USB оборудования, есть большая вероятность спалить не только флешку, но и материнскую плату (южный мост).

Подключение кабелей питания к разъемам материнской платы.

К материнской плате современного компьютера от блока питания подключается два разъема: 20-пиновый (или 24-пиновый) и 4-пиновый (питание подается на формирователь напряжения процессора, может отсутствовать).


При подключении питания особых проблем возникать не должно, так как вставить разъем не той стороной довольно затруднительно, но все же лучше посмотреть внимательно на разъем, некоторые ножки имеют форму квадрата со скошенным углом, по которому и можно ориентироваться. Надо отметить, что если не подключить питания процессора, или на блоке питания отсутствует этот разъем, то с большой вероятностью компьютер просто не запустится. В то же время можно сказать о том, что с очень большой вероятностью, 20-пиновый коннектор подойдет даже материнским платам, у которых разъем на 24-пина.

Ну и в завершении — батарейку необходимо вставить плюсом вверх, обычно плюс на ней нарисован

Как подключить переднюю панель?

Сборка современного персонального компьютера в домашних условиях — это достаточно простой процесс, с которым может справиться каждый. Необходимо приобрести все компоненты устройства, такие, как материнская плата, жесткий диск и дисководы, процессор и оперативная память, а также блок питания и корпус.

Большинство новых корпусов настольных ПК имеют переднюю панель, оснащенную множеством интерфейсов для облегчения подключения периферийных устройств. Благодаря ей вам не придется залазить под стол или вытаскивать системный блок, чтобы вставить в него флешку, наушники или дополнительный микрофон.

Как подключить переднюю панель системного блока?

Обычно передняя панель ПК оснащается:

Кроме того, на переднюю панель могут выводится различные вспомогательные элементы, такие, как кнопка быстрого отключения звука или регулятор громкости.

Процесс установки передней панели на корпус:

  1. Установите блок с функциональными элементами на переднюю панель корпуса. Для этого вставьте его в соответствующее отверстие на панели до щелчка (если корпус шел в разобранном состоянии).
  2. Свяжите провода, идущие от передней панели при помощи пластиковых жгутов;
  3. Протяните весь жмут проводов через отверстие в нижней части корпуса (с передней стороны).
  4. Равномерно приложите панель к корпусу и прижмите ее до щелчка (некоторые панели необходимо прикручивать с помощью болтов).

Теперь следует подключить все провода к компьютеру, это не займет много времени, но вам потребуется инструкция от материнской платы, на которой будет обозначена распиновка (предназначение контактов) разъемов. Обычно разъем для подключения данных контактов отмечается на самой материнской плате как «F-Panel». Основания контактов зачастую окрашиваются в цвет проводов, которые к ним подключаются.

Подключение индикаторов и кнопок к передней панели ПК:

  • Найдите провод, на разъеме которого написано «Power SW» — он отвечает за кнопку включения. Его необходимо подключить к двум контактам («PW+» и «PW-»), расположенным в правой нижней части материнской платы (здесь находятся и все остальные разъемы для передней панели).
  • Два отдельных провода «Power LED +» и «Power LED -» также подключаются в нижнем правом углу основной платы к специальным пинам (небольшим металлическим штырькам). Они отвечают за работу индикатора питания, который светится после нажатия кнопки питания.
  • Двухконтактный разъем «HDD LED» отвечает за подключение светового индикатора нагрузки на жесткий диск. Он соединяется с соответствующими контактами на плате.
  • Разъем «RESET SW» также подключается сразу к двум пинам. Он отвечает за кнопку быстрой перезагрузки.

Далее можно перейти к подключению USB портов и аудиовыхода. Их контакты также можно найти в правом нижнем углу материнской платы, они обозначаются как «F-USB1», «F-USB2» и «FP-AUDIO». Разъемы, которые подключаются к ним, имеют прямоугольную форму и оснащены соответствующими надписями. При их подключении не должно возникнуть проблем, так как они имеют уникальные размеры, не совпадающие с остальными интерфейсами.

Подключение дополнительных элементов передней панели

Кроме уже описанных компонентов к материнской плате можно подключить множество других различных устройств, которые интегрируются в переднюю панель.

Подключение сигнального динамика:

  • Установите динамик на переднюю панель;
  • Подключите двухконтактный разъем к выходу «SPEAKER» на материнской плате.

Подключение дополнительного выхода HDMI:

  • Для начала необходимо проверить в инструкции, поддерживает ли ваша видеокарта HDMI;
  • Если видеокарта оснащена данным выходом, необходимо приобрести специальный кабель, он имеет длину около 40 сантиметров и 2 разъема: один — для вывода на переднюю панель, а второй — для подключения к видеокарте;
  • Теперь необходимо зафиксировать разъем на передней панели;
  • После этого протяните кабель внутри корпуса и соедините его с видеокартой.

Стоит отметить, что на переднюю панель также можно вывести разъем для подключения стандартных жестких дисков (SATA).

Подключение материнской платы требует большой аккуратности и внимательности: во-первых, к материнской плате подсоединяется много шлейфов и проводов, а во-вторых, доступ к ней затруднен, что особенно ощущается при подключении органов управления с передней панели корпуса.

Подключение проводов, идущих от передней панели корпуса. Сначала нужно подсоединить провода, идущие от передней панели корпуса.

Большинство корпусов снабжаются следующими органами управления: кнопками включения/выключения и перезагрузки компьютера, индикаторами включения и обращения к винчестеру, звуковыми и USB-портами. Могут также присутствовать индикаторы температуры, реобасы, универсальные считыватели и т. д.

Чтобы правильно подключить описанные провода, лучше обратиться к справочной документации к материнской плате, откуда можно узнать, где находятся соответствующие контактные группы.

Стандартный набор проводов, идущих от перед ней панели корпуса, состоит из нескольких проводов или их пар, которые могут иметь следующие надписи: RESET, HDD LED, POWER LED, SPK и т. д. (рис. 3.10).

Рис. 3.10. Провода, идущие от передней панели корпуса

Обычно к ним добавляются два провода с контактными группами, которые подключаются к USB-портам на материнской плате.

Руководствуясь информацией из документации, можно определить расположение нужных контактных групп. Остается подсоединить к ним провода, соблюдая полярность подключения (рис. 3.11).

Рис. 3.11. Подключаем провода

Подключение интерфейсных шлейфов от накопителей информации. Для подключения винчестера к IDE-контроллеру материнской платы используется 80-жильный шлейф длиной 40–70 см.

Обычно такой шлейф имеет три разъема: один для подсоединения к материнской плате, остальные – к винчестерам, работающим в режимах master и slave. Иногда встречаются шлейфы (скругленные) только с двумя разъемами.

Для подключения шлейфа к материнской плате используются ключи на шлейфе и коннекторе материнской платы. На шлейфе они выглядят как выступ и запаянное отверстие (рис. 3.12), на коннекторе материнской платы – как подходящая по размеру выемка. Остается только совместить их.


Рис. 3.12. Интерфейсный шлейф

Для подключения SATA-винчестера используется четырехконтактный проводшлейф, что облегчает его подключение. Достоинством тонких проводов является улучшенная система вентиляции, так как при узком шлейфе меньше сопротивление циркуляции воздуха внутри корпуса.

Подключение такого шлейфа не вызывает сложностей, нужно ориентироваться на ключи на коннекторе и соответствующем SATA-разъеме материнской платы.

Подключение звукового кабеля. Звуковой кабель используется для соединения цифрового звукового выхода CD/DVD-привода с цифровым звуковым входом на материнской плате. Данная связь существует с момента появления оптических приводов, когда эти устройства предназначались для воспроизведения аудиодисков, а материнские платы не имели интегрированного звукового контроллера. Сегодня распространен MP3-формат, не требующий описываемого подключения, однако некоторые пользователи по-прежнему слушают на компьютере аудиодиски.

Для данного подключения используется звуковой шнур длиной примерно 20–40 см с набором коннекторов разного типа (рис. 3.13).

Рис. 3.13. Звуковой шнур

Для подсоединения этого шнура необходимо подобрать нужный коннектор и вставить его в соответствующие разъемы на приводе и материнской плате. Это несложно, но, чтобы правильно соединить шнур с материнской платой, необходимо обратиться к справочной документации.

Подключение устройства для работы с картами памяти (Card-Reader). Распространенные универсальные считыватели 5-в-1 или 7-в-1 подключаются к материнской плате с помощью шнура, имеющего четырехконтактный разъем для подсоединения к USB-порту материнской платы (рис. 3.14).

Рис. 3.14. Коннектор подключения универсального считывателя

Для подключения такого шнура руководствуйтесь справочной документаций к материнской плате. Найдите на материнской плате свободный разъем USB-порта. При подсоединении провода соблюдайте полярность подключения, иначе USB-порт и Card-Reader могут выйти из строя.

Для подключения универсального считывателя, распознающего большее количество форматов, может потребоваться больше USB-портов, однако принцип тот же.

Подключение провода питания. Чтобы материнская плата работала, на нее необходимо подать напряжение.

Для этого предназначен специальный разъем, имеющий 20 или 24 контакта. Аналогичный пучок проводов с соответствующей контактной группой выходит из блока питания.

Обычно разъем содержит 20 контактов, хотя в последнее время стали появляться 24-контактные серверные разъемы. Коннектор питания подключается просто, так как имеет специальные ключи (рис. 3.15).

Рис. 3.15. Коннектор для подключения питания к материнской плате

Коннектор обладает специально сформированными отдельными контактами (практически каждый контакт имеет свою форму), что исключает возможность неправильного подсоединения к материнской плате. Размещение коннектора на разъеме питания материнской платы фиксируется защелкой, поэтому нужно только правильно развернуть коннектор и до упора (должен раздаться щелчок) вставить его в разъем на материн ской плате (рис. 3.16).

Светодиодные полосы 12 В: питание и подключение

Светодиодные ленты

стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома. Относительно недорогой вариант — это низковольтное светодиодное освещение на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они образуют любую поверхность, обеспечивая мягкий, плавный акцентный свет. Их низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, в то время как светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве.Все это определяет то, что делает светодиодные ленты на 12 В идеальным вариантом для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, и различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов. 5050 — это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают. 3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и нагревается, что требует использования радиатора и контроля температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый).Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя различными плотностями. Плотность — это количество светодиодов на расстоянии вдоль полосы. Полосы стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Полоса высокой плотности вдвое больше, чем 60 светодиодов на метр (300 на катушку) и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет, который они могут получить для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче.Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, так как они имеют более низкую цену и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

Светодиодные ленты

12 В поставляются в рулонах по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины — 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие ленты крепятся легко, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, — это (1) незнание источника питания необходимой мощности или (2) способ соединения нескольких полосок вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать при поиске источника питания для светодиодных лент, — это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Длина (фут.) Длина (метры) 30 светодиодов на метр
Мощность
60 светодиодов на метр
Мощность
1 0,3048 2,4 4,8
2 0,6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 20.8
9 2,7432 22,05 33,6
12 3,6576 22,05 33,6
16,4 (полный барабан) 5 27 40

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем.Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно соблюдать баланс между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример № 2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, поскольку вы просто подключаете кабель и не подключаете провода напрямую к основным линиям.

Это подводит нас ко второму варианту — проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полоски. Эти блоки питания обычно бывают более дискретных размеров, и их намного проще спрятать в стенах или где угодно.Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к источнику питания

Подключить полоски к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штекером в блоке питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки с полосами поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас меньшая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, то проще всего подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать коннектор от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, то я бы посоветовал подключить оба соединения вашей ленты к разветвителю светодиодных лент, который затем будет плавно подключаться к вилке блока питания. Кабели-разветвители для светодиодных лент могут иметь до 4-х выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения к источнику питания!

При подключении лент вам просто нужно надежно соединить все провода ленты с выходными проводами источника питания. Это можно сделать с помощью гаек или подключить все ленты к общему положительному и отрицательному проводу, чтобы вы могли выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду с этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на стрипы стандартной плотности, желающие иметь длину более 32 футов, и стрипы с высокой плотностью, желающие быть длиннее, чем полная катушка (16,4 фута). Если вы проделаете большую длину, чем эта длина, полосы будут затронуты и не будут работать должным образом, поэтому вы не можете соединять полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Более короткие отрезки можно затем подключить параллельно от источника питания.Есть несколько разных способов сделать это, давайте посмотрим на различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный бег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы на 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка №2: блок питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Электропроводка №3: ​​используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях.Это отлично работает, если вы можете подавать электроэнергию в определенных местах, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам в настройке светодиодных лент с правильной разводкой и источником питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение лент вместе.

Разветвители для светодиодных лент

: эти светодиодные Y-образные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого штекерного соединения.Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходными разъемами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто привинтите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент EZ Clip: эти разъемы защелкиваются прямо на том конце ленты, где вы их разрезаете.Возможны варианты зачистки или зачистки провода. Это позволяет легко подключать светодиодные ленты или добавлять зазоры внутри установки без необходимости пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

Как запитать светодиодную ленту от аккумулятора? (Ultra Guide) -Lightstec

Во-первых, нам нужно убедиться, что используемая вами полоса RGB соответствует напряжению 12 В постоянного тока. Затем мы можем использовать аккумуляторный блок DC12V в качестве источника питания.

Во-вторых, мы подключаем плюс контроллера RGB к плюсу батареи и подключаем минус к минусу батареи.

В-третьих, подключите светодиодную ленту RGB к выходу контроллера RGB.

Тогда заработает.

Из вышесказанного мы знаем, что способ подключения светодиодной ленты такой же, как и при использовании светодиодного источника питания. Просто поменяйте светодиодный блок питания на аккумулятор.

Могу ли я использовать батарею для питания моего сенсорного освещения шкафа?

Некоторые люди хотели бы установить под кухней светодиодный сенсорный светильник для шкафа. Сделать осветительную батарею, когда мы работаем на кухне.А светильник для сенсорного шкафа — очень горячий продукт.

Как мы знаем выше, батарейный блок рассчитан на 12 В постоянного тока. Затем нам нужно проверить, соответствует ли входной сигнал светодиодного освещения шкафа вашего датчика 12 В постоянного тока. Если на входе 12 В постоянного тока, то способ подключения такой же. Просто подключите положительный и отрицательный полюс освещения шкафа к положительному и отрицательному полюсу аккумулятора.

И я предлагаю вам использовать аккумуляторную батарею, тогда, если батарея разряжена, вы можете перезарядить. Это пойдет на пользу окружающей среде и сэкономит средства.

Сейчас многие домашние мастера хотели бы украсить свою машину разноцветной светодиодной лентой.

Как мы знаем, автомобильный аккумулятор является перезаряжаемым аккумулятором, а его выходная мощность составляет 12 В постоянного тока. То есть, когда мы используем светодиодную ленту внутри автомобиля. Нам нужно убедиться, какой провод положительный, а какой отрицательный. Если вы не знакомы с автомобильными проводами, у вас есть аккумулятор, который ведет вашу машину в автомагазины, а затем подключает провода для вас.

Как долго батарея может питать светодиодную ленту?

Как мы знаем, чем больше аккумулятор, тем больше его емкость. Затем, когда вы используете ту же светодиодную ленту, большая батарея будет работать долгое время.

Когда вы используете ту же батарею, меньшую мощность светодиодной полосы светится, батарея будет работать дольше.

Так же, как и в нашем мобильном телефоне, при использовании нового телефона аккумулятор может работать 2 дня. После того, как мы используем 1 год, он может использовать только 1 день. Тогда же, как и батарея полоски света, новая батарея будет использовать дольше, старая батарея будет использовать меньшее время.

Не является усовершенствованной светодиодной лентой с батарейным питанием.

Как известно, батареи не всегда могут иметь питание. Батарея разряжается, когда вы используете какое-то время. Значит, вам нужно сменить аккумулятор или подзарядить аккумулятор. Иногда, если вы забываете заменить батарею без питания, вы не можете использовать светодиодную ленту.

Итак, я предлагаю, если это удобное место с проводным подключением, у вас есть батарея, использующая источник питания для питания светодиодной ленты. Тогда вам не нужно думать, есть ли у батареи питание или нет.

Когда вы используете батарею, вы должны проверять батарею каждые 6 месяцев.Потому что в батарее есть химические вещества. Обычно разглашает. И это повредит наш аккумуляторный отсек, поэтому нам нужно проверить план.

Заключение

1, батарея может легко привести в действие светодиодную ленту. И его легко использовать там, где непростая проводка.

2, батарея AA, аккумулятор 3,7 В и батарея 12 В постоянного тока подходят для светодиодной ленты.

3, Светодиодная лента для аккумулятора используется таким же образом, как и обычная светодиодная лента.Вы можете подключить диммер, контроллер RGB, контроллер CCT, датчик и т. Д.

4, батарея светодиодная лента может быть выполнена на заказ. Так что если у вас есть идеи по поводу этой светодиодной ленты на батарейках, вы можете связаться с lightstec. Нам всегда рады.

Руководство по подключению импульсного источника питания Mean Well LED

Введение

В этом руководстве мы будем подключать импульсный источник питания Mean Well LED (5 В / 25 Вт или 5 В / 40 Вт) к адресуемой светодиодной ленте, управляемой Arduino.

Необходимые материалы

Чтобы следовать этому руководству, вам потребуются следующие материалы с источником питания Mean Well 5V. Предполагается, что вы используете сетевой адаптер на 120 В переменного тока. В качестве нагрузки мы будем использовать адресную светодиодную ленту. Возможно, вам не понадобится все, в зависимости от того, что у вас есть. Добавьте его в корзину, прочтите руководство и при необходимости отрегулируйте корзину.

Предлагаемые инструменты

В зависимости от вашей настройки вам может потребоваться паяльник, припой и общие принадлежности для пайки.В противном случае достаточно винтовой клеммной колодки и отвертки.

Цифровой мультиметр — базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

21 год

Мини-отвертка SparkFun

В наличии TOL-09146

Это просто обычная двусторонняя отвертка — карманного размера! Доступны как плоские, так и крестообразные головки.Поставляется с зажимом для булавки и…

3

Вам также понадобится:

  • Лента электрическая
  • Сетевой фильтр

Рекомендуемая литература

Если вы не знакомы со следующими концепциями, мы рекомендуем ознакомиться с этими руководствами, прежде чем продолжить.

Электроэнергетика

Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальной мощности. 1,21 гигаватта учебного удовольствия!

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Обзор оборудования

Внимание! Есть несколько версий импульсных блоков питания. Мы будем использовать блоки питания серии 5V.

Источники питания Mean Well APV-35 и LPV-60 были разработаны для питания светодиодов. Они включают пары проводов для входа (коричневый и синий) и выхода (красный и черный). Входное напряжение требует подключения кабеля питания переменного тока, который не входит в комплект поставки. APV-35-5 обеспечивает 5 В до 5,0 А . LPV-60-5 обеспечивает 5 В до 8,0 А .

Серия APV-35 Серия LPV-60

Распиновка

Mean Well Источник питания Заметки
ACL (коричневый) Входное напряжение переменного тока, живой / горячий провод
ACN (синий) Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
В + (красный) Выходное напряжение (постоянный ток)
V- (GND, черный) Выходное заземление (постоянный ток)

Сборка оборудования

Примечание: В руководстве используется стандартная североамериканская проводка при 120 В переменного тока для поляризованного кабеля. Если вы не уверены в стандартном цвете проводки в вашем регионе, обратитесь к сертифицированному электрику для подключения к стороне входного напряжения переменного тока.

Монтажный стол

Ниже приведена таблица подключения для подключения кабеля настенного адаптера к источнику питания Mean Well, а затем к вашей нагрузке. Убедитесь, что кабель не подключен к розетке при выполнении следующих подключений между кабелем и источником питания Mean Well!

Розетка 120 В переменного тока (стандарт Северной Америки) Mean Well Источник питания Нагрузка (т.е. Светодиодные ленты) Заметки
LIVE / HOT Wire (черный) ACL (Коричневый) Входное напряжение переменного тока, живой / горячий провод
НЕЙТРАЛЬНЫЙ провод (белый) ACN (синий) Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
В + (Красный) 5 В Выходное напряжение (постоянный ток)
V- (GND, черный) GND Выходное заземление (постоянный ток)

Подключение входного напряжения переменного тока с винтовыми клеммами

Внимание! Убедитесь, что ваши провода надежны и рассчитаны на ток! Будьте осторожны с плоскими клеммами, когда кабель вставлен в розетку. Прикосновение к клеммам при включенном питании может привести к травме.

Перед началом убедитесь, что шнур питания отключен от розетки. Осторожно снимите пластиковую крышку с клеммной колодки, покачивая ее взад и вперед из черного корпуса.

Вставьте лопаточный соединитель горячего провода в клеммную колодку между металлическими пластинами.

Затяните винт. Осторожно потяните за провод, чтобы убедиться, что он надежно закреплен.

Повторите то же самое для разъема лопатки нейтрального провода.

Подключите горячий провод к горячему проводу Mean Well, вставив провод между металлическими пластинами и затянув винт.

Не забудьте осторожно потянуть за провод, чтобы проверить надежность соединения.

Повторите действия для входного нейтрального провода.

Подключение выходного напряжения постоянного тока с винтовыми клеммами

Подключите выходной заземляющий провод источника питания Mean Well к одной стороне клеммной колодки.

Подключите провод выходного напряжения к другой винтовой клемме.

Подключите провода нагрузки к другой стороне выходного напряжения Mean Well.

Другие способы подключения к источнику питания Mean Well

Вы также можете соединить провода или использовать лопатки в зависимости от ваших предпочтений. Если вы решили подключиться с помощью лопаточного разъема, убедитесь, что вы используете правильный инструмент, чтобы правильно обжать соединение. Игольчатые плоскогубцы могут не обеспечивать достаточного усилия для прижатия лопаточного разъема к проводам.Убедитесь, что шнур питания отключен от розетки.

Не забудьте заизолировать соединения изолентой или термоусадочной лентой, чтобы соединения не были оголены.

После подключения обязательно проверьте его с помощью мультиметра и сетевого фильтра перед установкой.

Проверка вывода

Давайте проверим блок питания с помощью мультиметра, все ли мы правильно подключили! Для безопасного тестирования мы будем использовать зажимы типа «крокодил», щупы и макетную плату для измерения выходного напряжения, чтобы увидеть, получим ли мы ожидаемое напряжение. Если вы уверены в своих подключениях, вы также можете подключить зажимы-крокодилы мультиметра непосредственно к выходу. Вставьте двухконтактный кабель в выключенный сетевой фильтр. Когда будете готовы, переведите переключатель на сетевом фильтре в положение ВКЛ., Чтобы включить питание.

Тестирование выходного напряжения серии APV-35 Проверка выходного напряжения серии LPV-60

Если вы измеряете напряжение, близкое к номинальному выходному напряжению вашего блока питания Mean Well, то все готово!

Добавление нагрузки

Отключите питание и подключите нагрузку к выходу.В этом случае я решил запитать адресную светодиодную ленту, используя Arduino и специальный экран.

В целях безопасности и установки обязательно обмотайте изолентой открытую сторону входного напряжения и надежно закрепите электронику в корпусе.

Большая красная коробка — корпус

Распродано PRT-11366

Это большая красная коробка! Эти массивные, ярко-красные, фланцевые пластиковые корпуса обеспечат вашему виджету защиту (и…

14

Блоки питания большой мощности и гирляндные светодиодные ленты

При последовательном соединении адресных светодиодных лент может наблюдаться падение напряжения в зависимости от:

  • количество подключенных светодиодов
  • длина светодиодной ленты
  • насколько яркие светодиоды установлены
  • анимация

Ниже представлено изображение адресных светодиодных лент, соединенных гирляндой вместе и управляемых Arduino.Arduino был запрограммирован на включение всех светодиодов на полную яркость, используя в крайнем случае один блок питания 5 В / 25 Вт.

Как видно из изображения ниже, светодиоды не могут полностью включиться по прошествии определенного времени из-за падения напряжения. Это связано с увеличением сопротивления по мере удаления от источника питания. Вы можете заметить, что не все цвета включены или полоса становится тусклой. Вы также можете проверить напряжение после каждого измерителя с помощью мультиметра, чтобы увидеть, есть ли какие-либо падения напряжения, если вы не можете визуально увидеть падения напряжения.

Предупреждение: Включение всех светодиодов на полную яркость — это крайний случай. Светодиодные ленты с более высокой плотностью могут не справляться с питанием и должным образом рассеивать тепло. Рекомендуется использовать более низкую настройку яркости.

Если вы видите падение напряжения и светодиодную ленту не включается должным образом, вам необходимо подключить выход Mean Well между Vcc и GND каждой светодиодной ленты примерно через 1, 2 или 5 метров. Ваша схема может выглядеть похожей на эту схему, если вы последовательно подключите светодиодную ленту и подаете питание между каждым кабелем.

Щелкните изображение, чтобы увеличить его.

После подключения ваш блок питания должен иметь соединение между каждой светодиодной лентой.

Предупреждение: Обязательно используйте провода подходящего сечения, способные выдерживать ток. Показанный здесь пример был временной настройкой для тестирования. При использовании светодиодных лент для постоянной установки вам следует избегать использования макетной платы и тонких проводов для питания большого количества светодиодов.

Как вы можете видеть на изображении ниже, светодиоды по всей полосе могут полностью включаться при подключении питания между каждой светодиодной полосой.

Опять же, включение всех светодиодов на полную яркость — крайний случай. Возможно, вам удастся подать мощность через более чем несколько метров, если ваша установка использует более низкую настройку яркости и последовательность светодиодов.

Используете более одного блока питания? Если вы используете более одного источника питания для более крупных установок, рекомендуется отсоединить провод Vcc между кабелем JST каждой секции, чтобы они не конфликтовали. Линии передачи данных и заземление для справки по-прежнему будут подключены.

Нажмите на изображение для более детального просмотра.

Требуется больше энергии? Вы также можете использовать более мощный блок питания, такой как Mean Well 5V / 20A, с переходным кабелем для вашего региона.

Как установить светодиодные ленты, Как подключить светодиодные ленты

Установлено светодиодное ленточное освещение для торговой витрины

Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей. В нем есть все, что вам нужно знать о том, как установить светодиодные ленты.В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

Подробные описанные шаги включают:

  • Как подключить светодиодные ленты к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как установить светодиодные ленты
  • Как подключить светодиодные ленты
  • Как резать светодиодные ленты
  • Как соединить вместе светодиодные ленты
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как подключить светодиодные ленты последовательно
  • Как подключить светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты : Пошаговая инструкция по установке

Впервые в использовании светодиодных лент?

Светодиодные ленты имеют множество преимуществ. Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу он уникален для ленточных светильников, создавая освещение, не видя осветительную арматуру.

Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

Настоящее руководство по установке световой ленты состоит из трех частей:

  • Первая часть: базовые теоретические знания для установки. В этой части объясняются основные принципы установки ленточных светильников, а также схема подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где разместить световые полосы, где установить блоки питания и т. Д.

  • Вторая часть: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп и сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили.

  • Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к этой части, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

Иногда фактические обстоятельства проводки потребуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.


Как подключить светодиодную ленту к источнику питания?

Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой лентой, источником питания светодиодов и контроллером светодиодных лент.


Простая установка


1. Подключите одну светодиодную ленту к одному блоку питания

.

Для простой установки потребуются светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к светодиодной ленте низкого напряжения 12 В или светодиодной ленте 24 В, а другой конец — к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному блоку питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель мощности для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

3. Монтаж светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых огней.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
    Настраиваемые белые светодиодные ленты требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхность на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

    Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить светодиодную ленту RGB к источнику питания?
    Контроллер светодиодов RGB необходим для работы светодиодных лент RGB. Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как переднюю.

Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от ее мощности при длине устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько сильно, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за нижеприведенного фактора.

2. Перегрузка электрическим током. Электрический ток складывается вдоль световой полосы, потому что сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент — это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на электрический ток до предела.

Если полоса света слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.По этой же причине световые ленты на 12 В имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить более длинную, чем максимальная расчетная длина, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем обеспечивать питание для каждых 5-метровых полосовых ламп на 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.


Как настроить светодиодные ленты?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Распространенной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установить дополнительный источник питания или удлинить шнуры питания от существующего источника питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

Как подключить светодиодные ленты.

Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства или правил, а с регулировкой можно использовать для установки в проектах или комнатах с разной планировкой.

Поскольку единица мощности ватт для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

1. Комната имела размеры 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

Использование светодиодных лент на потолке в качестве непрямого освещения — это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются ленточные светильники высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала предельную длину 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такое расположение проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никоим образом не связаны друг с другом.

2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

Это еще одна схема проводки светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800-1000 лм / м, световую полосу средней мощности, для которой обычно требуется максимальная продолжительность непрерывной работы менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

Учитывая планировку 11,5 x 15 футов (3,5 м x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше, чем 16,4 фута (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены. Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше схеме подключения каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1 х 8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

3.Помещение нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

Как показано на схеме разводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона которых имеет длину 15 футов (4 дюйма).5 м), 7,5 м (24,6 фута), 7,5 м (24,6 фута) и 5,5 м (18 футов). Ни один из них не превышает проектную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB отходят от соединительных разъемов и помещаются в трех точках подачи, при этом два жгута размещаются в точке B, а один — в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, контроллер светодиодов, разъемы для светодиодов и провода.Алюминиевый экструзионный профиль Strip Light не является обязательным для регулирования нагрева полосы. Предоставляются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды достаточно яркие для любых проектов.

Перед покупкой светодиодных лент необходимо учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т. Д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

Источник питания светодиодов также взаимозаменяемо называется светодиодным драйвером или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В постоянного тока. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы выбрать подходящий источник питания для светодиодной ленты, сначала рассчитывается мощность устанавливаемой ленты.

Формула: Мощность полосы света = длина полосы света x мощность на метр.

Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты длиной 5 м 24 В, мощностью 10 Вт / м? Ответ — 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но не предполагается, что источник питания будет использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Итак, блок питания должен быть 50 Вт * 1.2 = 60Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

3. Светодиодный контроллер.

Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой, чтобы рассчитать ток, потребляемый ленточными лампами:

Ток в амперах (А) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды включены на полную яркость). 450 Вт, разделенные на 24 В, ток составляет 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Коннектор светодиодной ленты и светодиодный провод.

Выберите правильные светодиодные разъемы без пайки в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

  • Одна из спецификаций — это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы.Таким образом, разъемы для светодиодов также имеют 2-контактный, 3-контактный, 4-контактный и 5-контактный разъем.

  • Другая спецификация — ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, соединение контроллера с источником питания и т. Д. В общем, мы подключаемся двумя способами: пайкой или с помощью беспаечные светодиодные разъемы.

  • Использование беспаечных светодиодных разъемов. В связи с быстрым развитием светодиодных лент, беспаечные светодиодные соединители быстро продвинулись вперед. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечат стабильное и длительное соединение, не беспокоясь о том, что они не ослабнут или не упадут.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Также важно выбрать светодиодный провод, который сделает ваш монтаж плавным и быстрым. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т. Д.

5. Алюминиевый экструзионный профиль для монтажа светодиодных лент.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служит радиатором для лучшего управления теплом ленточного света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых светильников.
  • Обеспечивает лучшее рассеивание света через крышку диффузора.
  • Защита светодиодных лент от пыли, ударов и т. Д.

Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к уменьшению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий — лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

  • Светодиодные ленты.
  • Источники питания или адаптеры питания.
  • Контроллеры светодиодов или диммеры светодиодов.
  • Разъемы для светодиодов.
  • Светодиодный провод, кабель, проволочные гайки.
  • Рулетка мерная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Ножницы острые.
  • Отвертки.

Третья часть: Фактические этапы установки светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

Шаг 1. Проверьте расходные материалы, которые будут установлены.

Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые ленты готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать желаемые световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры безопасности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они понадобятся вам позже при разрезании светодиодных лент.

Шаг 4. Как вырезать светодиодные ленты?

Нарезать светодиодные ленты — самое простое дело. Это может сделать каждый, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые ленточные светильники 5050 специально разработаны для резки с очень коротким шагом, каждый светодиод или каждые два светодиода. Короткие отрезки идеально подходят для точной установки длины.

Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки служат основанием для пайки для соединения пайкой или точками соединения для беспаечных светодиодных разъемов.

Во время резки вы можете четко видеть знаки полярности + и — для одноцветных полосовых огней. Для настраиваемых белых полос RGB и RGBW метки обычно представляют собой положительный знак + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

+ и — на одноцветных светодиодных лентах

+ и цветные метки на светодиодных лентах RGB


Шаг 5. Как соединить вместе светодиодные ленты?

Подключайте соединяемые светодиодные ленты, в основном, для поворотов на 90 градусов или для прямых соединений ленты. Соединения с поворотом на 90 градусов обычны для угловой установки.

1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте фиксирующую накладку на разъеме.
  • Снимите небольшой участок защитной пленки из ленты 3M на обратной стороне световой полосы.
  • Вставьте конец световой полосы в разъем, убедившись, что медные контактные площадки полосы совпадают с контактами проводника разъема.
  • Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

2. Повторите вышеуказанные шаги, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

3. Там, где световые полоски должны вращаться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, вы можете выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к источнику питания?

Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение неправильной полярности может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекер постоянного тока к гнезду постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

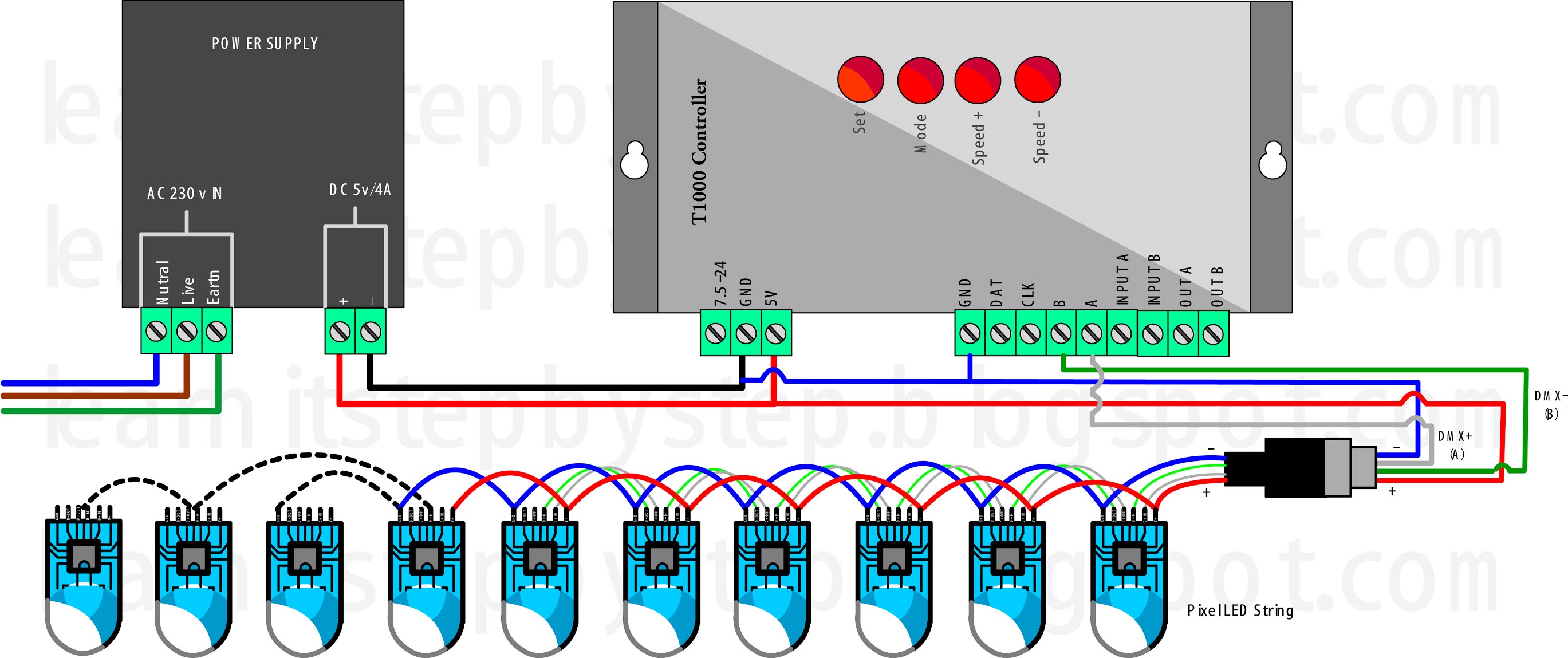

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к источнику питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме на контроллере, а тот же — к отрицательной клемме.

Другой тип контроллеров RGB имеет 4-контактные разъемы. Его подключение к полосе RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

Как подключить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с текущей нагрузкой.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она самая сложная среди монтажных полос. Полосы RGB настроены на работу 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полосовых ламп RGB используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

Для установки на рисунке выше, контроллер RGB и светодиодные усилители подключены к одному источнику питания.

Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как подключить светодиодную ленту?

Подключение светодиодной ленты к сети осуществляется путем подключения ленты к источнику питания светодиодов, а затем к домашней электросети 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

Входные клеммы для источника питания обозначены буквами L, N, G, где L — провод под напряжением, N — нейтральный провод, а G — провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения, вызванные нагрузкой во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.


Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

Как повесить светодиодную ленту?

Есть два способа крепления светодиодных лент. Один из способов — использовать двусторонний скотч 3M, а другой — использовать монтажные кронштейны.

9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
Использование ленты 3M на тыльной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой отслаивания и наклеивания. Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две ноги и приклейте и так далее.

Применение световой ленты на двух футах за раз может предотвратить спутывание световой полосы, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно отшелушивать выкл много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

9.2 Использование кронштейнов для монтажа на ленту.
Другой способ подвешивания светодиодных лент — использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных ленточных светильников.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может оказаться непросто. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас возникнут другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

Можно ли соединить светодиодные ленты вместе?

Когда около 15 лет назад появилось светодиодное ленточное освещение, у увлеченных людей буря захватило воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты

— это, пожалуй, самое любимое фанатами применение в проектах светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно подключать с помощью разъемов, кабелей или путем пайки соединительных швов.

Можно ли соединить несколько ленточных светильников вместе?

Вы можете легко соединить две светодиодные ленты вместе, поскольку они поставляются в катушках с отмеченными пунктирными линиями для разрезания полос до нужного размера.

Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

Можно ли соединить вместе светодиодные ленты разных производителей?

Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

Допустим, вы пытаетесь соединить две полоски с разным напряжением.В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их — пустая трата денег.

Вам также необходимо убедиться, что при их подключении вы правильно соблюдаете полярность. Полярность световых полос разных производителей может немного отличаться — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть символы плюса и минуса рядом с медными контактами, чтобы направлять вас.

Стоит отметить, что различные марки светодиодных лент также могут изготавливаться разного качества.Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

Всегда проще и лучше всего подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

Безопасно ли подключать несколько ленточных светильников?

Совершенно очевидно, что безопасность — это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют опасность возникновения пожара, поскольку в них используется тонкий материал, который не выдерживает высоких токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

Теперь, учитывая, что вы используете подлинный продукт, есть еще несколько мер предосторожности.

Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все ленточные светильники можно соединить вместе, поскольку они не могут работать от одного источника питания.Напряжение блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

Если для светодиодной ленты требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент на 12В и 24В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка.Затем подключите две светодиодные ленты параллельно от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

Таким образом, вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся более тусклыми из-за падения напряжения.

Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте рассмотрим, как безопасно подключать несколько светодиодных лент.

Как соединить несколько светодиодных лент вместе

Как я вкратце сказал ранее, есть два основных способа соединения планок между собой.

Самый простой способ — использовать ленточный соединитель, а более сложный (но не слишком большой) — припаять контактные площадки.

Итак, начнем сначала с простого маршрута.

Как подключить светодиодные полосы с помощью соединителей

Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

First — это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда вы хотите сделать соединение невидимым, создавая впечатление, что это одна длинная цепочка световых полос.

Зажимы-соединители часто бывают разной формы в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon).Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленточную установку.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

Прелесть соединителей для лент заключается в том, что вы просто помещаете конец световой ленты в обозначенное место в зажиме и правильно выравниваете провода.

Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две планки.

Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент. Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW.У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

Полосы

RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

Как подключить светодиодные ленты без коннектора?

Как я уже говорил, действительно возможно подключение светодиодных лент без разъема.

Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечивать большую эффективность за счет удлинения.

Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

Так что, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоса будет работать с большим током.

После этого накройте термоусадочной пленкой, защитите стыки или заклейте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что вы можете получить неодинаковую яркость по всей цепи, и вам нужно будет убедиться, что источник питания, который вы используете, является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

Напротив, в параллельной цепи каждая полоска подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение одинаково. Во-первых, их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную схему только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длинных соединений вам понадобится драйвер с очень высоким постоянным током, чтобы гарантировать отсутствие падения производительности. Если вы потеряете одну полоску, у вас не будет освещения, пока она не будет заменена.

Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она будет частично гореть, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

Поэтому будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы запитываете.

Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

Предположим, у вас есть источник питания мощностью 60 Вт. Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

Теперь вычислите мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

Информация о ваттах на фут обычно указывается на странице продукта или в спецификации.

Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить вместе, всегда будет зависеть от точных характеристик имеющихся у вас устройств.

БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты мощность блока питания должна увеличиваться.

Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания, и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет генерировать меньше тепла и прослужит дольше.

Иначе большая мощность, потребляемая полосой, может вызвать повреждение.

Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если светодиод имеет 4,8 Вт на метр полосы, рекомендуется запитать максимум 10 метров в одной линии для источника питания 60 Вт и для 9.6 ватт на метр полосы, нужно только мощность 5 метров.

Что нужно учитывать при подключении светодиодных лент

Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

При подключении множества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для настройки вашей ленты.

Мощность блока питания не должна быть меньше или равна суммарной мощности полосы.В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на концах будут тусклыми.

Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и наружного использования. Как вариант, вы также можете использовать изоленту или изоленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я сказал ранее.

Заключительные слова

Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.

Расскажите мне обо всех ваших проектах.

Вы использовали разъемы или паяные соединения для соединения светодиодных лент?

Где вы планируете использовать светодиодные ленты?

Как подключить несколько светодиодных лент к источнику питания? — Светодиодные ленты Saazs

широко известны как источник света. Его присутствие можно увидеть в домашнем хозяйстве, строительном декоре, прототипе или даже на каком-либо виде транспорта.

Тем не менее, даже при его разнообразном использовании, знание правильной установки имеет решающее значение для обеспечения выполнения потенциальных функций при его использовании.

Кроме того, поскольку вы находите предпочтительные светодиодные ленты, которые могут подойти вам и вашей предполагаемой настройке, первое, что следует принять во внимание, — это вопрос «Как мне с этим работать?» или «Как мне зажечь светодиоды, используя под рукой источник питания?»

Больше не беспокойтесь! Чтобы добиться яркости и эстетичности светодиодных лент, текст будет направлять вас к информации о правильном подключении и инструкции к нему.

Выбор источника питания

При использовании наиболее подходящего источника питания следует учитывать следующее;

Требования к напряжению для светодиодной ленты соответствуют выходному сигналу источника питания.

Выберите светодиод в зависимости от ваших предпочтений, но при выборе источника питания следует учитывать спецификации на полосе.Электропитание также может быть электричеством прямо из розетки с помощью трансформатора или от батареи, в зависимости от гибкости выбранной полосы.

Обязательно соблюдать этот случай, так как несоблюдение требований может привести к неисправности светодиодной ленты.

Метод подключения должен соответствовать установленному светодиоду

Для его использования должна быть обеспечена совместимость источника питания. Кроме того, если необходимые критерии не соблюдены, функция светодиодной ленты может быть не в оптимальном состоянии.Они могут мерцать, тускнеть или не светиться.

Обычно указывается на упаковке или в инструкции по эксплуатации, если таковая имеется.

Правило 80 процентов

Правило 80 процентов гласит, что во время работы лучше всего использовать источник питания на 80 процентов, особенно для батарей, чтобы увеличить максимальный срок службы. Кроме того, вероятность перегрева, скорее всего, будет предотвращена или уменьшена.

См. Также: Вырезать и припаять светодиодные ленты?

Подключение нескольких светодиодных лент к источнику питания

Подключение светодиодных лент к источнику питания выполняется для получения напряжения, необходимого для получения света.В частности, вот различные процессы установки источника питания в зависимости от типа полос;

1. Одноцветная светодиодная лента для подключения к источнику питания

Известно, что этот тип установки является самым простым из всех методов. Для этого подключите основное питание к входной клемме светодиодного трансформатора. Затем подключите пусковой вывод светодиодной ленты к выходным клеммам трансформатора.

2. Две или более одноцветных светодиодных лент к источнику питания

Можно подключить больше светодиодных лент, если источник питания и трансформатор достаточно мощные, чтобы поддерживать их, в зависимости от выходной мощности.Для подключения нескольких полосок используется соединительный блок, который, как известно, разделяет источник питания на множество выходов.

В частности, вам необходимо подключить входные клеммы трансформатора к основному напряжению питания, обычно около 240 В в зависимости от типа освещения. Затем выход терминала следует подключить к входу блока разъемов.

Также провод каждого светодиода стартера должен быть присоединен к выходу соединительного блока.

Имейте в виду, что необходимый соединительный блок зависит от количества выходов.Например, если нужны три светодиодные ленты, то выбираем соединительный блок с тремя выходами.

3. RGB или светодиод изменения цвета к источнику питания

Контроллер светодиодов необходим для управления цветами, существующими ниже его функции. Он расположен в основном между блоком питания и светодиодной лентой.

Чтобы подключить планку к источнику питания, выходные клеммы должны быть подключены к контроллеру, а входные клеммы должны быть подключены к основному источнику питания.Для беспроводного контроллера необходим приемник для приема сигнала.

Большинством светодиодных приемников можно управлять на расстоянии до 20 метров, и они имеют некоторые функции в зависимости от доступности, такие как регулировка цветов, затемнение и включение световых эффектов.

Кроме того, канал, которым вы хотите управлять, зависит от цвета, так как одним цветным светодиодом можно управлять с помощью одного, а для RGB-светодиода требуется как минимум три канала на приемнике.

4. Одноцветный светодиод с регулируемой яркостью к источнику питания

Для этого все, что вам нужно сделать, это добавить диммер, подходящий для вашей установки.Конкретно нужно подключить диммер к трансформатору. Для этого все, что вам нужно сделать, — это подключить входные клеммы трансформатора к основному источнику питания, а затем также подключить выходные клеммы к диммеру на линии.

При использовании беспроводного диммера необходимо добавить приемник для приема полезного сигнала.

Способы предотвращения падения напряжения

Вы можете заметить падение напряжения, когда длина провода кажется более ярким на его первом сегменте, а затем постепенно тускнеет по мере продвижения по длине провода.

Часто это не проблема, но некоторым требуется равномерное распределение освещения в эстетических целях или для раскрытия максимального потенциала приобретенных светодиодных лент.

Тем не менее, вот способы предотвратить падение напряжения;

Разделение полосок

Длину можно рассматривать как «слишком большую», и для компенсации разделите светодиодные ленты на более короткие, а затем добавьте параллельные провода от источника питания к каждой более короткой версии светодиодной ленты.Это повторение процесса можно сделать, убедившись в правильности калибра соединительного провода.

Вы можете установить параллельные цепи либо параллельными линиями на большем расстоянии, либо разделив участки в разных направлениях. На больших расстояниях источник питания расположен в конце соединения, и каждый из них имеет провода от основного провода или первого сегмента, подключенного между ними.

Между тем, разделение участков означает, что источник питания находится между разделением, по крайней мере, двух длинных полос.Например, 60-футовые светодиодные ленты можно разделить на 30-футовые полосы, а затем расположить их по бокам от источника питания.

Для светодиодных лент RGB

Для ламп RGB присутствует контроллер RGB для изменения цвета или приглушения света. Чтобы по-прежнему получить желаемую функцию при параллельной настройке во избежание падения напряжения, сигнал должен быть передан с первого прохода на второй проход полосы.

Для этого, скорее всего, используется и устанавливается усилитель.Это также можно сделать для тех, у кого есть одноцветное светодиодное освещение, но есть возможности затемнения.

Последние мысли: есть яркая идея!

Знание того, как работать и обращаться с источником питания для светодиодной ленты, может помочь вам найти любые неудачи, которые могут произойти позже. Свет тусклый или некоторые части светодиодной ленты не горят, это может означать только то, что что-то не так с источником питания.

Он также может помочь в случае предварительной рассрочки, особенно если вы его устанавливаете.Кроме того, вы всегда должны помнить о требованиях к напряжению светодиодной ленты. Это означает, что полоса должна быть выбрана в первую очередь перед источником питания, чтобы обеспечить его работоспособность.

Теперь, когда вы знаете, как подключать и прикреплять различные типы светодиодных лент к источнику питания, установите их прямо сейчас!

Как подключить светодиодные ленты: полное руководство

В светодиодных лентах есть столько всего того, что можно полюбить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении.Они очень разнообразны по цвету и размеру. Гибкие светодиодные ленты помогут осветить необычные места, недоступные для традиционных источников освещения. И они позволяют проявить творческий подход к проектам освещения.

Представьте, что вы работаете над домашним проектом акцентного освещения с использованием традиционных источников света. Мучительно, не правда ли? Однако покупка и подключение светодиодных лент избавят вас от лишних хлопот и помогут воплотить в жизнь ваши творческие мечты об освещении.

Выбрать гибкие светодиодные ленточные светильники для освещения вашего помещения совсем несложно. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты .

Как соединить светодиодные полосы друг с другом

Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные полосы друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников.Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные укромные уголки и трещины. Есть два способа соединения светодиодных лент между собой:

1. Закрепление

Самый простой способ соединить две светодиодные ленты вместе — использовать соединительный зажим для светодиодных лент. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот клип может принимать разные формы:

а). Разъем для светодиодных лент Hippo Buckle: Разъем для световых лент Hippo Buckle позволяет легко соединять две светодиодные ленты друг с другом.Этот разъем имеет место для светодиодной ленты на каждом из двух концов. Вам просто нужно прикрепить один конец ленты к коннектору пряжки бегемота, чтобы соединить две полоски вместе. «Застежка» на соединителе удерживает полоски на месте после установки.

Источник: Эльстар

С помощью этих разъемов можно соединить две ленты вместе или даже подключить светодиодную ленту к источнику питания. В любом случае эти разъемы помогут вам увеличить расстояние, которое могут эффективно покрыть светодиодные ленты.Вы можете использовать этот разъем для подключения одноцветных светодиодных лент и лент RGB.

б). Разъем для светодиодных лент без пайки. Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, на них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот здесь и пригодится этот больший разъем для светодиодных лент без пайки. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

Этот разъем можно использовать для подключения одноцветных светодиодных ленточных светильников и светодиодных лент RGB.Он также совместим с регулируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и надежно соединяют.

в). Разъем для светодиодных проводов без пайки: для вашего проекта может потребоваться, чтобы светодиодные полосы загибались за угол или имели необычную форму. Вот здесь и пригодятся беспаечные разъемы для проводов светодиодов. Эти соединители имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Источник: Elstar

Разъем для проводов — отличный способ прикрыть углы и другие области вашего помещения, где вам не нужен свет. Это потому, что на этих проводах нет светодиодов. Их можно использовать только для увеличения длины полос. Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

2. Пайка

Хотя клипсование — это простой и удобный способ соединения светодиодных лент друг с другом, в некоторых случаях клипсование невозможно.Например, если вы соединяете полосы, которые будут крепиться с помощью алюминиевых рамок, вы не можете использовать зажимы для их соединения. В этом случае вам нужно будет припаять светодиодные ленты друг к другу.

Источник: https: //www.instructables.com

Пайка светодиодных лент между собой — не очень сложный процесс. Однако для этого требуется специальное оборудование и некоторая кривая обучения. Чтобы спаять две светодиодные ленты вместе, вы должны отрезать полоски до нужного вам размера, удалить покрытие, чтобы открыть полоску, точно совместить концы обеих полос и спаять их вместе.

Факторы, которые следует учитывать при клипсовании и пайке светодиодных лент

Хотя клипирование и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

● Всегда отрезайте светодиодные провода от медных соединений, которые вы найдете каждые 2 дюйма или около того на светодиодных лентах. Это важно, чтобы не повредить важные светодиодные компоненты на лентах.

● Для пайки и закрепления светодиодные ленты необходимо обнажить. Так что аккуратно снимите пластиковый кожух лент прямо рядом с медными соединениями. Убедитесь, что надписи тоже открыты. Этот шаг не требуется при использовании соединителей hippo

● При соединении лент с помощью пайки или соединителей проводов убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

● Всегда используйте термоусадочную крышку для защиты соединений.Термоусадочные крышки для внутреннего и наружного применения отличаются, поэтому убедитесь, что выбрали правильный.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленточные фонари подключены, давайте посмотрим, как вы можете подключить светодиодные ленты к источнику питания . Есть много способов подключить световые ленты к источнику питания. Вы можете подключить каждую планку непосредственно к розетке, это особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент.Или вы можете подключить светодиоды напрямую к основному источнику питания в вашем доме или здании. Последний обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

Независимо от того, какой способ подключения светодиодных фонарей к источнику питания, вы должны заранее предпринять определенные шаги, чтобы убедиться, что вы принимаете правильное решение.

Шаг 1. Расчет мощности светодиодной ленты

В идеале вы должны иметь представление о том, сколько энергии потребуется для работы ваших светодиодных лент.Однако после того, как вы разрежете и соединили ленты, в числе могут быть некоторые добавления или вычитания. Итак, снова рассчитайте общую мощность, необходимую для питания гибких светодиодных лент.

Это легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть полоса длиной 3,8 м с потребляемой мощностью 5 Вт / м, вам понадобится трансформатор мощностью не менее 19 Вт для ее питания. Информацию о потребляемой мощности для каждой светодиодной ленты можно найти на упаковке или на сайте производителя.

Еще одно соображение при расчете мощности полосы — это напряжение, необходимое для полосы. Обычно для светодиодных лент требуется напряжение 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе он может не работать.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите запитать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания.Если вы используете разные типы светодиодных ленточных светильников, рассчитайте требуемую мощность для каждого из них и сложите все. Это даст вам представление о том, сколько сока им нужно для работы.

Шаг 2. Найдите совместимый источник питания

Теперь, когда вы знаете, сколько энергии вам нужно для работы светодиодных лент, следующим шагом будет выбор правильного источника питания. Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как блока питания, так и светодиодных лент.

Например, если потребляемая мощность светодиодной ленты составляла 19 Вт, вам понадобится источник питания с минимальной выходной мощностью 23 Вт (19 / 0,8). Это предотвратит перегрев вашего блока питания. После того, как вы снизите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные фонари:

a). Розетки или подключаемые модули: вы можете включить светодиоды, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный светодиодный блок питания.Просто подключите один конец блока питания к вашим светодиодным лентам, а другой к розетке, чтобы осветить ваши ленты. Это хороший вариант для использования светодиодных ленточных светильников в домах, небольших помещениях, а также для рабочего или акцентного освещения.

б). Проводка: вы можете подключить светодиодные ленты непосредственно к силовой проводке в вашем помещении. Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится светодиодный источник питания в алюминиевом корпусе для подключения светодиодных лент, и этот процесс лучше всего подойдет профессионалам.

в). Батареи: вы можете использовать батарейки для питания светодиодных лент. Это хороший вариант, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари в дорогу.

Шаг 3. Подключите светодиодную ленту к источнику питания

После выбора правильного источника питания пора подключить к нему светодиодные ленты. Как упоминалось ранее, вы можете подключить светодиодные ленточные фонари к источнику питания через розетку или проводку.

Если вы решите подключить свои светодиодные ленты к розетке, есть два способа сделать это:

Первый — подключить каждую длину полосы к одному настольному источнику питания, который затем можно подключить к розетке. .

Второй — соединить параллельные светодиодные ленточные светильники вместе с помощью зажима для проводов и подключения зажима к розетке. Оба эти способа помогут вам осветить свое пространство, не беспокоясь о падении напряжения. Вы также можете использовать штекерные соединители для светодиодных лент , чтобы напрямую подключать ленты к источникам питания .

Заключение

Светодиодные ленты — отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить.Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о расходах на техническое обслуживание, они более энергоэффективны, чем традиционные источники освещения. Вы можете легко соединить светодиодные ленты вместе, чтобы они соответствовали вашему пространству.

Ищете светодиодные ленты на заказ? Обращайтесь к нам, и мы разработаем индивидуальные светодиодные ленты, длина которых идеально подходит для вашего проекта.

Leave a comment
