NKRO на USB. Проблемы и костыли при их решениях / Хабр

Привет, GT. В одном из моих прошлых

постов

(в частности, про клавиатуру SteelSeries Apex M800) юзернейм

monah_tuk

задал интересный вопрос в комментариях: как реализуется NKRO (n-key rollover, одновременное зажатие нескольких клавиш) в USB-клавиатурах. Данный вопрос меня заинтересовал, а когда я копнул поглубже… В общем, там такие авгиевы конюшни, что на целый пост информации хватило, пусть и небольшой.

Казалось бы, USB 2.0 даже в режиме Low-speed обеспечивает передачу до 1500 КБит в секунду (порядка 185 КБайт/с.), в чём проблема передать нажатия клавиш? Но не всё так просто.

Чтобы разобраться с тем, какие проблемы у USB-подключения, нам придётся покопаться в истории, и немного — в конструкции клавиатуры.

Проблемы rollover’а: ghosting

Допустим, у вас есть клавиатура со стандартными 104/105 клавишами. В идеальном случае, чтобы получить 100% точную информацию о том, какие клавиши зажаты, вам понадобится на 1 «проводок» больше, чем есть кнопок: 104/105 проводов от кнопок, и одна общая «земля».

Разумеется, такая разводка будет сложна и дорога, поэтому многие недорогие клавиатуры применяют внутри т.н. «матрицу» — набор пересекающихся горизонтальных и вертикальных контактов. Контроллер сканирует каждый столбец, обнаруживает сигнал, начинает сканировать «строки» и вычисляет нажатую клавишу.

В случае, если вы нажимаете, скажем, S и G и захотите добавить какую-нибудь третью клавишу в другом ряду, контроллер уже не может сказать, какая из линий была замкнута: в лучшем случае не обнаружит одну из трёх, в худшем — из-за особенностей разводки нарисует ещё какую-нибудь четвёртую, которую вы не нажимали. Это называется ghosting.

Лечится подобное поведение различными хитростями в области разводки: наиболее популярные сочетания вешаются на разные «линии», функциональным клавишам, которые часто являются элементами хоткеев, назначаются отдельные линии. Разводка остаётся достаточно простой, но в недорогих клавиатурах редко встречается 5+KRO — обычно дело ограничивается 3-4 одновременно зажатыми клавишами.

Кроме того, контроллер может блокировать «соседей» по блоку, чтобы убрать «лишние» срабатывания. То есть формально клавиатура может поддерживать 6KRO, и честно давать нажать CTRL+AWFBNM одновременно, но не давать зажать AWSD, ограничиваясь срабатыванием вида WAS или WDS.

Проверить свою клавиатуру вы можете с помощью вот такой штуки. У неё есть некоторые ограничения, но они обусловлены тем, что система перехватит нажатие кнопки раньше, чем браузер. Например, Print Screen или Alt+Tab отработают раньше, чем страничка сможет их «поймать».

Сейчас эта ужасная (с точки зрения работы) «дешёвая» система почти полностью вытеснена немного более сложной, «открытой» матрицей, однако, экземпляры до сих пор встречаются, особенно часто во всяких «однодолларовых» комплектных клавиатурах, которые идут вдовесок к компьютеру «из коробки».

В более дорогих (зачастую, игровых или бизнес-клавиатурах) используются более сложные схемы, несколько контроллеров, индивидуальное подключение, многослойные печатные платы, в общем, различные подходы, которые уменьшают или полностью убирают ghosting, но приводят к росту цены устройства. С потенциальными аппаратными проблемами NKRO мы разобрались, переходим к софтвёрным.

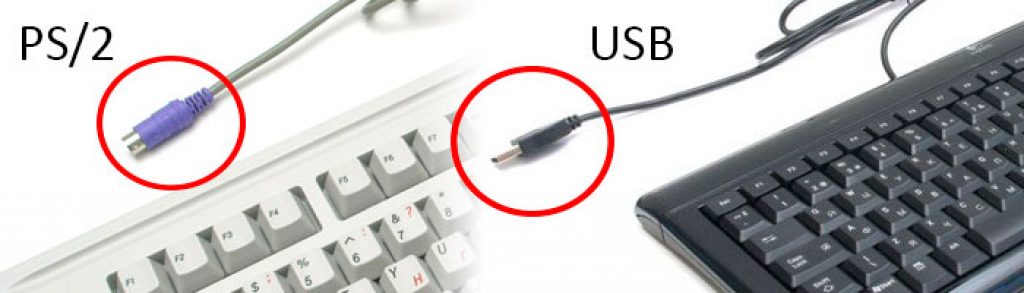

Клавиатуры до USB

Основным распространённым разъёмом для подключения клавиатуры и мышки до USB был PS/2. Вот такой, кругленький:

Его прелесть заключалась в том, что при соблюдении всех стандартов с одного разъёма и разветвителя можно было работать и с мышью, и с клавиатурой, а ещё сами устройства ввода генерировали прерывание и отправляли информацию о нажатых кнопках / перемещении курсора. Там хоть лицом по клавиатуре катайся, если всё разведено грамотно, и rollover не упирается в аппратные возможности клавиатуры — клавиатура отправит всё, что «прочитает» контроллер.

К сожалению, у PS/2 были и недостатки (вроде проблем с Plug’n’Play и неудобного разъёма), да и повсеместное распространение USB привело к тому, что PS/2 периферия была практически полностью вытеснена с рынка. Тем не менее, встречаются вполне современные материнки с USB 3.0 и двумя(!) PS/2:

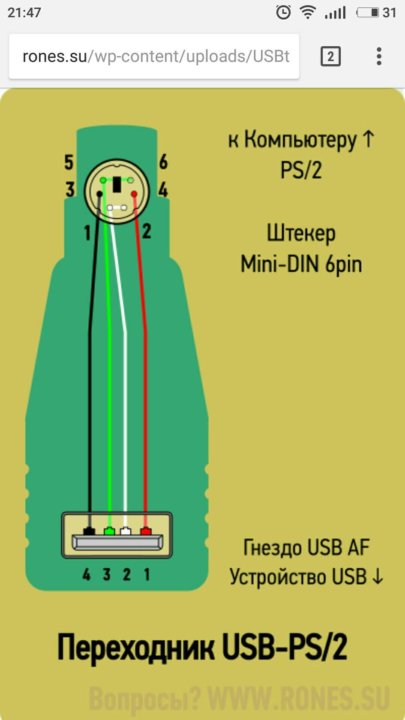

Комбинированные порты, кстати, благодаря особенностям распиновки (общее питание, разные pin’ы для data+/data- у мыши и клавиатуры), позволяют также подключить оба устройства через один порт с помощью переходника:

Проблемы NKRO на USB: во всём виноват USB HID

Для работы клавиатур через USB до загрузки системы (то есть в BIOS / UEFI) используется стандартный HID-драйвер, который был разработан для максимально широкой поддержки клавиатур и USB-хостов. Класс USB HID описывает устройства таким образом, чтобы стандартная реализация USB-хоста и USB-устройства могли взаимодействовать без установки специальных драйверов.

Обычная клавиатура (разработанная с поддержкой USB HID стандарта) использует выходной (исходящий от USB-хоста) поток данных (endpoint USB-стэка) для получения информации о состоянии индикаторов (Num / Caps / Scroll Lock), и входной поток (исходящий от клавиатуры, «входящий» для USB-хоста) для отправки информации о нажатых клавишах.

Если следовать наиболее строгой спецификации USB HID v1.11, которая поддеживает режим USB Boot (и позволяет использовать USB-клавиатуру для входа в BIOS и работы в нём), то клавиатура будет отправлять пррывания на CPU каждый раз, как USB-хост будет опрашивать её, вне зависимости от того, изменилось её состояние или нет. Таким образом «эмулируется» работа PS/2 клавиатур минимальными издержками.

В данном случае клавиатура работает по стандарту USB 1.1 (иногда 2.0) Low-speed, а частота опроса порта составляет 100 Гц.

В данном режиме максимальная длина пакета на USB равна 8 байтам, а отправляются они раз в 10 мс. Один из байтов зарезервирован, так что на работу клавиатуры остаётся 7 байт, т.е. количество достаточное, чтобы закодировать нажатие любой клавиши-модификатора и ещё шести других.

Получится, кто клавиатура работает в режиме 6-KRO, и он является стандартным для большинства USB-клавиатур. Сделать меньше — можно (иногда осознанно, иногда — нет, из-за ghosting’а и key jamming’а), больше — только с нарушением спецификации USB HID.

Уже после загрузки система может увеличить частоту опроса USB-порта, загрузить специальный драйвер, который позволит работать, скажем, мультимедийным клавишам и макросам.

Реализации NKRO на USB

Обходы ограничений USB HID, собственно, встречаются двух видов. В первом случае клавиатура обнаруживается фирменным ПО, переводится в какой-нибудь специальный режим и отправляет данные с контроллера напрямую в драйвер, а тот уже общается с системой. Минус такого решения — увеличивается т.н. input lag: задержка ввода. Опросив знакомых, нашёл только одну клавиатуру, которая позволила нажать 10 клавиш при подключении по USB: махровый китайский ноунейм с закосом под «игровую». Владелец живёт аж в Иркутстке, так что не удивительно, что только у него нашлась такая штука.

Второе решение подкупает своей простотой и бесхитростностью, но по сути является костылём:


За скриншот спасибо MyFearGear, такую штуку заметили за Logitech G710+

Клавиатура просто представляется системе несколькими HID-устройствами, каждое из которых имеет свои 6KRO. Беглый опрос знакомых с просьбой указать модель клавиатуры и прислать такой скриншот показал, что этим «хаком» пользуются и Logitech, и A4tech, и Cougar, и SteelSeries — в общем все, у кого нашлось NKRO в описании клавиатур, подключащихся по USB.

Внимание! Прежде чем проверять свою клавиатуру, убедитесь, что у вас не подключена какая-нибудь навороченная многокнопочная USB-мышь (даже по беспроводному каналу).

Так как всё многокнопочное великолепие точно так же может притворяться «лишними» клавиатурами.

Заключение

Собственно, на этом всё. Почти все производители выбрали «костыльный», но работающий и не создающих пользователю особых проблем метод, и честный (ну, сравнительно честный) NKRO на USB достижим.

Пульт дистанционного управления телевизора работает неправильно или не реагирует вовсе

ВАЖНО: При использовании тюнера/кабельного ресивера стороннего производителя, возможно, вы сможете переключать каналы только с входящего в комплект этого устройства пульта дистанционного управления. Оригинальный пульт дистанционного управления Sony может не работать.

ПРИМЕЧАНИЕ: Некоторые кнопки невозможно использовать сразу же после перезагрузки. Подождите несколько минут после перезагрузки, затем попробуйте еще раз.
Для телевизора с операционной системой Android обратитесь к ответам на следующие часто задаваемые вопросы:
Почему после перезагрузки телевизор с операционной системой Android не реагирует на нажатие определенных кнопок пульта дистанционного управления?


Первым делом — наше быстрое рекомендованное решение

Перед выполнением любого из приведенных ниже шагов по устранению неисправностей мы рекомендуем извлечь батареи из пульта ДУ примерно на 1 минуту.

Затем снова вставьте батарейки в соответствии с полярностью (-/+).

Если проблема не решена, мы советуем вам просмотреть каждый раздел статьи, используя наше полное руководство по устранению неполадок.


Наше полное руководство по устранению неисправностей

Данная статья включает в себя следующие разделы. Сначала необходимо проверить, связана ли проблема с телевизором или пультом дистанционного управления. Если проблема связана с пультом дистанционного управления, вы будете направлены в раздел, соответствующий типу пульта дистанционного управления. Начинайте проверку с Раздела A.



Раздел A:
Проверьте, работает или не работает телевизор

  1. Проверьте, можно ли использовать для управления кнопки на самом телевизоре.
    ПРИМЕЧАНИЕ: Расположение кнопок на корпусе телевизора может различаться в зависимости от модели.
    Проверьте боковые стороны, заднюю и передние панели или верхнюю часть своего телевизора.

  2. Убедитесь, что горит индикаторная лампа (лампа питания/режима ожидания) внизу на передней стороне телевизора.
    ПРИМЕЧАНИЕ: Название, расположение и внешний вид индикаторной лампы различается
    в зависимости от модели. Лампа на рисунке справа показана в качестве примера.

    • Если лампа горит или мигает красным цветом, перейдите к шагу 3.
    • Если же лампа не горит, проверьте правильность и надежность подсоединения кабеля электропитания или адаптера питания переменного тока.
      Если подсоединение правильное и надежное, перейдите к шагу 3.

  3. Выполните сброс телевизора по питанию.
    Если причиной является внешний фактор, например, сетевая служба/передача данных/подключенное устройство, ситуацию можно улучшить сбросом настроек вашего телевизора.
  4. Отсоедините внешние устройства, чтобы убедиться, что они не оказывают никакого влияния на телевизор.
    Отсоедините подключенные устройства (внешний жесткий диск USB, устройство с подключением HDMI и т.д.), а также все кабели от разъемов телевизора.
    ПРИМЕЧАНИЕ:
    • Не отсоединяйте кабель электропитания телевизора.
    • Если соединения сложные, запишите их перед отсоединением, чтобы правильно восстановить в последующем.
    • Если при подключении определенного устройства индикатор на телевизоре начинает мигать, возможно, проблема заключается в подключенном устройстве.

Если управление телевизором невозможно и после проведения всех описанных выше проверок, возможно, потребуется обратиться в сервисный центр.



Раздел B:
Последовательность проверки пульта дистанционного управления (общая)

ПРИМЕЧАНИЕ: Так как каждый из этих шагов представляет собой возможное решение проблемы, проверяйте работу пульта дистанционного управления после выполнения каждого из них.

  1. Убедитесь, что ни одна из кнопок пульта дистанционного управления не замята.
  2. Сбросьте настройки пульта дистанционного управления.
    Пульт дистанционного управления может временно не работать из-за плохого контакта батарейки питания или воздействия статического электричества.
    1. Выньте батарейки из пульта дистанционного управления.
      ПРИМЕЧАНИЕ:
      • Крышка отсека батареек может открываться по-разному, в зависимости от типа пульта дистанционного управления. Ниже приводятся способы, которые наиболее часто используются для открывания крышки отсека батареек пульта дистанционного управления.
      • На изображениях показана задняя сторона пультов дистанционного управления.




    2. На три секунды нажмите кнопку питания на пульте дистанционного управления.
    3. Установите в пульт дистанционного управления батарейки.
  3. Очистите контакты пульта дистанционного управления.
    На пульте дистанционного управления могут быть загрязнены контакты подключения батареек. Снимите крышку пульта и большим пальцем покрутите батарейки вокруг их оси, не вынимая из отсека. Если после этого пульт дистанционного управления начнет работать, выньте батарейки и очистите контакты пульта небольшим количеством средства для очистки магнитофонных головок, используя ватный тампон или мягкую ткань. Затем установите батарейки обратно в пульт дистанционного управления.
  4. Установите в пульт новые батарейки.
    ПРИМЕЧАНИЕ:
    • Вставляйте батарейки, строго соблюдая полярность подключения + и -, указанную в отсеке.
    • Вставляйте батарейки, начиная со стороны -, как показано на рисунке.
    • Не используйте новые батарейки вместе со старыми или батарейки разных типов.
    • Не используйте вместо батареек подзаряжаемые аккумуляторы.
  5. Выполните сброс телевизора по питанию.
    Если причиной является внешний фактор, например, сетевая служба/передача данных/подключенное устройство, ситуацию можно улучшить сбросом настроек вашего телевизора.
  6. Отсоедините внешние устройства, чтобы убедиться, что они не оказывают никакого влияния на телевизор.
    Отсоедините подключенные устройства (внешний жесткий диск USB, устройство с подключением HDMI и т.д.), а также все кабели от разъемов телевизора.
    ПРИМЕЧАНИЕ:
    • Не отсоединяйте кабель электропитания телевизора.
    • Если соединения сложные, запишите их перед отсоединением, чтобы правильно восстановить в последующем.
    • Если при подключении определенного устройства индикатор на телевизоре начинает мигать, возможно, проблема заключается в подключенном устройстве.

Если проблема не исчезает после проведения всех описанных выше проверок, обратитесь к разделу C.





Раздел C:
Выбор типа пульта дистанционного управления (общее)

Определите тип неисправного пульта дистанционного управления.
ПРИМЕЧАНИЕ: Внешний вид пультов дистанционного управления различается и зависит от модели. Ниже показан внешний вид типового инфракрасного/беспроводного пульта дистанционного управления.

 Инфракрасный пульт дистанционного управления

 Беспроводный пульт дистанционного управления

 Для пульта дистанционного управления телевизоров с операционной системой Android, выпущенных в 2016 году



[A]: Метка IR





[B]: Кнопка голосового поиска (Voice Search)

 Если ваш пульт дистанционного управления имеет маркировку  (IR), это инфракрасный пульт.
Если вы используете инфракрасный пульт дистанционного управления, перейдите к Разделу D.

 Если же ваш пульт дистанционного управления не имеет маркировки  (IR), это беспроводный пульт.
Если вы используете беспроводный пульт дистанционного управления,  перейдите к Разделу E.

ПРИМЕЧАНИЕ: Если на пульте дистанционного управления телевизора с операционной системой Android не работает только кнопка голосового поиска   Voice Search, обратитесь к разделу На моем пульте дистанционного управления не работают голосовые команды.

 На пультах телевизоров с операционной системой Android 2016 года выпуска нет маркировки  (IR), но, тем не менее, это инфракрасные пульты дистанционного управления.
Если вы используете пульт дистанционного управления такого типа, перейдите к Разделу D.

ПРИМЕЧАНИЕ: Если на пульте дистанционного управления телевизора с операционной системой Android не работает только кнопка голосового поиска   Voice Search, обратитесь к разделу На моем пульте дистанционного управления не работают голосовые команды.










Раздел D:
Последовательность проверки инфракрасного пульта дистанционного управления

  Проверьте следующее.

ПРИМЕЧАНИЕ: Так как каждый из приведенных ниже шагов представляет собой возможное решение проблемы, проверяйте работу пульта дистанционного управления после выполнения каждого из них.



  1. Определите местоположение инфракрасного сенсора (IR) дистанционного управления, затем проверьте следующее.
    1. При использовании обязательно направляйте пульт дистанционного управления прямо на находящийся на устройстве сенсор.

      ПРИМЕЧАНИЕ: В зависимости от модели телевизора инфракрасный сенсор дистанционного управления может находиться слева внизу, посередине и справа от экрана телевизора. Если на телевизоре имеется маркировка    (IR), сенсор находится рядом с этой меткой. Более подробная информация приводится в инструкции по эксплуатации соответствующего устройства.
    2. Уберите любые препятствия, которые могут находиться между пультом дистанционного управления и устройством.
      • Убедитесь, что находящийся на устройстве инфракрасный приемник/сенсор дистанционного управления не закрыт и не имеет перед собой никаких препятствий в oвиде комнатных растений или мебели и т.п.
      • Если используется акустическая система типа «саундбар», убедитесь, что она не закрывает инфракрасный датчик на телевизоре.
      • Стеклянные дверцы, а также люминесцентные или галогенные лампы могут воспрепятствовать попаданию инфракрасного сигнала на сенсор телевизора.
      • Известно, что энергосберегающие лампы создают помехи на частотах дистанционного управления. Попробуйте установить телевизор подальше от ламп или лампы подальше от телевизора.
    3. Убедитесь, что на инфракрасный сенсор не попадает яркий свет от осветительных приборов или прямые солнечные лучи.
      Иногда яркий свет и солнечные лучи могут мешать инфракрасным сигналам дистанционного управления, особенно, если свет прямо попадает на инфракрасный сенсор телевизора.
  2. Убедитесь, что пульт дистанционного управления передает инфракрасный сигнал .
    Посмотрите на передатчик инфракрасного пульта дистанционного управления через камеру мобильного телефона или цифрового фотоаппарата, и вы сможете определить, работает ли пульт.
  3. Обновите программное обеспечение телевизора до последней версии .
    Есть вероятность, что обновление программного обеспечения до последней версии может привести к устранению проблемы.
    ПРИМЕЧАНИЕ:
    • Управляйте с помощью кнопок на телевизоре или другом пульте дистанционного управления.
    • Процесс загрузки и обновления займет некоторое время.

Описанные выше шаги поиска и устранения неисправности должны привести к решению проблемы. Если после выполнения всех шагов проблема не устранена, возможно, потребуется обратиться в сервисный центр или заменить пульт дистанционного управления.




Раздел E:
Последовательность проверки беспроводного пульта дистанционного управления

ВАЖНО: Если проблема возникает с пультом дистанционного управления с тачпад телевизора с операционной системой Android, обратитесь к разделу  Поиск и устранение неисправностей для пульта дистанционного управления с тачпад .



   Проверьте следующее.

ПРИМЕЧАНИЕ: Так как каждый из приведенных ниже шагов представляет собой возможное решение проблемы, проверяйте работу пульта дистанционного управления после выполнения каждого из них.

[A]: Пульт дистанционного управления с тачпад
[B]: Пульт дистанционного управления одним касанием



  1. Регистрация/отмена регистрации беспроводного пульта дистанционного управления.
    Беспроводный пульт дистанционного управления можно использовать только после регистрации на телевизоре BRAVIA. Для регистрации/отмены регистрации беспроводного пульта дистанционного управления используются кнопки управления на телевизоре BRAVIA или на инфракрасном пульте дистанционного управления. Даже если вы уже зарегистрировали его, проблему можно устранить с помощью перерегистрации.
    Процедура регистрации пульта описывается ниже.
  2. Если рядом с телевизором или пультом дистанционного управления установлено радиочастотное устройство, убедитесь, что оно не оказывает никакие помехи, переставив его в другое место. Радиочастотные устройства, такие как беспроводная точка доступа (беспроводный маршрутизатор), радиотелефон, мобильное устройство, микроволновая печь и т.п., могут оказывать помехи работе беспроводного пульта дистанционного управления.




  3. Если рядом с задней панелью телевизора установлен старый сплиттер, временно отключите его, чтобы убедиться, что он не создает проблемы. Существует вероятность, что утечка радиоволн от старых моделей сплиттеров может влиять на радиосигналы беспроводного пульта дистанционного управления. Если удаление сплиттера приводит к улучшению ситуации, проверьте, не приведет ли замена старого сплиттера на новый к устранению проблемы.
  4. Обновите программное обеспечение телевизора до последней версии .
    Существует вероятность, что обновление программного обеспечения до последней версии может привести к исчезновению проблемы.
    ПРИМЕЧАНИЕ:
    • Управляйте с помощью кнопок на телевизоре или другом пульте дистанционного управления.
    • Процесс загрузки и обновления займет некоторое время.



Описанные выше шаги поиска и устранения неисправности должны привести к решению проблемы. Если после выполнения всех шагов проблема не устранена, возможно, потребуется обратиться в сервисный центр или заменить пульт дистанционного управления.

3 способа, как подключить клавиатуру для Смарт ТВ к телевизору

Подключение клавиатуры к телевизору упростит пользование Смарт ТВ, ведь благодаря ней будет в разы легче серфить онлайн и искать фильмы и сериалы, которые давно хотелось посмотреть. А если использовать беспроводные устройства, то управлять можно будет даже с другой комнаты. Как это сделать — в статье.

Какие телевизоры поддерживают клавиатуру

Подключить сторонние клавиатуры и мышки можно только к Smart TV — для обычных ТВ это недоступно. Сделать из простого телевизора «умный» можно благодаря специальной приставке, такой как Apple TV.

Чтобы узнать, можно ли подключить клавиатуру, нужно провести следующие действия с ТВ:

  1. Зайти в «Менеджер устройств».
  2. Найти доступные гаджеты.
  3. Если там видна строка «Настройки клавиатуры» — высока вероятность, что ТВ увидит девайс.

Выбор устройства ввода зависит от потребностей и финансовых возможностей владельца телевизора: одни клавиатуры подключаются через провод и работают, как обычное средство для ввода текста, вторые заменяют еще и мышку. С самыми прокачанными моделями беспроводной клавиатуры можно управлять системой голосовыми командами.

Стоит узнать: Как подключить Макбук к телевизору или к монитору: 7 эффективных советов

Подключение проводной клавиатуры

Самый простой метод коннекта, так как в большинстве случаев драйверы устанавливаются автоматически. Единственное требование при подключении клавиатуры к телевизору — выбрать совместимую модель и провести все так, как указано в инструкции.

Через USB-разъём

Способ подключения, что доступен большинству современных клавиатур и мышей. Для этого достаточно:

  1. Вставить шнур от USB-клавиатуры в соответствующий порт ТВ. О его расположении можно узнать после изучения техпаспорта конкретной модели.
  2. Подождать 2-3 минуты для установки драйверов.
  3. Если все прошло успешно — на экране появится уведомление, что клавиатура готова к работе.

Важно: Даже при корректном подключении устройство ввода может работать в одних приложениях и не реагировать на команды в других. Это зависит от года выпуска клавиатуры, модели и самого производителя.

Пригодится: 5 действенных способов, как подключить телевизор к компьютеру

Используя переходники

Все современные телевизоры и приставки имеют USB-разъем, поэтому переходники понадобятся только в том случае, если следует подключать старую клавиатуру без USB. Чтобы подключить устройство с PS/2 разъемом, нужно купить переходник для ЮСБ-подключения.

Если хочется подключить DIN-клавиатуру, сначала нужно перепаять шнур, отрезав DIN-разъем и добавив туда PS/2-разъем.  Только после этого можно приобретать ЮСБ-переходник. Способа подключиться напрямую с DIN до USB или HDMI-порта нет.

Если у телевизора присутствует только один разъем, а нужно подключить клавиатуру и мышь вместе, то можно использовать USB-хаб. Это устройство напоминает знакомые двойники и тройники, только работает для USB-техники: достаточно подключить хаб к компьютеру, а после этого подсоединить к нему нужные девайсы. Дальше все будет работать. как было задумано.

Читайте также: На какой высоте вешать телевизор на стену: гайд в 3 пунктах

Подключение беспроводной клавиатуры

Законнектить сложнее, но тоже реально. Чтобы подключить беспроводную клавиатуру к телевизору, нужно провести такие действия, как:

  1. Включить Bluetooth на обоих гаджетах, как это указано в инструкции.
  2. Зайти в настройки телевизора.
  3. Перейти в пункт «Система».
  4. Войти в «Диспетчер устройств».
  5. Перейти «Добавить устройство Bluetooth» и найти клавиатуру.
  6. Сопрячь гаджеты  по инструкции, что будет показана на экране.

При коннекте клавиатуры и мыши с USB-заглушкой процесс проходит еще проще: достаточно вставить ее в соответствующий разъем, а дальше синхронизация и загрузка драйверов пройдет автоматически.

В тему: Инструкция, как подключить iPhone к телевизору Samsung: 4 проверенных способа

Возможные проблемы при подключении

Перед тем, как подключить клавиатуру к телевизору, нужно проверить их на совместимость. Самый простой выход — изучить техпаспорт к телевизору. Если там нет списка рекомендованных клавиатур, рекомендуется брать устройства той же торговой марки, что и сам телевизор. Если производитель не занимается изготовлением клавиатур, желательно купить что-то из популярных производителей, таких как 2Е, HP, Lenovo и Genius — как правило, они работают со всеми устройствами.

Рекомендуем: Как подключить акустику к телевизору LG или Samsung: 4 способа

Остальные проблемы при подключении собраны в таблице ниже.

Особенности фирменной клавиатуры Samsung

Клавиатуры от Самсунг отличаются универсальностью: кроме того, что они работают со Смарт ТВ своего производителя, так их можно использовать и для моделей других компаний. Особенности пультов-клавиатур следующие:

  • гаджет совмещает в себе клавиатуру, мышь и пульт;
  • коннектится с ТВ по Bluetooth;
  • присутствуют «горячие» кнопки для быстрого доступа к настройкам.

Интересно: ТОП-10 лучших 4К телевизоров – популярные модели с разрешением Ultra HD

Так можно ли подключить клавиатуру к телевизору? Да, но только если учитывать бренд, год выпуска и особенности самого девайса. Тогда можно подобрать то устройство ввода, которое подойдет конкретному телевизору.

Все было USB

JP: С осени 1996 года [USB-порты] стали появляться на ПК. Осенью у Microsoft была [Windows] OSR 2.1, если я правильно помню. У него была поддержка USB.Но его нужно было установить; OEM-производители не могли продавать его на новых машинах. Периферийные устройства выпускались, но все было не так, как в 1998 году.

Когда вышла Windows 98, это было похоже на прорыв дамбы. Мир был наводнен USB-устройствами. Я помню, как мы со Стивом Уолли были в Токио. Мы пошли в Акихабара, электронный район Токио, и зашли в один из больших магазинов электроники. Мы начали ходить, чтобы посмотреть, есть ли там USB-устройства. Это было до Windows 98 или как раз примерно в то время.Мы гуляли, особо особо не видели. Кто-то подошел к нам и спросил, могут ли они помочь, и мы сказали: «Да, мы ищем USB-устройства», и он сказал: «Ну, это пятый этаж. Пятый этаж — это все USB-устройства! »

В этом супермаркете электроники был целый этаж, посвященный USB-устройствам. Это тоже был довольно волнующий момент. Вы идете туда, и там были проходы. Все было USB.

BC: Кто бы мог подумать, что соединитель, который мы определили в начале 90-х, все еще можно использовать сегодня? Это очень редко.У нас были ограничения по стоимости, ограничения по производительности. Он был разработан для настольного компьютера, а не для смартфона. Оглядываясь назад, можно сказать, что было замечательно, что мы сделали то, что сделали, что он выдержал испытание временем — что мы смогли развить его, улучшив подачу питания, производительность, все то, что мы сделали для USB2 и USB3.

Миниатюризация разработки USB вывела нас за пределы эпохи ПК прямо в эпоху мобильных устройств. Кроме того, мы основывались на других протоколах, появившихся с тех пор, помимо USB.Мы внесли все эти качества в Type-C.

Ajay Bhatt (слева) и Bala Cadambi присутствуют на конкурсе European Inventor Award 2013. [Фото: ЭВЕРТ ЭЛЬЗИНГА / AFP / Getty Images] JP: С USB-C вы можете фактически зарядить свой ноутбук с помощью одного USB-порт. Вам больше не нужно иметь специальный порт питания на вашем ноутбуке. Это было большое дело. Кто мог предсказать?

BC: Определение нового соединителя всегда является проблемой перехода.Мы очень тщательно подумали об этом. Нам потребовалось добрых шесть лет, чтобы работать над этим, чтобы собрать воедино все возможности Type-C. За этим снова последовала большая работа в отрасли.

Когда мы говорим о стандарте, мы говорим о двух аспектах. Один из них — это интерфейс, который вы подключаете, и он меняется. Интерфейс за ним, который является интерфейсом между драйверами устройств и операционной системой между устройствами и драйверами устройств, в этом нет никаких изменений. Это работает без проблем в течение 20 лет, и это распространяется и на USB-C.

JP: В какой-то момент Бала собрал отличную горку. Шон Мэлони был одним из наших старших вице-президентов, и Бала сфотографировал заднюю часть компьютера Шона. Это было сплошное крысиное гнездо кабелей. В то время это было одним из визуальных представлений индустрии, и этот беспорядок просто визуально это передавал.

Но другой слайд, который он сделал, был USB — первые сто миллионов устройств. Я помню, как мы вставили этот слайд в один из моих выступлений или что-то в этом роде, и публика рассмеялась, понимаете?

А через несколько лет мы отправили 2. 2 миллиарда единиц в год. Никто больше не смеялся. Успех этой вещи был феноменальным. Он стал повсеместным разъемом.

Краткая история USB, что он заменил, и что не удалось заменить

У всех нас была проблема первого мира, но USB все еще лиги лучше, чем то, что было раньше.

Как и все технологии, USB со временем эволюционировала. Несмотря на то, что она является «универсальной» последовательной шиной, за 18 с лишним лет на рынке она выпустила несколько версий с разной скоростью соединения и множеством типов кабелей.

Форум разработчиков USB, группа компаний, которая курирует этот стандарт, полностью осознает эту проблему и хочет решить ее с помощью кабеля нового типа, получившего название Type-C. Этот штекер предназначен для замены портов USB Type-A и Type-B любого размера на телефонах, планшетах, компьютерах и других периферийных устройствах. Type-C будет поддерживать новую, более быструю спецификацию USB 3.1 с возможностью дальнейшего расширения по мере увеличения пропускной способности.

Вполне возможно, что через несколько лет USB Type-C станет нормой, полностью заменив запутанное множество разных кабелей, которые мы все скомкали в ящиках стола.На данный момент это просто еще один повод, чтобы разойтись с упрямым комиксом XKCD о распространении стандартов. Пока мы ждем, чтобы увидеть, спасет ли Type-C нас от кабельного ада или просто внесет свой вклад в него, давайте кратко рассмотрим, где USB был на протяжении многих лет, с какими конкурирующими стандартами он боролся и с какими технологиями он будет продолжать. бороться с будущим.

Что заменило

Enlarge / Параллельный и последовательный порты, просто заменена парочка отслоившихся старых разъемов USB.

Если вы пользуетесь компьютерами только последнее десятилетие или около того, можно легко принять USB как должное. Но, несмотря на все его постоянно меняющиеся характеристики и разъемы, это все равно огромное улучшение по сравнению с тем, что было раньше.

Реклама

Если вы использовали компьютер в любое время до появления USB в эпоху Pentium и Pentium II, для подключения к вашему компьютеру практически всего необходим один из множества портов. Подключаете мышку? Может вам понадобится разъем PS / 2 или последовательный порт. Клавиатура? Опять же PS / 2, может быть, Apple Desktop Bus или разъем DIN. В принтерах и сканерах обычно используются большие старые параллельные порты, и вы также можете использовать их для внешнего хранилища, если не хотите использовать SCSI. Для подключения геймпадов или джойстиков к компьютеру часто требовался игровой порт, который к 90-м годам обычно можно было найти на выделенных звуковых картах (это были дни, когда аудиочипы стали обычным явлением на материнских платах настольных компьютеров и ноутбуков).

Вы видите проблему. Некоторым из этих портов требовались собственные выделенные карты расширения, все они занимали кучу места, и они часто были суетливыми, когда приходило время их настраивать или устранять неполадки. К концу 90-х компьютеры начали поставляться с парой портов USB, обычно пара из них была на задней панели системы — обычно это были порты USB 1.1, способные развивать скорость до 12 Мбит / с (или 1,5 Мбит / с для периферийных устройств, таких как клавиатуры. и мыши). Не все производители аксессуаров сразу перешли на USB, но клавиатуры, мыши, принтеры и другие аксессуары начали включать USB-порты и разъемы в качестве опции, а затем в качестве основного интерфейса.

Enlarge / USB-накопители и жесткие диски сделали большинство других типов запоминающих устройств устаревшими.

Когда в начале-середине 2000-х годов USB 2.0 стал более распространенным, он начал заменять еще больше вещей. Флэш-накопители USB сыграли свою роль в гибели гибких дисков (и проприетарных родственников, таких как Zip-привод) и в медленном исчезновении оптических носителей — зачем использовать компакт-диски и DVD-диски для хранения данных и носители для установки операционной системы, если они меньше, быстрее, более универсальные USB-накопители могут выполнять работу быстрее? USB 2.0 также сделал возможным подключение внешних периферийных устройств, таких как адаптеры Wi-Fi, оптические приводы, порты Ethernet и т. Д., Которые ранее необходимо было установить внутри компьютера. Скорость передачи данных до 480 Мбит / с помогла сделать все это возможным, и в эту эпоху количество USB-портов стало увеличиваться, и они полностью вытеснили старые устаревшие порты на настольных компьютерах и (особенно) ноутбуках. Довольно часто можно было найти четыре или более USB-порта на задней панели настольных компьютеров, а также еще один или два, установленных на передней панели для легкого доступа.

Реклама

USB действительно достиг совершеннолетия с USB 2.0, а увеличение скорости USB 3.0 до 5 Гбит / с сделало его еще более полезным для всех вышеупомянутых случаев использования — требуется меньше времени для выполнения резервного копирования системы или перемещения гигантских видеофайлов. , и это устраняет узкие места для адаптеров 802.11ac или Gigabit Ethernet. Относительно удобно запускать целые операционные системы с жестких дисков USB 3.0 или флэш-накопителей, что особенно полезно, если вы пытаетесь устранить неполадки на машине или восстановить данные с нее. Порты USB часто являются единственными портами, доступными на ноутбуках, тем более, что Wi-Fi уменьшил потребность в выделенных портах Ethernet. Повсеместное распространение интерфейса гарантирует поддержку всех основных производителей микросхем, от Intel до Qualcomm и AMD. (Текущие наборы микросхем Intel поддерживают в общей сложности 14 USB-портов, что далеко от двух, которые обычно были доступны в ранних системах.)

Другими словами, USB не лишен проблем, но ему удалось получить и сохранить широкую поддержку со стороны технологических компаний, а базовый разъем USB Type-A, который есть на большинстве компьютеров, оставался того же размера и формы в течение почти 20 лет.Учитывая лоскутное одеяло интерфейсов, которое пришло на смену, это немалый подвиг.

Достижение новых высот качества сборки

Mountain — новичок в индустрии периферийных устройств для ПК. Немецкая компания начала свою деятельность пару лет назад, начав свой бизнес с единственной модели мыши. Совсем недавно, в прошлом году, компания сделала смелый шаг, выставив свою первую (и довольно необычную клавиатуру) для краудфандинга.Конечно, смелым шагом был не сам краудфандинг — это тактика, к которой в настоящее время прибегают многие компании, особенно когда они хотят взвесить неопределенный рыночный спрос — скорее, это была модульная природа клавиатуры.

Эта клавиатура стала Эверестом. Разработанный с учетом максимальной настраиваемости благодаря модульным деталям, Everest был создан, чтобы конкурировать в качестве механической клавиатуры высшего уровня, со всеми многочисленными расширенными функциями, которые присутствуют на этой территории. И, как мы увидим в нашем обзоре, Mountain не просто стремилась к паритету функций — чтобы произвести клавиатуру так же хорошо, как — лучшие клавиатуры на рынке.Вместо этого они, похоже, пошли еще дальше, создав одну из лучших встроенных клавиатур, которые мы когда-либо видели на AnandTech.

В конечном итоге инженерные усилия Mountain привели к созданию двух разных продуктов Everest. Благодаря модульному дизайну, который служит отличительной чертой Everest, флагманским продуктом для линейки клавиатур является Everest Max, который мы и рассматриваем сегодня. Everest Max — это целый комплект, как бы предлагающий базовую клавиатуру без клавиш, а также все дополнительные модульные компоненты Mountain.Между тем, для тех, кому нужна только плата без клавиш, без модульных излишеств — и с более низкой ценой — Mountain также предлагает Everest Core, которое соответствует своему названию, включает только базовую клавиатуру.

Упаковка и связка

Мы получили Mountain Everest Max в очень грамотно оформленной картонной коробке. Графика на самой коробке минимальна, но при открытии раскрывает тонны информации и спроектирована таким образом, чтобы привлекать внимание пользователя, открывающего ее.Он также обеспечивает превосходную защиту клавиатуры и ее компонентов при транспортировке. Каждый компонент поставляется в отдельной картонной коробке, аккуратно упакованной в ящик под отсеком, в котором находится ядро ​​клавиатуры.

Когда мы получили максимальную версию Эвереста, мы также получили все его модульные части, доступные на данный момент. Их всего два — цифровая клавиатура и медиа-док. Компания также включает ножки для регулировки наклона, обычную клавиатуру Esc, пять тестовых переключателей Cherry MX, краткое руководство, несколько наклеек и USB-кабель.USB-кабель является съемным, и у него есть разъем Type-C на стороне клавиатуры и разъем USB Type-A на стороне ПК. Mountain также включает адаптер Type-C для тех, кто хочет подключить Everest Max напрямую к хост-порту Type-C.

Версия Max также отличается наличием высококачественной магнитной подставки для рук. Он мягкий и очень мягкий на ощупь. Магнитная ручка на клавиатуре очень легкая, возможно, слишком легкая, что может быть хорошо или плохо в зависимости от того, насколько сильно пользователи обращаются с запястьями.Легкая магнитная сила позволяет очень легко снимать и чистить клавиатуру, даже не перемещая клавиатуру, но это также означает, что ее можно непреднамеренно переместить во время горячей игровой сессии.

Механическая клавиатура Mountain Everest Max

Ядро клавиатуры Everest мало чем отличается от большинства бесклавиатурных механических клавиатур, представленных на рынке. Если бы не тонкий логотип компании в верхней части корпуса и серебристая крышка клавиатуры Esc, большинству людей было бы сложно отличить Everest от других бесклавиатурных клавиатур, представленных на рынке.

Мы получили американскую / международную версию клавиатуры. Он имеет типичную раскладку ANSI с семью клавишами 1,25x в нижнем ряду и полноразмерной клавишей пробела 6,25x. Маунтин использует чистую округлую пластину на колпачках клавиш. Стандартные колпачки для клавиш сделаны из ABS, но Mountain предлагает обновление до двойных колпачков из PBT примерно на 30 долларов дороже. На ядре клавиатуры нет дополнительных кнопок.

Верхняя часть клавиатуры сделана из алюминия, с прямой матовой окантовкой и круговой матовой поверхностью. Это создает привлекательный визуальный эффект, но некоторым пользователям он может показаться непривлекательным, поскольку выглядит так, будто кто-то сошел с ума, нанеся на него проволочную щетку.

Входящая в комплект подставка для рук идеально сочетается с клавиатурой Core и очень удобна в использовании. Однако, как только цифровая клавиатура прикреплена, подставка для рук выглядит эстетически неуместно. Это не обязательно неудобно, поскольку большинство людей не кладут запястья на Numpad, но это создает впечатление, что Numpad является инородным телом для остальной части клавиатуры.

После установки всех модульных компонентов Everest Max перестает быть простой клавиатурой без десяти клавиш, и ее истинный потенциал становится очевидным. Цифровая клавиатура имеет четыре клавиши мини-экрана сверху, а медиа-док-станция имеет ЖК-дисплей с вращающимся диском рядом с небольшими кнопками управления мультимедиа и крошечными информативными светодиодами.

Пользователи могут настроить четыре клавиши дисплея на цифровой клавиатуре и ЖК-дисплей с вращающимся диском на мультимедийной док-станции с помощью программного обеспечения клавиатуры.Не будет преувеличением сказать, что большинство (если не все) расширенных функций Everest сосредоточены на модульных частях.

Нижняя часть клавиатуры пластиковая, с тремя широкими противоскользящими полосами и двумя круглыми ножками для наклона. Есть много путей для аккуратного вывода кабеля из разъема клавиатуры в центре, в том числе к передней стороне клавиатуры.

В задней части клавиатуры мы находим два разъема, один разъем Type-C и один разъем Type-A.Разъем типа A работает как обычный порт концентратора, и пользователи могут подключать к нему любое USB-устройство. Разъем Type-C предназначен для подключения мультимедийной док-станции. Еще два разъема Type-C можно найти по обе стороны от клавиатуры, которые предназначены для цифровой клавиатуры.

Под колпачками клавиш нашего образца мы обнаружили оригинальные переключатели Cherry MX Red. Mountain предлагает Everest с переключателями Cherry MX Red, Blue или Brown. Это одна из немногих существующих клавиатур с оригинальными переключателями Cherry MX, которые поддерживают горячую замену, что позволяет пользователю менять переключатели клавиатуры по своему усмотрению.Переключатели, конечно же, представляют собой варианты RGB, с прозрачными корпусами. Mountain использует типичные опоры перекрестного типа Cherry MX для больших клавиш.

Освещение RGB на Everest Max четкое и ясное, но не слишком сильное. Он достаточно сильный, особенно для тех, кто собирается использовать клавиатуру в относительно темных комнатах, но в прошлом мы видели более сильную подсветку с теми же переключателями Cherry MX. Возможно, это всего лишь иллюзия, поскольку очень темная поверхность клавиатуры поглощает почти весь свет, предотвращая утечку подсветки.

Открытие клавиатуры открывает еще один сюрприз: мы обнаружили исключительно хорошо спроектированное и собранное устройство, выходящее за рамки того, что мы обычно видим даже на продуктах высшего уровня. Возможно, это первая клавиатура, в которой производитель использовал пенопласт, заполняющий зазоры, для звукоизоляции и механического улучшения сборки. Однако здесь может быть и обратная сторона, так как материал может задерживать влагу, если кто-то прольет много жидкости на клавиатуру.

Сердце Эвереста — процессор ARM Holtek HT32F52352.Это 32-битный микроконтроллер с рабочей частотой 48 МГц и встроенной SRAM объемом 16 КБ. Это довольно много для клавиатуры, но всегда приятно видеть избыток на таких высокопроизводительных устройствах.

Лучшие док-станции Thunderbolt для вашего ноутбука

Поскольку порты Thunderbolt становятся все более распространенными в ноутбуках, док-станция Thunderbolt может стать критически важным аксессуаром. Думайте о док-станции Thunderbolt как о более мощной и высокоскоростной альтернативе концентратору USB-C, добавляя расширение ввода-вывода к вашему ноутбуку в виде дополнительных портов для мышей, клавиатур, внешних накопителей, SD-карт и, что наиболее важно, , отображает.Он даже может заряжать ваш ноутбук и смартфон!

Проще говоря, ноутбуки становятся все меньше. Хотя более дешевые ноутбуки по-прежнему включают в себя порты microUSB, HDMI, слоты для SD-карт и многое другое, ноутбуки премиум-класса предпочитают «чистый» вид и переносят все эти устаревшие порты на внешние устройства. Выбор здесь — между концентратором USB-C и док-станцией Thunderbolt.

В чем разница? Цена и пропускная способность. Концентраторы USB-C намного дешевле, но они предлагают гораздо меньшую пропускную способность. Это в первую очередь имеет значение для дисплеев, но может повлиять на количество и тип внешних жестких дисков, твердотельных накопителей и других периферийных устройств, к которым может подключаться ваш компьютер.В то время как концентратор USB-C может поддерживать один дисплей 4K, часто с утомительной частотой обновления 30 Гц, док-станции Thunderbolt могут поддерживать до двух дисплеев 4K с удобной частотой 60 Гц. Вы также можете использовать Thunderbolt для включения внешнего графического процессора для вашего ПК.

Если ваш ноутбук оснащен портом Thunderbolt, скорее всего, он поддерживает стандарт Thunderbolt 3 или Thunderbolt 4, оба из которых обеспечивают 40 Гбит / с. Intel помогла выпустить обновленную спецификацию Thunderbolt 4 в июле 2020 года в составе своих ноутбуков 11-го поколения с процессором Tiger Lake Core, и эта спецификация стала более популярной в производительных ноутбуках.Пропускной способности Thunderbolt 4 достаточно, чтобы передавать данные дисплеев и между периферийными устройствами, не вызывая мерцания дисплея или прерывания видеопотока.

В чем разница между Thunderbolt 3, Thunderbolt 4 и USB4? Ответ прост: все они похожи. Более подробный ответ, объясняющий различия, можно найти в нашем руководстве по покупке Thunderbolt под нашими рекомендациями. Если вы хотите узнать больше о преимуществах док-станции Thunderbolt, на что обращать внимание при ее покупке или как узнать, поддерживает ли ваш ноутбук ее, также загляните сюда.

Мы определяем док-станцию ​​Thunderbolt как док-станцию, которая обеспечивает порты, необходимые для устаревших устройств, таких как USB-A и HDMI. Мы определяем концентратор Thunderbolt как Thunderbolt in, Thunderbolt-out. Последнее полезно, если вы относитесь к небольшому числу владельцев выделенных дисплеев Thunderbolt. (Если у вас его нет, ничего страшного — просто купите вместо него док-станцию ​​Thunderbolt.)

Мы обновили наш выбор по состоянию на ноябрь 2021 года, добавив док-станцию ​​Anker Apex 12-in-1 Thunderbolt 4, Sonnet Technologies Echo 11,

Совет по покупкам в Черную пятницу: Мы порекомендовали несколько док-станций и концентраторов Thunderbolt в каждой категории.Нет, это не так уж и много! Отчасти это связано с тем, что нехватка в цепочке поставок серьезно ограничивает доступность док-станций и концентраторов Thunderbolt. Для Черной пятницы в этом году есть простое правило: если вы видите док-станцию ​​Thunderbolt, которая вам нужна, покупайте ее! Не ждите — скорее всего, скоро его не будет.

Лучшие бюджетные док-станции Thunderbolt

Неудивительно — бюджет обычно означает базовый. Но ничего страшного! Вы по-прежнему найдете сочетание общих портов и, как правило, два выхода для монитора — HDMI или DisplayPort.Убедитесь, что у вас правильный видеокабель, или будьте готовы его купить.

Кроме того, некоторые бюджетные концентраторы Thunderbolt питаются от шины, что означает, что, хотя им не потребуется внешнее зарядное устройство (что делает их более портативными), они, вероятно, не смогут обеспечить достаточную мощность для зарядки телефона, если ваш ноутбук не подключен. Однако цена заставляет их еще раз взглянуть на них.

Док-станция для путешествий IOgear Thunderbolt 3 (GTD300)

Несмотря на то, что IOgear GTD300 указан как док-станция для путешествий, он служит отличным помощником на регулярной работе.Однако док-станция Thunderbolt 3 питается от шины, а это значит, что для достижения наилучших результатов вы захотите, чтобы ваш ноутбук был подключен к розетке, хотя для самого концентратора не требуется отдельного зарядного устройства.

Пластиковая док-станция

IOgear имеет размеры всего 2,2 x 0,91 x 4,06 дюйма и является одной из самых маленьких из протестированных нами, поэтому она легко помещается в рюкзак для путешествий. На его нижней стороне зеленый пластиковый корпус скрывает уголок для хранения короткого 5-дюймового кабеля док-станции, когда она не используется.

Порты минимальные: один порт HDMI 2.0, один порт DisplayPort 1.2 порта, один порт USB-A 5 Гбит / с и порт Gigabit Ethernet. Если вы можете использовать USB-порт для мыши или клавиатуры, а не для высокоскоростного внешнего хранилища, GTD300 вам подойдет. (Конечно, мы бы предпочли хотя бы порт 10 Гбит / с.)

Некоторые отзывы клиентов Amazon немного сбивают с толку: по нашему опыту, порт Ethernet работал так, как ожидалось, как и порт USB-A. Возможно, из-за небольшого форм-фактора GTD300 заметно нагревается, но, на наш взгляд, это не вызывает дискомфорта.

Док-станция Belkin Thunderbolt 3 Core

Belkin Thunderbolt 3 Dock Core прибыл в простой упаковке, и продукт также не украшен: это умно спроектированная портативная док-станция Thunderbolt 3 с питанием от сети.

При почти квадратном размере 5,2 x 6,5 x 1,5 дюйма, черный Thunderbolt Dock Core не занимает много места, а прилагаемый 8-дюймовый шнур Thunderbolt 3 обеспечивает достаточную длину для гибкости.Порты правильно расположены вокруг плоского черного пластикового куба, а порты HDMI 2.0 и DisplayPort 1.4 обеспечивают стабильную работу обоих дисплеев 4K / 60 Гц. Есть гигабитный Ethernet и аудиоразъем 3,5 мм, но удачи в разделении портов USB 3.1 и USB 2.0 типа A — они не имеют маркировки.

Есть одна загвоздка: дополнительный порт USB-C на док-станции — это обычный порт USB-C, который необходимо подключить к зарядному устройству на 60 Вт для питания док-станции, которое не входит в комплект. Это нормально, если ваш ноутбук заряжается с помощью зарядного устройства USB-C; если этого не произойдет, вам нужно будет купить его.Это означает лишние расходы и на что-то еще.

За исключением раздражающего отсутствия этикеток на портах USB-A, Dock Core работал, как и ожидалось, с хорошей производительностью. Пластиковая оболочка ни разу не нагрелась до тревожного уровня.

OWC Thunderbolt Hub (OWCTB4HUB5P)

Other World Computing (OWC) специализируется на продуктах Mac, где дисплеи с поддержкой Thunderbolt встречаются чаще, чем в мире Windows.Это важно, поскольку относительно крошечный OWCTB4HUB5P предлагает только порт USB 3.2 Type A 10 Гбит / с, замок Kensington и три порта Thunderbolt 3.

Разработка док-станции Thunderbolt 4 с тремя портами Thunderbolt 3 имеет смысл, если вы подключаете напрямую дисплей Thunderbolt (что в 2021 году мы не советуем делать) или устройство Thunderbolt с прямым подключением. Вы можете подключить до пяти устройств в цепочку. Но если вы подумываете о покупке OWC Hub для подключения к другой док-станции Thunderbolt, что значительно расширит ваши возможности ввода-вывода, будьте осторожны.Хотя OWC Hub может управлять двумя дисплеями 4K с частотой 60 Гц, добавление другой док-станции ограничивает вывод до одного, подтверждают наши сотрудники по тестированию и служба поддержки OWC.

Это прискорбно, потому что крошечный (4,7 дюйма x 2,9 дюйма x 0,7 дюйма) металлический концентратор аккуратно помещается на вашем столе, хотя блок питания мощностью 110 Вт его затмевает. При весе 7,4 унции он определенно портативный. Концентратор обеспечивает 60 Вт для портативного компьютера и 15 Вт для последующих устройств, даже если главный компьютер находится в спящем режиме. Скорость ввода-вывода была одинаковой для всех портов, даже когда другие порты были активными.При использовании OWC Thunderbolt Hub довольно сильно нагрелся, хотя это не доставляло неудобств. Длина кабеля Thunderbolt 4 огромна, около 2,5 футов.

Это особый дизайн Thunderbolt, от которого мы рекомендуем отказаться. Но для тех, кто стремится к будущему с Thunderbolt, OWC Thunderbolt Hub имеет больше смысла.

Лучшие полнофункциональные док-станции Thunderbolt

Большинство «полнофункциональных» док-станций Thunderbolt изначально были разработаны для создателей контента, особенно для рынка Mac.В этом классе док-станции с электропитанием являются нормой, они поставляются с большими блоками питания, которые обычно используются в игровых ноутбуках. В отличие от наших бюджетных вариантов, эти док-станции действительно привязаны к столу.

Ожидайте, что пропускная способность 40 Гбит / с, общая для всех док-станций Thunderbolt 3, будет совместно использоваться множеством портов, включая несколько портов USB-A, один или два порта USB-C, слоты для SD-карт и многое другое. Аудиоразъемы распространены, и вы даже можете найти внешний порт Thunderbolt 3 для подключения дополнительных устройств.Все эти порты занимают место, поэтому модель, которую можно расположить на краю или вертикально, лучше подходит для тесных рабочих поверхностей.

Отметим, что доки Plugable, которые мы любим, быстро распродаются, возможно, из-за проблем с цепочкой поставок. Если вы хотите купить док-станцию ​​Thunderbolt, купите ее быстро!

Подключаемая док-станция TBT3-UDZ Thunderbolt 3

TBT3-UDZ

Plugable — это просто одна из лучших док-станций Thunderbolt 3, которые мы тестировали, хотя она также является одной из самых дорогих.Благодаря большому количеству портов, включая варианты использования DisplayPort или HDMI для обоих дисплеев, TBT3-UDZ предлагает гибкость, а также некоторые другие возможности. Есть даже прочная подставка для вертикального крепления на вашем столе.

На передней панели TBT3-UDZ есть порт USB-C 10 Гбит / с и порт USB-A (USB 3.1) 10 Гбит / с, слоты для карт памяти microSD и SD, а также разъем для наушников. На задней панели пять портов USB-A (порты USB 3.0) и гигабитный Ethernet дополняют пару портов DisplayPort 1.4 и HDMI 2.0. (Все это основано на чипсете Intel Titan Ridge.) 29-дюймовый кабель Thunderbolt 3 со скоростью 40 Гбит / с соединяет док-станцию ​​с ноутбуком и обеспечивает мощность 96 Вт по кабелю Thunderbolt 3 длиной 2,6 фута. Естественно, это док-станция с питанием и здоровенным зарядным устройством на 170 Вт (!).

Производительность была превосходной: оба дисплея 4K работали с частотой 60 Гц и передавали наш тестовый файл на почти пиковых скоростях, одновременно воспроизводя два видео 4K / 60 Гц на обоих дисплеях через Ethernet. Красивое шасси из пушечного металла никогда не нагревается, хотя это колоссальные 4 балла.1 фунт — вероятно, тяжелее, чем ноутбук, которым он управляет. Дополнительный вес, а также подставка для шасси делают TBT3-UDZ прочным в вертикальном компактном положении. Он имеет длину / высоту около 8 дюймов, ширину 3,75 дюйма и толщину дюйма.

Включена двухлетняя гарантия на ограниченное количество деталей и работ.

Док-станция Anker Apex Thunderbolt 4, 12 в 1,

Док-станция Apex Thunderbolt 4 оснащена одним восходящим портом TB4 40 Гбит / с (который подключается к компьютеру с помощью прилагаемого кабеля Thunderbolt 4) и одним нисходящим портом TB4 40 Гбит / с для других устройств, таких как быстрый накопитель SSD.Входящий порт Thunderbolt может обеспечивать до 90 Вт энергии на ваш ноутбук, а выходной порт может заряжать другие устройства мощностью 15 Вт.

Наличие в

Anker двух портов HDMI означает, что вам не нужны никакие адаптеры для подключения дисплеев. В общей сложности док-станция поддерживает два порта Thunderbolt 4, два порта USB-A (10 Гбит / с, мощность 4,5 Вт), еще два порта USB-A (480 Мбит / с, 4,5 Вт) и порт USB-C (10 Гбит / с, 20 Вт). наряду с Gigabit Ethernet, картридером UHS-II SD и разъемом для наушников 3,5 мм. Док-станция запитана, от блока питания 120 Вт.

Дополнительным плюсом является кнопка питания на передней панели, благодаря которой ваш ноутбук не получает потенциальный заряд, когда он не нужен, и может поддерживать низкую температуру док-станции в ночное время.

Подключаемая док-станция TBT3-UDC3 Thunderbolt 3

TBT3-UDC3

Plugable — это меньшая и менее дорогая версия TBT3-UDZ, с меньшей гибкостью ввода-вывода, но с большей фокусировкой.Док-станция включает в себя пару портов USB-A 5 Гбит / с на передней панели для мыши и клавиатуры, а затем второй порт USB-A (10 Гбит / с) на задней панели. Пара из двух портов USB-C 10 Гбит / с расположена рядом с ним для дальнейшего расширения. Также есть Gigabit Ethernet. Smartly Plugable включает в себя один порт HDMI 2.0 и порт DisplayPort 1.4 для подключения дисплея, плюс адаптер HDMI-to-DisplayPort в коробке на случай, если у вас есть два дисплея HDMI.

Кабель Thunderbolt 3 длиной 2,6 фута обеспечивает ноутбук мощностью 96 Вт, что является отличным показателем.

Производительность была на уровне TBT-UDC3, с очень небольшим тепловыделением от док-станции. В одном случае док-станция перестала работать, но возобновила работу во второй раз, когда мы подключили ее примерно через неделю. В остальном док-станция кажется отличной, но из-за этого мы немного снизили рейтинг. Plugable включает двухлетнюю гарантию на случай получения неисправного устройства.

Станция CalDigit Thunderbolt 3 Plus (CalDigit TS3 Plus)

Thunderbolt Station 3 Plus от

CalDigit — одна из самых популярных доступных док-станций Thunderbolt 3, и легко понять, почему: компактная вертикальная ориентация, зарядка 87 Вт, множество доступных портов и даже такие тонкости, как оптическое соединение S / PDIF и внешний разъем Thunderbolt для гирляндного подключения устройств.

TS3 Plus имеет размеры 5,15 x 3,87 x 1,57 дюйма и вес 1,04 фунта. Несмотря на отсутствие опорной стойки, в вертикальном положении он легко устанавливался. CalDigit включает в себя небольшие резиновые ножки для горизонтальной ориентации алюминиевой док-станции.

Выбор порта

включает: два порта Thunderbolt 3 (один для портативного компьютера и один для внешнего подключения) и один порт DisplayPort 1.2. Это идеально для одного дисплея 4K, но неудобно для двоих. TS3 Plus включает 1 полноразмерную SD-карту (SD 4.0 UHS-II), порт S / PDIF, гигабитный Ethernet и два аудиоразъема 3,5 мм — один вход, один выход. Также включены пять портов USB типа A (все USB 3.1 Gen 1 5 Гбит / с) и два порта USB-C (один порт 5 Гбит / с и один порт 10 Гбит / с).

Чтобы включить два дисплея 4K / 60, вам понадобится второй ключ USB-C, подключенный к док-станции Thunderbolt или USB-C, или перспективный дисплей со встроенным разъемом Thunderbolt / USB-C. Это все еще редкость в мире Windows.

Последовательное подключение порта Thunderbolt для включения второго монитора работало нормально, хотя при воспроизведении видео на обоих дисплеях и передаче файлов соединение на мгновение прервалось на обоих дисплеях.В остальном воспроизведение видео с высокой пропускной способностью шло совершенно гладко. Внешний аудиоразъем также изначально не работал, но сработал при следующей попытке. TS3 Plus от CalDigit почти не нагревается под нагрузкой.

Другие протестированные нами док-станции Thunderbolt

Ваш выбор док-станции Thunderbolt выходит далеко за рамки того, что мы рекомендовали. Концентраторы сочетают в себе разные типы портов и разные форм-факторы. Обратите внимание на наши рейтинги, цены и особенности каждого из них, чтобы найти вариант, соответствующий вашим конкретным потребностям.

Мини-док-станция Thunderbolt 3 (двойной HDMI 2.0) (TB3-MiniDock-HM)

«Из коробки» док-станция CalDigit Thunderbolt 3 Mini Dock (Dual HDMI 2.) кажется идеальной для специально созданной док-станции Thunderbolt с питанием от шины: довольно недорого, только с портами, которые вам понадобятся, и ничего больше.

Рассматриваемая нами версия поставляется с гигабитным Ethernet, парой портов USB Type-A (USB 3 и USB 2) и двумя HDMI 2.0 портов. Короткий 5,3-дюймовый кабель Thunderbolt 3 соединяет TB3-MiniDock-HM с питанием от шины и ваш ноутбук. Помните, что «питание от шины» означает, что вам не нужен зарядный блок, что позволяет сэкономить место.

Однако наш тестовый ноутбук начал неожиданно сообщать о сбоях, включая визуальные ошибки на обоих дисплеях и неспособность ноутбука читать USB-накопители или подключаться к USB-мыши — пока мы не обнаружили, что кабель питания отключился. CalDigit диагностировал проблему как неспособность нашего ноутбука обеспечить необходимую мощность в 15 Вт для надлежащей работы док-станции Mini Dock.(Мини-док-станция не имеет порта для зарядки, и мы видели, как другие пользователи жалуются на проблему с USB-A.) Мини-док-станция снова работала, когда мы подключили зарядное устройство к ноутбуку, но впоследствии не смогли распознать внешний USB-накопитель. Судя по нашим тестам с измерителем мощности USB-C, через порты USB-A постоянно проходит недостаточная мощность. Мы протестировали док-станцию ​​на втором ноутбуке с питанием от Thunderbolt и получили тот же результат.

С точки зрения производительности док-станция Thunderbolt 3 Mini Dock показала хорошие результаты, хотя в наших двух тестовых видеороликах 4K / 60 Гц пропало множество кадров.Жара никогда не была проблемой.

Kensington SD5700T Thunderbolt 4 Док-станция

Нам очень понравилась сборка SD5700T, но цена немного устрашающая, учитывая сильную конкуренцию.

Док-станция Kensington SD5700T Thunderbolt 4 имеет один восходящий порт Thunderbolt 4 / USB4 для подключения к компьютеру и три нисходящих порта Thunderbolt 4 / USB4 для подключения других устройств, включая внешние дисплеи.Кроме того, док-станция имеет три порта USB-A (10 Гбит / с, зарядка 4,5 Вт) и один порт USB-A (480 Мбит / с), который может заряжаться до 7,5 Вт. Кроме того, SD5700T имеет гигабитный Ethernet, кардридер UHS-II SD и аудиоразъем 3,5 мм. Док-станция питается от довольно мощного блока питания 180 Вт, который является одним из самых высоких, которые мы тестировали. Это должно обеспечить достаточную мощность для подключенных устройств.

Нам также нравятся индикаторы, показывающие состояние питания и подключения, а также кнопка включения / выключения, которая снижает нагрузку на аккумулятор подключенного ноутбука.

Док-станция OWC Thunderbolt (OWCTB4DOCK)

Старший брат OWC Thunderbolt Hub, док-станция OWC Thunderbolt Dock предоставляет три порта Thunderbolt 3 для устройств Thunderbolt, а также три порта USB-A 10 Гбит / с, один порт зарядки USB-A 2.0, слот для карт SD (UHS-II), гигабитный Ethernet. , и аудиоразъем.

Как и его младший брат, это специальная док-станция, предназначенная для тех, кто вложил средства в дисплеи Thunderbolt и другие устройства Thunderbolt.Нет никаких внешних подключений дисплея, кроме интерфейса Thunderbolt. Док-станция имеет размеры 7,8 дюйма. х 2,9 дюйма. х 1,0 дюйма и 14,1 унции. Поставляемый кабель Thunderbolt 4 имеет длину около 2,5 футов.

Как и OWC Thunderbolt Hub, док-станция поддерживает прямое подключение к дисплеям и устройствам Thunderbolt, включая пару дисплеев 4K / 60. (Док поддерживает DisplayPort 1.4.) Однако, если вы подключите другую док-станцию ​​Thunderbolt к одному из выходов Thunderbolt 3, будет включен только один дисплей 4K / 60.При прямом подключении накопитель Thunderbolt 4 записывал данные со скоростью 1221 МБ / с и считывал со скоростью 2292 МБ / с. Подключенный к док-станции, он писал со скоростью 1027 МБ / с и писал со скоростью 2210 МБ / с. SD-карта, помещенная в док-станцию, считывает и записывает данные со скоростью, сравнимой со слотом для SD-карты, встроенным в ноутбук Microsoft Surface Book 4.

OWC сообщает, что док-станция обеспечивает до 90 Вт для зарядки главного ноутбука. OWC не определяет возможности зарядки порта USB 2.0 Type A, но мы измерили его мощность около 7 Вт, что достаточно для зарядки, но не для быстрой зарядки смартфона OnePlus.Под нагрузкой док-станция оставалась абсолютно прохладной на ощупь.

Sonnet Technologies Док-станция Echo 11 Thunderbolt 4

Соединяя понятия «док» и «концентратор», Sonnettech Echo 11 включает в себя три нисходящих порта Thunderbolt 4, а также входной порт Thunderbolt 4 для вашего ноутбука. Но есть три быстрых порта USB-A 10 Гбит / с (USB 3.2 Gen 2) для подключения старых устройств, каждое из которых имеет мощность 7,5 Вт. На передней панели док-станции также есть порт USB-A, но это слабый порт USB 2.0, обеспечивающий скорость передачи данных всего 480 Мбит / с, но способный заряжаться с мощностью 7,5 Вт. Echo 11 может питать подключенный ноутбук мощностью до 90 Вт. Он потребляет 135 Вт от внешнего источника питания.

Но подождите! Echo 11 также включает в себя устройство чтения SD-карт (SD 4.0 UHS-II), Gigabit Ethernet, а также аудиоразъем 3,5 мм.

Мы бы предпочли, чтобы Echo 11 также предлагал порты дисплея, поэтому мы не включаем его в наши рекомендуемые предложения.Тем не менее, если у вас есть внешний дисплей со входом Thunderbolt, Echo 11 будет работать нормально.

Руководство покупателя док-станции Thunderbolt

Два портативных компьютера, оба с портами USB-C и оба с символами молнии. Какой ноутбук предлагает Thunderbolt? Самый верхний, хотя бывает сложно сказать. Самый безопасный вариант — ознакомиться с производственными спецификациями.

Если вы сомневаетесь в том, подходит ли вам док-станция Thunderbolt, ответы на следующие вопросы могут вам помочь.

Как узнать, есть ли у моего ноутбука Thunderbolt?

Краткий ответ: для уверенности ознакомьтесь с опубликованными спецификациями ноутбука. Порт Thunderbolt может выглядеть неотличимым от порта USB-C, поскольку они оба используют одно и то же физическое соединение USB-C. Другими словами, все порты Thunderbolt являются USB-C, но не все порты USB-C оснащены Thunderbolt.

Порты

Thunderbolt — это , предположительно , для их идентификации есть небольшой значок в виде молнии.Но некоторые производители ноутбуков используют аналогичный значок в виде молнии, чтобы указать, что порт USB-C можно использовать для зарядки вашего телефона, а , а не для Thunderbolt. Похоже, производители ноутбуков иногда не хотят загромождать чистые линии своей продукции, добавляя дополнительные логотипы.

Кроме того, можно заметить, что концентраторы USB-C продаются как «совместимые с Thunderbolt». Это правда. Вы можете подключить док-станцию ​​Thunderbolt к обычному порту USB-C, отличному от Thunderbolt. Но он будет ограничен доступной полосой пропускания, которую предоставляет порт, поэтому в этом отношении он несколько обманчив.

«Совместимая» док-станция Thunderbolt 3 — это не настоящая док-станция Thunderbolt, а концентратор USB-C. Первым знаком здесь является пропускная способность 5 Гбит / с.

Насколько быстро работает Thunderbolt?

Большинство портов USB-C построены на стандарте передачи данных USB 3.1 второго поколения, который передает данные со скоростью 10 Гбит / с. Большинство портов Thunderbolt 3, наиболее распространенного стандарта, передают данные со скоростью до 40 Гбит / с. Thunderbolt 4 немного отличается тем, что поддерживает теоретический максимум 32 Гбит / с при передаче данных, особенно для внешних устройств хранения.

Есть несколько редких исключений: новая спецификация USB 3.2 Gen 2X2 может соединять два канала 10 Гбит / с вместе, создавая совокупный концентратор 20 Гбит / с. И хотя подавляющее большинство ноутбуков с Thunderbolt 3 разработаны с четырьмя линиями PCIe для общей скорости 40 Гбит / с, некоторые ноутбуки поставляются только с двумя линиями PCIe для общей скорости 20 Гбит / с. (На странице поддержки Dell, например, подробно описаны его четырехполосные и двухполосные ноутбуки.) По сути, соединения 20 Гбит / с должно хватить для одного монитора 4K, работающего с частотой 60 Гц, с небольшой дополнительной пропускной способностью для передачи других данных между подключенными периферийные устройства.

В чем разница между Thunderbolt 3, Thunderbolt 4 и USB4?

Краткий ответ: не так уж и много, и мы считаем, что док-станции Thunderbolt 3 и док-станции Thunderbolt 4 функционально эквивалентны для большинства пользователей. Более подробный ответ, который мы опишем ниже, заключается в том, что существуют различия, и анализ нюансов может сбивать с толку. Думайте о Thunderbolt 4 как о более ограниченной версии Thunderbolt 3, в которой мало места для любых ошибок.

По сути, Thunderbolt 3 и Thunderbolt 4 обеспечивают максимальную пропускную способность до 40 Гбит / с, чего достаточно для двух дисплеев 4K / 60.«До» — это ключевая фраза: Thunderbolt 3 требуется только для поддержки соединения 10 Гбит / с, что позволяет использовать один внешний дисплей 4K (соединение PCIe 16 Гбит / с в паре с USB3.2). Однако большинство производителей выходят за рамки этого, и наши рекомендуемые док-станции поддерживают полную спецификацию (и два дисплея 4K), если не указано иное. Thunderbolt 3 также поддерживает более медленное (16 Гбит / с) соединение PCIe для подключения к внешнему хранилищу. Если вы не редактируете видео или не используете внешний графический процессор, это, вероятно, не имеет значения.

Thunderbolt 4 не допускает никакой свободы действий — вы получаете полноценное соединение со скоростью 40 Гбит / с (32 Гбит / с PCIe + USB 3.2) без каких-либо вопросов. Для внешнего хранилища Thunderbolt 4 поддерживает передачу данных со скоростью 32 Гбит / с — опять же, это действительно имеет значение только для видео, подключений внешнего графического процессора или, возможно, игр. Thunderbolt 4 поддерживает «пробуждение во сне» с внешней клавиатуры или мыши, что позволяет вам нажимать на внешнюю клавиатуру или покачивать мышь, чтобы вывести компьютер из спящего режима, что удобно.Thunderbolt 4 позволяет использовать более длинные кабели и больше портов Thunderbolt на ноутбуках.

USB4 — это, по сути, подмножество Thunderbolt 4, в основном разработанное как спецификация ввода-вывода. По словам разработчика док-станции Thunderbolt Plugable, USB4 может поддерживать только один дисплей, и производители могут выбирать, поддерживает ли он соединение 20 Гбит / с или соединение 40 Гбит / с. В качестве подмножества Thunderbolt 4 устройство USB4 будет нормально работать при подключении к порту Thunderbolt 4. Но устройство Thunderbolt 4 может не работать должным образом при подключении к порту USB4.Не беспокойтесь об этом слишком сильно, так как концентратор USB4 встречается редко. Вместо этого большинство концентраторов и док-станций продаются как Thunderbolt 4, в то время как большинство устройств (например, внешний SSD) разработаны на основе USB4.

Обратите внимание, что Thunderbolt 3 и 4 требуют не менее 15 Вт для питания устройств, подключенных к порту Thunderbolt, например жесткого диска с питанием от шины. USB4 требует вдвое меньше.

У производителя устройств

Anker есть хороший обзор всех технических характеристик, связанных с Thunderbolt 3, Thunderbolt 4 и USB4, если вы действительно хотите вникнуть в тонкие различия.

Разработчик док-станции Thunderbolt и концентратора ввода-вывода Анкер представил это резюме различий между Thunderbolt 3 и Thunderbolt 4.

Анкер

Практически каждое устройство Thunderbolt будет поставляться с собственным кабелем. Мы рекомендуем использовать кабели Thunderbolt 3 с продуктами Thunderbolt 3 и кабели Thunderbolt 4 с продуктами Thunderbolt 4.

Подавляющее большинство док-станций Thunderbolt должны включать в себя кабель Thunderbolt, подобный этому, что означает, что он предназначен для Thunderbolt 3.

На что обращать внимание на док-станцию ​​Thunderbolt

Порты, кабели, периферийные устройства: вот три основных момента, на которые следует обратить внимание при покупке док-станции Thunderbolt.

Мы начинаем видеть, как рынок док-станций Thunderbolt подразделяется на несколько различных направлений. Во-первых, есть бюджет и полнофункциональные док-станции, которые мы выделили выше. Но вы также можете увидеть что-то похожее на старые USB-концентраторы: устройства, которые принимают Thunderbolt в , а затем предоставляют несколько портов USB-C (включая Thunderbolt) из .Есть небольшое количество дисплеев со входами Thunderbolt, которые можно подключить непосредственно к этим концентраторам. У вас уже есть дешевый ключ USB-C? Вы, безусловно, можете подключить его к док-станции Thunderbolt и добавить еще больше функций ввода-вывода.

В принципе, подумайте, что вы хотите подключить к док-станции, как руководство для ее покупки. Мы предпочитаем устройства со встроенными портами (например, HDMI, USB-A и т. Д.), Поскольку экосистема устройств USB-C все еще находится в зачаточном состоянии. Но задайте себе несколько вопросов.Вам нужна базовая док-станция Thunderbolt с парой портов HDMI для подключения двух дисплеев? Имеет ли значение слот для SD-карты? Сколько периферийных устройств USB типа A вы планируете подключить? Вы тоже хотите использовать кабель Thunderbolt для зарядки ноутбука?

Кабели тоже могут оказаться неожиданно важным фактором. Практически каждая док-станция поставляется с кабелем Thunderbolt. Но рассмотрите имеющиеся у вас дисплеи (обычно HDMI или DisplayPort) и подумайте, сможет ли док-станция их разместить.

Доки

Powered Thunderbolt, особенно те, которые питают ваш ноутбук, могут поставляться с некоторыми довольно большими блоками питания.

Проверьте блок питания вашего ноутбука. Подключается ли он к вашему ноутбуку через USB-C? Если это так, скорее всего, он будет питаться от док-станции Thunderbolt. Однако вам нужно понять, как док-станция подает питание. Проверьте зарядное устройство ноутбука, чтобы узнать, сколько энергии оно обеспечивает и сколько док-станции потребуется для его замены. Если ваш ноутбук или устройства не получают достаточно энергии, вы можете увидеть всплывающее предупреждение.

Док-станция с питанием от шины не будет поставляться с внешним зарядным устройством в комплекте, что позволяет сэкономить средства, место и электроэнергию. Док-станция с «подачей питания» будет обеспечивать собственное питание. и заряжают ваш ноутбук и / или телефон через имеющееся зарядное устройство USB-C вашего ноутбука. (Впрочем, есть вероятность, что он не будет предлагать возможности быстрой зарядки, которые предлагают смартфоны премиум-класса.) Чем больше мощности обеспечивает док-станция, тем больше возможностей для зарядки портативных и любых устройств с питанием от шины.Это ошибка, о которой большинство людей не задумывается, поэтому, если вы планируете подключить несколько жестких дисков или твердотельных накопителей с питанием от шины, купите док-станцию ​​с мощным блоком питания. (Для USB-ключей, с другой стороны, требуется небольшое количество энергии. Не беспокойтесь об этом.)

Есть еще одно соображение: длина кабеля Thunderbolt между вашим ноутбуком и самой док-станцией. Возможно, вы заметили или слышали об изнашивании портов USB-C на смартфонах; свободный или шаткий разъем на док-станциях Thunderbolt может вызвать неожиданное мерцание мониторов или потерю соединения.Учтите, какое натяжение будет приложено к тросу. Док-станция Thunderbolt, свисающая с порта Thunderbolt, вызовет нагрузку на физический разъем. Ты этого не хочешь!

Если вы пользователь Mac, наткнувшись на эту статью, добро пожаловать. Но имейте в виду, что ранние модели Apple MacBook Pro на базе кремния Intel поддерживали до двух дисплеев 4K. Первые MacBook Pro на базе чипа Apple M1 поддерживают только один дисплей 4K. Многие пользователи Mac в последнее время оставляют отрицательные отзывы о доках Thunderbolt на торговых сайтах из-за этого.Купите ПК!

Как мы тестировали

Мы исходим из того, что вы покупаете док-станцию ​​Thunderbolt из-за ее уникальной способности подключаться к двум мониторам 4K с частотой 60 Гц. Более низкие разрешения должны быть намного проще для успешной работы. Наш первый тест просто подключал каждую док-станцию ​​к паре дисплеев 4K / 60 Гц, каждый из которых мог принимать кабели DisplayPort и HDMI, и удостоверился в отсутствии визуальных артефактов при разрешении 60 Гц.

Во-вторых, мы проверили, обеспечивают ли доступные порты ожидаемую пропускную способность, подключив их к внешнему твердотельному накопителю и передав набор тестовых файлов через кабель и порт Thunderbolt.Мы также использовали инструмент AJA System Test, чтобы перепроверить наши цифры и проверить, согласованы ли скорости чтения и записи.

Наконец, мы проверили доступную потребляемую мощность концентраторов и портов с помощью измерителя мощности USB, а также просто подключили их к устройствам с питанием от шины, чтобы увидеть, могут ли они обеспечить достаточную мощность для работы. Здесь мы обнаружили, что один из наших тестовых ноутбуков не обеспечивает достаточного питания от батареи для питания док-станции Thunderbolt с питанием от шины, поэтому мы использовали второй, другой ноутбук, в качестве резервного.

В эту историю 18 ноября 2021 г. добавлена ​​новая информация и рекомендации по продуктам. Некоторые из наших рекомендаций основаны на обзорах док-станций Thunderbolt, подготовленных нашим дочерним сайтом TechAdvisor.

Leave a comment
