Онлайн проверка совместимости комплектующих компьютера

Способ 1: Ресурсы магазинов

Многие крупные магазины электроники имеют на своих официальных сайтах инструменты-конфигураторы, которые позволяют покупателю проверить добавленные в корзину комплектующие.

Вариант 1: Конфигуратор DNS

Сеть ДНС является одной из самых обширных по ассортименту, поэтому неудивительно, что на сайте магазина имеется средство для проверки совместимости аппаратного обеспечения.

Перейти к конфигуратору DNS

  1. При первом посещении этого сервиса вам будет предложено выбрать целевой город – укажите нужный.
  2. Перечень отсортирован по порядку сборки: сначала обязательные компоненты, затем желательные, после чего опциональные. Первым в списке идёт процессор – кликните по кнопке «Добавить».
  3. В этом сервисе реализована фильтрация результатов: кроме совместимости, по умолчанию можно задать параметры цены (от самых дешёвых до дорогих).

    Если нажать на кнопку «Все фильтры», открывается доступ к дополнительным критериям. Кроме общих (например, продаётся ли тот или иной компонент по акции), есть и специфичные для различных комплектующих варианты – для процессоров можно задать сокет, желаемое количество ядер, TDP, тактовую частоту и так далее. После установки нужных параметров кликните «Применить».

  4. После того как выбрали подходящий вариант, нажмите на кнопку «В комплект».

    Обратите внимание на то, что если выбран компонент без встроенной графики, сервис об этом предупредит.

  5. Следующей в списке идёт материнская плата. Так как проверка совместимости динамическая, все неподходящие варианты (например, платы под AMD, если в качестве CPU было выбрано устройство от Intel) автоматически удаляются из выдачи. Фильтры поиска к этому и всем остальным компонентам также применимы, плюс не изменился метод добавления к сборке.

    При выборе платы сервис также сообщает, что совместимость может быть условной – это действительно нужно иметь в виду, так как ни один онлайн-сервис из существующих не даёт 100% гарантий.

  6. По такому же алгоритму добавьте остальное аппаратное обеспечение, начиная от корпуса и заканчивая блоком питания, который является последним обязательным элементом сборки. Обратите внимание на зелёную галочку справа от изображения устройства – её присутствие означает, что компонент совместим. Если же вместо неё вы видите красный крестик, значит, выбранное не подходит.
  7. После ввода списка комплектующих пролистайте страницу вверх и посмотрите на область, отмеченную на скриншоте ниже. Если в процессе подбора будут обнаружены неподходящие позиции, возле значка в виде треугольника с восклицательным знаком появится соответствующее сообщение. Отсюда вы также можете сохранить список (кнопка под позицией 2), очистить его, оставить отзыв или поделиться ссылкой на перечень (кнопки 3). Учтите, что для первых двух возможностей понадобится зарегистрироваться.
  8. Конфигуратор ПК от DNS представляет собой базовое и интуитивно понятное решение, которое мы можем рекомендовать неопытным пользователям.

Вариант 2: PC-Arena

Вторым представителем класса «магазинных» конфигураторов является средство от сети PC-Arena.

Перейти к конструктору PC-Arena

  1. Комплектующие здесь отсортированы по элементам, частями которого они являются: например, процессор, материнская плата, ОЗУ, видеокарта и прочая внутренняя периферия относятся к разделу «Системный блок». Обязательные элементы также помечены. Для начала подбора кликните
    «Выбрать»
    .
  2. Здесь тоже присутствуют средства фильтрации результатов, реализованы они по принципу, похожему на «Конфигуратор DNS»: можно отсортировать элементы по цене, модели, частоте, количеству ядер и прочим параметрам. После получения результатов нажмите «Выбрать».
  3. Фильтр также динамический, поэтому после подбора процессора все остальные компоненты будут ориентированы на совместимость с ним – вам остаётся только выбрать подходящий по средствам и целям.
  4. После ввода требуемых данных прокрутите страницу вниз и обратите внимание на блок «Прогресс сборки».
    Убедитесь, что полоска «Обязательные товары» заполнена на 100%.
  5. В отличие от инструмента ДНС, «Конструктор PC-Arena» позволяет сохранять конфигурацию не только в виде ссылки, но и распечатать её либо экспортировать в PDF.
  6. Данное решение чуть функциональнее предыдущего, но требует от пользователя определённой осведомлённости.

Способ 2: Специализированные сервисы

Несколько более редким вариантом, чем предыдущий, являются ресурсы, не связанные с теми или иными магазинами, а предназначенными строго для подбора и проверки комплектующих.

Вариант 1: Findhard.ru

Первым из таких сервисов мы рассмотрим конструктор от сайта Findhard.ru, в котором присутствуют возможности как подбора комплектующих, так и их проверки.

Перейти на Findhard.ru

Примечание. Скрипты на сайте не работают в браузере Mozilla Firefox, поэтому открывать его рекомендуется в Google Chrome, Opera или Яндекс.Браузере!

  1. Начнём с проверки – кликните по соответствующей вкладке.

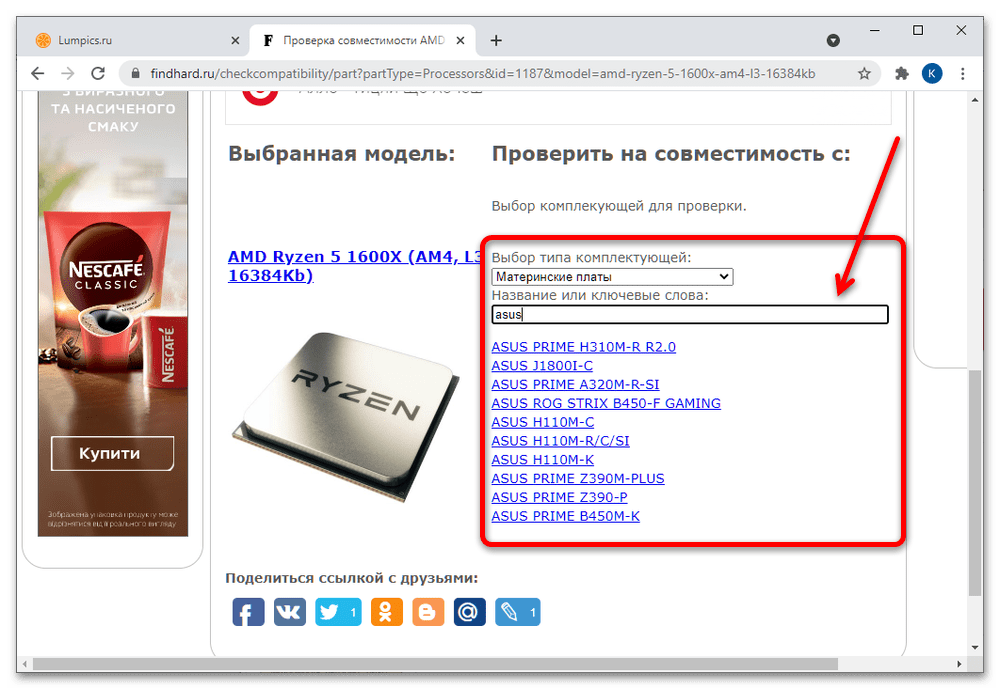

  2. Первым выберите компонент, совместимость с которым вы хотите проверить, в выпадающем меню.

    Далее введите название периферии, после чего выделите нужную из перечня внизу.
  3. Повторите шаг 2 для других компонентов – например, материнской платы.
  4. После выбора компонента внизу появится надпись –
    «Совместимы»
    или «Несовместимы».
  5. Использование сервиса для подбора подходящих комплектующих похоже на предложенные выше решения от магазинов: откройте нужную вкладку и выберите категорию, начинать рекомендуется с «Процессоры».

    Укажите желаемые характеристики устройства с помощью поисковых фильтров, затем нажмите «Показать» – либо внизу страницы, либо в поп-ап окне с результатами.

    Выберите среди элементов требуемый и кликните по его названию.

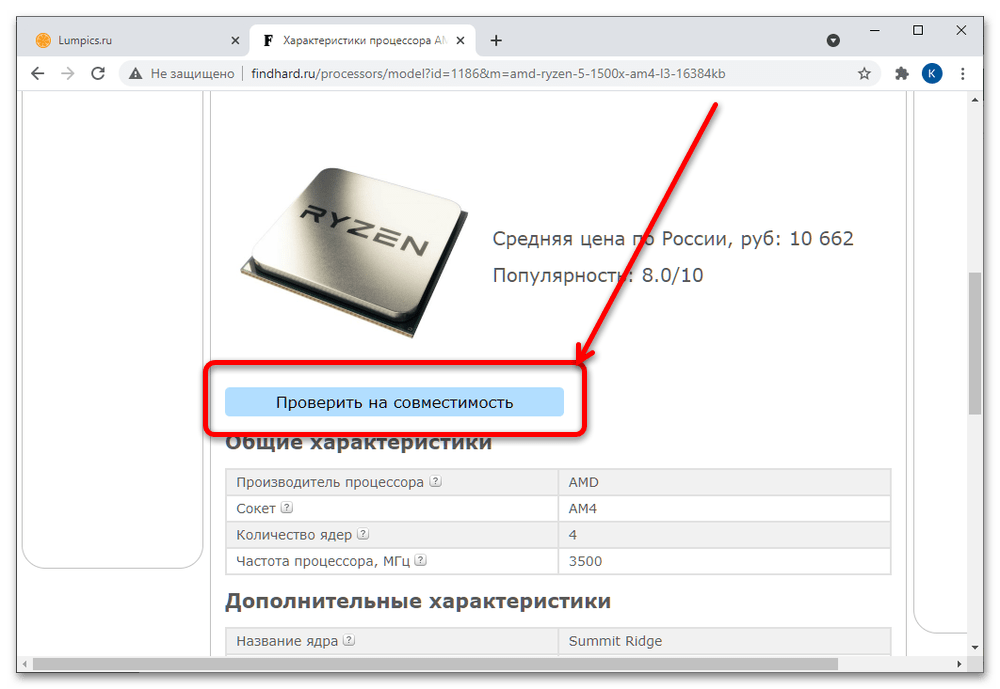

    На странице компонента нажмите на кнопку «Проверить на совместимость».

    Дальнейшие действия повторяют шаги 3-4.

  6. Сервисом Файндхард пользоваться несколько сложнее, чем предыдущими, плюс база данных не столь обширна, однако для проверки популярных компонентов это решение подходит хорошо.

Вариант 2: Nerdpart

Следующим представителем класса выделенных сервисов онлайн-подборки и проверки комплектующих является сайт Nerdpart.

Перейти на сайт Nerdpart

  1. Это решение пригодится неопытным пользователям, поскольку в нём встроен быстрый подборщик. Укажите рассчитываемый бюджет, предназначение будущего ПК и желаемую марку процессора, затем нажмите
    «Подобрать компьютер»
    и система автоматически составит список заведомо совместимых компонентов.
  2. Ниже на странице доступно классическое средство подбора и проверки. Как и в решениях, упомянутых выше, первыми идут критически значимые компоненты, а дальше – дополнительные.
  3. Для начала подбора нажмите на кнопку «+» в нужной строке.
  4. Поисковых фильтров тут немного: кроме критерия совместимости, присутствуют только поиск по названию, значению в бенчмарках и сортировка по алфавиту или цене.

    Обнаружив желаемый процессор, нажмите «+» внизу его блока.

  5. По принципу из шагов 3-4 заполните остальной перечень компонентов. Если в поиске не отображается интересующий, это означает, что он несовместим с каким-то из ранее выбранных комплектующих.
  6. После подбора желаемой конфигурации сервис автоматически отображает её итоговую сумму (по умолчанию в долларах США), а также позволяет сформировать покупку нажатием на кнопку «Купить».

    Здесь отображаются предложения из российских, украинских и белорусских магазинов, а ниже по сообщению – индекс совместимости. Отсюда же можно сохранить конфигурацию в личном кабинете, что, как и в случае с сервисом от ДНС, требует регистрации на сайте.

Это решение выглядит современнее остальных, однако для проверки совместимости не слишком удобно.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Совместимость материнской платы и видеокарты — 4 критерия подбора

Чтобы добиться наибольшей производительности от сборки, необходимо, чтобы все ее элементы были максимально совместимы. Этот гайд расскажет, каким образом можно понять, какой дискретный видеоадаптер поддерживает системная плата. Он также содержит советы, которые помогут подобрать подходящий вариант.

Как подобрать видеокарту к материнской плате

При выборе видеоадаптера важно удостовериться в его совместимости с материнкой. Так, должно совпадать количество и тип слотов. Некоторые мощные карты занимают два гнезда, а бывает, что и все три. Но есть и другие нюансы.

Узнайте: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

Совместимость материнской платы и видеокарты

Порты обоих устройств должны совпадать. Ниже — краткое описание возможных разъемов.

AGP и PCI Express

АГП интерфейс — устаревший вариант. Его уверенно заменил PCI Express. Словом, для современных производительных компьютеров AGP — не вариант. Но и с PCI есть нюансы.

Читайте также: Игровые видеокарты для ПК: 5 критериев, как выбирать

PCI Express 2.0 и 3.0

Первая версия разъема обладала скоростью в 2,5 гигатранзакций в секунду. Во второй, вышедшей в 2007 году, быстрота увеличилась в два раза. За счет обратной совместимости старые видеокарты нормально работали в более новых материнских платах.

Какие были новшества, кроме скорости:

  1. обновленные механизмы, созданные для контроля скорости соединений программным образом;
  2. смена системы питания.

В PCI-SIG была создана спецификация, способная обеспечить необходимую подпитку с учетом особенностей потребления энергии графических адаптеров: диапазон повысили до 225-300 Вт на устройство. Для этого стали использовать новый в то время 2×4-пиновый разъем.

В 2010 году выпустили 3-ю вариацию интерфейса с показателем скорости в восемь гигатранзакций. Такой прорыв получилось совершить за счет новой схемы кодировки, когда 128 бит информации, которая проходит по шине, кодируется 130 битами. Девайсы с поддержкой этой версии стали доступны на рынке только в 2012 году.

Четвертая версия появилась в 2017 году. Она стала еще быстрее: этот разъем способен осуществлять аж 16 гигатранзакций в одно мгновение. Стандарт 5.0, утвержденный два года спустя, получил пропускную способность в 32 Гт/с. Такая скорость подходит для проектов, которые связаны с VR.

SLI и Crossfire

Создавая топовую геймерскую систему, разработчики ставят в приоритет задачу добиться максимально возможной производительности при работе с 3D-проектами. Это логично, так как современные игры весьма требовательны к ресурсам компьютера, и особенно — к его графической составляющей.

С этой целью две лидирующие компании — AMD и NVidia — разработали технологии, которые позволяют объединить два и более GPU в сборке. Это нужно, чтобы использовать суммарную мощность видеокарт, подключив их параллельно. У АМД такая разработка называется Crossfire, поддерживается, например, моделью RX 560, а у Нвидиа — SLI, есть у HP NVIDIA Quadro P620 2GB.

Возможность существенного увеличения графической мощности открывает новые горизонты не только для геймеров, но и для тех, кто работает с трехмерной графикой.

Что нужно учесть при выборе:

  • Имеет смысл объединять только топовые GPU.
  • Материнка также должна поддерживать такие технологии.
  • Для параллельной стабильной работы видеоадаптеров рекомендуется приобретать идентичные модели. В противном случае велика вероятность того, что девайсы будут конфликтовать.

Совет: если пользователь на 100% уверен в том, что он поставит вторую видеокарту, тогда покупка моделей с поддержкой подобных технологий — необходимое решение. Если же это не более, чем планы на будущее, то лучше уж заменить старое ГПУ на более мощное, когда появится такая возможность, и не заморачиваться с нюансами сейчас.

Пригодится: Какую материнскую плату выбрать — 8 ключевых критериев

Мощность процессора

Чтобы сборка работала стабильно, она должна быть сбалансированной. Только грамотный подбор компонентов позволит по максимуму насладиться возможностями ПК.

Мощность ЦП обязательно стоит учитывать. Слабый процессор не способен раскрыть потенциал GPU на 100%.

Неопытные пользователи часто полагают, что мощный графический адаптер — решение всех проблем, однако это не так. Да, установив производительное устройство, пользователь получит хороший прирост быстродействия, но нет смысла ставить, например, модель уровня GTX 1080 в сборку с двухъядерным «камнем». Это не дает 100% гарантии избавления от фризов, и уж точно не факт, что комфортно поиграть на ультрапресете во все новинки удастся без проблем.

Совет: не стоит забывать, что не менее важен и объем ОЗУ, который должен составлять как минимум 8 Гб для дизайна, видеомонтажа, а для геймерских моделей рекомендуется не менее 16 Гб, тем более, если пользователь настроен играть на максималках.

Важно учитывать не только количество ядер (нужно минимум четыре), но и потоков, так как многие игры, профессиональный софт оптимизированы под многопоточные модели.

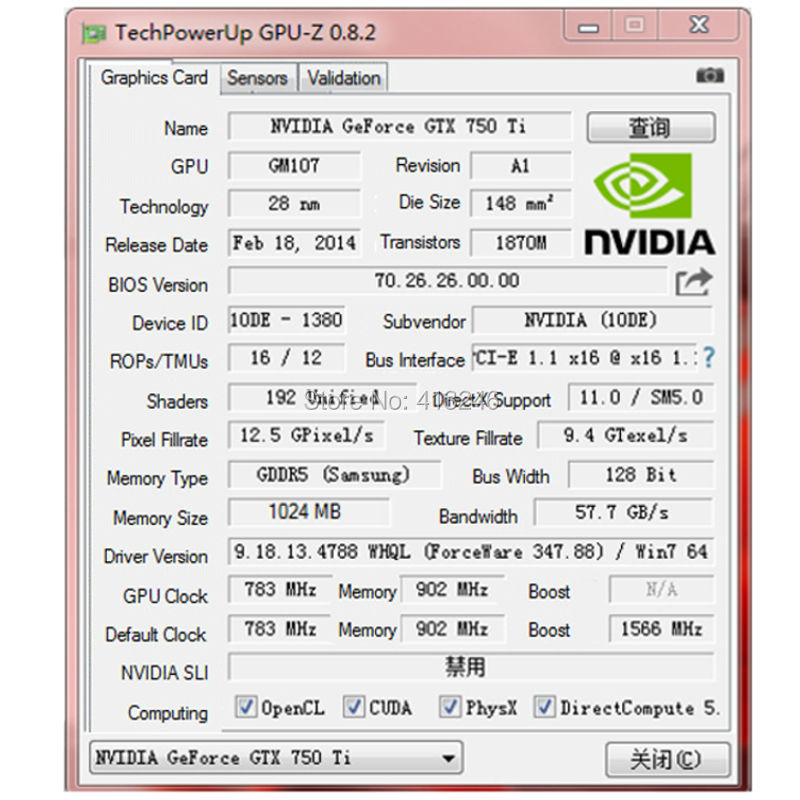

Как узнать, в каком режиме работает видеокарта

Бывает так, что GPU использует меньшую, чем x16, ширину шины, и от этого страдает быстродействие.

Подборка: 10 лучших моделей недорогих игровых видеокарт

Габариты

Чтобы узнать, подойдет ли ГПУ к материнке, и станет ли оно в корпус, необходимо убедиться в совместимости размерных параметров. Если в системник большего размера, компактный девайс установится без проблем. А вот габаритное ГПУ с мощной системой охлаждения никак не войдет в компактный корпус.

Размеры GPU указываются в характеристиках, кроме того, поддерживаемая максимальная длина адаптера обозначается в спецификациях корпуса.

Совместимость по габаритам касается материнки и видеокарты. Если в сборке стоит компактная плата, то и карту нужно выбирать соответствующую. Крупные устройства могут прогнуть «мать» или просто не вместятся в нее.

Примечание: ширина компонента может зависеть от числа разъемов на нем. На бюджетных чаще расположен один ряд.

Есть компактные дискретки без охлаждения или с пассивным радиатором. Как правило, это маломощные варианты, которые приобретают как времянку, если в выбранный процессор не встроено графическое ядро.

Интересно: мощная Gigabyte GeForce RTX 2080 SUPER GAMING OC WATERFORCE WB 8G оснащена жидкостным охлаждением, дополненным радиатором.

Впрочем, есть и довольно производительные низкопрофильные экземпляры, компоненты с одним вентилятором, которые в компактный корпус ставятся без проблем и обеспечивают хорошие скоростные показатели.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подобрать видеоадаптер к материнке несложно, главное — соответствие контактов, габаритная совместимость. Чтобы собрать хороший PC, также нужно иметь ввиду объем RAM и параметры ЦПУ.


Как проверить совместимость комплектующих пк?

Опубликовано 01.11.2019, 19:37   · Комментарии:15

Перед выбором компонентов для сборки компьютера, важно разобраться в характеристиках устройств. Прежде чем приступить к сборке компьютера, нужно убедиться, на сколько совместимо выбранное оборудование для бесперебойной работы. Новички, увлеченные покупкой компонентов и сборкой пк, часто пренебрегают этой важной частью процесса и платят за нее ремонтом неисправных устройств.

Аппаратное обеспечение дорогое, и нет ничего хуже, чем установить процессор в первый раз только для того, чтобы понять, что он не устанавливается на материнскую плату, а затем оплатить замену. Чтобы избежать ненужных расходов и разочарований, вот как убедиться, что все компоненты компьютера совместимы.

Совместимость материнских плат и процессоров

Первый шаг к созданию работающего ПК — обеспечение совместимости процессора и материнской платы. Основным показателем считается совместимость сокетов. Сокет — это физическое соединение между процессором и материнской платой или слот материнской платы, на котором расположены контакты, расположенные под процессором.

Системные платы производятся с определенным разъемом и совместимы только с процессорами, подходящими для этого разъема. Типы сокетов имеют конкретное имя, основанное на последовательности числовых и буквенных значений, относящихся к числу выводов на процессоре. Два крупных производителя процессоров, AMD и Intel, также используют разные типы сокетов, которые не являются взаимозаменяемыми. Имея это в виду, сокет определяет, какую марку процессора он может поддерживать, а также какую модель.

Например, Intel использует сокеты, такие как LGA1151 и LGA2066, для своего ряда процессоров Intel Core, в то время как AMD использует сокеты AM4 и TR4 для своей линейки процессоров Ryzen и Threadripper.

Чипсеты материнских плат также играют меньшую роль в обеспечении совместимости ЦП, поскольку производители выпускают обновленные версии существующих ЦП. Например, сокет LGA1151 Intel Core i7, выпущенный два года назад, будет работать с материнской платой LGA1151, выпущенной два года назад, но может не работать с обновленным Intel i7, выпущенным в этом году.

Поэтому стоит проверить требования чипсета для процессора к чипсету материнской платы, особенно если вы рассматриваете более новую модель. Информация легко доступна на сайтах производителей.

Корпуса, блок питания и размер системной платы

Рассмотрим физическое значение. Производители выпускают платы разных размеров; меньший Mini ITX для корпусов Mini Tower, Mid Tower для средних, и Full Tower для высоких сборок. Каждый из них имеет определенные размеры, поэтому очень важно купить материнскую плату, подходящую для конкретной задачи.

Размеры материнских плат подразделяются на три постепенно увеличивающихся форм-фактора: Mini-ITX, MicroATX и ATX. Помимо физических размеров, различия сводятся к числу слотов оперативной памяти, слотов видеокарт, портов SATA и слотов PCI-E. Производители материнских плат и корпусов предоставляют подробные сведения о совместимости для каждой конкретной модели на своих веб-сайтах.

Аналогично, блоки питания различаются по размеру в зависимости от мощности. Чем выше мощность, тем больше блок питания. Большинство блоков питания придерживаются стандарта ATX размером 150 × 86 × 140 мм, при этом только размер глубины изменяется на 160, 180, 200 и 230 мм. Измерьте размеры корпуса и убедитесь, что блок питания подходит, особенно если вы выбираете меньшие форм-факторы.

Материнская плата и видеокарта

Скорее всего, вы создаете игровую сборку и устанавливаете выделенный графический процессор. В этом случае убедитесь, что системная плата оснащена слотом PCI-E для размещения видеокарты. То же самое касается конфигурации с двумя видеокартами SLI или Crossfire — убедитесь, что материнская плата имеет два доступных слота PCI-E и поддерживает любую из технологий, основанных на марке двух графических процессоров.

При выборе одного из меньших форм-факторов материнской платы, проверьте, соответствуют ли размеры графического процессора удобной посадке внутри корпуса. Более новые видеокарт , как правило, занимают достаточно много места, и в большинстве случаев их будет трудно разместить в один из меньших форм-факторов. Производители графических процессоров часто выпускают меньшие варианты популярных моделей специально для этих случаев.

Оперативная память (RAM)

CPU, и материнская плата поддерживают разные типы ОЗУ, скорости и объемы. Проверьте спецификации ЦП и материнских плат на веб-сайтах поставщиков, чтобы узнать, поддерживают ли они более новую оперативную память DDR4 или старую DDR3. Убедитесь, что объем ОЗУ, который вы планируете установить, находится в пределах максимальной емкости памяти ЦП, и на материнской плате достаточно слотов ОЗУ для ваших задач. Скорость ОЗУ (измеренная в МГц — 2400 МГц, 2666 МГц, 3000 МГц и т.д.) Должна совпадать с возможностями процессора.

Совместимость блока питания

Одна из наиболее распространенных ловушек для новичков — недостаточное или избыточное построение. Не все блоки питания равны, когда дело доходит до их ваттной мощности и по уважительной причине. В зависимости от конфигурации компонентов внутри компьютера потребляемая мощность будет разной, и требования к мощности также будут.

С практической точки зрения это означает учет потребностей в мощности видеокарты, процессора, материнской платы, оперативной памяти, решений для охлаждения и любого другого аппаратного обеспечения в сборке, такого как аудио и сетевые карты PCI, и выбор подходящего блока питания, способного обеспечить требуемую мощность.

В большинстве случаев эмпирическое правило заключается в покупке блока питания, который обеспечивает вдвое большую мощность, чем требуется для всех компонентов вместе взятых. Например, если общая потребляемая мощность составляет 250 Вт, выберите блок питания на 500 Вт.

Чтобы упростить процесс, информация о потребляемой мощности, измеряемая в ваттах, легко доступна на веб-сайтах производителей. Существует также ряд сайтов, которые могут подсчитать потребности в мощности различных компонентов для вас, используя калькуляторы питания. Например, производитель корпусов, комплектов кулеров и блоков питания Cooler Master предлагает на своем веб-сайте калькулятор. Введите марку и модель компонента, а калькулятор сделает все остальное.

Сервис PC Part Picker

Если поиск информации по совместимости вам не интересен, то можете воспользоваться специальным инструментом. PC Part Picker является основным сервисом сообщества разработчиков ПК и основным источником информации для начинающих сборщиков и выполняет всю тяжелую работу за вас.

Все, что нужно сделать, это указать марку и номер модели каждого компонента сборки, а затем веб-сайт сделает все возможное, чтобы убедиться в совместимости железа. Если их нет, PC Part Picker поможет решить некоторые проблемы, позволяя вам делать исправления, пока не создадите сборку, которая работает.

Вы можете сохранять сборки и возвращаться к ним позже или делиться ими с более опытными разработчиками для обратной связи и советов.

Как проверить совместимость процессора и материнской платы

Если вы выбрали процессор, остается вопрос, будет ли он работать на материнской плате, установленной на компьютере или ноутбуке. Я покажу вам как это проверить.

Если объяснить несколькими словами, то выбирая марку процессора Intel, стоит обратить внимание на платы семейства Gigabyte, ASRock или MSI, оснащенные материнскими платами Intel серии LGA и чипсетами Z, H, X, 87/97.

Выбирая процессор AMD, выбирайте платы ASUS, ASRock, Gigabyte, предлагающие интегрированные чипсеты, а также разъемы для процессоров FM и AM.


Проверка совместимости процессора с материнской платой — очень простая и не очень трудоемкая задача. Даже люди с небольшим опытом справятся с этим.

Необходимо выполнить одно условие: необходим доступ в интернет, а он вижу у вас есть, поэтому этот вопрос отпадает сам собой.

Все остальное так сказать «дело техники». Я вам покажу 3 способа как определить совместимость процессора и материнской платы.

Способ первый проверить совместимость процессора и материнской платы

Проверьте модель материнской платы, установленной на компьютере. Начните с производителя и версии. Вам не нужно откручивать корпус.

Вы можете использовать, например, бесплатную и простую в использовании диагностическую программу CPU-Z, которую вы можете скачать здесь.

Хотя она предназначена для идентификации процессора, но также позволяет идентифицировать модель материнской платы.

Установите программу CPU-Z и запустите ее. В открывшемся окне перейдите на вкладку Mainboard. В разделе «Материнская плата» можете увидеть имя производителя. Запишите или запомните его.

Теперь перейдите на вкладку CPU и прочитайте информацию, которая появляется рядом с опцией Package. В моем примере это Socket AM2 +. Запишите эту информацию также или запомните.

В некоторых случаях программа может не указывать производителя материнской платы. В этой ситуации вам нужно искать производителя в интернете, введя название модели материнской платы в поисковик.

Как правило, первый ответ удачно определяет производителя. Таким способом, вы также найдете ссылку на сайт компании.

Производители лучше всего знают, какие процессоры поддерживают их материнские платы. Поэтому для определенности осталось рассмотреть базы данных, предоставленные самими производителями.

Перейдите на сайт производителя материнской платы. Там выберите «Службы» и «Поддержка ЦП».


В нашем примере это будет Socket AM2 / AM2 + / AM3. Найдите имя материнской платы, которое соответствует тому, что вы прочитали в программе CPU-Z. В нашем примере это будет   M2N-SLI Deluxe.

Когда откроется список перечисленных процессоров, которые поддерживаются, ищите, пока не найдете интересующий вас процессор.

Если вы найдете в списке интересующий вас процессор, проверьте, какая версия BIOS необходима для его корректной работы.

Если ваша материнская плата имеет более старый BIOS, вам необходимо обновить его перед заменой процессора.

Лучше всего обновить его до последней версии. В настоящее время это не сложная операция, поскольку ее можно выполнить с помощью программ, работающих в Windows, для асус, например, Asus Update.

Второй способ узнать совместимость процессора и материнской платы

Второй способ еще быстрее и проще, хотя определить тип материнской платы вам придется обязательно также.

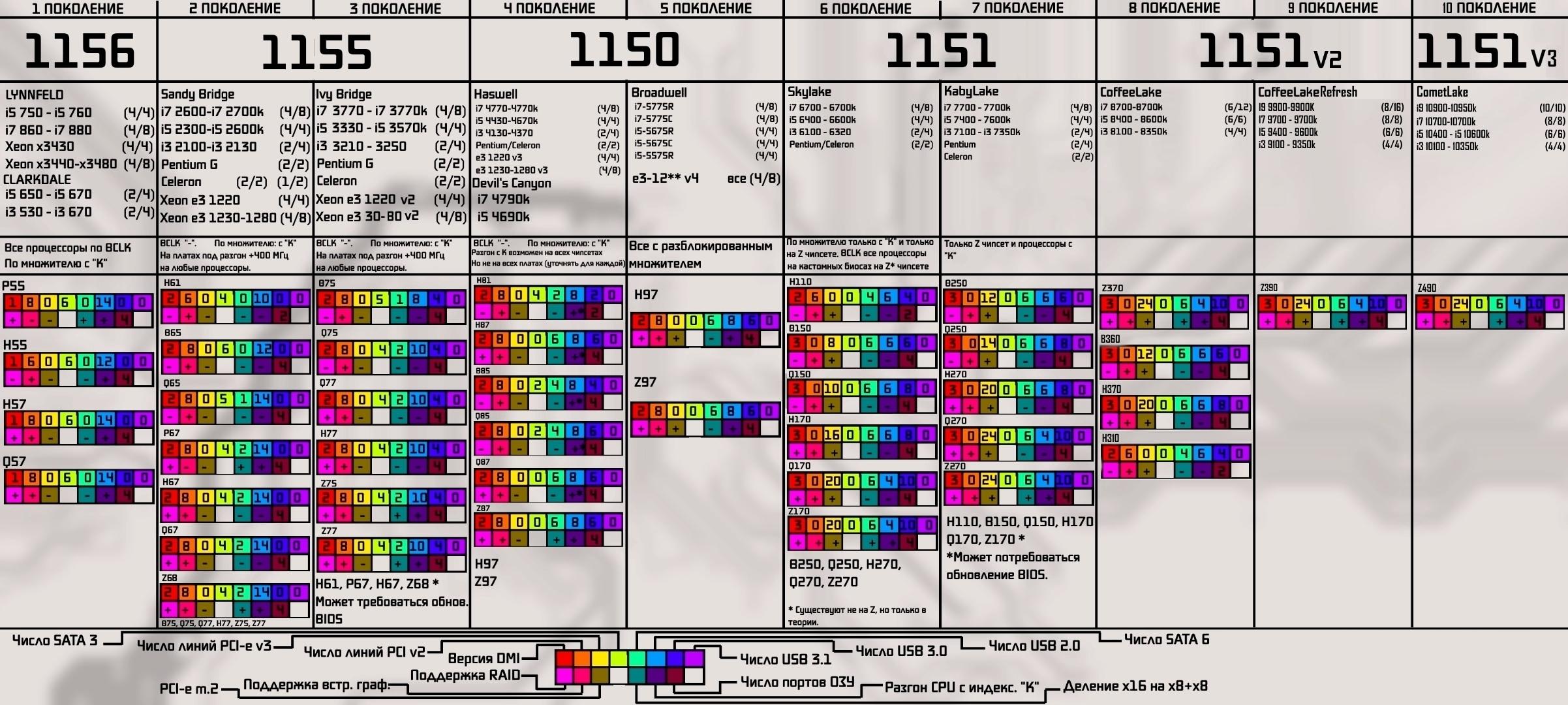

Дальше все просто. Прямо здесь ниже есть таблица совместимости процессора и материнской платы.


Думаю, разобраться вам будет несложно – там все разложено можно сказать по полочкам – смотрите и определяйте совместимость — плюс значит совместим, а черточка не совместим.

Если 2 предоставленных способа выше почему-то вам не подойдут – не беда, ниже предоставляю еще один вариант.

Третий способ определить совместимость процессора и материнской платы

В этом способе предоставлю все на примере Интел. С другими все будет практически аналогично. Итак, открываем сайт по этой ссылке — http://processormatch.intel.com/MotherBoards/Index/.

Далее выбираем чипсет, который вы должны предварительно узнать, сделать это можно без проблем онлайн.

После выбора чипсета (я для примера выбираю первый) выбираем серию (я также выбираю первый) и нажимаем кнопку «Выбрать».

Теперь в списке увидите все совместимые процессоры и какой нужен биос.

Помните, что выбор вышеперечисленных компонентов существенно влияет на работу оборудования и самой системы.


От вас зависит, какие программы и приложения будут поддерживаться. Сильная графика требует хорошего процессора, а просмотр интернета и написание текстов не потребляют и половины современных возможностей.

Нет смысла переплачивать, если вы не планируете их использовать. На этом все. Что-то непонятно пишите в комментариях. Успехов.

Совместимость компьютерных комплектующих

Товар Как пользоваться

В этом разделе мы попытались обобщить и предоставить вам накопленную нашими специалистами за несколько лет информацию о совместимости различных компьютерных комплектующих.

Несколько пояснений:

  • Процедура поиска матрицы для нужного оборудования очень проста: вы последовательно выбираете категорию и само комплектующее в дереве слева, либо вы можете воспользоваться поиском по разделу (непосредственно над деревом), после чего получаете всю доступную информацию.
    В таблице с результатами тестирования:
    • Значение второй колонки ( [ Кол. ] ) это количество, единиц товара в тестировавшейся конфигурации. Например, если вы смотрите список совместимой оперативной памяти для конкретной материнской платы, то цифра 2 означает, что в данной тестовой конфигурации использовались две линейки памяти указанного типа.
    • Значение третьей колонки это дата проведения теста в формате «ММ.ГГГГ».
    • В последней колонке содержатся ссылки на дополнительную информацию:
    • Поскольку информация генерируется автоматически из базы за последние пять лет (более раниие данные удаляются), она может иметь избыточный характер. Например, вы сможете узнать, что NEC FDD 3.5″ прекрасно работает с видеокартой ASUS V3800 :).
    • Информация обновляется примерно 1 раз в неделю.

Как проверить совместимость видеокарты и материнской платы

CHIPHi-Tech

Продолжаем тему совместимости комплектующих и рассказываем основные нюансы о слоте PCI-Express, которые должен знать каждый пользователь

Денис Михайлов

А будет ли 8 поколение процессоров Intel совместимо с моей платформой, собранной в 2012 году? А если я куплю другую материнскую плату, заведутся ли на ней старые планки оперативной памяти? А встанет ли новый башенный кулер на мой сокет? Уверены, пользователи, которые хоть раз сталкивались с апгрейдом компьютерных комплектующих, задавали себе подобные вопросы.

Совместимость компонентов — ключевой фактор, который лежит в основе любого обновления. Всегда необходимо учитывать, смогут ли железки работать друг с другом без танцев с бубном и конфликтов. И если с процессором, оперативной памятью и материнской платой всё более менее понятно, то, что на счет видеокарты? Неужели ей вообще все равно с кем вести дела по бизнесу? Что ж, давайте разбираться.

Совместимость видеокарты и материнской платы

В данном случае, как и в ситуациях с другими комплектующими, главное на что следует обращать внимание — слот расширения. Все современные видеокарты полностью совместимы с системной шиной PCI Express (ранее использовался канал под названием AGP, который можно встретить лишь на старых материнских платах). Следует учитывать, что существует несколько основных версий PCI Express. Начиная от самой первой и заканчивая версией 6.0, которая на данный момент еще находится на стадии разработки и будет готова только к 2021 году. В нынешнее же время полным ходом идет внедрение лишь четвертой ревизии PCI Express. Например, все последние модели видеокарт от AMD и Nvidia поддерживают 4.0.

Можно провести аналогию с USB-портами, которые также имеют несколько версий. Каждый следующий тип отличается от предыдущего в основном пропускной способностью, которая в теории может сильно увеличить производительность, но это только в теории. Нет, разница, между первым и третьим поколением будет существенной, но между соседними — едва ощутимой. Стоит отметить, что скорость передачи данных является не единственным отличием. Вполне вероятен исход, когда

Памятка : Совместимость комплектующих

Совместимость комплектующих

Материнская плата <=> Процессор

1)Совместимость по сокету, она должна быть обязательно. Это очень важно, иначе Вы просто не сможете вставить свой процессор в гнездо на материнской плате!

2)Совместимость по частоте шины. Частота шины процессора должна быть меньше или равна максимальной частоте шины материнской платы. Если же Вы купили процессор от AMD с технологией HyperTransport, или от Intel с технологией QuickPath Interconnect, то материнские платы нужно покупать соответственные.

Материнская плата <=> Видеокарта

1)Тут достаточно уяснить одну вещь, то что видеокарту нужно покупать ТОЛЬКО с PCI-E-разъемом, но только не с AGP, и будет Вам счастье 🙂

Материнская плата <=> Блок питания

1)Должна быть совместимость по коннектору питания системы (20 pin или 24 pin). Если не уверены какой у Вашей материнской платы, то берите блок питания 20+4 pin.

2)Должна быть совместимость по коннектору питания процессора (4 pin или 8 pin). Если не уверены какой у Вашей материнской платы (а он находится именно на материнской плате), то берите блок питания 4+4 pin.

Блок питания <=> Видеокарта

1)Если Ваша видеокарта очень мощная, то ей может потребоваться дополнительное питание. Для таких целей существуют кабели от блока питания 6 pin или 8 pin. Подключаются они напрямую к самой видеоплате. Если не уверены, какой разъем требует Ваша видеокарта, то покупайте 6+2 pin.

Блок питания <=> Винчестер/CD-DVD привод

1)Я отнёс винчестер и привод к одной категории не случайно, т.к. и тот и другой могут быть с интерфейсом SATA или IDE. Скорее всего Вы собираете современную систему, а значит интерфейс у обоих — SATA. В таком случае Вам потребуется, чтобы у блока питания было 2 или больше коннекторов SATA 15 pin.

Если же Вы занимаетесь сборкой или реконструированием старой системы, то привод и винчестер могут быть IDE. В таком случае Вам требуется, чтобы у блока питания было 2 или больше коннектора IDE 4 pin.

Материнская плата <=> Оперативная память

1) Материнка и оператива должны быть совместимы по кол-ву слотов, ведь у материнской платы может быть 2 или даже 1 слот под модули оперативной памяти. А Вы, допустим уже накупили 4 модуля по 2 или 4 Гб каждый. Вообщем, это надо учесть.

2)Должна быть совместимость по типу и форм-фактору модулей оперативной памяти и слотов материнской платы. Популярен на данный момент DDR3 DIMM.

3)Совместимость по тактовой частоте. Тактовая частота оперативной памяти должна быть меньше или равна максимально допустимой частоте материнской платы. Например под материнскую плату с максимальной частотой оперативной памяти 1333 МГц подойдут модули с 1333, 1200, 1100, 1066,…,100 МГц.

Материнская плата <=> Процессорный кулер

1)Конечно же, они должны быть совместимы по сокету, это всем понятно.

2)Желательна совместимость по коннектору. Существуют они 4 pin и 3 pin. Разница в том, что в четырехпиновом система сама может контролировать скорость вентилятора, в зависимости от текущей нагрузки, т.е. в «режиме простоя» Ваш ПК будет меньше шуметь. У трехпинового скорость статичная. Но у них взаимосовместимость, т.е. 4 pin можно подключить к 3 pin, и наоборот.

Материнская плата <=> Корпусный кулер

1)Тут разве что желательна совместимость по коннектору, и все.

Материнская плата <=> Винчестер/CD-DVD привод

1)В этом случае нужна совместимость материнской платы с интерфейсом винчестера/привода. Т.е. если у Вас винчестер и привод SATA интерфейса, то необходимо убедиться, что на материнской плате присутствуют 2 или более гнезда SATA.

Материнская плата <=> Корпус

1)Должна быть совместимость по форм-фактору, а то Ваша материнская плата попросту может не поместиться в корпусе. 🙂

Корпус <=> Винчестер/CD-DVD привод

1)Необходимо учесть кол-во отсеков 5.25 в корпусе, если собираетесь поставить несколько приводов. И кол-во отсеков 3.5, если собираетесь ставить несколько винчестеров. Но тут надо учесть, что приводы бывают не только 5.25, но и 3.5 (для маленьких дисков). А также винчестеры бывают не только 3.5, но и 2.5 и 1.8. Так что если захотите ставить привод/винчестер меньше оригинальных размеров, то необходимо это учесть.

Материнская плата <=> Звуковая карта/Сетевая карта/Wi-Fi адаптер

1)Тут надо учесть тип подключения, все эти устройства могут быть с интерфейсом PCI или PCI-E. Бывают и USB, но мы их рассматривать не будем, т.к. не по теме сборки. Ну так вот, прежде чем покупать одно из них, убедитесь, что на Вашей материнской плате есть свободный нужный слот под него.

Совместимость видеокарты

— вот как проверить [Простое руководство]

Получить новый графический процессор и просто подключить его может сработать, но, если вы не убедитесь, что ваша система совместима, вы можете серьезно поставить под угрозу ее работу. Зачем рисковать при проверке совместимости видеокарты — так просто ?

Хорошая новость заключается в том, что большинство современных графических процессоров совместимы практически с любыми материнскими платами последнего десятилетия. Тем не менее, лучше перестраховаться, чем сожалеть.

Вам нужно будет только проверить совместимость видеокарты, если вы приобретаете выделенный графический процессор . Если вы планируете играть с помощью интегрированной графики карты (что возможно, а иногда даже неплохо с новыми технологиями), вы можете быть уверены, что она уже совместима.

Слот PCIe x16 — ключ к успеху

Большинство видеокарт используют слот PCIe x16 для подключения к материнской плате

. Эта блестящая технология является причиной того, что современные видеокарты подходят для большинства материнских плат.

Слоты PCIe x16 имеют несколько различных нумерованных суффиксов, и вам может быть интересно, что они означают. На самом деле, что касается совместимости, между ними нет большой разницы.

Например, PCIe 3.0 может работать с картами PCIe 1.0 и наоборот, хотя если вы запустите современный графический процессор в старом слоте, вы столкнетесь с ограничениями пропускной способности. Общая тенденция такова, что каждая новая версия удваивает производительность предыдущей.Итак, если PCIe 2.0 имеет 4 ГТ / с (гигабайт передачи в секунду), PCIe 3.0 имеет 8 и так далее.

В настоящее время, в 2021 году, вероятно, наиболее широко используется слот 3.0, но 4.0 набирает обороты. Недавно выпущенный RTX 3080 может использоваться как с PCI Express 3.0, так и с 4.0, с незначительными отличиями в пользу 4.0. Существует даже версия PCIe 5.0 в производстве, а версия 6.0, предположительно, находится в стадии тестирования.

В целом, лучше всего иметь материнскую плату со свободным слотом, который соответствует графическому процессору, который вы планируете получить.Потенциально вы можете обойтись другой версией, но, скорее всего, вы будете либо ограничены пропускной способностью, либо не сможете полностью использовать потенциал слота.

Еще одним важным моментом является то, что вам нужен свободный слот, особенно если вы планируете установить нескольких графических процессоров через NVIDIA SLI, NVLink или AMD Crossfire. Вы не сможете этого сделать, если у вас есть только один слот PCIe x16, но есть решения для тех, кто желает заняться разработкой.

Если вы планируете использовать свою установку в основном для игр, не рекомендуется устанавливать несколько графических процессоров.Поддержка драйверов и игр для этой технологии неуклонно умирает, а возможный прирост производительности минимален.

Убедитесь, что у вас достаточно физического места для нового графического процессора

Графические процессоры имеют большие размеры, поэтому вам нужно убедиться, что в вашем корпусе даже есть место для одного.

Это аспект, о котором легко забыть, но он может действительно испортить совместимость видеокарты. Убедитесь, что вы знаете характеристики своего корпуса, так как вы можете легко проверить размеры видеокарты , которые обычно легко доступны на веб-сайте производителя.

Если вы забыли, какой у вас тип футляра, или не можете его идентифицировать, вы всегда можете вручную измерить внутреннюю часть футляра с помощью рулетки. Просто убедитесь, что компьютер выключен и отключен от сети, когда вы это делаете. Это не самый удобный метод, но он служит своей цели в крайнем случае.

В большинстве случаев вам нужно сосредоточиться на длине видеокарты , поскольку это обычно основная проблема. Также полезно знать ширину , поскольку она может мешать работе других компонентов вашего ПК.Еще одна вещь, на которую следует обратить внимание, — это слоты на задней панели , поскольку они могут создавать ложное впечатление из-за того, что иногда они шире, чем графический процессор.

В вашем корпусе достаточно места для вашего нового графического процессора? Сравните размеры и при необходимости проверьте наличие отзывов.

Хотя совместимость видеокарт важна, не менее важно убедиться, что все дополнительные кабели для графического процессора и других близлежащих компонентов имеют достаточно места и не сгибаются.

Измерение пространства на вашем ПК имеет решающее значение при определении того, будет ли у вашей установки достаточно места, чтобы дышать. Правильный воздушный поток — ключ к поддержанию оптимальной температуры вашего ПК. Графический процессор, вероятно, является наиболее значительным генератором тепла внутри корпуса, поэтому вы должны быть особенно осторожны, чтобы воздух мог свободно обтекать его и обеспечивать надлежащее охлаждение.

В противном случае вы, вероятно, начнете замечать проблемы при игре в некоторые игры, проблемы с заиканием или даже сбои.

Блок питания (БП)

Ваш блок питания может даже не питать вашу новую видеокарту.

Это, вероятно, самая важная вещь, которую нужно проверить.Слот PCIe x16, скорее всего, будет на вашей материнской плате, и даже если в вашем корпусе недостаточно места, вы можете получить обновление по разумной цене. Блок питания ненамного дороже, но для него требуется энергии и соответствующие разъемы для графического процессора, который вы собираетесь приобрести.

В зависимости от того, какой графический процессор вам нужен, вам нужно будет знать, нужен ли ему 6-контактный, 8-контактный или вообще не требуется разъем питания. В большинстве случаев : чем больше мощности требуется графическому процессору, тем больше должен быть разъем.

Например, такой силовой агрегат, как RTX 3080, иногда потребует три 8-контактных разъема, в то время как бюджетный вариант последнего поколения, такой как GTX 1050 Ti, вообще не потребует ничего.

Для мощного RTX 2080 Ti потребуется два 8-контактных соединительных кабеля

. Это означает, что если вы хотите получить новейший графический процессор, вам также понадобится современный блок питания . Многие старые блоки питания (до 2015 года выпуска) не имеют даже одного 8-контактного разъема, не говоря уже о трех. Адаптеры разъема питания могут это исправить, но они не имеют хорошей репутации.

Что касается требуемой емкости блока питания, хорошее практическое правило состоит в том, что количество энергии, потребляемой вашим графическим процессором, должно составлять не более половины максимальной мощности вашего блока питания. В идеале вы хотите, чтобы ваша видеокарта была на около 40% емкости вашего блока питания.

Это важно, потому что графический процессор будет потреблять больше энергии при больших нагрузках, таких как воспроизведение интенсивных заголовков AAA или рендеринг видео с высоким разрешением. Поскольку в этих ситуациях потребление может возрасти, важно иметь необходимое количество дополнительного запаса для вашего блока питания.

PSA о блоках питания: есть производители, которые рекламируют свои блоки по безумным ценам, например, мощностью 2000 Вт, но не попадают на этот маркетинговый трюк . Это число часто является теоретическим взрывом. Мы советуем рассмотреть ваши варианты от известных производителей блоков питания и принять во внимание номинальную мощность.

Связанный: Лучшие калькуляторы блоков питания ПК

Не создавайте узких мест

Если ваша новая видеокарта будет узким местом из-за других компонентов, вы не сможете полностью реализовать ее потенциал.

Если вы приобретете совершенно новую, первоклассную видеокарту, а остальные компоненты вашего ПК устарели, то около проблемы с узкими местами неизбежны.Обычно это узкое место исходит от CPU , но оно также может быть вызвано оперативной памятью или жестким диском.

Это не означает, что вы не сможете установить графический процессор и запускать последние игры, но вы, вероятно, столкнетесь с некоторыми проблемами с заиканием. В большинстве случаев наихудший сценарий заключается в том, что вы не сможете достичь того потенциального FPS, которое может выдать ваш новый графический процессор.

Порты дисплея

NVIDIA GeForce RTX 2080 оснащена тремя разъемами DisplayPort, разъемом HDMI и USB 3.0, разъем

. Хотя это небольшая проблема, все же важно не забывать о порте монитора . Некоторые графические процессоры предлагают возможность использования HDMI, DisplayPort или DVI, но некоторые карты не обеспечивают такой роскоши.

Эту проблему можно обойти, купив адаптер . Скорее всего, это сработает идеально, но некоторые пользователи ПК в сети сообщали о таких проблемах, как задержка ввода , и снижение частоты кадров .

Связанный: HDMI против DisplayPort против DVI против VGA против USB-C — что использовать?

MSI США

Посетите веб-сайт MSI, чтобы уточнить номер и спецификацию слота PCIe_x16 со спецификацией материнской платы.Кроме того, подтвердите параметры PCI Express: если в спецификациях указано, что он совместим со спецификацией видеокарты, пропускная способность видеокарты PCI Express и протокол, соответствующий материнской плате, материнская плата должна быть совместима с вашей видеокартой в большинстве случаев. Чтобы убедиться, что материнская плата и видеокарта совместимы на 100%, ознакомьтесь с отчетом о совместимости материнской платы.

● Спецификация материнской платы

o Зайдите на официальный сайт MSI, найдите свою материнскую плату и загрузите драйвер.

o Например: Z370 SLI PLUS, введите название продукта в строке поиска справа вверху, нажмите [Enter]

o Отобразится соответствующий результат для «Z370 SLI PLUS», выберите [Спецификация]

o Перейдите на вкладку [Технические характеристики] и ознакомьтесь с PCI_E x16 и PCI-E Gen. Здесь есть 3 разъема PCI_E для этой материнской платы, а стандарт PCI_E x16 — 3.0 поколение 3)

o Согласно приведенной выше информации, [GeForce GTX 2070 GAMING Z 8G] также должна поддерживать [Z370 SLI PLUS], поскольку они имеют ту же спецификацию интерфейса

● Отчет о совместимости материнской платы

o Введите название модели в строку поиска в правом верхнем углу на официальном сайте MSI

.

o Например: введите Z370 SLI PLUS в значок [Search], нажмите клавишу [Enter], чтобы найти соответствующий результат.

o Нажмите кнопку [Совместимость] под названием продукта

o Щелкните [VGA] для совместимой видеокарты

o Проверьте, указана ли здесь модель вашей видеокарты, это означает, что она совместима с этой материнской платой

o Согласно приведенной выше информации, [GeForce GTX 2070 GAMING Z 8G] также должна поддерживать [Z370 SLI PLUS], поскольку они имеют ту же спецификацию интерфейса

● Технические характеристики видеокарты

o Введите название модели в строку поиска в правом верхнем углу на официальном сайте MSI

.

o Например: введите GeForce GTX 2070 GAMING Z 8G в значок [Search], нажмите клавишу [Enter], чтобы найти соответствующий результат.

o Нажмите кнопку [Технические характеристики] под названием продукта

o На вкладке [Технические характеристики] проверьте [Интерфейс].

o Интерфейс PCI этой видеокарты — PCI Express x16, 3.0

Указывает, что длина шины PCI-E видеокарты составляет x16, стандарт — версия 3.0. Совместимые с PCI-E устройства ниже 3.0 могут быть подключены в слоты со стандартами 2.0 и 1.0, а также, если у вас есть слот PCI-Ex16 на материнской плате, он также может поддерживать видеокарту), чтобы лучше играть с Рекомендуется, чтобы производительность видеокарты соответствовала слоту расширения PCI-E, поддерживающему PCI Express x16 3.0 версия материнских плат.

Как найти совместимую видеокарту с настольным компьютером?

Компьютер Графические карты сегодня являются очень важным элементом компьютерной системы. С появлением повышения качества создаваемого видео совершенно необходимо оборудовать наши компьютеры лучшими видеокартами для доступа к этому контенту. Высококачественные игры, специальные формы компьютерного программного обеспечения, такие как программное обеспечение САПР, программное обеспечение для анализа и т. Д., Требуют установки графической карты в вашу компьютерную систему.

На рынке представлены сотни графических карт. У них есть сотня различных функций, и, следовательно, уровень путаницы также высок.

Эта статья призвана помочь вам решить, какая графическая карта лучше всего подходит для вашей системы.


Шаг 1. Найдите совместимую видеокарту в соответствии с видеослотом на материнской плате.

Вполне возможно, что ваш компьютер оснащен одним из двух типов видеослотов.Это либо PCI Express , либо тип AGP. За последние пять лет большинство компьютеров оснащено слотом PCI-Express 16x. Следовательно, весьма вероятно, что ваш компьютер тоже имеет этот слот.

PCI-Express (Peripheral Component Interconnect-Express): Они составляют часть почти каждого персонального компьютера, находящегося в обращении с начала нового тысячелетия, и по-прежнему продолжают доминировать в отрасли даже сегодня. Эти слоты бывают разных размеров.Поскольку сегодня для большинства компьютеров требуется слот большого размера, а именно 16X. Большинство последних компьютеров оснащены видеослотом размером 16X.

AGP (порт ускоренной графики): Множество компьютеров девяностых годов имели слот для видео AGP. Его характерный цвет был шоколадно-коричневым. Несмотря на большое количество изменений, порт AGP будет принимать карты размером 4X или 8X. Такие карты до сих пор находятся в обращении, и их можно найти на любой из существующих платформ электронной коммерции.

Примечание. Вы не можете подключить карту AGP к слоту PCI-E или наоборот.

Найти совместимую видеокарту — не такая сложная задача, вам просто нужно найти слот для видеокарты на материнской плате настольного компьютера, а затем отказаться от выбора карты в соответствии с совместимостью слотов.

Чтобы найти этот слот, вам нужно открыть корпус компьютера и найти такой же слот, как показано на рисунке выше. Вы также можете посетить веб-сайт производителя вашей материнской платы, если вы не хотите открывать корпус вашего ПК.

После нахождения слота, теперь уже использующего материнскую плату PCI-E, вам нужно будет проверить, какая версия слота PCI x16 установлена ​​на вашей материнской плате.

Обычно на рынке материнских плат существует четыре различных типа слотов PCIe x16 Slot. Первым является V 1.0 , которое является первым поколением и продолжено до последней версии V4 .0 , которая является слотом PCI-E четвертого поколения с пределом скорости пропускной способности 31.51 ГБ / с (в слоте × 16).

Слоты каждого поколения выглядят одинаково, но имеют удвоенную пропускную способность по сравнению с предыдущей версией, и самое замечательное то, что вы можете запускать карту v4.0 на любом старом слоте PCI-E (что ограничивает производительность). Использование карты PCIe x16 v2.0 на слоте v1 .0 может снизить наполовину производительность вашей видеокарты только в том случае, если карте более высокого поколения требуется большая пропускная способность для работы, иначе она будет работать идеально.

Предлагаемая ссылка: в чем разница между PCI Express Gen 1 иGen 2 против Gen 3?

Итак, если вы хотите играть в высококлассную игру на своем компьютере, убедитесь, что на вашей материнской плате есть хотя бы слот для поддерживаемой видеокарты 3.0 и карта, чтобы добиться максимальной производительности.

Вот изображение двух спецификаций видеокарт, чтобы показать вам, как проверить совместимость видеослота.

Проверьте технические характеристики материнской платы в Интернете по номеру модели, и вы сможете легко найти тип PCIe x16 , установленный на вашей материнской плате.

Если в спецификации указано, что просто « PCI Express x16» без какого-либо описания, это означает, что у вас PCIe x16 2.0 (поскольку версия 1.0 больше не поддерживается), или в противном случае оно было указано как название Slot Generation.

Здесь представлены спецификации материнских плат PCI 2.0 и 3.0 , чтобы показать вам, как они выглядят.

Шаг 2. Поиск совместимого видеопорта для вашего персонального компьютера

Этот шаг требует, чтобы пользователь купил видеокарту, у которой есть хотя бы один порт, соответствующий портам на мониторе вашего компьютера.Ниже приведены различные типы портов, которые могут быть частью сборки монитора вашего компьютера:

  • VGA (массив видеографики) или D-SUB: Как будто этот порт был частью каждой компьютерной системы с незапамятных времен. Это очень надежный порт, но его никогда не следует рассматривать как лучший выбор. Другие порты, такие как порт HDMI, обеспечивают пользователю лучшее качество видео, а также высокую совместимость.
  • DVI (цифровой визуальный интерфейс): портов DVI можно найти в ряде современных персональных компьютерных систем.Основной принцип работы прост. Он отправляет серию чисел на экран персонального компьютера. Эти числа затем преобразуются в изображения, которые появляются перед пользователем.
  • HDMI (Мультимедийный интерфейс высокой четкости): Интересным фактом, касающимся вышеуказанных видеопортов, является то, что они несут только визуальные возможности. Порт HDMI выполняет как аудио, так и визуальные функции. Это очень полезный порт, если вы хотите смотреть свой видеоконтент на телевизоре очень высокого качества.Он постепенно заменяет традиционную технологию портов VGA, и это очевидно, поскольку новейшие компьютеры оснащены только портами HDMI.
  • DisplayPort: Относительно новое дополнение к семейству видеопортов, технология DisplayPort — это то, что может заменить все вышеупомянутые видеопорты в будущем. Эта технология способна отправить порт HDMI обратно туда, откуда он пришел, только на DVD-плеерах.

Или иначе, вы можете использовать кросс-коннекторы в разных кабелях.

Шаг 3. Выбор характеристик видеокарты, наиболее подходящих для вашего бюджета.

Прежде чем покупать видеокарту для своей системы, всегда важно помнить о двух вещах; Помните о фиксированном бюджете и основных технических требованиях к вашей видеокарте.

Ниже приведены некоторые технические характеристики, которые влияют на цену видеокарты.

  1. Видеопамять: Чем больше объем памяти, тем выше детализация воспроизводимого видео.Более высокий уровень памяти означает, что ваша система может разместить больше пикселей и цветов на экране. Однако чем больше объем памяти, тем выше цена. Для большинства систем Windows требуются видеокарты с объемом памяти 256 МБ или больше.
  2. Торговая марка: На рынке существует ряд известных брендов видеокарт. Некоторые из них — это Nvidia, AMD и т. Д., И это лишь некоторые из них. Часто бывает, что две марки предлагают одинаковые технические характеристики, но по разным ценам.Некоторые бренды время от времени поставляют только видеокарты с минимальной технической поддержкой или без нее. Так что, заплатив немного больше, вы получите качественный продукт вместе с соответствующей документацией и технической поддержкой.
  3. Графический чип: Еще одним важным элементом, влияющим на стоимость, является графический чип. Новейшие графические чипы отличаются премиальным качеством и очень высокой ценой. Использование относительно старой версии графического чипа не причинит вам никакого вреда.
  4. Поддержка двух мониторов: Некоторые видеокарты позволяют одновременно подключать два монитора.Бывают случаи, когда на некоторых картах есть еще и три монитора.
  5. DirectX: Это программное обеспечение используется почти каждой видеокартой на рынке. Они используются для создания в вашей системе специальных аудиовизуальных трюков.
  6. Шум: Многие видеокарты оснащены встроенными вентиляторами, которые создают очень громкий шум. Этот звук показывает, что они дешевы по своей природе. Более дорогие варианты включают более тихие вентиляторы.
  7. Разрешение: Каждая компьютерная графическая карта имеет определенное разрешение, которое она может выдержать.Чем выше разрешение, тем выше качество видео. Наряду с высоким качеством видео выше и цена. Следовательно, крайне важно решить, какое разрешение требуется пользователю, исходя из установленного бюджета.
  8. Совместимость энергопотребления: Проверьте технические характеристики вашей карты, чтобы узнать, сколько мощности блока питания требуется вашим картам для автономной работы, и может ли блок питания PSU вашего ПК справиться с такой нагрузкой или нет.

«И это пока все, спасибо за то, что вы придерживаетесь статьи, и вы знаете, что всегда будет полезно сообщить мне о статье в комментариях ниже.”🙂


Как определить совместимость видеокарты с материнской платой | Малый бизнес

Дэвид Видмарк Обновлено 22 января 2019 г.

Добавление новой видеокарты к компьютеру в офисе занимает всего несколько минут. Установка карты — самая простая часть. Чтобы убедиться, что карта будет работать с текущей материнской платой компьютера, часто требуется серьезное исследование. Некоторые реселлеры называют их видеокартами, а другие — видеокартами или даже графическими процессорами, что означает графический процессор.Независимо от того, добавляете ли вы вторую карту к компьютеру или заменяете текущую карту, вам необходимо знать, что карта совместима с материнской платой и корпусом компьютера, прежде чем покупать ее.

Проверка базовой совместимости видеокарты

Материнские платы имеют специальные типы разъемов для подключения дополнительных компонентов. Почти все современные компьютеры используют слоты PCI Express 3.0, что означает, что видеокарта может вставляться в любой свободный слот. Если ваш компьютер использует PCI Express 2.0 или другую версию PCI Express, новая карта должна быть обратно совместима с ней.В старых компьютерах могут быть слоты AGP для видеокарт, которые имеют другую форму и размер и не совместимы с современными картами. В большинстве случаев вам понадобится слот PCI-e x16, который должен быть самым длинным слотом на материнской плате.

Помимо слота на материнской плате, большинство видеокарт необходимо подключить для подачи питания, для чего требуется 6-контактный или 8-контактный разъем. Для карт исключительно высокой мощности требуется два разъема вместо одного. Если вы не уверены, какой тип разъемов видеокарты использует материнская плата вашего компьютера, проверьте ее технические характеристики или откройте корпус после отключения компьютера, извлеките текущую видеокарту и подсчитайте количество контактов разъемов.

Измерьте корпус

Наличие доступного разъема на материнской плате — это только первое требование к размеру, которое необходимо учитывать перед покупкой новой карты. Он также должен физически помещаться внутри корпуса и рядом с любыми другими компонентами, уже находящимися на материнской плате. В тонкий корпус компьютера может не поместиться большая карта. Например, если вы покупаете мощную карту с собственным вентилятором, вам может потребоваться сначала измерить запас места внутри корпуса. Физически измерьте высоту, ширину и длину имеющегося у вас места и сравните эти измерения с размером карты, который должен быть указан в ее характеристиках.

Проверка питания

Количество энергии, которое блок питания компьютера может послать компонентам компьютера, является ограниченным ресурсом, поэтому вам необходимо убедиться, что у него достаточно мощности для поддержки новой видеокарты. Для стандартной видеокарты требуется от 100 Вт до 300 Вт, но для карты высокой мощности может потребоваться 600 Вт. Проверьте технические характеристики компьютера, чтобы узнать, сколько ватт может обеспечить блок питания, сверх того, что он уже делает, а затем сравните это с требованиями видеокарты.Если у блока питания недостаточно энергии, ваш компьютер может неожиданно выключиться или не включиться.

Проверьте BIOS

Каждая материнская плата имеет встроенную микросхему BIOS, которая контролирует, как операционная система обращается к оборудованию компьютера. В некоторых случаях вам может потребоваться вручную изменить BIOS, которая расшифровывается как Basic Input / Output System, прежде чем она примет новую карту. Хуже того, некоторые производители готовых ПК блокируют BIOS, не позволяя вам настраивать его, а это означает, что если BIOS не обнаружит и не примет новую карту автоматически, вы не сможете ее изменить.

Проверка совместимости видеокарты

Большинство производителей и продавцов компьютеров могут сказать вам, совместима ли видеокарта с вашим компьютером. Эта информация часто приводится в Интернете, а также в технических характеристиках компьютера или карты. Если вы не можете найти эту информацию, обычно вам нужно позвонить техническому представителю. Если вы все еще не уверены, ознакомьтесь с политикой возврата видеокарт магазина или торгового посредника, чтобы убедиться, что вы можете вернуть или обменять карту, если она несовместима с вашей системой.

Лучшие видеокарты для компактных ПК в 2021 году

Огромный ПК с корпусом в корпусе Tower — всегда лучший вариант, если вам нужно место для нескольких видеокарт, общих обновлений или всех терабайт памяти, которые вы когда-либо могли себе позволить. Но в наши дни он вам не обязательно нужен, если вам нужен мощный ПК, способный обрабатывать видео высокой четкости или 4K, играть в новые игры AAA в 4K и использовать гарнитуры виртуальной реальности (VR).

По мере того, как все больше и больше энтузиастов ПК и производителей специализированных ПК проявляют интерес к компактным производительным системам, многие производители корпусов предлагают сравнительно компактные корпуса, в которых есть место для средних или даже полноразмерных видеокарт.Например, SilverStone Sugo 14 в форме коробки из-под обуви имеет достаточно места для видеокарты длиной более 30 см. Это означает, что самые большие и самые мощные доступные карты, такие как Nvidia GeForce GTX 3080, должны иметь достаточный зазор в этом случае.

Несколько таких же компактных корпусов для ПК имеют еще меньшую площадь, но при этом достаточно места для чудовищных видеокарт. (Вы захотите проверить спецификации.) Просто обратите внимание, что для специализированных компактных корпусов, подобных этим, обычно требуется материнская плата MicroATX или Mini-ITX, а не более стандартная (и часто менее дорогая) полноразмерная материнская плата ATX.Их необычные пропорции означают, что они могут работать с большими видеокартами, но не с большими материнскими платами.

Можно создать игровую систему еще меньшего размера, используя по-настоящему аккуратный корпус, такой как Cooler Master Elite 110 (размер всего 11 на 10 на 11 дюймов). Он может включать в себя процессор верхнего уровня и видеокарту, такую ​​как Zotac GeForce GTX 1650 Super Twin Fan или одну на базе GeForce GTX 1660 или GTX 1660 Super. Эти карты не особо эффективны, но они поддерживают игры VR и могут обрабатывать самые сложные современные игры, не относящиеся к VR, на высоких настройках с разрешением 1080p (1920 на 1080 пикселей).Если вы хотите узнать больше о том, какие карты лучше всего подходят для вашей гарнитуры VR, ознакомьтесь с нашим обзором этих графических процессоров, чтобы выбрать лучший вариант.

Лучшие предложения по видеокартам на этой неделе *

* Предложения выбираются нашим партнером, TechBargains


Размер корпуса: все дело в посадке

Специально для графических карт (вероятно, именно поэтому вы приземлились здесь), Самое главное — это то, какой зазор для карт имеется в корпусе ПК, которым вы владеете (или собираетесь купить).Это часто указывается на странице продукта в разделе «Технические характеристики» или в онлайн-руководстве. Но в крайнем случае вы можете снять боковую панель и сделать приблизительную оценку самостоятельно с помощью рулетки или линейки.

Внутри корпуса найдите место, где находятся кронштейны расширения карты PCI Express, обычно сзади. Это то место, где порты вывода видео на видеокарте будут видны через заднюю часть корпуса. Измерьте расстояние оттуда, параллельно слоту PCI Express, в который вы установите карту, до первого препятствия, на которое вы наткнетесь.Это максимальная длина вашей карты, при условии, что у вашей карты нет разъемов питания, торчащих из ее заднего конца. Если это так, вам нужно будет это компенсировать. (В настоящее время в большинстве случаев разъемы находятся на верхнем крае карты.)

Если вы хотите установить высокопроизводительную игровую карту, также убедитесь, что есть место для установки карты в двух слотах расширения, потому что почти все такие карты занимают как минимум две позиции кронштейна поперек. В некоторых очень компактных корпусах для ПК может не хватать места между слотом PCI Express, который вы будете использовать для карты, и ближайшей стенкой корпуса, что может помешать вам вообще установить карту.Если вы обновляете существующую систему, настоятельно рекомендуется хотя бы проверить ее на глаз.

Расстояние между областью кронштейна и ближайшим объектом на другой стороне корпуса (часто креплением жесткого диска или отсеком, или стенкой самого корпуса) будет определять, с какой длиной видеокарты может работать ваша система. Если зазор в кейсе составляет 10,5 дюймов или больше, вы сможете разместить как минимум , несколько высокопроизводительных карт, включая подмножество высокопроизводительных видеокарт на базе, скажем, GeForce RTX 3070 от Nvidia или GeForce RTX. 3080.Это также включает в себя высокопроизводительные варианты AMD, такие как Radeon RX 6800 и RX 6800 XT, которые в эталонных версиях имеют размер ровно 10,5 дюймов каждая. Но некоторые сторонние версии этих карт длиннее ( намного длиннее ), поэтому вам нужно уточнить детали. Пример: мы видели несколько карт GeForce RTX 3070 менее 10 дюймов и несколько карт RTX 3060 Ti более 12 дюймов. Проверьте эти спецификации.

Однако для небольших корпусов ПК, в которых еще есть место для полноразмерной видеокарты, вам понадобится карта с воздушным охлаждением, длина которой может составлять 8 дюймов или меньше.Часто это корпуса материнских плат Mini-ITX, которые занимают очень мало места. Эти 8 дюймов могут показаться достаточно большими, но, учитывая видеокарты игрового класса, это не так уж много места для маневра. Но даже здесь в наши дни у вас есть несколько вариантов на этом фронте.


Взгляните на ситуацию с питанием

Еще один фактор, который следует учитывать при создании компактного ПК, — это прокладка кабеля блока питания (PSU). В то время как многие карты на рынке сохранят свои порты подключения контактов питания на верхней части карты (и столько же компактных корпусов или корпусов Mini-ITX сделано для поддержки этой конструкции), некоторые могут предпочесть разместить штыревой разъем на задней панели. вместо этого обращенным краем карты.

Если вы уже работаете в ограниченном пространстве и каждый дюйм общего размера карты имеет значение, вы должны быть уверены, что где бы ваша карта ни подключалась к блоку питания (если это вообще происходит, подробнее об этом ниже), приспособление ко всем остальным частям и частям, которые вы пытаетесь втиснуть в ограниченное пространство.

Тем не менее, многие компактные карты даже не будут просить вас о выделенном разъеме питания для блока питания. Несколько опций, которые мы протестировали, включая 75-ваттную Zotac GeForce GTX 1650 OC, не нуждаются во внешнем подключении, потому что они уже потребляют всю необходимую мощность из разъема PCI Express, к которому они подключены.

Имейте в виду, что эти карты имеют ограничения на графическую мощность и возможности разгона, которые они могут поддерживать без внешнего источника питания. Но если вас это не беспокоит, возможно, вы захотите пойти по этому пути, чтобы в первую очередь избежать каких-либо проблем с кабелями.


Низкопрофильные графические карты: альтернатива с малым зазором

Вы заметите, что мы говорили о длине карты, но не особо о высоте карты. Несколько тонких корпусов ПК (обычно плоские, широкие, предназначенные для использования в домашних кинотеатрах) принимают только так называемые «низкопрофильные» карты расширения, в том числе низкопрофильные видеокарты PCI Express.Эти карты намного короче по вертикали, чем обычная видеокарта, и их можно оснастить так называемым низкопрофильным кронштейном или кронштейном «половинной высоты». (Вы закручиваете один или два винта, чтобы установить более короткий кронштейн вместо обычного.) Это позволяет установить карту на меньшую по вертикали рамку слота PCI.

Обычно есть место только для двух портов на кронштейне половинной высоты, или в некоторых картах, которые мы видели, кронштейн половинной высоты имеет ширину в два слота, что позволяет использовать третий порт.Так что знайте, что возможность подключения нескольких дисплеев на этих картах часто немного скомпрометирована, особенно с прикрепленным низкопрофильным кронштейном.

Поскольку низкопрофильные платы намного меньше по площади (и, таким образом, уменьшается место для графического чипа, схем питания и охлаждающего устройства), они представляют собой недорогие базовые карты, предназначенные как шаг вперед по сравнению с интегрированными в ЦП. графики или добавить поддержку нескольких дисплеев.


Итак, какую компактную видеокарту мне купить?

Как всегда, размер и характеристики видеокарт на базе конкретного графического чипа могут значительно различаться в зависимости от модели и производителя карты.Nvidia и AMD делают «эталонные карты» на основе своих графических процессоров. Сторонние партнеры — MSI, Sapphire, EVGA, Asus и многие другие — затем производят и продают свои собственные фирменные карты, некоторые из которых соответствуют дизайну этих эталонных плат. Они также предлагают «нестандартные» версии с небольшими различиями в форме и размере, конфигурации портов, количестве и скорости встроенной памяти, а также установленных охлаждающих вентиляторах или радиаторах.

Компактные видеокарты относятся к этому классу.По этой причине, если вы покупаете карту для компактной системы или имеете в виду конкретный случай, убедитесь, что требования к размеру, мощности и охлаждению карты, которую вы покупаете, соответствуют корпусу, который вы покупаете. повторно планируете поставить его. Мало что в игровом мире расстраивает больше, чем получение многообещающей новой видеокарты по почте или доставка ее домой из местного супермаркета только для того, чтобы узнать, что она не подходит для вашего ПК, или у вашего блока питания нет источника питания (или необходимых разъемов) для его работы.

Если у вас есть немного больше места для игр в корпусе вашего ПК, ознакомьтесь с нашим обзором лучших видеокарт для игр 4K, это будут карты большего размера. (Также ознакомьтесь с нашим основным руководством по лучшим видеокартам в целом, независимо от их размера.) И завершите свою индивидуальную сборку с одним из лучших твердотельных накопителей M.2, которые мы тестировали. Эти крошечные твердотельные накопители идеально подходят тем, кто ограничен в пространстве.

Как проверить совместимость видеокарты и монитора

Необходимо не только проверить совместимость видеокарты с вашей основной системой, но и проверить, можно ли легко подключить видеокарту к монитору.Что ж, дело не только в подключении, но и в некоторых факторах, которые следует учитывать, чтобы знать, как можно в полной мере использовать преимущества видеокарты и монитора одновременно.

Прежде чем покупать новый монитор или новую видеокарту, убедитесь, что вы проверили следующее, чтобы максимально использовать преимущества ваших компонентов.

Порты вывода

Как проверить?

Это самое необходимое, что нужно учитывать перед покупкой монитора или графического процессора.Если у вас низкопрофильный монитор, скорее всего, он будет иметь только порт VGA или, в некоторых случаях, порт DVI. Низкопрофильные видеокарты будут полностью совместимы с такими мониторами, поскольку они также имеют порт VGA и порт DVI.

Монитор будет иметь по крайней мере один порт вывода дисплея, то же самое касается графической карты. В настоящее время большинство мониторов и видеокарт будут иметь 2 или более портов.

Обязательно наличие хотя бы одного порта на обоих компонентах, чтобы убедиться, что вы покупаете правильную комбинацию.

Высококачественный монитор может иметь порт VGA, а может и не иметь, и то же самое касается высокопроизводительной видеокарты. Теперь, что касается количества портов, следующий список, который вы всегда должны помнить: —

  1. VGA
  2. DVI-D, DVI-I
  3. HDMI
  4. DP (порт дисплея)

Краткое описание каждого порта

VGA

Порт на левой стороне — это гнездовой разъем VGA, доступный на мониторе или видеокарте, а порт справа — разъем на кабеле VGA.

DVI

DVI бывает двух типов, и он тоже имеет два варианта. Один — Single link , другой вариант — Dual link . Порт Dual Link DVI имеет двойную поддержку полосы пропускания, которая поддерживает монитор с более высоким разрешением с разрешением до 1440p, в то время как порт Single Link DVI поддерживает только разрешение до 1080p.

Два типа — это DVI-I, который поддерживает как аналоговые, так и цифровые сигналы, в то время как DVI-D поддерживает только цифровой.У них есть некоторые отличия в схеме расположения выводов. Большинство современных мониторов оснащены портами Dual-link.

HDMI

HDMI означает мультимедийный интерфейс высокой четкости, который лучше, чем DVI, и поддерживает более высокие разрешения и даже Audio .

DP

DP означает Display Port , и в настоящее время это лучший доступный интерфейс вывода на дисплей, который поддерживает более высокое разрешение вместе с более высокой частотой обновления .В настоящее время графические карты, относящиеся к бюджетному уровню, также имеют высокопроизводительный уровень, по крайней мере, с одним портом дисплея.

Связано: — Исправление графической карты не обнаружено

Технология синхронизации

После проверки совместимости портов пора проверить, какой у вас тип монитора и видеокарты. В настоящее время существует два производителя видеокарт. Итак, вы получаете видеокарту AMD или Nvidia .

Что касается мониторов, то в настоящее время у нас есть мониторов AMD FreeSync для видеокарт AMD и мониторов Nvidia GSync для видеокарт Nvidia для технологии Sync.Не на каждом мониторе есть FreeSync и GSync. Только высококачественные мониторы, которые также являются мониторами с высокой частотой обновления, оснащены этими технологиями, и они стоят дороже, чем мониторы без синхронизации. Мониторы FreeSync обычно дешевле, чем мониторы GSync.


Эти мониторы с RGB-подсветкой не только хороши внешне, но и первоклассно обеспечивают плавный игровой процесс. Расплатитесь сейчас!

Синхронизация — это процесс, с помощью которого ваш монитор пытается согласовать частоту обновления с вашим fps, чтобы избежать разрывов в игровом процессе.Это делает игровой процесс очень плавным.

Если на вашем мониторе есть FreeSync, то вы сможете воспользоваться им, только если у вас есть видеокарта AMD, и то же самое касается мониторов GSync и видеокарт Nvidia. Сейчас они не взаимозаменяемы, хотя Nvidia, как сообщается, работает над тем, чтобы видеокарты AMD работали с мониторами Nvidia GSync.

Все еще не знаете или сталкиваетесь с проблемами?

Оставьте свой комментарий ниже в разделе комментариев, если у вас все еще есть сомнения относительно совместимости вашей видеокарты с вашим монитором.

Список сертифицированных платформ

для графических процессоров

Примечание. По вопросам поддержки видеокарт потребительского уровня обращайтесь в отдел продаж и техническую поддержку Supermicro.

✔ а. Добавьте 1x CBL-PWEX-1016-3 на каждый графический процессор
✔ b. Добавьте 1x CBL-PWEX-1017 на каждый графический процессор
✔ c. Добавить 8X FAN-0163L4
✔ d. Для 1 или 2 GPU: добавьте 4x FAN-0166L4, 2x SNK-P0067PS, 1x MCP-310-21903-0B, 1x MCP-310-21905-0B, 1x RSC-R2UW-2E8E16
✔ e. Добавьте 4x FAN-0166L4, 2x SNK-P0067PS, 1x MCP-310-21903-0B, 1x MCP-310-21904-0B
✔ f.Верхний ряд отсеков для дисков (2, 5, 8, 11) должен быть незаселенным
✔ g. Отсеки для дисков 0-3 и 20-23 должны быть незаполненными
✔ h. Поддерживает только процессоры с TDP 165 Вт и частотой 3,0 ГГц или меньше; система должна работать при 30 ° C или ниже; Производительность жесткого диска может снизиться, поэтому рекомендуется использовать твердотельные накопители.
✔ i. Поддерживает только процессоры с TDP 165 Вт и частотой 3,0 ГГц или меньше; система должна работать при температуре 25 ° C или ниже; Производительность жесткого диска может снизиться, поэтому рекомендуется использовать твердотельные накопители.
✔ j. Прошла внутренняя проверка Supermicro — NVQual не выполнено или недоступно
✔ k.Поддерживает до двух графических процессоров M10
✔ л. Добавьте 4x FAN-0166L4.
✔ м. Система должна работать при температуре 25 ° C или ниже с 3 графическими процессорами.
✔ н. Система должна работать при температуре 25 ° C или ниже с 6 графическими процессорами.
✔ о. Для установки графического процессора T4 требуется кронштейн MCP-120-21807-0N.
✔ стр. Система должна работать при температуре 30 ° C или ниже с 4 или более графическими процессорами
✔ q. Для 1 или 2 GPU: добавьте 1x RSC-R2UW-2E8E16.
✔ р. Для 3 или 4 GPU: добавьте 1x RSC-W2-66. Для 4 GPU: также добавьте 1x AOC-2UR66-i4XTF.
✔ с. Добавьте комплект графического процессора, первый графический процессор необходимо установить в слот 5/6, WIO слева.Второй графический процессор должен быть установлен в слот 1, UIO справа.
✔ т. Отсеки для дисков 9,10,11 должны быть незанятыми
✔ u. Отсеки для дисков 2,5,8,9,10,11 должны быть незаполненными при установке 2 GPU
✔ v. Система должна работать при 30 ° C или ниже с 1 графическим процессором, 25 ° C или ниже с 2 графическими процессорами.
✔ ш. Система должна работать при 25 ° C или ниже с 1 графическим процессором, 20 ° C или ниже с 2 графическими процессорами.
✔ х. Система поддерживает только 1 графический процессор двойной ширины (P40) или 1-2 графических процессора одинарной ширины (T4).
✔ г. Поддерживается 1 графический процессор при температуре 35 ° C: оба вентилятора должны быть обновлены до FAN-0077L4-1, а скорость вращения вентилятора установлена ​​на Heavy I / O.
2 GPU поддерживается при 30 ° C: оба вентилятора должны быть обновлены до FAN-0077L4-1, а скорость вращения вентилятора установлена ​​на Heavy I / O.
✔ z. Поддерживается 1 графический процессор при температуре 35 ° C: левый средний вентилятор корпуса обновлен до FAN-0074L4, скорость вращения вентилятора установлена ​​на Heavy I / O.
2 GPU поддерживается при 30 ° C: левый средний вентилятор корпуса обновлен до FAN-0074L4, скорость вентилятора установлена ​​на Heavy I / O.
✔ a1. Требуется дополнительное оборудование, см. Страницу со спецификациями продукта.
✔ a2. Температура окружающей среды при 30 ° C, TDP до 200 Вт + комплект графического процессора
✔ a3.Температура окружающей среды при 25 ° C, TDP до 200 Вт + комплект графического процессора
✔ a4. Температура окружающей среды при 30 ° C или ниже с 2 GPU
✔ a5. Температура окружающей среды @ 30C или ниже с 2 GPU и снятием верхних 4-х дисков из передних слотов для жестких дисков требуется при использовании 3,5-дюймовых дисков; для второго графического процессора требуется кабель питания CBL-PWEX-1240.
✔ a6. Температура окружающей среды @ 30C или ниже с 2 GPU и снятием верхних 4-х дисков из передних слотов для жестких дисков требуется при использовании 3,5-дюймовых дисков; для первого графического процессора требуется кабель питания, CBL -PWEX-1040; для второго графического процессора требуется кабель питания CBL-PWEX-1240 + CBL-PWEX-1040.
✔ c1. Необходимо добавить воздушный кожух, MCP-310-93806-0N.
✔ c2. Необходимо добавить воздушный кожух, MCP-310-93807-0B.
✔ c3. Требуется кабель питания графического процессора, CBL-PWEX-1017.
✔ c4. Требуется кабель питания графического процессора, CBL-PWEX-1028.
✔ n1. Система должна работать при температуре 23 ° C или ниже с 8 графическими процессорами.
✔ n2. условно поддерживается при температуре окружающей среды 28 ° C, для режима вентилятора установлено значение Heavy IO и другие условия могут применяться в зависимости от полной конфигурации системы. За дополнительной информацией обращайтесь в службу технической поддержки Supermicro.
✔ n3. Требуется набор кронштейнов MCP-120-21807-0N (a) 4 GPU: поддерживается, (b) 6 GPU: поддерживается
✔ n4. 4x GPU: необходимо установить в слотах 1, 2, 5, 6 (не поддерживается в слотах 3 и 4) и необходимо обновить задний системный вентилятор, MCP-320-21809-0N, поддержка при 25 ° C и 30 ° C. Система может дросселировать при 35 ° C.
✔ n5. Требуется набор кронштейнов MCP-240-21829-0N (a) 4x GPU: необходимо установить в слот на 1, 2, 3, 4. Вентилятор не требуется
(b) 6X GPU: модернизация заднего системного вентилятора, MCP-320 -21809-0N. Нет вентилятора, система может поддерживать только при 25 ° C, в противном случае система может дросселировать при 30 ° C и 35 ° C.
✔ n6. (a) 4x GPU: вентилятор не требуется, (b) 6x GPU: вентилятор не требуется.
✔ n7. (a) 4x GPU: без вентилятора, система может поддерживать только 25 ° C и 30 ° C, в противном случае система может дросселировать до 35 ° C.
(b) 6x GPU: модернизирует задний системный вентилятор, в противном случае MCP-320-21809-0N может поддерживать температуру 25 ° C; система может дросселировать при 30 ° C и 35 ° C.
✔ n8. (a) 40G: (i) 4x GPU: необходимо установить в слотах 1, 2, 3, 4.
(ii) 6x GPU: модернизирует задний системный вентилятор, MCP-320-21809-0N.Без вентилятора система поддерживает температуру 25 ° C, в противном случае система может дросселировать при 30 ° C и 35 ° C.
(b) 80G: (i) 4x GPU: необходимо установить в слотах 1, 2, 3, 4.
(ii) 6x GPU: модернизация заднего системного вентилятора, MCP-320-21809-0N, в противном случае система может поддерживать только 25 ° C и 30 ° C; система может дросселировать при 35 ° C. Без поддержки вентилятора система может поддерживать только 25 ° C,
иначе; система может дросселировать при 30 ° C и 35 ° C.

Leave a comment
