Фазный провод с оптическим кабелем (ОКФП)

Фазный провод с оптическим кабелем (ОКФП) завода «Инкаб» предназначен для передачи электрической энергии и организации оптической связи для подвеса в качестве фазного провода на линиях электропередач 35 кВ и выше. Оптимальное решение в качестве резервного участка ВОЛС в сложных условиях, например в пролетах пересечений, на ВЛ больших переходах, на ВЛ с уже подвешенными ОКГТ и ОКСН и т.д.

Уникальная комбинация малого диаметра и веса с экстремально высокими прочностными характеристиками.

Максимальное количество ОВ, шт. 12…48
Номинальный диаметр кабеля, мм 22,3…24,8
Вес кабеля, кг/км 992…1217
Максимальная прочность на разрыв (МПР), кН 127…161
Максимально допустимая растягивающая нагрузка (МДРН), кН 57…73
Среднеэксплуатационная нагрузка (СЭН), кН 38.
..48
Сечение стали, мм2 46,8…62,3
Сечение алюминиевого сплава, мм2 241,3…288,6
Полное сечение кабеля, мм2 289,9…352,4
Модуль упругости (после вытяжки), кН/мм2 41,0…42,8
Модуль упругости (начальный, монтажный), кН/мм2 59,4…61,3
Модуль упругости (конечный), кН/мм2 78,7…80,2
Допустимое напряжение при наибольшей нагрузке и низшей температуре, даН/мм2 19,7…20,6
Допустимое напряжение при среднегодовой температуре, даН/мм2 13,1…13,7
Температурный коэффициент линейного расширения (ТКЛР), ·10-6 1/К 19,2…19,4
Сопротивление постоянному току при 20°С, Ом/км 0,106…0,128
Термическая стойкость (начальная температура — 25°С; конечная температура — 200°С; 1 сек ), кА2·с 785,5. ..1165,3
Ток КЗ за 1 сек, кА 28,0…34,1

*по согласованию с заказчиком возможно изготовление иных конструкций по индивидуальным техническим требованиям.

Параметры эксплуатации оптоволокна

Рабочая температура* -60°С…+85°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба не менее 25 диаметров кабеля
Срок службы 25 лет

*по согласованию с заказчиком диапазон рабочих температур может быть изменен.

Сравнение оптического волокна и медного провода




Оптическое волокно обладает рядом преимуществ. Во-первых, оно обеспечивает значительно более высокие скорости передачи, чем медный провод. Уже благодаря этому именно оптическое волокно должно применяться в высококачественных профессиональных сетях. Благодаря низкому коэффициенту ослабления повторители для оптоволоконной связи требуются лишь через каждые 50 км, по сравнению с 5 км для медных проводов, что существенно снижает затраты для линий дальней связи. Преимуществом оптического волокна также является его толерантность по отношению к внешним электромагнитным наводкам. Оно не подвержено коррозии, поскольку стекло является химически нейтральным (это особенно важно на химических предприятиях). Телефонные компании любят оптическое волокно еще по одной причине: оно тонкое и легкое. Многие каналы для кабелей заполнены до отказа, так что новый кабель некуда положить. Если вынуть из такого канала все медные кабели и заменить их оптическими, то останется еще много свободного места. Кроме того, оптический кабель значительно легче медного.
Тысяча медных витых пар длиной в 1 км весят около 8000 кг. Пара оптоволоконных кабелей весит всего 100 кг при гораздо большей пропускной способности, что снижает затраты на дорогие механические системы. При прокладке новых маршрутов оптоволоконные кабели выигрывают у медных благодаря гораздо более низким затратам на их прокладку. Наконец, оптоволоконные кабели не теряют свет и к ним сложно подключиться, что способствует их надежности и сохранности.Отрицательной стороной оптоволоконной технологии является то, что для работы с ней требуются определенные навыки, которые имеются далеко не у всех инженеров. Кабель довольно хрупкий и ломается в местах сильных изгибов. Кроме того, поскольку оптическая передача данных является строго однонаправленной, для двухсторонней связи требуется либо два кабеля, либо две частотные полосы в одном кабеле. Наконец, оптический интерфейс стоит дороже электрического.

Типы и виды оптического кабеля.

Классификация оптоволокна.

Когда был придуман и успешно запущен в «массы» оптический кабель, интернет получил новый фундаментальный фактор, позволивший мировой сети развиваться еще более быстрыми темпами. Созданный на основе принципа передачи информации через оптические сигналы данный тип кабеля связи обеспечил практически мгновенную передачу дата-массивов любого объема на громадные дистанции.


Век информационных технологий оперирует громадными массивами данных из самых разнообразных сфер нашей жизни. Мы обмениваемся в сети большими медиафайлами, госучреждения, банки, аэропорты, институты, компании, тысячи и сотни тысяч других субъектов каждую секунду передают и получают терабиты разнообразнейшей информации. И сегодня от каналов связи, кроме физической способности пропускать через себя такие колоссальные объемы, требуется еще и предельно высокая скорость обмена, которая иногда имеет критически важное значение.

Когда был придуман и успешно запущен в «массы» оптический кабель, интернет получил новый фундаментальный фактор, позволивший мировой сети развиваться еще более быстрыми темпами. Созданный на основе принципа передачи информации через оптические сигналы данный тип кабеля связи обеспечил практически мгновенную передачу дата-массивов любого объема на громадные дистанции. Фотоны движутся на скоростях близких к световым, почти не затухают, не чувствительны к электрошумам, их сложно перехватить. Волоконная оптика работает на высоких частотах, относительно компактна, довольно проста для масштабирования и монтажа.

Данный материал посвящен вопросу классификации оптических кабельных изделий связи, мы выделим их основные разновидности и расскажем об особенностях каждой их них.

Описание и конструкция

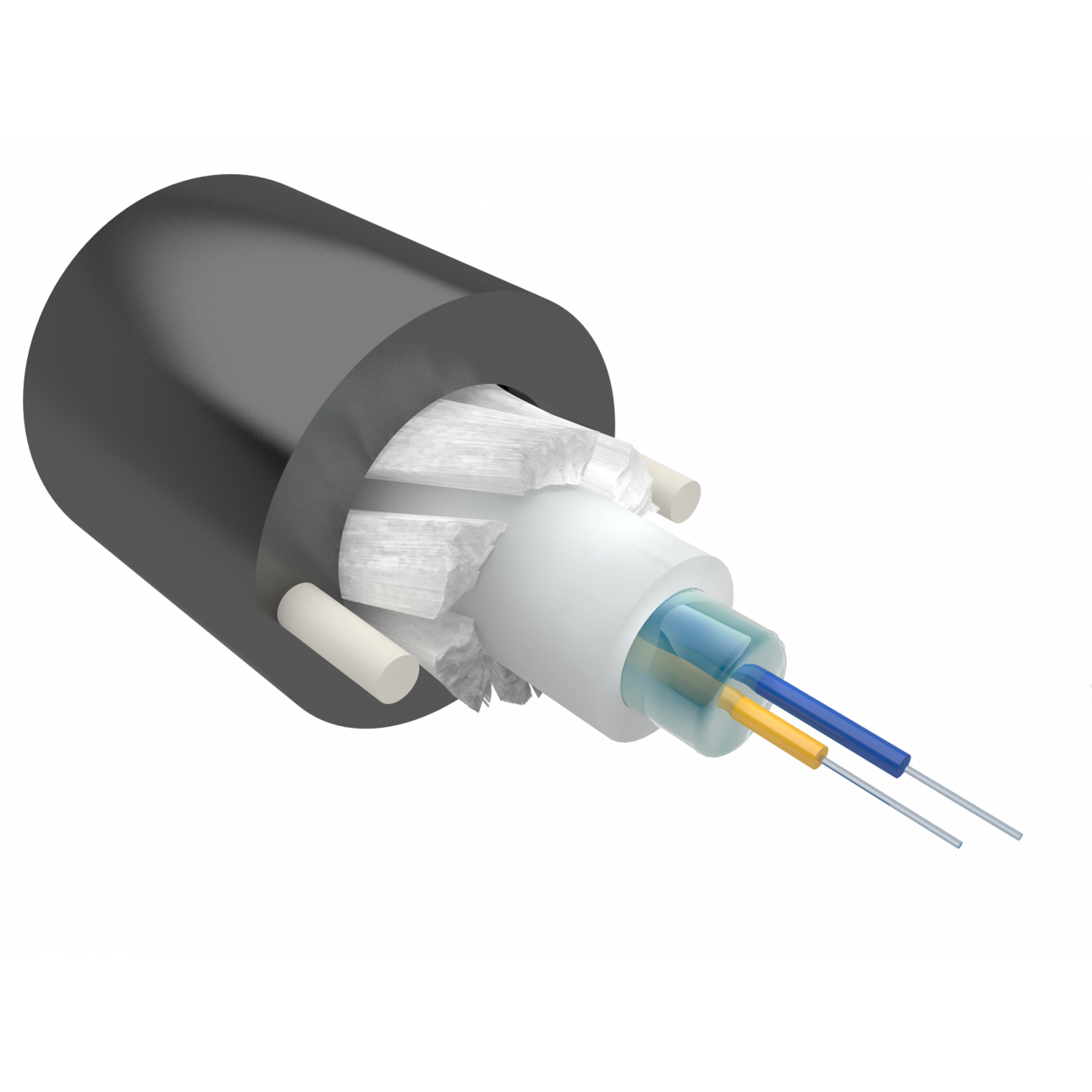

Конструкция оптического кабеля

Как и силовые, оптоволоконные провода чрезвычайно разнообразны по конструкции, типам исполнения, сфере использования и прочим критериям. Оптический кабель, обеспечивающий интернет широкополосным каналом для транспортировки информации, обязательно имеет в своей конструкции такие элементы:

  •   оптоволокна или стекловолоконные нити из высококачественного кварцевого стекла, которые скручены по продуманной схеме и представляют собой заключенную в оболочку сердцевину.
    По ней за счет последовательных и полных отражений распространяется свет. При этом сердцевина имеет высочайший уровень преломления, а оболочка – низкий,
  • оптический модуль – это центральная полимерная или металлическая трубка, в которой заключены хрупкие оптические волокна,
  • центральный силовой элемент из стеклопластика, стального каната, проволоки или стренги присутствует в многомодульных магистральных марках кабеля,
  • наружная защитная оболочка.

Кроме того, в конструкцию оптоволоконного изделия могут включаться:

  • армирующие арамидные нити, гофростальная или проволочная броня,
  • демпфирующие амортизаторы,
  • заполнители типа гидрофобных гелей или водоблокирующих нитей,
  • металлические проводники.

Также существуют марки оптического кабеля с тросом для подвешивания.

На видео приведен пример исполнения марки кабеля ДПЛ.

Классификация оптических кабелей и сфера их применения

В этом разделе мы выделим основные критерии, по которым различают оптические кабеля для интернета, и разберемся, что в них особенного.

В зависимости от диаметра сердцевины стекловолокна выделяют моно- и мультимодовый тип оптоволоконных кабельных изделий. Чем меньше значение данного показателя (8-10 и 50 микрон соответственно), тем «скромнее» модовая дисперсия (расплывание светового импульса), и тем дальше можно передать сигнал. Одномодовая оптика, в отличие от многомодовой, способна передавать поток информации без искажений на дистанцию больше 5 км, но ее прокладка дороже и требует особых навыков. Более доступный «мультимод» широко используют провайдеры для построения локальных сетей.

По способу монтажа различают оптику для наружной и внутренней прокладки. К первой группе относятся проводные изделия, проложенные:

  • в земле, например, марки ОГД (ОГДН), ОГЦ(ОГЦH), ДПС, ОКГМ, ОКТК, САС, ОМЗКГЦ,

  • ОКБ и другие,

  • в канализации, трубах или коллекторах, в т. ч. небронированные ОКМТ, ОКГ, ОККТМ, ОК, ОТД, ОТМ и бронированные марки ДПП, ОКСТМ, ОКЦ, ОКЛ, ОКСТЦ, ДБП,

  • под водой (ДА2, ОГД, ТО2, ОГМ),

  • по воздуху (самонесущие: ОКСНМ, ОКСНЦ, ОКА, ОКСД, ДПТ, ОКЛЖ, ОКМС, а также оптический кабель с тросом из стеклопластика или металла, который покрыт ПЭТ-оболочкой: ОК/Т, ОПД, ДПОм, ОКПМ, ОКПЦ, ДПК, ОКТс). Подвесная оптика может размещаться на грозотросах, фазовых проводах ВЛ, контактной сети электротранспорта.

  • Внутри помещений обычно прокладываются абонентские и распределительные марки, к примеру, FTTH, ОБВ, ОМВ, ИКВА–П, OКТЦ, ОКТМ, ДБН, ОКВ-М и прочие.

По сфере применения и дальности передачи информации оптический интернет-кабель бывает следующих типов:

  • магистральный, который используют для создания многоканальных линий связи большой протяженности. Обеспечить минимальные показатели дисперсии и затухания сигнала способно только мономодовое волокно с примерными размерами оболочки и сердцевины 8-125 мкм на волнах длиной 1.3-1.55 мкм. К магистральным относят кабеля под марками ОКГМ, ОКГЦ, ОККМ, ОККЦ, ОКСМ, ОКСД,

  • зоновый кабель необходим для организации многополосных линий между, например, областью и отдаленными районами (до 250 км). Кабельная продукция группы содержит градиентные волокна, примеры марок: ОМЗКГМ, ОМЗКГЦ, ОК, ОЗКГ,

  • городской оптический интернет-кабель (ОКСТМ, ОКСТЦ, ОККТМ), как правило, прокладывается в трубах и коллекторах. Он предназначен для создания сравнительно коротких магистралей (до 10 км), но также должен обладать отличной дата-пропускной способностью, т.е. быть поликанальным. По техпараметрам класс городских кабелей близок к зоновым,

  • полевые марки (ОК-ПН) предназначены для строительства линий в полевых условиях, в т. ч. подземным, подводным и подвесным способом, поэтому рассчитаны на многократные прокладки и снятия, не распространяют горение, стойки к воздействию растягивающих усилий, влаги, бензина и дизтоплива, грызунам. Полевой кабель обычно содержит 1-12 оптоволокон,

  • подводный оптический кабель (СПС, ОА2, ДАС) может быть грузонесущим, отличается высокой разрывной и растягивающей устойчивостью, не пропускает влагу, в т.ч. молекулярную, имеет низкий уровень дисперсионности и значительные длины регенерационных участков.,

  •  объектовая (стационарная) оптика служит для пропускания внутренних информационных потоков, к примеру, в бортовых системах кораблей и самолетов, видеотелефонии в учреждениях, кабельном ТВ непосредственно в здании. В конструкции объектовых кабелей не предусмотрены гидрофобные заполнители, что упрощает их монтаж и повышает степень пожарной безопасности. Примеры марок: ИКВ–Т2, ИКВА–П, ОТЦ,

  • монтажный оптический кабель (ОК-МС с разным номером разработки) имеет форму плоских лент или жгутов. Он применяется для создания внутри- и межблоковых соединений в аппаратуре локальных инфо-систем. Монтажные кабельные изделия сконструированы на основе мультимодовых градиентных оптоволокон.

Одна из разновидностей классификации оптических кабелей связи по назначению с указанием вариантов применения и монтажа представлена на рисунке.


Оптоволоконные кабеля могут также различаться по вариантам конструктивного исполнения сердечника:

  • с повивной концентрической скруткой. Оптические модули с числом волокон 1-24 в этом виде проводных изделий скручены вокруг центрального силового элемента. При этом каждый следующий повив содержит на 6 волокон больше. Одноповивная скрутка насчитывает 4-12 модулей (до 288 оптоволокон), мультиповивная – до 48 (576 ОВ),

  • с центральным оптическим модулем, который выполнен в виде сердечника с количеством оптических волокон до 48,

  • с фигурным сердечником. В полимерной оболочке этого типа кабельных изделий выполнены профилированные пазы, в которые укладываются оптические модули или плоские ленты с общим числом оптоволокон до 576. Преимуществом такого расположения является минимизация продольного разрывного усилия. Этот тип встречается редко из-за высокой стоимости и сложности монтажной разделки,


Плоские оптические ленты уложены в центральный оптомодуль, количество оптических волокон может достигать 288.

Первые две группы оптических кабелей чрезвычайно широко распространены в странах СНГ и РФ.

Еще одна классификация подразделяет оптические кабеля для интернета по материалу, из которого изготовлены оптоволокна:

  • GOF -стекловолокно, glass optic fiber,

  • POF — полимерное волокно, plastic optic fiber,

  • PCF – стеклянно-кристаллическое волокно с защитным покрытием из полимера, plastic crystal fiber.

В конструкции оптического кабеля для интернета могут присутствовать металлические элементы, к примеру, свинцовые или алюминиевые оболочки, бронированные покровы, медные проводники. Существуют и полностью диэлектрические марки, которые менее прочны и влагостойки, но обладают отличной помехоустойчивостью, имеют более скромные габариты и вес, поэтому удобны в транспортировке и монтаже.

Нужен оптический кабель? Подберем лучший вариант!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


Цветовая маркировка оптоволокна: как избежать ошибки?

  1. Статьи

Цвет оболочки оптоволокна является лишь дополнением к надписям, нанесенным заводом-производителем. Однако цветовая маркировка значительно повышает эффективность работы с оптоволокном, позволяя одним взглядом определить принадлежность кабеля и сократить вероятность ошибки. Из-за чего цветовая маркировка важна, и почему сложно правильно ее выполнить? Ответ на эти вопросы может сэкономить много денег и времени.

Двенадцать цветов и сотня вопросов

Для облегчения идентификации оптоволокна используются 12 разных цветов оболочки. Теоретически, это позволяет специалисту быстро определить тип и назначение волокна, даже если оно является частью большого пучка. Проблема в том, что до сих пор не существует единого международного стандарта маркировки. Это приводит к неприятным ошибкам.

На протяжении многих лет в коммуникациях применяются многомодовые (MM) и одномодовые (SM) оптоволоконные кабели. При установке сетей случаются ошибки, оптоволокно путают, из-за чего система не проходит тесты, появляются сбои сервисов. В итоге тратится время и деньги на поиск причины проблемы и повторную укладку кабелей. Фактически, одна и та же работа выполняется дважды.

В настоящее время в гражданских волоконно-оптических кабелях применяются две разновидности волокон с разным диаметром сердцевины 50(50/125)и 62,5(62,5/125)мкм. В коммуникационных линиях большой протяженности (от 1,5 км)встречаются одномодовые волокна с сердцевиной 9 мкм. А в специальных сетях, включая военные, могут применяться особые типы, например волокно 100/140, которое способно работать на коротких дистанциях с дешевыми надежными источниками света.



Рисунок 1: Для маркировки используются 12 цветов, по количеству проводников внутри кабеля.



Назначение проводников можно перепутать, если не знать принцип маркировки

Внутри оптического кабеля каждое оптоволокно имеет цветовую маркировку для идентификации, как и старые телефонные провода. Однако оптоволокна идентифицируются не попарно, а по-одному. В кабеле могут быть разные волокна, поэтому при организации схемы маркировки требуется единый подход, что упростит развертывание коммуникаций и последующее обслуживание. Соответственно, каждому номеру проводника присваивается свой цвет.

В разных странах и у разных производителей оптоволокна существуют свои стандарты цветовой маркировки. Например, в Швеции используется стандарт S12, но у шведских компаний Televerket и Ericsson есть свой собственный — Type E. В Финляндии применяется стандарт FIN2012, а в Германии DIN/VDE 08888. Популярным является американский стандарт TIA/EIA-598. Существует три версии этого стандарта, сейчас актуальной является версия С, принятая в 2012 г.

В России единого стандарта нет. Обычно специалисты ориентируются на маркировку, указанную в документах производителя, а также на требования заказчика и собственные предпочтения. Например, в некоторых организациях линии связи, ответственные за критические процессы, помечаются красным цветом. Иногда приходится использовать бирки, сделанные из подручных средств.

Популярные зарубежные стандарты, маркировка от российских производителей

Американский стандарт TIA/EIA-598С, как наиболее популярный, часто ошибочно считают международным. Это не так, но многие производители следуют ему, так как рынок коммуникаций в США один из крупнейших в мире. Согласно этому стандарту, в не военных приложениях:

  • многомодовые кабели 50/125и 62,5/125 класса OM1 и OM2 помечаются оранжевым цветом;

  • многомодовые кабели 50/125 класса OM3 и OM4 — бирюзовым;

  • одномодовое OS1 и OS2 – желтым;

  • одномодовые PM для контроля поляризации — голубым.

Таким образом, TIA/EIA-598С предусматривает оранжевый цвет для линий ОМ1(2), то есть большей части оборудования сетей до 10 GigaBit Ethernet. Бирюзовым цветом отмечаются кабели класса OM4 для сетей нового поколения 100 GigaBit Ethernet на расстоянии до 150 м.



Рисунок 2: Разные стандарты имеют отличающуюся маркировку



В России ведущие производители предлагают собственные варианты маркировки оптоволокна. В частности, кабельный завод «Инкаб» использует цветовую маркировку, в которой красный проводник — основной.



Рисунок 3: Цветовая маркировка и конструкция оптоволокна от завода «Инкаб»



Аналогичный подход используется на кабелях от группы компаний «Оптен».



Рисунок 4: Маркировка оптоволокна от «Оптен»



Кабельный завод «ОКС 01» использует свою цветовую модель.



Рисунок 5: Маркировка оптоволокна от «ОКС 01»



Компания «ОФС РУС ВОКК» также имеет собственную схему цветовой идентификации оптического волокна.



Рисунок 6: Цветовая схема оптоволокна от «ОФС РУС ВОКК»



В оптоволоконных кабелях ОАО «Электрокабель» Кольчугинский завод» применяется схема с черным двенадцатым волокном.



Рисунок 7: Цветовая маркировка продукции ОАО «Электрокабель»



Также часто используется стандарт ОАО «ФСК ЕЭС» под названием «Технологическая связь. Правила проектирования, строительства и эксплуатации ВОЛС на воздушных линиях электропередачи напряжением 35 кВ и выше», утвержденный в 2014 г. Этот стандарт цветовой маркировки предназначен для идентификации кабелей на кассетах оптических муфт и в кроссах.



Рисунок 8: Цветовая маркировка согласно стандарту ОАО «ФСК ЕЭС»



Что делать, когда нет единого стандарта маркировки оптических волокон?

Таким образом, сегодня выбор цветовой маркировки волоконно-оптических линий связи (ВОЛС) нельзя свести к единому стандарту, понятному любому специалисту. Поэтому на объекте, где осуществляется монтаж ВОЛС, желательно использовать продукцию одного производителя. Это позволит применить один стандарт, который просто зафиксировать в технических документах. Это существенно облегчит последующее обслуживание коммуникационных линий. Также при составлении паспорта ВОЛС необходимо указывать соответствие порядкового номера волокна его цветовому коду.



СМОТРИТЕ ТАКЖЕ:

Подписаться на рассылку статей


ВОЛС, всё про волоконно-оптические линии связи!

Самой высокой пропускной способностью среди всех существующих средств связи обладает оптическое волокно (диэлектрические волноводы). Волоконно-оптические кабели применяются для создания ВОЛС – волоконно-оптических линий связи, способных обеспечить самую высокую скорость передачи информации (в зависимости от типа используемого активного оборудования скорость передачи может составлять десятки гигабайт и даже терабайт в секунду).

Кварцевое стекло, являющееся несущей средой ВОЛС, помимо уникальных пропускных характеристик, обладает ещё одним ценным свойством – малыми потерями и нечувствительностью к электромагнитным полям. Это выгодно отличает его от обычных медных кабельных систем.

Данная система передачи информации, как правило, используется при постройке рабочих объектов в качестве внешних магистралей, объединяющих разрозненные сооружения или корпуса, а также многоэтажные здания. Она может использоваться и в качестве внутреннего носителя структурированной кабельной системы (СКС), однако законченные СКС полностью из волокна встречаются реже – в силу высокой стоимости строительства оптических линий связи.

Применение ВОЛС позволяет локально объединить рабочие места, обеспечить высокую скорость загрузки Интернета одновременно на всех машинах, качественную телефонную связь и телевизионный приём.

Преимущества ВОЛС

При грамотном проектировании будущей системы (этот этап подразумевает решение архитектурных вопросов, а также выбор подходящего оборудования и способов соединения несущих кабелей) и профессиональном монтаже применение волоконно-оптических линий обеспечивает ряд существенных преимуществ:

  • Высокую пропускную способность за счёт высокой несущей частоты. Потенциальная возможность одного оптического волокна – несколько терабит информации за 1 секунду.
  • Волоконно-оптический кабель отличается низким уровнем шума, что положительно сказывается на его пропускной способности и возможности передавать сигналы различной модуляции.
  • Пожарная безопасность (пожароустойчивость). В отличие от других систем связи, ВОЛС может использоваться безо всяких ограничений на предприятиях повышенной опасности, в частности на нефтехимических производствах, благодаря отсутствию искрообразования.
  • Благодаря малому затуханию светового сигнала оптические системы могут объединять рабочие участки на значительных расстояниях (более 100 км) без использования дополнительных ретрансляторов (усилителей).

  • Информационная безопасность. Волоконно-оптическая связь обеспечивает надёжную защиту от несанкционированного доступа и перехвата конфиденциальной информации. Такая способность оптики объясняется отсутствием излучений в радиодиапазоне, а также высокой чувствительностью к колебаниям. В случае попыток прослушки встроенная система контроля может отключить канал и предупредить о подозреваемом взломе. Именно поэтому ВОЛС активно используют современные банки, научные центры, правоохранительные организации и прочие структуры, работающие с секретной информацией.
  • Высокая надёжность и помехоустойчивость системы. Волокно, будучи диэлектрическим проводником, не чувствительно к электромагнитным излучениям, не боится окисления и влаги.
  • Экономичность. Несмотря на то, что создание оптических систем в силу своей сложности дороже, чем традиционных СКС, в общем итоге их владелец получает реальную экономическую выгоду. Оптическое волокно, которое изготавливается из кварца, стоит примерно в 2 раза дешевле медного кабеля, дополнительно при строительстве обширных систем можно сэкономить на усилителях. Если при использовании медной пары ретрансляторы нужно ставить через каждые несколько километров, то в ВОЛС это расстояние составляет не менее 100 км. При этом скорость, надёжность и долговечность традиционных СКС значительно уступают оптике.

  • Срок службы волоконно-оптических линий составляет полрядка четверти века. Через 25 лет непрерывного использования в несущей системе увеличивается затухание сигналов.
  • Если сравнивать медный и оптический кабель, то при одной и той же пропускной способности второй будет весить примерно в 4 раза меньше, а его объём даже при использовании защитных оболочек будет меньше, чем у медного, в несколько раз.
  • Перспективы. Использование волоконно-оптических линий связи позволяет легко наращивать вычислительные возможности локальных сетей благодаря установке более быстродействующего активного оборудования, причем без замены коммуникаций.

Область применения ВОЛС

Как уже было сказано выше, волоконно-оптические кабели (ВОК) используются для передачи сигналов вокруг (между) зданий и внутри объектов. При построении вешних коммуникационных магистралей предпочтение отдаётся оптическим кабелям, а внутри зданий (внутренние подсистемы) наравне с ними используется традиционная витая пара. Таким образом, различают ВОК для внешней (outdoor cables) и внутренней (indoor cables) прокладки.

К отдельному виду относятся соединительные кабели: внутри помещений они используются в качестве соединительных шнуров и коммуникаций горизонтальной разводки – для оснащения отдельных рабочих мест, а снаружи – для объединения зданий.

Монтаж волоконно-оптического кабеля осуществляется с помощью специальных инструментов и приборов.

Технологии соединения ВОЛС

Длина коммуникационных магистралей ВОЛС может достигать сотен километров (например, при постройке коммуникаций между городами), тогда как стандартная длина оптических волокон составляет несколько километров (в том числе потому, что работа со слишком большими длинами в некоторых случаях весьма неудобна). Таким образом, при построении трассы необходимо решить проблему сращивания отдельных световодов.

Различают два типа соединений: разъёмные и неразъёмные. В первом случае для соединения применяются оптические коннекторы (это связано с дополнительными финансовыми затратами, и, кроме того, при большом количестве промежуточных разъёмных соединений увеличиваются оптические потери).

Для неразъёмного соединения локальных участков (монтажа трасс) применяются механические соединители, клеевое сращивание и сваривание волокон. В последнем случае используют аппараты для сварки оптических волокон. Предпочтение тому или иному методу отдаётся с учётом назначения и условий применения оптики.

Наиболее распространённой является технология склеивания, для которой используется специальное оборудование и инструмент и которая включает несколько технологических операций.

В частности, перед соединением оптические кабели проходят предварительную подготовку: в местах будущих соединений удаляются защитное покрытие и лишнее волокно (подготовленный участок очищается от гидрофобного состава). Для надёжной фиксации световода в соединителе (коннекторе) используется эпоксидный клей, которым заполняется внутреннее пространство коннектора (он вводится в корпус разъёма с помощью шприца или дозатора). Для затвердевания и просушки клея применяется специальная печка, способная создать температуру 100 град. С.

После затвердевания клея излишки волокна удаляются, а наконечник коннектора шлифуется и полируется (качество скола имеет первостепенное значение). Для обеспечения высокой точности выполнение данных работ контролируется с помощью 200-кратного микроскопа. Полировка может осуществляться вручную или с помощью полированной машины.

Самое качественное соединение с минимальными потерями обеспечивает сваривание волокон. Этот метод используется при создании высокоскоростных ВОЛС. Во время сваривания происходит оплавление концов световода, для этого в качестве источника тепловой энергии могут использоваться газовая горелка, электрический заряд или лазерное излучение.

Каждый из методов имеет свои преимущества. Лазерная сварка благодаря отсутствию примесей позволяет получать самые чистые соединения. Для прочной сварки многомодовых волокон, как правило, используют газовые горелки. Наиболее распространенной является электрическая сварка, обеспечивающая высокую скорость и качество выполнения работ. Длительность плавления различных типов оптовых волокон отличается.

Для сварочных работ применяются специальный инструмент и дорогостоящее сварочное оборудование – автоматическое или полуавтоматическое. Современные сварочные аппараты позволяют контролировать качество сварки, а также проводить тестирование мест соединения на растяжение. Усовершенствованные модели оснащены программами, которые позволяют оптимизировать процесс сварки под конкретный тип оптоволокна.

После сращения место соединения защищается плотно насаживаемыми трубками, которые обеспечивают дополнительную механическую защиту.

Ещё один метод сращивания элементов оптоволокна в единую линию ВОЛС – механическое соединение. Этот способ обеспечивает меньшую чистоту соединения, чем сваривание, однако затухание сигнала в данном случае всё-таки меньше, чем при использовании оптических коннекторов.

Преимущество этого метода перед остальными состоит в том, что для проведения работ используются простые приспособления (например, монтажный столик), которые позволяют проводить работы в труднодоступных местах или внутри малогабаритных конструкций.

Механическое сращивание подразумевает использование специальных соединителей – так называемых сплайсов. Существует несколько разновидностей механических соединителей, которые представляют собой вытянутую конструкцию с каналом для входа и фиксации сращиваемых оптических волокон. Сама фиксация обеспечивается с помощью предусмотренных конструкцией защёлок. После соединения сплайсы дополнительно защищаются муфтами или коробами.

Механические соединители могут использоваться неоднократно. В частности, их применяют во время проведения ремонтных или восстановительных работ на линии.

ВОЛС: типы оптических волокон

Оптические волокна, используемые для построения ВОЛС, отличаются по материалу изготовления и по модовой структуре света. Что касается материала, различают полностью стеклянные волокна (со стеклянной сердцевиной и стеклянной оптической оболочкой), полностью пластиковые волокна (с пластиковой сердцевиной и оболочкой) и комбинированные модели (со стеклянной сердцевиной и с пластиковой оболочкой). Самую лучшую пропускную способность обеспечивают стеклянные волокна, более дешёвый пластиковый вариант используют в том случае, если требования к параметрам затухания и пропускной способности не критичны.

По типу путей, которые проходит свет в сердцевине волокна, различают одно- и многомодовые волокна (в первом случае распространяется один луч света, во втором – несколько: десятки, сотни и даже тысячи).

  • Одномодовые волокна (SM) отличаются малым диаметром сердцевины, по которой может пройти только один пучок света.

  • Многомодовые волокна (MM) отличаются большим диаметром сердцевины и могут быть со ступенчатым или градиентным профилем. В первом случае пучки света (моды) расходятся по различным траекториям и поэтому приходят к концу световода в различное время. При градиентном профиле временные задержки различных лучей практически полностью исчезают, и моды идут плавно благодаря изменению скорости распространения света по волнообразным спиралям.



Все современные ВОК (и одно-, и многомодовые), с помощью которых создаются линии передачи данных, имеют одинаковый внешний диаметр – 125 мкм. Толщина первичного защитного буферного покрытия составляет 250 мкм. Толщина вторичного буферного покрытия составляет 900 мкм (используется для защиты соединительных шнуров и внутренних кабелей). Оболочка многоволоконных кабелей для удобства работы окрашивается в различные цвета (для каждого волокна).



Диагностика волоконно-оптических линий связи

Основным инструментом для диагностики волоконно-оптических линий связи является оптический рефлектометр. Пример работы с таким прибором смотрите в следующем видео:

Посмотреть примеры оборудования и статьи по теме ВОЛС на fibertop.ru.



Примеры оборудования



Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Оптоволокно, витая пара и коаксиальный кабель — это три основных типа сетевых кабелей, используемых в системах связи. В чем разница между их производительностью и способностями?

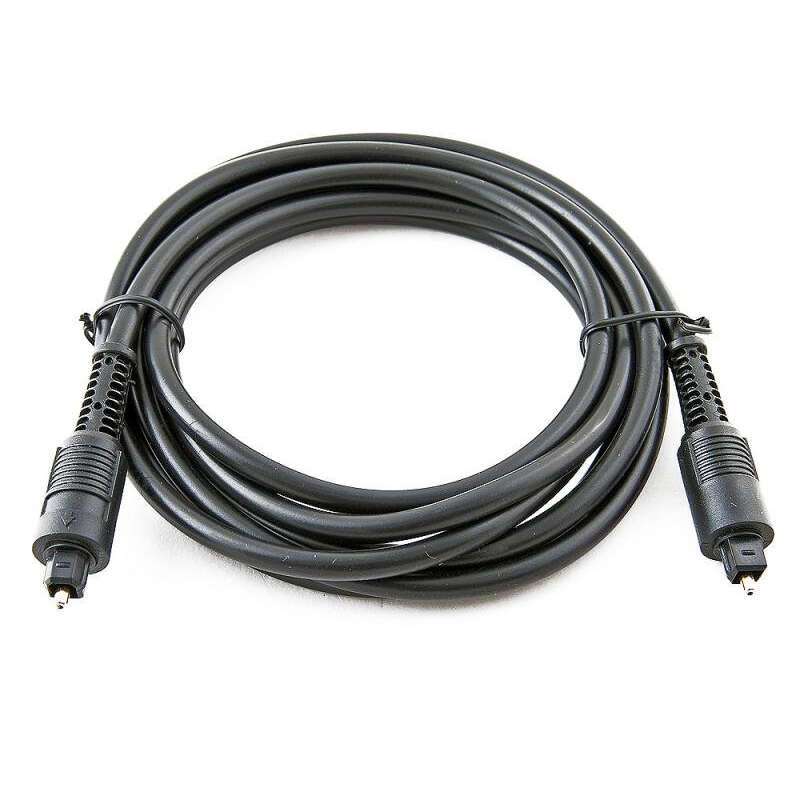

Что такое волоконно-оптический кабель?

Волоконно-оптический кабель (он же оптоволоконный кабель, ВОК) — это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам, а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен оптических волокон, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча. Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей: Оптическое волокно: преимущества и недостатки.

Что такое витая пара?

Витая пара – является одним из видов кабелей связи. Состоит из одного или нескольких пар проводников в изоляции, которые скручены между собой и покрыты защитной оболочкой. Используются для передачи данных между сетевыми устройствами, подключаются разъемом 8Р8С, который также называют RJ45, что является ошибкой.

Витую пару можно встретить в качестве компонента кабельных сетей, применяются в компьютерных и телекоммуникационных сетях, являются самым распространенным вариантом для создания локальных сетей. К преимуществам витой пары традиционно относят простоту монтажа и ее дешевизну.

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat 5, Cat 5e, Cat 6, Cat 6a и Cat 7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP или незащищенная, без общего экрана для пар проводов;

  • FTP, или фольгированная, с экраном из алюминиевой фольги;

  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;

  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

По сравнению с коаксиальным кабелем витая пара обладает рядом преимуществ:

  • Удобство монтажа и ремонта.

  • Использование недорогих унифицированных разъемов для подключения.

  • Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.

  • Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.


Что такое коаксиальный кабель?

Коаксиальный кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой. Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля Описание

RG59

Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.

RG6

Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволокно, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля Скорость Пропуская Способность Дистанция

оптоволоконный кабель

10/100/1000Mbps, 10/40/100/200Gbps

До 4700MHz

До 80km

витая пара

До 10Gbps

До 4700MHz

До 100m

Коаксиальный кабель

750MHz (дефолт)

До 500m

B.

Цена на кабель
Тип кабеля Описание Цена

оптоволоконный кабель

50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды

372.00 руб

витая пара

50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot

713.00 руб

Коаксиальный кабель

50ft RG6 цифровой экранированный коаксиальный кабель

855. 00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

Кабель волоконно-оптический «Distribution». Особенности и технические характеристики провода

Волоконно-оптический кабель внутренней прокладки «Distribution»

Применение. Кабели внутренней прокладки (внутриобъектовые) применяются для построения горизонтальной подсистемы и подсистемы внутренних магистралей СКС.

Технические характеристики:

Количество оптических волокон в кабеле, шт 2-12
Наружный диаметр, мм 4,5-7,0
Минимальный радиус изгиба 20 внеш. диаметров кабеля
Стойкость к растягивающим усилиям, кН 0,5
Стойкость к растягивающим нагрузкам, кН/100мм 0,5
Температура транспортировки и хранения, °C -40 — +70
Температура эксплуатации, °C -10 — +50
Температура монтажа, °C -10 — +50

Особенности:

Внешняя оболочка изготавливается из полимерного материала, нераспространяющего горение или безгаллогенного материала с низким газодымовыделением

Цвет оболочки:

жёлтый- для кабелей с одинаковым оптическим волокном (9,5/125),

оранжевый- для кабелей с многомодовым оптическим волокном (50/125),

серый- для кабелей с многомодовым оптическим волокном (62,5/125).

Внутриобъектовые оптические кабели в негорючем исполнении соответсвет требованиям технического регламента о пожарной безопасности. Класс пожарной безопасности ПРГП-4(D)
Оптический кабель ВР изготавливается в соответствии ТУ, сертифицирован в области пожарной безопасности и имеет декларацию о соответствии, зарегистрированную в Минсвязи РФ

Пример записи условного обозначения кабеля

Информация для заказа

Описание
BP-нг-LS-8(50) Волоконно-оптический кабель внутренней прокладки «Distribution»

Что такое оптоволоконный кабель? — FireFold

Мир телекоммуникаций быстро переходит от медных проводов к оптоволоконным. Оптическое волокно представляет собой очень тонкую нить из чистого стекла, которая действует как волновод для света на большие расстояния. Он использует принцип, известный как полное внутреннее отражение. Волоконно-оптический кабель на самом деле состоит из двух слоев стекла: сердечника, который передает фактический световой сигнал, и оболочки, которая представляет собой слой стекла, окружающий жилу. Оболочка имеет более низкий показатель преломления, чем сердцевина.Это вызывает полное внутреннее отражение в ядре. Большинство волокон работают в дуплексных парах: одно волокно используется для передачи, а другое — для приема. Но можно отправить оба сигнала по одной цепи. Существует два основных типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF). Разница в основном в размере ядра. MMF имеет гораздо более широкую сердцевину, что позволяет распространяться множеству мод (или «лучей») света. SMF имеет очень узкую сердцевину, которая позволяет распространяться только одной моде света.Каждый тип волокна имеет разные свойства со своими достоинствами и недостатками.

Зачем нужен оптоволоконный кабель?

  • У них практически неограниченная информация
  • Они обладают высокой пропускной способностью (очень широкая полоса пропускания, ТГц или Тбит / с)
  • У них очень низкие потери при передаче (<0,2 дБ / км, cf1 дБ / км, микроволновая печь, витая медная пара 10 дБ / км)
  • Не рассеивают тепло
  • Они невосприимчивы к перекрестным наводкам и электромагнитным помехам
Волоконно-оптические кабели находят множество применений в различных отраслях промышленности и приложениях. Ознакомьтесь с некоторыми из этих вариантов использования:

Медицинский

Оптические волокна подходят для использования в медицине. Они могут быть гибкими, очень тонкими для введения в легкие, кровеносные сосуды и многие полые части тела. Эти оптические волокна используются в нескольких приборах, которые позволяют врачам наблюдать за внутренними частями тела без хирургического вмешательства.

Телекоммуникации

Оптическое волокно установлено и используется для приема и передачи. Для телефонной передачи используются оптоволоконные кабели.Эти волокна передают энергию в виде световых импульсов. Его технология сравнима с технологией коаксиальных кабелей, за исключением того, что оптические волокна могут одновременно обрабатывать тысячи разговоров.

Сеть

Оптические волокна используются для соединения серверов и пользователей в различных сетевых настройках, а также помогают повысить точность и скорость передачи данных.

Промышленное / коммерческое

Волокна используются для получения изображений в зонах досягаемости, таких как сенсорные устройства для измерения температуры, как проводка, где электромагнитные помехи являются проблемой, давление, как проводка в промышленных установках и автомобилях. Компании кабельного вещания и кабельного телевидения используют оптоволоконные кабели для проводки HDTV, CATV, видео по запросу, Интернета и многих других приложений.

Оборона / Правительство

Они используются в качестве гидрофонов для сонаров и сейсмических исследований, например, для проводки на подводных лодках, самолетах и ​​других транспортных средствах.

Хранение данных

Оптоволоконные кабели используются как для хранения данных, так и для передачи. Волоконно-оптические кабели также используются для визуализации и освещения, а также в качестве датчиков для мониторинга и измерения широкого спектра переменных. Кроме того, волоконно-оптические кабели используются для разработки, исследования и тестирования во всех вышеупомянутых приложениях.

Как работает оптоволокно?

Римляне, должно быть, были особенно Довольные собой в тот день, когда они изобрели свинцовые трубки около 2000 лет назад. Наконец они у них был простой способ переносить воду из одного места в другое. Представьте, что бы они сделали из современных оптоволоконных кабелей — «труб», которые может передавать телефонные звонки и электронную почту по всему миру за седьмую часть второй!

Фото: Световая труба: волоконная оптика означает направление световых лучей по тонким пластиковым или стеклянным нитям, заставляя их многократно отражаться от стен.Это смоделированное изображение. Обратите внимание, что в некоторых странах, включая Великобританию, Волоконная оптика пишется «волоконная оптика». Если вы ищете информацию в Интернете, она всегда стоит поискать оба варианта написания.

Что такое волоконная оптика?

Мы привыкли к тому, что информация передается по-разному. Когда мы говорим по стационарному телефону, проводной кабель несет звуки нашего голоса в розетку в стене, где другой кабель берет на местную телефонную станцию.Мобильные телефоны работают иначе способ: они отправляют и получают информацию с помощью невидимых радиоволны — а Технология называется беспроводной, потому что в ней не используются кабели. Волоконная оптика работает третий способ. Он отправляет информацию, закодированную в луче света вниз по стеклянной или пластиковой трубе. Первоначально он был разработан для эндоскопов в 1950-х, чтобы помочь врачам заглянуть внутрь человеческого тела без необходимости сначала разрежьте его. В 1960-х инженеры нашли способ использовать та же технология для передачи телефонных звонков со скоростью света (обычно это 186 000 миль или 300 000 км в секунду в вакууме, но замедляется примерно до двух третей от этой скорости в оптоволоконном кабеле).

Оптическая техника

Фото: Отрезок 144-жильного оптоволоконного кабеля. Каждая прядь сделана из оптически чистого стекла и тоньше человеческого волоса. Изображение Тех. Сержант. Брайан Дэвидсон, любезно предоставлено ВВС США.

Оптоволоконный кабель состоит из невероятно тонких жил. из стекла или пластика, известного как оптические волокна; один кабель может иметь всего два прядей или целых несколько сотен. Каждая прядь меньше в десять раз толщиной с человеческий волос и может принимать около 25000 телефонных звонков, Таким образом, весь оптоволоконный кабель может легко передать несколько миллионов звонков. Текущий рекорд для «одномодового» волокна (поясняется ниже): 178 терабит (триллионов бит) в секунду — достаточно для 100 миллионов сеансов Zoom. (по словам эксперта по волокнам Джеффа Хехта)!

Волоконно-оптические кабели передают информацию между двумя местами, используя полностью оптическая (световая) технология. Предположим, вы хотите отправить информацию с вашего компьютера на дом друга по улице с помощью волоконной оптики. Вы можете подключить свой компьютер к лазеру, который преобразовал бы электрическую информацию из компьютера в серию световые импульсы.Затем вы запускаете лазер по оптоволоконному кабелю. После прохождения по кабелю световые лучи выходили на другой конец. Вашему другу понадобится фотоэлемент (светочувствительный компонент), чтобы превратить импульсы света обратно в электрическую информацию его или ее компьютер мог понять. Так что весь аппарат будет как действительно изящная высокотехнологичная версия телефона, который вы можете Сделайте из двух банок для запеченных бобов и отрезка веревки!

Как работает оптоволокно

На фото: оптоволоконные кабели достаточно тонкие, чтобы их можно было изгибать, поэтому световые сигналы проходят внутрь по изогнутым путям. Фотография любезно предоставлена ​​Исследовательским центром Гленна НАСА. (НАСА-GRC).

Изображение: Полное внутреннее отражение удерживает световые лучи от внутренней части оптоволоконного кабеля.

Свет проходит по оптоволоконному кабелю по многократно отскакивая от стен. Каждый крошечный фотон (частица света) прыгает по трубе, как бобслей, спускающийся по ледяной трассе. Теперь ваша очередь может ожидать луч света, путешествовать по прозрачной стеклянной трубе, чтобы просто просочиться через края.Но если свет падает на стекло под очень малым углом (менее 42 градусов), он снова отражается — как будто стекло на самом деле зеркало. Этот явление называется полным внутренним отражением. Это одна из вещей, которая сохраняет свет внутри трубы.

Еще одна вещь, которая удерживает свет в трубе, — это структура кабель, состоящий из двух отдельных частей. Основная часть кабель — в середине — называется ядром , и это бит свет проходит сквозь. На внешней стороне ядра обернут еще один Слой стекла называется облицовкой . Работа облицовки — сохранить световые сигналы внутри активной зоны. Он может это сделать, потому что он сделан из различный вид стекла в сердцевине. (Технически облицовка имеет более низкий показатель преломления.)

Типы волоконно-оптических кабелей

Оптические волокна передают по ним световые сигналы в так называемых режимах . Звучит технически, но это просто означает разные способы путешествовать: мода — это просто путь, по которому световой луч следует вниз по волокну.Один режим чтобы пройти прямо посередине волокна. Другой — отразите волокно под небольшим углом. Другие режимы включают подпрыгивание вниз по волокну под другими углами, более или менее крутыми.

Иллюстрации: Вверху: свет по-разному распространяется в одномодовых и многомодовых волокнах. Внизу: внутри типичного одномодового оптоволоконного кабеля (не в масштабе). Тонкая сердцевина окружена оболочкой примерно в десять раз большего диаметра, пластиковым внешним покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из жесткого материала, такого как Kevlar®, с внешней защитной оболочкой снаружи.

Самый простой тип оптического волокна называется одномодовым . Он имеет очень тонкую сердцевину около 5-10 микрон (миллионных долей). метр) в диаметре. В одномодовом волокне все сигналы проходят прямо посередине, не отскакивая от краев (желтая линия в диаграмму). Кабельное телевидение, Интернет и телефонные сигналы обычно передаются по одномодовым волокна, свернутые в огромный пучок. Такие кабели могут отправлять информация более 100 км (60 миль).

Другой тип оптоволоконного кабеля называется многорежимный .Каждое оптическое волокно в многомодовый кабель о 10 раз больше одного в одномодовом кабеле. Это означает, что световые лучи могут проходить через ядро, следуя Разновидность разные пути (желтые, оранжевые, синие и голубые линии) — другими словами, в несколько разных режимов. Многорежимные кабели могут отправлять только информацию на относительно короткие расстояния и используются (среди прочего) для соединить компьютерные сети вместе.

Еще более толстые волокна используются в медицинском инструменте под названием гастроскоп (разновидность эндоскопа), врачи протыкают кому-то горло, чтобы обнаружить внутри него болезни их желудок. Гастроскоп — это толстый оптоволоконный кабель, состоящий из многих оптических волокон. На верхнем конце гастроскопа есть окуляр и напольная лампа. Лампа направляет свой свет на одну часть кабеля в живот пациента. Когда свет достигает желудка, он отражается стенки желудка в линзу внизу кабеля. Затем он возвращается в другую часть кабель в окуляр врача. Другие типы эндоскопов работают так же способ и может использоваться для осмотра различных частей тела.Также есть промышленный вариант инструмента, называемый фиброскопом, который можно использовать исследовать такие вещи, как недоступные части оборудования в самолете двигатели.

Применение для волоконной оптики

Стрельба по трубе кажется изящной научной партийный трюк, и вы можете не подумать, что у этого есть много практических применений что-то подобное. Но так же, как электричество может привести в действие многие типы машин, лучи света могут нести многие типы информация — так что они могут помочь нам во многих отношениях. Мы просто не замечаем насколько обычными стали оптоволоконные кабели, потому что лазерные сигналы, которые они несут, мерцают далеко под нашими ногами, глубоко под офисными этажами и улицами города. Технологии, использующие это — компьютерные сети, радиовещание, медицинское сканирование и военная техника (назвать всего четыре) — причем совершенно незаметно.

Фото: Работа с волоконно-оптическими кабелями. Изображение Натанаэля Каллона, любезно предоставлено ВВС США.

Компьютерные сети

Волоконно-оптические кабели в настоящее время являются основным средством передачи информации на большие расстояния, потому что у них есть три очень больших преимущества перед медными кабелями старого образца:

  • Меньшее затухание : (потеря сигнала) Информация проходит примерно в 10 раз дальше, прежде чем ей потребуется усиление, что делает оптоволоконные сети более простыми и дешевыми в эксплуатации и обслуживании.
  • Без помех : В отличие от медных кабелей, между оптическими волокнами нет «перекрестных помех» (электромагнитных помех), поэтому они передают информацию более надежно и с лучшим качеством сигнала
  • Более высокая пропускная способность : Как мы уже видели, оптоволоконные кабели могут передавать гораздо больше данных, чем медные кабели того же диаметра.

Вы сейчас читаете эти слова благодаря Интернет. Вы наверняка наткнулись на эту страницу с поисковой системой как Google, который управляет всемирной сетью гигантских центров обработки данных соединены оптоволоконными кабелями большой емкости (и сейчас пытается развернуть быстрые оптоволоконные соединения для остальных из нас).Нажав на ссылку на поисковую систему, вы загрузили эту веб-страницу из моей сети сервер и мои слова просвистели большую часть пути к вам вниз больше волоконно-оптические кабели. Действительно, если вы используете быстрый оптоволоконный широкополосные, оптоволоконные кабели делают почти всю работу каждый раз вы выходите в интернет. При большинстве высокоскоростных широкополосных подключений только последний этап информационного пути (так называемый «последний миля «от оптоволоконного шкафа на вашей улице до вашего дома или квартира) подразумевает старомодные провода.Это оптоволоконные кабели, не медные провода, которые теперь несут «лайки» и «твиты» под наши улицы, через все большее количество сельских районов, и даже глубоко под океанами, соединяющими континенты. Если вы представите себе Интернет (и Всемирная паутина, которая использует его) как глобальная паутина, скрепляющие ее нити — оптоволоконные кабели; по некоторым оценкам, оптоволоконные кабели покрывают более 99 процентов от общего пробега Интернета, и переносят более 99 процентов всего международного трафика связи.

Чем быстрее люди получают доступ в Интернет, тем больше они могут — и будут — делать в сети. Прибытие из широкополосный Интернет сделал возможным феномен облачных вычислений (где люди хранят и обрабатывают свои данные удаленно, используя онлайн вместо домашнего или служебного ПК в собственном помещении). В примерно так же стабильное развертывание широкополосного оптоволокна (обычно В 5–10 раз быстрее, чем обычный широкополосный DSL, который использует обычные телефонные линии) сделают это гораздо более обычным для люди занимаются такими вещами, как потоковое воспроизведение фильмов в Интернете, вместо того, чтобы смотреть транслировать ТВ или брать напрокат DVD.С большей пропускной способностью волокна и быстрее связи, мы будем отслеживать и контролировать многие другие аспекты наша жизнь в сети с использованием так называемого Интернета вещей.

Но не только общедоступные интернет-данные течет по оптоволоконным линиям. Когда-то компьютеры были подключены к на большие расстояния по телефонным линиям или (на более короткие расстояния) по меди Кабели Ethernet, но все чаще предпочтительнее оптоволоконные кабели метод объединения компьютеров в сеть, потому что они очень доступны, безопасны, надежны и имеют гораздо большую вместимость.Вместо того, чтобы связывать офисов через общедоступный Интернет, это вполне возможно для компания для создания собственной оптоволоконной сети (если она может себе это позволить) или (что более вероятно) купить место в частной оптоволоконной сети. Многие частные компьютерные сети работают на так называемом темном волокне , которое звучит немного зловеще, но это просто неиспользованная емкость другого сеть (оптические волокна ожидают включения).

Интернет был продуман так, чтобы вид информации для любого использования; это не ограничивается ношением компьютерные данные.Когда-то по телефонным линиям выходил Интернет, теперь же вместо этого через оптоволоконный Интернет можно звонить по телефону (и Skype). Там, где когда-то телефонные звонки направлялись по сложному лоскутному одеянию медные кабели и микроволновые линии между городами, самые дальние теперь звонки направляются по оптоволоконным линиям. С 1980-х годов было уложено огромное количество волокна; оценки сильно разнятся, но считается, что их общее количество в мире составляет несколько сотен миллионов километров (достаточно, чтобы пересечь Соединенные Штаты примерно миллион раз).В середине 2000-х годов было подсчитано, что до 98 процентов этого количества было неиспользованным «темным волокном»; Сегодня, хотя используется гораздо больше волокон, все еще считается, что большинство сетей содержат от трети до половины темного волокна.

Фото: Оптоволоконные сети дороги в строительстве (в основном потому, что рыть улицы стоит очень дорого). Поскольку затраты на рабочую силу и строительство намного дороже, чем сам кабель, многие сетевые операторы сознательно прокладывают намного больше кабеля, чем им нужно в настоящее время. Изображение Криса Уиллиса любезно предоставлено ВВС США.

Радиовещание

Еще в начале 20 века радио и Телевещание родилось из относительно простой идеи: это было технически довольно легко стрелять электромагнитными волнами по воздуху от одного передатчика (на радиостанции) до тысяч антенн в домах людей. В наши дни, когда радио все еще работает в воздухе, мы с такой же вероятностью ТВ через оптоволоконный кабель.

компании кабельного телевидения первыми перешли от с 1950-х гг. первоначально использовались коаксиальные кабели (медные кабели с металлической оболочкой, обернутой вокруг них для предотвращения перекрестных помех), по которым передавалось лишь небольшое количество аналоговых телевизионных сигналов.По мере того, как все больше и больше людей подключаются к кабелю, и сети начинают предлагать больший выбор каналов и программ, кабельные операторы сочли необходимо перейти с коаксиальных кабелей на оптические волокна и с аналогово-цифровое вещание. К счастью, ученые уже выясняли, как это могло быть возможно; еще в 1966 году, Чарльз Као (и его коллега Джордж Хокхэм) посчитали, доказав, как одиночный оптоволоконный кабель может несут достаточно данных для нескольких сотен телеканалов (или нескольких сотен тысяч телефонных звонков).Это был лишь вопрос времени, когда мир кабельного телевидения обратил на это внимание — и «новаторское достижение» Као было должным образом признано когда ему была присуждена Нобелевская премия по физике 2009 года.

Помимо гораздо большей емкости, оптический волокна меньше страдают от помех, поэтому обеспечивают лучший сигнал (рисунок и звук) качество; они нуждаются в меньшем усилении для усиления сигналов, поэтому они путешествуют на большие расстояния; и они вообще дороже эффективный. В будущем оптоволоконный широкополосный доступ может стать большинство из нас смотрят телевизор, возможно, через такие системы, как IPTV (телевидение по Интернет-протоколу), в которых используется Стандартный способ передачи данных в Интернете («коммутация пакетов») в обслуживать телепрограммы и фильмы по запросу. Пока медный телефон линия по-прежнему является основным информационным маршрутом в дома многих людей, в будущем нашим основным соединением с миром станет высокоскоростной оптоволоконный кабель. кабель, несущий любую информацию.

Медицина

Медицинские гаджеты, которые могут помочь врачам сориентироваться внутри наших тел, не разрезая их, были первыми собственными применение волоконной оптики более полувека назад. Сегодня, гастроскопы (как их еще называют) так же важны, как и когда-либо, но волоконная оптика продолжает порождать важные новые формы медицинское сканирование и диагностика.

Одной из последних разработок называется лаборатория по волокно , и включает в себя вставку тонких волоконно-оптических кабелей с встроенные датчики в тело пациента. Эти виды волокон аналогичны по масштабу кабелям связи и тоньше относительно короткие световоды, используемые в гастроскопах. Как они Работа? Через них проходит свет от лампы или лазера, через деталь. тела, который доктор хочет изучить. Когда свет проникает сквозь волокна, тело пациента изменяет свои свойства в определенных способ (очень незначительное изменение интенсивности или длины волны света, возможно).Измеряя изменение света (используя методы например, интерферометрия), инструмент, прикрепленный к другому концу волокно может измерить некоторые важные аспекты того, как тело пациента работает, например, их температура, артериальное давление, pH клеток, или наличие лекарств в их кровотоке. Другими словами, вместо того, чтобы просто использовать свет, чтобы заглянуть внутрь тела пациента, это Тип волоконно-оптического кабеля вместо этого использует свет для его измерения или измерения.

Военный

Фото: Волоконная оптика на поле боя.У этой усовершенствованной оптоволоконной управляемой ракеты (EFOG-M) в носу установлена ​​инфракрасная оптоволоконная камера, чтобы стрелок, стреляющий по ней, мог видеть, куда она движется. Изображение любезно предоставлено Армия США.

Легко изобразить подключенных интернет-пользователей вместе гигантскими паутинами оптоволоконных кабелей; это гораздо менее очевидно что высокотехнологичные вооруженные силы мира связаны таким же образом. Волоконно-оптические кабели недорогие, тонкие, легкие, емкие, устойчивы к атакам и чрезвычайно безопасны, поэтому они предлагают идеальные способы подключения военных баз и других объектов, таких как стартовые позиции ракет и радиолокационные станции слежения.Поскольку они не переносят электрические сигналы, они не излучают электромагнитные излучение, которое может обнаружить противник, и они устойчивы к электромагнитные помехи (в том числе систематическое «глушение» противника атаки). Еще одно преимущество — относительно легкий вес волокна. кабели по сравнению с традиционными проводами из громоздких и дорогих медь металлическая. Танки, военные самолеты и вертолеты есть все постепенно переходят с металлических кабелей на оптоволоконные. Частично речь идет о сокращении затрат и экономии веса (оптоволоконные кабели весят почти 90 процентов меньше, чем у сопоставимых медных кабелей типа «витая пара»).Но это также повышает надежность; например, в отличие от традиционных кабелей на самолете, которые должны быть тщательно экранированы (изолированы) для защиты им против ударов молнии, оптические волокна полностью невосприимчивы к такой проблеме.

Кто изобрел волоконную оптику?

  • 1840-е: швейцарский физик Даниэль Колладон (1802–1893) обнаружил, что может светить светом через водопроводную трубу. Вода несла свет внутреннее отражение.
  • 1870: Ирландский физик Джон Тиндалл. (1820–1893) продемонстрировал внутреннюю рефлексию в Лондонском Королевском обществе.Он светил в кувшин с водой. Когда он налил немного воды из кувшина, свет изогнулся, следуя по пути воды. Эта идея «изгиба» свет »- это именно то, что происходит в волоконной оптике. Хотя Colladon Истинный дедушка волоконной оптики, Тиндаль часто заслуживает уважения.
  • 1930-е годы: Генрих Ламм и Вальтер Герлах , два Немецкие студенты пытались использовать световые трубки для изготовления гастроскопа — инструмент для заглядывания в чей-то желудок.
  • 1950-е: в Лондоне, Англия, индийский физик. Нариндер Капани (1926–2021) и британский физик Гарольд Хопкинс (1918–1994) удалось отправить простую картинку по световой трубе, сделанной из тысяч стеклянных волокон. После публикации множества научных работ Капани заработал репутацию «отец волоконной оптики».
  • 1957: Трое американских ученых из Мичиганского университета, Лоуренс Кертисс , Бэзил Хиршовиц и Уилбур Петерс, успешно использовали волоконно-оптическую технологию для создания первого в мире гастроскопа.
  • 1960-е годы: американский физик китайского происхождения Чарльз Као (1933–2018) и его коллега Джордж Хокхэм осознали, что нечистое стекло бесполезно для волоконной оптики дальнего действия. Као предположил, что оптоволоконный кабель, сделанный из очень чистого стекла, сможет передавать телефонные сигналы на гораздо большие расстояния, и был удостоен награды Нобелевская премия по физике 2009 г. за это новаторское открытие.
  • 1960-е годы: исследователи из Corning Glass Company создали первый оптоволоконный кабель, способный передавать телефонные сигналы.
  • ~ 1970: Дональд Кек и его коллеги из Corning нашли способы посылать сигналы гораздо дальше (с меньшими потерями), что побудило разработка первых оптических волокон с низкими потерями.
  • 1977: Первый оптоволоконный телефонный кабель был проложен между Лонг-Бич и Артезией, Калифорния.
  • 1988: Первый трансатлантический оптоволоконный телефонный кабель TAT8 был проложен между США, Францией и Великобританией.
  • 2020: Согласно TeleGeography, в настоящее время существует около 406 подводных волоконно-оптических кабелей. (несущие коммуникации под мировым океаном), протяженностью в общей сложности 1.2 миллиона км (0,7 миллиона миль). Это больше, чем в 2019 году, когда было 378 кабелей, хотя общее пройденное расстояние, по-видимому, осталось прежним.

Как работает оптоволокно?

Римляне, должно быть, были особенно Довольные собой в тот день, когда они изобрели свинцовые трубки около 2000 лет назад. Наконец они у них был простой способ переносить воду из одного места в другое. Представьте, что бы они сделали из современных оптоволоконных кабелей — «труб», которые может передавать телефонные звонки и электронную почту по всему миру за седьмую часть второй!

Фото: Световая труба: волоконная оптика означает направление световых лучей по тонким пластиковым или стеклянным нитям, заставляя их многократно отражаться от стен.Это смоделированное изображение. Обратите внимание, что в некоторых странах, включая Великобританию, Волоконная оптика пишется «волоконная оптика». Если вы ищете информацию в Интернете, она всегда стоит поискать оба варианта написания.

Что такое волоконная оптика?

Мы привыкли к тому, что информация передается по-разному. Когда мы говорим по стационарному телефону, проводной кабель несет звуки нашего голоса в розетку в стене, где другой кабель берет на местную телефонную станцию.Мобильные телефоны работают иначе способ: они отправляют и получают информацию с помощью невидимых радиоволны — а Технология называется беспроводной, потому что в ней не используются кабели. Волоконная оптика работает третий способ. Он отправляет информацию, закодированную в луче света вниз по стеклянной или пластиковой трубе. Первоначально он был разработан для эндоскопов в 1950-х, чтобы помочь врачам заглянуть внутрь человеческого тела без необходимости сначала разрежьте его. В 1960-х инженеры нашли способ использовать та же технология для передачи телефонных звонков со скоростью света (обычно это 186 000 миль или 300 000 км в секунду в вакууме, но замедляется примерно до двух третей от этой скорости в оптоволоконном кабеле).

Оптическая техника

Фото: Отрезок 144-жильного оптоволоконного кабеля. Каждая прядь сделана из оптически чистого стекла и тоньше человеческого волоса. Изображение Тех. Сержант. Брайан Дэвидсон, любезно предоставлено ВВС США.

Оптоволоконный кабель состоит из невероятно тонких жил. из стекла или пластика, известного как оптические волокна; один кабель может иметь всего два прядей или целых несколько сотен. Каждая прядь меньше в десять раз толщиной с человеческий волос и может принимать около 25000 телефонных звонков, Таким образом, весь оптоволоконный кабель может легко передать несколько миллионов звонков. Текущий рекорд для «одномодового» волокна (поясняется ниже): 178 терабит (триллионов бит) в секунду — достаточно для 100 миллионов сеансов Zoom. (по словам эксперта по волокнам Джеффа Хехта)!

Волоконно-оптические кабели передают информацию между двумя местами, используя полностью оптическая (световая) технология. Предположим, вы хотите отправить информацию с вашего компьютера на дом друга по улице с помощью волоконной оптики. Вы можете подключить свой компьютер к лазеру, который преобразовал бы электрическую информацию из компьютера в серию световые импульсы.Затем вы запускаете лазер по оптоволоконному кабелю. После прохождения по кабелю световые лучи выходили на другой конец. Вашему другу понадобится фотоэлемент (светочувствительный компонент), чтобы превратить импульсы света обратно в электрическую информацию его или ее компьютер мог понять. Так что весь аппарат будет как действительно изящная высокотехнологичная версия телефона, который вы можете Сделайте из двух банок для запеченных бобов и отрезка веревки!

Как работает оптоволокно

На фото: оптоволоконные кабели достаточно тонкие, чтобы их можно было изгибать, поэтому световые сигналы проходят внутрь по изогнутым путям. Фотография любезно предоставлена ​​Исследовательским центром Гленна НАСА. (НАСА-GRC).

Изображение: Полное внутреннее отражение удерживает световые лучи от внутренней части оптоволоконного кабеля.

Свет проходит по оптоволоконному кабелю по многократно отскакивая от стен. Каждый крошечный фотон (частица света) прыгает по трубе, как бобслей, спускающийся по ледяной трассе. Теперь ваша очередь может ожидать луч света, путешествовать по прозрачной стеклянной трубе, чтобы просто просочиться через края.Но если свет падает на стекло под очень малым углом (менее 42 градусов), он снова отражается — как будто стекло на самом деле зеркало. Этот явление называется полным внутренним отражением. Это одна из вещей, которая сохраняет свет внутри трубы.

Еще одна вещь, которая удерживает свет в трубе, — это структура кабель, состоящий из двух отдельных частей. Основная часть кабель — в середине — называется ядром , и это бит свет проходит сквозь. На внешней стороне ядра обернут еще один Слой стекла называется облицовкой . Работа облицовки — сохранить световые сигналы внутри активной зоны. Он может это сделать, потому что он сделан из различный вид стекла в сердцевине. (Технически облицовка имеет более низкий показатель преломления.)

Типы волоконно-оптических кабелей

Оптические волокна передают по ним световые сигналы в так называемых режимах . Звучит технически, но это просто означает разные способы путешествовать: мода — это просто путь, по которому световой луч следует вниз по волокну.Один режим чтобы пройти прямо посередине волокна. Другой — отразите волокно под небольшим углом. Другие режимы включают подпрыгивание вниз по волокну под другими углами, более или менее крутыми.

Иллюстрации: Вверху: свет по-разному распространяется в одномодовых и многомодовых волокнах. Внизу: внутри типичного одномодового оптоволоконного кабеля (не в масштабе). Тонкая сердцевина окружена оболочкой примерно в десять раз большего диаметра, пластиковым внешним покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из жесткого материала, такого как Kevlar®, с внешней защитной оболочкой снаружи.

Самый простой тип оптического волокна называется одномодовым . Он имеет очень тонкую сердцевину около 5-10 микрон (миллионных долей). метр) в диаметре. В одномодовом волокне все сигналы проходят прямо посередине, не отскакивая от краев (желтая линия в диаграмму). Кабельное телевидение, Интернет и телефонные сигналы обычно передаются по одномодовым волокна, свернутые в огромный пучок. Такие кабели могут отправлять информация более 100 км (60 миль).

Другой тип оптоволоконного кабеля называется многорежимный .Каждое оптическое волокно в многомодовый кабель о 10 раз больше одного в одномодовом кабеле. Это означает, что световые лучи могут проходить через ядро, следуя Разновидность разные пути (желтые, оранжевые, синие и голубые линии) — другими словами, в несколько разных режимов. Многорежимные кабели могут отправлять только информацию на относительно короткие расстояния и используются (среди прочего) для соединить компьютерные сети вместе.

Еще более толстые волокна используются в медицинском инструменте под названием гастроскоп (разновидность эндоскопа), врачи протыкают кому-то горло, чтобы обнаружить внутри него болезни их желудок. Гастроскоп — это толстый оптоволоконный кабель, состоящий из многих оптических волокон. На верхнем конце гастроскопа есть окуляр и напольная лампа. Лампа направляет свой свет на одну часть кабеля в живот пациента. Когда свет достигает желудка, он отражается стенки желудка в линзу внизу кабеля. Затем он возвращается в другую часть кабель в окуляр врача. Другие типы эндоскопов работают так же способ и может использоваться для осмотра различных частей тела.Также есть промышленный вариант инструмента, называемый фиброскопом, который можно использовать исследовать такие вещи, как недоступные части оборудования в самолете двигатели.

Применение для волоконной оптики

Стрельба по трубе кажется изящной научной партийный трюк, и вы можете не подумать, что у этого есть много практических применений что-то подобное. Но так же, как электричество может привести в действие многие типы машин, лучи света могут нести многие типы информация — так что они могут помочь нам во многих отношениях.Мы просто не замечаем насколько обычными стали оптоволоконные кабели, потому что лазерные сигналы, которые они несут, мерцают далеко под нашими ногами, глубоко под офисными этажами и улицами города. Технологии, использующие это — компьютерные сети, радиовещание, медицинское сканирование и военная техника (назвать всего четыре) — причем совершенно незаметно.

Фото: Работа с волоконно-оптическими кабелями. Изображение Натанаэля Каллона, любезно предоставлено ВВС США.

Компьютерные сети

Волоконно-оптические кабели в настоящее время являются основным средством передачи информации на большие расстояния, потому что у них есть три очень больших преимущества перед медными кабелями старого образца:

  • Меньшее затухание : (потеря сигнала) Информация проходит примерно в 10 раз дальше, прежде чем ей потребуется усиление, что делает оптоволоконные сети более простыми и дешевыми в эксплуатации и обслуживании.
  • Без помех : В отличие от медных кабелей, между оптическими волокнами нет «перекрестных помех» (электромагнитных помех), поэтому они передают информацию более надежно и с лучшим качеством сигнала
  • Более высокая пропускная способность : Как мы уже видели, оптоволоконные кабели могут передавать гораздо больше данных, чем медные кабели того же диаметра.

Вы сейчас читаете эти слова благодаря Интернет. Вы наверняка наткнулись на эту страницу с поисковой системой как Google, который управляет всемирной сетью гигантских центров обработки данных соединены оптоволоконными кабелями большой емкости (и сейчас пытается развернуть быстрые оптоволоконные соединения для остальных из нас).Нажав на ссылку на поисковую систему, вы загрузили эту веб-страницу из моей сети сервер и мои слова просвистели большую часть пути к вам вниз больше волоконно-оптические кабели. Действительно, если вы используете быстрый оптоволоконный широкополосные, оптоволоконные кабели делают почти всю работу каждый раз вы выходите в интернет. При большинстве высокоскоростных широкополосных подключений только последний этап информационного пути (так называемый «последний миля «от оптоволоконного шкафа на вашей улице до вашего дома или квартира) подразумевает старомодные провода.Это оптоволоконные кабели, не медные провода, которые теперь несут «лайки» и «твиты» под наши улицы, через все большее количество сельских районов, и даже глубоко под океанами, соединяющими континенты. Если вы представите себе Интернет (и Всемирная паутина, которая использует его) как глобальная паутина, скрепляющие ее нити — оптоволоконные кабели; по некоторым оценкам, оптоволоконные кабели покрывают более 99 процентов от общего пробега Интернета, и переносят более 99 процентов всего международного трафика связи.

Чем быстрее люди получают доступ в Интернет, тем больше они могут — и будут — делать в сети. Прибытие из широкополосный Интернет сделал возможным феномен облачных вычислений (где люди хранят и обрабатывают свои данные удаленно, используя онлайн вместо домашнего или служебного ПК в собственном помещении). В примерно так же стабильное развертывание широкополосного оптоволокна (обычно В 5–10 раз быстрее, чем обычный широкополосный DSL, который использует обычные телефонные линии) сделают это гораздо более обычным для люди занимаются такими вещами, как потоковое воспроизведение фильмов в Интернете, вместо того, чтобы смотреть транслировать ТВ или брать напрокат DVD.С большей пропускной способностью волокна и быстрее связи, мы будем отслеживать и контролировать многие другие аспекты наша жизнь в сети с использованием так называемого Интернета вещей.

Но не только общедоступные интернет-данные течет по оптоволоконным линиям. Когда-то компьютеры были подключены к на большие расстояния по телефонным линиям или (на более короткие расстояния) по меди Кабели Ethernet, но все чаще предпочтительнее оптоволоконные кабели метод объединения компьютеров в сеть, потому что они очень доступны, безопасны, надежны и имеют гораздо большую вместимость.Вместо того, чтобы связывать офисов через общедоступный Интернет, это вполне возможно для компания для создания собственной оптоволоконной сети (если она может себе это позволить) или (что более вероятно) купить место в частной оптоволоконной сети. Многие частные компьютерные сети работают на так называемом темном волокне , которое звучит немного зловеще, но это просто неиспользованная емкость другого сеть (оптические волокна ожидают включения).

Интернет был продуман так, чтобы вид информации для любого использования; это не ограничивается ношением компьютерные данные.Когда-то по телефонным линиям выходил Интернет, теперь же вместо этого через оптоволоконный Интернет можно звонить по телефону (и Skype). Там, где когда-то телефонные звонки направлялись по сложному лоскутному одеянию медные кабели и микроволновые линии между городами, самые дальние теперь звонки направляются по оптоволоконным линиям. С 1980-х годов было уложено огромное количество волокна; оценки сильно разнятся, но считается, что их общее количество в мире составляет несколько сотен миллионов километров (достаточно, чтобы пересечь Соединенные Штаты примерно миллион раз).В середине 2000-х годов было подсчитано, что до 98 процентов этого количества было неиспользованным «темным волокном»; Сегодня, хотя используется гораздо больше волокон, все еще считается, что большинство сетей содержат от трети до половины темного волокна.

Фото: Оптоволоконные сети дороги в строительстве (в основном потому, что рыть улицы стоит очень дорого). Поскольку затраты на рабочую силу и строительство намного дороже, чем сам кабель, многие сетевые операторы сознательно прокладывают намного больше кабеля, чем им нужно в настоящее время.Изображение Криса Уиллиса любезно предоставлено ВВС США.

Радиовещание

Еще в начале 20 века радио и Телевещание родилось из относительно простой идеи: это было технически довольно легко стрелять электромагнитными волнами по воздуху от одного передатчика (на радиостанции) до тысяч антенн в домах людей. В наши дни, когда радио все еще работает в воздухе, мы с такой же вероятностью ТВ через оптоволоконный кабель.

компании кабельного телевидения первыми перешли от с 1950-х гг. первоначально использовались коаксиальные кабели (медные кабели с металлической оболочкой, обернутой вокруг них для предотвращения перекрестных помех), по которым передавалось лишь небольшое количество аналоговых телевизионных сигналов.По мере того, как все больше и больше людей подключаются к кабелю, и сети начинают предлагать больший выбор каналов и программ, кабельные операторы сочли необходимо перейти с коаксиальных кабелей на оптические волокна и с аналогово-цифровое вещание. К счастью, ученые уже выясняли, как это могло быть возможно; еще в 1966 году, Чарльз Као (и его коллега Джордж Хокхэм) посчитали, доказав, как одиночный оптоволоконный кабель может несут достаточно данных для нескольких сотен телеканалов (или нескольких сотен тысяч телефонных звонков).Это был лишь вопрос времени, когда мир кабельного телевидения обратил на это внимание — и «новаторское достижение» Као было должным образом признано когда ему была присуждена Нобелевская премия по физике 2009 года.

Помимо гораздо большей емкости, оптический волокна меньше страдают от помех, поэтому обеспечивают лучший сигнал (рисунок и звук) качество; они нуждаются в меньшем усилении для усиления сигналов, поэтому они путешествуют на большие расстояния; и они вообще дороже эффективный. В будущем оптоволоконный широкополосный доступ может стать большинство из нас смотрят телевизор, возможно, через такие системы, как IPTV (телевидение по Интернет-протоколу), в которых используется Стандартный способ передачи данных в Интернете («коммутация пакетов») в обслуживать телепрограммы и фильмы по запросу.Пока медный телефон линия по-прежнему является основным информационным маршрутом в дома многих людей, в будущем нашим основным соединением с миром станет высокоскоростной оптоволоконный кабель. кабель, несущий любую информацию.

Медицина

Медицинские гаджеты, которые могут помочь врачам сориентироваться внутри наших тел, не разрезая их, были первыми собственными применение волоконной оптики более полувека назад. Сегодня, гастроскопы (как их еще называют) так же важны, как и когда-либо, но волоконная оптика продолжает порождать важные новые формы медицинское сканирование и диагностика.

Одной из последних разработок называется лаборатория по волокно , и включает в себя вставку тонких волоконно-оптических кабелей с встроенные датчики в тело пациента. Эти виды волокон аналогичны по масштабу кабелям связи и тоньше относительно короткие световоды, используемые в гастроскопах. Как они Работа? Через них проходит свет от лампы или лазера, через деталь. тела, который доктор хочет изучить. Когда свет проникает сквозь волокна, тело пациента изменяет свои свойства в определенных способ (очень незначительное изменение интенсивности или длины волны света, возможно).Измеряя изменение света (используя методы например, интерферометрия), инструмент, прикрепленный к другому концу волокно может измерить некоторые важные аспекты того, как тело пациента работает, например, их температура, артериальное давление, pH клеток, или наличие лекарств в их кровотоке. Другими словами, вместо того, чтобы просто использовать свет, чтобы заглянуть внутрь тела пациента, это Тип волоконно-оптического кабеля вместо этого использует свет для его измерения или измерения.

Военный

Фото: Волоконная оптика на поле боя.У этой усовершенствованной оптоволоконной управляемой ракеты (EFOG-M) в носу установлена ​​инфракрасная оптоволоконная камера, чтобы стрелок, стреляющий по ней, мог видеть, куда она движется. Изображение любезно предоставлено Армия США.

Легко изобразить подключенных интернет-пользователей вместе гигантскими паутинами оптоволоконных кабелей; это гораздо менее очевидно что высокотехнологичные вооруженные силы мира связаны таким же образом. Волоконно-оптические кабели недорогие, тонкие, легкие, емкие, устойчивы к атакам и чрезвычайно безопасны, поэтому они предлагают идеальные способы подключения военных баз и других объектов, таких как стартовые позиции ракет и радиолокационные станции слежения.Поскольку они не переносят электрические сигналы, они не излучают электромагнитные излучение, которое может обнаружить противник, и они устойчивы к электромагнитные помехи (в том числе систематическое «глушение» противника атаки). Еще одно преимущество — относительно легкий вес волокна. кабели по сравнению с традиционными проводами из громоздких и дорогих медь металлическая. Танки, военные самолеты и вертолеты есть все постепенно переходят с металлических кабелей на оптоволоконные. Частично речь идет о сокращении затрат и экономии веса (оптоволоконные кабели весят почти 90 процентов меньше, чем у сопоставимых медных кабелей типа «витая пара»).Но это также повышает надежность; например, в отличие от традиционных кабелей на самолете, которые должны быть тщательно экранированы (изолированы) для защиты им против ударов молнии, оптические волокна полностью невосприимчивы к такой проблеме.

Кто изобрел волоконную оптику?

  • 1840-е: швейцарский физик Даниэль Колладон (1802–1893) обнаружил, что может светить светом через водопроводную трубу. Вода несла свет внутреннее отражение.
  • 1870: Ирландский физик Джон Тиндалл. (1820–1893) продемонстрировал внутреннюю рефлексию в Лондонском Королевском обществе.Он светил в кувшин с водой. Когда он налил немного воды из кувшина, свет изогнулся, следуя по пути воды. Эта идея «изгиба» свет »- это именно то, что происходит в волоконной оптике. Хотя Colladon Истинный дедушка волоконной оптики, Тиндаль часто заслуживает уважения.
  • 1930-е годы: Генрих Ламм и Вальтер Герлах , два Немецкие студенты пытались использовать световые трубки для изготовления гастроскопа — инструмент для заглядывания в чей-то желудок.
  • 1950-е: в Лондоне, Англия, индийский физик. Нариндер Капани (1926–2021) и британский физик Гарольд Хопкинс (1918–1994) удалось отправить простую картинку по световой трубе, сделанной из тысяч стеклянных волокон. После публикации множества научных работ Капани заработал репутацию «отец волоконной оптики».
  • 1957: Трое американских ученых из Мичиганского университета, Лоуренс Кертисс , Бэзил Хиршовиц и Уилбур Петерс, успешно использовали волоконно-оптическую технологию для создания первого в мире гастроскопа.
  • 1960-е годы: американский физик китайского происхождения Чарльз Као (1933–2018) и его коллега Джордж Хокхэм осознали, что нечистое стекло бесполезно для волоконной оптики дальнего действия. Као предположил, что оптоволоконный кабель, сделанный из очень чистого стекла, сможет передавать телефонные сигналы на гораздо большие расстояния, и был удостоен награды Нобелевская премия по физике 2009 г. за это новаторское открытие.
  • 1960-е годы: исследователи из Corning Glass Company создали первый оптоволоконный кабель, способный передавать телефонные сигналы.
  • ~ 1970: Дональд Кек и его коллеги из Corning нашли способы посылать сигналы гораздо дальше (с меньшими потерями), что побудило разработка первых оптических волокон с низкими потерями.
  • 1977: Первый оптоволоконный телефонный кабель был проложен между Лонг-Бич и Артезией, Калифорния.
  • 1988: Первый трансатлантический оптоволоконный телефонный кабель TAT8 был проложен между США, Францией и Великобританией.
  • 2020: Согласно TeleGeography, в настоящее время существует около 406 подводных волоконно-оптических кабелей. (несущие коммуникации под мировым океаном), протяженностью в общей сложности 1.2 миллиона км (0,7 миллиона миль). Это больше, чем в 2019 году, когда было 378 кабелей, хотя общее пройденное расстояние, по-видимому, осталось прежним.

Как работает оптоволокно?

Римляне, должно быть, были особенно Довольные собой в тот день, когда они изобрели свинцовые трубки около 2000 лет назад. Наконец они у них был простой способ переносить воду из одного места в другое. Представьте, что бы они сделали из современных оптоволоконных кабелей — «труб», которые может передавать телефонные звонки и электронную почту по всему миру за седьмую часть второй!

Фото: Световая труба: волоконная оптика означает направление световых лучей по тонким пластиковым или стеклянным нитям, заставляя их многократно отражаться от стен.Это смоделированное изображение. Обратите внимание, что в некоторых странах, включая Великобританию, Волоконная оптика пишется «волоконная оптика». Если вы ищете информацию в Интернете, она всегда стоит поискать оба варианта написания.

Что такое волоконная оптика?

Мы привыкли к тому, что информация передается по-разному. Когда мы говорим по стационарному телефону, проводной кабель несет звуки нашего голоса в розетку в стене, где другой кабель берет на местную телефонную станцию.Мобильные телефоны работают иначе способ: они отправляют и получают информацию с помощью невидимых радиоволны — а Технология называется беспроводной, потому что в ней не используются кабели. Волоконная оптика работает третий способ. Он отправляет информацию, закодированную в луче света вниз по стеклянной или пластиковой трубе. Первоначально он был разработан для эндоскопов в 1950-х, чтобы помочь врачам заглянуть внутрь человеческого тела без необходимости сначала разрежьте его. В 1960-х инженеры нашли способ использовать та же технология для передачи телефонных звонков со скоростью света (обычно это 186 000 миль или 300 000 км в секунду в вакууме, но замедляется примерно до двух третей от этой скорости в оптоволоконном кабеле).

Оптическая техника

Фото: Отрезок 144-жильного оптоволоконного кабеля. Каждая прядь сделана из оптически чистого стекла и тоньше человеческого волоса. Изображение Тех. Сержант. Брайан Дэвидсон, любезно предоставлено ВВС США.

Оптоволоконный кабель состоит из невероятно тонких жил. из стекла или пластика, известного как оптические волокна; один кабель может иметь всего два прядей или целых несколько сотен. Каждая прядь меньше в десять раз толщиной с человеческий волос и может принимать около 25000 телефонных звонков, Таким образом, весь оптоволоконный кабель может легко передать несколько миллионов звонков.Текущий рекорд для «одномодового» волокна (поясняется ниже): 178 терабит (триллионов бит) в секунду — достаточно для 100 миллионов сеансов Zoom. (по словам эксперта по волокнам Джеффа Хехта)!

Волоконно-оптические кабели передают информацию между двумя местами, используя полностью оптическая (световая) технология. Предположим, вы хотите отправить информацию с вашего компьютера на дом друга по улице с помощью волоконной оптики. Вы можете подключить свой компьютер к лазеру, который преобразовал бы электрическую информацию из компьютера в серию световые импульсы.Затем вы запускаете лазер по оптоволоконному кабелю. После прохождения по кабелю световые лучи выходили на другой конец. Вашему другу понадобится фотоэлемент (светочувствительный компонент), чтобы превратить импульсы света обратно в электрическую информацию его или ее компьютер мог понять. Так что весь аппарат будет как действительно изящная высокотехнологичная версия телефона, который вы можете Сделайте из двух банок для запеченных бобов и отрезка веревки!

Как работает оптоволокно

На фото: оптоволоконные кабели достаточно тонкие, чтобы их можно было изгибать, поэтому световые сигналы проходят внутрь по изогнутым путям.Фотография любезно предоставлена ​​Исследовательским центром Гленна НАСА. (НАСА-GRC).

Изображение: Полное внутреннее отражение удерживает световые лучи от внутренней части оптоволоконного кабеля.

Свет проходит по оптоволоконному кабелю по многократно отскакивая от стен. Каждый крошечный фотон (частица света) прыгает по трубе, как бобслей, спускающийся по ледяной трассе. Теперь ваша очередь может ожидать луч света, путешествовать по прозрачной стеклянной трубе, чтобы просто просочиться через края.Но если свет падает на стекло под очень малым углом (менее 42 градусов), он снова отражается — как будто стекло на самом деле зеркало. Этот явление называется полным внутренним отражением. Это одна из вещей, которая сохраняет свет внутри трубы.

Еще одна вещь, которая удерживает свет в трубе, — это структура кабель, состоящий из двух отдельных частей. Основная часть кабель — в середине — называется ядром , и это бит свет проходит сквозь.На внешней стороне ядра обернут еще один Слой стекла называется облицовкой . Работа облицовки — сохранить световые сигналы внутри активной зоны. Он может это сделать, потому что он сделан из различный вид стекла в сердцевине. (Технически облицовка имеет более низкий показатель преломления.)

Типы волоконно-оптических кабелей

Оптические волокна передают по ним световые сигналы в так называемых режимах . Звучит технически, но это просто означает разные способы путешествовать: мода — это просто путь, по которому световой луч следует вниз по волокну.Один режим чтобы пройти прямо посередине волокна. Другой — отразите волокно под небольшим углом. Другие режимы включают подпрыгивание вниз по волокну под другими углами, более или менее крутыми.

Иллюстрации: Вверху: свет по-разному распространяется в одномодовых и многомодовых волокнах. Внизу: внутри типичного одномодового оптоволоконного кабеля (не в масштабе). Тонкая сердцевина окружена оболочкой примерно в десять раз большего диаметра, пластиковым внешним покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из жесткого материала, такого как Kevlar®, с внешней защитной оболочкой снаружи.

Самый простой тип оптического волокна называется одномодовым . Он имеет очень тонкую сердцевину около 5-10 микрон (миллионных долей). метр) в диаметре. В одномодовом волокне все сигналы проходят прямо посередине, не отскакивая от краев (желтая линия в диаграмму). Кабельное телевидение, Интернет и телефонные сигналы обычно передаются по одномодовым волокна, свернутые в огромный пучок. Такие кабели могут отправлять информация более 100 км (60 миль).

Другой тип оптоволоконного кабеля называется многорежимный .Каждое оптическое волокно в многомодовый кабель о 10 раз больше одного в одномодовом кабеле. Это означает, что световые лучи могут проходить через ядро, следуя Разновидность разные пути (желтые, оранжевые, синие и голубые линии) — другими словами, в несколько разных режимов. Многорежимные кабели могут отправлять только информацию на относительно короткие расстояния и используются (среди прочего) для соединить компьютерные сети вместе.

Еще более толстые волокна используются в медицинском инструменте под названием гастроскоп (разновидность эндоскопа), врачи протыкают кому-то горло, чтобы обнаружить внутри него болезни их желудок.Гастроскоп — это толстый оптоволоконный кабель, состоящий из многих оптических волокон. На верхнем конце гастроскопа есть окуляр и напольная лампа. Лампа направляет свой свет на одну часть кабеля в живот пациента. Когда свет достигает желудка, он отражается стенки желудка в линзу внизу кабеля. Затем он возвращается в другую часть кабель в окуляр врача. Другие типы эндоскопов работают так же способ и может использоваться для осмотра различных частей тела.Также есть промышленный вариант инструмента, называемый фиброскопом, который можно использовать исследовать такие вещи, как недоступные части оборудования в самолете двигатели.

Применение для волоконной оптики

Стрельба по трубе кажется изящной научной партийный трюк, и вы можете не подумать, что у этого есть много практических применений что-то подобное. Но так же, как электричество может привести в действие многие типы машин, лучи света могут нести многие типы информация — так что они могут помочь нам во многих отношениях.Мы просто не замечаем насколько обычными стали оптоволоконные кабели, потому что лазерные сигналы, которые они несут, мерцают далеко под нашими ногами, глубоко под офисными этажами и улицами города. Технологии, использующие это — компьютерные сети, радиовещание, медицинское сканирование и военная техника (назвать всего четыре) — причем совершенно незаметно.

Фото: Работа с волоконно-оптическими кабелями. Изображение Натанаэля Каллона, любезно предоставлено ВВС США.

Компьютерные сети

Волоконно-оптические кабели в настоящее время являются основным средством передачи информации на большие расстояния, потому что у них есть три очень больших преимущества перед медными кабелями старого образца:

  • Меньшее затухание : (потеря сигнала) Информация проходит примерно в 10 раз дальше, прежде чем ей потребуется усиление, что делает оптоволоконные сети более простыми и дешевыми в эксплуатации и обслуживании.
  • Без помех : В отличие от медных кабелей, между оптическими волокнами нет «перекрестных помех» (электромагнитных помех), поэтому они передают информацию более надежно и с лучшим качеством сигнала
  • Более высокая пропускная способность : Как мы уже видели, оптоволоконные кабели могут передавать гораздо больше данных, чем медные кабели того же диаметра.

Вы сейчас читаете эти слова благодаря Интернет. Вы наверняка наткнулись на эту страницу с поисковой системой как Google, который управляет всемирной сетью гигантских центров обработки данных соединены оптоволоконными кабелями большой емкости (и сейчас пытается развернуть быстрые оптоволоконные соединения для остальных из нас).Нажав на ссылку на поисковую систему, вы загрузили эту веб-страницу из моей сети сервер и мои слова просвистели большую часть пути к вам вниз больше волоконно-оптические кабели. Действительно, если вы используете быстрый оптоволоконный широкополосные, оптоволоконные кабели делают почти всю работу каждый раз вы выходите в интернет. При большинстве высокоскоростных широкополосных подключений только последний этап информационного пути (так называемый «последний миля «от оптоволоконного шкафа на вашей улице до вашего дома или квартира) подразумевает старомодные провода.Это оптоволоконные кабели, не медные провода, которые теперь несут «лайки» и «твиты» под наши улицы, через все большее количество сельских районов, и даже глубоко под океанами, соединяющими континенты. Если вы представите себе Интернет (и Всемирная паутина, которая использует его) как глобальная паутина, скрепляющие ее нити — оптоволоконные кабели; по некоторым оценкам, оптоволоконные кабели покрывают более 99 процентов от общего пробега Интернета, и переносят более 99 процентов всего международного трафика связи.

Чем быстрее люди получают доступ в Интернет, тем больше они могут — и будут — делать в сети. Прибытие из широкополосный Интернет сделал возможным феномен облачных вычислений (где люди хранят и обрабатывают свои данные удаленно, используя онлайн вместо домашнего или служебного ПК в собственном помещении). В примерно так же стабильное развертывание широкополосного оптоволокна (обычно В 5–10 раз быстрее, чем обычный широкополосный DSL, который использует обычные телефонные линии) сделают это гораздо более обычным для люди занимаются такими вещами, как потоковое воспроизведение фильмов в Интернете, вместо того, чтобы смотреть транслировать ТВ или брать напрокат DVD.С большей пропускной способностью волокна и быстрее связи, мы будем отслеживать и контролировать многие другие аспекты наша жизнь в сети с использованием так называемого Интернета вещей.

Но не только общедоступные интернет-данные течет по оптоволоконным линиям. Когда-то компьютеры были подключены к на большие расстояния по телефонным линиям или (на более короткие расстояния) по меди Кабели Ethernet, но все чаще предпочтительнее оптоволоконные кабели метод объединения компьютеров в сеть, потому что они очень доступны, безопасны, надежны и имеют гораздо большую вместимость.Вместо того, чтобы связывать офисов через общедоступный Интернет, это вполне возможно для компания для создания собственной оптоволоконной сети (если она может себе это позволить) или (что более вероятно) купить место в частной оптоволоконной сети. Многие частные компьютерные сети работают на так называемом темном волокне , которое звучит немного зловеще, но это просто неиспользованная емкость другого сеть (оптические волокна ожидают включения).

Интернет был продуман так, чтобы вид информации для любого использования; это не ограничивается ношением компьютерные данные.Когда-то по телефонным линиям выходил Интернет, теперь же вместо этого через оптоволоконный Интернет можно звонить по телефону (и Skype). Там, где когда-то телефонные звонки направлялись по сложному лоскутному одеянию медные кабели и микроволновые линии между городами, самые дальние теперь звонки направляются по оптоволоконным линиям. С 1980-х годов было уложено огромное количество волокна; оценки сильно разнятся, но считается, что их общее количество в мире составляет несколько сотен миллионов километров (достаточно, чтобы пересечь Соединенные Штаты примерно миллион раз).В середине 2000-х годов было подсчитано, что до 98 процентов этого количества было неиспользованным «темным волокном»; Сегодня, хотя используется гораздо больше волокон, все еще считается, что большинство сетей содержат от трети до половины темного волокна.

Фото: Оптоволоконные сети дороги в строительстве (в основном потому, что рыть улицы стоит очень дорого). Поскольку затраты на рабочую силу и строительство намного дороже, чем сам кабель, многие сетевые операторы сознательно прокладывают намного больше кабеля, чем им нужно в настоящее время.Изображение Криса Уиллиса любезно предоставлено ВВС США.

Радиовещание

Еще в начале 20 века радио и Телевещание родилось из относительно простой идеи: это было технически довольно легко стрелять электромагнитными волнами по воздуху от одного передатчика (на радиостанции) до тысяч антенн в домах людей. В наши дни, когда радио все еще работает в воздухе, мы с такой же вероятностью ТВ через оптоволоконный кабель.

компании кабельного телевидения первыми перешли от с 1950-х гг. первоначально использовались коаксиальные кабели (медные кабели с металлической оболочкой, обернутой вокруг них для предотвращения перекрестных помех), по которым передавалось лишь небольшое количество аналоговых телевизионных сигналов.По мере того, как все больше и больше людей подключаются к кабелю, и сети начинают предлагать больший выбор каналов и программ, кабельные операторы сочли необходимо перейти с коаксиальных кабелей на оптические волокна и с аналогово-цифровое вещание. К счастью, ученые уже выясняли, как это могло быть возможно; еще в 1966 году, Чарльз Као (и его коллега Джордж Хокхэм) посчитали, доказав, как одиночный оптоволоконный кабель может несут достаточно данных для нескольких сотен телеканалов (или нескольких сотен тысяч телефонных звонков).Это был лишь вопрос времени, когда мир кабельного телевидения обратил на это внимание — и «новаторское достижение» Као было должным образом признано когда ему была присуждена Нобелевская премия по физике 2009 года.

Помимо гораздо большей емкости, оптический волокна меньше страдают от помех, поэтому обеспечивают лучший сигнал (рисунок и звук) качество; они нуждаются в меньшем усилении для усиления сигналов, поэтому они путешествуют на большие расстояния; и они вообще дороже эффективный. В будущем оптоволоконный широкополосный доступ может стать большинство из нас смотрят телевизор, возможно, через такие системы, как IPTV (телевидение по Интернет-протоколу), в которых используется Стандартный способ передачи данных в Интернете («коммутация пакетов») в обслуживать телепрограммы и фильмы по запросу.Пока медный телефон линия по-прежнему является основным информационным маршрутом в дома многих людей, в будущем нашим основным соединением с миром станет высокоскоростной оптоволоконный кабель. кабель, несущий любую информацию.

Медицина

Медицинские гаджеты, которые могут помочь врачам сориентироваться внутри наших тел, не разрезая их, были первыми собственными применение волоконной оптики более полувека назад. Сегодня, гастроскопы (как их еще называют) так же важны, как и когда-либо, но волоконная оптика продолжает порождать важные новые формы медицинское сканирование и диагностика.

Одной из последних разработок называется лаборатория по волокно , и включает в себя вставку тонких волоконно-оптических кабелей с встроенные датчики в тело пациента. Эти виды волокон аналогичны по масштабу кабелям связи и тоньше относительно короткие световоды, используемые в гастроскопах. Как они Работа? Через них проходит свет от лампы или лазера, через деталь. тела, который доктор хочет изучить. Когда свет проникает сквозь волокна, тело пациента изменяет свои свойства в определенных способ (очень незначительное изменение интенсивности или длины волны света, возможно).Измеряя изменение света (используя методы например, интерферометрия), инструмент, прикрепленный к другому концу волокно может измерить некоторые важные аспекты того, как тело пациента работает, например, их температура, артериальное давление, pH клеток, или наличие лекарств в их кровотоке. Другими словами, вместо того, чтобы просто использовать свет, чтобы заглянуть внутрь тела пациента, это Тип волоконно-оптического кабеля вместо этого использует свет для его измерения или измерения.

Военный

Фото: Волоконная оптика на поле боя.У этой усовершенствованной оптоволоконной управляемой ракеты (EFOG-M) в носу установлена ​​инфракрасная оптоволоконная камера, чтобы стрелок, стреляющий по ней, мог видеть, куда она движется. Изображение любезно предоставлено Армия США.

Легко изобразить подключенных интернет-пользователей вместе гигантскими паутинами оптоволоконных кабелей; это гораздо менее очевидно что высокотехнологичные вооруженные силы мира связаны таким же образом. Волоконно-оптические кабели недорогие, тонкие, легкие, емкие, устойчивы к атакам и чрезвычайно безопасны, поэтому они предлагают идеальные способы подключения военных баз и других объектов, таких как стартовые позиции ракет и радиолокационные станции слежения.Поскольку они не переносят электрические сигналы, они не излучают электромагнитные излучение, которое может обнаружить противник, и они устойчивы к электромагнитные помехи (в том числе систематическое «глушение» противника атаки). Еще одно преимущество — относительно легкий вес волокна. кабели по сравнению с традиционными проводами из громоздких и дорогих медь металлическая. Танки, военные самолеты и вертолеты есть все постепенно переходят с металлических кабелей на оптоволоконные. Частично речь идет о сокращении затрат и экономии веса (оптоволоконные кабели весят почти 90 процентов меньше, чем у сопоставимых медных кабелей типа «витая пара»).Но это также повышает надежность; например, в отличие от традиционных кабелей на самолете, которые должны быть тщательно экранированы (изолированы) для защиты им против ударов молнии, оптические волокна полностью невосприимчивы к такой проблеме.

Кто изобрел волоконную оптику?

  • 1840-е: швейцарский физик Даниэль Колладон (1802–1893) обнаружил, что может светить светом через водопроводную трубу. Вода несла свет внутреннее отражение.
  • 1870: Ирландский физик Джон Тиндалл. (1820–1893) продемонстрировал внутреннюю рефлексию в Лондонском Королевском обществе.Он светил в кувшин с водой. Когда он налил немного воды из кувшина, свет изогнулся, следуя по пути воды. Эта идея «изгиба» свет »- это именно то, что происходит в волоконной оптике. Хотя Colladon Истинный дедушка волоконной оптики, Тиндаль часто заслуживает уважения.
  • 1930-е годы: Генрих Ламм и Вальтер Герлах , два Немецкие студенты пытались использовать световые трубки для изготовления гастроскопа — инструмент для заглядывания в чей-то желудок.
  • 1950-е: в Лондоне, Англия, индийский физик. Нариндер Капани (1926–2021) и британский физик Гарольд Хопкинс (1918–1994) удалось отправить простую картинку по световой трубе, сделанной из тысяч стеклянных волокон. После публикации множества научных работ Капани заработал репутацию «отец волоконной оптики».
  • 1957: Трое американских ученых из Мичиганского университета, Лоуренс Кертисс , Бэзил Хиршовиц и Уилбур Петерс, успешно использовали волоконно-оптическую технологию для создания первого в мире гастроскопа.
  • 1960-е годы: американский физик китайского происхождения Чарльз Као (1933–2018) и его коллега Джордж Хокхэм осознали, что нечистое стекло бесполезно для волоконной оптики дальнего действия. Као предположил, что оптоволоконный кабель, сделанный из очень чистого стекла, сможет передавать телефонные сигналы на гораздо большие расстояния, и был удостоен награды Нобелевская премия по физике 2009 г. за это новаторское открытие.
  • 1960-е годы: исследователи из Corning Glass Company создали первый оптоволоконный кабель, способный передавать телефонные сигналы.
  • ~ 1970: Дональд Кек и его коллеги из Corning нашли способы посылать сигналы гораздо дальше (с меньшими потерями), что побудило разработка первых оптических волокон с низкими потерями.
  • 1977: Первый оптоволоконный телефонный кабель был проложен между Лонг-Бич и Артезией, Калифорния.
  • 1988: Первый трансатлантический оптоволоконный телефонный кабель TAT8 был проложен между США, Францией и Великобританией.
  • 2020: Согласно TeleGeography, в настоящее время существует около 406 подводных волоконно-оптических кабелей. (несущие коммуникации под мировым океаном), протяженностью в общей сложности 1.2 миллиона км (0,7 миллиона миль). Это больше, чем в 2019 году, когда было 378 кабелей, хотя общее пройденное расстояние, по-видимому, осталось прежним.

Как работает оптоволокно?

Римляне, должно быть, были особенно Довольные собой в тот день, когда они изобрели свинцовые трубки около 2000 лет назад. Наконец они у них был простой способ переносить воду из одного места в другое. Представьте, что бы они сделали из современных оптоволоконных кабелей — «труб», которые может передавать телефонные звонки и электронную почту по всему миру за седьмую часть второй!

Фото: Световая труба: волоконная оптика означает направление световых лучей по тонким пластиковым или стеклянным нитям, заставляя их многократно отражаться от стен.Это смоделированное изображение. Обратите внимание, что в некоторых странах, включая Великобританию, Волоконная оптика пишется «волоконная оптика». Если вы ищете информацию в Интернете, она всегда стоит поискать оба варианта написания.

Что такое волоконная оптика?

Мы привыкли к тому, что информация передается по-разному. Когда мы говорим по стационарному телефону, проводной кабель несет звуки нашего голоса в розетку в стене, где другой кабель берет на местную телефонную станцию.Мобильные телефоны работают иначе способ: они отправляют и получают информацию с помощью невидимых радиоволны — а Технология называется беспроводной, потому что в ней не используются кабели. Волоконная оптика работает третий способ. Он отправляет информацию, закодированную в луче света вниз по стеклянной или пластиковой трубе. Первоначально он был разработан для эндоскопов в 1950-х, чтобы помочь врачам заглянуть внутрь человеческого тела без необходимости сначала разрежьте его. В 1960-х инженеры нашли способ использовать та же технология для передачи телефонных звонков со скоростью света (обычно это 186 000 миль или 300 000 км в секунду в вакууме, но замедляется примерно до двух третей от этой скорости в оптоволоконном кабеле).

Оптическая техника

Фото: Отрезок 144-жильного оптоволоконного кабеля. Каждая прядь сделана из оптически чистого стекла и тоньше человеческого волоса. Изображение Тех. Сержант. Брайан Дэвидсон, любезно предоставлено ВВС США.

Оптоволоконный кабель состоит из невероятно тонких жил. из стекла или пластика, известного как оптические волокна; один кабель может иметь всего два прядей или целых несколько сотен. Каждая прядь меньше в десять раз толщиной с человеческий волос и может принимать около 25000 телефонных звонков, Таким образом, весь оптоволоконный кабель может легко передать несколько миллионов звонков.Текущий рекорд для «одномодового» волокна (поясняется ниже): 178 терабит (триллионов бит) в секунду — достаточно для 100 миллионов сеансов Zoom. (по словам эксперта по волокнам Джеффа Хехта)!

Волоконно-оптические кабели передают информацию между двумя местами, используя полностью оптическая (световая) технология. Предположим, вы хотите отправить информацию с вашего компьютера на дом друга по улице с помощью волоконной оптики. Вы можете подключить свой компьютер к лазеру, который преобразовал бы электрическую информацию из компьютера в серию световые импульсы.Затем вы запускаете лазер по оптоволоконному кабелю. После прохождения по кабелю световые лучи выходили на другой конец. Вашему другу понадобится фотоэлемент (светочувствительный компонент), чтобы превратить импульсы света обратно в электрическую информацию его или ее компьютер мог понять. Так что весь аппарат будет как действительно изящная высокотехнологичная версия телефона, который вы можете Сделайте из двух банок для запеченных бобов и отрезка веревки!

Как работает оптоволокно

На фото: оптоволоконные кабели достаточно тонкие, чтобы их можно было изгибать, поэтому световые сигналы проходят внутрь по изогнутым путям.Фотография любезно предоставлена ​​Исследовательским центром Гленна НАСА. (НАСА-GRC).

Изображение: Полное внутреннее отражение удерживает световые лучи от внутренней части оптоволоконного кабеля.

Свет проходит по оптоволоконному кабелю по многократно отскакивая от стен. Каждый крошечный фотон (частица света) прыгает по трубе, как бобслей, спускающийся по ледяной трассе. Теперь ваша очередь может ожидать луч света, путешествовать по прозрачной стеклянной трубе, чтобы просто просочиться через края.Но если свет падает на стекло под очень малым углом (менее 42 градусов), он снова отражается — как будто стекло на самом деле зеркало. Этот явление называется полным внутренним отражением. Это одна из вещей, которая сохраняет свет внутри трубы.

Еще одна вещь, которая удерживает свет в трубе, — это структура кабель, состоящий из двух отдельных частей. Основная часть кабель — в середине — называется ядром , и это бит свет проходит сквозь.На внешней стороне ядра обернут еще один Слой стекла называется облицовкой . Работа облицовки — сохранить световые сигналы внутри активной зоны. Он может это сделать, потому что он сделан из различный вид стекла в сердцевине. (Технически облицовка имеет более низкий показатель преломления.)

Типы волоконно-оптических кабелей

Оптические волокна передают по ним световые сигналы в так называемых режимах . Звучит технически, но это просто означает разные способы путешествовать: мода — это просто путь, по которому световой луч следует вниз по волокну.Один режим чтобы пройти прямо посередине волокна. Другой — отразите волокно под небольшим углом. Другие режимы включают подпрыгивание вниз по волокну под другими углами, более или менее крутыми.

Иллюстрации: Вверху: свет по-разному распространяется в одномодовых и многомодовых волокнах. Внизу: внутри типичного одномодового оптоволоконного кабеля (не в масштабе). Тонкая сердцевина окружена оболочкой примерно в десять раз большего диаметра, пластиковым внешним покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из жесткого материала, такого как Kevlar®, с внешней защитной оболочкой снаружи.

Самый простой тип оптического волокна называется одномодовым . Он имеет очень тонкую сердцевину около 5-10 микрон (миллионных долей). метр) в диаметре. В одномодовом волокне все сигналы проходят прямо посередине, не отскакивая от краев (желтая линия в диаграмму). Кабельное телевидение, Интернет и телефонные сигналы обычно передаются по одномодовым волокна, свернутые в огромный пучок. Такие кабели могут отправлять информация более 100 км (60 миль).

Другой тип оптоволоконного кабеля называется многорежимный .Каждое оптическое волокно в многомодовый кабель о 10 раз больше одного в одномодовом кабеле. Это означает, что световые лучи могут проходить через ядро, следуя Разновидность разные пути (желтые, оранжевые, синие и голубые линии) — другими словами, в несколько разных режимов. Многорежимные кабели могут отправлять только информацию на относительно короткие расстояния и используются (среди прочего) для соединить компьютерные сети вместе.

Еще более толстые волокна используются в медицинском инструменте под названием гастроскоп (разновидность эндоскопа), врачи протыкают кому-то горло, чтобы обнаружить внутри него болезни их желудок.Гастроскоп — это толстый оптоволоконный кабель, состоящий из многих оптических волокон. На верхнем конце гастроскопа есть окуляр и напольная лампа. Лампа направляет свой свет на одну часть кабеля в живот пациента. Когда свет достигает желудка, он отражается стенки желудка в линзу внизу кабеля. Затем он возвращается в другую часть кабель в окуляр врача. Другие типы эндоскопов работают так же способ и может использоваться для осмотра различных частей тела.Также есть промышленный вариант инструмента, называемый фиброскопом, который можно использовать исследовать такие вещи, как недоступные части оборудования в самолете двигатели.

Применение для волоконной оптики

Стрельба по трубе кажется изящной научной партийный трюк, и вы можете не подумать, что у этого есть много практических применений что-то подобное. Но так же, как электричество может привести в действие многие типы машин, лучи света могут нести многие типы информация — так что они могут помочь нам во многих отношениях.Мы просто не замечаем насколько обычными стали оптоволоконные кабели, потому что лазерные сигналы, которые они несут, мерцают далеко под нашими ногами, глубоко под офисными этажами и улицами города. Технологии, использующие это — компьютерные сети, радиовещание, медицинское сканирование и военная техника (назвать всего четыре) — причем совершенно незаметно.

Фото: Работа с волоконно-оптическими кабелями. Изображение Натанаэля Каллона, любезно предоставлено ВВС США.

Компьютерные сети

Волоконно-оптические кабели в настоящее время являются основным средством передачи информации на большие расстояния, потому что у них есть три очень больших преимущества перед медными кабелями старого образца:

  • Меньшее затухание : (потеря сигнала) Информация проходит примерно в 10 раз дальше, прежде чем ей потребуется усиление, что делает оптоволоконные сети более простыми и дешевыми в эксплуатации и обслуживании.
  • Без помех : В отличие от медных кабелей, между оптическими волокнами нет «перекрестных помех» (электромагнитных помех), поэтому они передают информацию более надежно и с лучшим качеством сигнала
  • Более высокая пропускная способность : Как мы уже видели, оптоволоконные кабели могут передавать гораздо больше данных, чем медные кабели того же диаметра.

Вы сейчас читаете эти слова благодаря Интернет. Вы наверняка наткнулись на эту страницу с поисковой системой как Google, который управляет всемирной сетью гигантских центров обработки данных соединены оптоволоконными кабелями большой емкости (и сейчас пытается развернуть быстрые оптоволоконные соединения для остальных из нас).Нажав на ссылку на поисковую систему, вы загрузили эту веб-страницу из моей сети сервер и мои слова просвистели большую часть пути к вам вниз больше волоконно-оптические кабели. Действительно, если вы используете быстрый оптоволоконный широкополосные, оптоволоконные кабели делают почти всю работу каждый раз вы выходите в интернет. При большинстве высокоскоростных широкополосных подключений только последний этап информационного пути (так называемый «последний миля «от оптоволоконного шкафа на вашей улице до вашего дома или квартира) подразумевает старомодные провода.Это оптоволоконные кабели, не медные провода, которые теперь несут «лайки» и «твиты» под наши улицы, через все большее количество сельских районов, и даже глубоко под океанами, соединяющими континенты. Если вы представите себе Интернет (и Всемирная паутина, которая использует его) как глобальная паутина, скрепляющие ее нити — оптоволоконные кабели; по некоторым оценкам, оптоволоконные кабели покрывают более 99 процентов от общего пробега Интернета, и переносят более 99 процентов всего международного трафика связи.

Чем быстрее люди получают доступ в Интернет, тем больше они могут — и будут — делать в сети. Прибытие из широкополосный Интернет сделал возможным феномен облачных вычислений (где люди хранят и обрабатывают свои данные удаленно, используя онлайн вместо домашнего или служебного ПК в собственном помещении). В примерно так же стабильное развертывание широкополосного оптоволокна (обычно В 5–10 раз быстрее, чем обычный широкополосный DSL, который использует обычные телефонные линии) сделают это гораздо более обычным для люди занимаются такими вещами, как потоковое воспроизведение фильмов в Интернете, вместо того, чтобы смотреть транслировать ТВ или брать напрокат DVD.С большей пропускной способностью волокна и быстрее связи, мы будем отслеживать и контролировать многие другие аспекты наша жизнь в сети с использованием так называемого Интернета вещей.

Но не только общедоступные интернет-данные течет по оптоволоконным линиям. Когда-то компьютеры были подключены к на большие расстояния по телефонным линиям или (на более короткие расстояния) по меди Кабели Ethernet, но все чаще предпочтительнее оптоволоконные кабели метод объединения компьютеров в сеть, потому что они очень доступны, безопасны, надежны и имеют гораздо большую вместимость.Вместо того, чтобы связывать офисов через общедоступный Интернет, это вполне возможно для компания для создания собственной оптоволоконной сети (если она может себе это позволить) или (что более вероятно) купить место в частной оптоволоконной сети. Многие частные компьютерные сети работают на так называемом темном волокне , которое звучит немного зловеще, но это просто неиспользованная емкость другого сеть (оптические волокна ожидают включения).

Интернет был продуман так, чтобы вид информации для любого использования; это не ограничивается ношением компьютерные данные.Когда-то по телефонным линиям выходил Интернет, теперь же вместо этого через оптоволоконный Интернет можно звонить по телефону (и Skype). Там, где когда-то телефонные звонки направлялись по сложному лоскутному одеянию медные кабели и микроволновые линии между городами, самые дальние теперь звонки направляются по оптоволоконным линиям. С 1980-х годов было уложено огромное количество волокна; оценки сильно разнятся, но считается, что их общее количество в мире составляет несколько сотен миллионов километров (достаточно, чтобы пересечь Соединенные Штаты примерно миллион раз).В середине 2000-х годов было подсчитано, что до 98 процентов этого количества было неиспользованным «темным волокном»; Сегодня, хотя используется гораздо больше волокон, все еще считается, что большинство сетей содержат от трети до половины темного волокна.

Фото: Оптоволоконные сети дороги в строительстве (в основном потому, что рыть улицы стоит очень дорого). Поскольку затраты на рабочую силу и строительство намного дороже, чем сам кабель, многие сетевые операторы сознательно прокладывают намного больше кабеля, чем им нужно в настоящее время.Изображение Криса Уиллиса любезно предоставлено ВВС США.

Радиовещание

Еще в начале 20 века радио и Телевещание родилось из относительно простой идеи: это было технически довольно легко стрелять электромагнитными волнами по воздуху от одного передатчика (на радиостанции) до тысяч антенн в домах людей. В наши дни, когда радио все еще работает в воздухе, мы с такой же вероятностью ТВ через оптоволоконный кабель.

компании кабельного телевидения первыми перешли от с 1950-х гг. первоначально использовались коаксиальные кабели (медные кабели с металлической оболочкой, обернутой вокруг них для предотвращения перекрестных помех), по которым передавалось лишь небольшое количество аналоговых телевизионных сигналов.По мере того, как все больше и больше людей подключаются к кабелю, и сети начинают предлагать больший выбор каналов и программ, кабельные операторы сочли необходимо перейти с коаксиальных кабелей на оптические волокна и с аналогово-цифровое вещание. К счастью, ученые уже выясняли, как это могло быть возможно; еще в 1966 году, Чарльз Као (и его коллега Джордж Хокхэм) посчитали, доказав, как одиночный оптоволоконный кабель может несут достаточно данных для нескольких сотен телеканалов (или нескольких сотен тысяч телефонных звонков).Это был лишь вопрос времени, когда мир кабельного телевидения обратил на это внимание — и «новаторское достижение» Као было должным образом признано когда ему была присуждена Нобелевская премия по физике 2009 года.

Помимо гораздо большей емкости, оптический волокна меньше страдают от помех, поэтому обеспечивают лучший сигнал (рисунок и звук) качество; они нуждаются в меньшем усилении для усиления сигналов, поэтому они путешествуют на большие расстояния; и они вообще дороже эффективный. В будущем оптоволоконный широкополосный доступ может стать большинство из нас смотрят телевизор, возможно, через такие системы, как IPTV (телевидение по Интернет-протоколу), в которых используется Стандартный способ передачи данных в Интернете («коммутация пакетов») в обслуживать телепрограммы и фильмы по запросу.Пока медный телефон линия по-прежнему является основным информационным маршрутом в дома многих людей, в будущем нашим основным соединением с миром станет высокоскоростной оптоволоконный кабель. кабель, несущий любую информацию.

Медицина

Медицинские гаджеты, которые могут помочь врачам сориентироваться внутри наших тел, не разрезая их, были первыми собственными применение волоконной оптики более полувека назад. Сегодня, гастроскопы (как их еще называют) так же важны, как и когда-либо, но волоконная оптика продолжает порождать важные новые формы медицинское сканирование и диагностика.

Одной из последних разработок называется лаборатория по волокно , и включает в себя вставку тонких волоконно-оптических кабелей с встроенные датчики в тело пациента. Эти виды волокон аналогичны по масштабу кабелям связи и тоньше относительно короткие световоды, используемые в гастроскопах. Как они Работа? Через них проходит свет от лампы или лазера, через деталь. тела, который доктор хочет изучить. Когда свет проникает сквозь волокна, тело пациента изменяет свои свойства в определенных способ (очень незначительное изменение интенсивности или длины волны света, возможно).Измеряя изменение света (используя методы например, интерферометрия), инструмент, прикрепленный к другому концу волокно может измерить некоторые важные аспекты того, как тело пациента работает, например, их температура, артериальное давление, pH клеток, или наличие лекарств в их кровотоке. Другими словами, вместо того, чтобы просто использовать свет, чтобы заглянуть внутрь тела пациента, это Тип волоконно-оптического кабеля вместо этого использует свет для его измерения или измерения.

Военный

Фото: Волоконная оптика на поле боя.У этой усовершенствованной оптоволоконной управляемой ракеты (EFOG-M) в носу установлена ​​инфракрасная оптоволоконная камера, чтобы стрелок, стреляющий по ней, мог видеть, куда она движется. Изображение любезно предоставлено Армия США.

Легко изобразить подключенных интернет-пользователей вместе гигантскими паутинами оптоволоконных кабелей; это гораздо менее очевидно что высокотехнологичные вооруженные силы мира связаны таким же образом. Волоконно-оптические кабели недорогие, тонкие, легкие, емкие, устойчивы к атакам и чрезвычайно безопасны, поэтому они предлагают идеальные способы подключения военных баз и других объектов, таких как стартовые позиции ракет и радиолокационные станции слежения.Поскольку они не переносят электрические сигналы, они не излучают электромагнитные излучение, которое может обнаружить противник, и они устойчивы к электромагнитные помехи (в том числе систематическое «глушение» противника атаки). Еще одно преимущество — относительно легкий вес волокна. кабели по сравнению с традиционными проводами из громоздких и дорогих медь металлическая. Танки, военные самолеты и вертолеты есть все постепенно переходят с металлических кабелей на оптоволоконные. Частично речь идет о сокращении затрат и экономии веса (оптоволоконные кабели весят почти 90 процентов меньше, чем у сопоставимых медных кабелей типа «витая пара»).Но это также повышает надежность; например, в отличие от традиционных кабелей на самолете, которые должны быть тщательно экранированы (изолированы) для защиты им против ударов молнии, оптические волокна полностью невосприимчивы к такой проблеме.

Кто изобрел волоконную оптику?

  • 1840-е: швейцарский физик Даниэль Колладон (1802–1893) обнаружил, что может светить светом через водопроводную трубу. Вода несла свет внутреннее отражение.
  • 1870: Ирландский физик Джон Тиндалл. (1820–1893) продемонстрировал внутреннюю рефлексию в Лондонском Королевском обществе.Он светил в кувшин с водой. Когда он налил немного воды из кувшина, свет изогнулся, следуя по пути воды. Эта идея «изгиба» свет »- это именно то, что происходит в волоконной оптике. Хотя Colladon Истинный дедушка волоконной оптики, Тиндаль часто заслуживает уважения.
  • 1930-е годы: Генрих Ламм и Вальтер Герлах , два Немецкие студенты пытались использовать световые трубки для изготовления гастроскопа — инструмент для заглядывания в чей-то желудок.
  • 1950-е: в Лондоне, Англия, индийский физик. Нариндер Капани (1926–2021) и британский физик Гарольд Хопкинс (1918–1994) удалось отправить простую картинку по световой трубе, сделанной из тысяч стеклянных волокон. После публикации множества научных работ Капани заработал репутацию «отец волоконной оптики».
  • 1957: Трое американских ученых из Мичиганского университета, Лоуренс Кертисс , Бэзил Хиршовиц и Уилбур Петерс, успешно использовали волоконно-оптическую технологию для создания первого в мире гастроскопа.
  • 1960-е годы: американский физик китайского происхождения Чарльз Као (1933–2018) и его коллега Джордж Хокхэм осознали, что нечистое стекло бесполезно для волоконной оптики дальнего действия. Као предположил, что оптоволоконный кабель, сделанный из очень чистого стекла, сможет передавать телефонные сигналы на гораздо большие расстояния, и был удостоен награды Нобелевская премия по физике 2009 г. за это новаторское открытие.
  • 1960-е годы: исследователи из Corning Glass Company создали первый оптоволоконный кабель, способный передавать телефонные сигналы.
  • ~ 1970: Дональд Кек и его коллеги из Corning нашли способы посылать сигналы гораздо дальше (с меньшими потерями), что побудило разработка первых оптических волокон с низкими потерями.
  • 1977: Первый оптоволоконный телефонный кабель был проложен между Лонг-Бич и Артезией, Калифорния.
  • 1988: Первый трансатлантический оптоволоконный телефонный кабель TAT8 был проложен между США, Францией и Великобританией.
  • 2020: Согласно TeleGeography, в настоящее время существует около 406 подводных волоконно-оптических кабелей. (несущие коммуникации под мировым океаном), протяженностью в общей сложности 1.2 миллиона км (0,7 миллиона миль). Это больше, чем в 2019 году, когда было 378 кабелей, хотя общее пройденное расстояние, по-видимому, осталось прежним.

Что такое волоконная оптика (оптическое волокно) и как она работает?

Волоконная оптика, или оптическое волокно, относится к среде и технологии, связанной с передачей информации в виде световых импульсов по стеклянной или пластиковой нити или волокна. Волоконная оптика используется для высокопроизводительных сетей передачи данных на большие расстояния.

Волоконная оптика также широко используется в телекоммуникационных услугах, таких как Интернет, телевидение и телефон.Например, Verizon и Google используют оптоволокно в своих сервисах Verizon FIOS и Google Fiber соответственно, обеспечивая пользователям гигабитную скорость интернета.

Оптоволоконные кабели

используются, поскольку они обладают рядом преимуществ по сравнению с медными кабелями, например, более высокой пропускной способностью и скоростью передачи.

Волоконно-оптический кабель может содержать различное количество этих стеклянных волокон — от нескольких до пары сотен. Сердцевину из стекловолокна окружает еще один стеклянный слой, называемый оболочкой. Слой, известный как буферная трубка, защищает оболочку, а слой оболочки действует как последний защитный слой для отдельной пряди.

Принцип работы волоконной оптики

Волоконная оптика передает данные в виде световых частиц или фотонов, которые пульсируют по оптоволоконному кабелю. Сердцевина из стекловолокна и оболочка имеют разные показатели преломления, которые изгибают падающий свет под определенным углом. Когда световые сигналы передаются по оптоволоконному кабелю, они отражаются от сердечника и оболочки в виде серии зигзагообразных отскоков, придерживаясь процесса, называемого полным внутренним отражением. Световые сигналы не движутся со скоростью света из-за более плотных слоев стекла, вместо этого они движутся примерно на 30% медленнее, чем скорость света.Для обновления или усиления сигнала на протяжении всего пути передачи по оптоволоконной сети иногда требуются ретрансляторы с удаленными интервалами для регенерации оптического сигнала путем преобразования его в электрический сигнал, обработки этого электрического сигнала и ретрансляции оптического сигнала.

Волоконно-оптические кабели переходят на поддержку сигналов до 10 Гбит / с. Обычно по мере увеличения пропускной способности оптоволоконного кабеля он становится дороже.

Типы оптоволоконных кабелей

Многомодовое волокно и одномодовое волокно — это два основных типа оптоволоконных кабелей.одномодовое волокно используется на больших расстояниях из-за меньшего диаметра сердцевины из стекловолокна, что снижает возможность ослабления — снижение мощности сигнала. Меньшее отверстие изолирует свет в единый луч, что обеспечивает более прямой путь и позволяет сигналу проходить на большее расстояние. Одномодовое волокно также имеет значительно более широкую полосу пропускания, чем многомодовое волокно. Источником света, используемым для одномодового волокна, обычно является лазер. Одномодовое волокно обычно дороже, поскольку требует точных расчетов для получения лазерного света в меньшем отверстии.

Волоконно-оптический кабель Многомодовое волокно

используется для меньших расстояний, поскольку большее отверстие в сердечнике позволяет световым сигналам отражаться и отражаться в большей степени. Больший диаметр позволяет передавать по кабелю одновременно несколько световых импульсов, что приводит к большему объему передачи данных. Однако это также означает, что существует большая вероятность потери, уменьшения сигнала или помех. В многомодовой волоконной оптике обычно используется светодиод для создания светового импульса.

В то время как медные кабели были традиционным выбором для телекоммуникаций, сетей и кабельных соединений в течение многих лет, оптоволокно стало обычной альтернативой.Большинство междугородных линий телефонных компаний в настоящее время состоят из оптоволоконных кабелей. Оптическое волокно передает больше информации, чем обычный медный провод, благодаря более высокой пропускной способности и более высокой скорости. Поскольку стекло не проводит электричество, волоконная оптика не подвержена электромагнитным помехам, а потери сигнала сводятся к минимуму.

Двунаправленный DWDM

Достоинства и недостатки

Оптоволоконные кабели используются в основном из-за их преимуществ перед медными кабелями.Преимущества включают:

  • Поддержка более высокой пропускной способности.
  • Свет может путешествовать дальше, не нуждаясь в усилении сигнала.
  • Они менее восприимчивы к помехам, например к электромагнитным помехам.
  • Их можно погружать в воду — волоконная оптика используется в более опасных средах, таких как подводные кабели.
  • Оптоволоконные кабели прочнее, тоньше и легче кабелей с медной проволокой.
  • Их не нужно так часто обслуживать или заменять.

Однако важно отметить, что у волоконной оптики есть недостатки, о которых следует знать пользователям. К этим недостаткам можно отнести:

  • Медный провод зачастую дешевле волоконной оптики.
  • Стекловолокно требует большей защиты внутри внешнего кабеля, чем медь.
  • Установка новой кабельной разводки трудоемка.
  • Оптоволоконные кабели часто более хрупкие. Например, волокна могут быть повреждены или сигнал может быть потерян, если кабель изогнут или изогнут вокруг радиуса в несколько сантиметров.

Используется волоконная оптика

Компьютерные сети — это распространенный вариант использования волоконной оптики из-за способности оптического волокна передавать данные и обеспечивать широкую полосу пропускания. Точно так же волоконная оптика часто используется в радиовещании и электронике для обеспечения лучшего соединения и производительности. Интернет и кабельное телевидение — два наиболее распространенных вида использования волоконной оптики. Волоконная оптика может быть установлена ​​для поддержки удаленных соединений между компьютерными сетями в разных местах.

Военная и космическая промышленность также использует оптическое волокно в качестве средства связи и передачи сигналов в дополнение к его способности обеспечивать измерение температуры. Оптоволоконные кабели могут быть полезны из-за их меньшего веса и меньшего размера.

Волоконная оптика часто используется в различных медицинских инструментах для обеспечения точного освещения. Он также все чаще позволяет использовать биомедицинские датчики, которые помогают в минимально инвазивных медицинских процедурах. Поскольку оптическое волокно не подвержено электромагнитным помехам, оно идеально подходит для различных тестов, таких как сканирование МРТ.Другие медицинские применения волоконной оптики включают рентгеновскую визуализацию, эндоскопию, световую терапию и хирургическую микроскопию.

На главную — Корпорация оптических кабелей

Производительность: ЭТО В НАШЕЙ ДНК

Прочность и надежность

Наши продукты созданы для того, чтобы быть умнее самых сложных ситуаций и более жесткими, чем самые жесткие условия.Вот почему мы известны как лидеры в области высокопроизводительных кабельных систем и средств связи высшего уровня.

Прочный и прочный

У нас не только лучший рейтинг популярности в отрасли, но и непревзойденная надежность наших данных.Фактически, наши продукты часто используются для проверки сетей конкурентов. Наша 25-летняя гарантия на MDIS является еще одним доказательством прочности и надежности наших продуктов.

Инновационный и отзывчивый

OCC успешно стремится быть лидером в разработке высокотехнологичных продуктов и первыми, кто выпустит их на рынок и направит к вам.Наши продукты экономят время на доставку и установку, а также созданы для решения проблем.

Разнообразный и всеобъемлющий

OCC стремится стать мировым производителем высокопроизводительных продуктов и решений для обеспечения связи.

Leave a comment
