Как подключить и настроить проводной интернет на компьютере с Windows 10

Сегодня существует два типа подключения к интернету. Первый тип — проводное подключение, использующее для соединения кабель, называемый витая пара. Второй тип — Wi-Fi-подключение, обеспечивающее интернет-соединение за счёт радиоволн. Wi-Fi-соединение получило в наше время широкое распространение. Однако проводной интернет имеет ряд преимуществ, актуальных в больших организациях и офисах. В домашних условиях тоже есть смысл провести проводное подключение как минимум на один компьютер. Для устойчивого соединения с интернетом и эффективной работы необходимо правильно настроить параметры его подключения.

Преимущества проводного интернет-соединения

За последние 15 лет интернет стремительно внедрился во все сферы нашей жизни. Он необходим в банковской сфере, торговле, производстве, а также незаменим для обмена информацией и личного общения. Самыми распространёнными способами подключения к глобальной сети сегодня являются проводное соединение и Wi-Fi-соединение.

При проводном соединении применяется оптический кабель или витая пара. Первый тип кабеля имеет значительное преимущество, так как обеспечивает скорость прохождения информации до 1 ГБ в секунду. По витой паре предельная скорость достигает 100 МБ в секунду.

Скорость передачи информации через кабель зависит от его типа и от сетевой карты, осуществляющей приём сигнала. Это влияет на работу настольных компьютеров, игровых приставок, телевизоров и других устройств, объединённых в одну сеть. Потоковая передача информации не требует постоянного обмена между устройствами, что значительно увеличивает скорость обработки. Скорость в локальном соединении между рабочими станциями имеет большое значение при работе в корпоративной сети. Это учитывается, если есть необходимость быстрой передачи большого количества информации.

При Wi-Fi-соединении подключение к интернету осуществляется с использованием радиоволн, работающих в определённом диапазоне. Поэтому Wi-Fi более востребован на бытовом уровне. Он удобен, так как позволяет сразу же подключиться к интернету со смартфона, планшета или ноутбука в любом месте, где есть точка доступа. Тем не менее на приём сигнала влияют устройства соседей, работающие в полосе частот Wi-Fi-соединения, и предметы на пути прохождения радиоволн.

Для Wi-Fi-соединения не нужна прокладка кабеля, однако оно сильно подвержено воздействию радиопомех, и чем дальше вы от точки доступа, тем хуже приём сигнала

Проводное подключение имеет ряд преимуществ перед беспроводным:

  • скорость получения и отправления информации при проводном соединении примерно в 2 раза выше, чем у Wi-Fi;
  • при обмене файлами с сервером задержка минимальна, что важно в онлайн-играх, требующих максимальной скорости действий от пользователя;
  • проводное подключение более устойчиво к воздействию помех в сети; на него не оказывают влияние гаджеты, работающие на полосе частот Wi-Fi или находящиеся вблизи источники электромагнитного излучения;
  • мощность сигнала при проводном подключении не зависит от препятствий на пути прохождения и воздействия внешних факторов.

Ошибки, возникающие при подключении проводного соединения, могут быть обозначены кодами, которые указывают на причину неполадок.

Видео: чем проводное интернет-соединение лучше Wi-Fi

Как подключить кабель к компьютеру или ноутбуку

Подключить интернет-кабель к разъёму сетевого адаптера компьютера сможет самостоятельно даже неподготовленный пользователь.

Для подключения используется стандартный кабель (витая пара) с обжатыми коннекторами RJ-45 на обоих концах кабеля.

Выполнить подключение кабеля можно следующим образом:

  1. Подготовьте сетевой кабель необходимой длины.
  2. Один коннектор подключите к любому LAN-разъёму на маршрутизаторе.

    Для начала подключите коннектор кабеля к любому LAN-разъёму маршрутизатора

  3. Другой коннектор кабеля подключите к разъёму ноутбука или компьютера.

    Теперь нужно подключить второй коннектор кабеля к LAN-разъёму компьютера

  4. При использовании модема старого типа входящий кабель провайдера подсоедините к жёлтому разъёму Internet на модеме.

    В модемах старого типа кабель провайдера следует присоединить к разъёму модема жёлтого цвета

  5. Соединяющий LAN-кабель подключите к любому Ethernet-разъёму модема и сетевому разъёму устройства.

    Соединяющий кабель от устройства нужно подключить к Ethernet-разъёму модема

  6. После соединения компьютера с маршрутизатором на последнем загорится индикаторный светодиод, сигнализирующий об установке связи между устройствами.

    При соединении с компьютером на индикаторной панели маршрутизатора будет гореть индикаторный светодиод

Подключение кабеля не представляет большого затруднения, так как все коннекторы имеют разъёмы, подходящие только к соответствующим гнёздам на панели разъёмов компьютера. Допустить ошибку в этом процессе крайне сложно даже для начинающего пользователя.

Динамическое и статическое интернет-подключение

После подсоединения кабельных коннекторов и построения соединения между сетевым адаптером компьютера и оборудованием провайдера можно проводить отладку интернет-соединения. В первую очередь необходимо выбрать способ соединения с магистральной сетью, отталкиваясь от конкретных целей. Есть 2 способа соединения:

  • динамическое соединение — это способ, при котором индивидуальный IP-адрес, присвоенный компьютеру, настраивается автоматически и изменяется при трансформации изначальных параметров. Оборудование компании-провайдера самостоятельно присваивает компьютеру значения сетевого адреса и основного шлюза. Во время подсоединения компьютера к магистральной линии соединение с глобальной сетью происходит сразу же, не требуя проведения дополнительного ввода идентификационных данных от пользователя. Единственное неудобство при таком подключении — возможное представление удалённого подключения к своему адресу.
    В таком случае нужно предварительно присоединиться к магистральной линии напрямую, минуя роутер;
  • статическое соединение — это способ соединения, когда индивидуальный IP-адрес, предоставленный компьютеру, остаётся постоянным и обозначен при заключении договора с компанией-провайдером. Во время такого подсоединения пользователь выставляет адрес в ручном режиме, а также самостоятельно прописывает значения основного шлюза и DNS-серверов. Если такие сведения отсутствуют в договоре, то узнать их можно в отделе технической поддержки компании-провайдера. У некоторых поставщиков интернета для лицензирования в сети может потребоваться ввод имени пользователя и пароля. Эти сведения, как правило, указываются в договорных документах или определяются абонентом самостоятельно.

Как создать динамическое соединение

Для правильного создания динамического подключения необходимо выполнить ряд последовательных действий:

  1. Правой кнопкой мыши нажмите на значок «Пуск».
  2. В появившемся меню нажмите на строку «Сетевые подключения».

    В меню клавиши «Пуск» перейдите к разделу «Сетевые подключения»

  3. В раскрывшемся разделе «Параметры» в блоке «Изменение сетевых параметров» выберите «Настройка параметров адаптера».

    В «Параметрах» перейдите к опции «Настройка параметров адаптера»

  4. В консоли «Сетевые подключения» правой кнопкой мыши нажмите на Ethernet-подключение.
  5. В открывшемся меню выберите «Свойства».

    В выпадающем меню Ethernet-подключения выберите «Свойства»

  6. В консоли подключений выделите компонент IP версии 4 (TCP/IPv4) и нажмите «Свойства».

    В панели свойств необходимо выделить строку IP версии 4 (TCP/IPv4), после чего открыть «Свойства»

  7. В консоли атрибутов протокола TCP/IPv4 активируйте переключатели «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».

    На последнем шаге активируйте переключатели «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически»

  8. Нажмите OK для завершения.

Теперь динамическое соединение готово к применению.

Как создать статическое соединение

Чтобы создать статическое соединение, необходимо выполнить следующие шаги:

  1. Повторите последовательность действий пунктов 1–6 предыдущей инструкции (для создания динамического подключения).
  2. В панели установки свойств протокола TCP/IPv4 активируйте переключатели «Использовать следующий IP-адрес» и «Использовать следующие адреса DNS-серверов».

    В панели свойств протокола TCP/IPv4 активируйте переключатели «Использовать следующий IP-адрес» и «Использовать следующие адреса DNS-серверов»

  3. Введите параметры IP-адреса, основного шлюза и адреса DNS-серверов (их необходимо взять у провайдера).
  4. Значение маски подсети будет выставлено автоматически.

    В панели свойств протокола TCP/IPv4 введите параметры, полученные у провайдера

  5. Если подключение осуществляется при помощи модема, то выставите стандартный адрес 192.168.1.1 или адрес, указанный на этикетке модема.
  6. Нажмите OK для завершения.

Всё, статическое соединение установлено.

В настоящее время у большинства абонентов домашнего интернета применяется динамическое подключение, так как основным способом является соединение через маршрутизатор. Статическое подключение применяется при модемном соединении или при прямом подключении.

При использовании подключения через ADSL-модем применяются только статические адреса, назначаемые поставщиком интернета.

Видео: создание статического и динамического соединения

Как настроить L2TP-подключение в Windows 10

Туннельный протокол L2TP, применяемый для подключения к глобальной сети, представляет собой симбиоз старых протоколов PPTP от компании Microsoft и L2F от компании Cisco. Он легко обрабатывается сетевыми устройствами и имеет высокую скорость обмена информацией из-за снижения нагрузки на процессор. Обладает большой стабильностью соединения и высокой безопасностью. Способен создавать туннели для работы в любых сетях. Применяется протокол L2TP обычно в корпоративных сетях, так как позволяет создавать сетевое соединение поверх существующей сети. Это обеспечивает устойчивую связь между главным офисом организации и региональными отделениями.

Для настройки L2TP-подключения нужно выполнить ряд последовательных действий:

  1. Правой кнопкой мыши нажмите на значок «Пуск».
  2. В появившемся меню нажмите на строку «Сетевые подключения».

    В меню «Пуск» выберите строку «Сетевые подключения»

  3. В раскрывшемся разделе «Параметры» выберите «Центр управления сетями и общим доступом».

    В разделе «Параметры» откройте «Центр управления сетями и общим доступом»

  4. Здесь выберите параметр «Создание нового подключения или сети».

    В меню раздела «Центр управления сетями и общим доступом» необходимо выбрать первый пункт — «Создание нового подключения или сети»

  5. В панели «Настройка подключения или сети» выделите строку «Подключение к рабочему месту» и нажмите «Далее».

    Выделите строку «Подключение к рабочему месту», затем нажмите «Далее»

  6. В консоли «Подключение к рабочему столу» выберите вкладку «Использовать моё подключение к интернету (VPN)».

    Нажмите на вкладку «Использовать моё подключение к интернету (VPN)» для продолжения настройки

  7. В раскрывшейся консоли введите адрес сервера, поставьте галочку рядом с опцией «Разрешить использовать это подключение другим пользователям» и нажмите «Создать».

    Введите адрес сервера и не забудьте поставить галочку у последнего пункта, чтобы разрешить использовать подключение другим пользователям

  8. В раскрывшейся консоли введите имя пользователя и пароль, затем подключитесь к магистральной сети.
  9. Перейдите в «Сетевые подключения».
  10. Правой кнопкой мыши нажмите на сгенерированное VPN-подключение.
  11. В раскрывшемся меню выберите «Свойства».

    В консоли щёлкните по сгенерированному VPN-подключению правой кнопкой мыши и перейдите в «Свойства»

  12. Во вкладках консоли «VPN-подключение: свойства» откройте параметр «Безопасность».
  13. В поле «Тип VPN» установите значение L2TP с IPsec (L2TP/IPsec), а в поле «Шифрование данных» выберите пункт «необязательное». После этого откройте «Дополнительные параметры».

    Тип VPN должен быть установлен как L2TP с IPsec (L2TP/IPsec), для шифрования данных выбрать «необязательное»

  14. Введите ключ, предоставленный провайдером, для проверки подлинности.

    Ключ для проверки подлинности должен быть предоставлен вам провайдером

  15. Нажмите OK для завершения.

Если вы всё сделали правильно, то L2TP-подключение готово к применению.

Видео: как настроить L2TP-подключение в Windows 10

Созданное L2TP-подключение повышает уровень безопасности для абонента и делает более простым соединение с оборудованием провайдера.

Как настроить PPPoE-подключение в Windows 10

Протокол сетевого соединения с интернетом PPPoE применяется при соединении с магистральной сетью по технологии Ethernet. Этот способ имеет ряд преимуществ, например, расширенный спектр дополнительных возможностей, сжатие информации при передаче, проведение аутентификационных и шифровальных операций с пакетами информации. Подключение требует авторизации в сети (ввода имени пользователя и пароля). Используется при прямом подключении к магистральной сети и оборудованию провайдера.

Чтобы осуществить подключение к интернету, используя протокол PPPoE, необходимо выполнить ряд операций:

  1. Откройте «Центр управления сетями и общим доступом».
  2. Здесь выберите «Создание и настройка нового подключения или сети».

    В разделе «Центр управления сетями и общим доступом» нажмите на пункт «Создание и настройка нового подключения или сети»

  3. В консоли «Настройка подключения или сети» выделите пункт «Подключение к интернету» и нажмите «Далее».

    Выберите первый пункт — «Подключение к Интернету» и нажмите «Далее» для дальнейших настроек

  4. Выберите вкладку «Высокоскоростное (с PPPoE)».

    В «Подключении к интернету» выберите подключение «Высокоскоростное (с PPPoE)»

  5. Далее введите логин и пароль, полученные от провайдера, и нажмите «Подключить».

    Введите логин и пароль, полученные от провайдера, и нажмите «Подключить» для завершения настройки

Теперь у вас установлено PPPoE-подключение.

Видео: как подключить и настроить PPPoE-соединение

Давать разрешение другим пользователям на использование подключения стоит только при установке домашнего интернета, так как количество пользователей ограничено.

Способы устранения проблем с подключением проводного интернета

При подключении проводного интернета периодически возникают ошибки, связанные с неполадками оборудования, обрывом магистральной сети или неправильными действиями пользователя. В большинстве случаев проблемы с подключением возникают из-за неосторожных действий самого пользователя. Чтобы определить и устранить причину неполадки, нужно выполнить простые действия по следующему алгоритму:

  1. Запустите «Центр управления сетями и общим доступом».
  2. Во вкладке «Сетевые подключения» выберите «Устранение неполадок».

    Зайдите в «Центре управления сетями и общим доступом» и откройте раздел «Устранение неполадок»

  3. Выберите «Подключения к интернету».

    Для дальнейших настроек выберите параметр «Подключения к Интернету»

  4. Далее нажмите на строку «Запустить средство устранения неполадок».

    Перед вами появится выделенная строка «Запустить средство устранения неполадок», нажмите на неё для продолжения действий

  5. Начнётся процесс обнаружения неполадок.

    Дождитесь завершения процесса обнаружения проблем

  6. После завершения процесса в появившемся окне выберите вкладку «Устранение неполадок подключения к Интернету».

    Выберите «Устранение неполадок подключения к интернету» и ожидайте завершения процесса диагностики

  7. По окончании процесса поиска проблем закройте консоль, если неполадки не выявлены. Если неполадки обнаружены, следуйте дальнейшим указаниям во всплывающих окнах.
  8. На следующем этапе в разделе «Устранение неполадок» откройте «Входящие подключения».

    Следует выбрать пункт «Входящие подключения», чтобы продолжить устранение неполадок

  9. Нажмите на строку «Запустить средство устранения неполадок».

    Запустите средство устранения неполадок, нажав на соответствующей строке

  10. После завершения процесса проверки в консоли «Входящие подключения» выберите пункт «Найти этот компьютер в сети» и нажмите «Далее».

    Отметьте пункт «Найти этот компьютер в сети» и продолжите устранение неполадок с помощью кнопки «Далее»

  11. Средство устранения неполадок проверит, не блокирует ли брандмауэр этот компьютер в сети.

    Ожидайте окончания проверки конфигурации сетевого шлюза

  12. Во время процесса обнаружения неполадок следуйте инструкциям, появляющимся на консоли.
  13. Если проблемы не обнаружены, закройте консоль.
  14. Если проблемы обнаружены, то для их устранения следуйте инструкциям программы.

На этом проверка входящих подключений закончена.

В приведённой инструкции показано обнаружение одной проблемы входящего подключения. Более детально с проблемой можно ознакомиться, нажав на строку «Просмотреть дополнительные сведения».

Далее проведём проверку сетевого адаптера:

  1. В разделе «Устранение неполадок» выберите пункт «Сетевой адаптер» и нажмите на подсвеченную строку «Запустить средство устранения неполадок».

    Чтобы начать проверку сетевого адаптера, выберите опцию «Запустить средство устранения неполадок» в разделе «Устранение неполадок»

  2. Выберите пункт Ethernet и нажмите «Далее».

    В списке адаптеров для диагностики необходимо отметить пункт Ethernet

  3. При обнаружении проблемы следуйте инструкциям, появляющимся на экране.
  4. При отсутствии проблем закройте консоль.

Приведённый способ поиска ошибок подключения является классическим и разработан специалистами корпорации Microsoft. В действительности же всё бывает намного проще, так как проблема с подключением интернета может быть вызвана другими причинами, которые устраняются механическим способом.

Этот алгоритм помогает устранить проблему с отсутствием подключения к интернету в большинстве случаев:

  1. Перезагрузите компьютер.
  2. Отключите маршрутизатор от сети и подождите 10–15 секунд.
  3. Включите маршрутизатор.
  4. Если соединение не восстановлено, нажмите на кнопку Reset для перезагрузки роутера.

Чтобы избежать проблем с подключением к интернету, рекомендуется периодически отключать маршрутизатор от сети и давать ему время на восстановление.

Видео: устранение ошибки при подключении проводного интернета

В настоящее время все провайдеры интернета предпочитают устанавливать динамическое подключение к магистральной сети. Это более удобно для абонента сети и для компании-провайдера, так как не требует перенастройки параметров при каких-либо изменениях в оборудовании сети. Если вы планируете часто использовать удалённый доступ к своему компьютеру, то, безусловно, лучше выбрать прямое подключение, минуя роутер или модем. Для домашнего интернета всегда можно изменить настройки маршрутизатора и тип подключения, установленные изначально специалистами провайдера. В дальнейшем при изменении конфигурации системы или полной переустановке параметры сети выставляются автоматически. При прямом подключении настройки нужно будет выставлять в ручном режиме. Всё это необходимо учитывать пользователям при выборе типа подключения к интернету.

Как соединить интернет кабель | Твой сетевичок

Беспроводные технологии активно вторгаются в нашу жизнь. Но для многих ненавистные провода, в том числе, интернет кабель, все еще реальность. Тем не менее надо отдать должное проводному типу подключения оборудования к сети. Он остается надежным, доступным и широко распространен в разных уголках мира. Есть и неоспоримый минус. Интернет кабель всегда находятся под угрозой внешних повреждений. Конечно, современные технологии позволяют создать надежную оплетку, но в домашних условия она практически не встречается. Если у вас в квартире поврежден интернет кабель и вы считаете, что надо непременно вызвать специалиста, это не всегда так. Познакомьтесь с материалом изложенным в этой статье, узнайте все о соединении сетевого кабеля и самостоятельно решите возникшую проблему.

Зачем нужно соединять и наращивать интернет кабель

Практически все многоэтажные дома снабжены широкополосным высокоскоростным доступом в интернет. Осуществляется он с использованием проводных линий связи разного типа. Потребность удлинить интернет кабель возникает довольно часто. Для этого есть несколько поводов:

  • создание домашней локальной сети;
  • перенос компьютера из одного помещения в другое;
  • устранение повреждения кабеля.

Мало сведущие в этих вопросах люди, обращаются к мастерам по объявлению, делают заявку провайдеру на устранение неполадок.


Это всегда трата времени и денег. Такие работы можно выполнить самостоятельно. Остановимся подробно на простых способах соединения интернет кабеля. Другое название интернет кабеля – витая пара.

Витая пара или интернет кабель – общее название всех проводов, которые используют для сетевых монтажных работ. Кабель для подключения компьютера к роутеру правильно называть патч-корд.

Как соединить интернет кабель и какие инструменты нужны для каждого способа

Что потребуется для работы:

  • интернет кабель;
  • коннекторы RJ-45;
  • кримпер;
  • стриппер и прямая отвертка.

Разберемся, что из себя представляют эти материалы и инструменты.

Набор инструментов для обжима витой пары

Читайте еще: Как подключить два компьютера к интернету через один кабель

Сначала определимся, что из себя представляет интернет кабель и для чего нужен. Это кабель, который может выполнять несколько функций. Соединять сеть и роутер, компьютер с роутером, объединять сразу несколько компьютеров. Кабель нужной длины можно приобрести в магазине.

Интернет кабель

Правда в продаже есть уже обжатые кабели. Не всегда это бывает удобно. Обжатый кабель, это провод с зафиксированными на нем коннекторами. Порой они создают неудобства, требуя больших отверстий в стене. Кроме того вас может не устроить стандартная длина, которая предлагается изготовителями продукции. Это может быть 2; 4; 6 метров и более.

Стриппер – инструмент для снятия изоляции. Есть много моделей этого устройства, как в ценовом так и в функциональном исполнении. С его помощью можно, не рискуя повредить жилы кабеля, снять оплетку. Отрезок кабеля вставляется в отверстие, слегка прижимается, и поворачивается вокруг оси. Далее, часть обрезанной изоляции, легко снимается руками. Нет надобности покупать стриппер, если у вас есть кримпер с лезвием, о котором расскажем ниже. Для снятия оплетки можно использовать острый нож.

Коннекторы

Коннектор – это небольшой разъемчик. Служит для присоединения сетевого кабеля к модему или компьютеру. Потребуется коннектор RJ-45. Приобретайте с запасом, обойдется в копейки.

Кримпер

Это клещи для крепления коннекторов к кабелю. Если прокладка сетевого кабеля – разовая работа, то можно позаимствовать инструмент у знакомых, или воспользоваться отверткой. Часто мастера называют этот инструмент «обжимкой». Принцип работы кримпера прост. Вводим подготовленный конец кабеля в коннектор, а коннектор в соответствующую ячейку кримпера. Зажимаем, раздается легкий щелчок. Это сигнал о том, что кабель обжат.

Если решили, что этот инструмент вам необходим, при покупке стоит обратить внимание на вес кримпера. Слишком легкий не внушает доверия и может быстро сломаться, а от тяжелого устанут руки. Для работы с разными типами коннекторов купите многопозиционный инструмент, как показано на рисунке.

Если кримпера нет, обжать витую пару можно с помощью отвертки.

Это чисто для тех, кому надо срочно сделать соединение кабеля, а клещи отсутствуют. Последовательность действий:

  • подрезаем кабель;
  • определяемся со схемой подключения;
  • заводим кабель в коннектор RJ-45;
  • делаем фиксацию кабеля отверткой. Располагаем на столе коннектор с кабелем и прижимаем одной рукой. Второй рукой берем отвертку и фиксируем контакты.

На рисунке стрелками показан вид обжатого и не обжатого контакта:

Надо последовательно, и крайне аккуратно обжать все проводки. Для обжима выберите отвертку с соответствующей толщиной конца. Затем, зафиксируйте сам провод, чтобы жилы в случае натяжения провода не выскочили из гнезд. Удерживая коннектор на столе, надавите отверткой на кабель.

Вот и все. Подключайте кабель к компьютеру и путешествуйте по интернету.

Перед самим процессом обжатия определитесь, что и с чем собираетесь соединить.

Здесь надо обладать некоторыми теоретическими знаниями. Существует два вида – прямое и перекрестное соединение.

Прямое соединение интернет кабеля

Этой схемой пользуются для соединения компьютера или телевизора с роутером.

Важно! Локальная сеть работать не будет, если прямым соединением объединить два компьютера.

Перекрестное соединение интернет кабеля

Схема пригодна для соединения между собой двух компьютеров, роутеров или любой другой комбинации между этим оборудованием.

 Рассмотрим способы соединения интернет кабеля

Читайте еще: Как подключить компьютер к роутеру через кабель?

С помощью скрутки

Метод используют для ремонта или удлинения кабеля. Провод, восьми или четырех жильный, разбирают на жилы. После этого проводники двух интернет кабелей скручивают согласно выбранной схеме. Потребуется стриппер для удаления оплетки, припой, термоусадка для изоляции стыка, и изолента. Чтобы получить неразборное соединения, пользуются специальным феном.

Скручивание проводников:

  • зачистить на четыре сантиметра оплетку кабеля с обоих концов;
  • разобрать зачищенные проводники;
  • согласно выбранной схемы сделать скрутку жил;
  • концы жил выровнять, и обмотать припоем из тонкой проволоки;
  • изолировать термоусадочными трубками скрученные с припоем, и нагретые кончики жил;
  • обмотать место соединения изолентой.
Термоусадочные трубки

Если подойти к процессу скрутки со всей аккуратностью, то шнур практически не изменит свою форму и его можно будет пропустить даже через небольшие отверстия, или провести под плинтусом.

Надо сказать, что соединив кабель с помощью скрутки, вы снизите качество передачи данных. Высока вероятность потери сигнала. Для линий с большой протяженностью этот ненадежный способ применять не стоит.

С помощью соединителя

Рассмотрим четыре вида соединителей интернет кабеля

Джойнер

Считается, что это наиболее практичное соединение. Соединитель позволяет удлинить или восстановить витую пару. Это небольшая коробочка, которая снабжена разъемами RJ-45 с противоположных сторон. Витую пару обжимают с двух сторон в коннекторы и присоединяют к джойнеру. Иногда джойнер именуют сплиттером. Это неправильно. Сплиттер снабжен одним входом и двумя выходами. Им пользуются при необходимости соединить два компьютера от одного восьмижильного кабеля, разделив жилы по четыре на каждый компьютер.

Каплер

Специалисты считают это наиболее подходящим соединением, как с технической стороны, так и со стороны, касающейся внешнего вида. Каплер изготовлен в виде коробочки.

Внутри находятся 16 ножевых контактов. Сетевые розетки построены именно по этому принципу. Витая пара заводится с двух сторон и фиксируется отверткой подходящего размера. Профессионалы это делают с помощью панчера. Вот как он выглядит:

Для разового использования вряд ли стоит приобретать этот инструмент. Подойдет шлицевая отвертка. Соединение отличается надежностью. Если надо выполнить уличный вариант, то используйте изоленту, чтобы предотвратить попадание воды внутрь устройства.

Читайте еще: Как вывести изображение с компьютера на телевизор: кабельное подключение телевизора к компьютеру

Сетевая розетка

Одна часть кабеля согласно цветовой схемы заправляется в ножи, ко второй присоединяют коннектор и вставляют в разъем. Сегодня создают розетки, внешний вид которых не нарушает дизайн квартиры.

Скотчлок

Потребуются пассатижи. Для соединения кабеля надо зачистить его от изоляции и разложить по цветам. Заправить жилы в скотчлок соблюдая цвета жил, то есть цвет в цвет. Надеваем колпачок и зажимаем без фанатизма пассатижами. Правда получившийся букет из разноцветных скотчлоков так и висит на всеобщее обозрение, провоцируя хулиганов в подъезде на неблаговидный поступок. Его могут подпалить или просто оборвать. Это самый главный недостаток соединения.

Скотчлок

С помощью пайки

В этом случае потребуется умение работать с паяльником, но зато в результате вы получите необходимой прочности и надежности. Для работы потребуется:

Паяльник

Такой инструмент должен быть у в ремонтном наборе каждого домашнего мастера. Обладая минимумом знаний по электротехнике, прибор поможет устранить разрывы или удлинить интернет кабель.

Припой

В магазине припой можно увидеть в виде прутков с диаметром от 2 до 8 мм. В продаже также появились комбинированные припои в виде трубки с порошком из флюса. Это значительно упрощает процесс пайки.

Флюс

Чтобы получить качественное соединение материала проводников и припоя, надо удалить с проводника оксидную пленку. Для этой цели используют наждачную бумагу. После такой обработки проводник надо покрыть специальным составом, который называется –флюс. Он создает пленку, для защиты материала провода от дальнейшего окисления, и обеспечивает нормальный контакт припоя с проводом.

Изолента и инструмент для зачистки кабеля, например марки – WT-4009.

Принцип работы с паяльником:

  1. Наружную оболочку разрезать вдоль или удалить.
  2. С помощью стриппера зачистить проводники. Обращайтесь с жилами осторожно Не используйте кухонные ножи или ножницы. Они могут легко их повредить.
  3. Проводники одного цвета обоих шнуров скрутите. Отрежьте лишнюю часть скрутки.
  4. Место скрутки каждого проводника, предварительно обработанное флюсом, покройте ровным слоем припоя.
  5. Изолируйте по отдельности каждую жилу, а затем, объединив их вместе обмотайте изолентой так, чтобы не было видно оголенных участков.

В набор для ремонта всегда входит кабельный тестер.

Тестер – прибор для диагностики витой пары. Купив такой прибор всегда можно убедиться в исправности провода и проверить результаты своей работы по восстановлению кабеля.

Если все сделано правильно загорится зеленая лампочка.

Посмотрите видео на тему: соединение интернет кабеля в домашних условиях:

Какой способ соединения кабеля лучше

Как видите, вариантов удлинить или спасти поврежденный интернет кабель, вполне достаточно, чтобы выбрать подходящий именно для вас. Все зависит от наличия инструментов, навыков мастера, личных предпочтений или создавшейся ситуации. Любой из способов имеет свои плюсы и минусы, поэтому универсального способа не существует.

Здравствуйте! Меня зовут Алексей. Мне 27 лет. По образованию — менеджер и филолог. Оцените статью: Поделитесь с друзьями!

Как подключить и настроить интернет к компьютеру через кабель в Виндовс 7

Пользователи компьютеров нередко сталкиваются с проблемой подключения устройства через кабель к сети. Если разобраться с пошаговым процессом настройки интернета, то справиться с данным процессом можно самостоятельно. Ниже представлена информация относительно того, как настроить интернет на компьютере через кабель Windows 7.

Проводной интернет отличается высокой скоростью соединения и стабильностью

С чего начинается подключение

Во время первого использования интернет-соединения необходимо ввести правильные настройки, чтобы подключение было доступным. Прежде чем приступить к работе, нужно подсоединить кабель к устройству. На конце кабельной проводки расположен штекер RG-45. Именно его вставляют в сетевую карту ПК.

Ни в коем случае нельзя силой вставлять штекер в разъем. В ходе подключения на экране устройства вместо красного крестика появится желтый треугольник. Это свидетельствует о том, что ПК распознает коммутатор провайдера, но интернета до сих пор нет. Чтобы подключиться к сети нужно внести настройки.

Особенности при разных типах подключения

Перед тем, как подключить интернет на Виндовс 7, нужно ознакомиться с особенностями подсоединения к сети при использовании разных устройств. Несмотря на то, что принципы выполнения разных типов подключения одинаковы, в настройках есть отличия, которые важно учитывать.

Через роутер

Сетевые параметры в микропрограммах роутеров сохраняются, поэтому владельцы устройств могут быстро справиться с подсоединением к сети. Выполняя очередную переустановку Виндовс 7 можно всего за минуту настроить интернет.

Благодаря тому, что беспроводные маршрутизаторы широко распространены, большинство людей знакомо с принципом их действия. Роутеры подразделены на различные виды:

  • ADSL-устройства, которые необходимо подключать к линии телефонной инфраструктуры;
  • роутеры, подключенные к оптоволокну;
  • мобильные устройства, которые используют соединение 3G/4G;
  • маршрутизаторы, которые нужно подсоединять через WAN-разъем;
  • универсальные устройства, оборудованные для одновременного использования различных технологий.

Владельцы компьютеров могут выбрать для себя наиболее подходящий вариант подключения к сети.

Интернет на Виндовс 7 настраивается различными способами

ADSL

Если у пользователя есть домашний стационарный телефон, можно подключить компьютер к сети, воспользовавшись технологией ADSL. Данный вид подключения устарел, но все же до сих пор пользуется популярностью.

В зависимости от удаленности узла связи и степени изношенности проложенных кабелей будет меняться качество подключения. Передача сигнала осуществляется в аналоговом формате. Технология ADSL способствует трансформированию сигнала в цифровой.

Сепарация сигнала и обеспечение подключения стационарного телефона и ПК выполняется благодаря наличию специального устройства, получившего название Сплиттер. Именно от него идут сигналы к ADSL-модему.

Обратите внимание! Производители оснащают современные модели модемов Wi-Fi модулем. Благодаря этому пользователи могут одновременно подключиться к интернету с компьютера и гаджетов, которые оснащены беспроводным адаптером.

Кабель

Кабель можно подключить к сетевому адаптеру ПК. Использование прямого подсоединения позволяет владельцу ПК отказаться от приобретения дополнительных приспособлений.

Для подключения используют витую пару со штекерами RJ-45. В компьютеры, оборудованные сетевым адаптером, коннектор провода вставляют прямо в разъем. Скорость приема/передачи не будет превышать 90-100 Мбит.

После того, как в гнездо будет установлен кабель, пользователю останется только настроить соединение. Если используется оптический кабель, то скорость приема/передачи будет намного выше.

При желании можно подсоединить компьютер к сети, воспользовавшись телевизионным кабелем (технология DOCSIS). Этот вариант удобно использовать в случаях, когда провайдер готов предоставить в аренду специальный модем. Устройство будет содержать микропрограмму, в которую вшит ключ. Главным преимуществом подобного метода подключения считается отсутствие необходимости в проведении дополнительной настройки. В модем вставляют коаксиальный кабель, и аппарат расшифровывает сигнал в цифровой. После этого можно включить интернет.

Скорость интернета зависит не только от типа подключения, но и от вида сетевой карты, которая установлена в компьютере

Преимущества и недостатки проводного интернет-соединения от беспроводного

Кабельное подключение, как и любой другой вид подсоединения к сети, обладает преимуществами и недостатками. Среди основных достоинств проводного интернет-соединения, стоит выделить:

  • Проводная сеть представляет собой систему, с помощью которой происходит передача данных в пределах определенной сети (к примеру, в компании). Кабельное подключение дает возможность объединять большое количество устройств и не терять при этом качество и скорость передачи данных. Это дает возможность расширить доступ к сети внутри фирмы.
  • Скорость передачи проводной системы высокая. Она не снижается даже на фоне изменения погодных условий, большого количества пользователей, одновременно находящихся в сети.
  • Высокий уровень устойчивости к взлому в отличие от беспроводных сетей. Этот пункт особенно важен для компаний, которые работают с финансами.

Недостатками данного метода считается высокая стоимость подключения к проводной сети из-за сложной системы монтажа и большое количество проводов в помещении.

Порядок настройки

Как создать новое подключение к интернету на Windows 7, не прибегая к помощи специалистов? Ниже можно ознакомиться с подробной информацией относительно того, как настроить интернет на Виндовс 7 различными способами.

Обратите внимание! Чтобы сделать соединение стабильным, необходимо использовать оборудование, которое не было повреждено.

Прямое подключение — PPPoE

Данный формат называется протоколом уровня канала. Устанавливать интернет-соединение необходимо путем создания нового подключения, перейдя в категорию Сетевых подключений. При выборе конфигурации кликают на строку Ручной тип. Затем активируют раздел Создания высокоскоростного подключения. Называть его можно произвольно.

В тот момент, когда на мониторе отобразится новое окно, нужно ввести данные об абоненте. Активирование кнопки Подключение станет заключительным этапом настройки интернет-соединения.

Если нет желания самостоятельно устанавливать интернет, можно перейти на главную страницу сайта провайдера, к примеру, Ростелеком, и оставить заявку.

В договоре с провайдером обычно указывают рекомендуемый тип подключения

Прямое подключение — L2TP и другие VPN-подобные

По протоколу L2TP пользователь может подключиться к сети через VPN. С этой целью совершают переход в категорию Панели управления и кликают на разделе Центра управления общим доступом и сетями.

В открывшихся изменениях сетевых параметров тапают на Настройках нового подключения. После выбора пункта Подключения к рабочему месту отобразится строка интернет адреса. В нее вводят данные ВПН.

Через роутер

Подключение компьютера к сети через маршрутизатор с помощью сетевого кабеля является оптимальным решением в ситуации, когда необходимо создать локальную проводную сеть, ограниченную офисом либо частным домом. Таким образом, связывают несколько стационарных компьютеров. Каждый из пользователей получает возможность независимо выходить в интернет и на максимальной скорости обмениваться файлами и доступом к общим ресурсам.

Для справки! Покупка дополнительного оборудования в этом случае не требуется. Единственной проблемой будет необходимость протяжки кабеля.

Маршрутизатор должен подключаться к точке входа в интернет. Сетевые карты при этом соединяют с сетевыми портами патч-кордом. Процесс авторизации нужно провести всего один раз, перейдя в настройки роутера. На каждом устройстве появится постоянное подключение, которое будет радовать высокой скоростью.

Для того, чтобы иметь возможность управлять сетью и доступом в интернет, нужно переходить в настройки маршрутизатора. Для входа пользователи вводят комбинацию 192.168.1.1. Выполнение входа возможно в любом браузере. Достаточно ввести адрес в адресную строку.

После перехода в настройки маршрутизатора вводят данные провайдера о подключении, где будут отображена информация относительно:

  • логина;
  • пароля;
  • типа аутентификации и т. д.

Владельцы устройств могут определять и предоставлять доступ к общим ресурсам, самостоятельно создавать пароли для доступа к документам, разрешать/запрещать работу в сети определенному ПК.

Настройка после переустановки Windows

После каждой переустановки семерки, нужно настраивать соединение с интернетом. Процедура выполняется аналогично описанной выше пошаговой инструкции. Неукоснительно следуя поэтапному руководству и придерживаясь советов специалистов, пользователь сможет самостоятельно настроить интернет на Виндовс 7.

Обратите внимание! Интерфейс Windows 7 простой и понятный, поэтому с ним легко работать даже начинающим пользователям.

Кабель Интернет вставляют в разъем до появления щелчка

Возможные проблемы при настройке подключения проводного соединения и пути их устранения

Во время подключения компьютера к сети, нередко возникают проблемы. Ошибки сложно устранить, не обладая дополнительными знаниями. Среди наиболее распространенных ошибок, которые появляются в процессе настройки интернета, стоит выделить:

  • Появление кода ошибки 691 на экране создаваемого подключения, что свидетельствует о неправильно введенном логине либо пароле. Для устранения неполадки пользователи очищают соответствующие строки и повторно вводят информацию в строке имени пользователя и пароле. При этом важно свериться с инструкцией провайдера. Если подключение не желает создаваться и дальше, проверяют состояние лицевого счета. Нередко ошибка 691 появляется в случае отрицательного баланса.
  • Возникновение ошибок во время использования браузера Internet Explorer/Хром. В данной ситуации целесообразно провести проверку кабелей на наличие повреждений либо перегибов. Если провода целые, пользователь должен сменить коммутационный шнур.
  • Появление проблем с подключением, возникающих при установке неродных драйверов. Нередко такая неприятность случается у компактных портативных компьютеров. Для устранения ошибки переходят на официальный сайт производителя, находят модель устройства и скачивают подходящий драйвер. Установить его довольно просто. После этого должно создаться подключение к интернету.

Обратите внимание! Устанавливая программное обеспечение важно учитывать, что оно должно подходить для Windows 7.

Нередко у владельцев компьютеров возникает вопрос — как подключить интернет к компьютеру через кабель Windows 7, если все способы испробованы, а выход в сеть до сих пор недоступен. В случаях, когда все методы настройки на Windows 7 были применены, а результата добиться не удалось, рекомендуется позвонить на горячую линию компании-производителя. Соединение с сетью может прерываться во время проведения технических работ. Именно это и следует уточнить у специалистов техподдержки.

Нередко возникает ситуация, когда экран начинает блокировать соединение с интернетом. В таком случае на мониторе отобразится надпись «Страница недоступна». Для того, чтобы справиться с проблемой, пользователи переходят в Панель управления и кликают на строке Брандмаузера Виндовс. В окне, которое вскоре откроется, выбирают команду Отключения.

Если возникают сложности в ходе установки интернет соединения, можно обратиться за помощью в службу техподдержки провайдера

В случаях, когда ни один из методов установки проводного интернета не помогает справиться с поставленной задачей, лучше всего заняться переустановкой сервиса. Для этого в Сетевых подключениях удаляют текущую конфигурацию и выполняют повторную установку.

Перед тем, как создать подключение к интернету на Windows 7, нужно ознакомиться с рекомендациями специалистов. Следуя пошаговому руководству можно самостоятельно настроить интернет на ноутбуке либо стационарном ПК через кабель. Самое главное иметь представление о порядке подключения.

Последнее обновление — 21 сентября 2021 в 16:35

Почему не работает интернет на компьютере по сетевому кабелю (LAN) от роутера?

Мы всегда пишем о решении каких-то проблем, которые возникают при подключении к интернету по Wi-Fi. Но, при подключении через обычный сетевой кабель, тоже не всегда все гладко. Да, проблем при таком подключении меньше, но, я уже не раз видел в комментариях вопросы, о проблемах при подключении по LAN кабелю.

В этой статье, мы постараемся разобраться, какие проблемы могут возникнуть при подключении к интернету обычного стационарного компьютера, или ноутбука (нетбука) по сетевому кабелю, через роутер.

Именно при подключении через  маршрутизатор. Если вы подключаете напрямую сетевой кабель от провайдера, то это уже будет немного другой случай, и другие решения.

Я когда писал статью как подключить компьютер к роутеру по сетевому кабелю (LAN), то рассказывал о решении некоторых проблем. В этой статье, я хочу остановится на этом более подробно.

Как правило, по кабелю подключают стационарные компьютеры, так как в них нет встроенных Wi-Fi приемников. Но, эта проблема очень просто решается покупкой внешнего Wi-Fi приемника. Очень хороший способ избавится от ненужных проводов, которые в случае с подключением по сетевому кабелю, придется прокладывать от роутера к компьютеру.

Значит, ситуация такая: берете вы сетевой кабель (который, например, был в комплекте с роутером), и соединяете им компьютер (ноутбук) с роутером. Все подключили, а интернет на компьютере не работает.

На что нужно обратить внимание:

  • Работает ли другой компьютер через этот же кабель и от этого маршрутизатора.
  • Работает ли интернет на проблемном компьютере, если подключить его напрямую, без роутера.
  • Светится ли на маршрутизаторе индикатор LAN.
  • Какой статус соединения на компьютере. Он может совсем не меняться (например, “Сетевой кабель не подключен”), никак не реагировать на подключение сетевого кабеля. Или может идти постоянная идентификация.

Это самые популярные проблемы и нюансы, на которые нужно обратить внимание. А как их решить, мы сейчас рассмотрим более подробно.

ПК не реагирует на подключение LAN кабеля “Нет доступных подключений”

Подключаем кабель к маршрутизатору и компьютеру, в сетевой разъем, а реакции никакой. Статус подключения (на панели уведомлений), компьютер с красным крестиком “Нет доступных подключений”, который отображается когда сетевой кабель не подключен, никак не меняется после подключения кабеля.

Может быть проблема как в роутере, так и в кабеле, или компьютере. Точнее, в сетевой карте, которая как правило интегрирована в материнскую плату. Это выяснить очень просто: достаточно подключить к компьютеру кабель от интерне-провайдера, не через роутер. Если реакция на подключение есть, то с сетевой картой скорее всего все нормально. Или подключить к роутеру, этим же кабелем другой компьютер. Таким способом, мы узнаем в чем проблема.

Если компьютер не реагирует ни на одно подключение кабеля (из разных источников), то возможно, что проблема в сетевой карте. Можно купить и поставить новую, стоят они не дорого. Так же, зайдите в диспетчер устройств, и посмотрите, есть ли там сетевая карта.

У вас она может называться иначе. Если возле нее есть восклицательный знак, значит она работает неправильно. Попробуйте переустановить драйвер. Только нужно скачивать с сайта производителя и запускать установку вручную, а не через диспетчер задач.

Может быть и такое, что на роутере не работает LAN разъем. Он так же может сгореть. Попробуйте подключить кабель во все 4 LAN разъема (как правило, на маршрутизаторе 4 LAN).

Если вы подключили к роутеру по сетевому кабелю несколько устройств, и ни на одном интернет не заработал, то очевидно, что проблема именно в роутере. При условии, что кабель рабочий, проверенный. Возможно, что-то в настройках. Попробуйте сделать сброс настроек, и настроить маршрутизатор заново.

Главное, это выяснить в чем причина.

Может быть еще такое, что отключено Подключение по локальной сети. Нужно проверить.

Зайдите в Панель управления\Сеть и Интернет\Сетевые подключения, нажмите правой кнопкой мыши на Подключение по локальной сети и выберите Включить (если оно отключено).

После этих действий, интернет должен заработать.

Статус “Идентификация…”, или “Неопознанная сеть” (без доступа к интернету)

Еще одна очень популярная проблема, или даже самая популярная. Подключаем к компьютеру сетевой кабель, а на панели уведомления отображается постоянный статус “Идентификация…” (без доступа к сети).

Или, статус подключения становится “Неопознанная сеть” (без доступа к интернету).

Как правило, подобные ошибки возникают из-за проблем с IP адресами. Либо, на компьютере уже прописан IP (например, от старого подключения), и к роутеру с этим IP нет подключения. Либо, на роутере отключен DHCP сервер, и он не может выдать вам IP. В таком случае, нужно попробовать выставить автоматическое получение IP и DNS, или задать эти параметры вручную.

Для начала, попробуйте выставить автоматическое получение IP и DNS. Заходим в Панель управления\Сеть и Интернет\Сетевые подключения, или так:

Нажимаем правой кнопкой мыши на Подключение по локальной сети и выбираем Свойства. А дальше делаем так:

Вытяните и обратно подключите сетевой кабель. Интернет сразу должен заработать.

Точно так же, вы можете попробовать прописать статический IP. Просто выделите пункт Использовать следующий IP-адрес и введите IP. Если у вас доступ к роутеру по адресу 192.168.1.1, то вы можете указать например адрес 192.168.1.60. Если же доступ к настройкам по 192.168.0.1, то адрес будет 192.168.0.60. Это для примера.

DNS можно указать такие: 8.8.8.8 и 8.8.4.4.

Подключение без доступа к интернету (желтый треугольник с восклицательным знаком)

Выглядит эта проблема вот так:

Статус подключения “Без доступа к интернету” как бы говорит само за себя, интерне не работает. Но, подключение к роутеру есть. Как правило, эта ошибка может появится из-за неправильной настройки роутера. Когда нет соединения с интернетом. По этому вопросу есть подробная статья.

Как называется штекер для интернета. Как обжать интернет-кабель «витая пара» с клещами и без. Вариант #1 — прямое подключение Straight

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

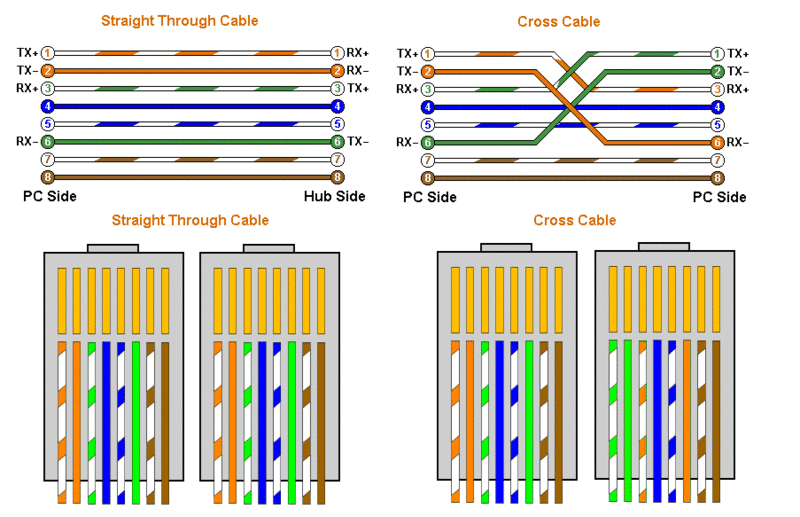

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.


Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .


Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.


Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.


Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.


Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб


Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер


Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

синяя жила


В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Компьютеры в основном подключают к интернету с помощью специального провода под интернет с зафиксированным на конце провода коннектором. Такой кабель под интернет называют витой парой или патч-кордом.

Перекрестный кабель Ethernet

Иногда бывают такие случаи что ослабевает обжим интернет кабеля в коннекторе или ломается на ней защёлка и поэтому перестаёт работать интернет или вроде как бы подключен интернет, а страницы всё равно не доступны или появляется ошибка сетевой кабель не подключен. В этом случае многие не знают как починить кабель интернета, а для этого потребуется замена коннектора интернет кабеля но для этого придётся покупать новый коннектор RJ-45 и произвести заново обжим сетевого кабеля.


Клещи для обжима интернет кабеля

Обжим проводов для интернета можно произвести используя обжимные клещи для интернет кабеля или с помощью отвёртки.

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с.
Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.


Как обжать кабель для интернета

Вставив проводки в коннектор общий изолятор провода должна войти внутрь коннектора. Когда провода будут вставлены в коннектор нужно его аккуратно вставить в соответствующий проём в обжиматель сетевого кабеля и плотно нажать на его рукоятки. В результате проводники на коллекторе прорежут изоляцию у цветных проводков и войдут с ними в контакт, а общая обмотка проводков будет надёжно зафиксирована коннектором.


Правильно обжать сетевой кабель можно отвёрткой

Если у вас отсутствует специальный инструмент для обжима интернет кабеля то можно воспользоваться обычной плоской отвёрткой и плоскогубцами. Сначала у коннектора со вставленными цветными проводками нужно немного продавить все контакты, а затем с помощью отвёртки додавить их по отдельности. После продавливания контактов нужно отвёрткой надавить на фиксатор чтобы он зафиксировал изолятор провода.

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.

Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».

В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.


При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.


Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: . Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.


С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568А». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме) , и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять) . Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Разъем для кабеля интернета — Морской флот

Блог о модемах, роутерах и gpon ont терминалах.

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер , но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Помогло? Посоветуйте друзьям!

Как удлинить и соединить Интернет-кабель в домашних условиях : 11 комментариев

Первый способ самый надёжный .
Если, конечно, выполнен не таким уродливо — пародийным способом !
Методом скрутки телефонисты соединяют кабели на сотни пар .
cs6.pikabu.ru/post_img/2015/01/12/11/1421092108_184564785.jpg
Вместо изоленты 8 кусочков термоусадочной трубки плюс одна сверху.
Под цвет изоляции кабеля ?
Соединение на века и почти не заметно !

откройте стандарты и поинтересуйтесь скрутки и скотчлоки очень плохо и не допустимо

2016 в плане применения электропроводки с алюминиевыми жилами. ПУЭ и Свод Правил запрещают применение проводов и кабелей с алюминиевыми жилами, за исключением тех случаев, про которые я говорил чуть выше. Теперь же, согласно этого Приказа, электропроводку в квартирах и домах можно смело выполнять, как с медными жилами, так и с алюминиевыми, соблюдая их минимальные сечения, которые указаны в таблице №1 этого самого Приказа.

Кажется мы забыли что такое паяльник и термоусадка?)

Иван — зачем, если можно проще, быстрее и в то же время надёжно.

XasaH все предыдущие ответы, ну кроме Вас и Михаила, не от Связистов а от простых людей очень очень далеких от области связи. Они даже не знают и не предполагают, что скрутка была будет и оочень долго еще будет жить, что кабеля ТПП бывают разные цифровые и простые и компания 3М до сих пор выпускает наборы для муфт для скруток и под Скотчлок.
И поздравляю Всех Связистов с Профессиональным праздником «Днем Радио» .

Павел, не кабелЯ , а кАбели)) С днем связи, коллега!

Приветствую! Подскажите, а почему нельзя наращивать кабель ПАЙКОЙ? Скруткой можно, а пайкой нет? Или это типа неудобно: с паяльником под потолком, ещё и 220в часто нет под рукой? Скорость работы опять же… Мне в квартире нужно 2 метра нарастить 1й раз в жизни. Скорость работы не главное, главное надёжность и качество соединения (в штукатурку нужно будет заделать). Паять умею хорошо. Можно или нет?

Честно говоря, за всю жизнь не разу не видел, чтобы кто-то витую пару паял. Воспользуйтесь скочлоком и не мучайтесь.

Я паял, долго, но все прекрасно работает.для изоляции каждого провода и всей «байды » использовал термоусадку

Как связист скажу следующее — паяное соединение (паяная скрутка) самое надёжное и компактное соединение с наименьшим затуханием. Всякие виды клеммных и разьемных соединений ориентированы на удобство и скорость монтажа. Паять дело хлопотное поэтому если нет особых требований применяют скрутки и скотч локи. Только все не жадные и технически грамотные люди скотч локи, скрутки убирают в специальные распредкоробки и муфты. Свободно висящие скрутки и грозди скотчлоков скорее признак жадности и нежелания заморачиваться.

Первоначальная задача провайдера – установить модем/роутер и подключить потребителя к сети. Обычно монтажные работы проводятся бесплатно, однако в дальнейшем помощь представителей компании приходится оплачивать.

Чтобы при подключении нового устройства, поломке или создании внутренней сети не оформлять вызов, нужно изучить, как обжать интернет-кабель в домашних условиях. Рассмотрим основные способы и схемы обжима проводов коннекторами RJ-45.

Когда может пригодиться обжим RJ-45?

Техника постоянно совершенствуется, появляются новые приборы, сопряженные с интернетом. Если дома есть большой кусок сетевого кабеля и инструмент для обжима, не придется приобретать дорогие патч-корды или вызывать каждый раз специалиста.

Отработанная процедура изготовления кабеля занимает не более 5 минут.

Вот несколько ситуаций, для разрешения которых пригодится умение обжимать:

Если срочно нужно подготовить проект или завершить дипломную работу, а кабель пришел в негодность, выручают порой только собственные навыки. Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города.

Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим.

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

  • UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
  • FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
  • STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

  • прямая – 568В;
  • кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Более подробно об обжиме витой пары на 8 или 4 жилы читайте далее.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

После процедуры, если обжимка проведена правильно, жилы даже с усилием не достать из коннектора. Кабель крепко держится внутри благодаря зажиму части, покрытой изоляцией.

Операция выполнялась без применения колпачков, если вы их решите использовать, то наденьте на кабель перед началом обжима.

После обжимки широкий конец колпачка натягиваете на коннектор, узкий остается на кабеле.

При обнаружении ошибки свет диодов сменится с зеленого на красный. Это может обозначать, что проводники перепутаны местами или где-то произошел «недожим».

Вариант #2 – перекрестное подключение Cross-Over

Если вы решили произвести подключение одного компьютера к роутеру через другой, то есть соединить два персональных устройства напрямую, потребуется схема кросс-овер.

Она отличатся от предыдущей только компоновкой проводов по цветовому признаку – порядок расположения проводников на втором конце не такой, как на первом.

Кстати, свежие технические веяния могут привести к полному отказу от таких изощрений, как сложная схема перекрестного подключения.

Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Система самостоятельно, автоматически определяет тип подключения и выбирает тот режим коммутации, который считает оптимальным.

Это значит, что достаточно выполнить прямое подключение – дальше техническое устройство все сделает самостоятельно.

Вариант #3 – обжим четырехжильного кабеля

Основное отличие подключения в том, что в процессе задействованы только 4 проводника из 8. Функциональная разница – в снижении скорости подачи сигнала.

Получается, что 4 проводника работают, а еще 4 остаются свободными. Их можно обрезать или просто подвернуть, чтобы не мешали.

Обжим без использования пресс-клещей

Не всегда под руками имеется специальный инструмент, поэтому дальше рассмотрим, как самому обжать кусок интернет-кабеля без кримпера.

В качестве основного орудия труда будет выступать альтернатива пресс-клещам – обычная плоская (шлицевая) отвертка.

Этот способ более длительный и трудоемкий, чем обжим пресс-клещами, но за неимением специального инструмента оправдывает себя. Правильно обжатый кабель работает не хуже, чем покупной аналог.

Также рекомендуем прочесть статью, где мы рассказали о лучших способах соединения витой пары между собой. Подробнее – переходите по ссылке.

Выводы и полезное видео по теме

Подробный видеоинструктаж по обжимке сетевого кабеля:

Прищепка, отвертка, точилка – альтернативный набор для обжима:

Почему важно соблюдать порядок расположения по цветам:

Обучиться обжиму интернет провода может каждый, для этого не нужно получать квалификацию или обладать особым талантом. Достаточно разобраться в устройстве кабеля и коннектора, выучить пару схем и приобрести специальные обжимные клещи.

Отработав навык на домашней сети, вы сможете помогать родителям, соседям и своим друзьям, освободив их от проблем с интернет-коммуникациями.

Если вам приходилось неоднократно заниматься обжимом интернет проводов, поделитесь, пожалуйста, опытом с нашими читателями. Возможно вы знаете тонкости которые мы не учли в нашем материале? Пишите свои комментарии под статьей.

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.
Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

Установка проводного Интернета — Простое руководство

* Этот пост может содержать партнерские ссылки. Пожалуйста, ознакомьтесь с моим раскрытием, чтобы узнать больше.

На протяжении многих статей в EMF Academy я подробно рассказываю об опасностях Wi-Fi, одной из форм электромагнитного излучения. Я часто рекомендую настроить проводной Интернет у вас дома или на работе в качестве отличной альтернативы Wi-Fi, но до сих пор у меня никогда не было отличного руководства, которое бы точно показало вам, как это настроить.

Проводной Интернет имеет преимущества для вашего здоровья, конфиденциальности и безопасности, не говоря уже о том, что вы часто достигаете более высоких и стабильных скоростей Интернета!

Итак, в этом руководстве я подробно расскажу вам, как настроить проводной Интернет в вашем доме.Я покажу вам простое оборудование, которое вам понадобится, где его взять и как именно им пользоваться.

После того, как я проведу вас через настройку вашего нового проводного Интернета, мы немного поговорим о том, почему я думаю, что это так важно практически для всех.

Приступим.

Что такое проводной Интернет

Проводной Интернет — это, по сути, противоположность беспроводному Интернету. Вместо того, чтобы использовать возможности Wi-Fi маршрутизатора для беспроводной передачи данных между точкой доступа и вашим устройством, вы используете кабели Ethernet для обеспечения подключения к Интернету.

Это позволяет иметь быстрый, надежный доступ в Интернет с низким уровнем электромагнитных полей без необходимости подключения через Wi-Fi. Обычно это делается с помощью модема, коммутатора Ethernet и кабелей Ethernet.

Позвольте мне показать вам, как настроить проводное подключение к Интернету у вас дома или в офисе.

Пошаговое руководство по настройке проводного подключения к Интернету

Есть много способов настроить проводное подключение к Интернету в вашем доме, поэтому я покажу вам самый простой и универсальный способ.

По сути, то, что мы собираемся сделать, — это отключить Wi-Fi в нашем доме (вы можете даже не осознавать, что он активен), а затем провести серию экранированных кабелей Ethernet Cat 6 от нашего модема (или коммутатора) к различным комнатам в нашем доме. дом, требующий интернета.

Шаг 1. Определите нашу настройку Интернета

Обычно ваш интернет-провайдер предоставляет вам модем. Этот провайдер сильно различается в зависимости от того, где вы живете.

Модем — это аппаратное обеспечение, к которому подключается коаксиальный кабель, предоставленный вашей интернет-компанией.Модем будет принимать это интернет-соединение, исходящее либо от кабельной приставки, либо от спутника, если у вас есть спутниковая сеть.

В наши дни модемы часто также являются маршрутизаторами. Это просто означает, что модем, который вы получаете от своего интернет-провайдера, часто уже имеет встроенный Wi-Fi, так что это 2-1 маршрутизатор / модем.

Это означает, что первое, что нам нужно сделать, это определить, есть ли у нас только модем или модем и маршрутизатор в одном, чтобы мы могли отключить Wi-Fi. Эта информация обычно четко указана на коробке или на листе бумаги.Однако, если вы не уверены, просто позвоните своему провайдеру и спросите, он вам ответит. Если это устройство 2-в-1, мы хотим отключить Wi-Fi.

Иногда кнопка находится прямо на устройстве, однако это не всегда так. Итак, если что-то непонятно, просто погуглите «(имя модема) + отключить Wi-Fi», и вы сможете найти довольно четкие инструкции.

Если вы не хотите этого делать, вы также можете приобрести собственный маршрутизатор. Обязательно спросите своего интернет-провайдера или проверьте в Интернете, совместим ли он, у них всегда есть список.Мне лично нравится этот роутер Netgear, который вы можете купить на Amazon, но прежде чем покупать что-либо, убедитесь, что он совместим.

Хорошо, теперь, когда мы выяснили ситуацию с модемом и отключили Wi-Fi, пора определить, сколько портов нам понадобится для нашей проводной интернет-сети.

Шаг 2 — Решите, сколько портов нам нужно

Хорошо, теперь пора заняться визуальным планированием. Мне нравится делать это простой ручкой и бумагой.

Нарисуйте простой вариант плана этажа вашего дома и отметьте, где в настоящее время установлен модем.Решите, сколько портов вам понадобится для каждой комнаты. Например, возможно, в вашей гостиной нужно 1 возле телевизора и еще один возле стула или дивана, который вы можете подключить к своему ноутбуку.

Может быть, вашему офису понадобится еще один-два порта и т. Д.

Подсчитайте общее количество портов, к которым вам нужно будет жестко подключить кабель Ethernet.

Шаг 3. Получите коммутатор Ethernet

То, что нам понадобится дальше, называется коммутатором Ethernet. Не волнуйтесь, им очень просто пользоваться.Обычно вы подключаете один действующий кабель Ethernet от модема к первому порту коммутатора. Это обеспечит доступ в Интернет ко всем остальным портам коммутатора. Это позволит нам подвести кабели к нескольким комнатам.

В зависимости от того, сколько портов вы решили, что вам нужно выше, это поможет определить, какой коммутатор вам понадобится. Если вам нужен доступ в Интернет только для одного устройства, коммутатор не требуется, просто подключите один кабель Ethernet к первому порту на задней панели модема, а другой конец — к компьютеру или устройству.

Однако, если вам нужно подключить несколько устройств по всему дому, самым простым способом будет использование коммутатора. Взгляните на изображение ниже, на котором показан модем, подключенный к простому коммутатору Ethernet. Вы можете видеть, что модем обычно имеет единственный порт Ethernet-выхода, и вы пропустите Ethernet-кабель (обычно поставляемый с модемом) от модема к любому порту на коммутаторе, для простоты я предпочитаю использовать первый порт.

В зависимости от того, сколько устройств нам нужно подключить, это поможет нам выбрать между коммутатором Ethernet с 5, 8 или 16 портами.

Вот ссылки на качественные переключатели, которые отлично подойдут для этого:

Важно помнить, что когда вы выбираете коммутатор, вам нужно вычесть один порт, потому что он будет занят подключением к модему.

Хорошо, теперь у нас есть модем и коммутатор. Убедитесь, что модем включен и подключен к коаксиальному кабелю. Затем проложите короткий кабель Ethernet (обычно он идет в комплекте с модемом) от очевидного порта модема к первому порту на нашем коммутаторе.

Хорошо, теперь мы готовы приступить к электромонтажу в доме!

Шаг 4 — Прокладка кабелей Ethernet

Хорошо, теперь, когда у нас есть наша маленькая базовая станция с модемом и коммутатором, пришло время купить несколько кабелей Ethernet, чтобы проложить их в разные комнаты в нашем доме.

Поскольку одна из наших целей с этой установкой — уменьшить электромагнитное излучение в доме (наряду с более быстрым и надежным Интернетом), я предлагаю использовать экранированные кабели Ethernet.

Я бы лично использовал те, которые вы можете купить на Amazon, длиной 50 или 100 футов в зависимости от того, как далеко вам нужно проложить кабель.

Теперь я не собираюсь увязать в этой статье со спецификой прокладки кабелей Ethernet и установки групповых ящиков, потому что в Интернете есть гораздо лучшие руководства.

Фактически, вот действительно хорошее руководство о том, как именно подключить эти коробки для себя, которому вы можете следовать шаг за шагом.

Если вы не хотите беспокоиться об установке новых коробок и розеток для сети Ethernet, а просто хотите прокладывать кабели напрямую, это действительно просто.

Возьмите кабели Ethernet, которые я рекомендовал, подключите один конец к одному из портов коммутатора, а затем проложите кабель, как вам нужно, в комнату, где он вам понадобится. Затем вы можете просто подключить другой конец к компьютеру.

Многие офисы делают это, пропуская его через подвесной потолок. Я также видел дома и офисы, просто прокладывающие провода по стене с помощью изоленты.

Очевидно, что эти решения не будут выглядеть так же хорошо, как правильная установка пластин, но они будут работать так же хорошо.

Шаг 5 — Подключите и отключите WiFi

Хорошо, теперь мы просто подключили кабели Ethernet к нашему ноутбуку, настольному компьютеру или другому устройству, и все готово!

Следующее, что вам нужно сделать, это отключить Wi-Fi на своих устройствах, чтобы они не искали постоянно сети. Это приведет к тому, что они будут излучать больше радиочастотного излучения, типа излучения ЭМП, в котором нет необходимости, поскольку мы жестко подключили устройство с помощью кабеля Ethernet.

Вы также можете подумать об отключении Bluetooth, я не буду вдаваться в подробности того, почему Bluetooth может быть опасен, вместо этого я просто предложу эту статью, которую я написал.

Также может быть разумным, когда это возможно, использовать внешнюю (проводную) клавиатуру и мышь. Это не только увеличит расстояние между вами и вашим устройством, но и проводные устройства не будут излучать излучение через соединение Bluetooth.

И вуаля! Теперь у вас дома настроен проводной интернет! Если у вас есть какие-либо вопросы по поводу этого процесса, не стесняйтесь обращаться ко мне, и я сделаю все возможное, чтобы помочь!

Теперь давайте ответим на несколько связанных вопросов.

Установка проводного Интернета наверху

Есть несколько способов сделать это, поэтому я просто резюмирую их.

Идея здесь в том, что ваш модем / маршрутизатор / коммутатор находится на другом этаже, чем ваш компьютер, и вам нужно проводное соединение.

Итак, вы можете проложить кабель Ethernet (самостоятельно или нанять профессионала) или использовать беспроводной ретранслятор.

Самостоятельное подключение

Чтобы сделать это самостоятельно, вы в основном собираетесь сделать то, что мы сделали на шагах выше.Вы подключите длинный кабель Ethernet к коммутатору, а затем проведете его либо непосредственно к компьютеру на другом этаже, либо подключите его к розетке, к которой затем можно подключить компьютер.

Логистика этого полностью зависит от того, как построен ваш дом, и от того, сможете ли вы пройти через стену или вам придется просверлить небольшое отверстие в полу. Я бы посоветовал вам проконсультироваться с мастером или электриком, чтобы решить, как лучше всего это сделать.

Беспроводной повторитель

А теперь отказ от ответственности по поводу этой опции.Это не совсем проводное решение, потому что для его работы требуется Wi-Fi. Я упоминаю об этом здесь только потому, что это распространенный вариант, когда вам нужен надежный Интернет, но ваше устройство находится на другом этаже.

Таким образом, это решение очень распространено, если у вас есть компьютер или устройство, которое не поддерживает беспроводное соединение и требует кабеля Ethernet.

Беспроводной ретранслятор, такой как этот, который вы можете получить на Amazon, в основном захватывает сеть Wi-Fi, а затем повторяет сигнал, улучшая радиус действия вашей сети.Дополнительным преимуществом этих устройств является то, что они обычно имеют порты Ethernet.

Итак, вы можете подключить его к розетке рядом с компьютером, подключить его к сети Wi-Fi, а затем подключить кабель Ethernet к компьютеру. Теперь у вас есть подключение к Интернету через кабель Ethernet без необходимости прокладывать кабель на всем протяжении от маршрутизатора или коммутатора.

Разница между Wi-Fi и проводным Интернетом

Отличие довольно простое.

Проводное соединение позволяет передавать доступ в Интернет напрямую от точки доступа к устройству через кабель Ethernet.

WiFi использует беспроводное соединение для передачи данных между маршрутизатором и устройством.

Проводное подключение к Интернету обеспечивает повышенную скорость и стабильность, а также значительно снижает электромагнитное излучение. Беспроводные соединения предлагают простоту и мобильность.

Вот короткое видео, в котором рассказывается обо всех этих различиях.

Последние мысли

Установка простого проводного подключения к Интернету в вашем доме — чрезвычайно разумный долгосрочный вариант.Это не только даст вам более быструю и надежную скорость интернета, но и значительно сократит электромагнитное излучение в вашем доме из-за отсутствия Wi-Fi.

Если вы хотите сохранить Wi-Fi, но уменьшить воздействие радиации, я рекомендую вам ознакомиться с этой статьей о защитных устройствах WiFi-роутера. Если вы ищете другие способы уменьшить воздействие ЭМП, обязательно посетите мою страницу рекомендуемых продуктов.

Я надеюсь, что вы нашли это простое руководство полезным. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться ко мне, и я сделаю все возможное, чтобы помочь!

С уважением,

Что такое прямое кабельное соединение (DCC)?

Что означает прямое кабельное соединение (DCC)?

В Microsoft Windows прямое кабельное соединение (DCC) — это функция, которая позволяет подключать компьютеры с помощью инфракрасного порта или через последовательные или параллельные порты компьютеров.Другими словами, прямое кабельное соединение — это соединение между портами ввода / вывода двух компьютеров, устанавливаемое с помощью устройства сопряжения. Для компьютеров, на которых отсутствует адаптер Ethernet, это выгодный способ передачи файлов и доступа к ресурсам.

С появлением в компьютерах текущего поколения таких функций, как Ethernet, Bluetooth и Wi-Fi, поддержка прямого кабельного соединения в более новых версиях Microsoft Windows в основном прекратилась.

Techopedia объясняет прямое кабельное соединение (DCC)

Прямое кабельное соединение — это часто используемая функция в Windows 95, Windows 98, Windows 2000, Windows ME и Windows XP.Чтобы использовать прямое кабельное соединение, эта функция должна быть установлена ​​на обоих компьютерах, должна использоваться двунаправленный кабель параллельного или последовательного порта или даже нуль-модемный кабель, и на обоих компьютерах должна быть установлена ​​операционная система Windows, но есть Нет ограничений на версию Microsoft Windows на компьютерах. Чтобы создать прямое кабельное соединение, которое действует как хост, необходимо войти в систему как администратор, хотя гостевые соединения возможны без прав администратора.Прямое кабельное соединение способно обойти требования аутентификации. Также можно было установить несколько прямых кабельных соединений. В большинстве случаев установка поддержки удаленного доступа к сети требовалась для совместного использования ресурсов, таких как папки и принтеры, с другими пользователями при прямом кабельном соединении.

Использование прямого кабельного подключения дает определенные преимущества. Это экономичное сетевое соединение. Эта характеристика также может помочь в работе в качестве шлюза для остальной части локальной сети.Нет необходимости настраивать какие-либо входы / выходы для адаптера или запросов прерывания. Более того, прямое кабельное соединение можно использовать по мере необходимости, и, в отличие от других функций, нет необходимости постоянно работать на компьютерах. Однако прямое кабельное соединение — медленное сетевое соединение.

Как в Windows использовать прямое кабельное соединение для подключения двух компьютеры?

Этот контент был заархивирован и больше не поддерживается Университетом Индианы. Информация здесь может быть неточной, а ссылки могут быть недоступны или надежны.

Вы можете использовать прямое кабельное соединение в Windows 2000 и Опыт:

  • Windows должна быть установлена ​​на каждом компьютере. Однако ты не ограничено использованием одной и той же версии Windows на обоих компьютеры. (Например, вы можете подключить компьютер с Windows 2000 к компьютер с Windows XP.)
  • Прямое кабельное соединение должно быть установлено на обоих компьютерах.
  • У вас должен быть двунаправленный кабель последовательного или параллельного порта, либо нулевой модемный кабель.

Для подключения кабеля следуйте соответствующим указаниям ниже:

Windows XP

  1. В меню выберите, затем .

    Примечание: Если это не соответствует тому, что вы видите, обратитесь к Работайте в Windows.

  2. В разделе «Сетевые задачи» выберите, а затем щелкните.
  3. Выбрать. Щелкните.
  4. Выбрать. Нажмите .
  5. Один из двух компьютеров должен быть настроен как Хост, а Другой как Гость. Хост — это компьютер, на котором есть файлы или ресурсы, которые вы хотите передать, а Гость — это компьютер, на который который вы будете передавать файлы или ресурсы. Выберите, в какой роли это компьютер будет играть в передаче, или, и затем щелкните.
  6. Если этот компьютер будет хостом, выберите, какой порт и кабель вы хотите использовать для этого подключения; Волшебник формулирует это, спрашивая вас выбрать «Устройство». Выберите подходящий; например, если вы используя параллельный кабель для подключения, выберите.

    Если этот компьютер будет гостевым, вы увидите страницу с запросом набрать. Вам нужно ввести имя для этого соединение, такое как имя хост-компьютера. Вы можете выбрать любой имя, которое вы хотите. Не беспокойтесь о том, какой интернет-сервис провайдер, который хост-компьютер использует для общего доступа в Интернет использовать, потому что для целей прямого кабельного подключения хост компьютер является поставщиком Интернет-услуг для гостевого компьютера.

    Щелкните.

  7. Если этот компьютер будет Хостом, вы выберете пользователей, которые можно использовать это соединение. Если этот компьютер будет гостевым, вы выберите, могут ли другие пользователи использовать это соединение, или оно должно быть ограничено только вами. Сделайте свой выбор и нажмите.
  8. Если этот компьютер является гостевым, у вас есть возможность проверить поле, которое поместит ярлык для подключения на рабочий стол. Если этот компьютер является хостом, эта опция недоступна.В обоих случаях, это последняя страница. Щелкните.

Окна 2000

  1. В меню выберите, затем .
  2. Дважды щелкните.
  3. Мастер сетевого подключения запустится. Щелкните.
  4. Выберите, а затем щелкните.
  5. Один из двух компьютеров должен быть настроен как Хост, а Другой как Гость. Хост — это компьютер, на котором есть файлы или ресурсы, которые вы хотите передать, а Гость — это компьютер, на который который вы будете передавать файлы или ресурсы.Если этот компьютер будет быть Хостом, затем выберите здесь. В противном случае выберите .
  6. Выберите, какой порт и кабель вы хотите использовать для этого подключения; Мастер формулирует это, предлагая вам выбрать «Устройство». Выбирать правильный; например, если вы используете параллельный кабель для подключения, выберите, а затем щелкните .
  7. Если вы настраиваете этот компьютер в качестве хоста, теперь вы укажите, какие пользователи могут подключаться к компьютеру. Вы можете выбрать любой из перечисленные, или вы можете щелкнуть, чтобы создать новый.Если вы настраиваете этот компьютер в качестве гостя, теперь вы указываете могут ли все пользователи использовать это соединение, или оно зарезервировано для только ты сам. Выберите один и щелкните.
  8. Введите имя подключения и нажмите.

Прямое подключение через Ethernet (примечание к приложению)

Обзор

Обычная настройка сети использует маршрутизатор, но вместо этого вы можете настроить сетевой адаптер Ethernet вашего компьютера для размещения статической сети. Затем вы можете напрямую подключить устройство LabJack через его порт Ethernet.Вы также можете подключить несколько устройств к коммутатору или концентратору, подключенному непосредственно к порту Ethernet вашего компьютера.

Прямое соединение Ethernet — это быстрое соединение Ethernet с малой задержкой, поскольку количество сетевых соединений минимально.

Шаги по настройке прямого подключения к сети Ethernet

Настройте статический IP-адрес как для LabJack, так и для компьютера.

Настройте свой компьютер:

Следуйте инструкциям для вашей операционной системы, чтобы настроить порт Ethernet вашего компьютера на статический IP-адрес IPv4.Например:

  • Дайте вашему компьютеру статический IP-адрес: 192.168.1.2
  • Маска подсети должна быть: 255.255.255.0
  • Шлюз по умолчанию должен быть: 192.168.1.1

Если у вас несколько сетевых адаптеров, убедитесь, что другие сетевые адаптеры не перекрываются. Например, если несколько сетевых адаптеров имеют шлюз 192.168.1.1, то будет работать только один из них. Для этого можно использовать другой сетевой шлюз, например 192.168.25.1.Отрегулируйте сетевые конфигурации LabJack соответствующим образом.

Настройте LabJack T4 или T7:

Используйте Kipling для настройки статического IP-адреса:

  1. Подключите компьютер к LabJack через USB.
  2. Запустите Kipling, подключитесь к LabJack через USB и перейдите на вкладку «Сетевые настройки».
  3. Отключите DHCP, чтобы разрешить ручной ввод сведений о сети.
    1. Введите IP-адрес: 192.168.1.3
    2. Подсеть: 255.255.255.0
    3. Шлюз: 192.168.1.1
    4. Вы можете оставить IP-адреса DNS / Alt-DNS по адресу: 0.0.0.0
    5. Нажмите кнопку Применить.
  4. Подождите несколько секунд, пока в сообщении о состоянии подключения устройства появится сообщение «Подключено» и отобразится статический IP-адрес 192.168.1.3. Если этого не произошло, закройте Kipling, выключите и снова включите LabJack, снова откройте Kipling и повторите попытку.

Для устройств без USB используйте перемычку SPC-to-AIN3 для временной настройки статического IP-адреса.

Проверить соединение:

Теперь перейдите к шагу № 7 настройки WiFi и Ethernet… Примечание по приложению, и в зависимости от того, что произойдет, вам, возможно, потребуется ознакомиться с советами по устранению неполадок в конце заметки по приложению «Базовая сеть и устранение неполадок».

При потере связи со статическим IP-устройством

Если конфигурация Ethernet устройства будет сброшена, по умолчанию будет включен DHCP. В большинстве случаев устройство, использующее DHCP, не сможет обмениваться данными в статической сети. Варианты восстановления связи:

Является ли Ethernet быстрее, чем Wi-Fi? Да, и вот почему

  • Ethernet обычно быстрее, чем соединение Wi-Fi, но также имеет другие преимущества.
  • Проводное кабельное соединение Ethernet более безопасно и стабильно, чем Wi-Fi.
  • Вы можете легко проверить скорость своего компьютера по Wi-Fi по сравнению с подключением Ethernet.
  • Посетите техническую библиотеку Insider, чтобы узнать больше.
Идет загрузка.

Появление Wi-Fi было большим событием.Это облегчило доступ к Интернету в труднодоступных местах, упростило подключение новых устройств, не говоря уже о сокращении количества кабелей на наших этажах.

Однако, если вы ищете максимально быстрое и стабильное соединение, вам все равно следует придерживаться кабеля Ethernet. Это менее удобно, но может похвастаться множеством преимуществ.

Ethernet почти всегда быстрее, чем Wi-Fi

Если вам нужно быстрое соединение, вам следует подумать о подключении как можно большего количества ваших устройств к Ethernet.Это связано с тем, что Ethernet почти всегда быстрее, чем соединение Wi-Fi с того же маршрутизатора.

Это правда, что радиоволны невероятно быстрые. Но кабель Ethernet позволяет вашим устройствам отправлять и получать данные практически мгновенно. Это особенно актуально, если у вас оптоволоконное соединение.

Это также означает, что не имеет значения, насколько близко или далеко вы находитесь от маршрутизатора. Пока ваш кабель Ethernet достигает длины, вы почти не заметите потери скорости.

Вы можете сравнить скорости Wi-Fi и Ethernet, запустив быстрый тест скорости с использованием обоих подключений.Вы почти наверняка обнаружите, что соединение Ethernet будет быстрее.

Согласно testmy.net, скорость загрузки через Интернет на этом устройстве увеличивается почти вдвое при использовании кабеля Ethernet: 310,2 Мбит / с по сравнению с 164 Мбит / с без него.Эмма Уитман / Инсайдер

Наш собственный быстрый тест показал, что скорость загрузки через Ethernet почти вдвое выше, чем через Wi-Fi.

Ethernet более стабилен, чем сигнал Wi-Fi.

Если использовать аналогию, кабель Ethernet для Wi-Fi — это то же самое, что стационарный телефон для сотового телефона.Вместо того, чтобы передавать сигнал по беспроводной сети, кабель Ethernet передает ваши данные через кабель в электронном виде.

Некоторые ноутбуки имеют встроенный порт Ethernet, в то время как другие, особенно Mac, требуют специального адаптера.Чалонграт Чувари / EyeEm / Getty Images

Короче говоря, это означает, что данные с меньшей вероятностью будут потеряны или ухудшены в процессе. Вам также не нужно беспокоиться о том, что сигнал будет заблокирован или замедлен близлежащей электроникой или барьерами.

Если ваш Ethernet-кабель физически не сломан, его мало что может вывести из строя, за исключением отключения электроэнергии.

Ethernet-соединения, вероятно, более безопасны, чем Wi-Fi

Хотя умное название сети Wi-Fi, такое как «FBI Surveillance Van», может отговорить некоторых соседей от попыток взлома вашей сети, вы все равно более защищены с Ethernet-соединением.

Любой пароль Wi-Fi можно взломать, приложив достаточно усилий, а поскольку сигналы Wi-Fi проходят через открытый воздух, их можно перехватить.Но чтобы получить доступ к соединению Ethernet, вам понадобится , чтобы иметь кабель и маршрутизатор. Невозможно взломать Ethernet без физического подключения.

Как соединить два компьютера с помощью кабеля Ethernet?

Самый простой способ соединить две компьютерные системы без использования Интернета — через кабель Ethernet. После установления соединения две системы могут обмениваться файлами между собой, а также просматривать и редактировать эти файлы. В этом руководстве мы шаг за шагом научимся устанавливать соединение между двумя компьютерами с помощью кабеля Ethernet.

Чтобы соединить два компьютера с помощью кабеля Ethernet, выполните следующие действия:

Шаг 1: Сначала проверьте, поддерживают ли две выбранные системы кабель Ethernet.

Шаг 2: Если какая-либо или обе системы не поддерживают кабель Ethernet, то требуется внешний адаптер Ethernet.

Шаг 3: Подключите один конец кабеля Ethernet к первой системе, а оставшийся конец — ко второй системе.

Шаг 4: После того, как кабели Ethernet подключены к обеим системам, откройте Панель управления.Нажмите кнопку пуска и введите панель управления или нажмите «
