Распиновка микро usb разъема для зарядки своими руками

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

АВТОР: Алексей Алексеевич.




Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

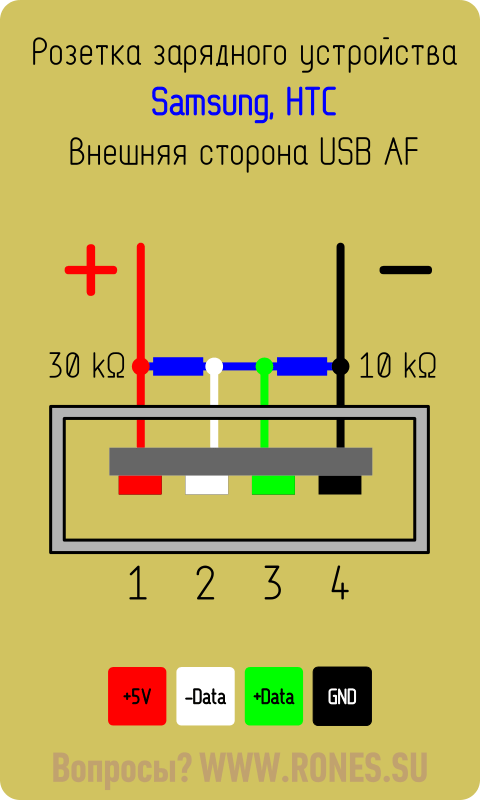

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

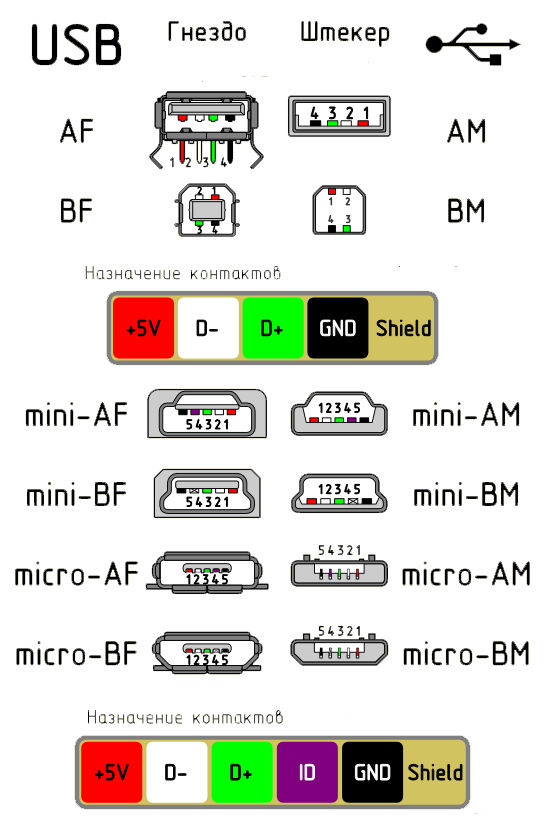

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB.

При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.


Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

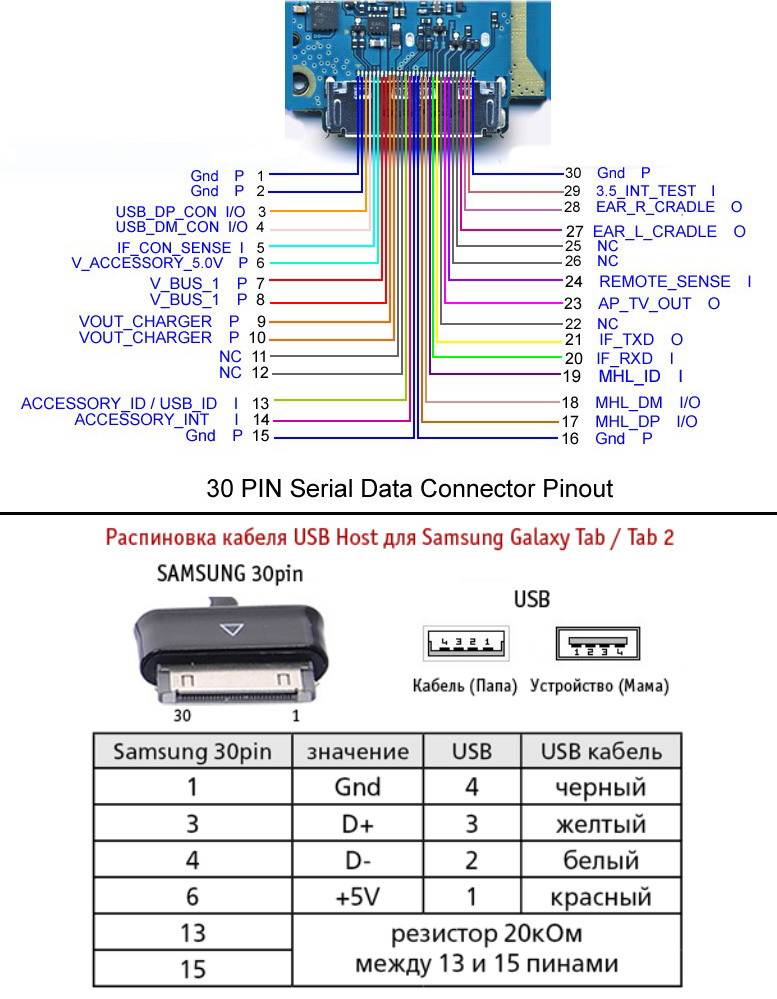

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.


Распиновка USB. Виды разъемов и распиновка юсб по цветам

Автор Даниил Леонидович На чтение 6 мин. Просмотров 25.2k. Опубликовано Обновлено

Кабель с интерфейсом USB применяют для подключения различных устройств между собой с целью обмена данными и зарядки гаджета.

Провода с разъемами версии 2.0 и 3.0 представлены большим многообразием коннекторов, отличающихся формой, расположением питающих и изолирующих контактов. Названия маркируются буквенными индексами, позволяющими распознать их тип, разновидность и «пол». Распределение по маркировке называют распиновкой USB штекера.

Распиновка USB штекера

Для передачи пакетов данных используется последовательная шина. Она представляет собой 4 провода, два из которых необходимы для обмена данными, а вторые два для питания. Для идентификации применяется распиновка по цветам.

Условно различают гнезда по типу шин:

  • тип А – питающие, к ним подключают хосты и компьютеры;
  • тип В – пассивные, применяют для подсоединения периферических устройств;
  • тип С – универсальные, оснащаются одинаковыми коннекторами для скоростного обмена данными.

Для подключения к периферийным устройствам используют коннекторы усб и mini-USB. При подсоединении гнезда к проводу учитывают цветовую схему распайки, тип штекера и соединения, назначение и классификацию кабелей. Длительность работы кабельной линии зависит от правильности и качества соединения.

Виды разъемов USB

Шина с универсальным последовательным интерфейсом представлена тремя видами usb разъемов:

  1. USB 1.0 – устаревшая шина, используемая сейчас только для передачи данных в мышах и джойстиках предыдущих версий. Низкая скорость связана с особенностями режима работы. Здесь используются Low-speed и Full-speed. Режим Low-speed обеспечивает обмен данными на скорости не более 10-1500 Кбит/с. Режим Full-speed применяется для подсоединения аудио оборудования и видео устройств.
  2. USB 2.0 – широко распространен в устройствах, применяемых для хранения данных, а также подключения оборудования, воспроизводящего видео. В них задействуется еще один режим High-speed, позволивший увеличить скорость работы до 480 Мбит/с. На практике из-за конструктивных особенностей разъема этот параметр не превышает 30-35 Мбайт/с. Структура гнезда идентична штекеру предыдущей версии.
  3. USB 3. 0 – отличается от предыдущих версий скоростной передачей информации. Он промаркирован синим цветом на контактах штекера. Максимальная скорость обмена данными составляет 5 Гбит/с. Для питания используется повышенное количество тока до 900 мА.

Все три типа разъемов частично совмещаются между собой. При использовании шины последней версии с предыдущими аналогами снижается скорость передачи данных. USB 3.0 пригоден для зарядки большинства периферийных устройств без задействования специальных блоков.

Подключение скоростного разъема 3.0 типа В к младшему аналогу невозможно. Такие штекеры отличаются расположением контактов. Подсоединение USB 3.0 к порту версии 2.0 допускается только по типу А.

Распиновка USB кабеля по цветам

В описании к кабелям указывается его ориентация штекера по умолчание. Цоколевку определяют по внешней стороне. Если необходимо описать структуру с монтажной стороны, данный факт обязательно отмечают в технической документации. Изолирующие места помечают темно-серым цветом на разъеме и светло-серым на металлической части корпуса.

Фиолетовая маркировка применяется на проводах для зарядки и ДАТА-кабелях.

Pinout необходима для идентификации неисправной магистрали при ремонте. Она указывает на назначение того или иного компонента.

Распиновка USB 2.0

В стандартном USB 2.0 задействуют 4 провода. Их идентифицируют по такой схеме:

  • +5V – имеет провод VBUS красного цвета, применяют для питания, поддерживает напряжение 5V, сила тока не превышает 0,5 А;
  • D – Data-, оснащен белой изоляцией;
  • D+ – Data+, промаркирован зеленым цветом;
  • GND – необходим для заземления, напряжение на нем 0 В, цвет черный.

Важно! В кабеле подается напряжение до 5V, поэтому номинал тока не превышает 0,5 А. Нельзя с помощью шины с интерфейсом 2.0 подключать технику мощностью выше 2,5 Ватт, включая крупногабаритное оборудование.

Расположение цветовой маркировки на коннекторах типа А и В одинаковое. Отличие состоит в способе соединения контактов. В первом случае применяется линейное расположение, во втором – сверху-вниз. Соединители типа А имеют буквенную маркировку M (male), тип В – F (female).

Во многих проводах внедряют дополнительный кабель без изоляции для экрана. Его не помещают цветом, цифровыми или буквенными идентификаторами.

USB micro

Кабель USB micro имеет 5 pin (контактных площадок), к которому подводят соответствующий провод из монтажного кабеля. На нем имеются защелки для жесткой фиксации с портом. Контакты идентифицируют по числовым обозначениям, которые считывают справа-налево.

Различают такие виды usb разъемов:

  • первый – VCC, изоляция, номинал 5V, для питания
  • второй – D-, белый провод;
  • третий – D+, зеленая маркировка;
  • четвертый – ID, без цветовой идентификации, в коннекторах А соединяется с заземлением;
  • пятый – черного цвета, заземление.

В экранирующей части штекера обустроена фаска, обеспечивающая плотное прилегание деталей. Экранирующий провод не припаивается к контактным площадками. Кабели со штекерами микро и мини имеют идентичное распределение, отличаются только размерами штекера.

Преимущества

Кабель USB со штекером micro выделяется повышенной прочностью и надежностью корпуса. При неумелом обращении и ремонте возможна поломка контактов. К неисправностям приводят резкие движения во время подсоединения к порту, падение гаджета, особенно, при ударах разъемом о твердую поверхность. Иногда неисправности появляются из-за заводского брака или неправильного применения.

Кабель USB Micro

При неправильном припаивании во время подключения кабеля возникают сбои, которые характеризуются такими признаками:

  • на экране гаджета появляются оповещения об аппаратных ошибках, устройство не находит или не распознает подключение;
  • отсутствует синхронизация между подключенными устройствами, но зарядка осуществляется;
  • на значке батареи идентифицируется процесс зарядки, но фактически электропитание не поступает;
  • устройство не реагирует на подключение либо выдает оповещение о поломке;
  • возникает короткое замыкание в блоке питания либо порту.

Причиной плохого контакта могут быть нарушения, возникающие между звеньями цепи. Пайка осуществляется с помощью распайки контактов. Данную процедуру называют распиновкой. Каждый провод подключают повторно после зачистки, опираясь на идентификацию по цвету.

Не следует спешить, иначе можно повредить соседние участки. Такая распиновка позволяет избежать ошибок, приводящих к выходу из строя техники.

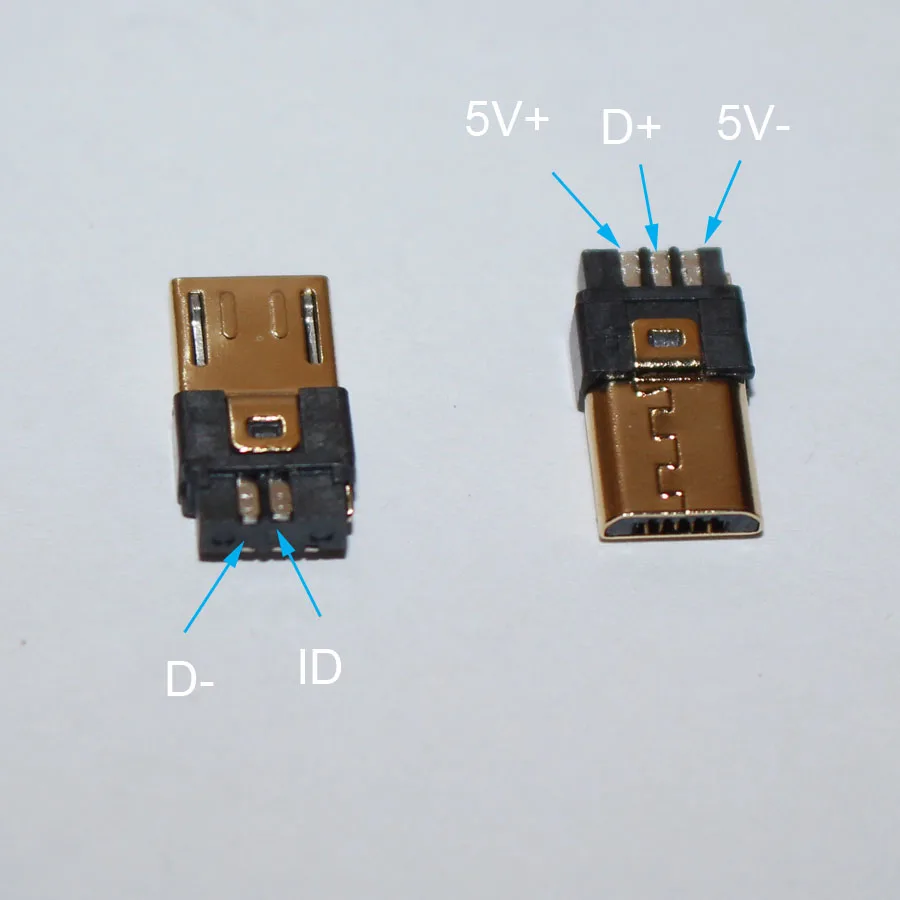

Функции «ножек» разъема micro-USB

Разъем micro-USB применяют для зарядки небольших и портативных энергозависимых устройств и синхронизации данных между ПК и гаджетами. Он состоит из пяти «ножек». Две «ноги» разведены по разные стороны корпуса: одна является плюсовой номиналом 5V, вторая – минусовой. Такое расположение снижает вероятность поломки.

Близко к минусовой «ножке» размещен еще один контакт, который при неосторожном подключении к порту легко ломается. При повреждении этой «ноги» кабель выходит из строя. На значке батареи может отображаться процесс подключения, но фактическая зарядка невозможна. Чаще всего данное повреждение приводит к тому, что гаджет не реагирует на подсоединение штекера.

Две оставшихся «ножки» применяются для обмена данными и синхронизации между устройствами. С помощью них возможна выгрузка и загрузка файлов с гаджета на ПК и назад, перенос видео и фото, аудио. Работа осуществляется синхронно. При повреждении только одного контакта прекращается работа второго. Знание распиновки по цвету позволяет припаять правильно провода и возобновить работу штекера.

Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

  • А — подключается в гнездо «маму» на компьютере или хабе;
  • Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

  • Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
  • Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
  • Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).


Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


особенности цоколевки всех видов разъема ЮСБ, цветовая схема

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

  • Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
  • Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
  • Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

  • Красный — 5 В+.
  • Белый — данные-.
  • Зеленый — данные+.
  • Черный — общий.
  • Фиолетовый — прием-.
  • Оранжевый — прием+.
  • Без цвета — земля.
  • Синий — передача-.
  • Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Микро usb распиновка для зарядки мобильных

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

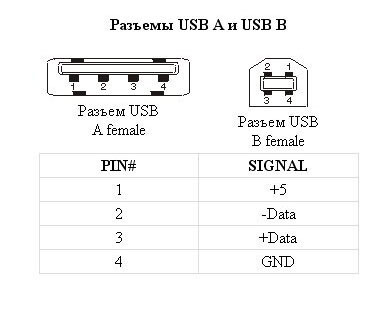

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A – штекер;
  • B – гнездо;
  • 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 – заземление GND;
  • 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Номер проводаНазначениеЦвет
1VCC питание 5Vкрасный
2данныебелый
3данныезеленый
4функция ID, для типа A замыкается на заземление
5заземлениечерный

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2. 0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.

Схемы коннекторов USB 2.0

Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.

В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Проблемы с зарядкой по USB обычно появляются при использовании постороннего (не родного) зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще.

Как это ни странно, некоторые мобильные устройства не поддерживают зарядку через гнездо USB mini/micro, хоть и оборудованы им. К примеру, некоторые планшеты снабжены отдельным (круглым) гнездом для подключения зарядного устройства (ЗУ).

При зарядке устройства от USB компьютера следует понимать, что порт USB способен выдать ток не более 0,5 ампера (USB 2.0) или не более 0,9 ампера (USB 3.0). И если для заряда устройства требуется больший ток (1÷2 ампера), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Придётся искать ЗУ подходящей мощности.

Итак, вы подключили гаджет к левому/самодельному зарядному устройству, а он не заряжается, да ещё и пишет, что зарядное устройство не поддерживается. Это связано с тем, что перед тем как позволить себе заряжаться, некоторые мобильные устройства замеряют напряжения на 2 и 3 контактах USB и по этим напряжениям определяет тип зарядного порта. А некоторые — просто проверяют наличие перемычки между контактами 2 и 3 или ещё и контролируют потенциал этой связки. Если гаджет не рассчитан на подключение к данному типу зарядного порта или тип порта не определён, то зарядное устройство будет отвергнуто.

Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приводится чертёж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3. Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Nokia, Philips, LG, старый Samsung, HTC, Explay, Dell Venue и многие другие устройства признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены или замкнуты резистором не более 200 Ом. Закоротить контакты 2 и 3 можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель. Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Тип зарядного порта для iPhone и прочей продукции «Apple». От этого же порта охотно заряжается планшет Freelander PX1.

USB Data кабель iPhone iPod распайка, распиновка разъемов.

Если вы случайно перепутаете местами Белую и Зеленую жилу, то ничего страшного не произойдет. Windows скажет что USB устройство неопознано. Просто поменяйте их местами.

Если вы перепутаете их с Красной жилой – попадание +5V на чип управления данными (при допустимых 2,8V) может привести к сгоранию чипа как на iДевайсе, так и на компьютере. Либо к сгоранию USB разъема в целом на компьютере или в iДевайсе.

А может и вся материнская плата потухнуть.

Разъемы состоят из двух склеенных пластиковых половинок. Внутри располагается 4-х жильный кабель (жилы обычно Красного, Белого, Зеленого и Синего, либо Черного цвета) и сам разъем. В домашних условиях при наличии инструмента не составляет труда аккуратно вскрыть разъем и произвести пайку.. После обе половинки склеиваются суперклеем.

Вилка кабеля, подключаемая к iPhone/iPod.

С левой стороны разъема видим 3 контакта друг за другом, и один контакт посередине. Итак, слева направо:

Зеленый (Green, D-)

Красный (Red, V BUS, +5V)

Синий, либо Черный (Blue/Black, GND земля)

Вилка USB тип А, подключаемая к компьютеру. Слева направо:

Синий либо Черный (Blue/Black, GND земля)

Зеленый (Green, D-)

Красный (Red, V BUS, +5V)

Хочу обратить ваше внимание на то, что по спецификации USB (тип А) Белая и Зеленая жилы на вилке типа А обычно следуют наоборот. (Зеленый D+, Белый D-. )

Может конечно китайцы на заводе сами перепутали жилы. Поэтому совет: перед пайкой прозвоните тестером и убедитесь, что цвет кабелей совпадает с описанным выше. После пайки контакты должны звониться соответственно рисунку ниже.

Еще совет: каждая жила внутри кабеля – многожильная. Чем больше проводков вы сохраните при зачистке кабеля, тем меньше будет глючить iTunes, синхронизация, перенос покупок, резервная копия и рестор.

Motorola «требует» резистор 200 кОм между 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5.

Если нет желания возиться с паяльником, можно купить кабель USB-OTG — у него в штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда ещё потребуется переходник USB AM-AM, то есть, «папа»-«папа».

Распайка OTG переходника.

На рисунке выше показаны отличия обычного кабеля (вверху) от кабеля OTG (внизу). Нумерация сигналов на коннекторах miniUSB и microUSB следующая:

Вывод 2: сигнал данных D-

Вывод 3: сигнал данных D+

Вывод 4: не подключен / не используется

Вывод 5: ground (общий провод, земля)

Чтобы перевести телефон в режим OTG, нужно замкнуть контакты 4 и 5. Вы можете их соединить навсегда, спаяв вместе, или подключить к ним 2 провода, вывести их наружу и подсоединить к микровыключателю. С использованием выключателя можно переключать кабель из обычного состояния в режим OTG, когда это нужно. В этом случае на противоположной стороне кабеля нужно параллельно коннектору Type A Male запаять коннектор Type A Female. Можно также сделать маленький переходник с двумя коннекторами Type A Female, чтобы его можно было подключить на противоположной стороне кабеля. Если Вы решили замкнуть контакты 4 и 5 постоянно, то нужно на противоположной стороне заменить коннектор Type A Male на коннектор Type A Female, чтобы он подходил для подключения устройства USB. Коннектор Type A Female можно взять от планки расширения портов USB, которая устанавливается на заднюю стенку корпуса компьютера PC. Если Вам повезет, и Вы найдете коннекторы в магазине радиотоваров, то самодельный кабель можно изготовить по цене порядка 1 доллара.

Ещё распайка OTG – зарядка.

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже.

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:

Отдельная тема — зарядка планшетов. Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.

Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.

На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.

Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник:

Типы зарядных портов.

Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые 200 Ом.

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения

узнайте, способно ли это ЗУ дать ток не менее 500 мА

внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

В принципе, если человек это прочитал, то даже пусть он не понял всех деталей (это и не обязательно), то как минимум, у него должно наступить понимание того, что проблема в отсутствии зарядки (либо же медленной зарядки, либо же в настолько медленной, что гаджет разряжается быстрее, чем заряжается), может быть вызвана следующими причинами:

1. Блок питания зарядки выдает слишком маленькую мощность. Причина первая по списку, но последняя по вероятности, если только не пользоваться какими-то уж совсем запредельными кетайцами за полбакса 🙂 А так, любая «нормальная» зарядка, на которой написано про 2 ампера тока, уж хотя бы 1.5А да как-нибудь выдаст — и почти всегда этого окажется достаточно.

2. На контактах данных USB разъема неверная «сигнатура», не подходящая для включения «быстрой» зарядки конкретного гаджета — это наиболее вероятная причина. Кстати, обращаю особое внимание на то, что эта самая «сигнатура» (т.е. некоторая коммутация контактов данных USB в комбинации с резисторами) может быть расположена как в самой зарядке, так и в проводе, соединяющем зарядку и гаджет!

3. Micro (и Mini) USB разъемы содержат 5 контактов, тогда как «классический» USB 2.0 и предыдущие, содержит 4 контакта (два контакта питания и два передачи данных). У некоторых производителей этот 5-й контакт также задействован для идентификации зарядки. Здесь чаще это спрятано внутри провода питания.

В принципе, это почти все возможные случаи отсутствующей/медленной зарядки, разве что еще можно добавить один…

4. Плохие провода/контакты, вызывающие слишком большое падение напряжения. Это применимо и к контактам данных (гаджет не может правильно прочитать «сигнатуру» зарядки) и к контактам питания (слишком уменьшается ток в цепи). Чем менее качественные разъемы/провода, и чем длиннее провод, ведущий от зарядки к гаджету, тем выше вероятность этого случая.

Поэтому, например, в случае использования автомобильной зарядки, выгоднее использовать максимально короткий провод от зарядки к гаджету. А для удобства размещения в автомобиле (с коротким проводом не дотянешься) воспользоваться удлинителем автомобильного прикуривателя (т.е. удлинитель, у которого на входе «папа» разъема прикуривателя, а на выходе — «мама» этого же разъема).

Родные и неродные зарядки для смартфонов.

Увидел вопрос — почему смартфон Samsung от родной зарядки заряжается значительно быстрее, чем от неродной, хотя параметры на них написаны одинаковые: 5 В, 2,1 А?

Краткий ответ: потому что неродная не заточена спаявшим её китайцем на информирование смартфона о своих параметрах.

Исторически USB придумали во времена, когда смартфонов ещё не было, телефоны заряжались каждый от своего собственного фирменного зарядника, а с компьютером соединялись либо по дико медленному и неудобному инфракрасному порту, либо через фирменный кабель в COM-порт (позже, когда появились USB-кабели, долгое время они просто имели внутри микросхему транслятора USB-RS232). Впрочем, чаще всего телефоны тогда с компьютером вообще не соединялись, да.

Соответственно, правила подключения нагрузки к USB исходили из того, что эта нагрузка потребляет мощность для какой-то своей текущей, сиюминутной деятельности. То есть, как только её отключили — эта деятельность прекратилась; ни о какой зарядке аккумуляторов речи не шло. Соответственно, не было и такой сущности, как блок питания с разъёмом USB — у вас же нет блоков питания с разъёмом COM, LPT или PS/2, так? В результате, согласно спецификациям USB, подключение устройства должно происходить так:

Пока шина USB не активирована — устройство потребляет не более 2,5 мА;

После активации шины (обнаружения хостом устройства и начала обмена данными) устройство имеет право потреблять до 100 мА

Далее устройство должно выполнить инициализацию и передать хосту своё описание, в частности, дескриптор bMaxPower, в котором указано, сколько устройство хочет потреблять

Далее устройство имеет право потреблять от хоста некоторую мощность только в случае, если хост такое потребление подтвердил

bMaxPower — это один байт, единица измерения потребления — 2 мА, соответственно, устройство теоретически могло попросить до 510 мА. В спецификациях USB прописалось число 500 мА.

Для нас здесь важны два пункта:

Устройство не может легально получить в своё распоряжение более 500 мА

Даже для получения 500 мА, согласно спецификациям, требуется обмен данными с хостом

Потом появились смартфоны, телефоны, плееры, планшеты и чёрт в ступе с разъёмом USB, от которого всё это многообразие логично было и заряжать. Для зарядки нам не надо в общем-то ничего, кроме напряжения, поэтому далее появились блоки питания с разъёмом USB, такую зарядку обеспечивающие. Но тут возникла проблема: как устройство поймёт, что оно подключено к блоку питания? Просто по наличию напряжения — нельзя: тогда оно будет считать таким же блоком питания и порт USB в компьютере, и будет потреблять от него свои 500 мА, даже не получив на это разрешения (понятно, что на практике многие устройства так и делали, но вообще-то это — нарушение спецификаций USB). Вставлять в каждый зарядник микроконтроллер, который будет проводить полную инициализацию подключённого устройства? Дорого.

Решение было простое: зарядное устройство (ЗУ) должно подавать на ненужные ему сигнальные линии D+ и D– USB-разъёма что-нибудь такое, чего USB-хост туда не подаёт. Например, можно закоротить эти линии друг на друга или на «плюс» питания (в USB-хосте они через резисторы притянуты к «земле»), а заряжаемое устройство, потыкавшись в них, сможет отличить ЗУ от настоящего хоста. И если видит ЗУ — то врубает зарядку без раздумий, если видит хост — начинает процедуру инициализации.

Никакого стандарта, как именно давать устройству понять, что перед ним ЗУ, на момент появления первых USB ЗУ не было. Поэтому разные производители делали это по-разному.

Мощности устройств и ёмкости их аккумуляторов росли, соответственно, зарядка током 500 мА стала занимать всё больше времени. Ток захотелось поднять. Со стороны ЗУ это сделать несложно — разъём USB физически способен выдержать до 5 А. Но, опять же, как устройство будет понимать, что от этого ЗУ можно брать больше 500 мА? Потому что если не будет — то оно просто будет перегружать (вплоть до выхода из строя) все ЗУ, рассчитанные на 500 мА максимум (а таковых в тот момент было подавляющее большинство).

Решение, опять же, было простым: с контактами D+ и D– в ЗУ можно сделать много такого, чего с ними никогда точно не сделает хост, и по этим их разным состояниям научить устройство определять, к какому ЗУ оно подключено. Например, если на D+ и D– напряжение +5 В, то устройство считает, что его включили в зарядник с током 500 мА, а если +5 В и 2,5 В — что в зарядник с током 1000 мА. Ну и так далее, и тому подобное.

К сожалению, никакого общепринятого стандарта на способ кодирования нагрузочной способности ЗУ не существует по сию пору. Из этого следует, что у разных производителей способы кодирования отличаются, и техника одного производителя может не понимать ЗУ другого. В лёгком (и наиболее частом) случае устройство, не опознавшее мощность ЗУ, просто будет заряжаться от него в безопасном режиме — 500 мА, и время зарядки значительно увеличится по сравнению с родным ЗУ, которое опознаётся правильно. В тяжёлом случае устройство вообще не поймёт, что перед ним ЗУ, и будет пытаться инициализировать порт так, как будто оно воткнуто в полноценный USB-хост (т.к. ему никто не ответит — зарядка просто не пойдёт). В смешном случае устройство решит, что ваше ЗУ способно на большее, чем оно способно на самом деле, и либо убьёт его, либо вгонит в защиту.

Соответственно, если вы покупаете либо родное ЗУ, либо ЗУ пристойного производителя, официально заявленное как совместимое с вашим смартфоном (плеером, планшетом, Tesla Model S или что у вас там будет заряжаться), то вы получаете гарантированную зарядку на той скорости, которую физически может позволить ЗУ и устройство. Если вы покупаете ЗУ, предназначенное для другого устройства, или китайское изделие, предназначенное неизвестно для чего, то во многих случаях вы получаете зарядку током 500 мА независимо от того, что написано на этикетке ЗУ.

Короткий вывод: хотите гарантированной работы — покупайте аксессуары, для которых работа гарантируется!

В настоящее время существует стандарт USB Battery Charging Specification 1.2, описывающий три типа USB-портов — обычный, для зарядки с передачей данных и только для зарядки, а также стандартизированные способы их определения.

К сожалению, хотя он официально разрешает порты зарядки с током до 1,5 А, в объективной реальности он мало что меняет. Во-первых, там по-прежнему нет способов узнать, какую именно мощность умеет отдавать конкретное ЗУ (например, хотя порты типа DCP — Dedicated Charging Port, только для зарядки, без передачи данных — соответствующие USB BC 1.2, обязаны выдавать ток до 1,5 А, но напряжение на них при этом имеет право проседать до 2,0 В), во-вторых, и это ещё важнее, переход на USB BC ломает обратную совместимость ЗУ и устройств у производителей, которые уже использовали свои схемы определения типа ЗУ, причём ломает иногда совсем неприятно для пользователя — в стандарте нет способа определить, соответствует ли ему собственно ЗУ. Поэтому, если вы возьмёте устройство, соответствующее USB BC 1.2 (ток потребления до 1,5 А), и воткнёте в зарядку 5В/1А, у которой закорочены D+ и D– (самый распространённый способ сообщения устройству, что перед ним ЗУ, а не полноценный хост), то оно посчитает, что перед ним USB BC-совместимая зарядка, и начнёт честно жрать из неё свои 1,5 А. Зарядка либо сгорит, либо выключится. В результате производителям и устройств, и зарядок пока что нет никакого резона переходить на стандарт USB Battery Charging — удобнее для всех, включая пользователей, спокойно соблюдать статус кво.

ЗЫ: Взял где взял, обобщил и добавил немного.

Простите за качество некоторых картинок (чем богаты).

Соединение юсб с проводами. Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Как подключить телефон к компьютеру? Для решения этой проблемы существует несколько способов сопряжения смартфонов и прочих мобильных устройств к персональному компьютеру или ноутбуку. Все способы довольно популярны и часто применяются. К ним относятся:

Первый из них применяется реже всего, да и использовать его можно лишь для передачи небольших файлов и данных. Например, для адреса телефонной книги. Такой способ, кроме низкой скорости и небольшого радиуса действия, потребует еще и значительную часть заряда батареи. Плюс необходимо иметь bluetooth-приемник для ПК, который также стоит денег. Но есть, конечно, некоторые материнские платы, которые имеют встроенный приемопередатчик. Тогда задача упрощается. Но как быть с другим компьютером? Поэтому этот способ имеет наименьшее распространение.

Второй вариант является наиболее лучшим и чаще используемым. Это объясняется многими факторами:

  • быстродействие;
  • удобство;
  • возможность передавать большие файлы;
  • многофункциональность.

Для этого понадобится:

  • настроить и включить 3G или 4G интернет на самом телефоне;
  • на компьютере должна быть установлена программа Kies;
  • подключить устройство к ПК кабелем USB;
  • на телефоне необходимо сделать следующее, в зависимости от версии Android и модели самого устройства:

1) Зайти в «Меню» -> «Настройки» -> «Дополнительные настройки/Другие настройки» -> «Модем и мобильная точка доступа» -> Выбрать пункт «USB-модем».

2) Зайти в «Меню» -> «Настройки» -> «Сеть» -> «Модем» -> Выбрать пункт «USB-модем».

После удачного подключения в верхнем правом углу появится соответствующий значок, а на ПК — новое подключение к сети.

Часто задаваемый вопрос

Почему компьютер не видит подключенный телефон? Чтобы решить этот вопрос, необходимо произвести следующие действия:

  • проверить USB-кабель;
  • произвести повторную установку ПО, это необходимо выполнять при отсоединенном телефоне от ПК;
  • проверить соединении через USB на другом ПК.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Установите необходимые драйверы. Если у вас сохранилась упаковка от USB-накопителя, тогда прочитайте инструкции и узнайте, имеется ли в комплекте нужный драйвер. Драйвер является компонентом программного обеспечения, который обеспечивает обмен данными между флэшкой и компьютером. Все операционные системы выполняют загрузку нужных драйверов автоматически, но если подключение к интернету отсутствует или необходимо установить драйвер вручную, тогда просто следуйте инструкциям.

  • В таком случае драйвер обычно содержится на комплектном диске. Поместите компакт-диск в привод и следуйте подсказкам.

Включите устройство и компьютер. Если USB-накопитель оснащается переключателем питания или специальным кабелем, то перед подключением к ПК устройство необходимо включить. Также не забудьте включить компьютер.

Подключите кабель USB к устройству (при необходимости). Обычно небольшие запоминающие устройства имеют встроенный разъем USB, но переносные жесткие диски и другие приборы могут оснащаться кабелем. Подключите кабель к устройству, чтобы затем подключить его к компьютеру.

Найдите USB-порт на своем компьютере. Разъем будет выглядеть как небольшое отверстие прямоугольной формы с 4 металлическими контактами внутри. Обычно USB-порт обозначается соответствующим логотипом в виде круга и стрелки с тремя зубцами. Если такое устройство будет постоянно подключено к ПК, то лучше использовать порт с задней стороны компьютера. Передние разъемы более удобны для быстрого и кратковременного подключения.

Подключите USB-кабель к USB-порту компьютера. Решите, какой порт нужно использовать, после чего просто вставьте в него разъем накопителя. Разъем должен вставляться плотно и без усилий в одном направлении, поэтому разверните кабель на 360 градусов, если не удается подключить накопитель.

Дождитесь, пока завершится установка драйверов. При первом подключении устройства операционная система может выполнить поиск и установку необходимых драйверов. Через несколько секунд ваш компьютер выдаст оповещение о том, что установка драйверов завершена и устройство готово к использованию. Если вы уже установили драйверы вручную, то накопитель сразу будет готов к работе.

Выполнив необходимые действия, отключите USB-накопитель. После работы устройство следует отключить или «извлечь». В системе Windows нужно щелкнуть правой кнопкой мыши по иконке USB-устройства в Проводнике и выбрать пункт «Извлечь». В системе Mac выберите и перетащите иконку накопителя в корзину, чтобы появилась иконка «Извлечение». После этого нужно физически извлечь накопитель из разъема, не прикладывая особых усилий.

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Как отремонтировать порт Mini- / Micro-USB на клавиатуре — Clever Creations

Клавиатуры со съемными кабелями могут быть очень практичными. Съемный кабель упрощает хранение и транспортировку клавиатуры, а также делает процесс замены клавиатуры безболезненным.

Съемный кабель чаще всего подключается к клавиатуре с помощью разъема mini-USB или micro-USB. К сожалению, хотя эта система обеспечивает перечисленные выше преимущества, она также создает точку отказа.Порт mini- или micro-USB на клавиатуре изнашивается, и клавиатура перестает работать должным образом. Типичными симптомами этой проблемы являются случайное отключение клавиатуры или ее полное отсутствие распознавания ПК.

В этой статье я объясню вам, как отремонтировать клавиатуру с поврежденным USB-портом. Я также включил пошаговое руководство о том, как это сделать на механической клавиатуре Cooler Master Quick Fire TK.

Прежде чем показать вам, как исправить проблемы с клавиатурой, вызванные повреждением порта mini- или micro-USB, я сначала отвечу на некоторые часто задаваемые вопросы.

Что вызывает поломку порта USB на клавиатуре?

Самая частая причина поломки порта mini-USB или micro-USB на клавиатуре заключается в том, что он просто изнашивается. Порт рассчитан на ограниченное количество циклов подключения-разъединения, и в конечном итоге он перестает правильно передавать сигнал от разъема.

Даже если разъем или порт рассчитаны на определенное количество циклов подключения-разъединения, фактическое количество циклов до возникновения проблем может быть намного меньше.Большинство клавиатур производятся серийно, и в настоящее время производители нередко используют более дешевые и некачественные компоненты для экономии средств. Компоненты более низкого качества ломаются намного быстрее, чем их качественные аналоги.

Часто это приводит к тому, что продукт в какой-то момент становится непригодным для использования из-за экономии пары центов на чем-то вроде коммутатора, порта USB и т. Д.

К счастью, устранить эти проблемы не так уж и сложно.

Как определить, что проблемы вызваны USB-портом клавиатуры?

Когда порт USB клавиатуры начинает выходить из строя, может появиться несколько симптомов.Например, клавиатура начнет случайным образом отключаться и повторно подключаться к компьютеру, или она вообще не будет распознаваться компьютером. Иногда покачивание разъема кабеля в порту может решить проблему, но обычно это временное явление.

Однако, прежде чем открывать и ремонтировать клавиатуру, важно сначала исключить другие возможные причины проблемы. Попробуйте использовать другой USB-кабель, другие USB-порты и, если возможно, подключите клавиатуру к другому устройству, чтобы проверить, работает ли она там.Также не забудьте установить все необходимые драйверы для клавиатуры.

Если такая же проблема с клавиатурой во всех других конфигурациях, значит, проблема определенно связана с клавиатурой.

Если ничто другое не повредило клавиатуру (например, жидкость, пролившаяся на клавиатуру), вероятно, именно порт USB является причиной проблем с подключением.

Как отремонтировать порт mini- или micro-USB на клавиатуре?

Существует два основных способа закрепления порта USB на клавиатуре.Первый — заменить порт USB на печатной плате клавиатуры. Второй — полностью удалить USB-порт и припаять USB-кабель непосредственно к электронике клавиатуры.

Замена порта mini- или micro-USB

Порт USB на клавиатуре можно заменить, распаяв старый порт на печатной плате клавиатуры и впаяв новый. Однако это довольно сложно сделать вручную с помощью паяльника из-за небольших контактов на порте.Если вы хотите попробовать это, лучше использовать термовоздушную паяльную станцию ​​вместо паяльника.

Во время ремонта клавиатуры Coolermaster Quick Fire у меня не было доступа к паяльной станции с горячим воздухом, поэтому этот метод выходит за рамки данной статьи. Однако, если я получу вторую клавиатуру с этой проблемой, я задокументирую процесс с помощью термовоздушной ремонтной станции и обновлю эту статью.

Преимущество замены порта USB заключается в том, что у клавиатуры остается отсоединяемый кабель, но существует риск того, что в будущем у порта USB возникнет такая же проблема.

Пайка USB-кабеля непосредственно к электронике клавиатуры

В качестве альтернативы можно полностью обойти USB-порт и припаять USB-кабель непосредственно к электронике клавиатуры. Это может быть либо печатная плата на клавиатуре, либо (как в случае с моей клавиатурой) внутренний USB-кабель. Это исправить намного проще, так как для этого нужно всего лишь вручную припаять четыре провода.

При таком ремонте клавиатуры теряется функция съемного кабеля.Но вам больше никогда не придется беспокоиться о проблемах с портом mini- / micro-USB.

Я лично редко отсоединял кабель (и все же порт USB все еще сломался), поэтому невозможность отсоединить его не является проблемой для меня. Он все еще не идеален, но лучше покупать новую клавиатуру.

Далее на странице я добавил пошаговое руководство о том, как припаять USB-кабель непосредственно к электронике клавиатуры.

Подходит ли это руководство для клавиатур, отличных от CM Quickfire?

Хотя в приведенном ниже руководстве показан процесс ремонта клавиатуры CoolerMaster QuickFire TK, ее можно использовать и для других клавиатур.Шаги будут примерно такими же на других клавиатурах.

Важно определить, куда следует припаять провода от USB-кабеля.

В случае CoolerMaster QuickFire клавиатура имеет внутренний кабель, по которому передается сигнал USB. Я мог просто подключить внешний USB-кабель к внутреннему.

Я подозреваю, что многие другие клавиатуры CoolerMaster имеют аналогичную конфигурацию.

Другие клавиатуры, которые не имеют подобной проводки, могут иметь контактные площадки для сигнала USB на печатной плате.Обычно они обозначаются чем-то вроде VCC, D-, D + и GND, и их можно найти рядом с портом USB.

Как отремонтировать клавиатуру CoolerMaster Quick Fire TK

Что вам понадобится

Открытие клавиатуры

Выверните семь винтов в нижней части клавиатуры QuickFire. Сразу видно пять винтов. Два других находятся под резиновыми накладками вверху. Чтобы получить доступ к двум винтам под резиновыми подушечками, снимите их с помощью чего-нибудь тонкого, например отвертки. Отсоедините верхнюю и нижнюю пластмассовые части клавиатуры.
Клавиатура теперь будет выглядеть примерно так.

Удаление печатных плат

Выверните четыре винта на белой печатной плате, на которой расположены механические переключатели с ключом. В вашем CM QuickFire TK может быть пятый винт, но моя клавиатура не поставлялась с этим винтом. Отвинтите небольшую печатную плату, на которой есть порт mini-USB. Он крепится одним или двумя винтами. Вам нужно сначала убрать большую печатную плату с клавишными переключателями, прежде чем вы сможете получить доступ к меньшей.После удаления винта небольшую печатную плату можно вынуть вручную.

Доработка съемного USB-кабеля

Отсоедините конец mini-USB от съемного USB-кабеля. Еще раз проверьте, не отрезаете ли вы правый конец кабеля. Используйте коробочный нож или маленькие ножницы, чтобы удалить примерно 25 мм / 1 ″ плетеной оплетки с USB-кабеля. Теперь кабель будет выглядеть примерно так. Используйте инструменты для зачистки проводов, чтобы удалить около 12 мм / 0,5 ″ изоляции кабеля USB. Оголенные провода и экранирование. Вставьте кабель через отверстие порта USB в корпусе клавиатуры. Снимите немного изоляции с четырех проводов и залудите медные концы. Также скрутите и залудите небольшие жилки экрана.

Удаление малой печатной платы

Отсоедините заземляющий провод от маленькой печатной платы. Отпаяйте провода USB.

Пайка проводки USB

Наденьте кусок большой термоусадочной трубки длиной около 20 мм / 0,75 дюйма на один из USB-кабелей. Поместите кусок термоусадочной трубки размером ~ 10 мм / 0,4 дюйма на каждую тонкую проволоку. Припаяйте каждый провод первого кабеля USB к соответствующему проводу второго кабеля (красно-красный, зелено-зеленый и т. Д.). Вы можете использовать сторонний инструмент, чтобы удерживать провода на месте во время их пайки. Будьте осторожны, чтобы не нагревать провода слишком долго, иначе они могут стать слишком горячими, и термоусадочная трубка преждевременно сожмется. Провода после пайки. Наденьте четыре куска термоусадочной трубки на паяные соединения и усадите их с помощью зажигалки или другого источника тепла. Наденьте большой кусок термоусадочной трубки на меньшие и усадите. Припаяйте заземляющий провод к экрану внешнего USB-кабеля тем же способом: сначала добавьте термоусадочную трубку, припаяйте провод к экрану, а затем усадите трубку на место пайки.

Точность до

Пайка завершена. Это хороший момент, чтобы подключить клавиатуру к компьютеру, чтобы проверить, работает ли клавиатура должным образом. Осторожно согните кабель на 90 градусов и закрепите его на месте с помощью обильного нанесения горячего клея. Горячий клей не только удерживает кабель на месте, но и помогает изолировать часть оголенного экрана кабеля USB. Без этого экранирование может привести к короткому замыканию паяных соединений в нижней части большой печатной платы. Белая печатная плата размещается на пластиковом основании клавиатуры, и действия по разборке выполняются в обратном порядке, чтобы собрать клавиатуру. Во время сборки можно нанести небольшое количество горячего клея на нижнюю часть резиновых ножек, если они больше не прилипают сами по себе. Вот и все! В конце у меня остался один маленький винт, потому что небольшую печатную плату с портом USB не нужно было вставлять обратно.

Краткое описание процесса ремонта

  1. Выкрутите винты в нижней части клавиатуры.
  2. Снимите верхнюю пластиковую крышку.
  3. Отвинтите винты, которые удерживают основную плату на месте.
  4. Отодвиньте основную печатную плату и отсоедините меньшую печатную плату.
  5. Измените съемный кабель USB, чтобы подготовить его к пайке.
  6. Отпаяйте проводку USB от маленькой печатной платы.
  7. Припаяйте два набора проводов USB вместе.
  8. Термоусадка паяных соединений.
  9. Приклейте USB-кабель горячим способом.
  10. Проверьте клавиатуру.
  11. Соберите клавиатуру.

Заключение

С тех пор, как припаял USB-кабель прямо к клавиатуре, он работает отлично. Больше никаких случайных отключений или других проблем.

Как припаять мини-порт USB к печатной плате

Курт Шанаман

Обновлено 17 декабря 2018 г.

i okskaz / iStock / GettyImages

Разъемы порта Mini USB (универсальная последовательная шина)

используются в сотовых телефонах , кардридеры, цифровые фотоаппараты и портативные музыкальные плееры.Гнезда мини-порта USB устанавливаются на печатные платы, и при их пайке необходимо соблюдать осторожность при пайке. Неосторожная пайка контактов и ножек путем нанесения слишком большого количества припоя на любое данное соединение может вызвать короткое замыкание между ними, особенно между контактами. Выбор мощности паяльника и размера жала имеет первостепенное значение при пайке разъемов порта mini-USB на печатные платы.

Предметы, которые вам понадобятся

  • Настольная накладная лупа со встроенной подсветкой (магазины электроники)

  • Бутыль с флюсом для пайки (магазины электронных товаров)

  • 1 круглая зубочистка

  • Рулон канифольного припоя (магазины электроники)

  • Паяльник в форме карандаша мощностью 15 Вт с ультратонким наконечником

Откройте емкость с флюсом и окуните кончик круглой зубочистки во флюс до упора. кончик зубочистки влажный, но на самом деле на нем нет капли флюса.Осторожно прикоснитесь к каждой из паяльных площадок мини-USB на печатной плате кончиком зубочистки, позволяя флюсу покрыть каждую из них, пока она не станет влажной. Не допускайте смачивания флюсом материала печатной платы между металлическими паяльными площадками.

Прикрепите регулируемую лупу с подсветкой к краю стола или верстака, где будет происходить пайка. Расположите его прямо над печатной платой, чтобы контактные площадки мини-USB были видны через линзу. Отрегулируйте увеличительное стекло так, чтобы было удобно видеть все подушечки.

Установите разъем порта мини-USB на печатную плату. К этому времени паяльный флюс должен немного подсохнуть и иметь легкую липкую консистенцию. Это поможет удерживать разъем порта мини-USB на плате при пайке начальной ножки. Разъем порта мини-USB должен быть расположен так, чтобы пять маленьких контактов на его задней стороне совпадали с пятью маленькими контактами для пайки на печатной плате. Также четыре маленькие круглые ножки должны быть на одной линии с подушечками.

Дайте 15-ваттному паяльнику нагреться примерно 15–20 минут для достижения максимальной рабочей температуры.Непосредственно перед тем, как приступить к пайке, прикоснитесь кончиком припоя к кончику паяльника и дайте кончику паяльника полностью покрыться тонким слоем припоя. В области электроники этот необходимый шаг называется «лужением иглы».

Держите припой в одной руке, а паяльник — в другой. Осторожно опустите кончик паяльника на одну из ножек разъема порта мини-USB, желательно рядом с открытым концом разъема, а не рядом с пятью маленькими штырями сзади.Осторожно коснитесь кончиком ступни и дайте нагреться не более пяти секунд. Прикоснувшись кончиком паяльника к ножке, опустите конец припоя, пока он на короткое время не коснется нагретой ножки. Дайте стечь достаточному количеству припоя, чтобы он покрыл ножку и контактную площадку на печатной плате, затем поднимите их в стороны, двигая вверх. Дайте этому соединению остыть в течение двух минут, прежде чем паять следующую ножку.

Припаяйте вторую ножку разъема порта мини-USB так же, как первую, и дайте ей остыть в течение двух минут перед тем, как припаять две последние ножки к контактным площадкам на печатной плате.В конце припаяйте последние две ножки, давая им остыть в течение двух минут после пайки каждой.

Припаяйте каждый из пяти задних контактов разъема порта мини-USB к небольшим паяльным площадкам на печатной плате и дайте каждому остыть в течение двух минут, прежде чем переходить к следующему. При пайке этих маленьких штырей держите жало паяльника под углом 45 градусов и позвольте наклонной поверхности жала лежать по длине маленькой ножки на конце каждого штифта. Подождите не более пяти секунд, чтобы нагреть каждую ножку.Осторожно прикоснитесь к кончику паяльной проволоки и позвольте небольшому количеству припоя течь по ножке штыря и его контактной площадке на печатной плате. Как только припой начнет стекать на обе стороны, поднимите припой и жало прямо вверх и в сторону. Припаяйте каждую из ножек, следя за тем, чтобы припой не проходил между контактными площадками. Вы должны видеть голую плату между каждым из припаянных контактов.

Осторожно удалите все мелкие брызги припоя, которые могли случайно образоваться между любыми двумя из пяти задних контактов во время пайки.Чтобы удалить, просто используйте кончик швейной иглы, чтобы аккуратно соскрести брызги припоя между двумя контактами.

Советы

Гнезда порта Mini USB классифицируются по технологии SMD (устройство для поверхностного монтажа). К ним применимы методы ручной пайки SMD.

Предупреждения

Всегда дайте каждому паяному соединению остыть не менее двух минут. Внутри разъема мини-порта USB есть небольшая пластиковая разделительная вставка, которая может перегреться и расплавиться, если тепло будет непрерывно воздействовать на ножки или контактные площадки без перерыва между ними, что потребует от вас начать все сначала с новым разъемом для порта мини-USB.

Как обрезать и соединить USB-кабели | Small Business

Постоянная закупка новых кабелей для удовлетворения меняющихся требований может увеличить расходы и сократить прибыль вашего бизнеса. Вы можете отрезать и соединить кабели собственной универсальной последовательной шины или USB-кабеля в соответствии с требуемой длиной и типом разъема. Для этого потребуется только кусачки и изолента, хотя качество кабеля можно повысить с помощью паяльника и термоусадочной трубки.

Отрежьте USB-кабель или кабели, которые вы хотите соединить, до проектной длины, используя кусачки.

Отрежьте 1-дюймовый отрезок пластиковой оболочки от конца каждого сегмента провода, используя бритвенное лезвие. Сделайте 1-дюймовый надрез по длине проволоки, а затем надрез по окружности, чтобы удалить оболочку.

Оттянуть металлический экран в сторону и пальцами скрутить его в жгут. Это откроет четыре провода в красной, зеленой, черной и белой пластиковой оболочке.

Отрежьте четыре провода в шахматном порядке с помощью кусачков. В соответствии с цветами проводов самый длинный провод на одном сегменте кабеля должен быть самым коротким на другом.Это гарантирует отсутствие выпуклости в месте сращивания провода и снижает риск перекрестных помех между четырьмя внутренними проводами.

Удалите отрезок экрана размером от 1/8 до 1/4 дюйма с каждой стороны четырех внутренних проводов с помощью лезвия бритвы.

Наденьте отрезанный сегмент термоусадочной трубки, который будет использоваться вместо изоленты для электроизоляции, с каждой стороны внутренних проводов и кусок большего размера поверх кабеля. Длина должна быть обрезана так, чтобы она охватывала оголенный сегмент каждого провода и кабеля.

Скрутите каждую пару проводов пальцами.

Добавьте небольшую каплю припоя на каждую секцию соединенного провода, чтобы улучшить физическую прочность и электрическую проводимость. Прикоснитесь паяльником к проводу, чтобы нагреть его до тех пор, пока припой не расплавится при прикосновении к проводу. Не нагревайте припой непосредственно паяльником. Если вы используете термоусадочную трубку, будьте осторожны, чтобы не усадить ее преждевременно с помощью паяльника.

Оберните стык каждой пары проводов небольшим кусочком изоленты.Как вариант, наденьте термоусадочную трубку на специи и усадите ее с помощью теплового пистолета или поместив нагретый паяльник рядом, но не касаясь.

Слегка оберните жгут из четырех внутренних проводов изолентой, оставляя скрученный металлический экран незащищенным.

Скрутите металлический экран пальцами. При желании можно нанести небольшое количество припоя.

Оберните весь провод изолентой или наденьте термоусадочную трубку на оголенный стык.Приложите тепло, как и раньше.

Ссылки

Предупреждения

  • Будьте осторожны с паяльником; он становится очень горячим и может быть опасным.

Writer Bio

Крис Дэниелс освещает достижения в области питания и фитнеса в Интернете. Дэниелс имеет множество сертификатов и ученых степеней, охватывающих здоровье человека, потребности в питании и спортивные результаты. Заядлый велосипедист, тяжелоатлет и пловец, Дэниелс прошел путь фитнеса в роли спортсмена и тренера.

Как припаять разъем micro usb. Крепление кабеля USB на коленке

Назад

Замена разъема micro usb (mini usb) на планшете, смартфоне, навигаторе и т.д. Как заменить разъем зарядки. Заменить micro usb. На видео используется Flux (ссылка под видео), паяльник, фен, очиститель Flux off, тесьма для снятия припоя.

Как вернуть% проц с Алиэкспресс, до 10% с покупки — https://ali.epn.bz/?i=fdf35 «> https: // ali.epn.bz/?i=fdf35 Проверено!

Подпишитесь на канал, это повышает боевой дух и желание выпускать больше видео! замена USB на планшете. Как надежно припаять разъём зарядки вырванный micro usb. Первое правило — при замене разъемов MicroUsb. Nokia Lumia 710 замена гнезда для зарядки. Замена разъема micro USB без фена, только паяльником. Замена разъема Micro USB. Например, навигатор Замена разъема Micro USB.Ремонт разъема питания USB планшета DIGMA. Замена фирменной розетки samsung micro usb (Музыка). Htc one S Замена гнезда зарядки. Как припаять Micro USB к зарядному устройству для мобильного телефона или планшета. Как на 100% проверить кабель зарядки \ Как проверить Зарядное устройство (Micro-Usb, Lightning). Планшет не заряжается Замена слота зарядки micro usb. Не заряжается / Замена разъема питания. Планшет NVIDIA SHIELD. Как надежно спаять гнездо micro usb на планшете или телефоне — Texremont.Зарядное устройство для планшета. Распиновка разъемов USB.

Инструкции

Первое, что вам нужно сделать, это купить USB-контроллер, так как просто купить новый USB-порт невозможно. Такие устройства есть практически во всех компьютерных магазинах. Обычно у них есть как минимум три порта USB. Также важна скорость его работы. Контроллеры USB 2.0 и USB 3.0 уже поступили в продажу. Последний имеет наибольшую скорость.

Когда контроллер уже доступен, можно приступать к его установке.Отключите питание компьютера и всех устройств. Снимите крышку системного блока, для этого необходимо открутить винты крепления или снять защелки. Положите системный блок на бок. Это значительно упростит дальнейшие действия. Теперь вам нужно найти на материнской плате слот PCI. Их должно быть несколько. Обычно они находятся в нижнем левом углу. материнская плата.

Вставьте контроллер в слот. Для установки не требуется никаких дополнительных усилий: просто вставьте его в прорезь и слегка надавите.Это должно войти очень легко. Не спешите закрывать крышку системного блока. Пока подключайте к компьютеру только мышь, монитор и клавиатуру. Включите ваш компьютер. Вставьте диск с драйверами от контроллера в привод, он должен быть предоставлен при покупке. Установите их с диска, а затем перезагрузите компьютер.

Теперь проверьте, работают ли новые порты USB. Лучше всего это сделать с помощью USB-накопителя. Вставьте устройство и скопируйте любую информацию с жесткого диска компьютера.Если флешка опознана и операция копирования прошла успешно, значит, новые порты работают нормально.

Выключите компьютер. Закройте крышку системного блока и подключите к ПК другие устройства. Если система не обнаружила новое устройство, проблема может заключаться только в том, что вы не полностью вставили его в слот PCI. Повторите установку.

Бывают случаи, когда порты USB на компьютере выходят из строя. Если устройство, подключенное через такой порт, вдруг перестает быть видимым для операционной системы, то необходимо менять сам порт usb.У этой проблемы может быть два решения. Первый вариант — это полная замена материнской платы. И второй, самый оптимальный выход — установка контроллера usb.

Вам понадобится

Инструкции

Установка контроллера USB заменит сломанные порты USB на любой материнской плате. На этом устройстве доступно сразу несколько портов usb. Установка USB-контроллера — простая процедура.

Контроллеры

могут содержать 2, 4, 6 или более портов USB.Также еще одна характеристика контроллеров — скорость портов. В основном продаются контроллеры со скоростью usb 2.0. Но также можно найти контроллеры usb 3.0. Цена устройства зависит от количества USB-портов на контроллере и скорости их работы. Выберите контроллер в соответствии с вашими требованиями.

Отключите компьютер от источника питания. Откручиваем винты на боковой крышке системного блока и снимаем ее. Найдите на материнской плате свободный слот PCI.Слоты PCI обычно расположены в нижнем левом углу материнской платы. Рядом с ними есть надпись PCI. Вставьте USB-контроллер в слот PCI, затем прикрутите его к корпусу компьютера. Не закрывайте пока крышку системного блока.

Подключите компьютер к электрической розетке и включите его. Подождите, пока загрузится операционная система … Появится диалоговое окно, в котором система сообщит вам о новом устройстве и установит для него драйверы. После установки драйверов появится окно с уведомлением о том, что устройство готово к работе.Вставьте USB-накопитель или другое устройство в USB-порт, чтобы проверить его работоспособность. Если все работает, можно выключить компьютер и поставить обратно крышку системного блока.

Полезный совет

Если контроллер не распознается системой, проверьте, правильно ли он вставлен в слот PCI. Возможно, вы не полностью установили контроллер на материнской плате.

Запрет на использование USB-портов можно осуществить двумя способами: с помощью «Редактора реестра» и «Редактора групповых политик», относящихся к стандартным утилитам операционной системы Microsoft Windows… Правда, последний способ потребует достаточно обширных знаний о компьютерных ресурсах.

Инструкции

Нажмите кнопку «Пуск», чтобы вызвать главное меню системы, и перейдите к пункту «Выполнить», чтобы запустить инструмент «Редактор реестра».

Разверните раздел реестра HKEY_LOCAL_MACHINE \ System \ CurrentControlSet \ Services \ UsbStor и найдите параметр Start для выполнения операции закрытия USB.

Вызовите сервисное меню выбранного параметра Start двойным щелчком и введите значение 4 в открывшемся диалоговом окне «Изменить параметры DWORD».

Щелкните OK, чтобы выполнить команду и закрыть утилиту редактора реестра.

Вернитесь в главное меню «Пуск» и выберите «Выполнить», чтобы запустить MMC.

Введите cmd в поле «Открыть» и нажмите «ОК», чтобы подтвердить свой выбор.

Создайте файл с расширением .adm и следующим значением:
МАШИНА КЛАССА
КАТЕГОРИЯ !! категория
КАТЕГОРИЯ !! categoryname
ПОЛИТИКА !! policynameusb
KEYNAME «SYSTEM \ CurrentControlSet \ Services \ USBSTOR»
EXPLAIN !! объясните текстusb
ЧАСТЬ !! labeltextusb ТРЕБУЕТСЯ DROPDOWNLIST
VALUENAME «Start»
ITEMLIST

END ITEMLIST
END PART
END POLICY
ПОЛИТИКА !! policynamecd
KEYNAME «SYSTEM \ CurrentControlSet \ Services \ Cdrom»
EXPLAIN !! объясните текстcd
ЧАСТЬ !! labeltextcd ТРЕБУЕТСЯ DROPDOWNLIST
VALUENAME «Start»
ITEMLIST
NAME !! Отключено ЗНАЧЕНИЕ НОМЕР 1 ПО УМОЛЧАНИЮ
ИМЯ !! Включено НОМЕР ЗНАЧЕНИЯ 4
КОНЕЧНЫЙ СПИСОК ЭЛЕМЕНТОВ
КОНЕЧНАЯ ЧАСТЬ
КОНЕЧНАЯ ПОЛИТИКА
ПОЛИТИКА !! policynameflpy
KEYNAME «SYSTEM \ CurrentControlSet \ Services \ Flpydisk»
EXPLAIN !! объясните текстflpy
ЧАСТЬ !! labeltextflpy ТРЕБУЕТСЯ DROPDOWNLIST
VALUENAME «Start»
ITEMLIST
NAME !! Отключено ЗНАЧЕНИЕ НОМЕР 3 ПО УМОЛЧАНИЮ
ИМЯ !! Включено НОМЕР ЗНАЧЕНИЯ 4
КОНЕЧНЫЙ СПИСОК ЭЛЕМЕНТОВ
КОНЕЧНАЯ ЧАСТЬ
КОНЕЧНАЯ ПОЛИТИКА
ПОЛИТИКА !! policynamels120
KEYNAME «SYSTEM \ CurrentControlSet \ Services \ Sfloppy»
EXPLAIN !! объясните текстls120
ЧАСТЬ !! labeltextls120 ТРЕБУЕТСЯ DROPDOWNLIST
VALUENAME «Start»
ITEMLIST
NAME !! Отключено ЗНАЧЕНИЕ НОМЕР 3 ПО УМОЛЧАНИЮ
ИМЯ !! Включено VALUE NUMERIC 4
END ITEMLIST
END PART
END POLICY
END CATEGORY
END CATEGORY

category = «Custom Policy Settings»
categoryname = «Restrict Drives»
policynameusb = «Disable USB»
policynamecd = «Disable CD-ROM «
policynameflpy =» Отключить дискету «
policynamels120 =» Отключить дискету большой емкости «
managetextusb =» Отключить USB-порты компьютеров, отключив usbstor.sys driver «
preparetextcd =» Отключает дисковод компакт-дисков компьютера, отключив драйвер cdrom.sys «
объяснительflpy =» Отключает дисковод гибких дисков компьютеров, отключая драйвер flpydisk.sys «
объяснитьсятлс120 =» Отключает дисковод гибких дисков большой емкости компьютеров путем отключения драйвера sfloppy.sys «
labeltextusb =» Отключить порты USB «
labeltextcd =» Отключить дисковод компакт-дисков «
labeltextflpy =» Отключить дисковод гибких дисков «
labeltextls120 =» Отключить дисковод гибких дисков большой емкости «
Enabled =» Включено »
Disabled = «Disabled»
Импортировать в групповые политики.

Вызов контекстного меню редактора групповой политики щелкните правой кнопкой мыши и выберите «Просмотр».

Выберите «Фильтрация» и снимите флажок «Показать только параметры управляемой политики».

Щелкните OK, чтобы применить выбранные изменения.

Видео по теме

Источники:

  • Как включить или выключить USB-порты в 2017 году
  • Как предотвратить использование портов USB
  • Расширение возможностей ноутбуков с помощью USB-портов в 2017 году

Рано или поздно любое электронное устройство приходит в негодность.В таких случаях актуальным становится вопрос о его замене. Планирование замены клавиатуры Существует ряд факторов, которые следует учитывать, чтобы найти подходящее устройство.

Вам понадобится

Инструкции

Прежде всего определитесь, что вы хотите получить от клавиатуры. Современные модели устройств могут включать в себя множество надстроек для удобного просмотра, быстрого управления медиафайлами, а также ряд настраиваемых пользователем клавиш. Кроме того, сегодня также существует два типа продуктов: беспроводные клавиатуры и клавиатуры, которые подключаются к компьютеру с помощью кабеля.

Выбор клавиатуры. Если вы в основном работаете только за компьютером, ищите клавиатуры с небольшим шагом. На них довольно удобно печатать, что будет особенно полезно людям с профильными специализациями. Если вы используете компьютер больше для развлечений, вам подойдет клавиатура, которая будет оснащена множеством дополнительных клавиш. Рекомендуем обратить внимание на беспроводные модели. Они практичны в использовании и позволяют работать за компьютером на расстоянии до 25 метров (особенно актуально для конференций).А банальное отсутствие проводов придает изделию массу достоинств и привлекательности.

Если вы выбрали беспроводную клавиатуру , вам нужно как-то ее подключить. Это делается следующим образом. В комплекте с продуктом вы можете увидеть диск с программным обеспечением, а также USB-приемник, который будет передавать ваши действия в систему. Установите драйвер для клавиатуры с диска, затем вставьте приемник в свободный USB-порт. После идентификации устройства вы можете пользоваться клавиатурой сколько душе угодно.Советуем оставить в запасе пару новых батареек.

Видео по теме

Источники:

  • как заменить клавиатуру в ноуте 2017

Когда на вашем принтере отображается сообщение о том, что он заполнен, контейнер для чернил и вам необходимо обратиться в сервисный центр для замены — лучше всего это сделать. Хотя часто бывает, что этот контейнер может не заполняться , это просто решила диагностическая система устройства, основываясь на сигнале счетчика напечатанных страниц.В этом случае ничего менять не нужно, только программные действия с принтером.

Инструкции

Установите точную модель вашего принтера. Обычно это написано на самом устройстве — либо спереди, либо на специальной наклейке сзади устройства. Пусть будет Canon IP 2200.

Загрузите специальный инструмент для работы с вашей моделью. Точное совпадение очень важно — по крайней мере, неправильная программа не выполнит свою задачу, в лучшем случае выйдет из строя принтер.Для этого в любом поисковом сервисе наберите «Загрузить утилиту сброса счетчика Canon ip 2200». Разумеется, укажите имя вашего принтера. Когда вы найдете нужную вам версию программного обеспечения для обслуживания вашего оборудования, загрузите ее. Обычно такие средства хранятся в архиве. Разархивируйте загруженную служебную программу в любое удобное место на вашем компьютере.

Следующим шагом будет вход в сервисный режим устройства. У каждого принтера своя последовательность действий для входа в сервисный режим, и результат зависит от ее тонкостей.Поэтому лучшим вариантом будет в том же поисковике тип «Сервисный режим Canon IP 2200», самые первые ссылки подскажут вам необходимую последовательность действий.

Итак, вы запустили режим обслуживания принтера, теперь подключите его к любому USB-порту на вашем компьютере. Активируйте файл утилиты, обычно это единственный файл, который можно запустить из папки утилиты сброса счетчика. Откроется окно, в правом верхнем углу которого укажите USB-порт, к которому подключен принтер. Если все сделано правильно, вы выберете единственный вариант из выпадающего списка.

Нажмите кнопку «Идентификатор устройства» в левой части окна программы, чтобы вы могли проверить, правильно ли распознается ваше устройство.

В связи с обучением за границей пришлось полностью пересесть на ноутбук. Я взял с собой игровую мышь SS Kana. Сама по себе проводная мышь не рассчитана на частые движения, со временем шнур стал рваться в самом основании, стал пропадать все больше и больше контактов. Последние три месяца я пытался заставить мышь работать, даже перестал брать ее на занятия, но наступил День П, и контакт полностью пропал; никакие манипуляции не дали никакого эффекта.
Моя Жадность к дорогой мышке и Лень пойти купить новую сплотились против меня и заставили вступить в контакт. Сразу оговорюсь, что эту статью пишу постфактум, пошагово ничего не записывал, но на примере покажу, как это делается. Качество фотографий оставляет желать лучшего, но суть уловлена.
Оборудование
Нож. Все. У меня под рукой нет изоленты или каких-либо инструментов.
Обычный кухонный нож.Достаточно острый, чтобы без проблем разрезать изоляцию.
Первоначальная версия включала пайку государственным паяльником, полученным в университете, однако в силу некоторых обстоятельств, о которых я расскажу позже, пришлось все переделывать.
Первоначальная версия
Как я уже сказал, оборвался трос в самом основании. Чтобы получить немного места, я разрезал вилку ножом и зачистил все четыре провода. Скрутил оплетку кабеля и повернул в сторону, после чего поехал в университет за паяльником.Мне дали старый паяльник, катушку миллиметрового припоя и банку с флюсом. Имею опыт пайки, так что все получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, и у меня не было изоляции, получилась некая «роза» из проводов, торчащих в разные стороны. Однако тестовый запуск прошел успешно — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но тут меня разочаровало.Не вдаваясь в подробности, скорее всего у меня были обрезаны черный и красный провода и ноутбук заблокировал гнездо USB. Поэтому, что бы я ни делал дальше, мышь никак не реагировала.
Пытаясь разобраться, начал грешить на косу (что укорачивает провода), даже отрезал, не помогло. В конце концов, я полностью отрезал вилку и решил повторить все заново. Стоило бы перезагрузить компьютер и попробовать еще раз, скорее всего, мышь заработает. Кто знает…


Связь очень маленькая, у меня нет нормальной камеры. Просто все четыре провода пучком торчат из вилки и к каждому припаян соответствующий провод. Оплетка обрезается, потому что я думал, что она закорачивает провода. Неважно.

Соединительные кабели
Ближе к вечеру достал мышку из ящика и приступил к делу. Первым делом взял новый штекер от ненужного кабеля mini-USB.


USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплетка.Следовательно, подойдет любой USB-кабель.

При ремонте использовал описанный способ. Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг друга и соединение становится тоньше.
Я покажу вам, как это сделать, на примере оставшегося провода. Сначала аккуратно отрежьте верхний утеплитель до длины примерно четырех-пяти сантиметров.


Расплетите косу и отложите ее в сторону.


Затем выставляем «лесенкой» 4 провода — только самый кончик красный покрутить; белый немного аутентичнее, чтобы не трогать красный; затем зеленый.Убираем черное дальше всех. Другой кабель выставляем таким же образом, только в зеркальном отображении — только кончик черный, затем зеленый, белый и красный у самого основания. Таким образом исключаем замыкание проводов между собой.


Осталось только два кабеля соединить между собой. Каждый провод соединяем скруткой. Надеюсь, ты не перепутаешь цвета. После скрутки лишние провода лучше отрезать, чтобы не было лишних контактов.


В моей версии я также покрыл все это куском верхней изоляции, чтобы не задеть оплетку.В будущем планирую либо раздобыть изоленту, либо попросить у девочек бесцветный лак для изоляции.


После обработки изолентой, конечно, все это примет божественный вид, но пока коса будет висеть таким странным образом. Связь рабочая, лишних контактов нет. Мышь работает как новая!

а
Мышь сразу отказалась работать. Было уже совсем безнадежно, заметил сообщение из системы о нарушениях работы USB-входов.Как я уже сказал, в исходной версии закорочены контакты, а у ноутбука отключены входы USB. После перезагрузки снова заработала мышь. Конечно подключение недолговечное, без изоленты никак, но мышка работает.

Спасибо за внимание. Надеюсь, эта статья вам помогла.

П.С. это моя первая статья на Хабре. Спасибо за приглашение!

Как сделать свой собственный USB-кабель только для зарядки для Novatel Mifi — Podfeet Podcasts

Проблема, которую необходимо решить: у вас есть прекрасная точка доступа Novatel 5410L 4G от Verizon, но батареи хватает всего на 4 часа.Если вы подключите его к высокопроизводительному USB-порту компьютера, устройство автоматически перейдет в режим только зарядки и перестанет предоставлять доступ к Wi-Fi. В приведенных ниже инструкциях вы узнаете, как взять обычный и недорогой USB-кабель и заставить его работать для зарядки устройства через USB и оставаться в точке доступа. Вы можете подумать, что можете купить USB-кабель только для зарядки, но оказалось, что он не работает с этим устройством — вы должны замкнуть зеленый / белый провода вместе, чтобы заставить устройство одновременно заряжаться и обеспечивать Wi-Fi.Просто использовать кабель без пары данных зеленый / белый не получится. Благодарим bill-mifi на форумах Verizon Wireless за объяснение идеи замыкания зеленого / белого провода.

ГЛАВНЫЕ НОВОСТИ! Verizon выпустила обновление прошивки для Novatel Mifi, которое фактически решает проблему! Вот ссылка на инструкции на веб-сайте Verizon Wireless, где вы можете получить обновление прошивки. Это не самая очевидная процедура в мире, но она работает, если вы будете внимательно им следовать.

Если вам все еще интересно, читайте дальше!

Основные шаги: мы собираемся разрезать USB-кабель пополам, закоротить зеленый / белый провода на стороне micro-USB, а затем снова подключить пару черный / красный.Припой, изолента, и все готово. Я счел полезным показать свою работу на каждом этапе пути директору по контролю качества Стиву, прежде чем продолжить.

Но сначала давайте посмотрим короткое видео, демонстрирующее поведение Samsung Mifi 4G с обычным USB-кабелем, а затем с модифицированным USB-кабелем, предназначенным только для зарядки.

Видео, демонстрирующее, почему это необходимо

На видео выше показано поведение до и после взлома кабеля для Нователь Мифи.Используете программу для чтения с экрана? Нажмите здесь

Купить кабель Micro USB

Вообще-то куплю несколько. Если вы покупаете на Monoprice.com, они НАЧИНАЮТСЯ с 0,65 доллара за штуку, если вы покупаете 2+, они стоят всего 0,62 доллара за штуку. Я купил 3, потому что знал, что сломаю по крайней мере 1. Я был прав.

Инструменты Вам понадобятся

  • Пара кабелей Micro USB
  • устройства для зачистки проводов
  • кусачки
  • короборезка
  • изолента
  • ножницы
  • паяльник
  • припой
  • очков (если вам больше 40)

Инструменты, с которыми я начал работать

Я предпочитаю короткие кабели micro USB, вот насколько короткие кабели, которые я предложил, по сравнению с mifi.Инструменты для зачистки проводов — необходимость, но они не так полезны, как я думал.

Разрезать кабель пополам

Как вы можете видеть на этой фотографии — я отрезал кабель очень близко к концу micro USB, что было большой ошибкой (отсюда и необходимость в резервных кабелях). Я зажал провод кусачками, а затем мне пришлось использовать нож для коробок, чтобы разрезать кольцо вокруг кабеля, прежде чем я смог использовать инструмент для зачистки проводов, чтобы снять внешнюю резину. Мне может понадобиться новая пара инструментов для зачистки проводов!

Когда я прошел через крышку кабеля, я обнаружил сначала кучу экранирующих проводов, затем под ними я обнаружил тонкую фольгу.Я обрезал все это до края резинового чехла.

Крупный план защиты

Это перед зачисткой внутренних проводов.

Слишком коротко!

Здесь что-то пошло не так — оставьте себе МНОГО длины для работы на случай, если вы случайно перережете один из очень тонких проводов при попытке их зачистить. Как и я. Кусачки, которые у меня есть, недостаточно хороши, поэтому мне пришлось использовать плоское лезвие, которое им приходилось просто хватать и тянуть в надежде на лучшее.

Замкните зеленый / белый провода вместе

Это критический шаг. На конце Micro-USB скрутите зеленый и белый провода вместе. поверните красный к красному, а черный к черному (в основном восстанавливая соединение. Обрежьте зеленый и белый провода на большом конце USB как можно короче, чтобы они ничего не касались.

Проверьте, прежде чем делать следующие шаги

Проверьте соединение, подключив его к порту USB высокой мощности. На MacBook Pro это ближайший к адаптеру питания порт.

Нечетная ошибка

Я получил эту ошибку во время первого теста, но ничего не пошло не так. Я не получил его снова, когда я полностью стабилизировал кабель припоем и изолентой.

Припой

Припаяйте закороченные зеленые / белые провода и повторно подключенные черные / красные провода. Я спаял их так, чтобы они по существу были на одной линии, а на следующем шаге сложил их обратно на себя. Надеюсь, это имеет смысл…

Лента для соединений

  • Заклейте закороченные зеленые / белые провода на конце micro-USB.
  • Обрежьте зеленый / белый провода на конце, не являющемся микропроцессором.
  • Осторожно заклейте красный провод, чтобы не допустить короткого замыкания на черный провод (и наоборот).
  • Обрежьте все провода из фольги и изоляции
  • Проверьте еще раз, подключив к компьютеру, чтобы убедиться, что он заряжается и транслирует Wi-Fi.

Лента целиком

Наконец, заверните все как можно плотнее, убедившись, что на нем нет незащищенных участков и что вы приклеили его к оригинальному резиновому покрытию, чтобы оно было устойчивым.

Пройдите последнее испытание и отпразднуйте!

[Учебное пособие] Как восстановить поврежденные USB-кабели (Micro USB, включая передачу данных)

В этом руководстве я хочу показать, как восстановить поврежденные USB-кабели. В частности, показано, как отремонтировать кабель Micro USB , включая провода передачи данных . Я также сделал видеоурок по этой теме. Однако на видео ремонтируется только USB-кабель, предназначенный только для зарядки (с двумя проводами). Видео смотрите здесь:

Для полноты картины — Список материалов:
— Кабель Micro USB [разъем должен быть сломан;)] [Искать на Aliexpress | Amazon | eBay.com]
— Штекер Micro USB [Искать на Aliexpress | Amazon | eBay.com]

Обычно, когда кабель USB перестает работать, кабель и провода часто остаются целыми. Вместо этого, вероятно, сломался разъем USB. Недавно ослабился разъем одного из моих USB-кабелей. Более того, через некоторое время он полностью перестал работать.

Сломан штекер Micro USB.

Решил отремонтировать и заказал на Алиэкспресс пачку сменных разъемов USB (также называемых вилками, хвостовиками или розетками).Эти заменители USB-разъема доступны во многих вариантах (разных цветов, разной длины и т. Д.).

Мои разъемы состоят из четырех частей:

Замена разъема Micro USB.

1) Первый шаг — отрезать сломанный разъем:

2) Затем необходимо снять внешнюю оболочку (например, с помощью инструмента для зачистки проводов):

3) Затем внутренние провода должны быть зачищены:

4) Кабель необходимо провести через две части внешней оболочки сменного разъема:

5) Теперь пайка (почти) начинается.К счастью, цвета проводов стандартизированы и используются многими производителями. Как правило, кабель micro USB имеет пять проводов: GND (черный), 5V (красный), Data + (зеленый), Data- (белый) и (внешний) сливной провод, который должен быть подключен к GND.

К сожалению, разные типы замен USB-разъемов также могут иметь разную компоновку. Поэтому взгляните на техническое описание или на сайт магазина, чтобы узнать, какой контакт должен быть подключен к какому проводу. На следующем рисунке показано расположение контактов для разъемов, которые я купил:

Если вы точно знаете, где какой провод подключить, можете приступать к пайке:

6) После пайки убедитесь, что провода должным образом изолированы.Я использовал ленту для этой задачи, а также для укрепления паяного соединения:

7) Последний шаг — собрать все вместе. Я использовал плоскогубцы, чтобы сжать все части вместе:

Если вы выполнили все эти шаги правильно, у вас должен быть рабочий USB-кабель, который можно снова использовать для зарядки, а также для передачи данных:

Weekend project: Сделай сам USB на ходу от старых кабелей

USB-кабели в дороге очень удобны с устройствами Android.Это специальный проводной кабель, который позволяет использовать тот же USB-порт, который вы используете для зарядки или связи с компьютером, для подключения периферийных USB-устройств прямо к планшету или телефону. Это означает такие вещи, как игровые контроллеры, мыши или клавиатуры, флэш-накопители USB или даже жесткие диски USB, если у вас есть доступ к более старой модели с отдельным источником питания.

Нет установленных и быстрых правил о том, какие USB-гаджеты вы можете и не можете использовать, или если вам понадобится root, чтобы что-то с ними делать, но в целом «стандартные» Android-устройства не позволяют монтировать USB-большой палец. диск без рутирования и возможность отправлять команды для монтирования устройства, а также устройства Samsung под управлением Android 4.0 или выше будет. Большинство устройств под управлением Ice Cream Sandwich или выше распознают игровые контроллеры, мыши или клавиатуры. Чтобы узнать больше о вашем конкретном устройстве, зайдите на форумы и спросите хакеров — они там все знают.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Прежде чем мы начнем, знайте заранее, что это не лучший способ получить кабель USB OTG. Самый простой способ — заказать его на Amazon за доллар или около того и дождаться доставки.Но я знаю, что я не единственный фанат смартфонов, у которого проложены кабели, и который предпочел бы сделать это сам. Это весело, это экономит деньги, позволяет получить часть того барахла, которое вы просто не можете заставить себя выбросить израсходованным, и предлагает мгновенное удовлетворение. Если вы наполовину умеете обращаться с паяльником, есть детали, это весело и для вас. Читайте после перерыва.

Детали и инструменты

Для начала вам понадобится несколько вещей, но ничего слишком экзотического — все, что вам понадобится, это стандартные вещи в наборе инструментов D-I-Y-er.

  • Паяльник. Чем меньше мощность, тем лучше
  • Припой бессвинцовый мелкий
  • Острый нож
  • Изолента и / или термоусадочные трубки
  • Стандартный кабель для передачи данных micro USB
  • Удлинительный USB-кабель типа A

Докажите свой кабель micro USB

Вам необходимо присоединить «микро» конец кабеля micro USB к гнезду удлинительного кабеля USB. Но вам также необходимо припаять перемычку к разъему micro USB.Возьмите кабель micro USB и отрежьте внешнюю оболочку от тонкого конца. Вам нужно будет добраться до точек пайки на самом разъеме, поэтому, возможно, вам также придется откопать немного затвердевшего силикона.

Пункты пайки
Пин один Красный провод (VCC)
Штифт два Белый провод (ДАННЫЕ -)
Пин тройной Зеленый провод (ДАННЫЕ +)
Пин четвертый Нет (соединение по ID)
Пятая шпилька Черный провод (ЗАЗЕМЛЕНИЕ)

Открыв разъем, вы увидите цветные провода, припаянные к маленьким контактам.Эти контакты и провода соответствуют приведенной выше таблице. Что вам нужно сделать, так это перемыть контакт четыре (это соединение ID) с контактом пять (земля). В стандартном кабеле USB четвертый контакт открыт, а в кабеле USB OTG четвертый контакт заземлен. Вы можете перемыть его, как вам нравится, просто убедитесь, что у вас есть одно непрерывное соединение между контактом 4, контактом 5 и черным проводом в кабеле.

Теперь отрежьте полноразмерный конец USB-кабеля для передачи данных и наденьте термоусадочную трубку нужного размера, если вы собираетесь использовать термоусадочную трубку.Также сдвиньте кусок, чтобы закрыть стык, который вы собираетесь сделать, чтобы соединить два кабеля. Пока не нагревайте термоусадочную трубку, сначала проверьте все!

Сращивание кабелей

Отрежьте охватываемый конец удлинительного USB-кабеля и снимите кожух на дюйм или два. Посмотрите на провода и посмотрите, есть ли у вас те же цвета, что и у первого кабеля, который вы нарезали. Если вы это сделаете, они должны идеально подходить по цвету к цвету. Если вы этого не сделаете, посмотрите таблицу выше, откройте отрезанный вами конец охватываемой детали и проверьте штифты.Вы также можете прозвонить провода мультиметром, если он у вас есть. Просто убедитесь, что вы знаете, какой провод какой, если они не совпадают по цвету.

Осторожно спаяйте две части вместе, не забудьте вставить термоусадочную трубку, прежде чем выполнять соединения. Он будет сильно покачиваться и двигаться, поэтому найдите время, чтобы получить хорошие и надежные паяные соединения.

Тестирование

Когда все остынет, осторожно подключите кабель к телефону или планшету.Возьмите старую проводную USB-мышь и перебросьте ее на другой конец. Через несколько секунд вы должны увидеть указатель мыши на своем устройстве! Если используемая вами мышь оснащена датчиком вместо шарика, вы также увидите, как он загорается, как только вы все это подключите.

Да, подключить мышь к телефону или планшету — это теоретически круто, но не очень практично. Это было просто для проверки связи. Если все работает, нагрейте термоусадочную трубку или заклейте концы открытого кабеля. Мышь использует те же четыре соединения, что и любое другое USB-устройство, поэтому, если она работает, все в порядке.

Делаем это полезным

Если у вас Galaxy S 3, вы можете подключить флэш-накопитель прямо к кабелю и начать работу. В проводнике файлов вы найдете новую папку под названием USB-накопитель, в которой будет все, что есть на вашем флэш-накопителе. Если вы используете Nexus 7 или Galaxy Nexus, все будет немного сложнее.

Stock Jelly Bean может видеть и распознавать флэш-накопитель USB, но система не просто монтирует его автоматически. Это означает, что он есть, но вы не можете до него добраться.Разработчики Android заявили, что это сделано специально, поскольку они предоставляют все необходимое, кроме пользовательского интерфейса. Без пользовательского интерфейса они не хотят, чтобы это происходило автоматически. В последний раз, когда эта тема поднималась в Google+, возникла настоящая дискуссия. Прочтите это и увидите обе стороны.

На данный момент единственный вариант, который я могу найти, требует root. Да, код есть, чтобы это можно было сделать без рута, но похоже, что никто из разработчиков этого еще не сделал. Если у вас есть root-права, просто установите StickMount из Google Play.Теперь, когда вы подключите флэш-накопитель, вы получите приглашение для запуска StickMount, и он смонтирует папку, чтобы вы могли перейти к файлам.

Хорошая новость заключается в том, что теперь работают такие вещи, как геймпады и кабели для камер DLSR, даже без рута. Но это еще один пост для других выходных!

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Мечта опытного человека

Обзор Samsung Galaxy Z Fold 3: складывание заметки

Samsung стремится к более широкому распространению своей складной модели самого высокого класса, Galaxy Z Fold 3, но достаточно ли далеко зашли новые изменения, чтобы убедить людей потратить на нее 1800 долларов? Узнайте в нашем обзоре Samsung Galaxy Z Fold 3!

.

Leave a comment
