Подключение телевизиооной приставки

В общем случае процесс подключения приставки выглядит следующим образом:

1. Подключите коммутатор и ТВ-приставку к электрической сети.

2. Подключите любой порт коммутатора к проведенной в квартиру интернет линии.

3. Подключите к любым свободным портам коммутатора кабели (патч-корды) Ethernet.

После этого на панели коммутатора должны загореться индикаторы портов, соответствующие подключенным кабелям, обозначая наличие сигнала.

4. Подключите один патч-корд к компьютеру, второй — к ТВ-приставке.

Если вы не планируете использовать доступ в Интернет с персонального компьютера, соедините интернет-кабель напрямую с ТВ-приставкой (без коммутатора).

ТВ-приставки из комплектов оснащены рядом разъемов на задней панели для подключения электросети, компьютерной сети, USB-устройств, аудиоустройств и телевизора. Перед выбором оптимального способа подключения необходимо ознакомиться со всеми разъемами входов, которыми оснащен Ваш телевизор (см.

руководство по эксплуатации телевизора или сам телевизор) и ресивер домашнего кинотеатра (при наличии).

Вариант подключения телевизора с помощью RCA кабеля

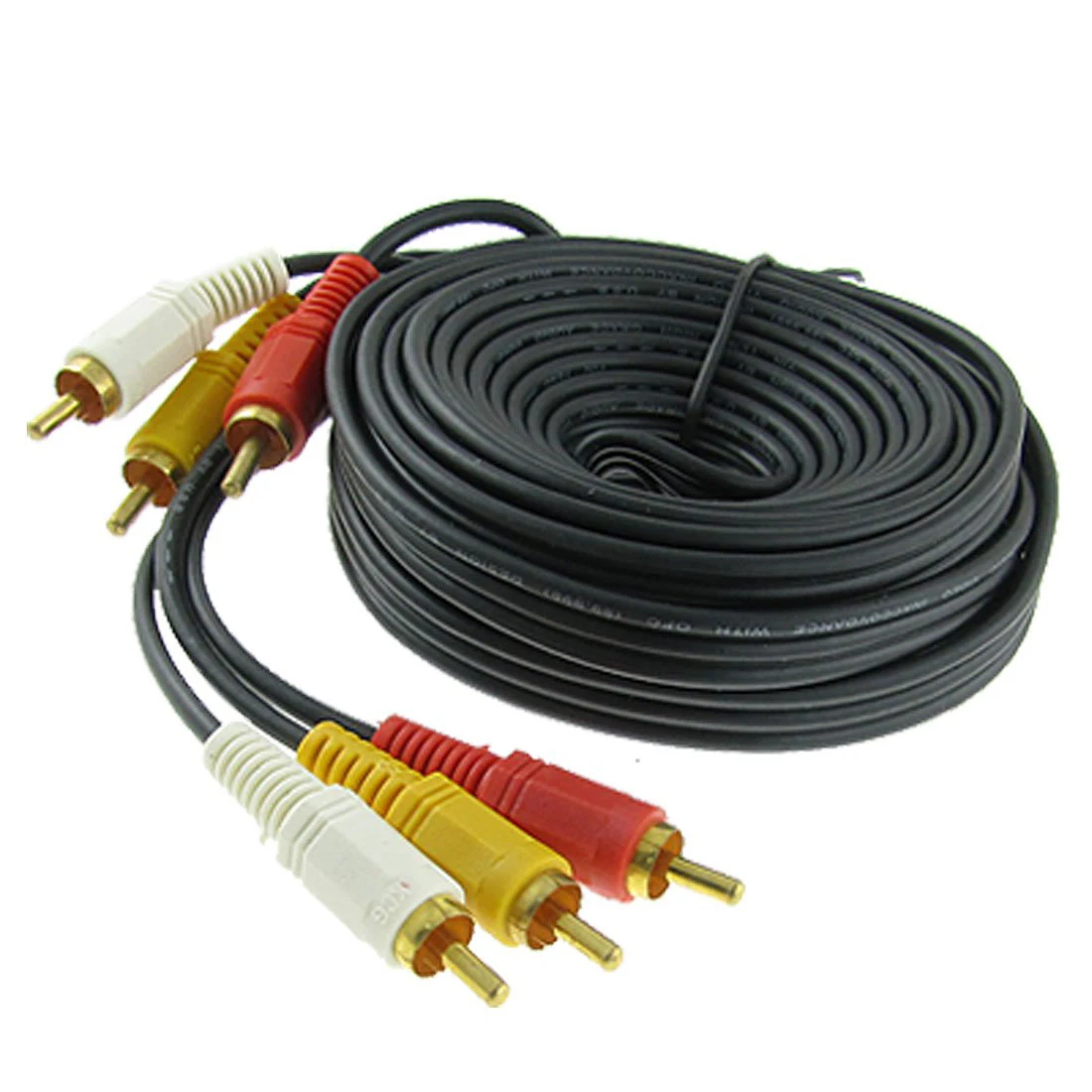

В комплект оборудования входит кабель с разъемами RCA Audio/Video («тюльпаны»).

Соедините кабелем RCA (Audio/Video) ТВ-приставку с разъемами телевизора RCA Audio/Video IN.

1. TV/AV, кнопка для переключения режима телевизора, также имеется на пульте управления телевизором. Выберите на телевизоре AV c соответствующем номером как на разъеме у телевизора. 2. AV Video IN (RCA разъем), видеовход телевизора, обычно желтого цвета. 3. AV Audio IN Left (RCA разъем), аудиовход, левый канал. 4. AV Audio IN Left (RCA разъем), аудиовход, правый канал. У Вашего телевизора может быть только один аудиовход (телевизор не поддерживает стерео звук), в этом случае подключите белый RCA разъем, а красный оставьте свободным.

При наличии в телевизоре телевизора или в системе домашнего кинотеатра цифрового аудио-входа (S/PDIV DIGITAL IN) подключите через соответствующие разъемы кабелем RCA–RCA приставку с телевизором или ресивером домашнего кинотеатром.

Вариант подключения телевизора с помощью антенного кабеля

В случае если у Вашего телевизора нет видеовхода или он занят подключен, например DVD-плейр, в этом случае ТВ-приставку можно подключить с помощью обычного антенного кабеля. Обратите внимание, что этот кабель не входит в комплект приставки. Порядок подключения:

Подключите телевизионную антенну к ТВ-приставке. Соедините с помощью кабеля соедините приставку и телевизор через антенный вход см. рисунок. 1. ANT IN, антенный вход. 2.  AV IN, Видео/Аудио вход на задней панели телевизора. 3. AV Video IN (RCA разъем), видеовход телевизора. 4. AV Audio IN (RCA разъем), аудиовход, моно. Произведите настройку каналов на вашем телевизоре.

Этот способ подключения к телевизору является наименее предпочтительным, а антенный выход присутствует не на всех приставках, но зато будет работать на всех без исключения телевизорах, даже старых.

Вариант подключения телевизора с помощью HDMI кабеля

Лучший вариант подключения, т.к. при таком подключении сохраняется цифровое качество изображени я звука. Обратите внимание, что HDMI кабель не всегда входит в комплектацию приставки и его необходимо приобретать отдельно. Порядок подключения следующий:

Выключите телевизор, подключите HDMI кабель одним концом к приставке, вторым к телевизору запомнив номер вашего HDMI разъема если их несколько. Включите приставку, включите телевизор. Включите на телевизоре отображение с HDMI вашего номера (на современных телевизорах часто требуется создать подключение к HDMI  разъему)

Если в качестве провода использован RCA кабель — включите на телевизоре режим AV, Если вы соединили приставку по антенному кабелю — необходимо тюнером телевизора настроится на частоту вещания ТВ приставки. Если же вы используете HDMI кабель — необходимо включить на телевизоре показ с подключенного HDMI разьема (смотрите инструкцию к телевизору).

Если оборудование подключено правильно, то после включения ТВ-приставки на передней панели загорится светодиод, а на экране телевизора после переключения отобразится заставка «MAX-TV».

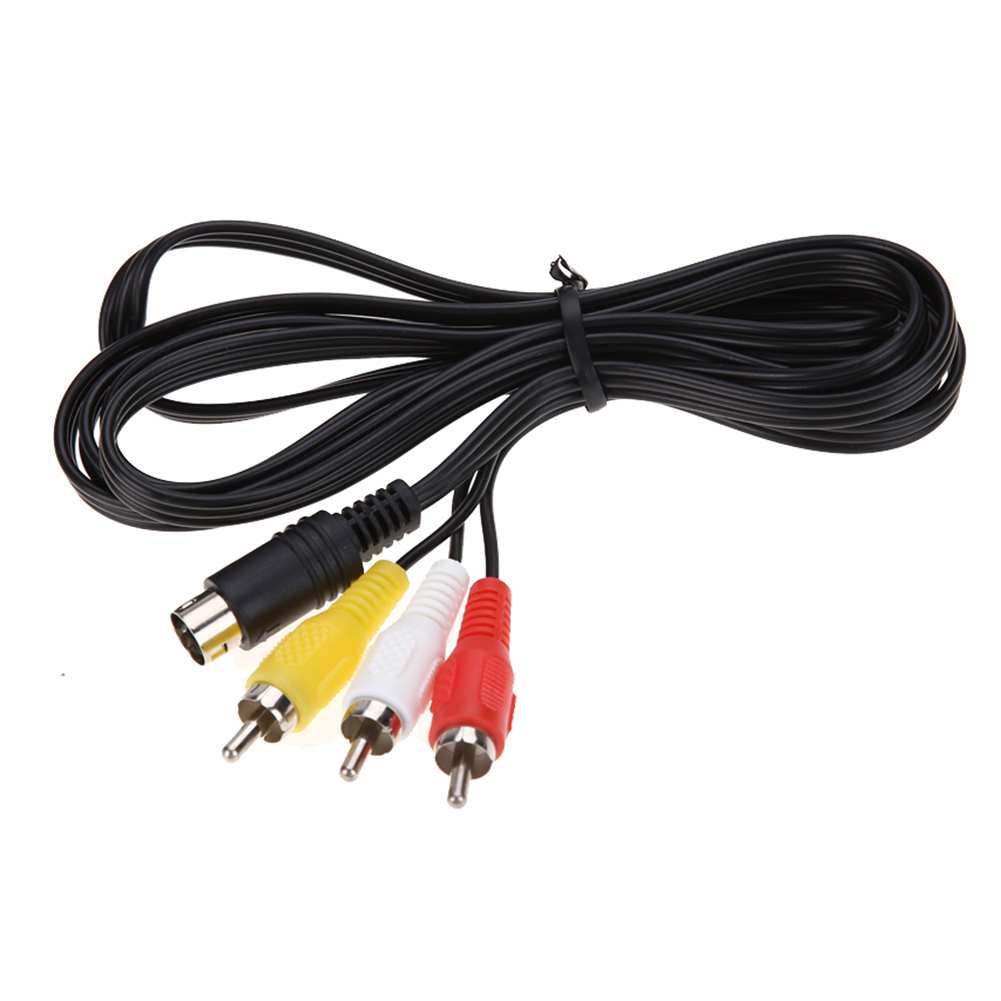

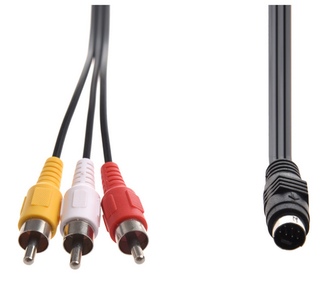

Адаптер S-Video на RCA кабель

SVideo к RCA кабель иногда трудно найти и адаптер почти каждый раз, когда слишком коротким.  Я искал в моем местном магазине и не нашли. Так что я решил поискать  и нашел некоторые полезные сайты так легко сделать на свой собственный DIY SVideo на RCA адаптер почти без внешних компонентов, за исключением, конечно, RCA разъемы и S Video.

DIY S-Video на RCA кабель адаптера ресурсов

Этот простой адаптер может быть использован для преобразования Y / C видео (S-Video) для композитного видео. Этот адаптер является полезной в тех случаях, когда ваше видео устройство вывода имеет только S-Video выход, но источник сигнала принимает только композитный видеовход. Эта схема работает как с PAL и NTSC стандарты видео.



Y-земля ------------------ +
                          + ---------- RCA / композитный землю
C-земля ------------------ +

У ------------------------- +
                          + --------- RCA / композитный видео
C ------------ | | ----------- +
            470pF

Эта схема может быть довольно легко построить внутри S-видео разъем случае, если физическое небольшой размер 470 пФ (керамический) используется конденсатор.

 Большие значения конденсатора будет также работать, но вызывают картинку, чтобы стать более «мягкой». Номинальное напряжение конденсатора может быть 10В или больше.

Эта схема работает на практике довольно хорошо, хотя схема операции не является идеальным. Это означает, что импедансов и уровней сигнала не соответствует совершенно верно, но достаточно близко, чтобы работать accetably. Качество изображения вы получите от этой схемы хорошо, но не так хорошо, как с наилучшей схемы композитного видеовыхода.

Вот Распиновка S-видео разъем показан с конца с женским PINS (картинка открывается вид на оборудовании назад / на передней панели):

1 Y землю
2 C землю
3 Y (яркость + синхронизация)
4 C (crominance)



Фото построена схема

Эта схема версия выступы построен, чтобы быть примером того, как схема может быть построена. Если вы построили себе, что вы можете использовать компоненты, которые очень хорошо работает внутри разъема корпуса и построить схему так, чтобы вы CNA поставить разъем случаях на место.

 Если вы планируете иметь расстояние более нескольких сантиметров между разъемами, это хорошая идея использовать экранирование сигнального кабеля (75 Ом коаксиальных кабелей является лучшим, экранированный аудио кабель хорошо работает на расстояние до нескольких метров).

Могу ли я использовать другой конденсатор?

Принципиальная схема показывает емкость конденсатора 470 пФ. Несколько иной конденсатор значения также будет работать.Практически все конденсаторы ценности составляют около 400 пФ до около 10 нФ должно работать как-то приемлемо.

Максимальная длина кабеля для S-video и Композитного (RCA) сигналов » IT и Мультимедиа

 Данная информация, может быть полезна для технических специалистов. Информация была получена из переговоров с компанией Kramer, когда мы работали по одному из проектов и у наших специалистов возник вопрос по максимальной длине S-Video кабеля. Возможны следующие варианты передачи сигнала S-Video на максимальное расстояние.

• Первый способ. Использовать кабель мультикор — в одной оплетке два коаксиальных кабеля. В данном случае расстояние передачи сигнала (максимальная длина S-Video кабеля)  до 100 метров. Например, кабель BC-2X.

• Второй способ. Можно тянуть два коаксиальных кабеля для S-Video сигнала, например, два RJ6 или два RJ59, тогда максимальная длина до 200м.

  Теперь рассмотрим один случай. Например, мы хотим получать сигналы S—video или Композитный, с нескольких видеокамер, установленных на разных этажах организации. Большой разницы при передачи S-Video и Composite нет. Чем длиннее кабель, тем больше затухание. Если одна камера будет подсоединена кабелем длиной 70 метров, а другая 20 метров, то может появиться заметная разница в яркости изображения (в этом случае для кабеля в 70 метров, как вариант, советуют ставить усилитель, все это касается и Composite — сигнала).

   Если сигнал со всех камер приходит на специальный видеомикшер, то ситуация меняется, если видеомикшер поддерживает регулировку яркости сигнала по каждому входному сигналу. Но идеальный вариант все же использовать кабели одной длины для подключения камер. Максимальная длина готового S-Video кабеля у Kramer была 30 метров.

 Композитный,

RCA — разъем

S-video разъем.

Если кто-то знает больше по этому вопросу, то присылайте свои комментарии. В дальнейшем, я также собираюсь написать о данной компании (Kramer) и оборудовании, которое они производят.

Похожие статьи

Аудио/видео кабель Toyota RCA с 2000 г. AVIN-2000

Кабель Toyota RCA предназначен для подключения к штатным головным устройствам автомобилей TOYOTA до 2000 года DVD-проигрывателей, TV-тюнеров, видеомагнитофонов и других источников видеосигнала, работающих в системе цветности NTSC.

На одном конце кабеля распаян фирменный японский 6-контактный разъём нового образца от официального поставщика концерна TOYOTA для подключения к штатной системе, на другом — стандартные литые разъёмы типа «Тюльпан»-мама.

Применение этого кабеля производит автоматическое активирование режима «VTR» для работы с внешними источниками видео- и аудиосигналов и позволяет провести подключение внешних источников видеосигнала с минимальными затратами времени и по максимально упрощенной схеме.
Внимание: Для некоторых транспортных средств, требуется наличие предустановленного штатного ТВ-тюнера

Lexus:
GS430 / GS460 / GS350 (2005-2009)
GS450h (2006-2009)
IS F (2007-2009)
IS350 / IS250 (2005-2009)
LS460 (2006-2009)
LS600h / LS600hL (2007-2009)
RX400h / RX450h    SUV    2005-2009
SC430 (2005-2008)

Toyota:
Isis  2005-2009
Avensis  2003-2011
Arion  2001-2007
Altezza  2001-2005
Alphard  2002-2008
Alphard Hybrid  2003-2008
Alex  2002-2006
Ist  2002-2007
Wish  2003-2009
Wyndham 30 series  2003-2006
Verossa 2001-2004
Voxy  2005-2007
Estima  2003-2008
Estima Hybrid  2006-2008
Opa  2001-2005
Auris  2006-2009
Camry  2003-2009
Caldina  2002-2013
Corolla  2002-2006
Corolla Axio  2006-2008
Corolla Axio  2007-2008
Corolla Spacio  2003-2007
Corolla Fielder  2002-2006
Corolla Fielder  2006-2008
Corolla Ranks  2002-2006
Crown Athlete  2003-2008
Crown Majesta  2004-2009
Crown Royal  2003-2008
Kruger  2003-2007
Kruger hybrid  2005-2007
SIENTA  2003-2006
Soarer  2004-2005
Noah  2005-2007
Hiace  2004-2005
Hiace  2005+
Hilux Surf  2002-2004
Hilux Surf  2005+
Harrier  2003-2013
Harrier hybrid  2005-2013
bB  2003-2005
bB  2005-2007
Blade  2006-2009
Brevis  2001-2007
Prius  2003+
Premio  2001-2007
Porte  2004-2005
Porte  2005+
Mark II  2001+
Mark X  2004-2006
Practices  2005-2010
RAV4  2000-2005
RAV4  2005-2008
Land Cruiser 100  2002-2007
Land Cruiser 200  2007-2009
Land Cruiser Prado  2002-2009
Regius Ace  2004-2005
Regius Ace  2005+

Китай HDMI мужчин и 5 RCA RGB аудио видео AV кабель поставщиков, производителей, фабрики, оптовая — высокое качество

Особенности продукта:

* Высокая производительность качество премиум HDMI — разъем RCA кабель подходит для использования в HDTV, домашний кинотеатр системы, и все другие HDMI для RCA поддерживает приборы

* Пожалуйста, обратите внимание: устройство вывода видео должны поддерживать обе функции преобразования и вывода аналоговых и цифровых сигналов. Пожалуйста, проконсультируйтесь с руководство пользователя устройства вывода видео для получения дополнительной информации.

* Построен с использованием высококачественных материалов для лучший контакт связь между оборудования HDMI и RCA-кабель.

* Трансферы несжатый, цифровой аудио или видео файлов в формате высокой четкости.

Технические характеристики

Элемент
Продукт #	STC0054
Информация о гарантии
Гарантия	Время жизни
Производительность
Поддержка	480i, 480p, 720p, 1080i, 1080p резолюции
Аппаратное обеспечение
Тип кабеля пиджак Тип кабеля щит Разъем плакировка	ПВХ — поливинилхлорид Алюминий майлара фольги с оплеткой Золото
Соединитель
Разъем A Разъем B	5 x RCA аудио видео кабель AV 1xHDMI — мужчины.
Физические характеристики
Длина кабеля Цвет Вес продукта Калибр провода	5 футов [1,5 m] Черный 2.2oz [95g] 30AWG
Упаковка информация
Включено в пакет	1 x HDMI мужчин 5 RCA аудио видео кабель AV
Услуги
Пример	Бесплатно

Пожалуйста, обратите внимание:

●This кабель только поддержка HDMI игрок к HDTV не поддержка ПК/notebook HDMI для HDTV надеюсь, что вы понимаете, что.

●задачей означает, что необходимо подключить этот кабель HDMI проигрывателя (например, цифровой ТВ поле) сначала затем подключите плеер HDMI к вашему HDTV.

●Even хотя кабели HDMI поддерживают Hot Plug обнаружения, неправильное использование может привести к перезагрузки / перезапуска оба устройства,

Даже ●or может привести к повреждению устройства. Таким образом мы не предлагаем горячей действий для любых кабелей HDMI.

Hot Tags: Мужчины к rgb 5 rca аудио видео av HDMI кабель, Китай, поставщики, производители, фабрика, оптом, Купить, высокое качество

Подключаем домашний кинотеатр к телевизору через RCA, HDMI, COAXIAL, S-video

Современная бытовая техника обладает широким набором функций и часто устроена достаточно сложно. Например, чтобы разобраться, как подключить домашний кинотеатр к телевизору иногда приходится потратить немало сил и времени. В этой статье постараемся подробно разобрать, какие существуют варианты подключения.

Внимание! Все операции по подключению можно выполнять только при отключенной от сети аппаратуре. Не вставляйте вилки в розетки, а если вставили – обязательно выньте!

Как правильно подключить домашний кинотеатр

Наиболее сложно подключить к телевизору домашний кинотеатр, который состоит из трех блоков: AV-ресивера, CD-проигрывателя и DVD-плеера. Если еще и все колонки подключаются при помощи проводов, то легко можно запутаться, какой кабель, в какой слот вставлять.

Как правило, к домашнему кинотеатру прилагается инструкция на русском языке. Смогли в ней разобраться? Действуйте по алгоритму, предложенному производителем. Если руководства, как подключить домашний кинотеатр к телевизору, нет – внимательно читайте нашу статью. Расскажем о кабелях и их порядке подключения к гнездам.

Кстати, разъемы могут быть нескольких видов:

• HDMI (также может быть промаркирован как ARC),
• компонентный (component, RGB),
• коаксиальный COAXIAL,
• SCART,
• S-video,
• аналоговый, который называют «тюльпанами» или «колокольчиками».

Какие разъемы предпочтительнее использовать

HDMI обеспечивает передачу аудио и видеосигнала без искажений. Компонентный порт тоже позволяет получить высокое качество картинки и звука. Коаксиальный кабель – хороший вариант, если нет возможности использовать HDMI или RGB. Выход SCART на современных домашних кинотеатрах встречается редко, как и аналоговые «тюльпанчики».

Если в комплекте с ДК уже идут кабели, выбирать ничего не понадобится – используйте имеющиеся изделия. Если же провода нужно покупать самим — всегда отдавайте предпочтение подсоединению через коннекторы HDMI. Со слотами разобрались, переходим к соединению компонентов домашнего кинотеатра в единую систему.

Порядок подключения кабелей

Важно уяснить, что главный блок – это ресивер. К нему следует подключить проигрывающие устройства. Ищем на задних поверхностях плееров выходы OUT. Нашли? Прекрасно. Вставляем туда провода с подходящими разъемами. Если есть цветовая маркировка – соблюдаем. Теперь надо найти на задней стенке ресивера входы IN. Подключаем вторые концы проводов туда. Не забываем о цветовой маркировке, если она есть.

Теперь плееры домашнего кинотеатра могут передавать аудио и видео на ресивер. Вилку в розетку не вставляем. Пока нельзя. Совсем. Дело не только в том, что током может ударить вас самих, но и аппаратуру можно повредить.

Теперь направляем сигнал на динамики акустической системы. Для этого нужно подключить колонки к специальным контактам на задней стенке ресивера. Они могут быть зажимными или резьбовыми. Строго соблюдаем полярность и маркировку. Если вы присоедините провода от центральной колонки к клеммам для сабвуфера, хорошего мало.

Следующий шаг – подсоединить к получившейся системе телевизионный приемник. Если вы думаете, что в том, как подключить домашний кинотеатр Samsung, LG или Sony, существует большая разница, спешим вас успокоить. Особых различий нет.

Найдите на задней стороне ресивера порт VIDEO OUT и соедините его соответствующим кабелем с гнездом VIDEO IN телевизионного приемника. Соединили? Хорошо. Вилку в розетку втыкать еще нельзя. Нужно проверить, правильно ли вы разобрались, как подключить колонки к домашнему кинотеатру, а его к телевизору.

Удостоверились, что плееры подключены к ресиверу, а от него кабель идет к TV? Проверили, что вся проводка от колонок подсоединена в нужном порядке? Если все правильно, можете подключить домашний кинотеатр и телевизор к сети. Вставляйте диск или используйте другой носитель и наслаждайтесь просмотром любимого кинофильма или видеоклипа с потрясающе реалистичным звуком.

Наиболее продвинутые модели выполняются в форм-факторе моноблока – дисковод таких комбайнов способен прочитать любой диск (CD, DVD и Blu-Ray). В этом случае достаточно подключить акустику к AV-ресиверу и кинуть кабель к телевизору.

Беспроводное соединение – если бы не одно «но»

Некоторые модели имеют опцию беспроводного соединения Bluetooth тыловых колонок или сабвуфера, а иногда – и других компонентов. Очень удобно – не нужно тянуть длинные кабели, прятать их в плинтус или короб. Но есть и оборотная сторона. «Синий зуб» может глушить в квартире или загородном доме Wi-Fi.

Как подключить телевизор к домашнему кинотеатру

В математике начальных классов учили, что от перестановки слагаемых сумма не изменяется. Но современная техника работает на более сложных принципах. Ответы на вопросы, как подключить домашний кинотеатр к телевизору, и как выполнить обратное подключение, совсем не одни и те же. Разбираемся в чем разница.

Зачем это нужно

Зачем и как подключить телевизор LG, «Самсунг» или Sony к домашнему кинотеатру? Объясним на пальцах. Хотите наслаждаться качественным звучанием при просмотре фильмов не только с цифровых носителей, но и из телевизионного эфира? Это несложно, нужно лишь вывести аудио с TV-приемника на колонки ДК.

Зачем вообще выводить звук на акустическую систему? Современные модели телевизоров изготавливаются в плоском формате. В такой форм-фактор физически невозможно установить полноценные мощные динамики, которые могут охватить весь диапазон слышимых человеческим ухом частот.

Вы думаете, что выводить телевизионный звук на мощную акустику домашнего кинотеатра не имеет смысла, так как в эфир выдается монофоническое аудио? Не совсем верно. Ресивер в любом случае улучшит качество звучания, удалит лишние шумы.

Почувствовать разницу можно, если вы принимаете спутниковый или кабельный телевизионный сигнал. По этим сетям транслируется очень качественный стереофонический звук. Отличная акустика домашнего кинотеатра поможет в полной мере оценить преимущества качественного аудиоряда.

Как это сделать

Запомнили, как подключить домашний кинотеатр к телевизору? Там был пункт: «Найдите на задней стороне ресивера разъем VIDEO OUT и соедините его соответствующим кабелем с гнездом VIDEO IN телевизионного приемника». Теперь надо пустить в обратном направлении от ТВ на ДК аудио сигнал.

HDMI – оптимальный вариант

Внимательно смотрим, какими выходами оснащен телевизор. Есть HDMI OUT? Хорошо. Теперь ищем на задней стенке ресивера домашнего кинотеатра слот HDMI IN. Нашелся? Отлично. Этот протокол обеспечивает самую лучшую на сегодня передачу данных. Не забываем, что порт также может быть промаркирован как ARC.

Следующий шаг настроить телевизор, активировав пункт в меню настроек телевизора. Это может быть что-то вроде playing audio/voice for acoustic system («воспроизводить звук через акустическую систему»). Флажок playing audio/voice for dynamic («воспроизводить звук через динамики») нужно снять. Теперь можно наслаждаться реалистичным звуком со спутникового или кабельного телевидения.

Оптика – отличный вариант

Если описанный выше выход не обнаружился, ищем на TV приемнике гнездо для подключения оптического кабеля. Этот коннектор может быть подписан как OPTICAL OUT или DIGITAL AUDIO OUT. Нашелся такой? Неплохо. Теперь ищем на домашнем кинотеатре вход OPTICAL IN или DIGITAL AUDIO IN. Есть? Превосходно.

Соединяем эти «ауты» и «ины» соответствующим проводом. Не забываем подкорректировать настройки телевизора нужным образом. Теперь ваш телевизор будет воспроизводить объемное звучание фильмов или музыкальных клипов, транслируемых по телевидению. На оптоволоконный кабель не действуют электромагнитные излучения, поэтому искажений звука и картинки можно не опасаться.

Соединение с помощью коаксиального кабеля

Третий вариант, как подключить телевизор через домашний кинотеатр к системе колонок 5.1 или 5.1.2, тоже не представляет большой сложности. Для этого нужно найти на телевизионном приемнике слот COAXIAL ASSIGNABLE OUT или DIGITAL AUDIO OUT. Видите такой? Нормально.

Теперь ищем на задней панели домашнего кинотеатра вход COAXIAL ASSIGNABLE IN или DIGITAL AUDIO IN. Удалось обнаружить? Превосходно. Осталось соединить эти контакты с помощью соответствующего кабеля, настроить параметры воспроизведения аудио. Теперь при включении телевизора, он будет воспроизводить звук через мощные колонки, а не через слабенькие штатные динамики.

Как подключить телевизор через аналоговые разъемы домашнего кинотеатра

Что делать, если не удалось найти ни один из описанных выше слотов? Такое случается крайне редко, но возможно. Например, на телевизоре могут быть выходы одного из типов, а на домашнем кинотеатре таких входов не окажется. Что делать? Читайте дальше.

Если парных цифровых портов обнаружить не удалось, придется воспользоваться гнездами для аналоговых интерфейсов. Подобный тип соединения не позволит получить идеальное звучание, но если нет другого выхода, придется воспользоваться им.

Композитный разъем RCA – первый запасной вариант

Первый на очереди аналоговый формат – это RCA, который в народе прозвали «тюльпанами» или «колокольчиками». Композитный шнур, как правило, имеет три наконечника «папы», окрашенных в желтый, красный и белый цвет. Нам нужны только второй и третий. По желтому проводу передается аналоговое видео – он нам без надобности.

Мы будем искать на телевизоре порт AUDIO OUT с парой «мам» красного и белого цвета. Есть такое? Нормально. На домашнем кинотеатре нужно найти слот AUDIO IN. Удалось? Значит, вы все-таки услышите в объемном звуке программу спутникового или кабельного телевидения.

При подключении этого кабеля нужно выполнить только одно очень простое правило – соблюдать маркировку. Соединили? Теперь нужно не забыть подкорректировать настройки телевизора, чтобы звук воспроизводился колонками акустической системы, а не динамиками.

Подключение через гнездо для наушников

Если не получилось подключить к домашнему кинотеатру телевизор Samsung, LG или Sony из-за того, что на этих моделях нет композитных контактов, остается еще два варианта. Один из них – использовать слот miniJack 3.5 mm для наушников. На многих телевизионных приемниках можно найти такое гнездо.

Для этого соединения понадобится специальный шнур. На одном конце должен быть наконечник miniJack, на другом – пара «тюльпанов» RCA. Конечно, качество звука при использовании этого интерфейса будет не на высоте. Вариант следует использовать только на правах «самого запасного плана».

Подключение через разъем SCART

Еще один вариант «колхоза» в высоких технологиях – подключение через порт SCART и уже знакомые «колокольчики». На некоторых телевизорах до сих пор можно встретить выход интерфейса SCART. На домашних кинотеатрах такой вход не устанавливают, но старый добрый RCA – легко и часто.

Чтобы соединить такую «непару», потребуется специальный кабель, на одном конце которого смонтирован коннектор SCART, а на другом – пара «тюльпанчиков» RCA. В этом случае качество звука так же будет не идеальным, но если вы не обладаете идеальным слухом музыканта, то будете удовлетворены.

Что такое RCA разъем и для чего он нужен? » Харьковская Охрана «ЩИТ»

Разъем типа rca встречается достаточно часто в быту (народное название “тюльпан”).Внешне он достаточно схож с цветком, поэтому и соответствует названию. Штекер rca на кабель широко применяется в видео- и аудио- оборудовании. В связи с применением штекера в подобных видах техники, его еще могут называть разъем av.

Переходник оснащен формой цилиндра, а в самой сердцевине находится контакт сигнала. Выполняют их в разных цветах, где каждый имеет свое назначение:

• красный штекер — передает двухканальный звук в режиме стерео;

• белый разъем — используют для одноканального сигнала;

• желтый разъем — передает видеосигнал.

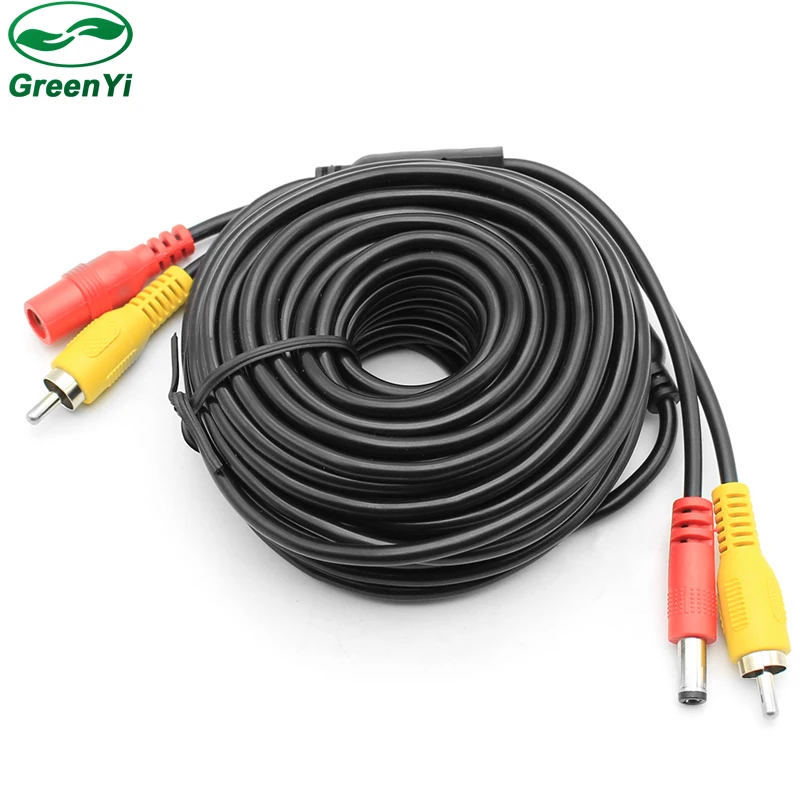

Виды RCA штекеров

Дешевые штекеры обладают малой стойкостью к температурам. При осуществлении пайки возможно оплавление пластмассы. Это отразится и на внутреннем проводнике.

Если вам требуется приобрести кабель rca, то стоит выбирать более качественный продукт, в котором используют качественную керамику и термостойкий тефлон. RCA бывают стандартных типов «папа» и «мама».

Ассортимент штекеров огромен. Выделим для себя самые распространенные виды, которые чаще встречаются в повседневной жизни:

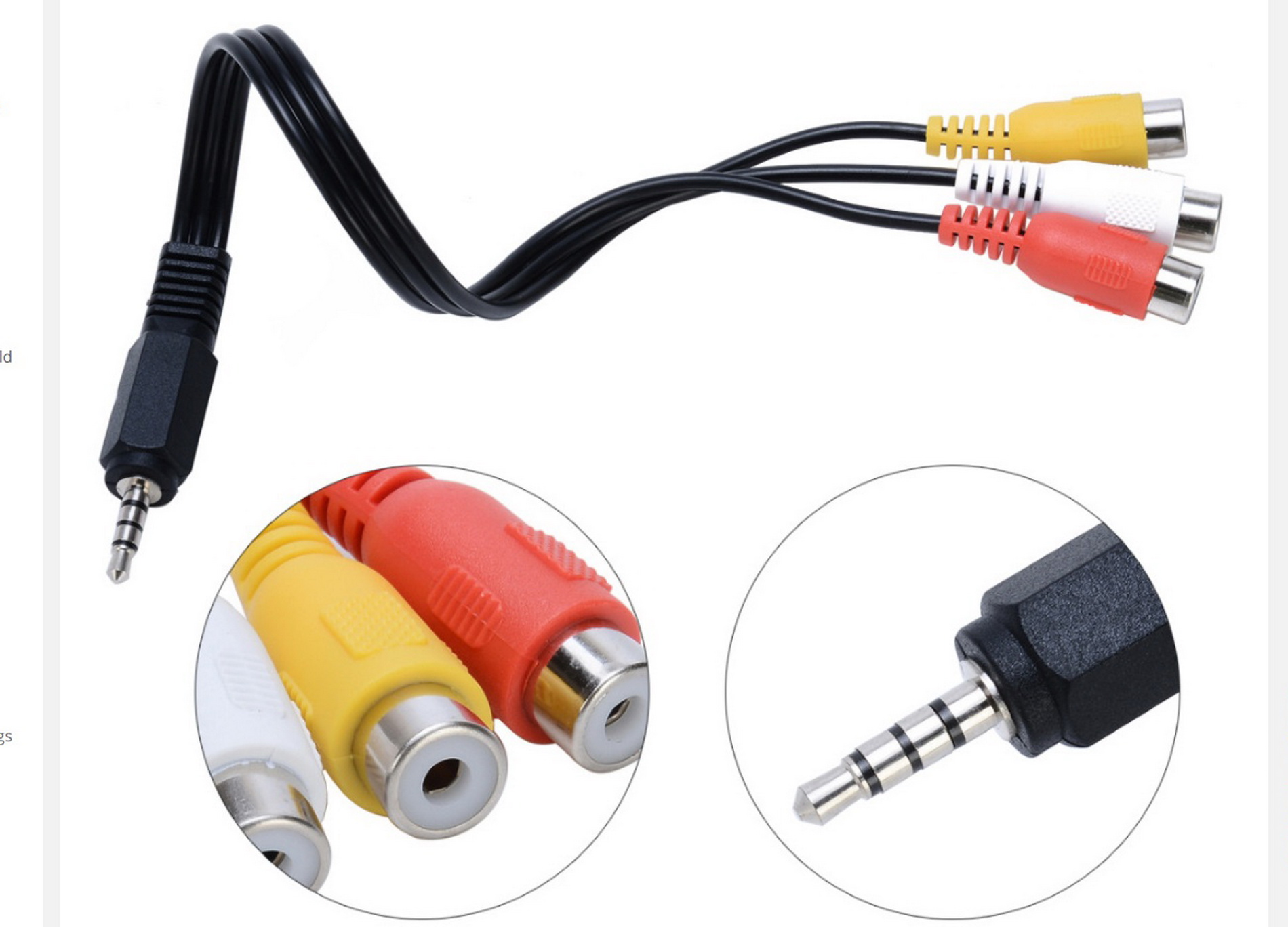

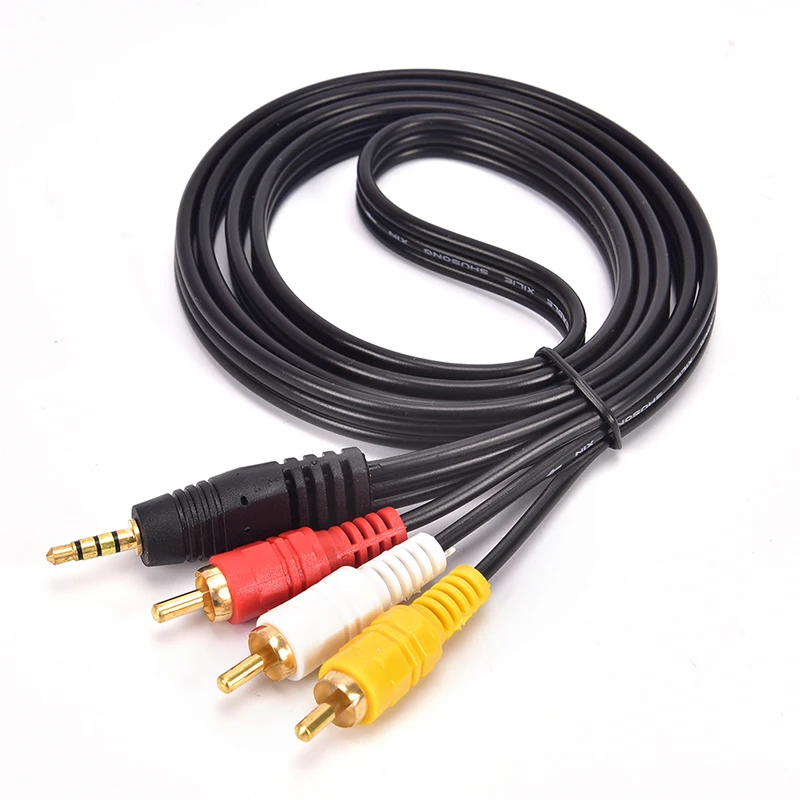

• RCA-мини джек. Универсальный коннектор для наушников. Позволит подключить наушники к любому устройству.

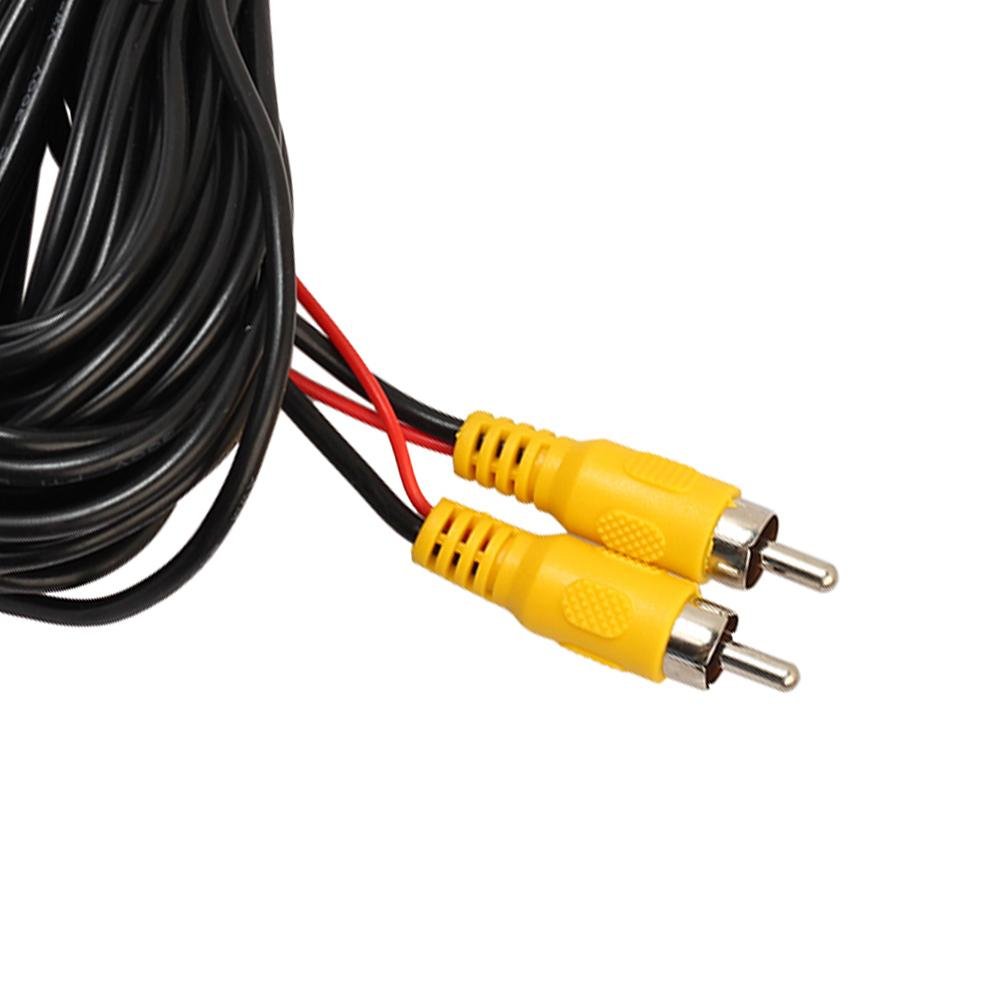

• Видео-RCA. Адаптер поможет соединить видеомагнитофон и прочее оборудование между собой.

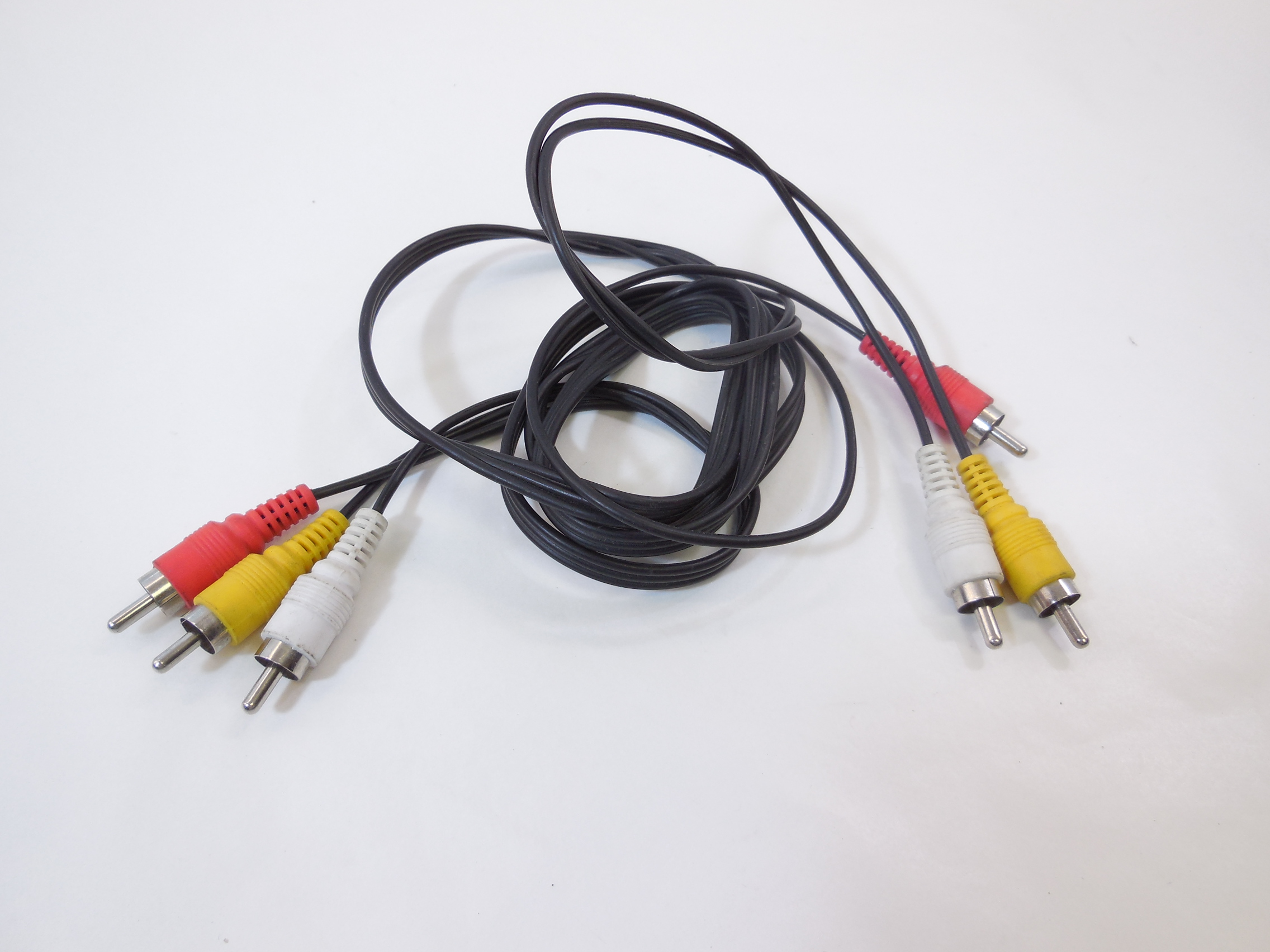

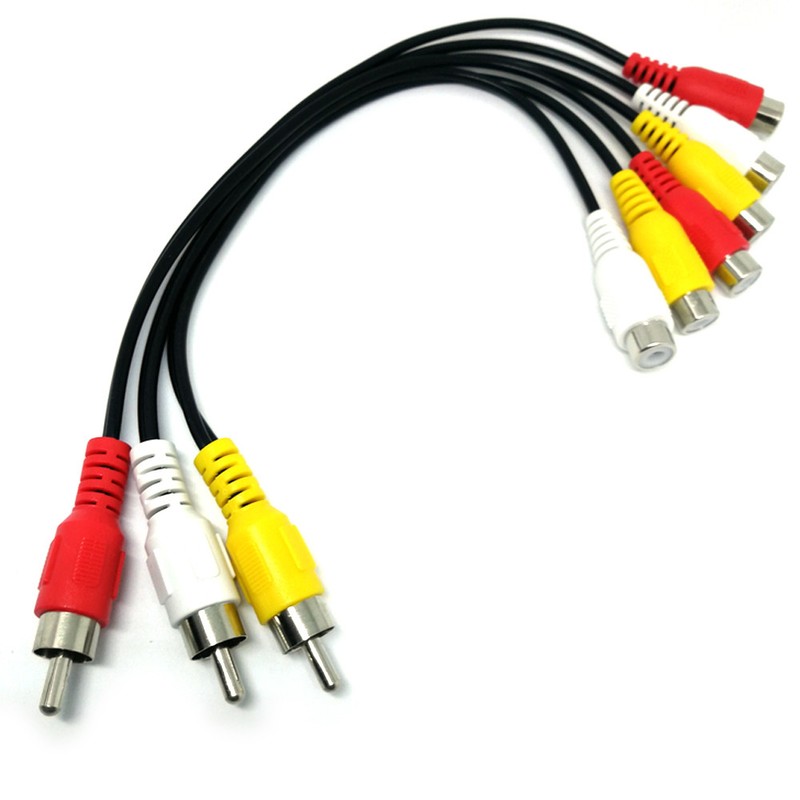

• 3 RCA-3 RCA соединит оборудование с разъемами “тюльпан”.

По своей конструкции rca может быть прямой и угловой. Первые применяются гораздо чаще, а вот вторые удобны в работе с блоками питания.

Популярность RCA разъема

До недавно штекер rca был весьма востребован. Только благодаря ему возможно было соединить телевизор с другими устройствами: колонками, магнитофонами, dvd, усилителями и акустикой. Он осуществлял идеальную передачу аналогового сигнала, как видео, так и аудио. Даже звуковые карты оснащали такими разъемами. Специалисты использовали такой разъем для подключения компьютера к телевизору, где последний заменял монитор.

Сегодня на смену rca разъемам пришли новые продвинутые интерфейсы типа HDMI. С каждым днем они становятся популярнее, обесценивая постепенно “тюльпан”.

Разнообразие ассортимента rca представлено в нашем интернет магазине Electronoff.ua. Вы можете подобрать для себя необходимую модель штекера.

Если вы находитесь в Киеве, то сможете забрать свой заказ самостоятельно из магазина. Мы сотрудничаем с перевозчиками, которые доставят посылку в любой уголок страны.

композитное видео | Кабели, адаптеры или устройства RCA

Кабели, переключатели, преобразователи, усилители и адаптеры для подключения устройств с композитными аудио / видео разъемами. Наиболее известен по цветовой кодировке: красный, желтый, белый; или RCA, композитный обычно передает как видео, так и стереозвук.

• Remove Refinements

• Категория

• Длина (фут)

• Разъем

• Цвет

• Тип продукта

• 000

  000 Цена

• 000

---

Высококачественные композитные кабели для наилучшего возможного сигнала

---

Высококачественные видеокабели для наилучшего возможного сигнала

---

Адаптеры и соединители для максимально эффективного использования композитных соединений

---

Переключение между несколькими композитными источниками

---

Выберите аудио, ПК в телевизор, компонентное видео в VGA и многофункциональные видеоконвертеры.

---

C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов, точка.У нас есть 4 способа помочь вам:

---

Онлайн-чат

Нужна помощь? Попробуйте Live Chat!

Наша функция живого чата позволяет вам задавать вопросы и получать ответы в режиме реального времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ пообщаться с одним из наших технических экспертов, не останавливая работу, чтобы позвонить по телефону. Чтобы мы могли более эффективно помочь вам, укажите номер продукта, марку и модель любого подключаемого оборудования, операционную систему (если применимо) и т. Д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!

---

Напишите нам

Напишите нам в любое время с вашими техническими вопросами, чтобы мы могли вам помочь!

Свяжитесь с нами по электронной почте

---

Другие способы связи

Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточноевропейскому времени

800.506.9607

800.331.2841

Комбинированный композитный аудио-видео 3-RCA Видео / аудиокабель — 12 футов

Комбинированный композитный аудио / видео кабель 3-RCA, позолоченный — 12 футов

«Но у меня уже есть коробка, полная старых, использованных кабелей RCA! Зачем мне еще один? »

Хороший вопрос.Вот ответ.

Большинство кабелей RCA, которые вы, вероятно, спрятали, либо поставлялись «в комплекте» с оборудованием, которое вы когда-то покупали, либо попадали в эту коробку, потому что работали только с перебоями или не работали вообще. Если они были спрятаны из-за проблемы, вы, очевидно, не захотите вытаскивать их, чтобы использовать снова. И если они поступают бесплатно, то, скорее всего, это некачественные кабели, произведенные по минимально возможной цене, поэтому компания может кричать: «КАБЕЛИ ВКЛЮЧЕНЫ!» в их рекламе.

Независимо от того, потратили ли вы хорошие деньги на оборудование или просто хотите получить максимальную производительность от существующего телевизора, аудиосистемы или домашнего кинотеатра, нет никакого смысла полагаться на использованные, нестандартные или сломанные кабели — особенно когда вы можете Купите новые высококачественные кабели RCA, собранные вместе для подключения источников видео и звука, менее чем за пять долларов у Cmple.

Наша трехкабельная связка RCA разработана для обеспечения высокой производительности. Желтый видеокабель (который подключается к композитному разъему «видеовыход» на вашем оборудовании) изготовлен из тончайшего коаксиального кабеля RG-59 / U, полностью экранированного для защиты целостности видеосигнала, предотвращая оба RFI (радиочастотные помехи). ) и EMI (электромагнитные помехи).Два стереофонических аудиокабеля, имеющие красный и белый цвет, на 95% состоят из спиральных экранированных проводов для оптимальной передачи звука. Все три кабеля — это шедевры с низкими потерями, обеспечивающие почти идеальное воспроизведение изображения и звука от источника до места назначения. Они полностью снабжены позолоченными разъемами, чтобы минимизировать шум сигнала и предотвратить коррозию, и надежно закреплены внутри черной оболочки из ПВХ, которая достаточно гибкая, чтобы ее можно было разместить в небольших помещениях, но при этом достаточно прочная, чтобы предотвратить случайные обрывы кабеля.

Так почему три кабеля связаны вместе? Проще говоря, мы делаем это для простоты. Видео- и аудиокабели RCA обычно используются для подключения одного источника к одному месту назначения, поэтому намного проще проложить только один пучок кабелей, чем возиться с тремя отдельными шнурами, особенно когда устройства находятся на расстоянии 12 футов друг от друга. Этот пучок кабелей делает подключение максимально простым.

Этот кабель также доступен в нескольких вариантах длины.

1.5 футов, 3 фута, 6 футов, 12 футов, 25 футов, 50 футов, 75 футов, 100 футов

Проверка технических характеристик комбинированного композитного видео / аудиокабеля Cmple 3-RCA длиной 12 футов:

• 12-футовый RCA-видео / аудиокабель
• Разъемы: 3 штекера RCA на 3 штекера RCA
• Золотые контакты для высокой производительности
• Экранированный для предотвращения помех EMI / RFI
• Полностью экранированные дублирующие кабели RCA с малыми потерями
• Приложения включают домашний кинотеатр, приемники DSS, видеомагнитофоны S-Video, видеокамеры и DVD-плееры.
• RG59 / U видео и 2 экранированных аудио провода
• 95% спиральные экранированные аудиопроводы
• Цельнолитые разъемы с цветовой кодировкой
• Гибкая куртка из ПВХ черного цвета
• Длина: 12 футов
• Цвет: черный

Даже в наши дни подключения HDMI высокой четкости почти каждый использует кабели RCA, будь то для подключения DVD-плееров или аудиокомпонентов или для копирования материала с одного устройства на другое.Вы обязаны иметь этот комплект видео / аудиокабелей Cmple в вашей системе — или в кабельной приставке — так что вы можете быть уверены в высочайшем качестве сигналов, когда вам нужно выполнить композитное видео или стерео аудио соединения RCA.

видеокабелей | HowStuffWorks

Наиболее распространенный тип видеокабеля называется композитным видео . Композитный видеокабель состоит из одного желтого разъема RCA, который обычно идет в комплекте с красными и белыми аналоговыми аудиокабелями RCA.Это называется композитным видео, потому что вся видеоинформация — цвет, яркость и синхронизация — объединяется или сжимается на одном кабеле [источник: Миллер]. Композитные видеокабели были разработаны для старых телевизоров и имеют максимальное разрешение 330 строк. Они хороши для просмотра кассет VHS на старом телевизоре в подвале, но если у вас есть новый телевизор или телевизор высокой четкости, композитные видеокабели просто не справятся.

Кабели S-video — это шаг вперед по сравнению с композитным видео с максимальным разрешением 400 строк.Вы узнаете кабель S-video по круглому девятиконтактному разъему. S-video отделяет информацию о цвете от информации об изображении, в результате чего изображение становится более четким. Хотя разъемы S-video используются во многих телевизорах, DVD-плеерах и ресиверах для домашних кинотеатров, первоначальная популярность кабеля быстро затмилась выпуском компонентного видео .

Компонентные видеокабели состоят из трех разъемов RCA красного, зеленого и синего цветов. В компонентном видео не только цвет отделяется от изображения, но и цветовая часть разделяется на два отдельных сигнала [источник: Миллер].В результате получается сверхчеткое изображение с глубокой насыщенностью цветов. Компонентные видеокабели идеально подходят для подключения видеокомпонентов высокой четкости, таких как проигрыватели Blu-ray и телевизоры высокой четкости. Большинство ресиверов домашнего кинотеатра поставляются с несколькими наборами разъемов для компонентного видео.

Кабели DVI (цифровой видеоинтерфейс) были разработаны специально для использования с телевизорами высокой четкости и другими видеокомпонентами высокой четкости. У них большие 18-контактные разъемы, похожие на компьютерные кабели. Кабели DVI обеспечивают то же качество изображения, что и кабели компонентного видео, за исключением того, что DVI поставляется со встроенным протоколом защиты от копирования, который называется HDCP (защита широкополосного цифрового содержимого).Критики DVI утверждают, что встроенный механизм защиты от копирования вызывает проблемы совместимости с некоторыми устройствами.

Наконец, мы рассмотрим три вида кабелей, по которым передаются как аудио-, так и видеосигналы.

Разъяснение разъемов RCA и кабелей

Стерео аналоговые аудиоподключения можно найти на большинстве аудиовизуальных устройств.

Они будут использовать так называемый штекер RCA, также известный как фонокорректор.

Однако то, что они являются обычным типом подключения, не обязательно означает, что вы должны использовать их для подключения к своей звуковой системе.

В этой статье я рассмотрю этот тип подключения более подробно и предложу несколько лучших альтернатив.

Как выглядит аналоговое стерео аудио соединение RCA?

Аналоговое аудиоподключение для стереоразъема RCA выглядит следующим образом:

Обычно обозначается как вход или выход.

Выход предназначен для отправки звука с этого устройства на другое. Вход предназначен для приема звука откуда-то еще.

Разъемы RCA обычно окрашены в белый цвет для левого канала и красный для правого канала.

Как выглядит стереофонический аналоговый аудиокабель RCA?

Стерео аудиокабели RCA выглядят следующим образом. У них есть два разъема RCA на каждом конце. Один для левого канала и один для правого канала.

Согласно соглашению, правый канал окрашивается в красный цвет, а левый — в белый. Однако это только для того, чтобы помочь вам соединить ваше оборудование вместе.

Неважно, поменяете ли вы это наоборот — просто до тех пор, пока один и тот же цвет подключен к левому и правому входам на каждом конце.

Вы также можете встретить этот тип кабеля, который не окрашен в красный и белый цвета.

Ничего страшного, они по-прежнему будут отмечены слева и справа, и их по-прежнему можно будет использовать для этого типа подключения. Просто убедитесь, что вы подключили оба конца к правильным левым / правым разъемам на вашем устройстве.

Штекер RCA также широко известен как штекер или штекер фонокорректора. Так что, если вы слышите любой термин, они означают одно и то же.

Эти кабели также можно использовать для аналогового многоканального звука.

Для чего используется аналоговое стерео аудио соединение?

Стерео аналоговое аудиосоединение используется для передачи 2-канальных аналоговых аудиосигналов между устройствами.

Поддерживает только стереозвук. Его также можно использовать для монофонического звука. Если да, то требуется только одно из соединений.

Когда мне следует использовать 2-канальный аналоговый звук?

Аналоговое стереофоническое аудиосоединение по-прежнему присутствует в большинстве аудиовизуальных устройств. Однако во многих случаях вам не нужно его использовать.

Если ваше устройство имеет порт HDMI, оптический цифровой аудио или коаксиальный цифровой аудио соединения, то это, как правило, будет лучшим способом передачи аудио между вашими устройствами.

Эти типы подключений поддерживают стерео и многоканальный звук.

Однако, если они недоступны, стереофонические аудиокабели RCA являются надежным методом передачи звука между устройствами.

Во многих случаях вы найдете этот тип подключения в паре с видеовходом / выходом.

Например, соединение для композитного видеосигнала обычно имеет стерео аналоговые аудиоразъемы рядом с ним. Эти порты будут передавать звук для видеосвязи.

Пример этого изображен ниже:

Что еще вы можете рассказать о разъемах RCA?

RCA означает Radio Corporation of America, которая разработала разъем в 1940-х годах.

Разъем RCA также используется для некоторых других типов AV-соединений.Мол, композитное и компонентное видео.

Что-нибудь еще?

Немного. Эй, это аналоговое стерео, что еще можно сказать? Старый друг, на которого всегда можно положиться, чтобы дать нам звук!

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет.Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования hi-fi и домашнего кинотеатра.

Изображение предоставлено: fotum / Shutterstock.com

Лучшие кабели RCA: как легко подключить аудио / видео устройства

Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию за покупки, сделанные по нашим ссылкам; розничный торговец может также получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.

Radio Corporation of America впервые разработала разъем RCA в начале 1940-х годов, и с тех пор он стал широко распространенным во всем мире, закрепив за собой легендарный статус одного из старейших AV-кабелей, используемых до сих пор.

Причина, по которой кабели RCA так хороши: они просты, эффективны и четко обозначены для облегчения установки, часто оба конца имеют удобную цветовую кодировку, с красным концом для правого аудиоканала и черным или белым концом для левого. . Композитный кабель будет иметь эти два, а также третий желтый вход для подключения видео.

Поскольку кабели RCA передают аналоговые сигналы, вы не сможете подключить их напрямую к цифровому устройству, например к ноутбуку, и вам понадобится немного адаптированная версия, предназначенная для подходящего порта, например, с входом XLR или HDMI на один конец.

И хотя качество и конструкция действительно влияют на звук, кабель RCA не обязательно должен быть очень дорогим, чтобы обеспечить отличный звук. Однако есть еще кое-что, на что стоит обратить внимание.

Что нужно знать о кабелях RCA

Экранирование кабеля очень важно.Поскольку соединение через кабель RCA является низковольтным, оно подвержено помехам, и хорошее экранирование может их сократить. Длина также имеет значение, поскольку сигнал ослабевает, как только он покидает ваше устройство, и если ему нужно пройти большее расстояние до вашего звукового выхода, вы потеряете качество, чем дальше он должен идти.

Кабель RCA также должен быть гибким, особенно если вы будете плести и наматывать его, чтобы добраться до места назначения. Плетеный экран гарантирует, что ваш кабель можно будет сгибать и скручивать, не повреждая провода внутри.Изношенный или сломанный кабель со временем может стать нежелательным «моно» и воспроизводить только один канал, что бесконечно раздражает.

Но и внутри тоже в счет. Различные материалы, такие как медь, никель и серебро, передают и защищают звуковой сигнал, рассеивают нежелательные шумы, такие как щелчки и хлопки, и могут повлиять на качество звука, который вы слышите. Некоторые бренды используют бескислородную медь (OFC), которая утверждает, что имеет лучшую проводимость и, следовательно, лучший звук, но все зависит от предпочтений.

Эти четыре варианта помогут вам добиться отличного звука при любой настройке.

1. Адаптер RCA AmazonBasics с 3,5 мм на 2 штекера

Эти разъемные кабели RCA надежно подходят и обеспечивают надежный четкий звук с любого устройства с портом для наушников.

С дополнительным аудиоразъемом 3,5 мм на одном конце и двумя штекерными разъемами RCA на другом, это старый вариант для быстрого подключения телефона, планшета или ноутбука к внешним динамикам — Bluetooth не требуется.

Полированные металлические разъемы RCA имеют двойной экран, а 3.Разъем 5 мм позолочен и устойчив к коррозии, обеспечивая чистый звук с небольшими потерями сигнала.

Гибкая внешняя поверхность из ПВХ помогает защитить вводы от перегиба, но провода не так изолированы снаружи, как у некоторых других производителей, поэтому будьте осторожны, не перекручивайте и не дергайте их слишком сильно.

Amazon

Купить: Адаптер RCA с 3,5 мм на 2 штекера AmazonBasics в 7,62 долл. США

2. Аудио / видео кабель iMBAPrice RCA M / Mx3

Этот позолоченный кабель идеально подходит для подключения аудио и видео носителей, таких как DVD-плеер, Hi-Fi или HDTV.Потеря качества сигнала незначительна, поскольку он проходит чисто и защищен от помех EMI / RFI.

Позолота — это законно, это не просто дешевая пластмассовая окрашенная деталь, защищающая ее от коррозии и ржавчины с течением времени (а также сохраняющая звуковой сигнал). Установка проста, так как каждый кабель имеет четкую маркировку и цветное покрытие, его можно скручивать и сгибать, не повреждая проводку внутри.

Длина варьируется от трех футов до 100, поэтому здесь есть множество различных вариантов, чтобы создать идеальную установку HD, не оставляя кучу провисания.

Amazon

Купить: Аудио / видео кабель iMBAPrice RCA M / Mx3 в 5,59 долл. США

3. Стереокабель JSAUX RCA

С первого взгляда вы заметите, что они выглядят иначе, чем у остальных конкурентов. Но эти кабели с нейлоновой оплеткой предназначены не только для эстетики — они служат еще и практическим целям.

Нейлоновая оплетка изгибается более 10 000 раз и предотвращает запутывание кабелей позади стереосистемы. Они могут выдерживать значительно больший вес и износ, а также изготовлены из прочного волокна для максимальной гибкости.

Качество звука здесь тоже отличное; никаких щелчков / тресков или изношенных проводов. Разъемы покрыты 24-каратным золотом, что обеспечивает защиту от окисления с течением времени, а бескислородные медные провода беспрепятственно передают звуковые сигналы между устройствами в полном стерео.

Amazon

Купить: Стереокабель JSAUX RCA в 11,99 долл. США

4. Стереокабель KabelDirekt RCA

KabelDirect производит кабели, на которые полагаются профессионалы киберспорта, поэтому они должны быть быстрыми, гибкими и надежными.

Их кабели RCA соответствуют этому стандарту, обеспечивая чистый звук и плотную посадку без перегрева или потери сигнала.

В стандартную комплектацию входит золочение, а также бескислородный медный сердечник с двойным экраном для предотвращения помех. Кабели покрыты защитным ПВХ, и их можно легко разъединить, если вам нужно их отсоединить. Кроме того, доступно множество различных размеров.

Amazon

Купить: Стереокабель KabelDirekt RCA в 8,99 долл. США Описание композитных кабелей

и лучший выбор продукта • Blue Cine Tech

Итак, вы хотите совершить путешествие по переулку памяти, просмотрев старые семейные видео на своем видеомагнитофоне.Проблема в том, что ваш видеомагнитофон использует три кабеля с цветовыми кодами (красный, белый и желтый), а в вашем современном телевизоре нет ни одного из этих портов.

Как подключить старое мультимедийное устройство к новому телевизору или монитору? Почему кабели имеют цветовую маркировку? И что делает каждый кабель? Зачем устройству три отдельных кабеля?

В этой статье мы объясним, как работают красно-белый и желтый кабели, для чего они нужны и как их можно использовать для подключения к современным устройствам.

Что означает RCA?

Идентификация этих кабелей может быть немного запутанной, потому что они имеют несколько имен.Для начала кабели называются RCA или композитными кабелями. Большинство людей просто называют их красным, белым и желтым кабелями, что легче понять.

Другие названия:

• Композитные кабели
• Кабель AV
• Разъем RCA
• Аудио-видео кабель

Эти разъемы были разработаны еще в 1940-х годах и используются до сих пор. Когда-то они были стандартом для подключения электронных устройств. Сегодня HDMI — это новый стандарт, но все еще существует множество устройств, для которых требуются кабели RCA.

Почему название RCA? Аббревиатура RCA означает Radio Corporation of America, которая была первой компанией, которая произвела эти кабели. Их также называют разъемами RCA. Кабели RCA могут быть самых разных цветов, но наиболее распространенная цветовая комбинация — красный, белый и желтый.

Хотя в свое время эти разъемы были стандартом для подключения мультимедийных устройств, они постепенно выводятся из употребления, и многие производители новых телевизоров полностью отказались от них в пользу HDMI.Одним словом, они устарели и в основном используются для подключения старых мультимедийных устройств к современным дисплеям.

Рекомендуемый продукт: композитный AV-аудио-видео кабель

Объяснение цветов:

Обычно подключить кабели к портам очень просто, потому что и разъемы, и порты на телевизоре имеют цветовую маркировку, так что это вопрос соответствия цветов. На задней панели вашего телевизора обычно есть небольшая диаграмма, рядом с портами с цветовой кодировкой, которая поможет вам сопоставить разъемы с их портами.

Что означают цвета? Каждый цвет в трио имеет определенное назначение. Один цвет, обычно желтый, отвечает за видеосигналы. Он передает только аналоговое видео, без звука.

«Композитный видео» относится к желтому кабелю в пучке кабелей RCA; желтый, красный и белый. Кабель, отвечающий за видеосигналы. В некоторых случаях на телевизоре не будет желтого порта, но будет порт с надписью «Video In», который работает так же.

Два оставшихся цвета, красный и белый, предназначены для аналогового звука.В частности, красный кабель предназначен для аудио с левой стороны, а белый разъем — для аудио с правой стороны. При совместном использовании вы получаете стереозвук. Если вы подключите только один из них, то, вероятно, у вас будет звук только из одного динамика или с одной стороны монитора или телевизора или вообще не будет звука.

Убедитесь, что желтый кабель подключен правильно, в противном случае видео может быть черно-белым. Имейте в виду, что видеоразъем (кабели RCA) никогда не предназначался для современных разрешений высокой четкости, поэтому его максимальное разрешение составляет около 480i NTSC.Этого разрешения достаточно для просмотра старых фильмов с видеомагнитофона или ретро-игр, но не более того.

Что означают разные цвета на шнурах AV?

Красный — звуковая линия для правого канала
Белый (также черный) — звуковая линия для левого канала
Желтый — передает видеосигналы

Как преобразовать композитный в HDMI?

Предполагая, что ваш дисплей имеет порты HDMI, лучший способ преобразовать композитное видео в HDMI — использовать адаптер композитного видео в HDMI.Их также называют преобразователями RCA в HDMI, и обязательно купите тот, у которого есть внешний источник питания, потому что эта дополнительная мощность необходима для преобразования аналоговых сигналов в цифровые (HDMI).

Компонентное видео против композитного видео? Какая разница?

Кредит:
Эван-Амос / Общественное достояние

На первый взгляд слова «компонент» и «составной» кажутся похожими, но они совершенно разные. Важно понимать разницу между ними, иначе вы рискуете купить не те кабели.Композитные кабели, о которых мы говорили, поставляются с тремя кабелями с цветовой кодировкой: красным, белым и желтым. Они предназначены для передачи видео и аудио сигналов.

Для компонентного видео также используются три кабеля с цветовой кодировкой; зеленый, синий и красный, но главное отличие в том, что эти кабели могут передавать только видеосигналы. По сути, он разделяет видеосигнал на три отдельные точки входа.

Это как если бы вы разделили предыдущий желтый кабель на три отдельных кабеля.Каждый из этих кабелей отправляет свой видеосигнал, например, зеленый передает яркость, а синий и красный соответствуют своим цветам.

Преимущество компонентного видео в том, что оно может поддерживать более высокое разрешение, потому что видеосигналы не упакованы в один кабель, а разделены на три.

Обратная сторона; Чтобы звук заработал, вам может потребоваться два аудиокабеля RCA, а желтый оставьте отключенным. Оба типа кабелей используют аналоговый сигнал, поэтому вам понадобится преобразователь с питанием для преобразования сигналов в цифровые для HDMI.

Как подключить старые игровые консоли к дисплеям только с HDMI?

Итак, у вас есть старая игровая консоль, такая как Wii, и вы хотите подключить ее к дисплею только с HDMI. Это довольно просто, но вам понадобится специальный конвертер. Вы можете использовать переходник с RCA на HDMI, но тогда разрешение будет ограничено до 480p.

Для увеличения максимального разрешения (если консоль поддерживает его) следует использовать компонентные кабели зеленого, синего и красного цветов.Причина в том, что компонентные кабели могут поддерживать более высокие разрешения, поэтому вы можете легко достичь 1080P.

Имейте в виду, что при использовании только компонентных видео вы не получите никакого звука. Поэтому я рекомендую поискать конвертер HDMI с портами для компонентного видео, а также для аудио RCA (красный и белый). Хотя для этой настройки требуется несколько кабелей, она работает лучше всего.

И помните, преобразователь HDMI должен получать питание от внешнего источника, потому что для преобразования аналогового сигнала в цифровой требуется дополнительная мощность.Звучит довольно сложно, но на самом деле нужно купить подходящие адаптеры и все подключить. Очень просто.

Так что не выбрасывайте эти старые мультимедийные устройства! С правильными кабелями и преобразователями вы сможете без проблем использовать их на своих современных дисплеях.

Атрибуция изображения: Эван-Амос / общественное достояние

Быстро понять, что такое компонентное видео? Простое объяснение для начинающих

Обновлено 21.9.2021

Компонентное видео или компонентное аналоговое видео (CAV) — это самое высокое разрешение изображения, которое можно получить с помощью аналогового видео.

Компонентный видеосигнал состоит из трех видеосигналов.

Его часто называют видеосигналами YUV, и они поступают по разным каналам. Проще говоря, их также можно определить как каналы RGB (красный, зеленый, синий).

Аналоговое компонентное видео широко используется в:

• DVD-плееры,
• телевизор с плоским экраном (аналоговый)
• приставки спутникового / кабельного телевидения
• видеопроекторы

Всего для воспроизведения компонентного видео требуется 5 кабелей

Три отдельных кабеля необходимы только для компонентного видео.Они называются Y, Pb и Pr.

Цвета компонентного видео

На вашем DVD-плеере или телевизоре входные или выходные разъемы окрашены в зеленый (Y), Pb (синий) и Pr (красный) цвет.

Еще два отдельных кабеля красного и белого цвета необходимы для аудио, как и для композитного видео.

Разъемы для компонентного видеокабеля

ничем не отличаются от композитных видеокабелей. Фактически, вы можете использовать композитные видеокабели для подключения компонентного видеовыхода к телевизору или проектору.Однако для получения более высокого качества изображения рекомендуется использовать специально предназначенные для этого компонентные видеокабели.

Следовательно, для аналогового компонентного видео соединения потребуется 5 кабелей — 3 для видео и 2 для аудио.

Компонентное видео и композитное видео (RCA)

Компонентное видео по качеству намного превосходит (резче) композитное (RCA) видео.

Хотя оба используют одни и те же кабели, для композитного видео требуется только один кабель (помеченный желтым) для передачи видеосигнала.

В композитном видео видеосигналы мультиплексируются в один канал вместо разделения трех частей, как в компонентном видео.

Компонентное видео против S-Video

Super-Video или отдельное видео, широко известное как S-Video, обеспечивает лучшее качество изображения по сравнению с композитным видео.

Однако качество его изображения ниже, чем у компонентного видео. В S-Video яркость (яркость) и цветность (цвет) разделены на два кабеля, но помещены и запечатаны одним кабелем.

S-Video поддерживает разрешение видео от 480i до 576i. Компонентное видео, как ни удивительно, поддерживает гораздо более высокое разрешение, как описано ниже.

Может ли компонентное видео передавать видеосигналы высокой четкости?

Вы можете подумать, что нет, из-за их аналоговой природы. Однако они могут передавать сигналы HD с разрешением до 720p, как показано в видео ниже.

Однако, если у вас есть выбор между компонентным видео и HDMI, выберите последний.

Правила HDMI

С появлением HDTV компонентное видео уступает место видео HDMI.С HDMI нужен только один кабель для передачи цифровых видео- и аудиосигналов.

Большинство моделей HDTV имеют компонентный вход для подключения для облегчения использования DVD-плееров. Однако в наши дни большинство плееров Blu-ray имеют выход HDMI. Таким образом, нет необходимости подключать пять разных кабелей, чтобы наслаждаться высококачественным воспроизведением видео.

Использование кабелей RCA для компонентного видео

Как упоминалось ранее, композитные видеокабели могут использоваться для подключения компонентного видео.Итак, вы можете взять желтый, красный и белый композитные видеокабели и подключить их к компонентному видеовходу устройства отображения.

Вы получите картинку. Однако картинка будет хуже, чем с набором выделенных компонентных видеокабелей.

Эти кабели сделаны с учетом предотвращения потери сигнала. Эти кабели служат дольше, чем стандартные тонкие кабели RCA, которые используются при покупке AV-оборудования.

Кабели для компонентного видео

Если вы хотите добиться оптимального качества изображения от ваших компонентных видеоустройств, используйте качественный набор компонентных кабелей, как показано ниже.Они идут с хорошей защитой.

Обратите внимание на этот компонентный видеокабель Amazon Choice с аудиоразъемами.

Компонентные видеоадаптеры

Для стандартного подключения компонентного видео требуется подключение, аналогичное входным портам разъема Зеленый (Y), Pb (Синий) и Pr (Красный) устройства.

Хорошая новость заключается в том, что компонентное видео можно подключать к некомпонентным входным портам устройств с помощью адаптеров.

Вот список популярных компонентных видеоадаптеров.

Компонентное видео на VGA

Возможно, вам потребуется подключить DVD-плеер к более старому проектору, у которого есть порт VGA. Или просто подключить DVD-плеер к монитору компьютера.

В этом случае может пригодиться переходник компонентного видео на VGA.
