Широтно-импульсная модуляция (ШИМ, англ. pulse-width modulation (PWM)) — процесс управления мощностью методом пульсирующего включения и выключения прибора. Различают аналоговую ШИМ и цифровую ШИМ, двоичную (двухуровневую) ШИМ и троичную (трёхуровневую) ШИМ[1].

Основной причиной применения ШИМ является стремление к повышению КПД при построении вторичных источников питания электронной аппаратуры и в других узлах, например, ШИМ используется для регулировки яркости подсветки LCD-мониторов и дисплеев в телефонах, КПК и т.п..

Тепловая мощность, выделяемая на ключе при ШИМ[править | править код]

В ШИМ в качестве ключевых элементов использует транзисторы (могут быть применены и др. полупроводниковые приборы) не в линейном, а в ключевом режиме, то есть транзистор всё время либо разомкнут (выключен), либо замкнут (находится в состоянии насыщения). В первом случае транзистор имеет почти бесконечное сопротивление, поэтому ток в цепи весьма мал, и, хотя всё напряжение питания падает на транзисторе, выделяемая на транзисторе мощность практически равна нулю. Во втором случае сопротивление транзистора крайне мало, и, следовательно, падение напряжения на нём близко к нулю — выделяемая мощность также мала. В переходных состояниях (переход ключа из проводящего состояния в непроводящее и обратно) мощность, выделяемая в ключе, значительна, но так как длительность переходных состояний крайне мала, по отношению к периоду модуляции, то средняя мощность потерь на переключение оказывается незначительной.

1. Rtr→∞↔P=U2R→0{\displaystyle R_{tr}\rightarrow \infty \leftrightarrow P={{\frac {{U}^{2}}{R}}\rightarrow 0}}

2. Rtr→0↔P=I2R→0{\displaystyle R_{tr}\rightarrow 0\leftrightarrow P={I}^{2}R\rightarrow 0}

Реализуемый в контроллерах широтно-импульсный модулятор состоит из двух блоков: линейного интегратора (И-звена) и  трехпозиционного релейного элемента. Установленными при изготовлении изделия параметрами схемы являются: постоянная времени И-звена Ти и уровень сигнала на выходе релейного элемента ±А.

Широтно-импульсный модулятор генерирует последовательность импульсов со скважностью, пропорциональной уровню сигнала на его входе. Параметр его настройки, т.е. минимальная длительность импульса, устанавливается с помощью зоны нечувствительности релейного элемента широтно-импульсного модулятора. [2]

Аналоговая ШИМ[править | править код]

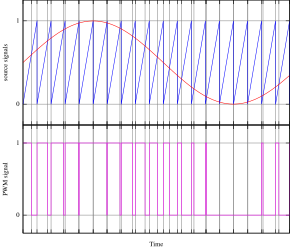

R_{{tr}}\rightarrow 0\leftrightarrow P={I}^{{2}}R\rightarrow 0 Один из методов двухуровневой ШИМ с помощью аналогового компаратора. На один из входов компаратора подаётся пилообразное напряжение от вспомогательного генератора, на другой вход — модулирующее напряжение. Состояние выхода компаратора — ШИ-модуляция. На рис.: сверху — пилообразный сигнал и модулирующее напряжение, снизу — результат ШИМ.

ШИМ-сигнал генерируется аналоговым компаратором, на один вход (по рисунку — на инвертирующий вход компаратора) которого подаётся вспомогательный опорный пилообразный или треугольный сигнал, значительно большей частоты, чем частота модулирующего сигнала, а на другой — модулирующий непрерывный аналоговый сигнал. Частота повторения выходных импульсов ШИМ равна частоте пилообразного или треугольного напряжения. В ту часть периода пилообразного напряжения, когда сигнал на инвертирующем входе компаратора выше сигнала на неинвертирующем входе, куда подается модулирующий сигнал, на выходе получается отрицательное напряжение, в другой части периода, когда сигнал на инвертирующем входе компаратора ниже сигнала на неинвертирующем входе — будет положительное напряжение[3].

Аналоговая ШИМ реализуется с помощью компаратора, на один вход которого подаются треугольный или пилообразный периодический сигнал со вспомогательного генератора, а на другой — модулирующий сигнал. На выходе компаратора образуются периодические прямоугольные импульсы с переменной шириной, скважность которых изменяется по закону модулирующего сигнала, а частота равна частоте треугольного или пилообразного сигнала и обычно постоянна.

Аналоговая ШИМ применяется в усилителях низкой частоты класса «D».

Цифровая ШИМ[править | править код]

В двоичной цифровой технике, выходы в которой могут принимать только одно из двух значений, приближение желаемого среднего уровня выхода при помощи ШИМ является совершенно естественным. Схема настолько же проста: пилообразный сигнал генерируется N-битным счётчиком. Цифровые устройства (ЦШИП) работают на фиксированной частоте, обычно намного превышающей реакцию управляемых установок (передискретизация). В периоды между фронтами тактовых импульсов выход ЦШИП остаётся стабильным, на нём действует либо низкий уровень, либо высокий, в зависимости от выхода цифрового компаратора, сравнивающего значение счётчика с уровнем приближаемого цифрового сигнала V

(n). Выход за много тактов можно трактовать как череду импульсов с двумя возможными значениями 0 и 1, сменяющими друг друга каждый такт T. Частота появления единичных импульсов получается пропорциональной уровню приближаемого сигнала ~V(n). Единицы, следующие одна за другой, формируют контур одного, более широкого импульса. Длительности полученных импульсов переменной ширины ~V(n) кратны периоду тактирования T, а частота равна 1/(T*2N). Низкая частота означает длительные, относительно T, периоды постоянства сигнала одного уровня, что даёт невысокую равномерность распределения импульсов.

Описанная цифровая схема генерации подпадает под определение однобитной (двухуровневой) импульсно-кодовой модуляции (ИКМ). 1-битную ИКМ можно рассматривать в терминах ШИМ как серию импульсов частотой 1/T и шириной 0 либо T. Добиться усреднения за менее короткий промежуток времени позволяет имеющаяся передискретизация. Высоким качеством обладает такая разновидность однобитной ИКМ, как импульсно-плотностная модуляция (англ.)русск., которая ещё именуется

импульсно-частотной модуляцией.

Восстанавливается непрерывный аналоговый сигнал арифметическим усреднением импульсов за много периодов при помощи простейшего фильтра низких частот. Хотя обычно даже этого не требуется, так как электромеханические составляющие привода обладают индуктивностью, а объект управления (ОУ) — инерцией, импульсы с выхода ШИМ сглаживаются и ОУ, при достаточной частоте ШИМ-сигнала, ведёт себя как при управлении обычным аналоговым сигналом.

В цифровой ШИМ период делится на части, которые заполняются прямоугольными подымпульсами. Средняя величина за период зависит от количества прямоугольных подымпульсов. Цифровая ШИМ — приближение бинарного сигнала (с двумя уровнями —

вкл/выкл) к многоуровневому или непрерывному сигналу так, чтобы их средние значения за период времени t2−t1{\displaystyle t_{2}-t_{1}} были бы приблизительно равны.

Формально это можно записать так:

∫t1t2x(t)dtt2−t1=∑i=1nA∗ΔTit2−t1,{\displaystyle {\int _{t_{1}}^{t_{2}}{x(t)\,dt} \over {t_{2}-t_{1}}}={\sum _{i=1}^{n}{A*\Delta T_{i}} \over {t_{2}-t_{1}}},}

где x(t){\displaystyle x(t)} — входной сигнал в пределах от t1 до t2;

ΔTi=t2−t1n{\displaystyle \Delta T_{i}={\frac {t_{2}-t_{1}}{n}}} — продолжительность i -го ШИМ подымпульса, каждого с амплитудой A;

n выбирается таким образом, чтобы за период разность суммарных площадей (энергий) обеих величин была меньше допустимой:

∫t1t2x(t)dt−∑i=1nA∗ΔTi<E{\displaystyle \int _{t_{1}}^{t_{2}}{x(t)\,dt}-\sum _{i=1}^{n}{A*\Delta T_{i}}<E}.

Управляемыми «уровнями», как правило, являются параметры питания силовой установки, например, напряжение импульсных преобразователей /регуляторов постоянного напряжения/ или скорость электродвигателя. Для импульсных источников x(t) = Uconst стабилизации.

В цифровой ШИМ прямоугольные подымпульсы, заполняющие период, могут стоять в любом месте периода, на среднюю величину за период влияет только их количество. Например, при разбиении периода на 8 частей последовательности 11110000, 11101000, 11100100, 11100010, 11100001 и др. дают одинаковую среднюю за период величину, но отдельно стоящие «1» ухудшают режим работы ключа (транзистора).

В качестве ШИМ можно использовать даже COM-порт. Так как 0 передаётся как 0 0000 0000 1 (8 бит данных + старт/стоп), а 255 как 0 1111 1111 1, то диапазон выходных напряжений — 10-90 % с шагом в 10 %.

Управление многоуровневыми синусоидальными ШИМ (СШИМ)[править | править код]

Напряжение на участке инвертора.(а) Выходное напряжение с применением СШИМ. (b) Выходное напряжение с добавлением синусоидальной третьей гармоники.

Несколько методов были разработаны для сокращения искажения в многоуровневых инверторах, на основе классического СШИМ с треугольным носителем. Некоторые методы используют расположение источника, другие используют сдвиг фазы из нескольких несущих сигналов . Рисунок справа показывает типичное напряжение, сгенерированное одной секцией инвертора путем сравнения синусоидального сигнала с треугольным несущим сигналом.

Множество Nc-каскадов в одной фазе с их источниками, смещенными на угол θс = 360°/Nc и использующими то же управляющее напряжение, производят напряжение нагрузки с самым маленьким искажением. Этот результат был получен для многоэлементного инвертора в семи-уравневой конфигурацией, которая использует три подключенных последовательно сегмента в каждой фазе. Самое маленькое искажение получено, когда источник смещен на угол в θс = 360°/3 = 120 °.

Довольно обыденной практикой в промышленном применении для многоуровневого инвертора является вставка третьей гармоники в каждый сегмент, как показано на Рисунок справа(b), для увеличения выходного напряжения. Еще одна положительная сторона многоуровневого СШИМ -эффективная частота переключения напряжения нагрузки в Nc-количество раз, и частота переключения каждого сегмента, в зависимости от ее несущего сигнала. Это свойство позволяет сокращать частоты переключения каждого сегмента, таким образом уменьшая потери на переключении.

Метод опорных векторов (MOB)[править | править код]

Пространственно-векторная диаграмма :(а) для двух-уровневого ,(b) трех-уровневого, и (c) пяти-уровневого инвертора.

Техника МОВ может быть легко применима для всех многоуровневых инверторов. Рисунок справа показывает векторы пространства для традиционных двух-, трёх- и пятиуровневых инверторов. Эти векторные диаграммы универсальны независимо от типа многоуровневого инвертора. Другими словами, рисунок справа действителен для пятиуровневого зафиксированного на диод, зафиксированного на конденсатор, или расположенного каскадом инвертора. Смежные три вектора могут синтезировать желаемый вектор напряжения путем вычисления рабочего цикла (Tj, Tj+1, и Tj+2) для каждого вектора.

Пространственно-векторные методы ШИМ обычно имеют следующие преимущества: хорошее использование напряжения источника постоянного тока, низкая пульсация и относительно легкая аппаратная реализация цифровым сигнальным процессором (DSP). Эти функции делают его подходящим для высоковольтных и мощных потребителей.

С увеличением количества уровней, существенно увеличиваются перегрузки и сложность переключения . Некоторые авторы использовали разложение пятиуровневой пространственно-векторной диаграммы в две трехуровневые пространственно-векторные диаграммы с фазовым сдвигом, чтобы минимизировать пульсации и упростить управление. Кроме того, простой пространственно-векторный метод  был представлен без вычисления рабочего цикла смежных трех векторов .

ШИМ-контроллер. Устройство и принцип работы.

В далекие, теперь уже времена прошлого века, в блоках питания для понижения или повышения напряжения применялись линейные трансформаторы. Диодный мост и электролитический конденсатор сглаживал пульсацию. Далее напряжение стабилизировалось линейными или интегральными стабилизаторами. Вес таких источников питания был достаточно большой, ничуть не меньше были и габариты. Чем большая мощность требовалась от БП, тем в несколько раз был объемнее и тяжелее сам блок питания.

Если заглянуть в современную бытовую технику, то сейчас вы увидите импульсный источник питания, или блок питания – сокращенно ИБП. В таких модулях питания используется в качестве управления специальная микросхема-контроллер Широтно-импульсной модуляции, или сокращенно ШИМ. Здесь мы и поговорим об устройстве и назначении этого элемента.

Преимущества и определения ШИМ-контроллера

ШИМ-контроллер это совокупность нескольких функциональных схем для того чтобы управлять выходными силовыми каскадами, собранными обычно на транзисторах. Управляются они исходя из той информации, которую микросхема ШИМ получает от выходных цепей. В зависимости от тока или выходного напряжения на выходе блока питания ШИМ-контроллер регулирует время открытия ключевого транзистора. Таким образом, получается замкнутый круг. Эта часть блока питания называется обратная связь или ОС.

В литературе и интернет источниках можно встретить случаи, когда ШИМ-контроллерами называют различные генераторы сигналов с регулировкой широты импульса, НО без обратной связи! К таким генераторам (на NE555 и др.) не совсем корректно применять понятие контроллер, скорее регулятор или генератор.

Широтно-импульсная модуляция – это тот метод, когда сигнал модулируется не с помощью изменения амплитуды или частоты, а с помощью длительности импульса. Далее, после интеграции импульсов при помощи LC-фильтров происходит сглаживание модулированного сигнала.

Характеристики ШИМ.

Для Широтно-модулированного сигнала характеристик всего две:

  1. Частота следования импульсов
  2. Скважность импульсов, или коэффициент заполнения. По сути это одно и то же. Разница лишь в обозначении: для скважности -это D, для заполнения используем литеру S. Коэффициент заполнения = единица / период сигнала T

S=1/T

T – Период сигнала

T=1/f

D=T/1=1/S

F – Частота сигнала

Таким образом, коэффициент заполнения ничто иное как интервал от периода сигнала. Отсюда следует что он (коэффициент заполнения) всегда будет меньше единицы, что не скажешь о скважности – она всегда будет больше 1.

Возьмем пример:

Частота сигнала = 50 кГц.

Период сигнала = 20 мкс.

Теперь предположим, что ключ выхода ШИМ открывается на 4 мкс. Коэффициент заполнение составит минус 20%, а скважность будет равна 5.

Конечно же, в расчет необходимо брать конструкцию ШИМ, исходя из количества силовых ключей.

Отличительные особенности импульсных и линейных БП.

Существенным преимуществом импульсных источников питания перед линейными является хороший КПД (около 90%)

Структура ШИМ

Давайте рассмотрим структуру любого ШИМ-контроллера. Хоть в своем огромном семействе разные ШИМ-ы и обладают дополнительными функциональными особенностями, но все же они все похожи.

Заглянув в микросхему, мы увидим полупроводниковый кристалл, в котором находятся следующие функциональные составляющие:

  1. Генератор последовательных импульсов.
  2. Источник опорного напряжения.
  3. Схема обратной связи (ОС), усилитель ошибки.
  4. Генератор прямоугольных импульсов, управляющий транзисторами, которые в свою очередь коммутируют силовые ключевые каскады.

Количество этих ключей, зависит от предназначения самого ШИМ-контроллера. Например, простые обратноходовые схемы построены на 1-м силовом ключе, полу мостовые на 2-х, а мостовые преобразователи на 4-х ключах.

Выбирая ШИМ-контроллер необходимо исходит из того какой ключ используется. Например, если в блоке питания в качестве выходного каскада стоит биполярный транзистор, то подойдет большая часть контроллеров. Связано это с тем, что управлять таким силовым ключом достаточно просто – подавая импульсы на базу транзистора, мы открываем и закрываем его.

А вот если мы будем использовать полевые транзисторы с изолированным затвором (MOSFET) или IGBT транзисторы, то здесь уже немного сложнее. Выходной транзистор-ключ мало того что нужно открыть – путем заряда затвора, так нам его еще надо и закрыть, естественно разряжая затвор ключа. Для таких схем используются соответствующие ШИМ-контроллеры. У них на выходе стоит 2 транзистора – один заряжает затвор ключа, а другой разряжает, замыкая его на землю.

На заметку:

Многие ШИМ-контроллеры совмещаются с силовыми ключами в один корпус. Если этот контроллер для маломощного блока питания, то выходные транзисторы устанавливаются прямо в микросхему контроллера.

В случае же если блок питания достаточно мощный, то интеграция происходит в обратную сторону – микросхема ШИМ-контроллер устанавливается в корпус силового ключа. Такую микросхему легко установить на радиатор. Соответственно количество выводов у такой микросхемы не как у транзистора.

Грубо говоря, ШИМ-контроллер представляет собой  компаратор, на один из входов которого приходит сигнал обратной связи, на другой пилообразный сигнал генератора. Когда первый по амплитуде превышает второй, на выходе формируется импульс.

Тем самым ширина импульса на выходе зависит от соотношения входных сигналов. Предположим, что мы подключили более мощную нагрузку к выходу БП, и напряжение дало просадку. На обратной связи будет тоже падение. Что же произойдет?

В периоде сигнала начнет преобладать пилообразный сигнал, длительность импульсов на выходе увеличится и напряжение компенсируется. Происходит это все в доли секунды.

Частота работы генератора ШИМ-а задается RC-цепью

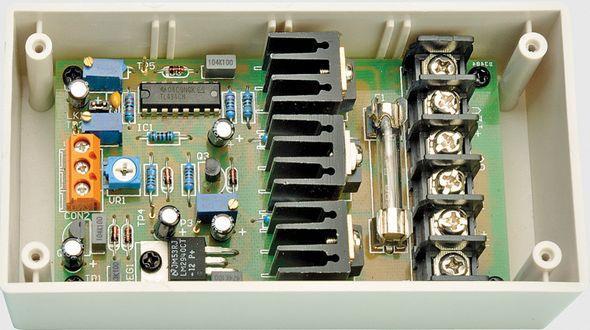

Пример использования ШИМ-контроллера на базе TL494 – довольно распространённой микросхемы. Далее рассмотрим назначение отдельных выводов этой микросхемы.

Давайте разберем назначение и название этих выводов:

  • Vcc (Ucc, Vss)– вывод питания микросхемы.
  • GND (Ground – земля) – земля или общий провод
  • OUT – выход контроллера. С этого вывода и выходит управляющий сигнал для переключения ключей. Иногда выходные выводы обозначают HO и LO (для полумоста)
  • Vc (Uc) – Вывод контролирующий питание. При пониженном питании возможен перегрев и выход из строя ключей. Контрольный  вывод заблокирует работу контроллера в таком случае.
  • Vref – опорное напряжение, чаще всего на этот вывод вешается конденсатор, соединенный с землей.
  • ILIM – сигнал с измерителя тока. Соединен с обратной связью для ограничения тока.
  • ILIMREF – регулировочный вывод для сработки по току
  • SS – мягкий старт контроллера. Используется для плавного запуска блока питания и выхода в штатный режим работы.
  • RtCt – выводы RC-цепи, которая и задает частоту работы ШИМ.
  • CLOCK – выходной сигнал тактовых синхроимпульсов. Предназначен для синхронизации работы нескольких ШИМ-контроллеров в одной схеме.
  • RAMP – сравнивающий вывод. На нем присутствует пилообразный сигнал генератора и сигнал обратной связи для формирования ШИМ -сигнала.
  • INV и NOINV – входы компаратора, формирующие сигнал усилителя ошибки. От величины напряжения на INV зависит длительность импульса ШИМ.
  • EAOUT – дополнительный выход усилителя ошибки.

Для того чтобы закрепить сказанное выше рассмотрим пару примеров использования ШИМ-контроллеров, а так же их схем включения. Сделаем это на примере микросхем:

Эти микросхемы часто используются в различных блоках питания, в том числе и компьютерных. Когда дело доходит до переделки компьютерного блока питания в лабораторный бп или зарядное устройство для аккумулятора, то, как раз стараются подобрать бп на TL494.

Обзор ШИМ TL494

Технические характеристики ШИМ-контроллера TL494

Ниже на рисунке дана распиновка TL494:

  1. Неинвертирующий вход первого компаратора ошибки
  2. Инвертирующий вход первого компаратора ошибки
  3. Вход обратной связи
  4. Вход регулировки мертвого времени
  5. Вывод для подключения внешнего времязадающего конденсатора
  6. Вывод для подключения времязадающего резистора
  7. Общий вывод микросхемы, минус питания
  8. Вывод коллектора первого выходного транзистора
  9. Вывод эмиттера первого выходного транзистора
  10. Вывод эмиттера второго выходного транзистора
  11. Вывод коллектора второго выходного транзистора
  12. Вход подачи питающего напряжения
  13. Вход выбора однотактного или же двухтактного режима работы микросхемы
  14. Вывод встроенного источника опорного напряжения 5 вольт
  15. Инвертирующий вход второго компаратора ошибки
  16. Неинвертирующий вход второго компаратора ошибки

Обзор микросхемы UC3843

Еще одна популярная микросхема используемая в качестве ШИМ-контроллеров компьютерных и не только блоков питания – это микросхема 3843. распиновка её находится ниже. Как видно, у нее 8 выводов, но функции такие же как у TL949. Можно встретить эту микросхему в 14-выводном корпусе и часть выводов у неё (NC) – то есть не используется.

Рассмотрим назначение выводов:

  1. Вход компаратора (усилителя ошибки).
  2. Вход напряжения обратной связи. Это напряжение сравнивается с опорным внутри ИМС.
  3. Датчик тока. Подключается к резистору стоящему в между силовым транзистором и общим проводом. Нужен для защиты от перегрузок.
  4. Времязадающая RC-цепь. С её помощью задаётся рабочая частота ИМС.
  5. Общий.
  6. Выход. Управляющее напряжение. Подключается к затвору транзистора, здесь двухтактный выходной каскад для управления однотактным преобразователем (одним транзистором), что можно наблюдать на рисунке ниже.
  7. Напряжение питания микросхемы.
  8. Выход источника опорного напряжения (5В, 50 мА)

Структура микросхемы UC3843

Можно заметить, что и эта микросхема тоже похожа на все остальные ШИМ-контроллеры.

Простой блок питания на UC3842

Микросхема ШИМ с силовым ключом в одном корпусе

Подобные ШИМ-контроллеры используются как в импульсных блоках питания на базе импульсного трансформатора, так и в DC-DC понижающих или повышающих преобразователях.

Можно привести в пример одну из самых распространенных микросхем в этом сегменте – LM2596. На её базе можно найти большое количество схем преобразователей, в том числе и изображенная ниже.

LM2596 включает в себя все технические решения, описанные выше, плюс в неё еще интегрирован силовой ключ на ток до 3 Ампер.

Структура микросхемы LM2596

Как можно увидеть больших отличий от микросхем, которые мы рассматривали ранее в ней нет.

Еще один пример блока питания для светодиодных лент на ШИМ-контроллере 5L0380R – У неё всего 4 вывода. Как можно заметить в схеме отсутствует силовой ключ. Естественно он в микросхеме, а сама микросхема выполнена в корпусе транзистора и крепится на радиатор.

Микросхема ШИМ 5L0380R

Изучая ШИМ-контроллеры можно сделать несколько выводов: Если мы имеем дело с мощным источником питания и нам необходима достаточная гибкость использования этого контроллера, то такая микросхема как TL494 (и подобные) подходит для таких задач лучше. А если блок питания средней и невысокой мощности, то вполне свою роль выполнят ШИМ-контроллеры с интегрированными в них силовыми ключами. В таких бп нет больших требований к пульсациям и помехам, а выходные цепи можно сгладить фильтрами. Обычно это блоки питания для бытовой техники, светодиодных лент, ноутбуков, зарядных адаптеров.

И напоследок.

Ранее мы уже говорили о том,  что ШИМ-контроллер это механизм, который на базе сформированных импульсов за счет изменения ширины импульсов формирует среднее значение напряжения управляемое с цепей обратной связи. Хочу заметить, что классификация и название у каждого автора могут быть абсолютно разными. ШИМ-контроллером могут называть простой регулятор напряжения. В то же время сам ШИМ-контроллер в блоке питания может быть назван – “блокинг-генератор”, “интегральный субмодуль”, “задающий генератор” От того как его назвал тот или иной автор суть не меняется, но могут возникнуть непонимания и разночтения.

схема, принцип работы, управление :: SYL.ru

Один из используемых подходов, позволяющих существенно сократить потери на нагревании силовых компонентов радиосхем, представляет собой использование переключательных режимов работы установок. При подобных системах электросиловой компонент или раскрыт — в это время на нем наблюдается фактически нулевое падение напряжения, или открыт — в это время на него подается нулевой ток. Рассеиваемую мощность можно вычислить, перемножив показатели силы тока и напряжения. В этом режиме получается достичь коэффициента полезного действия около 75-80% и более.

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

ШИМ-контроллер

Область применения ШИМ не ограничивается импульсными источниками питания, стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Формирование ШИМ-сигналов

Создавать ШИМ-сигналы нужной формы достаточно трудно. Тем не менее индустрия сегодня может порадовать замечательными специальными микросхемами, известными как ШИМ-контроллеры. Они недорогие и целиком решают задачу формирования широтно-импульсного сигнала. Сориентироваться в устройстве подобных контроллеров и их использовании поможет ознакомление с их типичной конструкцией.

Стандартная схема контроллера ШИМ предполагает наличие следующих выходов:

  • Общий вывод (GND). Он реализуется в виде ножки, которая подключается к общему проводу схемы питания устройства.
  • Вывод питания (VC). Отвечает за электропитание схемы. Важно не спутать его с соседом с похожим названием — выводом VCC.
  • Вывод контроля питания (VCC). Как правило, чип контроллера ШИМ принимает на себя руководство силовыми транзисторами (биполярными либо полевыми). В случае если напряжение на выходе снизится, транзисторы станут открываться лишь частично, а не целиком. Стремительно нагреваясь, они в скором времени выйдут из строя, не справившись с нагрузкой. Для того чтобы исключить такую возможность, необходимо следить за показателями напряжения питания на входе микросхемы и не допускать превышения расчетной отметки. Если напряжение на данном выводе опускается ниже установленного специально для этого контроллера, управляющее устройство отключается. Как правило, данную ножку соединяют напрямую с выводом VC.

Выходное управляющее напряжение (OUT)

Количество выводов микросхемы определяется её конструкцией и принципом работы. Не всегда удается сразу разобраться в сложных терминах, но попробуем выделить суть. Существуют микросхемы на 2-х выводах, управляющие двухтактными (двухплечевыми) каскадами (примеры: мост, полумост, 2-тактный обратный преобразователь). Существуют и аналоги ШИМ-контроллеров для управления однотактными (одноплечевыми) каскадами (примеры: прямой/обратный, повышающий/понижающий, инвертирующий).

шим контроллеры для блоков питания

Помимо этого, выходной каскад может быть по строению одно- и двухтактным. Двухтактный используется в основном для управления полевым транзистором, зависящим от напряжения. Для быстрого закрытия необходимо добиться быстрой разрядки емкостей «затвор — исток» и «затвор — сток». Для этого как раз и используется двухтактный выходной каскад контроллера, задачей которого является обеспечение замыкание выхода на общий кабель, если требуется закрыть полевой транзистор.

Для контроля над биполярным транзистором двухтактный каскад не используется, так как управление осуществляется с помощью тока, а не напряжения. Для закрытия биполярного транзистора достаточно всего лишь прекратить протекание тока через базу. При этом замыкание базы на общий провод необязательно.

Ещё о функциях контроллеров ШИМ

Задумав спроектировать контроллер ШИМ своими руками, необходимо как следует продумать все детали его реализации. Только так можно создать работающее устройство. Кроме вышеуказанных выходов, работа ШИМ-контроллера подразумевает наличие следующих функций:

  • Опорное напряжение (VREF). Фабричные изделия для удобства обычно дополняются функцией выработки стабильного опорного напряжения. Специалисты заводов-изготовителей рекомендуют соединять данный вывод с общим проводом через емкость не менее 1 мкФ для повышения качества и возможности стабилизации опорного напряжения.
Как проверить ШИМ-контроллер?
  • Ограничение тока (ILIM). Если показатели напряжения на данном выводе существенно превышают установленное (как правило, около 1 В), то контроллер автоматически закрывает силовые ключи. В случаях, когда показатель напряжения превышает второе пороговое значение (в пределах 1,5-2 В), устройство тут же обнуляет напряжение на подключении к мягкому старту.
  • Мягкий старт (SS). Показатель напряжения на данном выходе определяет максимально допустимую ширину будущих модулируемых импульсов. На данный вывод подает ток установленной величины. Если между ним и всеобщим кабелем вмонтировать дополнительную емкость, то она будет медленно, но уверенно заряжаться, что приведет к постепенному расширению каждого импульса от минимума вплоть до окончательного расчетного значения. Благодаря этому можно обеспечить плавное, а не стремительное нарастание величин тока и напряжения в общей схеме устройства, благодаря чему такая система и заслужила свое название «мягкий старт». При этом, если специально ввести ограничение по напряжению на данном выводе, допустим, подключив делитель напряжения и систему диодов, можно и вовсе ограничить превышение импульсами некоего задаваемого значения ширины.

Частота работы устройств, синхронизация

Микросхемы ШИМ-контроллеров могут применяться для различных целей. Чтобы отладить их совместную работу с другими элементами устройства, следует разобраться, как устанавливать те или иные параметры работы контроллера и какие компоненты цепи за это отвечают.

  • Резистор и емкость, задающие частоту работы всего устройства (RT, CT). Каждый контроллер может работать лишь на определенно заданной частоте. Каждый из импульсов следует лишь с этой частотой. Устройство может менять длительность импульсов, их форму и протяженность, но только не частоту. На практике это означает, что чем меньше протяженность импульса, тем длительнее пауза между ним и следующим. При этом частота следования всегда неизменна. Емкость, подключенная между ножкой CT и общим кабелем, и резистор, подключенный к выходу RT и общему кабелю, в комбинации могут задавать частоту, на которой будет работать контроллер.
Управление ШИМ-контроллером
  • Синхроимпульсы (CLOCK). Весьма распространены случаи, в которых требуется отладить работу нескольких контроллеров так, чтобы выходные сигналы формировались синхронно. Для этого к одному из контроллеров (как правило, ведущему) требуется подключить частотозадающие емкость и резистор. На выходе CLOCK контроллера сразу же появятся короткие импульсы, соответствующие напряжению, которые подаются на аналогичные выходы всей группы устройств. Их принято называть ведомыми. Выводы RT таких контроллеров следует объединить с ножками VREF, а CT — с общим кабелем.
  • Напряжение сравнения (RAMP). На этот вывод следует подавать сигнал пилообразной формы (напряжение). При возникновении синхроимпульса на выходе устройства образуется открывающее контрольное напряжение. После того как показатель напряжения на RAMP становится больше в несколько раз, чем величина выходного напряжения на усилителе ошибки, на выходе можно наблюдать импульсы, отвечающие закрывающему напряжению. Длительность импульса может рассчитывать от момента возникновения синхроимпульса вплоть до момента многократного превышения показателя напряжения на RAMP над величиной выходного напряжения усилителя ошибки.

ШИМ-контроллеры в составе блоков питания

Блок питания является неотъемлемым элементом большинства современных девайсов. Срок его эксплуатации практически ничем не ограничен, но от его исправности во многом зависит безопасность работы подконтрольного устройства. Спроектировать блок питания можно и своими руками, изучив принцип его действия. Основная цель – формирование нужной величины напряжения питания, обеспечение её стабильности. Для большинства мощных устройств гальванической развязки, основанной на действии трансформатора, будет недостаточно, да и подобранный элемент явно удивит пользователей своими габаритами.

Работа ШИМ-контроллера

Увеличение частоты тока питания позволяет существенно уменьшить размеры используемых компонентов, что обеспечивает популярность блоков питания, работающих на частотных преобразователях. Один из самых простых вариантов реализации питающих элементов – блок-схема, состоящая из прямого и обратного преобразователей, генератора и трансформатора. Несмотря на видимую простоту реализации таких схем, на практике они демонстрируют больше недочетов, чем преимуществ. Большинство получаемых показателей стремительно изменяются под влиянием скачков напряжения питания, при загрузке выхода преобразователя и даже при увеличении температуры окружающей среды. ШИМ-контроллеры для блоков питания дают возможность стабилизировать схему, а также воплотить множество дополнительных функций.

Составляющие схемы блоков питания с ШИМ-контроллерами

Типовая схема состоит из генератора импульсов, в основе которого лежит ШИМ-контроллер. Широтно-импульсная модуляция дает возможность собственноручно контролировать амплитуду сигнала на выходе ФНЧ, изменяя при необходимости длительность импульса или его скважность. Сильная сторона ШИМ – высокий КПД усилителей мощности, в особенности звука, что в целом обеспечивает устройствам довольно обширную сферу применения.

микросхемы ШИМ-контроллеров

ШИМ-контроллеры для блоков питания могут использоваться в схемах с различными мощностями. Для реализации относительно маломощных схем необязательно включать в их состав большое число элементов – в качестве ключа может выступать обычный полевой транзистор.

ШИМ-контроллеры для источников питания большой мощности могут иметь также элементы управления выходным ключом (драйверы). В качестве выходных ключей рекомендуется использовать IGBT-транзисторы.

Основные проблемы ШИМ-преобразователей

При работе любого устройства полностью исключить вероятность поломки невозможно, и преобразователей это тоже касается. Сложность конструкции при этом не имеет значения, проблемы в эксплуатации может вызвать даже известный ШИМ-контроллер TL494. Неисправности имеют различную природу – некоторые из них можно выявить на глаз, а для обнаружения других требуется специальное измерительное оборудование.

Чтобы узнать, как проверить ШИМ-контроллер, следует ознакомится со списком основных неисправностей приборов, а лишь позже – с вариантами их устранения.

Диагностика неисправностей

Одна из часто встречающихся проблем – пробой ключевых транзисторов. Результаты можно увидеть не только при попытке запуска устройства, но и при его обследовании с помощью мультиметра.

Схемы ШИМ-контроллеров

Кроме того, существуют и другие неисправности, которые несколько сложнее обнаружить. Перед тем как проверить ШИМ-контроллер непосредственно, можно рассмотреть самые распространенные случаи поломок. К примеру:

  • Контроллер глохнет после старта – обрыв петли ОС, перепад по току, проблемы с конденсатором на выходе фильтра (если таковой имеется), драйвером; возможно, разладилось управление ШИМ-контроллером. Надо осмотреть устройство на предмет сколов и деформаций, замерить показатели нагрузки и сравнить их с типовыми.
  • ШИМ-контроллер не стартует – отсутствует одно из входных напряжений или устройство неисправно. Может помочь осмотр и замер выходного напряжения, в крайнем случае, замена на заведомо рабочий аналог.
  • Напряжение на выходе отличается от номинального – проблемы с петлей ООС или с контроллером.
  • После старта ШИМ на БП уходит в защиту при отсутствии КЗ на ключах – некорректная работа ШИМ или драйверов.
  • Нестабильная работа платы, наличие странных звуков – обрыв петли ООС или цепочки RC, деградация емкости фильтра.

В заключение

Универсальные и многофункциональные ШИМ-контроллеры сейчас можно встретить практически везде. Они служат не только в качестве неотъемлемой составляющей блоков питания большинства современных устройств — типовых компьютеров и других повседневных девайсов. На основе контроллеров разрабатываются новые технологии, позволяющие существенно сократить расход ресурсов во многих отраслях человеческой деятельности. Владельцам частных домов пригодятся контроллеры заряда аккумуляторов от фотоэлектрических батарей, основанные на принципе широтно-импульсной модуляции тока заряда.

Высокий коэффициент полезного действия делает разработку новых устройств, действие которых основывается на принципе ШИМ, весьма перспективной. Вторичные источники питания — вовсе не единственное направление деятельности.

Шимки — это… Что такое Шимки?

Село

Шимки
станица Новотроицкая

Шимки (Россия) Шимки
Шимки (Бурятия) Шимки

Село Шимки́ находится в Тункинском районе Республики Бурятия. Село расположено на правом берегу реки Иркут. Через село проходит Тункинский тракт, село расположено на нём в 8 километрах западнее районного центра Кырен.[1]

История

Село имеет давнюю историю. Село было основано казаками. Оно возникло как сторожевой форпост в Тункинской долине. Вероятно, время возникновения поселения — XVII век. До XX века село называлось «станица Новотроицкая». В Шимках образовалось несколько обособленных предместий: Тайторка, Загорода, Шартай, Бурук.

На начало XX века село было довольно большим — 500 дворов. В настоящее время село намного меньше — около 150 дворов.[2]

Примечания

Все про широтно-импульсную модуляцию (ШИМ)

Широтно-импульсная модуляция (ШИМ) – это метод преобразования сигнала, при котором изменяется длительность импульса (скважность), а частота остаётся константой. В английской терминологии обозначается как PWM (pulse-width modulation). В данной статье подробно разберемся, что такое ШИМ, где она применяется и как работает.

Область применения

С развитием микроконтроллерной техники перед ШИМ открылись новые возможности. Этот принцип стал основой для электронных устройств, требующих, как регулировки выходных параметров, так и поддержания их на заданном уровне. Метод широтно-импульсной модуляции применяется для изменения яркости света, скорости вращения двигателей, а также в управлении силовым транзистором блоков питания (БП) импульсного типа.

Широтно-импульсная (ШИ) модуляция активно используется в построении систем управления яркостью светодиодов. Благодаря низкой инерционности, светодиод успевает переключаться (вспыхивать и гаснуть) на частоте в несколько десятков кГц. Его работа в импульсном режиме воспринимается человеческим глазом как постоянное свечение. В свою очередь яркость зависит от длительности импульса (открытого состояния светодиода) в течение одного периода. Если время импульса равно времени паузы, то есть коэффициент заполнения – 50%, то яркость светодиода будет составлять половину от номинальной величины. С популяризацией светодиодных ламп на 220В стал вопрос о повышении надёжности их работы при нестабильном входном напряжении. Решение было найдено в виде универсальной микросхемы – драйвера питания, работающего по принципу широтно-импульсной или частотно-импульсной модуляции. Схема на базе одного из таких драйверов детально описана здесь.

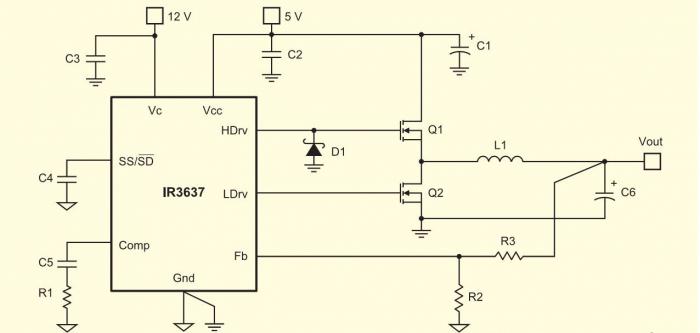

Подаваемое на вход микросхемы драйвера сетевое напряжение постоянно сравнивается с внутрисхемным опорным напряжением, формируя на выходе сигнал ШИМ (ЧИМ), параметры которого задаются внешними резисторами. Некоторые микросхемы имеют вывод для подачи аналогового или цифрового сигнала управления. Таким образом, работой импульсного драйвера можно управлять с помощью другого ШИ-преобразователя. Интересно, что на светодиод поступают не высокочастотные импульсы, а сглаженный дросселем ток, который является обязательным элементом подобных схем.

Масштабное применение ШИМ отражено во всех LCD панелях со светодиодной подсветкой. К сожалению, в LED мониторах большая часть ШИ-преобразователей работает на частоте в сотни Герц, что негативно отражается на зрении пользователей ПК.

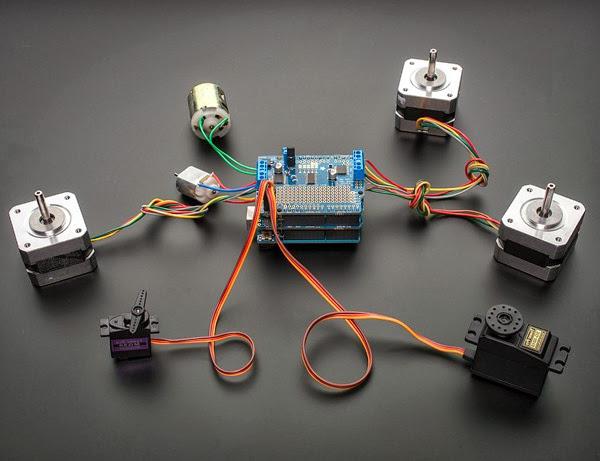

Микроконтроллер Ардуино тоже может функционировать в режиме ШИМ контроллера. Для этого следует вызвать функцию AnalogWrite() с указанием в скобках значения от 0 до 255. Ноль соответствует 0В, а 255 – 5В. Промежуточные значения рассчитываются пропорционально.

Повсеместное распространение устройств, работающих по принципу ШИМ, позволило человечеству уйти от трансформаторных блоков питания линейного типа. Как результат – повышение КПД и снижение в несколько раз массы и размеров источников питания.

ШИМ-контроллер является неотъемлемой частью современного импульсного блока питания. Он управляет работой силового транзистора, расположенного в первичной цепи импульсного трансформатора. За счёт наличия цепи обратной связи напряжение на выходе БП всегда остаётся стабильным. Малейшее отклонение выходного напряжения через обратную связь фиксируется микросхемой, которая мгновенно корректирует скважность управляющих импульсов. Кроме этого современный ШИМ-контроллер решает ряд дополнительных задач, способствующих повышению надёжности источника питания:

  • обеспечивает режим плавного пуска преобразователя;
  • ограничивает амплитуду и скважность управляющих импульсов;
  • контролирует уровень входного напряжения;
  • защищает от короткого замыкания и превышения температуры силового ключа;
  • при необходимости переводит устройство в дежурный режим.

Принцип работы ШИМ контроллера

Задача ШИМ контроллера состоит в управлении силовым ключом за счёт изменения управляющих импульсов. Работая в ключевом режиме, транзистор находится в одном из двух состояний (полностью открыт, полностью закрыт). В закрытом состоянии ток через p-n-переход не превышает несколько мкА, а значит, мощность рассеивания стремится к нулю. В открытом состоянии, несмотря на большой ток, сопротивление p-n-перехода чрезмерно мало, что также приводит к незначительным тепловым потерям. Наибольшее количество тепла выделяется в момент перехода из одного состояния в другое. Но за счёт малого времени переходного процесса по сравнению с частотой модуляции, мощность потерь при переключении незначительна.

Широтно-импульсная модуляция разделяется на два вида: аналоговая и цифровая. Каждый из видов имеет свои преимущества и схемотехнически может реализовываться разными способами.

Аналоговая ШИМ

Принцип действия аналогового ШИ-модулятора основан на сравнении двух сигналов, частота которых отличается на несколько порядков. Элементом сравнения выступает операционный усилитель (компаратор). На один из его входов подают пилообразное напряжение высокой постоянной частоты, а на другой – низкочастотное модулирующее напряжение с переменной амплитудой. Компаратор сравнивает оба значения и на выходе формирует прямоугольные импульсы, длительность которых определяется текущим значением модулирующего сигнала. При этом частота ШИМ равна частоте сигнала пилообразной формы.

Цифровая ШИМ

Широтно-импульсная модуляция в цифровой интерпретации является одной из многочисленных функций микроконтроллера (МК). Оперируя исключительно цифровыми данными, МК может формировать на своих выходах либо высокий (100%), либо низкий (0%) уровень напряжения. Однако в большинстве случаев для эффективного управления нагрузкой напряжение на выходе МК необходимо изменять. Например, регулировка скорости вращения двигателя, изменение яркости светодиода. Что делать, чтобы получить на выходе микроконтроллера любое значение напряжения в диапазоне от 0 до 100%?

Вопрос решается применением метода широтно-импульсной модуляции и, используя явление передискретизации, когда заданная частота переключения в несколько раз превышает реакцию управляемого устройства. Изменяя скважность импульсов, меняется среднее значение выходного напряжения. Как правило, весь процесс происходит на частоте в десятки-сотни кГц, что позволяет добиться плавной регулировки. Технически это реализуется с помощью ШИМ-контроллера – специализированной микросхемы, которая является «сердцем» любой цифровой системы управления. Активное использование контроллеров на основе ШИМ обусловлено их неоспоримыми преимуществами:

  • высокой эффективности преобразования сигнала;
  • стабильность работы;
  • экономии энергии, потребляемой нагрузкой;
  • низкой стоимости;
  • высокой надёжности всего устройства.

Получить на выводах микроконтроллера ШИМ сигнал можно двумя способами: аппаратно и программно. В каждом МК имеется встроенный таймер, который способен генерировать ШИМ импульсы на определённых выводах. Так достигается аппаратная реализация. Получение ШИМ сигнала с помощью программных команд имеет больше возможностей в плане разрешающей способности и позволяет задействовать большее количество выводов. Однако программный способ ведёт к высокой загрузке МК и занимает много памяти.

Примечательно, что в цифровой ШИМ количество импульсов за период может быть различным, а сами импульсы могут быть расположены в любой части периода. Уровень выходного сигнала определяется суммарной длительностью всех импульсов за период. При этом следует понимать, что каждый дополнительный импульс – это переход силового транзистора из открытого состояния в закрытое, что ведёт к росту потерь во время переключений.

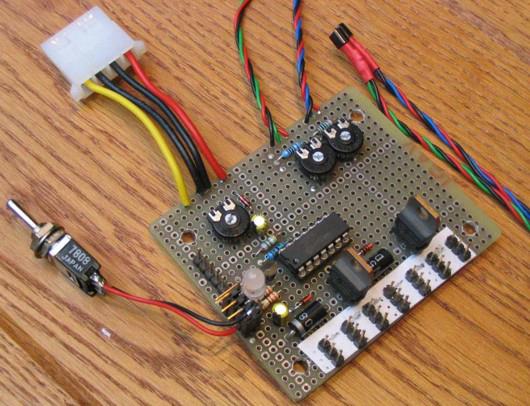

Пример использования ШИМ регулятора

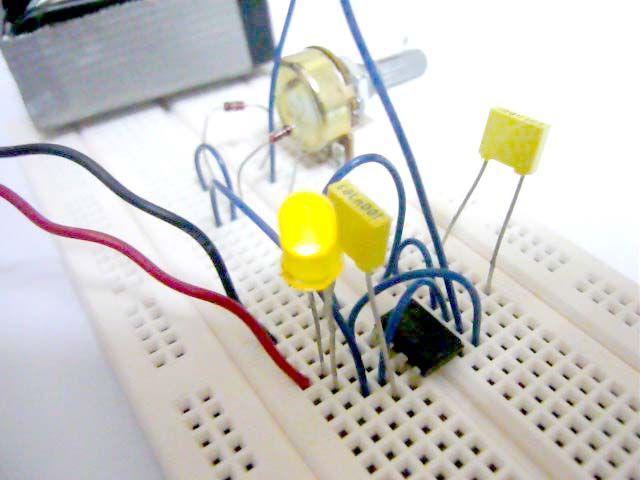

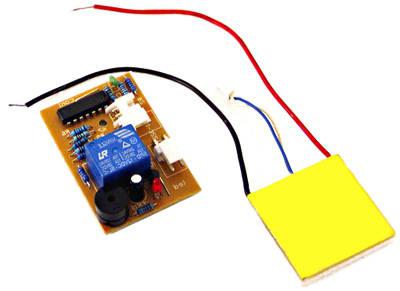

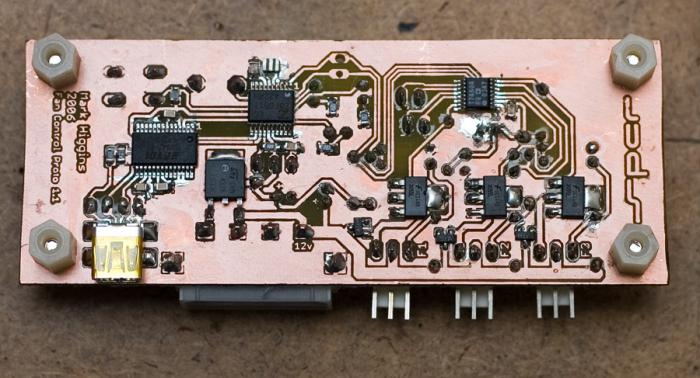

Один из вариантов реализации ШИМ простого регулятора уже описывался ранее в этой статье. Он построен на базе микросхемы NE555 и имеет небольшую обвязку. Но, несмотря на простату схемы, регулятор имеет довольно широкую область применения: схемы управления яркости светодиодов, светодиодных лент, регулировка скорость вращения двигателей постоянного тока.

Что такое ШИМ | Уголок радиолюбителя

Хорошее определение широтно-импульсной модуляции (ШИМ) заключается в самом его названии. Это означает модуляция (изменение) ширины импульса (не частоты). Чтобы лучше понять что такое ШИМ, давайте сначала посмотрим некоторые основные моменты.

Микроконтроллеры представляют собой интеллектуальные цифровые компоненты которые работают на основе бинарных сигналов. Лучшее представление бинарного сигнала – меандр (сигнал имеющий прямоугольную форму). Следующая схема объясняет основные термины, связанные с прямоугольным сигналом.

Что такое ШИМ

В ШИМ-сигнале время (период), и следовательно частота является всегда постоянной величиной. Изменяется только время включения и время выключения импульса (скважность). Используя данный метод модуляции, мы можем получить необходимое нам напряжение.

Единственное различие между меандром и ШИМ-сигналом заключается в том, что у меандра время включения и отключения равны и постоянны (50% скважность), в то время как ШИМ-сигнал имеет переменную скважность.

Меандр может рассматриваться как частный случай ШИМ сигнала, который имеет 50% рабочий цикл (период включения = период отключения).

Рассмотрим на примере использование ШИМ

Допустим, мы имеим напряжение питания 50 вольт и нам необходимо запитать какую-либо нагрузку, работающую от 40 вольт. В этом случае хороший способ получения 40В из 50В — это использовать так называемый понижающий чоппер (прерыватель).

ШИМ сигнал, генерируемый чеппером, поступает на силовой узел схемы (тиристор, полевой транзистор), который в свою очередь управляет нагрузкой. Этот ШИМ-сигнал может легко генерироваться микроконтроллером, имеющим таймер.

Требования к ШИМ-сигналу для получения с помощью тиристора 40В из 50В: подача питания, на время = 400мс и выключение на время = 100мс (с учетом периода ШИМ сигнала равного 500 мс).

В общих словах это можно легко объяснить следующим образом: в основном, тиристор работает как переключатель. Нагрузка получает напряжение питания от источника через тиристор. Когда тиристор находится в выключенном состоянии, нагрузка не подключена к источнику, а когда тиристор находится в открытом состоянии, нагрузка подключается к источнику.

Этот процесс включения и выключения тиристора осуществляется посредством ШИМ сигнала.

Соотношение периода ШИМ-сигнала к его длительности называется скважность сигнала, а обратная к скважности величина именуется коэффициентом заполнения.

Если коэффициент заполнения равен 100, то в этом случае у нас сигнал постоянный.

Таким образом, скважность импульсов (рабочий цикл) может быть вычислен с использованием следующей формулы:

Используя выше приведенные формулы, мы можем рассчитать время включения тиристора для получения необходимого нам напряжения.

Умножая скважность импульсов на 100, мы можем представить это в процентном соотношении. Таким образом, процент скважность импульсов прямо пропорционален величине напряжения от исходного. В приведенном выше примере, если мы хотим получить 40 вольт от 50 вольт источника питания, то это может быть достигнуто путем генерации сигнала со скважность 80%. Поскольку 80% из 50 вместо 40.

Для закрепления материала, решим следующую задачу:

  • рассчитаем длительность включения и выключения сигнала, имеющего частоту 50 Гц и скважность 60%.

Полученный ШИМ волны будет иметь следующий вид:

Один из лучших примеров применения широтно-импульсной модуляции является использование ШИМ для регулировки скорости двигателя или яркости свечения светодиода.

Этот прием изменения ширины импульса, чтобы получить необходимый рабочий цикл называется “широтно-импульсная модуляция”.

источник: www.circuitstoday.com

что это такое, зачем он нужен

Шим (расшифровывается как широтно-импульсная модуляция) – это одна их технологий в смартфоне для изменения подсветки дисплея. Она применяется для того, чтобы изменить яркость светодиодов и уменьшить их свечение на дисплее смартфона. Принцип работы шим в смартфоне заключается не в изменении мощности светодиодов, а в создании импульсов при постоянной частоте.

Что такое шим в смартфонеЧто такое шим в смартфоне

Как работает шим?

У каждого дисплея есть светодиоды, которые светятся чтобы человек мог видеть изображение на экране телефона. Все лампочки имеют собственную мощность, но это постоянная величина, которая не может меняться на ходу. Именно поэтому изменить яркость дисплея в смартфонах не всегда получается, просто уменьшив интенсивность свечения каждого светодиода. В этом случае прибегают к использованию шим.

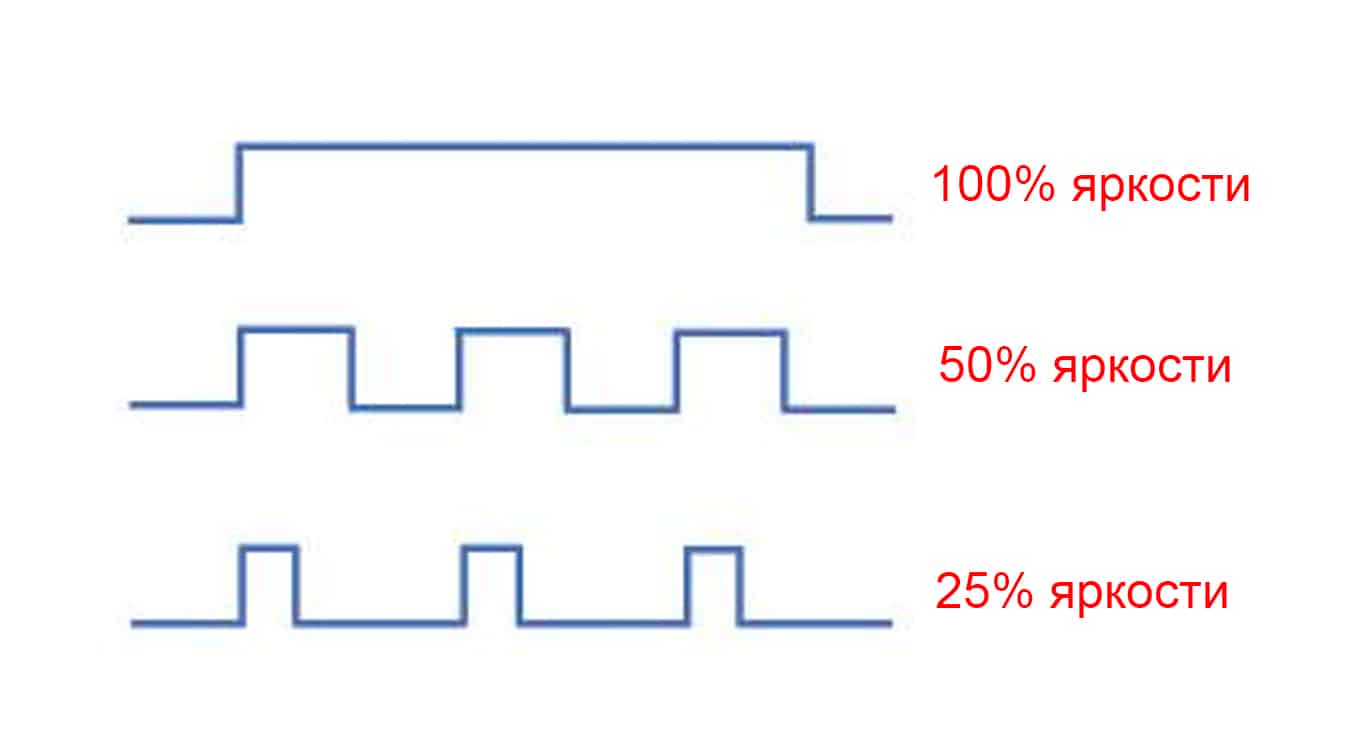

Шим изменяет яркость за счет мерцания светодиодов. То есть, каждая лампочка в смартфоне начинается быстро включатся и выключатся. Это происходит настолько быстро, что человеческий глаз не видит этого. Исходящий свет смешивается и создается впечатление, будто картинка стала менее яркой. На самом деле яркость каждого светодиода неизменна, меняется только диапазон между включением светодиодов и их выключением.Что такое шим в смартфонеЧто такое шим в смартфоне

Шим работает сильнее при минимальной яркости. На максимальной яркости все светодиоды не нуждаются в импульсах, поэтому в таком случае шим вообще не включается. Он активируется только когда яркость дисплея меняется. Чем меньше яркость, тем больше создается пауза между выключением и включением светодиодов.

Вреден ли шим для человека?

Да. Шим человеческий глаз не видит даже если присмотреться очень сильно. Человек в любом случае видит, будто экран стал менее ярким. Но глаз всё ровно воспринимает шим. Поэтому при длительном использовании смартфона с шим глаз может реагировать на это.

Шим работает только при низкой яркости. На максимальной яркости никаких последствий от шим нет. Чем меньше яркость, тем больше работает шим.

Последствия не такие критичные. Обычно шим приводит лишь к боли в глазах, их покраснению и головокружению при очень долгом и непрерывном использовании дисплея с шим на минимальной подсветке. Долгое использование измеряется несколькими часами без отдыха. Более серьезных последствий от шим обнаружено не было. Прямой связи между плоим рением и шим также обнаружено не было, однако то, что шим может ухудшать зрение – факт. Всё, что приводит к боли в глазах, портит их.

Интересно, что многие люди невосприимчивы к шим и могут вообще никак на него не реагировать. Но есть и те, для которых смартфоны с шим недопустимы к использованию на яркости менее 25%. Если использовать смартфон на яркости 50% и выше, то о чем-то беспокоится не стоит никому.

В каких смартфонах используется шим?

Шим есть только в смартфонах с применение органических светодиодов. Это все OLED матрицы. К ним относятся экраны AMOLED, которые в 2019 году получают всё большую популярность. Сейчас такой тип матрицы получает все большее распространение даже в бюджетных смартфонах. Из премиальных устройств почти не осталось смартфонов не с AMOLED дисплеями. Поэтому спрятаться от шим вряд ли получится, потому что смартфонов с другой технологией всё меньше и меньше.Что такое шим в смартфонеЧто такое шим в смартфоне

Смартфоны с матрицей IPS не имеют шим, там используется изменение яркости лампочки с помощью контроля подаваемой мощности. Такие дисплеи наибольее безопасны.

Почему так много смартфонов стали использовать AMOLED, несмотря на шим? Потому что эта технология дешевеет, при этом обладает очень серьезными преимуществами со своим главным конкурентом – IPS. IPS всё ещё стоит дешевле и он более безопасен для человека, но у AMOLED есть свои преимущества, такие как:

  • Глубокий черный цвет. У АМОЛЕД матриц каждый пиксель может выключаться отдельно, это позволяет при черном цвете полностью выключаться светодиодам и выдавать качественный черный цвет. В IPS подсветка не может быть включена частично.
  • Высокая контрастность и сочность изображений;
  • Лучшая энергоэффективность. AMOLED намного меньше потребляет заряда батареи смартфона, к тому же не тратит заряд для подсветки черных участков, так как они выключаются;
  • AMOLED матрицы тоньше, чем IPS и позволяют делать корпус смартфона компактнее;
  • AMOLED может изменять форму, быть прозрачным или изгибаться. Это производители используют для создания изогнутых граней, тонких рамок или раскладных смартфонов вроде Galaxy Fold.

Как решить проблему с шим в OLED дисплеях?

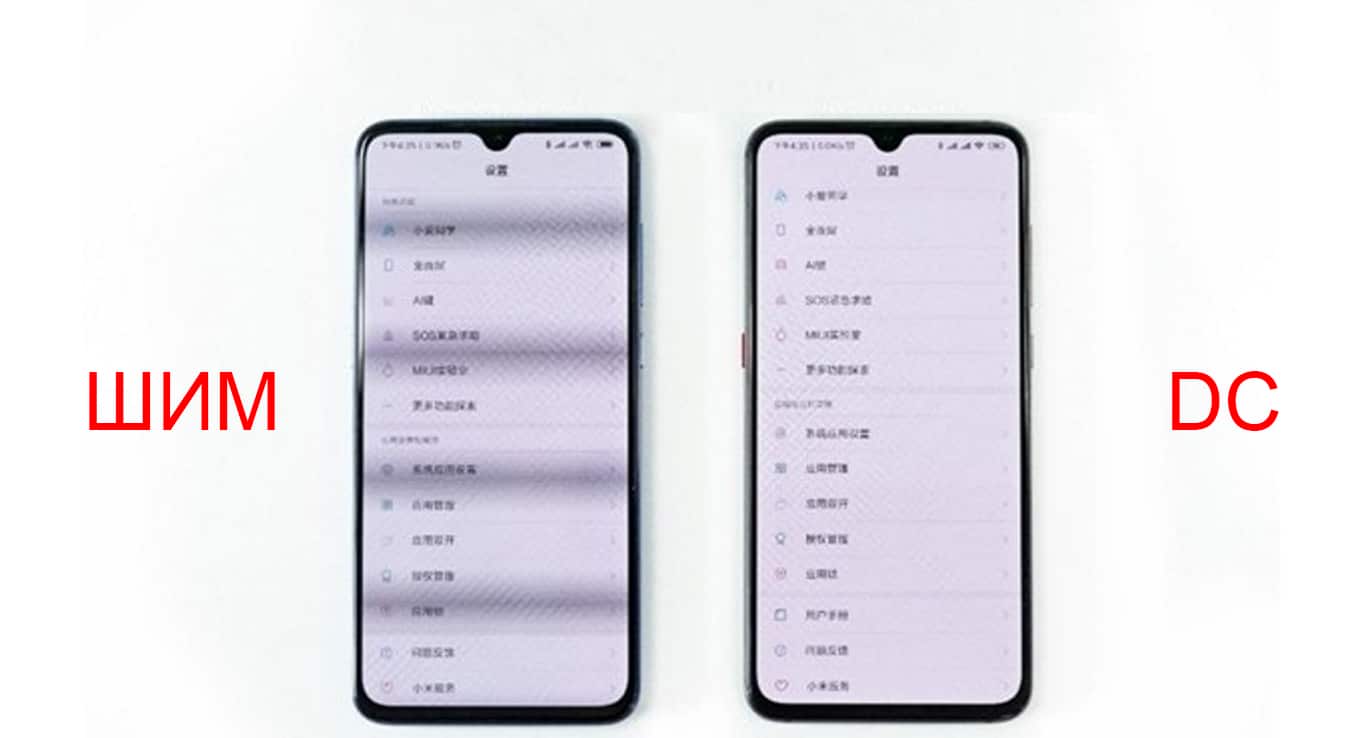

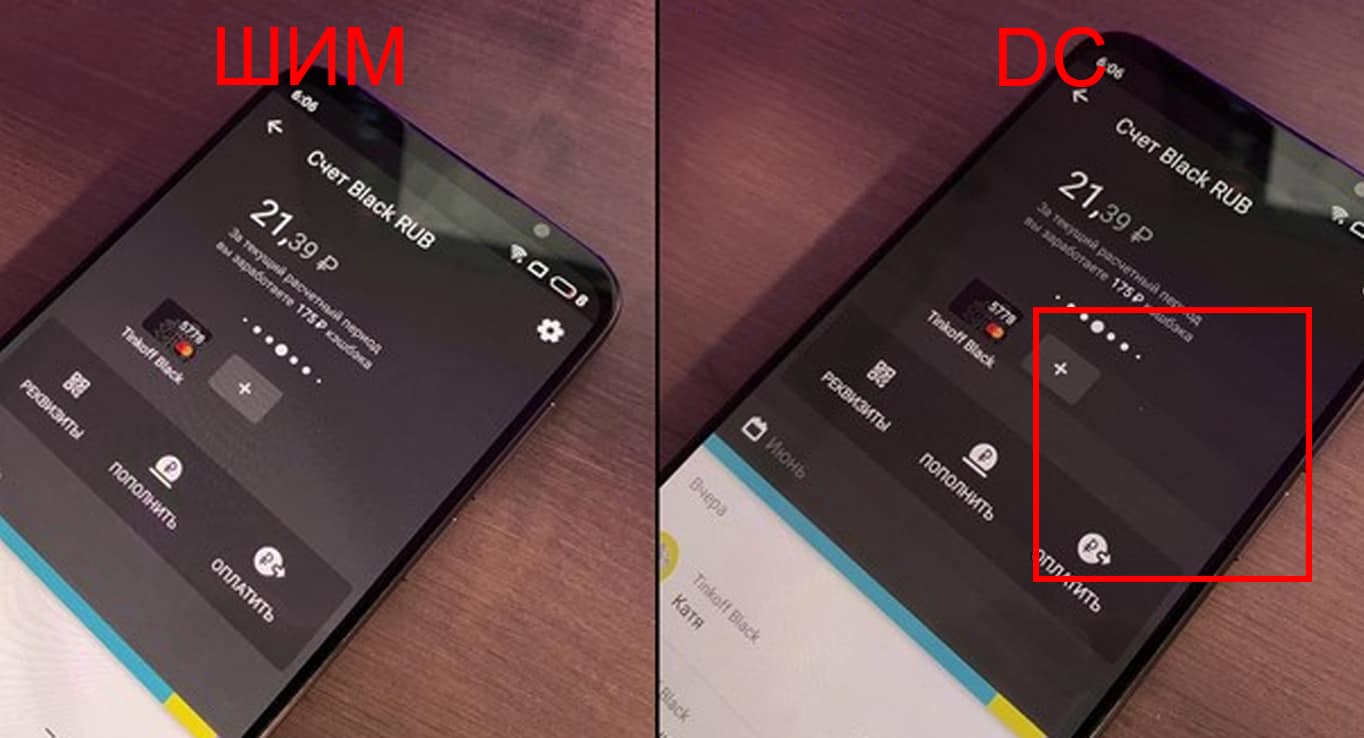

Недавно компании, производящие смартфоны, стали выпускать новую функцию для своих устройств с шим – функцию DC Dimming. Эта функция почти полностью избавляет дисплей от шим, при этом оставляет все преимущества AMOLED. Но шим не пропадает полностью. Эта функция при изменении яркости ограничивает ток, подаваемый на светодиоды, что приводит к изменению интенсивности подсветки. Но меньшее количество тока вредит качеству изображения, поэтому технология DC Dimming неидеальна. При включении DC Dimming создаются артефакты на сером градиентном цвете, например, на как этих фотографиях:Что такое шим в смартфонеЧто такое шим в смартфоне

Это пока что единственные серьезные последствия от использования DC Dimming. Для глаз эта технология дает большое благополучие. Большинство людей, которые страдали от шим, полностью избавились от боли в глазах с помощью DC Dimming.

Эта технология программная. Её можно просто включить в настройках и сразу заметить результат. Сейчас почти все производители обновили свои смартфоны с AMOLED, добавив туда эту функцию. А новые смартфоны с AMOLED уже сразу продаются с возможности включить DC Dimming через настройки.Что такое шим в смартфонеЧто такое шим в смартфоне

Шим полностью победить не удалось, но его последствия уже совсем крошечны. Да и резонанс, созданный вокруг шим, не стоит того. Шим не настолько сильно вреден для человека, сколько об этом говорят. Подавляющее большинство пользователей не подозревает о таком эффекте и чувствует себя нормально, используя смартфоны с АМОЛЕД-матрицами. Главное не клацать на смартфоне очень долго и не брать его перед сном –тогда никакой шим не помешает комфортной эксплуатации гаджета.

Отправить ответ

avatar
  Подписаться
Уведомление о
