Виды корпусов и блоков питания системного блока

Дата
Категория: it

Системный блок – корпус компьютера, в котором находятся основные элементы персонального компьютера или сервера. Его задача в защите внутренней компоновки компьютера от воздействия извне и механических повреждений. Так же не маловажное назначение системного блока это поддержка нужной температуры внутри корпуса, так же для экранирования электромагнитного излучения внутренних частей компьютера.

Системные блоки бывают трех видов

1.Горизонтальные



2.Вертикальные



3.Стоечного исполнения (Сервера)





Состав системного блока:

1.Материнская плата, с установленной в ней: Процессором. ОЗУ (оперативно-запоминающее устройство). ПЗУ (Постоянно-запоминающее устройство). Платами расширения (Видеокарта, сетевой адаптер, звуковая карта).

2.Слоты для накопителей (жестких дисков, CD-ROM, DVD-ROM).

3.Блок питания.

4. И фронтальная панель, с индикаторами сети и работы жесткого диска, кнопками питания и сброса компьютера.



Блок питания ПК (БП) — электрический источник питания для обеспечения всех узлов и систем компьютера  электроэнергией постоянного тока, а так же преобразования напряжения до нужного вольтажа и стабилизации напряжения (т.е. защита узлов ПК от скачков тока).



— Мощность блоков питания варьируется от 50 Ватт (встраиваемые решения) до 1800 Ватт (Сервера и игровые станции).

— Выходное напряжения БП: +/-5, +/-12, +3,3 Вольт в режиме работы компьютера и +5 и +3,3 Вольта в режиме ожидания (stand by).

Виды блоков питания:

1. AT (Advanced Technology) — устаревший выключатель питания находится на панели БП и находится в цепи электропитания ПК. Питание в режиме stand by не предусмотрено. И имеет следущую распиновку разъема AT:

№1 №2 №3 №4 №5 №6 №7 №8 №9 №10 №11 №12
оранжевый не используется желтый синий

черный

черный

черный

черный белый

красный

красный

красный
Ground не используется

+12V

-12V

общий общий общий общий

-5V

+5V

+5V

+5V

2.

ATX (Advanced Technology Extended) — современный блок питания, бывают 20-ти контактные, которые использовались до появления шины PCI-Express, а так же 24-х контактные, созданные для поддержки шин PCI-Express.

В случае с 20-ти контактным блоком питания последние 4 провода не используется (11, 12, 23, 24).

Виды системных блоков | Советы Хозяевам.РФ

Все пользователи знают или слышали, что такое системный блок. Это оборудование, позволяющее работать с компьютером. Иногда его ещё могут называть процессором, но это не правильно, ведь процессор это элемент, который находится в системном блоке. Какие виды системных блоков бывают?

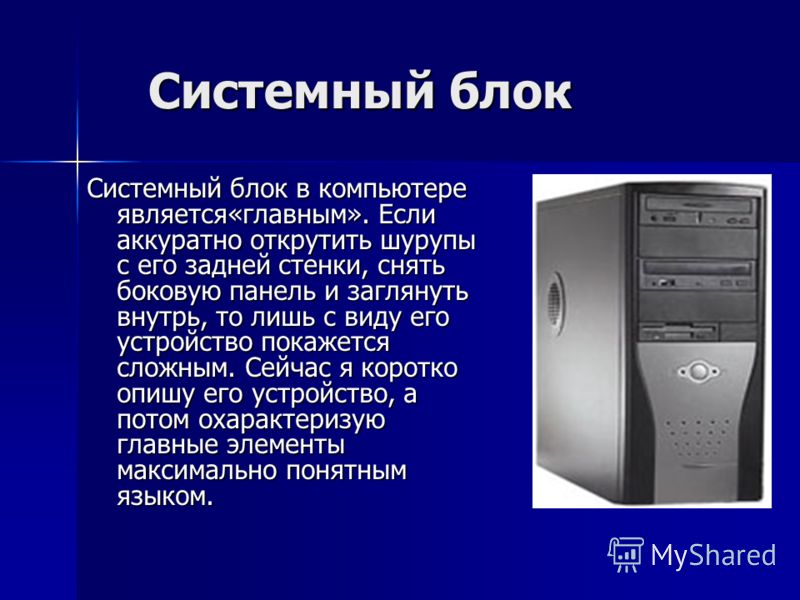

Системный блок в компьютере является главным компонентом и на это есть две причины. Во-первых, он открывает много возможностей. Во-вторых, компоненты, установленные внутри корпуса, очень ценные. Они могут иметь разную начинку. Чем больше её будет, тем большую производительность можно обеспечить компьютеру. Чаще всего покупают → системные блоки со стандартными размерами корпусов.

Это устройство создали с целью защитить деталей от повреждений механического характера. Кроме того, системный блок создаёт и поддерживает конкретные условия для работы деталей. К примеру, температурный режим и др. Давайте более подробно изучим разновидности системных блоков.

Какие бывают системные блоки

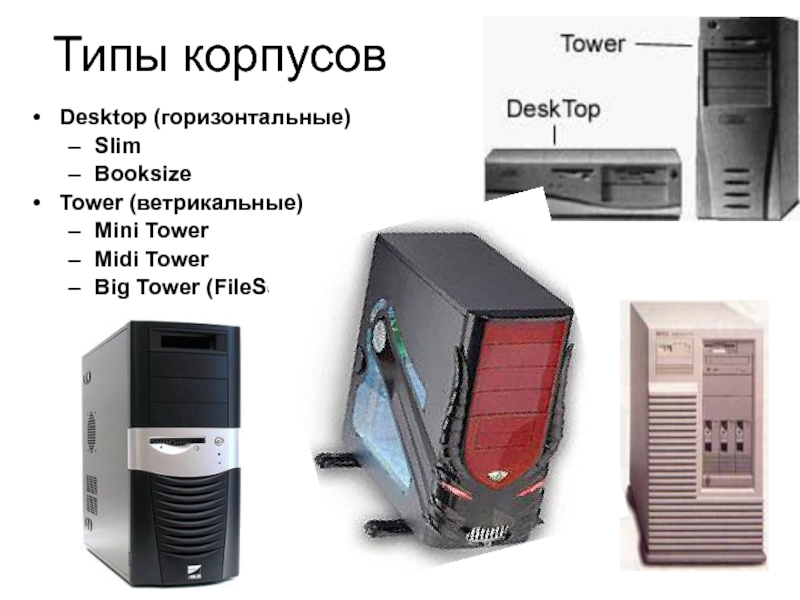

Какие бывают корпуса персональных компьютеров? Выделяют 2 главных типа. Первый – Desktop. Такой вариант сегодня применяется не очень часто. Это горизонтальные системные блоки, они могут легко разместиться под монитором компьютера на рабочем столе. Корпус был сделан из металла по типу кейса. Такой системный блок мог выдержать монитор устаревшего образца.

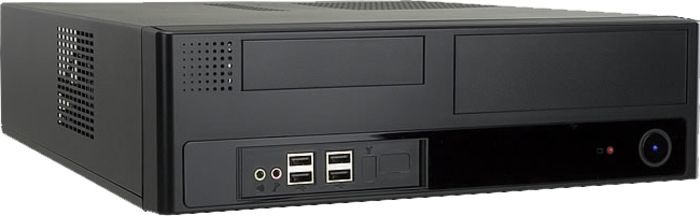

Системный блок типа Десктоп, горизонтальный

Второй – Tower (от англ. — башня). Такие виды системных корпусов компьютера используются чаще, чем предыдущий вариант. Выглядит корпус как бокс прямоугольной формы, где выражена вертикальная ориентация. Корпус изготовлен из металла. Такой вид пользуется большей популярностью, поскольку здесь отмечается большая вместительность и свободный доступ к разным деталям.

В случае с Tower виды корпуса системного блока для ПК бывают трёх модификаций.

Системный блок типа Тауэр пользуется большей популярностью благодаря множеству преимуществ

Между собой отличаются некоторыми особенностями:

  • Mini-tower. Многие не знают, как называются маленькие системные блоки. Mini-tower считаются офисным вариантом благодаря небольшой высоте. Специалисты рекомендуют регулярно протирать корпус внутри, чтобы убрать пыль.

Системный блок мини-тауэр — это невысокая башня

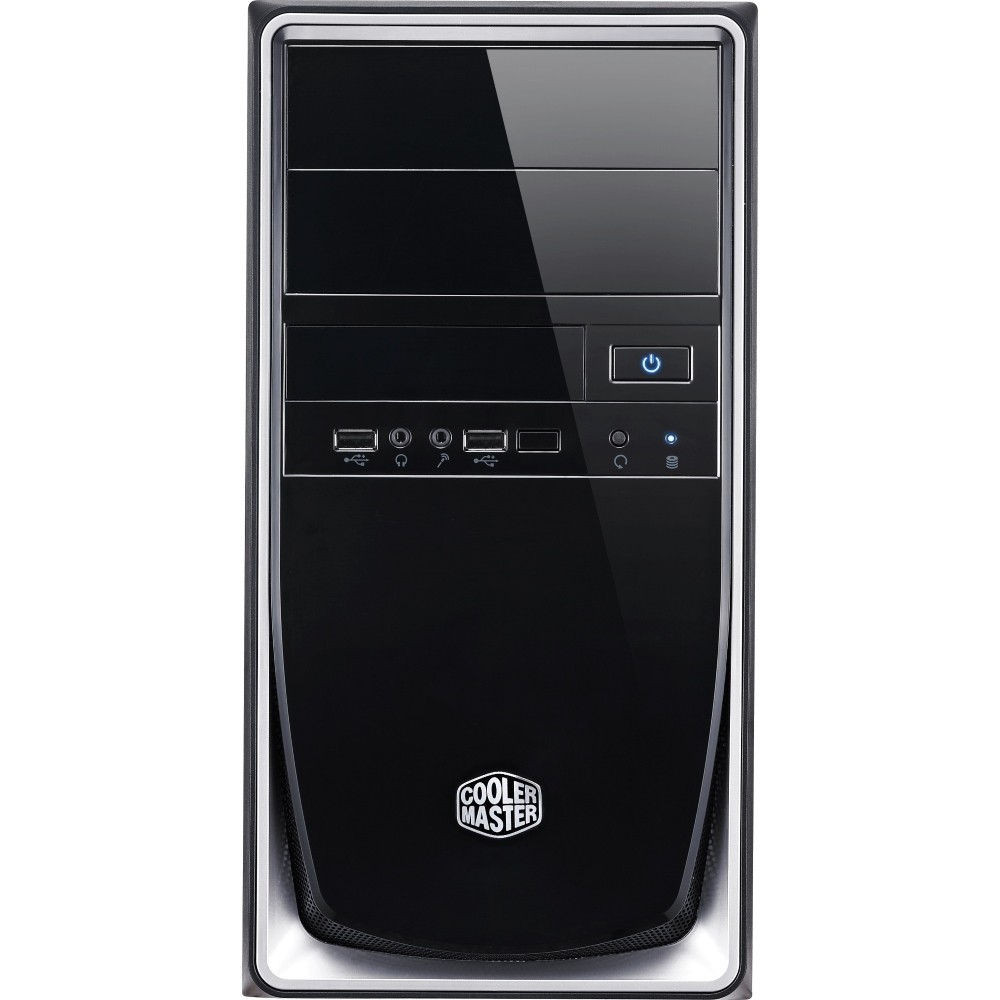

  • Midi-tower. Здесь можно отметить средний размер компьютерного блока, поэтому он может использоваться для комплектации игрового компьютера. Есть возможность поставить материнскую плату, видеокарты и жесткие диски. При желании такие типы корпусов системного блока компьютеров могут стать основой для домашнего ПК хорошей мощности.

Миди-тауэр — системный блок средней высоты

  • Big-tower. Из всех модификаций эта считается самой большой. Сюда можно поместить всё необходимое. Данный вид блока может применяться в роли небольшого сервера либо для работы прогрессивных пользователей.

Высокая разновидность системного блока

Перед покупкой данного изделия стоит изучить основные технические характеристики корпуса системного блока компьютера. Подробнее остановимся на каждом виде.

Slimtower

Как называется тонкий системный блок? Именно Slimtower. Корпус здесь выглядит миниатюрно и аккуратно, он собирается на основе материнской платы Flex-ATX. Его внешний вид довольно привлекательный, поэтому устройство может устанавливаться на компьютерном столе. Единственное – оно не модернизируется, не улучшается. Внутри все детали находятся рядом друг с другом.

Слим-тауэр — тонкий системный блок

Midi-tower

Этот системный блок имеет стандартные размеры, он часто используется в офисах и квартирах. Корпус отличается своей просторностью и возможностью установки больше двух жестких дисков. Также здесь можно поставить больше 1 привода для CD/DVD. В большинстве случаев данную модель ставят на стационарные компьютеры.

Mini-tower

Основные описания и характеристики этого системного блока: это компактная версия, которая позволяет создать комплектацию небольшой мощности. Его обычно применяют в офисах либо для создания мультимедиа центров. Детали довольно маленькие в размерах, способны показывать хорошую производительность. Но при критических нагрузках система mini-tower не может обеспечить достаточную вентиляцию.

Системный блок мини-тауэр

Big-tower

Такая версия является наиболее крупной. В ней размещают большое количество жестких дисков, приводов. Кроме того, здесь установлена система вентиляции хорошей мощности. В подобных устройствах блок питания находится в отдельном месте. Основные характеристики системного блока Big-tower обеспечивают больший отток воздуха (тёплого) и свободный доступ к деталям. Также стоит упомянуть о большом количестве креплений, которые находятся в корпусе, к примеру, там могут быть салазки для приводов.

Системный блок Биг-тауэр

File-server

Согласно классификации корпусов ПК, этот вариант является основой для сервера. Здесь предусмотрено много отсеков, куда могут подключаться дополнительные устройства. Также присутствуют колесики, с помощью которых системный блок может легко передвигаться. File-server отличается множеством индикаторов, блоков питания, вентиляторов, кулеров. Это гарантирует безотказную работу устройства. Корпус имеет горизонтальный вид, поэтому его можно устанавливать на рабочий стол. Такой вид компьютерного корпуса ещё называют десктоп. Что касается внешнего вида, то он довольно элегантный и аккуратный.

Серверный системный блок

Форм-фактор системных блоков

Отличие видов системных блоков персонального компьютера в основном выражается внешним видом, но также есть и другие параметры, которые соединяются в одно понятие, – “форм-фактор”.

Что такое форм-фактор системного блока персонального компьютера? Это стандарт техники, описывающий полную комплектацию параметров, например, формы, габариты, типы разъемов и др.

Виды системных блоков

В случае с системным блоком первым таким фактором стал AT. Благодаря ему пользователи понимали, как размещены на передней панели кнопки питания. Также AT указывал на появление корпусов.

Системный блок компьютера со стандартными размерами пользуется форм-фактором ATX. Если расшифровывать с английского, то получается аббревиатура Advanced Technology Extended. Такой форм-фактор позволяет определить наиболее важные характеристики. Речь идет о разъемах, блоке питания, геометрических параметрах платы и др.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Системный блок пк. Типы системных блоков. Устройства, размещаемые в системном блоке.

Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.

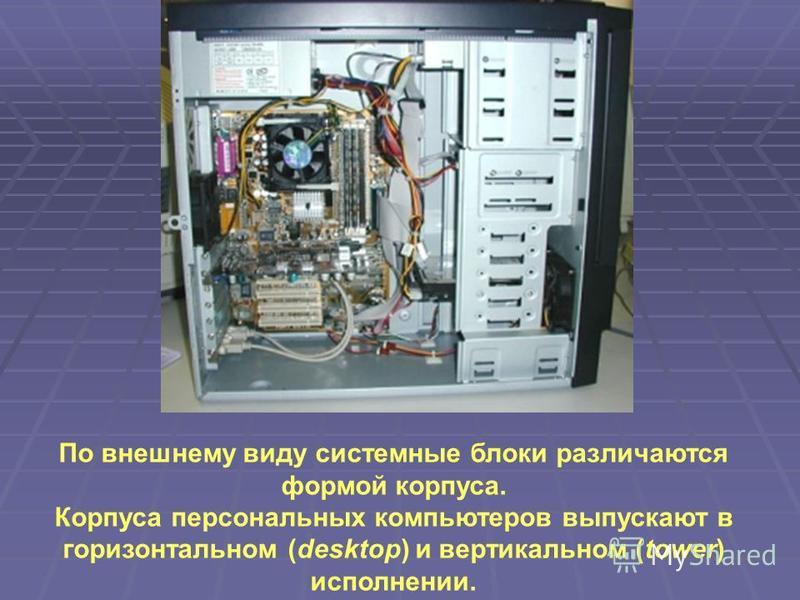

По внешнему виду системные блоки различаются формой корпуса. Корпуса персональных компьютеров выпускают в горизонтальном (desktop) и вертикальном (tower) исполнении. Корпуса, имеющие вертикальное исполнение, различают по габаритам: полноразмерный (big tower), среднеразмерный (midi tower) и малоразмерный (mini tower). Среди корпусов, имеющих горизонтальное исполнение, выделяют плоские и особо плоские (slim). Выбор того или иного типа корпуса определяется вкусом и потребностями модернизации компьютера. Наиболее оптимальным типом корпуса для большинства пользователей является корпус типа mini tower. Он имеет небольшие габариты, его удобно располагать как на рабочем столе. Он имеет достаточно места для размещения от пяти до семи плат расширения.

Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам. В настоящее время в основном используются корпуса двух форм-факторов: AT и АТХ . Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 200-250 Вт.

Персональные компьютеры делятся на стационарные и портативные. Стационарные обычно устанавливаются рабочем столе. Портативные компьютеры делятся на следующие категории:

  • переносные (portable), которые имеют небольшую массу и габариты и поддаются транспортировке одним человеком;

  • наколенные (laptop), выполненные в виде дипломата;

  • блокнотные (notebook), имеющие габариты большого блокнота;

  • карманные (pocket), которые помещаются в карман.

  1. Материнская плата. Основные устройства, размещаемые на материнской плате

Материнская плата— это сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера (центральный процессор, контроллер ОЗУ и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода). Как правило, материнская плата содержит разъёмы (слоты) для подключения дополнительных контроллеров, для подключения которых обычно используются шины USB, PCI и PCI-Express.

Основные компоненты, установленные на материнской плате:

Центральный процессор- набор системной логики — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».

Северный мост , системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер. Для подключения ЦПУ к системному контроллеру могут использоваться такие FSB-шины, как Hyper-Transport и SCI.

Обычно к системному контроллеру подключается ОЗУ. В таком случае он содержит в себе контроллер памяти. Таким образом, от типа применённого системного контроллера обычно зависит максимальный объём ОЗУ, а также пропускная способность шины памяти персонального компьютера.

В качестве шины для подключения графического контроллера на современных материнских платах используется PCI Express. Ранее использовались общие шины (ISA, VLB, PCI) и шина AGP.

Южный мост — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).

Как правило, северный и южный мосты реализуются в виде отдельных СБИС, однако существуют и однотиповые решения. Именно набор системной логики определяет все ключевые особенности материнской платы и то, какие устройства могут подключаться к ней.

Оперативная память (также оперативное запоминающее устройство, ОЗУ) — в информатике — память, часть системы памяти ЭВМ, в которую процессор может обратиться за одну операцию. Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память. Каждая ячейка оперативной памяти имеет свой индивидуальный адрес.

ОЗУ может изготавливаться как отдельный блок или входить в конструкцию однокристальной ЭВМ или микроконтроллера. Ззагрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания.

На материнской плате размещаются:

  • процессор основная микросхема, выполняющая большинство математических и логических операций; шины наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера;

  • оперативная память (оперативное запоминающее устройство, ОЗУ) набор микросхем, предназначенных для временного хранения данных, когда компьютер включен;

  • ПЗУ (постоянное запоминающее устройство) микросхема, предназначенная для длительного хранения данных, в том числе и когда компьютер выключен;

  • микропроцессорный комплект (чипсет) набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы;

  • разъемы для подключения дополнительных устройств (слоты).

Системный блок пк. типы. устройства, размещаемые в системном блоке.

Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.

По внешнему виду системные блоки различаются формой корпуса. Корпуса персональных компьютеров выпускают в горизонтальном (desktop) и вертикальном (tower) исполнении. Корпуса, имеющие вертикальное исполнение, различают по габаритам: полноразмерный (big tower), среднеразмерный (midi tower) и малоразмерный (mini tower). Среди корпусов, имеющих горизонтальное исполнение, выделяют плоские и особо плоские (slim). Выбор того или иного типа корпуса определяется вкусом и потребностями модернизации компьютера. Наиболее оптимальным типом корпуса для большинства пользователей является корпус типа mini tower. Он имеет небольшие габариты, его удобно располагать как на рабочем столе, так и на тумбочке вблизи рабочего стола или на специальном держателе. Он имеет достаточно места для размещения от пяти до семи плат расширения.

Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам. В настоящее время в основном используются корпуса двух форм-факторов: AT и АТХ . Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 200-250 Вт.

Персональные компьютеры делятся настационарные и портативные.Стационарные обычно устанавливаются рабочем столе. Портативные компьютеры делятся на следующие категории:

переносные (portable), которые имеют небольшую массу и габариты и поддаются транспортировке одним человеком;

наколенные (laptop), выполненные в виде дипломата;

блокнотные (notebook), имеющие габариты большого блокнота;

карманные (pocket), которые помещаются в карман.

Смотри ниже.

Материнская плата. Основные устройства, размещаемые на материнской плате

Материнская плата, основные устройства в ней.

Материнская плата (mother board)– основная плата персонального компьютера, представляющая из себя лист стеклотекстолита, покрытый медной фольгой. Путем травления фольги получают тонкие медные проводники соединяющие электронные компоненты. На материнской плате размещаются:

процессор – основная микросхема, выполняющая большинство математических и логических операций;

шины – наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера;

оперативная память (оперативное запоминающее устройство, ОЗУ) – набор микросхем, предназначенных для временного хранения данных, когда компьютер включен;

ПЗУ (постоянное запоминающее устройство) – микросхема, предназначенная для длительного хранения данных, в том числе и когда компьютер выключен;

микропроцессорный комплект (чипсет) – набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы;

разъемы для подключения дополнительных устройств (слоты).

Разновидности памяти ЭВМ и предназначение каждого вида памяти.

ПЗУ, назначение, состав.

Постоянная память(ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом “зашивается” в микросхеме BIOS при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

BIOS(Basic Input/Output System) – это базовая система ввода-вывода. BIOS представляет собой сложную систему, состоящую из большого количества утилит, предназначенных для автоматического распознавания установленного на компьютер оборудования, его настройки и проверки функционирования.

В состав этой системы входят различные программы ввода-вывода, которые обеспечивают взаимодействие между операционной системой, прикладными программами с одной стороны и устройствами, входящими в состав компьютера (внутренними и внешними) с другой.

Первоначально BIOS предназначалась для осуществления тестирования компьютера при включении. В настоящее время BIOS представляет собой сложную систему, состоящую из большого количества утилит, предназначенных для автоматического распознавания установленного на компьютер оборудования, его настройки и проверки функционирования. Наиболее перспективной для хранения системы BIOS является флэш-память(сменные карты памяти). Она позволяет модифицировать функции для поддержки новых устройств, подключаемых к компьютеру.

Система BIOS неразрывно связана с СMOS RAM (CMOS — Complementary Metal Oxide Semiconductor).

CMOS(полупостоянная память) — небольшой участок памяти для хранения параметров конфигурации компьютера, который регулируется с помощью утилиты CMOS Setup Utility. Обладает низким энергопотреблением. Содержимое CMOS-памяти не изменяется при выключении электропитания компьютера, поскольку для ее электропитания используется специальный аккумулятор. Используется для хранения информации о конфигурации и составе оборудования комп-ра, хранит инфо о гибких и жестких дисках, о процессоре, а также показания системы часов

Статьи к прочтению:

Как подключить два системных блока к одному монитору.

Один монитор на два системника
Похожие статьи:

все их характеристики и описания

Опубликовано 15.11.2018 автор — 3 комментария

Всем привет, друзья! В статье про выбор корпуса для ПК вскользь была затронута тема про форм-факторы и типоразмеры – применительно к предмету обсуждения. Сегодня давайте рассмотрим более детально типы корпусов ПК. Их виды, размеры и характеристики важно знать каждому, кто собирает компьютер самостоятельно.

Вместо предисловия

Как во многих сферах, компьютерное оборудование подлежит строгой стандартизации и типизации. Это не только позволяет добиться от прошедших сертификацию комплектующих, требуемых рабочих параметров, но и позволяет собрать необходимую конфигурацию из широкого спектра устройств, представленных на рынке различными брендами.

Естественно, идеального стандарта не существует, как и не существует единственного «правильного» типоразмера корпуса. Виды и их характеристики нацелены, в первую очередь, на удобство эксплуатации. На текущий момент существует 25 типоразмеров корпусов компьютера – как получивших широкое распространение, так и сугубо нишевых решений.

Последние – предмет интереса узкопрофильных специалистов, поэтому в наше описание они не попали. Все типы и вам, друзья, скорее всего, будут неинтересны. И так, кратко и по сути.

Малоизвестные и раритетные

К этой категории я отнес типы системных блоков, которые не обрели у нас широкого распространения, поэтому используются редко.

Моноблок

Что это такое? Компьютер состоит из системника и монитора, собранных в единое целое. В отличие от нижеперечисленных типов, четких нишевых стандартов по габаритам здесь нет, а все определяют нормы фирмы-производителя.

К самым известным из этой категории стоит отнести компьютеры Mac от компании Apple. Горячо любимая американскими пользователями, у нас эта марка почти не прижилась по причине заоблачной стоимости.

К достоинствам можно отнести то, что такая сборка занимает минимум места. К недостаткам – то, что возможности апгрейда в этом случае крайне ограничены: скорее всего, более мощные комплектующие попросту не поместятся в корпусе.

Rack

Нишевое решение: такой корпус используется, исключительно для монтажа серверного и телекоммуникационного оборудования в 19-дюймовые стойки. Габариты позволяют пихать в такой корпус любую начинку, в том числе пару блоков питания, дублирующих работу друг друга.

Для домашнего использования не подходит: это корпус открытого типа, не оборудованный крышкой. Сверху его прикрывает только днище соседа по стойке.

Barebone

Упрощенное решение от производителя: комплект для быстрой сборки ПК, на базе предустановленных комплектующих. Вариации возможны в плане характеристик процессора, жесткого диска и оперативной памяти. Замена же, например, материнской платы, у владельца уже может вызвать определенные затруднения.

Для домашнего использования подходит только юзерам, не озабоченными вопросами производительности и апгрейда. В то же время это – одно из лучших решений для корпоративных пользователей, позволяющее максимально быстро собрать необходимое количество рабочих компов.

В одной из новостей я рассказывал о подобной штуке, можете посмотреть тут.

AT и Slim

Первый – «динозавр», который сегодня уже нигде не используется. Появился еще во времена процессоров Intel 486 и впоследствии был вытеснен более современным стандартом ATX. Однако его логическое развитие, в несколько ином направлении, привело к появлению таких «мутантов» как корпуса Slim и Ultraslim – соответственно, тонкого и ультратонкого.

Да, тонкая «башенка» выглядит стильно и необычно, но вот в плане характеристик такая сборка полный «ноль» – более-менее мощные комплектующие установить сюда физически невозможно.

Горизонтальные

У нас такой тип корпусов не пользуется большой популярностью у юзеров, а вот в западных странах обрел широкое распространение. Достоинство в том, что такая конфигурация занимает немного меньше места: монитор можно поставить прямо на системный блок.

К самым популярным типам хотелось бы отнести:

  • Desktop (настольный) – 533х419х152 мм;

  • FootPrint (напольный) – 408х406х152 мм;
  • SlimLine (тонкий) – 406х406х101 мм;
  • UltraSlimLine (ультратонкий) 381х352х75 мм.

Вертикальные

Из-за положения в пространстве, такие корпуса называют башнями или tower. Существует мнение, что благодаря особенностям компоновки деталей, внутри такой системник охлаждается лучше.

По назначению, здесь можно найти варианты на все случаи жизни: от серверных решений до «малышей», которые годятся разве что в качестве печатной машинки. Рассмотрим наиболее популярные у нас вертикальные корпуса стандарта ATX.

Full Tower

Полная башня имеет ширину до 20 см, высоту до 60 см и длину до 1 м. В ней может быть от 4 до 9 5,25-дюймовых отсеков (под оптический привод), от 6 до 12 3,5- дюймовых отсеков (под винчестер). Позволяет установить до семи карт расширения – например, звуковую плату или ресивер.

Вмещает полногабаритную материнку ATX. На базе такого корпуса можно собрать как мощный игровой комп, так и небольшой локальный сервер – места под всякое железо здесь достаточно.

Big Tower

Большая башня имеет четко регламентированные габариты – 190х482х820 мм. Так же, позволяет установить полноразмерную системную плату ATX, однако места под начинку, уже меньше.

Можно использовать для сборки мощного игрового компьютера.

Midi Tower

Средняя башня имеет размер 183х432х490 и является, пожалуй, самым популярным у нас типом корпуса компьютера.

Вмещает плату ATX и соответствующий блок питания, несколько жестких дисков. Считается универсальным вариантом: на базе такого корпуса можно собрать и маломощный офисный компьютер, и домашний медиацентр, и игровой комп.

Mini Tower

Мини башня имеет размеры 178х432х432. Сюда уже, вряд ли, удастся впихнуть мощные комплектующие, поэтому такой вариант больше подходит для рабочего компьютера или домашнего кинотеатра, занимающего мало места.

А самый маленький тип, Micro Tower, имеет еще более компактные габариты и используется для сборки самых низкопроизводительных компьютеров, у которых вся периферия интегрирована в материнскую плату.

Как определить тип корпуса своего компьютера? – спросите вы. Очень просто – замерять его габариты рулеткой и соотнести данные с указанными выше стандартами.

Также советую ознакомиться с публикацией про выбор блока питания для ПК. А если вы не знаете где лучше купить комплектующие для компьютера, загляните в этот – громадный магазин, ассортимент вас приятно шокирует.

Спасибо за внимание и до следующих встреч на страницах моего блога! Не забывайте поделиться этой публикацией Вконтакте, Твиттере и на Фейсбуке!

С уважением, автор блога Андрей Андреев

Учебный сайт — Виды корпусов и блоков питания, типы процессоров, типы и логическое устройство материнских плат,

Системный блок – корпус компьютера, в котором находятся основные элементы персонального компьютера или сервера. Его задача в защите внутренней компоновки компьютера от воздействия извне и механических повреждений. Так же не маловажное назначение системного блока это поддержка нужной температуры внутри корпуса, так же для экранирования электромагнитного излучения внутренних частей компьютера.

Состав системного блока:

1.Материнская плата, с установленной в ней: Процессором. ОЗУ (оперативно-запоминающее устройство). ПЗУ (Постоянно-запоминающее устройство). Платами расширения (Видеокарта, сетевой адаптер, звуковая карта).

2.Слоты для накопителей (жестких дисков, CD-ROM, DVD-ROM).

3.Блок питания.

4. И фронтальная панель, с индикаторами сети и работы жесткого диска, кнопками питания и сброса компьютера.



Блок питания ПК (БП) — электрический источник питания для ообеспечения всех узлов и сестем компьютера электроэнергией постоянного тока, а так же преобразования напряжения до нужного вольтажа и стабилизации напряжения (т. е. защита узлов ПК от скачков тока).



— Мощность блоков питания варьируется от 50 Ватт (встраиваемые решения) до 1800 Ватт (Сервера и игровые станции).

— Выходное напряжения БП: +/-5, +/-12, +3,3 Вольт в режиме работы компьютера и +5 и +3,3 Вольта в режиме ожидания (stand by).



Виды блоков питания:

1. AT (Advanced Technology) — устаревший выключатель питания находится на панеле БП и находится в цепи электропитания ПК. Питание в режиме stand by не предусмотрено. И имеет следущую распиновку разъема AT:

№1№2№3№4№5№6№7№8№9№10№11№12
оранжевыйне используетсяжелтыйсиний

черный

черный

черный

черныйбелый

красный

красный

красный
Groundне используется

+12V

-12V

общийобщийобщийобщий

-5V

+5V

+5V

+5V

2. ATX (Advanced Technology Extended) — современный блок питания, бывают 20-ти контактные, которые использовались до появления шины PCI-Express, а так же 24-х контактные, созданные для поддержки шин PCI-Express.

В случае с 20-ти контактным блоком питания последнии 4 провода не используется (11, 12, 23, 24).

Типы процессоров

Процессор компьютера (сокращено ЦП) является жизненно важным компонентом, который обрабатывает все команды и инструкции, получаемые от устройств компьютера и других периферийных устройств. Скорость работы приложений также очень зависит от того насколько мощный процессор установлен на ПК поэтому важно знать какие типы процессоров существуют. Ведущими производителями процессоров являются компании Intel и AMD каждая со своими типами процессоров.

Одноядерные процессоры (Single Core)

Этот тип процессора, основанный на одноядерной архитектуре до недавнего времени был единственным типом процессора, который мог использоваться в домашних компьютерах. Одноядерный процессор мог выполнять только одну операцию одновременно, поэтому он не мог эффективно работать в средах, где требовалась многозадачность. Это означало, что при запуске более чем одного приложения снижалась производительность системы. Конечно, процессор мог начать выполнять другую операцию до окончания первой, но это влияло на производительность. Их производительность зависела от тактовой частоты, которая влияла на энергопотребление процессора.

Двуядерные процессоры (Dual Core)

Двуядерный процессор состоит из одного процессора с двумя ядрами и, следовательно, работает как два процессора в одном. В отличие от одноядерных систем, которые для решения другой задачи должен был переключаться на нее, двуядерные могут работать в режиме многозадачности намного более эффективно. Для этого программы и приложения, запускаемые на двуядерных процессорах должны иметь специальный код SMT (Simultaneous Multi-Threading). Двуядерные процессоры быстрее одноядерных, но сейчас они вытесняются новыми процессорами с четырьмя ядрами.

Четырехядерные процессоры (Quad Core)

Четырехядерные процессоры являются результатом продолжающегося совершенствования дизайна и характеристик многоядерных процессоров, созданных на базе одного. Также как и двуядерные процессоры четырехядерные позволяют разделить задачи между своими ядрами и еще больше увеличить многозадачность. Это не значит, что одна операция будет выполнять в четыре раза быстрее и если программы и приложения без SMT кода, то увеличения скорости не будет заметным. Этот тип процессора будет полезен для тех, кому нужно выполнить одновременно несколько задач, например в компьютерных играх типа Supreme Commander специально заточенных под эти игры.

Типы и логическое устройство материнских плат

Тип платы или форм-фактор, определяет размер, разъемы питания материнской платы, количество и виды разъемов для карт расширения и пр.

ATX

Данные системные платы устанавливаются в настольные компьютеры с корпусами Full-tower и Mini-tower. Данная плата в равной степени подойдет как начинающему, так и уверенному пользователю ПК. Платы  ATX подойдут для серверов, а также для использования в домашних условиях, правда в этом случае компьютер можно будет считать более продвинутым. На плате может быть расположено до 7 разъемов для установки карт расширения.

Mini-ATX

Mini-ATX – это та же ATX, только более компактного размера, то есть ее уменьшенная версия. Область применения Mini-ATX такая же, как и у плат ATX. На данной «метеринке» может быть предусмотрено до 6 разъемов для карт расширения, для мобильных процессоров и используется в тонких корпусах. Размер платы 170х170 мм.

Micro-ATX

Эта системная плата применяется в системах Mini-tower, то есть в обычных настольных компьютерах среднего уровня.

Рассчитана на четыре слота расширения, в которые устанавливаются карты расширения PCI, PCI-E и AGP и плата имеет размеры 244х244 мм

Flex-ATX

Данный тип материнских плат предназначен для использования в системах, не требующих высокой производительности, поскольку цена на данные материнские платы довольно невелика.

Имеет размер 229х191мм, и до 3х слотов расширения.

NLX

Системные платы, применяемые в настольных либо вертикальных системах Mini-tower. В качестве основного плюса можно выделить простоту самой платы, а также удобность в применении.


Логическое устройство системной платы

Быстродействие различных компонентов компьютера (процессора, оперативной памяти и контроллеров периферийных устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (так называемый северный мост) и контроллер периферийных устройств (южный мост).

Северный мост

обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. В процессоре используется внутреннее умножение частоты, поэтому частота процессора в несколько раз больше, чем частота системной шины. В современных компьютерах частота процессора может превышать частоту системной шины в 10 раз (например, частота процессора 1 ГГц, а частота шины — 100 МГц).

К северному мосту подключается шина PCI (Peripherial Component Interconnect bus — шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств. Частота контроллеров меньше частоты системной шины, например, если частота системной шины составляет 100 МГц, то частота шины PCI обычно в три раза меньше — 33 МГц. Контроллеры периферийных устройств (звуковая плата, сетевая плата, SCSI-контроллер, внутренний модем) устанавливаются в слоты расширения системной платы.

По мере увеличения разрешающей способности монитора и глубины цвета требования к быстродействию шины, связывающей видеоплату с процессором и оперативной памятью, возрастают. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port — ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI.

Южный мост

обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования.

Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access — прямое подключение к памяти).

Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как COM1 и COM2, а аппаратно реализуются с помощью 25-контактного и 9-контактного разъемов, которые выведены на заднюю панель системного блока.

Принтер подключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передает одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LTP, а аппаратно реализуется в виде 25-контактного разъема на задней панели системного блока.

Для подключения сканеров и цифровых камер обычно используется порт USB (Universal Serial Bus — универсальная последовательная шина), который обеспечивает высокоскоростное подключение к компьютеру сразу нескольких периферийных устройств. Клавиатура подключается обычно с помощью порта PS/2.

Оперативная память

Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет от 32 до 512 Мбайт.  Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется из интегральных микросхем памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory).  Микросхемы SDRAM имеют ёмкость 16 — 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module — модуль памяти с двухрядным расположением микросхем).  В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

Микросхемы памяти RIMM (сверху) и DIMM (снизу)

Модули памяти характеризуются такими параметрами, как объем —(16, 32, 64, 128, 256 или 512 Мбайт), число микросхем, паспортная частота(100 или 133 МГц), время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184).   В 2001 г. начинается выпуск модулей памяти на 1 Гбайт и опытных образцов модулей на 2 Гбайта.

 Кэш-память

Кэш (англ. cache), или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-памятью управляет специальное устройство — контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память.  При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM  (SDRAM).   Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16 или 32 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512 Кбайт и выше.

Как выбрать корпус для компьютера? Типы корпусов ПК. Виды корпусов и блоков питания системного блока

Сейчас готовые компьютеры можно купить в большинстве магазинов бытовой техники. Но такой подход устраивает не всех. Сборка из комплектующих на заказ позволяет изготовить системный блок, который подходит под задачи конкретного человека. К тому же, такой компьютер будет уникальным.

Обычно, при составлении конфигурации системного блока, корпус выбирают, что называется, «на сдачу». Да, такой подход справедлив для офисных ПК, где ставится цель сэкономить. Раньше, когда компьютеры современного АТХ-формата только появлялись в России, большинство корпусов отличались только высотой и оформлением передней панели, люди вообще не задумывались над выбором. Наиболее популярным форматом был Tower (обычная башня). Игровые и мощные конфигурации собирали в Full-Tower (такая же башня, но раза в полтора, а то и два выше) чаще всего с дверью на передней стенке. Горизонтальные, так называемые desktop, на которых стояли мониторы, постепенно исчезали из продажи. Изначально все корпуса были «просто серые ящики», потом в моду вошли серебристый и черный цвета.
Если кто-то думает, что все осталось также – просто давно не был в компьютерном магазине. Сейчас на витринах можно встретить корпуса всевозможных форм, цветов и размеров. А при сборке, например, маленького компьютера – именно корпус чаще всего становится определяющим. Не потеряться в этом многообразии поможет сегодняшняя статья.

Midi-Tower и Mini-Tower типоразмеры.

Несмотря на стремление к миниатюризации, наиболее популярными остаются вертикальные корпуса типа midi-Tower . Примерные размеры: ширина 15-20см, высота 43-45см. Такие корпуса способны вместить полноразмерную стандартную материнскую плату ATX-формата , блок питания стандартного размера, несколько жестких дисков и дисководов. Применение универсальное. Размеры приемлемы как для высокопроизводительных компьютеров, так и для офисных ПК. Слотов расширения чаще всего 6 . Впрочем, такое количество карт расширения не нужно современным компьютерам, особенно офисным. Материнские платы формата microATX сразу обладают встроенными звуковыми и сетевыми картами, а процессоры – встроенным видеоядром. Благодаря этому можно сэкономить на габаритах – использовать mini-Tower корпус. Он ниже, чем midi-Tower (примерно 33-35см в высоту), правда, и установить в них получится немного: 1-2 оптических привода, 1-2 жестких диска и примерно 4 слота расширения .

Наличие блока питания в корпусах Tower-формата и его расположение.

Часто корпуса такого формата комплектуются встроенными блоками питания. В случае офисного компьютера, самая тяжелая работа для которого – редакторы таблиц и электронная почта, можно использовать простые корпуса со встроенным блоком питания, мощностью 300-450Вт . Мультимедийный ПК, также как и игровой среднего уровня может обойтись 500-600Вт блоком, предустановленным в корпус. Чаще всего такое решение позволяет сэкономить, но для серьезных рабочих станций, или мощных геймерских компьютеров этого будет недостаточно. Блоки питания, встроенные в корпуса, обычно простых серий с минимальным набором разъемов, подключить мощную видеокарту, или большое количество жестких дисков будет затруднительно.
Раньше блоки питания в корпусах формата Tower размещались только сверху . В последнее время популярность приобрело нижнее расположение . Преимуществами такого решения являются: лучшее охлаждение самого БП (ему не нужно протягивать через себя нагретый в системном блоке воздух, забор осуществляется через прорези в дне корпуса), а также большая устойчивость за счет снижения центра тяжести. При таком расположении необходимо подобрать блок питания, который обладает достаточной длиной кабелей, ведь часто разъемы для питания процессора находятся в самом верху системных плат. Также обязательным становится вентилятор на задней стенке корпуса .

Micro-Tower и Slim-Desktop типоразмеры.

А что, если сделать корпус еще меньше? Именно так появились Micro-Tower и Slim-Desktop . Первые – ниже, чем mini-Tower, и отсек для 5,25 дюймовых накопителей – всего один . Вторые – уже, чем стандартные башни. Уменьшить ширину позволяет расположение блока питания вертикально, иногда даже в передней части. Отсек для оптических приводов также расположен вертикально, либо вообще отсутствует. Это позволяет располагать корпус как стоя, так и лежа, именно поэтому в названии есть слово desktop. В таких корпусах обычно собирают компьютеры с небольшим энергопотреблением, и соответственно, тепловыделением, так как движение воздуха в них затруднено.

Desktop типоразмер.

Desktop -корпуса сейчас чаще можно встретить не под монитором старого типа, а под современным телевизором. Горизонтальные корпуса часто используются как HTPC – мультимедийный компьютер, который стоит в гостиной, и часто маскируется под аудио оборудование. Иногда комплектуются внешними блоками питания небольшой мощности .

Full-Tower, Ultra-Tower и Super-Tower типоразмеры.

С Full-Tower и Ultra-Tower все просто – большие корпуса, в которых можно хоть геймерскую машину собрать, хоть рабочую станцию, хоть сервер. Причем первый – башня с высотой 50-60 см, 4-9 отсеками 5,25 дюйма, а Ultra-Tower еще больше, в том числе и в ширину. Реже встречается Super-Tower , настолько большой, что для перемещения его в пространстве обычно оснащается колесиками. Система, которую собрали в корпусах таких форматов, будет выглядеть внушительно, повергать в шок неподготовленных гостей. Зато там без проблем разместятся огромное количество жестких дисков, несколько мощных видеокарт, материнская плата XL-ATX , либо E-ATX форматов.

SFF – Small form factor.

Неужели игровой компьютер с одной, но мощной видеокартой не получится собрать в относительно компактном корпусе? Тут приходят на помощь системные платы размером всего 170×170мм — miniITX формат. Корпуса для них бывают как в виде башен, так и в форме кубиков, где материнская плата лежит горизонтально — Cube/Desktop . Впрочем, «кубики» могут быть и под большие форматы материнских плат. Выбирая mITX – корпус следует учесть некоторые нюансы, например, не во все корпуса можно установить длинную видеокарту , мощные блоки питания также бывают увеличенной длины, а уж подбор системы охлаждения вообще может превратиться в «квест».

Система охлаждения и кабель-менеджмент.

Что касается охлаждения, редко бывает, чтобы в комплектации корпуса отсутствовали вентиляторы. Хоть один 80мм на задней стенке есть даже у самого бюджетного. В корпусах высокого класса можно встретить даже 5 предустановленных вентиляторов 140×140мм , иногда даже с возможностью регулировать их обороты . Чаще всего у таких корпусов присутствует поддержка систем жидкостного охлаждения . Чтобы потоки воздуха беспрепятственно двигались внутри системных блоков, некоторые корпуса оснащены системой кабель-менеджмента , что подразумевает под собой прокладку кабелей от блока питания за поддоном материнской платы. В поддонах часто делают вырез за сокетом системной платы – это позволяет ставить и снимать процессорные системы охлаждения, всего лишь открутив заднюю стенку.

Наличие и количество слотов расширения.

Раньше в 5,25 дюймовые отсеки на передней панели системных блоков устанавливали дисководы для дискет, затем для CD, DVD, и, наконец, Blu-Ray дисков, использовали как MobilRack. На сегодняшний день и 5,25 и 3,5 дюймовые отсеки можно задействовать для панелей управления вентиляторами, либо под картридеры. Впрочем, иногда, устройства для чтения карт памяти , производители встраивают сразу в корпус. Что касается MobilRack – им на замену пришли док-станции для жестких дисков или SSD-накопителей . Наличие такой станции позволяет сэкономить место на столе, и избавиться от лишних проводов. На передней панели, либо сверху на большинстве корпусов обычно парами расположены разъемы USB 2,0 версии , либо 3,0 версии , аудиоразъемы , иногда eSATA для подключения жестких дисков с таким интерфейсом. Что касается внутренних отсеков, то для обычной системы достаточно 3-4 отсека для жестких дисков формата 3,5 дюйма, а также 1-2 отсека 2,5 дюйма для SSD-накопителей . Корзина для жестких дисков может стоять вдоль корпуса , поперек , либо конфигурируемое расположение . В первом случае обеспечивается лучшее охлаждение накопителей. Второй вариант более удобен для снятия установки, к тому же жесткие диски занимают меньше места. Третий вариант подразумевает съемные корзины, которые можно передвигать, поворачивать, а то и вовсе убрать. Удобно для сборки, когда накопители крепятся без винтов .

Нестандартные решения и моддинг.

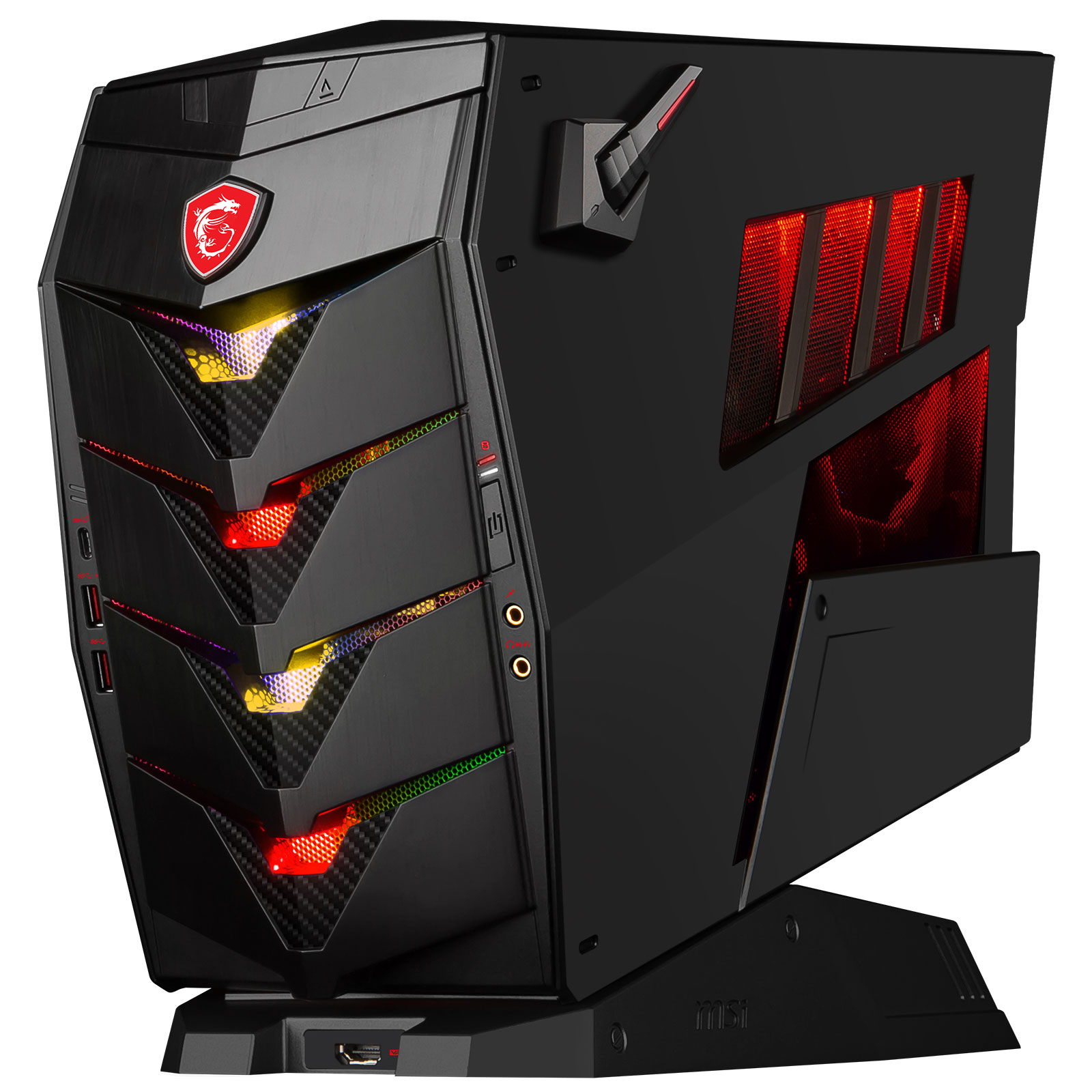

А что если хочется чего-то нестандартного? Есть возможность приобрести корпус любимого цвета, который впишется в дизайн комнаты, либо офиса. Например, розовый . Если любимый цвет — черный, разнообразие корпусов конечно, возрастает, но производители давно не считают его единственным. Выбор материалов не ограничивается сталью – в отделке используются различные пластики , а в премиум–корпусах — алюминий .
Чтобы продемонстрировать мощную систему, корпуса оснащаются окнами , чаще всего из оргстекла, но встречаются стенки целиком из закаленного стекла . Второй вариант выглядит наряднее, защищен от царапин, но более хрупкий и тяжелый. Естественно, что возникает необходимость подсветить все это изнутри. Производители корпусов приходят на помощь и здесь, устанавливая внутрь неоновые лампы или светодиодные ленты. Можно выбрать различные цвета, например, оранжевый .

Ценовые диапазоны.

Сначала рассмотрим корпуса со встроенным блоком питания.

2500р – 3500р . Бюджетный сегмент. В этом диапазоне находятся корпуса для офисных системных блоков с БП 350-400Вт, также можно встретить корпуса для HTPC с БП 200Вт с поддержкой материнских плат mITX-формата. Количество портов, слотов расширения и предустановленных вентиляторов минимально.

3500р — 6000р . Корпуса с БП мощностью 450-500Вт, либо mITX-корпуса с 300Вт БП, в них можно собрать уже мультимедийный компьютер для дома, но каких-то интересных решений, как и в предыдущей группе, ждать не приходится.

6000р – 13000р . Здесь уже можно встретить интересные варианты, ближе к верхней границе – даже корпуса типа Full-Tower с окном на боковой стенке, регулировкой скорости вращения вентиляторов и 600 Вт блоками питания, в которых запросто можно собрать, например, медиасервер с большим количеством жестких дисков. У современных видеокарт, даже мощных, требования к БП не такие высокие, как раньше, а значит и игровой компьютер начального, среднего, и даже выше среднего уровня будет себя хорошо чувствовать в корпусах этого диапазона. Стоит, конечно, обратить внимание на количество корпусных вентиляторов, один на передней стенке, и один на задней – необходимый минимум. Впрочем, недостающее количество всегда можно докупить отдельно.

Корпуса без встроенного блока питания.

900р – 2500р . Начальный уровень. Корпуса для офиса, максимально простые черные коробочки. Впрочем, корпуса верхнего ценового диапазона (2000р-2500р) при установке мощного БП ничего не мешает использовать и дома. При этом не стоит забывать о совместимости с комплектующими, например, игровыми видеокартами.

2500р — 8000р . Средний уровень. Здесь есть все, о чем рассказывалось в статье. И обычные башни, и кубические корпуса с интересными цветовыми решениями, и алюминиевые корпуса для HTPC, и Full-Tower для системы любой мощности.

8000р – 22000р . Верхний уровень. Максимально продуманные с точки зрения дизайна, материалов и охлаждения корпуса. Подходят для самых требовательных пользователей. Именно в таких корпусах собирают «топовые» системы.

От 22000р . Премиум уровень. Верхней ценовой границы нет. Для тех пользователей, кто не готов мириться с тем, что у кого-то будет похожий корпус. Часто выпускаются небольшими партиями, из необычных материалов. Обладают запоминающимся дизайном.

Вскользь была затронута тема про форм‐факторы и типоразмеры – применительно к предмету обсуждения. Сегодня давайте рассмотрим более детально типы корпусов ПК. Их виды, размеры и характеристики важно знать каждому, кто собирает компьютер самостоятельно.

Из этой статьи вы узнаете:

Вместо предисловия

Как во многих сферах, компьютерное оборудование подлежит строгой стандартизации и типизации. Это не только позволяет добиться от прошедших сертификацию комплектующих, требуемых рабочих параметров, но и позволяет собрать необходимую конфигурацию из широкого спектра устройств, представленных на рынке различными брендами.
Естественно, идеального стандарта не существует, как и не существует единственного «правильного» типоразмера корпуса. Виды и их характеристики нацелены, в первую очередь, на удобство эксплуатации. На текущий момент существует 25 типоразмеров корпусов компьютера – как получивших широкое распространение, так и сугубо нишевых решений.

Последние – предмет интереса узкопрофильных специалистов, поэтому в наше описание они не попали. Все типы и вам, друзья, скорее всего, будут неинтересны. И так, кратко и по сути.

Малоизвестные и раритетные

Моноблок

Что это такое? Компьютер состоит из системника и монитора, собранных в единое целое. В отличие от нижеперечисленных типов, четких нишевых стандартов по габаритам здесь нет, а все определяют нормы фирмы‐производителя.

К самым известным из этой категории стоит отнести компьютеры Mac от компании Apple. Горячо любимая американскими пользователями, у нас эта марка почти не прижилась по причине заоблачной стоимости.

К достоинствам можно отнести то, что такая сборка занимает минимум места. К недостаткам – то, что возможности апгрейда в этом случае крайне ограничены: скорее всего, более мощные комплектующие попросту не поместятся в корпусе.

Rack

Нишевое решение: такой корпус используется, исключительно для монтажа серверного и телекоммуникационного оборудования в 19‐дюймовые стойки. Габариты позволяют пихать в такой корпус любую начинку, в том числе пару блоков питания, дублирующих работу друг друга.
Для домашнего использования не подходит: это корпус открытого типа, не оборудованный крышкой. Сверху его прикрывает только днище соседа по стойке.

Barebone

Упрощенное решение от производителя: комплект для быстрой сборки ПК, на базе предустановленных комплектующих. Вариации возможны в плане характеристик процессора, жесткого диска и оперативной памяти. Замена же, например, материнской платы, у владельца уже может вызвать определенные затруднения.

Для домашнего использования подходит только юзерам, не озабоченными вопросами производительности и апгрейда. В то же время это – одно из лучших решений для корпоративных пользователей, позволяющее максимально быстро собрать необходимое количество рабочих компов.
В одной из новостей я рассказывал о подобной штуке, можете посмотреть .

AT и Slim

Первый – «динозавр», который сегодня уже нигде не используется. Появился еще во времена процессоров Intel 486 и впоследствии был вытеснен более современным стандартом ATX. Однако его логическое развитие, в несколько ином направлении, привело к появлению таких «мутантов» как корпуса Slim и Ultraslim – соответственно, тонкого и ультратонкого.

Да, тонкая «башенка» выглядит стильно и необычно, но вот в плане характеристик такая сборка полный «ноль» – более‐менее мощные комплектующие установить сюда физически невозможно.

Горизонтальные

У нас такой тип корпусов не пользуется большой популярностью у юзеров, а вот в западных странах обрел широкое распространение. Достоинство в том, что такая конфигурация занимает немного меньше места: монитор можно поставить прямо на системный блок.

К самым популярным типам хотелось бы отнести:

  • Desktop (настольный) – 533х419х152 мм;

  • FootPrint (напольный) – 408х406х152 мм;
  • SlimLine (тонкий) – 406х406х101 мм;
  • UltraSlimLine (ультратонкий) 381х352х75 мм.

Вертикальные

Из‐за положения в пространстве, такие корпуса называют башнями или tower. Существует мнение, что благодаря особенностям компоновки деталей, внутри такой системник охлаждается лучше.

По назначению, здесь можно найти варианты на все случаи жизни: от серверных решений до «малышей», которые годятся разве что в качестве печатной машинки. Рассмотрим наиболее популярные у нас вертикальные корпуса стандарта ATX.

Full Tower

Полная башня имеет ширину до 20 см, высоту до 60 см и длину до 1 м. В ней может быть от 4 до 9 5,25-дюймовых отсеков (под оптический привод), от 6 до 12 3,5- дюймовых отсеков (под винчестер). Позволяет установить до семи карт расширения – например, звуковую плату или ресивер.

Вмещает полногабаритную материнку ATX. На базе такого корпуса можно собрать как мощный игровой комп, так и небольшой локальный сервер – места под всякое железо здесь достаточно.

Big Tower

Большая башня имеет четко регламентированные габариты – 190х482х820 мм. Так же, позволяет установить полноразмерную системную плату ATX, однако места под начинку, уже меньше.
Можно использовать для сборки мощного игрового компьютера.

Midi Tower

Средняя башня имеет размер 183х432х490 и является, пожалуй, самым популярным у нас типом корпуса компьютера.
Вмещает плату ATX и соответствующий блок питания, несколько жестких дисков. Считается универсальным вариантом: на базе такого корпуса можно собрать и маломощный офисный компьютер, и домашний медиацентр, и игровой комп.

Mini Tower

Мини башня имеет размеры 178х432х432. Сюда уже, вряд ли, удастся впихнуть мощные комплектующие, поэтому такой вариант больше подходит для рабочего компьютера или домашнего кинотеатра, занимающего мало места.

А самый маленький тип, Micro Tower, имеет еще более компактные габариты и используется для сборки самых низкопроизводительных компьютеров, у которых вся периферия интегрирована в материнскую плату.

Как определить тип корпуса своего компьютера? – спросите вы. Очень просто – замерять его габариты рулеткой и соотнести данные с указанными выше стандартами.

Также советую ознакомиться с публикацией про . А если вы не знаете для компьютера, загляните в этот – громадный магазин , ассортимент вас приятно шокирует.

Здравствуйте, уважаемые читатели блога сайт. Наверное, почти все знают, что из себя представляет системный блок компьютера и как он выглядит. Это такая большая «коробка», которая обычно находится где-нибудь под столом, рядом с ногами того, кто сидит за компьютером. Но далеко не все знают, что существует как минимум 4-5 основных разновидностей компьютерных корпусов, различающихся размерами и компоновкой различных внутренних отсеков, а так же возможностями для будущего апгрейда.

И сейчас я постараюсь наглядно рассказать про все те виды компьютерных корпусов, которые на данный момент можно встретить в продаже.

Для начала необходимо отметить, что существует всего две больших категории корпусов (desktop и tower), каждая из которых включает в себя несколько подкатегорий. Их еще часто называют «типоразмерами».

Десктопы (desktop) — устанавливаются горизонтально, хотя и не всегда (см. чуть ниже). Существует всего две разновидности данного типоразмера, это Slim-Desktop и Full-Desktop. Первый имеет меньшие габариты, по сравнению со вторым. Насколько мал размер такого корпуса системного блока, можно понять, расположив его рядом, например, с .

Относительно недавно появились еще и вертикальные десктопы, у которых, судя по всему, с охлаждением дела обстоят несколько лучше.

Что до внутреннего пространства, тут можно отметить сильно ограниченное пространство для размещения полноразмерных комплектующих, что наводит на мысль — в такие корпуса нужно устанавливать уменьшенные по размеру , видеокарту и т.д.

А вот оригинальное решение от компании HP, получилось что-то типа моноблока.

Правда подозреваю, что далеко не на все мониторы можно будет таким образом прикрутить системник. Ну это уже нюансы, как говорится.

А на очереди у нас другая обширная группа, включающая аж пять типоразмеров.

Башню (tower) — без преувеличения можно назвать самой популярной разновидностью компьютерного корпуса. Во многом, за счет того, что данные корпуса позволяют устанавливать самого популярного форм-фактора «ATX» и его различных вариаций. На фото ниже запечатлены наиболее популярные типоразмеры современных компьютерных корпусов. Они настолько популярны, что подобные корпуса разбирают как «горячие пирожки». Слева стоит «full-tower», а рядом расположен «midi-tower», к слову, первый из них — пользуется большей популярностью среди геймеров, так как на его базе можно построить мощную игровую систему класса «Hi-End» (хотя на Midi-Tower тоже можно построить что то подобное).

Внутри midi-tower-корпуса места более чем достаточно для установки полноразмерных комплектующих, часто места хватает даже для самых больших , длинной более 300 мм. Толщина такого корпуса составляет примерно 200 мм, а у отдельных экземпляров и больше, что позволяет, например, установить высокий процессорный кулер. К тому же, удобная система кабель-менеджмента присутствует именно в корпусах типа «башня».

Думаю, уже понятно, что различные виды корпусов отличаются друг от друга размерами и конструкцией. То есть «Micro-Tower» по размеру будет меньше, чем «Midi-Tower», а «Super-Tower» (да, есть и такие!) будет больше, чем «Full-Tower». Отмечу только, что Full-Tower в высоту составляет до 600 мм, после чего корпус уже относится к типоразмеру «Super-Tower».

Есть ли какие-то преимущества одного вида корпуса перед другим? Конечно же есть, ведь не зря же их напридумывали в таком количестве. Во-первых, чем больше корпус, тем лучше охлаждение. Во-вторых, чем объемней корпус, тем больше устройств (например , DVD-приводов и т.д.) в него может влезть. В-третьих, наличие большого корпуса существенно облегчает процесс сборки компьютера и его будущего апгрейда, однако стоит помнить, что и места такие «ящики» занимают много. Любителям минимализма подойдут micro или mini-tower.

Отправить свою хорошую работу в базу знаний просто.

Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Подобные документы

    Что такое компьютерный корпус. Компьютерный корпус служит для монтажа компонентов компьютерной системы. Какие моменты следует учесть при покупке корпуса. Компоненты. Стандарты корпусов BTX: подробности о новом форм-факторе. Ценовые категории.

    курсовая работа , добавлен 04.04.2006

    Разработка корпуса системного блока компьютера, обладающего эффективной системой охлаждения и приятным дизайном. Анализ существующих корпусов: «стимпанк», лепка из различных материалов, «техно». Выбор стиля и формы для корпуса системного блока.

    практическая работа , добавлен 06.05.2011

    Роль компьютера в жизни человека. Критерии выбора компьютера для игр и для работы с документами: корпус системного блока, процессоры и их количество, тактовая частота ядра, оперативная память, видеокарта, жесткий диск. Исследование школьных компьютеров.

    курсовая работа , добавлен 17.12.2014

    Минимальный комплект современного персонального компьютера, его структура и основные элементы. Общая характеристика и назначение системного блока, монитора, клавиатуры и мыши, их внутреннее устройство, разновидности и функциональные особенности.

    презентация , добавлен 13.01.2012

    Общее понятие о корпусе системного блока. Сравнительный анализ характеристик и рабочие параметры корпусов моделей HuntKey h503, AeroCool Vx-E Pro, Zalman Z7 Plus, Exegate 6899 B 450W, Antec Df-35, NZXT TEMPEST EVO, Thermaltake V6, Gigabyte 3Dmercury.

    курсовая работа , добавлен 14.04.2014

    Описание действий во время сборки системного блока. Выполняемые работы, используемые инструменты. Установка в корпус материнской платы, процессора и кулера, модулей оперативной памяти, дисководов. Обжимка сетевого кабеля. Модернизация офисного компьютера.

    отчет по практике , добавлен 30.04.2014

    История создания компьютеров, их разновидности и применение в разных сферах деятельности человека. Назначение основных элементов компьютера: монитора, системного блока, клавиатуры, мыши, устройств ввода и вывода информации. Вред и польза компьютера.

    Корпус предназначен для установки в него всех компонентов компьютера: материнской платы, процессора, памяти, видеокарты, жестких дисков, оптического привода, блока питания и различных плат расширения. Он имеет крепления для всех этих устройств, кнопки включения и перезагрузки компьютера, индикаторы его работы, дополнительные разъемы и систему охлаждения (вентиляторы и вентиляционные отверстия).

    Наиболее распространенным являются корпуса типоразмера Midi-Tower, подходящие для установки материнских плат размера ATX и меньше (Mini-ATX, Micro-ATX). Они прекрасно подходят для большинства компьютеров.

    Для офисного компьютера (документы, интернет) выгоднее всего приобрести корпус в комплекте с блоком питания мощностью 400-500 Вт. Среди качественных корпусов с блоком питания, которые можно найти в продаже, я рекомендую AeroCool, Cooler Master, Zalman, Chieftec, Xigmatek и ASUS (Vento). В данном случае подойдет самый недорогой типа AeroCool CS-1101 с БП на 500 Вт.
    Компьютерный корпус AeroCool CS-1101 500W Black

    Для игрового компьютера начального класса (Core-i3 или Ryzen-3 + GTX-1050/1060) тоже можно взять корпус в комплекте с блоком питания мощностью 500-600 Вт тех же брендов. Как вариант минимум можно рассматривать AeroCool V3X с БП на 600 Вт.
    Компьютерный корпус AeroCool V3X Advance Devil Red Edition 600W

    Для рабочего или игрового компьютера среднего класса (Core-i5 или Ryzen 5 + GTX-1070) лучше взять отдельно и отдельно корпус. Лучшими по соотношению цена/качество являются корпуса AeroCool, Zalman и Cooler Master. Одна из наиболее удачных недорогих моделей Zalman Z1 (Black и Neo).
    Компьютерный корпус Zalman Z1 Black

    Для мощного профессионального или игрового компьютера (Core-i7 или Ryzen-7 + GTX-1080) желательно взять корпус попросторнее. Он позволит разместить длинную видеокарту, мощный кулер или водяную систему охлаждения и будет обеспечивать лучшую вентиляцию. Рекомендуемые бренды AeroCool, Zalman, NZXT, Cooler Master, Thermaltake. Опять же в качестве варианта минимум рекомендую AeroCool Aero-800.
    Компьютерный корпус AeroCool Aero-800

    2. Корпус без блока питания

    3. Корпус с блоком питания

    Если вы собираете офисный или домашний компьютер, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания.

    3.1. Мощность блока питания

    Корпуса для офисных и домашних компьютеров могут иметь в комплекте блоки питания мощностью 300-600 Ватт. В маленьких корпусах для медиацентров мощность блока питания может составлять всего 100-250 Ватт, чего вполне достаточно для просмотра видео, но явно мало если вы хотите установить мощную видеокарту для того, что бы играть на экране телевизора.

    Для офисного компьютера достаточно блока питания мощностью 400 Ватт. Для домашнего мультимедийного компьютера мощность блока питания должна составлять 450-500 Ватт. Для мощного игрового компьютера желательно не менее 600 Ватт.

    3.2. Расчет мощности блока питания

    Мощность блока питания можно рассчитать вручную. Для этого нужно найти энергопотребление всех комплектующих компьютера на сайтах производителей и сложить их. К этой сумме нужно добавить 15-30% для более высокой надежности и исключения просадок напряжения при пиковых нагрузках, на что очень болезненно реагируют видеокарты.

    Но есть более удобный способ! Расчет мощности блока питания можно произвести с помощью специальной программы «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

    Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе « ».

    3.3. Конфигурация и расположение блока питания

    Обратите внимание на типы и количество разъемов блока питания. Что касается его расположения, то оно может быть верхнее или нижнее.

    Нижнее расположение блока питания считается более прогрессивным, но в целом это не имеет значения. Но если вы приобретаете большой корпус без блока питания и предусмотрено его расположение в нижней части корпуса, то выбирайте блок питания с более длинными проводами, иначе они могут подключаться с натяжкой.

    4. Цена корпуса

    Я не рекомендую покупать корпус стоимостью 30-40$. В таком случае вы получите плохой корпус с очень плохим блоком питания. Корпуса с более или менее нормальными блоками питания стоят от 50$. Блоки питания в этих корпусах уступают аналогам, которые продаются отдельно, но все же лучше самых дешевых моделей и вполне подойдут для офисного или не очень мощного домашнего компьютера.

    5. Производители корпусов

    Какие-то производители выпускают только корпуса без блоков питания, какие-то только с блоками питания, а некоторые и те и другие.

    5.1. Производители корпусов без блоков питания

    Если вы планируете приобретать блок питания отдельно, то хорошим дополнением к нему станет качественный корпус одного из наиболее популярных производителей: Chieftec, Cooler Master, Thermaltake.

    Не так давно на рынок компьютерных корпусов вышли известные производители комплектующих для энтузиастов: Corsair и Zalman, которые я так же рекомендую.

    Если вы ищете более экономный, но всё же достаточно качественный корпус, обратите внимание на торговые марки: AeroCool и Antec.

    Стоит заметить, что явного разделения между брендами по цене, когда корпуса одного бренда были только дорогими, а другого только дешевыми уже нет. Поэтому при выборе корпуса можно рассматривать корпуса всех указанных здесь производителей.

    5.2. Производители корпусов с блоками питания

    Если вы решили приобрести корпус в комплекте с блоком питания, то хорошим выбором будет корпус производства: Cooler Master или AeroCool.

    Более экономным, но вполне приемлемым вариантом, будет приобретение корпуса брендов: Foxconn, FSP, InWin.

    6. Типы и размеры корпусов

    Компьютерные корпуса делятся на горизонтальные (Desktop) и вертикальные (Tower). Но и те и другие могут иметь различные размеры.

    6.1. Горизонтальные корпуса

    Горизонтальные корпуса применялись раньше в основном в офисах для экономии места и прямо на них устанавливали мониторы.

    Сейчас такие корпуса можно встретить в некоторых супермаркетах, но в основном они используются для сборки мультимедийных центров, которые могут располагаться в подставке для телевизора.

    Горизонтальные корпуса имеют следующие типы:

    • Slim-Desktop – тонкий корпус
    • Full-Desktop – стандартный корпус

    6.2. Вертикальные корпуса

    Для сборки современных компьютеров используются в основном вертикальные корпуса. Обычно их устанавливают на специальную подставку или просто на пол.

    Вертикальные корпуса имеют следующие типы:

    • Micro-Tower – миниатюрный корпус
    • Mini-Tower – низкий корпус устаревшего формата
    • Midi-Tower – самый распространенный формат
    • Full-Tower – большой корпус для игровых компьютеров
    • Super-Tower – очень большой корпус для мощных компьютеров и серверов

    Для офисных и домашних компьютеров лучше использовать наиболее универсальные корпуса Midi-Tower. Для мощных игровых компьютеров, в которые устанавливаются большие видеокарты и кулеры, желательно использовать более просторные корпуса Midi-Tower или Full-Tower. В них лучше организовано размещение комплектующих и вентиляция.

    7. Форм-фактор материнской платы

    Корпус в зависимости от размера может вмещать в себя материнские платы так же разного размера. Обычно, в корпуса Midi-Tower могут устанавливаться материнские платы формата ATX и менее (MicroATX, Mini-ITX). В корпуса Mini-Tower можно установить материнскую плату не более MicroATX, а в корпуса для мультимедийных центров Mini-ITX. В корпуса Full-Tower могут устанавливать большие материнские платы формата E-ATX и XL-ATX.

    Все корпуса имеют крепления для поддерживаемых форматов материнских плат. Какие форм-факторы материнских плат поддерживает тот или иной корпус обязательно должно указываться на сайте продавца и производителя корпуса.

    Для офисных и домашних компьютеров рекомендую приобретать корпус с поддержкой материнских плат стандарта ATX, даже если вы приобретаете материнскую плату меньшего размера. Это обеспечит более широкие возможности выбора материнской платы в случае ее замены, а так же установку комплектующих большего размера и лучшую вентиляцию в корпусе.

    Если вы собираете игровой компьютер с большой мощной видеокартой, то обязательно нужно учитывать ее длину, иначе она может не установиться в корпус. Какую максимальную длину видеокарты поддерживает корпус можно узнать на сайте продавца или производителя.

    9. Система охлаждения

    9.1. Вентиляторы и вентиляционные отверстия

    В старых корпусах устанавливались вентиляторы размером 80 мм. Такое решение все еще можно встретить в некоторых дешевых моделях. Желательно, что бы задняя панель корпуса предусматривала установку вентилятора размером 120 мм, так как он тише и эффективнее. Один вентилятор обычно идет в комплекте с корпусом и в большинстве случаев этого достаточно, но при необходимости вы сможете установить дополнительные.

    Некоторые более дорогие корпуса могут иметь дополнительные вентиляторы в передней, боковой, верхней и даже нижней частях корпуса. Так же может быть множество вентиляционных отверстий. Такие корпуса предназначены в основном для мощных игровых компьютеров и предполагают разумную расстановку тихих вентиляторов. Для обычных домашних компьютеров лишние отверстия, особенно в верней крышке корпуса, могут привести к попаданию лишней пыли и иногда в них можно даже что-то пролить.

    Так же корпуса могут иметь пылевые фильтры, что в общем то хорошо, но требует их регулярной чистки или замены, так как в противном случае они будут только мешать охлаждению. В принципе их можно в любой момент снять или заменить на самодельные.

    На передней панели корпуса (спереди или сбоку) могут располагаться различные разъемы для подключения внешних устройств. Желательно, что бы на передней панели корпуса было 2 разъема USB и 2 аудио разъема для подключения наушников и микрофона.

    На сколько удобным для вас будет расположение разъемов зависит от того где и как будет стоять системный блок.

    11. Внешние отсеки

    Почти все корпуса имеют от 1 до 4 внешних отсеков 5,25″ для установки оптического привода. Если вы планируете установить несколько таких устройств, например Blu-ray привод и более дешевый DVD-RW привод для повседневной работы, то обратите на это внимание. Так же эти отсеки могут использоваться для установки панелей управления различными дополнительными устройствами. Обычно достаточно одного такого отсека, но все же желательно, что бы их было несколько.

    Корпус может иметь 1-2 внешних отсека 3,5″, которые использовались раньше для установки дисковода. Сейчас в них нет необходимости, но если такой отсек есть, то в него можно установить кардридер для чтения карт памяти или дополнительную панельку с какими-то еще разъемами. Но обычно это не нужно.

    12. Внутренние отсеки

    Большинство корпусов имеют 4-6 внутренних отсеков 3.5″ для установки обычных жестких дисков. Обычно этого достаточно, но если вы планируете установить несколько дисков то учтите, что их желательно ставить через один, т.е. оставлять между ними пустой отсек. При этом если корпус маленький, а видеокарта длинная, то она может мешать установке второго диска или их придется ставить впритык один на другой.

    Некоторые, в основном компактные корпуса, могут иметь отсеки 2,5″, в которые можно установить SSD диск или жесткий диск для ноутбука. В стандартных корпусах для этого придется докупить специальное крепление.

    Наиболее современные и продуманные корпуса имеют одну общую стойку 5,25″ с возможностью крепления разных дисков в произвольных местах. Для этого используются дополнительные крепежные рамки, в которые вставляются диски размером 3,5″ или 2,5″. Такую рамку можно установить в любое место стойки, что очень удобно. Но, такие корпуса стоят дороже и предназначены в основном для профессиональных и игровых компьютеров.

    13. Слоты для плат расширения

    Корпуса для материнских плат формата ATX обычно имеют 7 слотов для плат расширения, формата MicroATX – 4 слота, что соответствует количеству соответствующих разъемов на этих материнских платах. Корпуса меньшего или большего размера могут иметь другое количество слотов. Обычно это не вызывает проблем, но имейте ввиду, что количество слотов корпуса должно быть не менее, чем количество слотов материнской платы.

    14. Дизайн корпуса

    В конструкции корпуса могут использоваться различные декоративные элементы. Корпус может иметь переднюю дверцу, которая закрывает всю или часть передней панели, под которой могут находится оптический привод, кнопка включения, дополнительные разъемы. Это делает внешний вид более эстетичным, но использование элементов за дверцей крайне не удобно, так как ее постоянно придется открывать.

    Одна из боковых крышек корпуса может иметь прозрачное окно. Эти корпуса предназначены в основном для энтузиастов. Если системный блок собран из мощных красивых комплектующих, нигде не торчат провода, используется дополнительная подсветка внутри корпуса и он стоит на видном месте, то это все может выглядеть интересно.

    Что касается вентиляторов с подсветкой, то хоть это и кажется на первый взгляд красивым, но может раздражать находящихся рядом. Подумайте где и как будет стоять системный блок и в какую сторону будет идти свет. Он не должен бить никому по глазам, особенно в темноте.

    15. Материал корпуса

    Большая часть корпусов имеет стальной каркас и переднюю панель из пластика или сочетания пластика с металлической сеткой.

    Толщина металла каркаса может быть разной. В дешевых корпусах это обычно 0.4-0.5 мм, такой металл легко гнется и корпус может дребезжать. Лучше выбирать корпуса с толщиной металла 0.55-0.8 мм.

    Некоторые, более дорогие корпуса, изготавливаются из алюминия. Алюминиевые корпуса имеют более солидный вид, но на другие его показатели это мало влияет.

    16. Цвет корпуса

    Что касается цвета корпуса, то наиболее универсальными являются корпуса черного или черно-серебристого цвета, так как они хорошо сочетаются с другими устройствами компьютера, современной бытовой техникой и интерьером.

    Но самое главное, что бы корпус вам нравился. Тогда глядя на него и нажимая кнопку включения вы будете получать эстетическое удовольствие.

    17. Настройка фильтров в интернет-магазине

  1. Зайдите в раздел «Корпуса» на сайте продавца.
  2. Выберите рекомендуемых производителей.
  3. Выберите мощность блока питания.
  4. Задайте другие важные для вас параметры.
  5. Последовательно просматривайте позиции, начиная с более дешевых.
  6. При необходимости уточняйте недостающие данные на сайте производителя.
  7. Покупайте подходящую по параметрам и дизайну модель.

Таким образом, вы получите оптимальный по соотношению цена/качество корпус, удовлетворяющий вашим требованиям за минимально возможную стоимость.

18. Ссылки


Компьютерный корпус Zalman Z9 U3 Black
Компьютерный корпус Zalman Z11 Neo

Опишите шесть основных типов системных блоков.

Презентация на тему: «Опишите шесть основных типов системных блоков» — стенограмма презентации:

1

2 Опишите шесть основных типов системных блоков.
Обсудите, как компьютер может представлять числа и кодировать символы в электронном виде. Опишите каждый из основных компонентов системного блока. Обсудите микропроцессоры, в том числе микропроцессорные микросхемы и специальные процессоры. Обсудите память, включая RAM, ROM и флэш-память.

3

4 Скорость, емкость и гибкость определяют мощность микрокомпьютеров.
Знание мощности компьютера позволяет вам принимать правильные решения о покупке и определять, будет ли ваша текущая система запускать новые приложения. Компетентные конечные пользователи должны понимать основные принципы построения микрокомпьютеров.

5 Системные блоки Media Center Системные блоки для ноутбуков Системные блоки для нетбуков Системные блоки для настольных компьютеров Media Center Системные блоки для ноутбуков Системные блоки для нетбуков Системные блоки для планшетных ПК Системные блоки для портативных компьютеров Системный блок также называется системным шасси (ключевой термин) Все компьютеры иметь системный блок Рабочий стол — содержит электронные компоненты и выбранную вторичную память Медиацентр — использовать мощное настольное системное оборудование со специализированными графическими картами для взаимодействия с телевизорами Ноутбук — содержит электронные компоненты, вторичные устройства и устройства ввода — часто называемые портативными компьютерами (ключевой термин) Нетбук — как ноутбуки, но менее мощный и менее дорогой, используемый для просмотра веб-страниц и планшетных ПК (ключевое слово) — 2 типа Ноутбук, поддерживающий использование стилуса или пера для ввода команд и данных Планшетный ПК Slate — похож на ноутбук, но монитор прикреплен к системному блоку и не имеет встроенной клавиатуры, использует мобильную ОС, принимает ввод жестами , может отображать фильмы, в основном предназначенные для отображения контента. Переносные компьютерные системы. Персональные цифровые помощники (КПК) и смартфоны — электронные компоненты, вторичная память, устройства ввода / вывода. Компьютеры Palm — содержат целую компьютерную систему.

6 Системное шасси Системная плата Микропроцессор Разъем памяти Линии шины
Материнская плата Микропроцессор Разъем памяти Линии шины Слоты расширения Также известный как системный корпус — это контейнер, в котором размещается большинство электрических компонентов, составляющих компьютерную систему.

7 Данные и инструкции представлены в электронном виде
Система с двумя состояниями или двоичная система Выключено / включено электрические (Key Term) сигнализирует электрическое состояние включения / выключения Двоичная система состоит из двух цифр — 0 и 1. Каждый 0 или 1 называется битом — сокращенно от двоичной цифры. Биты объединяются в группы по восемь битов, называемые байтами. Наименьший символ = бит; восемь бит = 1 байт или один символ

8 Схемы двоичного кодирования ASCII — Американский стандартный код для обмена информацией EBCDIC — Расширенный двоично-десятичный код обмена Unicode — обрабатывает языки с большим количеством символов Знание этой информации помогает понять, что происходит, когда данные вводятся в компьютер — почему требуется время, чтобы данные преобразовать Три основные схемы кодирования ASCII — в первую очередь EBCDIC для настольных компьютеров — в первую очередь для мэйнфреймов и супер-Unicode — для обработки языков с большим количеством символов

9 Основная плата или материнская плата Управляет связью
Компоненты подключаются к системной плате Путь передачи данных Монитор трафика Включает розетки, слоты и шины

10 Гнезда Микросхемы Точка подключения для микросхем
Крошечные печатные платы, вытравленные на квадратах кремниевого чипа, полупроводника или интегральной схемы Установлены на корпусах несущих Чипы содержат множество схем, вытравленных на небольшой пластине из слоев кремния и других материалов Чипы устанавливаются на несущей пакеты (ключевой термин) Чипы также называют кремниевым чипом (ключевой термин), полупроводником (ключевой термин) или интегральной схемой (ключевой термин).

11 Слоты Обеспечивают точку подключения для специализированных плат или печатных плат Линии шины Обеспечивают пути, поддерживающие связь между различными электронными компонентами

12 Центральный процессор (ЦП)
Содержится на микросхеме микропроцессора Мозги компьютера Два основных компонента Блок управления Программные инструкции Направляют поток между памятью и арифметико-логическим блоком Направляют поток между ЦП и устройствами ввода / вывода Арифметико-логический блок (ALU) Арифметическая операция (ключевой термин) Логическая операция (ключевой термин) ЦП или процессор, расположенный на микросхеме микропроцессора и состоящий из двух компонентов — блока управления и арифметико-логического блока Блок управления Программные инструкции Направляет поток между памятью и арифметико-логическим блоком Направляет поток между ЦП и устройства ввода / вывода Арифметико-логический блок — ALU Два типа операций Арифметическая операция (ключевой термин) Логическая операция (ключевой термин)

13 Емкость микросхемы, выраженная в размере слова Слово
Число битов, которые могут быть обработаны за один раз 64-битная стандартная тактовая частота Скорость обработки Число раз, когда ЦП выбирает и обрабатывает данные или инструкции во втором слове A (ключевой термин) — это количество битов, к которым ЦП может получить доступ за один раз. Компьютер с 32-битным словом может получить доступ к 4 байтам за раз. Компьютер с 64-битным словом может получить доступ к 8 байтам за раз.

14 Многоядерный чип Два отдельных и независимых процессора Параллельная обработка
Windows 7 и Mac OS X Многоядерный чип — позволяет одному компьютеру выполнять две или более операций одновременно. сложная электронная таблица Excel, в то время как другая запускает мультимедийную презентацию.Параллельная обработка — разделение задач на части, которые можно распределить по каждому ядру

15 Специальные процессоры в автомобилях RFID-метки
Сопроцессоры Разработаны для улучшения конкретных вычислительных операций Графические сопроцессоры / Графический процессор (GPU) Смарт-карты Кредитная карта со встроенным чипом Специальные процессоры в автомобилях RFID-метки Информационные чипы, встроенные в товары для отслеживания их местоположения Специализированные процессоры предназначены для выполнения специальных функций Графический сопроцессор, Графический процессор Отображение трехмерных изображений и шифрование данных Смарт-карты (и считыватели) Пластиковые карты со встроенным чипом Может хранить в 80 раз больше информации, хранящейся на магнитной полосе обычной кредитной карты RFID Теги, используемые производителями автомобилей класса люкс для экономии топлива, отслеживания и спутниковых развлечений.

16 Область хранения данных, инструкций и информации
Микросхемы, подключенные к системной плате ОЗУ Память с произвольным доступом ПЗУ Память только для чтения Флэш-память ОЗУ (память с произвольным доступом) (Ключевой термин) ПЗУ (Постоянная память) (Ключевой термин) Флэш-память (Ключевой термин)

17 Дополнительная оперативная память может быть добавлена ​​с помощью модуля расширения, называемого DIMM
Микросхемы оперативной памяти (ОЗУ) содержат программы и данные, к которым в данный момент осуществляется доступ Энергозависимая кэш-память или кэш ОЗУ. Дополнительная оперативная память может быть добавлена ​​с помощью модуля расширения, называемого DIMM Другое типы RAM DRAM SDRAM DDR Direct RDRAM Временно хранит данные и программы, обрабатываемые ЦП. Неустойчивый — при отключении питания содержимое ОЗУ очищается. Исключение — флэш-память может сохранять данные при отключении питания, используется в портативных компьютерах высокого класса. Кэш-память — улучшает обработку, действуя как временная высокоскоростная область хранения между памятью и ЦП. Область в ОЗУ, отведенная для хранения часто используемой информации. Действует как высокоскоростная временная область хранения для частей программ и данных. пользовательская флэш-память — может сохранять данные даже при отключении питания. Самый дорогой тип ОЗУ. Используется для цифровых телефонов, цифровых видеокамер и портативных устройств. Виртуальная память компьютеров (ключевой термин) — большие программы делятся на части, и части хранятся на дополнительном устройстве, обычно на жестком диске.Затем каждая часть считывается в ОЗУ только тогда, когда необходимая ОЗУ также называется временным или энергозависимым хранилищем. Хорошая идея — сохранить текущую работу на втором дополнительном запоминающем устройстве. который является постоянным или энергонезависимым хранилищем Возврат

18 Постоянное запоминающее устройство (ПЗУ)
Информация, хранимая производителем Энергонезависимая и не может быть изменена ЦП может читать или извлекать данные и программы в ПЗУ, но компьютер не может изменять ПЗУ Содержит специальные инструкции Запуск компьютера Доступ к памяти Обработка ввода с клавиатуры Возвращение

19 Флэш-память предлагает комбинацию функций ОЗУ и ПЗУ
Как и ОЗУ, ее можно обновлять Как и ПЗУ, она энергонезависима Содержит информацию для запуска Объем ОЗУ Тип подключенных клавиатуры, мыши и дополнительных запоминающих устройств Возврат

20 Для добавления устройств Plug and play Слоты ExpressCard Слоты PCMCIA
Ноутбуки и портативные устройства Слоты расширения обеспечивают открытую архитектуру Карты расширения обеспечивают сетевые подключения, комбинации ПК / ТВ и т. Д. Эта открытая архитектура позволяет пользователям расширять и обновлять свои системы. Эти потребности, карты расширения, вставляются в слоты расширения. Карта с закрытой архитектурой полагается на проприетарную надстройку, часто по более дорогим ценам. карты расширения размером с кредитную карту для портативных компьютеров, также известные как карты PCMCIA (Международная ассоциация карт памяти персональных компьютеров)

21 год Advanced графические карты Звуковые карты Сетевые карты (NIC)
Беспроводные сетевые карты Карты ТВ-тюнера Видеокарты — подключите системную плату к монитору; преобразование внутренних электронных сигналов в видеосигналы Звуковые карты — преобразование электронных сигналов в аудиосигналы и прием аудиосигнала с микрофонов Карты сетевого интерфейса — (Ключевой термин) (сетевые адаптеры или сетевые интерфейсные карты) — подключите системный блок к кабелю (ключевой термин), прикрепленному к сеть Беспроводные сетевые карты — позволяют подключать компьютеры без кабелей. TV Turner cards (Key Term) — преобразует телевизионный видеосигнал для просмотра на мониторе компьютера.

22 Недорогой и простой в установке
Позволяет просматривать любимые телешоу во время работы других приложений, таких как Excel. Видео можно записать в файл, добавить на веб-страницу, прикрепить к презентации или добавить в презентацию Недорого и легко install Факторы, которые могут ограничить производительность Скорость процессора Объем памяти Емкость вторичного хранилища

23 Соединение частей ЦП друг с другом Путь для битов Ширина шины
Также известна как шина Соединение частей ЦП друг с другом Путь для битов Ширина шины Количество битов, которые могут перемещаться за один раз Две основные категории Системные шины Шины расширения Шина линии обеспечивают пути передачи данных, которые соединяют различные компоненты системы. Линия шины также называется шиной (ключевой термин). Это путь для битов, представляющих данные и инструкции. Шина подобна многополосной магистрали.Каждый компьютер имеет две основные категории шин. Система — соединяет ЦП с памятью на системной плате. Расширение — соединяет другие компоненты ЦП и слоты на системной плате.

24 Универсальная последовательная шина (USB) FireWire PCI Express (PCIe)
Подключает ЦП к другим компонентам на системной плате, включая слоты расширения Универсальная последовательная шина (USB) Подключает внешние USB-устройства к шине USB FireWire Аудио и видеооборудование PCI Express (PCIe) Единый выделенный путь для каждого подключенного устройства шины FireWire — аналогично USB, но более специализированный.используется в основном для подключения аудио- и видеооборудования к системной плате PCI Express — широко используется во многих из самых мощных на сегодняшний день компьютеров; обеспечивает единый выделенный путь для каждого подключенного устройства (в отличие от других шин, которые используют одну линию шины или путь с несколькими устройствами.

25 Разъем для подключения внешних устройств
Порты могут подключаться непосредственно к системной плате или к картам, вставленным в слоты на системной плате Три типа стандартных портов Специализированные порты Устаревшие порты Порты служат для подключения разъемов на внешней стороне системного блока Порты часто являются стандартными функциями компьютерных систем, а другие — более специализированными.

26 год VGA и DVI USB FireWire Ethernet Аналоговые и цифровые мониторы
Клавиатуры, мыши, принтеры, устройства хранения данных FireWire High speed Ethernet Высокоскоростная сеть VGA (видеоадаптер) и DVI (цифровой видеоинтерфейс) USB (универсальная последовательная шина) Порты FireWire также порты высокопроизводительной последовательной шины (HPSB) — для высокоскоростных принтеров и видеокамер Ethernet — стандарт для сетей, позволяет подключать несколько компьютеров для обмена файлами или к DSL или кабельному модему для доступа в Интернет.

27 Sony / Philips Digital Interconnect Format (S / PDIF)
Оптические аудиоподключения Высококачественная аудиосистема и домашний кинотеатр Мультимедийный интерфейс высокой четкости (HDMI) Видео и аудио высокой четкости Цифровой интерфейс для музыкальных инструментов (MIDI) Подключение музыкальных инструментов Возврат

28 год Старые типы портов в основном заменены более быстрыми и гибкими портами, такими как USB
Последовательная параллельная клавиатура и мышь Инфракрасная ассоциация данных (IrDA) Игровые последовательные порты — данные передаются по одному бит за раз; мышь, клавиатура, модем и т. д.Параллельные порты — для внешних устройств, которым требуется большой объем данных на небольших расстояниях, таких как принтеры, сканеры, внешние Zip-накопители. Клавиатура и мышь IrDA — использовались для обеспечения беспроводных механизмов для передачи данных между устройствами; например, передача данных с КПК на настольный компьютер. Игра — контроллеры видеоигр и джойстики. Возврат

29 Используется для подключения внешних устройств к системному блоку через порты
Один конец кабеля подключается к устройству, а другой конец имеет разъем, который присоединяется к соответствующему разъему на порту

30 Для компьютеров требуется постоянный ток (DC)
Электропитание постоянного тока, обеспечиваемое преобразованием переменного тока (AC) из розеток или батарей Настольные компьютеры используют блоки питания В ноутбуках и портативных компьютерах используются адаптеры переменного тока. Питание компьютеров от постоянного тока (DC) Настольные компьютеры имеют блок питания блок, расположенный в системном блоке Ноутбуки используют адаптеры переменного тока, расположенные вне системного блока. Нетбук и карманные компьютеры используют адаптеры переменного тока.

31 год Требуется непрерывное образование
Компьютерные техники ремонтируют и устанавливают компьютерные компоненты и системы Работодатели ищут: Сертификация Коммуникационные навыки Требуется непрерывное образование Компьютерные техники могут рассчитывать на почасовую заработную плату в размере 13 долларов США.От 50 до 22,50 долларов США Возможности для продвижения обычно возникают в форме работы над более совершенными компьютерными системами. Некоторые компьютерные техники переходят на позиции обслуживания клиентов или занимаются продажами.

32 Отправка и получение электронной почты во время бега
Носимые компьютеры Отправка и получение во время бега Ведение личного расписания Запоминание имен людей на вечеринке Носимые компьютеры уже существуют для военных В будущем будут использоваться хирургами в операционных

33 Опишите шесть основных типов системных модулей
Опишите шесть основных типов системных модулей.В чем разница между традиционным планшетным ПК и планшетным ПК? Обсудите электронные данные и инструкции, включая числовое представление и кодировку символов. Опишите системные платы, включая разъемы, микросхемы, несущие пакеты, слоты и шины.

34 Обсудите микропроцессоры, включая два основных компонента, слова, тактовую частоту, многоядерные микросхемы и специальные процессоры. Определите память компьютера, включая RAM, кэш, DIMM, виртуальную память, ROM и флэш-память.

35 год Определите слоты расширения и карты и обсудите пять наиболее часто используемых карт расширения. Что такое Plug and Play? Что такое слоты PCMCIA и ExpressCard? Опишите линии шины, включая ширину шины, системную шину, шину расширения и три типа шин.

36 Определите порты, включая стандартные, специализированные и устаревшие.
Определите порты, включая стандартные, специализированные и устаревшие.Приведите примеры каждого. Опишите источник питания, включая блоки питания и адаптеры переменного тока.


2Fast IT: ГЛАВА 6: СИСТЕМНЫЙ БЛОК

Введение


Некоторые микрокомпьютеры более мощные, чем другие. Это в трех словах скорость, мощность и гибкость.


Системный блок


Это также известно, поскольку системное шасси представляет собой контейнер, в котором размещается большинство электронных компонентов, составляющих компьютерную систему.Существует множество различных категорий или типов системных блоков.


Категории
Существует шесть основных типов микрокомпьютеров.


1. Настольные системные блоки
обычно содержат электронные компоненты системы и выбранные вторичные запоминающие устройства. Устройства ввода и вывода
, такие как мышь, клавиатура и монитор, расположены вне системного блока.


2. Системные блоки медиацентра
стирают грань между настольными компьютерами и специализированными развлекательными устройствами.Системные блоки медиацентра
используют мощное системное оборудование dekstop со специализированной графической картой для взаимодействия с телевизорами и другими устройствами
.


3. Системные блоки ноутбука
портативны и намного меньше по размеру. Эти системные блоки содержат электронные компоненты, выбранные вторичные запоминающие устройства
и устройства ввода (клавиатура и указывающие устройства). Монитор
расположен вне системных блоков и крепится на петлях. Системные блоки ноутбуков называют ноутбуками.


4. Системные блоки для нетбуков
аналогичны блокам для ноутбуков. Они меньше по размеру, менее производительны и дешевле. Нетбук
разработан для поддержки просмотра веб-страниц и электронной почты на ходу.


5. Системные блоки планшетных ПК
аналогичны системным блокам ноутбуков. Планшетные ПК — это портативные устройства, которые поддерживают использование стилуса
для ввода. Это 2 основных типа, один из которых фактически является портативным компьютером.Другой тип имеет


6. Системные блоки карманного компьютера
являются самыми маленькими и рассчитаны на то, чтобы поместиться в ладони одной руки. Эти системы содержат всю компьютерную систему
, включая электронные компоненты, вторичное хранилище и ввод, а также наиболее широко используемые карманные компьютеры
.


Dekstop


Медиацентр
Нетбук


Портативный

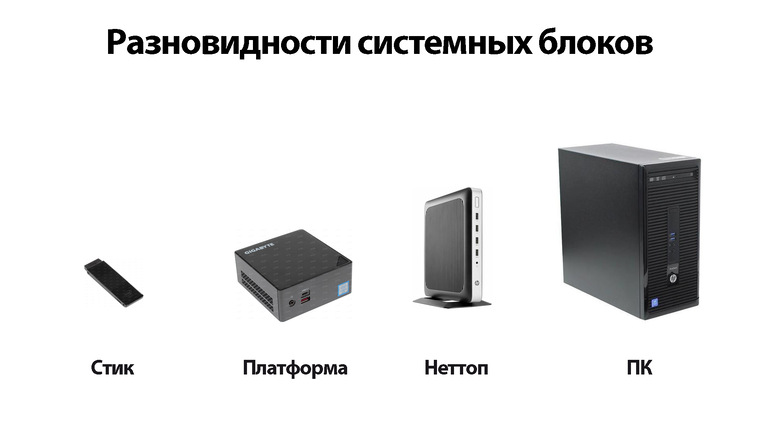

Основные типы системных блоков






Компоненты
Хотя фактический размер может варьироваться, каждый тип системного блока имеет одинаковые базовые компоненты системы, включая системную плату, микропроцессор и память.


Компонент системных модулей


9039 9039
Микропроцессор












































Электронные данные и инструкции
Наши голоса создают аналоговые или непрерывные сигналы, которые представляют различные тона, высоту звука и тональность. олуме.


Числовое представление
Десятичная система, с которой мы все знакомы, имеет 10 цифр только из двух цифр — 0 и 1.






Системная плата
50 50 9025 микросхема

микросхема монтируется на несущий пакет


Системная плата также известна как материнская плата.Системная плата контролирует связь для всей компьютерной системы. Каждый компонент системного блока подключается к системе.




  • Розетки служат точкой подключения небольших специализированных электронных компонентов, называемых микросхемами. Микросхемы состоят из крошечных печатных плат, вытравленных на квадратах из песчанообразного материала, называемого кремнием.
  • Слоты
  • служат точкой подключения специализированных плат или печатных плат. Эти карты обеспечивают возможность расширения компьютерной системы.
  • Соединительные линии, называемые линиями шины, обеспечивают пути, которые поддерживают связь между различными электронными компонентами, которые либо расположены на системной плате.




МИКРОПРОЦЕССОР
Микропроцессор Возможности обработки микросхем часто выражаются в словах.


Специализированные процессоры
Помимо микропроцессорных микросхем, было разработано множество более специализированных процессоров.
  • Сопроцессор s — это специальные микросхемы, разработанные для улучшения определенных вычислительных операций.
  • Смарт-карты — это пластиковые карты размером с обычную кредитную карту со встроенным специальным чипом.
  • RFID-метки — это специальные микросхемы, встроенные в товары для отслеживания их местоположения.
ПАМЯТЬ
Память — это область хранения данных, инструкций и информации. Как и микропроцессоры, память находится на микросхемах, подключенных к системной плате.Существует три хорошо известных типа микросхем памяти: оперативная память (RAM), постоянная память (ROM) и флэш-память.


RAM
Чипы оперативной памяти (RAM) содержат программу (последовательность инструкций), а ЦП данных в настоящее время обрабатывает.
RAM

ROM

Чипы постоянной памяти (ROM) содержат информацию, хранящуюся в них производителем.Микросхемы ПЗУ обычно содержат специальные инструкции.

Флэш-память

Флэш-память предлагает комбинацию функций RAM и ROM.

Слоты расширения и карты

Большинство микрокомпьютеров позволяют пользователям расширять свои системы, предоставляя слоты расширения на системной плате.



  • Видеокарты Advanced
  • Звуковые карты
  • Модемные карты
  • Сетевые карты (NIC)

Что такое компьютерная системная единица? — Функция, компоненты и определение — Видео и стенограмма урока

Системный блок компьютера

Функции

Основная функция системного блока компьютера — удерживать вместе все другие компоненты и защищать чувствительные электронные части от внешних элементов.Типичный компьютерный корпус также достаточно велик, чтобы его можно было обновить, например, добавить второй жесткий диск или видеокарту более высокого качества. Относительно легко открыть системный блок компьютера для замены деталей и установки обновлений. Напротив, довольно сложно открыть портативный компьютер, который не рассчитан на замену и модернизацию.

В большинстве компьютерных системных блоков лицевая сторона содержит элементы, которые часто нужны пользователю, такие как кнопка питания, оптический дисковод, аудиовыход для пары наушников и ряд USB-разъемов.На задней стороне находятся все остальные подключения — для питания, монитора, клавиатуры, мыши, подключения к Интернету и любых других периферийных устройств. Обычно количество соединений превышает минимум, необходимый для расширения.

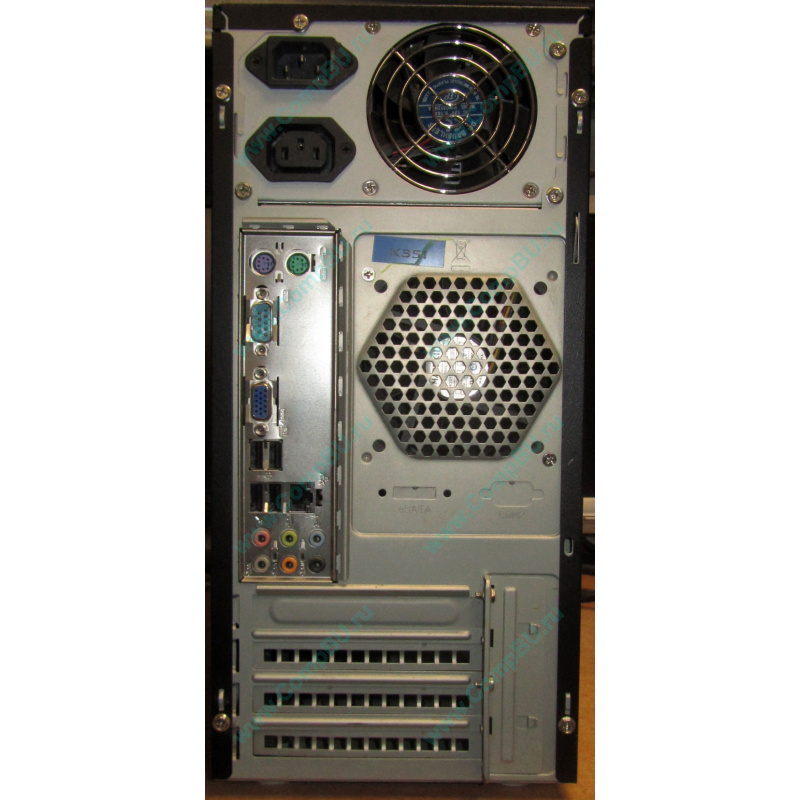

Спереди (слева) и сзади (справа) системного блока компьютера

Внутри корпуса компьютера

Когда вы открываете корпус компьютера, сначала может быть трудно распознать различные компоненты, особенно все разные провода.Однако если вы присмотритесь, вы, вероятно, начнете распознавать ряд компонентов.

Основные компоненты внутри корпуса компьютера

В этом конкретном примере материнская плата размещена вертикально, что довольно часто. Одна сторона материнской платы доступна с задней стороны корпуса компьютера — сюда входят различные разъемы , для устройств ввода и вывода, а также слоты расширения для дополнительных периферийных устройств .Материнская плата также содержит центральный процессор (ЦП), хотя его трудно увидеть. Большой вентилятор часто ставится на процессор, чтобы избежать перегрева. Материнская плата также содержит основную память компьютера.

Жесткий диск обеспечивает запоминающее устройство для компьютерной системы и подключается к материнской плате с помощью набора проводов. Доступ к оптическому приводу возможен с передней части корпуса компьютера.Блок питания расположен в задней части корпуса компьютера и часто имеет собственный вентилятор для охлаждения.

Каждый производитель будет использовать немного разный дизайн, но общая компоновка на этой диаграмме довольно типична.

Форм-фактор

Компьютерные системные блоки бывают разных форм и размеров, называемые форм-факторами . Обычно это определяется типом материнской платы, поскольку это самый большой и центральный компонент. Названия разных размеров у разных производителей различаются, но часто их называют полной башней, мини-башней, тонким корпусом или малым форм-фактором.Модели в корпусе Tower обычно могут стоять только вертикально, в то время как некоторые модели меньшего размера могут также лежать ровно, поэтому вы экономите место, помещая монитор сверху корпуса.

Компьютерные корпуса разных форм-факторов

Краткое содержание урока

Компьютерный системный блок — это корпус, в котором находятся основные компоненты компьютера, обычно сделанные из стали или алюминия. Он скрепляет все остальные компоненты и защищает чувствительные электронные части от внешних элементов.

Результаты обучения

По завершении этого урока вы сможете:

  • Описывать назначение системного блока компьютера
  • Определите передние и задние элементы типичного системного блока компьютера
  • Объясните основные компоненты внутри корпуса компьютера
  • Определить форм-факторы

[PDF] Глава 6. Введение. Системный блок. Системный блок

1 Глава 6 Системный блок McGraw-Hill / Irwin Copyright 2008 McGraw-Hill Companies, Inc.Все права защищены. 1 Я …

Глава 6 Системный блок

McGraw-Hill / Irwin

Авторские права © 2008 McGraw-Hill Companies, Inc. Все права защищены.

1

Введение Скорость, емкость и гибкость определяют мощность микрокомпьютеров. Знание мощности компьютера позволяет вам принимать правильные решения о покупке и определять, будет ли ваша текущая система запускать новые приложения. Компетентные конечные пользователи должны понимать основные принципы построения микрокомпьютеров.Эти принципы будут рассмотрены в этой главе.

6-

2

6-

3

Страница 155

Системный блок

Страница 155

Типы системных блоков • Настольные системные блоки • Системные блоки ноутбука • Системные блоки планшетного ПК • Системные блоки портативного компьютера 6 —

4

6-

5

6-

6

Page 156

Электронные данные и инструкции • Данные и инструкции представлены в электронном виде • Двухпозиционная система или двоичная система — — — —

Выкл. / вкл. электрические состояния Символы, представленные 0 (выкл.) и 1 (вкл.) Биты Байты

Page 157

Схемы двоичного кодирования • Три типа схем двоичного кодирования — ASCII — Американский стандартный код для обмена информацией — EBCDIC — Расширенное двоичное десятичное кодирование Код обмена — Unicode — поддерживает языки с большим количеством символов.

Page 158

Системная плата • • • •

Соединяет все компоненты Позволяет общаться b Между устройствами Основная плата или материнская плата Электронные компоненты печатной платы — Гнезда — Слоты — Линии шины

6-

7

6-

8

6-

9

Page 159

Микропроцессор • Центральный процессор ( CPU) • Два основных компонента — Блок управления — Арифметико-логический блок (ALU)

Page 161

Микропроцессорные микросхемы • Емкость микросхем выражается в словах • Два последних значительных изменения — 64-битные процессоры • Все более распространены • Windows XP Professional X64 Edition

— Двухъядерные чипы • Может предоставлять два отдельных независимых процессора • Параллельная обработка

Page 162

Новые чипы • Новый чип Apple от Intel Core Technology — Intel Core 2 Duo фактически состоит из двух процессоров (ядер) спроектирован на единой микросхеме http: // www.apple.com/intel/ • Intel объявила о выпуске многоядерных чипов с 6 микропроцессорами на 9/13 http://afp.google.com/ article / ALeqM5ic7yenB9Jvd8KRmQHk6lRIL63pdQ

• Будет доступен новый чип от Intel: под кодовым названием Larrabee в конце 2009 или начале 2010. (может иметь 16-48 ядер!) 6-

10

6-

11

6-

12

Специальные процессоры • Сопроцессоры — Разработаны для улучшения конкретных вычислительных операций — Графика сопроцессоры

• Смарт-карты — Размер кредитной карты со встроенным чипом — Используется многими университетами

• RFID-метки — Информационные микросхемы — используются для отслеживания

Page 162

Память • Область хранения данных, инструкций и информации • Память содержится на микросхемах, подключенных к системной плате • Типы микросхем памяти — RAM — ROM — CMOS

Page 163

RAM • Микросхемы оперативной памяти (RAM) содержат программу и данные — Кэш-память или кэш RAM — Fla sh RAM или флэш-память

• Другие типы RAM — — — —

DRAM SDRAM DDR Прямой возврат RDRAM

6-

13

6-

14

6-

15

Страница 163

ПЗУ • Микросхемы постоянной памяти (ПЗУ) не являются энергозависимыми и не могут быть изменены пользователем • ЦП может читать или извлекать данные и программы, но компьютер не может записывать • Содержат специальные инструкции — Необходимы для запуска компьютера — Предоставлять клавиши клавиатуры их особые возможности — Вывод символов на экран

Возврат Страница 164

КМОП • Дополнительные металлооксидные полупроводниковые (КМОП) микросхемы обеспечивают гибкость компьютерной системы • Содержит важную информацию каждый раз при включении компьютера — Дата и время — Количество RAM — Тип клавиатуры

• Содержимое может быть изменено для отражения изменений в компьютерной системе.

Page 164

Системные часы • Важное измерение, указывающее скорость — находится на маленьком значке ци. p — производит электрические импульсы

• Синхронизирует операции • Выражается в гигагерцах (ГГц) (миллиарды ударов в секунду) • Более высокая тактовая частота, более быстрый компьютер

6-

16

6-

17

6-

18

Page 165

Слоты и карты расширения • Возможность добавления новых устройств — Открытая архитектура — Слоты предназначены для расширения

• Карты расширения также называются… — — — —

Платы расширения Платы контроллера Адаптер карты Интерфейсные карты

Page 165

Часто используемые карты расширения • • • • • •

Page 166

Видеокарты Звуковые карты Модемные карты Сетевые интерфейсные карты (NIC) Карты PC (карты PCMCIA) Карты ТВ-тюнера

ТВ-тюнер Карточки и видеоклипы • Позволяет просматривать ваши любимые телешоу во время работы других приложений, таких как Excel • Видео можно записать в файл, добавить на веб-страницу, прикрепить к электронному письму или добавить в предварительную версию курса. отправка • Относительно недорогой и простой в установке

6-

19

6-

20

6-

21

Page 166

Plug and Play • Набор стандартов аппаратного и программного обеспечения, разработанных Intel, Microsoft и др. • Создание устройств, которые могут настраиваться самостоятельно при установке.

Page 166

Линии шины • Соединение частей ЦП друг с другом • Путь данных для перемещающихся битов — Измеряется как ширина шины — Больше полос, более быстрое движение

• Две основные категории — Системные шины — Шины расширения (также известные как внешняя шина

Page 170

Шины расширения • Соединяют ЦП с другими компонентами на системной плате, включая слоты расширения • Основные типы — — — — —

Промышленность Стандартная архитектура (ISA) Соединение периферийных компонентов (PCI) Порт ускоренной графики (AGP) Универсальная последовательная шина (USB) Шины FireWire (HPSB)

6-

22

6-

23

6-

24

Page 170

Порты • Разъем для подключения внешних устройств • Порты могут подключаться непосредственно к системной плате или к картам, которые вставляются в слоты на системной плате • Два типа — Стандартные порты — Специализированные порты

Порты

Page 170

Кабели • Используются для подключения внешних устройств к системному блоку через порты • Один конец кабеля подключается к устройству, а другой конец имеет разъем который подключается к соответствующему разъему на порту

Page 172

Источник питания • Компьютерам требуется постоянный ток (DC) • Постоянный ток, обеспечиваемый преобразованием переменного тока (AC) из розеток или батарей • Настольные компьютеры используют блоки питания • Ноутбуки и карманные компьютеры используют адаптеры переменного тока

6-

25

6-

26

6-

27

Page 172

Карьера в ИТ • Компьютер t Технические специалисты ремонтируют и устанавливают компьютерные компоненты и системы • Работодатели ищут — Сертификат по ремонту компьютеров — Хорошие коммуникативные навыки

• Требуется непрерывное образование • Компьютерные техники могут рассчитывать на почасовую заработную плату в размере 13 долларов.От 00 до 22,00 долл. США

Page 173

Взгляд в будущее Корпорация Xybernaut • Носимые компьютеры • Отправка и получение электронной почты • Ведение личного расписания • Играйте в интерактивные игры и просматривайте веб-страницы из любого места Page 174

Новое и крутое • Предложение бриллиантов крутое компьютерное решение — http://www.abc.net.au/science/articles/ 2008/06/20 / 2278896.htm • Крошечные ветряные двигатели охлаждают компьютеры — ионный ветер, дующий через микросхемы — http://news.bbc .co.uk / 2 / hi / technology / 6946042.stm •

6-

28

Компьютерная система

КОМПЬЮТЕРНАЯ СИСТЕМА
Определение : представляет собой набор объектов (аппаратное, программное и живое ПО), которые предназначены для получения, обработки, управления и представления информации в понятном формате.

КОМПОНЕНТЫ КОМПЬЮТЕРНОЙ СИСТЕМЫ

  • Компьютерное оборудование — Физические части / нематериальные части компьютера. например, устройства ввода, устройства вывода, центральный процессор и запоминающие устройства
  • Компьютерное программное обеспечение — также известные как программы или приложения. Они подразделяются на два класса, а именно — системное программное обеспечение и прикладное программное обеспечение
  • .
  • Liveware — — пользователь компьютера. Также квон как orgware или человеческое ПО.Пользователь дает команду компьютерной системе выполнить инструкции.
a) КОМПЬЮТЕРНОЕ ОБОРУДОВАНИЕ

Аппаратное обеспечение относится к физическому материальному компьютерному оборудованию и устройствам, которые обеспечивают поддержку основных функций, таких как ввод, обработка (внутреннее хранилище, вычисление и управление), вывод, вторичное хранилище (для данных и программ) , и общение.

КАТЕГОРИИ ОБОРУДОВАНИЯ (функциональные части)

Компьютерная система — это набор интегрированных устройств, которые вводят, выводят, обрабатывают и хранят данные и информацию.Компьютерные системы в настоящее время построены по крайней мере на одном устройстве цифровой обработки. В компьютерной системе есть пять основных аппаратных компонентов: устройства ввода, обработки, хранения, вывода и связи.

  1. УСТРОЙСТВА ВВОДА

Устройства, используемые для ввода данных или инструкций в центральный процессор. Классифицируются по методу ввода данных.

a) КЛЮЧЕВЫЕ УСТРОЙСТВА
Устройства, используемые для ввода данных в компьютер с помощью набора клавиш, например клавиатуры, клавиши для хранения и клавиатуры.

i) Клавиатура

Клавиатура (похожа на пишущую машинку) — основное устройство ввода компьютера. Он содержит три типа клавиш: буквенно-цифровые, специальные и функциональные. Буквенно-цифровые клавиши используются для ввода всех букв, цифр и специальных символов, таких как $,%, @, A и т. Д. Специальные клавиши , такие как , , , , и т.д. используются для специальных функций. Функциональные клавиши , такие как , , и т. Д.используются для подачи специальных команд в зависимости от используемого программного обеспечения, например, F5 перезагружает страницу интернет-браузера. Функции каждой клавиши можно понять только после работы на ПК. При нажатии любой клавиши выдается электронный сигнал. Этот сигнал обнаруживается кодировщиком клавиатуры, который отправляет в ЦП двоичный код, соответствующий нажатой клавише. Существует много типов клавиатур, но 101-клавишная клавиатура является самой популярной.

Как устроены ключи

Клавиши на клавиатуре можно разделить на несколько групп в зависимости от функции:

  • Клавиши набора (буквенно-цифровые). Эти клавиши включают те же клавиши с буквами, цифрами, пунктуацией и символами, что и на традиционной пишущей машинке.
  • Специальные (управляющие) клавиши. Эти клавиши используются отдельно или в сочетании с другими клавишами для выполнения определенных действий. Наиболее часто используемые клавиши управления — это CTRL, ALT, клавиша Windows и ESC.
  • Функциональные клавиши. Функциональные клавиши используются для выполнения определенных задач. Они обозначаются как F1, F2, F3 и т. Д. До F12. Функциональные возможности этих клавиш различаются от программы к программе.
  • Клавиши перемещения курсора (навигации). Эти клавиши используются для перемещения по документам или веб-страницам и редактирования текста. К ним относятся клавиши со стрелками, HOME, END, PAGE UP, PAGE DOWN, DELETE, INSERT и клавиши со стрелками.
  • Цифровая клавиатура. Цифровая клавиатура удобна для быстрого ввода чисел. Клавиши сгруппированы в блок, как в обычном калькуляторе или арифметическом автомате.


B. УКАЗАТЕЛЬНЫЕ УСТРОЙСТВА
Это устройства, которые вводят данные и инструкции в компьютер с помощью указателя, который появляется на экране. T he элементы для ввода выбираются путем наведения на них или щелчка по ним, например, мыши, джойстика, сенсорного экрана, трекболов

i) МЫШЬ
Мышь — это небольшое устройство, используемое для наведите указатель мыши на элементы на экране компьютера и выберите их. Хотя мыши бывают разных форм, типичная мышь немного похожа на настоящую. Он маленький, продолговатый и подключается к системному блоку длинным проводом, напоминающим хвост, и разъемом, который может быть как PS / 2, так и USB.Некоторые новые мыши беспроводные.

Мышь обычно имеет две кнопки: основная кнопка (обычно левая кнопка) и дополнительная кнопка. У многих мышей также есть колесико между двумя кнопками, которое позволяет плавно перемещаться по экранам с информацией.

Когда вы перемещаете мышь рукой, указатель на экране перемещается в том же направлении. (Внешний вид указателя может меняться в зависимости от того, где он расположен на экране.) Когда вы хотите выбрать элемент, вы указываете на него, а затем щелкаете (нажимаете и отпускаете) основную кнопку.Наведение и щелчок мышью — это основной способ взаимодействия с вашим компьютером. Есть несколько типов мышей: механическая мышь, оптическая мышь, оптико-механическая мышь и лазерная мышь.

Основные части

Мышь обычно имеет две кнопки: основная кнопка (обычно левая кнопка) и дополнительная кнопка (обычно правая). Основная кнопка — это та, которую вы будете использовать чаще всего. У большинства мышей также есть колесо прокрутки между кнопками, которое упрощает прокрутку документов и веб-страниц.На некоторых мышах колесо прокрутки можно нажать, чтобы действовать как третью кнопку. У продвинутых мышей могут быть дополнительные кнопки, которые могут выполнять другие функции.

Удерживание и перемещение мыши

Поместите мышь рядом с клавиатурой на чистую гладкую поверхность, например, на коврик для мыши. Осторожно держите мышь, положив указательный палец на основную кнопку, а большой палец — на бок. Чтобы переместить мышь, медленно перемещайте ее в любом направлении. Не скручивайте ее — держите переднюю часть мыши подальше от вас.Когда вы перемещаете мышь, указатель (см. Рисунок) на экране перемещается в том же направлении. Если вам не хватает места для перемещения мыши по столу или коврику для мыши, просто возьмите мышь и поднесите ее ближе к себе.
При указании на объект часто появляется описательное сообщение о нем. Указатель может меняться в зависимости от того, на что вы указываете. Например, когда вы указываете ссылку в своем веб-браузере, указатель меняет форму со стрелки на руку с указательным пальцем.

Большинство действий мыши совмещают наведение с нажатием одной из кнопок мыши.Есть четыре основных способа использования кнопок мыши: щелчок, двойной щелчок, щелчок правой кнопкой мыши и перетаскивание.

Щелчок (однократный щелчок)

Чтобы щелкнуть элемент, наведите указатель на элемент на экране, а затем нажмите и отпустите основную кнопку (обычно левую).

Щелчок чаще всего используется для выбора (отметки) элемента или открытия меню. Иногда это называют однократным щелчком или щелчком левой кнопкой мыши.

Двойной щелчок

Чтобы дважды щелкнуть элемент, наведите указатель на этот элемент на экране и затем дважды быстро щелкните.Если два щелчка расположены слишком далеко друг от друга, они могут быть интерпретированы как два отдельных щелчка, а не как один двойной щелчок.

Двойной щелчок чаще всего используется для открытия элементов на рабочем столе. Например, вы можете запустить программу или открыть папку, дважды щелкнув ее значок на рабочем столе.

Щелчок правой кнопкой мыши

Чтобы щелкнуть элемент правой кнопкой мыши, наведите указатель на элемент на экране, а затем нажмите и отпустите дополнительную кнопку (обычно правую).

Если щелкнуть элемент правой кнопкой мыши, обычно отображается список действий, которые вы можете сделать с этим элементом.Например, когда вы щелкаете правой кнопкой мыши корзину на рабочем столе, Windows отображает меню, позволяющее открыть ее, очистить, удалить или просмотреть ее свойства. Если вы не знаете, что с чем-то делать, щелкните его правой кнопкой мыши.

C) СКАНИРУЮЩИЕ УСТРОЙСТВА
Это устройства, которые захватывают объект или документ непосредственно из источника. Они классифицируются в соответствии с технологией, используемой для сбора данных, например Сканеры и считыватели документов .
i) Сканеры
Используется для захвата исходного документа и преобразования его в электронный формат f .
Примеры: плоские и ручные сканеры .

ii) Считыватели документов
Это документы, которые считывают данные непосредственно из исходного документа и передают их в качестве входных данных в виде электронного сигнала. e
Типы считывателей документов
i) Оптический считыватель маркировки (OMR)

ii) Считыватели штрих-кода

iii) Оптические считыватели символов

b) Магнитные считыватели
Считывает данные с помощью магнитных чернил. считывать данные, написанные с помощью намагниченных чернил.

ЦЕНТРАЛЬНЫЙ БЛОК ОБРАБОТКИ (C P U)

Это мозг или сердце компьютера. Также известен как процессор и состоит из трех блоков, а именно —
i) Блок управления (CU)
ii) Блок арифметической логики (ALU)
iii) Блок основной памяти (MMU )

Системный блок является ядром компьютерной системы. Обычно это прямоугольная коробка, которую ставят на стол или под ним. Внутри этого ящика находится множество электронных компонентов, обрабатывающих данные.Наиболее важным из этих компонентов является центральный процессор (ЦП) или микропроцессор, который действует как «мозг» вашего компьютера. Другой компонент — оперативная память (RAM), в которой временно хранится информация, которую ЦП использует, пока компьютер включен. Информация, хранящаяся в ОЗУ, стирается при выключении компьютера.

Почти все остальные части вашего компьютера подключаются к системному блоку с помощью кабелей. Кабели подключаются к определенным портам (отверстиям), обычно на задней панели системного блока.Аппаратное обеспечение, не являющееся частью системного блока, иногда называют периферийным устройством . Периферийные устройства могут быть внешними , такими как мышь, клавиатура, принтер, монитор, внешний Zip-накопитель или сканер, или внутренними , такими как привод CD-ROM, привод CD-R или внутренний модем. Внутренние периферийные устройства часто называют интегрированными периферийными устройствами . Существует два типа в зависимости от формы: башня и настольная .

Вертикальный системный блок Настольный системный блок


Материнская плата ( материнская плата , системная плата , планарная плата или материнская плата ) — это основная печатная плата, используемая в компьютерах и других расширяемых системах.Он содержит многие важные электронные компоненты системы, такие как центральный процессор (ЦП) и память, а также обеспечивает разъемы для других периферийных устройств.

Материнская плата

ТИПЫ ПРОЦЕССОРОВ
I) Компьютеры с набором команд (CISC)
ii) Компьютеры с сокращенным набором команд (RISC)

ФУНКЦИИ ЦЕНТРАЛЬНОГО БЛОКА ОБРАБОТКИ
— Последовательность операций процесса в пределах
компьютеры
— дает команду всем частям компьютера
— контролирует использование основной памяти при хранении данных и инструкций
— обеспечивает временное хранение (RAM) и постоянное хранение (ROM) данных

КОНТРОЛЬ БЛОК
Является операционным центром компьютерной системы, он направляет деятельность компьютерной системы.
Функции блока управления

Dusty’s World — системный блок

Системный блок

Настольный системный блок

Башня

Системный блок (иногда называемый коробкой тем, кто менее грамотен в работе с компьютером) — это место, где все основные части вашего компьютера систему можно найти, она вмещает все карты, диски и места для подключите монитор, клавиатуру, мышь и другие устройства.Два основных Справа показаны типы системного блока.

Настольный системный блок был оригинального типа и удобно устроился под монитором. Это значило что все средства на компьютере были легко доступны и в пределах легкий доступ и использование, в том числе разъемы сзади.

Системный блок Tower современный аналог настольного типа и в основном сидит на полу или под столом, так как он не подходит для сидения за монитором на.Как и в случае с настольным компьютером, дисководы и разъемы на задней панели доступны.

Единственная разница между этими двумя типами системных блоков имеют форму, и блок башни может облегчить больше компоненты, например, более одного жесткого диска. Я заметил это настольный тип все чаще заменяется на башенный системного блока и найти настольный тип было бы очень сложно в эти дни.

Если вы компьютерщик своими руками, то здесь необходимо учитывать при покупке системного блока, самым большим из которых является можно ли его обновить, например, если вы установили новую материнскую плату и сверхбыстрый процессор, облегчит ли этот корпус какие-либо вентиляторы охлаждения exatra вам может понадобиться.

Сейчас многие системные блоки не поставляется с достаточным количеством охлаждающих вентиляторов. Меня позвали многие компьютеры, которые просто выключаются без предупреждения во время запуска последовательность и через 10 — 30 минут снова завелась.Это потому что поставщик (-ы) не обеспечил достаточное количество вентиляторов для тепло процессора (ЦП) отсутствует, и процессор (ЦП) отключается вниз, чтобы избежать перегрева и повреждения, и снова запускается, когда он достаточно остыл.

Без приспособлений для установки дополнительных вентиляторов чтобы справиться с этим, ваш супер-пупер быстрый компьютер бесполезен.

Еще одно соображение для самостоятельного компьютера человек — это блок питания, блок питания в том случае, если у вас есть может быть недостаточно мощным для новой материнской платы и / или карт, которые вы установлены, и они не будут работать, ваш системный блок питания легко заменяется? Более быстрые материнские платы и более быстрые видеокарты означают больше мощности для работы с ними, поэтому источник питания, который питал вас 133 Pentium с тактовой частотой не тронет современные карты и материнские платы.

Итак, основные соображения при покупке системный блок относится к возможности обновления, если вы не компьютер DIY человека, тогда единственное соображение будет заключаться в цвете устройство соответствует моим обоям и подобным вещам.

типов компьютерных корпусов »4 различных размера компьютерных корпусов.

На рынке доступно различных типов компьютерных корпусов / шкафов различных размеров с большим количеством опций и диапазонов.

Из-за размера имеет значение ! Что касается корпусов / корпусов ПК для наших персональных компьютеров. Их размер определяет необходимость установки внутри важных компонентов от видеокарт, оперативной памяти, жестких дисков до сложных любых нестандартных систем охлаждения.

Я расскажу о различных типах компьютерных корпусов и их конкретных характеристиках, чтобы вы могли выбрать лучший корпус, подходящий для вашего ПК.

Что такое компьютер / корпус ПК

Корпуса компьютеров являются видимой частью наших компьютеров, которые называются башнями ПК и башнями компьютеров.Его функция — служить защитной конструкцией для остальных внутренних компонентов, где они будут собираться.

Есть много разных типов ящиков. Главная особенность каждого из них — его форма и размер. Это связано с материнской платой, форм-фактор которой должен быть совместим с форм-фактором башни, чтобы она идеально подходила.

И да, система охлаждения — одна из основных составляющих любого корпуса ПК. Внутри должно быть достаточно места для циркуляции воздуха и больших радиаторов, которые нужны мощному ПК.

Следует понимать, что корпус ПК является важным компонентом для защиты внутреннего оборудования от внешних воздействий.

Наряду с характеристиками необходимо выделить их размер и тип исполнения, которое может быть как вертикальным, так и горизонтальным. Ниже приведены размеры корпусов компьютеров и модели , доступные на рынке.

4 различных типа корпуса компьютера

1. Full Tower

Во-первых, Full Tower используется для размещения материнской платы E-ATX или CEB .Это очень полезно для высокопроизводительных серверов, которые могут использовать одновременно два процессора, большую оперативную память и другие устройства хранения.

Высота полной башни составляет от 55-75 см до 22-32 см в ширину . Он может иметь от 4 до 9 5,25-дюймовых отсеков (для дополнительного оптического привода). Позволяет установить до семи карт расширения, например звуковую карту или ресивер.

Этот тип компьютерного корпуса имеет надлежащие размеры и вес, обычно имеет лучшее внутреннее охлаждение. Конечно, цены у них немного завышены.Вот почему энтузиасты, администраторы всегда использовали полные корпуса Tower и заядлые стриминговые игроки.

Если вы хотите построить свой отдельный бескомпромиссный, мощный игровой ПК, а хотел использовать три монитора и играть в 4K вместе ? Тогда такой корпус обеспечит ваш будущий компьютер необходимым пространством.

Такой корпус обеспечивает лучшее охлаждение для двух топовых видеокарт и процессора, такого как Intel Core i9-9900K , и позволяет создать собственную систему охлаждения с 230-мм вентиляторами.

Покупка Full Tower того стоит, но только в том случае, если вам нужно место для большого количества компонентов или требуется много воздушного потока для охлаждения мощных процессоров и карт.

Full Tower Gaming Chassis

Один большой недостаток для Full Tower заключается в том, что он занимает много места и его трудно скрыть. Но если у вас есть свободное место, то это не обязательно для вас, тогда Full Tower может стать лучшим выбором для вашего ПК.

2. Mid Tower

Формат Mid-tower или ATX — самый популярный и широко используемый компьютерный корпус, позволяющий использовать множество накопителей и практически все типы материнских плат с приемлемыми в нем габаритами.

Средняя полная башня находится в диапазоне высотой от 35 до 55 см и шириной от 15 до 25 см.

Внутри корпуса Mid-Tower достаточно места для установки полноразмерных компонентов, таких как самые крупные видеокарты длиной более 300 мм, и в этом корпусе можно использовать 1 вентиляторы 120, 140 или даже 200 мм. за положительное влияние на охлаждение воздуха.

Если вы хотите собрать обычный игровой ПК, а не хардкорный, то Mid Tower, скорее всего, ваш правильный выбор. Этот корпус имеет длину около 31 см, в него легко установить полноразмерную видеокарту и два-три слота расширения толщиной.

Кроме того, компоненты внутри Mid Tower будут получать достаточный поток холодного воздуха. При правильном использовании вентиляторов (и регулярной очистке от пыли) температура видеокарты и процессора никогда не превысит 70-80 градусов Цельсия даже в самых стрессовых условиях.

Используя эти типы компьютерных корпусов, вы можете собрать производительный ПК со звуковой системой вентиляции. Считается универсальным вариантом для настольных пользователей , потому что вы можете собрать широкий спектр конструкций, маломощный офисный компьютер, домашний медиацентр и игровой компьютер.

Этот тип формата включает как форматы, разработанные для стандарта mini ITX, так и форматы, разработанные для стандарта micro ATX. Таким образом, вы найдете все маленькие компьютерные корпуса в этом сегменте, в том числе многие кубические или ориентированные на HTPC.

3. Mini Tower

Эти типы компьютерных корпусов спроектированы таким образом, чтобы занимать минимум физического места и не устанавливать видеокарты приличного размера. Средняя длина мини-башни составляет от высотой 30-45 см до ширины 15-25 см (иногда они могут быть меньше).

Их тепловые кожухи не самые лучшие на рынке, поэтому вам удобнее устанавливать компоненты с низким энергопотреблением, а не с высоким энергопотреблением.

Корпус Mini Tower — самый маленький по размеру и не очень популярен среди сборщиков компьютеров из-за ограниченного объема, не позволяющего собрать более или менее производительный компьютер, и низкого воздушного потока.Небольшой корпус тоже ограничивает выбор типов аксессуаров.

В компьютерные корпуса такого типа можно установить только материнскую плату microATX и блок питания с низким энергопотреблением. Обычно компьютеры Mini Tower поставляются в самой базовой конфигурации для служебных машин или сетевых терминалов.

Мини-башни становятся все более распространенным выбором для обычных домашних ПК — как бюджетных, так и достаточных для стандартных видеоигр. Что касается их возможных применений, учитывая ограниченный размер и возможности расширения , их преимущества весьма ограничены.

Однако при сборке красиво расставить все на свои места сможет только специалист или опытный, так как внутри не так много места.

4. HTPC и SFF

HTPC означает « Home Theater PC» , а SFF означает « Small Form Factor ». Эти типы корпусов считались очень нишевыми, но в последние годы они приобрели популярность из-за миниатюризации мощных компонентов, которые могут в них поместиться.

HTPC — идеальный выбор для домашнего компьютера мультимедийные развлечения .Вы можете разместить его под ТВ-столиком, а можете повесить на стену. И вычислительной мощности этого более чем достаточно для воспроизведения музыки и видео в любом современном формате.

Также такой ПК не будет издавать звука — часто бывает пассивное охлаждение.

SFF занимает мало места. Благодаря небольшому размеру и небольшому весу они могут стать отличной альтернативой ноутбукам. Некоторые SFF удобно иметь с ручками или уникальными сумками, чтобы их было легче транспортировать. Кроме того, SFF имеет значительное преимущество перед ноутбуком, поскольку он имеет большую мощность при меньших затратах.

Многие SFF поставляются с материнскими платами, предлагая варианты охлаждения, которые отличаются от стандартных вентиляторов, используемых в других типах компьютерных корпусов.

Это происходит потому, что видео и звук на таких материнских платах встроены, что приводит к очень небольшому выделению тепла. В результате они не нуждаются в мощном охлаждении. Кроме того, такое расположение уменьшает размер.

Корпуса малого форм-фактора с материнской платой Mini-ITX идеально подходят людям, которые работают или играют в ограниченном пространстве. Это специально для маленьких жилых комнат и небольших офисов .Также отремонтировать и улучшить такой ПК будет намного проще, чем ноутбук с функцией портативности.

У него есть один недостаток — они чаще всего ограничиваются только одним приводом компакт-дисков.

Заключение : Выше приведены четыре типа корпусов ПК — Full-tower, Mid-tower, Mini-tower, HTPC и SFF . Вы можете купить любой из них в соответствии с вашим бюджетом. Поделитесь этим с друзьями, чтобы они узнали о разных размерах и типах корпусов компьютеров.

Сравнение различных размеров корпусов компьютеров

Полная башня — это самый большой размер для пользователей ПК, чем все типы компьютерных корпусов.

Это самый распространенный размер для обычных пользователей настольных компьютеров.

Размер мини-башни меньше полной и средней башни.

SFF и HTPC очень маленькие по размеру и легкие по сравнению со всеми компьютерными корпусами.

Высота полной башни колеблется от 22–30 дюймов до 9–13 дюймов в ширину.

Средняя башня имеет высоту от 15 до 22 дюймов и от 6 до 10 дюймов в ширину.

Высота мини-башни составляет от 12–18 дюймов до 6–10 дюймов в ширину.

HTPC и SFF имеют высоту от 10 до 14 дюймов и от 5 до 8 дюймов в ширину.

Полная башня поддерживает такие материнские платы, как ATX, Extended ATX, Micro ATX, Micro-ATX, XL-ATX, Mini ITX, SSI EEB.

Mid-Tower поддерживает такие материнские платы, как Mini-ITX, MicroATX, ATX, E-ATX, M-ATX.

Он в основном поддерживает материнские платы Micro-ATX и Mini-ATX.

HTPC и SFF поддерживают материнские платы Micro-ATX и Mini-ITX.

Full Tower лучше всего подходит для заядлых и профессиональных геймеров, так как он позволяет модернизировать ПК позже, поскольку он предоставляет дополнительные слоты и место для оптических отсеков, устройств воздушного потока и т. Д.

Это может быть лучшим выбором для обычных пользователей и даже для обычных игр. Лучший выбор для начинающих пользователей настольных компьютеров.

Корпус mini tower лучше всего подходит для основных задач, таких как просмотр веб-страниц, доступ к веб-приложениям, воспроизведение аудио / видео и обработка документов.

Лучше всего использовать в качестве домашнего медиацентра для потоковой передачи видео и аудио через подключенный телевизор или монитор.

Огромный размер и, как правило, очень тяжелый, занимает много места, его трудно спрятать и транспортировать.

Если вы попытаетесь установить дополнительные видеокарты в башню, но тогда охлаждение станет проблемой, также нет особых возможностей для специальной системы водяного охлаждения.

Существуют ограничения для дополнительных карт и слотов для RAM и ROM.

Может потребоваться много работы, чтобы настроить его в соответствии с вашими желаниями / потребностями. Кроме того, апскейлинг невысокий

Доступен в среднем и доступном диапазоне.

Недорого и доступно.

Это может быть дорого или средняя стоимость зависит от ваших потребностей.

Основные компоненты внутри корпуса ПК:
  1. Материнская плата
  2. Центральный процессор
  3. ОЗУ
  4. Жесткий диск
  5. Вентилятор охлаждения
  6. Блок питания Видеокарта
  7. Платы расширения
  8. Звуковые карты
  9. Графические карты
  10. Сетевой адаптер

Таким образом, вышеуказанные компоненты необходимы для установки внутри корпуса ПК / корпуса Tower.

Часто задаваемые вопросы
Для чего используется корпус компьютера?

Компьютерные корпуса — это видимая часть наших компьютеров, которую также называют компьютерными башнями и компьютерными башнями. Он используется в качестве защитной конструкции для остальных внутренних компонентов, таких как материнская плата, оперативная память, жесткий диск, охлаждающие вентиляторы и другие карты расширения, от внешних воздействий.

Какой корпус компьютера лучше всего подходит для игр?

Корпус компьютера в корпусе full tower имеет приличные размеры и вес, как правило, имеет лучшее внутреннее охлаждение.Конечно, их цены немного дороже. Вот почему футляры Full Tower всегда были отличным выбором для геймеров и энтузиастов игр и онлайн-трансляций.

Какой у меня корпус для компьютера?

Существует четыре типа компьютерных корпусов; полная башня, средняя башня, мини-башня и SFF (Small Factor Form). Вам нужно измерить размер корпуса, тогда вы узнаете, какой тип корпуса у вас есть. Однако Mid-tower — самый популярный и широко используемый компьютерный корпус с практически всеми типами материнских плат с приемлемыми в нем габаритами.

Компьютерный корпус какого размера я должен купить?

Корпус компьютера, который идеально соответствует вашим потребностям, только тот, который вам следует покупать. Перед покупкой корпуса следует учитывать размер корпуса в зависимости от наличия места на рабочем месте или дома и внутренних компонентов, которые вы хотите установить внутри корпуса.

Leave a comment
