Карта расширения (от англ. expansion card) — вид компьютерных комплектующих: печатная плата, которую устанавливают в слот расширения материнской платы компьютерной системы с целью добавления дополнительных функций. Платы расширения, необходимые для подключения внешних устройств, могут также называться адаптерами или контроллерами этих устройств.

Слоты расширения 64-разрядной шины PCI

Слот расшире́ния — щелевой (англ. slot означает «щель») разъём, обычно в компьютере, соединённый с системной шиной и предназначенный для установки дополнительных модулей (карт расширения), расширяющих конфигурацию устройства.

Задняя стенка системного блока с местами для 8 планок расширения, 4 из которых заняты планками расширения с портами и выводами, 4 закрыты планками-заглушками

Планка расширения — металлическая пластинка на заднем торце плат расширения при помощи которой закрепляются на задней стенке системного блока в предусмотренных прямоугольных отверстиях выводы к внешним устройствам плат расширения, а также происходит закрепление самих плат расширения. Неиспользуемые отверстия закрываются планками-заглушками. Планка расширения может быть и без платы расширения и использоваться для установки дополнительных устройств (кардридер, 2,5″ Mobile Rack, дополнительный вентилятор и т. д.) или интерфейсов вывода (с соседней платы расширения но не закрепляясь на ней, либо с материнской платы), либо не иметь выводов и служить только для закрепления плат расширения.

Один край платы расширения оснащён контактами, точно соответствующими щелевому разъёму материнской платы. Контакты обеспечивают электрическое соединение между компонентами карты и материнской платы. На другом из краёв карты расширения находится металлическая планка, выходящая на заднюю поверхность корпуса компьютера, с возможными разъёмами для подключения внешних устройств и с зажимом под винт для фиксации платы и обеспечения электрического контакта на корпус.

Плата расширения может содержать оперативную память и устройства ввода-вывода, может обмениваться данными с другими устройствами на системной шине. Некоторые платы расширения имеют дополнительное электропитание непосредственно от блока питания системного блока.

В современных персональных компьютерах компоненты, связанные с видео-, аудио- и сетевыми функциями, теперь обычно размещаются непосредственно на материнской плате. При этом, если их возможности перестанут удовлетворять владельца, можно сделать апгрейд, подключив платы расширения с более продвинутыми версиями этих компонентов.

  • Планка расширения с кардридером для CompactFlash с платой-переходником на внутренний интерфейс IDE и индикаторным светодиодом

  • SSD в виде платы расширения с массивным радиатором охлаждения и дополнительно закрепляемый планкой расширения с отверстиями для улучшения циркуляции воздуха

  • Составная планка расширения с платой-переходником PCI Express x1 — DVI-D с возможностью установки в узкопрофильные десктопные системные блоки

  • PCI Express x1 карта расширения с Wi-Fi модулем и антеннами на планке расширения

  • PCI Express 2.0 x1 карта с контроллером и двумя внешними разъёмами USB 3.0

  • PCI Express 2.0 x1 карта с контроллером и двумя внутренними разъёмами SATA III

«Ёлочка» (сверху) — переходник, а не плата расширения

К платам расширения относятся:

  • видеокарта — преобразует изображение, находящееся в памяти компьютера в видеосигнал для вывода на монитор. Современные видеокарты не ограничиваются простым выводом изображений. Они имеют графический процессор, который может производить дополнительную обработку, разгружая ЦПУ.
  • звуковая карта — производит преобразование звука из аналоговой формы в цифровую при записи, и из цифровой формы в аналоговую при воспроизведении. Главная возможность звуковой карты — воспроизведение звука, например аудио- и видеофайлов, хранящихся на компьютере. Звуковая карта содержит в себе АЦП, ЦАП и цифровой сигнальный процессор, который производит вычисления. Профессиональные звуковые платы позволяют производить сложную обработку звука, имеют собственное ПЗУ.
  • сетевая карта — позволяет ПК взаимодействовать с другими устройствами сети (в настоящее время интегрированы на материнской плате). Сетевой адаптер вместе со своим драйвером выполняет две функции: приём и передача кадра. Обычно в клиентских ПК значительная часть работы перекладывается на драйвер, что позволяет удешевить адаптер, но загружает ЦПУ. Адаптеры, предназначенные для серверов, обычно оснащены собственными процессорами, которые выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и обратно. В общем виде цепочка передачи кадров: оперативная память — адаптер — физический канал — адаптер — оперативная память.

Кроме того, в виде платы расширения может быть выполнен ТВ-тюнер, модем, плата видеозахвата, адаптер беспроводной (Wi-Fi) сети, контроллеры различных портов (COM, LPT, SATA, USB), диагностическая POST-карта.

Как правило, платой расширения не считается:

Слоты расширения на материнской плате…

Улучшение стационарного компьютера — не сон.

    Материнская плата имеет несколько основных характеристик: Форм-фактор (AT/ATX) — определяет форму, размеры материнских плат, расположение компонент на плате. Важно: форм-фактор платы определяет, в какой тип корпуса вы можете ее поставить. Корпуса соответственно бывают AT/ATX. ATX стоит дороже, но предоставляет дополнительные возможности: программное включение/выключение компьютера, более надежный разъем питания, лучшая вентиляция корпуса. Существуют платы, которые одновременно поддерживают оба форм-фактора. Разъем процессора (Slot 1/Socket 370) — процессоры класса Pentium II выпускают в двух вариантах корпуса: для Slot 1 (Celeron/Pentium II/Pentium III) и для Socket 370 (Celeron). Slot 1 представляет собой разъем на подобии разъема платы расширения. Socket 370 — разъем, внешне идентичный разъему процессоров Pentium. Процессоры для Socket 370 стоят дешевле (на 20-30%), их можно устанавливать в Slot 1 через переходник (стоимость от $8), но они хуже вентилируются и, соответственно, хуже разгоняются. Количество и тип разъемов для плат расширения (ISA/PCI/AGP). Для подключения плат расширения (видеокарт, звуковых карт, внутренних модемов и др.) необходимо иметь на плате достаточное количество разъемов расширения соответствующего типа. ISA-разъемы постепенно исчезают из поля зрения, уже сейчас на материнской плате обычно не более двух таких разъемов, а в планах Intel полностью убрать разъемы с материнской платы (как, например, в новой плате от Intel на наборе микросхем 810). PCI — «стандартный» разъем для Pentium II, для этого разъема уже выпускается большинство устройств. AGP — разъем для подключения видеокарты, разгружает шину PCI от большого объема данных, передаваемых на видеокарту, к тому же гораздо быстрее. Набор микросхем. Это одна или несколько микросхем, таймеры, системы управления, специально разработанные для «обвязки» процессора. Тип набора в основном определяет функциональные возможности платы: типы поддерживаемых процессоров, структура/объем кэша, возможные сочетания типов и объемов модулей памяти, поддержка режимов энергосбережения, возможность программной настройки параметров и т.п. На одном и том же наборе может выпускаться несколько моделей системных плат, от простейших до довольно сложных. Наличие интегрированных возможностей видео/аудио/сеть/модем/SCSI). На некоторых материнских платах интегрируют дополнительные возможности, которые обычно находятся на платах расширения. При такой интеграции повышается надежность системы (меньше

Слот расширения Википедия

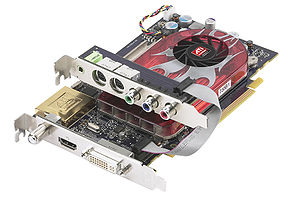

ТВ-тюнер в виде платы (карты) расширения, устанавливаемой в слот расширения PCI Express x16 с выводами занимающими 2 планки расширения (основная и дополнительная)

Карта расширения (от англ. expansion card) — вид компьютерных комплектующих: печатная плата, которую устанавливают в слот расширения материнской платы компьютерной системы с целью добавления дополнительных функций. Платы расширения, необходимые для подключения внешних устройств, могут также называться адаптерами или контроллерами этих устройств.

Слоты расширения 64-разрядной шины PCI

Слот расшире́ния — щелевой (англ. slot означает «щель») разъём, обычно в компьютере, соединённый с системной шиной и предназначенный для установки дополнительных модулей (карт расширения), расширяющих конфигурацию устройства.

Задняя стенка системного блока с местами для 8 планок расширения, 4 из которых заняты планками расширения с портами и выводами, 4 закрыты планками-заглушками

Планка расширения — металлическая пластинка на заднем торце плат расширения при помощи которой закрепляются на задней стенке системного блока в предусмотренных прямоугольных отверстиях выводы к внешним устройствам плат расширения, а также происходит закрепление самих плат расширения. Неиспользуемые отверстия закрываются планками-заглушками. Планка расширения может быть и без платы расширения и использоваться для установки дополнительных устройств (кардридер, 2,5″ Mobile Rack, дополнительный вентилятор и т. д.) или интерфейсов вывода (с соседней платы расширения но не закрепляясь на ней, либо с материнской платы), либо не иметь выводов и служить только для закрепления плат расширения.

Один край платы расширения оснащён контактами, точно соответствующими щелевому разъёму материнской платы. Контакты обеспечивают электрическое соединение между компонентами карты и материнской платы. На другом из краёв карты расширения находится металлическая планка, выходящая на заднюю поверхность корпуса компьютера, с возможными разъёмами для подключения внешних устройств и с зажимом под винт для фиксации платы и обеспечения электрического контакта на корпус.

Плата расширения может содержать оперативную память и устройства ввода-вывода, может обмениваться данными с другими устройствами на системной шине. Некоторые платы расширения имеют дополнительное электропитание непосредственно от блока питания системного блока.

В современных персональных компьютерах компоненты, связанные с видео-, аудио- и сетевыми функциями, теперь обычно размещаются непосредственно на материнской плате. При этом, если их возможности перестанут удовлетворять владельца, можно сделать апгрейд, подключив платы расширения с более продвинутыми версиями этих компонентов.

  • Планка расширения с кардридером для CompactFlash с платой-переходником на внутренний интерфейс IDE и индикаторным светодиодом

  • SSD в виде платы расширения с массивным радиатором охлаждения и дополнительно закрепляемый планкой расширения с отверстиями для улучшения циркуляции возд

Слоты расширения Википедия

ТВ-тюнер в виде платы (карты) расширения, устанавливаемой в слот расширения PCI Express x16 с выводами занимающими 2 планки расширения (основная и дополнительная)

Карта расширения (от англ. expansion card) — вид компьютерных комплектующих: печатная плата, которую устанавливают в слот расширения материнской платы компьютерной системы с целью добавления дополнительных функций. Платы расширения, необходимые для подключения внешних устройств, могут также называться адаптерами или контроллерами этих устройств.

Слоты расширения 64-разрядной шины PCI

Слот расшире́ния — щелевой (англ. slot означает «щель») разъём, обычно в компьютере, соединённый с системной шиной и предназначенный для установки дополнительных модулей (карт расширения), расширяющих конфигурацию устройства.

Задняя стенка системного блока с местами для 8 планок расширения, 4 из которых заняты планками расширения с портами и выводами, 4 закрыты планками-заглушками

Планка расширения — металлическая пластинка на заднем торце плат расширения при помощи которой закрепляются на задней стенке системного блока в предусмотренных прямоугольных отверстиях выводы к внешним устройствам плат расширения, а также происходит закрепление самих плат расширения. Неиспользуемые отверстия закрываются планками-заглушками. Планка расширения может быть и без платы расширения и использоваться для установки дополнительных устройств (кардридер, 2,5″ Mobile Rack, дополнительный вентилятор и т. д.) или интерфейсов вывода (с соседней платы расширения но не закрепляясь на ней, либо с материнской платы), либо не иметь выводов и служить только для закрепления плат расширения.

Один край платы расширения оснащён контактами, точно соответствующими щелевому разъёму материнской платы. Контакты обеспечивают электрическое соединение между компонентами карты и материнской платы. На другом из краёв карты расширения находится металлическая планка, выходящая на заднюю поверхность корпуса компьютера, с возможными разъёмами для подключения внешних устройств и с зажимом под винт для фиксации платы и обеспечения электрического контакта на корпус.

Плата расширения может содержать оперативную память и устройства ввода-вывода, может обмениваться данными с другими устройствами на системной шине. Некоторые платы расширения имеют дополнительное электропитание непосредственно от блока питания системного блока.

В современных персональных компьютерах компоненты, связанные с видео-, аудио- и сетевыми функциями, теперь обычно размещаются непосредственно на материнской плате. При этом, если их возможности перестанут удовлетворять владельца, можно сделать апгрейд, подключив платы расширения с более продвинутыми версиями этих компонентов.

  • Планка расширения с кардридером для CompactFlash с платой-переходником на внутренний интерфейс IDE и индикаторным светодиодом

  • SSD в виде платы расширения с массивным радиатором охлаждения и дополнительно закрепляемый планкой расширения с отверстиями для улучшения циркуляции во

Что такое слот расширения M.2 и как его использовать

Что такое слот расширения M.2 и как его использовать

Существует новый открытый формат, охватывающий мир высокопроизводительных ПК. Формат M.2 предназначен для производителей, чтобы установить различные устройства в крошечном пространстве и снизить потребление энергии. Но на самом деле для перехода на диск или аксессуар M.2 требуется немного предусмотрительности.

Откуда взялся формат M.2

Ранее известный как форм-фактор следующего поколения (NGFF), формат M.2 технически заменяет стандарт mSATA, который был популярен среди производителей сверхкомпактных ноутбуков и других небольших гаджетов. Это может показаться удивительным, поскольку большинство дисков M.2, продаваемых в розницу, предназначены для использования в полноразмерных настольных компьютерах, но M.2 эффективно заменил жесткие диски mSATA и твердотельные накопители в компактных ноутбуках, таких как Apple MacBook или Dell XPS 13. Они просто запечатаны внутри тела и не могут быть обновлены большинством пользователей.

Что он может делать

M.2 — это больше, чем просто эволюционный форм-фактор. Потенциально он может полностью заменить устаревший формат Serial ATA. M.2 — это слот, который может взаимодействовать с SATA 3.0 (кабель, который, возможно, сейчас подключен к накопителю вашего настольного ПК), PCI Express 3.0 (интерфейс по умолчанию для графических карт и других основных устройств расширения) и даже USB 3.0.

Это означает, что — возможно, — любое хранилище или дисковод, расширение графического процессора или порта, или гаджет с низким энергопотреблением, использующий соединение USB, все они могут быть одновременно установлены на карту, подключенную к гнезду M.2. В реальности все немного сложнее — например, один слот M.2 имеет только четыре линии PCI Express, что составляет четверть от общего количества, которое обычно требуется для видеокарт, но гибкость этого крошечного слота впечатляет.

При использовании шины PCI вместо шины SATA устройства M.2 могут передавать данные в любом месте от 50% до примерно 650% быстрее, чем стандартный SATA, в зависимости от возможностей материнской платы и самой карты M.2. Если у Вас есть возможность использовать твердотельный накопитель M.2 на материнской плате, поддерживающей PCI 3 поколения, он может быть значительно быстрее, чем обычный диск SATA.

Какие устройства используют слот M.2

На данный момент M.2 в основном используется в качестве интерфейса для сверхбыстрых твердотельных накопителей как на ноутбуках, так и на настольных ПК. Если Вы зайдете в магазин компьютерного оборудования и попросите диск M.2 — они почти наверняка покажут Вам SSD с разъемом M.2.

Некоторые модели ноутбуков также используют порт M.2 в качестве средства беспроводного соединения, устанавливая крошечные карты с низким энергопотреблением, которые объединяют радиомодули Wi-Fi и Bluetooth. Это менее распространено для настольных компьютеров, где предпочтение отдается простоте USB-ключа или карты PCIe 1x.

Наконец, некоторые компании начинают расширять использование слота в категориях, которые не подходят для хранения или расширения. Хотя никто еще не производил видеокарту M.2, Intel продает свою повышающую скорость кэш-память «Optane» в формате M.2.

Есть ли на моем компьютере слот M.2

Если Ваш компьютер был изготовлен или собран за последние несколько лет, он, вероятно, имеет слот M.2. К сожалению, гибкость формата означает, что на самом деле использовать его не так просто, как просто подключить карту.

Карты M.2 поставляются с двумя основными переменными совместимости: длина и ключ. Первое довольно очевидно — на Вашем компьютере должно быть достаточно физического пространства для поддержки длины карты, которую Вы хотите использовать. Вторая переменная — просто означает, что разъем карты должен соответствовать гнезду, в которое Вы будете его вставлять.

Длина М.2

Для настольных компьютеров длина обычно не является проблемой. Даже крошечная материнская плата Mini-ITX может вместить максимально длинную плату M.2, длина которой составляет 110 миллиметров. Некоторые карты имеют длину до 30 мм. Как правило, Вы хотите, чтобы плата соответствовала размеру, предназначенному для использования производителем Вашей материнской платы, поскольку углубление на конце печатной платы позволяет использовать небольшой винт, чтобы надежно удерживать ее на месте.

Все приводы M.2 используют одинаковую ширину, определяемую соединением. «Размер» выражается в следующем формате; проверьте совместимость с Вашим ноутбуком или материнской платой при выборе:

  • M.2 2230: ширина 22 мм и длина 30 мм.
  • M.2 2242: ширина 22 мм и длина 42 мм.
  • M.2 2260: ширина 22 мм и длина 60 мм.
  • M.2 2280: ширина 22 мм и длина 80 мм.
  • M.2 2210: ширина 22 мм и длина 110 мм.

Некоторые материнские платы являются гибкими, предлагая монтажные отверстия для удерживающего винта через некоторые или все эти интервалы.

Ключ M.2

Что такое слот расширения M.2 и как его использовать

Хотя стандарт M.2 использует один и тот же слот шириной 22 миллиметра для всех карт, это не обязательно тот же самый слот. Так как M.2 разработан для использования с очень многими различными типами устройств, он имеет несколько похожих портов.

  • B Key: используется зазор с правой стороны карты (слева от хост-контроллера), с шестью контактами справа от зазора. Эта конфигурация поддерживает соединения шины PCIe x2.
  • M Key: используется зазор с левой стороны карты (с правой стороны хост-контроллера), с пятью выводами слева от зазора. Эта конфигурация поддерживает соединения шины PCIe x4 для удвоения пропускной способности.
  • B+M Key: использует оба из указанных выше промежутков, с пятью выводами на левой стороне карты и шестью на правой. Из-за физической конструкции карты B+M Key ограничены скоростями PCIe x2.

Карты M.2 с интерфейсом B Key могут устанавливаться только в хост-слот B Key, а также для M Key. Но карты с ключом B + M могут уместиться в слот хоста B или M, поскольку у них есть промежутки для обоих.

Проверьте спецификации Вашего ноутбука или материнской платы, чтобы узнать, какая из них поддерживается. Мы рекомендуем просматривать документацию вместо того, чтобы смотреть глазами на слот, поскольку два ключевых стандарта можно легко спутать.

Что нужно для установки карты M.2

Немного. Большинство карт M.2 являются твердотельными накопителями и автоматически распознаются Вашей операционной системой на основе драйверов AHCI. В Windows 10 большинство карт Wi-Fi и Bluetooth также распознаются автоматически, общие драйверы активируются немедленно, а определенные драйверы загружаются позже. Однако Вам может потребоваться включить слот M.2 с помощью настроек в BIOS или UEFI Вашего компьютера. Вам также понадобится отвертка, чтобы вставить крепежный винт.

Могу ли я добавить карту M.2, если на моем компьютере нет слота?

Для ноутбуков ответ — нет, дизайн современных ноутбуков настолько компактен, что нет места для какого-либо незапланированного расширения. Если Вы используете ПК, Вам повезло. В продаже имеется множество адаптеров, которые уже используют слот PCIe x4 на материнской плате. Однако, если Ваша материнская плата не может загружаться с PCIe, Вы не сможете установить этот диск M.2 в качестве загрузочного, а это означает, что Вы не выиграете от большой скорости. Так что имейте это в виду — если Вам нужны все преимущества диска M.2, Вам, вероятно, понадобится материнская плата, которая его поддерживает.

Слоты расширения: AGP и PCI Express | Все о видеокартах | Железо

При смене одной только видеокарты обязательно нужно учитывать, что новые модели могут просто не подходить к вашей материнской плате, так как существует не просто несколько разных типов слотов расширения, но несколько их версий (применительно к AGP, и в скором времени — к PCI Express). Если вы не уверены в своих знаниях по этой теме, внимательно ознакомьтесь с разделом.

Как мы уже отметили выше, видеокарта вставляется в специальный разъем расширения на системной плате компьютера, через этот слот видеочип обменивается информацией с центральным процессором системы. На системных платах чаще всего есть слоты расширения одного-двух (реже трёх) разных типов, отличающихся пропускной способностью, параметрами электропитания и другими характеристиками, и не все из них подходят для установки видеокарт. Очень важно знать имеющиеся в системе разъемы и покупать только ту видеокарту, которая им соответствует. Разные разъемы расширения несовместимы физически и логически, и видеокарта, предназначенная для одного типа, в другой не вставится и работать не будет.

Мы не будем касаться ISA и VESA Local Bus слотов расширения и соответствующих им видеокарт, так как они безнадежно устарели, и не каждый специалист ныне знает о них что-то большее, чем их названия и то, что они когда-то существовали. Обойдем вниманием и слоты PCI, так как игровых видеокарт для них давно уж нет.

Современные графические процессоры используют один из двух типов интерфейса: AGP или PCI Express. Эти интерфейсы отличаются друг от друга в основном пропускной способностью, предоставляемыми возможностями для питания видеокарты, а также другими менее важными характеристиками. Теоретически, чем выше пропускная способность интерфейса, тем лучше. Но практически, разница в пропускной способности даже в несколько раз не слишком сильно влияет на производительность, и пропускная способность интерфейса крайне редко является узким местом, ограничивающим производительность.

Лишь очень малая часть современных системных плат не имеет слотов AGP или PCI Express, единственной возможностью расширения для них является интерфейс PCI, видеокарты для которого весьма редки и попросту не подходят для домашнего компьютера. Рассмотрим два современных интерфейса подробнее, именно эти слоты вам нужно искать на своих системных платах. Смотрите фотографии и сравнивайте.

AGP

AGP (Accelerated Graphics Port или Advanced Graphics Port) — это высокоскоростной интерфейс, основанный на спецификации PCI, но созданный специально для соединения видеокарт и системных плат. Шина AGP лучше подходит для видеоадаптеров по сравнению с PCI (не Express!) потому, что она предоставляет прямую связь между центральным процессором и видеочипом, а также некоторые другие возможности, увеличивающие производительность в некоторых случаях, например, GART — возможность чтения текстур напрямую из оперативной памяти, без их копирования в видеопамять; более высокую тактовую частоту, упрощенные протоколы передачи данных и др.

В отличие от универсальной шины PCI, AGP используется только для видеокарт. Интерфейс имеет несколько версий, последняя из них — AGP 8x с пропускной способностью 2.1 Гб/с, что в 8 раз больше начального стандарта AGP с параметрами 32-бит и 66 МГц. Новых системных плат с AGP уже не выпускают, они окончательно уступили рынок решениям с интерфейсом PCI Express, но AGP до сих пор имеет широкое распространение и дает достаточную пропускную способность даже для новых видеочипов.

Спецификации AGP появились в 1997 году, тогда Intel выпустил первую версию описания, включающую две скорости: 1x и 2x. Во второй версии (2.0) появился AGP 4x, а в 3.0 — 8x. Рассмотрим все варианты подробнее:
AGP 1x — это 32-битный канал, работающий на частоте 66 МГц, с пропускной способностью 266 Мбайт/с, что в два раза выше полосы PCI (133 Мбайт/с, 33 МГц и 32-бит).
AGP 2x — 32-битный канал, работающий с удвоенной пропускной способностью 533 Мбайт/с на той же частоте 66 МГц за счет передачи данных по двум фронтам, аналогично DDR памяти (только для направления «к видеокарте»).
AGP 4x — такой же 32-битный канал, работающий на 66 МГц, но в результате дальнейших ухищрений была достигнута учетверенная «эффективная» частота 266 МГц, с максимальной пропускной способностью более 1 ГБ/с.
AGP 8x — дополнительные изменения в этой модификации позволили получить пропускную способность уже до 2.1 ГБ/с.

Видеокарты с интерфейсом AGP и соответствующие слоты на системных платах совместимы в определенных пределах. Видеокарты, рассчитанные на 1.5 В, не работают в 3.3 В слотах, и наоборот. Но существуют универсальные разъемы, которые поддерживают оба типа плат. Некоторые новые видеокарты из последних AGP серий, такие как NVIDIA GeForce 6 серии и ATI X800, имеют специальные ключи, не позволяющие установить их в старые системные платы без поддержки 1.5 В, а последние AGP карты с поддержкой 3.3 В — это NVIDIA GeForce FX 5×00 и часть из ATI RADEON 9×00, кроме основанных на R360.

При апгрейде старой AGP системы обязательно нужно учитывать возможную несовместимость разных версий слотов AGP. Бывает, что никаких проблем не возникает, но перед модернизацией видеосистемы стоит ознакомиться со статьей:

Краткая выжимка из этой статьи: новые видеокарты в старые системные платы можно пробовать вставлять без особого риска, в крайнем случае, система просто не заработает, в отличие от попытки установки старых видеокарт на новую материнскую плату, что может иметь печальные последствия. Для установки новых видеоплат на устаревшую системную, имеющую разъема AGP 1.0, нужно, чтобы новая видеокарта имела универсальный разъем AGP 1.0/2.0:




Но если новая видеокарта имеет разъем AGP 2.0, то заставить ее работать на старой системе не получится.

AGP 3.0 видеокарты имеют такой же разъем, как показан выше, и их можно устанавливать на материнские платы со слотом AGP 2.0. Существуют и видеокарты AGP 3.0 с универсальным разъемом, которые можно устанавливать в том числе и на системную плату с портом AGP 1.0.



Несмотря на то, что версии AGP действительно сильно отличаются друг от друга по теоретическим показателям, таким, как пропускная способность, более старый и медленный интерфейс тормозить работу видеокарты будет не сильно, разница в производительности в играх при режимах AGP 4x и AGP 8x составляет лишь несколько процентов, а то и еще меньше:

NVIDIA GeForce4 Ti 4200 with AGP8x (NV28) и GeForce4 MX 440 with AGP8x (NV18)

Посмотрите — теоретическая разница в пропускной способности отличается в два раза, но практические результаты тестов показывают отсутствие значительного преимущества AGP 8x решений по сравнению с AGP 4x вариантами.

Нужно отметить, что в переходный период смены слотов AGP на PCI Express выходили системные платы с гибридными решениями, предоставляющими так называемые слоты AGP Express. Эти слоты зачастую размещались совместно с PCI Express x16 слотом, но они не являются полноценными AGP слотами и работают на скорости обычных PCI слотов, что дает очень низкую скорость, позволяющую разве что переждать время перехода на полноценное PCI Express решение.




Про подобный продукт можно прочитать в статье:
Тестирование AGP-Express в исполнении ECS



Вообще же, видеокарты, рассчитанные на морально и физически устаревший слот AGP, в наших статьях не рассматриваются, поэтому мы ограничимся лишь написанным выше текстом и ссылкой на последние тесты AGP видеокарт на iXBT.com.

Последние из Могикан на базе AGP: GeForce 7800 GS, RADEON X1600 PRO, X1300

PCI Express

PCI Express (PCIe или PCI-E, не путать с PCI-X), ранее известная как Arapaho или 3GIO, отличается от PCI и AGP тем, что это последовательный, а не параллельный интерфейс, что позволило уменьшить число контактов и увеличить пропускную способность. PCIe — это лишь один из примеров перехода от параллельных шин к последовательным, вот другие примеры этого движения: HyperTransport, Serial ATA, USB и FireWire. Важное преимущество PCI Express в том, что он позволяет складывать несколько одиночных линий в один канал для увеличения пропускной способности. Многоканальность последовательного дизайна увеличивает гибкость, медленным устройствам можно выделять меньшее количество линий с малым числом контактов, а быстрым — большее.



Интерфейс PCIe пропускает данные на скорости 250 Мбайт/с на одну линию, что почти вдвое превышает возможности обычных слотов PCI. Максимально поддерживаемое слотами PCI Express количество линий — 32, что дает пропускную способность 8 ГБ/с. А PCIe слот с восемью рабочими линиями примерно сопоставим по этому параметру с быстрейшей из версий AGP —. Что еще больше впечатляет при учете возможности одновременной передачи в обоих направлениях на высокой скорости. Наиболее распространенные слоты PCI Express x1 дают пропускную способность одной линии (250 Мбайт/с) в каждом направлении, а PCI Express x16, который применяется для видеокарт, и в котором сочетается 16 линий, обеспечивает пропускную способность до 4 ГБ/с в каждом направлении.

Несмотря на то, что соединение между двумя PCIe устройствами иногда собирается из нескольких линий, все устройства поддерживают одиночную линию, как минимум, но опционально могут работать с большим их количеством. Физически, карты расширения PCIe входят и работают нормально в любых слотах с равным или большим количеством линий, так, PCI Express x1 карта будет спокойно работать в x4 и x16 разъемах. Также, слот физически большего размера может работать с логически меньшим количеством линий (например, на вид обычный x16 разъем, но разведены лишь 8 линий). В любом из приведенных вариантов, PCIe сам выберет максимально возможный режим, и будет нормально работать.

Чаще всего для видеоадаптеров используются разъемы x16, но есть платы и с x1 разъемами. А большая часть системных плат с двумя слотами PCI Express x16, работает в режиме x8 для создания SLI и CrossFire систем. Физически другие варианты слотов, такие как x4, для видеокарт не используются. Напоминаю, что всё это относится только к физическому уровню, попадаются и системные платы с физическими PCI-E x16 разъемами, но в реальности с разведенными 8, 4 или даже 1 каналами. И любые видеокарты, рассчитанные на 16 каналов, работать в таких слотах будут, но с меньшей производительностью. Кстати, на фотографии выше показаны слоты x16, x4 и x1, а для сравнения оставлен и PCI (снизу).

Хотя разница в играх получается не такой уж и большой. Вот, например, обзор двух системных плат на нашем сайте, в котором исследуется разница в скорости трехмерных игр на двух системных платах, пара тестовых видеокарт в которых работает в режимах 8 каналов и 1 канала соответственно:
http://www.ixbt.com/mainboard/foxconn/foxconn-mcp61vm2ma-rs2h-mcp61sm2ma-ers2h.shtml

Интересующее нас сравнение — в конце статьи, обратите внимание на две последние таблицы. Как видите, разница при средних настройках весьма небольшая, но в тяжелых режимах начинает увеличиваться, причем, большая разница отмечена в случае менее мощной видеоплаты. Примите это к сведению.

PCI Express отличается не только пропускной способностью, но и новыми возможностями по энергопотреблению. Эта необходимость возникла потому, что по слоту AGP 8x (версия 3.0) можно передать не более 40 с небольшим ватт суммарно, чего уже не хватало видеокартам последних поколений, рассчитанных для AGP, на которых устанавливали по одному или двух стандартным четырехконтактным разъемам питания (NVIDIA GeForce 6800 Ultra). По разъему PCI Express можно передавать до 75 Вт, а дополнительные 75 Вт получают по стандартному шестиконтактному разъему питания (см. последний раздел этой части). В последнее время появились видеокарты с двумя такими разъемами, что в сумме дает до 225 Вт.

PCI Express 2.0

Не так давно, группой PCI-SIG, которая занимается разработкой соответствующих стандартов, были представлены основные спецификации PCI Express 2.0. Вторая версия PCIe вдвое увеличивает стандартную пропускную способность, с 2.5 Гб/с до 5 Гб/с, так что разъем x16 позволяет передавать данные на скорости до 8 ГБ/с в каждом направлении. При этом PCIe 2.0 совместим с PCIe 1.1, старые карты расширения будут нормально работать в новых системных платах, появление которых ожидается уже в 2007 году.

Спецификация PCIe 2.0 поддерживает как 2.5 Гб/с, так и 5 Гб/с скорости передачи, это сделано для обеспечения обратной совместимости с существующими PCIe 1.0 и 1.1 решениями. Обратная совместимость PCI Express 2.0 позволяет использовать прошлые решения с 2.5 Гб/с в 5.0 Гб/с слотах, которые просто будут работать на меньшей скорости. А устройство, разработанное по спецификациям версии 2.0, может поддерживать 2.5 Гб/с и/или 5 Гб/с скорости.

Основное нововведение в PCI Express 2.0 — это удвоенная до 5 Гб/с скорость, но это не единственное изменение, есть и другие нововведения для увеличения гибкости, новые механизмы для программного управления скоростью соединений и т.п. Нас больше всего интересуют изменения, связанные с электропитанием устройств, так как требования видеокарт к питанию неуклонно растут. В PCI-SIG разработали новую спецификацию для обеспечения увеличивающегося энергопотребления графических карт, она расширяет текущие возможности энергоснабжения до 225/300 Вт на видеокарту. Для поддержки этой спецификации используется новый 2×4-штырьковый разъем питания, предназначенный для обеспечения питанием будущие модели видеокарт.

PCI Express External

И уже в этом году, группа PCI-SIG, занимающаяся официальной стандартизацией решений PCI Express, объявила о принятии спецификации PCI Express External Cabling 1.0, описывающих стандарт передачи данных по внешнему интерфейсу PCI Express 1.1. Эта версия позволяет передавать данные со скоростью 2.5 Гб/с, а следующая должна увеличить пропускную способность до 5 Гб/с. В рамках стандарта представлены четыре внешних разъема: PCI Express x1, x4, x8 и x16. Старшие разъемы оснащены специальным язычком, облегчающим подключение.




Внешний вариант интерфейса PCI Express может использоваться не только для подключения внешних видеокарт, но и для внешних накопителей и других плат расширения. Максимальная рекомендованная длина кабеля при этом равна 10 метров, но её можно увеличить при помощи соединения кабелей через повторитель.

Чем это может быть полезно для видеокарт? Например, это точно может облегчить жизнь любителей ноутбуков, при работе от батарей будет использоваться маломощное встроенное видеоядро, а при подключении к настольному монитору — мощная внешняя видеокарта. Значительно облегчится апгрейд подобных видеокарт, не нужно будет вскрывать корпус ПК. Производители смогут делать совершенно новые системы охлаждения, не ограниченные особенностями карт расширения, да и с питанием должно быть меньше проблем — скорее всего, будут использоваться внешние блоки питания, рассчитанные специально на определенную видеокарту, их можно в один внешний корпус с видеокартой встроить, используя одну систему охлаждения. Должна облегчиться сборка систем на нескольких видеокартах (SLI/CrossFire). В общем, с учетом постоянного роста популярности мобильных решений, такие внешние PCI Express должны завоевать определенную популярность.

В статье мы не трогаем устаревшие интерфейсы, их характеристики действительно сильно влияли на производительность даже в старые времена. Затем производители перешли на производство видеокарт, рассчитанных на интерфейс AGP (Accelerated Graphics Port), но его первой спецификации оказалось недостаточно, AGP 1.0 в некоторых случаях мог ограничивать производительность. Поэтому в дальнейшем стандарт модифицировали, версии 2.0 (AGP 4x) и 3.0 (AGP 8x) уже достигли высоких значений пропускной способности, выше которых скорость просто не росла.

Абсолютное большинство современных видеоплат рассчитано на интерфейс PCI Express, поэтому при выборе видеокарты мы предлагаем серьезно рассматривать только его, все данные о AGP приведены для справки. Хотя производители видеокарт по своей инициативе делают карты среднего уровня для интерфейса AGP (ATI RADEON X1950 PRO, NVIDIA GeForce 7800 GS и 7600 GT) до сих пор, но все они используют специальный мост для трансляции вызовов PCI Express в AGP, а новых видеочипов с поддержкой AGP давно не существует.

Итак, новые платы используют интерфейс PCI Express x16, объединяющий скорость 16 линий PCI Express, что дает пропускную способность до 4 ГБ/с в каждом направлении, это примерно в два раза больше, по сравнению с той же характеристикой AGP 8x. Важное отличие состоит в том, что PCI Express работает с такой скоростью в каждом из направлений, поэтому в некоторых случаях PCI Express может дать преимущества по сравнению с AGP. Но чаще всего пропускной способности стандарта AGP 8x достаточно, и разницы с соответствующими картами для PCI Express просто нет, разные версии видеокарт работают примерно с одной скоростью, что на AGP, что на PCI Express. Например, RADEON 9600 XT и RADEON X600 XT, для AGP и PCI Express, соответственно.

Другое дело, что будущего у AGP давно нет, и этот интерфейс следует рассматривать только с точки зрения апгрейда, все новые системные платы поддерживают только PCI Express, наиболее производительные видеокарты с интерфейсом AGP не выпускаются, а те, что есть, труднее найти в продаже. Если речь о покупке новой платы или одновременной смене системной и видеоплаты, то просто необходимо покупать карты с интерфейсом PCI Express, он будет наиболее распространен еще несколько лет, а его следующая версия будет совместима с нынешней.
