что это, настройка на роутере простыми словами, включение и отключение

Антон Богданов

Инженер-проектировщик сетей связи

DHCP-сервер – до недавнего времени этот термин использовался только среди профессионалов в области информационных систем. Но с появлением интернет-маршрутизаторов практически в каждой квартире разобраться с тем, как работает DHCP, будет нелишним и для простых людей, не связанных с телекоммуникационными сетями.

Что такое DHCP

Дословно эта аббревиатура (protocol DHCP) означает Dynamic Host Configuration Protocol, что в переводе на русский язык означает “протокол динамической настройки узла”. Благодаря этой технологии не требуется прописывать на каждом клиенте сетевые параметры, такие как:

  • IP-адрес;
  • Маска подсети;
  • Основной шлюз;
  • Адрес DNS-сервера.

В рамках этой статьи определим термины:

  • Клиент (Client) – устройство, с которого происходит выход в интернет;
  • Сервер (Server) – устройство, предоставляющее возможность выхода в интернет для клиента.

Простыми словами, DHCP выполняет всю работу по подбору сетевых настроек автоматически, без необходимости присваивать вручную каждому устройству свой IP-адрес. Это очень упрощает работу системного администратора в случае расширения сети.

Виды

Для выхода в интернет используется протокол IPv4. Для своей работы он применяет IP-адреса. IP у каждого компьютера в рамках одной сети должен быть уникальный.

Определение адресов может быть двух типов:

  • Статическое (распределение вручную) – IP каждому клиенту присваивается вручную администратором сети;
  • Динамическое (DHCP) – IP присваиваются автоматически исходя из заданных условий.

Принцип действия

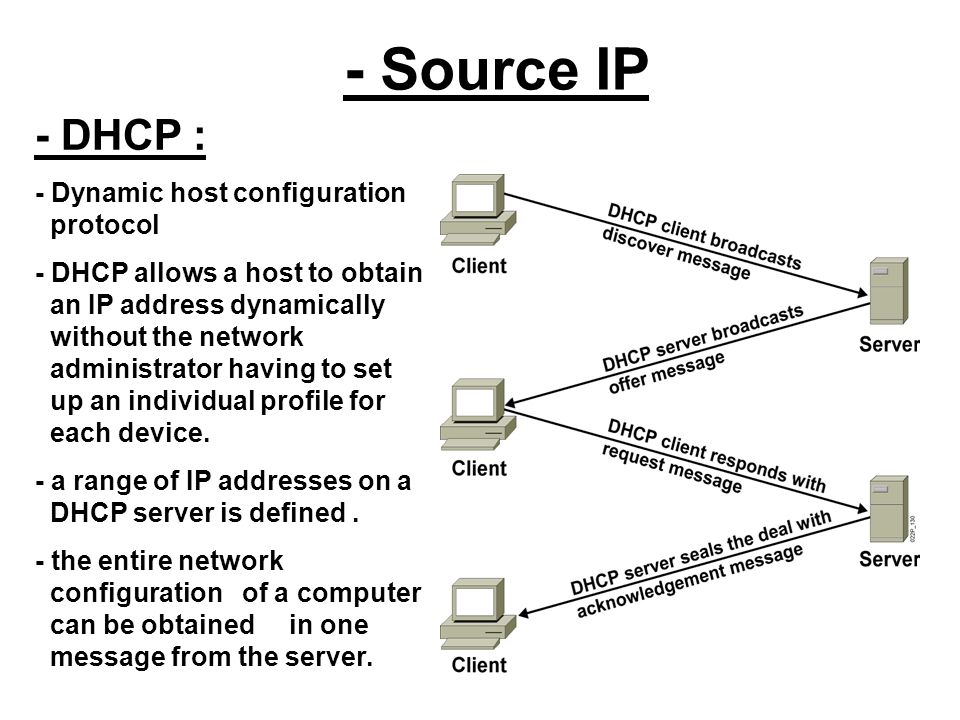

Если то для чего нужен DHCP, понять довольно просто, то с принципом его работы нужно немного разобраться. Присвоение IP посредством DHCP выполняется в 4 действия:

  • Discover (Поиск сервера). Клиент, которому нужно получить сетевой адрес, отправляет сообщение на все компьютеры в сети с запросом на присвоение ему IP. Для своей временной идентификации клиенту присваивается адрес 0.0.0.0;
  • Offer (Предложение сервера). Сервер получает запрос от клиента, анализирует его и, исходя из своих настроек, подбирает конфигурацию и отправляет её клиенту;
  • Request (Запрос). Получив предлагаемые настройки, клиент отправляет на адрес ответившего ему сервера запрос о предоставлении ему этих настроек;
  • Acknowledge (Подтверждение). Сервер получает запрос на уже конкретные настройки, предложенные ранее, создаёт привязку для клиента и отправляет ему их.

Присвоенные настройки выдаются не навсегда, а на какое-то время. Когда срок аренды (lease time) адреса подходит к концу, клиент отправляет на сервер запрос для обновления аренды этого же адреса. Сервер получает запрос, и если никаких причин для отказа нет, обновляет аренду.

Весь этот обмен пакетами происходит в пределах одной подсети, если клиент и сервер находятся в разных подсетях, то нужно использовать DHCP Relay для связи между ними.

IP адресация

Для работы по сети любому устройству требуется IP-адрес. В протоколе IPv4 это числовой идентификатор, состоящий из 4 разрядов, каждый из которых отделяется точкой, без него устройство не может быть определено в сетевой инфраструктуре. Зачастую маршрутизатор имеет IP-адрес 192.168.1.1, а подключённое к нему устройство, например, 192.168.1.2.

Клиенту должна быть присвоена определённая маска подсети, например, 255.255.255.0. Она позволяет определить к какой сети относится данный клиент.

Для связи между интернетом и сетью в любой сети должен быть определён IP-адрес основного шлюза. В роли шлюза выступает маршрутизатор, который предоставляет доступ в сеть всем устройствам в своей сети.

Проблемы с интернетом и сетью

При использовании DHCP могут возникать некоторые проблемы с доступом в интернет:

  • Дублирование IP. Когда в пределах одной сети у двух и более устройств прописан один и тот же адрес, то возникнет ошибка “Address Already in Use”, что означает, что данный адрес уже используется. В этом случае нужно проверить настройки IP на всех компьютерах и изменить совпадающие. Это может быть из-за того, что на роутере установлена раздача адресов по DHCP или присвоены статические адреса некоторым устройствам, и из-за того, что неправильно задан диапазон IP, раздаваемых динамически, DHCP сервер пытается присвоить уже используемый адрес. Для решения этой проблемы можно посмотреть список клиентов DHCP и передвинуть диапазон динамических адресов далее;
  • Исчерпание IP. Это означает, что пул адресов, доступных для динамической раздачи, исчерпан и его нужно расширить, чтобы новые устройства могли получать адреса.
  • Неправильная настройка DHCP и клиента. В случае, если изменить на самом клиенте присвоенные ему автоматические настройки, то доступа в сеть не будет. Присваивать адреса клиентам нужно на роутере, и уже после и на клиенте.

Включение в Windows

В случае подключения компьютера напрямую к кабелю от интернет-провайдера, как правило, умения работать с DHCP не требуется. Поскольку в большинстве случаев подключение физических лиц происходит через протокол PPPoE, в котором пользователю нужно лишь создать подключение к сети и ввести там свой логин и пароль. В этом случае компьютеру будет присвоен динамический IP, который через время изменится на другой. И в этот момент пользователь не догадывается, что служба DHCP уже вовсю работает на его компьютере, и позволяет провайдеру предоставить ему любой IP.

Для настройки DHCP сервера в операционной системе Windows нужно зайти в “Центр управления сетями и общим доступом” и выбрать пункт “Изменение параметров адаптера”. В открывшемся окне нужно найти сетевую карту и в контекстном меню выбрать пункт “Свойства”, в новом окне найти пункт “IP версии 4” и нажать на кнопку “Свойства”. В открывшемся окне можно увидеть, что активны настройки получения адреса автоматически.

В случае, если провайдер предоставил вам статический IP, то это означает что для доступа в интернет устройство должно иметь строго тот адрес, который выдал провайдер, для этого в этом же окне нужно указать параметры, выданные провайдером. Проведя соответствующие настройки, вы отключите DHCP на своём компьютере и ему никто не сможет присвоить другой адрес, отличный от того, который был установлен.

Настройка на роутерах

Всё это относилось к настройкам внешнего IP, но что делать, если у пользователя стоит задача обеспечить доступом в интернет несколько устройств? В этом случае нужно использовать маршрутизатор, для настройки которого пригодится умение работать с DHCP.

В зависимости от того, какой тип подключения используется, с выделенным или динамическим IP, так же как и в случае с настройкой подключения в операционной системе, роутер получит либо динамический (DHCP), либо статический IP.

Но это ещё не всё, ведь для каждого устройства, подключённого к сети, требуется собственный адрес, уникальный только в рамках данной сети, чтобы роутер мог “понимать”, как ему общаться с тем или иным устройством. Внешний адрес, уникальный в глобальной сети, у всех устройств будет точно такой же, как и у маршрутизатора, а вот с внутренними нужно будет разобраться непосредственно пользователю.

Сам роутер имеет статический внутренний IP, обычно это 192.168.1.1 или 192.168.0.1. На всех роутерах DHCP сервер активирован по умолчанию. Это сделано для того, чтобы можно было подключиться к маршрутизатору с любого устройства, роутер сам определит, какой ему присвоить адрес и даст доступ во внутреннюю сеть. Такой способ подключения клиентов очень удобен, ведь в этом случае не нужно проводить предварительную настройку каждого устройства и присваивать каждому уникальный внутренний адрес. Все новые устройства без проблем получат адреса и доступ в сеть.

Однако это может быть неудобно, если нужно управлять этими устройствами, в этом случае лучше будет отключить динамическое распределение адресов и присвоить каждому устройству свой IP. Принцип настройки DHCP-сервера на роутере разных моделей одинаков, но достигается разными путями.

Итак, всё же как включить DHCP на роутере? Если вкратце, то нужно сначала активировать работу сервера, настроить пул (диапазон адресов, которые выдаются роутером автоматически) задав начальный и конечный IP и время его аренды.

Asus

Настройка роутера этой фирмы происходит следующим образом. В левом краю web-панели есть пункт “Локальная сеть”, нажав на него, нужно выбрать вкладку DHCP-сервер. На открывшейся странице нужно отметить пункт “Да” в графе “Включить DHCP-сервер”.

Здесь можно настроить пул выдаваемых автоматически адресов и время аренды.

D-Link

Настраивать роутеры D-Link чуть сложнее, поскольку у них сильно разнятся варианты исполнения интерфейса. Но обычно пункт настройки DHCP вынесен непосредственно в основное меню на главной странице.

Здесь всё те же настройки, только выглядят несколько иначе.

TP-LINK

Параметры DHCP на устройствах TP-LINK доступны практически с главной страницы интерфейса.

В левом краю есть стэк “DHCP”. Развернув его, можно увидеть ещё три пункта, в которых можно настроить, посмотреть список клиентов и зарезервировать адреса для определённых клиентов. Для настройки нужно выбрать пункт “Настройка DHCP”. Далее нужно активировать сервер и произвести его настройку, задав интервал и время аренды.

Zyxel keenetic

Для настройки роутеров Zyxel нужно зайти в панель Администратора, затем в настройки домашней сети.

Там выбрать вкладку “Параметры IP” и поставить галочку “Включён” в пункте “Сервер DHCP”.

Netis

Настройки роутеров Netis несколько более скудные, здесь можно включить и отключить DHCP на маршрутизаторе и задать диапазон выдаваемых IP.

Попасть в эти настройки можно из стэка “Сеть”, пункт “LAN”.

Upvel

В левом стеке есть пункт “Основные настройки”, там “Интерфейс LAN”, в нём на выбор можно включить DHCP или DHCP Relay (ретранслятор в другие подсети).

Здесь можно установить диапазон адресов, срок аренды и редактировать список зарезервированных клиентов, добавлять и удалять их.

Мне нравится3Не нравится

DHCP не включен на сетевом адаптере WiFi или Ethernet

Dynamic Host Configuration Protocol (DHCP) — протокол динамической конфигурации хоста используется для автоматического назначения уникальных IP-адресов компьютерам, пытающимся подключиться к сети. К примеру, компьютер запрашивает IP-адрес у маршрутизатора, далее маршрутизатор проверяет наличие свободных IP-адресов и назначает их компьютеру. Потом идет рукопожатие с обеих сторон и начинается использоваться IP-адрес для выхода в интернет.

Иногда могут возникнуть проблемы с подключением интернете через беспроводной сетевой адаптер WiFi или Ethernet по кабелю. Вы можете увидеть желтый восклицательный знак в трее на иконке интернета и наверняка захотите сделать автоматическую диагностику, которая предлагает система Windows. Во время диагностики неполадок вам выдаст сообщение об ошибке, что «DHCP не включен на сетевом адаптере WiFi или Ethernet«. С чем может быть связана эта ошибка? Как включить DHCP?

Исправить ошибку DHCP на сетевом беспроводном адаптере WiFi|Ethernet

Ошибка «DHCP не включен на сетевом адаптере» WiFi или Ethernet может быть по разным причинам: у вас стоит ручной ввод IP-адреса, не работает служба DHCP-клиента, устаревший сетевой драйвер или маршрутизатор (модем) дает сбои и не работает должным образом.

Первом делом выключите маршрутизатор и компьютер, отсоедините все провода между ними, включая блоки питания. Подождите минуты 2 и включите все обратно.

1. Автоматическое назначение IP-адреса

Наиболее распространенная причина, когда DHCP не включен на сетевом адаптере заключается в том, что установлен определенный IP-адрес на адаптере. Много провайдеров заставляют своих пользователей использовать их адреса, включая DNS.

Шаг 1. Нажмите Win+R и введите и введите ncpa.cpl, чтобы открыть сетевые подключения.

Шаг 2. Выберите свое подключение с которого у вас идет подключение к интернету, нажмите по нему правой кнопкой мыши и выберите «Свойства«. Это может быть беспроводная сеть WiFi или по кабелю Ethernet.

Шаг 3. Найдите в списке и выделите сроку IP версии (PCP/IPv4), после чего ниже нажмите на «Свойства«.

В новом окне установите значение на «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически«. Нажмите OK, чтобы сохранить изменения и перезагрузите компьютер или ноутбук.

Примечание: Проделайте ниже все способы и вернитесь к этому примечанию. Попробуйте установить DNS 1.1.1.1 — 1.0.0.1, как на картинке ниже.

2. Включение службы DHCP-клиента

Клиент DHCP помогает компьютеру регистрировать IP-адреса, а также обновляет записи DNS на вашем компьютере. Если сам DHCP-клиент не работает, то могут быть проблемы с подключением к интернету или сети.

Нажмите сочетание клавиш Win+R и введите services.msc, чтобы открыть службы. Найдите в списке DHCP-клиент и убедитесь, что она работает (выполняется) в данный момент. Далее нажмите по ней два раза кликом мыши и в новом окне убедитесь, что тип запуска «Автоматически».

3. Сброс настроек сети

Если выше способы для вас не сработали, чтобы исправить ошибку, когда DHCP не включен на сетевом адаптере, то попробуем сбросить настройки сети. Запутсите комндую строку от имени администратора и введите следующие команды по порядку:

  • ipconfig /flushdns
  • ipconfig /renew

Перезагрузите ПК или ноутбук после окончания процесса.

4. Обновить драйвер сетевого адаптера

Устаревший или неправильный драйвер сетевого адаптера может работать неправильно. Нажмите Win+R и devmgmt.msc, чтобы открыть диспетчер устройств. Найдите в списке «Сетевые адаптеры» и разверните. Далее обновите свои адаптеры. Можно еще зайти на сайт официального производителя и загрузить драйвер оттуда.



Загрузка комментариев

Что Такое DHCP Сервер и Как Включить и Настроить На Роутере За 5 Минут?

Что такое DHCP сервер и для чего он нужен? Этим вопросом задается каждый новичок при подключении роутера к интернету или настройке WiFi сети на компьютере с Windows 7, 8 или 10. По умолчанию DHCP активен на любом роутере, будь то TP-Link, Asus, Zyxel, Keenetic, D-Link, Tenda, Mercusys, Upvel, Netis, Huawei, и в большинстве случаев не требует дополнительной настройки. Также DHCP является одним из самых популярных типов подключения к интернету провайдера. Однако, в его использовании есть нюансы, которые влияют на появление ошибок в работе. В этой статье опробую объяснить простыми словами «для чайников» о назначении DHCP сервера на маршрутизаторе, как его включить и настроить.

Что такое DHCP сервер — простыми словами для чайников

Если говорить простыми словами, то DHCP сервер — это специальная функция на роутере, которая в автоматическом режиме назначает IP адреса для каждого подключающегося к сети устройства.

Он работает как для клиентов, которые соединяются по кабелю, например, стационарных компьютеров. Так и для мобильных девайсов — ноутбуков, смартфонов, Смарт ТВ, IP камер и т.д., которые подключаются к интернету по wifi.

О том, что такое я IP адрес, я подробно рассказывал в другой статье. Если коротко, то это уникальный идентификатор любого устройства внутри локальной сети. Соединились вы со своим wifi — тут же роутер назначил по DHCP для него отдельный IP адрес.

Что такое «DHCP» или «Динамический IP» в настройках подключения к интернету?

То же самое касается и выхода в интернет. DHCP, или «Динамический IP», — это один из типов соединения, при котором оборудование провайдера вашему роутеру или компьютеру (если он напрямую подключен к интернету кабелем) выдает IP адрес в автоматическом режиме в соответствии с заранее выставленными настройками.

Наверняка при подключении своего роутера к интернету вы видели такой тип соединения с провайдером, как «DHCP». Он подразумевает, что никаких настроек для работы с интернетом вам вводить не требуется. А все конфигурации производятся на стороне провайдера. Узнать, как именно тип требуется указывать в вашем случае, необходимо у службы технической поддержки вашего поставщика услуг.

Для чего нужен DHCP сервер на роутере?

Вернемся к локальной сети, так как настраивать DHCP сервер на собственном роутере придется именно вам. Мы выяснили, что у каждого компьютера, ноутбука, телефона, ТВ, приставки, камеры или любого другого девайса, подключенного к маршрутизатору по кабелю или беспроводному сигналу, имеется свой IP адрес для обмена информацией между собой. Зная IP, можно, например, с компьютера-клиента с Windows подключиться к ТВ приставке на Android и транслировать на нее видео, которое находится в папке на жестком диске ПК.

Также на использовании IP адресов построена простейшая система видеонаблюдения и много других более сложных конструкций. Наличие работающего DHCP сервера на роутере избавляет от необходимости вручную прописывать эти адреса для каждого устройства.

Представьте, что его бы не было — тогда каждый раз, когда бы мы подключались к wifi с ноутбука или любого другого гаджета, нужно было бы вручную задавать его в настройках. А если таких компьютеров десятки, сотни..? Плюс еще держать где-то всю информацию, какому компьютеру какой адрес назначен. Про гостевой доступ, когда к сети подключаются не зарегистрированные ранее девайсы, вообще можно было бы забыть. Не будут же ваши гости, ничего не понимающие в сетевых параметрах, сами настраивать свои ноутбуки и смартфоны на работу в вашей сети.

Если же на роутере включен DHCP сервер, то мы имеем то, к чему привыкли. Просто подключаемся к wifi, вводим пароль и пользуемся. А вся эта непонятная «кухня» с IP адресами и портами остается за кадром.

Иногда случается, что на Windows вылезает ошибка о том, что DHCP не работает. О том, как ее исправить, у нас есть отдельная инструкция.

Но бывают и такие ситуации, когда DHCP сервер нужно отключать или же даже при активной функции назначать адреса вручную. Сделать это можно не только на профессиональном дорогом оборудовании Cisco, но и на самом обычном домашнем роутере. Так что давайте разберемся вместе, что к чему.

Настройка DHCP сервера на маршрутизаторе

По умолчанию на всех роутерах настройкой DHCP сервера заниматься не нужно. Он всегда включен и оптимизирован для работы. Но кое-что изменить все же можно.

DHCP сервер на роутере TP-Link

На роутерах TP-Link настройка DHCP сервера находится в одноименном разделе меню в старой версии панели администратора или в рубрике «Дополнительные настройки — Сеть — DHCP-сервер» в новой

Разберем каждый из параметров, доступных для настройки:

  • Начальный и Конечный IP адрес, или Пул адресов — те значения, которые будут выдаваться вновь подключаемым устройствам. С помощью этого параметра можно ограничить количество одновременно подключаемых гаджетов, с которыми будет работать DHCP сервер.

    Не хотим, чтобы к нашему wifi коннектилось более 5 клиентов, ставим от 100 до 104. Своим же собственным компьютерам и смартфонам можем задать IP вручную вне этого диапазона.

  • Срок действия адреса — время в минутах, в течение которого выданный айпишник будет работать. Время истекло — выдается новый.
  • Основной шлюз — это адрес маршрутизатора, то есть «шлюза», за которым заканчивается локальная сеть и начинается глобальная — интернет.
  • Предпочитаемый и Альтернативный DNS сервер — здесь можно оставлять поля пустыми, либо опять же прописать ай-пи роутера, либо указать адреса от Google или Яндекс.

Asus

Сервер DHCP на маршрутизаторе ASUS

У роутеров ASUS параметры настройки DHCP находятся в разделе «Локальная сеть — DHCP»

Показать результаты

Проголосовало: 19231

Zyxel, Keenetic

Включаем DHCP в роутере Zyxel Keenetic

На маршрутизаторах Zyxel Keenetic DHCP сервер включается в разделе «Домашняя сеть», вкладка «Сегменты». Логика работы здесь основана на том, что можно его включить или отключить отдельно для каждого из типов сетей — основной или гостевой.

Изначально он так же включен, а для тонкой настройки DHCP на Zyxel Keenetic кликаем по строчке с нужной сетью. Здесь все то же самое, что и на других, только время аренды указывается не в минутах, а в секундах.

Если вы купили себе новый маршрутизатор Keenetic, то управление настройками DHCP сервера происходит в разделе «Домашняя сеть». Здесь много всего, поэтому нам нужно найти блока «Параметры IP»

Тут задается IP роутера и маска, а также активируется DHCP сервер. Можно также его отключить совсем или использовать в качестве оного другой роутер (Relay).

Если нажать на «Показать настройки DHCP», то откроются дополнительные параметры, такие как пул адресов, стартовый IP, шлюз и DNS сервера

D-Link

Включить DHCP сервер на роутере D-Link

Для активации DHCP сервера на роутере D-Link необходимо открыть меню «Сеть — LAN». Здесь можно поменять IP адрес самого роутера, задать диапазон назначаемых адресов для других компьютеров, а также привязать статический IP различным устройствам.

Из режимов работы DHCP доступен также Relay на тот случай, если маршрутизатор D-Link подключен в качестве вспомогательной точки доступа к другому основному роутеру.

Mercusys

Настройка DHCP на Mercusys

На роутерах Mercusys настройка DHCP находится в разделе «Сеть». Для его включения ставим «тумблер» в положение «ON». И назначаем диапазон IP адресов для раздачи (начальный и конечный). Здесь же можно указать дополнительные DNS сервера для стабилизации подключения.

Upvel

Активация DHCP на wifi маршрутизаторе Upvel

DHCP сервер на маршрутизаторе Upvel настраивается в разделе «Интерфейс LAN». Тут все просто — ставим на «вкл» или «выкл» и устанавливаем начальный и конечный IP

Netis

Состояние DCHP на маршрутизаторе Netis

Точно также минимум настроек и на роутерах Нетис. Выбираем в меню «Сеть — LAN», активируем DHCP и выставляем данные

Huawei

Настройка DHCP на Huawei

Для активации сервера DHCP на роутерах Huawei надо открыть одноименный раздел в блоке «Wi-Fi»

Видео, как включить DHCP сервер роутера

Спасибо!Не помогло

Цены в интернете

Александр

Выпускник образовательного центра при МГТУ им. Баумана по специальностям «Сетевые операционные системы Wi-Fi», «Техническое обслуживание компьютеров», «IP-видеонаблюдение». Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Использование автоматической адресации TCP/IP без DHCP-сервера

  • Чтение занимает 2 мин

В этой статье

В этой статье описывается, как использовать автоматическую адресацию протокола управления передачей или протокола Интернета (TCP/IP) без наличия в сети сервера DHCP. Версии операционной системы, перечисленные в разделе «применимо к» этой статьи, имеют функцию автоматического назначения частных IP-адресов (APIPA). С помощью этой функции компьютер Windows может назначить себе IP-адрес в случае, если DHCP-сервер недоступен или не существует в сети. Эта функция делает настройку и поддержку небольшой локальной сети (LAN), использующей протокол TCP/IP, менее сложной.

Дополнительные сведения

Компьютер под управлением Windows, настроенный на использование DHCP, может автоматически назначать себе IP-адрес, если DHCP-сервер недоступен. Например, это может произойти в сети без DHCP-сервера или в сети, если DHCP-сервер временно отключен для обслуживания.

Служба Assigned Numbers Authority (IANA) заблокировала 169.254.0.0-169.254.255.255 для автоматического назначения частных IP-адресов. В результате APIPA предоставляет адрес, который гарантирует не конфликт с направляемыми адресами.

После того, как сетевому адаптеру был назначен IP-адрес, компьютер может использовать протокол TCP/IP для взаимодействия с любым другим компьютером, подключенным к той же локальной сети, который также настроен для APIPA или IP-адрес вручную задан как 169.254. x. y (где x. y — уникальный идентификатор клиента) с маской подсети 255.255.0.0. Обратите внимание, что компьютер не может взаимодействовать с компьютерами в других подсетях или с компьютерами, которые не используют автоматическую частных IP-адресов. Автоматическая Частная IP-адресация включена по умолчанию.

Вы можете отключить его в любом из следующих случаев.

Если сообщения, связанные с DHCP, отключены, сообщения DHCP предоставляют уведомления при переходе между DHCP-адресацией и автоматической частной IP-адресацией.

Если сообщения DHCP случайно отключены, можно включить их снова, изменив значение Попупфлаг в следующем разделе реестра с 00 на 01: HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\VxD\DHCP

Обратите внимание, что для вступления изменений в силу необходимо перезагрузить компьютер. Можно также определить, использует ли компьютер APIPA с помощью средства Winipcfg в Windows Millennium Edition, Windows 98 или Windows 98 Second Edition:

Нажмите кнопку Пуск, выберите команду выполнить, введите Winipcfg (без кавычек) и нажмите кнопку ОК. Щелкните Дополнительные сведения. Если поле адрес автоматической настройки IP-адресов содержит IP-адрес в диапазоне 169.254. x. x, автоматическое назначение частных IP-адресов включено. Если поле IP-адрес существует, автоматическая Частная IP-адресация в настоящее время не включена. Для Windows 2000, Windows XP или Windows Server 2003 можно определить, использует ли компьютер APIPA, выполнив команду IPconfig в командной строке:

Нажмите кнопку Пуск, выберите команду выполнить, введите «cmd» (без кавычек), а затем нажмите кнопку ОК, чтобы открыть окно командной строки MS-DOS.

Введите команду ipconfig/all (без кавычек), а затем нажмите клавишу ВВОД. Если в строке «Автонастройка включена» указано «Да», а «IP-адрес автонастройки» — 169.254. x. y (где x. y — уникальный идентификатор клиента), компьютер использует APIPA. Если в строке «Автонастройка включена» указано «нет», компьютер в настоящее время не использует APIPA. Вы можете отключить автоматическое назначение частных IP-адресов, используя любой из следующих методов.

Сведения о TCP/IP можно настроить вручную, что полностью отключает DHCP. Вы можете отключить автоматическое назначение частных IP-адресов (но не DHCP), отредактировав реестр. Это можно сделать, добавив запись реестра DWORD «Ипаутоконфигуратионенаблед» со значением 0x0 в следующий раздел реестра для Windows Millennium Edition, Windows98 или Windows 98 Second Edition:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\VxD\DHCP

Для Windows 2000, Windows XP и Windows Server 2003 можно отключить APIPA, добавив запись реестра DWORD «Ипаутоконфигуратионенаблед» со значением 0x0 в следующий раздел реестра: HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Tcpip\Parameters\Interfaces\<Adapter GUID>

Примечание

Подраздел GUID адаптера является глобальным уникальным идентификатором (GUID) для адаптера локальной сети компьютера.

При указании значения 1 для записи DWORD Ипаутоконфигуратионенаблед будет включено APIPA, что является состоянием по умолчанию, если это значение не указано в реестре.

Примеры того, где можно использовать APIPA

Пример 1. нет предыдущего IP-адреса и DHCP-сервера

При инициализации компьютера под управлением Windows (настроенного для DHCP) он выполняет вещание трех или более «Discover» сообщений. Если DHCP-сервер не отвечает после передачи нескольких сообщений Discover, компьютер Windows назначает себе адрес класса B (APIPA). Затем компьютер Windows отобразит сообщение об ошибке для пользователя компьютера (ему не был назначен IP-адрес с DHCP-сервера в прошлом). После этого компьютер Windows будет отсылать сообщение Discover каждые три минуты при попытке установить связь с DHCP-сервером.

Пример 2. предыдущий IP-адрес без DHCP-сервера

Компьютер проверяет наличие DHCP-сервера и, если он не найден, предпринимается попытка обратиться к шлюзу по умолчанию. При ответе шлюза по умолчанию компьютер Windows будет хранить IP-адрес, который ранее был арендован. Однако если компьютер не получает ответ от шлюза по умолчанию или не назначен, то он использует функцию автоматического частного IP-адресации, чтобы назначить себе IP-адрес. Пользователю предоставляется сообщение об ошибке, и сообщения обнаружения передаются каждые 3 минуты. Когда DHCP-сервер поступает в строке, создается сообщение о том, что обмен данными с DHCP-сервером был восстановлен.

Пример 3. срок действия аренды истекает и DHCP-сервер отсутствует

Компьютер под управлением Windows пытается повторно установить аренду IP-адреса. Если компьютер Windows не находит сервер DCHP, он назначает себе IP-адрес после создания сообщения об ошибке. Затем компьютер передает четыре сообщения Discover и через каждые 5 минут повторяет всю процедуру до тех пор, пока DHCP-сервер не выйдет из системы. После этого создается сообщение о том, что обмен данными с DHCP-сервером был восстановлен.

Windows 10 не может получить адрес DHCP (IP), но вы можете это исправить

Автор Белов Олег На чтение 5 мин. Просмотров 3.5k. Опубликовано

DHCP – это протокол динамического управления хостом, который назначает IP-адреса для Windows 10. Таким образом, DHCP необходим для сетевого подключения.

Если Windows 10 не может получить IP-адрес из протокола Dynamic Host Control Protocol, пользователи не могут открывать любые веб-сайты в своих браузерах. DHCP не включен для Wi-Fi, когда он не назначает IP-адрес.

Пользователи могут проверить, включен ли DHCP, введя «ipconfig/all» в командной строке. Эта утилита командной строки предоставляет сведения об IP-адресе для ПК и сообщает пользователям, включен ли DHCP.

При устранении неполадок в сети Windows может также отображаться сообщение об ошибке « DHCP не включен для Wi-Fi ». Если DHCP не включен, пользователям необходимо будет исправить этот протокол, чтобы он снова назначал IP-адрес.

Именно так пользователи могут включить DHCP, чтобы он снова предоставлял IP-адреса для Windows 10.

Что делать, если DHCP не включен для Wi-Fi


1. Включите службу DHCP-клиента


Сначала убедитесь, что служба DHCP-клиента включена. Windows 10 не получит IP-адреса DCHP, если эта служба не включена. Пользователи могут включить клиент DCHP следующим образом.

  • Нажмите правую кнопку “Пуск” и нажмите Запустить , чтобы открыть окно этого аксессуара.
  • Введите «services.msc» в текстовое поле «Открыть» и нажмите ОК , чтобы открыть окно «Службы».

  • Дважды щелкните DHCP-клиент, чтобы открыть окно свойств на снимке прямо ниже.

  • Нажмите раскрывающееся меню Тип запуска, чтобы выбрать Автоматически .
  • Выберите параметр Применить .
  • Нажмите ОК , чтобы закрыть окно.
  • После этого перезагрузите рабочий стол или ноутбук.

– СВЯЗАННО: что делать, если у Wi-Fi нет правильной конфигурации IP

2. Настройте параметры сетевого адаптера.


Ошибка « DHCP не включен для Wi-Fi » часто может быть связана с неправильно настроенными сетевыми настройками. Таким образом, настройка параметров сетевого адаптера IPv4 может исправить DHCP для многих пользователей.

Следуйте приведенным ниже инструкциям, чтобы настроить параметры сетевого адаптера.

  • Откройте Run в Windows.
  • Введите «control.exe/имя Microsoft.NetworkAndSharingCenter» в разделе «Выполнить» и нажмите ОК , чтобы открыть апплет панели управления, показанный непосредственно ниже.

  • Нажмите Изменить настройки адаптера в левой части окна панели управления.

  • Нажмите правой кнопкой мыши свое подключение и выберите Свойства .
  • Выберите Интернет-протокол версии 4 (TCP/IPv4) и нажмите Свойства , чтобы открыть окно, показанное непосредственно ниже.

  • Выберите параметр Получить IP-адрес автоматически .
  • Затем нажмите переключатель Получить адрес DNS-сервера автоматически .
  • Нажмите кнопку ОК в окне IPv4.
  • Нажмите ОК в окне свойств Wi-Fi.
  • После этого перезапустите Windows, прежде чем открывать веб-браузер.

3. Отключите брандмауэр Защитника Windows


Брандмауэр Защитника Windows обычно не блокирует DHCP. Тем не менее, он все еще может заблокировать DHCP, если настроен для этого. Таким образом, отключение брандмауэра может восстановить службу DHCP в Windows. Пользователи могут отключить WDF следующим образом.

  • Откройте окно поиска Cortana, нажав сочетание клавиш Windows + Q.
  • Введите “firewall” в текстовом поле Cortana для поиска .
  • Выберите Брандмауэр Защитника Windows, чтобы открыть его апплет Панели управления.

  • Нажмите Включить брандмауэр Защитника Windows или выключите t , чтобы открыть параметры, показанные ниже.

  • Выберите оба параметра Отключить брандмауэр Защитника Windows и нажмите кнопку ОК .

Если поворот брандмауэра разблокирует DHCP, восстановите WDF по умолчанию. Для этого нажмите Восстановить настройки по умолчанию в левой части апплета панели управления брандмауэра. Затем нажмите кнопку Восстановить настройки по умолчанию .

– СВЯЗАННО: Как открыть порты брандмауэра в Windows 10 [Пошаговое руководство]

4. Отключите сторонние антивирусные утилиты


Сторонние антивирусные утилиты, скорее всего, конфликтуют с DHCP. Таким образом, отключение антивирусного программного обеспечения может также снова включить DHCP.

Большинство антивирусных пакетов включают в своих контекстных меню функцию отключения или отключения, которую пользователи могут выбрать, щелкнув правой кнопкой мыши значки на панели задач.

Или пользователи могут удалить антивирусное программное обеспечение из автозагрузки системы, чтобы убедиться, что они не запускаются с Windows.

  • Чтобы удалить антивирусную утилиту из автозагрузки системы, щелкните правой кнопкой мыши панель задач и выберите Диспетчер задач .
  • Выберите вкладку «Автозагрузка» в окне диспетчера задач.

  • Выберите антивирусную утилиту для отключения при запуске.
  • Затем выберите параметр Отключить .
  • Перезагрузите Windows 10 после удаления антивирусной утилиты из автозагрузки.

5. Переустановите драйвер сетевого адаптера.


Ошибка « DHCP не включен для Wi-Fi » может быть связана с повреждением драйвера сетевого адаптера. Переустановка этого драйвера может затем решить проблему.

Пользователи могут переустановить драйвер сетевого адаптера по умолчанию следующим образом.

  • Нажмите правой кнопкой мыши кнопку Пуск, чтобы выбрать Диспетчер устройств .

  • Дважды нажмите Сетевые адаптеры , чтобы развернуть эту категорию.

  • Щелкните правой кнопкой мыши на указанном там адаптере Wi-Fi и выберите параметр Удалить устройство .
  • Выберите параметр Удалить в открывшемся диалоговом окне.
  • Щелкните правой кнопкой мыши на указанном там адаптере Wi-Fi и выберите Сканировать на наличие изменений оборудования .
  • После этого перезагрузите ОС Windows

– СВЯЗАННО: Как обновить устаревшие драйверы в Windows 10

6. Сбросить протокол TCP/IP и Winsock


Сброс Интернет-протокола и сетевого адаптера к настройкам по умолчанию часто может исправить сетевые соединения. Пользователи могут сделать это, введя несколько команд в командной строке.

Таким образом пользователи могут сбросить настройки сетевого адаптера и TCP/IP.

  • Введите ключевое слово «Командная строка» в поле поиска Cortana.
  • Нажмите правой кнопкой мыши командную строку и выберите Запуск от имени администратора , чтобы открыть CMD.
  • Введите «ipconfig/flushdns» и нажмите «Return».
  • Введите «nbtstat –r» и нажмите Enter.
  • Введите в командной строке команду «netsh int ip reset» и нажмите клавишу «Ввод».

  • Затем введите «netsh winsock reset» и нажмите Enter, чтобы сбросить сетевой адаптер.

  • После этого закройте окно командной строки. Затем перезагрузите ноутбук или рабочий стол.

Это несколько возможных разрешений, которые могут включить DHCP, чтобы Windows получал IP-адрес. Затем пользователи могут снова открывать сайты в своих браузерах.

Получение IP с адреса.

.. и больше ничего не происходит. Проблема с подключением к Wi-Fi

Здравсвуйте друзья. Надпись “Получение IP адреса…”, после которой больше ничего не происходит, Вы ждете но устройство к Wi-Fi так и не подключилось. Знакомая ситуация? Если Вы читаете эту статью, то могу предположить, что у Вас возникла такая проблема с подключением к Wi-Fi. На самом деле, ошибка с получением IP адреса от Wi-Fi роутера очень распространенная и что самое интересное, определенного решения этой проблемы нигде нет. Поэтому, сейчас будем экспериментировать и глядишь что-то да и получится :).

Давайте обо всем по порядку, и сначала разберемся что значит “Получение IP адреса…”. Это значит, что устройство которое Вы пытаетесь подключить к Wi-Fi не может получить IP. Ну а без IP адреса дальнейшее подключение невозможно. Поэтому некоторое время остается надпись “Получение IP адреса…” но в итоге ничего не происходит, IP адрес получить не удалось и подключится к Wi-Fi невозможно.

IP адрес Вашему устройству должен присвоить Wi-Fi роутер (точка доступа). Как правило, в Wi-Fi роутере включена автоматическая раздача IP всем устройствам которые к нему подключаются. За раздачу IP в роутере отвечает DHCP Server и он обязательно должен быть включен. Вот мы и подошли к первой проблеме, через которую не удается получить IP – возможно на Wi-Fi роутере отключен DHCP сервер, сейчас проверим.

Если точка доступа отказалась выделить IP адрес вашему устройству, то значит что-то здесь не так, возможны проблемы как и в самом устройстве, которое Вы пытаетесь подключить к Wi-Fi, так и в роутере. Здесь уже нужно искать, пробовать и проверять, чем мы и займемся в этой статье.

Еще несколько слов об устройствах, на которых наблюдается проблема с получением IP адреса. Думаю, что я не ошибусь, если скажу, что проблема появляется на всех устройствах. Это может быть компьютер, ноутбук, нетбук на Windows XP, Windows 7, Windows 8 и т. д. В Windows 7 ошибка с получением IP проявляется подключением с надписью “Идентификация…(имя сети)”. Выглядит вот так:

На мобильных устройствах эта проблема так же появляется, возможно даже чаще чем на компьютерах. Обычные мобильные телефоны, смартфоны, планшеты и не важно, работают они на Android OS, iOS, или другой мобильной ОС. Вот как, проблема с получением IP адреса выглядит на моем HTC One V:

И на компьютере и на телефоне, я вызвал эту проблему специально, отключением  DHCP сервера на своем роутере. Сделал это для того, что бы предоставить Вам скриншоты.

Ошибка при подключении к Wi-Fi. “Получение IP адреса…”

Как я уже писал выше, конкретного решения этой проблемы нет, ну по крайней мере оно мне не известно, Вам думаю тоже. Много комментариев появилось к статье Wi-Fi сеть без доступа к интернету и я решил попробовать разобраться в этом деле. Почитал форумы с обсуждением проблемы с получением  IP адреса, почти всегда решения разные. Я же соберу несколько на мой взгляд самых распространенных причин, через которые может появится проблема с автоматическим получением IP. Показывать буду на примере роутера TP-Link TL-WR841N.

Перезагружаем роутер, или делаем полный сброс настроек

На самом деле, обычная перезагрузка роутера может решить множество проблем. Поэтому, если у вас появилась какая-то проблема с работой Wi-Fi, первым делом нужно перезагрузить роутер. Сделать это можно специальной кнопкой на роутере, из панели управления роутером (вкладка System ToolsReboot), или простым отключением электропитания.

Если обычная перезагрузка не помогла и если настройка роутера у Вас не вызывает сложностей, то можно сделать полный сброс настроек и настроить Wi-Fi роутер заново. Подробнее о сбросе настроек читайте в статье Как сбросить пароль и настройки на Wi-Fi роутере.

Проверяем включен ли DHCP сервер на Wi-Fi роутере

DHCP сервер отвечает за раздачу IP адресов, устройствам которые подключаются к роутеру. И если этот сервис выключен, то понятное дело, что устройство не сможет получить IP и подключится к интернету.

Давайте проверим, включен ли DHCP. А если отключен, то включим. Заходим в настройки роутера. Я уже много раз писал о том, как это сделать. Вводим в адресной строке браузера адрес 192.168.1.1, затем вводим пароль и логин и попадаем в настройки.

Все настройки я рекомендую делать, подключив роутер к компьютеру по сетевому кабелю!

В настройках ищем вкладку DHCP. В настройках TL-WR841N она называется именно так. Открываем ее и смотрим работает ли сервер DHCP. Должен быть статус Enable (Включено). Вот так:

Если же у Вас DHCP выключен (Disable), то установите Enable, сохраните результат “Save” и перезагрузите роутер (как это сделать написано выше). Попробуете подключится, возможно проблема с получением IP адреса будет устранена.

Экспериментируем с типом безопасности и шифрования Wi-Fi сети

Я замечал, что часто проблема  с подключением к Wi-Fi может быть из-за установленного типа шифрования и безопасности установленного при настройке безопасности беспроводной сети. Этот пункт наверное нужно было установить первым. В таком случае, например ноутбук подключается к Wi-Fi, а телефон, или планшет не подключается, или наоборот. Дело в том, что возможно устройство не может работать с определенным типом шифрования, или безопасности. Об этом, я не много писал в статье Как установить (изменить) пароль для Wi-Fi сети на роутере TP-Link TL-WR841N.

Есть два типа безопасности:

  1. WEP – эта технология уже немного устарела и не очень надежная.
  2. WPA и WPA2 – рекомендую устанавливать.

Для WPA и WPA2 можно еще выбрать версию.

Типы шифрования:

  1. TKIP
  2. AES

В настройках роутера перейдите на вкладку “Wireless”“Wireless Security”. И попробуйте поэкспериментировать с типом безопасности (версией) и типом шифрования. Если у вас было установлено например WPA/WPA2 – Personal, то установите WPA/WPA2 – Enterprise. После каждого изменения сохраняйте результат нажатием на “Save” и перезагрузите роутер.

Так же можете попробовать полностью отключить защиту сети. Просто активируйте пункт “Disable Security”. Но только для проверки, иначе у Вас получится полностью открытая и незащищенная Wi-Fi сеть.

Вот так выглядят эти настройки в роутере TL-WR841N:

Проверка службы “DHCP-клиент” на компьютере

Если ноутбук, ну или нетбук отказывается подключатся к Wi-Fi и не может получить Wi-Fi адрес, то возможно, что у Вас отключена служба DHCP-клиент. Давайте проверим, и если нужно, то запустим эту службу.

Зайдите в “Пуск”“Панель управления”“Администрирование” и запустите “Службы”. Откроется окно, в котором найдите службу “DHCP-клиент” и посмотрите, что бы напротив нее в строке “Состояние” было написано “Работает”, а в “Тип запуска”“Автоматически”.

Если окажется, что служба отключена, то нажмите на нее правой кнопкой мыши, выберите “Свойства”, там где “Тип запуска” установите “Автоматически” и нажмите “Применить”. Перезагрузите компьютер.

Давайте сразу проверим, установлено ли у Вас получать IP-адрес и DNS автоматически в свойствах протокола «Протокол интернета версии 4 (TCP/IPv4)».  Я уже писал об этом подробно в статье “Wi-Fi сеть без доступа к интернету”, ссылка на статью есть выше.

После этих действий перезагрузите ноутбук и попробуйте подключится к Wi-Fi.

Проверяем функцию фильтрации по MAC адресу

Обычно в роутерах есть такая функция как Wireless MAC Filtering и если она активирована и MAC адреса устройства которое Вы хотите подключить нет в списке допустимых, то может появится проблема с получением IP адреса.

По умолчанию эта функция отключена, но возможно роутер Вам настраивал специалист, который с целью создать для Вашей сети хорошую защиту, включил фильтрацию по MAC адресу.

В настройках роутера зайдите на вкладку “Wireless”, затем “Wireless MAC Filtering”. И посмотрите, что бы у службы был статус “Disabled” (Отключена). Так как на скриншоте:

Так же такая проблема может появится при неправильном указании пароля к Wi-Fi. Внимательно проверьте пароль!

Послесловие

Я надеюсь, что хотя бы один из вышеописанных способов Вам помог. Если же Вы сделали все что написано выше, но при попытке подключится к Wi-Fi видите “Получение IP с адреса…”, или “Идентификация…” и больше ничего, то можно еще попробовать присвоить Вашему устройству статический IP, но об этом я напишу в одной из следующих статей.

Все вопросы, а их я чувствую будет много, оставляйте в комментариях. Так же я буду очень благодарен, если Вы поделитесь информацией, о том как смогли решить эту проблему. Всего хорошего!

НОУ ИНТУИТ | Лекция | Cisco Server. Типы серверов

Cisco HTTP (WEB) сервер – позволяет создавать простейшие веб-странички и проверять прохождение пакетов на 80-ый порт сервера. Эти серверы предоставляют доступ к веб-страницам и сопутствующим ресурсам, например, картинкам.

DHCP сервер – позволяет организовывать пулы сетевых настроек для автоматического конфигурирования сетевых интерфейсов. Dynamic Host Configuration Protocol обеспечивает автоматическое распределение IP-адресов между компьютерами в сети. Такая технология широко применяется в локальных сетях с общим выходом в Интернет.

DNS сервер – позволяет организовать службу разрешения доменных имён. Функция DNS-сервера заключается в преобразовании доменных имен серверов в IP-адреса.

Cisco EMAIL – почтовый сервер, для проверки почтовых правил. Электронное письмо нельзя послать непосредственно получателю – сначала оно попадает на сервер, на котором зарегистрирована учетная запись отправителя. Тот, в свою очередь, отправляет «посылку» серверу получателя, с которого последний и забирает сообщение.

FTP – файловый сервер. В его задачи входит хранение файлов и обеспечение доступа к ним клиентских ПК, например, по протоколу FTP. Ресурсы файл-сервера могут быть либо открыты для всех компьютеров в сети, либо защищены системой идентификации и правами доступа.

Итак, эмулятор сетевой среды Cisco Packet Tracer позволяет проводить настройку таких сетевых сервисов, как: HTTP, DHCP, DNS, EMAIL, FTP и ряда других в составе сервера сети. Рассмотрим настойку некоторых из них.

Практическая работа 6-1-1. Настраиваем WEB сервер

Топология для наших исследований приведена на рис. 6.1.


Рис. 6.1. Схема сети
Создаем WEB-документ на сервере

Для создания HTTP-сервера открываем на сервере вкладку HTTP и редактируем первую страницу сайта с названием index.html. Включаем службу HTTP переключателем On ( рис. 6.2).


Рис. 6.2. Вкладка Config, служба сервера HTTP Примечание

В этом окне можно добавить новую страницу кнопкой или удалить текущую кнопкой . Переключение между несколькими страницами осуществляется кнопками .

В окнеhtmlкода создаем текст первой страницы сайта index.html. Вариант 1 ( рис. 6.3).

<html>
<body>
<h2>Welcome to WEB-Server CISCO!</h2>
<p>Server working: <font color="red"><b>OK!</b></font></p>
</body>
</html>

Рис. 6.3. Текст web-страницы, вариант 1

Либо вариант 2 ( рис. 6.4).

<html>
<center><font size='+2' color='blue'>Welcome to Cisco Packet Tracer HTML Server! </font></center>
<body>
Hello!<br/>I am OK!
</body>
</html>

Рис. 6.4. Текст web-страницы, вариант 2 Совет

Текст можно переносить в это окно через буфер обмена. Он может быть только на английском языке

Для того, чтобы проверить работоспособность нашего сервера, открываем клиентскую машину (10. 0.0.2 или 10.0.0.3) и на вкладке Desktop (Рабочий стол) запускаем приложение Web Browser. После чего набираем адрес нашего WEB-сервера 10.0.0.1 и нажимаем на кнопку GO. Убеждаемся, что наш веб-сервер работает.

Описанная выше и полностью настроенной сеть с WEB сервером (файл task-6-1.pkt) прилагается.

Практическая работа 6-1-2. Настройка сетевых сервисов DNS, DHCP и Web

Создайте схему сети, представленную на рис. 6.5.


Рис. 6.5. Схема сети

Наша задача состоит в том, чтобы настроить Server1 как DNS и Web-сервер, а Server2 как DHCP сервер. Напомню, что работа DNS-сервера заключается в преобразовании доменных имен серверовв IP-адреса. DHCP сервер позволяет организовывать пулы для автоматического конфигурирования сетевых интерфейсов, то есть, обеспечивает автоматическое распределение IP-адресов между компьютерами в сети. Иначе говоря, в нашем случае компьютеры получают IP-адреса благодаря сервису DHCP Server2 и открывают, например, сайт на Server1.

Настраиваем IP адреса серверов и DHCP на ПК

Войдите в конфигурацию PC1 и PC2 и установите настройку IP через DHCP сервер рис. 6.6.


Рис. 6.6. Настройка IPна PC1

Задайте в конфигурации серверов настройки IP: Server1 – 10.0.0.1 ( рис. 6.7), Server2 – 10.0.0.2 ( рис. 6.8). Маска подсети установится автоматически как 255.0.0.0.


Рис. 6.7.
Рис. 6.8.
Настройка служб DNS и HTTP на Server1

В конфигурации Server1 войдите на вкладку DNS и задайте две ресурсные записи (Resource Records) в прямой зоне DNS.

Новый термин

Зона DNS — часть дерева доменных имен (включая ресурсные записи), размещаемая как единое целое на сервере доменных имен (DNS-сервере). В зоне прямого просмотра на запрос доменного имени идет ответ в виде IP адреса. В зоне обратного просмотра по IP мы узнаем доменное имя ПК.

Сначала в ресурсной записи типа A Record свяжите доменное имя компьютера server1.yandex.ru с его IP адресом 10.0.0.1 и нажмите на кнопку Add (добавить) и активируйте переключатель On – рис. 6.9.


Рис. 6.9. Ввод ресурсной записи типа A Record

Далее в ресурсной записи типа CNAME свяжите название сайта с сервером и нажмите на кнопку Add (добавить) – рис. 6.10.


Рис. 6.10. Ввод ресурсной записи типа CNAME

Теперь настроим службу HTTP. В конфигурации Server1 войдите на вкладку HTTP и создайте стартовую страницу сайта ( рис. 6.12).


Рис. 6.12. Стартовая страница сайта

Включите командную строку на Server1 и проверьте работу службы DNS. Для проверки правильности работы прямой зоны DNS сервера введите команду SERVER>nslookup . Если все правильно настроено, то вы получите отклик на запрос с указанием доменного имени DNS сервера в сети и его IP адреса ( рис. 6.13).


Рис. 6.13. Служба DNSв прямой зоне DNSна Server1 настроена правильно Примечание

Команда nslookup служит для определения ip-адреса по доменному имени (и наоборот).

Настройка службы DHCP на Server2

Войдите в конфигурацию Server2 и на вкладке DHCP настройте службу DHCP. Для этого наберите новые значения пула, установите переключатель On и нажмите на кнопку Save (Сохранить) — рис. 6.14.


Рис. 6.14. Настройка DHCPсервера.
Проверка работы клиентов

Войдите в конфигурации хоста PC1и PC2 и в командной строке сконфигурируйте протокол TCP/IP. Для этого командой PC> ipconfig /release сбросьте (очистите) старые параметры IP адреса ( рис. 6.15).


Рис. 6.15. Удаление конфигурации IP-адресов для всех адаптеров Примечание

Команда ipconfig /release отправляет сообщение DHCP RELEASE серверу DHCP для освобождения текущей конфигурации DHCP и удаления конфигурации IP-адресов для всех адаптеров (если адаптер не задан). Этот ключ отключает протокол TCP/IP для адаптеров, настроенных для автоматического получения IP-адресов.

Теперь командой PC> ipconfig /renew получите новые параметры от DHCP сервера ( рис. 6.16).


Рис. 6.16. Конфигурация протокол TCP/IP клиента от DHCP сервера

Аналогично поступите для PC2 ( рис. 6.17).


Рис. 6.17. PC2 получил IP адрес от DHCP сервера Server2

Осталось проверить работу WEB сервера Server1 и открыть сайт в браузере на PC1 или PC2 ( рис. 6.18).


Рис. 6.18. Проверка работы службы HTTP на Server1

Описанная в данном примере и полностью работоспособная сеть с настройками сетевых сервисов DNS, DHCP и Web (файл task-6-2. pkt прилагается.

Примеры работы маршрутизатора в роли DHCP сервера

Маршрутизация (routing) – процесс определения маршрута следования информации в сетях связи. Задача маршрутизации состоит в определении последовательности транзитных узлов для передачи пакета от источника до адресата. Определение маршрута следования и продвижение IP-пакетов выполняют специализированные сетевые устройства – маршрутизаторы. Каждый маршрутизатор имеет от двух и более сетевых интерфейсов, к которым подключены: локальные сети либо маршрутизаторы соседних сетей.

Новый термин

Маршрутизатор (router, роутер) – сетевое устройство третьего уровня модели OSI, обладающее как минимум двумя сетевыми интерфейсами, которые находятся в разных сетях. Маршрутизатор может иметь интерфейсы: для работы по медному кабелю, оптическому кабелю, так и по беспроводным «линиям» связи.

Выбор маршрута маршрутизатор осуществляет на основе таблицы маршрутизации. Таблицы маршрутизации содержат информацию о сетях, и интерфейсов, через которые осуществляется подключение непосредственно, а также содержатся сведения о маршрутах или путях, по которым маршрутизатор связывается с удаленными сетями, не подключенными к нему напрямую. Эти маршруты могут назначаться администратором статически или определяться динамически при помощи программного протокола маршрутизации. Таблица маршрутизации содержит набор правил – записей, состоящих из определенных полей. Каждое правило содержит следующие основные поля-компоненты:

  • адрес IP-сети получателя,
  • маску,
  • адрес следующего узла, которому следует передавать пакеты,
  • административное расстояние — степень доверия к источнику маршрута,
  • метрику — некоторый вес — стоимость маршрута,
  • Пример таблицы маршрутизации:


    Протокол DHCP представляет собой стандартный протокол, который позволяет серверу динамически присваивать клиентам IP-адреса и сведения о конфигурации. Идея работы DHCP сервиса такова: на ПК заданы настройки получения ip адреса автоматически. После включения и загрузки каждый ПК отправляет широковещательный запрос в своей сети с вопросом «Есть здесь DHCP сервер — мне нужен ip адрес?». Данный запрос получают все компьютере в подсети, но ответит на этот запрос только DHCP сервер, который отправит компьютеру свободный ip адрес из пула, а также маску и адрес шлюза по умолчанию. Компьютер получает параметры от DHCP сервера и применяет их. После перезагрузки ПК снова отправляет широковещательный запрос и может получить другой ip адрес (первый свободный который найдется в пуле адресов на DHCP сервере).

    Маршрутизатор можно сконфигурировать как DHCP сервер. Иначе говоря, вы можете программировать интерфейс маршрутизатора на раздачу настроек для хостов.Системный администратор настраивает на сервере DHCP параметры, которые передаются клиенту. Как правило, сервер DHCP предоставляет клиентам по меньшей мере: IP-адрес, маску подсети и основной шлюз. Однако предоставляются и дополнительные сведения, такие, например, как адрес сервера DNS.

    Практическая работа 6-2-1a. Конфигурирование DHCP сервера на маршрутизаторе

    Схема сети приведена на рис. 6.19. С помощью настроек ПК, представленных на рисунке, мы указываем хосту, что он должен получатьIP адрес, адрес основного шлюза и адрес DNS сервера от DHCP сервера.


    Рис. 6.19. Схема сети

    Произведем настройку R0:

    Router (dhcp-config)#network 192.168.1.0 255.255.255.0 указываем из какой сети мы будем раздавать IP адреса (первый параметр — адрес данной сети, а второй параметр ее маска)

    Router (dhcp-config)#default-router 192.168.1.1 указываем адрес основного шлюза, который будет рассылать в сообщениях DHCP

    Router (dhcp-config)#dns-server 5.5.5.5 указываем адрес DNS сервера, который так же будет рассылаться хостам в сообщениях DHCP

    Router (dhcp-config)#exit

    Router (config)#ip dhcp excluded-address 192.168.1.1 этот хост исключен из пула, то есть, ни один из хостов сети не получит от DHCP сервера этот адрес.

    Проверим результат получения динамических параметров для PC0 ( рис. 6.21).


    Рис. 6.21. DHCPработает

    Проверим работоспособность DHCP сервера на хосте PC0 командой ipconfig /all ( рис. 6.22).


    Рис. 6.22. Хост получил настройки от DHCP сервера

    Хост успешно получил IP адрес, адрес шлюза и адрес DNS сервера от DHCP сервера R0.

    Практическая работа 6-2-1b. Пример настройки интерфейса маршрутизатора в качестве DHCP клиента

    Конфигурируем интерфейс Fa0/0 для R1 ( рис. 6.24).


    Рис. 6.24. Конфигурируем интерфейс маршрутизатора

    Наблюдаем результат ( рис. 6.25).


    Рис. 6.25. DHCP не работает

    После настройки интерфейса роутера на получение настроек по DHCP, DHCP клиент на PC1 перестал получать IP-адрес – IP из диапазона 169.254.x.x/16 назначается автоматически самим ПК при проблемах с получением адреса по DHCP. Интерфейс роутера IP-адрес так же не получит т.к. в данной подсети нет DHCP серверов. Описанные выше схемы представлены в виде одного файла — task-6-3. pkt.

    Практическая работа 6-2-2. DHCP сервис на маршрутизаторе 2811

    В этом примере мы будем конфигурировать маршрутизатор 2811, а именно, настраивать на нем DHCP сервер, который будет выдавать по DHCP адреса из сети 192.168.1.0 ( рис. 6.26). PC1 и PC2 буду получать настройки динамически, а для сервера желательно иметь постоянный адрес, т.е., когда он задан статически.


    Рис. 6.26. Схема сети Примечание

    Как устройство с постоянным адресом здесь можно включить еще и принтер.

    Резервируем 10 адресов

    R1 (config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10
    Примечание

    Этой командой мы обязали маршрутизатор R1 не выдавать адреса с 192.168.1.1 по 192.168.1.10 потому, что адрес 192.168.1.1 будет использоваться самим маршрутизатором как шлюз, а остальные адреса мы зарезервируем под различные хосты этой сети.

    Таким образом, первый DHCP адрес, который выдаст R1 равен 192.168.1.11.

    Создаем пул адресов, которые будут выдаваться из сети 192.168.1.0

    R1 (config)#ip dhcp pool POOL1
    R1 (dhcp-config)#network 192.168.1.0 255.255.255.0
    R1 (dhcp-config)#default-router 192.168.1.1
    R1 (dhcp-config)#domain-name my-domain.com
    R1 (dhcp-config)#dns-server 192.168.1.5

    Примечание

    Согласно этим настройкам выдавать адреса из сети 192.168.1.0 (кроме тех, что мы исключили) будет маршрутизатор R1 через шлюз 192.168.1.1.

    Настраиваем интерфейс маршрутизатора

    R1 (config)#interfacefa0/0
    R1 (config-if)#ip address 192.168.1.1 255.255.255.0
    R1 (config-if)#no shutdown
    R1 (config-if)#exit
    R1(config)#exit
    R1#

    Примечание

    Команда no shut (сокращение от no shutdown) используется для того, чтобы бы интерфейс был активным. Обратная команда – shut, выключит интерфейс.

    Проверка результата

    Итак, мы видим, что протокол DHCP позволяет производить автоматическую настройку сети на всех компьютерах ( рис. 6.28).


    Рис. 6.28. PC1 и PC2 получают IP адреса от DHCP сервера

    Рабочая сеть данного примера прилагается виде файла — task-6-4.pkt.

    Устранение неполадок на DHCP-сервере
