Cокеты процессоров, что такое сокет (socket) процессора компьютера

Сокет (socket) процессора — разъем, место на материнской плате компьютера куда вставляется процессор. Процессор, прежде чем он будет установлен в материнскую плату, должен подходить ей по сокету. Это как розетка и контактная вилка — стоит ли говорить, что к простой советской розетке евро-вилка не подойдет.

Обычно в компьютерных магазинах рядом с каждым процессором можно увидеть табличку, в которой перечисляются его основные характеристики. Так вот сокет процессора — это чуть ли не самая важная характеристика и именно на нее в первую очередь нужно обращать внимание при покупке нового процессора. Потому что может случиться так, что процессор не подойдет к материнской плате компьютера именно из-за сокета.

Вот представьте — вы пришли в компьютерный магазин, выбрали там процессор, заплатили за него денег и довольные пришли домой, начинаете его устанавливать — а он НЕ ПОДХОДИТ! Вы все бросаете, бежите обратно в магазин, надеясь вернуть этот процессор обратно и тем самым исправить ситуацию, прибегаете, а вам говорят — «это не гарантийный случай, смотреть нужно было внимательней когда покупали».

Ну да ладно, это было небольшое лирическое отступление. А теперь поговорим конкретно про эти самые сокеты.

Все многообразие сокетов можно разделить на две большие группы:

  1. Сокеты процессоров компании Intel.
  2. Сокеты процессоров компании AMD.

Ниже приведены фотографии сокетов обеих компаний-производителей процессоров.

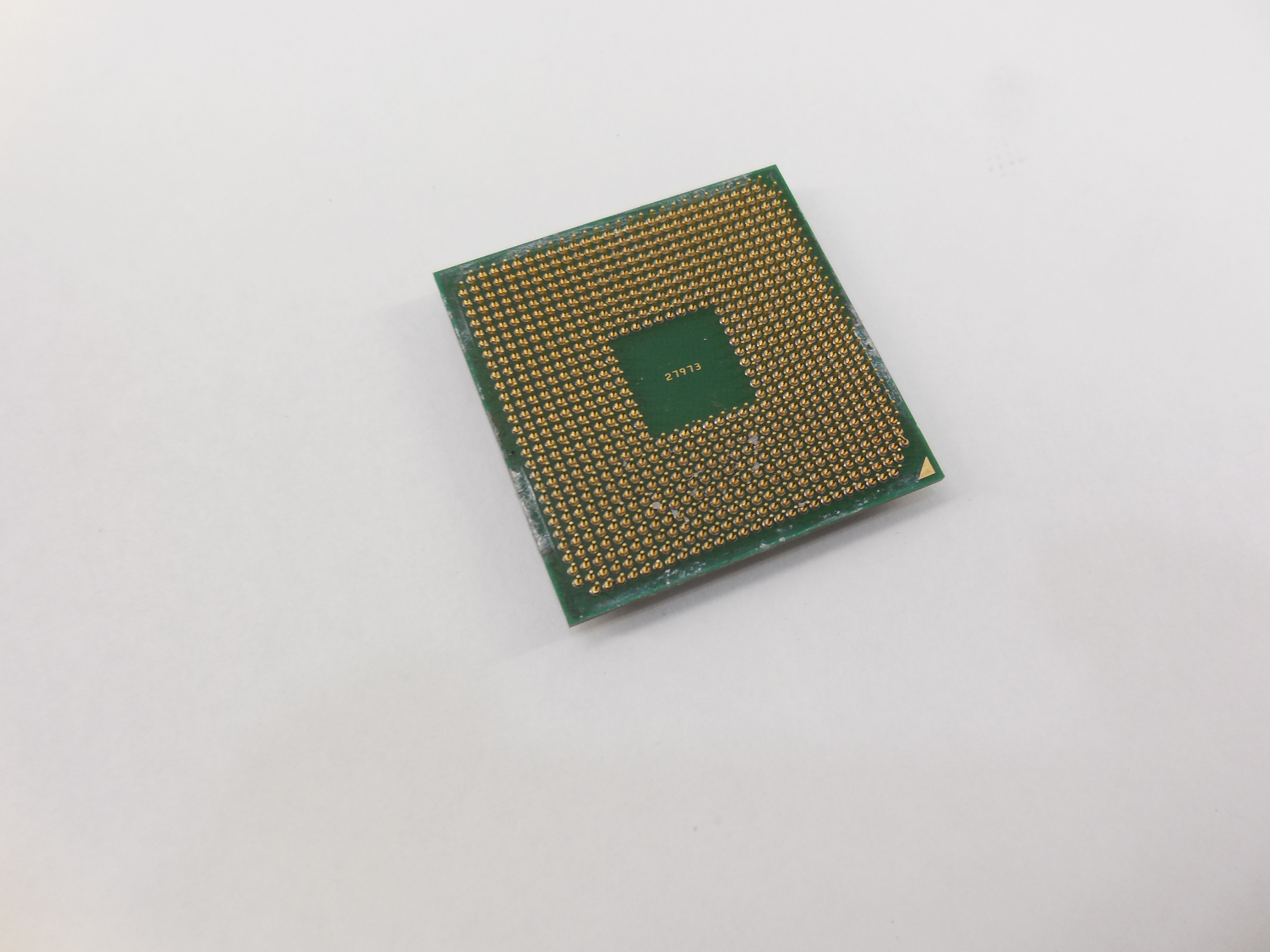

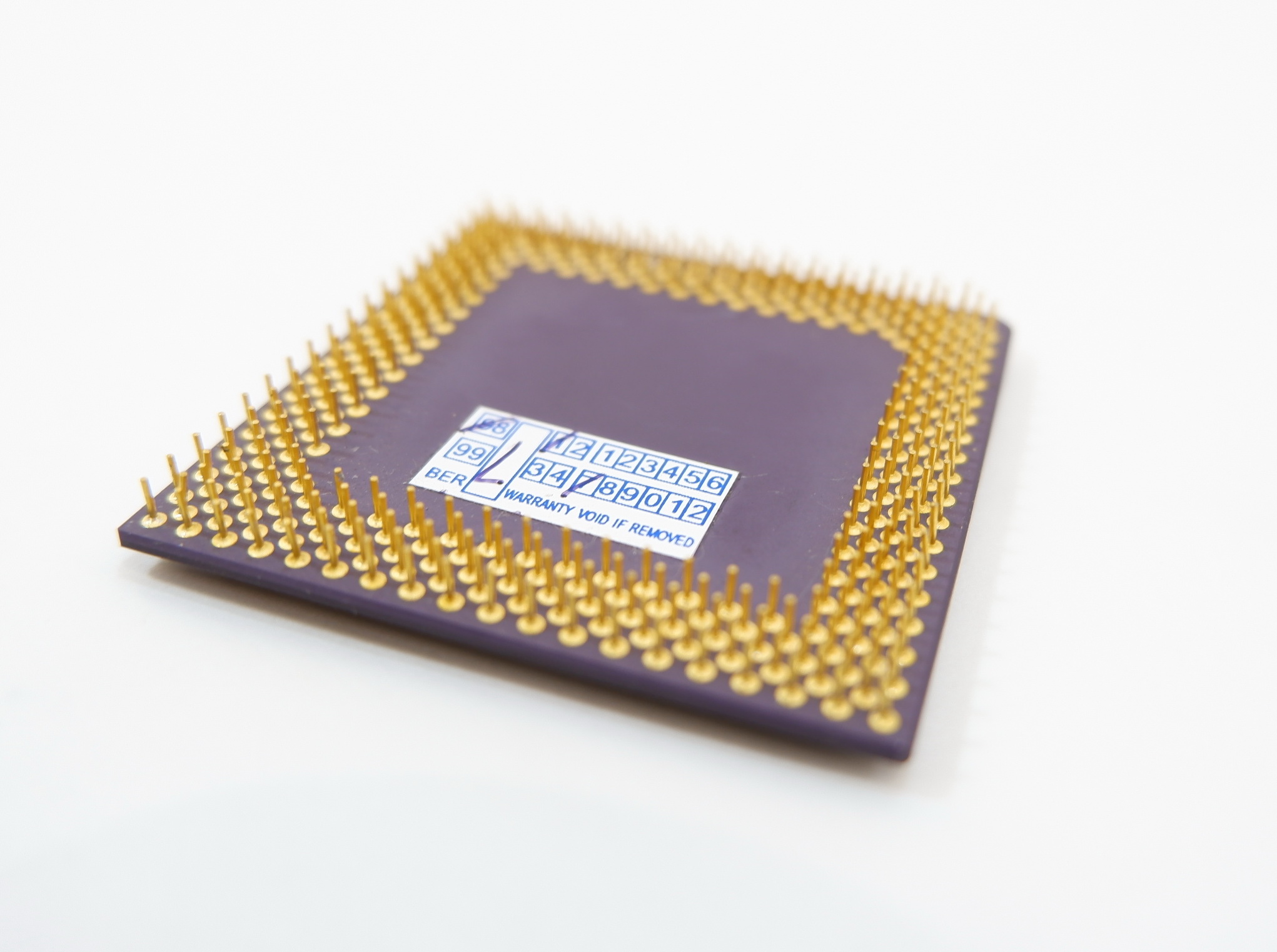

На этой фотографии можно заметить, что «ножки» контактов торчат из сокета на материнской плате.

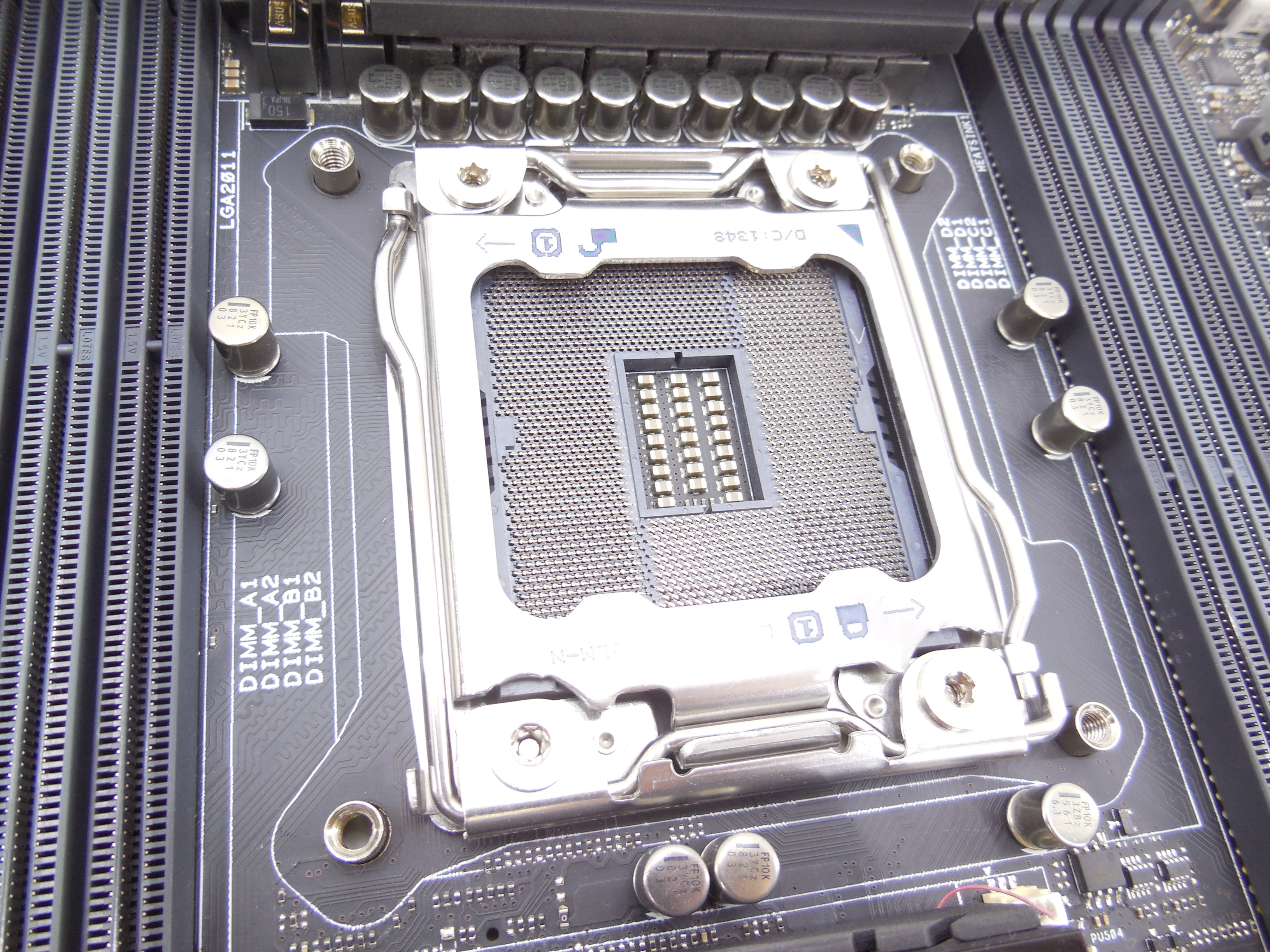

А на этой фотографии, напротив, можно наблюдать углубления под эти контакты, а сами они находится непосредственно на процессоре.

Давайте просмотрим, чем же так кардинально отличаются сокеты друг от друга физически:

  • Количеством контактов
  • Типом этих самых контактов
  • Расстоянием креплений для процессорных кулеров
  • Собственно размером самого сокета

Кол-во контактов — их может быть 400, 500, 1000 и даже больше. Как узнать? В маркировке сокета уже содержится вся информация. Например, процессор Intel Pentium 4 имеет сокет LGA 775. Так вот 775 — это как раз количество контактов, а LGA — означает то что процессор не имеет контактных ножек (штырьков), они находятся в сокете материнской платы.

Тип контактов — тут все понятно, либо «штырьки», либо контакты без штырьков. Другого как говорится не дано.

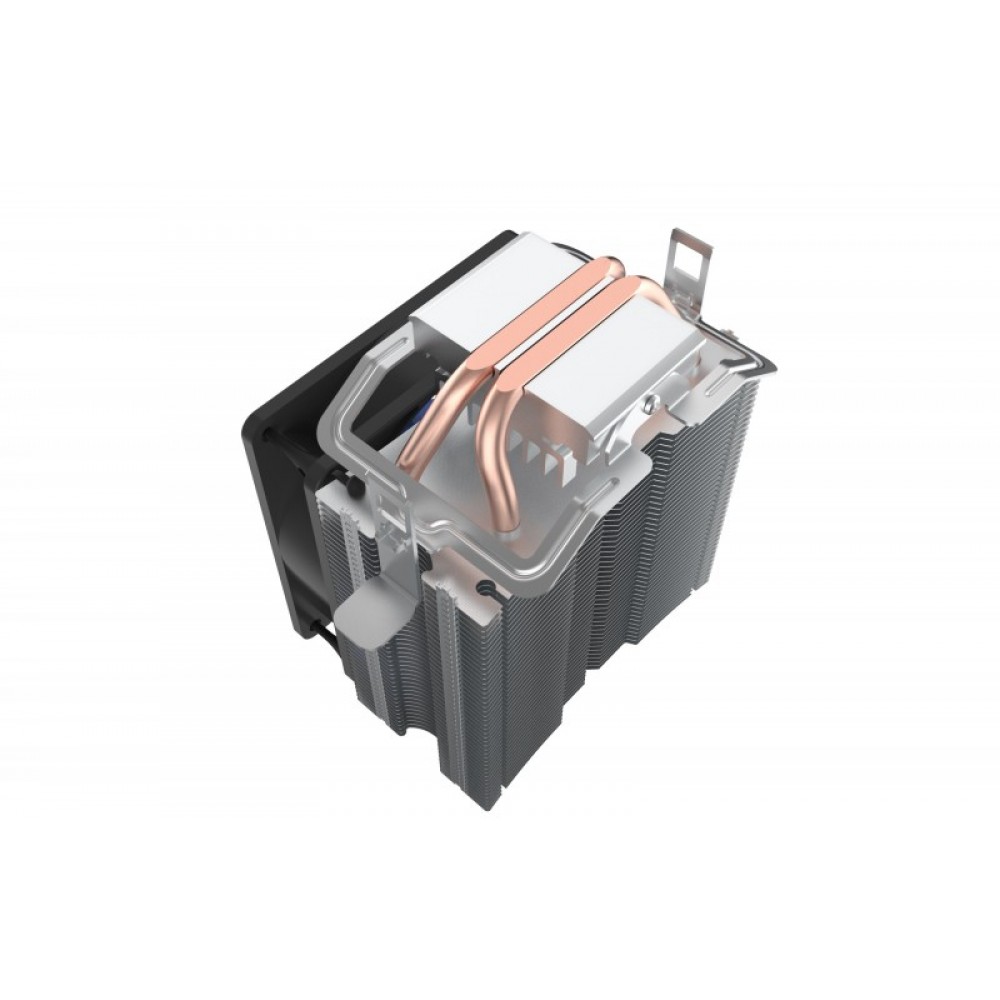

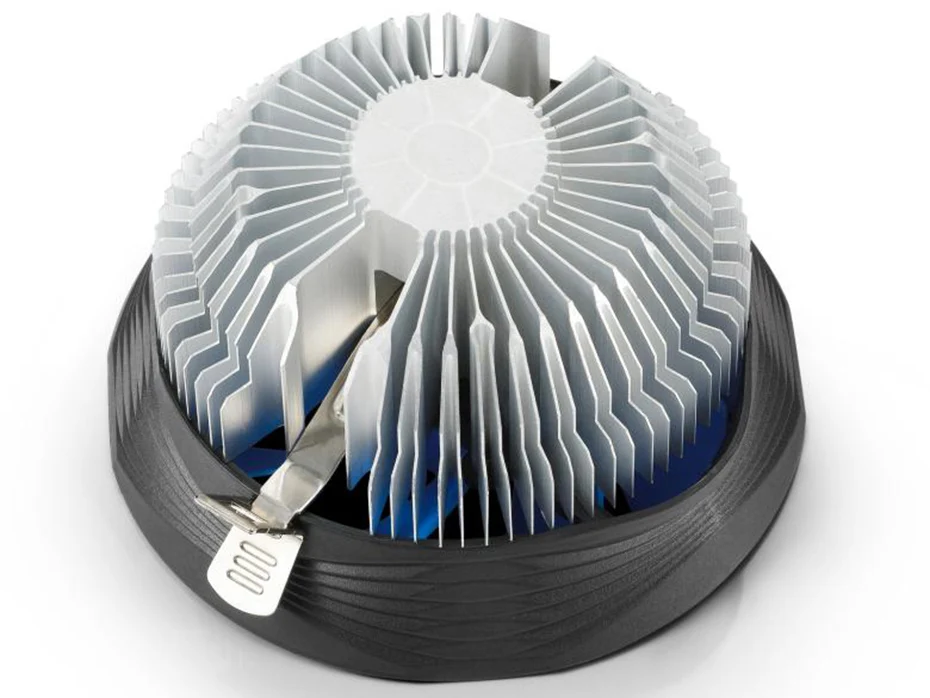

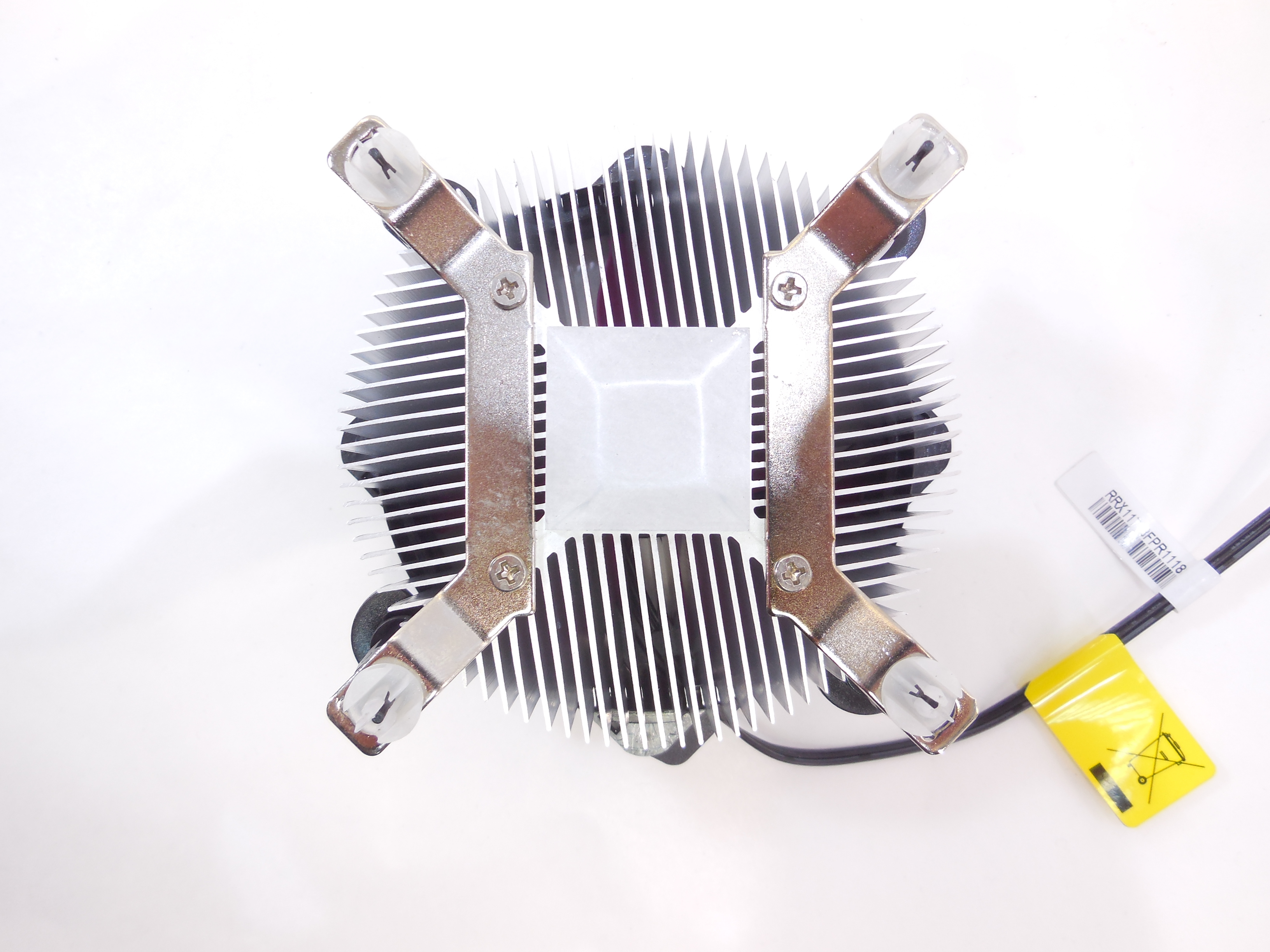

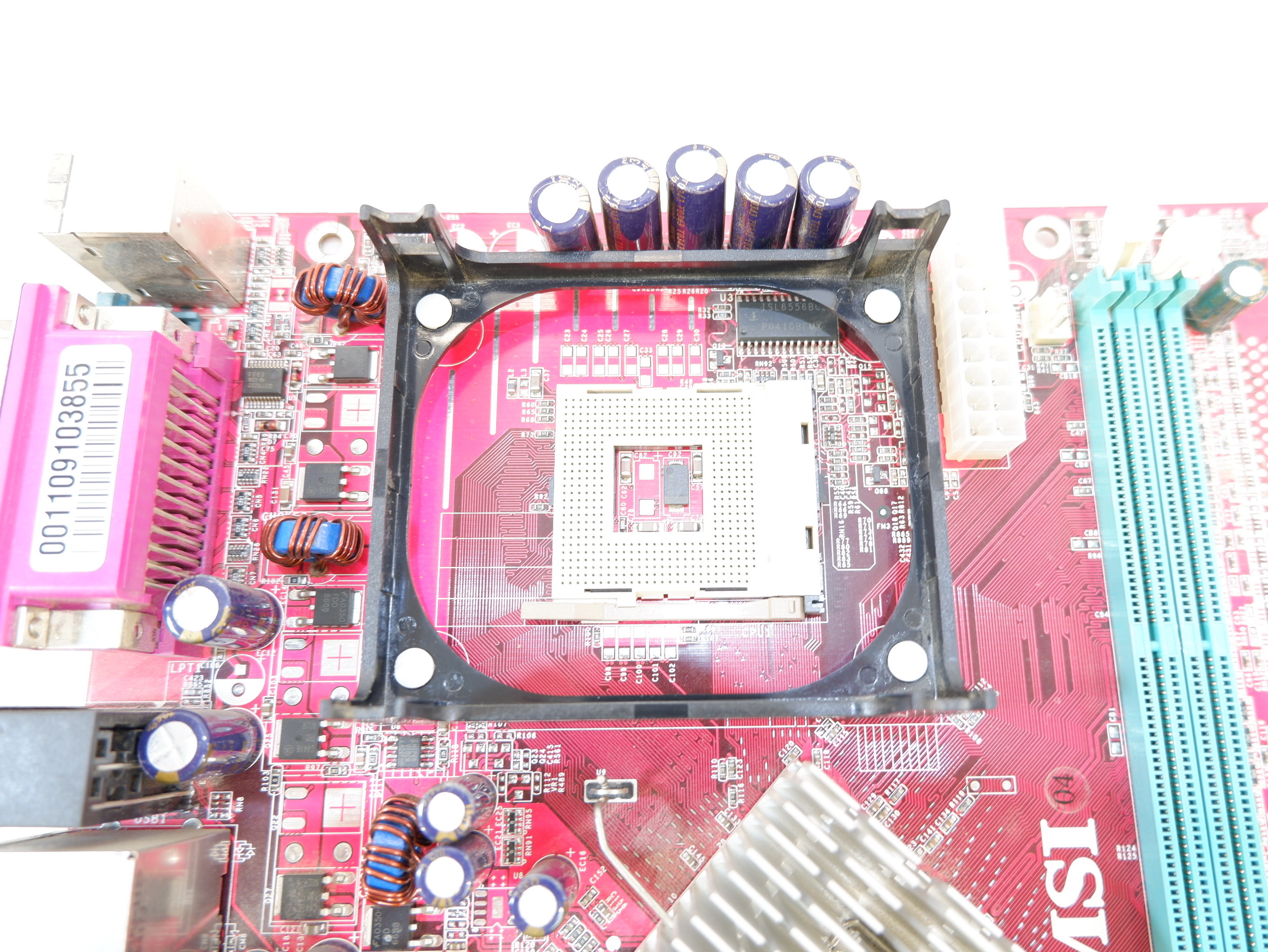

Теперь по поводу расстояний между креплениями для процессорных кулеров. Дело в том, что эти расстояния у каждого сокета свои и на это тоже нужно обращать особое внимание. Хотя и существуют способы из разряда «сделай сам», когда кулер от одного сокета крепится на другой сокет при помощи умелых рук и еще чего-то там..

Это все были физические отличия, теперь давайте поговорим о том — чем же так отличаются сокеты друг от друга в плане технологическом. А в технологическом плане сокеты отличаются друг от друга

:

  • Наличием различных дополнительных контроллеров
  • Наличием или отсутствием поддержки интегрированной в процессор графики (графическое ядро процессора)
  • Более высокими параметрами производительности

На что еще влияет сокет (soket) процессора?

Помимо того, что уже тут написано, сокет процессора еще влияет на размер самого процессора. Вообще говоря, если попытаться выразиться совсем уж кратко — сокет процессора влияет на то, какой процессор будет в него установлен. Все остальное (например то что будет написано здесь далее по тексту) зависит от процессора, но мы то с вами знаем, что процессор и сокет — это два неразрывных понятия. Поэтому все те параметры, которые зависят от процессора (или на которые влияет процессор), зависят и от сокета этого процессора.

Пожалуй, приведу еще несколько моментов, на которые имеет возможность оказывать влияние процессор (или его сокет), иными словами — процессор или его сокет влияют на:

  • Тип поддерживаемой оперативной памяти
  • Частоту шины FSB
  • Косвенно (по большей части — чипсет) на версию слота PCI-e
  • На версию разъема SATA (тоже косвенно)

Для чего вообще нужен сокет?

Дело в том, что производители современных материнский плат целенаправленно оставили за нами возможность менять различные устройства, в том числе и процессор.

Тут то и появляется такое понятие как сокет, ведь с точки зрения производителей вполне можно было бы припаять процессор прямо к мат. плате, да и в плане надежности это более целесообразно. Но сделано это было, прямо скажем, специально — т.е. для возможного апгрейда системы. Иначе говоря, захотели мы заменить процессор на другой — вытащили его из сокета и вставили тот который нам надо, конечно же с той поправкой, что он должен иметь такой же сокет как и у старого процессора. По правде говоря, именно для возможной модернизации компьютерного железа и существуют подавляющее большинство слотов и разъемов, которые только есть на материнской плате.

Теперь давайте поговорим про поддержку сокетами различных процессоров. Ниже приведена таблица с популярными (на момент публикации материала) сокетами и соответствующими им процессорами:

Сокет (socket)Процессор
LGA 775 (Socket T), год начала выпуска — 2004Intel Pentium 4
Pentium 4 Extreme Edition
Intel Celeron D
Pentium D
Pentium Extreme Edition
Pentium Dual-Core
Core 2 Duo
Core 2 Extreme
Core 2 Quad
Xeon (для серверов)
LGA 1366 (Socket B), год начала выпуска — 2008Intel Core i7 (9xx)
Intel Celeron P1053
LGA 1156 (Socket H), год начала выпуска — 2009Intel Core i7 (8xx)
Intel Core i5 (7xx, 6xx)
Intel Core i3 (5xx)
Intel Pentium G69x0
Intel Celeron G1101
Intel Xeon X,L (34xx)
LGA 1155 (Socket h3), год начала выпуска — 2011Все процессоры с микроархитектурой Intel Sandy Bridge и Intel Ivy Bridge
LGA 1150 (Socket h4), планируемый год выпуска — (2013-2014)Все процессоры с микроархитектурой Intel Haswell и Intel Broadwell
Socket 939, год начала выпуска — нет данныхAthlon 64
Athlon 64 FX
Athlon 64 X2
Socket AM2, год начала выпуска — 2006Athlon 64 (не все)
Athlon 64 X2 (не все)
Athlon X2
Athlon 64 FX-62
Opteron 12xx
Sempron (некоторые)
Sempron X2
Phenom (ограниченная поддержка)
Socket AM2+, год начала выпуска — 2007Athlon X2
Athlon II
Opteron 13xx
Phenom
Phenom II
Socket AM3, год начала выпуска — 2009Phenom II (кроме X4 920 и 940)
Athlon II
Sempron 140
Opteron 138x
Socket AM3+, год начала выпуска — 2011AMD FX-Series(AMD FX-4100 AMD FX-6100 и AMD FX-8120 AMD FX-8150)
Socket FM1, год начала выпуска — 2011Все процессоры с микроархитектурой AMD Fusion
Socket FM2, год начала выпуска — 2012Все процессоры с микроархитектурой Bulldozer

И в заключение — небольшая рекомендация тем, кто собирается покупать новый процессор: перед покупкой всегда проверяйте совместимость сокета материнской платы и процессора. К примеру если материнская плата имеет сокет LGA775 — берите процессоры, которые сделаны именно под этот сокет, никакие другие процессоры работать не будут.

Виды и различия сокетов процессоров | Процессоры | Блог

Тип сокета — это важнейшая характеристика процессора и материнской платы. Если опытный пользователь слышит такие названия, как сокет 462, 775, 1155 или AM4, то сразу понимает, о ПК из какого времени идет речь. Давайте разберемся в различиях современных сокетов под процессоры Intel и AMD, а заодно вспомним историю их развития: от первых персональных компьютеров и до наших дней.

Сокет (англ. «socket» — «разъём») — это разъем на материнской плате, в который устанавливается процессор. Сокет является важнейшей характеристикой компьютера, определяя список совместимых чипсетов, процессоров, материнских плат и систем охлаждения, которые можно установить на него.

Сокеты отличаются числом контактов, которое обычно растет вместе с мощностью и сложностью процессоров. Часть контактов используется для питания процессора, а часть — для работы самого процессора, шины PCI Express, ОЗУ и т. д. Для каждого сокета существует уникальная распиновка контактов, выглядит она примерно так.

Распиновка контактов сокета Intel LGA 1151

Сокет определяет и срок службы вашего ПК. Например, покупая сейчас ПК на сокете LGA1151, с процессором Core i5-9400F и материнской платой GIGABYTE B365M D2V, вы должны понимать, что новых процессоров под этот сокет выходить не будет, и оптимальный максимум на который вы можете рассчитывать при апгрейде, — это процессор Core i7-8700K или Core i9-9900K.

Для того, чтобы понять плюсы и минусы различных сокетов, а также нюансы их использования, стоит вспомнить, с чего все начиналось на заре зарождения персональных компьютеров. Давайте освежим в памяти самые распространенные сокеты на рынке ПК в хронологическом порядке. Серверных сокетов касаться не будем из-за их малого распространения.

Сокеты 1980-х и 1990-х годов

Процессоры первых ПК, такие как Intel 8086 и 8088, устанавливались в простейшие разъемы PIN DIP.

Следующее поколение — Intel 80186, 80286, 80386 — устанавливались в разъемы CLCC, PLCC. Зачастую процессоры Intel 80386 припаивались к плате, как некоторые процессоры современных ноутбуков.

И только некоторые процессоры 80386 стали использовать сокет 80386 со 132 контактами, который уже похож на современные сокеты.

Процессоры 80486 в 1989-1994 годах устанавливались аж в четыре типа сокетов: сокеты 1, 2, 3 и 5 с 169, 238, 237 и 238 контактами соотвественно. В сокет 5 можно было установить процессоры AMD K5 и Cyrix/IBM/TI M1/6×86.

На этих сокетах появился известный многим рычажок фиксации, который до сих пор используется на сокетах AM4. Называется такой тип фиксации ZIF (от англ. «Zero Insertion Force» — «нулевое усилие вставки»).

Для установки в такой сокет процессора вы должны чуть отогнуть рычажок, чтобы вывести его из зацепа и приподнять на 90 градусов. При этом откроются контактные площадки, в которые процессор должен провалиться под своим весом, без усилия. После этого рычажок опускается на место и контактные площадки зажимают ножки процессора.

 В 1993 году первые процессоры Pentium потребовали новый сокет 4 с 273 контактами. Обновленный сокет 7 появился в 1995 году. В нем уже был 321 контакт, но эти сокеты больше интересны тем, что в них было возможно установить процессоры AMD K6 и Cyrix/IBM/TI 6x86L, а потом и новые процессоры Pentium MMX.

AMD продолжило развитие сокета 7, выпустив сокет Super Socket 7, который поддерживал шину в 100 МГц и процессоры AMD K6-2, AMD K6-III, AMD K6-2+/K6-III+, Cyrix MII/6x86MX.

В 1997 году появляется новый разъем щелевого типа Slot 1 предназначенный для установки новых процессоров Pentium II и Celeron, выпущенных в формате картриджей SECC и SECC2, а потом и на полностью открытой печатной плате — SEPP.

Разъем поддерживал и ранние Pentium III, но имел недостатки в виде ненадежной фиксации, и уже в 1998 году на рынке появляется знакомый многим сокет 370. Начиная с него, Intel стала указывать в названии сокета количество контактов.

Что интересно, Slot 1 и сокет 370 с точки зрения электрики были очень похожи, что позволило выпустить переходники — слоткеты (англ. Slotket от slot и socket), которые позволяли использовать новые процессоры сокета 370 на старых материнских платах Slot 1.

AMD скопировало разъем Slot 1, выпустив Slot A в 1999 году. Но совместим он был только механически, а не электрически. Slot A поддерживал первые процессоры Athlon на ядре K7, выпущенные в формате SECC.

Сокеты 2000-х годов

В 2000 году появляются процессоры Pentium 4, которые вначале используют сокет 423, а затем — сокет 478.


У AMD в это время появляется сокет A или, как его еще называли, сокет 462, поддерживающий процессоры

Athlon, Athlon XP, Sempron и Duron на разных ядрах.

В 2004 году Intel выпускает сокет совершенно нового типа под названием сокет T или LGA 775. Ножки с процессора переместились в сокет на материнской плате, и теперь изготавливались в виде пружинных контактов.

Сокеты типа LGA имеют важные преимущества над старыми сокетами PGA:

  • удешевление производства процессора
  • меньшие утечки тока
  • возможность наращивать количество контактов
  • возможность изготавливать сокеты очень больших размеров, как LGA 3647 от Intel или TR4 от AMD
  • очень надежное, по сравнению с сокетами PGA, удержание процессора

Даже используя современные сокеты PGA, такие как AM4, вы должны быть крайне осторожны при снятии системы охлаждения. Густая, а особенно прикипевшая термопаста «приклеивает» радиатор к процессору и при снятии радиатора процессор может выскочить из сокета, помяв ножки.

Чтобы этого не произошло, производители рекомендуют разогреть радиатор перед снятием и сделать им несколько движений в горизонтальном (к материнской плате) направлении.

Но и у сокетов PGA  есть свои преимущества:

  • сам сокет более дешев, что удешевляет материнскую плату
  • ножки на процессоре более надежны, чем ножки на сокете LGA, и позволяют произвести ремонт помятых ножек. Повредить ножки в сокете LGA очень легко, а выпрямить крайне затруднительно
  • сокет PGA более компактен и больше подходит для мобильной техники

Intel продолжила выпускать сокеты LGA и дальше. В 2008 году LGA 775 сменили LGA 1366 для высокопроизводительных систем.  В 2009 году — LGA 1156 для настольных систем. Крепежные отверстия под систему охлаждения LGA 1156 совпадают и с современными сокетами Intel. Вы сможете установить на современную систему LGA 1200 старый качественный кулер, если он у вас есть.

А у AMD в 2003 году выходит сокет 754 для процессоров Athlon 64, затем, в 2004 году, — сокет 939. В 2006 году выходит сокет AM2, а в 2007 году — AM2+. В 2009 году выходит сокет AM3 с поддержкой памяти DDR3. А в 2011 году выходит сокет AM3+ с поддержкой процессоров Bulldozer. Платы и процессоры под этот сокет продаются и сейчас.


Эти сокеты отличало поступательное эволюционное развитие, что отражалось в расширенной обратной совместимости процессоров. Например, процессор под сокет AM3, Phenom II X4 925, можно установить в материнскую плату AM2+, и даже в AM3+!

Такая широкая возможность совместимости давала пользователям очень широкие возможности апгрейда и принесла компании AMD дивиденды в виде преданности пользователей.

Сокеты 2010-х годов

В 2011-2014 годах AMD выпускает сокеты FM1, FM2 и FM2+ для процессоров Athlon и APU серий A8, A6 и А4. В 2014 году выходит сокет AM1 для недорогих и энергоэффективных процессоров Kabini.

У Intel в 2011 году выходит сокет LGA 1155 или h3. Сокет оказался очень удачным и популярным. Для высокопроизводительных систем был выпущен сокет LGA 2011 или R.

В 2013 году Intel выпускает сокет LGA 1150 или h4. В 2014 году для высокопроизводительных систем выходит LGA 2011-3 или R3. А в 2015 году выходит сокет LGA 1151 или h5. Процессоры и платы под этот сокет продаются и сейчас.

Зачастую сокет 1151 обозначается сейчас как «1151 v2» или «1151 rev 2», но на самом деле официально никакой второй ревизии этого сокета нет, а совместимость определяется лишь материнской платой.


Энтузиасты, модифицируя BIOS материнских плат с чипсетом 100 или 200 серии, запускают на них процессоры Coffee Lake (иногда требуется выполнить «пинмод» — замыкание определенных контактных площадок на процессоре).

Особо впечатляющим выглядит запуск и разгон процессора Coffee Lake Refresh Core i9-9900K на устаревшей материнской плате с чипсетом Z170.

Самые актуальные сокеты

Ну вот мы и подошли к самым актуальным на сегодняшний момент сокетам. У Intel это сокет LGA 1200, выпущенный во втором квартале 2020 года. По сути, это модифицированный сокет LGA 1151 с 49 дополнительными контактами для улучшения питания и поддержки новых функций ввода-вывода.

На 2021 год уже запланирован выход новых процессоров Alder Lake-S и нового сокета LGA 1700.

А вот у AMD актуальным является сокет AM4, выпущенный в 2017 году. Это стандартный PGA-ZIF сокет с 1331 контактом, но интересен он тем, что уже стал долгожителем. Первые процессоры под этот сокет  — APU 7-ого поколения и Athlon X4 950 на архитектуре AMD Excavator.

А в 2017 году появляются популярнейшие процессоры Zen, совершившие рывок в количестве ядер и потоков у бюджетных процессоров. В 2018 году под сокет AM4 выходят процессоры Zen+, а в 2019 — Zen 2. И остается буквально месяц до анонса процессоров архитектуры Zen 3, которые также будут использовать сокет AM4.

Серьезный минус сокета AM4 — изменение расстояний между отверстиями под СО, что сразу сделало несоместимым с ним огромное число дорогих кулеров. При этом расстояние между пластиковыми зубцами осталось прежним и на него можно поставить стандартное крепление даже от сокета 754.

Следующее поколение процессоров будет использовать память DDR5 и, скорее всего, потребует нового сокета.

Заключение

Как видите, сокеты за 40 лет прошли огромный путь, постоянно видоизменяясь и увеличив количество контактов в 30 раз. Некоторые сокеты остаются актуальны очень короткое время и не пользуются особой популярностью. А некоторые — становятся долгожителями, как, к примеру, сокет LGA 775 или AM4.

от Intel и AMD по годам

Опубликовано 1.12.2019 автор — 9 комментариев

Всем огромный привет! Сегодня я расскажу, какие бывают сокеты для процессоров Интел и АМД. Рассмотрим хронологию по годам, какие существуют разновидности для ПК и серверов. Мобильные версии затрагивать не будем.

Почему они все разные

Для начала — немного об устройстве процессора, для лучшего углубления в тему. Как вы уже знаете, ЦП создается на кристалле кремния с помощью специального оборудования. Фактически, это очень сложная микросхема с огромным количеством логических блоков.

Сколько таких блоков получится на дюйм, зависит от техпроцесса, то есть разрешающей способности печатного оборудования. Конструкция процессоров постоянно усложняется, но одновременно и становится совершеннее оборудование, на котором они создаются.

Уменьшение разрешающей способности позволяет на одинаковом по размерам куске кремния создавать больше логических блоков. Наблюдается интересная картина: регулярно растет тактовая частота, количество ядер и прочие параметры ЦП, но их размеры остаются почти одинаковыми — по площади приблизительно как спичечный коробок, только квадратный.

Усложнение конструкции требует и увеличения числа контактов, по которым передаются сигналы на материнскую плату. От расположения логических блоков на кристалле зависит и распиновка. По этой причине некоторые сокеты, которые совместимы физически, не всегда взаимозаменяемы.

Socket определяет не только количество контактов и их распиновку, но и прочие важные параметры: с каким чипсетом будет дружить «камень», какую оперативку поддерживать и на какой частоте, какой кулер можно использовать и т.д. А теперь рассмотрим разъемы, которые, на мой взгляд, заслуживают упоминания.

Универсальные сокеты

Давным-давно, когда компьютеры были большими, а мониторы маленькими (не то, что сейчас!) все бренды, которые занялись производством процессоров, с целью унификации использовали одинаковые универсальные разъемы — от Socket 1 по 7 включительно.

Со временем спецификации у главных конкурентов — АМД и Интел, начали развиваться в разных направлениях, а все остальные бренды постепенно пропали с рынка. Сегодня найти работоспособный комп с процессором на универсальном сокете очень сложно.

Это еще не антиквариат, но уже, несомненно, винтаж и предмет интереса коллекционеров. Такой девайс в том числе представляет ценность и как музейный экспонат.

Почему я решил упомянуть эту «рухлядь», можете вы спросить? Socket 7 использовали легендарные «Пни» — процессоры Pentium от Интел, которые в свое время были на слуху у каждого, кто в той или иной мере интересовался компьютерами.

Какие есть сокеты у Intel

В маркировке этого бренда цифра указывает количество контактов. Например, у LGA 1151 из именно 1151. Удобно!

  • Socket 8. Слот на 387 контактов для посадки процессора Pentium Pro.
  • 370. Появился в 1999 году. Создавался под «Селероны» — урезанные версии «Пней».
  • 423. Создан в 2000 году под Pentium 4 — тоже своего рода легенда: «знак качества», которым грезил каждый компьютерный гик.
  • 478. Появился в 2002 году. Предназначен для установки «Пентюхов» и «Селеронов» на архитектурах ядер Northwood, Prescott и Willamette.

  • 604. Разъем, который с 2002 по 2006 годов был основным для серверных Xeon.
  • PAC418 и PAC611. Использовались для CPU Itanium, которые Интел разрабатывал совместно с Hewlett-Packard (после ребрендинга именуется HP).
  • J (LGA771). Для установки серверных и десктопных «Ксеонов» и Core 2.
  • T (LGA775). Выпущен в 2004 году для 4‑х «Пней», Dual-Core и Core 2 Duo.
  • LS (LGA1567). Разъем для серверных Xeon с количеством ядер от 4 до 10. Представлен в 2010 году. Уже в 2011 заменен на LGA2011.
  • B (LGA1366). Преемник LGA775. Для процессоров на архитектурах Gulftown и Bloomfield.
  • H (LGA1156). Более дешевая альтернатива предыдущему варианту. Поддерживался с 2009 по 2012 годы. Для десктопных и серверных ЦП с ядрами Clarkdale и Lynnfield.
  • h3 (LGA1155). Представлен в 2011 году. Для «камней» на архитектуре Sandy Bridge.
  • R (LGA2011). Представлен в 2011 году как замена LGA1366. Кроме Сенди Бридж, поддерживает ядра Broadwell и Haswell.
  • B2 (LGA1356). Появился в 2012 году как решение для двухпроцессорных серверов.
  • h4 (LGA1150). Выпущен в 2013 году. Для архитектур Broadwell и Haswell.
  • R3 (LGA2011‑3). Модификация LGA2011, созданная в 2014 году.
  • h5 (LGA 1151). Замена LGA1150, представленная в 2015 году. В 2017 появилась версия 1151v2, которая поддерживается по текущее время.
  • R4 (LGA2066). Замена LGA 2011–3, выпущенная в 2017 году.
  • H5 (LGA 1200) . Был выпущен во 2 квартале 2020 года, для архитектуры Comet Lake (в общем новьё!)

Итак, сегодня актуальные слоты у Интела — 2066 (для топовых сборок) и 1151v2 (для массовых пользователей) и новоиспеченный 1200. При сборке нового компа рекомендую ориентироваться именно на них. Полезно также будет ознакомиться: «С обзором материнской платы ASUS PRIME B460M‑A под сокет LGA 1200» и «Лучший процессор для сокета 1155».

Какие сокеты выпускались AMD

  • Super Socket 7. Модифицированный вариант универсального сокета, задача которого максимальное раскрытие вычислительной мощности.
  • Slot A. Представлен в 1999 году как решение для нового ЦП Athlon — главного конкурента Pentium III.
  • Socket A (462). Модификация, которая поддерживала как дорогие «Атлоны», так и бюджетные Duron и впоследствии Sempron.
  • 754. Обновление для 64-разрядных «Атлонов».
  • 939. «Упрощенная» версия серверного Socket 940. Применялся с 2004 года.
  • AM2. Выпущен в 2006 году как замена для двух предыдущих. Добавлена поддержка Phenom на архитектуре К10.
  • AM2+. Модификация, выпущенная в 2007 году. Добавлена поддержка ядер Agena, Toliman и Kuma.

  • AM3. Появился в 2009 году. Предназначен для процессоров, которые уже поддерживали DDR3.
  • AM3+. Логическое развитие линейки, анонсированное в 2010 году. Ориентирован на высокопроизводительные процессоры с архитектурой Bulldozer .
  • FM1. Представлен в 2011 году как решение для гибридных CPU с архитектурой Fusion.
  • FM2. Выпускается с 2012 года для гибридных процессоров с ядрами Trinity и Richland.
  • FM2+. В 2014 году добавлена поддержка микроархитектуры Steamroller.
  • AM1. Появился в 2014 году для бюджетных ЦП семейства Kabini с микроархитектурой Jaguar.
  • AM4. В 2016 году представлен как слот для процессоров бренда Ryzen на архитектуре Zen.
  • TR4. Модификация под процессоры Ryzen Threadripper, выпущенная в 2017 году.
  • Как и в предыдущем случае, последние два слота в списке пока что являются самыми актуальными на данный момент.

Также советую почитать о лучшем процессоре на сокет FM2 (уже на блоге).

Буду признателен каждому, кто расшарит этот пост в социальных сетях. До скорой встречи!

С уважением, автор блога Андрей Андреев.

Как узнать сокет материнской платы через компьютер — 4 метода

Что такое сокет? Для чего он нужен материнке? Об этом рассказывает гайд. В нем также содержится несколько методов, которые помогут узнать, что за сокет размещен на плате.

Читайте также: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

Что такое сокет материнской платы

Socket — квадратный разъем, куда становится центральный элемент любой сборки — процессор. Расположен порт обычно в центре или ближе к верхней части платы.

Рекомендация: меломанам подойдет вариант с поддержкой многоканального звучания, к примеру, MPG Z390 поддерживает формат 7.1.

Нужно знать:

1. Разъем у выбираемых пользователем материнки и CPU должен быть идентичным, иначе поставить последний в плату не получится. По этой причине нужно обращать внимание на параметры компонентов и на производителя.

2. Большинство разъемов уже утратили актуальность, хотя все еще есть в продаже. Устаревшие модели подходят для простых сборок, но если нужен производительный компьютер, необходимо подобрать современный вариант. Тут ничего сложного нет: у AMD это AM3+ и АМ4, как у X470 GAMING PLUS , а у Интел — 1151, как у STRIX Z390-E, и 1151V2.

В тему: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Как узнать сокет материнской платы

Ниже приведены варианты, которые помогут определить тип разъема как посредством специального ПО, так и без него.

Посмотреть в документах

К любой системной плате прилагается инструкция, где есть вся необходимая информация о товаре. В ней или на коробке можно посмотреть, какой сокет стоит на материнке. Кроме того, узнать эту информацию можно в характеристиках на сайте производителя или в магазине, где было куплено устройство.

Совет: если нужна современная игровая плата, то B360-PRO_GAMING будет отличным выбором. У нее есть четыре слота под оперативу, два — под скоростные ссд формата М.2 и поддержка нескольких видеоадаптеров.

Визуальный осмотр материнской платы

На большинстве материнок рядом с сокетом указан его тип. Этот способ прост и особенно эффективен, когда нужно определить совместимость компонентов на этапе подбора комплектующих.

Определение по модели процессора

Можно действовать наоборот. Ознакомившись с техническими параметрами ЦП, можно узнать, с каким сокетом он совместим.

Можно зайти на сайт производителя или же в интернет-магазин, в котором есть такой товар и ознакомиться с характеристиками интересующего CPU. Как и в случае с платой, информация также указывается на коробке или в комплектной документации.

Пригодится: Как узнать чипсет материнской платы — 3 способа

Программные средства

Определить тип разъема через компьютер — не означает разбирать его. Есть немало утилит, с помощью которых можно посмотреть, что за soket стоит на материнке. Ниже — три самых удобных варианта.

Everest

Софт создан для проверки и настройки работы аппаратной и программной части сборки с целью оптимизации системы. Представлена в виде: платной версии с пробником, которым можно бесплатно пользоваться месяц.

Интересно: есть модели, в которые устанавливается два «камня». Они предназначены для серверов. Например, WS C621E SAGE оснащена двумя сокетами, а также двенадцатью гнездами для оперативки.

В расширенной версии софт предоставляет пользователю подробный отчет о системе, который может занять больше сотни страниц. Тут не только можно узнать, что за комплектующие стоят в компьютере, каковы их характеристики. В него также интегрирован ряд вспомогательных модулей для проведения тестов и оценки состояния, производительности. В пробной бесплатной версии отчет не такой подробный.

Смотрите также: Какую материнскую плату выбрать — 8 ключевых критериев

CPU-Z

Еще одна достойная внимания утилита, которая позволяет получить информацию о ПК. Простая в использовании программка выдает пользователю отчет о процессоре, материнке и других компонентах.

Совет: чтобы не тратиться на вай-фай адаптер, можно приобрести материнку со встроенным модулем. Z390 AORUS ULTRA — как раз такой вариант.

AIDA64

Популярный и довольно мощный инструмент для проведения тестирования системы, получения развернутой информации о ее компонентах.

Чем хорош софт:

  • Эффективные тесты производительности и состояния комплектующих с возможностью сравнения данных с референтными показателями.
  • Информация пользователю предоставляется именно о текущем состоянии элементов — в реальном времени.
  • Все параметры ОС, дискретки, «матери» и ЦП.

Инструкция: Установка процессора на материнскую плату: 3 шага

Как видно, узнать через ПК, какой тип разъема у материнки — не такая уж и сложность. Все приведенные здесь способы довольно просты. Воспользовавшись любым из них, можно упростить себе задачу по подбору подходящего ЦП.

что это такое и как узнать его тип

Socket (разг. — сокет) центрального процессора — это разъем, расположенный на материнской плате компьютера, к которому подсоединяется центральный процессор. Сокеты для современных процессоров Intel чаще всего бывают гнездовыми, в которых контактные штырьки расположены в самом разъеме (на изображении ниже справа), а для процессоров AMD — щелевыми, когда штырьки припаяны к процессору, а в разъеме расположены щели, в которые эти штырьки вставляются (слева).

Большое количество типов сокетов является следствием постепенного развития компьютерной техники. Каждый из разъемов приходит на смену предыдущему, когда тот по каким-либо параметрам не может обеспечить нормальную работу новых процессоров. На физическом уровне все сокеты отличаются друг от друга размером и формой, количеством контактов, их типом и расположением. Кроме того, они отличаются и креплением системы охлаждения процессора. Это делает сокеты разных типов несовместимыми друг с другом. Таким образом, к сокету определенного типа можно подключить только процессор, который предназначен именно для него. Из компьютера нельзя вынуть процессор и поставить вместо него любой другой. Подойдет только процессор с таким же сокетом. Существует несколько способов узнать тип сокета конкретного компьютера.

1. По надписи на материнской плате


Если в сокете материнской платы пока еще отсутствует процессор, нужно внимательно ее осмотреть. Очень часто тип сокета указывается либо на самом разъеме, либо в непосредственной близости от него.

2. По модели материнской платы или процессора


Тип сокета не трудно узнать, если известна модель материнской платы компьютера или его процессора. Достаточно зайти на официальный сайт их производителей и посмотреть там нужные сведения. О том, как узнать модель материнской платы, читайте здесь. Инструкция по получению сведений о модели процессора расположена здесь.

3. При помощи специальных программ


Ну а если компьютер не разобран и находится в рабочем состоянии, пожалуй, самый удобный способ узнать тип его сокета — использовать программу, обладающую соответствующими возможностями. Для этих целей подойдет, например, программа CPU-Z или Speccy. • CPU-Z:

⇒ Подробнее о программе | скачать >>>

Нужно установить программу на компьютере и запустить ее. Сведения о типе сокета отобразятся в окне CPU-Z в графе «Package».

• Speccy:

⇒ Подробнее о программе | скачать >>>

Пользоваться этой программой не менее удобно, чем CPU-Z. Достаточно просто установить и запустить ее на компьютере. Затем, когда завершится определение параметров основных устройств компьютера, перейти в раздел «Центральный процессор». Необходимая информация будет отображена в пункте «Конструктив».

Кроме CPU-Z и Speccy, существует много других подобных программ, с помощью которых можно получить информацию о разъеме процессора, а также других характеристиках компьютера.

Установка процессоров в разъемы LGA115x и LGA1200

Эти инструкции предназначены для установки процессоров в штучной упаковке и теплоотводов с вентилятором в разъемы LGA1150/LGA1151/LGA1155/LGA1156/LGA1200. Имейте в виду, что эти процессоры несовместимы с другими разъемами по причине отличия их электрических, механических и других важных характеристик.

Посетите Центр установки процессоров Intel® для получения дополнительной информации об интеграции процессоров для настольных ПК.

Перед использованием этих инструкций предполагается, что процессор в штучной упаковке и теплоотвод вентилятора являются новыми, и теплопроводящий материал нанесен на нижнюю часть теплоотвода на заводе изготовителя.

Внизу этой страницы представлены ссылки на документы установки для некоторых из разъемов. В этих документах содержится информация о том, как выполнить установку теплоотвода вентилятора, как нанести теплопроводящий материал, а также ссылка на видеоролик, демонстрирующий процесс установки.

  1. Нажмите на рычаг, чтобы вывести его из зацепления (1), и поднимите его (2).

  2. Откройте нажимную пластину.

  3. Не касайтесь контактов разъема или нижней части процессора.



  4. Удерживайте процессор большим и указательным пальцами. Убедитесь, что контакт разъема 1 совмещен с контактом процессора 1. Убедитесь, что метки на разъеме совмещены с метками на процессоре. Опустите процессор строго в разъем. Аккуратно опустите процессор убедитесь, что он правильно установлен в разъеме.

  5. Откройте фиксирующую крышку. Удалите пластиковую защитную крышку. Не выбрасывайте защитную крышку. При удалении процессора всегда заменяйте крышку разъема.

  6. С небольшим усилием опустите крышку. Нажмите на крышку, закройте ее и закрепите рычаг.

  7. После установки системной платой в корпусе поместите теплоотвод вентилятора на системную плату, совместив крепления с отверстиями. Правильно совместите крепления с отверстиями, чтобы не повредить их с нижней стороны. Кроме того, постарайтесь не повредить слой теплопроводящего материала, нанесенный на нижнюю строну теплоотвода вентилятора.

  8. Нажмите вниз на верхнюю часть каждого крепления и поверните, как показано, удерживая теплоотвод с вентилятором на месте. Вы должны услышать «щелчок» после нажатия на каждое крепление. Аккуратно потяните вверх каждое крепление, чтобы убедиться в их надежной фиксации. Отсутствие крепления может привести к недостаточному контакту между теплоотводом и процессором, и ненадежной работе процессора.

  9. Подключите 4-контактный разъем кабеля вентилятора процессора к 4-контактному разъему на системной плате. (4-контактный разъем кабеля вентилятора процессора может быть подключен к 3-контактному разъему вентилятора процессора, если 4-контактный разъем недоступен.)

Что такое сокет, что дает socket, на что влияет и зачем нужен

Если вы решили усовершенствовать свой компьютер, заменив на нем центральный процессор для этого вы отправляетесь в магазин озвучиваете продавцу желаемую модель и в ответ слышите – «а сокет у вас какой?»

socket процессора — это разъем или место на материнской плате куда устанавливается процессор. Процессор прежде чем он будет установлен в материнскую плату должен подходить к ней по сокету. Например, наушники с джеком мы не сможем подключить к usb. Отпуская прочие технические моменты можно сказать, что socket процессора является чуть ли не самой важной характеристикой, а именно на нее в первую очередь стоит обращать внимание при покупке нового процессора.

Потому что может случиться так что процессор попросту не подойдет к материнской. Сокет можно разделить на две большие группы:

  • это сокеты компании intel;
  • и сокет компании AMD.

Например процессор от компании amd невозможно установить в материнскую плату с сокетом от intel и наоборот кроме того у каждой из этих компаний существуют различные варианты своих сокетов ам, ам2 ам3 и так далее. У компании intel socket lga775 1151 2011 и так далее.

Кардинальные различия сокетов

Рассмотрим чем же так кардинально отличаются сокиты друг от друга физически:

  • первое это количеством контактов;
  • второе типом этих самых контактов;
  • третье расстоянием креплений для процессор;
  • четвертое самим размером сокетом по типу контактов.

Контакты назовем их проще ножки либо присутствуют, либо контакты ножки отсутствуют. Если мы рассмотрим socket материнской платы от компании intel, то мы увидим что здесь на сокете контакты ножки присутствуют. Если мы рассмотрим socket материнской платы от компании amd то мы увидим что здесь контакты ножки отсутствует но присутствует углубление под них а сами контакты ножки непосредственно находится на процессоре.

Крепления куллера процессора

Теперь по поводу расстояние между креплениями для процессоров кулеров. Дело в том что эти расстояния на материнских платах для каждого сокета свои и на это тоже стоит обращать особое внимание.

Отличие сокетов в технологическом плане

Чем же отличается сокеты друг от друга технологическом плане? Они отличаются друг от друга наличием различных дополнительных контроллеров. Наличием или отсутствием поддержки интегрированной графики, а также более высокими показателями производительности.

Если подвести итог то можно сказать что socket материнской платы влияет на то какой процессор в него будет установлен все остальное зависит не от сокета, а от самого процессора. Для чего же все таки нужен socket дело в том что производители современных материнских плат целенаправленно оставили за нами возможность заменять различные устройства в том числе и процессор вот тут-то и появилось понятие socket. Дело в том что с точки зрения производителя можно было просто припаять процессор к материнской плате и это было бы целесообразно в плане надежности, но сделано это было скажем прямо специально для возможного дальнейшего апгрейда.

У нас в компании «COMPSERVICE» вы можете произвести апгрейд своего компьютера по низкой цене.

Что такое разъем центрального процессора (ЦП)?

Что означает разъем центрального процессора (разъем ЦП)?

Разъем ЦП — это отдельный разъем между микропроцессором и материнской платой. Разъем ЦП — это отдельное крепление, используемое только для ЦП на материнской плате, чтобы обеспечить правильную установку микросхемы. Это облегчает доступ к процессору и предотвращает повреждение при установке или удалении блока. Разъем ЦП также имеет блокировку, предотвращающую перемещение ЦП, а его конструкция помогает надежно разместить радиатор над ЦП.

Большинство ПК и различные серверные системы имеют разъемы ЦП. Некоторые ноутбуки и определенные типы серверов не используют сокет ЦП, но имеют совершенно другой стиль процессора. Как правило, платформы сокетов ЦП имеют ключи для правильной установки.

Разъем ЦП также известен как слот ЦП.

Techopedia объясняет разъем центрального процессора (разъем CPU)

Современные сокеты и процессоры ЦП основаны на архитектуре массива выводов (PGA). PGA — это тип корпуса, используемый для интегральных схем (IC), таких как микропроцессор.По сути, это квадрат с булавками, которые расположены под упаковкой. Штифты расположены на расстоянии примерно 0,1 дюйма (2,54 мм) друг от друга, чтобы покрыть часть или всю нижнюю часть упаковки.

Гнездо процессора имеет форму квадрата или прямоугольника и изготовлено из прочного и термостойкого пластика и металлических контактов для штырей или площадок, а также металлической защелки или рычага. Сотни крошечных отверстий покрывают поверхность пластикового корпуса, а цвет пластика обычно светло-коричневого или бордового, в зависимости от производителя.

В микросхемах с большим количеством выводов часто используются гнезда с заземляющей решеткой (LGA) или с нулевым усилием вставки (ZIF). Для розеток LGA применяется сильное усилие с помощью поверхностной пластины, а для розеток ZIF прикладывается усилие сжатия с помощью ручки. Каждый метод гарантирует, что при установке контакты не будут повреждены или сломаны.

Гнездо ЦП специально предназначено для конкретного ЦП и обычно не взаимозаменяемо с другими типами процессоров. Во многих случаях производители классифицируют розетки по группам.Розетка может быть идентифицирована сбоку по трех-пятизначному идентификационному номеру. Идентификационный номер гарантирует, что ЦП использует правильный сокет ЦП.

типов процессорных сокетов | Small Business

Обновление процессоров в офисных компьютерах имеет большой смысл, учитывая, что, хотя технология процессоров значительно продвинулась вперед, другие компоненты живут дольше, прежде чем они устареют. Обновление представляет собой проблему, поскольку микропроцессоры бывают разных размеров и конфигураций корпусов, требующих разных разъемов.Если разъем материнской платы вашего компьютера не поддерживает новый форм-фактор процессора, вы не можете его использовать.

Разъемы ZIF

В большинстве современных процессоров используются специальные разъемы, которые позволяют вставлять микросхему с «нулевым усилием вставки». Вместо плотно прилегающих разъемов, таких как гнездо для микросхемы памяти или гнездо для карты PCI, эти гнезда позволяют практически сразу вставить микросхему ЦП. Как только она окажется на месте, вы поворачиваете рычаг, который фиксирует ЦП на месте. Чтобы удалить чип, просто поверните рычаг в другую сторону и вытащите его.

Ball or Pin

Процессорные сокеты бывают двух основных типов — массив с шариковой сеткой и массив с штыревой сеткой. Розетки PGA выглядят как шахматная доска с множеством квадратов. Они предназначены для удержания микросхемы ЦП с набором выводов, торчащих из нижней части. Разъемы BGA и наземной сети, которые обычно используются в портативных компьютерах и тестовых приложениях, предназначены для установки микросхем ЦП, не имеющих контактов. Разъемы BGA часто требуют пайки процессора.

Номера и расположение выводов

Разъемы различаются количеством выводов ЦП, которые они могут удерживать.Современные микросхемы ЦП передают 32 или 64 бита данных миллиарды раз в секунду в память компьютера, графическую систему, хранилище и другие системы, требуя сотен или тысяч физических соединений для поддержки передачи. Таким образом, если у вас 1155-контактный процессор, вам понадобится 1155-контактный разъем. В большинстве случаев вы не можете подключить микросхему ЦП с меньшим количеством контактов к сокету с большим количеством контактов, поскольку контакты, которые есть у ЦП, не будут совпадать ни с физическим разъемом, ни с его внутренней проводкой.

Разъемы Intel и AMD

Два основных производителя микросхем ЦП — Intel и Advanced Micro Devices — используют разные и несовместимые разъемы. Сокеты Intel обычно называются по количеству контактов, которые у них есть, поэтому компьютер с подключением к процессору Socket 2011 имеет процессор с разъемами 2011 года. Разъемы AMD обычно имеют последовательную нумерацию, при этом доступны разъемы семейства AM и FM. Серверные и мобильные процессоры обоих производителей также часто используют сокеты, отличные от настольных процессоров.

Ссылки

Биография писателя

Стив Ландер — писатель с 1996 года, имеющий опыт работы в области финансовых услуг, недвижимости и технологий. Его работы публиковались в отраслевых изданиях, таких как «Minnesota Real Estate Journal» и «Minnesota Multi-Housing Association Advocate». Ландер имеет степень бакалавра политических наук Колумбийского университета.

Что такое сокет процессора? (с иллюстрациями)

Центральный процессор (ЦП) компьютера — это микросхема, которая выполняет большую часть вычислений для операционной системы и приложений компьютера.ЦП имеет специальное крепление на материнской плате, которое называется разъемом ЦП. Это крепление подходит только для ЦП; на него не влезет никакой другой компьютерный чип. Помимо удержания процессора, он имеет фиксатор для фиксации процессора на месте и особую конструкцию, позволяющую закрепить радиатор, который будет установлен поверх процессора.

Материнская плата компьютера.

Разъем ЦП можно найти на большинстве стандартных настольных компьютеров и во многих серверных системах. Ноутбуки и некоторые типы серверных систем могут использовать процессор другого типа. Сама розетка обычно представляет собой квадрат из одноцветного пластика с отверстием посередине, как у бублика, и рычагом с одной стороны. Этот пластик часто бывает кремового или бордового цвета, но цвет — это выбор производителя, а не спецификация. В пластике есть сотни отверстий для штифтов рядами, которые полностью покрывают поверхность.

Двухъядерный процессор, установленный на материнской плате.

Каждый сокет ЦП предназначен для определенной группы ЦП.Сокет может иметь определенную классификацию или группу ЦП от одного производителя. Точные сведения о том, какие сокеты принимают и какие процессоры, зависят от возраста и производителя сокета и материнской платы. Большинство сокетов имеют номер из трех-пяти цифр, напечатанный на одной стороне гнезда. Это число позволяет пользователям найти точную модель и определить, какие типы процессоров предполагается использовать в ЦП.

Центральный процессор (ЦП).

Разъем ЦП используется очень специфическим образом. Кулаку пользователя нужно поднять рычаг сбоку от розетки; Затем микросхема процессора помещается в гнездо так, чтобы штыри на микросхеме попадали в отверстия для штифтов в гнезде. Большинство микросхем можно вставить в гнездо только одним способом, в то время как у других есть функция сборки. Это гарантирует, что пользователи не будут неправильно вставлять ЦП. Затем рычаг возвращается в исходное положение.Этот рычаг фиксирует чип на месте, предотвращая его перемещение и обеспечивая хорошее электрическое соединение.

После того, как процессор вставлен, в разъеме ЦП остается место для радиатора. Поскольку процессоры выделяют так много тепла, они оснащены специальными радиаторами и вентиляторами, установленными поверх них.Радиаторы имеют кронштейны с двух сторон. Радиатор расположен сверху процессора, и обе стороны кронштейна прикреплены к разъему процессора. Зажим на боковой стороне кронштейна нажимается вниз, часто с помощью специального инструмента или отвертки с плоским жалом, пока радиатор не встанет на место. На данный момент большинство сокетов ЦП полностью покрыты компонентами.

Одна из функций сокета ЦП — защита радиатора.

Объяснение типов сокетов ЦП

Люди обычно не интересуются сокетами ЦП. В основном это связано с тем, что розетка не может улучшить или снизить производительность вашего компьютера. Однако он играет очень важную роль — он определяет, какие процессоры вы можете использовать.

В зависимости от типа вы будете ограничены определенным диапазоном процессоров Intel или AMD. Давайте углубимся и узнаем больше о типах сокетов.

Объяснение разъемов ЦП

Как следует из названия, разъем ЦП — это точка подключения вашего ЦП или процессора к материнской плате и остальной части системы.

В настоящее время все процессоры подключаются к материнским платам через разъемы. Вы вставляете процессор в сокет и фиксируете его защелкой. Розетки PGA, например, часто имеют две защелки безопасности. Однако на старых материнских платах есть и другие типы подключения. Некоторые старые процессоры подключаются по типу современных разъемов PCI.

Intel против AMD

Что касается персональных компьютеров, то это либо Intel, либо AMD. Для процессоров серии Intel Core требуются разъемы LGA, а для процессоров серии AMD Ryzen PGA.Также существует разновидность BGA, но об этом позже.

Разделение PGA — LGA между AMD и Intel произошло много лет назад. В то время как Intel придерживалась LGA, AMD совершила один набег на LGA с популярным Socket F, выпущенным в 2006 году.

Вы должны знать, что однопроцессорные материнские платы совместимы с процессорами AMD или Intel. На рынке нет однопроцессорных моделей, поддерживающих обе марки. Кроме того, материнская плата, оснащенная разъемом PGA, совместима не со всеми процессорами AMD, и то же самое верно для материнских плат LGA и процессоров Intel.

Типы разъемов

Существует три основных типа разъемов — LGA, PGA и BGA.

LGA

LGA обозначает массив наземной сети, что означает, что контакты расположены на розетке. Совместимые процессоры имеют соответствующее количество позолоченных контактных точек, расположенных в соответствии с шаблоном. Чтобы система работала, каждый контакт разъема должен быть подключен к соответствующей контактной площадке на процессоре.

Intel перешла на этот тип в 2004 году, выпустив процессор Pentium IV.Во всем диапазоне процессоров Intel Core используются разъемы типа LGA, хотя фактические разъемы отличаются.

Например, Core i7 поколения Nehalem совместим с сокетом LGA-1366. Сокет имеет 1366 контактов, следовательно, номер в конце его имени (все сокеты Intel включают количество контактов в своих именах). LGA-1366 также известен как Socket B. Процессоры Ivy Bridge и Sandy Bridge i3, i5 и i7 совместимы с Socket h3, также известным как LGA-1155.

Что интересно в сокетах Intel, так это то, что практически отсутствует обратная совместимость.Intel также не имеет привычки обновлять сокеты, чтобы продлить срок их хранения.

Чтобы установить процессор LGA, необходимо поднять рычаг (и) (на некоторых разъемах есть два рычага) и повернуть крышку. Затем аккуратно установите ЦП на место. Убедитесь, что контакты разъема и контактные площадки ЦП выровнены. Осторожно установите крышку и опустите рычаг (и) на место.

Основным преимуществом этого типа сокетов является то, что его намного сложнее повредить ЦП контактами со стороны сокета. Это также означает, что процессоры, совместимые с LGA, могут работать дольше.

С другой стороны, материнские платы LGA очень чувствительны. Если контакты повредятся, вы можете купить новую материнскую плату. Наконец, процессоры LGA сложнее установить, чем PGA.

PGA и ZIF

Компоновка AMD по выбору, PGA — это матричный массив выводов. По сравнению с LGA, разъемы PGA имеют контакты на процессоре, а не на разъеме / материнской плате. Для работы процессора PGA все контакты должны быть вставлены в соответствующие отверстия на сокете.

Это было предпочтение AMD с начала века.С момента перехода на разъемы типа PGA, AMD в 2006 году использовала только один разъем LGA — Socket F. Несмотря на успех сокета, AMD решила вернуться исключительно к PGA.

Подобно сокетам и процессорам LGA, разновидность PGA названа по количеству контактов. Например, знаменитый Socket AM2 2006 года также известен как PGA-940 из-за его 940 отверстий. Гнездо на 941 отверстие, выпущенное в 2009 году, коммерчески известно как AM3, хотя вы можете легко назвать его PGA-941.

Одна вещь, которая разделяет Intel и AMD, заключается в том, что AMD обновила некоторые из своих популярных сокетов, такие как сокеты AM2 и AM3, вместо того, чтобы полностью отказаться от них.Модернизированные сокеты были названы AM2 + и AM3 + и сохранили обратную совместимость, что позволило пользователям устанавливать свои старые процессоры на более современные материнские платы.

Все процессоры AMD Ryzen относятся к типу PGA. Если быть более точным, это процессоры ZIF (нулевое усилие вставки), то есть вам не нужно прижимать их к сокету во время установки.

Чтобы установить процессор ZIF, вы должны поднять рычаг безопасности, опустить процессор в разъем и опустить рычаг обратно на место.Не давите на ЦП, только убедитесь, что контакты и отверстия правильно совмещены.

Самым большим преимуществом розеток типа PGA является то, что это не конец света, если несколько контактов погнутся. Вы можете выпрямить их и продолжать использовать процессор, как ни в чем не бывало. Кроме того, материнские платы PGA более устойчивы и надежны. Наконец, их проще установить, чем процессоры LGA.

BGA

BGA обозначает массив шариковых решеток. Этот тип сокетов и процессоров широко используется в консолях и мобильных устройствах, где пользователи не должны вмешиваться в работу оборудования.Подобно моделям PGA и LGA, разъемы и процессоры BGA должны иметь одинаковое количество идеально согласованных точек контакта, чтобы они могли работать.

Однако вместо контактов, контактных площадок и отверстий в процессорах и разъемах BGA используются шарики припоя. Для их подключения нужно нагреть шарики, пока они не расплавятся, а затем аккуратно вдавить процессор в разъем. Это означает, что ЦП постоянно подключен к сокету без возможности замены или обновления.

Где ваши булавки?

Подобно AMD и Intel, у многих пользователей компьютеров есть предпочтительные типы сокетов и процессоров.Некоторым нравится, чтобы контакты были на процессоре, в то время как другие предпочли бы, чтобы они были на сокете. Напротив, процессоры и разъемы спаяны вместе в консолях, ноутбуках и мобильных телефонах.

Где ваша преданность? Какой у вас любимый тип сокета ЦП и почему? Хотите присоединиться к дебатам Intel против AMD? Внизу открыта арена.

Гнездо ЦП — описание аппаратного обеспечения компьютера

Гнездо ЦП — это разъем, встроенный в материнскую плату, к которому подключается ЦП (центральный процессор).Большинство материнских плат используют архитектуру PGA (Pin Grid Array), что означает наличие сетки отверстий, в которую вписываются контакты конкретного процессора.

Большинство процессоров также имеют защелку. Это означает, что ЦП легко вставляется, а затем плотно сжимает штифты, когда защелка опускается. Некоторые из последних материнских плат LGA (наземная сетка) теперь имеют контакты в сокете, а у процессора есть контактные площадки, которые соответствуют контактам.

Материнская плата компьютера соединяется с процессором и образует с ним электрический интерфейс.Существует много разных разъемов, поэтому при покупке материнской платы и процессора важно убедиться, что процессор поместится внутри разъема.

248 9 0149 1300-2000 Socket 775
Разъемы ЦП
Разъем Число контактов Семейства ЦП Частота МГц) Частота шины (МГц)
Penon 1, Inteltium III, Penon 1 9014 II6 233-1133 66-133
Разъем 7 321 AMD K5 / K6 / K6-2 / K6-III
Cyrix 6 × 86, 6x86L, 6x86MX, MII
Intel Pentium, Pentium		 75-570 50-100
Socket 370370 Intel Celeron, Pentium III
VIA C3		 300-1400 66-133
Socket 46149 Socket A 462 AMD Duron, Sempron, Athlon, Athlon XP, Athlon MP, Mobile Duron, Mobile Athlon, Athlon 4, Athlon XP-M 550-3200 200-400
Socket 423 423 Intel Pentium 4 400
Socket 478 478 Intel Celeron, Celeron D, Pentium 4, Mobile Pentium 4-M, Mobile Pentium 4 1400-3466 400-800
775 Intel Celeron D, PentiumDual-Core, Pentium 4, Pentium 4 Extreme Edition, Pentium D, Core 2 Duo, Core 2 Quad, Core 2 Extreme 1600-3800 533-1333
Socket 939 939 AMD Sempron, Athlon 64, Athlon 64 X2, Athlon 64 FX, Opteron, Dual-Core Opteron 1800-3000

Оставьте процессорные сокеты и вернитесь к материнским платам компьютера Возврат

на домашнюю страницу

Socket vs.Ядро, ЦП против потока: эволюция терминов архитектуры x86

Не вдаваясь в подробности, архитектура x86 была коммерческим продуктом в конце 1970-х годов как 8-битный ЦП. Тогда соотношение сокета и ядра, процессора и потока было 1: 1. Со временем определения стали размытыми из-за достижений в технологии микросхем. В сфере недвижимости девиз — «местоположение, местоположение, местоположение». С транзисторами это «плотность, плотность и еще больше плотность!» Каждый в отрасли должен знать закон Мура, который утверждает, что количество транзисторов на микрочипе удваивается примерно каждые два года, хотя стоимость соответствующего компьютера снижается вдвое.Я рад обсудить, когда мы достигнем предела закона Мура, но он навсегда останется глубоким законом технологий.

Я достаточно взрослый, чтобы иметь компьютер 8086 и использовать операционную систему CPM с 8-дюймовыми дискетами! На протяжении многих лет я наблюдал, как неправильное употребление терминов превращается из отношения 1: 1 в отношения 1: многие. Большая часть путаницы остается вокруг термина «ЦП» или центральный процессор. Цель этой статьи — охватить все термины и, надеюсь, устранить путаницу вокруг сокетов, процессоров, ядер и потоков.

Socket

На самом базовом уровне существует «материнская плата», которая ничего не может сделать без микросхемы ЦП с выводами, вставленными в разъем. Более правильный термин — «сокет процессора». Чаще всего блейд-серверы работают на двухсокетных материнских платах, но тогда я был в восторге, когда тестировал HP DL-980 с восемью сокетами! Это может быть отдельная статья, но важно отметить, что узел NUMA не связан с ЦП. Узел NUMA — это связь между сокетом ЦП и ближайшим банком (ами) памяти.

ЦП

Центральный процессор — это наиболее злокачественный термин в отрасли, и я слышал, что он используется для определения сокетов, ядер и даже потоков. В конечном итоге связь между сокетом и процессором остается соотношением 1: 1 независимо от того, как этот термин фактически используется. В некотором смысле я бы хотел, чтобы этот термин был удален, потому что он также может быть выражен как «сокет». В конце концов, самое важное, что нужно помнить, это то, что ЦП представляет собой кусок интегрированного силикона и представляет собой соотношение 1: 1 с разъемом ЦП на материнской плате.

Ядра

Лишь с 2005 по 2006 год Intel / AMD начали выпуск ЦП с несколькими процессорами (процессорами). Я намеренно не использовал слово «процессор» до сих пор, потому что оно представляет способность выполнять одну инструкцию из операционной системы. Если бы был второй по популярности термин ИТ, то это были бы процессоры! Возвращаясь к процессору 8080, он мог обрабатывать один байт (следовательно, 8-битный процессор) данных за раз. Плотность процессора / ядра увеличилась до 64-битной (следовательно, 64/8 = 8 байт данных).С появлением «ядер» один ЦП с 10 ядрами может выполнять 10 одновременных инструкций. И если мы проигнорируем производительность, мы могли бы быть в порядке, используя такие термины, как ЦП, ядро ​​и процессор. Однако с процессорами связаны ядра и память, так что «локальность» играет важную роль. Набор инструкций, поступающих от операционной системы, расположенной на разных процессорах, не будет видеть один и тот же кеш процессора и множество других проблем с производительностью, зависящих от местоположения.

Поток

Поток — это просто очередь для инструкции операционной системы.Путаница возникает из-за термина «гиперпоточность», который существует с 1980-х годов. Intel не выпускала чипы HT (гиперпотоковые) до Pentium 4 (около 2002 г.). Гиперпоточность была проклятием моего существования из-за неправильного понимания этого термина. И поставщики усугубили ситуацию, придя к определению термина на уровне ОС, в котором используются такие слова, как ЦП / ядро ​​/ процессор. Проще говоря, включение HT позволяет использовать два потока (думаю, очереди) на ядро. Если у меня включен HT в 10-ядерной системе, у меня будет 10 ядер и 20 потоков.Я по-прежнему могу выполнять только 10 инструкций ОС за цикл. Но я могу поставить в очередь 20 инструкций ОС. Это обеспечивает уровень эффективности, позволяя возникать множественные события очереди / удаления из очереди инструкций. HT может обеспечить повышение производительности более чем на 30% за счет устранения задержки (повышения эффективности). Однако он не выполняет никакой магии и просто приближает вас к теоретическому максимуму количества инструкций, которые могут быть выполнены в любой заданный период времени на процессоре / ядре.

Почему важны точные определения

Я упоминаю все вышеперечисленное по одной простой причине: я — Технический менеджер VMware r.TAM помогают клиентам получить максимальную отдачу от инвестиций в технологии VMware и быть в курсе последних достижений в мире технологий. Еще один уровень сложности увеличивается по мере того, как ИТ-поставщики / персонал добавляют такие термины, как логические и виртуальные, которые представляют абстракцию / эмуляцию физических объектов. Я постоянно звоню клиентам vSphere и слышу такие утверждения, как «Использование моего процессора в vCenter показывает 50% от того, что показывает ОС». Отсюда начинается мой стандартный ответ: «Мы говорим о хостах или показателях рабочей нагрузки? А вы говорите о ядрах или потоках? »

Используя ESXTOP в качестве другого примера, термин «PCPU» используется для обозначения потока (а не физического ЦП или даже ядра!).Термин «ядро» в ESXTOP — это «ядро» (ладно, вы собираетесь использовать правильный термин!). Если вы не видите значения PCPU и только ядра, это признак того, что HT не включен в BIOS гипервизора host / ESXi. Это в некоторой степени полезно, поскольку позволяет узнать процент времени, в течение которого каждый поток выполняется на ядре.

Даже конфигурация виртуальной машины может сбивать с толку. Когда вы редактируете свойства CPU, вы можете установить количество процессоров, а затем подпараметр — это количество ядер на сокет, а не количество ядер на процессор.Поскольку верхнее определение — это процессоры, почему бы не согласовать подопределение? Когда дело доходит до настройки взаимосвязи ЦП и ядра в рабочей нагрузке / виртуальной машине VMware, будьте осторожны при использовании ядер. Например, с помощью vMotion я могу переместить виртуальную машину с хоста с 6 ядрами / ЦП на хост с 12 ядрами / ЦП и наоборот. Если вы настраиваете процессоры / ядра, тогда он должен соответствовать базовой физической инфраструктуре, и это может быть сложно, если у вас есть хосты с разной плотностью.

Пока мы все на одной странице

Ключ к успеху — помнить, что архитектура x86 основана на процессоре-сокете-ядре-потоке.Когда вы имеете дело с определением , первое, что нужно сделать, это определить, на что ссылается определение. Вы также должны быть на одной волне со своими коллегами. И не расстраивайтесь из-за того, что ИТ сделали это трудным. Я вспоминаю комедийный акт, в котором меня швыряли. Хотя я не помню всей тирады, я все же помню: «Мы едем по бульвару и паркуемся на подъездной дорожке!» Номенклатура становится менее важной, если все соглашаются с тем, на что делается ссылка.

сокетов ЦП — все, что вам нужно знать


Материнские платы обычно классифицируются по типу разъемов, которые у них есть.Эти разъемы называются разъемами процессора, разъемами ЦП или просто разъемами материнской платы. Разъем образует точку контакта между процессором и материнской платой.

Что такое сокеты процессора?

Разъемы для материнских плат изготавливаются с использованием массива выводов, называемого PGA (матричный массив выводов), или массива контактных пластин, называемого LGA (массив наземных сетей). Эти штифты или пластины становятся фиксирующим механизмом, который удерживает процессор на месте, а также подключает материнскую плату к любой доступной вычислительной мощности.

Каждый сокет также поддерживает несколько наборов микросхем, что позволяет контролировать бюджет и производительность. Более дорогие материнские платы будут демонстрировать более мощные чипсеты.

Почему вы должны быть знакомы с типами розеток?

Различные поколения ЦП поддерживают разные сокеты, поэтому вам важно знать, какие типы доступны. Допустим, вам нужно заменить материнскую плату или, может быть, вы хотите обновить сам процессор. Оба этих случая потребуют хотя бы некоторых базовых знаний о типах сокетов.

Если ваш процессор и сокет несовместимы, это, очевидно, станет проблемой. В лучшем случае вы не сможете физически подключить соответствующий компонент. Однако в худшем случае возможно непоправимое повреждение любого компонента.

Основные типы имеющихся разъемов

Разъемы для материнских плат в основном производятся Intel или AMD. Intel производит сокеты на базе LGA. AMD в основном использует PGA, хотя она начала использовать LGA для некоторых из своих более сложных серверных сокетов.

Intel Sockets

Разъемы для материнских плат Intel, как правило, поддерживают как минимум шесть различных наборов микросхем. Вот краткий обзор самых популярных сокетов Intel.

LGA 1150

Разработанный для работы с новейшими процессорами Haswell (Haswell — это Intel Core 4-го поколения), он также поддерживает некоторые чипы Intel 5-го поколения. Шесть наборов микросхем на этом сокете: H81, B85, Q85, Q87, H87 и Z87.

Недостатком является то, что ни один из этих чипов (которые являются единственными совместимыми с сокетом LGA 1150) не поддерживает более продвинутые функции, такие как Intel Rapid Storage.Позже Intel представила еще два набора микросхем (H97 И Z97) ​​для обеспечения совместимости с SATA Express.

При этом существует ограниченный потенциал для обновления LGA 1150. LGA 1151 был представлен в 2015 году как замена LGA 1150, и он гораздо больше подходит для современных процессоров.

LGA 1151

Представленный в 2015 году для соответствия новому классу 14-нанометровых процессоров Skylake, он поддерживал шесть различных наборов микросхем, которые были (от самого низкого до самого высокого) h210, B150, Q150, h270, Q170, Z170 (позже он также поддерживал B250, Q250, h370, Q270 и Z270.Эти чипсеты принадлежали к семейству Kaby Lake). Все наборы микросхем поддерживают соединения USB 3.0 и модули памяти DIMM DDR4 RAM, которые могут быть быстрее, чем традиционная RAM DDR3.

LGA 1151 не позволял разгонять ЦП или ОЗУ, за исключением Z170 и Z270. Однако все изменилось с появлением процессоров Coffee Lake. Теперь вы можете разогнать чипсеты Z370 и Z390. Однако чипсеты h410, B360, h470 и Q370 по-прежнему нельзя разогнать.

LGA 1151 поддерживает процессоры Intel 6–9 поколений и поэтому идеально подходит как для обычных, так и для опытных пользователей.Этот сокет также является перспективным, так как процессора 9-го поколения должно быть более чем достаточно в обозримом будущем.

LGA 2011

LGA 2011 (часто называемый Socket R) вышел после того, как был представлен LGA 1155, как своего рода высококлассный аналог, поскольку он обслуживает Sandy Bridge-E / EP и Ivy Bridge-E / Процессоры EP.

Хотя LGA 2011 также имеет шесть наборов микросхем, как и все сокеты Intel, единственный, о котором вам действительно нужно знать, — это X79. Это потому, что X79 был построен специально для упомянутых выше процессоров.Поскольку многие домашние пользователи не используют эти процессоры, этот разъем не для всех.

Как и LGA 1150, существует ограниченный потенциал для обновлений, но не забудьте заранее проверить совместимость материнской платы с BIOS. Современному пользователю мы рекомендуем использовать LGA 1151, поскольку он универсален и обладает достаточной производительностью почти для каждого пользователя.

Разъемы AMD

Теперь давайте кратко рассмотрим самые популярные разъемы AMD для материнских плат.

AM3 / AM3 +

AM3 вышел в 2009 году как преемник AM2 + для поддержки перехода на ОЗУ DDR3. Такое тонкое изменение клавиш означает, что AM3 нарушает совместимость со своими предшественниками. Однако, поскольку процессоры AM3 поддерживают ОЗУ DDR2, они обратно совместимы с AM2 и AM2 +. По этой причине некоторые производители маркируют платы AM2 / AM2 + как готовые к AM3.

AM3 + был представлен как модификация AM3 для размещения процессоров на базе Bulldozer. Он обратно совместим с AM3, но нарушает совместимость с AM2 / AM2 +, поскольку не поддерживает оперативную память DDR2.

Вкратце:

  • Процессоры AM3 будут работать с сокетами AM3 +
  • Но процессоры AM3 + не будут работать с сокетами AM3
  • Однако решения по охлаждению, как правило, взаимозаменяемы для обоих типов.

AM4

Это самый распространенный и популярный сокет производства AMD, поскольку он совместим с широким спектром процессоров AMD для настольных ПК. Однако в первую очередь он был разработан для работы с процессорами AMD Ryzen. Преимущество здесь в том, что совместимость процессоров AMD может охватывать несколько поколений.Так, например, AM4 также может поддерживать процессоры Ryzen старого поколения.

X370 и X470 — популярные наборы микросхем, используемые с AM4. Однако это может быть дорого. AMD предлагает более экономичное предложение с материнскими платами на базе B450, B350, A320 и A300, которые могут быть не такими эффективными, но по большей части справятся со своей работой. B450 и B350 поддерживают ту же скорость памяти и разгон, что и high-end X370 и X470.

AM4 — один из лучших вариантов для игровых целей.Однако помните, что AM4 не будет совместим со старыми кулерами процессора, которые использовали его предшественники.

Заключение

Как упоминалось выше для AM3 и AM3 +, перекрестная совместимость все еще иногда возможна с разными сокетами. Обычно это зависит просто от конфигурации штифтов или пластин. Опять же, как и в случае с AM4, некоторые сокеты могут поддерживать несколько поколений. Прекрасным примером является то, что LGA 1151 может поддерживать не только процессоры 6-го и 7-го поколений, но также 8-е и 9-е (Rev 2).

Если вы хотите обновить или установить новые сокеты, полезно помнить следующие советы.

  • В большинстве списков магазинов указаны сокеты, поддерживаемые каждой доступной материнской платой и процессором.
  • Не давите на ЦП при установке в сокет, так как это может привести к необратимому повреждению.
  • Обязательно удалите старую термопасту заранее.
  • Вы можете получить кулеры ЦП с несколькими скобами, чтобы поддерживать более одного сокета одновременно.

    Leave a comment
