совместимость процессоров и их отличия?

Опубликовано 1.06.2020 автор Андрей Андреев — 0 комментариев

Всем привет! Сегодня рассмотрим сокет 1155 и 1150 — совместимость процессоров, совместимость кулеров, какой новее, чем они отличаются, какой лучше и почему, можно ли вставить CPU с одним сокетом в другой слот. О том, что такое вообще socket на материнской плате, подробнее можно узнать в этой статье.

Socket LGA 1155

LGA 1155, или как его называют еще, h3 — процессорный разъем, представленный Intel в начале 2011 года. Разработан он под процессоры на архитектуре Sandy Bridge (а впоследствии и Ivy Bridge). Пришел на замену устаревшему морально LGA 1156 (H).

Сокет рассчитан на работу с наборами микросхем Q65, B65, H61, Q67, H67, P67, Z68 и оперативной памятью DDR3 с частотой до 1333 МГц (в теории). На практике же такие сокеты поддерживают разгон памяти до 2133 МГц. Ключевое отличие этого слота от предшественника — поддержка шины PCI Express 3-го поколения.

Это развязало руки производителям видеокарт, позволив создавать более скоростные девайсы. Соответственно, на таком сокете даже сегодня можно собрать игровой компьютер. Однако по сегодняшним меркам по параметрам он будет середнячок, так как системные требования игр класса ААА скакнули далеко вперед.

Полный список поддерживаемых процессоров этим разъемом — найдете тут. И переходим к следующему экземпляру.

Socket LGA 1150

Этот слот, который по другому называется h4, пришел на замену h3 в 2013 году. Он рассчитан уже на процессоры с архитектурами Haswell и Broadwell.

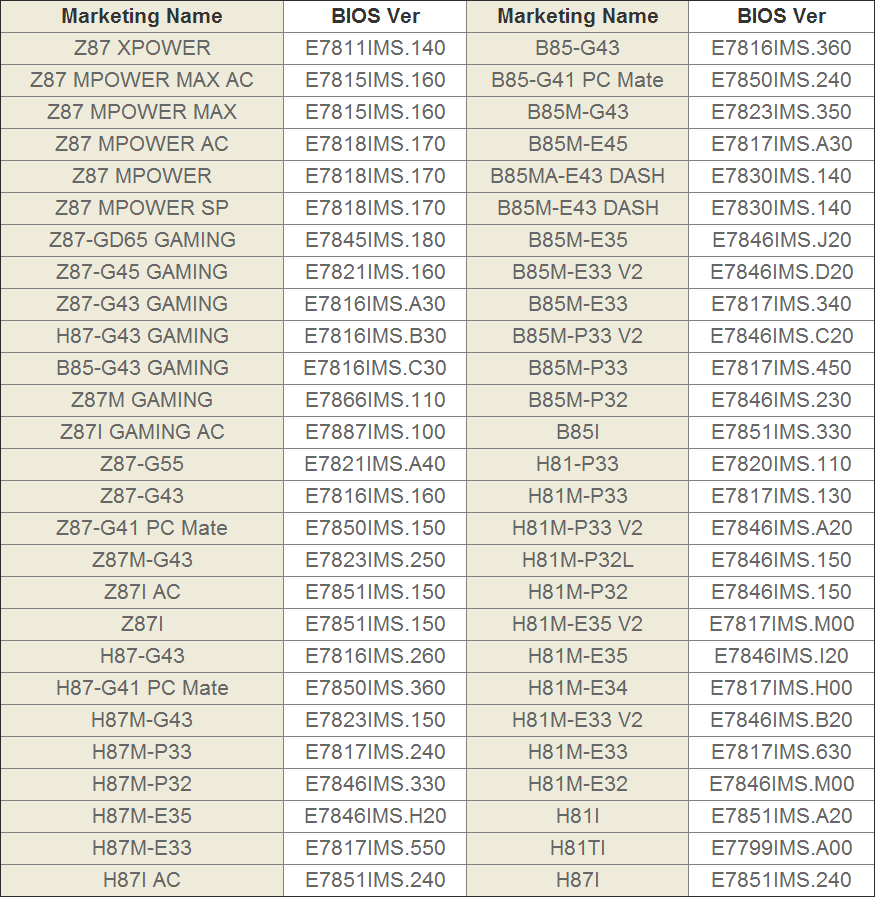

Разница и в поддерживаемых чипсетах — этот слот может работать с более совершенными H81, B85, Q85, Q87, H87, Z87, H97, Z97. Серверные ЦП линейки Xeon также «дружат» с микросхемами C222, C224 и C226. Больше нет почти никаких изменений — тип поддерживаемой памяти и шины PCI-E те же.

Табличку поддерживаемых CPU этим разъемом — найдете вот здесь.

В чем же разница

Для начала — что у них еще общего. У обоих слотов одинаковые физические размеры и способы крепления кулера. Вентиляторы взаимозаменяемы, поэтому можно от 1155 поставить систему охлаждения на 1150.

А вот на вопрос, можно ли вставить процессор 1155 в слот 1150 и наоборот, то ответ однозначный — нет. Различие здесь в количестве контактных ножек: у h3 их 1155, у h4 1150.

Из-за особенностей расположения замков вставить ЦП в неподходящий слот, не повредив его, невозможно физически(хотя точно не помню, возможно даже и встанет, но работать все равно не будет). Если кто-то помнит или знает точно совпадают ли у них ключи, напишите мне в комментариях.

В плане производительности, если придется выбирать h35 VS h4, предпочтение лучше отдать более новой модификации. А вообще, и сам LGA 1150 уже устарел морально, поэтому лучше выбрать что-то поновее — хотя бы 1151.

Также для вас будет полезно почитать про — cамый мощный и лучший процессор для сокета LGA 1150 или о том, какой лучший процессор для сокета 1155. Буду признателен всем, кто поделится этим постом в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев.

совместимость процессоров и их разница?

Опубликовано 2.06.2020 автор Андрей Андреев — 0 комментариев

Здравствуйте, дорогие читатели! Сегодня обсудим сокет 1150 и 1151 — совместимость процессоров и чем они отличаются. Какой из них лучше и можно ли поставить CPU поновее на старый сокет. Обзор лучшей бюджетной системной платы на сокет 1151v2 читайте здесь.

Socket LGA 1150

Этот сокет (по другой маркировке h4) создан компанией Intel в 2013 под процессоры с микроархитектурой Haswell и впоследствии Broadwell. Представляет собой подпружиненный разъем с мягкими контактами, где процессор удерживается рычагом со специальным захватом.

Сокет работает с чипсетами Z97, H97, Z87, H87, Q87, B85, H81. Серверные процессоры Xeon также поддерживают наборы микросхем C222, C224 и C226. Также слот поддерживает память DDR3, в том числе в двухканальном режиме.

Socket LGA 1151

Этот процессорный слот, который маркирован h5, разработан в 2015 году как замена h4. По креплению системы охлаждения от идентичен предшественнику, поэтому можно использовать одинаковые кулеры. Контактные разъемы ЦП тоже одинаковые, однако в процессорах уже другая схема подачи энергии.

Этот сокет работает с CPU микроархитектуре Skylake, Kaby Lake, Coffe Lake и Coffe Lake Refresh. Совместим с чипсетами h210, h270, B150, Q150, Q170, Z170 B250, Q250, h370, Q270 Z270 Z370. Серверные ЦП Xeon могут работать с наборами микросхем C232 и С236.

Совместимы ли эти сокеты

Итак, если эти разъемы практически идентичны, и разница между ними минимальна, в пытливый ум может прийти закономерный вопрос: можно ли на материнку со старым сокетом ставить новый процессор, и наоборот? Официально они несовместимы, что и заявили представители Интел.Однако компьютерные нерды — народ очень любознательный, и нет таких ограничений относительно железа, которые энтузиасты не попытались бы обойти. Известны случаи, когда при модификации микрокодов БИОС удавалось добиться изменения схемы электропитания.

Как следствие, отдельные образцы старых процессоров удалось запустить на новых материнках с чипсетом Z370, а также новые 4-ядерные процессоры следующего поколения на устаревших платах с чипсетом Z170.

Естественно, в этом случае не может быть и речи о гарантийных обязательствах со стороны производителя. Система может работать нестабильно, наблюдаются неполадки с интегрированным графическим адаптером и портом PCI Express.

Поэтому не стоит изобретать велосипед и пытаться совместить несовместимое: без очень глубоких знаний и навыков программирования микроконтроллеров ничего не получится.

Также для вас будет полезно почитать «Что располагается на материнской плате» и «Что такое чипсет на материнской плате». Буду признателен всем, кто поделится этой публикацией в социальных сетях. До скорой встречи!

С уважением, автор блога Андрей Андреев.

Чипсеты, которые поддерживают процессор Intel Xeon

Сохранить

775-й сокет далеко не нов. За все время его существования было выпущено огромное множество материнских плат, всех их перечислить просто невозможно, тут был приведен незначительный список. Наверное, будет намного проще указать, какие чипсеты материнских плат имеют поддержку серверных процессоров Intel Xeon. Говоря доступным языком, вам следует узнать, какой именно чипсет установлен на вашей материнской плате, чтобы понять, захочет работать на нем Intel Xeon или нет.

Покупка

Все необходимое железо было куплено у наших «узкоглазых друзей» на интернет площадке https://ru.aliexpress.com по «смешным» ценам (тут даны ссылки на продавцов). Также, использовался ЭТОТ КЭШБЭК СЕРВИС, что позволило дополнительно сэкономит до 15%.

Если планируете покупать в отечественных магазинах, то обратите внимание на

КЭШБЭК СЕРВИС ЛЕТИШОПС. Он не такой выгодный для Алиэкспресс, но зато там множество магазинов, возвращает от 1 до 30% с каждой покупки.

Таблица совместимости

Ниже небольшая, но довольно емкая таблица по совместимости чипсетов и процессоров Xeon LGA771.

Intel Xeon, который совместим с набором микросхем
Чипсет мат.платы	Xeon 5xxx	Xeon 3xxx	Intel 45nm	Intel 65nm
P45, P43, P35, P31, P965 G45, G43, G41, G35, G33, G31 nForce 790i, 780i, 740i, 630i GeForce 9400, 9300	Да	Да	Да	Да
Q45, Q43, Q35, Q33 X48, X38	Нет	Да	Да	Да
nForce 680i and 650i	Да	Да	Возможно (надо проверять)	Да

Vidia 680i	Совместимость со всеми 771 Xeon’s
nVidia 650i	Совместимость со всеми 771 Xeon’s
nVidia 780i	Совместимость со всеми 771 Xeon’s
nVidia 790i	Совместимость со всеми 771 Xeon’s
P35	Совместимость со всеми 771 Xeon’s
P45	Совместимость со всеми 771 Xeon’s
G31	Совместимость со всеми 771 Xeon’s
G41	Совместимость со всеми 771 Xeon’s
X38	Совместимость только с X33 series Xeons
X48	Совместимость только с X33 series Xeons

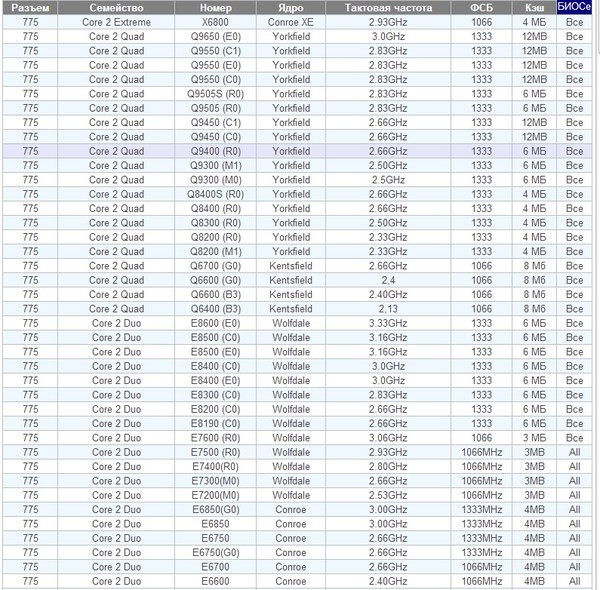

Ну и еще одна таблица. При уверенности в том, что материнка полностью совместима с чипсетами, указанными в левой половине таблицы, можете спокойно подбирать процессоры, приведенные в правой части.

Сохранить

Если ваша материнская плата поддерживает эти процессоры:	Вы можете использовать эти Зеоны
Core 2 Quad Q9650	Все 45nm quad core Xeon
Core 2 Quad Q9550S	Все 45nm quad core Xeon не мощнее 65 W
Core 2 Quad Q6700	Все 65nm quad core Xeon
Core 2 Duo E8600	Все 45nm dual core Xeon
Core 2 Duo E6850	Все 65nm dual core Xeon

В процессе установки необходимо обратить внимание на то, что в подавляющем большинстве случаев приходится обновлять БИОС, выполнять перепрошивку, учитывая следующее:

серия 5xxx – это все Intel Xeon, чьи номера моделей заканчиваются на 5ххх.

Их можно сочетать с материнками, поддерживающими один или два физических центральных чипа.

Проблемы могут возникнуть с интеловскими материнскими платами. Очень редко возникают неурядицы с материнками от MSI, Gigabyte, ASUS. Это может быть вызвано наличием у интеловских материнок собственного BIOS, который практически не поддается ручной перепрошивке.

Nforce 680i и 650i чипсеты от Nvidia по официальной версии не работают с процессорами техпроцесса 45нм. Тут все зависит от везения. Некоторые материнки с данными чипсетами сочетались и нормально функционировали с 45нм Xeon на 4 ядра, а некоторые нет. Чтобы узнать, как будет у вас, смотрите список плат, успешно прошедших тестирование.

Мощность Зеона и частота системной шины должны поддерживаться материнкой вашего компьютера.

Сохранить

Какой тип материнской платы совместим с Intel Core i7 8700K и 7700K? —

Материнские платы являются одним из важнейших компонентов компьютера, особенно игрового. Как следует из названия, почти каждый компонент компьютера связан с материнской платой. Мощная материнская плата может помочь вам достичь большей частоты обработки, обеспечить лучшие решения для охлаждения, а также работать намного дольше. Чтобы проверить совместимость вашей материнской платы для процессоров, вам необходимо подтвердить сокет этой материнской платы и процессора. Если они совпадают, вам необходимо убедиться, что они совместимы друг с другом, поскольку новейшие процессоры Intel используют один и тот же сокет, но не поддерживают более старые материнские платы. Например, Intel Core i7-8700K не совместим с материнскими платами Z270, хотя обе используют разъем LGA-1151.

Это правда, что и i7-7700K, и i7-8700K используют один и тот же сокет, но из-за архитектурных различий i7-8700K требует материнскую плату серии 300, а i7-7700K использует материнскую плату серии 200. В этой статье мы углубимся в различные материнские платы и опишем суть каждой из них.

Различные элементы материнской платы

Материнская плата должна рассматриваться очень точно в соответствии с вашими потребностями. Вы не хотите экономить на своей материнской плате, если вам требуется мощный компьютер, и аналогичным образом вы не должны тратить деньги на мощную материнскую плату, если все, что вы собираетесь делать с вашим компьютером, это слушать некоторые песни или смотреть фильмы. Давайте поговорим о различных функциях и качествах, которые по-разному связаны с материнскими платами.

Форм-фактор материнской платы

Материнские платы имеют различные форм-факторы, и вы должны рассмотреть вопрос о материнской плате после проверки совместимости с корпусом вашего ПК. Основными форм-факторами являются E-ATX, ATX, Mini-ATX, Micro-ATX и Mini-ITX, перечисленные соответственно по размеру. Вы должны рассмотреть самый большой форм-фактор, поддерживаемый корпусом вашего ПК для i7-7700K и i7-8700K, поскольку он предоставит вам много дополнительных слотов наряду с эффективным механизмом охлаждения. Если вы хотите создать портативную систему, то Mini-ITX был бы идеальным выбором, поскольку он объединяет все основные функции в минималистичный дизайн.

Варианты материнской платы

Существует множество вариантов для каждого набора микросхем, где одни предоставляют лучшие функции, а другие фокусируются на снижении затрат. Поскольку оба процессора i7-7700K и i7-8700K являются процессорами класса high-end, вам следует тщательно выбрать вариант материнской платы, возможно, тот, который обеспечивает отличное решение для охлаждения и эстетику. Кроме того, как мы упоминали ранее, такой процессор, как i7-7700K, следует использовать с материнской платой серии Z, поэтому, если вы планируете купить одну из них, обязательно приобретите материнскую плату серии Z

Какой чипсет Should Вы считаете?

В материнских платах много чипсетов, каждый из которых имеет свой набор функций. Материнская плата Z-серии лучше всего подходит для великолепного игрового процесса, поскольку она предоставляет различные возможности OC, которых нет у других чипсетов. Кроме того, он обладает гораздо лучшими решениями по подаче питания и охлаждению, что позволяет эффективно выполнять разгон. Материнские платы Z370 поддерживают i7-8700K, в то время как материнские платы Z270 нельзя использовать с 8700K и поддерживают только i7-7700K или другие процессоры седьмого поколения. Поскольку эти процессоры представляют собой вариант «K», материнская плата серии Z была бы отличным выбором для правильного использования потенциала таких процессоров. Вот наш список лучших материнских плат для i7-7700k (Z270 здесь) также.

В-серии

Материнская плата серии B — посредственная, которая обычно используется для выполнения базовых функций и не поддерживает какие-либо функции разгона, хотя обычно добавляется поддержка XMP, что позволяет использовать более высокочастотные ОЗУ. Это бизнес-ориентированный чипсет, как следует из названия, и его не следует использовать, если вы хотите мощный компьютер. B360 поддерживает процессор i7-8700K, в то время как B250 может быть соединен с i7-7700K.

Н-серии

Материнская плата серии H также менее мощная, чем Z-серия, и не обеспечивает возможности OC. Кроме того, некоторые другие функции также вырезаны, такие как количество PCIe-линий. Важно отметить, что у серии H часто имеется более одного варианта, где некоторые варианты ориентированы на материнские платы серии Z, а другие даже более низкого класса, чем материнские платы серии B. Материнские платы h470 и h410 могут использоваться с процессорами 8-го поколения, в то время как материнские платы h370 поддерживают процессоры 7-го поколения

Q-серии

Материнская плата Q-серии также существует, но встречается немного реже и обычно поставляется с OEM-компьютерами. Он очень похож на материнские платы серии B и предназначен для бизнес-приложений, предоставляя различные разъемы и порты, которые обычно недоступны для материнских плат на потребительской основе. Если вы не создаете ориентированную на бизнес установку, вам определенно не следует искать этот набор микросхем, поскольку он будет стоить дороже и не будет приносить большую пользу.

Совместимость

Поскольку в процессорах Intel шестого поколения также используется разъем LGA-1151, большинство материнских плат, поддерживающих процессоры 6-го поколения, также поддерживают процессоры 7-го поколения. По сути, материнские платы серии 100 использовались для процессоров 6-го поколения, но если вы планируете купить такую материнскую плату для i7-7700K, убедитесь, что производитель этой материнской платы выпустил обновление BIOS, без которого материнская плата не может возможно, поддержит этот процессор.

Аналогичным образом, материнская плата Z390 также может использоваться с процессором Core i7-8700k, в то время как она официально выпущена для процессоров 9-го поколения. Основные различия между материнскими платами Z370 и Z390 заключаются во встроенном контроллере Wi-Fi и USB 3.1, который может вас не заинтересовать, и в этом случае вам стоит подумать о материнской плате на базе Z370, чтобы сэкономить деньги.

Наш вердикт

Мы считаем, что Z270 для Core i7-7700K и Z370 для Core i7-8700K должны быть вашим главным приоритетом, но если вы не в состоянии купить такую материнскую плату или просто не хотите разгонять свой процессор (пустая трата Вариант «K»), тогда вы также можете рассмотреть возможность покупки материнской платы серии B или серии H. Если вы не можете решить сами, взгляните на наши лучшие материнские платы для Intel Core i7-8700K.

Последнее обновление 2019-06-26 в 08:42 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Виды сокетов intel. Процессорные сокеты

Для подключения процессора компьютера к материнской плате используются специальные гнёзда — сокеты. С каждой новой версией процессоры получали всё больше возможностей и функций, поэтому обычно каждое поколение использовало новый сокет. Это сводило на нет совместимость, но зато позволяло реализовать необходимую функциональность.

За последние несколько лет ситуация немного изменилась, и сформировался список сокетов Intel, которые активно используются и поддерживаются новыми процессорами. В этой статье мы собрали самые популярные сокеты процессоров Intel 2017, которые всё ещё поддерживаются.

Перед тем как перейти к рассмотрению сокетов процессоров, давайте попытаемся понять, что это такое. Сокетом называют физический интерфейс подключения процессора к материнской плате. Сокет LGA состоит из ряда штифтов, которые совпадают с пластинками на нижней стороне процессора.

Новым процессорам, обычно, нужен другой набор штифтов, а это значит, что появляется новый сокет. Однако в некоторых случаях процессоры сохраняют совместимость с предыдущими . Сокет расположен на материнской плате, и его нельзя обновить без полной замены платы. Это значит, что обновление процессора может потребовать полной пересборки компьютера. Поэтому важно знать, какой сокет используется в вашей системе и что с его помощью можно сделать.

1. LGA 1151

LGA 1151 — это последний сокет Intel. Он был выпущен в 2015 для поколения процессоров Intel Skylake. Эти процессоры использовали техпроцесс 14 нанометров. Поскольку новые процессоры Kaby Lake не были сильно изменены, этот сокет остается всё ещё актуальным. Сокет поддерживается такими материнскими платами: h210, B150, Q150, Q170, h270 и Z170. Выход Kaby Lake принес ещё такие платы: B250, Q250, h370, Q270, Z270.

По сравнению с предыдущей версией LGA 1150, здесь появилась поддержка USB 3.

0, оптимизирована работа DDR4 и DIMM модулей памяти, добавлена поддержка SATA 3.0. Совместимость с DDR3 была ещё сохранена. Из видео по умолчанию поддерживается DVI, HDMI и DisplayPort, а поддержка VGA может быть добавлена производителями.

Чипы LGA 1151 поддерживают только разгон GPU. Если вы хотите разогнать процессор или память, вам придется выбрать чипсет более высокого класса. Кроме того, была добавлена поддержка Intel Active Management, Trusted Execution, VT-D и Vpro.

В тестах процессоры Skylake показывают лучший результат, чем Sandy Bridge, а новые Kaby Lake ещё на несколько процентов быстрее.

Вот процессоры, которые работают на этом сокете на данный момент:

SkyLake:

Pentium — G4400, G4500, G4520;
Core i3 — 6100, 6100T, 6300, 6300T, 6320;
Core i5 — 6400, 6500, 6600, 6600K;
Core i7 — 6700, 6700K.

Kaby Lake:

Core i7 7700K, 7700, 7700T
Core i5 7600K, 7600, 7600T, 7500, 7500T, 7400, 7400T;
Core i3 7350K, 7320, 7300, 7300T, 7100, 7100T, 7101E, 7101TE;
Pentium: G4620, G4600, G4600T, G4560, G4560T;
Celeron G3950, G3930, G3930T.

2. LGA 1150

Сокет LGA 1150 разработан для предыдущего четвёртого поколения процессоров Intel Haswell в 2013 году. Также он поддерживается некоторыми чипами из пятого поколения. Этот сокет работает с такими материнскими платами: H81, B85, Q85, Q87, H87 и Z87. Первые три процессора можно считать устройствами начального уровня: они не поддерживают никаких продвинутых возможностей Intel.

В последних двух платах добавлена поддержка SATA Express, а также технологии Thunderbolt. Совместимые процессоры:

Broadwell:

Core i5 — 5675C;
Core i7 — 5775C;

Haswell Refresh

Celeron — G1840, G1840T, G1850;
Pentium — G3240, G3240T, G3250, G3250T, G3258, G3260, G3260T, G3440, G3440T, G3450, G3450T, G3460, G3460T, G3470;

Core i3 — 4150, 4150T, 4160, 4160T, 4170, 4170T, 4350, 4350T, 4360, 4360T, 4370, 4370T;
Core i5 — 4460, 4460S, 4460T, 4590, 4590S, 4590T, 4690, 4690K, 4690S, 4690T;
Core i7 — 4785T, 4790, 4790K, 4790S, 4790T;

Celeron — G1820, G1820T, G1830;
Pentium — G3220, G3220T, G3420, G3420T, G3430;
Core i3 — 4130, 4130T, 4330, 4330T, 4340;
Core i5 — 4430, 4430S, 4440, 4440S, 4570, 4570, 4570R, 4570S, 4570T, 4670, 4670K, 4670R, 4670S, 4670T;
Core i7 — 4765T, 4770, 4770K, 4770S, 4770R, 4770T, 4771;

3.

LGA 1155

Это самый старый сокет в списке для процессоров Intel из поддерживаемых. Он был выпущен в 2011 году для второго поколения Intel Core. Большинство процессоров архитектуры Sandy Bridge работают именно на нём.

Сокет LGA 1155 использовался для процессоров двух поколений подряд, он также совместим с чипами Ivy Bridge. Это значит, что можно было обновиться, не меняя материнской платы, точно так же, как сейчас с Kaby Lake.

Этот сокет поддерживается двенадцатью материнскими платами. Старшая линейка включает B65, H61, Q67, H67, P67 и Z68. Все они были выпущены вместе с выходом Sandy Bridge. Запуск Ivy Bridge принес B75, Q75, Q77, H77, Z75 и Z77. Все платы имеют один и тот же сокет, но на бюджетных устройствах отключены некоторые функции.

Поддерживаемые процессоры:

Ivy Bridge

Celeron — G1610, G1610T, G1620, G1620T, G1630;
Pentium — G2010, G2020, G2020T, G2030, G2030T, G2100T, G2120, G2120T, G2130, G2140;
Core i3 — 3210, 3220, 3220T, 3225, 3240, 3240T, 3245, 3250, 3250T;
Core i5 — 3330, 3330S, 3335S, 3340, 3340S, 3450, 3450S, 3470, 3470S, 3470T, 3475S, 3550, 3550P, 3550S, 3570, 3570K, 3570S, 3570T;
Core i7 — 3770, 3770K, 3770S, 3770T;

Sandy Bridge

Celeron — G440, G460, G465, G470, G530, G530T, G540, G540T, G550, G550T, G555;
Pentium — G620, G620T, G622, G630, G630T, G632, G640, G640T, G645, G645T, G840, G850, G860, G860T, G870;
Core i3 — 2100, 2100T, 2102, 2105, 2120, 2120T, 2125, 2130;
Core i5 — 2300, 2310, 2320, 2380P, 2390T, 2400, 2400S, 2405S, 2450P, 2500, 2500K, 2500S, 2500T, 2550K;
Core i7 — 2600, 2600K, 2600S, 2700K.

4. LGA 2011

Сокет LGA 2011 был выпущен в 2011 году после LGA 1155 в качестве сокета для процессоров высшего класса Sandy Bridge-E/EP и Ivy Bridge E/EP. Гнездо разработано для шестиядерных процессоров и для всех процессоров линейки Xenon. Для домашних пользователей будет актуальной материнская плата X79. Все остальные платы рассчитаны на корпоративных пользователей и процессоры Xenon.

В тестах процессоры Sandy Bridge-E и Ivy Bridge-E показывают довольно неплохие результаты: производительность больше на 10-15%.

Поддерживаемые процессоры:

Haswell-E Core i7 — 5820K, 5930K, 5960X;
Ivy Bridge-E Core i7 — 4820K, 4930K, 4960X;
Sandy Bridge-E Core i7 — 3820, 3930K, 3960X, 3970X.

Это были все современные сокеты процессоров intel.

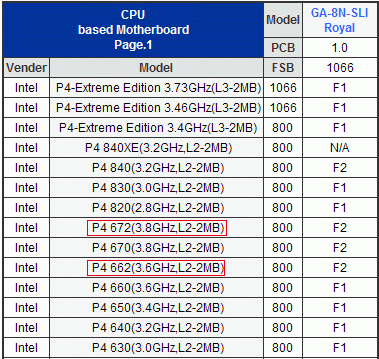

5. LGA 775

Он применялся для установки процессоров Intel Pentium 4, Intel Core 2 Duo, Intel Core 2 Quad и многих других, вплоть до выпуска LGA 1366. Такие системы устарели и используют старый стандарт памяти DDR2.

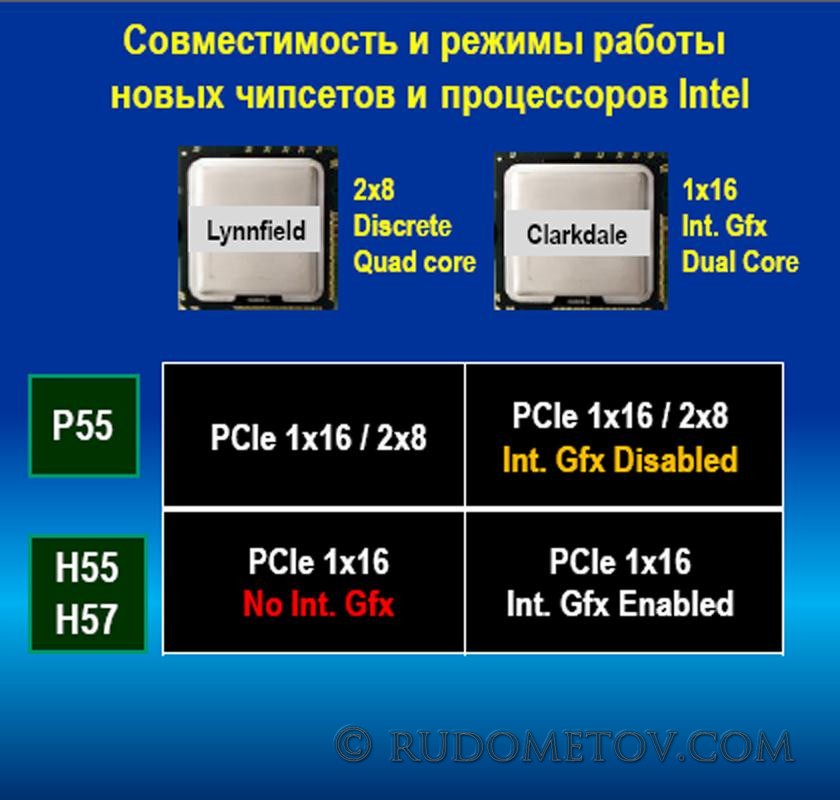

6. LGA 1156

Сокет LGA 1156 был выпущен для новой линейки процессоров в 2008 году. Он поддерживался такими материнскими платами: H55, P55, H57 и Q57. Новые модели процессоров под этот сокет не выходили уже давно.

Поддерживаемые процессоры:

Westmere (Clarkdale)

Celeron — G1101;
Pentium — G6950, G6951, G6960;
Core i3 — 530, 540, 550, 560;
Core i5 — 650, 655K, 660, 661, 670, 680.

Nehalem (Lynnfield)

Core i5 — 750, 750S, 760;
Core i7 — 860, 860S, 870, 870K, 870S, 875K, 880.

7. LGA 1366

LGA 1366 — это версия 1566 для процессоров высшего класса. Поддерживается материнской платой X58. Поддерживаемые процессоры:

Westmere (Gulftown)

Core i7 — 970, 980;
Core i7 Extreme — 980X, 990X.

Nehalem (Bloomfield)

Core i7 — 920, 930, 940, 950, 960;
Core i7 Extreme — 965, 975.

Выводы

В этой статье мы рассмотрели поколения сокетов Intel, которые использовались раньше и активно применяются в современных процессорах. Некоторые из них совместимы с новыми моделями, другие же полностью забыты, но ещё встречаются в компьютерах пользователей.

Последний сокет Intel 1151, поддерживается процессорами Skylake и KabyLake. Можно предположить, что процессоры CoffeLake, которые выйдут летом этого года тоже будут использовать этот сокет. Раньше существовали и другие типы сокетов Intel, но они уже встречаются очень редко.

Всем привет сегодня пост на тему железок, а именно про CPU и Socket и какие они бывают. Мне просто уже несколько раз подобное вопросы задавали, так что проще написать статью и давать ее почитать людям. И так Socket — это разъем на материнской плате компьютера или сервера в который вы будите засовывать ваш CPU (в простонародье камень). Он имеет некоторые характеристики, о которых мы поговорим чуть ниже, рассмотрим всю эволюцию данной технологии.

Сокеты бывают серверные и десктопные (для обычных компьютеров). Ниже приведу пару скринов честно взятых из википедии, на которых изображены сокеты intel и AMD.

Intel Socket

Возьмем для примера вот такие виды Socket LGA1155, LGA1156 и Socket LGA1366

Socket LGA1155

– Новейший разъём для настольных процессоров Intel со встроенными контроллерами памяти типа DDR-III (два канала) и шины PCI-E 2.0 (16 линий), а также с поддержкой процессоров с интегрированным графическим адаптером, замена Socket LGA1156 и Socket LGA775.

Socket LGA1156

– Разъём для настольных процессоров Intel со встроенными контроллерами памяти типа DDR-III (два канала) и шины PCI-E 2.0 (16 линий), а также с поддержкой процессоров с интегрированным графическим адаптером, замена Socket LGA775. В настоящее время для этого процессорного разъёма выпускаются процессоры семейств Core i3, i5 и i7 8XX, а также дешёвые процессоры под маркой Pentium.

Socket LGA1366
– Разъём для новых настольных и серверных процессоров Intel, со встроенными контроллерами памяти типа DDR-III(три канала) и шины QPI (один канал у настольных процессоров и два — у серверных), замена как Socket LGA775 (для высокопроизводительных однопроцессорных систем), так и Socket LGA771. В настоящее время для этого процессорного разъёма выпускаются процессоры семейств Сore i7 9XX и Xeon 55XX. Как вы наверно знаете Xeon это серверный тип процессора.

Отличия сокетов

Несмотря на внешнюю схожесть разъёмов, между собой они полностью несовместимы, т.е.

LGA1155 процессор нельзя установить в LGA1156 плату и наоборот

к тому же этому механически препятствует иное расположение ключей в разъёме. Также основным отличием LGA1155 процессоров и чипсетов по сравнению с LGA1156 аналогами является вдвое более быстрая версия шины DMI, которая связывает процессор с чипсетом, что позволяет устранить «узкое место» при использовании SATA 6Gb/s и USB3. 0 контроллеров.

Чем отличаются между собой разъёмы Socket LGA1156 и Socket LGA1366 и процессоры для них? Совместимы ли они между собой?

LGA1156 процессор физически нельзя установить в разъём LGA1366 и наоборот, несмотря на схожие названия процессоров для обоих сокетов.

Ключевые отличия всех трёх сокетов сведены в таблицу:

Какие кулеры могут использоваться c c Socket LGA1155, Socket LGA1156, и Socket LGA1366 процессорами?

Крепление кулеров для сокетов LGA1155 и LGA1156 идентично и не совместимо с LGA1366

также оба эти вида креплений обратно не совместимы ни с одним из выпускавшихся ранее сокетов.

У меня на работе есть две модели серверов HP ProLiant DL380 G7 и второй IBM System x3650 M3 . В каждом из них стоит сокет LGA1366, и даже была практика смены процессоров между собой, так как на HP он был по мощнее, а на IBM лучше работал raid контроллер LSI .

Как узнать тип Socket

Тут тоже все просто вам может помочь утилита AIDA или ее аналоги

Пример как определяет сокет утилита CPU-Z, утилита бесплатная и весит пару мегабайт. Как видите утилита правильно определила в сервере IBM Socket 1366 LGA

Сокеты процессоров фирмы Intel

Socket 1 — Intel 80486 и совместимые с ними процессоры других производителей

Socket 2 — Intel 80486 и совместимые с ними процессоры других производителей

Socket 3 — Intel 80486 и совместимые с ними процессоры других производителей

Socket 4 — Intel Pentium (ранние версии)

Socket 5 — Intel Pentium, AMD K5, IDT WinChip C6, WinChip 2

Socket 6 — 80486DX4

Socket 7 — Intel Pentium, Pentium MMX, AMD K6

Super Socket 7 — AMD K6-2, AMD K6-III; Rise mP6

Socket 8 — Intel Pentium Pro

Socket 370 — Pentium III (800 MHz — 1,4 ГГц), Celeron Cyrix III; VIA C3

Socket 423 — процессоры Intel Pentium 4 и Celeron (основанные на ядре Willamette)

Socket 478 — процессоры Intel Pentium 4 и Celeron (основанные на ядрах Northwood, Prescott и Willamette)

Socket 479 — процессоры Intel Pentium M и Celeron M (основанные на ядрах Banias и Dothan)

Socket 480 — процессоры Intel Pentium M (основанные на ядре Yonah)

Socket 603/604 — процессоры Intel Xeon основанные на ядрах Northwood и Willamette Pentium 4

Socket 771 — процессоры Intel Xeon DP для серверных материнских плат (Dempsey, Woodcrest, Harpertown, Clovertown)

Socket T/LGA 775 (Land Grid Array) — процессоры Intel Pentium 4 и Celeron (основанные на ядрах Northwood и Prescott)

Socket 1156 — процессоры Intel Core i5 и Core i7

Socket 1155 — процессоры Intel на ядре Intel Sandy Bridge Core i5 и Core i7.

Разработан на замену Socket 1156. Разъемы 1155 и 1156 несовместимы. Известен также как Socket h3.

Socket 1366 — процессоры Intel Core i7 и Intel Xeon. Известен еще как Socket B

Socket 2011 — многоядерные процессоры Intel Core i7. Разработан для замены Socket 1366 и еще известен как Socket R. Используется 4-канальный режим работы памяти. Встроенная графика отсутствует.

Socket 1150 — выпущен в 2013 году на замену Socket 1155 для процессоров Intel Haswell (и его преемника Broadwell). Нет совместимости с Socket 1155. Известен также как Socket h4. Процессоры под Socket 1150 — с 2-мя или 4-мя ядрами. Одно из основных нововведений в микроархитектуре Haswell — это новое графическое ядро c поддержкой DirectX 11.1, OpenCL 1.2 и OpenGL 4.0.

Socket 1151 — выпущен на замену Socket 1150 для процессоров Intel архитектуры Skylake. Поддерживает память DDR4, технологии Intel Rapid Storage, Intel Clear Video Technology и Intel Wireless Display Technology.

Socket 1151.

v2 — выпущен в 4-м квартале 2017 г. для поддержки процессоров Intel 8 поколения Coffee Lake. Процессоры 8-го поколения не совместимы с сокетом LGA 1151 процессоров 7-го поколения. Для работы этих процессоров необходима материнская плата с чипсетом 300-й серии и обновленной версией LGA 1151.v2. Процессоры 7-го поколения Skylake и Kaby Lake не работают с LGA 1151.v2. Данный факт опровергли энтузиасты из Китая, модифицировав микрокод BIOS и запустив процессоры 7-го поколения на материнских платах с чипсетом 300-й серии и процессоры 8-го поколения — на материнских платах с чипсетом 100-й серии.

LGA 2066 (Сокет R4) — разъём для процессоров архитектуры Skylake-X и Kaby Lake-X без интегрированного графического ядра. Разработан в качестве замены разъёма LGA 2011/2011-3 (Сокет R/R3) для высокопроизводительных настольных ПК на платформе Basin Falls (набор системной логики X299).

LGA 3647 (Сокет P) замена LGA 2011-1/2011-3 (Сокет R2/R3) в серверных платформах на базе Skylake-EX (Xeon Purley).

Сокеты процессоров фирмы AMD

Socket 462 (он же Socket A) — версии процессора AMD Athlon, Athlon XP, Sempron и Duron

Socket 754 — процессоры AMD Athlon 64 нижнего уровня и процессоры Sempron с поддержкой только одноканального режима работы с памятью

Socket 939 — процессоры AMD Athlon 64 and AMD Athlon FX с поддержкой двухканального режима работы с памятью

Socket 940 — процессоры AMD Opteron и ранние AMD Athlon FX (от 939 отличается одной «ногой», которая используется для контроля правильности прочитанных данных из памяти (ECC).

Socket AM2(AM2+) — процессоры линеек Athlon 64 X2 (2-х ядерные процессоры на ядрах Windsor и Brisbane), Athlon 64 FX, Athlon 64 и Sempron.

Socket AM3 (AM3+) — процессоры линеек Athlon II X2, Athlon II X4, Phenom II X3, Phenom II X4, Sempron 140.
Socket-AM3+ — обновленная версия Socket-AM3. Socket-AM3+ полностью совместим с процессорами AM3. Материнская плата Socket-AM3 при работе с процессорами AM3+ потребует обновления BIOS Socket-AM3+ поддерживает режим энергосбережения.

Корпус Socket-AM3+ черный, корпус Socket-AM3 — белый.

Socket FM1 — Socket FM1 — для процессоров с микроархитектурой AMD Fusion. Представляет собой ZIF-разъем c 905 контактами, который рассчитан на установку процессоров в корпусах типа PGA.

Socket FM2 — для процессоров архитектуры Piledriver. Был представлен в 2012 г., всего через год после Socket FM1. Хотя Socket FM2 является развитием сокета FM1, он не имеет обратной совместимости с ним. Конструктивно представляет собой ZIF-разъем c 904 контактами, который рассчитан на установку процессоров в корпусах типа PGA.

Socket AM4 — для процессоров архитектуры Zen. Был представлен в 2016 г. Поддержка DDR4, USB 3.1, PCI-E 3.0. Конструктивно представляет собой разъем c 1331 контактами, который рассчитан на установку процессоров в корпусах типа PGA.

Socket TR4 — Он же SP3r2 для бытовых материнских плат и Socket SP3 для серверов EPYC. Представляет 4094-контактный разъем для процессоров Threadripper. Физические размеры обоих гнезд идентичны.

Отличается высокой оптимизацией теплоотвода и требует использования новых систем охлаждения, или по меньшей мере, новых креплений для уже имеющихся.

Сокеты любых процессоров берут начало от гнезда для микросхем, являясь, по сути, микросхемами логического исполнения кодов программ. Первые процессоры ничем не отличались по конструкции от других микроэлектронных устройств и сначала не имели гнезда для установки и припаивались прямо на печатную плату, известные также под названием – материнская плата .

Рассмотрим все созданные на сегодня процессоры компании Интел и пошедшие в производство сокеты под них:

История сокетов до создания массовых персональных компьютеров

Сокет DIP – имел стандартное исполнение под 40-ка контактную микросхемную конструкцию, подходил не только для ранних моделей процессоров Интел, но и под различные микросхемы того времени. Использовался восьми битными процессорами Интел с 1970 года 8008 , 8080 и 8085 . Скоростные характеристики – 5-10 МГц.Сокет PLCC – начало его использования примерно 1978 год, сокет становится прообразом всех исполняемых сокетов под процессоры. Сокет выполнен в форме углубленного квадрата, гнезда ножек процессора выполнены по краям сокета. Использовался 32-х битными процессорами серий 80186 , 80286 , 80386 с 1982 года.

Скоростные характеристики – 6-40 МГц.

Первые персональные компьютеры

Socket 1 – с выходом данного сокета в 1989 году, начинается эра процессоров выполненных в форм-факторе PGA . Сокет имел квадратное исполнение с гнездами под многочисленные ножки процессора. Процессоры имели 169 контактов с материнской платой и были первыми массовыми процессорами персональных компьютеров. Сокет использовали процессоры серий 80486DX , 80486GX , 80486SX , 80486SL , 80486DX2 , 80486DX4 . Скоростные характеристики – 16-33 МГц.

Socket 2 – являлся продолжением разработки сокетов под процессоры. Сокет использовался в тоже время, что и Socket 1, но имел больше контактов – 238. Процессоры использовались тех же серий, увеличиваются скоростные характеристики – 25-83 МГц.

Socket 3 – создавался для процессоров сопряжения основанных на сериях процессоров 486. Сокет используют и процессоры AMD серии 486, скоростные характеристики не меняются 25-83 МГц.

Первые компьютеры мирового распространения

Socket 4 – первый сокет для процессоров серии Пентиум 1 , поддерживал функции разгона и замены, процессоры работали на шине от 60 до 66 МГц, что соответственно давало возможность первым Пентиумам иметь скоростные характеристики 120-133 МГц. Поддерживал установку 273-х контактных процессоров с 1993 года.

Socket 5 – продолжил развитие процессоров Интел и был сделан для работы на системной шине от 50 до 66 МГц, и поддерживал установку 320-и контактных процессоров Интел Пентиум 1 . Также под него выпускались процессоры сторонних разработчиков. Можно сказать, что это был первый стандартный сокет под процессоры до 300 МГц.

Socket 6 – немного видоизмененный Socket 3 , вследствие позднего выпуска для процессоров серии 486, на рынке плохо известен. Имел 235-и контактный разъем для процессора. Скоростные характеристики до 166 МГц.

Первые полностью мультимедийные компьютеры

Socket 7 – самый распространенный сокет для всех процессоров до 300 МГц, имеется в виду, что исходя из терминологии Интел Пентиум 1, закончился на использовании технологии пятого поколения в 300МГц.

Имел исполнение на 321 контакта. Поддерживал процессоры Pentium MMX и Intel Pentium , и процессоры сторонних разработчиков. Выпускался с 1994 года.

Socket 8 – создан специально для процессора Интел Пентиум PRO и процессора Интел Пентиум 2 OverDrive , имел 387 контактных гнезд под процессор и был выполнен в прямоугольном форм-факторе. Скоростные характеристики используемых процессоров до 333 МГц. Выпускался в 1995 году, производство сокета прекратилось в пользу разъема Слот 1.Сокет SLOT 1 – для использования всех возможностей процессора Intel Pentium II и дальнейшем Интел Пентиум 3 , основная особенность – это увеличенный кэш процессора, вынесенный из ядра процессора, создаются процессоры, реализованные на печатной плате с 242-мя краевыми контактами, другое имя контакта SC242 . Начало производства разъема 1997 год. Поддерживаемые процессоры Интел Пентиум 2 и Intel Pentium III , а также процессоры сторонних разработчиков. Был выпущен переходник для процессоров Socket 370 , процессоры вставлялись в переходник, который в свою очередь стыковался со SLOT 1. Скоростные характеристики от 233 до 1200 МГц.Разъем SLOT 2 – разработан для серверных и многозадачных решений с использованием Интел Пентиум 2 и Интел Пентиум 3 серии Xeon, отличием от SLOT 1 поддерживал второй уровень кэша до 2 Мегабайт. Чем-то отдаленно напоминал разъем SLOT 1 но имел 330 контактов. Скоростные характеристики от 400 до 100 МГц.

Эра современных компьютеров

Socket 370 – самый распространенный разъем для процессоров Интел. Именно с него начинается эра разделения процессоров Интел на недорогие решения Celeron с обрезанным кэшем и Pentium – более дорогие полные версии продукта компании. Разъем устанавливали на материнские платы с шиной системы от 60 до 133 МГц, Сокет выполнен в виде пластиковой подвижной коробки квадратного исполнения, при установке процессора с 370 контактами, специальный пластмассовый рычажок прижимал ножки процессора к контактам разъема.

Поддерживал процессоры Intel Celeron Coppermine , Intel Celeron Tualatin , Intel Celeron Mendocino , Intel Pentium Tualatin , Intel Pentium Coppermine . Скоростные характеристики устанавливаемых процессоров от 300 до 1400 МГц. Поддерживал процессоры сторонних разработчиков. Выпускался с 1999 года.

Socket 423 – первый разъем для процессоров Пентиум 4 . Имел 423-х контактную сетку ножек, использовался на материнских платах персональных компьютеров. Просуществовал менее года, вследствие невозможности процессора к дальнейшему росту по частоте, процессор не мог пройти частоту в 2 ГГц. Заменен разъемом Socket 478. Начало выпуска 2000 год.

Socket 478 – выпущен вдогонку за разъемом конкурента (компании AMD) Socket А , так как предыдущие процессоры не смогли поднять планку в 2 Гигагерца, и AMD вырвалась вперед на рынке производства процессоров. Разъем поддерживает решения компании Интел – Intel Pentium 4 , Intel Celeron , Celeron D , Intel Pentium 4 Extreme Edition . Скоростные характеристики от 1400 МГц до 3.4 ГГц. Выпускался с 2000 года.Socket 495 – разъем для мобильного решения компании Интел. Имел 495 контактов и поддерживал серию процессоров Интел Целерон. Скоростные характеристики 450 – 900 МГц. Выпускался с 2000 года.

Сокет PAC418 – специальный сокет для сопряжения процессоров Intel Itanium выполненные по технологии IA-64 и являлись серверными процессорами поставляемых для компании НР и ряду других компаний. Выполнялся на печатной плате и имел соответственно 418 краевых контактов. Скоростные характеристики до 800МГц. Выпускался с 2001 года.

Socket 603 – следующий серверный разъем компании Интел для серии Xeon. Процессор с разъемом Socket 603 мог быть установлен в Socket 604 . Выполнен в форм-факторе квадратного исполнения, имел 603-и гнезда для ножек процессора. Скоростные характеристики устанавливаемых процессоров от 1400 МГц до 3 ГГц. Выпускался с 2001 года.

Сокет PAC611 – является 611-и контактным микропроцессорным гнездом для установки на материнские платы процессора Интел Itanium 2 . Скоростные характеристики устанавливаемых процессоров 800-1000 МГц. Выпускался с 2002 года.

Socket 604 – предназначался для серверных платформ и рабочих станций, продолжение разъема Socket 603. Выполнен в 604-х контактном исполнении. Предназначался дл процессоров Intel Xeon E7ххх серии, материнские платы с данным сокетом использовали шину от 400 до 1066 МГц. Выпускались с 2002 года. Скоростные характеристики от 1600 МГц до 3800 МГц.Socket 479 – предназначался для использования в мобильных решениях, имеет 479 контактных гнезд для процессоров Интел. Хотя предназначение было мобильные компьютеры, но использовался в настольных решениях. Процессор Pentium М , имеющий исполнение для этого сокета имел 478 контактных ножек. Остальные процессоры для данного сокета – Pentium III М выпущенный в 2001 году, Пентиум М и Целерон М версии 3ххх и более поздние процессоры совместимого разъема. Выпускался с 2003 года. Скоростные характеристики от 400 МГц и выше.

Сегодняшние компьютеры

Socket 775 или Socket Т – первый разъем под процессоры Интел не имеющих гнезд, выполнен в форм-факторе квадратного исполнения с выступающими контактами. Процессор устанавливался на выступающие контакты, опускалась прижимная пластина, и с помощью рычажка придавливался к контактам. До сих пор используется во многих персональных компьютерах. Предназначался для работы практически со всеми процессорами Интел четвертого поколения – Пентиум 4 , Пентиум 4 Extreme Edition , Celeron D , Пентиум Dual-Core , Pentium D , Core 2 Quad , Core 2 Duo и процессоры серии Xeon. Выпускался с 2004 года. Скоростные характеристики устанавливаемых процессоров от 1400 МГЦ до 3800 МГц.

Socket М – самый распространенный мобильный сокет. Использовался практически для всех мобильных процессоров компании Интел, до сих пор актуален в производстве ноутбуков. Выполнен в 478-м контактном исполнении. Предназначался для процессоров Интел – Celeron , Core Solo , Core 2 Duo , Core Duo , Celeron M . Выпускается с 2006 года. Скоростные характеристики процессоров от 1600 МГц до 3000 МГц.

Socket J или сокет LGA 771 – обновленный в 2006 году серверный сокет, имеет исполнение с выступающими контактами. Предназначался для серверных решений. Сокет используют такие процессоры Интел – Dual-Core и Quad-Core серии Xeon , Core 2 Extreme QX9775 . Скоростные характеристики от 2 ГГц и выше.

Socket Р – современный разъем для мобильных процессоров. Имеет 478 контактных гнезд. Выпускается с 2007 года. Предназначается под все мобильные процессоры компании Интел – Dual-Core с Т5ххх по Т9ххх , Пениум Dual-Core с Т23хх по Т4ххх , Core 2 Quad . Скоростные характеристики от 1.6 ГГц и выше.

Socket 441 – специальный разъем, созданный для процессоров Intel Atom . Используется только для данных маломощных процессоров. Выпускается с 2008 года. Скоростные характеристики от 600 МГц до 2100 МГц.Сокет LGA 1366 – один из основных разъемов компании Интел на данный момент. Выполнен в 1366 контактной форме, выпускается с 2008 года. Поддерживает процессоры Интел – Core i7 серии 9хх, Xeon серии 35хх по 56хх, Celeron P1053. Скоростные характеристики от 1600 МГц до 3500 МГц.

Сокет LGA 1156 – самый современный сокет Интел на сегодняшнее время. Выполнен с использованием 1156-и выступающих контактов. Выпускается с 2009 года, и по сей час. Предназначен для современных процессоров Интел для персональных компьютеров. Скоростные характеристики от 2.1 ГГц и выше.

Сокет LGA 1248 – предназначен для процессоров Интел Itanium 93хх серии, выполняется для серверных решений и рабочих станций. Начало поддержки технологии Intel QuickPath . Выпускается с 2010 года. Имеет 1248 выступающих контактов для сопряжения с процессором. Скоростные характеристики – до 19 ГБ/с.

Сокет LGA 1567 – предназначен для серверных процессоров Xeon серии75хх и 76хх. Выполнен в 1567 контактом исполнении, выпускается с 2010 года. Скоростные характеристики от 19 ГБ/с до 25. 6 ГБ/с.

Близкое будущее

Сокет LGA 1155 или Socket Н2 – предназначен для замены сокета LGA 1156. Поддерживает самый современный процессор Sandy Bridge и будущий Ivy Bridge . Разъем выполнен в 1155 контактном исполнении. Выпускается с 2011 года. Скоростные характеристики до 20 ГБ/с.Сокет LGA 2011 или Socket R – самая последняя разработка компании Интел, заменит LGA 1366. Разъем выполнен в 2011-и контактном исполнении. Поддерживает процессор Sandy Bridge серии Е. В настоящее время под сокет разрабатываются новые процессоры. Скоростные характеристики от 19 ГБ/с до 25.6 ГБ/с.

Socket (разг. — сокет) центрального процессора — это разъем, расположенный на материнской плате компьютера, к которому подсоединяется центральный . Процессор, прежде чем он будет установлен в материнскую плату, должен подходить ей по сокету. Очень просто разобраться в том, что такое сокет процессора, если вспомнить, что последний – это и есть микросхема, только относительно крупных размеров. Сокет расположен на материнской плате, внешне выглядит как невысокая прямоугольная конструкция с множеством отверстий, количество которых соответствует ножкам процессора. Для надежной фиксации вставленной микросхемы в сокете применяется механическая защелка специальной конструкции. Отметим, что компания Intel, в отличие от AMD, с недавних пор использует иной принцип соединения процессора и платы.

Иногда на форумах задается вопрос о том, какой сокет выбрать. На самом деле, сначала следует выбрать процессор, а уже под него – плату с соответствующим сокетом. Однако при этом нужно учитывать один важный момент. Компания Intel «славится» тем, что часто каждое новое поколение процессоров предполагает использование нового сокета. Это может привести к тому, что недавно купленный компьютер на базе процессора этой фирмы через несколько лет будет сложно модернизировать из-за несовместимости установленного микропроцессора и новых, предлагаемых рынком. У AMD отношение к покупателям более лояльное: смена сокетов происходит медленнее, обычно сохраняется обратная совместимость. Хотя, времена меняются.

Тип	Предназначение	Количество контактов	Год выпуска
PIN DIP	8086/8088, 65С02	40	1970
CLCC	Intel 80186, 80286, 80386	68	1980
PLCC	Intel 80186, 80286, 80386	68	1980
Socket 80386	Intel 386	132	1980
Socket 486 / Socket 0	Intel 486	168	1980
Motorola 68030	Motorola 68030, 68LC030	128	1987
Socket 1	Intel 486	169	1989

Тип	Предназначение	Количество контактов	Год выпуска
Socket 2	Intel 486	238	1989
Motorola 68040	68040	179	1990
Socket 3	Intel 486, 5×86	237	1991
Socket 4	Pentium	273	1993

Тип	Предназначение	Количество контактов	Год выпуска
Socket 5	Intel 486	238	1994
Socket 463 NexGen	Nx586	463	1994
Motorola 68060	68060, 68l0C60	206	1994
Socket 7	Pentium, AMD K5, K6	321	1995(Intel), 1998(AMD)

Тип	Предназначение	Количество контактов	Год выпуска
Socket 499	DEC EV5 21164	499	1995
Socket 8	Pentium / Pentium 2	387	1955
Socket 587	DEC EV5 21164A	587	1996
Mini-Cartridge	Pentium 2	240	1997
MMC-1 Mobile Module Connector	Pentium 2, Celeron	280	1997
Apple G3/ G4 / G5	G3/ G4 / G5	300	1997
MMC-2 Mobile Module Connector	Pentium 2,3 , Celeron	400	1998

Тип	Предназначение	Количество контактов	Год выпуска
G3 / G4 ZIF	Power PC G3 G4	288	1996
Socket 370	Pentium 3, Celeron, Cyrix, Via C3	370	1999
Socket A / Socket 462	AMD Athlon, Duron, MP, Sempron	462	2000
Socket 423	Pentium 4	423	2000

Socket 370 – самый распространенный разъем для процессоров Интел. Именно с него начинается эра разделения процессоров Интел на недорогие решения Celeron с обрезанным кэшем и Pentium – более дорогие полные версии продукта компании. Разъем устанавливали на материнские платы с шиной системы от 60 до 133 МГц, Сокет выполнен в виде пластиковой подвижной коробки квадратного исполнения, при установке процессора с 370 контактами, специальный пластмассовый рычажок прижимал ножки процессора к контактам разъема. Поддерживал процессоры Intel Celeron Coppermine, Intel Celeron Tualatin, Intel Celeron Mendocino, Intel Pentium Tualatin, Intel Pentium Coppermine.Скоростные характеристики устанавливаемых процессоров от 300 до 1400 МГц. Поддерживал процессоры сторонних разработчиков. Выпускался с 1999 года.
Socket 423 – первый разъем для процессоров Пентиум 4. Имел 423-х контактную сетку ножек, использовался на материнских платах персональных компьютеров. Просуществовал менее года, вследствие невозможности процессора к дальнейшему росту по частоте, процессор не мог пройти частоту в 2 ГГц. Заменен разъемом Socket 478. Начало выпуска 2000 год.

Тип	Предназначение	Количество контактов	Год выпуска
Socket 478 / Socket N / Socket P	Intel 486	238	1994
Socket 495 / MicroPGA 2	Mobile Celeron / Pentium 3	495	2000
PAC 418	Intel Itanium	418	2001
Socket 603	Intel Xeon	603	2001
PAC 611 / Socket 700 / mPGA 700	Intel Itanium 2, HP8800, 8900	611	2002

Socket 478 – выпущен вдогонку за разъемом конкурента (компании AMD) Socket А, так как предыдущие процессоры не смогли поднять планку в 2 Гигагерца, и AMD вырвалась вперед на рынке производства процессоров. Разъем поддерживает решения компании Интел – Intel Pentium 4, Intel Celeron, Celeron D, Intel Pentium 4 Extreme Edition. Скоростные характеристики от 1400 МГц до 3.4 ГГц. Выпускался с 2000 года.

Тип	Предназначение	Количество контактов	Год выпуска
Socket 604 / S1	Intel 486	238	2002
Socket 754	Athlon 64, Sempron, Turion 64	754	2003
Socket 940	Opteron 2, Athon 64FX	940	2003
Socket 479 / mPGA479M	Pentium M, Celeron M, Via C7-M	479	2003
Socket 478v2 / mPGA478C	Pentium4, Pentium Mobile, Celeron, Core	478	2003

Socket 754 был разработан специально для процессора модели Athlon 64. Выпуск новых процессорных разъемов был связан с необходимостью замены линейки процессора Athlon XP, который базировался на Socket A. Установка первых процессоров платформ AMD K8 осуществлялась в процессорные разъемы Socket 754, имеющие размеры 4 на 4 сантиметра. Такая необходимость была продиктовано тем, что процессоры Athlon 64 имели новую шину и интегрированные контроллеры памяти. Напряжение, выдаваемое этим сокетом составляло 1.5 вольта. Конечно, 754 стал промежуточной стадией развития Athlon 64. Большая дороговизна и изначальный дефицит данных процессоров не сделали данную платформу очень популярной. А к тому моменту, когда доступность и стоимость комплектующих только пришли в норму, компания AMD презентовала выход нового разъема – Socket 939. Кстати, именно он помог сделать Athlon 64 популярным и действительно доступным процессором.

Тип	Предназначение	Количество контактов	Год выпуска
Socket 939	Intel 486	939	2004
LGA 775 / Socket T	Pentium4, Celeron D, Core 2, Xeon	775	2004
Socket 563 / Socket A / Compact	Mobile Athon XP-M	563	2004
Socket M / mPGA478MT	Celeron, Core, Core 2	478	2006
LGA771 / Socket J	Xeon	771	2006

Socket 775 или Socket Т – первый разъем под процессоры Интел не имеющих гнезд, выполнен в форм-факторе квадратного исполнения с выступающими контактами. Процессор устанавливался на выступающие контакты, опускалась прижимная пластина, и с помощью рычажка придавливался к контактам. До сих пор используется во многих персональных компьютерах. Предназначался для работы практически со всеми процессорами Интел четвертого поколения – Пентиум 4, Пентиум 4 Extreme Edition, Celeron D, Пентиум Dual-Core, Pentium D, Core 2 Quad, Core 2 Duo и процессоры серии Xeon. Выпускался с 2004 года. Скоростные характеристики устанавливаемых процессоров от 1400 МГЦ до 3800 МГц.

Socket A. Данный разъем известен как Socket 462 представляет собой гнездо для процессоров от моделей Athlon Thunderbird до модели Athlon XP/MP 3200+, а также для таких процессоров фирмы-производителя AMD, как Sempron и Duron. Конструкция выполнена в виде ZIF-гнезда, имеющего 453 рабочих контакта (9 контактов заблокированы, но, несмотря на это, в названии применяется число 462). Системная шина для Sempron, XP Athlon имеет частоту 133 МГц, 166 МГц и 200 МГц. Масса охладителей для Socket A, рекомендуемая AMD, должна не превышать 300 грамм. Использование более тяжёлых охладителей (кулеров) может привести к механическим повреждениям и даже привести к выходу из строя системы питания процессора. Поддерживаются процессоры, обладающие частотой 600 МГц (например, Duron) и до значений 2300 МГц (имеется в виду Athlon XP 3400+, который так и не поступил в продажу).

Socket 939 , содержащий 939 контактов чрезвычайно малого диаметра, благодаря чему они достаточно мягкие. Это «упрощённая» версия предыдущего Socket 940, обычно применявшегося в высокопроизводительных компьютерах и серверах. Отсутствие в гнезде одного отверстия не давало возможности для установки в него более дорогих процессоров. Данный разъем считали очень удачным для своего времени, так как он сочетал в себе хорошие возможности, наличие двухканального доступа к памяти и невысокой стоимости, как самого гнезда, так и контроллера в материнских платах компьютеров. Данные разъёмы применялись для компьютеров, имеющих обычную DDR-память. Сразу после перехода на память DDR2 они морально устарели и уступили место разъёмам AM2. Следующим этапом является изобретение новой памяти DDR3 и новых разъёмов AM2+ и AM3, предназначенных для следующих моделей четырёхъядерных процессоров компании AMD.

Тип	Предназначение	Количество контактов	Год выпуска
Socket S1	Athon Mobile, Sempron, Turion 64/X2	638	2006
Socket AM2 / AM2+	Athon 64/FX/FX2, Sempron, Phenom	940	2007
Socket F / Socket L / Socket 1207FX	Athon 64FX, Opteron	1207	2006
Socket / LGA 1366	, Xeon	1366	2008
rPGA988A / Socket Q1	Core i3/i5/i7, Pentium, Celeron	988	2009

Сокет LGA 1366 – Выполнен в 1366 контактной форме, выпускается с 2008 года. Поддерживает процессоры Интел – Core i7 серии 9хх, Xeon серии 35хх по 56хх, Celeron P1053. С коростные характеристики от 1600 МГц до 3500 МГц. Core i7 и Xeon (35xx, 36xx, 55xx, 56xx серии) с интегрированным трехканальным контроллером памяти и соединением QuickPath. Замена Socket T и Socket J (2008 год)

Socket AM2 (Socket M2), разработанный фирмой AMD для некоторых видов настольных процессоров (Athlon-LE, Athlon 64, Athlon 64 FX, Athlon 64 X2, Sempron-LE и Sempron, Phenom X4 и Phenom X3, Opteron). Он пришел на замену разъемов Socket 939 и 754. Несмотря на то, что Socket M2 имеет 940 контактов, данное гнездо не совместимо с Socket 940, так как более старый вариант Socket 940 не может осуществлять поддержку двухканальной оперативной DDR2 памяти. Первыми процессорами, поддерживающими Socket AM2, стали одноядерные модели Orleans (либо 64-й Athlon) и Manila (Sempron), некоторые двухъядерные Windsor (к примеру, Athlon 64, X2 FX) и Brisbane (AthlonX2 и Athlon 64X2). Кроме того, Socket AM2 включает Socket F, предназначенный для серверов, и вариант Socket S1 для различных мобильных компьютеров. Socket AM2+ я вляется абсолютно идентичным по виду с предыдущим, отличие заключается только в поддержке процессоров, обладающих ядрами Agena и Toliman.

Тип	Предназначение	Количество контактов	Год выпуска
Socket AM3	AMD Phenom, athlon, Sempron	941	2009
Socket G / 989 / rPGA	G1/G2	989	2009
Socket h2 / LGA1156/a/b/n	Core i3/i5/i7, Pentium, Celeron, Xeon	1156	2009
Socket G34 / LGA 1944	Opteron 6000 серии	1944	2010
Socket C32	Opteron 4000 серии	1207	2010

Сокет LGA 1156 – Выполнен с использованием 1156-и выступающих контактов. Выпускается с 2009 года. Предназначен для современных процессоров Интел для персональных компьютеров. Скоростные характеристики от 2.1 ГГц и выше.

Тип	Предназначение	Количество контактов	Год выпуска
LGA 1248	Intel Itanium 9300/9600	1248	2010
Socket LS / LGA 1567	Intel Xeon 6500/7500	1567	2010
Socket h3 / LGA 1155	Intel Sandy Bridge, Ivy Bridge	1155	2011
LGA 2011 / Socket R	Intel Core i7, Xeon	2011	2011
Socket G2 / rPGA988B	Intel Core i3/i5/i7	988	2011

Сокет LGA 1155 или Socket Н2 – предназначен для замены сокета LGA 1156. Поддерживает самый современный процессор Sandy Bridge и будущий Ivy Bridge. Разъем выполнен в 1155 контактном исполнении. Выпускается с 2011 года. Скоростные характеристики до 20 ГБ/с.
Сокет R (LGA2011) — Core i7 и Xeon с интегрированным четырехканальным контроллером памяти и двумя соединениями QuickPath. Замена Socket B (LGA1366)

Тип	Предназначение	Количество контактов	Год выпуска
Socket FM1	AMD Liano / Athlon3	905	2011
Socket AM3	AMD Phenom / Athlon / Semron	941	2011
Socket AM3+	Amd Phenom 2 Athlon 2 / Opteron 3000	942	2011
Socket G2 / rPGA989B	Intel Core i3/i5/i7, Celeron	989	2011
Socket FS1	AMD Liano / Trinity / Richard	722	2011

Socket FM1 является платформой AMD для процессоров Llano и выглядит заманчивым предложением для тех, кто любит интегрированные системы.

Socket AM3 представляет собой процессорное гнездо для настольного процессора, являющееся дальнейшим развитием модели Socket AM2+. Данный разъем имеет поддержку DDR3 памяти, а также более высокими скоростями работы шин HyperTransport. Первыми процессорами, использующими данный разъём стали Phenom II X3 710-20 и Phenom II X4 модели 805, 910 и 810.

Socket AM3 + (Socket 942) — модификация Socket AM3, разработанная для процессоров с кодовым именем «Zambezi» (микроархитектура — Бульдозер). На некоторых материнских платах с сокетом AM3 можно будет обновить BIOS и использовать процессоры с сокетом AM3 +. Но при использовании процессоров AM3 + на материнских платах с AM3, возможно, не удастся получить данные с датчика температуры на процессоре. Также может не работать режим энергосбережения из — за отсутствия поддержки быстрого переключения напряжения ядра в исполнении Socket AM3. Сокет AM3 + на материнских платах — чёрного цвета, в то время, как AM3 — белого цвета. Диаметр отверстий под выводы процессоров с Socket AM3 + превышает диаметр отверстий под выводы процессоров с Socket AM3 — 0,51 мм против прежних 0,45 мм.

Тип	Предназначение	Количество контактов	Год выпуска
LGA 1356 / Socket B2	Intel Sandy Bridge	1356	2012
Socket FM2	AMD Trinity / athlon X2 / X4	904	2012
Socket h4 / LGA 1150	Intel Haswell / Broadwell	1150	2013
Socket G3 / rPGA 946B / 947	Intel Haswell / Broadwell	947	2013
Socket FM2 / FM2b	AMD Kaveri / Godvari	906	2014

Разъем h4 или LGA 1150 — процессорный разъем для процессоров Intel микроархитектуры Haswell (и его преемника Broadwell), выпущенный в 2013 году. LGA 1150 разработан в качестве замены LGA 1155 (Socket h3). Выполнен по технологии LGA (Land Grid Array). Представляет собой разъём с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор. Официально подтверждено, что гнездо LGA 1150 будет использоваться с наборами микросхем Intel Q85, Q87, H87, Z87, B85. Монтажные отверстия для систем охлаждения на сокетах 1150/1155/1156 полностью идентичны, что означает полную всестороннюю совместимость и идентичный порядок монтажа систем охлаждения для этих сокетов.
Socket B2 (LGA1356) — Core i7 и Xeon с интегрированным трехканальным контроллером памяти и соединениям QuickPath. Замена Socket B (LGA1366)
Разъем FM2 — Процессорный разъём для гибридных процессоров (APU) фирмы AMD с архитектурой ядра Piledriver: Trinity и Komodo, а также отмененных Сепанг и Terramar (MCM — многочиповый модуль). Конструктивно представляет собой ZIF — разъем с 904 контактами, который рассчитан на установку процессоров в корпусах типа PGA. Разъем FM2 был представлен в 2012 г., Всего через год после разъем FM1. Хотя гнездо FM2 является развитием сокета FM1, он не имеет обратной совместимости с ним. Процессоры Trinity имеют до 4 ядер, серверные чипы Komodo и Sepang — до 10, а Terramar — до 20 ядер.

Тип	Предназначение	Количество контактов	Год выпуска
LGA 2011-3 / LGA 2011 v3	Intel Haswell, haswell-EP	2011	2014
Socket AM1 / FS1b	AMD Athlon / Semron	721	2014
LGA 2011-3	Intel Haswell / Xeon / haswell-EP / ivy Bridge EX	2083	2014
LGA 1151 / Socket h5	Intel Skylake	1151	2015

Сокет LGA 1151 — разъем для процессоров компании Intel, который поддерживает процессоры архитектуры Skylake. LGA 1151 разработан в качестве замены разъема LGA 1150 (известный также как Socket h4). LGA 1151 имеет 1151 подпружиненный контакт для соприкосновения с контактными площадками процессора. Согласно слухам и утечкам рекламной документации Intel, материнские платы с этим разъемом будут отличаться поддержкой типа памяти DDR4. Все чипсеты архитектуры Skylake поддерживают технологии Intel Rapid Storage, Intel Clear Video Technology и Intel Wireless Display Technology (при поддержке технологии процессором). Большинство материнских плат поддерживают различные видео-выходы (VGA, DVI или – в зависимости от модели).

Тип	Предназначение	Количество контактов	Год выпуска
LGA 2066 Socket R4	Intel Skylake-X/Kabylake-X i3/i5/i7	2066	2017
Socket TR4	AMD Ryzen Threadripper	4094	2017
Socket AM4	AMD Ryzen 3 / 5 / 7	1331	2017

LGA 2066 (Сокет R4) — разъём для процессоров компании Intel, поддерживающий процессоры архитектуры Skylake-X и Kaby Lake-X без интегрированного графического ядра. Разработан в качестве замены разъёма LGA 2011/2011-3 (Сокет R/R3) для высокопроизводительных настольных ПК на платформе Basin Falls (набор системной логики X299), в то время как LGA 3647 (Сокет P) заменит LGA 2011-1/2011-3 (Сокет R2/R3) в серверных платформах на базе Skylake-EX (Xeon «Purley»).
АМ4 (PGA или µOPGA1331) — сокет, компанией AMD для микропроцессоров с микроархитектурой Zen (бренд Ryzen) и последующих. Разъём относится к типу PGA (pin grid array) и имеет 1331 контакт. Он станет первым сокетом компании с поддержкой стандарта памяти DDR4 и будет единым разъёмом как для высокопроизводительных процессоров без интегрированного видеоядра (в настоящее время используют Socket AM3+), так и для недорогих процессоров и APU (ранее использовали различные сокеты серий AM / FM).
Socket TR4 (Socket Ryzen Threadripper 4, также Socket SP3r2) — тип разъёма от AMD для семейства микропроцессоров Ryzen Threadripper, представленный 10 августа 2017 года.Физически очень близок к серверному разъёму AMD Socket SP3, однако, несовместим с ним. Socket TR4 стал первым разъёмом типа LGA для потребительских продуктов (ранее LGA применялся в серверном сегменте, а процессоры для домашних компьютеров выпускались в корпусе типа FC-PGA). Использует сложный многостадийный процесс монтажа процессора в разъём с применением специальных удерживающих рамок: внутренней, закрепленной защелками к крышке корпуса микросхемы, и внешней, закрепляемой винтами к сокету. Журналисты отмечают очень большой физический размер разъёма и сокета, называя его самым большим форматом для потребительских процессоров. Из-за размера ему требуются специализированные системы охлаждения, способные отводить до 180 Вт. Сокет поддерживает процессоры сегмента HEDT (High-End Desktop) с 8-16 ядрами и предоставляет возможность подключения оперативной памяти по 4 каналам DDR4 SDRAM. Через сокет проходит 64 линии PCIexpress 3 поколения (4 используются для чипсета), несколько каналов 3.1 и SATA

Оставьте свой комментарий!

Что такое сокет. Основные сокеты процессоров AMD и Intel

Понятие сокета является, пожалуй, некой пассивной характеристикой процессора, но в тоже время данный термин является одним из ключевых при комплектации системы. В данной статье серии «характеристики процессоров», мы разберемся с понятием сокета и рассмотрим более-менее популярные сокеты процессоров двух основных производителей CPU– амд и интел.

Сокет. Что и как?

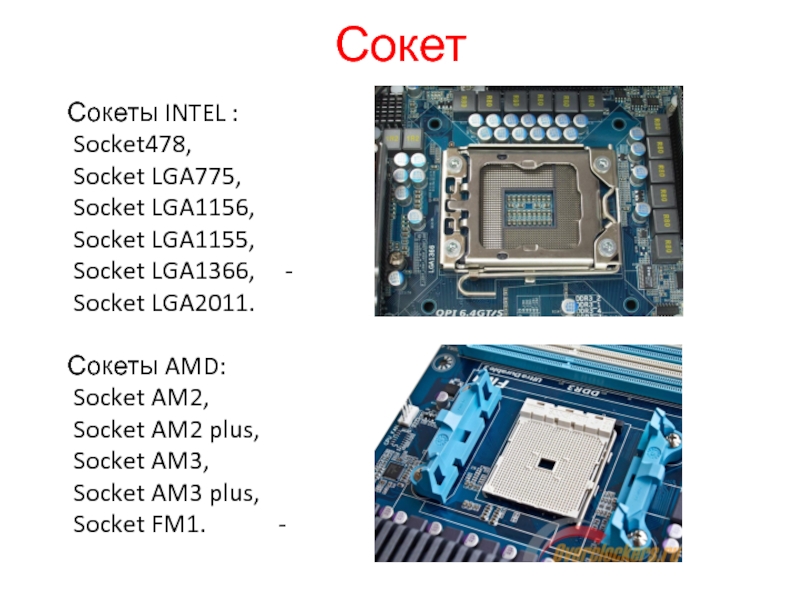

Попросту говоря, сокет (socket) – это разъём (гнездо) на материнской плате, куда устанавливается процессор. Но когда мы говорим «сокет процессора», то подразумеваем под этим, как гнездо на материнской плате, так и поддержку данного сокета определенными линейками процессоров. Сокет нужен именно для того, чтобы можно было с легкостью заменить вышедший из строя процессор или апгрейдить систему более производительным процессором.

На физическом уровне, сокеты отличаются количеством контактов, типом контактов, расстоянием креплений для процессорных кулеров и множеством других мелочей, которые и делают практически все сокеты несовместимыми. Также, имеются технологические отличия: наличие различных дополнительных контроллеров, более высокие параметры производительности, поддержка интегрированной графики в процессоре и т.д.

Как уже говорилось выше, подбор сокета – немаловажная часть сборки системы. Если будет подобран процессор, который ориентирован на другой сокет, нежели в материнской плате, то система работать не будет, если вообще процессор встанет в несовместимое гнездо. Лучше подобных экспериментов с несовместимыми сокетами не проводить, так как можно повредить контакты на процессоре или разъёме, что, скорее всего, приведет к выходу комплектующих из строя. Поэтому при покупке материнской платы и процессора, сначала выбирайте процессор, а затем уже ищите под него материнскую плату с совместимым сокетом. Список поддерживаемых процессоров можно найти на официальном сайте производителя материнской платы, чтобы остаточно убедиться в совместимости той или иной модели.

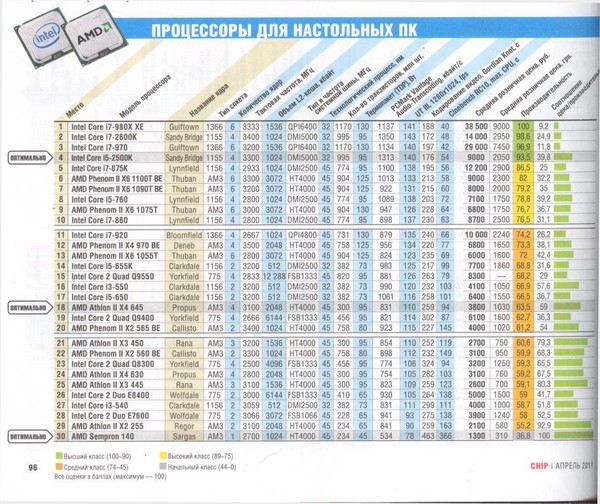

Ну а сейчас, мы рассмотрим наиболее популярные сокеты процессоров от amd и intel, опуская сильно устаревшие версии по типу 370-ых сокетов для Pentium III и тому подобных.

Сокеты Intel

Динамика обновления сокетов для процессоров Intel, на порядок выше, чем у тех же сокетов новых процессоров AMD. В рамках своей предпоследней серии процессоров, появилось целых три новых сокета, причем они полностью несовместимы.

Всё это одновременно и хорошо, и плохо. Хорошо тем, что с частым обновлением сокетов и выпуском под каждую (даже) часть линейки процессоров, мы можем наблюдать увеличение производительности и более специфическую заточку под конкретную модель. А вот жирный минус в том, что довольно тяжело делать апгрейд, когда каждая новая серия процессоров идет под новый сокет, приходится менять не только процессор, но и материнскую плату.

Теперь давайте рассмотрим несколько конкретных сокетов от Интел:

Socket (сокет LGA 2011) – один из новых сокетов для некоторых процессоров Ivy Bridge (Corei7, i5, i3 – 3xxx)
Можно отметить, что данный сокет был скорее маркетинговым ходом для встряски рынка и набивки цен (первое время) на процессоры, которые позиционировались под этот сокет. Но все-таки подвижки в производительности можно было заметить. Сейчас же, процессоры под данный сокет упали в цене, чего не скажешь про материнские платы с LGA 2011, они остаются в разы дороже подобных материнских плат, под тот же LGA 1155, который мы рассмотрим чуть ниже.

Socket (сокет LGA 1155, 1156, 1366) – данные сокеты можно условно поместить в одну «пачку», но повторюсь еще раз: они не совместимы, хоть и позиционируются под одну микроархитектуру Sandy Bridge II, просто для разных версий.

Наиболее ходовым оказался сокет 1155, на нем сейчас и построены большинство систем. Для мощных систем и серверных решений на борту с Сorei7 и Xeon, был разработан Socket 1366.

Socket (сокет LGA 775) – эти сокеты уже морально устарели, хотя еще живут во множестве систем, они позиционировались под несколько линеек сразу, таких как Core 2 Duo, Core 2 Quad, Celeron и другие.

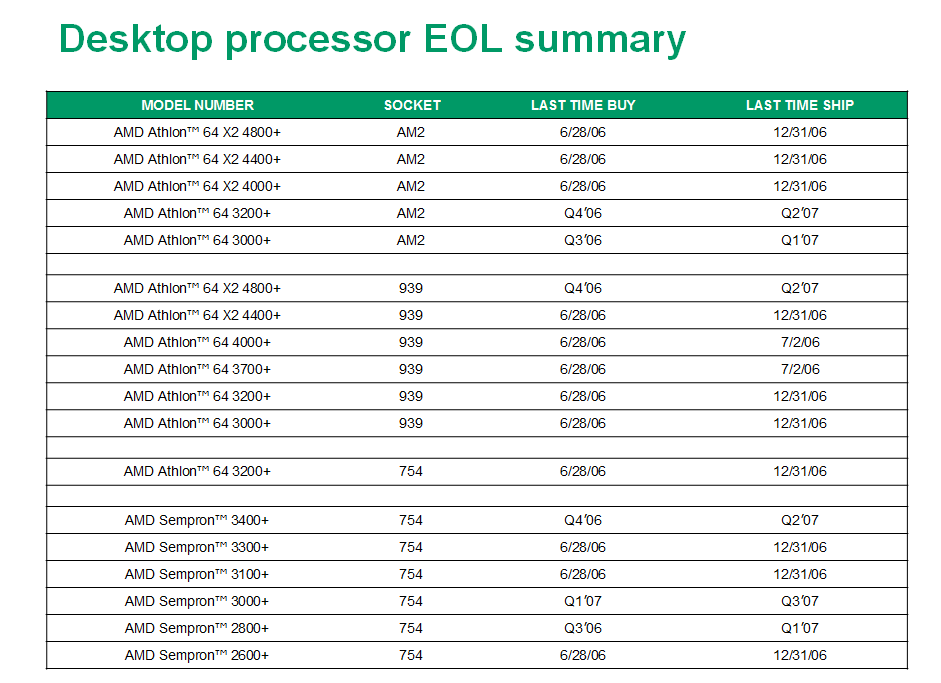

Сокеты AMD

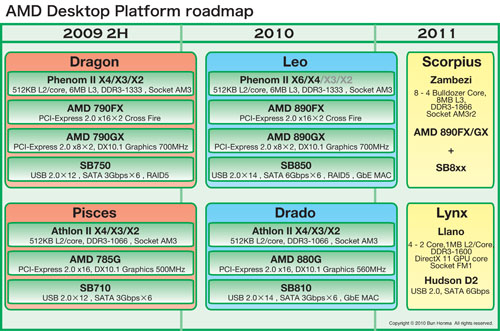

Политика компании AMD, в этом плане более консервативна. Несколько сокетов имеют совместимость благодаря сериям с «+». К примеру, Socket AM2 совместим с AM2+, что дает более широкие возможности для апгрейда, но вместе с этим, это немного неприятное топтание на одном месте, что не позволительно для IT- сферы.

Некоторые примеры сокетов AMD:

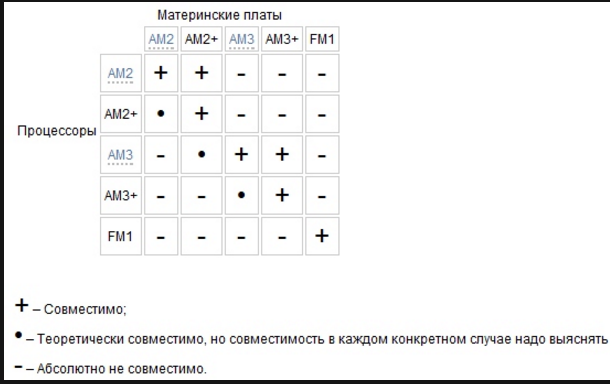

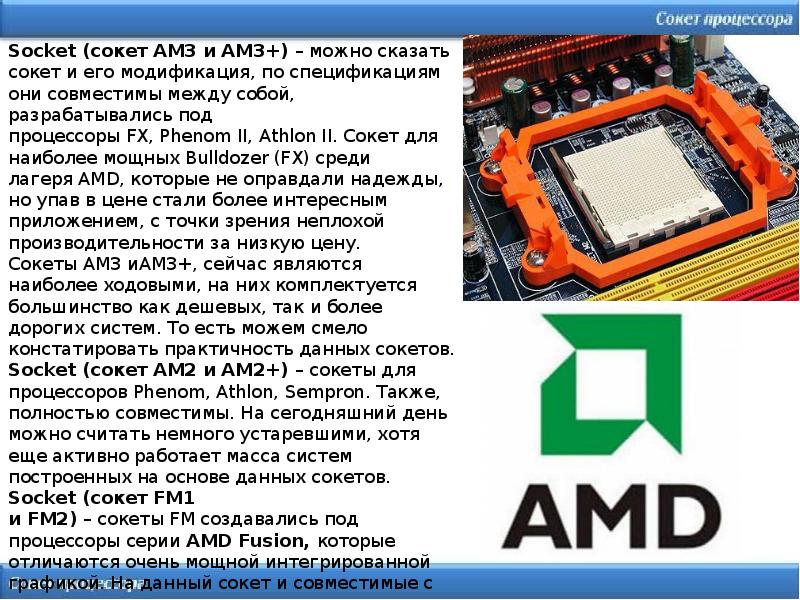

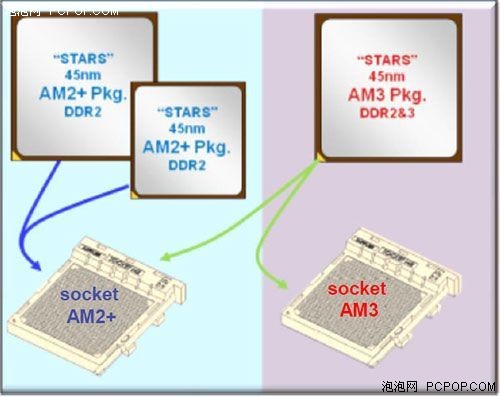

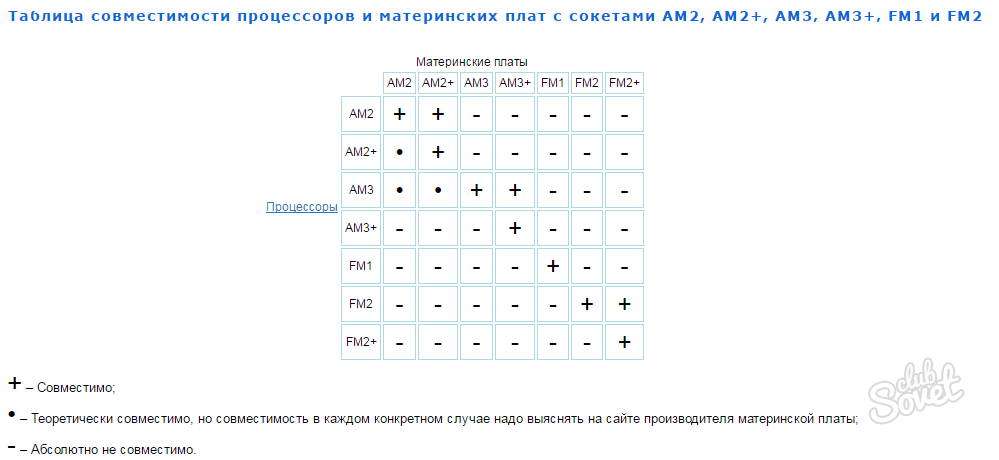

Socket (сокет AM3 и AM3+) – можно сказать сокет и его модификация, по спецификациям они совместимы между собой, разрабатывались под процессоры FX, Phenom II, Athlon II. Сокет для наиболее мощных Bulldozer (FX) среди лагеря AMD, которые не оправдали надежды, но упав в цене стали более интересным приложением, с точки зрения неплохой производительности за низкую цену. Сокеты AM3 и AM3+, сейчас являются наиболее ходовыми, на них комплектуется большинство как дешевых, так и более дорогих систем. То есть можем смело констатировать практичность данных сокетов.

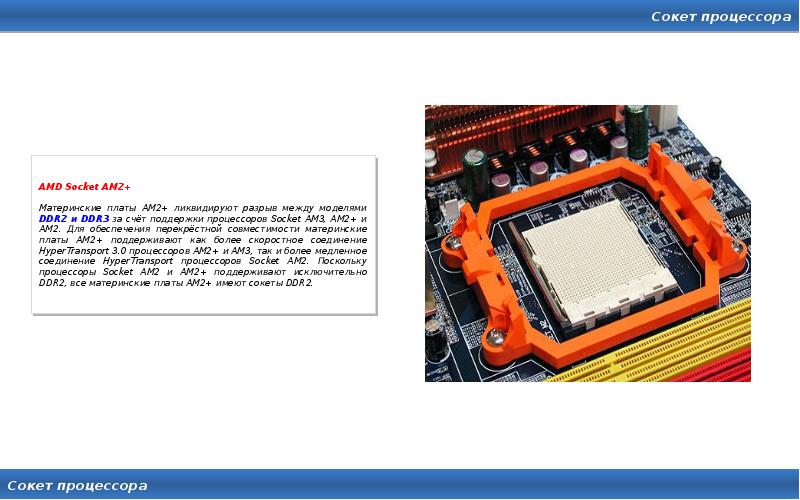

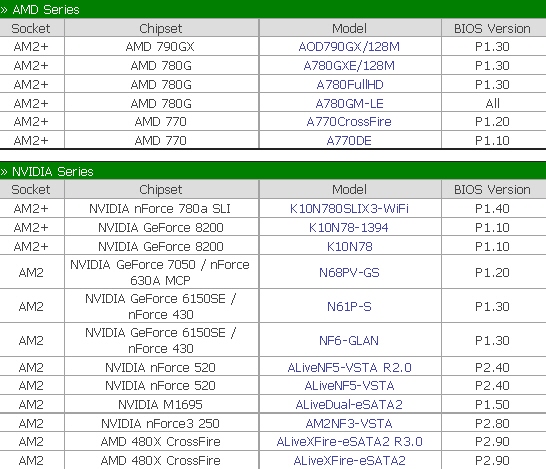

Socket (сокет AM2 и AM2+) – сокеты для процессоров Phenom, Athlon, Sempron. Также, полностью совместимы. На сегодняшний день можно считать немного устаревшими, хотя еще активно работает масса систем построенных на основе данных сокетов.

Socket (сокет FM1 и FM2) – сокеты FM создавались под процессоры серии AMD Fusion, которые отличаются очень мощной интегрированной графикой. На данный сокет и совместимые с ним процессоры, следует ориентироваться тем, кто не желает тратиться на дискретную видеокарту и будет довольствоваться интегрированной графикой.

Вот мы и рассмотрели, в довольно подробном виде, понятие сокета и основные сокеты процессоров intel и amd. Рекомендую ознакомиться с другими статьями на сайте, где описаны другие характеристики процессоров.

Чуть более подробное дополнение по конкретным сокетам, описано в комментариях к статье, также рекомендую ознакомиться.

Хронология сокетов Intel · GINW.ru
1998 год
Socket 8 — процессорный разъём, применявшийся исключительно для процессоров Pentium Pro и Pentium II OverDrive.
По мере увеличения внутренних частот процессоров и наращивания объёма кэша 2-го уровня возникла проблема внедрения данного кеша в процессор. Эта проблема была решена достаточно быстро. Вскоре после появления процессора Pentium 75 появился процессор нового поколения — Pentium Pro. Данный процессор содержал в себе сразу два кристалла — процессора и кеша, соединённые между собой специальной шиной.
Из-за такой конструкции процессор получился прямоугольной формы. Аналогичной формой обладал и разъём Socket 8 для него. Из-за ряда недоработок и высокой стоимости Pentium Pro данное направление широкого распространения не получило даже в высокопроизводительных компьютерах. Новые технологии, такие как MMX, в Pentium Pro внедрены не были. На смену Pentium Pro и Socket 8 пришли Pentium II и Slot 1.
В 1998 году был выпущен процессор Pentium II OverDrive — самый мощный официально выпущенный процессор для этого разъёма. Позднее фирма PowerLeap произвела процессорный переходник PL-PRO/II Socket 8 → Socket 370, что позволило модернизировать компьютеры установкой Celeron Mendocino или Coppermine-128. Pentium II и Celeron принесли поддержку технологии MMX в платформу на основе сокета 8, а процессор на ядре Coppermine-128 и технологию SSE.
1999 год
Интерфейс Socket 370 был представлен компанией Intel 4 января 1999 года вместе с первыми процессорами Celeron в корпусе PPGA, для которых он и предназначался. Позднее Socket 370 пришёл на смену интерфейсу Slot 1 и в процессорах Intel Pentium III.
С развитием технологии производства микропроцессоров появилась возможность интегрировать кэш-память второго уровня непосредственно в кристалл процессора без значительного увеличения стоимости производства. Недорогие процессоры Celeron при переходе на ядро Mendocino в 1998 году получили 128 Кб интегрированной кэш-памяти второго уровня. При этом отпала необходимость использования процессорной платы, которая теперь лишь увеличивала стоимость производства процессоров Celeron. С целью снижения стоимости производства и укрепления позиций компании Intel на рынке недорогих процессоров в начале 1998 года были представлены процессоры Celeron в корпусе PPGA и разъём Socket 370, для установки в который они предназначались.
Socket 370 представляет собой гнездовой разъём с нулевым усилием установки (ZIF) с 370 контактами. Контактные отверстия расположены в шахматном порядке с шагом 2,54 мм между отверстиями, расположенными в одном ряду и расстоянием между рядами 1,252 мм. Ряды нумеруются цифрами от 1 до 37 и буквенными индексами от A до AN (из нумерации исключены буквы I и O). Для предотвращения неправильной установки процессора, в первом ряду отсутствуют два отверстия — A1 и AN1.
Разъём Socket 370 использовался следующими процессорами: Intel Celeron (Mendocino, Coppermine, Tualatin) и Pentium III (Coppermine, Tualatin), а также VIA Cyrix III и C3.
2000 год
Интерфейс Socket 423 был представлен компанией Intel в ноябре 2000 года вместе с первыми процессорами Pentium 4 в корпусе OLGA, напаянном на PGA, для которых он предназначался.
Вследствие конструкционных особенностей производство процессоров с тактовой частотой более 2 ГГц при таком типе корпуса было невозможно и в августе 2001 года Intel отказался от разъёма этого типа. На этом сокете оттачивали новые технологии, которые в дальнейшем перешли на Socket 478. Специально для этого сокета придумали новый тип памяти — RDRAM. Новый тип памяти обладал высокими скоростями. Но был очень горячим, не смотря на радиаторы. Также Socket 423 использовал разъём AGP.
Существовали переходники, позволявшие использовать процессоры с разъёмом Socket 478 в материнских платах с Socket 423.
2002 год

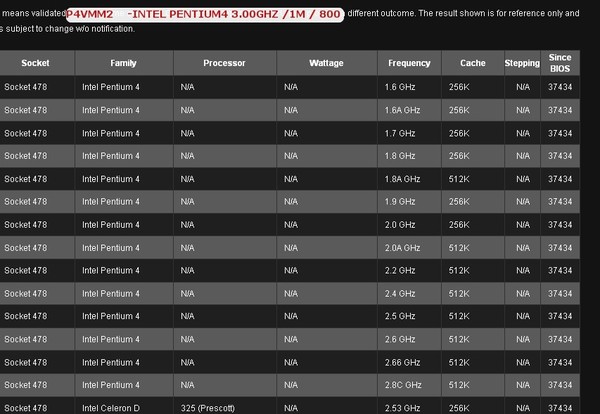

Socket 478 или mPGA478B — процессорный разъём, предназначенный для установки процессоров Intel Pentium 4 и Celeron. Пришёл на смену Socket 423 весной 2002 года.
Socket 478 использовали для всех процессоров с ядром Northwood (Pentium 4, Celeron), большинства Prescott (Pentium 4, Celeron D) и некоторых Willamette (Pentium 4, Celeron). Использовал DDR1 SDRAM. С запуском LGA 775 в 2004 году, производство Socket 478 было остановлено.
2004 год
LGA 775 (Socket T) — разъём для установки процессоров в материнскую плату, разработанный корпорацией Intel, выпущенный в 2004 году.
Представляет собой разъём с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор, не имеющий штырьковых контактов. Данный разъём использует менее эффективную, чем у AMD, шину, но в отличие от шины AMD Athlon она масштабируема. К тому же процессоры Pentium 4, Celeron, Pentium Dual-Core и Core 2 Duo не содержат в себе контроллера памяти. Это позволило Intel использовать в новых процессорах старую шину с более высокой частотой. Однако эффективность использования памяти и кэша (при прочих равных условиях) немного ниже, чем у процессоров AMD.
При переходе на новую память FB-DIMM Intel планировала отказаться или существенно доработать данный разъём. Однако высокое энергопотребление данной памяти заставило пересмотреть решение в пользу DDR3 и дальнейшего развития данного направления.
Расположение монтажных отверстий для систем охлаждения (квадрат со сторонами 72 мм) делает невозможными применение радиаторов для Socket T в системах на основе более поздних платформ Intel (LGA1150/1151/1155/1156).
2006 год
LGA 771 (Socket J) — процессорный разъём на материнских платах для серверов и рабочих станций. Предназначен для установки процессоров Intel Xeon серий 5000, 5200, 5300, 5400 и Intel Core 2 Extreme QX9775.
Полный размер: 58 мм на 60,84 мм. Сокет имеет всего 771 контакт, диаметром 57,0 мм и шагом между контактами 1,09 мм по горизонтали и 1,17 мм по вертикали. Контакты выполнены из высокопрочного медного сплава.
Существует две версии сокета, отличающиеся материалом, из которого состоят контакты припоя (solder balls) соединяющие сокет с текстолитом материнской платы:
LGA771 — контакты выполнены из эвтектического сплава — Sn 63 %(± 0,5 %) и Pb 37 %.
LF-LGA771 — контакты выполнены из сплава без содержания свинца — Sn, Ag 3,0 % и Cu 0,5 %.
2008 год
LGA 1366 (Socket B) — процессорный разъём для процессоров фирмы Intel, преемник LGA775 для высокопроизводительных настольных систем и разъёма LGA771 для серверов. Выпущен 17 ноября 2008 года.
Выполнен по технологии Land Grid Array (LGA). Представляет собой разъём с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор, имеющий контактные площадки.
Увеличение количества контактных площадок связано с переносом контроллера памяти непосредственно на кристалл процессора и использованием нового протокола QuickPath Interconnect вместо ранее использовавшегося Quad-Pumped Bus.
Поддерживает работу с обновлённым модулем стабилизатора напряжения — VRM 11.1, который поддерживает ряд новых функций, таких как Power on Configuration (POC), Market Segment Identification (MSID) и Power State Indicator Input (PSI#). Функции VID_Select, VR-Fan и VR10 VID из арсенала VRM 11.1 удалены.
В настоящее время не поддерживается, в конце 2011 года ему на смену пришёл Socket R (LGA 2011).
Серверные процессоры Intel Xeon для данного сокета поддерживают работу в двухсокетных конфигурациях. Помимо этого у них есть большой разгонный потенциал.
2009 год

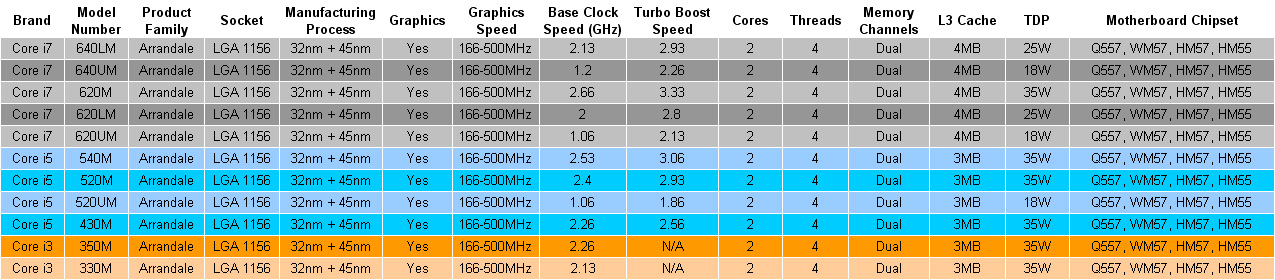

LGA 1156 (Socket H) — преемник процессорного разъёма LGA 775 для настольных систем и процессорного разъёма LGA 771 для серверов среднего и начального уровня от Intel. Является альтернативой более дорогой платформе на основе чипсета X58 и сокета LGA 1366 .
Выполнен по технологии LGA (англ. Land Grid Array). Представляет собой разъём для установки центрального процессора, с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор, имеющий контактные площадки.
Intel прекратила производство и поддержку процессоров с разъёмом LGA 1156 в 2012 году.
2010 год
LGA 1567 (Socket LS) — разъём центрального процессора, разработанный компанией Intel для 4-, 6-, 8-, 10-ядерных серверных процессоров Xeon MP серий 6500, 7500, 8800. LS был представлен 30 марта 2010 г вместе с LGA 1155, LGA 1156.
Был заменен на Socket LGA2011 в 2011 году.
Первый квартал 2011 года

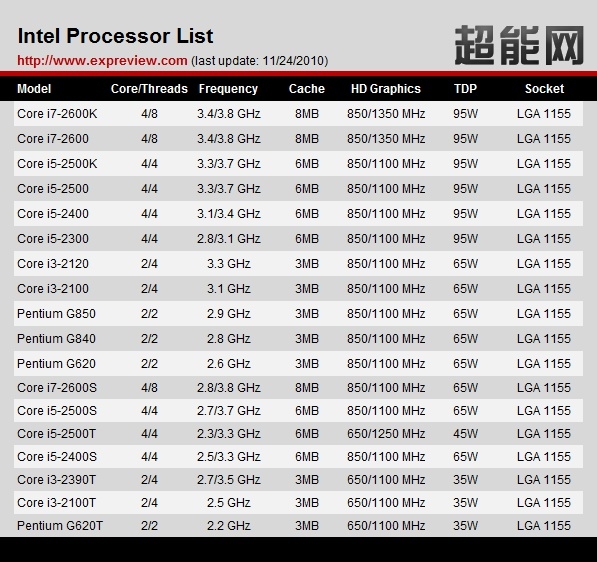

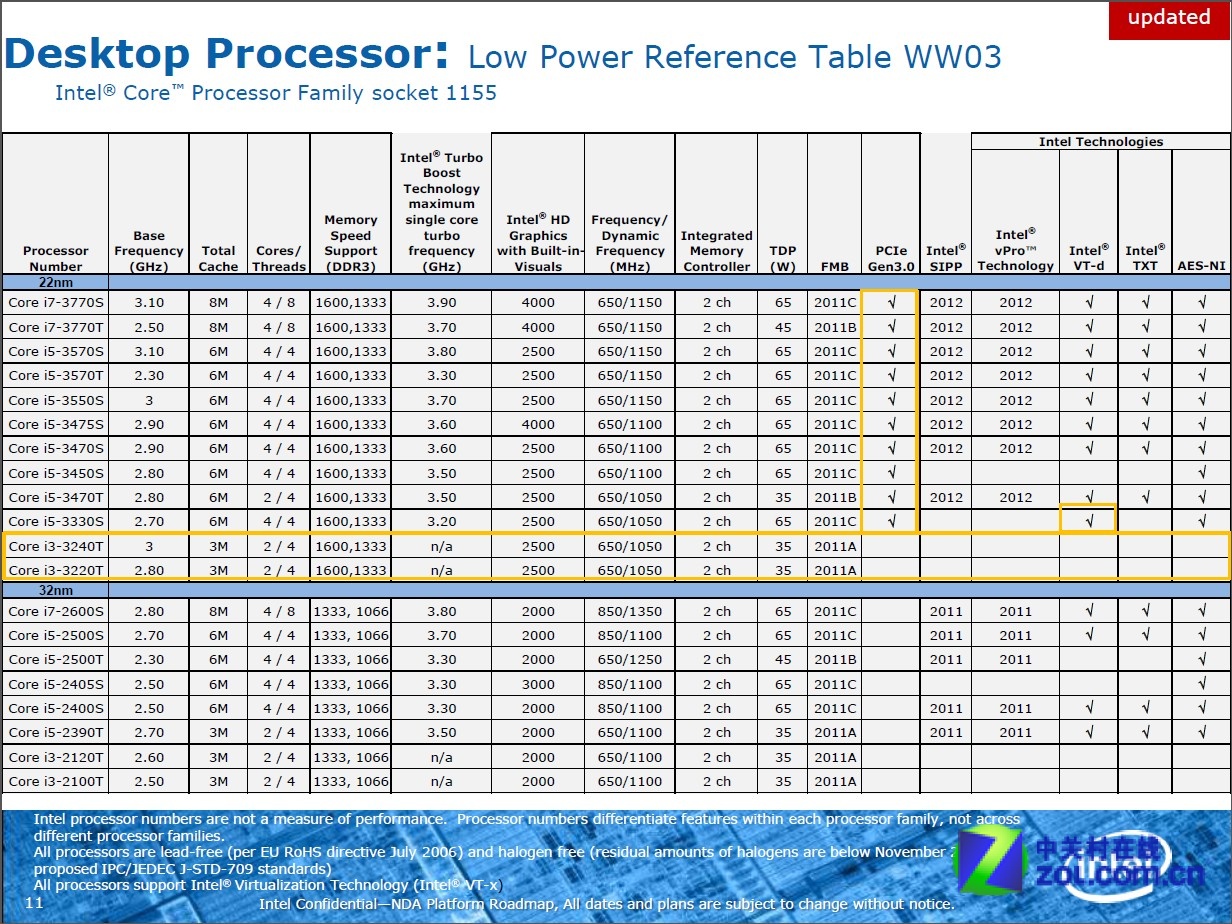

LGA 1155 (Socket h3) — процессорный разъём для процессоров Intel, использующих микроархитектуру Sandy Bridge (Sandy Bridge и последующий Ivy Bridge). Анонсирован 3 января 2011 года.
Выполнен по технологии LGA (Land Grid Array) и представляет собой разъём с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор, не имеющий штырьковых контактов.
Socket h3 разработан в качестве замены Socket H (LGA 1156). Несмотря на схожую конструкцию, процессоры LGA 1155 и LGA 1156 несовместимы друг с другом и у них разные расположения пазов.
Системы охлаждения с креплением для LGA 1156 совместимы с LGA 1155 новых процессоров, что позволило не покупать новую систему охлаждения.
Второй квартал 2011 года
LGA 2011 (Socket R) — разъём для процессоров Intel. Является преемником разъёма LGA 1366 (Socket B) в высокопроизводительных настольных системах. Имеет 2011 подпружиненных контактов, которые соприкасаются с контактными площадками на нижней части процессора. Выполнен по технологии LGA.
LGA 2011 использует шину QPI, чтобы соединиться с дополнительным процессором в двухпроцессорных системах или с дополнительными чипсетами. Процессор выполняет функции северного моста, такие как контроллер памяти, контроллер шины PCI-E, DMI, FDI и др. Процессоры LGA 2011 поддерживают четырёхканальный режим работы оперативной памяти DDR3-1600 и 40 линий PCIe 3.0. Как и его предшественник, LGA 1366, не предусматриваются для интегрированной графики. Процессоры серии Extreme Edition содержат шесть ядер с 15 МБ общей кэш-памяти. Материнские платы на базе процессорного разъёма LGA 2011 имеют 4 или 8 разъёмов DIMM, что позволяет обеспечивать максимальную поддержку 32 ГБ, 64 ГБ или 128 ГБ оперативной памяти. Серверные материнские платы (например, сервер IBM System x3550) с этим сокетом имеют до 24 разъёмов DIMM (768 ГБ ОЗУ).
LGA 2011 был представлен вместе с Sandy Bridge-EX 14 ноября 2011 года.

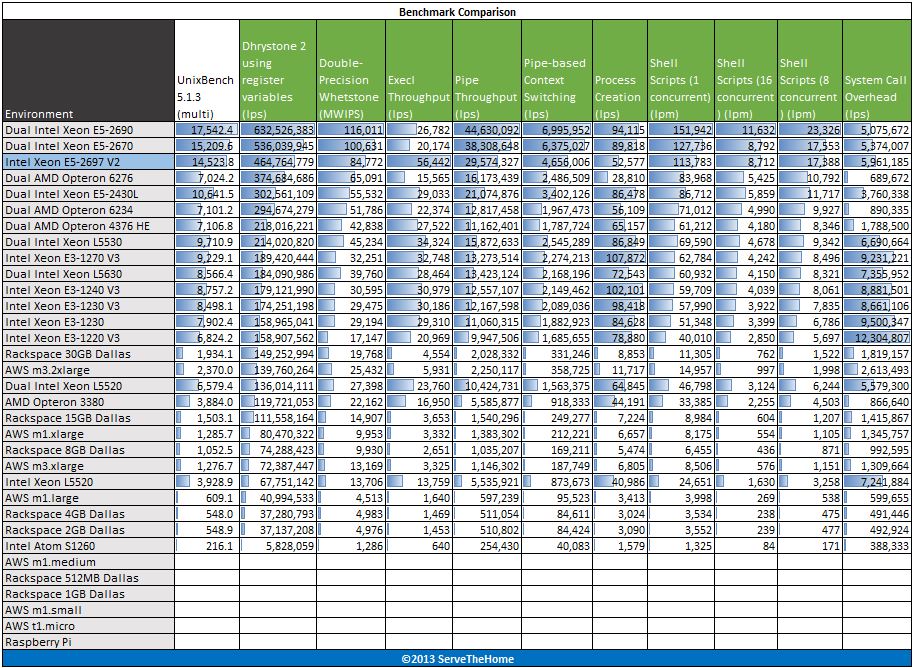

LGA 2011 также совместим с процессорами Ivy Bridge-E.
2012 год

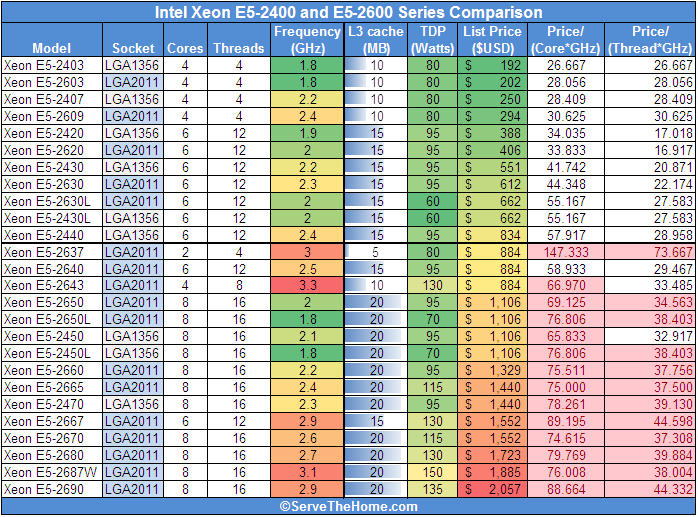

LGA 1356 (Socket B2) — процессорный разъем, совместимый с процессорами Intel Sandy Bridge. Выполнен по технологии LGA. Представлен в 2012 году для сегмента двухпроцессорных серверов. Поддерживает 3 канала памяти DDR3.
LGA 1356 разработан в качестве замены LGA 1366 (Socket B). Представляет собой разъём с 1356 подпружиненными контактами. Процессоры LGA 1356 и LGA 1366 не совместимы друг с другом, так как у них разные расположения пазов.
Главное различие между LGA 2011 и LGA 1356 — наличие двух шин QPI на LGA 2011. LGA 1356 также располагает лишь одной шиной QPI. Другое заметное различие — наличие двух дополнительных линий PCI-E 3.0 на LGA 2011, а также поддержка им четвертого канала DDR3.
2013 год
LGA 1150 (Socket h4) — процессорный разъем для процессоров Intel микроархитектуры Haswell и его преемника Broadwell, выпущенный в 2013 году.
LGA 1150 разработан в качестве замены LGA 1155 (Socket h3). В свою очередь, LGA 1150 в 2015 году был заменён на LGA 1151 — разъём для процессоров компании Intel, который поддерживает процессоры архитектур Skylake и Kaby Lake.
Socket h4 выполнен по технологии LGA (Land Grid Array). Представляет собой разъём с подпружиненными или мягкими контактами, к которым с помощью специального держателя с захватом и рычага прижимается процессор.
Монтажные отверстия для систем охлаждения на сокетах 1150/1151/1155/1156 полностью идентичны, что означает полную совместимость и идентичный порядок монтажа систем охлаждения для этих сокетов.
2014 год
LGA2011-3 (второе название — Socket R3) — разъём, используемый для подключения к материнской плате процессоров микроархитектуры Haswell-E/EP и Broadwell-E/EP.
Предназначен для высокопроизводительных настольных систем, рабочих станций и серверов. Сокет выпущен в 2014 году на смену сокету LGA2011. Позже, в 2017 году, ему на смену вышел сокет LGA2066.
Количество контактов в LGA2011-3 осталось таким же, как у LGA2011 (их 2011). Однако, эти разъемы не совместимы (нельзя использовать одни и те же процессоры). В то же время, отверстия для крепления системы охлаждения у LGA2011-3, LGA2011 и LGA2066 расположены одинаково (можно использовать одни и те же кулеры).
Как уже видно из названия, сокет LGA2011-3 выполнен в LGA-формате, то есть, внутри него расположены подпружиненные ножки, к которым своими контактными площадками прижимается процессор.
Устанавливаемые в него процессоры не имеют встроенной графики, включают контроллер памяти (4 канала DDR4) и контроллер PCIe (до 40 каналов PCI Express 3.0). Большинство из них поддерживают многопоточность (Hyper-Threading).
Для настольных систем с сокетом LGA2011-3 предназначены материнские платы на базе чипсета Intel X99. В серверных материнских платах с этим сокетом используется чипсет Intel C612.
2015 год

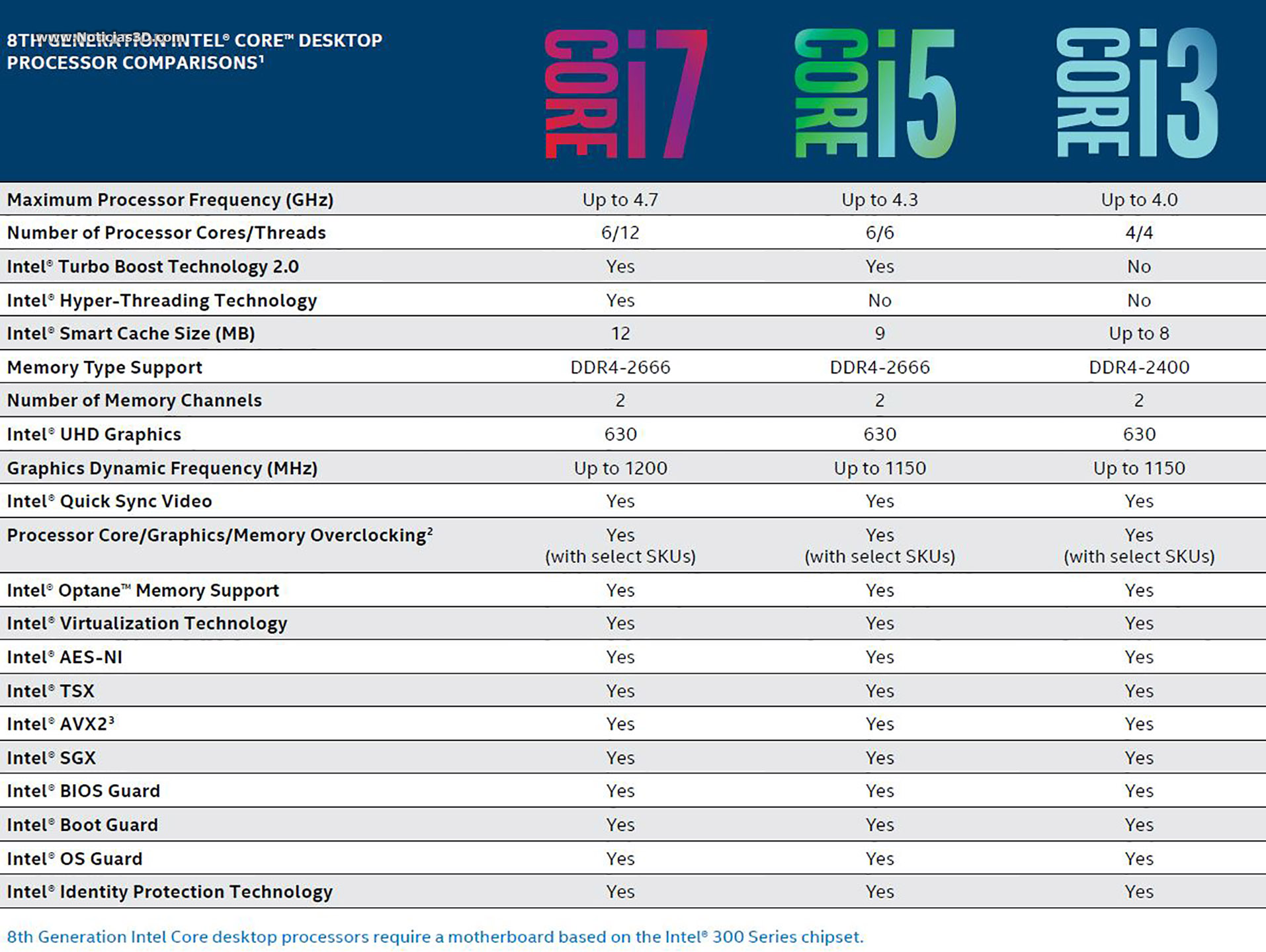

LGA 1151 (Socket h5) — разъём для процессоров компании Intel, разработанный в 2015 году в качестве замены разъёма LGA 1150.
Разъём имеет 1151 подпружиненный контакт для соприкосновения с контактными площадками процессора. Используется в компьютерах с процессорами Skylake, Kaby Lake, Coffee Lake и Coffee Lake Refresh. Применяется в материнских платах на базе чипсетов Intel серий 100, 200, 300 и чипсетов Intel C236 и С232.
Монтажные отверстия для систем охлаждения на сокетах LGA 1150/1151/1155/1156/1200 полностью идентичны (четыре отверстия, находящиеся в углах квадрата со стороной в 75 мм), что означает полную совместимость и идентичный порядок монтажа систем охлаждения для этих сокетов.
2016 год
LGA 3647 (Socket P) — это разъём для процессоров компании Intel. Разъём имеет 3647 подпружиненных контактов для соприкосновения с контактными площадками процессора. Для крепления процессора вместо обычного держателя с захватом и рычага используются направляющие и винты.
Применяется с процессорами Xeon Phi «Knights Landing», Xeon Phi «Knights Mill» и Skylake-EX/SP.
Разъём поддерживает: 6-канальный контроллер памяти, энергонезависимую память 3D XPoint, шину Intel Ultra Path Interconnect (UPI), в качестве замены QPI. Некоторые процессоры для этого разъема могут иметь также внутренний коннектор коммуникационной сети Omni-Path с пропускной способностью 100 Гбит/с.
2017 год
LGA 2066 (Socket R4) — разъём для процессоров компании Intel, поддерживающий процессоры архитектуры Skylake-X и Kaby Lake-X без интегрированного графического ядра.
Разработан в качестве замены разъёма LGA 2011/2011-3 (Socket R/R3) для высокопроизводительных настольных ПК на платформе Basin Falls (набор системной логики X299) и однопроцессорных серверов и рабочих станций (набор логики C422), в то время как LGA 3647 (Socket P) заменит LGA 2011-1/2011-3 (Socket R2/R3) в многопроцессорных серверных платформах и станциях на базе Skylake-EX (Xeon «Purley»).
2020 год

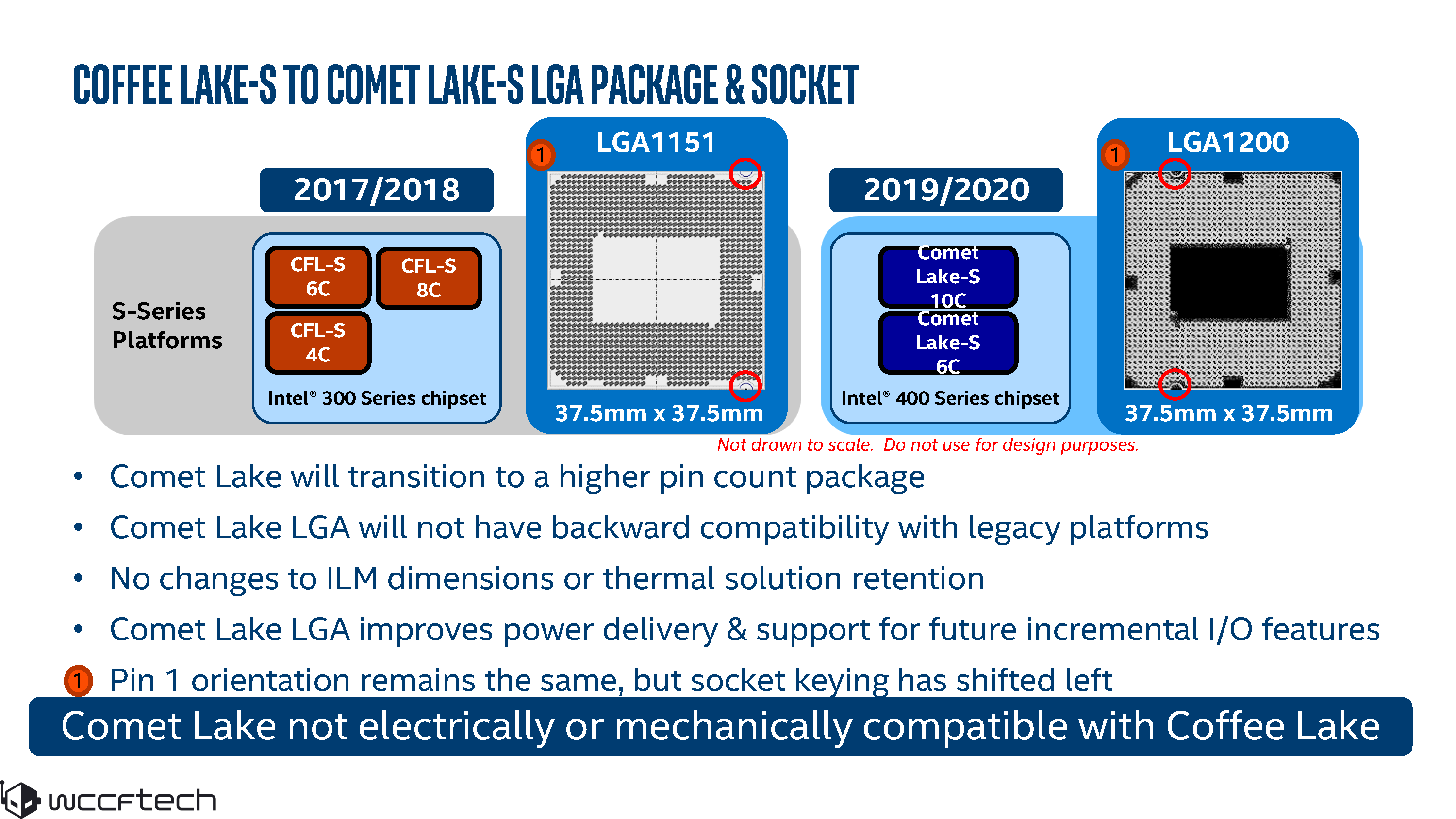

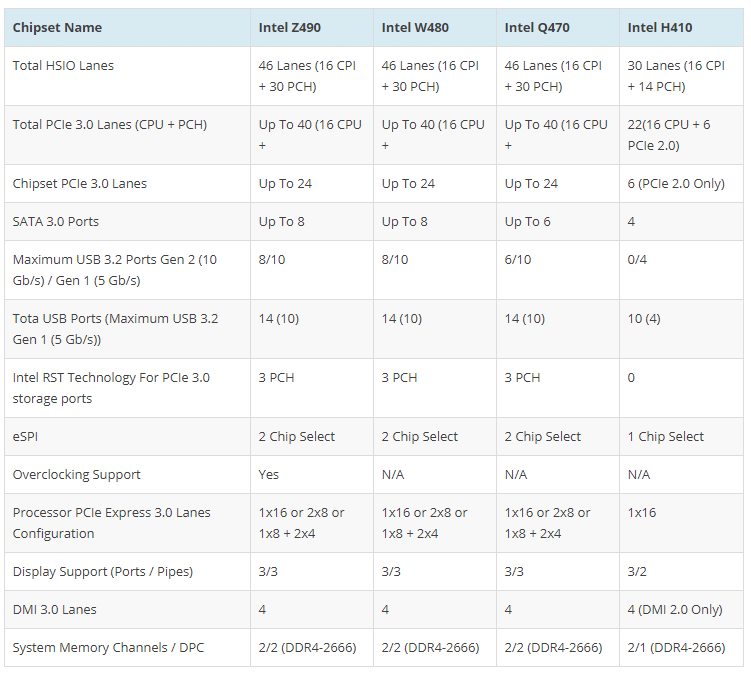

LGA 1200 — процессорный разъем для процессоров Intel микроархитектуры Comet Lake. Системы на основе LGA 1200 были выпущены во 2 квартале 2020 года.
LGA 1200 разработан в качестве замены разъёма LGA 1151 (Socket h5). Разъём имеет 1200 подпружиненных контактов для соприкосновения с контактными площадками процессора. Он использует модифицированную конструкцию LGA 1151, с 49 дополнительными выводами, улучшая подачу питания и предлагая поддержку будущих функций ввода-вывода, например, PCI Express 4.0. Ключ сокета был перемещён в левую часть (ранее он был справа), что делает процессоры Comet Lake механически несовместимыми с предыдущими чипами. Размеры (37,5 x 37,5 мм), монтажные отверстия для системы охлаждения (75 x 75 мм) и порядок монтажа остались прежними.
2021 год
…
Разъемы для процессоров
— Типы разъемов Intel и AMD
Материнская плата AMD Pin Grid Array (PGA) Socket AM4 для Ryzen и новейших процессоров APU
Разъемы ЦП / процессоров настольных ПК
Эта страница этого веб-сайта посвящена исключительно множеству различных типов процессорных разъемов для настольных ПК, используемых процессорами Intel и AMD на материнских платах ATX специально для одного или нескольких диапазонов их процессоров.
Существует несколько бесплатных инструментов, которые определяют марку / модель процессора, используемого на настольном или портативном ПК.Я использую HWINFO64, показанный ниже.
HWINFO64 — бесплатный инструмент, который предоставляет подробную информацию об аппаратном обеспечении ПК.
Другими инструментами, которые предоставляют эту информацию, являются CPU-Z и Belarc Advisor. Конечно, вы можете определить марку / модель ЦП, открыв корпус и сняв охлаждающий блок и любое тепловое прошлое на ЦП, которое скрывает эту информацию (показано ниже).
Процессор AMD Ryzen 7 1880X (CPU) в разъеме на материнской плате.
Для получения подробной информации о процессорах для настольных ПК посетите раздел «Процессоры Intel и AMD, используемые в настольных ПК» на этом веб-сайте.
Для получения информации об установке процессора посетите страницу «Установка процессора (ЦП) и его радиатора и вентилятора или блока жидкостного охлаждения» в разделе «Соберите свой собственный компьютер» на этом веб-сайте.
Темпы изменения типов сокетов значительно замедлились со времен расцвета настольных ПК, которые находятся в упадке по сравнению с планшетными ПК и смартфонами, которые сейчас переживают период своего расцвета.
Лично я не думаю, что настольные и портативные ПК станут избыточными в ближайшее время.Я бы предпочел иметь ноутбук, а не планшет, и дома я использую настольный компьютер. Ноутбуки по-прежнему относительно дороги. Если я хочу обновить свой настольный ПК до новейшего оборудования, мне просто нужно сделать резервную копию своих файлов, выйти в Интернет и купить комплект материнской платы, процессора и оперативной памяти стоимостью около 150 фунтов стерлингов. Тогда это просто вопрос переустановки Windows, моего программного обеспечения и восстановления моих файлов. ISO-образ для загрузки Windows 10 от Microsoft всегда актуален. Прошли те времена, когда вам приходилось создавать «скользящий» установочный диск, на который добавлялись пакеты обновления на более ранний установочный диск Windows.
В следующем сообщении рассказывается, как получить загрузку Windows 7 / 8.1 / 10 для создания установочного диска.
Где взять ISO-образ, используемый для создания установочного DVD-диска Windows 10, 8.1 и 7 или флэш-накопителя —
https://www.pcbuyerbeware.co.uk/blog/use-windows-10-8-7-iso-image-create-install-dvd-flash-drive/
Сообщения о процессорах на этом сайте
POST: Теперь доступны удивительные процессоры AMD Ryzen 5000 для настольных ПК
POST : Как декодировать названия процессоров Intel / AMD — Что означают названия процессоров
POST : Процессоры AMD Ryzen 2 (5 и 7) и Ryzen со встроенной графикой Radeon Vega — лучшие решения для игр и рабочих станций для ПК
POST : Intel против процессоров AMD — Intel Core Coffee Lake 8-го поколения против процессоров (ЦП) AMD Ryzen
POST : процессоры AMD Ryzen 3, 5 и 7 нанесли серьезный удар по доминированию Intel
Как декодировать названия процессоров Intel / AMD — что означают названия процессоров
Буквенно-цифровые названия моделей процессоров, производимых Intel и AMD, содержат важную информацию о них.В следующей статье представлена информация, необходимая для понимания того, что означают цифры и буквы в номере модели.
https://www.pcbuyerbeware.co.uk/blog/meaning-intel-amd-processor-names/
Как узнать, поставляются ли процессоры AMD и Intel со встроенными графическими чипами или нет
Видеокарты не хватает из-за блокировки Covid-19. Следовательно, вам, вероятно, будет сложно купить отдельную видеокарту. Процессоры Intel и AMD могут поставляться со встроенным графическим чипом (GPU).Если вы хотите полагаться на графику, которую предоставляет графический чип процессора, вам нужно знать, как по названию модели процессора Intel и AMD определить, какие модели идут с ним.
Большинство современных процессоров Intel поставляются со встроенным графическим чипом. Если процессор НЕ поставляется с таковым, его название модели содержит букву F в качестве последней буквы в названии. Примером может служить Intel Core i9-10900 F , в котором отсутствует графический чип.
AMD использует противоположный метод.С процессорами AMD Ryzen последняя буква в названии модели должна быть G (что означает «Графика»), если она имеет встроенный графический чип. Буква в конце названия модели указывает на то, что в ней установлен графический чип. Большинство процессоров AMD Ryzen не имеют буквы G в названии модели и поэтому не имеют встроенного графического чипа. Примером может служить AMD Ryzen 5 3400 G третьего поколения с графическим чипом.
Полный список процессоров AMD Ryzen —
https: // en.wikipedia.org/wiki/List_of_AMD_Ryzen_processors

Информация о процессоре и установка
На следующих страницах представлена информация о самих процессорах и о том, как их установить:
Процессоры Intel и AMD, используемые в настольных ПК —
https://www.pcbuyerbeware.co.uk/hardware/processors/
Установка процессора (ЦП) и его радиатора и вентилятора или блока жидкостного охлаждения —
https: //www.pcbuyerbeware.co.uk/hardware/build-your-own-pc/12/
Аннотированные изображения материнских плат с разъемом ATX Intel LGA 775, AMD Socket A и Socket 939
Посетите страницу с аннотированными изображениями материнских плат ATX Socket LGA775, Socket A и Socket 939 на этом веб-сайте, чтобы увидеть аннотированные изображения этих двух материнских плат с разъемом.
Процессорные разъемы на материнских платах AMD и Intel никогда не взаимозаменяемы
Несмотря на то, что они могут сильно отличаться электронно, сокеты ЦП на первый взгляд выглядят одинаково, будучи квадратными и примерно одинакового размера независимо от того, сколько процессорных ядер содержит сам процессор — процессоры становятся толще по мере увеличения числа ядер — и это видно сразу. при осмотре материнской платы ПК.
Разъемы материнских плат
AMD и Intel никогда не взаимозаменяемы; они могут использоваться только продуктами тех производителей материнских плат, для поддержки которых они были разработаны.
Скорость, с которой Intel и AMD меняли типы разъемов материнских плат, которые используют процессоры их настольных ПК, сбивала с толку и приводила в ярость. Это означало, что даже если форм-фактор материнской платы оставался прежним (ATX или micro-ATX), каждый раз при изменении типа корпуса процессора или технических изменений в существующих платформах, если Intel была вашим выбором производителя, новая материнская плата. обычно приходилось покупать, если вы хотели перейти с одного типа сокета на другой.Или это было необходимо для более продвинутого процессора, который использовал тот же тип сокета. У вас не было выбора, потому что предыдущий корпус процессора больше не поддерживался.
AMD обеспечила гораздо лучшую обратную совместимость своих последних процессоров с предыдущим типом сокетов, но даже с AMD, когда появилась радикально новая архитектура ЦП, потребовалась новая материнская плата.
Но теперь, когда рынок настольных ПК значительно замедлился, поскольку смартфоны и планшеты стали самой популярной формой ПК, скорость замены сокетов ЦП также значительно замедлилась.Пользователи компьютеров по-прежнему используют свои настольные и портативные ПК, но теперь они работают намного дольше, чем это было в те времена, когда ПК не имел себе равных.
Когда в июне 2014 года прекратилась поддержка Windows XP, продажи ПК значительно выросли, поэтому по мере того, как Windows 7 становится старше и все больше пользователей ПК вынуждены переходить на Windows 10 или покупать новые ПК, вероятно, произойдет еще одно аналогичное увеличение Продажи ПК, которые послужат толчком к дальнейшему технологическому развитию. Тем не менее, доминирование настольных ПК ушло навсегда.
На изображении вверху этой страницы показан разъем процессора с нулевым усилием вставки (ZIF). Отверстия для штифтов соответствуют расположению контактов процессора, поэтому при правильном выравнивании процессоры, поддерживаемые сокетом, должны просто упасть в разъем без применения какой-либо силы.
Процессор падает в сокет с поднятым коричневым рычагом в нижней части сокета. Когда процессор вставлен, рычаг опускается полностью вниз, тем самым фиксируя процессор в разъеме.AMD всегда использовала контакты на своих процессорах. Intel раньше использовала контакты, но затем перешла на использование металлических контактных точек на процессоре, которые совпадают с металлическими отверстиями в сокете. Радиатор и вентиляторный блок охлаждения крепятся к пластиковым выступам в середине левой и правой сторон гнезда, показанного на изображении выше.
Все характеристики процессоров AMD и Intel для настольных ПК
Посетите следующую страницу, которая обеспечивает доступ к таблицам, содержащим все технические характеристики (тип сокета, кодовое название (Haswell, Ivybridge, Skylark и т. Д.)) тактовая частота, поддерживаемые наборы инструкций, кеши и т. д.) и другую информацию, такую как даты выпуска, всех процессоров, произведенных AMD и Intel до настоящего времени. Первыми перечислены самые ранние процессоры. Чем ниже по списку появляется процессор, тем он новее. Найдите в столбце Socket / Slot тип сокета для конкретной модели процессора.
Обратите внимание, что в новых моделях AMD Ryzen Threadripper используется новый прямоугольный Socket TR4. Есть три модели Threadripper — 8, 12 и 16 ядер.Процессор, показанный на изображении ниже в руке, огромен и требует огромного сокета. Ниже этого изображения само Socket TR4 показано на изображении материнской платы ASUS PRIME X399-A (280 фунтов стерлингов в декабре 2017 года). Это первый сокет AMD LGA (Land Grid Array), в котором контакты находятся в разъеме, а не на процессоре, что называется Pin Grid Array (PGA). Все процессоры Intel были LGA более десяти лет, начиная с 2004 года. ЦП Threadripper имеют металлические контактные точки только в нижней части процессора (LGA).Другие процессоры Ryzen по-прежнему используют контакты процессора (PGA).
Огромный процессор AMD Ryzen Threadripper, доступный с 6, 12 и 16 ядрами, AMD Ryzen Threadripper LGA (Land Grid Array) Socket TR4 в материнской плате ASUS PRIME X399-A. Нажмите на изображение, чтобы увидеть его полный размер
Процессоры (ЦП) AMD Ryzen 3, 5 и 7 наносят серьезный удар по доминированию Intel —
К январю 2021 года CPUS серии Ryzen 3, 5 и 7 5000 только становились доступными, но их не хватало. Примеры серии 5000: AMD Ryzen 5 5600X, Ryzen 7 5800X и Ryzen 9 5950X.Первая цифра в длинном коде — в данном случае 5 — указывает на пятое поколение.
POST: Теперь доступны удивительные процессоры AMD Ryzen 5000 для настольных ПК
Процессоры AMD Ryzen 3, 5 и 7 (ЦП) —
https://www.pcbuyerbeware.co.uk/blog/amd-ryzen-3-5-7-processors/
Руководство по сравнению процессоров Techarp для настольных ПК —
http://www.techarp.com/showarticle.aspx?artno=337&pgno=0
Вот две страницы в Википедии, на которых перечислены все процессоры AMD и Intel, включая процессоры для ноутбуков, и их спецификации, включая тип сокета:
Список микропроцессоров AMD —
http: // en.wikipedia.org/wiki/List_of_AMD_microprocessors
AMD Zen (микроархитектура) — Процессоры Socket AM4 Ryzen —
https://en.wikipedia.org/wiki/Zen_(microarchitecture)
Список микропроцессоров Intel —
http://en.wikipedia.org/wiki/List_of_Intel_microprocessors
Типы сокетов ЦП Intel и AMD для настольных ПК с 2008 по 2021 год
Разъемы для ЦП AMD

Список процессоров AMD — https: //en.wikipedia.org / wiki / List_of_AMD_microprocessors
Socket AM3 — с 2009 по 2011 — https://en.wikipedia.org/wiki/Socket_AM3
Разъем AM3 + -2012 — https://en.wikipedia.org/wiki/Socket_AM3%2B
Socket FM1 — 2011 — Первый разъем для процессоров AMD APU со встроенным графическим чипом —
https://en.wikipedia.org/wiki/Socket_FM1
Socket FM2 — 2012-2013 гг. — Второй разъем для процессоров AMD APU со встроенным графическим чипом —
https: // en.wikipedia.org/wiki/Socket_FM2

Разъем AM1 -2014 — https://en.wikipedia.org/wiki/Socket_AM1
Socket FM2 + — с 2014 по 2015 год — Третий разъем для процессоров AMD APU со встроенным графическим чипом —
https://en.wikipedia.org/wiki/Socket_FM2%2B
Обратите внимание, что APU Socket FM2 + несовместимы с материнскими платами Socket FM2.
Socket AM4 — https://en.wikipedia.org/wiki/Socket_AM4 [процессоры AMD Ryzen до серии 5000 (2020 г.) и для новейших APU AMD]
Socket TR4 для процессоров AMD Ryzen Threadripper — https: // en.wikipedia.org/wiki/Socket_TR4
Разъемы для ЦП Intel

Список процессоров Intel — https://en.wikipedia.org/wiki/List_of_Intel_microprocessors
LGA 775 — с 2004 по 2008 г. — https://en.wikipedia.org/wiki/LGA_775
LGA 1156 -2010 — https://en.wikipedia.org/wiki/LGA_1156
LGA 1366 — с 2008 по 2011 г. — https://en.wikipedia.org/wiki/LGA_1366
LGA 1155 — с 2011 по 2012 г. — https: // en.wikipedia.org/wiki/LGA_1155
LGA 2011 — с 2011 по 2014 — Версии с 2011-1 по 2011-3 — https://en.wikipedia.org/wiki/LGA_2011
LGA 1150 -2015 — https://en.wikipedia.org/wiki/LGA_1150
LGA 1151 -2015 — https://en.wikipedia.org/wiki/LGA_1151
LGA 1200 -2020 — ЦП Comet Lake (2020 г.) и Rocket Lake (2021 г.) —
https://en.wikipedia.org/wiki/LGA_1200
Какая материнская плата мне нужна для процессора Intel или AMD Ryzen?
Материнская плата и процессор являются двумя наиболее важными частями вашего ПК, но распутывание беспорядка разъемов материнской платы, наборов микросхем и того, с какими процессорами работают, может стать кошмаром, независимо от того, собираете ли вы ПК впервые. или модернизировать вашу систему впервые за много лет.Также важно, чтобы вы получили подходящую материнскую плату для своего процессора, потому что в противном случае она просто не будет работать, а это никому не нужно.
Чтобы помочь вам в поиске подходящей материнской платы для вашего процессора Intel или AMD, я составил это удобное руководство. Ниже вы найдете все, что вам нужно знать о том, какие материнские платы совместимы с какими процессорами, а также обо всех различных наборах микросхем и разъемах, которые вы увидите при покупке новой материнской платы. Так что, если вы думаете о том, чтобы перейти на один из процессоров Intel Comet Lake 10-го поколения или один из новых процессоров AMD Ryzen 5000, но не знаете, какую материнскую плату приобрести, читайте дальше.
Шаг 1. Выбор подходящего разъема материнской платы
Взгляните на любой процессор, и вы, вероятно, увидите, что у него чертовски много контактов (если это AMD) или крошечных контактных точек (если это Intel) внизу. Это тот слот, который вставляется в гнездо процессора материнской платы, поэтому вам нужно будет купить тот, который подходит правильно. Если вы попытаетесь вставить его в разъем неправильного типа на материнской плате, все, что у вас получится, — это кучка погнутых контактов и несколько очень сломанных компонентов.
Разъем Intel LGA 1200.Направленные вверх контакты контактируют с крошечными пластинами на процессоре.
Самые последние чипы Intel Comet Lake 10-го поколения используют сокет LGA 1200 , а процессоры AMD Ryzen подходят для сокета AM4 . Вы также можете увидеть разъемы TR4 для процессоров AMD Threadripper для рабочих станций или платы с разъемами LGA 2066 для высокопроизводительных процессоров Intel серии X, но если вы не потратили несколько тысяч фунтов / долларов, они, вероятно, будут выше Передача вашей типичной сборки ПК.
Предыдущие поколения Intel использовали сокет LGA 1151, на который вам, возможно, придется обратить внимание, если вы сокращаете расходы, выбирая один из их старых процессоров Coffee Lake 8-го / 9-го поколений, но здесь мы сосредоточимся на текущих поколение оборудования. Кстати, вот все процессоры Comet Lake, которые вы можете купить в настоящее время, которые подходят для сокета LGA 1200.
Core i3 Core i5 Core i7 Core i9
Intel Core i3-10320 Intel Core i5-10600K Intel Core i7-10700K
Intel Core i3-10300 Intel Core i5-10600KF Intel Core i7-10700KF Intel Core i9-10900KF
Intel Core i3-10100 Intel Core i5-10600 Intel Core i7-10700 Intel Core i9-10900
Intel Core i3-10100F Intel Core i5-10500 Intel Core i7-10700F Intel Core i9-10900F
Intel Core i5-10400 Intel Core I9-10850K
Intel Core i5-10400F
Напротив, AMD застряла со своим сокетом AM4 со времен первого поколения Ryzen 1000 чипсы.Тем не менее, новые процессоры не всегда будут работать на старых материнских платах из-за несовместимости наборов микросхем, но об этом чуть позже. Вот как выглядит сокет AM4 во плоти:
Разъем AMD AM4. Обратите внимание на множество отверстий, в которые вставляются контакты процессора.
В любом случае, если вы планируете новую сборку, лучше всего придерживаться процессоров Ryzen 3000 и 5000 — чипы Ryzen 4000 не продаются по отдельности, поэтому вот список всех этих компонентов, совместимых с AM4.
AMD Ryzen 7 5800X AMD Ryzen 3 3100
Ryzen 3 Ryzen 5 Ryzen 7 Ryzen 9
AMD Ryzen 3 3300X AMD Ryzen 5 5600X AMD Ryzen 7 5800X AMD Ryzen 5 3600XT AMD Ryzen 7 3800XT AMD Ryzen 9 5900X
AMD Ryzen 5 3600X Ryzen 7 3800X AMD Ryzen 9 0 Ryzen 7 3700X AMD Ryzen 9 3900XT
Ryzen 9 3900X
Шаг 2. Выбор правильного набора микросхем
Итак, мы сузили круг нужного вам типа сокета для материнской платы.Следующее, что нужно сделать, это решить, какой чипсет выбрать. Это схема внутри самой материнской платы. Не вдаваясь в технические подробности, можно сказать, что набор микросхем материнской платы по существу определяет, какие функции она имеет, включая типы портов и выходов дисплея, с которыми она поставляется. Они также обычно предназначены для работы с конкретным семейством процессоров и часто выпускаются примерно в то же время, что и соответствующее семейство процессоров.
Intel была особенно довольна набором микросхем в последние годы, всегда сопровождая новые поколения процессоров несколькими новыми наборами микросхем и лишь очень редко делая последние обратно совместимыми со старыми процессорами.Это может сбить с толку, если вы купили, скажем, чип Coffee Lake 8-го поколения, поскольку будет множество материнских плат с правильным сокетом LGA 1151, но относительно мало с совместимым чипсетом Z370 или B360.
На данный момент введение нового сокета LGA 1200 упрощает задачу, поскольку LGA 1151 полностью исключается из уравнения, когда вы начинаете с чипа Comet Lake. На данный момент процессоры Comet Lake работают только с новейшим чипсетом серии 400 , и в настоящее время мы не знаем, будут ли они поддерживаться будущими наборами микросхем.На данный момент, по крайней мере, вам не нужно беспокоиться о том, чтобы выбрать правильный разъем и неправильный набор микросхем на одной материнской плате.
Что касается AMD, последние процессоры Ryzen 5000 не были выпущены с совершенно новым набором микросхем: они были разработаны для существующих чипсетов AMD серии 500 и , которые уже работали с семейством Ryzen 3000. Они также совместимы с некоторыми более старыми наборами микросхем серии 400 после обновления BIOS, но это будет зависеть от материнских плат и производителей, поэтому обязательно убедитесь, что он определенно поддерживает Ryzen 5000, прежде чем покупать.Asus, например, обязалась обновить свои платы X470 и B450, чтобы они хорошо играли с Ryzen 5000, но не раньше января 2021 года.
Другими словами, вам не обязательно менять существующую материнскую плату AM4, если вы переходите с Ryzen 3000 на Ryzen 5000, но для большинства пользователей 5000, вероятно, будет проще просто купить плату серии 500. См. Ниже полную таблицу, в которой чипсеты Ryzen работают с какими наборами микросхем Ryzen:
900 CPUs 900 CPUs 900
Набор микросхем Процессоры Ryzen 1000 APU Ryzen 1000G с графикой Radeon Процессоры Ryzen 2000 APU Ryzen 2000 с графикой Radeon Ryzen 3000 CPU Ryzen 5000 CPUs
X X Да Да Да Да
B550 X X X X Да 8 X 900 Да Да Да Да Да Требуется выборочное бета-обновление BIOS
B450 Да Да Да Выборочное Да необходимо
X370 Да Да Y es Да Требуется выборочное бета-обновление BIOS X
B350 Да Да Да Да Требуется выборочное бета-обновление BIOS 9 A3 Да Да Да Да X X
Описание наборов микросхем материнских плат Intel
Если вы создаете систему Intel Comet Lake, следует рассмотреть пять основных наборов микросхем — ну, скорее, четыре, поскольку набор микросхем Intel Q470 больше ориентирован на корпоративные рабочие станции, чем на игровые ПК, поэтому мы не включили его в список ниже.Производители очень часто включают набор микросхем в название самой материнской платы, но если нет, установите флажок или укажите в технических характеристиках в Интернете.
С точки зрения того, какой набор микросхем лучше всего подходит для вас, важно подумать о том, что вы хотите от своего ПК, когда закончите его сборку. Например, если вы создаете мощную систему Core i7 или Core i9, вам, вероятно, понадобится материнская плата с чипсетом высокого класса Z490, чтобы максимально использовать ее — особенно когда это единственная из группы, которая действительно поддерживает ЦП. , Разгон GPU и RAM.
Модели
h510 очень простые, в стандартной комплектации есть только два слота для оперативной памяти, а также меньше слотов SATA и M.2 для добавления накопителей. Он также поддерживает до четырех портов USB 3.2 Gen 1 (USB 3.0 по другому названию), тогда как B460 может поддерживать до восьми; h570 также поддерживает до восьми при добавлении до четырех портов USB 3.2 Gen 2 (также известных как USB 3.1). Z490 снова выигрывает в возможностях подключения, поддерживая до десяти портов USB 3.2 Gen 1 и до шести портов USB 3.1 Gen 2.
Z490 и h570 также являются единственными текущими наборами микросхем Intel, которые имеют встроенную поддержку Wi-Fi 6, хотя некоторые материнские платы B460 имеют возможность подключения Wi-Fi 6, добавленную производителем.
Некоторые наборы микросхем будут определять размер материнской платы в дополнение к функциям. Материнская плата mini-ITX (слева) намного меньше материнской платы ATZ (справа), поэтому убедитесь, что вы выбрали подходящую для своего случая. Описание чипсетов материнских плат
AMD
Поскольку AMD в настоящее время поддерживает сразу два поколения, у вас есть чуть более широкий выбор чипсетов, чем у Intel:
Существуют также наборы микросхем X370 и B350, которые могут работать с чипами Ryzen 3000 после обновления BIOS, но, поскольку они немного длинноваты и совсем не совместимы с процессорами Ryzen 5000, возможно, пора посмотреть мимо них.
Как и Intel, чипсеты AMD более высокого уровня добавляют все больше и больше функций и возможностей подключения: X570 предоставляет больше разъемов SATA и USB-портов, чем B550, который, в свою очередь, поддерживает больше, чем A520. Однако ключевым преимуществом чипсетов AMD перед Intel является то, что чипсеты среднего уровня допускают полный разгон, а не только премиум-варианты: из пяти перечисленных здесь только бюджетный чипсет A520 не позволяет вручную настраивать тактовые частоты и напряжения.
Это делает B550 гораздо более экономичной альтернативой X570 для разогнанных сборок, тем более что оба этих набора микросхем имеют общее секретное оружие: они единственные массовые наборы микросхем, поддерживающие PCIe 4.0 оборудование.
Прямо сейчас дополнительная полоса пропускания PCIe 4.0 не сильно влияет на игры, но есть несколько твердотельных накопителей PCIe 4.0, которые намного быстрее лучших дисков PCIe 3.0, например Samsung 980 Pro и грядущий WD Black SN850. По крайней мере, стоит подумать, если вы хотите получить максимальную отдачу от высокоуровневого процессора AMD, а серии Ryzen 3000 и Ryzen 5000 совместимы.
Что еще мне нужно знать?
Далее вам решать, какие дополнительные функции вы выберете.Некоторые материнские платы, такие как Gigabyte X570 Aorus Master, имеют дополнительные инструменты для разгона, такие как светодиодный дисплей для устранения неполадок и встроенные кнопки питания / сброса, в то время как многие другие включают предварительно установленные платы ввода-вывода для более аккуратной отделки задней части вашего ПК.

Какой игровой процессор лучше всего купить прямо сейчас?
Судя по нашим недавним тестам, новый Ryzen 5 5600X от AMD — лучший игровой процессор, который можно купить прямо сейчас. Он значительно быстрее, чем Intel Core i5-10600K, и имеет гораздо лучшее соотношение цены и качества, чем более дорогой чип AMD Ryzen 7 5800X, так как его игровые скорости на самом деле не так уж сильно отстают.Он также поставляется с кулером в коробке, поэтому вам не нужно беспокоиться о поиске стороннего кулера, если у вас ограниченный бюджет, и он поддерживает PCIe 4.0.
В результате мы рекомендуем объединить Ryzen 5 5600X с одним из чипсетов материнских плат AMD B550 или X570. Что касается X570, мы протестировали процессоры AMD как с Asus ROG Crosshair VIII Hero, так и с Gigabyte X570 Aorus Master с отличными результатами, и наша лучшая рекомендация B550 — Asus Prime B550M-K.
Само собой разумеется, что вам также следует выбрать материнскую плату, которая действительно помещается в ваш предполагаемый корпус.Нет смысла покупать материнскую плату размера ATX, когда у вас маленький форм-фактор или корпус mini-tower, и нет особого смысла покупать гигантский корпус full tower для аккуратной материнской платы mini-ITX.
Наконец, если вам интересно, когда Intel будет поддерживать более быстрый стандарт PCIe 4.0 для сверхбыстрых твердотельных накопителей, то вам повезло. Хотя их чипы 10-го поколения Comet Lake в настоящее время не поддерживают его, Intel подтвердила, что их процессоры Rocket Lake 11-го поколения будут поддерживать PCIe 4.0, и представит новый набор микросхем материнских плат серии 500, чтобы воспользоваться этим.Они должны прибыть к концу марта 2021 года, поэтому, если вы планируете новое обновление Intel, я настоятельно рекомендую подождать до тех пор, если вы можете. В настоящее время неизвестно, будут ли процессоры Intel Comet Lake 10-го поколения совместимы с их новым набором микросхем материнских плат серии 500, поэтому, вероятно, будет проще (и дешевле) подождать, пока мы не узнаем больше информации.
PCIe 4.0 становится все более важным стандартом в будущем, учитывая, что на его основе построены как Xbox Series X, так и PlayStation 5, и только с PCIe 4.0, которые геймеры на ПК смогут воспользоваться преимуществами новой технологии Microsoft DirectStorage, которая поможет сократить время загрузки.
Таким образом, приобретение материнской платы, совместимой с PCIe 4.0, поможет защитить ваш компьютер от будущего на долгие годы, поэтому, если вас не соблазняет какой-либо из процессоров AMD Ryzen 5000, таких как превосходный Ryzen 5 5600X, тогда вам будет лучше. ожидая процессоров Intel Rocket Lake 11-го поколения, прежде чем решиться на создание нового ПК или модернизацию существующего.
Нужна помощь в установке материнской платы или процессора на ПК? Прочтите наши пошаговые инструкции «Как установить материнскую плату» и «Как установить процессор», чтобы получить дополнительную информацию, а также наше подробное руководство «Как собрать ПК» для полной разрядки.
Вы также можете узнать все, что вам нужно знать об обновлении вашего ПК в 2020 году, и если вы хотите получить выгоду от ЦП, обязательно загляните на нашу регулярно обновляемую страницу предложений ЦП.
4 типа сокетов ЦП, такие как [LGA, PGA, ZIF, BGA].
Для материнских плат ПК доступно различных типов сокетов ЦП ; Несмотря на это, зачем вам заботиться о разъемах процессора. Что ж, если вы хотите обновить свой процессор, вам нужно знать типы сокетов процессора.
Тип сокета вашей материнской платы определяет, какой процессор вы можете использовать, стоит ли модернизировать ваш процессор или модернизировать всю систему. Даже если вам нужно собрать новый компьютер, вы должны знать, что розетка в таком случае является одним из основных понятий.
Типы сокетов необходимо различать, учитывая разнообразие сокетов, которые мы наблюдаем у Intel и AMD, как на настольных компьютерах, так и на ноутбуках.
Типов не так много, но полезно увидеть различных типов сокетов ЦП, их размеры и совместимость, которую предлагает . В этой статье мы расскажем о различных типах сокетов ЦП и особенностях их использования в ПК , и процессорах, которые к ним подходят.
Разъем процессора — что это?
Разъем — это место на материнской плате компьютера, куда вставляется процессор.Он действует как соединитель для подключения и обеспечения механических и электрических соединений между центральным процессором (ЦП) и материнской платой.
Разъемы
CPU используются в материнских платах настольных компьютеров и серверов. Что касается ноутбуков, они обычно используют процессоры для поверхностного монтажа вместо сокетных процессоров, чтобы сэкономить место на материнской плате и уменьшить ее общий физический размер.
Сокет — важнейшая характеристика компьютера, определяющая список установленных на нем совместимых наборов микросхем, процессоров, материнских плат и систем охлаждения.
Процессор перед установкой в материнскую плату должен соответствовать своему разъему. Так что сокет процессора — едва ли не самая важная характеристика. Именно на это следует обращать внимание при покупке нового процессора, потому что может случиться так, что процессор не подходит к материнской плате компьютера именно из-за сокета.
Разъемы различаются количеством выводов, которое обычно растет с увеличением мощности и сложности процессоров. Некоторые из контактов используются для питания процессора, а некоторые используются для работы самого процессора, шины PCI Express, RAM и т. Д.Для каждого сокета существует уникальная распиновка, и она выглядит примерно так: :
С другой стороны, , у некоторых типов сокетов процессора есть несколько отверстий, известных как отличная матрица, размеры и форма которой могут варьироваться в зависимости от контактов. которые будут вставлены, и каждый порт имеет определенную функцию. Благодаря этой матрице можно поддерживать соединение с микропроцессором, при котором все оборудование работает одновременно.
4 типа сокетов ЦП
Существует большое количество разъемов, каждый из которых используется в микрокомпьютерах разных типов.Они имеют разные штырьки и различаются типом соединения и геометрическим расположением.
В зависимости от физического расположения компонентов сокета, в основном существует четыре типа сокетов компьютерных процессоров:
1.
LGA Sockets
LGA (Land Grid Array) — это сокет, сборка которого находится в упаковке для интегральных схем. . В разъемах этого типа иглы расположены в разъеме ЦП, а в нижней части процессора есть металлические точки контакта.LGA может быть электрически подключен к материнской плате через разъем или путем непосредственной пайки платы.
Поскольку штыри гнезда расположены на материнской плате, а не на микропроцессоре, микропроцессор имеет отверстия в своей нижней части, куда они вставляются; это предотвращает повреждение выводов микропроцессора, и это самый современный разъем из всех.
Многие сокеты Intel встречались с типами LGA, такими как LGA 1150, LGA 1155 или LGA 1200. AMD также использовала этот тип сокетов со времен появления мощных чипов «Opteron» в начале 2000-х годов.
Если говорить о более поздних сроках, сокет TR4 или sTRX4 (Threadripper) — это первый «потребительский» LGA, представленный AMD (LGA 4094). Вместо этого Intel использует LGA для всех диапазонов процессоров: серверов, настольных компьютеров и т. Д.
Разъемы LGA прилагают усилие сжатия после прикрепления лицевой панели. Следовательно, он может обеспечить превосходную механическую фиксацию , избегая при этом риска изгиба контактов при установке процессора в гнездо.
Кроме того, сокеты LGA намного прибыльнее и лучше, чем некоторые из предыдущих, и это то, что они имеют большое преимущество, позволяя использовать более крупный и безопасный источник питания для процессора, чем другие.
2.
PGA Sockets
PGA (Pin Grid Array) — это корпус интегральной схемы, имеющий прямоугольную или квадратную форму, контакты которой выровнены в виде регулярной матрицы. Здесь штифты могут не закрывать всю поверхность, а оставлять зазоры между ними со стандартным расстоянием 2,54 мм.
Он предназначен для установки процессоров с набором указательных штифтов. Захват PGA применяет сжимающее усилие, когда ручка находится на месте. Это обеспечивает лучшую механическую фиксацию и позволяет избежать риска сгибания контактов при вставке процессора в гнездо.
Он относится к самым старым типам сокетов ЦП в вычислительной технике, хотя и не является самым старым. Их конфигурация позволяет использовать больше контактов на цепь, чем разъемы DIP, которые намного старше. Большая проблема с PGA заключалась в том, что если штифт сломался, он стал бесполезным.
Примеры процессоров, которые использовали PGA, такие как легендарный Intel 80386 или 80486, использовали этот разъем.
Чтобы сказать, что мы видели переменные этого сокета, в основном PPGA (Plastic Pin Grid Array) и FCPGA (Flip-Chip Pin Grid Array), созданные Intel для процессоров Pentium.Также мы видели CPGA или OPGA, но они гораздо менее известны.
Эта конфигурация позволяет разъему материнской платы быть более прочным, поскольку контакты входят в процессор. Это типичный сокет AMD, от разъема Athlon A до AM4 Ryzen.
Разъемы LGA и PGA
Разъемы LGA и PGA можно рассматривать как противоположности. «Land Grid Array» (LGA) состоит из разъема с контактами, на который вы устанавливаете микросхему ЦП. PGA («Pin Grid Array»), в отличие от , размещает контакты на микросхеме процессора, которая затем вставляется в разъем с подходящими отверстиями.
В современную компьютерную эру процессоры Intel используют в основном разъемы типа LGA, а процессоры AMD используют разъемы PGA. Однако из этого правила есть существенные исключения.
Например, чудовищный AMD Threadripper использует Socket TR4 (Threadripper 4) — это сокет LGA. Раньше в процессорах Intel, таких как Pentium, Pentium 2 и Pentium 3, были разъемы PGA.
сокеты LGA имеют важные преимущества перед более старыми разъемами PGA:
Более дешевое производство процессора,
Меньший ток утечки,
Возможность производства очень больших разъемов, таких как Intel LGA 3647 или AMD TR4,
Очень надежное удержание ЦП по сравнению с гнездами PGA.
Но розетки PGA также имеют свои преимущества:
Сама розетка дешевле, что делает материнскую плату более доступной,
Ножки на процессоре более надежны, чем ножки на гнезде LGA, и позволяют ремонтировать помятые ноги. Повредить ножки в гнезде LGA очень легко, также его так сложно выпрямить, гнездо
PGA более компактно и больше подходит для мобильной техники.
3. Розетки
ZIF
ZIF (Zero Insertion Force): это эволюция PGA, в которой контакты переносятся микропроцессором и вставляются в разъемы сокета. Этот механизм определяется отсутствием какого-либо давления (нулевое усилие вставки) при установке или извлечении процессора из гнезда .
Но вместо этого используется рычаг, который действует как предохранительное устройство, рычаг рядом с гнездом позволяет вставлять его без усилия, предотвращая сгибание штифтов и блокируя его, так что он не отрывается, даже если радиатор не установлен .
Для микросхем ЦП с большим количеством контактов предпочтительнее использовать разъемы ЦП типа ZIF. Чтобы установить процессор в гнездо ЦП ZIP, просто удалите чип.Как только микросхема установлена, поверните рычаг, чтобы зафиксировать ЦП на месте. Чтобы снять процессор, поверните рычаг в другую сторону и поднимите чип.
Разъемы ZIF широко используются в запоминающих устройствах или любых компьютерных компонентах, которые позволяют изменять информационные данные.
AMD — это тот, кто использовал сокет ZIF для своих сокетов 939, AM2, 757, 940, M2 или S1. Это идеально, чтобы не повредить контакты процессора, когда мы им управляем. Разъем AM4 также называется ZIF, потому что у него есть рычаг.
Мы также видели LIF (низкое усилие вставки). В этом механизме не было рычага, и это была технология, используемая в разъемах для интегральных схем, предназначенная для приложения (небольшого) усилия при установке или извлечении процессора. В конечном итоге они отказались от ЗИФов, потому что они были безопаснее.
4.
Разъемы BGA
Не столь известный, как другие типы разъемов, разъем BGA (Ball Grid Array) технически не является разъемом, потому что его основной характеристикой является то, что микропроцессоры постоянно установлены в этот разъем .
В данном случае вместо контактов прямо на материнскую плату припаяны медные шарики. Исключите любую возможность обновления или замены микропроцессора.
Разъем BGA и материнская плата могли бы стоить меньше, но существует очень мало эквивалентов между потребительскими продуктами BGA и продуктами LGA и PGA. Итак, где вы найдете эту розетку? Ну, в ноутбуках, мобильных телефонах, микросхемах памяти или любой другой небольшой электронной плате.
Однако с увеличением количества аппаратного обеспечения «система на кристалле» (Intel) Intel расширила использование своего гнезда BGA.Аналогичным образом, ARM, Broadcom, Qualcomm, Nvidia и другие производители SoC в значительной степени полагаются на BGA.
В некоторых периферийных устройствах используются разъемы типа BGA, поэтому процессоры ЦП должны быть впаяны в отсек. Следовательно, этот тип сокета ЦП не позволяет заменять ЦП после того, как он был установлен.
Почему разъёмы процессора разные?
Различные типы сокетов ЦП являются результатом непрерывного развития компьютерных технологий. Каждый из разъемов заменяет предыдущий, когда не может обеспечить нормальную работу новых процессоров по некоторым параметрам.
На физическом уровне все сокеты различаются по размеру и форме, архитектуре процессора, количеству контактов, типу и расположению. Кроме того, они отличаются креплением системы охлаждения процессора. Эти часто новые требования делают разные типы розеток несовместимыми друг с другом.
Процессор с разъемом определенного типа не обязателен для установки на какую-либо материнскую плату с этим разъемом. Таким образом, только процессор, разработанный специально для него, может подключаться к определенному типу сокета.Вы не можете снять процессор с компьютера и заменить его любым другим. Будет работать только процессор с таким же разъемом.
Точно так же существует два основных производителя процессоров x86: AMD и Intel. Процессоры AMD и Intel имеют разные архитектуры процессоров, и в большинстве случаев совместимость между ними невозможна.
Intel против AMD Разъемы ЦП
Разъемы ЦП расположены рядом с разделом VRM на материнской плате для современных процессоров Intel, в которых контакты расположены в самом сокете (на изображении ниже справа), а также для В процессорах AMD они имеют разъемы, когда контакты припаяны к процессору, и в слоте есть разъемы, в которые эти контакты вставляются.
1. Разъемы процессора Intel
Существует несколько типов сокетов, которые INTEL использовал с самого начала, некоторые из них:
Socket 423 : он использовался в версиях, которые привели к Pentium 4 — своего рода легенда: «знак качества», о котором мечтал каждый компьютерный фанат.
LGA 771 : для установки серверных и настольных процессоров Xeon и Core 2.
LGA 775 : выпущен в 2004 году для 4 Stump, Dual-Core и Core 2 Duo.
LGA 1155 : выпущен в 2011 году.За «камнями» в архитектуре Песчаного моста.
LGA 1356 : Появился в 2012 году как решение для двухпроцессорных серверов.
LGA 1151 : Замена LGA1150, представленная в 2015 году. В 2017 году появилась версия 1151v2, которая в настоящее время поддерживается.
LGA 2066 : замена LGA 2011-3, выпущенная в 2017 году.
LGA 1200 : выпущена во втором квартале 2020 года для архитектуры Comet Lake (как правило, новая!)
2. Разъемы процессора AMD
Что касается AMD, Было использовано несколько типов сокетов, которые существовали с момента его появления, например:
Socket A : Представлен в 1999 году как решение для нового процессора Athlon, основного конкурента Pentium III.
Socket 754 : это первый сокет, который будет использоваться в процессоре AMD Athlon 64. Этот тип позволяет использовать Turion и Sempron.
Socket 939 : «Упрощенная» версия сервера Socket 940. Используется с 2004 года.
AM3 . Он появился в 2009 году. Предназначен для процессоров, которые уже поддерживают DDR3.
FM1 . Представлен в 2011 году как решение для гибридных процессоров с архитектурой Fusion.
АМ1 .Представлен в 2014 году для бюджетных процессоров Kabini с микроархитектурой Jaguar.
AM4 . Представлен в 2016 году как слот для процессоров марки Ryzen на архитектуре Zen.
TR4 . Модификация для процессоров Ryzen Threadripper, выпущенная в 2017 году.
Как и в предыдущем случае, последние два сокета в списке по-прежнему являются наиболее актуальными на данный момент.
Как узнать, какой тип сокета есть у моего компьютера?
Чтобы определить, какой разъем находится на вашей материнской плате, достаточно снять кулер процессора и очистить процессор от термопасты; процессор сам скажет, какой у него сокет, и материнская плата будет иметь такое же гнездо.Что ж, это может быть не для всех.
Итак, вы можете использовать бесплатную программу под названием Speccy, которая весит пару мегабайт и определяет тип сокета на вашем компьютере. Как вы можете видеть на изображении ниже, он идентифицировал «Socket 1151 LGA».
Также, если вы только собираетесь приобрести или уже приобрели процессор. В этом случае маркировка сокета также будет написана на самой коробке или в документации к процессору. Для материнской платы производитель указывает разъем непосредственно на коробке упаковки, довольно крупными буквами.
Какую розетку выбрать?
Саму Socket при сборке компьютера, как правило, никто не выбирает. Socket влияет на то, какой кулер вам нужно будет купить, чтобы соответствовать материнской плате, так же, как Socket также выбирает его.
Выбор Socket может упасть только в том случае, если вы захотите модернизировать процессор в будущем, но этот вариант вам подойдет, если вы собираетесь купить процессор AMD. Но если вы собираетесь использовать процессор Intel, вам не нужно выбирать сокет, так как с выпуском нового процессора версия сокета меняется, и материнская плата должна быть заменена.
Pro Tip : Сначала выберите нужный процессор, а затем найдите материнскую плату и кулер с таким же разъемом.
Заключение
В этой статье я рассказал вам , что такое сокет, для чего он предназначен, типы сокетов ЦП и как получить информацию о типе интерфейса на вашем ПК . Короче говоря, в ПК наиболее известными являются PGA и LGA, а BGA — для ноутбуков или небольших устройств.
Однако за 40 лет розетки прошли долгий путь, постоянно меняя и увеличивая контакты в 30 раз.Некоторые типы сокетов остаются действующими очень короткое время и не пользуются большой популярностью, а некоторые становятся долгожителями.
И напоследок — Небольшая рекомендация для тех, кто будет покупать новый процессор: перед покупкой всегда проверяйте совместимость сокета материнской платы и процессора. Чтобы узнать о совместимости, вы можете ознакомиться с руководством в этой статье, щелкните здесь.
На этом заканчивается наша статья «Типы сокетов ЦП ». Также поделитесь этой содержательной статьей в социальных сетях.
сообщить об этом объявлении
Руководство для начинающих: Как установить / удалить Intel Socket LGA1155 CPU и радиатор
Установка сокета LGA1155 Intel Core i3 / i5 / i7 процессор в материнскую плату не очень сложная задача, если, конечно, вы никогда раньше не делал ничего подобного … в таком случае это может быть немного пугающий. За последние пару недель PCSTATS получил несколько вопросы от читатели, которые не совсем уверены, как установить их новый процессор в новую материнскую плату или обновите более старый сокет LGA1155 процессор с более быстрым чипом.В PCSTATS мы создали сотни компьютерные системы во время тестирования различных материнских плат и процессоров, но никогда не документировали эти шаги. Итак, вот мы идти!
В этом простом руководстве для начинающих PCSTATS покажет вам все шаги по установке и удалению сокета LGA1155 Intel Core Процессор i3 / i5 / i7 и радиатор. Если вы планируете в ближайшее время собрать компьютер, добавьте это руководство в закладки на будущее. ссылка.
Несколько слов предостережения перед тем, как мы начнем; есть два компоненты, подробно описанные в этой статье, которые вы никогда не должны трогать своим пальцы: Первый компонент — золотые контактные площадки в нижней части процессора.
Второй крайне изящные золотые контакты в разъеме LGA1155 на материнской плате.
Знакомство с деталями: Intel LGA1155 Процессор
На нижней части сокета LGA1155 процессоров Intel вы найдете найди тысячу сто пятьдесят пять маленьких золотых подушечек и небольшой участок микроскопических электрических компонентов. Золотые колодки делают контакт с соответствующими электрическими контактами в разъеме процессора на материнской плате.Как ты Можно было догадаться, что процессоры с разъемом LGA1155 совместимы только с материнскими платами с разъемом LGA1155.
Intel предупреждает, что масла на коже могут повредить электрические контакты на основании процессора, поэтому держите чип только за края.

Процессор Intel с разъемом LGA1155 (верхний и Нижний)
На фото выше как правильно держать процессор под сокет LGA1155 или любой другой процессор, если на то пошло.Осторожно возьмитесь за края зеленой подложки печатной платы и держите пальцы подальше от золотых контактных площадок. Такой способ удержания ЦП будет также ограничивают несчастные случаи из-за статического электричества.
В общем, лучше оставить черный пластиковый защитный держатель микросхемы в нижней части процессора, пока вы не будете готовы. для установки процессора в материнскую плату.
Знакомство с частями: разъем LGA1155 Радиатор
Радиаторы процессора бывают разных форм и размеров, для Intel и процессоры AMD, но их отличает прежде всего совместимость с сокетами.Для целей настоящего Руководства для начинающих PCSTATS будет устанавливать Intel стандартный процессорный кулер LGA1155. Для 80% пользователей этот радиатор достаточно хорошо … если вы являетесь пользователем производительности или требуете сверхтихой работы отправляйтесь в Frostytech, чтобы взглянуть на пятерку лучших радиаторы они протестировали из +400 тепловых решений.
Это Радиатор Intel поставляется с термопастой, уже нанесенной на основание, поэтому нам не нужно об этом беспокоиться.При установке радиатора убедитесь, что всегда небольшое количество термопасты между кулером и процессором.
Знакомство с деталями: LGA1155 Розетка
Разъем процессора Land Grid Array состоит из верхней металлическая прижимная пластина, небольшой металлический рычаг, множество крошечных золотых булавок которые обеспечивают электрический контакт с основанием процессора, и заднюю металлическую опорную пластину за печатной платой. Разъем LGA1155 показан ниже с его защитная пластиковая крышка снята, чтобы можно было видеть контакты, которые интерфейс с ЦП.

Процессорный разъем LGA1155 (защитная крышка снята)
Как видно по фото, эти крошечные золотые булавки очень хрупкие.
Защитная пластиковая крышка закрывает эти контакты, когда процессор не работает. присутствует, рекомендуется снимать крышку только непосредственно перед ЦП установлен.
Теперь, когда мы знакомы с частями процессора socket, давайте перейдем к пошаговому процессу правильной установки процессора Intel socket LGA1155 Core i3 / i5 / i7 и радиатора.Это не самое трудное дело в мире, но оно того стоит. осторожно и следуйте заранее определенному набору шагов. Если вы хотите узнать, как снять радиатор и процессор, перейдите на страницу 5.
Далее: безопасная установка процессора Intel LGA 1155
Список поддерживаемых процессоров
| Сервис / Поддержка
Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.
Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.
Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.
Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.
Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.
Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.
Вычислительная мощность, большие объемы данных, быстрая сеть и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.
Вычислительная мощность, большие объемы данных, быстрая сеть и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.
Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.
Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.
Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.
Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.
Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.
GIGABYTE представляет новый инновационный продукт для 3D-зондирования — камеру Time of Flight (ToF).ToF-камера — это недорогое интеллектуальное решение специального назначения с новой технологией захвата 3D-изображений. Камера ToF включает в себя высокопроизводительную расширенную аналитику в качестве стандартной функции, улучшая точность измерений и производительность по сравнению с текущим поколением RGB и стереоскопических камер.
FCLGA 2011 Sockets — Совместимые материнские платы и чипсеты
Если вы хотите приобрести розетку FCLGA 2011, , вы хотите гарантировать, что это подходящая покупка для вас.Если вы сначала покупаете сокет (что, по общему признанию, немного странно), вам необходимо убедиться, что вы сопоставляете его с -совместимой материнской платой FCLGA 2011-3 и соответствующим набором микросхем.
Если вы создаете свой первый компьютер , вы, вероятно, думаете, что наборы микросхем и сокеты — это примерно одно и то же, но это не всегда так. Они отличаются некоторыми ключевыми моментами, которые могут полностью изменить ваши покупательские привычки.
Что такое розетки?
Розетки — это сложных единиц техники .Они состоят из контактов и защитного кожуха, который удерживает процессор на месте и соединяет материнскую плату с процессором. Существуют разные розетки, разных размеров и крепости .
Тип разъема, который вам нужен, зависит от поколения используемого вами процессора. Совместимость важна , потому что в крайних случаях неправильная розетка может повредить деталь, сломав ее или поджарив. Обычно для этого не удается уйти достаточно далеко, потому что сокет не подходит к компоненту.
Он должен легко подходить. Если вам нужно что-то форсировать, значит, у вас не тот разъем.
Обычно люди сначала покупают CPU , а затем находят сокет, который идет вместе с ним. Вы можете купить его напрямую у того же производителя (он обычно указан в разделе «Рекомендуемые покупки») или вы можете посмотреть литературу, поставляемую с процессором, и там подскажут, какой сокет вам нужен.
В большинстве случаев вы получите розетку с CPU , так что не нужно никаких догадок.Вам все равно нужно будет изучить литературу и принять лучшее решение при покупке материнской платы, поэтому вы должны знать основную информацию о своем сокете.
Что такое сокет FCLGA 2011?
Сокет FCLGA 2011 также известен как Socket R. Это сокет ЦП от Intel , выпущенный еще в ноябре 2011 года. Первоначально он использовался для замены Intel LGA 1366 (Socket B) и LGA 1567 в настольных компьютерах и серверных платформах. Он получил свое название не из-за года выпуска, а из-за того, что имеет ровно 2011 пины , которые касаются процессора.
Обычно это считается одним из разъемов более высокого уровня из-за конструкции, в которую он встроен, а не обязательно сам по себе. Поскольку он изначально использовался в машинах более высокого класса, он сохранил хорошую репутацию.
Сокет использует QPI и соединяет ЦП с любыми дополнительными ЦП, которые вы можете использовать в своей сборке. Для подключения используется DMI 2.0. Он также имеет контроллер памяти и 40 линий PCIe, интегрированных в ЦП. Хотя здесь нет возможности интегрированной графики, она поддерживает четыре разных канала памяти DDR3 или DDR4 SDRAM , которые имеют до трех небуферизованных или зарегистрированных модулей DIMM на канал.
Вдобавок к этому имеет 40 линий PCI Express 2.0 или 3.0 . На другом процессоре дополнительный интерфейс x4 PCIe заменит интерфейс DMI. Он предлагает все это, при этом его можно масштабировать до более чем 20 МБ кеш-памяти и восьми ядер.
В настоящее время сокет LGA 2011 используется процессорами Sandy Bridge-E / EP и Ivy Bridge-E / EP , которые также используют соответствующие чипсеты X79 (E — класс энтузиастов) и серии C600 (EP — класс Xeon). .Это один из двух сокетов Intel, которые по-прежнему поддерживают Windows XP и Windows Server 2003.
Через несколько лет после выпуска появилось несколько обновленных поколений сокетов, включая LGA 2011-1 (также известный как Socket R2) и LGA 2011-v3 (AKA Socket R3 или LGA 2011-3). Socket R2 использовался для процессоров Ivy Bridge-EX (Xeon E7 v2), Haswell-EX (Xeon E7 v3) и Broadwell-EX (Xeon E7 v4). R3 используется для процессоров Haswell-E и Haswell-EP.
Обновленные сокеты похожи на LGA 2011 , но имеют ключи ILM, новую интеграцию памяти DDR4 и другие электрические сигналы.Они имеют обратную совместимость, но также работают с большим количеством процессоров.
FCLGA 2011 Совместимость
Если вы хотите найти процессор , совместимый с сокетом FCLGA2011 , вам следует выбрать один из вариантов из этого списка. Все они обратно и вперед совместимы с любой материнской платой, поддерживающей сокет.
Процессор Intel® Core ™ i7-4960X Extreme Edition
Процессоры Intel® Core ™ i7-4930K / i7-4820K
Процессор Intel® Core ™ i7-3960X / i7-3970X Extreme Edition
Процессоры Intel® Core ™ i7-3930K / i7-3820
Не забудьте загрузить последнюю версию BIOS от поставщика материнской платы (а не поставщика разъема) при интеграции нового процессора.
FCLGA2011-v3 Совместимость
Если вы хотите найти процессор , совместимый с сокетом FCLGA2011-v3 , вам следует выбрать один из вариантов из этого списка. Все они обратно и вперед совместимы с любой материнской платой, поддерживающей сокет.
Процессор Intel® Core ™ i7-6950X Extreme Edition
Процессоры Intel® Core ™ i7-6900K / i7-6850K / i7-6800K
Процессор Intel® Core ™ i7-5960X Extreme Edition
Процессоры Intel® Core ™ i7-5930K / i7-5820K
Хотя могут быть некоторые варианты стоимости , которые говорят, что они совместимы, в ваших интересах получить что-то с торговой маркой на нем.Хотя сокет может показаться маленьким, на самом деле он является неотъемлемой частью вашего процесса сборки. Конечно, то же самое можно сказать и о процессоре.
FCLGA 2011 Дизайн
Все сокеты ЦП от Intel используют так называемый независимый механизм загрузки (ILM) . Это устройства, используемые для приложения определенного давления, чтобы удерживать его на ЦП. В LGA 2011 он имеет форму руки. У ILM рычаг расположен точно так, что легко использовать .
Однако рука может быть несколько хрупкой, поэтому у некоторых людей возникают проблемы, если они слишком грубые, когда работают со своими компьютерами. Также были некоторые анекдотические сообщения о получении пакетов, у которых сломалась эта рука, поскольку они были плохо упакованы.
Убедитесь, что проверил детали на предмет каких-либо признаков деформации, , трещин или изгибов перед установкой.
Сокеты идеально подходят для пары процессоров, поэтому, если что-то не совмещается, это может быть признаком того, что этот рычаг в какой-то момент был согнут.Вам ни в коем случае не должны заставлять его , даже на несколько миллиметров.
Эти руки, хотя иногда и мешают, предотвращают установку несовместимых процессоров, что может уберечь вас от огромной ошибки, которая сорвет весь ваш проект. Это также может помочь вам в установке как можно более плотной посадки и предотвратить любое смещение, если вы решите переместить свое устройство.
Существует различных версий сокета LGA 2011, и они поставляются с разными ключами ILM.Важно не устанавливать другое поколение, потому что можно установить только ЦП правильного поколения.
Процессоры
, которые следует использовать с LGA 2011-0 (R), LGA 2011-1 (R2) или LGA 2011-v3 (R3), будут технически совместимы, независимо от их размеров или плеч, но есть некоторые обозначения, которые могут сделать их не лучшим выбором. Они будут электрически и эстетически несовместимы.
Всегда консультируйтесь с вашей литературой , чтобы подобрать наиболее подходящий вариант.
В поисках лучшей материнской платы FCLGA 2011
Если вы пытаетесь выбрать материнскую плату , которая лучше всего подойдет для вашего ПК, это может оказаться трудным. Большинство людей не будут искать розетку для начала, но все начинают с чего-то другого. Это зависит от конфигурации контактов, но некоторые сокеты могут поддерживать разные поколения процессоров. Некоторые из них более ограничены, а другие более обширны. Сокеты не могут быть заменены , поэтому, если по какой-то причине что-то пойдет не так, вам нужно будет заменить всю материнскую плату.
Однако вы должны отметить, что даже если ваш сокет соответствует вашему процессору, это не означает, что ваша материнская плата будет совместима. Это несколько усложняется, потому что в чипсетах задействован .
Установка процессоров и сокетов: наши лучшие советы
Если вы собираете свой собственный компьютер и вам нужна помощь с установкой процессора, относящегося к сокетам, вот некоторые вещи, о которых следует помнить:
Большинство материнских плат и процессоров содержат некоторую информацию о поддерживаемых разъемах.Доверяйте этой литературе.
Не пытайтесь принудительно вставить ЦП в сокет . Если он подходит, вы легко сможете надеть его на место.
Если вам нужна помощь, вы можете использовать маркер на процессоре и сокете, чтобы выровнять компонент так, чтобы он располагался на одном уровне и выглядел хорошо.
Скорее всего, будет рычаг, который можно использовать для подъема и / или опускания кронштейна. Это помогает обезопасить ЦП, поэтому обязательно используйте его.
Некоторые кулеры ЦП (особенно те, что относятся к более высокому классу) будут поставляться с несколькими скобами, которые поддерживают дополнительные сокеты .
Если вы используете термопасту для защиты чего-либо, убедитесь, что вы удалили и очистили область перед нанесением чего-либо нового, иначе вы можете ухудшить воздушный поток.
Прежде чем совершать покупку, убедитесь, что на вашей материнской плате достаточно слотов PCIe .
Не выбрасывайте пластиковую крышку гнезда ЦП. Храните ее в безопасном месте, так как она вам понадобится, если вы когда-нибудь решите вернуть материнскую плату в исходное состояние.
В целом, сокет FCLGA 2011 начинался как как одна из ведущих технологий на рынке.Теперь были некоторые модификации, и теперь доступны новые розетки.
Тем не менее, многие люди будут вспоминать времена, когда это был лучший вариант. Для тех, кто все еще держит свечу для старых версий Windows, это must-have .
Может быть только один: модульная материнская плата MSI будет поддерживать процессоры Intel и AMD
Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации.
Давным-давно (читайте: 20 лет назад, когда у вас действительно было больше волос) микропроцессоры Intel и AMD использовали один и тот же стандарт сокетов ЦП, а поставщики материнских плат поддерживали несколько семейств микросхем с одной и той же платформой.Если у вас есть высокопроизводительная материнская плата с Socket 7, вы можете использовать Intel Pentium, AMD K6, K6-2, K6-3 (а также K6-2 + / K6-3 +), Cyrix 6 × 86, 6x86MX. , IDT Winchip и Rise Technology mP6. Это было золотое, безмятежное время — и инженеры MSI нашли способ воскресить эту концепцию, приложив много усилий и немного тайваньского волшебства.
Представляем The One: первая платформа для материнских плат за 19 лет, которая дает конечным пользователям свободу обновлять компоненты по своему усмотрению.
MSI One, с отдельными модулями «зоны», показанными красным.
Ни одно изобретение не возникает из ничего, и зоркие читатели поймут, что мы видели компании, повторяющие подобные планы в течение нескольких лет. Предстоящий ЦП AMD Zen имеет много общих элементов дизайна с K12 на базе ARM (мы рассмотрели работу AMD по объединению двух архитектур задолго до того, как компания стала публичной, хотя детали реализации все еще неизвестны). Отмененный проект AMD Project Skybridge изначально предназначался для создать общую платформу для процессоров ARM и x86, в то время как инициатива Больцмана позволяет коду CUDA запускаться на видеокартах GCN.Буквально на этой неделе Microsoft объявила, что Windows 10 будет поставляться с поддержкой командной строки Linux благодаря тесному партнерству с Ubuntu.
Усилия по созданию универсальной вычислительной платформы выходят за рамки компонентного уровня. Несколько лет назад бутик OEM Razer представил персонализированную систему ПК, которая позволила бы заменять отдельные компоненты и настраивать комбинации жидкостного охлаждения, о которых не мечтали ни боги, ни люди. Хотя Project Christine официально так и не был запущен, последняя версия Razer Core является продуктом аналогичных усилий — на этот раз по объединению возможностей настольных видеокарт с компактным форм-фактором современного ультрабука.Даже Google Project Ara является примером этой принципиально новой концепции дизайна, которая дает пользователям то, что они хотят, и когда они этого хотят.
Итак, что предлагает The One? Я рада, что вы спросили.
Художественное изображение доски с различными вариантами модулей.
The One разработан для обратной совместимости с широким спектром процессоров AMD и Intel. MSI все еще прорабатывает детали, но доверенные источники сообщили ExtremeTech, что компания намеревается предложить модули платы для поддержки процессоров Core i7 первого поколения (Nehalem) и чипов AMD еще в Phenom II.Разделив материнскую плату на определенные зоны (показанные выше), MSI может предложить модули обновления для настройки вашей материнской платы, вместо того, чтобы требовать от вас выбора функций, которые другие компании сочтут целесообразными.
Зоны ввода / вывода платы. MSI объединит компоненты набора микросхем и процессора; неправильная настройка этих параметров приведет к ошибке предупреждения, а не к пожару системы.
слота DDR2 для старого процессора? Без проблем. Обновляетесь до Core i7-5820K и хотите поработать с DDR4? MSI позаботится о вас.Планируете побить рекорды разгона с AMD FX-9590, но нуждаетесь в низкопрофильном кулере вокруг процессора, чтобы ваша установка LN2 могла правильно монтироваться? Детка, это все здесь.
Есть несколько вариантов платформы. MSI планирует стандартизировать гигабитные контроллеры Ethernet от Intel, все версии The One будут поддерживать SLI и Crossfire (до четырехстороннего SLI и CrossfireX включительно), а каждая версия платы будет использовать решение Nahimic Audio от MSI. Широкие возможности разгона и титановые дроссели также входят в стандартную комплектацию.
Наконец, хотя MSI не дает никаких публичных обещаний, у нас есть достоверные сведения, что компания изучает вопрос о том, сможет ли она сделать дизайн платы совместимым. Прямая совместимость чрезвычайно сложна — каждый модуль вставляется в определенный порт подключения на плате, и эти точки подключения должны соответствовать точным требованиям к мощности ЦП. Те из вас, кто был компьютерным энтузиастом 20 лет назад, вероятно, помнят, что, хотя Socket 7 был , технически совместим с широким спектром процессоров разных поколений продуктов и разных производителей, практическая совместимость часто ограничивалась диапазоном напряжения материнской платы и схемами множителей.AMD фактически выпустила K6-2 400 со скрытым переназначением множителя 2x / 6x, так что владельцы Socket 7 с системами, ограниченными шиной 66 МГц, могли по-прежнему обновляться до процессора 400 МГц.
MSI пока ничего не сообщает официально, но мы надеемся, что им это удастся.
Leave a comment Cancel reply

Blog

совместимость процессоров и их отличия?

Socket LGA 1155

Socket LGA 1150

В чем же разница

совместимость процессоров и их разница?

Socket LGA 1150

Socket LGA 1151

Совместимы ли эти сокеты

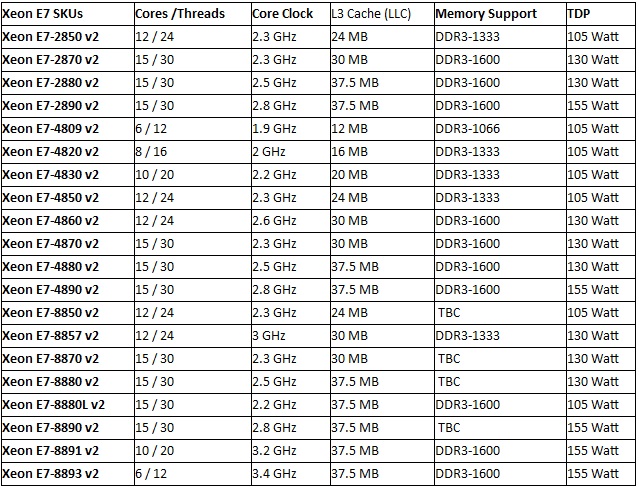

Чипсеты, которые поддерживают процессор Intel Xeon

Покупка

Таблица совместимости

Какой тип материнской платы совместим с Intel Core i7 8700K и 7700K? —

Различные элементы материнской платы

Форм-фактор материнской платы

Варианты материнской платы

В-серии

Н-серии

Q-серии

Совместимость

Наш вердикт

Виды сокетов intel. Процессорные сокеты

1. LGA 1151

2. LGA 1150

3.

4. LGA 2011

5. LGA 775

6. LGA 1156

7. LGA 1366

Выводы

Intel Socket

Отличия сокетов

Как узнать тип Socket

История сокетов до создания массовых персональных компьютеров

Первые персональные компьютеры

Первые компьютеры мирового распространения

Первые полностью мультимедийные компьютеры

Эра современных компьютеров

Сегодняшние компьютеры

Близкое будущее

Что такое сокет. Основные сокеты процессоров AMD и Intel

Сокет. Что и как?

Сокеты Intel

Теперь давайте рассмотрим несколько конкретных сокетов от Интел:

Сокеты AMD

Некоторые примеры сокетов AMD:

Хронология сокетов Intel · GINW.ru

1998 год

1999 год

2000 год

2002 год

2004 год

2006 год

2008 год

2009 год

2010 год

Первый квартал 2011 года

Второй квартал 2011 года

2012 год

2013 год

2014 год

2015 год

2016 год

2017 год

2020 год

2021 год

— Типы разъемов Intel и AMD

Разъемы ЦП / процессоров настольных ПК

Сообщения о процессорах на этом сайте

Как декодировать названия процессоров Intel / AMD — что означают названия процессоров

Как узнать, поставляются ли процессоры AMD и Intel со встроенными графическими чипами или нет

Информация о процессоре и установка

Аннотированные изображения материнских плат с разъемом ATX Intel LGA 775, AMD Socket A и Socket 939

Процессорные разъемы на материнских платах AMD и Intel никогда не взаимозаменяемы

Все характеристики процессоров AMD и Intel для настольных ПК

Типы сокетов ЦП Intel и AMD для настольных ПК с 2008 по 2021 год

Какая материнская плата мне нужна для процессора Intel или AMD Ryzen?

Шаг 1. Выбор подходящего разъема материнской платы

Шаг 2. Выбор правильного набора микросхем
