Как правильно подключить спутниковую тарелку к телевизору без ресивера и с его помощью

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

Что входит в комплект спутникового ТВ

Буквально на каждом тематическом форуме будет озвучена мысль о том, что комплект для приема спутникового ТВ можно собрать самостоятельно из отдельных компонентов. Но решение этой задачи не для среднестатистического пользователя.

У него элементарно не хватит для этого знаний. Сегодня есть более простой выход. Достаточно нанести визит в ближайший салон провайдера спутникового телевидения. В офисе провайдера можно заключить договор на обслуживание, купить готовый комплект для приема спутникового телевидения и подобрать для себя оптимальный по цене и содержанию пакет каналов.

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

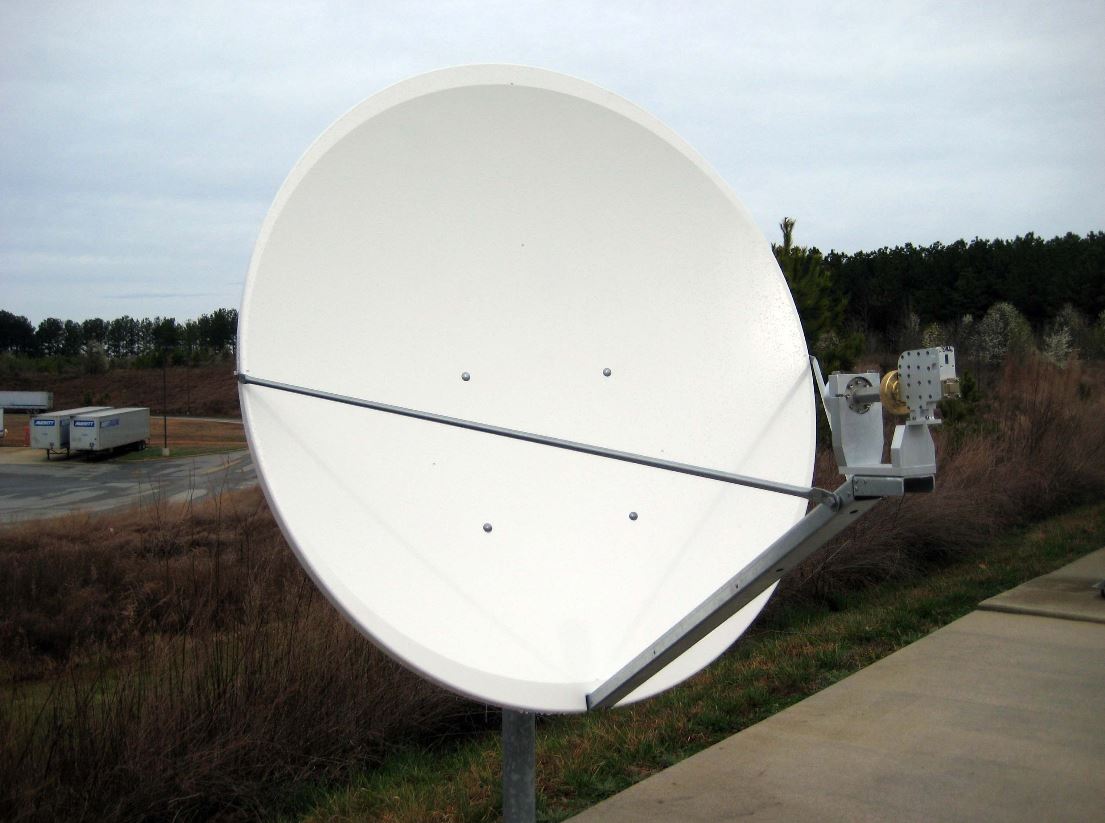

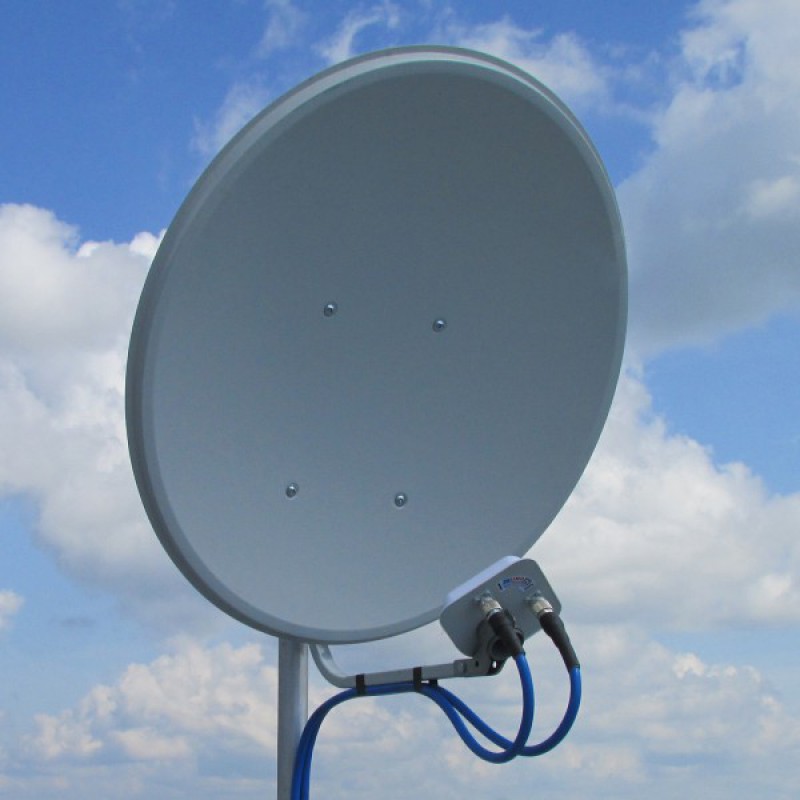

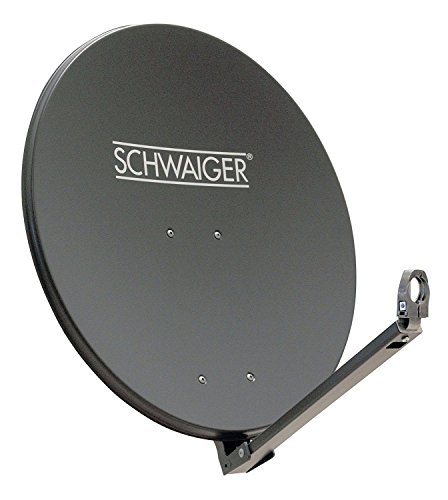

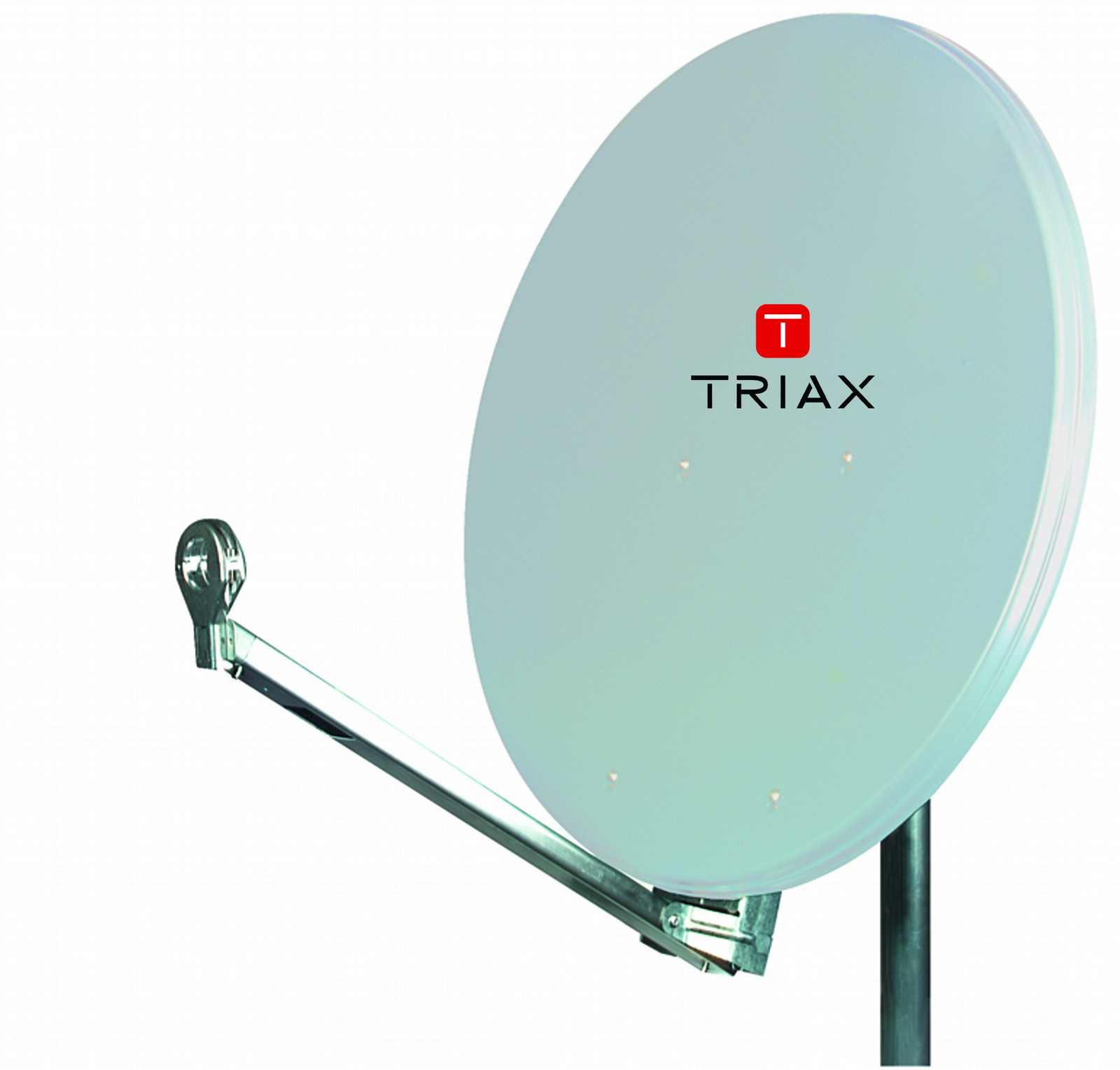

1. Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
2. Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
3. Монтажный комплект для фиксации антенны.
4. Штангу для крепления конвертера на дефлекторе.
5. Базовый набор кабелей.
6. Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Как подключить телевизор к спутниковой тарелке

Для подключения телевизора к спутниковой антенне существует 2 способа:

• кабель подключается напрямую к телеприемнику;
• подключение происходит через ресивер.

Прямое подключение к телеприемнику

Как известно, для просмотра спутникового ТВ требуется ресивер. Но в современных телевизорах начали устанавливать цифровые тюнеры DVB-S2, которые дают возможность не использовать внешний ресивер, подключать к телику кабель напрямую с “тарелки”, и ловить ТВ с сателлита.

Чтобы узнать, поддерживает ли телевизор данную функцию, можно посмотреть на описание к аппарату, которое можно найти на разных сайтах, продающих бытовою электронику.

Но, к сожалению, телевизор будет ловить только бесплатные (не кодированные) иностранные каналы. Для того, чтобы смотреть отечественное ТВ через спутник, потребуется купить смарт-карту доступа, которая подключается к телевизору через PCMCIA интерфейс.

Карта приобретается вместе с пакетом подходящего сателлитного ТВ, который можно выбрать среди множества операторов, предлагающих данную услугу. Удобство от использования такого подключения очевидно:

• нет необходимости приобретать отдельно ресивер;
• для переключения каналов потребуется всего лишь один пульт.

Как выбрать место для установки антенны

Чтобы антенна показывала хороший прием, ее необходимо правильно разместить и направить. Самый простой способ решения этой задачи — шпионаж. То есть, можно подсмотреть, где установлены антенны у соседей, которые тоже пользуются услугами такого же провайдера.

Но более правильный вариант действий заключен в использовании информации, предоставляемой

на сайте самого оператора связи. Здесь, как минимум, указан спутник, с которого ведется трансляция телевизионных каналов. Далее пользователь может:

• воспользоваться интерактивными картами, которые предлагаются на сайте провайдера спутникового телевидения;
• использовать приложения, которые можно скачать на сайте оператора услуг;
• установить на свое мобильное устройство программу SatFinder, в которой есть обширный список спутников, из которого достаточно выбрать нужный.

Главное, что получит пользователь на основании таких данных и сервисов — понимание того, на какой стене дома установить дефлектор. Это самый важный шаг. Именно правильное размещение антенны позволит обеспечить прямую видимость спутника.

Важно! Высоту будущего расположения дефлектора выбирают так, чтобы на пути следования сигнала не было помех в виде веток деревьев, проводов, крупных объектов, других зданий.

Точное ориентирование тарелки

В данных, который получит пользователь от сервисов провайдера или сторонних приложений, есть показатели горизонта и азимута. Они описывают ориентировку антенны в пространстве для создания прямой линии видимости спутника. Это обеспечит эффективный прием сигнала.

Пользоваться данной информацией нужно так.

1. Азимут описывает поворот антенны относительно направления на север. То есть, используя даже магнитный компас телефона, можно без труда правильно повернуть дефлектор в горизонтальной плоскости.
2. Показатель горизонт описывает угол наклона антенны относительно вертикали. Для правильного ориентирования дефлектора понадобится отвес (груз на нитке) и транспортир.

Для того чтобы облегчить работу по настройке антенны, стоит сразу принять некоторые меры при ее установке. Так, удаленная на большое расстояние от стены штанга позволит вращать антенну без опасности ее блокировки.

Если устройство устанавливается на балконе, лучше крепить его на углу, вертикальной стойке ограждения или бетонной конструкции.

Как закрепить антенну

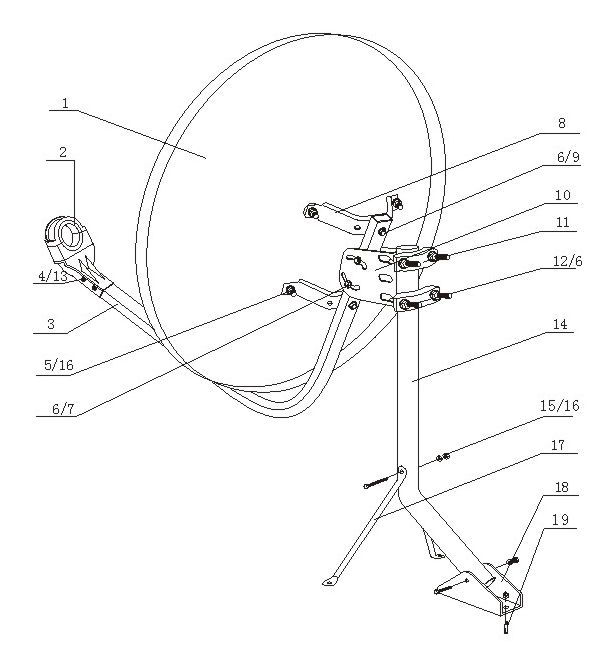

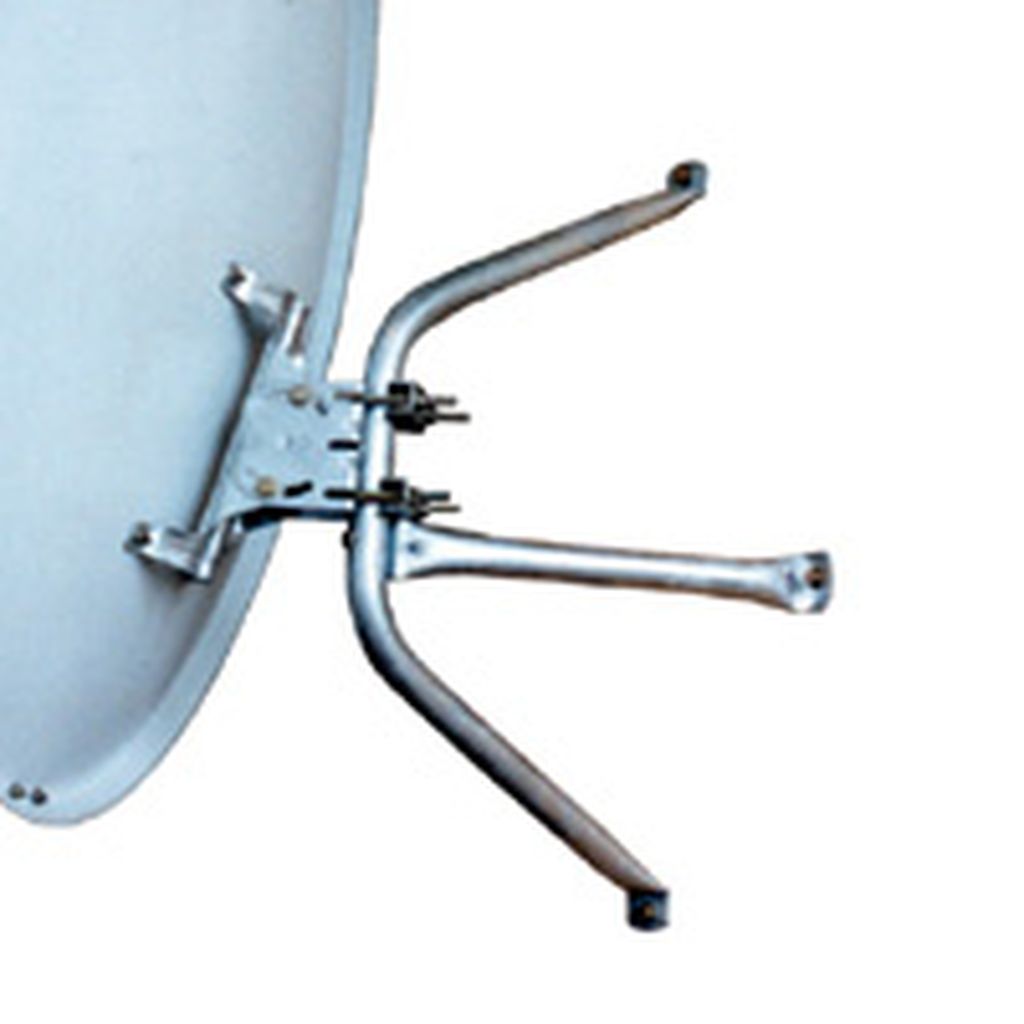

В комплекте поставки антенны предлагается монтажный набор в виде пластин или поворотного блока. Для фиксации устройства нужно крепко зажать болты, закрутив соответствующие гайки. Делается это после тонкой настройки положения устройства. Предлагаемый производителем вариант достаточно надежен.

Однако антенна в ходе своей эксплуатации вибрирует. У нее высокая парусность, она дрожит на ветру. На нее приземляются птицы. Иногда последние устраивают там длительные посиделки. Поэтому со временем предлагаемое производителем крепление может ослабнуть и антенна сместится. Чтобы этого не произошло, рекомендуется

сделать усиления.

Простой вариант выглядит так: зажимные гайки дублируются. Поверх основной после ее окончательного зажатия накручивается еще одна. Делается это очень плотно. Если есть шайба, предотвращающая раскручивание соединения, ее можно поместить между двумя гайками. Цена такого укрепления минимальна, а его надежность весьма высока.

Совет! Приваривать антенну намертво не рекомендуется. Во-первых, ее нельзя будет снять, например, во время переезда или на период длительного отсутствия хозяев. Во-вторых, делается невозможной любая перенастройка.

Поэтому вариант с дублированием зажимных гаек на обычном монтажном комплекте антенны является предпочтительным.

Подготовка кабеля

Когда монтаж тарелки закончен, потребуется подготовить F-разъем и кабель для подсоединения антенны к телевизору. F-разъем представляет собой простую втулку, которая закрепляется на кабеле накручиванием, поэтому важно, чтобы она имела резьбу.

Если в телевизоре или ресивере выход приспособлен под F-разъем, то подключить телевизор к спутниковой антенне будет несложно. В случае, когда в вашем телике обычный антенный выход, потребуется купить переходник.

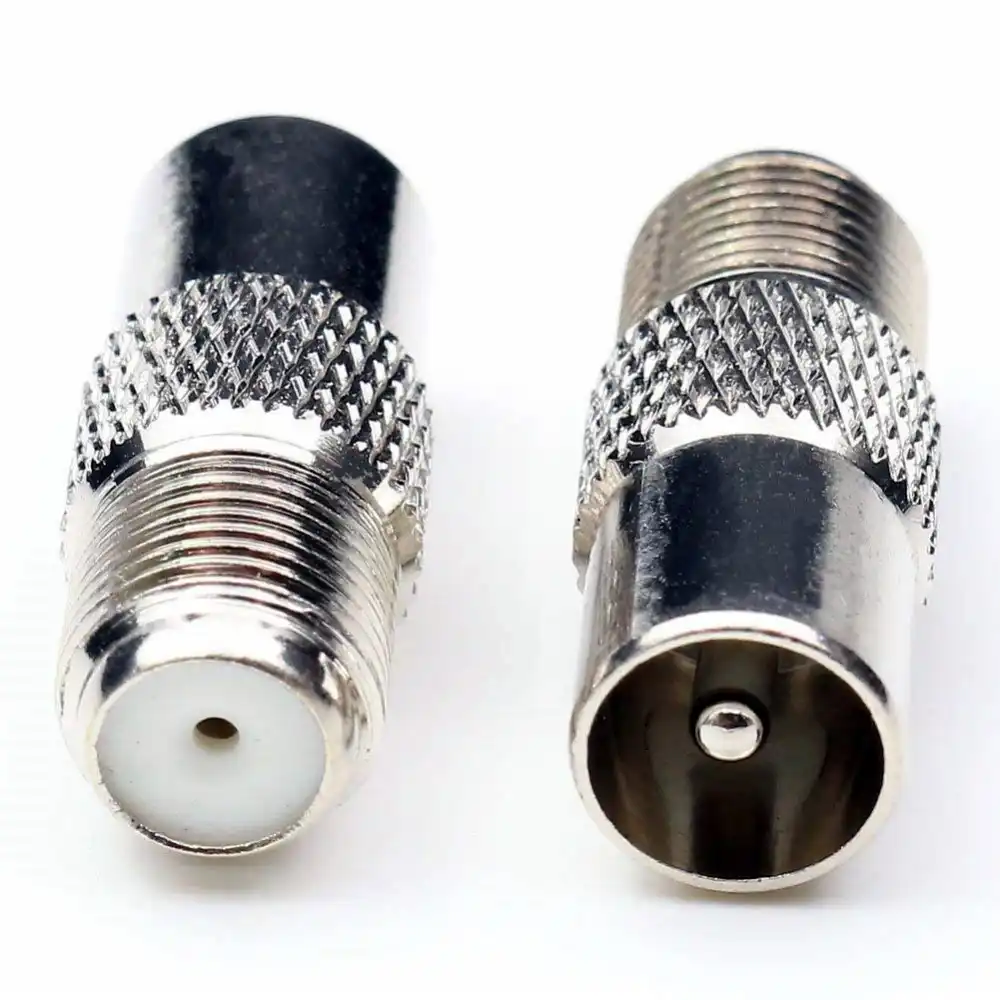

Можно, конечно, купить и обычный антенный штекер, но они часто встречаются плохого качества. В случае F-ки с переходником, получается универсальный штекер, который можно подключить как к F-выходу, так и к антенному.

Перед тем, как подключить кабель к телевизору, проделайте следующее.

1. Снимите верхний слой изоляции с кабеля. Вы увидите первичный экран, состоящий из переплетенной тонкой проволоки, который нужно отогнуть.

2. Под первичным экраном можно увидеть второй – из фольги. Фольгированный экран обрезается, как показано на рисунке ниже.

3. После этого, снимите изоляцию, чтобы добраться до центральной (медной) жилы.

4. Перед тем, как подсоединить F-разъем (антенный штекер), сердцевину необходимо зачистить с помощью ножа от нанесенной на нее эмали, после чего на кабель накручивается F-ка. Теперь, его можно подключить к ресиверу, или, накрутив переходник – к антенному выходу. Второй конец кабеля подсоединяется к конвертеру, находящемуся на антенне.


Подсоединение и настройка

Для подготовки к просмотру ТВ, нужно сделать следующее:

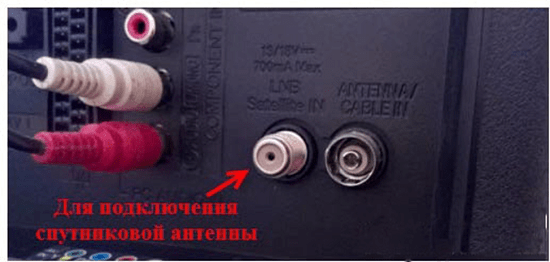

1. Штекер необходимо присоединить к разъему телика под названием “LNB Satellite IN” (настройка проводится на примере телеприемника LG).

2. Теперь, после подключения антенны к телевизору, можно включить аппарат, перейти в настройки и выбрать автоматический поиск каналов.

3. При запросе, где искать трансляции, требуется выбрать “Спутник” и нажать “Далее”.

4. На этом шаге появляется возможность выбрать требуемый сателлит, для его последующего сканирования. Также на этой странице доступны другие настройки, относящиеся к данному спутнику. После его выбора, жмем “Дальше”.

5. При выборе дополнительных настроек, появится окно с различными параметрами, где отображаются значения, относящиеся к качеству принимаемого сигнала, а также его уровню. На изображении ниже заметно, что уровень сигнала стоит на максимальном значении. Чтобы добавить новый сателлит, есть соответствующая кнопка, расположенная в верхней части окна. После закрытия этого меню и нажатия “Далее”, необходимо задать условия для поиска.

6. Если у вас отсутствует CAM-модуль, и вы хотите найти бесплатные трансляции, то выставьте флажок напротив строки “Пропуск зашифрованных каналов”. После установки необходимых данных, кликните на “Выполнить”.

7. Далее начнется поиск трансляций. Во время поиска можно наблюдать количество каналов ТВ и радио, которые были обнаружены. Если преждевременно остановить поиск, то каналы, найденные прежде, все равно сохранятся.

8. После того, как сканирование будет закончено, можно приступить к просмотру сателлитного ТВ. Если зайти в настройки телика в раздел “Каналы”, то можно увидеть гораздо больше опций. К примеру, можно произвести сортировку каналов, отредактировать транспондер, произвести настройку сателлита и прочее.


Чтобы переключаться между разными телевизионными источниками сигнала, будь то сателлитное ТВ или кабельное, HDMI-сигнал или другой, на ПДУ нажимается кнопка INPUT и производится выбор необходимого.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.

2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.

3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.

4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.

5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.


Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Подключение спутникового ТВ — Tehnofaq

Несмотря на существование огромного количества альтернатив, спутниковое телевизионное вещание продолжает пользоваться спросом. В этой статье мы собираемся подробно рассказать, как подключить спутниковую тарелку к телевизору.

Подключение спутникового ТВ не сопряжено со значительными хлопотами или серьезными денежными тратами. Пользователю открывается широкий ассортимент бесплатных каналов, не требующих внесения абонентской платы, а также возможность приобрести платную подписку.

Подобрать спутниковый телеканал по своему вкусу может любой человек. Видео и аудиосигналы со спутника, как правило, отличаются высоким качеством.

Принцип работы антенны

Спутниковое телевидение представляет собой систему передачи информации от источника данных к потребителю через ретранслятор. В роли ретранслятора выступает спутник, находящийся на круговой орбите Земли над экватором. Система спутников позволяет передавать сигнал на территории значительных размеров. В сравнении с наземным эфирным вещанием, этот вид трансляции намного эффективнее передает данные.

Оборудование для улавливания и обработки сигналов спутникового телевидения:

• Спутниковая антенна. Существует много типов антенн для приема сигналов со спутника. Самым известным типом спутниковой телевизионной антенны является параболическая «тарелка». Внешне выглядит как вогнутый диск. Спутниковая тарелка является зеркальной антенной. Электромагнитные волны попадают на металлическую поверхность тарелки и отражаются рефлектором.

• Спутниковый конвертер. Это прибор, заключающий в себе усилитель сигнала и преобразователь частот, работающий на понижение. Монтируется конвертер на облучатель антенны. Питается электричеством и соединяется с приемником посредством коаксильного кабеля. Установив несколько спутниковых конвертеров сразу, можно улавливать много бесплатных телеканалов.

• Спутниковый тюнер, он же приемник-ресивер – это небольшая плоская коробочка. Принимает телесигналы и декодирует, приспосабливая их для дальнейшей передачи по проводам на телевизионное устройство. Ресивер может быть встроен непосредственно в корпус телевизора. В этом случае кабель от конвертера поступает прямо в телевизор, или на переходник.

Как подключить телевизор к спутниковой тарелке

Способы подключения:

Прямое подключение к телеприемнику

Прямое подключение возможно, только если телевизор оснащен тюнером DVB-S2 для расшифровки сигналов цифрового вещания. Наличие тюнера в приборе можно проверить в техническом паспорте изделия, или на странице характеристик товара в онлайн-магазине. После подключения кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от бесплатных зарубежных каналов.

Чтобы смотреть российские спутниковые каналы, вам понадобится CAM-адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA-слот.

ВАЖНО! Перед оформлением подписки на канал и приобретением CAM-модуля, убедитесь в совместимости модели вашего телевизора с предоставляемым от провайдера адаптером.

Установка тарелки

Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.

ВАЖНО! Тарелка должна оставаться в зоне досягаемости и после монтажа. Для корректной работы устройства, тв-антенну понадобится правильно настроить.

ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад. Сконцентрированные на юге спутники находятся выше всего от линии горизонта.

Оставьте заявку и получите скидку 15% на первый ремонт!

Оставить заявку

Подготовка кабеля

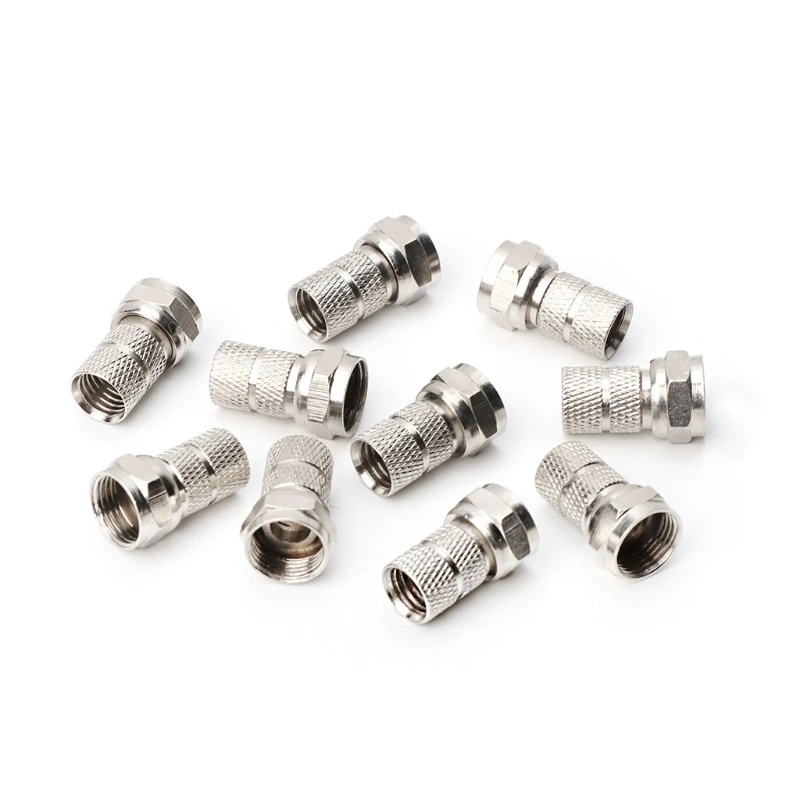

Коннектор F, также известный как F-разъем, используется для передачи сигнала высокой частоты до 2150 МГц. Правильный F-коннектор представляет собой резьбовую втулку. Ставится на коаксильные кабели с диаметром до 7 мм. Для соединения с кабелями до 11 мм требуются специальные насадки.

ВАЖНО! Для подключения через F-коннектор, на телеприемнике или телеантенне должен быть специальный разъем. В противном случае вам потребуется дополнительно приобрести переходник со стандартного антенного выхода на F-коннектор. Также можно подключить оборудование через антенный штекер.

Перед подключением спутникового тв:

• Освободите кабель от верхнего изолирующего слоя. Под ним обнаружится экран кабеля, предназначенный для ограждения внешних участков цепей от воздействия электромагнитных полей электрического тока. Первичный экран выглядит как тонкий слой переплетенной проволоки.

• Под первичным слоем расположен слой фольгированного экрана. Аккуратно срежьте его.

• Внутри вы увидите центральную жилу. Она выглядит как тонкий медный прут. Ножом соскоблите эмаль с медной сердцевины провода.

• Накрутите F-разъем на зачищенный провод.

• Приспособление готово к подключению на ресивер. Чтобы подключить кабель к антенне, понадобится пристроить сверху дополнительный переходник. Другой конец кабеля проведите к конвертеру.

Спутниковый конвертер установлен на антенне. Представляет собой небольшой приемник в пластиковом корпусе, установленный на облучатель антенны.

Подсоединение и настройка

Как подключить спутниковое телевидение:

• Найдите на корпусе телевизора разъем LNB Satellite IN. Это вход для спутниковой антенны. Вставьте туда штекер вашего антенного кабеля.

• На вкладке, требующей выбрать источник входного сигнала, поставьте отметку напротив позиции «Спутник». Перейдите к следующему шагу.

Как правильно подключить принадлежащий нужному телеканалу спутник:

• Выберите его в открывшемся списке и пройдите дальше.

• Перед вами откроется окно с настраиваемыми параметрами. Установите значения качества входящего сигнала.

• Добавьте спутник и пройдите дальше. Задайте поисковые условия.
• Чтобы быстро найти и подключить источники бесплатного вещания, выставьте отметку «Пропуск зашифрованных каналов».

• Перейдите к поиску трансляций. Во время поиска на экране будут высвечиваться найденные источники теле- и радиовещания. Вы можете остановить сканирование в любой момент. Уже обнаруженные каналы сохранятся в памяти устройства.

• После завершения процедуры поиска, вы можете начать пользоваться каналами. Их настройку можно производить из раздела «Каналы». Оттуда можно настроить работу спутника и отсортировать каналы.

Настройка спутникового ТВ завершена. На пульте дистанционного управления должна быть кнопка INPUT.

Нажав ее, можно выбрать источник ТВ-сигнала:

• Спутниковое вещание;
• Кабельное ТВ;
• сигналы высокочастотного телевидения HDMI.

Подключение через ресивер

ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.

Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:

• Аналоговые сигналы. Выводятся из ресивера для телевизора посредством разъемов SCART или RCA.
• Цифровые сигналы для вывода через HDMI-интерфейс.

Сигналы от ресивера на телевизор поступают по ТВ-кабелю.

Разновидности разъемов для подключения по телевизионному кабелю к телевизору:

• HDMI. Метод вывода сигнала через HDMI-интерфейс является наиболее удобным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность наслаждаться самыми качественными разрешениями видео и многоканальной передачей звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с него телевизионные каналы.

• Y Pb Pr – соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высококачественный способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.

• SCART – многополосной штекер, созданный для передачи аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне. Стандарт SCART упрощает соединение технических устройств, потому что присутствует на большинстве телевизоров.

• RCA – композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA-разъемы различаются по цвету. Обмотка на штекере и опоясывающая разъем вставка на устройстве должны совпадать цветами.

• RF-штекер, или коаксиальный радиочастотный разъём. Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.

Чтобы успешно подключить спутниковое ТВ, достаточно иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.

Разводка спутниковой антенны на несколько телевизоров.

У большинства ресиверов на задней панели есть разъем “RF Out”, к которому подключается кабель определенной длинны. Штекер, установленный на другом конце этого кабеля, вставляется в антенное гнездо второго телевизора; если телевизоров несколько, то в разрыв кабеля ставится антенный делитель, из выходов которого делается разводка на все телевизоры. Затем на телевизорах включается автоматическая настройка каналов и тот ДМВ канал, на котором работает ресивер, сохраняется в памяти телевизоров.
Если у ресивера нет разъема “RF Out”, то такое подключение можно реализовать купив специальное устройство – RF-модулятор (НЧ-модулятор), который подключается в ресиверу низкочастотными шнурами (Scart или RCA), а уже из него делается разводка на телевизоры, описанная выше.

Независимая работа нескольких телевизоров. У этого подключения обратный результат – все телевизоры будут показывать одновременно абсолютно разные каналы на выбор абонента, но такое подключение обойдется заметно дороже. Для этого на антенне устанавливается Twin (2 выхода), Quad (4 выхода) или Octo (8 выходов) конвертор и от него делается разводка кабеля к телевизорам, к каждому из которых подключается свой ресивер. Т.к. стоимость ресивера – это львиная доля стоимости всего комплекта оборудования (да и многовыходные конвертора стоят заметно дороже одинарного), то такой вариант клиенту не совсем дешево обойдется, но позволит наслаждаться качественным телевидением всем членам семьи.

Существует и несколько усредненный вариант разводки спутниковой антенны, когда используются Multiroom-ресиверы, имеющие 2 тюнера и 2 ПДУ (например GI S-6126). Такой вариант позволит абоненту, используя один ресивер и одну карту доступа, независимо просматривать на двух телевизорах разные каналы.

Более подробно о всех способах подключения и разводки спутниковой антенны вы можете узнать у консультантов в нашем магазине, по телефону или по электронной почте.

Выбираем кабель для спутниковой антенны,основные правила.

При установке спутникового телевидения используют кабель для спутниковой антенны с волновым сопротивлением равным 75 Ом.

Антенны для приёма спутникового сигнала устроена сложнее, чем обычная дециметровая, т.к. получаемый сигнал со спутника очень сильно теряет мощность, а антенна должна ловить его качественно. Но для хорошей работы спутникового оборудования недостаточно его правильно установить и настроить.

Немаловажно сделать правильный выбор качественного провода для соединения антенного устройства с ресивером. При выборе кабеля для спутниковой антенны необходимо внимательно посмотреть на его технические характеристики или параметры, влияющие на коэффициент затухания:

1-чем больше диаметр центральной жилы, тем лучше;

2-медь-это тот металл, из которого должна быть сделана центральная жила, а не стальной провод с медным напылением;

3-хороший экранирующий эффект будет достигнут, если проводник будет сделан из алюминиевой фольги с медной оплёткой над ней;

4-диэлектрик центрального проводника должен быть из вспененного полиэтилена, т. к. в нём пузырьков газа больше и изоляционные свойства лучше.

При покупке можно сэкономить выбрав кабель для спутниковой антенны с наименьшим сечением центрального проводника, но если расстояние, на которое его придётся проложить будет не больше 20 метров (между приёмником и антенной). Лучше всего себя зарекомендовали кабели (по соотношению цены и качества ) для спутниковых антенн от компаний CAVEL-SAT и Belden/POPE- h225 AL.

рис.Кабель для спутникового оборудования с медной и железной оплёткой

Так, для получения качественной передачи сигнала с минимальными потерями, необходимо подобрать коаксиальный антенный кабель с определёнными характеристиками проводника.

1.Центральная жила (провод внутри кабеля) должна быть медной.

2.Диаметр центральной жилы должен быть не менее 1 мм.

При меньшем диаметре центрального медного проводника (меньше 1 мм) приведёт к увеличению сопротивления и, соответственно к падению уровня принимаемого сигнала.

Плотность оплётки в кабеле должна быть не менее 65%  — достигается это большим количеством волосков оплётки и ихним наибольшим диаметром.

Диэлектрик лучше всего физически вспененный (gas-injected). Внутренний диэлектрик PEEG, обеспечивающий наилучшую стабильность во времени всех параметров кабеля в целом, что очень важно при строительстве долговечных и надёжных кабельных сетей.

Экран (фольга) улучшает плотность кабеля, он должен сочетаться с оплёткой, т.к. неуместно допустить большую разницу электрических потенциалов иначе может начаться процесс окисления.

Внешний диэлектрик лучше всего, чтобы был изготовлен из качественного материала PVC (ПВХ), либо поливинилхлорид , являющийся экологически чистым продуктом – химическое соединение углерода, водорода и хлора, состоящий на 43 процента из этилена (побочный продукт очистки нефти) и на 57 процентов из связанного хлора, получаемой из каменной и поваренной соли. Чем он мягче, тем удобнее для прокладки и не так страшен будет изгиб кабеля.

Вывод:

Устанавливая спутниковую антенну кабель является одним из составляющих факторов спутниковой системы телевидения, от которого в определённой степени зависит качество принимаемого сигнала и дальнейшего отображения «картинки» на экране телевизора.

Пример настройки приёма спутниковых передач МТС на телевизорах BRAVIA, оборудованных спутниковым тюнером DVB-S(S2)

Важное примечание:

• В руководстве приводится пример настройки для московского региона одной индивидуальной антенны. Для других регионов может потребоваться настройка на другие спутники и использование других параметров настроек для приёма сигнала. Для уточнения всех параметров рекомендуем Вам обратиться к Вашему оператору спутникового ТВ.
• Параметры транспондеров и состав пакетов программ могут меняться оператором спутникового ТВ. Следите за информацией на сайте Вашего оператора спутникового ТВ.
• Может потребоваться дополнительная регистрация и активация Вашей подписки на приём спутниковых программ (смарт-карты абонента). По этому вопросу обратитесь в службу поддержки Вашего оператора спутникового ТВ.
• Для выбора диаметра, типа конвертера, установки и наведения спутниковой тарелки, прокладки кабеля и соединений может потребоваться квалифицированная помощь специалистов оператора спутникового телевидения или профильных организаций. Sony и АСЦ Sony не предоставляют подобных услуг.
• В зависимости от модели телевизора, вид меню может немного отличаться. В данной статье используется вид меню телевизоров на базе Android TV версии 8 (Oreo).

Подготовка

1. Установите тарелку и наведите её на спутник 75.0E ABS 2A MTS TV.
   * подробности о зоне покрытия спутниками МТС и направлении спутниковой тарелки в Вашем населённом пункте указано на веб-сайте МТС
   * для установки и точной настройки спутниковой тарелки может потребоваться помощь специалистов
2. Перепишите параметры частоты гетеродина, указанные на конвертере (или в его паспорте) спутниковой тарелки
   В нашем случае указана верхняя частота 10,75 ГГц
3. Убедитесь, что телевизор выключен
4. Подсоедините кабель от спутниковой антенны к входу спутниковой антенны телевизора, отмеченный значком:
5. Установите смарт-карту с Вашей подпиской в CAM-модуль (CI-модуль), предоставленные оператором спутникового ТВ:
6. Установите CAM-модуль (CI-модуль) в соответствующий разъём на Вашем телевизоре, помеченный значком   :

   Примечание: может потребоваться предварительно извлечь из разъёма CAM-модуля телевизора предохранительную «заглушку»

Настройка телевизора

1. Включите телевизор и перейдите в раздел главного меню Настройки (Установки) -> [Настройка каналов] -> Цифр.  Конфигурация -> Настройка спутника


2. Выберите Цифровая настройка спутника. Если появится окно подтверждения, выберите Да



3. Выберите конфигурацию спутниковой антенны. С обычными индивидуальными спутниковыми антеннами следует выбирать параметр Фиксированная антенна или DiSEqC (по-умолчанию). Нажмите Следующий


   На странице выбора профиля оператора спутникового ТВ выберите Другой (Общие спутники).
   !ВАЖНО! Если в списке высвечивается профиль вашего оператора спутникового ТВ, всё равно выберите пункт Другой (Общие спутники), как указано на иллюстрации ниже; готовые профили операторов могут устаревать и приводить к неудачной настройке каналов или сбою уже настроенных каналов в будущем.


4. В открывшемся списке настроек спутниковых тарелок выберите Спутник 1 и нажмите центральную кнопку на пульте ДУ для входа в меню его настроек.


   Выберите пункт Тип сканирования и установите его в пложение Сетевое Сканирование


5. Выберите пункт Конфигурация LNB и войдите в него:
   Выбирая соответствующие пункты установите для параметров Нижний диапазон LNB и Верхний диапазон LNB стрелками на пульте или цифровыми клавишами значения 9750 и 10750 соответственно. Это значения частот гетеродина из п.2 раздела Подготовка. Примечание (10,75 ГГц = 10750 Мгц)

6. Вернитесь в предыдущее меню и войдите в пункт Транспондер
   В этом пункте непосредственно настраиваются параметры приёма пакетов программ. Рекомендации МТС по настройке спутниковых приёмников предлагают указывать следующие параметры:

   Частота транспондера	11920 МГц
   Поляризация	Вертикальная или правая
   Символьная скорость (SR)	45000 ksym/сек


   Произведите ввод соответствующих данных согласно иллюстрации:

7. Вернитесь в предыдущее меню (Параметров Спутника 1) . В нём можно проверить силу и качество сигнала по индикаторам.
   Вернитесь к списку спутников, выберите пункт Начать и подтвердите начало поиска программ.
8. Начинается сканирование программ во время которого отображается прогресс и количество найденных станций (программ)

9. Настройка завершена.

Внимание! Часть обнаруженных каналов может оказаться недоступной для отображения, если они платные и не входят в план Вашей подписки у оператора спутникового ТВ.

Как подключить антенну к телевизору LG — журнал LG MAGAZINE Россия

Первый вопрос, который возникает при покупке нового телевизора LG – как подключить антенну и настроить телеканалы? Сделать это довольно просто самостоятельно, не прибегая к услугам специалистов.

На задней панели вашего телевизора расположен специальный кабельный вход для антенны. В зависимости от модели он может быть помечен аббревиатурой ANT IN. Но даже если никаких обозначений нет, перепутать с другими входами (к примеру, HDMI или USB) его невозможно, так как он имеет узнаваемый внешний вид, одинаковый для телевизоров всех марок и моделей: это резьбовой цилиндр с отверстием в центре. Исключение составляют очень старые модели телевизоров с электронно-лучевыми трубками (кинескопами), в них коаксильный разъем выглядит как плоский цилиндр с меньшим цилиндром в центре.

Подключение антенны к телевизору LG: пошаговая инструкция

1. Убедитесь, что ваш телевизор LG выключен из розетки. Это необходимо для того, чтобы избежать случайной поломки телевизора или антенны во время подключения.
2. Найдите на задней панели кабельный вход и подключите антенну. В ряде моделей может понадобиться прикрутить кабель. Для этого совершайте вращательные действия по часовой стрелке до тех пор, пока кабель не будет тщательно зафиксирован.
3. Включите телевизор в сеть, после чего нужно провести настройку каналов.

После того, как антенна к вашему телевизору LG подключена, проведите настройку каналов.

Если это первое включение вашего нового телевизора LG, то перед тем, как настраивать каналы, вам понадобится настроить язык и местоположение. Это важные шаги, которые лучше не пропускать и не откладывать на потом. Тем более это займет всего несколько минут.

Для того, чтобы настроить язык на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать раздел «Общие».
• При помощи джойстика на пульте ДУ выбрать нужный вам язык.
• Сохранить сделанные изменения.

Для того, чтобы настроить местоположение на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать пункт меню «Опции».
• В разделе «Страна» выбрать вашу страну местоположения.
• Сохранить сделанные изменения.

В телевизорах Smart TV также нужно зарегистрировать учетную запись (как зарегистрировать телевизор LG в Smart TV, читайте здесь)

Как настроить каналы на телевизоре LG: пошаговая инcтрукция

Самый простой и удобный способ настроить каналы на вашем телевизоре LG – воспользоваться функцией Автопоиска, доступной на всех моделях. С ее помощью можно настроить не только цифровые каналы, но и аналоговые.

Если ваш телевизор LG поддерживает стандарт DVB-T2, европейский стандарт эфирного цифрового телевидения второго поколения, то спутниковую антенну можно смело присоединять к разъему LNB без ресивера. Для того, чтобы телевизор принимал сигнал, в настройках вам понадобится лишь указать верный источник сигнала «Антенна» или «Спутниковое телевидение» (в зависимости от модели телевизора). Подавляющее большинство современных моделей телевизоров LG поддерживают этот формат. Более точную информацию о своей модели телевизора вы можете найти в «Руководстве пользователя» или на официальном сайте LG, введя номер модели (комбинацию из цифр и букв), указанный на задней панели устройства.

Также можно узнать модель и серийный номер в самом телевизоре. При помощи пульта дистанционного управления нажмите «Настройки» (Settings) / Smart (в зависимости от модели), выберите раздел «Справка», а в нем – пункт «Информация о продукте».

Если ваша модель телевизора не поддерживает цифровой стандарт, то для того, чтобы смотреть цифровые каналы, понадобится дополнительно приобрести приставку DVB-T2 и подключить ее к вашему телевизору LG.

Как активировать Автопоиск каналов на телевизоре LG Smart TV:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. Выберите раздел меню (Пиктограмма «Шестеренка») в верхнем правом углу экрана вашего телевизора.
3. Найдите раздел «Все настройки».
4. В нем выберите пункт «Каналы», после чего нажмите «Поиск каналов и настройки».
5. Нажмите на «Автопоиск».

Важно: Для подключения цифрового телевидения в графе «Режим приема» должен быть указан источник DVB-T/T2. Для подключения спутникового или кабельного – соответствующие источники.

1. Выберите необходимый источник, нажмите кнопку «Далее».
2. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Как настроить каналы на телевизоре LG, не поддерживающем функцию Smart TV: пошаговая инструкция

Настройка каналов на старых моделях телевизоров LG немного отличается, но также не представляет никакой сложности для владельца. Вот, что для этого нужно сделать:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. В меню настроек, выведенном на экран телевизора, войдите в раздел «Каналы».
3. На пульте дистанционного управления нажмите кнопку «Вправо», вы окажетесь в пункте «Автопоиск». Подтвердите действие, нажав кнопку ОК.
4. Выберите источник входящего сигнала для настройки программ. Это может быть «Антенна», «Спутник» или «Кабельное ТВ». Для настройки цифровых каналов выберите пункт «Антенна».
5. Нажмите на экране кнопку «Выполнить».
6. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Проблемы, которые могут возникнуть при подключении антенны к телевизору LG и настройке каналов:

1. Телевизор не видит ни одного канала.

Что делать? Проверить, правильно ли подключена антенна, верно ли прописан источник сигнала в «Настройках».

1. Нет сигнала цифрового телевидения.

Что делать? Изменить местоположение в «Настройках».

1. Неверный формат сигнала.

Что делать? Может помочь изменение диапазона частот и разрешения экрана телевизора. Для этого нужно поменять формат экрана в «Настройках» на «Оригинальный / Авто.» (в зависимости от модели) или «Во весь экран».

Выбор кабеля для спутниковой антенны

class=»eliadunit»>

Выбор кабеля для спутниковой антенны

Здесь немного поговорим о выборе кабеля. Несколько основных критериев в его выборе.

Для соединения спутниковой антенны с ресивером используется (ВЧ) коаксиальный кабель, применяемый для спутникового и эфирного телевидения, его волновое сопротивление, как правило, составляет 75 Ом

.

Коаксиальный кабель

 — предназначен для защиты проходящего в этом кабеле электрического сигнала, от воздействий внешних электромагнитных волн (электромагнитных помех от электроприборов, линий электропередач, радиоэлектронных приборов, и т. д.).

Коаксиальный кабель состоит из внешнего и внутреннего проводника, которые изолированы между собой диэлектрическим полимером, а также имеют внешнюю изоляционную оболочку.

Внутренний проводник, как правило, изготавливается из медного или алюминиевого сплава, но может изготавливаться и из других композитных сплавов (посеребренный, омедненный, позолоченный и т.д.).

Внешний проводник выполнен из фольги и оплетки, которые служат защитой от воздействия электромагнитного поля, создаваемого другими источниками электропитания. Оплетка внешнего проводника может быть изготовлена как из алюминиевого, так и медного сплавов.

Одним из основных показателей при выборе кабеля для спутниковой антенны, является затухание сигнала (волновое сопротивление) передаваемого по центральному проводнику. Затухание сигнала напрямую зависит от материала, из которого изготовлен коаксиальный кабель. Например, затухание в кабеле изготовленного из медных сплавов будет в разы меньше, нежели в кабеле из алюминиевых сплавов.

Средняя жила внутри коаксиального кабеля, желательно, должна быть медная. В некоторых марках, медь напыляют на алюминий, и ли на стальную жилу.

Желательно, чтобы изоляция кабеля, была не сильно твердой, такой в морозы, будет легко трескаться.

И еще, проверьте, не старый ли сам кабель. К примеру, лежавший где ни будь на холодном складе лет так… цать. Для этого ковырните ногтем на самом кончике кабеля его внешнюю изоляцию, она не должна прилипать к экранированной оплетке.

Не следует забывать, что даже незначительное повреждение оболочки кабеля со временем может привести к большим проблемам в работе приемного оборудования и коммутационных составляющих разводки.

Примеры деформации при сгибании различных по цене и качеству кабелей

Кабель при сгибании гнется под острым углом, что чревато увеличением потерь. Оболочка слишком мягкая и отстает от центрального диэлектрика
Кабель при сгибании гнется под углом, что чревато увеличением потерь. Хотя меньше чем в первом варианте. Оболочка мягкая и отстает от центрального диэлектрика
Линия сгиба округлая. Потерь не будет. Оболочка в меру упругая и плотная, хорошо прилегает к внутреннему диалектрику.

При использовании в зимний период времени ( а он у нас составляет значительную часть года) не подходящего по параметрам кабеля, он получает повреждения в виде наружных и внутренних трещин в оболочке, бывает, что на первый взгляд незаметных. Впоследствии эти трещины увеличиваются, по причине температурных колебаний, ветровых нагрузок и т.п.

Зимой особых проблем не будет, поскольку воздух сухой, но при наступлении весны в эти трещины начинает попадать вода, и разрушает внутреннюю структуру кабеля, значительно ухудшая его электрические параметры. Начинаются сбои при переключении каналов (с нижнего на верхний диапазон и наоборот, переключение поляризации, работа дисеков и сплиттеров, мотоподвесов и мультисвитчей).

И самое неприятное случается, когда вода по кабелю проникает в тюнер ресивера и выводит его из строя. В этом случае, как правило, ремонт заключается в замене ресивера, либо в долгосрочном и дорогостоящем ремонте.



Чтобы лучше понять, внутреннюю структуру такого кабеля (стандартный вариант), взгляните на приведенный ниже рисунок (Рис. 1).

Рис. 1 Структура коаксиального высокочастотного кабеля.

Как Вы видите, стандартный кабель состоит из пяти элементов:

1 — основной медной жилы, по которой, по отношению к оплетке и фольге (используемых как корпус или общий провод), в одну сторону будет проходить питание конвертера, а в другую высокочастотный сигнал;

2 — внутренний изолятор, совокупность диаметра основной жилы и диаметра изолятора и определяют волновое сопротивление этого кабеля, которое в нашем случае должно быть 75 Ом;

3 — алюминиевой фольги, служащей для улучшения экранирующих свойств;

4 — металлической оплетки , т. е. корпуса;

5 — наружной изоляции, назначение которой будет, защита всего кабеля от воздействий внешней среды.

В зависимости от типа и фирмы изготовителя, структура кабеля, может быть различная. Для уменьшения себестоимости кабеля, средняя жила может быть не медная, а из другого сплава, с тонким слоем напыления той же самой меди (Рис. 2). Электрические параметры, при таком напылении не ухудшаются, так как высокочастотный сигнал имеет свойство проходить не внутри проводника, а по его поверхности, но… если слой напыления очень тонкий, или не однородный, то при более значительном перегибе кабеля, такой слой может просто потрескаться, и это может препятствовать прохождению сигнала. Так что, желательно покупать кабель именно с медной средней жилой. Еще, хорошо бы было, чтобы оплетка с фольгой, были тоже медные. Но, такие марки кабеля, как правило, будут стоить значительно дороже.

Рис. 2 Структура омедненной средней жилы коаксиального кабеля.

Но какая структура кабеля не была бы различной, принцип работы, остается одним и тем же. И заключается он в том, чтобы экранировать среднюю жилу этого кабеля, от внешних электрических помех, не нарушая при этом, волнового сопротивления (75 Ом).

В комплекте оборудования спутникового ТВ, как правило, идет кабель марки RG-6 китайского или российского производителей, основой которого служит омедненный центральный проводник и алюминиевая оплетка экрана.

Если при установке спутникового оборудования расстояние от конвертора спутниковой антенны до приемника (ресивера) не более 30м., то вы можете смело использовать этот кабель для подключения приобретенного оборудования.

Для подключения спутниковой антенны на более дальние расстояния рекомендуется выбрать кабель с более качественными характеристиками. Например, кабель от итальянского производителя — «CAVEL», марок: SAT-50 или SAT-703.

В случае если при прокладке кабеля значительное расстояние необходимо пустить по открытому воздуху, нужно выбрать кабель, который более стоек к атмосферным перепадам, например — CAVEL DG 113PEM.

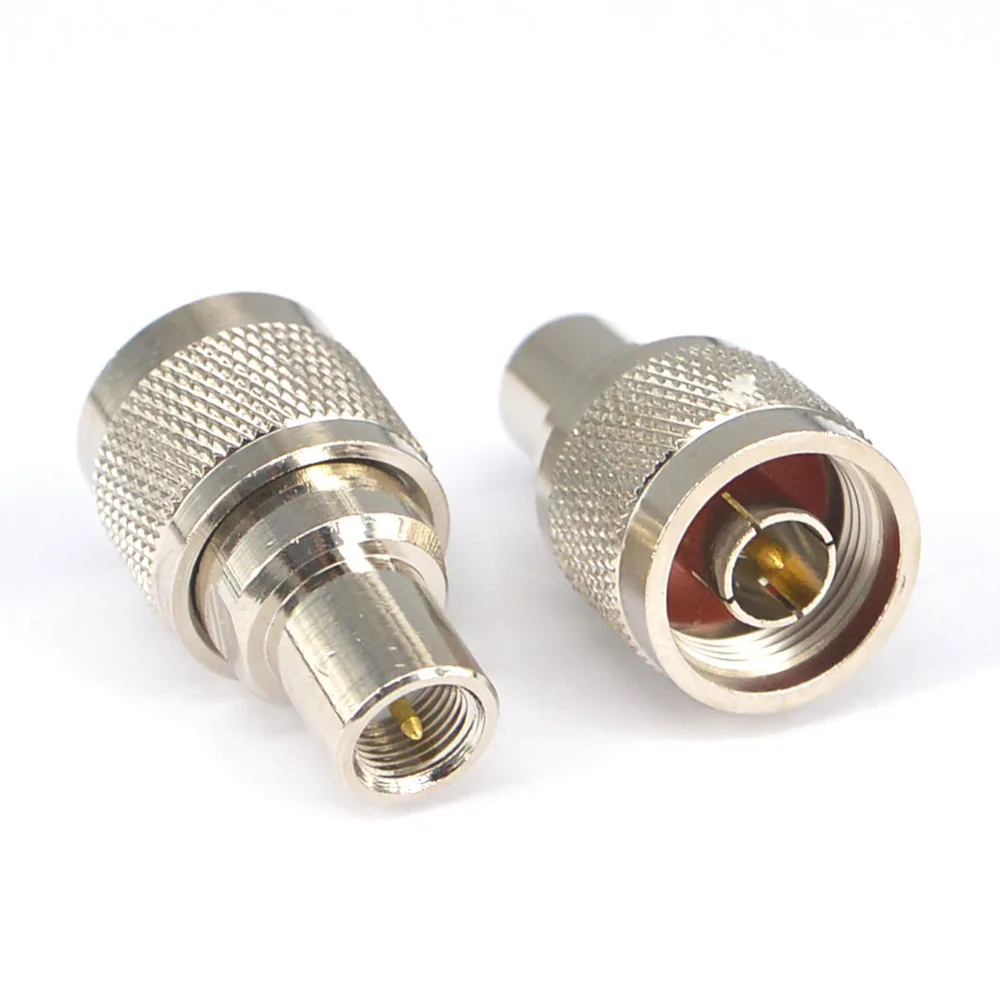

Для соединения такого кабеля применяются специальные «разъемы коннекторы», которые так же, Вам придется купить. Они не дорогие, так что, купите их с десяток, чтобы потом лишний раз по мелочам не бегать.

Разъемы F-коннекторы



Перед тем как купить нужный нам кабель, надо конечно узнать какова будет его длинна. Для этого возьмем в руки рулетку, и замерим те места, по которым будет проходить наш кабель, начиная с конвертера, и заканчивая, где будет стоять спутниковый ресивер.

При покупке коаксиального кабеля, возьмите один коннектор с собой, и в магазине проверьте, подходят ли кабель и разъем по диаметру друг другу. Для этого, взяв конец кабеля в левую руку, правой рукой навинтите коннектор на кабель (для этого, внутри на узкой части коннектора, нарезана резьба), при этом навинчиваться он должен, достаточно плотно. В противном случае, если разъем на кабеле будет болтаться, о хорошем контакте можно забыть (у меня такие случаи были, и при этом, приходилось наращивать толщину такого кабеля кусочком фольги).

Прокладка и монтаж ТВ кабеля class=»eliadunit»>

Amazon.com: Coax Extension Black Coaxial HD Satellite Dish Кабельное ТВ Антенна Провод Шнур

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Тип коннектора	Коаксиальный
Тип кабеля	Коаксиальный
Совместимые устройства	Телевидение, DVD-плеер
Марка	АМЕЛИЯ

---

• Убедитесь, что это подходит введя номер вашей модели.
• Цвет: Черный Характеристики: Высококачественный коаксиальный кабель RG6 с двойным экраном, Используется для подключения телевизоров, DVD-плееров, видеомагнитофонов, спутниковых ресиверов и других аудио / видео компонентов, F-разъемы на каждом конце, Наслаждайтесь превосходным качеством изображения практически без потери сигнала , Никелированные разъемы обеспечивают чистый контакт между кабелем и разъемом для надежного соединения. Проверено Sweep на частоте 2200 МГц.

› См. Дополнительные сведения о продукте

Можно ли использовать спутниковый кабель для телевизионной антенны? • Blue Cine Tech

Итак, вы недавно переехали в новый дом и заметили, что в нем есть спутниковое телевидение. Проблема в том, что вы предпочитаете использовать антенну для приема местных наземных передач (Freeview и т. Д.) Вместо спутниковых каналов, которые ненадежны.

Есть ли способ изменить текущую систему? Можете ли вы использовать спутниковый кабель для телевизионной антенны вместо замены кабелей, которые, вероятно, проходят через ваш дом? Или вы можете использовать спутниковую антенну, чтобы принимать эти каналы? Мне было интересно то же самое, поэтому я решил покопаться и протестировать, то, что я обнаружил, может вас удивить.

Можно ли использовать спутниковый кабель для телевизионной антенны?

Да.Спутниковое телевидение и антенны используют один и тот же коаксиальный кабель. Вы можете использовать спутниковый кабель с телевизионной антенной, но вам может потребоваться изменить разъем на разъем F-типа, совместимый с телевизорами, приставками и другими устройствами.

Даже если исходный спутниковый кабель старый, он все равно может передавать сигналы HD. Если у вас есть такая возможность, я рекомендую заменить коаксиальные кабели на коаксиальные кабели WF-100, потому что они более прочные и менее подвержены помехам. Для получения дополнительной информации ознакомьтесь с нашим списком лучших коаксиальных кабелей.+

Начало работы:

В большинстве случаев преобразование спутникового кабеля для использования на телевизионной антенне не так сложно, как кажется. Хорошая новость заключается в том, что спутниковое телевидение и антенны используют коаксиальные кабели, которые также можно использовать для подписки на кабельное телевидение, Интернета и других услуг, это очень универсальный кабель. Прежде чем возиться с любыми проводами, обязательно дважды проверьте свою настройку, чтобы уточнить, что вам нужно.

Основная проблема, с которой вы столкнетесь, — это замена разъемов со спутникового на разъемы на телевизоре или приставке.В большинстве случаев, если ваш телевизор оснащен тюнером Freeview, он, вероятно, будет иметь порт F-разъема. В противном случае вам, возможно, придется купить дешевую коробку Freeview, в которой она есть. Также в некоторых случаях в вашем спутниковом кабеле уже используются F-разъемы.

В этом случае отвинтите конец, который крепится к спутнику, и снова прикрепите его к своей антенне. Вы даже можете разместить антенну рядом со спутником или прикрепить к нему. Другой конец кабеля подключается к телевизору или приставке.

Конец, который подключается к вашему телевизору, вероятно, уже имеет F-коннектор.Но если в вашем спутниковом соединении используется другой коаксиальный разъем, вам необходимо установить на кабель F-разъем, о котором мы поговорим чуть позже.

Установка F-разъема на коаксиальный кабель:

Даже если у вашего спутникового кабеля есть F-разъем, вы можете заменить его, потому что со временем они могут потерять качество. Установить F-разъем на коаксиальный кабель относительно просто, и вы можете использовать инструменты, чтобы сделать это еще проще.

Как установить F-разъем на коаксиальный кабель:

1. Снимите разъем и конец кабеля со спутниковой антенны
2. С помощью плоскогубцев отсоедините спутниковый разъем от коаксиального кабеля
3. Используйте инструмент для обжима коаксиального кабеля или нож, чтобы отрезать около 12 мм внешнего слоя кабеля.
4. Равномерно загните косы, убедитесь, что внутри не осталось ни одной косы.
5. Удалите защитную пленку, чтобы обнажить последний слой белой пены.
6. Вставьте коаксиальный кабель в F-разъем (здесь может пригодиться инструмент для сжатия кабеля)
7. Убедитесь, что соединитель затянут.
8. Отрежьте лишний медный штифт
9. Вставьте разъем в антенну

Вы можете сделать большую часть этого с помощью прецизионного ножа, но вы можете использовать такой инструмент, как этот инструмент для обжима коаксиального кабеля Preciva, чтобы гарантировать точные измерения и разрезы.Конечно, если вы хотите избежать всего этого, вы можете нанять техника.

Вот видео, которое я нашел на YouTube, подробно демонстрирующее эту установку:

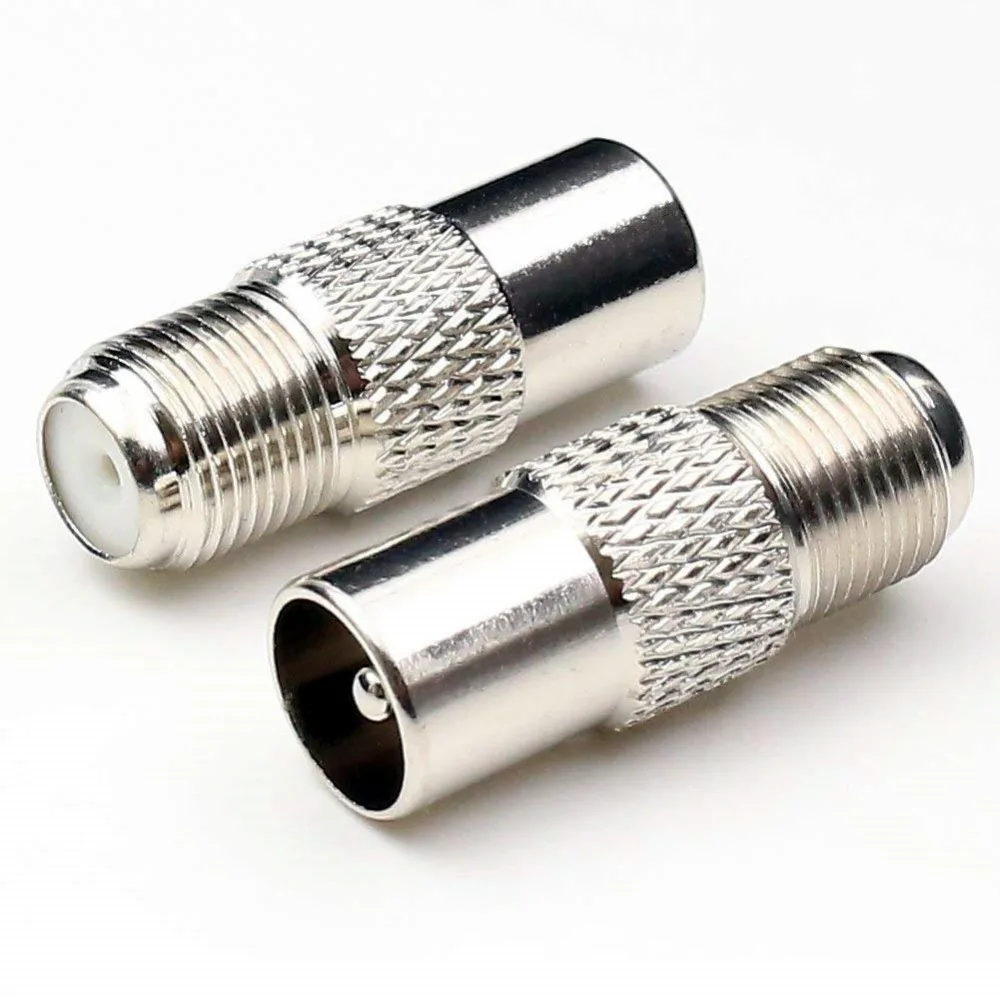

Используйте спутниковый кабель для телевизионного антенного адаптера

Для бесперебойного подключения все, что вам нужно, — это разъем и адаптер, доступные на Amazon. Он поставляется с F-разъемом для подключения спутникового кабеля к коаксиальному гнезду; он также включает в себя один гнездовой разъем коаксиального кабеля, так что вы можете преобразовать любые антенные переходники с вилкой в ​​гнездовые, что идеально подходит для использования телевизионных антенн или других наружных антенн! Выходной сигнал hifi не показывает потери качества даже через сигналы HD.Все эти преобразователи / адаптеры поставляются в комплекте с двумя частями каждый: 2 телевизионных антенных разъема (F-разъем), 1 антенный адаптер (розетка)

Могу ли я подключить кабель спутниковой антенны непосредственно к телевизору?

В большинстве случаев вы можете подключить кабель спутниковой тарелки непосредственно к телевизору, но вам понадобится телевизор со спутниковым тюнером для приема бесплатных спутниковых телеканалов. Без тюнера лучшим вариантом было бы использовать приставку, такую ​​как Sky Box, или другую со спутниковым тюнером или ресивером.

Если у вас есть совместимое оборудование, вы сможете принимать бесплатные спутниковые каналы, такие как; Channel 4, BBC One, BBC News, ITV, Five и многие другие. В некоторых случаях использование уже настроенной спутниковой антенны для бесплатного спутникового телевидения может быть дешевле, чем покупка дополнительного оборудования, необходимого для использования антенны.

Есть много споров относительно спутникового телевидения и кабельного телевидения. Главный вывод: оба варианта жизнеспособны, но спутниковое телевидение требует беспрепятственного обзора неба и более подвержено помехам, таким как погода и тому подобное.

Антенна

для местного наземного телевидения также намного проще и дешевле в установке, и вам не нужно подписываться на какую-либо конкретную спутниковую службу.

Можете ли вы использовать спутниковую антенну для просмотра Freeview?

Нет. Спутниковые антенны нельзя использовать для просмотра Freeview, потому что Freeview транслируется на местной наземной частоте, и вам нужна специальная антенна для приема этих сигналов.

Однако вы можете получать телевизионные услуги, такие как Freesat, FTA и другие, со спутника, но это не так надежно, как Freeview.Однако у спутникового телевидения есть некоторые преимущества, такие как большее количество каналов, но ваша тарелка должна быть правильно выровнена, а погодные условия могут прерывать сигналы.

Freeview против Freesat В чем разница?

Основное различие между Freeview и Freesat состоит в том, что для каждого из них требуется определенное оборудование и способы доставки. Freeview транслируется на местном уровне и доступен через антенну. Freeview имеют доступ около 98% жителей Великобритании

. С другой стороны, доступ к

Freesat осуществляется с помощью спутниковой антенны, настроенной на спутники.Требуется более постоянная настройка, но покрытие 100%, потому что частота транслируется со спутников. У каждого варианта есть свои плюсы и минусы, и все сводится к тому, какой из них вам удобнее.

Если вы находитесь вне зоны действия Freeview и у вас есть спутниковая антенна, Freesat может быть вариантом. Точно так же, если у вас нет блюда, Freeview — ваш лучший вариант. Еще один момент: к Freeview можно получить доступ с портативных антенн, которые можно легко взять с собой в автомобили, дома на колесах или даже в походы.Freesat требует специальной спутниковой антенны.

Могу ли я использовать Freesat и Freeview одновременно?

Да. Вы можете использовать Freesat и Freeview одновременно, но вам понадобятся либо две приставки, по одной для каждой службы, либо одна приставка, совместимая с обеими службами. Для каждой услуги требуется специальный коаксиальный кабель.

Хотя это может быть сложно настроить, можно использовать оба одновременно, и вы даже можете записывать программы для каждого, в зависимости от вашей конфигурации.Более простым решением было бы использовать два ящика, по одному для каждой услуги. Имейте в виду, что вам нужен телевизор с несколькими портами HDMI и много дополнительных проводов.

Завершение:

Подводя итог, можно сказать, что существует множество вариантов бесплатного телевидения в Великобритании, и с некоторыми изменениями вы можете легко обновить старые настройки. В большинстве телевизионных служб используются коаксиальные кабели, поэтому на самом деле все сводится к добавлению правильного разъема к коаксиальному кабелю, чтобы сделать его совместимым с требуемой услугой.

Как подключить спутниковую антенну к телевизору? | Поддержка

У вас есть телевизор, тарелка, тарелка-приемник и кабели, теперь вам просто нужно щелкнуть пальцами, и волшебный спутниковый джинн все соберет, верно? Не совсем так; как вы, наверное, уже знаете, есть много разных частей, и инструкции не всегда самые лучшие. Большинство провайдеров, включая Windstream, предлагают профессиональную установку на все пакеты цифрового телевидения. Однако, если по какой-либо причине вы решите выполнить установку самостоятельно, эта статья поможет вам начать работу и поможет вам насладиться новой услугой спутникового телевидения.

Необходимые условия для подключения антенны

Во-первых, убедитесь, что ваш телевизор находится в желаемом месте, перемещение его после подключения может вызвать затруднения. Далее определитесь, где вы хотите разместить свое блюдо; на крыше или в земле. Если вы решите поместить его в землю, его нужно будет установить на подставку. При установке тарелки она должна быть в идеале обращена в сторону, где на пути нет деревьев или линий электропередач, это снизит вероятность возникновения каких-либо проблем с вашим сигналом.

Подключение спутниковой антенны к телевизору

Теперь пора вытащить коаксиальный кабель и кабель HDMI, которые вам должны были дать при покупке тарелки. Чтобы подключить тарелку к телевизору, выполните следующие простые шаги:

1. Подключите один конец коаксиального кабеля к задней панели спутниковой антенны, обозначенной «LNB».
2. Подключите другой конец коаксиального кабеля к спутниковому ресиверу в порт с пометкой «Sat in».
3. Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника.
4. Подключите другой конец кабеля HDMI к телевизору (не к тарелочному приемнику). Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится.
5. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления. Если все подключено правильно, вы должны увидеть сигнал. Если ваш сигнал кажется слабым, попробуйте изменить положение спутника, чтобы получить лучший сигнал.

Выполнение этих простых шагов поможет вам в кратчайшие сроки подключить спутниковую антенну к телевизору!

Как мне удлинить мой спутниковый ТВ-кабель?

Лучший способ удлинить кабель — это использовать «f» цилиндр, который соединяет 2 кабеля вместе с помощью f-соединителей. Однако это не одобрено Sky, которая хотела бы, чтобы вы заменили весь кабель обратно на антенну. Чтобы разместить несколько точек в вашей комнате, вам нужно использовать четырехъядерный конвертер с двумя отдельными проводами, идущими в каждый угол.

Нажмите, чтобы увидеть полный ответ

Учитывая это, как мне удлинить мой спутниковый кабель?

Для лучший способ удлинить кабель — это использовать «f» цилиндр, который соединяет 2 кабеля вместе с помощью f-разъемов. Однако это не одобрено компанией Sky, которая хотела бы, чтобы вы заменили , , кабель , , обратно на , тарелку .Чтобы разместить несколько точек в вашей комнате, вам нужно использовать и quad LNB с двумя отдельными проводами, идущими в каждый угол.

Во-вторых, можно ли продлить Sky Cable? Если вы, , смотрите на , удлиняющий провода от вашей спутниковой антенны до вашего Sky , то удлинительный кабель Sky — это то, что вам нужно, , чтобы быстро и легко выполнить работу. Многие клиенты Sky хотят переместить или продлить свои боксы Sky в другое место в доме, но для до на этот вам понадобится более длинный спутниковый кабель .

Также знаете, как удлинить коаксиальный кабель?

Начните этот шаг, надежно прикрепив один из разъемов кабеля к одному концу проходного удлинителя коаксиального кабеля . Затем вытащите второй коаксиальный кабель и подсоедините один из его разъемов к другому концу проходного разъема.

Можно ли использовать спутниковую антенну в качестве телевизионной антенны?

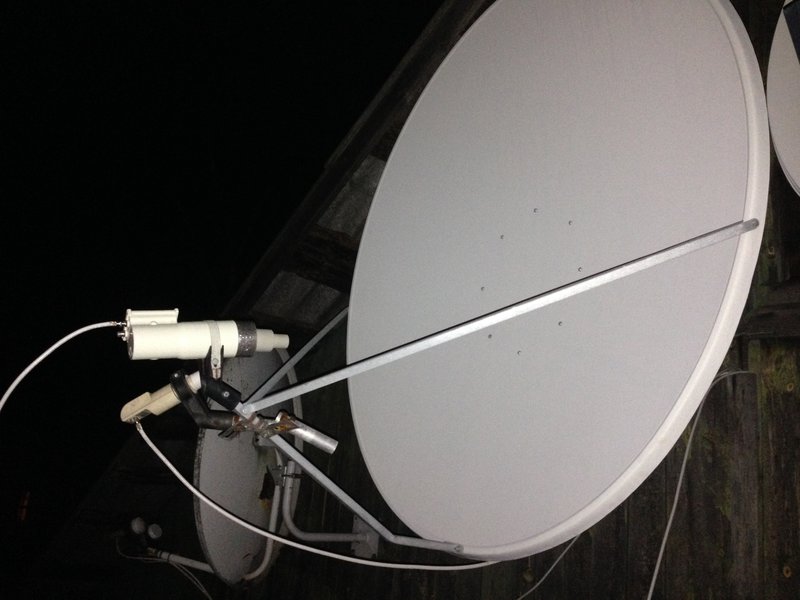

Если у вас есть спутниковая антенна , установленная на крыше или сбоку вашего дома, ее можно использовать как внешнюю телевизионную антенну .Этот позволит вам принимать сигналы цифрового вещания телевизионных , которые доступны в вашем районе. Поместите антенну на заднюю часть тарелки .

Как подключить телевизионную антенну к спутниковой антенне с помощью диплексера

Если у вас есть спутниковая тарелка, и вы хотели бы получить и свои местные радиостанции, то у вас может быть возможность доплатить, чтобы получать их вместо вашей тарелки. Это не всегда может быть правдой, и, скорее всего, вы не сможете принимать все станции, которые может принимать обычная антенна.Кроме того, вы не сможете принимать телетрансляции более чем с одного рынка. Таким образом, если поставщик посуды предоставляет вам ABC NBC CBS и FOX, и они играют в две разные бейсбольные игры на станциях Fox, которые находятся в пределах обычного диапазона приема ТВ, вы будете принимать только одну из этих станций, и у вас может даже быть отключение этой станции на основе о соглашениях о ретрансляции игры.

Чтобы обойти это, установите собственную антенну и подключите ее к кабелю, к которому подключена спутниковая антенна.К сожалению, вы не можете просто подключить его к любому устройству, которое вам нужно, чтобы использовать что-то, что принимает оба диапазона сигналов.

Если вы подключили домашнее кабельное телевидение или телевизионную систему с помощью коаксиального кабеля, то вы, вероятно, встречали небольшие кабельные разъемы, называемые разветвителями. Сплиттеры — это устройства, которые позволяют брать сигнал с одного кабеля и разделять его на два или более кабелей. Это позволяет вам проложить провода ко всем комнатам в вашем доме от основной линии, входящей в ваш дом.

Противоположность сплиттера — комбайнер.Объединитель позволяет вам взять два разных телевизионных сигнала и объединить их в один кабель. Они используются в основном, когда вы устанавливаете две телевизионные антенны, направленные в противоположные стороны, и вы хотите объединить два сигнала для всех ваших телевизоров.

Третий тип устройства, который выглядит как разветвитель или сумматор, называется диплексером. Этот тип разъема немного умнее первых двух кабельных разъемов, поскольку он принимает два сигнала разной силы или длины волны и объединяет их в один кабель.

Диплексер — это то, что вам нужно, если вы хотите подключить ТВ-антенну к кабельным каналам антенны и получать все сигналы одновременно.

Диплексер будет иметь 3 разъема. Первый предназначен для подачи на все телевизоры в вашем доме. Эта линия может быть подключена непосредственно к вашей существующей тарелке, поэтому вам нужно будет удалить ее и подключить к диплексеру, а затем добавить еще одну короткую линию к вашей тарелке.

Линия антенны подключена к высокому порту диплексера, поскольку сигналы спутниковой антенны превышают 900 МГц.

Телевизионная антенна подключена к низкому порту диплексера, и сигналы от вашей антенны будут ниже 900 МГц.

Используя диплексер, вы можете получить два разных сигнала на одной линии.

Будем надеяться, что не будет путаницы сигналов, известной как кроссовер. Это когда сигналы от одного устройства мешают диапазонам сигналов от другого устройства. Вам нужно будет проконсультироваться у производителя и поставщика посуды, чтобы убедиться, что диплексер — это правильный выбор для вашей конкретной системы.Однако обычно именно так вы подключаете обычную телевизионную антенну к кабелям, по которым сигнал поступает на все ваши телевизоры.

При подключении кабельного телевидения, антенны или антенны важно использовать хорошее оборудование.

Всегда используйте кабельный провод RG6, который можно приобрести оптом или с уже установленными готовыми разъемами. Если вам нужно сделать свой собственный кабель, выберите лучшие разъемы, которые вы можете получить. Вам не нужен тип, который вы просто надеваете и не обжимаете, и вам не нужен тип, который вы обжимаете, и он давит на кабель.. Вам нужен профессиональный обжимной соединитель, для которого требуется специальный обжимной инструмент.

Для получения дополнительной информации см. Наши инструкции по подключению провода RG6. Ознакомьтесь с нашими руководствами по телевизионным антеннам, медиаплеерам и другим устройствам, которые помогут вам разработать отличное решение для домашних развлечений за очень небольшие деньги.

Как подключить кабельный или спутниковый ресивер к телевизору 4K UHD Series 6 (KU6470)?

A Кабельный или спутниковый ресивер соединяет дом или здание с провайдером кабельного телевидения. Эти приемники, как правило, представляют собой компактные изящные коробки, которые могут работать со спутниковой тарелкой, чтобы принимать кабельные каналы и передавать их на ваш телевизор. Вы можете связаться с вашим поставщиком услуг, чтобы узнать, какие каналы вы хотите подписаться.

Подключите провод кабеля к порту коаксиального кабеля → Подключите кабель HDMI к порту выхода HDMI → Подключите другой конец кабеля HDMI к порту входа HDMI → Нажмите кнопку «Домой» на пульте управления Samsung Smart Control → Настройка телевизора → Enter Zip Код → Готово → Выберите источник для вашего телевизора → Выберите порт ТВ → Выберите поставщика ТВ-услуг → Выберите следующий канал → Да → Начать просмотр телевизора

Изображение для подключения кабельного или спутникового ресивера к телевизору выглядит следующим образом:

а). Подключите провод кабеля к порту для коаксиального кабеля кабельной приставки / спутникового ресивера.

б). Убедитесь, что Кабельное соединение правильно подключено.

в). Подключите кабель HDMI к выходному порту HDMI кабельного / спутникового ресивера.

г). Подключите другой конец кабеля HDMI к порту HDMI In Mini One Connect.

ПРИМЕЧАНИЕ: Перед продолжением убедитесь, что приемник кабельного / спутникового телевидения включен.

д). Нажмите кнопку «Домой» на пульте Samsung Smart Control, чтобы получить доступ к главному экрану.

е). Выберите Настроить телевизор .

г). Введите свой почтовый индекс , используя экранную цифровую клавиатуру. Затем выберите Готово . В этом случае, например, вводится 07660 .

ч). Подождите, пока ваш телевизор определит подключенное устройство. Выберите источник для вашего телевизора . В этом случае, например, выберите Cable or Satellite Box .

ПРИМЕЧАНИЕ: Шаги могут отличаться в зависимости от выбранного источника.

i). Выберите порт TV , к которому подключена ваша кабельная или спутниковая приставка. В этом случае, например, выберите HDMI1 .

к). Выберите соответствующего поставщика ТВ-услуг . В этом случае, например, выберите Verizon .

к). Наведите Samsung Smart Control на приставку кабельного или спутникового телевидения. Затем выберите «Канал вверх» или «Канал вниз». В этом случае, например, выберите Channel Up .

л). Убедитесь, что канал на вашей кабельной или спутниковой приставке был изменен. Если канал изменился, выберите Да .

м). Выберите Начать просмотр телевизора , чтобы завершить настройку телевизора.

НАЖМИТЕ ЗДЕСЬ , чтобы узнать, как подключить систему домашнего кинотеатра с помощью ARC в 4K UHD TV Series 6 (KU6470).

Как преобразовать коаксиальный кабель в HDMI

Обновлено: 30.05.2021

Если вы покупаете новый телевизор, скорее всего, у него не будет коаксиального разъема. Он может иметь несколько HDMI, USB и компонентных разъемов, но без коаксиального кабеля. Если у вас есть старая кабельная или спутниковая приставка, которая выводит только коаксиальный кабель, у вас могут возникнуть проблемы с их подключением.

Вы можете подумать, что коаксиальный кабель немного устарел, но есть множество отличных устройств, которые мы все еще используем. Независимо от того, используете ли вы тот старый проигрыватель VHS или старую игровую консоль, или, возможно, используете антенну, для вас есть множество вариантов. В этой статье мы расскажем, как сделать старые технологии совместимыми с новыми устройствами.

Типы AV-соединений

Хотя некоторым из вас это может показаться очевидным упущением, не полностью учесть выходной сигнал ресивера — это легкая оплошность.В течение многих лет коаксиальный кабель был выходом по умолчанию и только недавно был полностью вытеснен SCART или HDMI. Многие кабельные и спутниковые ресиверы поставлялись с коаксиальным кабелем, SCART и HDMI. Мало кто был чисто уговором.

Коаксиальные соединения

Коаксиальный кабель был изобретен где-то в 19, ^, веке для передачи радиосигналов. Он состоит из двух слоев медного сердечника, окруженного изоляцией и экраном. Идея заключалась в том, чтобы передавать аналоговые сигналы с минимумом помех. До недавнего времени эта технология использовалась сначала в радио и телеграфии, затем в телевидении, а затем в широкополосной связи.Его постепенно заменили оптоволокном или другими технологиями, которые обеспечивали более высокие скорости передачи.

Несмотря на то, что коаксиальный кабель изолирован, сигнал требует частого повторения и может терять данные на расстоянии. Коаксиальный кабель был популярен, потому что он превосходил все остальное в то время, был дешевым и простым в использовании. К тому же он был очень прочным. Волоконно работает быстрее и может передавать больше данных одновременно. Хотя волокно требует больших первоначальных вложений, оно требует меньше обслуживания.

HDMI

HDMI или мультимедийный интерфейс высокой четкости — это современная замена коаксиальному кабелю в домашних условиях.Он используется для передачи сигналов между устройствами с максимальным объемом данных, который возможен для трансляций высокой или сверхвысокой четкости. Он также может передавать аудио. HDMI был изобретен японскими производителями телевизоров для улучшения качества изображения и работает исключительно хорошо.

HDMI является чисто цифровым, поэтому он изолирован от потерь и не требует частого повтора на расстоянии. Он может передавать больше данных того же размера на более высоких скоростях. Цифровая передача данных невосприимчива к помехам при использовании правильной конфигурации, поэтому она очень полезна в загруженных домах с большим количеством устройств и сетей Wi-Fi.

Выбор подходящего адаптера коаксиального кабеля к HDMI

Есть несколько способов преобразовать коаксиальный кабель в HDMI и наоборот. В зависимости от устройств, которые вы пытаетесь подключить, один вариант может работать лучше, чем другой. В любом случае потребуется некоторое модернизированное оборудование, чтобы все было правильно подключено и работало. Однако ваше оборудование зависит от устройств, которые вы хотите подключить. Давайте разберемся.

1. Преобразователи беспроводной связи (OTA) в HDMI

Источник: Amazon.com

Тем из вас, у кого на телевизоре есть внутренние / внешние антенны с коаксиальным входом и нет коаксиального входа, вам понадобится простой адаптер OTA из коаксиального кабеля в HDMI, который стоит от 30 до 50 долларов. Цена невысока, потому что не требуется никаких основных компонентов преобразования, поскольку эфирные сигналы не шифруются, как кабельное телевидение.

2. Конвертеры коаксиального кабеля в HDMI приставки спутникового / кабельного телевидения

Источник: Amazon.com

В зависимости от поставщика услуг кабельного телевидения, если ресивер имеет только коаксиальный выход, его необходимо заменить. Вам также может понадобиться преобразователь, если выходы RCA на вашем спутниковом или кабельном приставке вышли из строя.Отсутствие SCART или выхода HDMI означает, что возраст вашей спутниковой / кабельной приставки может быть не более 25 лет, и ее следует заменить. Однако, если он работает нормально или ваш поставщик услуг хочет взимать с вас плату за обновление, это может быть не лучшим вариантом.

Конвертер коаксиального кабеля спутникового или кабельного телевидения в HDMI должен включать демодуляцию, в результате чего цена превышает 100 долларов. Коаксиальные телевизионные сигналы используют радиочастотную (RF) модуляцию, которая выводится на канал 3 или 4 на вашем телевизоре. Кроме того, кабельные приставки и спутниковые антенны используют зашифрованные сигналы, которые проходят через коаксиальный кабель.Следовательно, конвертер тоже должен иметь технологию дешифрования. Этот тип преобразователя коаксиального кабеля в HDMI трудно найти, особенно со всеми похожими вариантами, которые не подходят для ваших нужд. Просто поищите коаксиальный демодулятор кабельного телевидения в конвертер HDMI.

3. Видеомагнитофон / Преобразователи старой игровой консоли в HDMI

Видеомагнитофоны и старые игровые приставки не использовали выходы HDMI, потому что их не было. Следовательно, вам понадобится преобразователь коаксиального кабеля RCA или NTSC в HDMI. Однако для преобразования радиосигнала в выходной сигнал HDMI требуется демодулятор.Этот сценарий означает, что вам понадобится один из тех же преобразователей стоимостью более 100 долларов, используемых для коаксиального кабеля кабельного телевидения в HDMI.

Как на самом деле преобразовать коаксиальный кабель в HDMI

Если вы не можете получить обновленные устройства с подключением HDMI к HDMI, выполните следующие действия для завершения преобразования из коаксиального кабеля в HDMI.

1. Подключите коаксиальный кабель источника к разъему «Coax In» на преобразователе.
2. Вставьте кабель HDMI в «HDMI Out» конвертера.
3. Подключите другой конец кабеля HDMI к телевизору высокой четкости.
4. Убедитесь, что оба устройства (источник и телевизор) включены.
5. Установите преобразователь на канал 3 или 4 для приема коаксиального сигнала.
6. Настройте HDTV на правильный вход HDMI.


Нужен ли вам преобразователь коаксиальной антенны OTA в HDMI или преобразователь демодулятора кабельного / спутникового телевидения в HDMI, процесс, описанный выше, одинаков.
