IPS — технология производства TFT LCD матриц. Плюсы и минусы в сравнении с другими технологиями. Версии IPS, отличия.

IPS (In Plane Switching) – высококачественная жидкокристаллическая матрица, которая была создана для устранения основных недостатков матриц на TN технологии.

Принцип работы:

Имеют широкие углы обзора, один из лучших показателей качества цветопередачи и контрастности среди LCD матриц. Однако, из-за больших ступеней, прослойки кристаллов и определённого расположения электродов – имеет значительно большее время отклика, чем у матриц TN. Происходит это за счёт большего необходимого времени для позиционирования всех кристаллов в нужном положении.

Пользуются популярностью у энтузиастов, графических дизайнеров, мастеров пред печатной подготовки, работающих с профессиональными графическими пакетами, где важна качество цветопередачи, контрастность и точность оттенков.

Данные мониторы имеют немного большую толщину, чем TN модели. Это получается из-за необходимости использовать более мощные по свето -проникающей способности и яркости лампы, а следовательно требуется и больше слоёв для рассеивающего материала.

Часто встречаются IPS панели, подсвечиваемые светодиодной подсветкой. В них используются либо мощные светодиоды, либо матрицы с повышенной светопропускающей способностью. Первый случай используется на крупных панелях, второй на небольших (мониторы, смартфоны, планшетные ПК). Повышенной светопропускной способностью обладают к примеру

S-IPS II и E-IPS. Всё это конечно не обходится без ущерба для характеристик матрицы.

Среди конкурентов IPS можно выделить MVA/PVA матрицы, которые имеют свои недостатки, но и плюсы в виде значительно лучшей статической контрастности, к примеру.

Самые распространённые разновидности и буквенные обозначения IPS матриц:

S-IPS (Super-IPS) – была разработана в 1998 году, как улучшенная технология стандартной

IPS. Имеет улучшенную контрастность и меньшее время отклика, чем у оригинальной матрицы.

AS-IPS (Advanced Super-IPS, 2002) – в сравнении с S-IPS матрицей, улучшена контрастность и прозрачность самой матрицы, что улучшает яркость.

H-IPS (Horisontal-IPS, 2007) – контрастность ещё более улучшена, а так же проведена оптимизация белого цвета, сделав его более реалистичным. Созданы для профессиональных фото редакторов, дизайнеров, 3D/2D мастеров и т.

д.

P-IPS (Professional-IPS, 2010) – обеспечивает 102-процентный охват цветового пространства NTSC и 98-процентный Adobe RGB (30 бит или 10 бит на каждый субпиксель (1.07 млрд. цветов)), что делает данную ЖК технологию, одной из лучших в мире. Так же, улучшено время отклика и глубина True Colour режима. Является разновидностью H-IPS. По праву считается профессиональным типом матриц и цена на неё сохраняется одной из самых высоких.

E-IPS

(Enhanced-IPS, 2009) — улучшено время отклика (до 5мс), улучшена прозрачность, что позволило использовать менее мощные и более дешёвые лампы подсветки. Стоить заметить, что данные улучшения, скорее всего не лучшим образом скажутся на цветопередаче и качестве полутонов, ведь часть кристаллов, чисто технически была урезана. Тоже является разновидностью H-IPS.

S-IPS II — схожа по характеристикам с E-IPS. Немного меньше glow (глоу) эффект. По сути не является производной

H-IPS, а считается отдельным ответвлением.

Продвижением и разработкой данных матриц, в основном занимается компания LG-Displays.

В конце 2011 года была представлена альтернатива матрицам от LG, корейским производителем электроники Samsung. Разработка получила название PLS (Plane-to-Line Switching) и кроме схожего названия, базируется тоже на IPS принципах построения матриц.

PLS — матрицы имеют более выгодные характеристики в возможности размещать пиксели более плотно, в высокой светопропускаемости и яркости, а также чуть меньшее энергопотребление чем у

IPS. Но есть у PLS и значительные минусы. Самая низкая контрастность среди ЖК матриц, цветовой охват не более sRGB.

Эти два недостатка, автоматически исключают творение Samsung из стана профессиональных решений, но раздвигает рамки для массового рынка, куда разработка собственно говоря и метила.

Матрицы PLS, скорее всего будут применяться как в мониторах, так и в телевизорах, смартфонах и планшетах компании, и её партнёров.

Типы матриц мониторов

Дисплеи всех современных устройств работают в большинстве своем на двух типах матриц: LCD (ЖК) или LED, которые в свою очередь имеют разновидности. Статья, подготовленная специалистами нашего интернет-магазина, позволит более подробно разобраться, какие виды матриц мониторов существуют, ознакомиться с подтипами, узнать их преимущества и недостатки.

LCD (Liquid Crystal Display) матрицы

LCD, или ЖК — это мониторы, матрицы которых функционируют за счет свойства жидких кристаллов моделировать соответствующим образом свет, источниками которого являются подсветка или отражатели.

Жидкокристаллические матрицы бывают пассивные и активные. Первые использовались до середины 90-х годов в разных типах и классах ноутбуков. Пиксели в них поддерживали свое состояние пассивно. Активные (TFT LCD) — это современный вариант матриц, каждый пиксель которой управляется отдельным транзистором и конденсатором. Далее более подробно рассмотрим разновидности пассивных и активных дисплеев.

TFT (Thin-film Transistor) LCD

TFТ LCD монитор – это дисплей, работающий на жидких кристаллах с активной матрицей, которая управляется тонкопленочными транзисторами. Состоит он из:

• пластиковой матрицы с прослойкой из жидких кристаллов;
• соединительных проводов;
• источника света;
• пластикового корпуса с рамкой из металла, что придает ему жесткости.

Сам пиксель ЖК дисплея состоит из:

• двух прозрачных электродов;
• молекулярной прослойки между ними;
• двух поляризаторов с перпендикулярными друг другу плоскостями поляризации.

Принцип работы LCD дисплея основан на способности жидких кристаллов изменять свое положение под воздействием электромагнитного поля. При изменении положения, у молекул жидких кристаллов меняются и их оптические свойства, что позволяет им пропускать только определенный спектр излучения, оставаясь непрозрачными для остальных его лучей. Получается, что воздействуя на электромагнитное поле, можно влиять на поляризацию света, благодаря чему TFT LCD монитор отображает определенный цвет.

К преимуществам TFT матрицы можно отнести:

• отсутствие мерцания;
• высокую четкость изображения;
• улучшенную цветопередачу;
• большой срок службы.

При этом, данная технология имеет также и ряд недостатков:

• неравномерность подсветки матрицы;
• более низкая скорость смены изображения по сравнению с плазмой;
• чувствительность матрицы к механическим повреждениям;
• маленький диапазон рабочих температур;
• встречаются дефектные пиксели.

Существует несколько типов матриц данной технологии. Остановимся на каждом из них более подробно.

IPS (In-Plane Switching) или SFT (Super Fine TFT)

IPS-матрица (In-Plane Switching) в дословном переводе – «переключение внутри плоскостей». Такие матрицы изначально использовались в профессиональных мониторах, потом в телефонах, где достаточно важно было иметь хорошие углы обзора. Сейчас IPS-матрицы обладают достаточно привлекательной ценой, что позволяет приобрести такой монитор даже для бюджетного компьютера.

Жидкие кристаллы в матрицах такого типа расположены вдоль плоскости экрана. Так как плоскости поляризаторов перпендикулярны друг другу, то свет, проходя через первый фильтр поляризуется в одной из плоскостей и задерживается другим фильтром, благодаря чему получается насыщенный черный цвет. Битые пиксели в матрицах такого типа выглядят как черные точки, а не белые, как в TN-матрицах.

Под воздействием электромагнитного поля, все жидкие кристаллы поворачиваются вдоль плоскости экрана одновременно, что существенно увеличивает угол обзора – до 178 градусов. Но из-за этого также возникает и один из недостатков матриц такого типа – довольно большое время отклика по сравнению с TN-матрицами. Из преимуществ можно выделить также отличную цветопередачу, однако контрастность при этом хуже, чем у некоторых представителей VA-матриц.

Такие матрицы также имеют большее энергопотребление за счет расположения электродов только с одной стороны и использования более мощных ламп, чем в матрицах TN-типа.

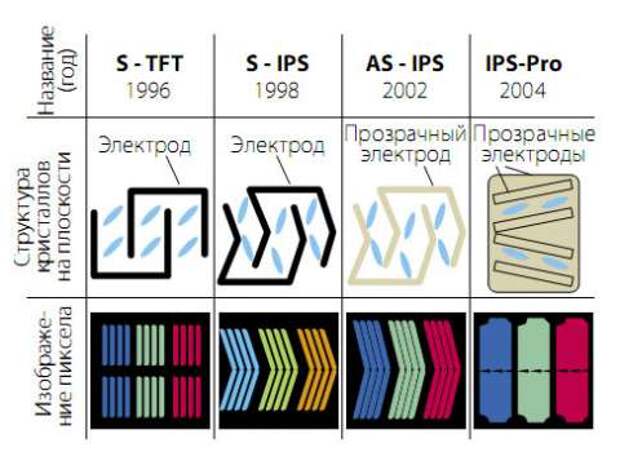

Рассмотрим различные разновидности IPS-матриц.

S-IPS (Super IPS)

Данный вариант матрицы был разработан в 1998 году для уменьшения время отклика, что позволило значительно приблизить его к параметру TN-матрицы. Это поколение также отличалось от предыдущего улучшенной контрастностью. Такие матрицы уже давно сняты с производства и в продаже их нет.

AS-IPS (Advanced Super IPS)

Эта разновидность появилась в 2002 году. Создавалось это поколение с целью повышения контрастности и увеличения прозрачности панелей матрицы S-IPS, что приблизило эти параметры к характеристикам S-PVA-матрицы.

H-IPS (Horizontal IPS)

Такой вариант появился в 2007 году и отличался от предыдущих структурой пикселей – увеличилась плотность размещения. Это помогло добиться еще большей контрастности экрана и однородности изображения. При этом углы обзора стали немного меньше. Такой тип матрицы тоже уже давно снят с производства.

H-IPS A-TW (Horizontal IPS with Advanced True White Polarizer)

Эта разновидность IPS-матрицы была разработана компанией LG. В предыдущий тип матрицы добавили цветовой фильтр TW – «True White» (в переводе «Настоящий белый»), что позволило значительно улучшить белый цвет. А использование технологии Advanced True Wide Polarizer убирало засветы при больших углах обзора, так называемый «Glow-effect», а также увеличивало их. Такой вариант матрицы используется для профессиональных дисплеев.

UH-IPS (Ultra Horizontal IPS)

Данный тип представляет собой улучшенную версию H-IPS-матрицы. Увеличение размера разделительной полосы между субпикселями позволило увеличить светопроницаемость на 18 процентов. Такой тип матрицы на сегодняшний день также не выпускается.

E-IPS (Enhanced IPS)

Благодаря увеличению светопроницаемости стало возможным использовать в матрицах такого типа более дешевые лампы подсветки. А это в свою очередь позволило снизить энергопотребление, а значит и себестоимость мониторов. Помимо этого были улучшены углы обзора и снижено время отклика до 5 мс. Такие матрицы обычно используются в 24 дюймовых мониторах.

P-IPS (Professional IPS)

Появление такого типа матриц в 2010 году охарактеризовалось замечательной цветопередачей – 1024, а не 256 как в матрицах других видов, и глубиной цвета до 30 бит. Это очень дорогая и довольно редкая разновидность матрицы, используется часто в профессиональной технике. Как правило, мониторы с таким типом приобретают для работы с фото и видео.

AH-IPS (Advanced High Performance IPS)

Наиболее продаваемый на данный момент тип матрицы. Он отличается небольшим временем отклика – до 5-6 мс, наибольшими углами обзора, низким энергопотреблением, повышенной контрастностью, улучшенной цветопередачей и высокой яркостью.

AFFS (Advanced Fringe Field Switching)

Такой тип матрицы часто называют S-IPS Pro. Его разработала компания BOE Hydis в 2003 году. Благодаря данной технологии удалось значительно улучшить цветопередачу, повысить яркость и увеличить углы обзора. С таким типом матрицы выпускаются дисплеи Hitachi, а также некоторые модели планшетов и ноутбуков.

TN (Twisted Nematic)

Одним из самых старых типов матриц считается TN. Но вряд ли кто-то найдет ее в продаже. На данный момент на рынке можно найти лишь улучшенную модификацию такой матрицы TN+Film.

Преимуществами такого типа являются низкая стоимость и быстродействие. Мониторы с матрицей TN отличаются очень низким временем отклика – до 1 мс, и малым временем задержки. А это очень существенно для игрового рынка.

Электроды TN-матрицы, которые контактируют с жидкими кристаллами, покрыты микроскопическими параллельными бороздками. Бороздки двух пластин расположены перпендикулярно. При отсутствии напряжения молекулы кристаллов образуют спираль, разворачивая при этом поляризационную плоскость так, что свет проходит через наружный фильтр. А при подаче напряжения они начинают вращаться, благодаря чему изменяется и интенсивность проницаемого света. В некоторых случаях второй фильтр может полностью поглотить пропускаемый свет. Это возможно при воздействии на электроды определенного напряжения, при котором поляризационная плоскость не изменит положения. Именно тот факт, что кристаллы вращаются не одновременно, а частично и позволил добиться быстродействия технологии.

В связи с тем, что свет проникает в матрицу при отсутствии напряжения, битые пиксели в таком варианте будут выглядеть как светящаяся белая точка.

К недостаткам такой технологии можно отнести:

• маленькие углы обзора;
• невысокая контрастность;
• посредственная цветопередача;
• неглубокий черный цвет.

Существует несколько модификаций данного вида матриц. Рассмотрим их более подробно.

TN+Film

Данная разновидность характеризуется увеличенными горизонтальными углами обзора – 130-150 градусов, но вертикальные при этом остались без изменений.

STN (Super TN) и Double STN

Технология STN была создана в первую очередь для того, чтобы преодолеть проблему сложности увеличения уровня мультиплексирования TN-матрицы. Бороздки на первом и последнем кристалле в этом случае расположены не под 90 градусов, как в TN, а под углом 200 градусов. Это позволяет добиться лучшей контрастности при больших экранах.

Double STN представляет собой две STN-ячейки, которые при подаче напряжения вращаются в противоположные стороны. Ячейка, на которую действует электрический ток, поворачивается на 240 градусов против, а пассивная ячейка – на 240 градусов по часовой стрелке. Благодаря этому увеличивается контрастность и разрешающая способность экрана.

DSTN (Dual-ScanTN)

Для улучшения динамического изображения была разработана технология DSTN, при которой экран делится на две части. Каждая из них управляется отдельно. Каждая часть содержит меньшее количество пикселей, что позволяет сократить время управления ячейками, а значит и время инерции экрана.

PLS (Plane to Line Switching)

Данный тип матрицы был разработан компанией Samsung в 2010 году. Создавался он как альтернатива IPS-матрице. Такая технология основана на возможности линейного переключения жидких кристаллов в плоскости. Благодаря этому можно получить быстрый отклик и большие углы обзора. К преимуществам данной технологии можно отнести:

• более высокую плотность, чем в IPS;
• низкое энергопотребление, практически как и в TN;
• высокую цветопередачу;
• полный спектр диапазона sRGB;
• высокую яркость;
• увеличенные углы обзора.

Из минусов можно выделить небольшое время отклика, сравнимое с S-IPS – примерно 5-10 мс и проблемы с отображением черного цвета.

VA (Vertical Alignment)

В 1996 году компания Fujitsu впервые представила VA-матрицу. В такой технологии при отсутствии напряжения жидкие кристаллы не пропускают свет, так как установлены перпендикулярно наружному фильтру. При подаче электрического тока они поворачиваются на 90 градусов, отображая на экран светлую точку. Так как без напряжения свет не проникает в матрицу, битые пиксели будут выглядеть на экране как черные точки. В таком варианте цветопередача и углы обзора будут лучше, чем у TN-технологии, однако хуже, чем в IPS-матрице. VA-матрицы зачастую рассматриваются как компромисс между матрицами TN – более дешевыми, но менее качественными, и IPS – более приятными по качеству, но дорогостоящими. Одним из недостатков такой технологии можно назвать потерю цветопередачи при увеличении углов обзора. Однако для обычного пользователя это не будет проблемой, а профессионалы, работающие с графикой и видео, заметят такой недочет сразу. Существует несколько модификаций данной технологии.

MVA (Multidomain VA)

К достоинствам такого типа можно отнести глубокий и насыщенный черный цвет, вертикальные и горизонтальные углы обзора от 160 до 178 градусов, глубину цвета и высокую контрастность. При этом матрицы MVA отличаются большим временем реакции пикселя.

AMVA (Advanced Multidomain VA)

Вариант развития S-MVA-матрицы от компании AU Optronics. В процессе модификации было снижено время отклика.

PVA (Patterned VA)

Модификация технологии от Samsung, в процессе создания которой увеличена контрастность и снижена яркость черного цвета.

S-PVA (Super PVA) и S-MVA (Super MVA)

В модификации S-PVA от компаний Sony и Samsung увеличены углы обзора, а в варианте S-MVA, представленном компанией Chi Mei Optoelectronics/Innolux, помимо этого также увеличена контрастность.

QLED

QLED – это технология жидкокристаллических экранов, основанная на применении в качестве светодиодной подсветки квантовых точек. На самом деле технология QLED получила свое название от компании Samsung, в LG она называется Nano Cell, в Hisense – ULED. В качестве маркетингового хода данный тип матриц причисляют к LED.

Такая технология основана на использовании нанокристаллов разного размера – от 2 до 10 нанометров. Под воздействием на них электромагнитного поля они начинают светиться с определенной длиной волны, напрямую зависящей от размеров кристаллов. Цвет зависит и от материала из которого они изготовлены:

• красный – 10 нанометров, сплав цинка, селена и кадмия;
• зеленый – 6 нанометров, сплав селена и кадмия;
• синий – 3 нанометра, сплав серы и цинка.

Квантовые точки хаотично нанесены непосредственно на поверхность пленки, расположенной между светодиодами и кристаллами. Для подсветки квантовых точек применяются синие светодиоды. Свет, падающий на такие наночастицы, заставляет их светиться с разной длиной волны, то есть разным цветом.

Благодаря такой технологии значительно улучшается контрастность и яркость экранов. В сравнении с OLED технологией QLED имеет менее глубокий черный цвет.

LED (Light Emitting Diode) матрицы

Данная технология отличается от LCD принципом, по которому создается световой поток. В них вместо ламп подсветки используется множество светодиодов. В таких матрицах получается насыщенный и глубокий черный цвет, так как при работе некоторые светодиоды могут отключаться, что и обеспечивает такую насыщенность. Преимуществами данной технологии являются:

• высокая яркость и контрастность изображения;
• более тонкие размеры устройств;
• пониженный расход электроэнергии.

Существуют разновидности такой матрицы.

OLED (Organic LED)

В основе работы OLED-матрицы лежат органические светодиоды, не нуждающиеся в какой-либо дополнительной подсветке, так как могут излучать свет сами. Такие экраны отличаются высокой скоростью отклика, большими углами обзора, улучшенной контрастностью, насыщенным и глубоким черным цветом. А яркость слегка проигрывает LED-технологии. При использовании OLED можно создавать более тонкие дисплеи.

AMOLED (Active Matrix LED)

Данная технология позволяет создавать дисплеи при использовании органических светодиодов в качестве подсветки и TFT-матрицы для управления ими. Достоинством такой технологии являются:

• низкое энергопотребление;
• время отклика меньше, чем у TN – 0,01 мс;
• вертикальные и горизонтальные углы обзора по 180 градусов без искажений изображения;
• высокая контрастность;
• компактные размеры.

К недостаткам можно отнести:

• небольшой срок службы при активной работе на большой яркости, так называемое выгорание светодиодов;
• максимальная яркость ниже, в сравнении с LED;
• несбалансированность цветов;
• чувствительность к ультрафиолету.

Данная технология применяется чаще всего в смартфонах.

Плазменная панель

Работа плазменной панели основана на свечении люминофора при воздействии на него ультрафиолетовых лучей, которые возникают при подаче электрического тока в ионизированный газ, по другому – в плазме. Таким образом, дополнительной подсветки для такой технологии не нужно.

Преимуществами данного типа являются:

• насыщенность и глубина цвета;
• большой срок службы;
• высокая контрастность.

К недостаткам относятся:

• высокое энергопотребление;
• выгорание экрана от неподвижного изображения.

Таблица типов матриц мониторов

Тип матрицы	Подтип матрицы	Угол обзора	Контрастность	Яркость	Время отклика
IPS	S-IPS	хороший	хорошая	хорошая	среднее
	AS-IPS	хороший	хорошая	хорошая	среднее
	H-IPS	хороший	хорошая	хорошая	среднее
	H-IPS A-TW	хороший	хорошая	хорошая	среднее
	UH-IPS	хороший	хорошая	хорошая	среднее
	E-IPS	хороший	хорошая	хорошая	среднее
	P-IPS	хороший	хорошая	хорошая	среднее
	AH-IPS	хороший	хорошая	хорошая	среднее
	AFFS	хороший	хорошая	хорошая	среднее
TN	TN+Film	малый	средняя	средняя	низкое
	STN	малый	средняя	средняя	низкое
	Double STN	малый	средняя	средняя	низкое
	DSTN	малый	средняя	средняя	низкое
PLS	—	отличный	хорошая	высокая	хорошее
Vertical Alignment	MVA	средний	хорошая	хорошая	среднее
	PVA	средний	хорошая	хорошая	среднее
	S-PVA / S-MVA	средний	хорошая	хорошая	среднее
	AMVA	средний	хорошая	хорошая	среднее
QLED	—	отличный	отличная	отличная	среднее
LED	OLED	отличный	отличная	отличная	очень низкое
	AMOLED	отличный	отличная	отличная	очень низкое
Плазменный монитор	—	отличный	отличная	отличная	отличное

Как определиться с типом матрицы

Если стоит вопрос выбора монитора и нужно определиться с типом матрицы, сначала следует взять во внимание, что именно нужно приобрести: телевизор, монитор для игр или работы. Исходя из этого можно понять в какую сторону двигаться: делать упор на качество изображения или, к примеру, на срок службы, на быстрое время отклика или на улучшенные углы обзора. Ну и немаловажным фактором в этом вопросе является стоимость приобретаемого устройства. В ассортименте нашего интернет-магазина имеются мониторы и телевизоры с разными типами матриц, среди которых обязательно найдется подходящий для вас вариант.

Что такое LED, AMOLED, OLED, TFT, IPS и LCD-дисплеи. Отличия AMOLED от IPS

Если человека «встречают по одежке, а провожают по уму», то телевизор, компьютерный монитор, смартфон и планшет встречают по дисплею. И провожают зачастую тоже. При покупке такого устройства не всегда есть возможность оценить красоту и другие свойства его экрана воочию, ведь многие сделки совершаются через Интернет. Но если вы знаете, что означают 3 буквы, то легко составите представление о дисплее аппарата, даже не видя его.

Нет, это вовсе не те буквы, что пишут на заборе. И иногда их не 3, а больше. Например, LED, LCD, IPS, TFT, OLED, QLED, AMOLED. Всё это технологии изготовления экранов, которые определяют их характеристики. Поговорим, что такое LED-, AMOLED-, QLED-, OLED-дисплеи и в чем их отличия от IPS, TFT, LCD и т. д.

Сравнить несравнимое

LCD vs LED

LCD, TFT, LED, AMOLED и прочие «леды» – всего лишь сокращенные обозначения, а различий между ними –пропасть. Тем более что некоторые из этих понятий несопоставимы. Так, никто вам не скажет, какой телевизор лучше: LCD или LED, поскольку LCD (Liquid Crystal Display) – это дисплей на жидких кристаллах или просто ЖК, а LED (Light Emitting Diode) – один из видов его подсветки (светодиодный). То есть телевизор может быть LCD и LED одновременно.

Структурная схема LCD-экрана с LED-подсветкой показана на рисунке ниже:

LED-подсветка, в отличие от устаревшей люминесцентной (CCFL), обеспечивает равномерное распределение света по поверхности экрана и более высокий уровень яркости. Кроме того, она потребляет меньше энергии и дольше служит.

TFT vs LCD

«А как насчет телевизора с экраном TFT? Он лучше LCD или хуже?» Ни то, ни другое, ведь TFT (Thin Film Transistor) – это ЖК-дисплей с активной матрицей, разновидность LCD. Активная матрица – это система управления цветопередачей дисплея, где каждый пиксель регулируется собственной группой тонкопленочных микротранзисторов.

В отличие от пассивной матрицы, где оттенок пикселей регулируется линейно (по строчкам и столбцам), активная в 5-6 раз быстрее реагирует на смену картинки, имеет более высокую яркость, контрастность и углы обзора, а также потребляет меньше энергии.

Жидкокристаллические экраны всех современных TV, мониторов, смартфонов и планшетов имеют активную матрицу, поэтому сравнивать LCD и TFT в отношении этих устройств неуместно.

TFT vs IPS. Свойства и версии IPS

«Но ведь экраны IPS определенно лучше TFT, не зря об этом пишут на форумах!?» И снова те, кто так пишет, не угадали. IPS – это разновидность TFT. Такая же, как TN, PLS, VA, MVA, PVA и прочие. TFT-шками иногда ошибочно называют дисплеи TN (Twisted Nematic), которые действительно не блещут качеством картинки – из всех вариантов TFT у них наихудшая передача цвета, самые малые яркость и контраст и очень ограниченные углы обзора. Зато экраны TN отличаются низкой стоимостью, быстрым откликом и высокой частотой обновления.

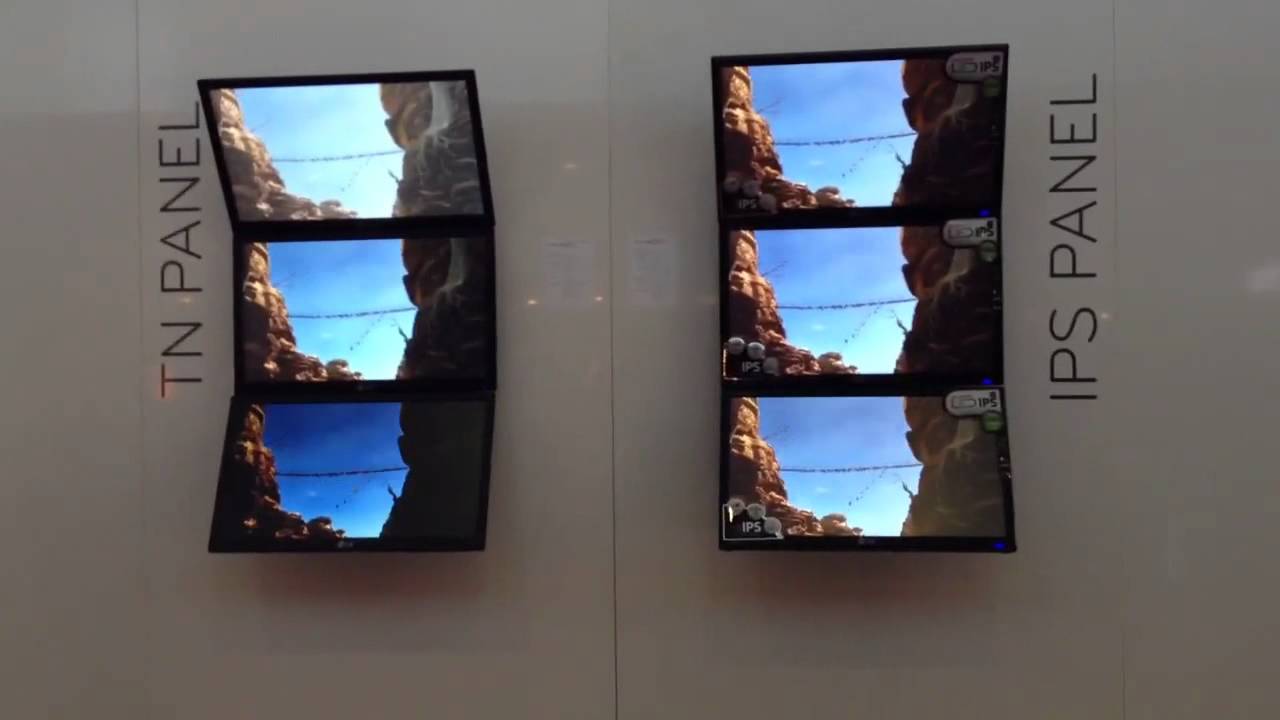

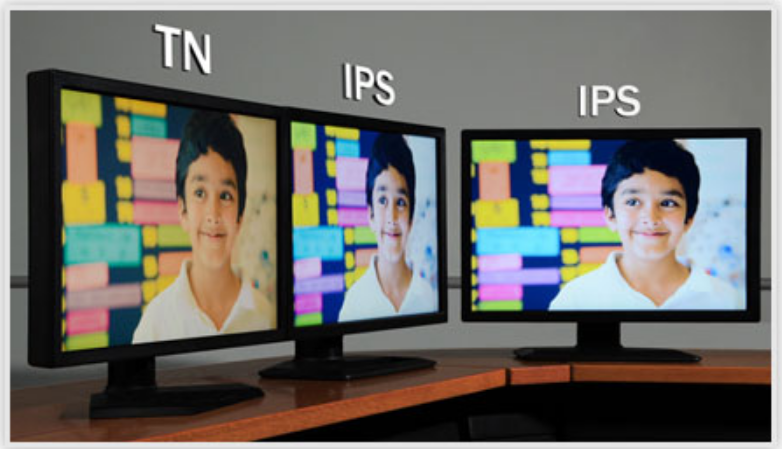

Сравнение дисплеев IPS и TN.

IPS (In Plane Switching) – это следующий шаг в развитии технологии активных матриц, который устранил основные недостатки TN. Изменение положения кристаллов и точек подачи напряжения на ячейку привело к тому, что черный цвет стал действительно черным, а при взгляде на экран сбоку цвета остаются такими же, как если смотреть на него спереди. Кроме того, в экранах IPS заметно улучшилась цветопередача и увеличилась общая яркость и контрастность, но скорость отклика в сравнении с TN, наоборот, уменьшилась.

Сегодня IPS параллельно развивают 3 компании – Panasonic (принял «эстафетную палочку» от разработчика первой версии – Hitachi), NEC и LG. Каждая версия и поколение этой технологии имеют свои особенности и наименования.

• К линейке Hitachi и Panasonic относятся: IPS (Super TFT), S-IPS (Super-IPS), AS-IPS (Advanced super-IPS), IPS-Pro (IPS-provectus, IPS alpha, IPS alpha next gen).
• Разработки NEC носят названия: SFT (Super fine TFT), A-SFT (Advanced SFT), SA-SFT (Super-advanced SFT), UA-SFT (Ultra-advanced SFT).
• Продукция LG называется: S-IPS (Super-IPS), AS-IPS (Advanced super-IPS), H-IPS (Horizontal IPS), E-IPS (Enhanced IPS), P-IPS (Professional IPS), AH-IPS (Advanced high performance IPS).

Собственную версию IPS, которая получила название PLS (Plane to Line Switching), развивает и компания Samsung.

Матрица светодиодов.

Все разработчики совершенствуют технологию в одних и тех же направлениях. Это уменьшение времени отклика, увеличение контрастности, глубины и естественности цвета, улучшение углов обзора, устранение цветовых искажений, снижение энергопотребления, а главное – удешевление производства матриц. Компьютерные мониторы с экранами IPS последних лет по скорости отклика уже «наступают на пятки» TN и могут использоваться не только для профессиональной графики, но и для динамичных игр.

Большинство пользователей, кроме, пожалуй, профессионалов в области графики и дизайна, не заметят различий картинки на IPS-дисплеях разных марок, но отличия между их бюджетными и топовыми версиями есть и довольно существенные. Наивысшее качество изображения воспроизводят матрицы P-IPS и AH-IPS производства LG. Они же самые дорогие.

VA/MVA/PVA

Матрицы VA, MVA и PVA занимают промежуточное положение между TN и IPS как по качеству изображения, так и по цене. По сравнению с TN они имеют более широкие углы обзора и точнее передают глубину и естественность цвета, по сравнению с IPS они дешевле. Однако экраны этих типов не получили широкого распространения. Их используют в производстве мониторов для ПК и бюджетных серий телевизоров.

Да будет свет

LED

Технология подсветки LCD-экранов LED представлена несколькими видами. Они различаются цветом, расположением светодиодов на ЖК-панели и способом регуляции свечения.

• Тип подсветки, состоящий только из белых светодиодов, называется WLED. Он относительно прост по своей структуре, но имеет ограниченный цветовой охват.
• Подсветка RGB LED, построенная на красных, зеленых и синих светодиодах, охватывает больший диапазон цветов, нежели WLED, но склонна к деградации (диоды разных цветов выгорают с различной скоростью), тяжеловесна и обременительна по цене.
• GB-R LED – следующий шаг в развитии LCD, где вместо белого светодиода используется объединенный зеленый + синий, покрытый красным люминофором (самосветящимся пигментом). Такое решение позволило охватить 99% палитры RGB и избавиться от недостатков RGB LED. Технология GB-R LED используется в матрицах AH-IPS и PLS.
• RB-G LED – вариация подсветки предыдущего типа. Вместо сине-зеленых светодиодов здесь стоят красно-синие, покрытые зеленым люминофором.

На основе WLED разработан еще один стандарт LCD-дисплеев – QDEF, где вместо белых диодов используется синие, а красный и зеленый цвета образует покрытие из квантовых точек (кристаллов, светящихся под действием электричества), нанесенное на лист пластика. QDEF-дисплеи воспроизводят до 60% оттенков, различимых человеческим глазом, что в разы выше, чем позволяет добиться WLED. А по затратам энергии и цене экраны WLED и QDEF примерно равнозначны.

QDEF также является одной из версий технологии QLED (Quantum-dot Light Emitting Diode), которая основана на квантово-точечных светодиодах.

По расположению светоизлучающих элементов на ЖК-панели различают следующие виды LED-подсветки:

• Edge LED – светодиоды расположены линейно по периметру экрана. Это экономично, однако не позволяет добиться равномерности освещения и приемлемого уровня контрастности.
• Direct LED – массив светодиодов распределен по всей площади дисплея. Такая технология дает более реалистичную картинку, но панели этого типа потребляют много энергии и имеют значительную толщину, что затрудняет их установку на сверхтонкие телевизоры.
• Боковая подсветка – диоды расположены только по краям экрана, а освещение обеспечивают подключенные к ним световоды. Этот тип подсветки считается оптимальным, так как дает равномерность, сопоставимую с Direct LED, и при этом лишен его недостатков.

Каждый из трех типов подсветки делятся еще на 2 – с поддержкой локального затемнения (Local Dimming) и динамической контрастности (DCR) либо без поддержки. Изображение экранов с Local Dimming и DCR выглядит реалистичнее.

OLED и AMOLED

Понятие OLED хоть и созвучно с LED, но не имеет с ним практически ничего общего. OLED (Organic Light Emitting Diode) – это технология изготовления дисплеев, основанная на свойствах органических полупроводников – элементов, способных излучать свет под действием тока. Каждый субпиксель OLED-экрана – это отдельный органический светодиод. В отличие от ЖК, панели OLED не нуждаются в подсветке, поскольку светятся каждой своей точкой.

Другие свойства и особенности OLED-дисплеев в сравнении с LED:

• Малая толщина и вес за счет уменьшения количества слоев.

• Неограниченные углы обзора.
• Равномерное освещение.
• Минимальное время отклика.
• Гибкость.
• Значительно большие яркость, контрастность и насыщенность цветов.
• Низкая чувствительность к внешним температурам, но высокая к влаге.
• Короткий срок службы и склонность к деградации: диоды синего цвета выгорают в 3 раза быстрее, чем красного и почти в 10 раз быстрее, чем зеленого.
• Зависимость исчерпания ресурса от яркости экрана – чем она выше, тем быстрее наступает выцветание.
• Чувствительность к механическим повреждениям. Незначительный дефект приводит к полному выходу экрана из строя.
• Мерцание за счет применения ШИМ (широтно-импульсной модуляции) для управления яркостью. Экраны OLED используют ШИМ опционально.
• Высокая стоимость.

AMOLED (Active Matrix Organic Light Emitting Diode) – это активная матрица на органических светодиодах, сочетание технологий TFT и OLED, где последняя применяется в качестве подсветки. Соответственно, экраны AMOLED обладают свойствами того и другого.

Технология AMOLED нашла широкое применение в производстве сенсорных дисплеев для мобильных устройств. И не только она, но и ветви ее развития – Super AMOLED и Super AMOLED плюс.

Отличие просто AMOLED от Super – заключается в отсутствии у второго воздушной прослойки между поверхностями тачскрина и матрицы, что увеличивает четкость картинки. А от Super AMOLED плюс – в количестве и расположении субпикселей (цветных составляющих пикселя). В последнем их на 50% больше и они размещены плотнее.

AMOLED vs IPS

Закономерно возникает вопрос: какой дисплей лучше – AMOLED или IPS? Вы уже знаете, что представляет собой тот и другой, поэтому давайте для наглядности сопоставим их характеристики в таблице.

	IPS	AMOLED
Общая характеристика изображения	Качество от среднего до высокого в зависимости от типа и поколения матрицы.	Качество, как правило, высокое.
Достоинства изображения	Естественная цветопередача.	Высокая яркость и контраст, глубокий черный цвет, равномерное освещение.
Недостатки изображения	Относительно небольшая глубина черного цвета, особенно при взгляде под углом, немаксимальная контрастность, неравномерная подсветка.	Неестественно перенасыщенные цвета. Фиолетовый оттенок при снижении яркости либо мерцание из-за ШИМ.
Время отклика экрана	От 4 до 10 мс и выше.	Мгновенный отклик.
Потребление энергии	Не зависит от преобладания на экране светлых или темных тонов.	Зависит от яркости свечения. Чем она выше, тем больше затраты энергии. При преобладании белого потребляет больше энергии, чем IPS.
Срок службы	5-10 лет и более.	После 15 000 часов эксплуатации могут появиться признаки деградации. Для увеличения ресурса синих светодиодов рекомендуется снижать яркость.
Надежность	Высокая.	Средняя и низкая. Не любит неаккуратного обращения.
Другие особенности	Негибкая, относительно толстая матрица.	Тонкая, гибкая матрица. Может использоваться для изготовления изогнутых экранов и сверхтонких мобильных устройств.
Цена	От низкой ($10) до высокой.	От средней до очень высокой.

Очевидно, что обе технологии имеют как достоинства, так и недостатки. Назвать одну из них явным лидером затруднительно, тем более что перспективы развития и совершенствования есть у той и другой. Как они покажут себя в дальнейшем, поживем и увидим. А пока выбирайте то, к чему больше лежит душа – останетесь в выигрыше в любом случае.

tn, ips, pls, va, mva, oled

В настоящее время для производства мониторов народного потребления применяются два самых основных, так сказать – корневых, технологии изготовления матриц – LCD и LED.

• LCD является аббревиатурой от словосочетания «Liquid Crystal Display», что в переводе на всем понятный русский язык означает жидкокристаллический дисплей, или ЖКИ.
• LED расшифровывается как «Light Emitting Diode», что на нашем языке читается как светоизлучающий диод, или просто — светодиод.

Все остальные типы являются производными от этих двух столпов дисплеестроения и представляют собой доработанные, модернизированные и улучшенный варианты своих предшественников.

Ну что же, рассмотрим теперь эволюционный процесс, пройденный дисплеями при становлении на службу человечеству.

Виды матриц мониторов, их характеристики, сходства и различия

Начнем с наиболее привычного нам ЖК экрана. В его состав входят:

• Матрица, которая поначалу представляла собой сэндвич из пластин стекла, перемежающихся пленкой жидких кристаллов. Позже, с развитием технологии, вместо стекла начали использоваться тонкие листы пластика.
• Источник света.
• Соединительные провода.
• Корпус с металлическим обрамлением, которое придает жесткость изделию

Точка экрана, отвечающая за формирование изображения, называется пикселем, и состоит из:

• Прозрачные электроды в количестве двух штук.
• Прослойки молекул активного вещества между электродами (это и есть ЖК).
• Поляризаторы, оптические оси которых перпендикулярны друг-другу (зависит от конструкции).

Если между фильтрами не было бы ЖК, то свет от источника проходя через первый фильтр и поляризуясь в одном направлении, полностью задерживался бы вторым, из-за его того, что его оптическая ось перпендикулярна оси первого фильтра. Поэтому, как бы мы не светили на одну сторону матрицы, со второй стороны она остается черной.

Поверхность электродов, касающаяся ЖК обработана таким образом, чтобы создать определенный порядок расположения молекул в пространстве. Иначе говоря – их ориентацию, которая имеет свойство изменятся в зависимости от величины напряжения электрического тока, приложенного к электродам. Далее уже начинаются технологические различия в зависимости от типа матрицы.

TN матрица

Tn матрица расшифровывается как «Twisted Nematic», что в переводе означает «Извивающиеся нитевидные».  Изначальное расположение молекулы – в виде четверть оборотной спирали. То есть свет от первого фильтра преломляется так, что проходя вдоль кристалла он попадает на второй фильтр в соответствии с его оптической осью. Следовательно, в спокойном состоянии такая ячейка всегда прозрачна.

Воздействуя на электроды напряжением можно изменять угол поворота кристалла вплоть до его полного распрямления, при котором свет через кристалл пройдет без преломления. А так, как он уже был поляризован первым фильтром, то второй его полностью задержит, и ячейка будет черной. Изменение величины напряжения изменяет угол поворота, а соответственно и степень прозрачности.

Преимущества – низкое время отклика, дешевизна.

Недостатки – маленькие углы обзора, низкая контрастность, плохая цветопередача, инерционность, энергопотребление



TN+Film матрица

От простой TN отличается наличием специального слоя, призванного повысить раствор обзора в градусах. На практике достигается значение в 150 градусов по горизонтали для лучших моделей. Применяется в подавляющем большинстве телевизоров и мониторов бюджетного уровня.

Преимущества – низкое время отклика, дешевизна.

Недостатки – углы обзора очень маленькие, низкая контрастность, плохая цветопередача, инерционность.

TFT матрица

Сокращение от «Think Film Transistor» и переводится как «тонкопленочный транзистор». Более корректным было бы название TN-TFT так, как это не тип матрицы, а технология изготовления и отличие от чисто TN состоит лишь в способе управления пикселями. Здесь он реализован при помощи микроскопических полевых транзисторов, а потому такие экраны относятся к классу активных ЖКИ. То есть это не тип матрицы, а способ управления ею.

IPS или SFT матрица

Да, и это тоже потомок той, самой древней ЖКИ пластины. По сути представляет собой более развитую и модернизированную TFT так, как называется Super Fine TFT (очень хороший ТФТ). Угол обзора увеличен лучших изделий достигает 178 градусов, а цветовой охват практически идентичен естественному

.

Преимущества – углы обзора, цветопередача.

Недостатки – цена слишком высокая по сравнению с TN, время отклика редко бывает ниже 16 мс.

Виды Ips матрицы:

• Н-IPS – повышает контраст изображения и снижает время отклика.
• AS-IPS – основное качество заключается в повышении контрастности.
• H-IPS A-TW — H-IPS с технологией «True White», которая улучшает белый цвет и его оттенки.
• AFFS — увеличение напряжённости электрического поля для больших углов обзора и яркости.

PLS матрица

Доработанная, с целью снижения себестоимости и оптимизации времени отклика (до 5 миллисекунд), версия IPS. Выведена концерном Самсунг и является аналогом Н-IPS, АН-IPS, которые запатентованы другими разработчиками электроники.

Подробнее про PLS матрицу можно узнать в нашей статье:

Тип матрицы PLS — технология изготовления, особенности, плюсы и минусы. IPS vs PLS

VA, MVA и PVA матрицы

Это тоже технология изготовления, а не отдельный тип экрана.

• VA матрица – сокращение от «Vertical Alignment», в переводе — вертикальное выравнивание. В отличии от TN матрицы VA в выключенном состоянии свет не пропускают
• MVA матрица. Доработанная VA. Целью оптимизации было повышение углов обзора. Снижения времени отклика удалось благодаря задействованию технологии OverDrive.
• PVA матрица. Не является отдельным видом. Представляет собой MVA, запатентованный Самсунг под своим названием.

Также существует еще большее количество всевозможных доработок и улучшений, с которыми рядовой пользователь вряд ли столкнётся на практике – максимум, что укажет производитель на коробке, это основной тип экрана и все.

Параллельно ЖКИ развивалась технология LED. Полноценные, чистокровные экраны ЛЕД изготавливаются из дискретных светодиодов либо матричным, либо кластерным способом и в магазинах бытовой техники не встречаются.

Причина отсутствия в продаже полновесных ЛЕД кроется в их больших габаритах, низком разрешении, крупнозернистости. Удел таких устройств – баннеры, уличное ТВ, медиафасады, устройство бегущей строки.

Внимание! Не спутайте маркетинговое название типа «LED-монитор» с настоящим светодиодным дисплеем. Чаще всего под этим название будет скрываться обычный ЖКИ типа TN+Film, но подсветка будет выполнена при помощи светодиодной лампы, а не люминесцентной. Это все, что в таком мониторе будет от LED технологии – только подсветка.

OLED дисплеи

Отдельным сегментом выступают OLED дисплеи, представляющие собой одно из самых перспективных направлений:

Достоинства

1. маленький вес и габаритные размеры;
2. низкий аппетит к электричеству;
3. неограниченные геометрические формы;
4. не нужна подсветка специальной лампой;
5. углы обзора вплоть до 180 градусов;
6. мгновенный отклик матрицы;
7. контрастность превышает все известные альтернативные технологии;
8. возможность создания гибких экранов;
9. температурный диапазон шире, чем у других экранов.

Недостатки

• маленький срок службы диодов определенного цвета;
• невозможность создания долговечных полноцветных дисплеев;
• очень высокая цена, даже по сравнению с IPS.

Для справки. Возможно нас читают и любители мобильных девайсов, поэтому затронем и сектор портативной техники:

AMOLED (Active Matrix Organic Light-Emitting Diode) – комбинация LED и TFT

Super AMOLED – Ну тут, мы думаем, все понятно!

Исходя из предоставленных данных следует заключение, что матрицы мониторов бывают двух типов – жидкокристаллические и светодиодные. Также возможны их комбинации и вариации.

Следует знать — матрицы разделены нормативами ISO 13406-2 и ГОСТ Р 52324-2005 на четыре класса о которых скажем лишь, что первый класс предусматривает полное отсутствие битых пикселей, а четвертым классом разрешается до 262 дефекта на миллион точек.

Как узнать, какая матрица в мониторе?

Существует 3 способа удостовериться в типе матрицы вашего экрана:

а) Если сохранилась упаковочная коробка и техническая документация, то там наверняка вы можете увидеть таблицу с характеристиками устройства, среди которых будет указана интересующая информация.

б) Зная модель и название можно воспользоваться услугами онлайн-ресурса производителя.

в) Воспользоваться нашими рекомендациями:

• Если посмотреть на цветную картинку TN монитора по разными углами сбоку-сверху-снизу, то будет видны искажения цвета (вплоть до инверсии), блеклость, желтизна белого фона. Полностью черного цвета добиться невозможно – будет глубоко серый, но не черный.
• IPS легко определить по черной картинке, которая приобретает фиолетовый оттенок при отклонении взгляда от перпендикулярной оси.
• Если перечисленные проявления отсутствуют, то это либо более современный вариант IPS, либо ОЛЕД.
• OLED от всех других отличает отсутствие лампы подсветки, поэтому черный цвет на такой матрице представляет собой полностью обесточенный пиксель. А даже у самой лучшей IPS черный цвет светиться в темноте за счет BackLight.

Давайте же узнаем, какая она – лучшая матрица для монитора.

Какая матрица лучше, как они влияют на зрение?

Итак, возможность выбора в магазинах ограничена тремя технологиями TN, IPS, OLED.

TN матрица обладает низкой стоимостью, имеет приемлемые временные задержки и постоянно совершенствует качество изображения. Но из-за низкого качества конечного изображения может рекомендоваться только для домашнего применения – иногда кино посмотреть, иногда игрушку погонять и время от времени поработать с тексами. Как вы помните время отклика у лучших моделей достигает 4 мс. Недостатки в виде плохой контрастности и неестественности цвета вызывает повышенную утомляемость глаз.

IPS это, конечно же, совсем другое дело! Яркие, сочные и естественные цвета передаваемой картинки предоставят превосходный комфорт работы. Рекомендуется для полиграфических работ, дизайнерам или тем, кто готов заплатить за удобство кругленькую сумму. Ну а играть будет не очень удобно вследствие высокого отклика – далеко не все экземпляры могут похвастаться даже 16 мс. Соответственно – спокойная, вдумчивая работа – ДА. Классно посмотреть киношку – ДА! Динамичные стрелялки – НЕТ! Зато глаза не устают.

OLED. Эх, мечта! Такой монитор могут себе позволить либо достаточно обеспеченные люди, либо пекущиеся о состоянии своего зрения. Если бы не цена, то можно было бы рекомендовать всем и каждому – характеристики этих дисплеев обладают достоинствами всех остальных технологических решений. На наш взгляд здесь нет недостатков, кроме стоимости. Но есть надежда – технология совершенствуется и соответственно – удешевляется так, что ожидается закономерное снижение производственных затрат на изготовления, что сделает их более доступными.

Выводы

На сегодняшний день лучшая матрица для монитора это, конечно же Ips/Oled, изготовленная по принципу органических светодиодов, и они довольно активно применяются в сфере переносной техники – мобильные телефоны, планшеты и прочие.

Но, если излишних денежных ресурсов не наблюдается, то стоит остановить свой выбор на более простых моделях, но в обязательном порядке со светодиодными лампами подсветки. ЛЕД лампа имеет больший ресурс, стабильность светового потока, широкий предел регулирования подсветки и очень экономичны в плане энергопотребления.

Сравнение устаревшего TFT экрана с IPS

Все больше взор обращен в экраны наших устройств начиная естественно от мобильных устройств и заканчивая гаджетами там где раньше казалось, что в визуализации функционала нет необходимости. Массовая реализация телевизоров, мониторов, мобильных устройств, началась с разновидности экранов типов TFT дисплеев или жидкокристаллических экранов. Благодаря технологии LCD которая начала набирать обороты в 1990-х годах и позволила отказаться от мониторов построенных на основе электронно-лучевой трубки. Очевидно уступающих в габаритах, токопотреблении и качестве изображения, комфорте при длительном использовании такого средства отображения. На сегодняшний день появилось достаточное количество разновидностей TFT дисплеев. Стоит обратить внимание, на слова из предыдущего предложения “… достаточное количество разновидностей TFT дисплеев”, рассмотрим несколько из них это IPS и TN-TFT. IPS и TN-TFT относятся к типу дисплеев TFT, выполнены по схожей технологий, но с несколько отличающимися принципами построениями матрицы дисплея и работы.

Долгое время подряд первенство на рынке занимала технология производства дисплеев TN-TFT, но тенденция начинает меняться и сейчас количество устройств с дисплеями TFT IPS уже занимает добрую половину. Если не брать в расчет использование других технологий изготовления дисплеев.

Рассмотрим преимущества и недостатки одних из самых популярных технологии.

TN-TFT

Основным преимуществом TN монитора является малое время отклика пикселей, в среднем оно составляет порядка 1 мс, данный параметр важен при просмотре динамического ряда, скорости прорисовки. Вторым достоинством данных дисплеев является низкая стоимость производства, на данный момент самые массовые. И в копилку к достоинствам матриц TN низкое энергопотребление.

Что же касается недостатков матрицы TN-TFT, небольшой угол обзора составляет примерно 90 градусов. То есть если взглянуть на такой экран под углом в связи с тем, что каждый пиксель подвержен обретению собственного цветового оттенка общие цвета картинки будут сильно искажаться вплоть до того, что изображение можно вовсе не различить. В данном дисплее изображение также наименее контрастное, цветопередача не отображает истинных цветов. Данные дисплеи также подвержены появлению “битых пикселей”.

TFT IPS

Одним из достоинств TN-TFT матриц было упомянуто низкое время отклика, да IPS матрицы не могут сравниться с данным параметром и сейчас, но в среднем время отклика составит 3 мс, что всего на 2 мс больше. В итоге для рядового использования этот момент абсолютно не критичен и не заметен для глаза. В отрицательную сторону IPS матриц ранее можно было записать такой эффект как “glow”, то есть смазывание/размытие при динамических сценах.

Угол обзора у TFT IPS составляет 178 градусов, позволит не испортить демонстрационную картинку и отображаемую информацию, если смотреть на монитор находясь левее или правее. Одним из главных достоинств IPS дисплеев также является цветопередача, цвета куда более насыщенные, яркие, цветовая граница между оттенками цветов наиболее различима и точна. Данные матрицы способны воспроизводить цветность в 8 бит на каждый RGB канал, то есть в совокупности 24 бита, в отличие от TN матриц, там это обычно воспроизведение цветности ограничивается 18 битами.

Одним из модных критериев выбора, чтобы черный цвет действительно был черным. В большинстве случаев IPS матрица обеспечит глубокий черный цвет, в отличии от матрицы типа TN. Для данного критерия существует такое понятие как статическая контрастность.

Рано или поздно TN-TFT канет в лету, и матрицы TFT IP будут соперничать с относительно новыми игроками на рынке такими как матрицы OLED и AMOLED.

Матрица IPS в современных телевизорах – преимущества технологии

Сравнивая разные телевизоры, мы зачастую не задумываемся, почему на одном из них картинка выглядит лучше, а на другом хуже. Мы просто констатируем этот факт. Но качество изображения напрямую зависит от типа матрицы. На эту характеристику при выборе телевизора внимание обращают не все. Многие просто не знают, что обозначат загадочные аббревиатуры. В этой статье мы расскажем о преимуществах матрицы IPS.

Что такое IPS-дисплей?

Телевизоры, оснащённые IPS-матрицей, занимают на рынке лидирующую позицию. Разработка дисплеев этого типа началась еще в 1996 году, но популярность аппараты приобрели только в 2010 году. IPS – одна из разновидностей TFT-матриц, в которой молекулы жидких кристаллов расположены параллельно плоскости экрана. Этим объясняется и название технологии In-Plane Switching, которая позволила устранить многие недостатки TFT-экранов.

Из-за того, что молекулы жидких кристаллов расположены параллельно поверхности дисплея и друг другу, свет не меняет поляризации, проходя через первый фильтр. Его полностью блокирует второй фильтр, поэтому черный цвет будет казаться более ярким. Идеальные черный и белый цвета, широкий угол обзора (180 градусов) и широкая контрастность – это основные преимущества IPS-матрицы. Еще один плюс – самая мелкая пиксельная сетка среди жидкокристаллических экранов.

Благодаря перечисленным преимуществам на IPS-экраны перешли практически все производители телевизоров, планшетов, компьютерных мониторов и смартфонов. Но следует учесть, что существует несколько видов данной матрицы, которые отличаются как качеством изображения, так и стоимостью. Самыми дешевыми являются дисплеи E-IPS, а более продвинутыми P-IPS и AH-IPS. Они обеспечивают превосходное качество картинки, но при этом имеют достаточно высокую стоимость.

На некоторых IPS-телевизорах присутствует пометка LED. Это не тип матрицы, как думают многие, а система подсветки, основанная на светодиодах. Данная технология, появившаяся относительно недавно, способна решить ряд задач, которые не под силу привычным люминесцентным лампам. LED-подсветкой оснащены многие модели современных телевизионных аппаратов. Она позволяет равномерно распределить свет по всей плоскости экрана, благодаря чему повышается яркость и контрастность изображения.

Выбирая телевизор в нашем каталоге, воспользуйтесь фильтром по параметрам. так проще подобрать модель, соответствующую вашим требованиям. Мы обеспечим доставку вашего заказа в любой регион России.

Типы экранов. В чем разница между IPS, AMOLED и TFT

В смартфонах используется несколько типов жидкокристаллических дисплеев (матриц). Читайте, как тип матрицы влияет на качество картинки на экране. Что лучше, AMOLED или IPS? А как быть с Super AMOLED? И выпускают ли еще телефоны с матрицами MVA, ASV TFT, PMOLED, PVA, TN TFT, CSTN?

Что такое жидкокристаллический экран (LCD)

ЖК – это аббревиатура, обозначающая жидкокристаллический дисплей (LCD). Такие экраны используются в смартфонах, телефонах, телевизорах, планшетах и много где еще. Это связано с их компактностью. Что позволяет встроить экран даже в такие гаджеты, как часы. В свою очередь, жидкокристаллические экраны отличаются технологией изготовления. Первые ЖК-экраны были монохромными. Затем появились цветные. Производители стараются улучшить технологию, чтобы сделать экраны ярче, с более насыщенными цветами, большими углами обзора и более глубоким черным цветом.

Что такое TFT экраны

TFT (Thin Film Transistor – тонкопленочный транзистор) – это технология, используемая для производства ЖК-дисплеев. В TFT ЖК-дисплеях используется “активная матричная технология”. Фактически, каждый пиксель может иметь до четырех транзисторов. Двумя наиболее распространенными типами TFT ЖК-дисплеев являются IPS и TN-дисплеи. Плюс еще фирменные разновидности. Всех их объединяет принцип работы – жидкокристаллическая пленка подсвечивается источником света снизу.

Конкурентом TFT-матриц являются LED, OLED и AMOLED экраны. Где источником света являются сами матрицы.

Как работают TN экраны

TN ЖК-дисплеи (Twisted Nematic) – одна из самых простых технологий и разновидностей TFT, которая появилась еще в 1980-х годах. И теперь уже практически не используется в производстве экранов для смартфонов. Технология основана на том, что жидкие кристаллы в TN-матрице при подаче электричества поворачиваются друг к другу на 90°.

Такие матрицы известны своими неправильными углами обзора. А еще не очень насыщенными цветами. Еще одна проблема таких матриц – невозможность добиться идеального черного цвета.

Что такое IPS экраны

Первый активный матричный IPS TFT ЖК-дисплей был разработан компанией Hitachi в 1996 году. Такая матрица решала проблему недостатков TN TFT ЖК-дисплеев. IPS означает “In-Plane Switching” (плоскостное переключение). И по ряду причин является наиболее популярным типом ЖК-панелей не только в смартфонах, но и в телевизорах и мониторах. Во-первых, углы обзора в таких матрицах достигают 178 градусов! Во-вторых, цвета более насыщенные, чем в TN. И черный цвет может быть практически идеальным.

Недостатки у IPS дисплеев тоже есть. Время отклика у таких экранов меньше, чем у TN TFT. Плюс энергопотребление тоже выше. Но производители развивают технологию.

Разновидности IPS:

• PLS-матрицы была разработана вездесущим Samsung. Является аналогом IPS. И это весьма неплохо. Насыщенные цвета, хорошие углы обзора, высокая яркость – это все про дисплей.
• Супер-IPS (S-IPS) для свободного цветового сдвига и улучшения времени обновления пикселей.
• Усовершенствованный супер-IPS (AS-IPS) для высокой пропускной способности.
• Усовершенствованная IPS (E-IPS) для улучшенного диагонального угла обзора и сокращения времени отклика.
• Горизонтальная IPS (H-IPS) улучшает контрастность и более естественный цвет белого.
• Профессиональная IPS (P-IPS) для более точной глубины цвета.

На данный момент, IPS-экраны одни из самых популярных. Используются в смартфонах, телевизорах, мониторах и даже умных часах.

Чем отличаются MVA, ASV TFT, PVA экраны?

Несмотря на то, что лучшим среди TFT матриц считается IPS, производители много экспериментировали. А потому появились различные промежуточные и не самые популярные технологии.

• MVA TFT матрицы характеризуются глубоким черным цветом, углами обзора около 160 градусов. MVA – это компромиссный вариант между технологиями TN и IPS
• ASV TFT дисплеи выполнены по технологии ASVA от Sharp. Это аналог технологии MVA. Характеризуется глубоким черным цветом, углами обзора около 160 градусов. ASV – это компромиссный вариант между технологиями TN и IPS.
• PVA экраны были разработаны в Samsung. Характеризуются глубоким черным цветом, углами обзора около 160 градусов. PVA – это компромиссный вариант между технологиями TN и IPS. Редко встречаются в смартфонах.

Чем OLED-экраны лучше TFT и IPS?

OLED означает “органический светодиод”. В отличие от TFT ЖК-дисплеев, OLED-панели производят свой собственный свет и не полагаются на подсветку. Такой эффект достигается, когда электрический ток проходит через два проводника с органической углеродной пленкой между ними.

А чтобы показать черный цвет на таком экране, надо просто отключить ток. Это делает OLED намного более экономным в плане потребления энергии. Плюс черный цвет у такого экрана просто идеальный.

Совет: если вы хотите сэкономить заряд батареи на вашем смартфоне с OLED-дисплеем, используйте черные обои или темы.

OLED-панели, как правило, тоньше, рассеивают меньше тепла и обладают лучшим контрастом по сравнению с TFT ЖК-дисплеями. Тем не менее, они дороже в производстве. А это, в свою очередь, приводят к увеличению цены смартфона, в которых они используются.

Компания Apple впервые использовала OLED-дисплей в своих iPhone 2018 (iPhone XS и iPhone XS Max) с технологией дисплея Super Retina.

В чем AMOLED экраны лучше OLED

AMOLED – это продвинутый тип OLED-дисплея, использующий технологию “активной матрицы”. AMOLED – это аббревиатура от Active Matrix Organic Light Emitting Diode (AMOLED). Как и OLED, AMOLED-пиксели также излучают свой собственный свет и в дальнейшем используют активную матричную систему, прикрепленную к тонкопленочному транзистору (TFT), для обеспечения большего контроля над каждым пикселем. В результате достигается лучшее зрительное восприятие. Более темные черные, лучшая насыщенность, более высокая частота обновления.

AMOLED-панели, в основном, используются в смартфонах большого размера, так как они поддерживают практически любой размер дисплея. Недостатком таких экранов считается сильная потеря яркости под прямыми лучами солнца.

PMOLED дисплей является родственником отличного AMOLED. Если не вдаваться в подробности, последний лучше. А PMOLED является более дешевой заменой, в котором каждый пиксель является пассивным. Время отклика в них ниже. PMOLED часто используется в экранах умных часов.

Супер AMOLED экраны – еще больше яркости!

Также называемый S-AMOLED, Super AMOLED является обновлением AMOLED матрицы. В отличие от обычного AMOLED, в этом обновлении используется почти та же технология, но с архитектурными изменениями, которые делают его лучше. В S-AMOLED компонент сенсорного датчика интегрирован с экраном; оба компонента разделены обычным AMOLED.

Эта разница приводит к более яркому дисплею, снижению энергопотребления, уменьшению отражения солнечных лучей, улучшению читаемости на открытом воздухе и более широким углам обзора. Super AMOLED – один из лучших дисплеев, который можно найти на многих флагманских устройствах, таких как Samsung Galaxy Note 10.

Полный список типов матриц экранов:

TFT и IPS-дисплей: в чем разница?

Как вы, возможно, уже знаете, на рынке существует большое количество универсальных типов цифровых дисплеев, все из которых специально разработаны для выполнения определенных функций и подходят для множества коммерческих, промышленных и личных целей. Тип цифрового дисплея, который вы выбираете для своей компании или организации, во многом зависит от требований вашей отрасли, клиентской базы, сотрудников и методов ведения бизнеса. К сожалению, если вы столкнулись с технологическими проблемами и мало знаете о цифровых дисплеях и мониторах, может быть сложно определить, какие функции и функции лучше всего работают в вашей профессиональной среде. Если у вас возникли проблемы с пониманием плюсов и минусов использования дисплеев TFT и IPS, вот небольшое руководство, которое поможет облегчить ваше решение.

Характеристики TFT-дисплеев

TFT — это тонкопленочный транзистор, который является вариантом жидкокристаллического дисплея (LCD). TFT классифицируются как ЖК-дисплеи с активной матрицей, что означает, что они могут одновременно удерживать определенные пиксели на экране, а также адресовать другие пиксели, используя минимальное количество энергии. Это связано с тем, что TFT состоят из транзисторов и конденсаторов, которые соответственно работают, чтобы сохранить как можно больше энергии, оставаясь при этом в работе и обеспечивая оптимальные результаты.Технологии TFT-дисплеев предлагают следующие функции, некоторые из которых разработаны для улучшения общего пользовательского опыта.

Яркая светодиодная подсветка

Яркая светодиодная подсветка, используемая в TFT-дисплеях, чаще всего используется для мобильных экранов. Эта подсветка предлагает большую гибкость и может быть отрегулирована в соответствии с визуальными предпочтениями пользователя. В некоторых случаях определенные мобильные устройства могут быть настроены на автоматическую регулировку уровня яркости экрана в зависимости от естественного или искусственного освещения в любом заданном месте.Это очень удобная функция для людей, которым трудно научиться регулировать настройки на устройстве или мониторе, и облегчает чтение при солнечном свете.

Плохие углы обзора

Одним из основных недостатков использования ЖК-дисплея TFT вместо IPS является то, что первый не обеспечивает такой же уровень видимости, как второй. Чтобы получить полный эффект графики на TFT-экране, вы должны всегда сидеть прямо перед экраном. Если вы просто используете монитор для обычного просмотра веб-страниц, для работы в офисе, для чтения и ответа на электронные письма или для других повседневных целей, то TFT-дисплей идеально подойдет вам.Но если вы используете его для ведения бизнеса, требующего высочайшего уровня точности цвета и графики, например для выполнения военных или военно-морских задач, то лучше всего выбрать вместо этого экран IPS.

Доставьте четкие изображения

Тем не менее, большинство TFT-дисплеев по-прежнему полностью способны отображать достаточно четкие изображения, которые идеально подходят для повседневных целей, а также у них относительно короткое время отклика от клавиатуры или мыши на экран. Это связано с тем, что соотношение сторон пикселя намного уже, чем у его аналога IPS, и, следовательно, цвета не так широко разбросаны и отформатированы, чтобы соответствовать экрану.Основные цвета — красный, желтый и синий — используются в качестве основы для создания яркости и различных оттенков, поэтому существует такой сильный контраст между различными аспектами каждого изображения. Компьютерные мониторы, современные телевизоры высокой четкости, мониторы ноутбуков, мобильные устройства и даже планшеты используют эту технологию.

Особенности дисплеев IPS

Технология IPS (переключение в плоскости) почти похожа на усовершенствование традиционного модуля дисплея TFT в том смысле, что он имеет ту же базовую структуру, но с немного более расширенными функциями и более широким удобством использования. ЖК-мониторы IPS обладают следующими передовыми функциями.

Стабильное и более быстрое время отклика

IPS-экраны обладают способностью распознавать движения и команды намного быстрее, чем традиционные ЖК-дисплеи TFT, и, как следствие, их время отклика бесконечно меньше. Конечно, человеческий глаз не замечает разницы в отдельных случаях, но когда наблюдаешь за демонстрациями бок о бок, разница очевидна.

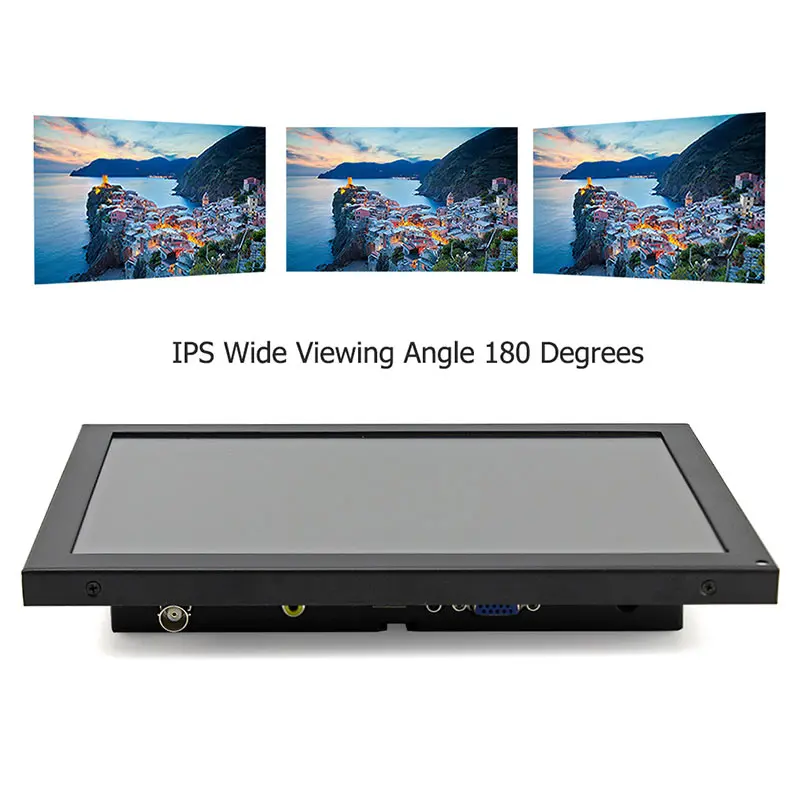

Широкие углы обзора

Конфигурации с широким углом обзора также позволяют использовать гораздо более широкие и универсальные углы обзора.Вероятно, это одно из самых заметных и значимых различий между дисплеями TFT и IPS. С помощью дисплеев IPS вы можете просматривать одно и то же изображение под большим количеством разных углов, не вызывая оттенков серого, размытости, эффектов ореола или каких-либо препятствий для взаимодействия с пользователем. Это делает IPS идеальным вариантом отображения для людей, которые в своей работе или повседневной жизни полагаются на точные и четкие цвета и контрасты изображений.

High Transmittance

IPS-дисплеи имеют более высокие частоты пропускания, чем их TFT-аналоги, в течение более короткого периода времени (точно 1 миллисекунда против25 миллисекунд). Это увеличение скорости может показаться незначительным или непонятным невооруженным глазом, но на самом деле оно имеет огромное значение для параллельных демонстраций и наблюдений, особенно если ваша работа в значительной степени зависит от высокоскоростного обмена информацией с минимальными задержками или без них.

Лучшее воспроизведение и представление цвета

Как и TFT-дисплеи, IPS-дисплеи также используют основные цвета для создания различных оттенков через их пиксели. Основное отличие в этом отношении — это расположение пикселей и то, как они взаимодействуют с электродами.На TFT-дисплеях пиксели располагаются перпендикулярно друг другу, когда они активируются электродами, что создает довольно резкое изображение, но не такое чистое или четкое, как у IPS-дисплеев. Технологии отображения IPS используют другую конфигурацию в том смысле, что пиксели размещаются параллельно друг другу, чтобы отражать больше света и в результате получается более резкое, четкое, яркое и яркое изображение. Широкоформатный экран также обеспечивает более широкое соотношение сторон, что улучшает видимость и создает более реалистичный и продолжительный эффект.

Когда дело доходит до расшифровки различий между технологиями отображения TFT и IPS и принятия решения, какой вариант лучше всего подходит для вас и вашего бизнеса, специалисты Nauticomp Inc. могут помочь. Мы не только предлагаем широкий выбор компьютерных дисплеев, мониторов и типов экранов, но и обладаем многолетним опытом работы в индустрии высоких технологий, подтверждающим наши рекомендации и наши знания. Наши первоклассные дисплеи и мониторы адаптированы к профессиональным и личным потребностям наших клиентов, работающих в самых разных отраслях.Для получения дополнительной информации о наших высококачественных дисплеях и мониторах свяжитесь с нами.

TFT и IPS-дисплей: в чем разница?

Если вы хотите купить новый монитор. Вы можете задаться вопросом, какие технологии отображения мне следует выбрать. На современном рынке существует два основных типа компьютерных мониторов: ЖК-мониторы TFT и мониторы IPS.

Приведенная ниже информация поможет вам принять правильное решение.

Что такое технология дисплея TFT?

Слово TFT означает тонкопленочный транзистор.Это технология, которая используется в ЖК-дисплеях или жидкокристаллических дисплеях. У нас есть дополнительные ресурсы, если вы хотите узнать больше о Что такое TFT-дисплей . Этот тип ЖК-дисплеев также категорично называют ЖК-дисплеями с активной матрицей. Эти ЖК-дисплеи могут удерживать некоторые пиксели при использовании других пикселей, поэтому ЖК-экран будет использовать очень минимальное количество энергии для своей работы (для изменения молекул жидких кристаллов между двумя электродами). ЖК-дисплеи TFT имеют конденсаторы и транзисторы.Эти два элемента играют ключевую роль в обеспечении того, чтобы монитор TFT-дисплея работал, используя очень небольшое количество энергии, при этом создавая яркие, согласованные изображения.

Отраслевая номенклатура: ЖК-панели TFT или TFT-экраны могут также упоминаться как TFT-дисплеи типа TN (Twisted Nematic) или панели TN, или как экранная технология TN.

Особенность TFT-дисплеев

Лучшая особенность TFT-дисплеев — это низкая стоимость, обусловленная более простым производственным процессом, дешевым сырьем и одной из самых старых технологий для ЖК-дисплеев.Но они не самого лучшего качества, учитывая плохие углы обзора, более низкий коэффициент контрастности, более медленное время отклика, более низкое относительное отверстие (каждый пиксель недостаточно яркий), а хуже всего то, что есть один угол обзора с инверсией серой шкалы (перевернутое изображение), см. изображение ниже для справки.

Рис. 2. Инверсия шкалы серого для дисплеев TN

Что такое технология отображения IPS?

Технология

IPS (переключение в плоскости) похожа на усовершенствование традиционного модуля ЖК-дисплея TFT в том смысле, что он имеет ту же базовую структуру, но имеет более расширенные функции и более широкое использование.ЖК-мониторы IPS обладают следующими передовыми функциями. У него гораздо более широкий угол обзора, более согласованные и точные цвета во всех направлениях обзора, у него более высокая контрастность, более быстрое время отклика. Но экраны IPS не идеальны, поскольку требуют более высокой стоимости производства.

Характеристики дисплеев IPS

Эти ЖК-экраны обеспечивают яркие цвета, высокую контрастность и четкое изображение при широких углах обзора. По премиальной цене. Эта технология часто используется в экранах высокой четкости, например, в играх или развлечениях.

Давайте углубимся и проведем детальное сравнение.

Дисплей

TFT по сравнению с дисплеем IPS

И TFT-дисплей, и IPS-дисплей являются дисплеями с активной матрицей, ни один из них не может излучать свет самостоятельно, как OLED, и должен использоваться с подсветкой белого яркого света для создания изображения. В более новых панелях используется светодиодная подсветка (светоизлучающие диоды) для генерации света, следовательно, они потребляют меньше энергии и требуют меньшей глубины по конструкции. Ни TFT-дисплей, ни IPS-дисплей не могут воспроизводить цвет, в каждом ЖК-пикселе есть слой цветового фильтра RGB (красный, зеленый, синий), обеспечивающий цвет, который видят потребители.Если вы используете лупу для осмотра монитора, вы увидите цвет RGB в каждом пикселе. С переключателем включения / выключения и разным уровнем яркости RGB мы можем получить много цветов.

Элемент	TFT-дисплей	IPS-дисплей
Широкие углы обзора	Более широкие углы обзора не всегда приветствуются или нужны. Представьте, что вы работаете над самолетом. Человек, сидящий рядом с вами, всегда смотрит на ваш экран, это может быть очень неудобно.Существуют более дорогие технологии, позволяющие сузить угол обзора с целью защиты конфиденциальности.	Победитель
Высокая контрастность		Победитель
Быстрое время отклика		Победитель. У экранов IPS TFT время отклика составляет около 0,3 миллисекунды, в то время как у TN TFT-экранов время отклика составляет около 10 миллисекунд, что делает последний непригодным для игр
Стоимость	Победитель.Технология производства ЖК-дисплеев TFT является более зрелой, чем ЖК-дисплеи IPS, поэтому она обеспечивает более высокую производительность по сравнению с ЖК-дисплеями IPS (стоимость примерно на 30-50% ниже)
Представление и воспроизведение цвета		Победитель. изображения, создаваемые дисплеями IPS, намного более чистые и оригинальные, чем изображения на экране TFT. IPS-дисплеи делают это, заставляя пиксели функционировать параллельно. Благодаря такому размещению пиксели могут лучше отражать свет, и благодаря этому вы получаете лучшее изображение на дисплее. Поскольку экран дисплея, сделанный по технологии IPS, в основном широкоформатный, это гарантирует, что соотношение сторон экрана будет шире. Это обеспечивает лучшую видимость и более реалистичный просмотр со стабильным эффектом.
Качество цветного изображения		Победитель. IPS-дисплеи , как правило, имеют лучшую четкость цвета, чем TFT-дисплеи, это лучшая кристаллическая восточная компоновка, которая является важной частью.
Энергопотребление	Победитель. В то время как TFT LCD потребляет примерно на 15% больше энергии по сравнению с IPS LCD, IPS имеет более низкий коэффициент пропускания, что заставляет дисплеи IPS потреблять больше энергии через подсветку. TFT LCD продлевает срок службы батареи.
Наклеивание изображения или «двоение»	Нет явного победителя , так как это зависит от производителя экрана дисплея. Вообще говоря, TFT вряд ли столкнется с этой проблемой	Прилипание изображения — это когда изображение остается включенным в течение короткого времени, хотя вместо этого оно должно быть выключено.

Таким образом, обычно в высокопроизводительных продуктах, таких как компьютерные мониторы Apple Mac и мобильные телефоны Samsung, обычно используются панели IPS.Некоторые высококачественные телевизоры и мобильные телефоны даже используют дисплеи AMOLED (активные матричные органические светоизлучающие диоды). Эта передовая технология обеспечивает еще лучшую цветопередачу, четкое качество изображения, лучшую цветовую гамму, меньшее энергопотребление по сравнению с ЖК-технологией. Обратите внимание, что OLED включает AMOLED и PMOLED (органические светоизлучающие диоды с пассивной матрицей). Вам нужно выбрать AMOLED для вашего телевизора и мобильных телефонов вместо PMOLED. Если у вас есть остаток бюджета, вы также можете добавить функциональность сенсорного экрана, поскольку большинство сенсорных устройств в настоящее время используют сенсорную панель PCAP (Projective Capacitive).Такого рода сенсорная технология была впервые представлена ​​Стивом Джобсом в iPhone первого поколения. Конечно, ЖК-дисплей TFT всегда может удовлетворить основные потребности по наиболее выгодной цене. IPS-дисплей может выделить ваш монитор. Если у вас есть много денег, которые можно потратить, вы можете купить монитор AMOLED или получить изогнутый монитор, чтобы похвастаться.

Хотите узнать больше о дисплеях TFT и IPS?

Если вы хотите узнать больше о технологии TFT-дисплеев, посетите Центр знаний TFT компании Orient Display или ознакомьтесь с нашими различными продуктами TFT .

Какая tft панель лучше? tn TFT против IPS lcd

Какая TFT-панель лучше: TFT или IPS LCD-дисплей?

Если сравнивать по эффекту отображения, TFT LCD IPS лучше, чем традиционный TFT LCD a-si TN дисплей по углу обзора и преобразование цвета, IPS более контрастный, чем tft lcd. Если сравнивать по мощности потребление, IPS tft примерно на 15% выше, чем обычный экран tft (режим TN), если сравнивая панель TN и IPS по стоимости, IPS lcd примерно на 30% ~ 50% выше, чем стандартный tft lcd экран.В статье мы подробно расскажем, в чем разница для ЖК-дисплей IPS и ЖК-дисплей tft.

Оценить эффект отображения мы должны оценить по 5 ключевым символам отображения. Вместо AMoled или pm OLED-дисплея, ЖК-дисплей является пассивным дисплеем, он может не излучает свет сам по себе, он должен использовать источник света для отображения, мы называем это подсветка, потому что мы всегда используем ее в качестве источника света на задней панели ЖК-дисплея. отображать. Таким образом, ключевыми характеристиками модуля ЖК-дисплея являются угол обзора, контрастность, время отклика, яркость ЖК-модуля, NTSC (насыщенность цвета), разрешающая способность.Яркость ЖК-дисплея в основном связана с подсветкой. яркость, а NTSC относится к цветному фильтру ЖК-дисплея, разрешение IPS lcd и tft lcd не имеют большой разницы, поэтому мы в основном обсуждаем угол обзора, контрастность, время отклика и энергопотребление для IPS LCD по сравнению с TFT в этой статье.

Почему у IPS LCD лучше вид угол чем панель tn tft?

Причина в том способы размещения ЖК-дисплея IPS и ЖК-дисплея tft, потому что жидкий кристалл элементы строганы в горизонтальном положении, он включается только при включении, поэтому свет будет заблокирован, когда мы будем смотреть на него с другого направления.Пока для TN tft ЖК-дисплей, его жидкокристаллический массив элементов по вертикали, некоторые огни будут заблокирован, когда мы видим его с разных сторон, особенно при широком просмотре угол, произойдет инверсия цвета. См. Эффект отображения в разница в углах обзора для IPS LCD и tft lcd:

Угол обзора TFT LCD IPS по сравнению с tn TFT:

Просмотр направления	Просмотр IPS угол	tn TFT просмотр угол
6:00	85 °	65 °
12:00	85 °	55 °
3 часа	85 °	65 °
9:00	85 °	65 °

IPS жк, нет инверсия цвета во всех углах обзора （Maclight display 2.4-дюймовый ЖК-экран IPS TFT）:

Какой контраст лучше? IPS против TN tft панели

Контраст IPS LCD лучше, чем tft lcd, почему? Потому что, как мы упоминали вверху, IPS LCD — это отрицательный режим отображения, и свет не может передавать его при питании. выключено, при выключенном дисплее он был бы более черным,

ЖК-дисплей значение контрастности = яркость дисплея включена / яркость дисплея выключена,

так что TFT LCD IPS легче получить высокий контраст, потому что он имеет более черный фон когда в выключенном состоянии.Поскольку высокая контрастность на ЖК-дисплее IPS, поэтому ЖК-дисплей IPS может быть больше яркое цветное изображение — это огромный прогресс в технологиях, чем Twisted Нематический (TN) дисплей.

IPS tft экран лучше воспроизведение цвета, чем ЖК-панель TN TFT.

Найдите больше ЖК-модуля IPS на дисплее Maclight: https://www.szmaclight.com/new/IPS-LCD-module.html

Дисплей время отклика: TFT LCD IPS vs TN TFT панель

Как правило, IPS имеют более быстрое время отклика, чем TN TFT LCD, почему? Потому что жидкий кристалл элементы внутри IPS LCD находятся в плоскости, жидкокристаллический IPS включен одна плоскость при включении, в то время как жидкий кристалл TN TFT LCD скручивается, когда включение питания, требуется больше времени, чем ЖК-дисплей IPS, включенный в одной плоскости, то есть причина, по которой IPS TFT LCD имеет более быстрое время отклика, чем обычный tft lcd.Быстрее время отклика для IPS LCD, это улучшит «хвост» дисплея, особенно когда отображение экрана в видео с быстрым движением.

	Экран IPS tft	TN TFT панель
Контраст	600: 1	300: 1
Скорость отклика	0.3 мс	10 мс
угол обзора	Полный угол обзора 85 ° / 85 ° / 85 ° / 85 °	12: 00/6: 00 65 ° / 55 ° / 65 ° / 65 °
Вид сбоку	Нет изменение цвета	Цвет темнеть и тускнеет при широком угле обзора

Мощность расход: IPS vs TFT lcd панель

TN TFT LCD имеет потребляемая мощность более чем на 15% по сравнению с IPS lcd.Причина все еще приходит из массива жидких кристаллов внутри IPS LCD. потому что жидкость кристаллические элементы расположены в плоскости, мощность будет сохранена для включение жидкого кристалла в IPS чем крутить в tft lcd, вот и причина IPS экран лучше TN TFT lcd по энергопотреблению.

Взяв во внимание IPS LCD имеет лучшую контрастность, но в то же время менее пропускающий Соотношение сторон, поэтому нам нужно больше света от подсветки ЖК-дисплея, если используется больше светодиодных чипов, поэтому он также требуется больше мощности для подсветки ЖК-дисплея, поэтому весь модуль дисплея может нужно больше потребляемой мощности, если ток подсветки для IPS LCD.так что мы нужно больше заботиться о потребляемом токе подсветки вместо IPS Сама панель tft. Основная потребляемая мощность будет от ЖК-дисплея. подсветка, а не панель IPS tft.

Какая стоимость лучше: IPS vs tn tft lcd ?

ЖК-дисплей IPS стоимость будет выше примерно на 30% ~ 50%, чем ЖК-дисплей TN tft, основная причина меньше Производители tft lcd делают IPS LCD, но рынок пользуется большим спросом, поэтому Цена на ЖК-дисплей IPS выше, чем у ЖК-дисплея TFT.с другой стороны, производство ЖК-дисплеев tft технология более зрелая, чем IPS LCD, она имеет лучшую производительность, чем IPS LCD.

Что больше подходит для добавления сенсорного экрана: IPS lcd vs TFT?

Если добавить резистивный сенсорный экран, большой разницы для IPS lcd или tft не было бы экран. Если добавить емкостное прикосновение к приклеиванию рамки, то это емкостный прикоснитесь к ЖК-экрану с помощью клейкой ленты на рамке ЖК-дисплея, будет зазор воздушной прослойки между емкостным сенсорным экраном и ЖК-дисплеем, если таким образом все равно нет большая разница для экрана IPS LCD и TFT.

Но если емкостное касание с ЖК-экраном в оптическом соединении, то есть полное соединение между ЖК-экраном и емкостным сенсорным экраном, ЖК-экран IPS будет лучше, чем TN ЖК-экран tft, потому что на экране tft было бы легче создать «рябь» при прикосновении к емкостному сенсорному экрану причина по-прежнему кроется в режим массива жидкокристаллических элементов.

Что такое ЖК-экран IPS?

ЖК-дисплей IPS (In-Plane Switching) по-прежнему является типом ЖК-дисплея TFT, отличным от обычного tft в режиме TN (Twisted Nematic), жидкокристаллические элементы IPS LCD внутри ЖК-ячейки tft, они выстраиваются в плоскости внутри ЖК-ячейки, когда питание выключено, поэтому свет не может передавать его через ЖК-дисплей IPS при выключении питания, при включении питания жидкокристаллические элементы внутри IPS tft будут переключаться на небольшой угол, затем свет будет проходить через ЖК-дисплей IPS, затем дисплей включен, так как свет проходит через дисплей IPS, угол переключения зависит от входной мощности, угол переключения зависит от значения входной мощности ЖК-дисплея IPS, чем больше угол переключения, тем больше света будет пропускать ЖК-дисплей IPS, мы называем Это отрицательный режим отображения.

Что такое tn tft lcd?

Стандартный tft lcd, это a-si TN (Twisted Nematic) tft lcd, его жидкокристаллические элементы расположены вертикально, свет может пропускать обычный ЖК-дисплей TFT при отключении питания. При включении питания жидкий кристалл поворачивается на некоторый угол, затем он блокирует свет, пропускающий ЖК-дисплей tft, затем заставляет отображать элементы дисплея таким образом, угол закручивания жидкого кристалла также связан с входной мощностью, чем больше угол поворота Чем больше света будет блокировать ЖК-дисплей tft, это рабочий режим tft lcd.

ЖК-дисплей TFT более яркий и красочный, чем обычный монохромный ЖК-дисплей. TFT обновляет отклик быстрее, чем монохромный ЖК-дисплей, и отображает движение более плавно. TFT-дисплеи потребляют больше электроэнергии при вождении, чем монохромные ЖК-экраны, поэтому они не только стоят дороже, но и дороже для управления ЖК-экраном tft. Двумя наиболее распространенными типами ЖК-дисплеев TFT являются дисплеи IPS и TN.

Нужен ли мне экран IPS tft:

Если вы используете экран в творческих целях, для просмотра фильмов, видео или закрепите экран на стене, чтобы смотреть на него под любым углом, вы хочу IPS для лучших углов обзора и точности цветопередачи.потому что IPS LCD Широкий угол обзора 170 градусов, люди могут видеть изображение на дисплее без изменение цвета.

Maclight дисплей (www.szmaclight.com) предлагает готовые Цветной TFT-дисплей как в TN, так и в IPS, размеры 2,4 дюйма, 2,8 дюйма 3,5 дюйма, 4,3 дюйма. 5-дюймовый, 7-дюймовый, 10,1-дюймовый ЖК-дисплей IPS и ЖК-модуль tft, Maclight имеет возможность для модификации ЖК-дисплеев в соответствии с вашими уникальными потребностями.

Maclight IPS tft экран:

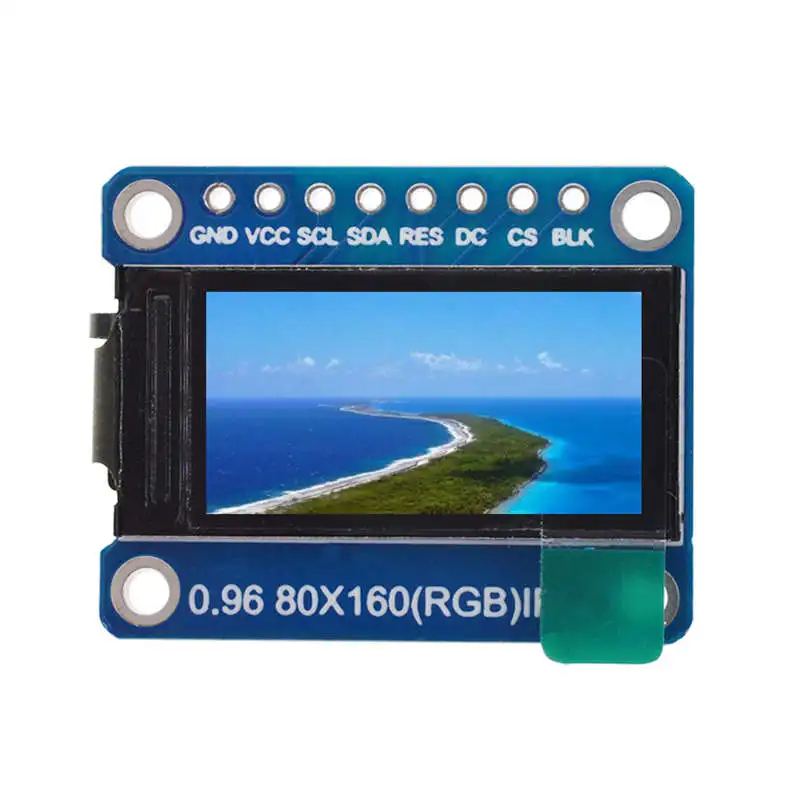

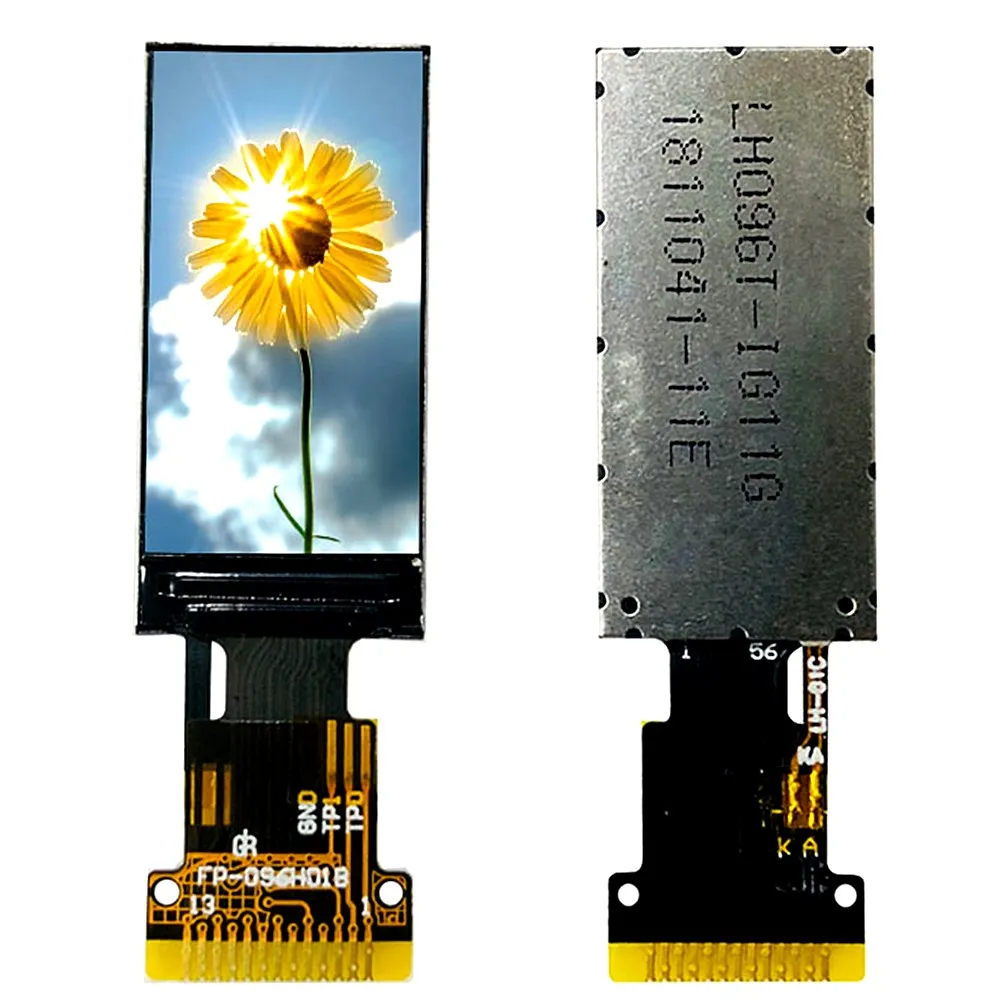

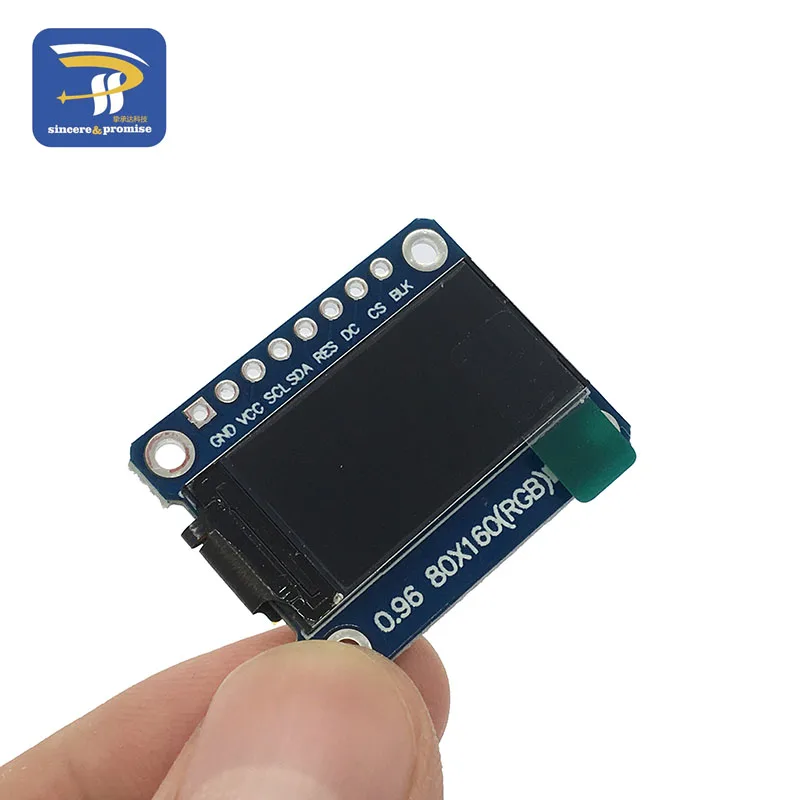

0.96-дюймовый ЖК-модуль IPS:

• 0,9-дюймовый модуль ЖК-дисплея ips tft
• 80×160 точек tft lcd
• подходит для носимого дисплея
• IPS-дисплей с полным углом обзора tft
• Микросхема контроллера ST7735S
• 4-х проводный интерфейс spi.

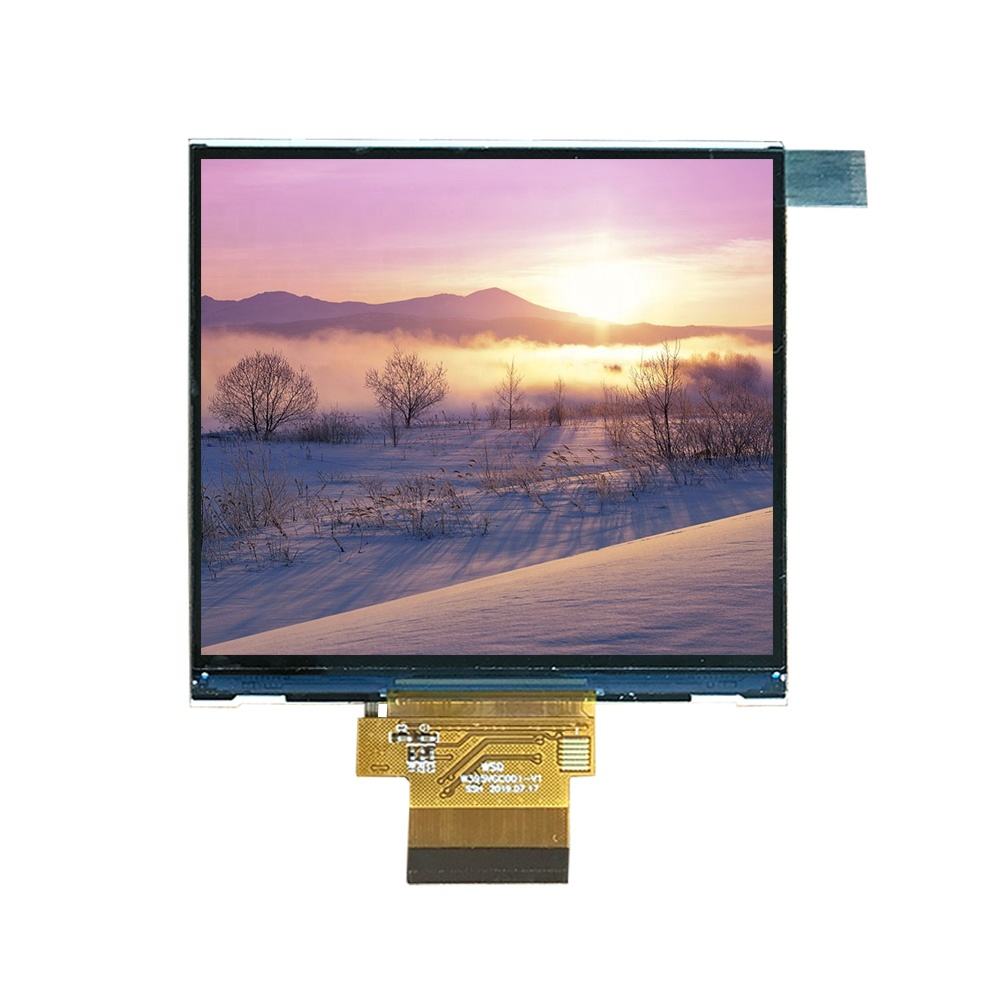

Квадратный ЖК-модуль IPS размером 1,54 дюйма:

• 240×240 точек IPS tft lcd
• подходит для носимого дисплея
• емкостный сенсорный экран опционально
• 1.54-дюймовый квадратный жк-дисплей,
• Панель дисплея IPS tft lcd,
• Микросхема контроллера ST7789,
• Интерфейс MCU

2,4-дюймовый ЖК-экран IPS:

• полный угол обзора tft lcd
• высококонтрастный tft-дисплей
• сенсорный экран опционально
• 240RGBx320 разрешение 2,4 дюйма.

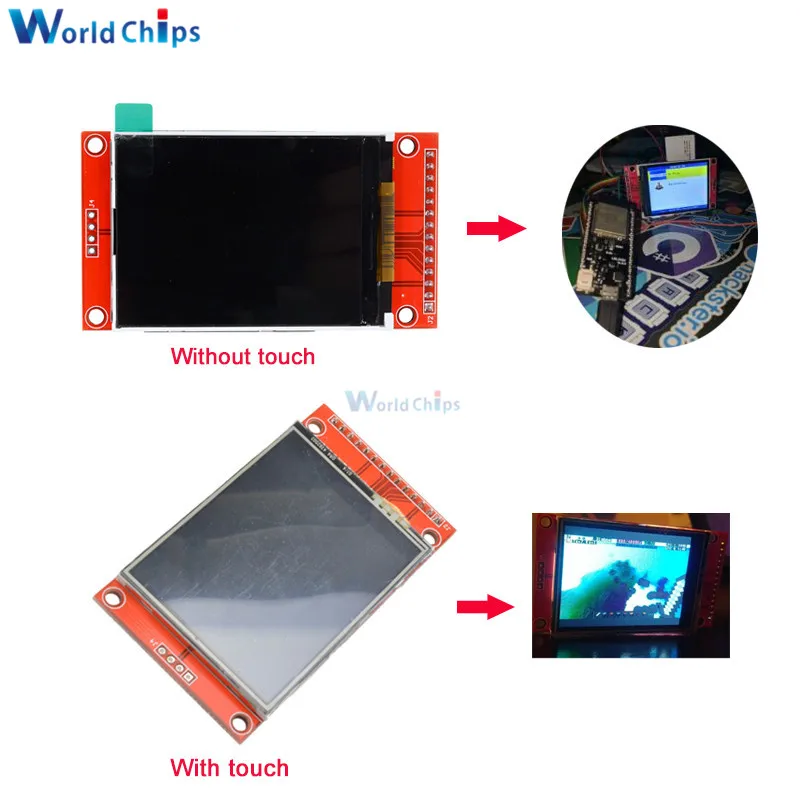

2,6-дюймовый ЖК-экран IPS TFT:

• 240RGBX320 точек ips tft
• Полный угол обзора
• ИС ILI9341
• Интерфейс MCU / SPI / RGB

2,8-дюймовый экран IPS TFT:

3,5-дюймовый ЖК-модуль IPS — горизонтальный тип:

• QVGA 320RGBX240 точек tft lcd
• Дисплей tft со свободным углом обзора
• Высокая яркость tft, читаемость при солнечном свете, 800 нит
• Драйвер ST7272,
• Интерфейс RGB,
• резистивный и емкостный сенсорный экран по желанию.

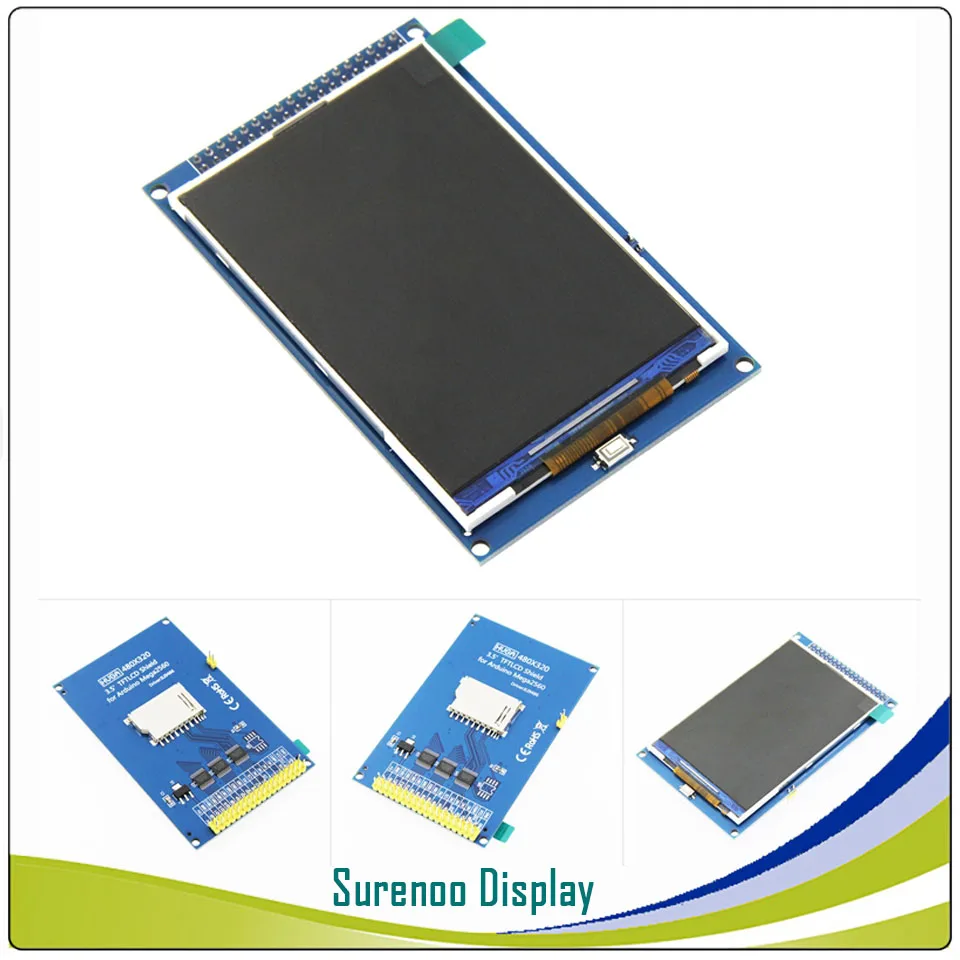

3,5-дюймовый ЖК-модуль IPS — вертикальный тип:

• 320RGB x 480 точек
• Интерфейс SPI / RGB / MCU
• Микросхема драйвера ILI9486L

ЖК-дисплей с диагональю 4,3 дюйма Модуль:

• 800RGB x 480 точек
• широкая температура
• Свободный угол обзора
• ИС драйвера HX8264-E и HX8664-B,
• RGB интерфейс

5.Емкостный сенсорный ЖК-экран 0 дюймов в секунду :

• Широкая температура tft, рабочая температура -30 ~ 80 градусов
• Полный угол обзора

• 800×480 пикселей

• Емкостной сенсорный экран и резистивный сенсорный опционально

• Считываемый при солнечном свете tft с опциональной подсветкой высокой яркости

7-дюймовый ЖК-дисплей IPS 1024×600:

• IPS tft жк-дисплей
• tft-дисплей с полным углом обзора
• 1024 RGB x600 точек tft lcd
• Сенсорная панель опционально
• Подсветка высокой яркости опционально

10.1-дюймовый экран IPS tft:

• 1280 RGB x800 точек tft lcd
• LVDS интерфейс
• Емкостный сенсорный экран опционально
• Подсветка высокой яркости, читаемая при солнечном свете, опционально

Технология TFT IPS и TFT Панель дисплея Характеристики

Прежде, чем мы уйдем в различиях, давайте поговорим об особенностях каждой технологии.Обратите внимание, что мы говорим не о телевизорах, компьютерах или планшетах, а об экранах на гораздо меньших масштаб (подумайте, 7 дюймов или меньше), который использует другие правила для соответствия этому масштабу. Во-первых, интересно узнать, что технологии TFT-дисплеев — это наиболее распространенный тип технологии цветного отображения; еще больше монохромных дисплеев не продаются по цвету из-за более низкой стоимости и более низкого энергопотребления, однако их недостатком является узкая плохая видимость TFT под прямыми солнечными лучами; но я забегая вперед.

Технология IPS прошел долгий путь в отношении мобильных телефонов и других ЖК-экранов, которые даже намного меньше. (Изображайте цифровые часы на радио, микроволновке и портативных игры) Некоторые особенности экрана TFT LCD IPS включают:

1. Более широкие углы обзора — кристаллы выровнен по горизонтали, а не по вертикали, что позволяет лучше угол обзора, идеально подходит для небольших экранов, где вам нужно повернуть экран для лучшего просмотра
2. Более низкое энергопотребление, в результате более длительное время автономной работы — опять же, для небольших экранов это отлично работает, потому что хотя для этой технологии требуется больше энергии, на меньшем экране меньше потребляемая мощность.
3. Яркое цветное изображение — это огромное прогресс в технологиях, благодаря дисплею Twisted Nematic (TN), который только выводит 6-битный цвет на 8-битный цветной дисплей с технологией IPS
4. Варианты для облегчения просмотра пользователем требования или желания — существует несколько различных форм IPS технологии: Super-IPS, (S-IPS) Advanced Super IPS, Advanced S-IPS, где молекулы жидких кристаллов остаются параллельными передней и задней панелям, вместо перпендикулярного при приложении напряжения
5. Стабильный, точный цвет, под разные углы обзора
6. Четкие изображения и стабильное время отклика, что обеспечивает более быстрое время отклика — хорошо для видео.

TFT-дисплей технологии развивались с годами и стали довольно популярными в технические круги. Эта передовая технология предлагает следующие функции:

1. Превосходный цветной дисплей — для технологий что требует этого или для потребителей, которым нужны цветные экраны
2. Превосходен не только цвет, но и ясность выдающаяся
3. Отличается более длительным периодом полураспада (период полураспада составляет количество времени в часах, прежде чем дисплей станет на 50% ярче, чем когда он был впервые включен), чем OLED, и поставляется в разных размерах, из-под дюйм до более 15 дюймов
4. Емкостный сенсорный экран или сенсорная панель, что есть в большинстве смартфонов и позволяет функциональность, особенно для масштабирования и прокрутки
5. Резистивная сенсорная панель, расположенная ниже стоимость и обычно являются стандартными для большинства устройств TFT
6. Управление соотношением сторон, которое относится к способность экрана поддерживать соотношение сторон исходного изображения на аппаратный уровень и отображение пикселей 1: 1, которые буквально «отображают» точное количество пикселей конкретно в исходном разрешении до пикселей на экран
7. Нет «ореолов» (ореол — это когда изображение будет оставаться включенным на короткое время, но вместо этого он должен быть выключен)
8. Разнообразие дисплеев, которые можно с интерфейсом через различные типы шин, в том числе 18 и 24 бит для красный / зеленый / синий, LVDS, а также 8 и 16 бит для ЦП — многие контроллеры позволяют использовать два или более разных типа интерфейсов на одном TFT-экране

Подробнее о технологии IPS lcd

IPS — это использование светомодулирующих свойств от незажженных жидких кристаллов для обеспечения плоского панель или электронный визуальный дисплей.TFT, что означает тонкопленочный транзистор, это вариант с ЖК-дисплеем, созданный и продаваемый для улучшения цветопередачи, а также контраст и уровни черного. IPS еще больше улучшает отображение технологии, обеспечивая лучшую цветопередачу и более широкий и точный угол обзора. Технология IPS TFT LCD широко используется для высокопроизводительных компьютеры, ноутбуки, планшеты и смартфоны. Когда Apple довела его до сведения общественности, он стал популярным, и, как говорится, остальное — история; но на самом деле он не получил широкого распространения и не получил всемирного распространения до тех пор, пока как раз конец 1990-х.С тех пор IPS-экраны стали применяться в домах. по всему миру, с вариациями в соответствии с вашими электронными потребностями.

ЖК-экран IPS TFT с активной матрицей был разработан Hitachi в 1996 году как решение ограничений дисплея TN TFT LCD (Twisted Nematic) от конца 1980-х, которые являются стандартными ЖК-дисплеями без IPS. Дисплей TN известен своим неправильные углы обзора, например инвертирование цветов под крайними углами, и плохие качество цветопередачи. Напротив, дисплеи IPS обеспечивают более широкие углы обзора и более качественная цветопередача за счет изменения пикселей, чтобы они были параллельны, а не чем перпендикулярно.На экране IPS жидкие кристаллы идут параллельно панели под напряжением. На дисплее TN кристаллы поворачиваются перпендикулярно к верх панели. На высокопроизводительных планшетах и ​​смартфонах используется IPS-дисплей технологии, потому что эта электроника обычно используется для просмотра фильмов, видео общайтесь и храните фотографии. Улучшенные функции ракурса и цвета обеспечивают в целом лучший опыт для пользователя. Креативным профессионалам тоже выгодно от монитора IPS, потому что ЖК-экран IPS, который обеспечивает более широкую цветовую гамму и большие углы обзора помогают достичь большей эстетической точности и превосходного полученные результаты.

Другие версии IPS включают следующие технологии:

• Super TFT (IPS) для широкий угол обзора
• Super-IPS (S-IPS) для отсутствие смещения цвета и улучшение синхронизации пикселей
• Расширенный Super-IPS (AS-IPS) для высокого коэффициента пропускания
• Улучшенный IPS (E-IPS) для увеличенный угол обзора по диагонали и сокращение времени отклика
• Горизонтальный IPS (H-IPS) для улучшенного коэффициента контрастности и поляризационной пленки Advanced True White что создает более естественный цвет белого
• Профессиональный IPS (P-IPS) для большей глубины цвета

Подробнее о технологии TFT LCD (Тонкопленочный транзистор). жидкокристаллический дисплей)

Жидкокристаллический дисплей (TFT LCD) на тонкопленочных транзисторах — это вариант жидкокристаллического дисплея (LCD), использующий тонкопленочный транзисторная (TFT) технология для улучшения качества изображения, например адресуемость и контрастность.ЖК-дисплей TFT — это ЖК-дисплей с активной матрицей, в отличие от ЖК-дисплеев с пассивной матрицей или простые ЖК-дисплеи с прямым управлением и несколькими сегментами.

TFT LCD s используются в бытовой технике, включая телевизоры, компьютеры мониторы, мобильные телефоны, портативные игровые системы, персональные цифровые помощники, системы навигации и проекторы.

ЖК-дисплеи TFT также используются в автомобильных приборах. кластеры, потому что они позволяют драйверу также настраивать кластер как возможность обеспечить аналоговый дисплей с цифровыми элементами.

Относительно недорогой витой нематический дисплей — самый обычный, потребительский, тип дисплея. [необходима цитата] Время отклика пикселя на современной панели TN с достаточно быстро, чтобы избежать следа теней и артефактов ореола более раннее производство. [необходима цитата] Более недавнее использование RTC (ответ Time Compensation / Overdrive) позволили производителям значительно уменьшить переход от серого к серому (G2G) без значительного увеличение времени отклика ISO.[необходима цитата] Время ответа сейчас указано в цифрах G2G, при этом 4 мс и 2 мс теперь являются обычным явлением для TN-сетей. модели. [необходима ссылка]

Дисплеи TN страдают от ограниченных углов обзора, особенно в вертикальном направлении. направление. Цвета будут сдвигаться, если смотреть не перпендикулярно. По вертикали направление, цвета будут смещаться так сильно, что перевернутся через определенное угол.

Кроме того, большинство панелей TN представляют цвета, используя только шесть бит на Цвет RGB, или всего 18 бит, и не может отобразить 16.7 миллионов цветов оттенки (24-битный истинный цвет), доступные на видеокартах. Вместо этого на этих панелях отображается интерполированный 24-битный цвет с использованием метод дизеринга, который объединяет соседние пиксели для имитации желаемый оттенок. Они также могут использовать форму временного дизеринга под названием Frame. Контроль скорости (FRC), который циклически переключает оттенки с помощью каждый новый кадр для имитации промежуточного оттенка. Такие 18-битные панели с дизерингом иногда рекламируются как имеющие «16.2 миллиона цвета ». Эти методы моделирования цвета могут заметить многие люди и очень надоедливый для некоторых. FRC имеет тенденцию быть наиболее заметным в темноте тонов, в то время как дизеринг, кажется, заставляет отдельные пиксели ЖК-дисплея видимый. В целом цветопередача и линейность на TN-панелях оставляет желать лучшего. Недостатки в цветовой гамме дисплея (часто обозначается как процент от NTSC 1953 г. цветовая гамма) также связаны с технологией подсветки. Это не редкость для дисплеи с простым светодиодным или CCFL-освещением в диапазоне от 10% до 26% цветовой гаммы NTSC, тогда как другие типы дисплеев используют больше сложные конструкции CCFL или светодиодного люминофора или светодиодная подсветка RGB, может выходить за пределы 100% цветовой гаммы NTSC, разница вполне заметна человеческий глаз.

Коэффициент пропускания пикселя ЖК-панели обычно не соответствует изменяются линейно с приложенным напряжением, а стандарт sRGB для компьютерных мониторов требуется определенная нелинейная зависимость количества излучаемый свет как функция значения RGB.

Преимущества и недостатки TFT LCD IPS и Tn tft LCD панель

Итак, вы готовы погрузиться в плюсы и минусы этих двух технологий? Конечно, мы коснулись их особенности и различия, но теперь пора спросить себя, какой из них лучше для меня или моего бизнеса?

Мы в основном говорили о смартфонах экраны, но поскольку обе технологии работают на экранах меньшего размера, таких как часы и таймеры или цифровые термометры, давайте сосредоточимся на них.

ПРЕИМУЩЕСТВА IPS DISPLAY

Из-за их превосходного цвета и четкость изображений, устройства, использующие экраны IPS, легко устанавливаются на стены, благодаря компактной форме и небольшой глубине. Экраны Super IPS предлагают более высокий угол 170˚ для лучшей четкости и более широкого обзора, особенно при ночь. Изображение остается стабильным и четким, а не блестящим, блестящим, как на других экранах; у них также более длительное время автономной работы и время работы экрана (на небольших экранах конечно) из-за более низкой электрической мощности.Выделение тепла ниже, опять же из-за снижения потребления электроэнергии. Цвета тоже больше яркие и четкие, без пикселов, как на других устройствах более низкого качества. В виде упоминалось ранее, существует также множество вариантов технологии IPS, подходящих для ваши потребности и желания.

НЕДОСТАТКИ IPS DISPLAY

Теперь перейдем к обратной стороне экранов IPS, о которых мы кратко говорили выше, включая основные Недостаток: стоимость.Если вы ищете обычный смартфон или не хотите нужны все причудливые цвета и четкость для ЖК-дисплеев, тогда стоимость может не быть большой фактор; однако это основная причина, по которой технология IPS начинает развиваться. спуститься. Как и в случае с каждым новым изобретением, открытием или технологией, спрос все. Еще один недостаток заключается в том, что цвета не всегда могут транскрибироваться. правильно или точно, что может, а может и не быть сдерживающим фактором. Кроме того, высокий разрешения не всегда доступны для личных приложений.В при определенных обстоятельствах яркости может не хватить, особенно в тьма.

ПРЕИМУЩЕСТВА TFT-ДИСПЛЕЯ

Благодаря технологиям отображения TFT, меньшее потребление энергии имеет большое значение, особенно при работе с большими экраны и, конечно же, меньше электричества означает меньшую стоимость в целом. В видимость более резкая, что означает отсутствие геометрических искажений, что отлично подходит для этих усталые, старые глаза. Время отклика и физическая конструкция экранов также привлекательный.TFT-дисплеи также могут сэкономить место и быть размещены практически в любом месте. в офисе или дома благодаря яркому освещению и четким изображениям.

НЕДОСТАТКИ TFT-ДИСПЛЕЯ

Некоторые минусы TFT-экранов с углом обзора, которые создают искажения, в результате неидеальное изображение. Статическое разрешение, то есть разрешение не может быть изменены, также может вызвать проблему, но в новых моделях эта проблема решена. проблема.Точность отображения цветов не идеальна, в частности сильный черный и яркий белый, поэтому при печати изображение может не отображаться спектр цветов.

Вот и все. в в будущем даже эта превосходная технология изменится и станет новой, более захватывающей технологии займут его место. Но до тех пор экраны IPS и TFT продвигаясь вперед с собственными достижениями и улучшениями, поэтому оставайтесь на связи. Ты не хочу пропустить.

Maclight display (www.szmaclight.com) — это ЖК-дисплей, IPS TFT и tn tft lcd — наши основные продукты, обращайтесь к нам по адресу: [электронная почта защищена]

Что такое IPS? | Ноутбуки с дисплеем IPS | IPS и TFT

Что такое IPS?

IPS, также известный как In-Plane Switching, представляет собой тип монитора и экранной технологии. В частности, панель IPS представляет собой тип ЖК-дисплея TFT (или ЖК-дисплея с «активной матрицей»). ЖК-дисплей, или жидкокристаллический дисплей, представляет собой использование светомодулирующих свойств от неосвещенных жидких кристаллов для обеспечения плоской панели или электронного визуального дисплея.TFT, что означает тонкопленочный транзистор, представляет собой вариант ЖК-дисплея, созданный и продаваемый для улучшения цвета, а также контрастности и уровней черного. Двумя наиболее распространенными типами ЖК-дисплеев TFT являются дисплеи IPS и TN.

ЖК-экран IPS TFT с активной матрицей был разработан Hitachi в 1996 году как решение проблем, связанных с отображением ЖК-дисплеев TN TFT (Twisted Nematic) конца 1980-х годов, которые являются стандартными ЖК-дисплеями без IPS. Дисплей TN известен своими неправильными углами обзора, такими как инвертирование цветов под крайними углами, и плохим качеством цветопередачи.Напротив, дисплеи IPS обеспечивают более широкие углы обзора и более качественную цветопередачу за счет изменения пикселей, чтобы они были параллельны, а не перпендикулярны. В экране IPS жидкие кристаллы проходят параллельно панелям под напряжением. На дисплее TN кристаллы поворачиваются перпендикулярно верхней части панели. В высокопроизводительных планшетах и ​​смартфонах используется технология отображения IPS, поскольку эта электроника обычно используется для просмотра фильмов, видеочатов и хранения фотографий. Усовершенствованные функции ракурса и цвета делают работу пользователя удобнее.Творческие профессионалы также извлекают выгоду из монитора IPS, потому что ЖК-экран IPS, который обеспечивает более широкую цветовую гамму и большие углы обзора, помогает достичь большей эстетической точности и превосходных результатов.

Другие версии IPS включают следующие технологии:

• Super TFT (IPS) для широкого угла обзора
• Super-IPS (S-IPS) для предотвращения сдвига цвета и улучшения синхронизации пикселей
• Advanced Super-IPS (AS-IPS) для высокого коэффициента пропускания
• Enhanced IPS (E-IPS) для увеличения угла обзора по диагонали и сокращения времени отклика
• Горизонтальный IPS (H-IPS) для повышения контрастности и поляризационная пленка Advanced True White, которая создает более естественный белый цвет
• Профессиональный IPS (P-IPS) для большей глубины цвета

Нужен ли мне IPS?

IPS-дисплей, также известный как панель In-Plane Switching, представляет собой тип высококачественной технологии отображения, обычно применяемой в высокопроизводительных мониторах компьютеров и ноутбуков, планшетах и ​​смартфонах.IPS обеспечивает лучший пользовательский интерфейс благодаря более широкому углу и улучшенному качеству цвета, функциям отображения, которые значительно изменились с течением времени с тех пор, как ЖК-дисплеи с TN-эффектом были представлены и повсеместно использовались в 1990-х годах.

Чтобы определить, подходит ли IPS для ваших вычислительных задач, сначала вам нужно понять технологию отображения TFT LCD. TFT LCD означает «Тонкопленочный транзистор» и «Жидкокристаллический дисплей». ЖК-дисплей использует поляризующий материал и жидкие кристаллы для формирования дисплея.ЖК-дисплеи TFT, также известные как «активная матрица», были разработаны как вариант ЖК-дисплеев. ЖК-дисплеи TFT улучшили цветопередачу, контрастность и время отклика ЖК-дисплеев с пассивной матрицей.

Двумя наиболее распространенными типами TFT-дисплеев являются IPS TFT LC и TN TFT LCD. TN обычно имеет более быстрое время отклика, что обеспечивает лучшее развлечение для просмотра спортивных состязаний или игр, но IPS был разработан для устранения недостатков дисплея TN, таких как плохой угол обзора и низкое качество воспроизведения цвета. Если вы используете свой ноутбук или смартфон в творческих целях, для просмотра фильмов, видеочата или загрузки фотоальбомов, вам понадобится IPS для наилучших углов обзора и точности цветопередачи.

Как IPS по сравнению с TFT?

IPS (переключение в плоскости) — один из наиболее распространенных типов ЖК-дисплеев TFT. ЖК-дисплей TFT улучшает качество изображения обычного ЖК-дисплея с использованием технологии тонкопленочных транзисторов. IPS LCD, который является вариантом TFT LCD с активной матрицей, еще больше улучшает технологию отображения, обеспечивая лучшую цветопередачу и более широкий и точный угол обзора. Технология IPS TFT LCD широко используется в высокопроизводительных компьютерах, ноутбуках, планшетах и ​​смартфонах.

LCD — это жидкокристаллический дисплей. Это тонкий экран, который формирует яркий панельный дисплей с использованием двух слоев поляризованных панелей и жидкокристаллического раствора. Свет проецируется через жидкие кристаллы для создания изображения, но, поскольку жидкие кристаллы не горят, им требуется подсветка.

ЖК-дисплеи

TFT (также известные как ЖК-дисплеи с активной матрицей) были разработаны для обеспечения большей цветопередачи, контрастности и времени отклика ЖК-дисплеев. Два наиболее распространенных типа ЖК-дисплеев TFT включают ЖК-дисплеи TN TFT (стандартные без IPS) и ЖК-дисплеи IPS TFT.Монитор с дисплеем IPS обеспечивает расширенные функции, такие как оптимальные углы обзора, точность цветопередачи, неизменная цветопередача и лучшее энергопотребление. Таким образом, IPS — это вариант ЖК-дисплеев TFT, который улучшает технологические ограничения в панелях TN, которые страдают от плохих углов обзора и цветопередачи.

Продает ли Lenovo ноутбуки, планшеты или настольные компьютеры с мониторами или дисплеями IPS?

Ноутбуки Lenovo ThinkPad серии X — это высокопроизводительные легкие ноутбуки, созданные с использованием технологий IPS (In-Plane Switching).Ультрабук ThinkPad X1 Carbon оснащен потрясающим дисплеем ThinkPad ColorBurst Display, антибликовым экраном и 300 нит с функциями IPS, которые обеспечивают 180-градусный широкоэкранный просмотр. Нит — это стандартное измерение яркости или канделы на квадратный метр. Устройства с нитом 300 обеспечивают большую яркость и четкость экрана, поэтому вы можете ожидать четкого текста, яркого изображения, точной цветопередачи и экрана с защитой от смазывания.

Ультрабук ThinkPad X240, также входящий в серию ThinkPad X, оснащен дисплеем высокой четкости и технологией IPS.Технология IPS в ультрабуке обеспечивает исключительное удобство для пользователя, предоставляя функции, обеспечивающие высокий уровень яркости, насыщенные и яркие цвета и углы обзора 180 градусов.

Lenovo также предлагает планшеты с HD-дисплеем и многоточечными сенсорными экранами IPS, обеспечивающими яркое и четкое изображение. Оцените высокую производительность ЖК-технологии IPS с планшетами серий IdeaTab, Yoga, ThinkPad и Lenovo Miix 2. В частности, 8-дюймовые и 10-дюймовые планшеты Lenovo Miix 2 оснащены впечатляющими дисплеями IPS с разрешением Full HD.

Чтобы увидеть полный список настольных ПК Lenovo с технологией IPS, посетите страницу «Настольные компьютеры и многофункциональные устройства» на странице «Магазин Lenovo». Узнайте больше о премиальной производительности ThinkCentre и стильных настольных ПК IdeaCentre с дисплеями HP и IPS без рамки, которые обеспечивают высокую яркость, насыщенность цветов и широкий угол обзора.

Технологии отображения TFT и технологии отображения IPS

Эту статью о технологиях TFT-дисплеев написала Юлия Нильсен.

Джулия Нильсен — писатель на все руки. Последние 15 лет она писала для газет, журналов, веб-сайтов и блогов. Когда она не увлекается писательским миром, она проводит время со своей прекрасной внучкой. Она любит получать известия от читателей, особенно когда они предлагают шоколад.

Два модных слова, о которых мир технологий обсуждает уже несколько лет, — это IPS (переключение в плоскости), используемая для жидкокристаллических дисплеев или ЖК-дисплеев для краткости, и TFT (тонкопленочный транзистор). ) технология экрана с активной матрицей, которая дороже, но дает более четкое изображение.

Разработанный в 1980-х годах, но представленный Hitachi почти десять лет спустя, в 1996 году, технология IPS не является чем-то новым, это тип конструкции ЖК-дисплея, который обеспечивает большие углы обзора и более качественную цветопередачу, чем традиционные TN или Витые нематические ЖК-дисплеи.

Когда Apple представила его публике, он стал популярным, и, как говорится, остальное уже история; но на самом деле он не получил широкого распространения или всемирного распространения только в конце 1990-х годов. С тех пор IPS-экраны были внедрены в домах по всему миру, с вариациями в соответствии с электронными потребностями.

Что такое TFT?

Жидкокристаллический дисплей TFT (тонкопленочный транзистор) представляет собой тонкий дисплей, в котором транзистор встроен в каждый кристаллический затвор; Эти транзисторы затем печатаются на тонкой прозрачной пленке. Эта технология была разработана для улучшения качества изображения, например контрастности и адресуемости.

Также разработанные в конце 1980-х годов, технологии TFT-дисплеев представляют собой просто еще одну разновидность ЖК-дисплеев, которые обеспечивают более высокую цветопередачу, контраст и время отклика по сравнению с доступными ЖК-дисплеями с пассивной матрицей.Одно из основных различий между технологиями отображения IPS и TFT — стоимость. IPS дороже технологии TN. Однако между ними есть некоторые ключевые различия, которые следует отметить.

Характеристики дисплеев IPS и TFT

Прежде чем перейти к различиям, давайте поговорим об особенностях каждой технологии. Обратите внимание, что мы говорим не о телевизорах, компьютерах или планшетах, а об экранах гораздо меньшего размера (например, 7 дюймов или меньше), которые используют другие правила для соответствия этому масштабу.Во-первых, интересно узнать, что технологии TFT-дисплеев являются наиболее распространенным типом цветных дисплеев; больше монохромных дисплеев по-прежнему продаются лучше, чем цветные из-за более низкой стоимости и меньшего энергопотребления, однако узкая плохая видимость TFT под прямыми солнечными лучами является их недостатком; но здесь я забегаю вперед.

Технология IPS прошла долгий путь в отношении сотовых телефонов и других ЖК-экранов, которые даже намного меньше. (Изображение цифровых часов на радио, микроволновке и портативных играх) Некоторые из функций IPS-экрана включают:

1. Более широкие углы обзора — кристаллы выровнены по горизонтали, а не по вертикали, что обеспечивает лучший угол обзора, идеально для небольших экранов, где вам нужно повернуть экран для лучшего просмотра
2. Более низкое энергопотребление, что приводит к увеличению времени автономной работы — опять же, для небольших экранов это отлично работает, потому что, хотя эта технология требует больше энергии, меньший экран потребляет меньше энергии осушать.
3. Великолепное цветное изображение — это огромный прогресс в технологии, от дисплея Twisted Nematic (TN), который воспроизводил только 6-битный цвет, до 8-битного цветного дисплея с технологией IPS
4. Варианты, помогающие удовлетворить требования пользователя к просмотру или желаний — существует несколько различных форм технологии IPS: Super-IPS, (S-IPS) Advanced Super IPS, Advanced S-IPS, где молекулы жидких кристаллов остаются параллельными передней и задней панелям, а не перпендикулярны при наличии напряжения.
5. Стабильные точные цвета под разными углами обзора
6. Четкие изображения и стабильное время отклика, что позволяет сократить время отклика — хорошо для видео.

Технологии TFT-дисплеев развивались годами и стали довольно популярными в технических кругах. Эта передовая технология предлагает следующие функции:

1. Превосходный цветной дисплей — для технологии, которая требует этого, или для потребителей, которым нужны цветные экраны
2. Не только превосходная цветопередача, но и выдающаяся четкость
3. Отличается более длительным периодом полураспада, (период полураспада — это количество времени в часах, по истечении которого дисплей станет на 50% ярче, чем при первом включении), чем OLED-дисплеи разных размеров, от менее дюйма до более 15 дюймов
4. Емкостный сенсорный экран или сенсорная панель, которая есть в большинстве смартфонов и обеспечивает дополнительные функции, в частности, для масштабирования и прокрутки
5. Резистивная сенсорная панель, которая имеет меньшую стоимость и обычно является стандартной для большинства устройств TFT
6. Управление соотношением сторон экрана, которое относится к экрану способность поддерживать соотношение сторон исходного изображения на аппаратном уровне и отображение пикселей 1: 1, используемое для буквального «отображения» точного количества пикселей, в частности, в исходном разрешении. Пиксели на экране
7. Отсутствие «ореолов» (ореол — это когда изображение остается включенным в течение короткого времени, а вместо этого оно должно быть выключено)
8. Разнообразные дисплеи, которые могут быть подключены через различные типы шин, в том числе 18 и 24 бит для красного / зеленого / синего, LVDS и 8 бит и 16 бит для ЦП — многие контроллеры позволяют использовать два или более разных типов интерфейсов на одном TFT-экране

Различия между двумя аналогичными технологиями отображения

Хорошо, теперь, когда мы рассмотрели особенности обеих технологий, давайте посмотрим на различия между ними.Прежде чем мы перейдем к различиям в спецификациях, давайте сначала обратимся к основному различию: расположению транзисторов и жидкого кристалла. Кажется расплывчатым, не правда ли?

Позвольте мне объяснить. Как видите, у обоих отличный цветной дисплей и четкость; однако экраны IPS обеспечивают лучшую цветопередачу и углы обзора из-за расположения кристаллов и поляризаторов. В TFT-экране структура кристаллов приводит к угловой задержке света. Таким образом, экраны IPS обладают меньшими искажениями.Другие отличия включают энергопотребление и стоимость. С экранами IPS требуется больше энергии (на 15% больше), чем с экраном TFT. Если вы используете монитор, например экран компьютера с диагональю более 7 дюймов, он разряжает вашу батарею быстрее, чем при использовании экрана с диагональю 3,5 дюйма. Что касается стоимости, производство панелей IPS дороже, чем панелей TFT.

Вот почему:

• IPS-экраны популярны и пользуются большим спросом у профессионалов, включая хирургов и фотографов, или практически любой профессии, требующей цветопередачи, поэтому из-за высокого спроса цена растет.(способ любить экономику) Кроме того, в настоящее время все меньше производителей создают IPS.
• Цветовые каналы увеличиваются с 6 бит (дисплеи TN) до 8 бит (дисплеи IPS) для обеспечения точности оттенков на каждый канал цвета, что увеличивает производственные затраты
• Увеличение количества транзисторов для управления кристаллами и более мощный источник света приводит к более высоким затратам
• Более мощный источник света означает увеличение количества электричества, которое переходит в большее количество тепла, что приводит к более высоким счетам за электроэнергию.

Если вы хотите получить преимущества от смартфона по невысокой цене, то лучше всего подойдут устройства TFT.Еще одно отличие состоит в том, что экраны IPS имеют большее время отклика, чем экраны TFT, поэтому задержка вывода больше. Несколько других ключевых отличий, о которых следует знать, заключаются в том, что с панелями IPS вы получаете большее разнообразие панелей, как обсуждалось выше, с их супер-, продвинутыми и т. 24-битный TrueColor; они также сохраняют точную цветопередачу и остаются стабильными.

Преимущества и недостатки использования в ЖК-дисплеях

Итак, готовы ли вы углубиться в плюсы и минусы этих двух технологий? Конечно, мы коснулись их особенностей и различий, но теперь пришло время спросить себя, что лучше для меня или моего бизнеса?

Мы в основном говорили об экранах смартфонов, но, поскольку обе технологии работают с экранами меньшего размера, такими как часы, таймеры или цифровые термометры, давайте сосредоточимся на них.

ПРЕИМУЩЕСТВА ТЕХНОЛОГИИ IPS DISPLAY

Благодаря превосходному цвету и четкости изображения устройства, использующие экраны IPS, легко устанавливаются на стены благодаря их компактной форме и малой глубине. Экраны Super IPS предлагают более высокий угол обзора 170 ° для большей четкости и более широкого просмотра, особенно в ночное время. Изображение остается стабильным и четким, а не блестящим, блестящим, как на других экранах; у них также более длительный срок службы батареи и экрана (конечно, на экранах меньшего размера) из-за более низкой электрической мощности.Выделение тепла ниже, опять же из-за снижения потребления электроэнергии. Цвета также более яркие и четкие, а не пиксельные, как у других устройств более низкого качества. Как упоминалось ранее, существует множество вариаций технологии IPS, отвечающих вашим потребностям и желаниям.

НЕДОСТАТКИ ТЕХНОЛОГИИ ДИСПЛЕЯ IPS

Теперь мы рассмотрим обратную сторону экранов IPS, которую мы кратко затронули выше, которая включает в себя главный недостаток: стоимость. Если вы просто ищете средний смартфон или не нуждаетесь в необычных цветах и ​​четкости ЖК-дисплеев, то стоимость может не иметь большого значения; Однако это основная причина того, что технология IPS начинает приходить в упадок.Как и в случае с каждым новым изобретением, открытием или технологией, спрос — это все. Еще один недостаток заключается в том, что цвета не всегда могут быть правильно и точно расшифрованы, что может быть, а может и не быть сдерживающим фактором. Кроме того, высокое разрешение не всегда доступно для личных приложений. В определенных обстоятельствах яркости может быть недостаточно, особенно в темноте.

ПРЕИМУЩЕСТВА ТЕХНОЛОГИЙ TFT-ДИСПЛЕЯ

Стив Джобс сказал об этом лучше всего: «Дизайн — это не только то, как он выглядит и ощущается.Дизайн — это то, как это работает ». Я склонен с ним соглашаться. С технологиями TFT-дисплеев меньшее потребление энергии имеет большое значение, особенно при работе с большими экранами, и, конечно же, меньшее количество электроэнергии означает меньшую стоимость в целом. Видимость более резкая, что означает отсутствие геометрических искажений, что отлично подходит для этих усталых старых глаз. Время отклика и внешний вид экранов также впечатляют. TFT-дисплеи также могут сэкономить место и быть размещены практически в любом месте в офисе или дома благодаря функции яркого освещения и четким четким изображениям.

НЕДОСТАТКИ ТЕХНОЛОГИЙ TFT-ДИСПЛЕЯ

Некоторые недостатки TFT-экранов связаны с углом обзора, который создает искажения, что приводит к неидеальному изображению. Статическое разрешение, то есть разрешение, которое нельзя изменить, также может вызвать проблему, но новые модели, похоже, решили эту проблему. Точность отображения цветов не идеальна, особенно сильного черного и яркого белого, поэтому при печати изображение может не отображать весь спектр цветов.

Вот и все.В будущем даже эта превосходная технология изменится, и ее место займут новые, более интересные технологии. Но до тех пор экраны IPS и TFT продвигаются вперед со своими собственными достижениями и улучшениями, поэтому оставайтесь на связи. Вы не хотите его пропустить.

Focus Display Solutions (www.FocusLCDs.com) предлагает стандартные технологии цветных TFT-дисплеев как с TN, так и с IPS. Многие из цветных модулей содержат встроенные сенсорные панели.

FocusLCDs — это инженерная компания, которая может модифицировать ЖК-дисплеи в соответствии с вашими уникальными потребностями.

Нужна помощь? Свяжитесь с нами.

В чем реальная разница между дисплеями TFT и IPS?

Если вы хотите купить монитор, обычно есть только два варианта: TFT-дисплей или IPS-дисплей. Чтобы принять правильное решение о покупке, важно знать технологии, лежащие в основе двух дисплеев.

Что такое технология дисплея TFT?

Слово TFT означает тонкопленочный транзистор. Это технология, которая используется в ЖК-дисплеях или жидкокристаллических дисплеях.Здесь вы должны знать, что этот тип ЖК-дисплеев также категорически относится к ЖК-дисплеям с активной матрицей. В нем говорится, что эти ЖК-дисплеи могут удерживать некоторые пиксели при использовании других пикселей. Таким образом, ЖК-дисплей будет использовать очень минимальное количество энергии для работы (фактически, чтобы заставить молекулы жидкого кристалла между двумя электродами скручиваться). ЖК-дисплеи TFT имеют конденсаторы и транзисторы. Это два элемента, которые играют ключевую роль в обеспечении того, чтобы монитор TFT-дисплея работал, потребляя очень небольшое количество энергии без остановки работы.

Обычно мы говорим TFT ЖК-панели или TFT-экраны, мы имеем в виду, что это TFT-дисплеи типа TN (Twisted Nematic), или панели TN, или экранная технология TN.

Характеристики TFT-дисплеев

Самая яркая особенность TFT-дисплеев — это низкая стоимость из-за более простого процесса производства, недорогих материалов и одной из старейших технологий для ЖК-дисплеев. Но они не самого лучшего качества, учитывая плохие углы обзора, более низкий коэффициент контрастности, более медленное время отклика, более низкое отношение диафрагмы (каждый пиксель недостаточно яркий), а хуже всего то, что есть один угол обзора с инверсией серой шкалы (перевернутое изображение), см. нижняя часть рисунка 1 ниже.

Инверсия шкалы серого для TFT-дисплеев

Что такое технология дисплеев IPS?

Технология

IPS (переключение в плоскости) похожа на усовершенствование традиционного модуля ЖК-дисплея TFT в том смысле, что он имеет ту же базовую структуру, но с более расширенными функциями и более широким удобством использования. ЖК-мониторы IPS обладают следующими передовыми функциями. У него гораздо более широкий угол обзора, более согласованные и точные цвета во всех направлениях обзора, у него более высокая контрастность, более быстрое время отклика.Но IPS-дисплей не идеален из-за более высокой стоимости изготовления. См. Рис. 2 ниже

IPS Display

TFT-дисплей по сравнению с IPS-дисплеем

И TFT-дисплей, и IPS-дисплей являются дисплеями с активной матрицей, ни один из них не может излучать свет, как OLED, он должен использоваться с задней подсветкой белого яркого света для создания изображения. В новых панелях используется светодиодная подсветка (светоизлучающие диоды) для генерации света, поэтому они потребляют меньше энергии и требуют меньшей глубины по своей конструкции. На самом деле ни TFT-дисплей, ни IPS-дисплей не могут воспроизводить цвет, в каждом пикселе ЖК-дисплея есть слой цветового фильтра RGB (красный, зеленый, синий), чтобы ЖК-дисплей отображал цвет.Если вы используете лупу, чтобы увидеть свой монитор, вы увидите цвет RGB. Путем включения / выключения и различных уровней яркости RGB мы можем производить спектр из многих цветов.

Пиксели RGB на ЖК-мониторе

Хорошо, давайте сделаем последнее сравнение.

• Более широкие углы обзора: выигрывает IPS-дисплей. Если вы не хотите идти на компромисс с углами обзора и хотите получить наилучшие впечатления от просмотра экрана под широким углом, IPS-дисплей — это то, что вам нужно.
• Более высокая контрастность: выигрывает IPS-дисплей.
• Более быстрое время отклика: выигрывает IPS Display. У экранов IPS TFT время отклика составляет около 0,3 миллисекунды, в то время как у экранов TN TFT время отклика составляет около 10 миллисекунд, что делает последнее неудобным для игровых целей.
• Стоимость: выигрывает TFT-дисплей (примерно на 30-50% ниже). Технология производства ЖК-дисплеев TFT является более зрелой, чем ЖК-дисплей IPS, и имеет более высокую производительность, чем ЖК-экран IPS.
• Качество цветного изображения со стабильными, точными и четкими цветами: выигрывает IPS-дисплей
• Низкое энергопотребление: выигрывает TFT-дисплей.ЖК-экран TN TFT потребляет более 15% энергии, чем ЖК-экран IPS. Причина по-прежнему заключается в массиве жидких кристаллов внутри ЖК-экрана IPS. Поскольку молекулы жидкого кристалла выстроены в плоскости электродов, для включения жидкого кристалла на экране IPS будет сохранена энергия, чем при его скручивании в ЖК-экранах TFT, поэтому экран IPS лучше, чем ЖК-экран TN TFT по потребляемой мощности. Что касается ЖК-экрана IPS, он имеет лучшую контрастность, но в то же время он имеет меньший коэффициент пропускания (коэффициент пропускания), поэтому нам нужно больше света от подсветки ЖК-дисплея, если используется больше светодиодных чипов, поэтому также требуется больше мощности для подсветки ЖК-дисплея, поэтому для всего модуля дисплея может потребоваться больше энергии, если ток подсветки для ЖК-панели IPS.поэтому нам нужно больше заботиться о потребляемом токе подсветки, а не о самой панели IPS TFT. Основное энергопотребление будет приходиться на подсветку ЖК-дисплея, а не на панель IPS TFT. Срок службы батареи, вероятно, будет больше, если другое оборудование будет таким же.
• Лучше «залипание изображения или пикселей» или «залипание» (залипание изображения — это когда изображение остается включенным в течение короткого времени, хотя вместо этого оно должно быть выключено): трудно сказать, в зависимости от различных производителей экранов дисплея. Вообще говоря, у TFT-дисплея немного больше шансов не иметь проблемы.

Таким образом, обычно в высокопроизводительных продуктах, таких как мониторы Apple Mac и мобильные телефоны Samsung, скорее всего, используются панели IPS. В некоторых даже высококачественных телевизорах и мобильных телефонах используются дисплеи AMOLED (активные матричные органические светоизлучающие диоды). Эта технология обеспечивает даже лучшую цветопередачу, качество изображения, лучшую цветовую гамму и меньшую мощность, чем ЖК-технология. Обратите внимание, что OLED включает AMOLED и PMOLED (органические светоизлучающие диоды с пассивной матрицей). Вам нужно выбрать AMOLED для вашего телевизора и мобильных телефонов вместо PMOLED.Если у вас больше бюджета, вы можете иметь свой экран с сенсорным экраном, большая часть сенсорного экрана в настоящее время использует сенсорную панель PCAP (Projective Capacitive). Такого рода сенсорная технология была впервые представлена ​​Стивеном Джобсом в iPhone первого поколения. Конечно, ЖК-дисплей TFT всегда может удовлетворить основные потребности по разумной цене.

ЖК-дисплей IPS

, ЖК-дисплей IPS TFT, сенсорный экран IPS

Цветной ЖК-дисплей TFT с активной матрицей пропускающего типа IPS. In-Plane Switching (IPS) был одним из первых усовершенствований, позволивших значительно улучшить светопропускающие характеристики TFT-панелей.Это технология, которая решает две основные проблемы стандартного TFT-дисплея с скрученным нематиком (TN): цвет и угол обзора. Если вы хотите узнать больше о продуктах с ЖК-дисплеем IPS TFT и сенсорным экраном IPS, просмотрите следующие категории и не стесняйтесь спрашивать.

Результаты фильтра

• IPS, LVDS емкостный сенсорный экран TFT 10.1 «

  Модель No. RFK1010F-AYH-LNG Размер (по диагонали): 10,1 дюйма Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 257,96 × 168,6 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: проецируемый емкостный сенсорный экран Область обзора: 218 × 137 мм
  Добавить в запрос

• 12,1-дюймовый TFT-дисплей 1024×768

  Модель №.RFM1210E-AWW-LNN Размер (по диагонали): 12,1 дюйма Точечная матрица / разрешение: 1024 × 768 точек Размер модуля: 260,5 × 204 мм Активная область: 245,76 × 184,32 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 249 × 187,5 мм
  Добавить в запрос

• 4-дюймовый TFT ЖК-дисплей с разрешением 480 x 480

  Модель №.RFA6400E-AWW-MNN Размер (по диагонали): 4 дюйма Точечная матрица / Разрешение: 480 × 480 точек Размер модуля: 78,8 × 82,95 мм Активная область: 71,856 × 70,176 мм Интерфейс: MIPI DSI Сенсорная панель: без сенсорного экрана Область обзора: 73,06 × 71,38 мм
  Добавить в запрос

• 0,96-дюймовый ЖК-дисплей TFT Mini IPS 80×160

  Модель №.RFA300960A-AYW-DNN Размер (по диагонали): 0,96 дюйма Точечная матрица / разрешение: 80 × 160 точек Размер модуля: 13,5 × 27,95 мм Активная область: 10,8 × 21,696 мм Интерфейс: SPI Сенсорная панель: без сенсорного экрана Область обзора: 11,40 × 22,27 мм
  Добавить в запрос

• 9-дюймовый широкоформатный ЖК-дисплей TFT

  Модель №.RFH900B-AWW-LNN Размер (по диагонали): 9 дюймов Точечная матрица / разрешение: 1024 × 600 точек Размер модуля: 211,1 × 126,5 мм Активная область: 196,608 × 114,15 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 200,01 × 117,55 мм
  Добавить в запрос

• 5-дюймовая панель IPS, MIPI TFT LCD

  Модель №.RF3500D-AYW-MNN Размер (по диагонали): 5 дюймов Точечная матрица / Разрешение: 720 × 1280 точек Размер модуля: 66,1 × 120,4 мм Активная область: 62,1 × 110,4 мм Интерфейс: MIPI DSI Сенсорная панель: без сенсорного экрана Область обзора: 66,1 × 120,4 мм
  Добавить в запрос

• 10,1-дюймовый дисплей LVDS, IPS Sun Readable

  Модель №.RFK1010F-AYH-LNN Размер (по диагонали): 10,1 дюйма Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 230,56 × 155,01 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 220,6 × 138,7 мм
  Добавить в запрос

• 0,96-дюймовый ЖК-дисплей TFT IPS 80×160 с проецируемым емкостным сенсорным экраном

  Модель №.RFA300960A-AYW-DNF1 Размер (по диагонали): 0,96 дюйма Точечная матрица / разрешение: 80 × 160 точек Размер модуля: 18,7 × 31,9 мм Активная область: 10,8 × 21,696 мм Интерфейс: SPI Сенсорная панель: проецируемый емкостный сенсорный экран Область обзора: 10,8 × 21,696 мм
  Добавить в запрос

• 4-дюймовый квадратный TFT ЖК-дисплей с четким изображением при солнечном свете 480×480

  Модель №.RFA6400E-AWH-MNN Размер (по диагонали): 4 дюйма Точечная матрица / Разрешение: 480 × 480 точек Размер модуля: 78,8 × 82,95 мм Активная область: 71,856 × 70,176 мм Интерфейс: MIPI DSI Сенсорная панель: без сенсорного экрана Область обзора: 73,06 × 71,38 мм
  Добавить в запрос

• 5 «720×1280 IPS, MIPI, ЖК-дисплей TFT высокой яркости

  Модель №.RF3500D-AYH-MNN Размер (по диагонали): 5 дюймов Точечная матрица / Разрешение: 720 × 1280 точек Размер модуля: 68,4 × 122,7 мм Активная область: 62,1 × 110,4 мм Интерфейс: MIPI DSI Сенсорная панель: без сенсорного экрана Область обзора: 64,1 × 112,3 мм
  Добавить в запрос

• 5-дюймовый TFT-дисплей с емкостным сенсорным экраном, IPS, MIPI

  Модель №.RF3500D-AYW-MNG1 Размер (по диагонали): 5 дюймов Точечная матрица / Разрешение: 720 × 1280 точек Размер модуля: 73,3 × 127,6 мм Активная область: 62,1 × 110,4 мм Интерфейс: MIPI DSI Сенсорная панель: проецируемый емкостный сенсорный экран Область обзора: 63,1 × 111,4 мм
  Добавить в запрос

• 4-дюймовая квадратная ЖК-панель TFT с возможностью чтения при солнечном свете 480×480 с RTP

  Модель №.RFA6400E-AWH-MNSS Размер (по диагонали): 4 дюйма Точечная матрица / Разрешение: 480 × 480 точек Размер модуля: 78,8 × 82,95 мм Активная область: 71,856 × 70,176 мм Интерфейс: MIPI DSI Сенсорная панель: резистивный сенсорный экран Область обзора: 73,06 × 71,38 мм
  Добавить в запрос

• 2,4-дюймовый ЖК-дисплей IPS TFT 240×320

  Модель №.RFJ240L-AYW-DNN Размер (по диагонали): 2,4 дюйма Точечная матрица / Разрешение: 240 × 320 точек Размер модуля: 42,72 × 60,26 мм Активная область: 36,72 × 48,96 мм Интерфейс: MCU, SPI Сенсорная панель: без сенсорного экрана
  Добавить в запрос

• 12,3-дюймовый ЖК-дисплей TFT 1920×720

  Номер модели RFY1230B-AWH-LNN Размер (по диагонали): 12.3 дюйма Точечная матрица / Разрешение: 1920 × 720 точек Размер модуля: 308,1 × 130 мм Активная область: 292,32 × 109,62 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана
  Добавить в запрос

• Sun Readable, IPS, сенсорный экран LVDS 10,1 дюйма (RTP)

  Модель № RFK1010F-AYH-LNSS Размер (по диагонали): 10.1 дюйм Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 230,56 × 155,01 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: резистивный сенсорный экран Область обзора: 218 × 137 мм
  Добавить в запрос

• 10,1-дюймовый TFT-дисплей, ЖК-панель IPS с разрешением 1280 x 800

  Модель № RFK1010G-AYW-LNN Размер (по диагонали): 10.1 дюйм Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 229,34 × 148,98 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 220,06 × 138,7 мм
  Добавить в запрос

• LVDS, IPS ЖК-емкостный сенсорный экран 10,1 дюйма

  Модель № RFK1010G-AYW-LNG Размер (по диагонали): 10.1 дюйм Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 257,96 × 168,6 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: проецируемый емкостный сенсорный экран Область обзора: 218 × 137 мм
  Добавить в запрос

• 3,5-дюймовый ЖК-модуль TFT высокой яркости

  Модель № RFJ350W-AWH-DNN Размер (по диагонали): 3.5 дюймов Точечная матрица / Разрешение: 240 × 320 точек Размер модуля: 61,8 × 88,5 мм Активная область: 53,28 × 71,04 мм Интерфейс: MCU Сенсорная панель: без сенсорного экрана Область обзора: 55,28 × 73,04 мм
  Добавить в запрос

• IPS, ILI9341 TFT-дисплей 240×320, 2,8 дюйма

  Модель № RFJ280J-AYW-DNN Размер (по диагонали): 2.8 дюймов Точечная матрица / Разрешение: 240 × 320 точек Размер модуля: 50,5 × 69,7 мм Активная область: 43,2 × 57,6 мм Интерфейс: MCU, SPI Сенсорная панель: без сенсорного экрана Область обзора: 44,2 × 58,6 мм
  Добавить в запрос

• 5-дюймовый ЖК-экран IPS TFT с проецируемым емкостным сенсорным экраном (поддержка сигнала HDMI)

  Модель №.RFF50VF-1YH-DHG Размер (по диагонали): 5 дюймов Точечная матрица / разрешение: 800 × 480 точек Размер модуля: 120,7 × 75,8 мм Активная область: 108 × 64,8 мм Интерфейс: DVI (HDMI CN) Сенсорная панель: проецируемый емкостный сенсорный экран Область обзора: 109 × 65,1 мм
  Добавить в запрос

• LVDS, IPS резистивный сенсорный ЖК-дисплей 10.1 «

  Модель № RFK1010G-AYW-LNS Размер (по диагонали): 10,1 дюйма Точечная матрица / Разрешение: 1280 × 800 точек Размер модуля: 229,34 × 148,98 мм Активная область: 216,96 × 135,6 мм Интерфейс: LVDS Сенсорная панель: резистивный сенсорный экран Область обзора: 220,06 × 138,7 мм
  Добавить в запрос

• 8,88-дюймовый ЖК-дисплей IPS, MIPI, TFT, 480×1920

  Модель №.RF8880B-AYW-MNN Размер (по диагонали): 8,88 дюйма Точечная матрица / Разрешение: 480 × 1920 точек Размер модуля: 231,3 × 64,3 мм Активная область: 218,88 × 54,72 мм Интерфейс: MIPI DSI Сенсорная панель: без сенсорного экрана Область обзора: — мм
  Добавить в запрос

• 2,8-дюймовый ЖК-дисплей TFT высокой яркости IPS 240×320

  Модель №.RFJ280J-AYH-DNN Размер (по диагонали): 2,8 дюйма Точечная матрица / Разрешение: 240 × 320 точек Размер модуля: 50,5 × 69,7 мм Активная область: 43,2 × 57,6 мм Интерфейс: MCU, SPI Сенсорная панель: без сенсорного экрана Область обзора: 44,2 × 58,6 мм
  Добавить в запрос

• Интерфейс LVDS IPS TFT ЖК-дисплей 10,1 дюйма

  Модель №.RFh2010J-AYW-LNN Размер (по диагонали): 10,1 дюйма Точечная матрица / разрешение: 1024 × 600 точек Размер модуля: 235 × 143 мм Активная область: 222,72 × 125,28 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 226 × 128,5 мм
  Добавить в запрос

• 10,1-дюймовый ЖК-дисплей 1024×600 LVDS IPS TFT с резистивным сенсорным экраном

  Модель №.RFh2010J-AYW-LNS Размер (по диагонали): 10,1 дюйма Точечная матрица / разрешение: 1024 × 600 точек Размер модуля: 235 × 143 мм Активная область: 222,72 × 125,28 мм Интерфейс: LVDS Сенсорная панель: резистивный сенсорный экран Область обзора: 225,52 × 128,08 мм
  Добавить в запрос

• LVDS IPS ЖК-дисплей TFT высокой яркости 10,1 дюйма

  Модель №.RFh2010J-AYH-LNN Размер (по диагонали): 10,1 дюйма Точечная матрица / разрешение: 1024 × 600 точек Размер модуля: 235 × 143 мм Активная область: 222,72 × 125,28 мм Интерфейс: LVDS Сенсорная панель: без сенсорного экрана Область обзора: 226 × 128,5 мм
  Добавить в запрос

• LVDS IPS ЖК-дисплей TFT высокой яркости 10,1 дюйма с PCAP

  Модель №.

  Leave a comment Cancel reply
