Tft матрица что это такое: Что такое LCD TFT дисплей

Содержание

Что такое LCD TFT дисплей

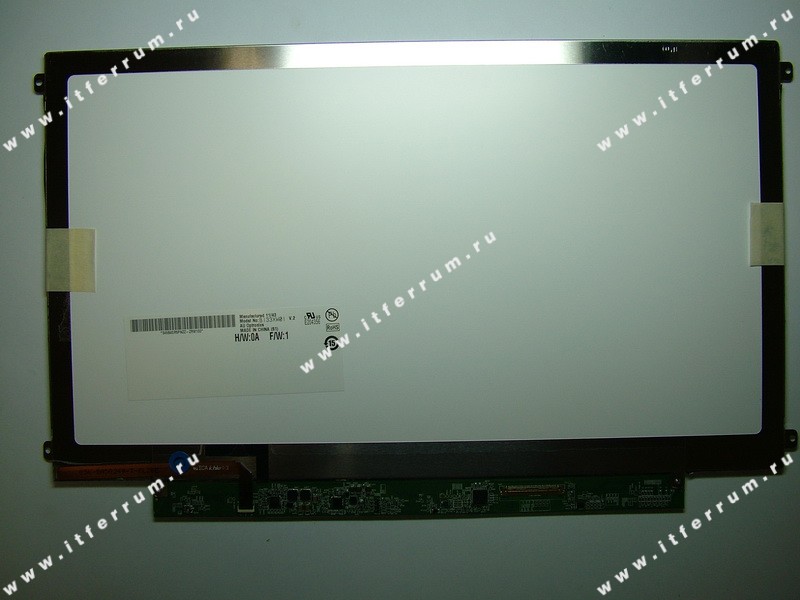

Технология LCD TFT матриц предусматривает использование в производстве жидкокристаллических дисплеев специальных тонкопленочных транзисторов. Само название TFT – это сокращение от Thin-film transistor, что в переводе и означает – тонкопленочный транзистор. Такой вид матриц применяет в самых разнообразных устройствах, от калькуляторов, до дисплеев смартфонов.

0.1. Принцип работы TFT LCD дисплея

Наверное, каждый слышал понятия TFT и LCD, но мало кто задумывался, что это такое, из-за чего у непросвещенных людей возникает вопрос, чем отличается TFT от LCD? Ответ на этот вопрос заключается в том, что это две разные вещи, которые не стоит сравнивать. Чтобы понять, в чем разница между этими технологиями, стоит разобрать, что такое LCD, и что такое TFT.

1. Что такое LCD

Эти молекулы имеют уникальные свойства, они постоянно находятся в жидком состоянии и способны менять свое положение при воздействии на них электромагнитного поля. Кроме этого, эти молекулы имеют оптические свойства, схожие со свойствами кристаллов, из-за чего эти молекулы и получили свое название.

В свою очередь экраны LCD могут иметь разные типы матриц, которые в зависимости от технологии изготовления имеют различные свойства и показатели.

2. Что такое TFT

Как уже говорилось, TFT – это технология изготовления LCD дисплеев, которая подразумевает использование тонкопленочных транзисторов. Таким образом, можно сказать, что TFT – это подвид LCD мониторов. Стоит отметить, что все современные LCD телевизоры, мониторы и экраны телефонов относятся к виду TFT. Поэтому вопрос, что лучше TFT или LCD не совсем правильный. Ведь отличие FTF от LCD заключается в том, что LCD – это технология изготовления жидкокристаллических экранов, а TFT – это подвид ЖК дисплеев, к которому относятся все типы активных матриц.

Среди пользователей TFT матрицы имеют название – активные. Такие матрицы обладают существенно более высоким быстродействием, в отличие от пассивных ЖК-матриц. Помимо этого, тип экрана LCD TFT отличается повышенным уровнем четкости, контрастности изображения и большими углами обзоров. Еще один важный момент заключается в том, что мерцание в активных матрицах отсутствует, что означает, что за такими мониторами приятнее работать, глаза при этом меньше устают.

Каждый пиксель матрицы TFT оснащен тремя отдельными управляющими транзисторами, благодаря чему достигается значительно более высокая частота обновления экрана, в сравнении с пассивными матрицами. Таким образом, в состав каждого пикселя входит три цветные ячейки, которые управляются соответствующим транзистором. Например, если разрешение экрана составляет 1920х1080 пикселей, то количество транзисторов в таком мониторе будет равно 5760х3240. Применение такого количества транзисторов стало возможным благодаря сверхтонкой и прозрачной структуре – 0,1- 0,01 микрон.

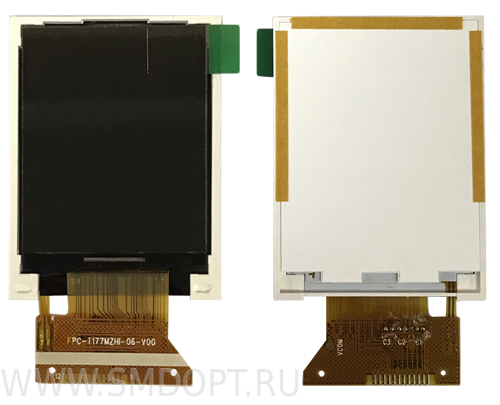

3. Виды матриц TFT экранов

На сегодняшний день, благодаря целому ряду преимуществ, TFT дисплеи используются в самых разнообразных устройствах.

Все известные ЖК телевизоры, которые имеются на российском рынке, оснащены TFT дисплеями. Они могут различаться своими параметрами в зависимости от используемой матрицы.

На данный момент наиболее распространенными матрицами TFT дисплеев являются:

Каждый из представленных видов матриц обладает своими преимуществами и недостатками.

3.1. Тип ЖК матрицы TFT TN

TN – это самый распространенный тип экрана LCD TFT. Такую популярность данный тип матрицы получил благодаря уникальным особенностям. При своей низкой стоимости, они имеют достаточно высокие показатели, причем в некоторых моментах, такие экраны TN даже имеют преимущества перед другими типами матриц.

Главная особенность – это быстрый отклик. Это параметр, который обозначает время, за которое пиксель способен отреагировать на изменение электрического поля. То есть, время, которое необходимо для полного изменение цвета (от белого к черному). Это очень важный показатель для любого телевизора и монитора, в особенности для любителей игр и фильмов, насыщенных всевозможными спецэффектами.

Недостатком данной технологии является ограниченные углы обзоров. Однако современные технологии позволили исправить этот недостаток. Сейчас матрицы TN+Film имеют большие углы обзоров, благодаря чему такие экраны способны конкурировать с новыми IPS матрицами.

3.2. IPS матрицы

Данный вид матриц имеет наибольшие перспективы. Особенность данной технологии состоит в том, что такие матрицы имеют самые большие углы обзоров, а также наиболее естественную и насыщенную цветопередачу. Однако недостатком этой технологии до сегодняшнего дня был длительный отклик. Но благодаря современным технологиям этот параметр удалось сократить до приемлемых показаний. Более того, нынешние мониторы c IPS матрицами имеют время отклика 5 мс, что не уступает даже TN+Film матрицам.

По мнению большинства изготовителей мониторов и телевизоров, будущее лежит именно за IPS матрицами, благодаря чему они постепенно вытесняют TN+Film.

Кроме этого, производители мобильных телефонов, смартфонов, планшетных ПК и ноутбуков все чаще выбирают TFT LCD модули с матрицами IPS, обращая внимание на отличную цветопередачу, хорошие углы обзора, а также экономичное потребление энергии, что крайне важно для мобильных устройств.

3.3. MVA/PVA

Данный тип матриц – это некий компромисс между TN и IPS матрицами. Ее особенность заключается в том, что в спокойном состоянии молекулы жидких кристаллов располагаются перпендикулярно плоскости экрана. Благодаря этому производители смогли достичь максимально глубокого и чистого черного цвета. Кроме этого данная технология позволяет достичь больших углов обзора, в сравнении с TN матрицами. Достигается это с помощью специальных выступов на обкладках. Эти выступы определяют направление молекул жидких кристаллов. При этом стоит отметить, что такие матрицы имеют меньшее время отклика, нежели IPS-дисплеи, и большее, в сравнении с TN матрицами.

Как ни странно, но данная технология не нашла широкого применения в массовом производстве мониторов и телевизоров.

4. Что лучше Super LCD или TFT

Для начала стоит разобрать, что такое Super LCD.

Super LCD – это технология производства экранов, которая широко распространена среди производителей современных смартфонов и планшетных ПК. По сути, Super LCD – это те же IPS матрицы, которые получили новое маркетинговое название и некоторые улучшения.

Главное отличие таких матриц заключается в том, что они не имеют воздушного зазора между наружным стеклом и картинкой (изображением). Благодаря этому удалось достичь уменьшения бликов. Кроме этого визуально изображение на таких дисплеях кажется ближе к зрителю. Если говорить о сенсорных дисплеях на смартфонах и планшетных ПК, то экраны Super LCD более чувствительны к прикосновениям и быстрее реагируют на движения.

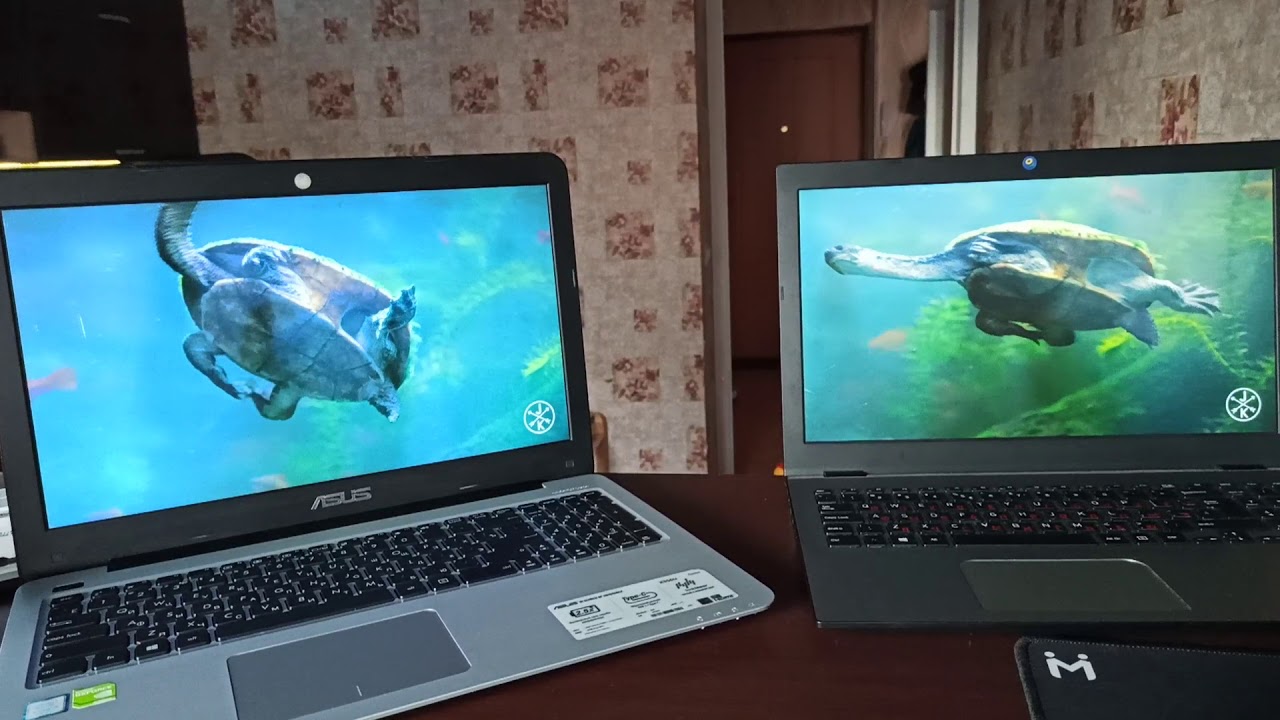

5. TFT / LCD монитор: Видео

Еще одно преимущество данного типа матриц заключается в пониженном потреблении энергии, что опять же крайне важно в случае автономного устройства, такого как ноутбук, смартфон и планшет. Такая экономичность достигается благодаря тому, что в спокойном состоянии жидкие кристаллы расположены так, чтобы пропускать свет, что снижает потребление энергии при отображении светлых картинок. При этом стоит отметить, что подавляющее большинство фоновых картинок на всех интернет сайтах, заставках в приложениях и так далее, являются как раз таки светлыми.

Главной областью применения SL CD дисплеев является именно мобильная техника, благодаря низкому потреблению энергии, высокому качеству изображения, даже при прямых солнечных лучах, а также более низкой стоимости, в отличии, к примеру, от AMOLED экранов.

В свою очередь LCD TFT дисплеи включают в себя тип матрицы SLCD. Таким образом, Super LCD – это тип активной матрицы TFT дисплея. В самом начале данной публикации мы уже говорили о том, что TFT и LCD разницы не имеют, это в принципе одно и то же.

6. Выбор дисплея

Как уже говорилось выше, каждый из типов матриц обладает своими преимуществами и недостатками.

Все они также уже оговаривались. В первую очередь при выборе дисплея, стоит учитывать ваши требования. Стоит задать себе вопрос, — Что именно нужно от дисплея, как он будет использоваться и в каких условиях?

Отталкиваясь от требований, и стоит выбирать дисплей. К сожалению, на данный момент не существует универсального экрана, на который можно было бы сказать, что он действительно лучше всех остальных. Из-за этого, если вам важна цветопередача, и вы собираетесь работать с фотографиями, то однозначно ваш выбор – это IPS матрицы. Но если вы заядлый любитель остросюжетных и ярких игр, то предпочтение все же лучше отдать TN+Film.

Все современные матрицы имеют достаточно высокие показатели, поэтому простые пользователи разницу могут даже не заметить, ведь IPS матрицы практически не уступают TN по времени отклика, а TN в свою очередь имеют довольно большие углы обзора. К тому же, как правило, пользователь располагается напротив экрана, а не сбоку или сверху, из-за чего большие углы в принципе не требуются. Но выбор все же за вами.

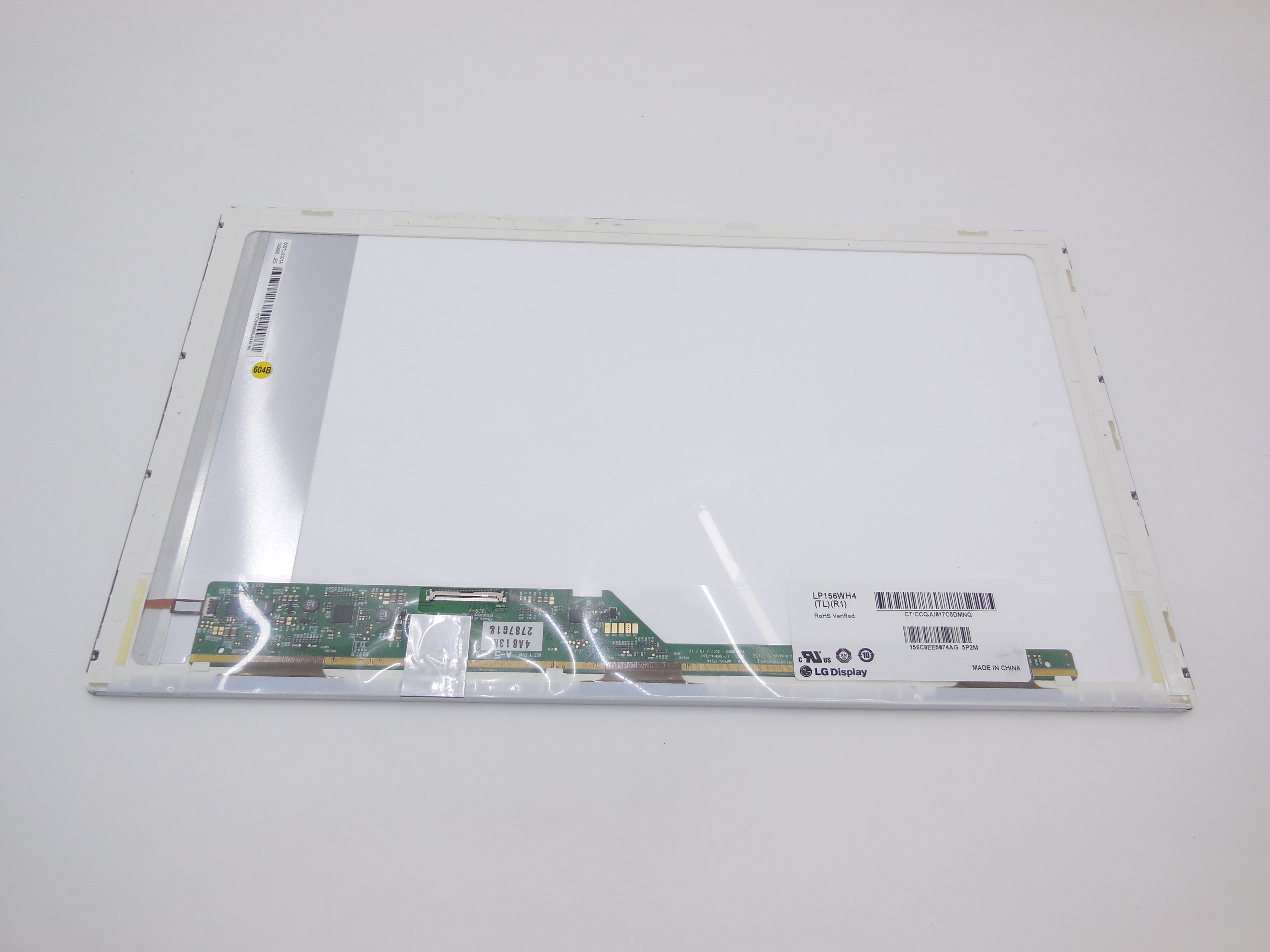

Типы TFT ЖК матриц — КомпЛайн

Их технологии, устройство, плюсы и минусы

Все современно жидкокристаллические мониторы базируются на одних и тех же технологических принципах работы, но все-таки характеристики и качество функционирования одних мониторов отличается от других; причины в разных типах матриц, а также подсветки. Данная статься рассматривает особенности каждого из типов матриц, а также их преимущества и недостатки.

Технология матрицы TN + FILM

Технология TN, поставленная в основу TN +FILM, используется уже очень давно, но и сейчас довольно широко распространена. Структура ее состоит из кристаллов, которые построены в виде спиралей, которые расположены перпендикулярно к поверхности экрана. Именно такое направление потока света пропускает его через 2 поляризатора, которые находятся под прямым углом друг к другу, и после этого засветиться на вашем экране в виде точки, правда только белого цвета. Остальные же цвета получаются в результате отклонения потока света, когда жидкокристаллические элементы вращаются (на них для этого действует электрическое поле).

Одним из важнейших недостатков матриц TN является низкий уровень передачи цветов. На каждый из трех каналов RGB (красный, зеленый и синий) отведено только 6 бит информации, поэтому общее количество цветов, которое монитор способен показывать – 262 000. Остальные же цвета (а всего их должно быть больше 16 миллионов) создаются с помощью Frame Rate Control.

Еще один недостаток этого типа матрицы – это структура ее пикселей, которая в данном случае спиральная. Все дело в том, что организация такой структуры не может быть идеальной, и время от времени получается паразитная засветка матрицы, которая в свою очередь снижает уровень контрастности. Углы обзора, при которых хорошо видно изображение, также не очень большие, хотя для их расширения используется специальная пленка, она позволяет достичь угла 120-160 градусов по горизонтали, а также от 90 до 120 по вертикали. Именно это технологическое нововведение дало матрицам TN дополнение Film, поэтому они теперь называются как TN-Film.

Все перечисленные недостатки прощаются невысокой ценой, а также коротким временем отклика, поэтому данный тип матриц является довольно таким продаваемым. Покупатели этого типа – люди, для которых качество изображения не так важно, либо компьютер для офисных целей, а также геймеры, для которых такие матрицы удобнее.

Технология матрицы IPS

Рано или поздно кто-то должен был предпринять действия, чтобы одолеть недостатки TN+Film, и создать новый тип матриц. И вот, в относительно далеком 1996 году, известная компания Hitachi предложила собственный продукт, именуемый IPS. Новый тип матрицы обладал и новой структурой кристаллов – теперь они располагались по отношению друг к другу параллельно, вдоль полотна экрана; при отсутствии напряжения кристаллы таким образом не пропускали свет. Два электрода, формирующие электрические поле, теперь были размещены на одной и той же пластине, это было причиной довольно низкого уровня яркости, а также контрастности. Другой недостаток – высокий уровень инертности пикселей, от этого возникает небольшое смазывание изображения при активной смене картинок (например, при игре в динамичные 3D-игры). Зато, в отличие от TN+Film, данный тип обладает хорошей передачей цветности, а также довольно широкими углами обзора, которые могут быть почти 180 градусов – полный разворот. Хотя тут иногда проявляется один дефект матриц IPS – фиолетовый оттенок при взгляде на экран со стороны.

Технология FRC как она работает

После изобретения IPS, появилось новое, модернизированное поколение матриц – S-IPS. Оно обладало намного меньшей инертностью, но большей контрастностью, нежели предыдущие матрицы стандарта IPS. В 2004 году та же Hitachi продемонстрировала еще более новою разработку – матрицы IPS-Pro, также известные как IPS Alpha матрицы. В данном случае структура пикселей была еще более изменена, и стала еще более сложной. Таким образом, время отклика матрицы стало меньшим, и теперь было равно 18 миллисекунд, а контрастность составляла 700 к одному (700:1).

Оригинальная IPS а также ее модернизированные версии довольно часто сейчас используются при изготовлении мониторов, в том числе мощных и дорогих. В прошлом году права на развитие и поддержку этого типа матриц перешли от Hitachi к Panasonic.

В 2005 году всемирно известный производитель LG показало общественности свою панель E-IPS, которая показывала ну очень хорошее время отклика – 5 мс, и все это за счет их собственной технологии разгона пикселей под названием ODC. Кроме этого было повышено значение контрастности, в данном случае она составляла 1600:1.

Модификация этой матрицы, H-IPS, имела более тонкие электроды, а также интересную структуру жидкокристаллических элементов, очень похожую на ту, что используется Hitachi. Благодаря определенным технологическим нововведениям, был снижен уровень утечки света, а контрастность еще более возросла. Дальнейшее тенденции развития IPS ориентированы на поиск оптимальной технологии, переход на как можно более дешевые компоненты, а также простые решения. Такие продукты носят название e-IPS, их недостаток – небольшие углы обзора, но при этом электроэнергия расходуется более экономно. Наиболее современный вид IPS – pIPS, она обладает 10-битовой глубиной цвета, а также способна показывать более чем 1 миллиард разных цветов и оттенков.

Технология матрицы VA

Название технологии VA — Vertical Align буквально переводится как вертикальное выравнивание. Этот тип матриц разработан в 1996 году известной компанией Fujitsu, но уже при продажах применялись производные от этого типа – MVA а также PVA.

Суть матриц такова – когда напряжения нету, кристаллы расположены перпендикулярно к полотну экрана, при этом не пропускают цвет, оставляя экран по-настоящему черным. При повороте на тот или иной угол, появляется свет и цвет, а также разные его оттенки. Применяются также довольно сложные по структуре поляризационные фильтры, треугольные электроды, каждый пиксель разделен на 4 части – все это помогает MVA частично решать проблему оттенков. Пока что, если прямо смотреть на дисплей, темные тона не по-настоящему темные.

Далее эта технология была развита до уровня панелей Premium MVA, которые производились AU Optronics, а также Super MVA (сокращенно S-MVA) от компаний Chi Mei Optoelectronics и Fujitsu. Особенности данного типа – уменьшенная инертность матрицы, достигнутая в основном благодаря использованию технологии Overdrive/RTC.

Наиболее известный продукт от AU Optronics, а именно Advanced MVA (сокращенно AMVA, что-то типа «MVA с расширенными возможностями») предполагает более правильную передачу цветов в тех случаях, когда взгляд падает на экран под прямым углом. Еще одно отличие от предыдущих моделей VA – большее число доменов, рассчитанных на один субпиксель (ранее было 4, теперь 8), а также отсутствие выступов, которые были причиной утечки цвета в темных местах экрана. Благодаря этим и другим новшествами, контрастность была увеличена до 16000:1, а углы обзора почти достигали 180 градусов.

Технология матрицы PVA

Матрицы типа PVA были разработаны компанией Samsung как аналог MVA, некоторые плюсы и минусы у этих двух типов матриц – одинаковые. Но, все-таки, многим они отличаются. Среди отличий – отсутствие выступов матрицы, поэтому в PVA сдвиг доменов происходит под воздействием электрического поля, которое образуется от смещения друг рядов электродов. Контрастность также выше среднего уровня, а углы обозора немного шире, чем в MVA но зато разгон пикселей уже не такой.

PVA в дальнейшем развивалась во множестве направлений. Одно их достижений – S-PVA, из более современных видов можно назвать cPVA. На S-PVA структура кристаллов чем-то похожа на аналогичную у AMVA, в каждой из двух зон ЖК-элементы размещены под разным углом, поэтому и углы обзора более широкие. Но такие матрицы обладают одним дефектов – черная точка по центру пикселя появляется тогда, когда яркость дисплея относительно невысокая. Но cPVA матрицы таким дефектом не обладают, поскольку они е имеют зонального распределения, поэтому доменов там четыре. Основные же характеристики имеют много общего с предыдущими моделями.

Мониторы на матрицах VA показывают лучшую контрастность, а также весьма широкие углы обзора. Впрочем, эти углы почти такие же, как у IPS, но IPS выигрывает по точности цветопередачи. Скорость отклика на нормально уровне, но до уровня таковой у TN+Film ей еще довольно далеко.

Выводы по устройству матриц описанных типов

Каждая из представленных технологий матриц имеет свои плюсы, имеет свои минусы, но каждая из них может вполне подойти для того или иного пользователя. Сейчас различия между ними не столь заметны, хотя и проявляются при серьезной работе, или даже несерьезной – например, работе с фотографиями или в играх. Например, если качество играет не столь важную роль, а намного более важна цена – можно выбирать TN+Film, но при этом придется жертвовать качеством изображения и углами обзора, зато вы получаете более быстрый отклик. Если хотите большего качечства по большей цене – для Вас IPS и VA, а также все производные этих моделей матриц.

Термины

Контрастность – коэффициент, показывающий отношение яркости наиболее светлой точки к яркости наиболее темной точки экрана. Указывается в виде, когда знаменатель равен единице, например 10000:1.

Пиксель – элемент матрицы, из пикселей и состоит изображения, иногда их называют также точками. Пиксели состоят из нескольких жидких кристаллов, каждый из которых имеет свой цвет излучения.

Frame Rate Control – это технология, которая позволяет при не очень больших цветовых возможностях расширять палитру, благодаря поочередному выводу нескольких цветов, которые при быстрой смене воспринимаются как один. Имеются у этой технологии недостатки – при градиентных (переливающихся) заливках видны узкие полосы, которых быть не должно.

Overdrive/Response Time Compensation (RTC) – это технология, которая выстраивает жидкие кристаллы в определенном порядке за короткое время, благодаря большему напряжению.

Время отклика матрицы (другое название — инертность) – это отрезок времени, за который пиксель LCD-монитора переходит из активного, то есть белого состояния в пассивное (черное), или обратно.

Типы матриц мониторов tft tn. Монитор, как выбрать. На какие характеристики монитора обращать внимание. Виды матриц, соотношений сторон и параметров в мониторах. Как уменьшить утомляемость глаз от монитора? Обычно более крупные габариты и вес, в сравнении

К выбору монитора, стоит подойти очень ответственно. Ведь именно он, служит основным объектом передачи информации от компьютера к пользователю. Определённо, никому не хотелось бы монитор с неравномерной подсветкой, битыми пикселями, неправильной цветопередачей и другими недостатками. Данный материал поможет разъяснить некоторые критерии, которые помогут понять что именно вам нужно от монитора.

Выбор хорошего монитора, обусловлен суммой таких характеристик как: тип используемой матрицы , равномерность подсветки , разрешение матрицы , контрастность (в том числе и динамическая), яркость , соотношение сторон , размер экрана , порты коммуникации и внешний вид . Так же, будут упомянуты те факторы, которые отрицательно влияют на здоровье глаз.

Для начала, стоит понять как возникает цветовое ощущение при взгляде на монитор.

RGB (Red ,Green ,Blue ) – количество цветовых градаций и разнообразий, видимых человеческому глазу, которые могут быть составлены из базовых цветов (красный, зелёный, синий). Так же, это все те основные цвета, которые человек может видеть. Пиксели монитора, состоят из красных, зелёных и синих пикселей, которые при определённой интенсивности яркости могут составлять более сложные цвета. Поэтому — чем более продвинута матрица монитора, тем больше она может отображать градаций цветов, и тем больше у неё возможных градаций для каждого из красного, зелёного и синего пикселей. От качества и типа матрицы зависит точность отображения цвета и уровень статичной контрастности.

Жидкокристаллические матрицы, состоят из не малого количества слоёв и бо льшого количества жидких кристаллов, которые могут выстраивать больше комбинаций, поворачиваясь каждый под разным углом, либо меняя своё положение в определённом ракурсе. Именно поэтому, более простые матрицы работают быстрее. Происходит это благодаря тому, что для занятия необходимой позиции, нужно совершить меньше действий и с меньшей точностью, чем более сложным матрицам.

Давайте разберём всё по порядку.

Тип ЖК матрицы.

Какой же тип матрицы выбрать?

Всё зависит от поставленных задач перед монитором, цены и ваших личных предпочтений.

Начнём самыми простыми и закончим более сложными.

Мониторы с данной матрицей – самые распространённые. Первые изобретённые ЖК мониторы, были основаны на технологии TN . Из 100 мониторов в мире, примерно 90 имеют TN матрицу. Являются самыми дешёвыми и простыми в производстве и потому самыми массовыми.

Способны передавать цвет в 18 -и или 24 -х битном диапазоне (6 или 8 бит на каждый канал RGB ), что хоть и является неплохим показателем в сравнении с первыми ЖК мониторами на TN , в наше время этого бывает недостаточно для качественной цветопередачи.

Высокая скорость отклика.
Низкая цена.
Высокий уровень яркости и возможность использования любых подсветок.

Меньшее время отклика матрицы – положительным образом влияет на картинку в динамичных сценах фильмов и игр, делая картинку менее смазанной и более реалистичной, что улучшает восприятие происходящего на экране. К тому же, при снижении частоты кадров ниже комфортного значения, это ощущается не так выражено как на более медленных матрицах. У медленных матриц, происходит накладывание обновлённого кадра на следующий. Это вызывает моргание и более явное «подтормаживание» картинки на экране.

Производство TN матриц обходится дёшево, потому они имеют более привлекательную конечную цену, чем другие матрицы.

Маленькие углы обзора. Искажения цвета вплоть до инверсии при взгляде под острым углом. Особенно выражено при взгляде снизу вверх.
Довольно плохой уровень контрастности.
Неправильная, неточная цветопередача.

Основанные на TN мониторы, можно считать более экологичными в сравнении с мониторами на других LCD матрицах. Они потребляют меньше всего электроэнергии, по причине использования слабомощных подсветок.

Так же, всё большее распространение получают мониторы с подсветкой на LED диодах, которыми оснащаются сейчас большинство TN мониторов. Существенных плюсов LED подсветка не даёт, кроме меньшего энергопотребления и большего срока службы подсветки монитора. Но не каждому она подходит. Бюджетные мониторы оснащаются дешёвыми низкочастотными ШИМ , которые допускают моргание подсветки , что неблагоприятно сказывается на глазах.

Приставка TN +film , указывает на то, что в данную матрицу добавлен ещё один слой, который позволяет немного расширить углы обзора и сделать чёрный цвет, «более чёрным» . Данный тип матрицы с дополнительным слоем, стал стандартом и в характеристиках обычно указывается просто TN .

Данный вид матрицы был разработан компаниями NEC и Hitachi .

Основной целью – было избавление от недостатков TN матриц. Позднее, данная технология была заменена на S —IPS (Super —IPS ). Мониторы с данной технологией производят Dell , LG , Philips , Nec , ViewSonic, ASUS и Samsung (PLS ). Основное предназначение данных мониторов – работа с графикой, обработка фото и другие задачи, где требуется точная цветопередача, контрастность и соответствие стандартам sRGB и Adobe RGB . В основном, используются в сферах профессиональной работы с графикой 2D/3D, фото редакторам, мастерам пред печатной подготовки, но так же популярны среди тех, кто просто хочет радовать свой глаз качественной картинкой.

Основные плюсы IPS матриц:

Лучшая в мире цветопередача среди TFT LCD панелей.
Высокие углы обзора.
Хороший уровень статичной контрастности и точности передачи оттенков.

Данные матрицы (большинство), умеют воспроизводить цветность в 24 бит а (по 8 бит на каждый RGB канал) без ASCR . Конечно, не 32 бита как у ЭЛТ мониторов, но довольно близко к идеалу. К тому же, многие IPS матрицы (P-IPS , некоторые S-IPS ), уже умеют передавать цветность 30 битов , однако стоят они значительно дороже и не предназначены для компьютерных игр.

Из минусов IPS можно отметить:

Более высокая цена.
Обычно более крупные габариты и вес, в сравнении с мониторами на TN матрице. Большее энергопотребление.
Низкая скорость отклика пикселей, но лучше чем у *VA матриц.
На данных матрицах, чаще чем на остальных встречаются такие неприятные моменты как
glow , «мокрая тряпка » и высокий input-lag .

Мониторы на IPS матрице имеют высокую цену в силу сложности технологии их производства.

Бывает много разновидностей и названий, созданных отдельными производителями матриц.

Чтобы не запутаться, мы опишем самые современные виды IPS матриц :

AS — IPS – улучшенная версия S —IPS матрицы, в которой частично была устранена проблема плохой контрастности.

H — IPS – ещё значительнее улучшена контрастность и убрана засветка фиолетовым цветом при взгляде на монитор сбоку. С её выходом в 2006 году, сейчас практически заменила мониторы с S —IPS матрицей. Может иметь как 6 бит, так 8 и 10 бит на канал. От 16.7 млн. до 1 млрд. цветов .

e — IPS – разновидность H-IPS , но более дешёвая в производстве матрица, которая обеспечивает стандартный для IPS цветовой охват в 24 бита (по 8 на RGB -канал). Матрица специально высветлена, что даёт возможность использования LED подсветок и менее мощных CCFL . Нацелена на средний и бюджетный сектор рынка. Подходит практически для любых целей.

P — IPS – самая продвинутая IPS матрица до 2011 года, продолжение развития H-IPS (но по сути, маркетинговое имя от ASUS). Имеет цветовой охват 30 бит (10 бит на каждый канал RGB и достигается скорее всего, посредством 8 бит+FRC), лучшую скорость отклика в сравнении с S-IPS , расширенный уровень контрастности и лучшие углы обзора в своём классе. Не рекомендуется для использования в играх с низкой сменой частоты кадров. Подтормаживания становятся более выраженными накладываясь на скорость отклика, что вызывает моргания и замыленность.

UH-IPS — сравнима с e-IPS . Тоже высветлена для использования совместно с LED подсветками. При этом немного пострадал чёрный цвет.

S-IPS II — аналогична по параметрам с UH-IPS .

PLS — вариация IPS от компании Samsung. В отличии от IPS , есть возможность размещать пиксели более плотно, но при этом страдает контрастность (не очень удачная для этого конструкция пикселей). Контрастность не выше 600:1 — самый низкий показатель среди LCD матриц. Даже у TN матриц данный показатель выше. Матрицы PLS могут использовать любой вид подсветки. По характеристикам, более предпочтительны чем MVAPVA матрицы.

AH-IPS (с 2011) — наиболее предпочтительная технология IPS . Максимальный цветовой охват AH-IPS на 2014 год не превышает 8 бит+FRC , что в сумме даёт 1.07 млрд. цветов в самых продвинутых матрицах. Применяются технологии, которые позволяют производить матрицы с высокими разрешениями. Лучшая передача цвета в классе (сильно зависит от производителя и назначения матрицы). Был достигнут небольшой прорыв и в углах обзора, благодаря которому, AH-IPS матрицы вышли практически в один ряд с плазменными панелями. Улучшена свето-пропускаемость IPS матрицы, а значит и максимальная яркость вкупе с уменьшенной потребностью в мощной подсветке, что благотворно влияет на энергопотребление экрана в целом. В сравнении с S-IPS улучшена контрастность. Для геймеров, да и в общую копилку, можно добавить и значительно улучшенное время отклика, которое теперь практически сравнимо с .

Технология была разработана корпорацией Fujitsu .

Является неким компромиссом между TN и IPS матрицами. Цена мониторов на MVA /PVA так же варьируется в пределах цен на TN и IPS матрицы.

Плюсы VA матриц:

Высокие углы обзора.
Самая высокая контрастность среди TFT LCD матриц. Достигается благодаря пикселю, который состоит из двух частей, каждой из которых можно управлять отдельно.
Глубокий чёрный цвет.

Минусы VA матриц:

Довольно высокое время отклика.
Искажение оттенков и резкое уменьшение контрастности в тёмных участках картинки при перпендикулярном взгляде на монитор.

Принципиальной разницы между PVA и MVA нет.

PVA — является фирменной технологией корпорации Samsung . На самом деле это на 90% та же MVA , но с изменённым расположением электродов и кристаллов. Явных преимуществ PVA над MVA не имеет.

Если вы жалеете денег на высококачественную матрицу на IPS технологии, возможно оптимальным вариантом для вас, будет монитор на xVA матрицах.

Или же можно посмотреть в сторону e-IPS матрицы, которая очень схожа по характеристикам с MVA /PVA . Хотя e-IPS всё же предпочтительней, так как обладает лучшим временем отклика и не имеет проблем с потерей контрастности при прямом взгляде.

Какую же матрицу для монитора выбрать?

Зависит от ваших требований.

TN подходит для:

Игры
Интернет сёрфинг
Экономного пользователя
Офисные программы

TN не подходит для:

Просмотр фильмов (плохие углы обзора + невнятный чёрный + плохая цветопередача)
Работа с цветом и фото
Профессиональные программы и пред печатная подготовка

IPS

IPS подходит для:

Просмотр фильмов
Профессиональные программы и предпечатная подготовка
Работа с цветом и фото
Игры (+-; только для E-IPS, S-IPS II, UH-IPS)
Интернет сёрфинг
Офисные программы

IPS не подходит для:

Игры (для P-IPS, S-IPS)

*VA

PVA/MVA подходит для:

Просмотр фильмов
Профессиональные программы и пред печатная подготовка
Работа с цветом и фото
Интернет сёрфинг
Офисные программы

PVA/MVA не подходит для:

Игры (слишком низкая скорость отклика)

Разрешение монитора, диагональ и соотношение сторон.

Несомненно, чем больше разрешение, тем чётче и плавнее картинка. Видно больше мелких деталей и меньше видны пиксели. Всё становится мельче, однако это не всегда проблема. Практически в любой операционной системе, можно настраивать масштаб и размеры всех элементов начиная размером шрифта, заканчивая размерами значков и выпадающих меню.

Другое дело, если у вас проблемы со зрением или вы не хотите ничего настраивать, то не рекомендуется использовать очень мелкий пиксель. Оптимальная диагональ для FullHD (1920х1080) — 23 —24 дюйма. Для 1920х1200 — 24 дюйма, для 1680х1050 — 22 дюйма, 2560х1440 — 27 дюймов. Соблюдая данные пропорции, у вас не должно возникнуть никаких проблем с чтением, просмотром изображений и мелких элементов управления интерфейсом.

Самые ходовые и распространённые соотношения сторон – 4:3 , 16:10 , 16:9 .

4:3

В данный момент соотношение сторон в виде «квадрат» (4:3 ) выводится с рынка ввиду своей не удобности и не универсальности. Данный формат, не удобен в первую очередь для просмотра фильмов, так как фильмы имеют широкий формат 21.5/9 , который максимально близок к 16:9 . При просмотре, появляются большие чёрные полосы сверху и снизу, при этом изображение становится гораздо меньше по размеру. При использовании 4:3 также ухудшается видимый обзор в играх, что не позволяет видеть больше. К тому же, формат не является естественным для углов обзора человека.

16:9

Данный формат удобен тем, что он больше стандартизирован под HD фильмы, да и мониторы данного формата, зачастую имеют разрешение FullHD (1920х1080 ) или HDready (1366x 768 ).

Это удобно, ведь фильмы можно просматривать практически во весь экран. Полоски все же остаются, так как современные фильмы имеют стандарт 21.5/9 . Так же, на таком мониторе очень удобно работать с документами в нескольких окнах или программах со сложными интерфейсами.

16:10

Данный вид мониторов, так же практичен как и 16:9 мониторы, но при этом не такой широкий. Подойдёт для тех, у кого ещё не было широкоформатных мониторов, однако предназначен он для профессионалов. Профессиональные мониторы, в основном имеют именно такой формат. Большинство профессиональных программ «заточены» именно под формат 16:10. Он достаточно широк для работы с текстом, кодом, построения 3D/2D графики в нескольких окнах. К тому же, на таких мониторах также удобно играть, смотреть фильмы, делать офисную работу, как и на 16:9 мониторах. При этом они более привычны для углов обзора человека и его можно взять, как компромисс между 4:3 и 16:9 .

Высокая контрастность нужна для того, чтобы лучше отображать чёрный цвет, оттенки и полутона. Это важно при работе с монитором в светлое время суток, так как низкая контрастность – пагубно сказывается на изображении при наличии какого-либо источника света помимо монитора (хотя здесь больше влияет яркость). Хорошим показателем является статическая контрастность — 1000:1 и выше. Вычисляется отношением максимальной яркости (белый цвет) к минимальной (чёрный цвет).

Также, существует система измерения динамической контрастности .

Динамическая контрастность – это автоматическая подстройка ламп монитора монитора, под определённые параметры которые выводятся в данный момент на экран.

Допустим в фильме появилась тёмная сцена, лампы монитора начинают гореть ярче, что увеличивает контрастность и различимость сцены. Однако, данная система работает не мгновенно, да и частенько неправильно из-за того, что не всегда вся сцена на экране имеет тёмные тона. Если будут светлые участки, они будут сильно засвечиваться. Хорошим показателем на момент 2012 года является показатель 10000000:1

Но не стоит обращать на динамическую контрастность никакого внимания. Очень редко когда она приносит ощутимую пользу или вообще адекватно работает. К тому же все эти громадные цифры не показывают реальную картину.

Почему на мониторе с показатель динамической контрастности всегда значительно выше чем на мониторе с ?

Потому что LED подсветка может мгновенно включаться и отключаться. Измерение начинается с полностью выключенной подсветкой, соответственно показатель будет огромным, плюс добавить сюда высокую яркость светодиодов и белый фон как конечную точку. CCFL подсветке требуется более 1 секунды чтобы включиться, поэтому измерение происходит с включенной заранее подсветкой на чёрном фоне.

В первую очередь стоит обращать на статическую контрастность, а не на динамическую. Как бы вам не нравились такие огромные значения в характеристиках. Это всего лишь маркетингивый ход .

Яркость монитора – не самый важный параметр. Тем более это палочка о двух концах. Поэтому можно сказать кратко – хорошим показателем яркости является значение 300кд/м2.

А почему палочка о двух концах – будет сказано чуть ниже, в части «Монитор и Зрение» .

Порты коммуникации.

Совершая выбор монитора, не стоит в этом пункте надеяться на производителя. Самой частой ошибкой бывает – покупка монитора с аналоговым входом и разрешением экрана выше чем 1680х1050 . Проблема в том, что данный устаревающий интерфейс, не всегда способен в условиях квартиры и сопутствующих не идеальных условий в плане помех, обеспечить нужную скорость передачи данных для разрешений выше, чем 1680х1050 . На экране появляются мутности и нечёткости, что может испортить впечатление от монитора. * очень мягко говоря

На борту монитора обязательно должен быть порт или . Наличие DVI и D-Sub это стандарт для современного монитора. Неплохо, так же иметь порт HDMI , иногда может и пригодиться для просмотра HD-видео ресивера или внешнего проигрывателя. Если есть , но нет DVI — всё в порядке. DVI и HDMI совместимы через переходник.

Типы подсветок мониторов. Монитор и его влияние зрение .

Что же можно посоветовать, чтобы глаза меньше уставали от монитора?

Яркость подсветки – один из самых важных факторов, который влияет на усталость ваших глаз. Чтобы уменьшить утомляемость — уменьшите яркость до минимального комфортного значения.

Есть другая проблема и присуща она мониторам с . А именно — если снижать яркость, может появиться видимое мерцание , которое ещё больше влияет на утомляемость глаз, чем высокая яркость. Связано это с особенностью регулировки подсветки с использованием . В бюджетных мониторах применяются более дешёвые, низкочастотные ШИМ , которые создают мерцания диодов. Скорость затухания света в диоде значительно выше чем в лампах , именно поэтому у LED подсветки это более заметно . В таких мониторах лучше соблюсти золотую середину между минимальной яркостью и началом видимого мерцания светодиодов.

Если вы имеете какие то проблемы с утомляемостью глаз , то лучше поискать монитор с CCFL подсветкой, либо LED монитор с поддержкой 120 Гц . В 3D мониторах, используются боле высокочастотные ШИМ регуляторы, чем на обычных. Это касается как LED подсветок, так и CCFL .

Так же, чтобы глаза меньше уставали, можно настроить монитор на более мягкие и тёплые тона. Это поможет вам работать за компьютером больше времени и поможет глазам лучше «переключаться» на реальный мир.

Не стоит забывать, что монитор должен быть строго на уровне глаз и стоять устойчиво, не раскачиваясь из стороны в сторону.

Есть миф , что более качественные матрицы дают меньшую усталость для глаз. Это не так, матрицы никоим образом не могут на это влиять. На утомляемость влияет лишь интенсивность и качество реализации подсветки монитора.

Выводы.

Повторим ещё раз самые главные характеристики, на которые стоит обращать внимание при выборе монитора для себя.

TN (twisted —nematic )— матрицы – разновидность технологии производства LCD панелей, преимущественно бюджетных . Некоторые производители обозначают их как TN +film , правда все современные матрицы и есть TN +film , просто без обозначения.

Является самой дешёвой в производстве (и самой старой ) и имеет самую низкую цену. Не имеет суб-пикселов и структура кристаллов очень простая.

Структура кристаллов имеет спиралевидный тип. При отсутствии напряжения на электродах, кристаллы выстраиваются спиралевидно , но не чётко структурировано и пропускают свет через светофильтры (белый). При подаче максимального напряжения на электроды, кристаллы выстраиваются перпендикулярно светофильтрам, пиксель не пропускает свет (чёрный). Кристаллы выступают в виде проводников пучка света. «Битый» пиксель характерно белый, а субпиксели красные, синие, зелёные.

Добиться точного позиционирования кристаллов на TN матрице невозможно , каждый пиксель по своему уникален. Естественно для точных профессиональных мониторов они не годятся по причине возможных отличий в тонах каждого пикселя.

Стоит также отметить очень «слабые » углы обзора из-за особенностей светофильтра, который располагается преимущественно горизонтально . По горизонтали углы приемлемые, а по вертикали всё гораздо хуже. Дополнительная плёнка в технологии TN +film , частично решила эту проблему, расширив углы обзора и «выпучив» цветовой поток наружу. Но углы обзора всё равно слабые в сравнении с другими LCD матрицами. Субпикселы по всей матрице идентичны по строению , но каждый имеет один из трёх цветов. Это достигается нанесением специального слоя поляризатора красного, зелёного или синего цвета. Это практически последний слой на матрице, далее идут только дополнительные поляризационные слои и защитная плёнка матрицы.

Основным преимуществом TN матриц является высокая скорость отклика BtW . Такие матрицы часто называют «игровыми ». Но тут приходится чем-то жертвовать.

В данном случае, точность цветопередачи с каждым увеличением скорости матрицы, немного падает, как и контрастность матрицы. Ведь для быстрого переключения матрицы из положения ON в положение OFF , пришлось пожертвовать количеством возможных промежуточных значений. Они были не стабильны при использовании двух электродов, направленных под углом 210 градусов друг к другу (Super Twisted Nematic ).

Twisted Nematic , отличается от матриц , расположением электродов, методами позиционирования кристаллов и поляризационными слоями. В другом, матрицы схожи в строении. «LCD всё же и есть LCD «. Схожи только общие компоненты, а вот их реализация очень сильно отличается. И точность передачи оттенков тоже радикально разная.

Плюсы технологии TN в сравнении с VA , IPS :

· Высокая скорость отклика BtW.
· Низкая цена.
· Дешевизна в производстве.
· Возможность использования любых типов подсветки ( или ).

Минусы технологии TN в сравнении с VA , IPS :

Давно меня мучал вопрос: чем отличаются изображение у современных мониторов с матрицами TN, S-IPS, S-PVA, P-MVA. Мы с другом , решили сравнить.

Для тестов взяли два 24″» монитора (на S-IPS к сожалению не нашли ничего:():
— на дешевой матрице TN Benq V2400W
— на матрице P-MVA средней категории Benq FP241W .

Характеристики кандидатов:

Benq V2400W

Тип матрицы : TN+Film
Дюймы : 24″
Разрешение : 1920×1200
Яркость : 250 кд/м2
Контрастность : 1000:1
Время отклика : 5мс / 2 мс GTG

Benq FP241W

Тип матрицы : P-MVA (AU Optronics)
Дюймы : 24″
Разрешение : 1920×1200
Яркость : 500 кд/м2
Контрастность : 1000:1
Время отклика : 16 мс / 6 мс GTG

Тенденции последних лет

Матрицы TN (TN+film) улучшают по цветопередаче, яркости и углам обзора.
Матрицы *VA (S-PVA/P-MVA) улучшают по времени отклика.

До чего дошел прогресс?

Уже сейчас можно смотреть фильмы на матрицах TN(TN+Film), работать c цветом в редакторах.
На *VA играть в игры без эффекта замыленности (motion blur).

Но и различия всё таки есть.

Яркость

У Benq V2400W (TN) изначальные настройки цветов (RGB) установлены практически на максимум. При этом по яркости (на максимальных настройках) он не дотягивает до *VA (на средних настройках). В сравнениях с другими TN мониторами указывают, что у V2400W яркость ниже, чем у конкурентов (увы, мы сравнить не смогли:)), но могу с уверенностью сказать, что яркость *VA мониторов будет выше, чем TN мониторов.

У Benq FP241W (*VA) из-за яркости подсветки — чёрный тоже яркий. У TN — чёрный остался абсолютно чёрным, когда мы сравнивали включенное и выключенное состояния мониторов. Возможно это отсутствует на других моделях *VA и присутствует у TN. (жду комментариев с проверкой этого утверждения:))

Чёрный цвет *VA нисколько не мешает в работе и ассоциируется с чёрным (слава нашим привыкающим глазам:) и хорошей контрастности 1000:1 монитора). И разность яркостей чёрного видна только в сравнении (когда один монитор поставить рядом с другим).
За счёт высокой яркости цвета на *VA кажутся немного насыщенней, а белый цвет белее у *VA — на TN, в сравнении, он кажется серым.
Такой эффект вы сами замечали, когда например переключали температуру цвета на мониторе с 6500 на 9300, когда ваши глаза уже привыкли к другой цветовой температуре (наверное здесь большинство хабралюдей полезло менять температуру:)). Но когда глаза снова привыкают, на TN белый становится снова белым:), а другая температура либо голубее, либо желтее.

Цвета

Цвета у TN мониторов и *VA можно хорошо откалибровать (чтобы трава была зеленая, небо голубое, а цвета кожи на фотографиях не желтели).

На TN мониторах хуже различаются близкие друг к другу яркие и тёмные цвета (например, ярко-голубой с белым, на облаках, близкие к чёрному (4-5%) и белому (3-5%)). Ещё различия этих цветов меняются в зависимости угла обзора, переходя в негатив, либо исчезают. Но похоже за счёт этого на TN мониторах чёрный является действительно чёрным.

У *VA виден полный спектр цветов — на хорошей видеокарте и настройках видны все градиенты цветов от 1 до 254, не завися от угла обзора.

Фотографии на обоих мониторах смотрелись хорошо и имели достаточно насыщенные цвета.

Оба монитора имеют 16.7 Млн цветов (а не 16.2, как у некоторых TN) — градиенты выглядели идентично без цветовых «промахов».

Углы обзора

Первое основное отличие TN и *VA — это углы обзора мониторов.

Если смотреть на TN монитор прямо в центр, то сверху и снизу экран начинает немного искажать (затемнять) цвета. Это заметно на ярких цветах и тёмных цветах — тёмные цвета становятся чёрными, а яркие сереют. Слева и справа затемнение от угла заметно намного меньше — что скорее всего и подталкивает производителей делать мониторы с большой диагональю широкоформатными (wide) :). Плюс, из-за этого эффекта некоторые цвета начинают переходить в другие и сливаться.
Сверху и особенно снизу на TN монитор смотреть сложно — малоконтрастные цвета искажаются, становятся блеклыми, инвертируются и сливаются очень сильно.

На *VA мониторах искажения цвета (вернее яркости) тоже присутствуют. Если смотреть на монитор в центр на расстоянии менее 40 см, то на белом цвете видны небольшие побледнения по углам монитора (см. рисунок), которые захватывают около 2-3% углов. Цвета не искажаются. То есть, если смотреть на монитор с самого большого угла наклона, то картинка не потеряет своих цветов, просто она будет немного засветлена.
Из-за отсутствий искажений *VA мониторы делают поворачивающимися на 90 градусов.

Просмотр видео на TN с дивана возможен, но только его необходимо направить точно на смотрящих (по вертикали). С *VA проблем с поворотом экрана на зрителя не возникает, фильм можно смотреть практически с любых углов. Искажения не значительны.

Время отклика

Второе основное отличие — это время отклика. Бывшее.
Уже сейчас во всю ногу шагают системы overdrive — и если раньше это играло главную роль, то сейчас ушло на второй план.

Мониторы TN в этом направлении лидируют и считаются лучшими для геймеров. Шлейфов на них не видно уже достаточно давно. На фотографиях — летящий в угол квадрат удваивался.

Мониторы *VA смотрят на TN пятки. Поиграв в Team Fortress 2, W3 Dota, Fallout 3, никаких искажений и размытых шлейфов (blur-эффекта) не было замечено. Просмотр видео тоже увенчался успехом. На фотографиях — летящий в угол квадрат утроился.

Визуально, в тесте, если хорошо приглядеться, бегающий квадрат на матрице *VA имел всего в 1.1 раза больший шлейф.

Что бы я выбрал?

Если вы пытаетесь выбрать между S-IPS или *VA матрицами и не знаете, что выбрать, то я советую *VA, которым вы будете очень довольны. *VA отлично подходит для работы с цветом — переплачивать в 2 раза больше за название матрицы и большие углы обзора S-IPS, по сравнению *VA не стоит — разница в качестве не стоит этих денег.

Для игр, офисных/интернет дел, просмотра фотографий, простейшего редактирования картинок, фотографий и видео, и просмотра фильмов в одиночку — отлично подойдёт TN. Даже при необходимой сноровке + специфических режимов SuperBright (Video) можно смотреть фильмы на TN на диване при незначительных, незаметных искажениях цветов (а, да зачем они фильму:)).

Для обработки фотографий, работы с цветом в видео (в нужных местах смонтировать можно и на TN, ага?), рисованием на планшете, лучше подойдёт *VA. В бонус — на нём отлично можно смотреть фильмы, развалившись в кресле (высокая яркость в помощь). А играть и заниматься интернет/офисными делами на нём так же удобно, как и на TN.

P.s. После покупки *VA, я сразу заметил на «Welcome screen» в Windows XP слева снизу фиолетовый градиент:), чего не замечал на старых TN.

1. Что такое LCD

LCD – это технология изготовления экранов телевизоров, мониторов и других устройств, основанная на использовании специальных молекул, которые называются – жидкие кристаллы. Эти молекулы имеют уникальные свойства, они постоянно находятся в жидком состоянии и способны менять свое положение при воздействии на них электромагнитного поля. Кроме этого, эти молекулы имеют оптические свойства, схожие со свойствами кристаллов, из-за чего эти молекулы и получили свое название.

2. Что такое TFT

3. Виды матриц TFT экранов

Все известные ЖК телевизоры, которые имеются на российском рынке, оснащены TFT дисплеями. Они могут различаться своими параметрами в зависимости от используемой матрицы.

На данный момент наиболее распространенными матрицами TFT дисплеев являются:

Каждый из представленных видов матриц обладает своими преимуществами и недостатками.

3.1. Тип ЖК матрицы TFT TN

3.2. IPS матрицы

3.3. MVA/PVA

4. Что лучше Super LCD или TFT

Для начала стоит разобрать, что такое Super LCD.

5. TFT / LCD монитор: Видео

6. Выбор дисплея

Как уже говорилось выше, каждый из типов матриц обладает своими преимуществами и недостатками. Все они также уже оговаривались. В первую очередь при выборе дисплея, стоит учитывать ваши требования. Стоит задать себе вопрос, — Что именно нужно от дисплея, как он будет использоваться и в каких условиях?

С развитием технологий производства дисплеев у пользователей все больше возникает вопросов при выборе подходящего монитора. Помимо его физических размеров, в частности диагонали видимой зоны , необходимо выбрать тип матрицы и сопутствующие параметры — контрастность, цветопередачу, время отклика и прочее. Выбрать монитор, разбираясь во всех этих тонкостях, не составит большого труда, если предварительно изучить принципы его работы и основные характеристики главного его компонента — матрицы, о чем и пойдет речь ниже.

Сравнение типов матриц при разных углах обзора

Общие сведения о дисплеях и их компонентах

Монитор компьютера при всей своей кажущейся простоте, является весьма технически сложным компонентом, который, как и остальное аппаратное обеспечение, имеет множество различающихся параметров, технологий изготовления, а также характеристик. Практически все дисплеи для ПК состоят из следующих частей:

корпус, в котором заключена вся электронная начинка. На корпусе также имеются крепления для монтирования дисплея на вертикальные или горизонтальные поверхности;
матрица или экран — основной компонент монитора, от которого зависит вывод графической информации. В современных устройствах применяются различные матрицы для мониторов, отличающиеся многими параметрами, среди которых первостепенную важность имеют разрешение, время отклика, яркость, цветопередача и контрастность;
блок питания — часть электронной цепи, отвечающая за преобразование тока и питание всей остальной электроники;
электронные компоненты на специальных платах, отвечающие за преобразование поступающих на монитор сигналов и их последующий вывод на дисплей для отображения;
другие компоненты, среди которых может встречаться маломощная акустическая система, концентраторы USB и прочее.

Совокупность основных параметров дисплея, на основе которой он выполнен, предопределяет сферу его использования. Недорогие потребительские мониторы могут оснащаться экранами с не самыми внушительными характеристиками, поскольку подобные устройства чаще всего недорогие и не требуются для работы в профессиональных графических приложениях. Дисплеи для профессиональных геймеров прежде всего должны иметь минимальную задержку отображения информации, поскольку это критически важно в современных играх. Дисплеи для графических редакторов, используемых дизайнерами, отличаются самые высокими показателями яркости, уровнем цветопередачи и контрастности, ведь точная передача картинки здесь играет самую важную роль.
В настоящее время в дисплеях встречающихся на рынке, как правило, используются несколько видов матриц. В технических описаниях мониторов можно встретить большое их количество, но в основе этого многообразия могут лежать одни и те же базовые технологии, улучшенные или незначительно доработанные для повышения их показателей. К таким основным видам экранов относятся следующие.

«Twisted Nematic» или матрица TN. Ранее к наименованию этой технологии добавлялась приставка «Film», означающая дополнительную пленку на ее поверхности, увеличивающую угол обзора. Но это обозначение все реже встречается в описаниях, поскольку большинство производимых сегодня матриц уже оснащены ею.
«In-Plane Switching» или тип матрицы IPS, как более часто встречающееся наименование в сокращенном виде.
«Multidomain Vertical Alignment» или MVA матрицы. Более современная инкарнация этой технологии обозначается как матрица VA. Данная технология также отличается своими преимуществами и недостатками и является чем-то средним между представленными выше.
«Patterned Vertical Alignment». Разновидность технологии MVA, которая была разработана в качестве конкурентного ответа ее создателям — компании Fujitsu.
«Plane-to-Line Switching». Это один из самых новых типов матриц для дисплеев, который был разработан относительно недавно — в 2010 году. Единственным недостатком этого типа матрицы, при остальных превосходящих конкурирующие технологии характеристиках, является сравнительно длительное время отклика. Также PLS матрица отличается весьма высокой стоимостью.

Матрица TN, TN+film

Тип матрицы TN является одной из самых распространенных и в то же время это весьма устаревшая по современным меркам технология их изготовления. Именно с этой разновидности матриц началось победное шествие жидкокристаллических смену электронно-лучевым трубкам. Стоит отметить, что единственное неоспоримое их преимущество — это крайне малое время отклика и по этому параметру они превосходят даже более современные аналоги. Остальными критически важными для монитора параметрами — контрастностью изображения, его яркостью и допустимыми углами обзора, увы, данный тип матриц не отличается. К тому же стоимость мониторов на основе этой разработки невысокая и можно сказать что это еще один плюс технологии «Twisted Nematic».
Причина основных недостатков «Twisted Nematic» кроется в самой технологии их производства и строении оптических элементов. В матрицах TN кристаллы между электродами (каждый из которых представляет собою отдельный пиксель видимой зоны) располагаются в виде спирали при подаче на них напряжения. От степени ее закругления зависит количество проходящего сквозь нее света, а из множества таких элементов и формируется картинка на экране. Но ввиду неравномерности формирования спирали в каждом элементе матрицы очень падает уровень контрастности выводимого на нее изображения (рис. 1). А учитывая то, что преломление света при прохождении сквозь сформированную спираль сильно отличается от направления взгляда, то угол обзора такой матрицы весьма невелик.

Рис. 1. Сравнение матриц IPS и TN

Дисплеи VA/MVA/PVA

Матрица VA была разработана в качестве альтернативы популярным в то время технологиям TN и уже завоевавшей приверженность пользователей, хоть еще и не так распространенной на рынке IPS. Основное ее конкурентное преимущество разработчики позиционировали как время отклика, составлявшее на момент внедрения на рынок около 25 мс. Еще одним важным преимуществом новой технологии являлся высокий уровень контрастности, опережавший аналогичные показатели в технологиях изготовления матриц TN, а также IPS.
Данная технология, которая изначально называлась «Vertical Alignment», имела также весьма существенный недостаток в виде относительно малых углов обзора. Проблема скрывалась в строении оптических элементов матрицы. Кристаллы каждого элемента матрицы ориентировались вдоль линий напряжения или параллельно им. Это вело к тому, что угол обзора матрицы был, мало того что небольшим, так еще и изображение могло отличаться в зависимости от того, с какой стороны пользователь смотрел на экран. На практике это приводило к тому, что малейшее отклонение угла зрения приводило к сильному градиентному заполнению картинки на экране (рис. 2).

Рис. 2. Углы обзора монитора с технологией MVA

Избавиться от этого недостатка удалось с развитием технологии в «Multidomain Vertical Alignment», когда группы кристаллов внутри электродов организовали в своеобразные «домен», как это и отображено в названии. Теперь они стали размещаться по-разному в пределах каждого домена, из которых состоит целый пиксель, поэтому пользователь мог смотреть под разными углами на монитор и изображение от этого практически не менялось.
Сегодня дисплеи с MVA экранами используются для работы с текстом и практически непригодны для динамичных изображений, которым отличается любая современная игра или фильмы. Высокая контрастность, равно как и углы обзора позволяют уверенно работать с ними тем, кто работает, например, с чертежами, много печатает и читает.

Не стоит путать контрастность матрицы и такое понятие, как динамическая контрастность монитора. Последняя представляет собою технологию адаптивного изменения яркости экрана в зависимости от выводимого изображения и использует для этого встроенную подсветку. Последние модели мониторов со светодиодной подсветкой обладают отличной динамической контрастностью поскольку время включения светодиода очень малое.

Экран IPS

TFT IPS матрица разрабатывалась с учетом устранения основных недостатков предшествующей технологии — «Twisted Nematic», а именно малых углов обзора и плохой передачи цвета. Из-за своеобразного расположения кристаллов в TN матрице, цвет каждого пикселя варьировался в зависимости от направления взгляда, поэтому пользователь мог наблюдать «переливающуюся» картинку на мониторе. TFT IPS матрица состоит из кристаллов, которые расположены в параллельной плоскости к ее поверхности, а при подаче напряжения на электроды каждого элемента, они разворачиваются на прямой угол.
Последующее развитие технологии привело к появлению таких видов матриц, как Super IPS, Dual Domain IPS и Advanced Coplanar Electrode IPS. Все они, так или иначе, основаны на одном принципе с разницей лишь в расположении жидких кристаллов. На заре своего появления технологию отличал весомый минус — длительное время отклика, составлявшее до 65 мс. Главное же ее преимущество — потрясающая цветопередача и широкие углы обзора (рис. 1), при которых картинка на экране не искажалась, не инвертировалась и не появлялся нежелательный градиент.
Мониторы с IPS матрицей сегодня пользуются огромным спросом и применяются не только в дисплеях для ПК, но и в портативных устройствах — планшетах и смартфонах. Они также применяются в основном там, где важен цвет картинки и максимально точная его передача — при работе с графическим ПО, в дизайне, фотографии и прочее.

Часто многие пользователи путают аббревиатуры IPS или TFT, хотя на самом деле, это в корне разные понятия. «Thin Film Transistor» — это общая технология создания жидкокристаллических матриц, которая может иметь различные воплощения. «In-Plane Switching» — конкретная реализация этой технологии, основанная на своеобразном построении отдельных элементов матрицы и расположения жидких кристаллов в ней. TFT матрица может быть выполнена на базе технологии TN, VA, IPS или других.

Матрица PLS

Тип матрицы PLS – это передовой край развития технологий их создания. Компания Samsung, являющаяся разработчиком этой уникальной технологии, в качестве цели ставила для себя производство матриц, значительно превышающих по параметрам конкурирующую технологию — IPS и во многом ей это удалось. К несомненным преимуществам этой технологии можно отнести:

один из самых низких показателей потребления тока;
высокий уровень цветопередачи, полностью охватывающий диапазон sRGB;
широкие углы обзора;
высокая плотность отдельных элементов — пикселей.

Из недостатков стоит выделить время отклика, не превышающее аналогичные показатели в технологии «Twisted Nematic» (рис. 3).

Рис. 3. Сравнение PLS (справа) и TN (слева)

Важно! Выбирая какой тип матрицы монитора лучше, стоит в первую очередь определиться с задачами, поскольку во многих случаях покупка самого современного дисплея может оказаться экономически необоснованной. Новейшие разработки, отличающиеся высоким временем отклика, пригодятся для профессиональных игр или просмотра динамических сцен в видео.

ПОСМОТРЕТЬ ВИДЕО

Мониторы с высоким уровнем цветопередачи подойдут для дизайнеров и художников. А если необходим недорогой монитор для серфинга в сети и работы с текстом, то подойдут варианты на основе старых, но проверенных временем технологий.

Что лучше PLS или IPS? Как выбрать хороший экран — руководство. TFT-дисплей: описание, принцип работы

Данная технология изготовления матриц уже плотно вошла в современный мир. Конкурентов у нее достаточно.
Но для того, чтобы понять, какая технология лучше, следует разобраться, что такое ips матрицы и чем они лучше.

Само название «IPS» расшифровывается как In-Plan-Switching, что дословно можно перевести как «внутриплощадочное переключение» .

Проще говоря, данная технология позволяет отображать картинку на мониторе с более активной матрицей .

IPS-матрицы подразумевают под собой тип жидкокристаллического экрана. Открыли такой тип компании Hitachi и NEC в результате исследований в 1996 году.

На данный момент за улучшение этой технологии взялась также компания LG. Разработали эту технологию в качестве альтернативы ЖК-дисплеям TN+film.

Технику с такой технологией изготовления дисплеев использует достаточно много производителей, так как она позволяет значительно улучшить цветопередачу и качество изображения .

Основана работа жидкокристаллических экранов на поляризации.

Обычно, свет, который мы видим, не поляризован. Это значит, что его волны лежат во множестве различных плоскостей.

Существуют вещества, способные преклонять свет в одну плоскость, а называются такие вещества поляризаторами.

Свет не сможет пройти через два поляризатора, у которых плоскости расположены на 90 градусов по отношению друг к другу.

При расположении между ними другого вещества, способного изменять вектор падения света на необходимый угол, то мы получим возможность управлять яркостью .

Самая простая матрица ЖК-экрана содержит в себе следующие части:

Лампа подсветки, в основном ртутная;
Отражатели и полимерные световоды, которые в системе дают равномерную подсветку;
Фильтр-поляризатор;
Стеклянная пластина подложка с, нанесенными на нее, контактами;
Жидкие кристаллы;
Еще один поляризатор;
Закрывающая стеклянная подложка с контактами.

Помимо стандартного фильтра в цветные матрицы встроен цветной фильтр. Каждый пиксель состоит из точек трех цветов, собранных в ячейки – красный, синий и зеленый .

Каждая из ячеек либо включена, либо выключена, тем самым, формируются оттенки и цвета. Если включить все ячейки одновременно, это даст белый цвет .

Поделить матрицы можно на пассивные и активные. Пассивные по другому называют простыми.

В них управление попиксельно, что значит от ячейки к ячейке.

При изготовлении жидкокристаллических экранов в этой технологии зачастую появляется проблема, что при увеличении диагонали автоматически увеличиваются длины проводников, передающие ток на пиксели.

Выражается эта проблема в том, что при слишком длинных проводниках во время передачи изменения на последний пиксель первый будет уже разряжен и отключится.

Также из-за большой длины ухудшается напряжение.

Эту проблему решили создание активных матриц. Основной технологией стала TFT (Thin Film Transistor – тонкопленочный транзистор).

Эта технология позволила управлять пикселями по отдельности, что значительно уменьшает время реакции матрицы.

Таким образом, появилась возможность создания мониторов и телевизоров с наибольшими диагоналями.

Транзисторы находятся по отдельности и не зависят друг от друга. У каждой ячейки пикселей имеется свой транзистор .

Для предотвращения потери заряда ячейкой, к пикселям идет конденсатор, который выступает в роли буфера емкости.

Благодаря этому, значительно уменьшено время реакции.

Виды IPS матриц

Читайте также: PLS матрица что это? Обзор на примере Philips 276E7Q + Отзывы

За все то время, что существует данная технология, было создано множество видов IPS-матриц. Их улучшали для более четкой и качественной передачи изображения.

На сегодняшний день существует 7 видов матриц:

1 S-IPS (Super IPS) – Данный вид был создан в 1998 году. В нем была значительно повышено контрастность изображения и уменьшено время отклика.

2 AS-IPS (Advanced Super IPS) – Открыта эта технология была в 2002 году. В ней повысили яркость и еще больше увеличили контрастность, за счет чего качество передачи изображений значительно улучшилось.

3 H-IPS (Horisontal IPS) – Этот вид создали в 2007 году. В нем разработчики оптимизировали передачу белого цвета, а также еще больше увеличили контрастность. Такое улучшение позволила сделать картинки с большей естественностью. Больше всего такому улучшению были рады фоторедакторы, так как при редактировании фотоэлементов стали более заметны многие детали.

4 Е-IPS (Enhanced-IPS) – Такой вид был разработан в 2009 году. В нововведении уменьшили время отклика и сделали улучшенную прозрачность. Также, такие матрицы имеют меньшее энергопотребление. Это достигается за счет установки в них маломощных и недорогих лап подсветки. Соответственно, качество изображения из-за меньшего энергопотребления незначительно снижена.

5 Р-IPS (Professional IPS) – В 2010 году выпустили более новый вид IPS. В нем было значительно увеличено количество цветов и оттенков, за счет чего изображение стало еще более красочным и детальным. Такой вид матрицы используется в более профессиональной технике, поэтому она более дорогая.

6 S-IPS II (Super IPS II) – Улучшенный вариант первого вида. Разработана она была сразу после P-IPS.

7 AH-IPS (Advanced High IPS) – На сегодняшний день, это самый лучший вид IPS-матриц, который был разработан еще в 2011 году. В ней намного улучшили естественность, яркость и четкость передаваемого изображения. На данный момент, этот вид является основным при изготовлении современной техники, имеющей дисплеи.

Типы подсветки IPS-матриц

Абсолютно в любой матрице есть встроенная подсветка. В IPS основными типами подсветки являются люминесцентные лампы и LED-подсветка (светодиодная).

Люминесцентная – более устаревший вид подсветки. На сегодняшний день встретить ее можно довольно редко. Исчезать с рынка такой вид подсветки начал с 2010 года.

Светодиодная LED-подсветка встречается в 90% матриц . Она улучшает цветопередачу и яркость экранов.

При выборе матрицы, несомненно, стоит отдавать предпочтение экранам и мониторам именно с этим типом подсветки.

Она также увеличит контрастность и четкость изображения на экране и не даст уставать глазам при длительной работе за компьютером или планшетом .

Преимущества и недостатки IPS

У данного вида матрицы есть большое количество преимуществ.

Главное из них – улучшенная цветопередача и яркость.

Также можно отметить увеличенные углы обзора, благодаря которым изображение будет четко видно с любого ракурса.

Еще, неотъемлемым преимуществом является то, что на таком типе матрицы очень хорошо видно пиксели.

Пользователи отмечают, что на IPS-матрица черный цвет более черный.

Остальные цвета более насыщенно передаются на экран.

Из недостатков можно отметить высокую стоимость.

Несмотря на то, что технология довольно давно закрепилась на рынке, стоимость у нее всё равно высокая.

Это связано с более высокими показателями, а также дороговизной исходных материалов.

К недостаткам еще можно причислить малое быстродействие. В то время как у TN-матриц время переключения изображения составляет 1 мс, то у IPS этот показатель составляет 8-10 мс.

Также пользователями отмечена высокая инерционность, которая при просмотре фильмов в формате 3D незначительно притормаживает кадровую частоту.

Сравнение IPS и TFT дисплеи

Читайте также: ТОП-15 Телевизоров с технологией Смарт ТВ | Рейтинг актуальных моделей в 2019 году

TFT дисплеи – это разновидность ЖК дисплея, в котором используется активная матрица, управляемая тонкопленочными транзисторами. Она усиливает каждый пиксель, улучшает быстродействие и контрастность .

Самым же продвинутым созданием считается TFT IPS (IPS является разновидностью TFT), это проявляется в том, что жидкие кристаллы в нем расположены параллельно, когда через них проходит ток, они стройно и быстро поворачиваются в другую сторону.

Угол обзора таких дисплеев достигает 180 градусов, а картинка отличается высокой контрастностью и хорошей цветопередачей.

Последние модели айфонов и айпадов избрали именно IPS-версию, но количество пикселей на конкретную единицу площади.

Это может быть показателем того, что из этих вариантов более стоящее, надежное и имеет потенциал к развитию.

Телевизоры c IPS

Читайте также: Какой телевизор лучше выбрать? ТОП-12 актуальных моделей 2018 года

Диагональ экрана этого телевизора составляет 40”. Также, снабжена IPS-матрицей.

Экран тонкий, а дизайн очень качественный. Разрешение 1920х1080 пикселей.

Подсветка установлена светодиодная (LED). Так как матрица установлена технологии IPS, то и углы обзора соответствующие – 178 градусов.

У этой модели та же диагональ, что и у предыдущей – 40”.

Оснащена матрицей IPS, которая подсвечена с помощью LED-подсветки ленточного типа.

Разрешение у этого телевизора стандартное – 1920х1080 пикселей. Углы обзора соответствуют стандарту типа матрицы, и составляет 178 градусов.

LG 32LF510U

Так как компания LG последние годы занимается улучшением технологии IPS-матриц, несомненно, они снабжают технику собственного производства таким типом матриц.

У этой модели телевизора диагональ 32”, а разрешение 1366х768 пикселей. Тем не менее, на качестве изображения это никак не сказывается.

Углы обзора как и у всех устройств с IPS-матрицей составляет 178 градусов.

ТОП 10 Самых лучших ультрабуков на рынке | Актуальный рейтинг 2019 года

Экран данной модели ноутбука имеет диагональ 14” с встроенной IPS-матрицей.

Матовое покрытие экрана Acer SWIFT 3 не отсвечивает при прямом попадании света.

Угол обзора составляет 178 градусов, что является стандартом для этого типа матриц. Разрешение — 1920х1080 пикселей.

Эта модель ноутбука имеет матрицу IPS, с разрешением 1920х1080 пикселей, либо 3840х2160 пикселей (зависит от модификации). Диагональ экрана 15,6“.

Угол обзора составляет стандартные для IPS 178 градусов.

Ещё несколько лет назад выбор монитора для персонального компьютера осуществлялся по ценовой категории, где было ясно, что более дорогое устройство имеет качественную матрицу, а дешёвый монитор характеристиками не блещет. На данный момент на рынке мониторов разделение происходит по размерам экрана, каждый производитель выпускает устройства с разными технологиями матрицы. Из-за этого выбор при покупке усложнился. Данная статья поможет пользователям правильно выбрать тип матрицы монитора. Какой лучше экран приобретать на рынке, для каких целей и чем он отличается от конкурентов, будет изложено в доступном виде.

Чтобы было понятнее

Перед тем как выбрать тип матрицы монитора, нужно понять принцип её действия, а также выявить все достоинства и недостатки. Составив список потребностей (в каких целях приобретается данное устройство), будет очень легко сопоставить действительное с желаемым. Если не затрагивать размер экрана, использование монитора распределяется по потребностям на несколько групп:

Офисный монитор. Высокий уровень контрастности — единственное требование.
Компьютер дизайнера (фото, предпечатная подготовка). Важна точная цветопередача.
Мультимедиа. Просмотр фильмов требует широких углов обзора и реального чёрного цвета на экране.
Игровой компьютер. Важный показатель — время отклика матрицы.

Технология производства и движение электронов между матрицами вряд ли кому-то интересны, поэтому в данной статье будут рассмотрены достоинства и недостатки, а также использованы данные из средств массовой информации — отзывы владельцев и рекомендации продавцов. Выяснив, какие существуют технологии, останется лишь их совместить с заявленными требованиями и финансами, выделенными на покупку монитора.

Бюджетник не сдаёт позиций

Тип матрицы монитора TN (Twisted Nematic) считается на рынке долгожителем среди конкурентов. Благодаря низкой цене и доступности мониторы с этой матрицей установлены во всех государственных и учебных заведениях, офисах многих компаний мира и на больших предприятиях. По статистике, 90% всех мониторов в мире имеют TN-матрицу. Наряду с ценой ещё одним достоинством такого монитора является малое время отклика матрицы. Данный параметр очень важен в динамических играх, где скорость прорисовки играет первостепенную роль.

А вот с цветопередачей и углом обзора у таких мониторов не сложилось. Даже модернизация TN-матрицы путём добавления дополнительного слоя для увеличения углов обзора не дала нужных результатов, лишь добавила к названию типа экрана «+film». Нельзя забывать и про энергопотребление, которое значительно превышает в режиме работы всех конкурентов.

И всё же

Помимо офисного применения, TN+film — это лучший тип матрицы монитора для игр. Ведь большинство геймеров предпочитают переплатить за производительные комплектующие, такие как процессор или видеокарта, а на экране можно и сэкономить. Однако не стоит забывать про цветопередачу, в современных играх разработчики стараются сделать сюжет максимально реалистичным, а без реальной передачи всех цветов и оттенков добиться этого будет очень трудно.

В результате, кроме низкой цены и малого времени отклика, TN-матрица ничем не сможет удивить потенциального покупателя. Ведь на недостатки очень тяжело не обращать внимания:

Низкая цветопередача с невозможностью отображения идеального чёрного цвета. Дефект виден во время просмотра динамических фильмов, где все действия происходят в темноте — «Ван Хельсинг», «Гарри Поттер и дары смерти», «Дракула» и тому подобные.
Дешевизна производства приводит к высокой вероятности приобретения дефектной матрицы, битый пиксель которой сразу виден, ведь он окрашивается в белый цвет.
Очень низкие углы обзора не позволяют созерцать картинку на экране в кругу большой семьи.

Шаг в правильном направлении

Тип матрицы монитора VA (Vertical Alignment) использует технологию с вертикальным упорядочиванием молекул, и на постсоветском пространстве больше известен под маркировками MVA или PVA. А совсем недавно к существующим модификациям добавился суффикс «S», имеющий расшифровку «Super», однако особых характеристик по сравнению с конкурентами мониторы не приобрели, разве что немного подорожали в цене.

Технология VA предназначалась для устранения дефектов в матрицах TN+film, и производителям удалось добиться определённых результатов, однако при сравнении этих двух экранов пользователь обнаружит, что они обладают противоположными характеристиками. То есть недостатки VA матриц — это достоинства TN, а достоинства VA — недостатки дешёвых матриц. О чём думали производители, неизвестно, но ситуация на рынке до сих пор для этих матриц не изменилась, даже с введением маркировки «Super».

Достоинства и недостатки технологии VA

Если VA-технологию сравнивать с самой дешёвой матрицей на рынке TN+film, то достоинства налицо: великолепные углы обзора, очень качественная передача оттенков с глубоким чёрным цветом. По сути, этот тип матрицы монитора для фото является лучшим в своей ценовой категории. Единственное, что смущает, — время отклика. По сравнению с дешёвым экраном TN оно в несколько раз выше. Естественно, любителям игр устройство с такой матрицей не подойдёт, так как динамическая картинка будет постоянно размыта.

А вот дизайнерам, верстальщикам, фотолюбителям и всем профессионалам, которым необходимо работать с реальным цветом и его оттенками, мониторы с VA-технологией придутся по душе. Кроме этого, широкий угол обзора даже с сильным наклоном не искажает изображение на экране. Такие мониторы подойдут для мультимедиа — просмотр любых фильмов в кругу семьи будет интересен, ведь экран предоставляет возможность увидеть настоящий чёрный цвет, а не его подобие в виде пятидесяти оттенков серого.

Без недостатков?

Матрицы IPS и их всевозможные модификации существуют на рынке довольно давно. Однако их стоимость не настолько привлекательна для покупателей, как безукоризненные характеристики экранов, в которых используется дорогой тип матрицы монитора. Какой лучше экран для бизнесмена и дизайнера, президента компании или путешественника, знает только компания Apple, ведь все её устройства без исключения имеют технологию матрицы IPS (In-Plane Switching).

Из года в год появляются всевозможные технологии, специалисты стараются улучшить качество и без того дорогой и качественной матрицы, в результате чего на рынке существует целый ряд модификаций: AH-IPS, P-IPS, H-IPS, S-IPS, e-IPS. Отличие между ними незначительное, но есть. Например, e-IPS (Enhanced) имеет технологию увеличения контрастности и яркости экрана, а также уменьшено время отклика. Профессиональная серия P-IPS умеет отображать 30-битный цвет, жаль только, пользователь этого наглядно не заметит.

Дотянуться до мечты

Не вдаваясь в расшифровку модификаций IPS-матрицы, можно заметить, что данная технология представляет собой некий симбиоз VA- и TN+film-производств. Естественно, были отобраны лишь достоинства, которые воплотились в одном устройстве. Например, тип матрицы монитора AH-IPS (Advanced High performance) является прямым конкурентом плазменных панелей, которые по качеству воспроизведения картинки высокой чёткости не имеют аналогов в мире. Такое серьёзное заявление сделано в далёком 2011 году, однако кроме завышенной цены на устройство с матрицей AH-IPS доказать превосходство пока не удалось.

И всё же, если у любителя игр стоит вопрос о том, какой выбрать тип матрицы монитора — IPS или TN, то правильным будет решение приобрести более дорогой и качественный экран. Пусть цена на устройство и превосходит дешёвого конкурента в несколько раз, зато времяпрепровождение за любимой игрушкой будет более интересным. Ведь реалистичное качество картинки всегда будет оставаться на первом месте.

Забавные игры производителей

Речь пойдёт в первую очередь о корейском гиганте Samsung, который постоянно стремится выдумать новую технологию, но не всегда это у него получается, ведь наряду с качеством покупателю интересна и стоимость устройства, которая почему-то стремится непропорционально увеличиться.

Введением технологии разделения одного пикселя компании Samsung удалось добиться лучшей чёткости изображения. В первую очередь это заметно на экране при наборе мелким шрифтом разноцветного текста. Технология была одобрена многими верстальщиками, и мониторы с PVA-маркировкой быстро нашли поклонников.

Тип матрицы монитора WVA был улучшенным вариантом технологии от Samsung, и, судя по низкой стоимости устройств, свободно конкурировал на рынке. Недостаток со скоростью отклика матрицы во всех устройствах, созданных по технологии VA, так и не был устранён.

Радикальное решение

Тип матрицы монитора AH-IPS заинтересовал только покупателей в развитых странах мира. Ведь за лучшее качество приходится платить очень большую сумму, которая не по карману жителям постсоветского пространства. Да и смысла нет приобретать монитор, который немного дороже современного персонального компьютера в сборе. Поэтому заводам-изготовителям дорогого устройства пришлось удешевить технологии за счёт снижения качества в производстве комплектующих. Так на рынке появился новый тип матрицы монитора PLS (plane-to-line switching).

Проведя анализ характеристик и изучив принцип работы новой матрицы, можно подумать, что это всего лишь усовершенствованная модификация PVA-матрицы от Samsung. Это так. Как оказалось, данную технологию производитель разработал давно, но внедрение произошло совсем недавно, когда между устройствами среднего класса и дорогого оказалась огромная разница в цене, и срочно требовалось занять пустующую ценовую нишу.

А кто выиграл?

Видимо, это единственный случай, когда в войне между производителями за рынок сбыта выигрывает покупатель, который получает достойное устройство по своим характеристикам за вполне приемлемую для него цену. К недостатку можно отнести небольшой выбор производителей, ведь Samsung не выпустил технологию за пределы своих концернов, поэтому у корейского бренда конкурентов немного — Philips и AOC.

Зато, находясь перед выбором, какой лучше тип матрицы монитора — IPS или PLS, потенциальный покупатель, решивший сэкономить денежные средства, однозначно отдаст предпочтение последнему. Ведь, по сути, особой разницы между устройствами нет. А если обратить внимание на то, что большинство мобильных устройств, включая планшеты, имеют матрицу PLS, которая очень часто продавцом презентуется как более дорогая IPS, то вывод напрашивается всего один.

В погоне за безукоризненностью

Не так давно компания Sharp представила тип матрицы монитора, изготовленный по технологии IGZO (оксиды индия, галлия и цинка). По заявлениям производителя, материал имеет очень высокую проводимость и меньшее электропотребление, благодаря чему удалось добиться более высокой плотности пикселей на одном квадратном дюйме. По сути, технология IGZO подходит для производства мониторов с разрешением 4К и всех мобильных устройств, производимых в формате Ultra HD.

Технология далеко не дешёвая, и цены на мониторы и телевизоры с матрицей IGZO бьют мировые рекорды. Однако известная компания Apple сориентировалась очень быстро, заключив контракты с производителем матриц. Значит, за данной технологией будущее, осталось только дождаться снижения цены на мировом рынке.

Лучший выбор для геймера

Изучив существующие технологии производства, можно без раздумий определить, какой тип матрицы монитора лучше. Для игр в приоритете время отклика и цветопередача, поэтому выбор тут невелик. Желающим сэкономить вполне подойдёт устройство с PLS-матрицей. Хоть выбор среди производителей и небольшой, зато есть возможность определиться среди модификаций. Помимо стандартного типа матрицы завод-изготовитель предлагает улучшенную модель Super-PLS, в которой выше яркость, контрастность, а также экран позволяет отображать разрешение, превышающее FullHD.

Но если цена вопроса не критична для покупателя, то экран с IPS позволит насладиться максимально реалистичной картинкой. Запутаться в маркировках не удастся, ведь все они сводятся к улучшению угла обзора и динамической контрастности. Отличие лишь в цене — чем лучше, тем дороже. Отдав предпочтение устройству, имеющему тип матрицы монитора IPS, геймер не прогадает.

Обработка фото и графика в приоритете

Понятно, что IPS-устройство подойдёт дизайнерам и верстальщикам. Но есть ли смысл переплачивать? Ведь обработка фотографий и вёрстка предполагают работу с цветами и их оттенками. Время отклика матрицы вообще не рассматривается. Профессионалы рекомендуют не тратить деньги понапрасну и выбрать VA-тип матрицы монитора. Да, это старая технология, да, это прошлый век, но по критерию «цена-качество» у матриц данного типа нет конкурентов. И если есть желание приобрести что-то из новинок, то выбор можно остановить на PLS-матрице.

Если есть необходимость работать за монитором с высоким разрешением, например 4K, то предпочтение профессионалы рекомендуют отдать IGZO-устройствам. Их цена не так далеко ушла от популярных экранов IPS, но по качеству они, бесспорно, лучше.

Любителям мультимедиа можно и сэкономить

Как ни странно, но любителям просматривать фильмы на экране монитора и заниматься сёрфингом в сети Интернет вполне достаточно приобретения устройства с TN+film-матрицей. Недорогой гаджет с улучшенным экраном без проблем заменит небольшой телевизор. Проблема может появиться лишь в тёмных динамических сценах, где вместо чёрного фона зрителю придётся наблюдать серое облако. Если это критично, необходимо посмотреть в сторону VA-матриц. Да, цена выше, но проблема с цветопередачей будет решена. В придачу покупатель получит очень высокую контрастность и большие углы обзора. Не стоит забывать про физическое разрешение матрицы — чем оно выше, тем качественнее картинка.

Офисный вариант

Казалось бы, что универсальный тип матрицы монитора TN+film как нельзя кстати подойдёт для работы с текстом. Но, как показывает практика, работа с мелким шрифтом за таким экраном крайне неудобна. И если монитор приобретается непосредственно для работы с большими объёмами текста, то стоит побеспокоиться о своём зрении. Близлежащая технология к TN по доступной цене — это VA. Вне зависимости от производителя и размера экрана, такое устройство позволит без проблем усидеть за компьютером не один час.

Выбирая монитор для офисной работы, внимание нужно уделить и размеру, и физическому разрешению матрицы. Диагональ экрана для работы с текстом не должна превышать расстояния от глаз пользователя до матрицы. Также офисные мониторы рекомендуется подбирать с соотношением сторон 4:3, ведь в таком соотношении больше удобочитаемой информации размещается на экране.

Новый тренд: для себя любимого

Изучив все существующие технологии жидкокристаллических экранов, перед тем как выбрать тип матрицы монитора, потенциальному покупателю стоит познакомиться с информацией, которая получена путём опросов пользователей в СМИ.

Монитор — покупка долговечная. То есть следующее приобретение, с высокой вероятностью, будет не раньше, чем через 10 лет.
В 99% случаев заявленные требования, предъявляемые к технике, не совпадают с условиями эксплуатации. То есть на офисном мониторе идут игровые баталии, а на элитных устройствах просматриваются лишь ленты новостей.
Мультиподключение. Для удобства работы 25% пользователей в мире к одному компьютеру подключают несколько мониторов (2, 3, 4), и число таких владельцев постоянно растёт. Удобство в том, что для каждого подключённого устройства отведена определённая роль — игры, фильмы, офис и т. п.

Вышеприведенная информация позволяет переосмыслить полученные раннее знания. Совершать покупку рекомендуется, опираясь не на потребности, а на желание и возможности. По сути, ориентироваться стоит на самое дорогое и высококачественное устройство, которое пользователь сможет себе позволить. Экономить здесь нельзя.

В заключение

Выяснив, какой лучше для пользователя тип матрицы монитора, что значит буквенная маркировка на дисплее устройства и как она влияет на цену и качество, можно приступать к выбору диагонали. Однако многие специалисты в области ИТ-технологий рекомендуют уделить внимание разрешительной способности экрана — сколько точек на один квадратный дюйм он способен отобразить. Очень часто правильный выбор необходимого разрешения приводит к приобретению монитора с меньшей диагональю, а соответственно, и к значительной экономии денежных средств. Немаловажную роль играет производитель мониторов — матрица собственного производства, наличие сервисного центра по месту жительства и большой гарантийный срок намекают будущему владельцу, что он приобретает достойное устройство, которое никогда не подведёт.

Как обычно бывает с аббревиатурами, используемыми для обозначения специфики и теххарактеристик, в отношении TFT и IPS происходит путаница и подмена понятий. Во многом благодаря неквалифицированным описаниям электронных устройств в каталогах потребители ставят вопрос выбора изначально неверно. Так, матрица IPS — разновидность матриц TFT, так что сравнивать между собой эти две категории невозможно. Однако для российского потребителя аббревиатура TFT зачастую обозначает технологию TN-TFT, и в этом случае уже можно делать выбор. Так что, говоря об отличиях экранов TFT и IPS, мы будем иметь в виду TFT-экраны, изготовленные по технологиям TN и IPS.

TN-TFT — технология выполнения матрицы жидкокристаллического (на тонкопленочных транзисторах) экрана, когда кристаллы, при отсутствии напряжения, поворачиваются друг к другу под углом 90 градусов в горизонтальной плоскости между двумя пластинами. Кристаллы расположены по спирали, и в итоге при подаче максимального напряжения кристаллы поворачиваются таким образом, что при прохождении света через них образуются черные пиксели. Без напряжения — белые.

IPS — технология выполнения матрицы жидкокристаллического (на тонкопленочных транзисторах) экрана, когда кристаллы расположены параллельно друг другу вдоль единой плоскости экрана, а не спирально. При отсутствии напряжения молекулы жидких кристаллов не поворачиваются.

На практике самое важное отличие IPS-матрицы от TN-TFT-матрицы состоит в повышенном уровне контрастности за счет практически идеального отображения черного цвета. Картинка получается более четкой.

Качество цветопередачи матриц TN-TFT оставляет желать много лучшего. Каждый пиксель в этом случае может иметь собственный оттенок, отличный от других, в результате чего искажаются цвета. IPS уже обращается с изображением гораздо бережнее.

Слева — планшет с TN-TFT матрицей. Справа — планшет с IPS матрицей

Скорость отклика у TN-TFT несколько выше, чем у других матриц. IPS требуется время, чтобы повернуть весь массив параллельных кристаллов. Таким образом, при выполнении задач, где важна скорость прорисовки, гораздо выгоднее использовать матрицы TN. С другой стороны, в повседневном применении разницу во времени отклика человек не замечает.

Мониторы и дисплеи, созданные на базе IPS-матриц, гораздо более энергоемкие. Это обусловлено высоким уровнем напряжения, требуемого для поворота массива кристаллов. Потому задачам экономии энергии в мобильных и портативных устройствах отвечает больше технология TN-TFT.

Экраны, основанные на IPS, обладают широкими углами обзора, то есть не искажают и не инверсируют цвета, если взгляд падает под углом. В отличие от TN, углы обзора IPS составляют 178 градусов как по вертикали, так и по горизонтали.

Еще одно отличие, немаловажное для конечного потребителя — цена. TN-TFT на сегодняшний день представляет собой самый дешевый и самый массовый вариант матрицы, поэтому ее используют в бюджетных моделях электроники.

Выводы сайт

Экраны IPS менее отзывчивы, время задержки отклика у них больше.
Экраны IPS обеспечивают более качественную цветопередачу и контрастность.
Углы обзора экранов IPS существенно больше.
Экраны IPS требуют больше энергии.
Экраны IPS дороже.

Слева — планшет с TN-TFT матрицей. Справа — планшет с IPS матрицей

Выводы сайт

Экраны IPS менее отзывчивы, время задержки отклика у них больше.
Экраны IPS обеспечивают более качественную цветопередачу и контрастность.
Углы обзора экранов IPS существенно больше.
Экраны IPS требуют больше энергии.
Экраны IPS дороже.

1. Что такое LCD

2. Что такое TFT

3. Виды матриц TFT экранов

Все известные ЖК телевизоры, которые имеются на российском рынке, оснащены TFT дисплеями. Они могут различаться своими параметрами в зависимости от используемой матрицы.

На данный момент наиболее распространенными матрицами TFT дисплеев являются:

Каждый из представленных видов матриц обладает своими преимуществами и недостатками.

3.1. Тип ЖК матрицы TFT TN

3.2. IPS матрицы

3.3. MVA/PVA

4. Что лучше Super LCD или TFT

Для начала стоит разобрать, что такое Super LCD.

5. TFT / LCD монитор: Видео

6. Выбор дисплея

Назначение ЖК-монитора

Жидкокристаллический монитор предназначен для отображения графической информации с компьютера, TV-приёмника, цифрового фотоаппарата, электронного переводчика, калькулятора и пр.

Изображение формируется с помощью отдельных элементов, как правило, через систему развёртки. Простые приборы (электронные часы, телефоны, плееры, термометры и пр.) могут иметь монохромный или 2-5 цветный дисплей. Многоцветное изображение формируется с помощью 2008) в большинстве настольных мониторов на основе TN- (и некоторых *VA) матриц, а также во всех дисплеях ноутбуков используются матрицы с 18-битным цветом (6 бит на канал), 24-битность эмулируется мерцанием с дизерингом.

Устройство ЖК-монитора

Субпиксел цветного ЖК-дисплея

Каждый пиксел ЖК-дисплея состоит из слоя молекул между двумя прозрачными электродами, и двух поляризационных фильтров, плоскости поляризации которых (как правило) перпендикулярны. В отсутствие жидких кристаллов свет, пропускаемый первым фильтром, практически полностью блокируется вторым.

Поверхность электродов, контактирующая с жидкими кристаллами, специально обработана для изначальной ориентации молекул в одном направлении. В TN-матрице эти направления взаимно перпендикулярны, поэтому молекулы в отсутствие напряжения выстраиваются в винтовую структуру. Эта структура преломляет свет таким образом, что до второго фильтра плоскость его поляризации поворачивается, и через него свет проходит уже без потерь. Если не считать поглощения первым фильтром половины неполяризованного света — ячейку можно считать прозрачной. Если же к электродам приложено напряжение — молекулы стремятся выстроиться в направлении поля, что искажает винтовую структуру. При этом силы упругости противодействуют этому, и при отключении напряжения молекулы возвращаются в исходное положение. При достаточной величине поля практически все молекулы становятся параллельны, что приводит к непрозрачности структуры. Варьируя напряжение, можно управлять степенью прозрачности. Если постоянное напряжение приложено в течении долгого времени — жидкокристаллическая структура может деградировать из-за миграции ионов. Для решения этой проблемы применяется переменный ток, или изменение полярности поля при каждой адресации ячейки (непрозрачность структуры не зависит от полярности поля). Во всей матрице можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, так как растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам. Проходящий через ячейки свет может быть естественным — отражённым от подложки(в ЖК-дисплеях без подсветки). Но чаще применяют, кроме независимости от внешнего освещения это также стабилизирует свойства полученного изображения. Таким образом полноценный ЖК-монитор состоит из электроники, обрабатывающей входной видеосигнал, ЖК-матрицы, модуля подсветки, блока питания и корпуса. Именно совокупность этих составляющих определяет свойства монитора в целом, хотя некоторые характеристики важнее других.

Технические характеристики ЖК-монитора

Важнейшие характеристики ЖК-мониторов:

Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселах. В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное», физическое разрешение, остальные достигаются интерполяцией.

Фрагмент матрицы ЖК монитора (0,78х0,78 мм), увеличеный в 46 раз.

Размер точки: расстояние между центрами соседних пикселов. Непосредственно связан с физическим разрешением.

Соотношение сторон экрана (формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.

Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

Контрастность: отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведенная для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

Время отклика: минимальное время, необходимое пикселу для изменения своей яркости. Методы измерения неоднозначны.

Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

Входы: (напр, DVI , HDMI и пр.).

Технологии

Часы с ЖКИ-дисплеем

Жидкокристаллические мониторы были разработаны в 1963 году в исследовательском центре Давида Сарнова (David Sarnoff) компании RCA, Принстон, штат Нью-Джерси.

Основные технологии при изготовлении ЖК дисплеев: TN+film, IPS и MVA. Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, примененный в конкретных разработках.

Время отклика ЖК мониторов, сконструированных по технологии SXRD (англ. Silicon X-tal Reflective Display — кремниевая отражающая жидкокристаллическая матрица), уменьшено до 5 мс. Компании Sony, Sharp и Philips совместно разработали технологию PALC (англ. Plasma Addressed Liquid Crystal — плазменное управление жидкими кристаллами), которая соединила в себе преимущества LCD (яркость и сочность цветов, контрастность) и плазменных панелей (большие углы видимости по горизонту, H, и вертикали, V, высокую скорость обновления). В качестве регулятора яркости в этих дисплеях используются газоразрядные плазменные ячейки, а для цветовой фильтрации применяется ЖК-матрица. Технология PALC позволяет адресовать каждый пиксель дисплея по отдельности, а это означает непревзойденную управляемость и качество изображения.

TN+film (Twisted Nematic + film)

Часть «film» в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно — от 90° до 150°). В настоящее время приставку «film» часто опускают, называя такие матрицы просто TN. К сожалению, способа улучшения контрастности и времени отклика для панелей TN пока не нашли, причём время отклика у данного типа матриц является на настоящий момент одним из лучших, а вот уровень контрастности — нет.

TN + film — самая простая технология.

Матрица TN + film работает следующим образом: если к субпикселам не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка.

К достоинствам технологии можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость.

IPS (In-Plane Switching)

Технология In-Plane Switching была разработана компаниями Hitachi и NEC и предназначалась для избавления от недостатков TN + film. Однако, хотя с помощью IPS удалось добиться увеличения угла обзора до 170°, а также высокой контрастности и цветопередачи, время отклика осталось на низком уровне.

На настоящий момент матрицы, изготовленные по технологии IPS единственные из ЖК-мониторов, всегда передающие полную глубину цвета RGB — 24 бита, по 8 бит на канал. TN-матрицы почти всегда имеют 6-бит, как и часть MVA.

Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Поэтому отображение черного цвета близко к идеалу. При выходе из строя транзистора «битый» пиксель для панели IPS будет не белым, как для матрицы TN, а черным.

При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет.

IPS в настоящее время вытеснено технологией S-IPS (Super-IPS, Hitachi год), которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика. Но, несмотря на то, что цветность S-IPS панелей приблизилась к обычным мониторам CRT , контрастность все равно остаётся слабым местом. S-IPS активно используется в панелях размером от 20″, LG.Philips , NEC остаются единственными производителями панелей по данной технологии.

AS-IPS — технология Advanced Super IPS (Расширенная Супер-IPS), также была разработана корпорацией Hitachi в году. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. AS-IPS также используется в качестве названия для мониторов корпорации LG.Philips.

A-TW-IPS — Advanced True White IPS (Расширенная IPS с настоящим белым), разработано LG.Philips для корпорации году. Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

*VA (Vertical Alignment)

MVA — Multi-domain Vertical Alignment. Эта технология разработана компанией Fujitsu как компромисс между TN и IPS технологиями. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 160°(на современных моделях мониторов до 176-178 градусов), при этом благодаря использованию технологий ускорения (RTC) эти матрицы не сильно отстают от TN+Film по времени отклика, но значительно превышают характеристики последних по глубине цветов и точности их воспроизведения.

MVA стала наследницей технологии VA, представленной в 1996 году компанией Fujitsu. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, то есть не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Как и в IPS-матрицах, пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как чёрные точки.

Как ни странно, выбрать качественный дисплей монитора компьютера или ноутбука можно только опытным путем. Данная статья поможет вам разобраться в параметрах, на которые следует обратить внимание при выборе монитора или ноутбука.

Как выбрать монитор или дисплей ноутбука с идеальными характеристиками?

Качественный дисплей имеет огромное преимущество в мультимедиа задачах на ПК, а в отношении ноутбука — это половина. Взгляните на небольшой список недостатков дисплея, которых стоит опасаться при покупке нового мобильного компьютера или монитора для ПК:

низкие характеристики яркости и контраста
небольшие углы обзора
блики

Заменить экран ноутбука (лэптопа) весьма затруднительно, чем купить новый монитор для настольного компьютера, не говоря уже о том, чтобы установить новую ЖК-матрицу в мобильный компьютер, что можно сделать далеко не во всех случаях, поэтому к выбору экрана портативного ПК следует подходить со всей ответственностью.

Еще раз напомню, что верить обещаниям рекламных материалов торговых сетей и производителей компьютеров нельзя. Дочитав руководство по выбору монитора и дисплея мобильного компьютера , вы сможете найти отличие между TN-матрицей и матрицей IPS , дать оценку контрастности, определить необходимый уровень яркости и другие важные параметры жидкокристаллического экрана. Вы сэкономите время и средства на поиски монитора для ПК и дисплея ноутбука, выбрав качественный жидкокристаллический экран вместо посредственного.

Что лучше: IPS или TN матрица?

В экранах ноутбуков, ультрабуков, планшетов и других портативных компьютеров обычно используются жидкокристаллические панели двух типов:

IPS (In-Plane Switching)
TN (Twisted Nematic)

У каждого типа есть свои преимущества и недостатки, но стоит учесть, что и предназначены они для разных групп потребителей. Давайте узнаем, какой тип матрицы подойдет именно вам.

IPS-дисплеи: отличная цветопередача

Дисплеи на основе матриц стандарта IPS обладают следующими преимуществами :

большие углы обзора — вне зависимости от стороны и угла человеческого взгляда, изображение не будет блеклым и не потеряет насыщенности цветов
великолепная цветопередача — IPS-дисплеи передают цвета диапазона RGB без искажений
отличаются довольно высокой контрастностью.

Если вы собираетесь с предварительной или заниматься видеомонтажом, вам понадобится устройство с экраном данного типа.

Недостатки технологии IPS по сравнению с TN:

длительное время отклика пикселей (по этой причине дисплеи этого типа в меньшей степени подходят для динамичных 3D-игр).
мониторы и мобильные компьютеры с IPS-панелями как правило стоят дороже, чем модели с экранами на основе матриц TN.

TN-дисплеи: недорогие и быстрые

Наибольшее распространение в настоящее время получили жидкокристаллические матрицы, изготовленные по технологии TN . К их преимуществам относятся:

низкая стоимость
небольшая потребляемая мощность
время отклика.

TN-экраны хорошо проявляют себя в динамичных играх — например, шутерах от первого лица (FPS) с быстрой сменой сцен. Для подобных приложений требуется экран со временем отклика не более 5 мс (у IPS-матриц оно обычно больше). В противном случае на дисплее могут наблюдаться различного рода визуальные артефакты, такие как шлейфы у быстро движущихся объектов.

В том случае, если вы желаете использовать на мониторе или ноутбуке со стереоэкраном, вам также лучше отдать предпочтение TN-матрице. Некоторые дисплеи данного стандарта способны обновлять изображение со скоростью 120 Гц, что является необходимым условием для работы стереоочков активного типа.

Из недостатков TN дисплеев стоит выделить следущие:

панели стандарта TN имеют ограниченные углы обзора
посредственную контрастность
не способны отображать все цвета пространства RGB, поэтому они непригодны для профессионального редактирования изображений и видео.

Очень дорогие TN-панели, однако, лишены некоторых характерных недостатков и по качеству приближаются к хорошим IPS-экранам. Например, в Apple MacBook Pro с Retina используется TN-матрица, почти не уступающая дисплеям IPS в плане цветопередачи, углов обзора и контрастности.

Если на электроды не подается напряжение, жидкие кристаллы, выстроенные в линию, не меняют плоскость поляризации света, и он не проходит через передний поляризационный фильтр. При подаче напряжения кристаллы поворачиваются на 90°, плоскость поляризации света меняется, и он начинает проходить.

Когда на электроды не подается напряжение, молекулы жидких кристаллов выстраиваются в винтовую структуру и меняют плоскость поляризации света таким образом, чтобы он проходил через передний поляризационный фильтр. Если напряжение подать, кристаллы расположатся линейно и свет проходить не будет.

Как отличить IPS от TN

Если вам понравился монитор или ноутбук, а технические характеристики дисплея не известны, то следует посмотреть на его экран под различными углами. В том случае, если изображение при этом тускнеет, а его цвета сильно искажаются, перед вами монитор или мобильный компьютер с посредственным TN-дисплеем. Если же, несмотря на все ваши старания, картинка не потеряла своих красок — данный монитор с матрицей, изготовленной по технологии IPS, либо с TN высокого качества.

Внимание: избегайте ноутбуков и мониторов с матрицами, на которых заметны сильные искажения цветов под большими углами. Для игр выбирайте компьютерный монитор с дорогим TN-дисплеем, для остальных задач лучше отдать предпочтение IPS-матрице.

Немаловажные параметры: яркость и контрастность монитора

Рассмотрим еще два важных параметра дисплея:

максимальный уровень яркости
контрастность.

Яркости мало не бывает

Для работы в помещении с искусственным освещением достаточно дисплея с максимальным уровнем яркости 200–220 кд/м2 (кандел на квадратный метр). Чем ниже значение этого параметра, тем темнее и тусклее будет изображение на дисплее. Не советую покупать мобильный компьютер с экраном, у которого максимальный уровень яркости не превышает 160 кд/м2. Для комфортной работы вне помещений солнечным днем понадобится экран с яркостью не менее 300 кд/м2. В общем случае, чем выше яркость дисплея, тем лучше.

При покупке также следует проверить равномерность подсветки экрана. Для этого стоит воспроизвести на экране белый или темно-синий цвет (это можно сделать в любом графическом редакторе) и убедиться в отсутствии светлых и темных пятен по всей поверхности экрана.

Статическая и шахматная контрастность

Максимальный уровень статической контрастности экрана — это соотношение яркости последовательно отображаемых черных и белых цветов. Например, значение контрастности 700:1 означает, что при выводе белого цвета яркость дисплея будет в 700 раз выше, чем при демонстрации черного.

Тем не менее на практике картинка почти никогда не бывает полностью белой или черной, поэтому для более приближенной к реальности оценки используют понятие контрастности по шахматному полю.

Вместо того чтобы последовательно заливать экран черным и белым цветами, на него выводят тестовый шаблон в виде черно-белой шахматной доски. Это гораздо более трудный для дисплеев тест, поскольку вследствие технических ограничений нельзя отключить подсветку под черными прямоугольниками и одновременно освещать с максимальной яркостью белые. Хорошей контрастностью по шахматному полю для ЖК-дисплеев считается значение 150:1, отличной — 170:1.

Чем выше контрастность, тем лучше. Для ее оценки выведите на дисплей ноутбука шахматную таблицу и проверьте глубину черного цвета и яркость белого.

Матовый или глянцевый экран

Наверное, многие обращали внимание на различие в покрытии матриц:

матовое
глянцевое

Выбор зависит от того, в каком месте и для каких целей вы планируете использовать монитор или ноутбук. Матовые ЖК-дисплеи имеют шероховатое покрытие матрицы, плохо отражающее внешний свет, поэтому они не бликуют на солнце. К явным недостаткам следует отнести так называемый кристаллический эффект, проявляющийся в легкой дымчатости изображения.

Глянцевое покрытие гладкое и лучше отражает свет, испускаемый внешними источниками. Глянцевые дисплеи, как правило, ярче и контрастнее матовых, а цвета на них кажутся насыщеннее. Однако такие экраны бликуют, что приводит к преждевременному утомлению при долгой работе, особенно если у дисплея недостаточный запас яркости.

Экраны с глянцевым покрытием матрицы, имеющие недостаточный запас яркости, отражают окружающую обстановку, что приводит к преждевременному утомлению пользователя.

Сенсорный экран и разрешение

Windows 8 стала первой операционной системой Microsoft, оказавшей огромное влияние на развитие экранов мобильных компьютеров, в которой отчетливо видна оптимизация графической оболочки под сенсорные экраны. Ведущие разработчики выпускают ноутбуки (ультрабуки и гибриды), моноблоки с тачскринами. Стоимость таких устройств обычно выше, но и управлять ими удобнее. Тем не менее вам придется смириться с тем, что экран будет быстро терять презентабельный внешний вид из-за жирных следов отпечатков пальцев, и регулярно протирать его.

Чем меньше экран и выше его разрешение, тем большее количество точек, формирующих изображение, приходится на единицу площади и тем выше его плотность. Например, 15,6-дюймовый дисплей с разрешающей способностью 1366×768 пикселей имеет плотность 100 точек на дюйм.

Внимание! Не покупайте мониторы с экранами, обладающими плотностью точек менее 100 точек на дюйм, поскольку на них будет заметна зернистость изображения.

До выхода Windows 8 высокая плотность пикселей приносила скорее больше вреда, чем пользы. Мелкие шрифты на маленьком экране с высоким разрешением было очень сложно разглядеть. В Windows 8 заложена новая система адаптации к экранам с различной плотностью, поэтому теперь пользователь может выбирать портативный компьютер с такими диагональю и разрешающей способностью дисплея, которые сочтет нужными. Исключение составляют поклонники видеоигр, поскольку для запуска игр со сверхвысокими разрешениями потребуется мощная графическая карта.

CSTroN — самодельный монитор на винтажной CSTN-матрице с VGA-входом и платой управления на ПЛИС / Хабр

Что если бы TFT никогда не изобрели? ЖК-монитор с CSTN-матрицей

Когда ЭЛТ-мониторы преобладали, в их пользу выдвигали следующий аргумент: несмотря на все усовершенствования, ЖК-дисплеи никогда не превзойдут по качеству изображения трубочные. Они, как и прежде, будут находить применение лишь там, где требуются энергоэффективность и малая толщина [1]. Прошли десятилетия, и теперь мы знаем, правы ли были сторонники этого аргумента. Но сегодня интересно взглянуть на ЖКИ того времени: действительно ли они настолько некачественные? Каково это — смотреть на CSTN-матрицу в 2019 году?

Слева TFT, справа CSTN, оба дисплея из девяностых

До перехода на TFT в портативных компьютерах находили применение самые разные дисплейные технологии. Поначалу применяли такие же ЭЛТ-мониторы, как в настольных компьютерах, только поменьше. Например, в Compaq Portable (1983), IBM 5155 (1984) или Commodore SX-64 (также 1984).

IBM 5155, автор: Soupmeister, лицензия: CC-BY-SA-2.0, отсюда

Таскать такой ПК с собой повсюду было тяжело, совсем другое дело — ноутбук с TN-ЖКИ (twist nematic), например, IBM 5140 (1986), Toshiba T1000 (1987). У этих дисплеев малы контрастность и угол обзора.

Toshiba T1100 с монохромным TN-дисплеем, автор: Johann H. Addicks, лицензия: GFDL, отсюда, ссылка битая, в оригинале тоже

Некоторые производители экспериментировали с газоразрядными матрицами, так увидели свет ноутбуки Toshiba T3200 (1987) и IBM PS/2 P70 (1991). Они обеспечивали высокую контрастность и несколько градаций яркости красно-оранжевого света, но стоили довольно дорого. Наконец, были разработаны STN-ЖКИ (supertwist nematic), как, например, в Электронике МС1504 и его прототипе Toshiba T1100. Контраст получался значительно лучше — от 1:5 до 1:50, а нескольких градаций яркости было достаточно для деловых применений (использовать ноутбук в быту было пока слишком дорого). Но что если пользователь хочет цветное изображение? На этот случай ему предложили две технологии: TFT и CSTN (color supertwist nematic). Первый ноутбук с TFT — NEC PC9801NC — был представлен в 1990 году, качество изображения для тех лет было выше всех похвал, но стоила «такая игрушка» значительно дороже других и так недешёвых портативных компьютеров. Ну а CSTN-дисплей — это просто STN-дисплей, на который наложен светофильтр. Довольно долго в ноутбуках применяли матрицы обоих типов. А в вагонах нью-йоркского метро CSTN-мониторы работают до сих пор.

Один из них, источник: Transit +PLUS

Автору захотелось посмотреть на CSTN-дисплей. Как? Для начала — просто купить старый ноутбук с ним и попользоваться. В нём оказался процессор AMD 5×86-P133. То есть, самое динамичное, что на нём можно запустить — это DOS-игры (да ладно, он и MPEG1 потянет в программе QV — переводчик). Конечно, играть в них здорово, но захотелось посмотреть, как на таком дисплее выглядит, к примеру, YouTube или современная игра — но это невозможно.

Или?

В общем, надо как-нибудь добавить к нему VGA- или HDMI-вход — и можно подавать сигнал с чего-нибудь современного. TFT-экраны от ноутбуков так переделывают в мониторы довольно часто. Просто покупают плату, подходящую к матрице — и готово. А можно сделать и свою приставку на ПЛИС, преобразующую VGA- или HDMI-сигнал в поток данных о пикселях.

Когда-то выпускались и платы для превращения в VGA-мониторы CSTN-матриц, но такую уже не найти. Но можно приспособить для этого отладочную плату на ПЛИС ML505.

Готовый результат. Довольно непривычно наблюдать такое на CSTN-дисплее: 16 ГБ ОЗУ.

Начнём с азов. Подобно любым матричным дисплеям, CSTN-дисплей имеет строки и стобцы. Вы светодиодной матрицей от микроконтроллера когда-нибудь управляли? Здесь то же самое, но напряжения — переменные. Нужно подать определённые сигналы как на выбранные, так и на невыбранные строки и столбцы — и пиксель на пересечении выбранных строки и столбца покажет то, что нужно. Форма сигналов получается весьма сложной, значение имеют и среднеквадратическое значение напряжения, и сдвиг фаз между напряжениями на строке и столбце, и смещение… И вот так, пиксель за пикселем, формируется изображение.

К счастью, от ПЛИС не требуется вырабатывать все эти сигналы, да ещё и на таком огромном количестве линий. Всё это проделывает модуль, встроенный в дисплей. Там импульсный преобразователь повышает постоянное напряжение, оно проходит через делитель и повторитель, так получается напряжение смещения. Драйверы строк и столбцов превращают это напряжение в переменное необходимой формы. Всё, что требуется — подать в дисплейный модуль поток данных о состоянии пикселей.

На TFT-ЖКИ с интерфейсом DPI (digital parallel interface) за один такт поступают сразу все данные об одном пикселе. На линии строчной и кадровой синхронизации поступают импульсы после каждых, соответственно, строки и кадра. Пиксели просто непрерывно передаются строка за строкой, кадр за кадром. Если передача полного кадра занимает 1/60 с, значит, частота обновления составляет 60 Гц. Разрядность шины данных равна глубине цвета в битах, обычно 16 (5 бит на красный и синий, 6 на зелёный), 18 (по 6 бит на каждый из цветов), or 24 (по 8 бит на каждый из цветов). LVDS — это то же самое, только биты передаются не параллельно, а последовательно по дифференциальным парам, ну а в MIPI DSI они ещё и объединяются в пакеты. Шина SPI/i80 позволяет передавать контроллеру различные команды, а тот, выполняя их, формирует сигналы для DPI или аналогичного интерфейса. Который, в свою очередь, чем-то напоминает VGA, только данные о яркости каждого из цветов поступают не в аналоговом, а в цифровом виде. Существуют преобразователи VGA в DPI и обратно. Очень удобны платы, позволяющие получать VGA-сигнал от Raspberry Pi, хотя изначально этот компьютер вырабатывает только HDMI и композитное видео.

На дисплейный модуль CSTN-матрицы надо подавать сигналы, очень похожие на подаваемые на TFT-матрицу с интерфейсом DPI. В даташите на SX21V001 [2] показано, как управлять CSTN-дисплеем с разрешением в 640х480:

Тут изображена передача целого кадра. На линию CL1 сигнал поступает после каждой строки, на FLM — после каждого кадра. А ещё там шина данных из 16 линий. Вообще-то, на этом рисунке допущена ошибка: во время передачи первой и второй строк по линиям UD0-UD7 поступают данные Y1 и Y2, а не X1 и X2, а по LD0-LD8 — соответственно, Y241 и Y242. Здесь U и L — это, соответственно, upper и lower, то есть, дисплей состоит из двух матриц разрешением в 640х240, расположенных одна над другой. Вот он, загадочный «dual scan» из старой рекламы ноутбуков, от которого происходит горизонтальная полоса через весь экран. У STN- и CSTN-дисплеев контрастность обратно пропорциональна числу строк, поэтому такое разделение позволяет её увеличить. Но это не единственное, чем они отличаются по способу управления от TFT.

Непонятно, почему горизонтальную ось здесь назвали Y… Но в любом случае, CL2 здесь — линия для подачи тактовых импульсов, переключающих пиксели. Но по шинам UD и LD за один такт передаются не данные об одном многобитном пикселе, как в TFT, а данные сразу о нескольких пикселях по три бита на каждый. Один бит на цвет, три бита на пиксель — всего восемь цветов.

Но как же так? Понятно, что у CSTN-дисплеев количество цветов мало, например, 4096 или 32768, но ведь не 8 же. Оказывается, здесь применяется ШИМ. Светодиодами же так управляют, значит, и пикселями ЖКИ можно. Нужна, например, яркость в 50% — включаем пиксель в чётных кадрах и выключаем в нечётных. Этот способ называют FRC (frame rate control), ну а ШИМом в данном контексте называют управление яркостью пикселей тем же способом, но в пределах не двух или более кадров, а одного. FRC осуществляет внешнее устройство, а ШИМ — микросхемы дисплейного модуля, если там есть поддержка этой функции. Автору неизвестны CSTN-дисплеи с ШИМ, но он предполагает, что таковы матрицы HPA-типа. В любом случае, раз ШИМ недоступен, необходимую глубину цвета можно получить с помощью FRC.

Ценой этого будет мерцание, поэтому в CSTN-дисплеях бывают чудовищные (по сравнению с TFT) частоты кадров. Например, в этом модуле изначально было 120 Гц, а автор разогнал его до 240.

Перед разработчиком возникло сразу несколько трудностей:

— входной сигнал имеет частоту кадров в 60 Гц, её надо удваивать или даже учетверять

— во входном сигнале кадр не делится на верхнюю и нижнюю половины по 640х240 пикселей каждая, а здесь надо разделить

— а ещё нужно реализовать FRC, иначе глубина цвета будет 3 бита на пиксель

Первые два пункта означают, что необходим фреймбуфер, и не простой, а двухпортовый. Ну а третья задача решается при помощи GLDP LUT (grayscale-level display pattern lookup table) [3]. У таблицы поиска два вида входных данных: цвет, который надо отобразить, и состояние счётчика кадров. И один вид выходных данных: те три бита, которые надо подать на субпиксели того или иного пикселя в данный момент. Значит, потребуются следующие узлы:

Первым делом надо заполнить весь экран каким-нибудь цветом. На этой стадии необязательно знать, где находится какой пиксель, достаточно убедиться, что дисплейный модуль подаёт на матрицу сигналы необходимой формы. Код для заливки в ПЛИС — здесь.

Теперь попробуем что-нибудь вывести, и с неполной яркостью в том числе. Нужны такие таблицы поиска для FRC, чтобы минимизировать мерцание. Автор придумал две таблицы, применяемые к пикселям в шахматном порядке. Поэтому каждые два соседних пикселя мерцают несинхронно. Код — здесь.

Итак, показывать изображение мы уже плату «научили», следующее, что потребуется — фреймбуфер. При 640х480 и 5 битах на каждый из цветов его объём составит около 600 килобайт. Немного, но в ПЛИС столько нет. Хорошо, на плате есть ОЗУ типа DDR2 и Xilinx MIG для управления им. Реализованы два FIFO, один на чтение, другой на запись. Арбитр решает, будет ли следующий обмен данными с DDR2 чтением или записью. Буферов два, запись идёт в один, чтение из другого, а при смене кадров они меняются местами. Код арбитра — здесь.

Осталось реализовать видеозахват, в одном из предыдущих проектов автора уже есть похожая наработка, после доработки код преобразователя из VGA в DPI стал таким.

Смотрите!

Для автора это третий проект на ПЛИС, было интересно поработать с Xilinx MIG и DDR2, а также с несложным конвейером. Запланирован более качественный FRC с дельта-сигма-модуляцией, а также опыты с более поздними CSTN-панелями, использующими технологию HPA (High Performance Addressing) фирмы Sharp.

Спасибо за внимание!

1. Li, W., & Guo, Q. (2000). Liquid Crystal Display Application Technology. Beijing: Electrical Industry Press.

2. HITACHI (1999). SX21V001-Z4 Customer’s Acceptance Specifications.

3. Hsueh, Y., & Lee, J. (2008). Image improvement method for LCD frame rate controller. 2008 IEEE International Symposium on Consumer Electronics. doi:10.1109/isce.2008.4559534

В России открыли производство гибких дисплеев. Начинается интересное

Мы живем в эпоху великого снижения преступности. Уже не первый год по всему миру (по крайней мере, в более-менее развитой его части) снижается количество правонарушений. Причем сразу всех, и мелких, и довольно тяжких. Мне кажется, важным следствием этого процесса стало то, что мы наконец-то перестали убивать iPhone.

Как показывает опыт очень разных стран, наладить производство смартфонов с нуля сегодня невозможно в принципе, если ты не Китай. И даже разработка оригинальной модели чего-то айфоноподобного без нужных навыков и процессов занимает столько времени, что к концу работ гениальное устройство оказывается просто никому не нужным. Устарело, потеряло смысл, воспроизведено другими – вариантов масса, и все неприятные.

Но это не значит, что «посторонним» дверь на рынок электроники закрыта навсегда. Чтобы быть полезным и даже важным на нем, не обязательно делать айфоны. Как показали события последних недель, подлинные короли рынка – это компоненты. Их нехватка мгновенно рушит производственные планы, что очень выпукло заметно в Китае. Когда нынешняя суета закончится, многие задумаются о диверсификации поставок.

Размышления на тему важнейшей роли компонентов я услышал от Анатолия Чубайса, когда это было еще немодно, в 2013 году. Интересно сейчас читать свои же материалы, где рассказывается о тогдашних объектах инвестиций Роснано. Теперь-то уже знаю, что два из трех оказались успешными, а один, выглядевший наиболее перспективным, с треском закрылся через год, несмотря на внушительные инвестиции от серьезных фондов (я про Liliputian Systems, куда кроме Роснано вложились еще больше десятка инвесторов, включая Intel Capital). Анатолий Борисович остался верным себе. Три недели назад я писал о производстве нанотрубок в Новосибирске, куда Роснано инвестировала 20 миллионов долларов в 2009 году. А сегодня в подмосковном Троицке не без торжественности открыли Российский центр гибкой электроники (РЦГЭ), входящий в группу компаний «Техноспарк». Открывали его мэр Москвы Сергей Собянин и председатель правления Роснано Анатолий Чубайс.

Центр, или, правильнее сказать, завод производит гибкие TFT-матрицы и интегральные микросхемы. В первую очередь они предназначены для дисплеев, но есть еще ряд сценариев, когда гибкость может быть полезной. Например, в разнообразных компактных устройствах из мира интернета вещей. Ведь толщина матриц – несколько десятков микрометров, а работают они, как настоящие.

Гибкие дисплеи – это не только и не столько смартфоны. Они могут еще и радикально менять вид вполне привычных вещей – консолей автомобилей, магазинных витрин, медицинского оборудования и профессиональных инструментов. Еще гибкость делает матрицы более стойкими к внешним воздействиям, потому что их подложка, в отличие от традиционной кремниевой, пружинит, а не ломается.

В Троицк перенесена и масштабирована технология изготовления гибких органических TFT-матриц (OTFT), разработанная лабораторией FlexEnable (Великобритания). В течение года будет завершен трансфер технологии выпуска гибких металлооксидных (или IGZO – Indium Galium Zink Oxide) TFT-матриц и интегральных микросхем от R&D-центров IMEC (Бельгия) и Holst Centre (Нидерланды). Технология IGZO TFT применяется там, где требуется большая скорость работы. Это матрицы для OLED-дисплеев и сенсоров сверхвысокого разрешения, до 1000 точек на дюйм. Напомню, 300 точек на дюйм считается уже отличным типографским качеством, а лучшие мобильные дисплеи не перешагивают за 600 точек на дюйм.

Производство пока относительно небольшое, но это именно заводской цикл, а не лабораторные эксперименты. И при необходимости масштабы могут вырасти очень существенно: под это уже есть задел на нынешних площадях, ну и найти новые – самая простая задача из всех возникших перед «Техноспарком» за время строительства Центра. При выходе на проектную мощность объем производства составит около 4 тысяч квадратных метров TFT-матриц в год. Это примерно полтора миллиона матриц для небольших экранов (электронных ценников или смарт-карт), 100 тысяч экранов для планшетных компьютеров или 100 миллионов пластиковых чипов для RFID-меток.

Встретим ли мы троицкие матрицы в смартфонах? Знаете, вряд ли. Как я уже писал выше, убивать айфоны в наших краях перестали, а объемы производства (по крайней мере, пока) вряд ли достаточны, чтобы обеспечить аппетиты какой-нибудь крупной азиатской фабрики. Центр ориентируется на относительно некрупные заказы, число которых растет – и внутри России, и из-за границы. Но товар «Техноспарка» — не только сами гибкие матрицы. В мире есть десяток научно-технологических центров, где разрабатывают дизайн и архитектуру компонентов гибкой электроники, квалифицируют различные материалы, тестируют технологии нанесения слоев. В отличие от Центра в Троицке, они не могут произвести небольшую партию в несколько тысяч или десятков тысяч единиц промышленного качества. И результаты лабораторных изысканий слишком дорого и рискованно запускать в массовое производство. В свою очередь, отлаженные процессы РЦГЭ позволяют отработать промышленную технологию для дальнейшего трансфера на крупный азиатский фаб. И вот это уже другие масштабы и другие суммы. Ведь задача здесь не только показать умение подковывать блоху, но и зарабатывать деньги. Инвесторы это ценят.

На церемониях открытия принято резать ленточки, и у меня было предчувствие, что в качестве таковой выступит продукция завода. Но вместо этого Сергей Семенович и Анатолий Борисович расписались на одной из первой матриц, выпущенных в Троицке. Пожалуй, это правильно. Она будет выглядеть гораздо интереснее, чем поблекшие обрезки ленточек, встречавшиеся мне в заводских музеях в Китае и Южной Корее. Мэр Москвы сказал, что столица рада была поддержать создание Центра, и теперь пора обсудить строительство второй очереди. Возражений со стороны собравшихся ожидаемо не поступило.

Автограф Сергея СобянинаАвтограф Анатолия Чубайса

У меня есть предчувствие, что скоро запуски высокотехнологичных производств станут делом слишком обычным для присутствия на них мэра Москвы или губернатора. Как говорится, запомните этот пост. Но с ними, конечно, интереснее.

Рассказать друзьям:

Что такое TFT

TFT означает «тонкопленочный транзистор», это Технология отображения ЖК-дисплея, ЖК-подставка для «жидкокристаллического дисплея», оба плоская панель дисплея для экрана, такого как компьютерный монитор или телевизор установленный. ЖК-дисплей — это жидкокристаллическое устройство отображения, в котором используется кристаллическая жидкость. управлять поляризованным источником заднего освещения с помощью электростатического поле между двумя тонкими прозрачными металлическими проводниками, такими как оксид индия и олова (ITO), чтобы представить изображение зрителю.ЖК-дисплей включает пассивно-матричный ЖК-дисплей и ЖК-дисплей с активной матрицей, TFT — ЖК-дисплей с активной матрицей, большинство монохромных ЖК-дисплеев пассивно-матричный жк. Тонкопленочный транзистор (TFT) — особый вид MOSFET (полевой транзистор металл-оксид-полупроводник) производства нанесение тонких пленок активного полупроводникового слоя, а также диэлектрический слой и металлические контакты над опорой (но непроводящие) субстрат.

Дисплеи на основе TFT имеют транзистор для каждого пикселя на экране.Это позволяет электрическому току, который освещает дисплей, включаться и выключаться с большей скоростью, что делает дисплей ярче и более плавным движением. ЖК-дисплеи, в которых используется технология TFT, называются дисплеями с активной матрицей, которые имеют более высокое качество, чем более старые дисплеи с пассивной матрицей. Технология TFT обеспечивает лучшее разрешение среди всех технологий плоских дисплеев, но также дороже, чем монохромные ЖК-дисплеи. Итак, TFT используются в высококачественных ЖК-дисплеях. Если вы видите ЖК-монитор на местном компьютерном рынке, это должен быть активный ЖК-дисплей tft. По сути, это высококачественный ЖК-монитор tft.

Что такое пассивный матричный дисплей ?

Пассивно-матричный дисплей. Пассивно-матричный дисплей — это ЖК-экран, который содержит серию проводов, пересекающих друг друга. Полное определение этого термина см. На дисплее с двойным сканированием.

Что такое дисплей с активной матрицей (TFT) ?

Что такое дисплей с активной матрицей (TFT)? Альтернативно называемый TFT (тонкопленочный транзистор) и AMLCD (ЖК-дисплей с активной матрицей), дисплей с активной матрицей — это ЖК-дисплей (жидкокристаллический дисплей), представленный с IBM ThinkPad в 1992 году.

Он использует матрицу из тонкопленочных транзисторов (TFT) и конденсаторов для управления изображением, создаваемым дисплеем. Яркость каждого пикселя регулируется путем изменения электрического заряда соответствующих конденсаторов.

Что лучше для дисплея с пассивной матрицей и дисплея с активной матрицей ?

Пассивный матричный дисплей подходит для сегментных дисплеев или малых нагрузок. матричный дисплей, например, менее 320 * 240 пикселей (например, TN или stn lcd), если разрешение дисплея выше 320 * 240 пикселей, эффект перекрестных помех будет тянуть уменьшение контрастности дисплея, в то время как дисплей с активной матрицей с тонкой пленкой транзистор (TFT), tft работает как переключатель и конденсатор, который может остановить перекрестные помехи между общим и сегментным электродами, затем контрастность дисплея может удерживаться на высоком уровне без эффекта перекрестных помех.

Что такое разница для экрана TFT и экрана LCD ?

TFT означает «тонкопленочный транзистор», в плоском дисплее, tft означает tft lcd, что это ЖК-дисплей с «тонкопленочным транзистор. ЖК-дисплей означает «жидкокристаллический дисплей».

Оба термина относятся к экрану, экран TFT ярче и быстрее, красочнее, чем обычный ЖК-дисплей. TFT-дисплей может быть TN tft или IPS TFT, ЖК-дисплей является общим термин, ЖК-экран включал экран с пассивной матрицей и экран с активной матрицей (TFT), Экраны TFT широко используются на экране компьютера, экране смартфона с высоким дисплеем. разрешение и цветной экран с пассивной матрицей (TN, STN lcd) монохромный, что с более низким разрешением дисплея.

Что делает TFT сенсорный экран me an?

Сенсорный экран TFT означает комбинацию устройство с ЖК-дисплеем TFT и сенсорной панелью на экране. Сенсорные экраны — это тип наложения на экран TFT-дисплея, используемый для Зарегистрируйте сенсорное взаимодействие на экране. Сенсорный экран имеет резистивное касание и емкостная сенсорная технология, инфракрасная сенсорная технология.

Сенсорный экран tft может отображать контент и действовать как интерфейсное устройство для всех, кто его использует. TFT, также называемые экранами TFT, тип ЖК-дисплея с активной матрицей, способный отображать контент с высокой контрастностью, четкие и яркие цветные пиксели.

Как работает TFT LCD — объяснение

По сравнению с обычным ЖК-дисплеем, ЖК-дисплей TFT дает очень резкое и четкое изображение / текст с меньшим временем отклика. ЖК-дисплеи TFT используются во все большем количестве приложений, улучшая визуальное представление продукции.

Структура TFT LCD

TFT — это аббревиатура от «Тонкопленочный транзистор». Цветной ЖК-дисплей TFT имеет транзисторы, состоящие из тонких пленок аморфного кремния, нанесенных на стекло. Он служит в качестве регулирующего клапана для подачи соответствующего напряжения на жидкие кристаллы для отдельных субпикселей. Вот почему ЖК-дисплей TFT еще называют дисплеем с активной матрицей.

TFT LCD имеет жидкокристаллический слой между стеклянной подложкой, образованной TFT и прозрачными пиксельными электродами, и другой стеклянной подложкой с цветным фильтром (RGB) и прозрачными противоэлектродами.Каждый пиксель в активной матрице соединен с транзистором, который включает в себя конденсатор, который дает каждому подпикселю возможность сохранять свой заряд, вместо того, чтобы требовать отправки электрического заряда каждый раз, когда его нужно было изменить. Это означает, что ЖК-дисплеи TFT более отзывчивы.

TFT LCD Основное направление

Чтобы понять, как работает TFT LCD, нам сначала нужно понять концепцию полевого транзистора (FET). Полевой транзистор — это тип транзистора, который использует электрическое поле для управления потоком электрического тока.Это компонент с тремя выводами: исток, затвор и сток. Полевые транзисторы управляют потоком тока путем приложения напряжения к затвору, которое, в свою очередь, изменяет проводимость между стоком и истоком.

Используя полевой транзистор, мы можем построить схему, как показано ниже. Шина данных отправляет сигнал на источник полевого транзистора, когда сигнал SEL подает напряжение на затвор, напряжение возбуждения создается на ЖК-панели TFT. Загорится субпиксель. ЖК-дисплей TFT содержит тысячу или миллион таких схем управления.

Компания Topway начала производство ЖК-дисплеев TFT более 15 лет назад. Мы производим цветные TFT LCD дисплеи от 1,8 до 15+ дюймов с различными разрешениями и интерфейсами. Вот еще несколько сведений о том, как выбрать правильный ЖК-дисплей TFT.

Каковы особенности и преимущества недорогого 4,3-дюймового TFT-дисплея

TFT или тонкопленочный транзистор — это вариант технологии ЖКД. TFT — это ЖК-дисплеи с активной матрицей, которые помогают улучшить контраст, цвет и качество изображения.Тонкопленочные транзисторы используются вместе с конденсаторами для улучшения качества изображения во многих электронных устройствах. Благодаря ряду преимуществ эти TFT-дисплеи доступны в различных спецификациях. 4,3-дюймовый TFT-дисплей — один из самых популярных среди них. Сенсорный экран модуля дисплея TFT LCD с диагональю 4,3 дюйма имеет разрешение 480X272 с интерфейсом RGB. Этот дисплей находит применение, в частности, в мобильных телефонах, автомобилях, встроенных системах и определенном промышленном оборудовании. Их много 4.Производители 3-дюймовых модулей TFT LCD, производящие этот дисплей; однако некоторые функции могут незначительно отличаться в зависимости от производителя. Однако важно, чтобы вы получали его от надежного производителя. Компания Microtips Technology, один из ведущих производителей 4,3-дюймовых TFT-модулей, предлагает новый недорогой 4,3-дюймовый TFT-дисплей. В этом посте обсуждаются общие функции, работа и преимущества использования этого нового недорогого 4,3-дюймового модуля сенсорного ЖК-дисплея TFT, предоставленного Microtips.

Работа с технологией TFT и др.
Как уже упоминалось, TFT — это подмножество технологии ЖКД.TFT — это дисплей с активной матрицей. Существуют дисплеи с активной матрицей и дисплеи с пассивной матрицей, которые используются в плоских ЖК-панелях компьютеров, телефонов и т. Д. Изображения, создаваемые активной матрицей, являются отзывчивыми и обеспечивают более широкий угол обзора по сравнению с пассивным матричным дисплеем. С другой стороны, пассивные матричные дисплеи используют сетку из горизонтальных и вертикальных проводов для отображения изображения. В этом случае изменяется заряд двух проводов, чтобы изменить пиксель на пересечении. Время отклика при создании изображения с использованием технологии пассивной матрицы намного меньше, чем при использовании активной матрицы.Кроме того, иногда качество изображения, создаваемого пассивной матрицей, размыто и пикселизировано. Активная матрица, напротив, предлагает гораздо больше преимуществ и прекрасное качество изображения, и, следовательно, широко используется при создании сенсорных экранов для модулей 4,3-дюймовых TFT-дисплеев. Пиксели на TFT-экране расположены в виде строки-столбца. Стеклянная панель имеет транзистор из аморфного кремния, на котором закреплены пиксели. Это позволяет каждому пикселю получать новый заряд и поддерживать его согласованность даже после обновления экрана для загрузки нового изображения.Таким образом, каждый пиксель продолжает оставаться в своем поддерживаемом состоянии, когда используются другие пиксели. Это одна из причин, почему эта технология называется активной матрицей.

Основные характеристики недорогих 4,3-дюймовых TFT-дисплеев
Вот некоторые ключевые особенности недорогих 4,3-дюймовых TFT-дисплеев:

Разрешение : Этот термин указывает количество пикселей на единицу или плотность пикселей. Дисплей размером 4,3 дюйма имеет разрешение 480X272.
Режим отображения : указывает разрешение изображения и максимальное количество доступных цветов.Здесь режим отображения обычно белый с некоторой прозрачностью.
Интерфейс : Интерфейс дисплея помогает людям обмениваться информацией с программным обеспечением. Например, вам нужно управлять цветом, яркостью и другими параметрами, поскольку существует множество вариантов интерфейса. Этот дисплей имеет интерфейс RGB и тип дисплея TFT-LCD.
Время отклика : показывает время, в течение которого вы получаете ответ на свою команду, при жестких экранах это намного быстрее, чем ввод команды.Как только вы прикоснетесь к экрану, большинство сенсорных экранов модуля TFT LCD с диагональю 4,3 дюйма реагируют в течение 15 мс.
Активная область : Большинство производителей 4,3-дюймовых модулей TFT LCD делают этот дисплей с активной областью 95,04X53,86 мм и шагом пикселя 0,198 (Ш) x0,198 (В) мм.
Диапазон рабочих температур : Большинство дисплеев предназначены для точной работы в суровых условиях и погоде. Эти дисплеи обычно имеют рабочую температуру от -20 до +70 градусов Цельсия.
Диапазон температур хранения : Их температура хранения колеблется от -30 до +80 градусов Цельсия
Экстремальная яркость : Эти дисплеи имеют различные цветовые оттенки; они обеспечивают яркость 300 кд / м2 и коэффициент контрастности 500: 1.
Вес : в среднем они весят 44 г и имеют антибликовую поверхность для четкого отображения.
Подходит для расширенных приложений : Эти дисплеи подходят, в частности, для автомобильных систем, промышленных систем и оборудования, мобильных телефонов.

Microtips Technology имеет опыт и знания в оснащении современного оборудования на различных производственных предприятиях на разных континентах.Они очень требовательны к качеству и имеют сертификаты ISO9001 и ISO14001.

СЕРИЯ ОБРАЗОВАТЕЛЬНЫХ ПРАЙМЕР

: ЧТО ОЗНАЧАЕТ TFT?

Наша серия учебных пособий представляет собой глубокое погружение в технические элементы, которые объединяют мир систем 4D и то, что мы можем предложить. Вы обнаружите, что эта серия информационных материалов, разработанная нашими экспертами и инженерами, является идеальным местом, чтобы расширить свои знания и вывести свое понимание нашего оборудования и программного обеспечения на новый уровень.Как всегда, не стесняйтесь обращаться и связываться. Лучшее обучение — интерактивное, и мы будем рады услышать от вас.

Загрузок файла

Файлы

Что означает TFT?

При покупке телевизора, компьютера или мобильного телефона вы могли бы натолкнуться на термин TFT и задаться вопросом, что он на самом деле означает.Проще говоря, TFT означает « Тонкопленочный транзистор ».

Это тип ЖК-экрана с плоской панелью, в котором каждый пиксель управляется от одного до четырех транзисторов. Технология TFT, также известная как ЖК-дисплеи с активной матрицей, обеспечивает лучшее разрешение среди всех методов плоских панелей. Однако это также делает его одним из самых дорогих.

TFT Разъяснение Транзисторы

TFT обычно используются в высококачественных плоских ЖК-экранах. Такие дисплеи оснащены как минимум одним транзистором для каждого пикселя на экране.Это позволяет быстрее включать и выключать электрический ток, освещающий дисплей. Это, в свою очередь, приводит к более яркому отображению и более плавным движениям. ЖК-дисплеи с технологией TFT представляют собой дисплеи с активной матрицей и имеют более высокое качество, чем старые дисплеи с пассивной матрицей. Активная матрица просто означает, что каждый пиксель прикреплен к отдельному транзистору и конденсатору.

Итак, в следующий раз, когда вы увидите этикетку TFT AM LCD монитора в вашем местном компьютерном магазине, не расстраивайтесь.Это просто означает, что монитор поставляется с «тонкопленочным транзистором , жидкокристаллическим дисплеем с активной матрицей ». Другими словами, это отличный плоский монитор. Хорошие цвета делают все ярче и привлекательнее.

Плюсы и минусы

С появлением ЖК-дисплеев просмотр стал еще лучше, чем когда-либо. Вскоре предпочтительным выбором стал мир высококачественных цветных ЖК-модулей. Но благодаря технологической эволюции встраиваемых устройств появлялось все больше и больше сложных продуктов и конструкций.

Дизайн больше не о том, как вещи выглядят и ощущаются. Дизайн — это больше о том, как он работает. Таким образом, ЖК-модули TFT в наших телевизорах, компьютерных мониторах, зажигалках, мобильных телефонах и навигационных системах — все это превосходный дизайн. Они не только очень эффективны, но и улучшают внешний вид устройств.

Основными преимуществами TFT LCD являются следующие:

Однако у него есть и недостатки, такие как:

Более высокая стоимость — ЖК-экран TFT может стоить немного больше, чем обычный монохромный дисплей, благодаря своим конструктивным особенностям.

Плохое качество просмотра под углом — TFT-экран обеспечивает наилучшее качество просмотра прямо на передней панели. Любое изменение угла обзора могло означать искажение обзора. Тем не менее, TFT-дисплеи намного превосходят по качеству более старые версии, и в будущем ожидается их улучшение.

Прочие разработки

Технологии постоянно меняются. Поэтому неудивительно, что TFT тоже претерпевает частые изменения.Например, теперь у вас IPS . Это расшифровывается как In-Plane Switching и является дальнейшим улучшением ЖК-дисплеев TFT.

В случае IPS способ электрического возбуждения кристаллов на них отличается. Кроме того, меняется ориентация кристаллической решетки. В результате этого изменения ориентации улучшаются углы обзора, а также коэффициент контрастности и цветопередачи.

Хотя энергопотребление ниже по сравнению с ЖК-дисплеями TFT, и они лучше, чем ЖК-дисплеи TFT, они более дорогие.Но технология IPS TFT LCD в настоящее время широко используется в высокопроизводительных компьютерах, ноутбуках, планшетах и смартфонах.

Заключение У

TFT-дисплеев есть много преимуществ, таких как высокая контрастность и низкая стоимость производства, что на
снижает цену вашего устройства. С другой стороны, они не предлагают хорошие углы обзора и впечатляющую цветопередачу
, если не смотреть спереди.

Тем не менее, благодаря постоянным инновациям и исследованиям, возможно, пройдет совсем немного времени, прежде чем эти проблемы будут решены
, и вы сможете получить отличные впечатления от просмотра со всех сторон.

Чтобы увидеть широкий ассортимент экранов от 4D Systems, посетите: www.4dsystems.com.au/products

Каков принцип работы экрана TFT ЖК-экран TFT-Beijing STONE Technology Co., Ltd.

Резюме: Что означает экран TFT? TFT (Thin Film Transistor) — это тонкопленочное поле. эффект транзистора. Так называемый тонкопленочный транзистор означает, что каждый жидкокристаллический пиксель на жидкокристаллическом дисплее управляется тонкой пленкой за ним интегрирован транзистор.Это может отображать экранную информацию на высокая скорость, высокая яркость и высокая контрастность. TFT — активная матрица жидкокристаллический дисплей. Давайте посмотрим на жидкий кристалл TFT. отображать.

http://www.stone-hmi.com

[TFT экран] Что означает экран TFT? Принцип работы TFT LCD

What означает ли экран TFT

TFT (Тонкопленочный транзистор) — это тонкопленочный полевой транзистор, который может «активно» контролировать каждый независимый пиксель на экране, что может значительно улучшить время отклика.Как правило, время отклика TFT относительно быстрый, около 80 миллисекунд, а угол обзора большой, обычно достигает около 130 градусов, что в основном используется в высококачественных продуктах. Это может отображать экранную информацию на высокой скорости, высокой яркости и высокой контрастности. TFT — активный матричный жидкокристаллический дисплей, который технически управляется «активным матричный «метод. Метод заключается в использовании тонкопленочной технологии для изготовления транзисторные электроды, и используйте метод сканирования, чтобы «активно тянуть» контролировать открытие любой точки отображения.Когда источник света облученный, источник света сначала проходит через нижний поляризатор, чтобы пропускают свет вверх, и свет передается жидким кристаллом молекул, а цель отображения достигается за счет экранирования и передачи свет.

Многие нового поколения мобильных телефонов с цветным экраном поддерживают 65536 цветных дисплеев, а некоторые даже поддерживают 160 000 цветов отображает. В настоящее время преимущества высокой контрастности и богатой цветовой гаммы TFT очень важны.

Основная Компоненты жидкокристаллического дисплея TFT-типа включают: флуоресцентный трубки, световодные пластины, поляризационные пластины, фильтрующие пластины, стеклянные подложки, выравнивающие пленки, жидкокристаллические материалы, тонкомодовые транзисторы и т. д.

Как о экране TFT

TFT также улучшает размытие STN мерцания (водная рябь) явление, эффективно улучшающее способность играть динамически фотографий. По сравнению с STN у TFT отличная цветопередача насыщенность, способность к уменьшению и более высокая контрастность, но недостаток в том, что он потребляет больше энергии и стоит дороже.

TFT жидкость кристалл имеет полупроводниковый переключатель для каждого пикселя, и каждый пиксель может быть напрямую управляется точечными импульсами, поэтому каждый узел относительно независим и можно непрерывно контролировать, что не только улучшает скорость отклика дисплей, но также можно точно контролировать Градацию цвета дисплея, поэтому цвет жидкого кристалла TFT более реален. В Жидкокристаллический TFT-дисплей отличается хорошей яркостью, высокой яркостью. контрастность, сильная многослойность и яркие цвета, но есть и недостатки относительно энергоемкости и дороговизны.Технология TFT LCD имеет ускорила разработку цветных экранов мобильных телефонов. Многие из новых поколение мобильных телефонов с цветным экраном поддерживает 65536 цветов дисплеев, а некоторые даже поддерживают 160 000 цветных дисплеев. На это время, высокая контрастность и богатые цвета преимущества TFT очень важно.

В Принцип работы TFT LCD

(1) Как работает TFT TFT — это сокращение от «Тонкопленочный транзистор», обычно относится к тонкопленочным жидкокристаллическим дисплеям, но на самом деле относится к тонкопленочным транзисторы (матрица) — могут быть «активными» каждому независимо от Пиксели экрана контролируются, что является источником так называемого активная матрица TFT (активная матрица TFT).Так как точно получается изображение? Основной принцип прост: дисплей экран состоит из множества пикселей, которые могут излучать свет любого цвета, а цель может быть достигнута путем управления каждым пикселем для отображения соответствующего цвет. В TFT LCD обычно используется технология подсветки. Чтобы точно контролировать цвет и яркость каждого пикселя, он После каждого пикселя необходимо устанавливать шторку-переключатель. Когда «жалюзи» открыты, свет может проходить.Когда ставни закрыто, свет не может пройти. Конечно, технически это не так. простой, как только что упомянутый. ЖК-дисплей (Жидкокристаллический Дисплей) использует характеристики жидких кристаллов (жидкость, когда нагревается и кристаллизуется в твердое вещество при охлаждении). Обычно жидкие кристаллы имеют три формы:

Смектическая жидкость кристалл похож на глину

нематическая жидкость кристалл, напоминающий тонкую спичку

Аналогичный холестерин-подобный (холестический) жидкий кристалл

В жидкокристаллическом дисплее используются нити.Когда меняется внешняя среда, его молекулярная структура также изменится и, следовательно, будет иметь другие физические свойства — он может достигать цели пропустить свет или блокирующий свет, который сейчас совсем как жалюзи.

Все знает три основных цвета, поэтому для каждого пикселя на экране дисплея требуется три аналогичные базовые компоненты, описанные выше, для управления тремя цветами красного, зеленый и синий соответственно.

наиболее часто используемый жидкокристаллический дисплей TFT с витым нематиком (Twisted Nematic LCD TFT), так что интерпретация На фиг. Принцип работы дисплея TFT.Существующий технологии сильно различаются, и мы рассмотрим их подробно во второй части этой статьи.

Есть бороздки на верхнем и нижнем слоях. Канавки на верхнем слое выполнены расположены продольно и пазы на нижнем слое расположены по горизонтали. Когда на жидкий кристалл в его естественном виде не подается напряжение. состояние, свет, излучаемый светоизлучающим слоем скрученной Принцип работы нематического TFT-дисплея на Рисунке 2а будет повернут на 90 градусов после прохождения через прослойка, чтобы она могла плавно проходить через нижнюю слой.

Когда между двумя слоями прикладывается напряжение, создается электрическое поле. В на этот раз жидкие кристаллы выровнены вертикально, поэтому свет не будет скрученный — в результате свет не может проходить через нижний слой.

(2) пиксель TFT структура: цветные фильтры делятся на красный, зеленый и синий в соответствии с цвет, которые расположены на стеклянной подложке, образуя группу (точка шаг), соответствующий пикселю. Каждый монохроматический фильтр называется It это субпиксель.Другими словами, если TFT-дисплей поддерживает максимальное разрешение 1280 × 1024, тогда Требуются как минимум 1280 × 3 × 1024 субпикселей и транзисторы. Для 15-дюймовый TFT-дисплей (1024 × 768), то пиксель примерно 0,0188 дюйма (эквивалент 0,30 мм) для 18,1-дюймового TFT-дисплея (1280 × 1024), это составляет 0,011 дюйма (эквивалент 0,28 мм).

Как мы все знаем, пиксели имеют решающее значение для дисплея. Чем меньше каждый пиксель, тем больше максимальное разрешение, которого может достичь дисплей.Однако из-за ограничение физических характеристик транзистора, размер каждый пиксель TFT на этом этапе в основном 0,0117 дюйма (0,297 мм), поэтому для 15-дюймовый дисплей, максимальное разрешение всего 1280х1024.

TFT Сенсорный экран | Eve3 HDMI

Matrix Orbital предлагает широкий спектр встраиваемых решений для сенсорных TFT-дисплеев с множеством различных функций и опций, включая индивидуальные и полу-нестандартные решения.

GTT Series — это мощный UART HMI TFT-дисплей, доступный в последовательном (RS232 и TTL), I2C, RS422, USB и Ethernet интерфейсах связи.В сочетании с программным обеспечением GTT Designer HMI GUI обеспечивает быстрый и красивый графический интерфейс, разработанный за считанные минуты. С другими функциями, такими как тактильная тактильная обратная связь, пьезозуммер, выходы общего назначения, тактильная клавиатура и матричная клавиатура. GTT включает в себя множество вариантов питания, таких как 3,3 В, 5 В, 12 В, 24 В до 40 В. Многие решения для настраиваемых заголовков доступны практически для любого приложения.
Интерфейсные дисплеи с параллельным TFT — это недорогое решение с широкими возможностями настройки.
- Наши параллельные 4-битные / 8-битные, 16-битные RGB TFT или 24-битные RGB TFT-дисплеи поставляются с буквенно-цифровыми ЖК-дисплеями / VFD и графическими ЖК-дисплеями или TFT-дисплеями различных размеров.
  - Отображение символов от 8×2 строк до 40×4 строк в 4/8-битном параллельном интерфейсе
  - Графические ЖК-дисплеи от 122×32 до 240×128 пикселей в 8-битном параллельном интерфейсе
  - Полноцветные TFT-дисплеи от 320×102 до 800×480 в 24-битном интерфейсе RGB
05

EVE2 и EVE3 SPI TFT

HTT HDMI TFT — это дисплеи с интерфейсом «plug and play» HDMI / DVI HMI с сенсорными экранами USB tft для Raspberry Pi, Windows, Linux, BeagleBone и многих других систем. Доступны вертикальные и горизонтальные разъемы для панельного монтажа и промышленного питания 24 В.
- Промышленные особенности включают варианты питания 5 В, 12 В, 24 В постоянного тока в модуле 9-35 В VPT.Вертикальные или горизонтальные коллекторы вместе с фиксирующими коллекторами для панельного монтажа. А также усиленная защита от электростатического разряда.

Показать: 25405075100

Сортировать по: DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A)

Уже скоро Нет на складе
eGTT35A
3.5-дюймовый интеллектуальный графический ЖК-дисплей TFT с разрешением 320 x 240 пикселей и полноцветным резистивным или емкостным сенсорным экраном, доступный по последовательному протоколу RS232, TTL, I2C, RS422 и USB.
128,00 долларов США
Нет на складе
eGTT38A
3,8-дюймовый графический TFT-дисплей 480 x 116 HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с графическим интерфейсом 5 В, 12 В, 24 В с 2 ГБ памяти и 32 МБ ОЗУ
121,04 доллара США
Нет в наличии
eGTT43A
Интеллектуальный графический ЖК-дисплей TFT с диагональю 4,3 дюйма 480×272 с полноцветным резистивным или емкостным сенсорным экраном, доступный по последовательному протоколу RS232, TTL, I2C, RS422 и USB.Кроме того, обновляемая на месте карта micro SD хранит файлы шрифтов и растровых изображений, чтобы освободить место и ресурсы для использования микроконтроллером, Arduino или другим контроллером HMI.
129,15 долларов США
Нет в наличии
eGTT50A
16-битный цветной 5,0-дюймовый интеллектуальный TFT-дисплей HMI с графикой WVGA 800 x 480 с полноцветным резистивным или емкостным сенсорным экраном. Кроме того, на обновляемой на месте карте micro SD хранятся файлы шрифтов и растровых изображений для освобождения места и ресурсов. для использования микроконтроллером, Arduino или другим контроллером HMI.
166,79 долларов США
Нет в наличии
eGTT70A
7,0-дюймовый графический ЖК-дисплей TFT 800×480 с полноцветным резистивным или емкостным сенсорным экраном. Включенные функции, такие как пьезодинамик и вибромотор, обеспечивают тактильную и звуковую обратную связь для комфортного и уверенного взаимодействия с пользователем.
195,36 долларов США
долларов США
GTT29A
2,9-дюймовый графический TFT-дисплей 320×102 1U HMI с последовательным интерфейсом RS232, TTL, USB, I2C, RS422 с графическим интерфейсом 7-клавишная тактильная клавиатура 5 В, 12 В, 24 В, питание 2 ГБ и 32 МБ ОЗУ
158 долларов.07
долларов США
GTT35A
Графический TFT-дисплей, QVGA, 3,5 дюйма, 320 x 240, человеко-машинный интерфейс Arduino с полноцветным, резистивным или емкостным сенсорным экраном.
143,07 долларов США
GTT38A
3,8 «480 x 116 Графический TFT-дисплей 1U HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с клавиатурой GUI 25 Питание 5 В, 12 В, 24 В с памятью 2 ГБ и 32 МБ ОЗУ
163,07 долларов США
GTT43A
4,3-дюймовый TFT 480×272 HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с клавиатурой GUI 25 Питание 5 В, 12 В, 24 В с 2 ГБ памяти и 32 МБ ОЗУ
155 долларов.84 долл. США
Задержанный заказ
GTT50A
5,0 «TFT 800×480 HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с клавиатурой GUI 25 Питание 5 В, 12 В, 24 В с памятью 2 ГБ и 32 МБ ОЗУ
186,97 долларов США
Backorder
GTT70A
7,0-дюймовый графический TFT 800×480 HMI-дисплей с последовательным интерфейсом RS232, TTL, USB, I2C, RS422 с клавиатурой GUI 25, 2 ГБ памяти и 32 МБ ОЗУ
210,02 долларов США
MOP-TFT320102-29A
Графический TFT-дисплей с диагональю 2,9 дюйма, 320 x 102, небольшой ЖК-дисплей высотой 1U с 24-битным RGB
73 доллара.29 долларов США
MOP-TFT320240-35A
3,5-дюймовый 320×240 графический TFT-параллельный дисплей 24-битный RGB резистивный, емкостный или без сенсорного экрана
38,29 долларов США
Низкий запас
MOP-TFT320240-35A-IPS
3,5-дюймовый 320×240 Графический IPS TFT Параллельный дисплей 24-битный RGB резистивный, емкостный или без сенсорного экрана
38,29 долларов США
MOP-TFT320240-35G
Параллельный графический TFT-дисплей с диагональю 3,5 дюйма, 320×240 пикселей, 24 бита, RGB с емкостным сенсорным экраном увеличенного размера
53 доллара.29 долларов США
MOP-TFT320240-35G-IPS
3,5-дюймовый 320×240 графический IPS TFT-параллельный дисплей 24-битный RGB с емкостным сенсорным экраном увеличенного размера
53,29 долларов США
MOP-TFT720720-40G-IPS
Квадратный TFT 4,0 дюйма 720×720 RGB с емкостным сенсорным экраном увеличенного размера
35,00 долларов США
Скоро в продаже
eGTT52B
5.2 «TFT 480×128 HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с графическим интерфейсом пользователя 5 В, 12 В, 24 В, с 2 ГБ памяти и 32 МБ ОЗУ
Скоро в продаже
GTT52B
5.2-дюймовый TFT 480×128 HMI с использованием последовательного интерфейса RS232, TTL, USB, I2C, RS422 с клавиатурой GUI 25 5 В, 12 В, 24 В, питание с 2 ГБ памяти и 32 МБ ОЗУ
172,58 долларов США
MOP-TFT1024600-70A-IPS
7,0-дюймовый TFT-дисплей 1024 x 600, графический, параллельный IPS, 24-битный RGB, резистивный, емкостный или без сенсорного экрана. В этом недорогом решении для отображения используется стандартный интерфейс связи RGB для простой интеграции в широкий спектр новые и существующие приложения.
69,06 долларов США
MOP-TFT1024600-70G IPS
7.0 дюймов, 1024×600, графический IPS, параллельный TFT-дисплей, читаемый при солнечном свете, 24-битный, RGB с емкостным сенсорным экраном увеличенного размера
94,06 долларов США
Backorder
MOP-TFT1280800-101G-IPS
10,1 «1280×800 Графический IPS ЖКД LVDS для чтения при солнечном свете с емкостным сенсорным экраном увеличенного размера
MOP-TFT240320-24A-IPS
2,4-дюймовый 240×320 графический IPS TFT-дисплей 18 бит, RGB | резистивный сенсорный экран SPI
16,95 долларов США
MOP-TFT240320-28A-IPS
2.8-дюймовый графический IPS TFT-дисплей 240×320, 18-битный, резистивный сенсорный экран, RGB, SPI
19,95 долларов США
MOP-TFT480116-38A
480×116 Графический TFT-параллельный дисплей, полоса 1U, 24 бит, RGB, резистивный или без сенсорного экрана
71,11 долл. США
MOP-TFT480116-38G
480×116 Графический TFT-параллельный дисплей 1U Bar 24bit RGB с емкостным сенсорным экраном увеличенного размера
86,11 долл. США
MOP-TFT480128-39A
480×128 Графический TFT-параллельный дисплей, полоса 1U, 24 бит, RGB, резистивный, емкостный или без сенсорного экрана
39 долларов.73 доллара США
MOP-TFT480128-52A
5,2 дюйма 480×128 Графический TFT-дисплей с параллельным дисплеем 24-битный емкостный сенсорный экран с RGB-подсветкой
51,48 долл. США
MOP-TFT480272-43A
4,3 дюйма TFT 480×272 24 бит, RGB, резистивный, емкостный или без сенсорного экрана
49,11 долл. США
MOP-TFT480272-43G
4,3-дюймовый TFT 480×272 24 бит RGB с емкостным экраном увеличенного размера
64,11 долл. США
MOP-TFT800480-50A
5,0 «TFT 800×480 24 бит, RGB, резистивный, емкостный или без сенсорного экрана
52 доллара.22 долл. США
MOP-TFT800480-50G
5,0 дюйма, 800 x 480, графический TFT-параллельный дисплей, 24 бита, RGB с емкостным сенсорным экраном увеличенного размера
69,72 долл. США
MOP-TFT800480-50G-IPS
5,0 дюйма, 800 x 480, графический IPS, параллельный TFT-дисплей, 24 бита, RGB с емкостным сенсорным экраном увеличенного размера
69,72 долларов США
MOP-TFT800480-70A
7,0-дюймовый TFT 800×480 Графический параллельный дисплей 24-битный RGB резистивный, емкостный или без сенсорного экрана. В этом недорогом решении для отображения используется стандартный интерфейс связи RGB для простой интеграции в широкий спектр новых и существующих приложений.
69,06 долларов США
MOP-TFT800480-70G
Графический параллельный TFT-дисплей с диагональю 7,0 дюймов, 800 x 480, 24 бита, RGB с емкостным сенсорным экраном увеличенного размера
94,06 долларов США
EVE4x-101F-IPS
10,1 «1280 x 800 графический IPS TFT-дисплей WXGA, TFT, резистивный сенсорный экран SPI, графический дисплей NOR Flash
$ 198,78USD
ЖК-мониторы TFT
Многие компании внедрили технологию тонкопленочных транзисторов (TFT) для улучшения цветных экранов.В TFT-экране, также известном как активная матрица, к ЖК-панели подключена дополнительная матрица транзисторов — по одному транзистору для каждого цвета (RGB) каждого пикселя. Эти транзисторы управляют пикселями, мгновенно устраняя проблемы двоения изображения и медленной скорости отклика, которые характерны для ЖК-дисплеев без TFT.
На момент своего появления TFT предлагали время отклика экрана порядка 25 мс, коэффициент контрастности в диапазоне от 200: 1 до 400: 1 и значения яркости от 200 до 250 кд / м2 (кандел на квадратный метр).На момент написания статьи доступный по цене ЖК-монитор TFT с диагональю 19 дюймов должен давать время отклика менее 5 мс и яркость в районе 300 кд / м2.
Жидкокристаллические элементы каждого пикселя расположены так, что в их нормальном состоянии (без приложения напряжения) свет, проходящий через пассивный фильтр, поляризован, чтобы проходить через экран. Когда на жидкокристаллические элементы подается напряжение, они поворачиваются на девяносто градусов пропорционально напряжению, изменяя их поляризацию и тем самым блокируя путь света.Транзисторы управляют степенью скручивания и, следовательно, интенсивностью красного, зеленого и синего элементов каждого пикселя, формирующего изображение на дисплее.
Экраны
TFT можно сделать намного тоньше, чем ЖК-дисплеи, что сделает их легче, а частота обновления теперь приближается к таковой у ЭЛТ, поскольку ток протекает примерно в десять раз быстрее, чем на экране DSTN. Для экранов VGA требуется 921 000 транзисторов (640 x 480 x 3), а для разрешения 1024 x 768 требуется 2 359 296 транзисторов, и каждый должен быть идеальным. Полная матрица транзисторов должна быть изготовлена на одной дорогой кремниевой пластине, а наличие более чем пары примесей означает, что вся пластина должна быть выброшена.Это приводит к высокому уровню потерь и является основной причиной высокой цены на TFT-дисплеи. Это также причина того, почему на любом TFT-дисплее может быть пара дефектных пикселей там, где вышли из строя транзисторы.
Есть два явления, которые определяют дефектный пиксель ЖК-дисплея:
освещенный пиксель, который появляется как один или несколько случайно расположенных красных, синих и / или зеленых пиксельных элементов на полностью черном фоне, или
отсутствующий или битый пиксель, который отображается как черная точка на полностью белом фоне.
Первый является более распространенным и является результатом периодического короткого замыкания транзистора, что приводит к постоянно включенному (красному, зеленому или синему) пикселю. К сожалению, починить сам транзистор после сборки невозможно. Выключить неисправный транзистор можно с помощью лазера. Однако это просто создает черные точки, которые появляются на белом фоне. Постоянно включенные пиксели — довольно частое явление при производстве ЖК-дисплеев, и производители ЖК-дисплеев устанавливают ограничения — на основе отзывов пользователей и данных о стоимости производства — в отношении количества дефектных пикселей, приемлемых для данной ЖК-панели.Целью установки этих ограничений является поддержание разумных цен на продукты при минимальном отвлечении пользователя от дефектных пикселей. Например, панель с собственным разрешением 1024 × 768, содержащая в общей сложности 2359 296 (1024x768x3) пикселей, которая имеет 20 дефектных пикселей, будет иметь коэффициент дефектности пикселей (20/2359 296) * 100 = 0,0008%.
Leave a comment Cancel reply

Blog

Что такое LCD TFT дисплей

0.1. Принцип работы TFT LCD дисплея

1. Что такое LCD

2. Что такое TFT

3. Виды матриц TFT экранов

3.1. Тип ЖК матрицы TFT TN

3.2. IPS матрицы

3.3. MVA/PVA

4. Что лучше Super LCD или TFT

5. TFT / LCD монитор: Видео

6. Выбор дисплея

Типы TFT ЖК матриц — КомпЛайн

Технология матрицы IPS

Технология FRC как она работает

Технология матрицы VA

Технология матрицы PVA

Высокая скорость отклика.

Низкая цена.

Высокий уровень яркости и возможность использования любых подсветок.

Маленькие углы обзора. Искажения цвета вплоть до инверсии при взгляде под острым углом. Особенно выражено при взгляде снизу вверх.

Довольно плохой уровень контрастности.

Неправильная, неточная цветопередача.

Лучшая в мире цветопередача среди TFT LCD панелей.

Высокие углы обзора.

Хороший уровень статичной контрастности и точности передачи оттенков.

Более высокая цена.

Обычно более крупные габариты и вес, в сравнении с мониторами на TN матрице. Большее энергопотребление.

Низкая скорость отклика пикселей, но лучше чем у *VA матриц.

На данных матрицах, чаще чем на остальных встречаются такие неприятные моменты как

Высокие углы обзора.

Самая высокая контрастность среди TFT LCD матриц. Достигается благодаря пикселю, который состоит из двух частей, каждой из которых можно управлять отдельно.

Глубокий чёрный цвет.

Минусы VA матриц:

Довольно высокое время отклика.

Искажение оттенков и резкое уменьшение контрастности в тёмных участках картинки при перпендикулярном взгляде на монитор.

Разрешение монитора, диагональ и соотношение сторон.

· Высокая скорость отклика BtW.

· Низкая цена.

· Дешевизна в производстве.

· Возможность использования любых типов подсветки ( или ).

Benq V2400W

Benq FP241W

Тенденции последних лет

До чего дошел прогресс?

Яркость

Цвета

Углы обзора

Время отклика

Что бы я выбрал?

1. Что такое LCD

2. Что такое TFT

3. Виды матриц TFT экранов

3.1. Тип ЖК матрицы TFT TN

3.2. IPS матрицы

3.3. MVA/PVA

4. Что лучше Super LCD или TFT

5. TFT / LCD монитор: Видео

6. Выбор дисплея

Общие сведения о дисплеях и их компонентах

Матрица TN, TN+film

Дисплеи VA/MVA/PVA

Экран IPS

Матрица PLS

Что лучше PLS или IPS? Как выбрать хороший экран — руководство. TFT-дисплей: описание, принцип работы

Виды IPS матриц

Типы подсветки IPS-матриц

Преимущества и недостатки IPS

Сравнение IPS и TFT дисплеи

Телевизоры c IPS

LG 32LF510U

Чтобы было понятнее

Бюджетник не сдаёт позиций

И всё же

Шаг в правильном направлении

Достоинства и недостатки технологии VA

Без недостатков?

Дотянуться до мечты

Забавные игры производителей
