TP-LINK TD-W8951ND — Настройка WiFi и Роутера — Ремонт ноутбуков и компьютеров в Минске

Инструкция по настройки ByFly для модема TP-LINK TD-W8951ND в качестве маршрутизатора / роутера. Перед началом установки сбросьте на всякий случай настройки. На задней панели есть кнопка «Reset» нажмите и удерживайте её в течении 5-7 секунд. При сбросе настроек все индикаторы должны на мгновение загореться, а потом погаснуть.

Приступаем к настройке. Настройка будет производиться через WEB интерфейс модема, для такой настройки не требуется установка драйверов и иного программного обеспечения на компьютер. Нам подойдет любой браузер (Internet Explorer, Opera или Mozilla Firefox). Чтобы Web-браузер мог загрузить Web-страницы, используемые для настройки маршрутизатора, он должен быть подключен к вашему компьютеру с помощью сетевого кабеля.



В адресной строке браузера вводим адрес модема: 192.168.1.1 после чего появится окно ввода Логина и Пароля, для доступа к настройкам устройства. По умолчанию в качестве логина и пароля используется слово admin.






Зайдя на Web-интерфейс, первым делом перейдем на вкладку «Interface Setup» и проверим список ATM интерфейсов «ATM VCs List» нажатием кнопки «PVCs Summary».

Если ваш модем имеет заводские настройки то в списке ATM интерфейсов присутствует 7 правил (PVC0, PVC1, PVC2, PVC3, PVC4, PVC5, PVC6).






Удаляем не нужные нам правила, для этого мы поочередно выбираем ATM интерфейсы начиная с PVC6 и удаляем их с помощью кнопки «Delete», как показано на рисунке. PVC0 мы оставляем для настройки подключения к ByFly.






Приступаем к настройке интернет, для этого в ATM Virtual Circuit выбираем PVC0 и в нем настраиваем все как на рисунке.

VPI = 0;

VCI = 33;

Тип инкапсуляции PPPoA/PPPoE;

Вводим логин и пароль выданные провайдером ByFly.

Все остальные параметры оставляем по умолчанию.

Сохраняем наши настройки – модем в режим роутера настроен!






Настройка и защита wifi на этом модеме:

После включения устройства, в списке доступных беспроводных подключений вы сможете обнаружить сеть похожую на TP-Link_XXXXXX, со свободным доступом по умолчанию. Чтобы ограничить доступ для подключения по беспроводной сети, переходим во вкладку Interface Setup > Wireless где нас интересуют следующие пункты настройки:

Access Point (Включить / отключить точку доступа).

SSID (идентификатор сети), у данной модели SSID по умолчанию имеет значение TP-LINK_E2C8D6 но вы можете задать свой идентификатор.

Broadcast SSID (трансляция идентификатора сети), если данный параметр имеет значение No, то подключиться к сети можно только зная её SSID (скройте имя сети, если хотите усилить защиту).

Use QSS (Quick Secure Setup — Быстрая настройка безопасности). Активировав QSS можно подключиться к защищенной беспроводной сети одним нажатием кнопки на маршрутизаторе, либо используя 8-значный PIN-код передатчика. В данном примере QSS отключена.

Authentication Type (тип шифрования), выберите WPA2-PSK если хотите обеспечить максимальный уровень защиты (некоторые устройства не поддерживают данный алгоритм, если возникают проблемы при подключении каких либо устройств попробуйте другой тип шифрования например WPA-PSK или WEP).

Pre-Shared Key (Ключ безопасности при подключении к сети). Ключ должен иметь длинну не менее 8 знаков.


Как на модеме настроить WiFi (настроить WiFi роутер TP Link TD-W8951ND)? | Complandia

Много моих знакомых не могут раздать Wi-Fi со своего модема, поэтому я и решил написать эту статью. Хотя я и пишу на примере TP-Link TD-W8951ND, но для всех остальных модемов или роутеров настройка аналогичная.

1. Берём в руки модем, сзади или снизу на нём написан логин и пароль для входа в его настройки, а также IP-адрес доступа.
2. Открываем браузер, в адресную строку пишем IP-адрес, найденный на модеме (чаще всего 192.168.1.1), жмём Enter.
3. В появившемся окошке вводим логин и пароль с модема (обычно admin/admin или admin/12345).

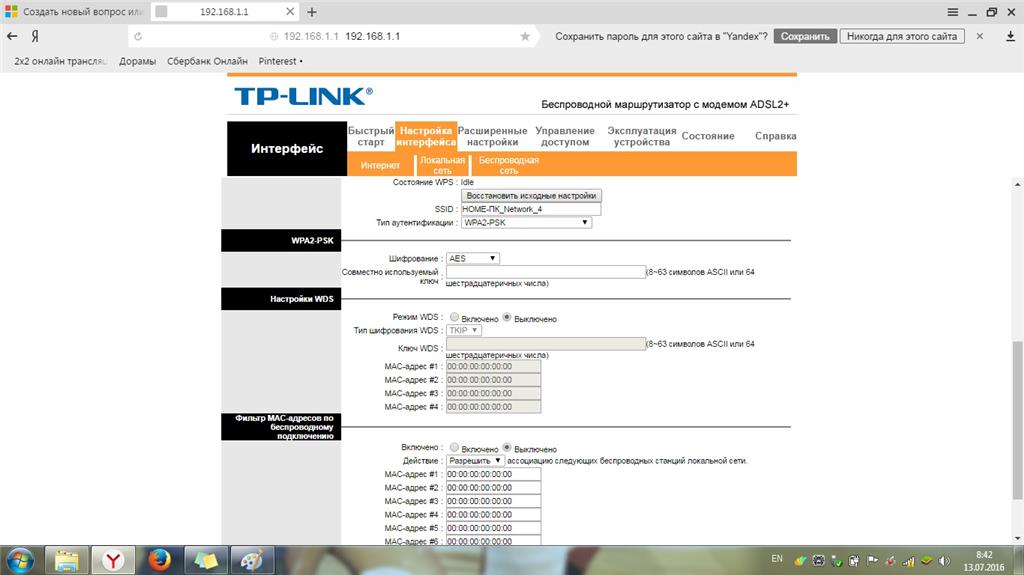

4. Открылись настройки модема. Сверху выбираем закладку Настройка интерфейса – Беспроводная сеть. 5. Выбираем Мощность передачи – зону покрытия Wi-Fi, для квартиры подойдёт Средняя.





6. Беспроводной режим ставим 802.11 b+g+n (может быть только b+g).
7. Транслировать SSID – рекомендую отметить «нет», чтобы ваши соседи даже не подозревали о возможности использования чужого интернета.
8. SSID – «имя пользователя», ставим на своё усмотрение.
9. Тип аутентификации – современные гаджеты поддерживают аутентификацию WPA-PSK или WPA2-PSK, вторая более надёжная, но первая тоже сгодится.
10. Шифрование ставим TKIP/AES, поскольку разные гаджеты могут использовать только TKIP, или же только AES.
11. Совместно используемый ключ – пароль к вашему Wi-Fi, пишем на своё усмотрение (только не 123456789).
12. Если вы желаете себя полностью защитить от любителей бесплатного Wi-Fi, то привяжите все свои устройства по MAC-адресу к модему. Только разрешённые гаджеты смогут пользоваться интернетом. Для этого отметьте Включено в соответствующем разделе (смотри скриншот ниже), поставьте действие Разрешить, впишите MAC-адрес каждого подключенного девайса и нажмите Сохранить.


13. Теперь на каждом девайсе создаём беспроводное соединение, вручную прописывая SSID и пароль, указанные в настройках модема.
14. В настройках модема заходим во вкладку Состояние, чтобы посмотреть подключенные устройства.


Настройка Wi-Fi для модема TP-Link TD-W8951ND окончена. Удачного вам интернет-серфинга!

Популярные публикации:

TP Link TD W8951ND руководство

TD-W8951ND 150 Мбит / с Wireless N ADSL2 + модем-маршрутизатор Руководство пользователя • ТЕЛЕФОН: подключение к телефонным аппаратам.

• МОДЕМ: подключитесь к ADSL-порту TD-W8951ND. Подключите один конец кабеля ADSL с витой парой к порту ADSL на задней панели устройства. TD-W8951ND. Другой конец подключите к порту MODEM внешнего разветвителя. Шаг 2: Подключите кабель Ethernet. Подключите один конец сетевого кабеля к компьютеру Порт Ethernet или обычный порт концентратора / коммутатора, а другой конец — к порту LAN на TD-W8951ND.Шаг 3: Включите компьютеры и устройства LAN. Шаг 4: Подключите адаптер питания. Подключите адаптер питания к разъему питания на задней панели. устройства и подключите адаптер к электрической розетке или удлинителю. В электрическая розетка должна быть установлена ​​рядом с устройством и быть легко доступной. Рисунок 2-4 8 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Глава 3. Руководство по быстрой установке 3.1 Настроить ПК После прямого подключения ПК к TD-W8951ND или подключения адаптера к концентратору / коммутатору. который подключился к модему-маршрутизатору, вам необходимо настроить IP-адрес вашего ПК.
Следовать шаги ниже, чтобы настроить его. Шаг 1. Щелкните меню «Пуск» на рабочем столе, щелкните правой кнопкой мыши «Сетевое окружение» и выберите Свойства (показаны на рисунке 3-1). Рисунок 3-1 Шаг 2. Щелкните правой кнопкой мыши Подключение по локальной сети (LAN) и выберите «Свойства». 9 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 3-2 Шаг 3. Выберите вкладку «Общие», выделите Интернет-протокол (TCP / IP) и нажмите «Свойства». кнопка. Рисунок 3-3 10 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Шаг 4: Настройте IP-адрес, как показано на Рисунке 3-4.После этого нажмите ОК. Рисунок 3-4. ) Примечание: Вы можете настроить компьютер на автоматическое получение IP-адреса, выбрав «Получить IP-адрес». автоматически »и« Получить адрес DNS-сервера автоматически »на экране выше. Теперь вы можете запустить команду Ping в командной строке, чтобы проверить сетевое соединение.
Щелкните меню «Пуск» на рабочем столе, выберите вкладку «Выполнить», введите cmd или команду в поле. и нажмите Enter. На следующем экране введите ping 192.168.1.1 и нажмите Enter. Если отображаемый результат похож на показанный ниже экран, соединение между вашим ПК и модем-роутер установлен.11 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 3-5 Если отображаемый результат похож на показанный ниже экран, это означает, что ваш компьютер не подключен к модему роутера. Рисунок 3-6 Вы можете проверить это, выполнив следующие действия: 1) Правильно ли установлено соединение между вашим ПК и модемом-роутером? Светодиоды порта LAN, который вы подключаете к устройству, и светодиоды на адаптере вашего ПК должны быть зажженным. 2) Правильная ли конфигурация TCP / IP для вашего ПК? Если IP-адрес модема-роутера 192.168.1.1, IP-адрес вашего ПК должен быть в пределах диапазон 192.168.1.2 ~ 192.168.1.254. 3.2 Авторизоваться После того, как ваш главный компьютер настроен должным образом, выполните следующие действия, чтобы использовать веб-утилиту: Запустите веб-браузер и введите частный IP-адрес модема-маршрутизатора в поле URL: 192. 168.1.1. После этого вы увидите экран, показанный ниже, введите имя пользователя по умолчанию admin и Пароль по умолчанию admin, а затем нажмите OK, чтобы получить доступ к экрану быстрого запуска. Вы можете следить следующие шаги, чтобы завершить Быстрый старт.12 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 3-7 Шаг 1. Выберите вкладку «Быстрый старт», затем нажмите «ЗАПУСТИТЬ МАСТЕР», и вы увидите следующий экран. Щелкните кнопку ДАЛЕЕ. Рисунок 3-8 Шаг 2: Настройте время для модема-маршрутизатора, а затем нажмите кнопку ДАЛЕЕ. Рисунок 3-9 Шаг 3: Выберите тип подключения для подключения к провайдеру (мы выбираем режим PPPoE / PPPoA для пример здесь), а затем нажмите кнопку ДАЛЕЕ. 13 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 3-10 Шаг 4. Настройте следующие параметры, предоставляемые вашим интернет-провайдером: имя пользователя, пароль, VPI, VCI. и Тип подключения.Затем щелкните ДАЛЕЕ. Рисунок 3-11 Шаг 5: Настройте правила для WLAN и нажмите ДАЛЕЕ. 14 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 3-12 ) Примечание: Если точка доступа активирована, функция беспроводной связи будет доступна даже без внешнего антенна из-за дополнительной печатной антенны. Принять защиту беспроводной сети см. 4.3.3 Беспроводная связь. Шаг 6: Нажмите ДАЛЕЕ, чтобы завершить Быстрый старт. Рисунок 3-13 15 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Глава 4.Конфигурация программного обеспечения В данном руководстве пользователя рекомендуется использовать «Руководство по быстрой установке» при первой установке. Для опытные пользователи, если вы хотите узнать больше об этом устройстве и использовать его функции адекватно, возможно, эта глава поможет вам настроить дополнительные параметры с помощью веб-утилита. После успешного входа в систему вы можете настраивать устройство и управлять им. Есть основные меню на верхняя часть веб-утилиты; подменю будут доступны после того, как вы нажмете одно из основных меню.В центре веб-утилиты находятся подробные сведения о конфигурации или состоянии. Чтобы применить любые настройки, которые вы изменили на странице, нажмите кнопку СОХРАНИТЬ. 4.1 Положение дел Выберите «Статус», вы увидите следующие подменю: Информация об устройстве, Системный журнал и Статистика. Щелкните любой из них, и вы сможете настроить соответствующую функцию. Рисунок 4-1 Щелкните любой из них, и вы сможете просмотреть соответствующую информацию. 4.1.1 Информация об устройстве Выберите меню «Статус → Информация об устройстве», и вы сможете просмотреть информацию об устройстве, включая LAN, WAN и ADSL.Информация будет различаться в зависимости от настроек модема. маршрутизатор настроен на экране настройки интерфейса. 16 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-2 ) Примечание: Щелкните другие подменю «Системный журнал» или «Статистика» на рис. 4-2, и вы сможете просмотреть системный журнал и статистика трафика модема-роутера. 4.1.2 Системный журнал Выберите меню «Статус → Системный журнал», и вы сможете запросить журналы модема-маршрутизатора. 17 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-3 Модем-маршрутизатор может вести журналы всего трафика.Вы можете запросить журналы, чтобы узнать, что случилось с Маршрутизатор. Нажмите кнопку ОЧИСТИТЬ ЖУРНАЛ, чтобы очистить журналы. Нажмите кнопку СОХРАНИТЬ ЖУРНАЛ, чтобы сохранить журналы. 4.1.3 Статистика Выберите меню «Статус → Статистика», и вы сможете просматривать сетевой трафик через Ethernet, ADSL и WLAN. 18 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-4 ¾ Интерфейс: вы можете выбрать Ethernet, ADSL и WLAN для просмотра соответствующей сети. трафик через разные порты. ¾ Выберите Ethernet, и вы увидите таблицу статистики, как показано ниже. Таблица статистики: Передать кадры Передача многоадресных кадров Передать Передать всего байтов Статистика Передача столкновения Передача кадров ошибок Получать Статистика Кадры, передаваемые через порт Ethernet. Кадры многоадресной рассылки, передаваемые через Ethernet порт. Общее количество байтов, переданных через порт Ethernet. Конфликт произошел через порт Ethernet, когда данные передаются. Кадры ошибок через порт Ethernet при передаче данных. передается. Получать кадры Кадры, полученные через порт Ethernet.Получение многоадресных кадров Кадры многоадресной рассылки, полученные через порт Ethernet. Получить общее количество байтов Общее количество байтов, полученных через порт Ethernet. Получать ошибки CRC Получать кадры меньшего размера Ошибки CRC произошли через порт Ethernet, когда данные поступают. Кадры недостаточного размера, полученные по Ethernet порт. 19 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Выберите ADSL, и вы увидите таблицу статистики, как показано ниже. Таблица статистики: Передать Статистика Получать Статистика ¾ Общее количество PDU, переданных через порт ADSL.Передать общее количество PDU Общее количество ошибок передачи Общее количество ошибок, возникших через порт ADSL, когда данные передается. Общее количество PDU, переданных через порт ADSL. Получить общее количество PDU Получить общее количество ошибок Общее количество ошибок, возникших через порт ADSL, когда данные принимается. Выберите WLAN, и вы увидите таблицу статистики, как показано ниже. Таблица статистики: Количество кадров Tx Передать Статистика Количество ошибок передачи Количество капель Tx Количество кадров Rx Получать Статистика Количество ошибок Rx Количество капель Rx Кадры, передаваемые по WLAN при передаче данных по беспроводной сети. передается.Ошибки произошли через WLAN при передаче данных по беспроводной сети. передан. Сбросы произошли через WLAN при передаче данных по беспроводной сети. передан. Кадры, полученные по WLAN при передаче данных по беспроводной сети. передан. Ошибки произошли через WLAN при передаче данных по беспроводной сети. полученный. Сбросы произошли через WLAN при передаче данных по беспроводной сети. полученный. Нажмите кнопку ОБНОВИТЬ, чтобы обновить немедленно. 4.2 Быстрый старт См. 3.2 Вход. 20 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 4.3 Настройка интерфейса Выберите «Настройка интерфейса», вы увидите следующие подменю: Интернет, LAN и Беспроводная связь. Рисунок 4-5 Щелкните любой из них, и вы сможете настроить соответствующую функцию. 4.3.1 Интернет Выбрав «Настройка интерфейса → Интернет», вы можете настроить параметры WAN-портов в следующий экран (показанный на рисунке 4-6). 21 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-6 ¾ ATM VC: настройки банкомата используются для подключения к вашему интернет-провайдеру. Ваш интернет-провайдер предоставляет VPI (виртуальный путь Идентификатор), VCI (Идентификатор виртуального канала) вам. В этом устройстве вы можете полностью настроить 8 виртуальных каналов в разных инкапсуляциях, если вы применяете 8 разных виртуальных каналов от вашего интернет-провайдера. Ты необходимо активировать ВК, чтобы вступили в силу. Для управления PVC вы можете использовать ATM QoS для установить приоритет каждой линии трафика PVC. • Виртуальный канал: выберите номер виртуального канала, который вы хотите настроить, PVC0 ~ PVC7. • Статус: если вы хотите использовать спроектированный VC, вы должны активировать его. 22 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя • VPI: определяет виртуальный путь между конечными точками в сети ATM.Допустимый диапазон от 0 до 255. Введите значение, предоставленное вашим интернет-провайдером. • VCI: определяет конечные точки виртуального канала в сети ATM. Допустимый диапазон от От 32 до 65535 (от 1 до 31 зарезервированы для общеизвестных протоколов). Пожалуйста, введите значение предоставляется вашим интернет-провайдером. • Сводка по PVC: нажмите кнопку, и вы сможете просмотреть сводную информацию о ПВХ. • QoS: выберите типы качества обслуживания для этого виртуального канала, включая CBR (постоянный Битрейт), UBR (неуказанная скорость передачи данных) и VBR (переменная скорость передачи данных).Эти типы QoS все контролируется параметрами, указанными ниже, включая PCR (пиковую скорость передачи ячеек), SCR (Устойчивая скорость передачи ячеек) и MBS (Максимальный размер пакета), настройте их в соответствии с к вашим потребностям. ¾ Инкапсуляция: существует четыре типа подключения: динамический IP-адрес, статический IP-адрес, PPPoA / PPPoE и режим моста. Пожалуйста, выберите разработанный тип, который вы хотите использовать. После этого вы должны следовать приведенной ниже конфигурации, чтобы продолжить. 1) Динамический IP-адрес Выберите этот вариант, если ваш интернет-провайдер автоматически предоставляет вам IP-адрес.Этот вариант обычно используется для кабельных услуг. Пожалуйста, введите информацию о динамическом IP-адресе соответственно. Рисунок 4-7 ¾ Инкапсуляция: выберите режим инкапсуляции для динамического IP-адреса, вы можете оставить его. дефолт. ¾ NAT: выберите этот параметр, чтобы включить / отключить функцию NAT (преобразование сетевых адресов) для это ВК. Функция NAT может быть активирована или деактивирована для каждого PVC. 23 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Маршрут по умолчанию: если включить эту функцию, текущий PVC будет считаться значением по умолчанию. шлюз в Интернет с этого устройства.¾ Параметр TCP MTU: Введите TCP MTU по своему желанию. ¾ Динамический маршрут: выберите этот параметр, чтобы указать версию RIP (протокол информации о маршрутизации). для интерфейса WAN, включая RIP1, RIP2-B и RIP2-M. RIP2-B и RIP2-M отправляются в Формат RIP2, разница в том, что RIP2-M использует Multicast, а RIP2-B использует Broadcast формат. • Направление: выберите этот параметр, чтобы указать направление RIP. Нет для отключения RIP функция. Оба означают, что модем-маршрутизатор ADSL будет периодически отправлять информацию о маршрутизации. и принять информацию о маршрутизации, а затем включить ее в таблицу маршрутизации.Только IN означает, что модем-маршрутизатор ADSL будет только принимать, но не отправлять пакеты RIP. Только OUT означает, что ADSL-модем-маршрутизатор будет только отправлять, но не принимать RIP-пакеты. ¾ Multicast: выберите версию IGMP или отключите функцию. IGMP (групповая интернет-рассылка Protocol) — это протокол сеансового уровня, используемый для установления членства в группе многоадресной рассылки. В ADSL ATU-R поддерживает как IGMP версии 1 (IGMP v1), так и IGMP v2. Выберите «Отключено», чтобы отключи это. 2) Статический IP-адрес Выберите этот вариант, если ваш интернет-провайдер предоставляет вам статический IP-адрес.Вы должны установить статический IP-адрес, Маска IP-подсети и адрес шлюза на экране ниже (см. Рисунок 4-8). Рисунок 4-8 24 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ) Примечание: Каждый IP-адрес, введенный в поля, должен быть в соответствующей форме IP, что составляет четыре октета IP. разделенные точкой (x.x.x.x), например 192.168.1.100. Модем-роутер не принимает IP адрес, если он не в этом формате. 3) PPPoA / PPPoE Выберите этот вариант, если ваш интернет-провайдер требует, чтобы вы использовали соединение PPPoE.Этот вариант обычно используется для услуг DSL. Выберите Dynamic PPPoE, чтобы автоматически получить IP-адрес для вашего PPPoE. связь. Выберите Static PPPoE, чтобы использовать статический IP-адрес для PPPoE-соединения. Пожалуйста введите информацию соответственно. Рисунок 4-9 ¾ Servicename: введите имя, чтобы отметить текущее соединение, или оставьте поле пустым. ¾ Имя пользователя: введите свое имя пользователя для подключения PPPoA / PPPoE. 25 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Пароль: введите пароль для подключения PPPoA / PPPoE.¾ Инкапсуляция: для подключения PPPoA / PPPoE необходимо указать тип Мультиплексирование, LLC или VC Mux. ¾ Интерфейс моста: активируйте эту опцию, и модем-маршрутизатор также может работать в режиме моста. ¾ Подключение: для подключения PPPoA / PPPoE вы можете выбрать Always on или Connect. по запросу или подключиться вручную. Подключение по запросу зависит от трафика. Если есть отсутствие трафика (или бездействие) в течение предварительно указанного периода времени), соединение будет отключено автоматически. И как только будет отправлен или получен трафик, соединение будет автоматически на.¾ Статический / динамический IP-адрес: для подключения PPPoA / PPPoE необходимо указать общедоступный IP-адрес этого маршрутизатора со встроенным модемом ADSL. IP-адрес может быть динамическим (через DHCP) или по IP-адресу, предоставленному вашим интернет-провайдером. Для статического IP необходимо указать IP-адрес, Маска подсети и IP-адрес шлюза. ¾ Маршрут по умолчанию: необходимо выбрать Да, чтобы настроить PVC в качестве шлюза по умолчанию в Интернет. с этого устройства. 4) Мостовой режим Если вы выберете этот тип подключения, модем можно настроить для работы в качестве устройства моста. между вашей локальной сетью и вашим интернет-провайдером. Мосты — это устройства, которые позволяют двум или более сетям общаются, как если бы они были двумя сегментами одной физической LAN. Рисунок 4-10 ) Примечание: После завершения настройки Интернета нажмите СОХРАНИТЬ, чтобы настройки вступили в силу. 4.3.2 LAN Выберите меню «Настройка интерфейса → LAN», и вы увидите экран LAN (показанный на Рисунке 4-11). Настройте параметры портов LAN в соответствии с приведенными ниже описаниями. 26 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-11 ¾ Локальный IP-адрес маршрутизатора: это IP-настройки интерфейса LAN для устройства.Эти настройки может называться приватными настройками. При необходимости вы можете изменить IP-адрес LAN. В IP-адрес LAN является частным для вашей внутренней сети и не может быть виден в Интернете. • IP-адрес: введите локальный IP-адрес модема-роутера, после чего вы сможете получить доступ к Веб-утилита через IP-адрес, значение по умолчанию 192.168. 1.1. • IP Subnet Mask: введите маску подсети модема-маршрутизатора, значение по умолчанию 255.255.255.0. • Динамический маршрут: выберите этот параметр, чтобы указать RIP (протокол информации о маршрутизации). версия для интерфейса LAN, включая RIP1, RIP2-B и RIP2-M.RIP2-B и RIP2-M являются оба отправлены в формате RIP2, разница в том, что RIP2-M использует Multicast, а RIP2-B с использованием формата трансляции. • Направление: выберите этот параметр, чтобы указать направление RIP. Нет для отключения RIP функция. Оба означают, что модем-маршрутизатор ADSL будет периодически отправлять информацию о маршрутизации. и принять информацию о маршрутизации, а затем включить ее в таблицу маршрутизации. Только IN означает, что модем-маршрутизатор ADSL будет только принимать, но не отправлять пакеты RIP. Только OUT 27 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя означает, что ADSL-модем-маршрутизатор будет только отправлять, но не принимать RIP-пакеты. • Multicast: выберите версию IGMP или отключите функцию. IGMP (групповая интернет-рассылка Protocol) — это протокол сеансового уровня, используемый для установления членства в группе многоадресной рассылки. ADSL ATU-R поддерживает IGMP версии 1 (IGMP v1), IGMP v2 и IGMP v3. Выберите «Отключено», чтобы отключить его. • ¾ IGMP Snoop: включите функцию IGMP Snoop, если вам нужно. DHCP-сервер: выберите «Включено», после чего вы увидите экран ниже (показанный на Рисунке 4-12). Модем-маршрутизатор будет работать как DHCP-сервер; он становится шлюзом по умолчанию для DHCP клиент подключился к нему.DHCP означает протокол динамического управления хостом. DHCP-сервер выдает IP-адреса при загрузке устройства и запрашивает IP-адрес для регистрации в сеть. Это устройство должно быть настроено как DHCP-клиент для получения IP-адреса. автоматически. По умолчанию DHCP-сервер включен. Пул адресов DHCP содержит диапазон IP-адресов, который будет автоматически назначаться клиентам в сети. Рисунок 4-12 • Начальный IP-адрес: введите начальный IP-адрес для IP-адреса DHCP-сервера. Поскольку IP-адрес по умолчанию для модема-маршрутизатора 192.168.1.1, начальный IP-адрес по умолчанию Адрес 192.168.1.2, а начальный IP-адрес должен быть 192.168.1.2 или выше, но меньше 192.168.1.254. • Количество пулов IP: максимальный размер пула пользователей. • Lease Time: продолжительность аренды IP. После того, как динамический IP-адрес истек, пользователю будет автоматически назначен новый динамический IP-адрес. По умолчанию 259200 секунд. • Физические порты: если физический порт не отмечен, клиент, подключенный к этому порту, не будет 28 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя иметь возможность получать IP-адрес автоматически, хотя функция DHCP включена.Все порты проверяются по умолчанию. • DNS Relay: если вы хотите отключить эту функцию, вам просто нужно установить как Primary, так и вторичный IP-адрес DNS до 0.0.0.0. Если вы хотите использовать DNS-ретранслятор, вы можете настроить IP-адрес DNS-сервера. на 192.168.1.1 на своем компьютере. В противном случае устройство не будет работать как ретранслятор DNS. • Первичный DNS-сервер: введите предпочитаемый DNS-сервер. • Вторичный DNS-сервер: введите предпочитаемый DNS-сервер. • Сводка по текущему пулу: нажмите кнопку, после чего вы сможете просмотреть IP-адреса, которые DHCP сервер выдает.) Примечание: Если в DNS Relay выбрано Использовать автоматически обнаруженный DNS-сервер, этот модем-маршрутизатор будет принять первое полученное назначение DNS от одного из включенных PPPoA, PPPoE или MER / DHCP PVC во время установления соединения. Если параметр Использовать только DNS-сервер, обнаруженный пользователем выбрано в DNS Relay, вам необходимо ввести первичный и необязательный вторичный DNS IP-адреса серверов. После ввода адреса нажмите кнопку СОХРАНИТЬ, чтобы сохранить его и активировать. ¾ DHCP Relay: выберите Relay, после чего вы увидите следующий экран (показанный на Рисунке 4-13) и модем-маршрутизатор будет работать как ретранслятор DHCP. Ретранслятор DHCP — это компьютер, который пересылает DHCP данные между компьютерами, запрашивающими IP-адреса, и DHCP-сервером, который назначает адреса. Каждый из интерфейсов устройства может быть настроен как ретранслятор DHCP. Если он включен, Запросы DHCP от локальных ПК будут перенаправляться на сервер DHCP, работающий на стороне WAN. К Чтобы эта функция работала правильно, запустите только в режиме маршрутизатора, отключите DHCP-сервер на порт LAN и убедитесь, что в таблице маршрутизации есть правильная запись маршрутизации. Рисунок 4-13 • IP-адрес DHCP-сервера для агента ретрансляции: введите IP-адрес DHCP-сервера, работающего в глобальной сети. боковая сторона.) Примечание: Если вы выберете Disabled, функция DHCP не будет действовать. 4.3.3 Беспроводная связь Выберите меню «Настройка интерфейса → Беспроводная связь», и вы увидите экран беспроводной связи (показанный на 29 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-14). Настройте параметры беспроводной сети в соответствии с приведенными ниже описаниями. Рисунок 4-14 30 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Настройки точки доступа: это настройки точки доступа. Вы можете настроить правила, позволяющие компьютерам и другим устройствам с беспроводной связью обмениваться данными с сеть.• Точка доступа: выберите Активировано, чтобы разрешить беспроводной станции связываться с точкой доступа. точка. • Канал: выберите свой регион и канал, который хотите использовать, из раскрывающегося списка Канал. Это поле определяет, какая рабочая частота будет использоваться. Нет необходимо изменить канал по умолчанию, если вы не заметите проблемы с помехами другая ближайшая точка доступа. • Мощность передачи: здесь вы можете указать мощность передачи модема-маршрутизатора. Вы можете выберите «Высокий», «Средний» или «Низкий», который вам нужен.Высокий — это настройка по умолчанию. рекомендуемые. • Beacon Interval: введите значение от 20 до 1000 миллисекунд. Маяк Интервал значение указывает частотный интервал маяка. Маяк — это пакет, транслируемый модем-роутер для синхронизации беспроводной сети. Значение по умолчанию — 100. • Порог RTS / CTS: если вы столкнетесь с несогласованным потоком данных, только незначительное сокращение рекомендуется значение по умолчанию 2347. Если сетевой пакет меньше установленного Размер порога RTS, механизм RTS / CTS не будет включен.Модем-роутер отправляет кадры запроса на отправку (RTS) на конкретную принимающую станцию ​​и согласовывает отправка фрейма данных. После получения RTS беспроводная станция отвечает Кадр Clear to Send (CTS), подтверждающий право на начало передачи. В большинстве случаев, оставьте значение по умолчанию 2347. • Порог фрагментации: это значение указывает максимальный размер пакета перед данные фрагментированы на несколько пакетов. Если вы наблюдаете высокую частоту ошибок пакетов, вы может немного увеличить порог фрагментации. Установка порога фрагментации слишком низкий уровень может привести к снижению производительности сети. Только незначительное уменьшение значения по умолчанию Рекомендовано. В большинстве случаев следует оставить значение по умолчанию 2346. • DTIM: это значение от 1 до 255 указывает интервал трафика доставки. Сообщение индикации (DTIM). Поле DTIM — это поле обратного отсчета, информирующее клиентов о следующем окно для прослушивания широковещательных и многоадресных сообщений. Когда на модеме-роутере буферизованные широковещательные или многоадресные сообщения для связанных клиентов, он отправляет следующий DTIM со значением DTIM Interval.Его клиенты слышат маяки и просыпаются, чтобы получить широковещательные и многоадресные сообщения. Значение по умолчанию — 1. • Беспроводной режим: в раскрывающемся списке вы можете выбрать «802.11b», «802.11g», «802.11n», «802.11b + g», «802.11g + n» и «802.11b + g + n». «802.11b + g + n» позволяет 802.11b, 802.11g и беспроводные станции 802.11n для подключения к модему-маршрутизатору. 31 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Настройки 11n: это настройки параметров 11n. Если «802.11n», «802.11g + n» или «802.11b + g + n ”выбрано для беспроводного режима, эти настройки будут отображаться. • Пропускная способность канала: выберите полосу пропускания, которую вы хотите использовать, из раскрывающегося списка. Есть два варианта: «20 МГц» и «20/40 МГц». Если выбрана большая пропускная способность, устройство мог передавать и получать данные с более высокой скоростью. • Extension Channel: если выбрано «20/40 МГц», будет отображаться эта опция. • Защитный интервал: выберите желаемый защитный интервал из раскрывающегося списка. • MCS: выберите скорость беспроводной передачи из раскрывающегося списка.По умолчанию опция АВТО. ¾ Настройки нескольких SSID: это настройки SSID. • Индекс SSID: индекс SSID, и в этой модели вы можете оставить его только по умолчанию. значение 1. • Широковещательный SSID: когда беспроводные клиенты исследуют локальную область в поисках беспроводных сетей, чтобы ассоциироваться с, они обнаружат SSID, транслируемый модемом-маршрутизатором. Транслировать SSID модема-роутера, оставьте значение по умолчанию. Если вы не хотите транслировать SSID модема-роутера, выберите «Нет». • Использовать WPS: используйте функцию WPS (Wi-Fi Protected Setup), вы можете добавить новую беспроводную сеть. устройство в существующую сеть быстро.Чтобы использовать WPS, оставьте настройку по умолчанию и настройте параметры в настройках WPS. Если вы не хотите использовать WPS, выберите «Нет», тогда вы увидите экран, как показано ниже. Рисунок 4-15 • SSID: имя беспроводной сети, используемое всеми точками беспроводной сети. SSID должен быть одинаковым для всех устройств в беспроводной сети. Он чувствителен к регистру и не должен превышает 32 символа (используйте любой из символов на клавиатуре). Убедитесь, что этот параметр одинаково для всех станций в вашей беспроводной сети.Введите желаемый SSID в поле предоставлена. • Тип аутентификации: выберите из раскрывающегося списка тип аутентификации, который позволяет настроить функции безопасности интерфейса беспроводной локальной сети. Доступные варианты являются: Отключено, WEP-64Bits, WEP-128Bits, WPA-PSK, WPA2-PSK и WPA-PSK / WPA2-PSK. 32 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 1) WEP-64 бит Чтобы настроить параметры WEP-64Bits, выберите вариант WEP-64Bits из раскрывающегося списка. В меню изменится, чтобы предложить соответствующие настройки.WEP-64Bits — это механизм защиты данных основан на 64-битном алгоритме общего ключа, как описано в стандарте IEEE 802.11g. Рисунок 4-16 2) WEP-128 бит Чтобы настроить параметры WEP-128Bits, выберите параметр WEP-128Bits из раскрывающегося списка. Меню изменится, чтобы предложить соответствующие настройки. 128-битный сильнее, чем 64-битный. Рисунок 4-17 3) WPA-PSK Чтобы настроить параметры WPA-PSK, выберите параметр WPA-PSK из раскрывающегося списка. В меню изменится, чтобы предложить соответствующие настройки. WPA-PSK требует общего ключа и делает не использовать отдельный сервер для аутентификации. Ключи PSK могут быть типа ASCII или Hex. 33 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-18 ¾ Шифрование: выберите шифрование, которое вы хотите использовать: TKIP / AES, TKIP или AES (AES — это метод шифрования сильнее, чем TKIP). • TKIP (Temporal Key Integrity Protocol) — протокол беспроводного шифрования, обеспечивающий ключи динамического шифрования для каждого переданного пакета. • AES (Advanced Encryption Standard) — метод безопасности, использующий симметричный 128-битное шифрование блочных данных. ¾ Предварительный общий ключ: введите ключ, общий для модема-роутера и другой вашей сети. устройств.Он должен содержать 8-63 символа ASCII или 64 шестнадцатеричных цифры. 4) WPA2-PSK Чтобы настроить параметры WPA2-PSK, выберите параметр WPA2-PSK из раскрывающегося списка. В меню изменится, чтобы предложить соответствующие настройки. WPA2-PSK требует общего ключа и не использует отдельный сервер для аутентификации. Ключи PSK могут быть типа ASCII или Hex. Рисунок 4-19 5) WPA-PSK / WPA2-PSK Чтобы настроить параметры WPA-PSK / WPA2-PSK, выберите параметр WPA-PSK / WPA2-PSK в в падать список. В меню буду изменение к предложение в подходящее настройки.WPA-PSK / WPA2-PSK требует общего ключа и не использует отдельный сервер для аутентификация. Ключи PSK могут быть типа ASCII или Hex. WPA-PSK / WPA2-PSK более гибкий чем WPA-PSK или WPA2-PSK. 34 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-20 4.3.3.1 Настройки WPS ¾ Настройки WPS: WPS может помочь вам добавить новое беспроводное устройство в существующую сеть. быстро. В этом разделе рассказывается, как использовать функцию WPS. • Состояние WPS: отображение текущего состояния WPS. • Режим WPS: если беспроводной адаптер поддерживает Wi-Fi Protected Setup (WPS), вы можете установить беспроводное соединение между беспроводным адаптером и модемом-маршрутизатором, используя либо Метод настройки нажатием кнопки (PBC) или метод ПИН-кода, пожалуйста, выберите тот, который вы хотеть. • Прогресс WPS: отображение текущего прогресса WPS. • Reset to OOB: Используйте эту кнопку, чтобы сбросить состояние WPS на «ненастроенный», чтобы новый ключ будет создан при использовании функции WPS в следующий раз. 1) КПБ Если беспроводной адаптер поддерживает Wi-Fi Protected Setup и Push Button Configuration (PBC), вы можете добавить его в сеть с помощью PBC двумя следующими способами. Нажмите PBC, вы увидите экран, как показано ниже. Рисунок 4-21 Метод первый: Шаг 1. Нажмите кнопку WPS на задней панели модема-роутера или нажмите Start WPS. кнопку на Рисунке 4-21.35 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Шаг 2: Нажмите и удерживайте кнопку WPS адаптера в течение 2 или 3 секунд. Шаг 3. Подождите, пока не появится следующий экран. Нажмите Готово, чтобы завершить WPS. конфигурация. Экран настройки WPS беспроводного адаптера Метод второй: Шаг 1. Нажмите кнопку WPS на передней панели модема-роутера или нажмите Start WPS. кнопку на Рисунке 4-21. Шаг 2. Для настройки беспроводного адаптера выберите «Нажмите кнопку на моя точка доступа »в утилите настройки WPS, как показано ниже, и нажмите« Далее ».36 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Экран настройки WPS беспроводного адаптера Шаг 3. Подождите, пока не появится следующий экран. Нажмите Готово, чтобы завершить WPS. конфигурация. Экран настройки WPS беспроводного адаптера 2) Пин-код Если беспроводной адаптер поддерживает Wi-Fi Protected Setup и метод PIN, вы можете добавить его в сеть с помощью ПИН-кода двумя следующими способами. Нажмите PIN-код, вы увидите экран как показано ниже. 37 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-22 Метод первый: введите PIN-код в мой модем-роутер Шаг 1. Для настройки беспроводного адаптера выберите «Введите PIN-код в мой точка доступа или регистратор »в утилите настройки WPS и получите PIN-код. код на экране, как показано ниже, затем нажмите Далее.Экран настройки WPS беспроводного адаптера Шаг 2: Для модема-роутера оставьте выбранным ПИН-код и введите ПИН-код беспроводной адаптер в поле после ПИН-кода зарегистрированного пользователя, как показано ниже. Затем нажмите Запустите WPS. 38 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-23 Метод второй: введите PIN-код с моего модема-роутера. Шаг 1. Получите текущий ПИН-код модема-маршрутизатора из собственного ПИН-кода точки доступа на Рисунке 4-23. (каждый модем-маршрутизатор имеет свой уникальный PIN-код. Здесь используется PIN-код 66933762 из этот модем-роутер например).Шаг 2. Для настройки беспроводного адаптера выберите «Введите PIN-код из моего точка доступа »в утилите настройки WPS, как показано ниже, и введите PIN-код. код модема-роутера в поле после «ПИН-код точки доступа». Затем нажмите «Далее». Экран настройки WPS беспроводного адаптера ) Примечание: ПИН-код модема-роутера по умолчанию можно найти на его этикетке или в конфигурации WPS. экран, как на Рис. 4-23. • SSID: имя беспроводной сети, используемое всеми точками беспроводной сети.SSID должен быть одинаковым для всех устройств в беспроводной сети. Он чувствителен к регистру и не должен превышает 32 символа (используйте любой из символов на клавиатуре). Убедитесь, что этот параметр 39 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя одинаково для всех станций в вашей беспроводной сети. Введите желаемый SSID в поле предоставлена. • Тип аутентификации: выберите из раскрывающегося списка тип аутентификации, который позволяет настроить функции безопасности интерфейса беспроводной локальной сети.Доступные варианты являются: Отключено, WEP-64Bits, WEP-128Bits, WPA-PSK, WPA2-PSK и WPA-PSK / WPA2-PSK. ¾ Настройки WDS: выберите Вкл. / Выкл., Чтобы включить / выключить WDS. Если эта функция включена, модем Маршрутизатор может соединять две или более WLAN. • ¾ MAC-адрес: введите MAC-адрес, который вы хотите установить мостом, в поле. Фильтр MAC-адресов беспроводной сети: беспроводной доступ можно фильтровать с помощью MAC-адресов. беспроводных устройств, осуществляющих передачу в пределах RADIUS вашей сети. • Активно: если вы хотите фильтровать пользователей по MAC-адресу, выберите «Активировано» и «Деактивировано» для не надо.• Действие: Чтобы отфильтровать пользователей беспроводной сети по MAC-адресу, выберите «Разрешить сопоставление» или «Запретить. Ассоциация »следующая ассоциация станций беспроводной локальной сети. • MAC-адрес: введите MAC-адрес, который вы хотите фильтровать, в поле. ) Примечание: Для большинства пользователей рекомендуется использовать настройки производительности беспроводной локальной сети по умолчанию. Любой изменения, внесенные в эти настройки, могут отрицательно повлиять на вашу беспроводную сеть. При определенных обстоятельства, изменения могут улучшить производительность. Внимательно рассмотрите и оцените любые изменения к этим настройкам беспроводной сети.4.4 Дополнительные настройки Выберите «Расширенная настройка», вы увидите следующие подменю: Рисунок 4-24 Щелкните любой из них, и вы сможете настроить соответствующую функцию. 4.4.1 Брандмауэр Выберите меню «Расширенная настройка → Брандмауэр», и вы увидите следующий экран (показанный на Рис. 4-25). 40 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-25 ¾ Брандмауэр: выберите этот параметр, чтобы автоматически обнаруживать и блокировать отказ в обслуживании (DoS). атаки, такие как Ping of Death, SYN Flood, Port Scan и Land Attack.¾ SPI: если вы включите SPI, весь трафик, инициированный из WAN, будет заблокирован, включая DMZ, Virtual Сервер и ACL на стороне WAN. 4.4.2 Маршрутизация Выберите меню «Расширенная настройка → Маршрутизация», и вы увидите информацию о маршрутизации в следующем экран (см. Рисунок 4-26). Рисунок 4-26 Нажмите кнопку ДОБАВИТЬ МАРШРУТ, чтобы добавить новый маршрут на следующем экране (показанном на Рисунке 4-27). Рисунок 4-27 41 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ IP-адрес назначения: этот параметр указывает сетевой IP-адрес конечного место назначения.¾ IP Subnet Mask: введите маску подсети для этого пункта назначения. ¾ IP-адрес шлюза: введите IP-адрес шлюза. Шлюз — это немедленное сосед вашего ADSL-модема-маршрутизатора, который пересылает пакет в пункт назначения. На LAN, шлюз должен быть маршрутизатором в том же сегменте, что и ваш маршрутизатор; через Интернет (WAN), шлюз должен быть IP-адресом одного из удаленных узлов. ¾ Метрика: метрика представляет собой «стоимость» передачи для целей маршрутизации. IP-маршрутизация использует переход считается мерой стоимости с минимум 1 для сетей с прямым подключением.Входить число, которое приблизительно соответствует стоимости этой ссылки. Число не должно быть точным, но оно должно быть от 1 до 15. На практике 2 или 3 — это обычно хорошее число. ¾ Объявлено в RIP: этот параметр определяет, будет ли ADSL-маршрутизатор включать маршрут к этот удаленный узел в широковещательной рассылке RIP. Если установлено Да, маршрут к этому удаленному узлу будет распространяется на другие хосты через широковещательную рассылку RIP. Если нет, этот маршрут остается частным и не включены в трансляции RIP. 4.4.3 NAT Выберите меню «Расширенная настройка → NAT», вы можете настроить NAT (преобразование сетевых адресов). для модема-маршрутизатора (см. Рисунок 4-28).Рисунок 4-28 ¾ Виртуальный канал: введите индекс виртуального канала, который вы планируете настроить для функции NAT. ¾ Состояние NAT: в этом поле отображается текущий статус функции NAT для текущего виртуального канала. Ты можно перейти к предыдущему экрану (показанному на рисунке 4-6), чтобы активировать функцию. ¾ Количество IP-адресов; В этом поле указывается, сколько IP-адресов предоставлено вашим интернет-провайдером для текущего виртуального канала. Это может быть один IP или несколько IP. Мы выбираем Multiple для объяснения. 42 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ) Примечание: Для виртуальных каналов с одним IP они используют одну и ту же DMZ и виртуальные серверы; для VC с несколькими IP-адресами, каждый VC может устанавливать DMZ и виртуальные серверы.Кроме того, для виртуальных каналов с несколькими IP-адресами они могут определять правила отображения адресов; для VC с одним IP, поскольку у них только один IP, нет необходимости индивидуально определить правило сопоставления адресов. 4.4.3.1 DMZ Выберите «Advanced Setup → NAT → DMZ» на рисунке 4-28, вы можете настроить узел DMZ в следующий экран. DMZ (демилитаризованная зона) — это узел между частной локальной сетью и внешней средой. публичная сеть. Это предотвращает получение посторонними пользователями прямого доступа к серверу, на котором находится компания. данные.Пользователи общедоступной сети за пределами компании могут получить доступ к хосту DMZ. Рисунок 4-29 ¾ IP-адрес хоста DMZ: введите указанный IP-адрес для хоста DMZ на стороне LAN. 4.4.3.2 Виртуальный сервер Выберите «Расширенная настройка → NAT → Виртуальный сервер» на рис. 4-28, вы можете настроить виртуальный сервер. Сервер на следующем экране. Виртуальный сервер — это сервер или сервер (ы) за NAT (в локальной сети), например, веб-сервер или FTP-сервер, который вы можете сделать видимым для внешнего мира, даже если NAT делает все внутренняя сеть выглядит как единая машина для внешнего мира.43 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-30 ¾ Индекс правила: индекс правила виртуального сервера для этого виртуального канала. Вы можете указать максимум 10 правил. Все VC с одним IP будут использовать одни и те же правила виртуального сервера. ¾ Применение: виртуальные серверы могут использоваться для настройки общедоступных служб в вашей локальной сети. ¾ Протокол: протокол, используемый для этого приложения. ¾ Номер начального и конечного порта: введите конкретные номера начального и конечного порта, которые вы хотите переадресовать. Если это только один порт, вы можете ввести номер конечного порта так же, как номер начального порта.Для Например, если вы хотите установить виртуальный FTP-сервер, вы можете установить начальный и конечный номер порта. до 21. ¾ Локальный IP-адрес: введите IP-адрес виртуального сервера на стороне локальной сети. ¾ Список виртуальных серверов: отображает информацию об установленных вами виртуальных серверах. Чтобы добавить запись виртуального сервера: Шаг 1: Выберите «Виртуальный канал» и выберите «Виртуальный сервер». ) Примечание: Для виртуальных каналов с одним IP выберите Single; Для виртуальных каналов с несколькими IP-адресами выберите параметр «Несколько». Шаг 2: Выберите индекс правила для правила, как показано на рисунке 4-30.Шаг 3: Выберите нужное приложение из раскрывающегося списка, затем протокол и номер порта. будет добавлен в соответствующее поле автоматически, вам нужно только настроить IP адрес виртуального сервера; Если в списке приложений нет услуги, которую вы хотите, пожалуйста, настройте номер порта, IP-адрес и протокол вручную. Шаг 4: После этого нажмите СОХРАНИТЬ, чтобы запись вступила в силу. Другие операции с записями, показанные на рисунке 4-30: Введите индекс назначенной записи и нажмите кнопку УДАЛИТЬ, чтобы удалить запись.44 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Нажмите кнопку НАЗАД, чтобы вернуться к предыдущему экрану. Нажмите кнопку ОТМЕНА, чтобы отменить только что выполненную конфигурацию. 4.4.3.3 Сопоставление IP-адресов Выберите Multiple для количества IP-адресов на Рисунке 4-28 и выберите «Advanced Setup → NAT → IP. Отображение адресов (для службы с несколькими IP) ». Вы можете настроить правило сопоставления адресов в следующий экран. Сопоставление IP-адресов предназначено для тех виртуальных каналов, для которых настроено несколько IP-адресов. IP Правило сопоставления адресов основано на каждом виртуальном канале (только для виртуальных каналов с несколькими IP).Рисунок 4-31 ¾ Индекс правила: выберите индекс правила виртуального сервера для этого виртуального канала. Вы можете указать 8 правил в максимум. ¾ Тип правила: существует четыре типа: один-к-одному, многие-к-одному, много-ко-многим с перегрузкой и Многие ко многим без перегрузки. ¾ Локальный начальный и конечный IP-адрес: введите локальный IP-адрес, который вы планируете сопоставить. Local Start IP — это начальный локальный IP-адрес, а конечный локальный IP-адрес — это конечный локальный IP-адрес. Если правило для всех локальные IP-адреса, то начальный IP-адрес — 0.0.0.0, а конечный IP-адрес — 255.255.255.255. ¾ Общедоступный начальный и конечный IP-адрес: введите общедоступный IP-адрес, для которого вы хотите использовать NAT.Public Start IP — это начальный общедоступный IP-адрес, а конечный общедоступный IP-адрес — конечный общедоступный IP-адрес. Если у тебя есть динамический IP, введите 0.0.0.0 в качестве общедоступного начального IP. ¾ Список сопоставления адресов: отображает информацию об адресах сопоставления. Чтобы добавить правило сопоставления: Шаг 1: Выберите «Виртуальный канал» и «Несколько» для «Количество IP-адресов». Затем выберите вкладку IP Отображение адресов (показано на рисунке 4-28). ) Примечание: Сопоставление IP-адресов доступно только для виртуальных каналов с несколькими IP-адресами. 45 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Шаг 2: Выберите индекс правила для правила, как показано на рисунке 4-31.Шаг 3: Выберите нужный тип правила из раскрывающегося списка. Шаг 4: Введите локальный и общедоступный IP-адреса в соответствующие поля. Шаг 5: После этого нажмите СОХРАНИТЬ, чтобы запись вступила в силу. Другие операции для записей, как показано на рисунке 4-31: Выберите индекс назначенной записи и нажмите кнопку УДАЛИТЬ, чтобы удалить запись. Нажмите кнопку НАЗАД, чтобы вернуться к предыдущему экрану. Нажмите кнопку ОТМЕНА, чтобы отменить только что выполненную конфигурацию. 4.4.4 QoS Выберите «Advanced Setup → QoS», вы можете настроить QoS на следующем экране.QoS помогает расставляйте приоритеты данных по мере их поступления в ваш модем-маршрутизатор. Путем прикрепления специальных опознавательных знаков или заголовков для входящих пакетов QoS определяет, в какую очередь попадают пакеты, на основе приоритета. Это полезно когда есть определенные типы данных, которым вы хотите дать более высокий приоритет, например, пакеты голосовых данных давать более высокий приоритет, чем пакеты данных в Интернете. Эта опция обеспечит лучшее обслуживание выбранных сетевой трафик по различным технологиям. 46 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-32 ¾ QoS: выберите эту опцию, чтобы активировать / деактивировать IP QoS для разных типов (IP ToS и DiffServ).¾ Сводка: нажмите кнопку, чтобы просмотреть конфигурации QoS. ¾ Правило: настройте правила для QoS. Если трафик соответствует правилу, то модем-роутер предпримет соответствующие действия, чтобы решить эту проблему. • Индекс правила: выберите индекс правила, которое вы хотите настроить. • Активно: активировать правило. Правило может вступить в силу, только если оно активировано. • Приложение: выберите приложение, на которое нацелено правило. 47 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя • Физические порты: выберите порт, поток трафика которого контролируется правилом.• MAC-адрес назначения, IP-адрес, маска и диапазон портов: введите IP-информацию о Целевой хост для правила. • MAC-адрес источника, IP-адрес, маска и диапазон портов: введите IP-информацию об источнике. хост для правила. • Идентификатор протокола: выберите один из протоколов TCP / UDP, TCP, UDP или ICMP для заявление. • Диапазон Vlan ID: введите диапазон Vlan, и правило будет действовать для выбранных Vlan. • Поле IPP / DS: выберите тип действия для присвоения приоритета. Когда вы выбираете IPP / TOS, вы можете назначить приоритет через IP-информацию.Функция IP QoS предназначен для предоставления гарантированных, а также дифференцированных интернет-услуг, предоставляя сеть управление ресурсами и их использованием оператору сети. • Диапазон приоритета IP-адресов: введите диапазон приоритета IP-адресов, который принимает модем-маршрутизатор. дифференцировать трафик. • Тип службы: выберите тип службы, которую модем-маршрутизатор использует для работы с движение. • 802.1p: выберите диапазон приоритета для правила. Когда вы выбираете DSCP, вы можете назначить приоритет через DHCP (заголовок IP-группы).Он отображает Группу IP в соответствующий класс обслуживания. ¾ • Диапазон DSCP: введите диапазон DSCP, чтобы различать трафик. • 802.1p: выберите диапазон приоритета для правила. Действие: Настройте действие, которое модем-маршрутизатор выполняет для обработки трафика, соответствующего с правилом. • Поле IPP / DS: выберите тип действия. • Отметка приоритета IP: выберите номер, чтобы указать приоритет IP-адреса. • Тип пометки услуги: выберите тип, чтобы пометить услугу. • DSCP Remarking: введите номер, чтобы отметить приоритет DSCP.• 802.1p Remarking: выберите тип, чтобы отметить приоритет 802.1p. • Очередь: выберите тип приоритета для действия. 4.4.5 VLAN Выберите «Расширенная настройка → VLAN», вы можете активировать функцию VLAN на следующем экране. 48 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Виртуальная локальная сеть (VLAN) — это группа устройств в одной или нескольких локальных сетях, настроенных таким образом, чтобы они могут обмениваться данными, как если бы они были подключены к одной локальной сети, хотя на самом деле они расположены в количество различных сегментов ЛВС.Поскольку VLAN основаны на логических, а не физических соединений, он очень гибкий для управления пользователем / хостом, распределения полосы пропускания и ресурсов оптимизация. Существует два типа VLAN: VLAN на основе портов: каждый физический порт коммутатора настроен со списком доступа, определяющим членство в наборе VLAN. ATM VLAN: использование протокола LANE (LANE) для сопоставления пакетов Ethernet с ячейками ATM и доставить их к месту назначения, преобразовав MAC-адрес Ethernet в адрес ATM.Рисунок 4-33 1) Назначьте VLAN PVID для каждого интерфейса Щелкните Assign VLAN PVID для каждого интерфейса на рис. 4-33, вы можете назначить PVID для каждого интерфейса. на следующем экране (см. Рисунок 4-34). 49 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-34 ¾ PVID: каждый физический порт имеет VID по умолчанию, называемый PVID (Port VID). PVID присвоен нетегированные кадры или кадры с приоритетными тегами (кадры с нулевым (0) VID), полученные на этом порте. 2) Определить группу VLAN Нажмите Define VLAN Group на Рисунке 4-33, вы можете определить группы VLAN на следующем экране (показанном на рисунке 4-35).50 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-35 ¾ Индекс VLAN: выберите индекс VLAN для этого VC. Вы можете указать максимум 8 групп. ¾ VLAN ID: указывает группу VLAN. ¾ VC ATM: выберите VC ATM в качестве членов VLAN, и если вы оставите поле Tagged пустым, тег в кадрах будет удален при передаче из ВК. ¾ Ethernet: выберите порт Ethernet как член VLAN. ¾ Беспроводная локальная сеть: выберите порт беспроводной локальной сети в качестве члена VLAN, и если вы оставите Тег пуст, тег в кадрах будет удален при передаче из порта.¾ Сводка группы VLAN: отображает информацию о группах VLAN. 4.4.6 ADSL Выберите «Расширенная настройка → ADSL», вы можете выбрать тип ADSL и режим ADSL в следующем экран. Функцию ADSL можно выбрать при возникновении проблемы с физическим подключением. Пожалуйста, проверьте правильность настроек у вашего интернет-провайдера. 51 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-36 ¾ ADSL Mode: выберите режим работы ADSL, который использует ваше ADSL-соединение. ¾ Тип ADSL: выберите тип операции ADSL, который использует ваше ADSL-соединение.4.5 Управление доступом Выбрав «Управление доступом», вы увидите следующие подменю: Рисунок 4-37 Щелкните любой из них, и вы сможете настроить соответствующую функцию. 4.5.1 ACL Выберите «Управление доступом → ACL», вы увидите следующий экран (показанный на Рисунке 4-38). Ты может указать клиенту для доступа к маршрутизатору ADSL-модема после установки его IP как безопасного IP Обращайтесь через выбранные приложения. 52 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-38 ¾ ACL: если активирован, IP-адреса, содержащиеся в списке контроля доступа, могут доступ к модему-роутеру.Если отключено, все IP-адреса могут получить доступ к модему. роутер. ¾ Индекс правила ACL: выберите индекс правила ACL для записи. ¾ Активно: включить правило ACL. ¾ Защищенный IP-адрес: выберите IP-адреса, которым разрешен доступ к модему. роутер удаленно. С IP по умолчанию 0.0.0.0 любому клиенту будет разрешен удаленный доступ модем-маршрутизатор ADSL. ¾ Приложение: выберите приложение для правила ACL, после чего вы сможете получить доступ к модему. роутер через него. ¾ Интерфейс: выберите интерфейс для доступа: LAN, WAN или Оба.¾ Контроль доступа к списку: здесь отображается информация о правилах ACL. 4.5.2 Фильтр Выберите «Управление доступом → Фильтр», вы увидите экран фильтра (по умолчанию IP / MAC Экран фильтра показан на рисунке 4-39). Функция фильтрации включает фильтр IP / MAC, фильтр приложений, и URL-фильтр. Эта функция позволяет администраторам контролировать доступ пользователей к Интернет, защита сетей. 4.5.2.1 IP-фильтр Выберите IP / MAC Filter в качестве типа фильтра и выберите IP в качестве типа правила (показано на рисунке 4-39), затем вы можете настроить правила фильтрации на основе IP-адреса.Фильтрация включает исходящие и Входящие, подробные описания приведены ниже. 53 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-39 ¾ Выбор типа фильтра: выберите тип фильтра для конфигурации ниже. ¾ Индекс набора IP / MAC-фильтра: выберите параметр «Установить индекс» для записи IP-фильтра. Этот индекс может соответствовать с шестью индексами правил фильтрации IP / MAC. ¾ Интерфейс: выберите интерфейс для записи. ) Примечание: Если выбрать PVC0 ~ PVC7 в качестве интерфейса, фильтр будет соответствовать IP-трафику порта WAN с указанным IP-адреса (исходный IP-адрес и целевой IP-адрес).Если в качестве интерфейса выбрать LAN, фильтр будет сопоставить IP-трафик порта LAN с указанными IP-адресами. 54 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Направление: выберите направление для этого правила IP-фильтра. Есть три направления фильтрации: Оба, Входящий исходящий. ) Примечание: Входящий означает, что IP-трафик, поступающий на модем-маршрутизатор, а исходящий означает тот IP-трафик, исходящий из модема-роутера. ¾ Индекс правила IP / MAC-фильтра: выберите индекс правила для записи IP-фильтра.) Примечание: Вы должны установить индекс набора IP / MAC-фильтра и индекс правила IP / MAC-фильтра вместе, чтобы назначить адрес (отображается в списке фильтров) для правила IP-фильтра. Например, (1, 2), это означает, что правило будет отображается в строке 2 Индекс набора IP / MAC-фильтра 1. ¾ Тип правила: для IP-фильтра выберите здесь IP. ¾ Активно: выберите «Да», чтобы правило вступило в силу. ¾ Исходный IP-адрес: введите исходный IP-адрес для правила. Вы можете ввести 0.0.0.0; это означает что все IP-адреса контролируются правилом.¾ IP-адрес назначения: введите IP-адрес назначения для правила. Вы можете ввести 0.0.0.0, это означает, что все IP-адреса контролируются правилом. Набор маски подсети и порта Номер такой же, как и исходный IP-адрес. ¾ Маска подсети: введите маску подсети для правила. ¾ Номер порта: введите номер порта для правила. Вы можете ввести 0, что означает, что все порты контролируются правилом. ¾ Протокол: выберите протокол: TCP, UDP или ICMP для правила фильтрации. ¾ Несовпадение правила: если текущее правило не может соответствовать, и вы выбираете Переслать, модем роутер пропустит правило и передаст напрямую.Если вы выберете Далее, модем-маршрутизатор найдет следующее правило фильтра (отображается в списке фильтров) для соответствия. ¾ Список IP / MAC-фильтра: отображает информацию о правилах IP-фильтра. Чтобы добавить запись фильтрации IP-адресов: Например: если вы хотите заблокировать электронную почту, полученную и отправленную с IP-адреса 192.168.1.7 на ваша локальная сеть; И хотите, чтобы ПК с IP-адресом 192.168.1.8 не могли посещать веб-сайт с IP-адресом 202.96.134.12, в то время как другие ПК не имеют ограничений. Вы можете настроить правила следующее.Предположим, что оба правила нацелены на интерфейс PVC0, и их индексы равны (1, 1), (1, 2) и (1, 3). Шаг 1: Выберите «Фильтр IP / MAC» в качестве типа фильтра (см. Рисунок 4-39). 55 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Выберите «IP» в качестве типа правила на экране «Фильтр», после чего вы сможете настроить конкретные правило для примера. Шаг 2: Выберите для правила индекс набора фильтров IP / MAC и индекс правила фильтра IP / MAC, затем выберите Интерфейс «PVC0» и выберите направление «Оба» для первого правила.) Примечание: Если вы хотите, чтобы правило вступило в силу, выберите Да, чтобы правило активировалось. Шаг 3. Введите «IP-адрес источника», «IP-адрес назначения», «Маску подсети» и «Порт». Номер »в соответствующем поле. Шаг 4: Выберите протокол как «TCP» и выберите несоответствующее правило как «Далее». Шаг 5: Наконец, нажмите СОХРАНИТЬ, чтобы сохранить запись. Шаг 6: перейдите к шагу 2, чтобы настроить следующие два правила: Блокировать электронную почту, полученную с IP-адреса. 192.168.1.7 в вашей локальной сети; Сделайте ПК с IP-адресом 192.168.1.8 не может посетите сайт с IP-адресом 202.96.134.12. ) Примечание: 56 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя После того, как вы выполните правила фильтрации IP-адресов для этого примера, список фильтров будет выглядеть следующим образом. Вы можете введите индекс набора фильтров IP / MAC, чтобы просмотреть информацию о правиле. Другие операции для записей, как показано на рисунке 4-39: Выберите Индекс набора IP / MAC-фильтра и Индекс правила IP / MAC-фильтра, чтобы просмотреть или изменить запись. Выберите индекс набора фильтров IP / MAC и индекс правила фильтра IP / MAC, чтобы найти конкретное правило, и затем нажмите кнопку УДАЛИТЬ, чтобы удалить запись.4.5.2.2 MAC-фильтр Выберите IP / MAC Filter в качестве типа фильтра и выберите MAC в качестве типа правила (показано на рисунке 4-40), а затем вы можете настроить правила фильтрации на основе MAC-адреса. Рисунок 4-40 57 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя ¾ Тип правила: выберите MAC-адрес для правила фильтрации MAC-адресов. ¾ Активно: выберите «Да», чтобы правило вступило в силу. ¾ MAC-адрес: введите MAC-адрес для правила. ¾ Несовпадение правила: если текущее правило не может соответствовать, и вы выбираете Переслать, модем роутер пропустит правило и передаст напрямую.Если вы выберете Далее, модем-маршрутизатор найдет следующее правило фильтра (отображается в списке фильтров) для соответствия. ¾ Список фильтров IP / MAC: здесь отображается информация о правилах фильтрации MAC. Чтобы добавить запись фильтрации MAC-адресов: Например: если вы хотите заблокировать ПК с MAC-адресами 00-0A-EB-00-07-BE и 00-0A-EB-00-07-5F для доступа в Интернет можно настроить следующим образом. Предположим, что правила оба направлены на интерфейс PVC0, и их индексы равны (1, 1) и (1, 2). Шаг 1: Выберите «Фильтр IP / MAC» в качестве выбора типа фильтра: Выберите «MAC» в качестве типа правила на экране фильтра (см. Рисунок 4-40)., Затем вы можете настроить конкретное правило для примера. Шаг 2: Выберите для правила индекс набора фильтров IP / MAC и индекс правила фильтра IP / MAC, затем выберите Интерфейс «PVC0» и выберите Направление «Исходящий» для первого правила. ) Примечание: Если вы хотите, чтобы правило вступило в силу, выберите Да, чтобы правило активировалось. Шаг 3: Введите «MAC-адрес» и выберите «Несогласованное правило» как «Далее». Шаг 4: Наконец, нажмите СОХРАНИТЬ, чтобы сохранить запись. 58 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Шаг 5: перейдите к шагу 2, чтобы настроить следующее правило: заблокировать ПК с MAC-адресом 00-0A-EB-00-07-5F для доступа в Интернет.) Примечание: После того, как вы выполните правила фильтрации MAC-адресов для примера, список фильтров будет выглядеть следующим образом. Вы можете введите индекс набора фильтров IP / MAC, чтобы просмотреть информацию о правиле. Другие операции для записей, как показано на рисунке 4-39: Выберите Индекс набора IP / MAC-фильтра и Индекс правила IP / MAC-фильтра, чтобы просмотреть или изменить запись. Выберите индекс набора фильтров IP / MAC и индекс правила фильтра IP / MAC, чтобы найти конкретное правило, и затем нажмите кнопку УДАЛИТЬ, чтобы удалить запись. 4.5.2.3 Фильтр приложений Выберите Application Filter в качестве типа фильтра (показано на рисунке 4-41), а затем вы можете настроить правила фильтрации в зависимости от приложения.Рисунок 4-41 ¾ Выбор типа фильтра: выберите фильтр приложения для следующей конфигурации. ¾ Фильтр приложений: включение или выключение функции. ¾ ICQ, MSN, YMSG и Real Audio / Video: выберите «Разрешить» или «Запретить» для этих приложений. Если вы выбираете Разрешить, модем-роутер примет приложение; если вы выберете Deny, модем роутер запретит приложение. 59 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 4.5.2.4 URL Выберите Application Filter в качестве типа фильтра (показано на рисунке 4-42), а затем вы можете настроить правила фильтрации по URL.Рисунок 4-42 ¾ Выбор типа фильтра: выберите URL-фильтр для следующей конфигурации. ¾ Активно: выберите «Да», чтобы правило вступило в силу. ¾ Индекс URL: выберите индекс для записи фильтра URL. ¾ URL-адрес: введите URL-адрес для этого URL-фильтра. ¾ Список URL-фильтра: отображает информацию о правилах URL-фильтра. Чтобы добавить запись фильтра URL: Например: если вы хотите запретить пользователю доступ к сайту: www.yahoo.com. Предположим, что Правило направлено на интерфейс PVC0, и его индекс равен «1».Шаг 1: Выберите «URL-фильтр» в качестве выбора типа фильтра (см. Рисунок 4-42). 60 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Шаг 2. Выберите индекс для правила, а затем введите веб-сайт в поле URL-адреса. Шаг 3: Наконец, выберите «Да», чтобы активировать правило, а затем нажмите «СОХРАНИТЬ», чтобы сохранить запись. Другие операции для записей, как показано на рисунке 4-39: Выберите URL-указатель, чтобы просмотреть или изменить запись. Выберите URL-указатель, чтобы найти конкретное правило, а затем нажмите кнопку УДАЛИТЬ, чтобы удалить Вход.4.5.3 SNMP Выберите «Управление доступом → SNMP», вы увидите экран SNMP. Простая сеть Протокол управления (SNMP) используется для обмена информацией между сетевыми устройствами. Рисунок 4-43 ¾ Get Community: установите пароль для входящих запросов Get и Get next от станция управления. ¾ Set Community: Установите пароль для входящих запросов Set от станции управления. 4.5.4 UPnP Выберите «Управление доступом → UPnP», вы можете настроить UPnP на экране (показанном на Рисунок 4-44).UPnP (Universal Plug and Play) — это распределенный открытый сетевой стандарт, использующий TCP / IP для простое одноранговое сетевое соединение между устройствами. Устройство UPnP может динамически подключаться сети, получить IP-адрес, рассказать о ее возможностях и узнать о других устройствах на сеть. В свою очередь, устройство может плавно и автоматически покинуть сеть, когда оно больше не находится в сети. использовать. Широковещательные передачи UPnP разрешены только в локальной сети. 61 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-44 ¾ UPnP: включение или выключение функции UPnP.Только когда функция активирована, UPnP вступит в силу. ¾ Автоматическая настройка: если вы активируете эту функцию, сетевые устройства UPnP могут автоматически настраивать сетевую адресацию, сообщать о своем присутствии в сети другим Устройства UPnP и позволяют обмениваться простыми описаниями продуктов и услуг. 4.5.5 DDNS Выберите «Управление доступом → DDNS», вы можете настроить функцию DDNS на экране. (показано на рисунке 4-45). Модем-маршрутизатор предлагает функцию динамической системы доменных имен (DDNS).Эта функция позволяет вам используйте статическое имя хоста с динамическим IP-адресом. Пользователь должен ввести имя хоста, имя пользователя и пароль, назначенный вашему ADSL-модему-маршрутизатору вашим провайдером динамического DNS. Рисунок 4-45 ¾ Динамический DNS: Активировать функцию DDNS или нет. ¾ Поставщик услуг: в этом поле отображается поставщик услуг DDNS. ¾ Мое имя хоста: введите здесь имя вашего хоста. ¾ Имя пользователя и пароль: введите «Имя пользователя» и «Пароль» для своей учетной записи DDNS. 62 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 4.5.6 CWMP Выберите «Управление доступом → CWMP», вы можете настроить функцию CWMP на экране. (показано на рисунке 4-46). Модем-маршрутизатор предлагает функцию CWMP. Функция поддерживает протокол TR-069, который собирает информация, диагностирует устройства и настраивает устройства автоматически через ACS (Сервер автоконфигурации). Рисунок 4-46 ¾ CWMP: выберите, чтобы активировать функцию CWMP. ¾ URL: введите веб-сайт ACS, предоставляемый вашим интернет-провайдером. ¾ Имя пользователя / пароль: введите имя пользователя и пароль для входа на сервер ACS.¾ Путь: введите путь, который подключается к серверу ACS. ¾ Порт: введите порт, который подключается к серверу ACS. ¾ Имя пользователя / пароль: введите имя пользователя и пароль, которые предоставили серверу ACS для войдите в модем-роутер. ¾ Периодическое информирование: включение или выключение функции. Если активировано, информация будет периодически сообщается серверу ACS. ¾ Интервал: введите здесь интервал времени. 63 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 4.6 Обслуживание Выбрав «Обслуживание», вы увидите следующие подменю: Рисунок 4-47 Щелкните любой из них, и вы сможете настроить соответствующую функцию.4.6.1 Администрирование Выберите «Обслуживание → Администрирование», вы можете установить новый пароль для администратора на экране. (показано на рисунке 4-48). Рисунок 4-48 ) Примечание: 1) Есть только одна учетная запись, которая может получить доступ к интерфейсу веб-управления. Учетная запись по умолчанию это «admin», а пароль — «admin». У администратора есть права доступа для чтения / записи. 2) При смене пароля необходимо дважды ввести новый пароль, а затем щелкнуть СОХРАНИТЬ, чтобы новый пароль вступил в силу. 4.6.2 Часовой пояс Выберите «Обслуживание → Часовой пояс», вы можете настроить системное время на экране (показано на Рисунок 4-49).Системное время — это время, используемое устройством для планирования услуг. Есть три метода настроить время. Вы можете вручную установить время или подключиться к NTP (протокол сетевого времени) сервер. Если установлен NTP-сервер, вам нужно будет только установить часовой пояс. Если вы установите время вручную, вы также можете установить даты перехода на летнее время, и системное время будет автоматически настраиваться на эти даты. 64 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя даты. 1) NTP-сервер автоматически Выберите NTP Server автоматически в качестве параметра Synchronize time, вам нужно только установить часовой пояс.Рисунок 4-49 ) Примечание: ADSL-модем-маршрутизатор встроен в некоторые NTP-серверы, когда модем-маршрутизатор подключается к Интернет, модем-маршрутизатор будет автоматически получать системное время от NTP-сервера. Вы можете также настройте адрес NTP-сервера вручную, и тогда модем-маршрутизатор получит время от конкретный Сервер во-первых. 2) Часы ПК Выберите PC’s Clock в качестве Synchronize time, вам не нужно ничего устанавливать. 65 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-50 3) Вручную Выберите «Вручную» в качестве «Синхронизировать время», вам необходимо установить дату и время, соответствующие Текущее время.Рисунок 4-51 4.6.3 Прошивка Выберите «Обслуживание → Прошивка», вы можете обновить прошивку модема-роутера в экран (см. Рисунок 4-52). Убедитесь, что прошивка или romfile, который вы хотите использовать, находятся на локальном жесткий диск компьютера. Нажмите Обзор, чтобы найти локальный жесткий диск и найти прошивку или romfile, который будет использоваться для обновления. 66 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-52 Чтобы обновить прошивку модема-роутера, следуйте этим инструкциям ниже: Шаг 1: Введите путь и имя файла обновления в поле «Новое расположение микропрограммы».Или нажмите кнопку «Обзор», чтобы найти файл обновления. Шаг 2: Нажмите кнопку ОБНОВИТЬ. ) Примечание: 1) При обновлении прошивки модема-роутера вы можете потерять его текущие конфигурации, поэтому Пожалуйста, сделайте резервную копию текущих настроек модема-роутера перед обновлением его прошивки. 2) Не выключайте модем-роутер и не нажимайте кнопку сброса во время прошивки. обновлен. 3) После завершения обновления модем-маршрутизатор перезагрузится. Чтобы создать резервную копию текущих настроек модема-роутера: Шаг 1: Нажмите кнопку ROMFILE SAVE (показанную на рис. 4-52), нажмите кнопку Save в следующем экран (показанный на Рисунке 4-53), чтобы продолжить.67 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-53 Шаг 2: Сохраните файл как назначенный файл (как показано на Рисунке 4-54). TD-W8951ND Рисунок 4-54 Чтобы восстановить настройки модема-роутера: Шаг 1. Нажмите кнопку «Обзор», чтобы найти файл обновления для устройства, или введите точный путь в Поле «Новое расположение Romfile». Шаг 2: Нажмите кнопку ОБНОВЛЕНИЕ для завершения. 68 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 4.6.4 SysRestart Выберите «Обслуживание → SysRestart», вы можете выбрать перезагрузку устройства с текущими настройками или восстановить заводские настройки по умолчанию на экране (см. Рисунок 4-55).Рисунок 4-55 4.6.5 Диагностика Выберите «Обслуживание → Диагностика», вы можете просмотреть результаты проверки подключения физический уровень и уровень протокола для сторон LAN и WAN на экране (показано на рисунке 4-56). 69 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-56 4,7 Помощь Выбрав «Справка», вы можете просмотреть справочную информацию по настройке любой функции. 70 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Рисунок 4-57 ) Примечание: Щелкните вкладку, и вы сможете получить соответствующую информацию.71 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Приложение А: Технические характеристики Общий ANSI T1.413, ITU G.992.1, ITU G.992.2, ITU G.992.3, ITU G.992.5, Стандарты и протоколы IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE 802.3u, TCP / IP, PPPoA, PPPoE, SNTP, HTTP, DHCP, ICMP, NAT Безопасность и выбросы FCC, CE Четыре порта 10 / 100M RJ45 с автосогласованием (Auto MDI / MDIX) Порты Один порт RJ11 (Власть), Светодиоды (ADSL), (Интернет), (WLAN), (WPS), (LAN1-4) 10Base-T: кабель UTP категорий 3, 4, 5 Сетевая среда 100Base-TX: UTP категории 5 Максимальная длина строки: 6.5 км Нисходящий поток: до 24 Мбит / с Скорость передачи данных Восходящий поток: до 3,5 Мбит / с (с включенным приложением M) Internet Explorer 5.0 или новее, Netscape Navigator 6.0 или новее Системные требования Win 9x / ME / 2000 / XP / Vista / 7 Физические аспекты и окружающая среда Рабочая температура 0 ℃ ~ 40 ℃ Рабочая влажность 10% ~ 90% относительной влажности (без конденсации) Температура хранения -40 ℃ ~ 70 ℃ Влажность при хранении 5% ~ 90% относительной влажности (без конденсации) 72 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Приложение B: Устранение неполадок Т1. Как восстановить заводскую конфигурацию модема-маршрутизатора по умолчанию настройки? Когда модем-роутер включен, нажмите и удерживайте кнопку RESET на задней панели в течение 8–8 секунд. За 10 секунд до того, как отпустить.) Примечание: После сброса модема-роутера текущие настройки конфигурации будут потеряны, и вам потребуется перенастроить модем-роутер. Т2. Что мне делать, если я не знаю или забыл свой пароль? 1) Восстановите конфигурацию модема-маршрутизатора до заводских настроек по умолчанию. Если ты не знаешь как для этого обратитесь к T1. 2) Используйте имя пользователя и пароль по умолчанию: admin, admin. 3) Попробуйте еще раз настроить модем-маршрутизатор, следуя инструкциям в разделе 3.2 Вход. Т3. Что мне делать, если я не могу получить доступ к веб-странице конфигурации? 1) Настройте IP-адрес вашего компьютера.Для ОС Windows XP Перейдите в Пуск> Панель управления, вы затем см. следующую страницу. Щелкните Сеть и Интернет. Подключения 73 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Щелкните Сетевые подключения. Щелкните правой кнопкой мыши локальную область Связь Щелкните Свойства Дважды щелкните Интернет Протокол (TCP / IP) 74 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Выберите Получить IP. адрес автоматически Выберите Получить DNS-сервер. адрес автоматически Нажмите ОК. Нажмите ОК. 75 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Для ОС Windows Vista Перейдите в Пуск> Настройки> Управление. Панель, а затем вы увидите следующая страница.Нажмите Просмотр статуса сети. и задачи Нажмите Просмотреть статус Щелкните Свойства 76 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Дважды щелкните Интернет Версия протокола 4 (TCP / IPv4) Выберите Получить IP-адрес. автоматически Выберите Получить DNS-сервер. адрес автоматически Нажмите ОК. 77 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Для ОС Windows 7 Перейдите в Пуск> Настройки> Панель управления, а затем вы увидит следующую страницу. Нажмите Просмотр сети. статус и задачи Нажмите Сменить адаптер. настройки Щелкните правой кнопкой мыши Local Зона подключения Щелкните Свойства 78 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Дважды щелкните Интернет Версия протокола 4 (TCP / IPv4) Выберите Получить IP. адрес автоматически Выберите Получить DNS. адрес сервера автоматически Нажмите ОК. 79 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 2) Настройте свой браузер IE Откройте браузер IE, нажмите Вкладка Инструменты, и вы увидите следующий экран.Щелкните Свойства обозревателя Выберите Никогда не набирать связь Нажмите ОК. Теперь попробуйте снова войти на веб-страницу конфигурации после того, как были выполнены указанные выше настройки. настроен. Если вы по-прежнему не можете получить доступ к странице конфигурации, восстановите модем-маршрутизатор. заводские настройки по умолчанию и перенастройте модем-маршрутизатор, следуя инструкциям в разделе 3.2 Вход. Если проблема не исчезнет, ​​обратитесь в нашу службу технической поддержки. Т4. Что мне делать, если я не могу выйти в Интернет? 1) Убедитесь, что все разъемы подключены правильно, включая телефонную линию, Ethernet. кабели и адаптер питания.2) Проверьте, можете ли вы войти на страницу управления модемом-маршрутизатором через Интернет. Если ты можешь, попробуйте следующие шаги. Если вы не можете, установите ваш компьютер в соответствии с T3, а затем попробуйте проверить, не вы можете получить доступ в Интернет. Если проблема не исчезнет, ​​перейдите к следующему шагу. 3) Проконсультируйтесь со своим интернет-провайдером и убедитесь, что все VPI / VCI, тип подключения, имя пользователя учетной записи и 80 TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя пароль правильный. Если есть ошибки, исправьте настройки и попробуйте еще раз.4) Если вы по-прежнему не можете получить доступ к Интернету, восстановите для модема-маршрутизатора заводские настройки по умолчанию. настройки и перенастройте модем-маршрутизатор, следуя инструкциям в разделе 3.2 Вход. 5) Если проблема не исчезнет, ​​обратитесь в нашу службу технической поддержки. ) Примечание: Для получения дополнительных сведений об устранении неполадок и контактной информации службы технической поддержки, пожалуйста, войдите в систему. на наш веб-сайт технической поддержки: http://www.tp-link.com/en/support 81 год TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя Приложение C: Техническая поддержка Техподдержка „ „ „ Для получения дополнительной помощи по устранению неполадок перейдите по ссылке: http: // www.tp-link.com/en/support/faq Чтобы загрузить последнюю версию прошивки, драйвера, служебной программы и руководства пользователя, перейдите по ссылке: http://www.tp-link.com/en/support/download Для получения любой другой технической поддержки свяжитесь с нами, используя следующие данные: Глобальный Сингапур Тел .: +86 755 2650 4400 Комиссия: В зависимости от тарифа разных операторов, IDD. Электронная почта: [email protected] Время обслуживания: 24 часа, 7 дней в неделю. Телефон: +65 6284 0493 Комиссия: зависит от тарифов разных операторов связи. Электронная почта: [email protected] Время обслуживания: 24 часа, 7 дней в неделю. США / Канада Соединенное Королевство Бесплатный звонок: +1866225 8139 Электронная почта: поддержка[email protected] (США) [email protected] (Канада) Время обслуживания: 24 часа, 7 дней в неделю. Тел .: +44 (0) 845 147 0017 Стоимость: Стационарный: 1–10,5 / мин, в зависимости от время суток. Мобильный: 15–40 кадров / мин, в зависимости от вашей мобильной сети. Электронная почта: [email protected] Время обслуживания: 24 часа, 7 дней в неделю. Турция Тел .: 0850 7244 488 (Турецкая служба) Комиссия: зависит от тарифов разных операторов связи. Электронная почта: [email protected] Время работы: с 09:00 до 21:00, 7 дней в неделю. Италия Тел .: +3

51 9020 Комиссия: зависит от тарифов разных операторов связи.Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу, с 09:00 до 13:00; С 14:00 до 18:00 Украина Тел: 0800 505 508 Стоимость: бесплатно для стационарного телефона; Мобильный: в зависимости от скорости разные перевозчики Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу с 10:00 до 22:00. Малайзия Бесплатный звонок: 1300 88 875 465 Электронная почта: [email protected] Время обслуживания: 24 часа, 7 дней в неделю. Бразилия Бесплатный номер: 0800 608 9799 (португальская служба) Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу с 09:00 до 20:00; Суббота, с 09:00 до 15:00 Индонезия Тел: (+62) 021 6386 1936 Комиссия: зависит от тарифов разных операторов связи.Электронная почта: [email protected] Время обслуживания: с воскресенья по пятницу, с 09:00 до 12:00, 13:00. до 18:00 * кроме государственных праздников Польша Тел .: +48 (0) 801 080 618 +48 223 606 363 (при звонках с мобильного телефона) Комиссия: зависит от тарифов разных операторов связи. Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу, с 09:00 до 17:00. GMT + 1 или GMT + 2 (DST) Франция Тел: 0820 800 860 (французская служба) Стоимость: 0,118 евро / мин из Франции Почта: [email protected] Время обслуживания: с понедельника по пятницу, с 09:00 до 18:00 * Кроме французских государственных праздников Австралия / Новая Зеландия Телефон: 0800 87 5465 (бесплатно) AU 1300 87 5465 (в зависимости от политики 1300.) Электронная почта: [email protected] (Австралия) [email protected] (Новая Зеландия) Время обслуживания: 24 часа, 7 дней в неделю. Швейцария Тел .: +41 (0) 848 800 998 (Немецкая служба) Стоимость: 4-8 об / мин, в зависимости от ставки другое время. Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу, с 09:00 до С 12:30 и с 13:30 до 18:00. GMT + 1 или GMT + 2 (Летнее время) Германия / Австрия Тел .: +49 1805 875 465 (Немецкая служба) +49 1805 TPLINK +43820 820 360 Стоимость: стационарный из Германии: 0,14EUR / мин. Стационарный из Австрии: 0,20EUR / мин.Электронная почта: [email protected] Время обслуживания: с понедельника по пятницу с 09:00 до 12:30 и С 13:30 до 18:00. GMT + 1 или GMT + 2 (летнее время в Германии) * Кроме государственных праздников в Гессене Российская Федерация Тел: 8 (499) 754 5560 (Москва NO.) 8 (800) 250 5560 (звонок по РФ бесплатный) Электронная почта: [email protected] Время работы: с 10:00 до 18:00 (г. Москва). время) * кроме выходных и праздников в РФ 82


Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.4
Линеаризованный: Нет
PDF с тегами: Да
Режим страницы: UseOutlines
XMP Toolkit: Adobe XMP Core 4.0-c316 44.253921, вс, 01 октября 2006 г., 17:14:39
Производитель: Acrobat Distiller 8.0.0 (Windows)
Источник изменен: D: 201306270
Дата создания: 2013: 06: 27 17: 17: 09 + 08: 00
Инструмент для создания: Acrobat PDFMaker 8.0 для Word
Дата изменения: 2013: 06: 27 17: 29: 21 + 08: 00
Дата метаданных: 2013: 06: 27 17: 29: 21 + 08: 00
Идентификатор документа: uuid: 4289518b-f435-4246-bbcb-20cbeafa6120
Идентификатор экземпляра: uuid: 7e93f0dd-27e7-4b66-a64c-7133e651c9f5
Тема: 864
Формат: заявка / pdf
Создатель:
Заголовок                           :
Имеет XFA: Нет
Количество страниц: 90
Макет страницы: OneColumn
Автор:

EXIF ​​Метаданные предоставлены EXIF.инструменты

Меню навигации

Версии данного руководства пользователя:

Самый быстрый маршрутизатор TP-Link TD-W8951ND Руководство по открытому порту

Маршрутизатор TP-Link TD-W8951ND включает в себя базовый межсетевой экран , который помогает защитить вашу домашнюю сеть от любого нежелательного доступа в Интернет. Брандмауэр по своей конструкции блокирует порты или соединения, которые вы можете захотеть разблокировать по разным причинам, включая игры или другие приложения.Процесс разблокировки порта обычно называется переадресацией порта на , потому что вы берете порт и перенаправляете его через брандмауэр маршрутизатора непосредственно на устройство в вашей локальной сети.

В этом руководстве мы проведем вас через этапы:

  1. Настройка статического IP-адреса на конкретном устройстве, на которое вы хотите перенаправлять порты.
  2. Вход в роутер TP-Link TD-W8951ND.
  3. Переход к разделу переадресации портов.
    • Щелкните ссылку Advanced Setup .
    • Щелкните NAT .
    • Щелкните ссылку Virtual Server .
  4. Создание порта для переадресации .

Каждый из вышеперечисленных шагов будет рассмотрен более подробно. Мы понимаем, что это подавляет многих из вас, не волнуйтесь, мы проведем вас через все этапы перенаправления ваших портов.

Мы думаем, что переадресация порта должна быть простой.Вот почему мы создали Сетевые утилиты. Наше программное обеспечение делает все, что вам нужно для перенаправления порта.

Начать сейчас!

Когда вы используете сетевые утилиты, ваш порт перенаправляется прямо сейчас!
Шаг 1

Важно настроить статический IP-адрес на устройстве, на которое вы перенаправляете порт. Это гарантирует, что ваши порты останутся открытыми даже после перезагрузки устройства.

После настройки статического IP-адреса на ваших устройствах вам необходимо войти в свой маршрутизатор.

Шаг 2

Этот шаг включает в себя вход в маршрутизатор TP-Link TD-W8951ND. Для этого вам необходимо понимать, что ваш маршрутизатор имеет веб-интерфейс, то есть вы входите в систему с помощью веб-браузера. Не имеет значения, какой браузер вы решите использовать, просто выберите свой любимый. Общие веб-браузеры включают:

  • Кромка
  • Хром
  • Internet Explorer
  • Firefox

Возьмите один и откройте его. Затем найдите адресную строку .Обычно это вверху страницы, например:

Адресная строка браузера

Выше показан пример того, как выглядит адресная строка веб-браузера. Найдите адресную строку на вашем маршрутизаторе и введите IP-адрес вашего маршрутизатора.

IP-адрес TP-Link TD-W8951ND по умолчанию: 192.168.1.1

После того, как вы ввели правильный IP-адрес, нажмите клавишу Enter. Это должно открыть окно или страницу аутентификации, например:

Скриншот TP-Link TD-W8951ND Login.

Если вы видите окно с запросом имени пользователя и пароля, вы находитесь на правой странице.

  • Имя пользователя маршрутизатора TP-Link TD-W8951ND по умолчанию: admin
  • Пароль маршрутизатора TP-Link TD-W8951ND по умолчанию: пароль

Введите имя пользователя и пароль, связанные с маршрутизатором TP-Link TD-W8951ND. Затем нажмите кнопку OK , чтобы войти в маршрутизатор.

Проблемы?

Это то место, где застревают многие люди.Вот несколько вещей, которые вы можете попробовать:

  • Первое, что мы рекомендуем, это попробовать другие имена пользователей и пароли TP-Link по умолчанию. Возможно, у вас немного другая версия прошивки, и у них иногда будут разные имена пользователей и пароли. Ознакомьтесь с нашим списком на нашей странице Пароли маршрутизатора TP-Link по умолчанию .
  • Если это не сработало, вероятно, это потому, что вы меняли имя пользователя и пароль в прошлом и не помните, на что вы его изменили.В этом случае вы можете попробовать взломать пароль самостоятельно. Чтобы автоматизировать длительный процесс, вы можете использовать наше приложение Find Password App . Он пробует для вас тысячи различных возможностей. Узнайте больше об этой экономии времени на нашем маршрутизаторе Взломщик паролей страница.
  • Наконец, если ничего не помогло, возможно, пришло время подумать о перезагрузке. Сброс не рекомендуется, если вы не исчерпали все другие методы устранения неполадок. Сброс стирает все предыдущие настройки, которые вы изменили в прошлом.Узнайте больше об этом в нашем руководстве Как сбросить маршрутизатор .
Шаг 3

Пришло время найти часть маршрутизатора , перенаправляющую порт . Для этого мы должны начать со страницы Status маршрутизатора.

Скриншот TP-Link TD-W8951ND.

Выберите опцию Advanced Setup вверху страницы.

Скриншот TP-Link TD-W8951ND.

Под ним появляется новый набор вариантов. Выберите NAT .

Затем щелкните Virtual Server посередине страницы.

Скриншот порта TP-Link TD-W8951ND вперед.
Шаг 4

Вот порты для пересылки для Xbox Live :

  • Порты TCP: 3074
  • UDP-порты: 3074

Если вы ищете порты для другого приложения, вы можете найти его по:

Используйте раскрывающийся список Индекс правила , чтобы выбрать пустое правило.

Введите имя для этого форварда в поле Application , чтобы вы могли вспомнить, почему вы установили его.Имя не имеет значения, поэтому выберите то, что имеет для вас значение.

Протокол, который вы хотите пересылать, выбирается из поля Протокол .

Если вы пересылаете только один номер порта, введите этот номер в поля Начальный номер порта и конечный номер порта . Если вы перенаправляете диапазон портов, разделенных дефисом, введите наименьший номер этого диапазона в поле Начальный номер порта и наибольший номер этого диапазона в поле Конечный номер порта .

Введите IP-адрес для перенаправления этих портов в поле Local IP Address . Если вы перенаправляете порты, чтобы запустить программу на устройстве, отличном от вашего компьютера, вы можете ввести IP-адрес своего устройства в это поле.

Когда вы закончите, нажмите кнопку Сохранить .

Вот и все. По завершении не забудьте нажать кнопку СОХРАНИТЬ внизу страницы.

Ваши порты открыты?

Теперь, когда вы закончили переадресацию портов на маршрутизаторе TP-Link TD-W8951ND, вам нужно проверить, правильно ли они пересылаются.

Чтобы проверить, правильно ли перенаправлены ваши порты, мы рекомендуем использовать наш Open Port Checker . Эта программа проверки открытых портов является частью нашей бесплатной пробной версии Network Utilities .

Наша программа проверки открытых портов — единственная в сети, которая использует локальное приложение для прослушивания портов. Это означает, что наша программа проверки открытых портов — единственная, у которой гарантированно работает .

Подробнее

Если это руководство помогло вам открыть ваши порты, ознакомьтесь с некоторыми другими нашими руководствами:

TP-Link TD-W8951ND Поддержка и руководства

Посмотреть 5 видео для TP-Link TD-W8951ND ниже.

, чтобы просмотреть все 21 видео по этому продукту.

Руководство пользователя — страница 4

… Парк, Наньшань, Шэньчжэнь, П. Китай Р. TP LINK TECHNOLOGIES CO., LTD ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ Для следующего оборудования: Описание продукта: 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Номер модели : TD W8951ND Товарный знак: TP LINK наша собственная ответственность за то, что… маркировка этой декларации: Ян Хунлян Продукт Менеджер по международному бизнесу TP LINK TECHNOLOGIES CO., LTD. Руководство пользователя — страница 8

… можно объединить в сеть и подключить с до 6,5 км. ¾ Поддерживает удаленную конфигурацию и управление через локальную сеть Ethernet с помощью любого веб-браузера. TD W8951ND 150 Мбит / с Wireless N ADSL2 + Modem Router User Guide Глава 1 Введение Благодарим вас за выбор TD W8951ND 150 Мбит / с Wireless N ADSL2 + Modem Router .1.1 Обзор продукта Устройство предназначено для Ethernet LAN или компьютеров через стандартные … Руководство пользователя — Страница 9

TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор User id Internet Guide
¾ Обеспечивает надежную защиту от электростатических разрядов и защиту от перенапряжения с быстродействующей полупроводящей схемой защиты от перенапряжения. ¾ Высокая скорость и асимметричная передача данных в режиме , обеспечивает безопасную и эксклюзивную полосу пропускания Поддерживает все промышленные стандарты ADSL. ¾ Совместимость со всеми распространенными DSLAM (CO). ¾ … Руководство пользователя — страница 12

… витой пары ADSL кабеля в настенную розетку. TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Пользователь Руководство опасность споткнуться. ¾ Маршрутизатор может выполнить следующие шаги, чтобы установить .Шаг 3: Включите TD W8951ND . Перед подключением кабеля отключите источник питания и держите порт Ethernet компьютера или порт обычного концентратора / коммутатора , а другой конец держите сухими. Шаг… Руководство пользователя — страница 14

… Мое сетевое окружение, а затем выберите Свойства (показаны на рисунке 3-1). TD W8951ND 150 Мбит / с Wireless N ADSL2 + Modem Router User Guide Глава 3 Быстрая установка Руководство 3.1 Настроить ПК После того, как вы напрямую подключите свой ПК к TD W8951ND или подключите ваш адаптер к концентратору / коммутатору, который подключил к маршрутизатору , вам нужно настроить его. Шаг 1. Щелкните меню «Пуск» на своем ПК с адресом IP . Руководство пользователя — Страница 15

TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Руководство пользователя Руководство Рисунок 3-2 Шаг 3. Выберите вкладку «Общие», выделите Интернет-протокол (TCP / IP ) и нажмите «Свойства». кнопка.Рисунок 3-3 9 Руководство пользователя — страница 16

Введите ping 192.168.1.1 на вашем ПК, и маршрутизатор Router будет установлен. Рисунок 3-5 10 Теперь вы можете настроить на ПК для проверки сетевого подключения . TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Пользователь Руководство Шаг 4: Настройте как IP-адрес , как показано на рисунке IP .На следующем экране щелкните меню «Пуск» и нажмите клавишу «Ввод». Если отображаемый результат похож на экран … Руководство пользователя — страница 17

… ваш компьютер не подключил к экрану Quick Setup . Рисунок 3-7 11 TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Пользователь Руководство ниже, к устройству, и индикаторы на адаптере вашего ПК должны быть в диапазоне из 192.168.1.2 ~ 192.168.1.254. 3.2 Войти Как только ваш хост-компьютер … Руководство пользователя — страница 18

… вашим интернет-провайдером: Имя пользователя , Пароль , VPI, VCI и Соединение Тип. Затем нажмите «Далее». 12 Рисунок 3-9 Шаг 3: Выберите соединение типа к подключите к провайдеру (мы выбираем режим
PPPoE / PPPoA
для маршрутизатора , а затем нажимаем кнопку ДАЛЕЕ. Рисунок 3-8 Шаг 2: Настройте время для пример здесь), а затем нажмите кнопку ДАЛЕЕ. TD W8951ND 150 Мбит / с Wireless N ADSL2 + Modem Router User Guide Step 1: Select … Руководство пользователя — страница 19

Рисунок 3-12 ) Примечание: Если активирован Access Point , функция wireless будет доступна даже без внешней антенны из-за дополнительной печатной антенны. Чтобы принять меры защиты wireless , пожалуйста, прочтите краткое руководство.Рисунок 3-13 13 TD W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем Маршрутизатор Пользователь Руководство Рисунок 3-11 Шаг 5: Настройте правила для WLAN, и … Руководство пользователя — страница 20

… сможет просматривать информацию об устройстве, включая LAN , WAN и ADSL. TD W8951ND 150 Мбит / с Wireless N ADSL2 + Modem Router User Guide Глава 4 Программное обеспечение Конфигурация Данное руководство пользователя рекомендует использовать «Быстрая установка Руководство » для первоначальной установки .После успешного входа в систему вы можете настроить и управлять устройством . Для опытных пользователей , если вы хотите узнать больше об этом … Руководство пользователя — страница 37

…- бит — это метод шифрования более сильный, чем 64-битный. В 31 Меню изменится на , чтобы предложить соответствующие настройки . Рисунок 4-17 3) WPA-PSK Чтобы настроить WPA-PSK настройки , выберите параметр WPA-PSK из раскрывающегося списка. TD W8951ND 150 Мбит / с Беспроводной N ADSL2 + Модем Маршрутизатор Пользователь Руководство 2) WEP-128Bits Для настройте параметры WP104 WP 64-битный вариант из раскрывающегося списка. Руководство пользователя — страница 38

…, вы можете быстро добавить новое устройство wireless к существующей сети. Меню изменит , чтобы предложить соответствующие настройки .Рисунок 4-19 5) WPA-PSK / WPA2-PSK Чтобы настроить параметры WPA-PSK / WPA2-PSK , выберите параметр WPA-PSK / WPA2-PSK из раскрывающегося списка. TD W8951ND 150 Мбит / с Wireless N ADSL2 + модем Маршрутизатор Пользователь Руководство меню изменит , чтобы предложить соответствующие настройки . Ключи PSK могут быть … Руководство пользователя — страница 41

…: Введите PIN-код в мой маршрутизатор Шаг 1: Для конфигурации QSS и получите PIN-код код на экране, как показано ниже, затем нажмите Далее. Щелкните PIN-код и код , вы можете добавить его в сеть с помощью PIN-кода двумя следующими способами. TD W8951ND 150 Мбит / с Беспроводной N ADSL2 + Модем Маршрутизатор Пользователь Руководство 2) PIN-код Если беспроводной адаптер поддерживает беспроводной адаптер Установите и метод PIN… Руководство пользователя — страница 59

… Список фильтров будет отображаться как «Далее». TD W8951ND 150 Мбит / с Wireless N ADSL2 + Модем Маршрутизатор Пользователь Руководство , Затем вы хотите, чтобы правило вступило в силу, выберите Да, чтобы правило активировалось. Другие операции для примера. Шаг 2: Выберите IP / MAC Filter Set Index и IP / MAC Filter Rule Index для правила, затем выберите интерфейс «PVC0» и выберите направление «Исходящий»…

Мы еще не получали ни одного отзыва о TP-Link.

TP-LINK TD-W8951ND v5 — IP-адрес для входа по умолчанию, имя пользователя и пароль по умолчанию

Чтобы получить доступ к TP-LINK TD-W8951ND v5 (также известному как TD-W8951ND), вам потребуется IP-адрес вашего устройства, имя пользователя и пароль. Вы найдете такую ​​информацию в руководстве к маршрутизатору TP-LINK TD-W8951ND v5. Но если у вас нет руководства для вашего маршрутизатора или вы не хотите читать все руководство, чтобы найти информацию для входа в систему по умолчанию, вы можете использовать краткое руководство ниже.Чтобы попасть на страницу входа в маршрутизатор, необходимо, чтобы вы были подключены к маршрутизатору.

TP-LINK TD-W8951ND v5 Руководство по входу

  • Откройте веб-браузер (например, Chrome, Firefox, Opera или любой другой браузер)
  • Тип 192.168.1.1 (IP-адрес по умолчанию для доступа к интерфейсу администратора) в адресной строке вашего интернет-браузера, чтобы получить доступ к пользовательскому веб-интерфейсу маршрутизатора.
  • Вы должны увидеть 2 текстовых поля, где вы можете ввести имя пользователя и пароль.
  • Имя пользователя по умолчанию для TP-LINK TD-W8951ND v5: admin .
    Пароль по умолчанию: admin .
  • Введите имя пользователя и пароль, нажмите «Enter», и теперь вы должны увидеть панель управления вашего роутера.

Если указанные выше учетные данные не работают с вашим маршрутизатором TP-LINK TD-W8951ND v5, попробуйте этот метод

Попробуйте различные комбинации идентификатора и пароля, которые широко используются TP-LINK, которые вы найдете ниже.В этом списке представлены наиболее популярные комбинации имени пользователя и пароля по умолчанию , используемые TP-LINK. Иногда имя пользователя и пароль не работают, о чем мы упоминали в верхней части этого руководства. Затем вы можете попробовать указанные ниже комбинации имени пользователя и пароля, чтобы получить доступ к беспроводному маршрутизатору TP-LINK TD-W8951ND v5.

908 908 пользователь создал
# Имя пользователя Пароль
1 админ админ
2 админ пустой
4 admin ttnet
5 admin 2011
6 создать в настройке создать в настройке
7
8 нет данных
9 (нет данных) super
10 (пусто) (пусто)
11

IP-адреса для входа по умолчанию для моего маршрутизатора TP-LINK

Вы пробовали разные IP-адреса маршрутизатора, но ничего не работало? Вы пробовали следующие IP-адреса? В списке ниже мы перечислили все известные IP-адреса маршрутизаторов производителя TP-LINK.Может быть, это сработает для вас.

192.168.1.254 tplinkmodem.net/ 908 908 908 -LINK TD-W8951ND v5

Руководство

Ни один из методов у меня не сработал, и я все еще не могу получить доступ к своему TP-LINK!

Все, что вам нужно сделать, это перезагрузить модем.Это легко сделать, нажав кнопку сброса на задней или нижней панели маршрутизатора. Если вы удерживаете эту маленькую кнопку примерно на 20 секунд (возможно, вам придется использовать зубочистку), тогда ваш модем вернется к заводским настройкам. Что вам нужно иметь в виду, так это то, что при перезагрузке модема вы потеряете соединение с Интернетом. Поэтому в этом случае лучше обратиться за помощью к специалисту. Примечание : Если у вас недостаточно информации, очевидно, что вам рекомендуется обратиться за помощью к человеку, обладающему всеми знаниями по этой теме.

TP-LINK TD-W8951ND v3 — IP-адрес для входа по умолчанию, имя пользователя и пароль по умолчанию

Чтобы получить доступ к TP-LINK TD-W8951ND v3 (также известному как TP-LINK 150 Мбит / с Wireless N ADSL2 + модем-маршрутизатор), вам потребуется IP вашего устройства, имя пользователя и пароль. Вы найдете такую ​​информацию в руководстве к маршрутизатору TP-LINK TD-W8951ND v3. Но если у вас нет руководства для вашего маршрутизатора или вы не хотите читать все руководство, чтобы найти информацию для входа в систему по умолчанию, вы можете использовать краткое руководство ниже.Чтобы попасть на страницу входа в маршрутизатор, необходимо, чтобы вы были подключены к маршрутизатору.

TP-LINK TD-W8951ND v3 Руководство по входу

  • Откройте веб-браузер (например, Chrome, Firefox, Opera или любой другой браузер)
  • Нажмите ЗДЕСЬ, чтобы автоматически определить IP-адрес вашего маршрутизатора. Через несколько секунд наш инструмент покажет ссылку на страницу входа в ваш роутер. Щелкните по показанной ссылке.
  • Вы должны увидеть 2 текстовых поля, где вы можете ввести имя пользователя и пароль.
  • Имя пользователя по умолчанию для TP-LINK TD-W8951ND v3 — admin .
    Пароль по умолчанию: admin .
  • Введите имя пользователя и пароль, нажмите «Enter», и теперь вы должны увидеть панель управления вашего роутера.

Если указанные выше учетные данные не работают с вашим маршрутизатором TP-LINK TD-W8951ND v3, попробуйте этот метод

Попробуйте различные комбинации идентификатора / пароля, которые широко используются TP-LINK, которые вы найдете ниже. В этом списке представлены наиболее популярные комбинации имени пользователя и пароля по умолчанию , используемые TP-LINK.Иногда имя пользователя и пароль не работают, о чем мы упоминали в верхней части этого руководства. Затем вы можете попробовать указанные ниже комбинации имени пользователя и пароля, чтобы получить доступ к беспроводному маршрутизатору TP-LINK TD-W8951ND v3.

# IP-адрес маршрутизатора по умолчанию
1 192.168.1.1
2 192.168.0.1
5 192.168.1.253
6 http://tplinkplc.net
7 tplogin.cn
8 http://tplinkap.net
9 192.168.100.1
10 http://tplogin.cn
11 http: //
12 192.168.10.1
13 dd
14 192.168.0.100
15 15
908 908 пользователь создал
# Имя пользователя Пароль
1 админ админ
2 админ пустой
4 admin ttnet
5 admin 2011
6 создать в настройке создать в настройке
7
8 нет данных
9 (нет данных) super
10 (пусто) (пусто)
11

IP-адреса для входа по умолчанию для моего маршрутизатора TP-LINK

Вы пробовали разные IP-адреса маршрутизатора, но ничего не работало? Вы пробовали следующие IP-адреса? В списке ниже мы перечислили все известные IP-адреса маршрутизаторов производителя TP-LINK.Может быть, это сработает для вас.

192.168.1.254 tplinkmodem.net/ 12 Руководство для 908 -LINK TD-W8951ND v3

Руководство

Ни один из методов у меня не сработал, и я все еще не могу получить доступ к своему TP-LINK!

Все, что вам нужно сделать, это перезагрузить модем.Это легко сделать, нажав кнопку сброса на задней или нижней панели маршрутизатора. Если вы удерживаете эту маленькую кнопку примерно на 20 секунд (возможно, вам придется использовать зубочистку), тогда ваш модем вернется к заводским настройкам. Что вам нужно иметь в виду, так это то, что при перезагрузке модема вы потеряете соединение с Интернетом. Поэтому в этом случае лучше обратиться за помощью к специалисту. Примечание : Если у вас недостаточно информации, очевидно, что вам рекомендуется обратиться за помощью к человеку, обладающему всеми знаниями по этой теме.

TP-LINK TD-W8951ND v6 — имя пользователя / пароль по умолчанию и IP маршрутизатора по умолчанию

Для доступа к TP-LINK TD-W8951ND v6 (также известному как TP-LINK Wireless N ADSL2 + Modem Router со скоростью 150 Мбит / с) вам потребуются IP-адрес и данные для входа (имя пользователя и пароль).

Важно: Это не данные для входа в систему вашего интернет-провайдера.

Вы можете найти эту информацию в руководстве к TP-LINK TD-W8951ND v6 (также известному как TP-LINK 150 Мбит / с Wireless N ADSL2 + модем-маршрутизатор.) роутер. Если у вас нет руководства под рукой или вы не хотите искать в полном руководстве учетные данные для входа, вы можете использовать Руководство по быстрой установке, которое вы можете найти ниже. Для доступа к странице входа в роутер важно, чтобы вы были подключены к роутеру. Совет: Если у вас проблемы с Wi-Fi и невозможно подключиться к маршрутизатору, вы можете соединить компьютер и маршрутизатор с помощью кабеля LAN.

Руководство по входу в систему для TP-LINK TD-W8951ND v6

  • Откройте предпочтительный браузер и введите 192.168.1.1 в адресной строке для доступа к панели администратора вашего роутера.

  • Затем вы увидите 2 поля, в которых вы можете ввести имя пользователя и пароль маршрутизатора.

  • Согласно нашей базе данных имя пользователя по умолчанию для вашего маршрутизатора TP-LINK TD-W8951ND v6 — admin , а соответствующий пароль — admin .
  • Введите имя пользователя и пароль, нажмите кнопку входа в систему, и теперь у вас должен быть доступ к пользовательскому интерфейсу маршрутизатора.

Если учетные данные не работают, попробуйте следующий метод

В приведенном ниже списке вы можете найти некоторые из наиболее часто используемых комбинаций имени пользователя и пароля маршрутизаторов TP-LINK. Попробуйте следующие комбинации. Если у вас возникли проблемы со входом в роутер или вы забыли пароль.

# IP-адрес маршрутизатора по умолчанию
1 192.168.1.1
2 192.168.0.1
5 192.168.1.253
6 http://tplinkplc.net
7 tplogin.cn
8 http://tplinkap.net
9 192.168.100.1
10 http://tplogin.cn
11 http: //
12 192.168.10.1
13 dd
14 192.168.0.100
15
2011
Имя пользователя Пароль
admin admin
admin
(пустой) admin
admin ttnet 908 создать в настройке
нет данных admin
нет данных
(нет данных) super
(пусто) 18 (пусто) пусто) созданный пользователем

Наиболее распространенные IP-адреса, используемые маршрутизаторами TP-LINK

Вы пробовали несколько разных IP-адресов, но ни один из них не работает? Затем вам следует попробовать IP-адреса из следующего списка.

Ни один из методов у меня не сработал, и я до сих пор не могу получить доступ к своему TP-LINK TD-W8951ND v6!

Если ничего не помогло и вам действительно нужен доступ к маршрутизатору TD-W8951ND v6, существует также возможность восстановления заводских настроек. В большинстве случаев вы можете выполнить сброс до заводских настроек, нажав небольшую кнопку на задней панели маршрутизатора и удерживая ее в течение 10-20 секунд. После этого роутер загорится, и ему потребуется несколько минут для сброса всех настроек. После сброса настроек маршрутизатор теряет соединение со всеми другими подключенными устройствами, и некоторые устройства необходимо повторно подключить к маршрутизатору после такого сброса.Если вы не уверены, вам следует проконсультироваться со специалистом, который поможет вам снова настроить маршрутизатор.

Руководства для TP-LINK TD-W8951ND v6

Руководство — TP-LINK TD-W8951ND v6

➯ Руководство пользователя TP-Link TD-W8951ND (Работа с сетевым маршрутизатором и руководство пользователя)

Содержание страницы
65

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 59 Выберите «MAC» в качестве типа правила на экране «Фильтр» (см. Рисунок 4-40)., Затем вы можете настроить конкретное правило для примера. Шаг 2: Выберите индекс набора IP / MAC-фильтра и индекс правила IP / MAC-фильтра для правила, затем выберите интерфейс «PVC0»,

.
37

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Wireless N ADSL2 + модем-маршрутизатор Руководство пользователя 31 правила, позволяющие компьютерам и другим устройствам с беспроводной связью обмениваться данными с беспроводной сетью. • Точка доступа: выберите «Активировано», чтобы разрешить беспроводной станции связываться с точкой доступа.• Канал: выберите свой регион и канал, который вы хотите использовать из

.
57 Рисунок 4-35: Индекс VLAN: выберите индекс VLAN для этого виртуального канала. Вы можете указать максимум 8 групп. ¾ VLAN ID: указывает группу VLAN. ¾ VC ATM: выберите VC ATM в качестве членов VLAN, и если вы оставите поле Tagged пустым, тег в кадрах будет удален w

67 Рисунок 4-42. Выбор типа фильтра: выберите URL-фильтр для следующей конфигурации.¾ Активно: выберите «Да», чтобы правило вступило в силу. ¾ Индекс URL: выберите индекс для записи фильтра URL. ¾ URL: введите URL-адрес для этого URL-фильтра. ¾ URL Filt

53

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 47 Рис. 4-32 ¾ QoS: Выберите этот параметр, чтобы активировать / деактивировать IP QoS на различных типах (IP ToS и DiffServ). ¾ Сводка: нажмите кнопку, чтобы просмотреть конфигурации QoS.¾ Правило: настройте правила для QoS. Если трафик соответствует правилу, то th

21

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 15 Глава 4. Конфигурация программного обеспечения В этом руководстве пользователя рекомендуется использовать «Руководство по быстрой установке» для первой установки. Для опытных пользователей, если вы хотите узнать больше об этом устройстве и адекватно использовать его функции, возможно, вам поможет этот

.
35

TD-W8951ND Беспроводной маршрутизатор N со встроенным модемом ADSL2 +, скорость до 150 Мбит / с. Руководство пользователя 29 • Первичный DNS-сервер. Введите предпочитаемый DNS-сервер.• Вторичный DNS-сервер: введите предпочитаемый DNS-сервер. • Сводка по текущему пулу: нажмите кнопку, после чего вы сможете просмотреть IP-адреса, которые выдает DHCP-сервер. ) Примечание: при использовании автоматического обнаружения

56

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 50 Рисунок 4-34 ¾ PVID: Каждый физический порт имеет VID по умолчанию, называемый PVID (Port VID). PVID назначается немаркированным кадрам или приоритетным тегированным кадрам (кадрам с нулевым (0) VID), полученным через этот порт.2) Определите группу VLAN C щелкните Определите группу VLAN на рис. 4-33, вы обозначаете

72

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной модем-маршрутизатор N ADSL2 +. Руководство пользователя 66 Рис. 4-49). Системное время — это время, используемое устройством для планирования услуг. Настроить время можно тремя способами. Вы можете вручную установить время или подключиться к серверу NTP (Network Time Protocol). Если установлен NTP-сервер, вам нужно будет только установить

31

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор. Руководство пользователя 25 Рисунок 4-9 ¾ Servicename: введите имя, чтобы отметить текущее соединение, или оставьте поле пустым.¾ Имя пользователя: введите свое имя пользователя для подключения PPPoE / PPPoA. ¾ Пароль: введите пароль для подключения PPPoE / PPPoA. ¾ Инкапсуляция: для PPPoE / P

64 Рисунок 4-40 ¾ Тип правила: выберите MAC-адрес для правила фильтрации MAC-адресов. ¾ Активно: выберите «Да», чтобы правило вступило в силу. ¾ MAC-адрес: введите MAC-адрес для правила.¾ Правило не соответствует: если текущее правило не может соответствовать, и вы выбираете Вперед, маршрут

26

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 20 4.2 Краткое руководство См. Раздел «3.2: Вход в систему». 4.3 Настройка интерфейса Выберите «Настройка интерфейса», вы увидите следующие подменю: Интернет, LAN и Беспроводная связь. Рисунок 4-5. Щелкните любой из них, и вы сможете настроить соответствующую функцию.4,3

27

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 21 Рисунок 4-6 ¾ ATM VC: настройки ATM используются для подключения к вашему провайдеру. Ваш интернет-провайдер предоставляет вам настройки VPI (идентификатор виртуального пути), VCI (идентификатор виртуального канала). В этом устройстве вы можете полностью настроить 8 виртуальных каналов на разные инкапсуляции, если вы примените 8 разных v

.
47

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 41 Рисунок 4-25 ¾ Межсетевой экран: выберите этот параметр, чтобы автоматически обнаруживать и блокировать атаки типа «отказ в обслуживании» (DoS), такие как Ping of Death, SYN Flood , Сканирование портов и наземная атака.¾ SPI: если вы включите SPI, весь трафик, инициированный из WAN, будет заблокирован, включая DMZ,

55

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 49 Виртуальная локальная сеть (VLAN) — это группа устройств в одной или нескольких локальных сетях, настроенных таким образом, что они могут обмениваться данными, как если бы они были подключены к одной LAN, хотя на самом деле они расположены в нескольких различных сегментах LAN.Поскольку VLAN основаны на логической, а не на phy

74

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 68 Рис. 4-52 Чтобы обновить прошивку маршрутизатора, выполните следующие инструкции: Шаг 1: Введите путь и имя файла обновления в поле « Новое местоположение микропрограммы ». Или нажмите кнопку «Обзор», чтобы найти файл обновления. Шаг 2: Нажмите ОБНОВИТЬ b

58

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор. Руководство пользователя 52 Рис. 4-36 ¾ ADSL Mode: выберите режим работы ADSL, который использует ваше ADSL-соединение.¾ Тип ADSL: выберите тип операции ADSL, который использует ваше ADSL-соединение. 4.5 Управление доступом Выберите «Управление доступом», вы увидите следующие подменю: Рисунок

69

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 63 Рис. 4-44 ¾ UPnP: включение или выключение функции UPnP. Только когда функция активирована, UPnP может вступить в силу.¾ Автоматическая настройка: если вы активируете эту функцию, сетевые устройства UPnP могут автоматически настраивать сетевую адресацию, объявлять

34

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 28 ADSL ATU-R поддерживает как IGMP версии 1 (IGMP v1), так и IGMP v2. Выберите «Отключено», чтобы отключить его. • IGMP Snoop: при необходимости включите функцию IGMP Snoop.¾ DHCP-сервер: выберите Enabled, после чего вы увидите экран ниже (показанный на Рисунке 4-12). Маршрутизатор

16

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 10 Рисунок 3-3 Шаг 4: Настройте IP-адрес, как показано на Рисунок 3-4. После этого нажмите ОК. Рисунок 3-4) Примечание. Вы можете настроить компьютер на автоматическое получение IP-адреса, выбрав «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически

.
2

TP-Link TD-W8951ND АВТОРСКИЕ ПРАВА И ТОВАРНЫЕ ЗНАКИ Технические характеристики могут быть изменены без предварительного уведомления.является зарегистрированным товарным знаком TP-LINK TECHNOLOGIES CO., LTD. Другие торговые марки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Никакая часть спецификаций не может быть воспроизведена в какой-либо форме и любыми средствами или использована для изготовления

.
60

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной модем-маршрутизатор N ADSL2 + Руководство пользователя 54 Входящие, подробные описания приведены ниже.Рисунок 4-39 ¾ Выбор типа фильтра: выберите тип фильтра для конфигурации ниже. ¾ Индекс набора IP / MAC-фильтра: выберите параметр «Установить индекс» для записи IP-фильтра. Этот индекс может соответствовать шести IP / MAC Filt

3

TP-Link TD-W8951ND Заявление FCC о радиочастотном излучении Данное оборудование соответствует ограничениям на радиационное воздействие FCC, установленным для неконтролируемой среды. Это устройство и его антенна не должны находиться рядом или работать вместе с какой-либо другой антенной или передатчиком.«Для соответствия требованиям Федеральной комиссии связи США по радиочастотному излучению этот грант составляет ap

.
77

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N-модем-маршрутизатор с ADSL2 + Руководство пользователя 71 Рис. 4-56 4.7 Справка Выберите «Справка», чтобы просмотреть справочную информацию по настройке любой функции.

66

TP-Link TD-W8951ND TD-W8951ND Беспроводной маршрутизатор N со встроенным модемом ADSL2 +, скорость до 150 Мбит / с. Руководство пользователя 60 4.5.2.3. Фильтр приложений Выберите «Фильтр приложений» в качестве типа фильтра (показано на рис. 4-41), а затем вы сможете настроить правила фильтрации в зависимости от приложения. Рисунок 4-41 ¾ Выбор типа фильтра: выберите фильтр приложения для следующей конфигурации. ¾

29

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 23 по умолчанию. ¾ NAT: выберите этот параметр, чтобы включить / отключить функцию NAT (преобразование сетевых адресов) для этого виртуального канала.Функция NAT может быть активирована или деактивирована для каждого PVC. ¾ Маршрут по умолчанию: если включить эту функцию, текущий PVC будет считаться значением по умолчанию

.
76

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 70 4.6.4 Перезагрузка системы Выберите «Обслуживание → SysRestart», вы можете выбрать перезагрузку устройства с текущими настройками или восстановление заводских настроек по умолчанию на экране (показано на рисунке 4-55).Рисунок 4-55 4.6.5 Диагностика Выберите «Обслуживание → Диагностика»,

.
30

TD-W8951ND 150 Мбит / с Беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 24 Рис. 192.168.1.100. Маршрутизатор не примет IP-адрес, если он не в этом формате.3) PPPoA / PPPoE Selec

52

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 46 Шаг 2: Выберите индекс правила для правила, как показано на Рисунке 4-31. Шаг 3: Выберите тип правила, который вы хотите, из раскрывающегося списка. Шаг 4: Введите локальный и общедоступный IP-адреса в соответствующие поля. Шаг 5: После этого нажмите СОХРАНИТЬ, чтобы запись приняла значение ef

.
15

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 9 Рисунок 3-2 Шаг 3: Выберите вкладку «Общие», выделите Протокол Интернета (TCP / IP) и нажмите кнопку «Свойства».

79

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 73 Приложение A: Технические характеристики Общие стандарты и протоколы ANSI T1.413, ITU G.992.1, ITU G.992.2, ITU G.992.3, ITU G. 992.5, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE 802.3u, TCP / IP, PPPoA, PPPoE, SNTP, HTTP, DHCP, ICMP, безопасность NAT и эмиссия F

63

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 +. Руководство пользователя 57) Примечание. После того, как вы выполните правила IP-фильтрации для этого примера, список фильтров будет выглядеть следующим образом.Вы можете ввести индекс набора IP / MAC-фильтров, чтобы просмотреть информацию о правиле. Другие операции для записей, как показано на рисунке 4-39: Выберите IP / MAC F

7

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной модем-маршрутизатор N ADSL2 + Руководство пользователя 1 Содержимое упаковки В комплект поставки входит: Беспроводной маршрутизатор с модемом ADSL2 +, скорость до 150 Мбит / с ¾ Руководство по быстрой установке ¾ Один кабель RJ45 ¾ Два RJ11

18

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 +. Руководство пользователя 12 Рисунок 3-7 Шаг 1: Выберите вкладку «Быстрый запуск», затем нажмите «ЗАПУСТИТЬ МАСТЕР», и вы увидите следующий экран.Щелкните кнопку ДАЛЕЕ. Рисунок 3-8 Шаг 2: Настройте время для маршрутизатора, а затем нажмите кнопку ДАЛЕЕ. Рисунок 3-9 Шаг 3: Выберите тип подключения

12

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной модем-маршрутизатор N ADSL2 + Руководство пользователя 6 2.3 Условия установки ¾ Устройство не следует размещать в местах, подверженных воздействию влаги или чрезмерного тепла. ¾ Разместите маршрутизатор в таком месте, где он может быть подключен к различным устройствам, а также к источнику питания.¾ Убедитесь, что кабели и po

32

TD-W8951ND Беспроводной маршрутизатор N со встроенным модемом ADSL2 +, скорость до 150 Мбит / с. Руководство пользователя 26 автоматически. И как только есть отправка или получение трафика, соединение будет автоматически установлено. ¾ Статический / динамический IP-адрес: для подключения PPPoE / PPPoA необходимо указать общедоступный IP-адрес для этого ADSL-маршрутизатора. IP-адрес может быть динамическим (через D

11

TD-W8951ND Беспроводной маршрутизатор N со встроенным модемом ADSL2 +, скорость до 150 Мбит / с. Руководство пользователя 5 2.2 Задняя панель Рисунок 2-2 ¾ ПИТАНИЕ: Штепсельная вилка — это то место, где вы будете подключать адаптер питания. ¾ 1, 2, 3, 4 (LAN): через порт вы можете подключить маршрутизатор к вашему ПК или другим сетевым устройствам Ethernet. ¾ СБРОС: Есть два способа сбросить Rout

.
9

TD-W8951ND 150 Мбит / с беспроводной маршрутизатор N со встроенным модемом ADSL2 + Руководство пользователя 3 ¾ Скорость нисходящего потока данных до 24 Мбит / с, скорость восходящего потока данных до 3.5 Мбит / с (с включенным приложением M). ¾ Поддерживает длинные передачи, максимальная длина линии может достигать 6,5 км. ¾ Поддерживает удаленную настройку и управление через SNMP и CWMP. ¾ Поддерживает PPPoE, все это

19

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 13 Рисунок 3-10 Шаг 4: Настройте следующие параметры, предоставляемые вашим поставщиком Интернет-услуг: имя пользователя, пароль, VPI, VCI и тип подключения.Затем щелкните ДАЛЕЕ. Рисунок 3-11 Шаг 5: Настройте правила для WLAN и нажмите ДАЛЕЕ.

20

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 14 Рисунок 3-12) Примечание. Если точка доступа активирована, функция беспроводной связи будет доступна даже без внешней антенны из-за дополнительной печатной антенны . Чтобы принять меры защиты беспроводной сети, обратитесь к разделу 4.3.3. Шаг 6: C

44

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор. Руководство пользователя 38 Рисунок 4-22 Метод первый: введите PIN-код в мой маршрутизатор. Шаг 1: Для настройки беспроводного адаптера выберите «Введите PIN-код в моя точка доступа или регистратор »в утилите настройки QSS и получите PIN-код на экране, как показано ниже,

51

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной модем-маршрутизатор N ADSL2 + Руководство пользователя 45 Нажмите кнопку НАЗАД, чтобы вернуться к предыдущему экрану.Нажмите кнопку ОТМЕНА, чтобы отменить только что выполненную конфигурацию. 4.4.3.3. Сопоставление IP-адресов. Выберите «Несколько» для количества IP-адресов на рис. 4-28 и выберите «Расширенная настройка → NAT → Сопоставление IP-адресов

.
36 Рисунок 4-14 ¾ Настройки точки доступа: это настройки точки доступа. Вы можете настроить

62

TD-W8951ND Беспроводной маршрутизатор N со встроенным модемом ADSL2 +, скорость до 150 Мбит / с. Руководство пользователя 56 Шаг 1. Выберите «IP / MAC Filter» в качестве выбора типа файла (см. Рисунок 4-39).Выберите «IP» в качестве типа правила на экране «Фильтр», после чего вы сможете настроить конкретное правило для примера. Шаг 2. Выберите индекс набора фильтров IP / MAC и IP / MAC Fi ​​

.
46

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 40 • SSID: имя беспроводной сети, используемое всеми точками беспроводной сети. SSID должен быть одинаковым для всех устройств в беспроводной сети.Он чувствителен к регистру и не должен превышать 32 символа (используйте любой из символов на клавиатуре). Убедитесь, что этот параметр

41

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 35 Рисунок 4-20 ¾ Настройки QSS: QSS может помочь вам быстро добавить новое беспроводное устройство в существующую сеть. В этом разделе вы узнаете, как использовать функцию QSS. • Состояние QSS: отображение текущего состояния QSS.• Режим QSS: если беспроводной адаптер поддерживает Wi-Fi Prot

73

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 67 Рис. 4-50 3) Вручную выберите «Вручную» в качестве времени синхронизации, вам необходимо установить дату и время, соответствующие текущему времени. Рисунок 4-51 4.6.3 Прошивка Выберите «Обслуживание → Прошивка», вы можете обновить прошивку маршрутизатора на экране (показать

23 Рисунок 4-3 Маршрутизатор может вести журналы всего трафика.Вы можете запросить журналы, чтобы узнать, что случилось с маршрутизатором. Нажмите кнопку ОЧИСТИТЬ ЖУРНАЛ, чтобы очистить журналы. Нажмите кнопку СОХРАНИТЬ ЖУРНАЛ, чтобы сохранить журналы. 4.1.3 Статистика Выберите меню «Статус → Статистика» и y

45

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 39 Рис. 4-23 (каждый маршрутизатор имеет свой уникальный PIN-код.Вот, например, PIN-код 55924054 этого Маршрутизатора). Шаг 2: Для configura

70

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 64 ¾ Имя моего хоста: введите здесь имя вашего хоста. ¾ Адрес электронной почты: введите здесь свой адрес электронной почты. ¾ Имя пользователя и пароль: введите «Имя пользователя» и «Пароль» для своей учетной записи DDNS. ¾ Поддержка подстановочных знаков: выберите вариант использования подстановочных знаков 4.5.6 CWM

24

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с Беспроводной N ADSL2 + модем-маршрутизатор Руководство пользователя 18 Рисунок 4-4 ¾ Интерфейс: вы можете выбрать Ethernet, ADSL и WLAN для просмотра соответствующего сетевого трафика через разные порты. ¾ Выберите Ethernet, и вы увидите статистическую таблицу, как показано ниже. Таблица статистики: кадры передачи Количество кадров, переданных более

4

TP-Link TD-W8951ND TP-LINK TECHNOLOGIES CO., ООО TP-LINK TECHNOLOGIES CO., LTD. Южное здание, № 5 Keyuan Road, Центральная зона, Научно-технологический парк, Наньшань, Шэньчжэнь, Китай ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ Для следующего оборудования: Описание продукта: Беспроводной модем-маршрутизатор N ADSL2 + со скоростью 150 Мбит / с Номер модели: TD-W8951ND Торговая марка: TP -ССЫЛКА

59

TP-Link TD-W8951ND TD-W8951ND 150 Мбит / с N ADSL2 + модем-маршрутизатор Руководство пользователя 53 Рис.
