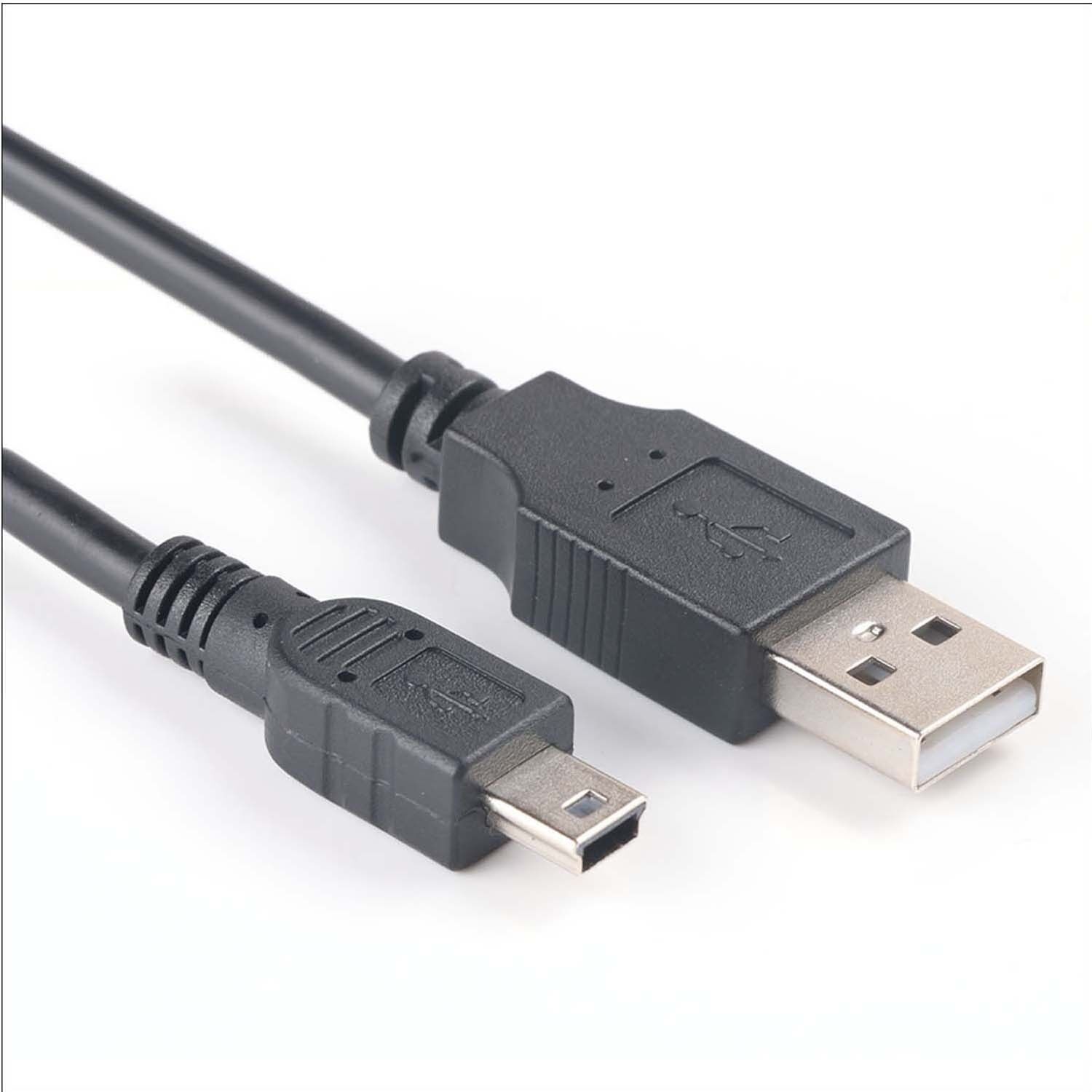

Type mini b usb: Купить Кабель USB2.0 USB A(m) — mini USB B (m), серый в интернет-магазине СИТИЛИНК, цена на Кабель USB2.0 USB A(m) — mini USB B (m), серый (30157)

Содержание

mini-USB connector распиновка и описание @ pinouts.ru

 The Mini-A and Mini-B USB Connectors were released in April 2000 with USB 2.0 standard. Nowdays these connectors are obsolete and rarely used. They are superseeded by the Micro-USB connector and it’s successor  USB type-C.

Pin Name Cable color Description
1 VCC Red +5 VDC
2 D- White Data —
3 D+ Green Data +
4 ID   May be N/C, GND or used as an attached device presence indicator (tied to GND with resistor)
5 GND Black




Ground

USB pinout signals

USB is a serial bus (usb pinout and signals wiring diagram). It uses 4 shielded wires: two for power (+5v & GND) and two for differential data signals (labelled as D+ and D- in pinout). NRZI (Non Return to Zero Invert) encoding scheme used to send data with a sync field to synchronise the host and receiver clocks. In USB data cable Data+ and Data- signals are transmitted on a twisted pair. No termination needed. Half-duplex differential signaling helps to combat the effects of electromagnetic noise on longer lines. Contrary to popular belief, D+ and D- operate together; they are not separate simplex connections.

USB cable wires:

Shielded:
Data: 28 AWG twisted
Power: 28 AWG — 20 AWG non-twisted

Non-shielded:
Data: 28 AWG non-twisted
Power: 28 AWG — 20 AWG non-twisted

Power Gauge Max length
28 0.81 m
26 1. 31 m
24 2.08 m
22 3.33 m
20 5.00 m







SUPRA USB 2.0 A-mini B BLUE 1M

Этот сравнительно недорогой USB-кабель с разъемами Type A и Type B не производит слишком яркого впечатления с первого взгляда. Прессованные корпусы коннекторов изготовлены из прочного пластика и обеспечивают долгий срок службы. Проводники кабеля заключены в полиэтиленовую изоляцию, а его внешняя светло-голубая защитная оболочка выполнена из поливинилхлорида (PVC).
Информация взята с сайта avcomfort.ru При более близком и внимательном знакомстве оказывается, что модель не настолько проста, как это кажется. Каждая из ее двух витых пар (сигнальная и питающая) имеет собственное экранирование для максимальной защиты от взаимного влияния друг на друга и от воздействия различных внешних радиочастотных помех.
В качестве материала проводников используется луженая медь высокой степени очистки. Кабель характеризуется низкой емкостью и обеспечивает эффективное подавление помех, а также отличается оптимальным волновым сопротивлением, равным 90 Ом.
Надежные экранированные разъемы соответствуют стандартной спецификации USB 2.0 и имеют золотое покрытие в 24 карата для более эффективного контакта, а также для предотвращения возможности окисления. USB-кабель умеет передавать данные с высокой скоростью в 1200 Мбит/с, а в модельном ряду компании доступен широкий выбор стандартных вариантов длин этого кабеля, начиная с 70 см и заканчивая 5 метрами. Внешний диаметр составляет 7,5 мм.
В первую очередь рекомендуется использовать данный провод как альтернативу обычному заводскому кабелю, который часто можно встретить в комплекте с ЦАПом или другими устройствами. Он обеспечивает ряд преимуществ перед стоковой моделью, особенно в связке «источник – ЦАП», которые выражаются в более точной передаче данных, а также в детальном, динамичном, чистом и собранном звучании с хорошо прорисованным плотным басом.
Общий характер подачи – ровный. Сцена впечатляет достаточной глубиной и цельностью.
Кабель обладает великолепной гибкостью, устойчив к износу и старению. Он также отличается великолепным качеством сборки, так как производится в Швеции. Ну и самый главный козырь – это превосходное соотношение цена/качество. Также следует добавить, что модель получила высшую оценку в сравнительном тесте известного специализированного британского издания What Hi-Fi?..

Информация взята с сайта avcomfort.ru

В чем разница между разъемом Mini-A USB и Mini-B USB для питания Arduino Nano?



Я хочу подключить свой Arduino Nano к PC через кабель USB. Описано, что ему нужен разъем USB Mini-B. Но все кабели Mini-B отсутствуют на складе, и доступны только USB Mini-A. Будет ли он работать с Mini-A. Потому что я не нашел никаких различий между этими двумя типами с точки зрения формы разъема.

arduino arduino-nano
Поделиться Источник martin1337     16 апреля 2020 в 09:11

2 ответа




1

Никакой мини-а не получится.

Разъемы типа А предназначены для восходящих соединений (PC), а тип В-для нисходящих периферийных устройств (Arduino)

Mini-A был вещью в начале 2000-х годов для приложений USB-OTG, но выпал из стандарта в 2007 году.

Кроме того, они имеют различную форму. Иначе другое имя не имело бы особого смысла.

Я не знаю, где вы живете, но если это не Эверест Mount, то совершенно невозможно, чтобы вы не могли получить кабель A-Mini-B. Просто выбери другого продавца.

Поделиться Piglet     16 апреля 2020 в 09:21



0

Существует разница в обоих типах кабелей, то есть в форме, штифтах и т. д. Вы не можете использовать кабель типа А для вашего Arduino Nano для подключения к компьютеру. У меня есть решение, которое я использовал для некоторых модулей для их программирования, вы можете использовать FTDI программатор или Arduino UNO в качестве ISP программатора для других плат Arduino, просто вам нужно сделать некоторые соединения между Arduino UNO и Arduino Nano 6-контактной перемычкой в соответствии с конфигурациями контактов, выбрать точный номер порта и использовать Arduino в качестве ISP программатора в настройках программатора в Arduino IDE.

Здесь я предлагаю вам связаться с командой технической поддержки SSLA, чтобы получить от них лучшую помощь.

Поделиться Muhammad Umar     02 мая 2020 в 16:03


Похожие вопросы:


Что Arduino нано внешней силы и USB потребляемая мощность разница в оборудовании?

Я питаю устройство Arduino Nano rev 3.0 с внешним адаптером питания USB (1000 mA)., когда я подключаю его к входу питания, плата ведет себя странно, и сервопривод сходит с ума. Если я использую…


Arduino: связь приложений через встроенный USB?

Nano Arduino (и другие модели) имеет разъем USB на печатной плате. Может ли приложение Arduino (код внутри функции loop()) связываться с ПК/Mac по встроенному каналу USB?


Отправка последовательных данных через порт Arduino USB

Я использую Arduino-совместимую плату с USB host shield для отправки и приема последовательных данных через ее порт USB. Примечание для всех начинающих там, это хорошее видео объясняет, как сделать…


Можно ли использовать как внешний разъем питания, так и порт USB с Arduino?

У меня есть плата Arduino UNO, и я хочу знать, можно ли использовать как соединение USB (для обмена данными), так и внешний разъем для его питания. Я буду использовать следующий кабель:…


Связь между BeagleBoard и Arduino Pro Mini осуществляется через адаптер FTDI

Я работаю над проектом, в котором мне нужно подключить BeagleBoard и Arduino Pro Mini для связи. Я попробовал использовать метод USB-FTDI . Я установил все модули kernel, ftdi-sio , usbserial…


в чем разница между USB хостом и USB аксессуаром?

Может ли кто-нибудь сказать мне, в чем разница между USB хостом и USB аксессуаром? Для передачи цифровых данных с устройства android через устройство USB какой режим следует использовать? Спасибо..


Arduino nano, обнаружение звука

Я получил Arduino nano V3. 0, подключенный через USB к моему компьютеру и питаемый от USB. Я хочу использовать nano для отправки сигнала через USB на компьютер, когда он обнаруживает звук некоторой…


Можно ли напрямую подключить Arduino Mini к ПК?

У меня есть Arduino Pro Mini и кабель USB только с проводами с одной стороны. Можно ли соединить эти провода непосредственно с Arduino? Я имею в виду, +Data to Rx,- Data to Tx, +5v к одному из…


Arduino проект. USB + внешний источник питания-работает нормально. Нет USB — все сходит с ума

У меня есть эта схема: Это простой проект-система фокусировки для взятого объектива и анаморфного адаптера. У меня есть три горшка. Первый я использую как манипулятор. Второй используется для…


Arduino nano, mini DFplayer MP3 отключается

Я хочу сделать mp3-плеер с Arduino nano,мини-dfplayer mp3 и 3 button(next,prev,pause/resume). Я нашел таблицу данных, чтобы установить соединение, и попробовал вот это: Источником питания будет. ..

Как выглядит мини usb

Здравствуйте, уважаемые читатели! У многих часто возникает проблема: нет подходящего кабеля, чтобы «подцепить» нужное устройство к компьютеру, смартфону или планшету, особенно если они используют, например, мини usb.

В этой статье вы найдёте информацию о том, что нужно делать, если подходящего кабеля/переходника/удлинителя нет под рукой и как разбираться в классификации USB.

Под тоннами кабелей

Сейчас почему-то у многих новых ультрабуков и планшетов-трансформеров добавляют только 1-2 разъёма USB. Но сами подумайте: подключил мышку, вставил флешку или внешний жёсткий диск, а телефон садится и зарядить его никак, и решай — или перекидывать всё с флешки, или корячиться с тачпадом.

В моём случае всё было лучше — 3 разъёма, но знаете что? Третий разъём, конечно, USB Type-C. А подключить мне хотелось одну древнюю камеру с mini usb.

Что делать, если нет нужного кабеля

В любом другом случае я бы просто купил кабель-переходник и не заморачивался бы. Но даже на АлиЭкспресс , где я обычно покупаю кабели и переходники, за него просили слишком много. Так что во мне победил внутренний мужик-еврей, который стремится всё чинить и делать сам, лишь бы не платить лишние рубли.

Итак, взяв в руки паяльник . Ладно, а что если нет паяльника (или лень так заморачиваться) но есть лишний USB Type-C провод? У нас, к примеру, нашёлся USB C – microUSB, ну и, соответственно, родной USB – mini USB. Как же превратить их в USB Type-C – mini USB (и, при должном желании, получить ещё и USB – mini USB)?

Магии нет — просто необходимо варварски разрезать провода — можно прямо посредине, если хотите в итоге получить два кабеля. Внутри вы увидите четыре провода с изоляцией — чёрный, розовый, зелёный и белый. Отличий между мини и микро usb в распайке и распиновке нет, так что ничего сложного. Снимаем изоляцию, лудим, сматываем, по желанию паяем, сматываем обратно и вуаля!

Главное — не забыть про повторную изоляцию — сначала заизолируйте провода по отдельности, а потом — все вместе. Для этого вполне подойдёт обычная фольга и изолента, но можно купить и термоусадочные трубки под диаметр кабеля.

Какова же была моя радость, когда старенькая камера сумела таки заряжаться и сбрасывать все свои фотошедевры на ноутбук, при этом оставив мышку и жёсткий диск — мой внутренний еврей-мужик не так уж плох, оказывается.

Какие ещё есть варианты

Итак, перечислим все варианты, с помощью которых можно устранить проблему отсутствия необходимого кабеля:

  1. Купить нужный кабель на АлиЭкспресс .
  2. Варварский метод выше.
  3. Паяльник и распиновка (и провода-доноры или штекеры для нашего Франкенштейна).

Последний вариант вполне имеет право на жизнь. Если в продаже нет нужного кабеля, то часто проще купить штекер вместо целого кабеля-донора. Необходимую распиновку вы всегда сможете найти в интернете. Для того, чтобы восстановить или сделать зарядку с подходящим разъёмом вам придётся припаять всего два провода (красный — плюс и чёрный — минус).

От себя посоветую: если вы не профессионал — не пытайтесь перепаять USB c разъёмами HDMI, eSATA, 30pin, Lightning и другими, потому что велик шанс просто «угробить» провода. В таком случае лучше сбросить душащую вас жабу и раскошелиться на нормальный провод, чем переплачивать дважды.

1, 2, 3, A, B, C, M, F

Многих часто пугает непонятность в наименованиях разъёмов. Это становится причиной покупки кабелей в местных магазинах электроники с огромной наценкой, хотя можно было бы купить на AliExpress.

Давайте внесём ясность, что же значат эти цифры и буквы на кабелях ЮСБ.

M и F — это, соответственно, Male и Female, «папа» и «мама», «выход» и «вход». Соответственно, любой штекер по определению M, а любой разъём — F. Нужно переходник с входом USB и выходом microUSB? Смело включайте фильтр F/M!

A, B и C — если говорить простыми словами, то это, соответственно, «подходит к компьютеру», «подходит к периферии (телефону, планшету, принтеру)» и «универсальный» (если такой, конечно, имеется в устройстве). Возможно, вы удивитесь, увидев USB B — он абсолютно не похож на привычный нам USB A, который присутствует буквально везде.

USB B чаще всего используется для подключения, например, старых и не очень принтеров, сканеров, факсов и т.д. Так же почти нигде не используются micro- и mini-USB A-типа, потому что о-о-очень редкий ПК имеет такой разъём, а micro- и mini-USB B-типа захватили мир портативной электроники.

К слову, по распиновке micro- и mini-USB A и B отличаются только тем, что в А-версии четвёртый и пятый контакт соединены, а в В-версии четвёртый контакт остаётся неиспользованным. Таким образом, при должном умении можно превратить их из одного в другое.

1, 2 и 3 — версии USB. Версия 1 практически не встречается в продаже, 2 и 3 — распространены повсеместно и полностью совместимы (за исключением, разве что, USB B 2 и 3, которые используются для периферийных устройств).

Главное отличие в различных версиях — скорость передачи данных. ЮСБ версии 3 оснащены дополнительными пятью контактами для более быстрой передачи данных, однако при использовании, например, носителя, поддерживающего USB 3 в разъёме, который поддерживает только вторую версию, дополнительные контакты просто не будут задействованы.

Интересный факт: почти везде USB третьей версии помечены — их внутренняя «прокладка» вместо обычной белой окрашена в синий цвет, что позволит вам быстро определить, какие разъёмы у вас на ПК и поддерживает ли ваша флешка USB 3.0.

Зная это, гораздо просто сэкономить, покупая кабели, переходники и штекеры в интернет-магазинах. Роутер для беспроводной wi-fi связи легко превратить в проводной, всего лишь купив Ethernet-кабель, как мы уже знаем, M/M, то есть с двумя выходами.

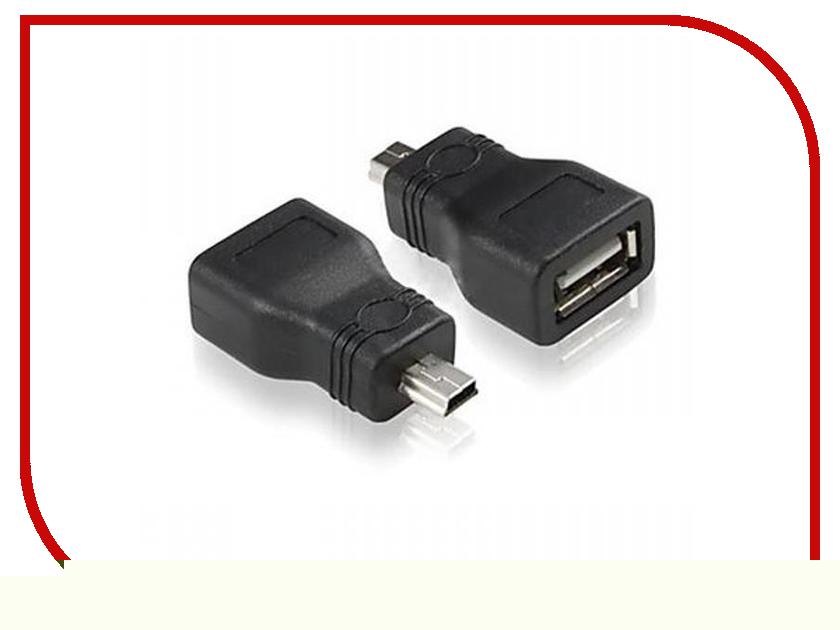

Нужно удлинить кабель USB? Смело ищите USB F – USB M переходник с необходимой для вас длиной, при долгом поиске можно найти варианты вплоть до 10 метров! Как говорится «ищущий да найдёт» :З

На этом всё, надеюсь, наша статья была достаточно полезной для Вас! Если вам понравилось, то подпишитесь на любую из наших групп в социальных сетях или же на наш Youtube-канал .

Если вы хотите что-либо обсудить — делитесь записью на странице в социальных сетях или же пишите в комментарии — мы всегда рады отзывам и обсуждениям!

Источник: updron. ru

Виды USB разъемов – основные отличия и особенности

В настоящее время существует несколько видов разъемов USB (Universal Serial Bus — универсальная последовательная шина), которые бывают трех версий – USB v1.1, USB v2.0 и USB v3.0. Версия v1.1 практически почти не используется по причине слишком низкой скорости передачи данных (12 Мбит/сек), поэтому применяется только для совместимости. Вторая версия USB 2.0 сейчас занимает доминирующее положение на рынке. Большинство современных устройств поддерживают эту версию, которая обеспечивает скорость обмена информацией 480 Мбит/сек, что эквивалентно скорости копирования на уровне 48 Мбайт/сек. Однако, по причине неидеальной реализации и конструктивных особенностей, на практике реальная скорость редко превышает 30-33 Мбайт/сек. Многие жесткие диски способны считывать информацию со скоростью в 3-4 раза больше. Разъем USB v2.0 является узким местом, которое тормозит работу современных накопителей. В то же время для мышек, клавиатур и некоторых других устройств это не имеет большого значения. Третья версия USB v3.0 маркируется синим цветом, что обозначает принадлежность к последнему поколению. Пропускная способность третьей версии USB обеспечивает скорость 5 Гбит/сек, что эквивалентно 500 Мбайт/сек. С учетом того обстоятельства, что современные винчестеры обладают скоростью 150-170 Мбайт/сек, третья версия USB обладает большим запасом скорости передачи данных.

Конструктивно версии USB 1.1 и 2.0 полностью совместимы между собой. В случае, если одна из соединяемых сторон поддерживает версию v1.1, то обмен данными будет происходить на пониженной скорости, а операционная система выдаст сообщение: «Устройство может работать быстрее», что будет означать, что в компьютере используется быстрый порт USB 2.0, а подключаемое устройство версии 1.1 — медленное. Совместимость версий USB 2.0 и 3.0 выглядит несколько иначе. Любое устройство USB v2.0 можно подключить к порту третьей версии, обозначенному синим цветом. А вот обратное подключение (за исключением типа А) невозможно. В современных кабелях и устройствах USB v3.0 имеются дополнительные контакты, которые позволяют увеличить скорость интерфейса.

Питание USB

Любой разъем USB питается напряжением 5 В и током до 0,5 А, а для USB версии 3.0 – 0,9 А. Практически это значит, что максимальная мощность подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0. По этой причине подключение маломощных и портативных устройств (телефонов, плееров, флэшек, карт памяти) не вызовет проблем, а крупногабаритная и массивная техника имеет питание от внешней сети.

Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и тип B) и по размерам (MiniUSB и MicroUSB).

USB 2.0 тип A

Разъем USB типа A получил наибольшее распространение и является самым узнаваемым среди существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры и многие другие) оснащены USB типа A, который был разработан еще в 90-х годах. Главным преимуществом данного порта является надежность, позволяющая выдержать большое количество подключений и не потерять при этом целостность. Хотя сечение разъема прямоугольное, в нем предусмотрена защита от неправильного подключения, поэтому его невозможно воткнуть обратной стороной. Однако он имеет достаточно большие габариты, поэтому не подходит для портативных устройств, что в результате привело к созданию модификаций меньших размеров.

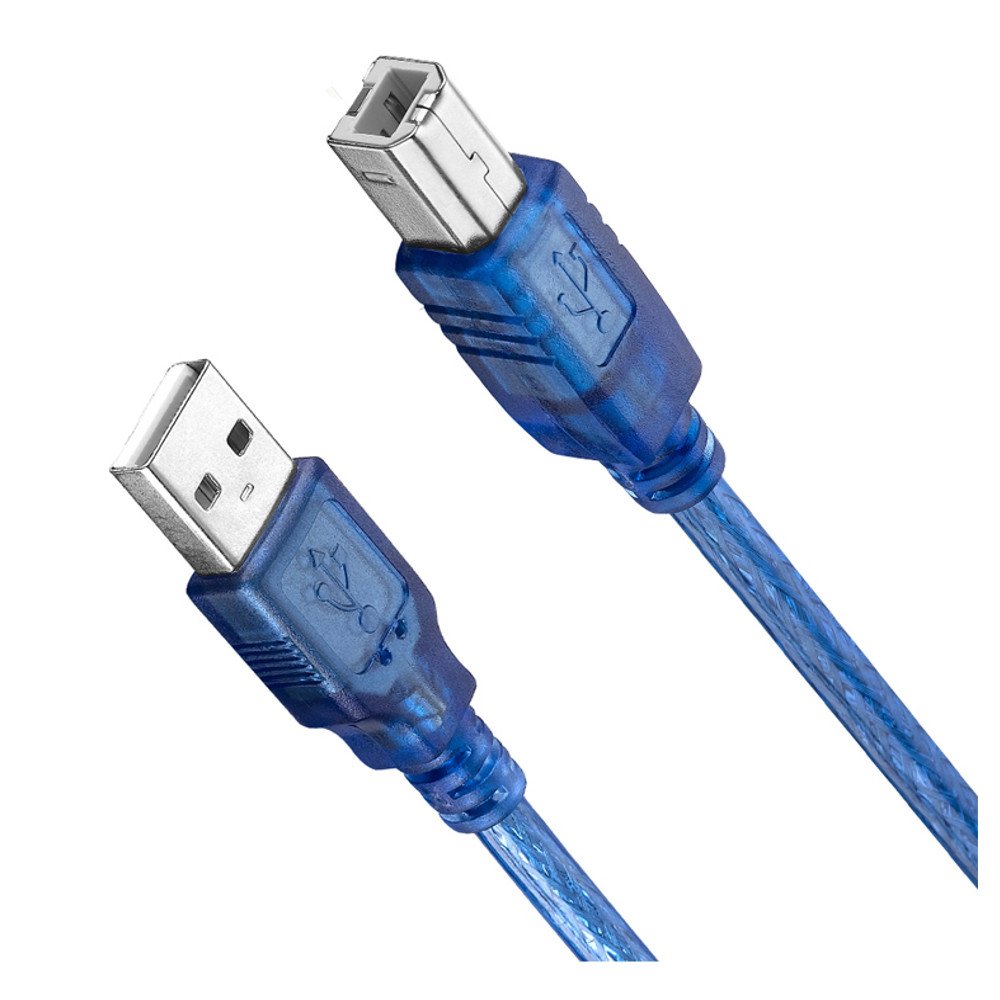

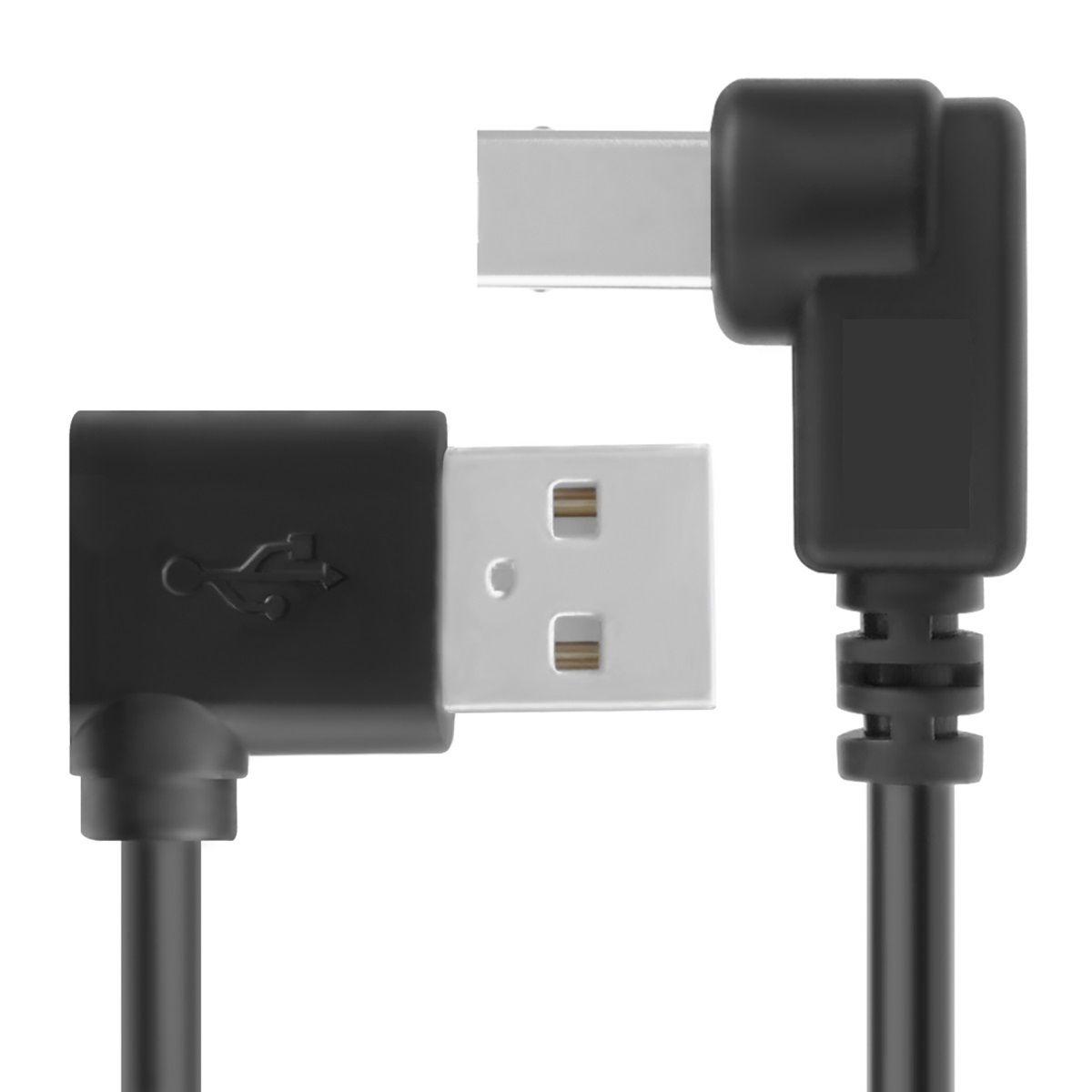

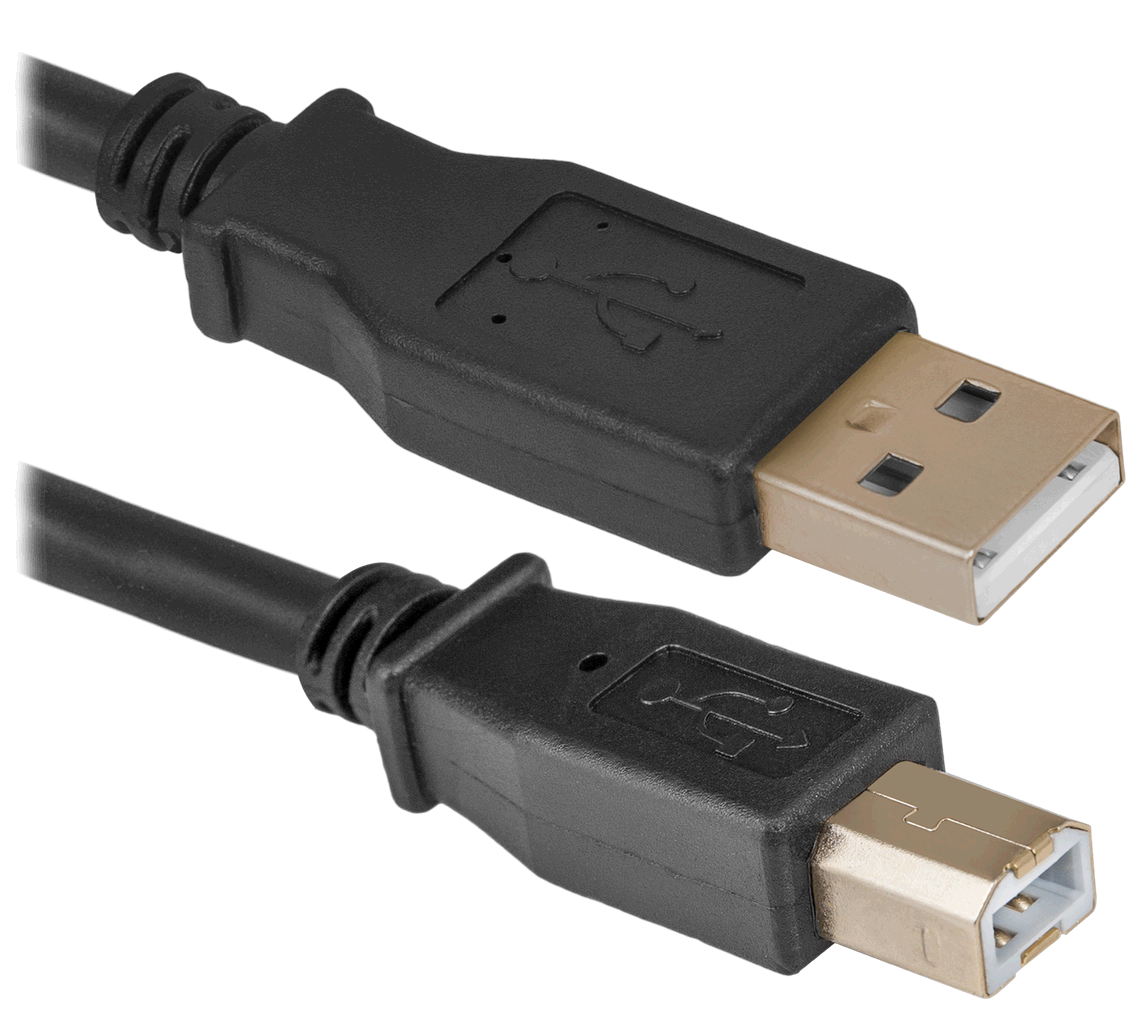

USB 2.0 тип B

Разъем USB тип B пользуется меньшей популярностью. Все модификации типа B, включая Mini и Micro, имеют квадратную или трапециевидную форму. Традиционный полноразмерный тип B – единственный тип, который имеет квадратное сечение. Из-за достаточно больших размеров он применяется в различных периферийных и крупногабаритных стационарных устройствах (сканерах, принтерах, иногда ADSL-модемах). Обычно производители принтеров или многофункциональных устройств редко комплектуют свои изделия таким кабелем, поэтому покупателю приходится приобретать его отдельно.

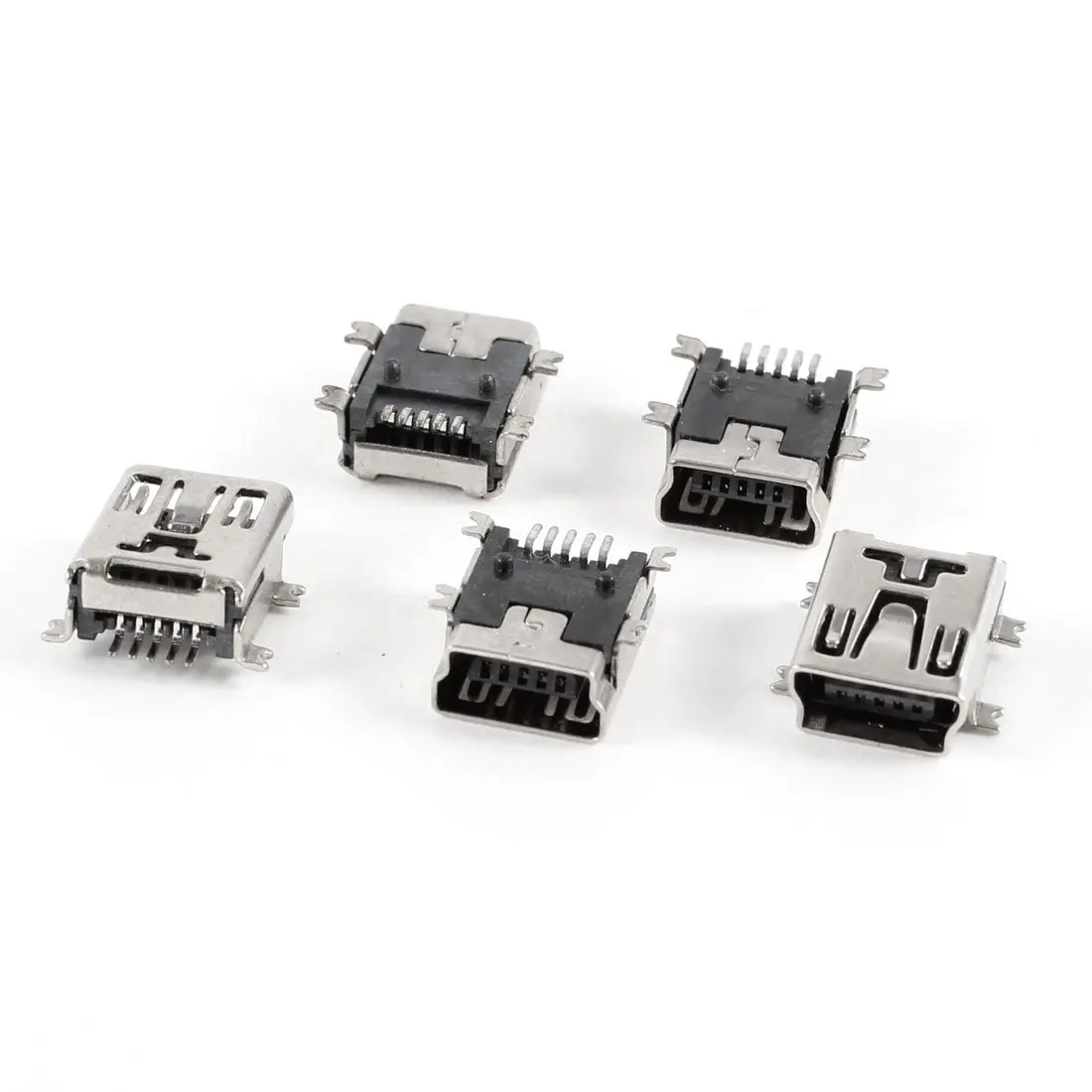

Mini USB 2.0 Тип B

Причиной появления крошечных разъемов Mini USB тип B стало обилие на рынке миниатюрных устройств. А настоящую массовость им обеспечило появление переносных винчестеров. В отличие от больших разъемов с 4-я контактами, в Mini USB тип B имеется пять контактов, впрочем, один из них не задействован. К сожалению, миниатюризация негативно отобразилась на надежности. В процессе эксплуатации, спустя некоторое время разъем Mini USB начинает расшатываться, хотя из порта не выпадает. В данное время по-прежнему активно используется в портативных винчестерах, плеерах, кардридерах и другой компактной технике. Вторая модификация Mini USB типа A почти не применяется. На смену Mini USB постепенно приходит более совершенная модификация Micro USB.

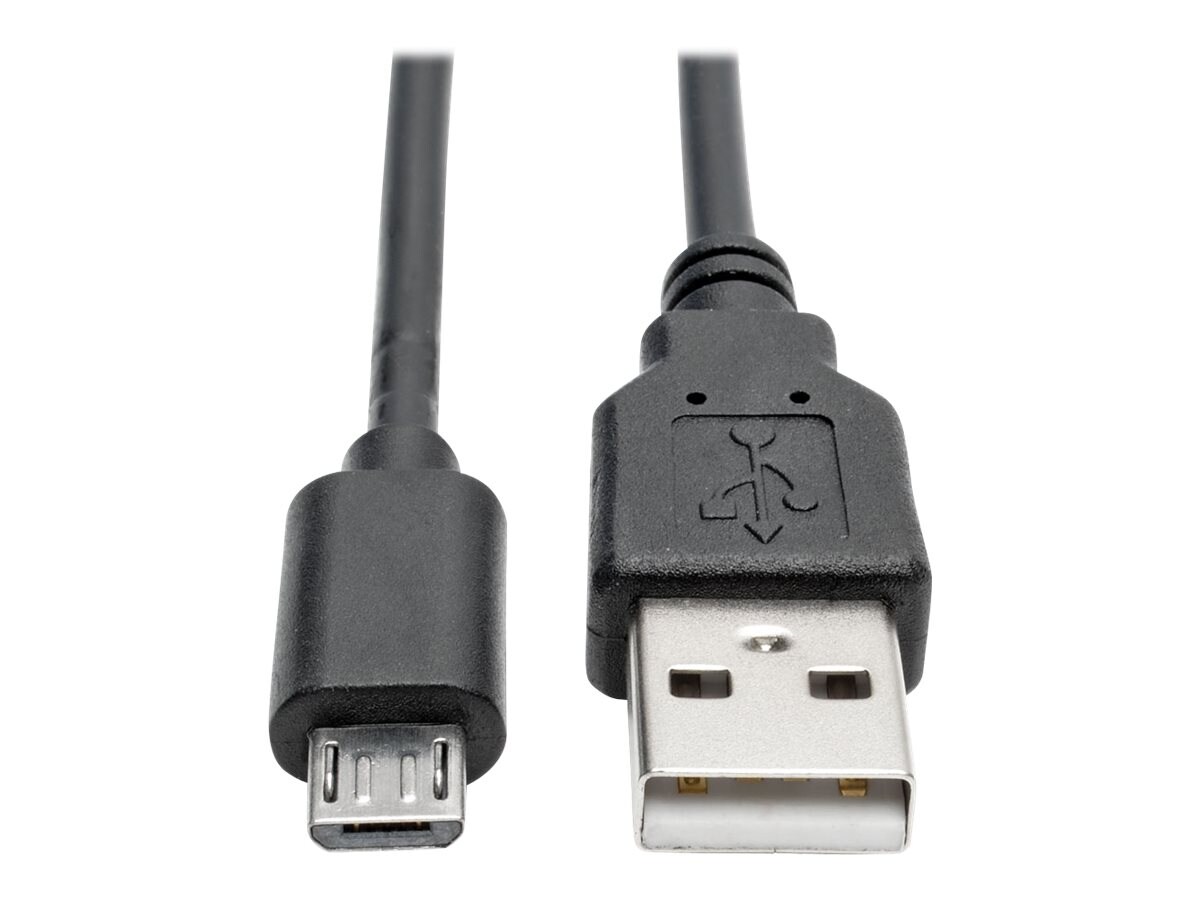

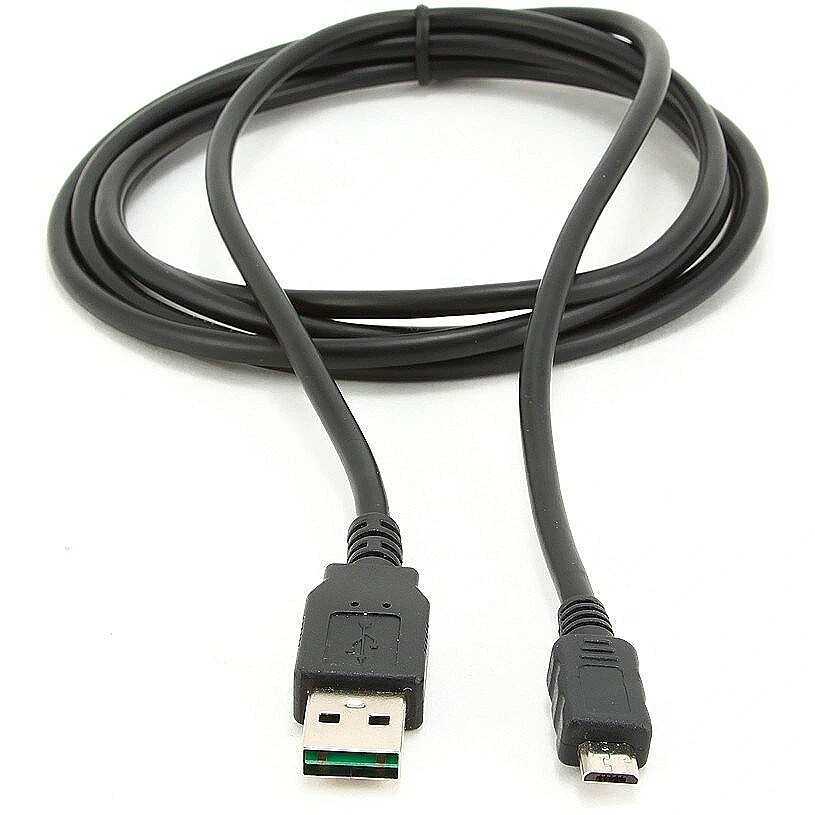

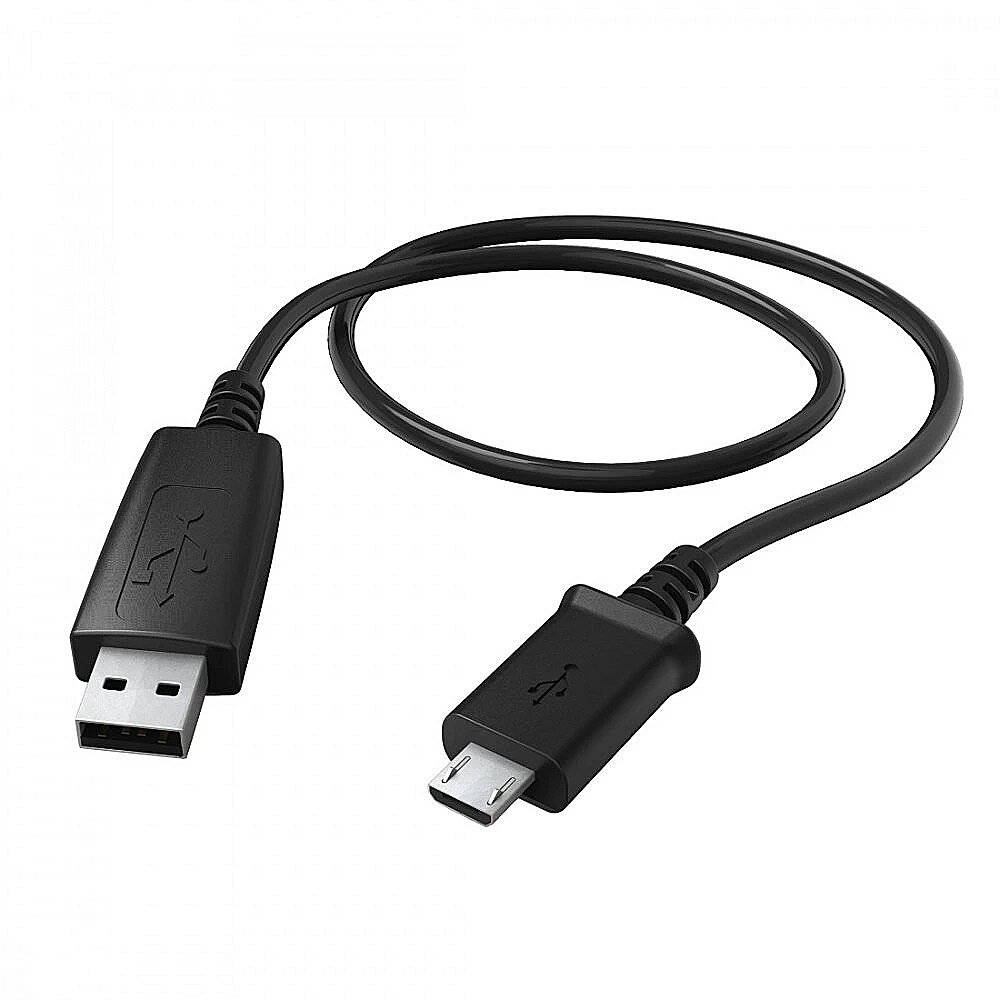

Micro USB 2.0 тип B

Разъем Micro USB тип B является модифицированным вариантом предыдущего вида Mini USB тип B и обладает совсем миниатюрными размерами, что позволяет производителям применять его в современной технике с небольшой толщиной. Благодаря улучшенному креплению штекер очень плотно сидит в гнезде и не выпадает из него. В 2011 году данный вид разъема был утвержден в качестве единого стандарта для зарядки для смартфонов, телефонов, планшетов, плееров и прочей портативной техники. Такое решение позволяет при помощи одного кабеля заряжать весь парк электроники. Стандарт демонстрирует тенденции роста и можно предположить, что через несколько лет им будут оснащаться практически все новые устройства. Тип А применяется крайне редко.

USB 3.0 тип A

Стандарт USB v3.0 обеспечивает значительно более высокую скорость обмена данными. Дополнительные контакты, позволившие увеличить скорость, привели к изменению вида почти всех разъемов USB третьей версии. Однако, внешне тип A не изменился, за исключением синего цвета сердцевины. Это значит, что обратная совместимость сохранена. Другими словами, устройство USB 3.0 типа А можно подключить в порт USB второй версии и наоборот. В этом состоит главное отличие разъема от других разъемов версии 3. 0. Такие порты обычно встречаются в современных ноутбуках и компьютерах.

USB 3.0 тип B

USB v3.0 тип B используется в средних и крупных высокопроизводительных периферийных устройствах – NAS, а также в стационарных жестких дисках. Разъем претерпел большие изменения, поэтому его нельзя подключить к USB 2.0, в частности к USB 2.0 тип B. Кабели с такими разъемами тоже продаются не часто.

Micro USB 3.0

Micro USB v3.0 является наследником “классического” разъема Micro USB и обладает теми же характеристиками – компактность, надежность, качественное соединение, но при этом обеспечивает более высокую скорость передачи данных. В основном используется в современных внешних сверхскоростных жестких накопителях и SSD. Приобретает все большую популярность. Разъем во многом дублирует Micro USB второй версии.

Отличие Micro USB и Mini USB.

Пользователи иногда путают разъемы Mini USB с Micro USB, которые действительно похожи. Главное отличие заключается в том, что у первого чуть больше размеры, а у второго на задней стороне имеются специальные защелки, по которым проще всего отличить эти два вида разъемов. По остальным параметрам они идентичны. На сегодняшний день существует много устройств с этими видами разъемов, поэтому предпочтительнее иметь два различных кабеля.

Источник: www.mobi-city.ru

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1. 0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

  • А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
  • B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

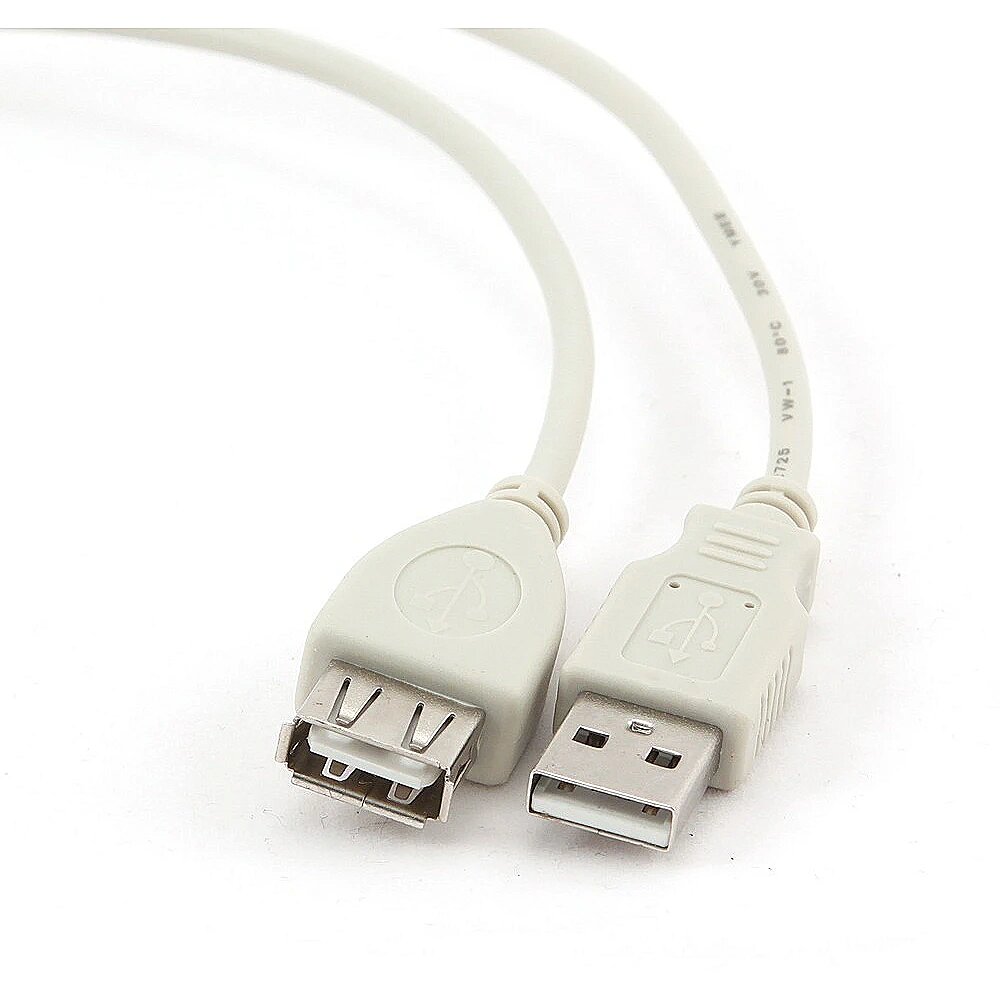

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Источник: www.asutpp.ru

Виды USB-разъемов

USB-разъемы – это двусторонние шнуры, которые позволяют связываться устройству (телефону, планшету) с компьютером. Существует 3 вида ЮСБ. Типы разъемов USB отличаются скоростью передачей пакетов.

Преимущества использования

Разъем USB (Universal Serial Bus) – технология по которой периферийное устройство подключается к ПК или Mac. ЮСБ-разъем – удобный способ проводного соединения гаджета с компьютером. Рассмотрим подробнее, что такое USB.

Преимущества использования последовательной универсальной шины.

  • Распространенность. В каждом ПК в среднем 2-4 таких входа, что позволяет за 1 раз подключать несколько устройств сразу. Такая распространенность наблюдается уже давно.
  • Простота в использовании. Пользователь не мучается с драйверами, никаких усилий прикладывать не приходится. Операционная система автоматически подключает необходимые драйверы для «видения» периферийного устройства. Юзеру достаточно подключить ЮСБ-кабель, остальное сделает компьютер.
  • Высокая пропускная способность. Это позволяет обмениваться файлами с хорошей скоростью. Не нужно ждать 2-3 часа, пока выбранный файл сохранится на компьютер. Подобная операция занимает от 5-10 секунд до 10 минут (в зависимости от размера документа). Точная скорость зависит от вида ЮСБ.
  • Зарядка. Помимо основных функций просмотра и передачи, доступна дополнительная — подзарядка. При подключении телефона к компьютеру через ЮСБ, устройство начинает автоматически заряжаться. Скорость получения энергии через компьютер меньше, чем скорость питания через зарядное устройство. Да и не всегда находится розетка под рукой.

Технология помогает пользователю связываться с компьютером за минимальное время. Удобно включить кабель в USB-выход и начать работу.

Виды разъемов

Виды USB-разъемов зависят от выполняемой функции и скорости с который передаются данные. Благодаря существованию нескольких типов ЮСБ-разъемов охватывается расширенный функционал, который позволяет пользователю упрощать связь компьютера с устройством (мышка, клавиатура, iPad, МФУ, сканер и другие).

При выборе ЮСБ необходимо обращать внимание на тип USB-кабеля, выполняемую и функцию скорость передачи.

Этот разъем USB все еще занимает лидирующее место среди других типов. Пользователь сталкивается с такими кабелями каждый день. К ним относятся накопители (флешки), ЮСБ-кабели от зарядок. Большинство камер и роутеров оснащены этим видом ЮСБ-кабеля. Отличается надежностью и безопасностью в использовании. Его тяжелее сломать и вывести из строя.

Данный тип оснащен встроенной системой безопасности. Кабель возможно вставить в компьютер только 1 стороной. Если перевернуть шнур, то он попросту не зайдет в разъем. Что является преимуществом. Особенно при использовании кабеля неопытными пользователями.

Тип B используется для подключения периферии – МФУ, сканеров, факсов и так далее. Кабель типа B не всегда поставляется в комплекте с устройством и часто его приходится докупать самостоятельно. Отличают 2 вида ЮСБ кабелей типа b: micro- и mini-USB.

Разновидность мини ЮСБ представляет собой устаревший USB-порт. Это ранняя версия микро типа. Использование мини ЮСБ сведено к минимуму. Но все-таки иногда встречаются устройства, использующие этот вид соединения. Как выглядит micro ЮСБ можно смотреть на фото.

Разъем Micro USB типа B — уменьшенный вариант разъема b (существует аналогичный вид и разъема А — Micro ЮСБ Type A). Разъем Micro USB используются в большинстве мобильных устройств (за исключением Apple). У Apple собственный разъем.

Был придуман сравнительно недавно (первое появление на рынке в 2014 году). Разъем USB Type C находится в начале своего развития и активно не используется. Обладает уменьшенными размерами обоих входов. Впервые использован компанией Apple, которая и сегодня продолжает совершенствовать эту разработку.

Основные отличия Micro и Mini USB

Перечисленные виды ЮСБ разъемов имеют как общие сходства, так и различия. Связано это в основном с линейными размерами.

  • Размеры устройства. Инженеры считают данную деталь важной, поэтому микро ЮСБ используется практически во всех мобильных устройствах. Micro занимает меньше места в устройстве, поэтому разработчики останавливают выбор на нем. Mini же имеет расширенную форму. Некоторые аналитики предрекают скорую гибель Mini ЮСБ, они говорят о том, что скоро он просто перестанет существовать. Micro тип выходит на лидирующие позиции.
  • Micro USB создан из прочных материалов на основе Mini. Поэтому Микро считается улучшенной версией предыдущего поколения. Они реже ломаются.

Сегодня Микро тип используется в большинстве выпускаемых мобильных устройств. Использование Mini постепенно сокращается.

Классификация и распиновка

Распиновка USB включает в себя 4 провода, отмеченных определенным цветом. Два провода необходимы для питания, остальные — для передачи сигналов. В Micro типе шнуры крепче сцеплены. Поэтому устройство Micro считается надежнее в использовании. Поломка стандартных типов происходит из-за неплотной посадки проводов внутри кабеля. Классификация распиновки USB определяется на основе вида кабеля и входа (шкетекера) компьютера.

Совместимость интерфейсов

USB-разъемы одного вида различают по выпускаемой версии. Интерфейс стандарта 3.0 предлагает скорость передачи данных до 1 Гбит/сек. Стоимость 3-го стандарта на порядок выше второго, но пользователи останавливают выбор на нем, так как в стандарте 3. 0 увеличена скорость передачи.

Интерфейсы совместимы, но работают с ухудшением качества и эффективности. Например, если вставить кабель 2.0 в порт 3.0, то передатчик будет работать со скоростью 2.0. Такое наблюдается и в обратную сторону.

Поэтому для правильного применения ЮСБ стандарта 3.0 нужен разъем в компьютере с такой же скоростью. Иначе деньги будут отданы зря. Скорость обмена информацией не изменится.

USB – последовательная универсальная шина, позволяющая устройству связываться с компьютером. Типы USB зависят от выполняемого кабелем функционала. К выбору кабеля нужно отнестись внимательно, от этого зависит скорость устройства.

Источник: randroid.ru

Разновидности USB «Шнурков»

USB (Universal Serial Bus) в современной жизни встречается по всюду. Большинство из нас ежедневно используют их для зарядки наших смартфонов, планшетов и камер, подключает их к компьютерам и т. д. Существует несколько разновидностей USB-кабелей, каждый из которых имеет различные преимущества и выполняет разные задачи. В этой статье мы рассмотрим все типы USB-кабелей, и дадим вам несколько примеров, где они используются.

USB-A Наверное самый распространенный вид ЮСБ. Эти кабели имеют прямоугольные разъемы и как правило применяются для подключения USB-устройств к вашим компьютерам, ноутбукам и USB-разветвителям, также им оснащаются зарядные устройства, мышки и клавиатуры. Использует спецификацию usb 1.1 usb2.0 .

Порт ЮСБ-B Имеют квадратную форму со скошенными внешними углами на верхних концах. В основном используются для соединения принтеров/сканеров или внешних жестких дисков(формата 3.5) с компьютерами. Он менее распространен по сравнению с другими типами кабелей. Использует спецификацию usb2.0.

Первоначально этот штекер был разрабатывался для более ранних моделей смартфонов и телефонов, но поскольку смартфоны на сегодняшний день стали более компактными, мини-USB-штекер был заменен на микро-USB. Им были оснащены телефоны, mp3 плееры, внешних hdd, фотоаппараты и видеокамеры.

Они выпускаются с пятью и четырьмя штырьками. По умолчанию USB mini имеет пять контактов. Разъем очень мал, и это облегчает подключение портативных устройств. USB mini с четырьмя контактами является неофициальным разъемом. Использует спецификацию usb2.0. Юсб Мини бывает также двух типов А и В. Самый распространенный тип-В, А тип встречается редко.

Разъем Micro USB B существенно уменьшил свою форму по сравнении с мини-ЮСБ, что позволило мобильным устройствам стать более плоскими, при этом сохранилась возможность подключения к компьютерам и другим гаджетам.

Выпускается в двух типах А и В.

Очень часто современные гаджеты оборудуют разъёмом(гнездом)типа АВ, к которому подходят кабеля как А, так и В типов.

Разъем типа Micro B имеет 5 контактов для поддержки USB OTG, благодаря чему смартфоны и другие устройства научились считывать внешние диски, цифровые камеры или другие периферийные устройства. Использует спецификацию usb2.0.

22 октября 2009 года Международный союз электросвязи (ITU) объявил о включении интерфейса Micro-USB в универсальное зарядное решение (UCS), которое широко применяется практически во всех электронных устройствах. Помните, раньше у каждой марки телефона был свой разъём для зарядки/юсб кабеля?

USB 3.0 Тип A

Имеет ту же конструкцию что и разъем USB-A, только в него встроены четыре дополнительных контакта. ЮСБ 3.0 предназначен для передачи данных с пропускной способностью 5 Гбит / с и совместим портами ЮСБ 2.0. Разъемы ЮСБ 3.0 часто имеют синий цвет или логотип «SS», чтобы отличать их от предыдущих поколений.

USB 3.0 Тип B

Разъем ЮСБ 3.0 B-Type предназначен для различных устройств, таких как принтер, или внешний хард диск формата 3.5 .Этот разъем поддерживает как высокоскоростное подключение ЮСБ 3.0, так и спецификацию ЮСБ 2.0.

Штекер ЮСБ 3.0 B нельзя подключить к разъему ЮСБ 2.0 B из-за изменения формы вилки. Однако устройства ЮСБ 2.0 B можно подключить в гнездо ЮСБ 3.0 B.

USB 3.0 Micro B

ЮСБ 3.0 Micro B В отличии от ЮСБ 2.0 Micro B добавлены ещё пять контактов для достижения больших скоростей передачи данных ЮСБ 3.0. Чаще всего ЮСБ 3. 0 Micro B используется в внешних(переносных) жестких дисках.

USB Type C

Разъем ЮСБ тип C совместим со спецификациями USB 2.0, 3.0, 3.1, и способен передавать данные с максимальной скоростью до 10 Гбит / с . Обладает увеличенной мощностью до 20 В, 5 А (100 Вт) и поддержкой альтернативного режима DisplayPort и HDMI для передачи видео и аудиосигнала.

Штекер является двусторонним, его можно подключать в любом положении, что обеспечивает сохранность гаджета от поломок, которые сопрровождаются погнутыми или обломанными контактами.

Это далеко не все виды ЮСБ, а только самые распространённые.

Источник: zen.yandex.ru

C-USB / Mini5

  • Посмотреть наши новые продукты
  • Просмотреть все продукты
  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>
    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

  • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

  • ]]>

    • ]]>

    • ]]>

Контроль и управление

Конфигураторы

Delock Products 83336 Кабель USB Type-C ™ 2.

0 штекер> USB 2.0 тип Mini-B штекер 2,0 м черный Delock Products 83336 Кабель USB Type-C ™ 2.0 штекер> USB 2.0 тип Mini-B штекер 2,0 м черный DeutschEnglischPolnischTschechischFranzösischSpanischSchwedischUngarischKroatischGriechischItalienischRumänisch Английский

—Категории — АксессуарыАдаптер / КонвертерКабельная организацияКабелиСчитыватель картКомпонентыExpress Card / PCMCIAВнешний корпусДомашняя автоматизацияХабыВходные устройстваТехнология установкиПамятьМобильные стойкиМодульМультимедиаСетьPCIPCI ExpressRF радиочастотная технологияСлоты для инструментовИнструменты

Описание

Этот USB-кабель от Delock обеспечивает соединение между устройством с разъемом USB Type-Mini-B и ПК или ноутбуком, оснащенным свободным портом USB Type-C ™.


Спецификация

• Разъем:
1 x USB Type-C ™ 2. 0, вилка>
1 x USB 2.0 тип Mini-B, вилка
• Сечение кабеля:
Линия данных 28 AWG
Линия электропередачи 24 AWG
• Хост = USB Type-C ™; Устройство = USB тип Mini-B
• Резистор: 5,1 кОм
• Выходной ток: до 500 мА
• Диаметр кабеля: прибл. 3,5 мм
• Скорость передачи данных до 480 Мбит / с
• Цвет: черный
• Длина без разъема: прибл.2,0 м


Системные требования

• ПК или ноутбук со свободным портом USB Type-C ™
• Устройство с портом USB 2.0 Mini-B


Комплектность

• Кабель USB 2.0


Пакет

• Полиэтиленовый пакет

Общие

Спецификация

• USB 2.0

Интерфейс

Разъем 1

• 1 штекер USB 2.0 Type-C ™

Разъем 2

• 1 штекер USB 2. 0 типа Mini-B

Технические характеристики

Скорость передачи данных

• 480 Мбит / с

Физические характеристики

Диаметр кабеля

• 3.5 мм

Штифт чистовой

• позолота

Сечение проводника

• Линия передачи данных 28 AWG
• Линия электропередачи 22 AWG

Все упомянутые здесь названия и символы являются собственностью соответствующего производителя. Возможны ошибки печати, изменения и ошибки.

Мы используем файлы cookie, чтобы сделать наш веб-сайт максимально удобным для вас. Вы соглашаетесь на сбор информации с помощью файлов cookie, переходя на наш веб-сайт. Вы получите дополнительную информацию о наших файлах cookie здесь: Заявление о защите данных Принять заявление о защите данных

Наверх

StarTech 3ft Mini USB2.0 Кабель Type-A — Mini USB Type-B Серый

Место доставки

Введите новый почтовый индекс, чтобы обновить расчетное время доставки.

Обновить

Код не распознан

Место доставки

Выберите новую страну, чтобы обновить предполагаемое время доставки.

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosniaBotswanaBrazilBritish Virgin IslesBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral африканские RepublicChadChannel острова (Великобритания) ChileChinaColombiaCongoCook IslandsCosta RicaCroatiaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaeroe IslandsFalkland IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMa laysiaМальдивыМалиМальтаМаршалловы островаМартиникаМавританияМаврикийМексикаМикронезияМолдоваМонакоМонголияМонтсерратМароккоМозамбикМьянмаN. Марьяна IslandsNamibiaNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSouth KoreaSpainSri LankaSt. Китс и НевисСант. LuciaSt. Винсент и GrenadinesSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUNITED STATESUgandaUkraineUnited Арабские EmiratesUnited KingdomUruguayUs Virgin IslandsUzbekistanVanuatuVenezuelaVietnamWallis и Футуна IslandsWestern SamoaYemenZambiaZimbabweUpdate

5-контактный кабель USB Mini B Belkin (1.8 метров)

Модель:
F3U155BT1. 8M
Артикул:
74472
PLU: 722868389126

// cdn.shopify.com/s/files/1/0024/9803/5810/products/74472-Product-0-I_1974cf6d-aabc-47c2-aac9-c56ffa321cc4_small.png

  • 74472-Product-0-I_1974cf6d-aabc-47c2-aac9-c56ffa321cc4.png

Обзор

Кабель Belkin USB 2.0 с 5-контактным разъемом Mini-B соединяет компьютер или концентратор USB с цифровой камерой или другим портативным устройством с помощью разъема A / 5-контактного разъема Mini-B. Его передовой дизайн разработан для работы с новейшими цифровыми устройствами, такими как MP3-плеер, КПК и мобильный телефон.Кабель для устройств Belkin USB Mini-B обеспечивает сверхбыструю, безошибочную передачу данных и максимальную производительность.

Основные характеристики

Улучшает управляемость с помощью силового провода 26 калибра.

Уменьшает перекрестные наводки и помехи за счет алюминиевого экрана под литой

Соответствует всем номинальным характеристикам кабеля с защитой экрана из оплетки и фольги

Тип аксессуара Кабели
Кабель первичного использования IT
Тип кабеля USB
Длина кабеля (м) 1.8м
Гарантия производителя 1 год

Ой! На данный момент мы не можем вернуть отзывы.
Пожалуйста, попробуйте еще раз.

Повторить Добавить в список желаний icon-favourite Добавить в список желаний icon-Favorite-fill Добавлено в список желаний Favourite Icon Filled Удалить Удалить из списка желаний Заголовок по умолчанию

Значок корзины добавлен!

Значок корзины Добавить в корзину

^ Скидки применяются к последней заявленной / объявленной цене. Поскольку мы ведем переговоры о цене, продукты, скорее всего, будут продаваться в магазинах по ценам ниже заявленных / рекламируемых до предложения скидки. Цены могут отличаться в аэропортах и ​​в экспресс-магазинах.

USB 2.0 A-MINI B

SUPRA USB 2.0 — высокоскоростной, тип A-Mini B
Продажи USB-устройств росли в геометрической прогрессии, и мы с гордостью предлагаем наш кабель с согласованным сопротивлением для цифровых аудиопреобразователей, потоковой передачи музыки с компьютеров, мультимедийных плееров и многих других устройств, предлагающих интерфейс USB.Существует большая потребность в стандартном кабеле с согласованным сопротивлением, поскольку при прослушивании музыки, несомненно, будут обнаружены неудачные передачи битов. Последующее исправление ошибок и количество повторных попыток передачи оставят слышимые следы.

Многие пользователи интерфейса USB привыкли к тому, что интерфейс USB ограничивает расстояние между устройствами, но не больше. Supra USB 2.0 позволяет устанавливать расстояние между вашими устройствами до 15 метров! Уловка, как всегда, заключается в экранировании, отдельном для каждой пары проводов, правильно скрученных выводах и точном согласовании импеданса в 90 Ом, что абсолютно жизненно важно для приложений USB для передачи без джиттера.Supra USB 2.0 подарит вам динамичный, насыщенный и детализированный музыкальный опыт. Несомненно!

Примечание! Будьте осторожны при использовании ферритов. Не все ферриты настроены правильно для использования с этим высокочастотным кабелем передачи данных без изменения электрических характеристик кабеля до такой степени, что передача данных искажается и / или замедляется. Это общее уведомление для всех цифровых межсоединений. Мы столкнулись с тем, что кабели HDMI даже близко не подошли к исходной превосходной производительности благодаря добавленным позже ферритам с целью снижения радиопомех.

Особенности и преимущества

  • Утверждение для длинного кабеля — обеспечивает большие расстояния между устройствами без ухудшения качества сигнала
  • Правильная передача данных — отличные звуковые и быстро работающие периферийные устройства для данных без выпадений
  • Идеальное экранирование и двойникование — минимальное ухудшение сигнала, условие для вышеуказанного
  • Прочные разъемы типа A и типа B — надежные, длительный срок службы даже при частом подключении
  • Сделано в Швеции! — Современные исследования, производство и качество

Техническая информация

Механические характеристики

Стандартный USB 2. 0 Высокоскоростной
Разъемы Штекер USB A ► Штекер Mini USB
Направление сигнала Двунаправленный
Примеры применения Компьютерная периферия, ЦАП
Олово для припоя Алмит СР-34 Супер
Устройство разгрузки натяжения кабеля Литой корпус разъема

Электрические характеристики

Количество пар 2 штуки
Площадь вывода 0.24/23 мм 2 / AWG
Количество прядей 19 штуки
Размер пряди Ø 0,127 мм
Свинец Бескислородная луженая медь 5N
Изоляция Низкая емкость PE
Экранирование Алюминированная фольга ПЭТ
Куртка Термостойкий и стойкий к старению ПВХ
Огнестойкий
Внешний размер Ø 7. 5 мм


Электрические характеристики

Скорость передачи данных 480 Мбит / с
Сопротивление 72 Ом / км
Емкость 52 пФ / м
Импеданс 90 Ом
Фактор скорости 0.66x C (скорость света)

Консольный кабель Cisco | USB A — Mini-B | 6 футов


CAB-CONSOLE-USB, длина 6 футов, USB типа A — USB типа mini B, консольный кабель для одновременного нажатия клавиш, USB 2.0, используется для взаимодействия с маршрутизаторами, коммутаторами и межсетевыми экранами.

11,99 долл. США

Состояние: Новое Вернуться наверх

Модернизируйте свою сеть с помощью нашего нового 6-футового, совместимого с Cisco голубого цвета, USB A — USB mini-B, переключаемый консольный кабель. Эти кабели обеспечат консоль в вашей ИТ-сети, помогая общаться и настраивать сетевое устройство. Консольный кабель использует USB 2.0 для облегчения работы консоли. Часть USB A подключается к USB-порту компьютера или ноутбука, а USB mini-B подключается к устройству. Этот тип неразъемного кабеля заменяет старые «комплекты», которые содержали несколько кабелей и адаптеров. Этот новый тип консольного кабеля совместим с большинством нового оборудования Cisco. И, как всегда, данный кабель является новым в оригинальной упаковке.

Это подходит для номеров деталей Cisco: CAB-CONSOLE-USB, 37-1090-01

  • 6 футов
  • Голубой
  • USB A — USB mini-B
  • Plug-and-Play
  • 100% совместимость
  • Конфигурация маршрутизатора, коммутатора и межсетевого экрана Cisco
  • Возможно также использование для настройки других сетевых устройств
Вернуться наверх
Модель # КАБИНА-КОНСОЛЬ-USB
Наличие: 2,879 в наличии
Корабли: Понедельник
Доступное дополнительное количество: Доставка в течение 3 дней
Гарантия: Пожизненная гарантия
Состояние: Новый
Вес: 0. 11 фунтов
Длина 6 футов
Цвет Синий
Разъем 1 USB-штекер
Разъем 2 USB Mini-B, вилка
Тип кабеля Консоль
Разъемы USB-штекер A — штекер Mini-B
Бестселлеры 001867
Гарантия Срок службы
Марка Кабели и комплекты
Консольный USB-кабель Cisco Blue, 6 футов, совместимый, CAB-CONSOLE-USB $ 11.99
Вернуться наверх Awesome ГАРАНТИРОВАН.

Покупка без риска, возврат без проблем. УДИВИТЕЛЬНЫЙ ГАРАНТИРОВАНО

После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях — если это не УДИВИТЕЛЬНО, мы вернем вам деньги. Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются.Это потрясающе.

Потрясающее, что никогда не кончится.

На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены. УДИВИТЕЛЬНОЕ никогда не заканчивается.

Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме.Если потребуется, мы даже ускорим доставку, указав дату и время доставки, соответствующие вашим потребностям. Это потрясающе.

Применяются правила и условия

. Щелкните здесь, чтобы узнать подробности.

Клиенты, купившие этот товар, также приобрели:

В настоящее время на складе имеется 2 879 единиц этого продукта (номер детали CAB-CONSOLE-USB), готовые к отправке со склада в Бьюфорде, штат Джорджия. Подсчет запасов, отраженный для каждого из наших продуктов, представляет собой числа в режиме реального времени. Мы делаем все возможное, чтобы поддерживать эти цифры как можно более актуальными, чтобы быть уверенными, что у нас есть количество в наличии и доступно для удовлетворения потребностей наших клиентов. Очень редко отраженное здесь количество товара на складе бывает неточным.

«Под заказ» означает, что в настоящее время у нас есть этот товар в заказе у одного из наших поставщиков. Наша система показывает, что в настоящее время у нас есть 1000 единиц этого продукта (номер детали CAB-CONSOLE-USB) на пути к нашему офису в г. Бьюфорд, штат Джорджия.Если вам нужен этот товар и он вам нужен быстрее, чем мы предполагаем, что он будет доступен, или у вас есть вопрос, касающийся большего количества, пожалуйста, свяжитесь с нами, и мы будем более чем рады сообщить вам ожидаемую дату прибытия продукта. , поможет вам с оформлением заказа или поможет определить, подойдет ли вам другой из наших продуктов.

Когда для продукта указана будущая дата отгрузки, это означает одно из двух. 1. Если товар есть в наличии, это означает, что срок доставки истек, и мы отправим товар на следующий рабочий день.2. Если товара нет на складе или он помечен как «Доступен», это означает, что мы закажем этот товар, когда получим ваш заказ, и отправим его в кратчайшие сроки. Отображаемая дата является довольно точной оценкой того, когда ваш заказ будет отправлен, если вы разместите его сегодня. Обычно мы выполняем все расчетные даты отгрузки или превышаем их.

Если вам нужно точно знать, когда вы можете ожидать получения этого предмета, или если он вам нужен раньше, чем дата, указанная на веб-сайте, позвоните нам; иногда есть другие варианты для более быстрой доставки товаров (например, доставка напрямую от нашего поставщика, предложение альтернативного товара и т. д.).

Если вы запрашиваете подробную информацию о товаре, это обычно означает, что мы еще не знаем, когда этот товар будет доставлен на наш склад. Не волнуйтесь, если вам нужен этот товар и вам нужно знать, когда он будет доставлен, позвоните нам, напишите нам в живом чате или отправьте нам электронное письмо, и мы узнаем для вас.

На этот продукт (номер детали CAB-CONSOLE-USB) распространяется наша БЕСПЛАТНАЯ стандартная доставка. Если общая сумма вашего заказа превышает 250 долларов США и состоит из товаров, которые соответствуют требованиям для бесплатной стандартной доставки, вы получите бесплатную доставку заказа или этих товаров.Как правило, некоторые товары в нашем магазине не могут претендовать на бесплатную доставку из-за размера или веса, и это не один из них! Как всегда, вы также можете бесплатно перейти на другие способы доставки, включая наземную и экспресс-доставку, чтобы получить этот товар уже в 10 часов утра следующего рабочего дня.

Покупка без риска, возврат без проблем. УДИВИТЕЛЬНОЕ ГАРАНТИРОВАНО.

После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях — если это не УДИВИТЕЛЬНО, мы вернем вам деньги. Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются. Это потрясающе.

Применяются правила и условия

. Щелкните здесь, чтобы узнать подробности.

На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены.

Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме.Мы даже можем ускорить доставку, если потребуется, постараясь указать дату и время доставки, которые соответствуют вашим потребностям.

Чтобы ознакомиться с полными положениями и условиями, нажмите здесь

Адаптер USB 2.0 A, штекер на 5-контактный мини-USB B, штекер

USB — это очень распространенный стандарт передачи сигналов и соединений, который часто используется для соединений между компьютерами и компьютерными периферийными устройствами. USB бывает разных форм и размеров, и они существуют на большом количестве устройств, таких как USB-концентраторы, устройства ввода, принтеры, внешние накопители, портативные устройства, мобильные телефоны, КПК, смартфоны и MP3-плееры.Для многих портативных устройств USB используется не только для передачи данных, но также для зарядки и подзарядки аккумуляторов. Многочисленные типы USB включают стандартный USB, mini-USB и micro-USB. Кроме того, для каждого из вышеупомянутых типов существуют разъемы Type-A и Type-B, при этом micro-USB имеет дополнительный разъем Type-AB, который может взаимодействовать с разъемами micro-USB как Type-A, так и Type-B. И, конечно же, для каждого стандарта есть мужской и женский пол. В то время как штекерные и розеточные разъемы одного стандарта могут соединяться между собой, разъемы одного пола не могут без адаптера.Благодаря такому множеству различных вариантов USB удобные USB-адаптеры могут облегчить многие разочарования, предоставляя функциональные возможности интерфейса между различными стандартами подключения USB, тем самым повышая универсальность ваших устройств, повышая эффективность и экономичность системы. Используя эти адаптеры, вы можете наслаждаться высокой точностью и скоростью передачи данных, которую могут обеспечить только лучшие адаптеры.

Адаптеры PI Manufacturing спроектированы с учетом самых жестких допусков, чтобы обеспечить непоколебимую надежность при работе в критически важных и интенсивных приложениях.Каждый адаптер разработан для оптимальной производительности, обеспечивая беспрецедентную скорость передачи данных при сохранении максимальной целостности данных. С нашими адаптерами вы можете расслабиться и наслаждаться вычислениями высочайшего качества.

Типичные приложения:
  • Взаимодействие между различными стандартами / полами USB-подключения.

Адаптер USB 2.0 A-штекер на 5-контактный Mini-USB B

Деталь № Описание
000-USB-AM-AM-B USB мужчина к мужчине
000-USB-AM-BM-B USB мужчина к мужчине B
000-USB-AM-BF-B USB мужчина к женщине B
000-USB-AF-BF-B Гнездо USB A — гнездо B
000-USB-BF-BF-B Гнездо USB B к гнезду B
000-USB-BF-BF-M Гнездо USB B к гнезду B
000-USB-AM-M4P USB мужчина к mini 4p Hirose
000-USB-AM-MM4P USB мужчина к мини-4 полюсам Mitsumi
000-USB-AM-M5BP Штекер USB A к штекеру mini 5B
000-USB-AF-M5S USB AF к гнезду mini 5
