Гид по usb разъемам и usb кабелям

USB (англ. Universal Serial Bus — «универсальная последовательная шина») — был разработана в 1990 году с целью упростить подключение периферийных устройств к компьютеру. Он стал популярен благодаря совместимости со многими платформами и операционными системами, а также низкой стоимости и легкости использования. Большинство современных компьютеров оснащены несколькими USB портами, также как и большинство домашней и офисной техники, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Стандарты USB разрабатываются и поддерживаются отраслевой организацией Форум по внедрению USB (USB-IF). В своей оригинальной спецификации USB подразделяется только на два типа разъема: A и B. Изменения в спецификации и требования к производителям расширили спектр разъемов, используемых для USB-устройств, но большинство USB продукции по-прежнему использует интерфейсы разъемов A и B.

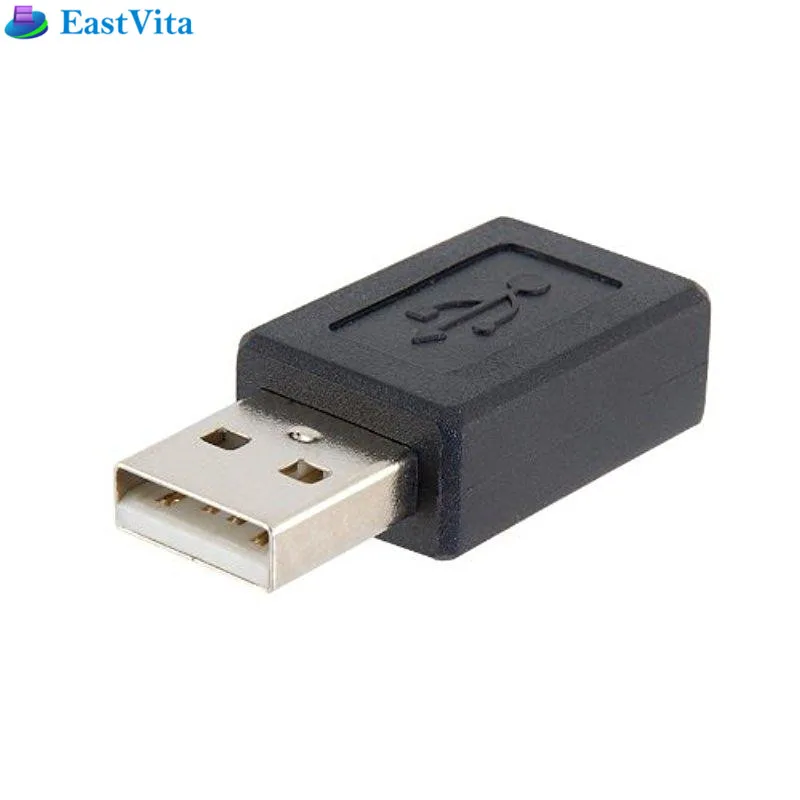

USB тип A

Установленный на хост-контроллерах компьютеров и концентраторах, разъем тип A представляет собой плоский прямоугольный интерфейс.

Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем тип A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Он не предназначен для передачи информации от устройства к компьютеру. Это критично, потому как хост-контроллер или концентратор сконструирован так, чтобы обеспечивать постоянный ток 5V на одном из USB штырьков. Иногда кабели A-A используются для подключения USB-устройств с гнездом типа A к компьютеру или другому USB-устройству, а также для передачи данных между двумя компьютерами.

Примечание. Обычно кабель A-A не используется для соединения двух компьютеров или для подключения USB-концентратора между двумя компьютерами. Это может нанести компьютеру непоправимый ущерб и даже привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.

USB тип B

Разъем типа B предназначен для использования с периферийными устройствами USB. Интерфейс типа B имеет квадратную форму со слегка скошенными углами. Как и разъем типа А, для фиксации он использует трение корпуса разъема. Розетка B – это восходящий разъем, который используется только для периферийных устройств. По этой причине большинству устройств USB требуется A-B кабель.

USB тип C

Разъем USB-C или USB типа C является новейшим разъемом USB на рынке. Разъем USB-C имеет двустороннюю/симметричную конструкцию и может быть подключен к любому устройству USB-C. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C обычно сочетается с USB-A, USB-B, USB Micro-B и другими разъемами USB при поддержке предыдущих версий спецификации USB. USB-C может быть адаптирован для работы с каждым из этих устаревших разъемов.

При подключении двух устройств USB 3.1 кабель USB-C будет поддерживать скорость передачи данных, вдвое превышающую скорость существующей технологии USB (до 10 Гбит/с), улучшенную мощность питания до 20 вольт, 5 ампер и 100 ватт для питания и зарядки, а также встроенную поддержку видео DisplayPort и четырехканального звука (динамик и микрофон).

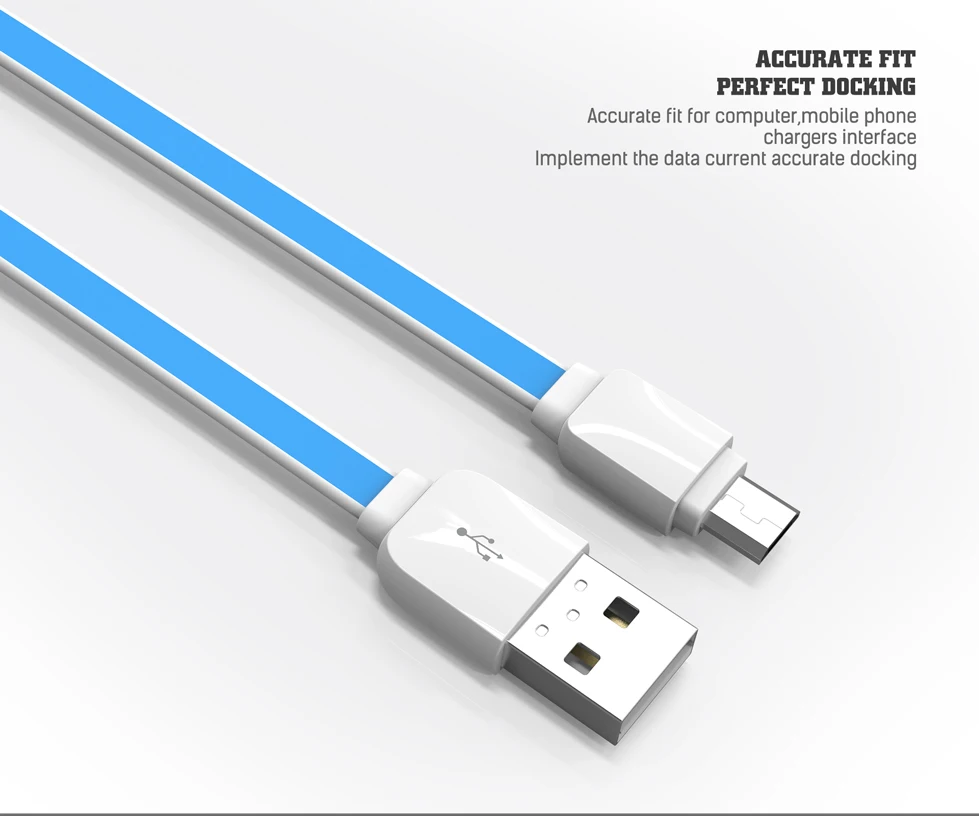

Micro-USB B

Этот разъем, признанный USB-IF, также можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB B представляет собой физически меньший по размеру разъем в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Разъем можно легко определить по его розетке черного цвета и компактной 5-контактной конструкции.

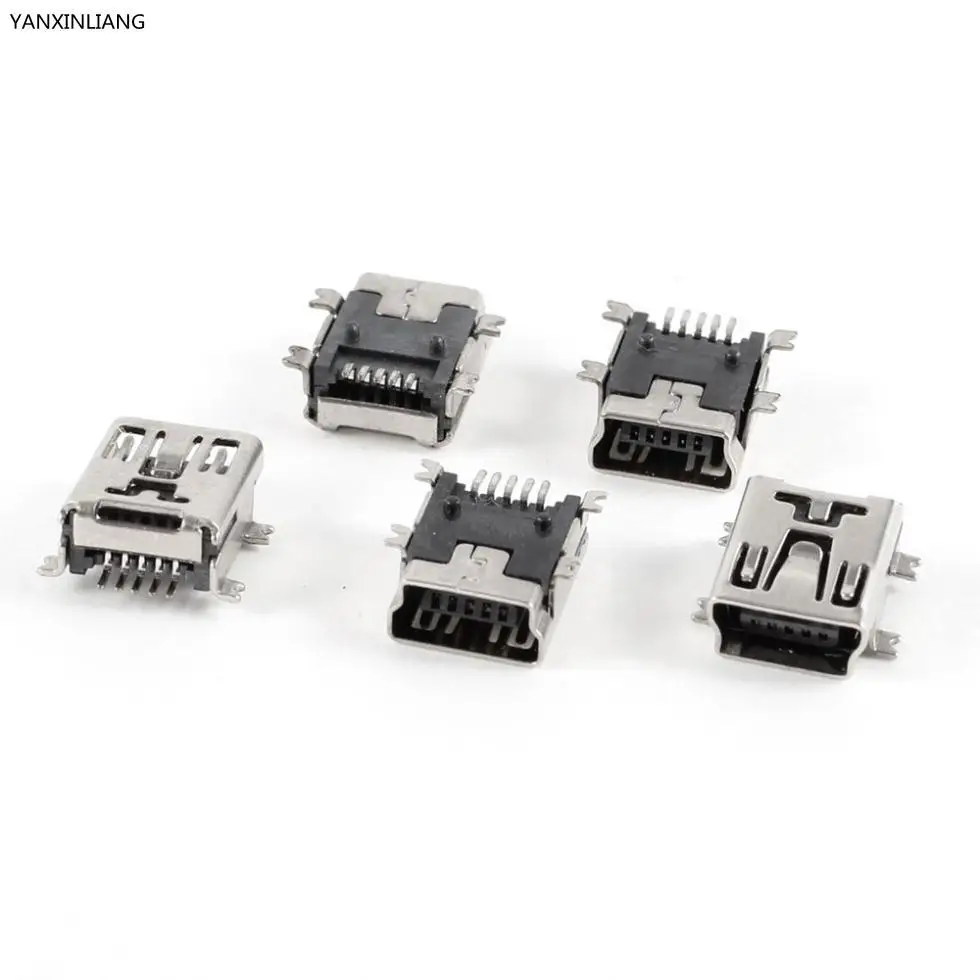

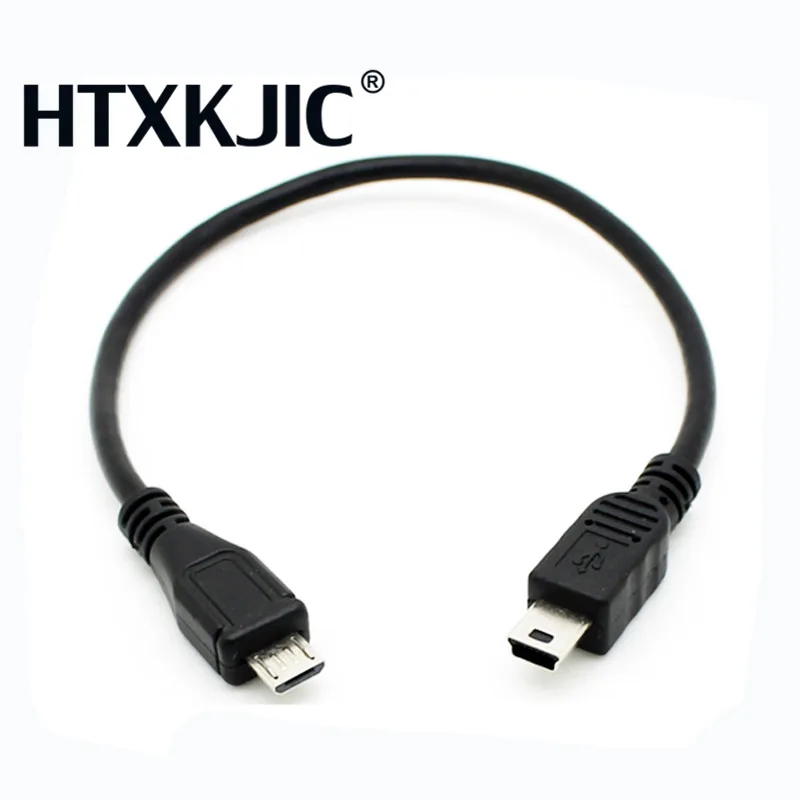

USB Mini-b (5-pin)

Одним из недостатков разъема B является его размер ¬– почти полдюйма с каждой стороны. Из-за этого интерфейс B стал непригодным для многих компактных персональных электронных устройств, таких как КПК, цифровые камеры и мобильные телефоны.

В результате многие производители устройств начали миниатюризацию разъемов USB, начиная с Mini-b. Этот 5-контактный Mini-b является самым популярным типом разъема Mini-b и единственным, признанным USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, размером с около 2/3 ширины разъема А. Он также предназначен для использования в более новом стандарте USB On-The-Go, который позволяет периферийным устройствам связываться в присутствии хост-контроллера.

USB Mini-b (4-pin)

Вместо обычного 5-контактного Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема типа B со скошенными углами, однако он намного меньше по размеру.

USB 3.0 0 тип A

Этот разъем типа A, известный как «SuperSpeed» (суперскоростной), обычно встречается на хост-контроллерах компьютеров и концентраторов и представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в устройствах USB 2.0 и USB 1.1. Однако USB 3.0 тип A имеет дополнительные контакты, которых нет в USB 2.0 и USB 1.1 тип A. Разъем USB 3.0 предназначен для устройств USB SuperSpeed, однако, он будет передавать данные и с более медленных разъемов, и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A можно отличить от предыдущих версий по синему цвету.

USB 3.0 тип B

Разъем USB 3.0 B-типа встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed.

Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут подключаться к кабелям предыдущих версий USB 2.0 и 1.1.

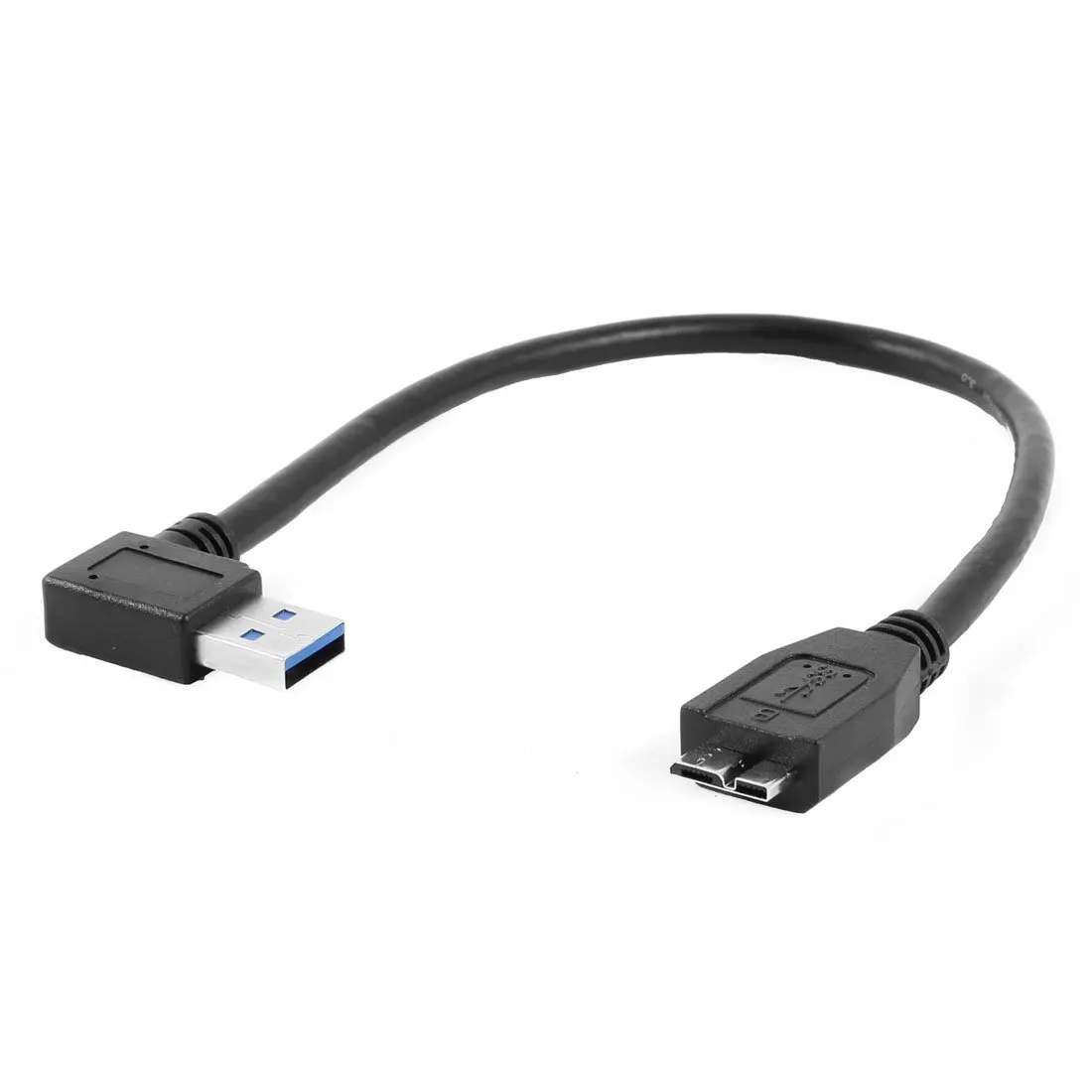

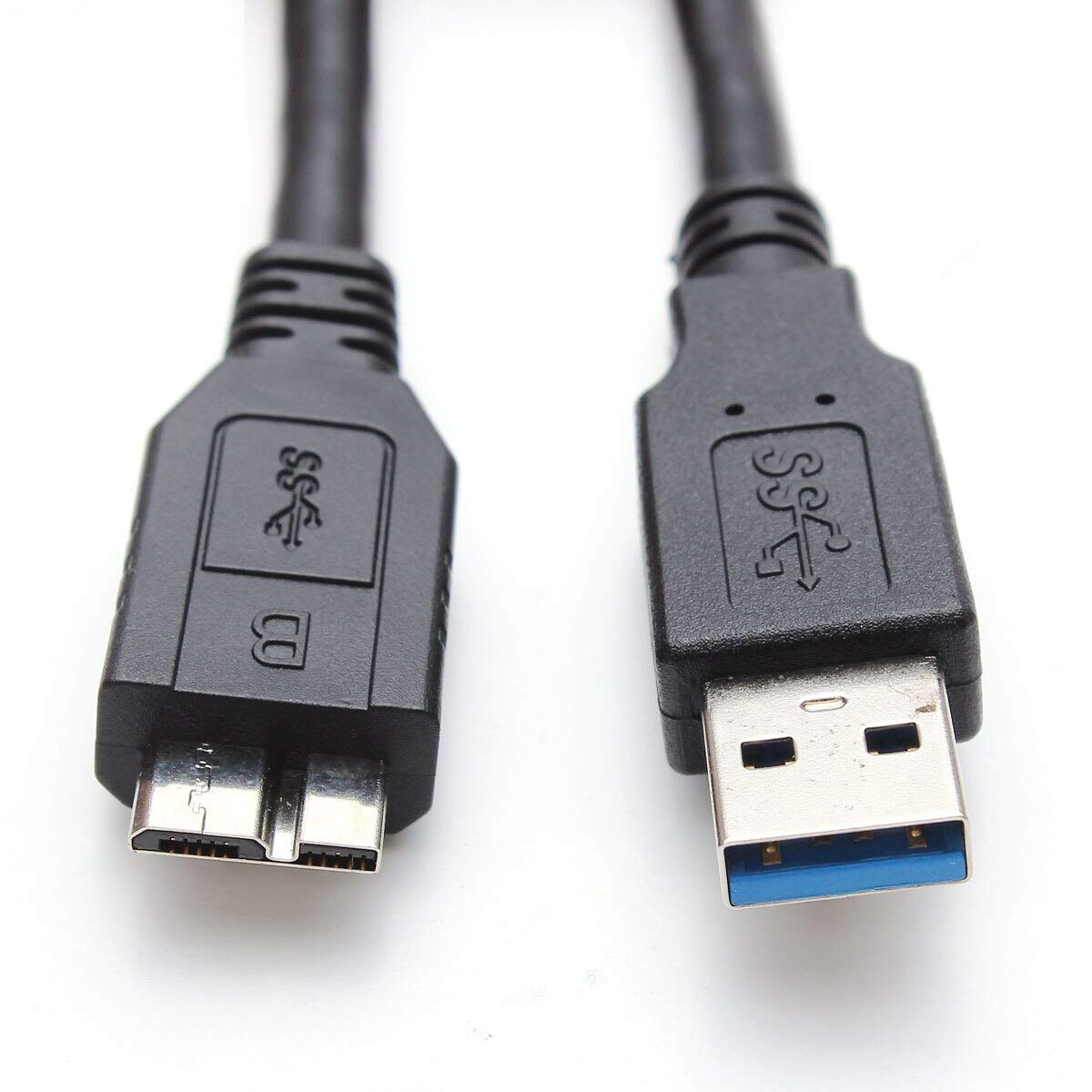

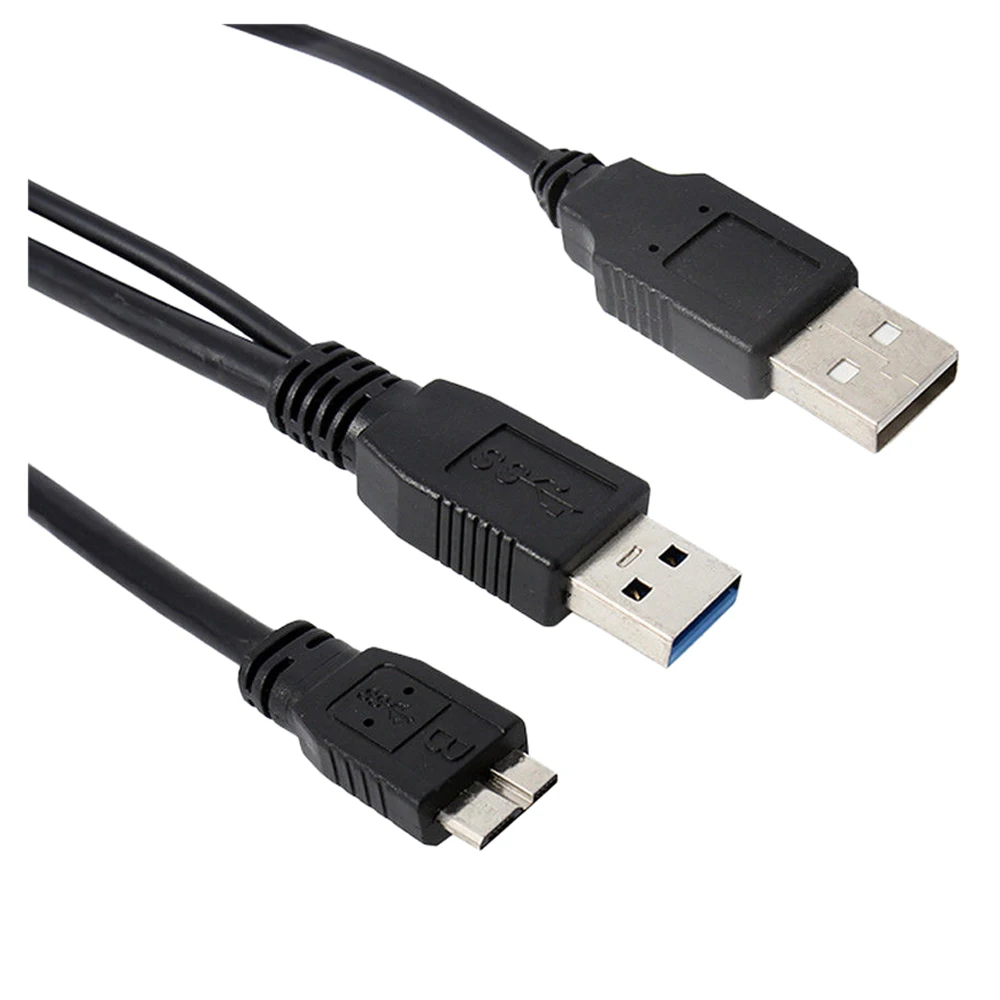

USB 3.0 Micro B

Разъем USB 3.0 Micro B встречается в устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.

Micro-USB AB

Этот универсальный разъем, предназначенный исключительно для устройств USB On-The-Go, может подключаться к кабелю Micro-USB A или Micro-USB B. Этот интерфейс легко определить по розетке серого цвета и компактной 5-контактной конструкции. Этот тип разъема существует только в качестве гнезда для устройств On-The-Go, но кабелей с таким разъемом не существует.

Micro-USB A

Этот разъем, признанный USB-IF, можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB A представляет собой разъем физически меньший в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Соединение легко определить по розетке белого цвета и компактной 5-контактной конструкции.

USB Mini-b (Fuji

^®)

Это еще один неофициальный разъем, который также широко используется в цифровых камерах, особенно в некоторых моделях Fuji®. Из-за своей плоской прямоугольной формы он больше напоминает разъем А-типа.

Виды USB разъемов – основные отличия и особенности

15.09.2015

В настоящее время существует несколько видов разъемов USB, которые бывают трех версий – USB v1.1, USB v2.0 и USB v3.0. Версия v1.1 практически почти не используется по причине слишком низкой скорости передачи данных (12 Мбит/сек), поэтому применяется только для совместимости. Вторая версия USB 2.0 сейчас занимает доминирующее положение на рынке. Большинство современных устройств поддерживают эту версию, которая обеспечивает скорость обмена информацией 480 Мбит/сек, что эквивалентно скорости копирования на уровне 48 Мбайт/сек.

Однако, по причине неидеальной реализации и конструктивных особенностей, на практике реальная скорость редко превышает 30-33 Мбайт/сек. Многие жесткие диски способны считывать информацию со скоростью в 3-4 раза больше. Разъем USB v2.0 является узким местом, которое тормозит работу современных накопителей. В то же время для мышек, клавиатур и некоторых других устройств это не имеет большого значения. Третья версия USB v3.0 маркируется синим цветом, что обозначает принадлежность к последнему поколению. Пропускная способность третьей версии USB обеспечивает скорость 5 Гбит/сек, что эквивалентно 500 Мбайт/сек. С учетом того обстоятельства, что современные винчестеры обладают скоростью 150-170 Мбайт/сек, третья версия USB обладает большим запасом скорости передачи данных.
Конструктивно версии USB 1.1 и 2.0 полностью совместимы между собой. В случае, если одна из соединяемых сторон поддерживает версию v1.1, то обмен данными будет происходить на пониженной скорости, а операционная система выдаст сообщение: «Устройство может работать быстрее», что будет означать, что в компьютере используется быстрый порт USB 2.

0, а подключаемое устройство версии 1.1 — медленное. Совместимость версий USB 2.0 и 3.0 выглядит несколько иначе. Любое устройство USB v2.0 можно подключить к порту третьей версии, обозначенному синим цветом. А вот обратное подключение (за исключением типа А) невозможно. В современных кабелях и устройствах USB v3.0 имеются дополнительные контакты, которые позволяют увеличить скорость интерфейса.

Питание USB

Любой разъем USB питается напряжением 5 В и током до 0,5 А, а для USB версии 3.0 – 0,9 А. Практически это значит, что максимальная мощность подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0. По этой причине подключение маломощных и портативных устройств (телефонов, плееров, флэшек, карт памяти) не вызовет проблем, а крупногабаритная и массивная техника имеет питание от внешней сети. Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и тип B) и по размерам (MiniUSB и MicroUSB).

USB 2.0 тип A

Разъем USB типа A получил наибольшее распространение и является самым узнаваемым среди существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры и многие другие) оснащены USB типа A, который был разработан еще в 90-х годах. Главным преимуществом данного порта является надежность, позволяющая выдержать большое количество подключений и не потерять при этом целостность. Хотя сечение разъема прямоугольное, в нем предусмотрена защита от неправильного подключения, поэтому его невозможно воткнуть обратной стороной. Однако он имеет достаточно большие габариты, поэтому не подходит для портативных устройств, что в результате привело к созданию модификаций меньших размеров.

USB 2.0 тип B
Разъем USB тип B пользуется меньшей популярностью. Все модификации типа B, включая Mini и Micro, имеют квадратную или трапециевидную форму. Традиционный полноразмерный тип B – единственный тип, который имеет квадратное сечение. Из-за достаточно больших размеров он применяется в различных периферийных и крупногабаритных стационарных устройствах (сканерах, принтерах, иногда ADSL-модемах). Обычно производители принтеров или многофункциональных устройств редко комплектуют свои изделия таким кабелем, поэтому покупателю приходится приобретать его отдельно.

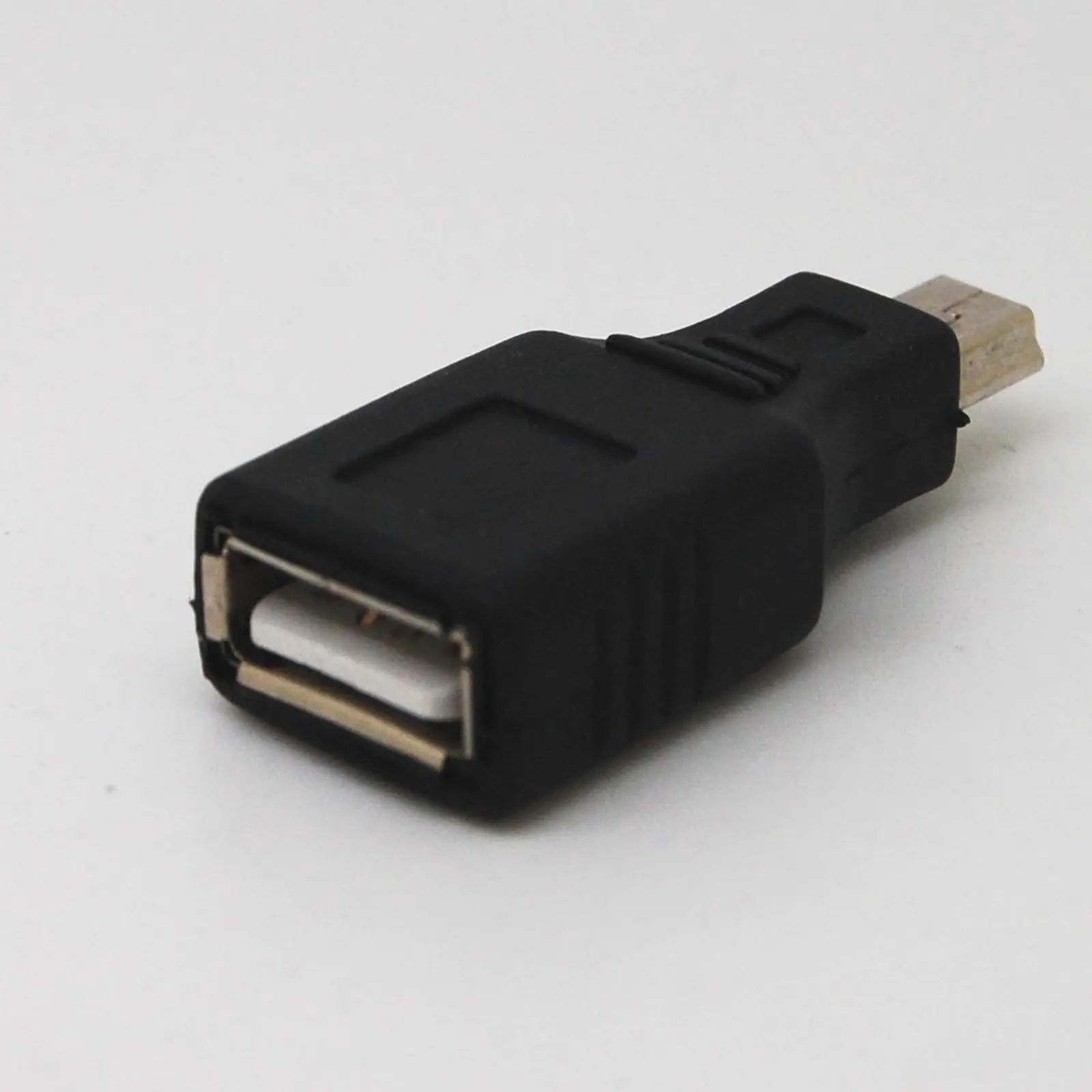

Mini USB 2.0 Тип B
Причиной появления крошечных разъемов Mini USB тип B стало обилие на рынке миниатюрных устройств. А настоящую массовость им обеспечило появление переносных винчестеров. В отличие от больших разъемов с 4-я контактами, в Mini USB тип B имеется пять контактов, впрочем, один из них не задействован. К сожалению, миниатюризация негативно отобразилась на надежности. В процессе эксплуатации, спустя некоторое время разъем Mini USB начинает расшатываться, хотя из порта не выпадает. В данное время по-прежнему активно используется в портативных винчестерах, плеерах, кардридерах и другой компактной технике. Вторая модификация Mini USB типа A почти не применяется. На смену Mini USB постепенно приходит более совершенная модификация Micro USB.

Micro USB 2. 0 тип B
Разъем Micro USB тип B является модифицированным вариантом предыдущего вида Mini USB тип B и обладает совсем миниатюрными размерами, что позволяет производителям применять его в современной технике с небольшой толщиной. Благодаря улучшенному креплению штекер очень плотно сидит в гнезде и не выпадает из него. В 2011 году данный вид разъема был утвержден в качестве единого стандарта для зарядки для смартфонов, телефонов, планшетов, плееров и прочей портативной техники. Такое решение позволяет при помощи одного кабеля заряжать весь парк электроники. Стандарт демонстрирует тенденции роста и можно предположить, что через несколько лет им будут оснащаться практически все новые устройства. Тип А применяется крайне редко.

USB 3.0 тип A
Стандарт USB v3.0 обеспечивает значительно более высокую скорость обмена данными. Дополнительные контакты, позволившие увеличить скорость, привели к изменению вида почти всех разъемов USB третьей версии. Однако, внешне тип A не изменился, за исключением синего цвета сердцевины. Это значит, что обратная совместимость сохранена. Другими словами, устройство USB 3.0 типа А можно подключить в порт USB второй версии и наоборот. В этом состоит главное отличие разъема от других разъемов версии 3.0. Такие порты обычно встречаются в современных ноутбуках и компьютерах.

USB 3.0 тип B
USB v3.0 тип B используется в средних и крупных высокопроизводительных периферийных устройствах – NAS, а также в стационарных жестких дисках. Разъем претерпел большие изменения, поэтому его нельзя подключить к USB 2.0, в частности к USB 2.0 тип B. Кабели с такими разъемами тоже продаются не часто.

Micro USB 3.0
Micro USB v3.0 является наследником “классического” разъема Micro USB и обладает теми же характеристиками – компактность, надежность, качественное соединение, но при этом обеспечивает более высокую скорость передачи данных. В основном используется в современных внешних сверхскоростных жестких накопителях и SSD. Приобретает все большую популярность. Разъем во многом дублирует Micro USB второй версии.

Отличие Micro USB и Mini USB.
Пользователи иногда путают разъемы Mini USB с Micro USB, которые действительно похожи. Главное отличие заключается в том, что у первого чуть больше размеры, а у второго на задней стороне имеются специальные защелки, по которым проще всего отличить эти два вида разъемов. По остальным параметрам они идентичны. На сегодняшний день существует много устройств с этими видами разъемов, поэтому предпочтительнее иметь два различных кабеля.

Виды USB разъемов | Losst

Универсальная последовательная шина (Universal Serial Bus) или же просто USB — это промышленный стандарт, разработанный в середине 1990 годов для того, чтобы стандартизировать подключение периферии к компьютеру. Он заменил большинство интерфейсов и теперь является самым распространенным типом разъемов для потребительских устройств.

На сегодняшний день практически каждое устройство, будь оно портативным или стационарным, имеет различные виды USB разъемов. Но все устроено намного сложнее, чем считают новички. Сегодня мы рассмотрим виды USB портов и различные стандарты.

Содержание статьи:

Различные типы USB

У многих мог сейчас назреть вопрос: «Если USB должен быть универсальным, то почему он имеет большое количество типов?». Дело в том, что все эти типы USB разъемов выполняют различные функции. Это помогает обеспечить совместимость в случае выпуска устройства с улучшенными характеристиками. Давайте рассмотрим наиболее распространенные виды USB портов.

Type-A — большинство кабелей имеют на одном конце коннектор этого типа USB, туда же относятся и кабели современных клавиатур и мышей. Этим же типом USB комплектуются персональные компьютеры и зарядные устройства;
Type-B — это порт используется для подключения принтеров и других периферийных устройств к компьютеру. Но в настоящее время он не распространен так, как распространен USB Type-A;

Mini USB — это был стандартный разъем для мобильных устройств до появления Micro USB. Этот разъем меньше стандартного, что и можно понять по его названию. Этот тип разъемов тоже немного устарел и был заменен Micro USB, но это не означает, что такие виды USB нигде нельзя найти;
Micro USB — на данный момент является стандартом для портативных устройств. Его приняли все крупные производители мобильных устройств, за исключением Apple. Но Micro USB постепенно начинают заменять на USB Type-C. Кстати, существуют различные виды Micro USB разъемов, но об этом поговорим чуть позже;
Type-C — такой кабель может иметь на обоих концах один и тот же коннектор. Заявлена более высокая скорость передачи данных и более высокая мощность по сравнению с предыдущими стандартами USB. Такой разъем использовала компания Apple для Thunderbolt 3. О USB Type-C мы поговорим чуть позже;

Lightning — не относится к стандарту USB, но является фирменным интерфейсом для мобильной продукции Apple с сентября 2012 года. Устройства же до этого времени использовали менее компактный 30-pin проприетарный разъем.

USB 3.0

Новый стандарт обеспечивает более высокую скорость передачи данных и при этом имеет обратную совместимость со старым стандартом. По форме USB 3.0 и USB 2.0 Type-A одинаковы, просто новый стандарт окрашен в синий цвет, чтобы отличить USB 3.0 от 2.0.

Но увеличение скорости будет только в том случае, когда разъем, куда вставляется кабель или флеш-накопитель должен быть USB 3.0, и сам кабель или флеш-накопитель должен иметь коннектор USB 3.0.

Также кроме USB 3.0 Type-A существуют и другие типы разъемов USB 3.0. Type-B и его Micro версия имеют дополнительные контакты, чтобы обеспечить более высокую скорость передачи данных, что разрушает совместимость этих разъемов со старыми версиями, но старые USB 2. 0 устройства можно подключить в новые USB 3.0 разъемы, но прироста скорости вы не получите.

Micro USB

Если у вас есть Android устройство, то вам нужно иметь Micro USB кабель. Даже самые ярые фанаты Apple не могут избежать этого типа разъемов в портативных аккумуляторах, колонках и другом.

Также имеются деления на типы разъемов Micro USB. В основном используется Micro USB Type-B, Type-A особо не распространен, да и я его в реальной жизни никогда не видел. То же самое относится и к Mini USB.

Если вы начнете покупать много гаджетов, вы скоро начнете использовать разные провода для разных устройств, все равно же нет разницы. Так что вам не придется докупать дополнительные провода, если вы их не теряете и не рвете.

При покупке кабеля люди обычно покупают самые дешевые, что я вам делать не советую, так как качество такой продукции может быть очень плохим. В дальнейшем это приведет к неработоспособности кабеля.

Также определитесь с длиной кабеля. В поездке короткий кабель удобен, но дома с таким вы будете сидеть на полу возле розетки. Длинный же кабель будет запутываться и всячески мешать вам. Для портативного аккумулятора у меня кабель длиной в 35 сантиметров, а кабель для зарядки смартфона дома длиной в 1 метр.

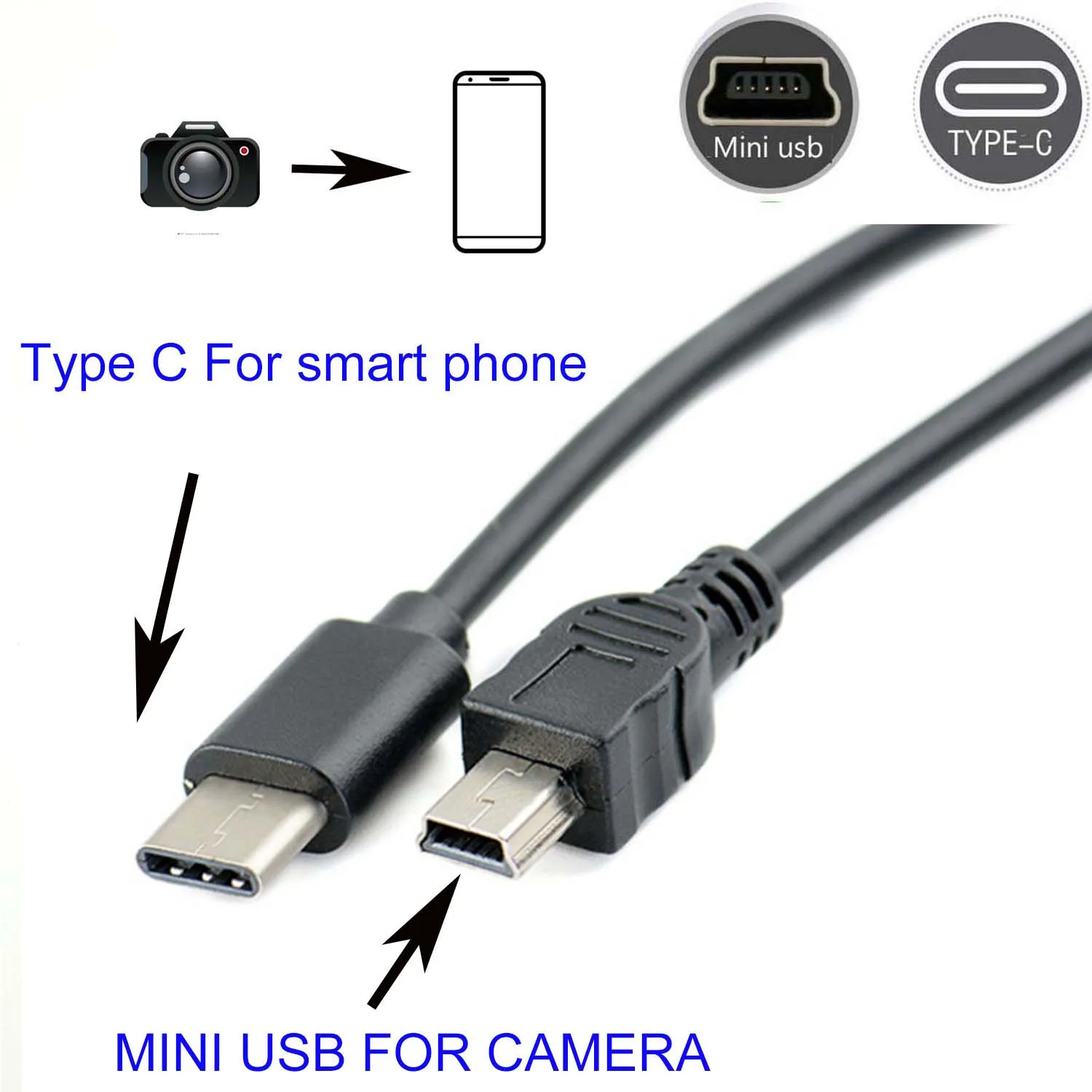

USB On-The-Go

USB On-The-Go (USB OTG) — это относительно новый стандарт, позволяющий вставлять в портативные устройства флеш-накопители, предназначенные для других USB интерфейсов, кабели, чтобы заряжать что-либо от аккумулятора вашего портативного устройства и так далее. USB OTG поддерживает не только USB Type-A, но и другие виды USB портов.

А теперь представьте, что у вас есть внешний жесткий диск, смартфон и ноутбук. Какие действия вы выполните для того, чтобы переместить какой-либо файл с внешнего жесткого диска на ваш смартфон? Самый простой способ — это сначала переместить файл с внешнего жесткого диска на ноутбук, а с него на смартфон.

А теперь представьте, что вы имеете USB OTG переходник. Просто вставьте переходник в смартфон, а в него кабель от внешнего жесткого диска. Необходимость в ноутбуке отпадает. Удобно?

К сожалению, не все устройства поддерживают USB On-The-Go, так что перед покупкой переходника советую вам проверить ваше устройство на поддержку USB OTG.

Переходники для Lightning существуют и они даже с версии iOS 9 везде работают, но называть это OTG как-то не особо хочется.

USB Type-C

Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор.

В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции.

Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C — USB Type-A кабель, если у вас нет такого же разъема в компьютере.

Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель.

Выводы

Сегодня мы рассмотрели различные виды USB разъемов и стандартов. Теперь вам известны все популярные типы USB разъемов. Надеюсь, что эта информация была полезной для вас. Если это так, то не поленитесь, пожалуйста, оценить эту статью ниже.

Источник: makeuseof.com

Виды USB разъемов – основные отличия и особенности. Часть 2

Сокращение USB, то есть Universal Serial Bus, в переводе с английского языка означает «универсальная последовательная шина». Этот последовательный интерфейс необходим для того, чтобы подключать периферийные устройства к другому обьорудованию.

Он очень распространен. Фактически это главный используемый интерфейс для подключения периферии к цифровой бытовой технике.

Интерфейс предоставляет возможность обмениваться данными. А еще он обеспечивает электропитание подключенного периферийного устройства. С помощью сетевой архитектуры можно подключать много периферии даже к оборудованию, у которого всего один разъем USB.

Более маленькие по размерам разъемы Mini USB тип B появились по причине того, что на рынке много миниатюрных девайсов. Массовыми они стали после того, как появились съемные винчестеры.

Если у больших разъемов 4 контакта, то в Mini USB тип B контактов уже пять. Однако один из них практически не используется. Увы, миниатюризация негативно сказалась на уровне надежности.

Постепенно во время эксплуатации разъем Mini USB расшатывается, но из порта при этом все же не выпадает. Сейчас они все так же широко применяются в выносных винчестерах, аудиоплеерах, различных кардридерах и прочих компактных устройствах.

Вторая версия Mini USB типа A используется очень редко. Mini USB постепенно сменяет модификация Micro USB более совершенная.

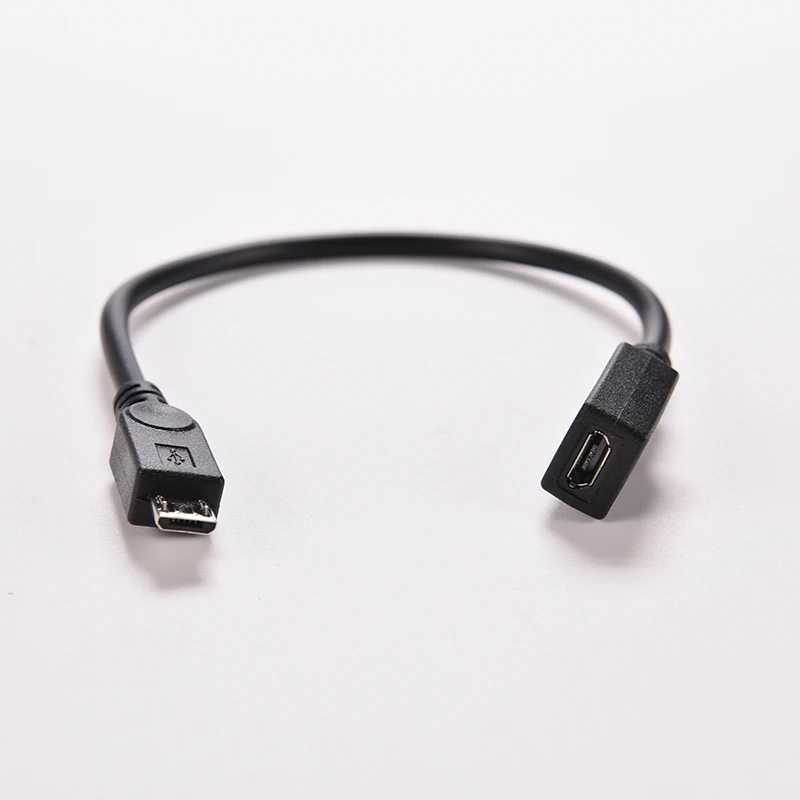

Micro USB 2.0 тип B

Micro USB тип B – это фактически модификация предыдущего варианта Mini USB тип B. У него миниатюрные размеры. За счет этого производители могут применять его в современной технике, у которой маленькая толщина. Крепление улучшено. И потому штекер не выпадает из гнезда. Он сидит плотно.

Это вид разъема в 2011 году утвердили как единый стандарт для зарядных устройств таких гаджетов, как телефон, смартфон, планшет, плеер и прочая техника. Это решение дает возможность при помощи одного кабеля зарядить весь набор электроника.

Оно показывает тенденции роста. Есть все основания предполагать, что пройдет несколько лет, и этим стандартом будут оснащать все новые девайсы. Но тип А используется не часто.

USB 3.0 тип A

Версия USB v3.0 может обеспечить скорость обмена данными намного более высокую. Наличие дополнительных контактов дает возможность увеличить скорость. А потом последовало изменение вида практически всех разъемов третьей версии. Тип A внешне не изменился, кроме синего цвета сердцевины. То есть обратную совместимость сохранили.

Иначе говоря, версия USB 3.0 типа А допускает подключение в порт второй версии и наоборот. В этом принципиальное отличие этого варианта от прочих видов версии 3.0. Соответствующие порты чаще всего используют в новых моделях ноутбуков и компьютеров.

USB 3.0 тип B

Этот тип третьей версии нашел применение в средних по размерам и в больших периферийных устройствах высокой производительности – NAS. А еще его используют в стационарных жестких дисках.

Разъем этот значительно изменился. Вот почему его невозможно подключить к USB 2.0 любого типа. В продаже кабели с подобными разъемами встречаются редко.

Micro USB 3.0

Это наследник разъема Micro USB. И потому у него точно такие же характеристики: надежность, компактность, качественное соединение. Однако при этом он способен обеспечить скорость передачи данных намного большую.

Преимущественно применяется в недавних разработках внешних жестких накопителях с максимальными скоростями и в SSD. Разъем становится все более распространенным. Он во многом повторяет Micro USB второй версии.

Отличие Micro USB и Mini USB.

Эти разъемы на самом деле очень похожи. А потому их можно перепутать. Главное отличие в том, что у второго размеры несколько больше. А у первого на задней стороне есть специальные защелки. Именно по ним проще всего отличить эти 2 вида разъемов. Остальные параметры совпадают.

В настоящее время есть немало девайсов, у которых такие виды разъемов. Значит, хорошо, когда есть два различных кабеля.

Разъёмы и Конекторы типа B, Micro-B, Powered-B

Вилка и розетка типа B

Вилку типа B USB 3. 0 можно определить по пяти дополнительным контактам. Она хоть и похожа на предшественницу USB 2.0, но различия визуально более заметны.

Вилка USB 3.0 B типа	Вилка USB 3.0 типа B в разборе
Розетка USB 3.0 типа B	Розетка USB 3.0 типа B с разных ракурсов

Распиновка коннекторов USB 3.0 B -типа

Распиновка USB 3.0 — розетка тип B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	GND	Чёрный
5	StdA_SSTX-	Синий
6	StdA_SSTX+	Жёлтый
7	GND_DRAIN	ЗЕМЛЯ
8	StdA_SSRX-	Фиолетовый
9	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Вилка и розетка типа Micro-B

У разъёмов для мобильных устройств изменения более заметны. Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.

Вилка USB 3.0 Micro-B	Вилка и розетка USB 3.0 Micro-B
Вилка USB 3.0 Micro-B в разборе	Розетка USB 3.0 Micro-B в разборе

Распиновка коннекторов USB 3.0 Micro-B

Распиновка вилки USB 3.0 Micro-B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	ID	не подключён
5	GND	Чёрный
6	StdA_SSTX-	Синий
7	StdA_SSTX+	Жёлтый
8	GND_DRAIN	ЗЕМЛЯ
9	StdA_SSRX-	Фиолетовый
10	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Также существуют разъёмы USB 3. 0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розетка USB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-A в розетку Micro-B, а разетку Micro-AB делает совместимой с обеими вилками.

Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилке Micro-A он замкнут на «землю».

Коннекторы USB 3.0 Powered-B

Новый разъём Powered-B спроекирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру… делая ещё один шаг к идеальной системе беспроводной связи без проводов (даже для питания). При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.

Розетка USB 3.0 Powered-B (схема)

1	VBUS	+5V Питание
2	USB D-	USB 2.0 данные
3	USB D+	USB 2.0 данные
4	GND	Земля
8	StdA_SSRX-	SuperSpeed приём
9	StdA_SSRX+	SuperSpeed приём
7	GND_DRAIN	Земля
5	StdA_SSTX-	SuperSpeed передача
6	StdA_SSTX+	SuperSpeed передача
10	DPWR	Дополнительное питание на устройство
11	DGND	Земля питания устройства

Разъёмы и коннекторы USB 3.

0 типа A (на стороне компьютера или хаба)

Виды разъемов USB

Замена USB-кабеля является трудной задачей, особенно когда различия между ними могут показаться несерьезными. Например, хотя micro B и mini USB могут использовать синонимичные термины, Вы не можете просто использовать один штекер для подключения к порту другого. Чтобы еще больше запутать ситуацию, индустрия USB-технологий постоянно развивается, что даже один и тот же тип штекера может различаться в каждой версии USB, одновременно влияя на производительность.

USB Type A

Также известный как стандартный USB-разъем A, USB-разъем в основном используется на хост-контроллерах компьютеров и концентраторов. Разъем USB-A предназначен для обеспечения «нисходящего» соединения, предназначенного для хост-контроллеров и концентраторов, редко реализуемого в качестве «восходящего» разъема на периферийном устройстве. Это связано с тем, что хост USB будет подавать питание 5 В постоянного тока на вывод VBUS.

Поэтому важно помнить, что при покупке USB-кабелей безопаснее всего убедиться, что хотя бы один из штекеров является USB A.
Хотя это не так часто, кабели USB A male (типа штекер) используются некоторыми исполнителями для соединения между двумя женскими, female (типа розетка) портами USB A. Имейте в виду, что типичные кабели A-A не предназначены для соединения двух хост-компьютеров или компьютера с концентратором.

Примеры:

USB Type B

Этот разъем, также известный как стандартный USB-разъем B, предназначен для периферийных USB-устройств, таких как принтер, входной порт концентратора или других более крупных периферийных устройств. Основной причиной разработки разъемов USB B было обеспечение возможности подключения периферийных устройств без риска соединения двух хост-компьютеров друг с другом. Разъем типа USB B все еще используется сегодня, хотя число устройств с ним постепенно сокращается в пользу более усовершенствованных типов разъемов USB.

USB Type C

Разъем USB-C или USB Type C — это новейший интерфейс USB, появившийся на рынке вместе с новым стандартом USB 3.1. В отличие от ранее упомянутых USB-разъемов типа A и B, USB-разъем типа C может использоваться как на портах хост-контроллера, так и на устройствах, которые используют входные разъемы. За последние несколько лет на рынке появилось множество ноутбуков, смартфонов и мобильных телефонов с разъемами USB C. Разъем USB типа C совместим с стандартами USB 2.0, 3.0, 3.1 Gen 1 и Gen 2. Полнофункциональный кабель USB 3.1 Gen 2 Type C способен передавать данные со скоростью до 10 Гбит / сек с улучшенной подачей мощности до 20 В, 5 А (100 Вт) и поддерживать альтернативный режим DisplayPort и HDMI для передачи видео и аудиосигнала.

Примеры:

USB Mini B

Аналогично разъему USB B, разъемы USB mini B используются на периферийных устройствах USB, но в меньшем форм-факторе. Штекер mini B по умолчанию имеет 5 контактов, включая дополнительный контакт ID для поддержки USB On-The-Go (OTG), который позволяет мобильным устройствам и другим периферийным устройствам выступать в качестве хоста USB.

Изначально этот штекер был разработан для более ранних моделей смартфонов, но, поскольку смартфоны стали более компактными и с более тонкими профилями, штекер Mini USB был заменен на micro USB. Теперь Mini-B предназначен для некоторых цифровых камер, в то время как остальные серии мини-штекеров стали уже устаревшими разъемами, поскольку они больше не сертифицированы для новых продуктов.

Примеры:

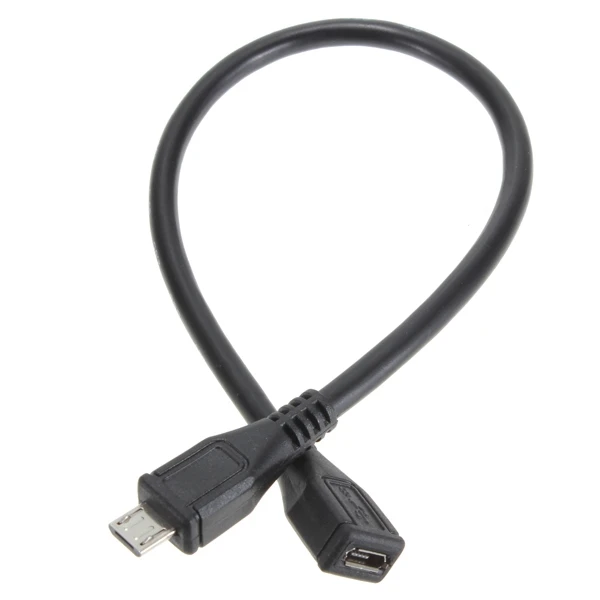

USB Micro B

Разъем micro USB B, по сути, представляет собой уменьшенную форму мини-USB, которая позволяет мобильным устройствам быть тоньше и компактнее, сохраняя при этом возможность подключения к компьютерам и USB хабам. Разъем типа micro B содержит 5 контактов для поддержки USB OTG, что позволяет смартфонам и другим подобным мобильным устройствам считывать внешние диски, цифровые камеры или другие периферийные устройства, как это может делать компьютер. Обратите внимание, что для включения функции OTG в кабельной сборке должно быть реализовано специальное проводное соединение.

22 октября 2009 года Международный союз электросвязи (МСЭ) объявил о включении интерфейса Micro-USB в универсальное решение для зарядки (UCS), широко применяемое в промышленности.

Примеры:

USB 3.0 тип A

Унаследовав ту же конструкцию с разъемом A-типа, используемым в стандартах USB 2.0 и USB 1.1, USB 3.0 A также обеспечивает соединение «нисходящего потока», предназначенное для использования только на хост-контроллерах и концентраторах. Тем не менее, USB 3.0 Type A имеет дополнительные контакты, которые не относятся к USB 2.0 A Type. Разъем USB 3.0 предназначен для поддержки передачи данных SuperSpeed с пропускной способностью 5 Гбит / сек, тогда как более низкая скорость передачи данных поддерживается для обратной совместимости с портами USB 2.0. Разъемы USB 3.0 часто бывают синего цвета или с логотипом «SS», чтобы отличать их от предыдущих поколений.

Примеры:

USB 3.0 тип B

Разъем USB 3.

0 B-типа предназначен для периферийных USB-устройств, таких как принтер, входной порт концентратора или других более крупных периферийных устройств. Этот разъем может поддерживать спецификацию USB 3.0 SuperSpeed, а также одновременно передавать данные с низкой скоростью USB 2.0. Штекер USB 3.0 B не может быть подключен к разъему USB 2.0 B из-за изменения формы штекера. Однако устройства с разъемами USB 3.0 типа B могут принимать сопряжения с предыдущими штекерами USB 2.0 типа B.

Примеры:

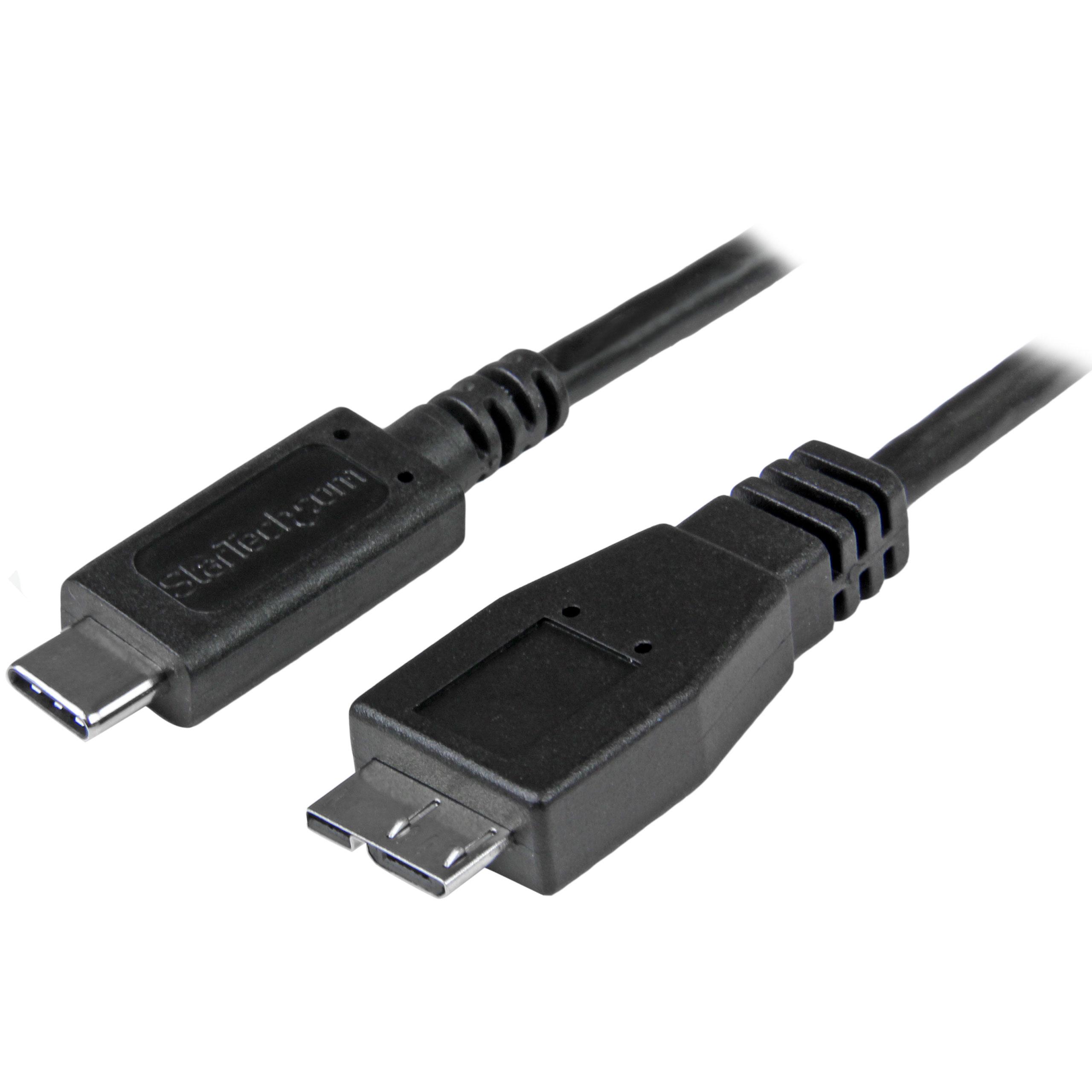

USB 3.0 Micro B

Этот разъем, также называемый разъемом SuperSpeed Micro USB B, соединяет еще пять контактов на боковой стороне разъема USB 2.0 Micro B, обеспечивая полную стандартную скорость передачи данных USB 3.0. Разъемы USB 3.0 Micro B находятся на жестких дисках, цифровых камерах, мобильных телефонах и других устройствах USB 3.0. Разъем USB 3.0 Micro B не может быть подключен к разъему USB 2.0 B из-за изменения формы штекера. Однако устройства с USB 3.0 Micro B розеткой могут принимать сопряжения с предыдущим USB 2.

0 Micro B штекером. В связи с растущей потребностью в более высоких скоростях передачи данных все больше промышленных приложений, таких как Machine Vision и 3D-изображения, начинают внедрять USB 3.0 Micro B в свои системные конструкции. Винтовые замки Micro B часто используются в кабелях для обеспечения надежного соединения.

Внутренний разъем USB 3.0 (20-контактный)

Разработанные Intel кабели с внутренним разъемом USB 3.0 обычно используются для подключения внешних портов USB SS на передней панели к материнской плате. Внутренний 20-контактный разъем содержит две линии сигнальных каналов USB 3.0, что позволяет использовать максимум два отдельных порта USB 3.0 без разделения полосы пропускания данных одного канала.

Внутренний разъем USB 3.1

Кабели с внутренним разъемом USB 3.1, разработанные Intel, предназначены для подключения материнской платы к портам USB на передней панели. Подобно предыдущему внутреннему разъему USB 3.0, внутренний разъем нового поколения также имеет версию с 20-контактным разъемом, которая поддерживает один порт типа C или два типа A, но с уменьшенным форм-фактором и более прочной конструкцией механической защелки.

Также был представлен внутренний разъем версии с 40-контактным разъемом для поддержки двух полнофункциональных портов Type-C.

Распиновка USB разъема типа А и Б, микро и мини: полное описание

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
Возможность подключения больше сотни различных устройств (с учетом хабов).
Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

А – гнездо.
В – штекер.
1 – питание +5,0 В.
2 и 3 сигнальные провода.
4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

А – штекер, подключаемый к гнезду на периферийных устройствах.
В – гнездо на периферийном устройстве.
1 – контакт питания (+5 В).
2 и 3 – сигнальные контакты.
4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

А – штекер.
В – гнездо.
1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
7 – масса (GND) для сигнальных проводов.
8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
8 – масса для высокоскоростных информационных каналов.
9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

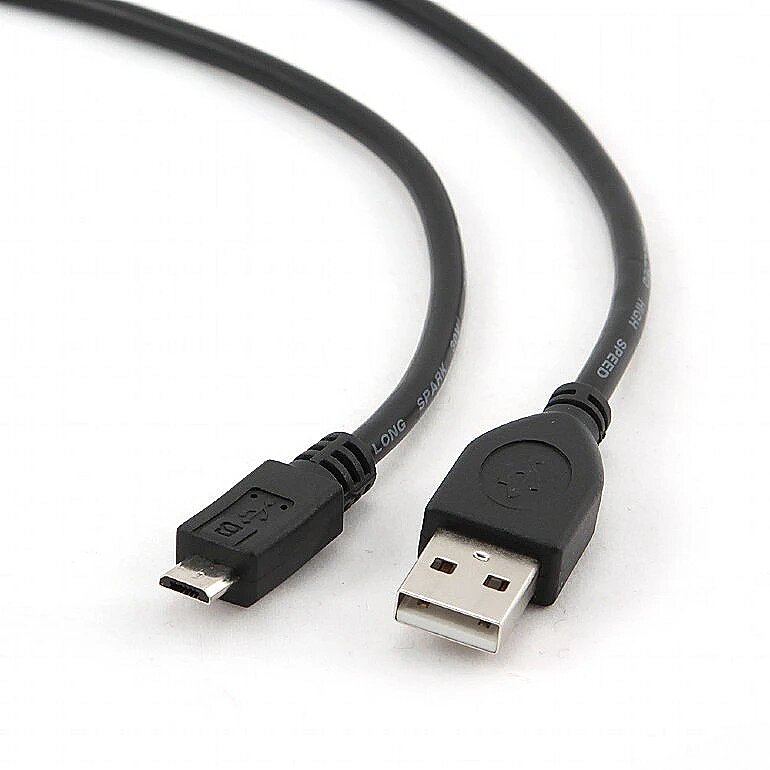

3-футовый черный кабель Micro USB 2.0, тип A — Micro B

5/5 — 31 октября 2020 г.
руб. (Орландо, Флорида)

Кабели тяжелее, чем те, что продаются в больших коробочных магазинах, и намного дешевле. Разъемы со временем изнашиваются, но обычно кто-то убегает с ними, прежде чем они сломаются.

5/5 — 18 апреля 2019 г.
FN (САН-РАМОН, Калифорния)

работает отлично

5/5 — 06 мая 2018 г.
FV (Миддлбург-Хайтс, Огайо)

Идеальное зарядное устройство для телефона, похоже на прочный кабель.. не хлипкий.

5/5 — 23 мая 2017 г.
RG (Маккиспорт, Пенсильвания)

Товар соответствует описанию, отличная цена и быстрая доставка.

5/5 — 02 мая 2017 г.
ГР (РЭЙМОР, Миссури)

Отличный кабель

5/5 — 09 февраля 2017 г.
BM (Флоренция, Алабама)

Хороший товар.Хорошая цена.

5/5 — 24 ноября 2016 г.
сс (Олд Хикори, Теннесси)

Отличная цена и очень нужный кабель!

5/5 — 18 октября 2016 г.
МДж (ПРОМЫВКА, Нью-Йорк)

Отличный кабель. Прочный и хорошо работает. Хорошая толщина.

5/5 — 22 мая 2016 г.
JL (Мемфис, Теннесси)

нравится

4/5 — 26 марта 2015 г.
EF (Ливермор, Калифорния)

Кабели хорошего качества

5/5 — 09 ноября 2014 г.
кВт (Норт-Хейвен, Коннектикут)

Использую в моей машине.Очень хорошее качество, разъемы вставляются прямо в устройства mu

5/5 — 2 августа 2014 г.
RA (Оквуд, Джорджия)

Отличное качество по цене.

5/5 — 01 августа 2014 г.
NG (Парк Массапекуа, Нью-Йорк)

Это именно то, что написано на этикетке, без разметки из-за «позолоченной антивирусной технологии», надежный продукт

5/5 — 06 февраля 2014 г.
КС (Топика, Канзас)

Я полностью доволен своим заказом! Эти кабели хорошего качества и на самом деле работают лучше, чем оригинальные кабели, которые поставлялись с каждым из моих устройств.Я заказал 5, чтобы мы могли прекратить споры из-за двух оставшихся оригинальных. Теперь у каждого снова есть свои, и я планирую купить больше на случай непредвиденных обстоятельств !! Определенно рекомендую этот продукт, и обслуживание клиентов было фантастическим !!!

5/5 — 09 октября 2013 г.
правая (Торранс, Калифорния)

Идеально подходит и функционально. Качество отличное.

5/5 — 21 сентября 2013 г.
RJ (Лоуренсвилль, Джорджия)

работает.отличная цена

5/5 — 14 августа 2013 г.
ES (Меридиан, ID)

Мой Samsung Galaxy Nexus не заряжался с помощью USB-кабелей, которые были у меня от старых телефонов. Эти кабели УДИВИТЕЛЬНЫЕ и будут отлично заряжаться. Я очень рекомендую это.

5/5 — 10 июля 2013 г.
JB (Монтерей, Калифорния)

Это отличное решение для короткого зарядного кабеля.Этот живет в моей машине с зарядным устройством для прикуривателя CableWholesale.com 30W1-31100 с двумя USB-портами, чтобы зарядить аккумулятор моего мобильного телефона.

5/5 — 19 июня 2013 г.
JR (Goodyear, AZ)

Отличное качество

5/5 — 25 ноября 2012 г.
MG (Ламбертон, Нью-Джерси)

Кабель, кажется, сделан хорошо по сравнению с тем, что у меня был раньше.

1/5 — 11 мая 2012 г.
BB (Райдол, Па)

Первые 2, которые я попробовал, не поместились легко в моем Kindle Fire или телефоне. Боюсь, что при постоянном использовании телефон сломаюсь.

5/5 — 24 марта 2012 г.
LT (Рок-Хилл, Южная Каролина)

Отлично

5/5 — 12 марта 2012 г.
ГР (Майами, Флорида)

Прочный кабель.Как и ожидалось, работает с моим телефоном.

5/5 — 01 февраля 2012 г.
IH (Лейквуд, Нью-Джерси)

Требуется высокоскоростной кабель, и этот продукт отвечает всем требованиям.

5/5 — 01 февраля 2012 г.
EW (Лос-Альтос, Калифорния)

Этот продукт идеален и по хорошей цене.

4/5 — 21 декабря 2011 г.
LW (Леди Лейк, Флорида)

Именно то, что я заказал, и своевременно.

5/5 — 23 ноября 2011 г.
WS (Уоррен, Ми)

Кабель работает отлично и цена приятная.

5/5 — 06 ноября 2011 г.
TA (Нашуа, Нью-Хэмпшир)

Купил 3 для дома / работы / машины и все отлично работает. Отличные кабели по непревзойденной цене!

5/5 — 13 октября 2011 г.
Дж (Карлсбад, Калифорния)

хороший товар по хорошей цене

4/5 — 09 октября 2011 г.
RL (Мурриета, Калифорния)

хорошее качество

3/5 — 28 сентября 2011 г.
gc (Бруклин, Нью-Йорк)

обновление предыдущего обзора: К сожалению, хотя этот кабель сам по себе хорошо сконструирован, он не подходит для моего нексуса в его текущем состоянии.Подозреваю, что форма микроконнектора плохо сочетается с портом nexus — при подключении этого кабеля телефон иногда самопроизвольно перезагружается 🙁

5/5 — 06 июля 2011 г.
ТБ (Генуя, Огайо)

Именно то, что я хотел.

5/5 — 24 июня 2011 г.
MC (Остин, Техас)

Чрезвычайно прочный кабель. Лучшее соотношение цены и качества, которое я нашел

5/5 — 01 июня 2011 г.
кВт (Окономовок, Висконсин)

Этот кабель немного короче, но я оставлю его на всякий случай.Прекрасно работает с моей сквозной сигаретой!

5/5 — 13 марта 2011 г.
JL (Гранд-Форкс, Северная Дакота)

Как раз то, что мне нужно.

5/5 — 01 декабря 2010 г.
JB (ЧЕЗАПИК, Вирджиния)

Очень недорогой и действительно хороший кабель.

5/5 — 21 ноября 2010 г.
sp (Earlimart, CA)

Я был очень доволен продукцией и доставкой.

5/5 — 20 августа 2010 г.
кН (Антиохия, Калифорния)

Я только что получил свой и использую его в качестве зарядного устройства для телефона в машине, и он работает ОТЛИЧНО !!!!

Micro USB против USB типа C / типа A / типа B

USB — это универсальная последовательная шина, она была разработана в 1990-х годах, чтобы упростить соединение между компьютером и периферийными устройствами. В настоящее время большинство людей говорят о типах micro USB и USB типа C, в этой статье мы рассмотрим на двух типах USB и в чем разница между Micro USB VS USB типа C.USB стал настолько популярным из-за совместимости со многими операционными системами и платформами, а также из-за простоты использования. Большинство компьютеров, которые производятся сегодня, были построены с большим количеством портов USB. Периферийные устройства, использующие USB-порт, такие как смартфоны, камеры, принтеры, MP3-плееры, устройства GPS и т. Д.

Какие типы USB?

Существует много типов USB, мы будем говорить о самых популярных типах, и это A, B и тип C, и каждый из типов A, B бывает двух типов: mini USB типа A, B и micro USB типа A. , B, и есть еще один тип, называемый micro USB 3.0. Мы поговорим о микро-USB и USB типа C и о преимуществах каждого из них.

Micro USB типа A:

Этот тип является одним из самых распространенных. Он позволил производителям производить более тонкие устройства. Его можно найти во многих устройствах, таких как мобильные телефоны, фотоаппараты. Этот разъем содержит пять контактов внутри, как вы можете видеть на картинке выше. этот тип часто появлялся на многих устройствах Android.

какие особенности этого типа?

тонкость позволила компаниям производить более тонкие устройства.
Этот тип не является взаимозаменяемым, это означает, что вы не можете использовать тип USB, если подключенное устройство не соответствует типу подключения разъема.
Этот тип поддерживает функцию OTG (On The Go), которая дает разрешения для устройств смартфонов на чтение других устройств, таких как флэш-память и жесткие диски.

Скорость:

поддерживает высокую скорость передачи около 480 Мбит / с, обеспечивает 500 мА. Что касается скорости, существует вторая версия этого типа, называемая micro USB 3.0 типа A он имеет дополнительные 5 контактов для поддержки скорости. Эта версия поддерживает скорость около 5 Гбит / с, это сверхскоростная передача данных, она обеспечивает 900 мА. Этот тип можно распознать либо по синему цвету внутри, либо по логотипу «ss», написанному на лице, как вы можете видеть на рисунке ниже.

Этот тип чувствителен, поэтому при его использовании следует соблюдать осторожность, чтобы не повредить контакты.

Micro USB тип B:

Type B аналогичен предыдущему. Он был изготовлен для того, чтобы сделать новые устройства более тонкими и с возможностью подключения к компьютерам и концентраторам.Он также имеет 5 контактов и поддерживает функцию OTG (на ходу)

Купите сейчас на Amazon.com

скорость такая же, как у типа А?

скорость такая же, как и тип A, этот тип поддерживает высокоскоростную передачу данных (5 Гбит / с) с версией USB 3.0 типа B, он также имеет 5 дополнительных контактов и принимает разъем типа micro B.

в чем главное отличие от типа А?

Форма разъемов немного отличается, как вы можете видеть на картинке.Это не прямоугольная форма.

USB типа C:

Теперь поговорим о новейшем USB-разъеме, который был обнаружен в 2014 году. Этот тип USB является новым поколением USB. вы можете увидеть этот тип USB на большинстве новых мобильных устройств Samsung. мы можем заметить, что многие ноутбуки, производимые сегодня, оснащены USB-портами типа C. В USB типа C количество контактов увеличилось до 24 контактов.

каковы особенности USB типа C?

Поток большой мощности.
Обеспечивает быструю зарядку вашего мобильного телефона.
Его можно использовать как на портах хоста, так и на устройствах.
Реверсивный дизайн (не нужно задумываться, правильно ли вы вставляете кабель).
Хотя он имеет 24 контакта, все же тонкий.
поддерживает различные типы данных, такие как видео (HDMI), аудио (многие микрофоны).
по-прежнему тонкий, хотя внутри 24 контакта.
питания (можно заряжать ноутбук через USB-порт типа C)

Купите сейчас на Amazon.com

так что насчет скорости и мощности?

Это более высокая скорость, чем у других упомянутых типов USB, она сверхскоростная, она может передавать данные до 10 Гбит / с (вдвое больше USB 3.0) с PD (подача питания) до 20 В, 5 А (100 Вт) для поддержки быстрой зарядки и передача разнообразных данных.

Micro USB VS USB тип C какой из них выиграет?

мы можем провести небольшое сравнение между micro USB и типом C, и тогда мы будем

Форма	Типы Micro USB более тонкие, чем тип C.
Скорость	Конечно, тип C быстрее, чем типы micro USB.
Цена	Micro USB измельчитель, чем тип C.
Мощность	Type C выигрывает здесь, конечно же, обеспечивая высокую мощность.
Использование	тип C обратимый, поэтому его проще использовать, чем микротипы.
Зарядка	USB type C быстрее, чем micro USB, с точки зрения заряда.

наверняка люди хотели бы выбрать наиболее гибкий, простой, быстрый, даже если он немного дороже, но все же в типе C есть много функций, поставьте его на первое место.

Лучший кабель Micro-USB | Отзывы от Wirecutter

Наш выбор

Кабель Anker PowerLine Micro-USB (3 фута) имеет прочный пластиковый корпус идеального размера и формы, позволяющий надежно удерживать его — лучший способ избежать поломки — при подключении и отключении.Его металлические разъемы плавно входят в порты и остаются на месте, обеспечивая надежное соединение. Anker PowerLine имеет тонкий гибкий корпус, заключенный в водостойкую резину, и (в дополнение к 3-футовой версии, которую мы рекомендуем) доступен в вариантах 4, 1, 6 и 10 футов. Наш выбор также доступен в мультипаках у некоторых розничных продавцов, включая Amazon и Walmart. Anker PowerLine имеет 18-месячную гарантию от компании с полезной и отзывчивой службой поддержки клиентов, и это один из самых дешевых кабелей, которые мы тестировали.

Также отлично

Если вам нужен кабель Micro-USB – USB-C для подключения к MacBook Pro или другому источнику питания USB-C, лучше всего подойдет кабель AmazonBasics USB Type-C — Micro-B 2.0. мы нашли. Кожухи вокруг шейки вилок более тонкие, чем у кабелей Anker PowerLine, но, как и в случае с нашим лучшим выбором, металлические разъемы этого кабеля плотно входят в соответствующие порты. AmazonBasics имеет тонкий корпус в резиновом корпусе и доступен в широком диапазоне длин от 6 дюймов до 6 футов.Он относительно недорогой и имеет годовую гарантию.

Также отлично

Кабель 3-в-1 Anker PowerLine II

Это лучший кабель 3-в-1 (Micro-USB, USB-C и Lightning), который мы тестировали, и на него действует пожизненная гарантия. .

Варианты покупки

* На момент публикации цена составляла 20 долларов.

Кабель Anker PowerLine II 3-в-1 почти идентичен нашему лучшему выбору, но у него есть адаптеры Lightning и USB-C, прикрепленные к основному кабелю короткими гибкими тросами.Мы не рекомендуем использовать кабели «три в одном» для повседневного использования — адаптеры увеличивают объем и могут быть неудобными в использовании — но они могут быть удобны для путешествий или в качестве запасного, поэтому вам не нужно держать три кабеля включенными. ты всегда. Кабель Anker длиной 3 фута хорошо собран, прост в использовании и легко переносится, а штекер Lightning имеет сертификат MFi для работы с устройствами iOS. Плюс пожизненная гарантия.

USB Type-A против USB Type-B

Вы когда-нибудь задумывались о различных формах и размерах USB-портов и разъемов? На самом деле это типы USB, каждый из которых имеет собственное предназначение для эффективного использования и, конечно же, более легкого распознавания пользователем.

Определения

USB Type-A

Известный как ваш стандарт-A, USB Type-A — это первая оригинальная конструкция порта USB, имеющая плоскую и прямоугольную форму. Он в основном используется для подключения других USB-устройств и управления ими, например для сохранения данных на внешних устройствах хранения и использования мыши и клавиатуры. Обычно при подключении портов у вас есть мужская и женская часть, и в этом случае у нас есть разъем A-папа и разъем A-мама. Штекерный разъем — это конечная часть типичного USB-разъема / кабеля, а разъем A-female — это USB-порт, в который входит штекерный разъем / кабель.

USB Type-A в основном предназначен для хост-устройств (настольных компьютеров, ноутбуков, игровых консолей, медиаплееров и т. Д.). Разъем типа A также всегда будет совместим с портом типа A, даже если устройство и хост используют разные версии USB, такие как порт USB 3.0 и USB 2.0, и наоборот. Однако хосты USB 2.0 могут использовать порт USB 3.0, но не могут использовать функции USB 3.0, такие как более высокая скорость передачи данных.

Некоторые устройства, использующие разъемы типа A, — это мышь, клавиатура, сетевой адаптер и даже флэш-накопители (USB-накопители).Также следует отметить, что штекеры и разъемы типа A бывают разных размеров: Mini Type-A, Micro Type-A и Standard Type-A.

Конфигурации контактов USB Type-A и Type-B разных размеров

USB Type-B

Чаще всего встречается на другом конце стандартного кабеля USB Type-A и обычно подключается к различным периферийным устройствам (принтеру). , телефоны, внешние жесткие диски и т. д.). Как и у вашего Type-A, концы называются B-male, а порт на периферийном устройстве, к которому вы подключаете разъем, называется B-female.

Поскольку большинство периферийных устройств различаются по форме и размеру, они имеют разные метки, такие как Standard-B, Mini-B USB, Micro-B USB, Micro-USB 3.0 и Standard-B USB 3.0.

USB типа A и USB типа B

В чем разница между USB типа A и USB типа B? Помимо конфигурации штифтов, они также имеют разные формы и размеры. Эти формы предназначены для использования с различными периферийными устройствами разных размеров. Возьмем, к примеру, смартфон — большинство телефонов, используемых в наши дни, могут перезаряжаться с помощью кабельных разъемов, но для большей эффективности следует использовать небольшой штекерный разъем, который соответствует стандартной толщине телефона.

Основное отличие состоит в том, что USB типа A обычно предназначен для подключения в качестве хоста к другим устройствам USB, а USB типа B обычно используется для управления периферийными устройствами. В качестве примера вы можете увидеть, как ваш настольный компьютер подключен к вашему принтеру. Тот, который подключен к вашему компьютеру, будет типа A, который будет хостом, а другой конец, подключенный к вашему принтеру, будет типа B, который управляет принтером. Это также означало бы, что кабель / разъем не обязательно должен быть подключен к собственному типу (USB типа A на обоих концах), но его можно менять местами (Type-A на одном конце и Type-B на другом).

Матрица USB-кабелей

Сравнительная таблица

устройства

USB A	USB B
Плоская и прямоугольная форма	Плоская, прямоугольная и квадратная
Используется для устройств управления
Разные размеры (Standard, Mini, Micro)	Разные размеры (Standard, Mini, Micro, Standard 3.0, Micro 3.0)

Разъем USB типа B Использование и совместимость

Разъемы USB типа B, официально называемые разъемами Standard-B , имеют квадратную форму с небольшим закруглением или большим квадратным выступом наверху, в зависимости от версии USB.

Разъемы USB Type-B поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B , также существует, но только в USB 3.0.

Разъемы USB 3.0 типа B часто имеют синий цвет, а разъемы USB 2.0 типа B и USB 1.1 типа B часто черные. Это не всегда так, потому что разъемы и кабели USB Type B могут быть любого цвета по выбору производителя.

Штекерный разъем USB типа B называется штекером , а гнездовой разъем называется розеткой или портом .

USB типа B использует

Lifewire / Collen Tighe

Разъемы USB типа B чаще всего встречаются на больших компьютерных устройствах, таких как принтеры и сканеры. Порты USB типа B также иногда встречаются на внешних устройствах хранения, таких как оптические приводы, дисководы гибких дисков и корпуса жестких дисков.

Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B подходит к розетке USB типа B на принтере или другом устройстве, а штекер USB типа A вставляется в розетку USB типа A, расположенную на главном устройстве, например компьютере.

Совместимость с USB типа B

Разъемы USB типа B в USB 2.0 и USB 1.1 идентичны, что означает, что штекер USB типа B от одной версии USB подходит к розетке USB типа B как собственной версии, так и другой версии USB.

Разъемы USB 3.0 типа B имеют другую форму, чем предыдущие, поэтому вилки не подходят к предыдущим розеткам. Однако новый форм-фактор USB 3.0 Type B был разработан таким образом, чтобы можно было подключать предыдущие USB Type B к USB 2.0 и USB 1.1 для подключения к розеткам USB 3.0 типа B.

Другими словами, штекеры USB 1.1 и 2.0 типа B физически совместимы с гнездами USB 3.0 типа B, но штекеры USB 3.0 типа B несовместимы с гнездами USB 1.1 или USB 2.0 типа B.

Причина изменения заключается в том, что разъемы USB 3.0 типа B имеют девять контактов, на несколько больше, чем четыре контакта, которые были в предыдущих разъемах USB типа B, чтобы обеспечить более высокую скорость передачи данных USB 3.0. Эти штифты нужно было куда-то пропустить, поэтому форму типа B пришлось несколько изменить.

На самом деле имеет два разъема USB 3.0 Type B, USB 3.0 Standard-B и USB 3.0 Powered-B. Вилки и розетки идентичны по форме и соответствуют уже изложенным правилам физической совместимости, но разъемы USB 3.0 Powered-B имеют два дополнительных контакта для подачи питания, всего одиннадцать контактов.

См. Нашу Таблицу физической совместимости USB для графического представления физической совместимости, которая должна помочь.

Тот факт, что разъем типа B от одной версии USB подходит к разъему типа B от другой версии USB, ничего не говорит о скорости или функциональности.

FAQ

Существуют ли кабели USB типа B — USB типа B?
Нет, за исключением удлинителей, USB Type B почти всегда сопряжен с другим USB-разъемом, обычно USB Type A.
USB Type B — лучший стандарт USB?
Нет. Многие разные устройства используют разные USB-разъемы в зависимости от размера разъема и обратимости, а не скорости.
Почему USB Type B не так распространен, как другие типы?
Размер, в основном.Разъем типа B больше, чем, например, USB Type C, который сегодня вы чаще видите на устройствах.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

типов разъемов USB | Узнай и узнай свой

От зарядки наших смартфонов до подключения клавиатур и мышей к нашим компьютерам — мы окружены интерфейсом USB, и мы сталкиваемся с разъемами USB каждый день. Вы, должно быть, заметили, что USB-кабели имеют характерные разъемы на концах.Кроме того, на устройствах установлено множество типов USB-разъемов для размещения этих разъемов.

Вы когда-нибудь задумывались, почему они разные и что делает их эксклюзивными? Если вы хотите разобраться в различных типах USB-разъемов и их применении, мы рядом с вами. Давайте продолжим, и мы постараемся помочь вам разобраться в различных USB-разъемах.

Что такое разъем USB?

Разъем

USB — это часть интерфейса универсальной последовательной шины, которая состоит из разъемов, портов и кабелей.Он используется для соединения двух устройств, таких как компьютеры и периферийные устройства, для установления связи между ними и передачи файлов. Он также предоставляет путь для распределения мощности или загрузки приложений между устройствами.

USB-накопители

были впервые представлены в 1994 году главным системным технологом Intel Аджаем Бхаттом. Последняя версия USB — это USB 4.0 с максимальной скоростью передачи 40 Гбит / с, представленная в августе 2019 года. Чтобы узнать о форматировании USB-накопителя с защитой от записи, щелкните здесь.

Разные типы USB-разъемов

Для поддержки новых устройств и сохранения совместимости были представлены различные типы USB-разъемов, основанные на разных версиях, с разными функциями.Они используются во всех устройствах, таких как флэш-накопители, соединительное оборудование и т. Д. В этом разделе статьи мы собрали шесть распространенных типов USB-разъемов. Давайте посмотрим.

Тип-A

USB-разъем

типа A или Standard-A предназначен для подключения нисходящих потоков для хост-контроллеров и концентраторов. Он также обеспечивает входной разъем для периферийных устройств. Этот тип разъема выглядит плоским и прямоугольным и работает в одном направлении. Он имеет 4 контакта для увеличения скорости до 625 мегабит в секунду.

Версии

USB 1.1, USB 2.0, USB3.0, USB 3.1 поддерживают разъем типа A. Таким образом, он обратно или вперед совместим со всеми версиями USB. Разъемы USB 2.0 и USB 1.1 Type-A часто имеют черный цвет. В случае с версией USB 3.0 он часто бывает синего цвета.

Они самые распространенные, и вы наверняка видели их на одном конце почти каждого USB-кабеля и. Большинство компьютеров имеют несколько гнездовых портов типа A для подключения разъемов типа A.Устройства, которые включают в себя USB-хосты, такие как настольные компьютеры, ноутбуки, планшеты, игровые консоли, настенные зарядные устройства, AV-ресиверы, DVR, DVD и Blu-ray плееры, потоковые плееры и т. Д., Поддерживают USB-разъем типа A.

Также они обычно встречаются в USB-клавиатурах, мышах, джойстиках. Для небольших USB-устройств он используется напрямую без кабелей, например, флешка. Они используются на конце кабеля, который обычно подключается к источнику питания. Ограничением этого типа USB является сравнительно большой размер, который непрактичен для небольших и тонких устройств.

Тип-B

USB-разъемы

Type-B имеют почти квадратную форму с неровными внешними углами на двух верхних концах. В настоящее время они используются редко. Целью его внедрения было устранение риска подключения двух хостов. Они не очень универсальны и несовместимы.

USB 1.1 и 2.0 типа B аналогичны с 4 контактами. Но USB 3.0 Type-B имеет другую форму для обеспечения высокоскоростной передачи данных и не имеет обратной совместимости с предыдущими.Предыдущие версии все еще совместимы с ним. Разъемы USB 3 Type-B бывают двух типов: Standard-B с 9 контактами и Powered-B с 11 контактами.

Вы можете встретить их в основном в устройствах с питанием для подключения к компьютерам, таких как принтеры и сканеры. Этот тип разъема используется на одном конце кабеля для получения питания. Они также реализованы во внешних устройствах хранения, например, дисководах гибких дисков, жестких дисках, оптических приводах и т. Д.

Мини-USB

Раньше

Mini USB широко использовался в мобильных устройствах, но теперь постепенно исчезает с появлением micro USB.Вы по-прежнему будете встречать их в некоторых старых гаджетах, таких как MP3-плееры, камеры, игровые контроллеры и т. Д.

он сравнительно меньше, чем описанные ранее USB-разъемы, но намного больше, чем последние версии. Существует два типа разъемов Mini USB: Type-A Mini и Type-B Mini.

USB Mini-A

Разъемы

Mini USB Standard-A были введены для использования периферийных устройств OTG (On the Go) с небольшими хост-устройствами, такими как планшеты и телефоны.USB 2.0 mini-A имеет прямоугольную форму, одна сторона более неровная, и имеет 5-контактную конфигурацию. Их можно использовать только в розетках USB mini-AB.

USB Mini-B

USB Mini-B находится в USB 1.1 и 2.0. это обычно встречается на жестких дисках или цифровых камерах. Он состоит из 5 контактов, из которых дополнительный вывод используется для поддержки OTG. Этот тип разъема в версии USB 2.0 выглядит как растянутый кусок хлеба, поскольку он имеет небольшие размеры по обе стороны от прямоугольника.

Эти разъемы mini USB совместимы с розетками Mini AB и Mini-B. Их использование постепенно прекращается с появлением современных более гладких смартфонов.

Микро-USB

Micro-USB в настоящее время является широко используемым стандартным разъемом во всем мире. Это позволяет вам читать данные без помощи компьютеров, что означает, что вы можете подключать другие устройства и свой телефон напрямую с помощью Micro-USB. Он успешно заменил Mini-USB своей небольшой формой, что позволяет производителям создавать более тонкие устройства.

Вы, должно быть, встречали micro-USB в портативных устройствах известных брендов, таких как мобильные телефоны, планшеты, аккумуляторы USB, наушники Bluetooth, в конце ваших мобильных зарядных устройств и т. Д., За исключением Apple. Но сейчас он постепенно прекращается с выпуском USB Type-C.

Существует два типа разъемов micro USB: USB типа A Micro и USB типа B Micro. Оба они имеют 5 контактов.

USB Micro-A

Разъемы

Micro USB 3.0 Type-A обычно встречаются в устройствах OTG.Они кажутся соединенными вместе двумя отдельными прямоугольными заглушками, причем одна из них больше по длине, чем другая. USB 3.0 Micro-A совместим только с гнездами USB 3 Micro-AB.

В случае USB 2.0 этот тип штекера выглядит так, как будто оригинальный разъем Type-A сжался. Они могут быть адаптированы к разъемам USB 2 и USB 3 micro-AB.

USB Micro-B

Разъем

USB micro типа B заменил разъемы Micro USB типа A. Вы наверняка встречали этот тип USB в виде разъемов и портов стандартных зарядных устройств.

USB 2.0 Micro-B имеет два края на одной большой стороне прямоугольной формы. Их можно подключать к разъемам USB micro-B и micro-AB, USB 3 Micro-B и Micro-AB. Если говорить о USB 3.0 Micro-B, он почти похож на разъемы USB 3.0 Micro-A. Они позволяют использовать разъемы USB 3.0 Micro-B и Micro-AB.

Тип-C

Это последний тип USB-разъема, который, как можно предположить, станет будущим USB-интерфейса. Впервые он был представлен, когда был выпущен 12-дюймовый MacBook от Apple.Если говорить о размере и форме, то размер 8,4 на 2,6 мм, он прямоугольный с 4 закругленными углами. Итак, он очень похож на Micro-B USB.

Стандарт USB

Type-C в центре внимания — его обратимость и компактность. Это обеспечивает максимальную скорость передачи данных 10 Гбит / с и мощность около 100 Вт. Что делает его лучше, чем USB-накопители предыдущего типа. Он может одновременно манипулировать несколькими функциями.

Многие новейшие ноутбуки, смартфоны, такие как пиксельные телефоны, MacBook, Samsung Galaxy S9, оснащены этим типом USB-разъемов.Мы можем легко сказать, что в ближайшее время все устройства будут иметь хост Type-C, и он будет универсально использоваться на обоих концах.

Молния

Это проприетарный разъем Apple, специально предназначенный для iPad, iPhone, AirPods и т. Д. Он был выпущен в 2012 году. По размеру Lightning USB чем-то похож на Type-C USB. Это также USB-разъем двустороннего типа, что означает, что его можно подключать любым способом.

Вы также можете ознакомиться с другими нашими документами об угрозах USB и о том, как отформатировать USB-накопитель.

Заключение

С развитием технологий устройства становились тоньше и умнее. Чтобы приспособиться к этому, время от времени вводились различные типы USB-разъемов. USB-накопители типа B и Mini в конечном итоге были выведены из употребления с выпуском последних версий USB-накопителей, и они редко используются. Но все же мы регулярно зависим от разъемов Type-A при подключении периферийных устройств к нашим компьютерам.

В настоящее время мы в значительной степени окружены Micro-USB, поскольку большинство компаний используют их для зарядки и передачи данных.Но, как и ожидалось, разъемы Type-C однажды заменят все USB-устройства своей обратимостью и высокой производительностью.

USB-коннекторы

| Стандартный / Прочный / Водонепроницаемый | Мини, Микро, Тип A, Тип B, Тип C и Тип AB

Типы разъемов USB

Универсальная последовательная шина

(USB) стала широко распространенным стандартом для проводного соединения между двумя электронными устройствами. Успех связан с интерфейсом plug and play между периферийными устройствами и устройствами и способностью развиваться, чтобы удовлетворить постоянно растущий спрос на более высокую скорость передачи и более высокую мощность.USB-разъемы теперь используются повсеместно в бытовых устройствах, промышленных и автомобильных приложениях. Компактный дизайн и удобные для пользователя функции подключения также способствовали, в частности, тому, что разъем USB Type C получил широкое распространение в смартфонах, ноутбуках и других портативных устройствах.

Появление USB 4

USB 4 открывает новую эру производительности USB. Чтобы удовлетворить требования устройств следующего поколения по значительно более высокой скорости и более высокой производительности данных, USB 4 предлагает серьезное обновление в архитектуре USB, которое основано на существующем USB 3.2 и 2.0 и основан на спецификации протокола Thunderbolt ™.

Конструкция клемм разъема USB 4 Gen3 Type C компании

Amphenol изготовлена из медного сплава для обеспечения высокой мощности до 100 Вт, высокоскоростной передачи до 40 Гбит / с и совместима с интерфейсами Thunderbolt 4 и DisplayPort. USB 4 поддерживает несколько протоколов одновременной передачи данных и отображения, что позволяет эффективно распределять общую полосу пропускания по шине. Интерфейс USB Type C сохранен для удобства использования благодаря изменяемой ориентации разъема и кабеля.Разъем Amphenol USB4 Gen3 Type C также обратно совместим с USB 3.2, USB 2.0 и Thunderbolt 3, что означает универсальную простоту подключения между устройствами для масштабирования до наилучших взаимных возможностей в подаче питания, передаче данных и выводе видео всего за один шаг. один разъем.

Распространение USB типа C

Разъемы

Type C поддерживают различные протоколы USB, такие как USB 4, USB3.1, USB3.0 и USB2.0. Одно из ключевых различий между типом C и остальными типами интерфейсов USB и одна из самых популярных функций USB типа C заключается в том, что разъем и порт симметричны, что позволяет пользователям подключаться, не беспокоясь о правильной ориентации.Двусторонняя конструкция обеспечивает быстрое и простое подключение, независимо от того, каким образом USB-штекер вставляется в USB-порт. Наличие аналогичной площади основания для разъема Micro-USB также привело к тому, что разъем типа C стал широко использоваться в небольших портативных устройствах, таких как планшеты, смартфоны, жесткие диски, твердотельные накопители и портативные устройства, такие как ноутбуки.

Линейка USB Type C

от Amphenol поддерживает различные протоколы, такие как USB2.0, USB 3.0, USB 3.1, и обеспечивает сверхскоростную связь с источниками питания 10 Гбит / с, 5 А и 20 В.Предлагаемый в конфигурациях вертикального, прямоугольного и раздельного крепления и до 10 000 циклов стыковки, низкопрофильный и двусторонний дизайн продукта делает USB Type C от Amphenol идеальным для разработки продуктов следующего поколения.

Amphenol также предлагает ряд водонепроницаемых разъемов типа C с характеристиками от IPX4 до IPX8 и уникальной IP-технологией, которая гарантирует, что каждая деталь соответствует стандартам водонепроницаемости IP. Благодаря интерфейсу типа C, высокоскоростной передаче данных до 40 Гбит / с, номинальной мощности 100 Вт и до 10 000 циклов сопряжения этот разъем обеспечивает высокую производительность, долговечность и удобство использования.

Приложения для USB повышенной прочности

Прочные соединители, используемые в суровых условиях, часто герметичны, чтобы обеспечить более высокую защиту вилки и розетки соединителя в более широком диапазоне рабочих температур и обеспечить защиту от проникновения воды и пыли. Amphenol предлагает множество надежных USB-решений с разъемами 3.0, 2.0 типа C, Mini AB, Mini B и Type A.

Серия MUSBR — это линейка компактных прочных USB-разъемов поколения 2 с литым корпусом и уплотнением IP67, предназначенных для работы в суровых условиях.Предлагаемый с интерфейсом разъема типа C, Mini AB, Mini B и типа A и с диапазоном рабочих температур от -55 ° C до + 105 °, он разработан для использования в экстремальных условиях во многих приложениях, включая автомобильную, коммуникационную, бытовую и др. данные, производственные и медицинские.

Разъемы USB 2.0 типа A серии

MRU от Amphenol обеспечивают защиту корпусов IP67 в соответствии с IEC 60529. Со скоростью передачи данных до 480 Мбит / с серия разъемов предназначена для обеспечения стандартного интерфейса USB для корпусов, работающих в суровых условиях.Защищенный USB-разъем поставляется в жаропрочном корпусе UL94V-0 с диапазоном рабочих температур от -45 ° C до + 85 ° C. Функции блокировки предотвращают случайное отключение и обеспечивают безопасное соединение и передачу данных.

Серия

Amphenol LUSB — это линейка запираемых USB-разъемов, предлагаемых в интерфейсах USB 2.0 и USB 3.0. Фиксирующая защелка фиксирует разъем USB в нужном положении для обеспечения безопасной передачи данных и предназначена для использования на многих рынках и в приложениях по всему миру, включая автомобильную, коммуникационную, бытовую, информационную, промышленную 4.0 и мед.

Эволюция производительности USB с USB 2.0, USB 3.0 на USB 4

Чтобы удовлетворить постоянно растущие требования к скорости передачи данных и скорости, USB выпустила новый протокол с более короткими интервалами с более высокими возможностями передачи данных. USB был впервые представлен в 1996 году с максимальной скоростью передачи 12 Мбит / с. Спецификация USB 2.0 появилась четыре года спустя, в 2000 году, со скоростью передачи до 480 Мбит / с. USB 3.0 со скоростью 5 Гбит / с был представлен почти десятью годами позже, в 2008 году.С тех пор скорость передачи USB-протоколов увеличилась вдвое, а новые спецификации выпускаются каждые два-три года. USB 3.1 в 2014 году реализовал скорость передачи до 10 Гбит / с. USB 3.1 Gen 1 является синонимом USB 3.0 и используется для обозначения скорости передачи 5 Гбит / с, также известной как Superspeed. USB 3.1 Gen 2 обеспечивает скорость 10 Гбит / с. Спецификация для USB 3.2 в 2017 году составляла 20 Гбит / с. Спецификация USB 3.2 определяет три скорости передачи: USB 3.2 Gen 1 со скоростью 5 Гбит / с, USB 3.2 Gen 2 со скоростью 10 Гбит / с и USB 3.2 Gen 2×2 со скоростью 20 Гбит / с. Протокол USB 4 был анонсирован в 2019 году со спецификацией 40 Гбит / с.

Amphenol предлагает широкий выбор типов USB-разъемов и является одним из первых, кто начал использовать разъем USB3.1 Gen 2 Type C, предназначенный для использования в оборудовании для автоматизации производства и автомобильных информационно-развлекательных приложениях.

Для приложений серверов данных предназначен ряд разъемов USB 3.1 Gen 2 с интерфейсами Type A, Type B и Type Micro-B от Amphenol. Эти USB-разъемы работают с полнодуплексной передачей сигналов по двум дифференциальным парам, улучшая одновременную двунаправленную связь под управлением хоста.Они также поддерживают масштабируемую подачу мощности до 100 Вт и скорость до 10 Гбит / с. Полностью металлический экран защищает от повреждений от электромагнитных помех (EMI), радиочастотных помех (RFI) и электромагнитных разрядов (ESD). Прочная конструкция контактов с позолоченной пластиной улучшает контактное сопротивление и предотвращает коррозию.

Использование USB типа A и USB типа B

Тип A — это традиционный USB-разъем, один из наиболее часто используемых USB-разъемов до появления USB Type-C, который обычно использовался на устройствах, для которых не требовались кабели, такие как флэш-накопители или флэш-накопители, адаптеры беспроводной мыши и клавиатуры.USB Type A — один из самых узнаваемых на устройствах с плоской прямоугольной вилкой и розеткой.

Разъемы и порты

USB типа B имеют квадратную форму с квадратным выступом наверху и встречаются на более крупных компьютерных периферийных устройствах, таких как принтеры и сканеры. В то время как вилка типа B находится на одном конце кабеля, разъем типа A всегда оставался на другом конце для подключения к компьютеру.

Blog

Гид по usb разъемам и usb кабелям

USB тип A

USB тип B

USB тип C

Micro-USB B

USB Mini-b (5-pin)

USB Mini-b (4-pin)

USB 3.0 0 тип A

USB 3.0 тип B

USB 3.0 Micro B

Micro-USB AB

Micro-USB A

USB Mini-b (Fuji

Виды USB разъемов – основные отличия и особенности

Виды USB разъемов | Losst

Различные типы USB

USB 3.0

Micro USB

USB On-The-Go

USB Type-C

Выводы

Виды USB разъемов – основные отличия и особенности. Часть 2

Разъёмы и Конекторы типа B, Micro-B, Powered-B

Вилка и розетка типа B

Распиновка коннекторов USB 3.0 B -типа

Вилка и розетка типа Micro-B

Распиновка коннекторов USB 3.0 Micro-B

Коннекторы USB 3.0 Powered-B

Разъёмы и коннекторы USB 3.

Виды разъемов USB

Распиновка USB разъема типа А и Б, микро и мини: полное описание

В чем заключаются преимущества универсальной последовательной шины?

Виды USB разъемов – основные отличия и особенности

Классификация и распиновка

Распиновка usb 2.0 разъёма (типы A и B)

Распиновка usb 3.0 (типы A и B)

Распиновка микро usb разъёма

Распиновка мини USB

3-футовый черный кабель Micro USB 2.0, тип A — Micro B

Micro USB против USB типа C / типа A / типа B

какие особенности этого типа?

Скорость:

скорость такая же, как у типа А?

в чем главное отличие от типа А?

каковы особенности USB типа C?

так что насчет скорости и мощности?

Лучший кабель Micro-USB | Отзывы от Wirecutter

Наш выбор

Также отлично

Также отлично

Кабель 3-в-1 Anker PowerLine II

Варианты покупки

USB Type-A против USB Type-B

Определения

USB Type-A

USB Type-B

USB типа A и USB типа B

Сравнительная таблица

Разъем USB типа B Использование и совместимость

USB типа B использует

Совместимость с USB типа B

типов разъемов USB | Узнай и узнай свой

Что такое разъем USB?

Разные типы USB-разъемов

Тип-A

Тип-B

Мини-USB

Микро-USB

USB Micro-A

USB Micro-B

Тип-C

Молния

Заключение

| Стандартный / Прочный / Водонепроницаемый | Мини, Микро, Тип A, Тип B, Тип C и Тип AB

Типы разъемов USB

Появление USB 4

Распространение USB типа C

Приложения для USB повышенной прочности
