USB микрофон RODE NT-USB MINI

Компактный студийного качества настольный USB микрофон RODE NT-USB Mini отличается превосходной, кристально чистой передачей звука для прямой записи на компьютер или планшет. NT-USB Mini — идеальный выбор для геймеров, подкастеров, музыкантов, стримеров, бизнес-профессионалов, вокала, записи музыкальных инструментов и создателей контента. NT-USB Mini оснащен студийного класса усилителем для наушников и высококачественным 3,5 мм выходом на наушники с регулятором уровня громкости, позволяя осуществлять аудио мониторинг с нулевой задержкой. Модель NT-USB Mini крайне проста в сетапе и использовании, благодаря легкому управлению, встроенному поп-фильтру и класс совместимому USB-выходу, который без проблем работает с компьютерами и планшетами, и не требует дополнительных драйверов или софта. Просто подключитесь к Mac, ПК или планшету, используя прилагаемый USB кабель и нажмите «Запись». NT-USB Mini оснащен уникальной, легко съемной, настольной подставкой с магнитным основанием, обеспечивающей прочное базирование на любом рабочем столе, и интегрированным поворотным креплением, позволяющим вращать микрофон на 360 градусов для получения наилучших результатов в записи.
NT-USB Mini — идеальное дополнение к любому домашнему или студийному сетапу. Современный и стильный майк NT-USB Mini выполнен в конструкции из стали и армированной нейлоновой смолы, а при ширине всего в 54 мм, и высоте в 141 мм, он займет лишь малую часть вашего рабочего пространства.



Особенности

• Высококачественный конденсаторный капсюль, обеспечивающий тепло и присутствие для чистейшего, профессионального качества звука

• Кардиоидная диаграмма направленности, оптимизированная для снижения любого рода сторонних шумов
• Плавная частотная характеристика с невероятным звучанием в широком ряде применений
• Встроенный поп-фильтр, сводящий к минимуму «взрывные» звуки
• Уникальная, легко съемная настольная подставка с магнитным основанием
• Интегрированное поворотное крепление дает возможность вращать микрофон на 360 градусов для максимально быстрого и удобного позиционирования
• Студийного класса усилитель для наушников
• Высококачественный 3,5 мм выход на наушники с регулятором громкости, мониторинг с нулевой задержкой
• USB выход класса совместимый, который без проблем работает с компьютерами и планшетами

Спецификация

Акустический принцип: Градиент давления
Активная электроника: Электрет конденсаторный, A/D преобразование, USB интерфейс
Диаграмма направленности: кардиоидная
Частотный диапазон: 20 Гц — 20 кГц
Входной уровень звукового давления при 1% THD: 121 дБ (A-взвешенный, согласно IEC651)
Частота дискретизации: 48 кГц
Питание от шины
Бит глубина: 24-бит
Аналоговый выход: 3,5 мм выход на наушники
Подключение к компьютеру: через USB / моно вход, стерео выход

Выходное соединение: USB-C
Требования к ОС: macOS 10. 12 / Windows 10
Вес: 585 г
Высота: 141,9 мм
Ширина микрофона: 54,5 мм
Диаметр (основание): 89,3 мм
В комплекте: USB кабель, резьбовой адаптер

Почему Mini USB устарел в пользу Micro USB?

Главный недостаток:

Основным фактором отказа от мини-USB является то, что он был механически неисправен. Большинство людей, которые использовали устройство mini-USB, для которого требуется много вставок, испытывали низкую надежность после значительного, но не большого количества использований.

Оригинальный mini-USB имел очень плохой срок службы вставки — заявлено около 1000 вставок. Это примерно раз в день в течение 3 лет. Или 3 раза в день в течение одного года. Или … Для некоторых людей такой порядок надежности может быть приемлемым, и проблемы могут остаться незамеченными. Для других это становится серьезной проблемой. Фотограф, использующий устройство для чтения флэш-карт, может потратить эту жизнь намного меньше года.

У оригинального разъема mini-USB были боковые стороны, которые были наклонными, как в настоящее время, но они были достаточно прямыми. (То же самое, что и стороны на разъеме micro-A). Сейчас они настолько редки, что я не могу найти изображение с помощью веб-поиска. Это изображение только схематично, но показывает основную форму с наклонными, но прямыми сторонами.

Были предприняты усилия для решения проблем с низким сроком службы при сохранении обратной совместимости, и была разработана текущая конструкция «изогнутых сторон». И вилка, и розетка были заменены, но розетки («розетка») по-прежнему будут принимать старые вилки с прямой стороной. Это форма, к которой мы все так привыкли, что старая форма в значительной степени забыта.

К сожалению, эта переделка «только отчасти сработала». Срок службы вставки был увеличен примерно до 5000 циклов. Это звучит достаточно высоко в теории, но на практике конструкция все еще была ранена с точки зрения механической надежности.

5000 циклов — это очень плохая оценка в индустрии разъемов. Хотя большинство пользователей не смогут достичь такого количества циклов вставки, реальная надежность при интенсивном использовании низкая.

Разъем micro-USB был разработан с учетом этих прошлых ошибок и имеет номинальный срок службы около 10 000 циклов ввода. Это несмотря на его кажущуюся слабость и то, что может показаться менее надежным дизайном. [Это все еще кажется мне ужасно низким. Время покажет].

Фиксация В отличие от mini USB, Micro USB имеет пассивный механизм фиксации, который увеличивает удерживающее усилие, но который позволяет удалять без активных действий пользователя (кроме вытягивания). [Кажется, что фиксация может привести к снижению работоспособности штекера в розетке и может повысить надежность].

Размер имеет значение:

Разъемы micro и mini USB имеют одинаковую ширину. Но микро разъем намного тоньше (меньший вертикальный размер). Некоторые конструкции изделий не могли вместить высоту мини-розетки, и новая более тонкая розетка будет поощрять и позволять более тонкие продукты. Разъем mini-USB был бы слишком высоким для тонкого дизайна. Например, ряд мобильных телефонов Motorola «Razr» использовали гнезда micro-USB, что позволило сделать их конструкции тоньше, чем это было бы возможно с розеткой Mini-USB.

  • Конкретные модели Razr, которые используют MICRO-USB, включают RAZR2 V8, RAZR2 V9, RAZR2 V9m, RAZR2 V9x, DROID RAZR, RAZR MAXX и RAZR VE20.

Википедия по USB — см. «Долговечность».

Страница производителя разъема Micro USB от Molex

Они говорят:

  • Технология Micro-USB была разработана независимой некоммерческой группой USB Implementers Forum, Inc. (USB-IF), которая продвигает технологию USB. Разъемы Micro-USB от Molex обладают преимуществами меньшего размера и большей долговечности по сравнению с Mini-USB. Разъемы Micro-USB позволяют производителям расширить границы возможностей более тонких и легких мобильных устройств с более изящным дизайном и большей мобильностью.

    Micro-USB заменяет большинство вилок и розеток Mini-USB, используемых в настоящее время. Спецификация Micro-USB поддерживает текущее дополнение USB On-The-Go (OTG) и обеспечивает полную мобильность, позволяя портативным устройствам напрямую связываться друг с другом без необходимости использования главного компьютера.

    … Другими ключевыми характеристиками продукта являются высокая долговечность, составляющая более 10 000 циклов вставки, и механизм пассивной фиксации, который обеспечивает более высокие усилия извлечения, не жертвуя простотой использования USB при синхронизации и зарядке портативных устройств.

Все меняется:

Как только все может измениться, все стремятся. Важным драйвером общего USB-разъема является новый стандарт USB-зарядки, принятый всеми производителями мобильных телефонов. (Или все, кто хочет выжить). Стандарт относится в первую очередь к электрическим стандартам, которые требуются для универсальной зарядки и зарядных устройств, но общая система механического соединения, использующая различные компоненты micro-USB, является частью стандарта.

В то время как в прошлом действительно имело значение только то, что ваш «Whizzygig» мог подключаться к своему источнику питания, теперь требуется, чтобы любой источник питания Whizzygig подходил к любому другому устройству. Общая система штепсельных розеток является необходимым минимумом для этого. Хотя можно использовать адаптеры, это нежелательный подход. Поскольку USB-зарядка становится широко распространенной не только для мобильных телефонов, но и для xxxpods, xxxpads, pda ‘ В общем, привод для общего разъема ускоряется. Исключением могут быть производители, чьи имена начинаются с буквы А, которые считают себя достаточно большими и достаточно безопасными, чтобы активно заниматься несовместимостью межсоединений в своих продуктах.

Как только новый стандарт широко принят и достигает критической массы, экономия от масштаба, как правило, очень быстро приводит рынок к новому стандарту. Он становится все менее экономически эффективным для производства, хранения и обработки деталей, доля которых на рынке уменьшается и которые несовместимы с новыми удобствами.

Я могу добавить еще несколько ссылок на это, если окажется, что есть интерес — или спросить мистера Горгулью.

Большой список мобильных телефонов, которые используют разъем micro-USB

_______________________________ _______________________________

Еще несколько изображений, позволяющих сравнивать различные аспекты, включая толщину, площадь панели, общий объем (все они важны независимо от других для некоторых по различным причинам) и способы удержания.

Большие образцы изображений Google, каждый из которых связан с веб-страницей

и более

Полезное обсуждение и краткая история Примечание: они говорят (и, как отмечает Бэйли С.)

  • Почему микро типы предлагают лучшую долговечность?
    Достигнутая путем перемещения листовой рессоры от розетки печатной платы к штекеру, наиболее напряженная часть теперь находится на кабельной стороне соединения. Недорогой кабель несет большую часть износа вместо устройства µUSB.

Может быть полезно:

РУКОВОДСТВО ПО РАЗЪЕМУ USB — РУКОВОДСТВО ПО КАБЕЛЯМ USB

USB-соединения по сравнению

Что такое Micro USB против Mini USB

Распиновка USB, mini- и micro-USB

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Описание

Цвет провода

Название

Вывод

5В+

Красный

VCC

1

Данные —

Белый

D —

2

Данные +

Зеленый

D +

3

Земля

Черный

GND

4


Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

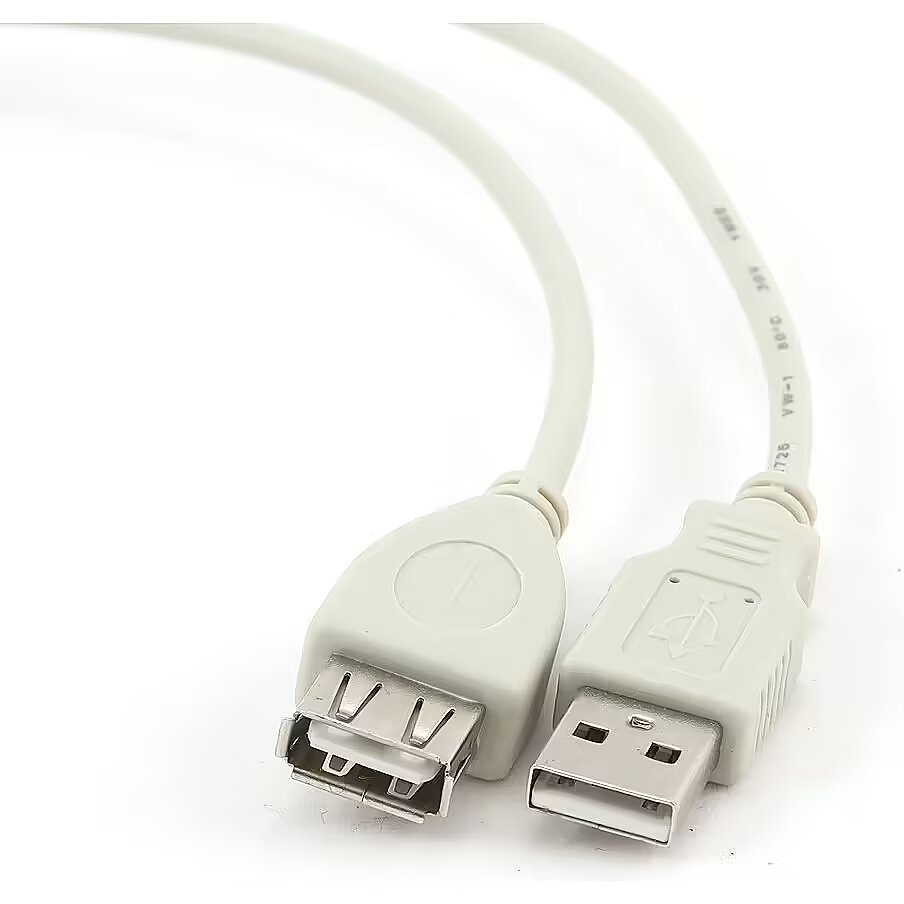

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.


Схемы коннекторов USB 2.

0




Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.



В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Автор: Александр Кравченко

https://01010101.ru/videomontazh/raspajka-usb-mini-i-micro-usb.htmlРаспиновка USB, mini- и micro-USBadminВидеомонтажusbВероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы…admin AdministratorОцифровка видео, аудио, фото

NT-USB Mini — RØDE Microphones

  • Высококачественная конденсаторная капсула, которая обеспечивает тепло и присутствие для чистого, профессионального звучания.
  • Диаграмма направленности направленного кардиоида оптимизирована для уменьшения шума в помещении и других посторонних шумов.
  • Плавная частотная характеристика, которая звучит невероятно в самых разных приложениях.
  • Встроенный поп-фильтр для уменьшения взрывчатых веществ.
  • Уникальная съемная магнитная настольная подставка для смягчения ударов и ударов и легко снимается.
  • Интегрированное поворотное крепление на 360 градусов для быстрого и удобного позиционирования на рабочем столе, подставке для микрофона или кронштейне для студии.
  • Усилитель наушников студийного класса с точным контролем уровня и переключаемым контролем нулевой задержки для устранения отвлекающего эха.
  • Совместимый с классом USB-выход, который без проблем работает с компьютерами и планшетами, прост в использовании — просто подключите и включите запись.

NT-USB Mini был спроектирован так, чтобы быть гибким, каким должен быть современный создатель контента. Его уникальная магнитная настольная подставка обеспечивает прочную основу для снижения шума от ударов и стуков и легко снимается, позволяя быстро отсоединить микрофон и установить его на студийный кронштейн или подставку для микрофона. Это и встроенное поворотное крепление на 360 градусов означает, что вы можете расположить микрофон вертикально, под углом, вбок или вверх ногами — где бы он ни находился, чтобы получить наилучшую возможную запись.
NT-USB Mini имеет ширину всего 89 мм и высоту 141 мм. Он очень компактен, занимая лишь небольшую часть ценного рабочего стола. Это также выглядит фантастически. Гладкий и стильный, с чистыми линиями и современной эстетикой, это идеальное дополнение к любой обстановке.
Износостойкая сталь и усиленная конструкция из нейлоновой смолы гарантируют, что NT-USB Mini готов взять на себя сложность записи везде и всегда. Он изготовлен из компонентов высочайшего качества на точных производственных площадках RØDE в Сиднее. Австралия.
Неважно, поете ли вы в студии, производите подкастинг в дороге или потоковую передачу из своей спальни, NT-USB Mini гарантирует, что вас услышат в мельчайших деталях.

В чем разница? — Diffzi

Micro USB и mini USB — это, по сути, два разных разъема USB. Иногда оба доступны с одним и тем же USB-кабелем, а иногда по отдельности в виде разъемов или вместе со стандартным USB. Вы видели много кабелей для зарядки или передачи данных для MP3-плееров, цифровых фотоаппаратов, сотовых телефонов, принтеров, сканеров и множества электронных устройств. Все эти типы микро- и мини-USB и мужские USB. А порт, который вы видите на задней или передней панели компьютера или в мобильном телефоне и камерах, является USB-портом и является USB-гнездом. После просмотра обоих концов кабеля с высоты птичьего полета мы обсудим их по очереди.

Реклама — продолжить чтение ниже

Содержание: Разница между Micro USB и Mini USB

Что такое Mini USB?

Mini USB — это USB-порт меньшего размера, чем стандартный USB, который вы видите на том конце зарядного устройства или кабеля для передачи данных, который подключается к цифровой камере или мобильному телефону. Если вы когда-нибудь познакомитесь со стандартным USB, вы заметите, что у него четыре контакта. В то время как в мини-USB пять контактов.Фактически, четыре контакта находятся в рабочем состоянии, а пятый дополнительный контакт является идентификатором, который предназначен для будущего обновления свойств mini USB. Мини-USB часто работает в одном направлении, либо для отправки и получения данных с хранилища, либо в качестве разъема для зарядного устройства. Срок службы Mini USB составляет 5000 подключений и отключений. Это означает, что после инъекции и выброса в течение 5000 раз он будет бесполезен.

Что такое Micro USB?

Micro USB также похож на mini USB и меньше стандартного USB. Он также поставляется в виде кабеля для передачи данных, зарядного устройства или разъема для цифровых фотоаппаратов и мобильных телефонов.В отличие от mini USB, его срок службы увеличен до 10 000 подключений и отключений. Обычно женские USB-порты камер и мобильных телефонов предназначены для микро-USB-портов. Его основная функция — передача данных или зарядки, полученных с другой стороны USB-порта или адаптера. Он также имеет пять контактов, и все его контакты являются рабочими, включая ID-контакт в micro USB AB. Благодаря этой функции теперь эти кабели могут выполнять две функции в смартфоне и планшете. Они могут отправлять данные хранилища в двух направлениях, а также работают в качестве разъемов для зарядки.

Реклама — продолжить чтение ниже

Ключевые различия между Micro USB и Mini USB

  1. Хотя и mini USB, и micro USB имеют по пять контактов. А вот ID-пин, который не работает в mini USB, работал в micro USB AB.
  2. Mini USB имеет срок службы 5000 циклов, а микро USB — 10000 циклов.
  3. В основном мини-USB имеет одно предназначение. Либо он используется для передачи данных хранения, либо действует как разъем для зарядного устройства. В то время как из-за дополнительного пятого рабочего идентификационного контакта, micro-USB AB может выполнять две функции.В то же время он работает как разъем для зарядного устройства и канал для передачи данных хранения.
  4. Mini USB можно подключить к большому количеству устройств по сравнению с micro USB. Его можно подключить к компьютеру, ноутбуку, смартфону и цифровым камерам. Например, кабели принтера и сканера представляют собой кабели mini-USB, которые всегда подключаются к компьютеру и ноутбуку. В то время как micro USB всегда подключается к смартфону и цифровым камерам.
  5. Рано или поздно микро-USB станет основным USB-кабелем для мобильных телефонов, потому что недавно все мобильные компании подписали соглашение о создании портов микро-USB для зарядки и подключения.

Пояснение к видео

Реклама — продолжить чтение ниже

USB 2.0 USB-C штекер — мини-USB B Женский адаптер

USB 2.0 USB-C, штекер — мини-USB B, гнездовой адаптер

Этот адаптер преобразует порты USB-C на вашем смартфоне или планшете в порт mini-USB.

Простая модернизация

Используйте существующие кабели mini-USB с портативными и настольными компьютерами USB-C. Адаптер USB-C на mini-USB преобразует порт USB-C в гнездовой разъем mini-USB, что позволяет подключать существующие кабели mini-USB B.

Зарядка и скорость

Скорость передачи данных до 480 Мбит / с.

Универсальная совместимость

Адаптер совместим со всеми смартфонами, планшетами и устройствами с поддержкой USB-C, что позволяет легко подключить и использовать.

Портативный дизайн

Низкопрофильная конструкция адаптера USB-C — mini-USB B позволяет легко брать его с собой в дорогу.

Характеристики

  • USB 2.0 Женский адаптер USB-C — Mini-USB B
  • Совместимость с USB версии 2.0 / 1.1
  • Высокая скорость передачи данных до 480 Мбит / с
