Первая версия шины Universal Serial Bus (USB) была представлена в 1995 году. Именно USB стал наиболее успешным интерфейсом за всю историю вычислительных систем. Десятки миллиардов устройств связываются между собой посредством USB, потому важность данного канала передачи данных сложно переоценить. Похоже, с появлением разъема USB Type-C, наше представление о возможностях и роли универсальной шины может кардинально измениться. Прежде чем говорить о перспективах, давайте посмотрим, что же предлагает универсальный коннектор нового формата.
Преимущества и недостатки интерфейсного разъема нового формата уже некоторое время обсуждается в сети. Спецификация USB Type-C была окончательно утверждена еще в конце лета прошлого года, однако тема универсального разъема вызвала активный интерес после недавнего анонса ноутбка Apple MacBook, а также новой версии Chromebook Pixel, оснащенных USB Type-C.
Конструкция.
Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.
Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны/планшеты с минимально разумной толщиной корпуса.
Конструктивно разъем имеет овальную форму. Сигнальные и силовые выводы размещены на пластиковой стойке в центральной части. Контактная группа USB Type-C включает 24 вывода. Это гораздо больше, чем у разъемов USB предыдущего поколения. На нужды USB 1.0/2.0 выделялось всего 4 контакта, а разъемы USB 3.0 имеют 9 выводов.
Первая очевидная выгода USB Type-C – симметричный разъем, позволяющий не задумываться над тем, какой стороной подсоединить штекер к розетке. Извечная проблема устройств с USB-коннекторами любого формата теперь наконец-то решена. При этом решение задачи достигается не банальным дублированием всех контактных групп.
Здесь используется определенная логика автоматического согласования и коммутации.
Еще один приятный момент – с обеих сторон интерфейсного кабеля располагаются идентичные разъемы. Потому, используя USB Type-C, не нужно выбирать, какой стороной проводника подсоединять ведущее и ведомое устройства.
Внешняя оболочка коннектора не имеет никаких отверстий или вырезов. Для его фиксации в разъеме используются внутренние боковые защелки. Штекер должен достаточно надежно удерживаться в разъеме. Люфтов, подобных тем, что можно было наблюдать у USB 3.0 Micro-B, здесь быть не должно.
Многих наверняка волнует физическая надежность нового коннектора. Согласно заявленным характеристикам, механический ресурс разъема USB Type-C составляет порядка 10 000 подключений. Точно такой же показатель характерен и для порта USB 2.0 Micro-B.
Отдельно отметим, что USB Type-C не является интерфейсом передачи данных. Это тип разъема, позволяющий связать воедино различные сигнальные и силовые линии.
Скорость передачи данных. 10 Гб/c не для всех?
Одно из преимуществ USB Type-C – возможность использования для передачи данных интерфейса USB 3.1, сулящего повышение пропускной способности до 10 Гб/с. Однако, USB Type-C и USB 3.1 – это не равнозначные термины и точно не синонимы. В формате USB Type-C могут быть реализованы возможности как USB 3.1, так и USB 3.0 и даже USB 2.0. Поддержку той или иной спецификации определяет интегрированный контроллер. Конечно, с большей вероятностью порты USB Type-C будут появляться на устройствах, поддерживающих высокую скорость передачи данных, но это не догма.
Напомним, что даже при реализации возможностей USB 3.1 возможны отличия в максимальной скорости передачи данных. Для USB 3.1 Gen 1 – это 5 Гб/с, USB 3.1 Gen 2 – 10 Гб/с. Кстати, представленные Apple Macbook и Chromebook Pixel имеют порты USB Type-C с пропускной способностью 5 Гб/с.
Ну, а наглядным примером того, что новый интерфейсный разъем очень вариативен, является планшет Nokia N1. Он также оснащен коннектором USB Type-C, но его возможности ограничены USB 2.0 с пропускной способностью 480 Мб/c.
Обозначение «USB 3.1 Gen 1» можно назвать своеобразной маркетинговой уловкой. Номинально подобный порт имеет возможности идентичные таковым для USB 3.0. Более того, для данной версии «USB 3.1» могут использоваться те же контроллеры, что и для реализации шины предыдущего поколения. На начальном этапе такой прием наверняка активно будут применять производители, выпуская новые устройства с USB Type-C для которых не нужна максимальная пропускная способность. Предлагая устройство с коннектором нового типа, многим захочется представить его в выгодном свете, заявив о наличии не только нового коннектора, но и поддержке USB 3.1, пусть даже и условной.
Важно понимать, что номинально порт USB Type-C может использоваться для максимально производительного подключения на скоростях до 10 Гб/c, но, чтобы получить такую пропускную способность, ее должны обеспечивать подключаемые устройства.
Наличие USB Type-C не является показателем реальных скоростных возможностей порта. Их стоит предварительно уточнять в спецификациях конкретных продуктов.
Некоторые ограничения также имеют кабели для подсоединения устройств. При использовании интерфейса USB 3.1, для передачи данных без потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.
Передача энергии. Агрегат на 100 Вт
Еще одна важная особенность, которую привносит USB Type-C – возможность передачи энергии мощностью до 100 Вт. Этого хватит не только для питания/зарядки мобильных устройств, но и для беспроблемной работы ноутбуков, мониторов или, например, «больших» внешних накопителей формата 3,5”.
При изначальной разработке шины USB, передача энергии была второстепенной функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мышки/клавиатуры, но не более того.
Чтобы упорядочить энергетические возможности портов с USB PD, была разработана система силовых профилей, предусматривающих возможные комбинации напряжений и токов.
Соответствие Profile 1 гарантирует возможность передачи 10 Вт энергии, Profile 2 – 18 Вт, Profile 3 – 36 Вт, Profile 4 – 60 Вт, Profile 5 – 100 Вт. Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.
Конечно, хорошо, когда устройство оснащено USB Type-C, поддерживающим максимальный энергетический профиль USB PD. Именно такой разъем позволяет передавать до 100 Вт энергии. Очевидно, что порты с подобным потенциалом могут появиться на некоторых мощных ноутбуках, специальных док-станциях или материнских платах, где для нужд USB Type-C будут выделены отдельные фазы внутреннего блока питания. Речь о том, что требуемую мощность необходимо как-то сгенерировать и подвести к контактам USB Type-C.
Здесь важно понимать, что не любой порт нового формата сможет обеспечить заявленную мощность в 100 Вт. Потенциальная возможность для этого есть, однако данный вопрос обязательно должен быть решен производителем на уровне схемотехники. Также не стоит питать иллюзий на счет того, что вышеуказанные 100 Вт можно будет получить, скажем, от блока питания размером со спичечную коробку и теперь зарядкой от смартфона можно будет запить свой игровой ноутбук и подключенный к нему 27-дюймовый монитор. Все же закон сохранения энергии продолжает работать, а потому внешний БП на 100 Вт с портом USB Type-C будет представлять собой все такой же увесистый брусок, как и ранее. В целом же сама возможность передачи энергии такой мощности с помощью универсального компактного разъема – это, конечно же, плюс. Как минимум, прекрасная возможность избавиться от разнобоя оригинальный силовых коннекторов, которыми особо часто грешат производители ноутбуков.
Еще одна полезная особенность USB Type-C – возможность смены направления передачи энергии. Если позволяет схемотехника устройств, потребитель может, например, на время стать источником заряда. Причем для обратного энергетического обмена не понадобится даже переподключение разъемов.
Альтернативный режим. Не USB единым
Порт USB Type-C изначально разрабатывался в качестве универсально решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.
USB Type-C располагает четырьмя высокоскоросными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 4 K (3840×2160). При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.
1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже скоростных 4 линии. В этом случае будет доступны режимы вплоть до 5K (5120×2880). В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.
В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.
При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему мощно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

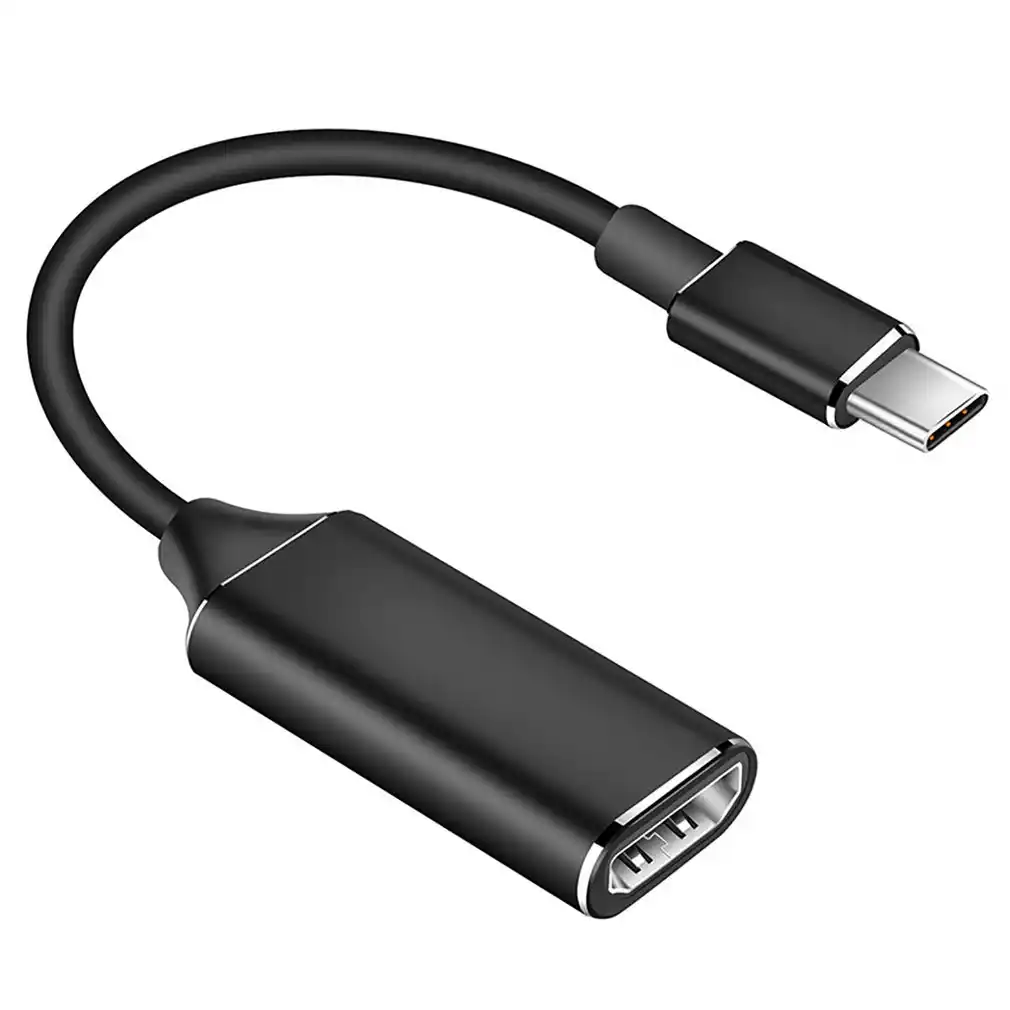

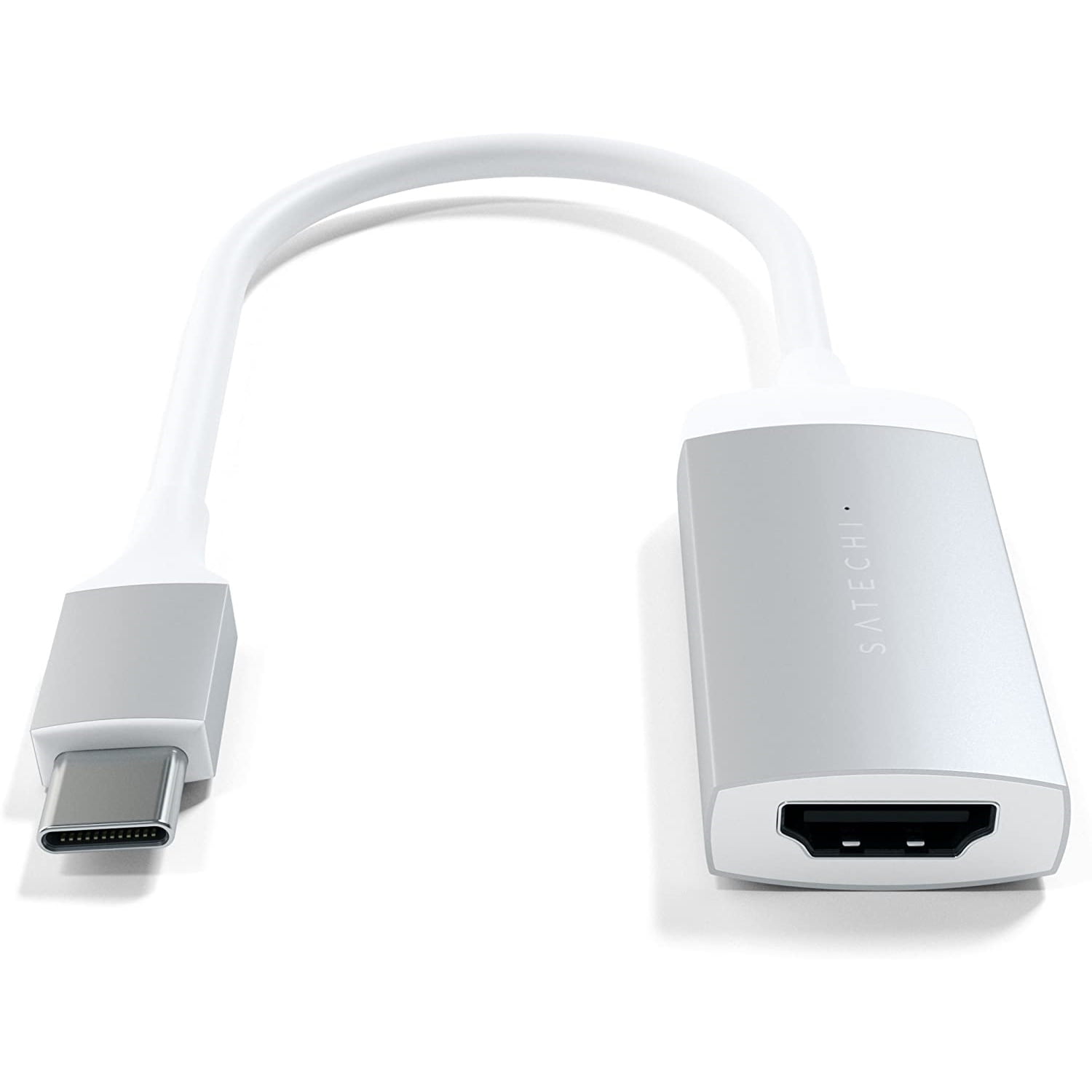

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).
Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.
Совместимость. Трудности «переходникового» периода

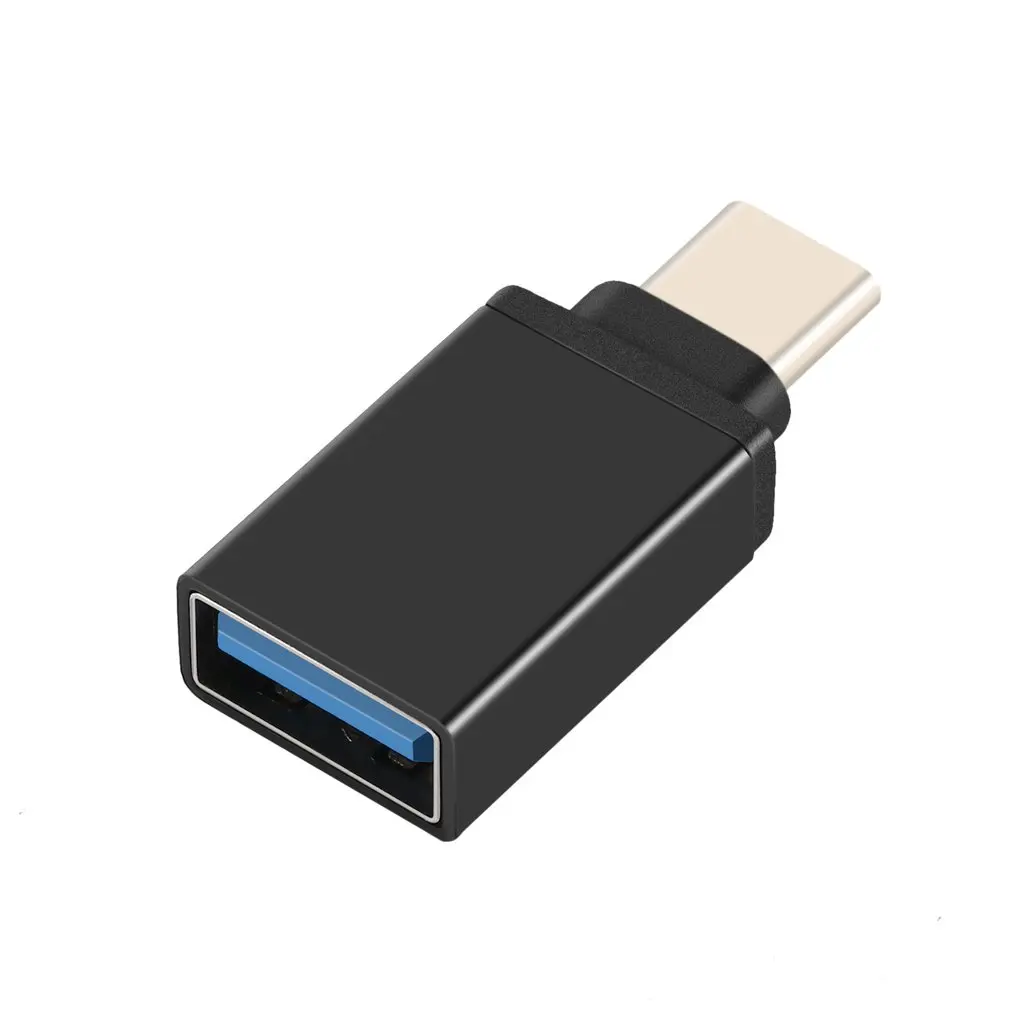

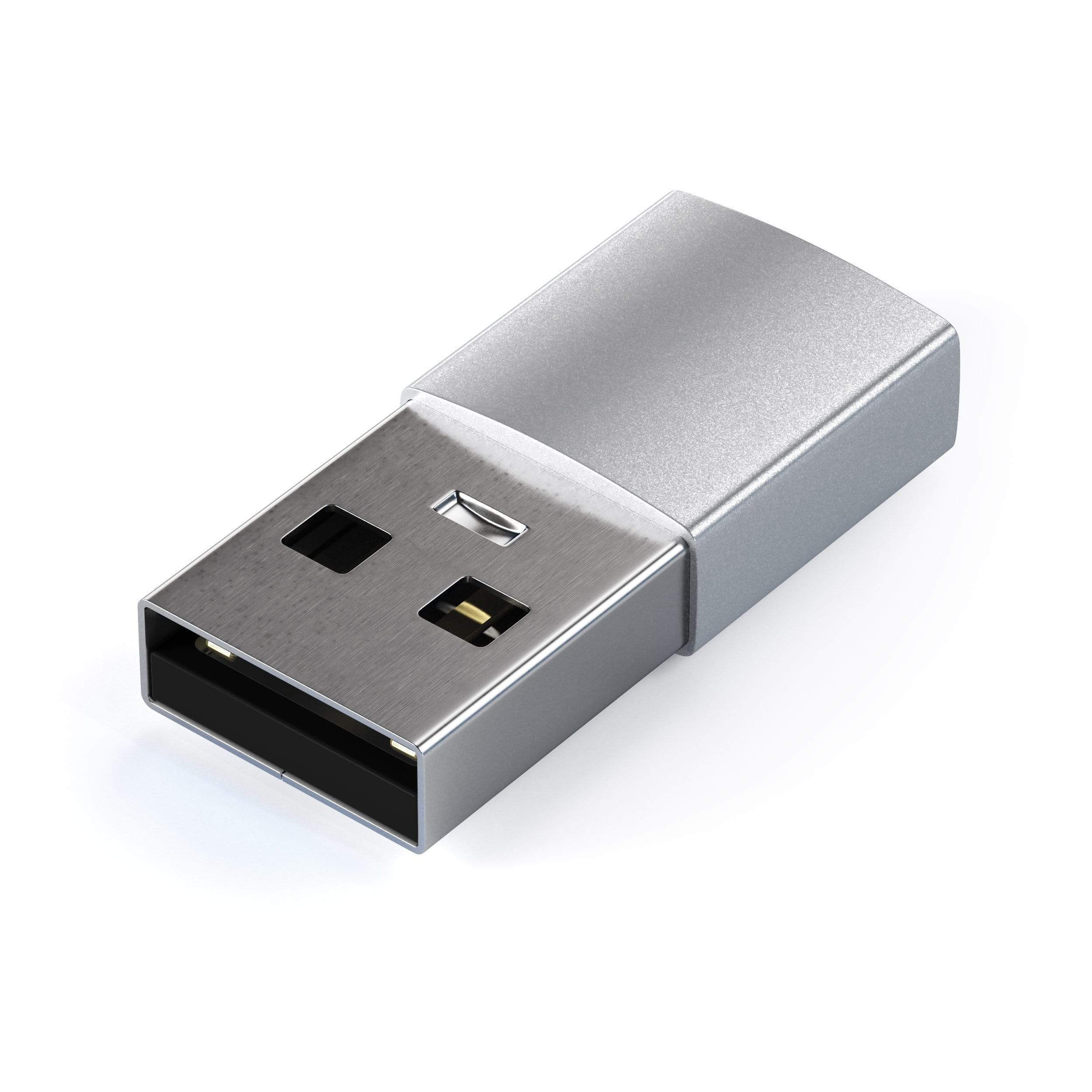

Если говорить о совместимости USB Type-C с устройствами, оснащенными портами USB предыдущего поколения, то, подключить их напрямую не представляется возможным из-за принципиальных отличий конструкции коннекторов. Для этого понадобится воспользоваться переходниками. Их ассортимент обещает быть очень широким. Конечно, речь не только о конвертации USB Type-C на формат других типов USB. Переходники для вывода изображения на экраны с традиционными портами DisplayPort, HDMI, DVI и VGA также будут доступны.

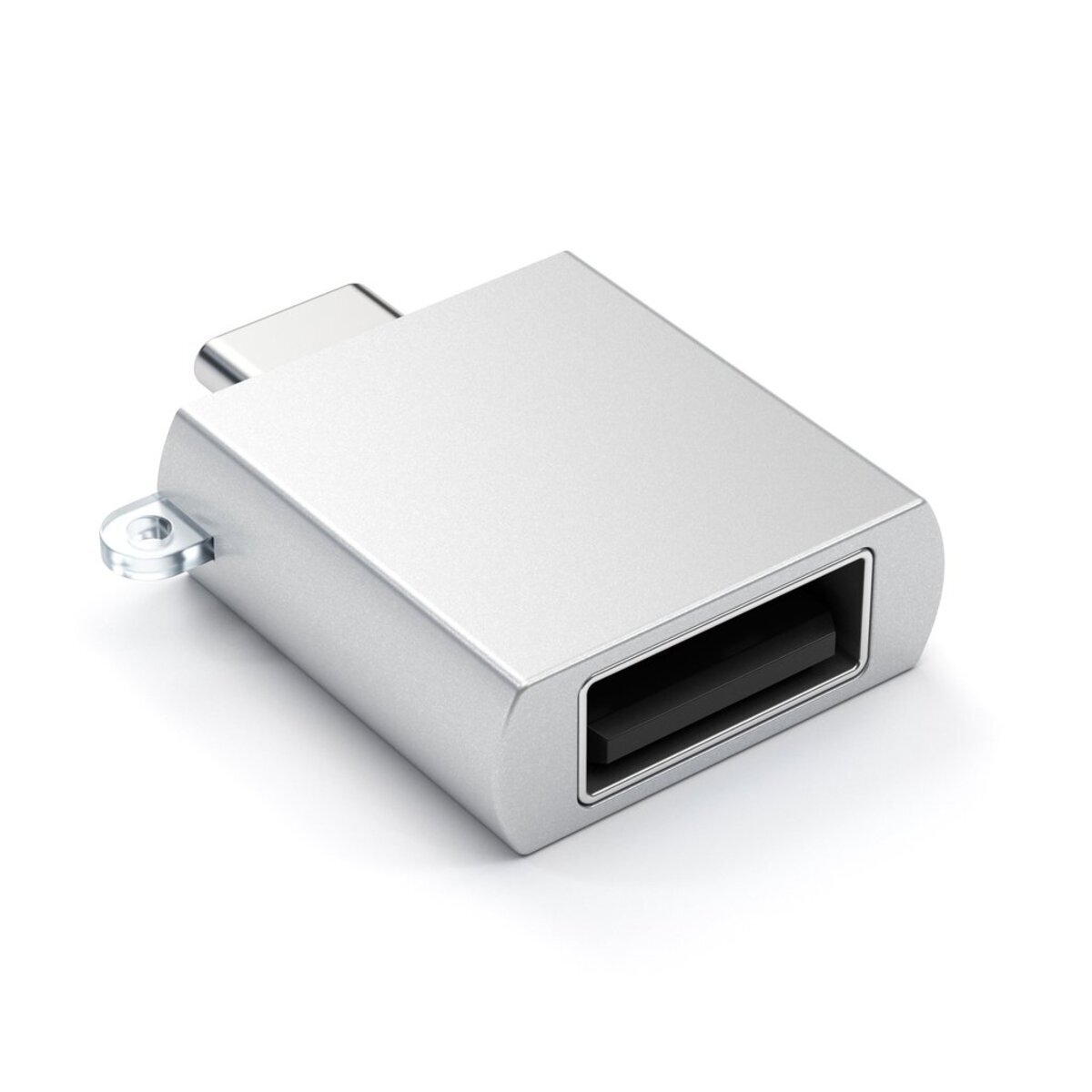

Apple одновременно с анонсом нового MacBook предложила несколько вариантов переходников. Одиночный USB Type-C на USB Type-A оценен в $19.
Учитывая наличие всего одного USB Type-C, владельцу MacBook наверняка не обойтись без универсального более функционального конвертора.
Apple представила два таких адаптера. Один на выходе имеет сквозной порт USB Type-C, VGA и USB Type-A, второй вариант оснащен HDMI вместо VGA. Стоимость таких коробков – $79. Блок питания на 29 Вт с нативным USB Type-C завесил на $49.
Google для новой системы Chromebook Pixel предлагает одиночные переходники с USB Type-C на Type-A (вилка/розетка) ценой $13, за конвертер на DisplayPort и HDMI придется заплатить $40. Блок питания на 60 Вт оценен в $60.
От производителей оборудования традиционно не стоит ожидать гуманных ценников на дополнительные аксессуары. Производители переходников в предвкушении спроса на свои новые продукты. Belkin уже готова отгружать километры проводников, но их стоимость также низкой не назовешь ($20–30). Компания также анонсировала, но еще не представила переходник с USB Type-C на гигабитный порт Ethernet. Стоимость пока не объявлена, есть информация лишь о том, что он будет доступен в начале лета. Забавно, но, похоже, что до этого момента, чтобы подключиться к проводной сети, понадобится сразу использовать два переходника.
Вполне возможно, что кто-то окажется расторопнее Belkin, раньше предложив соответствующий адаптер.
О заметном снижении цены можно будет говорить лишь после того, как аксессуарами с USB Type-C плотно займутся куда менее известные компании из «Поднебесной». Учитывая, какие перспективы открываются, полагаем, что за ними дело не станет.
Устройства с USB Type-C. Кто-то должен быть первым
Номинально первым устройством, оснащенным портом USB Type-C стал планшет Nokia N1. По крайней мере, именно это устройство стало предвестником того, что порты нового формата покинули лаборатории разработчиков и «идут в народ».
Любопытное устройство, но, к сожалению, пока оно предлагается достаточно ограниченным тиражом. Планшет имеет нативный порт USB Type-C, хотя для передачи данных используется протокол USB 2.0.
Пожалуй, наиболее знаковым продуктом, который поможет повысить популярность USB Type-C, стал недавно представленный Apple MacBook.
12-дюймовый ноутбук оснащен единственным интерфейсным разъемом, потому его владельцы так или иначе станут первопроходцами, которые будут приспосабливаться к жизни с USB Type-C.
С одной стороны Apple очевидно поддержала развитие нового стандарта, более того, инженеры компании непосредственно участвовали в разработке USB Type-C. С другой – обновленные версии Macbook Air и MacBook Pro не получили данный коннектор. Значит ли это, что в более «тяжелой» категории устройств производителя USB Type-C в ближайший год не пропишется? Спорно. Ведь наверняка Apple не сможет удержаться от обновления линейки ноутбуков после осеннего анонса новой мобильной платформы Intel с процессорами Skylake. Возможно, именно тогда купертинцы выделят место на интерфейсной панели для USB Type-C.
Еще более неоднозначна ситуация с планшетами и смартфонами. Будет ли Apple использовать для них USB Type-C вместо Lightning? Проприетарный разъем в плане возможностей заметно уступает новому универсальному порту, но как быть с оригинальной периферией, накопившейся у пользователей мобильных продуктов Apple c 2012 года? Ответы на эти вопросы мы узнаем с обновлением или расширением линеек iPhone/iPad.
Компания Google представила второе поколение стильных ноутбуков Chromebook Pixel. Системы на Chrome OS до сих пор остаются достаточно нишевыми решениями, но качество систем Google подкупает, к тому же в это раз они в авангарде устройств, предлагающих приобщиться к USB Type-С. Ноутбуки оснащены парой соответствующих разъемов. Однако, для подстраховки Chromebook Pixel имеют и два классических разъема USB 3.0.
В целом, представители Google весьма воодушевлены возможностями нового разъема, рассчитывая на появление в ближайшем времени мобильных устройств на Android с разъемом USB Type-C. Бескомпромиссная поддержка крупнейшего платформодержателя – весомый аргумент для других игроков рынка.
Производители материнских плат пока не особо торопятся добавлять порт USB Type-C для своих устройств. Недавно компания MSI представила модель MSI Z97A GAMING 6, которая оборудована таким коннектором со скоростью передачи данных до 10 Гб/c.
Компания ASUS предлагает внешний контроллер USB 3.
1 с портом USB Type-C, который устанавливается на любую плату со свободным слотом PCI Express (x4).
Периферийных устройств с нативным USB Type-C пока откровенно маловато. Наверняка многие производители не торопились с анонсом, ожидая появления систем с которыми можно будет использовать продукты с USB Type-C. В целом, это типичная ситуация при внедрении очередного отраслевого стандарта.
Сразу после анонса Apple MacBook, компания LaCie представила серию портативных внешних жестких дисков с USB Type-C.
SanDisk уже предлагает на пробу флеш-накопитель с двумя разъемами – USB 3.0 Type-A и USB Type-C. Аналогичный продукт предлагает и менее известная Microdia.
Наверняка вскоре мы увидим значительное расширение ассортимента устройств с USB Type-C. Маховик перемен медленно, но верно будет раскручиваться. Поддержка «больших» компаний способна повлиять на ситуацию и ускорить этот процесс.
Итоги
Необходимость в универсальном компактном разъеме, который можно было бы использовать для передачи данных, видео-аудиопотоков и электроэнергии, назрела уже довольно давно.
Учитывая обоюдный интерес, как со стороны пользователей, так и производителей оборудования, есть все предпосылки для того, чтобы USB Type-С «выстрелил».
Компактные размеры, простота и удобство подключения наряду с широкими возможностями сулят коннектору перспективы повторить успех своего предшественника. Привычный порт USB несколько раз модернизировался, однако пришло время кардинальных изменений. 10 Гб/c с возможностью дальнейшего масштабирования, передача энергии мощностью до 100 Вт и картинка с разрешением до 5К. Неплохо для старта? Еще один аргумент в копилку USB Type-C – открытый стандарт, не требующий от производителей лицензионных отчислений. Предстоит еще большая работа, но впереди виден результат, ради которого стоит пройти этот путь.
© ITC.ua
Евросоюз даст время производителям смартфонов для перехода на USB Type-C
https://ria.ru/20211020/usb-1755456453.html
Евросоюз даст время производителям смартфонов для перехода на USB Type-C
Евросоюз даст время производителям смартфонов для перехода на USB Type-C — РИА Новости, 20.
10.2021
Евросоюз даст время производителям смартфонов для перехода на USB Type-C
Переход на единый стандарт зарядного разъема в Европе будет поэтапным. Об этом сообщает портал Android Authority со ссылкой на представителей Европарламента. РИА Новости, 20.10.2021
2021-10-20T18:03
2021-10-20T18:03
2021-10-20T18:03
наука
технологии
apple
google android
apple iphone
европарламент
/html/head/meta[@name=’og:title’]/@content
/html/head/meta[@name=’og:description’]/@content
https://cdnn21.img.ria.ru/images/07e5/09/14/1750904490_0:0:2977:1676_1920x0_80_0_0_7a5e2779b7635a5784af4a0c325d938b.jpg
МОСКВА, 20 окт — РИА Новости. Переход на единый стандарт зарядного разъема в Европе будет поэтапным. Об этом сообщает портал Android Authority со ссылкой на представителей Европарламента.Если в Европе все-таки примут закон об едином разъеме для смартфонов, которым выбран USB Type-C, то отказ от других портов растянется минимум на два года.
Кроме того, если отрасль разработает другие технологии, которые обеспечивают более качественную зарядку и передачу данных, то ЕС не будет препятствовать их распространению.Активно против этой меры выступает компания Apple, которая упорно продолжает использовать в iPhone проприетарный разъем Lightning. В Купертино считают, что административное вмешательство затормозит развитие индустрии и создаст массу электронных отходов.Окончательное решение по принятию единого стандартного порта для зарядки, для смартфонов, продающихся на территории ЕС, пока не принято. Евродепутаты уже несколько лет обсуждают этот шаг.
https://ria.ru/20200926/zaryadka-1577207821.html
РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
2021
РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
Новости
ru-RU
https://ria.
ru/docs/about/copyright.html
https://xn--c1acbl2abdlkab1og.xn--p1ai/
РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
https://cdnn21.img.ria.ru/images/07e5/09/14/1750904490_0:0:2353:1765_1920x0_80_0_0_2b42a3e7cc49957b332a029db192c6f6.jpgРИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
технологии, apple, google android, apple iphone, европарламент
DEPPA — USB Type-C хаб 7-в-1, HDMI, Power Delivery, 2xUSB 3.0, RJ45, microSD/SD, DEPPA, 73127
Назначение: Позволяет одновременно подключить 7 устройствТТХ: Разъем USB 3.
1 Type-C с функцией Power Delivery2 разъема USB 3.0
Разъем HDMI 4K/30Hz
Разъем LAN 10/100/1000 Мбит/с
Кардридер SD/MicroSD
Габаритные размеры: 108 х 27 х 10 мм
- Ширина упаковки 11.0
- Полное название USB Type-C хаб 7-в-1, HDMI, Power Delivery, 2xUSB 3.0, RJ45, microSD/SD, графит, Deppa
- Штрихкода EAN-13 4680431063476
- Код ТНВЭД 8517620003
- Гарантийный срок (мес.) 12
- Срок службы (мес.) 24
- Тип упаковки коробка картон
- Высота упаковки
2.
0 - Глубина упаковки 17.8
- Вес товара с упаковкой 0.132
- Количество потребительских упаковок 200
- Объем мастер-бокса 0.041
- Цвет графит
0 MacBook Pro 13″ (2016)
MacBook Pro 15″ (2016)
MacBook Air (2018
Адаптер — 1 шт.
USB Type-C — это универсальный разъем заменяющий многие другие
USB Type-C — это не просто двухсторонний разъем, а новый, революционный стандарт передачи данных с впечатляющими характеристиками. Сама идея создания USB Type-C просто замечательная — сделать один универсальный разъем, который будет служить для подключения совершенно ратных устройств, будь-то мониторы для передачи видео, или смартфона к компьютеру.
Кабель USB Type-C на двух концах имеет одинаковый разъем, одинаковые данные могут передаваться как в одну, так и в другую сторону. Тоже самое и с зарядом, он может передаваться в обоих направлениях. Разъем USB Type-C можно переворачивать как угодно, он все равно «вставиться» правильно (нет ни верха, ни низа).

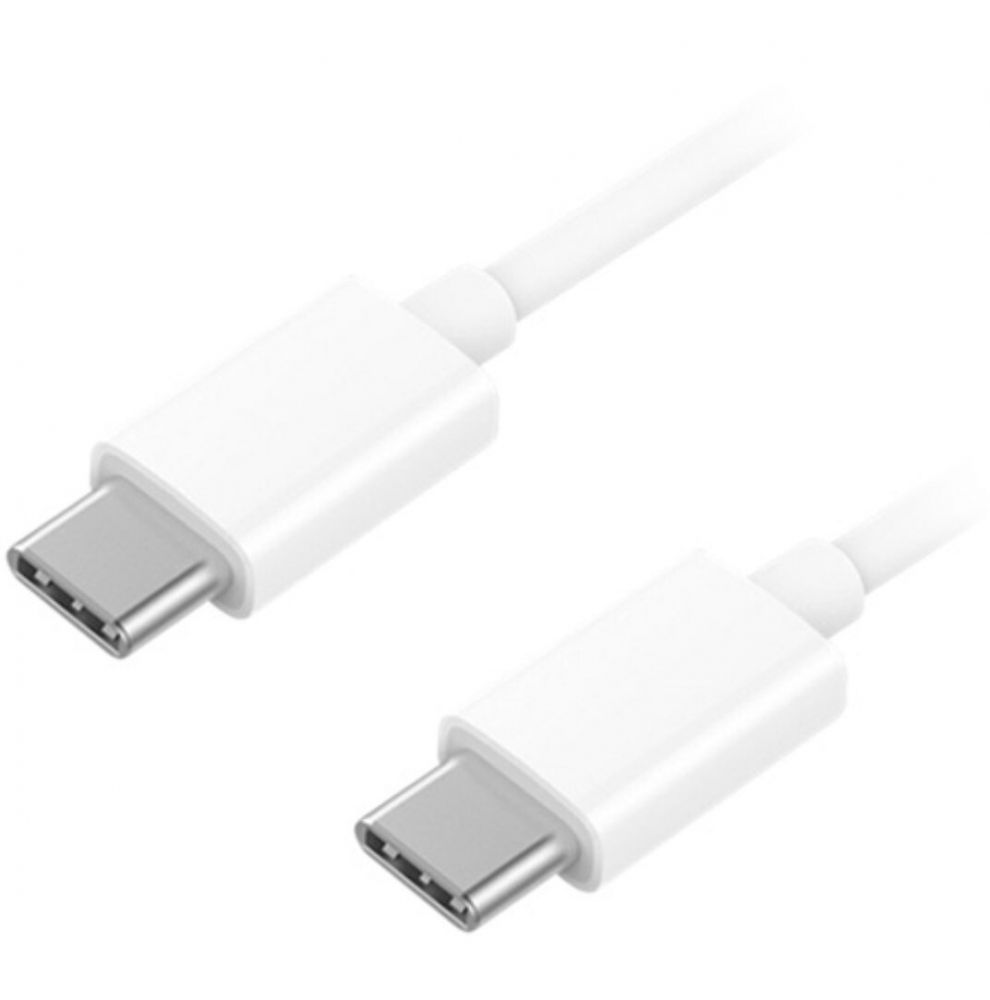

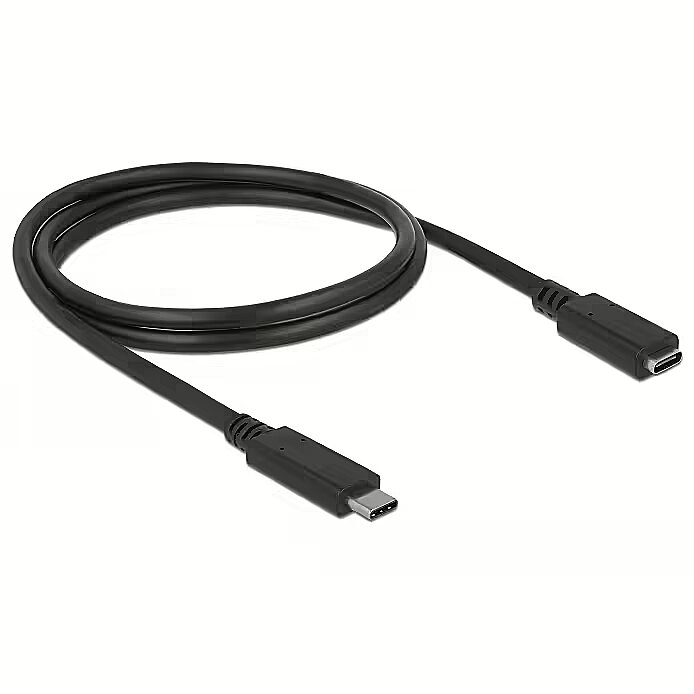

Кабель USB Type-C с двух сторон имеет одинаковый разъем:
Разъем USB Type-C не имеет верха и низа (вставляется и так и так):
USB Type-C с интерфейсом 3.
1 (то есть, USB 3.1 Type-C), скажем так, «оригинальный», имеет впечатляющие характеристики:
- Передача данных со скоростью до 10 гигабит в секунду
- Может передавать видео в разрешении 5120х2880 пикселей (5K)
- Передача 100 Вт мощности (если кабель поддерживает технологию USB Power Delivery 2.0, без не: 15 Вт)
- Данные и напряжение передаются в обоих направлениях
- Заменяет другие интерфейсы (HDMI, DVI, VGA, аудиовыход и т.д.)

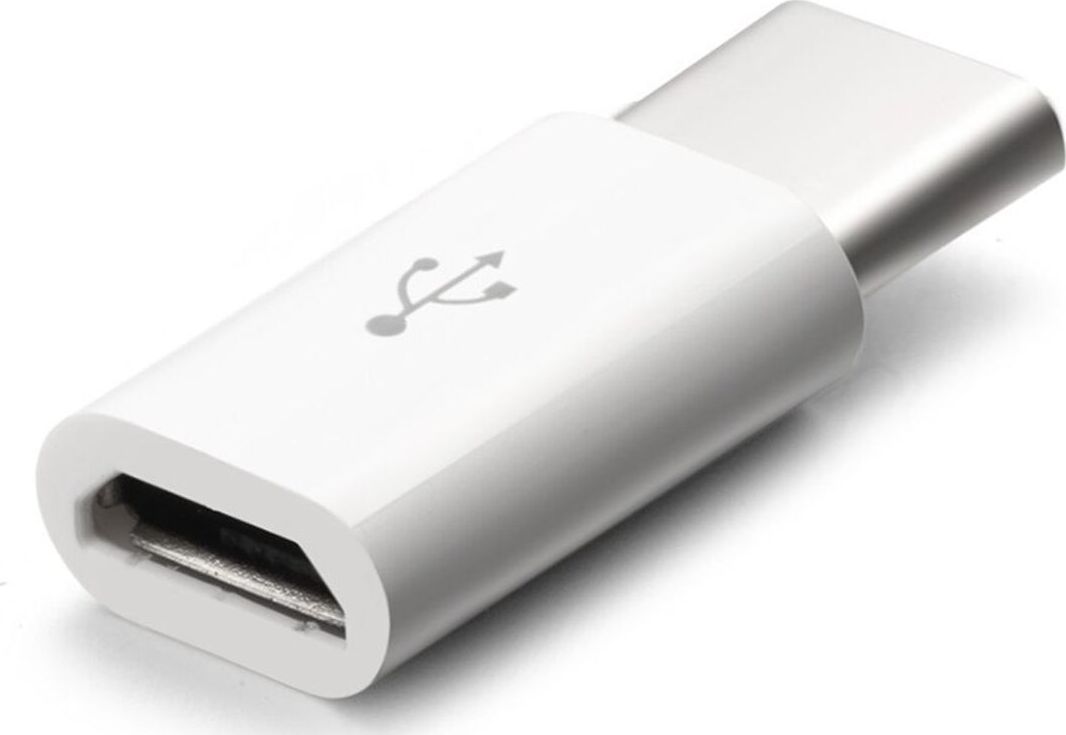

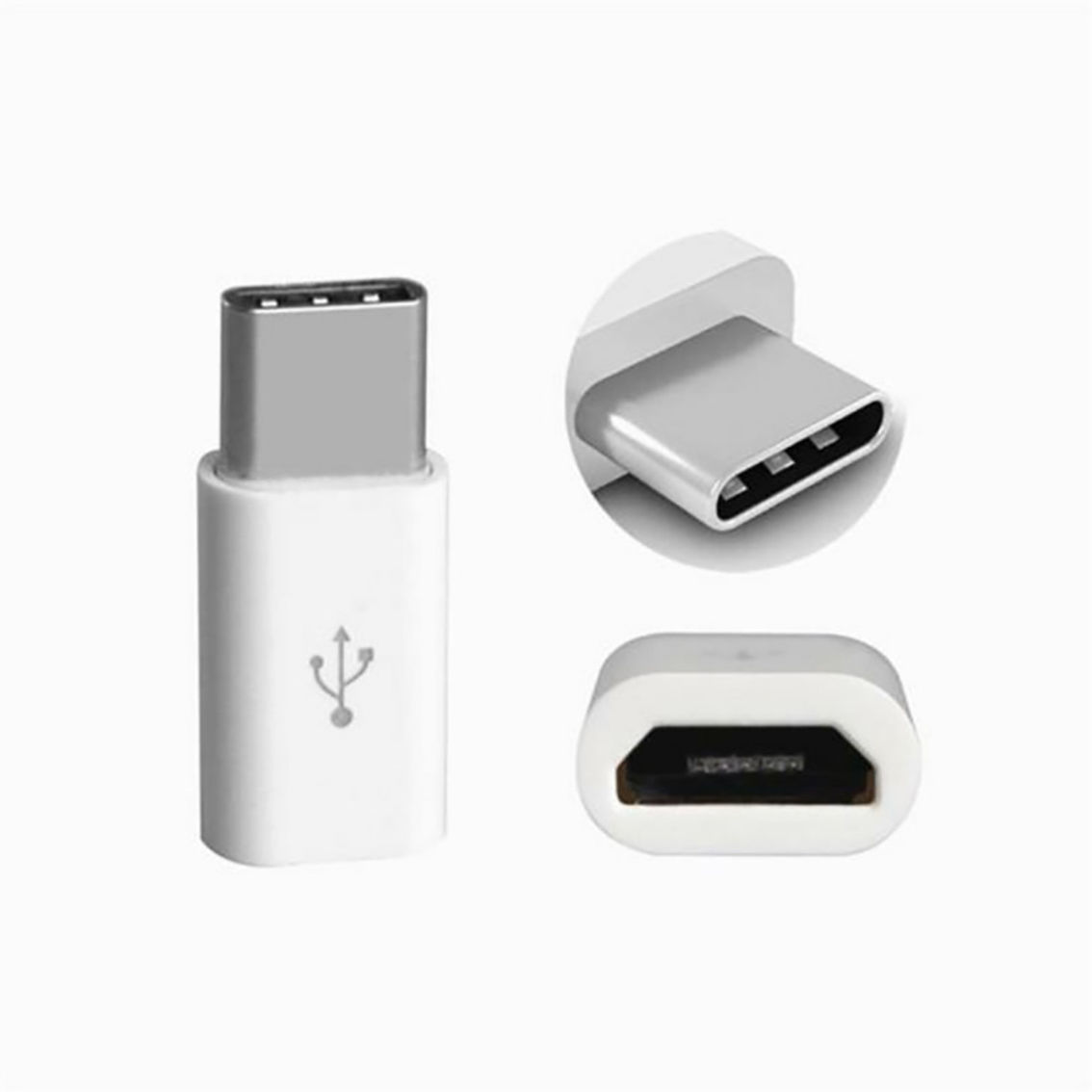

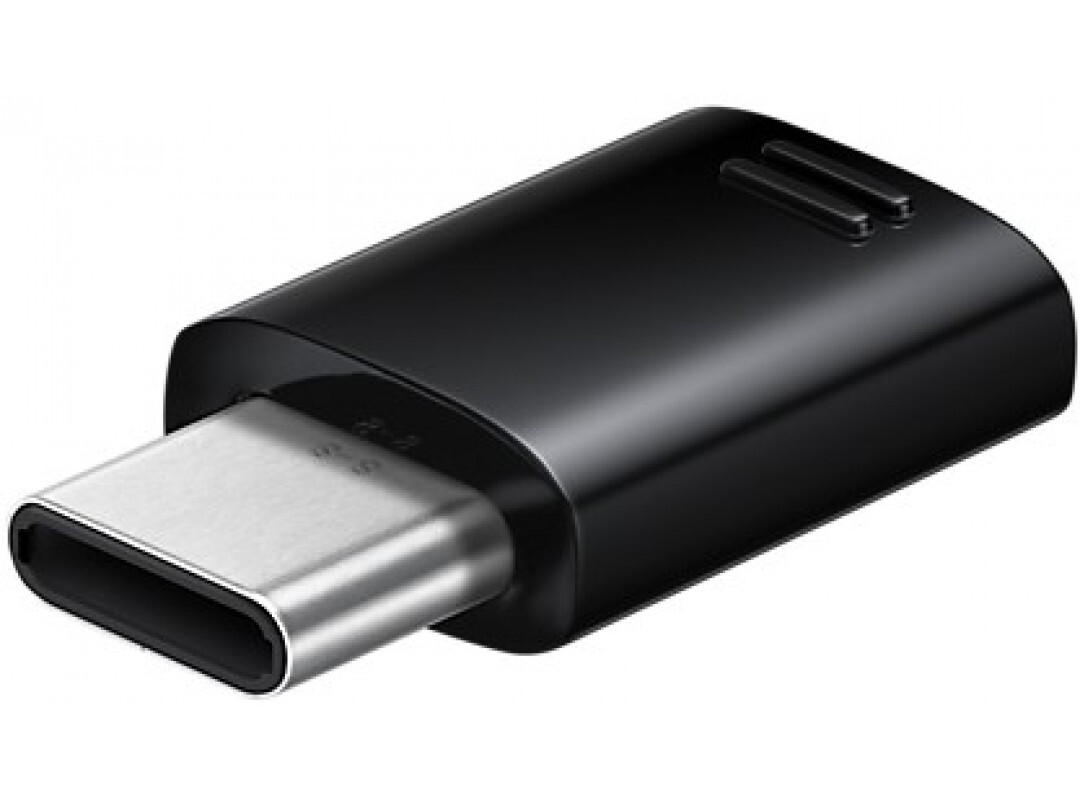

Однако, не всякое устройство имеющее такой разъем поддерживает интерфейс USB 3.1. Уже существует множество переходников (адаптеров) с Micro-USB на USB Type-C и кабелей с обычным USB 2.0 на другой стороне, которые за копейки можно заказать в Китае. Они служат для того, что бы к новому устройству с разъемом USB Type-C подключиться старым кабелем. Разумеется, никаких вышеуказанных возможностей передачи при этом не будет.
Обычный USB-кабель без возможностей передачи данных интерфейса USB 3.
1 Type-C:
Что дает USB Type-C в смартфоне?
В смартфоне разъем USB Type-C заменяет Micro-USB. По размеру они почти одинаковы. Он служит как для зарядки, так и передачи данных (подключения к компьютеру и множеству других устройств). Он удобен тем, что является симметричным (не имеет верха и низа), а значит не важно смотреть как его вставлять.
При поддержке смартфоном интерфейса USB 3.1, он позволяет передавать и получать данные на огромной сорности, при этом будет вестись зарядка батареи. Также, если это реализовано в смартфоне, можно значительно ускорить зарядку аккумулятора.
Кабель USB Type-C и советы по использованию адаптера
На этой странице представлена справочная информация для производителей компонентов USB-C. Это
устраняет распространенные недоразумения и ошибки при построении устаревших кабелей
(Type-A или microB на USB-C) и адаптеры питания. Для получения полных спецификаций,
допуски и правила применения см. в последней версии спецификации USB Type-C.
Кабели прежних версий
В следующей таблице описаны тип резистора и его конфигурация (подтягивающий резистор). или выпадающий), который требуется для каждого типа устаревшего кабеля.Все кабели должны быть способным поддерживать 3А, независимо от Rp / Rd.
| Резистор Rp (подтягивание между VBUS и CC) | Резистор Rd (понижающий между CC и GND) | ID Pin | Раздел спецификации USB-C | |

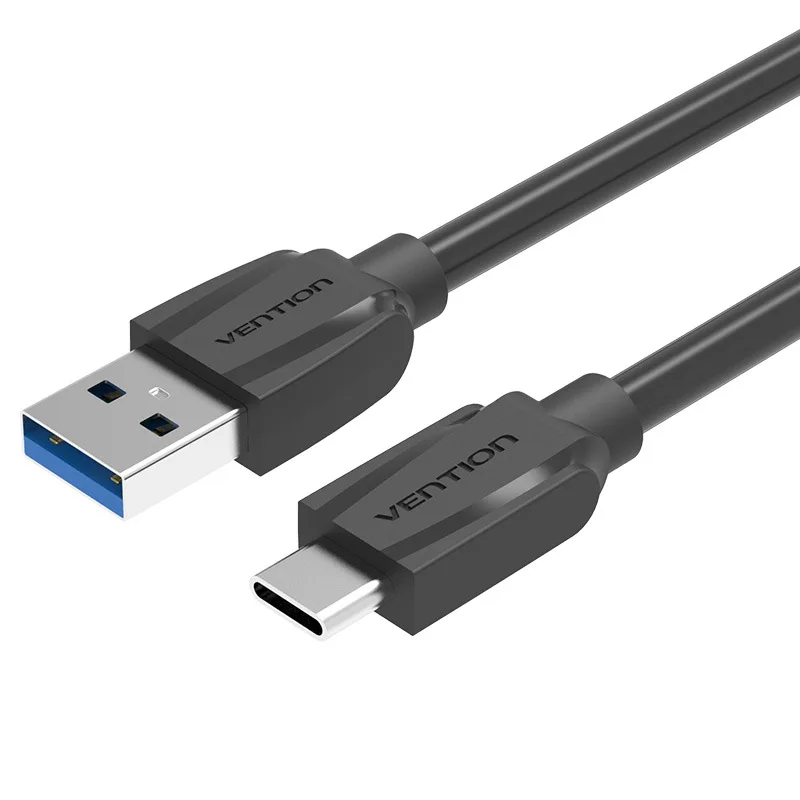

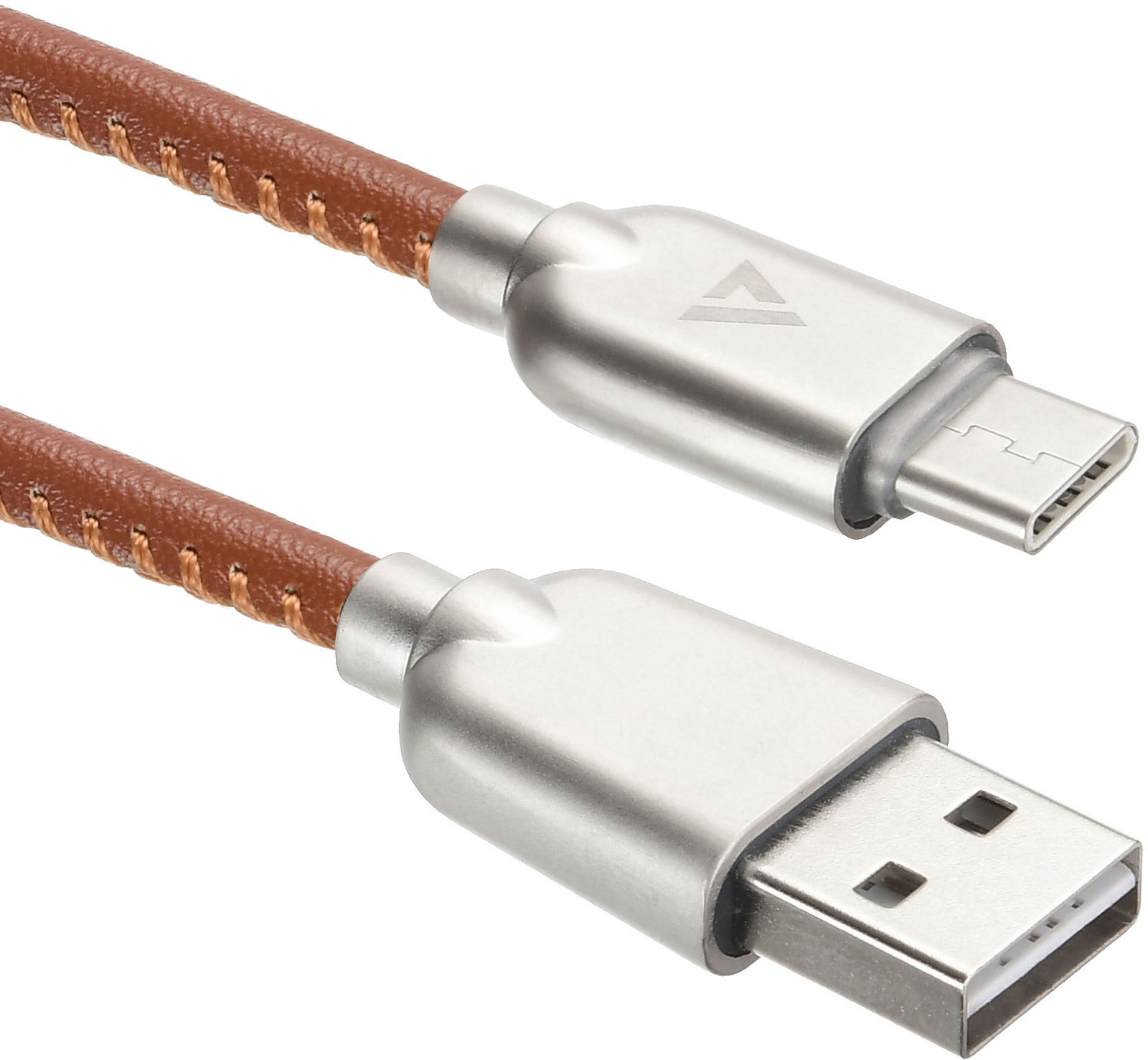

| Разъем USB Type-C к разъему USB 3.1 Type-A | 56 кОм Rp | Открыть | Раздел 3.5.1 | |
| Штекер USB-C к USB 2.0 Штекер типа A | 56 кОм Rp | Открыть | Раздел 3.5.2 | |
| Штекер USB-C к розетке типа A | Открыть | 5,1 кОм Rd | Раздел 3.6.1 | |

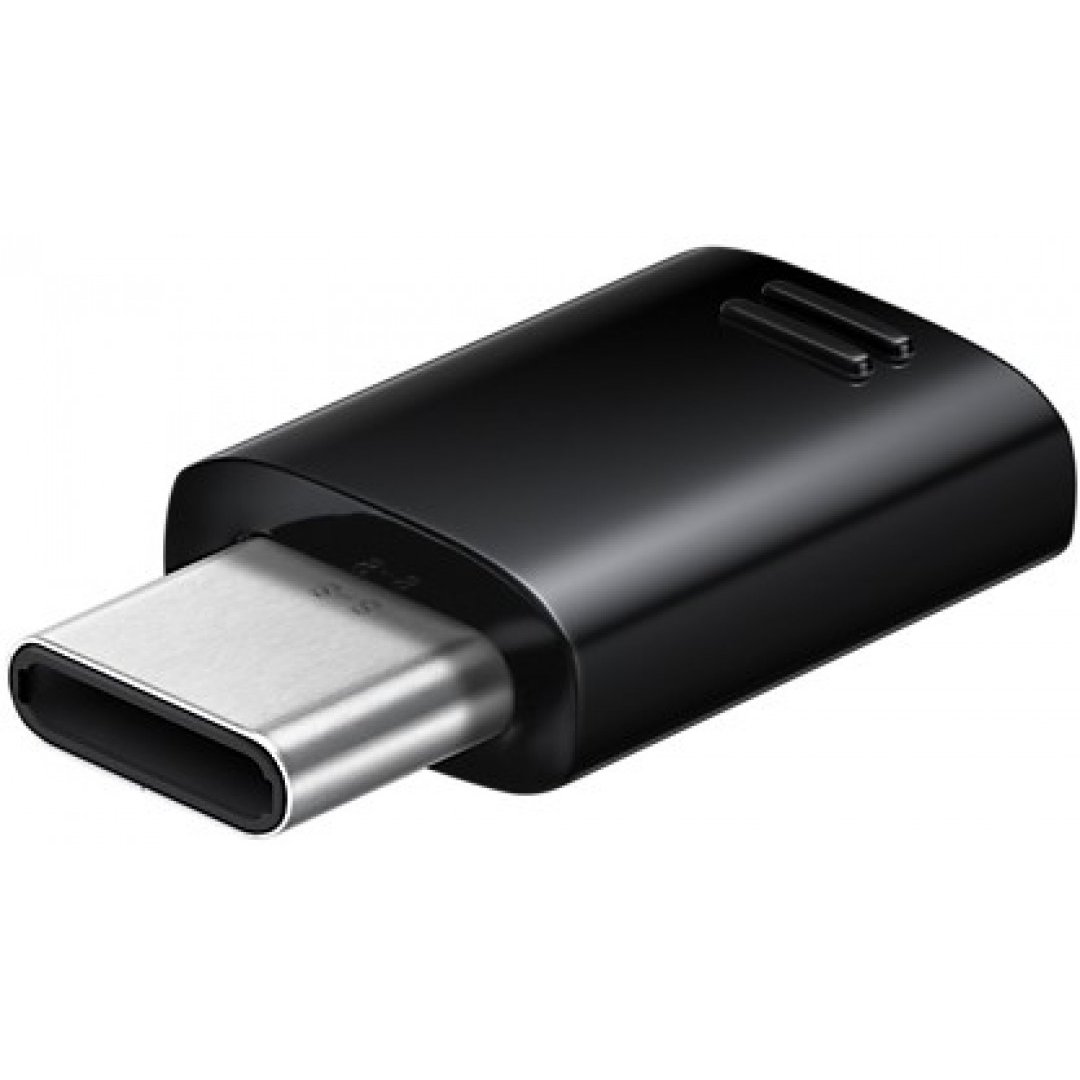

| Разъем USB-C для разъема microB | Не допускается согласно спецификации | Раздел 2. 2 | ||

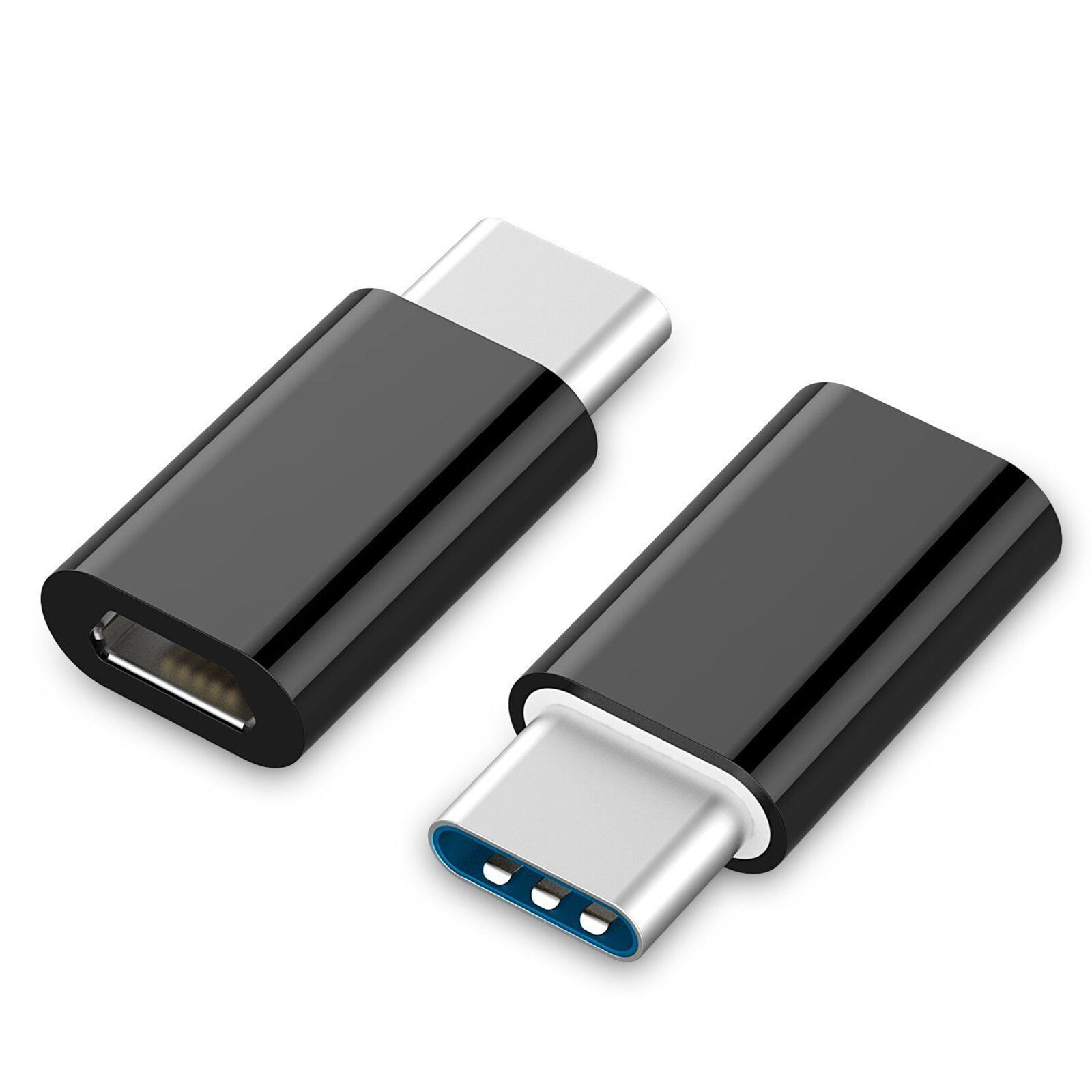

| Разъем USB-C к разъему microB | Открыть | 5,1 кОм Rd | неподключено | Раздел 3.5,7 |
| Штекер USB-C к розетке microB | 56 кОм Rp | Открыть | неподключено | Раздел 3.6.2 |
Кабель FAQ
- Мой старый кабель соответствует спецификации и рассчитан на 3А. Могу ли я использовать резистор Rp 3А?
- Нет. Вы должны использовать 56 кОм Rp. Резистор указывает на возможность адаптер питания, а не возможности кабеля. Использовать 3A небезопасно. Rp: если адаптер питания не может обеспечить 3А, он может перегреться.
- Почему мой кабель должен быть рассчитан на 3А, если используется только стандартный Rp?
- Стандартный Rp указывает, что для источника питания необходимо использовать другой метод
найти, какой ток может обеспечить источник питания. Этот метод может быть
BC1. 2 или патентованная схема обнаружения (например, напряжение, установленное на D + / D-).
Используя эти методы, приемник может обнаружить, что источник способен выдерживать ток до 3 А. Все кабели должны выдерживать ток 3А.
2 или патентованная схема обнаружения (например, напряжение, установленное на D + / D-).
Используя эти методы, приемник может обнаружить, что источник способен выдерживать ток до 3 А. Все кабели должны выдерживать ток 3А. Адаптеры питания
Для адаптеров питания USB-C в следующей таблице указаны тип резистора и конфигурация.
| Подтягивание на CC1 | Подтягивание на CC2 | В Шина | |
| Адаптер питания 5 В, 3 А с розеткой USB-C | 10 кОм | 10 кОм | Холодный |
| Адаптер питания 5 В, 1,5 А с розеткой USB-C | 22 кОм | 22 кОм | Холодный |
| Адаптер питания 5 В, 3 А с невыпадающим кабелем USB-C | 10 кОм | открыто | Холодное или горячее |
| 5 В 1.Адаптер питания 5A с невыпадающим кабелем USB-C | 22 кОм | открыто | Холодное или горячее |
Холодная шина VBUS: Когда к розетке или вилке USB-C ничего не подключено, VBUS должен быть 0 В или vSafe0V. VBUS Hot: когда к разъему USB-C ничего не подключено, на VBUS может подаваться напряжение 5 В. Для зарядных устройств с разъемом USB-C настоятельно рекомендуется, чтобы порт также поддерживал USB Battery Charging v1.2, чтобы позволить устаревшим устройствам, использующим вилки типа A или разъемы Micro-B, для зарядки . с максимальной мощностью <= 15 Вт могут поддерживать USB Power Delivery. Власть
адаптеры с максимальной мощностью> 15 Вт должны поддерживать USB Power Delivery. Когда
изначально указывается допустимое напряжение и ток адаптера, который
источники питания> 15 Вт, обратите особое внимание на правила питания в USB PD R2.0 V1.2 Раздел
10. USB PD Revision 2.0 определяет нормативы напряжения 5 В, 9 В, 15 В и 20 В. Чтобы
для поддержки определенной шины напряжения все нижние шины напряжения должны поддерживаться
до 3А. От смартфонов до фотоаппаратов и мини-вентиляторов: многие электронные устройства имеют USB-порты для зарядки аккумуляторов и передачи данных. В нашем руководстве дается обзор возможностей различных типов USB. Аббревиатура USB означает универсальная последовательная шина.Система последовательной шины была представлена в 1996 году для подключения внешних устройств к компьютерам. Для нас это было нормальным явлением, но тогда особенность заключалась в том, что соответствующие устройства можно было подключать друг к другу во время работы. Спустя почти 25 лет появляются различные обновления. Новые и уже устаревшие версии значительно увеличили возможности с точки зрения скорости и объемов данных. В этом руководстве представлены используемые в настоящее время стандарты, их различные названия и необходимое дополнительное оборудование. Уже представленные в 2019 году USB 4. USB 4.0 основан на спецификациях протокола Thunderbolt 3, который был совместно разработан Apple и Intel. Ранее эта технология использовалась только для дорогих устройств. Поэтому USB 4.0 с уверенностью можно назвать революцией. Передача данных со скоростью от 20 Гбит / с до 40 Гбит / с гарантирована. Это делает USB 4.0 вдвое быстрее, чем его предшественник. Правда, новые заглушки не нужны, остается с разъемами USB-C. Также поддерживаются новые протоколы данных и отображения, что позволяет использовать более широкий спектр подключаемых устройств, повысить скорость передачи данных и увеличить мощность подачи питания на внешние устройства. Прежде всего, следует отметить, что разнообразие названий различных стандартов USB несколько сбивает с толку, поскольку старые стандарты были частично переименованы, когда появились новые. В результате большинство стандартов USB имеют разные названия (см. Таблицу). В 2008 году был введен стандарт USB 3.0, с помощью которого скорость передачи данных могла быть увеличена до 5 Гбит / с. Допустимая токовая нагрузка также может быть увеличена до 900 мА. Кроме того, нововведением стало то, что впервые появилась возможность передавать несколько потоков данных одновременно. Соединения этого стандарта легко узнать по маленькой синей пластиковой пластине, встроенной в розетку. Обновление USB 3.1 было запущено в 2013 году, что сделало возможной более высокую скорость передачи данных. Теперь стало возможно до 10 Гбит / с. С этой спецификацией ток может достигать 5А, что должно покрыть почти все потребности.После переименования USB 3.0 в USB 3.1 Gen 1, USB 3.1 получил название USB 3.1 Gen 2. USB 3.2 был представлен в 2017 году, и его скорость можно было увеличить вдвое до 20 Гбит / с. Требуются разъемы USB типа C, которые затем передают 10 Гбит / с в каждом направлении в многополосном методе по двум парам проводов. Внешнее устройство можно подключить через вход (или порт) USB. С одной стороны, есть концентраторы USB, которые работают от пассивного источника питания.Это значит, что вам не понадобится отдельный блок питания, т.е.в виде дополнительного блока питания. Их также называют с питанием от шины. Одним из примеров этого является ICY IB-HUB от Icy Box. с активным источником питания также называются автономными и поставляются с собственным блоком питания. Поэтому рекомендуется использовать эти концентраторы для подключения устройств, не имеющих собственного источника питания. Это означает, что к источнику питания можно одновременно подключать несколько устройств, например смартфоны. Помимо USB разных поколений, существуют разные типы разъемов. USB-разъем типа A, который используется, например, в USB-накопителях, широко распространен. Он имеет хорошо известный прямоугольный и плоский формат, который есть у многих USB-разъемов в повседневных электронных устройствах. Разъем EASY USB типа A отличается от других типов тем, что его можно вставлять с обеих сторон. USB-разъем типа B менее плоский и имеет большую полость посередине.С этим разъемом можно использовать USB 2.0 и USB 3.0. Разъем USB Mini-B возвестил класс компактности среди разъемов USB. Вы все еще можете найти его в старых сотовых телефонах и цифровых камерах. Тем временем, однако, он был в значительной степени заменен разъемом Micro-B, который, например, встроен во многие смартфоны в качестве соединения для кабеля питания. Он поддерживает скорость передачи данных USB 2.0. Разъем USB-C предназначен для обеспечения единого стандарта для разъемов USB. были представлены в середине 1990-х годов и с тех пор изменились по размеру, форме, возможностям передачи данных и ограничениям по мощности. Сегодня последним физическим стандартом является тип C, и помимо большей пропускной способности, а также двунаправленности и обратимости, эта новейшая итерация способна передавать значительно более высокую мощность, чем предыдущие поколения.Когда дело доходит до разъемов USB, существует три различных связанных стандарта: физический разъем, протокол передачи данных и подача питания. У CUI Devices есть подробный блог, в котором описаны эти стандарты. На высоком уровне разъем USB Type C соответствует стандарту физического разъема. Этот физический стандарт разработан для соответствия стандарту мощности до 100 Вт, что открывает USB-порт для новых возможностей в области электропитания. Стандартный разъем USB Type C содержит 16 контактов для передачи данных, 4 контакта питания и 4 контакта заземления, всего 24 контакта.Обладая мощностью до 100 Вт, USB Type C теперь является жизнеспособным вариантом для многих приложений, требующих значительного количества энергии, и может заменить стандартный разъем питания постоянного тока, даже если передача данных не требуется. Самым большим преимуществом использования USB в качестве метода подачи питания является стандартизация. Благодаря перечисленным выше преимуществам, компания CUI Devices разработала розетки USB типа C только с питанием для конструкций, в которых зарядка или подача питания являются единственной функцией. Благодаря упрощенной конструкции самого разъема, имеющего всего 6 или 8 контактов вместо стандартных 24, стоимость разъем значительно уменьшен.Помимо более низкой стоимости деталей, это снижает сложность и частоту отказов, устраняя большинство контактов и связанных с ними точек пайки. Хотя они не могут использоваться для передачи данных, они работают с любым стандартным кабелем USB Type C, который передает как данные, так и питание, поэтому конечному пользователю не нужны дополнительные действия или оборудование при взаимодействии с продуктом. Обратите внимание, что, поскольку контакты для передачи данных были удалены, процесс согласования мощности USB 3. Хотя разъемы USB Type C чрезвычайно полезны в широком спектре сценариев, бывают случаи, когда выделенные варианты подачи питания по-прежнему являются практическим решением. Например, с жестким пределом в 100 Вт Type C просто не будет работать в тех случаях, когда требуется больше мощности. В других случаях может потребоваться другой размер посадочного места или разъема из-за определенных конструктивных ограничений.В конечном итоге, когда требуется более индивидуальное решение, разъем USB Type C может быть ограничен его стандартизированной площадью, размером и спецификациями. Для получения дополнительной информации о том, когда другие разъемы питания все еще могут быть лучшим решением, прочитайте блог CUI Devices о выборе разъема питания постоянного тока. USB Type C и стандарт Power Delivery открыли новый взгляд на управление питанием и передачу. Хотя это не окончательное решение, его мощные возможности и глобальная стандартизация делают его отличным вариантом для использования во многих различных продуктах.Когда требуется только подача питания, разъемы USB Type C только для питания от CUI Devices являются интригующим решением для инженеров из-за их более низкой стоимости и упрощенной интеграции конструкции. CUI Devices предлагает горизонтальную или вертикальную розетку USB Type C мощностью 60 Вт с максимальным номинальным током 3 А и номинальным напряжением 20 В постоянного тока. Также доступна розетка USB Type C мощностью 100 Вт, которая может похвастаться полным номинальным током 5 А и номинальным напряжением 20 В постоянного тока, поддерживаемым разъемами USB Type C. У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем? Возможно, вы слышали о USB Type C — в конце концов, порты USB довольно распространены в мире техники и электроники. Но знаете ли вы, чем USB C отличается и почему он такой классный? В этой статье мы кратко рассмотрим особенности различных типов USB-портов, а затем углубимся в USB Type C. Знаете ли вы, что USB означает универсальную последовательную шину? Этот интерфейс «plug-and-play» был впервые разработан в 1996 году, когда был выпущен USB 1.0. Это позволяло компьютерам подключаться и взаимодействовать с различными другими устройствами и периферийными устройствами, такими как компьютерные мыши, камеры, музыкальные плееры и т. Д. Не только USB и его кабель могут заряжать это устройство, но они также могут передавать данные по кабелю. Так что это больше, чем просто шнур питания. В течение следующего десятилетия были выпущены более новые (и более быстрые) версии USB. Различные компании выпустили эти разные версии USB, но в целом существует организация, которая работает над улучшением и ускорением технологии USB: Форум разработчиков USB (USB-IF). На заметку : Все порты USB имеют обратную (и прямую) совместимость. Так что, если вы хотите использовать устройство USB 3.0 в порту 1.0, вы можете. Но вы будете ограничены скоростью 1.0. Это важная вещь, которую следует помнить о скорости передачи данных: более медленный порт / кабель всегда будет лучше. Подробнее об этом ниже. Итак, давайте узнаем немного больше о каждом типе, прежде чем говорить о том, почему USB C стал таким популярным. USB A обычно считается простым портом данных для подключения к компьютеру таких вещей, как мыши (или другие периферийные устройства). Вы можете найти его на большинстве компьютеров за последние несколько десятилетий. Порты USB B обычно встречаются на более крупных устройствах, например на принтерах. USB C — это новейшее поколение USB-портов, которому в последнее время уделяется много внимания. Его протокол по умолчанию — USB 3.1 (последняя версия, как упоминалось выше), а максимальная скорость составляет 10 Гбит / с. Вы найдете этот новый порт на всем, от смартфонов до ноутбуков. Эти порты меньшего размера часто позволяют подключать к компьютеру камеры, смартфоны и другие устройства меньшего размера. Mini USB больше не используется так часто, но micro все еще часто используется на смартфонах, контроллерах видеоигр и т. Д. Кабели, соединяющие порты USB с устройствами, могут быть проложены только до тех пор, пока вы не рискуете потерять данные во время передачи. Максимальная длина для высокоскоростных устройств составляет 16 футов 5 дюймов, а для низкоскоростных — 9 футов 10 дюймов. Кроме того, когда вы получаете кабель в комплекте с устройством, убедитесь, что он поддерживает скорость, поддерживаемую вашим устройством / портом. Например, если у вас USB 3.0, убедитесь, что вы приобрели кабель, поддерживающий скорость 3.0. В противном случае вы будете ограничены более низкими скоростями. Помните: все дело в кабеле. Хорошо, давайте поговорим еще о USB C и расскажем обо всех его преимуществах. Прежде всего, USB C обеспечивает более высокую скорость передачи данных (до 10 Гбит / с, если у вас есть правильная комбинация кабеля и порта). Вторая — и, возможно, самая любимая функция — нет правой стороны вверх, что делает ее использование менее утомительным. Если вы используете устройство USB типа C, вы просто подключаете это устройство любым удобным для вас способом.Больше никаких «ладно, не обдумывай. Я всегда подключаю его неправильно, но я обычно переворачиваю его сначала [сомневаясь в себе], так что, черт возьми, я просто подключу его первым способом, которым я его возьму … .crap. По-прежнему неправильный путь. » Родственный? Я видел, как эту функцию называют «изменчивостью», и мне она нравится. Вдоль тех же линий он имеет одинаковый тип разъема на обоих концах — так что вы можете просто взять конец и вставить его, независимо от того, какой конец вы держите. Опять же, меньше разочарований. На этот раз я опущу внутренний монолог. Наконец, USB C внедряется многими различными производителями, что, вероятно, означает, что мы движемся к настоящему «универсальному» USB (в конце концов, он называется «универсальная последовательная шина»). Было бы неплохо. Но это также немного сбивает с толку , как вы увидите ниже в разделе, посвященном номенклатуре. Технология Thunderbolt (разработанная Intel) позволяет портам USB C обеспечивать скорость до 40 Гбит / с — в два раза быстрее, чем самый быстрый «обычный» USB C.Разъем Thunderbolt 3 (последняя версия) сочетает в себе Thunderbolt, USB, питание и DisplayPort, что обеспечивает сверхбыструю скорость передачи данных. Еще хорошие новости — он также двусторонний и может вставляться любым способом (нет правой стороны вверх). Его также можно использовать с любым портом USB C (два штекера выглядят одинаково), а любой USB C можно подключить к порту Thunderbolt. Однако этот USB C будет ограничен собственной скоростью и не сможет сравниться со скоростью Thunderbolt. Итак, Thunderbolt — это просто особенно быстрое и красивое устройство USB C. Если у вас есть возможность использовать устройство USB C, дерзайте. Вы получите более высокую скорость, более приятный опыт, и это просто проще в использовании. Просто убедитесь, что у вас есть подходящие кабели, чтобы ваше устройство в полной мере использовало все возможности C. Если вы действительно хотите немного потрудиться и изучить все различные имена, скорости и то, как они менялись, вот краткое изложение: USB-кабели являются неотъемлемой частью нашей цифровой жизни, но они могут сбивать с толку. От поколения USB до типа разъема есть о чем подумать.Кроме того, USB-кабель, который может очень быстро заряжать ваш телефон или ноутбук, не обязательно может обеспечивать сверхбыструю передачу данных. Итак, чтобы упростить вашу задачу по покупке отличного USB-кабеля для ваших нужд, мы выбрали лучшие USB-кабели на рынке прямо сейчас. Прежде чем мы начнем, вот несколько вещей, которые следует помнить перед покупкой кабеля USB. Если вы покупаете USB-кабель в первую очередь для быстрой зарядки смартфона или ноутбука, обратите внимание на скорость зарядки, поддерживаемую кабелем. Если вы покупаете USB-кабель, который будет использоваться для передачи данных, проверьте его поколение. Вот обычно доступные поколения USB прямо сейчас: Очевидно, что скорость передачи данных также будет зависеть от разъемов в ваших устройствах. Поэтому, если ваши устройства на обоих концах также не могут поддерживать высокие скорости, вы не получите их при передаче данных. Само собой разумеется, что кабели, поддерживающие более высокие скорости передачи, обычно будут дороже, чем кабели, которые работают только на более низких скоростях (но не путайте более высокую цену с полным доказательством возможности высокоскоростной передачи данных). Это лучшие USB-кабели на рынке. Вы можете выбрать один, исходя из ваших требований и бюджета. Просто убедитесь, что вы проверили возможности зарядки кабеля и скорость передачи данных.Если вам нужен отличный кабель USB Type-A — Type-C, Belkin Mixit DuraTek — хороший вариант, тогда как если вы ищете кабель Type-C — Type-C, кабель Satechi Type-C — Type-C отлично. У Anker, Cable Matters и NekTeck также есть неплохие варианты. Какой USB-кабель вы планируете купить? Дайте нам знать в комментариях. Между тем, если вы ищете быстрое зарядное устройство для своего телефона или ноутбука, мы выбрали лучшие на рынке устройства для быстрой зарядки USB PD. Вчера Бенсон Люнг — инженер Google и бесстрашный тестер кабелей USB-C — опубликовал в Twitter новость о выпуске новой спецификации кабеля USB-C. Новая спецификация позволяет значительно увеличить скорость зарядки между совместимыми устройствами USB-PD. Хотя Леунг отмечает, что новая спецификация разрабатывалась в течение двух лет, мало что изменилось. Сравнивая стандарт USB-C 2.0 с сегодняшним стандартом 2.1, новая дополнительная спецификация расширенного диапазона мощности (EPR), которая увеличивает максимальное напряжение до 48 В, что достаточно для выдачи 240 Вт при 5 А, кажется, безусловно, самым большим изменением. С точки зрения потребителя, физический стандарт не изменился — устройства USB-C типа 2.1 будут подключаться к портам USB-C типа 2.0 и наоборот. Под капотом стандарты на промежуточную пластину стали строже — был добавлен новый параграф, требующий, чтобы контакты A4-A9 и B4-B9 (питание, подача питания и поддержка устаревшего USB 2.0) не замыкались на массу во время сопряжения разъемов. Вероятно, наибольшее количество добавленных материалов в новой спецификации касается математических и инженерных соображений для прогнозирования, обнаружения и уменьшения дугового разряда при отключении кабелей USB-PD.(Возникновение дуги при их подключении не является проблемой, поскольку высокое напряжение не возникает до тех пор, пока не будет подключен кабель.) Это не новая проблема — дуга может стать проблемой только при напряжении 12 В, но вероятность потенциального повреждения увеличивается с новым возможным более высоким напряжением. Кроме того, кабели стандартного диапазона мощности 5А (SPR) полностью устаревают и заменяются новыми кабелями EPR. Все полнофункциональные кабели (и кабели, рассчитанные на ток более 3 А) должны иметь электронную маркировку, позволяющую устройствам проверять сам кабель на предмет его способности передавать мощность (или ее отсутствия). Самым большим изменением в новой спецификации является поддержка USB Power Delivery до 48 В и 5 А — умножьте два, и вы получите 240 Вт постоянного тока. До ратификации нового стандарта EPR мощность USB-PD была ограничена 100 Вт (20 В при 5 А). Повышение мощности питания позволит производителям стандартизировать зарядные устройства USB-C для всего ассортимента портативных компьютеров — даже для больших инженерных ноутбуков, таких как те, которые в настоящее время обслуживаются с помощью этого зарядного устройства постоянного тока Dell 240 Вт с цилиндрическим разъемом.К сожалению, это, вероятно, не сделает сами зарядные устройства универсальными — скорее всего, разница в стоимости между зарядными устройствами SPR и EPR по-прежнему будет достаточной, чтобы мощные ноутбуки работали в режиме пониженной производительности с меньшими зарядными устройствами, как и сейчас. Тем не менее, это изменение должно привести к значительному сокращению проблем с зарядными устройствами, потому что, хотя у нас по-прежнему будут зарядные устройства USB-PD SPR и USB-PD EPR, этого в значительной степени должно хватить. Между тем, цилиндрические разъемы постоянного тока имеют поистине ошеломляющее количество механических характеристик, по крайней мере, 15 из них используются достаточно часто, чтобы их можно было включить в большинство «универсальных» зарядных устройств для ноутбуков. Однажды в 1994 году семь ведущих мировых технологических компаний сели и создали новый стандарт для подключения компьютерной периферии. Под «одним днем» я, конечно, подразумеваю «в течение нескольких месяцев». Но если оставить в стороне все технические детали, стандартом, который они установили, стала универсальная последовательная шина, или сокращенно USB. Сегодня USB действительно является «универсальным» стандартом, и вам будет сложно найти электронное устройство, которое не имеет порта USB того или иного типа.Но как узнать, какой USB-кабель подойдет к вашему устройству? Надеюсь, это руководство по покупке поможет вам найти кабель, который вам понадобится для вашего следующего проекта. USB заменяют огромное количество разъемов, которые раньше были стандартными для компьютерной периферии: параллельные порты, последовательный порт DB9, порты клавиатуры и мыши, джойстик и порты midi … Действительно, это выходило из-под контроля. USB упрощает процесс установки и замены оборудования, обеспечивая соответствие всех коммуникаций последовательному стандарту, который реализуется на кабеле данных витой пары и идентифицирует подключенное устройство.Когда вы добавляете подключения питания и заземления, у вас остается простой 4-жильный кабель, который недорого сделать и который легко убрать. Стандарт USB определяет способ взаимодействия устройства с хостом. Если вы не пользуетесь преимуществом нового стандарта под названием «USB On the Go» (USB-OTG), который позволяет устройствам ограничивать возможности хоста, вы, вероятно, собираетесь подключать устройство напрямую к хосту. USB-устройство не может инициировать связь, может только хост, поэтому даже если вы найдете правильный кабель: соединение двух устройств без хоста просто не сработает.Кроме того, поскольку USB-кабели несут как питание, так и данные, подключение двух хостов без промежуточного устройства может иметь катастрофические последствия (вызывая высокий ток, короткое замыкание и даже возгорание). 99% хост-контроллеров имеют разъем USB-A, поэтому, когда вы ищете кабель USB, вы обычно будете искать кабель «USB A-to-something». В большинстве случаев предполагается, что конец USB-A, так как это разъем на большинстве ПК, и кабели будут названы в честь разъема на противоположном конце.Некоторые небольшие хосты используют розетки Mini или Micro, но обычно они поставляют переходник для кабеля USB-A. Некоторые кабели также являются концентраторами, что позволяет подключать несколько USB-устройств к одному хост-порту. Теоретически вы можете разместить эти концентраторы сколь угодно глубоко, до 127 устройств, но на практике вам нужно учитывать ограничения по мощности. Некоторые кабели представляют собой удлинители с вилкой на одном конце и розеткой на другом. У этого также есть ограничения из-за времени двустороннего сигнала последовательных данных.Рекомендуется, чтобы длина USB-кабелей не превышала 5 метров. Есть также несколько дурацких нестандартных USB-кабелей, поэтому вы должны быть осторожны, когда просто подключаете какие-либо предметы. Не все, что может быть физически подключено, может быть электрически подключено. Лучший способ ответить на этот вопрос — пройтись по типам USB-кабелей, которые мы продаем здесь, в SparkFun, и немного поговорить о том, для чего каждый из них используется.Давайте приступим к делу! У нас их так много в офисе, это безумие. Mini-B — это когда-то великий (ныне устаревший) стандарт портативных устройств. Это было у Blackberry, у Motorola Q, но, что наиболее важно, у FTDI Basic Breakout все еще есть. Несмотря на то, что его не рекомендуют для будущих устройств (в пользу Micro-B), разъем Mini-B все еще довольно распространен. Он достаточно большой, чтобы паять без особых проблем, но достаточно маленький, чтобы поместиться в очень ограниченном пространстве.Наряду с FTDI Basic Breakout есть еще несколько устройств SparkFun, которые с помощью кабеля USB A — Mini-B подключаются к вашему компьютеру: Это простой в использовании базовый блок USB — последовательный для линейки Digi XBee. Это устройство работает со всеми модулями XBee, включая… Micro-B — это новейший и самый маленький тип USB-разъема.Почти в каждом новом сотовом телефоне используется разъем Micro-B, поэтому у вас уже может быть один или два таких кабеля. Поскольку Mini-B заменяется этим разъемом, многие из наших продуктов, которые в настоящее время имеют разъем Mini-B, в будущем будут заменены на Micro-B. Мы уже используем Micro-B на некоторых наших новых платах. Вот несколько устройств SparkFun, которые с помощью кабеля USB A — Micro-B подключаются к вашему компьютеру: Здесь, в SparkFun, мы отказываемся оставлять «достаточно хорошо» в покое.Вот почему мы добавляем в нашу линейку Arduino-совместимых микросхем… Здесь, в SparkFun, мы отказываемся оставлять «достаточно хорошо» в покое.Вот почему мы добавляем в нашу линейку Arduino-совместимых микросхем… Это классика. Кабели USB A — B очень распространены для принтеров и других крупных периферийных устройств. Они также являются стандартным программным соединителем для Arduino UNO. Помимо Arduino UNO, USB B используется во многих программаторах и платах разработки.Вот несколько других устройств SparkFun, которые с помощью кабеля USB A — B подключаются к вашему компьютеру: Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью… См… Это тот нестандартный кабель, которого USB-IF (Форум разработчиков USB) старался избегать. Я даже не хочу, думать, о том хаосе, который мог бы последовать, если бы вы невольно соединили два компьютера с помощью такого кабеля … Но до появления разъемов Mini использование разъема типа USB-A на стороне устройства было единственным способом обойти проблему с пространством для типа USB-B. В некоторых конструкциях Olimex, которые мы носили, использовались они именно по этой причине: USB-B был слишком большим.На самом деле это больше не делается, потому что теперь существует тип разъема Mini-B. Это не значит, что вы не можете сделать это на собственном дизайне, хотя … на самом деле, ножницы превратят этот потенциально опасный USB-кабель в два очень полезных USB-кабеля с неизолированными проводами. обычно предназначены для использования «рядом с компьютером», но некоторые значения «около» выходят за пределы 6-10 футов. длина стандартных USB-кабелей. Некоторые устройства, такие как веб-камеры, адаптеры Wi-Fi или XBee Explorer, хотят быть бесплатными.В этом случае удлинительный кабель USB предлагает дополнительные 6-10 футов. свободы. Несмотря на то, что вы, , можете технически подключить эти сквозные соединения, помните, что вы ограничены примерно 5 метрами функционального USB-кабеля. Мировые рекорды по длине линии передачи данных, вероятно, лучше всего попытаться с помощью чего-то более надежного, например, Ethernet. Вот таблица USB-кабелей, которые мы продаем.
5 В должно подаваться на VBUS только тогда, когда UFP обнаруживается путем контроля напряжения на выводе CC. 5 В следует применять только тогда, когда напряжение vRd на CC составляет 0,85 В
Важное примечание. Если ваше зарядное устройство поддерживает подачу питания через USB, независимо от типа разъема (розетка или невыпадающий кабель), требуется VBUS Cold. USB Battery Charging v1.2
2, линии D + и D- в розетке должны быть закорочены вместе. Дополнительные сведения о том, как реализовать DCP или CDP, см. В спецификации USB Battery Charging v1.2. Правила питания USB PD
Адаптеры питания Часто задаваемые вопросы об адаптере питания
Эти кабели имеют на одном из контактов выступ Ra, предотвращающий
точное определение напряжения CC при замыкании контактов адаптера. USB 3.0, 3.1, 3.2 и 4.0 — что может делать разъем типа?
Сейчас используются самые разные версии USB, которые различаются по своему аппаратному обеспечению и техническим возможностям. Самый известный интерфейс в мире
0 или USB 4 должны упростить запутывающее разнообразие различных спецификаций. Поскольку USB 3.0 и его последующие поколения вышли на рынок в 2019 году, его было легко потерять из виду, поскольку все вилки этого поколения выглядели одинаково. Пользователи Apple это хорошо знают. Пришлось покупать новые кабели и разъемы. Так родился разъем USB Type-C. Благодаря этому также были достигнуты значительные улучшения с точки зрения скорости и количества электроэнергии.
Особенно это касается подключения экранов. В ближайшие месяцы будет выпущено несколько новых устройств, которые уже поддерживают USB 4.0. Так что вам может быть любопытно. Технические характеристики третьего поколения USB
Поскольку увеличенная скорость передачи данных USB 3.0 предъявляет новые требования к аппаратному и программному обеспечению, соединения USB 3.0 обратно совместимы с входами USB 2.0. С другой стороны, требуются новые заглушки. Позднее USB 3.0 был переименован в USB 3.1 (Gen 1), поскольку спецификация USB 3.0 была включена в новый стандарт USB 3.1.
Поэтому на каждом кабеле есть два разъема USB-C, поскольку разъемы типа A несовместимы со стандартом передачи USB 3.2.
Суффикс x1 или x2 указывает, сколько потоков данных соответствующий стандарт может передавать параллельно друг другу: для x1 это один, для x2 два потока данных могут передаваться параллельно. Оригинальное название С появлением USB 3.1 переименован в С появлением USB 3.2 переименован в Скорость USB 3.0 USB 3.1 Gen 1 USB 3.2 Gen 1 (x1) 5 Гбит / с USB 3.1 — USB 3.2 Gen 2 (x1) 10 Гбит / с USB 3.2 — USB 3.2 Gen 2×2 20 Гбит / с USB 4.0 — — 40 Гбит / с USB-концентраторы
USB-концентраторы работают как несколько вилок в розетке питания и, таким образом, позволяют одновременно подключать несколько периферийных устройств к одному порту. Большим преимуществом этого является то, что кабели не нужно перемещать при подключении дополнительных устройств. Концентраторы USB различаются в первую очередь количеством доступных портов, но также типом источника питания и скоростью передачи данных.
Поскольку он очень плоский, его легко установить в устройства небольших форматов. Благодаря симметричной форме с закругленными углами, этот штекер легко узнать, и его также можно вставить с обеих сторон. Знакомство с силовыми разъемами USB типа C
USB-разъемы
Развитие уровней мощности USB USB 2.0 2.5 Вт 5 В 500 мА USB 3.0 и 3.1 4,5 Вт 5 В 900 мА USB BC 1.2 7,5 Вт 5 В 1,5 А USB Type-C 1,2 15 Вт 5 В 3 А USB PD 3.0 100 Вт 20 В 5 А Преимущества USB Type C для приложений питания
USB-разъемы стали повсеместными, и переход к типу C быстро набирает обороты. Многие новые телефоны и мобильные устройства уже поставляются с USB Type C, а также растет вероятность того, что ЕС перейдет на переход на разъем Type C в качестве стандарта зарядки для всех устройств в будущем.Обещанное удобство использования одного стандартного типа кабеля для множества различных продуктов чрезвычайно соблазняет конечного пользователя. С точки зрения OEM, эти разъемы, как только питание, так и данные + питание, легко найти с очень стабильной цепочкой поставок, поскольку стандартизация гарантирует определенный уровень взаимодействия. Стандарт также обеспечивает легкую интеграцию конструкции, а тип C занимает гораздо меньшую площадь, чем многие цилиндрические соединители. Наконец, разъемы USB Type C надежны и рассчитаны на 10 000 циклов сопряжения, что обеспечивает долгий срок службы. Разъем USB типа C только для питания
Разъемы USB Type C мощностью 60 Вт только с питанием от CUI Devices удаляют 16 контактов передачи данных и 2 контакта заземления, оставляя только 4 контакта питания и 2 контакта заземления, в то время как версия 100 Вт сохраняет все 4 контакта питания и заземления в целом. из 8 контактов.
0 не происходит, и в этом случае зарядное устройство вернется к стандартной скорости передачи мощности USB 5 В и 1 А.Для всех других приложений разъем будет работать как любой другой разъем питания, а зарядка будет регулироваться адаптером / схемой зарядки. Другие источники питания
Будущее USB Type C
Разъемы Дополнительные ресурсы
Отправьте нам письмо по адресу cuiinsights@cuidevices.
com — Чем отличается USB Type C и насколько он быстр
Немного предыстории
Вот почему мы заботимся о скорости передачи данных, как вы увидите ниже.
Это консорциум из около 700 компаний (включая такие крупные, как Apple, Dell, HP, Microsoft, Samsung). Это хорошо для потенциала универсального принятия (подробнее об этом ниже). Различные типы портов USB
A (плоский прямоугольный штекер)
B (те, которые имеют необычную форму)
C (новый «двусторонний» штекер)
Micro и mini
Примечание о длине (и скорости) кабеля.
Почему USB C — это хорошо
Фото Широ Хатори на Unsplash А как насчет Thunderbolt?
Фото Яри Хитёнена на Unsplash В конце концов …
Некоторые дальнейшие примечания по номенклатуре USB C

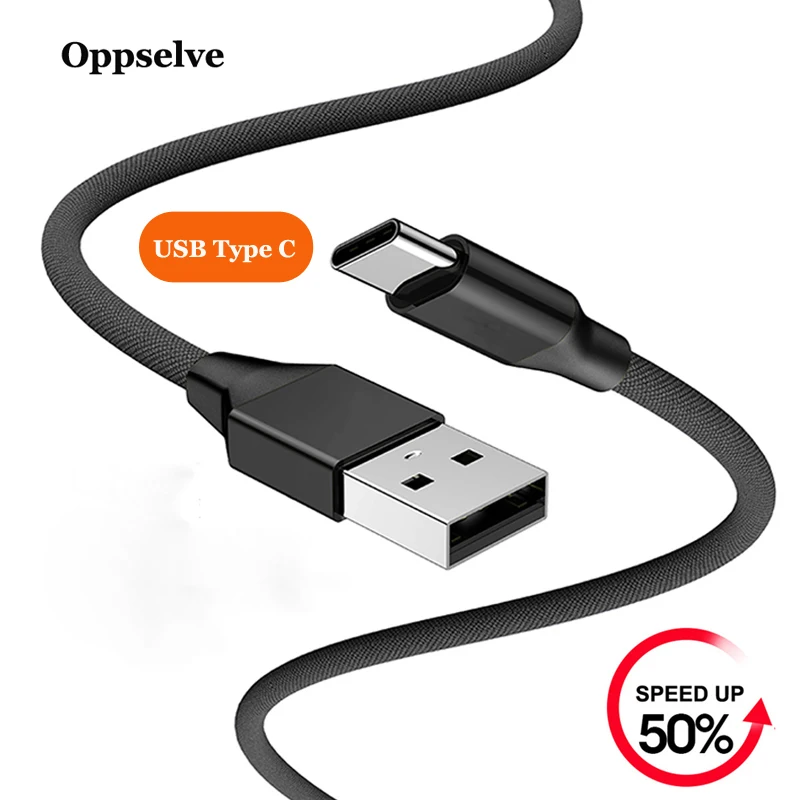

Type-A to Type-C и Type-C to Type-C
Лучшие кабели USB Type-A — USB Type-C: USB Hi-Speed и USB SuperSpeed 10 Гбит / с
Кабель Belkin Mixit DuraTek с двойной нейлоновой оплеткой усилен арамидным волокном для большей прочности.Он поддерживает спецификации USB 2.0 и имеет длину четыре фута. Кабель может обеспечивать мощность до 3 А.
StarTech.com Кабель USB A — USB C предлагается различной длины от 0,5 метра до 4 метров. Кроме того, он поддерживает скорость USB 2.0 и имеет пожизненную гарантию. Он может выдерживать зарядку 2,4 А.
Этот USB-кабель AmazonBasics — один из доступных USB-IF-сертифицированных кабелей типа A — типа C. Он поддерживает скорость USB 2.0 и зарядку до 3 А. Предлагается кабель трех длин — три фута, шесть футов и девять футов.
Кабель Belkin BoostCharge USB-C — USB-A изготовлен из нейлоновой оплетки для повышения прочности. Он поддерживает скорость USB 2.0 и может заряжать 2,4 А. Вы можете купить его в размере одного или двух метров.
Кабель Anker Powerline II поставляется с тремя разъемами — MicroUSB, Lightning и Type-C — так что вы можете выбрать тот, который вам нужен. Его размер составляет три фута, и он соответствует спецификациям USB 2.0.
Anker Powerline + имеет нейлоновую оплетку с двойной оплеткой для дополнительной прочности.Его длина составляет 10 футов, возможны варианты серого или красного цвета. Кабель поддерживает скорость USB 2.0.
Кабель Belkin Type-A — Type-C обеспечивает зарядку 3 А и может передавать данные со скоростью USB 2.0. Его длина составляет четыре фута, и он является хорошим вариантом, если вам не нужна быстрая зарядка или передача данных.
Как и кабель Belkin, этот кабель Anker Powerline II также поддерживает спецификации USB SuperSpeed 10 Гбит / с. Кроме того, он способен заряжать 3А и доступен в трех футах длиной.На кабель дается пожизненная гарантия.
Кабель Nekteck USB 3.1 подходит как для зарядки, так и для передачи данных. Он поддерживает спецификации USB SuperSpeed 5 Гбит / с и зарядку 3 А. Кабель доступен в двухметровом размере и в одном варианте черного цвета.
Кабель AmazonBasics поддерживает спецификации USB SuperSpeed 10 Гбит / с и зарядку 3 А. Он предлагается в размерах один фут и три фута, и вы можете выбрать один из четырех вариантов цвета.
Кабель имеет значение Кабель USB-A — USB-C отлично подходит для передачи данных, поскольку он поддерживает скорость USB SuperSpeed 10 Гбит / с.Он также поддерживает зарядку до 15 Вт.
Javex Type-C to A Cable — это приличный бюджетный кабель, поддерживающий спецификации USB SuperSpeed 10 Гбит / с. Он сертифицирован USB IF и имеет прочную конструкцию.
Если вам нужно что-то более надежное, чем кабель Anker 3-в-1, этот кабель Spigen — отличный вариант. В нем используется нейлоновая оплетка премиум-класса, чтобы продлить срок службы, и он рассчитан на то, чтобы выдерживать более 300 000 изгибов. Кабель также совместим с QuickCharge 3.0 и сертифицирован MFi (Сделано из iPhone).

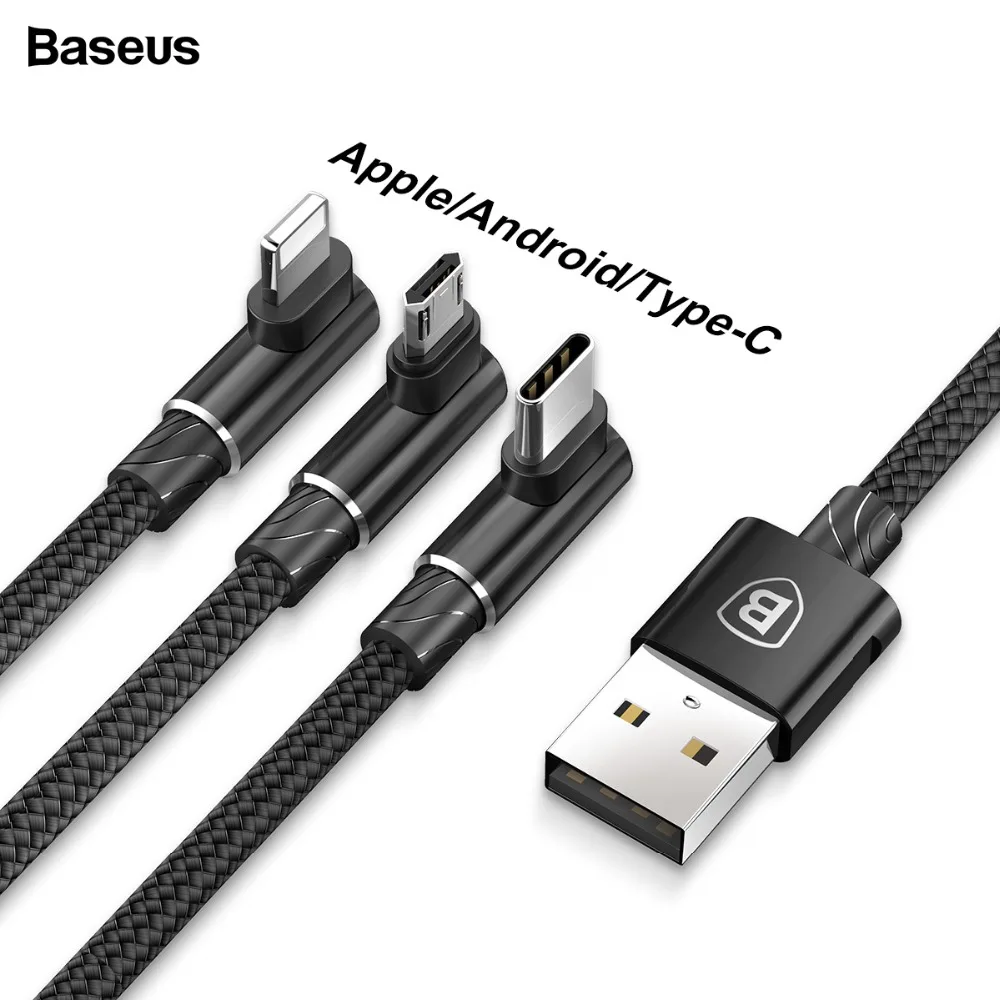

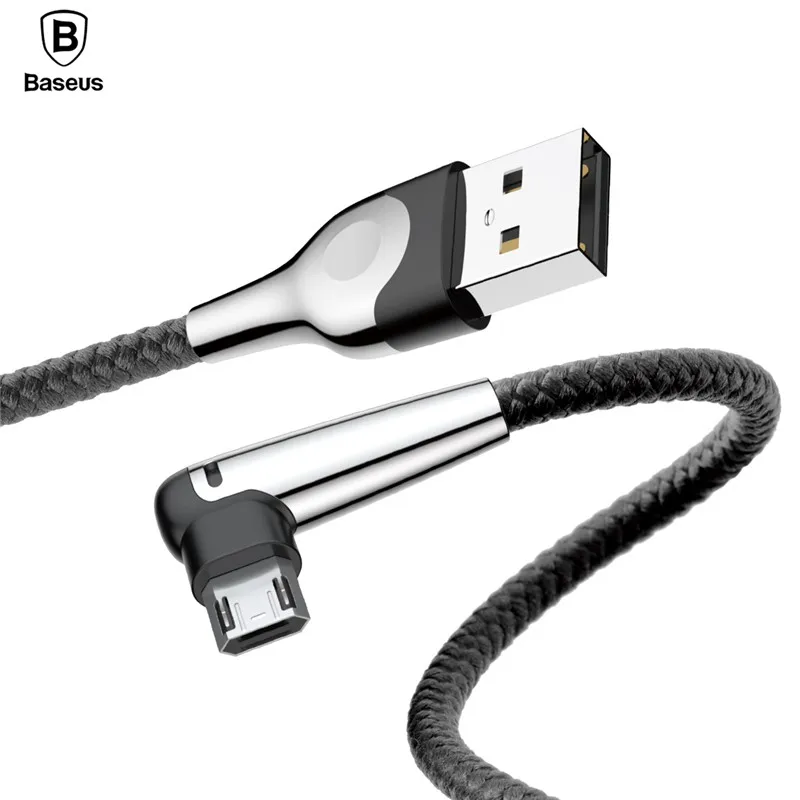

Никому не нравится, что кабель для зарядки мешает игровому сеансу, поэтому Anker создал этот интересный кабель USB Type-A — Type-C с уникальным 180-градусным разъемом, чтобы зарядный кабель не мешал. .
У Ugreen несколько иной подход к устранению проблем, связанных с кабелями для зарядки, которые мешают игре на смартфоне. Компания предлагает кабель от Type-A к Type-C, который поставляется с L-образным разъемом на конце Type-C. Это также должно помочь уберечь зарядный кабель.
Лучшие кабели USB Type-C — Type-C: USB Hi-Speed и USB SuperSpeed 5 Гбит / с, 10 Гбит / с
Этот кабель имеет значение, если вам нужен шнур для сверхбыстрой зарядки. Он поддерживает мощность до 100 Вт и соответствует спецификациям USB 2.0. Кабель предлагается в размерах 3,3 фута и 6,6 фута.
Если вам не нужны устройства PD такой высокой мощности, как 100 Вт, этот кабель Cable Matters с поддержкой PD 60 Вт также является хорошим вариантом. Он поддерживает спецификации USB 2.0 и предлагается в размерах три и шесть футов.
Кабель Satechi — еще один отличный вариант для кабеля PD мощностью 100 Вт. Он также поддерживает спецификации USB 2.0. Кроме того, кабель имеет двойную оплетку для повышения прочности.
Кабель Nekteck USB C — USB C — хороший вариант как для быстрой зарядки, так и для сверхбыстрой передачи данных. Он поддерживает спецификации USB SuperSpeed 10 Гбит / с, а также быструю зарядку до 100 Вт.
Этот кабель Anker Powerline II поддерживает как зарядку 100 Вт, так и спецификации SuperSpeed 10 Гбит / с.Его длина составляет три фута, и он будет работать со всеми вашими ноутбуками и смартфонами с портом Type-C.
Отлично подходит для зарядки и передачи данных
Если вы ищете отличный кабель, который может обеспечить зарядку 100 Вт и передачу данных 10 Гбит / с, этот кабель Cable Matters — хороший вариант. Он доступен как в белом, так и в черном цветах.
Если вам нужен более длинный кабель USB Type-C и вы готовы немного пожертвовать скоростью передачи данных, этот кабель AmazonBasics — хороший вариант.Он поддерживает спецификации USB SuperSpeed 5 Гбит / с и зарядку до 3 А.
Кабель StarTech.com обеспечивает зарядку до 60 Вт и поддерживает спецификации USB SuperSpeed 10 Гбит / с. Он размером два метра.
USB-кабель Spigen DuraSync имеет хлопковую оплетку для дополнительной прочности. Он имеет скорость передачи данных USB 2.0 и мощность 60 Вт. Кроме того, вы получаете стяжку для кабелей.
Официальный кабель для зарядки Apple USB-C бывает одного метра и двух метров.Кроме того, он поддерживает скорость передачи данных USB 2.0 и мощность до 96 Вт.
Этот доступный по цене кабель USB Type-C — Type-C от Baseus поддерживает подачу электроэнергии до 100 Вт и поддерживает скорость передачи данных USB 2.0. Кроме того, кабель имеет нейлоновую оплетку для повышенной прочности.
Кабель UGREEN USB-C — USB-C — отличный вариант для быстрой зарядки устройства USB-C. Он поддерживает мощность до 100 Вт и имеет нейлоновую оплетку.Вы можете купить его в размерах 3 и 6 футов.
Бывают ситуации, когда L-образный или прямоугольный соединитель имеет больше смысла, чем традиционный прямой соединитель. Для таких ситуаций Ugreen предлагает кабель USB Type-C — Type-C, который имеет угловой разъем на одном конце и прямой разъем на другом.
Если вам нужны прямоугольные разъемы на обоих концах кабеля Type-C — Type-C, это предложение Ugreen — отличный вариант.Он поддерживает мощность до 100 Вт и скорость передачи данных USB 2.0. Кабель также имеет нейлоновую оплетку.
Компания Anker известна производством превосходных кабелей, и Powerline III Flow не исключение. Если вы устали от простых черных или белых кабелей USB Type-C, он представлен в семи захватывающих цветах. Вы также можете купить кабель трех или шести футов размера.
Новый USB-C Type 2.1 стандарт обеспечивает мощность до 240 Вт
Увеличить / Этот кабель для зарядки Macbook Pro рассчитан только на мощность 100 Вт, но будущие кабели USB-C PD 2.1 смогут выдерживать более чем в два раза больше. Относительно минимальные изменения
Увеличение / увеличение допустимого напряжения от 20 В до 48 В означает большую вероятность повреждения из-за дуги при отключении кабелей. USB-PD EPR, ноутбуки и вы
Увеличить / Несмотря на то, что это «универсальное» зарядное устройство Belker предлагает целых 15 отдельных сменных насадок, оно вполне правильно описывает себя как работающее со «многими» моделями ноутбуков — не со всеми. — SparkFun Electronics
Что делает USB?
Кабели Какие типы кабелей существуют?
Какой кабель мне нужен?
USB A — Mini-B
SparkFun XBee Explorer USB
В наличии

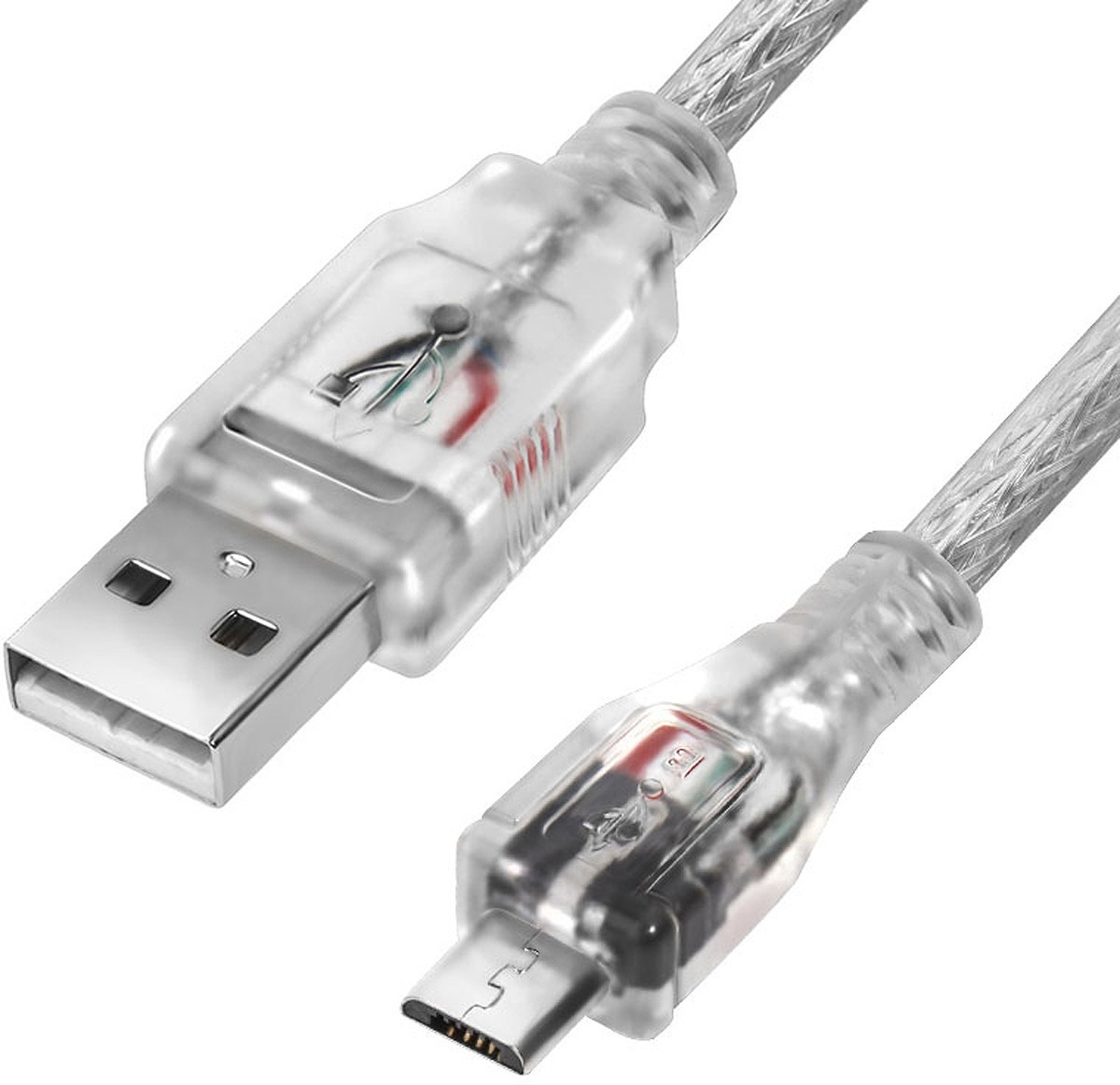

WRL-11812 USB A к Micro-B
Pro Micro — 5 В / 16 МГц
В наличии
DEV-12640 Pro Micro — 3,3 В / 8 МГц
В наличии
DEV-12587 USB от A до B
Контроллер GPIB-USB
23 доступно
BOB-00549 USB от A до A
Удлинительный кабель USB
USB-устройства Таблица кабелей
