Типы и виды USB разъёмов

Середина 90-х годов была ознаменована тем, что была представлена универсальная последовательная шина, что на английском звучит Universal Serial Bus. Сегодня чаще всего мы сталкиваемся с аббревиатурой USB. Огромное количество существовавших тогда интерфейсов требовали стандартизации, что и было осуществлено на промышленном уровне. Сегодня USB считается одним из самых распространенных разъемов. Всевозможные девайсы, гаджеты и устройства, предлагаемые рынком, оснащены разными видами USB разъемов. Прогресс способствует развитию технологий. Не обошел он и USB разъём. Какие варианты видов и стандартов производители предлагают покупателям, а также их плюсы и минусы рассмотрим ниже в этой статье.

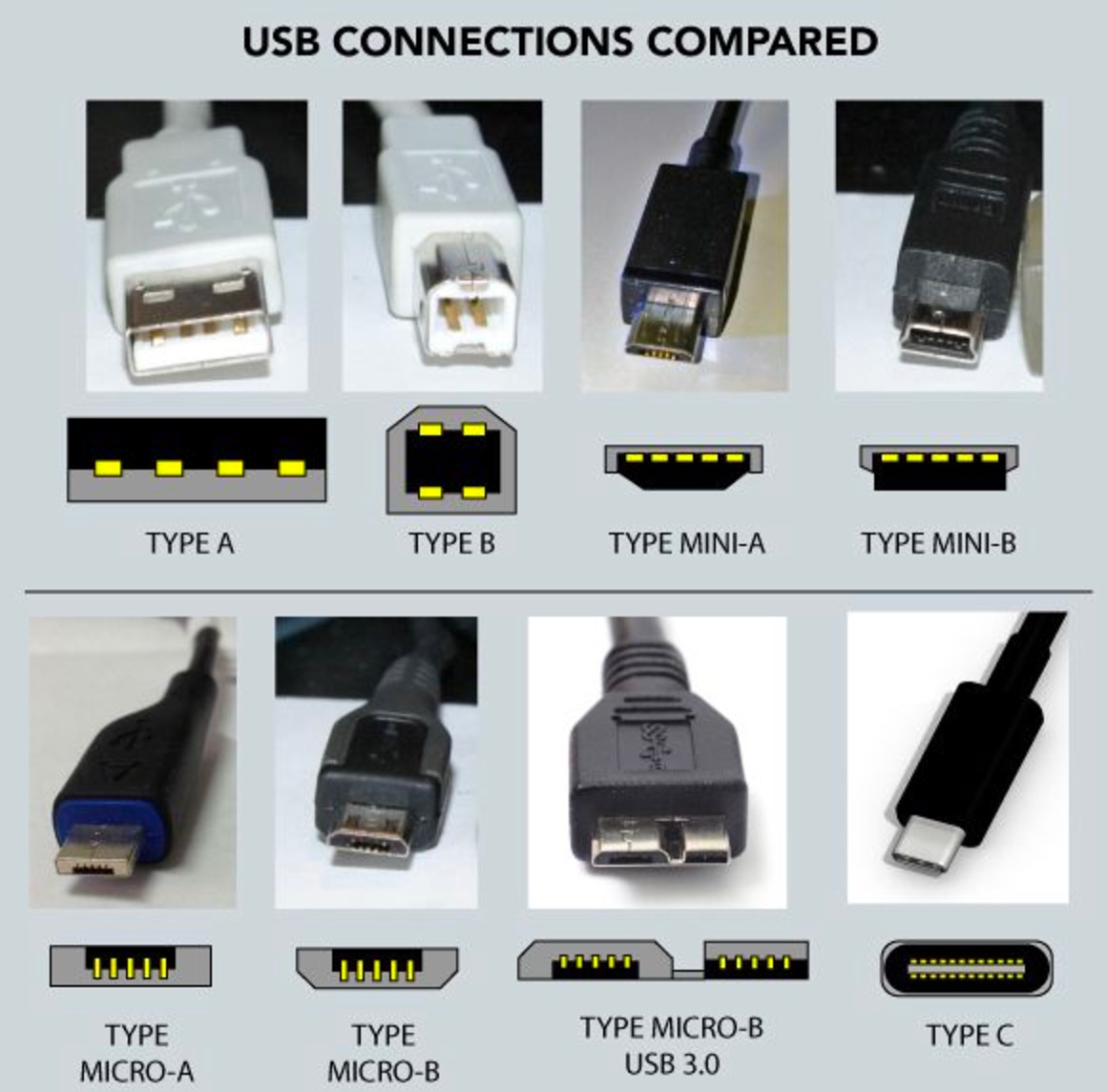

Классификация видов USB разъёмов

Обратившись к менеджеру магазина, чтобы купить usb, вы столкнетесь с большим выбором вариантов этого разъема. Так, сегодня на рынке можно купить разъемы usb следующих видов:

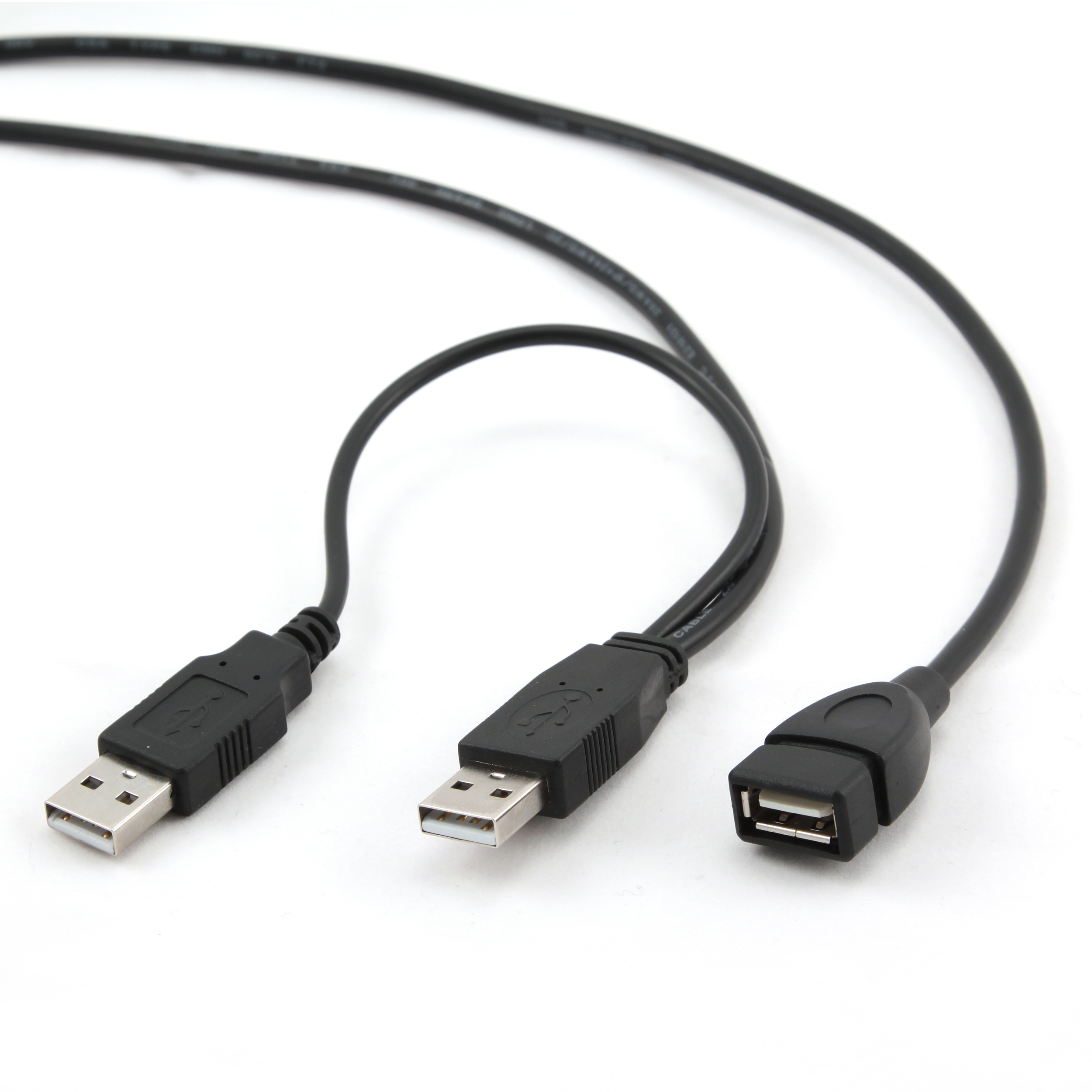

    • USB type a – является наиболее часто встречающимся типом.
      Ним оснащены клавиатуры и проводные мыши. Зарядные устройства мобильных телефонов также имеют именно этот тип разъема. Персональные компьютеры оснащены usb type a. Идеальным примером этого вида являются и флеш-накопители. Основными плюсами USB type a являются износостойкость, практичность и безопасность.
    • USB type b – основной целью его использования является подключение всевозможной периферии, например, многофункциональных устройств, принтеров, сканеров и др. Однако сегодня популярность данного разъема достаточно невелика, так как его вытесняет USB type a.
    • Mini USB – первоначально широко использовался для телефонов. Внешние данные этого разъема характеризуются уменьшенными размерами стандартного USB. Но в конкуренции с Micro USB существенно уступает.
    • Micro USB – практически все ведущие бренды смартфонов, а также иных портативных девайсов приняли данный разъем в качестве стандарта. Исключением являются товары производства Apple. Технологический прогресс уже произвел на свет конкурента и этому типу — USB Type C.
    • USB Type C – на рынке появился в 2014 году. Является скоростным и мощным. Сфера его распространения достаточно мала на сегодняшний день, однако «яблочная» компания продолжает заниматься развитием и усовершенствованием данного типа.

Отдельно хочется остановиться на отличиях мини и микро usb. Для ведущих производителей девайсов определяющее значение имеет именно размер устройства. В гонке за минимизацией, бесспорно, выигрывает микро usb. Именно ему отдают предпочтение разработчики мобильных телефонов известных брендов, так как этот разъем занимает существенно меньше места в девайсе. Таким образом, существенно сокращается сфера использования мини usb. Кроме того, одним из плюсов микро является его надежность, обоснованная прочностью материалов, используемых при изготовлении.

Разъемы usb 2.

0 и usb 3.0

Все usb разъемы еще отличаются по своей версии. Разъемы usb 2.0 и usb 3.0 совместимы, однако имеют ряд существенных различий и особенностей. Так 3.0 передают данные с намного большей скоростью, чем 2.0. Но она будет иметь место лишь случае, когда и разъем и флеш-накопитель будут usb 3.0.

В общем версии 2.0 и 3.0 полностью совместимы, однако при совместной работе скорость передачи будет 2.0.

Таким образом, USB разъемы имеют определенную классификацию, которую стоит учитывать при осуществлении оптовых закупок. Подобрать подходящие варианты, которые бесспорно будут пользоваться популярностью в розничной торговле, помогут профессиональные менеджеры интернет-магазина Техно-Маг. Оформление заказа, доставка товара в любую точку Украины, а также высокое качество и надежное партнерство – вот основные преимущества интернет-магазина tehno-mag.com.ua.

Какие бывают виды USB портов, разъемов, кабелей?

02.06.2016

В этой статье рассмотрим какие виды разъемов USB существуют и для чего они чаще всего используются

Слева изображен коннетор (папа), справа разъем подключения (мама)



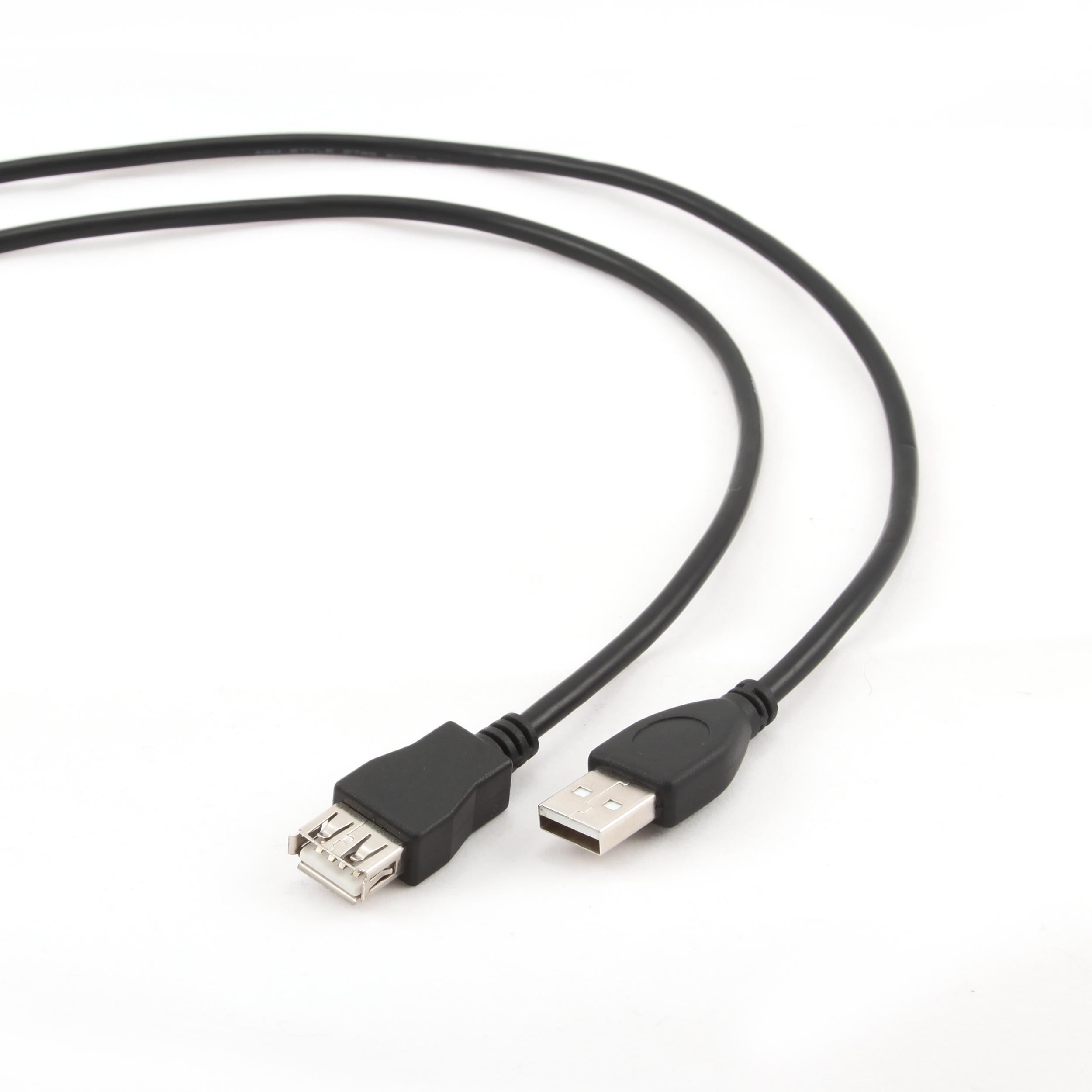

1) USB 2.

0  Type A

Самый распостранненый разъем для компьютерных подключений: клавиатуры, мышки, флешки и другие аналогичные устройства.

Разъем берет свои корни из 90-х, тогда еще версии 1.0 или 1.1 имели скорость до 12 Мбит/с, и уже выпущенный в 2000-м USB 2.0 имел скорость до 480 Мбит/с, чем и пользуется популярностью до сегодняшних дней.

2) USB 2.0  Type B

Менее распостраненный разъем, в основном встречается в крупных переферийных устройствах: принтеры, сканеры, мфу, внешние звуковые карты и другие устройства требующие большей силы тока.

3) USB 2.0  Type Mini-B 4 pin

Был распостранен в середине 2000-х, использовался для передачи данных с цифровых камер и фотоаппаратов, был снят с производства из-за недостаточной мощности, в замен которому пришел полноформатный Mini USB

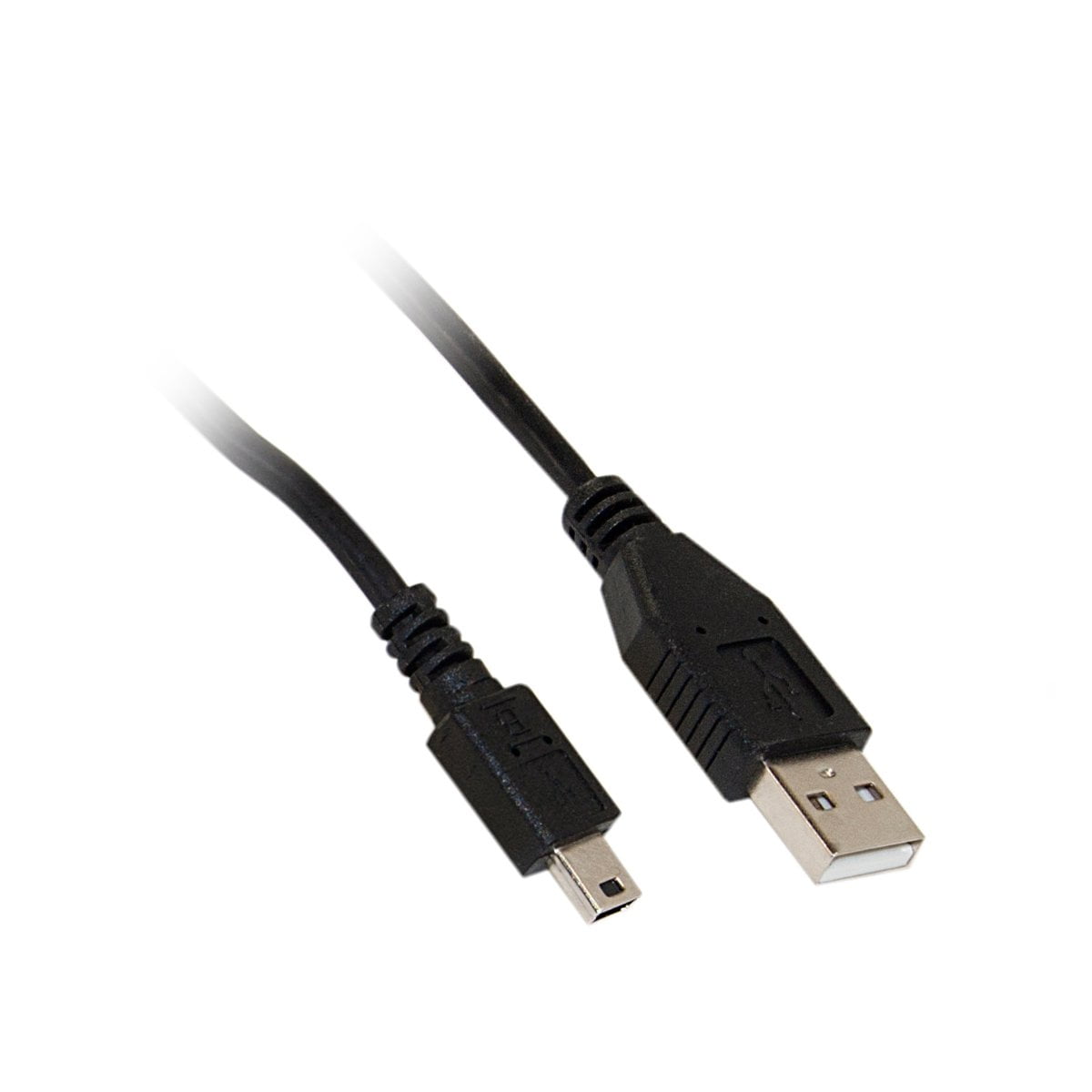

4) USB 2.0  Mini USB

Один из наиболее популярных, но уже уходящих в прошлое разъемов. Часто встречается в телефонах, Mp3-плеерах, цифровых камерах, переносных жестких дисках и другой мобильной технике.

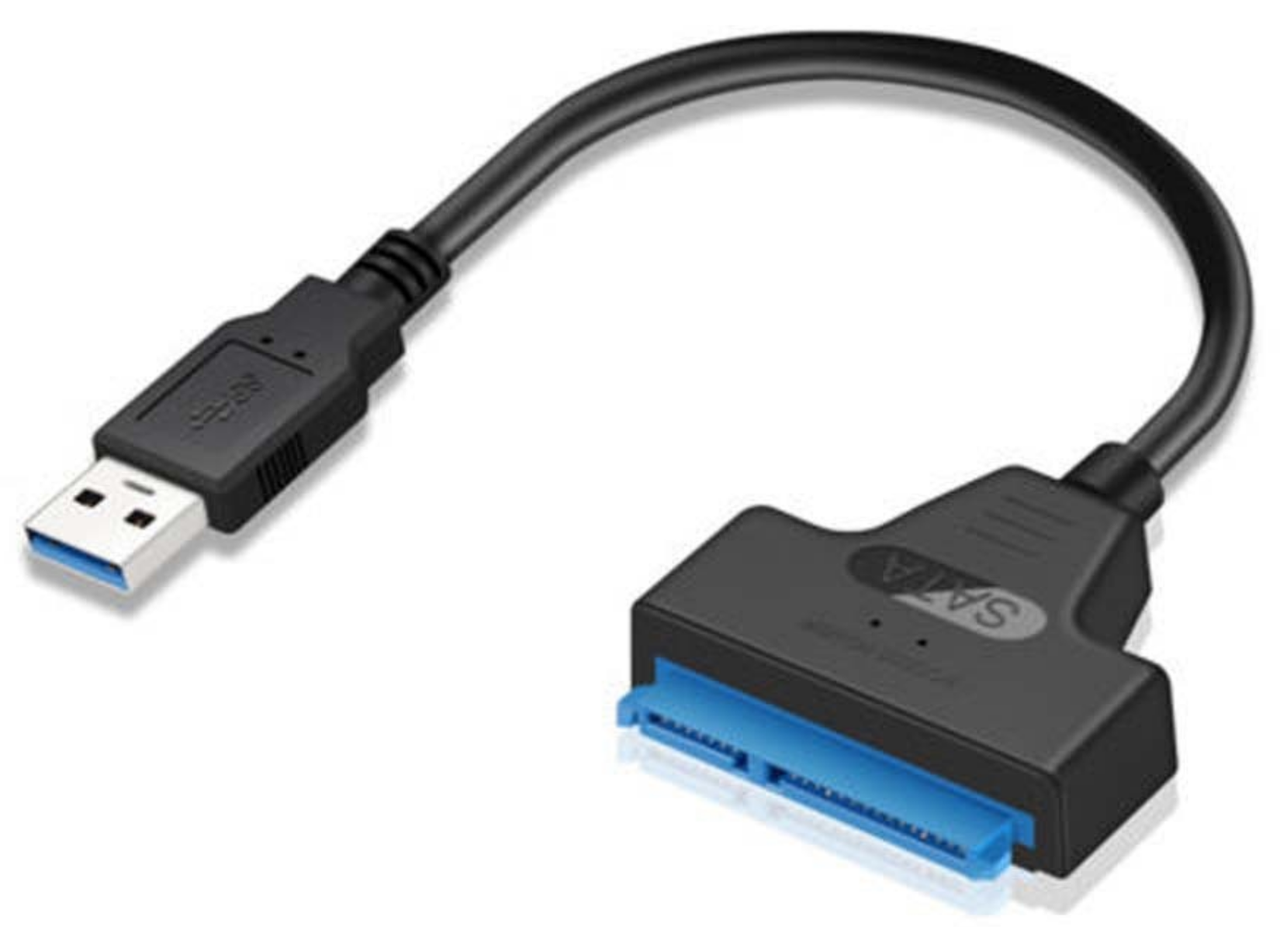

5) USB 3.0  Type A

Новый стандарт USB type A внешне отличается только цветом. В современных компьютерах и ноутбуках его обозначают синим или красным цветом. Новый формат в 10 раз быстрее предшественника, имеет скорость передачи данных до 5 Гбит/с. Из главных особенностей это его универсальность, разъем можно подключить в старый USB 2.0, так и наоборот.

6) USB 3.0  Type B

Новый формат встречается в немногих устройствах, только требующие высокой мощности, такие как переносные диски большого формата, роутеры, NAS-хранилища, МФУ и другие переферийные устройства.

7) USB 2.0  Micro USB

Основной формат для подключения всех переносных устройств: телефоны, планшеты, электронные книги и другие портативные устройства.

Был утвержден как единый формат зарядки для всех телефонов.

8) USB 3.0  Micro USB

Разъем отличается от предшественника дополнительными 5-и контактами, обладает всеми лучшеми качественника, только с еще большей скоростью. В настоящее время встречается в переносных жестких дисках и смартфонах. Кабель имеет адаптацию со старым разъемом, то есть кабель от USB 2.0  Micro USB можно подключить в новое устройство.

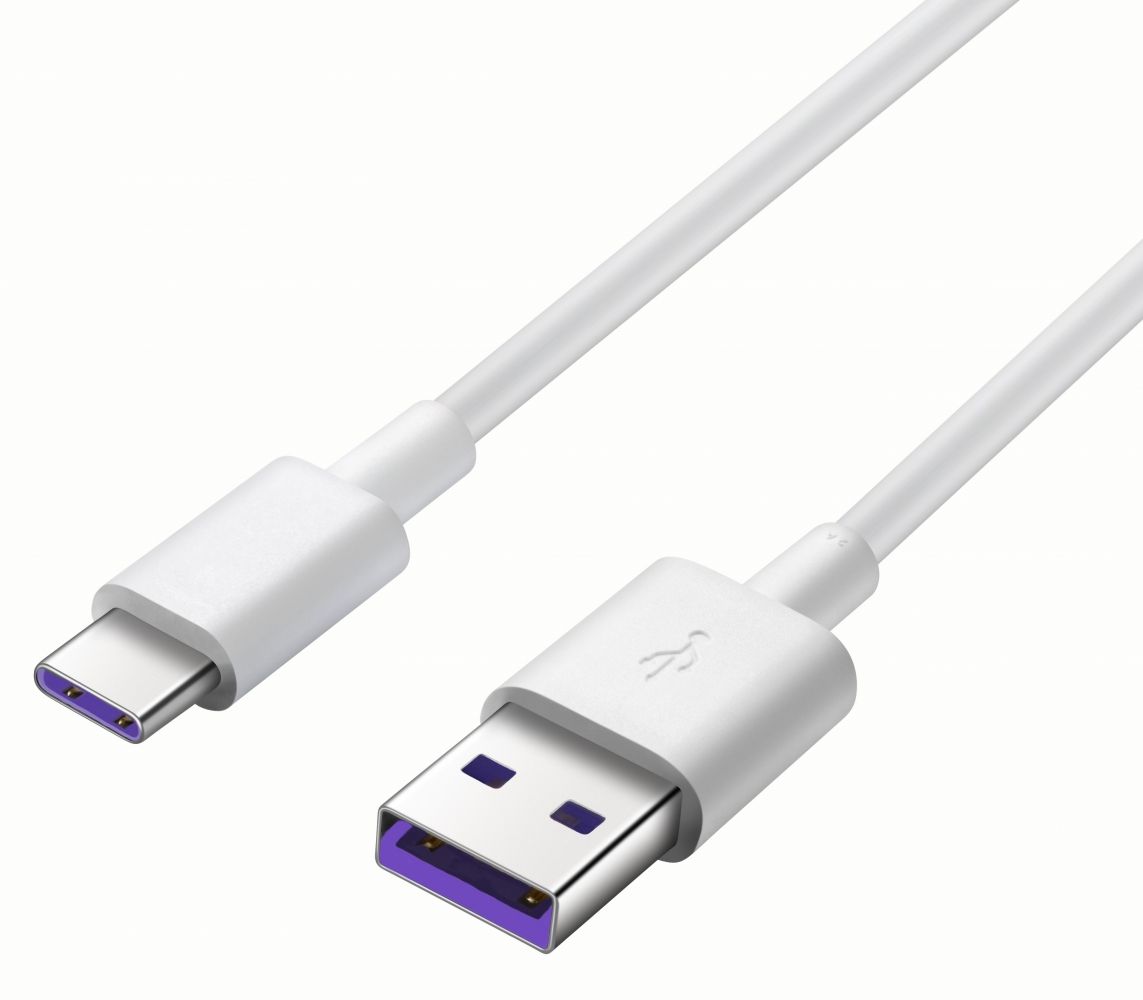

9) USB  Type C

Новый формат, он же USB 3.1 является продолжением стандарта Micro USB. Новый разъем способен представить пропускную способность до 10 Гбит/с, при самых малых габаритах. Впервые был использован в новом Apple MacBook 12″, где этот порт является универсальным для всех подключаемых устройств, включая зарядку. Сейчас же этот разъем встречается во всех новых смартфонах и скорее всего это не конец.

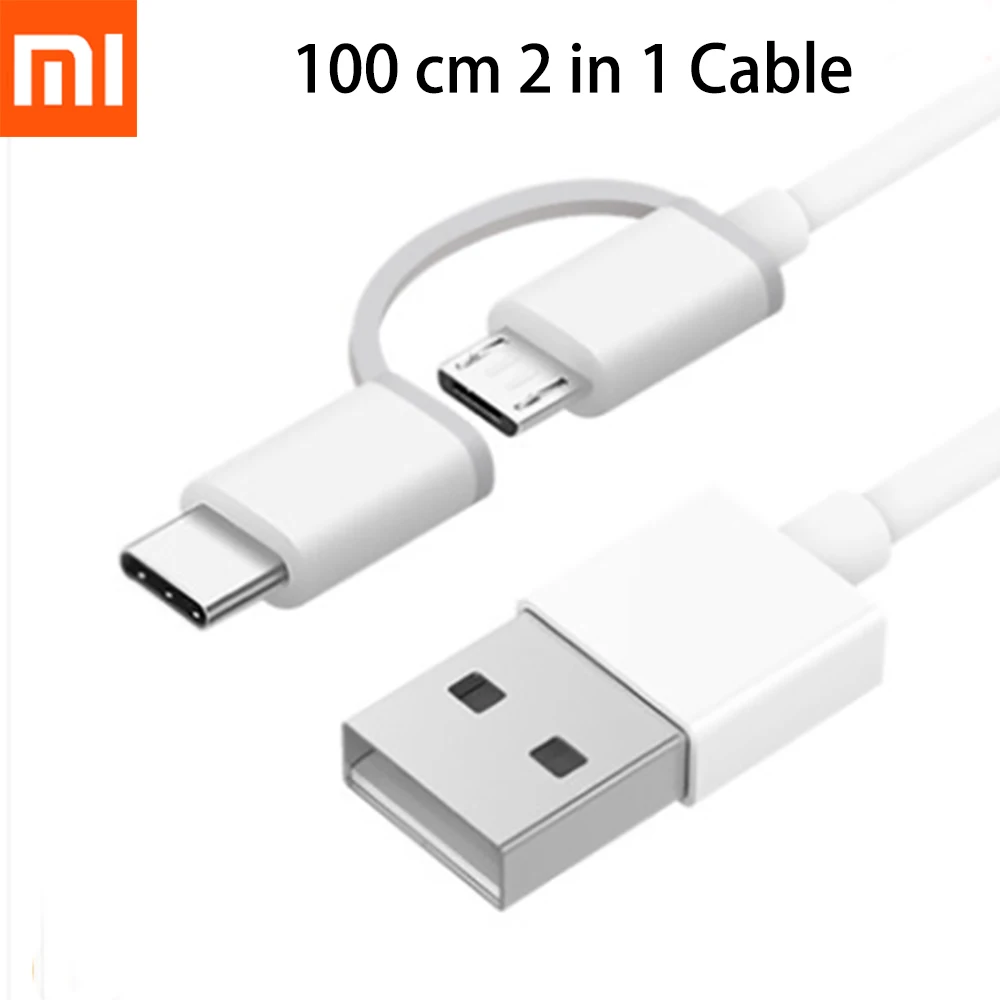

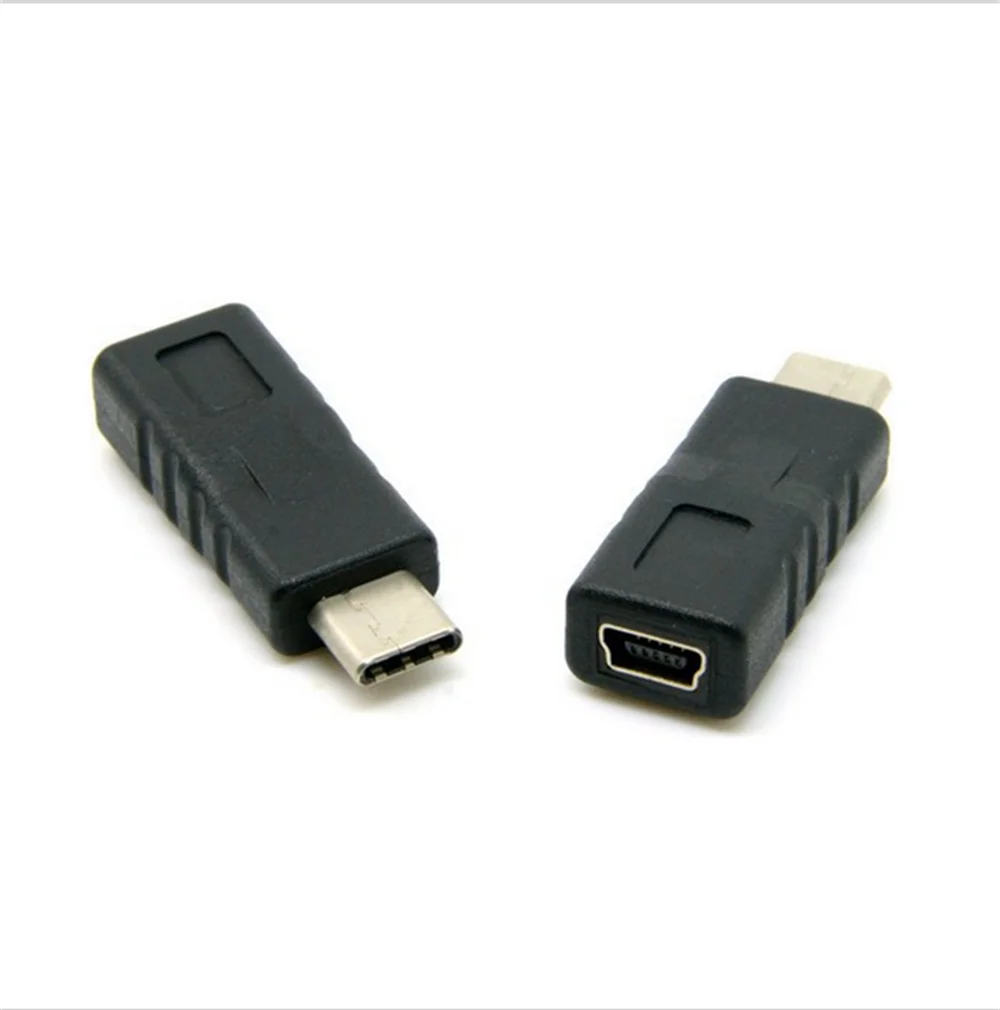

В нашем магазине можно приобрести переходник для Вашего смартфона с разъёма USB 2.0  Micro USB на USB Type C, чтобы в первое время Вы всегда были на связи.


Микро USB-разъемы. Виды USB-разъемов, их специфические особенности

Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

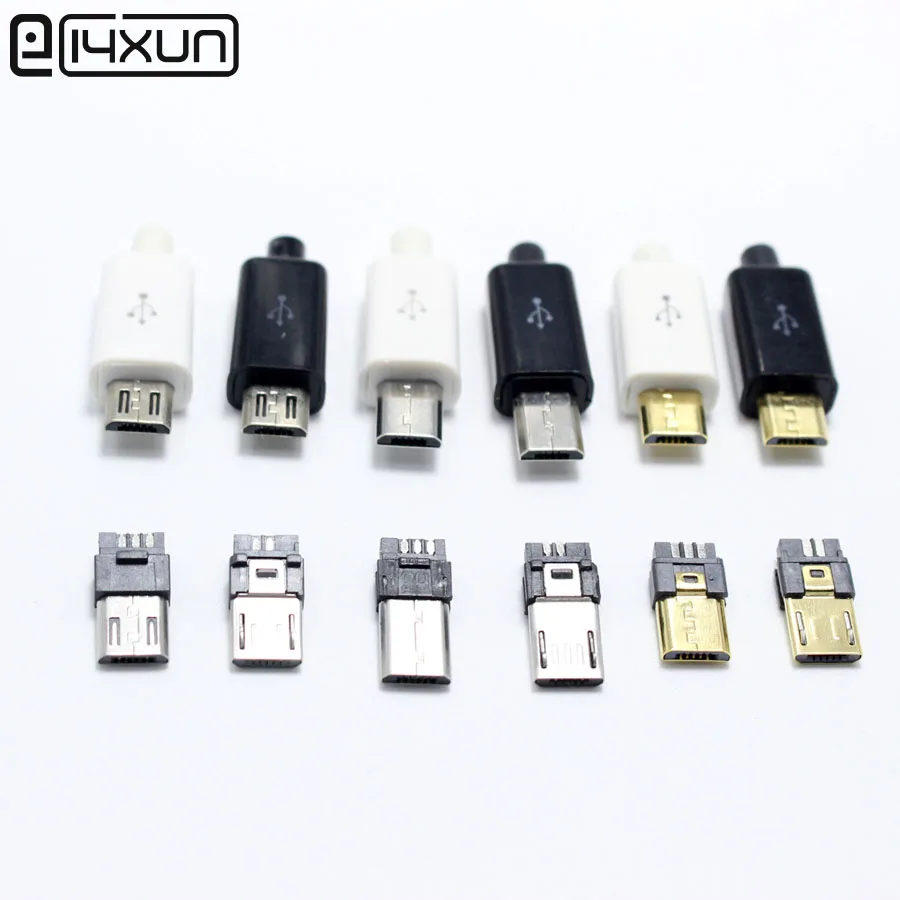

Разъем микро-USB: распиновка

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т. д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

  1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
  2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
  3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
  4. Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Типы стандартов USB и разница между ними | Интерфейсы и коммутация | Блог

Вроде мы слышали, что USB 3.0 — это круче, чем USB 2.0. Но чем именно — знают не все. А тут еще появляются какие-то форматы Gen 1, Gen 2, маркировки Superspeed. Разбираемся, что значат все эти маркировки и чем они отличаются друг от друга. Спойлер: версий USB всего четыре.

USB 2.0

Когда-то было слово только USB 1.0. Сейчас это уже практически архаика, которую даже на старых устройствах почти не встретить. Еще 20 лет назад на смену первопроходцу USB 1. 0 пришел улучшенный USB 2.0. Как и первая версия, эта спецификация использует два вида проводов. По витой паре идет передача данных, а по второму типу провода — питание устройства, от которого и идет передача информации. Но такой тип подключения подходил только для устройств с малым потреблением тока. Для принтеров и другой офисной техники использовались свои блоки питания.

USB версии 2.0 могут работать в трех режимах:

  • Low-speed, 10–1500 Кбит/c (клавиатуры, геймпады, мыши)
  • Full-speed, 0,5–12 Мбит/с (аудио и видеоустройства)
  • High-speed, 25–480 Мбит/с (видеоустройства, устройства для хранения данных)

USB 3.0

Стандарт USB 3.0 появился в 2008 году и до сих пор используется во многих устройствах. Скорость передачи данных выросла с 480 Мбит/с до 5 Гбит/с. Помимо скорости передачи данных, USB 3.0 отличается от версии 2.0 и силой тока. В отличие от более ранней версии, которая выдавала 500 мА, USB 3.0 способен отдавать до 4.

5 Вт (5 В, 900 мА).

Новое поколение USB обратно совместима с предыдущими версиями. То есть USB 3.0 может работать и с разъемами USB 2.0 и даже 1.1. Но в этом случае буду ограничения по скорости. Подключив USB 3.0 к устройству с USB 2.0 скорость, вы получите не больше 480 Мбит/с — стандарт для версии 2.0. И наоборот, кабель 2.0 не станет более скоростным, если подключить его в устройство с USB 3.0. Это связано с количеством проводов, используемых в конкретной технологии. В версии USB 2.0 всего 4 провода, тогда как у USB 3.0 их 8.

Если вы хотите получить скорость передачи, заявленную стандартом USB 3.0, оба устройства и кабель должны быть именно версии 3.0.

USB 3.1

В 2013 году появляется версия USB 3.1 с максимальной заявленной скорость передачи данных до 10 Гбит/с, выходной мощностью до 100 Вт (20 В, 5 А). С появлением USB 3.1 произошла революция в маркировках всех стандартов. Но с ней мы разберемся чуть позже. А пока запомним главное: пропускная способность USB 3. 1 увеличилась вдвое по сравнению с версией 3.0. И одновременно с обновленным стандартом появился и принципиально новый разъем — USB type-С. Он навсегда решил проблему неправильного подключения кабеля, так как стал симметричным и универсальным, и теперь все равно, какой стороной подключать провод к устройству.

USB 3.2

В 2017 году появилась информация о новой версии — USB 3.2. Она получила сразу два канала (больше проводов богу проводов) по 10 Гбит/с в каждую сторону и суммарную скорость в 20 Гбит/с. Стандарт USB 3.2 также обратно совместим с режимами USB 3.1, 3.0 и ниже. Поддерживается типом подключения USB-C на более современных гаджетах.

Типы разъемов

Версий разъемов USB несколько, и для каждого есть свое предназначение.

  • type-А — клавиатуры, флешки, мышии т. п.
  • type-B — офисная техника (принтеры, сканеры) и т. п.
  • mini type-B — кардридеры, модемы, цифровые камеры и т. п.
  • micro type-B — была наиболее распространенной в последние годы . Большинство смартфонов использовали именно этот тип подключения, пока не появился type-C. До сих пор остается довольно актуальным.
  • type-C — наиболее актуальный и перспективный разъем, полностью симметричный и двухсторонний. Появился одновременно со стандартом USB 3.1 и актуален для более поздних версий стандартов USB.

Superspeed, Gen или как разобраться в маркировках стандартов USB

Как только в типах стандартов появилась USB 3.1, привычная цифровая маркировка изменилась и здорово запуталась. Вполне понятный и простой USB 3.0 автоматически превратился в USB 3.1 Gen 1 и ему была присвоена маркировка SuperSpeed. А непосредственно сам USB 3.1 стал называться USB 3.1 Gen 2 с маркировкой SuperSpeed +.

Но и это уже потеряло свою актуальность с выходом стандарта USB 3.2. Он получил название USB 3.2 Gen 2×2 и маркировку SuperSpeed ++.

В итоге маркировка всех предшествующих стандартов опять меняется. Теперь USB 3.0, она же USB 3.1 Gen 1, превращается задним числом в USB 3.2 Gen 1 с прежней маркировкой SuperSpeed. А USB 3.1, ставшая USB 3.1 Gen 2, тоже поднялась до USB 3.2 Gen 2. При этом конструктивно все стандарты остались прежними — изменяются только названия. Если вы уже запутались во всех этих цифрах и маркировках, таблица ниже поможет внести ясность в актуальных названиях.

Если еще более кратко, то сейчас опознать стандарты USB можно так:

USB 3.0 — это USB 3.2 Gen 1, он же Superspeed
USB 3.1 — это USB 3.2 Gen 2, он же Superspeed+
USB 3.2 — это USB 3.2 Gen 2×2, он же Superspeed++

Виды USB разъёмов — Comp-Web-Pro

Наличие разъёмов USB на цифровых устройствах уже давно воспринимается как трюизм и банальность. Тем не менее, данная технология приобрела массовое распространение лишь с середины 2000-х годов, потеснив популярные до того разъёма LPT, PS/2, COM-порт и прочие устаревшие спецификации. Начав с пропускной способности в 1,5 Мбит/c, USB прошёл несколько этапов своего становления, и ныне мы ожидаем появления стандарта USB 3.2 c пропускной способностью более 1 Гбит/c. При этом разъём USB имеет различные формы и модификации, описанию которых я и посвящу данный материал, в котором расскажу, какие существуют виды USB разъёмов, какова их специфика и для каких целей предназначены универсальные последовательные шины.

Иллюстрация кабелей ЮСБ

Содержание статьи:

  • 1 Основные версии разъёмов USB
    • 1.1 Разъём USB 1.0
    • 1.2 Разъём USB 2.0
    • 1.3 Разъём USB 3.0
  • 2 Совместимость разъёмов USB
  • 3 Виды разъёмов USB
    • 3.1 USB 2.0, тип А
    • 3.2 USB 2.0, тип B
    • 3.3 Мini USB 2.0 (модификация типа B)
    • 3.4 Micro USB 2.0 (модификация типа B)
    • 3.5 USB 3.0 (тип А)
    • 3.6 USB 3.0 (тип B)
    • 3.7 Micro USB 3.0
  • 4 Видео

Основные версии разъёмов USB

Существуют три основные виды разъёмов USB (USB 1. 0, USB 2.0, USB 3.0), при этом каждая из версий пережила ещё несколько своих спецификаций. До появления вида 1.0 официально существовали спецификации ЮСБ номер 0.7, 0.8, 0.9, и даже 0.99. Спецификация 1.0 имела ответвление 1.1, которое стало первым действительно массовым и популярным разъёмом ЮСБ. Современная спецификация 3.0 продолжила своё развитие в версии 3.1, также к выходу готовится спецификация 3.2.

При этом каждая из основных спецификаций имеет свои характерные черты, на которых я и заострю ваше внимание.

Разъём USB 1.0

Как известно, появление разъёма ЮСБ стало ответом на желание различных IT-компаний (Intel, Microsoft и т.д.) расширить функциональность компьютера, конгруэнтно подключить к ПК мобильный телефон, а также сделать новый разъём простым и удобным для пользователя.

Увидев свет в середине 90х годов, разъём USB поначалу был не очень популярен. Юмористы даже придумали параллельную расшифровку его аббревиатуры как «Useless Serial Bus» (бесполезная последовательная шина). Тем не менее, пройдя несколько этапов своего становления, версия ЮСБ 1.1 начала завоёвывать рынок в конце 90х годов.

Разные типы разъёмов

Характеристики данной спецификации были более чем скромные: низкая скорость передачи (12 Мбит/c), максимальная длина кабеля в 5 метров, напряжение периферийных устройств в 5 вольт и максимальный ток в 500 мА. По внешнему виду она практически не отличалась от своего наследника — разъёма вида 2.0.

Разъём USB 2.0

Наибольшее распространение, массовость и популярность приобрёл ЮСБ-шнур 2.0 (тип А), который был выпущен весной 2000 года. В большинстве современных стационарных компьютеров и лептопов стоят несколько таких разъёмов, через которые мы подключаем к ПК различные периферийные устройства – от принтера, флешки, клавиатуры до обычной компьютерной мышки.

Виды разъёмов USB по скорости

Скорость работы интерфейса Ю-ЭС-БИ 2.0 составляла неплохую цифру — в 480 Мбит/c, что позволило с максимальной пользой задействовать его в современной компьютерной технике.

Разъём USB 3.0

Данная версия спецификации появилась в 2008 году, и с тех пор активно внедряется в функционал современных ПК. Скорость передачи данных здесь существенно возросла – до  5 Гбит/c, увеличилась сила тока (до 900 мА), что позволило питать больше устройств от одного порта.

Разъёмы ЮСБ версии 3.0 легко отличить от других разъёмов —  они окрашены в синий цвет (изредка в красный), и сразу бросаются в глаза.

Гнездо USB 3.0

Совместимость разъёмов USB

Если вести речь о совместимости разъёмов ЮСБ друг с другом, то первый и второй вид разъёма ЮСБ совместимы друг с другом. Если подключить устройство, созданное для работы с ЮСБ 2.0 в разъём 1.1, то пользователь получит системное сообщение о том, что данное устройство может работать быстрее (работать оно будет, хотя и не так быстро, как было бы с 2.0).

Сообщение «Это устройство может работать быстрее»

Разъёмы ЮСБ 2.0 и 3.0 также частично совместимы, вы можете спокойно воткнуть устройство, предназначенное для разъёма 2. 0 в разъём 3.0, и оно будет работать. При этом устройство, предназначенное для разъёма вида 3.0 в разъём 2.0 вы воткнуть не сможете.

Виды разъёмов USB

Также существуют различные версии разъёмов USB. Ниже я опишу наиболее часто встречающиеся варианты.

Разновидности Universal Serial Bus

USB 2.0, тип А

Наиболее массовый вариант, который можно встретить практически у любого пользователя ПК. Он износоустойчив, обладает высоким запасом прочности, выдерживает огромное количество подключений, обладает «защитой от дурака» (вы не сможете воткнуть его обратной стороной). При этом в портативной технике обычно не используется, так как обладает внушительными, как для данных устройств, размерами.

Изображение ЮСБ 2.0 тип A

USB 2.0, тип B

Обычно обладает трапециевидной (или квадратной) формой. Также обладает немалыми размерами, потому применяется в относительно больших периферийных устройствах (сканеры, принтеры и т.д.).

Изображение ЮСБ 2.0 тип B

Мini USB 2.

0 (модификация типа B)

Обладая уменьшенными (по сравнению с вышеперечисленными разъёмами) габаритами, применяется преимущественно в портативной технике (к примеру, в плеерах, переносных винчестерах, картридерах и др.). Имеет 5 контактов, а не 4 как классический ЮСБ, при этом 1 контакт не используется.

К недостаткам относится подверженность к разрушению (с активным использованием разъёма последний регулярно выходит из строя).

Mini USB 2.0

Micro USB 2.0 (модификация типа B)

Улучшенный вид разъёма Mini USB. Имеет минимальные размеры, и отлично подходит для целого ряда небольших устройств – от мобильных телефонов и планшетов до цифровых камер. При этом гарантирует отличный контакт, износоустойчив, имеет хорошие перспективы стать универсальным типом разъёма для абсолютного большинства электронных устройств.

Micro USB 2.0

Отличить Micro USB (рассматриваемый разъём) от Mini USB достаточно просто. Micro USB имеет две защёлки на задней стороне, которых разъём Мini USB лишён.

Отличия между Mini USB и Micro USB

USB 3.0 (тип А)

Модерный стандарт ЮСБ 3.0 A, вследствие большей скорости работы, активно применяется в ноутбуках и стационарных компьютерах последнего поколения.

USB 3.0 (тип B)

Шнуры и устройства данной версии уже не подключить к стандартному разъёму ЮСБ 2.0. Данный тип разъёма применяется при работе устройств с высокой производительностью.

Micro USB 3.0

Типы USB 3.0

Применяется для работы скоростных SSD накопителей, внешних скоростных накопителей, обеспечивает очень качественные соединения.

Видео

Основные виды разъёмов USB, применяемые сегодня – это до сих пор самые массовые версии USB 2.0, и активно применяемые в современных устройствах версии USB 3.0. Прогресс не стоит на месте, и довольно скоро нас ожидает появление версии ЮСБ 3.2, который позволит поднять скорость работы с данными до 1 Гбит/c. Очередная ступенька в развитии популярного интерфейса уже не за горам

виды разъемов и кабелей для смартфона

Стремительное развитие компьютерных технологий затрагивает не только основные компоненты систем. Увеличиваются возможности, в том числе различных интерфейсов. Что касается самого распространенного способа подключения периферийных устройств, — USB, — здесь в целом можно констатировать кратное увеличение производительности за последние годы. Пропускная способность универсальной последовательной шины увеличивается, функциональность расширяется. Изменениям подвергаются и разъемы, используемые для подключения разнообразных USB-устройств. Сегодня у многих на слуху USB такое, в чем преимущества и недостатки решения — тема данной статьи.

Разъемы современного компьютера

Окинув взглядом корпус практически любого ноутбука, можно обнаружить целый ряд различных портов, расположенных по бокам. Среди них обязательно присутствует USB, практически всегда HDMI и некоторые другие. Современные модели часто оснащаются новейшим портом USB Type-C. Что это за разъем, многие не знают, а стоило бы ознакомиться с возможностями порта. Предположительно, разъем в будущем заменит многие другие решения и станет действительно универсальным стандартом. Этому способствуют технические характеристики нового способа сопряжения компьютера и периферии. Порт USB Type-C предлагает пользователям повышенную скорость обмена данными, улучшенную функциональность, а также новый уровень удобства использования. Одним словом, будущее стандарта выглядит очень перспективным.

Множество применений одного кабеля

Создатели USB Type-С использовали при разработке стандарта очень простую идею. У пользователя должен быть единственный тип кабеля, а его компьютерная техника оснащается одним типом порта. Посредством использования унифицированного интерфейса доступно подключение всего что угодно. К примеру, используя кабель USB Type-C, можно подключать по своей сути разные устройства, представленные жесткими дисками, мониторами, аудиоинтерфейсами, смартфонами, планшетными ПК. Кроме прочего, появляется возможность использовать рассматриваемый разъем даже для зарядки лэптопа.

USB-A

На сегодняшний день практически все периферийные устройства подключаются к ПК через привычный разъем USB-A. Этот порт прочно вошел в компьютерный мир, имеет знакомую всем прямоугольную форму, и его применение стало практически стандартом для сопряжения с ПК и ноутбуками флеш-накопителей, внешних клавиатур, мышек, жестких дисков, принтеров и многих других устройств. Такая монополия, вероятно, вскоре будет разрушена — кабель USB Type-C уже занимает достойное место среди решений, используемых для подключения множества устройств.

Изменение концепции

Для подключения устройств к уже давно ставшему стандартом порту USB-A применяются различные кабели. Главное различие между ними — разъема, расположенный на противоположной, подключаемой к компьютеру стороне кабеля. Это практически всегда другой тип разъема. К примеру, для смартфонов применяется micro-USB, для других гаджетов часто используют mini-USB. Чтобы подключить принтер, потребуется кабель с разъемом USB-B, а для подключения запоминающих устройств — micro-USB-B. Такое разнообразие вызывает некоторые неудобства и сложности, ведь пользователю, владеющему несколькими девайсами, всегда нужно иметь под рукой целый набор кабелей. Призванный быть единым для всех аппаратов, т. е. универсальный кабель USB Type-C многократно упрощает эту ситуацию.

Новый формат

С развитием стандарта стало возможным установить единую конструкцию разъема для всех устройств, а также одинаковый коннектор на обоих концах кабеля. Как понять, взяв в руки кабель USB Type-C, что это именно он? Решение представляет собой тонкий коннектор, имеющий овальную форму и значительно меньший по габаритам в сравнении с предыдущими форматами кабелей и разъемов этого типа. Помимо этого, USB 3 Type-C получил важнейшую характеристику, представленную симметричностью и обратимостью. В целом очень похоже на решение Lightning от компании Apple — очень удобно, ведь не нужно тратить время на манипуляции с кабелем, чтобы найти верный способ подключения.

Будущее

Вероятно, уже сегодня можно утверждать, что по прошествии определенного времени разъем USB Type-C превратится в единственный универсальный порт для всех периферийных устройств. Таким образом, произойдет замена USB-A, B, micro-USB и mini, так усложняющих жизнь обычных пользователей на сегодняшний день. Все кабели должны стать одинаковыми и обладать возможностью использования для любых девайсов. Конечно же, быстрой унификации не случится, слишком много работоспособных устройств с отличными от USB Type-С разъемами используется сегодня и будет эксплуатироваться еще несколько лет.

При этом не стоит забывать: экспансия новых решений уже началась. К примеру, флешка USB Type-C уже совсем не редкость на прилавках компьютерных магазинов. Кроме того, факт выхода флагманских устройств от самых известных брендов, оснащаемых рассматриваемым портом, говорит о том, что описываемая ситуация, т. е. вытеснение устаревших разъемов с рынка рано или поздно наступит. Для совместимости со старыми решениями пока что придется использовать USB Type-C переходник.

Совместимость

Прочитав вышеизложенное, можно задуматься о том, что делать с уже приобретенными устройствами, оснащенными типами разъемов, отличными от USB Type-С. Нужно сказать, данный вопрос не должен вызывать особого беспокойства. Уже разработаны, выпускаются и продаются самые разнообразные переходники, позволяющие подключить любые девайсы с разъемом USB вне зависимости от его типа. Переходники типа mini-USB — Type-C , micro-USB — Type-C и другие уже широко распространены и отлично выполняют свои функции. Принцип обеспечения применяемый в компьютерной технике уже много лет, никто не собирается нарушать. При наличии в новом ноутбуке или компьютере порта USB Type-C переходник для других разновидностей разъема — это вполне применимое и действенное решение.

Подробнее о преимуществах разъема

Безусловно, простой пересмотр конструкции, которому подверглись разъем и порт, не будет весомой причиной для побуждения пользователя к апгрейду всей имеющейся у него периферии, но ведь исполнение — это далеко не единственное преимущество нового решения. Новым форматом поддерживается самый современный протокол USB 3.1, несущий в себе увеличение скорости обмена данными и большую универсальность в сравнении с предыдущими версиями, которые используются на устройствах, оснащаемых USB-А.

Скорость

С момента представления первой версии разъма прошло уже более двух десятков лет. В то время максимальная скорость, с которой передавались данные, составляла 12 Мб/с. На сегодняшний день можно утверждать, рассматривая USBType-C, что это самый быстрый интерфейс для подключения периферийных устройств из существующих решений. Стандарт USB 3.1 способен обеспечить показатель скорости передачи данных в 10 Гб/с.

Производительность

К дополнительным преимуществам рассматриваемого стандарта, безусловно, следует отнести производительность, представленную способностью обеспечивать передачу мощности до 100 Вт. Этого показателя достаточно для обеспечения энергией практически любого ноутбука, не говоря уже о смартфонах, планшетах и других гаджетах. Кроме энергии, новым форматом поддерживается передача огромного объема данных в единицу времени. К примеру, уже сегодня через USB Type-С успешно передают видеосигнал в разрешении 4К.

Универсальность

Универсальной природой новейшего стандарта открывается широкий ряд практических применений. Массу полезных функций можно обеспечить при помощи единственного кабеля. Например, можно подключить оснащенный USB-C ноутбук к монитору с внешним питанием и заряжать батарею лэптопа, одновременно просматривая видеоконтент. В том случае, когда к дисплею подключены устройства хранения, например, внешний диск, с ноутбука можно получить доступ к хранимой на носителе информации.

Недостатки USB Type-C

Этот разъем является блестящим новым форматом, без сомнения претендующим на звание повсеместно используемого решения в самом ближайшем будущем. При этом начальные стадии распространения и развития, на которых в данный момент все еще находится стандарт, не обеспечивают полного отсутствия опасностей, а также некоторой путаницы при использовании разъема.

Дешевые аксессуары

Главной проблемой, с которой может столкнуться пользователь, решивший приобщиться к современным тенденциям, являются дешевые некачественные аксессуары и кабели. Ввиду большого количества энергии, передаваемой через разъемы USB Type-C, использование кабелей недостаточного качества может привести к повреждению сопрягаемых устройств. Этот фактор должен учитываться пользователями в обязательном порядке. При покупке кабелей и переходников следует выбирать изделия надежных проверенных брендов.

Путаница в стандартах

Еще один неприятный момент, с которым могут столкнуться пользователи USB Type-C сегодня, вызван тем фактором, что рассматриваемый стандарт относится больше к типу используемого разъема, нежели к спецификациям самого интерфейса. Поэтому вполне вероятна ситуация, при которой устройство, подключенное к новому разъему, будет работать не так быстро, как ожидал владелец девайса. В первом поколении используется технология USB 3.0, обеспечивающая показатель максимальной скорости 5 Гб/с. Вторым поколением USB-C поддерживается стандарт 3.1, скорость передачи данных через который достигает уже 10 Гб/с. Проблемы с каждым из портов возникают по причине того, что выглядят они одинаково, но при производстве готовых решений брендами используются различные компоненты даже в линейках похожих моделей. Другими словами, перед покупкой девайса с разъемом USB Type-C необходимо проверять соответствие реальных технических характеристик порта требуемым показателям.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB – так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт Исполнение «А» Исполнение «B» Micro-B
1 Питание + Питание + Питание +
2 Данные – Данные – Данные –
3 Данные + Данные + Данные +
4 Земля Земля Идентификатор
5 StdA_SSTX – StdA_SSTX – Земля
6 StdA_SSTX + StdA_SSTX + StdA_SSTX –
7 GND_DRAIN GND_DRAIN StdA_SSTX +
8 StdA_SSRX – StdA_SSRX – GND_DRAIN
9 StdA_SSRX + StdA_SSRX + StdA_SSRX –
10 StdA_SSRX +
11 Экранирование Экранирование Экранирование

Между тем использование интерфейса USB 3. 0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

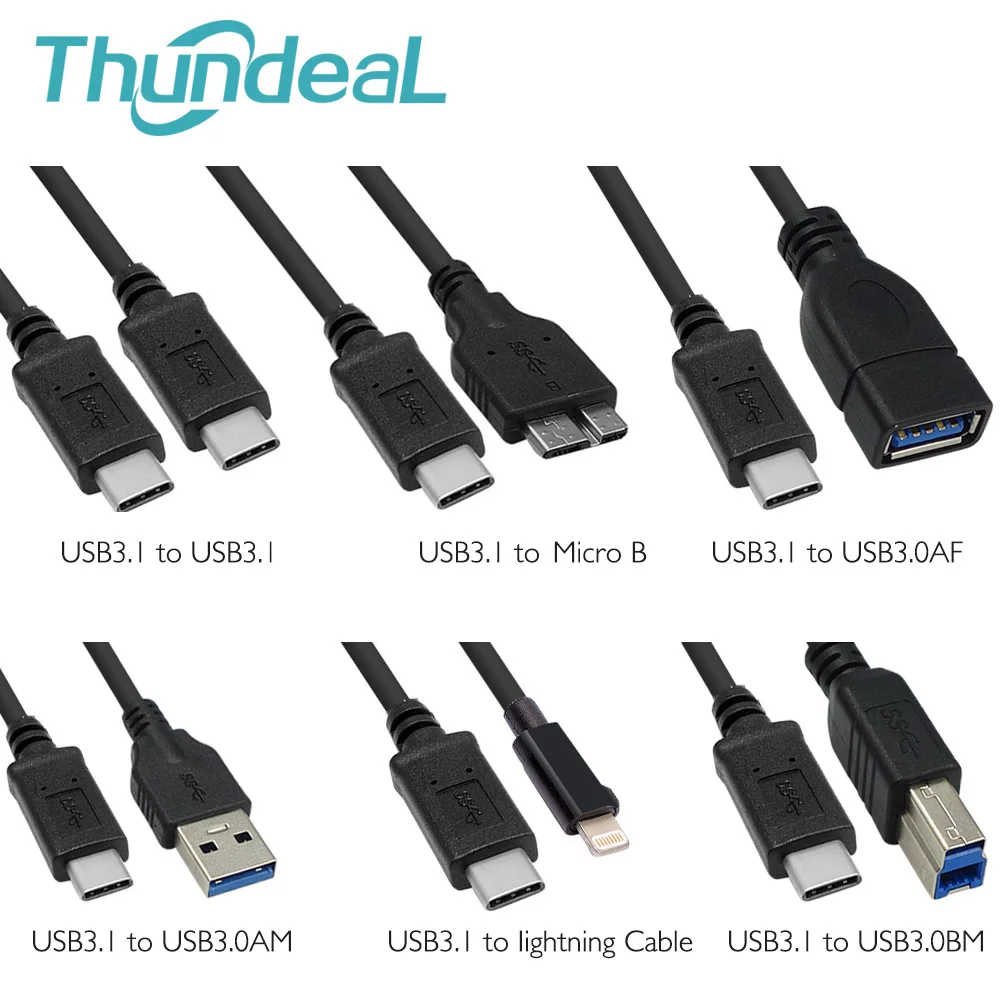

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт Обозначение Функция Контакт Обозначение Функция
A1 GND Заземление B1 GND Заземление
A2 SSTXp1 TX + B2 SSRXp1 RX +
A3 SSTXn1 TX – B3 SSRXn1 RX –
A4 Шина + Питание + B4 Шина + Питание +
A5 CC1 Канал CFG B5 SBU2 ППД
A6 Dp1 USB 2.0 B6 Dn2 USB 2.0
A7 Dn1 USB 2.0 B7 Dp2 USB 2.0
A8 SBU1 ППД B8 CC2 CFG
A9 Шина Питание B9 Шина Питание
A10 SSRXn2 RX – B10 SSTXn2 TX –
A11 SSRXp2 RX + B11 SSTXp2 TX +
A12 GND Заземление B12 GND Заземление

Следующий уровень спецификации USB 3.

2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран .

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Разъемы USB-A удачно сочетают долговечность и механическую прочность, несмотря на отсутствие винтовой затяжки.

Сигналы USB (версии ≤2.x) передаются по двум проводам экранированного четырёхпроводного кабеля.

Для устройств USB 2.0 регламентировано три режима работы:

  • Low-speed , 10—1500 Кбит/c (клавиатуры, мыши, джойстики, геймпады)
  • Full-speed , 0,5—12 Мбит/с (аудио-, видеоустройства)
  • High-speed , 25—480 Мбит/с (видеоустройства, устройства хранения информации)
  • В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего или (у некоторых производителей) красного цвета . Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет ещё четыре линии связи (две витые пары), в результате чего кабель стал гораздо толще. Новые контакты в разъёмах USB 3.0 расположены отдельно от старых в другом контактном ряду. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с (30 Мбайт/с эффективных) до 600 Мбайт/с и позволяет передать 1 ТБ не за 8—10 часов, а за 40—60 минут.

    Версия USB 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Таким образом, от одного хаба можно подпитывать большее количество устройств либо избавить сами устройства от отдельных блоков питания. На некоторых материнских платах и ноутбуках одно или несколько гнезд USB 3.0 могут быть помечены значком молнии. Это значит, что от данного порта можно запитывать и заряжать устройства, потребляющие ток более 1 А, а также зарядка будет идти при выключенном компьютере.

    Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов USB-A со склада и под заказ с минимальными сроками поставки.

    Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом «T/R» в конце наименования).

    Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

    Условия поставки разъемов USB-A уточняйте у менеджеров.

    Невозможно представить современного человека без электронных устройств. Смартфоны, планшеты, музыкальные плееры и ноутбуки сегодня есть практически в каждой семье. Каждое из этих устройств имеет собственное применение и, следовательно, каждое функционирует по-своему уникальным образом. Однако есть то, что в той или иной форме всех их объединяет. И это наличие USB-портов.

    Однажды в 1994 году 7 ведущих мировых технологических компаний создали новый стандарт подключения компьютерной периферии. Так появилась универсальная последовательная шина, которая для краткости именуется USB.

    Сегодня она действительно является всеобщим стандартом, и сложно найти электронное устройство, у которого бы не было USB-порта того или иного типа. Но как узнать, какой именно кабель к нему подходит? Данное руководство поможет определить тип USB-разъема и подобрать соответствующий ему штекер.

    Разнообразие вариантов

    Практически все современные компьютеры и электронные устройства имеют некоторую форму USB-соединения и поставляются в комплекте с соответствующими кабелями. Имеет ли значение, какой из них используется, и для чего нужны все эти различия? Пока это действительно важно, но в будущем может измениться.

    В середине 1990-х гг. универсальная шина стала промышленным стандартом, который позволил упорядочить подключение компьютерной периферии. Она заменила ряд более ранних интерфейсов и теперь является наиболее популярным типом разъема в потребительских устройствах.

    Однако пока еще сложно разобраться со всеми разновидностями USB.

    Если стандарт должен был быть универсальным, почему существует так много его разных типов? Каждый из них служит своим целям, главным образом обеспечивая совместимость при выпуске новых устройств с лучшими спецификациями. Ниже приведены наиболее распространенные типы USB-разъемов.

    Type-A

    Большинство кабелей и периферийных устройств (например, клавиатуры, мыши и джойстики) имеют разъем типа A. Персональные компьютеры, ноутбуки и нетбуки обычно имеют несколько портов данной формы. Кроме того, многие другие устройства и адаптеры питания используют их для передачи данных и/или зарядки. Разъем имеет плоскую прямоугольную форму и является наиболее узнаваемым и используемым. Распиновка USB Type-A следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. GND — земля.

    Все версии стандартов USB сохраняют для Type-A одинаковый форм-фактор, поэтому они взаимно совместимы. Однако разъемы USB 3.0 вместо 4 имеют 9 контактов, используемых для обеспечения большей скорости передачи данных. Они расположены так, чтобы не мешать работе пинов предыдущих версий стандарта.

    Type-B

    Это разъем почти квадратной формы, который в основном используется для подключения к компьютеру принтеров, сканеров и других устройств с собственным питанием. Иногда его можно обнаружить на внешних дисководах. В наши дни данный тип разъема гораздо менее распространен, чем соединения Type-A.

    Форма соединения в версии стандарта 3.0 подверглась изменению, поэтому обратная совместимость не поддерживается, хотя порты нового типа принимают штекеры старых модификаций. Причиной этого является то, что у Type-B USB 3.0 для более быстрой передачи данных предусмотрено 9 контактов, а у Powered-B — 11, 2 из которых обеспечивают дополнительное питание.

    Опять же, как и в случае Type-A, физическая совместимость разных версий не говорит о поддержке скорости или функциональности.

    Основные понятия

    Прежде чем пытаться понять, в чем заключаются различия между типами A и B, необходимо уяснить понятия хоста, рецептора и порта.

    Слот, расположенный на лицевой или тыльной части корпуса компьютера (хоста), в который вставляется один конец USB-кабеля, называется портом. Электронное устройство, которое необходимо зарядить или в которое требуется передать данные (например, смартфон или планшет), называется рецептором.

    Самым популярным стандартом USB является тип A, который сегодня можно увидеть на конце почти каждого USB-кабеля, вставляемого в слот хоста. Чаще всего портами Type-A оборудуются настольные компьютеры, игровые консоли и медиаплееры.

    Разъемы типа B находятся на конце обычного USB-кабеля, подключаемого к периферийному устройству, например смартфону, принтеру или жесткому диску.

    Преимущества USB

    Стандарт упрощает установку и замену оборудования, сводя все коммуникации к последовательной передаче данных по витой паре и идентификации подсоединенного устройства. Если добавить сюда заземление и питание, то получится простейший 4-проводной кабель, недорогой и простой в изготовлении.

    Стандарт определяет способ взаимодействия периферии с хостом. Если не используется USB On the Go (OTG), который позволяет ограничивать возможности хоста, производится непосредственное подключение. Устройство USB не способно инициировать связь, это может сделать только хост, поэтому даже при наличии кабеля с соответствующими разъемами без него подключение работать не будет. Кроме того, поскольку по проводам передается как электроэнергия, так и данные, соединение двух хостов без промежуточного устройства может иметь катастрофические последствия, вызывая сильные токи, короткие замыкания и даже пожары.

    Mini

    Разъем являлся стандартным для мобильных устройств до появления микро-USB. Как следует из названия, mini-USB меньше обычного и по-прежнему используется в некоторых камерах. В разъеме 5 контактов, из которых 1 служит идентификатором для поддержки OTG, позволяя мобильным устройствам и другой периферии действовать как хост. Распиновка USB Mini следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. ID — идентификатор хост/рецептор.
    5. GND — земля.

    Micro

    Это текущий стандарт разъема для мобильных и портативных устройств. Он был принят практически каждым производителем, кроме Apple. Физические размеры его меньше, чем Mini-USB, но поддерживаются высокие скорости передачи данных (до 480 Мбит/с) и возможности OTG. Форма легко узнаваема благодаря компактному 5-контактному дизайну.

    Разъем Lightning не является стандартом USB, а представляет собой фирменное соединение Apple для iPad и iPhone. Он похож на микро-USB и совместим со всеми устройствами Apple, сделанными после сентября 2012 года. У более старых моделей используется другой и гораздо более крупный фирменный разъем.

    Type-C

    Представляет собой обратимый разъем, который обещает более быструю передачу данных и большую мощность, чем предыдущие типы. Он все чаще используется в качестве стандарта для ноутбуков и даже некоторых телефонов и планшетов, был одобрен компанией «Эппл» для Thunderbolt 3.

    Тип C является новым решением и обещает быть всем для всех. Он меньше, быстрее и может получать и передавать гораздо большую мощность, чем предыдущие версии.

    Apple потрясла мир, когда представила новый MacBook с единственным портом USB-C. Скорее всего, это станет началом тенденции.

    Подробнее о USB-C можно прочесть в конце этой статьи.

    Нюансы микро-USB

    Те, у кого из вас есть телефон или планшет на платформе Android, определенно имеют и микро-USB-кабель. Даже самые непреклонные поклонники Apple не могут избежать их, поскольку это наиболее распространенный тип разъема, используемый для таких вещей, как внешние силовые блоки, динамики и т. д.

    Обладатели множества гаджетов могут обнаружить, что со временем этих кабелей становится много, и, поскольку они обычно взаимозаменяемы, возможно, никогда не придется покупать их отдельно, если они не потеряются или не выйдут из строя все одновременно.

    При покупке кабеля micro-USB может возникнуть соблазн выбрать самый дешевый вариант, но, как это часто бывает, это является плохой идеей. Провода и штекеры низкого качества могут легко сломаться и стать бесполезными. Поэтому лучше избавить себя от будущих проблем, приобретая качественный продукт у признанного производителя, даже если он стоит немного дороже.

    Еще одна вещь, о которой стоит упомянуть, — это длина кабеля. Короткие отлично подходят для транспортировки, но из-за этого часто приходится сидеть на полу рядом с розеткой, пока телефон заряжается. И напротив, слишком длинный кабель может быть неудобным при переноске, будет запутываться и потенциально может стать причиной травмы.

    0,9 м — хорошая длина для зарядного кабеля. Она позволяет держать телефон, когда он подключен к батарее в сумке или кармане, идеально подходит для игры в Pokemon Go или просто для использования телефона во время путешествия в течение длительного времени.

    При частой подзарядке от посторонних USB-портов, чтобы соблюсти меры безопасности или когда устройство заряжается медленно, решить проблему может специальный кабель, предотвращающий передачу данных. Альтернативой является сетевой адаптер.

    Проблему также может представлять факт, что разъемы большинства USB-кабелей (кроме USB-C) не взаимозаменяемы и часто требуют несколько попыток, чтобы произвести правильное подключение. Некоторые производители предпринимали попытку это исправить. Правда, не все устройства поддерживают такую возможность.

    Что такое USB OTG?

    Это стандарт, который позволяет портативным и мобильным устройствам выступать в качестве хостов.

    Допустим, есть внешний накопитель, ноутбук и смартфон. Что нужно сделать, чтобы скопировать файлы с диска на телефон? Проще всего переместить их с внешнего накопителя на лэптоп, а с него — на смартфон. USB OTG позволяет подключить диск непосредственно к телефону, тем самым обойдя необходимость в посреднике.

    И это еще не все! Существует множество других способов использования OTG. К смартфону можно подключить любое устройство USB, будь то флеш-накопитель, беспроводная мышь, клавиатура, наушники, кард-ридеры, игровые контроллеры и т. д.

    Кабели USB

    В подключенном к сети мире проводные соединения между различными электронными устройствами играют важную роль. Спрос на них настолько высок, что каждый год в мире выпускаются десятки миллионов USB-кабелей.

    Технологии постоянно развиваются и совершенствуются, так же как и соответствующие им периферийные устройства. Та же тенденция обновления справедлива и для USB-разъемов, но с таким количеством версий и типов стандартов USB становится сложно отслеживать, какой USB лучше подходит для выполнения тех или иных функций. Для этого необходимо уяснить их базовые различия.

    Типы USB

    Различные версии USB, например 2.0 и 3.0, связаны с функциональностью и скоростью USB-кабеля, а их тип (например, A или B) в основном относится к физическому дизайну разъемов и портов.

    Стандарт USB 1.1 (1998 г.) рассчитан на пропускную способность 12 Мбит/с, напряжение 2,5 В и ток 500 мА.

    USB 2.0 (2000 г.) отличается пометкой на логотипе USB “HI-SPEED”. Обеспечивает скорость 480 Мбит/с при напряжении 2,5 В и токе 1,8 А.

    Принятый в 2008 г. USB 3.0 поддерживает 5 Гбит/с при напряжении 5 В и токе 1,8 А.

    USB 3.1, действующий с 2015 г., обеспечивает скорость 10 Гбит/с при напряжении 20 В и токе 5 А.

    Последний стандарт обеспечивает более высокую пропускную способность и по большей части обратно совместим с более ранними версиями. Разъемы Standard-A идентичны Туре-А предыдущих версий, но обычно окрашены в синий цвет, чтобы их можно было различить. Они полностью обратно совместимы, но увеличенные скорости доступны только в том случае, если все компоненты совместимы с USB 3. Standard-B и micro-версии отличаются дополнительными контактами, позволяющими повысить пропускную способность, и несовместимы с предыдущими версиями. Более старые кабели и разъемы USB Type-B и микро-B могут использоваться с портами USB 3.0, однако скорость при этом не увеличится.

    Технические характеристики разъема типа C

    Это название появилось в заголовках технических журналов всего мира, когда компания Apple выпустила 12” Macbook. Это первый ноутбук, который включает в себя дизайн Type-C.

    С физической точки зрения разъем похож на существующий вариант USB Micro-B. Его размеры — 8,4 х 2,6 мм. Благодаря небольшому форм-фактору он может легко вписаться даже в самые маленькие периферийные устройства, используемые сегодня. Одним из многих преимуществ Type-C по сравнению с другими существующими решениями является то, что он позволяет подключение в обратной ориентации, т. е. штекер будет всегда правильно вставлен с первой попытки! Разъем выполнен таким образом, чтобы не нужно было беспокоиться о том, что он перевернут.

    Type-C поддерживает стандарт USB 3.1 и обеспечивает максимальную скорость 10 Гбит/с. Он также имеет значительно более высокую выходную мощность до 100 Вт при напряжении 20 В и токе 5 А. Поскольку ноутбуки обычно потребляют 40-70 Вт, то это означает, что тип C легко покрывает их требования к питанию. Другая функциональность, предлагаемая USB Type-C, — двунаправленная мощность. Говоря другими словами, можно не только заряжать свой смартфон через ноутбук, но и наоборот.

    Type-C получил восторженные отзывы от пользователей по всему миру и появился в популярных смартфонах Chromebook Pixel и Nexus 6P, а также планшете Nokia N1.

    Можно уверенно говорить о том, что в ближайшие годы все электронные устройства будут оборудоваться портами данного типа. Это сделает работу с ними легкой и удобной. Все, что понадобится, — это единственный кабель Type-C, что позволит в конечном итоге избавиться от запутанного клубка проводов в ящике стола.

    Хотя спецификации были впервые опубликованы в 2014 г., технология по-настоящему была реализована только в 2016 г. Сегодня она стала реальной заменой не только старым стандартам USB, но и другим, таким как Thunderbolt и DisplayPort. Новое решение для аудио на базе Type-C также является потенциальной заменой 3,5-мм гнезда подключения гарнитуры. Тип C тесно переплетается с другими новыми стандартами: USB 3.1 обеспечивает большую пропускную способность и USB Power Delivery — лучшую подачу питания.

    Форма разъема

    USB Type-C представляет собой новый крошечный разъем, размеры которого едва соответствуют microUSB. Он поддерживает различные новые стандарты, такие как USB 3.1 и USB PD.

    Привычным разъемом, с которым знакомы все, является Type-A. Даже после перехода с USB 1.0 к 2.0 и далее к современным устройствам он остался прежним. Разъем такой же массивный, как и раньше, и подключается только при правильной ориентации (что, очевидно, никогда не получается с первого раза). Но по мере того как устройства становились меньше и тоньше, массивные порты просто перестали подходить. Это привело к появлению множества других форм соединителей USB, таких как Mini и Micro.

    Такой неудобный набор разъемов различной формы для устройств всевозможных размеров наконец уходит в прошлое. Тип C представляет собой новый стандарт очень маленького размера. Он составляет примерно треть от старого USB Type-A. Это единый стандарт, который должны использовать все устройства, поэтому для подключения к ноутбуку внешнего накопителя или зарядки смартфона от ЗУ потребуется только один кабель. Этот крошечный разъем достаточно мал, чтобы вписаться в сверхтонкий смартфон, но достаточно мощный, чтобы через него можно было подключить все периферийные устройства. Сам кабель имеет одинаковые разъемы типа C на обоих концах.

    У Type-C есть множество преимуществ. Ориентация разъема не имеет значения, поэтому больше не придется переворачивать штекер несколько раз в поисках правильного положения. Это единая форма USB-коннектора, которую должны принять все, поэтому для различных устройств не нужно иметь большое количество разных USB-кабелей с разными штекерами. И не будет множества разных портов, занимающих дефицитное пространство на все более тонких гаджетах.

    Более того, разъемы типа C также могут поддерживать различные протоколы, используя «альтернативные режимы», которые позволяют иметь адаптеры, способные выводить HDMI, VGA, DisplayPort или другие типы соединений с этого единственного подключения. Хорошим примером этого является мультипортовый адаптер Apple, который позволяет подключать HDMI, VGA, USB Type-A и Type-C. Таким образом, множество разъемов на обычных ноутбуках можно свести к портам одного типа.

    Питание

    Спецификация USB PD также тесно переплетается с Type-C. В настоящее время подключение USB 2.0 обеспечивает до 2,5 Вт мощности. Этого достаточно только для зарядки телефона или планшета. Спецификация, поддерживаемая стандартом USB-C, предусматривает подачу питания мощностью до 100 Вт. Такое подключение двунаправленное, поэтому устройство способно через него как заряжаться, так и заряжать. При этом одновременно может происходить передача данных. Порт позволяет зарядить даже ноутбук, для которого обычно требуется до 60 Вт.

    В Apple MacBook и Chromebook Pixel компании Google разъем USB-C используется для зарядки, что позволяет отказаться наконец от всех фирменных кабелей питания. При этом появляется возможность заряжать ноутбуки от портативных батарей, которые обычно используются для подзарядки смартфонов и другой электроники. А если подключить лэптоп к внешнему дисплею, питаемому от сети, то при этом будет происходить зарядка его аккумулятора.

    Однако следует помнить, что наличие разъема типа C не означает автоматической поддержки USB PD. Поэтому перед покупкой устройств и кабелей необходимо убедиться, что они совместимы с обоими стандартами.

    Скорости передачи

    USB 3.1 — новейший стандарт универсальной последовательной шины с теоретической пропускной способностью 10 Гбит/с, что вдвое больше скорости передачи данных Thunderbolt первого поколения и USB 3.0.

    Но Туре-C — это не то же самое, что USB 3.1. Это всего лишь форма разъема, а технология в его основе может опираться и на стандарты 2.0 или 3.0. Например, планшет Nokia N1 использует разъем USB типа C версии 2.0. Однако эти технологии тесно связаны. При покупке просто нужно следить за деталями и убедиться, что приобретаемое устройство или кабель поддерживают стандарт USB 3.1.

    Обратная совместимость

    Физический разъем типа C в отличие от базового стандарта обратной совместимости не имеет. Нельзя подключить старые USB-устройства к современному крошечному Type-C-порту, и нельзя подключить штекер USB-C к более старому порту большего размера. Но это не значит, что придется избавиться от всей старой периферии. USB 3.1 по-прежнему совместим с предыдущими версиями, поэтому потребуется только физический переходник для USB-C. А к нему уже можно подключить старые устройства непосредственно.

    В ближайшем будущем многие компьютеры будут иметь как USB-разъемы типа C, так и большие типа A, как это реализовано, например, в Chromebook Pixel. Таким образом пользователи смогут постепенно переходить со старых устройств, подключая новые к USB Type-C. Но даже если компьютер производится только с портами типа C, адаптеры и концентраторы восполнят этот пробел.

    Type-С является достойным обновлением. Хотя данный порт уже появился в ноутбуках и некоторых смартфонах, только ими данная технология не ограничивается. Со временем им будут оборудованы устройства всех типов. В один прекрасный день стандарт может даже заменить разъем Lightning, используемый в iPhone и iPad. У порта Apple не так много преимуществ по сравнению с USB Type-С, кроме того, что эта технология запатентована и компания может взимать плату за лицензирование.

    Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

    Микро USB-разъемы. Виды USB-разъемов, их особенности

    Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

    Микро USB-разъем: что это такое?


    Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

    Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

    Разновидности

    Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

    Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

    Преимущества

    Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

    Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

    Разъем микро-USB: распиновка микро usb разъема

    Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

    Функции «ножек» разъема micro-USB

    Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

    Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

    Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

    Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

    Неправильная распиновка микро usb разъема или некорректная его замена — последствия

    Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

    1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
    2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
    3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
    4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

    Будущее микро-USB

    Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

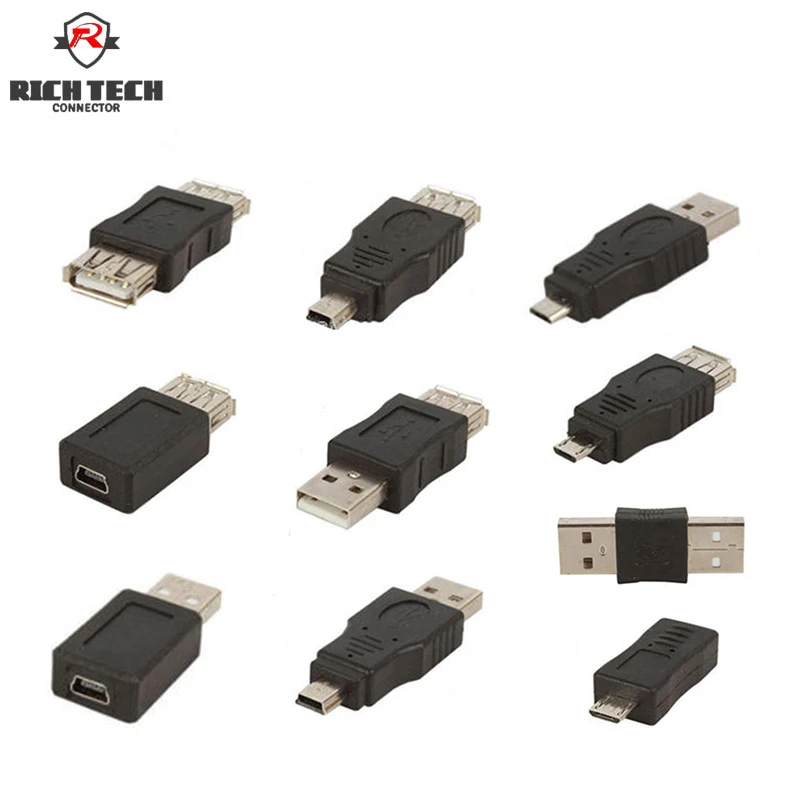

    Какие бывают разъемы и штекеры USB

    Слева Mini USB, справа Micro USB.
    Mini USB значительно толще, что не позволяет использовать
    его в компактных тонких устройствах.
    Micro USB легко узнать по двум зазубринкам,
    крепко держащих штекер при подключении.

    Три брата одного семейства.
    Mini USB и Micro USB значительно тоньше обычного.
    С другой стороны «крохи» проигрывают
    в надежности старшему товарищу.

    Спецификация кабеля и разъема USB Type-C®

    Спецификация кабеля USB Type-C

    ®

    В связи с постоянным успехом интерфейса USB существует потребность в адаптации технологии USB для обслуживания новых вычислительных платформ и устройств, поскольку они имеют тенденцию к меньшему, более тонкому и легкому форм-факторам. Многие из этих новых платформ и устройств достигают точки, когда существующие USB-розетки и вилки препятствуют инновациям, особенно с учетом относительно большого размера и ограничений внутреннего объема USB-разъемов версий Standard-A и Standard-B.Кроме того, по мере развития моделей использования платформ требования к удобству использования и надежности повысились, а существующий набор USB-разъемов изначально не был разработан для некоторых из этих новых требований. Эта спецификация предназначена для создания новой экосистемы разъемов USB, которая отвечает растущим потребностям платформ и устройств, сохраняя при этом все функциональные преимущества USB, которые составляют основу для этого самого популярного межсоединения вычислительных устройств.

    ЛИЦЕНЗИЯ С ОГРАНИЧЕННЫМИ АВТОРСКИМИ ПРАВАМИ

    Порт USB 3.0 Организаторы предоставляют условную лицензию на авторские права в соответствии с авторскими правами, закрепленными в Спецификации кабеля и разъема USB Type-C ® , на использование и воспроизведение Спецификации с единственной целью и исключительно в той степени, которая необходима для оценки того, следует ли применять Спецификацию. в продуктах, соответствующих спецификации. Без ограничения вышеизложенного, использование Спецификации с целью подачи или изменения любой патентной заявки с целью нацеливания на Спецификацию или совместимые с USB продукты не разрешается.За исключением данной явной лицензии на авторское право, никакие другие права или лицензии не предоставляются, включая, помимо прочего, какие-либо патентные лицензии. Для получения любых дополнительных лицензий на интеллектуальную собственность или лицензионных обязательств, связанных со Спецификацией, сторона должна подписать Соглашение об использовании USB 3.0. ПРИМЕЧАНИЕ. Используя Спецификацию, вы принимаете эти условия лицензии от своего имени и, в случае, если вы делаете это как сотрудник, от имени своего работодателя.

    USB Type-C

    ® Ключевые сообщения
    • Тонкий и изящный разъем, адаптированный к дизайну мобильных устройств, но достаточно прочный для ноутбуков и планшетов
    • Обладает изменяемой ориентацией штекера и направлением кабеля
    • Поддерживает масштабируемую мощность и производительность для перспективного решения вашего решения
    USB Type-C
    ® и USB-C ® являются зарегистрированными товарными знаками USB Implementers Forum.

    USB Type-C

    ® Программа соответствия

    Спецификацию USB Type-C ® можно найти в библиотеке документов. Теперь доступно тестирование USB Type-C ® . Для получения дополнительной информации о тестировании USB Type-C ® посетите раздел соответствия USB Type-C. Информацию о том, как зарегистрировать продукт для тестирования, можно найти здесь.

    Помимо прохождения тестирования на соответствие USB-IF и включения продуктов USB Type-C ® в список интеграторов, компании, желающие использовать сертифицированные логотипы USB, должны иметь действующее лицензионное соглашение на товарный знак USB-IF.Все примеры реализации и эталонные конструкции, содержащиеся в данной Спецификации, включены как часть ограниченной патентной лицензии для тех компаний, которые подписывают Соглашение об использовании USB 3.0.

    USB Type-C

    ® Руководство по языку, продукту и упаковке

    Руководство по использованию языка и упаковки кабеля и разъема USB Type-C ® можно загрузить здесь.

    Основы

    USB: типы, скорость и почему он так популярен

    USB — это универсальная последовательная шина.Стандарты USB похожи на чертежи, которые компании используют для изготовления кабелей и разъемов. Единый стандарт гарантирует, что ваши устройства легко обмениваются данными. Неважно, какая компания производила ваши устройства.

    Кабели USB

    были впервые представлены в 1996 году. В то время нельзя было ожидать, что какая-либо старая клавиатура будет работать на вашем компьютере. Таким образом, группа компаний, занимающихся технологиями и электроникой, объединилась для создания стандартного подключения. Эта группа называется USB-IF и существует до сих пор.

    Типы разъемов

    USB-подключения делятся на типы A, B и C.Типы A и B подразделяются на подкатегории mini-USB и micro-USB. Mini-A и mini-B были сняты с производства после появления micro-USB, потому что micro-USB был вдвое меньше, чем мини-варианты, но столь же эффективен.

    Тип-A

    Вы, наверное, заметили, что на большинстве настольных компьютеров имеется множество соединений типа A. Они плоские и имеют небольшую окрашенную часть, называемую сосудом, обычно белого, черного или синего цвета. Соединение типа A является наиболее распространенным USB-соединением для подключения периферийных устройств к вашему компьютеру.Клавиатуры, мыши, внешние жесткие диски, флэш-накопители и зарядные устройства для телефонов обычно используют соединение типа A.

    Тип-B

    Соединения типа B имеют квадратную форму. Более крупные устройства, такие как принтеры или сканеры, имеют порты типа B. Однако компьютер больше не нужно подключать через USB. В настоящее время некоторые принтеры используют порт Type-C, но большинство принтеров используют Wi-Fi или BlueTooth для подключения к компьютерам.

    Микро-USB

    Соединения Micro-USB или Micro-B были основным соединением, используемым в первых смартфонах.У них также была функция OTG, которая позволяла им иметь адаптер для подключения других типов USB-разъемов. Хотя соединения micro-USB были чрезвычайно распространены, его заменили на Type-C, а порты micro-B в основном встречаются в устройствах, выпущенных до 2015 года.

    Тип-C

    USB-IF планирует со временем заменить соединение Type-C другими соединениями. Разъем Type-C имеет гораздо больше контактов, чем другие версии. Эти контакты имеют множество различных функций, и было бы очень сложно объяснить их все.Проще говоря, дополнительные контакты позволяют соединению Type-C передавать данные и заряжать устройства быстрее, чем другие типы соединений. В конце концов, все устройства будут подключены через порт Type-C, если они вообще понадобятся.

    Чтобы получить дополнительную информацию о разъемах USB и их использовании, щелкните здесь.

    Стандарты скорости USB

    Все типы разъемов имеют одинаковую скорость передачи данных. Если вас беспокоит скорость передачи данных, вам нужно обратить внимание на то, какое поколение USB вы используете.

    USB 1.0 и 1.1

    USB 1.0 был выпущен в 1996 году и имел скорость передачи данных 1,5 Мбит / с. USB 1.1 имел скорость передачи 12 Мбит / с. Оба этих устройства оснащены белыми, а позже черными гнездами в порту USB-A.

    USB 2.0

    USB-соединения, использующие стандарты 2.0, обычно черные, но могут быть и белыми. Эти USB-соединения могут обеспечивать скорость передачи данных до 480 Мбит / с. USB-IF назвал эту функцию High Speed.

    USB 3.0, USB 3.1 и USB 3.2

    Стандарт USB 3.0 был представлен в 2011 году. Эти USB-соединения обычно синего цвета и имеют скорость до 5 Гбит / с, это называлось SuperSpeed. Спустя три года стандарты были обновлены до стандарта 3.1 с пропускной способностью 10 Гбит / с, получившего название SuperSpeed ​​+. Стандарты USB 3.1 обычно имеют бирюзовый цвет. USB 3.2 — это последний запланированный порт USB-A, а с портом USB 3.2 вы можете передавать данные со скоростью 20 Гбит / с.

    USB 3 поддерживает и другие цвета.х соединений. Например, оранжевые и красные соединения называются портами «сна и зарядки». Они позволяют телефону или другим подобным устройствам заряжаться, когда они подключены к рабочему столу, даже если рабочий стол выключен.

    Если вы хотите узнать больше о различиях между соединениями USB 3.x, щелкните здесь.

    USB 4

    USB 4 уникален во многих отношениях. Официальное название этого поколения USB — USB 4, без пробелов между буквами «B» и «4». Тем не менее, люди по-прежнему обычно набирают USB 4 при поиске информации, так что мы будем писать именно так.Существуют версии USB 4 только Type-C. Кроме того, разъемы USB 4 также будут совместимы с Thunderbolt 3 и 4.

    Спецификации USB 4 могут обеспечивать скорость передачи до 40 Гбит / с. Альтернативный режим DisplayPort также будет совместим с USB 4 для передачи видео. Раньше USB-соединения не особо подходили для передачи видео. Это позволит соединениям USB 4 передавать несжатое видео 8K.

    Почему USB так распространены?

    Один стандарт для разъемов

    Первоначальной целью USB-IF было создание универсального стандарта, которому будут следовать все компании.Это позволило бы устройствам легко связываться друг с другом, несмотря на то, что у них разные производители.

    Кабели

    Thunderbolt могут передавать информацию так же быстро, как USB-кабели, но они не так распространены. Это связано с тем, что по большей части только компьютеры Apple имеют порт для Thunderbolt. USB был создан для того, чтобы избежать подобных проблем. Наличие единого стандарта подключения гарантирует, что ваши кабели по-прежнему будут полезны, если вы приобретете новый компьютер.

    Простая настройка

    USB-соединения часто могут автоматически загружать необходимые драйверы.Это означает, что в большинстве случаев человеку не нужно ничего делать, чтобы использовать USB. Это обычно называется «подключи и работай».

    Скоростной перевод USB-соединения

    неизменно демонстрируют самую высокую скорость передачи данных по сравнению с другими стандартами. Основным исключением из этого правила является то, что когда был выпущен Thunderbolt 3, он был в два раза быстрее стандарта USB 3.0. Кабели USB 4 соответствуют скорости 40 Гбит / с Thunderbolt 4, что означает, что Thunderbolt и USB теперь имеют одинаковую скорость передачи данных.

    с возможностью горячей замены

    USB-соединений с возможностью горячей замены. Это означает, что устройства можно добавлять или удалять, не выключая компьютер. Большинство частей вашего компьютера, например, жесткий диск или центральный процессор, можно заменить только при выключенном компьютере.

    Если вы когда-либо использовали внешний жесткий диск, то знаете, что можете удалить его, не выключая компьютер. USB стал популярным из-за возможности горячей замены. Устройства с USB-подключением более удобны для пользователя.

    5 Часто задаваемые вопросы о USB

    Каковы функции USB OTG?

    OTG означает «на ходу». USB OTG используется для подключения периферийных устройств, таких как принтеры и клавиатуры, к мобильным устройствам, таким как планшеты и телефоны. USB OTG оснащен разъемом micro-USB. Однако, поскольку Type-C во многом заменил micro-USB, он не так полезен, как раньше. Большинство новых устройств не имеют портов micro-USB.

    Подача питания через USB?

    Мощность подключения USB зависит от типа подключения.Максимальная мощность для микро-USB составляет 60 Вт, а максимальная мощность для подключения типа C — 100 Вт. Максимальная мощность, которую вы можете получить во время зарядки, также будет зависеть от устройства и зарядного устройства.

    Сотовые телефоны не заряжаются при мощности, для которой они не предназначены. Таким образом, даже если у вас есть кабель Type-C мощностью 100 Вт и зарядное устройство мощностью 100 Вт, мобильный телефон не будет заряжаться на 100 Вт. Не все соединения USB одинаковы. Например, зарядное устройство Huawei вообще не заряжает Google Pixel.

    Имеется ли обратная совместимость с USB 3.1? Все кабели USB

    имеют обратную совместимость, если у них один и тот же тип подключения. Тем не менее, важно помнить, что такие технологии, как USB, работают не хуже, чем их самое слабое звено.

    Если кабель USB 3.1 подключен к порту USB 2.0, следует ожидать скорости передачи данных USB 2.0. Скорости передачи или зарядки будут такими же, как и у самого медленного элемента соединения, будь то кабель или порт.

    USB-C — это то же самое, что и Thunderbolt?

    USB-C и Thunderbolt — это не одно и то же. Intel разработала стандарт для конкуренции с USB под названием Thunderbolt. Если вы являетесь клиентом Apple, вы уже знакомы с этими связями.

    Несмотря на схожий размер и форму, Thunderbolt несовместим с USB 3.x. Но Thunderbolt 3 и 4 совместимы с USB 4. Хотя USB 4 и Thunderbolt 4 очень похожи, есть некоторые различия.

    Соединения Thunderbolt 3 и 4 предпочтительнее USB 4, особенно если у вас процессор Intel.И USB 4, и Thunderbolt 4 могут передавать несжатое видео 8K. Но Thunderbolt 4 также может отображать видео 4K с двумя дисплеями.

    Thunderbolt 4 также гарантированно отправляет данные со скоростью 40 Гбит / с, но USB 4 имеет версию, которая передает данные со скоростью 20 Гбит / с. Для большинства людей эти функции не так уж и важны. Тем не менее, если они важны для вас, вы должны учитывать это при совершении покупок.

    Есть ли максимальная длина кабеля USB?

    Да, через определенное расстояние ухудшится производительность вашего USB-соединения.Максимальное расстояние для устройств USB 3.x не указано в технических характеристиках. Но если вы хотите, чтобы кабель был длиннее трех метров, вам следует использовать повторитель USB. Это обновит сигнал, чтобы он не потерял своего качества.

    Объяснение

    USB-C: как получить от него максимум (и почему он становится все лучше)

    Вы, наверное, заметили что-то странное во многих последних телефонах, планшетах и ​​ноутбуках вашей компании: знакомые прямоугольные USB-порты Type-A исчезли, их заменили продолговатые разъемы меньшего размера.USB-C используется на работе, дома и в школе.

    Хотя многие модели iPhone и iPad оснащены проприетарным разъемом Apple Lightning, USB-C теперь является неотъемлемой частью большинства ноутбуков, телефонов и планшетов, производимых сегодня. Даже последние модели MacBook и Chromebook являются частью движения к USB-C.

    Что такое USB-C?

    USB Type-C, обычно называемый просто USB-C, представляет собой относительно новый разъем для передачи данных и питания на вычислительные устройства и от них. Поскольку штекер USB-C симметричен, его можно вставлять любым способом, что устраняет недостатки предыдущих портов USB и ставит его в один ряд с двусторонним штекером Lightning от Apple.

    Одно это делает его хитом для меня, но USB-C тесно связан с несколькими мощными новыми технологиями, включая Thunderbolt и USB Power Delivery, которые могут изменить наше представление о нашем оборудовании и работе в офисе, в дороге или дома.

    Мелисса Риофрио / IDG

    Порт USB Type-C (второй слева) на этом ноутбуке Acer заметно меньше, чем два старых порта USB Type-A справа.

    Большинство портов USB-C построено на USB 3 второго поколения.1, который теоретически может передавать данные со скоростью до 10 Гбит / с — в два раза быстрее, чем USB 3.0 и USB 3.1 первого поколения, максимальная скорость которых составляет 5 Гбит / с. Главное — получить устройства с надписью «USB 3.1 Rev 2», «USB 3.1 Gen 2», «SuperSpeed ​​USB 10 Гбит / с» или «SuperSpeed ​​+», чтобы получить поддержку более быстрой спецификации.

    Еще больше сбивает с толку тот факт, что текущий стандарт USB 3.2 в основном является повторением спецификаций USB 3.1. Например, USB 3.2 Gen 1 и 2 аналогичны USB 3.1 Gen 1 и 2. Новая спецификация, которая действительно заслуживает внимания, — это USB 3.2 Gen 2X2, который имеет пару линий 10 Гбит / с трафика данных, доступных в общей сложности 20 Гбит / с. Однако пока он не прижился у производителей устройств, поэтому трудно найти его на каких-либо устройствах в дикой природе. Это может измениться в следующем году, когда появятся новые микросхемы контроллеров.

    Чтобы данные передавались на более высоких скоростях, всегда покупайте качественные кабели. Они часто имеют логотип SuperSpeed ​​и цифру «10», чтобы показать, что они способны передавать данные со скоростью 10 Гбит / с. Хорошая новость заключается в том, что существует большая вероятность того, что этот набор стандартов кабеля может исчезнуть со следующей версией спецификации USB с универсальным кабелем USB.Подробнее об этом позже.

    Скорость, мощность и доставка видео

    Большим преимуществом является то, что на многих ноутбуках и настольных компьютерах спецификация USB-C также поддерживает технологию передачи данных Intel Thunderbolt 3. Порт USB-C, оснащенный Thunderbolt 3, может повысить скорость передачи данных до теоретического предела 40 Гбит / с. Чтобы показать, как далеко мы продвинулись, это в четыре раза быстрее, чем USB 3.1, и более чем в 3000 раз быстрее, чем исходная спецификация USB 1 со скоростью 12 Мбит / с.

    С увеличением скорости передачи данных появляется возможность передавать видео через одно и то же соединение.Альтернативный режим USB-C (или сокращенно «альтернативный режим») для видео позволяет адаптерам выводить видео с того же порта USB-C на HDMI, DisplayPort, VGA и другие типы видеоразъемов на дисплеях, телевизорах и проекторах. Это приносит огромные дивиденды ультрамобильным среди нас, позволяя многим недавним телефонам и планшетам, таким как системы Samsung Galaxy Tab S7 + и Note и Tab 6, напрямую подключаться к домашнему монитору или проектору в офисе.

    Более того, USB-C поддерживает спецификацию USB Power Delivery (USB PD).Порт USB 2.0 может обеспечить мощность всего 2,5 Вт, чего достаточно для медленной зарядки телефона. USB 3.1 увеличивает этот показатель примерно до 15 Вт. Но USB PD может обеспечивать мощность до 100 Вт, что в шесть раз больше, чем у USB 3.1. Это открывает возможности для проекторов с питанием от портативных компьютеров на базе USB-C, но сегодня он в основном используется для мощных зарядных устройств и внешних аккумуляторных блоков.

    Далее: USB4

    Теперь, когда USB-C стал де-факто разъемом, следующим шагом станет USB4. Он может передавать данные со скоростью до 40 Гбит / с, обеспечивать питание аксессуаров не менее 15 Вт и поддерживать два дисплея 4K или один дисплей 8K.К чести USB4 будет продолжен небольшой продолговатый разъем, который USB-C принес на вечеринку, и будет работать с существующими устройствами, включая USB 2.0. (Тем не менее, вам понадобится подходящий адаптер для устройств без порта USB-C.)

    За кулисами USB4 использует спецификацию Thunderbolt 4. Он устанавливает двунаправленные полосы данных, которые должны помочь в таких вещах, как видеоконференции, которые требуют двустороннего потока данных для предотвращения перегрузок и заторов. Помимо дополнительной безопасности для предотвращения взлома, Thunderbolt 4 будет совместим с устройствами Thunderbolt 3, такими как док-станции и внешние графические процессоры (eGPU).Он включает динамический поток данных, который настраивается в соответствии с устройствами, поэтому старые устройства не замедляют работу новых.

    С другой стороны, вам понадобится кабель Thunderbolt 4, чтобы он работал, но есть потенциальный бонус: все кабели Thunderbolt 4 можно будет использовать с чем угодно, от USB 2 (с адаптером) до систем USB4. Это сделает его максимально приближенным к универсальному кабелю для передачи данных, который существует сегодня. Они будут доступны длиной 2 метра (около 6 ½ футов), что более чем в два раза превышает стандартную длину 0,8 метра современных кабелей USB-C.Ключ, на который нужно обращать внимание при покупках, — это то, что у них будет знаковый значок молнии Thunderbolt и 4 на вилке.

    Спецификация USB4 / Thunderbolt 4 встроена в процессоры Intel Tiger Lake 11 поколения -го поколения , хотя компания и другие будут иметь отдельные микросхемы контроллеров USB4. Первые компьютеры с портами Thunderbolt 4 могут появиться в конце 2020 года, а устройства, которые к ним подключаются, — в начале следующего года.

    Как заставить USB-C работать на вас

    Здесь и сейчас вам нужно будет внести некоторые изменения и купить некоторые аксессуары, чтобы в полной мере использовать USB-C.Это руководство поможет упростить переход, показывая, что вы можете делать с USB-C и что вам нужно, чтобы он заработал.

    Будьте осторожны, потому что не все устройства USB-C поддерживают все последние спецификации USB-C. Например, почти все флэш-накопители USB-C поддерживают более ранний протокол USB 3.1 Rev 1, некоторые планшеты и телефоны не поддерживают видео в альтернативном режиме, и мы находимся на раннем этапе развития USB Power Delivery, и лишь немногие устройства выходят за пределы 40. или 60 Вт. Другими словами, внимательно прочтите спецификации, чтобы знать, что вы получаете, перед покупкой.

    Эти инструменты, советы и проекты «сделай сам» помогут упростить переход в мир USB-C.

    Сделайте дорожный комплект USB-C

    Хорошая новость заключается в том, что порты USB-C можно использовать с большинством старых аксессуаров USB 2, 3.0 и 3.1. Плохая новость заключается в том, что вам понадобятся подходящие адаптеры и кабели, и пока я не видел в наличии полного комплекта. Я сделал свой собственный комплект для выживания USB-C с шестью ключевыми кабелями и переходниками в старом футляре на молнии.

    Брайан Надель / IDG

    Компактный дорожный комплект USB-C с множеством адаптеров очень пригодится в дороге.

    Вот что он содержит:

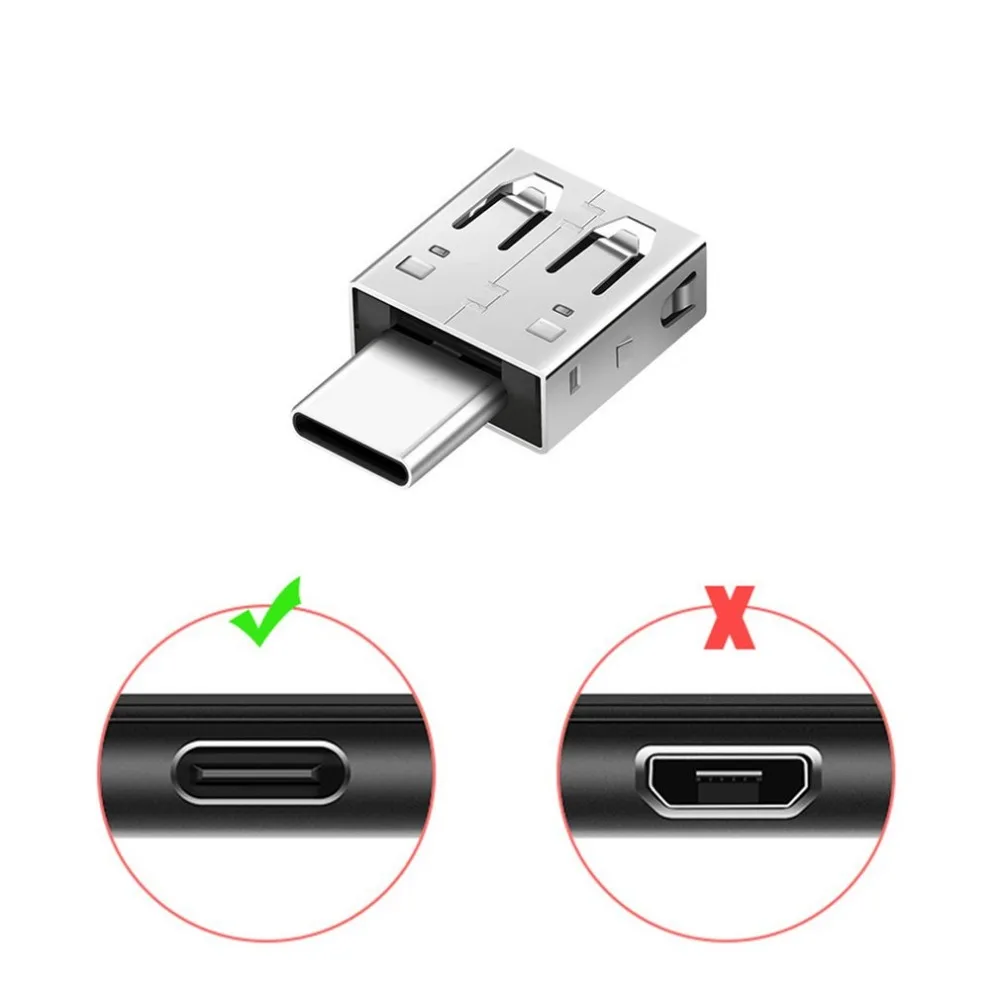

    • Два небольших переходника с USB-C на розетку USB 3.0 / 3.1 для подключения к более старым устройствам, таким как флэш-накопители.
    • Короткий кабель USB-C «папа-вилка» для использования аксессуаров.
    • Адаптер USB-C Ethernet, когда я могу получить проводное соединение.
    • Преобразователь HDMI для презентаций на проекторе.
    • Концентратор, объединяющий наиболее полезные порты, например концентратор Anker Premium 7-in-1 USB-C. Он имеет два порта USB-C, один для данных и один, который также может подавать до 100 Вт для зарядки системы.Есть также два порта USB 3.1 старой школы, устройство чтения SD-карт и канал HDMI, который может доставлять видео 4K на проектор или дисплей.

    Он не входит в мой дорожный набор, но есть один дополнительный адаптер, который мне пригодится дома. К сожалению, на многих телефонах и планшетах Android теперь нет разъема для наушников, поэтому слушать музыку или быть услышанным во время разговора в офисе Zoom практически невозможно. Хотя у меня есть наушники USB-C, я обычно не могу их найти, когда они мне нужны. В таких случаях я использую переходник для наушников с набором наушников с телефоном Samsung Galaxy Note 20.

    Apple, Samsung и другие производители продают адаптеры по цене от 9 до 15 долларов, но я обнаружил, что обычные адаптеры, которые стоят вдвое меньше, также хороши. Я держу несколько под рукой.

    Возьмите свои данные с собой

    Нет недостатка во флэш-накопителях USB-C для тех, кто любит носить свои данные с собой. Самое приятное то, что вы просто вставляете диск, и после того, как ему присвоена буква диска, его емкость становится доступной.

    SanDisk

    SanDisk Ultra Dual Drive USB Type-C может передавать данные со скоростью до 150 Мбит / с.

    Однако большинство накопителей USB-C, таких как SanDisk Ultra Dual Drive USB Type-C, по-прежнему полагаются на оборудование USB 3.1 Rev 1, которое ограничивает его скорость до 150 Мбит / с.

    Любители данных оценят другой подход: имейте при себе внешний диск большой емкости, например твердотельный накопитель HP P700. Его размеры 0,4 x 2,6 x 3,6 дюйма, или размер колоды карт, но весит всего 2 унции. Он может хранить от 256 ГБ до 1 ТБ данных на флеш-накопителях и использует оборудование USB 3.1 Rev 2. По заявлению HP, он может передавать данные со скоростью до 8 Гбит / с и поставляется с кабелями, которые понадобятся вам для подключения к компьютеру, старому или новому.Стоит около 100 долларов за 500 ГБ.

    Есть способ дешевле: сделать самому. Я сделал это с помощью корпуса без инструментов StarTech.com за 35 долларов, в который помещается 2,5-дюймовый. SSD-накопитель SATA 500 ГБ, который я вынул из сломанного ноутбука. Он использует спецификацию USB 3.1 второго поколения, и на его сборку ушло меньше минуты. Вот как это сделать, не глядя на отвертку.

    1. Начните с диска и корпуса.

    Brian Nadel / IDG

    2. Снимите верхнюю часть корпуса.

    Брайан Надель / IDG

    3.Подключите диск к электронике корпуса.

    Brian Nadel / IDG

    4. Соедините корпус и вставьте прилагаемый кабель USB C.

    Brian Nadel / IDG

    5. Когда соединение будет установлено, загорится светодиодный индикатор, и на вашем компьютере появится новый диск.

    Brian Nadel / IDG

    Если вы хотите сохранить данные на диске, все готово. Мне нравится начинать с нуля, поэтому я стер данные с диска. Теперь это новое хранилище на 500 ГБ для моих вещей.

    Настройка док-станции

    Нет ничего такого, что говорило бы «добро пожаловать домой», как док-станция на вашем столе для подключения ноутбука — а в некоторых случаях даже планшета или телефона — к вашей сети, дисплеям, внешним дискам, мышь и клавиатура, а также периферийные устройства во время зарядки системы.

    Хотя некоторые производители продают док-станции, предназначенные специально для компьютера или семьи, они становятся редкостью. В качестве альтернативы можно приобрести обычную док-станцию, например Belkin Thunderbolt 3 Dock Pro.Я держу его на столе и подключаю док-станцию ​​за 300 долларов к своему MacBook Air; он так же хорошо работает с ПК.

    Док имеет все необходимое, включая видеопорты DisplayPort и USB-C, которые могут работать с одним экраном 8K или двумя экранами 4K, а также USB-C и два порта Thunderbolt 3. Помимо аудиоразъема, имеется пять разъемов USB 3 и устройство для чтения SD-карт. Большой бонус в том, что док-станция может обеспечивать мощность до 85 Вт и легко заряжать мой ноутбук.

    Док-станция Pro позволяет мне объединить соединения для всего, от клавиатуры, мыши и внешнего хранилища до проводного сетевого подключения и дисплея HP 32 QHD.К счастью, у меня еще есть место для дополнительных аксессуаров, таких как флешка или сканер. Первоначально на то, чтобы все подключить, потребовалось несколько минут. Когда док-станция была готова, ее светодиод загорелся зеленым.

    Брайан Надель / IDG

    Belkin Thunderbolt 3 Dock Pro может подключать ноутбук Mac или Windows к множеству периферийных устройств и заряжать его.

    Другой вариант: если вы когда-нибудь хотели отказаться от ноутбука и по-настоящему путешествовать налегке, сейчас ваш шанс. Технология DeX от Samsung включена в его флагманское мобильное устройство Galaxy и может создать полноценную среду рабочего стола при подключении к внешнему дисплею.

    Многие из самых ранних моделей DeX, таких как Galaxy S8, S9 и Note 8, требовали аппаратной док-станции, но новые телефоны Note 9, Note 10, S10 и S20 могут использовать концентратор USB-C с портом HDMI для подключения к дисплею, упрощая аппаратное обеспечение. (Новый Galaxy Note 20 выводит это на новый уровень благодаря беспроводному подключению. Он работает с новейшими телевизорами Sony, LG, TCL и, конечно, Samsung, или дисплеями, подключенными к приемнику Miracast. Но это, конечно, не включает USB-C.)

    Независимо от того, как вы подключаетесь к дисплею, после подключения DeX телефон все еще может принимать или совершать звонки, отправлять текстовые сообщения коллегам и даже действовать как большая сенсорная панель для управления указателем на экране.

    Выбор USB-коннекторов

    Разработка стандарта универсальной последовательной шины (USB) стала своего рода революцией в мире телекоммуникаций. USB-кабели упрощают подключение компьютеров и других устройств связи, таких как мобильные телефоны и планшеты, к различным периферийным устройствам, таким как портативные носители информации, принтеры, сканеры, факсы и камеры.

    Эти USB-кабели совместимы с несколькими платформами, дешевы и просты в использовании.В настоящее время на рынке представлены различные типы USB-кабелей (различающиеся установленными на них разъемами), каждый из которых соответствует различным потребностям пользователя и совместим с конкретными устройствами. Ниже приводится краткое описание основных типов разъемов USB-кабеля.

    Этот кабель обеспечивает «нисходящее» соединение и совместим с устройствами хост-контроллера, такими как компьютеры и концентраторы. Особый плоский и прямоугольный интерфейс разъема позволяет легко надежно подключать и отключать кабель, не повреждая соединение.Кабель USB 2.0 A-A может соединять и облегчать передачу данных между USB-устройством с гнездом A-типа и компьютером или другим USB-устройством.

    Этот тип кабеля совместим с устройствами USB и обеспечивает только «восходящие» соединения. Таким образом, он может быть подключен только к периферийным устройствам, а не к хост-контроллерам, таким как компьютеры или концентраторы. Кабели с этими разъемами легко подсоединять и отсоединять, обеспечивая стабильные и безопасные соединения.

    USB-кабели

    с разъемами этого типа представляют собой сложное разнообразие и совместимы с портативными устройствами связи, такими как мобильные телефоны и КПК, камеры и устройства GPS. Он позволяет передавать данные между устройствами с молниеносной скоростью до 480 Мбайт в секунду и упрощает функции устройства «на ходу». Он имеет компактную пятиконтактную конструкцию и хорошо различим по черному разъему.

    5-контактный разъем Mini-B меньше, чем его аналог Micro-B, и может облегчить передачу данных между сложными USB-устройствами с функциями On-The-Go.Этот тип кабеля также может соединять периферийные устройства и хост-контроллер.

    Кабели с такими разъемами идеально подходят для использования с приложениями USB SuperSpeed ​​с феноменальной скоростью передачи данных. Однако эти кабели обратно совместимы с портами USB 2.0 и USB 1.1 и могут эффективно передавать данные между низкоскоростными устройствами. Разъемы USB 3.0 обычно имеют синий цвет, чтобы вы могли отличить их от своих предшественников.

    USB 3.0 тип B

    Кабели, оснащенные разъемами этого типа, могут передавать данные на высокой скорости между устройствами USB 3.0 и облегчать приложения SuperSpeed. Однако, в отличие от кабелей USB 3.0 A-типа, эти кабели не имеют обратной совместимости с устройствами USB 2.0 и USB 1.1.

    Знание о различных типах разъемов, которые различают USB-кабели, поможет вам выбрать кабель, который идеально соответствует вашим потребностям. Убедитесь, что вы покупаете кабель с прочными разъемами, которые обеспечивают безопасное соединение, а также его легко подключать и отключать.Выберите покупку у надежного дилера, чтобы быть уверенным в качестве кабеля, который, в свою очередь, гарантирует удовлетворительные вычисления и / или коммуникацию.

    Определение различных USB-портов и кабелей

    14 сентября 2021 г. • Отправлено по адресу: USB Recovery • Проверенные решения

    Порт универсальной последовательной шины (USB)

    действительно упрощает соединение между периферийными устройствами и вашим компьютером или ноутбуком.Вот почему почти все электронные устройства имеют USB-порт, к которому подключаются USB-кабели. Однако сложно определить, какой кабель к какому порту идет, поскольку существует множество различных типов USB-кабелей. Давайте углубимся в это, когда мы раскроем различные виды на рынке.

    Часть 1. Какие бывают типы разъемов USB?

    Большинство компьютеров и других устройств оснащены многочисленными портами USB. Кроме того, при неправильном выборе вы, вероятно, столкнетесь с проблемой неработающего порта USB.Чтобы избежать этого, могут пригодиться эти наиболее часто используемые типы USB-портов.

    1.

    USB-A

    Этот USB-разъем является наиболее часто используемым типом и обычно находится на одном конце большинства USB-кабелей, которые вы видите вокруг. Это плоский интерфейс прямоугольной формы, который удерживает соединение в нужном месте, что позволяет легко подключать и отключать. Кроме того, этот USB-разъем обеспечивает нисходящее соединение, тем самым работая исключительно с хост-контроллерами и концентраторами.

    Тип A имеет как вилку, так и розетку, которые называются штекером и портом соответственно. А-кабели полезны при подключении USB-устройств для передачи данных из вашей компьютерной системы. В противном случае некоторые USB-устройства, такие как флэш-накопители, имеют небольшие размеры, и вам не потребуется кабель для передачи данных. Просто подключите штекер USB Type-A непосредственно к USB-устройству и выполните задание по передаче.

    Вы можете использовать этот тип разъема на своих компьютерных устройствах и периферийных устройствах, игровых консолях, видеоприемниках, проигрывателях потокового воспроизведения, проигрывателях Blu-ray и других подобных устройствах.Тип A используется для подключения периферийных устройств к компьютеру и не может использоваться для соединения двух компьютеров. Соединение двух компьютеров наносит серьезный ущерб им обоим.

    2. USB-B

    B — Тип обычно используется для подключения периферийных USB-устройств для передачи данных с больших компьютерных устройств, таких как компьютер на принтеры, некоторых старых 3,5-дюймовых внешних жестких дисков на компьютер для обмена данными и многого другого. У него квадратный вид со слегка выступающей верхней частью с двумя углами.Кабели типа B-USB подключаются к разъему типа B на больших компьютерных устройствах, таких как принтер. Также обратите внимание, что B-разъем является восходящим разъемом, объясняя, почему он в основном подходит для периферийных устройств.

    Он имеет четыре контакта, два из которых расположены внутри верхней части, а два других — внутри нижней части для захвата и соединения. Вы поймете, что разъемы типа B в USB 1.1 и 2.0 выглядят одинаково. Это означает, что вы можете использовать один штекер USB типа B для обслуживания двух версий USB, поскольку он хорошо подходит к обоим USB 1.1 и 2.0 версии. Но это не относится к разъемам USB 3.0 Type B, поскольку они имеют другую форму, имеют пять дополнительных контактов и предназначены для более высокой скорости передачи данных.

    3. Мини-USB

    Mini означает «маленький», и, как следует из названия, кабель Mini USB — USB подходит для небольших компонентов, таких как мобильные телефоны. Однако с появлением телефонов меньшего размера, телефоны оставлены на Micro USB, в то время как Mini постепенно переключается на другие устройства, такие как камеры, MP3-плееры и тому подобное.

    Кабель Mini USB имеет две стороны. Один конец кабеля представляет собой стандартный USB-концентратор с плоской головкой, который подходит к вашему компьютеру, а другой конец — это концентратор гораздо меньшего размера, который в основном подходит для небольших устройств, таких как мобильный телефон или цифровая камера. Mini USB также бывает двух видов. Контакты Mini 5 более популярны, чем их аналоги Mini 4.

    USB Mini-b (5 контактов)

    Mini 5-pin — это тип, широко признанный производителями USB-IF. Это связано с тем, что по умолчанию кабель Mini USB имеет 5 контактов.Контакты Mini 5 имеют 5 наложенных друг на друга плоских разъемов внутри порта, которые также помогают захватывать. Он в основном используется в старых телефонах Blackberry, камерах, обычных телефонах для передачи данных и для зарядки оборудования.

    USB Mini-b (4 контакта)

    Вместо обычных 5 контактов этот Mini USB намного меньше по размеру и включает всего 4 контакта. Его пятиугольная форма с четырьмя плоскими разъемами внутри порта также помогает надежно удерживать соединение и передачу данных.

    4.Микро-USB Кабели

    Micro USB — USB можно использовать на небольших устройствах, таких как новейшие мобильные устройства, а также для зарядки носителей, а также для передачи данных с помощью USB Type-A. Он также предлагает соединение, которое физически меньше по размеру по сравнению с Mini-B. Несмотря на это, скорость передачи составляет до 480 Мбит / с.

    Micro USB бывает двух типов; USB Micro-A и USB Micro-B. Штекер USB 3.0 Micro-A представляет собой два штекера прямоугольной формы, слитые в один.Эти штекеры совместимы с гнездами USB 3.0 micro-AB. Штекеры USB 2.0 Micro-A хоть и прямоугольные, но очень маленькие.

    С другой стороны, разъемы USB 3.0 Micro-B похожи на их аналоги разъемов Micro-A. Они также совместимы с гнездами USB 3.0 Micro-B и Micro AB. Точно так же штекеры USB 2.0 Micro-B крошечные и прямоугольные, но их два угла на одной из сторон скошены.

    5. USB-C

    Этот разъем сильно отличается от других типов USB.USB C полностью обратимый, что означает, что вы можете перевернуть его с любой стороны, и он легко подключится. Он может передавать сигналы USB 3.1, 3.0, 2.0 и USB 1.1 и, как правило, сопряжен с USB типа A, типа B и Micro – B. Наука, лежащая в основе этого стандарта, заключается в едином стандарте разъема, для которого требуется только один кабель для почти всех задач. . Вы можете подключить к компьютеру любой внешний диск, зарядить мобильное устройство или даже подключить кабель Thunderbolt к USB без дополнительных разъемов.

    Когда дело доходит до скорости, это супер благодаря высокой скорости передачи данных.Например, спецификации USB 3.1 означают довольно заметный более высокий источник питания до 100 Вт при 20 В / 5 А. Однако ваше устройство имеет много общего с выходной мощностью. Такие вещи, как версия USB, используемый кабель и конечное устройство, имеют большой вес.

    USB Type C поддерживает множество протоколов, поскольку использует альтернативные режимы. Благодаря этой возможности вы можете интегрировать его в вывод HDMI на кабели USB, DisplayPort, VGA и другие виды подключений через один порт.

    Поскольку USB type-C — это тенденция будущего, вы можете задаться вопросом, поддерживает ли смартфон, который вы собираетесь купить, USB-C. Вот несколько распространенных смартфонов, использующих USB type-C:

    Марка

    Модель

    BlackBerry

    Ключ2

    Google

    Pixel 3, Pixel 3 XL

    HTC

    Исход 1, U11, U11 Plus, U12 Plus, U Ultra

    Huawei

    Mate 20 Pro, Nexus 6P, P20

    LG

    G7 ThinQ, V40 ThinQ

    Motorola

    Moto G6, Moto Z3 Play

    Nokia

    8 Sirocco

    OnePlus

    6 т

    Razer

    Телефон 2

    Samsung

    Galaxy S9, S9 Plus, Galaxy Note 9

    Sony

    Xperia XZ2, XZ2 Компактный

    Чтобы узнать больше о Type-C, вам следует потратить 5 минут и прочитать эту статью, в которой представлены 3 распространенные проблемы на USB type-C и соответствующие решения.

    6. Кабель Lightning

    Несмотря на то, что кабель Lightning не является стандартом USB, он является разъемом Apple для устройств iOS. Он также имеет небольшой размер, похожий на USB Type C. Когда команда Apple решила использовать кабель от молнии к USB, беспокойство было на пике, но для пользователей Apple это стало облегчением. Разъем Lightning в основном используется в USB-порте для MacBook Air и для подключения других мобильных устройств Apple к хост-компьютерам, камерам, внешним мониторам и другим периферийным устройствам.А поскольку принадлежала Apple, сторонним производителям поначалу было непросто производить другие совместимые аксессуары, если только они не получили одобрения соответствующей Apple. В последнее время эта юрисдикция взломана. По сравнению со своим предшественником, у которого было 30 контактов, Lightning более плотный, всего с 8 контактами. Его совместимость способствует простоте использования с другими интерфейсами, такими как HDMI, VGA и другими протоколами.

    Часть 2. Стандарты скорости USB

    USB поддерживает разные скоростные режимы.Высокоскоростной USB-порт передает на более высоких скоростях из-за дополнительной полосы пропускания. Точно так же вам понадобятся кабели USB-USB правильного типа для передачи любых данных с компьютера на внешнее устройство и наоборот.

    Обратите внимание!

    Небольшое отклонение может привести к повреждению кабеля и, в серьезном случае, к потере данных.

    Давайте теперь разберемся с поколениями USB, их размерами, уровнями мощности и характером совместимости, чтобы избежать потери данных с внешнего устройства. Но до этого мы узнаем, как бороться с потерей данных и возможные способы восстановления.Wondershare Recoverit обладает первоклассной технологической способностью восстанавливать более 1000 типов данных и обрабатывать потерю данных при любом сценарии, таком как вирусная атака, форматирование диска и сбой системы, среди прочего.

    Шаг 1. Выберите местоположение

    После того, как вы загрузили и установили Wondershare Recoverit, вы затем выберите место, в котором находятся ваши потерянные файлы. Помните, что внешние устройства должны быть подключены к компьютеру через порт USB. Подключите устройство, затем нажмите кнопку «Пуск» и перейдите к следующему этапу восстановления.

    Шаг 2. Отсканируйте файл

    На этом шаге будет выполнено всестороннее сканирование ваших восстанавливаемых файлов. Точно так же вы можете остановить и возобновить процесс сканирования по своему усмотрению. Вы также сможете выбрать определенные файлы во время этого процесса.

    Шаг 3. Предварительный просмотр и восстановление файлов

    Функция «предварительного просмотра» упрощает предварительный просмотр и выбор только файлов, которые необходимо восстановить. Кроме того, на этом этапе будет доступна дополнительная информация, такая как размер файла, имя и путь к файлу.Убедитесь, что у вас есть нужные файлы, и нажмите кнопку «Восстановить». Затем вы можете сохранить свои файлы на компьютер или другие внешние устройства после завершения процесса восстановления.

    USB 1.x

    USB 1x выполнен из белого пластика. Имеет две скорости передачи данных. Низкая пропускная способность может достигать 1,5 Мбит / с, а полная — 12 Мбит / с. И при каждом обновлении устройств USB 1x может в некоторых случаях работать со скоростью 480 Мбит / с. Именно для этого шага делает USB 1.1 могут использоваться кабели, физически совместимые с некоторым оборудованием USB 2.0 и USB 3.0 как на типе A, так и на типе B.

    USB 2.0

    USB 2.0 отличается от черного цвета пластиком внутри устройства. Первоначально была зафиксирована скорость 480 Мбит / с, но сейчас она увеличена до 5 Гбит / с. Эта скорость шины также имеет полную прямую и обратную совместимость с большинством USB-устройств, а также работает с кабелями и разъемами USB 2.0. Длина кабеля USB 2.0 устройств могут достигать 16’5 дюймов. Среди устройств он поддерживает устройства с низкой и высокой пропускной способностью, от клавиатур до устройств с высоким разрешением, таких как принтеры и веб-камеры.

    USB 3.x

    USB 3.x поддерживает скоростной режим 10 Гбит / с. Этот сверхскоростной режим, представленный синим цветом пластика внутри устройства, предназначен для транспортировки видеоматериалов высокой четкости. Что касается проводки поколения 3.0, то в моделях 9 медных проводов против 2.0 поколение накопителей, у которых внутри всего 4 медных провода. Последние версии компьютеров и других аксессуаров поддерживают скоростной режим USB 3.0.

    Заключение

    По сравнению с портами других устройств, таких как HDMI, VGA, DVI, среди многих других, USB остается наиболее распространенным соединением между компьютером и другими периферийными устройствами. Различные типы USB-портов также служат разным целям; однако для некоторых потребуется преобразователь, например, для передачи кабеля HDMI в USB.Точно так же стандарты скорости USB различаются, и чем выше стандарт, тем выше скорость передачи данных.

    Дополнительная литература: При подключении USB-устройства к компьютеру ничего не происходит? Прочтите эту статью и узнайте, как исправить «скачок напряжения на USB-порту»

    .

    Часто задаваемые вопросы по теме

    1. В чем разница между клеммой и разъемом?

    Терминал — это точка, в которой вы осуществляете электрическое соединение i.Соединение, тогда как соединитель — это компонент, который используется для соединения двух активных устройств, таких как вилка или розетка.

    2. Какие бывают типы разъемов?

    • Разъем USB (универсальная последовательная шина)
    • Последовательный разъем
    • Разъем VGA (Video Graphics Accelerator)
    • Разъем DVI (цифровой видеоинтерфейс)
    • Цифровой аудиоразъем
    • Разъем Ethernet

    3.Могу ли я попробовать Wondershare Recoverit бесплатно?

    Да, вы можете восстановить данные бесплатно. Этот вариант предлагает ограниченные функции, и вам необходимо перейти на премиум-версию, чтобы получить более продвинутые функции.

    USB Тема

    Восстановить USB-накопитель
    Форматирование USB-накопителя
    Исправить / восстановить USB-накопитель
    USB-накопитель Know

    Что такое разъем USB Type-C?

    Что означает разъем USB-C?

    USB-C (универсальная последовательная шина типа C) — это промышленный стандарт для передачи данных и мощности по одному кабелю.Преимущества USB-C включают повышенную скорость передачи данных (DTR) и более быструю зарядку.

    Разъемы

    USB-C имеют небольшую прямоугольную форму с закругленными краями. Его конструкция симметрична, и на каждом конце кабеля USB-C есть как входящие, так и входящие разъемы. Это означает, что конечным пользователям не нужно беспокоиться об ориентации при подключении кабеля USB-C.

    USB Type-C поддерживает версии 3.2 и 3.1 спецификации USB. Он также обратно совместим с USB 3.0 и USB 2.0.

    Techopedia объясняет разъем USB-C

    Интерфейс универсальной последовательной шины (USB) был разработан в середине 1990-х годов и стандартизирован Форумом разработчиков USB (USB-IF).

    Первоначально стандарт определял два типа разъемов: A-Type и B-Type. Несмотря на то, что с момента внедрения исходных стандартов USB было несколько пересмотров, до недавнего времени во многих USB-продуктах по-прежнему использовались разъемы A или B для подключения вычислительных устройств к USB 3.1, USB 3.2 и Thunderbolt 3.

    Кабели-адаптеры позволяют подключить один конец кабеля USB Type-C к более старому порту USB A-Type или USB B-Type и значительно повысить скорость передачи данных.

    • USB-C, подключенный к порту USB 3.1, может передавать 10 гигабайт данных в секунду.
    • USB-C, подключенный к порту 3.2, может передавать 20 гигабайт данных в секунду.
    • USB-C, подключенный к порту Thunderbolt 3, может передавать 40 гигабайт данных в секунду.

    Некоторые эксперты предсказывают, что со временем USB-C будет заменен на USB4.USB4 имеет даже высокую скорость передачи данных и может также поддерживать один дисплей 8K или два дисплея 4K. Ожидается, что USB4 продолжит использовать разъемы USB-C в качестве механизма доставки данных и питания и будет обратно совместим с предыдущими версиями USB, включая USB 2.0.

    Что такое USB-C?

    Вкратце, USB-C — это последний тип разъема, разработанный Форумом разработчиков USB (USB-IF), группой ведущих в отрасли компаний, таких как Apple, Intel и Microsoft, которые намеревались создать стандартные отраслевые спецификации для подключения устройств.Стремясь объединить множество различных возможностей, ранее зарезервированных для определенных кабелей, в один стандартный тип разъема, новые и быстро развивающиеся стандарты USB-IF заставили многих людей задуматься, что такое USB-C? Чтобы понять, что делает USB-C особенным, нужно понять его скромное начало.

    Краткая история USB

    Во время образования USB-IF в конце 1990-х, современные вычисления только начинали расцветать, но технология интерфейса между машинами и периферийными устройствами отставала.USB-IF выступил с целью создания разъема стандартного типа, который заменил множество последовательных или параллельных портов, а также патентованные типы разъемов, которые появлялись на различных машинах. Увы, порт USB, каким мы его знаем, родился.

    На протяжении многих лет были выпущены различные обновления протоколов, повышающие скорость передачи данных и мощность, а также новые формы и размеры разъемов. На момент разработки USB-C в 2014 году существовало 11 различных типов разъемов USB, каждый из которых был разработан для конкретных приложений, но в значительной степени физически несовместим друг с другом.Например, если вам нужно зарядить смартфон, вы, вероятно, воспользуетесь кабелем Micro USB, для подключения принтера потребуется кабель USB Type-B, а для загрузки изображений с цифровой камеры потребуется кабель Mini-B. USB-IF воссоздала ту самую проблему, которую они намеревались решить.

    USB-C Ambitions

    Так что же такое USB-C и какие проблемы он решает? Прежде всего, предполагается, что все предыдущие USB-разъемы будут устаревшими. Что использует USB-C? USB-C уже принят на многих ПК, планшетах и ​​смартфонах, а также в периферийных устройствах, таких как мониторы, флэш-накопители и жесткие диски.Все признаки указывают на то, что эта тенденция продолжается отчасти из-за тонкого профиля USB-C, позволяющего использовать его во все более тонких и более функциональных устройствах. Фактически, USB-C может стать стандартом даже за пределами области бытовой электроники, поскольку он начинает применяться в автомобильной промышленности для зарядки и передачи данных в автомобиле и имеет потенциал для зарядки бытовых устройств, таких как электробритвы. .

    Если вы когда-либо пытались подключить стандартный USB-кабель к настенному зарядному устройству в темноте, перевернув кабель несколько раз, чтобы найти правильную ориентацию, то следующий будет большим.Разъемы USB-C действительно двусторонние, то есть вы можете подключать их в любой ориентации. И хотя есть кабели с USB-C на одном конце и другим разъемом на другом, в будущем мы можем ожидать, что кабели USB-C — USB-C станут более распространенными по мере роста их распространения.

    Каковы преимущества USB-C?

    Итак, USB-C тонкий, двусторонний и заменит все старые типы разъемов, но что может сделать USB-C? Разъем USB-C имеет 24 контакта по сравнению с 9 контактами на USB 3 предыдущего поколения.0. Эти дополнительные контакты позволяют увеличить мощность, данные и видео. В то время как порты USB 3.0 и их 9 контактов были ограничены скоростью передачи 5 Гбит / с, USB-C может поддерживать до 40 Гбит / с в зависимости от протокола. Вот тут-то и появляется запутанная часть.

    В то время как USB Type-C относится к двустороннему типу разъема, возможности полосы пропускания зависят от поддержки протокола, который варьируется от USB 2.0 со скоростью 480 Мбит / с до 40 Гбит / с с кабелем Thunderbolt 3, Thunderbolt 4 или USB4. Вы найдете USB-C 2.0 на некоторых смартфонах и планшетах, которые подходят для зарядки и синхронизации. На другом конце спектра вы найдете порты Thunderbolt 3 на высокопроизводительных компьютерах, таких как MacBook Pro.

    Большинство компьютерных портов USB-C поддерживают стандарт USB 3.1 Gen 2 (также называемый USB 3.2 Gen 2×1), который поддерживает скорость 10 Гбит / с. Чтобы представить все это в перспективе, весь фильм в формате HD можно передать через USB-C 3.1 Gen 2 (10 Гбит / с) примерно за 30 секунд. Отсюда вы можете понять, насколько кропотливо медленна аналогичная передача через USB 2.0 будет, и как молниеносно это будет через соединение Thunderbolt 3 / USB 4 40 Гбит / с.

    Значит, USB-C быстрее?

    Вся эта дополнительная пропускная способность, поддерживаемая USB-C, 10, 20 или 40 Гбит / с , не только хороша для передачи файлов с невероятной скоростью. Еще одно из преимуществ USB-C заключается в том, что он также поддерживает альтернативные режимы, такие как протоколы, отличные от USB, такие как DisplayPort или Thunderbolt 3. В то время как предыдущие версии USB могли поддерживать только данные, альтернативные режимы позволяют вам делать такие вещи, как отправка видео через USB. -C кабели.Вы также не ограничены одним дисплеем. В зависимости от возможностей порта USB-C вашего компьютера через один адаптер USB-C можно подключить до 3 мониторов. Однако вы должны быть осторожны с этим, поскольку не все устройства USB-C поддерживают альтернативный режим DisplayPort. Смартфоны USB-C редко поддерживают его, в отличие от большинства новых ноутбуков, но не обязательно для двух или трех дисплеев. Например, MacBook Pro может работать с двумя мониторами только через адаптер Thunderbolt 3, так как он не поддерживает многопоточную передачу или MST (еще один протокол).К счастью, порты Thunderbolt 3 четко обозначены логотипом, который выглядит как молния, поэтому вы всегда будете знать, когда он у вас появится.

    Чтобы определить возможности порта USB-C, отличного от Thunderbolt 3, вам нужно изучить технические характеристики своего компьютера. Если он указан как поддерживающий USB-C «альтернативный режим» или «DisplayPort», то этот порт поддерживает как минимум один внешний монитор. В спецификациях также следует указать, какой стандарт USB он поддерживает, чтобы вы могли определить его максимальную скорость. Компьютеры с поддержкой USB 3.1 Gen 2 с альтернативным режимом не будет проблем с управлением хотя бы одним монитором 4K вместе с другими вашими USB-устройствами. Производители аксессуаров, такие как Cable Matters, часто имеют линейку различных многопортовых адаптеров или док-станций, которые по-разному используют полную пропускную способность USB-C. Например, один адаптер может управлять двумя мониторами 4K 30 Гц, но иметь только порты USB 2.0, а другой может поддерживать один монитор 4K 30 Гц, а также иметь порты USB 3.0 и Gigabit Ethernet. Возможности безграничны. Растущая популярность USB-C будет способствовать тому, чтобы вам было проще найти подходящий аксессуар для ваших нужд.

    Можно ли заряжать ноутбук с помощью USB-C?

    Да! Это еще одно огромное преимущество USB-C. Ранее было описано, как целью USB-IF было избавиться от множества разъемов и портов для различных целей. Это также относится к кабелям для зарядки. Раньше только небольшие устройства, такие как мобильные телефоны или наушники, можно было заряжать с помощью USB-кабелей (у вас, вероятно, есть ящик с кабелями micro USB от каждого устройства, которое у вас есть). Это связано с тем, что максимальный поддерживаемый протокол зарядки USB составлял 5 В.Доступен ряд проприетарных протоколов, не поддерживающих USB, но это создало картину запутанных стандартов зарядки и аксессуаров. USB-C Power Delivery расширяет спецификации зарядки до 20 В при токе до 5 А или до 100 Вт для зарядки. Это значительное увеличение позволяет заряжать большие устройства, такие как ноутбуки, через USB-C. Например, 15-дюймовый MacBook Pro заряжается от 87 Вт. Для зарядки свыше 60 Вт необходимо использовать кабель питания USB-C с электронной маркировкой или меткой.

    Итак, USB-C позволяет заряжать ваши большие устройства, такие как ноутбуки, но заряжается ли USB-C в целом быстрее? Ответ обычно есть, но это зависит от того, как это реализовано. В смартфонах высокого класса, таких как iPhone и Google Pixel, используется поддержка USB-PD для более высокого напряжения, поэтому они могут заряжаться намного быстрее, чем старые телефоны. Обратной стороной является то, что вам придется выложить больше денег на высоковольтные зарядные устройства USB-C и, в случае iPhone, на кабель USB-C на Lightning. С другой стороны, большинство кабелей USB-C должны поддерживать зарядку до 60 Вт, просто убедитесь, что они от надежного производителя.Еще лучше убедиться, что они принадлежат бренду, входящему в состав USB-IF, например Cable Matters.

    Хотя вы и не заметили эту последнюю функцию, новейший стандарт Power Delivery 3.0 поддерживает протокол программируемого источника питания (PPS). Режим PPS, по сути, позволяет подавать на устройство разное количество энергии, а не просто постоянный поток энергии. Литий-ионный аккумулятор в вашем телефоне поблагодарит вас за это, так как эта стратегия позволяет заряжать его с оптимальной скоростью, помогая продлить срок службы аккумулятора.

    Обзор функций USB-C

    В случае, если об этом еще недостаточно упомянуто, все же важно помнить, что все это происходит одновременно через один кабель / порт компьютера. Таким образом, с правильной док-станцией вы можете подключить все свои дополнительные мониторы, USB-устройства, карты памяти, жесткие диски и Ethernet И зарядить свой ноутбук до 100 Вт — поговорим о чистом рабочем столе! Самое приятное в этом то, что в большинстве случаев это просто работает. Поскольку USB-C теперь поддерживает альтернативные режимы, вы увидите более мощные док-станции, которые работают без дополнительного программного обеспечения или драйверов, которые могут замедлить работу вашего компьютера.

    Учитывая предельную пропускную способность, возможности энергопотребления и альтернативные режимы, уже доступные через USB-C, вы можете задаться вопросом, как это могло бы стать лучше. Одна из основных областей в настоящее время сосредоточена на увеличении длины, которую может эффективно выполнять USB-C. На рынке есть всего несколько активных кабелей USB-C, которые позволяют использовать все функции USB-C на кабеле длиной до 3 м. USB-IF также анонсировал последний стандарт USB4 в августе 2019 года. Подробнее об этом позже, но суть в том, что он обеспечит встроенную поддержку Thunderbolt 3 и скорость передачи 40 Гбит / с.К счастью, текущий набор функций USB-C достаточно надежен, чтобы поддерживать связь даже самых требовательных опытных пользователей. Наконец, у нас есть действительно универсальный соединитель, который мы сможем использовать в качестве стандарта на долгие годы.

    Какие кабели USB-C купить?

    Теперь, когда доступны кабели USB4, они, вероятно, станут доминирующим стандартом USB-C, что делает кабели USB4 лучшим выбором для всего, что связано с USB-C. Кабели имеют полную обратную совместимость со всеми другими скоростями USB-C, что делает эти кабели идеальными для будущего, даже если у вас еще нет периферийных устройств USB4.Cable Matters выпустила свой первый сертифицированный USB-IF кабель USB4 в 2021 году.

    Сертифицированный USB-IF кабель USB4 ™ (40 Гбит / с) с подачей питания

    Если вам нужен кабель USB-C для всего этого, кабель Cable Matters Thunderbolt ™ 4 — единственный кабель USB-C, который вам понадобится. Он поддерживает последний стандарт Thunderbolt 4 40 Гбит / с, полностью совместим с USB4 и полностью обратно совместим со всеми другими режимами USB-C.

    Сертифицированный Intel кабель Thunderbolt ™ 4 USB-C с поддержкой зарядки 100 Вт

    .

    Leave a comment
