HDMI, Display Port, VGA, DVI

Существуют разъемы для кабелей четырех типов: VGA, DVI, Display Port и HDMI. Каждый из этих портов имеет свои недостатки и преимущества. Как же все-таки лучше подключить монитор и Какой вариант предпочтительней использовать — давайте разберемся.

HDMI (High Definition Multimedia Interface)

Свои стандарты существуют даже при подключении экрана к компьютеру. Что же все-таки лучше, HDMI или DVI? Однозначно лучше сделать выбор в пользу HDMI. Неоспоримое лидерство данного интерфейса связано с тем, что многие современные компании-разработчики используют по умолчанию именно его. На сегодняшний день HDMI является наиболее популярным типом интерфейса. Он применяется для подключения большинства телевизоров и мониторов. Однако применение HDMI не ограничивается только этими устройствами. При помощи HDMI можно подключать ноутбуки, планшеты, игровые приставки и мультимедийные плееры.HDMI уже успел стать стандартом по подключению техники для вывода изображения особо высокого качества.

Чтобы определиться с тем, что же все-таки лучше для монитора – DVI или HDMI, необходимо перечислить преимущества каждого из представленных типов подключения. Преимущества HDMI заключаются в следующем:

• простота: изображение передается на экран посредством одного кабеля, что очень удобно и позволяет избежать использования кучи различных проводов;
• благодаря HDMI можно легко и быстро преобразовать в цифровую форму всю развлекательную мультимедийную систему;
• HDMI обеспечивает подключение множества устройств при помощи всего одного кабеля;
• совместимость: каждая новая версия разъема поддерживается и взаимозаменяется предыдущими;
• эффективность: пропускная способность соединения составляет 10.2 Гбит/с, что позволяет обеспечить передачу видеофрагментов с разрешающей способностью 1080. Благодаря этому можно смотреть фильмы по-настоящему высокого качества, используя HDMI. Особенно важен этот момент для геймеров, ведь благодаря высокому разрешению можно увеличить игровую скорость;
• инновационность и интеллектуальность HDMI.

HDMI представляет собой полностью цифровой формат. Он не требует преобразования или сжатия изображения. Разработчики и производители разъема данного типа в максимальной степени ориентированы на потребителя. Двустороннее подключение обеспечивает полное взаимодействие устройств друг с другом. Этот интерфейс дает возможность в автоматическом режиме определять возможности каждого типа техники, чтобы корректировать все необходимые опции. HDMI позволяет управлять разрешением и соотношением сторон изображения. Также одной из новейших разработок является технология Consumer Electronic Control, которая позволяет при помощи одной кнопки управлять записью, воспроизведением и запуском серии команд.

Display Port

Данный интерфейс был разработан специалистами компании VESA, которая в своей сфере является довольно авторитетной. Несмотря на это, многие пользователи считают, что данный разъем прекрасно подходит для соединения экрана и блока питания. Дизайнеры и программисты, думая над интерфейсом для подключения монитора, наверняка отдадут предпочтение Display Port.

Это связано с тем, что главной особенностью подключения такого типа является возможность работы сразу с несколькими мониторами. Еще одним важным преимуществом интерфейса Display Port является отсутствие лицензионных отчислений. Другая особенность разъема Display Port заключается в том, что каждый цвет передается по своему персональному каналу. Данный интерфейс, в отличие от HDMI, имеет механизм в виде фиксатора. Винтовых креплений на нем нет, что также поддерживает надежность работы. Также Display Port имеет маленькиеразмеры. Если учитывать все изложенное выше, то можно смело утверждать, что основное предназначение подключения Display Port состоит в обеспечении связи между компьютером и монитором. Для подключения телевизоров Display Port – не лучший вариант.

DVI (Digital Visual Interface)

Типы DVI

Стандарт DVI в 90-х годах имел статус интерфейса для подключения мониторов. С появлением HDMI он потерял свою актуальность. Но как же все-таки лучше подключить монитор? Что лучше использовать – DVI или HDMI? Интерфейс DVI можно использовать в тех случаях, когда не требуется разрешение 4K.

Этот интерфейс поддерживает несколько режимов работы: только цифровой (не передает звуковой сигнал, подходит для мониторов без колонок), только аналоговый, цифровой и аналоговый.

VGA (Video Graphics Array)

Если вы не можете определиться с тем, как лучше подключить монитор – через Display Port, HDMI, DVI или VGA, то последний вариант точно не подойдет любителям HD качества. VGA когда-то широко использовался в электронике. Сегодня данный интерфейс практически вымер. Ведущие IT-компании несколько лет назад приняли решение окончательно отказаться от данного интерфейса. Свои действия они аргументировали тем, что планируют перейти на более высокие скорости. Но даже сегодня разъем VGA еще можно встретить на старых компьютерах или проекторах. Почему стоит отказываться от них, если ими удобно пользоваться? Некоторым пользователям разъем VGA служил верой и правдой более 10 лет.

Вывод

Как же сделать правильный выбор: Display Port, DVI, VGA или HDMI? Что лучше использовать для подключения монитора? Прежде всего, необходимо обозначить назначение интерфейса для конкретного типа подключения. HDMI на сегодняшний день является универсальным интерфейсом, поэтому лучше будет использовать его. Такой тип подключения подойдет и для компьютера, и для телевизора. Если же для пользователя многофункциональность не важна, то для подключения персонального компьютера неплохим выбором станет Display Port. Сегодня данный разъем поддерживается и используется большинством производителей компьютерной техники. А вот разъемы VGA и DVI уже можно считать устаревшими. Но несмотря на это, они все равно являются проверенными типами подключения и найдут свое распространение. Наиболее технологичными, перспективными и инновационными все же являются разъемы HDMI и Display Port.

VGA (D-Sub) — виды, характеристики, особенности, распиновка, плюсы и минусы разъема, актуальность на сегодня

Что такое VGA, есть ли разница с D-Sub?

VGA (D-Sub) — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день. Пусть данный разъем уже не может называться прогрессивным, но его все еще легко встретить в различных мониторах, видеокартах и других электронных приборах.

D-Sub (D-subminiature) представляет собой аналоговый пятнадцатиконтактный разъем. Как правило, он используется для подключения компьютера или ноутбука к монитору.

В VGA (Video Graphics Array) используется построчная передача видеосигнала. Когда происходит изменение уровня яркости, то одновременно осуществляется снижение или повышение напряжения. Причем сигнальное напряжение может варьироваться от 0,7 до 1 В. Если рассматривать ЭЛТ-мониторы, в которых чаще всего размещаются разъемы VGA, то в них меняется показатель интенсивности луча, создаваемого электронной пушкой. В результате таких действий на дисплее происходит изменение яркости.

Что касается разницы между VGA и D-Sub, то ее просто нет, потому что речь идет об одном и том же разъеме DE15. Это 15-штыревой разъем, где каждый канал отвечает за определенные функции. Стоит отметить, что по своему внешнему виду VGA действительно напоминает букву «D». Отсюда и название — D-Sub.

Что можно подключить через VGA-разъем?

Сегодня VGA уже не считается распространенным разъемом для техники. Но за годы своего существования такой стандарт получили самые разные приборы. Например, этот интерфейс присутствует в определенных моделях жидкокристаллических и плазменных телевизоров. Его зачастую устанавливали и в DVD-проигрывателях. Но особенно часто VGA-разъем встречается в мониторах с электронно-лучевыми трубками. Практически все ЭЛТ-мониторы оснащались именно таким интерфейсом для подключения к источникам сигнала. Даже в ранних моделях ЖК-дисплеев имеется этот стандарт, который постепенно был заменен на DVI и HDMI.

История VGA интерфейса

Разъем VGA был анонсирован в 1987 году всемирно известной компанией IBM. Он был специально разработан для качественной передачи видеосигнала на экраны, использующие электронно-лучевые трубки. Поэтому все актуальные на тот момент компьютеры работали с мониторами, которые оснащались данным интерфейсом. Нужно отметить, что до этого момента существовали разъемы DE-9, которые зачастую использовались для подключения джойстиков к игровым приставкам и ПК. При этом VGA (DE-15) получал уже не 9, а сразу 15 контактов. Это позволяло наслаждаться цветным изображением, которое отображалось на ЭЛТ-мониторах.

В 90-х годах прошлого века многие производители техники также начали применять такой стандарт. Стали выпускаться телевизоры и DVD-проигрыватели с VGA на борту. D-Sub сохранял свою популярность до момента, пока не получил широкое распространение цифровой стандарт DVI. Причем официальная презентация DVI состоялась в 1999 году. Но постепенно вытеснять с рынка морально и физически устаревший интерфейс VGA он начал только в 2000-х годах, когда цифровые технологии и соответствующий контент оказались востребованными и доступными среди пользователей. Более того, в 2015 году AMD, Intel и многие другие крупнейшие корпорации решили полностью отказаться от использования в своих новых продуктах стандарта VGA.

Виды D-Sub выхода

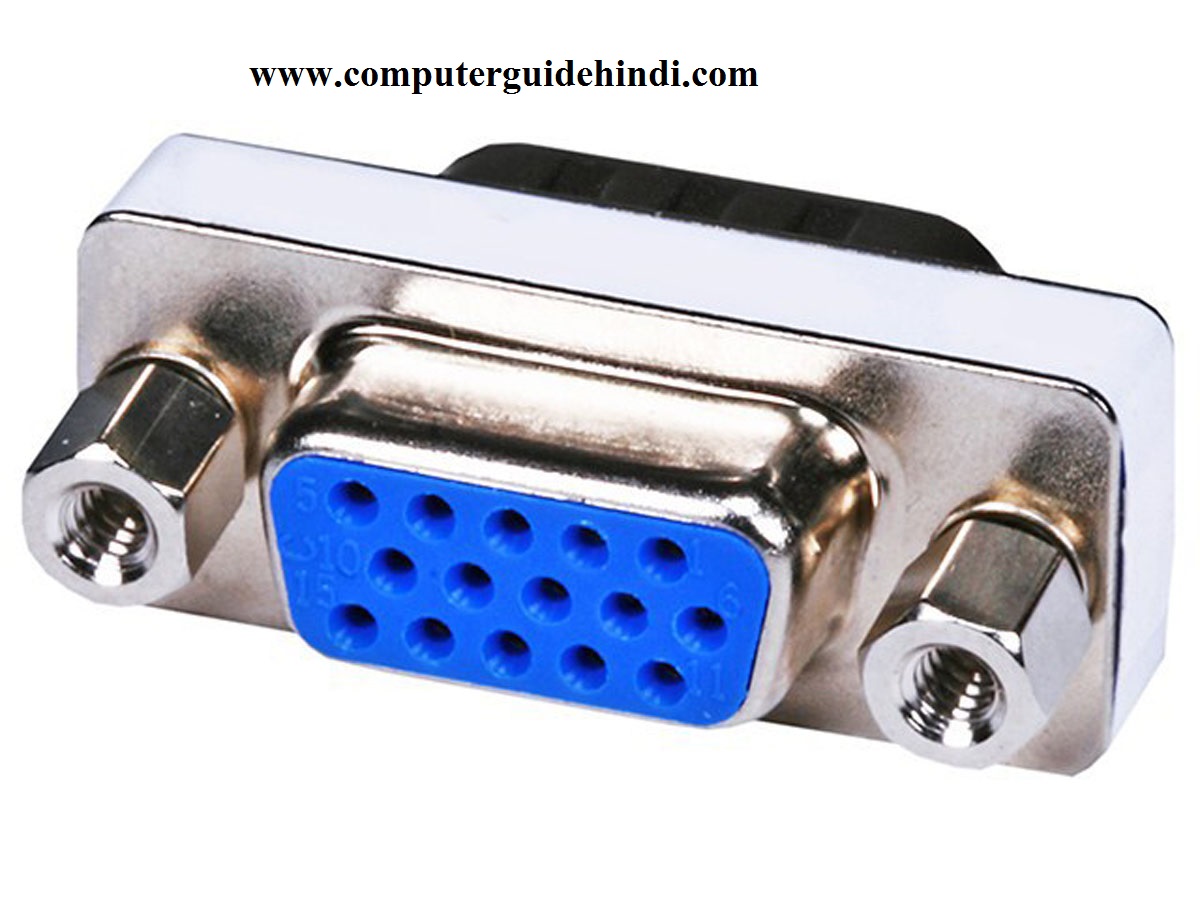

Интерфейс VGA с момента своего запуска использует 15 контактов. Через них передается построчный сигнал с нестабильной амплитудой напряжения. При этом на сегодня известно о существовании двух видов данного разъема, которые почти не отличаются друг от друга:

• Стандартный VGA. Такой интерфейс применяется во многих видеокартах и мониторах, а также некоторых DVD-проигрывателях и телевизорах.
• Mini-VGA. Данный разъем можно встретить в ноутбуках, а также определенных портативных устройствах. В плане внешнего вида он больше напоминает USB-порт. Но по своим возможностям ничем не отличается от стандартного разъема.

Технические характеристики, особенности и распиновка VGA Разъема

Как уже отмечалось, VGA (D-Sub) был разработан для удобной передачи аналогового сигнала. Здесь используются 15 контактов, каждый из которых выполняет определенную функцию.



Нужно понимать, что есть соединительный кабель «Папа» и штекерные соединения «Мама».

Поэтому торчащие соединения должны подключаться именно к внутренним VGA-отверстиям. Что касается самих контактов, то они выстроились в три горизонтальные полоски по 5 штук. Благодаря этому удается передать аналоговый сигнал, «разбитый» на синий, красный и зеленый цвета.

Максимальное разрешение VGA (d sub)

Технология VGA официально способна передавать видеосигнал в разрешении 1280 на 1024 точки, но не более. В действительности же разрешение может достигать формата 1920×1080 (Full HD) и в некоторых случаях даже 2048×1536.  До определенного времени этого было вполне достаточно, чтобы наслаждаться качественным изображением. Но чем выше будет разрешение передаваемого сигнала, тем больше шанс получить неожиданные дефекты в виде размытия картинки и прочего. Поэтому специалисты рекомендуют использовать для FHD-мониторов более прогрессивные интерфейсы.

Плюсы и минусы VGA интерфейса

Главные преимущества:

1. Огромное количество выпущенных за 30 лет устройств.
2. Большой выбор разнообразных переходников.
3. Идеальный вариант для ЭЛТ-мониторов и передачи аналогового сигнала.
4. Единственный аналоговый интерфейс, который может передавать видео в высоком разрешении.

Недостатки разъема:

1. Нет возможности для одновременной передачи видео и аудио сигнала (осуществляется передача только видео).
2. Официально заявленное максимальное разрешение — 1280 х 1024. При выводе картинки на FHD-дисплеи возможны проблемы.
3. При использовании некачественного кабеля появляются помехи.
4. Не очень подходит для подключения цифровых устройств.

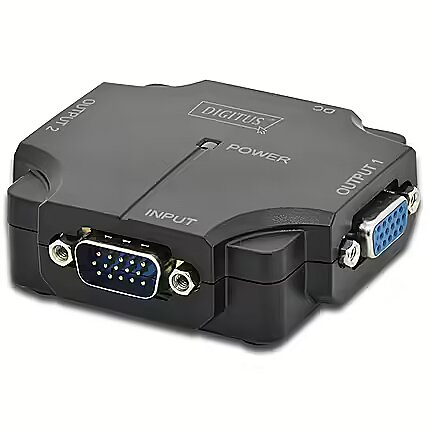

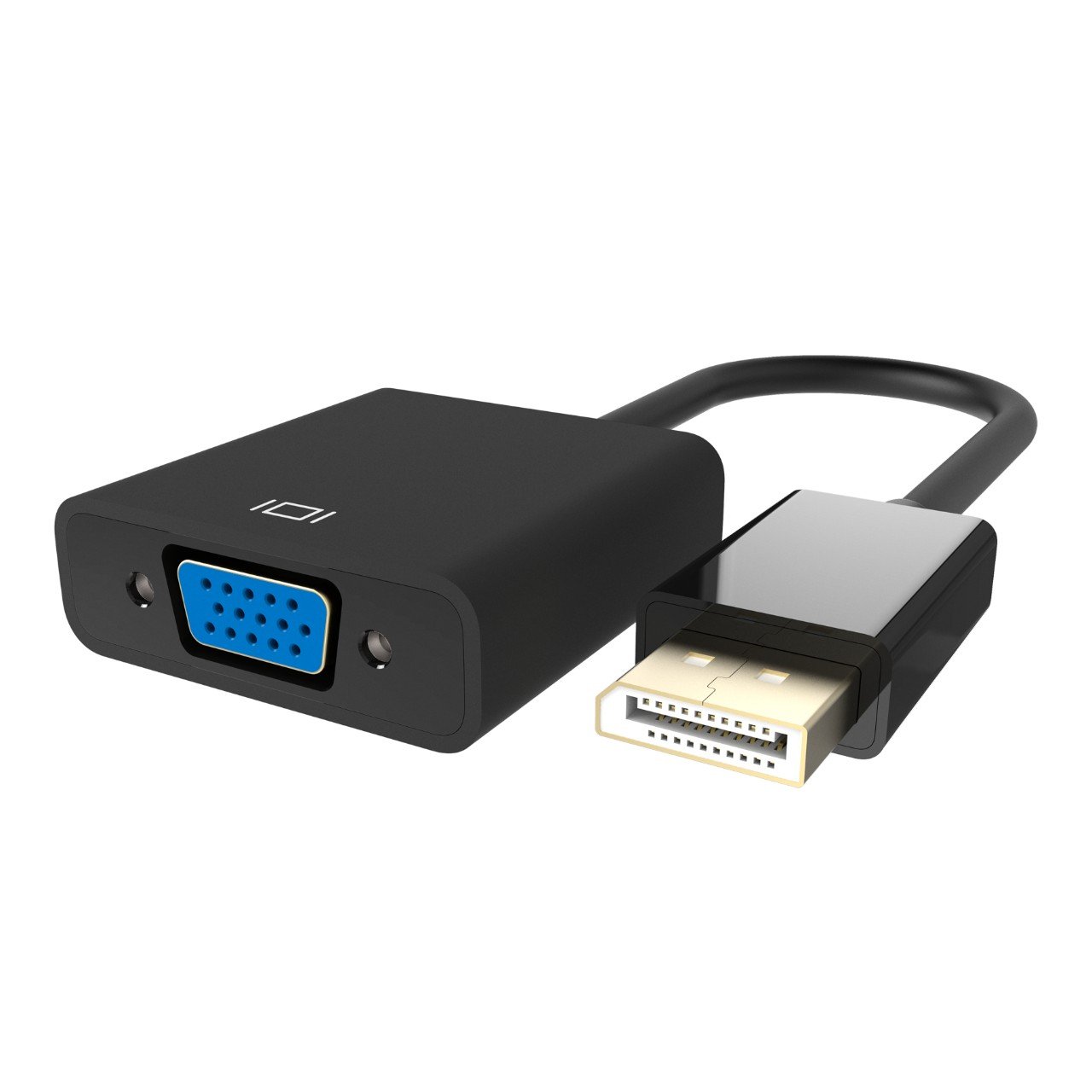

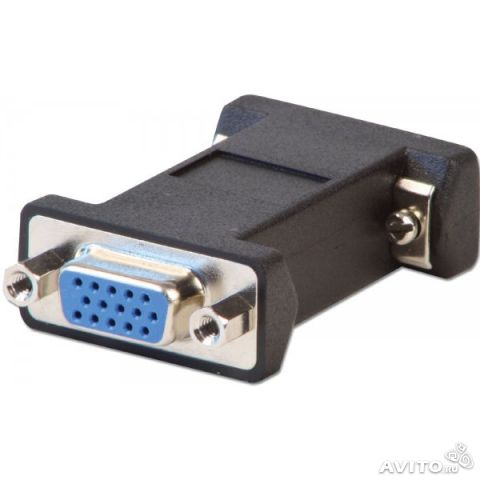

Типы преобразователей и конвертеров для VGA

Если у вас есть, например, старая видеокарта с VGA-разъемом, но вы решили купить новый монитор с цифровыми интерфейсами, то подключить их просто так нельзя. В таких случаях нужно дополнительно менять источник видео сигнала, либо же приобретать специальный конвертор. В последнем случае нет необходимости покупать дорогостоящие комплектующие. Достаточно найти (купить) преобразователь сигнала VGA на HDMI или DVI, чтобы новый монитор смог радовать вас четкой и красочной картинкой без необходимости менять видеокарту.

Сегодня в свободной продаже можно отыскать огромное количество всевозможных переходников. С их помощью можно преобразовать сигнал с VGA на DVI, Display Port, HDMI и так далее. Многие конвертеры комплектуются кабелем USB, через который возможна передача не только видео, но и звука. Совершенно не исключается и обратная совместимость, когда на монитор с VGA-интерфейсом передается сигнал с цифрового стандарта.

Актуальность VGA на сегодня, что лучше vga или hdmi?

В сегодняшних реалиях, когда доминирует цифровой контент, рассчитывать на возможности D-Sub (VGA) нет никакого смысла. Достаточно посмотреть на различные устройства и комплектующие, которые выпускаются производителями в последнее время. И мы обнаружим, что среди интерфейсов будут присутствовать HDMI, Display Port или DVI. Именно они обеспечивают высококачественное отображение картинки повышенной четкости (Full HD и 4K). С другой стороны, VGA все еще с нами. За многие годы компании успели выпустить невероятное количество приборов, поддерживающих данный стандарт. Поэтому полностью сбрасывать его со счетом пока еще рано. Но и надеяться на чудо вряд ли стоит. Следует понимать, что даже с использованием переходников добиться полной синхронизации между аналоговыми и цифровыми интерфейсами невозможно. Где-то наверняка появятся дефекты, либо же изображение не будет «раскрываться» в полной мере.

Разница между видео портами VGA, DVI, HDMI и DisplayPort

Вывести видео изображение на монитор или телевизор сегодня можно разными способами – вариантов портов для подключения с каждым годом становится всё больше, и не мудрено запутаться в количестве и разнице интерфейсов.

Разберемся в наиболее популярных форматах и определим случаи, когда тот или иной стандарт видео порта подойдет лучше всего.

VGA

Старейший из стандартов сопряжения ПК и монитора, который существует по сей день. Разработанный еще в 1987-м году компанией IBM компонентный видеоинтерфейс, использует аналоговый сигнал для передачи цветовой информации. В отличии от более современных стандартов, VGA не позволяет передавать звук – только картинку.

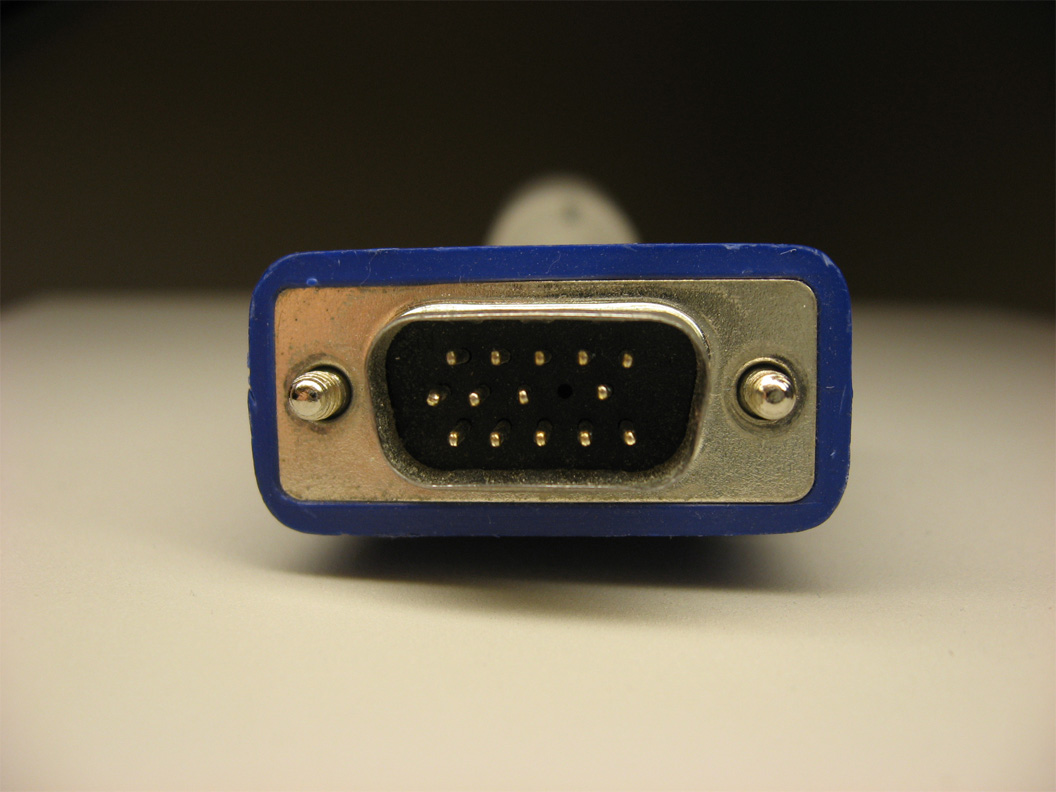

Коннектор VGA, как правило, синего цвета с двумя винтами по бокам. Он имеет 15-контактный разъем и изначально мог работать только на разрешении 640 на 480 пикселей, используя палитру из 16-ти цветов. Позже стандарт развился в так называемый Super VGA, поддерживающий более высокие расширения экрана и количество цветов до 16 миллионов цветов. А так как усовершенствованный стандарт продолжил использовать старый порт и внешне не изменился, то и называют его по старинке просто VGA.

Чаще всего данный формат используется на старом оборудовании, однако многие компьютеры по-прежнему снабжены этим портом. Что называется – на всякий случай.

DVI

Больше десяти лет спустя после выхода стандарта VGA свет увидел формат DVI – цифровой видеоинтерфейс. Вышедший в 1999-м году интерфейс был способен передавать видео без компрессии в одном из трех режимов: DVI-I (Integrated) – объединенный формат цифровой и аналоговой передачи, DVI-D (Digital) – поддержка только цифрового сигнала, DVI-A (Analog) – поддержка только аналогового сигнала.

Порты DVI-I и DVI-D могут идти в одинарном или двойном режиме. Во втором случае удваивается пропускная способность, что позволяет получать разрешение экрана высокой четкости – до 2048 на 1536 точек. Однако для этого нужно иметь и соответствующую видеокарту. Сами порты отличаются количеством контактов – так одинарный режим (Single link) использует четыре витых пары проводов (максимальное разрешение 1920 на 1200 пикселей при 60 Гц), а двойной режим (Dual link), соответственное, большее число контактов и проводов (разрешение до 2560 на 1600 при 60 Гц).

Важно помнить, что аналоговый вариант DVI-A не поддерживает мониторы стандарта DVI-D, а видеокарту с DVI-I можно подключить к монитору DVI-D кабелем с двумя коннекторами DVI-D-вилка. По аналогии с VGA, данный стандарт также передает на экран только видео изображение без звука. Однако с 2008-го года производители видеокарт сделали передачу звука возможной – для этого необходимо использовать кабель DVI-D – HDMI.

Также можно встретить на рынке и формат mini-DVI, придуманный компанией Apple, склонной к уменьшению всего и вся. Однако мини-стандарт работает только в одинарном режиме, а значит не поддерживает расширение выше, чем 1920 на 1200 пикселей.

HDMI

High Definition Multimedia Interface или интерфейс для мультимедиа высокой четкости позволяет передавать цифровые видео и аудио сигналы, да еще и с возможностью защиты от копирования. HDMI меньше своих предшественников по размеру, работает на более высокой скорости, а главное – передает звук, что позволило отправить на пенсию прежние стандарты SCART и RCA («тюльпаны») для подключения видеоустройств к телевизорам.

Спецификация HDMI 1.0 появилась в конце 2002 года и имела максимальную пропускную способность 4,9 Гб/с, поддержку 8-канального звука и видео до 165 МПикс/сек (то есть FullHD при 60 Гц). С тех пор стандарт постоянно развивался, а в 2013-м увидела свет спецификация HDMI 2.0 с пропускной способностью до 18 Гбит/с, поддержкой разрешения 4К (3840 на 2160 пикселей при 60 Гц) и 32-канального звука.

Сегодня стандарт HDMI используют не только компьютеры, но и цифровые телевизоры, DVD и Blu-ray проигрыватели, игровые приставки и многие другие устройства. При желании можно использовать переходники с HDMI на DVI и обратно.

Число контактов на HDMI портах начинается от 19-ти, а сами разъемы выпускаются в нескольких форм-факторах, самые распространенные из которых HDMI (Type-A), mini-HDMI (Type-C), micro-HDMI (Type D). Кроме того, есть HDMI порты для приема сигнала (HDMI-In) и для передачи (HDMI-Out). Внешне они практически неотличимы, но если, скажем, у вашего моноблока есть оба порта, то при попытке вывести картинку на второй монитор вы сможете воспользоваться только одним из них, а конкретно тем, что HDMI-Out.

DisplayPort

В 2006-м году был принят еще один видеостандарт для цифровых мониторов. DisplayPort, также как HDMI, передает не только видео, но и аудио, и служит для подключения компьютера с дисплеем или домашним кинотеатром. DisplayPort имеет более высокую скорость передачи данных, поддержку разрешения вплоть до 8К (7680 на 4320 пикселей при 60 Гц) в версии 1.4, вышедшей в марте 2016-го, а картинку через порт можно выводить на несколько мониторов (от двух до четырех, в зависимости от разрешения).

DisplayPort специально разрабатывался для вывода картинки с компьютеров на мониторы, тогда как HDMI больше предназначался для подключения различных устройств к телевизору. Однако данные порты можно использовать вместе при помощи адаптера Dual-Mode DisplayPort.

Есть также и вариации Mini DisplayPort, применяющиеся в первую очередь в ноутбуках. В частности, уменьшенный формат любим компанией Apple.

Thunderbolt

Наконец, стандарт от компании Intel (при совместной работе с Apple) для подключения переферийных устройств к компьютеру. Именно Apple была первой, кто в 2011-м году выпустил устройство с данным интерфейсом – ноутбук MacBook Pro.

Максимальная скорость передачи данных – 20 Гбит/с при использовании оптоволокна для версии 2, тогда как 3-я версия интерфейса способна работать на скорости до 40 Гбит/с. Thunderbolt объединяет в себе не только интерфейс DisplayPort, но и PCI-Express, а значит подключить к нему можно почти всё, что угодно. В частности, допускается подключение к одному порту до шести устройств, что сокращает необходимость иметь на устройстве огромное число различных портов.

Сам разъем Thunderbolt меньше, чем у mini-DisplayPort, а его третья версия и вовсе являет собой порт, совместимый с USB 3.1, то есть выполнен с разъемом USB Type-C.

Универсальный USB

Если вы вдруг переживаете, что в скором времени придется обновлять всю домашнюю технику в связи с изменением стандартов, то не спешите. Производители стремятся упростить историю с многочисленными интерфейсами и обеспечить поддержку старых устройств посредством переходников.

В частности, для HDMI устройств необходимо будет использовать лишь соответствующий переходник, дабы иметь возможность подключения к современному порту USB Type-C.

По аналогии с тем, что ранее каждый производитель мобильных телефонов имел собственный разъем для подзарядки, а ныне большинство использует порт micro-USB, видеостандарт также стремится к унификации. И объединяющим форм-фактором должен стать именно USB-порт последнего поколения, по которому будут подключаться как мониторы, так и обычные наушники да гарнитуры.

4.6 / 5 ( 9 голосов )

DVI порт — как подключить к компьютеру (ноутбуку) или телевизору

Главная → DVI порт — подключение устройств через DVI



Описание цифрового видеоинтерфейса (DVI), его совместимости с другими используемыми стандартами обработки видео. Информация о настройке компьютера и телевизора при их соединении.

Содержание:

Что такое DVI выход

С момента выхода на рынок DVI порта прошло уже не одно десятилетие, однако, несмотря на это данный интерфейс продолжает пользоваться известностью. Ранее внедрение подобной разработки позволило поднять на новый уровень отображение видеоконтента на дисплее.

Принцип действия порта состоит в отправке информации с участием TMDS, протокола шифрования, созданного компанией Silicon Image. Изображение передаётся последовательно, чему способствует упомянутый протокол.

По аналогии с HDMI в обсуждаемом гнезде реализована защита широкополосного контента, позволяющая устройствам шифровать данные. Устаревший выход VGA обратно совместим с DVI портом.

Для чего нужен DVI

Стандарт предназначен для трансляции видеоряда на дисплеях, ТВ-технике, проекторах и других устройствах.

Это становится понятно из расшифровки аббревиатуры DVI и её перевода на русский язык — цифровой видеоинтерфейс.

Особенности DVI выхода

Наибольшее разрешение составляет 1920х1080 точек, но ряд видеокарт работают с качеством картинки и в 2560х1600 пикселей. Ниже представлена зависимость между размером провода с DVI выходом и подходящим разрешением:

• 10,5 метров — это максимальная длина шнура, по которому передаётся разрешение в 1920×1200 пикселей.
• При увеличении указанной длины ещё на 7,5 метров наибольшее разрешение снижается до 1280×1024.

Низкая степень экранирования способна приводить к затруднению передачи информации. Размещение вблизи устройств с производимыми электромагнитными волнами нередко приводит к образованию артефактов при отправке видео посредством Digital Visual Interface.

Порт DVI, что подключают к соответствующему кабелю, не поддерживает транспортировку звукового ряда. Так что для этих целей следует использовать иные каналы связи. Шнур по размерам в 10 раз превосходит интерфейс Mini Displayport.



Сфера применения цифрового видеоинтерфейса

Техника, что оснащена цифровым видеоинтерфейсом, способна отображать картинку только в том качестве, которое заложено разработчиком. С целью обеспечения достойного разрешения производители плазменных панелей, мониторов стали включать в конструкцию приспособления для масштабирования видео.

Шифрование TMDS появилось в начальных моделях GeForce2 GTS, однако и теперь его можно встретить в комплектующих от Titanium. Интегрированному способу обработки контента через порт DVI присуща малая частота, что сказывается на максимальном качестве изображения.

Уровень разрешения вырос до 1920х1440, когда появился передатчик внешнего типа, а GeForce GTX от компании Titanium легко предоставляли качество 1600х1024. В ATI видеоплаты помимо TMDS комплектуются переходниками DVI — VGA.



Виды DVI разъёмов

Существует несколько распространённых выходов видеоинтерфейса:

• DVI-A предоставляет аналоговый формат отправки информации (о чём свидетельствует буква А). В этом случае возможно присоединение техники с помощью вилки в проводе — физического представления вида порта DVI.
• DVI-I (I — интегрированный) - это встроенный штекер, включающий оба способа транслирования фильмов (цифра и аналог), что не действуют в синхронном режиме. Устройство само решает, какому из каналов отдать предпочтение. Одиночный подвид (Single link) пользуется популярностью, а двойной (Dual link) имеет 2 цифровых сигнала, повышающих уровень отображения контента.
• DVI-D является полностью цифровым гнездом (D — «цифровой» в переводе с английского) и делится на Single и Dual link. Максимальное разрешение в одинарном варианте равно 1920х1200, а устройства не могут быть аналоговыми. Но двойная спецификация позволяет транслировать киноленты в 3D.



Способы подключения техники и комплектующих

Приборы, что подключают через порт DVI — А, работают исключительно с аналоговым вещанием, обеспечиваемым DVI-A на другом конце шнура. Разъёмы DVI-D тоже совместимы только между собой. Чтобы добиться универсальности, достаточно выбрать DVI-I.

Благодаря двойному режиму провода способны вдвое поднимать быстродействие передачи фильмов. Возрастают частотность и качество картинки, а разработка 3D Vision от производителя NVidia непременно требует задействования Dual link.

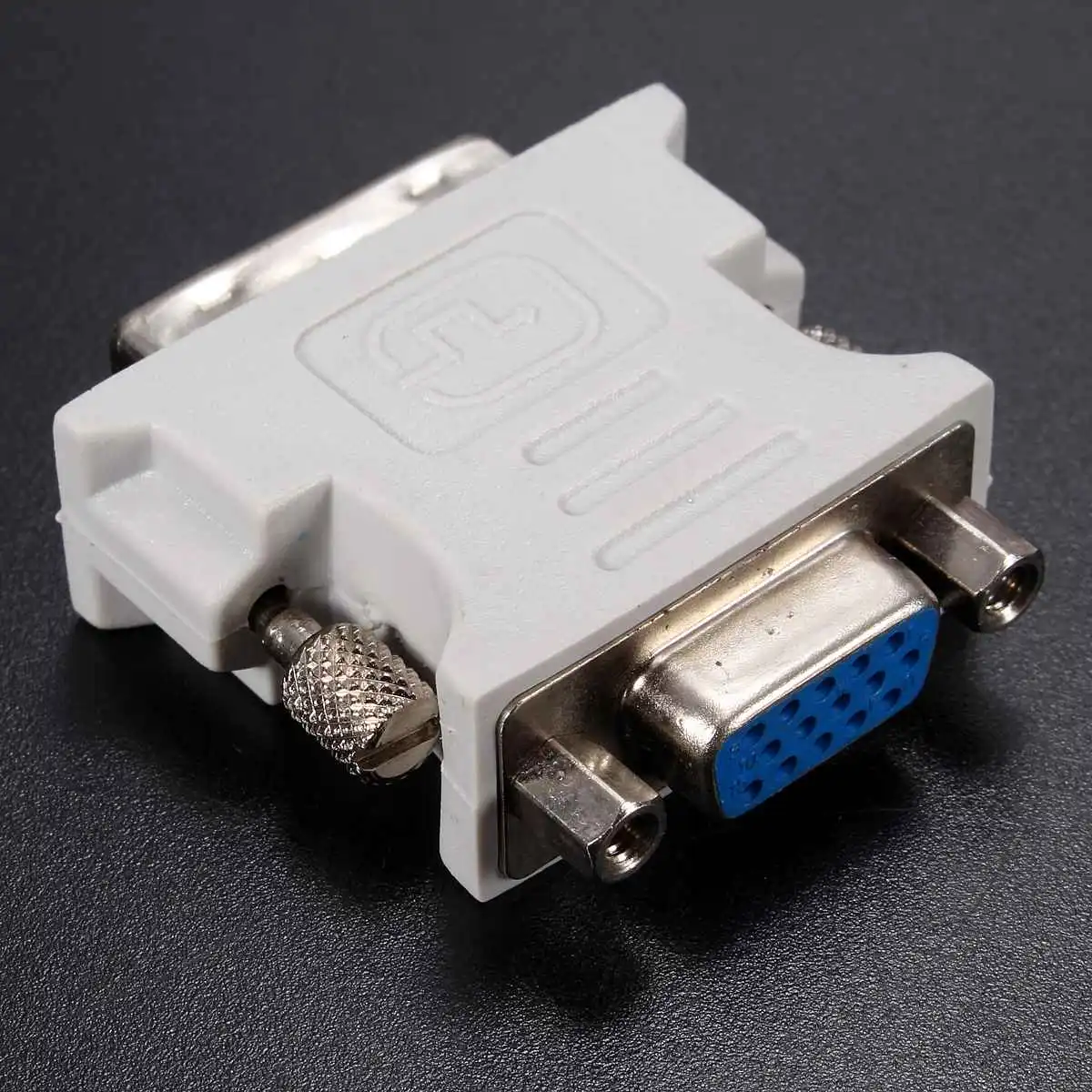

Другой вариант — это применение переходников, хотя оно чревато ухудшением чёткости получаемого контента и ограничено конструкцией комплектующих. Кроме вышеупомянутых адаптеров DVI — VGA для синхронной транспортировки звука и видео с DVI выхода на видеокарте компьютера также применяются специальные переходники.



Несовместимость мониторов и видеокарт

компьютеров

Новые модели видеоплат, выпускаемые гигантами рынка NVIDIA и AMD, уже лишены гнезда VGA в своей конструкции. К тому же DVI (digital visual interface) в подобных разработках компаний распознаёт исключительно цифровой формат передачи кинолент. Т.е. видеокарты DVI HDMI совместимы со спецификацией DVI-D.

Поэтому не получится создать соединение комплектующих, поддерживающих DVI-D, и мониторов старого образца. Не поможет здесь и задействование переходников DVI — VGA. Однако всё же есть решение вопроса того, как видеоплаты DVI HDMI подключить к морально устаревшим мониторам, оснащённым VGA. Текущий материал поведает о способах «подружить» старую технику с новейшими достижениями в области работы с видео.



Способ подключения DVI монитора к HDMI

Переходник HDMI — DVI позволит реализовать подключение DVI монитора к HDMI. Но, безусловно, лишь интерфейс DVI-D можно смело подсоединять к HDMI, поскольку последний не понимает аналоговый сигнал.

Что касается выхода типа VGA, присутствующего на компьютерном экране (телевизоре), и видеокарты, которая укомплектована DVI-D/ HDMI, требуются переходники со встроенным преобразователем. Подобный кабель HDMI — DVI (VGA) представляет собой провод, что должен подключаться к видеоадаптеру.

Адаптер Displayport — DVI хорошо подходит для присоединения дисплея, имеющего цифровой видеоинтерфейс, к устройствам с Displayport. В случае отсутствия разъёма HDMI DVI — D выступает в роли гнезда, участвующего в коммуникации приборов.



Как подключить DVI к компьютеру

Множество компьютерных мониторов до сих пор работают только с аналоговым интерфейсом VGA. С другой стороны, современные компьютеры нередко комплектуются также цифровым разъёмом. Предпочтение стоит отдать именно DVI на ПК, поскольку он способен обеспечить высокое качество отображаемого медиаконтента.

А что касается коммуникации устройств, то DVI-I обладает преимуществом в отличие от DVI-D. Ведь только этот вид рассматриваемого выхода позволит наладить контакт с аналоговым сигналом.

Для реализации подобной цели потребуется купить специальный адаптер с DVI на VGA. Визуально такой переходник на одном конце содержит DVI (который и нужно подсоединять к системному блоку), а на ином — разъём аналогового дисплея VGA.



Процесс подключения DVI к ПК

Перед тем, как подключить DVI к компьютеру (ноутбуку), полезно исследовать тыльную сторону системного блока — там расположены выходы для работы с видео. Внизу должны находиться гнёзда цифрового видеоинтерфейса, VGA либо HDMI. При их отсутствии в ПК реализована интегрированная видеокарта. Тогда нужно применять те порты, что находятся сверху на задней панели, именуемые видеовыходами системной платы.



Затем следует осмотр дисплея на наличие разъёма DVI, который может отсутствовать в бюджетных либо устаревших устройствах. Если его нет, то здесь поможет подключение кабеля типа VGA — VGA. Но когда телевизор или монитор содержат лишь VGA, то для передачи информации прибегают к использованию адаптера. Хотя, как правило, потребность в подобном переходнике возникает не столь часто.



Как вставить в слоты наконечники шнуров

Итак, нас интересует порт DVI на компьютере и аналогичный интерфейс на отображающем приборе, куда должен подключаться провод. Как только шнур вставлен в соответствующее гнездо, закручивается пара фиксирующих винтов сбоку от штекера.

Сами винты находятся под пластмассовым покрытием, а их зажатие происходит исключительно силой пальцев. Когда кабель не присоединён, как следует, это чревато нестабильностью коммуникации техники. Возможно также мерцание итоговой картинки на экране.



Вместо DVI ряд пользователей отдаёт предпочтение порту HDMI. Тогда отпадает необходимость в фиксации винтиков попросту по причине отсутствия таковых в этом интерфейсе. Достаточно лишь вставить переходник с HDMI на DVI для ПК в нужный разъём на задней панели и гнездо HDMI на телевизоре (мониторе).



Плюсы подключения телевизора через DVI

Вследствие того, что DVI предоставляет цифровой формат передачи информации, он заметно выигрывает по качеству получаемого изображения. Поэтому лучшим решением будет подключить телевизор через DVI в отличие от аналоговых выходов. В число устаревших гнёзд входят и VGA, и его клон, — разновидность DVI под названием DVI-A — что не способны выдать столь чёткую картинку.

Рассматриваемый стандарт вышел в свет после реализации HDMI. Отличительная характеристика шнура DVI заключается в аппаратной сепарации одного общего сигнала. Это значит, что сообщение ноутбука или компьютера с ТВ происходит в два этапа. Сначала надо подсоединять кабель к выходу на видеокарте, работающему только с изображением. Потом свободный штекер втыкают в порт на звуковой плате (встроенной либо отдельной), усилителе.



Проблемы отправки аудиального содержимого

Но прежде чем реализовать коммуникацию компьютерной техники с ТВ, стоит учесть возможные трудности с транспортировкой звука в отличие от интерфейса HDMI. Дело в том, что передача аудиопотока в значительной степени определяется графическим адаптером ПК.

Тем, кто имеет платы с установленным ATI Radeon и желает телевизор подключить к DVI, нужно знать, что некоторые подобные модели лишены поддержки приёма звука посредством цифрового видеоинтерфейса. С другой стороны, такая возможность присутствует в видеокартах от компании NVidia. Специальный шнур DVI-D - HDMI позволит синхронно передать изображение со звуком на телевизор. Но только в том случае, когда графический адаптер умеет работать со звуком.



Как подключить телевизор через порт DVI

В противовес видеокартам нынешние телевизоры всецело поддерживают работу с цифровым каналом связи через DVI. Хотя классов проводника существует несколько видов, что неизменно отображается на чёткости транслируемого контента.

Как уже говорилось выше, имеет смысл отдать предпочтение DVI при соединении компьютерных приборов с ТВ. Но если такого разъёма на системном блоке или ноутбуке попросту нет, тогда остаётся лишь применить VGA.

Если решено использовать VGA, надо понимать, что этот порт зачастую уже зарезервирован под монитор. Тогда стоит обратить внимание на переходники типа DVI — VGA.

Перед тем, как подключить разъём DVI к телевизору, надо понимать, что он не работает с аудио. И чтобы прослушивать кино, прибегают к помощи провода аналогового типа. С обеих сторон он содержит стандартные наконечники диаметром 3,5 мм и широко применяется в устройствах, активно взаимодействующих со звуком.



Что нужно сделать для соединения оборудования

Ниже представлен порядок действий по правильному и безопасному подключению ПК с цифровым видеоинтерфейсом к телевизору:

• Вынуть розетку из электросети на обоих сообщающихся приборах.
• Воткнуть поочерёдно штекеры с выбранным интерфейсом в ПК и телевизор.
• Затем должен подключаться звуковой ряд с помощью шнура AUX.
• Кабель для передачи аудио вставляется в слот, предназначенный для динамиков, и в гнездо Audio-IN на телевизоре.
• После проделанных операций, наконец, даём электропитание устройствам.

Как подключить телевизор к компьютеру через DVI по аппаратной части, мы уже разобрались. Теперь пришла очередь покопаться в программных настройках для того, чтобы окончательно «подружить» соединяемую технику.



Программные настройки подключения

В настройках телевизора специальный пункт меню отвечает за установку входящего потока контента. Дистанционный пульт содержит кнопку, именуемую SOURCE (т.е. в переводе с английского языка «источник») либо INPUT (соответственно «вход»). Точное название кнопки определяется конкретным производителем ТВ и моделью отображающего устройства.

Вслед за нажатием на кнопку SOURCE/INPUT на экране появится список, из которого нам нужно отметить надпись HDMI/DVI. Затем с ДУ заходим в расширенные настройки телевизора и выбираем DVI PC. Это будет источник сигнала, который нужно задействовать перед подключением. Последний шаг настраивания заключается в подтверждении изменений с помощью ОК или Enter.



Разбираемся с настройками ПК

Теперь настала очередь установить на компьютерной технике правильную транспортировку видео и аудиопотока. Сначала щёлкаем правой кнопкой указывающего устройства (мыши, тачпада) на десктопе монитора. В Windows седьмой и восьмой версии раскроется список, в котором нужно кликнуть по «Разрешению экрана». В Windows XP вместо этой надписи есть пункт «Свойства: Экран» и вкладка «Параметры», появляющаяся в открывшемся окне.

В окне свойств монитора подбираете нужный способ работы устройств. Можно размножить экран либо просто увеличить его размеры, настроить подходящее качество отображения.

Перед тем, как подключить телевизор к компьютеру (DVI), есть смысл позаботиться об установке актуальных драйверов графической платы. При отсутствии идентификации ТВ дайте сначала ему питание либо сделайте перезагрузку системы.







Порт VGA с возможностью горячей замены?

Это будет своего рода танец концепций, но:

Я думаю, мы можем сказать, что VGA поддерживает горячую замену по нескольким причинам:

Windows , а на самом деле Linux и другие операционные системы имеют встроенные обработчики, которые позволяют без проблем выполнять горячую замену монитора и безболезненно. Как отмечалось ранее, когда вы подключаете монитор или переключаетесь на проектор со встроенного дисплея ноутбука, операционная система настраивает дисплей. Если бы это была угроза безопасности, я бы ожидал ошибку или предупреждение хотя бы один раз с тысячами машин, с которыми я делал это годами, с разными ОС.

У нас есть устройства горячей замены для мониторов. Их единственная цель состоит в том, чтобы постоянно менять мониторы. Эти устройства обычно называют KVM или Keyboard Video Mouse (переключатели) .

Целостность данных , это, как мне кажется, является основной причиной того, что что-то не поддерживает горячую замену. Если отключение устройства уничтожает данные, следует предпринять определенные шаги. VGA не нуждается в хранении данных, и ОС прекрасно справляется с изменениями.

BIOS также поддерживает горячие свопы просто отлично.

Я с трудом представляю себе, что все исследования, лицензирование и производство, продажа и широкое распространение между компаниями, производящими программное и аппаратное обеспечение, будут игнорировать это, если бы часть спецификации не была горячей заменой.

Наконец, и, возможно, где это на самом деле становится интересным: мы на самом деле не говорим о VGA в его первоначальном смысле. VGA был стандартом 640 * 480, введенным IBM в 1987 году. Я не удивлюсь, если бы горячая замена даже не рассматривалась в это время. Компьютеры не были перенесены, проекторы не были подключены к ноутбукам, Plug and Pray по-прежнему оставался на расстоянии почти десяти лет от поставки Windows 95 (USB как бы запускает PnP-поезд).

Все, что было сказано, заставляет меня сверяться с собственными документами VESA и документами. Но поскольку я не являюсь членом VESA, я должен найти их документы, а затем Google, найти онлайн-копию и прочитать … Нахождение ?

По данным VESA:

Обнаружение «горячей замены» (HPD) — это способность компьютерной системы обнаруживать отключение и / или повторное подключение внешнего монитора к порту видеовыхода на компьютере. HPD может возникнуть только при включенном компьютере. Не все спецификации / стандарты видеоинтерфейса поддерживают HPD. Аналоговый видеоинтерфейс VGA (отраслевой стандарт) не поддерживает HPD.

---

Да, я знаю, что это был длинный пост. Но я все продумал и исследовал одновременно.

TL; DR

Согласно VESA, стандарт не поддерживает обнаружение «горячей замены».

display — Будет ли работать монитор VGA, если он подключен к 9-контактному последовательному порту?

Нет, это не будет работать с монитором VGA.

Если он специально помечен как RS-232 (или со строкой единиц и нулей), то это последовательный порт для таких вещей, как последовательные мыши.

Если это с другой стороны, он помечен с понедельника. или прямоугольник, то это разъем DE-9 для мониторов CGA или EGA .

Мониторы VGA используют специальный 15-контактный разъем D-sub (DE-15F) и не могут быть подключены даже с помощью адаптера, поскольку разводка контактов совершенно иная (поскольку VGA является аналоговым и работает совсем не так, как старые, цифровые стандарты CGA и EGA) , Вы могли бы попытаться найти конвертер, но я, например, не видел и не слышал о таких вещах, и предположил бы, что это будет дорого в любом случае.

Лучше всего проверить локальные объявления (особенно онлайн, такие как Kijiji или eBay), чтобы увидеть, есть ли у кого-нибудь поблизости 9-контактный монитор, пылящийся в шкафу. Вы также можете разместить свое собственное объявление с просьбой о нем.

Обновить:

Видя ваше фото и модель материнской платы, это, безусловно, последовательный порт. P4C800 не имеет 9-контактного разъема монитора (или даже встроенного VGA).

То, что вы видите, это общая рамка, не относящаяся к этой материнской плате. Корпуса раньше имели несколько лицевых панелей с общими вариациями, но поскольку в наши дни объединительные платы материнских плат бывают самых разнообразных, их нет, и вместо этого материнские платы поставляются с рамкой, характерной для платы, которую можно вставить в корпус. У того, что вы видите, есть оба значка, потому что он может использоваться для разных материнских плат, и на некоторых, вместо последовательного порта, есть 15-контактный разъем VGA (который имеет те же физические размеры, что и 9-контактный последовательный порт).

Таким образом, нет, последовательный порт не является видеопортом, и нет никакого способа использовать с ним какой-либо монитор (даже 9-контактный монитор, не говоря уже о 15-контактном). Поскольку на нем нет встроенного видео, вам необходимо установить видеокарту.

Для чего нужен каждый порт на вашем компьютере/ноутбуке

Ваш компьютер покрыт портами. Независимо от того, закончили ли вы сборку новой игровой установки или используете старую машину, порты любого типа расположены на передней и задней панели компьютера. Некоторые из них, например порты USB и HDMI, используются почти каждый день и имеют очевидные функции, но есть некоторые менее распространенные входы, которые могут вызвать вопросы. Устаревшее оборудование, в частности, может быть оснащено устаревшими портами ввода / вывода, которые используются не так часто. Тем не менее, хорошо знать, что все на вашем компьютере делает. С этой целью мы написали статью, подробно описывающую каждый порт вашего нового или старого компьютера и связанные с ним функции.

Мы сгруппируем типы портов по трем основным категориям: видео, периферийные устройства и прочие. В каждой категории мы будем рассматривать порты в порядке от самого старого до самого нового.

Видео порты

Композитный разъем

Один из самых ранних примеров ввода видео, композитное видео было изобретено в 1950-х годах, когда появились первые цветные телевизоры. Многие старшие модели телевизоров и мониторов использовали эти соединения, хотя они были менее распространены на оборудовании ПК.







VGA

Порт Video Graphics Array на вашем ПК используется для вывода видео на дисплей монитора. VGA представляют собой 15-контактный классификационный разъем DE-15, и у них обычно есть два небольших винта на боковой стороне, которые используются для обеспечения безопасного соединения. Впервые разработанный в 1987 году, VGA в настоящее время в значительной степени заменен соединениями HDMI и DisplayPort, но они все еще работают, даже на современных видеокартах. Как следует из названия, он передает только видео, а не звук. (Видеоразъемы до VGA также существовали, но, надеюсь, ни у кого из вас по-прежнему нет старого порта EGA / CGA на компьютере, который вы используете в настоящее время.)

S-Video

S-video был также разработан в 1987 году как более способная версия композитного видео соединения. Этот 4-контактный разъем передает только видеосигналы, поэтому для получения звука с изображением необходим отдельный аудиокабель. Это позволило преодолеть разрыв между композитнымвидео и компонентным видео на многих устройствах отображения.



Мини-VGA

Mini-VGA — это уменьшенная и более компактная версия стандарта VGA. Мини-VGA, более распространенный на ноутбуках, чем на настольных ПК, имеет меньше контактов и меньшую площадь для размещения небольших устройств. Как и обычные разъемы VGA, мини-VGA стал менее распространенным, так как HDMI и DisplayPort стали стандартным видеосоединением.







DVI

Разработанный в конце 90-х годов с целью замены VGA, вход цифрового видеоинтерфейса начинался как 24-контактное соединение, которое более эффективно передавало данные с устройства на дисплей. Существует три варианта DVI: DVI-D (только цифровой), DVI-A (только аналоговый, в основном альтернатива VGA) и DVI-I (поддерживает аналоговые и цифровые подключения, как показано выше). Одноканальные разъемы DVI-D опускают средние шесть контактов и дополняют до 2048×1152 при 60 Гц, в то время как двухканальные соединения могут работать до 2560×1600 при 60 Гц. Как следует из названия, DVI является цифровой альтернативой аналоговому соединению VGA, что приводит к более высоким разрешениям и более быстрым соединениям.

Mini-DVI

Разъем mini-DVI, разработанный Apple для установки на свои PowerBooks, MacBook и iMac в начале 2000-х, вызвал много критики со стороны потребителей. Поскольку mini-DVI передает только цифровые сигналы, был необходим специальный адаптер для передачи аналоговых сигналов с компьютеров Apple на внешние мониторы и дисплеи.







Micro-DVI

Как и mini-DVI, разъем micro-DVI был разработан Apple. Поскольку форм-фактор на ноутбуках Apple уменьшился в размерах, порт подключения стал все более необходимым, если пользователь должен был подключить машину к внешнему дисплею. Как и его предшественник, для micro-DVI требуется специальный адаптер для передачи аналоговых сигналов на монитор.









HDMI

Разработанный в начале 2000-х годов как удобный для пользователя универсальный вход, мультимедийный интерфейс высокой четкости является современным стандартом для вывода видео. Это был также первый вход, способный передавать как аудио, так и видео. Вы можете найти порт HDMI на самых разных устройствах, от ПК и ноутбуков до телевизоров, игровых приставок, планшетов и даже некоторых смартфонов. Сегодня большинство производителей отказались от VGA в пользу HDMI благодаря его способности легко обрабатывать видео высокой четкости. Существуют также варианты мини-HDMI и микро-HDMI, которые чаще всего встречаются на планшетах и смартфонах, но почти никогда не встречаются на ПК.

DisplayPort

На данный момент HDMI может быть стандартным видео соединением, но оно имеет некоторые ограничения. В частности, HDMI борется за разрешение 4K и настройку нескольких мониторов. DisplayPort улавливает эту слабину. Разработанный в 2006 году как окончательный интерфейс дисплея, DisplayPort не пользуется широкой популярностью благодаря настойчивости производителей в использовании HDMI. Но на данный момент это самый надежный вход, когда речь идет о разрешениях выше 1080p. DisplayPort также не требует лицензионных отчислений, в то время как вездесущий интерфейс HDMI требует лицензии.

Мини-DisplayPort

Разработанный Apple для замены micro-DVI, мини-DisplayPort был найден на большинстве моделей MacBook до недавнего времени. С тех пор он был заменен подключением Apple Thunderbolt. Его также обычно видели на ноутбуках ПК, а также на некоторых настольных видеокартах. Разъем Thunderbolt 1/2 использует тот же физический разъем (см. ниже), хотя он также может нести данные AV.

Периферийные порты

PS / 2

Порты PS / 2 используются для подключения периферийных устройств, таких как мыши и клавиатуры, к вашему ПК. Разработанный в 1987 году, это 6-контактное соединение, которое в целом было заменено USB. (До PS / 2 был разъем DIN, который мы не видели десятилетиями.) Большинство современных материнских плат по-прежнему имеют порт PS / 2 или два, но соединение в основном вышло из моды.



USB

USB обозначает Universal Serial Bus и является стандартным методом подключения огромного количества устройств к ПК. Разработано в середине 90-х годов, было три поколения USB-разъемов.

USB 1.0 был выпущен в 1996 году и позволял передавать данные со скоростью до 12 Мбит / с. До версии 1.1, выпущенной в 1998 году, он не мог приспосабливать удлинительные кабели или сквозные соединения. С тех пор он стал стандартом для подключения устройств во всей технологической отрасли.

USB 2.0 был выпущен в 2000 году. Это второе поколение может передавать данные со скоростью, в 400 раз превышающей скорость исходного USB — теоретический максимум 480 Мбит / с.

USB 3.0 был выпущен в 2008 году и увеличил скорость передачи данных до 4,8 Гбит / с. Когда в 2013 году был выпущен USB 3.1, он увеличил скорость передачи до 10 Гбит / с, обычно называемую USB 3.1 Gen2, и снова в 2017 году до 20 Гбит / с с USB 3.2.

Thunderbolt

Нынешний интерфейс Apple для подписи Thunderbolt был разработан совместно с Intel, который был запущен в 2011 году. Первые две итерации Thunderbolt использовали тот же разъем, что и mini-DisplayPort, тогда как Thunderbolt 3 использует разъем USB-C. В настоящее время Thunderbolt 3 может питать два внешних монитора 4k с частотой обновления 60 Гц или один монитор с частотой 120 Гц. Этот порт чаще всего встречается в продуктах Apple, хотя некоторые высокопроизводительные ноутбуки также поддерживают Thunderbolt.

USB-C

Разработанная в 2014 году, функциональность соединения USB-C построена на основе USB 3.0, но в более универсальной форме. В отличие от USB, USB-C можно перевернуть и вставить в устройство в любой ориентации. Он также появляется на смартфонах и других мобильных устройствах благодаря своей более компактной конструкции. USB-C быстро становится будущим подключения устройства.

VirtualLink

Ранее в 2018 году было объявлено, что множество кабелей, необходимых для подключения виртуальной гарнитуры к компьютеру, будут подключены к одному соединению USB-C. NVIDIA и AMD входят в число нескольких компаний, согласившихся с этим новым стандартом для одного кабеля. Порт USB-C начал появляться на новых видеокартах, таких как новая линейка RTX от NVIDIA.

Другие порты

Разъемы объемного звука

Эти шесть входов находятся почти на каждой материнской плате стандартного размера. Некоторые из отдельных портов используются для подключения наушников или микрофона, но используйте все шесть вместе, и у вас есть метод подключения системы объемного звучания к вашему ПК, с микрофоном и S / PDIF в качестве дополнительного оборудования. В наши дни многие аудиосистемы перешли на USB, особенно для гарнитур и микрофонов, и старые аудиопорты становятся устаревшими вариантами.

Порт Ethernet

Порт Ethernet на вашем компьютере более технически известен как порт RJ-45 и используется для подключения вашего компьютера к Интернету или для связи с другими сетевыми устройствами. Этот 8-контактный разъем был коммерчески представлен в 1980 году и с тех пор стал стандартным методом подключения сетевых устройств. Существует меньшая версия порта Ethernet, известная как порт RJ-11. Он используется в основном для телекоммуникационных целей.

Как выглядит порт VGA?

Вы новичок в использовании проектора? Возможно, вам все еще трудно загружать в него видеофайлы для проецирования.

Чтобы использовать проектор, вы должны предоставить ему данные. Данные могут быть видео или изображениями, которые вы хотите проецировать.

Есть много способов снабдить ваш проектор данными. Вы можете включить беспроводное соединение на своем проекторе.

Проводные соединения встречаются чаще. Они предполагают использование портов подключения, видимых на корпусе проектора и других мультимедийных устройствах.

Один из этих портов — порт VGA. Это позволяет передавать потоковое видео между устройствами.

Если вам интересно, как выглядит порт VGA, эта статья для вас. В нем описывается порт VGA, его функции и способы его использования.

Что такое порт VGA?

Разъем VGA используется для подключения компьютера и ноутбука к устройствам отображения.

Может использоваться для приема видеосигналов с выхода компьютера и в проектор для отображения.

VGA означает массив видеографики.Впервые он был разработан в 1987 году и был разработан IBM.

Со временем это стало общей чертой таких устройств отображения, как настольные и портативные компьютеры, телевизоры высокой четкости и проекторы.

Раньше соединение VGA было очень распространенным. Теперь его заменяют более эффективные типы подключения.

Это не значит, что сейчас его мало. Сегодня это все еще распространено в старых устройствах.

Соединение VGA использует аналоговые сигналы RGB. По этой причине он отображает собственное разрешение 640 × 480.

Поддерживаются более высокие разрешения, вплоть до HD. Однако на больших экранах он отображает их в более низком качестве.

Для использования порта VGA вам потребуется кабель VGA.

Кабели VGA поставляются с двумя вилками. Эти концы вставляются в порт VGA на обоих устройствах для создания соединения.

Как выглядит порт VGA?

Порт VGA также называется гнездовым разъемом. Это розетка, которая используется в дисплеях и мультимедийных устройствах.

Кабель VGA вставлен в порт.Порт может выполнять функции ввода и вывода, в зависимости от устройства.

Разъем VGA на вашем устройстве представляет собой 15-контактный порт в форме буквы D. Часто бывает синего или черного цвета.

Щелкните для получения дополнительной информации

Из-за формы порта ваш кабель можно установить только в одном направлении. Убедитесь, что поверните его вправо, прежде чем вставлять.

Штекерный разъем кабеля также имеет 15 контактов, которые можно вставить в порт. Если вставить неправильно, штифты могут погнуться.

Есть еще один способ определить порт VGA.Рядом с ним обычно есть символ.

Символ представляет собой прямоугольник с двумя линиями с каждой стороны.

Все 15 контактов кабеля VGA выполняют различные функции. Вместе они передают видео и синхронизирующие сигналы.

Контакты 1, 2 и 3 передают компонентные видеосигналы RGB. Контакты 6-8 передают аналоговую землю RGB.

Таким образом, все остальные контакты выполняют свои собственные индивидуальные функции. Некоторые отвечают за горизонтальную и вертикальную синхронизацию.

Как вы используете порт VGA на вашем проекторе?

Вы можете использовать порт VGA, как и HDMI, для приема видео для проецирования.Вы можете подключить проектор к ноутбуку или компьютеру.

Подключение легко осуществляется с помощью 15-контактного двойного кабеля VGA.

Для подключения устройств к VGA выполните следующие действия:

Шаг 1: Выключите оба устройства

Шаг 2: Подключите один конец кабеля VGA к выходному порту компьютера

Шаг 3: Подключите другой конец кабеля — в порт VGA проектора.

Шаг 4: Вставьте шнур питания проектора в розетку.

Шаг 5: Нажмите кнопку «Power», чтобы включить проектор

Шаг 6: Включите компьютер или ПК

Шаг 7: Для звука подключите аудиокабель к порту AUX на компьютер.

Шаг 8: Подключите другой конец аудиокабеля к проектору или внешнему динамику.

Существует четыре варианта отображения того, какой дисплей может быть у вас при подключении.

• Только экран ПК
• Дублировать
• Расширить
• Только второй экран

Чтобы выбрать желаемый вариант, нажмите «Windows + P» на компьютере.

Появится меню. Затем вы можете выбрать тот вариант, который вам больше всего подходит.

NB : В отличие от некоторых других типов разъемов, VGA не следует устанавливать в горячем режиме. Это означает, что вы не должны подключаться или отключаться во время работы вашего компьютера.

Это может вызвать проблемы с видеокартой. Современные системы поставляются с защитой от этого, но некоторые производители не утруждают себя этим.

Часто задаваемые вопросы

1. Как узнать свой порт VGA?

Порт VGA весьма характерен для проектора или компьютера.Это D-образная розетка с 15-контактными портами.

Форма такова, что вы можете вставить кабель только в одну сторону. Он также обычно бывает черного или синего цвета.

Обычно над портом VGA есть символ. Этот символ представляет собой прямоугольник с вертикальными линиями с каждой стороны.

Найдите порт, соответствующий этим описаниям, и вы нашли свой порт VGA.

2. VGA так же хорошо, как HDMI?

Щелкните для получения дополнительной информации

Соединения VGA передают аналоговые видеосигналы. HDMI, с другой стороны, передает цифровые сигналы.

Это означает, что HDMI может получить доступ к большему объему передаваемых данных. В результате он отображает изображения с более высоким разрешением и качеством.

VGA имеет свои преимущества. У него меньше задержек, потому что ему не нужно обрабатывать аналоговые сигналы перед отображением.

Однако HDMI — более современный и удобный выбор. Он передает как аудио, так и видео сигналы.

3. Порт VGA — это то же самое, что и последовательный порт?

Последовательный порт — это интерфейс для последовательной связи.Информация передается в нее или из нее последовательно.

Последовательные порты на компьютерах могут использоваться для передачи данных между компьютером и некоторыми периферийными устройствами, такими как принтеры и мыши.

Последовательный порт не может передавать видеосигналы. Это сильно отличает его от порта VGA.

Единственное сходство между VGA и последовательными портами — это их внешний вид. Они имеют аналогичную D-образную форму, но последовательный порт имеет 9-контактное расположение.

Заключение

Ваш проектор может иметь разные порты для разных целей.Это может быть попытка выяснить функцию каждого из них.

Разъем позволяет передавать аналоговые видеосигналы в потоковом режиме, но имеет свои ограничения.

Некоторые современные устройства все еще оснащены портами VGA. Однако его все чаще заменяют более новые интерфейсы.

Интерфейсы цифровой передачи, такие как HDMI и DisplayPort, становятся все более распространенными.

Последнее обновление: 22.09.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API.

Полное руководство по VGA: что нужно знать

VGA — это сокращение от Video Graphics Array.Это стандарт видеовыхода, в котором используются аналоговые сигналы, а не цифровые. Разъемы VGA имеют 15 контактов, каждый из которых способствует смешиванию цветов на экране.

Стандарт VGA был впервые представлен в 1987 году. Изначально IBM разработала стандарт для дисплеев 640 × 480. Для подключения VGA используется 16-цветная система. Это было революционным в то время и заменило S-Video.

В большинстве современных стандартов передачи видео используются цифровые сигналы (далее в статье). Итак, кабели VGA становятся все менее популярными.Тем не менее, некоторые мониторы, видеокарты, старые ноутбуки и телевизоры оснащены портами VGA .

Продолжайте читать, если хотите узнать:

• Как выглядит разъем VGA?
• Почему у разъемов VGA крошечные контакты?
• Какие существуют разновидности портов VGA?
• Могут ли соединения VGA поддерживать высокое разрешение?
• В чем разница между HDMI и VGA?

Как выглядит разъем VGA?

Штыревой разъем кабеля VGA и гнездовой порт VGA имеют форму трапеции.Штекерный разъем имеет два винта с каждой стороны, которые соответствуют двум отверстиям для винтов на гнездовом порте. Внутри трапеции есть 15 контактов, которые соответствуют 15 отверстиям в розетке.

Одна из основных проблем этой конструкции состоит в том, что существует несколько возможных точек отказа. Если медный штифт погнут, трапециевидная оболочка погнута или сломается винт, использование соединителя затруднится или станет невозможным.

Почему у разъемов VGA крошечные контакты?

Отличительной чертой разъемов VGA является большое количество контактов, которые вставляются в отверстия порта.Традиционные порты VGA имеют 15 гнезд по 15 контактов.

Первые три контакта отвечают за красный, зеленый и синий. Система использует эти три цвета для создания всех остальных цветов на дисплее. Система также может изменять интенсивность цветов. Три цвета плюс интенсивность дают на выходе четыре переменные. Соединение VGA позволяет комбинировать каждую переменную вместе, поэтому оно называется 16-цветной схемой. Четыре раза четыре — 16.

Контакты 5, 6, 7, 8 и 10 являются контактами заземления, предотвращающими помехи сигнала.Любое излишнее электричество будет проходить через эти контакты. Без этих заземляющих контактов кабель VGA обеспечил бы противоречивую картину.

Контакты 13 и 14 управляют горизонтальной и вертикальной синхронизацией соответственно. Вы, вероятно, не знаете об этом, соединения VGA не посылают сигнал. Они отправляют двоих. Соединение отправляет вертикальное и горизонтальное изображение, а затем смешивает их вместе. Затем эти сегменты синхронизируются, чтобы убедиться, что они совпадают, и это то, что мы видим.

Контакты 4, 9, 11, 12 и 15 больше не работают или имеют ограниченную функцию.Эти контакты изначально предназначались для определения того, какой тип монитора используется. Однако в конце 1990-х начался переход от аналогового вещания к цифровому. Во время этого перехода изменилось способ распознавания разрешения кабелями. Таким образом, эти контакты стали лишними.

Какие существуют варианты портов VGA?

Возможно, вы встречали много портов с одинаковыми названиями: VGA, SVGA, WXGA и т. Д. Почему так много похожих названий? Эти имена представляют различные разрешения дисплея.Несмотря на то, что IBM называет порты по-разному, большинство людей все вместе называют соединения VGA.

Один и тот же кабель можно использовать для любого порта. Качество кабеля, длина и возраст кабеля могут повлиять на качество изображения на мониторе. Например, кабель с коаксиальным экранированием обеспечит более стабильную картину.

Если видеокарта вашего компьютера имеет порт VGA, видеокарта определяет максимальное разрешение. Это означает, что вам не нужно беспокоиться о разрешении вашего порта VGA при покупке кабеля.Тем не менее, максимальное разрешение порта может повлиять на то, какой дисплей лучше всего подойдет для компьютера.

Аналогово-цифровой

Если вы достаточно взрослые, вы, возможно, помните, что раньше в телевизорах были антенны с заячьими ушками. В этих телевизорах использовались аналоговые сигналы. В 2009 году FCC объявила, что в будущем телевизионное вещание будет использовать только цифровые сигналы. Если бы в 2009 году у вас был более старый телевизор, он бы перестал работать, если бы вы не приобрели адаптер для приема цифровых сигналов.

Хотя это событие широко освещалось в новостях, переход от аналогового к цифровому формату начался намного раньше.Этот переход важен, потому что кабели VGA передают аналоговый сигнал. Это означает, что цифровые данные вашего компьютера необходимо преобразовать в аналоговые для передачи через кабели VGA.

Могут ли соединения VGA поддерживать высокое разрешение?

Разрешение вашего VGA-соединения определяется видеокартой вашего компьютера. В настоящее время максимальное разрешение, предлагаемое через порты VGA, составляет 2K. Теоретически порт VGA может поддерживать более высокое разрешение. Но помните, что компьютеру необходимо преобразовать цифровой сигнал в аналоговый, чтобы передавать его по кабелю VGA.Это потребует значительных вычислительных мощностей компьютера.

Вот почему соединения VGA не подходят для высоких разрешений. Большинство видеокарт, поддерживающих VGA, имеют разрешение только 1080p. Сам кабель не влияет на разрешение, но старые устройства не поддерживают более высокое разрешение. Точное разрешение портов VGA зависит от компьютера.

В чем разница между HDMI и VGA?

В отличие от VGA, HDMI использует цифровые сигналы. Это означает, что HDMI может передавать свои данные более эффективно, чем VGA.Поскольку данные компьютера являются цифровыми, для их передачи по кабелю HDMI не требуется дополнительной вычислительной мощности.

HDMI 2.1 поддерживает более высокие разрешения, например 8K при 120 Гц. Хотя VGA не имеет ограничения полосы пропускания, оно ограничено источником видео и тем, как видео преобразуется в аналоговый сигнал. Кабели HDMI также могут быть длиннее кабелей VGA, поскольку цифровой сигнал не ухудшается на расстоянии.

Преобразование VGA в HDMI

Из-за ограничений VGA мы не рекомендуем их в качестве основных дисплеев.Большинство современных устройств не имеют портов VGA. Однако, если у вас есть старый монитор с разъемом VGA, вы можете использовать его в качестве второго дисплея. Это может быть полезно для заметок на втором экране или отслеживания изменений на фондовом рынке.

Если у вас есть монитор VGA и вы думаете, что все еще можете его использовать, вы можете подумать о приобретении конвертера HDMI в VGA. Это позволит вам использовать старый дисплей с новым устройством. Большинство конвертеров также имеют аудиоразъем 3,5 мм, поскольку кабели VGA не передают звук.

Преобразователи: DVI и VGA Разъемы

DVI предлагают как аналоговые, так и цифровые варианты. Это делает его более универсальным. Однако, несмотря на то, что DVI призван заменить VGA, большинство компаний перестали поддерживать соединения DVI. Поскольку FCC уже отходила от аналоговых сигналов, аналоговые функции DVI не были особенно полезны.

Вы можете подключить порт DVI к порту VGA с помощью адаптера. Тем не менее, если источник видеосигнала является цифровым, у вас будет такое же снижение качества, как и при преобразовании HDMI.Вы должны учитывать это при выборе дисплея.

VGA против Mini-VGA

Порт VGA очень большой из-за 15 контактов и двух больших винтов. Ноутбуки должны экономить как можно больше места. Вот почему некоторые компании производили mini-VGA. Этот VGA намного меньше оригинала.

Ноутбуки

, такие как iBook и HP Mini, оснащены портами mini-VGA. Можно подключить мини-VGA к дисплею VGA через адаптер. Это было бы особенно полезно для любителей ретро-компьютеров.

Будущее VGA

Как уже говорилось ранее, компании не используют VGA-соединения на современных устройствах. Маловероятно, что популярность VGA снова станет популярной. Тем не менее, есть еще много старых компьютеров и мониторов с портами VGA. Итак, система VGA не полностью устарела.

Типы и использование кабелей VGA — Блог

Что такое КАБЕЛЬ VGA?

VGA означает массив видеографики. Кабель VGA — это устройство, используемое для передачи видеосигналов.Он делает это, действуя как связующее звено между компьютером и монитором или между компьютером и экраном телевизора. Графический видеокабель бывает двух типов: вилка и розетка. Он изготовлен из качественных материалов и имеет безусловную гарантию. В основном это электронный разъем с тремя рядами по 15 контактов.

использует

Кабель VGA имеет множество применений в электронной области. Он используется в качестве разъема в электронных устройствах, таких как ноутбуки, телевизоры, мониторы, видеокарты и другие электронные устройства.Он используется для соединения и передачи сигналов между компьютерами и мониторами, между компьютерами и телевизорами, а также между компьютерами и ноутбуками.

Типы

На рынке доступно множество типов кабелей для видеографических массивов, будь то малый или мини-порт VGA или полноразмерные кабели. Другие названия, которые используются для обозначения таких кабелей, — это разъем RGB, HD15, Mini 015, Mini D15, Mini sub D15, HDB-15 и DB15. Примерами доступных штекерных разъемов являются кабели HD15, DB13W3, 4BNC, 5BNC и HD15 / 6-контактный Mini-Din PSZUSB.Их обычно называют «соединителем один». С другой стороны, «вторые разъемы» включают штекер HD15, гнездо HD15, штекер 4BNC, штекер HD 15 / штекер PS2 6PIN Mini-Din, штекер HD 15 / штекер USE B и кабели с гнездом 5BNC. Некоторые другие типы включают адаптер VGA, разветвитель VGA, KVM, SVGA, , соединительные кабели VGA и BNC, соединительные кабели BNC и BNC, соединительные кабели VGA и RCA и кабели Sun DB13W3. Некоторые из этих кабелей имеют специальные соединения. Например, есть те, которые собраны, у других есть ферритовые бусины, а у других нет ферритовых бусинок.

рабочая

Кабель видеографического массива работает, передавая электронные сигналы и данные от одного аппаратного устройства к другому. Сигналы обычно имеют форму видеосигналов. Кабель функционирует, передавая аналоговые компоненты: красный, зеленый, синий, горизонтальный, вертикальный и данные VESA.

Недвижимость

Доступны кабели VGA разных размеров, от 0,75 футов до более 30 футов. Кроме того, эти видеокабели бывают двух разных цветов: черный и бежевый .Кроме того, кабели имеют либо двойное, либо тройное экранирование. Другие особенности включают рейтинг кабельной оболочки пленума. Эти кабели имеют широкий диапазон цен в зависимости от их длины и типа. Для каждого клиента есть кабели всех типов, самые дешевые можно найти менее чем за 10 долларов, а есть те, которые стоят более 400 долларов за кабель.

Как подключить ноутбук VGA к монитору HDMI на выставочном зале

11.04.14, EE Team

Зарегистрируйтесь в Exhibitor Lounge, чтобы получать еженедельные советы и обучение!

Эй, большое примечание : Если вы просто читаете видеотекст в информационном бюллетене Exhibitor Lounge, я настоятельно рекомендую вам открыть видео, так как там много иллюстраций , которые помогут вам понять эту информацию.

Подключение VGA к HDMI — это наиболее распространенное кросс-портовое соединение , которое я вижу прямо сейчас на выставочной площадке. Многие старые ноутбуки или ноутбуки, выпущенные компанией, по-прежнему используют 15-контактный разъем VGA или разъем D sub, который иногда называют, поскольку корпус имеет форму заглавной буквы «D». Многие люди также называют это 14-контактным разъемом VGA, поскольку один контакт отсутствует, хотя на концах разъемов имеется 15 контактов. Это очень , нормальный и не значит, что кабель плохой.

Когда клиенты покупают новый монитор или арендуют монитор потребительского уровня, они вскоре понимают, что новый монитор не имеет входного порта VGA.В новых мониторах этот порт устраняется по мере развития технологии для всего оборудования digita l. Мониторы на дешевле и на легче , а это значит, что что-то должно уйти, поэтому VGA нет.

Для выхода VGA на вашем компьютере и входа HDMI на мониторе потребуется активный адаптер или преобразователь для преобразования сигнала из аналогового в цифровой. Пассивный адаптер, который просто меняет штекер, никогда не будет работать. Чрезвычайно важно знать, что этот процесс преобразования начинается как аналоговый, а заканчивается как цифровой.Поэтому, когда вы покупаете активный адаптер (преобразователь) , убедитесь, что на нем написано «VGA to HDMI», а не наоборот.

Вот некоторые общие вещи, на которые следует обратить внимание:

1. Цена — конвертеры VGA в HDMI обычно дороже, чем HDMI в VGA. Вы заплатите в 2–3 раза больше за преобразователь VGA в HDMI. Будьте готовы заплатить от 70 до 100 долларов за хороший преобразователь VGA в HDMI со звуком.

2. Не ожидайте, что вы зайдете в ближайший магазин электроники за одним из них.Эти преобразователи не пользуются большим спросом, поскольку они больше предназначены для временных кроссоверных подключений. Эти временные потребности более распространены на торговых выставках, поскольку именно там вы видите больше взятого напрокат или арендованного оборудования.

3. Большинство активных адаптеров или преобразователей VGA в HDMI очень короткие, поэтому вам понадобится кабель для подключения к одному концу, чтобы покрыть расстояние между компьютером и монитором.

4. Если на устройстве указано, что гнездо VGA — штекер HDMI, не предполагайте, что он преобразует сигнал так, как вы этого хотите.Кредит Dell Business: Предлагается бизнес-клиентам WebBank, членом FDIC, который определяет квалификацию и условия кредита. Налоги, стоимость доставки и другие сборы являются дополнительными и могут отличаться. Минимальные ежемесячные платежи превышают 15 долларов США или 3% от нового баланса, указанного в ежемесячной выписке по счетам. Dell и логотип Dell являются товарными знаками Dell Inc.

* Вознаграждения начисляются на вашу учетную запись Dell Rewards Account (доступную через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа; Срок действия вознаграждения истекает через 90 дней (за исключением случаев, когда это запрещено законом).Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Посетите Dell.com My Account, чтобы узнать о наиболее актуальном балансе вознаграждений. Бонусные вознаграждения за отдельные покупки, указанные на сайте dell.com/businessrewards или по телефону 800-456-3355. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Награды не могут быть получены или применены для ПК в качестве предметов Сервиса. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна в континентальной части США (кроме Аляски).Только С. Существуют и другие исключения. Недействительно для торговых посредников и / или онлайн-аукционов. Дополнительную информацию о программе Dell Rewards можно найти на сайте Dell.com/businessrewardsfaq .

* Возврат: 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.

* Предложения могут быть изменены, не суммируются с другими предложениями.Лимит 5 единиц на заказ. Применяются налоги, сборы за доставку и другие сборы. Предложение о бесплатной доставке действует только в континентальной части США (за исключением адресов Аляски и почтовых ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками Корпорация Intel или ее дочерние компании.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США и других странах.

дисплей — Возможно ли горячее подключение порта VGA?

Давайте посмотрим на сигналы в разъеме VGA:

• Контакты 1, 2, 3: (R, G, B) от 0 до 0.Аналоговые цветовые сигналы 7 В на монитор
• Контакты 13, 14: (Hsync, Vsync) сигналы синхронизации от 0 до 5 В TTL на монитор
• Контакт 9: питание 5 В на I2C EEPROM монитора
• Контакты 12, 15: (SDA, SCL) от 0 до 5 В, тактовая частота I2C и данные в / из EEPROM монитора
• Контакты 11, 12, 4, 15: (ID0, ID1, ID2, ID3) контакты ID, устаревшие

Если мы посмотрим на схему относительно современного ЖК-монитора (LG L1733TR, взято отсюда), то мы увидим несколько защитных диодов на входе:

Контакты 1, 2, 3: аналоговые сигналы R, G, B

Эти три сигнала имеют защитные диоды (D416-D418, в красном прямоугольнике вверху), подключенные как к источнику питания 5 В монитора, так и к земле.Эти диоды используются в качестве диодов TVS (подавления переходного напряжения), а также предотвращают повреждение аналого-цифрового преобразователя монитора ESD (электростатический разряд).

Контакты 9, 12, 15 13, 14: питание 5 В, Hsync, Vsync сигналы TTL, сигналы I2C

Каждый из этих сигналов имеет стабилитрон на 5,6 В, который отводит любое избыточное напряжение на землю. (ZD410, ZD411, ZD415, ZD414: красный прямоугольник внизу; ZD412: красный круг)

Кроме того, в большинстве сигналов также есть резисторы, включенные последовательно, и резисторы, соединяющие землю.

На стороне ПК я не смог найти схемы какой-либо видеокарты. Однако по своему опыту я помню, что большинство видеокарт имеют очень похожие диоды для сигнальных линий и даже сбрасываемый предохранитель SMD для питания 5 В на контакте 9 (на случай, если кто-то ткнет разъем скрепкой :).

Другая проблема при «горячем» подключении заключается в том, что сначала подключаются источник напряжения и земля, а затем сигнальные контакты (вот почему USB, SATA и другие имеют смещенные контакты). Древний разъем DE-15, используемый в VGA, определенно не предназначен для горячего подключения.Однако большой экран заземления разъема или любой из выводов заземления, скорее всего, войдет в контакт до подачи питания 5 В, избегая нежелательного возврата через один из сигнальных выводов.

В заключение я бы сказал, что, хотя исходный стандарт VGA не предусматривал горячего подключения, в настоящее время периферийные устройства имеют достаточное количество защитных устройств для этого. Потенциальная проблема может возникнуть, если очень дешевый производитель пропустит эти средства защиты, но я думаю, что у большинства устройств, в частности ноутбуков и проекторов, не должно возникнуть проблем с их обращением.

Лучший ноутбук с портом VGA Обзоры

Ноутбук — это основная потребность в качестве справочного и информационного инструмента для современного мира, который оказался мощным портативным устройством, которое может предоставить пользователям множество функций. Ноутбуки с Windows очень мощные и универсальные, поскольку их можно связать с несколькими платформами с помощью подключения к Интернету, а также проводного или беспроводного подключения.

Если вы хотите, чтобы ваш ноутбук выполнял различные функции, например, игры или запускал высокопроизводительное программное обеспечение, вы можете подумать о подключении нескольких экранов для игр или для программного обеспечения, или вы можете подключить проектор для обучения студентов с помощью проекционный экран через ваш ноутбук.Для подключения таких устройств к вашему ноутбуку потребуется порт для подключения VGA.

Если вам нужен лучший ноутбук с портом VGA, который может легко поддерживать несколько дисплеев, или тот, который может поддерживать высококачественную графику, то у нас есть лучшее предложение, перечисленное здесь для вас.

Изображение	Название	Купить
	Huawei MateBook X Pro Signature Edition	Проверить цену

Huawei MateBook X Pro

Тонкий и легкий ноутбук Huawei MateBook X Pro Signature Edition.

• Первый в мире дисплей FullView: иммерсивный 13,9-дюймовый сенсорный экран 3K с соотношением экрана к корпусу 91%, толщина всего 0,57 дюйма и вес всего 2,93 фунта, идеально подходит для работы дома или в дороге
• Мощная внутренняя часть: Windows 10 Home Signature Edition без лишнего ПО. Процессор Intel Core i7 8550U 8-го поколения + NVIDIA GeForce MX150 — повышение производительности до 40% по сравнению с предшественником
• Домашний кинотеатр: сенсорный экран 3K с разрешением 3000 x 2000, контрастностью 1500: 1 и 260 PPI позволяют видеть яркие детали при просмотре HD-контента.Dolby ATMOS 2-го поколения для иммерсивного звука
• Кнопка питания одним касанием: позволяет пользователям включить ноутбук, завершить аутентификацию с помощью Windows Hello и получить доступ к рабочему столу менее чем за 8 секунд. Bluetooth — Bluetooth 4.1
• Компактная док-станция Mate Dock 2.0: порт USB-A, порт USB-C, порт HDMI и порт VGA. Включает 1 год гарантии на Office 365 Personal и 1 год гарантии производителя. Частота обновления 60 Гц

Huawei MateBook X Pro — это мощный и надежный ноутбук, который вы можете получить в качестве конкурента или лучшего варианта, чем большинство дорогих ноутбуков в наши дни с множеством функций.Этот ноутбук — лучший ноутбук с портом VGA, который оснащен процессором Intel Core i7-8550U и графикой Intel UHD Graphics 620 для обеспечения высочайшей производительности вместе с графической картой Nvidia GeForce MX150.

Что еще вам нужно, когда у вас есть все высококлассные функции по очень подходящей цене и есть все, что вам нужно. Порт VGA в этом ноутбуке поддерживает несколько дисплеев, а также проекторы и другие устройства, такие как внешние графические адаптеры с помощью кабеля VGA.

Некоторые технические характеристики ноутбука есть.

Технические характеристики

• Intel Core i7-8550U
• Intel UHD Графика 620
• SSD-накопитель 512 ГБ
• Оперативная память 8 ГБ / 16 ГБ
• USB 3.0, USB-C (Thunderbolt 3), USB-C 3.1 с поддержкой
• Порт HDMI и порт VGA
• 9-дюймовый светодиод 3K с сенсорным дисплеем
• Графика Nvidia GeForce MX150

Совместная работа всех этих функций обеспечивает фантастическую производительность для пользователя при выполнении своих задач.Ноутбук работает с Windows 10 Signature Edition, поэтому пользователям не нужно беспокоиться о вредоносном ПО или бесплатном пробном ПО, которое обычно замедляет работу системы вместе с всплывающей рекламой.

Характеристики Huawei MateBook X Pro

Huawei MateBook X Pro обеспечивает отличную работу с Windows 10 благодаря своей производительности, что делает его идеальным для тех, кто думает о переходе с любой другой платформы.

Дизайн

Ноутбук имеет гладкий и вызывающий дизайн, который выглядит довольно узнаваемо.Нет даже тени сомнения; Huawei выпустила этот ноутбук, чтобы противостоять большинству конкурентов на рынке, благодаря элегантному дизайну и устройствам с поддержкой множества функций. Он выполнен в темно-сером цвете, а его тонкий дизайн также очень привлекателен.

Дисплей

Имея красивый дизайн, ноутбук также имеет очень впечатляющий экран без рамки, занимающий около 91% площади экрана и корпуса. Это умно выглядящий дизайн ноутбука, созданный для конкуренции с MacBook Pro, и экран этого ноутбука также поддерживает несколько дисплеев с помощью поддержки VGA, чтобы отображать его на большом экране или на других платформах.

Память и хранилище

Он имеет 8 ГБ оперативной памяти и 512 ГБ SSD, что делает его очень быстрым и быстрым для загрузки и запуска любого приложения или программного обеспечения в течение нескольких секунд. Это не позволяет вашей системе замедляться и ускоряет переключение между несколькими приложениями или программным обеспечением для многозадачности.

Надежное качество

Это компактный ноутбук с легким корпусом, который выдерживает даже жесткие удары. Корпус сделан из высококачественного материала, достаточно прочного, чтобы выдерживать любые удары.Просто убедитесь, что вы не уроните его с определенной высоты и не подвергнете сильному удару, потому что, в конце концов, это просто машина, которая может сломаться в любой момент.

Веб-камера

Веб-камера встроена в клавиатуру, а не в экран, так как ее экран в основном закрывает область. Веб-камера скрыта, и она не выглядит заметной, поэтому дизайн экрана делает ноутбук очень заметным, обеспечивая отличный дисплей. Но веб-камера может показывать нелестные изображения, если вы ее включите из-за угла.Но в целом веб-камера большую часть времени прикрыта клавиатурой, когда она не используется.

Совместимость и переносимость

Портативный компьютер благодаря компактному и уникальному дизайну. Он весит чуть менее 3 фунтов, и вы можете носить его с собой в любое время. Имея ряд используемых портов, таких как один USB 3.0, один USB-C (Thunderbolt 3), порт HDMI и один USB-C 3.1, а также порт VGA, он идеально подходит для удовлетворения ваших потребностей во время путешествий.

Быстро

Этот ноутбук очень быстрый, и его скорость не снижается даже при совместном использовании нескольких устройств с поддержкой VGA для обмена информацией или экраном с несколькими пользователями. Вы можете использовать его для последовательного изображения чего угодно на любом другом носителе с помощью кабеля VGA для поддержки других ноутбуков или больших экранов проекторов и т. Д., Для просмотра фильмов, чтения лекций и т. Д.

Простой

Подключение кабеля VGA легко настроить через порт VGA, расположенный сбоку ноутбука.Вы можете легко настроить подключение к порту, подключив один конец кабеля к порту ноутбука, а другой — к вспомогательному устройству для совместного использования экрана или данных. Он не включает в себя никаких знаний, и вам просто нужно подождать, пока он установит новое распознанное устройство с системой.

Безопасность

Подключение через порт VGA к любому устройству также является безопасным, поскольку оно не позволяет никому красть ваши данные или копировать ваши данные, а также не позволяет никому вмешиваться в вашу систему.Пользователь может предоставить доступ к экрану или личным данным через поддержку VGA, но все карты находятся в руках пользователя, поэтому не нужно беспокоиться об утечке или взломе данных.

Huawei MateBook X Pro — в целом лучший ноутбук с портом VGA, обладающий множеством функций и возможностей, которые мы подробно объяснили. Это лучший ноутбук с поддержкой Windows, который достаточно универсален для работы с несколькими платформами и устройствами.

Теперь мы поговорим о некоторых плюсах и минусах, которые вы получаете с этим ноутбуком, просто чтобы разобраться в этом конкретном ноутбуке.

Проверить цену на Amazon

Плюсы

• Плюсы Хороший дизайн
• Увеличенное соотношение сторон экрана на корпусе
• Простота использования
• Высокая производительность
• Порты USB, порты HDMI и поддержка порта VGA
• Поддержка настройки нескольких экранов
• Отзывчивый и безопасный
• Хорошее качество
• Соотношение цена / качество

Минусы

• Веб-камера не удовлетворяет
• Нет слота SD
• Вентиляторы могут работать громко

Среднее время автономной работы

Советы перед покупкой ноутбука с портом VGA

Вам не нужно только проверять порт VGA, чтобы купить ноутбук.Когда вы собираетесь купить ноутбук, есть много разных вещей, которые нужно проверить и протестировать.

• Во-первых, Windows 10 — это универсальная и чистая платформа для использования, которая также очень понятна, а это означает, что это хороший выбор для тех людей, которые плохо разбираются в компьютерах. Этот ноутбук поддерживается Windows.
Ноутбуки
• Microsoft Windows, в частности, великолепны по дизайну и создают максимально удобное взаимодействие с пользователем.
• Ноутбуки Windows также очень доступны по сравнению с Mac, что делает их отличным выбором для студентов, а также для людей с ограниченным бюджетом.
• Приобрести ноутбук Windows с такими функциями, как поддержка HDMI, порт VGA, порты USB и все функции по более низкой цене — всегда лучший выбор, чем покупка дорогого ноутбука с меньшей универсальностью.

Заключение

Это была дискуссия о лучшем ноутбуке с портом VGA. Мы описали особенности и функциональные возможности наилучшего, на наш взгляд, варианта, и есть гораздо больше вариантов, которые вы также можете получить на рынке.Каждый ноутбук может иметь уникальное или отличное качество от другой модели. Так что всегда узнавайте больше о ноутбуке, прежде чем покупать его. Мы надеемся, что это была полезная информация, и для получения дополнительной информации вы можете оставить ответ в поле для комментариев ниже.

Часто задаваемые вопросы

Вопрос №1: Есть ли в новых ноутбуках порты VGA?

Ответ: Использовать проекторы уже не так просто, и большинство ноутбуков в настоящее время не используют VGA в качестве альтернативы подключения.Тем не менее, возможно отправить изображение с вашего ноутбука на проектор с разъемом.

Q # 2: Смогу ли я связать VGA с ПК?

Ответ: Если вы используете разъем HDMI или VGA, подключите разъем к портативному компьютеру и соедините соединение с другим устройством на противоположной стороне разъема. Включите вашу систему.

Leave a comment Cancel reply
