Видеокарта и видеоадаптер это одно и тоже: «Чем видеоадаптер отличается от видеокарты?» – Яндекс.Кью

Содержание

ВИДЕОАДАПТЕР — это… Что такое ВИДЕОАДАПТЕР?

ВИДЕОАДА́ПТЕР [тэ], -а; м. Устройство компьютера, обеспечивающее передачу информации на дисплей.

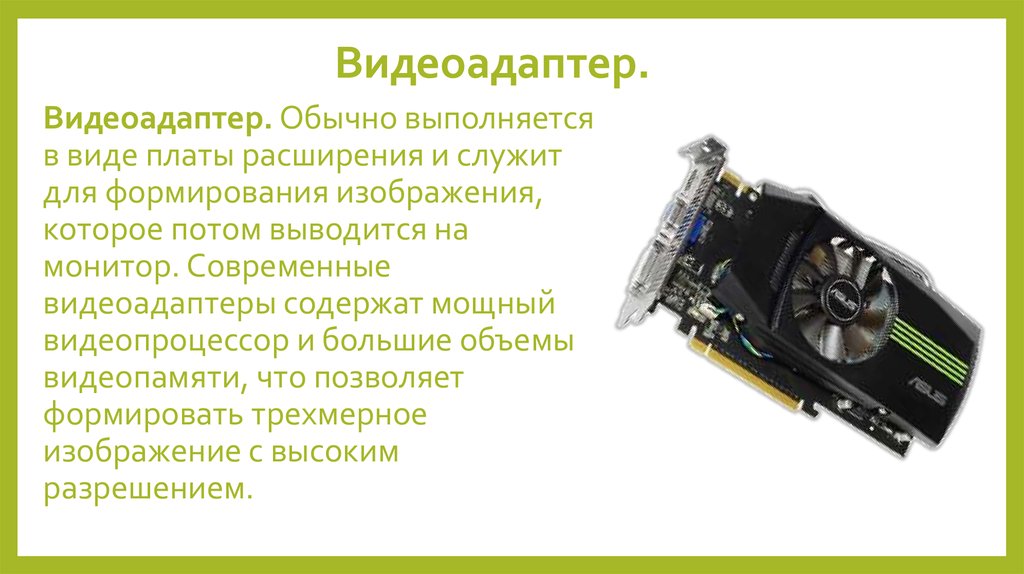

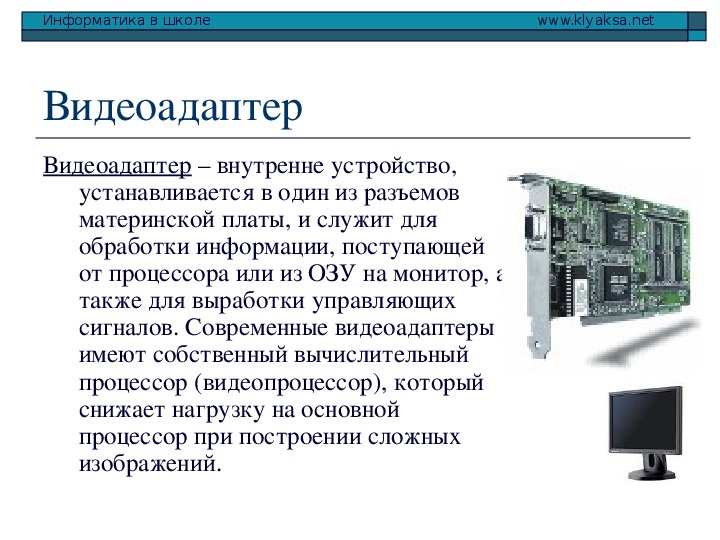

ВИДЕОАДА́ПТЕР (видеокарта) в компьютере (см. КОМПЬЮТЕР), электронная плата, предназначенная для хранения видеоинформации и ее отображения на экране монитора. Она непосредственно управляет монитором, а также процессом вывода информации на экран с помощью изменения сигналов строчной и кадровой развертки электронно-лучевой трубки монитора, яркости элементов изображения и параметров смешения цветов.
Видеоадаптер состоит из видеоконтроллера, устройства динамической памяти, цифроаналогового преобразователя RAMDAC (Random Access Memory Digital to Analog Converter), одного или нескольких кварцевых генераторов и микросхемы-интерфейса с системной шиной. Важнейшим элементом видеоподсистемы компьютера является его собственная память, которая часто называется видеопамятью, или фрейм-буфером. В компьютерах, работа которых основана на архитектуре с разделяемой памятью, под видео может быть отведена часть общей оперативной памяти.

Компьютерные видеоподсистемы могут работать в одном из двух основных видеорежимов: текстовом или графическом. В текстовом режиме экран монитора разбивается на отдельные символьные позиции, в каждой из которых одновременно может выводиться только один символ. Текстовый режим в современных операционных системах используется только на этапе начальной загрузки.
В графическом режиме для каждой точки изображения, называемой пикселем, отводится от одного (монохромный режим) до 32 бит информации. Графический режим часто называют режимом с адресацией всех точек (All Points Addresable), поскольку только в этом случае имеется доступ к каждой точке изображения. Максимальное разрешение и количество воспроизводимых цветов конкретной видеоподсистемы в первую очередь зависят от общего объема видеопамяти и количества бит, приходящихся на один пиксель.
За время существования IBM PC-совместимых микрокомпьютеров сменилось несколько поколений видеоадаптеров и связанных с ними стандартов представления изображения.
Основными параметрами этих стандартов являются разрешение (количество символов, или пикселей, размещающихся по горизонтали и вертикали экрана монитора), количество цветов и частота кадровой развертки (частота перерисовки изображения).

Что такое дискретная и встроенная видеокарта и в чем их отличие

Продолжим наше знакомство с комплектующими компьютера. В компьютере бывает два типа графических адаптеров – дискретная и встроенная видеокарта.  И то и другое устройство предназначено для обработки и вывода графической информации на монитор.

Видеоадаптер, графический адаптер, графическая плата, графический ускоритель и графическая карта – это всё одно и тоже устройство, которое обычно называется одним словом – видеокарта.

Чем отличается дискретная видеокарта от встроенной
Встроенная видеокарта

Графический адаптер, который впаян прямо в материнскую плату или часть центрального процессора – это встроенная видеокарта. На самом деле это отдельный чип, который интегрирован в северный мост чипсета материнской платы или в центральный процессор компьютера, который называется видеоядром.

Интегрированная видеокарта использует оперативную память компьютера, а графическим процессором ей служит центральный процессор. Все это сильно влияет на производительность компьютера. Заменить такую видеокарту можно только с устройством, содержащим его в себе. Если видеокарта интегрирована в материнскую плату, то менять необходимо её. А если видеоадаптер находится в центральном процессоре, тогда менять придется его.

Производительности встроенной видеокарты хватает для серфинга в интернете, работы в офисных программах и просмотра видео и фильмов. Работа в таких графических программах, как фотошоп и корелдрав потребует много терпения и нервов. А вот про мощные современные игрушки можете забыть. В лучшем случае они будут тормозить и плыть. А вот процессор может даже закипеть.

Есть у такой видеокарты и плюсы. Первый из них – это небольшая цена. А второй – это экономия электроэнергии, а значит более долгий ресурс блока питания или батареи, если это ноутбук. А главный плюс в том, что вы можете установить дискретную более мощную видеокарту, а эту на время отключить. Но если произойдет поломка дискретной видеокарты, то вы всегда сможете перейти на встроенный чип.

В ноутбуках очень удобно переходить на использование встроенной видеокарты, если вам необходимо подольше поработать на аккумуляторах.

Встроенной видеокартой оснащаются в основном бюджетные материнские платы.

Дискретная видеокарта

Дискретная видеокарта — это отдельная печатная плата, которая имеет собственную оперативную память, и оснащена графическим процессором. Благодаря этому она работает быстрее, чем оперативная память компьютера и выполняет сложные операции по обработке изображений, не напрягая память и процессор компьютера. Её можно легко вынуть из разъема на материнской плате и заменить на более мощную модель.

К современной видеокарта можно подключить несколько мониторов и телевизор одновременно.

Такая видеокарта используется для профессиональной обработки графики и игр.

В мощных игровых компьютерах таких карт может быть две.

Как определить тип видеокарты компьютера

Поверните компьютер задней частью к себе и посмотрите, куда подключен кабель от монитора. Если разъем для подключения монитора расположен в верхней части блока и вертикально, то вы используете встроенную видеокарту.

А если кабель подключен ниже заглушки для материнской платы и горизонтально, то это дискретная видеокарта.

Можно открыть боковую крышку системного блока и увидеть разницу.

На ноутбуке разницу между встроенной и дискретной видеокартой таким способом  не определишь.

Вывод

Встроенная видеокарта:

  • Встроенную видеокарту нельзя вынуть и заменить.

  • Сильно влияет на производительность компьютера.

  • Бывают мощные модели, которые вполне способны потянуть и некоторые современные игрушки. Все зависит от тактовой частоты центрального процессора и памяти компьютера.

Дискретная видеокарта:

  • Можно вынуть и заменить.
  • Она обычно гораздо мощнее интегрированной. Но бывают и маломощные модели, которые хуже встроенной видеокарты.
  • Дискретные видеокарты дороже интегрированных. Мощные видеокарты могут стоить дороже целого компьютера.
Видео: Дискретная и встроенная видеокарта. В чем их отличия
Теперь вы знаете разницу между встроенной и дискретной видеокартами.

Удачи Вам!

Понравилась статья — нажмите на кнопки:

Видеокарта и звуковая карта — Комплектующие

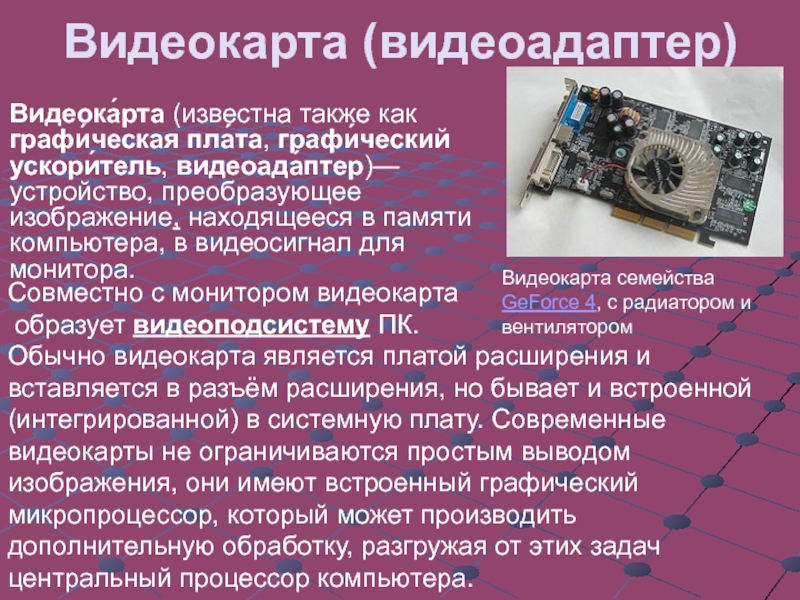

Видеокарта (видеоадаптер, графическая плата) — устройство, преобразующее графический образ. Устройство с графическим процессором — графический ускоритель, который и занимается формированием самого графического образа. Современные видеокарты не ограничиваются простым выводом изображения, они имеют встроенный графический процессор, который может производить дополнительную обработку, снимая эту задачу с центрального процессора компьютера.

Обычно выполнена в виде печатной платы (плата расширения) и вставляется в разъём расширения, универсальный либо специализированный (AGP, PCI Express).

Современная видеокарта состоит из следующих частей:

Графический процессор (Graphics processing unit (GPU) — графическое процессорное устройство) занимается расчётами выводимого изображения.

Видеоконтроллер отвечает за формирование изображения в видеопамяти.

Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны BIOS видеокарты, экранные шрифты, служебные таблицы и т. п.

Видео-ОЗУ — видеопамять выполняет функцию кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора.

RAMDAC и TMDS — цифро-аналоговый преобразователь (ЦАП; RAMDAC — Random Access Memory Digital-to-Analog Converter) служит для преобразования изображения, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на аналоговый монитор.

Коннектор — видеоадаптеры MDA, Hercules, EGA и CGA оснащались 9-контактным разъёмом типа D-Sub.

Разъемы

Разъем серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше ,чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъемы этой серии: и вилка, и гнездо могут иметь разное число контактов: – от 9 до 50 – обычной плотности; – от 15 до 78 – повышенной плотности; – от 3 до 43 – с увеличенными контактами (гибридные).

Разъемы серии D–SUB устанавливаются: на кабель, на плату и на блок.


DVI  используется как в LCD мониторах, так и во многих типах телевизоров. как ЖК, так и плазме. Название разъема DVI произошло от английского сокращения Digital Visual Interface (цифровой видеоинтерфейс).. Способ передачи данных, используемый в интерфейсе DVI, основан на формате последовательной передачи данных. Кабель DVI состоит из четырёх витых пар передающих красный, зеленый и синий цвета, а также и clock (сигнал тактовой частоты).


Через разъем DVI можно передавать как аналоговый, так и цифровой сигнал. В связи с этим различают три подвида разъема

DVI:

— DVI-A — для передачи только аналогового сигнала


— DVI-I — для передачи как аналогового, так и цифрового сигнала.


— DVI-D — для передачи только цифрового сигнала.


Основным недостатком является ограничение в длине кабеля и сильной зависимости этой длины от передаваемого сигнала. Так, например картинку в разрешении 1920х1200pix с частотой в 60Hz можно передать только по кабелю длинной пять метров, а максимум для пятнадцатиметрового кабеля максимальным качеством картинки будет лишь 1280х1024 при той же частоте. Из-за этого при большой длине кабеля применяют реклокинг, то есть через определенное расстояние ставят репитеры, которые усиливают сигнал в DVI кабеле. С этим недостатком связано появление точек на экране при использовании не очень качественного кабеля (кроме смены DVI кабеля этот дефект можно устранить также понижением качества входного сигнала).

Также DVI интерфейс оснащен системой защиты цифровых данных HDCP (High-bandwidth Digital Content Protection).

Свойства

Видеоускорение — одно из свойств видеоадаптера, которое заключается в том, что часть операций по построению изображений может происходить без выполнения математических вычислений в основном процессоре компьютера, а чисто аппаратным путем — преобразованием данных в микросхемах видеоускорителя.

Разрешение экрана. Чем оно выше, тем больше информации можно отобразить на экране, но тем меньше размер каждой отдельной точки


Звуковая карта (sound card, sound blaster) — это устройство для качественного воспроизведения звука через акустические колонки или наушники, поскольку слабый встроенный в компьютер динамик хорошо воспроизводить звук не способен1. Звуковые карты обычно позволяют записать звук с микрофона, с линейного выхода магнитофона или другого источника.

Звуковая карта может быть на собственной печатной плате и вставляться в разъем расширения или сразу присутствовать на системной плате.

Для дополняющей звуковую карту акустической системы основными характеристиками являются полоса пропускания неискаженного звука и выходная мощность.


VGA-выход (D-Sub) Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы). VGA (Video Graphics Adapter) используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA – Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

S-Video (или S-VHS) S-Video (или S-VHS) – аналоговый разъем, который используется для вывода изображения на телевизоры и видеотехнику. По качеству передачи сигнала превосходит выход типа «тюльпан». Аналоговый интерфейс S-Video подает сигнал низкого разрешения, где вся информация разделена на три канала, для каждого базового цвета. Хоть качество от этого лучше, но все также имеем низкое динамическое разрешение.

DVI-выход   DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях. Есть несколько разновидности интерфейса DVI: DVI-D – интерфейс для вывода только цифрового сигнала; DVI-I – комбинированный, который имеет аналоговые линии (VGA). К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Вот такой он на вид: Single-Link DVI и Dual-Link DVI Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI. Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30”) нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

Композитный выход RCA (“тюльпан”) Композитный выход или разъём RCA (Radio Corporation of America). Обычный выход, который можно встретить на телевизорах и видеооборудовании. Для соединения используется коаксиальный кабель. На выходе образуется сигнал с низким разрешением и качество видео соответственно низкое.

Компонентный выход Из-за большого размера компонентных разъемов, выходы расположены на переходнике. Первые три разъема отвечают за видео, два последних за звук. Он представляет собой три раздельных разъёма “тюльпан”: “Y”, “Pb” и “Pr”. Благодаря этому на выходе получается разделенный цветовой сигнал для HDTV. Используется для вывода изображения на цифровые проекторы.

HDMI HDMI (High Definition Multimedia Interface) – мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI. hdmi переходник В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Интегрированная видеокарта или дискретная.

Видеокарта одно из наиболее важных внутренних устройств современного компьютера. Так что от выбора между интегрированной или дискретной видеокартой будет зависеть не только мощность, но и производительность компьютера.

Видеокарта, как и все другие, составляющие современный ПК элементы развивалась на протяжении многих лет. Первые видеокарты отображали только один цвет, на самом деле два, если считать фон. Через короткое время цветов сначала стало 4, потом 16, затем 256 и, наконец, 16 миллионов. На этом развитие видеокарты в этом направлении остановилось, человеческий глаз всё равно не может различить большую часть из них.

Увеличение цветов сопровождается всё более высоким разрешением. И в конечном итоге для работы с большим количеством цветов и увеличившимся количеством пикселей потребовалось увеличение вычислительной мощности.

Постепенно графика стала одним из основных вопросов. Ранние операционные системы работали только с символами, но теперь им приходится непрерывно обрабатывать образы. Все это обработка первоначально управлялась только процессором, от чего страдала производительность всего компьютера.

Функциональные блоки внутри видеокарты позволили ускорить связанные с окнами и иконками работы, что сняло рабочую нагрузку с процессора. Видеокарта становится все более важным элементом.

Одним из самых важных моментов в истории видеокарт стало появление 3D игр. Игры стали всё более реалистичными и для их ровного воспроизведения потребовалось увеличение мощности вычислений. Микропроцессоры ПК просто перестали справляться с установленной задачей, и графическая видеокарта стала идеальным помощником сумевшим снять с них большую часть нагрузки.

Следующим шагом стало добавление возможности ускорения воспроизведения HD фильмов. Появление видео форматов более высокого качества только увеличило проблемы процессора в их отображении. И для ускорения таких операций пришлось добавлять функциональные единицы на сами видеокарты.

Процессоры в основном предназначены для программ других типов:  выполнения расчётов, научных программ, офисной работе и так далее. Хотя он и используется для обработки цифрового изображения, кодирование видео и трёхмерных изображений, но его возможности ограничены.

Дискретная видеокарта.

Дискретные видеокарты появились первыми, в принципе, это название раньше даже не использовалось, поскольку все видеокарты были одинаковыми. Они подключаются напрямую к материнской плате через задние разъёмы.

Такие видеокарты для выполнения своих вычислений имеют выделенную память. Одно из преимуществ дискретной видеокарты в том, что, будучи независимым элементом, её, всегда можно обновить, не покупая новый компьютер. Например, если у вас «не идёт» какая либо игра, зачастую достаточно только обновить видеокарту, не покупая новый микропроцессор или материнскую плату.

Видеокарта, интегрированная в материнскую плату.

Постоянные усовершенствования, происходящие в технологии изготовления микрочипов, позволили создавать всё более маленькие устройства. Что дало возможность производителям встроить графическую видеокарту в материнскую плату.

В этом случае, чтобы обновить видеокарту нужно изменить всю материнскую плату. Что в этом компоненте сильно уступает дискретным видеокартам. Ещё один явный недостаток — для работы эти устройства используется оперативная память компьютера. Так, как компьютеру приходится делиться оперативной памятью между видеокартой и программами, падает его общая производительность.

Видеокарта, встроенная в микропроцессор.

Следующим шагом корпорации AMD и Intel создали процессоры с интегрированной в сам процессор видеокартой.

При таком варианте интеграции за соединение процессора с встроенной  видеокартой отвечает материнская плита. Как вы понимаете в этом случае обновление видеокарты ещё более затруднительно, так как вам придётся менять как процессор с встроенной видеокартой, так и саму материнскую плату.

Внешние видеокарты.

Вариант видеокарты для ноутбуков и других портативных устройств. Постоянное использование ноутбуком достаточно мощной графической видеокарты быстро истощит его аккумулятор. Что привело к появлению внешних графических видеокарт. Эти устройства подсоединяются к ноутбуку через видео разъём.

Внешние видеокарты хороши для ноутбуков, так как экономят их энергию, но могут быть очень дорогими.

Резюме.

Принципиальным отличием является возможность обновления и производительность, которую способна дать видеокарта. Если вы любитель 3D игр и у вас достаточно мощный компьютер лучше выбрать дискретную графическую видеокарту.

Если мощная графика вам не очень требуется вариант с интегрированной видеокартой.

Видеокарта. Железо ПК [Популярный самоучитель]

Видеокарта

Как известно, большую часть информации об окружающем мире человек получает через органы зрения. При общении с компьютером подавляющее количество информации (текстовой и графической) пользователь также получает визуально, с помощью видеосистемы компьютера. Она состоит из двух важных компонентов: монитора и видеокарты. Про мониторы мы поговорим в одной из следующих глав, а видеокарты рассмотрим прямо сейчас.

Мы уже выяснили, что видеокарта отвечает за связь между процессором и монитором. Если быть чуть точнее, то… Видеокарта (видеоадаптер, графический адаптер) – это устройство, получающее от процессора видеоданные, обрабатывающее их и передающее монитору, в результате чего создается изображение (рис.  5.1).

Рис. 5.1. Как ни странно, но на этом рисунке показана видеокарта

Именно от возможностей видеокарты зависит, сколько цветов вы увидите на экране, а также насколько четким и качественным будет изображение. Когда-то, очень давно, когда компьютеры работали только в текстовом режиме (это когда на экране только буквы и невозможно посмотреть кино или картинки), необходимости в таком устройстве не было. Всю работу по выводу изображения на экран брал на себя процессор, а в оперативной памяти существовал отдельный «уголок», который назывался экранной памятью. Она содержала постоянно обновляющуюся информацию о состоянии всех точек экрана (координаты и яркость). Однако при появлении цветного графического режима и операционной системы Windows работы у процессора прибавилось настолько, что он стал не справляться с ней. Пришлось предоставить ему помощника.

Современные видеокарты – это, по сути, графические сопроцессоры (то есть помощники процессора по обработке и выводу графики), значительно снижающие нагрузку на процессор, что приводит к повышению производительности системы в целом. По этой причине их еще иногда называют графическими ускорителями (акселераторами[11]).

Первые графические ускорители были ориентированы на работу с двумерной графикой. Такие видеоадаптеры получили название 2D-ускорители. Весьма сомнительно, что вы столкнетесь с такой видеокартой в наши дни, если только не займетесь специально сборкой старых компьютеров.

3D-ускорители, появившиеся позже, позволили добавить экрану компьютера «глубину». Основная причина быстрого развития 3D-ускорителей вызвана в основном возрастающими системными требованиями компьютерных игр, для которых качество изображения играет очень важную роль. Как мы уже сказали, на сегодняшний день выпускаются только 3D-видеокарты, которые, разумеется, содержат и средства для вывода 2D-изображения, поэтому пользователю не приходится отвечать на вопрос: «2D или 3D?»

С ростом мощности видеокарт появилась проблема их перегрева (вы бы тоже вспотели – так работать!). Именно поэтому практически на всех современных видеокартах установлены вентиляторы или хотя бы охлаждающие радиаторы. Некоторые мощные видеокарты даже содержат разъем для дополнительного питания, к которому подключается кабель от блока питания, поскольку мощности питания, подаваемого на видеокарту через слот AGP или PCI-E, недостаточно.

Как и все комплектующие, видеоадаптеры могут довольно сильно отличаться друг от друга. Но прежде, чем говорить о различиях, рассмотрим их общие характеристики.

Основные элементы видеоадаптера

Любая современная видеокарта обязательно имеет несколько следующих компонентов (не уверены, что вы сможете рассмотреть каждый из них, но это и не нужно).

• Графический процессор. Обрабатывая команды центрального процессора, он создает цифровую картинку экрана, состоящую из совокупности координат и цвета каждой точки. Затем эта информация передается в видеопамять.

• Видеопамять. Это встроенная память видеоадаптера, в ней временно хранится информация о картинке, которая будет выведена на экран сразу за отображающейся в данный момент.

Иными словами, видеопамять – это место ожидания изображения перед появлением на экране монитора.

• Цифро-аналоговый преобразователь памяти с произвольным доступом (Random-Access Memory & Digital to Analog Converter, RAMDAC). Преобразует цифровую информацию из памяти в аналоговое напряжение, управляющее отображением цветов на мониторе. В мониторах с интерфейсом DVI (Digital Video Interface – цифровой видеоинтерфейс) цифровой «образ» изображения минует цифро-аналоговый преобразователь и сразу передается на монитор.

Различия видеоадаптеров

Еще несколько лет назад мы бы написали, что видеокарты бывают двух видов: те, которые крепятся в слот AGP материнской платы, и сделанные для PCI-разъемов.[12] Тогда мы привели бы вам несколько доводов, почему следует выбрать именно видеокарту AGP. Однако дальнейшее развитие компьютеров подарило материнским платам новый интерфейс PCI-E, который работает быстрее, чем AGP. Интерфейс AGP постепенно вытесняется интерфейсом PCI-E, хотя хоронить его рановато.

Обмен информацией между видеокартой и материнской платой происходит по шине (а что же вы думали, да, и здесь шина). За время своего существования графическая шина неоднократно улучшалась, ее пропускная способность увеличивалась.

Несколько заумное, но интересное примечание

Первая и самая медленная модификация AGP 1.0 могла работать в двух режимах передачи данных 1х/2х (266/533 Мбайт/с). Следующая – AGP 2.0 – передавала информацию в режиме 4х (1066 Мбайт/с). AGP 3.0 имеет восьмикратный режим передачи данных 8х (2133 Мбайт/с). PCI-E работает в режиме 16x.

На видеопамяти стоит остановиться подробнее. Зачем она нужна? Одна ее часть – буфер кадра (frame buffer) – хранит изображение, создаваемое графическим процессором для последующей отправки на монитор. Остальная часть содержит информацию о различных графических элементах, отображаемых на экране (значках, шрифтах и т. д.), что значительно ускоряют работу, так как уменьшается время на их прорисовку. За долгие годы развития типы памяти, используемые в видеоадаптерах, менялись. Мы не будем подробно их рассматривать, а просто перечислим, как говорится, «для справки». Начнем с устаревших и закончим продвинутыми:

• DRAM, EDO DRAM, VRAM, WRAM, SDRAM – устаревшие типы;

• SGRAM, DDR SDRAM – эти типы памяти еще можно встретить на видеокартах не самых современных компьютеров;

• GDDR-II и GDDR-III SDRAM – используются в современных видеокартах.

Если вы покупаете видеокарту неизвестного образца, поинтересуйтесь, какой вид памяти на ней установлен. Это даст вам примерное представление о ее качестве и современности.

Характеристики видеокарт

Как вы наверняка догадались, в этом подразделе мы рассмотрим основные характеристики видеокарт.

• Чипсет графического процессора. Как правило, на этот параметр обращают внимание в первую очередь при покупке видеокарты. У каждого производителя графических чипсетов свой принцип маркировки. Так, компания nVidia продвигает чипы GeForce, а AMD – Radeon (последние ранее выпускались компанией ATI). Далее следует код модели чипа, например Radeon X1600.

Графический чипсет в большей степени влияет на быстродействие видеоадаптера при прорисовке кадра, особенно в трехмерном изображении. Страстные поклонники компьютерных игр отслеживают все новинки графических чипсетов и стараются немедленно менять видеокарту на самую что ни на есть крутую. Цена таких видеокарт в момент появления на рынке может сравниться со стоимостью целого компьютера, однако буквально через несколько месяцев она падает в разы (поскольку появляются еще более «навороченные» модели).

• Объем видеопамяти. Было бы ошибкой утверждать, что чем больше памяти имеет видеокарта, тем лучше. Напомним, что основную работу по обработке картинки выполняет графический процессор. Тем не менее сейчас уже трудно найти в продаже карты с объемом видеопамяти менее 256 Мбайт. Для большинства задач, в том числе и для многих игр, этого достаточно. Если у вас есть возможность приобрести видеокарту с большим объемом памяти, почему бы и нет, если это не в ущерб мощности графического процессора.

• Скорость RAMDAC. Цифро-аналоговый преобразователь обращается к памяти миллионы раз в секунду. Чем быстрее он преобразовывает цифровую информацию в аналоговый сигнал, тем лучше работает видеокарта (поддерживает большее разрешение экрана).

• Пропускная способность. Этот параметр определяется скоростью работы RAMDAC и видеопамяти. Она вычисляется произведением (то есть умножением) для каждого конкретного набора параметров экрана, таких как разрешение, глубина цвета, частота обновления и количество плоскостей (для 3D-режимов). Поскольку пропускная способность видеокарты не меняется (уж какая есть), для улучшения одного из параметров придется пожертвовать каким-то другим (или несколькими). Например, если видеокарта может поддерживать разрешение экрана 1024 ? 768 при частоте 85 Гц, то для увеличения частоты обновления экрана, скажем, до 100 Гц, придется уменьшить разрешение до 800 ? 600.

При покупке видеокарты для компьютера задумайтесь о том, какие задачи вы перед ним будете ставить, и в зависимости от этого выберите тот видеоадаптер, который наиболее вам подходит. Если вы планируете просто набирать на компьютере текст, вряд ли стоит тратиться на самую современную и «навороченную» видеокарту.

Подавляющему большинству пользователей при покупке видеокарты интересны только следующие параметры: тип графического чипсета, объем видеопамяти, производитель и цена. Остальными параметрами, например скоростью RAMDAC, практически никто не интересуется. Кстати, если хотите поиздеваться над консультантами в компьютерных магазинах, можете спросить у них, какая скорость RAMDAC у той или иной видеокарты. В этот магазин вас точно больше не пустят, поскольку продавцам будет очень стыдно признаться, что они этого не знают. Мы же заверяем вас, что стыдиться им особо нечего, потому что действительно подобные параметры при покупке видеокарт мало кого интересуют.

Наблюдения из жизни

Самое интересное, что во многих компьютерных магазинах действительно работают не очень компетентные консультанты (уточняем, во многих это не значит, что во всех). Часто они только и ждут, что вы придете, покажете на товар пальцем и скажете: «Хочу это!» Когда же начинаются просьбы подсказать, порекомендовать, подобрать, многие из них просто теряются (или бегут звать более опытных сотрудников). Поэтому лучше всего идти в магазин подготовленным или взять с собой опытного друга. Кстати, на опытных друзей тоже не стоит всецело полагаться: они могут посоветовать самую крутую видеокарту, поскольку всегда о ней мечтали сами. При этом им все равно, сколько она стоит, – деньги-то ваши.

Пару слов о производителях видеокарт. Запомните, GeForce и Radeon – это не производители видеокарт, а названия чипсетов. А производитель видеокарты – тот, кто вырезал печатную плату из текстолита, припаял к ней микросхемы, укомплектовал диском с драйвером и положил все в коробочку. Наиболее известные производители видеокарт – Asus, MSI, AOpen (кстати, они выпускают и неплохие материнские платы), хотя ситуация на рынке постоянно меняется. Остерегайтесь продукции неизвестных производителей, на которой вообще нет опознавательных знаков. Такую продукцию называют NoName (безымянной), а на ценнике просто пишут, например, GeForce 6600 256 Мб. Мало того, что такие товары продаются в минимальной комплектации (в лучшем случае с драйвером на диске), но и заявленные характеристики могут быть чрезмерно завышены.

Встроенные видеокарты

Материнские платы иногда оснащены встроенной (интегрированной) видеокартой. Как правило, такие видеокарты имеют более низкую производительность при работе со сложными программами (так как работают в основном за счет ресурсов оперативной памяти, а у нее и так высокая загруженность). Например, встроенная видеокарта с выделенными ей 32 Мбайт оперативной памяти будет работать медленнее, чем обычная видеокарта с таким же объемом собственной видеопамяти (конечно, это зависит еще и от чипсета). Правда, в большинстве случаев пользователь может сам регулировать количество оперативной памяти, предназначенной для видео (само собой, увеличивая объем выделенной для видео памяти, вы уменьшаете доступную память для выполнения остальных задач).

К плюсам интегрированной видеокарты можно отнести отличную совместимость с материнской платой (иначе это бы выглядело как человек, которому не подходит его собственная рука) и снижение общей стоимости компьютера.

Поскольку для простых программ (текстовых редакторов, электронных таблиц и т. д.) встроенной видеокарты вполне достаточно, то такое решение обычно применяется в офисных компьютерах. Также встроенные видеокарты вполне сносно справляются и с некоторыми не очень требовательными играми. Даже трехмерными.

Кроме того, стоит подумать о покупке материнской платы с интегрированным видео, если вы ограничены в средствах, а компьютер вам нужен уже сейчас. Правда, все равно на всякий случай советуем удостовериться при покупке, что на системной плате есть слот для установки видеокарты (AGP или, еще лучше, PCI-E). Как говорится, аппетит приходит во время еды, и чтото нам подсказывает, что со временем вы захотите поставить видеокарту помощнее.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Замена видеокарты в ноутбуке и ремонт (видео)

☛  Что нужно знать, если неисправна видеокарта! Коротко и по сути

☛  Что она из себя представляет в ноутбуке? (видео)

☛  Почему она вышла из строя?

☛  Какие симптомы неисправного видео?

☛  Что может предложить наш сервис. Какая стоимость ремонта?

☛  Как производится замена видеокарты в ноутбуке ? (видео)

☛  Чем Вы рискуете, сдавая ноутбук на ремонт в сервис, где нет необходимого оборудования? (видео)

Коротко и по сути.

  • Видеокарты в ноутбуках совсем не такие, как в домашних ПК. Их не так просто найти, они часто невзаимозаменяемые. И вообще разные. По интерфейсу, по разъёму, по форме и по совместимости. Более того, очень часто видеокарта в ноутбуке вообще припаяна на материнскую плату.
  • Из строя выходит сам ГП (графический процессор). Это чип, в котором от перегрева пропадает контакт между кристаллом (мозгом) и подложкой (основой, которой чип припаивается к плате). Потеря этого контакта временно восстанавливается от прогрева. Этим часто и пользуются люди-«прогревасты», которые просто Вам её погреют и отдадут ноутбук рабочим. Но работать после этого он будет неделю-две.
  • Если в ноутбуке из строя вышла видеокарта (вышел из строя видеочип) — правильный ремонт это только замена этого чипа на новый.

    НЕ прогрев с флюсом или без него! И в 99% даже НЕ реболлинг этой микросхемы.

    Для этого требуется оборудование, новые микросхемы и «ровные» опытные руки.

    Всё это есть в  НоутбукOFF .

  • Покупка новой видеокарты это обычно непростой процесс поиска. А самое неприятное, в 90% случаев , Вы гораздо дороже ремонта купите видеокарту б/у с разборки (которую просто хорошо очистили). И которая может поработать всего 2-3 месяца и выйдет из строя, так как до этого она уже один раз поломалась и её «прогрели», чтобы продать.
  • Более того, покупая видеокарту у сомнительных продавцов Вы не застрахованы от того, что приобретенная Вами видеокарта окажется совсем не тем, что Вы рассчитывали купить!

    Вот Вам конкретный пример: видеокарта nVidia GeForce 9500M GS, которую предприимчивый продавец предлагает Вам купить на известном сайте пром.уа.

    Вроде бы все ничего на первый взгляд. Даже не особо смущает каптоновая лента наклееная сверху на чип.

    Интересно становится, когда рассматриваешь маркировку на кристалле микросхемы, которая гласит G84-53-A2.

    Особенность этого чипа в том, что это урезанная версия G84 ядра, которая мало того, что имеет 64битную шину вместо полноценной 128битной у G84-625-A2, который должен быть в 9500M GS, но ещё и имеет меньшее количество конвейеров и работает на гораздо более низких частотах. В таких условиях такая «9500M GS» выдаст максимум половину от той производительности от полноценной. Да, в списке устройств она определится как «9500M GS», но только потому, что это текстовая строка, которая есть в видеобиосе. Он «видит» родное ядро G84 — и пишет это. Потому что остальное для него не играет роли.

    Ну и, само собой разумеющееся, что назвать эту видеокарту «Новой» совсем неправильно. Ибо она явно уже где-то стояла, отработала своё, на ней вышел из строя видеочип, который был заменён на его более медленный аналог G84-53.

    Вот такие дела.

    А теперь подробно и по теме.

    Что такое видеокарта в ноутбуке и как она выглядит

    вернуться к началу

    Видеокарта в ноутбуке — это целая система, состоящая из видеочипа, видеопамяти и источников их питания на материнской плате или отдельной плате устанавливаемой в разъём (MXM или другой) материнской платы ноутбука. Ранее (в компьютерах 8-10 летней давности) обработкой видеосигнала занимался центральный процессор, а задачей видеокарты был только вывод изображения. С появлением 3Д-графики видеокарта эволюционировала — стала самостоятельной платой. В процессе усовершенствования компьютеров и ноутбуков улучшались все его компоненты. Увеличилась производительность видеокарты, на ней стали устанавливаться более мощные видеочипы, увеличился размер видеокарт и эффективность их охлаждения.

    Эволюция видеокарты для домашнего компьютера.

    Видеокарта ноутбука сильно отличается от видеокарты в домашних компьютерах. Главные особенности — меньший размер чипа, его мобильная версия энергосберегающая версия и интерфейс платы (хотя иногда видеочипы на видеокартах ноутбуков и домашних компьютерах одинаковые). В большинстве случаев видеокарта ноутбука в виде видеочипа, видеопамяти и источников питания припаяна на материнской плате ноутбука и реже исполняется в виде отдельной платы. В последнем случае можно поменять видеокарту на ноутбуке целиком. без пайки видеочипа. В домашних компьютерах всё наоборот — они чаще всего выпускаются в виде отдельных плат в разъём PCI Express и реже интегрируются на плату.

    Видеокарта для ноутбука в форм-факторе MXM

    Поскольку для рендеринга даже одного кадра 3Д-графики видеокарта выполняет обработку огромного количества информации, с некоторого времени эта обязанность была переложена с центрального процессора на отдельный процессор на видеокарте — графический процессор (также называемый видеоядром или видеочипом). Выглядит он так:

    Видеочип G86-750-A2 (820 контактов)

    У графического процессора очень сложная внутренняя структура, они выпускаются на крупных заводах-изготовителях микросхем и представляют собой бо́льшую часть видеокарты. В связи с большим количеством выполняемых функций у него очень много линий (адресных, данных, питания и др), которые должны быть присоединены к плате самой видеокарты. В последний годы наиболее приемлемым вариантом для присоединения такой «многоножечной» микросхемы к плате было предложен корпус BGA (Ball Grid Array, массив из шаров). В этом корпусе контакты (ножки) микросхемы на самом деле совсем не ножки, а шарики, равномерно распределённые рядами под самой микросхемой (на всей её поверхности или части поверхности определёнными рисунками – масками).

    BGA-микросхема с обратной стороны. Виден рисунок из шаров припоя (для увеличения фотографии нажмите на неё)

    Это дало возможность разместить гораздо большее количество контактов на относительно малой поверхности (по сравнению, например с корпусом thin quad flat pack (TQFP), микросхема которого с 176 контактами уже имеет размер BGA с порядка 500-ми контактами).

    Микросхема мультиконтроллера 176 контактов(слева) и южного моста 508 контактов (две фото справа)

    Википедия предоставляет нам следующую информацию о преимуществах и недостатках такой конструкции.

    Преимущества корпуса BGA:

    1. Высокая плотность. BGA — это решение проблемы производства миниатюрного корпуса ИС с большим количеством выводов. Массивы выводов при использовании поверхностного монтажа «две-линии-по-бокам» (SOIC) производятся всё с меньшим и меньшим расстоянием и шириной выводов для уменьшения места, занимаемого выводами, но это вызывает определённые сложности при монтаже данных компонентов. Выводы располагаются слишком близко, и растёт процент брака по причине спаивания припоем соседних контактов. BGA не имеет такой проблемы — припой наносится на заводе в нужном количестве и месте.
    2. Теплопроводность. Следующим преимуществом перед микросхемами с ножками является лучший тепловой контакт между микросхемой и платой, что в некоторых случаях избавляет от установки теплоотводов, поскольку тепло уходит от кристалла на плату более эффективно (также, в некоторых случаях, по центру корпуса создаётся одна большая контактная площадка-радиатор, которая припаивается к дорожке-теплоотводу). Если BGA-микросхемы рассеивают достаточно большие мощности и теплоотвод по всем шариковым выводам недостаточен, то к корпусу микросхемы прикрепляется (иногда приклеивается) радиатор.
    3. Малые наводки. Чем меньше длина выводов — тем меньше наводки и излучение. У BGA длина проводника очень мала, и может определяться лишь расстоянием между платой и микросхемой, так что применение BGA позволяет увеличить диапазон рабочих частот и, для цифровых приборов увеличить скорость обработки информации.

    Недостатки корпуса BGA:

    1. Негибкие выводы. Основным недостатком BGA является то, что выводы не являются гибкими. Например, при тепловом расширении или вибрации некоторые выводы могут сломаться. Поэтому BGA не является популярным в военной технике или авиастроении. Отчасти эту проблему решает залитие микросхемы специальным полимерным веществом — компаундом. Он скрепляет всю поверхность микросхемы с платой. Одновременно компаунд препятствует проникновению влаги под корпус BGA-микросхемы, что особенно актуально для некоторой бытовой электроники (например, сотовых телефонов). Также осуществляется и частичное залитие корпуса, по углам микросхемы, для усиления механической прочности.
    2. Дорогое обслуживание. Другим недостатком является то, что после того как микросхема припаяна, очень тяжело определить дефекты пайки. Обычно применяют рентгеновские снимки или специальные микроскопы, которые были разработаны для решения данной проблемы, но они дороги. Относительно недорогим методом локализации неисправностей, возникающих при монтаже, является периферийное сканирование. Если решено, что BGA неудачно припаяна, она может быть демонтирована термо-воздушным феном или с помощью инфракрасной паяльной станции; может быть заменена новой. В некоторых случаях из-за дороговизны микросхемы шарики восстанавливают с помощью паяльных паст и трафаретов; этот процесс называют ребо́ллинг, от англ. Reball.

    Почему сломалась видеокарта в ноутбуке

    вернуться к началу

    Причин несколько:

    1. Чаще всего — перегрев видеокарты.
      В этом случае повышенной температуре подвергается сам кристалл видеочипа.
      Вследствие повышенных температур весь видеочип претерпевает изменение геометрически размеров (как известно, при нагревании тела расширяются, причём неодинаково в зависимости от того, из какого материала они состоят).
      Изменения геометрические размеров совместно с фактом того, что выводы у микросхемы BGA не гибкие (см. выше недостаток п.1) приводят к тому, что она «отходит» одним или несколькими контактами от своих контактных площадок (причём этот эффект может наблюдаться как между подложкой и платой, на которую напаян чип, так и между кремниевым кристалом и его подложкой). Перегрев в ноутбуках встречается очень часто и может быть вызван целым рядом причин указанных ниже.
    2. Ухудшение контакта «ножки» микросхемы с платой.
      Это происходит вследствие дефектов в процессе пайки видеочипа на плату.
      Недостаток или низкое качество флюса, несоблюдение термопрофиля, заводской брак шариков припоя и один или несколько контактов чипа недостаточно хорошо спаиваются со своими контактными площадками на плате.
      Это приводит к увеличению сопротивления в месте плохого контакта. При протекании тока в месте повышенного сопротивления начинает выделяться тепло, которое приводит к остаточному окислению соединения вплоть до его полного размыкания.
    3. Удар или любая другая механическая деформация платы.
      В связи с тем, что вес микросхемы BGA достигает сотен грамм, при падении ноутбука (платы) именно они обладают достаточной энергией (импульсом) для того, чтобы отрываться от материнской платы вместе с контактными площадками, на которых напаяны.
      В зависимости от вида и силы удара это происходит по-разному, но в большинстве случаев, отрывается один из углов микросхемы с от 1 до 10-20 контактными площадками.
    4. Более специфические причины.
      Выходы из строя источников питания видеочипа, которые приводят к отключению питания чипа или подаче несоответствующего уровня напряжения.
      Ну и в конце-концов, допускаем возможность существования заводского брака, из-за которого микросхема может выйти из строя сама по себе, что бывает очень-очень редко.

    Почему перегревается видеокарта:

    1. Недостаточная охлаждающая способность системы охлаждения.
      Встречается очень часто, ведь проектируя систему охлаждения, конструкторам приходится довольствоваться оставшимся после конструирования материнской платы местом, и в связи с уменьшением самих ноутбуков этого места становится всё меньше и меньше.
    2. Засорённость системы охлаждения.
      Встречается ещё чаще, так как далеко не каждый пользователь задумывается о том, что после 1 года работы в радиаторе системы охлаждения его ноутбука уже собрался «валенок» из пыли толщиной пару миллиметров.
    3. Использование ноутбука в ненадлежащем положении или условиях.
      Например, при работе на коленях, не отдавая отчёт в том, что одна из ног «перекрыла» вентиляционные отверстия для набора воздуха, и вентилятор пытается охлаждать видеокарту воздухом из вакуума. Кстати, практически та же самая ситуация получается в случае, когда Вы теряете все «ноги» с нижней части корпуса ноутбука и совсем не обращаете внимание на то, что на ровном столе он начал стоят как-то низко и не совсем ровно.
    4. Заядлое геймерство.
      В последние версии игр, часами, да ещё и на максимальных настройках. Не задумываясь о том, проектировал ли кто-нибудь в Вашем ноутбуке, хотя бы какой-нибудь «запас прочности» системы охлаждения в таком длительном режиме максимальной нагрузки и не обращая внимания на постоянно крутящийся на максимальных оборотах вентилятор. А если добавить к этому пункту предыдущие три (что бывает достаточно часто), становится совсем ясно, почему видеокарта вышла из строя.

    Симптомы неисправной видеокарты

    вернуться к началу

    1. Вертикальные полосы.
    2. Квадраты или другие визуальные эффекты на экране.
    3. Два, четыре или шесть размноженных изображений.
    4. Некоректно растянутое и не помещающееся целиком на экране изображение.
    5. Отсутствие вообще какого-либо изображения на экране сопровождающаяся миганием индикаторов активности жёсткого диска звуками загрузки системы.
    6. Или же просто индикация без каких-либо звуков и изображения на экране (встречаются вариации с выводом изображения на внешний монитор).

    Мы ремонтируем эти устройства уже более 10 лет и знаем о них практически всё

    вернуться к началу

    В нашем сервисном центре  НоутбукOFF  есть полный комплекс оборудования, который позволяет нам быстро и качественно проводить замену видеокарты ноутбука (замену видеочипа) на материнских платах или видеокартах ноутбуков.

    Стоимость замены видеокарты (видеочипа) в ноутбуке (на материнской плате или видеокарте) состоит из: стоимости разборки ноутбука пайки микросхемы и самой микросхемы (стоимость которой определяется по маркировке нанесённой на её кристалл).

    Обычно это составляет около 2400 — 3500 грн.

    Точная стоимость определяется только после разборки и диагностики ноутбука, так как только в этом случае, во-первых, выясняется маркировка микросхемы, а, во-вторых, оценивается наличие факторов влияющих на сложность ремонта (повреждения корпуса, наличие флюса от прогревов видеокарты в других сервисах и тому подобное).

    Замена видеокарты на ноутбуке целиком (вся плата, а не только микросхема) возможна только если она выполнена отдельной платой в стандарте MXM. В остальных случаях, она припаяна на материнскую плату и её замена целиком (то есть замена материнской платы целиком) в несколько раз может превышать стоимость ремонта (замены чипа) и оказывается совершенно нецелесообразной.

    Как ремонтируются видеокарты в ноутбуке и не только

    вернуться к началу

    Существует только 2 проверенных и действительно рабочих способа ремонта видеокарты – замена видеочипа или его реболлинг (восстановление контакта микросхемы с платой). Рассмотрим, в каких случаях используются эти методы.

    Замена видеочипа видеокарты ноутбука требуется чаще всего и помогает в 100% случаев.

    Здесь вариантов быть не может, так как, если Ваш видеочип вышел из строя, и контактные площадки на материнской плате под ним в порядке – нет ни одной причины, которая могла бы помешать отремонтировать видеокарту в Вашем ноутбуке таким образом.

    У этого способа есть только один недостаток – он достаточно дорогостоящий, так как стоимость современного видеочипа может достигать 1500-2900 грн.

    Добавляем сюда стоимость по пайке BGA-микросхемы – 940 грн, а также стоимость разборки/сборки и чистки ~ 630 — 895 грн и получаем суммы порядка 3000 грн или больше.

    В остальном только достоинства: практически 100% гарантия отсутствия повторов и абсолютно «свежий» полный ресурс видеосистемы.

    На это видео коротко показано, как в нашем сервисном центре производится выпаивание неисправного чипа северного моста в ноутбуке Samsung, плата чистится от флюса и припаивается новая микросхема. На такие ремонты мы даём 6 месяцев гарантии!

    Реболлинг видеочипа — более избирательная процедура, но её использование оправдано крайне редко. Применимость процедуры определяется после ряда тестов платы и в большинстве случаев только после снятия чипа с платы и осмотром контактных площадок. Наиболее вероятный случай, в котором ремонт может быть осуществлён реболлингом видеочипа, если плата реагирует на изгиб.

    Как производится ремонт видеокарты ноутбука (замена микросхемы или её реболлинг).

    Первый этап – снятие чипа. Поскольку чип в большинстве случаев заклеен по углам (а иногда даже и по всему периметру) специальным составом (т.н. компаундом), сначала он снимается, чтобы точно определить момент полного оплавления припоя.

    Микросхема BGA закреплённая по краям компаундом (выше), и после снятия компаунда (ниже)

    Затем с поверхности материнской платы удаляются остатки компаунда, припоя и флюса. Осматриваются все контактные площадки на предмет отсутствия повреждений и окисления.

    Контактные площадки для припаивания видеочипа на материнской плате

    Сам чип полностью отчищается от всех загрязнений и припоя. Затем на на него наносятся новые шары.

    После этого чип с заново нанесёнными шарами устанавливается на плату (в данном примере используется фото микросхемы, которую практически всегда нужно менять).

    Это процедура может позволить Вам сэкономить средства, так как при её приведении замене подлежат только шарики припоя, на которых чип установлен, а сама микросхема не заменяется. Стоимость такой процедуры в нашем сервисном центре – 1570 грн, гарантия на выполненные работы – 3 месяца. Справедливости ради стоит отметить, что в данное время процедура реболлинга практически не используется, так как в 99% случаев выхода из строя видеокарты это вызвано неисправностью самой микросхемы.

    Как в случае замены видеокарты ноутбука, так и в случае ребллинга используется специализированное оборудование для пайки, которое позволяет создать равномерный нагрев всей платы по поверхности и заданную температуру в одном её месте (под чипом). В течение всего процесса компоненты неоднократно очищаются от флюса и продуктов пайки, используются только специальные не содержащие ни спирта, ни канифоли флюсы для BGA-пайки. Фото Вы сможете в статье «Почему мы?».

    В случае если ноутбук падал, скорее всего, будут обнаружены оторванные контактные площадки. Это, конечно, очень нехорошо, но вполне подлежит ремонту. В таком случае их приходится восстанавливать. Это достаточно непростая и кропотливая работа, требующая определённого оборудования и самое главное терпения и аккуратности. Стоимость восстановления 1-й (одной) контактной площадки – 90 грн. Единственная особенность после такого ремонта: ноутбук желательно не подвергать резким перегрузкам (т.е. ударам, броскам и т.д.), а также изгибам и кручениям (в т.ч. переноске, взявшись одной рукой за угол ноутбука).

    К чему приводят «варварские» способы попыток ремонта

    вернуться к началу

    Все остальные методы, о которых Вы слышали или, может быть, услышите: «погреть», нагреть, «подуть» на чип и другие непрофессиональные способы ремонта приводят к следующему:

    1. Перегрев чипа приводит к полному его выходу из строя и невозможности, как минимум, его реболлинга.
    2. Неконтролируемый перегрев приводит к потемнению платы (изменению цвета текстолитом платы) и геометрическому её искажению (изгиб, вздутие пузырей) вследствие которого, она не только не приходит в рабочее состояние, но может уже даже и не «влазить» назад в корпус ноутбука. Также изгиб часто приводит к отрыву контактных площадок под чипами, что значительно удорожает, а иногда и делает вообще невозможным ремонт видеокарты или материнской платы.
    3. Несоблюдение термопрофиля (графика температуры во времени) и непосредственно температуры плавления может приводить к отрыву части контактных площадок во время снятия чипа с платы, во время установки микросхемы – к дефектам паяных соединений и повторным выходам из строя.
    4. Работоспособность платы, полученная «прогревом» чипа может продолжаться от 1 включения до 2-3 недель, с последующим обязательным выходом её из строя.

    И напоследок, вспомните старую истину – «бесплатный сыр только в мышеловке». Если Вам где-то предлагают очень дешево (например, за 300 или даже 700 грн) сделать замену видеокарты в ноутбуке — это в 100% случаев означает, что менять чип Вам точно никто не будет, а, скорее всего, плата будет прогрета даже без снятия микросхемы, что увеличит стоимость ремонта в последующем, если не сделает его невозможным или нецелесообразным.


    Уважаемые гости сайта! В данной статье и комментариях к ней НЕ предоставляются консультации по любого рода АПГРЕЙДУ видеокарт.
    Как минимум по причине, что в 90% случаев он просто невозможен.

    Поэтому и рассматриваем мы их только тогда, когда требуется замена неисправного видеочипа и есть реальный смысл оплаты его замены.
    Просьба отнестись к этому с пониманием. Спасибо!

    Автор статьи — Master. Цитирование статьи разрешается только с согласия администрации сайта «notebookoff.net» и с обязательным указанием ссылки источника.

    Как увеличить видеопамять на ноутбуке, можно ли улучшить производительность видеокарты

    Видеопамять — одно из главных технических значений видеокарты (графической платы) ноутбука или компьютера. Данный вид памяти необходим для сохранения данных, которые требуются для правильного отображения медиафайлов на экране. Если наблюдается нехватка этого буфера, то качество графики значительно понижается, а видео зависает или некорректно отображается на мониторе. Решить данную проблему можно при помощи увеличения объема оперативной памяти видеокарты.

    Какие виды видеоадаптеров существуют?

    Для того, чтобы понять, как можно увеличить видеопамять ноутбука, необходимо установить, какая графическая карта в нем установлена. Всего существуют две разновидности видеоадаптеров:

    • Интегрированные. Используется в бюджетных ноутбуках, а также в легких переносных моделях — ультрабуках и нетбуках. О наличии такой платы говорит общее расположение разъемов LAN, USB и HDMI. Такая видеокарта отличается низкой производительностью и не предназначена для игр.
    • Дискретные (внешние). Ими укомплектованы высокопроизводительные игровые ноутбуки и большинство компьютеров. Такие графические адаптеры вынесены за пределы процессора и имеют собственную систему охлаждения.

    Ручное увеличение объема

    Используется для интегрированных видеоадаптеров, память в которых распределяется по принципу «Shared Memory». Для того, чтобы увеличить видеопамять такого устройства, проще всего будет воспользоваться инструментами, встроенными в вашу операционную систему. В первую очередь необходимо перейти в «Диспетчер устройств». Сделать это можно через меню поиска или по пути: «Панель управления» — «Оборудование и звук» — «Устройства и принтеры» — «Диспетчер устройств». Здесь отображаются все устройства, которые подключены к ноутбуку.

    Найти данные о своей видеокарте вы сможете в разделе «Видеоадаптеры». Многие ноутбуки имеют несколько графических карт — вам необходимо выбрать ту, настройку которой вы будете производить. Перейдите в раздел «Свойства» и щелкните там на «Драйвера». Здесь вы найдете пункт, который отвечает за максимальный объем видеопамяти, доступной графическому адаптеру — «Буфер кадра» (может называться «Кадровый буфер UMA»).

    Если же вы совершили все описанные действия и не обнаружили подобной вкладки, то увеличить производительность своей видеокарты вы сможете через BIOS. Чтобы войти в данную систему, используются различные клавиши или их комбинации (зависит от модели ноутбука). После входа в BIOS вам необходимо совершить следующие действия:

    1. Перейдите в раздел «Интегрированные устройства».
    2. Выберите параметр «BIOS VGA Sharing Memory». Данное значение может немного отличаться — все зависит от модели ноутбука и версии установленного BIOS.
    3. Подберите необходимое значение объема используемой видеопамяти. Лучше не пытаться выкручивать данный параметр на максимум — вы можете вызвать перегрузку графического адаптера и только усилить зависания. Желательно установить значение в два раза больше указанного по умолчанию.
    4. Сохраните изменения, выйдите из BIOS и перезагрузите ноутбук.


    Увеличение объема при помощи специальных утилит

    Если ваша видеокарта является дискретной, то увеличить объем ее памяти вручную не получится. Для того, чтобы улучшить работу этого устройства, придется прибегнуть к использованию специальных программ. Для операционной системы Windows XP можно использовать бесплатную утилиту ATITool. Еще один вариант для более производительных видеоадаптеров — MSI Afterburner. С помощью этой программы вы сможете постепенно увеличивать тактовую частоту процессора вашего дискретного видеоадаптера. Таким образом удается достичь повышения производительности без изменения объема памяти устройства.

    При любых манипуляциях с памятью видеокарты всегда необходимо соблюдать осторожность. Чрезмерная нагрузка может привести к выходу ее из строя. Необходимо понимать, что производительность интегрированных графических карт увеличивается за счет оперативной памяти ноутбука. При ее недостатке осуществить подобную «оптимизацию» не получится.

    Многие виды дискретных видеокарт не поддаются «разгону». В ситуации, если ваши усилия оказались безуспешными, единственным выходом из ситуации будет покупка нового ноутбука.

    Видеокарта против видеокарты: все, что вам нужно знать

    Вы когда-нибудь думали о создании собственного компьютера? Если да, скорее всего, вы провели некоторое исследование различных аппаратных компонентов и их функций. Компьютеры состоят из нескольких частей, и важно понимать, что делает каждая из них.

    В ходе исследования вы можете столкнуться с вопросом: в чем разница между видеокартой и видеокартой?

    Продолжайте читать, чтобы узнать о различиях между видеокартой и видеокартой.

    Видеокарта против видеокарты

    Итак, если есть разница между видеокартой и видеокартой, в чем она? У вашего компьютера есть обе части? Давайте посмотрим на каждого и на то, что они делают.

    Что такое видеокарта?

    Графическая карта — это аппаратное обеспечение вашего компьютера, которое создает изображение, отображаемое на вашем мониторе. Для этого он преобразует данные в сигнал, который понимает ваш монитор.

    Улучшенная видеокарта позволит вам наслаждаться более плавными изображениями.Это может быть важно в зависимости от того, для чего вы используете свой компьютер.

    Что такое видеокарта?

    Видеокарта — это отдельная часть оборудования в вашем компьютере, которая работает с процессором вашего компьютера для отображения изображений на мониторе.

    Правильная видеокарта имеет большое значение в том, как выглядят изображения, отображаемые на вашем компьютере. Если вы геймер, то наличие быстрой и мощной видеокарты позволит вам без проблем запускать ресурсоемкие игры.

    В чем сходство?

    Если вы читаете эти два описания и чувствуете, что они кажутся похожими, то это потому, что это так. Обе части предназначены для улучшения качества изображения на вашем компьютере. Более мощные видеокарты и видеокарты сделают внешний вид лучше.

    Сегодня люди используют термины видеокарта и видеокарта для обозначения одного и того же: часть оборудования в вашем компьютере, которая помогает вещам выглядеть красиво. В этом контексте они относятся к одному и тому же.Но в других случаях это не так.

    В чем разница?

    Если вы слышите термин интегрированная графика, знайте, что это нечто иное, чем видеокарта. Видеокарта — это отдельная часть оборудования, которую вы устанавливаете на свой компьютер, а интегрированный графический чип — это компонент на материнской плате.

    Многие ноутбуки и обычные компьютеры имеют встроенные графические чипы. В большинстве случаев они позволяют среднему потребителю выполнять необходимые им задачи.Однако они не такие мощные, как отдельные видеокарты.

    Геймерам и цифровым художникам часто требуется отдельная видеокарта для решения задач, которые им необходимо выполнить.

    Они оба помогают вашему компьютеру выглядеть лучше

    Если вы хотите узнать больше о компьютерном оборудовании, может быть сложно понять разницу между видеокартой и видеокартой. Однако, как объясняет это руководство по видеокарте и видеокарте, есть некоторые сходства, но также и некоторые различия.

    Как вы думаете? Вы можете придумать еще одно различие между видеокартой и видеокартой? Обязательно сообщите нам об этом в комментариях ниже.

    Вы нашли это руководство полезным? Если вы это сделали, найдите время, чтобы проверить некоторые из сообщений на других наших веб-сайтах, чтобы получить больше руководств и советов.

    Что такое видеокарта?

    Обновлено: 30.11.2020 компанией Computer Hope

    Также известный как адаптер дисплея , видеокарта , видеоадаптер , видеоплата или видеоконтроллер , видеокарта представляет собой карту расширения, которая подключается к материнской плате компьютера.Он используется для создания изображения на дисплее; без видеокарты вы не сможете увидеть эту страницу. Проще говоря, это часть оборудования внутри вашего компьютера, которая обрабатывает изображения и видео, а некоторые задачи обычно выполняет ЦП. Видеокарты используются геймерами вместо интегрированной графики из-за их дополнительной вычислительной мощности и видеопамяти.

    Визуальный обзор видеокарты компьютера

    Ниже приведены два наглядных примера того, как видеокарта может выглядеть внутри компьютера.Во-первых, это изображение видеокарты AGP старой модели с несколькими типами соединений и компонентов на ней. Во-вторых, это пример более современной видеокарты PCI Express, используемой в современных игровых компьютерах.

    Примечание

    Некоторые материнские платы могут также использовать встроенную видеокарту, что означает, что видеокарта не является отдельной платой расширения, как показано ниже.

    Порты для видеокарт

    Рисунки выше также помогают проиллюстрировать типы видеопортов, используемых с видеокартами.Для получения дополнительных сведений о любом из этих портов щелкните ссылки ниже.

    В прошлом VGA или SVGA были наиболее популярным соединением для компьютерных мониторов. Сегодня в большинстве плоских дисплеев используются разъемы DVI или HDMI.

    Слоты расширения видеокарты (подключения)

    Слот расширения видеокарты — это место, где карта подключается к материнской плате. На картинке выше видеокарта вставлена ​​в слот расширения AGP на материнской плате компьютера. В процессе разработки компьютеров было несколько типов слотов расширения, используемых для видеокарт.Сегодня наиболее распространенным слотом расширения для видеокарт является PCIe, пришедший на смену AGP, пришедший на смену PCI, пришедший на смену ISA.

    Примечание

    Некоторые OEM-компьютеры и материнские платы могут иметь встроенную или встроенную в материнскую плату видеокарту.

    Могу ли я установить более одной видеокарты?

    Да. Карты AMD Radeon (использующие CrossFire) и NVIDIA GeForce (использующие SLI) могут одновременно работать с двумя или более видеокартами.

    История видеокарты

    Хотя графические схемы использовались в аркадных играх с середины 1970-х годов, первые графические чипы для компьютеров появились только в начале 1980-х.Разработанный NEC, высокопроизводительный графический контроллер дисплея 7220, или NEC 7220, был одним из первых процессоров обработки компьютерной графики с тактовой частотой от 4 МГц до 5,5 МГц. Это был один из самых популярных и продвинутых графических чипов на протяжении 1980-х годов.

    В начале 1990-х годов несколько разработчиков начали интегрировать 2D-ускорение в свои графические чипы, причем S3 Graphics была первой. Названный S3 86C911, он использовал слот ISA на материнской плате и имел 1 МБ видеопамяти.

    Разработанная NVIDIA и выпущенная 11 октября 1999 года, GeForce 256 рекламировалась как первая видеокарта для потребительских ПК с двухмерной и трехмерной графикой с аппаратным ускорением в одном устройстве. Первые чипы GeForce 256 имели 32 МБ видеопамяти SDR и имели тактовую частоту 166 МГц. Более поздние версии GeForce 256 были переведены на видеопамять DDR для повышения производительности. GeForce 256 помогла проложить путь к видеокартам, которые мы знаем и используем сегодня.

    Адаптер, подключение, CUDA, выделенная графика, графический процессор, аппаратные средства, устройство вывода, устройство обработки, видеоускоритель, условия видеокарты

    Что такое видеокарта?

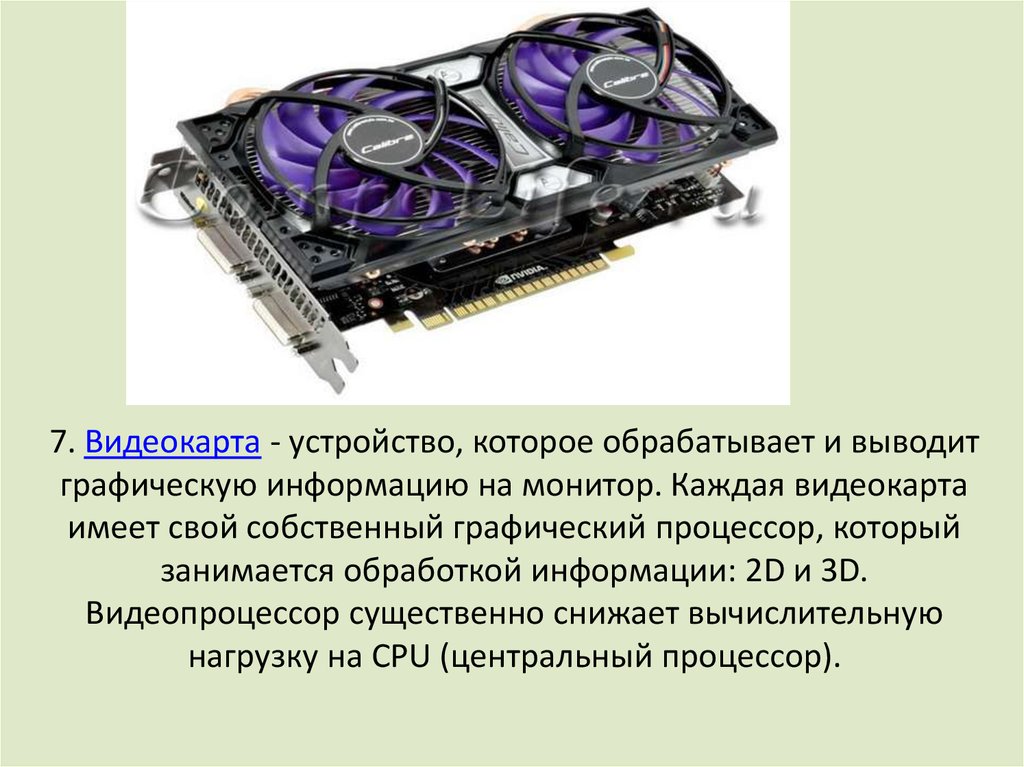

    Видеокарта — это плата расширения, которая позволяет компьютеру отправлять графическую информацию на устройство отображения видео, такое как монитор, телевизор или проектор.

    Некоторые другие названия видеокарт включают в себя графическую карту , графический адаптер , адаптер дисплея , видеоадаптер , видеоконтроллер и дополнительные платы (AIB).

    Огромное количество компаний производят видеокарты, но почти каждая из них включает в себя графический процессор (GPU) от NVIDIA Corporation или AMD.

    XFX Inc.

    Описание видеокарты

    Видеокарта — это компьютерное оборудование прямоугольной формы с многочисленными контактами в нижней части карты и одним или несколькими портами сбоку для подключения к видеодисплеям и другим устройствам.

    Видеокарта устанавливается в слот расширения на материнской плате. Хотя большинство видеокарт имеют формат PCIe, они бывают и в других форматах, включая PCI и AGP. Эти дополнительные форматы являются устаревшими стандартами и не так быстро взаимодействуют с ЦП и другими компонентами, как PCIe.

    На настольном компьютере, поскольку материнская плата, корпус и карты расширения разработаны с учетом совместимости, при установке сторона видеокарты выходит сразу за заднюю часть корпуса, благодаря чему ее порты (например,g., HDMI, DVI или VGA) доступны для использования.

    Некоторые видеокарты имеют только один порт для подключения к стандартному монитору или проектору, в то время как более продвинутые могут иметь порты для подключения к нескольким источникам вывода, включая дополнительные мониторы и телевизоры. У других карт могут быть входы для редактирования видео и других сложных задач.

    Ноутбуки, планшеты и даже смартфоны имеют видеокарты, хотя и меньшего размера и чаще всего незаменимые.

    Важные факты о видеокартах

    Каждая материнская плата поддерживает только ограниченный набор форматов видеокарт, поэтому обязательно уточняйте у производителя материнской платы перед покупкой.

    Многие современные компьютеры не имеют карт расширения видео, но вместо этого имеют встроенные видеокарты, встроенные непосредственно в материнскую плату. Это позволяет использовать менее дорогой компьютер, но также и менее мощную графическую систему. Этот вариант подходит для среднего бизнес-пользователя и домашнего пользователя, не интересующегося расширенными графическими возможностями или новейшими играми.

    Большинство материнских плат со встроенным видео позволяют BIOS отключать чип, чтобы использовать видеокарту, установленную в слот расширения.Использование выделенной видеокарты может улучшить общую производительность системы, поскольку она включает в себя собственное ОЗУ, регуляторы мощности и охлаждение, так что системную ОЗУ и ЦП можно использовать для других целей.

    Какая у меня видеокарта?

    В Windows самый простой способ узнать, какая у вас видеокарта — использовать диспетчер устройств. Вы можете найти его в разделе Видеоадаптеры .

    Другой способ — использовать бесплатный инструмент системной информации, такой как Speccy, который определяет производителя, модель, версию BIOS, идентификатор устройства, интерфейс шины, температуру, объем памяти и другие детали видеокарты.

    Открытие корпуса компьютера — еще один вариант, позволяющий лично увидеть видеокарту. Это, конечно, необходимо, если вы планируете заменить карту, но просто определить информацию о ней лучше всего с помощью программного обеспечения, упомянутого выше.

    Как установить или обновить драйвер видеокарты

    Как и все оборудование, видеокарта требует драйвера устройства для связи с операционной системой и другим компьютерным программным обеспечением. Тот же процесс, который вы использовали бы для обновления любого оборудования, применяется к обновлению драйвера видеокарты.

    Если вы знаете, какой драйвер вам нужен, вы можете перейти прямо на сайт производителя и загрузить его вручную. Это всегда лучший способ получить драйверы, потому что вы можете быть уверены, что он стабилен и не содержит вредоносных программ.

    Если вы не знаете, какой конкретный драйвер видеокарты вам нужен, или если вы не хотите загружать и устанавливать его вручную, вы можете использовать бесплатную программу, которая автоматически обнаружит нужный драйвер и даже загрузит его для вас.

    Спасибо, что сообщили нам!

    Расскажите, почему!

    Другой Недостаточно подробностей Сложно понять

    Разница между графической картой и видеокартой — Difference Wiki

    РЕКЛАМА

    ПРОДОЛЖАЙТЕ ЧТЕНИЕ НИЖЕ

    Основное отличие

    Компьютер состоит из множества компонентов, и одним из основных является материнская плата.Это не изолированная часть машины, но к ней подключено множество других компонентов, таких как ОЗУ, процессор и другие. Это помогает компьютеру работать в желаемых условиях и дает людям, которые его используют, уверенность в том, что их система работает должным образом. Два таких компонента материнской платы, которые в некотором смысле важны, — это видеокарта и видеокарта. Обычно они считаются одинаковыми из-за использования, и в этом утверждении есть доля правды, но все же между ними есть несколько различий, которые возникают из-за того, как они произносятся, и места, где они сделаны.Таким образом, графическая карта может быть определена как карта, которая соединяет материнскую плату с помощью различных разъемов. Эти слоты состоят из различных компонентов, таких как паз для оперативной памяти, графического адаптера и локальной памяти. Видеокарта — это карта, к которой подключен монитор. Обычно они присутствуют в системе по умолчанию. Поэтому нет необходимости подключать другую видеокарту, но люди, которые заинтересованы в видеоиграх, могут выбрать отличную карту. Видеокарта обеспечивает визуальные решения, а графическая карта обеспечивает решения для разрешений.Если сравнивать цены, то сама видеокарта довольно дешевая, но выделенная графическая карта может быть чрезвычайно дорогостоящей по сравнению с ней. Скорость графической карты выше, чем у видеокарты, которая выполняет только основные функции, но не требует высокой скорости. Между ними есть еще несколько различий, которые будут указаны в конце, краткое объяснение обеих этих карт дается в следующих двух абзацах.

    Сравнительная таблица

    Графическая карта Видеокарта
    Определение Визуальная часть сети помогает контролировать и улучшать изображения, видео, анимацию и другие функции. Устройство, которое используется для подключения материнской платы к вычислительной системе.
    Видео Показывает изображение с лучшим разрешением и даже поддерживает 3D-анимацию. Используется для отображения визуальных элементов на экране компьютера в том виде, в каком они есть.
    Замена Часто требуется замена видеокарты. Обычно замена видеокарты не требуется.

    РЕКЛАМА

    ПРОДОЛЖАЙТЕ ЧТЕНИЕ НИЖЕ

    Определение видеокарты

    Видеокарта — это устройство, которое используется для подключения материнской платы к вычислительной системе.Эта карта объединяет монитор с другой системой и показывает пользователю всю информацию в виде видео. В видеокарте присутствует процессор, память и система охлаждения. В основном они встроены в систему, дополняя другие спецификации, но могут быть заменены. Они также считаются похожими на графические карты и в некоторых случаях относятся к ним, но между ними есть очень незначительная разница. Видеокарта не выполняет других функций, а просто отображает информацию в том виде, в каком она есть.У этой карты нет конкретных названий, и она не считается основным компонентом компьютера.

    РЕКЛАМА

    ПРОДОЛЖАЙТЕ ЧТЕНИЕ НИЖЕ

    Определение графической карты

    Визуальная часть сети помогает контролировать и улучшать изображения, видео, анимацию и другие функции устройства, а также обеспечивать их отображение на экранах компьютеров в лучший из возможных способов. Эти компоненты размещены на отдельной плате, которая подключается к материнской плате с помощью слотов.Поскольку они соединяются с основной частью компьютера и вставляются в паз, они известны как видеокарта. Люди, которые любят играть в видеоигры, часто заменяют карту на свой настольный компьютер, потому что для более новых версий игр часто требуется новейшая графика. Существуют разные названия графической карты, которые называются видеоадаптером, видеоадаптером и графическим ускорителем.

    В двух словах о различиях

    1. Видеокарта и графическая карта считаются разными именами для одного и того же в зависимости от места, где они используются.
    2. Видеокарта используется для отображения визуальных элементов на экране компьютера в том виде, в каком они есть, но графическая карта показывает изображение с лучшим разрешением и даже поддерживает 3D-анимацию.
    3. Видеокарта всегда присутствует в компьютере, но графическая карта может присутствовать или отсутствовать.
    4. Людям, которые любят играть в видеоигры и смотреть разные видео, часто возникает необходимость в замене видеокарты, тогда как обычно нет необходимости в замене видеокарты.
    5. Видеокарты дешевле по сравнению с графикой
    6. Скорость видеокарты выше, чем скорость видеокарты.

    Видео сравнения

    Заключение

    Архитектура компьютера и связанные с ней термины могут быть сложной задачей, и эти два термина, приведенные выше, похожи друг на друга, они имеют различные различия, но всегда кажутся похожими друг на друга. Таким образом, эта статья призвана объяснить различия между видео и графической картой, чтобы помочь людям составить четкое представление.

    Интегрированная или выделенная видеокарта Какую использовать и почему? (2021)

    Не знаете, что такое интегрированная видеокарта и выделенная видеокарта ? Не могу решить, какой из них использовать интегрированный, а какой -Выделенная видеокарта и почему? В этом посте мы обсуждаем разницу между встроенной видеокартой и выделенной видеокартой . Я надеюсь, что вы все очень хорошо знаете о графических картах / драйверах. Для тех, кто не знает об этом, графическая карта, также известная как графический процессор (ГП), отвечающая за рендеринг изображения на ваш монитор, делает это путем преобразования данных в сигнал, который ваш монитор может понять. Графические компоненты — это часть вашего компьютера, которая контролирует и улучшает отображение графики (изображений, видео, программ, анимации, 3D) на экране вашего компьютера.

    Интегрированная и выделенная видеокарта

    Обычно доступны два разных типа графических процессоров: выделенная видеокарта и встроенная видеокарта. Интегрированная графика встроены в материнскую плату, где не используются дополнительные карты. Интегрированная графика использует часть системной RAM компьютера вместо собственной выделенной памяти. Интегрированная графика менее мощная, чем дискретная, но экономит энергию. Вы найдете их встроенными в большинство «стандартных» ноутбуков и компьютеров, это экономичная модель, но ее нелегко обновить.

    Специальная графика Дополнительная видеокарта, которая устанавливается на материнскую плату в качестве дополнительного компонента. который обеспечивает большую вычислительную мощность и более высокое качество изображения по сравнению со встроенной графикой для использования в приложениях, требующих больших вычислительных мощностей, таких как HD-видеоконтент и 3D-игры.

    Интегрированная видеокарта

    Комбинация CPU и GPU называется интегрированной графикой. В настоящее время каждый процессор Intel (то есть Core i3, i5 и i7 ) имеет встроенный графический процессор, поэтому поддержка этой функции зависит только от материнской платы.

    Интегрированная графика — это, по сути, графический процессор, который не имеет собственной памяти, но использует небольшой объем системной памяти. Итак, если у вас есть компьютер с 4 ГБ оперативной памяти, видеокарта может использовать от одного до пяти процентов доступной памяти для обработки графики. Конечно, объем оперативной памяти, потребляемой встроенной видеокартой, является динамическим и зависит от нагрузки на графический процессор.

    Преимущество интегрированного устройства в том, что он дешевле, что, в свою очередь, дешевле при покупке ноутбука или компьютера.Интегрированная видеокарта также выделяет намного меньше тепла, чем выделенная видеокарта, и потребляет значительно меньше энергии, что увеличивает общее время автономной работы. Интегрированные видеокарты идеально подходят для людей, ежедневно занимающихся обработкой графики. Это включает просмотр или редактирование видео, 2D-игры и общую обработку текста. Такие действия не требуют интенсивного использования графики, поэтому видеокарта низкого уровня — идеальный вариант.

    Встроенная видеокарта:

    • Использует оперативную память вашего устройства
    • Легко выполняет повседневные задачи.Игры представляют собой проблему только тогда, когда требуется интенсивная графика
    • Нагревается меньше
    • Использует меньше батареи / энергии
    • Дешевле

    Выделенная видеокарта

    С другой стороны, выделенные видеокарты имеют свою собственную память и оставляют RAM вашей система использует нетронутые. Например, если у вас GeForce GTX 550 Ti с 8 ГБ памяти. Он будет использовать это, а не системную память. Выделенные карты идеально подходят, если вы увлекаетесь серьезными играми или являетесь профессиональным графическим дизайнером.

    Выделенные карты также допускают настройку. Если вы хотите разогнать видеокарту, вам потребуется увеличить мощность охлаждения. Это возможно благодаря дополнительным блокам водяного охлаждения или более мощным вентиляторам.

    Когда вы смотрите фильм высокой четкости или играете в игру с тяжелой графикой, карта затем включается и работает как выделенная карта, улучшая общую производительность, но сокращая время автономной работы.

    Снова Если вы серьезный геймер или используете систему с двумя мониторами, графическому процессору придется работать больше и он будет быстро нагреваться.Эти карты также потребляют много энергии, поэтому использование ноутбука с выделенной видеокартой сократит время автономной работы.

    При снятии этих ограничений выделенные карты могут быть значительно более мощными, чем встроенная графика. Выделенные видеокарты идеально подходят для тех, кто хочет получить наилучшие визуальные впечатления, независимо от того, занимаетесь ли вы играми или разрабатываете графику. Помните, что визуальный дизайн игр будет улучшаться. Вы должны планировать заранее и найти карту, которая прослужит по крайней мере несколько лет, прежде чем вам понадобится обновление.

    Выделенная видеокарта:

    • Имеет выделенную оперативную память. ОЗУ устройства остается нетронутым
    • Лучшее решение задач с интенсивным использованием графики. например Проектирование, игры и т. Д.
    • Больше нагревается
    • Использует больше энергии
    • Дорогостоящее

    Окончательное сравнение выделенной и интегрированной видеокарты

    Имеет собственное ОЗУ обычно более низкое 30 Обычно более низкое 30

    Это зависит от того, сколько энергии вам нужно от вашей видеокарты.Большинство людей, использующих современный компьютер для стандартных задач, таких как серфинг в Интернете, создание документов или просмотр фильмов, прекрасно справятся с интегрированной графикой. Если вы хотите заниматься играми, 3D-рендерингом или редактированием видео, вам понадобится самая мощная видеокарта, которую вы можете себе позволить, и с которой справится ваша система.

    Видео объясняет, выделенные и встроенные видеокарты — что вам следует выбрать.Все еще есть какие-либо вопросы, предложения, не стесняйтесь обсуждать в комментариях ниже. Также прочтите

    Интегрированная или выделенная видеокарта: что лучше всего подходит для вашего ноутбука?

    Выбор встроенной или выделенной видеокарты является главным среди решений при покупке одного из лучших ноутбуков, и это одно из самых сложных решений. Фактически, вы можете даже не знать о различиях между ними, поэтому мы начнем с краткого объяснения, прежде чем перейти к преимуществам и недостаткам, связанным с обоими.

    По сути, интегрированные видеокарты не имеют собственного центрального процессора (или «процессора»), вместо этого используются системная RAM и системный процессор. Выделенные видеокарты имеют собственный ЦП, известный как графический процессор (GPU), и собственное ОЗУ. Вы можете услышать еще один термин «дискретная видеокарта», но «дискретная» и «выделенная» в данном случае означают одно и то же, поэтому на самом деле есть только два типа, между которыми можно выбирать. Ниже приводится более подробное описание каждого из них, которое поможет вам принять решение.Большинство лучших домашних компьютеров имеют встроенные видеокарты, но это не относится к ноутбукам.

    Интегрированные графические карты

    Как упоминалось выше, интегрированный графический процессор не использует собственную оперативную память, а использует память системы. Интегрированная графика будет использовать от одного до пяти процентов доступной памяти для графики, что означает, что ваша система может замедлиться, если вы выполняете ресурсоемкую задачу, такую ​​как рендеринг видео или играете в игру.

    У интегрированного устройства есть некоторые преимущества: они намного дешевле и делают ноутбук более доступным. Это может даже высвободить бюджет для других функций, таких как больший экран, более быстрый процессор и т. Д. Интегрированные видеокарты потребляют значительно меньше энергии, чем их специализированные аналоги, что увеличивает срок службы батареи, а также снижает количество выделяемого тепла.

    Если вы собираетесь использовать свой компьютер только для стандартной обработки графики ванильного типа, то интегрированный блок более чем удовлетворит ваши потребности.Такая деятельность будет включать 2D-игры, общую офисную работу, просмотр веб-страниц и просмотр видео. Вы по-прежнему можете играть в 3D-игры, если уменьшите настройки графики, чтобы избежать замедления в игре. Встроенные карты лучше подходят для таких вещей, как программное обеспечение для редактирования видео.

    (Изображение предоставлено Getty)

    Выделенные видеокарты

    Выделенная видеокарта имеет собственный источник памяти, независимый от ОЗУ вашей системы. Например, если на вашем настольном компьютере установлена ​​видеокарта Nvidia GeForce RTX 2060 с 6 ГБ видеопамяти, эта память полностью отделена от 16 ГБ системной памяти вашего компьютера.Если вы выполняете много ресурсоемкой работы, такой как высококлассные игры или профессиональное графическое проектирование, то выделенная карта определенно вам подойдет.

    У выделенных карт есть несколько недостатков: они могут выделять много тепла, если у вас нет хорошего вентилятора или правильного дизайна, а графический процессор нагревается тем быстрее, чем сильнее вы заставляете его работать. В некоторой степени этому можно противодействовать, если вы получите ноутбук с одним или двумя вентиляторами и множеством вентиляционных отверстий. Существуют также специальные охлаждающие подставки, если вы хотите еще больше снизить температуру.

    Также доступны переключаемые карты, которые предлагают графический процессор как в виде встроенной, так и в виде выделенной карты. Когда вы редактируете офисный документ или просматриваете веб-страницы, карта переключается на встроенный блок, загружает высококачественную игру или смотрит фильм в высоком разрешении, и она включается и работает как отдельная карта. Производительность увеличится, а срок службы батареи соответственно уменьшится.

    Это твоя карта?

    Выбор правильной карты во многом будет зависеть от того, как вы хотите ее использовать. Если вы просто хотите работать, просматривать Интернет и фильмы, встроенная графика отлично справится со своей задачей.

    Если требуется больший визуальный опыт; Например, 3D-дизайн или серьезные игры, а затем включите выделенную видеокарту в свой список обязательных характеристик. Обязательно планируйте заранее и купите карту, которая справится со своей задачей и выдержит, поскольку игры и программное обеспечение для дизайна постоянно улучшаются и становятся все более ресурсоемкими.

    Видеокарты и видеоустройства

    Выбирайте видеокарты с графическими процессорами (GPU) и центральными процессорами (CPU), которые удовлетворяют множеству потребностей.Эффективные устройства могут обрабатывать интенсивные игровые сессии, САПР, графическое проектирование и редактирование видео, а также максимизировать производительность вашего компьютера. Рассматривайте расчетную тепловую мощность (TDP) как оптимальный выбор для вашей системы, поскольку он показывает, сколько энергии потребуется вашей видеокарте и сколько тепла она выделяет. Доступны модели с различными разъемами, которые работают с различными мониторами, чтобы помочь настроить несколько экранов. Большинство моделей оснащены разъемами Thunderbolt® и USB или USB-C ™, что обеспечивает возможность быстрой настройки по принципу plug-and-play.

    Видеокарты Улучшают вашу графику и предотвращают задержки

    Проверяйте разрешение экрана при выборе видеоустройств и видеокарт, чтобы выбрать модели, соответствующие этим требованиям. Для игр требуются видеокарты, которые могут обрабатывать более высокую частоту обновления и разгон, что помогает избежать задержек. Карты имеют объем памяти от 64 МБ до 16 ГБ. Графическая карта для настольных ПК с объемом памяти от 2 до 4 ГБ удовлетворяет потребности большинства творческих профессионалов. Геймерам требуется от 6 до 8 ГБ памяти для уменьшения задержек и задержек во время игры.Ноутбукам, используемым для просмотра веб-страниц и использования приложений для повышения производительности, требуется всего до 1 ГБ. Подумайте о выделенных видеокартах, которые улучшают общую производительность для серьезных игр и работы с программным обеспечением для работы с видео высокого класса.

    Индивидуальные карты для ваших нужд

    Профессионалы творчества могут использовать видеокарты для рабочих станций, предназначенные для работы с энергоемкими приложениями. Объем памяти на этих видеокартах обычно составляет около 4 ГБ и имеет профессиональное разрешение пикселей для создания высококачественных изображений.Карточки начального уровня поддерживают базовое использование компьютера, например серфинг, проверку электронной почты и создание электронных таблиц. Подключите несколько настольных видеокарт, выбрав варианты с поддержкой SLI® или CrossFire®, в зависимости от того, какое у вас оборудование: Nvidia® или AMD®. При выборе видеокарты проверяйте наличие свободного места внутри корпуса, поскольку для дополнительных вентиляторов и систем охлаждения требуется больше места. Выделенные видеокарты часто отличаются улучшенной совместимостью с драйверами и поддержкой, что помогает пользователям, переходящим на другие операционные системы, или тем, кому необходимо запускать определенное программное обеспечение.Подумайте о игровых картах 4K, чтобы играть в новейшие многопользовательские игры или наслаждаться четким видео при просмотре Netflix® и других потоковых мультимедиа.

    Аксессуары для видеокарт сделают ваши впечатления еще более удобными

    Существует ряд аксессуаров для видеокарт, которые позволят вам получить все преимущества существующей карты или при обновлении. Адаптеры позволяют обновлять старые системы, даже если у вас нет нужных соединений. Используйте вторую видеокарту, установив мост SLI, если у вас оборудование Nvidia, или мост CrossFire, если у вас оборудование AMD.Проверьте внешние графические корпуса и док-станции, если вы хотите обновить свой ноутбук, не открывая его. Используйте удлинители слотов, скобы и адаптеры для удобной установки. Внешние блоки питания позволяют подключать видеокарты для рабочих станций, чтобы они распределяли нагрузку на материнскую плату. Обязательно проверьте спецификации и соединения на выбранной вами видеокарте, чтобы они соответствовали аксессуарам.

    Leave a comment

    Описание Это внешнее приспособление, подключенное к внешнему устройству материнская плата Находится во внутреннем приспособлении, которое интегрировано в материнскую плату или ЦП.
    Также известен как Дискретный графический процессор или дискретная видеокарта Встроенное видео
    GPU имеет собственный графический процессор (GPU)
    RAM Использует ОЗУ системы
    Энергопотребление Высшее Нижнее
    Вычислительная мощность Обычно более высокое Какое
