Общие композитные / компонентные видеовходы

По мере продвижения технологий ТВ и домашних развлечений с новыми опциями подключения, старые, менее используемые подключения больше не являются приоритетом для включения. В результате их количество уменьшается, консолидируется или исключается. Это влияет на подавляющее большинство жидкокристаллических и OLED- телевизоров и других домашних развлекательных устройств.

Соединения S-Video и DVI уже прекратились, и число соединений компонентного видео и композитного видео теперь мало. Тенденция «современных телевизоров» заключается в объединении как композитного, так и компонентного видеосоединения в одну опцию видеовхода. Это называется « общим соединением », которое показано на фотографии выше. Однако, прежде чем углубляться в детали, давайте рассмотрим, что такое композитное и компонентное видео соединения.


Композитное видео

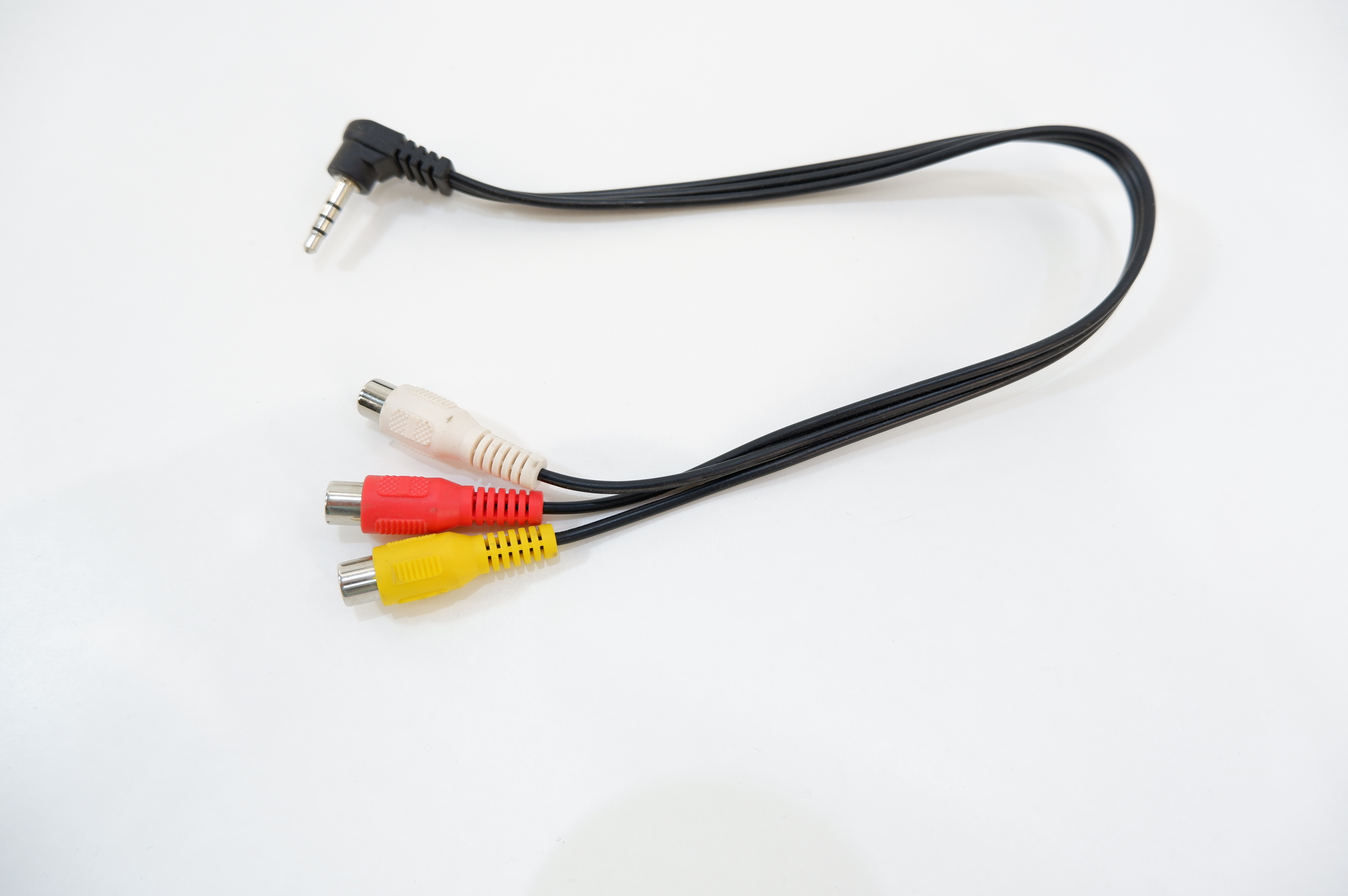

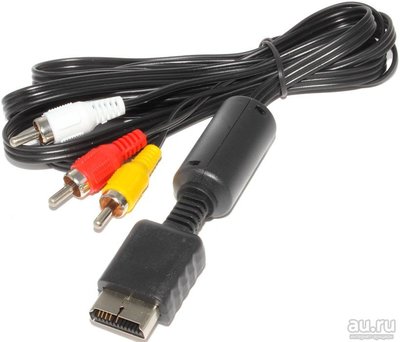

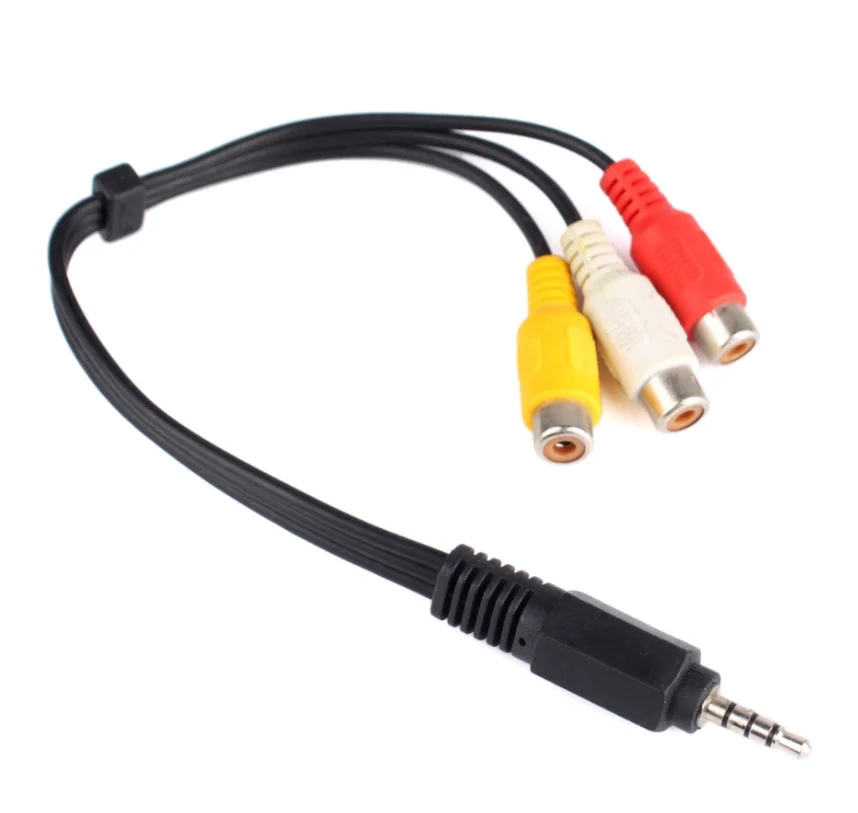

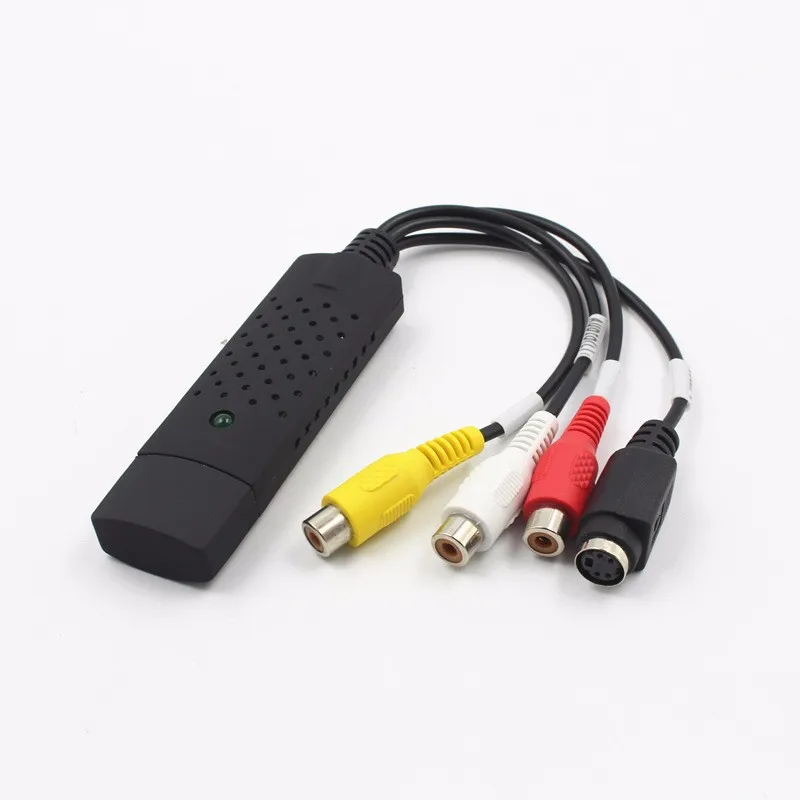

Композитное видео соединение — это то знакомое соединение, которое использует «желтый кабель RCA» (показано на фото выше).

Соединение композитного видео посылает аналоговый видеосигнал, в котором части Цвета и Ч / Б передаются вместе.

Это соединение использовалось в течение десятилетий на телевизорах, видеопроекторах, ресиверах для домашнего кинотеатра, кабельных / спутниковых приставках, а также в качестве дополнительного соединения на DVD-плеерах / рекордерах и даже на старых проигрывателях дисков Blu-ray.

На многих телевизорах композитный видеовход часто просто помечается как «видео», «линейный видеовход», а в сочетании с аналоговыми стереофоническими аудиовходами — «AV-вход».

Компонентное видео

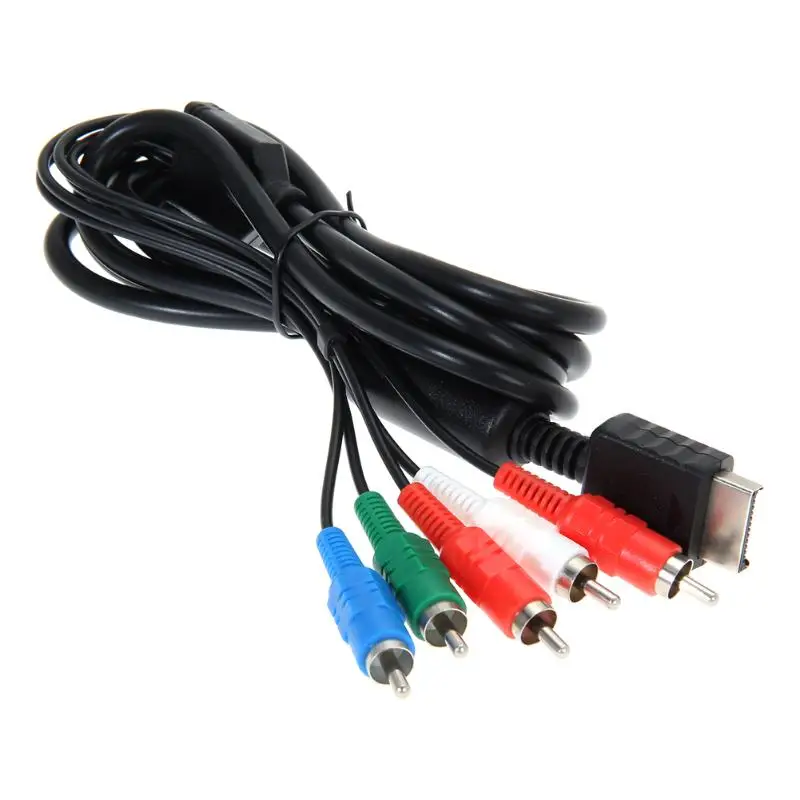

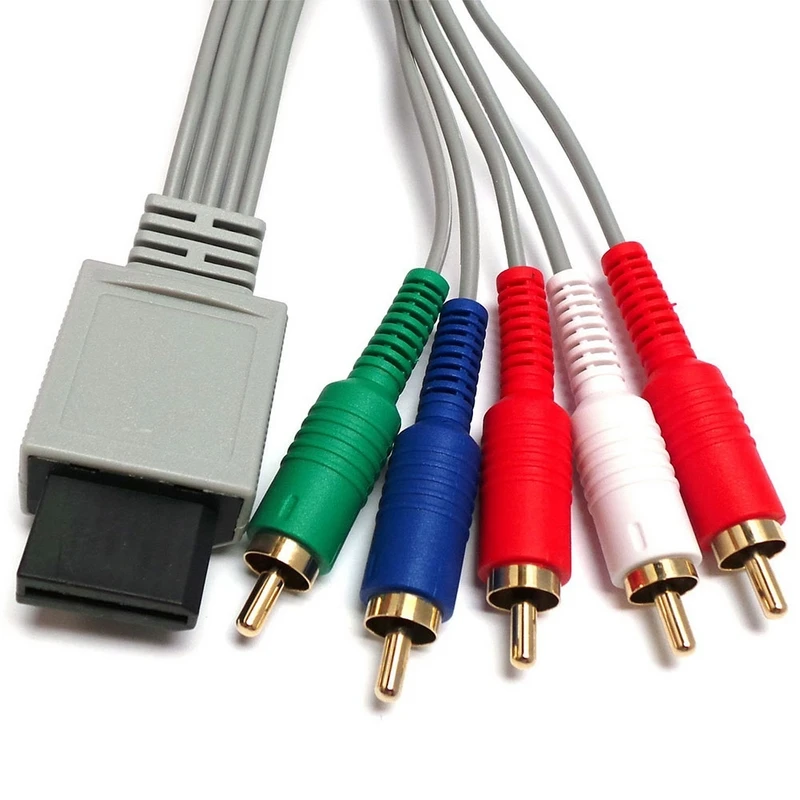

Компонентное видео соединение состоит из трех отдельных разъемов типа RCA и кабелей с наконечниками подключения красного, синего и зеленого цветов (включены в фото выше), которые необходимо подключить к соответствующим входам или выходам одинакового цвета.

На устройствах с компонентными видеовходами и выходами соединения могут также иметь обозначения Y, Pb, Pr или Y, Cb, Cr . Что означают эти инициалы, так это то, что красный и синий кабели несут информацию о цвете видеосигнала, в то время как зеленый кабель несет черно-белую или «яркостную» (яркость) часть видеосигнала.

Компонентное видео является гибким. Несмотря на то, что кабельные соединения передают аналоговое видео, возможности более обширны, чем соединения композитного видео, поскольку они технически способны пропускать разрешения до  1080p,  а также могут передавать видеосигналы как  чересстрочные, так и прогрессивные .

Однако из-за требований защиты от копирования, предъявляемых поставщиками контента, возможности подключения к компонентному видео высокой четкости были отменены 1 января 2011 года с помощью токена ограничения изображения

.

Токен ограничения изображения — это сигнал, который может быть закодирован на источнике контента, таком как диск Blu-ray, который обнаруживает использование компонентных видеоподключений. Затем токен может отключить передачу сигнала высокой четкости (720p, 1080i, 1080p) на неавторизованные устройства, такие как телевизор или видеопроектор. Однако это не влияет на источники контента, которые существовали до реализации этого ограничения.

В 2013 году компонентное видео было официально исключено в качестве опции подключения для проигрывателей Blu-ray Disc, и производителям рекомендуется ограничить или исключить эту опцию на других устройствах-источниках видео.

Хотя многие ресиверы для домашнего кинотеатра все еще производятся и продаются с возможностью подключения компонентного видео, с каждым последующим модельным годом количество доступных подключений уменьшается или уменьшается.

Композитный и компонентный видеовход

Приняв  HDMI  в качестве стандарта подключения для домашнего кинотеатра, производители телевизоров быстро привлекли внимание незнакомых потребителей — «Общий композитный / компонентный видеовход», который показан на фотографии выше.

Способ совместного использования входа заключается в том, что схема видеовхода телевизора была модифицирована таким образом, чтобы можно было подключить как композитный, так и компонентный источник видеосигнала (и связанный аналоговый аудиовход).

Как показано на фото выше, компонентные видеокабели могут быть подключены как обычно, но вы также можете использовать зеленое компонентное видео входное соединение для подключения композитного видео соединения.

Однако здесь есть одна загвоздка — с этим типом «общей» конфигурации нельзя одновременно подключать к телевизору как композитный, так и компонентный источник видеосигнала (с соответствующим аналоговым стереозвуком).

Это означает, что если у вас есть видеомагнитофон, более старая видеокамера (источник композитного видео) и более старый DVD-плеер или кабельная приставка (источник компонентного видео), вы не можете подключить их одновременно на телевизоре, который обеспечивает только общее композитное / компонентное видео соединение. Почти во всех случаях телевизоры с общим соединением композитного / компонентного видео предоставляют только один комплект. Если вы хотите одновременно подключить к телевизору как старый видеомагнитофон, так и DVD-плеер, вам не повезло — разве что.

Обходной приемник домашнего кинотеатра

Если у вас есть ресивер для домашнего кинотеатра, который обеспечивает параметры композитного, S-video и / или компонентного видеовхода, а также аналоговое преобразование в HDMI или упомянутое преобразование с  масштабированием видео, то лучшим вариантом будет подключение всех ваших композитных видеосигналов. , S-video и компонентные видеоисточники (и связанный аналоговый звук) к ресиверу домашнего кинотеатра, а затем подключите ресивер домашнего кинотеатра к телевизору через выход HDMI.

если ваш ресивер имеет встроенное масштабирование, видеосигнал от ваших композитных и компонентных видеоисточников будет на самом деле несколько улучшен до того, как вы попадете в телевизор.

Тем не менее, растет число приемников для домашнего кинотеатра, которые предоставляют только входы HDMI для видео или просто предоставляют HDMI и композитный, но не имеют возможности подключения компонентного видео, поэтому, если вам все еще нужно подключить старое аудио-видео оборудование, убедитесь, что при покупке новый ресивер для домашнего кинотеатра, в котором есть нужные вам варианты подключения.

Дополнительные предложения

Столкнувшись с дилеммой консолидации композитных / компонентных видеовходов на большинстве доступных телевизоров (с добавленной перспективой их возможного исчезновения), вы можете подумать о проведении какого-либо долгосрочного планирования.

  • Подумайте о том, чтобы  скопировать все свои самодельные ленты VHS на DVD-диск  (вы не можете делать копии большинства коммерчески доступных кассет с фильмами VHS, выпущенных с 1984 года из -за защиты от  копирования ).
  • Если у вас старый проигрыватель DVD, у которого нет выхода HDMI, самое время перейти на  проигрыватель дисков Blu-ray . Эти плееры воспроизводят не только диски Blu-ray, но и DVD-диски (увеличенные до загрузки!), А также CD. При текущем состоянии цен вы сможете найти проигрыватель дисков Blu-ray дешевле, чем заплатили за этот старый проигрыватель DVD, когда он был новым. Даже если вы не заинтересованы в покупке дисков Blu-ray, проигрыватель продлит срок воспроизведения ваших DVD-дисков, и они будут выглядеть лучше.
  • Обновите вашу кабельную / спутниковую приставку до той, которая имеет выходы HDMI. Кроме того, рассмотрите возможность использования  DVR  для замены устаревшего видеомагнитофона или DVD-рекордера.

Из-за повышенной защиты от копирования DVD-рекордеры не так удобны для записи телепрограмм, как были, когда они только появились, и теперь их очень трудно найти . Тем не менее, вы все равно можете использовать их для копирования ваших лент VHS, что вы могли бы рассмотреть до того, как видеомагнитофон кусает пыль.

Нижняя линия

Со всеми изменениями в том, как мы получаем доступ к нашим домашним развлечениям, что ждет вас впереди?

  • Хотя DVD-диски и Blu-ray Disc все еще будут присутствовать в течение некоторого времени, тенденция определенно идет в направлении потоковой передачи через Интернет . В конце концов, физические носители станут более нишевым рынком, поскольку широкополосная инфраструктура увеличится в доступности, стабильности и доступности.
  • Существует тенденция к устранению необходимости в физических соединениях между компонентами через несколько  вариантов беспроводного соединения .
  • Предпринимаются шаги по выбору беспроводных колонок , которые можно использовать даже в высококачественных домашних кинотеатрах.

Консолидация композитных и компонентных видеоподключений на телевизорах — это всего лишь одна, очень малая часть того, что ожидает дальнейшее подключение к домашнему кинотеатру.

Когда устройство-источник видео подключается к композитному или компонентному видеовходу AV-ресивера, который подключен к телевизору по соединению HDMI, на экране телевизора ничего не появляется

AV-ресивер не способен преобразовывать компонентный или композитный входной видеосигнал в выходной сигнал HDMI®. Чтобы просматривать на экране телевизора изображения, когда видеовоспроизводящее устройство подключено к композитному или компонентному видеовходу AV-ресивера, подключите телевизор к выходу композитного или компонентного видеосигнала на AV-ресивере, а не к выходу HDMI, как показано на рисунке ниже.

При подключении телевизора к выходу AV-ресивера руководствуйтесь тем, какой вход AV-ресивера используется, затем проверьте, появилось ли изображение на экране телевизора. Примеры подключений приводятся ниже.

  • Если видеовоспроизводящее устройство подключено к разъемам VIDEO/AUDIO в группе SAT/CATV разъемов AV-ресивера кабелем композитного (полного) видеосигнала, подключите телевизор к разъему MONITOR OUT в группе VIDEO разъемов AV-ресивера кабелем RCA.
  • Если видеовоспроизводящее устройство и AV-ресивер соединены компонентным кабелем, подключите телевизор к разъему MONITOR OUT в группе COMPONENT VIDEO MONITOR OUT разъемов AV-ресивера компонентным кабелем.

ПРИМЕЧАНИЯ:

  • Если видеовоспроизводящее устройство имеет выход HDMI, соедините его с AV-ресивером кабелем HDMI, а затем проверьте, появилось ли на экране телевизора изображение. Более подробная информация по различным типам подключения приводится в спецификациях или прилагающейся инструкции по эксплуатации.
  • Поступающее от видеовоспроизводящего устройства звуковое сопровождение выводится AV-ресивером, если вход AV-ресивера переключается на одно из подключенных видеовоспроизводящих устройств. Используйте кнопки выбора входов на входящем в комплект пульте дистанционного управления или переключатель выбора входов INPUT SELECTOR на самом AV-ресивере.

Видеоинтерфейсы. Композитный и Компонентный | Другая аудиотехника | Блог

Чтобы создать цветную картинку на экране, от источника проводится передача данных о цвете и яркости каждой точки монитора или дисплея. Все обилие цветовой палитры передается путем «смешивания» 3-х основных цветов различной яркости (RGB). Само сокращение RGB расшифровывается как Red, Green, Blue (красный, зеленый, синий). Три цвета при максимальной яркости дают белую точку на экране, а их полное отсутствие — черную.

В зависимости от типа соединения (интерфейса) применяются разные форматы передачи этих данных на принимающее устройство. Оба интерфейса (композитный и компонентный) используют разъемы, получившие название RCA. Компания Radio Corporation of America (RCA) предложила его для стандарта соединений аудиоаппаратуры еще в далеком 1940 году. В России эти разъемы известны под названиями «тюльпаны» или «колокольчики».

Проводником между разъемами является коаксиальный кабель. В кабелях этого типа защитный экран от помех выполнен в одной оси с сердечником-проводником (co — совместно и axis — ось).

Сами по себе кабель и разъемы RCA идентичны (взаимозаменяемы) в обоих интерфейсах.

Композитный интерфейс

Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.

Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.

Компонентный интерфейс

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Компонентный видеовход YPbPr VGA к разъему HDMI каталитического нейтрализатора

Введение в продукт:

это видеомикшер использовать единый источник с портом VGA или единого источника с компонентный YPbPr доступ к единой раковину с портом HDMI. Видеомикшер позволяет сигнал RGB должны быть преобразованы легко сигнал TMDS.
Наши устройства предлагает решения для снижения уровня шумов, пространство и проблем в области безопасности и управления центром обработки данных, распространения информации, зал для проведения презентации, школы и корпоративного обучения.

особенность продукта:

1 вход YPbPr.
1 входа VGA.
1 R/L входной сигнал аналогового аудио. (Не может использоваться с стерео аудио Mini-Jack в то же время)
3,5 мм стерео аудиовход Mini-Jack. (Не может использоваться с R/L аудио входа в то же время)
один выход сигнала HDMI
поддерживает входные до 1080p через компонент
поддержки вход VGA: [email protected], [email protected], [email protected]Гц, [email protected], [email protected]Гц, [email protected]Гц, [email protected], [email protected], [email protected]
выход HDMI разрешения: 720P/60Гц
адаптивная PAL / NTSC.
Светодиодная индикация: Когда источник или раковину работает под руководством по отношению к — это лампа
входы могут быть включены с ИК пульт ДУ также можно управлять с помощью кнопки
устанавливает в течение нескольких минут

Спецификация:

вспомогательный вход CVBS и AV
поддерживает разрешение до 1250линии
Max частота обновления 75 Гц
входной видеосигнал 0.5~2.0В p-p
выходной видеосигнал -0.35~0.7В p-p
макс рабочий ток 800 Ма
входной сигнал в формате адаптер питания переменного тока (50 Гц и 60 Гц) 100V-240V; выход: DC5V/2A
(рабочая температура от -15 до +55)
Размер (Д x Ш x В) 174 x70x20 (мм)

:

1x Компонентное видео (YPbPr) / VGA к разъему HDMI преобразователь

Шэньчжэнь Line-tech промышленного Co. , ltd основана в 1998 году, находится в районе Баоань, города с удобным транспортным сообщением. Создан в 1998 году, наша компания занимает площадь более чем 20 000 квадратных метров и владеет более чем 600 сотрудников. У нас есть один отличный, группа по вопросам управления и в полной мере искусным работников и сотрудников категории специалистов и инженеров по технологии собственного богатого опыта для более или менее 16 лет.

Добро пожаловать к нам как для деловых отношений дружбы и

примечание

1. специальные структуры, размера и печать designs — добро пожаловать.

2. Сообщите материала толщиной, размер, цветной печати, стиль и количество вы предпочитаете и другие требования, мы дадим вам самую лучшую цену.

Мы надеемся на создание долгосрочных деловых отношений с вами

Портативные проекторы — Проекторы CASIO


Производитель оставляет за собой право вносить изменения в технические характеристики без предварительного уведомления

Матрица Технология: 0. 65-дюймовый DLP® чип
Разрешение: 1280 x 800 пикселей
Проецируемое изображение Яркость: 3,000 ANSI люменов
Контраст: 1.800 : 1 (в длиннофокусном режиме)
Количество цветов: 16.7 миллионов
Объектив Масштабирование: Моторизированный 2-х кратный оптический зум
Проекционное отношение: 1.15–2.3 : 1 (в длиннофокусном режиме)
Параллакс: 84%
Минимальное проекционное расстояние: 0.84 м
Проекция Ширина поверхности проекции: 18“ (0. 46 м) — 300“ (7.62 м)
Для экрана 60” (1,52м): 1.4 м — 2.8 м
Для экрана 100 (2,54м): 2.4 м — 4.8 м
Источник света Тип: Гибридный: лазерно-светодиодный (laser-led)
Коррекция трапецеидальных искажений Вертикальная: +30° (автоматическая), ±30° (ручная)
Разъемы Компьютер: 1×15-контактный D-Sub
Цифровой вход: HDMI порт
Видео-аудиосигналы Композитный: 1х3,5 мм mini jack для аудио/видео входа и аудио выхода
Компонентный видеовход: Опт. адаптер для 15-контактного HD
Интерфейс 232с: YK-5 (кабель приобретается отдельно)
Дополнительные функции   Прямое включение питания, прямое выключение питания, обратная проекция, стоп-кадр, пустой экран, монтаж на потолке, таймер.
Аудио Динамики: 1Вт
Уровень шума В режиме Эко 1: 35 дБ
В режиме Эко 2: 29 дБ
Потребляемая энергия В рабочем режиме: 210 Вт (Eco Off)/170 Вт (Eco On Level 1)/110 Вт (Eco On Level 5)
В режиме ожидания: 0,4 Вт
Совместимость с компьютером Максимальное разрешение: UXGA 1600 x 1200 пикселей (сжатое)
Совместимость видеосигналов Стандарты: PAL-N/-M, PAL60, SECAM, NTSC; сигналы: composite video (полный видеосигнал), YcbCr, YPbPr
Комплект поставки Включает: Пульт ДУ, шнур эл. питания, кабель RGB, AV-кабель, рук-во по эксплуатации , гарантийный талон, сумка для переноски
Другие характеристики: Размеры (Д x Г x В): 297 мм x 210 мм x 43 мм
Вес: 2.3 кг
Цвет корпуса: Белый
Гарантия: Проектор: 3 года
Источник света: 5 лет или 10000 часов (что наступит раньше)
Коррекция трапецеидальных искажений Вертикальная: +30° (автоматическая), ±30° (ручная)
Разъемы Компьютер: 1×15-контактный D-Sub
Цифровой вход: HDMI порт
Видео-аудиосигналы Композитный: 1х3,5 мм mini jack для аудио/видео входа и аудио выхода
Компонентный видеовход: Опт. адаптер для 15-контактного HD
Интерфейс 232с: YK-5 (кабель приобретается отдельно)
Аудио Динамики: 1Вт
Уровень шума В режиме Эко 1: 35 дБ
В режиме Эко 2: 29 дБ
Потребляемая энергия В рабочем режиме: 270 W (eco выкл.) / 190 W (eco 1) / 130 W (eco 2)
В режиме ожидания: 100–120 V (0.4 W), 220–240 V (0.6 W)
Совместимость с компьютером Максимальное разрешение: UXGA 1600 x 1200 пикселей (сжатое)
Совместимость видеосигналов Стандарты: PAL-N/-M, PAL60, SECAM, NTSC; сигналы: composite video (полный видеосигнал), YcbCr, YPbPr
Комплект поставки Включает: Пульт ДУ, шнур эл. питания, кабель RGB, AV-кабель, рук-во по эксплуатации , гарантийный талон, сумка для переноски
Другие характеристики: Размеры (Д x Г x В): 297 мм x 210 мм x 43 мм
Вес: 2.3 кг
Цвет корпуса: Белый
Гарантия: Проектор: 3 года
Источник света: 5 лет или 10000 часов (что наступит раньше)

  Проектор Dell M110

ПРОЕЦИРОВАНИЕ

Яркость:

300 ANSI-люмен (макс.)

Коэффициент контрастности:

Номинальный коэффициент контрастности — 10 000:1 (максимум:минимум)

Собственное разрешение:

WXGA (разрешение — 1280 x 800)

Однородность цвета:

80% номинал (японский стандарт — JBMA)

Объектив проектора:

единица диафрагмы: F/2.0, фокусное расстояние, f = 14,95 мм

Смещение объектива: 100%

Отношение расстояния от проектора до экрана к ширине получаемого изображения: 1,5 (короткий фокус и длинный фокус)

Проекционное расстояние:

от 3,18 до 8,48 фута (от 0,97 до 2,58 м)

Диагональ экрана: от 30 до 80″ (от 0,76 до 2,03 м)

Отображаемые цвета: до 1,073 млн

Светодиодный источник света:

светодиодный источник света, не содержащий ртути

Срок эксплуатации светодиодного источника света:

до 20 000 часов в нормальном режиме

РАЗЪЕМЫ ВВОДА-ВЫВОДА

Питание:

входной разъем постоянного тока

Вход компьютера:

универсальный 24-контактный разъем ввода-вывода для аналогового входа RGB и опциональный аудиовыход

Видеовход:

входной аудио/видео разъем

USB:

1x USB-A для дисплея USB, воспроизведения мультимедиа (видео/аудио/фото), доступа к накопителю USB (флеш-диск USB/внутренней памяти), обновления проектора или опциональных функций беспроводной связи

Вход для карты памяти:

1x слот для карты MicroSD для воспроизведения мультимедиа (видео/аудио/фото) или обновления микропрограмм процессоров изображений и мультимедиа

Вход HDMI:

Один вход HDMI 1. 3 (совместимый с HDCP)


СОВМЕСТИМОСТЬ ВИДЕО

Композитный видеовход:

NTSC [M, 3.58, 4.43), PAL (B, D, G, H, I, M, N, 4.43), SECAM (B, D, G, K, K1, L, 4.25, 4.4)

Компонентный видеовход через разъем VGA:

480i/p, 576i/p, 720p (50/60 Гц), 1080i (50/60 Гц)

Вход HDMI:

480i/p, 576i/p, 720p, 1080p

ЗВУК

1 динамик мощностью 1 Вт


ХРАНЕНИЕ ФАЙЛОВ

Встроенная флеш-память* 1 Гбайт

ПРОЧЕЕ

Поддержка субтитров* (только для NTSC)

БЕЗОПАСНОСТЬ

Гнездо для замка Kensington®

Защита паролем

РАЗМЕРЫ И ВЕС

Размеры (Ш x Г x В):

105,3 x 104 x 36,5 мм (4,14″ x 4,09″ x 1,43″)

Вес:

0,8 ± 0,05 фунта (360 ± 22,7 г)



ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Источник питания:

универсальный источник питания 100—240 В, 50—60 Гц с адаптером питания мощностью 65 Вт

Потребляемая мощность:

Нормальный режим: 44 Вт ± 10% при 110 В~

Экономичный режим: 36 Вт ± 10% при 110 В~

Режим экономии электроэнергии: ≤10 Вт (минимальная скорость вентилятора)

Режим ожидания: ≤0,5 Вт (выход VGA выключен)

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Температура при эксплуатации:

от 5 до 35 °C (от 41 до 95 °F)

Влажность:

не более 80%

Температура хранения:

от 0 до 60 °C (от 32 до 140 °F)

Влажность:

не более 90%

Температура во время транспортировки:

от -20 до 60 °C (от -4 до 140 °F)

Влажность:

не более 90%


СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ И СТАНДАРТЫ

FCC, CE, VCCI, UL, cUL, Nemko-GS, ICES-003, C-Tick, ГОСТ, NOM, SABS, SASO, PSE

КОМПЛЕКТ ПОСТАВКИ



Кабель питания

Адаптер переменного тока

Универсальный 24-контактный на VGA

Сумка для переноски

Руководство пользователя на компакт-диске (в формате HTML)

Краткое руководство по настройке

Информационное руководство для изделия


Как сделать переходник VGA RCA своими руками.

Схема.

Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов (VGA RCA, S-Video VGA и др), либо просто удлинитель того или иного видеокабеля. Оригинальные длинные кабели от ведущих производителей стоят честно говоря очень дорого, однако в некоторых случаях подобные задачи можно решить собственноручно.

Но прежде, стоит отметить, что такой способ не позволит подключить, к примеру, ТВ-приставку с выходом RCA (композитный, тюльпан) или S-Video к компьютерному монитору c VGA входом. Для решения такой задачи есть готовые решения в виде RCA S-Video to VGA конвертера.

Рассмотрим, что же из себя представляет переходник VGA RCA. Это переходник из RCA разъемов (тюльпанов) компонентного аналогового видеовыхода в компонентный VGA разъем типа D-Sub 15 pin. Данный переходник VGA RCA может использоваться для подключения, например, того же DVD проигрывателя или спутникового тюнера с аналоговым компонентным видеовыходом (Y, Pr, Pb) к мультимедийному проектору, на борту которого имеется только компонентный VGA видеовход типа D-Sub 15 pin и отсутствует 3 RCA видеовход (Y, Pr, Pb).

Статьи по теме:
Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.
Как подключить приставку с RCA к VGA монитору
Как удлинить HDMI по витой паре
Как подключить ноутбук с HDMI к телевизору с RCA (тюльпан)
Передача видеосигнала VGA по витой паре
Конвертер звука Optical в Analog Audio
Переходник HDMI DVI. Теория, основы, распиновка, подключение.

Обусловлено это тем, что зачастую в портативных проекторах реализована способность автоматически определять на разъеме VGA присутствие компонентного видеосигнала (Y, Pr, Pb).

Идея заключается в использовании компьютерного кабеля типа «витая пара» CAT5 или CAT5e для передачи видеосигнала. Использование витой пары позволяет передавать видеосигнал на расстояние до 50 метров без потери качества.

Итак, покупаем 3 разъема RCA (папа), разъем D-Sub 15 pin (штекер) и витую пару. Экранированные разновидности витой пары (STP) конечно лучше, чем неэкранированные (UTP), однако и менее распространены. Поэтому я использовал именно UTP и минусов не ощутил (длина кабеля составила всего 10м, поэтому для большего расстояния используйте STP).

Приведу сразу распиновку разъема D-Sub 15 pin для нашего случая.

1 — R-Y (Pr) — Red (красный)
2 — Y — Green (зеленый)
3 — B-Y (Pb) — Blue (синий)
4 — Ground — Brown (не используется)
5 — Ground — Brown/Wht — (не используется)
6 — Ground R-Y (Pr) — Red/White (земля красного)
7 — Ground Y — Green/White (земля зеленого)
8 — Ground B-Y (Pb) — Blue/White (земля синего)
9 — Не используется
10 — Ground (земля — Не используется)
11 — Не используется
12 — DDC DAT (обнаружение устройства) — не используется
13 — Horizontal Synchronization — Горизонтальная синхронизация (в данном случае не используется)
14 — Vertical Synchronization — Вертикальная синхронизация (в данном случае не используется)
15 — DDC Clock — в данном случае не используется

Таким образом, переходник VGA RCA требут 6 пинов из 15.

Осуществляем распайку контактов и разъемов согласно приведенной схеме:

Данный переходник позволяет подавать компонентный видеосигнал на VGA вход типа D-Sub 15 pin проектора (если конечно Вы правильно все спаяли). Получаем вот такое чудо:

Провода в парах, на концы которых паяются RCA штекеры, удобно обжать термоусадкой для большей жесткости. Всё, подключаем и наслаждаемся. В моем случае использовался спутниковый тюнер с компонентным видеовыходом 3 RCA в качестве источника и мультимедийный видеопроектор Sanyo, в котором не было отдельного такого же компонентного видеовхода (клиенты решили сэкономить , ведь проекторы только с VGA входами стоят дешевле).

Отвечу сразу на некоторые вопросы, которые могут возникнуть после прочтения статьи.

-Какие кабели-переходники могут быть сделаны используя витую пару?

1) VGA на VGA удлинители — кабели с разъемами D-Sub 15 pin на каждом конце, используя входы-выходы VGA.
2) RCA — 3xRCA для передачи компонентного видеосигнала, используя 3 разъема RCA на каждом конце. Очень успешно работает для больших расстояний от плеера DVD до телевизоров.
3) RCA — D-Sub15pin (компонентный Y, Pr, Pb в компонентный VGA) — описано выше.
4) Для передачи аналогового звука — до двух пар стерео сигналов, по 4шт. RCA разъемов на каждом конце.

— Что можно сделать со свободной парой Brown-Brown/Wht в переходнике VGA RCA ?

Данную пару можно использовать например, для передачи моно аудиосигнала от DVD проигрывателя на аудиовход мультимедийного проектора (если он оснащен динамиком). В ином случае данную пару можно обрезать и заизолировать.

— Можно ли по данному принципу сделать переходник Scart VGA?

При наличии у вашего источника видеосигнала полного Scart видеовыхода с компонентным видеосигналом можно сделать по такому же принципу.
Согласно распиновке разъема Scart необходимо использовать следующие контакты:
7 — выход синий, 5 — земля синий
11 — выход зеленый, 9 — земля зеленый
15 — выход красный, 13 — земля красный

PS: Очень важно понимать, что данный переходник обеспечит работу в том случае, если у Вашего устройства отображения с VGA видеовходом имеется функция авто-определения типа видеосигнала либо же устройство позволяет выбирать режимы видеосигнала на входе  RGB/YPbPr, а так же, гарантией работоспособности связки устройств посредством данного переходника будет способность источника сигнала передавать как  YPbPr, так и  RGB компонентные видеосигналы.

Это связано с тем, что как раз «чистая компонента» RGB + HV.синхр. (по сути, что идет с выхода видеокарты ПК) преобразовывается в RGB-сигнал с синхроимпульсами в канале зеленого (обозначается как RGB), а уже этот сигнал преобразовывается в компонентный (цветоразностный) сигнал YPbPr. Таким образом, компонентный сигнал RGB и компонентный сигнал YPbPr (часто так обозначается компонентный видеовыход 3xRCA на источнике), это не совсем одно и тоже.

То есть:

  • если с источника передается компонентный сигнал YPbPr, приемник должен уметь его «понимать»  и преобразовать в  компоненту RGB, что как раз и обеспечивается выбором режимов RGB/YPbPr в приемнике видеосигнала (приемник преобразовывает входной сигнал YPbPr в нужную форму RGB)
  • если приемник не умеет «понимать» YPbPr компонентный сигнал, а только RGB, то в этом случае как раз источник сигнала должен иметь возможность выбора режима выходного видеосигнала RGB или YPbPr (источник не преобразовывает выходной сигнал RGB в YPbPr)

В таком случае удастся «подружить» два устройства посредством данного переходника VGA to RCA и получить видео-картинку необходимого качества.

Рассказать друзьям:

Понравилось это:

Нравится Загрузка…

Похожее

Определение компонентного видео | PCMag

Формат цветного видео, который поддерживает три традиционных видеосигнала YUV в отдельных каналах. Компонентное видео обеспечивает более четкое изображение, чем композитное видео и S-видео, которые мультиплексируют сигналы вместе. См. YUV, композитное видео и S-видео.

Аналоговое компонентное видео
Что касается телевизоров, DVD-плееров, кабельных коробок, ресиверов и связанного с ними аудио / видео оборудования, компонентное видео обычно относится к «аналоговому» компонентному видео. Подключение состоит из трех проводов, обозначенных как Y, Pb и Pr (см. YPbPr).Компонентные видеокабели поставляются в виде трехжильных комплектов (см. Ниже) или пятижильных комплектов, в которые входят еще два провода для аналогового аудио.

Цифровое компонентное видео
Компонентное видео может также относиться к «цифровому» компонентному видео (YCbCr) для цифровых видеокамер. Для подключения используется один кабель, обычно FireWire или SDI, и он изначально поддерживается многими программами нелинейного редактирования видео (NLE). Цифровое компонентное видео также передается через HDMI. См. YCbCr и субдискретизацию цветности.

Аналоговый RGB
Компонентное видео может также относиться к сигналам RGB, а не к YUV.В этом случае для подключения студийного монитора или видеокамеры высокого класса используется трехжильный аналоговый кабель RGB. См. RGB.


Аналоговый компонентный видеосигнал (YPbPr)

Для аналогового компонентного видео используется три кабеля. Аудио передается отдельно, используя один кабель для цифровых сигналов или два для аналоговых.



Сравнение сигналов

На этой диаграмме показано, как YUV объединяется для создания композитных сигналов и сигналов S-video. Устройство (внизу) — это порты от видеокарты NVIDIA. (нижнее изображение любезно предоставлено NVIDIA Corporation.)


Множество проводов

Для подключения компонентного видео требуется пять проводов с аналоговым звуком или четыре с цифровым звуком (коаксиальным или оптическим). Переход на HDMI устранил путаницу в кабелях. См. HDMI.

Адаптеры для компонентов

Современные телевизоры могут по-прежнему принимать компонентные видеовходы и часто с такими адаптерами. К телевизору подключаются разъемы 3,5 мм. Пара слева адаптирует как компонентное, так и композитное видео, оба из которых являются аналоговыми.


Видеосигналы

и кабели: компонентное видео

В этой статье мы рассмотрим компонентный видеосигнал: что это такое, где он используется и какие кабели используются для компонентного видео. Это четвертая в этой серии статей, в которых описываются различные видеосигналы, используемые в домашних развлечениях для подключения видеомагнитофонов, DVD, телевизионных приставок, камер и ноутбуков к телевизорам и проекторам. В предыдущих статьях мы рассмотрели композитное видео, S-видео и RGB-видео.

«Компонентное видео» можно было бы назвать «смешанным видео».Компонентное видео часто путают с RGB-видео. Компонентное видео можно спутать с S-видео, поскольку компоненты яркости (изображение) и цветности (цвета) S-видео хранятся как отдельные компоненты. Даже фразу «компонентное видео» легко спутать с «композитным видео» во время обсуждения того и другого. Итак, давайте попробуем уменьшить путаницу.

Что такое компонентное видео?

В прошлой статье мы видели, как RGB представляет собой трехцветный сигнал изображения, и проблема в том, что это большой объем информации, который нужно обрабатывать и хранить.Поэтому, когда были изобретены DVD-диски, им нужен был способ сохранить разделение трех цветных сигналов и при этом уменьшить общий объем информации. Таким образом, вместо того, чтобы иметь полное изображение для каждого цвета, компонентное видео использует один канал / кабель для передачи основной информации о черно-белом изображении (яркости). Как мы видели в статье о S-video, буква «Y» используется для обозначения канала яркости. В этом канале также комбинируются горизонтальная и вертикальная синхронизация (временная информация). Таким образом, компонент «Y» — это базовый бит черно-белого изображения компонентного видео.Чтобы попытаться сбить вас с толку, компонент Y (яркость + синхронизация) подключается к зеленому штекеру и гнезду разъемов (хотя он вообще не несет никакой информации о цвете — и уж тем более зеленого).

Таким образом, вся информация о черно-белом изображении (яркость) передается по одному каналу / кабелю. А что насчет информации о цвете? Вот тут-то и сложно. Другие каналы / кабели в компонентном видео называются сигналами «цветоразностные». То есть сколько синего и красного относительно черно-белого изображения (яркости).Математически синий компонент называется синей минимальной яркостью (B-Y), а красный компонент — это красный минус яркость (R-Y).

Итак, это компонентное видео, требуются только три канала (кабеля): Y, B-Y и R-Y. Наиболее проницательные из вас захотят узнать о зеленом сигнале. Это хитрый момент: дисплей (телевизор или проектор) знает, насколько ярким является изображение (по компоненту Y). По компонентам B-Y и R-Y он знает, какая часть изображения является синей и красной, поэтому он просто говорит, что остальное должно быть зеленым — просто, а?

Чтобы еще больше усугубить путаницу, для обозначения каждого компонента используются разные термины.Эта таблица пытается во всем разобраться.

Описание Обозначение Цвет кабеля Этикетка 1 Этикетка 2
Яркость + синхронизация Я Зеленый Я Я
Синий — Luma B-Y Синий Пб КБ
Красный — Luma R-Y Красный Пр Кр

Хотя между ярлыками, часто используемыми для компонентного видео, есть технические различия, обычно они означают одно и то же. Поэтому не запутайтесь, когда вы увидите зеленые, синие и красные гнезда с маркировкой Y B-Y R-Y или Y Pb Pr или Y Cb Cr . В наши дни эти ярлыки в основном используются как взаимозаменяемые. Как и на фотографии задней панели DVD-плеера, можно использовать ярлыки любого типа, а иногда и то и другое.

Где используется компонентное видео

Компонентный видеосигнал — это аналоговый видеосигнал высочайшего качества, обычно используемый в домашнем оборудовании. Он широко используется в проигрывателях DVD — действительно, три компонента компонентного видео отдельно хранятся на DVD в цифровой форме.Компонентное видео также доступно для телеприставок, спутниковых ресиверов и цифровых записывающих устройств. Его можно использовать для изображений стандартной и высокой четкости.

Самые последние телевизоры, экраны и проекторы также имеют три разъема для компонентного видео. Подключение «компонентного видеовыхода» устройства к «компонентному видеовходу» дисплея даст вам аналоговое изображение наивысшего качества из доступных.

Кабели для компонентного видео

Красный, зеленый и синий кабели обычно используются для компонентного видео.Зеленый разъем обычно подключается к зеленому разъему на передающем устройстве (DVD-плеере или STB) и к зеленому разъему устройства отображения (экрана или проектора). «Зеленый» канал обычно обозначается буквой «Y», поскольку он передает яркость (информацию о черно-белом изображении). Красный и синий штекеры также подключаются к розеткам соответствующего цвета. В кабелях используются те же разъемы RCA (phono), которые мы обсуждали в статье для композитного видео.

В цвете вилок и розеток нет ничего волшебного.Цвета нужны просто для того, чтобы вам было проще подключить каждый компонент компонентного видео от передающего устройства к правильному входу устройства отображения. Если у вас есть другие цветные провода, вы также можете использовать их — просто убедитесь, что вы подключили выходной сигнал «Y» к входному сигналу «Y» и то же самое для красного и синего разностных сигналов. При необходимости вы даже можете использовать желтый, красный и белый композитные видео (и аудио) выводы для компонентного видео на небольших расстояниях — просто убедитесь, что правильные выходные компонентные видеосигналы подключены к соответствующим входам устройства отображения.

Если кабели подключены неправильно, обычно нет повреждений, но цвет изображения будет неправильным. Очевидно, что если подключен только «зеленый» (Y), вы получите только черно-белое изображение. Если поменять местами «красный» и «синий» кабели, цвета будут просто неправильными (поскольку информация о красном и синем цвете меняется местами). Если «зеленый» подключен неправильно, на большинстве дисплеев будет отображаться «нет сигнала», поскольку он не может определить основное изображение.

Для компонентного видео требуются кабели хорошего качества, особенно на больших расстояниях.Как упоминалось в статье о композитном видео, видеокабель RG59 хорошего качества можно использовать на длине до 100 метров (300 футов).

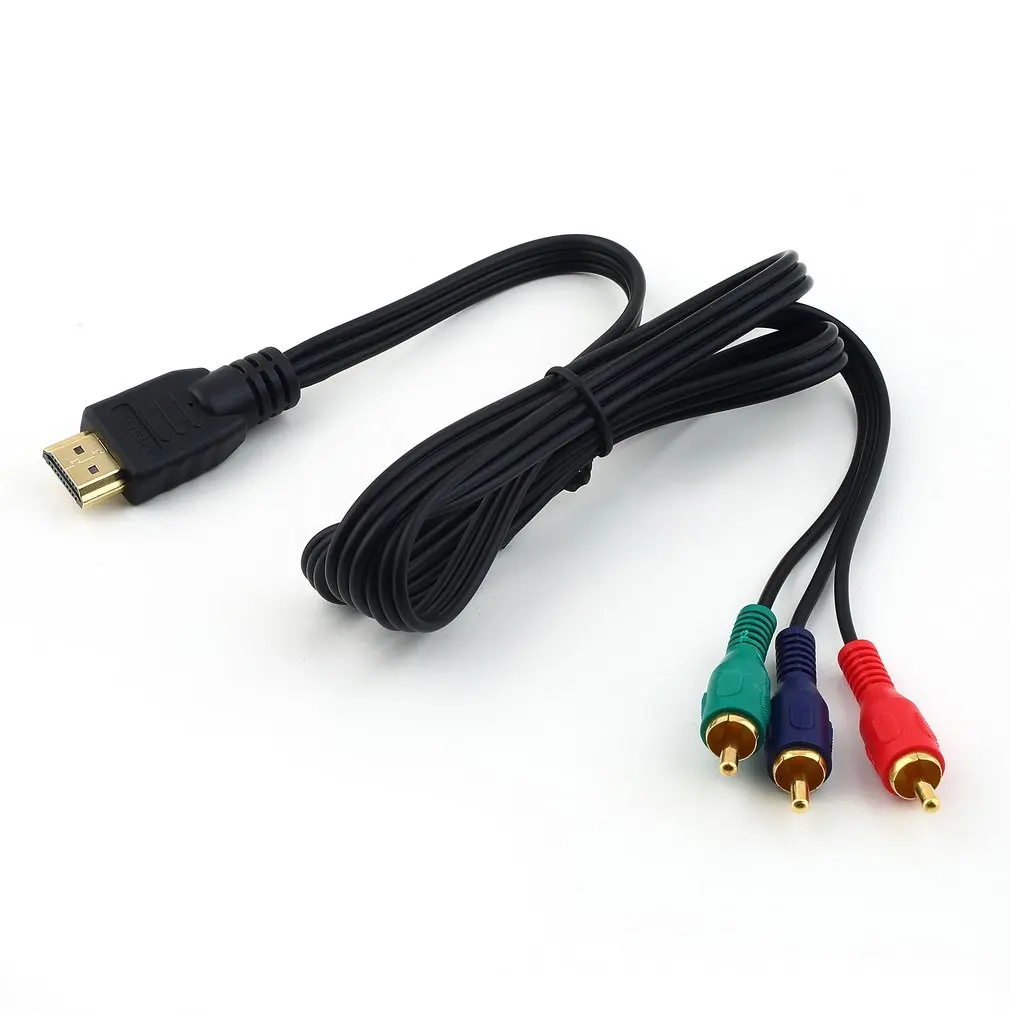

Компонентные видеокабели для аудио / видео RCA

Компонентные видеокабели Демистифицированы

Если вы когда-либо задавались вопросом, почему изображения DVD выглядят намного четче и чище, чем то, что вы привыкли испытывать со старыми технологиями VHS и Laserdisk, ответ прост: компонентное видео. Вы спросите, что такое компонентное видео? Что ж, одно можно сказать наверняка: это не просто кабель с тремя разъемами, которым ваш DVD-плеер подключается к телевизору.

Компонентное видео — это, скорее, вся технология, используемая для доставки четких, точных, богато окрашенных изображений от начальной точки в DVD-плеере до конечного пункта назначения: ваших глаз. От сигналов полосы пропускания и разности цветов до форматов данных и анатомии кабеля — приготовьтесь взглянуть на то, что делает компонентное видео, ну… компонентным видео.

Компонентный видеосигнал

Компонентное видео упоминается как многосканированный формат , что означает, что он принадлежит к классу видеосигналов, которые могут передаваться в различном количестве строк и с разной частотой, независимо от того, установлены ли они в чересстрочной или прогрессивной развертке. режим сканирования.Компонентные видеосигналы содержат информацию трех различных типов: развертка , которая сообщает дисплеям, где именно видеостроки и кадры начинаются и заканчиваются; яркость , которая определяет, насколько яркой должна быть каждая часть изображения; и цветность , , , , которая управляет цветом изображения.

Подобно тому, как компонентный видеокабель состоит из трех отдельных проводников / разъемов, цветовая составляющая компонентного видеосигнала разбивается на три отдельных цвета: красный, зеленый и синий.Но вместо того, чтобы цвета отправляются как строго красная, зеленая и синяя информация, они передаются как цветоразностные сигналы , которые объединяют цвета с данными яркости и синхроимпульсами для сохранения полосы пропускания. Каждый цветоразностный сигнал передается через один из трех проводов компонентного видеокабеля, соответствующие разъемы которого имеют цветовую кодировку, соответствующую сигналам, которые они представляют (поэтому вы всегда увидите красный, зеленый и синий разъемы на этом типе кабеля). .

Ниже вы найдете разбивку по каждому каналу в соответствии с цветом разъема.

  • Красный: Красный за вычетом общего значения яркости
  • Зеленый: яркость (общее значение яркости), а также синхроимпульсы
  • Синий: Синий, минус яркость

Вы заметите, что на самом деле информация о зеленом цвете не передается через зеленый канал. Это связано с тем, что с форматом компонентного видео для устройств отображения требуются только значения красного, синего и яркости.Когда телевизор или монитор с плоским экраном считывает и сравнивает эти три фактора, он может автоматически сделать вывод, какие части общего изображения должны быть зелеными.

Типы разъемов и характеристики

Чтобы развеять любые возможные заблуждения, мы начнем этот сегмент нашего выступления с того, что на самом деле не существует такой вещи, как таковая, как разъем для компонентного видео. Компонентные видеоразъемы описаны как таковые строго потому, что они завершают компонентные видеокабели — существует несколько возможных конструкций разъемов, и практически любой из них может использоваться с другими типами аудио / видеокабелей. Типы разъемов, которые вы, вероятно, найдете на компонентном видеокабеле, включают:

RCA — Названные в честь компании Radio Corporation of America, которая их разработала, разъемы RCA первоначально использовались для передачи звука с фонографов на радиоприемники для усиления, но за последние 70 лет они перешли на видеосигналы в качестве хорошо. Фактически, RCA — один из наиболее распространенных типов разъемов, которые вы, вероятно, найдете на концах компонентного видеокабеля.Благодаря круглой форме разъема и единственному центральному контакту разъемы RCA знакомы практически всем, кто имел дело с точками подключения аудио / видео к бытовой электронике.

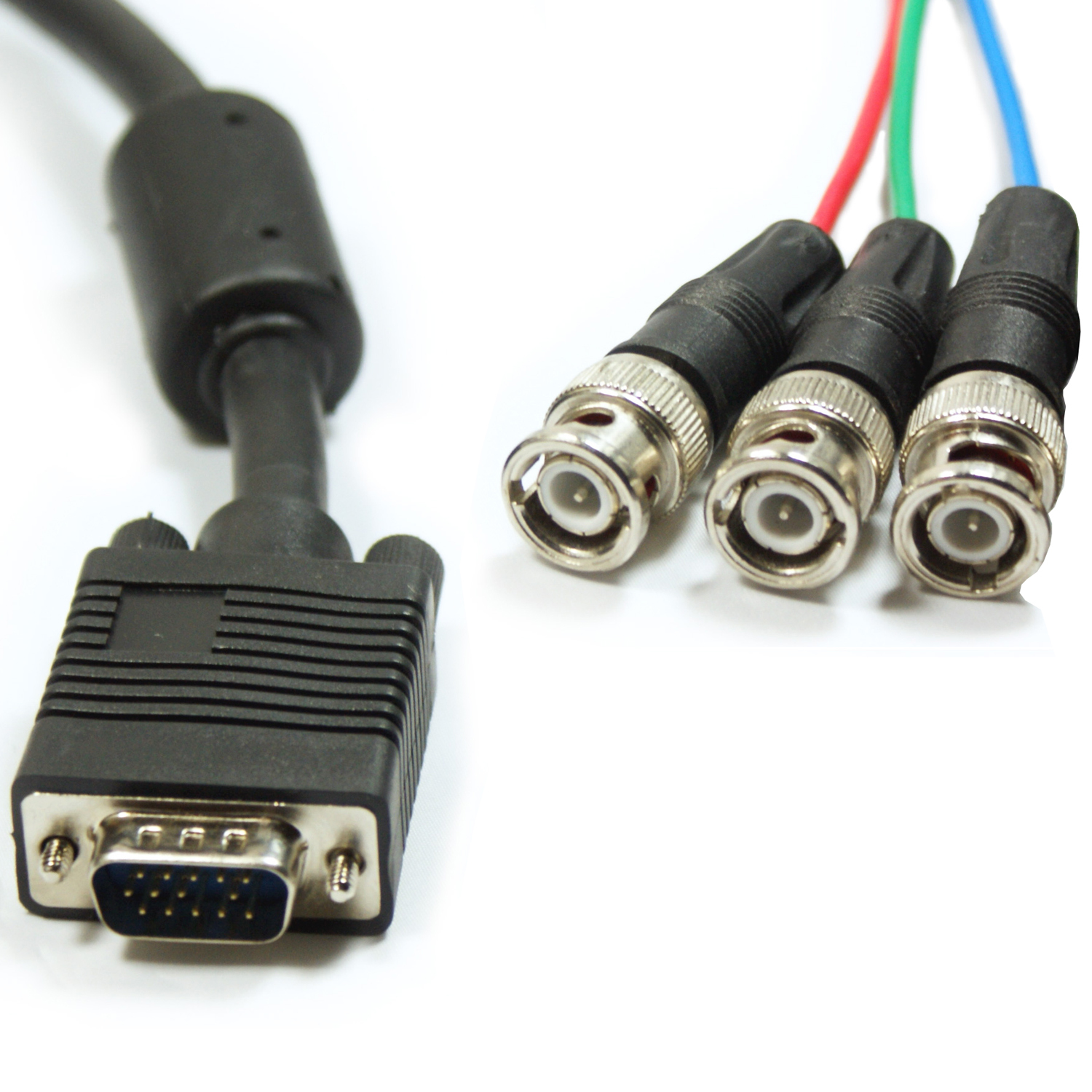

BNC — Разъемы BNC, разработанные Полом Нилом из Bell Labs и Карлом Консельманом из Amphenol, иногда используются для подключения компонентного видео в высокопроизводительной бытовой или профессиональной электронике. Разъемы BNC, классифицируемые как «байонетные», соединяются с соответствующими гнездами почти так же, как байонеты на винтовках — после подключения разъем скручивается так, что два удерживающих штифта разъема входят в его байонетное кольцо. В результате получается прочная и надежная связь, которая часто помогает снизить потери сигнала.

VGA — Хотя 15-контактные разъемы VGA чаще всего используются для подключений RGBHV (красный, зеленый, синий, горизонтальная синхронизация, вертикальная синхронизация), они также могут передавать компонентное видео при условии, что устройства, к которым они подключены, настроены. принимать компонентный видеосигнал.Когда разъемы VGA, также известные как разъемы «HD-15», используются в приложениях для компонентного видео, сигналы передаются через 1-й, 2-й и 3-й контакты, а контакты 6, 7 и 8 служат в качестве заземления.

Независимо от того, какой тип используется в подключении компонентного видео, наиболее важные характеристики, которые следует искать в разъеме компонентного видео, — это то, насколько хорошо он выдерживает длительное использование и многократное отключение-повторное подключение, независимо от того, имеет ли он прочный электрический контакт с домкраты и плотное прилегание, которое плотно захватывает домкраты, но при этом не должно быть достаточно тугим, чтобы вызвать повреждение. Еще одна рекомендуемая функция для компонентных видеоразъемов — это антикоррозионное покрытие металлами, такими как никель или золото, которые помогают поддерживать качество соединения, предотвращая окисление.

Так что же такое компонентное видео?

Если вы только начинаете заниматься домашним кинотеатром, вы, несомненно, будете сбиты с толку жаргоном. А поскольку термин компонентное видео наверняка сбивает с толку почти всех, вот небольшой учебник по этому вопросу. Сначала это может показаться немного техническим, но если у вас есть DVD-плеер, прочтите важную информацию.

Начиная с начала: RGB

Человеческий глаз имеет рецепторы на сетчатке, известные как палочки и колбочки. Палочки чувствительны к яркости, а колбочки определяют цвет. Каждый конус уникально чувствителен к свету в одной из трех частей видимого спектра — красный / оранжевый, зеленый / желтый или синий / фиолетовый. Следовательно, поскольку ваши глаза особенно эффективно видят красный, зеленый и синий, видеосистема должна только захватывать и воспроизводить красный, зеленый и синий, или, как ее называют, RGB. Камера должна захватывать RGB на передней панели. Эта информация должна быть точно доставлена ​​на ваш телевизор или проектор, который должен отображать RGB. Изменяя интенсивность красного, зеленого и синего цветов, можно воспроизвести любой цвет спектра. Таким образом, вы получаете совершенно естественный цвет на экране.

Проблема: пропускная способность

Так как же передать изображение с камеры на телевизор или проектор? Вы можете передать его в формате RGB, в котором камера впервые запечатлела его.Однако RGB требует большой пропускной способности, а пропускная способность стоит дорого. Итак, первое, что происходит, — это преобразование RGB в более компактный формат. Это формат компонентного видео .

Компонентное видео состоит из трех сигналов. Первый — это сигнал яркости, который указывает яркость или черно-белую информацию, содержащуюся в исходном сигнале RGB. Он упоминается как компонент «Y». Второй и третий сигналы называются сигналами цветового различия, которые показывают, сколько синего и красного цвета относительно яркости. Синий компонент — это «B-Y», а красный компонент — «R-Y». Цветоразностные сигналы являются математическими производными сигнала RGB.

Зеленый не нужно передавать как отдельный сигнал, так как он может быть выведен из комбинации «Y, B-Y, R-Y». Устройство отображения знает, насколько ярким является изображение по компоненту Y, и, поскольку оно знает, сколько синего и красного цвета, оно полагает, что остальные должны быть зелеными, поэтому оно заполняет его.

После того, как мы упаковали нашу видеоинформацию в формат компонентного видео, мы снизили требования к пропускной способности в 3–2 раза.Но для вещания требовалось большее сжатие. Итак, еще в 1953 году, когда появилось цветное телевидение, была разработана технология сжатия всей компонентной видеоинформации в один сигнал для трансляции. Этот сигнал, определенный Национальным комитетом по телевизионным стандартам (NTSC), известен как композитное видео .

В наши дни композитное видео появляется повсюду. Это (за исключением HDTV) то, что поступает по воздуху на антенну вашего телевизора или по коаксиальному кабелю от вашего провайдера кабельного телевидения.Желтые «видео» разъемы на задней панели вашего видеомагнитофона, проигрывателя лазерных дисков или DVD-плеера выводят композитный видеосигнал.

Хорошая новость в том, что для передачи композитного видеосигнала нужен только один провод. Плохая новость заключается в том, что системе отображения, будь то телевизор или проектор, необходимо распаковать композитный сигнал, восстановить его до исходного трехсигнального компонентного видеоформата, а затем извлечь из этого информацию RGB для окончательного отображения.

Проблема в том, что информация об изображении теряется при сжатии компонентного видео в композитный формат.Более того, как только вы упаковываете информацию о яркости (Y) и цветности (C) в один сигнал, ее невозможно будет снова разделить чисто. Поэтому, когда телевизор или проектор пытается преобразовать композитный сигнал обратно в компонентное видео, он не может восстановить весь исходный сигнал. В результате окончательное видеоизображение на экране уменьшается — изображение не такое четкое и чистое, а цвета не такие точные и насыщенные, как если бы не было сжатия композитного видео.

Так что все это значит для вас?

Если вам нужно хорошее качество изображения, здесь есть несколько удивительно хороших новостей. Новость такова: DVD закодированы в компонентном видео! . Это большой шаг вперед, поскольку кассеты VHS и лазерные диски кодируются в композитном видео. Таким образом, сигнальная информация в этих средствах массовой информации уже уменьшена и скомпрометирована. Но DVD — это совсем другое дело — он не только более компактный и простой в использовании, но и сам DVD имеет гораздо более качественный формат.Все, что вам нужно сделать, это воспользоваться этим.

Для этого вам понадобится DVD-плеер с компонентным видеовыходом и телевизор или проектор с компонентным видеовходом. Вы можете соединить их с помощью трехжильного компонентного видеокабеля. Когда вы это делаете, вы передаете высококачественный сигнал с DVD прямо в вашу систему отображения, не преобразуя его в композитный видеосигнал. Результат — лучшая детализация, более четкое изображение, более точные и насыщенные цвета.

Но подождите, это еще не все.Допустим, вы один из подавляющего большинства потребителей, у которых DVD-проигрыватель не имеет компонентных видеовыходов или ваш телевизор или проектор не принимает компонентный видеовход. У вас есть два варианта подключения.

Во-первых, вы можете делать то же, что и большинство людей, — использовать простые желтые (RCA) видеоразъемы. На самом деле этот кабель часто связывают вместе с аудиоразъемами, чтобы было еще проще: желтый для видео и красный и белый для аудио. Что может быть проще, правда? Большая ошибка.

Второй вариант подключения (лучший вариант) — можно использовать неуклюжие 4-контактные гнезда S-video . Для этого часто требуется поход в магазин электроники, чтобы купить более дорогой кабель. Большинство людей не хотят беспокоиться. Поэтому они используют желтые разъемы RCA, потому что они имеют маркировку VIDEO , и потому что это кабель, который идет в комплекте с DVD-плеером. Подключив его и включив, они обнаруживают, что изображение выглядит лучше, чем на их видеомагнитофоне. Так что они счастливы и забывают про S-video.Это, конечно, неправильный .

Почему? Потому что, используя желтые видеоразъемы RCA, вы заставляете свой DVD-плеер преобразовывать всю эту отличную компонентную видеоинформацию на DVD в низкоуровневое композитное видео, чтобы передавать ее на ваш телевизор или проектор. При этом вы теряете большую часть качества изображения, которое может доставить DVD. Хорошо, он выглядит лучше, чем ваш видеомагнитофон. Но у вас не получается самое лучшее изображение.

Таким образом, альтернатива S-video — НАМНОГО лучшее решение.Кабель S-video фактически передает два отдельных сигнала: один для яркости (Y), а другой для цветности или цвета (C). Сигнал Y такой же, как в собственном компонентном видеоформате. А C — это просто комбинация цветоразностных сигналов B-Y и R-Y. (Иногда вы увидите S-видео, обозначаемое как Y / C.) Сохраняя информацию о яркости и цветности отдельно по двум проводам, это предотвращает большую часть деградации сигнала, которая присуща преобразованию в однопроводное композитное видео.

Итак.Если у вас есть DVD-плеер и вы хотите мгновенно обновить видеосистему, замените композитный видеокабель RCA (тот, который имеет желтые штекеры) на кабель S-video (круглый разъем с четырьмя маленькими контактами). Это просто и недорого, и вы получите гораздо лучшее изображение.

Используйте компонентное видео, если оно у вас есть

Если у вас есть компонентный видеовыход на вашем DVD-плеере и ваш телевизор или проектор может принимать этот сигнал, используйте его. DVD-плееры с этим выходом обычно имеют три разъема RCA, которые имеют зеленый, синий и красный цвет.Они обозначаются буквами Y, B-Y, R-Y или Y, Pb, Pr или Y, Cb, Cr. Для практических целей все они одно и то же. Если у вашего телевизора или проектора также есть те же три разъема RCA, просто подключите их трехжильным компонентным видеокабелем, убедившись, что цвета совпадают на обоих концах (или вы можете использовать три стандартных композитных видеокабеля, чтобы сделать то же самое).

Часто проектор принимает компонентное видео, но только через порт VGA, обычно 15-контактный D-sub, как выходные порты на ПК.В этом случае вам понадобится кабель с тремя разъемами RCA на одном конце для DVD-плеера и 15-контактным разъемом D-sub VGA на другом. Вы можете заказать этот кабель у большинства производителей проекторов, которые продают проекторы с этим интерфейсом.

Компонентное видео с прогрессивной разверткой и чересстрочной разверткой

У нас есть еще одна важная вещь, которую нужно осветить по этой теме. Компонентное видео бывает двух видов — прогрессивный и чересстрочный . Если вы не знаете разницы, прочтите Разница между HDTV, EDTV и SDTV , а затем вернитесь на эту страницу.

Существует три основных типа DVD-плееров. Во-первых, есть такие, у которых есть только композитный и S-video выходы. Во-вторых, есть такие, которые имеют выходы композитного, S-видео и компонентного видео с чересстрочной разверткой (480i). Наконец, есть такие, которые имеют композитный выход, S-video и две формы компонентного видео-компонентного чересстрочного (480i) и компонентного прогрессивного (480p) выходов.

В наши дни люди часто совершают большую ошибку, идя купить DVD-плеер, зная, что «компонентное видео» — это важная вещь, но не осознавая, что есть много DVD-плееров, которые выводят «только компонентное чересстрочное», а не компонентное. -прогрессивный.Оба продукта говорят, что они совместимы с «компонентным видео», но если вы не знаете разницы, вы можете в конечном итоге купить то, что вам не нужно. Если ваша текущая система видеодисплея использует компонентную прогрессивную развертку 480p (или вы намереваетесь получить такую, которая поддерживает), вам необходимо убедиться, что ваш DVD-проигрыватель также предлагает это в качестве вывода.

Это важно знать и при покупке проектора или телевизора. На рынке есть проекторы с компонентной чересстрочной разверткой 480i, но не с компонентной прогрессивной разверткой 480p.Некоторые берут оба, а некоторые не берут ни того, ни другого. Наилучшее качество изображения часто достигается при сочетании DVD-плеера с проектором, оба из которых имеют компонентную прогрессивную развертку 480p.

Если в спецификации проектора указано, что он принимает компонентное видео, НЕ предполагайте, что он принимает и 480i, и 480p, если специально не указано, что он совместим с 480p или компонентно-прогрессивной разверткой. Иногда в спецификации указывается совместимость компонентного видео, но это означает только 480i.

( ПРИМЕЧАНИЕ: На момент написания этой статьи, если в строке «Компонентное видео» в наших спецификациях базы данных проекторов указано «да», это означает, что проектор будет использовать либо 480i, либо 480p, но не обязательно оба.В настоящее время мы находимся в процессе обновления нашей базы данных, чтобы включить в нее конкретные указания относительно совместимости с компонентами 480i и 480p по отдельности, чтобы устранить эту путаницу. Но пока это не будет сделано, помните об этой проблеме, если в настоящее время вы покупаете проектор или телевизор с большим экраном для домашнего кинотеатра.)

Заключение

Чтобы получить наилучшее изображение на DVD, используйте компонентные видеоподключения (если они есть) между DVD-плеером и телевизором или проектором.Компонентно-прогрессивный предпочтителен, когда у вас есть как прогрессивная, так и чересстрочная развертка.

Для подавляющего большинства пользователей DVD, у которых нет возможности компонентов ни в своих проигрывателях, ни в системах отображения, следующая лучшая вещь — это S-video. Если вы один из подавляющего большинства энтузиастов DVD, которые запускают композитное видео из вашего DVD-плеера и в результате непреднамеренно ухудшают качество изображения, сделайте себе повышение качества — как можно скорее приобретите кабель S-video.

портов, которые нужно знать: что есть / что нет в современных телевизорах

Когда-то было два способа получить сигнал на телевизор: RF-разъем для антенны или кабеля и A / V для композитного видео и стереозвука. Затем эпоха видеомагнитофонов уступила место HDTV, количество входов увеличилось, и покупка набора стала больше похожа на покупку компьютера. Итак, давайте посмотрим на входы, чтобы увидеть, какие из них горячие, а какие нет.

РФ

Ваш новый набор DTV должен включать по крайней мере один набор аудио / видео входов, чтобы можно было использовать устаревшее оборудование, такое как старая игровая консоль или кассетный проигрыватель. Цифровые камеры с ТВ-выходом обычно подключаются к композитному видеовходу телевизора (желтый).Большинство бытовых видеокамер также транслируют шоу на телевизор, используя обычные аудио / видео входы. К сожалению, композитное видео не поддерживает высокое разрешение. Нет и многополюсного подключения S-Video.

Стерео / композитное видео

Соединение S-Video дает более красивое видео, чем композитный кабель. но ощутимое улучшение осталось позади в эпоху аналогов. Это потому, что независимо от того, на сколько мегапикселей вы установили разрешение камеры или если вы снимаете видео в высоком разрешении, то, что вы увидите на экране HDTV, подключенного через композитный или S-Video, будет версией изображения с более низким разрешением. .Ни одно соединение не имеет пропускной способности, превышающей разрешение VGA (640 x 480). Хотя производители телевизоров по-прежнему включают композитное видео, они с меньшей вероятностью сохранят какой-либо вход S-Video вообще, поскольку, если вы действительно хотите более четкое изображение, вы с большей вероятностью подключитесь к цифровому соединению.

S-Video

Что касается этого ВЧ-разъема, основная причина его использования — это использование внутреннего тюнера телевизора. Если вы планируете принимать бесплатное эфирное телевидение, вход RF — это то место, где вы все еще ввинчиваете кабель от антенны.Вы также можете получить таким образом некоторые кабельные телеканалы. Однако подавляющее большинство зрителей получают свои телеканалы исключительно по кабельной или спутниковой подписке, а тюнер встроен в отдельный компонент, такой как цифровой видеорегистратор. (Внешний тюнер раньше назывался приставкой или STB, но, поскольку телевизоры стали такими тонкими, этот термин больше не применяется. )

Точка входа для подключения изображения с цифрового видеорегистратора высокой четкости, проигрывателя дисков Blu-ray или даже проигрывателя DVD — через набор компонентных видеовходов красного, синего и зеленого цвета на телевизоре.Трио имеет полосу пропускания для передачи сигнала высокой четкости, хотя аудиосигнал должен поступать через другое соединение.

Компонентное видео

Компонентный видеосигнал, передающий аналоговые сигналы, уступает место полностью цифровым соединениям HDMI, по которым также передается звук. Чем больше портов HDMI имеет ваш телевизор, тем лучше, поскольку HDMI отображается на всех типах компонентов источника. Однако, если вы настроили звуковую систему домашнего кинотеатра, ресивер, скорее всего, будет иметь несколько входов HDMI, и при переключении источника в ресивере один вход HDMI на вашем телевизоре должен удовлетворять ваши повседневные потребности.Дополнительный порт HDMI хорош для временного подключения, например, тот, который вы используете, когда входите в дверь с недавно снятым домашним видео высокой четкости.

HDMI

Если вы хотите подключить изображение на компьютере непосредственно к телевизору, наиболее вероятный способ сделать это — подключить кабель к порту VGA телевизора, также называемому входом ПК или 15-контактным разъемом D-Sub. Это аналоговый сигнал без звука, но вы можете получить изображение высокого разрешения. Вход VGA на телевизоре имеет набор из 15 отверстий, разделенных по трем линиям.Чтобы передать звук с компьютера на телевизор, вы, вероятно, будете использовать аудиокабель с одним контактом для компьютера и стереоразъемами для телевизора. Однако производители компьютеров все чаще включают выход HDMI, что делает возможным подключение с помощью одного кабеля.

VGA

Вы, наверное, много слышали о «подключенном телевизоре». Это относится к типу телевизора, который может транслировать контент с компьютера в вашей домашней сети или с сайтов в Интернете. Этот тип телевизора почти всегда имеет разъем Ethernet (RJ-45) для подключения того же типа кабеля, который вы используете для подключения компьютеров к маршрутизатору или кабельному модему. Некоторые современные телевизоры могут иметь встроенный прием Wi-Fi, но даже они будут иметь разъем Ethernet для использования, когда сигнал Wi-Fi недоступен.

Ethernet

Наконец, новые телевизоры включают один или несколько портов USB, которые выглядят так же, как порты на вашем компьютере. Однако, в отличие от вашего компьютера, вы не можете легко установить программное обеспечение, чтобы использовать преимущества новых подключаемых устройств. В зависимости от модели телевизора вы можете подключить USB-накопитель или камеру и напрямую воспроизводить музыку, фотографии и видео. — все управляется с помощью пульта ДУ телевизора.Даже если телевизор не распознает определенный формат, вы, по крайней мере, сможете зарядить аккумулятор камеры или музыкального проигрывателя.

USB

Помимо S-Video, есть еще несколько ТВ-входов, чьи дни славы уже позади. Они включают FireWire (также известный как i.Link) и слот CableCARD (который позволяет получить доступ к премиум-каналам, когда кабель подключен к РЧ-входу, без необходимости использования внешней кабельной коробки для авторизации приема. )

Что касается выходов из на телевизор, наиболее веской причиной для их использования является отправка цифрового звука 5.1 на ваш ресивер со встроенного тюнера во время просмотра эфирного ТВ. Оптический цифровой аудиовыход используется чаще, чем коаксиальный цифровой аудиовыход (который выглядит как версия композитного видеопорта оранжевого цвета), но вы должны быть уверены, что ваш ресивер имеет совместимый вход. Ваш телевизор может также иметь набор стереофонических аудиовыходов для аналогового внешнего звука.Как правило, разъем для наушников есть только на телевизорах с экранами меньшего размера, но в некоторых более крупных телевизорах он может быть. Телевизор также может иметь слот для карты памяти, чтобы вы могли передавать, например, SD-карту с камеры на телевизор, и, в зависимости от прошивки телевизора, воспроизводить слайд-шоу фотографий, музыку, а также стандартное или видео высокой четкости. Однако некоторые производители телевизоров отказываются от слотов для карт и переходят к USB-входам, поэтому вы можете подключить камеру напрямую, или использовать дополнительное устройство для чтения карт, или подключить внешнее запоминающее устройство USB, такое как карта флэш-памяти.

Оптическое цифровое аудио

Сегодняшние телевизоры оснащены множеством портов для вызова. Надеюсь, этот обзор поможет вам решить, что вам понадобится от вашего нового набора для подключения к миру развлекательных компонентов.

Коммутатор компонентов

| Композитный переключатель | Коммутатор S-Video

Коммутатор компонентов , также называемый коммутатором компонентного видео Матричный коммутатор , представляет собой комбинацию переключателя компонентов и разделителя компонентов.Компонентный переключатель позволяет пользователям переключаться между несколькими компонентными видеовходами на несколько ЖК-дисплеев, телевизоров или проекторов с совместимыми выходами. Вы можете отображать один и тот же компонентный вход на всех выходах или разные входы на разных выходах. Эти устройства поддерживают компонентное видео и стереозвук. Эти переключатели имеют сертификаты CE, FCC и RoHS. Мы предлагаем переключатели компонентов 4×2, 4×4, 6×4, 8×8 и 16×16.

Composite Switch , также называемый композитным коммутатором, позволяет пользователям переключаться между восемью композитными видеовходами на один монитор с композитным видеовыходом.Этим переключателем можно управлять с помощью кнопок на передней панели или инфракрасного пульта дистанционного управления. Этот видеопереключатель чаще всего используется с такими устройствами, как VCD, DVD, спутниковые ресиверы, телеприставки CATV, видеомагнитофоны, видеокамеры и игровые приставки. Мы предлагаем эти композитные коммутационные блоки с разъемами BNC или RCA. Эти комбинированные коммутаторы имеют сертификаты CE, FCC и ROHS. Ключевыми особенностями являются простая функциональность Plug and Play, низкое энергопотребление и светодиодный индикатор.

S-Video Switch , также известный как S-Video Switcher, позволяет пользователям переключаться между восемью входами s-video на один монитор, плазменный экран или проектор с совместимыми выходами S-Video. Этот видеомикшер используется с такими устройствами, как видеокамеры, видео компакт-диски, телеприставки и игровые консоли с разъемами S-Video. S-Video Switch можно управлять с помощью ИК-пульта дистанционного управления (инфракрасного) или кнопок на передней панели. Это идеальный продукт для домашнего кинотеатра.

Пожалуйста, свяжитесь с нами для получения полной разработки системы для всех ваших требований к композитному коммутатору , S-Video Switch и компонентному коммутатору .

Компонентный коммутатор, композитный коммутатор и коммутатор S-Video

s-video vs.композитное видео и компонентное видео

[ Tech: видео ] Content 2004, Lyberty; последний обновлено 30 марта 2005 г.

S-Video (Раздельное видео) лучше, чем соединение композитного видео.

Но учтите, что пропускная способность S-video (также написано как «S Video») совпадает с композитным видео. В реальное преимущество подключения S-video заключается в том, что оно может уменьшить сканирование точек, висячие точки и скользящие края, которые появляются по вертикали и горизонтали края (соответственно) некоторых цветных объектов на картинке.[подробнее]

S VIDEO, первоначально известное как «Y / C S eparated» видео «, является одним из наиболее качественных способов передачи телепрограмм. сигнал с периферийного устройства (DVD-плеер, PlayStation 2, что угодно) к телевизору. Принцип работы S-Video заключается в том, что он в основном разделяет информация о цвете (Chrominance) из яркости (Luminance) . Поступая так, он уменьшает такие явления, как растекание цвета, ползание точек и значительно увеличивает общую четкость и резкость изображения.Причина этого в том, что телевизоры предназначены для отображения отдельные сигналы Luminance (Y) и Chrominance (C) .

Распиновка разъема S-Video:

Рекомендация: Повышение качества изображения, которое вы получите в платформенных играх (например, PS2) при переходе от композитного (желтый штекер) к S-Video очень заметны, и стоит потратить дополнительные деньги на покупку дополнительного кабель.

Компонент (не композитное) видео [также известное как аналоговое компонентное видео; Y — Pb — Pr; красный-зеленый-синий]:

Использует группу проводов с тремя гнездами с цветом концов кодируются зеленый, синий и красный. (в комплект не входит аудиокабель).

Y-Pb-Pr, или то, что мы сейчас называем компонентным видео или видео с разницей цветов, было изобретено, чтобы упростить видеоэлектронику и снизить общие требования к пропускной способности для передачи видео по сравнению с RGB. На практике он обеспечивает один сигнал яркости с полное разрешение по горизонтали и два цветовых сигнала с уменьшенным разрешением по горизонтали разрешающая способность.

Y = яркость, Pb = цветность 1, Pr = цветность 2

С DVD-плеера или телевизионной приставки HDTV на телевизор, он аналоговый, отсюда его полное название «аналоговое компонентное видео».

Также называется разницей в цвете Y, R-Y, B-Y или . видео .Некоторые DVD-плееры маркируют зеленые, синие и красные гнезда Y, Cb, Cr.

Композитный Видео [RCA или BNC] (также известное как видео с желтой вилкой)

Разъем старого стандарта «AV». Общее Разъем RCA имеет желтый цвет для композитного видео.
Термин «видео с желтой розеткой» рекомендуется для сокращения о путанице между «составным» и «составным» (которые звучат одинаково).

РЕЗЮМЕ:

Четыре типа стандартных видеоподключений описаны ниже. Таблица дает вам четыре уровня качества видео. Оптимизируйте ваши впечатления от просмотра используя лучшее соединение, доступное для подключенного компонента. Например, если ваш DVD-плеер поддерживает подключение компонентного видео, подключите DVD-плеер к плазменному телевизору, используя вместо этого компонентное видео композитного видео или S-Video.

Качество Кабель и разъем Описание соединения
Лучшее Компонент — видеосигнал разделяется на три сигнала, два цвета и один черно-белый, что дает вам лучшее изображение. Используйте компонентное видео, чтобы получить превосходное изображение в таких источниках сигнала, как HDTV и DVD с прогрессивной разверткой.
Лучше S-Video — Видеосигнал разделяется на два сигнала, давая у вас картинка еще лучшего качества. Например, отображаемый текст изображение на экране при таком подключении заметно резче, чем у композитного или коаксиальный (RF).

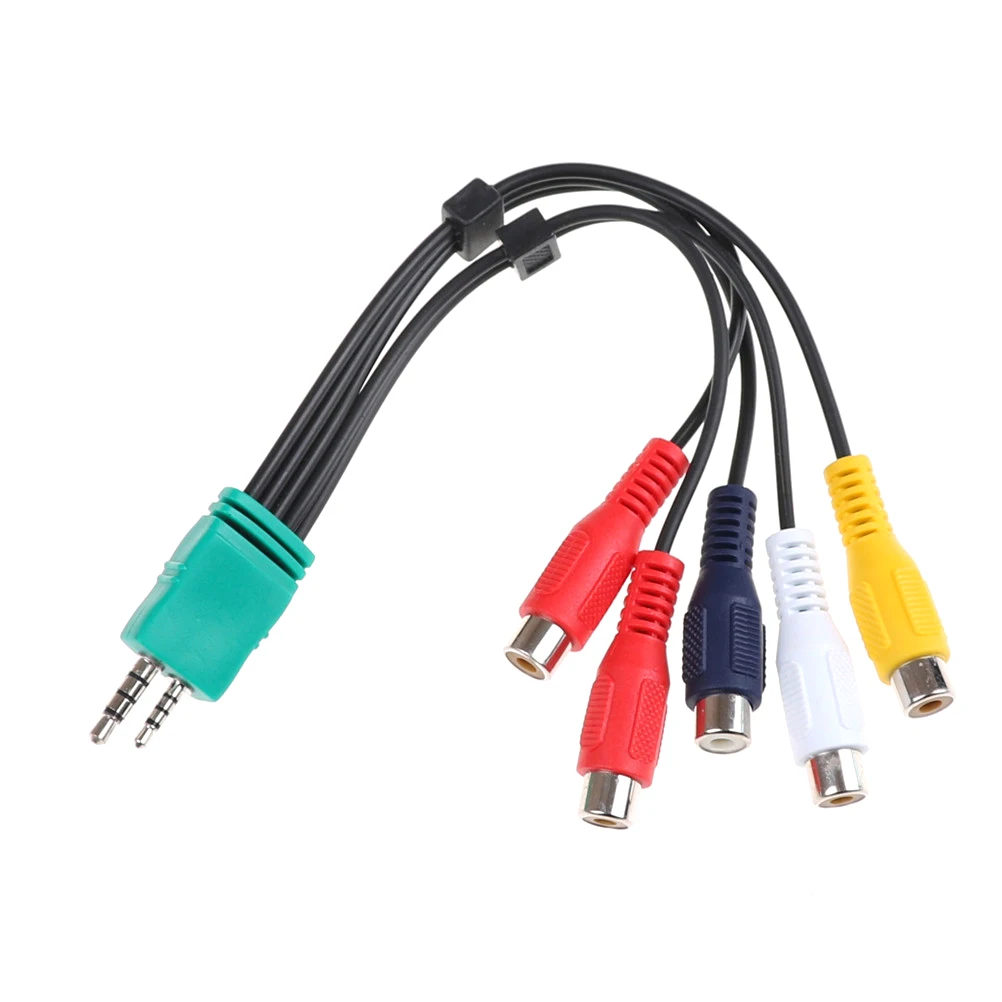

Хорошо Composite («желтый штекер») — видеосигнал. осуществляется через одиночный «штифт».Этот тип подключения является единственным это чаще всего встречается на видеоустройствах (по состоянию на 2004/2005 гг.).
Базовый Коаксиальный (RF) — видео- и аудиосигналы передаются в одном кабеле. Используется для антенных и кабельных сигналов.
(Остальные три типа подключения обрабатывают только видео, требуя отдельного соединения для звука. )

А как насчет этих красных и белых разъемов?

Аудио Входы

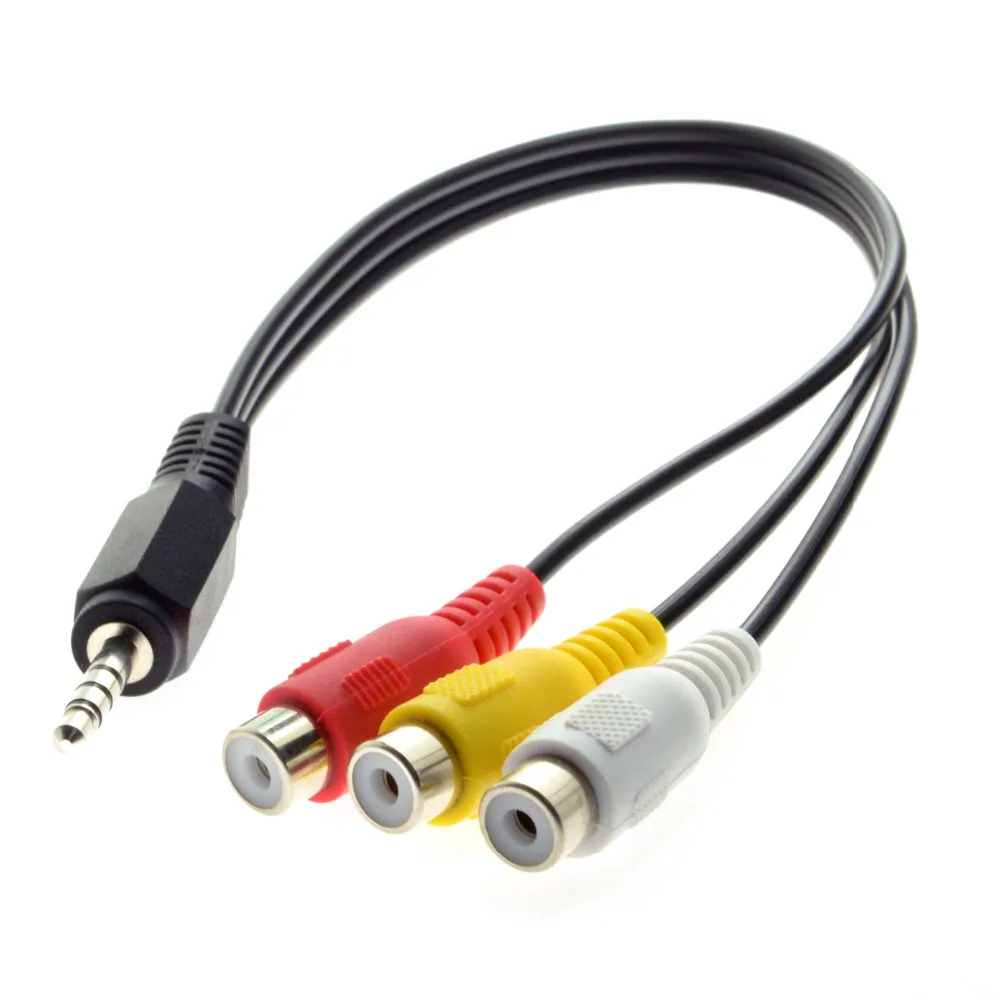

Стерео аналоговые аудиоподключения используют красный и белый цвета с кодировкой «RCA». соединения.Они поддерживают моно или стерео аналоговый звук.

Создание домашнего кинотеатра: Купите 27 дюймов или больше Телевизор с компонентным видеовходом .

Единственная особенность, которую вы должны сделать при покупке этого TV — это компонентный вход (в дополнение к композитному и с-видео ). Этот ввод составляет около 1/2 дюйма в диаметре с примерно пять булавок в центре.

Компонентный видеосигнал поставляется в разных не взаимозаменяемых форматах. форматы (форматы скорости развертки) для обычного ТВ или HDTV, например:

>>>>>>>>>>>>> С чересстрочной разверткой или 480i со стандартного DVD-плеера NTSC:: 480i = чересстрочная развертка NTSC видео = 640×480 пикселей = 480 отображаемых горизонтальных линий с разрешением
>>>>>>>>>>>>> 480p с прогрессивной развертки NTSC DVD-проигрыватель:: 480p = прогрессивная развертка NTSC развертка = 640×480 пикселей = 480 отображаемых горизонтальных линий с разрешением
>>>>>>>>>>>>> 720p (HDTV) :: 720 отображаемых горизонтальных линий с разрешением
>>>>>>>>>>>>> 1080i (HDTV) :: 1080 отображаемых горизонтальных линий с разрешением

Примечание. Обычно стандартные телевизоры и телевизоры высокой четкости поддерживают только частоту обновления 60 Гц. темп.

Компонент или s-video? (vs.)

S-Video: разделяет цветность и яркость
Компонент: дополнительно разделяет цветность на два сигнала
Вот почему компонентный лучше. Имеет большое значение даже на аналоге телевизор при использовании DVD-плеера.
Рекомендация: используйте кабели высокого качества. Позолоченный, с двойным экраном, и сделан только для видео.

Примечание: если ваш DVD-проигрыватель не имеет прогрессивной нажмите кнопку сканирования (480p), тогда сигнал будет 480i.

продолжить к части 2 этой статьи: подключение цифрового видео>

.

Leave a comment
