Видеоинтерфейсы. Композитный и Компонентный | Другая аудиотехника | Блог

Чтобы создать цветную картинку на экране, от источника проводится передача данных о цвете и яркости каждой точки монитора или дисплея. Все обилие цветовой палитры передается путем «смешивания» 3-х основных цветов различной яркости (RGB). Само сокращение RGB расшифровывается как Red, Green, Blue (красный, зеленый, синий). Три цвета при максимальной яркости дают белую точку на экране, а их полное отсутствие — черную.

В зависимости от типа соединения (интерфейса) применяются разные форматы передачи этих данных на принимающее устройство. Оба интерфейса (композитный и компонентный) используют разъемы, получившие название RCA. Компания Radio Corporation of America (RCA) предложила его для стандарта соединений аудиоаппаратуры еще в далеком 1940 году. В России эти разъемы известны под названиями «тюльпаны» или «колокольчики».

Проводником между разъемами является коаксиальный кабель. В кабелях этого типа защитный экран от помех выполнен в одной оси с сердечником-проводником (co — совместно и axis — ось).

Сами по себе кабель и разъемы RCA идентичны (взаимозаменяемы) в обоих интерфейсах.

Композитный интерфейс

Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.

Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.

Компонентный интерфейс

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Композитное видео против s-video — разница и сравнение — 2020

Композитное видео адаптирует формат аналогового сигнала изображения, который затем объединяется со звуковыми сигналами и затем модулируется через радиочастотную несущую. Это составной сигнал от трех разных источников, называемых Y, U и V, которые объединяются с импульсами синхронизации. Y представляет яркость; U и V несут оттенок и насыщенность, которые вместе составляют цветность. Итак, U и V вместе несут информацию о цветовых сигналах. Составное видео также часто называют CVBS, что является аббревиатурой для цвета, видео, бланка и синхронизации.

S-video известно как «отдельное видео» и иногда также ошибочно именуется как «супер видео». Это также видео аналоговый сигнал, который несет информацию в двух разных сигналах, а именно цветности, что означает цвет; и люма, что означает яркость. Он передает видео стандартной четкости по одному кабелю и не объединяет его с аудиосигналами. Как S-video, так и Composite Video отличаются друг от друга в разных аспектах.

Сравнительная таблица

Сравнительная таблица композитного видео и S-видео
Композитное видеоS-видео
  • текущий рейтинг 2.6 / 5
  • 1
  • 2
  • 3
  • 4
  • 5
(52 оценки)
  • текущий рейтинг 3/5
  • 1
  • 2
  • 3
  • 4
  • 5
(69 оценок)

ТипАналоговый видео разъемАналоговый видео разъем
внешнийдада
Введение (из Википедии)Композитное видео — это формат аналогового телевизионного сигнала (только изображение), прежде чем он объединяется со звуковым сигналом и модулируется на радиочастотную несущую.Отдельное видео, более известное как S-Video, также называемое Y / C, а иногда неправильно называемое Super Video, представляет собой аналоговый видеосигнал, который передает видеоданные в виде двух отдельных сигналов: яркости (яркости) и цветности (цвета). Это отличается от
Видео сигналВидео NTSC, PAL или SECAMВидео NTSC, PAL или SECAM
Pins1 плюс щит4 или 7
соединительРазъем RCA, штекер 1/8 дюйма и т. Д.Разъем Mini-DIN
Горячая заменадада
Картинные сигналыДо 576i (~ 768×576)Осуществляется через 2 отдельных сигнала
Фильтр низких ч

Список видеоконнекторов — Википедия

Картинка Класс или название разъёма Используется для Примечания
Аналоговые радиочастотные разъемы. Обычно используются с коаксиальным кабелем вроде RG-6 и RG-59.
Belling-Lee connector / IEC 169-2 разъем
TV разъем, (a.k.a. PAL разъем в Европе) Больше не используется для подключения антенны в США, где был заменен на более надежный F connector. До сих пор используется в европейских странах.
BNC connector.jpg BNC (Bayonet Neill-Concelman) Альтернатива RCA для профессиональной видеотехники. Протоколы: Serial Digital Interface (SDI) и HD-SDI. 75 Ω для видеосигналов, например RG59 и RG6.

50 Ω для передачи данных, например Ethernet на RG58.
93 Ω на RG62.

PICT7389 trimmed-C.jpg
50Ω (в нижнем ряду) и 75Ω C коннекторы (в верхнем ряду)
C connector (Concelman connector)
GR connector (General Radio
connector)

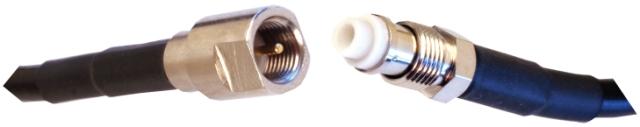

F Connector.jpg F connector Используется в США для домашних ТВ устройств и для спутниковых и кабельных систем в мире.
N-Connector.png N connector (Neill connector)
TNC with BNC.jpg TNC connector (слева) в сравнении с BNC (справа) Threaded Neill-Concelman connector (TNC)
UHF-Connector.png UHF connector (т.н. PL-259/SO-239)
Семейство D-subminiature
VGA Stecker.jpg
DE-15 (штекер/папа)
VGA connector (обобщённо называют DE-15) Стал повсеместным видеоконнектором с момента появления в IBM x86 машинах. Более старые VGA разъемы DE-9 (9-pin). Современный DE-15 разъём может нести VESA Display Data Channel для обмена информацией между видеокартой и монитором[4]
13W3 Stecker.jpg DB13W3 Аналоговое компьютерное видео, цветное и монохромное. Sun Microsystems, Silicon Graphics, IBM RISC, Intergraph и некоторые Apple Computer компьютеры. Устарел; заменён VGA и DVI. Этот же разъём был использован 3Com для избыточного питания в свичах 3300 серии.
DVI-подобные
DVI Connector.jpg
Single-link DVI-D (штекер/папа)

DVI-D Connector.jpg
Штекер/папа Dual-link DVI-D

Digital Visual Interface (DVI). 5 вариантов: DVI-I single link, DVI-I dual link, DVI-D single, DVI-D double, and DVI-A. Повсеместен для современных видеокарт.
Штекер/папа Mini-DVI лежит на 12 -дюймовом Power Book G4, гнездо/мама в нём второе слева.
Mini-DVI VGA, DVI, television. Альтернатива Mini-VGA у Apple Computer.
Гнездо/мама Micro-DVI (крайнее справа) в MacBook Air
Micro-DVI Двухканальный DVI-D
DMS-59.jpgГнездо/мама DMS-59 Двухканальный DVI
AppleDisplayConnector.jpgШтекер/папа Apple Display Connector Питание, DVI, USB.

Одна из трёх версий форм-фактора HDMI (Type A) штекер/папа, 2 — mini-HDMI (Type C), 3 — micro-HDMI (Type D).
High-Definition Multimedia Interface (HDMI) Передача видеосигналов высокого качества и многоканальные цифровые аудиосигналы (протокол HDMI). Через простой адаптер совместим с DVI-D и DVI-I.
DIN/Mini-DIN
SVideoConnector.jpgШтекер/папа Mini-DIN 4-pin S-Video
MiniDIN-8 Diagram.svg

MiniDIN-9 Diagram.svg Pseudo miniDIN-7 Diagram.png Pseudo miniDIN-8 Diagram.png Pseudo miniDIN-8b Diagram.png Pseudo miniDIN-9 Diagram.png Pseudo miniDIN-9b Diagram.png Pseudo miniDIN-10 Diagram.png Pseudo miniDIN-10b Diagram.png

Различные версии Mini-DIN Отличаются строением и протоколами, подробнее в статье Mini-DIN
Прочие

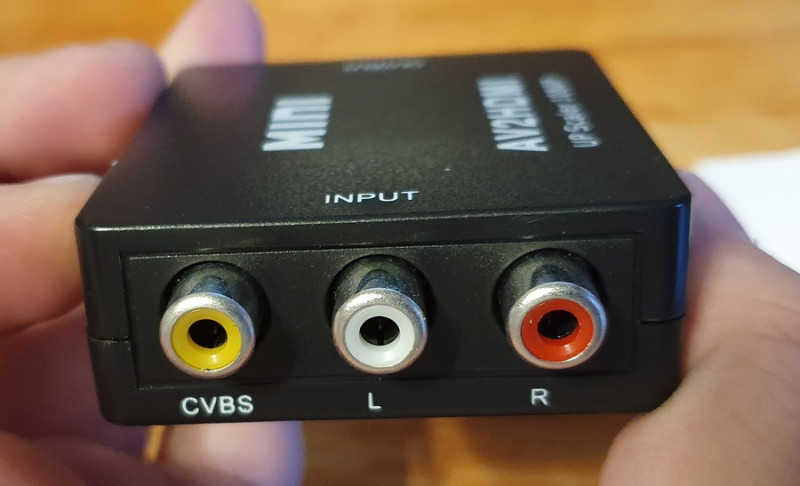

3 RCA разъема — жёлтый для композитного видео, и белый с красным для аудио стереосигнала
RCA Широко используется в потребительской электронике для аудио и видеосигналов. Одиночный разъем для каждого сигнала.
SCART 20050724 002.jpgШтекер/папа SCART Потребительская электроника, преимущественно в Европе. Несет в себе аналоговый стерео аудиосигнал, с композитным видео или RGB видео. Некоторые устройства поддерживают S-Video, но использование S-Video не стандартизировано и использует те же ножки, что и композитное видео и RGB.
D4 video connector.jpg
D4 video connector
D-Terminal Популярны в Японии для аналогового ТВ высокой четкости. Доступны размеры от D1 до D5. Заменяет RCA разъем.
Штекер/папа Mini-VGA лежит на ноутбуке Apple, гнездо/мама второе справа.
Mini-VGA (used for laptops) Используется в ноутбуках, преимущественно от Apple Computer и в некоторых от Sony.
AV multi picture.jpg
AV Multi (штекеры/папы с золотыми контактами)
AV Multi Проприетарный Sony. Объединяет композитное видео, S-Video, RGB, компонентное видео и стереозвук (2 аналоговых канала).
M1-PlugAndDisplay.jpgШтекер/папа 34-pin MicroCross Molex connector VESA Enhanced Video Connector и VESA Plug and Display (т.н. M1-DA) использовали этот порт для передачи цифрового видео, аудио, FireWire и USB по одному проводу. Устарел, ныне используются DFP и последние версии DVI.
HDI-45 Запатентован Apple. Совмещает VGA, стереозвук и ADB. Использован один раз
DFP graphic card cutted.png Гнездо/мама (20 -жильное) Digital Flat Panel Применялся совместно с протоколом цифрового видео PanelLink. Замещён DVI.
Unified Display Interface Был предложен для замены DVI и HDMI, запрещён компанией Intel в угоду DisplayPort.
Klinkenstecker 4-polig.jpgШтекер/папа TRRS 3.5mm (⅛») TRS connector Аналоговые камкодеры в основном используют 3.5mm 4-контактный TRRS разъем для передачи композитного видео и аудио стереосигнала. Разъем очень похож на широко используемый 3-контактный (Walkman) 3.5mm TRS разъем.
DisplayPort-rid.jpgШтекер/папа DisplayPort DisplayPort также название протокола, предложенного для замены DVI в компьютерных мониторах и потребительской электроники, такой, как домашние кинотеатры.
Mini DisplayPort on Apple MacBook.jpg
Mini DisplayPort (гнездо/мама)
Mini DisplayPort Предложенная альтернатива HDMI, применялся с дисплеями (заменяет VGA, DVI). Пришёл на смену Mini-DVI Apple Inc.
USB Type-C macbook-cropped.png
Коннектор USB Type-C
USB Type-C Универсальный разъем из стандарта USB 3.1, в ряде режимов (Alternate Mode) может применяться для передачи видеосигнала в стандартах DisplayPort 1.3, HDMI 1.4b, MHL 1.0-3.0/superMHL.

S-Video — Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «S-video»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 сентября 2015; проверки требуют 16 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 сентября 2015; проверки требуют 16 правок. Стандартный четырёхконтактный разъём S-Video, типа «мама»:
1. GND — «земля» (Y),
2. GND — «земля» (C),
3. Y — Яркость,
4. C — Цветность.

S-Video (англ. Separate Video, раздельный видеосигнал) — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала: яркости Y совместно c синхросигналом, и цветности С (совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи с волновым сопротивлением 75 Ом. Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс S-Video используется только для передачи сигнала телевидения стандартной чёткости и не пригоден для HDTV. Для передачи звука необходим отдельный кабель.

Частотная характеристика сигналов композитным видео (a) на стандартном канале шириной 6 МГц по сравнению с S-Video (b)

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в видеомагнитофонах и видеокамерах компонентного полупрофессионального формата S-VHS для передачи компонентного видеосигнала между устройствами с минимальными потерями его качества. Оригинальный разъём S-Video был четырёхштырьковым (4 pin). В дальнейшем этот тип разъёма получил широкое распространение и стал использоваться в устройствах других видеоформатов. в том числе цифровых, а также в компьютерах, и был оснащён дополнительными контактами.

В настоящее время разновидности разъема S-Video применяются в основном для вывода изображения, формируемого видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов на бытовые телевизоры или аналогичную домашнюю видеотехнику.

Видеосигнал в системе SECAM ограничен шириной 8 МГц, что позволяет сформировать на экране 625 строк (с учетом обратного хода луча видеоизображение можно оценить примерно в 575 реальных строк). В системе PAL специальный достаточно сложный (и дорогой) фильтр (гребенчатый фильтр или фильтр-гребёнка) позволяет с большим или меньшим успехом выделить сигнал яркости «поверх» цветности.

Существенным преимуществом данного подключения (по сравнению с простейшим композитным, на одном «тюльпане») является то, что сигналы яркости (англ. Intensity, Luminance, Y) и цветности (англ. Color, Chrominance, С) изображения проходят раздельно. Таким образом они никогда не пребывают в композитном режиме и на вертикальных гранях многокрасочных областей изображения не появляются точки сканирования кросс-яркости. Кроме того, нет необходимости фильтровать цепи яркости на телевизоре, чтобы избавиться от сигнала цветности, что позволяет увеличивать пропускную способность и, соответственно, разрешение экрана по горизонтали. Конечно, разрешение по прежнему ограничивается ЭЛТ кинескопа, но это явное улучшение.

В современных видеокартах компьютеров используются несколько вариантов разъема S‑Video с разным количеством контактов. Как правило, выход (или видеовход-видеовыход[en]) видеосигнала с видеокарты при помощи переходника осуществляется на компонентный выход.

Переходник с S‑Video на вход композитного видеосигнала весьма прост: для этого выход «земля» подключается к наружному контакту (кольцу) «тюльпана», а сигнал цветности C, смешивается с сигналом яркости Y через конденсатор ёмкостью 470 пФ и подключается к центральному контакту.

4 pin S-Video[править | править код]

Нумерация выводов 4‑контактного разъёма S‑Video ().
Вид от гнезда. Внешний вид 4‑контактных разъемов S‑Video
№ вывода Имя Описание
1 GND Общий провод яркостного (Y) сигнала
2 GND Общий провод цветового (С) сигнала
3 Y Яркостный (Y) сигнал
4 C Цветовой (С) сигнал

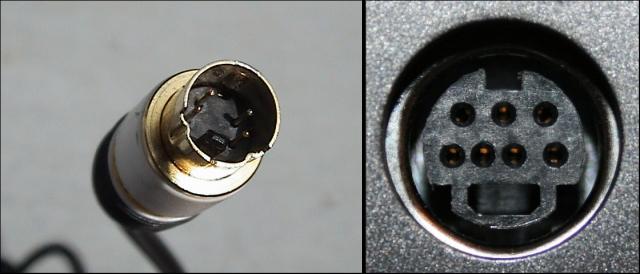

7 pin S-Video[править | править код]

Гнездо 7‑pin S‑Video. Нумерация выводов 7‑контактного разъёма S‑Video ().
Вид от гнезда.
№ вывода На видеокартах ATI На видеокартах nVidia На ноутбуках LG, продуктах Intel, Apple Power Macintosh 6100AV/7100AV/8100AV и Apple PowerBook
1 Общий провод яркостного (Y) сигнала
2 Общий провод цветового (С) сигнала
3 Яркостный (Y) сигнал
4 Цветовой (С) сигнал Цветовой (С) сигнал или компонентный (PR) красный
5 Общий провод композитного (V) «Видео» сигнала Композитный сигнал (V) «Видео» или компонентный (PB) синий (для ноутбука LG)
6 Не задействован Композитный сигнал (V) «Видео» или компонентный (PB) синий Общий провод композитного «Видео» сигнала (для ноутбука LG)
7 Композитный сигнал (V) «Видео» Не задействован
  • 4-контактный разъём S-Video использовался для шины ADB на компьютерах Macintosh до вытеснения ее шиной USB.
⛭

Аудио- и видеоразъёмы и интерфейсы

Для передачи аудиосигнала

Типы соединений аудио видео

Коннект? Есть коннект!

Типы соединений для аудио- и видеосигнала

31.03.2009 17:25 Владимир Закаменный



В прошлых статьях мы рассказывали о форматах носителей и файлов, об основных форматах многоканального звука, а также о технологиях трехмерного звука. В этот раз речь пойдет о различных типах соединений для аудио и видеосигнала.



Интерфейсы для передачи видеосигнала

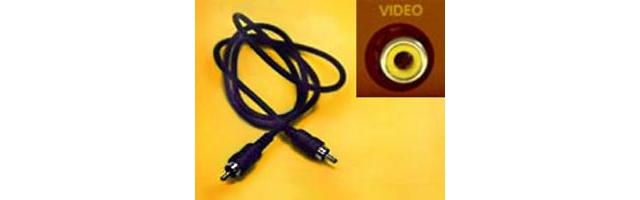

Композитный интерфейс



Самый старый из применяемых ныне типов соединения. В дешевых телевизорах это единственный видеовход. Представляет собой один разъем типа RCA (тюльпан), как правило, желтого цвета.



В эпоху VHS такой способ передачи видеоизображения был единственным, но с появлением DVD появились новые способы подключения видеоустройств к телевизору, которые обеспечивают более высокое качество изображения.

К достоинствам композитного видеоинтерфейса можно отнести то, что им оснащены практически все телевизоры. Главный же недостаток состоит в том, что он немного огрубляет изображение, убирая мелкие детали.







S-Video (или Y/C)



Интерфейс S-Video (Separate Video) используется для передачи видеосигнала. Представляет собой круглый четырехконтактный разъем, в котором для подачи сигналов цветности (C) и яркости/синхронизации (Y) используются отдельные провода (отсюда и название — Separate Video).



Соединение по этому стандарту обеспечивает неплохое качество изображения при применении простых DVD-систем, но на высококачественных проигрывателях и телевизорах дает заметное «замыливание» картинки. Разницу в качестве изображения между композитным интерфейсом и S-Video можно заметить только на телевизорах с достаточно большой диагональю (25 дюймов и выше).







Компонентный интерфейс (или YUV)



Представляет собой три разъема типа RCA зеленого, красного и синего цветов, обозначаемые Y, P/r, P/b (или Y, C/r, C/b). По отдельным проводам передаются сигналы яркости/развертки (Y) и два цветоразностных сигнала (U и V). Именно в таком формате кодируется цветовая информация при записи на DVD, а также при трансляции эфирных передач.



Данный тип соединения позволяет получить наилучшее для телевизора качество изображения (именно для телевизора, поскольку окончательная обработка сигнала происходит в его тракте). Полностью оценить все преимущества компонентного интерфейса можно только на телевизорах с большой диагональю (29-36 дюймов или больше).

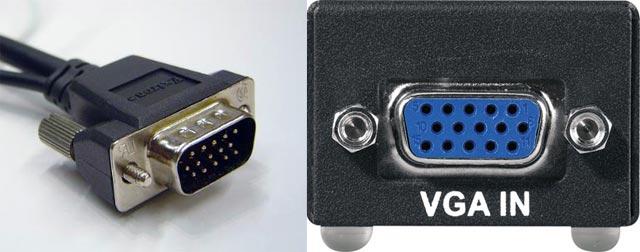

VGA



Это стандартный интерфейс для компьютерных мониторов, видеопроекторов, плазменных панелей и ЖК-телевизоров. Он включает в себя сигналы трех основных цветов, сигналы синхронизации и специальный канал для передачи служебной информации. Интерфейс VGA позволяет передавать видеоизображение практически без искажений, с очень высоким качеством. В качестве разъема обычно используется HD D-Sub 15 pin.

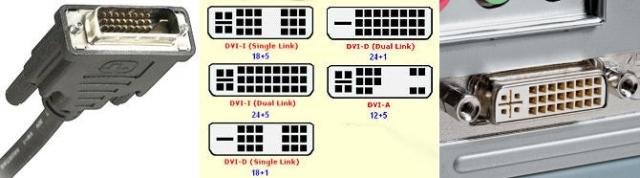

DVI интерфейс



Интерфейс DVI (Digital Visual Interface) используется для передачи видеосигнала в цифровом виде. Поскольку передача видеосигнала происходит в цифровом виде, изображение передается безо всяких искажений и помех. Предназначается для передачи видеоизображения на цифровые устройства отображения, такие как ЖК-мониторы и проекторы.



Формат данных, используемый в DVI, основан на PanelLink — формате последовательной передачи данных, разработанном фирмой Silicon Image. Использует технологию высокоскоростной передачи цифровых потоков TMDS (Transition Minimized Differential Signaling, дифференциальная передача сигналов с минимизацией перепадов уровней) — три канала, передающие потоки видео и дополнительных данных, с пропускной способностью до 3,4 Гбит/с на канал.



Single link DVI состоит из четырёх витых пар (красный, зелёный, синий, и clock), обеспечивающих возможность передавать 24 бита на пиксель. С ним может быть достигнуто максимальное возможное разрешение 2,6 мегапиксела при 60 Гц.



Существует три вида DVI: DVI-A — только аналоговая передача, DVI-I — аналоговая и цифровая передача, DVI-D — только цифровая передача. При аналоговой передаче достигается пропускная способность RGB-сигнала в 400 МГц (−3 dB), при цифровой передаче минимальная тактовая частота составляет 21,76 МГц, максимальная тактовая частота в одинарном режиме — 165 МГц, максимальная тактовая частота в двойном режиме ограничивается только кабелем.







Интерфейсы для передачи аудиосигнала

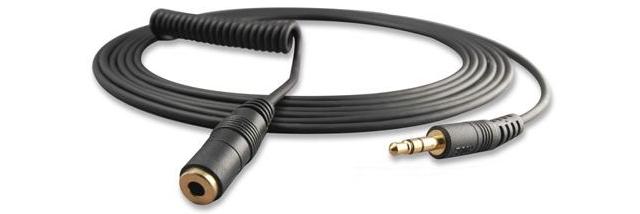

Линейный выход



Это основной интерфейс для передачи аудиосигнала между отдельными компонентами музыкального комплекса. Данный интерфейс используется для подключения стереоколонок, поэтому при использовании многоканальной акустической системы этот разъем не будет задействован.

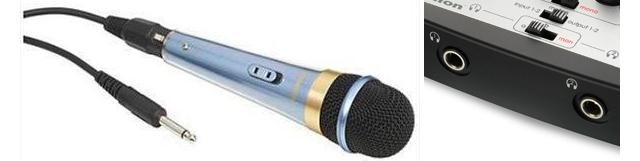

Микрофонный вход

Микрофонный вход предназначен для подключения микрофона. Микрофон может использоваться для усиления звучания человеческого голоса, для караоке, для калибровки объемного звука. Количество таких входов определяет, сколько микрофонов могут быть подключено одновременно.

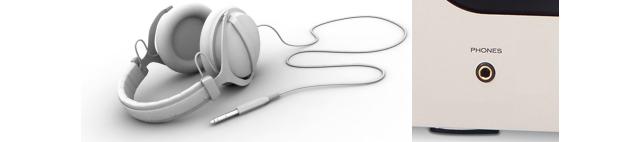

Выход на наушники



Наушники используются для индивидуального прослушивания музыки, для сохранения тишины в помещении, например, ночью. Подключение наушников напрямую к домашнему кинотеатру может быть удобным в том случае, если у вашего телевизора нет выхода на наушники. С помощью наушников также можно слушать музыкальные диски, не включая при этом телевизор.







Выход на сабвуфер



Сабвуфер — специальный громкоговоритель для воспроизведения басовых звуков низкой частоты. При просмотре фильмов сабвуфер помогает воспроизвести звуки выстрелов, взрывов и т. п. Во многих многоканальных усилителях и AV-ресиверах предусмотрен выход для подключения активного (с собственным встроенным усилителем) сабвуфера.

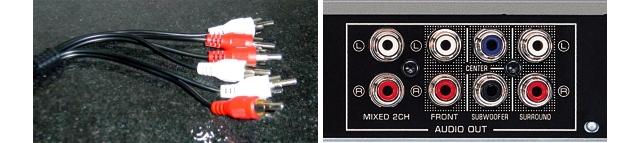

5.1CH



Представляет собой шесть линейных разъемов (RCA), которые используются для передачи многоканального звука стандарта 5.1 в аналоговой форме. Большинство домашних кинотеатров оснащены этим выходом.



6.1CH

Это семь линейных разъемов, которые используются для передачи многоканального звука стандарта 6.1 в аналоговой форме. С помощью этого интерфейса к усилителю можно подключить медиаплеер, усилитель или звуковую карту 6.1.



7.1CH



Представляет собой восемь линейных входов, которые используются для передачи многоканального звука стандарта 7.1 в аналоговой форме. Разъем 7.1CH используется для подключения усилителя мощности или активной акустической системы стандарта 7.1 к домашнему кинотеатру.







Коаксиальный интерфейс



Коаксиальный вход используется для передачи цифрового аудиосигнала, причем через этот интерфейс можно передавать как многоканальный, так и стереофонический звук. Для подключения по цифровому коаксиальному входу можно использовать простой экранированный аудиокабель с разъемом RCA («тюльпан»).

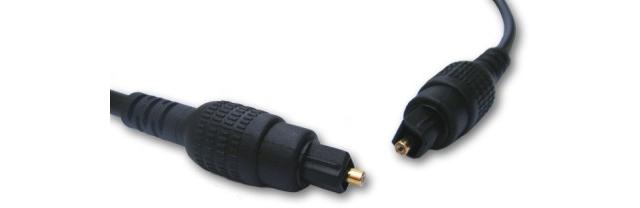

Оптический выход



Используется для передачи цифрового аудиосигнала по оптическому кабелю. Через этот интерфейс можно передавать как многоканальный, так и стереофонический звук. Из преимуществ оптического интерфейса можно отметить то, что он полностью защищен от электрических помех.







Смешанные интерфейсы (для аудио и видеосигнала)



RCA



RCA jack (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан») — стандарт разъема, широко применяемый в аудио- и видеотехнике.



Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъема в начале 1940-х годов для подключения фонографов к усилителям.

В русском языке подобный тип разъема часто называют «тюльпан».



Разъемы RCA применяются для передачи видеосигнала и стереофонического звука: желтый — для видеосигнала, белый — для моно аудио сигнала или левого канала стереофонического аудио-сигнала, красный — для правого канала стереофонического аудио-сигнала.







SCART (или евроразъем)



Европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Ровесник композитного интерфейса, предложенный французским объединением разработчиков радиотелеаппаратуры Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs (сокращенно SCART). Другие названия: Peritel, евроразъем, Euro-AV.



SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Представляет собой плоский двухрядный 21-контактный разъем, на который выводятся видеосигналы различных форматов, звуковой стереосигнал, а также сигналы управления. Форма разъема делает невозможным присоединить штекер ошибочно. Небольшим ограничением является то, что нужно приложить физическую силу для соединения или разъединения гнезда и штекера.



Сегодня каждый произведенный для Европы теле- или видеоаппарат оснащен как минимум одним SCART’ом. До появления стандарта SCART использовалось большое количество разных разъемов, что часто затрудняло соединение устройств, произведенных разными фирмами. Различия имелись как в физическом исполнении разъемов, так и в спецификациях сигналов.







DV (IEEE 1394)



Последовательный интерфейс передачи данных. В некоторых случаях может использоваться для передачи аудиосигнала и видеосигнала. Он получил широкое распространение благодаря видеокамерам формата miniDV. При помощи интерфейса DV видеокамеру можно подключить к DVD-рекордеру и сразу же переписать с нее видео на DVD-диск.

При записи с цифровых видеокамер для подключения желательно использовать не аналоговый, а цифровой интерфейс DV (IEEE 1394). Выбор цифрового интерфейса позволит вам избежать потери качества, возникающей при использовании аналоговых видеоинтерфейсов (композитного, S-Video).

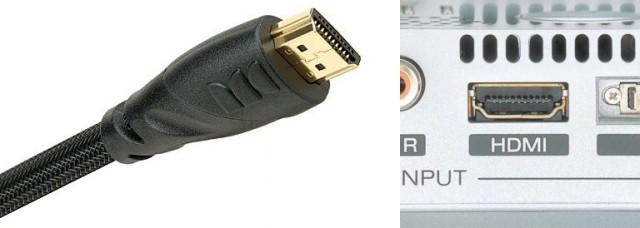

HDMI интерфейс



HDMI (High-Definition Multimedia Inteface — мультимедийный интерфейс высокого разрешения) – цифровой разъем, представляющий собой две разновидности малогабаритных разъемов: 19- и 29-контактные. В любом из вариантов обеспечивает передачу восьмиканального звука в формате 192 кГц / 24 бит и видеосигнала, совместимого со стандартами телевидения высокой четкости. Требует цифрового декодера в телевизоре.



HDMI имеет пропускную способность в пределах от 4,9 до 10,2 Гбит/с, рекомендуемая длина кабеля составляет 1,5 м, однако возможно подключение на расстоянии до 5 метров. Стандарт поддерживает управляющие протоколы CES и европейский AV.link.



В этом интерфейсе предусмотрена поддержка технологии защиты от нелегального копирования HDCP (High-bandwidth Digital Content Protection). Является современной заменой аналоговых стандартов подключения, таких как SCART или RCA. Это наиболее перспективный формат на ближайшие годы, причем с избыточным для классического DVD качеством. Интерфейс HDMI обратно совместим с DVI.

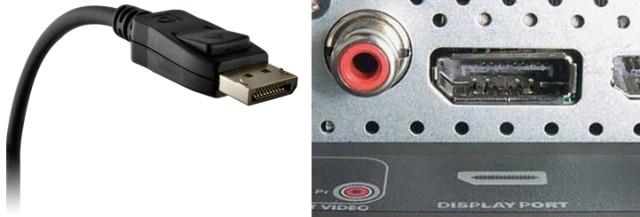

DisplayPort



Новый стандарт сигнального интерфейса для цифровых дисплеев. Принят VESA (Video Electronics Standart Association) в мае 2006. DisplayPort предполагается к использованию в качестве наиболее современного интерфейса соединения аудио и видеоаппаратуры, в первую очередь для соединения компьютера с дисплеем, или компьютера и систем домашнего кинотеатра.



Поддерживает HDCP версии 1.3 и имеет пропускную способность вдвое большую, чем Dual-Link DVI, низкий вольтаж питания и мало восприимчив к посторонним наводкам, размеры разъема Mini DisplayPort примерно равны USB.



Технология, реализованная в DisplayPort, позволит передавать одновременно как графические, так и аудио сигналы. Основное отличие от HDMI — более широкий канал для передачи данных (10,8 Гбит/с вместо 5 Гбит/с), что обеспечит высокие разрешения. Максимальная длина кабеля DisplayPort в три раза больше, чем у HDMI — 15 метров против 5. Ну а вместо HDCP, защиты от копирования, будет реализована технология DPCP (DisplayPort Content Protection) с 128-бит шифрованием.







Универсальные разъемы (для подключения внешних устройств)

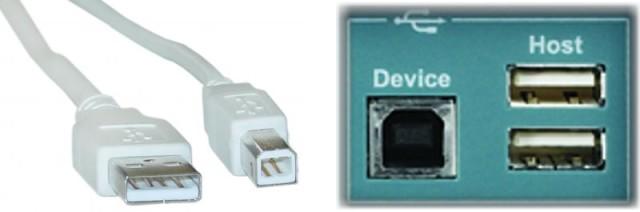

USB

USB — последовательный интерфейс для передачи данных. Существует два вида этого интерфейса, различающиеся формой разъема: USB Type A и USB Type B. Интерфейс USB (тип A) используется для подключения к домашнему кинотеатру USB-флеш-накопителя или внешнего жесткого диска с поддержкой этого интерфейса. На домашнем кинотеатре с USB-интерфейсом можно прослушивать музыку и просматривать видеофайлы, записанные на «флешке». С помощью порта USB (тип B) можно подключить домашний кинотеатр к ПК и прослушивать музыку или смотреть видео с компьютера.





Ethernet



Распространенная технология передачи данных в компьютерных сетях, практически все современные компьютеры оснащены интерфейсом Ethernet. С помощью него можно подключить домашний кинотеатр к домашней локальной сети и просматривать сохраненные на жестком диске компьютера фотографии, видеофайлы, слушать музыку в формате MP3. В домашних кинотеатрах в качестве интерфейса Ethernet обычно используется Ethernet 10/100BASE-T с разъемом RJ-45.







RS-232



RS-232 — последовательный интерфейс для передачи данных. Через этот интерфейс с помощью специального программного обеспечения, установленного на компьютере, можно дистанционно менять настройки домашнего кинотеатра. В некоторых моделях через RS-232 можно сменить прошивку цифровой части устройств или изменить технологические параметры.







FireWire (iLink)

FireWire (iLink) — последовательный интерфейс передачи данных. В некоторых случаях может использоваться для передачи аудиосигнала и видеосигнала. В AV-усилителях и ресиверах обычно присутствует несколько аудио и видеовходов. С их помощью вы можете подключить всю вашу аудио- и видеоаппаратуру. На пульте дистанционного управления усилителя можно будет выбрать требуемый источник звука для усиления или источник AV-сигнала для просмотра на телевизоре.







Video — виды, плюсы и минусы интерфейса, распиновка, конвертеры и переходники

Содержание статьи:

  1. Что такое S-Video?
  2. Что можно подключить через S-Video интерфейс?
  3. Виды S-Video разъема
  4. Плюсы и минусы S-Video выхода
  5. Переходники и конвертеры S-Video
  6. Распиновка S-Video
  7. Актуальность S-Video на сегодня

Что такое S-Video?

Интерфейс S-Video предназначается для передачи аналогового видеосигнала. Он предусматривает разделение сигнала (цветность C и яркость Y). Эти составляющие передаются по нескольким линиям, где сопротивление волн составляет 75 Ом. Отсутствие лишних фильтров и разделение видеосигнала обеспечивают довольно качественное изображение в сравнении с композитными решениями.

s-video кабель

Важная особенность этого компонентного аналогового интерфейса заключается в отсутствии перекрестных помех. При этом нужно понимать, что S-Video способен передавать исключительно видеосигнал, который относится к стандартной четкости телевидения. Для более качественного контента он уже не подходит. Что касается звука, то для его передачи потребуется специальный кабель.

Что можно подключить через S-Video интерфейс?

Стандарт S-Video создавался в 80-х годах компанией JVC. Изначально данный интерфейс применялся в видеокамерах и видеомагнитофонах, чтобы передавать компонентный видеосигнал. С его помощью можно было подключить между собой подобные устройства, поддерживающие формат S-VHS. При этом потеря качества сигнала практически отсутствовала. В современное время S-Video используется не только в аналоговых аппаратах, но и цифровой технике. Сегодня его можно встретить в различных компьютерах и ноутбуках.

s-video выход

Также интерфейс «оброс» дополнительными контактами. В последнее время его все реже устанавливают в технику. Как правило, стандарт еще используют в видеокартах персональных компьютеров, чтобы выводить картинку на мониторы или телевизоры. Он применяется и для передачи сигнала с некоторых игровых приставок и видеокамер на телевизоры и разнообразную видеоаппаратуру.

Виды S-Video разъема

Изначально S-Video существовал в виде 4-контактного разъема. Первый вывод отвечал за общую передачу яркости Y видеосигнала. Второй вывод полностью отведен под общий провод цветового сигнала C. Третий и четвертый выводы — яркостный и цветовой сигналы. Такой вариант разъема активно использовался для персональных компьютеров Macintosh, где долгое время размещались ADB-шины. Четыре контакта актуальны и для некоторых других устройств.

s video to avi

Со временем стали появляться 7 pin. В разных устройствах функции каждого вывода 7-контактного разъема могут отличаться между собой. Первые три вывода остаются неизменными (общий провод яркостного и цветового видеосигнала, яркостный сигнал). Четвертый вывод предназначается для цветового сигнала C или компонентного красного PR. Пятый — композитный или компонентный синий сигнал, либо же общий провод композитного видеосигнала V. Шестой — общий провод композитного видеосигнала, либо же компонентный синий или композитный. Седьмой вывод может поддерживать композитный сигнал V.

Плюсы и минусы S-Video выхода

У S-Video есть не только сильные, но и слабые стороны.

Основные преимущества интерфейса S-Video:

  • Быстрое подключение ноутбука, видеокамеры или видеомагнитофона к ЭЛТ-телевизору
  • Качественная передача стандартного видеосигнала без помех
  • Отсутствие фильтров и других барьеров
  • Простой вариант соединения портативной аппаратуры с ТВ

Но есть у данного интерфейса и слабые стороны, которые относятся к явным недостаткам.

Минусы S-Video:

  • Совершенно не подходит для сигнала высокой четкости HDTV
  • Не умеет передавать звук
  • Разница в качестве видео заметна только на больших экранах (от 32 дюймов)
  • Встречается, как правило, в старых моделях техники
Переходники и конвертеры S-Video

Реализация переходника с S-Video на композитный вход выполнена очень просто. Выход аксессуара соединяется с наружным контактом. Получается подключение «земли» к «тюльпану». А вот при помощи конденсатора (470 пФ) происходит слияние сигналов яркости и цветности (Y+C). Такая несложная конструкция идеально подходит к центральному контакту. Сейчас в продаже можно отыскать достаточно много переходников S-Video на «тюльпаны».

переходник s-video на тюльпан

Также существует большой выбор конвертеров с S-Video на VGA. Это поможет подключить практически любой источник аналогового сигнала к монитору. Речь идет о консолях, ТВ-приставках, видеомагнитофонах, видеокамерах и определенных DVD-плеерах. К такому конвертеру можно подключить одновременно несколько устройств. Например, это игровая приставка и компьютер. Достаточно нажать на специальную кнопку конвертера, чтобы в любой момент переключить вывод конкретного сигнала на экран монитора.

Распиновка S-Video
мама s video

мама s video

папа s video

папа s video

описание распайки s video

Актуальность S-Video на сегодня

Современный мир почти полностью перешел на цифровой контент. Поэтому сегодня доминируют устройства, способные передавать и отображать видео в формате HD, FHD и 4K. В такой ситуации интерфейс S-Video выглядит не самым удачным решением, так как он изначально заточен под аналоговый контент, который уже давно канул в прошлое. Производителям техники сейчас нет никакого смысла устанавливать соответствующие разъемы на своих приборах. Это подталкивает сделать логичный вывод, что Separate Video больше не является актуальным стандартом для передачи видеосигнала.

С другой стороны, интерфейс может пригодится определенным пользователям, которые представляются фанатами ретро-техники. Либо же людям, сохранившим в рабочем состоянии видеомагнитофоны и камеры. Наверняка они захотят подключить свои устройства к телевизорам или компьютерам, чтобы вспомнить молодость или приятные моменты из прошлого. Благодаря этому получится, например, посмотреть редкий старый фильм, записанный на видеокассету. Хотите запустить хитовые видеоигры недавнего прошлого с классических консолей на современном мониторе или ТВ? Для этого не нужно менять игровую приставку, а достаточно приобрести переходник или конвертер с соответствующими разъемами.

Если у вас нет желания или средств перейти на цифровой контент, то S-Video станет вполне удачным вариантом передачи сигнала. Во всех остальных случаях рекомендуется обратить внимание на что-то более актуальное, ведь HD-формат становится с каждым днем все ближе к пользователям. А дальше нас ждут уже и вовсе невероятные разрешения 4K и 8K, с которыми справятся только прогрессивные интерфейсы.

Читайте также

Конвертор композит(CVBS)->HDMI (AV->HDMI)

Когда подбирал второй монитор, то хотел найти вариант, как минимум, с композитным входом. Иногда хочется подключать устройства, у которых нет HDMI или VGA. Для полного счастья ещё бы и компонентный пригодился, но без него я вполне согласен был бы жить.
Среди массовых мониторов сейчас таких уже и не осталось, разве что что-то специфичное и дорогое. Искать бэушное не хотелось.
Смотрел среди недорогих телевизоров, но там, по отзывам, стали совсем хреновые матрицы ставить, даже если IPS.
В итоге решил взять простой монитор и отдельный конвертор сигнала. Против дорогих конверторов пока что жаба возражает, потому решил начать с недорогого китайца.

Доставка

Посылка шла с треком RPхххCN примерно три недели до Ярославской области.

Внешний вид

Коробка пришла помятая, но устройство не пострадало.

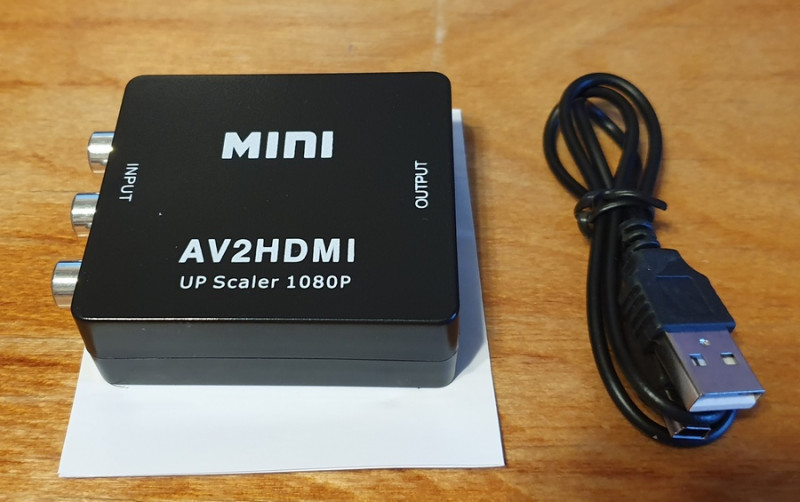

В комплекте сам конвертор, кабель питания (miniUSB) и инструкция. Которая скорее описание, чем инструкция.

С одной стороны входы — композитный видеосигнал и два аудиоканала.

С другой — выход HDMI.

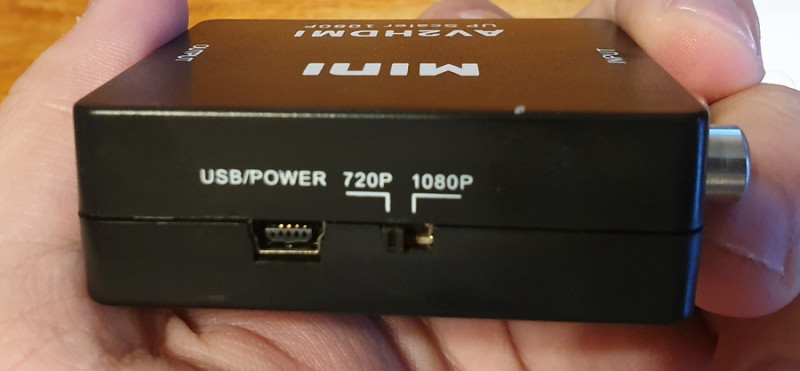

С третьей — разъём питания miniUSB и переключатель 720p/1080p.

Внутренности

Внутри у ей даже неонки нет.

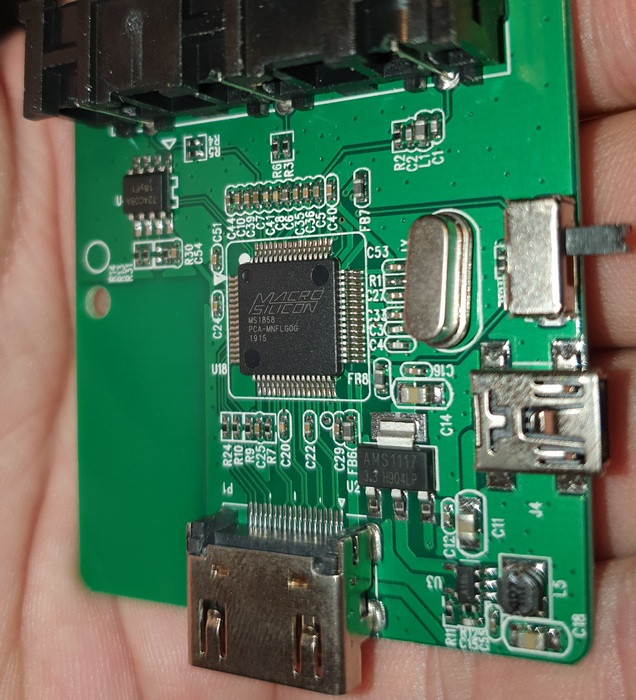

Центральный чип зовут Macro Silicon MS1858
The MS1858S is a single chip for analog CVBS/S-Video to HDMI, which integrated with 9-bit ADC of video and advanced HDMI 1.3 transmitter.
MS1858S consists of 3D video decode, high performance OSD, DMC, video scalar and high speed analog switch. It also provides frame rate conversion and progressive scan conversion with de-interlace.

Работа

Источник композитного сигнала у меня на руках сейчас только один оказался — ретро-консоль LDK.
Сперва тестировал картинку на мониторе Samsung SD27D590.
При отсутствии сигнала пишет «Нет сигнала».

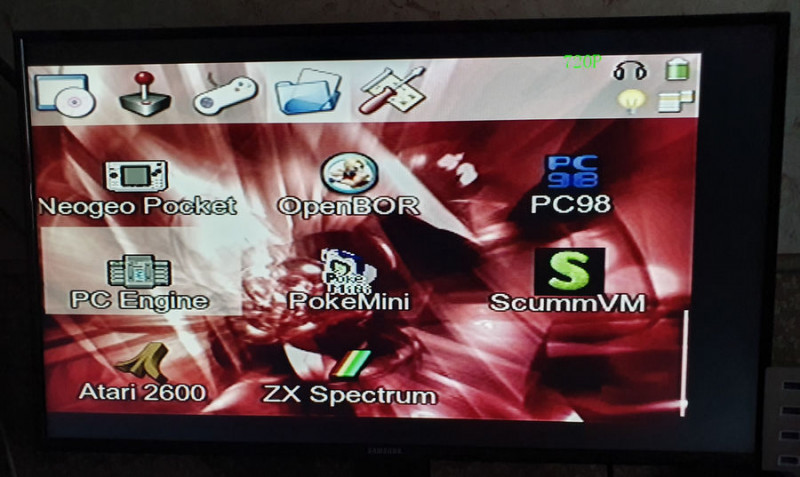

Картинка есть, но какая-то неправильная на вид. Переключатель 720-1080 работает, но на качестве не сказывается.

openjazz более-менее выглядит, но всё равно чего-то не хватает.

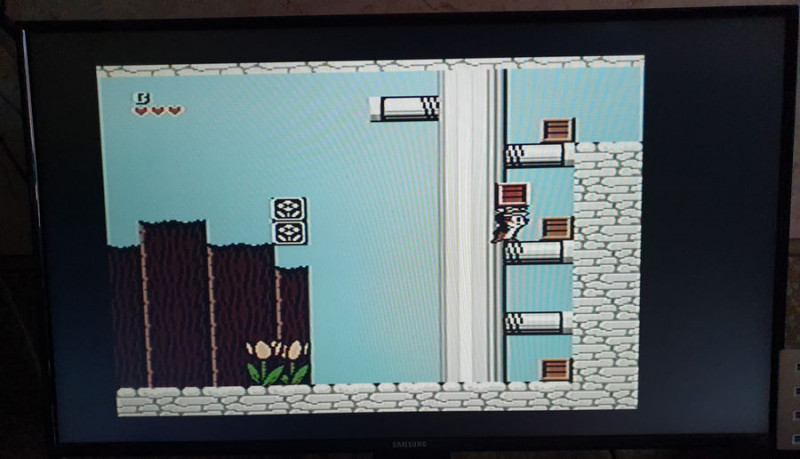

Явно не доливают красного.

Хотя с зеленым нормально всё.

Для порядку решил проверить, как оно будет выглядеть на телевизоре при прямом подключении и сравнить с картинкой конвертора.
У меня телевизора нет, потому прокрался к соседям, пока они отвернулись и погонял там тесты.
Телевизор — какой-то LG в районе 40″.

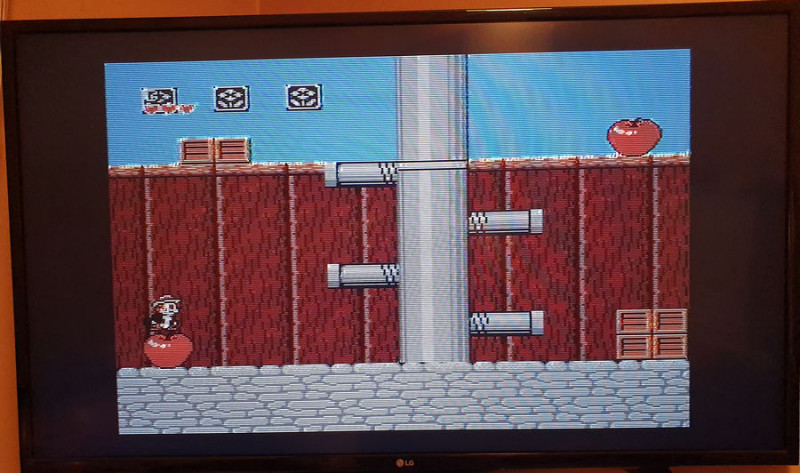

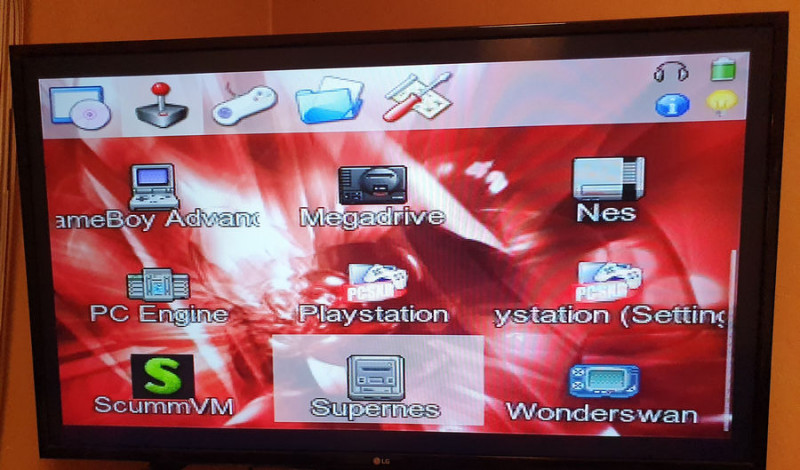

Сперва подключился напрямую к телевизору. С красным явно всё хорошо.

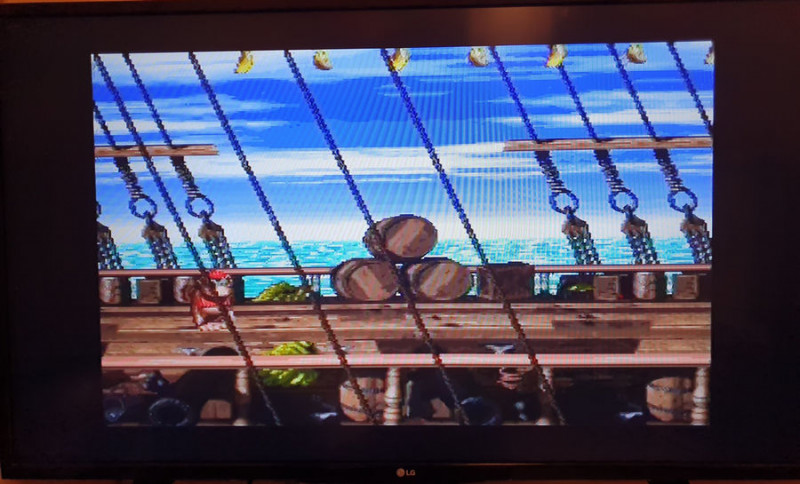

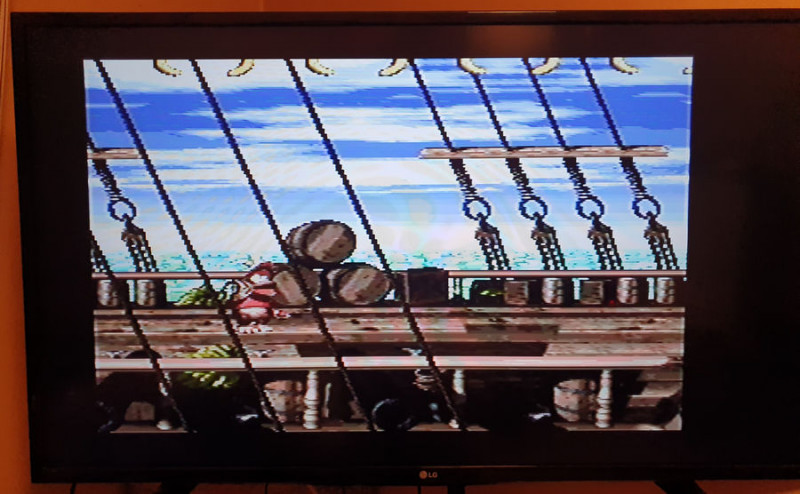

Запускаем игрушку

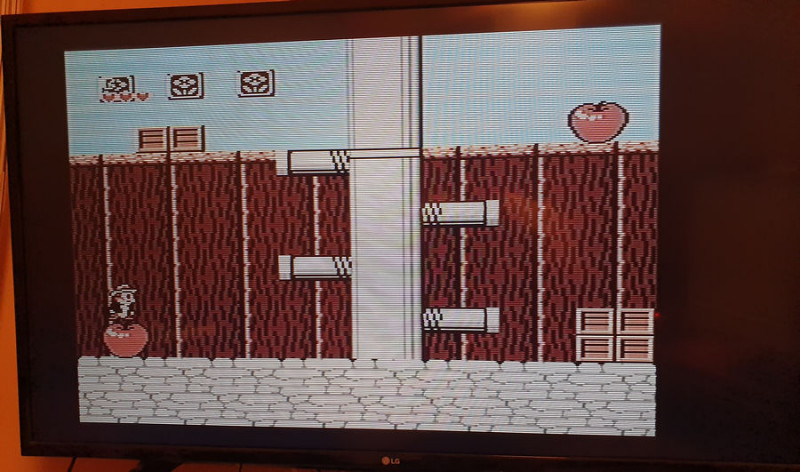

И переключаемся на конвертор

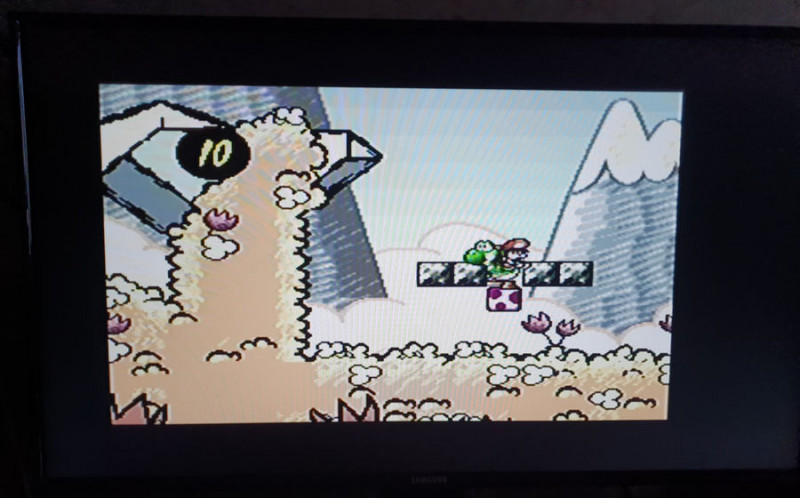

Теперь снова пробуем NES. Через конвертор.

И напрямую.

Вердикт

В целом девайс работает. Звук, кстати, вполне терпимый — по HDMI отдаётся и в телевизоре слышен.
По соотношению сторон, как мне кажется, результат тоже нормальный — растянуть не пытается, пусть картинка где-то сбоку, но не искаженная. Но вот качество самой картинки на троечку — даже для композита. Но за свои деньги сойдёт — проверять работоспособность устройств, у которых только композитный выход есть.
Хотя для постоянного использования явно необходимо что-то более качественное.

Update: то же самое чуть дешевле, но с бесплатной доставкой: https://ru.aliexpress.com/item/32815264113.html.

Отправить ответ

avatar
  Подписаться
Уведомление о
