Виды разъемов/входов/гнезд для наушников

Наушники – это полезное во множестве ситуаций устройство, которое, при должном качестве, вполне способно заменить собой полноценную акустическую систему низкого или даже среднего уровня. Как и колонки, которые могут подключаться к источнику звука самыми разными способами, наушники, подключение которых, на первый взгляд, весьма простое, могут соединяться с компьютером, телефоном или другим устройством посредством широкого ряда технологий.

Виды наушников

Тип и, соответственно, сложность подключения и последующей настройки наушников варьируется в зависимости от вида используемого устройства. Наушники, как известно, бывают разными. Основываясь на принципе подключения, их можно разделить на следующие группы:

• проводные наушники:
• вкладыши и вакуумные наушники, а также мониторы и простые накладные устройства, подключаемые посредством простейшего акустического разъема – линейного выхода;
• накладные наушники, имеющие в своей конструкции встроенную звуковую карту и подключаемые к USB-порту.
• беспроводные наушники:
• инфракрасные;
• радиоволновые;
• Bluetooth-наушники.

Таким образом, для подключения наушников может использоваться либо акустический разъем (иногда, если оного нет на корпусе источника звука, может использоваться переходник с RCA на мини-джек, но сами наушники все равно имеют штекер последнего типа), либо порт USB 2.0, 3.0 или micro-USB, либо передатчик (инфракрасных или радиоволн).

Самые распространенные аналоговые разъемы звуковых карт

Каждый из типов наушников имеет свои особенности. Чем же характеризуется тот или иной тип разъема и предназначенное для него устройство?

Акустические разъемы

Колонки могут подключаться к источнику звука разными путями, через разнообразные аналоговые и цифровые интерфейсы: линейные выходы, RCA, HDMI, SCART и т. д. Для наушников же из всего этого разнообразия доступны только первые два варианта.

Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда – иконками. Предназначены эти разъемы для подключения штекеров типа mini-jack.

Разъемы jack

Что такое mini-jack? Знатоки английского языка сразу поймут, о чем речь – слово jack в данном случае обозначает не имя, а «разъем». Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:

• стандартный jack имеет диаметр 6,3 мм – его очень просто определить по его большому размеру, а найти его можно на самой сложной и профессиональной технике – студийном оборудовании, электрогитарах, профессиональных мониторных наушниках;
• mini-jack диаметром 3,5 мм – это самый распространенный тип акустического разъема – встречается практически на всех смартфонах, на всех ноутбуках и настольных компьютерах со звуковой картой, а подключить у нему можно большую часть наушников и аналоговых колонок;
• micro-jack – маленький разъем шириной всего 2,5 мм, используется, как правило, для подключения наушников и гарнитур, используемых с техникой от Apple – iPhone, iPod или iPad.

Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками – например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки – это и есть, собственно, коннекторы, передающие сигнал.

Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две – это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода – два канала и микрофонная линия. Если жил много – вам повезло, потому что в таком случае наушники многоканальные – звук в таких может быть на одном уровне с системами объемного звука.

Гарнитура Sony Ericsson с нестандартным разъемом

Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей – Nokia, Sony и других – ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном.

Сегодня, конечно, такие наушники найти непросто – практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы. Отличаются только iPhone – к ним можно подключить только соответствующие наушники и гарнитуры.

Особенности USB-наушников

Отдельный вид проводных наушников – это устройства, подключаемые к порту USB. Такой порт, как и линейный выход, сегодня можно найти практически на любом источнике звука – ими издавна оборудуются все компьютеры и ноутбуки, поскольку именно через этот порт передается информация с переносных flash-носителей.

Раньше USB можно было найти только на компьютерах, но сегодня такие порты ставятся и на даже самые дешевые LCD-телевизоры, большую часть музыкальных центров, некоторые планшеты. А на телефонах можно найти порт micro-USB, к которому соответствующие наушники могут быть подключены либо напрямую (не все модели), либо через подходящий переходник.

Планшет Gigabyte S1080 с портом USB

Использование USB-наушников именно в связке с телефоном оправдано больше всего.

Это связано со следующими особенностями этих устройств:

• В отличие от обычных наушников, USB-устройства являются активными. Звук в них мощнее и чище за счет наличия встроенного усилителя. Некоторые модели телефонов и плееров, конечно, имеют дополнительный усилитель, но крайне редко, а стандартного некоторым пользователям не хватает. Выносной же усилитель не только усложняет систему, но и вызывает неудобство – его просто-напросто некуда положить, выходя из дома.
• Нет нужды во встроенной звуковой карте, поскольку на борту наушников есть своя микросхема с аналогичным функционалом. Это бывает очень полезно – на не самых качественных телефонах встроенная акустика имеет свойство ломаться, а ремонт встает в сумму, сходную, а то и превосходящую стоимость самого телефона. Кроме того, встроенная звуковая карта может обрабатывать звук лучше.
• Не нужен акустический разъем – если он сломался, вы не лишитесь возможности пользоваться наушниками.
• Возможно параллельное воспроизведение звука через динамик и наушники – так, можно назначить музыку на наушники, а уведомления и звонки оставить на встроенном динамике.

Есть, конечно, у USB-наушников и минус – так, они весьма активно потребляют энергию. Через порт идет ток мощностью около 5 вольт – обычная батарея за счет этого может разрядиться довольно быстро. Такой проблемы, конечно, не возникает при подключении наушников к компьютеру или другой стационарной технике.

Подключение беспроводных наушников

Беспроводные наушники, конечно, не используют никаких разъемов, но без них разговор об интерфейсах подключения будет неполным. Да и это отсутствие необходимости в разъемах – хотя и базовый принцип использования беспроводных наушников, но есть и некоторые оговорки. Как же подключаются такие наушники?

Bluetooth-адаптер Ritmix RH-402

Инфракрасные и радиоволновые наушники всегда подключаются к специально предназначенным для них передатчикам, которые идут в комплекте с устройством. Из-за этого их использование весьма ограничено. Современные Bluetooth-наушники же являются универсальными. Их можно подключить к любому современному мобильному устройству – и смартфоны, и планшеты, и ноутбуки снабжаются встроенными передатчиками.

К настольному компьютеру легко подобрать USB-передатчик; если же есть необходимость подключения беспроводных наушников к телевизору, можно использовать передатчик другого типа.

Соответственно, роль разъема в данном случае играет передатчик. По большей части, соединение источника звука с наушниками происходит автоматически – наушники легко найдут передатчик, испускающий Bluetooth-сигнал, определят его и предложат пользователю подключиться. В случае с телефоном придется осуществить сопряжение – сопоставление наушников и встроенного передатчика. Это связано с тем, что передатчик в смартфоне имеет много функций, и операционной системе нужно знать, какую информацию следует передавать по радиоканалу – звуковую, видео или просто файловую.

Подключить беспроводные наушники к телевизору не менее просто. Нужно лишь воткнуть выносной передатчик в линейный вход на корпусе устройства, после чего включить наушники – все соединится автоматически. В большинстве случаев не потребуется даже дополнительная настройка – звук пойдет сразу же.

Таким образом, для подключения наушников может использоваться целый набор интерфейсов. Все они просты в эксплуатации, если изучить соответствующие инструкции пользователя.

Другие статьи раздела Наушники: подключение и установка

Помимо стандартных наушников, которые идеальны для многих ситуаций – например, для просмотра фильмов или…  6694

Качество выдаваемого звука – это одна из главных характеристик любой акустической системы. Не имеет…  5265

Наушники очень просто подключить к мобильному или стационарному устройству – в большинстве случаев для…  10281

типы, их описание, преимущества и недостатки

Наличие разъёмов USB на цифровых устройствах уже давно воспринимается как трюизм и банальность. Тем не менее, данная технология приобрела массовое распространение лишь с середины 2000-х годов, потеснив популярные до того разъёма LPT, PS/2, COM-порт и прочие устаревшие спецификации. Начав с пропускной способности в 1,5 Мбит/c, USB прошёл несколько этапов своего становления, и ныне мы ожидаем появления стандарта USB 3. 2 c пропускной способностью более 1 Гбит/c. При этом разъём USB имеет различные формы и модификации, описанию которых я и посвящу данный материал, в котором расскажу, какие существуют виды USB разъёмов, какова их специфика и для каких целей предназначены универсальные последовательные шины.

Существуют три основные виды разъёмов USB (USB 1.0, USB 2.0, USB 3.0), при этом каждая из версий пережила ещё несколько своих спецификаций. До появления вида 1.0 официально существовали спецификации ЮСБ номер 0.7, 0.8, 0.9, и даже 0.99. Спецификация 1.0 имела ответвление 1.1, которое стало первым действительно массовым и популярным разъёмом ЮСБ. Современная спецификация 3.0 продолжила своё развитие в версии 3.1, также к выходу готовится спецификация 3.2.

При этом каждая из основных спецификаций имеет свои характерные черты, на которых я и заострю ваше внимание.

Разъём USB 1.0

Как известно, появление разъёма ЮСБ стало ответом на желание различных IT-компаний (Intel, Microsoft и т. д.) расширить функциональность компьютера, конгруэнтно подключить к ПК мобильный телефон, а также сделать новый разъём простым и удобным для пользователя.

Увидев свет в середине 90х годов, разъём USB поначалу был не очень популярен. Юмористы даже придумали параллельную расшифровку его аббревиатуры как «Useless Serial Bus» (бесполезная последовательная шина). Тем не менее, пройдя несколько этапов своего становления, версия ЮСБ 1.1 начала завоёвывать рынок в конце 90х годов.

Характеристики данной спецификации были более чем скромные: низкая скорость передачи (12 Мбит/c), максимальная длина кабеля в 5 метров, напряжение периферийных устройств в 5 вольт и максимальный ток в 500 мА. По внешнему виду она практически не отличалась от своего наследника — разъёма вида 2.0.

Разъём USB 2.0

Наибольшее распространение, массовость и популярность приобрёл ЮСБ-шнур 2.0 (тип А), который был выпущен весной 2000 года. В большинстве современных стационарных компьютеров и лептопов стоят несколько таких разъёмов, через которые мы подключаем к ПК различные периферийные устройства – от принтера, флешки, клавиатуры до обычной компьютерной мышки.

Скорость работы интерфейса Ю-ЭС-БИ 2.0 составляла неплохую цифру — в 480 Мбит/c, что позволило с максимальной пользой задействовать его в современной компьютерной технике.

Разъём USB 3.0

Данная версия спецификации появилась в 2008 году, и с тех пор активно внедряется в функционал современных ПК. Скорость передачи данных здесь существенно возросла – до 5 Гбит/c, увеличилась сила тока (до 900 мА), что позволило питать больше устройств от одного порта.

Разъёмы ЮСБ версии 3.0 легко отличить от других разъёмов — они окрашены в синий цвет (изредка в красный), и сразу бросаются в глаза.

Совместимость разъёмов USB

Если вести речь о совместимости разъёмов ЮСБ друг с другом, то первый и второй вид разъёма ЮСБ совместимы друг с другом. Если подключить устройство, созданное для работы с ЮСБ 2.0 в разъём 1.1, то пользователь получит системное сообщение о том, что данное устройство может работать быстрее (работать оно будет, хотя и не так быстро, как было бы с 2. 0).

Сообщение «Это устройство может работать быстрее»

Разъёмы ЮСБ 2.0 и 3.0 также частично совместимы, вы можете спокойно воткнуть устройство, предназначенное для разъёма 2.0 в разъём 3.0, и оно будет работать. При этом устройство, предназначенное для разъёма вида 3.0 в разъём 2.0 вы воткнуть не сможете.

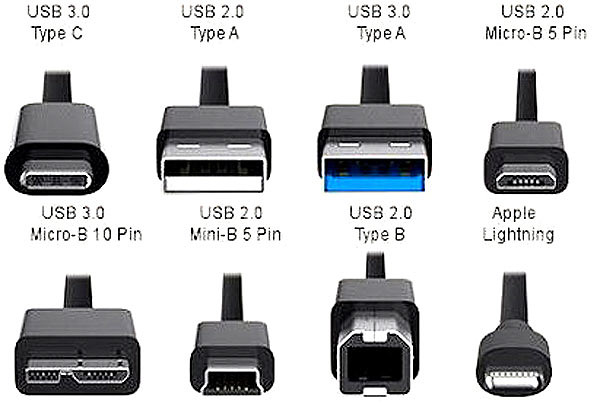

Виды разъёмов USB

Также существуют различные версии разъёмов USB. Ниже я опишу наиболее часто встречающиеся варианты.

USB 2.0, тип А

Наиболее массовый вариант, который можно встретить практически у любого пользователя ПК. Он износоустойчив, обладает высоким запасом прочности, выдерживает огромное количество подключений, обладает «защитой от дурака» (вы не сможете воткнуть его обратной стороной). При этом в портативной технике обычно не используется, так как обладает внушительными, как для данных устройств, размерами.

USB 2.0, тип B

Обычно обладает трапециевидной (или квадратной) формой. Также обладает немалыми размерами, потому применяется в относительно больших периферийных устройствах (сканеры, принтеры и т. д.).

Мini USB 2.0 (модификация типа B)

Обладая уменьшенными (по сравнению с вышеперечисленными разъёмами) габаритами, применяется преимущественно в портативной технике (к примеру, в плеерах, переносных винчестерах, картридерах и др.). Имеет 5 контактов, а не 4 как классический ЮСБ, при этом 1 контакт не используется.

К недостаткам относится подверженность к разрушению (с активным использованием разъёма последний регулярно выходит из строя).

Micro USB 2.0 (модификация типа B)

Улучшенный вид разъёма Mini USB. Имеет минимальные размеры, и отлично подходит для целого ряда небольших устройств – от мобильных телефонов и планшетов до цифровых камер. При этом гарантирует отличный контакт, износоустойчив, имеет хорошие перспективы стать универсальным типом разъёма для абсолютного большинства электронных устройств.

Отличить Micro USB (рассматриваемый разъём) от Mini USB достаточно просто. Micro USB имеет две защёлки на задней стороне, которых разъём Мini USB лишён.

USB 3.0 (тип А)

Модерный стандарт ЮСБ 3.0 A, вследствие большей скорости работы, активно применяется в ноутбуках и стационарных компьютерах последнего поколения.

USB 3.0 (тип B)

Шнуры и устройства данной версии уже не подключить к стандартному разъёму ЮСБ 2.0. Данный тип разъёма применяется при работе устройств с высокой производительностью.

Micro USB 3.0

Применяется для работы скоростных SSD накопителей, внешних скоростных накопителей, обеспечивает очень качественные соединения.

Видео

Основные виды разъёмов USB, применяемые сегодня – это до сих пор самые массовые версии USB 2.0, и активно применяемые в современных устройствах версии USB 3.0. Прогресс не стоит на месте, и довольно скоро нас ожидает появление версии ЮСБ 3.2, который позволит поднять скорость работы с данными до 1 Гбит/c. Очередная ступенька в развитии популярного интерфейса уже не за горам

Вконтакте

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

• А – гнездо.
• В – штекер.
• 1 – питание +5,0 В.
• 2 и 3 сигнальные провода.
• 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Обозначение:

• А – штекер, подключаемый к гнезду на периферийных устройствах.
• В – гнездо на периферийном устройстве.
• 1 – контакт питания (+5 В).
• 2 и 3 – сигнальные контакты.
• 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

• А – штекер.
• В – гнездо.
• 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 – масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

1. +5 вольт
2. -Data
3. +Data
4. Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:

1. +5 вольт
2. -Data
3. +Data
4. Не используется / Общий
5. Общий

Распиновка разъема mini-USB — тип А:

В этой статье я хочу впихнуть как можно больше информации повязанной с USB(типы, разъемы и переходники которые на данный момент существуют).

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для периферийных устройств в вычислительной технике со встроенными линиями питания. Существуют два типа коннекторов/разъёмов для USB:

Каждый из типов подразделяешься на три группы:

• Стандартные
• Микро

Все USB устройства имеют свою версию.

Спецификация 1.0 регламентировала два типа разъёмов:

• A – на стороне контроллера или концентратора USB
• B – на стороне периферийного устройства

Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB . Новая версия миниатюрных разъёмов, называемых Micro-USB , была представлена USB Implementers Forum 4 января 2007 года. Внешний вид показан в таблице (таб.1).

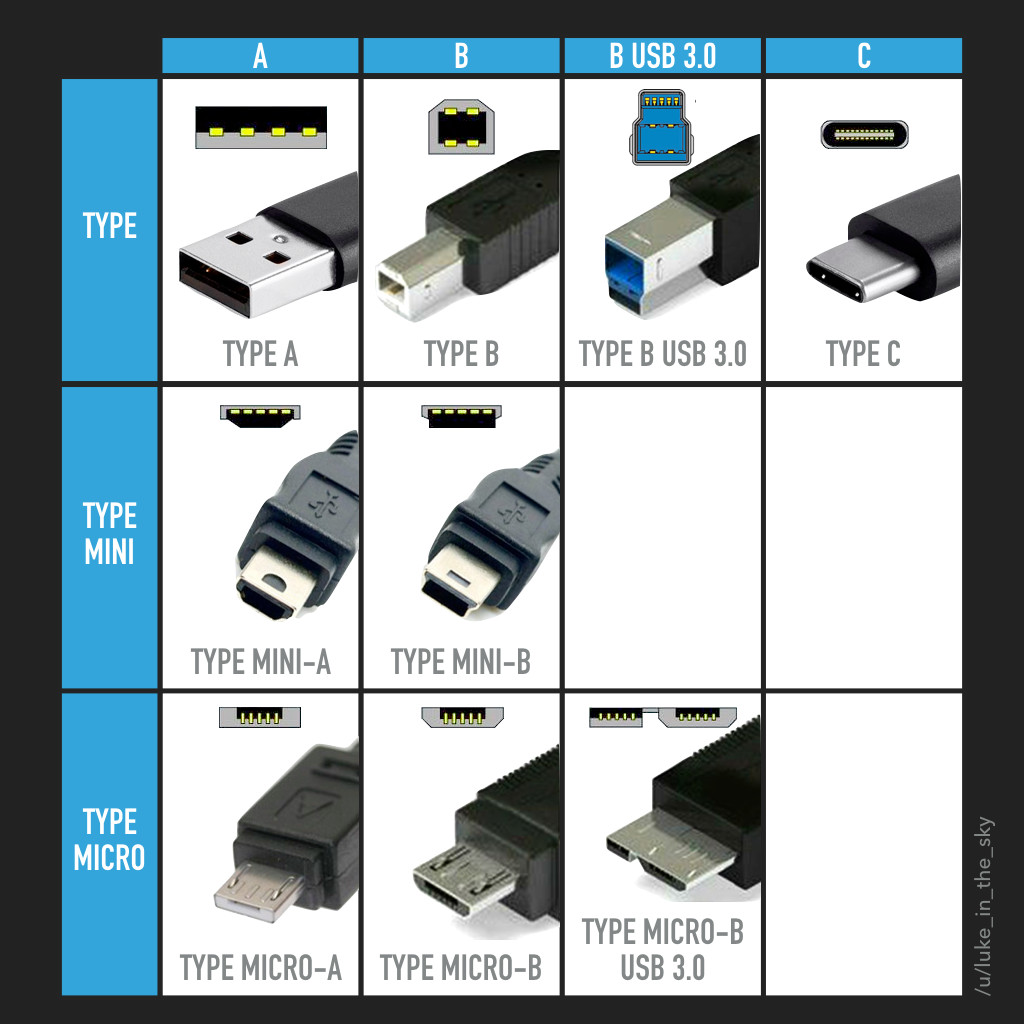

Таблица 1. Внешний вид USB 1.х и 2.0 устройств разных типов

Для USB 1.x регламентировано два режима работы:

• режим с низкой пропускной способностью (Low-Speed ) — 1,5 Мбит/с
• режим с высокой пропускной способностью (Full-Speed ) — 12 Мбит/с

Для USB 2. x регламентировано три режима работы:

• Low-speed , 10-1500 Кбит/c (клавиатуры, мыши, джойстики)
• Full-speed , 0,5-12 Мбит/с (аудио-, видеоустройства)
• High-speed , 25-480 Мбит/с (видеоустройства, устройства хранения информации)

В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета . Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с до 600 Мбайт/с и позволяет передать 1 Тб не за 8-10 часов, а за 40-60 минут.

31 июля 2013 года USB 3.0 Promoter Group объявила о принятии спецификации следующего интерфейса, USB 3.1, скорость передачи которого может достигать 10 Гбит/с. Внешний вид показан в таблице (таб. 2).

Таблица 2. Внешний вид USB 3.х устройств разных типов

	Стандартный	Mini	Micro
Тип А
Тип В

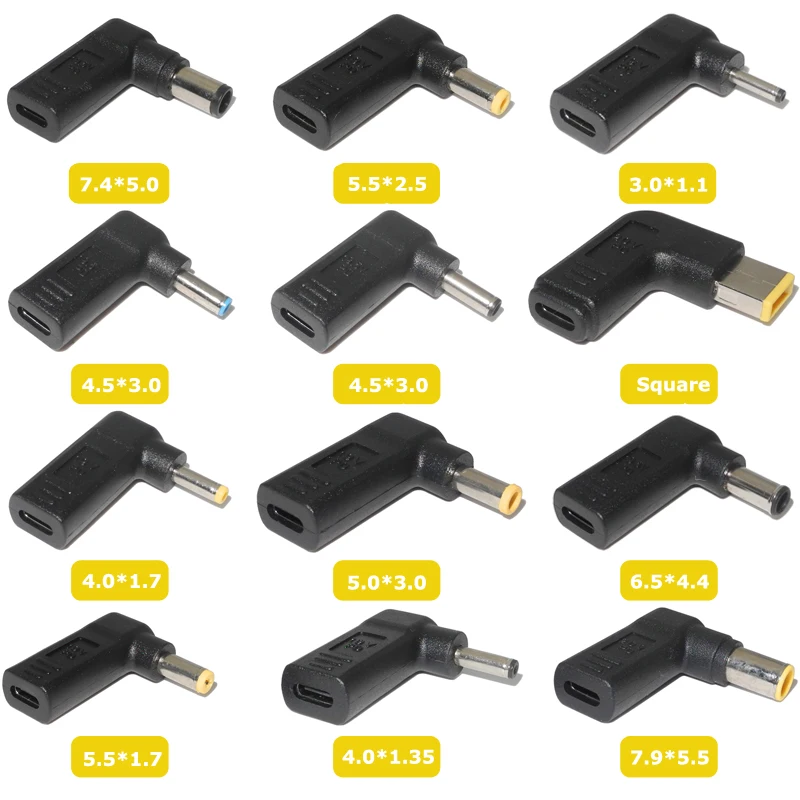

Примеры переходников и портов (рис 1-3).

Рисунок 1 – Типы переходников.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Рекомендуем также

Глава 30: Виды и типы разъемов

Глава 30: Виды и типы разъемов

« Предыдущая

Части любого кабеля при монтаже, не смотря на его качество и состав, необходимо как-то соединять. Оптоволокно не исключение. Но с этой современной технологией не все так просто — световоды из кварцевого стекла совсем не просто соединить. Эта ситуация и является основным сдерживающим фактором на пути развития оптоволоконной технологии.

Даже если брать во внимание огромное число различных технологических новинок в этой области, непрофессионал способен проводить монтажные работы только простых кабелей, где к качеству нет особых требований. Если же стоит задача проложить магистраль регионального значения, то непрофессионалам здесь не место. В такой ситуации за дело берутся высококвалифицированные специалистов, которые используют дорогостоящее оборудование.



Однако если волокно прокладывается в качестве «последней мили», то здесь такие серьезные навыки не нужны. Такой вид монтажа способен провести любой рядовой специалист, а комплект оборудования для этой работы стоит не более 300 долларов. Следует обратить внимание на тот факт, что применение кварцевых волокон для междомовой разводки имеет очень много преимуществ перед обычной витой парой. Поэтому при воздушной прокладке предпочтение следует отдать именно оптоволокну.



Далее более подробно мы хотим познакомить вас со способами и видами соединений оптоволокна. Прежде всего, необходимо четко понимать разницу между сростками (неразъемными соединениями) и непосредственно оптическими разъемами.



Если предполагаемая сеть не будет превышать нескольких километров в диаметре, то необходимо отказаться от соединения типа «сросток». Сростки обычно создаются путем применения электрической сварки.

 Принцип сварки оптического волокна.



Данный тип соединения имеет высокую степень надежности, долговечности и затухания. Эти преимущества имеют свою цену — специалист должен быть высокой квалификации, а цена оборудования, с которым он будет работать, будет достигать нескольких тысяч долларов.

Объясняется это тем фактом, что концы волокон должны быть очень точно совмещены, а электрическая дуга должна иметь стабильные параметры. К тому же важной частью процесса является обеспечение создания ровного скола торца свариваемых волокон. Данное действие — весьма не простая задача, стоящая перед специалистом.

В такой ситуации лучшим решением является найм специалиста для совершения подобного рода работ.

Этот вид сварки применяется в ситуации, когда оптоволокно нужно соединить с отрезками гибких кабелей (такое соединение называется «pig tаil»). Отметим, что данный вид соединения постепенно уступает место другому типу — клеевому соединению при терминировании линий.

Следующий вид соединения — это механический. Соединение происходит при помощи специально разработанных соединителей — сплайсов. Такой способ монтажа, в самом начале внедрения, применялся в качестве временного соединения, которое использовался для скорейшего запуска линии, в случае разрыва. С течением времени на такие сплайсы многие ремонтные фирмы стали давать гарантию до десятка лет или на несколько десятков циклов соединения-разъединения. В этой связи правильнее всего определять их в отдельный вид неразъемных соединений.

Сам принцип работы сплайса очень простой. Для начала концы волокон помещают и закрепляют в механическом кондукторе, затем при помощи винтов их сближают друг с другом. Чтобы обеспечить хороший контакт в том месте, где происходит соединение, применяют гель. Он имеет схожие с оптоволокном свойства.

Как бы там ни было, данный способ так и не стал достаточно популярным. Выделяют две причины отказа от него. Первая причина — данный способ не может конкурировать со сваркой в плане надежности, а для магистралей вовсе не может быть применен. Вторая причина — если сравнивать с клеевым разъемом, то данный вид стоит во много раз дороже, и для его монтажа нужно дорогое специальное оборудование. В результате его почти не используют при создании локальных сетей.

Основное преимущество этого вида состоит в том, что монтаж этим методом производится очень быстро и он не подвержен влиянию внешних условий. Но таких показателей в наши дни уже не достаточно для того, чтобы составить конкуренцию другим соединителям.

Теперь познакомимся подробнее с разъемными соединениями. Для витой пары предел дальности передачи информации на высокой скорости напрямую зависит от использованных при ее монтаже разъемов. В системах, основанных на оптоволокне, разъемы не представляют большой угрозы скорости трафика. В оптоволоконных разъемах затухание составляет всего около 0,2-0,3 дБ.

Таким образом, на основе кварцевых волокон очень удобно строить сети сложной конструкции без использования дополнительного активного оборудования. Наглядно преимущества такой системы можно увидеть на участках сети «последняя миля», где на коротких участках существует множество разветвлений. Специалисты с успехом отводят по паре волокон от общего кабеля на каждый дом, а остальные волокна объединяют в коммутационной коробке «на проход».

Определимся, что является основным в разъемном соединении. Безусловно, им будет сам разъем. Самой главной его функцией является фиксация волокна в соединителе, а так же защита от любых механических воздействий и воздействий окружающей природной среды.

Итак, требования будут такими:

1. простота установки на кабель (волокно) и подключения и отключения;
2. внесение минимального затухания и обратного отражения сигнала;
3. долговременная работа без ухудшения параметров;
4. минимальные габариты и масса при высокой прочности.

При всем сегодняшнем развитии технологий человечество еще так и не придумало единый образец, на который бы равнялись производители, и была ориентирована отрасль. Но главная цель каждой из моделей одинаково проста и сама собой разумеющаяся. Она следующая: нужно чтобы в результате его использования создавался контакт.

 Принцип действия оптоволоконного разъема контактного типа



Для того чтобы соединить разъемы применяют coupler, другими словами соединитель. Абсолютное большинство разъемов создается по симметричной схеме. В результате становится ясным, что оптоволокно, в первую очередь, закрепляется и центрируется в наконечнике разъема, а во вторую — наконечники центрируются в соединителе.

В результате очевидным становится тот факт, что качество сигнала подвержено  влиянию следующих факторов.

Во-первых, это внутренние потери. Они возникают из-за допусков, которые делаются на геометрические размеры световодов: эксцентриситет, эллиптичность сердцевины, разность диаметров. Часто возникает, если соединяются волокна разных видов.

Во-вторых, это внешние потери. На них, прежде всего, влияет качество, с каким был изготовлен рассматриваемый разъем. Причинами появления внешних потерь является смещение наконечников (радиальное или угловое), воздушная прослойка между волокнами или непараллельность торцевых поверхностей соединяемых волокон.

Третье – это обратное отражение. Этот эффект появляется в связи с наличием воздушного промежутка. Стандарт TIA/EIA-568А нормирует коэффициент обратного отражения, он должен быть не хуже -26 дБ для одномодовых разъемов, и не хуже -20 дБ для многомодовых.

И, наконец, четвертое – это загрязнение. Загрязнение может привести и к внутренним потерям и к обратному отражению.

Как уже упоминалось выше, не существует какого-то одного основополагающего типа разъема, однако самыми популярными среди потребителей являются два типа: ST и SC. Оба этих разъема почти не отличаются друг от друга по параметрам.

 Разъемы оптических волокон.

 Первый разъем — ST. его название происходит от английского «straight tip connector» — прямой разъем. В народе за ним закрепилось другое, неофициальное название — Stick-and-Twist (вставь и поверни). Его разработала компания AT&T в 1985 году. Сейчас данный производитель называется Lucent Technologies. Конструкция основана на керамическом наконечнике (феруле) диаметром 2,5 мм с выпуклой торцевой поверхностью. Для закрепления вилки в гнезде используется байонетный элемент, как в разъеме BNC, применяемом для коаксиальных кабелей.

Разъем вида ST — это самый доступный по цене тип. Данный вид имеет прочную металлическую конструкцию, благодаря чему он чаще, чем SC, применяется в тяжелых эксплуатационных условиях.

Имеет он и ряд недостатков: отсутствие возможности создания дуплексной вилки, сложность маркировки и подключения.

Следующий вид — это разъем типа SC. Его название это аббревиатура от английского словосочетания subscriber connector — абонентский разъем. В народе он прозван «Stick-and-Click» — вставь и защелкни. Его разработкой занималась фирма из Японии NTT, применялся такой же, как в ST, керамический наконечник, диаметром 2,5 мм. Но основное отличие состоит в типе материала, используемом для корпуса — это пластик. Корпус хорошо защищает наконечник и позволяет с легкостью производить подключение и отключение.

Такой подход к конструкции разъема дает возможность создать соединение с высокой плотностью монтажа. Так же к преимуществам относят то, что он легко адаптируется к удобным сдвоенным разъемам. В итоге, специалисты рекомендуют использовать именно разъемы SС для организации новых сетей. Разъемы ST медленно, но неумолимо вытесняются с рынка.

Кроме рассмотренных видов следует указать еще два вида. Первый уже набрал популярности в смежных областях, а второй только начинает завоевывать рынок.

Первый из них — это разъем FC. Он очень схож с ST, но дополнительно имеет резьбу для фиксации. Очень часто применяется телефонными станциями мира, но в локальные сети еще не внедрился.

Второй тип — это LC. Этот вид абсолютно такой же, как SC, но имеет меньший размер. На настоящий момент стоит довольно дорого, поэтому для локальных сетей его применение не рентабельно. Основным преимуществом является высокая степень плотности монтажа. Такой параметр — это довольно серьезная заявка на лидерство на рынке сетевого оборудования, есть большая вероятность того, что он станет основным типом. При монтаже двухволоконных SFP применяются только LC, из-за того, что 2xSC в SFP просто не помещаются.



Следующая »

Интерфейсные разъемы: виды, распиновка, краткое описание

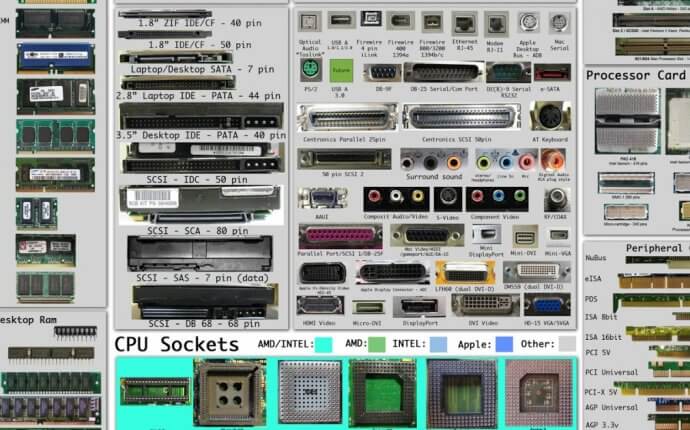

Внешние и внутренние разъемы

Развитие электроники происходит очень стремительно, ситуации, когда нужно соединить сразу несколько устройств, возникли давно, и вовсю используется множество проводов для одновременной передачи информации и обмена данными. Новейшие интерфейсы используются наряду с самыми давними, у всех их есть свои преимущества и недостатки.

Чтобы понять какие интерфейсы бывают, какие для них используются разъемы, а также где они применяются, рассмотрим некоторые из них.

Компьютеры – одни из устройств, где количество разъемов очень велико, они имеют внутренние и внешние порты.

Внешние призваны обеспечить связь компьютера и других устройств, а внутренние связывают между собой все блоки и узлы.

Рассмотри некоторые внутренние порты:

• SATA – с его помощью происходит соединение жесткого диска или любого другого накопителя и материнской платы. Его предшественник – ATA.

• ATA/133 – предназначен чтобы передавать сигналы с жесткого диска на съемный и наоборот. Такой провод имеет около сорока контактов, им можно присоединять несколько накопителей в одно время. Кабель имеет выступ с одной стороны, что позволяет произвести его подсоединение безошибочно. У старых моделей таких выступов нет, в этом случае при подключении нужно смотреть, чтобы полоска на проводе совпадала с первым контактом на плате.

• AGP – предназначена для подключения видеокарты. Сейчас ей на смену пришла обновленная версия PCIe. Но поскольку в свое время было произведено множество платформ, то он и сейчас достаточно распространен. Помимо этого интерфейс имеет другие версии, например последняя AGP 8х.

• PCI и PCI-x – необходим чтобы подключить звуковую карту, модем. Самая востребованная версия PCI 2.1, хотя у PCI-х выше пропускная способность, что позволяет использовать ее на материнских платах серверов.

• PCIe – нужен для возможности подключать графические карты. Для такого рода предназначения это самая последняя версия.

А теперь перейдем к внешним портам:

• USB – наверное, самый известный, является универсальным и позволяет подсоединить множество дополнительных инструментов, таких как мышь, клавиатура, фотоаппарат. Имеет три типа интерфейса: А, Б, mini-USB.

• RCA – передает видео- и аудиосигналы благодаря трем кабелям. Для передачи видео нужен кабель желтого цвета, а красный и белый нужны чтобы передавать аудио.

• PS/2 – в стационарных компьютерах эти разъемы нужны для того, чтобы подключить мышку и клавиатуру, они находятся в обратной стороны на системном блоке и имеют характерные цвета: зеленый – для мышки, фиолетовый – для клавиатуры.

Если ошибиться и перепутать их места, то работать они не будут.

• DVI – предназначен для связи видеокарты и монитором компьютера. Он был введен для замены VGA, который нес потери, когда передавал сигнал. Они могут быть нескольких видов: одни предают только аналоговые сигналы, другие – только цифровые, а третьи могут передавать и те, и другие. Более того, появились и дополнительные версии, mini-DVA намного меньше, чем обычный, а по внешнему виду очень похож на VGA. После этого выпустили micro-DVA, который по размерам был еще меньше, а по виду немного напоминает USB, однако ему под силу передавать только цифровой сигнал.

• VGA – он есть во многих компьютерах, предназначен для подключения не только мониторов, но и проекторов. В порте имеется 15 контактов, расположенных в три ряда по пять штук. В старых компьютерах это был основной интерфейс, который обеспечивал их связь. В более новых мониторах также можно им пользоваться, однако качество изображения будет далеко не совершенным.

• RJ45 – это сетевой порт, который нужен для подключения к сети Интернет, имеет восемь контактов.

• RJ11 – имеет сходство с предыдущим, но его предназначение заключается в осуществлении телефонной связи. Этот интерфейс меньше, чем RJ45 по размеру и имеет меньшее количество гнезд и контактов.

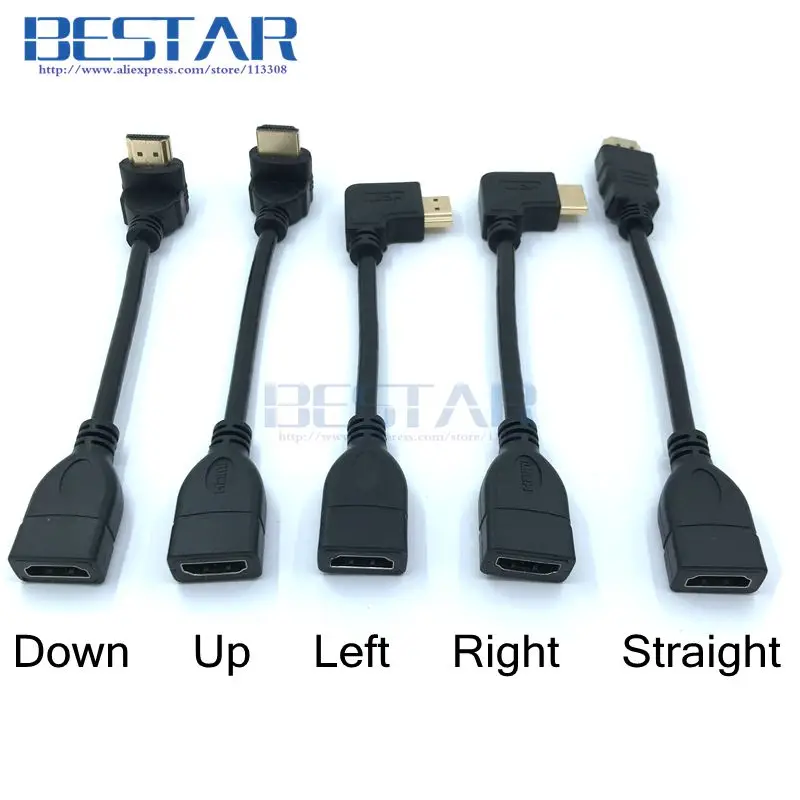

• HDMI – этот разъем нужен для передачи сигналов HDTV, имеет большое разрешение и максимальную длину 15 метров. Цифровые сигналы могут передаваться и на мониторы, и на современные телевизоры, и на различные игровые консоли. Имеет 19 контактов.

• SCART – этот разъем сочетает несколько сигналов: S-Video, RGB и стерео.

• S-Video – предназначен для передачи видеосигнала, при этом разрешение не очень большое. Имеет черный цвет, такой порт имеют абсолютно все телевизоры и основная доля компьютеров. Внешне напоминает PS/2, но в нем только четыре контакта.

Другие виды разъемов

Еще одна разновидность разъема называется d-sub. Он был изобретен 1950-х годах и очень долго пользовался огромным успехам, применяется и сейчас, правда же реже. Основная задача, с которой он должен был справиться — уменьшить число проводов и различных соединений. Основой его является пластиковая пластина, которая разделяет контакты. По периметру расположена пластина из оцинковки, которая защищает сигналы от помех и, благодаря своей форме, ориентирует контакты для исключения ошибки при соединении. Помимо этого штекер очень устойчиво крепится в розетке. Контактами являются небольшие штыри, сделанные из бронзы. Они расположены в несколько рядов – два или три, и находятся на одинаковом расстоянии друг от друга. Число контактов может быть разным – их может быть 9, а может и все 50.

К этому разъему подключалось очень много различных устройств: джойстики, принтеры, мышки, бесперебойники, модемы и т.д. Это поистине уникальный разъем.

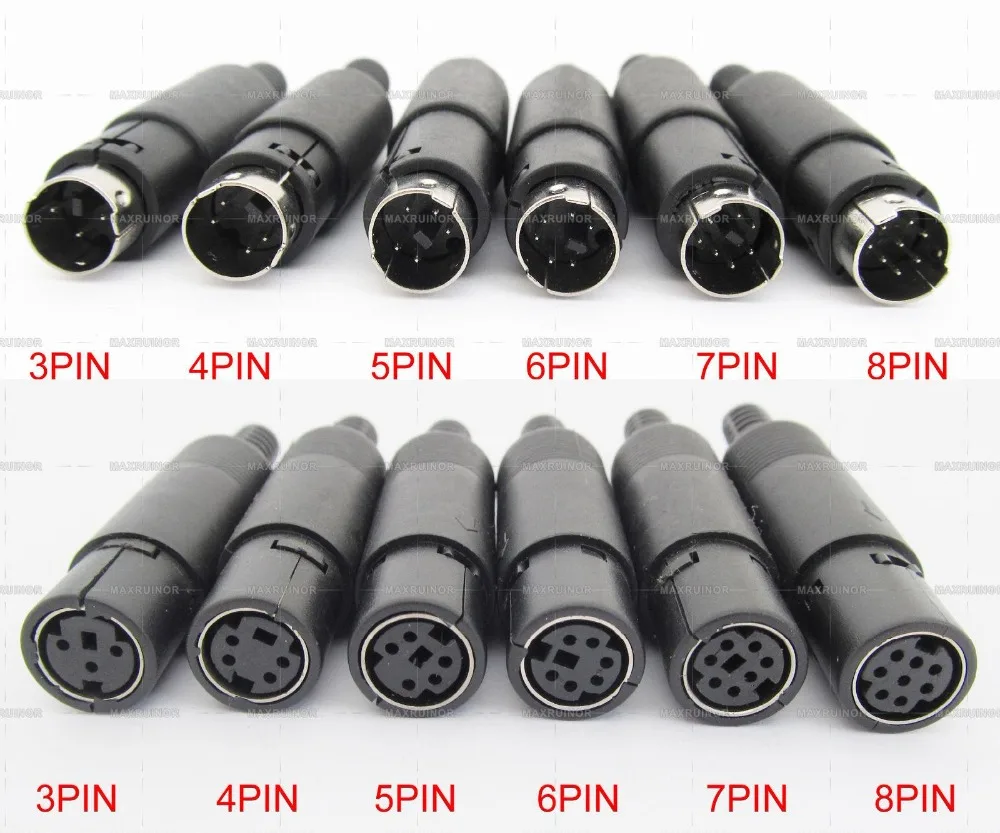

Разъем DIN тоже достаточно старый и известный разъем, он применялся в кассетных магнитофонах для передачи звука. Все такие разъемы имеют круглую форму и металлическую обвертку, которая защищает контакты. Количество контактов может быть разным, от трех до восьми. Разъем DIN-5 настолько широко использовался, что перечислить все невозможно, применение начинается с музыкальных инструментов и различных приспособлений, связанных с аудиосферой и заканчивается управлением поворота антенн UMTS.

Еще один разъем, достойный упоминания – это разъем IDC. Свое название он получил из-за способа его крепления к проводу, а именно прокалыванием. Соединение обеспечивается после того, как контактами разъема прокалывается изоляция провода, при этом провод деформируется и возникает достаточно надежное соединение. Для этого процесса используется специальный инструмент. Этот разъем предназначен для установки на шлейф, который по своей сути является плоским кабелем. Но это не единственный способ установки, они также могут устанавливаться на плату.

Большое разнообразие разъемов, не только освещенных в этом разделе, имеется в нашем онлайн магазине electronoff.ua. Мы готовы ответить на все интересующие вопросы и помочь сделать выбор.

Опубликовано: 2020-05-07 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

Типы ВЧ разъёмов и способы согласования КПП / Хабр

                                                                                                 I.      Вступление

Сейчас активно используется технология печатных плат. Усилители на основе вакуумных ламп заменяются твердотельными усилителями на кристаллах (которые требуют подложку и иногда дополнительные цепи согласования). Печатные антенны на основе патчей или печатных диполей просты в изготовлении. Различные другие изделия для систем и лабораторного использования также часто изготавливаются по печатной технологии. Таким образом инженер-разработчик часто использует печатные платы.

Большинство СВЧ устройств имеют выходы в виде коаксиальных соединителей. Часто разработчики уделяют внимание всем узлам схемы, но игнорируют коаксиально-полосковый переход. В этой работе показана важность согласования перехода «соединитель-печатная линия передачи», показаны типы соединителей и предложен метод согласования КПП.

                                                                                                     II.    Задача

A.    Типы печатных линий передачи

Существует не так много различных печатных линий передачи. Наиболее распространённые (рис.1) – микрополосковая и копланарная [1].

Рис. 1. Сравнение распределения Е и Н полей в микрополоской и копланарной линиях передачи [2].

Копланарные линии передачи, или заземлённый копланар, имеют земляные полигоны в непосредственной близости от полоска, а также боковые стенки, обычно реализуемые с помощью металлизированных отверстий.

B.    Типы коаксиальных соединителей

Есть множество различных коаксиальных соединителей [3]. Каждый соединитель может быть мысленно разделён на 2 составляющие: интерфейс и переход. Интерфейс стандартен, он определяет соединение двух разъёмов одного типа. Характеристика рабочей полосы частот, указанная в листе данных, определяется интерфейсом. Часть перехода определяет механическое соединение между разъёмом и печатной платой. Переход всегда различен, таким образом, он является объектом электродинамической оптимизации. Коаксиальная линия передачи и печатная полосковая линия передачи имеют различные распределения полей Е и Н. Именно электродинамически-оптимизированный переход определяет максимальную рабочую частоту, которая всегда меньше частоты интерфейса.

Исследование, описанное в данной работе сделано на основе стандартов SMA/3,5-мм/2,92-мм. Эти типы механически совместимы и могут подвергаться сравнению.

Основные типы реализации механической части перехода представлены ниже:

·        Панельные разъёмы (рис.2) устанавливаются в отверстия в стенке. Центральный штырь ложится на полосок и припаивается к нему (рис.3).

Рис. 2. Amphenol 132147 48



Рис. 3. Переход «панельный разъём – микрополосок»

Такие разъёмы ещё называют фланцевыми или блочными.

Однако к блочным относятся ещё и разъёмы без фланца, которые вкручиваются в стенку корпуса (например многим известный 751-й) . Это чаще всего герметичные коннекторы, которые необходимо опаивать. Недостаток сложности изготовления посадочного места компенсируется относительно широкой полосой рабочих частот (в зависимости от типа подложки печатной платы и типа диэлектрика разъёма, можно получить приёмлемый уровень КСВ на частотах до 18 ГГц без особых усилий)

·        Краевые разъёмы припаиваются к полоску и земляному полигону с обратной стороны печатной платы (рис.4).

Рис. 4. Краевой SMA разъём на микрополосковой линии [4]

·        Вертикальные разъёмы, предназначенные для монтажа в отверстия на плате, а также для поверхностного монтажа представлены на рисунках 5 и 6.



Рис. 5. SMA разъём для монтажа в отверстия на плате фирмы Амитрон ЭлектрониксРис. 6. Разъём для поверхностного монтажа Molex 73251-1352

·        Составные разъёмы из фланца и гермоввода монтируются в стенку корпуса (рис.7).

Рис. 7. Панельный разъём с гермовводом

Существуют прекрасные разъёмы типов 3,5 и 2,92 российской фирмы Микран. Из плюсов такой конструкции — широкая полоса частот, герметичность. Из минусов — сложность изготовления посадочного места, цена и большой срок поставки.

Обращаю ваше внимание и советую к прочтению application note от Микрана, где описан метод измерения (см. стр. 48) .На рисунке ниже спойлер:

Рис.8 Схемное представление экспериментальной сборки

C.   Рабочая полоса частот

В даташите производители указывают максимальную рабочую частоту интерфейса.

На рисунках 9-13 показаны примеры коаксиально-полосковых переходов с разъёмами типов SMA и 2,92-мм, а также представлены частные зависимости КСВ. Все представленные ниже графики получены автором данной статьи.



Рис. 9. Разъём 2,92-мм (с гермовводом) фирмы Микран на микрополосковой линии передачи (Rogers RO4003C 0,508 мм) и частотная зависимость КСВРис. 10. SMA разъём Амитрон Электроникс SMA-KHDC8006 с копланарной линией передачи (Rogers RO4003C 0,508мм, ширина полоска 1,1 мм, зазор 0,8 mm) и частотная зависимость КСВ

Серия KHDC — не обычные краевые разъёмы, внутри коаксиала есть ступенька, благодаря которой, рабочая полоса частот расширяется до 10-15 ГГц в зависимости от типа ЛП и подложки.

Рис. 11. SMA разъём SMA-KHDC8006 с микрополосковой линией передачи (Rogers RO4003C LP 0,525мм) и частотная зависимость КСВ Рис. 12. Разъём SMA-KFD84 с микрополосковой линией передачи длиной 26мм (Rogers RO4003C 0,508мм) и частотная зависимость КСВ Рис. 13. SMA разъём SMA-KFD84 с микрополосковой линией передачи длинной 60мм (Rogers RO4003C 0,508мм) и частотная зависимость КСВ

По совокупности моих исследований автора (а также моих коллег), можно сделать вывод о том, что обычные краевые разъёмы приемлемо работают до 4 ГГц. Существуют исключения, о которых необходимо упомянуть:

·        Вертикальный соединитель 3,5-мм фирмы Rosenberger с подпружиненным центральным контактом (рис. 14) и его аналоги.

Рис. 14. Rosenberger 03K721-40MS3

·        Не требующий пайки краевой разъём фирмы Southwest Microwave (рис.15). На рисунке 16 показан график частотной зависимости КСВ на такой же плате, как на рисунке 10.



Рис. 15. Серия краевых разъёмов high performance Super SMA Southwest MicrowaveРис. 16. Краевой разъём Southwest Microwave 1092-03A-6 (тип 2,92 мм) с копланарной линией передачи (Rogers RO4003C 0,508мм, ширина полоска 1,1 мм, зазор 0,8 mm) и частотная зависимость КСВ



Тут следует сказать, что отличие между Super SMA и 2,92 в этих сериях только во фланце, основное тело разъёма одинаковое. Ниже представлены еще примеры этих разъёмов на разных платах.

Рис. 17 Краевой разъём Southwest Microwave 1092-03A-6 с микрополосковой линией передачи (Rogers RO4003C 0,508мм) и частотная зависимость КСВРис. 18. Краевой разъём Southwest Microwave 1092-03A-6 с копланарной линией передачи (Rogers RO4003C 0,813мм, tapered) и частотная зависимость КСВРис. 19. Краевой разъём Southwest Microwave 1092-03A-6 с микрополосковой линией передачи (Rogers RO4003C 0,813мм, tapered) и частотная зависимость КСВ

Часто аналогом такого разъёма считают коннекторы Rosenberger 32K243-40ML5, однако это неправильно. Центральную жилу (пин) необходимо паять, а перфоманс таких разъёмов оставляет желать лучшего, ведь они дают совершенно непредсказуемый результат в зависимости от того, как ты их прикрутишь.

Рис. 20. Rosenberger 32K243-40ML5

Ещё один кандидат — розетка CON2A-29F от отечественного предприятия Таир. Из статьи К.Б. Джуринского для «Компоненты и Технологии» . Корпус такого разъёма предлагается оставлять на плате, а одну розетку можно вкручивать и выкручивать, таким образовм используя одну для нескольких плат. Но, центральную жилу тоже необходимо припаивать.

Рис.20. Краевой разъём предприятия Таир

Больше интересных и необычных конструкций разъёмов в моей следующей статье. Уже начала оформлять для вас подборку, которую копила годами.

Рабочая полоса частот панельных разъёмов с гермовводом определяется структурой и точностью изготовления монтажного отверстия, которое соответствует гермовводу. Также на максимальную частоту влияет тип и толщина подложки.

Максимальная рабочая частота перехода с панельными разъёмами ограничивается 4 ГГц и может быть увеличена до 18 ГГц при использовании ступенчатой структуры отверстия в стенке корпуса и сужения на микрополосковой линии.

                                                                                           III.  Согласование

Коаксиальные и полосковые линии передачи имеют различные распределение полей и конструкцию. Качественный переход требует особого внимания. Далее представлены некоторые общие рекомендации, однако, следует помнить, что каждая пара «соединитель-полосок» имеют свою оптимальную конструкцию.

При проектировании устройства первый этап согласования может сделан в виде модели в электродинамическом пакете. Иногда требуется второй этап в случае, если из-за неидеальности соединителя характеристики сильно отличаются от модели. В таком случае инженер добавляет в модель разъёма детали, либо добавляет некие элементы согласования на образце.

В данной работе часто используется термин «рабочая частота». Авторы считают, что допустимый уровень КСВ в рабочей полосе частот составляет 1,5 на пару соединителей. Существует несколько способов проверки качества перехода:

·        График зависимости коэффициента S₁₁ от частоты показывает возвратные потери. Это представление достаточно примерное.

·        Диаграмма Вольперта-Смита [1] является теоретически наиболее обоснованной, однако является понятной для восприятия только на 1 частотной точке.

·        Частотная зависимость КСВ показывает работу всей структуры, но не показывает место расположения объекта, вносящего рассогласование

·        Анализ во временной области наилучшей представление результатов для настройки и оптимизации перехода, так как показывает волновое сопротивление в каждой точке по длине.

Согласно теории распространения волн можно предсказать, что диаметр центрального штыря разъёма должен коррелировать с шириной полоска на печатной плате. Не рекомендуется использовать стандартный штырь диаметром 1,3 мм с узкими полосками (менее ≈1 мм). С другой стороны, тонкий штырь необходимо согласовать с широким полоском с помощью сужения (рис.21).

Рис. 21. Пример сужения для краевого разъёма SMA-KHDC8026

Пример: мною было проведено электродинамическое моделирование и найдена оптимальная топология сужения (для казалось бы невыполнимого перехода) для краевого разъёма на толстой плате с низким эпсилон (рис. 22).

Рис. 22. SMA разъём Rosenberger 32K242-40ML5 с микрополосковой линией передачи (Rogers RO5880 1,575мм) и частотная зависимость КСВ

При использовании краевых разъёмов как на рисунке 15 должно быть добавлено сужение в топологию, так как такие разъёмы имеют диаметр штыря 0,127-0,5 мм.

В рекомендациях по применению [5] даны рекомендации по топологии сужения, а также приведены сравнения характеристик с разными типами сужения.

Рис. 23. Измерения волнового сопротивления во временной области

На рисунке 23 показано, что временную ось на экране измерительного прибора можно соотнести с координатой Х вдоль платы с разъёмами. А отражения возникают в месте, где пин ложится на плату. Это можно понять по скачку волнового сопротивления.

По подсказке инженеров SW я провела измерения во временной области для разных плат на разъемах Southwest Microwave 1092-03A-6 . Ниже показаны некоторые примеры результатов. На рисунках 24-27 показаны сравнительные характеристики во временной области линий с без сужения и со слишком сильным сужением. Видно, что на уровне сужения волновое сопротивление равно примерно 60 Ом, то есть обужено слишком сильно.



Рис. 24. Микрополосковая линия (Rogers RO4003C 0,508 мм) зависимость волнового сопротивления от времени



Рис. 25. Микрополосковая линия с сужением (Rogers RO4003C 0,508 мм) зависимость волнового сопротивления от времени  Рис. 26. Копланарная линия (Rogers RO4003C 0,508 мм) зависимость волнового сопротивления от времени



Рис. 27. Копланарная линия с сужением (Rogers RO4003C 0,508 мм) зависимость волнового сопротивления от времени



Таким образом анализ во временной области как при моделировании, так и при измерении параметров тестовых плат может существенно облегчить поиск оптимальной топологии для наилучшего согласования коаксиально-полоскового перехода.



Благодарность

Автор благодарит сотрудников Санкт-Петербургского офиса компании Rohde and Schwarz за помощь в проведении измерений во временной области.

Рис.28. Векторный анализатор цепей ZVA 40 в режиме измерений во временной области

П.С. ещё о согласовании можно почитать тут.

Спасибо, что дочитали!

Список источников:

[1]     David M. Pozar Microwave engineering, 4^th ed, John Wiley&Sons Inc, USA,2012. 736p.

[2]     Coonrod, J. “Microwave PCB structure considerations: microstrip vs. grounded coplanar waveguide”, International Microwave Symposium, 2015.

[3]     Джуринский К.Б. Миниатюрные коаксиальные радиокомпоненты для микроэлектроники СВЧ, М. Техносфера, 2006.216с.

[4]     ANSYS, Workshop 3-1: Coax-microstrip transition introduction to ANSYS HFSS.2015. unpublished.

[5]     Southwest Microwave “The design & test of broadband launches up to 50 GHz on thin and thick substrates”, Application Note,Available at: www.southwestmicrowave.com , 2011

какие существуют и где используются?

Опубликовано 6.01.2020 автор Андрей Андреев — 0 комментариев

Здравствуйте, дорогие читатели! Сегодня обсудим виды разъемов HDMI — какие они бывают согласно стандарту, как выглядят, где применяются и дает ли определенный тип порта какие-либо преимущества при его использовании.

Типы разъемов

Согласно стандарту, сегодня в бытовой технике и электронике используются такие виды портов:

• Type A (так называемый Normal или Full Size).

Самый популярный из всех коннекторов на сегодняшний день, который производители предпочитают использовать для соединения крупногабаритной электроники.

Такой разъем можно увидеть на компьютере в видеокарте или самой материнской плате, на мониторе, в ноутбуке, в телевизоре, в домашнем кинотеатре или аудиосистеме класса Hi-End.

С помощью мини версии интерфейса подключаются мобильные девайсы — планшеты, смартфоны, некоторые нетбуки, фото- и видеотехника.

Микро версия порта, которой оборудованы еще более компактные устройства — GPS-навигаторы, эхолоты, видеорегистраторы и т.д.

Специфический коннектор, которым подключается автомобильная электроника — например, магнитола или блок управления.

Некогда использовался для передачи изображения с высоким разрешением, но почему-то не прижился. Сегодня уже нигде не применяется.

Дополнительная информация

Кабели условно можно разделить на 2 типа: стандартные и высокоскоростные. Каждый из типов разъемов имеет 19 коннекторов независимо от размера. Начиная с версии протокола 1.3 кабели делятся на стандартные и высокоскоростные.

Шнур может иметь на концах как однотипные, так и разные штекера. Для соединения это не играет никакой роли: ограничение накладывается физическими размерами порта на конкретном девайсе. Также есть переходники между разными штекерами. Их рационально использовать, если нет желания покупать разные шнуры — обходится это дешевле.

Также существуют адаптеры между разными типами протоколов: например, для подключения кабеля HDMI в подходящий порт одним концом и к VGA или DVI с другой. В отличие от HDMI эти протоколы имеют ограниченную функциональность, так как не передают звук.

Также для вас будут полезны публикации «Какой интерфейс лучше использовать — DisplayPort или HDMI» и «Все версии протокола». Буду очень признателен, если вы поделитесь этим постом в социальных сетях — так вы поможете продвижению моего блога. До следующей встречи на его страницах!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Виды разъемов мониторов

За скорость передачи данных в компьютерной технике отвечает кабель, который подбирается с учетом того или иного типа разъема на мониторе ноутбука и персонального компьютера. На технике обычно присутствует несколько подобных отверстий для подсоединения кабеля.

Разъем мониторов подключается с помощью внешних источников питания, которые потом соединяются с источником ПК или с электросетью. Правильно подобранный кабель позволяет подключить к ноутбуку или проектору несколько мониторов, соединить их с плазменной панелью или телевизором.

Типы разъемов

На современных мониторах присутствуют разные разъемы, что позволяет получать сигналы с ПК. К основным видам разъемов относятся:

• DC-IN 19V (Power) – это вход, позволяющий подключить источник питания к монитору. Такой тип разъема ориентирован на присоединение внешних источников, благодаря которым мониторы меньше нагреваются.
• DP-IN — DisplayPort – аналог порта Hdmi, но обладающий другим типом кодировки. Его можно использоваться для компьютерных мониторов, на которых есть подобный порт. На ноутбуках новых моделей DisplayPort выполняет и дополнительную функцию – преобразовывать сигнал с DP-IN в Hdmi. Подобная опция очень помогает в работе и повышает качество получаемых данных. Таких портов на мониторах немного, но их количество постоянно растет, поскольку технология передачи данных получила одобрение у экспертов и пользователей. С помощью DisplayPort к мониторам можно подключать разъемы Hdmi и DVI.
• DVI – цифровой разъем, созданный специально для передачи видеосигналов в цифровом формате. Это порт нового поколения, поэтому и картинка на мониторе получается качественной и четкой. Особенностью разъема DVI является то, что он совмещен с аналоговым VGA, что позволяет передавать данные сразу в двух форматах – и цифровом, и аналоговом. Видеоплаты, установленные на мониторах с разрешением 1920 на 1080, имеют порт DVI с одноканальной модификацией. Мониторы с более высоким разрешением (в пределах 2560 на 1600) обладают двухканальной модификацией DVI, но они встречаются в дорогих моделях мониторов. Есть отдельный тип порта для ноутбуков – мини-DVI.
• H/P или Head/Phones (Out) – вход предназначен для того, чтобы принимать звук по одному из цифровых входов – Display Port и Hdmi. Пользователь, которому нужно перевести звук на наушники или колонки, должен просто подключиться к порту.
• HDMI IN1 и HDMI IN2 – цифровые входы, подходящие для техники с выходом HDMI. Он присутствует на плеерах, ноутбуках, лэптопах, компьютерах, видеопроигрывателях. Кабель, который подключен к Hdmi, предназначен для передачи цифровых сигналов, изображения и звука. Новый тип разъема обладает и новой технологией защиты контента от копирования. Называется она HDCP, входит в большинство разъемов формата Hdmi.
• Thunderbolt v2 – является аналогом портов Hdmi и DisplayPort, но подходит только для зарядки макбуков и другой продукции фирмы Apple.
• USB – стандартный разъем, который присутствует практически на каждом мониторе. Бывает двух видов – USB Up-Stream и USB Down-Stream. Не используются для передачи данных, а только для зарядки телефона, плеера, использования файлов с флеш-носителя. Данные виды портов отлично подходят для того, чтобы создать систему передачи данных и связать монитор с компьютером. Новейший USB-порт версии 3.0 обладает высокой скоростью передачи информации и сигналов. Для подключения к другим типам разъемов используется переходник типа DisplayLink.
• VGA – аналоговый вход, который предназначен для мониторов, имеющих расширение 640 на 480. Если будет происходить увеличение разрешения, то цифровая картинка будет нечеткой, а качество передаваемых данных – низким.

Как «подогнать» разъем монитора и видеокарты?

Получить нормальное качество передаваемых аналоговых или цифровых сигналов можно с помощью переходника, который позволит соотнести разъем монитора и тип видеокарты. Использовать стоит переходник DVI-I/VGA или конвертеры, которые способны преобразовывать цифровой сигнал в аналоговый.

Обычный переходник стоит на порядок дешевле, чем конвертеры сигналов, но они качественнее и функциональнее. Прежде, чем приобрести переходник, нужно изучить его особенности работы. В некоторых моделях при подключении монитора через подобное устройство к другой технике снижается качество изображения или пропадает звук.

Разъем Hdmi: особенности порта

Когда используются разъемы различных модификаций Hdmi, то порты функционируют по правилам ранних версий. При присоединении монитора версии Hdmi 1.2 к устройству, на котором стоит видеокарта Hdmi 1.4, будет происходить отражение картинки и данных в версии 1.2, а не более современной.

Такая передача данных снижает качество данных, поэтому нужно правильно выбирать соотношение кабеля, разъема и видеокарты. Не обязательно покупать новую видеокарту на монитор – достаточно обновить соответствующий драйвер до новой версии, что позволит получать на экране качественную 3D-графику.

Разъем для монитора: какой выбрать?

Выбор типа порта для монитора зависит от нескольких факторов:

• Качества картинки, которую хочет получать пользователь ПК.
• Диагонали монитора.
• Типа встроенной видеокарты.
• Драйверов и их способностью обновляться до последних версий.

Не все порты дают отменную картинку, даже при наличии современных драйверов и видеокарты. Если монитор старого типа, имеет небольшое разрешение и диагональ, то на нем установлен будет разъем типа VGA.

Для мониторов, диагональ которых начинается от 17 дюймов, разрешение картинки на экране будет в несколько раз лучше. Соответственно, можно использовать различные виды портов.

Предпочтение рекомендуется отдать:

Особенности подключения монитора к ноутбуку

Для демонстрации презентаций или видеороликов используется дополнительный монитор, который подключается к ноутбуку. Сделать это можно через разъемы, о которых речь шла выше.

Процедура подключения выглядит так:

• Подобрать подходящий кабель, чтобы соединить монитор и ноутбук. Во внимание принимается типы разъема. При необходимости стоит применить переходник или конвертер, чтобы изображение было высококачественным.
• Использовать комбинацию кнопок Fn+F8, которые предназначены для переключения между режимами.
• Выставить нужный режим демонстрации. Во-первых, бывает основной режим отражения, когда картинка идет на внешний монитор. В это время на ноутбуке изображения не будет совсем. Во-вторых, используется внешний монитор – как клон, позволяющий видеть картинку и на ноутбуке, и на мониторе, и на телевизоре. Подобная технология применяется, когда идет презентация проектов или выступлений участников на различных мероприятиях, семинарах, конференциях. В-третьих, часто применяется многоэкранный режим, созданный для увеличения размера рабочего стола на ноутбуке. Происходит это через растягивание картинки, но для этого понадобиться подключить к ноутбуку два-три монитора.

Чем правильнее будет осуществлен подбор кабеля, тем точнее произойдет процедура подключения монитора/мониторов к ноутбуку.

Какой может быть максимальная длина кабеля для подключения?

На длину кабеля для соединения монитора с ноутбуков или персональным компьютером влияет тип подключения:

1. Если происходит соединение портов Dvi + Dvi, то протяженность кабеля должна составлять 10 метров, но не более.
2. При создании подключения Dvi с портом Hdmi, максимальная длина кабеля будет равна 5 метрам.
3. Для создания подключения через разъем DisplayPort понадобится кабель до 3 метров.

Не стоит самостоятельно увеличивать максимальную длину кабеля, поскольку это снизит скорость передачи сигналов. Когда информацию передают на расстояние больше, чем 3-10 метров, то используется специальный усилитель сигнала.

Рекомендации по выбору видеокабеля

• Во-первых, не нужно экономить на кабеле. Чем он дешевле, тем ниже будет сигнал и скорость между портами. Часто низкое качество кабеля вызывает прерывистые линии на экране, пропадание сигналов и т.д.
• Во-вторых, предпочтение отдается экранированным моделям, которые «гасят» отрицательное воздействие различных электронных устройств, расположенных около ноутбука и монитора.
• В-третьих, на разъемах должны располагаться позолоченные контакты, отвечающие за то, чтобы не появлялась на портах коррозия, не образовывалась влага. Позолота снижает сопротивление между штекером видеокабеля и разъемами.

Современные мониторы оборудованы различными портами, каждый из которых имеет плюсы и минусы в использовании. Нельзя соединять монитор с разъемом старого типа с интерфейсом нового вида. Это губительно влияет на технику, ухудшает передаваемые сигналы, замедляет скорость информации, которая идет по видеокабелям.

Основы подключения

Connector — learn.sparkfun.com

Добавлено в избранное Любимый 49

Введение

Разъемы

используются для соединения частей цепей вместе. Обычно разъем используется там, где в будущем может потребоваться отключение подсекций: входы питания, периферийные соединения или платы, которые, возможно, потребуется заменить.

описано в этом учебном пособии

В этом уроке мы рассмотрим:

• Базовая терминология разъемов
• Разделить соединители на отдельные категории
• Расскажите о различиях между разъемами в этих категориях.
• Показать, как определить поляризованные разъемы
• Обсудите, какие разъемы лучше всего подходят для определенных приложений

Рекомендуемая литература

Вы можете найти эти концепции полезными перед тем, как приступить к этому руководству:

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Полярность

Введение в полярность электронных компонентов.Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.

Терминология разъема

Прежде чем мы начнем обсуждать некоторые часто используемые соединители, давайте исследуем терминологию, используемую для описания соединителей.

Пол

Gender — Пол разъема указывает на то, вставлен он или вставлен, и обычно мужской или женский, соответственно (дети, попросите своих родителей более подробное объяснение).К сожалению, бывают случаи, когда разъем может называться «штыревой», хотя может показаться, что он женский; в разделе примеров мы укажем на некоторые из них, обсуждая отдельные типы компонентов и объясняя, почему это так.

Разъемы JST типа «папа» (слева) и «мама» 2,0 мм серии PH. В этом случае пол определяется индивидуальным дирижером.

Полярность

Полярность — Большинство разъемов можно подключать только с одной ориентацией.Эта особенность называется полярностью, и разъемы, которые имеют некоторые средства предотвращения неправильного подключения, называются поляризованными или иногда с ключом .

Поляризованная розетка для Северной Америки. Благодаря двум разным ширинам ножек вилки вилка будет входить в розетку только в одном направлении.

Контакты

Контакт — Контакты являются деловой частью разъема. Это металлические части, которые соприкасаются друг с другом, образуя электрическое соединение.Здесь также возникают проблемы: контакты могут загрязняться или окисляться, или упругость, необходимая для удержания контактов вместе, со временем может исчезнуть.

Контакты на этом разъеме хорошо видны.

Шаг

Шаг — Многие разъемы состоят из множества контактов, расположенных в повторяющемся порядке. Шаг соединителя — это расстояние от центра одного контакта до центра следующего. Это важно, потому что существует множество семейств контактов, которые выглядят очень похожими, но могут отличаться по шагу, что затрудняет понимание того, что вы покупаете правильный ответный разъем.

Шаг контактов на разъемах на стандартной Arduino составляет 0,1 дюйма.

Циклы стыковки

Циклы соединения — Соединители имеют ограниченный срок службы, и их подключение и отключение — вот что их изнашивает. Таблицы данных обычно представляют эту информацию в виде циклов спаривания , и она сильно варьируется от одной технологии к другой. USB-разъем может иметь срок службы в тысячи или десятки тысяч циклов, в то время как межплатный разъем, предназначенный для использования внутри бытовой электроники, может быть ограничен десятками циклов.Важно выбрать разъем с подходящим сроком службы для данного приложения.

Крепление

Mount — Это может сбивать с толку. Термин «крепление» может относиться к нескольким вещам: способу монтажа разъема при использовании (монтаж на панели, свободно висящий, монтаж на плате), под каким углом разъема относительно его крепления (прямой или прямоугольный) или как он крепится механически (паяльная пластина, поверхностный монтаж, сквозное отверстие). Мы обсудим это подробнее в разделе примеров для каждого отдельного разъема.

Сравнение трех различных методов монтажа одного цилиндрического разъема: (слева направо) монтаж на плате, монтаж на линейный кабель и монтаж на панель.

Устройство для снятия напряжения

Устройство разгрузки от натяжения — Когда разъем устанавливается на плату или кабель, электрические соединения становятся несколько хрупкими. Обычно обеспечивается какое-то снятие напряжения для передачи любых сил, действующих на этот разъем, на более механически прочный объект, чем хрупкие электрические соединения.Опять же, позже будет несколько хороших примеров.

Этот разъем для наушников 1/8 «поставляется с» чехлом «для снятия натяжения, надетым на кабель, чтобы предотвратить передачу сил, воздействующих на кабель, непосредственно на электрические соединения.

USB-коннекторы

USB-разъемы бывают двух типов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это.Однако у всех USB-разъемов есть общие черты:

• Поляризация — USB-разъем может быть вставлен только в одном направлении. Можно принудительно вставить разъем неправильно, но приведет к повреждению устройства .
• Четыре контакта — Все разъемы USB имеют не менее четырех контактов (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ и того больше). Это для питания, заземления и двух линий передачи данных (D + и D-).Разъемы USB предназначены для передачи 5 В, до 500 мА.
• Экранирование — USB-разъемы экранированы, поэтому предусмотрена металлическая оболочка, которая не является частью электрической цепи. Это важно, чтобы сигнал оставался неизменным в средах с большим количеством электрических «шумов».
• Надежное подключение к источнику питания — Важно, чтобы выводы питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям данных. Все USB-разъемы разработаны с учетом этого.
• Литой компенсатор натяжения — Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может потенциально повредить электрические соединения.

Удлинительный USB-кабель, на котором отмечены некоторые общие характеристики USB-разъемов.

Разъемы USB-A

USB-A, розетка — это стандартный тип разъема «хоста». Это можно найти на компьютерах, концентраторах или любом другом устройстве, к которому должны быть подключены периферийные устройства.Также можно найти удлинительные кабели с гнездом A и штекером A на другом конце.

Женский порт USB-A на боковой стороне ноутбука. Синий разъем совместим с USB 3.0.

USB-A папа — это стандартный тип разъема для периферийных устройств. Большинство USB-кабелей имеют один конец, заканчивающийся штекерным разъемом USB-A, а многие устройства (например, клавиатуры и мыши) будут иметь встроенный кабель, оканчивающийся штекерным разъемом USB-A.Также можно найти штекерные разъемы USB-A, которые можно установить на плату, для таких устройств, как карты памяти USB.

Два типа разъемов Male USB-A , на кабеле SparkFun Cerberus и на плате разработки AVR Stick.

Разъемы USB-B

USB-B, розетка — это стандарт для периферийных устройств. Он громоздкий, но прочный, поэтому в приложениях, где размер не является проблемой, он является предпочтительным средством обеспечения съемного разъема для подключения USB.Обычно это разъем для монтажа на плату в сквозное отверстие для максимальной надежности, но есть и варианты для монтажа на панели.

Платы Arduino , в том числе этот Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.

USB-B, вилка почти всегда находится на конце кабеля. Кабели USB-B распространены повсеместно и недороги, что также способствует популярности соединения USB-B.

Штекер USB-B на конце кабеля SparkFun Cerberus.

Разъемы USB-Mini

Соединение USB-Mini было первой стандартной попыткой уменьшить размер USB-разъема для небольших устройств. Гнездо USB-Mini обычно встречается на небольших периферийных устройствах (MP3-плееры, старые мобильные телефоны, небольшие внешние жесткие диски) и обычно представляет собой разъем для поверхностного монтажа, надежность которого зависит от размера. USB-Mini постепенно заменяется разъемом USB-Micro.

Гнездовой разъем USB-Mini на Protosnap Pro Mini.

USB-Mini male — еще один разъем, предназначенный только для кабеля. Как и USB-B, он чрезвычайно распространен, а кабели можно дешево найти практически везде.

Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.

Разъемы USB-Micro

USB-Micro — довольно недавнее дополнение к семейству разъемов USB. Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go), где устройство может захотеть работать как хост или как периферийное устройство в зависимости от обстоятельств.

USB-Micro female используется во многих новых периферийных устройствах, таких как цифровые фотоаппараты и MP3-плееры. Принятие USB-micro в качестве стандартного порта зарядки для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве компактного устройства. USB-разъем на выбор.

USB-Micro гнездовой разъем на USB-плате LilyPad Arduino.

USB-Micro папа также может использоваться только для кабеля.Как правило, существует два типа кабелей с вилками USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а другой для адаптации гнездового порта USB-Micro к гнезду USB-A. , для использования в устройствах с поддержкой USB-OTG.

Штекерный разъем USB-Micro на кабеле SparkFun Cerberus. Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro, со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этим пигтейлом.

Кабель USB 3.0 micro-B

Кабели USB 3.0 micro-B похожи на разъемы USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.

Кабель USB 3.0 типа A — Micro-B

Кабель USB 3.1 C

USB C содержит 24 контакта в разъеме USB. В отличие от предыдущих версий-предшественников, эта версия обратимая! Конструкция кабеля USB C также позволяет использовать ток более 500 мА для энергоемких устройств.

Внимание! В зависимости от кабеля не все контакты предназначены для USB C. Некоторые кабели могут быть ограничены спецификацией USB 2.0 с 4 контактами, а не полной спецификацией USB 3.1. Двусторонние кабели USB от A до C и SuzyQable — несколько примеров. В зависимости от используемого порта USB вы также можете быть ограничены в количестве тока, который может подаваться на ваше устройство.

Реверсивный USB

С развитием технологий и производства разъемы USB можно вставлять любым способом! Ниже приведены примеры реверсивных разъемов типа A и типа micro-b из каталога.

---

Если вы ищете USB-разъем или кабель, ознакомьтесь с нашим Руководством по покупке USB-устройств или каталогом.

Разъем SparkFun USB-C

В наличии BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом каждый вывод на соединении размыкается…

5

Контроллер GPIB-USB

В наличии BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

7

---

Аудиоразъемы

Еще одна знакомая группа разъемов — это те, которые используются для аудиовизуальных приложений — RCA и phono.Хотя на самом деле они не могут считаться принадлежащими к одному семейству, в отличие от различных USB-разъемов, мы будем считать, что они оба принадлежат к одному и тому же коду.

Разъемы типа «телефон»

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как штекер на конце пары наушников. На самом деле эти разъемы бывают трех распространенных размеров: 1/4 дюйма (6,35 мм), 1/8 Разъемы размером «(3,5 мм) и 2,5 мм. ¼» находят широкое применение в профессиональном аудио- и музыкальном сообществе — большинство электрогитар и усилителей имеют разъемы 1/4 дюйма с наконечником (TS).1/8 «наконечник-кольцо-рукав (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны оснащены разъемом 2,5 мм для наконечника-кольца-кольца-рукава (TRRS) для подключение к наушникам с микрофоном для громкой связи.

Обычная доступность этих разъемов и кабелей делает их хорошим кандидатом для приложений общего назначения — например, задолго до USB, графические калькуляторы Texas Instruments использовали 2.Разъем TRS 5 мм для разъема последовательного программирования. Следует помнить, что типы соединителей типа «наконечник-втулка» не рассчитаны на несущую мощность; во время введения наконечник и гильза могут на мгновение закоротиться вместе, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Штекер TRS для наушников, 1/8 дюйма. Обычно через наконечник и кольцо передаются стереофонические аудиосигналы, в то время как муфта подключается к заземлению.

Телефонный штекер 1/8 «. Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

Гнездо для наушников 1/8 «на плате с помеченными контактами, соответствующими разъемам контактов. Когда разъем не вставлен, внутренний переключатель соединяет наконечник и кольцевые контакты с соседними немаркированными контактами, обеспечивая обнаружение вставки.

Разъемы RCA

Известный в течение многих десятилетий как разъем для домашних стереосистем, разъем RCA был представлен в 1940-х годах компанией RCA для домашних фонографов.В аудиовизуальной сфере он постепенно вытесняется такими соединениями, как HDMI, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно встречаются на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми гнездами на них. Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереозвук или аудио S / PDIF.

Гнездовой разъем RCA, для видеосигналов. Обычно разъемы видеосигнала NTSC или PAL желтого цвета.

Штекерные разъемы RCA обычно находятся на кабелях.

Штекеры RCA. Красный и белый обычно используются для аудиоприложений, а красный означает «правильный» аудиоканал.

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам.Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

Соединители для цилиндров

Разъемы типа

Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие настенные адаптеры переменного тока. Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель, или «джек», можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или монтаж на панели.Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и продлевать срок их службы при работе от внешнего источника питания.

Женский цилиндрический соединитель. Если вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

Штекерный цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода.Также можно приобрести штекеры, которые уже прикреплены к кабелю.

Штекерная штекерная штекерная вилка, для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот.Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете! Разъемы типа

Barrel обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «гильзой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение втулки. выше или ниже напряжения на наконечнике).

Диаметр втулки чаще всего равен 5.5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность — последний аспект, который необходимо учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.Многие устройства имеют небольшую диаграмму, показывающую полярность, ожидаемую устройством; Соблюдайте это с осторожностью, так как неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Диаграмма любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы «Molex»

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый разъем «Molex». Чтобы быть более точным, это разъем Molex серии 8981 — на самом деле Molex — это название компании, которая первоначально разработала этот разъем еще в 1950-х годах, — но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии — например, станок с ЧПУ или 3D-принтер — очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex — это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля и скользит внутри пластиковой оболочки, которая окружает штыри на штыревом соединителе.Обычно разъемы запрессовываются и очень, очень тугие — они предназначены для подключения и отключения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения будут часто меняться.

Мужской разъем Molex. Пол контактов внутри разъема — это то, что означает пол разъема в целом. Гнездовой разъем Molex на проектном блоке питания.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного элемента.Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, для проектного источника питания постоянного тока. Обратите внимание, что, как и в случае разъема Molex, пол разъема определяется контактами внутри кожуха. Гнездовой разъем питания IEC C13 на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Приятная вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства стран мира!

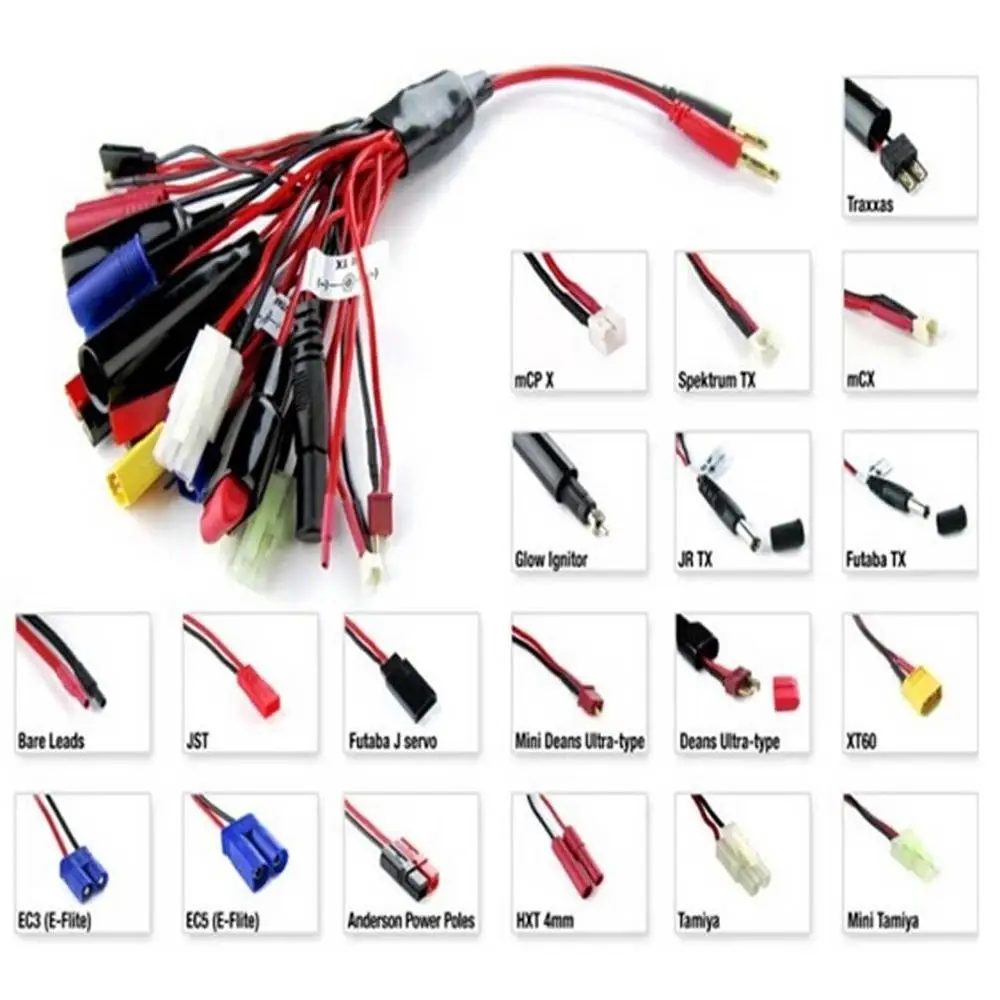

Разъем JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST — японская компания, которая производит высококачественные разъемы, и наш предпочтительный 2,0-миллиметровый разъем JST — это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или место для него) в качестве входа источника питания. Его преимущество в том, что он компактный, прочный и сложный для обратного подключения. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на нее смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это снижает вероятность выхода из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекер JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. Штекерные и розеточные 2-контактные разъемы JST.

Есть разъемы серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем 2-позиционное подключение батареи.

Антенные разъемы SMA

Далее следует объяснение сбивающих с толку соглашений об именах для разъемов SMA. Если вы не хотите понимать, почему так принято, вы можете просто взглянуть на 4 картинки и двигаться дальше. В противном случае получайте удовольствие от чтения!

Условные обозначения разъема RF

SparkFun использует разъемы типа SMA на нескольких платах, которым требуется подключение с сопротивлением 50 Ом к внешней антенне (GPS, Bluetooth, сотовая связь, Nordic и XBee).Однако на некоторых из этих плат используются разъемы SMA другого пола и полярности. Поэтому нам нужны разные антенны, чтобы соответствовать определенному полу или полярности РЧ-соединений.

Существует 4 различных типа разъемов SMA, использующих комбинацию пола, которая относится к центральному контакту, и полярности, которая относится к… ..ээ, здесь это сбивает с толку. Википедия пытается это объяснить. Но из того, что я обнаружил, была оригинальная «старая» конструкция разъемов SMA.

Разъемы SMA

Первоначальная конструкция SMA требовала наличия двух совместимых разъемов:

Наружная резьба SMA Центральный штифт, внутренняя резьба	Внутренняя резьба SMA Центральное отверстие, внешняя резьба

Два вышеуказанных разъема были разработаны для совместного использования, но с этой конфигурацией возникла проблема, и FCC начала двигаться в направлении соответствия Части 15.Все это означает, что все разъемы SMA RF меняют пол (центральный штифт). Действительно раздражает тех из нас, кому нужно подключить антенну к радиочастотному устройству. Изменение пола FCC было введено, чтобы домашние пользователи не могли повредить радиочастотное оборудование (например, домашний Wi-Fi) при прикручивании антенны. Если все антенны — розетки, повредить центральный разъем невозможно.

Однако есть одна закономерность; все антенны, кабели или что-либо, что было прикреплено к потенциально стационарному объекту, использовали конструкцию с внешней гайкой или внутренней резьбой, а все стационарные устройства использовали конструкцию с внешней резьбой.Это относится ко всем продуктам SparkFun. Все наши антенны — это SMA-штекер или RP-SMA-мама. Все наши платы имеют тип SMA female или RP-SMA male.

Разъемы RP-SMA

Единственное, что изменилось в соответствии с требованиями Части 15, — это центральный штифт, что изменило полярность соединения и сформировало «новый» стандарт; обращенно поляризованный SMA (RP-SMA). RP (обратная полярность) названа в честь «пола резьбы» и имеет штифт противоположного пола.

Следующие две фотографии считаются обратно поляризованными (RP-SMA).

Наружная резьба RP-SMA Центральное отверстие, «наружная» внутренняя резьба	RP-SMA Внутренняя Центральный штифт, внутренняя внешняя резьба

Если на плате нет разъема u.FL для подключения внешней антенны, платы и антенны SparkFun RF будут использовать комбинацию старого (SMA) и нового (RP-SMA):

• Сотовая связь и GPS (900/1700/1800 МГц и 1.57542 ГГц соответственно) обычно используют старое соглашение: вилка SMA для антенн и розетка SMA для модулей.

• Anything 2.4GHz (Bluetooth, ZigBee, WiFi и Nordic) обычно используют новое соглашение: вилка RP-SMA на антеннах и розетка RP-SMA на модулях.

Действительно, дескриптор пола можно игнорировать. Если у вас есть плата или модуль RP-SMA, вам понадобится антенна RP-SMA и т.д. для SMA. Довольно просто, правда ?! Просто убедитесь, что частота антенны совпадает с частотой вашей платы.

И на всякий случай, если вы обнаружите старый и новый микшер, мы продаем штекер SMA к штекеру RP-SMA и гнездо RP-SMA к штекеру RP-SMA, которые будут сопрягать большинство комбинаций антенны и разъема.

Надеюсь, вы не совсем запутались!

---

Если вы ищете РЧ разъем или антенну, ознакомьтесь с нашим Руководством по покупке РЧ разъемов или каталогом.

---

Штыревые соединители имеют несколько различных способов подключения.Как правило, одна сторона представляет собой серию контактов, которые припаяны к печатной плате, и они могут быть либо под прямым углом к ​​поверхности печатной платы (обычно называемой «прямой»), либо параллельно поверхности платы (что сбивает с толку как «правый»). -угловые «булавки»). Такие соединители бывают разных шагов и могут иметь любое количество отдельных рядов контактов.

Соединение штырей разъема под прямым углом с внутренней резьбой на базовой плате FTDI.

Наиболее часто встречающиеся контактные разъемы — это одинарные или двухрядные разъемы размером 0,1 дюйма (2,54 мм).Это стандартный шаг, совместимый с макетной платой. Они бывают в версиях «папа» и «мама» и представляют собой разъемы, используемые для соединения плат и экранов Arduino. Пользователи могут легко подключать перемычки к макетным платам.

0,1-дюймовые штыревые разъемы, вилка и розетка, на плате Arduino Uno.

Другие участки не редкость; например, в беспроводном модуле XBee используется версия того же разъема с шагом 2,0 мм. Ниже представлен вид сверху, показывающий гнездовой разъем SMD с шагом 2,00 мм, припаянный к плате.Как видите, два ряда металлических сквозных отверстий для разъемов, совместимых со стандартной макетной платой, рядом с заголовками расположены на расстоянии 0,1 дюйма (2,54 мм) друг от друга.

XBee Explorer USB с SMD-разъемами с шагом 2,00 мм, припаянными к плате.

Распространенной разновидностью этой детали является версия с «машинным штифтом». В то время как обычная версия изготавливается из штампованного и гнутого листового металла, соединители машинных штифтов формируются путем придания металлу нужной формы. В результате получается более прочный соединитель с лучшим соединением и более длительным сроком службы, что делает его несколько более дорогим.

Штифтовые разъемы с внутренней резьбой. Обратите внимание, что они предназначены для разделения на более мелкие секции, в то время как стандартные 0,1-дюймовые разъемы для штырей с гнездовой головкой — нет. Также важно отметить, что не все разъемы, не относящиеся к штыревым штырям, совместимы с различными штырями машины.

Кабели, предназначенные для подключения к этим контактным разъемам, обычно бывают двух типов: отдельные провода с обжимными разъемами на них или ленточные кабели с разъемами смещения изоляции .Их можно просто закрепить на конце ленточного кабеля, что создаст соединение с каждым из проводников ленточного кабеля. Как правило, кабели доступны только для женского пола, и ожидается, что с ними будет сопрягаться штекер.

Шестиконтактный обжимной кабель. Каждый провод зачищается по отдельности, к нему обжимается соединитель, а затем соединители вставляются в пластиковую рамку. Разъемы смещения изоляции (IDC) 2×5 на ленточном кабеле. Этот тип кабеля можно быстро собрать, поскольку он не требует зачистки отдельных разъемов.Он также имеет поляризационные выступы на каждом конце, чтобы предотвратить неправильную вставку в соединительный разъем на стороне платы. В гибких схемах

также можно использовать выводы для пайки, расположенные со стандартным шагом 0,1 дюйма. Эти выводы скреплены скобами через гибкую подложку для обеспечения контакта с полупроводящим материалом.

Паяльный язычок, прикрепленный скобами к гибкому датчику.

В зависимости от области применения вашего проекта и набора навыков существует несколько способов подключения к паяным вкладышам.Пользователи могут вставлять выводы для пайки в макетные платы или паять непосредственно к контактам. Тем не менее, тонкие выводы для пайки могут со временем сломаться при чрезмерном сгибании и могут ослабнуть в гнезде макетной платы. Гибкие датчики также могут быть чувствительны к теплу из-за полупроводящего материала. В качестве альтернативы, разъемы Amphenol FCI Clincher были разработаны с более толстыми выводами и разъемами, совместимыми с макетными платами, для более надежного соединения.

Amphenol FCI Clincher соединители с опрессовкой на гибкие датчики для более надежного соединения.

Временные соединители

Винтовые клеммы

В некоторых случаях может потребоваться подключить к цепи неизолированный провод без оконечной нагрузки. Винтовые клеммы — хорошее решение для этого. Они также подходят для ситуаций, в которых соединение должно поддерживать несколько различных подключаемых устройств.

Обратной стороной винтовых клемм является то, что они довольно легко откручиваются, оставляя оголенный провод в вашей цепи.Небольшая капля горячего клея может решить эту проблему, и ее не будет слишком сложно удалить позже.

Винтовые клеммы

обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun имеет четыре типа винтовых клемм — 2,54 мм (стандартная макетная плата 0,1 дюйма), версия с шагом 3,5, 5 и 10 мм.

Нажмите здесь, чтобы узнать больше о винтовых клеммах

Большинство винтовых клемм имеют модульную конструкцию, и их можно легко удлинить на один и тот же шаг, просто соединив вместе две или несколько меньших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подключаемого провода, фиксирующий винт, удерживающий провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как разъемы типа «push-in», «cage-clamp» или «poke-home»). Пружинные клеммы работают аналогично винтовым клеммам. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина сжимает вместе куски металла.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в условиях сильной вибрации (например, в автомобильной промышленности) или когда провод расширяется / сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от изменений натяжения, когда пользователь затягивает винтовой зажим. Ниже приведены несколько пружинных клеммных разъемов, которые SparkFun имеет в каталоге.

Терминал динамика — 4 пружины

В отставке COM-11145

Вы можете узнать в них разъемы, которые обычно используются для домашних стереодинамиков. У них получается хорошая пружина тэ…

Пенсионер

Некоторые платы (например, gamer: bit, LumiDrive и Qwiic MP3 Trigger и многие другие) оснащены пружинным зажимом для легкого доступа к контактам ввода / вывода.

Шариковая ручка, прижимающая язычок gamer: bit к коннектору poke-home для подключения куска провода.

Банановый соединитель

Большинство единиц оборудования для проверки мощности (мультиметры, блоки питания) имеют очень простой разъем, называемый «банановый разъем». Они соединяются с «банановыми вилками», гофрированными пружинными металлическими вилками, предназначенными для единственного подключения к источнику питания. Они часто доступны в стекируемой конфигурации и могут быть легко подключены к любому типу проводов.Они способны выдерживать ток в несколько ампер и недороги.

Штабелируемый банановый штекер. Обратите внимание, что есть два разных способа подключить дополнительную банановую вилку. Настольный комплект переменного тока Extech с банановыми домкратами спереди.

Зажим для аллигатора

Названные по понятным причинам, зажимы типа «крокодил» подходят для тестовых подключений к стойкам или оголенным проводам. Они имеют тенденцию быть громоздкими, легко замыкаются на ближайшем голом металле и имеют достаточно плохой захват, который легко может быть нарушен.В основном они используются для недорогих соединений во время отладки.

Инструмент «третья рука», в котором используются зажимы типа «крокодил» для удержания заготовок, а также удерживается провод с зажимом «крокодил» на концах для электрических испытаний. Обратите внимание на пластиковый чехол вокруг зажима типа «крокодил», чтобы уменьшить вероятность его короткого замыкания на другие соединения.

Зажим для микросхемы (или крючок для микросхемы)

Для более тонких измерительных операций на рынке имеется множество зажимов для микросхем. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних выводов; некоторые из них достаточно хрупкие, чтобы их можно было закрепить даже на ножках компонентов SMD с мелким шагом.Эти небольшие зажимы можно найти на логических анализаторах, а также на измерительных выводах, которые отлично подходят для создания прототипов или поиска неисправностей в схемах.

Большой зажим для микросхемы на конце провода. Этот зажим все еще достаточно мал, чтобы его можно было подсоединить к одной ножке на микросхеме со сквозным отверстием, не создавая проблем для соседних контактов.

Разъемы прочие

Модульные соединители типа RJ

Штатные разъемы jack являются стандартными для подключения телекоммуникационного оборудования к местной АТС.Имена, которые обычно ассоциируются с ними (RJ45, RJ12 и т. Д.), Не обязательно верны, поскольку обозначение RJ основано на комбинации количества позиций, количества фактически присутствующих проводников и схемы подключения. Например, хотя концы стандартного кабеля Ethernet обычно обозначаются как «RJ45», на самом деле RJ45 подразумевает не только 8-позиционное 8-проводное модульное гнездо, но также подразумевает, что он подключен к сети Ethernet.

Эти модульные соединители могут быть очень полезными, поскольку они сочетают в себе готовность к эксплуатации, несколько проводников, умеренную гибкость, низкую стоимость и умеренную допустимую нагрузку по току.Хотя изначально эти кабели не предназначались для передачи большого количества энергии, они могут использоваться для передачи данных и нескольких сотен миллиампер от одного устройства к другому. Следует позаботиться о том, чтобы разъемы, предусмотренные для таких приложений, не были подключены к обычным портам Ethernet, так как это может привести к повреждению.

Стандартный модульный разъем 8p8c (8-контактный, 8-проводной) «RJ45». Имейте в виду, что если вы собираетесь использовать этот тип разъема для передачи сигналов постоянного тока и питания, вам следует избегать использования разъемов со встроенными трансформаторами сигналов.

Разъемы типа D-sub

Названные в честь формы корпуса, сверхминиатюрные разъемы D являются классическим стандартом в мире вычислений. Существует четыре распространенных разновидности этого разъема: DA-15, DB-25, DE-15 и DE-9. Номер контакта указывает количество предоставленных соединений, а буквенное сочетание указывает размер корпуса. Таким образом, ДЕ-15 и ДЕ-9 имеют одинаковый размер корпуса, но разное количество соединений.

Гнездовой разъем DE-9 для монтажа на плату.Пол определяется контактами или гнездами, связанными с каждым сигналом, а не соединителем в целом, что делает этот соединитель гнездовым, несмотря на то, что он эффективно вставляется в оболочку ответного соединителя.

DB-25 и DE-9 — самые полезные для аппаратного хакера; многие настольные компьютеры по-прежнему имеют по крайней мере один последовательный порт DE-9 и часто один параллельный порт DB-25. Также широко доступны кабели с разъемами DE-9 и DB-25. Как и вышеупомянутый модульный соединитель, он может использоваться для обеспечения питания и двухточечной связи между двумя устройствами.Опять же, поскольку обычное использование этих кабелей не включает передачу энергии , а не , очень важно, чтобы любое перепрофилирование кабелей выполнялось осторожно, поскольку нестандартное устройство, подключенное к стандартному порту, может легко вызвать повреждение.

Ресурсы и дальнейшее развитие

Теперь у вас должно быть хорошее представление о том, какие разъемы лучше всего подходят для определенных приложений и какие разъемы будут вам полезны в вашем следующем проекте. Пожалуйста, ознакомьтесь с этими другими ссылками, чтобы узнать больше о разъемах.

Если вы хотите изучить больше руководств по SparkFun, ознакомьтесь с другими предложениями:

Последовательная связь

Концепции асинхронной последовательной связи: пакеты, уровни сигналов, скорости передачи, UART и многое другое!

Что такое Ардуино?

Что вообще такое «Ардуино»? В этом руководстве подробно рассказывается о том, что такое Arduino, а также о проектах и ​​виджетах Arduino.

Логические уровни

Узнайте разницу между устройствами 3,3 В и 5 В и логическими уровнями.

Электроэнергетика

Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальной мощности. 1,21 гигаватта учебного удовольствия!

I2C

Введение в I2C, один из основных используемых сегодня протоколов встроенной связи.

Или ознакомьтесь со следующей записью в блоге:

Распространенные типы разъемов в электронике

Разъемы

играют очень важную роль в электронном оборудовании и проектах. Использование правильного разъема для правильного применения имеет первостепенное значение. Он играет важную роль не только в безопасности, но и в производстве печатных плат и продуктов для производства эффективных и рентабельных продуктов. Поэтому производители создали широкий спектр уникальных разъемов для электроники, предназначенных для соответствия конкретному приложению или продукту.Но есть разъемы, которые очень универсальны, вы почти увидите их во всех электронных продуктах, которые мы используем ежедневно. Итак, в этой статье мы увидим, какие коннекторы обычно используются и каковы их приложения.

Контактные разъемы:

Заголовки

в основном используются в печатных платах. Эти соединители очень недорогие и широко доступны. Обычно используется в платах разработки, коммутационных платах, модулях датчиков и т. Д., Как. Используя это, мы можем легко подключить любой модуль печатной платы и удалить его в любое время.Контакты заголовка в основном используются в цепях постоянного тока низкого напряжения как в линиях питания, так и в линиях передачи данных.

• Разъемы входят как в сквозные отверстия, так и в устройства THT, а также в устройства для поверхностного монтажа или SMD.
• Доступны два типа — штекерные и женские коллекторы.
• Универсальность в основном достигается за счет возможности складывать или разложить жатки в зависимости от наших потребностей.
• Он поставляется с различными размерами шага, из всех наиболее распространенных — 2,54 мил или 0,1 дюйма.
Заголовки
• часто поставляются в виде длинных полос из нескольких контактов, которые можно легко сломать до нужного количества контактов.

Разъем JST:

Очень похож на штыревые заголовки с точки зрения удобства использования, но имеет больше преимуществ по сравнению с простыми заголовками. Разъемы JST используются для подключения двух разных плат или модулей. Этот разъем также используется как для питания, так и для передачи данных.

• Он также поставляется в двух версиях: вилка и розетка, где, как правило, вилка разъема находится на печатной плате, а розетка вместе с удлиненным кабелем подключается к периферийному устройству, которое должно быть подключено к печатной плате.В этом случае обычно используются ленточные кабели.
• Он заключен в пластиковый корпус, который защищает его от изгиба тонких штифтов при любом внешнем давлении.
• Этот пластиковый корпус также имеет механизм блокировки, который предотвращает легкое разъединение разъемов, что подходит для оборудования, имеющего механические части.
Разъемы
• JST различаются количеством контактов. Обычно используются 2-контактные, 4-контактные, 6-контактные, 8-контактные варианты.

Винтовой зажим:

Винтовой зажим — это также тип разъема, который в основном используется для питания печатных плат.Этот разъем может легко работать с большими токами и напряжением, поэтому он является хорошим разъемом для питания как переменного, так и постоянного тока. Винты здесь фиксируют подключение провода к этому разъему и поэтому получили свое название. В этом магазине терминалов есть несколько хороших вариантов винтовых клемм.

• 2-контактный вариант является наиболее распространенным, в то время как вы также найдете 4,6- и 8-контактный вариант на платах.
• Настоящая металлическая клемма покрыта пластиком для предотвращения короткого замыкания или других опасностей поражения электрическим током.

Соединитель ствола:

Разъем

Barrel — это разъем питания, который в основном используется для источников постоянного тока, особенно для настенных адаптеров. Поставляется разного диаметра, размер штекера и розетки должен совпадать для использования. Конструкция наконечника и рукава этого разъема предотвращает неправильное использование со стороны пользователей и, следовательно, хорошо известна своим удобством.

• Имеются варианты крепления как на печатной плате, так и без установки на печатной плате.
• Цилиндрическая коаксиальная форма специально выбрана для предотвращения случайного обратного соединения.
• Гильза этого разъема обычно подключается к отрицательной стороне или заземлению нашего источника питания.А наконечник подключается к положительной стороне источника питания.

Разъемы кабельных наконечников:

Это широко используемые разъемы питания. Бывает разных форм, размеров и часто бывает изолированным. Довольно часто в промышленных приложениях используются панели управления из-за их способности выдерживать механические нагрузки. Из всех разъемов наиболее известны разъемы типа Ring, Fork, Spade и Butthead.

• Провода к этим разъемам обычно припаяны, обжаты или приварены для создания прочных соединений
• Эти разъемы бывают разной толщины, и их максимальная токонесущая способность зависит от размера и типа металла, используемого в них.

Разъем Molex:

Разъемы

Molex похожи на разъемы JST, но размер шага контактов обычно большой. Обычно они используются в энергетических приложениях. Один из распространенных видов этого разъема — в наших компьютерах. Вы могли заметить это в блоке питания ATX компьютера, в материнских платах, жестких дисках и других периферийных устройствах

• Имеет цилиндрические пружинно-металлические штифты, входящие в цилиндрические пружинно-металлические гнезда.
• Контакты и гнезда закрыты пластиковым корпусом.
• Типичный разъем имеет от 2 до 24 контактов в одно- или двухрядном формате в зависимости от области применения.
• Штыри и гнезда находятся в едином корпусе с механизмом фиксации полярности для обеспечения правильной ориентации.

Плоский гибкий соединитель (FFC):

Легкий вес и большая гибкость — две важные характеристики этого разъема. Чаще всего встречается в мобильных телефонах, ноутбуках, камерах, дисплеях и других современных гаджетах, где необходимо сгибать кабель и использовать его в ограниченном пространстве.

• Этот тип соединителей имеет плоский проводящий материал на гибком кабеле
• Это уменьшенная форма обычного ленточного кабеля, предназначенная для электронных приложений с высокой плотностью подключения.
• На концах кабеля будет дополнительная толщина, чтобы упростить ввод и уменьшить натяжение.

Разъем IDC:

Разъем

IDC или разъемы Insulation-Displacement очень распространены там, где необходимо подключить несколько параллельных соединений на плате.Довольно часто используется для передачи данных между платами. Наиболее распространены в сетевых и сигнальных разъемах, ЖК-дисплеях и т. Д.

• Сделано с использованием нескольких острых лезвий, пропущенных через ленточный кабель.
• Хотя изначально технология IDC была разработана для подключения только одножильных проводов, со временем технология IDC была распространена и на многожильные провода, чтобы сэкономить место для монтажа.
• Также поставляется с механизмом блокировки, предотвращающим перемещение кабеля или отсоединение от платы.

Разъем RF:

Разъем

RF — это особый тип коаксиального разъема, специально используемый для высокочастотных радиоприемников. Приложения включают в себя приемники телевизионного сигнала и антенны Wi-Fi и обеспечивают более высокое качество сигнала.

• В разъемах этого типа используется несколько проводов, намотанных вокруг одножильного провода, который работает как экран.
• Коаксиальная конструкция снижает помехи сигнала и потери мощности.

Аудио и видео разъемы:

Доступно несколько типов аудио- и видеоразъемов, давайте быстро рассмотрим самые распространенные.

Телефонный разъем:

Обычно известный как разъем для наушников 3,5 мм, он есть почти в каждом смартфоне. Также на рынке доступны другие размеры этого разъема.

• Широко используется в наших смартфонах и других аудиоустройствах.
• Поддерживает как аудиовход, так и выход.
• Обычно имеет 3 или 4 коаксиальных соединения — наконечник, кольцо и втулку.

Разъем DIN:

Это тип круглых разъемов, которые изначально были стандартизированы DIN для аналоговых аудиосигналов.

• Разъемы DIN имеют 3 или более металлических штыря, помещенных внутри токопроводящего кольца
• Имеет выемку для ограничения правильной ориентации вилки и розетки.
• Этот тип разъема обычно используется в аналоговых аудиоприложениях, таких как входы громкоговорителей и MIDI-устройства.

Разъем USB:

USB или универсальная последовательная шина — это стандартный протокол для разъемов для передачи данных, а также для питания.Чаще всего встречается в смартфонах, компьютерах и других периферийных устройствах.

• Эволюция 3 поколений, USB 1.x, USB 2.0 и USB 3.x
• Стандартный USB всегда состоит из портов VCC, GND, DIN и DOUT
• Обычно работает с диапазоном напряжения 5 В

Типы USB:

1. Тип-A
2. Тип-B
3. Тип-C

Тип-A — бытовые электронные устройства, такие как смартфоны и компьютеры.

Type-B — принтеры и старый добрый Arduino UNO.

Type-C — последняя итерация в этой серии. Он более мощный и способен передавать данные с высокой скоростью и обеспечивать максимальную мощность среди всех.

Надеюсь, эта статья будет для вас информативной. Какой самый распространенный соединитель вы видели или использовали? Дайте нам знать в разделе комментариев ниже. Если у вас есть какие-либо отзывы или вы чувствуете, что какой-либо конкретный разъем должен быть в этом списке, сообщите нам об этом ниже.

Связанное содержание

16 типов оптоволоконных разъемов на выбор

Съемные соединения становятся возможными благодаря оптоволоконным разъемам.Поэтому волоконно-оптические соединители обычно используются там, где требуется гибкость в точках подключения при маршрутизации оптического сигнала.

Примеры могут включать соединения от приемников к кабельным выводам оборудования, нормальную оконечную нагрузку или переконфигурирование систем. Съемные соединения позволяют легко удовлетворять меняющиеся требования клиентов за счет упрощения перенастройки системы.

Соединители для полировки и эпоксидной смолы

Разъемы

типа «польский» и «эпоксидный» изначально использовались для оконечной нагрузки, и они все еще широко устанавливаются.Эти разъемы предлагают широкий выбор, включая SC, ST, LC, FC, SMA, D4, MT-RJ и MU. Некоторые из их преимуществ перечислены ниже:

• Прочность — способность выдерживать более высокие уровни окружающей среды и механических нагрузок
• Размер кабеля — Может использоваться для кабелей различного диаметра, от большого до малого
• Многочисленные разъемы — Может работать с одним или несколькими кабелями (до 24) в одном разъеме

Разъемы для полировки и без эпоксидной смолы или с предварительно нанесенной эпоксидной смолой

Основное преимущество этих разъемов в том, что они просты в установке.Это означает более низкий уровень навыков, необходимых для их решения. Эти разъемы можно разделить на два типа:

1. Разъемы без эпоксидной смолы
2. Разъемы с предварительно нанесенной эпоксидной смолой

Волокно стабилизировано внутренним механизмом обжима, и эти соединители доступны в стилях SC, ST и FC.

Без полировки и без эпоксидной смолы

Отличительными чертами этих разъемов являются простой дизайн и низкая стоимость.В результате значительно снижаются затраты на обучение и установку, а также становится возможным быстрое восстановление.

Доступны разъемы SC, ST, LC, FC и MT-RJ.

Многочисленные соединители, как стандартные, так и фирменные, используются в области телекоммуникационного оборудования, линий передачи данных, телевидения и кабеля, а также в других промышленных областях. Соединители, описанные в этом тексте, наиболее широко использовались в прошлом, и многие из них используются до сих пор.Также обсуждаются различные соединители, которые потенциально могут иметь большое влияние в будущем.

Некоторые из распространенных типов разъемов перечислены ниже:

1. Бионический разъем
2. Стандартный разъем (SC)
3. Разъем с сердечником наконечника (FC)
4. Соединитель ST (ST)
5. Разъем SMA
6. Разъем Lucent (LC)
7. Соединители для пластиковых оптоволоконных кабелей
8. Соединительный разъем корпоративных систем (ESCON)
9. Соединитель интерфейса распределенной передачи данных (FDDI)
10. Разъем Opti-Jack
11. Разъем LX-5
12. Разъем Volition
13. Разъем MT-RJ
14. Разъем MU
15. Разъем MT
16. Разъем E2000

Краткое описание разъемов следующее:

1. Bionic Connector — Устарело

Устаревший разъем Bionic был одним из первых разъемов, используемых в волоконно-оптических линиях связи.Этот разъем можно легко идентифицировать по сужающейся втулке, которая крепится к оптоволоконному разъему. Сужающийся конец позволяет правильно расположить гильзу на соединителе. Соединение обеспечивается направляющими кольцами, которые поставляются в комплекте с крышками. Они надеваются на наконечник и навинчиваются на втулку с резьбой.

Рисунок 1: Бионический разъем

2. Стандартный разъем (SC)

В простых, прочных и недорогих разъемах SC используется керамическая втулка для точного выравнивания SMF.Разъем SC снабжен фиксирующим язычком, который позволяет нажимать / снимать.

На момент написания статьи это наиболее популярный выбор для такого оборудования, как оптоволоконные мультиплексоры, GPON и EPON ONU, оптоволоконные медиаконвертеры и многое другое.

Рисунок 2: Разъем SC

Рис. 3. Гигабитный оптоволоконный медиаконвертер ADnet с одномодовым двухпроводным оптоволоконным портом и разъемом SC (типа UPC).

3. Разъем сердечника наконечника (FC)

Хотя разъем FC до недавнего времени широко использовался в волоконно-оптических сетях, его использование быстро сокращается. В этом соединителе используется контейнер с резьбой и выемка с возможностью позиционирования для достижения точного расположения SMF по отношению к приемнику и оптическому источнику. После установки разъема его положение сохраняется с полной точностью. Разъем
FC — довольно распространенный выбор, например, в оборудовании для передачи видео по оптоволокну.

Рис. 4. Передатчик ADnet AHD / TVI / CVI по оптоволоконному кабелю с 1 портом и разъемом FC.

Рисунок 5: Разъем FC

4. Соединитель ST

Конструкция байонета разъема ST с ключом аналогична конструкции разъема BNC (разъем с байонетной гайкой или байонетный разъем Neill-Concelman). Разъем широко используется для MMF и SMF FOC и чрезвычайно прост в использовании.Разъем ST выпускается в двух вариантах — ST и ST-II. Оба типа имеют ключ и подпружинены, и в них используется механизм «вдавить и повернуть».

Рисунок 6: Штекер ST

В некоторых случаях, если требуется кабель многомодового типа, некоторые из наших клиентов заказывают аудиопреобразователь RCA по оптоволокну с разъемами ST:

Рисунок 6: Разъем ST на преобразователе аудио RCA по оптоволокну

5. Разъем SMA

Устаревший разъем SMA был предшественником разъема ST, который мы обсуждали выше.. В конечном итоге этот разъем был заменен на разъемы ST, а затем на разъемы SC.

Рисунок 7: Разъем SMA

6. Разъем Lucent (LC)

Соединитель Lucent, иногда называемый маленьким соединителем, представляет собой оптоволоконный кабель малого форм-фактора, в котором используется наконечник 1,25 мм. Есть 3 различных типа разъемов LC:

• Одномодовый LC APC
• Одномодовый LC UPC
• Многорежимный LC UPC

Если вы использовали какой-либо модуль SFP, вы наверняка видели этот разъем.

Рисунок 8: Разъем LC

Разъем

LC всегда присутствует на SFP, и если какое-то оборудование использует SFP в качестве передатчика, как, например, наши передатчики USB по оптоволокну, то вы можете легко его распознать:

Рисунок 8: Разъем LC на передатчике USB через оптоволокно из AD-net

7. Пластиковые соединители оптического волокна

Пластиковых соединителей относительно меньше, чем стекловолоконных.Эти соединители дешевле и в первую очередь предназначены для удобного использования. Варианты полировки и эпоксидной смолы, как правило, недоступны для пластиковых соединителей.

Пластиковые разъемы FOC

доступны как в стандартном, так и в собственном исполнении. Хотя разъемы SMA или ST в основном предназначены для использования со стеклом, их также можно использовать с пластиковыми оптоволоконными проводами.

Рисунок 9: Соединители POF

8. Соединительный разъем корпоративных систем (ESCON)

Разъемы

ESCON были разработаны IBM для подключения периферийных устройств хранения, включая ленточные накопители, к их мэйнфреймам.ESCON — это полудуплексный последовательный интерфейс, использующий оптоволоконный кабель.

Рисунок 10: Разъемы ESCON

9. Разъем интерфейса распределенных данных по оптоволокну (FDDI)

FDDI обеспечивает передачу данных со скоростью 100 Мбит / с в локальной сети с двумя кольцевыми маркерами в пределах 200-километрового диапазона. Разъем FDDI подключает сетевое оборудование к розетке.Разъем содержит наконечник 2,5 мм, который можно подсоединять к разъемам ST и SC с помощью переходников.

Рисунок 11: Разъемы FDDI

10. Opti-Jack

Дуплексный разъем Opti-Jack напоминает универсальный разъем RJ-45. В комплект входят два наконечника типа ST и прочный штекерный разъем (розетка / вилка).

Рисунок 11: Разъемы Opti-Jack

11. Разъем LX-5

LX-5 обеспечивает высокую плотность, высокую производительность и надежные соединения. В этом разъеме используется технология автоматической металлической заслонки в стандартизированном корпусе малого форм-фактора с наконечником 1,25 мм. Эти разъемы предназначены для использования в приложениях CATV, а также в современных высокопроизводительных устройствах

.

телекоммуникационных сетей.LX-5 обеспечивает высокую плотность упаковки из-за своего небольшого форм-фактора, а автоматический металлический затвор обеспечивает повышенную безопасность и высокую производительность. При 0,1 дБ вносимые потери этого разъема являются одними из самых низких на рынке.

Рисунок 12: Разъемы LX-5

12. Разъем Volition

Разъем Volition уникален тем, что в нем используется наконечник.В этом дуплексном соединителе типа «штекер и гнездо» используется V-образная канавка для совмещения волокон.

Рисунок 13: Разъемы Volition

13. Соединитель MT-RJ

Дуплексный соединитель MT-RJ с одним полимерным наконечником включает выравнивание. Он доступен с разъемами типа «мама» / «папа» или в формате «штекер и разъем».

Рисунок 14: Разъем MT-RJ

14. Соединитель MU

Соединители MU занимают меньше места и представляют собой соединители нового поколения, используемые в основном в плотных приложениях.Соединитель имеет квадратную форму и имеет двухтактный ответный механизм. Различные варианты этого разъема перечислены ниже:

• Одномодовый APC
• Одномодовый UPC
• Многорежимный UPC

Этот разъем используется для SONET, SDH, LAN, WDM, CATV, а также для приложений ATM.

Рисунок 15: Разъем MU

15. Разъем MT

Разъем MT представляет собой ленточный кабель с 12 оптоволоконными разъемами.Они используются для кабельных сборок и кабельных систем с заводской заделкой.

Рис.16: Разъем MT

16. Разъем E2000

В современных телекоммуникационных сетях все чаще используются соединители E2000. Включение встроенной подпружиненной заслонки — уникальная особенность этого разъема. Он защищает наконечник от грязи, пыли и царапин.Поскольку в этом разъеме используется моноблочная керамическая втулка, устраняются проблемы, связанные с различным коэффициентом расширения. E2000 представляет собой двухтактный разъем с защелкой. E2000 является товарным знаком компании Diamond SA, расположенной в Лозоне, Швейцария.

Этот разъем доступен в следующих вариантах:

• Одномодовый APC
• Одномодовый UPC
• Многорежимный UPC

Основными преимуществами этого разъема являются повышенная безопасность и высокая производительность благодаря механизму заслонки и моноблочной муфте.Разъем E2000 поддерживает цветовую манипуляцию, а его возвратные потери 0,1 дБ являются одними из самых низких в отрасли. Этот разъем используется в широкополосных приложениях, телекоммуникационных сетях, LAN (Fiber-In-the-loop [FITL], Fiber CATV, Fiber-to-the-Desk [FTTD], Fiber-to-the-home [FTTH] и данных). сетей.

Рисунок 17: Разъем E2000

Все типы интерфейсов (кабелей и разъемов), о которых вы должны знать (обновлено 2021 г.)

Ref: Современное устройство, eBay, SOMI NETWORK, Polulu, Sparkfun, Adafruit

Введение

Разъемы

можно найти почти в каждом электронном элементе.По определению, это устройство, используемое для соединения электрических проводников для создания цепи. Разъем обычно используется непостоянно, если в будущем его планируется отключить.

Почти каждый использует по крайней мере один электрический элемент каждый день, поэтому полезно знать, какие типы разъемов доступны для вашего продукта, для будущей замены или ремонта. Если вы увлекаетесь такими продуктами Интернета вещей, как Raspberry Pis или Arduinos, обладать этими знаниями будет еще более желательно.Мы не будем вдаваться в подробности о технических характеристиках каждого разъема в этой статье, но мы познакомим вас с большинством основных распространенных разъемов и некоторыми статьями, чтобы узнать о них больше, если вам интересно.

Примечание. В этой статье основное внимание будет уделено соединителям, используемым для проектов Интернета вещей.

Что покрывается?

В этом руководстве мы рассмотрим:

• Basic Jargons
• Различные разъемы и их категории
• Описание каждого разъема
• Какие разъемы выбрать для вашего приложения
• Рекомендуемые сайты для дальнейшего чтения.

Приступим.

Базовые разъемы Jargons

Вот некоторые из часто используемых жаргонов, которые используются для описания соединителей. Было бы хорошо узнать их, поскольку мы будем использовать эти жаргоны для объяснения разъемов.

Пол

Ссылка: AliExpress

Женский (слева) и Мужской (справа)

Пол относится к той части разъема, в которую он вставляется или вставляется. Как и знакомый нам пол, это обычно мужской или женский пол.Мужской относится к разъему, который вставляется, а розетка относится к разъемам, в которые вставляется. Однако бывают случаи, когда разъем может выглядеть как «мама», но называться «папа». В разделе объяснений позже мы укажем на это и объясним, почему.

Контакты

Ссылка: Поставщик разъемов

Контакты — это металлические части разъемов, которые контактируют друг с другом для образования соединения. Контакты могут загрязняться (окрашиваться) или окисляться (ржавчина), что делает их неспособными к дальнейшему функционированию.Пружинность, необходимая для удержания контакта, также может со временем исчезнуть, что также приведет к неисправности.

Полярность

Ссылка: AC Works

Разъемы

Electric Plug подразделяются на чувствительные к полярности и нечувствительные к полярности. Чувствительные к полярности разъемы предназначены для подключения в определенной ориентации, в то время как нечувствительные к полярности разъемы можно вставлять и отключать в любом направлении. Электрические штекерные соединители бывают трех основных видов: Два идентичных штекерных ножки, два неидентичных штекерных ножки и три штекерных ножки. Два неидентичных стержня вилки и три варианта стержней вилки могут быть вставлены только в одной ориентации, то есть они поляризованы. Вариант с двумя идентичными штекерами вилки может быть вставлен в двух разных ориентациях, что означает, что они не поляризованы. Вилки поляризованы для дополнительной безопасности, гарантируя, что контакт с горячим подключением всегда будет подключаться к стороне розетки с горячим подключением и наоборот, для нейтральной стороны и контакта.

Циклы стыковки

Циклы сопряжения — это количество раз, когда разъем можно подключать и отключать, пока он не изнашивается.Соединители имеют ограниченный срок службы. Циклы спаривания обычно можно найти в таблицах данных. Циклы стыковки различаются для разных разъемов.

Шаг

Большинство разъемов состоят из набора контактов, расположенных в повторяющемся порядке. Шаг относится к расстоянию от центра одного контакта до центра другого. Это важно знать, так как многие разъемы имеют похожие контакты, но разные. Знание поля гарантирует, что вы купите правильный.

Крепление

«Крепление» в данном случае может означать несколько вещей.Способ монтажа разъема при использовании: свободное крепление, крепление на плате, на панели и т. Д. Какой угол разъема относительно крепления: прямой или прямой. Способ механического крепления: поверхностный монтаж, сквозное отверстие, паяльная пластина. Больше примеров будет дано в следующих разделах.

Устройство разгрузки от натяжения

Ссылка: Amazon

Разгрузка от натяжения относится к небольшому гибкому черному фитингу с прорезью на конце разъема. Это необходимо для снятия напряжения при любых силах, действующих на хрупкие электрические соединения.В следующих разделах будет больше примеров этого.

Таблица разъемов
USB-разъемы	USB-AUSB-BUSB-MiniUSB-MicroUSB 3.0 MicroUSB-CReversible USB
Аудиоразъемы	Разъем для телефона (аудио) RCA
Разъемы питания	IEC ConnectorBarrel connectorMolex ConnectorJST Connector
SMA Antenna connector	SMA ConnectorRP-SMA Connector
Pin Header Connectors	Standard 2.54-мм одинарный / двухрядный разъем Другие варианты
Plug and Play	GroveQwiicSTEMMA

USB-разъемы

USB — это самый разъем для подключения периферийного устройства к хосту. В стандарте USB есть разные типы USB, но у них есть некоторые общие характеристики.

• Полярность: USB-разъем обычно вставляется только в одной ориентации. Существуют более новые варианты двусторонних USB-разъемов.
• Экранирование: Разъемы USB экранированы. Металлический корпус (не являющийся частью электрической цепи) предназначен для сохранения целостности сигнала в электрически зашумленной среде.
• Надежное подключение к источнику питания: USB имеет контакты питания и линии передачи данных. Контакты питания подключаются перед линиями передачи данных, чтобы избежать подачи питания на устройство по линиям передачи данных.
• Четыре контакта: Все варианты USB имеют как минимум 4 контакта: питание, заземление и две линии передачи данных (D + и D-).Они могут передавать до 500 мА при 5 В. Некоторые варианты имеют еще больше контактов, о чем будет сказано ниже.
• Литой компенсатор натяжения: Все USB-кабели имеют пластиковую формовку на разъеме для предотвращения натяжения и обеспечения защиты.

Вот некоторые продукты USB, которые вы можете проверить:

Приложения

USB используется во многих различных периферийных устройствах и устройствах. Клавиатура, мыши, принтеры и большинство компьютерных периферийных устройств используют USB для подключения к компьютеру.Портативные накопители также используют USB для подключения. Смартфоны также используют USB для зарядки и передачи данных. Вот несколько наглядных примеров.

Ссылка: Википедия

Портативный накопитель USB-A

Ссылка: YugaTech

Смартфон с портом зарядки USB-C

USB-A

Ссылка: BH Фотография

Мужской (слева) и Женский (справа)

USB-A есть практически во всех современных компьютерах. Это самый стандартный тип разъема для периферийных устройств.Многие устройства (например, мыши и клавиатуры) имеют встроенный кабель USB-A для подключения их к компьютеру. USB-A также используется для карт памяти, зарядных устройств и многих других электрических периферийных устройств.

Существует еще одна разновидность USB 3.0. Их можно определить по синему цветному наконечнику (вместо черного) в точке подключения «папа» и «мама». Он в 10 раз быстрее стандарта USB 2.0 (черный).

Ref: Кабель оптом

USB 3.0. Верх (мужчина) Низ (женщина)

USB-B

Ссылка: Adafruit Industries

Мужской (слева) Женский (справа)

USB-B встречается реже, чем USB-A. Это также стандарт для периферийных устройств. Он известен своей громоздкой, но прочной конструкцией. Обычно его можно найти на встроенных периферийных устройствах для надежности. Устройства с USB-B обычно поставляются со съемным разъемом для подключения USB-A. Это потому, что большинство компьютеров используют USB-A. Например, многие принтеры поставляются с портом USB-B (гнездовой) на самом принтере, а также кабелем USB-B (штекер) на USB-A (штекер) для подключения принтера к ПК.Кабели USB-B широко распространены и дешевы.

USB-Mini

Ссылка: Amazon

Мужской (слева) Женский (справа)

USB-Mini был первой попыткой уменьшить размер USB-разъемов для небольших устройств, таких как MP3-плееры и портативные игровые консоли. Обычно он использовался в качестве зарядного устройства для небольших устройств, а также для передачи данных. Гнездо, как правило, устанавливается на устройство, а небольшой размер уступает место меньшей прочности. USB-Mini постепенно сокращается с появлением USB-Micro.

USB-Micro

Ссылка: RS Components

Штекер USB-Micro (слева) Штекер USB-A (справа)

USB-Micro — еще один стандарт, ориентированный на уменьшение размера разъема USB. Как и USB-Mini, он имеет небольшие размеры. USB-Micro добавляет дополнительный пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go). USB-OTG позволяет USB-устройствам, таким как смартфоны, выступать в качестве хоста, позволяя подключать к ним другие USB-устройства.USB-Micro обычно используется в смартфонах и цифровых камерах в качестве порта для зарядки.

Кабель USB 3.0 Micro-B

Ссылка: Digikey

USB-A 3.0, вилка (слева) USB Micro-B (справа)

Кабели

USB 3.0 Micro-B похожи на кабели USB 2.0 Micro-B. Однако USB 3.0 Micro-B включает дополнительные контакты для передачи данных и питания в приложениях USB SuperSpeed. Его обычно можно найти в устройствах, которым требуется высокая скорость передачи данных, например, в портативных жестких дисках.

USB 3.1 C

Ссылка: Velocity Micro

Штекер USB Type-C (слева) Штекер USB-A 3.0 (справа)

USB Type-C (он же USB C) имеет 24 контакта в разъеме. Эта версия также обратима, в отличие от других вариантов USB. Конструкция USB Type-C обеспечивает ток более 500 мА для энергоемких устройств. Он маленький, но мощный. Многие периферийные устройства, которые использовали USB-A, переходят на USB-C. Это обеспечивает более высокую скорость передачи и большую мощность. Большинство смартфонов также переходят с USB-Micro на USB-C.

Реверсивный USB

Ссылка: Sparkfun

А двусторонний USB-A

Ссылка: Droid Life

Реверсивный USB-Micro

К счастью, благодаря развитию технологий компании производят двусторонние USB-разъемы. Это упрощает регулярное подключение и отключение разъемов USB, так как ориентация входа в них не требуется.

Стандарты USB

Существуют разные стандарты для разных типов USB.Не все типы USB имеют разные стандарты, но такие общие, как USB-A и USB-C, имеют. Вот таблица, различающая их:

Стандартный	Год выпуска	Типы разъемов	Макс. Скорость передачи данных	Макс. Длина кабеля
USB 1.1 (полноскоростной USB)	1998	USB-A, USB-B	12 Мбит / с	3 м
USB 2.0 (высокоскоростной USB)	2000	USB-A.USB-B, USB-Micro, USB Micro B, USB Mini, USB-C	480 Мбит / с	5 м
USB 3.2 Gen 1 (USB 3.0)	2008	USB-A, USB-B, USB-Micro B, USB-C	5 Гбит / с	3 м
USB 3.2 Gen 2 (USB 3.1)	2013	USB-A, USB-B, USB-Micro B, USB-C	10 Гбит / с	3 м
USB 3.2 Gen 2 × 2 (USB 3.2)	2017	USB-C	20 Гбит / с	3 м
USB 4 (USB4 Gen 2 × 2)	2019	USB-C	20 Гбит / с	0.8 м
USB 4 (USB4 Gen 3 × 2)	2019	USB-C	40 Гбит / с	0,8 м

Аудиоразъемы

Аудиоразъемы, как следует из названия, используются для передачи звука с одного устройства на другое. Обычно это от устройства до аудиопередатчика, такого как динамики или наушники. Два самых распространенных — это телефонные разъемы и разъемы RCA.

Приложения

Ссылка: Qoo10

Наушники с микрофоном и TRSS 3.Разъем 5мм

Ссылка: AVForums

Динамик 5.1 с разъемом RCA

Телефонные разъемы

Ссылка: Википедия

2,5 мм, TS 3,5 мм, TRS 3,5 мм, 6,35 мм

Телефонные разъемы, AKA audio jack, — это разъемы, которые очень часто используются для передачи звука. Они бывают трех разных размеров: 2,5 мм, 3,5 мм и 6,35 мм. Обычно они используются для передачи аналогового звука с одного устройства на другое.

2,5 мм наименее распространены в потребительских товарах, но по-прежнему регулярно используются в рациях двусторонней связи (рации) и некоторых видеокамерах.

3,5 мм выпускается в трех вариантах: TS, TRS и TRSS. TS могут воспроизводить только моно и несимметричные сигналы, а TRS — стерео. TRSS используется для аудиоустройств с подключенными микрофонами, таких как наушники со встроенным микрофоном.

Ссылка: Quora

TS против TRS против TRRS

6,35 мм используются во многих профессиональных музыкальных приложениях, таких как подключение электрогитары или баса через усилитель. Обычно они приходят в TRS, а не в TS.

Широкая доступность этих разъемов делает их подходящими для большинства распространенных бытовых аудиопродуктов.

Разъемы RCA

Ссылка: ShowMeCable

Штекер RCA (слева) Штекер RCA (справа)

RCA был первоначально представлен для домашних фонографов. Обычно он состоит из трех заголовков: красный для правого аудио, белый / черный для левого аудио и желтый для видео. Он может передавать как видео, так и аудио сигналы. Он становится менее популярным из-за появления новых разъемов, таких как HDMI.Однако повсеместное распространение этих разъемов позволяет их по-прежнему находить во многих приложениях, в основном в домашних развлекательных системах.

Другие варианты

HDMI

Ref: Магазин компьютерного кабеля

HDMI-штекер (слева, справа)

HDMI — это обычный разъем для звука и видео. Обычно он встречается в телевизорах и мониторах. Все современные телевизоры и мониторы оснащены слотами HDMI для подключения других устройств для передачи аудио и видео.

Разъемы питания

Это разъемы, используемые специально для подачи питания на устройства.Есть много вариантов, но мы остановимся на наиболее распространенных.

Вот некоторые продукты, которые вы можете оценить:

Приложения

Ссылка: RS Components

Блок питания ПК с разъемом IEC

Ссылка: Grow Win Limited

Зарядное устройство для ноутбука с разъемом типа Barrel

Ссылка: Lazada

Вентилятор ЦП с разъемом Molex

Ссылка: Alibaba

Перезаряжаемый батарейный блок с разъемом JST

Разъемы IEC

Это самые распространенные разъемы питания, которые можно встретить в бытовых товарах и настольных ПК.Существует множество различных вариантов, таких как IEC 60309, 60320, 60906-1, 62196 и т. Д. Наиболее распространенными для потребительских товаров являются 60320. Из IEC 60320 также есть различные варианты.

Ссылка: Википедия

МЭК 60320 C5

Разъемы

IEC используются в основном для входа переменного тока. Основным преимуществом является повсеместное распространение кабелей IEC-to-wall.

Цилиндрические разъемы (коаксиальный разъем питания)

Ссылка: Википедия

Бочкообразные соединители

(AKA Coaxial Power Connector) обычно встречаются в недорогой электронике, которую можно подключить к розетке через настенные адаптеры переменного тока.Эти настенные адаптеры можно найти во многих местах, с разной номинальной мощностью и напряжением. Бочкообразные соединители обычно используются для портативных игровых консолей и зарядных устройств для ноутбуков.

Гнездовые цилиндрические соединители можно приобрести нескольких типов: для монтажа на печатной плате, для монтажа на кабеле или для монтажа на панели. Однако они обычно встроены в устройства. Некоторые из этих разъемов имеют дополнительные контакты, позволяющие устройству обнаруживать источник питания и использовать его питание вместо встроенного аккумулятора, чтобы продлить срок службы аккумулятора.

Разъемы типа

Barrel имеют разные разновидности, обычно определяемые их внутренним диаметром (диаметром штифта внутри домкрата) и внешним диаметром (диаметром гильзы на внешней стороне вилки).

Соединители Molex

Ссылка: Википедия

Разъем Molex, розетка

Большинство компьютерных приводов, оптических приводов, видеокарт, вентиляторов и других внутренних периферийных устройств получают питание через разъемы Molex, подключенные к внутреннему источнику питания.Разъемы Molex рассчитаны на большой ток: до 11 А на контакт. Очень часто приводят в действие машину с большой мощностью, такую ​​как станок с ЧПУ или 3D-принтер.

Распределение женщин и мужчин немного странно. Гнездо обычно находится на конце кабеля и подключается к штекерному разъему внутри пластикового корпуса. Штекерный разъем обычно встроен в блок питания или периферийные устройства. У них низкие циклы сопряжения, так как они рассчитаны на то, что их можно вставлять и отключать только несколько раз.

Соединители JST

Ссылка: IndiaMART

Разъем JST, розетка (слева) Разъем JST, вилка (справа)

Разъемы

JST обычно используются любителями и потребителями для аккумуляторных батарей, балансиров батарей, 3D-принтеров и радиоуправляемых сервоприводов. Подобно соединителям Molex, гнездовой соединитель обычно находится на конце кабеля, а штекеры — внутри пластикового корпуса.

Антенные разъемы SMA

Как следует из названия, они используются для антенн.Есть два разных типа: разъемы SMA (субминиатюрная версия A) и разъемы RP-SMA. RP означает обратную полярность.

SMA: Коаксиальные радиочастотные разъемы, разработанные в 1960 году.

RP-SMA: вариант, который меняет пол интерфейса

Ссылка: Gearbest

Разъемы

SMA использовались для WiFi-устройств долгое время. Однако потребители подключали антенны SMA к маршрутизаторам Wi-Fi, чтобы получить дополнительную прибыль, нарушая национальные правила.Поэтому в устройствах WiFi стали использоваться разъемы RP-SMA.

Разъемы SMA

(не RP) также имеют разные вариации. К ним относятся разъем 3,5 мм (до 34 ГГц) и 2,92 мм (до 46 ГГц).

Единственное отличие от разъемов RP-SMA — это центральный штырь, меняющий полярность подключения, формирующий «новый стандарт».

Существуют адаптеры SMA-RP-SMA и наоборот, которые можно купить. Вот пример: RF адаптер RP-SMA разъем для разъема SMA

Разъемы контактных заголовков

Разъемы

Pin Header широко используются в электронике или приборостроении печатных плат.Он функционирует как мост между двумя печатными платами. Обычно одна сторона припаяна к печатной плате либо под прямым углом (прямо), либо параллельно поверхности платы.

Seeed’s Seeeduino V4.2 (ATMEGA328P) с однорядными и двухрядными разъемами 2,54 мм

Наиболее распространенными контактными разъемами являются одно- или двухрядные разъемы 2,54 мм, как показано на рисунке выше. Это стандартный питч, совместимый с макетной платой, и они бывают мужскими и женскими версиями. Эти разъемы используются для подключения плат и экранов Arduinos, а также для подключения перемычек к макетным платам.

Есть и другие варианты шага, которые не редкость: XBee Chip Antenna использует версию с шагом 2,0 мм.

Обычно к этим контактным разъемам подключаются кабели двух типов: индивидуальные кабели записи с обжимными разъемами или ленточные кабели с разъемами смещения изоляции. Кабели обычно женского пола.

Ссылка: Jae

Разъемы обжимного типа

Ссылка: Tag-Connect

Ленточный кабель

Plug-and-Play

Роща

Seeed Studio’s Grove — старейшая и наиболее устоявшаяся система plug-and-play.Популярный среди любителей, Grove использует строительный блок для сборки электроники. Система Grove состоит из базового блока (штанги) и различных модулей (веток) со стандартными разъемами. Базовый блок, обычно микропроцессор, позволяет легко подключать любые входы или выходы модулей Grove. Базовый блок не нужен, так как есть адаптер (преобразователь Grove to Pin Header) для запуска контактов на Raspberry Pi или Arduino to Grove Connectors.

Преобразователь Grove в Pin Header

Имея доступ к разъемам Grove, вы можете легко и удобно подключить любой из датчиков Grove к Raspberry Pi или Arduino.Есть датчики, такие как акселерометр, барометр, датчик газа, датчик освещенности и многие другие.

Grove имеет только один тип кабеля, но этот кабель может подключать I2C, аналоговый, цифровой и UART. Grove также имеет ответвительный кабель, который позволяет последовательно подключать несколько устройств Grove к экрану Grove.

Универсальный 4-контактный кабель Grove

Кабель марки Grove

Grove имеет плату расширения для Arduinos и Raspberry Pis с разъемом Grove для подключения модулей Grove.Существуют платы Seeeduino от Seeed, которые являются платами, совместимыми с Arduino, с изменениями оборудования. Платы Seeeduino поставляются со встроенным разъемом Grove и совместимы с программным обеспечением Arduino, шилдами и IDE.

Seeeduino V4.2 на базе микроконтроллера Arduino ATmega328P

Grove Base Shield V2.0 для Arduino

Вы можете узнать больше о Grove здесь, а также ознакомиться с продуктами Grove на нашем веб-сайте!

Qwiic

Qwiic — это система прототипирования I2C от SparkFun.Отключите Grove, он используется только для устройств I2C. Подобно Grove, здесь также используется только один кабель — 4-контактный разъем JST SH. У Qwiic также есть адаптеры для подключения устройств Qwiic к контактным разъемам Arduinos. Qwiic также поддерживает последовательное соединение, поскольку большинство устройств Qwiic имеют несколько разъемов Qwiic, что позволяет использовать несколько устройств. У Qwiic также есть щиты и шляпы для Arduinos и Raspberry Pis. Точно так же Sparkfun также имеет совместимые с Arduino платы с разъемами Qwiic.

Ссылка: SparkFun

Qwiic Cable — перемычка макетной платы

Ссылка: SparkFun

Qwiic Shield для Arduino

Ссылка: SparkFun

SparkFun Qwiic Pro Micro (ATmega32U4)

Вы можете узнать больше о системе Qwiic SparkFun здесь!

STEMMA

STEMMA — это подход Adafruit к системе plug-and-play.Основное различие между STEMMA по сравнению с Grove и Qwiic состоит в том, что STEMMA имеет три разных типа разъемов: 3-контактные и 4-контактные разъемы STEMMA JST PH и 4-контактные разъемы STEMMA QT JST SH. STEMMA 3-контактный JST PH используется для ШИМ, аналогового и цифрового. STEMMA 4 pin JST PH — это большие разъемы с шагом 2,0 мм для использования I2C. STEMMA QT 4 Pin JST SH — это разъемы меньшего размера с шагом 1,0 мм для использования I2C, а также, когда разъемы JST PH большего размера не подходят для платы меньшего размера.

Ссылка: Adafruit

STEMMA 4-контактный JST PH

Ссылка: Adafruit

STEMMA 3-контактный JST PH

Ссылка: Adafruit

STEMMA QT 4-контактный JST SH

Вы можете узнать больше о STEMMA здесь!

Кросс-совместимость

Несмотря на то, что эти три разъема производятся разными компаниями, они в некотором смысле перекрестно совместимы.

• Устройства Grove I2C можно использовать с более крупными 4-контактными кабелями STEMMA и наоборот.
Контроллер
• Qwiic можно использовать также с устройствами STEMMA и STEMMA QT. Устройства Qwiic можно использовать и с контроллером STEMMA, если перемычка напряжения установлена ​​от 5 В до 3 В.
• Есть Qwiic Cable — адаптер Grove, позволяющий использовать системы Qwiic с устройствами Grove на базе I2C.

Сводка

Вот большинство распространенных разъемов, которые встречаются повсеместно.Это не все существующие разъемы, но вы можете узнать больше о разъемах здесь:

В конечном итоге то, как вы выбираете, какие соединители использовать, зависит от вашего приложения. Основными факторами, на которые следует обратить внимание, являются:

• Шаг
• Пол
• Крепление
• и использование.

Мы надеемся, что эта статья поможет вам лучше понять наиболее распространенные разъемы.

Следите за нами и ставьте лайки:

Продолжить чтение

Позитронные науки о достоверности

С 1966 года Positronic предоставляет клиентам по всему миру высоконадежные и эффективные решения для связи.В нашем каталоге представлены силовые, сверхминиатюрные, круглые, прямоугольные и нестандартные соединители и аксессуары, а также дополнительные услуги. Благодаря прецизионно обработанным контактам и критически важным характеристикам наши разъемы могут соответствовать промышленным и военным характеристикам в различных ценовых категориях. Разъемы Positronic играют важную роль во всех областях электронной промышленности, от базовых источников питания до современных систем вооружения.

Наши силовые и гибридные разъемы

Все силовые разъемы Positronic отличаются высокой плотностью мощности и низким контактным сопротивлением.В нашем обширном каталоге вы найдете модульные, герметичные, водонепроницаемые и защищенные от прикосновения силовые разъемы, сверхмощные интерфейсные разъемы и инновационную альтернативу закорачивающим блокам CT (семейство Autoshunt). Чтобы разработать идеальный разъем питания для вашего приложения, обратите внимание на серию Scorpion, которая может похвастаться самыми универсальными модульными разъемами питания / сигнала на планете.

• Пантера
• Скорпион
• Золотая рыбка
• Стрекоза
• Система подключения питания
• Большой Золотой
• Компактная мощность
• AdvancedTCA
• бесконечность
• Защитный кожух
• Автошунт
• Затмение

Наши сверхминиатюрные разъемы D

Positronic предлагает широкий выбор стандартных и высокоплотных разъемов D-sub и аксессуаров, а также разъемов ComboD-sub.Высоконадежные и доступные в различных размерах и уровнях производительности, переводники Positronic D используют прочные обработанные контакты для обеспечения долговечности и прочности. Изучите наши конструктивные особенности, включая размер упаковки, варианты контактов и стыковки.

• Стандартная плотность
• Высокая плотность
• Комбо-D
• Водонепроницаемый
• Двухпортовый (в стеке)
• Адаптер / хранитель
• Герметик

Наши прямоугольные соединители

Ищете прочные разъемы для монтажа в стойку и панель? А как насчет разъемов высокой плотности, подходящих для монтажа в стойку и панель или плата-плата? Или, может быть, вам просто нужен низкопрофильный штабелируемый разъем питания? Positronic предлагает вам широкий выбор прямоугольных разъемов.

• Прочная стойка и панель
• Мини-прямоугольная
• Тонкая мощность

Наши круглые разъемы

Positronic предлагает широкий выбор круглых разъемов, включая высоконадежные алюминиевые разъемы для критически важных приложений, экономичные пластиковые сигнальные разъемы, высокопроизводительные композитные разъемы и шестигранные разъемы для устаревших приложений авионики.

• Talon Mini
• Маленькая королевская кобра
• Передний бегун
• Круг с шестигранной головкой

Качество и эффективность за счет вертикальной интеграции

Для обеспечения высочайшего качества, надежности и согласованности Positronic использует вертикальную интеграцию.Каждый отдел играет жизненно важную роль в разработке наших решений для подключения:

• Разработка: Технический отдел разрабатывает новые стандартные и нестандартные продукты, модифицирует существующие продукты в соответствии с требованиями клиентов, занимается инициативами по оптимизации затрат и предлагает техническую поддержку.
• Оснастка: Используя такие мощные инструменты, как ЧПУ и электроэрозионные станки, отдел оснастки производит различные инструменты для внутреннего использования (штампы для пробивных прессов, пресс-формы, сборочные приспособления, кулачки и т. Д.)), а также инструменты для сборки для клиентов по всему миру.
• Изготовление и штамповка металла: Отдел Metal Fab производит корпуса соединителей, задние части, угловые кронштейны, кабельные зажимы и многие металлические аксессуары с его коллекцией пробивных прессов.
• Испытательная лаборатория: Испытательная лаборатория Positronic сертифицирована для проведения различных тестов в соответствии со стандартами IEC, а также тестирования QPL в соответствии с военными стандартами MIL-DTL-24308, SAE AS39029 и MIL-DTL-28748.Он также может проверять характеристики продукта на соответствие требованиям IP65 и IP67 и был одобрен UL как часть программы Client Test Data.
• Формование: Используя несколько машин для формования термопластов и термореактивных пластмасс, отдел формования формирует изоляторы, кожухи, угловые кронштейны, кабельные зажимы и другие пластиковые аксессуары.
• Обработка: Компания Positronic, известная своей винтовой технологией, может похвастаться более чем 200 токарными автоматами. Наш обрабатывающий отдел производит тысячи разновидностей электрических контактов, а также некоторые типы компонентов оборудования.
• Гальваническое покрытие: В цехе внутреннего гальванического покрытия на компоненты соединителя перед сборкой наносятся покрытия из золота, никеля, меди, цинка, олова, хромата, никеля, полученного методом химического восстановления, а также анодные покрытия. Используя технологию проверки, отдел металлизации проверяет соответствие толщины, адгезии и внешнего вида покрытия военным требованиям.
• Производство: Наш отдел производственного проектирования разрабатывает и выполняет самые современные производственные процессы и запатентованное оборудование для внутреннего использования, включая высокоскоростные инструменты для автоматизации и робототехническое оборудование.
• Наличие на складе: Компания Positronic хранит компоненты разъемов и готовую продукцию в нескольких местах по всему миру. Наша готовая продукция доставляется в течение одного рабочего дня, а наше подразделение электронной коммерции PosiShop предлагает тысячи товаров для продажи через Интернет.
• Сборка: Наш сборочный отдел управляет сборкой готовых соединителей, а также различными вторичными производственными операциями, включая прорезание пазов, сверление, нарезание резьбы, фрезерование, вдавливание, нарезание рукавов, зачистку и наматывание.
• Контроль качества (QA): Наш отдел контроля качества реализует стратегии постоянного улучшения и жесткий контроль процессов для обеспечения неизменно высокого качества. Positronic соответствует требованиям AS9100 / ISO9001 в различных регионах и выступает в качестве уполномоченного представителя по качеству поставщиков (DSQR) для нескольких известных мировых компаний.
• Отдел продаж и обслуживания клиентов: Имея ключевые региональные офисы в США, Франции, Индии, Сингапуре и Китае, наша обширная сеть продаж и поддержки работает с клиентами по всему миру.Мы также сотрудничаем с несколькими дистрибьюторами электроники, чтобы обеспечить превосходное обслуживание в глобальном масштабе.

Если вы заинтересованы в приобретении высококачественных и надежных разъемов, ознакомьтесь с широким ассортиментом стандартных и нестандартных продуктов в Positronic. У нас есть все: от D-сабвуферов и разъемов для заглушек до кабельных сборок и разъемов питания. Для начала заполните нашу контактную форму онлайн, и мы ответим как можно быстрее.

Типы разъемов

— Электрический портал

В этой статье мы узнаем о типах разъемов.Мы узнаем, сколько типов разъемов используется для соединения двух разъемов.

Введение разъемов

Для того, чтобы знать типы разъемов, нам необходимо знать его назначение. Разъем — это электромеханическое устройство, используемое для соединения электрических цепей в качестве интерфейса с использованием механического узла. Существуют следующие типы разъемов.

1. Разъемы DB типа папа / мама

D-переходник содержит два или более параллельных ряда штырей или гнезд, обычно окруженных D-образным металлическим экраном, который обеспечивает механическую поддержку, обеспечивает правильную ориентацию и может защищать от электромагнитных помех.Часть, содержащая штыревые контакты, называется штекером или вилкой. Часть, содержащая контакты гнезда, называется гнездовым соединителем или гнездом. 1. Экран розетки плотно прилегает к экрану вилки. 2. Панельные соединители обычно имеют резьбовые гайки, которые принимают винты на кабеле и крышке соединителя, которые используются для фиксации соединителей вместе и обеспечения механической разгрузки от натяжения. 3. Иногда гайки можно найти на разъеме на конце кабеля, если предполагается, что он соединится с другим концом кабеля.4. Когда используется экранный кабель, используется кабель, экран соединяется с общими экранами кабелей. Это создает электрически непрерывный экран, покрывающий всю систему кабелей и разъемов.

2. Разъем сервопривода 0,1 ”

В электронной промышленности разъемы чаще всего называют расстоянием между контактами. Самым популярным размером, без сомнения, является разъем 0,1 дюйма. Это основные типы разъемов Откройте любой компьютер, и вы найдете множество 0,1-дюймовых разъемов от кабелей IDE до USB и разъемов для пожарных проводов.Именно такой тип разъема используется в радиоуправляемых устройствах для сервоприводов и всего остального, что подключается к вашему приемнику. Разъем 0,1 дюйма применяется к серворазъемам и наоборот. Разъем RCA, иногда называемый фонокорректором или разъемом типа «тюльпан», представляет собой тип электрического разъема, который обычно используется для передачи аудио- и видеосигналов. Разъемы RCA также иногда называют разъемами A / V (аудио / видео). Название RCA происходит от радиокорпорации Америки.

Разъем BNC (Bayonet Ne ill-adviceman) — это миниатюрный быстроразъемный радиочастотный разъем, используемый для коаксиального кабеля.Если на гнездовом разъеме есть два байонетных выступа, то полное соединение достигается поворотом накидной гайки на четверть оборота. Это также основные типы разъемов.

5. Разъем HDMI (мультимедийный интерфейс высокой четкости)

HDMI — это компактный аудио / видео интерфейс для передачи несжатых видеоданных и сжатых или несжатых цифровых аудиоданных с устройства-источника, совместимого с HDMI. Например, контроллер дисплея, совместимый компьютерный монитор, видеопроектор, цифровое телевидение или цифровое аудиоустройство.Ниже приведены еще несколько типов разъемов. Аудиоразъем и видеоразъемы представляют собой электрический разъем (или оптический разъем) для передачи аудиосигнала и видеосигнала аналогового или цифрового формата. Разъем DIN — это разъем, который изначально был стандартизирован институтом нормирования отсоединений (DIN). Штекеры и розетки соединителей XLR используются в основном в профессиональных кабельных системах для аудио- и видеоэлектроники. Разъемы XLR также известны как заглушки. Они используются для аналогового или цифрового симметричного звука с симметричной линией.Разъем mini-DIN — это семейство многополюсных электрических разъемов, используемых в различных приложениях. Mini DOM похож на более крупный разъем DIN. Коаксиальный радиочастотный разъем (радиочастотный разъем) — это электрический разъем, предназначенный для работы на радиочастотах в многомегагерцовом диапазоне. Разъем универсальной последовательной шины (USB) — это разъем между компьютером и периферийным устройством, таким как принтер, монитор, мышь сканера или клавиатура. Это часть интерфейса USB, который включает типы деталей, кабелей и разъемов.Следовательно, это типы соединителей, если вы обнаружите какие-либо неправильные выше, пожалуйста, прокомментируйте ниже в поле для комментариев. Чтобы узнать больше о типах разъемов, вы должны посмотреть это видео.

Три типа кабельных разъемов, используемых при установке кабелей

Существует три типа кабельных разъемов в основных способах прокладки кабелей: разъемы для витой пары, разъемы для коаксиального кабеля и волоконно-оптические разъемы. Обычно кабельные соединители имеют штыревой компонент и гнездовой компонент, за исключением гермафродитных соединителей, таких как соединитель данных IBM.Обычно гнезда и штекеры имеют симметричную форму, но иногда они имеют ключ. Это означает, что они имеют уникальную асимметричную форму или некоторую систему контактов, выступов и пазов, которые гарантируют, что штекер можно вставить в гнездо только одним способом.
Кабельные соединители для витой пары

Многие люди в кабельном бизнесе используют разъемы для витой пары чаще, чем любые другие типы разъемов. Разъемы включают в себя модульные разъемы и вилки типа RJ, а также гермафродитный разъем, используемый IBM, который используется с экранированной витой парой.Кабельные соединители с витой парой используются с патч-панелями, перфорированными блоками и настенными панелями. Разъем кабеля витой пары называется IDC, или разъемом смещения изоляции.
В большинстве кабельных систем с неэкранированной витой парой (UTP) и экранированной витой парой (ScTP) используются коммутационные панели и, следовательно, клеммные блоки типа 110. Блоки 110 (показаны на Рисунке 1) содержат ряды специально разработанных разъемов, в которых кабели заканчиваются с помощью инструмента для перфорации. При оконцовке 66-блоков, 110-блоков и часто настенных панелей в разъемах UTP и ScTP используется технология IDC для установления контакта с медными проводниками.Вы не снимаете изоляцию с жилы, как при резьбовом соединении. Вместо этого вы вставляете проводник между обращенными к нему ножами или в точки, которые протыкают пластиковую изоляцию и контактируют с проводником.

В кабелях UTP и ScTP используются модульные гнезда и штекеры. На протяжении десятилетий модульные розетки были обычным явлением в доме для телефонной проводки.
Модульные соединители бывают четырех-, шести- и восьмипозиционной конфигурации. Количество позиций определяет ширину соединителя.Однако часто металлические контакты устанавливаются только на некоторых позициях. Убедитесь, что приобретаемые вами соединители правильно заполнены контактами для вашего приложения.
Общие обозначения модульных разъемов и их конфигурация

Разъемы коаксиального кабеля
Если вы не использовали сеть Ethernet 10Base-2 или 10Base-5, вы, вероятно, знакомы только с коаксиальными разъемами, которые есть у вас дома для использования с телевизорами и видеооборудованием. На самом деле существует ряд различных типов коаксиальных разъемов.
>> Коаксиальные соединители серии F
Коаксиальные соединители, используемые с видеооборудованием, называются соединителями серии F. F-соединитель состоит из наконечника, который надевается на внешнюю оболочку кабеля и фиксируется на месте. Центральный провод может выступать из разъема и образует рабочий конец вилки. Хомут с резьбой на заглушке прикручивается к домкрату, образуя прочное соединение. F-коннекторы используются в основном в жилых помещениях для коаксиальных кабелей RG-58, RG-59 и RG-6 для обеспечения кабельного телевидения, камер видеонаблюдения и других видеоуслуг.

F-соединители обычно доступны в цельном и двухкомпонентном исполнении. В конструкции, состоящей из двух частей, муфта, которая надевается поверх оболочки кабеля, представляет собой отдельную муфту, которую вы надеваете перед тем, как вставить часть манжеты на кабель. Опыт показал, что цельная конструкция лучше. Меньшее количество деталей обычно означает меньше возни, а окончательное гофрированное соединение более эстетично и более прочно. Однако удобство использования и эстетика во многом зависят от дизайна и бренда двухкомпонентного продукта.Некоторые конструкции, состоящие из двух частей, очень хорошо воспринимаются индустрией кабельного телевидения
.
>> Коаксиальные соединители серии N
N-соединитель очень похож на F-соединитель, но имеет добавленный штифт, который надевается на центральный провод; Штырь подходит для вставки в гнездо и должен использоваться, если центральный провод является многожильным, а не сплошным. Узел прикрепляется к кабелю путем обжима его на месте. Навинчивающийся хомут обеспечивает надежное соединение с домкратом. Разъем N-типа используется с кабелями RG-8, RJ-11U и толстыми сетями для магистральных сетей передачи данных и видео.

>> Разъем BNC
Когда коаксиальный кабель передает данные в коммерческих средах, часто используется разъем BNC. BNC — это сокращение от Bayonet Neill-Concelman, которое описывает как метод защиты соединения, так и его изобретателей. Существует множество других расширений этого аббревиатуры, включая British Naval Connector, Bayonet Nut Coupling, Bayonet Navy Connector и так далее. Используемый с RG-6, RG-58A / U thinnet, RG-59 и RG-62 коаксиальным кабелем, BNC использует центральный штырь, как в N-коннекторе, для размещения многожильных центральных проводников, обычно используемых в коаксиальном кабеле для передачи данных.

Разъем BNC может быть обжимным или прикрученным к коаксиальному кабелю. Как и в случае F-разъема, винтовой тип не считается надежным и не должен использоваться. Жесткий штифт, который проходит над центральным проводником, может потребовать обжима или пайки. Остальная часть узла соединителя применяется во многом как F-соединитель с использованием обжимной матрицы, изготовленной специально для соединителя BNC.

Волоконно-оптические кабельные соединители

В оптоволоконных соединениях используется другая терминология, чем в соединителях на основе меди.Штыревой конец соединения в оптоволоконной системе называется соединителем, в отличие от штекера в системе на основе меди. Гнездовой конец соединения называется розеткой или адаптером, в отличие от гнезда в системе на основе меди.
Для передачи данных со скоростью до 10 Гбит / с обычно требуются два волокна: одно для отправки, а другое для приема. Для многомодовой передачи 40 Гбит / с и 100 Гбит / с потребуется до 24 волокон. Волоконно-оптические соединители делятся на одну из трех категорий в зависимости от способа оконцевания волокна:
• Симплексные соединители ограничивают только одно волокно в соединительном узле.
• Дуплексные соединители заканчивают два волокна в соединительном узле.
• Разъемы массива заканчивают более двух волокон (обычно 12 или 24 волокна) в сборке разъема.

Недостатком симплексных разъемов является необходимость соблюдения полярности. Другими словами, вы всегда должны убедиться, что разъем на «отправляющем» оптоволокне всегда подключен к «отправляющему» разъему (или адаптеру), а «принимающий» разъем всегда подключен к «принимающему» разъему (или адаптеру). ).Настоящая проблема заключается в том, что нормальным работникам необходимо переставить мебель и отсоединить ее от розетки на рабочем месте, а затем перепутать разъемы. Опыт показал, что разъемы не всегда имеют правильную цветовую маркировку или маркировку. Их перестановка означает, по крайней мере, что это звено сети не будет работать.

Массивные и дуплексные соединители и адаптеры решают эту проблему. После подключения цветовая кодировка и маркировка гарантируют, что разъем можно вставить в адаптер только одним способом и всегда будет соблюдаться правильная полярность.

Рисунок 2: Некоторые распространенные оптоволоконные соединители

>> Разъем SFF
По мере увеличения скорости передачи и увеличения количества подключений в сети, промышленность разработала разъемы малого форм-фактора (SFF) и системы адаптеров для оптоволоконных кабелей. Оптоволоконные соединители SC, ST и FC, показанные в Таблице 10.5, занимают больше физического пространства, чем их аналоги RJ-45 на медной стороне. Это делает лицевые панели мультимедийных розеток немного переполненными и означает, что вы получаете меньше оконечных устройств (меньшую плотность) в шкафах и аппаратных, чем вы можете получить с медью в том же пространстве.Целью разработчиков коннектора SFF было создание оптоволоконного коннектора с такой же или меньшей площадью поперечного сечения, как у коннектора RJ-45, чтобы увеличить количество соединений на площадь (более высокая плотность). Волоконно-оптические соединители LC, VF-45 и MT-RJ SFF изначально были разработаны для поддержки увеличения плотности волоконных соединений.
