Настройка Wake on LAN

Включить компьютер по сети поможет технология Wake on LAN, используя «магический» пакет. Для того что бы этот пакет нормально дошёл до сетевой карты, а она его приняла и включила компьютер, необходимо выполнить некоторые настройки.

Настройка Wake on LAN на компьютере.

Первым делом нужно настроить Windows. Рассмотрим на примере Windows 10. Нажимаем комбинацию клавиш Win+X, выбираем пункт сетевые подключения. В сетевых подключениях находим нашу сетевую карту (подключение к локальной сети), щелкаем по нему правой кнопкой и открываем свойства, затем нажимаем кнопку настроить. Открываем вкладку «Управление электропитанием», тут необходимо поставить галочку «разрешить этому устройству выводить компьютер из ждущего режима». Затем, если вы счастливый обладатель сетевой карты Realtek, открываем вкладку дополнительно.



В ней необходимо проверить три параметра:

  • Включение по локальной сети после отключения.
  • Включить при совпадении шаблона.
  • Включить при срабатывании функции Magic Packet.




Все эти параметры должны быть включены, так же они могут быть подписаны на английском, зависит от вашего драйвера. На этом пока настройки в Windows окончены.

Настройка Wake on LAN в BIOS.

Далее необходимо настроить BIOS или UEFI, зависит от новизны вашего ПК. Как правило Wake on LAN по умолчанию отключен и его необходимо включать вручную. Для входа как правило используются кнопка Delete или F2, зависит от производителя, её необходимо нажимать при включении ПК, как только появится изображение на мониторе. Настройку будем делать на примере старой материнской платы ASUS M2N SLI Deluxe. Заходим в BIOS, находим там раздел питания обычно он называется Power.



В нем нам нужно меню дополнительных настроек (Advanced Power Management) APM Configuration.



В этом меню находим пункт включение с помощью PCI/PCIE устройств и ставим значение Enabled. Поскольку сетевые карты обычно именно такими устройствами и бывают, то это то что нужно. Ваш BIOS может иметь немного другую структуру, но думаю понятно, что искать эту настройку нужно в разделе питания. Назваться она может по-разному, например, Power On By Onboard LAN, Remote Wake UP, Wake On LAN итд. После изменения настроек нажимаем кнопку F10 и сохраняем изменения. На этом настройка компьютера закончена.

Настройка Wake on LAN на роутере.

Дальнейшие настройки зависят от того как вы хотите использовать Wake on LAN. Если вы планируете включать компьютер только по локальной сети, то скорее всего никаких особых настроек роутера вам не потребуется. Если же вам необходимо включать компьютер через интернет, то для этого необходим белый IP адрес в интернете, выдаваемый вашим провайдером. Без белого IP увы «магический» пакет до вашего ПК никак не дойдет. Проверить какой IP выдает вам провайдер довольно просто, зайдите в web интерфейс роутера и посмотрите адрес, полученный подключением к интернету, затем зайдите на сайт yandex.ru/internet и посмотрите какой IP показывается там. Если адреса одинаковые, значит у вас уникальный, белый IP адрес.

Далее есть два варианта. Первый — это арендовать статический внешний IP адрес у вашего провайдера. Этот вариант единственный для тех кому выдается серый IP. Второй вариант как правило дешевле, а если повезет, то и вообще бесплатен это использование клиента динамического DNS (DyDNS), который скорее всего есть в вашем роутере. При динамическом DNS вы обращаетесь к роутеру через доменное имя, зарегистрированное в сервисе DyDNS, таких сервисов довольно много, бесплатным из них является только No-IP. Самый известный это DynDNS, есть и российский DNS master, тут все зависит от того какие из них поддерживает ваш роутер. Про регистрацию в этих сервисах писать не буду, так как статья о другом.

Настройку будем производить на примере Zyxel Keenetic с микропрограммой NDMS v 2. Для начала в web интерфейсе переходим в раздел безопасность. Тут необходимо настроить правило трансляции NAT для адреса 192.168.1.254 (сеть по умолчанию 192.168.1.0) на интерфейсе, который вы используете для подключения к интернету. Протокол UDP, порт по умолчанию 9, при желании можете использовать другой. Порт в межсетевом экране открывать не нужно.




Далее необходимо настроить клиент динамического DNS. Zyxel Keenetic поддерживает три сервиса: No-IP, DNS-master и DynDNS. Заходим в раздел интернет на вкладку DyDNS и вводим там логин, пароль и домен, которые зарегистрированы в сервисе. Нажимаем применить.



Далее нужно создать статический широковещательный адрес в роутере. Для этого подключаемся к роутеру через telnet клиент и водим следующие команды:
ip arp 192.168.1.254 ff:ff:ff:ff:ff:ff
system config-save

На этом настройка роутера закончена и его нужно перезагрузить.

Программы для Wake on LAN.

Для функции Wake on LAN есть несколько программ на Windows. Но большинство из них работают либо только в локальной сети, либо платные. Рассмотрим программу WakeOnLAN 2.11.4. После установки нажимаем добавить компьютер, пишем имя затем переходим на вкладку пробуждение, тут указываем MAC-адрес, для включения через интернет ставим галочку FQDN/IP вписываем домен и порт.



Так же функцию wake on LAN можно найти в следующих программах:

  • TeamViewer
  • RMS Удаленный доступ

Для Windows 10 существует несколько приложений в windows store.

Возможные проблемы.

Первая возможная причина, для Windows 10, если материнская плата не «первой свежести», то возможно она не полностью совместима с Windows 10. Попробуйте отключить быстрый запуск. Комбинация Win+x затем управление электропитанием, действия кнопок питания, изменить параметры, которые сейчас недоступны. Убрать галочку с «Включить быстрый запуск».




Вторая возможная причина в том, что компьютер переходит в режим энергосбережения, который отключает питание сетевой карты. Всего есть два таких режима S1 State и S3 State, последний более энергоэффективный, но с ним бывают конфликты. Попробуйте поменять этот параметр в BIOS.


on-Lan — что это такое и как этим пользоваться?

А Вы знали, что компьютер можно включить удалённо через lan сеть или даже через интернет. Технология Wake-On-LAN существует уже довольно давно, и сейчас мы рассмотрим, как она работает.

Wake-On-LAN (иногда сокращенно WoL) является стандартным протоколом для пробуждения компьютеров дистанционно. Естественно компьютер должен быть подключен физически и к электричеству и к роутеру с помощью проводного или даже по Wi-Fi соединения. Протокол Wake-on-Wireless-LAN позволяет включить компьютер и без проводного сетевого соединения.

Включение Wake-On-LAN зависит от двух вещей: материнской платы и сетевой карты. Ваша материнская плата должна быть подключена к ATX-совместимому блоку питания, т.е. практически к любому блоку питания, который выпускается уже лет 17 как. Сетевая карта или беспроводная карта также должны поддерживать эту функцию. Поскольку включение протокола WoL устанавливается либо через BIOS, либо через прошивку Вашей сетевой карты. В последнем случае понадобится специальное программное обеспечение, чтобы включать компьютер.

Поддержка Wake-On-LAN является довольно обычной возможностью встраиваемой в материнские и сетевые карты по умолчанию. Причём среди перечисленных характеристик в магазинах уже и не встретишь упоминания о поддержке Wake-On-LAN.

Magic Packet: Как работает Wake-on-LAN

Wake-On-LAN включает компьютер, посылая на его сетевую карту «волшебные пакеты», которые включают в себя сетевой широковещательный адрес, широковещательный адрес, MAC-адрес сетевой карты, и специальную последовательность байтов — пакет данных. Эти магические пакеты абсолютно идентичные для любой платформы будь то Intel или AMD или Apple. Типичные порты, используемые для WoL и магических пакетов — UDP 7 и 9. Поскольку каждый компьютер активно прослушивает канал передачи данных, то такой волшебный пакет, имеющий в себе уникальный идентификатор компьютера (MAC-адрес сетевой карты), без труда будет пойман и обработан.

Wake-on-LanWake-On-LAN

На рисунке выше показаны результаты анализатора пакетов. Здесь возникает резонный вопрос: а безопасна ли передача волшебного пакета? Ведь перехватить незащищённый трафик не составит труда. На сколько безопасна передача Wake-On-LAN при использовании в небезопасных сетях и через Интернет? В защищенной сети или при домашнем использовании не должно быть повода для беспокойства. А в открытой сети, лучше не использовать Wake-On-LAN или по меньше мере заботиться о профиле соединения вашей сетевой карты, выбирая хотя бы варианты с минимальной открытостью ресурсов наружу.



Как включить Wake-On-LAN

Для того, чтобы начать использовать Wake-On-LAN, существует несколько вариантов его включения. Самый простой — через BIOS материнской платы. Другой вариант через специальную утилиту от производителя вашей материнской платы или сетевой карты.

В BIOS

Большинство старых компьютеров и многие современные имеют собственные настройки Wake-On-LAN, зашитые в BIOS. Для того, чтобы войти в BIOS, Вам нужно нажать на кнопку

DEL или F1 или F2 при загрузке компьютера, После входа в BIOS перейдите в настройки питания (Power) или Дополнительные настройки (Advanced Options).

Bios AwardAward BIOS

Рекомендуем ознакомиться со статьёй Почему нужно установить пароль на BIOS: как это сделать?, которая поможет дополнительно обезопасить свой компьютер от всяческих проблем, особенно касается ноутбуков.

В UEFI BIOS настройка включения Wake-On-LAN обычно находится в дополнительных опциях, иногда — в разделе Включение питания PCIE / PCI.

Также производители материнских плат называют технологию иначе: Aggresslive Link от ASRock, ErP от Gigabyte, PME от ASUS.

Bios Award
UEFI BIOS



В операционной системе Windows

Вы также можете включить Wake-On-LAN в операционной системе. Как это сделать в Windows. Откройте меню ПУСК и введите Диспетчер устройств. После открытия Диспетчера устройств разверните раздел Сетевые адаптеры. Щелкните правой кнопкой мыши на сетевой карте и выберите Свойства, затем перейдите на вкладку Дополнительно.

Свойства сетевого адаптера

Прокрутите список, и найдите Wake on Magic Packet, Wake on LAN — каждый производитель называет эту настройку на свой лад. Измените значение на Enabled, если оно выключено.

Wait for Link

Теперь перейдите на вкладку Управление электропитанием, и убедитесь, что опция Разрешить устройству будить компьютер включена. Дополнительно можно установить галку напротив Разрешить только волшебному пакету будить компьютер.

Разрешить устройству будить компьютере



В macOS

Откройте системные настройки и выберите Энергосбережение. Отметьте опцию Wake for Network Access или что-то подобное. Это позволит включить Wake-on-LAN.

Energy SaverEnergy Saver



В Linux

У Ubuntu есть отличный инструмент, который может проверить, поддерживает ли сетевая карта Wake-on-LAN и можно ли его включить. Откройте терминал и установите ethtool, используя следующую команду:


Sudo apt-get install ethtool

А поддержку Wake-on-LAN можно, запустив:


Sudo ethtool eth0

Если у Вас сетевой интерфейс другой eth2, eth3, eth4 и так далее, замените его.

Sudo ethtool eth0Sudo ethtool eth0

Найдите пункт Wake-on. Чтобы включить эту опцию, используйте следующую команду:


Sudo ethtool -s eth0 wol g

Повторно запустите команду Sudo ethtool eth0, чтобы убедиться во включении. Должно быть Wake-on: g.



Как включить компьютер с помощью Wake-on-LAN

Чтобы отправлять запросы Wake-on-LAN, есть несколько доступных вариантов:

Depicus для Windows, Apple и Android

У Depicus есть отличная серия легких инструментов для выполнения этой работы, включая графический интерфейс для Windows и командную строку для Windows и MacOS. Кроме того доступно отдельное приложение на Android, iPhone и Windows Mobile.

Sudo ethtool eth0depicus — Wake On Lan GUI

Generating Wake On Lan Magic Packet для Linux

Этот сценарий позволит отправлять из консоли очень простой запрос на запуск компьютера, например wakeonlan.tcl 192.168.0.55 00:40:63:D5:2A:B9.

wakeonlan.tcl



WakeMeOnLan для Windows

Еще одна очень маленькая утилита, которая буквально имеет одну функцию — запускать компьютеры через Wake-on-LAN.

WakeMeOnLanWakeMeOnLan



TeamViewer

Удалённо включить компьютер можно с помощью программ удалённого рабочего стола. Такие приложения без труда разбудят спящий компьютер с помощью встроенной кнопки Wake Up, например как TeamViewer, которая позволяет использовать Wake-on-LAN. Список поддерживаемых платформ довольно обширен и доступен на официальном сайте.

TeamViewerTeamViewer

Кроме того, в зависимости от программы Wake-on-LAN может работать по умолчанию, если Вы работаете с компьютера в Вашей локальной сети. Если программа автоматически не обрабатывает сетевые подключения для Wake-on-LAN, необходимо настроить маршрутизатор для пересылки UDP-портов с номерами 7 и 9, в частности, для MAC-адреса ПК, к которому Вы подключаетесь.

Wake-On-Lan

Зачастую на форум поступают различные вопросы. На них, по возможности, даются оперативные ответы. А порой, количество одинаковых по содержанию вопросов начинает резко зашкаливать. И это явление не обошло стороной технологию Wake-On-Lan, получившей реализацию на массе системных плат производства GIGABYTE.

На сегодняшнем примере с картинками будет предпринята попытка внести немного ясности в особенности настройки и работы WOL. Что такое Wake-On-Lan и зачем она нужна, можно ознакомиться на всезнающем сайте Википедии:

http://ru.wikipedia.org/wiki/Wake-on-LAN

Начну с конфигурации. Использовалось следующее оборудование:

Системная плата GIGABYTE GA-Z77X-D3H

Процессор Intel Core i5 -2300

Система охлаждения Intel BOX Cooler

Оперативная память Kingston KHX11000D3LL/2G, подключенная в DDR3_1 слот

Накопитель wd1002faex

Блок питания CFT-1000G-DF

Операционная система Windows 7 Professional x64

Итак, считается, что система собрана, протестирована, работает должным образом и включена в состав локальной сети. Однако, для гарантированно верных настроек в среде UEFI, необходимо всё равно привести её к единообразию и гармонии. Для этого нужно провести процедуру очистки CMOS. Это делается замыканием двух контактов CLR_CMOS с помощью металлической перемычки ПРИ АБСОЛЮТНО ОБЕСТОЧЕННОЙ СИСТЕМЕ. Но мы воспользовались проверенным, дедовским методом, и замыкали контакты отвёрткой☺

Подробная информация по процедуре обнуления CMOS приведена в официальном руководстве к системной плате.

После, система включается, и впоследствии на экран выводится сообщение о свершении перезагрузки BIOS, и предлагается выбрать нужный вариант действий. Выбирается третий – вход в меню настроек BIOS.

После обнуления CMOS, все параметры приводятся к заводским установкам и, следовательно, вариант того, что какие-то настройки повлияли на необходимые для корректной работы функции WOL, исключается.

В среде UEFI необходимо перейти в Advanced mode (туда, где нет красивых видов на плату). Делается это нажатием клавиши F1. Далее, нужно перейти в меню Power Management, и убедится, что параметр ErP (именно он отвечает за WOL функционал) установлен в положение Disabled. Если не установлен – необходимо установить.

Далее, можно сохранить настройки и выйти, нажатием клавиши F10. Загружается операционная система…

Итак, в среде операционной системы необходимо подготовить Ethernet адаптер к «прослушиванию» эфира на предмет получения «магического пакета». Этот пакет как раз предназначен для перевода компьютера из режима S5 в режим S0 в нужный момент, без физического участия пользователя. Для этого необходимо выполнить последующие настройки адаптера. Перейдём в меню управления компьютера, кликнув правой кнопкой мыши на иконке «Компьютер» рабочего стола, и выбрав пункт «управление»:

Далее, переходим в диспетчер устройств→сетевые адаптеры→правый клик на устройстве Atheros→свойства.

Переходим во вкладку «дополнительно». Там выбираем параметр «WOL Пакет Magic». Он должен быть включен. Если он выключен – включаем.

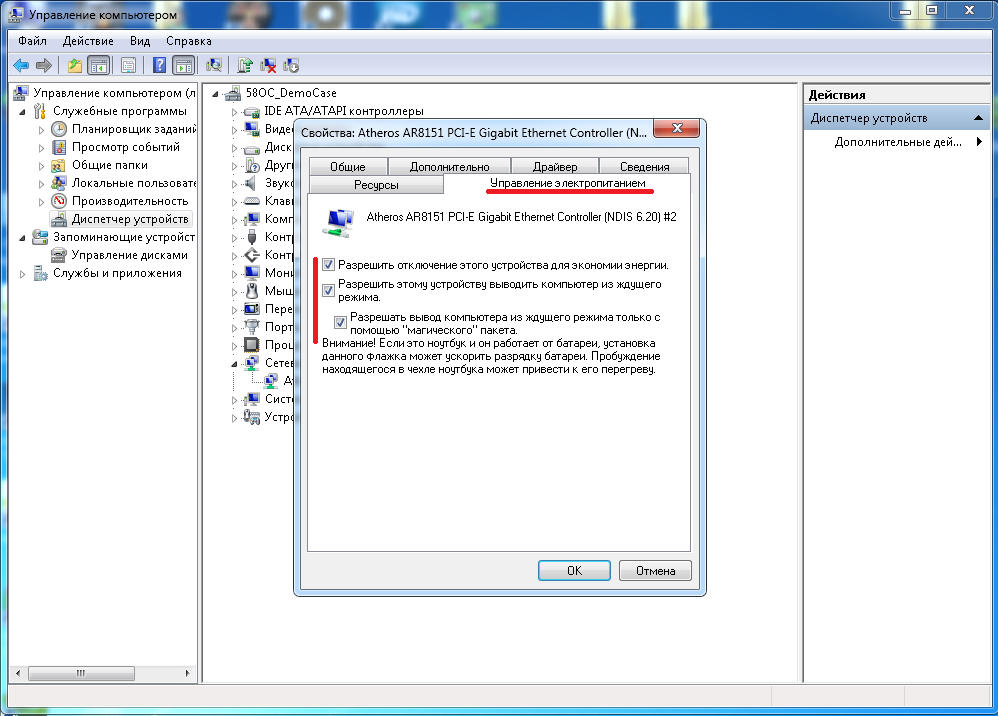

Далее, переходим во вкладку управления питанием, и устанавливаем галочки как показано на рисунке:

По сути, после этого компьютер уже готов просыпаться по команде «Magic packet’a» И всё что осталось сделать, так это узнать как его «разбудить». Но до этого необходимо выяснить, каким физическим и IP-адресом, на данный момент, обладает компьютер. Сделать это можно следующим образом:

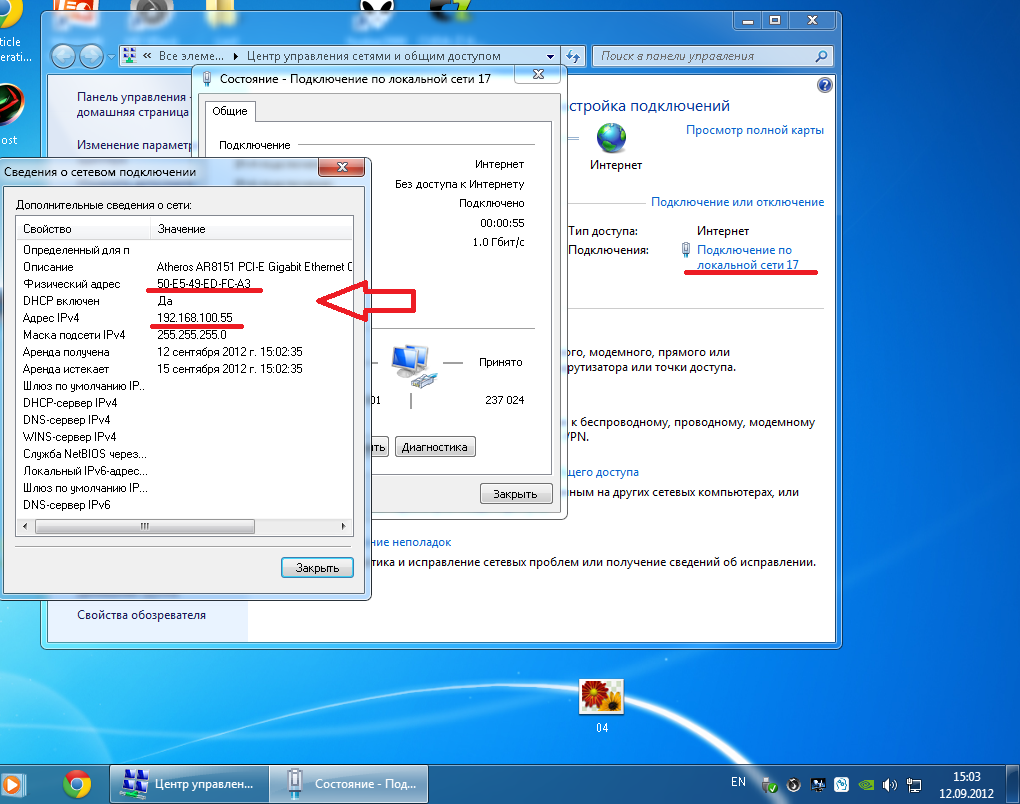

Перейти в центр управления сетями и общим доступом (либо с помощью диспетчера устройств, либо посредством иконки в трее), выбрать текущее подключение по локальной сети и нажать там кнопочку «сведения». После, можно лицезреть обширную информацию относительно сетевого подключения. Нас интересуют графы «Физический адрес» (он же MAC) и Адрес IPv4. Записываем их на бумажку. В нашем случае это, соответственно, 50E549EDFCA3 и 192.168.100.55.

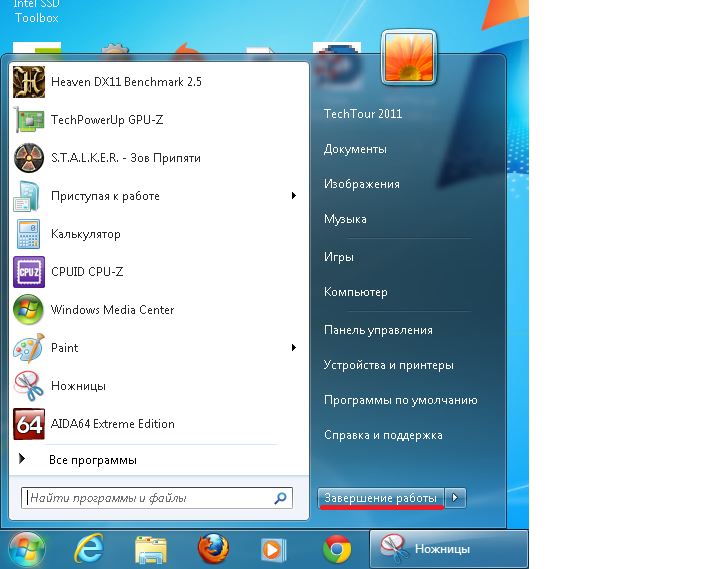

После, выключаем компьютер исключительно правильным способом, через «завершение работы». Это необходимо для того, чтобы сетевой адаптер продолжил корректно функционировать и получать «магические пакеты» после выключения компьютера.

После того как компьютер затихнет, можно убедиться в том, что сетевой адаптер продолжает работать, заветно подмигивая светодиодом:

Просьба обратить внимание, что дальнейшее обесточивание категорически неприемлемо. При выдёргивании из розетки кабеля питания или отключении сетевого фильтра «пилота», компьютер удалённо включиться не сможет.

Итак, теперь можно переходить непосредственно к процедуре удалённого включения компьютера. Делается это с помощью специального программного обеспечения, способного генерировать и посылать в нужный адрес «Magic packet». Такого программного обеспечения доступна огромная масса, и каждый может найти себе что-то персонально по своему вкусу. Мы же остановились на бесплатной утилите WOL 2.0.3. Устанавливается оно на сторонний компьютер, с которого, собственно, и будет производиться удалённое включение ожидающего «Magic Packet’a» компьютера.

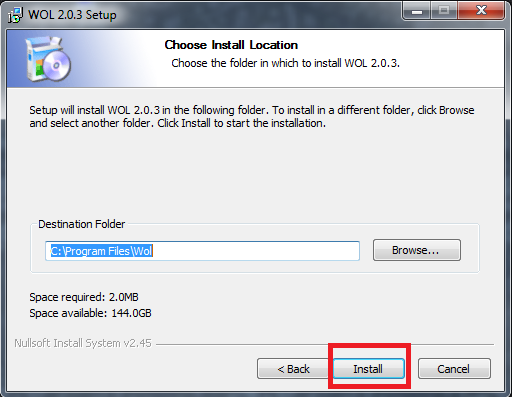

Установка проходит найэлементарнейшим образом:




После программа запускается, и в ней необходимо произвести настройки по добавлению компьютера, который будет включаться удалённо. Для этого в главном окне жмём иконку «add new item», в появившемся окне вводим, записанные ранее на бумажку, IP и MAC адреса. Далее, нажимаем кнопку ОК.

После, в рядах списка главного окна, должна появиться запись о компьютере с введёнными ранее параметрами. Выделяем запись ниже колонки «Host», иконки взаимодействия становятся активными, и нажимаем на ту, которая называется «Wake-up». После этого действия на удалённый компьютер будет отправлен заветный «Magic packet», и компьютер отреагирует так, словно была нажата кнопка Power, или, проще говоря, включится.

Вот так, вкратце, выглядит процедура удалённого включения компьютера на базе системной платы GIGABYTE с помощью технологии Wake-On-Lan. А вот что с компьютером делать дальше, как подключаться, как работать и как выключить – решать Вам, ибо это уже совсем другая история☺

Все права на интеллектуальную собственность, включая авторские права и товарные знаки, защищены;
любое их использование без предварительного письменного разрешения со стороны GIGA-BYTE TECHNOLOGY CO., LTD строго запрещено.

Приключения «Волшебного Пакета» / Habr


1. Вы с утра выбежали из дома забыв включить компьютер, что бы поддерживать Torrent рейтинг?
2. Вы в очередной раз выбежали из дома, а придя на работу вспомнили что на домашнем ПК остались нужные файлы? или наоборот.
3. У вас отключили свет и ПК, Сервер, etc… отключились? но вам нужны они в рабочем состоянии?
4. Любой другой критический случай настигший вас в дороге.
В этой статье пойдет речь о том, как при помощи Wake On LAN, которая присутствует практически во всех BIOS с 2002 года, включит ваш компьютер по сети или через интернет.
С другого ПК, или мобильного устройства.

  • ATX материнскую плату с WOL коннектором;
  • Сетевую карту с поддержкой WOL;
  • BIOS с поддержкой WOL, также WOL должен быть включен;

А также,
Magic Packet от AMD, для Windows;
PocketLAN для Windows Mobile;
Wake On Lan для Android;
Maemowol для Nokia N800/900 Maemo;

Power On или (NetScan спасибо Tuxozaur) для iPhone/iPod Touch;

Для работы WOL, необходимо что бы после выключения ПК, сетевая карта находилась в режиме «Standby«, о чем свидетельствуют мигающие лампочки на сетевой карте. Если у вас с этим все в порядке, дальнейший текст можно пропустить.

Если лампочки не горят необходимо сделать следующее:
Пуск — Панель Управления — Сетевые подключения, Выбрать активную сетевую карту, зайти в ее свойства, затем «Настроить«.
— Если есть пункт Версия NDIS, — Выбрать «NDIS X» (по умолчанию может быть Авто), где X это версия Интерфейса Сетевых Драйверов, соответсвуюший вашей операционной системе;
— Здесь же включить Wake on Magic Packet (Пробуждение Особым Пакетом Magic)

Сохранить изменения, перезагрузить ПК, затем выключить и проверить горят ли лампочки на Сетевой карте.


Для того, что бы включить и работать удаленно с ПК, вам нужно знать IP и MAC адрес. В этом вам поможет командная строка: ipconfig.exe /all
Также можно попробовать найти МАС с другого компьютера если в находитесь в локальной сети, запустив команду «ping» и затем вывести таблицу ARP (где будут отображены соответствия между IP и MAC):
ping.exe IP_address
arp.exe -a

Если вы используете маршрутизатор необходимо настроить перенаправление широковещательных сообщений на каком-либо порту, на ваш компьютер.

WakeOnLan Broadcast
Enable: yes
IP Address: ваш внутренний широковещательный адрес
Protocol: UDP
Private Port: 9
Public Port: 9
Schedule: Always

Если маршрутизатор вы не используете, то достаточно знать ваш внешний (выделенный IP), в фаерволе открыть 9 порт. и пользоваться WOL c любого устройства, например с iPhone, предварительно указав данные включаемого ПК.

UPD: в последнее время не имею Мака под рукой, и проверить все сам лично не могу, поэтому те, кому нужна инфа по WOL для MAC OSX, почитайте здесь

UPD2: Setting Up The Wireless Bridge For Wake On LAN Capability

Wake-On-Lan ( WOL ) — удаленное включение электропитания.

&nbsp &nbsp &nbsp Технология включения электропитания («пробуждения») компьютера является частью спецификации ACPI (Advanced Configuration and Power Interface), интерфейса управления электропитанием. Иногда его еще называют интерфейсом доступа к энергосбререгающим функциям аппаратного обеспечения. Дистанционное включение компьютера — небольшая и далеко не основная часть этой спецификации. Описание ACPI легко найдете в интернете (описание ACPI 2.0 содержит более 400 страниц).

Спецификация определяет состояния системы S1-S5 — «состояния сна» в порядке уменьшения энергопотребления. S5 — это состояние программного выключения (Soft OFF) — все выключено, за исключением тех устройств, через которые возможно включение компьютера. Для питания таких устройств используется дежурное напряжение +5V SB (+5V Standby), вырабатываемое блоком питания компьютера в выключенном, но не обесточенном состоянии. Для перехода из одного состояния S1-S4 в другое (S2 в S1 например) используются PME (Power Management Events) — события управления электропитанием, большая часть которых вызывается аппаратным прерыванием от конкретного устройства.

&nbsp &nbsp &nbsp Технология «Wake On Lan» (технология «Magic packet») используется для включения электропитания удаленного компьютера, находящегося в состоянии программного выключения («Soft Off») путем посылки на его сетевой адаптер специально сформированного кадра Ethernet.
&nbsp &nbsp Удаленный компьютер должен отвечать определенным требованиям:
— Оборудование должно соответствовать спецификации ACPI и в настройках BIOS должна быть включена поддержка режима «Wake On Lan».
— Иметь блок питания ATX.
— Иметь сетевую карту, поддерживающую технологию «Wake On Lan» (WOL).

&nbsp &nbsp &nbsp Сетевой адаптер на выключенном компьютере остается под питанием от +5VSB блока питания в режиме ожидания приема специального кадра Ethernet, в поле данных которого присутствует последовательность из 6 байт FF и его собственного MAC — адреса, повторенного 16 раз. Получив такой пакет адаптер вырабатывает сигнал включения электропитания компьютера.
Ниже приведено содержимое пакета, полученное с помощью анализатора трафика.

Адрес приемника (первые 6 байт поля кадра) — FFFFFFFFFFFF (Broadcast), адрес источника — 0015F20016CA (6 байт после адреса приемника) В области 16-ричного дампа красным цветом выделено поле данных. MAC — адрес включаемого компьютера равен 00046175F9DA.
&nbsp &nbsp Практически все современные сетевые адаптеры PCI и материнские платы поддерживают данную технологию, однако есть некоторые тонкости. Если материнская плата имеет шину PCI спецификации до 2.2 (большинство моделей на базе процессоров Pentium II и Pentium III) , то на ней должен быть 3-х штырьковый разъем «Wake On Lan» и такой же разъем должен быть на сетевом адаптере. Их нужно соединить специальным кабелем, входящим в комплект поставки адаптера. Для случая с шиной PCI 2.2 такое соединение уже выполнено напрямую. Если у вас компьютер Pentium II или старше — Wake On Lan должна работать.
&nbsp &nbsp &nbsp В настройках BIOS современных материнских плат термин «Wake On Lan» практически не используется. Ищите близкое по смыслу значение в настройках раздела управления электропитанием («Power Management Setup», или «ACPI Configuration» и т.п.), например, «Wake-Up by PCI device», «Power on by Ethernet Card» и т.п.

Ниже приведен пример настроек раздела «Power — APM Configuration» AMI BIOS v2.61:

Для включения режима Wake On Lan необходимо установить пункт «Power On By PCI Devices» в «Enabled».

На всякий случай, значение остальных опций:

Restore on AC Power Loss — поведение системы при пропадании электропитания. Значение Power Off — система останется в выключенном состоянии, Power On — будет выполнено включение компьютера, как только электропитание будет восстановлено.
Power On By RTC Alarm — включение электропитания по внутренним часам компьютера (аналог будильника).
Power On By External Modems — включение электропитания будет выполняться при входящем звонке на внешний модем, подключенный к последовательному порту.
Power On By PCIE Devices — разрешает включение компьютера от устройств на шине PCI-E. Если ваша сетевая карта использует шину PCI-E, а не PCI, то для включения режима Wake On Lan нужно установить эту опцию в «Enable».
Power On By PS/2 Keyboard — разрешает включение электропитания от клавиатуры, подключенной к разъему PS/2

&nbsp &nbsp &nbsp Ну, и последнее, что необходимо для включения электропитания компьютера через локальную сеть — это программа, генерирующая WOL — пакет (Magic Packet). Ее несложно найти в сети. Один из вариантов — broadc.exe — утилита для включения компьютера по локальной сети. (скачать, 32кб)
Формат командной строки:

broadc.exe MAC-адрес сетевой карты 255.255.255.255 67
&nbsp &nbsp Примеры использования:
bbroadc.exe 0002b3d8b4e6 255.255.255.255 67 — включить компьютер, MAC — адрес сетевой карты которого равен 0002b3d8b4e6 .

Вариант для Linux — wakeonlan — (скачать, ~5кб)
По умолчанию программа использует для посылки Magic Packet’а широковещательный адрес и UDP-пакет на порт 9 (discadrd). Поэтому внутри локальной сети для включения компьютера достаточно задать MAC-адрес сетевой карты в виде 00:01:02:03:04:05
Формат командной строки:

wakeonlan MAC-адрес

&nbsp &nbsp Примеры дистанционного включения и выключения компьютера в нужное время можно найти в разделе Windows Автоматизация с помощью nncron Lite.

&nbsp &nbsp Использовать данную технологию можно не только в локальной сети, но и в Интернет, надо только учитывать тот факт, что сформированный Magic Packet будет проходить через маршрутизаторы, т.е должен содержать правильные IP и MAC-адреса. Упомянутая выше программа Broadc.exe не позволяет сформировать MAC адрес-приемника в заголовке кадра Ethernet отличный от FFFFFFFFFFFF (Broadcast), поэтому такой пакет до получателя (удаленно включаемого компьютера) не дойдет, поскольку маршрутизаторы блокируют широковещательные пакеты. Для формирования Magic Packet’а, обеспечивающего удаленное включение компьютера в чужой сети можно воспользоваться утилитой wol.exe -(скачать, ~5кб). При меньшем, чем у broadc.exe размере, программа обладает несколько большими возможностями. В параметрах командной строки можно указать имя текстового файла, содержащего список MAC — адресов компьютеров для удаленного включения. Пример содержимого :

# maclist — mac addresses for wakonlan &nbsp &nbsp — строка начинающаяся с # не обрабатывается — это комментарий
00:BA:BE:FA:CE:00 PC1 &nbsp &nbsp — Включить по MAC -адресу
00:11:22:33:44:5A PC2
195.210.128.3-01:12:23:34:45:67 SERVER.COM &nbsp &nbsp — Включить по IP плюс MAC
0xC0A801F0-12:23:34:45:56:67 HOST.RU &nbsp &nbsp — То же, что и впредыд. случае, но IP в шестнадцатеричном виде.

По умолчанию программа формирует UDP пакет на порт 60000. Номер порта можно изменить. Примеры:

  • Включить компьютер в локальной сети с MAC=01:02:03:04:05:06

    wol.exe 01:02:03:04:05:06:

  • Включить компьютер с использованием IP=212.248.111.222 и MAC=00:00:00:00:00:99:

    wol.exe 212.248.111.222-00:00:00:00:00:99

  • То же самое но использовать в формируемом пакете номер порта = 4096:

    wol.exe -p=4096 212.248.111.222-00:00:00:00:00:99

    Учтите, что IP-адрес в параметрах запуска — это не IP — адрес включаемого компьютера, а адрес включенного и доступного узла, обеспечивающего передачу пакета конечному получателю, т.е. выключенному компьютеру. Выключенный компьютер не имеет загруженных драйверов и его IP -адрес не может быть увязан с MAC-адресом (ARP-протокол) — wol завершится ошибкой разрешения IP. Довольно распространенная причина того, что Wake On Lan «не работает» — использование в параметрах программ для включения, IP — адреса включаемого компьютера.

    &nbsp &nbsp Данную утилиту (wol.exe) я успешно использовал для включения компьютера в сети «Стрим». Маршрутизатор, через который подключается компьютер к Интернет, настраивается таким образом, чтобы пакет, сформированный утилитой wol.exe и пришедший на определенный порт (например 4009) направить в локальную сеть c широковещательным MAC-адресом. Обычно сетевая плата принимает только те фреймы, адрес назначения которых совпадает с аппаратным адресом интерфейса (свой MAC-адрес) или с широковещательным адресом (адрес FFFFFFFFFFFF). В настройках ADSL-модема Zyxel P660RU2 (Network-NAT-Port Forwarding) создается правило для перенаправления принятого пакета на широковещательный адрес 192.168.1.255:

    Команда на включение:

    wol.exe -p=4009 &ltIP ADSL-модема&gt-&ltMAC-адрес сетевой карты компьютера&gt

    Например:

    wol.exe -p=4009 85.140.21.22-00:00:A0:80:87:99

    &nbsp &nbsp И еще один момент — удаленное включение электропитания не срабатывает если компьютер был полностью обесточен, например, при пропадании ~220В. В таких случаях для обеспечения его самостоятельного включения можно использовать установку режима BIOS в разделе «Power Management Setup» — «Power on after power fail» или подобного ему по смыслу («After AC Power Lost» — «POWER ON» — название зависит от версии и производителя BIOS) . После появления ~220В компьютер должен включиться самостоятельно, без нажатия кнопки «Power».

    &nbsp &nbsp Практика использования Wake On Lan выявила еще один момент, — некоторые компьютеры при разрешении режима включения по сети в настройках BIOS, включают электропитание самостоятельно, даже не получив кадр с Magic Packet’ом. Причиной данного явления является то, что у некоторых сетевых карт (замечено у Intel, 3COM) для включения электропитания по локальной сети используют не только WOL, но и другие события (Wake on ARP, Wake on Link Change и т.п.), при чем, по умолчанию задействованы сразу несколько критериев включения. Нужно убрать из настроек адаптера (как правило, с помощью специальной утилиты) лишние условия, и все будет работать правильно.
    &nbsp &nbsp Пример, для сетевого адаптера Intel(R) PRO/100VE. С помощью утилиты Intel(R) PROSet II (поставляемой с адаптером) убираем галочки со всех событий, кроме «Wake on Magic Packet»:

    После сохранения настроек, ваш компьютер будет включаться только при получение Magic Packet’a.

    &nbsp &nbsp Иногда разрешения режима удаленного включения электропитания по локальной сети в настройках BIOS бывает недостаточно. Обычно это связано с особенностями конкретного типа сетевого адаптера. Объясню на примере сетевой карты на чипсете Atheros (контроллер AR8121/AR8113/AR8114 PCI-E Ethernet Adapter). После установки режима Power On by PCI-E Device в настройках BIOS материнской платы, удаленное включение электропитания компьютера не происходит. В свойствах сетевого подключения для данного адаптера имеется кнопка Настроить

    В свойствах сетевого контроллера имеется вкладка Дополнительно.

    &nbsp &nbsp В данном окне можно просмотреть или изменить некоторые параметры и режимы работы выбранной сетевой карты. В частности, по умолчанию, режимы Пробуждение после выключения и Возможности пробуждения установлены в Нет. Именно по этой причине удаленное включение электропитания не выполняется. После установки разрешения режим пробуждения и типа кадра Magic Packet все должно заработать, как положено.

    &nbsp &nbsp Для тех, кому требуется программное обеспечение с графическим интерфейсом пользователя, могу посоветовать миниатюрную и очень простую в использовании утилиту wakeup.exe -(скачать, ~78кб).

    Определение MAC-адреса сетевой карты.



    &nbsp &nbsp &nbsp В LINUX для этих целей можно использовать утилиту arping:

    arping &lt IP-адрес &gt
    Например:
    arping 192.168.0.1

    &nbsp &nbsp В Windows можно воспользоваться командой arp, позволяющей выдать содержимое ARP-кэша на экран. Чтобы кзш был актуален для требуемого IP-адреса, перед командой arp можно выполнить ping, т.е. выполнить последовательно :

    ping &lt IP &GT
    arp -a
    &nbsp например:
    ping 192.168.0.1
    arp -a

    Кстати, этим же способом можно воспользоваться и в LINUX.

    &nbsp &nbsp Собственный MAC-адрес можно определить с помощью команд:

    В LINUX
    ifconfig &LT интерфейс &GT &nbsp &nbsp например — ifconfig eth0

    В Windows
    ipconfig /all

    В Windows XP и выше для получения MAC-адреса своей сетевой карты можно воспользоваться консольной командой getmac.exe


    В начало страницы &nbsp &nbsp &nbsp | &nbsp &nbsp &nbsp На главную страницу сайта



  • лучшая функция, которую вы не используете

    Wake-on-LAN (WoL) является недооцененной и недостаточно используемой частью операционной системы Windows 10. Если вы являетесь не заядлым пользователем системы windows, то вам наверняка фраза Wake-on-LAN будет не интересна. Эта функция связана с подключением по локальной сети, которая в свою очередь заинтересует геймеров и техническую поддержку. В прошлом этот параметр был слаб, но на сегодня настройка функции «Wake-on-LAN» в Windows 10 дает больше, чем было. Итак, что такое Wake-on-LAN? Как это может быть полезно для обычных пользователей? И что самое главное, как его настроить?

    Что такое Wake-On-LAN?

    Wake-on-LAN — это сетевой стандарт, позволяющий компьютеру включаться дистанционно. Он имеет дополнительный стандарт под названием Wake-on-Wireless-LAN (WoWLAN).

    Чтобы WoL работал, вам нужно три вещи:

    • Ваш компьютер должен быть подключен к источнику питания.
    • Материнская плата компьютера должна быть совместима с ATX. Не волнуйтесь, большинство современных материнских плат соответствуют требованиям.
    • Сетевая карта компьютера (Ethernet или беспроводная) должна быть включена в WoL. Поддержка WoL почти универсальна.

    Wake-on-LAN широко распространена в мире компьютеров. Поскольку поддержка требуется на аппаратном уровне, WoL работает на компьютерах под управлением Windows, Mac и Linux без проблем. С точки зрения Windows ваш компьютер может включаться из любых состояний питания по умолчанию, таких как гибернация и спящий режим, а также от полного отключения питания.

    Как работает Wake-On-LAN?

    Wake-on-LAN использует «magic packets», когда сетевая карта обнаруживает пакет, он сообщает компьютеру включить себя. Именно поэтому ваш компьютер должен быть подключен к источнику питания, даже если он выключен. Сетевые карты с поддержкой WoL будут продолжать получать небольшой заряд круглосуточно, пока они сканируют «magic packets» (волшебный пакет).

    Но что же происходит?

    «Волшебный пакет» отправляется с сервера. На сервере может быть много чего, к примеру специализированное программное обеспечение, маршрутизаторы, веб-сайты, компьютеры, мобильные устройства, интеллектуальные телевизоры. Сервер отправляет пакет по всей вашей сети. Сам пакет содержит важную информацию, включая сведения о подсети, сетевом адресе и самое главное MAC-адрес компьютера, который вы хотите включить. Вся эта информация, объединенная в один пакет, называется фреймом пробуждения. Ваша сетевая карта постоянно сканирует их.

    Почему Wake-On-LAN полезен?

    Теперь вы знаете, что такое Wake-on-LAN и как оно работает. Но почему это полезно? Почему средний пользователь должен заботиться об этой технологии?

    Включите компьютер из любого места

    Трудно представить себя в командировке без забытых файлах дома, к которым вы не сможете удаленно получить доступ. Чтобы удаленно использовать ваш рабочий стол, вам понадобится приложение для удаленного рабочего стола, поддерживающее Wake-On-LAN. Популярный Google Chrome Remote Desktop не работает, но Team Viewer дает такую возможность.

    Примечание: BIOS должен поддерживать Wakeup-on-PME (событие управления питанием). И тогда вы сможете пробудить компьютер с выключенного состояния.

    Как включить Wake-On-LAN

    Включение WoL — это двухшаговый процесс. Вам необходимо настроить Windows и BIOS вашего компьютера.

    Включение Wake-On-LAN в Windows

    • Чтобы включить Wake-on-LAN в Windows, вам нужно открыть приложение «Диспетчер устройств». Нажмите Win + R и напишите devmgmt.msc.

    Диспетчер устройств

    • Прокрутите список устройств до тех пор, пока не найдете сетевые адаптеры. Нажмите «>«,чтобы развернуть меню. Теперь вам нужно найти свою сетевую карту.

    Диспетчер устройств сетевой адаптер realtek

    • Если вы не знаете, какая из них является вашей сетевой картой, наберите в поиске windows «Сведения о системе«.

    Запуск сведения о системе

    • Перейдите «Компоненты» > «Сеть» > «Адаптер» и справа найдите имя или тип продукта. Запомните эти значения и переходим обратно в диспетчер устройств.

    Сведения о системы сетевого адаптера

    • В диспетчере устройств, нажимаем на своем сетевом адаптере правой кнопкой мыши и выбираем свойства. Далее в новом появившимся окне перейдите на вкладку «Дополнительно«, пролистайте список вниз и найдите Wake-On-LAN, выберите значение Enabled (включено). Название может различаться между устройствами и у некоторых будет Wake on magic packet.

    Свойства адаптера и включение Wake On LAN

    • Далее перейдите на вкладку «Управление электропитанием» и у вас там должны быть отмечены два пункта: разрешить этому устройству выводить компьютер из ждущего режима и разрешить вывод компьютера из ждущего режима только с помощью «магического пакета». Нажмите OK.

    Вывод компьютера из ждущего режима с помощью магического пакета

    Включение Wake-On-LAN в BIOS

    К сожалению меню BIOS различается на компьютерах и ноутбуках, что делает невозможным предоставление точных инструкций. В общем, вам нужно нажать конкретную клавишу, пока ваш компьютер загружается. Как правило, кнопкой являются EscapeDelete или F1. Смотрите подробное руководство, как зайти в BIOS.

    • В меню BIOS вам нужно найти вкладку «Power» и найти запись Wake-on-LAN и включить (Enabled). Не забудьте сохранить настройки биос.
    • Вкладка также может быть названа Power Management или вы можете найти эту функцию даже в Advanced Settings.

    Последствия безопасности во время пробуждения по локальной сети

    Магические пакеты отправляются с использованием уровня OSI-2. На практике это означает, что любой пользователь в той же сети, что и WoL, может использовать ваш компьютер для загрузки. В домашней обстановке это несущественная проблема. В общественной сети это более проблематично. Теоретически WoL позволяет только включать компьютеры. Он не будет обходить проверки безопасности, экраны паролей или другие формы безопасности. Это также не позволит выключить компьютер снова.

    Однако были случаи, когда злоумышленники использовали комбинацию серверов DHCP и PXE для загрузки машины с собственным загрузочным изображением. Это дает им доступ к любым незащищенным дискам в локальной сети.


    comments powered by HyperComments

    Wake-On-Lan ( WOL ) — удаленное включение электропитания.

          Технология Wake On Lan (WOL) используется для удаленного включения электропитания компьютера по локальной сети и реализуется в соответствии с положениями спецификации ACPI (Advanced Configuration and Power Interface). Данная спецификация — это открытый стандарт, определяющий порядок взаимодействия программных и аппаратных средств для обнаружения и конфигурирования подключенного оборудования, его мониторинга, управления электропитанием и системой охлаждения. Описание вышедшей в конце 90-х годов версии ACPI 1.0 содержит почти 400 страниц, а описание действующих в настоящее время спецификаций превышает 1000 страниц. Спецификация ACPI 1.0 была принята в 1996г. и оказалась довольно удачным решением, повлекшим за собой дальнейшее развитие данной технологии, что привело к появлению в 2000 г. редакции ACPI 2.0, которая фактически стала индустриальным стандартом для всех производителей компьютерного оборудования и программного обеспечения.

    В настоящее время разработку и поддержку спецификации ACPI осуществляет международная организация UEFI Forum. В разделе, посвященном спецификации ACPI имеется полный набор документации, начиная с версии ACPI 1.0 и заканчивая последней принятой на текущий момент времени ( на английском языке).

    Спецификация ACPI определяет состояния системы, обозначаемые как Gn — глобальные состояния, и Sn — состояния «сна», которым соответствует свой уровень потребления электроэнергии в порядке его уменьшения. Т.е. состоянию S1 соответствует максимальное потребление, а S5 — минимальное.

    G0 (Working) — нормальная работа.

    G1 (Suspend, Sleeping, Sleeping Legacy) — машина выключена, однако текущий системный контекст (system context) сохранён, работа может быть продолжена без перезагрузки. Для каждого устройства определяется «степень потери информации» в процессе засыпания, а также где информация должна быть сохранена и откуда будет прочитана при пробуждении и время на пробуждение из одного состояния до другого (например, от сна до рабочего состояния). Уровень потребления электроэнергии и глубина состояния «сна» Sn определены следующим образом:

  • S0 — нормальная работа.
  • S1 — состояние при котором все процессорные кэши сброшены и процессоры прекратили выполнение инструкций. Однако, питание процессоров и оперативной памяти поддерживается; устройства, которые не обозначили, что они должны оставаться включенными, могут быть отключены. Наименьшая степень энергосбережения и самый быстрый переход в рабочее состояние;
  • S2 — более глубокое состояние сна, чем S1, когда центральный процессор отключен, обычно на практике, не используемое;
  • S3 («Suspend to RAM» (STR) в BIOS, «Ждущий режим» («Standby») в версиях до Windows XP и в некоторых дистрибутивах Linux, «Sleep» в Windows Vista и Mac OS X, хотя в спецификациях ACPI упоминается только как S3 и Sleep). В состоянии S3 на оперативную память (ОЗУ) продолжает подаваться питание и она остаётся практически единственным компонентом, потребляющим энергию. Так как состояние операционной системы и всех приложений, открытых документов и т. д. хранится в оперативной памяти, пользователь может возобновить работу точно на том месте, где он её оставил — состояние оперативной памяти при возвращении из S3 то же, что и до входа в этот режим. (В спецификации указано, что S3 довольно похож на S2, только чуть больше компонентов отключаются в S3.) S3 имеет два преимущества над S4: компьютер быстрее возвращается в рабочее состояние, и, второе, если запущенная программа (открытые документы и т. д.) содержит конфиденциальную информацию, то эта информация не будет принудительно записана на диск. Однако, дисковые кэши могут быть сброшены на диск для предотвращения нарушения целостности данных в случае, если система не просыпается, например, из-за сбоя питания;
  • S4 («Спящий режим» (Hibernation, гибернация) в Windows, «Safe Sleep» в Mac OS X, также известен как «Suspend to disk», хотя спецификация ACPI упоминает только термин S4) — в этом состоянии всё содержимое оперативной памяти сохраняется в энергонезависимой памяти, такой как жёсткий диск: состояние операционной системы, всех приложений, открытых документов и т. д. Это означает, что после возвращения из S4, пользователь может возобновить работу с места, где она была прекращена, аналогично режиму S3. Различие между S4 и S3, кроме дополнительного времени на перемещение содержимого оперативной памяти на диск и назад, — в том, что перебои с питанием компьютера в S3 приведут к потере всех данных в оперативной памяти, включая все несохранённые документы, в то время как компьютер в S4 этому не подвержен. S4 весьма отличается от других состояний S и сильнее S1-S3 напоминает G2 Soft Off и G3 Mechanical Off. Система, находящаяся в состоянии S4, может быть также переведена в состояние G3 Mechanical Off (Механическое выключение) и все ещё оставаться S4, сохраняя информацию таким образом, что можно восстановить состояние операционной системы и всех приложений после подачи электропитания. На практике, S4 является основным режимом сна для ноутбуков и мобильных устройств.

    G2 (или состояние сна S5, soft-off) — мягкое (программное) выключение; система полностью остановлена и выключена, но часть оборудования находится под дежурным электропитанием, вырабатываемым блоком питания стандарта ATX в выключенном ( но не обесточенном) состоянии. Дежурное напряжение с выхода БП +5VStandby (+5VSB) подается на ту часть устройств, которая может быть использована для включения электропитания всей системы при возникновении определенных событий, как например, при приеме в буфер сетевого адаптера специального кадра Ethernet (Magic Packet, Wake-On-Lan) или нажатия определенной комбинации клавиш на клавиатуре.

    G3 (mechanical off) — механическое выключение системы; блок питания ATX отключен от входного напряжения ( 220V). Включение электропитания невозможно.

    Для перехода из одного состояния S1-S4 в другое (S5 в S1 например) используются события управления электропитанием PME (Power Management Events) -, большая часть которых вызывается аппаратным прерыванием от конкретного устройства.

    Принципы реализации удаленного включения электропитания.

    &nbsp &nbsp &nbsp Наиболее распространенной реализацией удаленного включения электропитания является технология Wake On Lan или технология Magic packet. Включение электропитания компьютера выполняется при получении сетевым адаптером специально сформированного кадра Ethernet, содержимое которого включает в себя его аппаратный адрес (MAC-адрес). В выключенном состоянии компьютера (состоянии S5), сетевой адаптер находится под питанием от дежурного напряжения +5VSB, и при получении кадра Ethernet, в поле данных которого обнаруживается ”магический” пакет, вырабатывает сигнал на включение компьютера.

    Другими словами, для удаленного включения электропитания компьютера, необходимо, чтобы он соответствовал спецификации ACPI, в настройках BIOS должна быть включена поддержка режима «Wake On Lan» (обычно, по умолчанию она выключена) и сетевой адаптер получил специальный кадр Ethernet, в поле данных которого присутствует последовательность из 6 байт FF и его собственного MAC — адреса, повторенного 16 раз. Ниже приведено реальное содержимое кадра Ethernet для удаленного включения электропитания компьютера.

    Содержимое Magic Packet В первых 6 байтах кадра содержится адрес приемника, равный FFFFFFFFFFFF, что принято называть широковещательным (Broadcast) адресом. Затем, в следующих 6 байтах, — адрес источника, отправившего данный кадр, в данном примере, равный 0015F20016CA . В области данных кадра, выделенной красным цветом, отображено содержимое магического пакета, представляющее собой

    – 6 байт с кодом FFFFFFFFFFFF

    — MAC — адрес включаемого компьютера, повторяемый 16 раз и, в данном примере, равный 00046175F9DA.

    Как правило, для удаленного включения электропитания используется программное обеспечение, которое обеспечивает широковещательную рассылку кадра с ”магическим пакетом”, принимаемого всеми компьютерами локальной сети, а включение выполняется лишь для того компьютера, MAC-адрес которого совпал с адресом из содержимого ”магического” пакета.

    &nbsp &nbsp Практически все сетевые адаптеры и материнские платы, выпущенные после 2001 г., поддерживают технологию удаленного включения электропитания, однако есть некоторые технические особенности:

  • Если материнская плата очень древняя, и имеет шину PCI спецификации до 2.2 (большинство моделей на базе процессоров Pentium II и Pentium III) , то на ней должен быть 3-х штырьковый разъем «Wake On Lan» и такой же разъем должен быть на сетевом адаптере. Их нужно соединить специальным кабелем, входящим в комплект поставки адаптера. Для случая с шиной PCI-E и PCI 2.2 и старше такое соединение уже выполнено напрямую.
  • В настройках BIOS современных материнских плат термин «Wake On Lan» практически не используется. Ищите близкое по смыслу значение в настройках раздела управления электропитанием. Такой раздел также может иметь разное название — «Power Management Setup», «ACPI Configuration», Power и т.п.). Включаемый параметр может называться, например, «Wake-Up by PCI-E device», «Power on by Ethernet Card» и т.п.

    Ниже приведен пример настроек раздела «Power — APM Configuration» AMI BIOS v2.61:

    Настройка Wake On Lan в BIOS Setup

    Для включения режима Wake On Lan необходимо установить пункт «Power On By PCI Devices» в «Enabled».

    Значение остальных опций:

    Restore on AC Power Loss — поведение системы при пропадании первичного электропитания 220V. Значение Power Off — система останется в выключенном состоянии, Power On — будет выполнено включение компьютера, как только электропитание будет восстановлено.
    Power On By RTC Alarm — включение электропитания по внутренним часам компьютера (аналог будильника).
    Power On By External Modems — включение электропитания будет выполняться при входящем звонке на внешний модем, подключенный к последовательному порту.
    Power On By PCIE Devices — разрешает включение компьютера от устройств на шине PCI-E. Если ваша сетевая карта использует шину PCI-E, а не PCI, то для включения режима Wake On Lan нужно установить эту опцию в «Enable».
    Power On By PS/2 Keyboard — разрешает включение электропитания от клавиатуры, подключенной к разъему PS/2

    Некоторые особенности настроек электропитания для современных UEFI BIOS

    На возможность удаленного включения электропитания могут оказывать влияние некоторые другие настройки BIOS, характерные для компьютеров произведенных позже 2016 года. В частности, удаленное включение не выполняется, если включены параметры:

    ErP — режим минимального энергопотребления системы в выключенном состоянии (ограничивается мощность дежурного питания не более 1Вт). Данный режим реализован в соответствии с рекомендациями Европейской комиссии для снижения потребления электроэнергии устройствами в дежурном режиме (Energy-related Products* (ErP). Если в настройках BIOS, режим ErP включен ( Enable ), то большая часть возможностей по включению электропитания от периферийных устройств не реализуется. Для дистанционного включения электропитания компьютера по Wake-On-Lan, режим ErP должен быть отключен ( Disable ).

    EuP — полностью аналогично ErP, но другое название, происходящее от Energy Using Product . Для дистанционного включения электропитания компьютера по Wake-On-Lan, режим EuP должен быть отключен ( Disable ).

    CEC 2019 Ready — низкое энергопотребление в режиме ожидания и в соответствии стандартам, выработанным Калифорнийской энергетической комиссией (CEC 2019) для изделий с малой мощностью и высокой эффективностью. При включенном параметре ( Enable ) энергопотребление компьютера в выключенном состоянии снижается, а функции включения электропитания от периферийных устройств не работают. Для дистанционного включения электропитания компьютера по Wake-On-Lan, режим CEC 2019 Ready должен быть отключен ( Disable ).

    В некоторых случаях, после изменения настроек выше перечисленных параметров BIOS, для включения электропитания компьютера по Wake-On-Lan, может потребоваться полное отключение первичного электропитания компьютера (220V).

    В современных компьютерах технология Wake-On-Lan может обеспечивать дистанционное включение электропитания не только после программного выключения питания ( Soft-Off), но и сразу после подачи первичного напряжения на блок питания (220V). Возможность такого включения зависит от конкретной модели материнской платы.

    Программное обеспечение для удаленного включения электропитания.

          Для включения электропитания компьютера по локальной сети требуется программное обеспечение для отправки Wake-On-Lan — пакета ( Magic Packet’а) включаемому дистанционно компьютеру. Программ, предназначенных для этой цели, на сегодняшний день существует изрядное количество, начиная от простейших консольных утилит, и заканчивая программными модулями сложных промышленных комплексов управления предприятиями.

    Одна из простейших утилит для удаленного включения электропитания — broadc.exe (zip-архив 12кб)
    Представляет собой небольшую консольную программу, позволяющую отправлять WOL-пакеты в соответствии с параметрами командной строки. Ее удобно использовать в сценариях администрирования, заданиях планировщика, командных файлах.

    Формат командной строки:

    broadc.exe

    В широковещательном сегменте локальной сети, обычно формат командной строки имеет вид:

    broadc.exe MAC-адрес сетевой карты 255.255.255.255 67

    &nbsp &nbsp Примеры использования:

    broadc.exe 0002b3d8b4e6 255.255.255.255 67 — включить компьютер, MAC — адрес сетевой карты которого равен 0002b3d8b4e6 .

    broadc.exe 0002b3d8b4e6 192.168.65.255 67 — аналогично предыдущему примеру, но используется широковещательный адрес в виде 192.168.65.255. Такой адрес необходимо использовать в тех случаях, когда компьютер, на котором выполняется программа, имеет более одного сетевого интерфейса и подключен к разным подсетям. Если используется широковещательный адрес 255.255.255.255, WOL-пакет будет отправлен на первый сетевой интерфейс, обнаруженный программой и не являющийся петлевым.

    Существует сходное программное обеспечение для Linux — ( wakeonlan, версия 0.40, tar.gz-архив, ~5кб)
    По умолчанию программа использует для посылки Magic Packet’а широковещательный адрес и UDP порт 9 (discadrd). Поэтому внутри локальной сети для включения компьютера достаточно задать MAC-адрес сетевой карты в виде 00:01:02:03:04:05
    Формат командной строки:

    wakeonlan MAC-адрес

        Использовать технологию удаленного включения электропитания можно не только в локальной сети, но и в Интернет, надо только учитывать тот факт, что сформированный программой пакет должен быть доставлен конечному устройству, IP-адрес которого указан в качестве параметра, и уже это устройство должно выполнить широковещательную рассылку WOL-пакета в локальную сеть, к которой принадлежит дистанционно включаемый компьютер. Для формирования Magic Packet’а, обеспечивающего удаленное включение компьютера в чужой сети можно воспользоваться утилитой (wol.exe ,zip-архив ~5кб). При меньшем, чем у broadc.exe размере, программа обладает несколько большими возможностями. В параметрах командной строки можно указать имя текстового файла, содержащего список MAC — адресов компьютеров для удаленного включения.

    wol.exe –f=macs.txt — использовать для удаленного включения электропитания содержимое файла macs.txt

    Пример содержимого :

    # maclist — mac addresses for wakonlan &nbsp &nbsp — строка начинающаяся с # не обрабатывается — это комментарий
    00:BA:BE:FA:CE:00 PC1 &nbsp &nbsp — Включить по MAC -адресу
    00:11:22:33:44:5A PC2
    195.210.128.3-01:12:23:34:45:67 SERVER.COM &nbsp &nbsp — Включить по IP плюс MAC
    0xC0A801F0-12:23:34:45:56:67 HOST.RU &nbsp &nbsp — То же, что и впредыд. случае, но IP в шестнадцатеричном виде.

    По умолчанию программа wol.exe формирует UDP пакет на порт 60000. Номер порта можно изменить. Примеры:

  • Включить компьютер в локальной сети с MAC=01:02:03:04:05:06

    wol.exe 01:02:03:04:05:06:

  • Включить компьютер с использованием IP=212.248.111.222 и MAC=00:00:00:00:00:99:

    wol.exe 212.248.111.222-00:00:00:00:00:99

  • То же самое но использовать номер порта = 4096:

    wol.exe -p=4096 212.248.111.222-00:00:00:00:00:99

    Необходимо учитывать, что IP-адрес в параметрах командной строки — это не IP — адрес включаемого компьютера, а адрес включенного и доступного узла, обеспечивающего передачу пакета конечному получателю, т.е. выключенному компьютеру. Выключенный компьютер не имеет загруженных сетевых драйверов и его IP -адрес не может быть увязан с MAC-адресом (ARP-протокол), и программа удаленного включения завершится ошибкой разрешения IP. Довольно распространенная причина того, что Wake On Lan «не работает» — использование в параметрах программ для включения, IP — адреса включаемого компьютера.

    Пример использования утилиты wol.exe для удаленного включения компьютера через Интернет.

    &nbsp &nbsp Маршрутизатор, через который подключается компьютер к Интернет, настраивается таким образом, чтобы пакет, сформированный утилитой wol.exe и пришедший на определенный порт (например 4009) направить в локальную сеть c широковещательным MAC-адресом. Стандартно, сетевой адаптер принимает только те кадры Ethernet, адрес назначения в которых совпадает с его собственным аппаратным адресом (своим MAC-адресом), или с широковещательным адресом (адрес равен 0xFFFFFFFFFFFF). В настройках ADSL-модема Zyxel P660RU2 (Network-NAT-Port Forwarding) создается правило для перенаправления принятого WOL-пакета на широковещательный адрес 192.168.1.255:

    Настройка Port Mapping в ADSL-модеме

    Команда на включение:

    wol.exe -p=4009 &ltIP ADSL-модема&gt-&ltMAC-адрес сетевой карты компьютера&gt

    Например:

    wol.exe -p=4009 85.140.21.22-00:00:A0:80:87:99

        Кроме утилит командной строки, имеются и программы с графическим интерфейсом пользователя, например, миниатюрная и очень простая в использовании утилита (wakeup.exe zip-архив ~78кб).

    WakeUp.exe – простейшая программа для удаленного включения электропитания с графическим интерфейсом

    Кнопка ”Get MAC” предназначена для определения аппаратного адреса сетевого адаптера, с помощью которого выполняется удаленное включение электропитания компьютера.

    Кнопка ”Wake” выполняет удаленное включение.

    Более функциональная программа для удаленного включения — WakeOnLan от Aquila Technology

    WakeOnLan от Aquila Technology

    Программа является свободным ПО с открытым исходным кодом, имеет поддержку русского языка и, кроме удаленного включения электропитания, имеет массу дополнительных возможностей, таких как выключение компьютеров под управлением Windows и Linux, мониторинг и отображение содержимого WOL-пакетов, сканирование локальной сети и создание базы данных сетевых устройств. Имеется и консольная версия утилиты — WakeOnLanC.exe . И кроме всего прочего, имеется настраиваемая система оповещения о важных событиях, в том числе и по электронной почте.

    Некоторые особенности реализации Wake On Lan производителями оборудования.

        Для большинства материнских плат характерна одна особенность — удаленное включение электропитания не срабатывает, если компьютер был полностью обесточен, например, при пропадании первичного электропитания 220V. В таком случае, для обеспечения его самостоятельного включения можно использовать установку режима BIOS в разделе «Power Management Setup» — «Power on after power fail» или подобного ему по смыслу («After AC Power Lost» — «POWER ON» — название зависит от версии и производителя BIOS) . После восстановления первичного электропитания на входе БП, компьютер должен включиться самостоятельно, без нажатия кнопки «Power».

    &nbsp &nbsp Практика использования Wake On Lan выявила еще один момент, — некоторые компьютеры при разрешении режима включения по сети в настройках BIOS, включают электропитание самостоятельно, даже не получив кадр с Magic Packet’ом. Причиной данного явления является то, что у некоторых сетевых карт (замечено у Intel, 3COM) для включения электропитания по локальной сети используется не только пакет WOL, но и другие события (Wake on ARP, Wake on Link Change и т.п.), при чем, по умолчанию задействованы сразу несколько критериев включения. Нужно убрать из настроек адаптера (как правило, с помощью специальной утилиты) лишние условия, и все будет работать правильно.
    &nbsp &nbsp Пример, для сетевого адаптера Intel(R) PRO/100VE. С помощью утилиты Intel(R) PROSet II (поставляемой с адаптером) убираем галочки со всех событий, кроме «Wake on Magic Packet»:

    Wake On Settings

    После сохранения настроек, ваш компьютер будет включаться только при получение Magic Packet’a.

    &nbsp &nbsp Иногда разрешения режима удаленного включения электропитания по локальной сети в настройках BIOS бывает недостаточно. Обычно это связано с особенностями конкретного типа сетевого адаптера. Объясню на примере сетевой карты на чипсете Atheros (контроллер AR8121/AR8113/AR8114 PCI-E Ethernet Adapter). После установки режима Power On by PCI-E Device в настройках BIOS материнской платы, удаленное включение электропитания компьютера не происходит. В свойствах сетевого подключения для данного адаптера имеется кнопка Настроить

    Atheros Gigabit Ethernet Card Property

    В свойствах сетевого адаптера имеется вкладка Дополнительно.

    Atheros Gigabit Ethernet Card Property - WOL

    &nbsp &nbsp В данном окне можно просмотреть или изменить некоторые параметры и режимы работы выбранной сетевой карты. В частности, по умолчанию, режимы Пробуждение после выключения и Возможности пробуждения установлены в Нет. Именно по этой причине удаленное включение электропитания не выполняется. После настройки параметров режима пробуждения и типа кадра Magic Packet, удаленное включение электропитания с использованием данного сетевого адаптера будет выполняться при получении WOL-пакета.



    Определение MAC-адреса сетевой карты.

    &nbsp &nbsp &nbsp В LINUX для определения аппаратного адреса можно использовать утилиту arping:

    arping &lt IP-адрес &gt
    Например:
    arping 192.168.0.1

    &nbsp &nbsp В Windows можно воспользоваться командой arp, позволяющей выдать содержимое ARP-кэша на экран. Чтобы кзш был актуален для требуемого IP-адреса, перед командой arp можно выполнить ping, т.е. выполнить последовательно :

    ping &lt IP &GT
    arp -a
    &nbsp например:
    ping 192.168.0.1
    arp -a

    Кстати, этим же способом можно воспользоваться и в LINUX.

    &nbsp &nbsp Собственный MAC-адрес можно определить с помощью команд:

    В LINUX
    ifconfig &LT интерфейс &GT &nbsp &nbsp например — ifconfig eth0

    В Windows
    ipconfig /all

    В Windows XP и выше для получения MAC-адреса своей сетевой карты можно воспользоваться консольной командой getmac.exe

    — Сайт acpi.info, где размещалась документация по спецификациям ACPI до октября 2013г.

    — UEFI Forum, где размещается документация по спецификациям ACPI после октября 2013г.

    Если вы желаете поделиться ссылкой на эту страницу в своей социальной сети, пользуйтесь кнопкой «Поделиться»

    В начало страницы &nbsp&nbsp&nbsp | &nbsp&nbsp&nbsp На главную страницу сайта



  • Leave a comment
