Что такое WAN порт роутера?!

Иногда, разбираясь в проблеме у того или иного абонента, я сталкиваюсь со случаями, когда пользователь не может разобраться в Ethernet-портах своего WiFi-маршрутизатора, в следствие чего далее у него возникают проблемы с его работой. С ADSL-модемами такого обычно не случается ввиду того, что телефонный кабель имеет иной коннектор (RJ11) и вопросов куда его включать не возникает. А вот с роутерами абоненты иногда путаются, хотя если открыть инструкцию, то там даже читать не надо — всё нарисовано наглядно в картинках. Тем не менее, я хочу подробнее осветить этот момент.

Что такое WAN и LAN?!
Аббревиатура «WAN» — это сокращение от английского «Wide Area Network». В переводе на русский язык — глобальная компьютерная сеть. То есть что такое WAN-порт роутера? Это Ethernet-порт, через который он соединяется с внешней крупной сетью. Кстати, на многих моделях роутеров он подписан как «Internet», а на сленге сетевиков его ещё называют «UpLink».

Другие же порты обозначены как «LAN» — «Local Area Network» или, по-русски, локальная сеть.
То есть все компьютеры, ноутбуки, планшеты, смартфоны или иная аппаратура, подключенная через LAN-разъём, либо по WiFi будут находится в одной локальной сети друг с другом, а роутер будет играть для них роль шлюза в глобальную. При необходимости, на нём можно четко определить — какие хосты пускать в Интернет, а какие — нет.

Количество портов на том или ином маршрутизаторе зависит от конкретной модели. В рамках этой статьи я рассматриваю устройства домашнего уровня и небольшого офиса (SoHo), а для них, как-правило, стандартным является компоновка 4 LAN и 1 WAN. Есть более дорогие аппараты, имеющие на борту до 8 портов под локалку и до 2-х под внешние соединения. В последнем случае второй аплинк используется под резервный канал связи, который будет использоваться в случае возникновения проблем с основным. Есть ряд моделей, например, Zyxel Keenetic III, возможности которого позволяют программно переназначить порт LAN в WAN и наоборот. Если Вас интересует такая функция, то о её наличии надо заранее уточнить на официальном сайт производителя.

Что такое WAN и LAN в роутере

На каждом роутере есть порты LAN для подключения к нему компьютера, принтера и других устройств, в частности коммутаторов, то есть для создания локальной сети. Порт WAN обычно один, его маркируют или выделяют другим цветом. К нему подключается интернет кабель от провайдера.

Что такое LAN порт в роутере

Термин LAN, как таковой, это аббревиатура от Local Area Network, что переводится как «Локальная Вычислительная Сеть» (ЛВС). Это широкое название, объединяющее в себя группу компьютеров и периферийных устройств, объединенных в одну общую сеть посредством коммутаторов, кабелей и беспроводного соединения.

LAN порт – этот разъем используется для организации локальной сети, через него с помощью сетевых кабелей подключается все оборудование:

• Компьютеры
• Принтеры
• SIP телефоны
• другая техника

Его так же называют портом Ethernet. Не стоит путать аппаратный порт LAN с сетевыми портами, такими как, например 80-й порт HTTP.

Данное подключение используется для организации  сети в квартире, офисе, в загородном доме, то есть, когда подключаемые компьютеры расположены на близком расстоянии.

Теперь разберемся, как настроить LAN на роутере. В начале, необходимо присвоить роутеру IP адрес, по которому к нему можно будет подключаться с других компьютеров.

Ни всегда роутер будет отвечать на проверку соединения с помощью команды «ping», в некоторых роутерах не поддерживается эта опция, а в некоторых она настраиваемая.

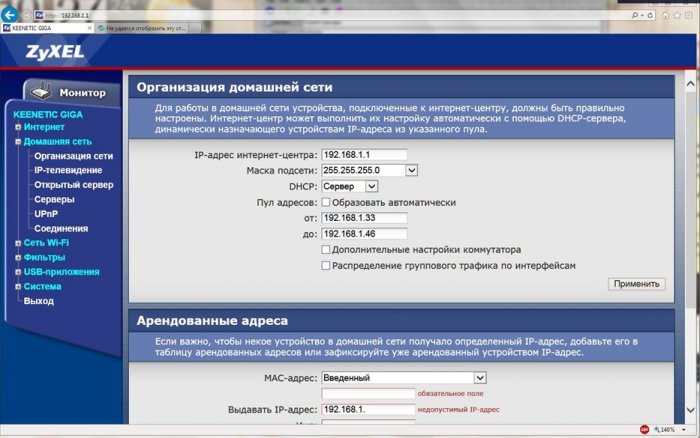

А так же настройкой DHCP: включение – отключение сервера и диапазон раздаваемых IP адресов.

Чтобы не было возможной путаницы при использовании DHCP, желательно зарезервировать вручную на роутере IP адреса, которые он будет раздавать для всего оборудования в сети. Для упрощения этого можно посмотреть таблицу клиентов, и переписать из нее MAC адреса подключенного оборудования и выданные каждому IP адреса, вот их и зарезервировать.

Если количества LAN портов не достаточно для подключения всего оборудования, то можно использовать коммутатор, предварительно его настроив: задав IP адрес, маску сети, в качестве шлюза по умолчанию следует выбрать IP адрес главного роутера, имеющего выход в интернет.

При использовании коммутатора не забудьте отключить на нем раздачу IP адресов по DHCP.

Конечно же, локальная сеть включает в себя и беспроводное соединение устройств с различными мобильными устройствами, но это уже относится скорее к настройкам Wi-Fi.

Что значит WAN на роутере

Термин WAN – это аббревиатура от Wide Area Network и переводится как «Глобальная Вычислительная Сеть» (ГВС), представляет собой географически распределенную сеть, объединяющую в себя несколько локальных сетей. Благодаря этому можно подключаться из одной локальной сети к ресурсам других, если, конечно, к ним предоставлен доступ.

WAN порт используется для подключения роутера ко внешней сети, в частности для подключения к сети провайдера с целью получения доступа в интернет. Обычно он выделяется другим цветом и маркируется надписью «WAN» или «INTERNET».

То есть, данное подключение используется для связи между собой удаленных компьютеров, расположенных в разных зданиях, городах, странах.

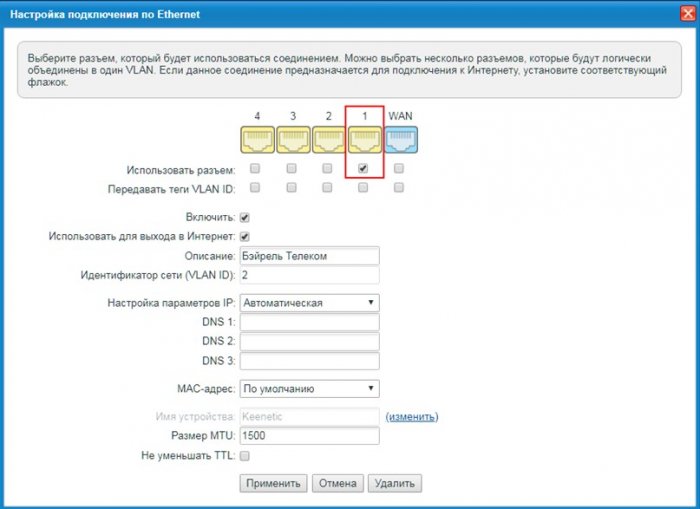

В некоторых моделях присутствуют два WAN порта, или вообще количество их настраивается. Наличие их обычному пользователю не очень важно, но, для справки, они используются для резервного доступа в интернет через другого провайдера или для балансировки нагрузки.

Индикация

На каждом и портов WAN и LAN есть два светодиода, которые могут показывать есть ли линк (link) – подключено ли ответное устройство, скорость соединения, обычно:

• Зеленый – 1 Гбит/с
• Желтый – 100 Мбит/с
• Не горит – 10 Мбит/с

Во время обмена данными индикаторы могут мигать.

На некоторых устройствах может вообще отсутствовать желтый светодиод. Может быть устроено так, что один индикатор горит зеленым только в случае подключения 1 Гбит/с, а индикатор справа загорается в момент передачи пакета данных.

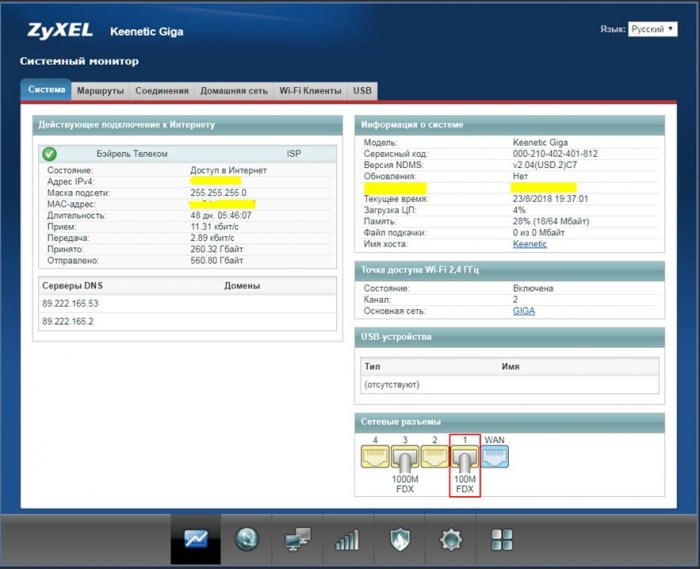

Помимо индикаторов на разъеме, очень часто делают индикаторы и на корпусе, для WAN обычно он изображается в виде планеты, для LAN изображается в виде компьютера. Если все хорошо – он горит или мигает зеленым цветом.

Что такое WAN? Чем отличается разъем WAN от LAN на роутере?

Если вы хотите узнать что такое WAN, или чем отличается WAN от LAN, то вы зашли по адресу. Сейчас постараемся разобраться, что это за технологии, разъемы, соединения, для чего они нужны и в чем отличие.

Думаю, что в большинстве случаев, когда кто-то ищет информацию по WAN, то он имеет в виду разъем на Wi-Fi роутере. Ведь практически в каждой инструкции по настройке роутера можно встретить эту аббревиатуру. Все пишут о подключении каких-то кабелей в WAN разъемы, или LAN. Давайте по порядку:

WAN (Wide Area Network) – это глобальная компьютерная сеть. Проще говоря, это интернет. Если говорить о разъеме WAN, то это разъем на роутере, в который подключается кабель от провайдера. Сетевой кабель, по котором роутер получает доступ в интернет.

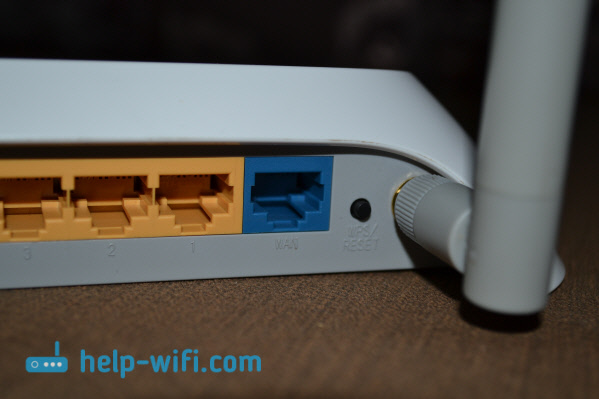

Практически на всех роутерах это разъем синего цвета, и выглядит он вот так:

На фото выше видно, что разъем даже подписан. Так же, на роутере как правило есть индикатор подключенного кабеля WAN. При нормальной работе, он должен активно мигать. А возле самого индикатора обычно рисуют иконку в виде планеты.

Теперь вы знаете что такое WAN. Давайте еще разберемся, чем он отличается от LAN.

Чем отличается разъем WAN от LAN?

Здесь так же все очень просто. Что такое LAN?

LAN (Local Area Network) — это локальная сеть. Проще говоря, это компьютеры, которые соединены между собой на не очень большом расстоянии. Например, компьютеры, телевизоры, мобильные устройства, которые соединены между собой через маршрутизатор в рамках дома, или офиса. Это и есть локальная сеть.

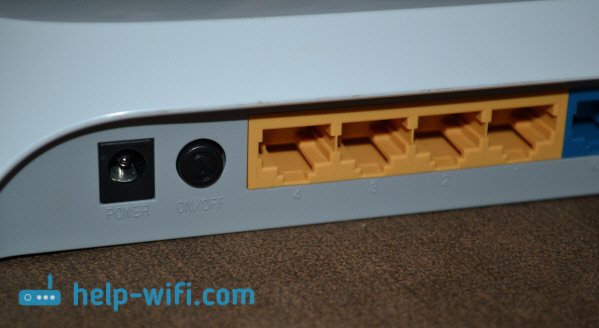

На роутерах обычно вы можете найти 4 LAN разъема. Они желтого цвета и выглядят вот так:

Служат они для подключения устройств в локальную сеть по сетевому кабелю.

Отличие WAN от LAN в том, что WAN это доступ к интернету, а LAN это локальная сеть, в которую могут быть подключены устройства, которые находятся недалеко друг от друга.

Думаю, что это все, что нужно знать об этих двух обозначениях. Можно конечно же углубиться в технические моменты, заумные определения и т. д., но вряд ли это будет кому-то интересно.

классный обзор Ботана на WiFiGid

Еще один день, еще одна тема. Приветствую тебя! На повестке дня – WAN. WAN как сеть, и WAN как порт в роутере. Узнаем и то, и то, и даже больше – отличия от LAN тоже будут. Отставить панику, на связи генерал Ботан, предлагаю начать!

Если у вас остались вопросы – комментарии в конце статьи помогут вам!

Краткая сводка

Когда ищут информацию про WAN, интересуются двумя моментами:

1. Для чего нужен порт WAN на роутере – большая часть пользователей интернета. Отвечаю, порт WAN нужен для подключения кабеля провайдера, чтобы выходить через него в интернет. Другое предназначение будет в подробной статье ниже.
2. Что такое WAN сеть – это Wide Area Network – глобальная сеть – Интернет. Подробности и другие виды сетей тоже читайте ниже.

Нашли свой случай? Читайте ниже соответствующий раздел. Не нашли – пишите вопрос в комментариях.

WAN порт: база

Почти на любом роутере сзади есть отдельный порт. Обычно он один, обычно он синий (и то, и то не всегда). Иногда его так и подписывают WAN или Интернет – но может и не иметь названия.

Ответ уже дан на картинке – в порт подключают провод провайдера. Об успешном подключении иногда можно узнать по индикатору на передней панели – как правильно значок интернета или планеты (тоже не везде).

WAN или LAN? Если в порт WAN подключить другое домашнее устройство без специальной настройки (например, компьютер) – оно не будет видеть локальную сеть.

Бывает, что их несколько, и они имеют другой цвет:

Как правило, разъем WAN – RJ-45 (самый распространенный коннектор компьютерной витой пары). Но, кроме этого, может быть и любым другим при необходимости, например, телефонный RJ-11 на ADSL модемах:

Черный правый разъем – тоже WAN

Основное предназначение – подключение к Интернету

С базой разобрались, давайте теперь чуть посложнее.

WAN порт: для продвинутых и отличие от LAN

Продвинутому пользователю нужно понимать чуть больше – WAN разъем это не просто место, куда нужно всунуть кабель своего интернет-провайдера, но это ВЫХОД из роутера. Т.е. есть входы, есть выходы. Разберу «на пальцах».

Домашний роутер – центральный элемент домашней локальной сети. Ключевое слово – локальной. Т.е. ваш дом – это ваша маленькая сеть с подключенными друг к другу телефонами, ноутбуками, компьютерами, телевизорами и другими полезными устройствами.

WAN или LAN? Все домашние устройства подключаются к роутеру или через Wi-Fi или через порт LAN. Раздача IP адресов им обычно происходит через DHCP-сервер самого роутера.

Т.е. в этом вопросе роутер разрешает подключать к себе любое устройство – ВХОДЯЩЕЕ соединение. Но маршрутизатор может и сам отлично подключиться – например, в глобальную сеть через провайдера, и раздать всем в локальную интернет. Свои исходящие соединения он делает через WAN порт (но может и через Wi-Fi при необходимости). Поэтому провод провайдера и подключают обычно в WAN.

Иногда появляются задачи, вроде объединения нескольких локальных сетей в одну с фильтрацией. Тогда можно с одного роутера через WAN подключиться на другой роутер в LAN. И тогда получится некий выход из LAN в WAN и дальше в LAN. Т.е. для первого роутера вторая сеть будет как внешняя, и свою раздачу он будет делать как раз оттуда. Так решают задачи не часто, но в свою бытность встречал.

И напоследок как резюме в этом разделе несколько отличий WAN от LAN в контексте портов:

• Через интерфейс WAN подключаются к интернету, через LAN подключают к роутеру устройства локальной сети.
• WAN порт обычно один и синий, LAN портов обычно несколько и желтые.
• Разъем портов – обычно одинаковый для Ethernet.

WAN сеть

Другой вариант для теоретиков. WAN – глобальная вычислительная сеть. Сеть, объединяющая в себе несколько других сетей. Немного теории можно взять из следующего видео:

Для краткого понимания. Выделяют обычно 2 вида сетей, но иногда к ним пытаются подсадить еще и третью:

• WAN – читаем «ВАН» – Wide Area Network – глобальная сеть – значит тот самый всеохватывающий интернет. Единая мировая сеть.
• LAN – читаем «ЛАН» – Local Area Network – локальная сеть. Ключевое здесь – закрытая. Может быть домашней, может быть огромного предприятия с десятками тысяч компьютеров и распределением по всему миру. Но не все имеют доступ сюда извне.
• MAN – читаем «МАН» – что-то промежуточное и среднее – Metro Area Network – городская сеть. Понятие «городская» тоже размыто, я бы здесь больше думал для понимания о сетях провайдера – когда все полностью не видят друг друга, но при этом при скачивании с местных файлообменников провайдера скорость между участниками этой неглобальной сети все равно выше, т.к. по сути это та же большая локальная сеть, но с выстроенными фильтрами.

Иногда эти сети еще классифицируют по радиусу (вроде как MAN – 5-50 км), но в наше время это уже устаревшая ерунда – сети бывают разные. Классифицировать их надо по пониманию ДЛЯ ЧЕГО их создают.

Для студентов актуальны отличия WAN от LAN и в этом сегменте. Под запись:

1. Размер сети – глобальная не ограничена даже космосом, локальная имеет ограничение ее архитектором. В теории тоже может выходить в космос, но принадлежит она все-таки не всему миру и всегда будет меньше глобальной.
2. Количество машин – все, кто подключен к интернету, участники глобальной сети. Локальные сети разрозненны, и в единичной сети их всегда меньше.
3. Сервисы. В локальной сети шарят папки и принтеры. В глобальной все строится на клиент-серверной архитектуре – глобальные маршрутизации, WWW и т.д.

WAN IP

В дополнение к статье. Некоторые читатели не понимают, что такое IP у WAN. А еще некоторые интерфейсы роутеров добавляют туда же LAN IP. При этом на одном компьютере показываются 2 разных IP адреса. Помогу разобраться:

1. WAN IP – ваш внешний IP адрес в интернете, выданный провайдером. Проверить его можно на том же 2ip.ru или внутри настроек роутера. Еще для справки: если он в роутере отображается как 0.0.0.0 – значит просто роутер не смог почему-то подключиться к провайдеру (может связь где-то временно упала на районе, а может и настройки неверные, это тема для отдельной статьи). У всех устройств домашней сети, подключенных к роутеру, внешний WAN IP всегда будет одинаковым.
2. LAN IP – ваш локальный IP адрес, выданный самим роутером. Обычно имеет вид 192.168.X.X – у каждого устройства в вашей локальной сети он свой.



Вот и все! Рассмотрели вопрос с обеих сторон. Если что-то непонятно или есть сомнения – пишите вопрос ниже. А на этом все, ваш Ботан из мегакрутого портала про Wi-Fi и другие беспроводные сети WiFiGid.ru. Покедова!

Что такое Lan и Wan, в чем их отличие и каково применение

При покупке роутера и его установке каждый из нас имел дело с разъёмами LAN и WAN. Они предназначены для разных целей, но используются вместе, из-за чего нередко возникает путаница.  Давайте разберёмся, что они собой представляют, какова разница между ними.

Через гнездо WAN подключают кабель интернета, через LAN – локальные устройства

Что представляет собой LAN

Этот вид подключения позволит объединить в локальное окружение некоторое число компьютеров, находящихся на небольшом расстоянии друг от друга.

При покупке маршрутизатора вы можете заметить на его задней стороне четыре одинаковых гнёзда одного типа. Все они созданы с целью соединения нескольких ПК в одной точке доступа.

LAN-порт нужен, если вы хотите создать группу, чтобы подключить к интернету всё оборудование внутри дома. Таким образом, можно создать сеть, которая будет охватывать площадь в пару километров, для чего покупают кабель с высокой пропускной способностью.

Что такое WAN

При помощи этого типа подключения создаётся внешняя сеть, которая представляет собой большое количество групп, пользователей независимо от их местонахождения. Главное отличие состоит в том, что предыдущий формат предназначен для внутреннего объединения нескольких ПК, а этот тип соединения является внешним.

Существует множество глобальных сетей, но наиболее известной и часто используемой является Всемирная паутина. Именно её предпочитает большинство клиентов на разных расстояниях, поскольку она не ограничена территориально, создаётся посредством телефонных проводов и более современных технологий.

Разъём типа WAN вы наверняка видели при покупке и установке маршрутизатора — в него подключается кабель от провайдера. Совместная работа обоих портов заключается в том, что один из них передаёт сигнал, который затем раздаётся на устройства, подсоединённые к роутеру.

Технические моменты

Основные отличия этих форматов:

• Первый вид помогает создавать внутреннюю сеть, WAN используют для глобального объединения пользователей.
• Локальная группа имеет ограничение по количеству клиентов, а также территории, глобальная — нет.
• В портах разные протоколы передачи данных — Ethernet и 802.11 для локального и PPP, HDLC, Frame Relay для внешнего.

Пользователю необходимо знать, в чём отличие этих портов при подключении домашнего роутера для интернета. Помните, что LAN-гнездо необходимо для соединения компьютеров, если их несколько, а WAN позволяет получить сигнал от провайдера.

использование аппаратного маршрутизатора со встроенной беспроводной точкой доступа

Стиль изложения дальнейшего материала подразумевает, что с предыдущими материалами серии читатель уже ознакомлен. То есть термины, которые были разъяснены в предыдущих статьях, тут упоминаются без комментариев.



В нашем разделе постоянно рассматриваются загадочные устройства под названием «маршрутизатор» или «беспроводной маршрутизатор», например, Ovislink WL-1184AR, 3Com OfficeConnect ADSL Wireless 11g Firewall Router и так далее. Что же это такое и зачем они нужны?

Подобные устройства, называемые маршрутизаторами, служат для обеспечения доступа в Интернет небольшой локальной сети. Используемая технология доступа — NAT. Подключив к такому маршрутизатору несколько компьютеров домашней ethernet сети с одной стороны, и кабель провайдера, предоставляющего интернет доступ, с другой — мы получим защищенную от внешнего мира домашнюю сеть, но каждый компьютер внутри нее сможет иметь беспроблемный доступ в Интернет.

Среднестатистический SOHO (домашний) маршрутизатор имеет 4 LAN порта и один WAN порт. LAN порты — обычно ethernet, WAN порт может быть ethernet или adsl. Мы рассмотрим устройство с ethernet портом — то есть обычная сеть.

К LAN подсоединяются компьютеры из локальной сети. А если в сети более четырех проводных компьютера, то к одному (или нескольким) из портов маршрутизатора подсоединяем коммутатор (на 5,8,16 или более портов), тем самым, увеличивая количество подключаемых компьютеров. Разумеется, всему есть предел — большинство маршуризаторов смогут работать не более чем с 127 (некоторые — с 255) компьютерами внутри локальной сети.

Часто в маршрутизаторы производители встраивают и точки доступа. Такие устройства получают название «беспроводных маршрутизаторов» (wireless router). К ним можно подключать не только проводные клиенты, но и беспроводные (например, ноутбук со встроенной или внешней беспроводной картой). Количество подключаемых по радиосети клиентов так же ограничено и колеблется в пределах 20-30 клиентов (в некоторых точках может доходить до сотни).

Плюсы маршрутизаторов, по сравнению с обычным компьютером с установленными Windows очевидны:

• в маршрутизаторе отсутствуют вентиляторы и жесткие диски, он не шумит, практически не греется
• размеры маршрутизатора намного меньше, чем у системного блока компьютера
• цена маршрутизатора обычно меньше, чем цена компьютера

Лирическое отступление:

да, машины класса pentium1 или на основе каких-нибудь via c3 и подобных с установленной *nix-like-операционными системами еще лучше. Но не каждый в состоянии их настроить (или потратить время на изучение и настройку оных).

В общем, если говорить более кратко:

Имеем среднестатистическую 🙂 трехкомнатную квартиру, где стоят 3 компьютера (для себя, жены и ребенка) и еще два ноутбука. Задача — объединить весь этот зоопарк в одну локальную сеть и предоставить ей доступ в Интернет.

Например, воспользуемся беспроводным маршрутизатором ASUS WL-500G Deluxe (или любым другим).

WL-500G является типичным представителем SOHO маршрутизаторов (правда, в него встроена кое-какая дополнительная функциональность, но в данный момент она нас не интересует).

На задней панели устройства расположено 4 LAN порта (LAN1,2,3,4 — они подписаны) и один WAN порт, все порты Ethernet. Там же находятся: разъем питания, разъем для подключения внешней антенны, без которой беспроводная сеть не заработает.

На передней панели расположен индикатор PWR — горит всегда при наличии питания, AIR — мерцает при передаче данных в беспроводном сегменте нашей сети, WAN — горит при подключении к порту WAN кабеля (точнее говоря — активного оборудования). Остались 4 порта LAN1,2,3,4 — каждый из них загорается (и мерцает при передаче данных) при подключении к соответствующему LAN порту компьютера нашей локальной сети или коммутатора.

Зафиксируем, что в нашей «среднестатистической» квартире каждый стационарный компьютер снабжен сетевой картой ethernet 10/100mbit (встроенной в материнскую плату или внешней, вставленной в PCI-слот компьютера), а во всех ноутбуках есть встроенные или внешние беспроводные карты стандартов 802.11b или 802.11g.

Так как проводных компьютеров всего три, подсоединяем каждый из них прямым ethernet-кабелем в LAN1,2,3 порты маршрутизатора. Если кабель исправен, то на передней панели WL-500G должны загореться лампочки LAN1,2,3.

В ноутбуках у нас стоят беспроводные карты, поэтому никакого кабеля не требуется, достаточно корректно установить драйвера к беспроводным адаптерам.

К WAN-интерфейсу (внешнему интерфейсу) маршрутизатора подключаем кабель, идущий к провайдеру услуг Интернет. Если все в порядке, должна загореться лампочка WAN на передней панели устройства.

У всех адаптеров (как проводных, так и беспроводных), в настройках должно быть указано «автоматически получать IP адрес и адреса DNS сервера».

Теперь пора перейти к настройке маршрутизатора. Большинство из них настраиваются через веб-интерфейс, то есть достаточно ввести IP-адрес маршрутизатора в браузере и мы попадем в интерфейс конфигурирования устройства. Обычно перед этим у нас спросят логин и пароль для доступа.

«А как узнать IP адрес маршрутизатора?» — спросят внимательные читатели. Двумя способами.

1. если ничего не получается, прочтите, наконец-то, инструкцию! 🙂

Обычно этот способ действует безотказно. Но и в документации встречаются опечатки, вплоть до указания неправильного пароля на доступ по-умолчанию. Или документацию писали к старой версии прошивки устройства, потом прошивку поменяли — а с ней и все настройки по-умолчанию. Или же документация не на русском языке… Тем не менее, в большинстве случаев этот способ работает. IP адрес и пароли на доступ обычно пишут в маленькой брошюрке «quick start guide».

2. второй способ чуть более сложен и не дает возможности получить пароли (их все равно придется узнавать в документации. Зато IP адрес маршрутизатора второй способ позволяет получить железно.

Дело в том, что обычно (хотя, как показала практика, некоторые производители эту возможность не включают по-умолчанию), в маршрутизаторах включен DHCP сервер. Этот сервис позволяет автоматически конфигурировать сетевые адаптеры клиентских компьютеров. Поэтому, если все настроено правильно, а устройство стоит в режиме настроек по-умолчанию, сетевые адаптеры проводных компьютеров получат IP-адрес и остальные настройки автоматически. Посмотреть на них можно, щелкнув на закладке «Поддержка» в свойствах сетевого адаптера:

В появившемся окошке (окошко справа вызывается при нажатии на кнопку «подробности», но информация оттуда нас не интересует), нам нужна информация о IP адресе основного шлюза. Этот IP адрес и является адресом маршрутизатора.

Приведу список часто используемых внутренних (со стороны локальной сети) адресов маршрутизаторов:

• 192.168.0.1
• 192.168.0.254
• 192.168.1.1
• 192.168.1.254
• 10.0.0.1
• 10.0.0.254
• 172.16.0.1
• 172.16.0.254
• 172.16.1.1
• 172.16.1.254

Внимательный читатель уже заметил закономерность в выделении этих адресов.

Введя IP адрес маршрутизатора в строке браузера мы (после ввода логина/пароля, используемых по-умолчанию) попадем в интерфейс конфигурирования устройства:

В интерфейсе проще всего воспользоваться режимом quick setup (иногда называемым визардом — wizard). Этот режим присутствует в большинстве моделей маршрутизаторов и позволяет быстро настроить основные параметры устройства. После такой настройки обычно локальная сеть уже может работать с Интернет.

Пройдем по шагам все пункты визарда.

На первом шаге нам предлагают выбрать часовой пояс. К слову сказать, эта опция доступна не на всех маршрутизаторах (тем более в режиме wizard-а).

Далее попадаем в меню, где нужно выбрать тип нашего Интернет соединения.

В данном меню представлено большинство распространенных соединений — статический и динамический IP адрес, PPTP и PPoE соединения. Последний пункт — специфичные настройки для одного из зарубежных провайдеров, мы его рассматривать не будем.

В зависимости от дальнейшего выбора мы попадем в настройки конкретного типа соединения.

В некоторых маршрутизаторах могут отсутствовать некоторые из пунктов.

Выберем динамический IP адрес (первый пункт). В данном случае провайдер сам выдает нам нужные параметры соединения по протоколу DHCP (один из самых простых случаев).

В следующем меню предлагается задать имя хоста и мак-адрес внешнего интерфейса. Иногда провайдеры для аутентификации пользователей используют MAC-адрес (физический адрес сетевой карты) и реже имя компьютера.

Если это тот самый случай — вводим требуемую информацию, иначе оставляем поля пустыми. Последний пункт (Heart-Beat Server) используется для работы с одним из зарубежных провайдеров, нас он не интересует.

В следующем окошке нам показывают результаты конфигурирования WAN интерфейса. Тут же можно ввести вручную адреса DNS серверов, если провайдер не выдал их автоматически (обычно в режиме динамического IP, адреса DNS серверов так же выдаются автоматически).

После нажатия кнопки NEXT, мы покинем режим ветвления (разные настройки для разных типов Интернет-соединений) и перейдем к настройкам беспроводной части маршрутизатора. О нем чуть ниже, сейчас же вернемся к экрану, где нам предлагают выбрать тип Интернет соединения.

Разумеется, при настройке маршрутизатора пользователем, никуда возвращаться не надо, достаточно в режиме визарда выбирать и заполнять нужные пункты, предлагаемые на экране и щелкать на кнопку NEXT.

Рассмотрим следующий тип соединения — статический IP.

Это практически тоже самое, что и динамический IP, но в отличие от предыдущего пункта, где вся информация выдавалась провайдером, тут нам придется самим указывать IP адрес, маску подсети, адрес шлюза и адреса DNS-серверов.

Задаем параметры соединения (о них должен сообщить провайдер услуг)

• IP-адрес — IP Address
• Маска подсети — Subnet Mask
• Шлюз по-умолчанию — Default Gateway
• Адрес DNS сервера — DNS Server 1
• Адрес альтернативного DNS сервера (может отсутствовать)

Далее идут настройки беспроводного соединения, а мы возвратимся к типам Интернет соединений.

Выберем тип соединения — PPPoE. В последнее время этот тип соединения становится довольно популярным.

В этом режиме достаточно ввести логин пользователя и пароль, остальные параметры предоставляются автоматически.

И последний рассматриваемый тип соединения — PPTP.

Тут надо ввести логин и пароль, а так же …

… информацию о IP адресе, маске, шлюзе и DNS-ах.

На этом этапе конфигурирование типа Интернет соединения (то есть, WAN порта) завершено.

Переходим к настройкам беспроводного сегмента маршрутизатора.

Тут нам предлагается задать SSID (название) беспроводной сети, а так же выбрать тип и ключи шифрования беспроводного трафика.

Все остальные параметры выставляются автоматически.

Настройка маршрутизатора завершена, устройство готово к работе после нажатия кнопки Save&Restart (после чего маршрутизатор перезагрузится и применит новые параметры).



На этом этапе проводные клиенты уже могут работать с Интернет, так как у них установлено «автоматические получение IP адреса и DNS» — маршрутизатор выдаст им нужные параметры. В крайнем случае, достаточно будет нажать кнопку «исправить» …

… для перезапроса нужных параметров еще раз.

А вот беспроводных клиентов придется настроить. Как минимум, там нужно задать профили для нужной беспроводной сети (SSID-ы и ключи шифрования).



Рассмотрим настройку беспроводного клиента на примере Windows XP с установленным Service Pack 2 утилитой Windows Zero Configuration utility — стандартным интерфейсом настройки беспроводных адаптеров в Windows XP.

После установки драйверов сетевого адаптера, при щелчке на оном появится интерфейс Zero Configuration Utility. В нем будет представлен список беспроводных сетей, находящихся поблизости. Ищем свою сеть по названию (в данном случае SSID сети был задан как «default»).

Выбираем ее и жмем кнопку «подключить».

Так как в сети активировано WPA-шифрование, нам нужно ввести ключ (WPA pre-shared key), вводим.

Начинается процесс подключения…

подключились, получаем сетевой адрес по DHCP (так как по-умолчанию у адаптера стоит режим автоматического получения IP).

Получили адрес и остальные параметры с маршрутизатора, мы в сети.

В этом же интерфейсе можно щелкнуть на «изменить дополнительные параметры» (слева), для смены стандартных настроек. Обычно этого не требуется.

Но если вдруг потребовалось, переходим в закладку «беспроводные сети», выбираем профиль нужной нам сети и жмем на кнопку «свойства».

В закладке «связи» настраивается тип и параметры шифрования.

А в закладке «подключение» — можно управлять автоматическим подключением компьютера к этой беспроводной сети, как только компьютер ее увидит.

На этом этапе мы имеем рабочую внутреннюю (LAN) сеть, все компьютеры (как проводные, так и беспроводные) могут видеть друг друга, а так же могут пользоваться ресурсами Интернет. Не забудьте посмотреть настройки локальных файрволов на сетевых адаптерах.

И в заключение пройдемся по основному веб-интерфейсу маршрутизатора.

Отмечу, что визард быстрой настройке настраивает далеко не все параметры устройства, а лишь основные — достаточные для работы клиентов, но, возможно, не самые оптимальные.

В разделе Wireless->Interface настраиваются основные параметры беспроводного интерфейса.

• SSID — имя сети (его мы задавали в визарде)
• Channel — канал, на котором будет работать точка доступа и беспроводные клиенты, лучше ставить Auto (автоматический выбор) — устройства разберутся самостоятельно
• Wireless Mode — режим работы беспроводных клиентов. Обычно можно выбрать
  • 802.11b only (работать только в старом режиме 802.11b) — в этом режиме низкая скорость, но зато достигается бОльшая дальность
  • 802.11g only — в этом режиме старые клиенты (802.11b) не смогут работать с точкой доступа, зато общая скорость работы будет чуть больше, чем в смешанном режиме
  • смешанный режим — могут работать 802.11b и 802.11g клиенты
• Authentication Method — режим шифрования, если все клиенты поддерживают WPA, то лучше выбирать его
• WPA Encryption — тип шифрования данных (TKIP или AES), если все клиенты поддерживают, выбираем AES
• WPA Pre-Shared Key — предварительный ключ WPA шифрования (должен совпадать на всех беспроводных устройствах)

В закладке Wireless -> Access Control можно дополнительно увеличить безопасность беспроводного соединения, путем строгого задания списка MAC адресов беспроводных клиентов, которым разрешено работать с нашей точкой доступа. Достаточно внести туда все MAC адреса наших беспроводных адаптеров и в разделе «Mac Address Mode» указать Accept (то есть работаем только с теми MAC-ами, что есть в списке, остальные игнорируем).

В разделе Wireless -> Advanced настраиваются дополнительные параметры работы беспроводного интерфейса.

Стоит обратить внимание на два пункта:

• Hide SSID — скрыть широковещательные SSID, то есть нашу беспроводную сеть не будет видно при поиске в списке доступных сетей (хотя, конечно, знающие люди все равно обнаружат ее сниффером).
• Enable Radio — этот пункт позволяет вообще отключить беспроводной режим работы маршрутизатора (если мы им не пользуемся).

Остальные параметры лучше не трогать.

В следующем разделе — IP Config — настраиваются параметры LAN и WAN портов.

Они уже настроены через визард, но в некоторых случаях требуется их дополнительное конфигурирование в этом меню.

Например, возьмем случай, когда адресация сети провайдера совпадает с адресацией вашей внутренней локальной сети (то есть в нашем случае 192.168.1.0—192.168.1.255).

В этом случае в разделе «LAN IP Settings» меняем адрес сети на какой-либо другой из диапазона локальных подсетей (например, на 10.0.0.1, маску подсети оставляем ту же самую).

В следующем разделе конфигурируется DHCP сервер. Обычно все параметры тут можно оставлять по-умолчанию (главное, не выключать сам DHCP сервер, то есть Enable DHCP server = YES).

Но если мы поменяли IP-адресацию своей LAN-сети (с 192.168.1.0 на 10.0.0.0), то тут так же следует поменять в пунктах IP Pool Starting/ IP Pool Ending Address (начальные и конечные адреса IP-пула выдачи адресов клиентам) на 10.0.0.2…10.0.0.254. Отмечу еще раз, что в нормальной ситуации тут ничего трогать не стоит.

Чуть ниже в разделе «Manually Assigned IP List» можно жестко привязать IP адрес к MAC адресу, чтобы для конкретного MAC выдавался всегда один и тот же IP. Это нужно в случаях, когда внутри сети стоят какие-то сервисы (сервера), которые видны снаружи (из Интернет), тогда их IP адреса должны быть фиксированы, чтобы прописать на них правила в разделе виртуальных серверов (об этом чуть ниже).

В разделе «IP Config -> Miscellaneous» задаются дополнительные настройки. Обычно можно оставить их в режиме по-умолчанию (то есть отключенными).

Здесь можно активировать протокол UPnP (демонстрация его работы показана тут).

А также этот раздел позволяет подключиться к службе dyndns, которая позволяет получить клиенту статическое имя client_name.dyndns.org (или другое, в зависимости от провайдера услуги), которое будет ссылаться на выдаваемый клиенту IP адрес. Это удобно в случае, если клиенты получают внешние IP адреса (доступные из Интернет), но динамические, то есть, меняющиеся время от времени. В этом случае при смене адреса, сервис маршрутизатора уведомит dyndns о смене оного, и dyndns обновит ассоциацию client_name.dyndns.org

Другими словами, пользователь всегда сможет обратиться к своему маршрутизатору (и сервисам за ним) по адресу client_name.dyndns.org

Это актуально, например, при подключении к Stream.

Раздел Nat Settings -> Virtual Server позволяет «виртуальные сервера», то есть сделать сервисы, находящихся на машинах внутри локальной сети, доступными из Интернет. На скриншоте показаны два таких сервера — WEB, находящийся на машине с адресом 192.168.1.3 и radmin (удаленное управление windows-компьютером), висящим на машине 192.168.1.4.

Virtual DMZ — это тоже нечто вроде виртуального сервера, но на данный IP (в нашем случае 192.168.1.123) перенаправляются все запросы (за исключением тех, что указаны в разделе виртуальных серверов), приходящие на внешний (WAN) интерфейс маршрутизатора.

Последний рассматриваемый раздел — Internet Firewall. Вообще, внутренняя (LAN) сеть уже не видна внешнему миру, так как находится за NAT-ом. Но маршрутизатор-то по-прежнему виден. Этот раздел позволяет спрятать и маршрутизатор. Остановимся на основных опциях:

• Enable Firewall — включить или выключить firewall
• Enable Web Access from WAN — позволить доступ к веб-интерфейсу конфигурирования из Интернет по заданному порту (Port of Web Access from WAN)
• Respong Ping Request from WAN — отвечать на ICMP Ping запросы из Интернет

А теперь вкратце рассмотрим работу UPnP (Universal Plug and Play) протокола, поддерживаемого некоторыми устройствами (в нашем случае — маршрутизатором ASUS WL-500G).

При наличии устройства с поддержкой UPnP в сетевых подключениях появляется дополнительный значок. Щелчок на нем вызывает следующее окошко:

Тут мы можем узнать состояние нашего интернет-шлюза. Можно отключить шлюз (то есть доступ в Интернет) или посмотреть его свойства.

В свойствах пусто (в данном случае, на самом деле все зависит от широты поддержки UPnP протокола устройством), но можно щелкнуть на параметры.

Появилось окно со службами. Тут мы можем задавать те самые виртуальные сервера, которые задаются с веб-интерфейса WL-500g.

Например, зададим службу (сервер) FTP.

Он появился в списке служб и работает. Вот только непонятно, почему в этом же списке отсутствуют службы (radmin и web server), заданные через веб-интерфейс.

Как ни странно, если зайти на веб-интерфейс маршрутизатора, то тут мы не увидим заданные через UPnP службы (и наоборот). Вероятно, это «кривоватая» реализация UPnP в данном устройстве.

На этом очередная статья цикла подошла к концу. В следующей статье будут рассмотрены некоторые продвинутые аспекты соединения разнородных сетей (мосты).



Навигация

Маршрутизатор, используемый в примерах настроек, был предоставлен компанией ПИРИТ-дистрибуция



Переназначение порта WAN портом LAN в настройках роутера

Привет друзья! Месяц назад, наш читатель Виталий столкнулся с интересной проблемой, после грозы у него перестал работать роутер. Что именно случилось, а главное, какое было найдено решение, обо всём этом сегодняшняя статья. Повествование ведётся от первого лица.

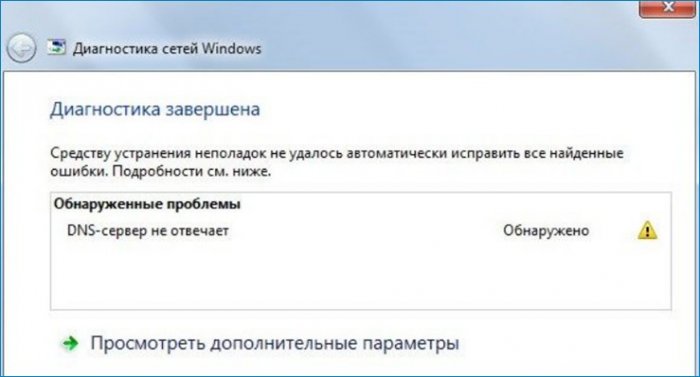

Где-то в июле этого года была сильнейшая гроза и у меня в этот день вышли из строя микроволновая печь, музыкальный центр (который я использовал для воспроизведения звука с компьютера) и пропал интернет. Что интересно – у печи и центра проверил предохранители – целые! Сдал в ремонт: в обоих случаях сгорели обмотки трансформаторов. Я не особо спец по электронике и для меня осталась загадкой, почему предохранители целые, а обмотки у трансформаторов сгорели. Кстати, их уже починили и они снова в работе. Стал разбираться с интернетом. Интернет у меня раздаётся через роутер Zyxel Keenetic GIGA. Кликнул по диагностике неполадок сети, у меня высветилась ошибка DNS-сервер не отвечает.

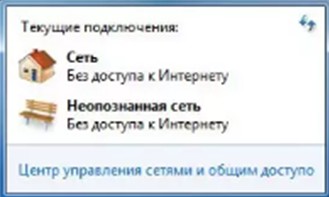

Погуглил возможные решения данной проблемы – перерыл весь интернет в поисках, но ничего не помогло. Пробовал действительно всё, что нарыл по данной проблеме. Что интересно, я мог войти в интерфейс настроек роутера, менять настройки, сохранять их, делать другие действия, но доступа в интернет не было, хотя сеть работала.

Переназначение порта WAN портом LAN в настройках роутера

Связался с провайдером, он пошаманил у себя, говорит, что на его стороне всё нормально. Связался с техподдержкой Keenetic, описал проблему – они посоветовали мне необычное решение. Заключается оно в следующем: при покупке роутера Zyxel Keenetic GIGA у него была прошивка первой версии, интерфейс у неё такой.

Очень всё понятно и информативно и я привык к ней, но существовала для Zyxel Keenetic GIGA и экспериментальная версия прошивки версии v2 (на GIGA II и GIGA III она стала уже основной) и мне посоветовали прошиться на неё. Идея была в том, что вторая версия позволяла назначить один из четырёх портов LAN в качестве WAN, к которому подходит кабель интернета. Я прошил роутер на вторую версию и в настройках назначил в качестве порта WAN первый порт LAN.

В принципе мог назначить любой из LAN-портов. Кабель от сетевой карты компьютера воткнул в третий LAN-порт.

Проверил диагностику сети – ситуация та же – DNS-сервер недоступен. Связался ещё раз с провайдером – через три минуты интернет у меня работал! Всё же я в этой ситуации снова попробовал назначить для подключения к интернету порт WAN роутера, но результат отрицательный – сеть работала, но интернет отсутствовал.

То есть, в результате грозы вышел из строя WAN-порт роутера и если бы не уникальная возможность переназначения порта – вряд ли бы появилась возможность вернуть его в строй. Кстати, у этого роутера имеются два USB-порта, что очень расширяли его возможности, но в результате грозы они, к сожалению, тоже вышли из строя. Но главное – я с интернетом!

Метки к статье: Железо и периферия Роутер Сеть
