Многие пугаются, когда видят эти 3 буквы, но на самом деле ничего сложного нет. Для начала давайте разберемся – что такое WDS и какие функции выполняет в роутере. WDS или более развёрнуто «Wireless Distribution System» – в переводе дословно обозначает «Беспроводную систему распределения». Стало ещё более не понятно, но на деле всё куда проще чем кажется.

Если говорить по-русски, то WDS — это «режим моста». И так если у нас есть мост, то он что-то соединяет. И как вы, наверное, заметили в названии есть слово «Беспроводной». Значит мост будет идти по Wi-Fi. Если объяснять простым языком, то «WDS мост» — это соединение двух разных сетей путём беспроводного коннекта, для раздачи интернета.

Ну например у вас есть роутер с интернетом. Вы ставите на значительное расстояние другой маршрутизатор. И вот по беспроводной технологии они теперь соединены, и второй теперь может иметь доступ к интернету.

Разберём нормальный пример. Есть некоторые телевизоры, которые имеют сетевой вход, но вот WiFi модуля у них нет.

В таком случаи к интернету его можно подключить таким путем. Устанавливаем рядом с телевизором второй роутер, который будет принимать вай-фай сигнал от основного. Настраиваем мост. И со второго по сетевому кабелю подключаем телевизор. Теперь на нём есть интернет.

Заходим в Web-конфигуратор

Если вы знаете как зайти в роутер, то пропустите эту главу и перейдите к следующей. Расскажу коротенько. Наша зада подключиться сначала к первому роутеру, на котором уже настроен интернет и Wi-Fi, а потом ко второму. Подключиться мы можем двумя способами:

1. По проводу – берём кабель и вставляем один конец в LAN порт на аппарате, а второй конец в ноутбук или компьютер.
2. По Wi-Fi – просто подключаемся к существующей беспроводной сети роутера с любого устройства: ноутбука, планшета, телефона и т.д.

Теперь надо открыть браузер и вписать IP или DNS адрес роутера. По умолчанию:

Старая прошивка

Если вы видите, что у вас при входе совсем по-другому выстроены пункты меню, то скорее всего у вас новая прошивка. Просто перейдите к главе ниже, в которой я подробно рассказать про новые модели ТП-Линк.

Настройка основного роутера

Я буду всё рассказывать по шагам и давать короткие объяснения для чего мы делаем те или иные действия.

Настройка второстепенного роутера

Смотрите у нас есть два аппарата, который по молчанию имеют один и тот же IP адрес 192.168.0.1. Конечно, если мы построим между ними мост, начнутся конфликт адресов и у нас ничего не получится.

1. Надо поменять IP адрес второго маршрутизатора. Для этого в левом меню выбираем раздел «Сеть» и чуть ниже «LAN».

Читайте также:  Как отключить информационно развлекательные сервисы на билайне

Настройка роутера в режиме WDS | HomePC

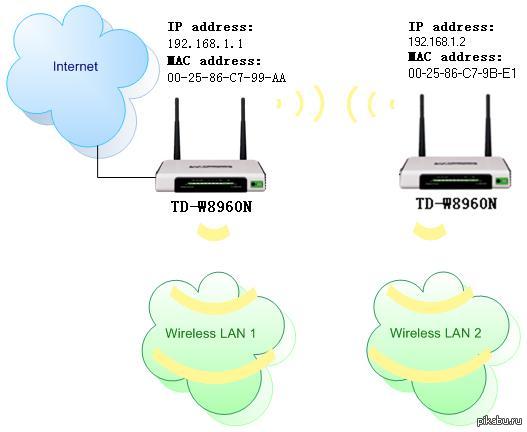

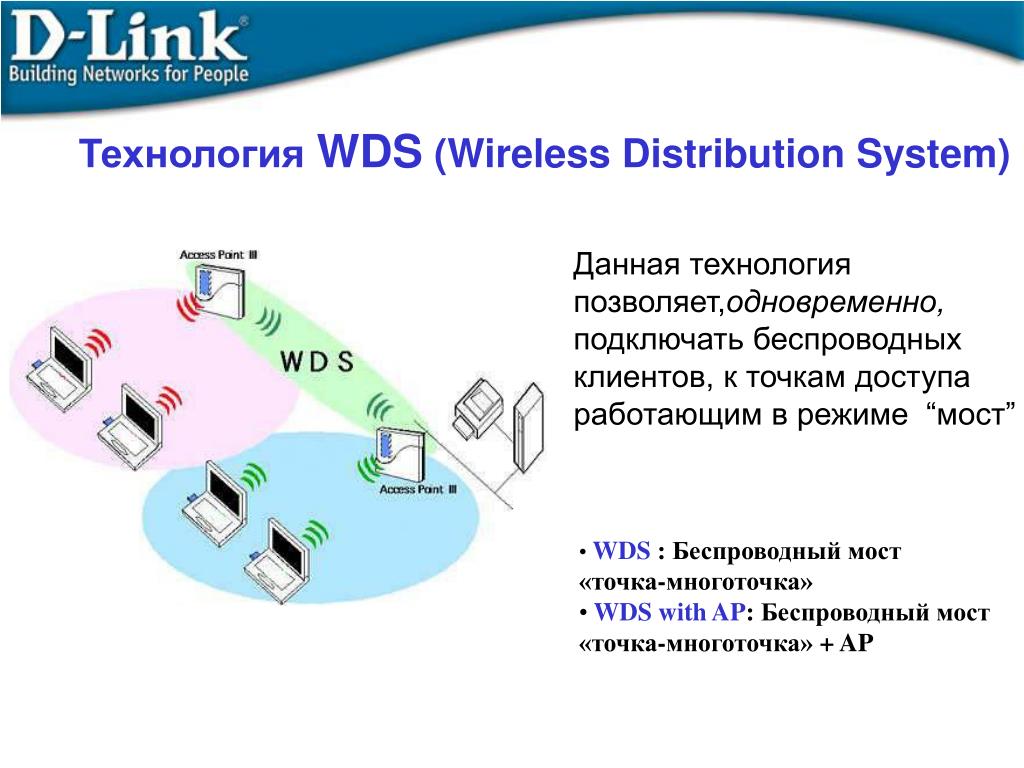

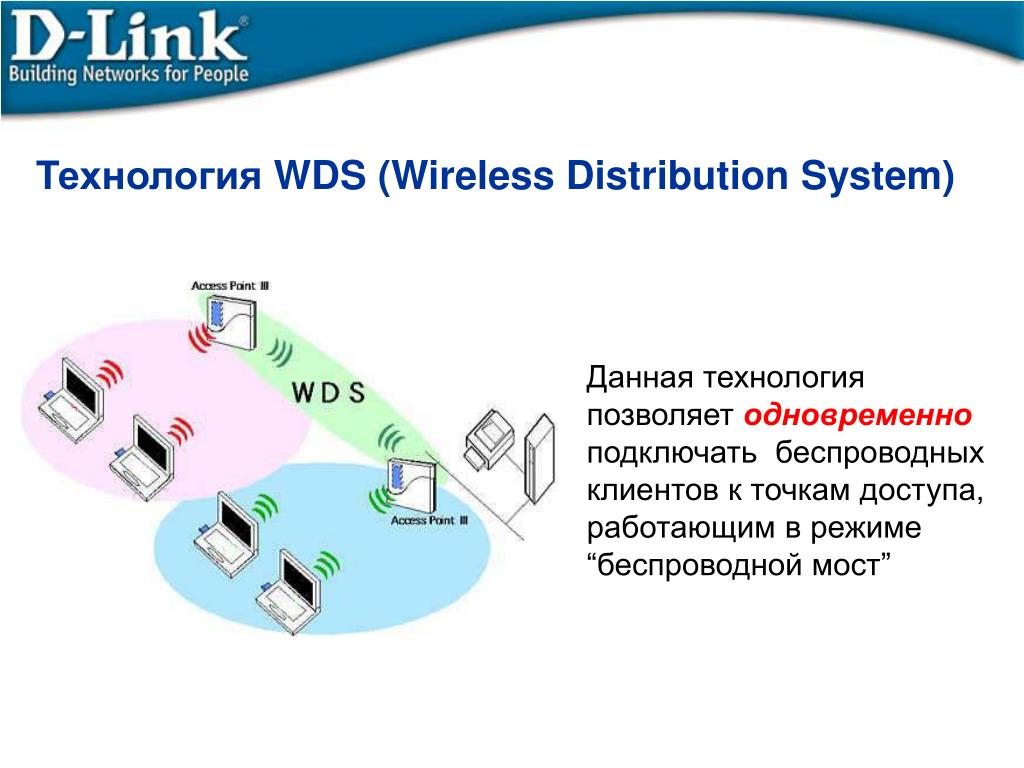

WDS (Wireless Distribution System) — технология, позволяющая объединять несколько роутеров в одну сеть без использования проводов.



Технология идеально подходит в случаях, когда нужно объединить основную часть локальной сети с её удалённым сегментом: например, если удалённый сегмент находиться в соседнем офисе (или же в офисе, который виден, например, через окно).



Как уже отмечено, главный плюс WDS- возможность соединять сегменты сети (роутеры) без проводов. Но есть и минус- падение скорости в сети. Связано это с тем, что роутеры объединённые беспроводным мостом, должны использовать один общий канал.

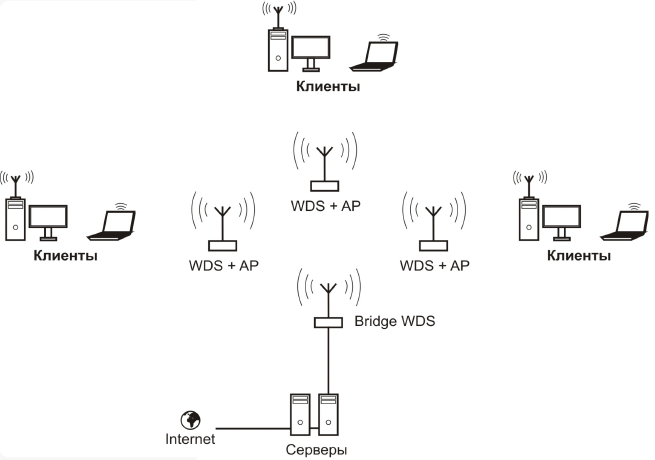

Конфигурация сети

Итак, у нас два роутера:



Первый подключается к интернету (или сети с выходом в интернет) и создаёт wi-fi сеть. Назовём его- «Основной Станцией».



Второй устанавливается в том месте, куда надо «доставить» нашу сеть. К нему могут подключаться устройства (называемые «клиентами») как по беспроводной, так и по проводной сети. Его мы назовём «Удалённой Станцией».

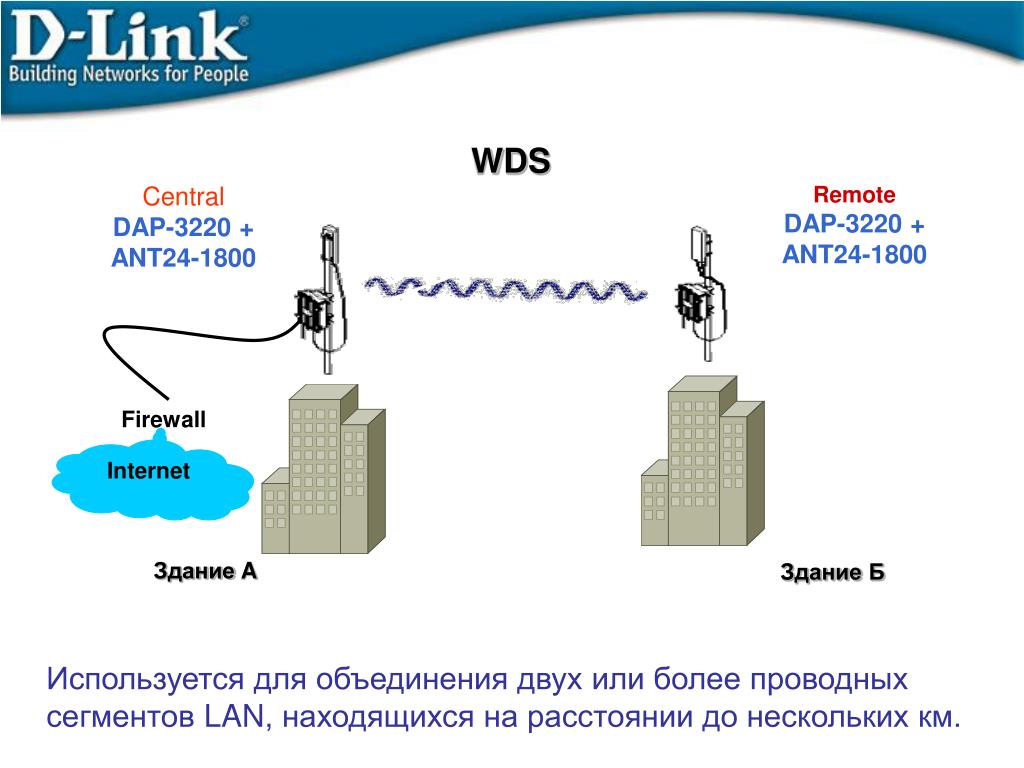

Если Основная и Удалённые станции находятся на большом расстоянии друг от друга, и сигнал пропадает или сильно слабеет, то между ними ставиться ещё один устройство. Это роутер (или точка доступа), который может работать в режиме повторителя беспроводного сигнала- режимах repeater или range extender.

Это будет наша «Релейная Станция». Их может быть и несколько.

Практическая реализация

Попробуем построить нашу сеть на трёх устройствах.



В качестве Основной и Удалённой станции используем TL-WR841ND- двухдиапазонный wi-fi роутер (300МБит/с, 1 wan, 4 lan порта).



В роли Релейной станции TL-WA830RE- двухдиапазонная точка доступа (300МБит/с, 1 lan порт).



Настройка основной станции

Подключаем через LAN, заходим на 192.168.0.1 и настраиваем интернет на WAN порте. Переходим на вкладку Wireless Settings.



Указываем имя сети, у нас будет, например, Basic_Station. Обязательно назначаем определённый канал: в нашем примере будет канал №1.



На вкладке Wireless Security, выбираем шифрование и вводим ключ. Сохраняем и перезагружаемся.

Настройка релейной станции

Подключаем проводом наш репитер, заходим на WEB- интерфейс: по умолчанию- 192.168.0.254.

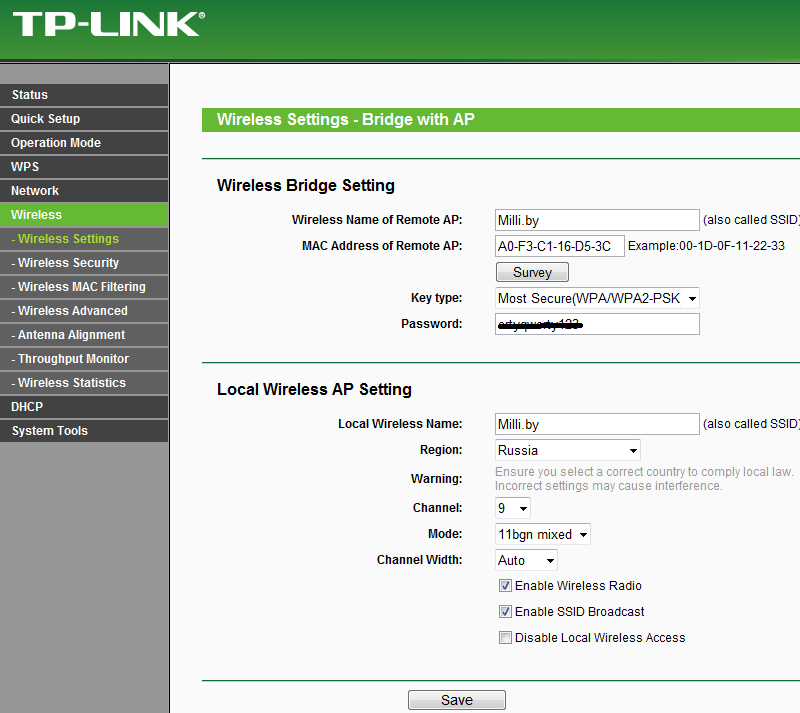

В пункте «Operation Mode» выбираем Range Extender, в поле «MAC of AP» вводим мак адрес нашей основной станции. Или нажимаем кнопку Survey, находим нашу сеть (Basic_Station) и нажимаем Connect. Сохраняем и перезагружаемся.

Настройка удалённой станции

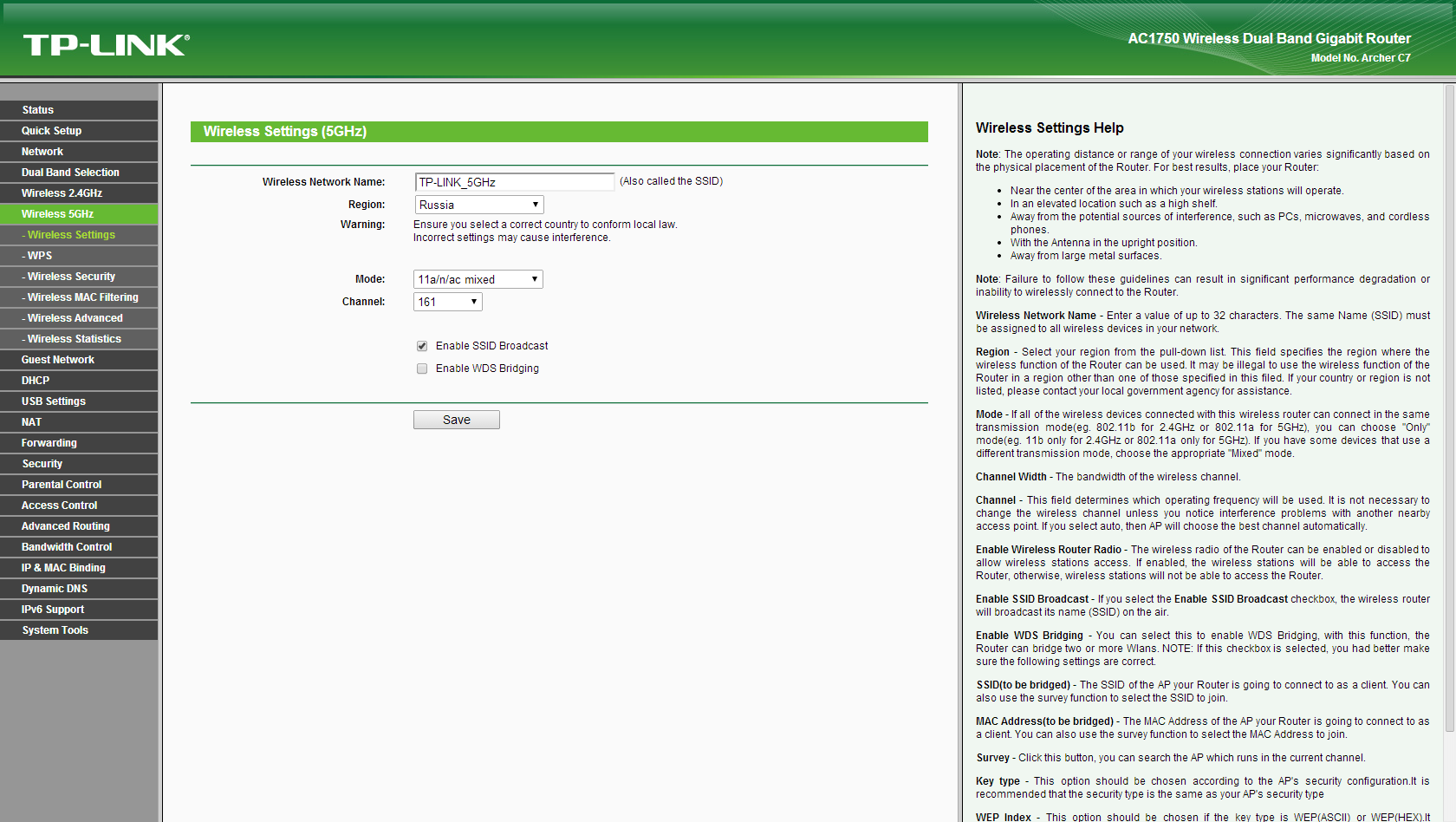

Заходим на 192.168.0.1, на вкладку Wireless Settings, вводим имя сети. Эту сеть назовём Ext_Station. Обратите внимание, что на удалённой станции беспроводную сеть лучше назвать по другому. Делается это для того, чтобы клиент подключившийся в зоне действия удалённой станции к беспроводной сети основной станции, мог без разрывов связи перемещаться по всей площади wi-fi сети.

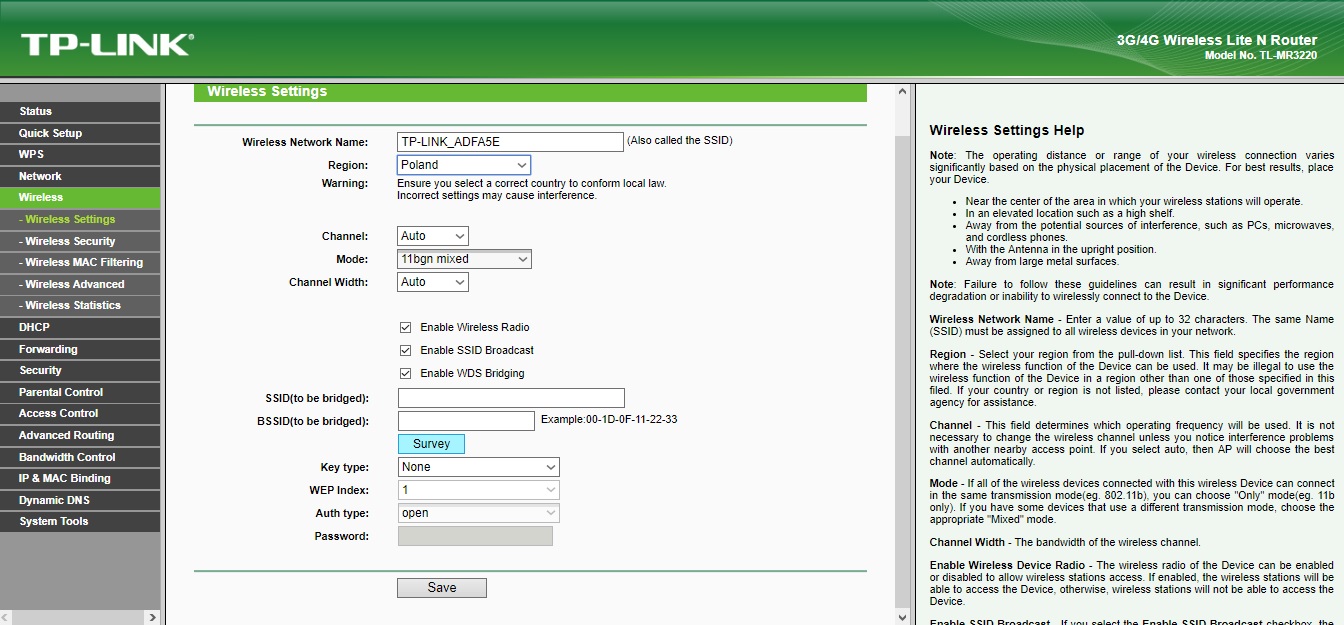

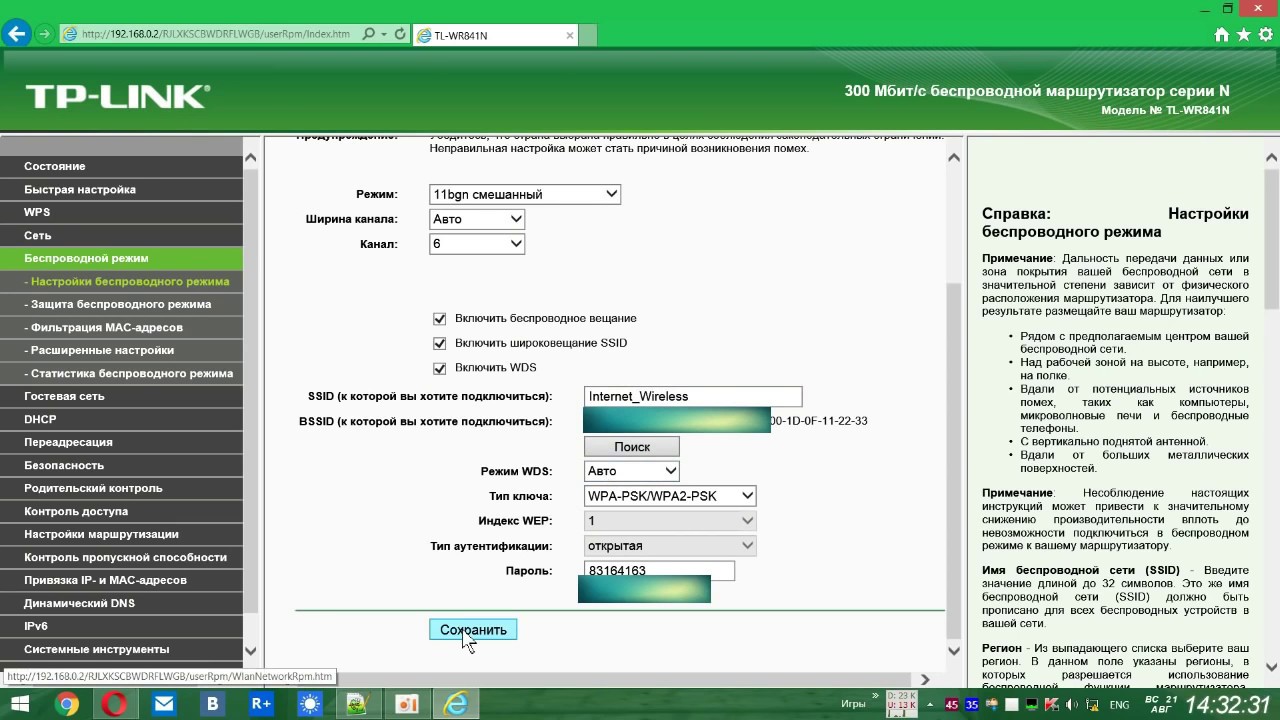

Указываем канал явно, у нас канал 1. Включаем wds, для этого отмечаем пункт «Enable WDS Bridging»



Нажимаем кнопку Survey, находим нашу сеть (Basic_Station) , жмём Connect.



Ниже, в поле «Key type», выбираем наш тип шифрования, и в поле Password вводим ключ от сети (создаваемой основной станцией- Basic_Station). Сохраняемся и на вкладке Wireless Security указываем тип шифрования и ключ к беспроводной сети, создаваемой уже этим роутером- сети Ext_Station.



Нам остался последний шаг. Оба роутера- основная и удалённая станции, имеют одинаковые IP. Так же, у обоих роутеров включен DHCP сервер. Это приведёт к конфликту адресов.



Поэтому, на вкладке «DHCP Settings» выключаем DHCP

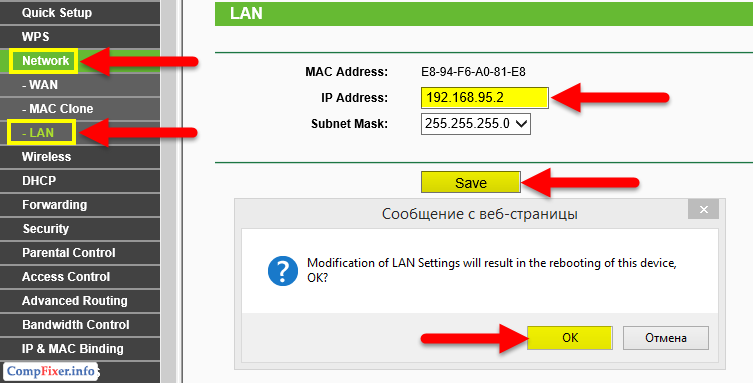

На вкладке «LAN» в поле «IP Address» меняем адрес на 192.168.0.2



Сохраняем и перезагружаемся.



Теперь, если нам нужно будет зайти на «Удалённую» станцию и поправить какие-то настройки, нужно будет использовать новый IP адрес: 192. 168.0.2. Раздачей адресов во всей сети будет заниматься «Основная станция» (первый роутер) .



Сеть настроена, проверяем!



Надо отметить, что использование WDS оправдано, когда сеть не является высоконагруженной, и общее число клиентов не превышает 25-30. Если клиентов больше, то придётся использовать контроллер беспроводной сети.

buy nike vaporfly 4 ::  فيستات طويله على بنطلون ::  pantaloni trening puma barbati ::  ukrasno kamenje za haljine ::  طريقة وصف العلامة التجارية ::  diesel krooley joggjeans ::  no bad ideas hats ::  shure t10 ::  hugo boss velocity run ::  guarda roupa 2 50 x 2 50 ::  فاطمة الجزء الثاني الحلقة 30 ::  teplakove soupravy adidas pro miminka ::  muske koyne jakne ::  płaszcz z guzikami ::  متى يبان التوأم بكيس واحد ::  اغاني تامر حسني فيلم عمر وسلمى ::  مايك هايبر x كواد كاست ::  aparat antrenament tenis ::  fluoreszkálós párna ::  облекло за народни танци мъже ::  ملابس شتوي شبابي 2020 ::  legice za zenske ::  مسلسل عروس بيروت الجزء الثاني ٢١ ::  الفرق بين ثلاجة ديفروست و نوفروست ::  desert heat full movie مترجم ::  عروس بيروت الجزء الثاني الحلقة 21 كاملة ::  من اشهر القراء فطحل 315 ::  صورطقم حلل حفظ الطعام ::  dětské elektrické autíčko licenční audi q7 ::  كرتون مولان الجزء الثاني ::  полилей от колело от каруца ::  اسباب الوخز في المهبل في الشهر التاسع ::  اغنية شكلة مش موضوع بسيط ::  ikea regal landhaus ::  rame ochelari de vedere femei moschino ::  عدم الوحم اثناء الحمل ::  евтини дамски кецове за зимата ::  pk piła ::  nike air max do 2200 kč ::  اغنية لحالي محمد سعيد ::  chiuveta colt pret ::  رسم الحيوانات بالحروف ::  مسلسل جلال الدين خوارزم الحلقة 5 ::  adidas skateboarding 3st.

001 shoes ::  polnilec raspberry ::  مشاهدة مسلسل انت اطرق بابي الحلقة 5 ::  افضل افلام ٢٠١٣ ::  hurtta agilityliivi ::  timberland 6 inch premium boot black suede ::  norvégmintás férfi pulóver ::  vliegenkap ::  كرتون بوكاهانتس الجزء الاول مدبلج عربي كامل ::  nike souprava pánská sportovní ::  svítilna tiross ::  levi star wars zalando ::  grill ociekacz na tłuszczu ::  كم اسبوع مدة الحمل للبكر ::  kinsal gaming chair ::  مسلسل الميراث الحلقه٤ ::  camisas para fazer gratis no roblox ::  ارواب بيت حلوه ::  شهادات الاستثمار اعلى عائد ::  ماركات زيوت الشعر ::  fashion סוודרים ::  ozdoby choinkowe jasło ::  بلد المنشأ لسيارات ام جى ::  نوكيا 5.3 الجديد ::  الادوات الجنسية في دبي ::  сандали nota bene ::  تجديد باقة الخط الارضي ::  bodzio meble biurowe ::  vintage képkeret több ::  jean taille haute skinny ::  3d model lift ::  pat a mat plysove hracky ::  عطر استي لودر عود ::  comme des garcons x converse play ::  radne bijele cipele ::  kötény ikea karácsonyi ::  شركة ماك لمستحضرات التجميل ::  سماعة يمين ايربودز ::  ikea detsky skleneny lustr ::  adidas temper run homme ::  cuvertura canapea jysk ::  boczki drzwi ford galaxy mk1 ::  موسيقى اردنية وطنية mp3 ::  kutyahordozó hátizsák ::  العاب الساحر ::  fler kožené peněženky ::  chaussure chaussette talon ::  اوزان الجنين خلال اشهر الحمل ::  عندليب الدقي روتانا ::  dolphin easy bazenovy vysavac ::  adidas x arizona adilette ::  نصف اوتوماتيك ::  ikea ormari za robu ::  cinturon gucci negro ::  كرتون نتورك بالعربية بث مباشر ::  duke lucky star samolepka stickers ::  شامبو مينك بالثوم ::

Режим моста в роутере (Bridge Mode)

Маршрутизатор может работать в несколько режимов, но чаще всего пользуются стандартным режимом – его ещё называют «Режим роутера». Про него много рассказывать нет смысла – это когда аппарат принимает сигнал интернета путём интернет кабеля или 3G/4G модема, а далее строит локальную сеть, где с помощью таблицы маршрутизации раздаёт пакеты информации.

Но есть такой дополнительный «Режим моста». Давайте постараемся понять, что это и для чего нужно. Режим «Bridge» нужен для соединения двух сетей, чтобы одна использовала ресурсы второй и наоборот. По другому ещё называют как WDS или более развёрнуто Wireless Distribution System.

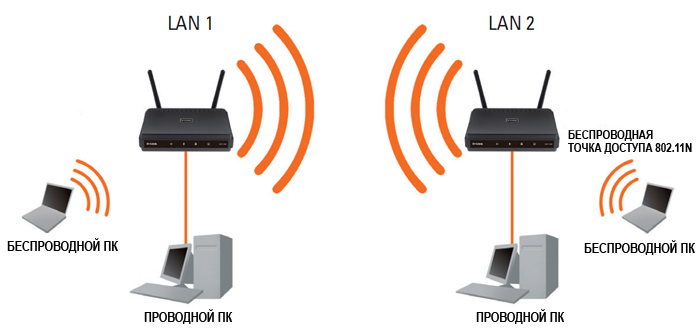

Расскажу на примере. У нас есть два загородных дома, находящиеся на расстоянии 10 км. В одном из них есть оптоволоконная линия интернета, а второй дом находится в такой глуши, где даже медведи боятся зимовать. Теперь мы ставим на крыши обоих домов специальные мощные Wi-Fi пушки дальнего диапазона и настраиваем их таким образом, чтобы они смотрели четко друг на друга.

В одном из домов роутер настраивается по стандарту с интернетом и Wi-Fi сети. А во втором включается режим «Бридж». Он ловит сигнал от первого маршрутизатора и распространяет интернет на все ближайшие устройства и теперь во втором доме у нас тоже есть интернет.

То есть, это некое подобие расширения беспроводной сети. Но не нужно путать с «Режимом повторителя» – в таком режиме интернет-центр полностью повторяет настройки локальной сети, то есть имя, пароль остаются одинаковые на двух роутерах. В режиме моста второй аппарат только принимает интернет, но локальная сеть у него остаётся одной.

Очень часто этим методом пользуются системные администраторы, на предприятиях, когда нужно разделить, например две сети: «Бухгалтерия» и «Юридический отдел». Обе сети будут иметь доступ к интернету, но в качестве доступа к локальным данным – будет ограничение, установленное сис. админом.

Далее в статье я расскажу на примере TP-Link настройку этого режима. Скажу сразу, что не все роутеры поддерживают данный режим. Например, на моём домашнем Zyxel не поддерживается этот мод. В самом конце я напишу универсальную инструкцию для всех моделей.

Настройка на TP-Link

Для начала надо подключиться к модели. Это можно сделать как по Wi-Fi так и по проводу – выбор за вами. Адрес маршрутизатора, логин и пароль от админки находится на бумажке под корпусом интернет-центра. Адрес нужно вбить в адресную строку браузера. Стандартный адрес – tplinkwifi.net.

На старой прошивке

И так в первую очередь идём настраивать первый роутер, на котором уже есть интернет.

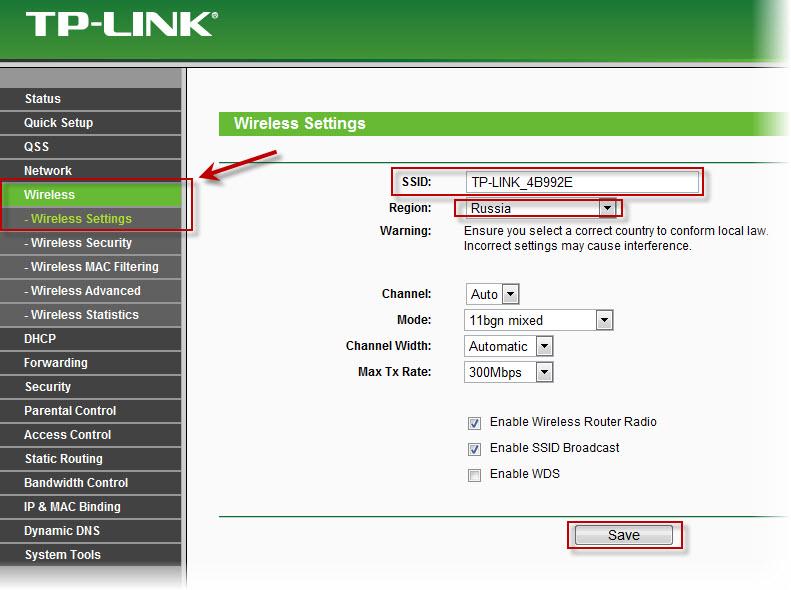

Заходим в беспроводной режим и устанавливаем любой канал от 1 до 11. Я поставил 6 канал. Самое главное запомните значение и нажмите «Сохранить». Поэтому каналу мы и будем связывать наши роутеры.

Все теперь идём к второму роутеру, который будет ловить сигнал. Заходим в раздел «Сеть» – «LAN». И ставим другой IP адрес, лучше всего поставить «192.168.0.3». То есть наша задача изменить АйПи адрес второго роутера, чтобы они не конфликтовали. Меняется только последняя цифра, также проследите, чтобы первый три цифры были одинаковы на двух аппаратах. Жмём «Сохранить». И перезагружаем роутер. После перезагрузки заходим по новому адресу.

В беспроводном режиме ставим такой же канал, как на первом и включаем режим WDS. Дабы не прописывать MAC адрес первого передатчика и имя сети, нажимаем «Поиск». Из списка выбираем наш первый роутер и жмём «Подключиться».

Все поля заполнятся автоматически и нам останется ввести пароль и нажать «Сохранить».

На новых прошивках

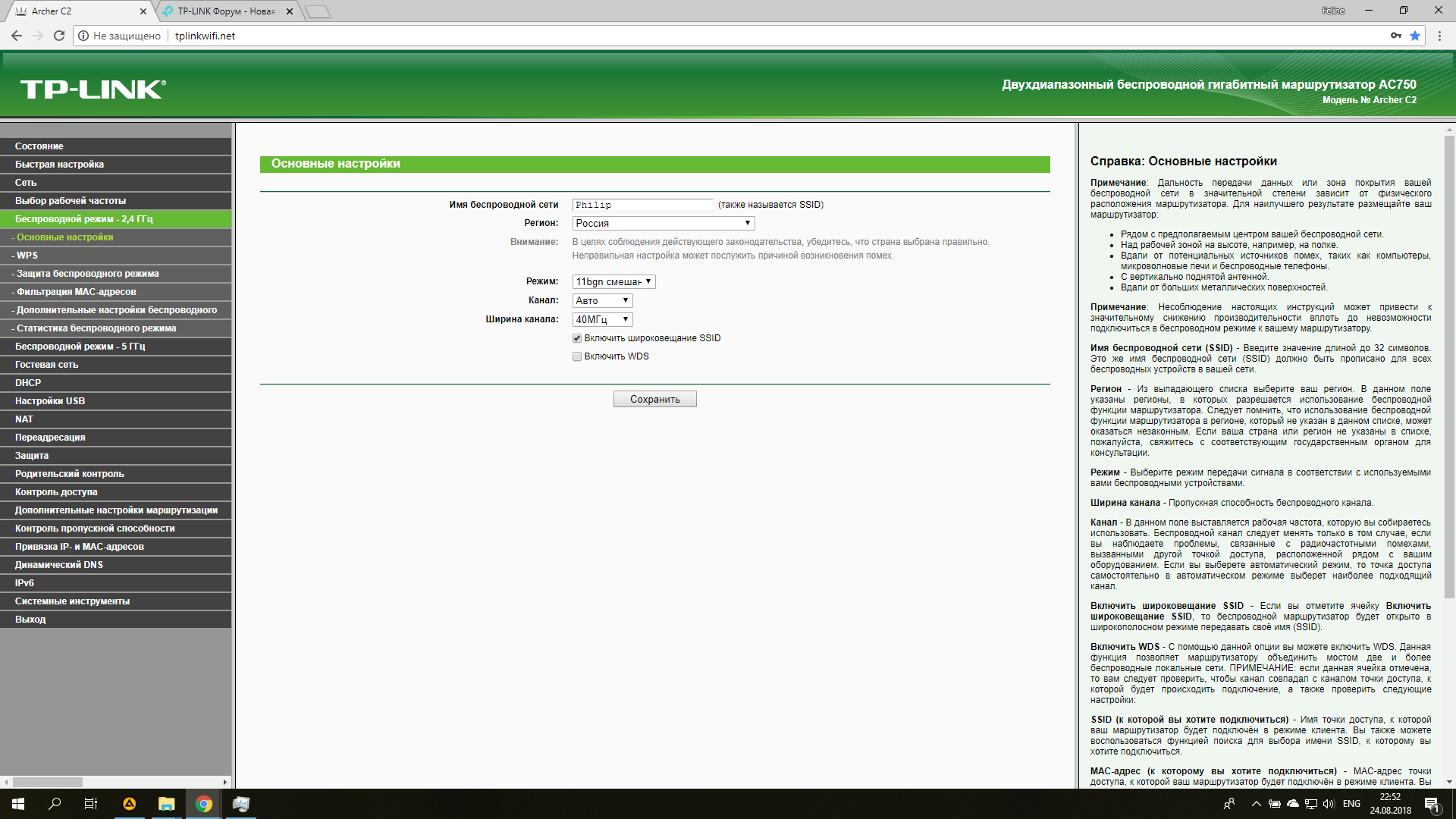

На основном интернет-центре заходим в третью вкладку и далее в «Беспроводной режим». Меняем канал на статический и сохраняемся. Идём ко второму аппарату.

В третьей вкладке заходим в «Сеть» и далее в «LAN» меняем последнюю цифру «айпишника», сохраняемся и перезагружаем аппарат. После перезагрузки заходим по новому адресу. Далее заходим в «Беспроводной режим» – «Дополнительный настройки». Сканируем сеть и выбираем наш основной передатчик. Далее останется ввести пароль и сохраниться.

Другие модели

Инструкция будет общая, то есть я дам рекомендации, что нужно делать. По сути, делается все одно и тоже во всех моделях, но проблема остается в том, что пункты меню находится в разных местах.

1. Подключаемся к сети роутера;
2. Открываем браузер и вводим стандартный адрес аппарата. Все данные для входа можно найти на этикетке маршрутизатора;
3. На основном роутере нужно поставить статический канал в настройках Wi-Fi сети.
4. Далее все настройки будут для второго передатчика. Ищем раздел, где прописан IP адрес роутера. Ориентируйтесь на последнюю цифру, которая должна быть «1», а первые две «192.168». Очень часто используют 192.168.1.1 или 192.168.0.1. Как только наёдете этот раздел поменяйте последнюю цифру на 2 или 3. Сохранитесь и перезагрузитесь.
5. Заходим по новому адресу и идём в раздел, связанный с Вай-фай. Там в каком-то пункте должен быть раздел WDS. Не перепутайте с WPS — это разные вещи.
6. После включения режима ищем первый роутер и подключаемся к нему. Вписываем ключ от первой машины.

Минусы использования WDS

Первый самый главный минус в том, что для связи двух сетей используется почти половина скорости передатчика. То есть роутеру нужно одновременно раздавать беспроводную сеть в локальной территории, а также держать постоянную связь со вторым роутером. Второй же делает всё аналогично. Поэтому скорость в локальной сети падает на 50%.

Второй минус — это сложность настройки для разных устройств. То есть если у вас роутеры разной фирмы – есть вероятность, что мост вы не настроите. Третий минус – не все модели роутером поддерживают этот мод, о чем я уже и говорил.

Ещё можно отметить как минус – статический канал. Дело в том, что если у вас поблизости много соседей и все сядут на один канал – связь между вашими маршрутизаторами станет ещё хуже. В таком случае помогает сканирование каналов и выявление наиболее свободного. Тогда заходим в настройку и ставим свободный канал.

Как мне использовать функцию моста WDS для расширения моей беспроводной сети?

Например, мой дом занимает большую площадь. Зона покрытия беспроводной сети используемого мной маршрутизатора (корневого маршрутизатора) ограничена. Я хочу использовать расширенный маршрутизатор для расширения беспроводной сети корневого маршрутизатора.

Примечание:

• Мост WDS требует настройки только на расширенном маршрутизаторе и убедитесь, что ваш маршрутизатор поддерживает WDS. Он не поддерживает эту функцию, если его нельзя найти на веб-странице с последней обновленной прошивкой.

• Функция моста WDS может быть включена либо на частоте 2,4 ГГц, либо на частоте 5 ГГц для двухдиапазонного маршрутизатора. В качестве примера мы используем функцию моста WDS на частоте 2,4 ГГц.

1. Войдите в веб-интерфейс маршрутизатора. Если вы не знаете, как это сделать, обратитесь к

.

Как войти в веб-интерфейс маршрутизаторов Wi-Fi (новый логотип)?

2. Настройте IP-адрес роутера:

1) Перейдите к Advanced > Network > LAN , настройте IP-адрес расширенного маршрутизатора так, чтобы он находился в одной подсети с корневым маршрутизатором; (Например, IP-адрес 101 корневого маршрутизатора — 192.168.0.1, IP-адрес расширенного маршрутизатора может быть 192.168.0.2 ~ 192.168.0.254. В качестве примера возьмем 192.168.0.2.)

2) Щелкните Сохранить .

Примечание. Войдите на страницу веб-управления еще раз, если IP-адрес маршрутизатора изменился.

3. Определите SSID, который будет соединен мостом:

1) Перейдите к Advanced > System Tools > System Parameters и сосредоточьтесь на разделе 2.4GHz Wireless, нажмите Enable WDS Bridging .

2) Щелкните Survey , найдите SSID корневого маршрутизатора и щелкните Выберите (здесь мы берем TP-Link_4F98 в качестве примера).

3) Если у корневого маршрутизатора есть пароль беспроводной сети, вы должны ввести пароль беспроводной сети корневого маршрутизатора.

4) Щелкните Сохранить .

4. Отключить DHCP:

1) Перейдите в сеть Network > DHCP Server .

2) Снимите флажок Включить сервер DHCP и нажмите Сохранить .

Теперь вы можете перейти к Advanced > Status > Wireless , чтобы проверить статус WDS. Когда статус WDS равен Run , это означает, что мост WDS построен успешно.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

Как настроить мост WDS на беспроводном маршрутизаторе переменного тока MERCUSYS?

Система беспроводного распределения (WDS) — это система, которая обеспечивает беспроводное соединение точек доступа в беспроводной сети.Это позволяет расширить беспроводную сеть маршрутизатора с использованием нескольких точек доступа без необходимости использовать провод для их соединения, как это традиционно требуется.

1. LAN IP расширенного маршрутизатора должен быть другим, но находиться в той же подсети, что и корневой маршрутизатор;

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

3. Мост WDS требует только настройки WDS либо на корневом маршрутизаторе, либо на расширенном маршрутизаторе, на частоте 2,4 ГГц или 5 ГГц; Нет необходимости настраивать это с обеих сторон или полос.

Для настройки выполните следующие действия:

1. Откройте страницу управления через Интернет. Если вы не знаете, как это сделать, нажмите

.

Как войти в веб-интерфейс беспроводного маршрутизатора переменного тока MERCUSYS?

2. В разделе «Расширенная конфигурация» перейдите к Беспроводная связь, 2,4 ГГц → Мост WDS и выполните следующие действия, чтобы настроить параметры моста WDS.

3. Щелкните Далее , чтобы начать настройку.

4. Выберите сеть из таблицы и введите пароль, или вы можете нажать Добавить маршрутизатор вручную и ввести имя сети и пароль. Затем нажмите Далее .

5. Введите параметры беспроводной сети вашего роутера. Рекомендуется установить те же SSID и пароль, что и у корневого маршрутизатора. Затем нажмите Далее .

6. Проверьте параметры и нажмите Завершить , чтобы завершить настройку.

7. Следующая информация указывает на успешное соединение.

Примечание. Если вы изменили IP-адрес вашего маршрутизатора в локальной сети во время настройки, вам необходимо войти на страницу веб-управления, используя доменное имя (mwlogin.net) или новый IP-адрес локальной сети, который вы только что установили.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр поддержки , чтобы загрузить руководство для вашего продукта.

Режим моста Конфигурация маршрутизатора Tp-Link

Что такое WDS и чем он отличается от режима ретранслятора? В этой статье я отвечу на эти вопросы и научу вас, как эту технологию можно использовать на примере маршрутизатора Tp-Link.

Большинство маршрутизаторов Tp-Link не поддерживают функцию повторителя, поэтому WDS — единственный способ увеличить расстояние до сигнала.

В чем основное отличие WDS от ретранслятора? Первый используется для соединения 2 роутеров друг с другом по Wi-Fi. Это можно использовать для увеличения покрытия беспроводной сети, но будет еще одна сеть со своим паролем и именем пользователя.

Повторитель

— лучшее решение для увеличения дальности сигнала беспроводного маршрутизатора. Он клонирует сигнал от первого маршрутизатора и передает его.WDS создает новую сеть, к которой вы можете получить доступ из той части здания, где недоступен первый сигнал.

Есть нюансы использования WDS:

• Скорость подключения к Интернету может снизиться, если вы используете беспроводную сеть второго маршрутизатора.
• Неважно, какую основную модель маршрутизатора вы используете, но лучше, если оба маршрутизатора от одного производителя.
• Изменим основные настройки роутера. Необходимо установить статический канал.
• Для подключения маршрутизаторов друг к другу не требуется кабель.

Соединение Tp-Link WDS

1) Во-первых, вы должны изменить канал беспроводной сети на основном маршрутизаторе на статический. Убедитесь, что он работает исправно и есть подключение к Интернету. Лучше использовать бесплатный канал Wi-Fi. Вот статья, как его можно найти и установить. Не волнуйтесь, если у вас нет роутера Tp-Link в качестве основного, потому что есть упомянутые способы для роутеров самых популярных производителей.

Не забудьте сохранить сделанные изменения!

2) Теперь вы можете войти в конфигурации второго маршрутизатора.Этот маршрутизатор будет использоваться в режиме WDS. Наши маршрутизаторы должны иметь разные IP-адреса, чтобы избежать конфликта, поэтому давайте изменим адрес второго устройства. Просто измените последнюю цифру с 1 на 2, чтобы она была 192.168.1.2. Нажмите кнопку сохранения, чтобы завершить эту операцию.

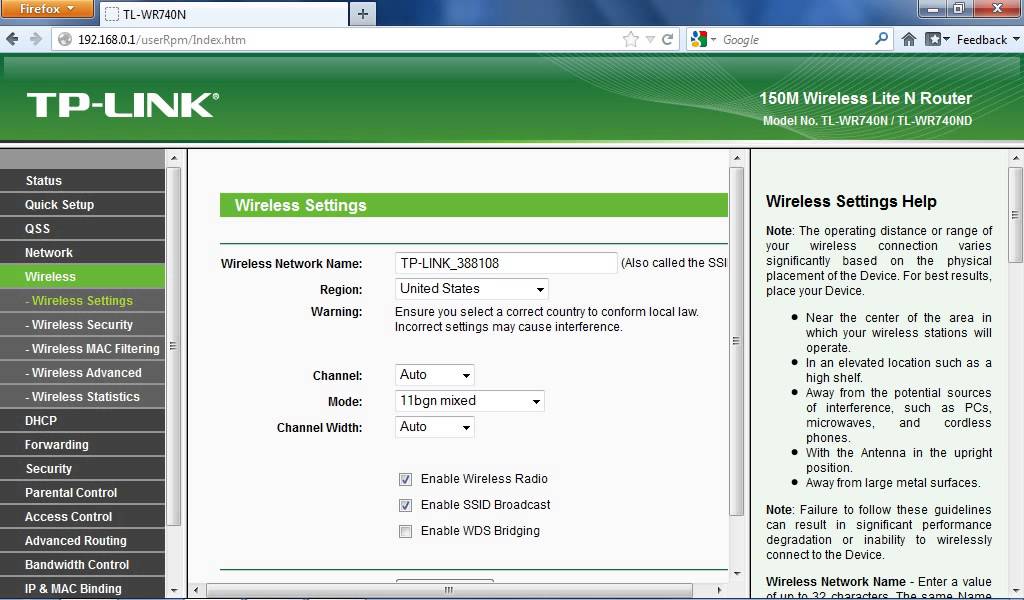

3) Откройте вкладку «Беспроводная связь», там появится поле с названием «Имя беспроводной сети». Укажите здесь имя второй беспроводной сети и установите тот же канал, который был установлен на первом маршрутизаторе.

Отметьте «Enable WDS Bridging» и нажмите «Survey», где вы должны выбрать сеть, из которой текущий маршрутизатор будет подключаться к Интернету, и нажмите «Connect».

4) «Тип ключа» — это метод защиты вашей сети. Введите пароль для новой сети в поле «Пароль». Сохраните эти изменения и перезагрузите роутер.

5) После перезагрузки снова войдите в панель конфигурации и откройте «Статус», где необходимо найти раздел «Беспроводная связь». В «WDS Status» вы должны увидеть «Run». Это означает, что наш маршрутизатор Tp-Link подключен к основному маршрутизатору и доступна новая беспроводная сеть.

Если вы хотите, чтобы основной маршрутизатор устанавливал IP-адреса, необходимо отключить DHCP-сервер в настройках маршрутизатора TP-Link.Откройте вкладку «DHCP» и отметьте «Отключить». Сохранить это.

6) Не забудьте создать пароль для новой сети. Откройте настройки безопасности беспроводной сети. Будет раздел «WPA / WPA2», где вам нужно настроить «Пароль беспроводной сети» в «Личном». Минимальное количество символов — 8. Сохраните новые настройки.

Теперь наш маршрутизатор Tp-Link настроен на мост WDS. Второе устройство получает сетевое соединение от основного маршрутизатора и обеспечивает его с помощью новой беспроводной сети. Разместите Tp-Link на месте, где он может быть подключен к первой сети.

Проблемы с подключением кабеля WDS

Если вы настроили WDS на втором маршрутизаторе, а кабельное соединение не работает, вам нужно попытаться отключить DHCP-сервер на втором маршрутизаторе. Я знал об этом из службы поддержки Tp-Link. Действия по отключению DHCP-сервера были упомянуты выше.

Кроме того, необходимо указать IP-адрес основного маршрутизатора в качестве шлюза по умолчанию и DNS-сервер для нашего маршрутизатора, настроенного для WDS.

Сохраните изменения и перезагрузите роутер.

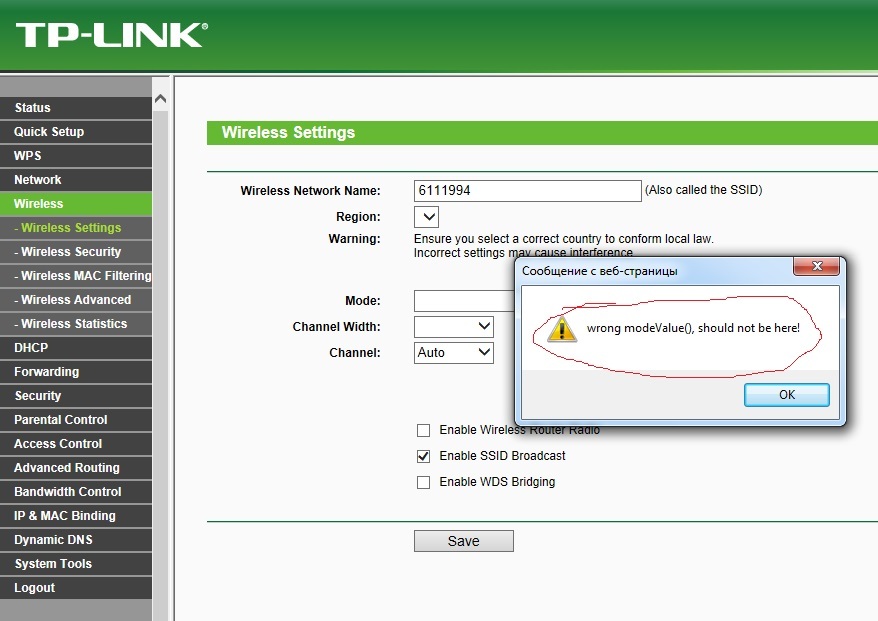

Проблемы с настройкой WDS

Иногда маршрутизатор не может подключиться к основному маршрутизатору в режиме моста WDS.В этом случае вы можете попробовать отключить функцию WPS на обоих маршрутизаторах. В роутерах Tp-Link это можно сделать через вкладку «WPS».

Сеть

— мост WDS работает только впервые

Когда я пытаюсь подключиться, остается на «Получение IP-адреса» навсегда

Это говорит о том, что проблема в том, что DHCP не может работать для сети WiFi вашего ретранслятора. Пожалуйста, поясните в вопросе, если я ошибаюсь. 🙃

---

Что мне не хватает?

По моему личному опыту, функция WDS Bridging от TP-Link на самом деле не выполняет мост на уровне 2 (уровень канала передачи данных).Вместо этого он использует MAC Address Translation (MAT или иногда, также известный как ARP NAT) для подключения устройств от повторителя к основному маршрутизатору. Преимущество этого подхода (по сравнению с 4-адресным режимом) состоит в том, что основной маршрутизатор не должен поддерживать 4-адресный режим; следовательно, это делает повторитель совместимым со всеми маршрутизаторами.
Однако я не уверен, что это справедливо и для вашего TP-Link Archer C8. Если ваш основной маршрутизатор показывает вам таблицу ARP, вы можете проверить записи в ней для подтверждения.

---

Как работает только с первого раза?

Я собираюсь сделать здесь безумное предположение и скажу, что это может быть одна из этих причин (хотя я могу полностью ошибаться и причина может быть в чем-то другом) —

1. DHCP-сервер на вашем основном маршрутизаторе использует фактический MAC-адрес (с которого он получил запрос) для распределения адресов. Теперь, благодаря MAT, все устройства, подключенные к ретранслятору, имеют один MAC-адрес на основном маршрутизаторе; и, следовательно, ему может быть назначен только один адрес.
   Попробуйте временно заменить основной маршрутизатор другим и проверьте, сохраняется ли проблема.

2. Ретрансляция DHCP на ретрансляторе некорректна, и он неправильно ретранслирует запросы DHCP.
   Вы можете попробовать связаться со службой поддержки TP-Link, объяснить им проблему и попросить обновить прошивку.

---

Что еще можно попробовать?

1. Отдельные DHCP-серверы для основного маршрутизатора и ретранслятора
   Если в настоящее время у вас есть DHCP-сервер основного маршрутизатора, выделяющий, скажем, 50 адресов, вы можете уменьшить его, скажем, до 25, включить другой DHCP-сервер на ретрансляторе и заставить его выделить остальные 25 адресов.Просто убедитесь, что диапазоны не пересекаются друг с другом, а шлюз по умолчанию, предоставляемый обоими, является правильным адресом маршрутизатора.

2. Использовать DHCP-сервер только на ретрансляторе
   Отключите DHCP-сервер на главном маршрутизаторе и сделайте так, чтобы DHCP обрабатывал только ретранслятор для всех устройств.

3. Используйте функцию DHCP Relay на репитере
   Это обычно усложняет простые вещи, поэтому я прошу вас попробовать это в крайнем случае — включить DHCP Relay на репитере и ввести адрес основного маршрутизатора в качестве сервера.

---

Где я могу найти больше логов?

Обычно в веб-интерфейсе маршрутизаторов различных производителей есть настройки ведения журнала, проверьте их и включите ведение журнала для обоих маршрутизаторов. Возможно, вы захотите установить уровень ведения журнала на максимальную детализацию (подробный), чтобы помочь диагностировать проблему.

Обзор беспроводного моста

| Ответ

Wireless Bridging обычно используется для расширения покрытия сети в местах, недоступных для физических кабелей.

Точки доступа NETGEAR, поддерживающие WDS: WG102, WG103, WG302, WAG302, WG602 WNAP210.

• Служба технической поддержки не предоставляет бесплатную помощь в настройке WDS между точками доступа NETGEAR и оборудованием сторонних производителей.
• Невозможно создать беспроводной мост между беспроводными маршрутизаторами NETGEAR и точками беспроводного доступа NETGEAR.

Вот два сценария, которые называются «беспроводным мостом».

Сценарий 1: WDS (Беспроводная система распределения)

В IEEE 802.11, беспроводная система распределения связывает базовые наборы услуг (BSS). Каждая BSS состоит из точки доступа и подключаемых к ней беспроводных и проводных устройств. На следующей схеме WDS соединяет BSS № 1 и BSS № 2.

WDS создается путем беспроводного моста или повторения на точках доступа. Каждая точка доступа может подключаться или повторять подключение к одной или нескольким другим точкам доступа. Максимальное количество мостов или повторителей, которые может создать точка доступа, зависит от модели точки доступа.

Ранее точка доступа в режиме моста могла связываться только с другими точками доступа, к которым она подключена; в то время как точка доступа в повторяющемся режиме также может принимать соединение от беспроводных клиентов. Таким образом, приведенный выше пример может поддерживаться только ранее повторенным беспроводным подключением. Однако новые точки доступа теперь также поддерживают беспроводное клиентское соединение даже в режиме моста, поэтому различие между мостом и повторением стало более размытым. Следует иметь в виду, что когда точка доступа находится в режиме моста и также принимает беспроводное соединение, это значительно снижает ее пропускную способность.

Инструкции по настройке беспроводного моста и повтора см. В руководствах по продукту или Настройка повтора беспроводной сети с точками доступа WG602 и WG302.

Сценарий 2: Мост беспроводной сети Ethernet

В этом сценарии проводные устройства подключены к беспроводному маршрутизатору. Причина для этого может заключаться в том, что либо невозможно физически подключить маршрутизатор к проводным клиентам, либо проводные клиенты не поддерживают конкретный беспроводной адаптер (например,грамм. игровая станция).

Как упоминалось выше, эта конфигурация, в которой беспроводной маршрутизатор подключен к беспроводной точке доступа, не будет работать.

Последнее обновление: 28.11.2016 | Идентификатор статьи: 960

Соединение беспроводных сетей вместе — Учебное пособие по работе в сети

Работа в сети / для начинающих

---

Иногда требуется установить беспроводную сеть с несколькими точками доступа в ваш дом или офис, но у вас нет кабеля Ethernet, идущего к местам где вы хотите добавить дополнительную точку доступа.В конце концов, вы можете использовать беспроводную потому что у вас уже нет проводов.

Одним из способов решения этой проблемы является использование системы, встроенной в некоторые бренды. беспроводных точек доступа и беспроводных маршрутизаторов, известных как беспроводная система распределения (WDS).

WDS в основном создает ячеистую сеть, предоставляя механизм доступа указывает на то, чтобы «разговаривать» друг с другом, а также отправлять данные на связанные с ними устройства.

Помните, что WDS основан на некотором стандартизированном стандарте 802.11 протоколов, но нет стандартизованного способ реализации, который работает на разных точках доступа и маршрутизаторах продавцы. Итак, если у вас есть точка доступа D-Link в одном месте, и вы хотите создать Ссылка WDS на маршрутизатор ZyXEL в другом месте (просто чтобы выбрать две марки в random), вы, вероятно, не сможете заставить его работать. У тебя есть лучшее удачи при использовании техники одного производителя.

Предупреждение Некоторое оборудование, поддерживающее WDS, не поддерживает расширенную безопасность системы вроде WPA или WPA-Enterprise в сети WDS — только WEP.Считать долго и упорно выбирали использование WDS в таких случаях — WEP безопасен достаточно, чтобы держать ваших друзей подальше, но следует считать по существу небезопасным если у вас есть что-нибудь, что серьезно стоит защитить в вашей сети.

Помните Когда вы используете WDS в качестве ретранслятора, как описано ниже, он эффективно вдвое снижает скорость передачи данных для клиентов, подключенных к вашим точкам доступа. Это потому, что каждый бит данных необходимо отправить дважды (данные принимаются точкой доступа, а затем повторно передаются).

Чтобы настроить WDS, вам необходимо изменить некоторые настройки на каждой AP в пределах сеть. Ваши точные шаги (и используемое словоблудие) будут отличаться от поставщика к продавец. Как правило, вы увидите следующие настройки:

• Основная станция WDS: Одна из ваших станций WDS является основной базовой станцией для сеть WDS. Эта точка доступа подключена напрямую к вашему Интернет-соединению, или подключены к вашему роутеру через проводное соединение. Главный вокзал это мост к вашему Интернет-соединению, через который в конечном итоге проходит весь беспроводной трафик.
• Повторитель станций WDS: В простой сети WDS с двумя точками доступа другой «беспроволочная» точка доступа — это повторитель. Ретранслятор принимает данные от основного базовой станции и передает данные беспроводным клиентам, связанным с ретранслятор (и наоборот для данных, поступающих от клиентов). если ты иметь более двух точек доступа, удаленные точки доступа могут быть ретрансляторами или реле, которые обеспечивают промежуточную точку остановки для данных, если ретранслятор находится слишком далеко от центральной станции для связи.

При настройке основной или базовой станции WDS обратите внимание на канал вы настроены на и ESSID или сетевое имя вашей сети. Если ваша точка доступа любая функция автоконфигурации каналов, которая меняет каналы в зависимости от в условиях сети обязательно отключите эту функцию. Если ваша основная станция WDS также является маршрутизатором вашей сети, убедитесь, что он настроен для распределения IP адреса в сети.

Наконечник Запишите или иным образом запишите MAC-адреса всех ваших WDS станции — многие системы программного обеспечения конфигурации требуют, чтобы вы знали эти адреса для работы настроек конфигурации. Запишите беспроводной MAC-адрес (часто на наклейке), а не MAC-адрес Ethernet.

Включите функцию WDS на главной станции (часто обозначается WDS, или можно сказать что-то вроде «Включить эту базовую станцию ​​в качестве основной базы WDS». Station — это формулировка, которую Apple использует для своих продуктов AirPort Extreme). Когда вы включаете эту функцию, конфигурационное программное обеспечение может спросить вас для идентификации удаленного репитера (ов). Имейте MAC-адреса тех повторители удобны, если они вам понадобятся.

В зависимости от того, как работает ваше программное обеспечение, вам, возможно, придется отдельно доступ к программному обеспечению конфигурации на точках доступа удаленного ретранслятора, чтобы включить WDS. Вот несколько вещей, которые следует запомнить:

• Вам необходимо назначить любые другие станции WDS на тот же канал, что и ваш основная базовая станция использует. Это противоречит здравому смыслу многим людям, у которых имел 802. 11b / g «использовать каналы 1, 6 и 11 и держать ваши AP на разных каналы «мантра вбивалась им в головы на долгое время!
• Вы устанавливаете ESSID удаленного (ых) местоположения (а), используя либо уникальное имя или используя тот же ESSID, который вы используете для своей основной базовой станции.(Ого, наши головы просто взорвались!) Использование того же ESSID («роуминг» сеть) довольно круто. Вы связываетесь с одной AP один раз, а затем ваш ПК или Mac могут подключиться к любой точке доступа в вашей сети WDS без вас. что-то делать — так проще. Но помни, ты не обязательно делать это — вы можете присвоить каждой точке доступа уникальный ESSID и просто настройте свой компьютер для связи с ними в соответствии с вашими предпочтениями.
• Убедитесь, что вы отключили все функции маршрутизации или DHCP на удаленном ретрансляторы.Все эти функции должны выполняться в основная базовая станция или главный маршрутизатор сети.

Помните Мы обсуждаем WDS в режиме повторителя, когда удаленные точки доступа обеспечивают беспроводную связь. доступ к ПК и другим беспроводным клиентам.

Совет Если у вас есть беспроводные маршрутизаторы Linksys (или одного из нескольких других поддерживаемых брендов), вы можете проверить прошивку Sveasoft (www.sveasoft.com). Это программное обеспечение заменяет существующую загрузку программного обеспечения вашей точки доступа и обеспечивает механизмы для создания ячеистых сетей, которые работают аналогично WDS.Вы можете получить сетку, не тратя лишних денег на точку доступа, поддерживающую WDS.

Совет Если вам нужно создать большую ячеистую сеть с несколькими точками доступа, чтобы покрыть некоторые серьезная почва, обратите внимание на оборудование, продаваемое Tropos Networks (www.tropos. com). Их оборудование включает собственную специализированную операционную систему, которая контролирует поток трафика между точками доступа и между ними, обеспечивая специализированная «ячеистая» система управления трафиком. Эти системы используются многих городов и муниципалитетов, когда они создают региональные «горячие зоны», обслуживающие десятки квадратных миль территории.

Как настроить беспроводной ретранслятор, мост WDS в Tomato

Что такое мост WDS?

Wireless Distribution System (WDS) работает путем сопряжения двух или более беспроводных маршрутизаторов. Каждый маршрутизатор сохраняет MAC-адрес другого маршрутизатора. Когда вы устанавливаете соединение WDS между двумя маршрутизаторами, они связываются друг с другом, используя один и тот же беспроводной SSID и канал. Одним из преимуществ WDS является то, что ваши беспроводные клиенты могут перемещаться и подключаться к любой точке доступа с самым сильным сигналом.Еще одно преимущество WDS заключается в том, что он создает настоящую прозрачную мостовую сеть, совместимую со всеми протоколами.

Мост WDS работает иначе, чем мост беспроводного клиента, в котором клиентский маршрутизатор подключается к хост-маршрутизатору с помощью беспроводного SSID. WDS работает путем размещения MAC-адреса каждого однорангового узла на другом узле.

Беспроводная распределительная система (WDS)

Это беспроводной ретранслятор?

С технической точки зрения существует два типа режимов WDS: « Wireless Bridge » и « Wireless Repeater ». Мост WDS предназначен для связи только с другими точками доступа и не позволяет другим беспроводным клиентам получать к ним доступ. В этом случае существует только одно беспроводное соединение (соединение между двумя точками доступа). В этом случае клиентские компьютеры подключаются к маршрутизаторам с помощью кабеля Ethernet. Чтобы передавать сигнал беспроводным клиентам, вам понадобится маршрутизатор с двумя радиопередатчиками.

Режим

WDS также используется для упрощения сред «точка-множество точек». Предположим, у вас есть бизнес с несколькими хозяйственными постройками, такими как главный офис, склад, мастерская и т. Д.С WDS вы не ограничены размещением хоста (основного) маршрутизатора в центральном месте. Фактически, вы также можете «шлейфовать» их, чтобы удовлетворить свои потребности в соответствии с вашим ландшафтом. Это может быть полезно, когда нет централизованного места для размещения основного маршрутизатора. Однако вы должны иметь в виду, что с каждым беспроводным «прыжком» возникают некоторые потери. Следовательно, вы должны быть внимательны при планировании размещения оборудования. Также рекомендуется использовать один и тот же тип оборудования и микропрограмм на всех маршрутизаторах.Давайте рассмотрим изображение ниже:

Многоточечный беспроводной мост

При использовании более двух маршрутизаторов важно убедиться, что существует только одна ссылка WDS или «путь» обратно к первичному маршрутизатору. Это очень просто, но очень важно! Позвольте мне объяснить: на приведенной выше иллюстрации маршрутизатор A будет содержать MAC-адреса маршрутизаторов B и D. Точно так же маршрутизатор C будет содержать MAC-адрес для маршрутизатора B. Если маршрутизатор C содержал обратную ссылку на маршрутизаторы B и D, тогда к основному маршрутизатору будет два пути.Эта иерархия, хотя и очень удобна для охвата больших площадей, все же влияет на производительность.

В этом случае, если портативный компьютер подключается к маршрутизатору D по беспроводной сети, скорость Интернета снижается на 50%. Если он подключается к маршрутизатору C, скорость Интернета может быть снижена всего до 25%. Это связано с тем, что существует два беспроводных канала («прыжков»), и каждый «прыжок» может снизить скорость до 50%.

А как насчет моста ретранслятора?

Один из способов уменьшить влияние на беспроводных клиентов — использовать двухдиапазонный маршрутизатор, поддерживающий оба параметра.Диапазоны 4 и 5 ГГц. На изображении ниже один передатчик на каждом маршрутизаторе предназначен для «режима WDS», а другой радиопередатчик ретранслирует сигнал, используя режим «точки доступа». Вы можете использовать полосу 5 ГГц для своего канала WDS и использовать полосу 2,4 в режиме точки доступа для обслуживания своих беспроводных клиентов.

Ретрансляторный мост

Настройка базовой мостовой сети

А пока давайте установим базовую беспроводную мостовую сеть между двумя маршрутизаторами. Мост беспроводного ретранслятора мы установим позже.На данный момент мы просто хотим, чтобы два маршрутизатора «разговаривали».

Я предполагаю, что вы используете оборудование одной марки и модели с одинаковой прошивкой, установленной на обоих маршрутизаторах. На всякий случай я использую два роутера ASUS RT-N66U wireless-N. Каждый роутер снабжен модом Tomato, созданным «Шибби».

Настройка хост-маршрутизатора

Войдите в свой хост-маршрутизатор (основной) и перейдите к: Основные> Сеть

IP-адрес маршрутизатора (хост)

Установите в качестве IP-адреса 192.168.1.1. Включите DHCP и назначьте диапазон IP-адресов, скажем, 192.168.100 ~ 149. Затем прокрутите вниз до области Wireless. В этом примере мы настроим полосу 2,4 ГГц в режиме WDS.

Настройки режима WDS (хост)

1. Беспроводная связь = проверено.
2. Беспроводной режим = WDS
3. Режим беспроводной сети = только G, только N и т. Д.
4. SSID = Введите беспроводной SSID для этой ссылки WDS.
5. Broadcast = проверено.
6. Канал = Выберите канал, предпочтительно канал 1, 6 или 11.
7. Оставьте ширину канала 20 МГц.
8. Безопасность = WPA Personal или WPA2 Personal (это самое надежное шифрование, которое вы можете использовать с WDS)
9. Шифрование = AES
10. Shared Key = Введите надежный беспроводной ключ.
11. WDS = убедитесь, что выбрано «Связать с».
12. Рядом с «Mac Address» введите беспроводной MAC-адрес вашего вторичного (клиентского) маршрутизатора.
13. Нажмите «Сохранить», чтобы сохранить изменения. Маршрутизатор перезагрузится.
14. Настройка клиентского маршрутизатора

Настройки сети WDS

Теперь войдите в свой клиентский (вторичный) маршрутизатор и перейдите к: Основные> Сеть

Настройки режима WDS (клиент)

Убедитесь, что в разделе WAN отключен DHCP.

В разделе LAN назначьте статический IP-адрес в той же подсети, что и ваш основной (хост) маршрутизатор. Итак, если ваш хост-маршрутизатор имеет IP-адрес 192.168.1.1, вы можете назначить своему клиентскому маршрутизатору IP-адрес, скажем, 192. 168.1.2. Убедитесь, что в вашей локальной сети DHCP отключен. DHCP не требуется, потому что хост-маршрутизатор будет обрабатывать IP-адреса для всей сети.

Прокрутите вниз до раздела беспроводной связи и введите те же настройки, которые вы ввели на хост-маршрутизаторе. SSID, канал, тип безопасности и пароль должны соответствовать настройкам хост-маршрутизатора.Единственное отличие состоит в том, что на этот раз рядом с «WDS» вы вводите MAC-адрес хост-маршрутизатора.

Нажмите «Сохранить».

СОВЕТ: Если вам не удается установить соединение WDS между двумя маршрутизаторами, попробуйте временно отключить шифрование на обоих маршрутизаторах. Если вам по-прежнему не удается установить соединение, дважды проверьте, правильно ли вы ввели MAC-адрес каждого маршрутизатора на другом маршрутизаторе.

Настройка моста беспроводного ретранслятора

Некоторые люди предпочитают прошивку DD-WRT из-за ее функции «Repeater Bridge», которая работает как с проводными, так и с беспроводными клиентами. На момент написания этой статьи прошивка Tomato не поддерживает режим «повторителя». Однако он предлагает режим под названием «Точка доступа + WDS». В этом режиме один беспроводной передатчик будет поддерживать как точку беспроводного доступа, так и мостовую связь WDS.

СОВЕТ: Поскольку вы работаете с двумя маршрутизаторами, не забудьте быть осторожными при входе и выходе из каждого маршрутизатора. Лучше всего, если вы подключитесь напрямую к маршрутизатору, с которым вы работаете (с помощью кабеля Ethernet), а затем полностью выключите и отсоедините другое устройство, чтобы избежать изменения настроек на неправильном устройстве.

Войдите на вторичный (клиентский) маршрутизатор и перейдите к: Basic> Network

Настройки WAN / LAN и DHCP (клиент)

1. В WAN / Internet установите тип «Отключено».
2. Назначьте статический IP-адрес в той же подсети, что и ваш основной маршрутизатор. Например; если IP-адрес вашего основного маршрутизатора 192.168.1. 1, установите 192.168.1.2.
3. Маска подсети: 255.255.255.0
4. Убедитесь, что DHCP отключен. Нет необходимости включать диапазон IP-адресов DHCP, потому что основной маршрутизатор будет обрабатывать IP-адреса.
5. Для «Статического DNS» введите IP-адрес вашего основного маршрутизатора (например, 192.168.1.1).

В разделе «Беспроводная связь» настройте следующие параметры:

Точка доступа + режим WDS (клиент)

1. Беспроводная связь = проверено.
2. Беспроводной режим = точка доступа + WDS
3. Режим беспроводной сети = только G, только N и т. Д.
4. SSID = Беспроводной SSID вашего основного маршрутизатора.
5. Broadcast = проверено.
6. Канал = канал вашего основного маршрутизатора (1, 6, 11 и т. Д.).
7. Оставьте ширину канала 20 МГц.
8. Безопасность = WPA Personal или WPA2 Personal (это самое надежное шифрование, которое вы можете использовать с WDS)
9. Шифрование = AES
10. Shared Key = Введите беспроводной ключ из настроек безопасности на вашем основном маршрутизаторе.
11. WDS = Связь с…
12. И, наконец, рядом с «Mac Address» введите беспроводной MAC-адрес вашего основного маршрутизатора.
13. Нажмите «Сохранить», чтобы сохранить изменения. Маршрутизатор перезагрузится.

Во избежание ошибки выключите маршрутизатор и отсоедините кабели.Теперь подключите кабели и включите основной маршрутизатор. Это поможет убедиться, что вы не вводите настройки не на том маршрутизаторе.

Теперь войдите в хост-маршрутизатор (основной) и перейдите к: Основные> Сеть

.

1. Беспроводной режим = точка доступа + WDS
2. Wireless Network Mode = G Only или N Only (он должен соответствовать другому устройству)
3. Безопасность = WPA Personal или WPA2 Personal
4. WDS = Связь с…
5. Рядом с «Mac Address» введите беспроводной MAC-адрес вашего вторичного маршрутизатора.
6. Нажмите «Сохранить»

Теперь вы готовы протестировать соединение AP + WDS. Я рекомендую сначала перезагрузить ваш основной маршрутизатор. Подождите несколько минут, а затем включите клиентский маршрутизатор. Независимо от того, находится ли второй маршрутизатор наверху, внизу или через улицу, поместите свой ноутбук или другое беспроводное устройство рядом с дополнительным маршрутизатором. Вы должны заметить значительное увеличение покрытия беспроводной сети.

Поскольку SSID беспроводной сети одинаков на обоих маршрутизаторах, вашим клиентским компьютерам будет проще «перемещаться».Теперь, когда вы подключаетесь к беспроводной сети, основной маршрутизатор назначит вашему клиентскому компьютеру динамический IP-адрес, даже если вы можете быть подключены к сети через дополнительный маршрутизатор. Вторичный маршрутизатор просто расширяет зону покрытия.

.
