WDS в роутере — что это?

Опубликовано 21.08.2019 автор Андрей Андреев — 0 комментариев

Рад видеть вас и приветствовать! Сегодня разберем технологию WDS в роутере – что это за режим, как его включить, нужна ли такая «фича» при использовании дома.

WDS – что это такое и зачем

Термин – аббревиатура от Wireless Distribution System, что в переводе с английского означает «Беспроводная система распределения». Такая технология позволяет расширить зону покрытия беспроводной сети wi-fi, объединив несколько точек доступа или маршрутизаторов в единую систему.

В отличие от традиционных схем построения локальных сетей, в этом случае использовать провода не обязательно: все данные прекрасно передаются «по воздуху». В отличие от прочих решений, все клиенты сохраняют собственные MAC-адреса (уникальные идентификаторы, которые присвоены каждому девайсу с возможностью подключения к локалке).

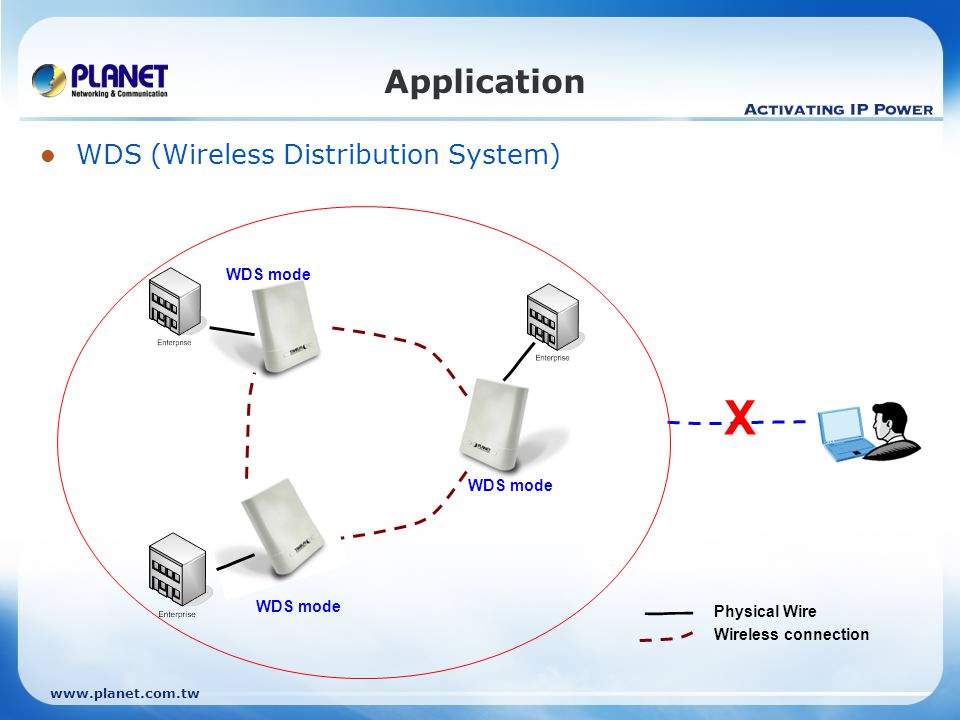

В сети WDS точка доступа может выступать в роли базовой, релейной или удаленной станции. Базовая станция обычно подключена к интернету и через нее поступают пакеты от всех прочих устройств.

Релейные станции выступают в качестве моста, соединяющего базовую станцию с удаленными, ретранслируя и усиливая сигнал. Все используемые в одной сети маршрутизаторы и точки доступа должны быть настроены на одну частоту, использовать одинаковый метод шифрования данных и ключ.

Функция WDS может обеспечить два режима работы соединения маршрутизаторов:

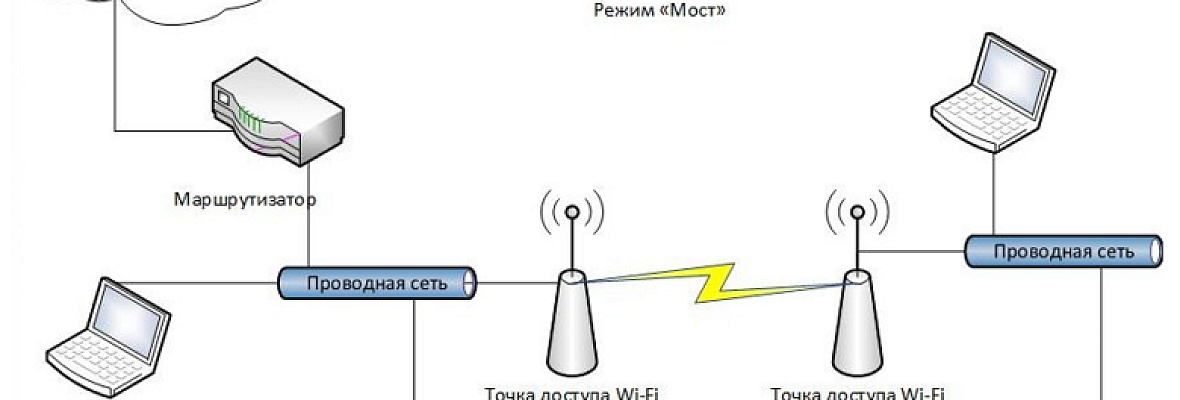

• Мост. Устройства в локальной сети сообщаются между собой, но не «дружат» с прочими локальными станциями и их клиентами;
• Репитер. Устройство транслирует данные, которые может получить любой желающий.

Главное достоинство этой технологии в том, что она позволяет быстро раскинуть беспроводную локальную сеть без необходимости прокладки кабелей.К недостаткам стоит отнести то, что скорость передачи данных в таком режиме снижается вдвое. Также наблюдается проблема совместимости девайсов различных брендов: например, TP-link может «в упор не видеть» маршрутизатор марки D-Link. Впрочем, это уже зависит от конкретной модели.

Подключение двух роутеров через WDS

Включить режим несложно, даже для неопытного пользователя, если делать все правильно. Рекомендую использовать маршрутизаторы от одного производителя, чтобы исключить вероятность проблем с коннектом из-за несовместимости.

Первым делом следует настроить точку доступа. Для этого нужно перейти в настройки роутера с помощью браузера, введя локальный IP-адрес устройства в адресной строке. Конфигурировать следует каждый роутер, который будет задействован в сети.

Следует установить для каждой свой собственный IP адрес, чтобы они отличались, иначе возможен конфликт адресов. Рациональнее всего, базовой станции присвоить адрес 192.168.1.2 (единица обычно занята модемом), релейной станции 192.168.1.3, удаленной 192.168.1.4 и т.д.

Все прочие девайсы, подключаясь к этой локалке, будут получать адрес внутри допустимого диапазона. 255.255.255.0

В настройках каждого маршрутизатора обязательно установить одинаковые значения:

• Канал – неважно какой, главное чтобы совпадал;
• Режим – 11bgn;
• Ширина канала – автоматически.

Не забудьте установить галочку или передвинуть флажок Enable WDS. В настройках релейной или удаленной станции также необходимо указать MAC-адрес базовой станции, к которой следует подключаться.В целях безопасности, специалисты рекомендуют использовать на маршрутизаторе фильтрацию по MAC-адресам. Для этого в настройках базы следует ввести адрес каждого роутера, смартфона, планшета, ноутбука, смарт-телевизора, игровой консоли, холодильника, кофеварки и т.д., которым разрешено подключаться по воздуху.

В этом случае «незваные гости», даже зная пароль для доступа в локальную сеть, не смогут к ней подключиться.

Естественный вопрос – а нужна ли такая технология при домашнем использовании? Считаю, что в пределах одной небольшой квартиры, необходимости в ней нет – сигнал вай фай и так добивает в любую точку жилища.

Рационально применение этой технологии в большом офисе, а также в коттеджном поселке или большом таунхаусе на несколько семей – можно заключить один абонентский договор и пользоваться интернетом «всем колхозом».

Также для вас будут полезны публикации «Нужно ли обновлять прошивку роутера» и «UPnP – что это такое в маршрутизаторе». Буду признателен всем, кто поделится этой публикацией в разных социальных сетях. Всем удачи и хорошего настроения. Увидимся завтра?)



С уважением автор, Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Настройка WDS на базе маршрутизатора\точки доступа SNR-CPE

Wireless Distribution System (WDS) — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких Wi-Fi точек доступа в единую сеть без необходимости наличия проводного соединения между ними (что является обязательным при традиционной схеме построения сети). Отличительной чертой технологии по сравнению с другими решениями является сохранение MAC-адресов клиентов сети.

Перед началом конфигурации рекомендуется проверить наличие последней версии ПО на устройстве. Перейдите в меню Administration – Status чтобы проверить версию прошивки

Последнюю версию ПО можно скачать по ссылке

После обновления обязательно выполните сброс конфигурации до заводской.

Вводная информация о доступных режимах:

Bridge mode — может работать и как AP WDS и как Client WDS, но при этом не будет классической AP для приземления клиентов (самый быстрый с точки зрения накладных расходов вариант).

Lazy mode — головная WDS станция, сама не может инициировать соединения, но принимает их от всех, при этом функция обычной AP сохраняется, LAN сегменты AP и клиента будут объеденены в мост (оптимально для головы если планируется на ней приземлять ещё и не WDS клиентов).

Repeater Mode — AP WDS + Client WDS + обычная AP, самый медленный но максимально универсальный вариант позволяющий выстраивать длинные последовательности из WDS станций с AP (самый прожорливый до CPU режим).

В данной документации приведен пример построения сети с одним адресным пространством.

Настройка передающего маршрутизатора\точки доступа

1. Перейдите в меню Wireless Settings – WDS, включите режим Lazy Mode, укажите ключи и параметры WDS соединения как на примере ниже и нажмите Apply чтобы применить конфигурацию

2. Перейдите в меню Wireless Settings – Main  и обратите внимание на строку, выделенную на изображении ниже:

Выделенный MAC-адрес (F8:F0:82:4D:AF:67) интерфейса необходимо скопировать т.к его мы будем использовать для подключения на точке повторителе.

На этом основная конфигурация основной точки доступа\маршрутизатора заканчивается. Такие параметры как имя сети, настройки безопасности, тип подключения и др. можно изменить по желанию на свое усмотрение

Настройка повторителя WDS

Так как из условий мы используем плоскую сеть, то для второго устройства необходимо изменить режим работы

1. Operation Mode – AP-Bridge – Apply, дождаться перезагрузки

2. Network Settings – LAN setup — назначьте адрес, маску подсети, шлюз, DNS из сети первого маршрутизатора. По умолчанию на SNR-CPE настроена сеть 192.168.1.х, по этому можно назначить например адрес 192.168.1.2, маску 255.255.255.0 и шлюз 192.168.1.1

3.

Wireless Settings – WDS, включите режим Repeater Mode, AP MAC Address укажите мак адрес который мы ранее скопировали, остальные поля заполните в соответствии с первым устройством

На этом основная конфигурация заканчивается. Если подключиться к WDS повторителю, то мы получим адрес от DHCP-сервера первого маршрутизатора, доступ в интернет будет осуществляться соответственно так же через него.

как настроить, какое нужно оборудование

Четверг, 25 июля 2013 16:07

Как настроить беспроводной мост (WDS) между двумя Wi-Fi роутерами TP-Link TL WR841DN или TP-Link TL WR841D

Wireless Distribution System (WDS) — технология, позволяющая расширить зону покрытия беспроводной сети путем объединения нескольких WiFi точек доступа в единую сеть без необходимости наличия проводного соединения между ними (что является обязательным при традиционной схеме построения сети). Иными словами, если вы установили Wi-Fi роутер, но Wi-Fi сеть не работает в некоторых местах (комнатах или на улице) или очень слабый сигнал, в таких случаях целесообразно установить второй роутер (или точку доступа), который будет выступать в роли репитера (повторителя) и расширять зону действия Wi-Fi.

При этом, благодаря технологии WDS, нет необходимости тянуть сетевой кабель от первого роутера, подключение будет происходить по Wi-Fi сети (стоит заметить, что устанавливать второй роутер, где очень слабый сигнал бессмысленно, второй роутер должен располагаться в зоне уверенного или среднего уровня Wi-Fi). В этой статье я пошагово опишу как настроить 2 роутера TP-Link TL WR841DN (для роутера TP-Link TL WR841D данная инструкция так же будет актуальна) на работу по технологии WDS.

 Для начала настроим основной роутер, к которому подключен интернет.

Настройка основного роутера.

Подключаемся к веб интерфейсу ротуера, настраиваем интернет (если он не настроен), настраиваем Wi-Fi сеть, пошагово этот процесс описано в статье обновление прошивки TP-Link WR841ND и первоначальная настройка роутера (интернет, Wi-Fi) и обновление прошивки TP-Link WR841N и первоначальная настройка роутера (интернет, Wi-Fi)

.

В данном примере я буду использовать имя Wi-Fi сети- PK_HELP. COM_TP-LINK, так же необходимо вручную указать Канал, я использовал 7.

В меню —Защита беспроводного режима, в строке пароль PSK прописываем пароль, в данном случае я использовал Pk.help.coM.

На этом настройки для главного роутера TP-Link TL WR841DN/ TP-Link TL WR841D можно считать оконченным. Теперь необходимо подключить к нему интернет и перейти к настройке второго роутера.

Настройка второго роутера.

Подключившись к веб интерфейсу второго роутера переходим на вкладку «DHCP»- «Настройка DHCP» и отключаем DHCP сервер, поскольку в сети должно быть одно устройство «раздающее» сетевые настройки.

После этого заходим в «Сеть»- «Локальная сеть» и изменяем IP адрес TP-Link TL WR841DN/ TP-Link TL WR841D на 192.168.0.2 поскольку в сети не должно быть двух устройств с одинаковыми IP адресами (напомню у первого роутера IP 192. 168.0.1). После нажатия кнопки «Сохранить» роутер перегрузится.

Следующим шагом настраиваем Wi-Fi сеть. Прописываем имя Wi-Fi сети, в данном примере PK_HELP.COM_TP-LINK-2, в строке Канал ставим 7.  Ставим галочку «Включить WDS» и нажимаем кнопку «Поиск«.

Перед вами появится весь список доступных сетей Wi-Fi, находим ранее созданную PK_HELP.COM_TP-LINK и нажимаем кнопку

В результате поля SSiD и BSSID автоматически заполнятся, осталось выбрать тип ключа безопасности и ввести пароль, который использовался в главном роутере, в данном примере тип- WPA-PSK/WPA2-PSK и пароль Pk.help.coM. Нажимаем кнопку

Настройку второго роутера TP-Link TL WR841DN можно считать оконченной.

Теперь осталось разнести эти роутеры и получить расширенную сеть Wi-Fi.

В окончании хочу добавить что в данном примере роутеры TP-Link TL WR841DN/ TP-Link TL WR841D используются как частный случай, на данный момент многие роутеры поддерживают функцию WDS и с ними можно проделать подобные операции, единственное, что хотел бы добавить, так это то, что желательно для связки в WDS использовать роутеры одного производителя, а в идеале и одинаковой модели.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:

Добавить комментарий

Наверх

Здравсвуйте. Меня уже несколько раз в комментариях спрашивали о том, как можно

соединить два роутера по Wi-Fi в режиме беспроводного моста (WDS). Точнее один роутер будет себе работать как обычно, а второй будет подключаться к нему по беспроводной сети, брать интернет и раздавать его как еще одну сеть. Такой способ позволяет усилить сигнал беспроводной сети.

Например у Вас дома уже установлен один роутер, но его мало и сеть ловит не по всему дому. Для усиления Wi-Fi сети конечно же есть специальные устройства – Wi-Fi репитеры. Которые просто ловят сигнал от роутера и раздают его дальше. Но почти все современные роутеры могут работать в таком режиме, то есть, они могут выступать в роли Wi-Fi репитера.

Если Вы еще не поняли, что и как я буду настраивать, то я на официальном сайте TP-Link нашел отличную картинку, которая наглядно показывает схему такого подключения.

Честно говоря, я не знаю как с этим обстоят дела в роутров таких фирм как: Asus, D-Link, Tenda, Linksys и т. д. Я покажу как настроить беспроводной мост (WDS) на роутере от TP-Link. Сейчас я работаю через роутер TP-Link TL-MR3220 вот на нем и экспериментировал. Но к примеру настройка того же TP-Link TL-WR841N в режиме репитера ничем не будет отличаться. Проверял. В любом случае, моя инструкция должна пригодится.

Вот еще комментарий, который был оставлен несколько дней назад, на него мы сегодня и будем отвечать.

Если у Вас основной роутер к примеру компании TP-Link и Вы хотите установить еще один роутер как повторитель, то советую купить устройство такой же компании, в нашем случае TP-Link. Устройства одной фирмы работают лучше и стабильнее.

Используем роутер TP-Link как «Репитер»

Значит на нашем главном роутере нужно изменить только канал.

Это интересно:   Как сделать свою Wi-Fi сеть открытой? Убираем пароль с беспроводной сети

Настройка главного роутера

Зайдите в настройки роутера и перейдите на вкладку Wireless. Напротив параметра Channel установите номер канала, например 6(такой же канал нужно будет установить на роутере, который мы будем настраивать в качестве репитера). Сохраните настройки нажатием на кнопку “Save”.

Настройка роутера «Репитера»

На момент настройки, роутер (который будет работать как повторитель) нужно подключить к компьютеру по кабелю.

Заходим в настройки роутера. Для этого в браузере набираем адрес 192.168.0.1, или 192.168.1.1(адрес можно посмотреть снизу роутера).

Затем появится запрос на ввод логина и пароля для доступа к настройкам роутера. Если Вы их не изменяли, то обычно по умолчанию это admin и admin (так же можно посмотреть снизу устройства).

Отключаем WPS

Подробнее о WPS я писал в статье Что такое QSS и WPS? Для чего нужна кнопка QSS на Wi-Fi роутере и как ей пользоваться?, можете почитать. Нам же нужно отключить эту функцию.

Для этого перейдите на вкладку WPS и нажмите на кнопку “Disable WPS”.

Перезагрузите роутер. Для этого можете нажать на ссылку “click here” которая появится на странице после изменения настроек.

После перезагрузки снова должна открыться страница с настройками роутера.

Изменяем IP-адрес роутера TP-Link

Перейдите на вкладку Network – LAN. В поле IP Address измените последнее число IP-адреса на цифру 2. Например у меня был адрес 192.168.0.1, а я изменил на 192.168.0.2. Для сохранения настроек нажмите кнопку “Save”.

Роутер сам перезагрузиться, попросит снова ввести логин и пароль для доступа к настройкам и Вы попадете на страницу настроек. Обратите внимание, что IP-адрес в браузере будет уже другой.

Настройка беспроводного моста (WDS) на роутере TP-Link

Перейдите на вкладку Wireless.

Это интересно:   Что такое Твиттер, как зарегистрироваться и общаться?

Возле Wireless Network Name укажите имя новой беспроводной сети, которую будет раздавать наш новый так называемый «Репитер». А возле Region укажите свой регион.

Напротив Channel советую изменить канал на цифру 6(а лучше установите 1, что бы каналы не совпадали. Попробуйте так и так).

Внимание! Если при установке на главном роутере и на роутере “репитере” одинаковых каналов (например 6) интернет не работает, то установите на втором роутере канал 1 (или другой). Попробуйте так и так.

Для включения работы в режиме моста (WDS), установите галочку возле Enable WDS Bridging.

Ну и осталось только запустить поиск Wi-Fi роутеров. Для этого нажмите на кнопку “Survey”.

Откроется страница, на которой будет список беспроводных сетей (может быть и только одна сеть). Выберите сеть (главный роутер) и напротив нее нажмите кнопку “Connect”.

Вы увидите, что поля SSID (to be bridged) и BSSID (to be bridged) будут заполнены. Если на главном роутере установлен пароль на Wi-Fi сеть, то в поле Key type укажите тип шифрования, а в поле Password укажите пароль для доступа к беспроводной сети главного роутера.

Нажмите кнопку “Save” и перезагрузите роутер.

Все должно заработать. На главной странице настроек роутера можете посмотреть статус соединения. Если напротив WDS Status написано Run, то это значит, что роутер подключился к главному роутеру и должен раздавать интернет.

Так же не забудьте на новом роутере (тот который повторитель) настроить защиту беспроводной сети, подробнее читайте в статье Как установить (изменить) пароль для Wi-Fi сети на роутере TP-Link TL-WR841N.

Возможные проблемы при настройке беспроводного моста (WDS)

Если на главной странице настроек роутера в статусе WDS Status длительное время написано Scan…, то это значит, что наш роутер-репитер не может подключиться к главному роутеру.

Это интересно:   Не работает интернет по Wi-Fi на телефоне с Windows Phone 8 (8.1)? Решение проблем с подключением к Wi-Fi на Nokia Lumia

1. Проверьте, правильно ли Вы указали тип шифрования и пароль для подключения к основному роутеру.

2. Попробуйте поиграться с изменением каналов. Вкладка Wireless пункт Channel (на обоих роутерах).

3. Если у Вас в настройках роутера есть пункт Wireless – Wireless Bridge(например TD-W8960N), то на обоих роутера нужно выставить такие настройки:

Только при настройке главного роутера, нужно указать MAC-адрес вторичного роутера. А при настройке вторичного, указать MAC-адрес главного. MAC- адрес роутера можно посмотреть снизу устройства.

4. На всякий случай проверьте, не включена ли на главном роутере фильтрация по MAC адресам.

Если после настройки, роутеры соединяться, но интернет не работает, то попробуйте отключить DHCP. Зайдите в настройки роутера на вкладку DHCP и измените значение на Disable. Сохраните настройки и перезагрузите устройство.

Послесловие

Возможно немного запутанная статья получилась, но я старался разложить все по полочкам. На самом деле, настройка беспроводного моста на роутере не сложная.

Скажу честно, у меня в качестве главного роутера был телефон HTC, он имеет возможность работать как роутер. Так вот мой TP-Link TL-MR3220, который я настраивал как «Репитер» подключался к телефону по Wi-Fi и раздавал беспроводную сеть дальше. И все отлично работало. Но это не очень важный момент, так как настройки не отличаются.

Просто я хотел убедится, что все работает, да и не очень хорошо писать непроверенную информацию.

Будут вопросы, задавайте! Всего хорошего!

Содержаниепоказать1В чем особенности работы моста?2Какие моменты следует учитывать?3Как настроить мост на Tp-Link?

Роутеры очень часто приходится настраивать для работы в качестве усилителя или моста. Поэтому данная инструкция подойдет тем, кто пытается настроить Tp-Link для работы в качестве моста, в режиме WDS. Перед тем, как переходить к процессу описания работы, следует дать четкое определение тому, что такое мост, и чем он отличается от репитера.

Вопрос о режиме репитера уже поднимался ранее. Было отмечено, что у моделей Tp-Link данный режим отсутствует. Например, у Zyxel или Asus они есть, в настройках имеется отдельный переключатель. В таком случае устройство работает как настоящий усилитель. Для TP-Link данная функция предоставляется только в отдельных точках доступа. В большинстве стандартных моделей маршрутизаторов, например TL-WR941ND, TL-WR740N, TL-WR841N, TL-MR3220, TL-WR842ND имеется только вариант работы WDS – мост.

Для моста характерно подключение пары устройств посредством беспроводной связи. Данный метод можно применять, если необходимо усилить или расширить вай-фай сеть. Наглядно ситуацию можно рассмотреть на примере маршрутизатора, который раздает соединение. Его сеть не покрывает все пространство, следовательно, ее необходимо расширить. Для этого используется второй роутер Tp-Link. Он подключается и настраивается согласно инструкции, приведенной ниже. В итоге он перенимает настройки от главного оборудования и раздает сеть дальше. Отличием от усилителя будет то, что при мосте у Вас получится две беспроводных сети с независимыми параметрами доступа.

Метод достаточно удобный, если нет другой возможности для настройки. Усилитель более выгоден, так как он просто дублирует все параметры и не создает своего собственного соединения. В случае моста каждый раз придется выбирать, к какой из двух сетей подсоединяться.

Иногда возникает вопрос, как настроить tl-wr941nd для приема беспроводного соединения с последующей передачей его дальше посредством кабеля. Получается, роутер будет применяться в виде приемника и возможно ли такое использование оборудования?

Ответ прост, при настройке маршрутизатора по соединению мост, он будет работать приемником. В таком случае через него можно легко подключать телевизор, ноутбук или другое оборудование, которое не имеет своих адаптеров для подключения по вай-фай сети.

1. Для главного роутера можно выбирать устройство от любого производителя. Желательно, чтобы он был один, но не обязательно. Идеальным вариантом считается, когда оба маршрутизатора одной модели. В примере главным будет выступать D-link DIR-615/A, а для моста используется модель TL-MR3220. Следует отметить, что не все модели могут корректно взаимодействовать. Связь между Asus старой версии RT-N13U и Tp-Link настроена не была.
2. Параметры главного маршрутизатора тоже будут изменены. Необходимо будет указать статический канал связи.
3. Данный метод оптимально подходит для беспроводной связи. В качестве примера использования можно привести ситуацию, когда в одном месте установлено главное устройство, а в другом ставится другое устройство, которое подсоединяется к главному по вай-фай посредством моста.

Как настроить мост на Tp-Link?

Первоначально необходимо изменить канал беспроводного соединения главного устройства. Важно, чтобы пред началом процедуры основной маршрутизатор был настроен и отлажен. Он должен транслировать вай-фай соединение бесперебойно. В примере основной маршрутизатор D-link DIR-615. У него следует изменить канал связи. Возможно, у Вас он будет другим. Тогда для того, чтобы изменить канал, следует ознакомиться с инструкцией Как найти свободный Wi-Fi канал, и сменить канал на роутере?. Она подробно рассказывает о данной процедуре для роутеров различных марок.

Для Tp-Link делается это просто. Следует авторизоваться в панели администрирования по адресам 192.168.1.1 (192.168.0.1). Если не получается это сделать, прочтите эту статью. Затем перейдите в раздел Wireless, Вас будет интересовать поле Channel. В нем указывается статический канал. Это может быть значение 1 или 6. После этого сохраняются изменения по кнопке Save.

На этом изменения настроек главного маршрутизатора заканчиваются. Можно закрыть панель администрирования.

Вторым шагом идет настройка параметров работы роутера-моста. В примере это модель TL-MR3220. Чтобы выполнить процедуру необходимо авторизоваться в панели администрирования. Если не выходит, то прочитайте инструкцию по входу в панель управления на Tp-Link, 192.168.1.1 — вход в панель управления маршрутизатора, 192.168.0.1 — войти в роутер.

В настройках следует внести изменения в ip-адрес, чтобы не возникло конфликта между устройствами, если они получат одинаковые значения. В такой ситуации они работать не будут. Чтобы изменить данные, откройте раздел Network – LAN. Вас будет интересовать строка IP Address. В ней нужно будет переписать значение последней цифры адреса на 2. После этого примените настройки с помощью кнопки Save и перегрузите устройство.

Для того чтобы проверить новые параметры, заново авторизуйтесь и убедитесь, что адрес стал таким, как Вы его назначили.

На третьем шаге указывается имя сети. Для этого откройте раздел Wireless. В ней найдите строку Wireless Network Name. В ней напишите имя нового соединения. В строке Channel обязательно укажите такой-же канал, который установили в настройках главного роутера. В примере значение равно 1. Отметьте чекбокс напротив строки Enable WDS Bridging, и кликните Survey.

В появившемся списке отметьте соединение, с которым будет организована связь, и кликните на «Connect».

Четвертым шагом задается тип безопасности. В выпадающем списке Key type выбирается значение аналогичное настройкам первого роутера. Затем заполняется поле Password. Это ключ доступа к новой сети. Для применения параметров нажимается кнопка Save.

Когда параметры сохранились, произведите перезагрузку. Для этого выключите питание коробочки и запустите ее заново. Либо воспользуйтесь кнопкой на странице администрирования.

Пятый шаг – проверка параметров. Следует еще раз зайти в настройки роутера. На главной странице панели администрирования найдите раздел Wireless. Вас будет интересовать строка WDS Status. Напротив нее должно стоять значение Run.

Если значение стоит, значит, настройка проведена верно. Роутер смог успешно подключиться к главному устройству. Теперь он готов раздавать сеть по беспроводному соединению или кабелю.

В некоторых ситуациях ip-адреса должно раздавать головное устройство. Для того, чтобы это сделать на панели администрирования второстепенного роутера отключается DHCP-сервер. Делает это во вкладке DHCP, где напротив строки устанавливается значение Disable. Чтобы настройки начали действовать. Нажимается кнопка сохранить.

В заключении следует задать сложный пароль на новую беспроводную сеть. Узнать, как это сделать, можно посмотрев инструкцию по защите Wi-Fi на Tp-Link. В параметрах найдите вкладку Wireless — Wireless Security, отметьте раздел WPA/WPA2 — Personal(Recommended), в строке Wireless Password укажите ключи и сохраните по кнопке Save.

Дипломированный специалист по безопасности компьютерных сетей. Навыки маршрутизации, создание сложных схем покрытия сетью, в том числе бесшовный Wi-Fi.

Метки: 192.168.0.1, 192.168.1.1, D-Link DIR-615, TP-Link TL-MR3220, личный кабинет, настройка wi-fi, режим моста WDS

Используемые источники:

• http://pk-help.com/network/wds-tp-link-tl-wr841d
• https://f1comp.ru/internet/kak-nastroit-besprovodnoj-most-wds-mezhdu-dvumya-wi-fi-routerami-ispolzuem-router-kak-repiter-na-primere-routera-ot-tp-link/
• https://ok-wifi.com/tp-link/nastrojka-routera-tp-link-v-rezhime-mosta-wds-soedinyaem-dva-routera-po-wi-fi.html

Беспроводной мост wds между двумя wifi роутерами. Что такое WDS? Как настроить WDS

Привет Друзья. Недавно запустил сервис для отслеживания авиасообщения онлайн — . Но в процессе настройки оборудования столкнулся с проблемой доступа FlightFeeder — устройства для приема сигналов от самолетов в интернет.

Как видно из схемы, FlightFeeder подключается Ethernet кабелем непосредственно к модему или роутеру для передачи данных на сервер сайт. Длина кабеля от антенны до приемника составляет 15 метров (при большей длине, в кабеле начинаются затухания) в свою очередь это сказывается на дальности приема. Так что в моей ситуации приемник оказался непосредственно у окна в дальней комнате.

Интернет в моей квартире подключен по PON технологии и оптического кабеля хватило лишь на установку модема в коридоре. Поэтому все устройства в квартире подключаются к интернету по Wi-Fi. Т.к. FlightFeeder основан на Raspberry PI3 (в третьей ревизии, Raspberry, поддерживает Wi-Fi и Bluetooth из коробки), решил подключить его по Wi-Fi. (Распаковку и обзор FlightFeeder можно посмотреть ). Но к сожалению столкнулся с проблемой. Многие пользователи Raspberry PI3 отмечают, что возможности встроенного модуля Wi-Fi и небольшой антенны, не позволяют использовать ее далеко от точки доступа. В моей же ситуации расстояние было большим и ситуацию усугублял металлический корпус. Поэтому пришлось отказаться от возможности использовать стандартный Wi-Fi от Raspberry. Однако я решил не упускать шанс подключить FlightFeeder к Wi-Fi. Далее было принято решение использовать USB Wi-Fi адаптер TP-Link TL-WN722N. Эта затея так же не увенчалась успехом. После тщательного изучения документации по настройке и переписке с службой поддержки FlightFeeder пришел к следующему выводу:

• FlightFeeder не возможно подключить к сети Wi-Fi стандартными средствами Raspberry PI3 или через USB Wi-Fi адаптер (Есть исключения. Официально программным обеспечением Pi Aware поддерживаются два USB Wi-Fi адаптера Edimax EW-7811 и TP-link N150 (TL-WN725N)
• Служба поддержкиFlightFeeder отвечает быстро. Обещают изменить ситуацию в ближайших обновлениях.
• Придется подключать FlightFeeder по Ethernet или искать другие варианты подключения.

И так предыстория закончена.

Оговорюсь сразу. Вариант тянуть кабель через всю квартиру меня не устраивал, поэтому я стал искать варианты выхода из этой ситуации. Так я пришел к WDS.

Wikipedia о WDS говорит следующее:

Wireless Distribution System (WDS) — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких WiFi точек доступа в единую сеть без необходимости наличия проводного соединения между ними (что является обязательным при традиционной схеме построения сети). Отличительной чертой технологии по сравнению с другими решениями является сохранение MAC-адресов клиентов сети.

Точка доступа в WDS сети может работать в режиме основной, релейной или удаленной базовой станции.

Основные базовые станции, как правило, подключены к проводной сети, удаленные базовые станции служат для подключения клиентов беспроводной сети, а релейные станции служат для связи основных и удаленных станций, выполняя функцию усилителя и ретранслятора сигнала.

Схема подключения будет выглядеть следующим образом.

Если Вы еще не поняли, что и как я буду настраивать, то из выше приведенной схемы надеюсь все станет понятно.

Шаг 1. Заходим в модем.

Логинимся со своими учетными данными. По стандарту логинпароль — ADMIN. Настоятельно рекомендую сменить его, т.к это на прямую влияет на безопасность.

В настройках модема необходимо изменить только один параметр. Изменить значение параметра Channel с Auto на определенный номер канала. Я для себя выбрал №1. В последующем необходимо установить такой же номер канала в роутере. Из практики. В многоквартирном доме довольно шумный эфир из-за большого количества устройств оборудованных Wi-Fi (модемы, роутеры, смартфоны, умные розетки, утюги и т.д.), поэтому рекомендую воспользоваться утилитой для оценки используемых каналов другими роутерамимодемами и определить более свободный канал.

Шаг 2. На этом все настройки модема закончены. Переходим к настройкам роутера. Логинемся и первым делом меняем IP адрес, он должен отличаться от IP адреса модема. Далее.

Шаг 3. Заходим Wireless (Беспроводная сеть) -> Wireless Settings (Настройки беспроводного подключения). Отмечаем Enable WDS (Включить WDS). Затем отобразиться страница, аналогичная представленной на рисунке ниже. Изменяем канал на канал корневой точки доступа / модема.

Шаг 4 Нажмите Search (Поиск).

В появившемся окне находим SSID нашего модема и нажимаем Connect (Подключиться).

В результате поля SSiD и BSSID автоматически заполнятся, осталось выбрать тип ключа безопасности и ввести пароль от Wi-Fi сети модема.Нажимаем кнопку «Сохранить».

Настройку роутера TP-Link TL WR841 можно считать оконченной. О чем свидетель статус «Состояние WDS: Установлено.»

Теперь осталось отнести роутер в дальнюю комнату и получить расширенную сеть Wi-Fi. Результатом моих трудов стал работающий сервис онлайн — для сообщества

В окончании хочу добавить что в данном примере роутер TP-Link TL WR841DN/ TP-Link TL WR841D используются как частный случай, на данный момент многие роутеры поддерживают функцию WDS и с ними можно проделать подобные операции, единственное, что хотел бы добавить, так это то, что желательно для связки в WDS использовать роутеры одного производителя, а в идеале и одинаковой модели. То что это получилось провернуть с модемом от Беларусского провайдера Betelecom чистой воды удача.

Отдельное спасибо моему коллеге EW4C предоставленное оборудование.

Или как настроить повторитель

Информация в данной статье применима к маршрутизаторам ASUS WL-500gP V2, WL-550gE и некоторым другим. Если у вас маршрутизаторы другой фирмы — не расстраивайтесь, настройки режима WDS на всех маршрутизаторах очень похожи. Главное, чтобы сам маршрутизатор поддерживал эту функцию. Кстати, в некоторых TRENDnet TEW-432BRP появилась поддержка этой функции.

Теперь пару слов о материалах, на основе которых написана данная статья. Это инструкция, которая по-научному называется Wireless Router WDS Configuration Guide (оригинал на английском) , официального перевода которой не существует (или я плохо искал). Я ее перевел и отныне она доступна для скачивания в формате PDF. Теперь это называется Wireless Router WDS Configuration Guide Russian (Настройка WDS на маршрутизаторах ASUS) .

А теперь, собственно, инструкция с моими комментариями

Введение

Этот документ описывает порядок настройки WDS на беспроводных маршрутизаторах ASUS на примере WL-550gE.

Примечание: Распределенная беспроводная система (WDS) позволяет создать полноценную беспроводную инфраструктуру. Существует два режима работы WDS: Мост и Повторитель. Мост позволяет объединить две разных сети, но при этом делает невозможным подключения к нему беспроводных устройств, таких как КПК. Повторитель, в свою очередь, позволяет установить соединение между двумя сетями и при этом подсоединять к нему как проводные, так и беспроводные устройства. Смешанный режим на беспроводных продуктах ASUS полностью соответствует основной идее Повторителя, WDS работает только как мост.

Глава 1. Подготовка к работе.

Для примера мы рассмотрим порядок настройки WDS для двух точек доступа (ТД, AP). В этом примере ТД1 и ТД2 будут функционировать в смешанном режиме («Hybrid mode»). MAC адрес ТД1 — 00:0E:A6:A1:3F:87. ТД2 не будет назначать IP-адреса клиентам (DHCP выключено). Мы оставим только один DHCP-сервер в подсети и его функции будет исполнять ТД1. MAC адрес ТД2 — 00:0E:A6:A1:3F:6E. В подсети IP адрес ТД1 будет 192.168.1.1, ТД2 — 192.168.1.2.

В смешанном режиме оба проводных клиента (PC1/PC2) и беспроводных клиента (NB1/NB2) могут подключаться к любой из точек доступа, при этом в режиме работы WDS такую возможность имеют исключительно проводные клиенты (PC1/PC2).

Точка доступа 1	Точка доступа 2
SSID	WL550gE	WL550gE
LAN IP Address	192.168.1.1	192.168.1.1 192
Encryption	NONE	NONE
Wireless Bridge	Hybrid mode	Hybrid mode
MAC Address	00:0E:A6:A1:3F:87	00:0E:A6:A1:3F:6E
Allow Anonymous	No	No
DHCP Server	Yes	No

Примечания:

Примечание 1: Для лучшей совместимости используйте маршрутизаторы и точки доступа ASUS для работы в режиме WDS.

Примечание 2: Отключите DHCP-сервер на ТД2.

Примечание 3: Установите разные LAN IP для каждого маршрутизатора.

Примечание 4: SSID и каналы обоих роутеров должны быть одинаковыми.

Глава 2. Конфигурируем ТД1

1. Введите в адресной строке вашего браузера: http://192.168.1.1, нажмите Enter и введите: Имя пользователя: admin Пароль: admin

2. После входа в административную часть, перейдите в Wireless->Interface

3. Установите SSID «WL550gE», WEP Encryption — none. Напоминаем, что обе точки доступа должны иметь одинаковый SSID.

4. Перейдите в IP Config ->WAN & LAN

5. Установите IP адрес на ТД1 в LAN 192.168.1.1

6. Перейдите в Wireless->Bridge.

7. Выберите режим работы точки доступа Hybrid. Если вы хотите использовать связку между двумя сетями только в качестве Моста — выбирайте WDS Only.

8. После того, как вы выбрали WDS или Hybrid, вы можете увидеть сообщение о необходимости выбора фиксированного канала для работы WDS.

9. Выберите фиксированный канал WDS. В нашем примере мы использовали 3 канал.

10. Включите Connect to APs in Remote Bridge List для соединения с другими точками доступа, которые будут перечислены в вашем листе.

11. Если вы хотите дать возможность подключения к сети всем желающим, выберите Yes в пункте Allow anonymous. В нашем примере мы выберем No (Нет).

12. Введите MAC адрес ТД2. Он должен быть следующим 00:0E:A6:A1:3F:6E.

13. Щелкните Add после того, как закончите ввод MAC адреса.

14. Щелкните Finish.

15. Щелкните Save&Restart

Глава 3 Конфигурируем ТД2

1. Повторите шаги, описанные в пунктах 1-3 Главы 2 и убедитесь, что ТД2 имеет одинаковый SSID с ТД1.

2. Перейдите в WAN & LAN ->IP Config

3. Измените LAN IP address ТД2 на 192.168.1.2.

4. Следующим этапом мы отключим DHCP сервер, т.к. он должен работать только на ТД1 и быть единственным в сети. Перейдите в IP Config->DHCP Server.

5. Выберите No в Enable DHCP Server и щелкните Apply.

6. Повторите шаги, описанные в пунктах 6-11 Главы 2. Убедитесь, что ТД2 имеет одинаковый с ТД1 канал.

7. Введите MAC адрес ТД1.Он должен быть 00:0E:A6:A1:3F:87.

8. Щелкните Add после окончания ввода MAC адреса.

9. Повторите шаги, описанные в пунктах 14-15 Главы 2. После перезапуска, WDS должен заработать.

Послесловие к инструкции

Когда я настраивал два маршрутизатора ASUS WL-500gP V2 в режиме WDS (пробовал различные варианты) они у меня связались только с использованием WEP-шифрования, хотя по паспорту идентичные устройства могут и использовать WPA. На практике проверенно: WPA на этих девайсах в режиме WDS не работает. Еще один не очень приятный осадок остался от того, что невозможно проверить, на сколько уверенный прием. Проверяется только экспериментально. Никаких датчиков, индикаторов и прочей сигнализации вы не найдете.

Зато соединение при уверенном приеме работает быстро, стабильно, устойчиво к помехам. Поэтому данный вариант рекомендуется тем, кто хочет за не очень большие деньги сделать качественный мост.

Многих пользователей Интернета интересует, что такое WDS и в чем состоят преимущества. Wireless Distribution System, или WDS, представляет собой беспроводную технологию, которая используется в следующих целях:

• увеличение зоны действия сети — это осуществляется посредством объединения нескольких точек Wi-Fi в общую сеть, они функционируют в режиме репитера;
• объединение проводных сегментов в общую локальную сеть.

Как расширить покрытие сети?

Итак, что такое WDS? Современная технология позволяет увеличивать и расширять область покрытия, усиливать сигнал и обходить преграды. Чаще всего для этих целей используют точки доступа NanoStation M2 и NanoStation M2 Loco. В том случае, когда используете устройство Ubiquiti серии M, а абоненты пользуются оборудованием других производителей, необходимо отключить опцию AirMax, которая находится на первой вкладке.

Чтобы отключить технологию AirMax, нужно сделать следующие шаги:

• Перейти на вкладку с логотипом Ubiquiti.
• Выбрать поле AirMax и убрать галочку напротив Enable.
• Для изменения настроек необходимо нажать кнопку Change.
• Чтобы выставленные параметры вступили в силу, нужно нажать Apply.

Как настроить первую точку доступа?

Чтобы указать нужные параметры первой точки, необходимо открыть вкладку WIRELESS. В списке Wireless Mode нужно найти режим Acces Point WDS. Если прошивка AirOS 5.5, следует выбрать режим AP-Repeater. Прописать МАС-адрес второй точки нужно в поле WDS Peers. Узнать МАС-адрес можно в настройках, перейдя на вкладку MAIN.

• Точки доступа работают в режиме WDS-репитера с видом шифрования WEP. Установить его можно в списке Security.
• Прописать имя точки доступа необходимо в поле SSID.
• В меню Country Code нужно выбрать страну.
• В списке Channel Width необходимо установить ширину канала 20MHz, так как не все клиентские адаптеры поддерживают более высокую ширину.
• Во вкладке Frequency Mhz нужно установить ту частоту, на которой будет функционировать точка доступа. На первой и второй точках это значение должно быть одинаковым.
• В окошке Security необходимо выбрать WDS-профиль шифрования WEP, так как в режиме репитера другие виды шифрования работать не будут.
• Пароль нужно ввести в поле WPA Key. Он должен состоять из 10 символов.
• Настройки будут сохранены после нажатия клавиши Apply. Чтобы изменить все настройки и параметры, необходимо нажать кнопку Change.

Настройки параметров сети

Настройка WDS осуществляется во вкладке NETWORK. Здесь можно задать все необходимые параметры. Для этого нужно сделать следующее:

• Сначала во вкладке нужно установить режим Bridge.
• Определить, каким образом точка будет получать настройки, можно в поле Bridge IP. Если галочка будет установлена напротив Static, то настройки нужно вводить вручную. Опция DHCP позволяет получать все настройки от сервера автоматически.
• Чтобы сохранить установленные параметры, необходимо нажать Apply. Внести изменения можно с помощью кнопочки Change.

После того как настройки вступят в силу, сервер определит для точки новый IP. Поэтому по старому уникальному адресу войти в сеть пользователь не сможет. Чтобы было проще найти новый адрес, целесообразно воспользоваться специальной утилитой.

Режим и вид шифрования

После того как пользователь разобрался, что такое WDS и как настроить первую точку доступа, можно переходить к настройке второй точки. Все необходимые параметры вводятся во вкладке WIRELESS.

Если установлена прошивка AirOS 5.5, в меню Wireless Mode нужно выбрать режим AP-Repeater. При прошивке AirOS 5.3 режим должен быть Acces Point WDS.

МАС-адрес первой точки необходимо ввести в поле WDS Peers. Узнать адрес можно в настройках, перейдя во вкладку MAIN.

В том случае, когда поля WDS Peers не являются активными, нужно в списке Security определить тип шифрования WEP. В противном случае точки доступа работать не будут.

По аналогии с настройками первой точки доступа настраивается вторая. Ширина канала также устанавливается 20MHz.

Как настроить вторую точку доступа?

• В разделе Network Mode необходимо выбрать режим «Мост» (Bridge).
• В поле Bridge IP нужно указать, каким образом точка будет получать настройки.
• При нажатии Apply настройки будут сохранены.

Когда все параметры выставлены, необходимо проверить, подключаются ли точки друг к другу в режиме репитера. На каждой из точек нужно перейти во вкладку MAIN и выбрать пункт Stations. Если все сделано правильно, то в списке отобразится адрес подключенной точки доступа.

TP-Link?

Когда человек понимает, что такое WDS, он легко сможет усилить сигнал в доме. Например, когда роутер установлен в одной части квартиры, а в другой сигнал очень слабый, исправить ситуацию можно при помощи точки доступа. Она будет передавать беспроводное соединение далее, поэтому выходить в Интернет можно с телефона или планшета. Точка будет иметь WDS-режим работы «репитер» (повторитель).

Такой способ настройки справедлив практически для всех моделей роутеров TP-Link. Немного может отличаться внешний интерфейс, количество опций и функций, а также качество соединения, но все остальные параметры практически идентичны.

Чтобы задать параметры роутера, нужно ввести группы цифр, которые указаны в документации или на обороте устройства. После ввода логина и пароля необходимо открыть главную вкладку. В строке SSID нужно прописать название сети.

Далее следует перейти в меню «Беспроводной режим» и активировать режим WDS. Нажав «Подключение», нужно установить галочку напротив определенной сети и выбрать вид шифрования. Чтобы защитить сеть, стоит перейти во вкладку Security. В строке PSK вводится пароль, который должен быть довольно сложным.

В последнюю колонку нужно ввести пароль, а затем указать номер канала. Он должен быть таким же, как и у выбранной сети. Если будет уведомление, что канал сети не совпадает с каналом Wi-Fi, нужно сменить его на правильный. После этого необходимо перезагрузить устройство.

Маршрутизатор WDS TP-Link подключается посредством кабеля «витая пара». должны быть выставлены по умолчанию. После ввода всех данных кабель между компьютером и маршрутизатором можно отключить.

Как настроить два роутера в одну сеть? Такой подход обеспечивает офис, дом или квартиру хорошим Wi-Fi покрытием и возможностью подключения к локальной сети дополнительных устройств. Соединение двух устройств это целая процедура. Рассмотрим рабочие варианты: по Wi-Fi или по кабелю.

Содержание

Можно ли подключить два роутера в одну сеть

Кто сегодня использует два устройства? Складываются разные ситуации. Одна из них — расширение покрытия в домашних или офисных условиях. Рекомендуется использовать усилители или дополнительные роутеры, исполняющие их роль.

Связать оборудование просто. Имеем один настроенный маршрутизатор. К нему подключаем вспомогательный. Приветствуется кабельное соединение. Если не любите провода, используйте соединение по беспроводной сети. Одно оборудование размещаем на первом этаже, другое — на втором. Таким образом расширяем зону покрытия.

Возникают случаи, когда один клиент желает подключиться от другого. Подразумевается одно подключение к провайдеру и совместная оплата за услуги. Возникают разные обстоятельства, которые вынуждают пользователя прибегать к таким мерам. Возможно, у вас особый случай. Не будем углубляться в подробности, а перейдем к решению вопроса: как настроить два роутера последовательно?

Обратите внимание! Если желаете подключить маршрутизаторы в одной связке, используйте дополнительный в качестве репитера. Однако не все модели поддерживают такой функционал.

Как можно соединить два роутера между собой

Есть два варианта. Каждый имеет свои плюсы и минусы.

• По Wi-Fi сети. Используется режим WDS. Среди профессионалов часто звучит выражение «режим моста». Технология позволяет разместить роутеры на определенном расстоянии. В данном случае можно обойтись без Патч – корд (коммутационный шнур) для соединения роутера и локальных устройств: ПК, ноутбука, телевизора и т.д. В основном для соединения роутера и ПК, поставляется в комплекте с роутером.»>патч-корда. Из недостатков — нестабильное соединение и низкая скорость. Считаете кабель в вашем случае непрактичным? Тогда используйте данный метод. Учтите, некоторые старые модели роутеров не поддерживают «режим моста».

• По кабелю. Оборудования соединяются UTP-кабелем между собой. Гарантируется сохранение скорости и стабильности. Чего не скажешь о предыдущем пункте. Из минусов — отсутствие эстетичности. Повсюду нужно прокладывать длинный кабель и переобжимать с двух концов. При покупке в комплект входит короткий патч-корд. Потребуется дополнительная витая пара на несколько метров. Это очередные расходы.

Предположим пользователь определился с выбором. Можем переходим к этапу подключения.

Разместите оба маршрутизатора рядом с компьютером, чтобы вы могли легко получить к ним доступ, во время настройки конфигурации.

По сети

Для связки можно использовать продукты от разных брендов: Asus, Tp-Link, Zyxel, и D-link. Некоторые устаревшие модели являются исключением.

Необходимо правильно настроить основной маршрутизатор. Затем подключаем к нему другой в качестве дополнительного. В этом плане не обязательно иметь два маршрутизатора одинаковой модели. Хотя два TP-Link-а будет удобно настраивать.

Есть ли необходимость в изменении настроек основного устройства? Конечно. Задаем статический канал. Иначе возникнут серьезные помехи в работе соединения. Например, устанавливаем 6-ой канал. Сохраняемся и больше ничего не настраиваем.

Проводами

Хороший вариант в случае, если отсутствуют неудобства, связанные с прокладкой кабеля.

Существует две распространенные схемы: LAN-to-LAN и LAN-to-WAN

Рассмотрим каждую из них по отдельности.

LAN-to-LAN — расширяет диапазон Wi-Fi, включая второй маршрутизатор. Вы также можете использовать соединение LAN-to-LAN для обмена файлами между подключенными к сети устройствами.

1. Определяем какое оборудование будет основным. Если у вас разные роутеры, то основным лучше выбрать более новый, современный, многофункциональный
2. От него же, а именно от LAN порта протягиваем сетевой кабель ко второму — в LAN порт.
3. Если настройка главного выполнена, выполняем процедуру совместного подключения.

• Заходим в панель администратора и переходим в раздел DHCP.
• Далее в пункт «Настройки». Включаем DHCP-сервер и сохраняемся.
• Затем переходим ко второму устройству и отключаем DHCP-сервер по причине получения IP-адресов от первого устройства.
• Переходим в раздел Wireless, нажимаем на пункт LAN.
• Во избежание конфликта адресов изменяем последнее значение IP: вместо 192.168.0.1 прописываем 192. 168.0.2
• После сохранения дополнительный маршрутизатор работает с основным в паре. Так получаем беспроводную точку доступа.

LAN-to-WAN — создает вторую сеть внутри основной сети, позволяя в ней ограничивать подключение устройств и обмен файлами.

Как вы уже поняли:

• Патч – корд (коммутационный шнур) для соединения роутера и локальных устройств: ПК, ноутбука, телевизора и т.д. В основном для соединения роутера и ПК, поставляется в комплекте с роутером.»>патч-корд от LAN порта главного оборудования подключается в WAN вспомогательного.
• Переходим в админ-панель: включаем DHCP-сервер и сохраняемся.
• На следующем роутере выставляем динамический тип IP. Не выключаем DHCP-сервер и сохраняем указанные значения.

Как настроить роутер с телефона, вход в интерфейс роутераНастройка роутера с помощью телефонаТонкости, связанные с подключением и настройкой роутераПодключение Wi-Fi роутера к компьютеруНастроить роутер ттк после сброса настроек; как зайти в настройки роутера тткНастройка ТТК для роутера

Настройка WDS соединения

Рассмотрим на примере модели TP-Link.

• Изменяем канал беспроводной сети на главном оборудовании — статический. Для этого в панели администратора перейдите в раздел Wireless. Далее снизу выбираем пункт Wireless Setting и в поле Channel указываем значение 1 или 6. Сохраняемся и выходим из настроек.
• Переходим к режиму WDS. Изменяем на дополнительном маршрутизаторе IP адрес во избежание конфликта. Зайдите в раздел Network, а затем в пункт LAN. В поле IP Address меняем последнюю цифру — с 1 на 2. В итоге имеем 192.168.1.2 или 192.168.0.2. После сохранения роутер выполнит перезагрузку.
• Снова переходим в раздел Wireless. Здесь изменяем имя сети и указываем аналогичный канал, который указан в центральном маршрутизаторе. Отметьте пункт Enable WDS Bridging и нажмите на Survey. Выбираем сеть для подключения нажатием на кнопку Connect.
• Выбираем тип безопасности в меню Key type и указываем необходимый пароль. Сохраняемся и перезагружаем оборудование методом отключения питания.
• На главном экране обратите внимание на раздел Wireless. Рядом с надписью WDS Status должен быть статус Run. Это означает успешное подключение дополнительного устройства к основному. Теперь можно использовать интернет по Wi-Fi или по кабелю. При необходимости укажите пароль от беспроводной сети в пункте Wireless Password из раздела Wireless — Wireless Security.

Настройка режима моста

Иногда пользователи приобретают два недорогих маршрутизатора вместо одного премиального. Рассмотрим вариант связки двух Wi-Fi роутеров, приобретенных от производителя TP-Link.

• Сначала понадобиться зайти в панель администратора. Процедура входа везде стандартная – через браузер: в адресной строке прописываем адреса админ-панели. Затем необходимо пройти авторизацию.
• На первом маршрутизаторе выставляем отдельный канал (выбираем из существующего перечня – от 1 до 13).
• Затем отмечаем пункт – WDS. После сохранения выполняем подобную процедуру на втором Wi-Fi маршрутизаторе. Однако режим моста еще не активирован.
• Для подключаемого девайса выбираем статический тип соединения. Но если использовать два роутера в одной связке, произойдет конфликт IP.
• Чтобы избежать подобных трудностей, следует на одном маршрутизаторе указать в конце IP адреса – 0.1, а на другом – 0.2. Основной шлюз остается неизменным. Так, как роутеры работают в одной сети, изменяется лишь последняя цифра.
• Придумываете оригинальное название сети. Устанавливаем аналогичный канал в дополнительном оборудовании.
• Затем идет активация WDS и поиск доступных сетей. Подключаемся к найденной сети и выбираем тип безопасности. Проходим аутентификацию и сохраняемся, перезагружаем оборудование.

Заметьте, WDS должен быть активированным. Настройка режима моста значительно расширяет границы Wi-Fi покрытия. Аналогичный принцип настройки применяется для большинства моделей маршрутизаторов.

Мнение экспертаСергей Баринов — Системный администратор.Образование: Информационные системы и технологииИзмените настройки DHCP. Если вы создаете сеть LAN-WAN, перейдите на страницу маршрутизатора и настройте службу DHCP основного маршрутизатора на выдачу адресов между 192.168.1.2 и 192.168.1.50. Если вы создаете сеть LAN-to-LAN, вы можете оставить настройки DHCP по умолчанию. Отключите компьютер от маршрутизатора, когда закончите его настройку. Маска подсети второго роутера должна совпадать с маской основного

Соединение по Wi-Fi

Если одного маршрутизатора недостаточно для беспроводного покрытия, можно использовать второй в роли усилителя. Возьмем к примеру роутер модели Asus.

• После входа и авторизации в панели администратора, переходим во вкладку «Администрирование» – «Режим работы».
• Отмечаем пункт «Режим повторителя» и сохраняемся.
• Затем открывается список доступных беспроводных сетей.
• Выбираем сеть главного маршрутизатора для расширения покрытия, проходим аутентификацию.
• В параметрах сети отмечаем пункт «Используйте настройки по умолчанию».
• После применения опций ожидаем процесс подключения. Таким образом второй роутер работает в качестве ретранслятора. Все устройства будут подключаться к ближайшей стабильной Wi-Fi cети.

Соединение проводами

Существует несколько способов подключить два роутера в одной связке по кабелю.

LAN-to-LAN. Создается сеть из нескольких роутеров, которые подключаются друг к другу через LAN порты. Главный роутер тот, который подключается к сети провайдера. Если главное оборудование уже настроено, переходим к подключению дополнительного.

На основном роутере включаем DHCP, а на втором – отключаем. Для отключения или включения перейдите в меню: «DHCP»/«Настройки DHCP».

Переходим в раздел «Сеть»/«LAN» для изменения IP, дабы избежать совпадений. Например, вместо 192.168.0.2 прописываем 192. 168.0.1. После сохранения и перезагрузки дополнительный маршрутизатор работает вспомогательной точкой доступа.

LAN-to-WAN. От главного роутера через LAN порт подключается вспомогательный – через WAN. Аналогичным образом проверяем или на первом Wi-Fi роутере включен DHCP. На втором – выставляем динамический тип соединения, DHCP оставляем включенным. При использовании LAN портов убедитесь, что отсутствует конфликт IP адресов. Например, на ведущем маршрутизаторе указан диапазон: 192.168.0.100 – 192.168.0.199. На дополнительном роутере указываем другие значения: 192.168.0.200 – 192.168.0.255. После сохранения два роутера работают в одной сети и служат отдельной точкой доступа.

Шаг 1: Подготовительные действия

Для начала необходимо разобраться с рядом действий, без которых дальше настройку выполнить не получится. Рассмотрим каждый этап по порядку:

1. Авторизуйтесь в обоих маршрутизаторах, которые будут задействованы для настройки, следуя инструкции из статьи по ссылке ниже. Подробнее: Вход в веб-интерфейс роутеров TP-Link
2. Убедитесь в том, что каждый роутер настроен и нормально подключается к интернету. Если это не так, потребуется произвести первичную конфигурацию всех устройств, для чего вы можете воспользоваться поиском по нашему сайту, отыскав соответствующие модели инструкции.
3. Если функция WDS отсутствует в маршрутизаторе, где ее нужно будет включить, попробуйте обновить прошивку, а для получения детальных инструкций кликните по расположенному далее заголовку. Подробнее: Перепрошивка роутера TP-Link

Шаг 2: Настройка главного роутера

Повторимся, что главным маршрутизатором выступает тот, который подключен к интернету от кабеля провайдера. В нем включать WDS не нужно, однако следует выполнить другие настройки, о которых и пойдет речь далее.

1. После успешного входа в веб-интерфейс через меню слева перейдите в раздел «Беспроводной режим».

Выберите категорию «Основные настройки». </li>

По умолчанию канал должен выбираться автоматически, однако вам следует изменить этот параметр на 1 или 6. Чаще всего именно эти каналы оказываются свободными.</li>

Затем откройте раздел «Сеть».</li>

Там вас интересует категория настройки локальной сети.</li>

Запомните установленный IP-адрес, поскольку именно его придется применить при дальнейшей настройке.</li>

</ol>

Больше никаких настроек этого маршрутизатора выполнять не нужно при том условии, что основные параметры уже были выставлены заранее, вы знаете название сети Wi-Fi и пароль от нее, поскольку именно эта информация будет использована для соединения посредством WDS.

Шаг 3: Настройка второго роутера

Для того маршрутизатора, который должен функционировать в режиме WDS, потребуется выставить несколько больше параметров, однако это не составит труда. Разберем процесс на примере другой версии веб-интерфейса для наглядности.

1. Пока что вы можете просто подключить маршрутизатор к компьютеру при помощи LAN-кабеля или беспроводной сети, а затем выполнить вход в веб-интерфейс, где нужно будет открыть раздел «Network».

В нем вам нужна категория «LAN», отвечающая за настройки локальной сети.</li>

Измените IP-адрес маршрутизатора на такой, чтобы он не повторял адрес главного маршрутизатора, который мы определили в предыдущем шаге. Достаточно будет просто поменять последнюю цифру, а затем сохранить настройку.</li>

Следом откройте раздел «Wireless», который в русской версии называется «Беспроводная сеть».</li>

Там активируйте рассматриваемый режим, отметив галочкой пункт «Enable WDS Bridging».</li>

Сразу же после этого откроется целый ряд различных полей, которые и нужно заполнить для подключения. Введите имя беспроводной сети или MAC-адрес роутера, к которому осуществляется подключение, а также напишите пароль, если сеть им защищена. </li>

Однако можно пойти и более быстрым путем, нажав на «Survey». Эта кнопка отвечает за сканирование ближайших точек доступа, к которым можно подключиться.</li>

Отыщите среди списка свой Wi-Fi и кликните «Connect». По необходимости введите пароль и дождитесь, пока соединение будет установлено.</li>

</ol>

Больше никаких действий выполнять не придется, поэтому можете переходить к нормальному использованию данного роутера в качестве моста через технологию WDS. Однако при этом учитывайте, что, скорее всего, скорость подключения станет значительно ниже той, которая могла бы быть при использовании одного маршрутизатора.

Шаг 4: Решение возможных проблем

В отдельный шаг мы решили выделить решение возможных проблем, ведь не всегда у пользователя с первого раза получается организовать подобное соединение. Виной этому могут стать другие настройки маршрутизатора, использующего технологию WDS, поэтому откройте его веб-интерфейс и выполните такие действия:

1. Перейдите в раздел «DHCP».

Отключите DHCP-сервер, поместив маркер в соответствующий пункт.</li>

В качестве шлюза по умолчанию установите IP-адрес главного маршрутизатора.</li>

Это же можно сделать и с главным DNS, параметр которого называется «Primary DNS».</li>

</ol>

Остается только сохранить настройки, чтобы маршрутизатор автоматически отправился на перезагрузку, после чего можно попытаться снова реализовать соединение при помощи WDS. Отметим, что при надобности сброса всех настроек вы можете откатить их, вернув все измененные параметры в состояние по умолчанию или полностью сбросив конфигурацию устройства, о чем детальнее читайте далее.

Подробнее: Сброс настроек роутера TP-Link

Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Используемые источники:

• https://phocs. ru/wireless-bridge-wds-between-two-wifi-routers-what-is-wds/
• https://wifiget.ru/router/osobennosti-nastroyki-dvuh-routerov-v-odnoy-seti
• https://lumpics.ru/setup-wds-on-tp-link/

Настройка WDS моста между точками доступа TP-Link TL-WA701ND V2

Продолжаю расказы о работе беспроводных мостов на оборудовании разных вендоров. На этот раз у меня в лаборатории две точки доступа Wi-Fi компании TP-Link. Всё оборудование Wi-Fi которое она выпускает в 2013 году для SOHO имеет очень похожую реализацию WDS. Что интересно, теперь почти все роутеры и точки доступа TP-Link могут соединятся между собой беспроводными мостами. Давным давно в 2005 когда эта технология впервые появилась её можно было использовать только на оборудовании с одинаковой аппаратной и даже програмной платформой. Разные модели одного производителя не работали в мосте. Иногда даже версии прошивок должны были быть одинаковыми, чтобы точки «слинковались». Что даёт WDS? Можно сделать сеть между компьютерами на дистанциях 1-5 километров и пользоваться всеми её благами, в виде общих сетевых ресурсов и общего доступа в интернет.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Итак приступим к обзору TP-Link TL-WA701ND. В комплект поставки входит патчкорд, блок питания 9V-0.6A, pPoE инжектор, инструкции и диски которые сразу в мусорку! Как видно точка TL-WA701ND V2 сильно отличается от TL-WA701ND V1 корпусом. На самом деле они и аппаратно разные устройства.

Корпус из ABS пластика конечно красивый. Очень любопытно что находится сзади! Смотрим и видим кнопку включения, стандартный разъём R-SMA подключения внешней антены, WPS кнопочку для быстрого подключения клиентов по Wi-Fi  и отверстие для иголки необходимое чтобы вернуть точку доступа к заводским настройкам.



Посмотрим на стикер снизу прибора. Видно сразу, что по умолчанию устройство в сети доступно по адресу 192.168.0.254 (к слову скажу маска стандартная 255.255.255.0). Пользователь и пароль по умолчанию тоже всем известный: admin/admin.



Не может не радовать заявленая производителем мощность в 20db (100mw) и усиленая антена 4dbi. Ещё одним плюсом можно назвать наличие поддержки недорогой технологии pPoE, которая позволяет через витую пару длинной до 30 метров подать на устройство питание. Так TL-WA701ND V2 выглядит в сборе:

Приступим к настройке WDS моста. Что это такое видно из этой схемы:

Настроим ip адрес на сетевой карте компьютера 192.168.0.50/255.255.255.0 и соединим её с ethernet портом точки доступа. Зайдём на веб интерфейс «админки» прибора, написав в строке броузера https://192.168.0.254/  Первую точку доступа на которую будет приходить интернет по проводу, необходимо использовать в обычном режиме Access Point. Это настраивается в Operation Mode:

По сути на главной точке доступа всё настраивается также как и на обычных SOHO Wi-Fi роутерах  за исключением того что канал должен быть фиксированным:

1. Выбирается Wireless Network Name (SSID ещё называется) — Milli. by

2. Регион выбираем Россия чтобы разблокировать все 13 каналов Wi-Fi

3. Канал выбираем такой чтобы не мешать соседским беспроводным сетям. Как правило следует отдаляться не менее чем на 4 канала от самой мощной точки доступа. В нашем случае это 9.

4. Ширину канала для совместимости со старыми клинтами не поддерживающими 802.11N следует оставить плавающей 20/40mhz — Auto в нашем случае.

Переходим к настойке шифрования. Можно всё оставить поумолчанию для лучшей совместимости со старыми Wi-Fi клиентами или задать WPA2-PSK c типом апаратного шифрования aes для максимальной защиты передаваемых по беспроводной сети данных.

Интересная функция называемая Watch Dog встроена и во многие девайсы TP-Link. Точка доступа периодически проверяет доступность кокого-нибудь узла в сети пингом и если доступность его пропадает, делает автоматическую перезагрузку. Кстати рекомендую на WDS репитере настроить пинг основной точки доступа, это может помогать при нестабильной работе Wi-Fi линка.

interval — период между пигами в секундах

delay — время в секундах после которого узел считается недоступным

fail count — размер icmp пакета в байтах

Ну и незабываем обновить обе точки доступа до актуальной версии Firmware выбрав скачанный с официального сайта файл с прошивкой кнопкой «обзор». Правда делать это следует перед настройкой, так как точка доступа после обновления сбросится на заводские настройки:

Подключим второе «ведомое» устройство к сетевой карте компьютера. Думаю вам не надо говорить, что ip адресс 192.168.0.254 на втром девайсе надо поменять, например на 192.168.0.253.

На второй точке доступа Operation Mode следует выбрать Bridge with AP. После сохранениния устройство перезагружается:

После перезагрузки в меню Wireless появится Wireless Bridge Setting. Там следует задать SSID, ключ и MAC удалённой точки доступа:



Можно тоже самое сделать автоматически кнопкой «Survei» просканировав все беспроводные сети, найти первую точку среди доступных:

 Нажимаем «Connect» для присоединения к Milli. by вводим ключ шифрования например 12345678

Далее следует настроить беспроводную сеть ведомой точки доступа. Интересно то, что её SSID и параметры шифрования могут отличаться от ведущей точки:

Всё! Беспроводной мост готов! Точки доступа должны пинговаться в обоих направлениях. В главную точку доступа вставляем кабель с интернетом например от ADSL модема, а к ведомой подключаем Wi-Fi клиентов. Если на ADSL роутере установлено соединение с провайдером и правильно настроен DHCP сервер то у всех клинтов появится интернет.

Что не понравилось мне в реализации WDS на TP-Link TL-WA701ND V2 (именно версия 2 так как в первой все было по по другому)?

Раньше для соединения двух Wi-Fi точек доступа необходимо было прописывать MAC удалённой точки доступа в каждом устройстве. Между клиентами существовала сеть на втором уровне OSI. Теперь TP-Link в новых устройствах от этого ушёл упростив настройку. Есть недостаток который я заметил в этой реализации WDS: беспроводные устройства подключённые к первой точке доступа не пингуют клинтов подключённых ко второй точке. Как следствие они не могут обмениваться между собой файлами, делать общими принтеры, сканеры. Все «плюшки» локальных сетей им так же недоступны, хотя интернет и работает. В чём загвоздка я не стал пока разбираться. Ну и технология WDS от TP-Link впрочем как и от других производителей, пока не может соединять любые точки доступа.



Настройка беспроводного моста (WDS) между двумя wi-fi точками доступа

Недавно постучался ко мне в аську старый универский однокашник (Мих, привет!) и поинтересовался, как настроить мост между двумя вайфайными точками доступа. А я, к моему великому стыду, даже и не знал что ответить, ибо раньше такого не пробовал. Знаю что можно, но вот как — надобно ковыряться.

Тема заинтересовала, так что полез искать инфу.

Оказалось, технология называется WDS — Wireless Distribution System. Расширение зоны покрытия беспроводной сети путём добавления точек доступа. Технология поддерживается практическими всеми точками доступа и роутерами стандарта 802. 11, главное чтоб соответствующая настройка была доступна в веб-интерфейсе настроек девайса (а она точно есть в прошивках от Олега).

В моём случае:
Имеем: старенькие роутер ASUS WL-500W, точку доступа D-Link DWL-2100AP и точку доступа ASUS WL-320gE. Роутер (который 500W) стоит в детской, примерно в середине квартиры. До кухни ещё добивает, до балкона уже практически нет.

Хотим: чтоб вайфай добивал аж до курилки у лифта и до балкона. До курилки хоцца чтоб можно было курить и одновременно по сайтам лазить. Плюс, когда я летом застрял в лифте и у меня с собой даже телефона не было, Катюхе сообщить о том, что я застрял, получилось лишь благодаря тому, что с собой был ноут и домашний вай-фай еееееле-еле поймался, а тогда роутер на кухне стоял, т.е. был ближе к лифту. Короче, будет клёво если зона покрытия увеличится в сторону лифта, мож ещё пригодится 🙂

Схема сети получается вот такая (пока приведу схему для двух девайсов, у D-Link’а оказался неисправный блок питания, так что сегодня я его в сеть не включил):

Продолжение. ..

Итак, заходим в панель администрирования девайсом и выставляем параметры:

Роутер WL500
Меню IP Config — WAN & LAN:
WAN ip: какой-то, неважно, нам он не потребуется.
LAN ip: 192.168.1.1

Меню Wireless->Interface:
SSID: golnet
channel: 6
Authentication Method: WPA-Personal
WPA Encryption: TKIP
WPA Pre-Shared Key: goodpassword

Меню Wireless — Bridge:
AP Mode: Hybrid
Channel: 6
Connect to APs in Remote Bridge List? : Yes
Allow anonymous? : No

В список Remote Bridge List добавляем MAC-адрес второй точки, т.е. в моём случае асуса 320gE, допустим, мак будет 111111111111

Меню Wireless — Advanced:
Extended Mode: AP or WDS

Точка доступа 320gE
Меню IP Config — LAN:
LAN ip: 192.168.1.254

Меню Wireless->Interface:
SSID: golnet
channel: 6
Authentication Method: WPA
WPA Encryption: TKIP
WPA Pre-Shared Key: goodpassword

Меню Wireless — Bridge:
AP Mode: Hybrid
Channel: 6
Connect to APs in Remote Bridge List? : Yes
Allow anonymous? : No

В список Remote Bridge List добавляем MAC-адрес первой точки, т.е. в моём случае роутера WL500, допустим, мак будет 222222222222

Меню Wireless — Advanced:
Extended Mode: AP or WDS

Т.е., в принципе, настройки идентичные. После чего ребутим девайсы. Всё, настройка завершена, можно пробовать коннектиться.

Варианты настройки: в меню Wireless-Bridge поле AP Mode:
AP Only — к точке смогут коннектиться только устройства обычным методом, т.е. это обычный режим работы точки доступа
WDS Only — точка доступа выступает только в роли моста, приконнектиться к ней с обычного устройства не получится.
Hybrid — точка одновременно может выступать и в роли беспроводного моста, и в роли обычной точкой доступа. Самый путёвый режим.

У меня такая схема заработала только при назначении одинаковых SSID на обе точки доступа и при указании одинаковых ключей авторизации TKIP. И в открытом режиме (Open System) работало. А вот вариант с разными SSID пока не получилось, но вроде как должно и с разными работать, это ещё поковыряться надо.

Устройства можно подключать во вторую точку доступа (320gE) как в LAN, так и по вайфаю (мы же поставили режим Hybrid в её настройках). ip-адрес можно статикой назначить, а можно чтоб по DHCP с главного роутера получил, это не принципиально. Лучше, конечно, статикой ставить, чтоб не было косяков при отсутствии связи между точками доступа.

Короче, результат на лицо — вторую точку доступа поставил на кухне, теперь у лифта полный сигнал ловится. Один недостаток — скорость передачи падает примерно в два раза, ибо на одном канале работают несколько устройств (роутеры плюс то что к ним коннектится).

Вроде бы всё.

Ещё рецепты настройки вот тут -http://wl500g.info/
Много теории и пример настройки есть вот тут — http://www.thg.ru/

Как настроить функцию WDS на маршрутизаторе MERCUSYS Wireless N Router (для MW155R)?

Система беспроводного распределения (WDS) — это система, которая обеспечивает беспроводное соединение точек доступа в сети IEEE 802.11. Это позволяет расширять беспроводную сеть с использованием нескольких точек доступа без необходимости в проводной магистрали для их связывания, как это традиционно требуется. Для получения дополнительной информации о WDS, пожалуйста, обратитесь к Википедия. Приведенная ниже инструкция представляет собой решение для подключения SOHO WDS.

Чтобы установить успешное соединение WDS между различными устройствами, необходимо, чтобы оба устройства использовали один и тот же формат беспроводного MAC-адреса. Для бывшегоampНапример, сайт A использует 4-адресный формат MAC-адреса в режиме пассивного моста WDS, сайт B также использует 4-адресный формат MAC-адреса в активном режиме моста WDS.

WDS может быть несовместимым между различными продуктами (даже иногда от одного и того же поставщика), поскольку стандарт IEEE 802.11-1999 не определяет, как создавать любые такие реализации или как станции взаимодействуют для организации обмена кадрами этого формата.—от Википедия

Активное соединение WDS WDS Пассивное WDS



Маршрутизатор MERCUSYS 11N Root Router

Примечание:

1. IP-адрес LAN расширенного маршрутизатора должен быть другим, но находиться в той же подсети, что и корневой маршрутизатор;

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

3. Мост WDS требует только настройки WDS либо на корневом маршрутизаторе, либо на расширенном маршрутизаторе.

Для настройки WDS с беспроводными маршрутизаторами TP-Link необходимо выполнить следующие действия:

Шаг 1

Войдите на страницу управления беспроводным маршрутизатором MERCUSYS. Если вы не знаете, как это сделать, нажмите Как войти в web-на основе интерфейса MERCUSYS Wireless N Router.

Шаг 2

Войдите в беспроводной> Основные параметры. Проверить Включить мост WDS. Тогда страница будет выглядеть, как показано ниже.

 SSID вверху страницы указано имя локальной беспроводной сети этого маршрутизатора. Вы можете называть как хотите.

Шаг 3

Нажмите Scan, найдите SSID своей корневой точки доступа и нажмите Поисковик.

Шаг 4

SSID и BSSID (MAC-адрес) корневой точки доступа будут заполнены автоматически. Затем введите настройки безопасности беспроводной сети, такие как ключ Wi-Fi, в совпадение те, что на корневом AP. Нажмите на Сохраните.

Шаг 5

Войдите в Безопасность беспроводных сетей страницу для защиты локальной беспроводной сети самого маршрутизатора. Здесь настройки шифрования могут отличаться в зависимости от вашего корневого маршрутизатора.

Шаг 6

Войдите в DHCP>Настройки DHCP стр.

Как настроить мост WDS на двухдиапазонных маршрутизаторах TP-Link (зеленый интерфейс)?

Данная статья применима к:

TL-WDR3600, TL-WDR3500, Archer C20 (V1), Archer C50 (V1), Archer C7 (V1 V2 V3), Archer C20i, Archer C5 (V1.20), TL-WDR4900, Archer C2 (V1), TL-WDR4300

Система беспроводного распределения (WDS) — это система, которая обеспечивает беспроводное соединение точек доступа в беспроводной сети.Это позволяет расширить беспроводную сеть маршрутизатора с помощью нескольких точек доступа без необходимости использовать провод для их соединения, как это традиционно требуется.

Примечание:

1. LAN IP расширенного маршрутизатора должен быть другим, но находиться в той же подсети, что и корневой маршрутизатор;

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

3. Мост WDS требует только настройки WDS либо на корневом маршрутизаторе, либо на расширенном маршрутизаторе, либо на 2.4 ГГц или 5 ГГц; Нет необходимости настраивать это с обеих сторон или полос.

Следуйте этому руководству для настройки моста WDS:

Шаг 1:

Откройте веб-браузер и введите http://tplinkwifi.net или IP-адрес маршрутизатора (по умолчанию 192.168.0.1 / 192.168.1.1), чтобы войти на страницу веб-управления расширенного маршрутизатора. Имя пользователя и пароль — «admin». Если вы не знаете, как это сделать, нажмите здесь .

Шаг 2:

Перейдите к Сеть -> LAN и измените IP-адрес LAN на другой IP-адрес, но все еще в той же подсети, что и корневой маршрутизатор. Сохраните настройки и перезагрузите расширенный роутер.

Шаг 3:

Войдите на веб-страницу с новым IP-адресом. Перейдите к Wireless 2.4GHz -> Wireless Settings . Проверить Включить мост WDS . Тогда страница будет выглядеть, как показано ниже.

Примечание. Здесь мы используем беспроводную сеть 2,4 ГГц в качестве примера. Если вы хотите использовать WDS для соединения беспроводной сети 5 ГГц, перейдите к беспроводной сети 5 ГГц соответственно.

Шаг 4:

Щелкните Survey . Во всплывающем окне найдите SSID корневого маршрутизатора и щелкните Connect .

Шаг 5:

SSID и BSSID корневого маршрутизатора заполнены автоматически.Затем настройте параметры безопасности ( Key type и Password ) в соответствии с настройками на корневом маршрутизаторе.

Нажмите кнопку Сохранить , появится всплывающее окно, информирующее вас об изменении канала. Нажмите ОК , он изменится автоматически. НЕ перезагружайте роутер.

Шаг 6:

Перейдите на страницу DHCP -> Настройки DHCP .Выберите Отключить DHCP-сервер, нажмите кнопку Сохранить и перезагрузите маршрутизатор.

Шаг 7:

Все настройки, необходимые для функции WDS, выполнены. Вы можете выполнить простую проверку с помощью утилиты Ping. Если эхо-запрос проходит успешно (что означает, что WDS работает правильно), вы увидите экран, аналогичный приведенному ниже: (в этом примере 192.168.0.1 — IP-адрес корневого маршрутизатора)

Если вы хотите настроить беспроводную сеть, перейдите к Wireless и используйте другой SSID из корневого маршрутизатора.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок , чтобы загрузить руководство для вашего продукта.

Как настроить функцию WDS на маршрутизаторе MERCUSYS Wireless N Router (для MW155R)?

Система беспроводного распределения (WDS) — это система, которая обеспечивает беспроводное соединение точек доступа в сети IEEE 802.11. Это позволяет расширять беспроводную сеть с использованием нескольких точек доступа без необходимости в проводной магистрали для их связывания, как это традиционно требуется.Для получения дополнительной информации о WDS, , пожалуйста, обратитесь к Википедия . Приведенная ниже инструкция представляет собой решение для подключения SOHO WDS.

Для создания успешного WDS-соединения между различными устройствами требуется, чтобы оба устройства использовали один и тот же формат беспроводного MAC-адреса. Например, сайт A использует 4-адресный формат MAC-адреса в режиме пассивного моста WDS, сайт B также использует 4-адресный формат MAC-адреса в активном режиме моста WDS.

WDS может быть несовместимым между различными продуктами (даже иногда от одного и того же поставщика), начиная с IEEE 802.Стандарт 11-1999 не определяет, как создавать такие реализации или как станции взаимодействуют для организации обмена кадрами этого формата. —— Из материала Википедия

Активное соединение WDS WDS Пассивное WDS

Маршрутизатор

MERCUSYS 11N Root Router

Примечание:

1.LAN IP расширенного маршрутизатора должен быть другим, но находиться в той же подсети, что и корневой маршрутизатор;

2. DHCP-сервер на расширенном маршрутизаторе должен быть отключен;

3. Мост WDS требует только настройки WDS либо на корневом маршрутизаторе, либо на расширенном маршрутизаторе.

Для настройки WDS с беспроводными маршрутизаторами TP-Link необходимо выполнить следующие действия:

Шаг 1

Войдите на страницу управления беспроводным маршрутизатором MERCUSYS. Если вы не знаете, как это сделать, нажмите «Как войти в веб-интерфейс маршрутизатора MERCUSYS Wireless N Router».

Шаг 2

Перейдите к Wireless > Основные настройки . Установите флажок Включить мост WDS . Затем страница будет выглядеть, как показано ниже.

SSID вверху страницы — это имя локальной беспроводной сети этого маршрутизатора. Вы можете называть как хотите.

Шаг 3

Щелкните Scan , найдите SSID своей корневой точки доступа и нажмите Connect .

Шаг 4

SSID и BSSID (MAC-адрес) корневой точки доступа будут заполнены автоматически. Затем введите настройки безопасности беспроводной сети, такие как ключ Wi-Fi, чтобы совпадали с и значениями на корневой точке доступа. Нажмите Сохранить .

Шаг 5

Перейдите на страницу Wireless Security , чтобы защитить локальную беспроводную сеть самого маршрутизатора. Здесь настройки шифрования могут отличаться в зависимости от вашего корневого маршрутизатора.

Шаг 6

Перейдите на страницу DHCP > DHCP Settings .

Предоставляется беспроводной мост маршрутизатора (WDS)

Введение в приложение

В большой зоне (например, на виллах, в офисах и т. Д.) Беспроводной маршрутизатор ограничен зоной покрытия. Сигнал частичной зоны слабый или сигнал присутствия в слепых зонах. wirelessWDSBridging функция может быть расширена беспроводным покрытием для достижения улучшения сигнала, спроса на мобильный роуминг.

Главный маршрутизатор и подчиненные маршрутизаторы через wirelessWDSBridge, беспроводной терминал может быть подключен к подчиненному маршрутизатору доступа, движение во время автоматического переключения, роуминг.

Рекомендации ：

1 Если два беспроводных маршрутизатора поддерживают 5G, используйте мост 5G.

В общей среде приложений, в основном беспроводной мост между двумя маршрутизаторами. В некоторых особых случаях требуется мост между несколькими маршрутизаторами, например:

Звездообразная топология: Несколько беспроводных маршрутизаторов подключены к главному маршрутизатору, размер маршрутизатора зависит от количества поддиапазонов беспроводного маршрутизатора на основной машине.

Структура приложения с звездообразной топологией моста WDS

Линейная топология: Так называемый «мост A, мост B, мост C …», в основном прямоугольное приложение с расширенной зоной покрытия. Основные принципы связи, рекомендуют не более трех мостов WDS (три или более мостовых WDS, и стабильность скорости беспроводной сети не может быть гарантирована).

Приложение с линейной топологией моста WDS

Мостовая расширенная сеть WDS может также состоять из дерева, в частности, выбора режима расширения сети в соответствии с фактическими потребностями.Проще говоря, среды моста WDS, беспроводной маршрутизатор можно понимать как коммутатор, подключены по беспроводной сети между всеми маршрутизаторами, Без соединительного кабеля 。

WDS, необходимо отметить следующее:

1, без петель

Перед настройкой моста WDS первичного и вторичного маршрутизаторов не используйте кабель, соединяющий два маршрутизатора, чтобы избежать образования петель (вызывающих широковещательные штормы). Если основные маршрутизаторы — это двухдиапазонный маршрутизатор, заместитель, 5 ГГц и 2.WDS 4GHz не может быть соединен мостом.

2, параметры маршрутизатора подсети

DHCP-сервер: Закрытый процесс управления, требуемый DHCP-сервером заместителя маршрутизатора (фактическая потребность), DHCP-сервером во избежание конфликта. Если более одного заместителя маршрутизаторов, сохраняется только DHCP-сервер.

IP-адрес управления: После завершения настройки моста WDS убедитесь, что IP-адрес заместителя маршрутизатора с основным маршрутизатором не конфликтует.

3, мощность сигнала

Процесс моста WDS, обеспечиваемый для обеспечения успешного и стабильного моста, уровень сигнала субсканирования маршрутизатора превышает 20 дБ основного маршрутизатора. Если силы недостаточно, уменьшите препятствия или расстояние.

WDS, соединяющий передние и задние настройки, примите во внимание следующие вопросы:

Мостовое соединение WDS, вспомогательный беспроводной маршрутизатор, SSID, пароль, установленный для того же основного маршрутизатора, перемещение может быть достигнуто во время автоматического роуминга.

Мостовая роуминговая сеть WDS, обычно только поиск (самый сильный сигнал), может быть очень мало будет найдено для терминала множество сигналов с одним и тем же именем. Во время движения автоматическое переключение (механизм переключения зависит от беспроводных терминалов), без ручного управления.

Первичный и вторичный маршрутизаторы, если есть функция моста для поддержки WDS, функция моста WDS в качестве под-маршрутизатора маршрутизатора, мосты, сканирующие другой маршрутизатор. Первичный и вторичный роутеры могут быть разных марок, разных моделей роутеров.

примечание: Теоретически маршрутизатор между разными марками WDSC можно использовать, могут быть проблемы совместимости.

После настройки мостов WDS компьютеры, мобильные телефоны, подключенные к субпорту LAN-маршрутизатора, к Интернету или беспроводному сигналу, как показано ниже:

Все, что вам нужно для изменения IP-адреса управления маршрутизатора, отличается, для простоты администрирования рекомендуется использовать адрес управления маршрутизатора Vice в качестве основного маршрутизатора (подключенного к широкополосному маршрутизатору) в том же сегменте сети.

Например, IP-адрес основного маршрутизатора — 192.168.1.1, тогда заместитель маршрутизатора изменен на 192.168.1.2,1.3, например IP-адрес.

После моста WDS вспомогательный порт WAN без подключения какой-либо линии, без каких-либо настроек (кроме специальных приложений).

Первичный и вторичный маршрутизатор поддерживает мост WDS, любая из функций может быть, если она не поддерживается, функция WDS не может использоваться.

Процедура

Перед настройкой обратите внимание на следующее:

1Не нужно (нельзя) подключать сетевой кабель между первичным и вторичным маршрутизаторами;

2Между двухдиапазонным роутером нельзя одновременно2.4Gwith5GBridge;

3Беспроводное мостовое соединение необходимо только в настройках вторичного маршрутизатора, следующие инструкции по эксплуатации выполняются на вторичном маршрутизаторе;

1Log Интерфейс управления заместителем маршрутизатора

Управление компьютером, подключенным к дополнительным маршрутизаторам LAN или порт радиосигнала (по умолчаниюTP-LINK_XXXX), откройте браузер, очистите адресную строку и введите пароль не менее 6 цифр, нажмите для входа в систему, как показано ниже:

2 В WDS Установить интерфейс

После входа в интерфейс управления нажмите расширенные настройки> настройка беспроводной сети 5G> WDSWireless bridge , нажмите WDS Беспроводной мост Следующий шаг , Начать настройку, как показано ниже:

примечание : Если вы используете 2.Подключив интерфейс к главному маршрутизатору, нажмите Настройка беспроводной сети 2,4 ГБ> WDS Беспроводной мост 。

3, И подключен к основному маршрутизатору сигналов сканирования

Маршрутизатор автоматически просканирует окружающий сигнал, найдет сигнал основного маршрутизатора, щелкните выберите , маршрутизатор автоматически предложит ввести пароль беспроводной сети основного маршрутизатора, введите правильный и щелкните Следующий шаг . Как показано ниже:

примечание: Может быть более одной страницы, вы можете щелкнуть для перехода на следующую страницу.Если маршрутизатор не может быть просканирован на основной сигнал, уменьшите расстояние между препятствиями маршрутизатора.

4, заместитель настройки параметров беспроводной сети маршрутизатора

Vice router settings 5G Имя сигналов беспроводной сети и пароль беспроводной сети и нажмите Следующий шаг , как показано ниже:

примечание : Если нет беспроводного роуминга, имя и пароль беспроводного маршрутизатора могут отличаться от имени основного маршрутизатора.

5 Изменить заместитель LAN роутер IP порта

Заместитель routerLANmouthIP Модифицирован для адресации основного маршрутизатора и не конфликтует в том же сегменте сети, и нажмите Следующий шаг , как показано ниже.

Подтвердите правильность информации о конфигурации, нажмите выполнить Настройка завершена. Как показано ниже:

6 Подтвердите WDSsuccess

Обратите внимание на верхний правый угол WDSstatus, connected ShowWDSBridging success.Как показано ниже:

примечание : На этой странице нет необходимости устанавливать параметры, изменения вносятся только при последующих изменениях в сети.

7, отключен от DHCP-сервера

Щелкните Network parameters> DHCPserver , выключите DHCPServer, как показано на РИС.

На этом настройка беспроводного моста завершена.

WDS После успеха моста

примечание : Если маршрутизатор используется на одной частоте, этот шаг можно пропустить.

Двухдиапазонный маршрутизатор в качестве заместителя главного маршрутизатора, мостовой маршрутизатор, процесс беспроводного моста, мы только настроили имя и пароль беспроводного сигнала диапазона, вам также необходимо настроить другой диапазон. Типа использование 5GBand bridged, необходимость в отдельном комплекте 2,4G радиосигнала, тогда как то же самое. Нажмите Общие настройки> настройка беспроводной сети Изменить настройки, если основной маршрутизатор является двухдиапазонным маршрутизатором, подключите имя сигнала и настройку пароля в соответствии с основным маршрутизатором для роуминга:

После успешного перекрытия, показанного ниже:

Поддержка первичного и вторичного маршрутизатора 2.4G, 5GSignals могут быть подключены для использования, и до тех пор, пока одно и то же имя сигнала полосы частот и пароль согласованы, вы можете автоматически перемещаться. Любые проводные сетевые кабели, подключенные к главному компьютеру, подсистеме маршрутизатора и выходу в Интернет.

WDS Bridging — Подробности ответа

I. Физическая установка

II. Конфигурация устройства

Настройте маршрутизатор в обычном режиме, но пока не включайте шифрование. Подождите, пока WDS заработает.

На экранах Advanced перейдите к Wireless Config-> Basic на обоих устройствах.

Отключите автоматический канал для беспроводного канала. Установите реальный канал (рекомендуется 11 или 6).

SSID не имеет значения. Рекомендуется, чтобы они были одинаковыми, но также будет работать, если они будут разными.

Измените режим пакетной передачи кадров с высокоскоростного режима 125 на пакетную передачу кадров или Не использовать. (Framebursting рекомендуется, если все клиентские устройства поддерживают его).

Нажмите «Применить» и позвольте устройствам выполнить сброс и применить настройки. Важно сначала полностью применить изменения к модулю Моста. Применение изменений приведет к перезагрузке каждого устройства. Если маршрутизатор начинает перезагружаться, применить настройки на мостовом модуле будет невозможно, пока маршрутизатор не перезагрузится полностью.

Перейдите в Wireless Config-> Repeater на обоих устройствах.

Repeater-Bridge (WDS) должен быть включен.

Нажмите Применить (сначала мост, затем маршрутизатор)

Щелкните Изменить зарегистрированных партнеров WDS

В разделе «Добавить новую партнерскую точку доступа WDS» введите беспроводной MAC-адрес другой AirStation (той, с которой нужно создать мост).

Щелкните «Новый партнер».

AirStation перезагрузится.Как только экран обновится, второй MAC-адрес AirStation будет указан в разделе «Точки доступа с возможностью моста».

Повторите этот процесс для других устройств.

По завершении отсоедините кабель Ethernet, выключите и снова включите устройства и наблюдайте за работой беспроводной сети по индикатору активности беспроводной сети.

Убедитесь, что WDS работает, войдя в ретранслятор (192.168.11.100) от проводного подключения к маршрутизатору.

При желании теперь можно включить шифрование

. Сначала включите шифрование на точке доступа, а затем на маршрутизаторе (если маршрутизатор будет включен первым, он не сможет взаимодействовать с точкой доступа и будет осиротевшим).

AP-900 — WDS Bridge

WDS Bridge обеспечивает универсальную систему для соединения точек беспроводного доступа и проводных сетей между несколькими точками.Это позволяет VigorAP работать одновременно несколькими способами. Он может действовать как беспроводной повторитель, а также может действовать как беспроводной мост между сегментами LAN.

WDS также позволяет одновременно подключать несколько точек доступа к одному маршрутизатору. Это также позволяет соединять точки доступа в гирляндную цепочку по беспроводной сети, чтобы расширить зону действия сети далеко за пределы исходных границ основных маршрутизаторов.

На следующей диаграмме показан тип сети, в которой можно ожидать использования моста WDS:

В этом руководстве мы рассмотрим шаги по подключению одного VigorAP к маршрутизатору 2860.Однако эти шаги можно изменить, чтобы подключить VigorAP к ЛЮБОМУ устройству, поддерживающему канал WDS.

Вот общий обзор требований для ссылки WDS:

— Безопасность ДОЛЖНА быть одинаковой для всей сети.

— Все устройства ДОЛЖНЫ знать MAC-адреса любых устройств, которые подключаются к ним напрямую

— Устройства могут быть подключены к сети с помощью каналов Ethernet. Затем они также будут использовать беспроводные каналы для связи в локальной сети.Будьте осторожны, чтобы не создать петли в сети.

Шаг 1. Физическая настройка и доступ

Для начала нам нужно настроить физические соединения.

— Убедитесь, что питание подключено ко всем устройствам

— Подключите кабель Ethernet от любого порта LAN на маршрутизаторе к любому порту LAN-A на VigorAP

.

— Подключите компьютер к сети. Для достижения наилучших результатов используйте на устройстве кабель Ethernet и DHCP.

Используйте веб-браузер для доступа к IP-адресу маршрутизатора.Обычно это будет адрес шлюза для вашего ПК (значение по умолчанию — 192.168.1.1 ).

Вы можете ввести этот адрес прямо в адресную строку вашего браузера, и он должен предложить вам экран входа в DrayTek. Введите учетные данные для доступа к маршрутизатору (имя пользователя / пароль по умолчанию — admin / admin).

Затем вам потребуется доступ к IP-адресу VigorAP. VigorAP настроен на использование DHCP по умолчанию, это означает, что он получит динамически назначаемый IP-адрес от маршрутизатора.Вы можете проверить маршрутизаторы ARP Cache Table , чтобы увидеть все подключенные устройства. Сопоставьте MAC-адрес (найденный на этикетке на VigorAP) с соответствующим IP-адресом, показанным в таблице кэша ARP:

Когда у вас есть IP-адрес для AP, вы можете получить к нему доступ почти так же, как к маршрутизатору. Введите IP-адрес VigorAP в свой веб-браузер, а затем введите имя пользователя и пароль (опять же, admin / admin по умолчанию).

Шаг 2. Настройка беспроводной сети маршрутизатора

Следующим шагом будет настройка беспроводной сети на роутере:

А:

Шаг 3. Настройка беспроводной сети VigorAP

По сути, мы хотим воссоздать беспроводную сеть на VigorAP.

SSID может быть таким же, как у основного маршрутизатора (это должно сделать его видимым для всех клиентов как единую беспроводную сеть), или он может иметь собственное выделенное имя SSID, чтобы пользователи могли определить, подключены ли они к ретранслятору или нет. . Выбор зависит от сетевой среды и требований; тебе решать.

Затем нам нужно ТОЧНО продублировать настройки безопасности беспроводной сети на маршрутизаторе. Это очень важный , настройки беспроводной сети должны точно совпадать в каждом аспекте конфигурации, чтобы беспроводное соединение работало правильно.Если у вас возникают проблемы с тем, чтобы это работало, то в 9 случаях из 10 проблема связана с используемой безопасностью.

Шаг 4 — Настройте ссылку WDS на VigorAP.

Теперь нам нужно изменить «режим», в котором работает VigorAP, а также настроить беспроводное соединение между точкой доступа и маршрутизатором.

Сначала измените режим:

После этого VigorAP теперь должен знать, какой SSID нужно расширить.Самый простой способ сделать это — просканировать доступные сети, а затем выбрать ту, с которой мы хотим связать ее.

После сканирования доступных беспроводных сетей выберите соответствующую и нажмите кнопку «Добавить в настройки WDS» внизу страницы. Затем вы перейдете на страницу конфигурации беспроводного соединения между VigorAP и маршрутизатором.

Отсюда мы снова хотим соответствовать точно таким же настройкам. Помните, что метод безопасности и тип шифрования очень важны! Они должны точно совпадать, чтобы ссылка работала.Шифрование AES используется для WPA2, а TKIP — для WPA. Если вы сомневаетесь, что использовать; настройте свою сеть для использования WPA2 с AES. Это безопаснее и быстрее, просто убедитесь, что настройки совпадают ВЕЗДЕ в конфигурации.

Выбрав эти параметры, вы должны нажать кнопку «ОК» внизу страницы.

Шаг 5 — Настройте WDS на маршрутизаторе.

Маршрутизатор также должен знать, к какому устройству он подключается. Это означает, что мы должны следовать тому же процессу на 2860.

Перейдите на страницу Wireless LAN \ AP Discovery и найдите доступные сети:

Нажмите кнопку «Добавить в», чтобы автоматически добавить MAC-адрес и открыть страницу настроек WDS.

Затем необходимо настроить параметры безопасности, чтобы они соответствовали параметрам, используемым в других местах сети:

С этими настройками маршрутизатор и VigorAP должны быть связаны друг с другом.

Вы можете расширить эту конфигурацию, добавив больше ссылок между различными VigorAP.Например, можно создать дополнительную ссылку между первой точкой доступа и второй точкой доступа. Это означает, что для второй точки доступа не требуется обратная связь с маршрутизатором… она может последовательно подключать свое соединение к первой точке доступа, а затем по каналу первой точки доступа к маршрутизатору. Используя этот метод, можно расширить беспроводную сеть.

Шаг 5 — Снимите кабель и проверьте соединение

После окончательной настройки мы можем отсоединить кабель от маршрутизатора и VigorAP. Если этого не сделать, у вас есть шанс создать петлю в сети между беспроводным каналом и каналом Ethernet.

Отсоединив кабель Ethernet, мы можем протестировать соединение между маршрутизатором и VigorAP.

Перейдите в раздел Diagnostics \ Ping Diagnosis на маршрутизаторе. Используйте эту функцию для ввода IP-адреса VigorAP. Если все прошло хорошо, теперь вы можете отправлять эхо-запросы VigorAP напрямую от маршрутизатора к маршрутизатору по беспроводной сети.

Поздравляем! Теперь соединение должно работать. Теперь вы можете переместить VigorAP в желаемое место, и устройства смогут совмещать его с маршрутизатором, а оттуда в Интернет.

Как вы оцениваете эту статью?

WiFi-мост или WiFi-сетка? Какая разница?

Несмотря на то, что мосты WiFi и сетка Wi-Fi являются обычным явлением, которое устраняет необходимость в кабельной разводке, они удовлетворяют разным требованиям.

Многие ИТ-специалисты предпочитают терминировать точки доступа с помощью проводного соединения; однако это не всегда возможно или разумно. Возможно, вам не захочется дополнительных затрат на рытье земли для прокладки кабелей или неприглядный вид на кабельные каналы и сверление отверстий в стенах.Вот где мосты WiFi и сетка заполняют счет.

Что такое мост WiFi?

Мост WiFi заменяет кабели Ethernet. Он настроен в фиксированной конфигурации с одной целью. В конфигурации «точка-точка», как правило, на открытом воздухе мост будет спроектирован так, чтобы охватить расстояние для передачи данных от точки к другой, как если бы у вас был кабель, соединяющий их. Это не только на открытом воздухе, вы можете соединить точки доступа внутри здания, и вам не нужно иметь точку доступа в мосту с линией сайта к другой AP.Вы можете перебросить точку доступа из одной комнаты в другую, например, или из внешнего помещения в закрытое, так как 5 ГГц или 2,4 ГГц могут проходить сквозь стены, вам даже не понадобится секторная антенна. Вообще говоря, когда люди говорят о мостах Wi-Fi, они имеют в виду оборудование, предназначенное для покрытия расстояний от нескольких сотен метров до нескольких миль с секционной станцией, такой как серия LigoWaves DLB. В режиме моста мост Wi-Fi не подключается к клиентам Wi-Fi, как вы ожидаете от точки доступа, поскольку режим моста служит единственной цели — действовать как мост к другой станции.

Вариант использования моста — это добавление виртуальных локальных сетей для разделения и защиты трафика через мост или работа в режиме моста точка-множество точек с несколькими станциями, подключающимися к мосту.

Что такое Mesh WiFi?

Meshing делает то же самое, что и мост WiFi, путем беспроводного подключения точки доступа к точке доступа без кабеля. Однако отличие от моста заключается в том, что клиенты и устройства также могут взаимодействовать с точкой доступа. Это означает, что режим сетки является более универсальным решением, чем мост, и вы можете делать все это внутри одной точки доступа.Вы можете легко связать внешние точки доступа с кабельным подключением с точками доступа без кабеля на территории открытого автоприцепа, предоставляя доступ Wi-Fi-клиентам в гостевой сети, а также объединяя их друг с другом. Не требуется прокладка кабелей для каждой точки доступа и отдельное радио, используемое для соединения точек доступа вместе, поскольку ячеистая технология встроена в APS.

Как и все технологии, сетка имеет свои плюсы и минусы и подходит не для всех сред, так как иногда будет лучше соединить точки доступа вместе с использованием совершенно другого радио и частоты, например, в сочетании с мостом диапазона E в корне с абонентом. устройства в средах с высокой плотностью размещения, требующих большого количества проходов данных.Вы также должны учитывать, что AP все равно будут нуждаться в питании, поэтому было бы так же легко подключить их по сети Ethernet, как и проложить новые силовые кабели, если вы не можете использовать существующую мебель, такую ​​как ночные светильники. Для небольших площадок, когда требования к данным менее высоки, идеальным решением будет объединение точек доступа, в которых возможны кабели. Следует помнить, что для корневой точки доступа в режиме ячеистой сети всегда будет снижение производительности, поскольку она передает данные от точек доступа без кабеля, поддерживая другие точки доступа и устройства, поэтому, если ваши требования высоки, создание сетки может быть не для вас.

У сети

Mesh есть еще одно преимущество, о котором стоит упомянуть, а именно то, что они могут формироваться динамически в случае аварии в сети и потери точки доступа проводного соединения (при условии, что к шлюзу подключено более одной точки доступа в ячейке). . Еще один недостаток создания сетки — это то, что вы не можете разделить полосу пропускания сетевого соединения с виртуальными локальными сетями.

Сетка или не сетка — вот в чем вопрос

Наша команда использует опросы беспроводной сети как часть этапа планирования, чтобы иметь возможность спроектировать сеть с учетом требований бизнеса.Варианты расположения, кабельной разводки, беспроводного моста или использования сетки обсуждаются и представляются клиентам, чтобы убедиться, что они получают максимальную отдачу от своей сети Wi-Fi. Для некоторых клиентов объединение точек доступа является идеальным решением, для других — нет, это просто не универсальный подход. Если вы хотите обсудить свои потребности в WiFi, звоните.

Bridge Client WDS Какой режим мне нужен? · Моя занятая пенсионная жизнь

Время чтения: 3 минуты.

Bridge Client WDS какой режим мне нужен? Это вопрос, который недавно приходил мне в голову.Мне пришлось заменить неисправный сетевой адаптер Powerline. На этот раз я хотел использовать беспроводную связь, и для этого потребовался маршрутизатор. Однако все устройства, подключенные к старому адаптеру Powerline, являются устройствами только с проводным подключением. У меня был коммутатор Ethernet, к которому я подключил все устройства и подключил коммутатор к адаптеру Powerline. Эта часть сработала хорошо. Теперь мне нужно было попробовать это с беспроводной связью, и тогда я обратил внимание на эти термины.

Проблема заключалась в том, что все режимы очень похожи, но между ними есть различия.Мне нужно было выяснить, в чем заключаются эти различия, и посмотреть, какой режим мне нужен.

Мост против режима клиента против WDS

Возможно, что разные прошивки определяют (и реализуют) эти режимы по-разному, но вот и начало.

Клиентский режим.

В клиентском режиме соединение WAN (Интернет) осуществляется путем подключения в качестве клиента к существующей беспроводной сети. Маршрутизатор не поддерживает точки доступа для других беспроводных клиентов.Его беспроводное радио занято, будучи клиентом в существующей беспроводной сети. Локальная сеть на маршрутизаторе защищена NAT от беспроводной сети, как это обычно бывает с Интернетом. Обычно хосты в вашей локальной сети будут использовать DHCP-сервер на маршрутизаторе, поскольку это независимая сеть. Сетевой адрес ваших хостов LAN должен отличаться от сетевого адреса беспроводной сети.

Мостовой режим.

Режим моста аналогичен режиму клиента в том, что беспроводной радиомодуль занят, являясь «клиентом» в существующей беспроводной сети, и поэтому не обеспечивает дополнительную поддержку точки доступа.Однако локальная сеть на маршрутизаторе ведет себя точно так же, как если бы она была частью беспроводной сети. Другими словами, хосты в вашей локальной сети будут использовать DHCP-сервер, который будут использовать все остальные в беспроводной сети; Обычно DHCP-сервер на вашем мостовом маршрутизаторе отключен. Сетевой адрес ваших хостов LAN будет таким же сетевым адресом, что и беспроводная сеть.

Режим WDS.

Режим

WDS — следующий шаг в этой цепочке эволюции. Локальная сеть ведет себя точно так же, как и в режиме моста.Разница между режимом моста и режимом WDS заключается в том, что беспроводное радио на вашем маршрутизаторе также ретранслирует беспроводные пакеты к / от других беспроводных клиентов и, следовательно, будет действовать как еще одна точка доступа для дополнительных беспроводных клиентов. Использование WDS приводит к снижению пропускной способности, поскольку каждый полученный беспроводной пакет должен быть повторно передан маршрутизатором. Таким образом, у вас есть только половина доступной пропускной способности беспроводной сети. Но вы расширили зону покрытия беспроводной сети, а также предоставили точку удаленного проводного подключения к своей сети.
RonWessels, 21 марта 2006 г.
http://www.linksysinfo.org/index.php?threads/bridge-vs-client-mode-vs-wds.13608/#post-60649

Я включил этот комментарий / цитату, потому что автор четко описывает различные режимы и дает мне мгновенное понимание каждого из режимов.

Дополнительные определения

Использование одного NAT для всей системы упрощает работу.

Технология

DHCP (протокол динамической конфигурации хоста) автоматически назначает IP-адреса сетевым устройствам каждый раз, когда они подключаются к сети.Обычно это особенность роутера. Мой текущий маршрутизатор уже предоставляет эту услугу для моей сети. На новом маршрутизаторе эта функция должна быть отключена.

Что я определил

Думаю, что мне понадобится роутер в режиме моста. У моего нынешнего роутера сильный беспроводной сигнал по всему дому. Мне действительно не нужно продлевать сигнал дальше. Я могу использовать встроенный переключатель нового маршрутизатора для подключения всех моих проводных устройств.

Leave a comment Cancel reply
