Юсб провода: Распиновка разъёмов USB 2.0

Содержание

Кабель Lightning/USB (2 м) — Apple (RU)

0,5 метра1 метр2 метра Длина

  • Информация о продукте

    Обзор

    Кабель USB 2. 0 длиной 2 метра позволяет подключить ваш iPhone, iPad или iPod с разъёмом Lightning к порту USB на компьютере для синхронизации и зарядки. Кроме того, его можно подключить к адаптеру питания Apple USB, чтобы зарядить устройство от розетки.*

    Особенности

    Двусторонняя конструкция

    Комплект поставки

    Кабель Apple Lightning — USB (2 м)

  • Совместимость

    Модели iPad

    • iPad (9‑го поколения)
    • iPad Pro 12,9 дюйма (2‑го поколения)
    • iPad Pro 12,9 дюйма (1‑го поколения)
    • iPad Pro 10,5 дюйма
    • iPad Pro 9,7 дюйма
    • iPad Air (3‑го поколения)
    • iPad Air 2
    • iPad Air (1‑го поколения)
    • iPad (8‑го поколения)
    • iPad (7‑го поколения)
    • iPad (6‑го поколения)
    • iPad (5‑го поколения)
    • iPad mini (5‑го поколения)
    • iPad mini 4
    • iPad mini 3
    • iPad mini 2
    • iPad mini (1‑го поколения)

    Модели Mac

    • MacBook Air (13 дюймов, модели с начала 2015 по 2017 год)
    • MacBook Air (11 дюймов, модель начала 2015 года)
    • MacBook Pro (дисплей Retina, 13 дюймов, модели с конца 2012 по 2015 год)
    • MacBook Pro (дисплей Retina, 15 дюймов, модели с середины 2012 по 2015 год)
    • iMac (дисплей Retina 4K, 21,5 дюйма, модель 2019 года)
    • iMac (дисплей Retina 4K, 21,5 дюйма, модель 2017 года)
    • iMac (дисплей Retina 4K, 21,5 дюйма, модель конца 2015 года)
    • iMac (дисплей Retina 5K, 27 дюймов, модели 2019–2020 годов)
    • iMac (дисплей Retina 5K, 27 дюймов, модель 2017 года)
    • iMac (дисплей Retina 5K, 27 дюймов, модели с конца 2014 по 2015 год)
    • iMac Pro (2017 г. )
    • Mac mini (чип M1, модель 2020 года)
    • Mac mini (2018 г.)
    • Mac mini (модель конца 2014 года)
    • Mac Pro (модель 2019 года)
    • Mac Pro (модель конца 2013 года)
\n \n

\n Кабель USB 2.0 длиной 2 метра позволяет подключить ваш iPhone, iPad или iPod с разъёмом Lightning к порту USB на компьютере для синхронизации и зарядки.

Кроме того, его можно подключить к адаптеру питания Apple USB, чтобы зарядить устройство от розетки.*\n

\n

Новинки серии USB-проводов для зарядки и передачи данных

Все больше устройств, которыми мы пользуемся каждый день, требуют зарядки — телефоны, планшеты, наушники, часы, пауэрбанки, навигаторы, видеорегистраторы, электронные сигареты, портативные колонки и даже кроссовки. Современные автомобили оснащаются USB-разъемами для зарядки, обычные электрические розетки уже зачастую имеют встроенное гнездо USB. Нужен только подходящий кабель.

Безусловно, в комплекте любого гаджета всегда есть штатный провод для зарядки. Но его всегда мало —  он нужен в машине, на даче, на работе, да и в пределах дома удобнее иметь несколько. И, конечно, ни один штатный провод не застрахован от поломки или потери.

Именно поэтому мы расширяем серию USB-кабелей для зарядки и передачи данных. Доступная цена, надежные технические решения, прочная конструкция самого кабеля и коннекторов — это те аспекты, которым мы всегда уделяем максимум внимания.


Сейчас мы готовы представить 4 новых модели в различных цветовых решениях:

JA-DC25 и JA-DC27 с коннектором Micro USB



JA-DC35 с коннектором Type С

JA-DC45 с коннектором Lightning 8 pin

Все модели обладают высокой пропускной способностью не менее 2А  и обеспечивают эффективную зарядку устройств.

Кабели с разъемами Micro USB и Type С поддерживают быструю зарядку Quick charge 3.0

Все модели могут использоваться для быстрой передачи данных на персональный компьютер или ноутбук.

Износостойкая нейлоновая оплетка придает кабелю дополнительную жесткость и защищает от возникновения заломов и механических повреждений. Цветовые решения оплетки не могут не радовать — классические расцветки, яркие сочные оттенки синего и красного, элегантное серебро и золото.

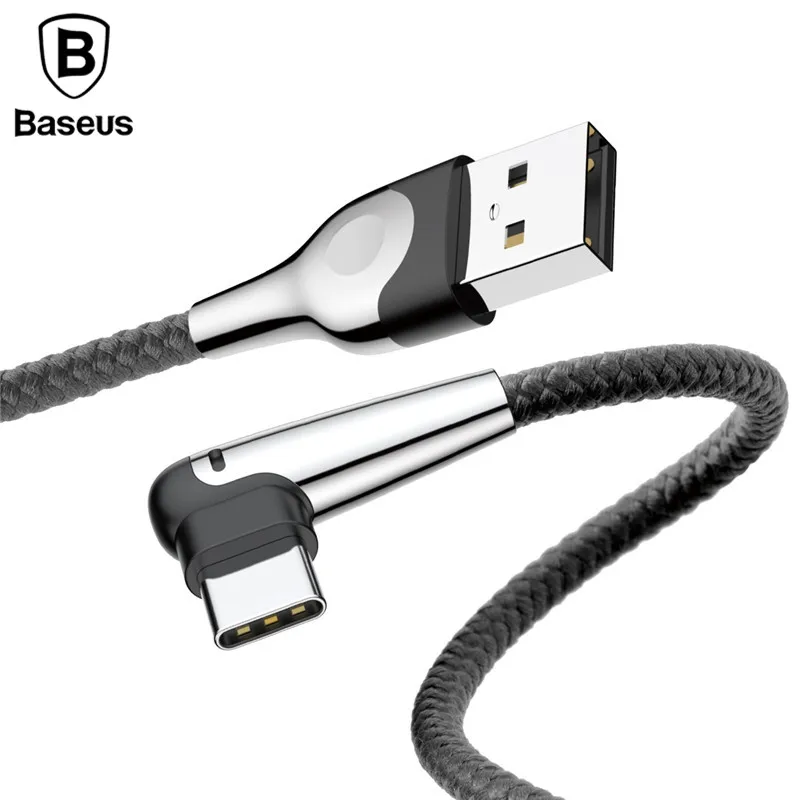

Модели JA-DC25, JA-DC35 и JA-DC45 оснащены Г-образным штекером.

    Такая форма позволяет избежать перегибов провода, если устройство часто используется во время зарядки. Кроме того, телефон гораздо удобнее держать в руках.

Модель JA-DC27 обладает классическим прямым штекером, но дополнительная гибкая защита основания помогает избежать заломов и значительно продлевает срок службы кабеля.


Новая упаковка сохранила самые важные свои качества — информативность, привлекательность и удобство для размещения на любой витрине.

Для того, чтобы было проще ориентироваться, мы сделали цветовое разделение дизайна коробок:


  • в желтых коробках лежат кабели с коннектором  Micro USB
  • в синих — с коннектором Type С
  • в бронзовых — Lightning 8 pin


Ремонт USB кабеля своими руками

Всем привет! Многие сталкиваются с такой проблемой, как поломка USB кабеля у основания.   Большинство конечно скажут, зачем их чинить, легче купить новый. Конечно это легче, но цена за хороший кабель будет так же не маленькая, а покупать дешевый, который так же через время сломается либо же пропускная его способность будет невысокой, я не вижу смысла. Да и самому приятнее починить, а не купить, но это лично мое мнение )))

Материалы и инструменты


Что будет необходимо из инструмента и материалов:

  • ножницы;
  • «третья рука»;
  • паяльник;
  • мультиметр;
  • запасной штекер (но если аккуратно разрезать родной, то не потребуется).

Ремонт USB кабеля своими руками


Итак, берем поврежденный кабель и отрезаем от него разъем. Если данный разъем аккуратно разрезать лезвием, то его можно будет и не менять, а лишь перепаять провода и посадить на клей, но так как у меня есть запасные, этого делать не буду.



Далее мультиметром проверяем где + и — Обычно красный +, а черный -, но на всякий случай лучше проверить, так как были такие случаи, что цвета вообще не совпадали, так же были случаи, что вместо красного и черного, были провода совсем других цветов и тут без тестера просто никак не обойтись.


Затем паяльником залуживаем кончики проводов для дальнейшей пайки. Что бы легче было паять использую «третью руку». Данная приспособа отлично выручает в таких мелких работах. Я себе купил уже заводскую, а ранее пользовался самодельной. Как такую сделать, можете посмотреть в моей статье «Третья рука» — приспособление для пайки своими руками


На всем известном китайском сайте я купил целый комплект запасных разъемов, стоят они там очень дешево. В описании к видео ниже, будут ссылки, по которым можно будет заказать такие разъемы.


Теперь берем необходимый штекер, зажимаем его в «третью руку» и припаиваем провода.


Распиновка тут следующая, с той стороны где три контакта минус находится слева, а плюс справа. На фото ниже это хорошо видно.


После того как припаяли, можно собрать корпус.


Он состоит из двух половинок, на заклепках, но как показала практика, можно внутрь залить термоклей, что и было сделано.


Теперь проверяем кабель, подключив его к тестеру.


 И как видно из фото, все замечательно работает.

Изготовление самодельного USB кабеля


Аналогичным способом можно изготовить себе самодельный кабель любой длинны и по цене он выйдет намного дешевле, чем купить готовый. На фото ниже, можно посмотреть результат. Длинна данного кабеля составляет 2 метра, а пропускная способность не отличается от оригинального кабеля длинной  до 1 метра.


На данном разъеме минус так же крайний слева, а плюс крайний справа.



Видео по ремонту и изготовлению USB кабеля

Так же можете посмотреть видео:



А на этом всем спасибо за внимание и до новых встреч.

Чиним USB-шнур на коленке / Хабр

Предыстория

В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.

Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.



Оборудование

Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.

Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.

Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.

Первоначальный вариант

Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.

Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.

Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.

Соединение кабелей

Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный здесь. Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.
На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.

Расплетаем оплётку и отводим в сторону.

Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.

Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.

В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.

После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако

Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Ремонт кабеля USB — Micro USB своими руками


Хороший кабель, с хорошим, прочным штекером для зарядки телефона подобрать в магазине крайне не просто. Зачастую, заявленное на упаковке качество товара не соответствует действительности. Если сам штекер micro usb, который подключается к разъёму Вашего телефона, или другого гаджета, выполнен из некачественной стали, он очень скоро разболтается, или погнётся, и будет неплотно сидеть в разъёме, вызвав тем самым сбои при зарядке аккумулятора. Или же перестанет передавать и принимать файлы с других устройств, например, с компьютера или флэш-накопителя. И очень неприятно, когда имеющийся у Вас кабель с хорошим штекером вдруг перестал работать по причине разрыва жил кабеля, возле этого самого штекера. Это случается от постоянных перегибов кабеля при использовании. Когда это произойдёт – вопрос времени. В зависимости от интенсивности использования. Можно пойти, и купить новый, а можно отремонтировать старый – это дело каждого индивидуальное. Лично мне, более по душе второй вариант. Не столько из-за суеты выбора и хождениям по салонам связи, сколько ради собственного интереса. Да и тратиться, опять же, не придётся… В общем, недавно мне принесла такой неисправный кабель дочь. Уж не знаю, что она с ним делала, но повреждён он оказался у оснований сразу обоих штекеров – usb, и micro usb.

Взялся я за это дело, ещё и потому, что этот кабель был «родной» от её телефона, который шёл в комплекте с телефоном, зарядкой и наушниками. Пользоваться другим она категорически отказалась, из-за боязни испортить телефон. И покупать оригинальный кабель тоже не захотела. Пришлось отдать ей свой (благо, у нас телефоны одинаковые), а себе ремонтировать сломанный. Работа заняла у меня около часа.

Понадобится


  • Паяльник, олово и флюс.
  • Ножницы.
  • Нож канцелярский.
  • Секундный клей.
  • Термоусадочная трубка (желательно под цвет кабеля).
  • Зажигалка.
  • Маленькие кусачки.


Ремонт кабеля


Для начала, не церемонясь, отрезаем повреждённый штекер от кабеля. В моём случае оба штекера.

Далее, при помощи канцелярского ножа, разрезаем штекер по шву. У меня корпусы штекеров были спаянные по шву, по этому, мне пришлось повозиться. Но бывают штекеры с разборным корпусом – тут кому как повезёт. Тем не менее, проведя несколько раз новым лезвием канцелярского ножа по швам корпуса, я отделил его довольно легко и быстро. Сняв корпус, разбираем штекер на составляющие части.


Тут надо быть внимательным. В плане контактов штекера: к какому из них припаян какой провод. Чтобы не запутаться, можно помечать контакты разноцветными маркерами, в цвет проводов. Мне это ни к чему, я давно знаю раскладку usb наизусть. .. Вот на всякий случай:

Теперь займёмся кабелем. Замеряем от края расстояние в длину резинового уплотнителя, а так же плюсуем сюда длину до контактов штекера. Срезаем с кабеля оплётку по вычисленной длине.

Надеваем на провода резиновый уплотнитель, припаиваем цветные провода к соответствующим контактам и вставляем блок с контактами в металлический штекер.

Убедившись, что всё находится на своих местах, ничего и нигде не торчит, приклеиваем секундным клеем пластмассовый корпус к штекеру. Внимательно следим, чтобы клей не попал на контакты штекера.

Далее, надеваем на кабель (с другого конца) термоусадочную трубку, и усаживаем её зажигалкой. Ещё одно примечание: если Вы ремонтируете только один штекер, позаботьтесь о том, чтобы термотрубка оказалась надета на кабель раньше, чем Вы припаяете штекер к кабелю и приклеите корпус, иначе потом, придётся всё заново разбирать, чтобы исправить этот недосмотр. После усадки, трубка плотно обхватит кабель вместе с резиновым уплотнителем; получится почти монолитная оплётка, как раньше.


Теперь второй штекер – micro usb. Продеваем заранее термотрубку на кабель, чтобы потом не забыть. Разбираем штекер. Так же, как и предыдущий: при помощи канцелярского ножа.

Тут конструкция оказалась ещё проще, чем у usb-штекера – проводки просто втыкаются в верхнюю часть штекера прямо в своей оплётке, и при соединении с нижней частью штекера, эта оплётка прокалывается зазубринами, имеющимися на контактах, которые расположены на нижней части штекера. Тут главное не перепутать раскладку цветных проводков.

Далее собираем штекер воедино, как и предыдущий.

Надеваем на нарушенную оплётку кабеля термотрубку, которую мы заранее продели на кабель. Усаживаем трубку.

Вот и всё – сломанный кабель снова в строю, с теми же функциями, для которых он и предназначен инструкцией. Причём без каких-либо внешних и видимых нарушений оплётки, типа намотанной изоленты. Выглядит как новый. Подключаем к телефону, и пользуемся с удовольствием!

Смотрите видео
