Желтый порт USB приводит к перезагрузке комплектов Intel® NUC…

Что вы видите?

NUCя Intel® внезапно перезапускается после подключения USB-устройства к порту желтый USB 3,0.

Почему вы видите его?

Комплекты Intel® NUC NUC8i7HVK и NUC8i7HNK включают в себя цифровой микрофонный массив (ДМИК) с четырьмя цифровыми микрофоном, расположенными на лицевой стороне устройства. ДМИК реализует алгоритм дальнего уровня для минимизации акустических помех.

После интенсивного использования зажимы для крепления, которые являются частью желтого порта USB 3,0, могут связываться с цветной проводов ДМИК, расположенного выше. Это могло бы повредить ДМИК. Если зажимы поступают в связи с пропускной технологией 1,8 V Red, они могут быть короткими. Это может привести к перезагрузке устройства.

Colored wires

Следующие единицы измерения затронуты.

УстройствоСистему
Комплект Intel® NUC NUC8i7HVKSA J71486 — 502
Комплект Intel® NUC NUC8i7HNKSA J71485 — 502

Чтобы узнать номер версии, ознакомьтесь с идентификационной записью Intel NUC.

Как решить проблему.

Щелкните или тему, чтобы узнать подробности:

Вариант 1: заказ и установка заменяющего кабеля.

Вы можете запросить Улучшенный кабель ДМИК, в котором кабели надежно защищены, и заменить кабель. Перед выбором этого параметра ознакомьтесь с инструкциями по замене кабеля.

Инструкции по замене кабелей (PDF)PDF icon


Размер: 322 КБ
Дата: Июнь 2018

Отправьте заявку в службу поддержки и запросите комплект для замены кабеля (номер детали 04A3-00MH0IN).

Вариант 2. запросите замену RMA для всего комплекта Intel® NUC NUC8i7HVK или NUC8i7HNK.

Подайте заявку на гарантийное обслуживание для вашей компании Intel Nuc.

Желтый порт USB: зарядка для вашего мобильника

Мы продолжаем исследовать возможности новых ThinkPad. В представленных на CES моделях бизнес-ноутбуков Lenovo много улучшений: от радикальных изменений, таких как новая клавиатура ThinkPad Edge и X100e, до простых, но очень полезных решений. Одной из таких «полезностей» является постоянно подключенный к питанию порт USB.


Большинство современных мобильных устройств, от мобильников до плееров и смартфонов, можно заряжать от порта USB. Такая возможность позволяет не брать с собой зарядку от устройства на работу или в поездку: достаточно взять кабель для подключения к ноутбуку. Но если ноутбук перевести в режим ожидания или в спящий режим, либо вовсе выключить, зарядка прекратится. Постоянно подключенный порт USB решает эту проблему.

В новых моделях ноутбуков ThinkPad T-серии, Edge, X100e и W510 один из портов может заряжать устройства постоянно, поэтому он и выделен цветом. Если ноутбук работает от батареи, зарядить мобильный телефон получится, только когда питание включено. Подключенный к сети ноутбук постоянно заряжает устройство, даже когда сам находится в режиме сна или выключен. На 13-дюймовом ThinkPad Edge такой порт расположен на справа, возле разъема для подключения сетевого кабеля.

Говоря о портах USB, нельзя не упомянуть еще одно нововведение. Мобильная рабочая станция ThinkPad W510 впервые оснащена портом USB 3.0. Новая версия стандарта обеспечивает скорость передачи данных до 400 мегабайт в секунду. Это почти в 10 раз быстрее, чем в распространенном стандарте USB 2.0. Порт USB третьей версии совместим и с обычными устройствами USB 2.0.

Какой USB порт стоит на ноутбуке или компьютере?

Данный материал подойдет для новичков и профессионалов. Некоторых часто волнует вопрос, как определить тип USB порта. Особенно это вызывает трудности, когда в ноутбуке все порты помечены черным цветом, хотя в характеристиках сказано, что USB 3.0 и 2.0 присутствуют. Правда не написано с какой стороны.

Эта статья не только поможет определить USB 3.0, но и попробуем отличить подделку. Статья будет небольшой, но в полной мере поможет разобраться, что к чему.

Это интересно: Что такое USB Type-C?

Определить вид USB порта с помощью Windows

Сейчас я попробую показать все программным путем, а потом посмотрим на сами порты. Большинство из вас знают, что USB-порты имеют версии 1.0, 2.0 и 3.0. Сейчас уже есть версия 3.1, но это не важно. Чтобы определить тип USB порта, нужно зайти в Диспетчер устройств. В Windows 10 нажимаем правой кнопкой мыши по меню Пуск и выбираем соответствующий пункт (либо нажимаем сочетание Win+X и делаем то же самое).

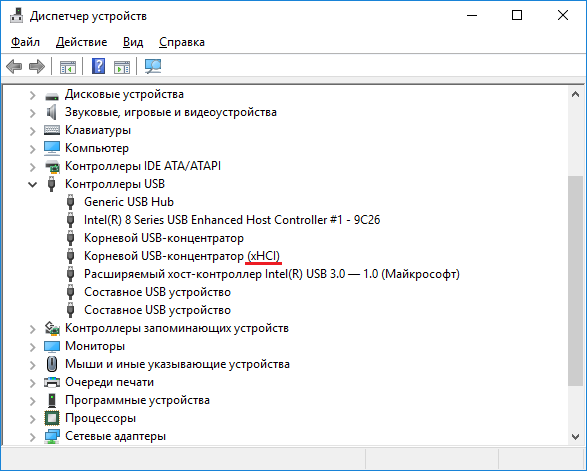

Как только открылось окно ищем вкладку «Контроллеры USB» и раскрываем ее. Там можем увидеть множество драйверов для USB портов. Если в одном из устройств есть слово «xHCI», то это есть USB 3.0, все остальное относится к USB 2.0.

Легко? Тогда перейдем к следующему варианту определения.

Как определить тип USB порта по внешнему виду?

Это интересно: Что делать, если устройство USB не опознано?

Давайте начнем с самой первой версии – USB 1.0, сейчас данный вариант в ноутбуках практически не используется, но имеет место в некоторых мышках и других устройствах. Выглядит он следующим образом: белый порт с 4-мя контактами – это и есть USB 1.0.

USB 2.0 обычно окрашен черным цветом и внутри имеет также 4 контакта. Второй тип совместим с USB 1.0, но отличаются лишь пропускной способностью. Второй тип быстрее.

В данном примере мы рассмотрели флешку, а как же выглядит разъем, например, в ноутбуке? Вот так и выглядит:

Почти ничем не отличается. Важный момент – некоторые производители могут окрасить тот же USB 2.0 в другой цвет, например, оранжевый. Конечно, это никак не влияет на характеристики интерфейса.

USB 3.0 выглядит, как синий порт и имеет 9 контактов. Четыре находятся впереди, остальные пять сзади. Смотрите внимательнее. Те, что сзади немного приподняты. Если материал синего цвета, то это точно USB 3.0. Также, на некоторых компьютерах рядом с разъемом вы можете видеть надпись

«SS», что говорит о максимальной скорости передачи данных (Super Speed).

Это интересно: Не работает USB клавиатура. Что делать?

Иногда можно увидеть USB 2.0, который тоже синего цвета, и как это понимать? Как я уже сказал, разработчики могут использовать любой дизайн. Определить тип USB вы можете по количеству контактов.

Хочется отметить, что USB 1.0, 2.0 и 3.0 совместимы друг с другом, поэтому смело можете использовать их так, как вздумается. Например, вставить разъем USB 2.0 в 3.0, правда скорость тут будет на уровне 2.0.

Это интересно: Причины того, что USB устройство не опознано и что в этом случае делать

Итак, подведём небольшие итоги, сейчас я еще раз опишу особенности портов USB:

USB 1.0

  • Материал белого цвета;
  • Имеет 4 контакта.

USB 2.0

  • Выполнен из материала черного или синего цвета. В зависимости от предпочтений разработчиков, может быть и любой другой цвет;
  • Имеет 4 контакта.

USB 3.0

  • Материал практически всегда синего цвета, но и встречается черный;
  • Всегда 9 контактов – 4 впереди и 5 сзади.

Вот и все, что я хотел рассказать об определении типа USB портов.

Что такое USB OTG и зачем это нужно? | Другая периферия | Блог

Можно ли быстро перекинуть файлы с флэшки на телефон, выложить снимки с фотоаппарата в инстаграм за 10 минут, заставить гореть гирлянду только от смартфона? Благодаря технологии USB OTG ваш смартфон может больше, чем вы думаете.

Со времен первых коммуникаторов смартфоны все больше стремятся к копированию функционала ноутбуков и настольных ПК. Полноценно заменить компьютер мобильные девайсы не в состоянии, но некоторым пользователям функционала планшетов и смартфонов вполне хватает. При этом не все знают, что к мобильным устройствам, как и к компьютеру, можно подключить различную периферию и гаджеты, а не только кабель для зарядки.

Что такое USB OTG

Технология USB OTG появилась в 2006 году. Изначально она разрабатывалась для того, чтобы не только компьютеры, но и другие устройства могли обмениваться между собой информацией, используя порт USB. Об этом говорит и сама аббревиатура OTG — «On-the-Go», что дословно на русский язык переводится как «На ходу». Подразумевается, что можно использовать устройства, которые буквально помещаются в кармане.

Не удивительно, что в последнее время USB OTG ассоциируется именно со смартфонами и планшетами, так как это самые популярные товары, поддерживающие данную технологию. Хотя на самом деле те же USB-флешки, подключенные автомагнитолам или другим устройствам — та же самая технология USB OTG.

Как это работает

В качестве примера будет рассмотрен стандартный переходник USB OTG с уже постепенно устаревающим разъемом Micro-USB. На схеме выше у Micro-USB отображены пять контактов, и именно при взаимодействии 4-го и 5-го контактов мобильное устройство получает возможность распознать то, что к нему подключено. Тогда как на первый контакт подается питания, без которого работа USB OTG также невозможна.

Какие устройства поддерживают USB OTG

Почти все современные смартфоны и планшеты поддерживают USB OTG. Исключения бывают в основном среди бюджетных моделей с разъемом Micro-USB, хотя иногда встречаются и экземпляры с современным Type-C портом, к которому нельзя подключить ничего кроме кабеля (к примеру, смартфон Noa N1).

Также есть устройства, которые лишь частично поддерживают USB OTG. Например, у пользователя получится подключить USB-флеш-накопитель, мышку, клавиатуру или другой нетребовательный гаджет, а вот что-то сложное вроде компактного тепловизора — уже нет.

Хотя с тепловизором оказалось все не так просто даже при поддержке технологии OTG. В случае с моделью, у которой есть разъем Micro-USB, может получиться так, что камера гаджета будет повернута в сторону пользователя. В этом плане гораздо удобнее тепловизоры с новым разъемом Type-C, которые можно развернуть как угодно.

Обычно операционная система мобильных устройств позволяет подключать гаджеты через USB OTG без совершения дополнительных действий, кроме некоторых случаев, когда требуется установка дополнительного софта, как в примере с тепловизором. Однако у популярной Android OS есть множество измененных версий прошивок, и в китайских смартфонах, на которых установлены фирменные оболочки ColorOS, HiOS и Funtouch OS, перед каждым подключением нужно активировать функцию USB OTG, которая через какое-то время автоматически отключается. Возможно, разработчики так пытаются сделать свои оболочки безопаснее, чтобы не допустить случайного подключения. Или это просто продиктовано вопросом энергопотребления.

Как проверить поддержку USB OTG

Самый верный способ проверки — попробуйте подключить к устройству какой-нибудь гаджет — USB-флешку или что-то другое.

Также есть различные приложения, которые пытаются определить, поддерживается ли устройством «On-the-Go», но информация, отображаемая в таком софте, не всегда является достоверной.

Еще для проверки отлично подойдет любая модель USB-тестера. При подключении к мобильному устройству экран тестера сразу начнет работать, что и будет свидетельствовать о поддержке USB OTG.

Также через тестер можно узнать, сколько потребляет подключенная к смартфону или планшету техника. К примеру, USB-накопители потребляют небольшое количество тока, и, так как речь чаще всего идет о сотых долях ампера, то не каждый тестер отобразит такие показатели. Портативный жесткий диск напротив потребляет большой ток, который не любой смартфон может выдать.

Какой переходник нужен для работы USB OTG

В некоторых случаях переходник не нужен, так как есть гаджеты, подключаемые к мобильному устройству через его порт — это может быть устаревающий Micro-USB, современный Type-C или, в случае с техникой Apple, — Lightning.

Интересным примером служат флешки, у которых есть сразу несколько разъемов, и которым не нужны переходники для подключения.

Иногда переходник может встретиться в комплекте поставки к смартфону или планшету, но такое бывает редко. Впрочем, сейчас не проблема приобрести любой переходник на нужные разъемы.

В некоторых случаях нужен кабель для дополнительного питания. Не все девайсы способны отдавать большой ток более 0.5 ампер, и, хотя в большинстве случаев этого хватит, особо прожорливые гаджеты не смогут стабильно функционировать без дополнительного питания.

Например, такой кабель пригодится для подключения к смартфону портативного жесткого диска или чего-то аналогичного по потреблению. Кабель можно подключить к сети, компьютеру, или, например, к портативному аккумулятору.

Что еще можно подключить через USB OTG если устройство, к примеру, не поддерживает карты памяти, но информацию с них нужно перенести на смартфон, не используя при этом компьютер, то на помощь могут прийти OTG картридеры. Удобство некоторых моделей в том, что они работают не только с карточками формата microSD, но и с более крупными по размеру SD-картами.

Для пока немногочисленных смартфонов и планшетов, которые поддерживают функцию Display Port, предусмотрены специальные переходники для вывода видео и аудиосигнала на телевизор или монитор.

Различные модели USB-разветвителей помогут подключить к мобильному устройству сразу несколько гаджетов, особенно если разветвитель имеет внешнее питание.

Или, как уже раньше упоминалось, возможно подключение внешних жестких дисков, правда не все будет работать без дополнительного питания.

Список гаджетов этим не ограничивается — подключиться также можно к принтеру или камере, или вполне реально использовать проводную гарнитуру, требующую дополнительного питания для подсветки. Еще в продаже можно найти модемы, проводные геймпады, ИК-передатчики, USB-вентиляторы, всевозможные датчики, USB-гирлянды и даже USB-увлажнители воздуха или маленькие пылесосы.

Зарядка других устройств

Наличие в устройстве USB OTG дает еще один плюс в виде возможности заряжать другие девайсы и гаджеты. При этом заряжаться будет то устройство, в разъем которого вставляется обычный кабель, а отдает заряд девайс с подключенным переходником USB OTG. Заряжаться могут и аппараты без поддержки «On-the-Go», но вот заряжать что-то у них уже не получится.

Как отличить порты USB 2.0 и 3.0

Вы, конечно же, знаете, что интерфейс USB 3.0 работает гораздо быстрее, чем 2.0 Его предельная пропускная способность почти в 10 раз больше, чем у «двойки». Для того чтобы в полной мере ощутить преимущества скоростного интерфейса, необходимо чтобы его поддерживал и съемный носитель, и компьютер. Давайте рассмотрим, как различить компьютерные порты USB 2.0 и USB 3.0.

Содержание статьи:

Внешние отличия

Прежде всего стоит обратить внимание на год выпуска вашего компьютера (материнской платы). Если ваш девайс выпущен до 2010 года, USB 3.0 на нем найти не удастся.

Различить тип USB-портов можно с помощью визуального осмотра:

  • USB 1.0 – четыре контакта, расположенные на пластиковой панели белого цвета;
  • USB 2.0 – также четыре контакта, но панель, как правило, черная;
  • USB 3.0 – девять контактов на синей пластиковой панели;
  • USB 3.1 – самый скоростной интерфейс, рядом с ним находится маркировка «SS» (Super Speed).

Передние панели стационарных компьютеров, как правило, оборудуются дополнительными портами USB. Однако подключать в них флешки мы не рекомендуем, так как бюджетные материнские платы поддерживают только USB 2.0 для дополнительных портов.

Как проверить тип USB-портов в Windows

Определить тип установленного порта можно с помощью системных инструментов Windows. Запускаем из панели управления Диспетчер устройств, находим раздел «Контроллеры USB» и разворачиваем его. Если ваш компьютер имеет порты USB 2.0, то список расширенных хост-контроллеров (Enhanced Host Controller) не будет содержать девайсов, в названиях которых будет фигурировать надпись «USB 3.0».

Если в компьютере есть порты USB 3.0, в именах расширенных контроллеров будет явно указано – «USB 3.0».

Как добавить порты USB 3.0

Если у вашего компьютера поддержка «тройки» отсутствует, можно обойтись без апгрейда материнской платы. Попробуйте альтернативное решение – адаптер USB 3.0. Данный девайс существует в нескольких вариантах:

  • Плата для слота PCI Express, отличное решение для настольного ПК;
  • Адаптер для ExpressCard, вариант для ноутбука.

Вместо послесловия

Мы рассмотрели с вами, как можно быстро различить тип USB-портов, установленных в вашем компьютере. Надеемся, теперь вы не будете долго томиться в ожидании записи данных на флешку, внешний винчестер или другой накопитель.

Номер проводаUSB2USB3
1красный (плюс питания)красный (плюс питания)
2белый (данные)белый (данные)
3зеленый (данные)зеленый (данные)
4черный (ноль питания или общий)черный (ноль питания или общий)
5—синий (USB3 – передача)
6—желтый (USB3 – передача)
7—земля
8—фиолетовый (USB3 –прием)
9—оранжевый (USB3 –прием)
